阳光水岸10-1-13#121㎡现代—拾光沐色

发表于 2019-10-24 17:25:16

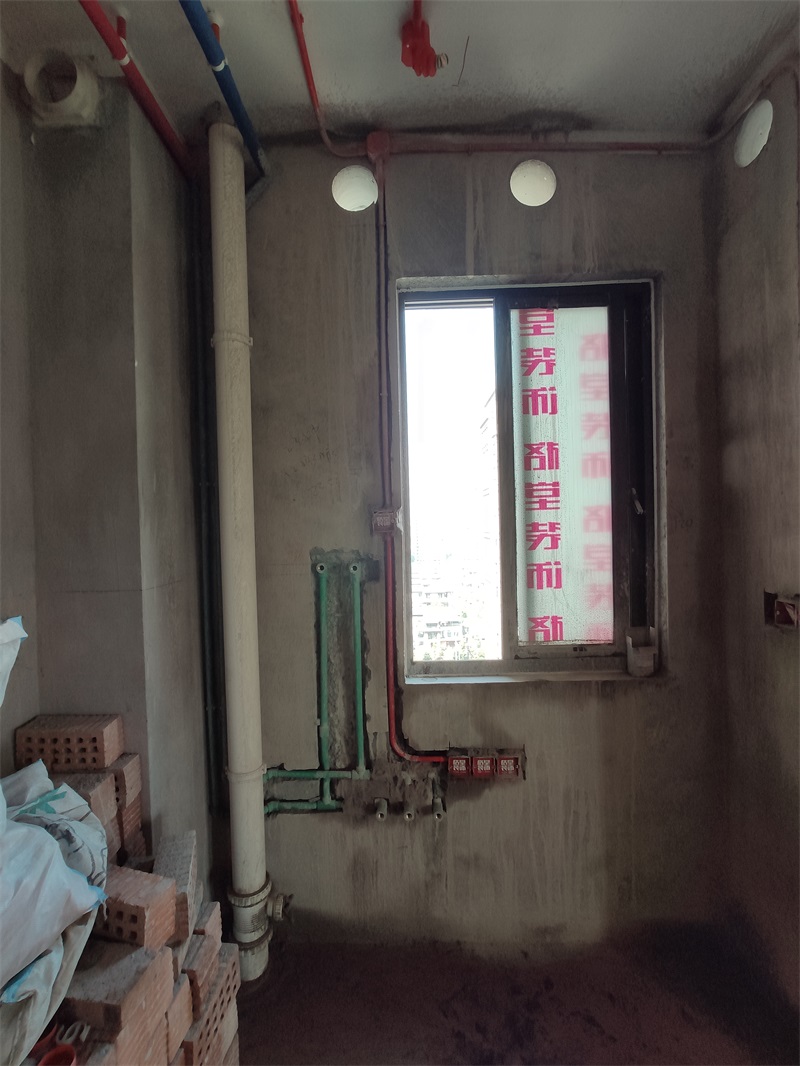

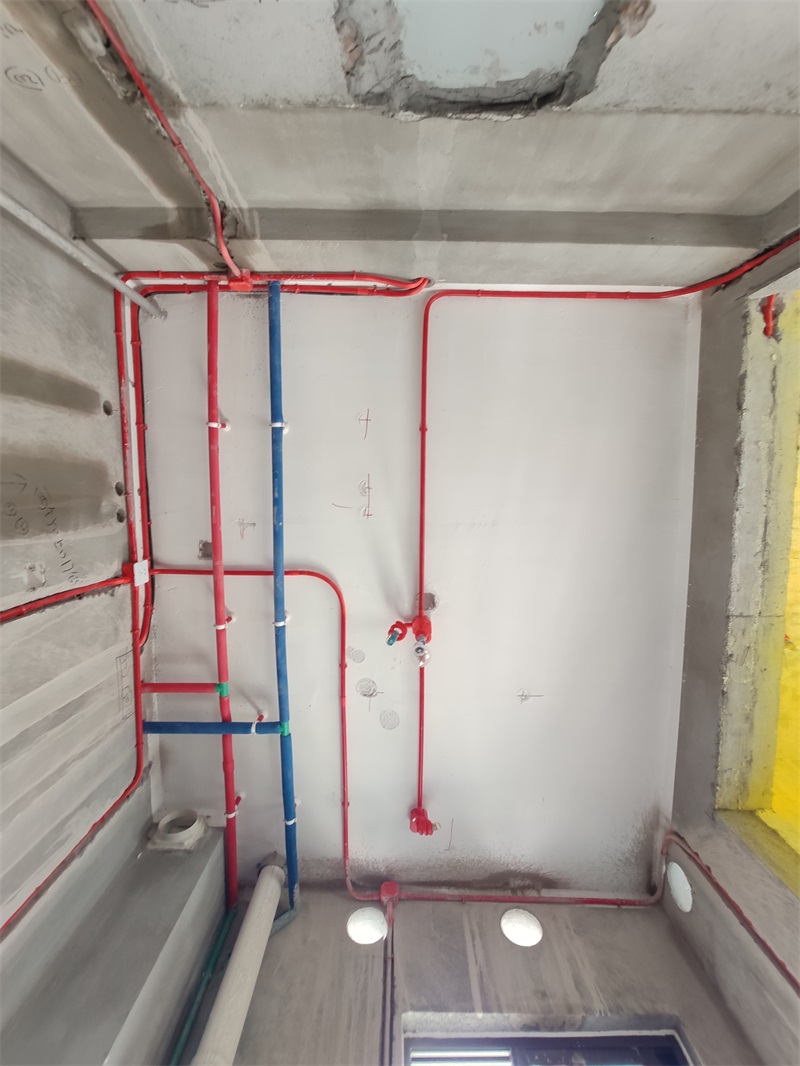

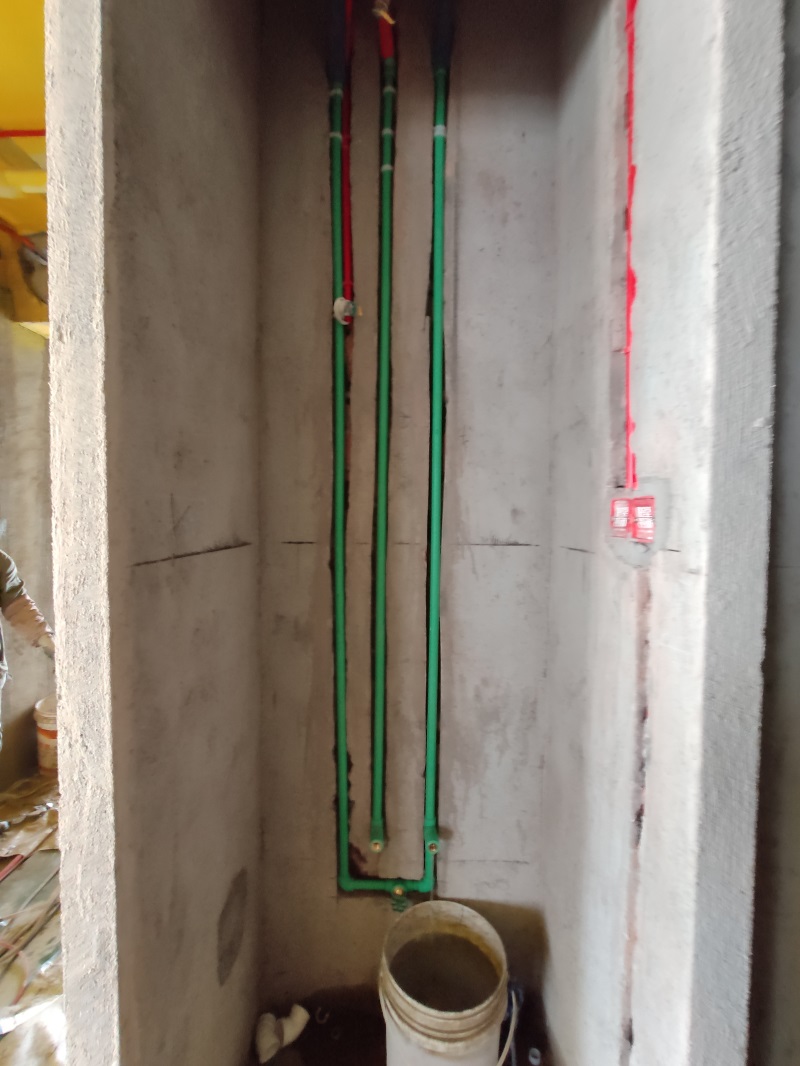

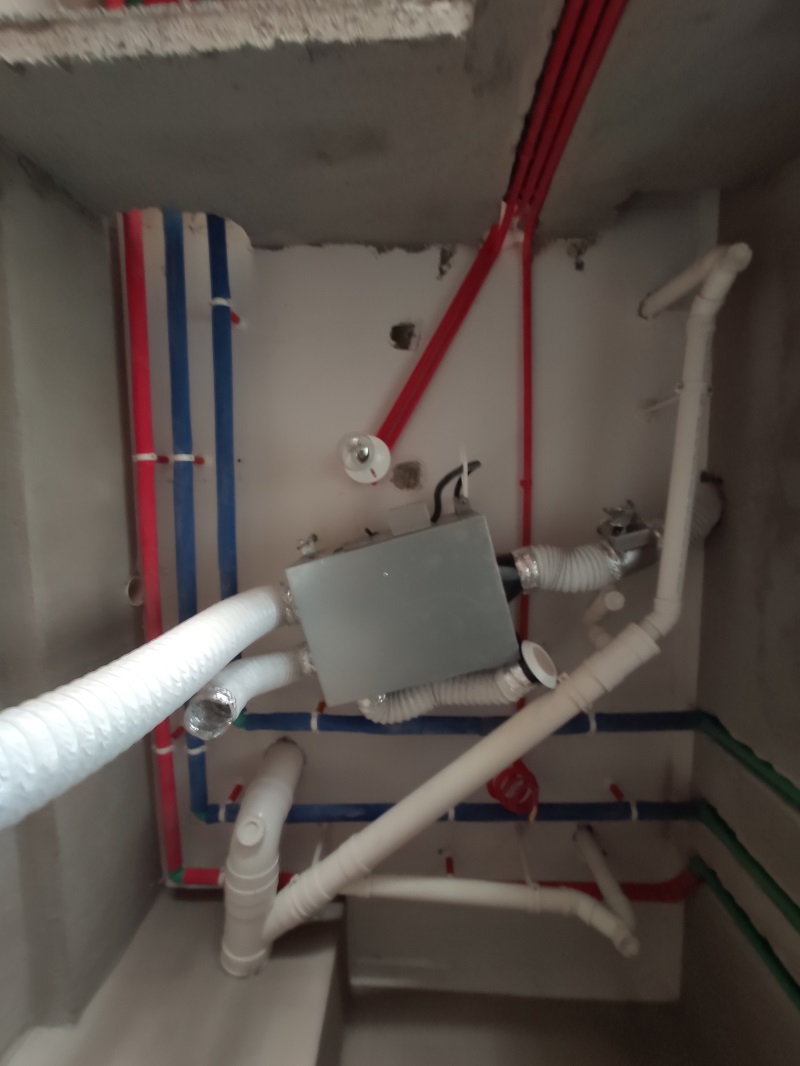

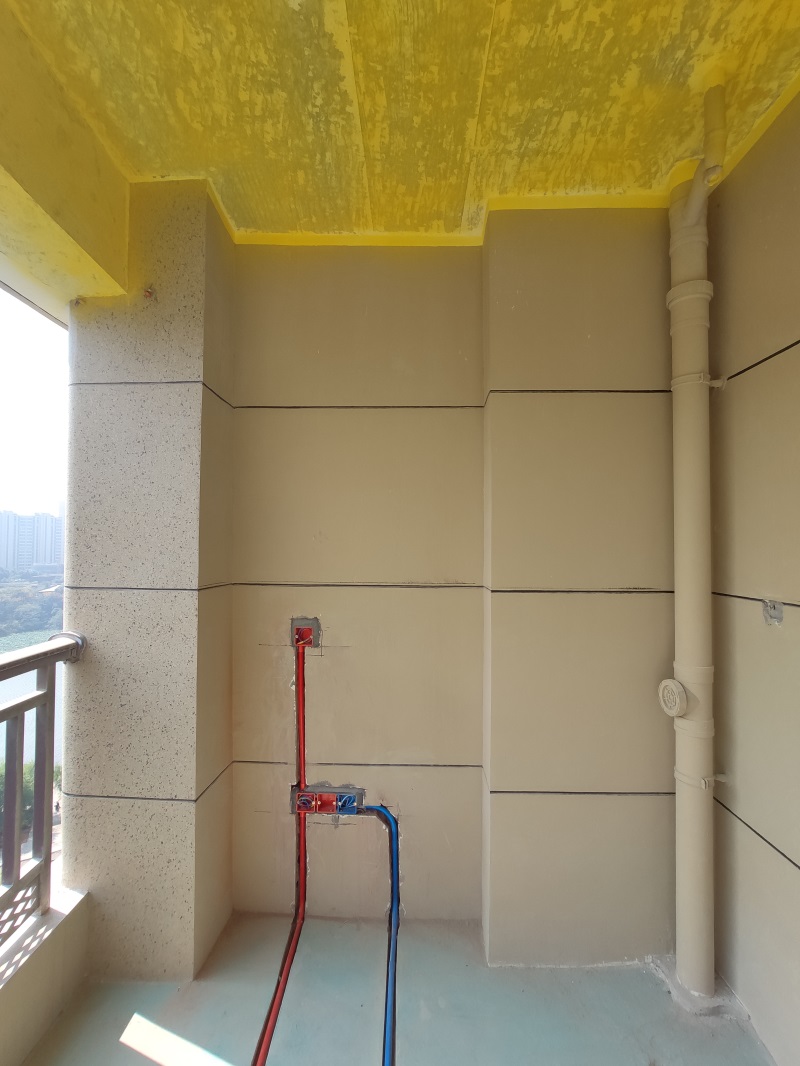

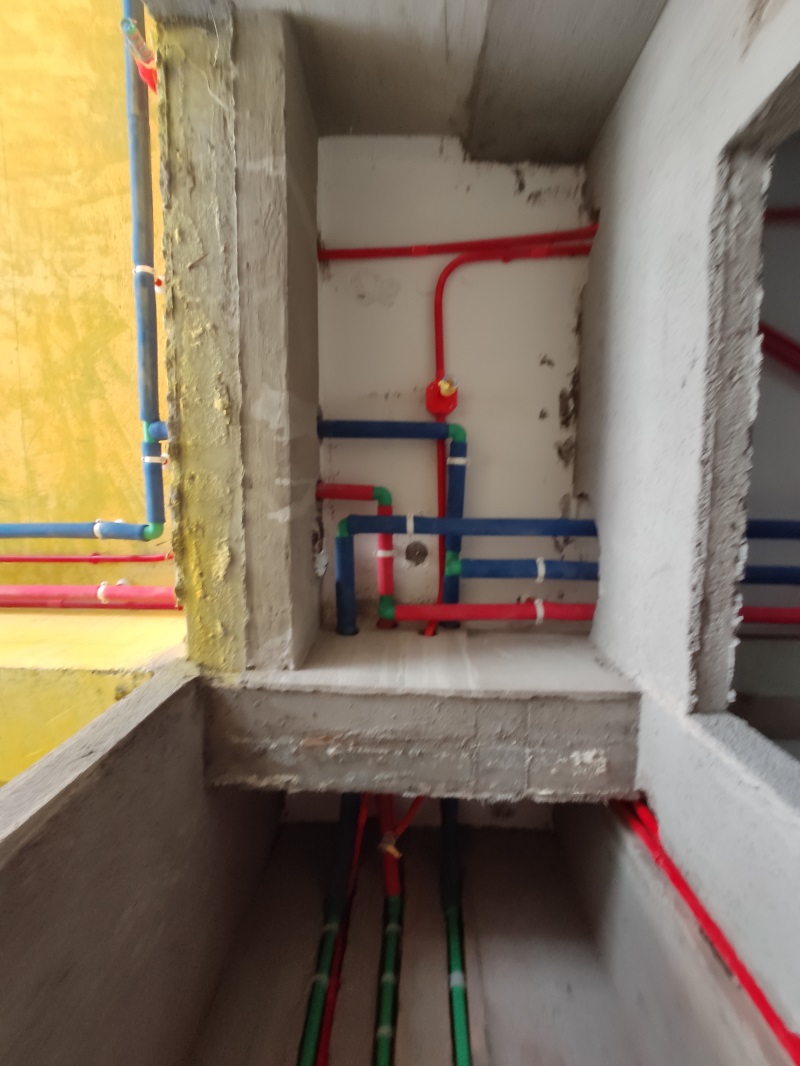

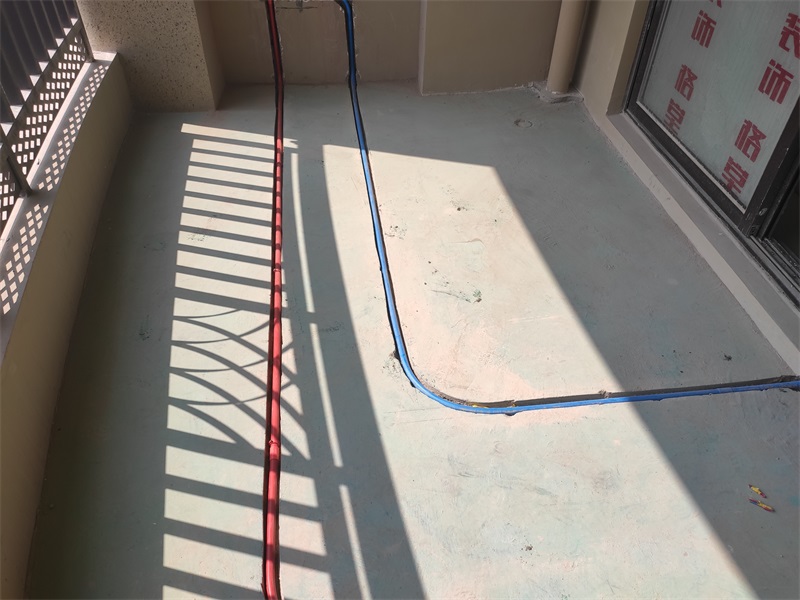

红色保温棉代表热水，蓝色保温棉代表冷水

发表于 2019-10-24 17:27:18

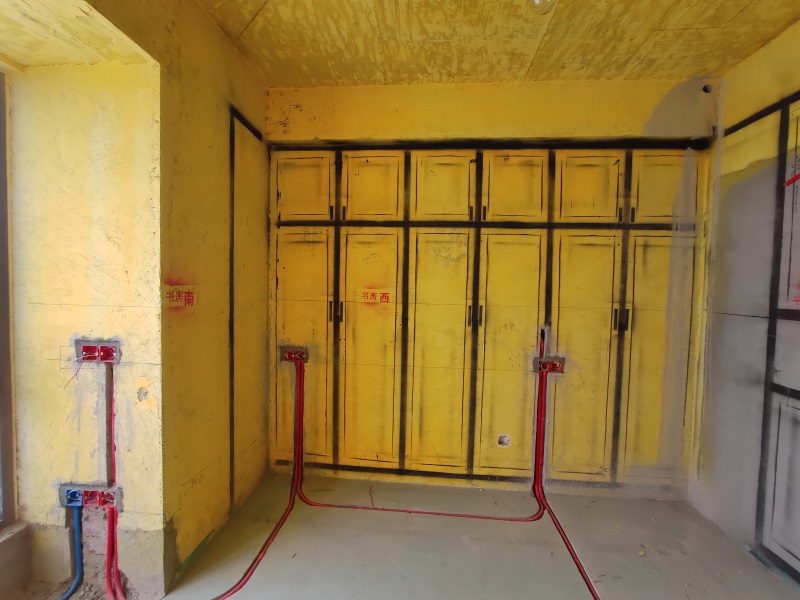

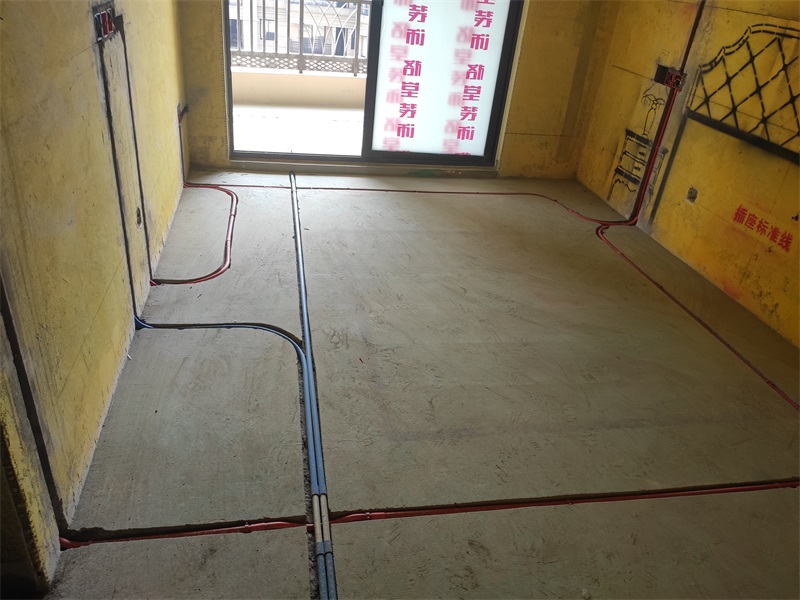

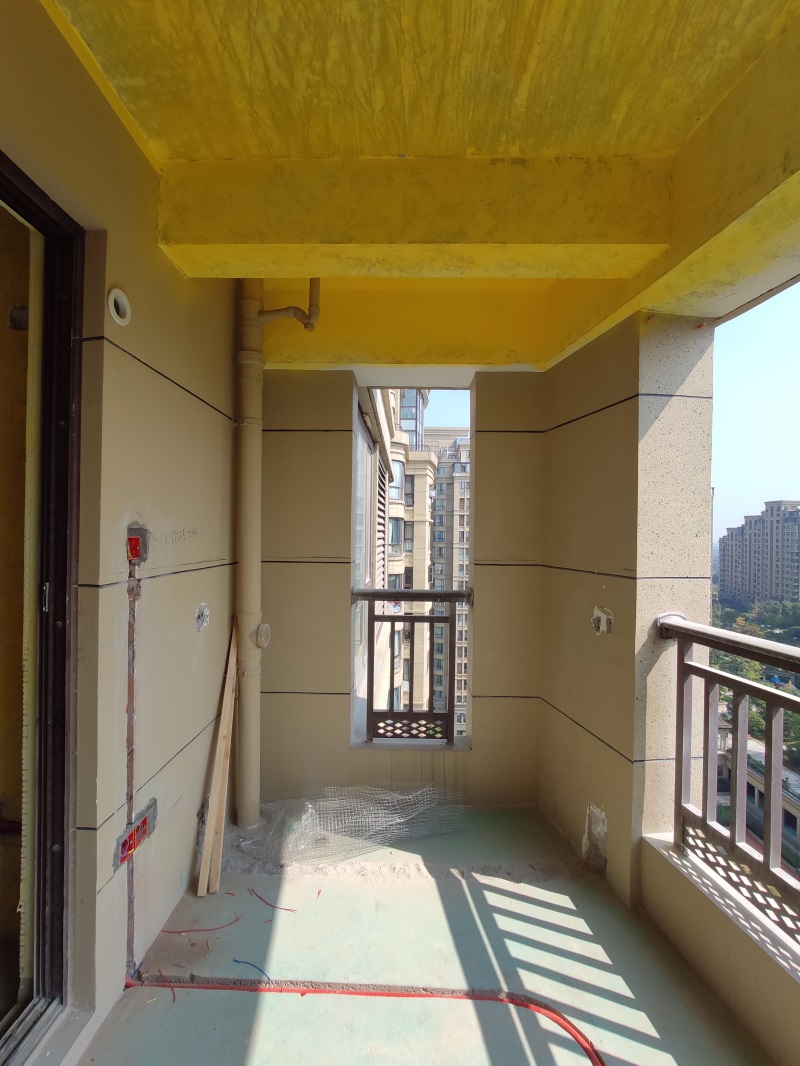

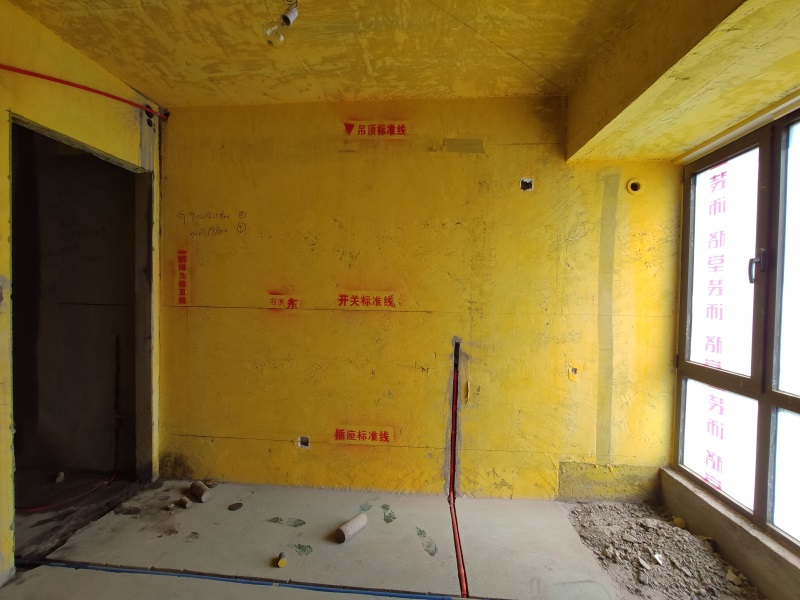

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上

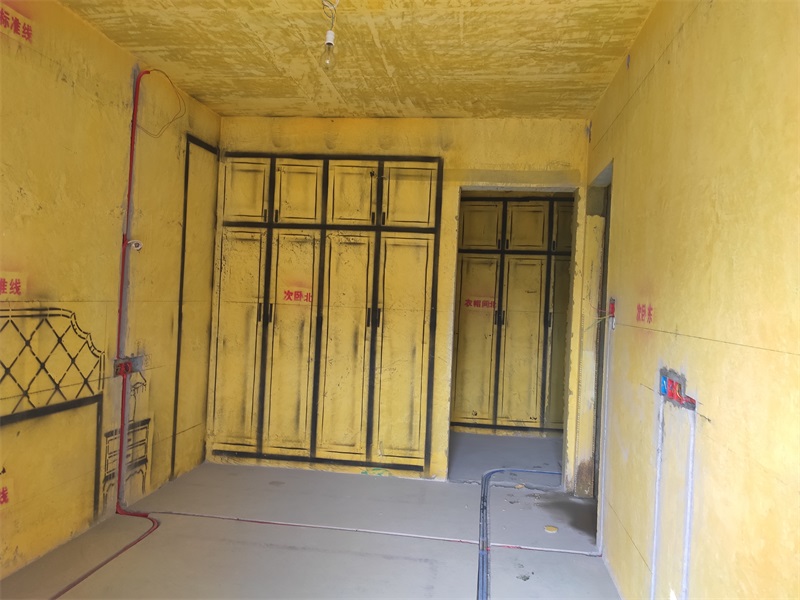

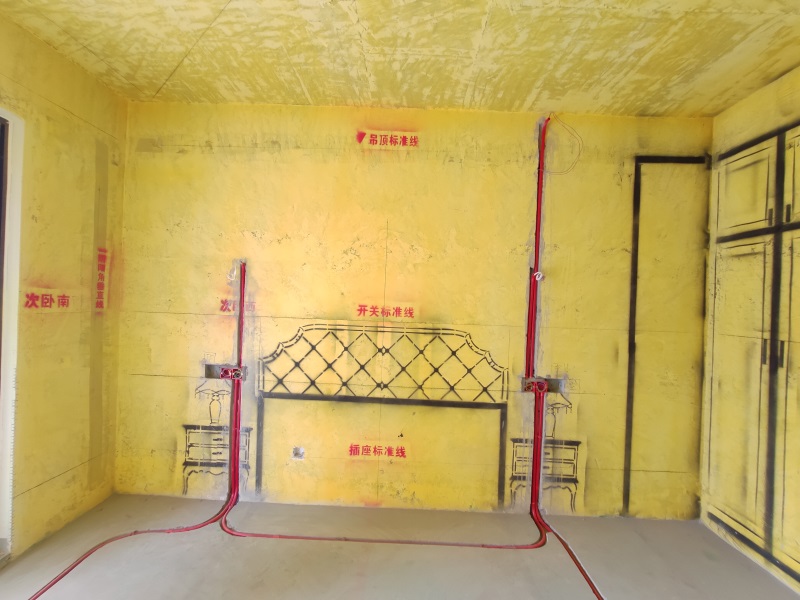

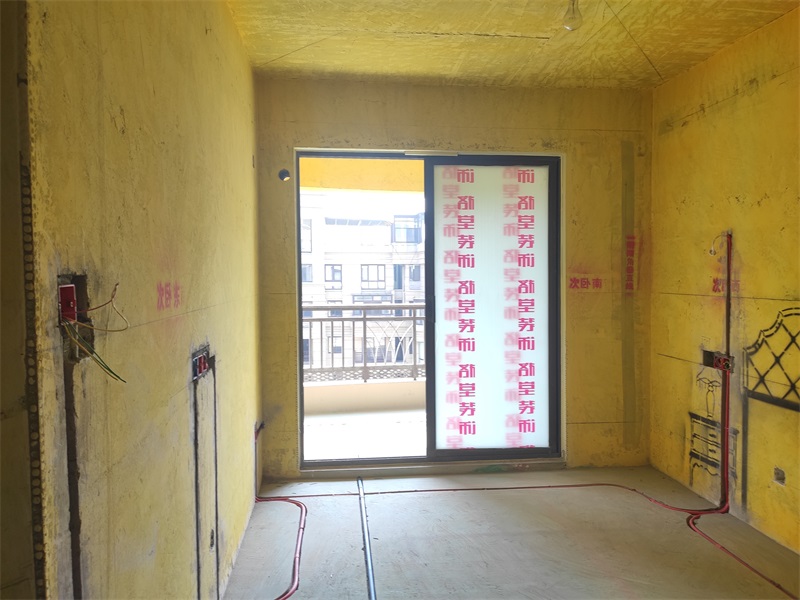

床头柜插座一般要求完成面在80cm(护墙板和客户特殊要求的根据实际调整)

发表于 2019-10-25 14:33:55

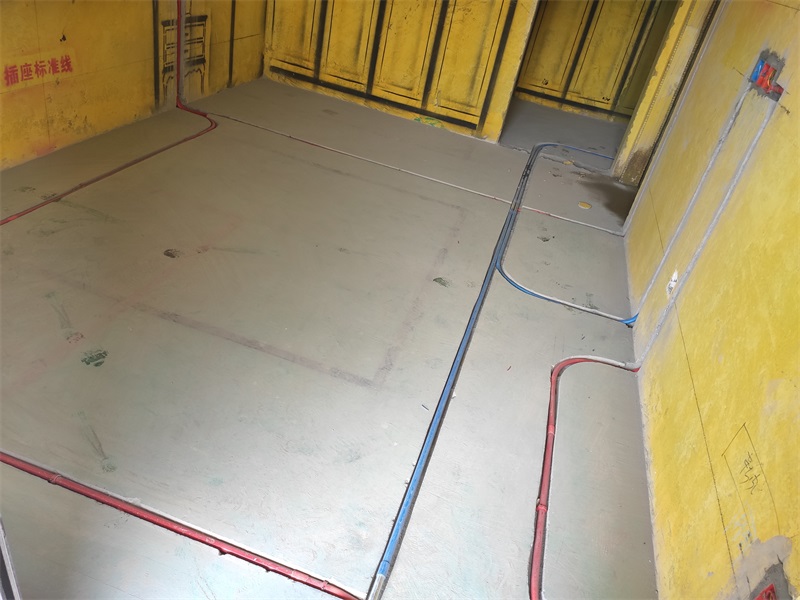

墙角禁止走管，距墙30cm以上

发表于 2019-10-25 14:35:08

蓝色线管代表弱电

筒灯位置波纹管保护到位

墙角禁止走管，距墙30cm以上

发表于 2019-10-25 15:04:28

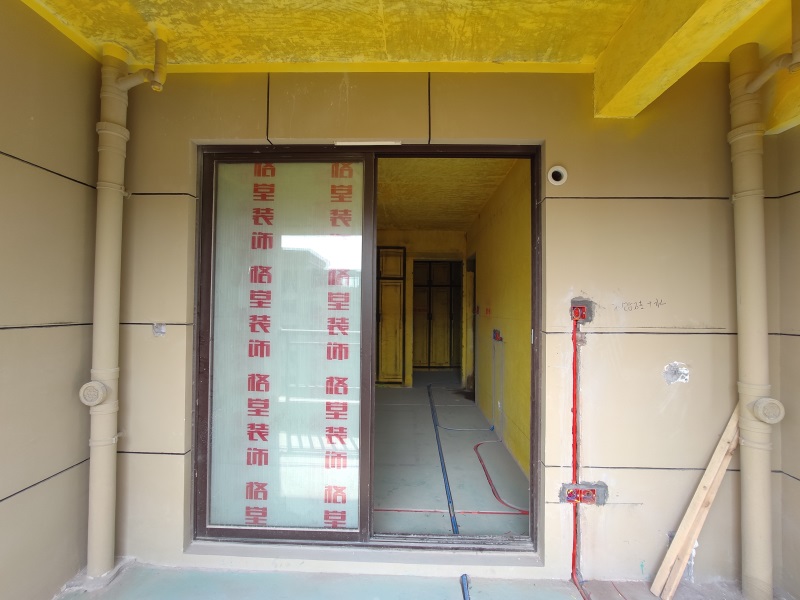

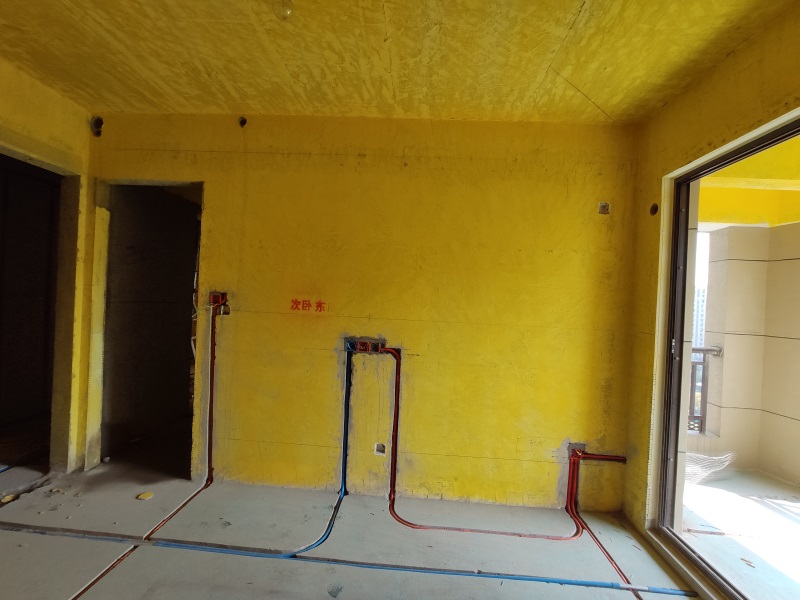

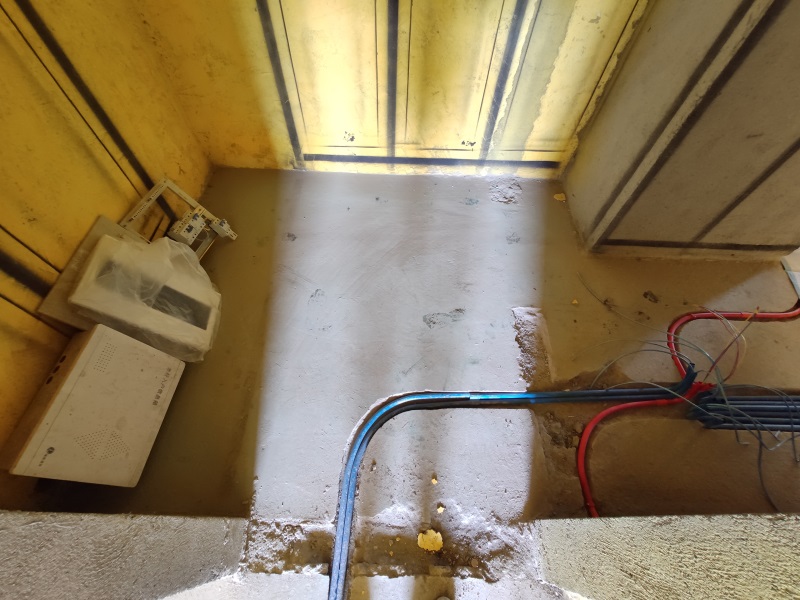

强电用红色线管线盒，弱电用蓝色线管线盒

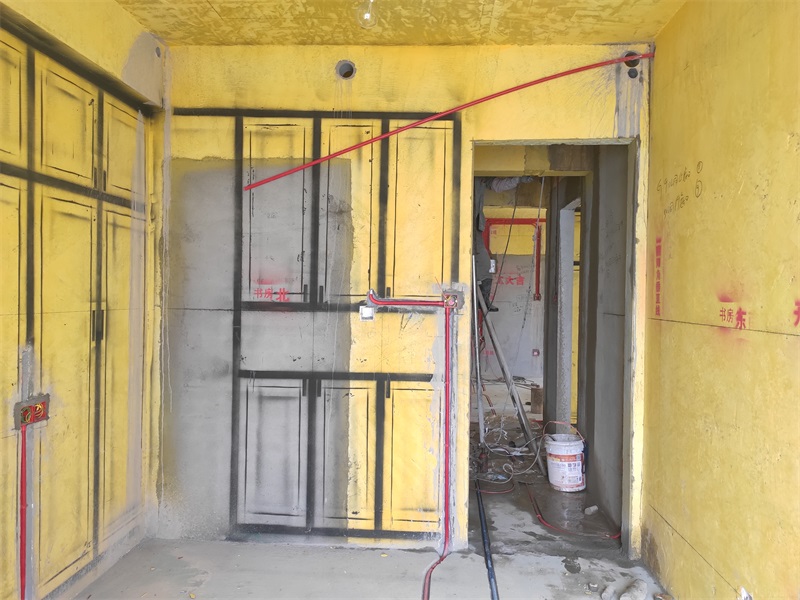

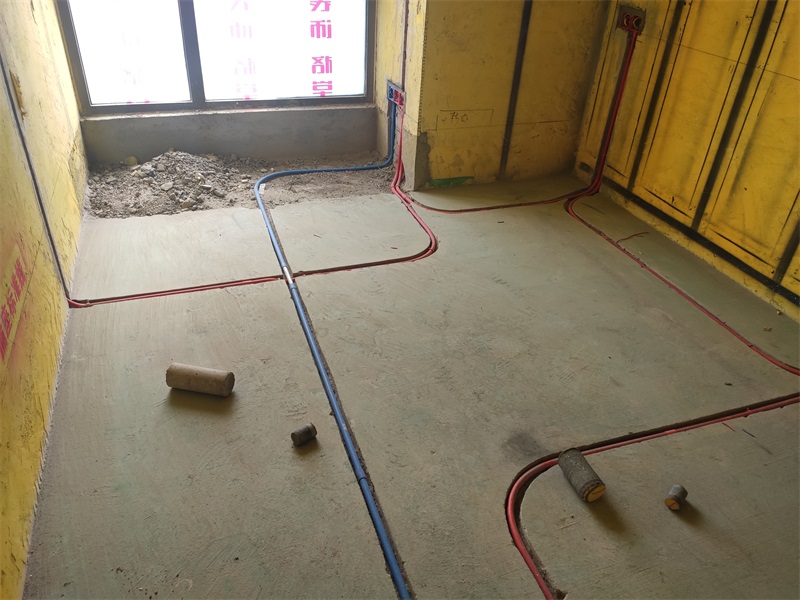

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上

发表于 2019-10-25 15:28:25

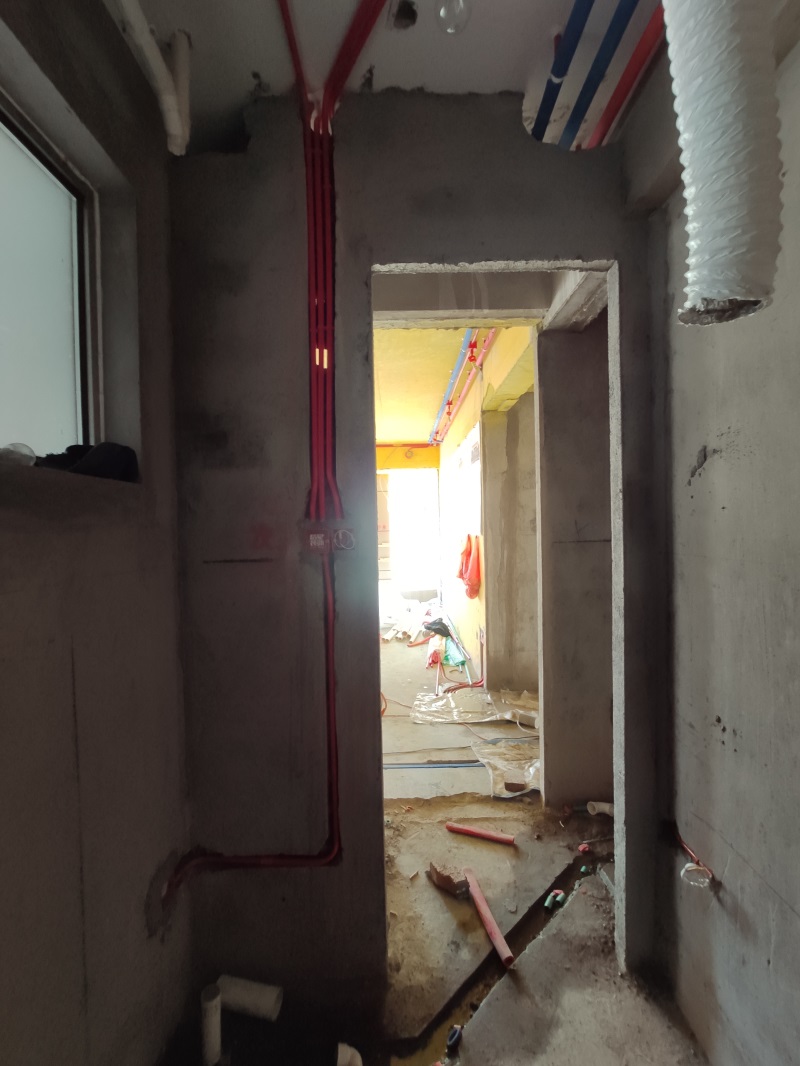

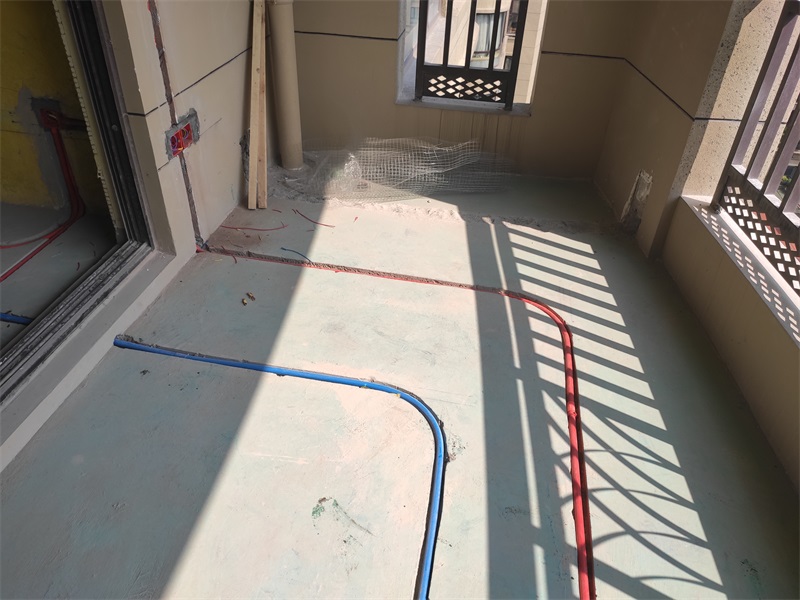

强弱电布管相距30cm以上

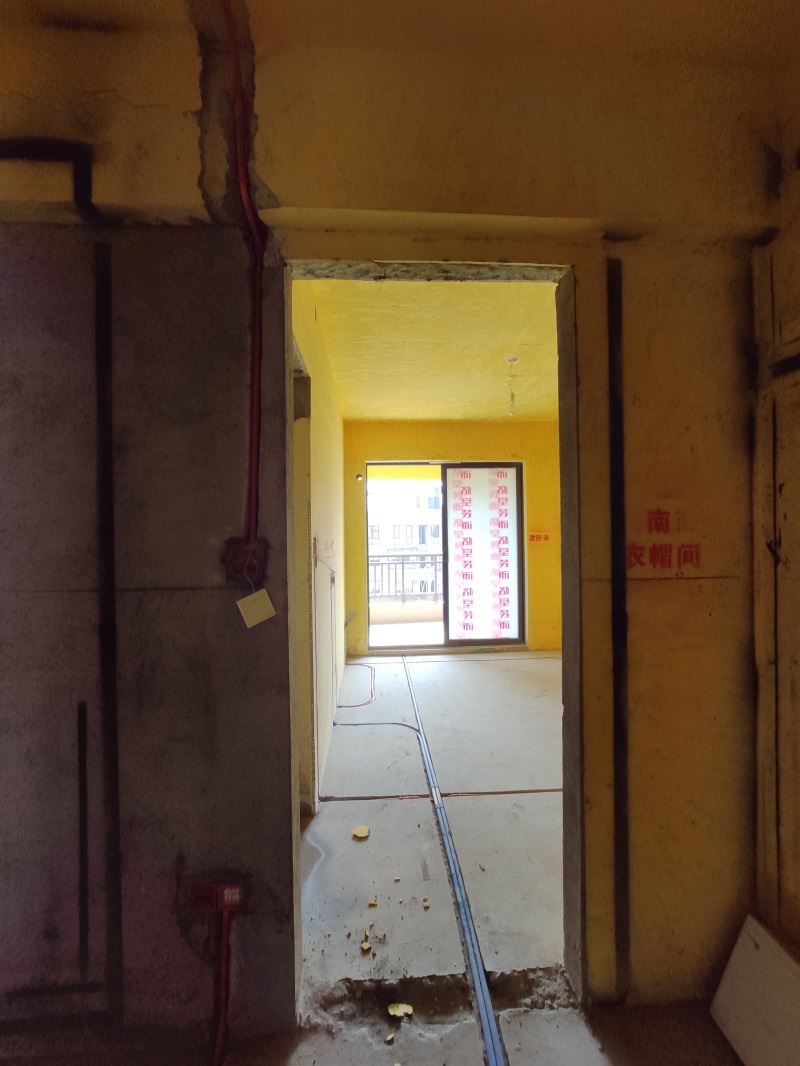

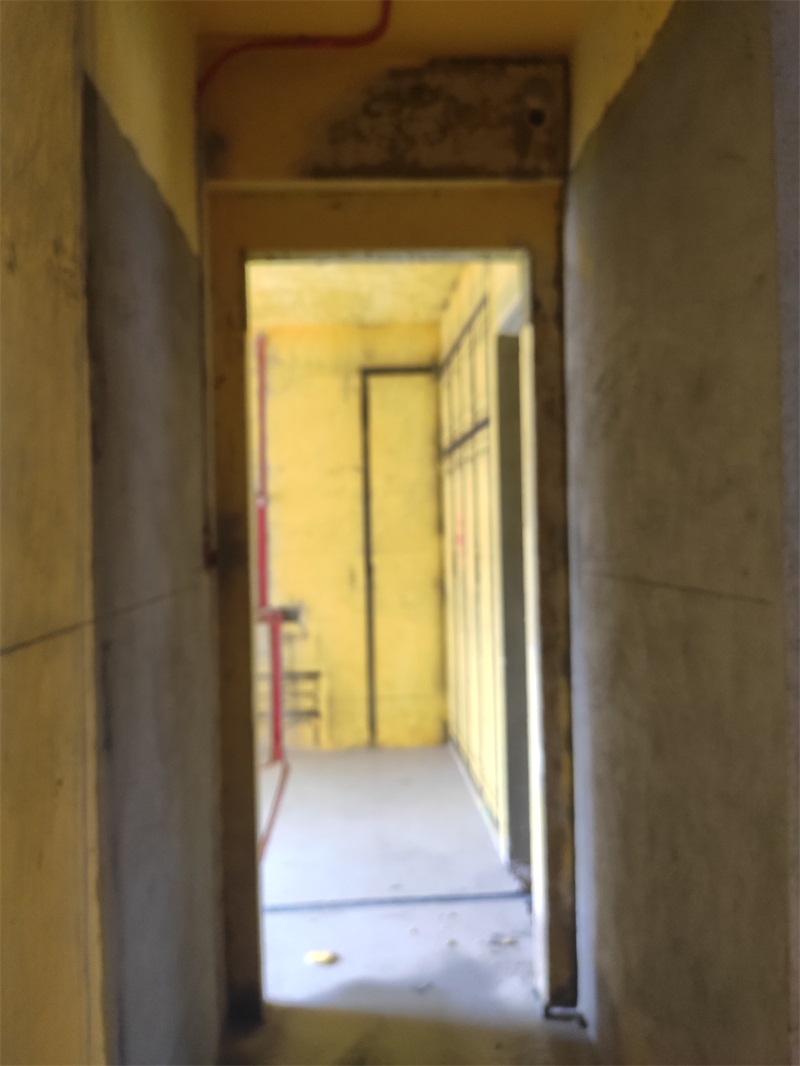

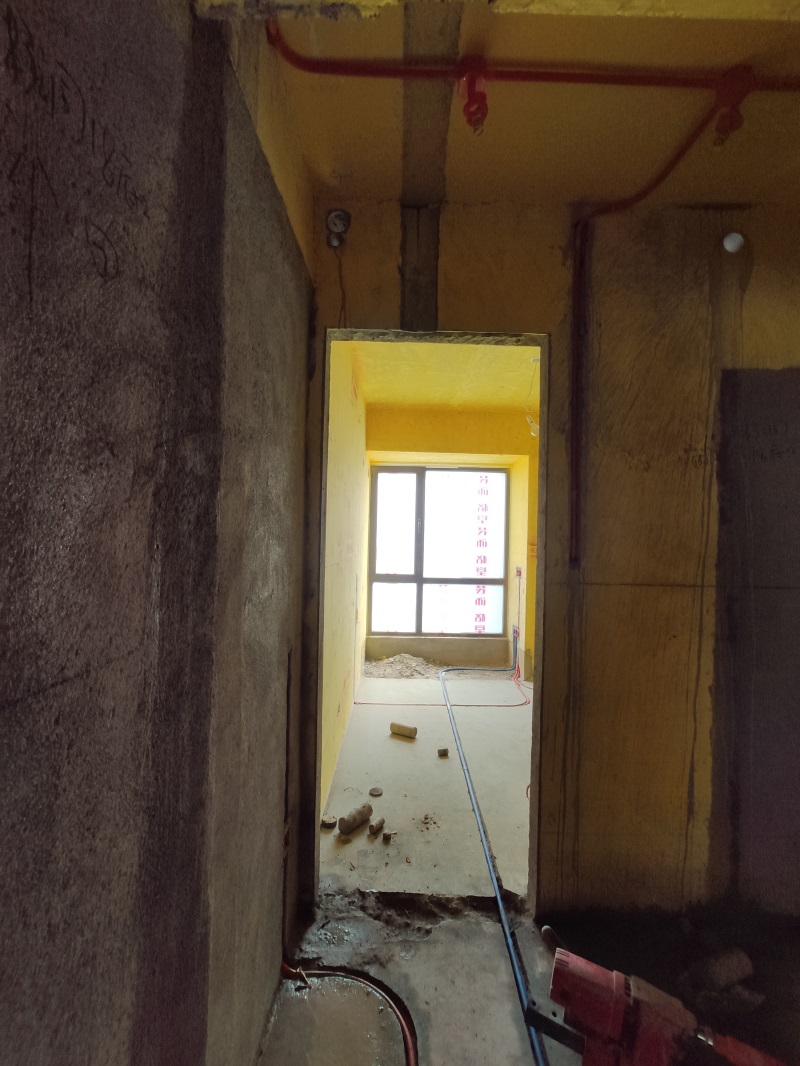

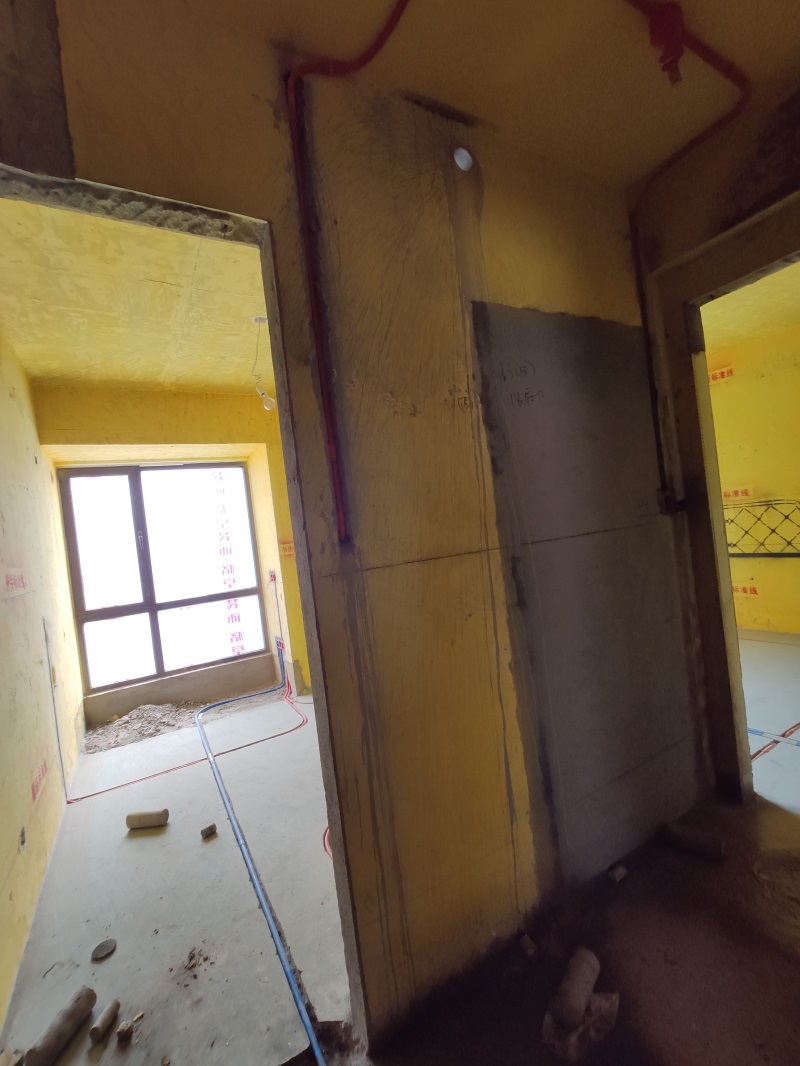

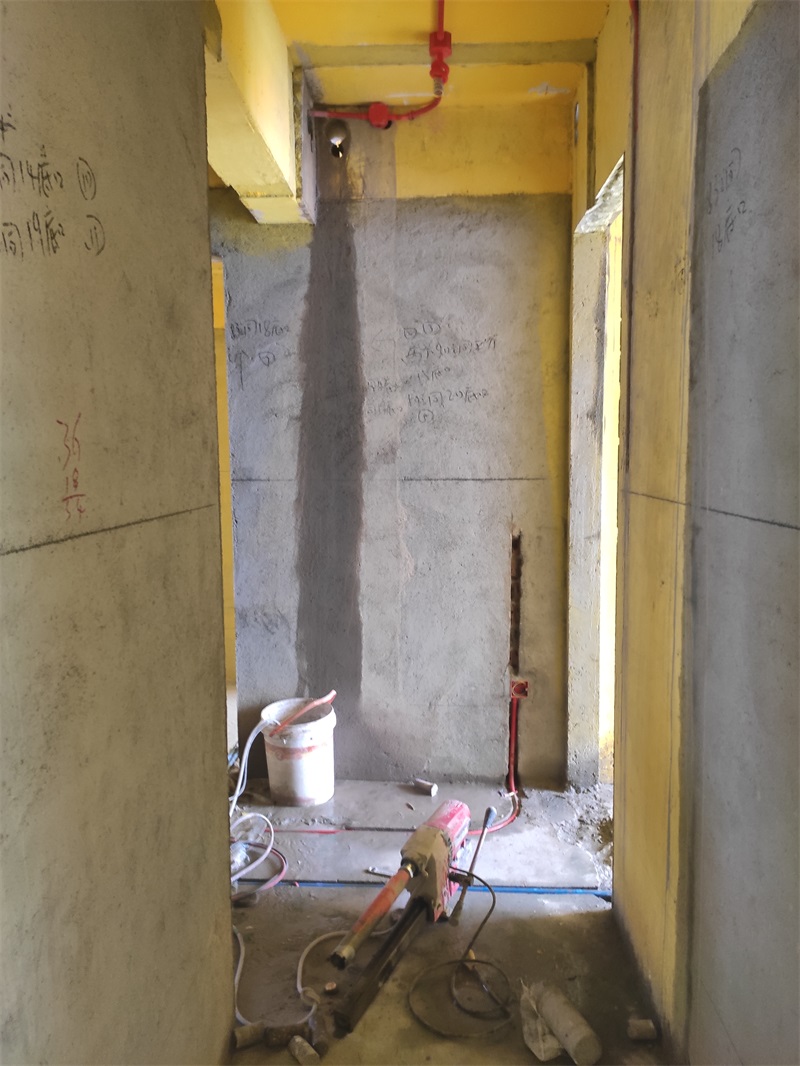

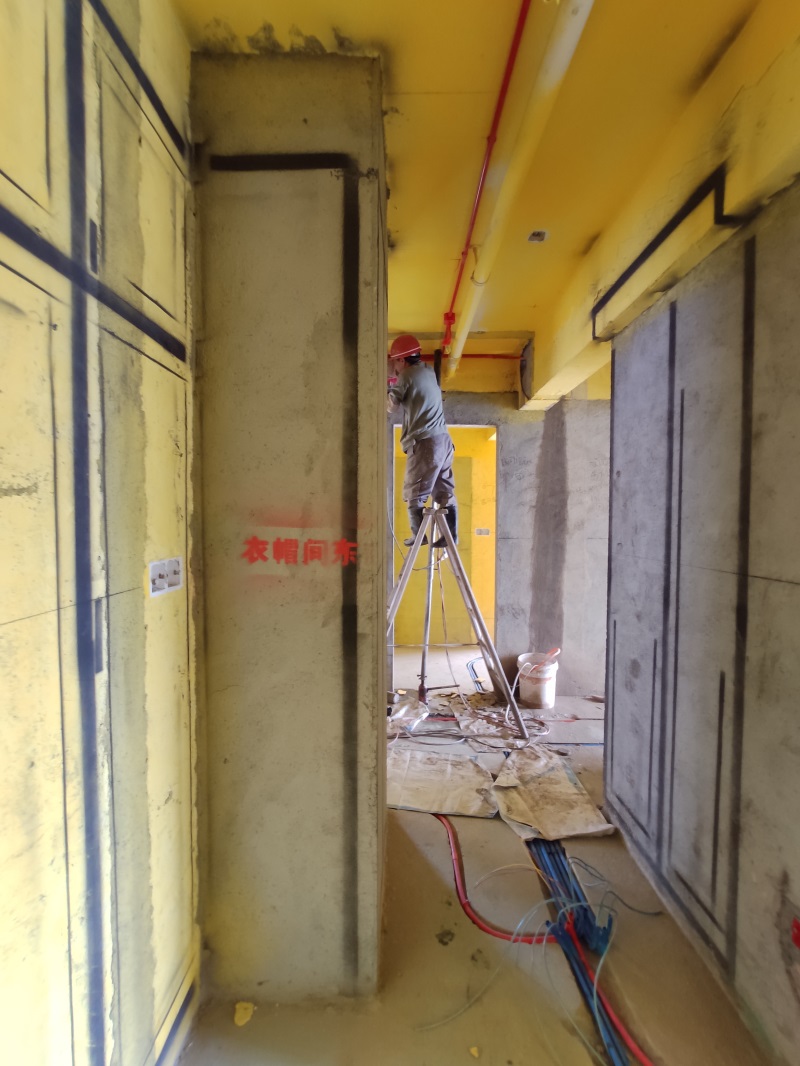

过道

发表于 2019-10-25 15:52:38

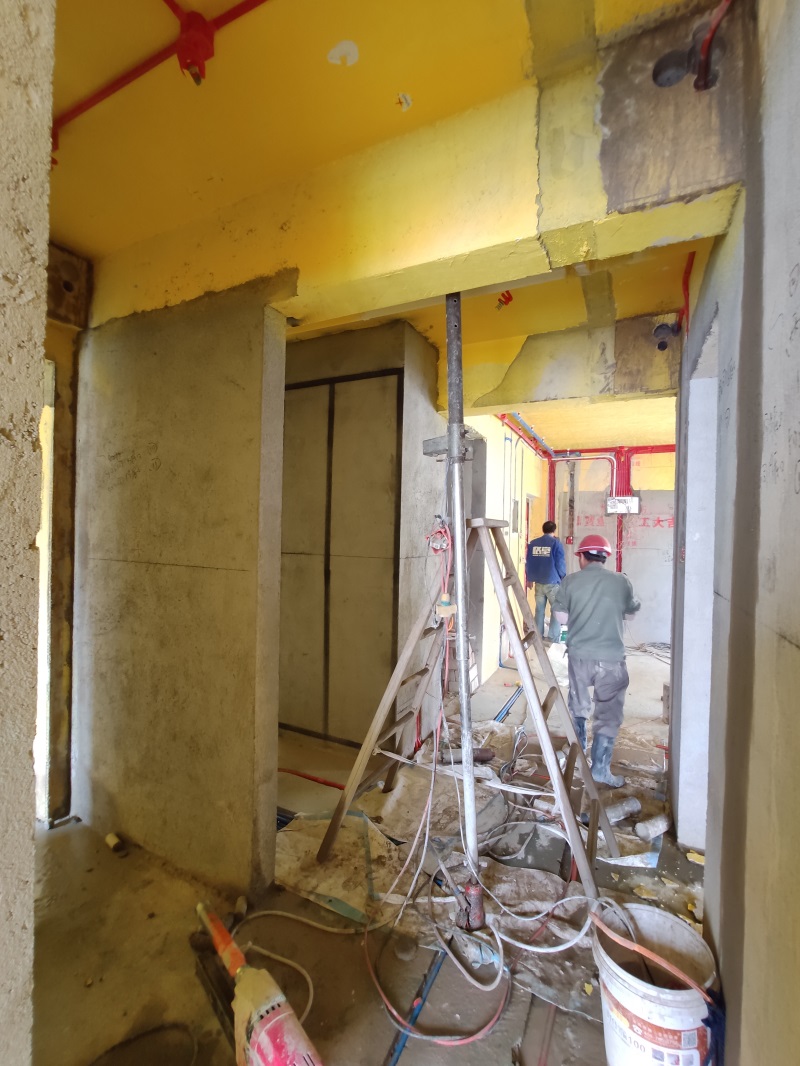

过道

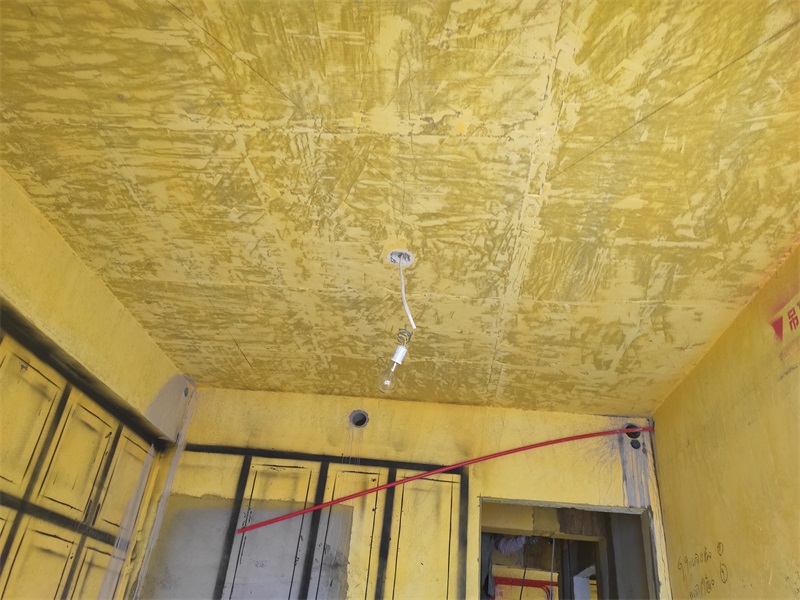

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定

发表于 2019-10-25 15:59:09

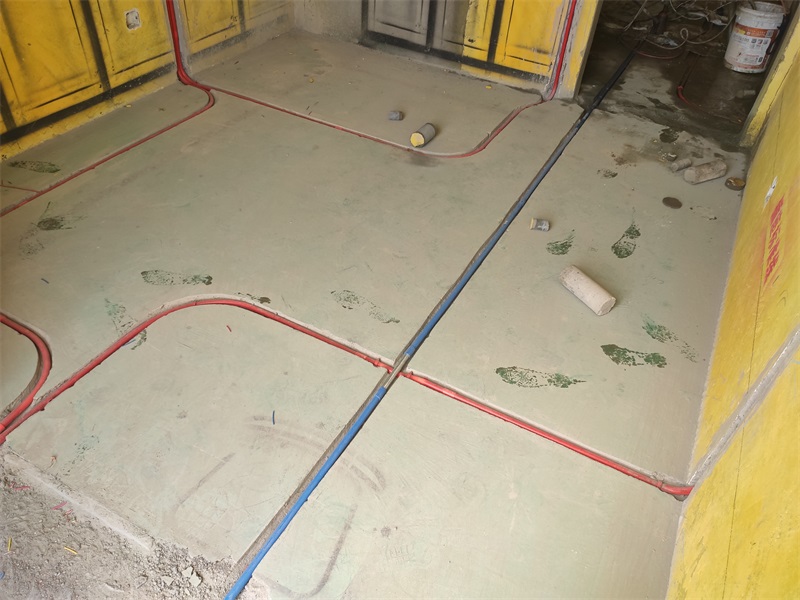

强弱电布管尽量避免交叉安装，如有交叉，必须使用铁管或铁过桥弯交叉，防止信号干扰

发表于 2019-10-25 16:00:19

强弱电布管尽量避免交叉安装，如有交叉，必须使用铁管或铁过桥弯交叉，防止信号干扰

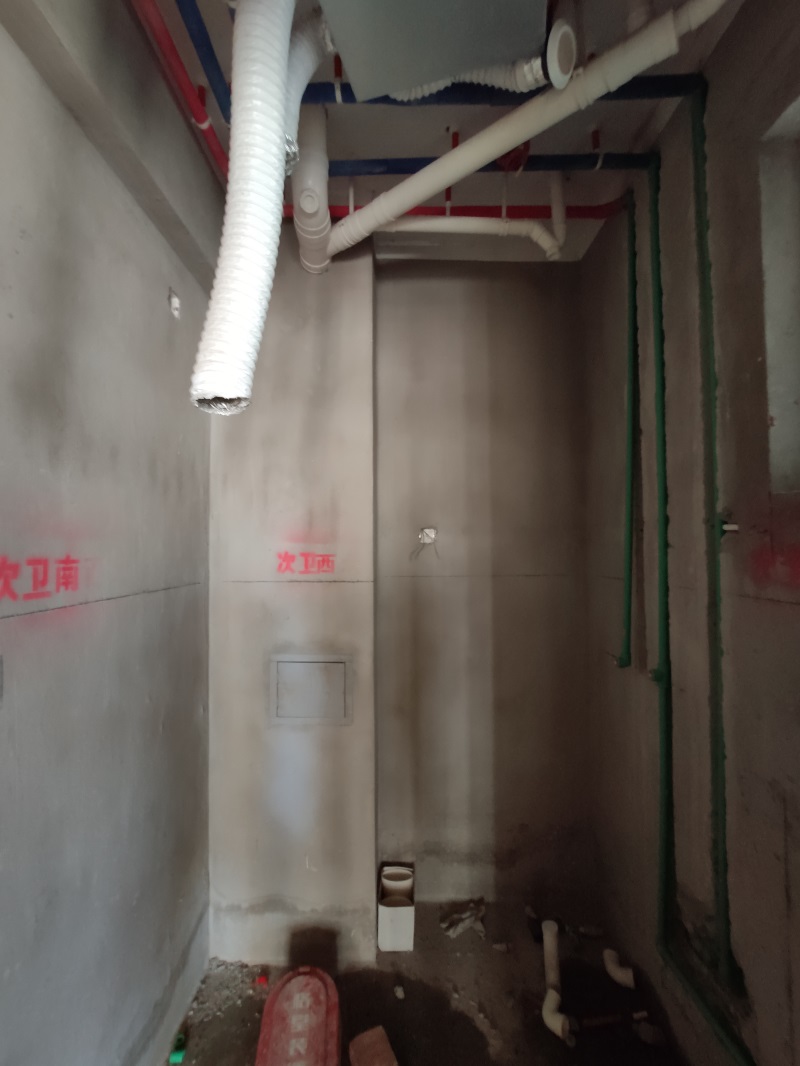

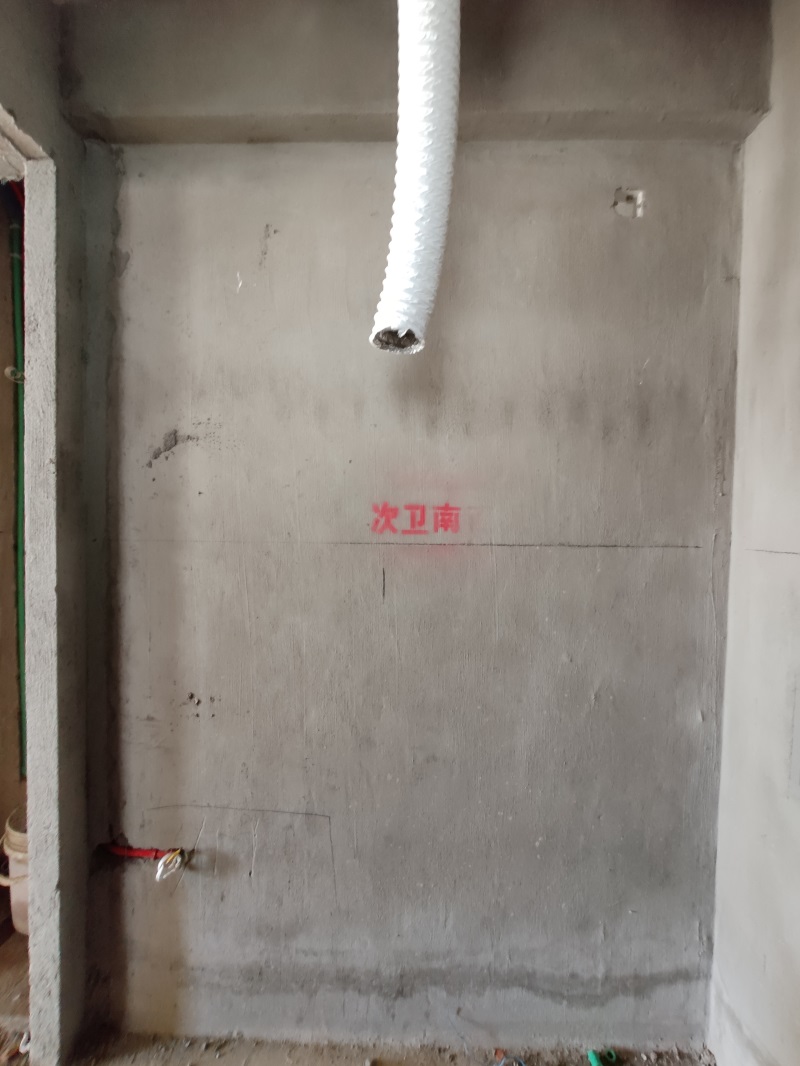

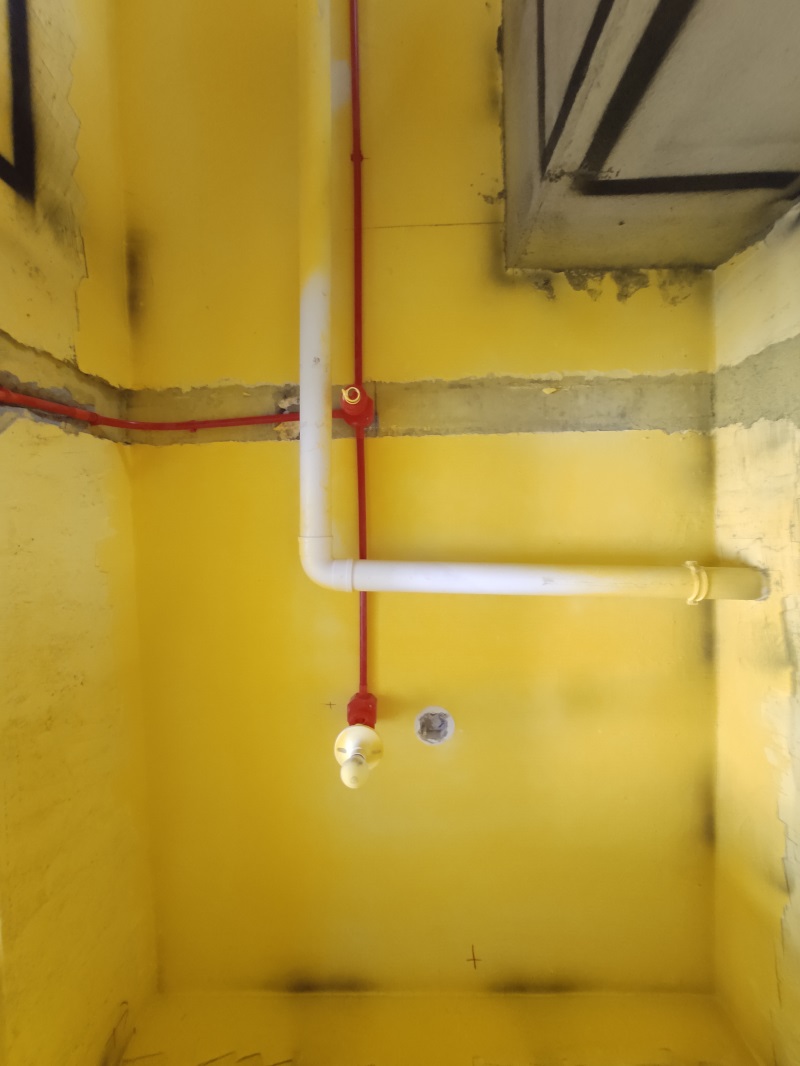

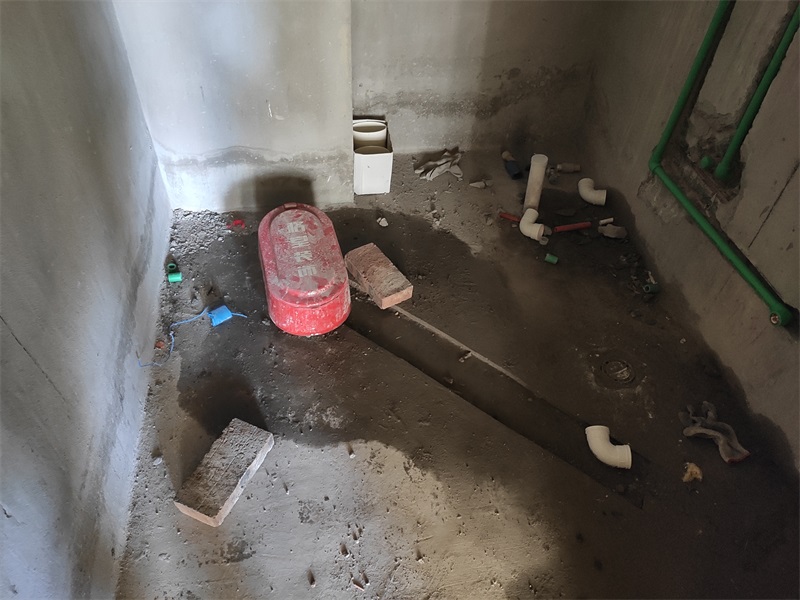

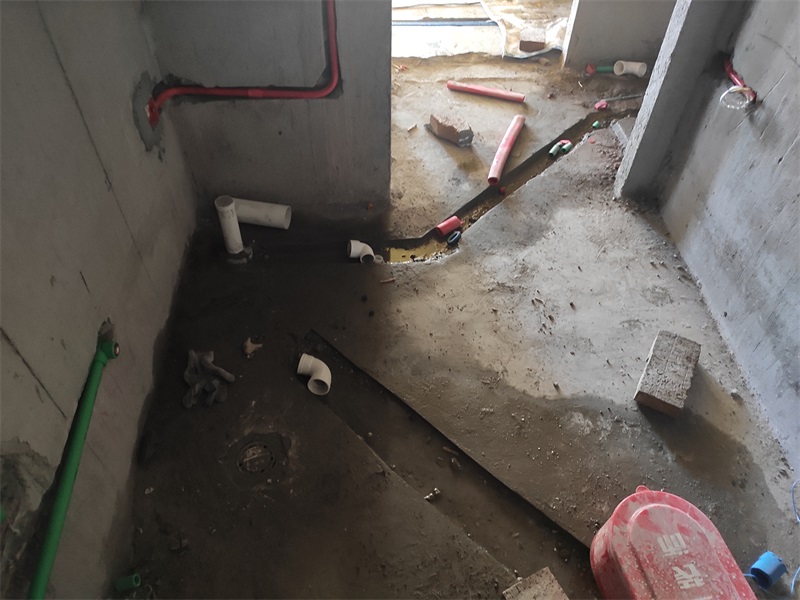

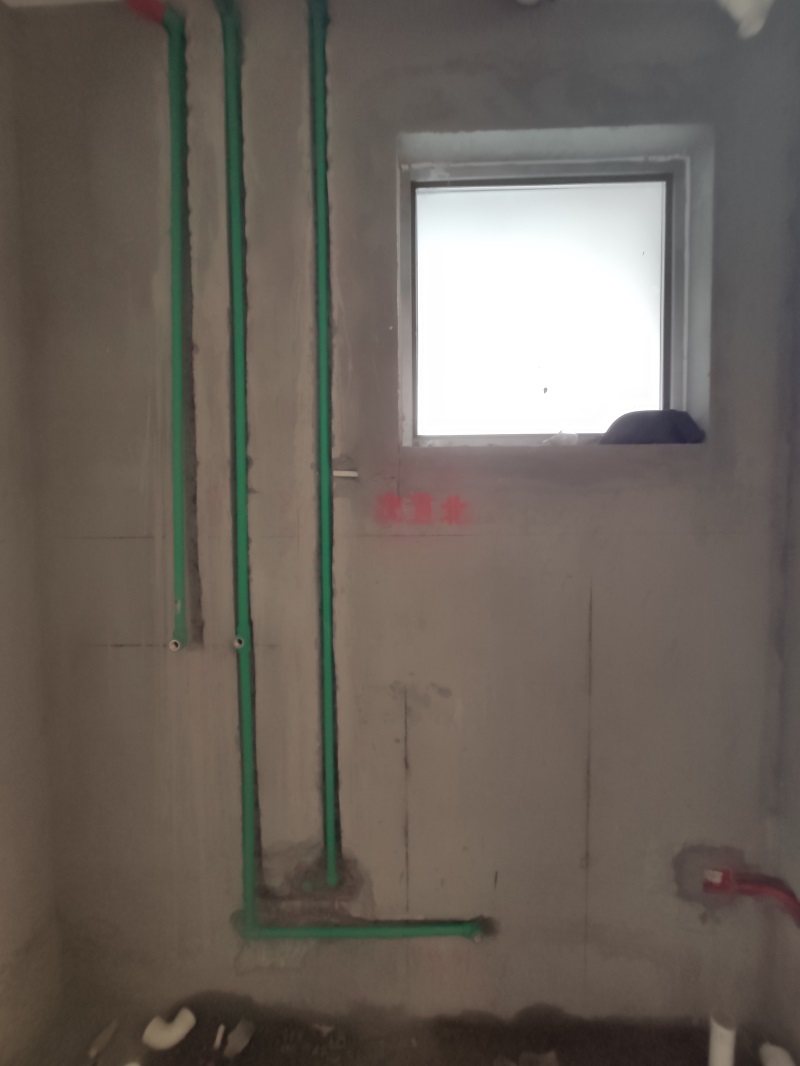

卫生间走墙水管采用下垂式安装

发表于 2019-10-25 16:01:42

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)，水管交叉处采用过桥弯头

贴瓷砖部位水管不需要包保温棉
