阳光水岸10-1-13#121㎡现代—拾光沐色

发表于 2019-11-15 10:50:28

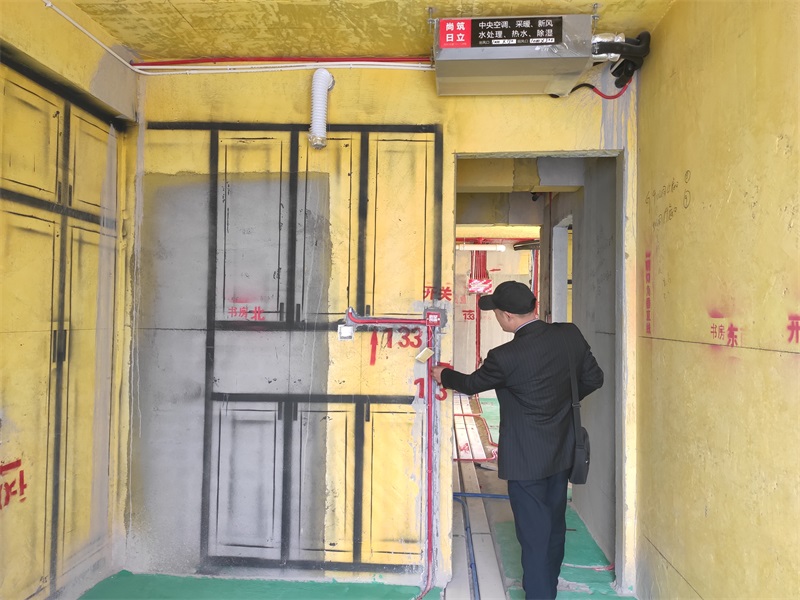

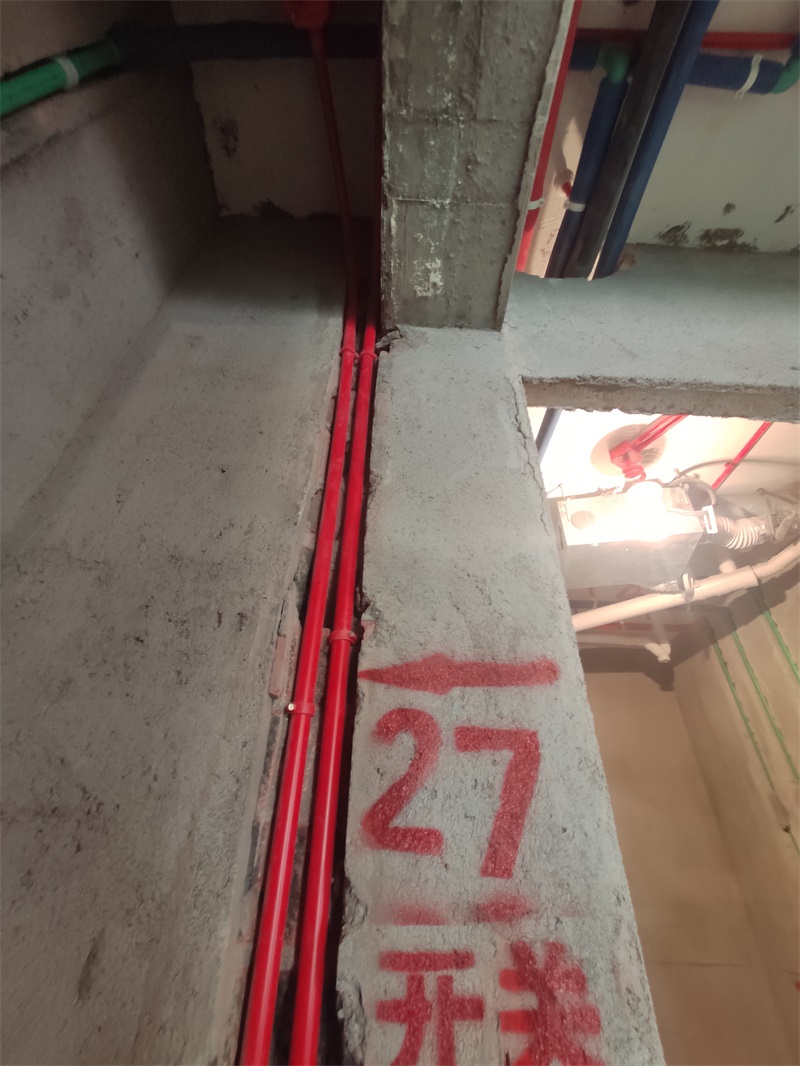

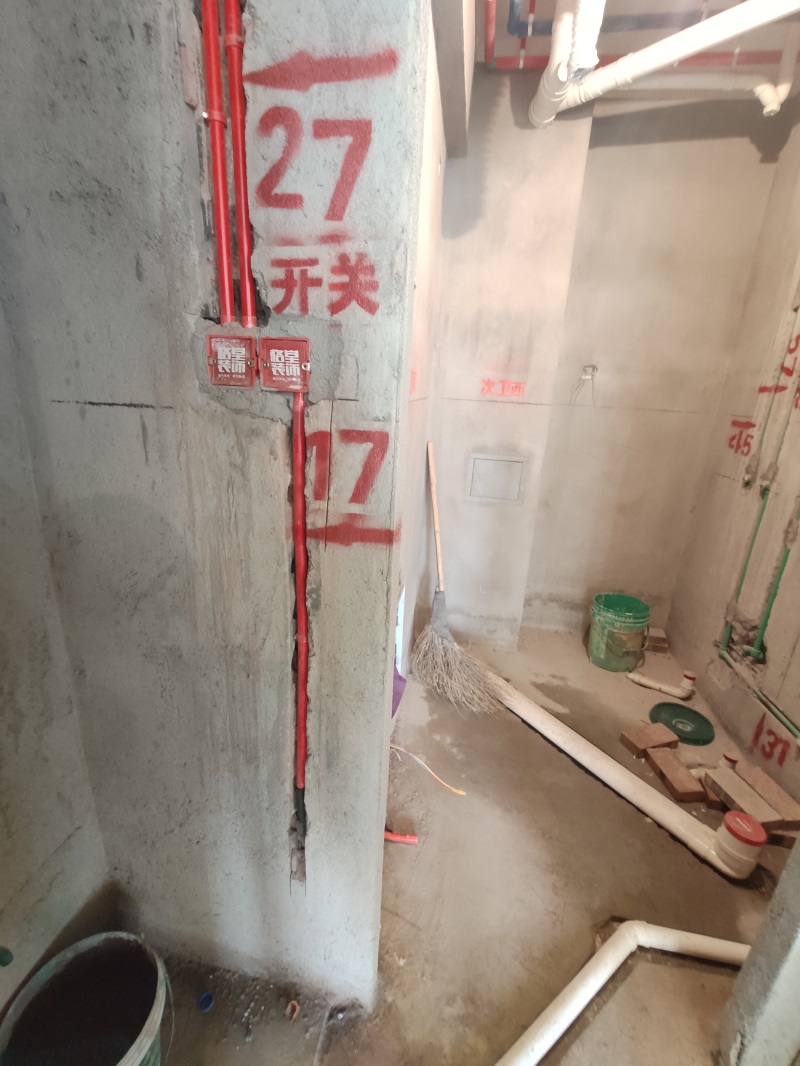

强弱电距离不能小余30 cm

发表于 2019-11-15 11:08:52

本帖最后由格堂小范于 2019-11-15 11:09 编辑

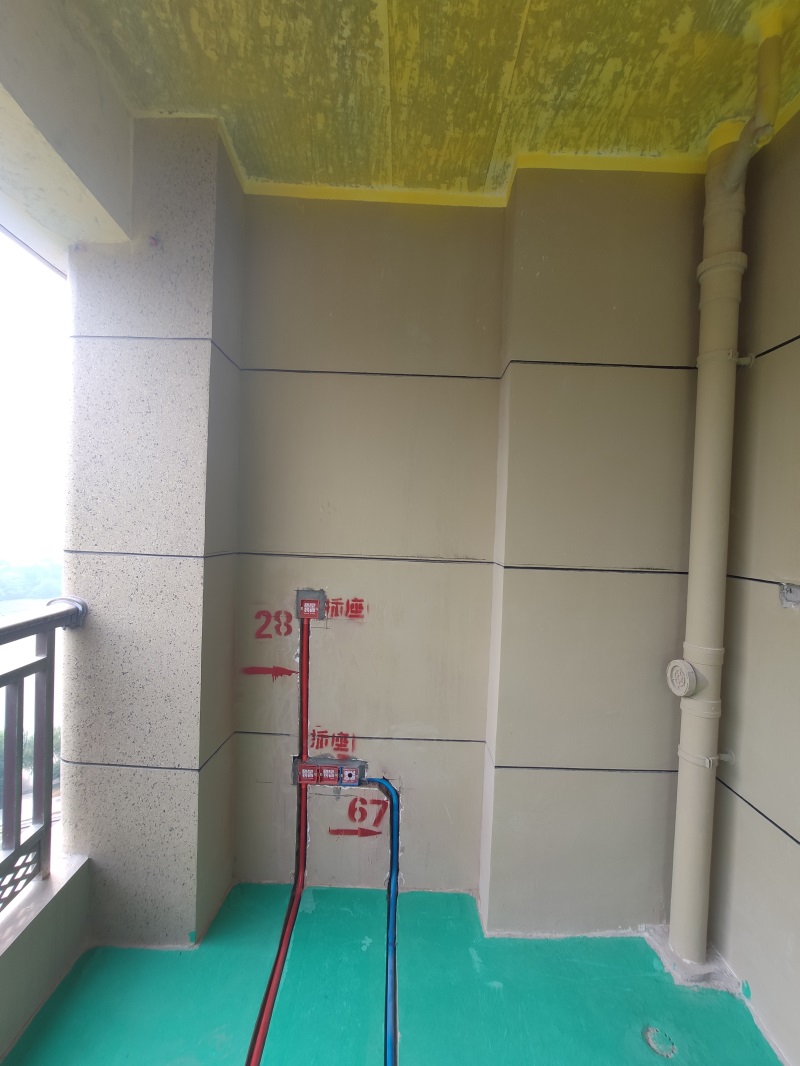

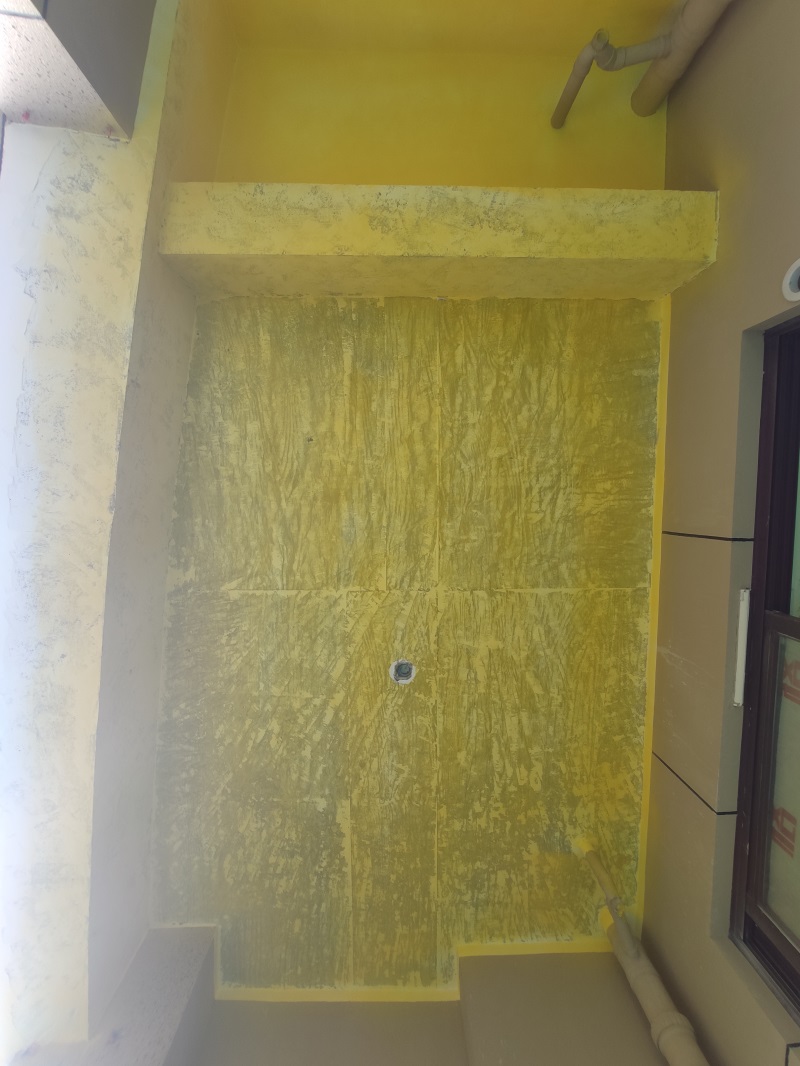

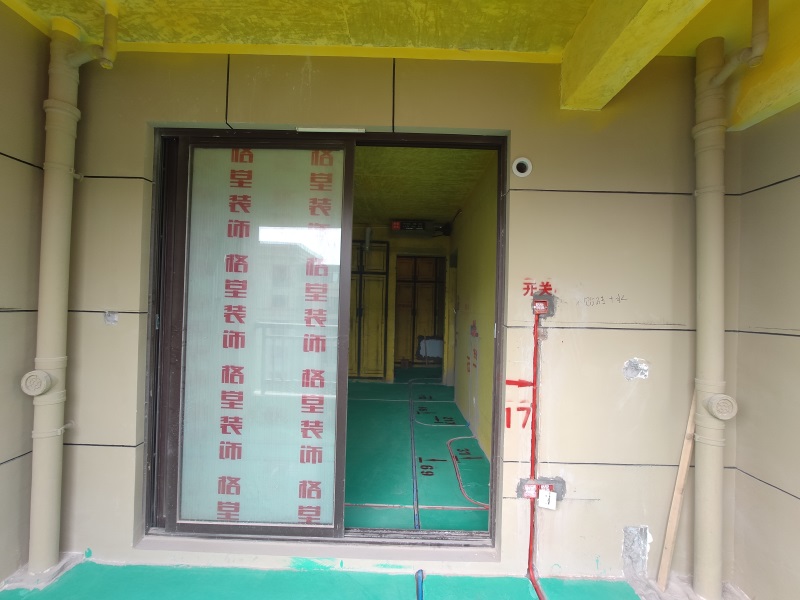

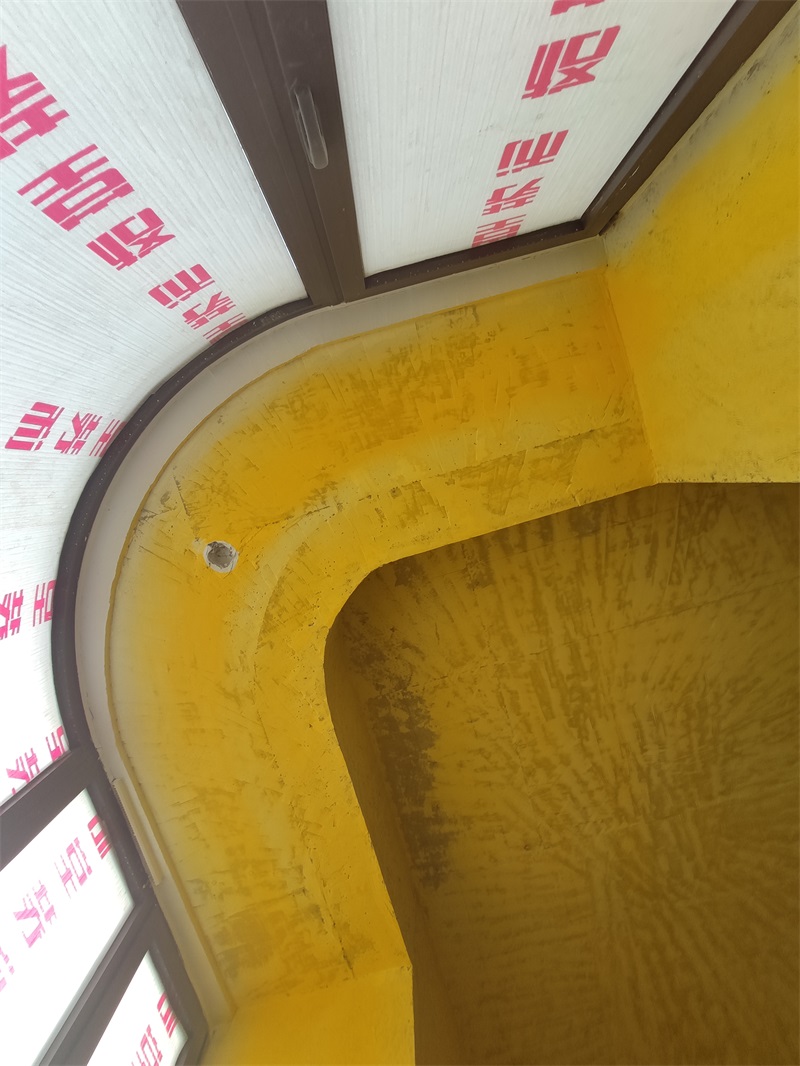

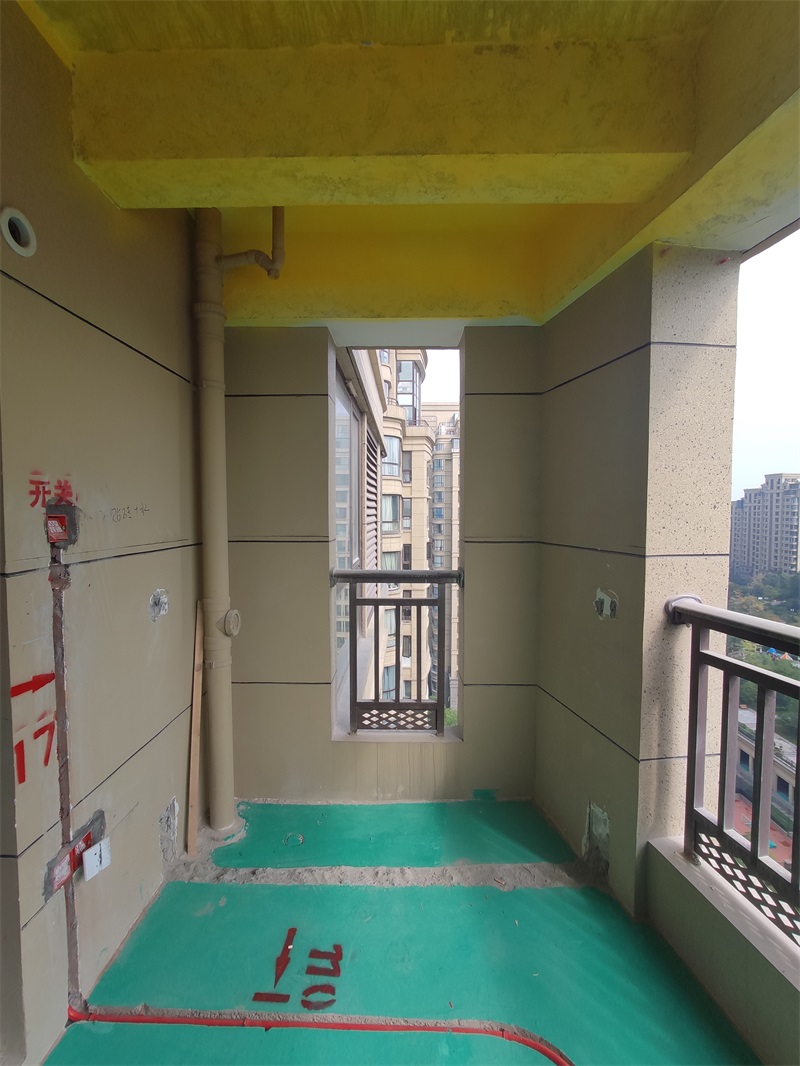

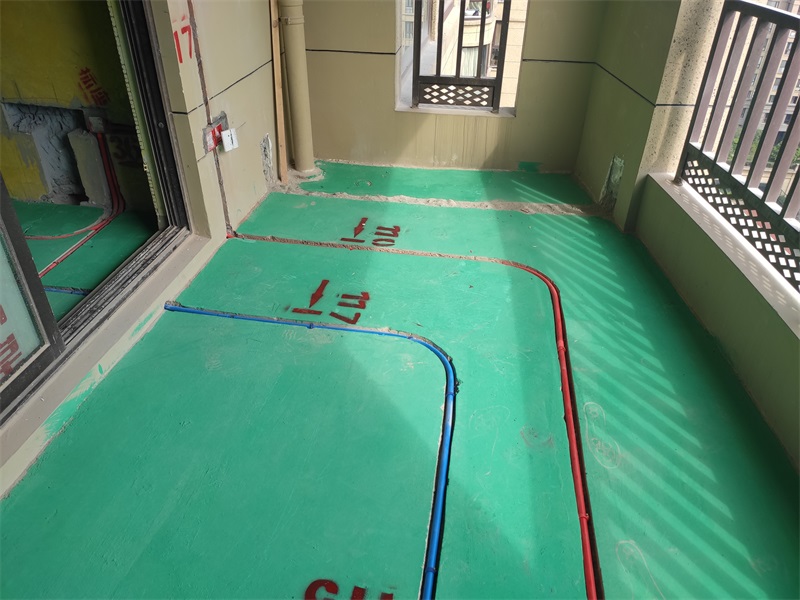

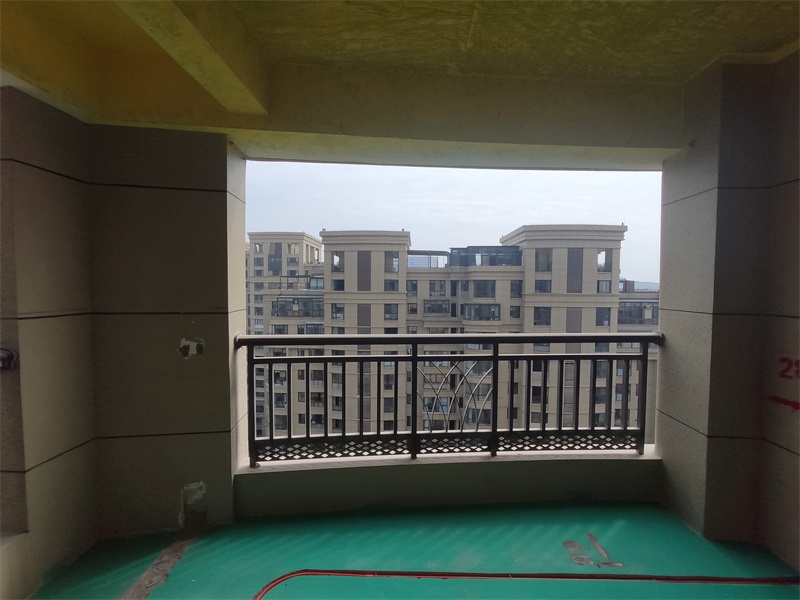

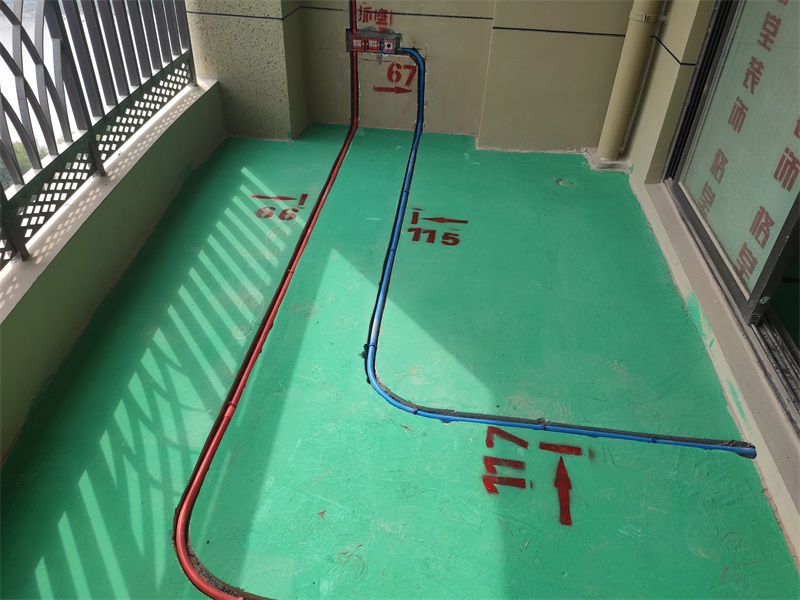

阳台水电线路布置

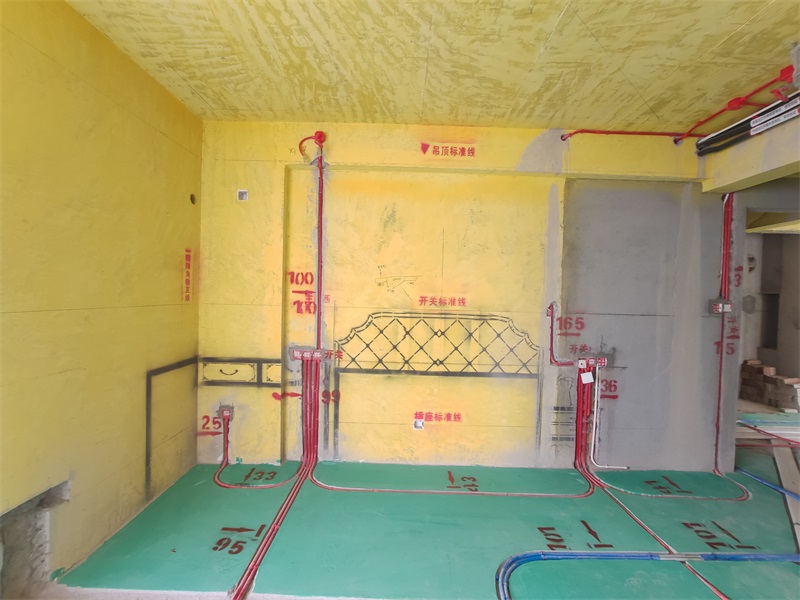

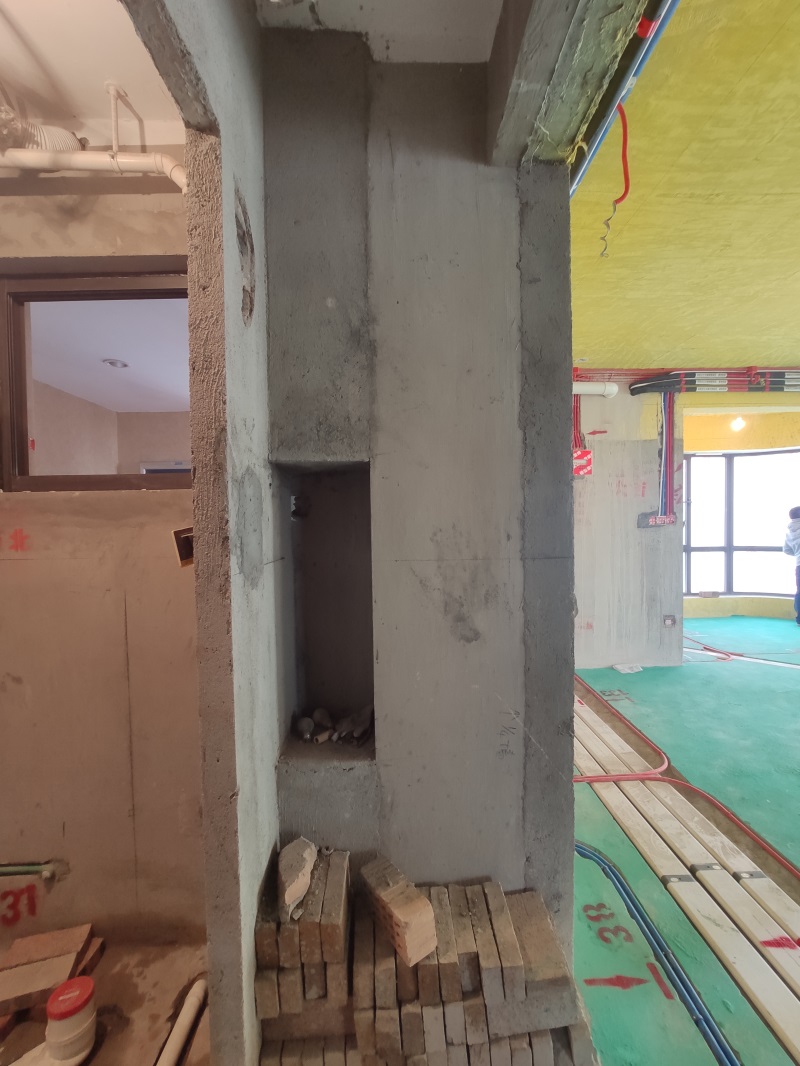

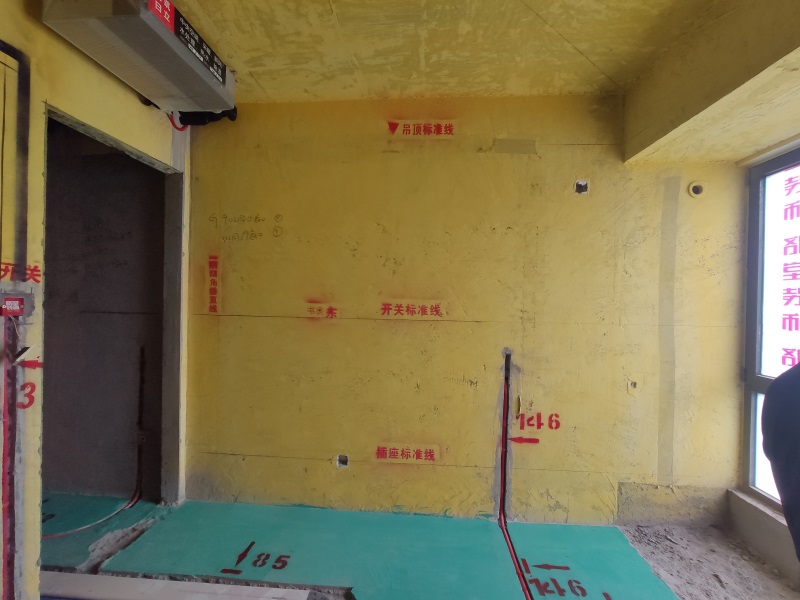

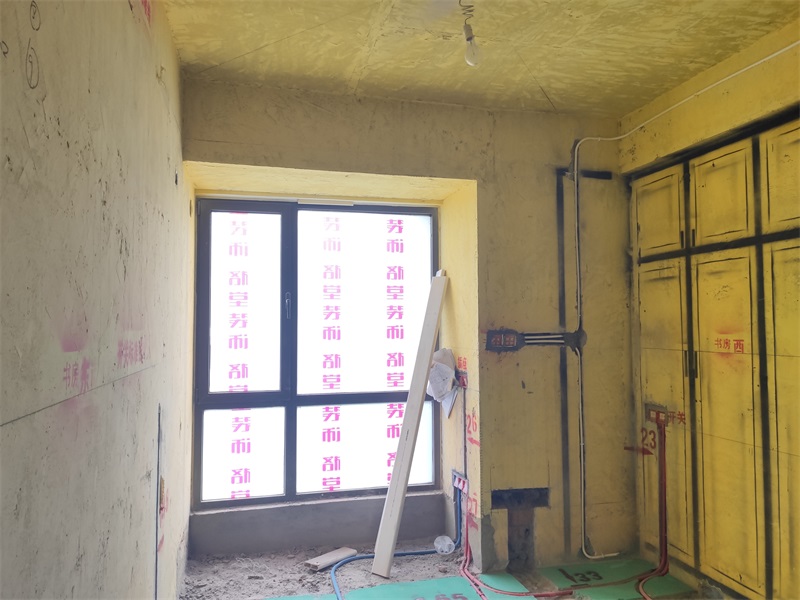

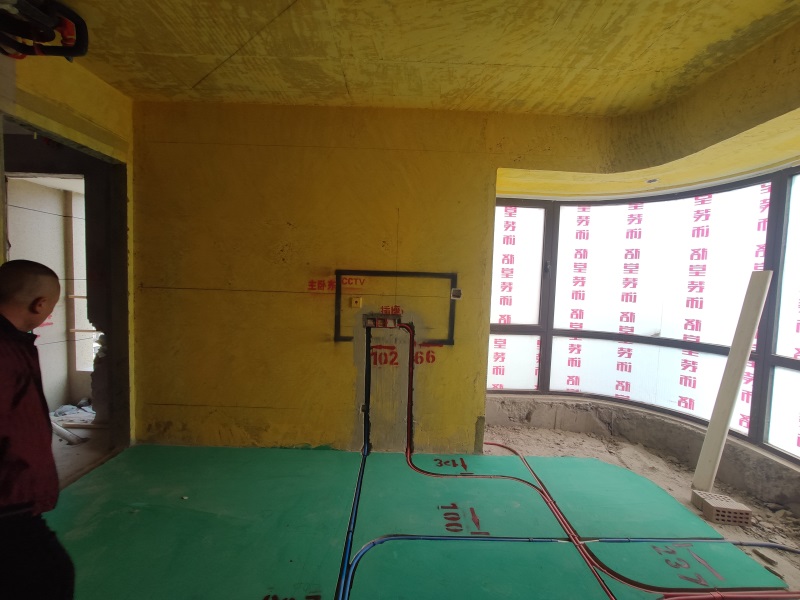

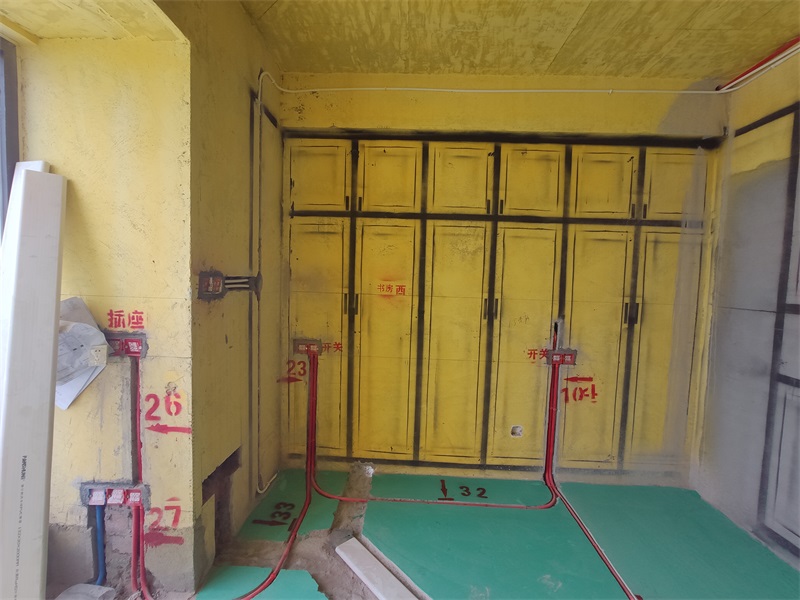

书房

发表于 2019-11-15 11:35:19

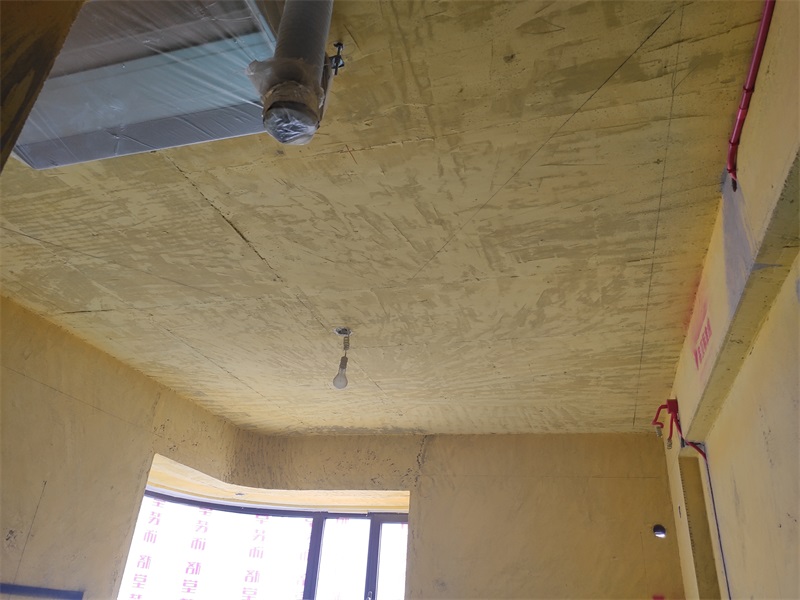

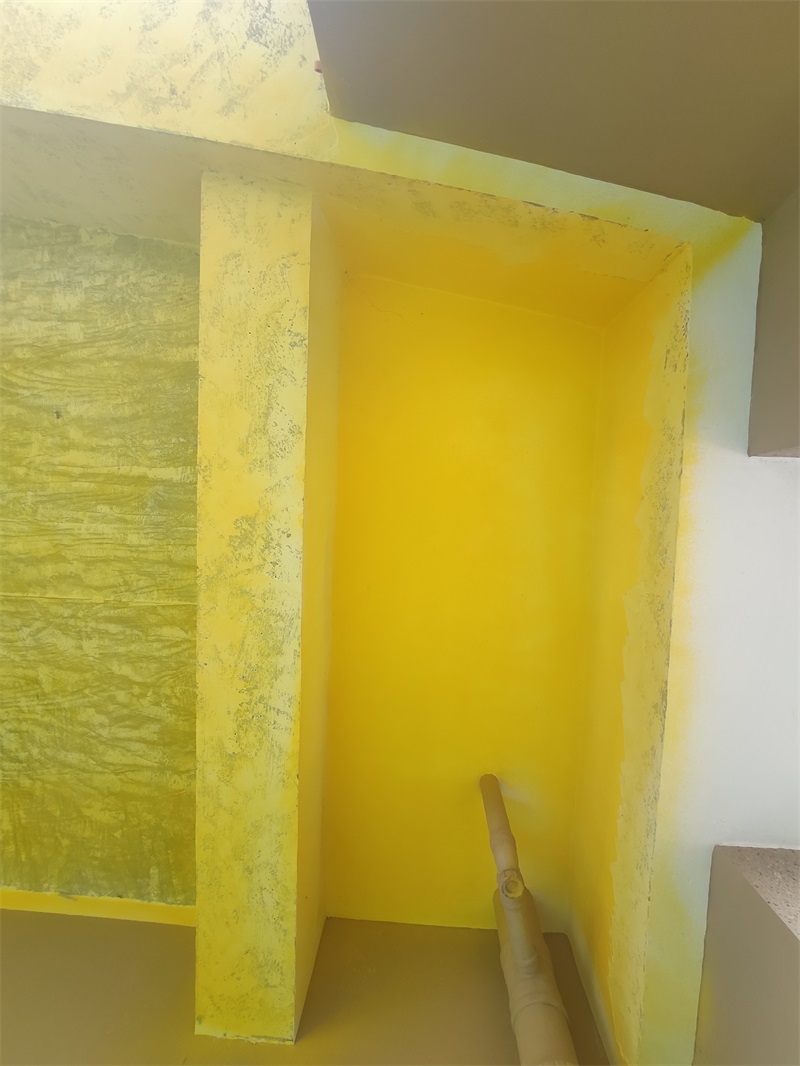

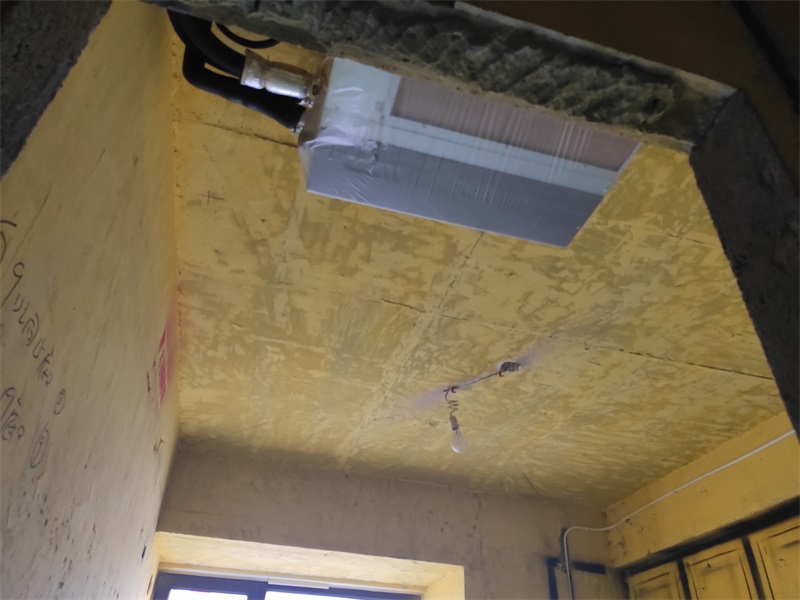

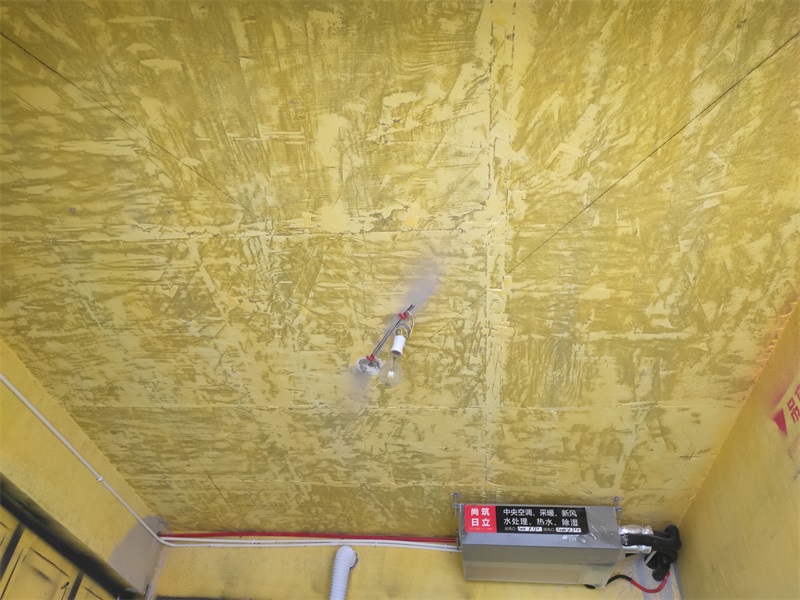

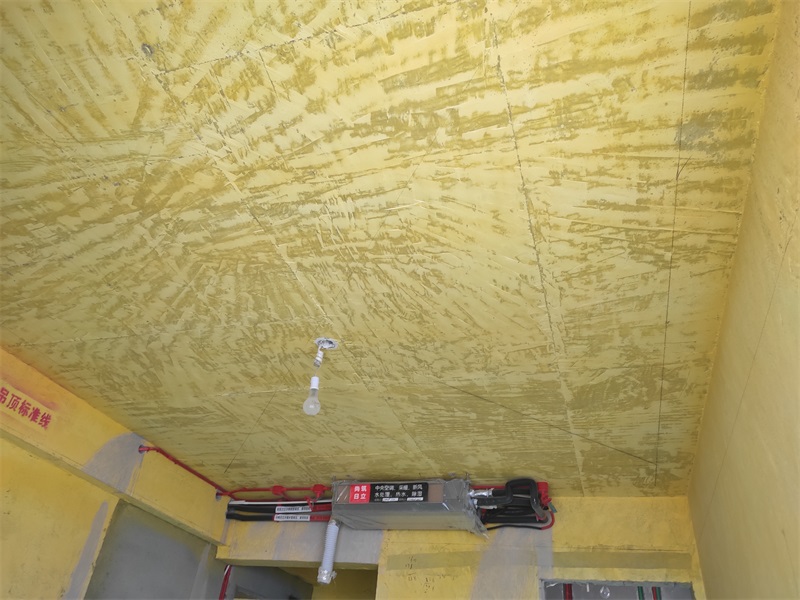

顶部灯线移位，不能开槽特殊部位套黄腊管

发表于 2019-11-15 11:42:17

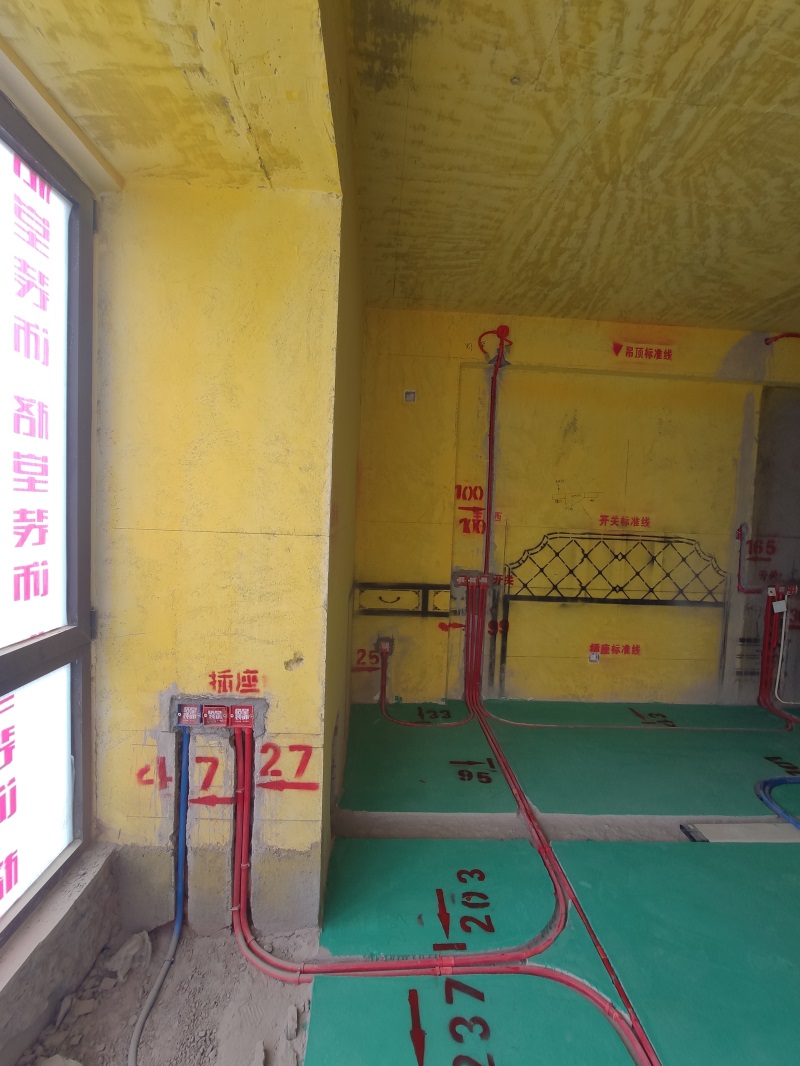

书房

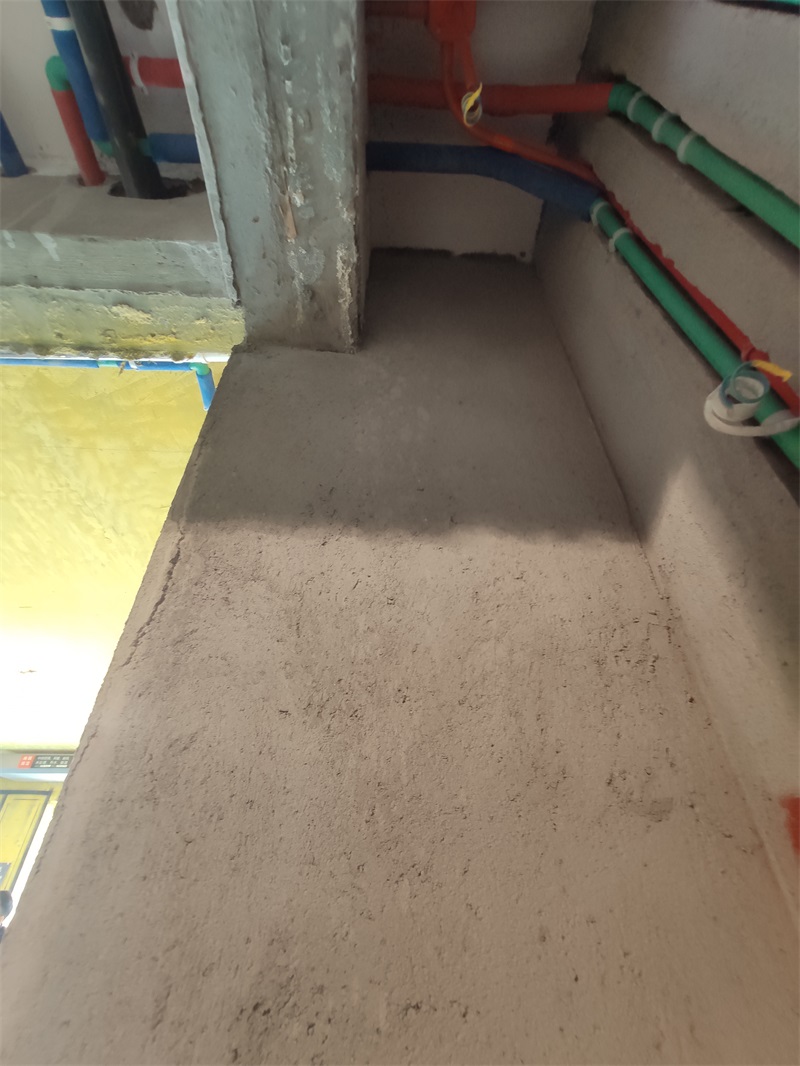

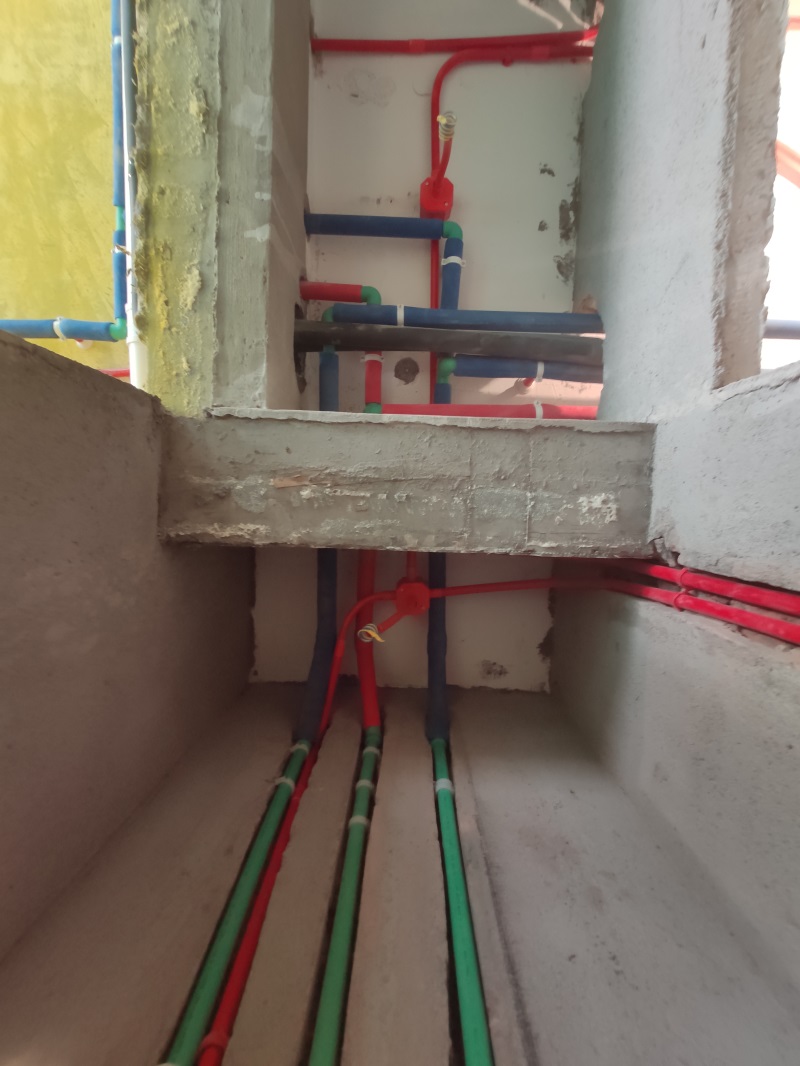

冷热水管保温棉应分色，热水管保温棉为红色，冷水管保温棉为蓝色，弯头处外露，保温棉不需要包裹

发表于 2019-11-15 11:43:07

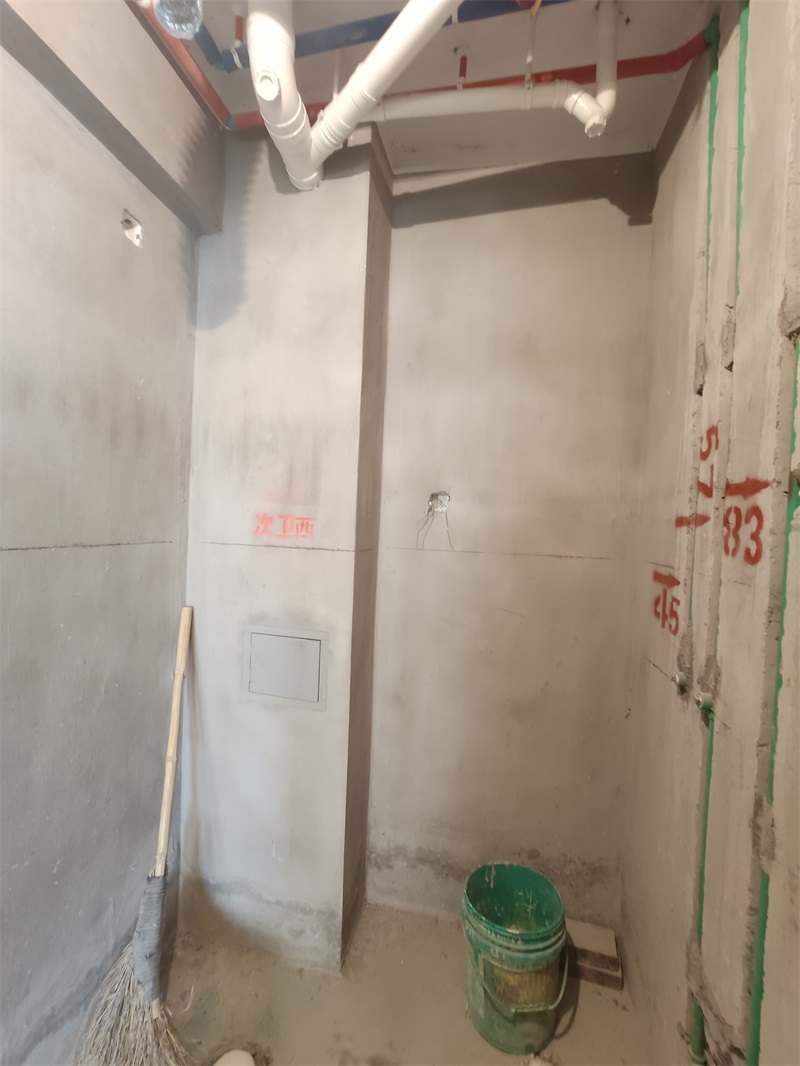

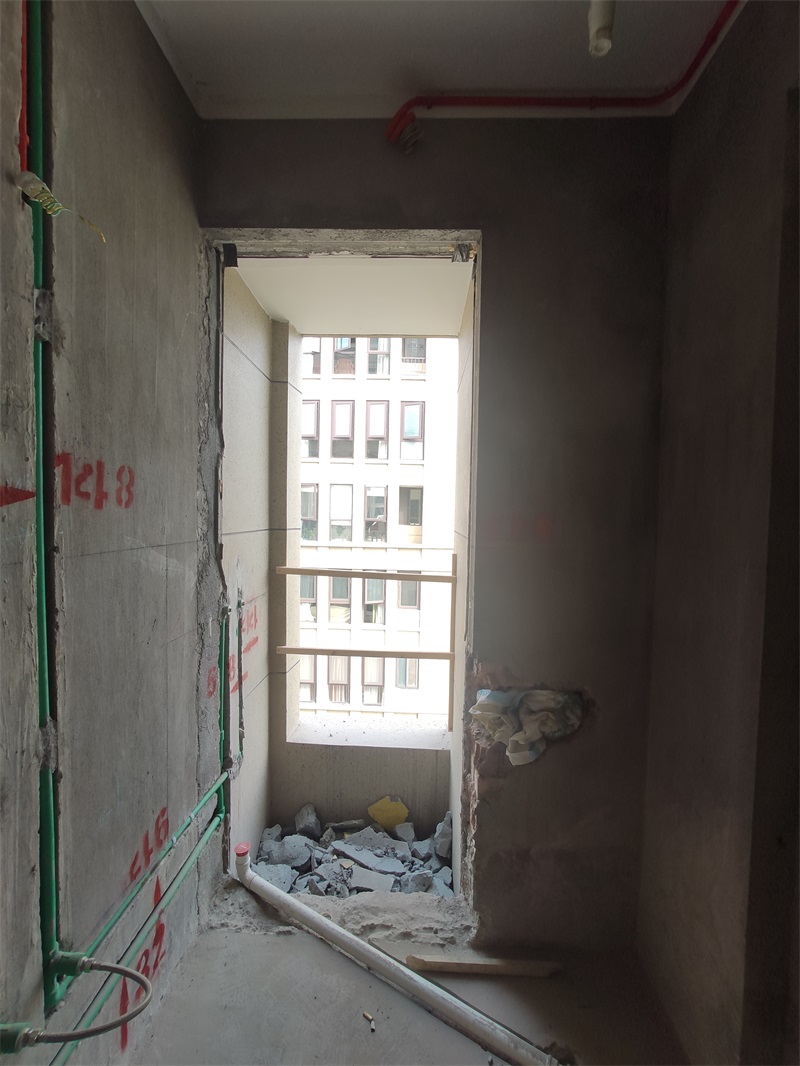

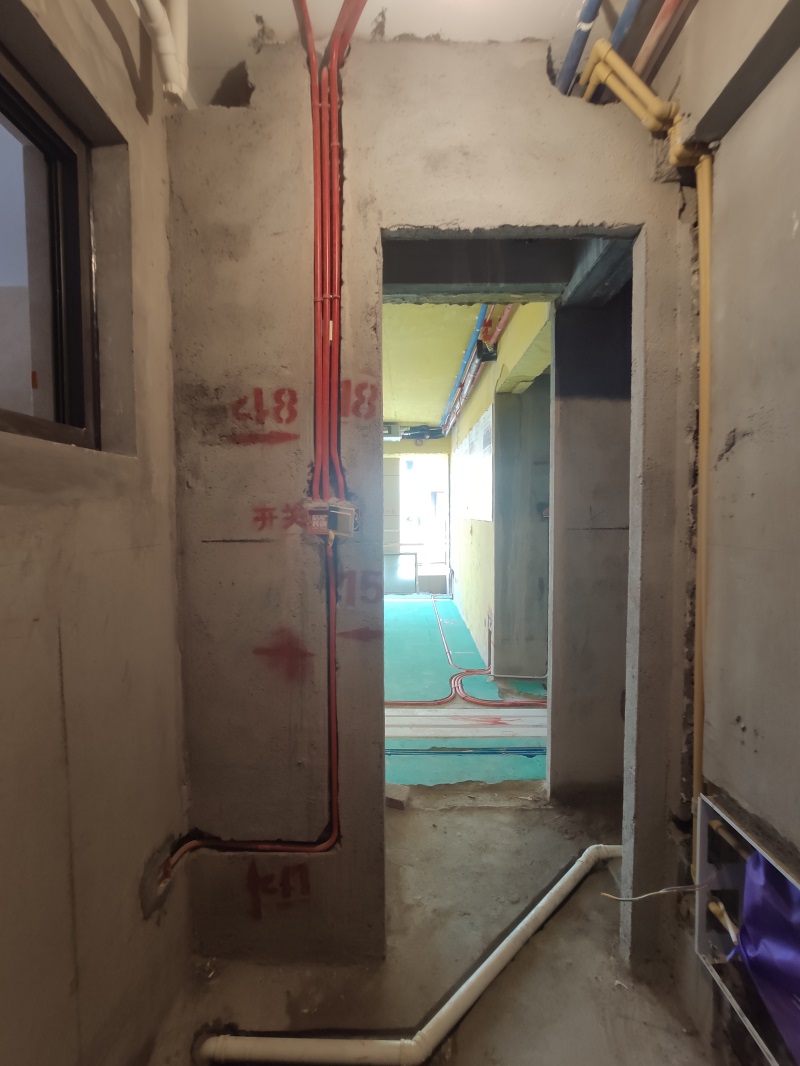

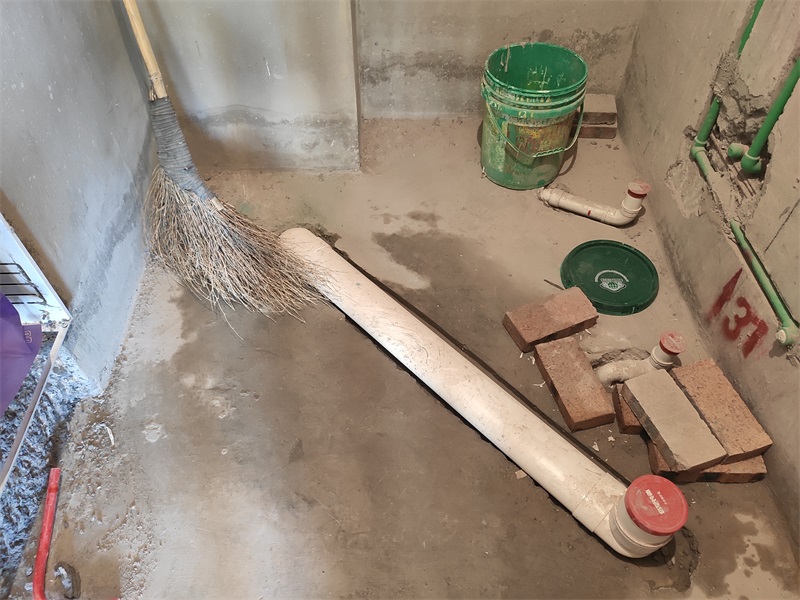

干区

发表于 2019-11-15 11:49:16

干区

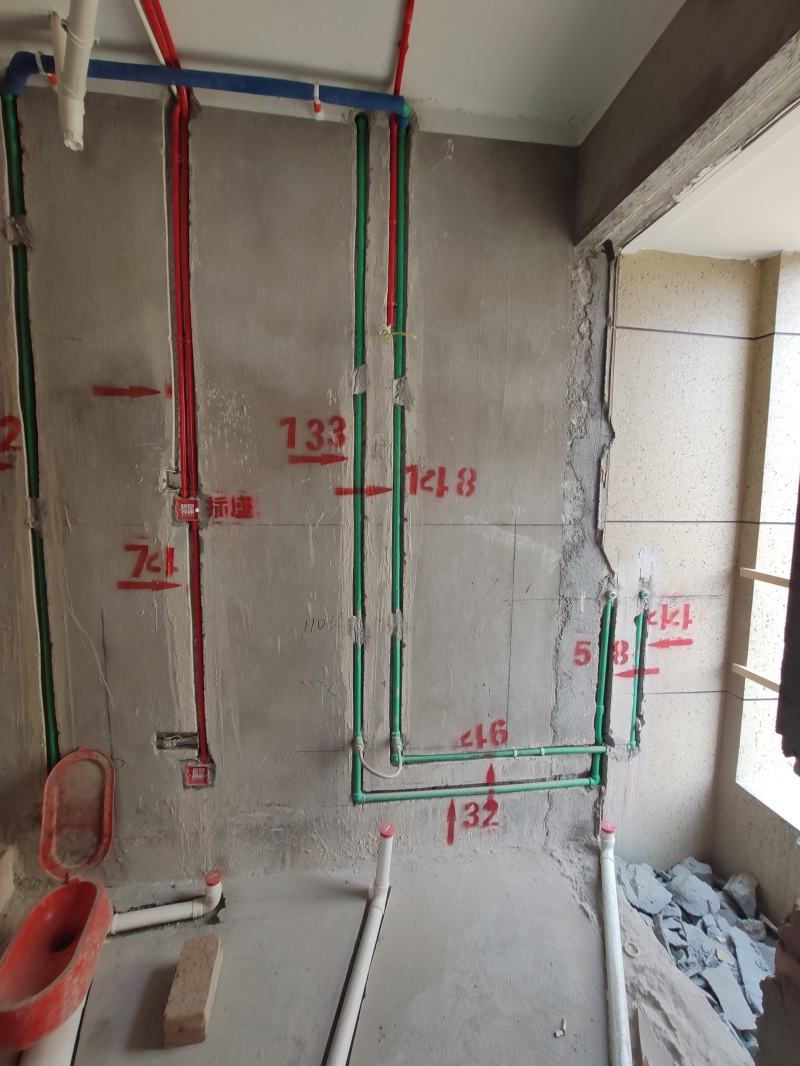

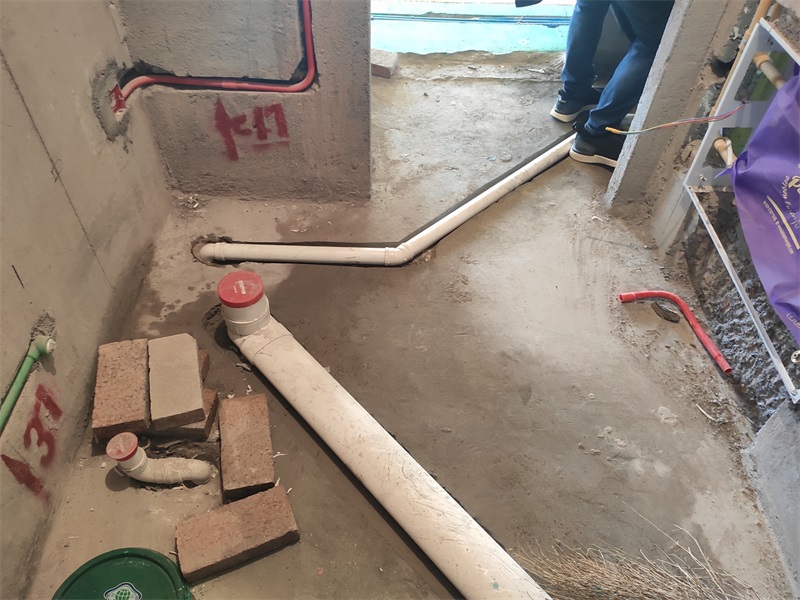

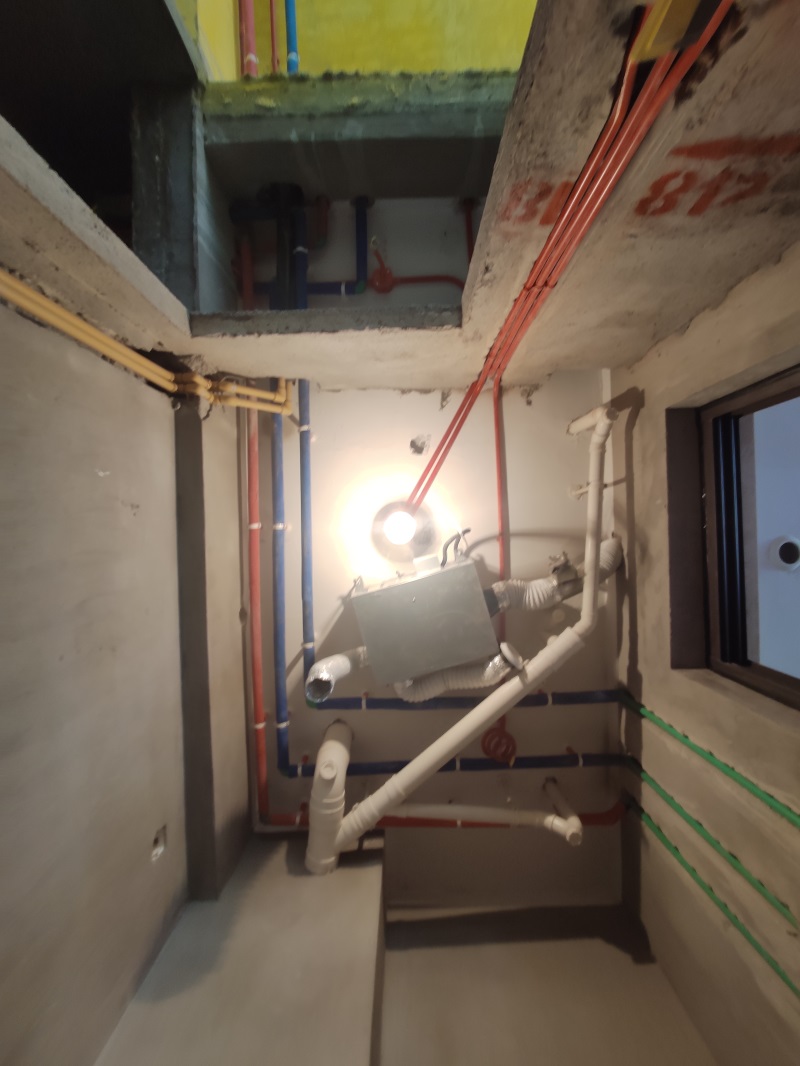

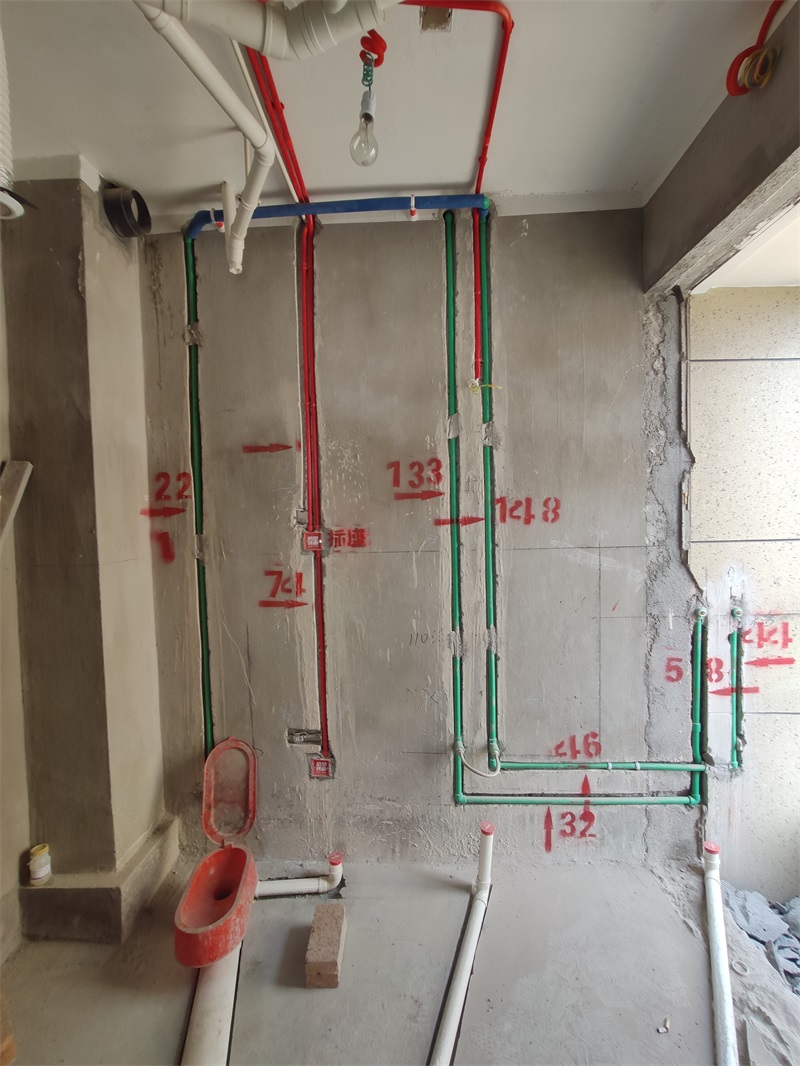

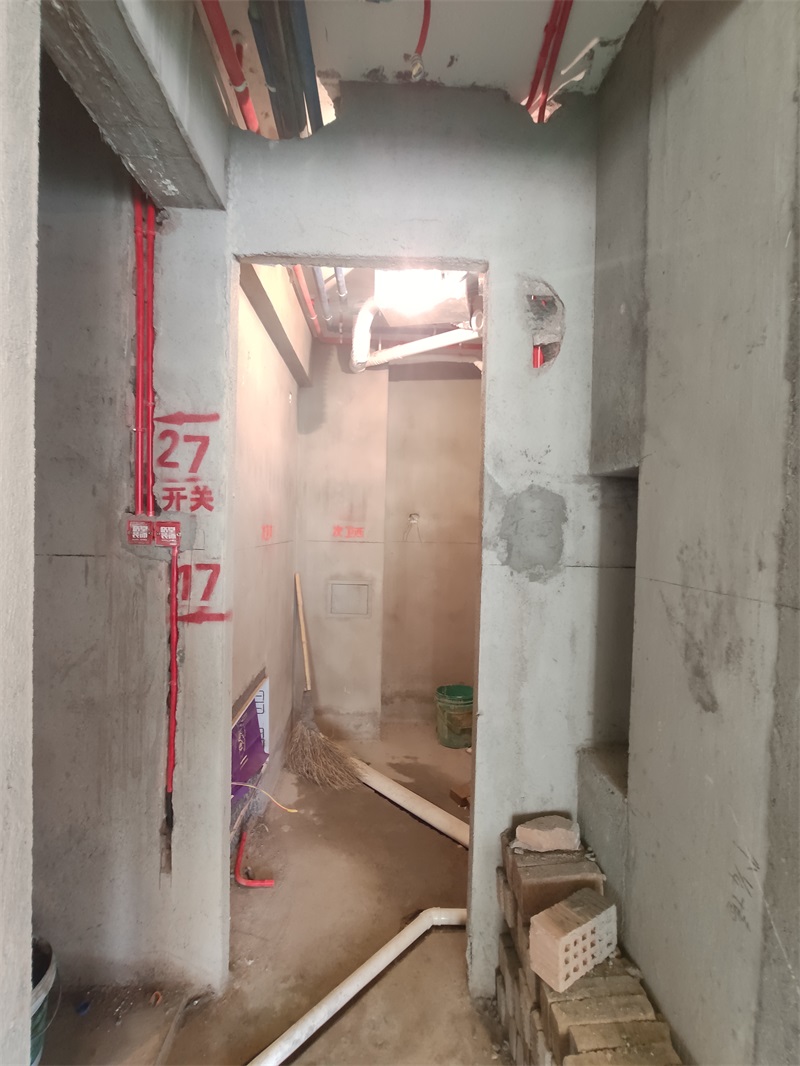

卫生间

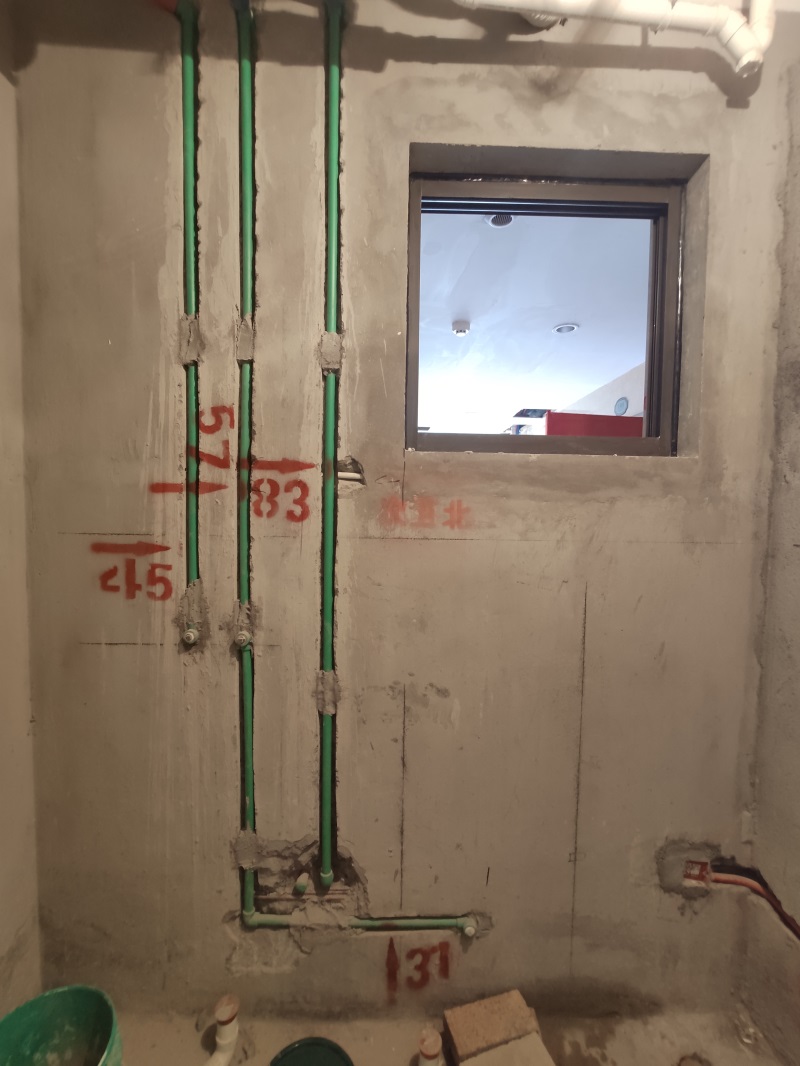

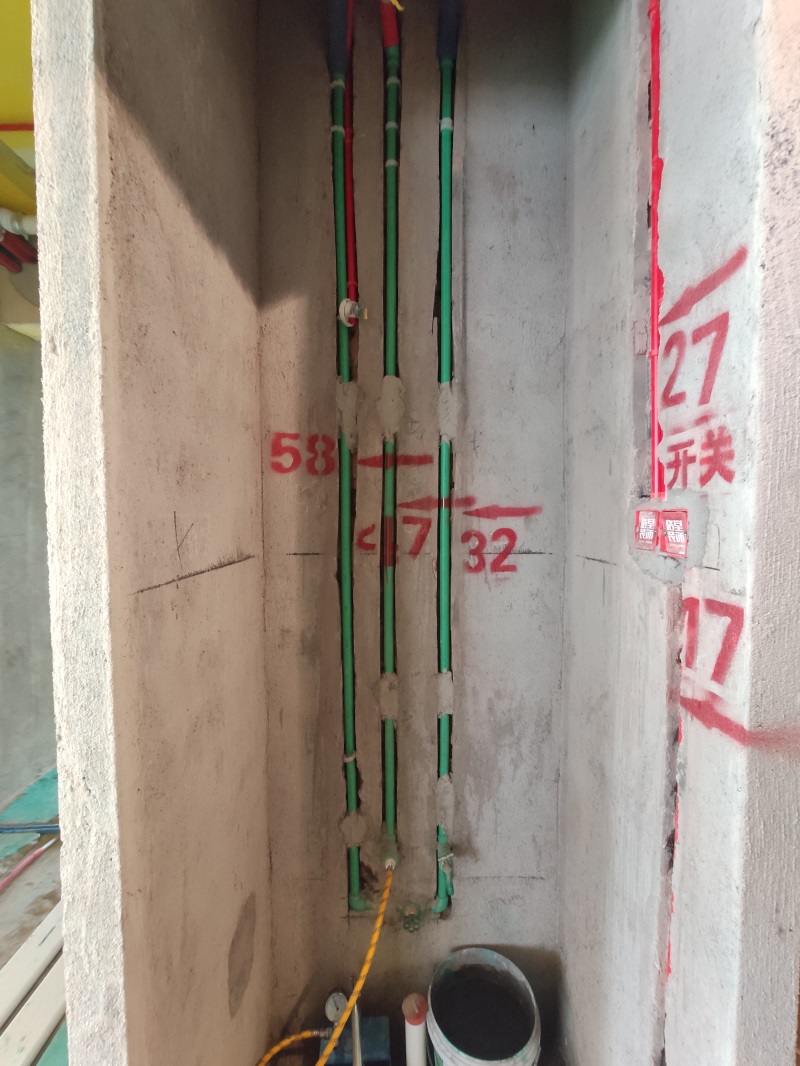

走墙水管采用下垂式安装

发表于 2019-11-15 11:51:21

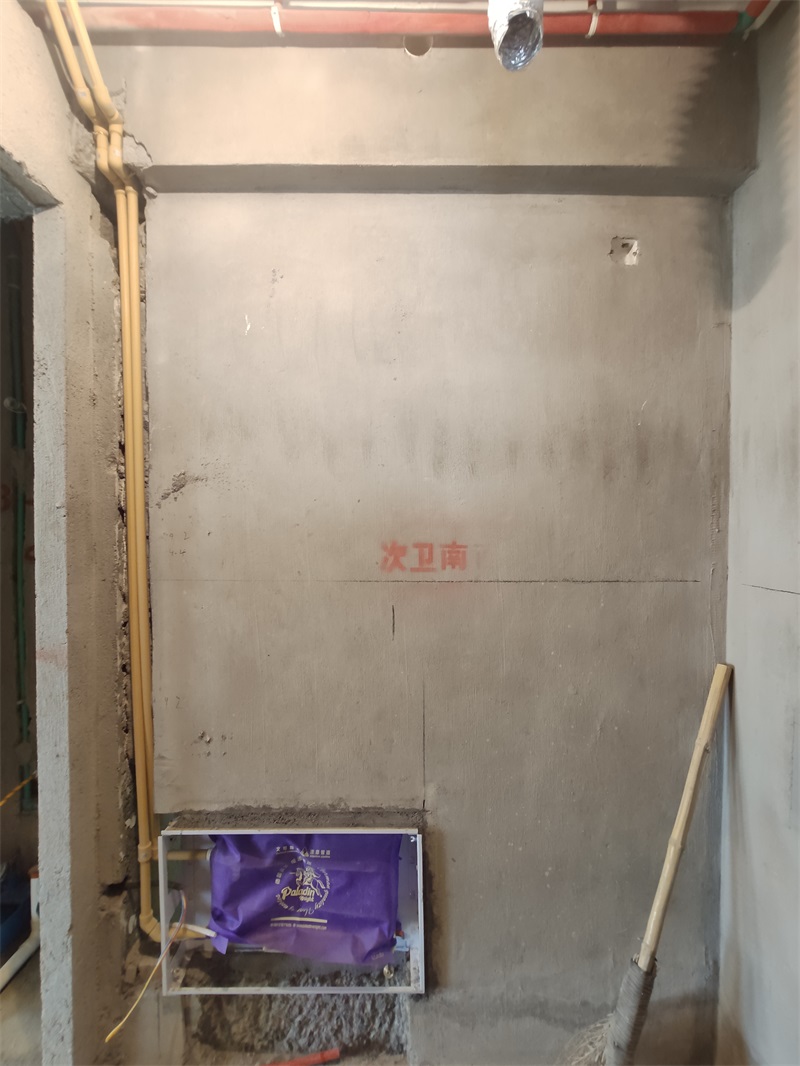

卫生间

发表于 2019-11-15 11:52:29

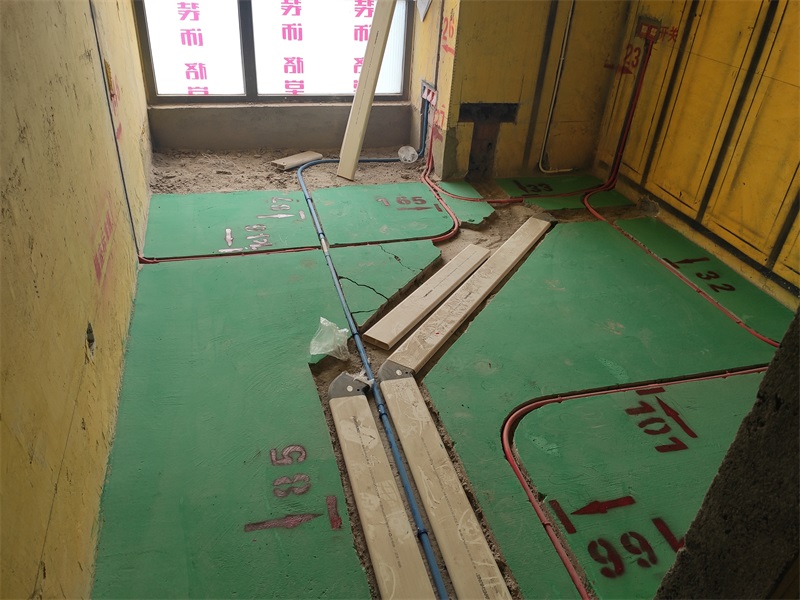

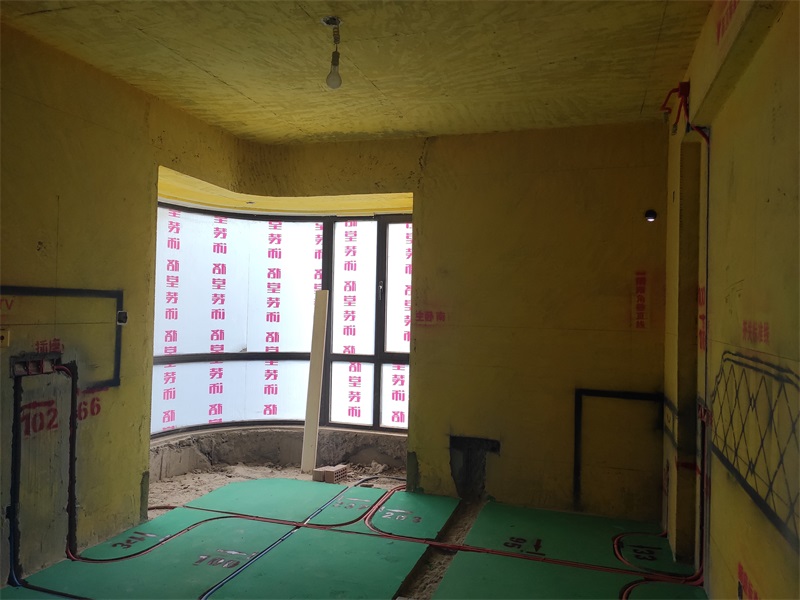

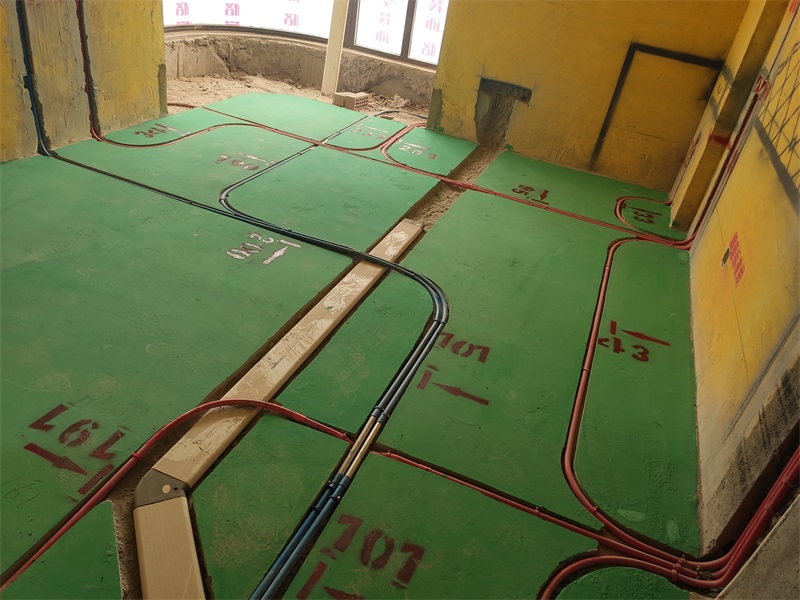

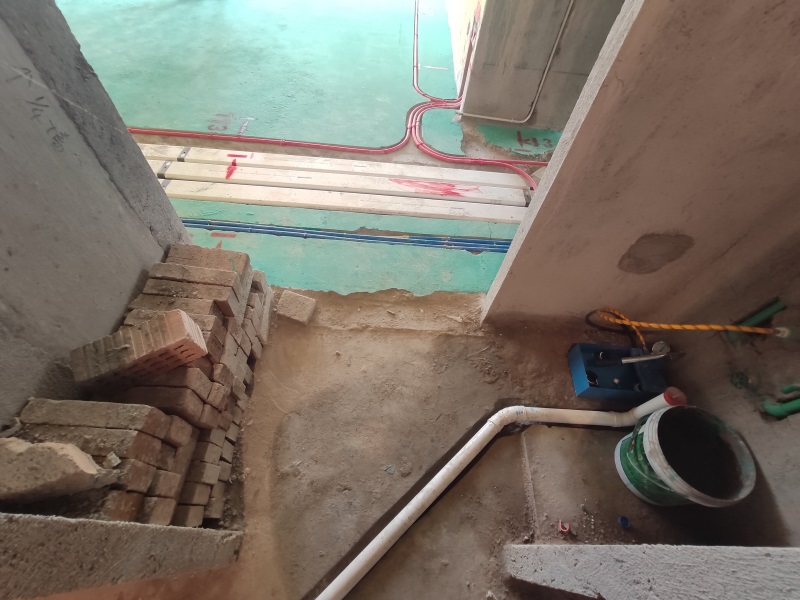

强弱电线管交叉处使用铁管或铁过桥湾交叉，防止信号干扰

发表于 2019-11-18 11:11:42

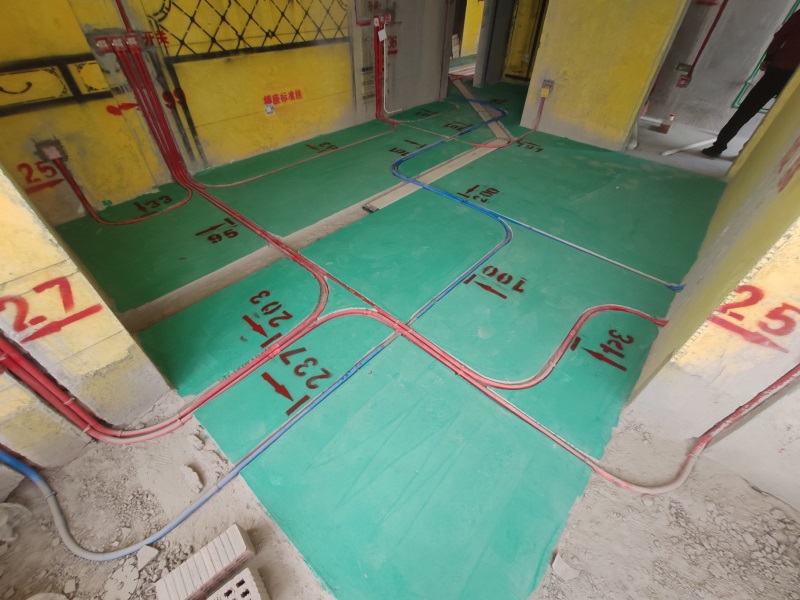

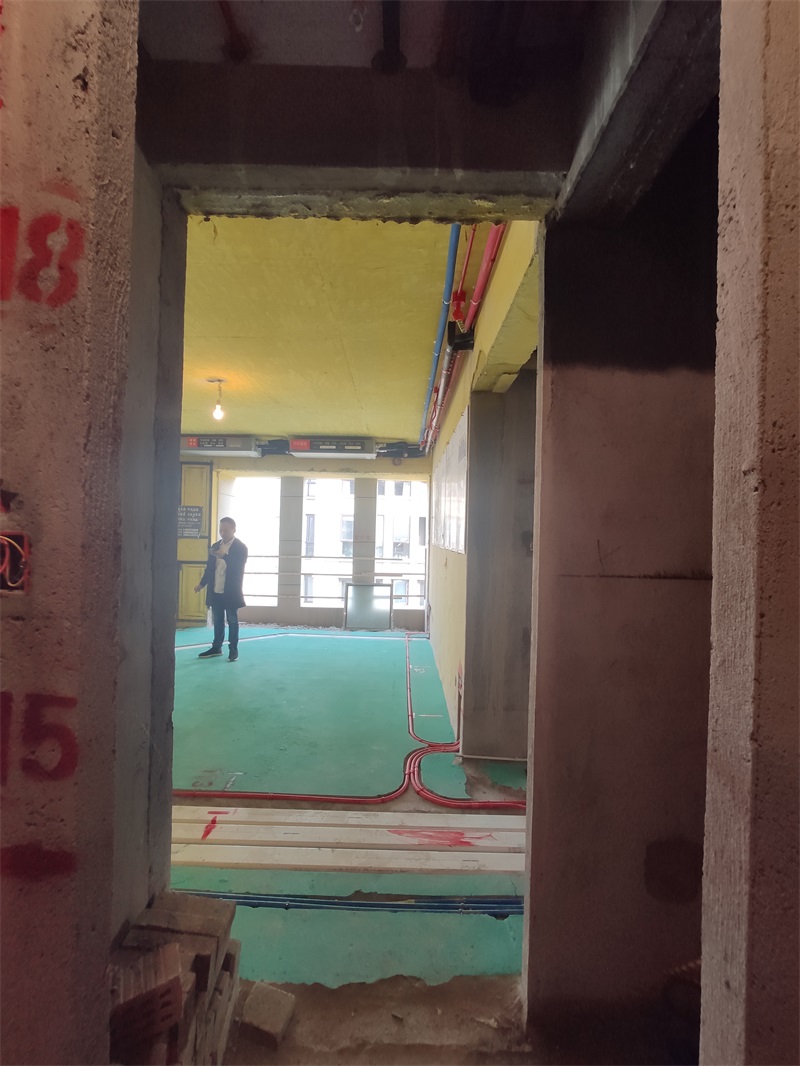

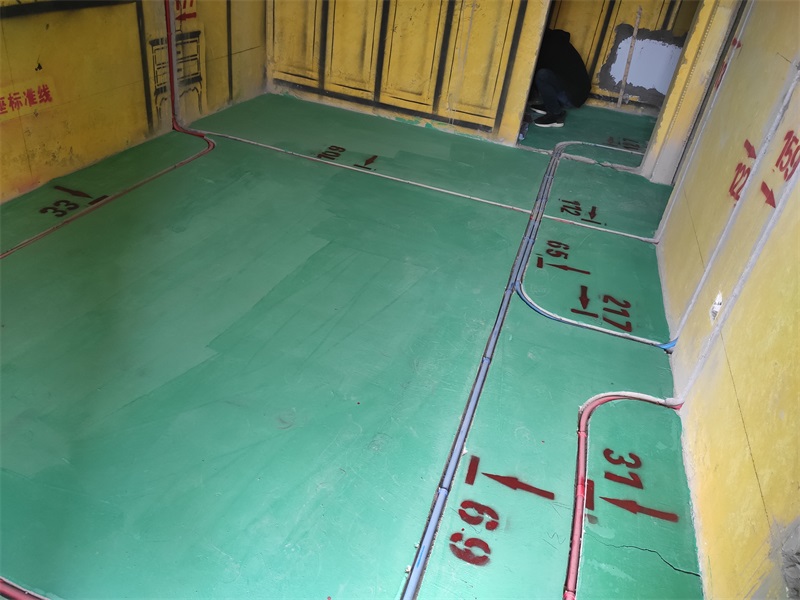

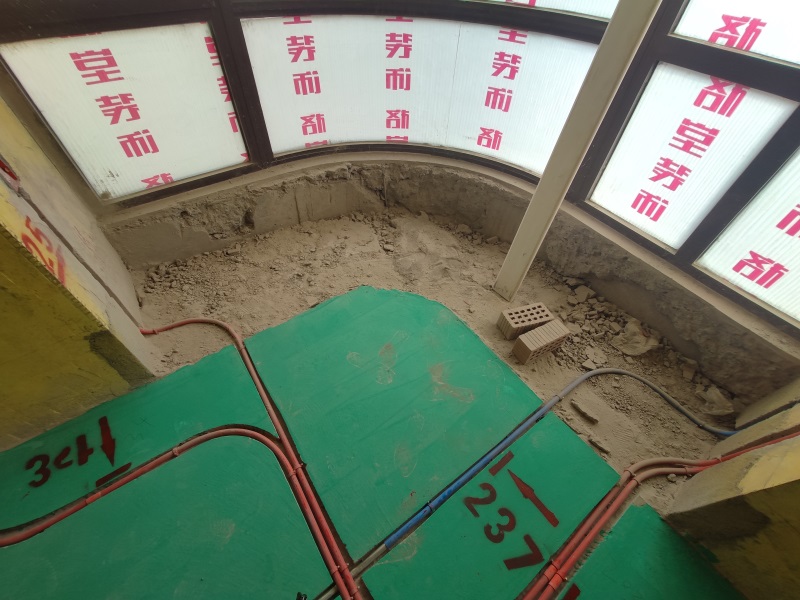

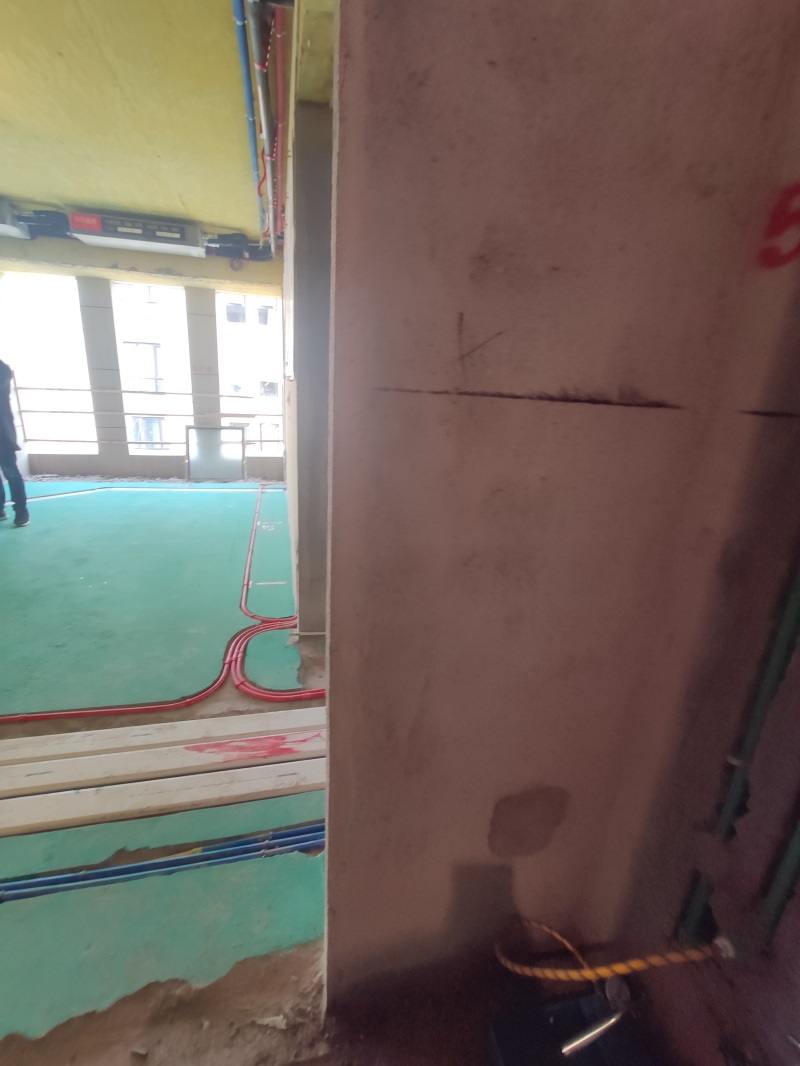

地面强弱电交叉用铁管屏蔽信号干扰

红色线管代表强电，蓝色线管代表弱电

发表于 2019-11-18 11:14:08

走墙水管采用下垂式安装，贴瓷砖部位不需要包保温棉，
红色保温棉代表热水，蓝色保温棉代表冷水，
水管安排都是左热右冷，符合施工规范
