郁金香6-1-5#108㎡现代简约——静心

发表于 2019-10-8 12:27:34

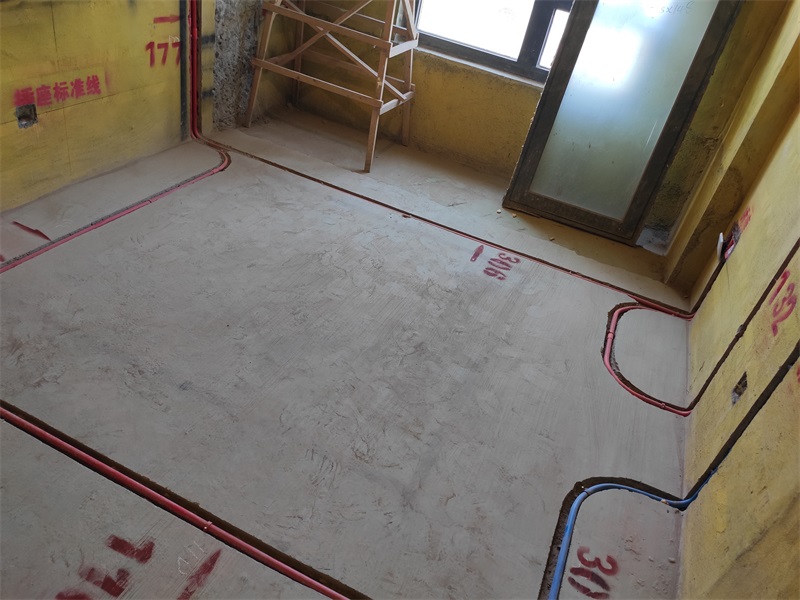

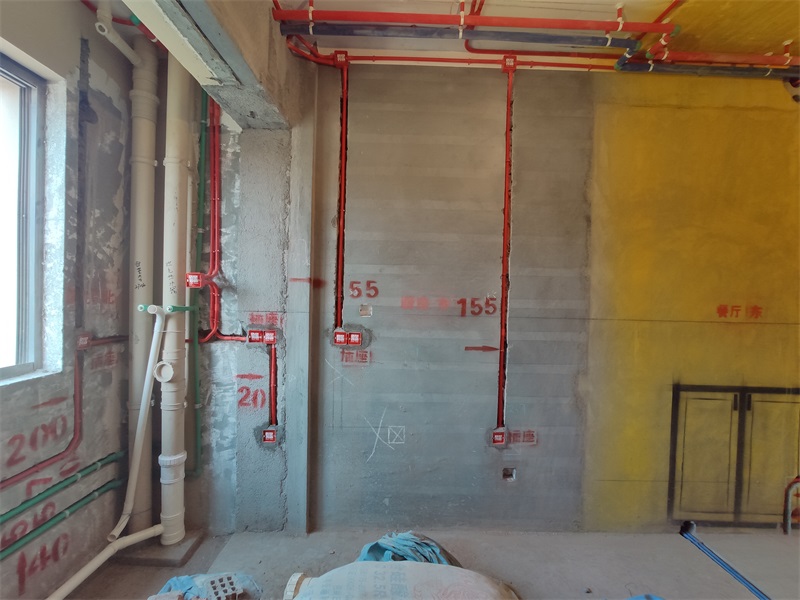

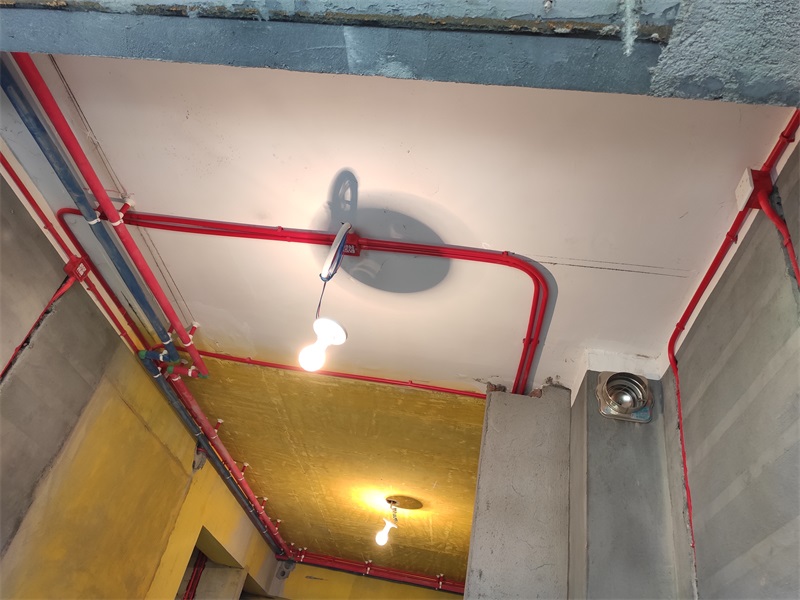

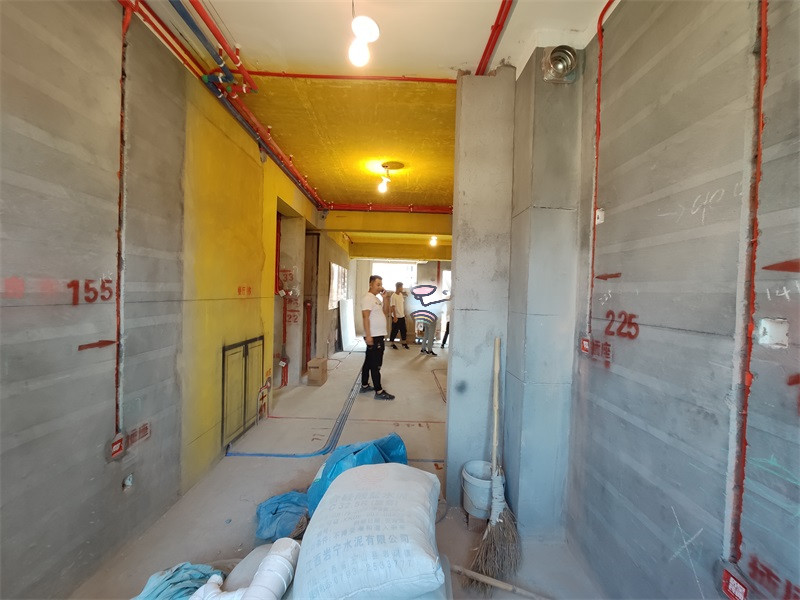

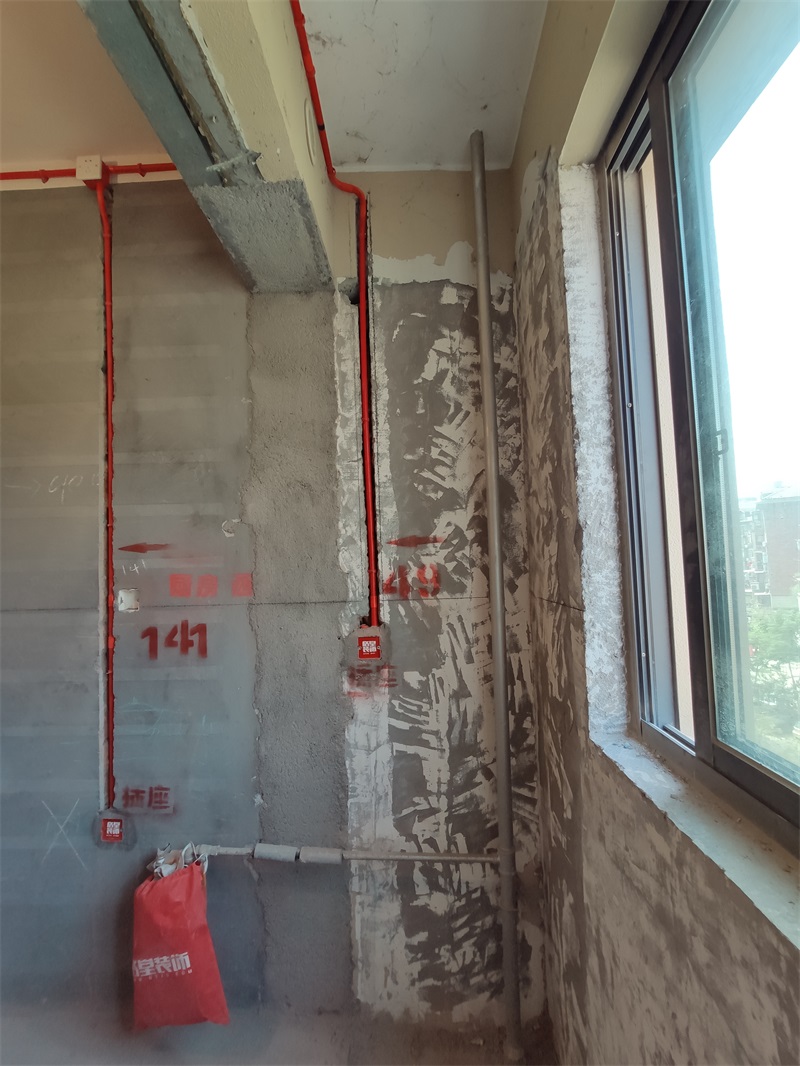

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上

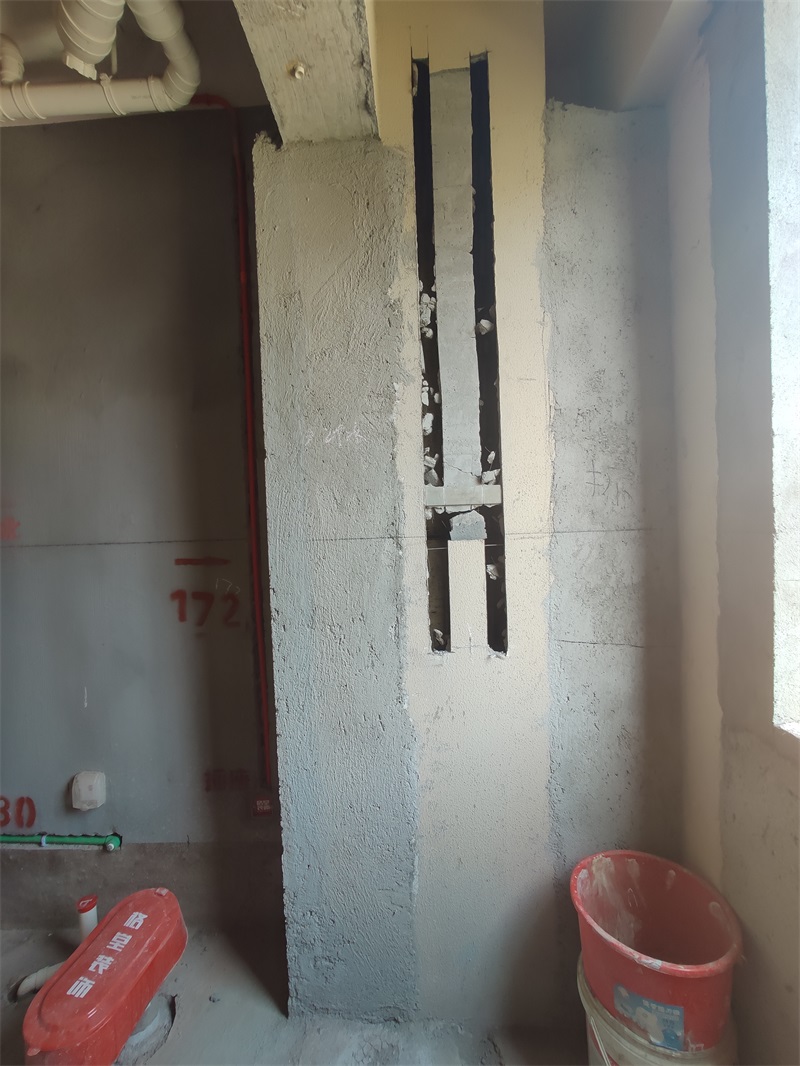

管槽切割应横平竖直，深度符合要求，墙槽应保证管外有1～1.5cm以上的砂浆保护层

发表于 2019-10-8 12:28:40

冷热水管保温棉应分色，热水管保温棉为红色，冷水管保温棉为蓝色，弯头处外露，保温棉不需要包裹

发表于 2019-10-8 12:29:13

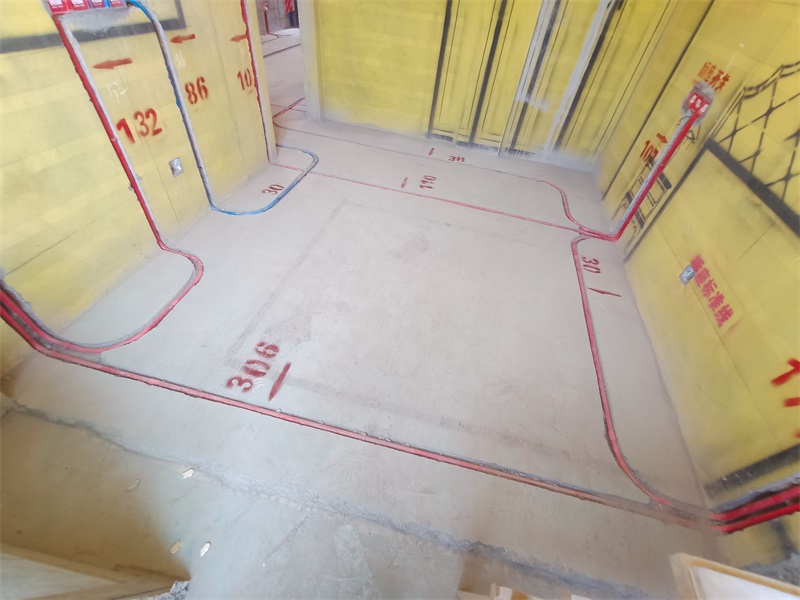

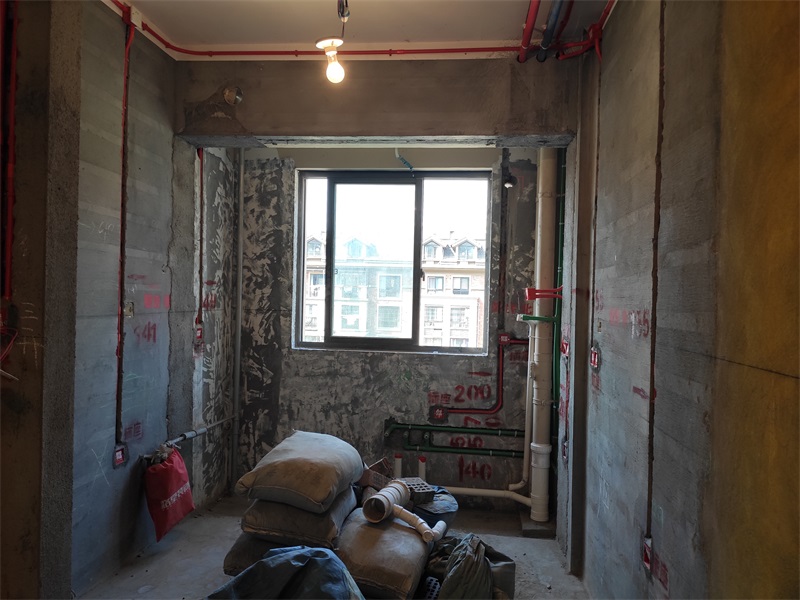

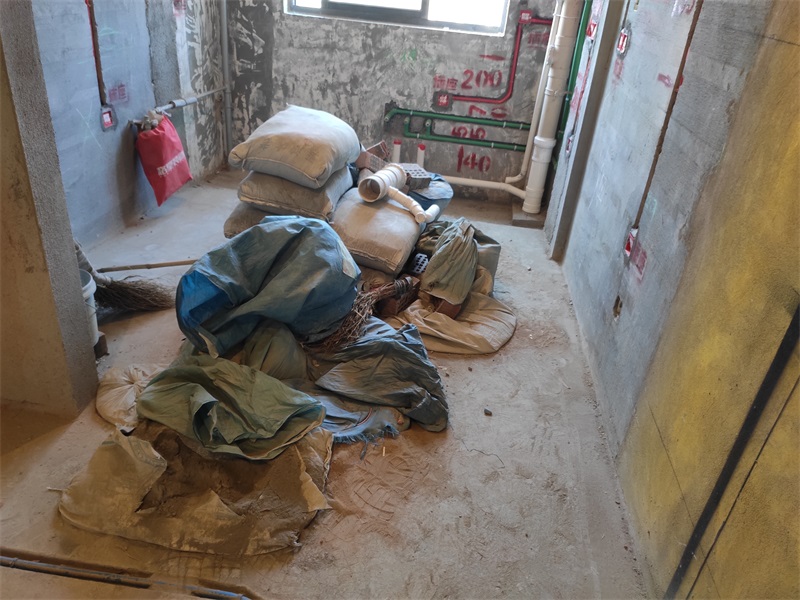

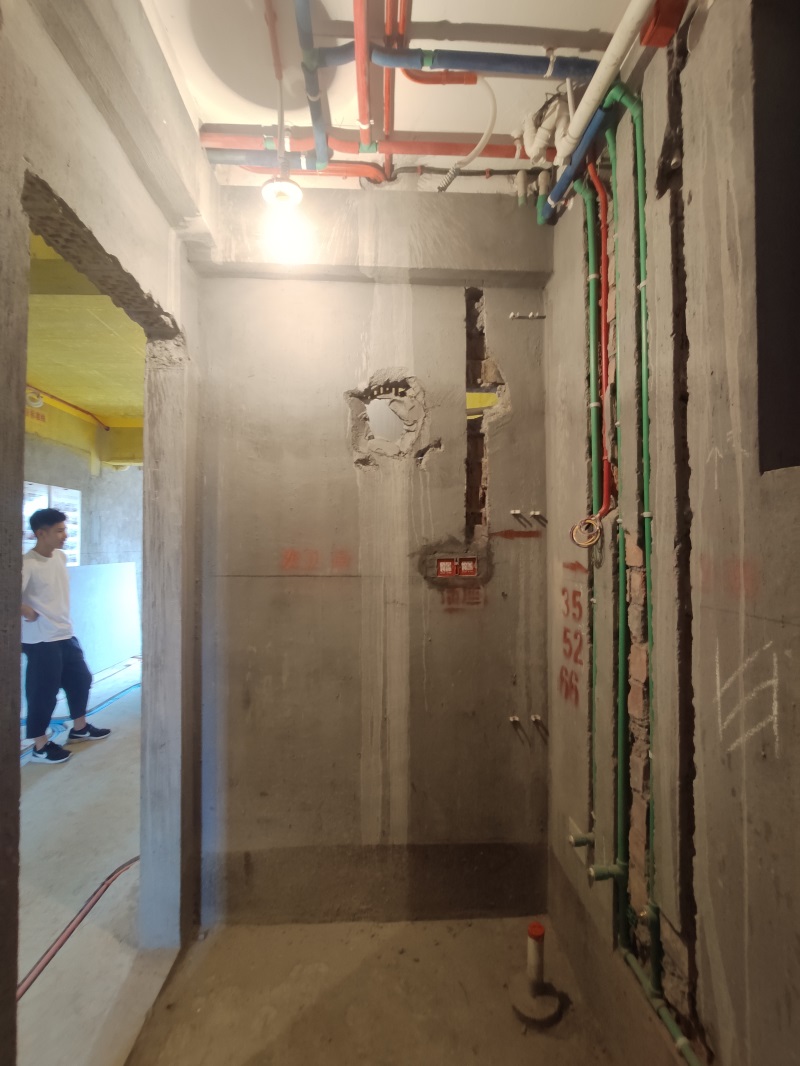

厨房线路布置

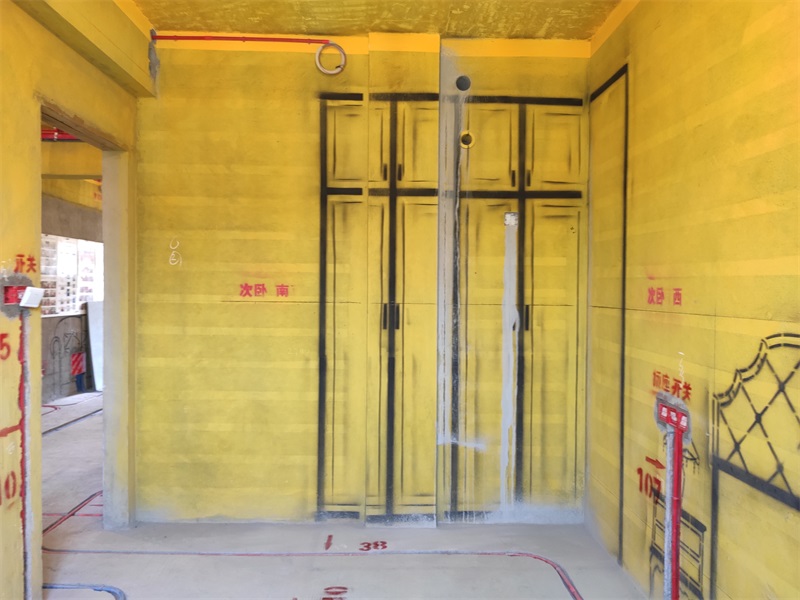

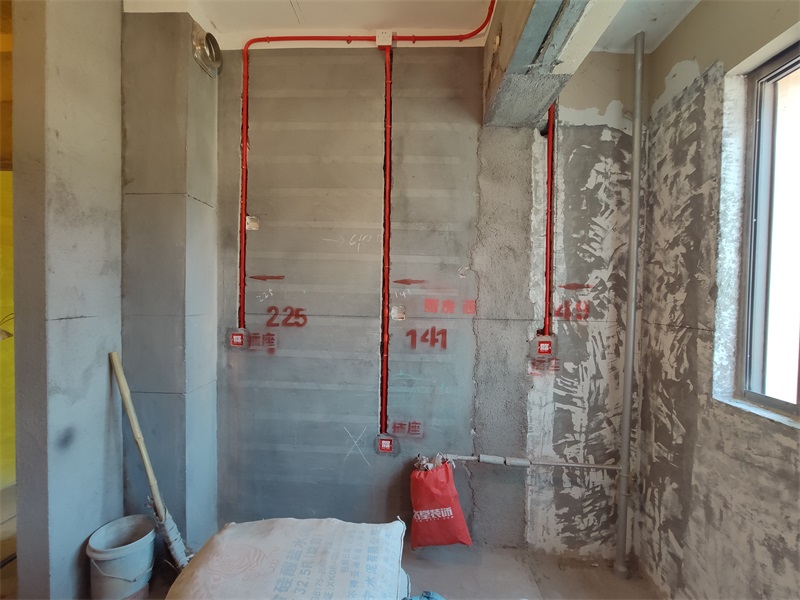

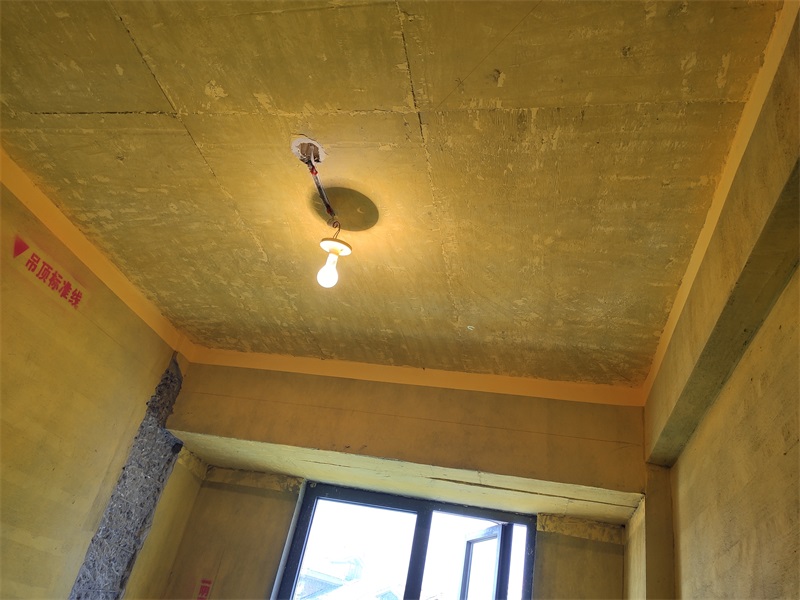

卧室

发表于 2019-10-8 12:30:02

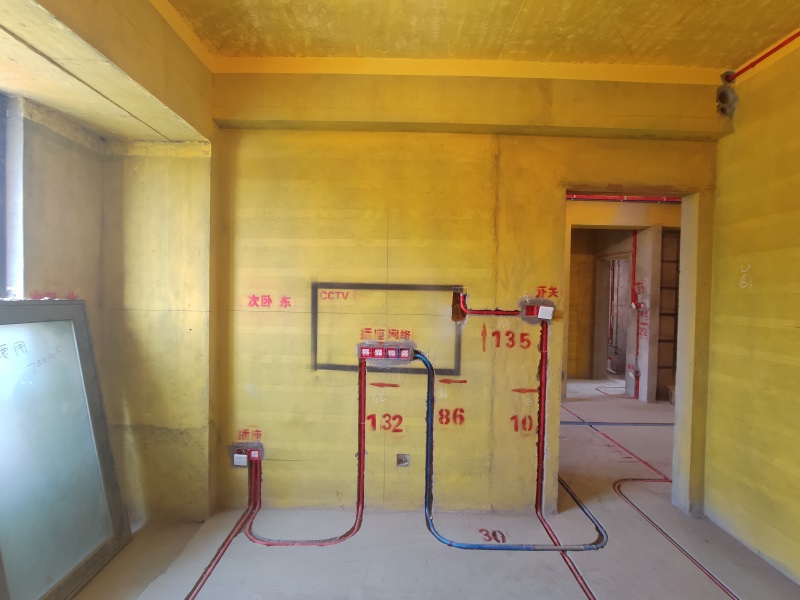

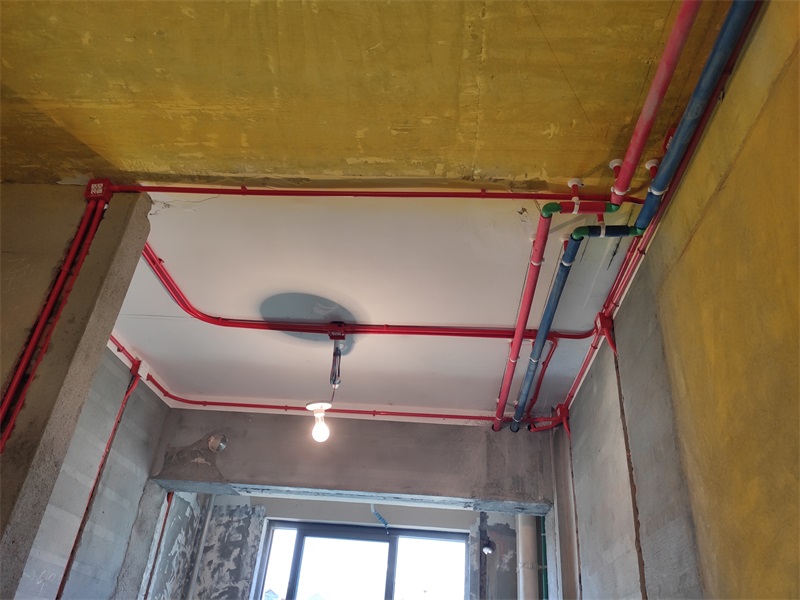

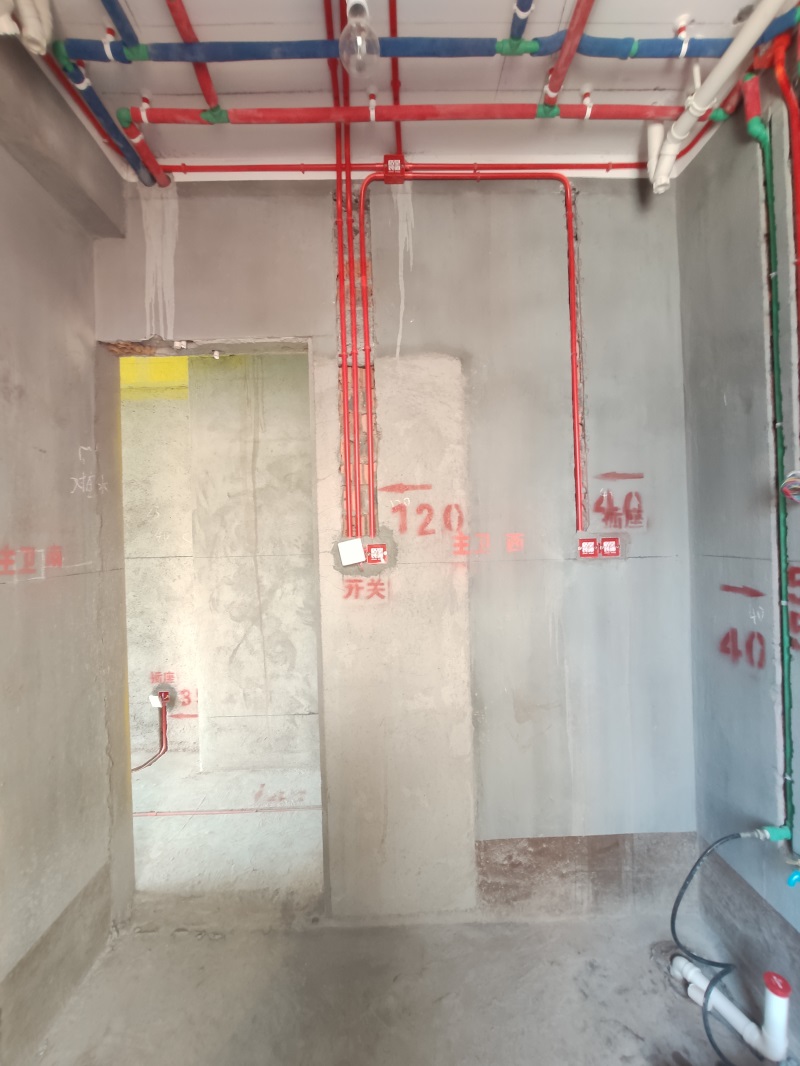

次卧线路布置

发表于 2019-10-8 12:31:12

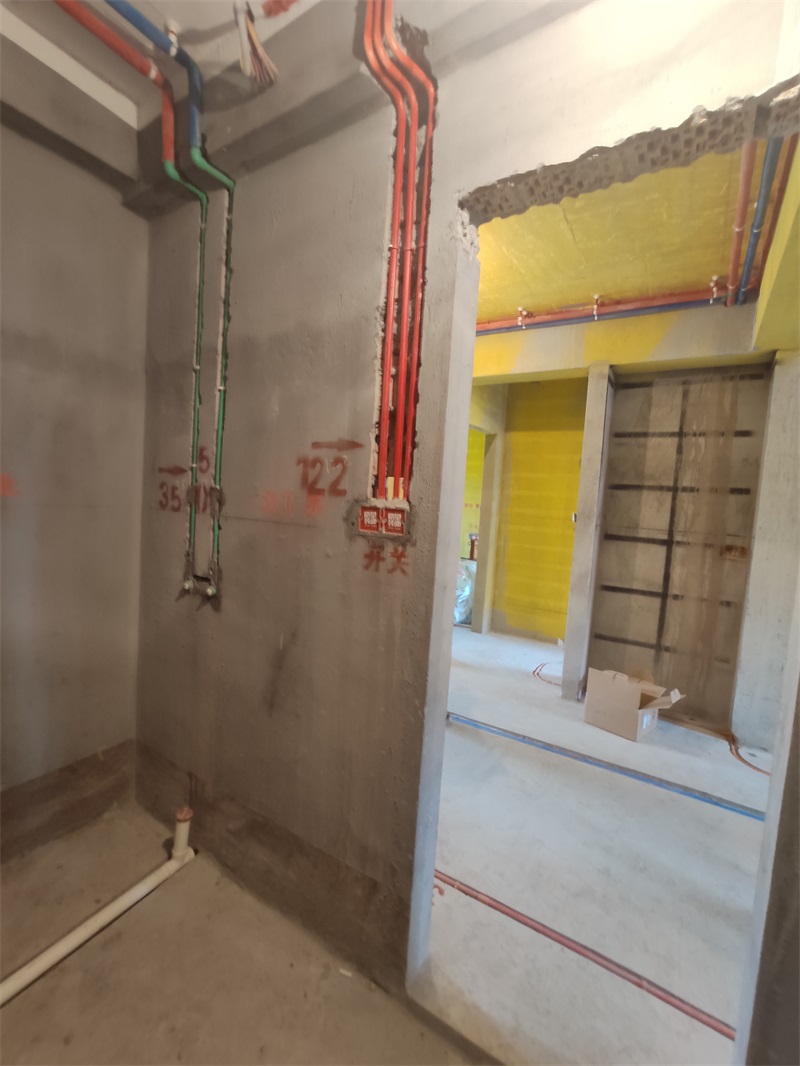

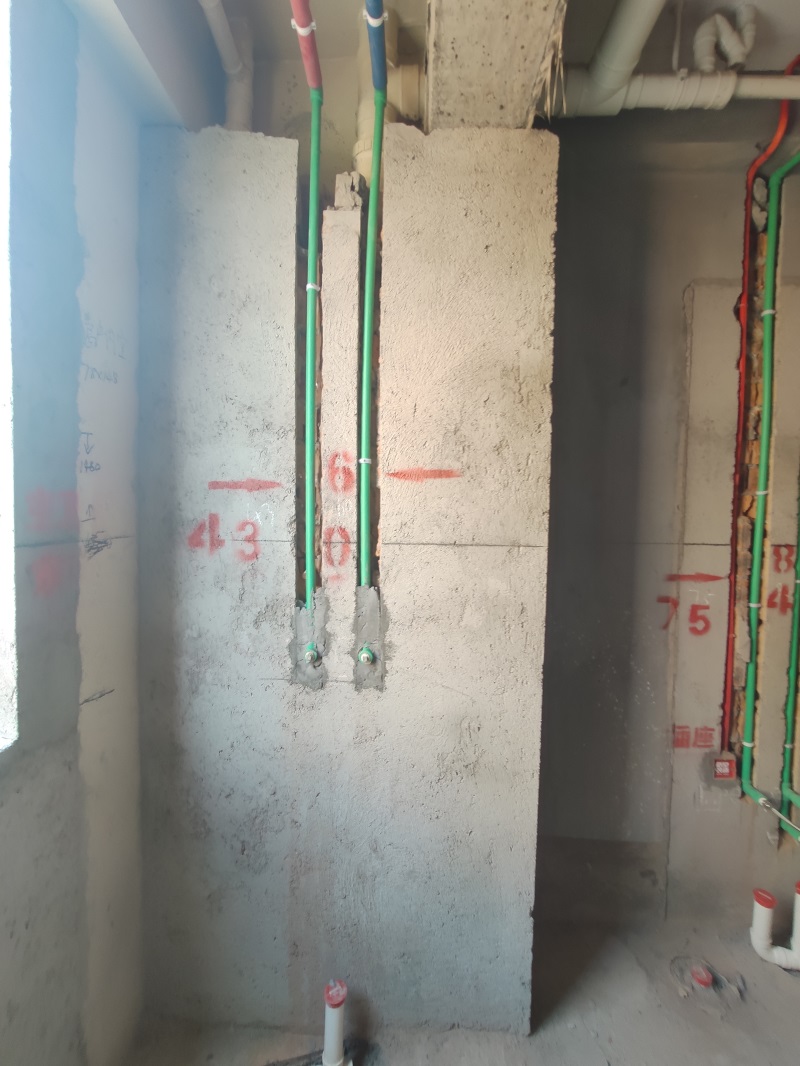

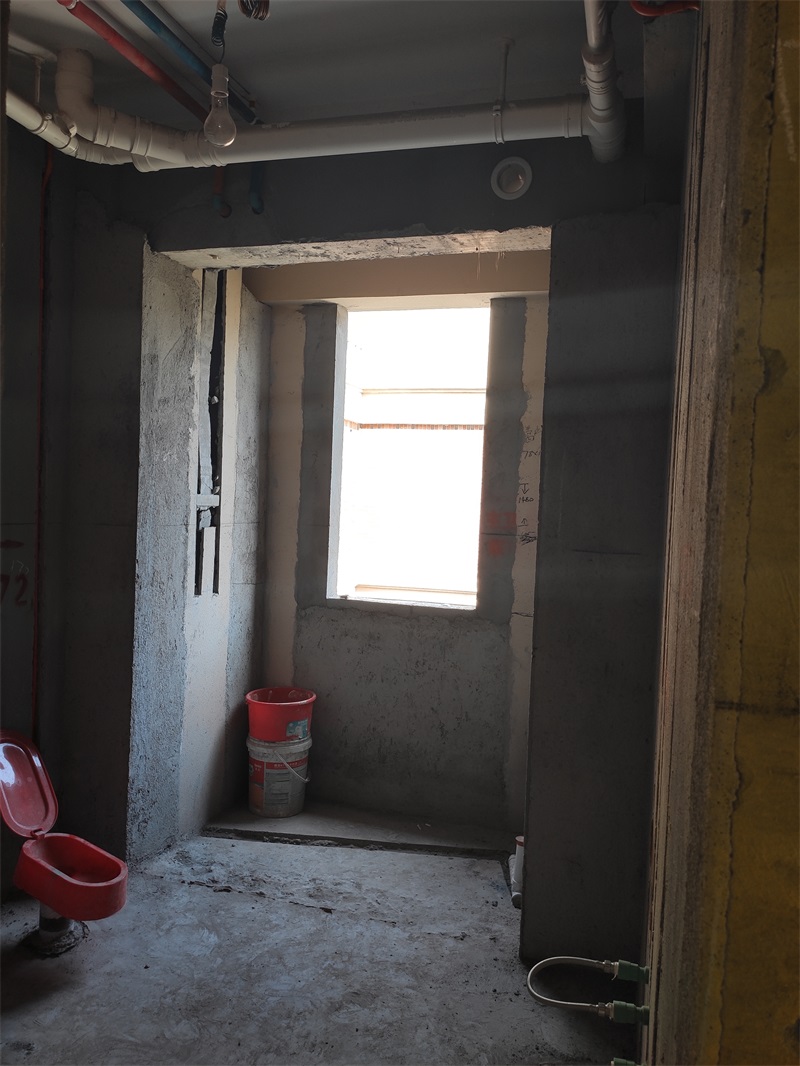

柜体内龙头采用内丝外露直接法

走墙水管采用下垂式安装

发表于 2019-10-8 12:32:18

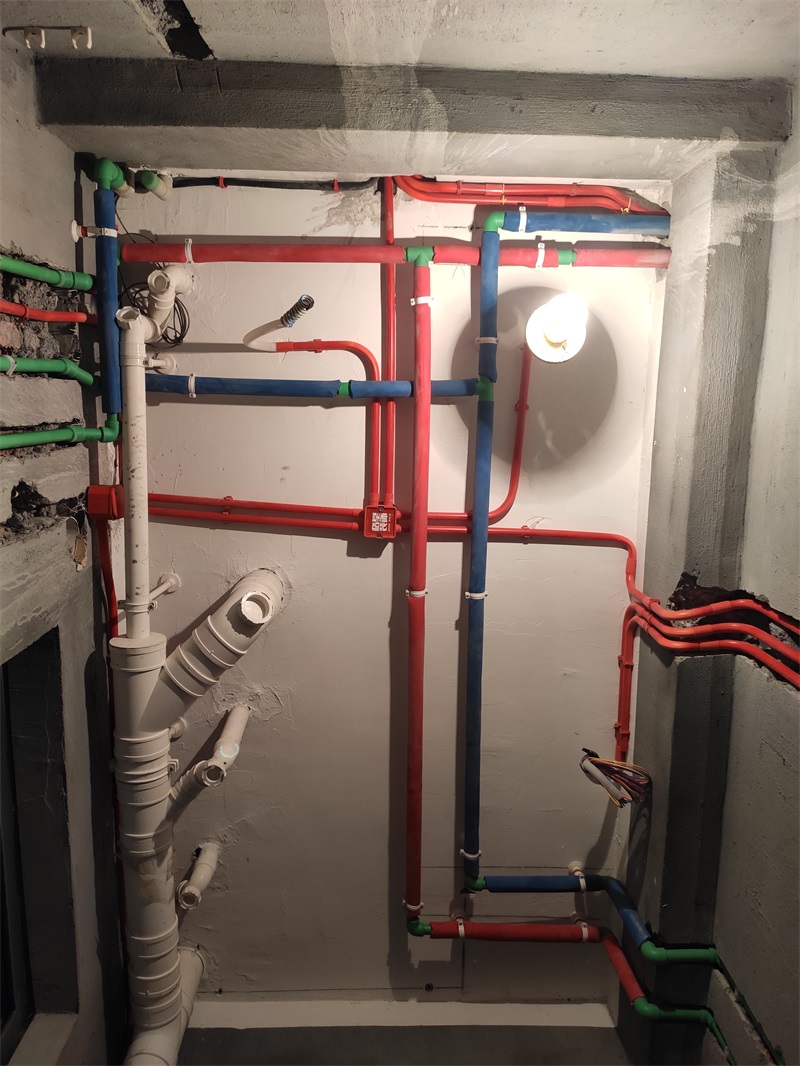

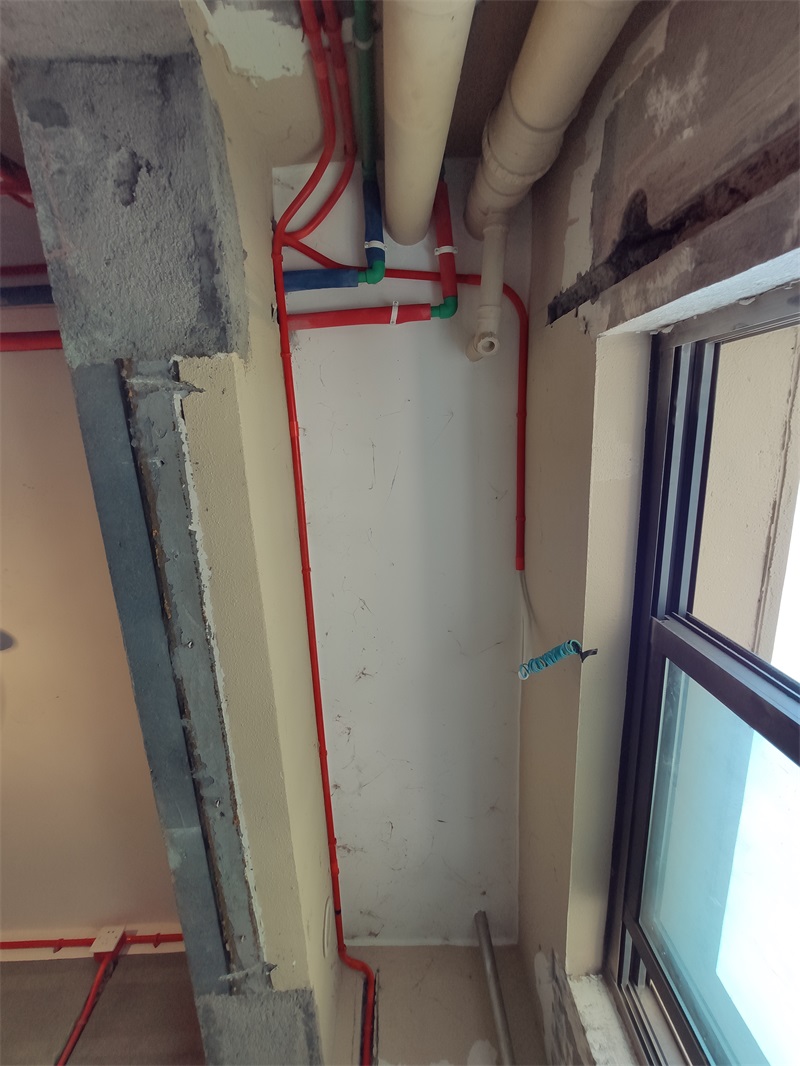

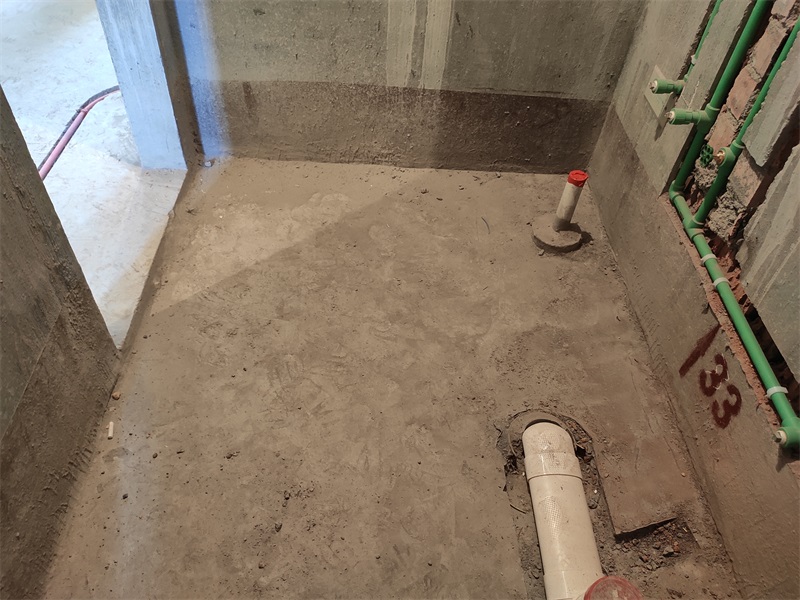

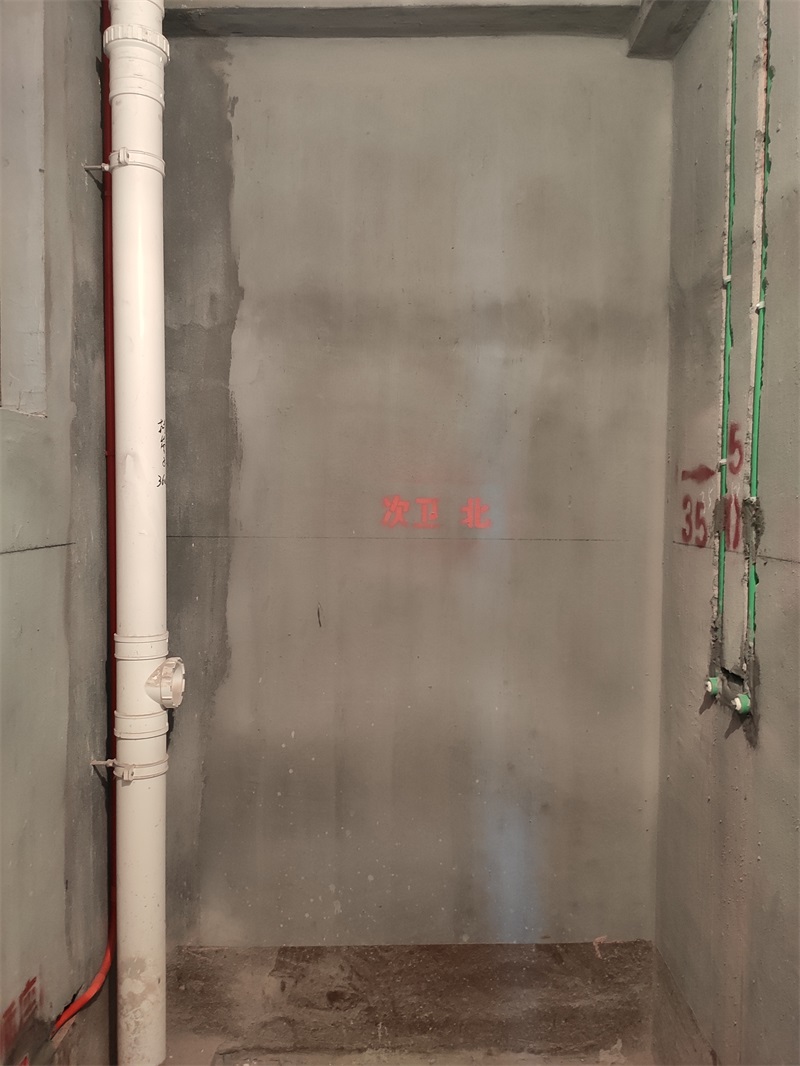

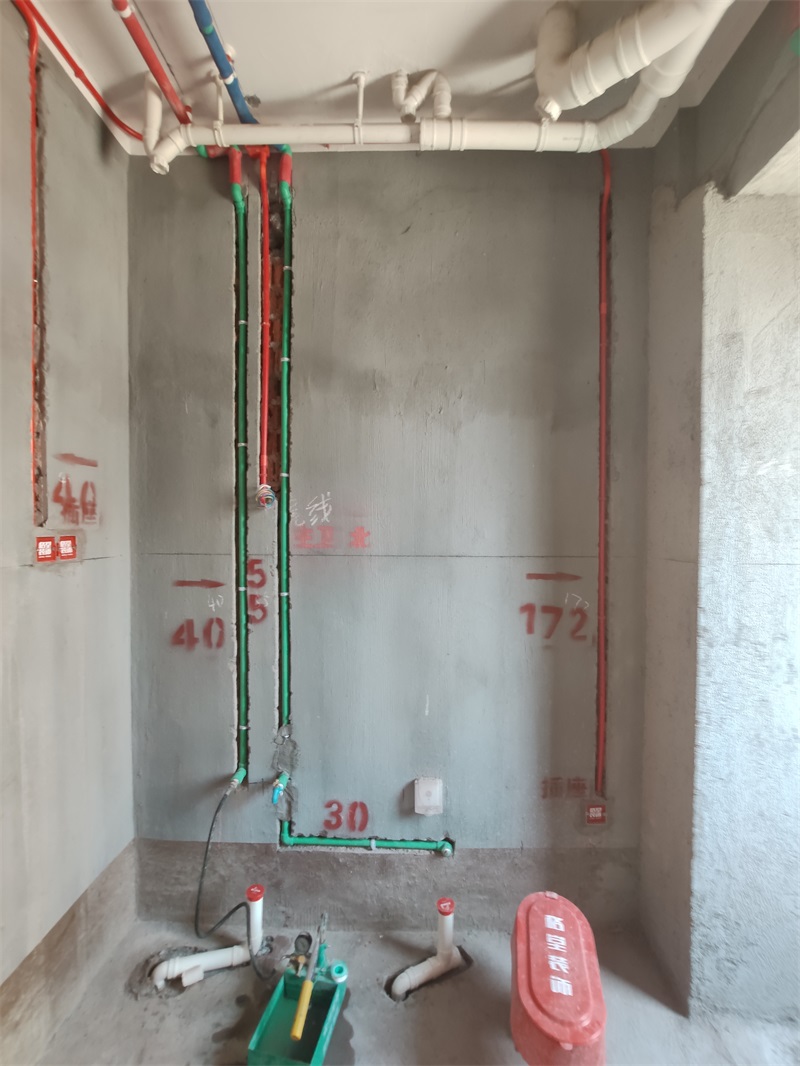

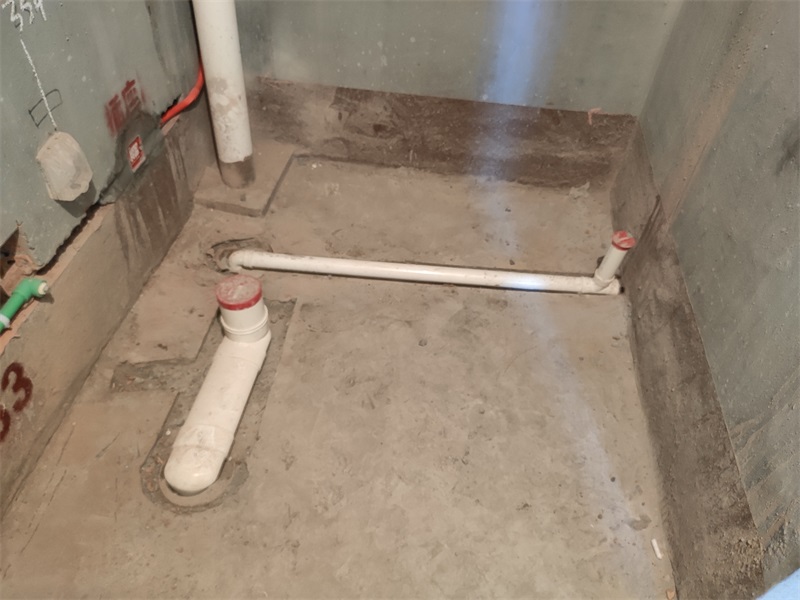

卫生间水管线路布置

贴瓷砖墙面水管不需要包保温棉

发表于 2019-10-8 12:33:08

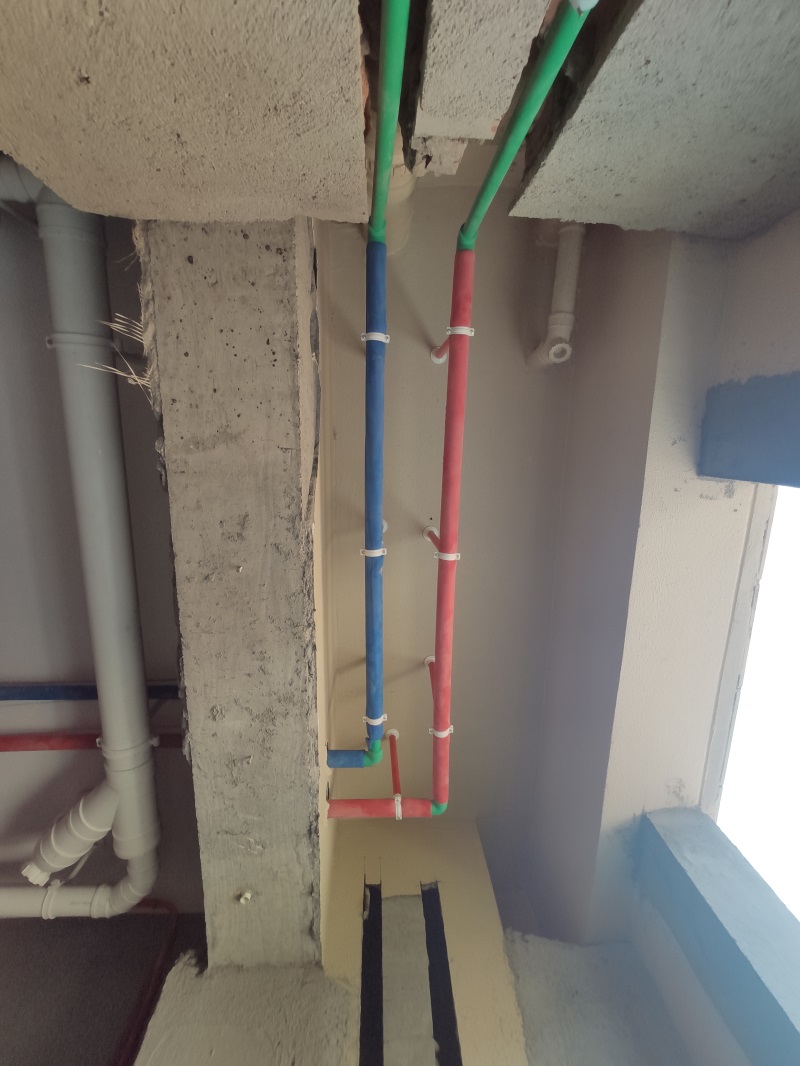

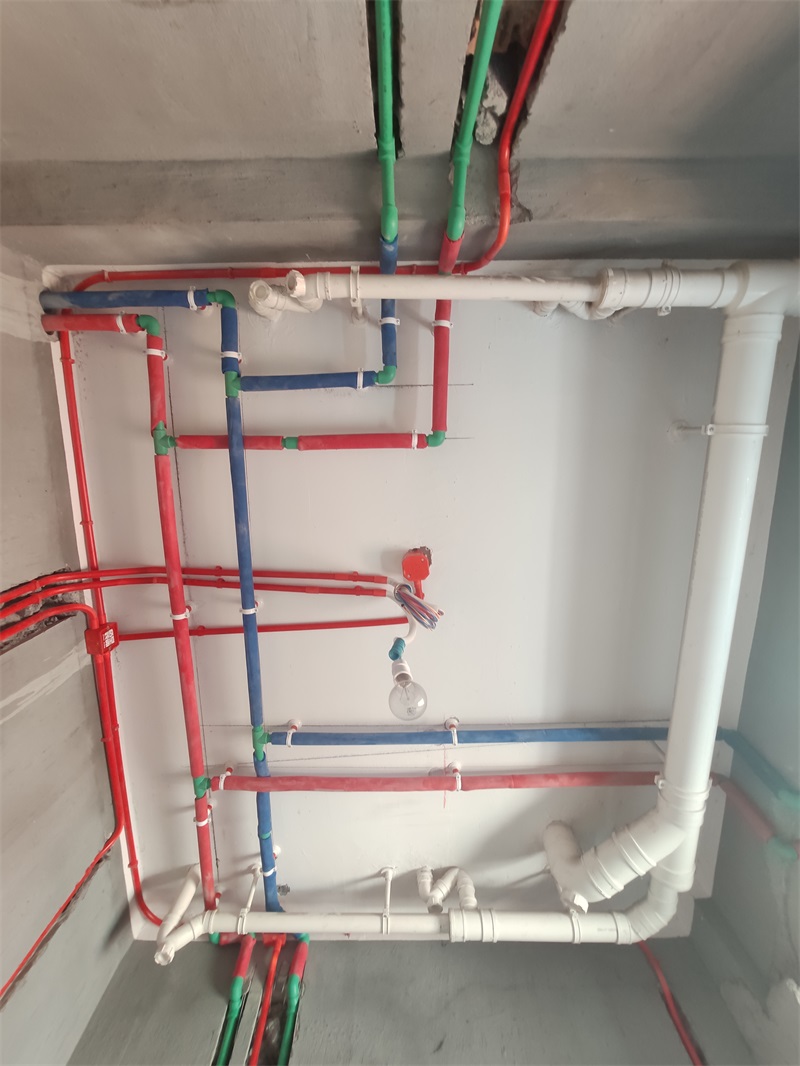

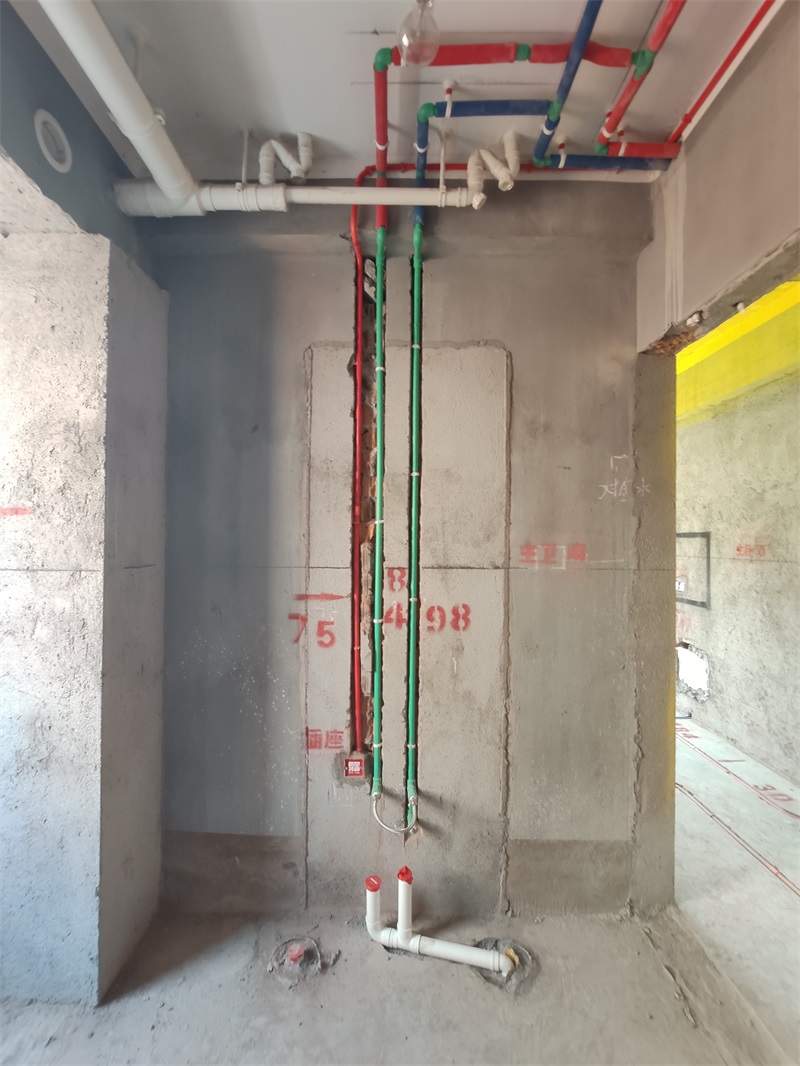

水管已包保温棉，红色为热水管，蓝色为冷水管。水管吊卡间距小于80cm，转角15CM处增加吊卡增加水管稳定性

发表于 2019-10-8 12:35:00

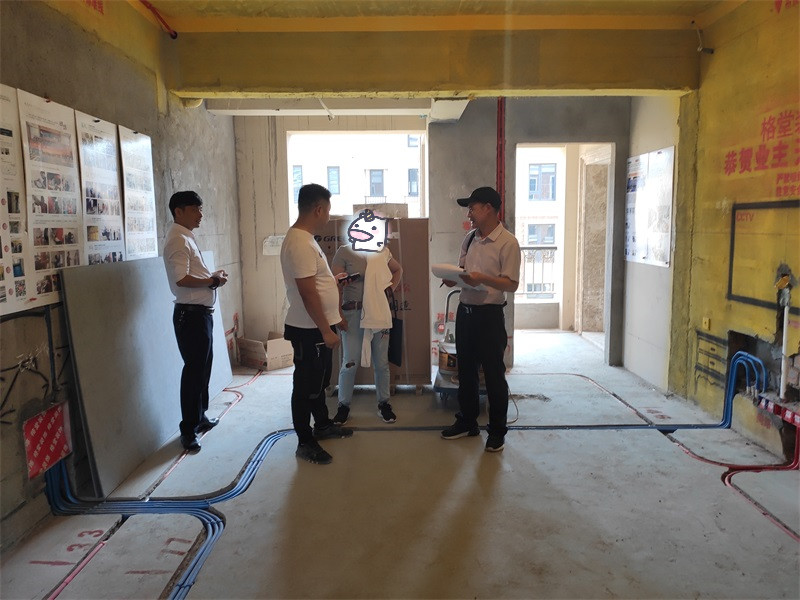

现场和业主水电验收，有问题的地方后期会安排整改

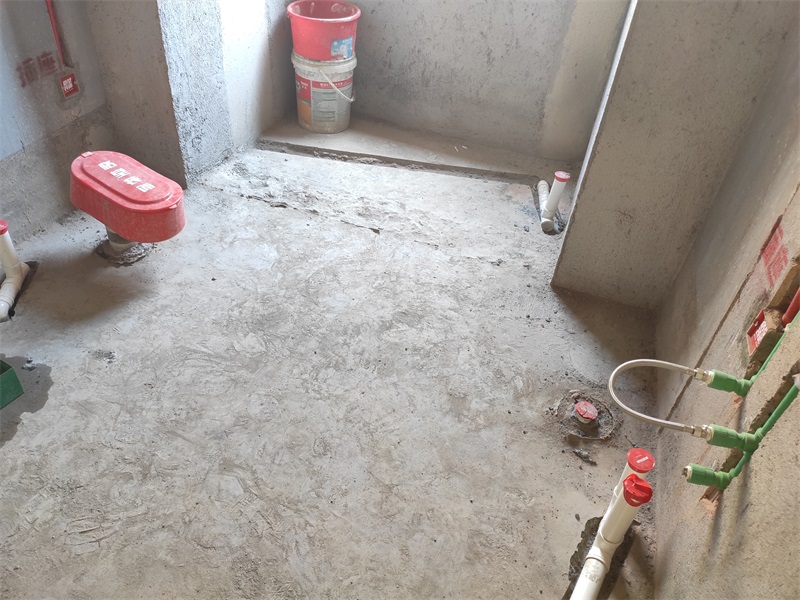

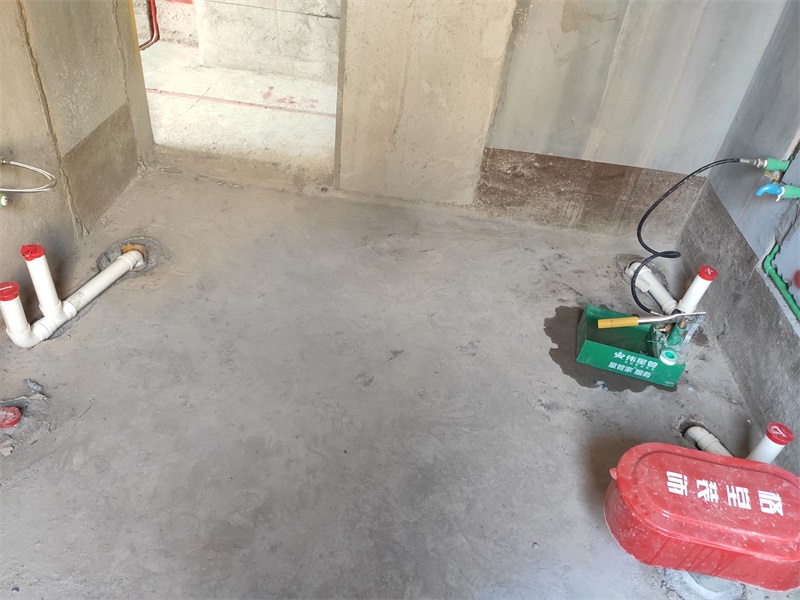

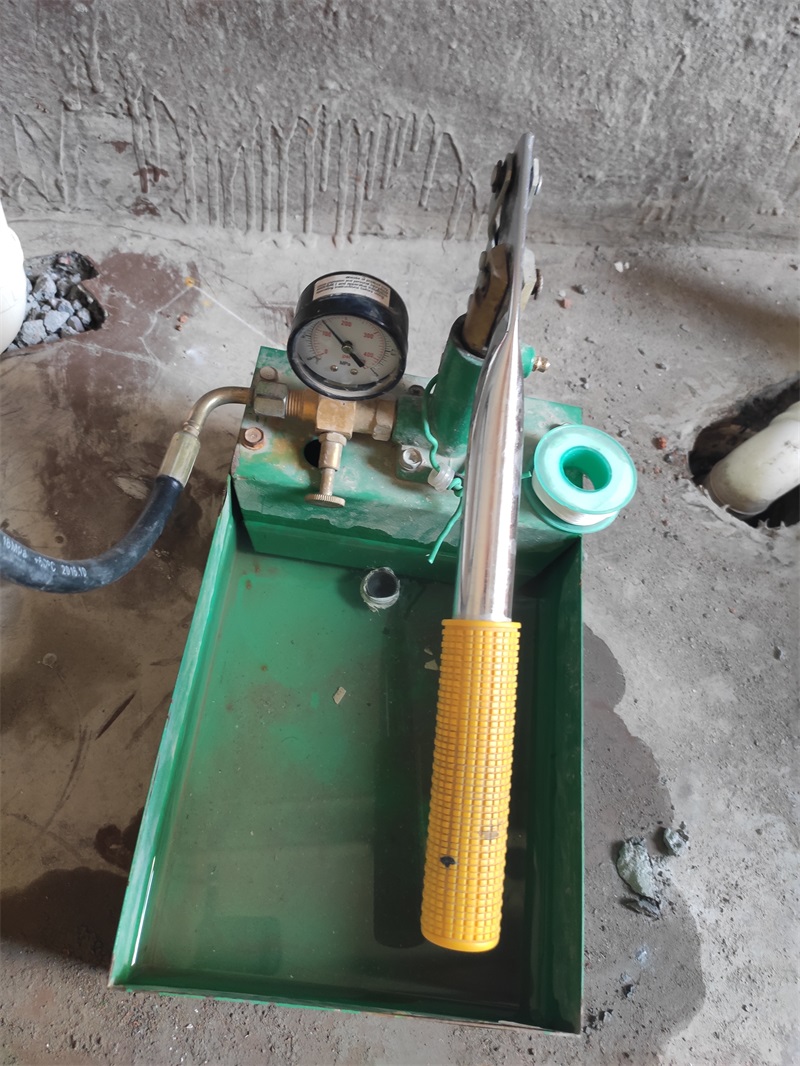

水管水压测试应达到1mpa,试压半小时不降压，无渗漏现象。

发表于 2019-10-8 12:35:27

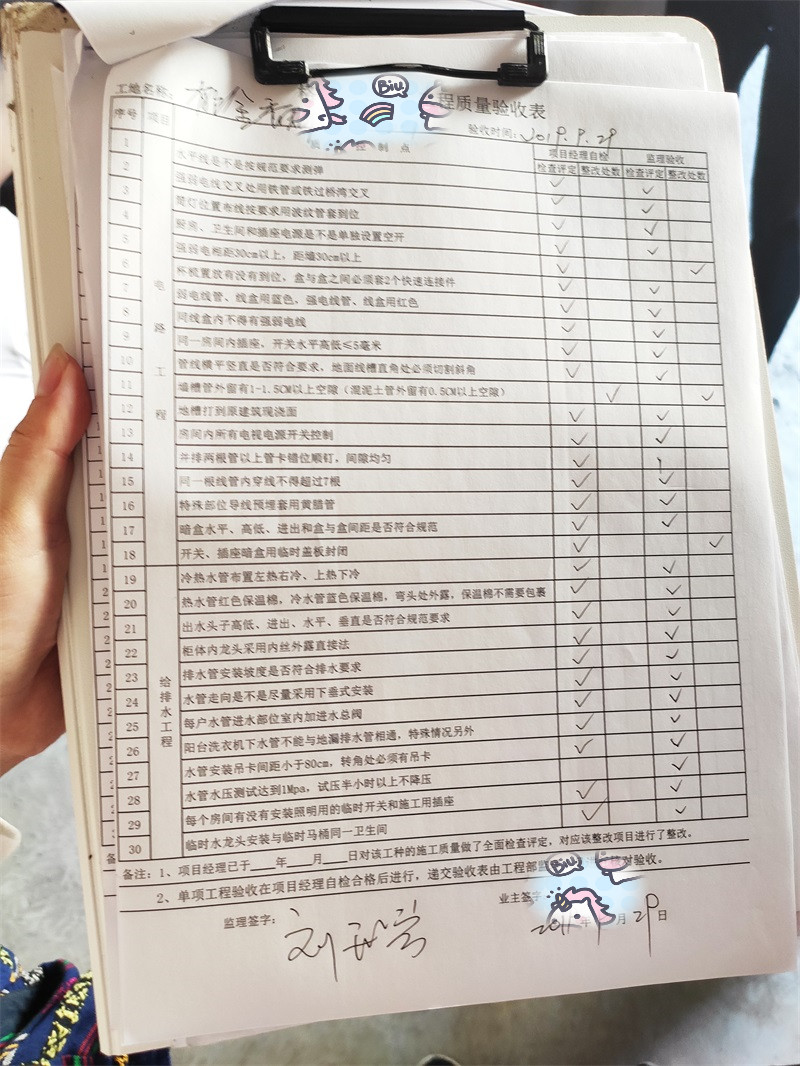

水电验收结束，业主签字确认

发表于 2019-11-12 14:59:39

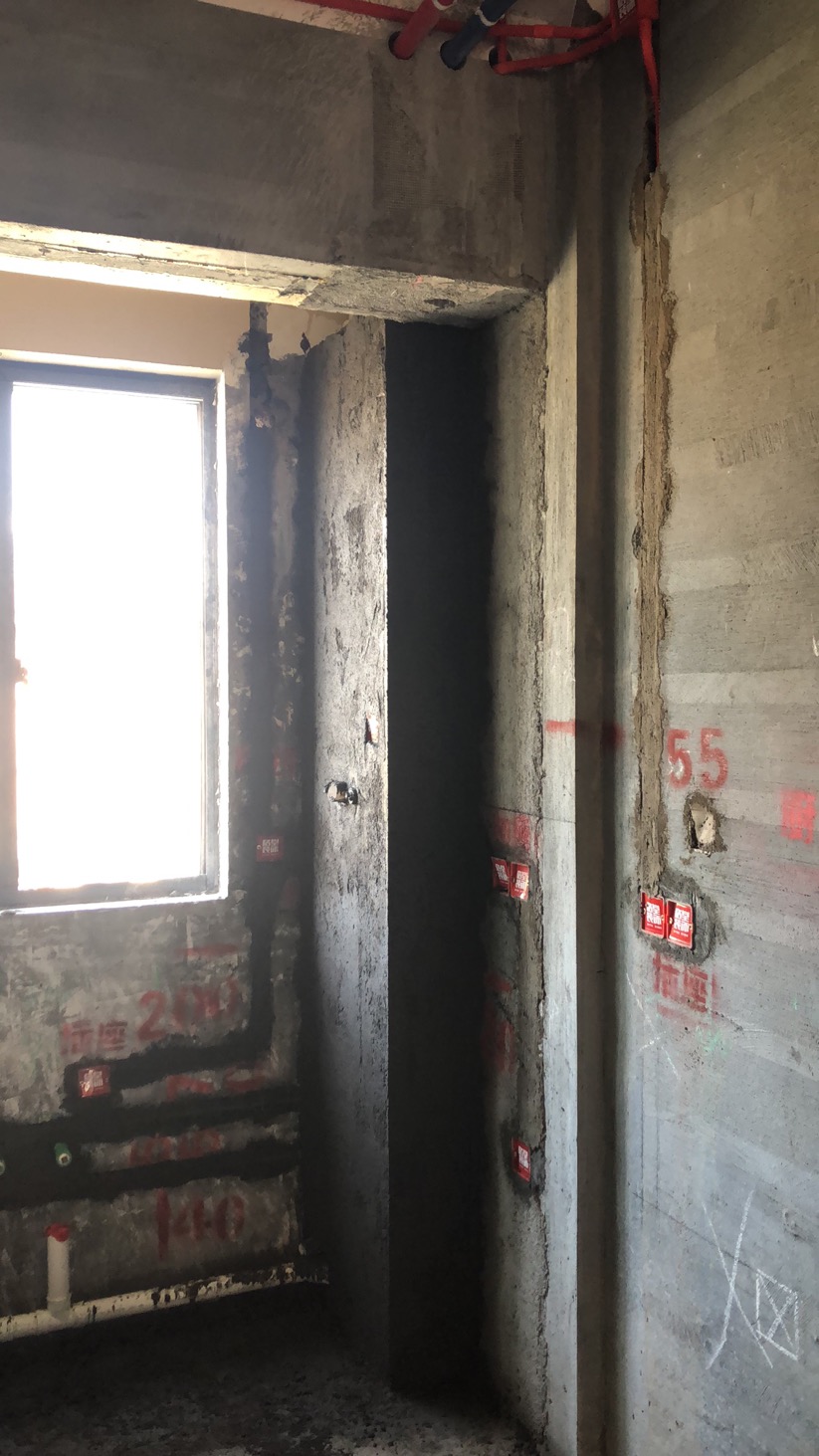

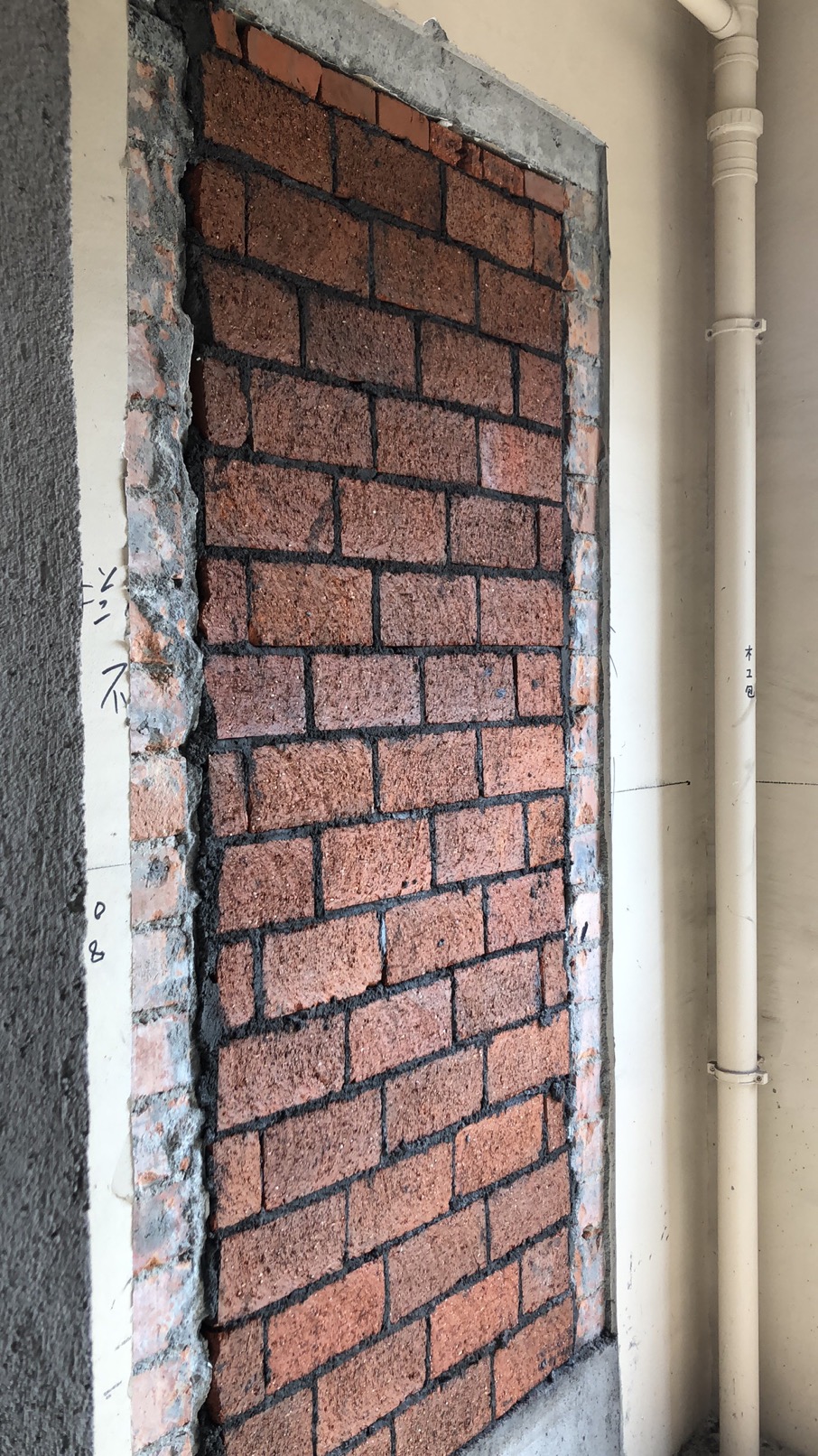

线槽粉补
