郁金香6-1-5#108㎡现代简约——静心

发表于 2019-10-5 16:58:02

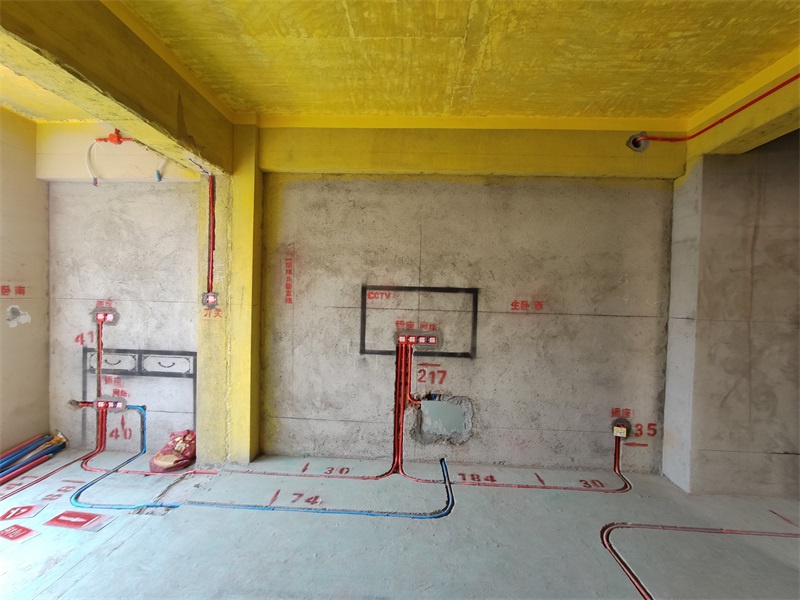

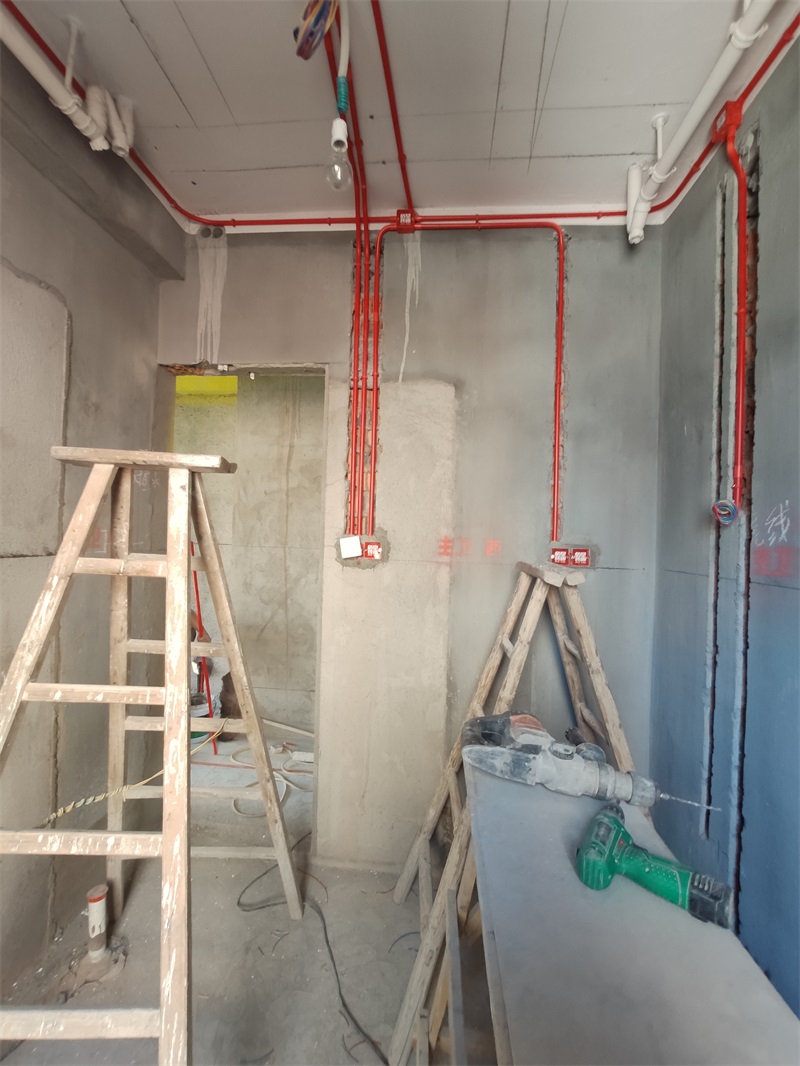

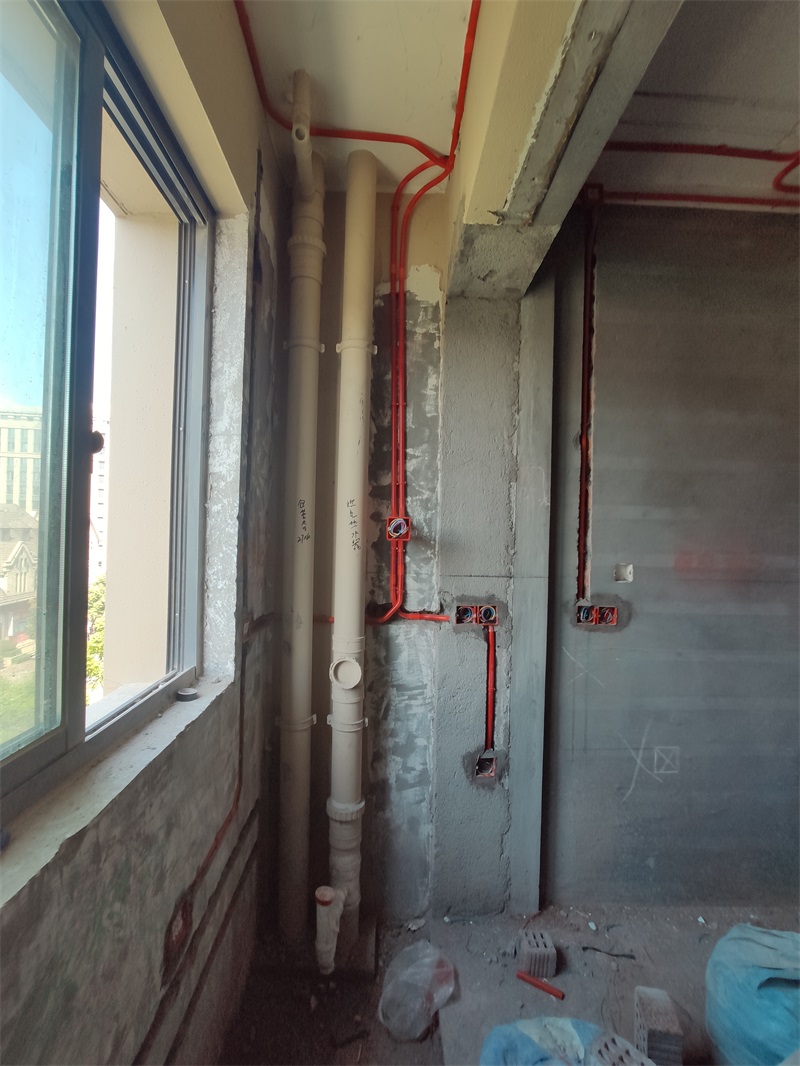

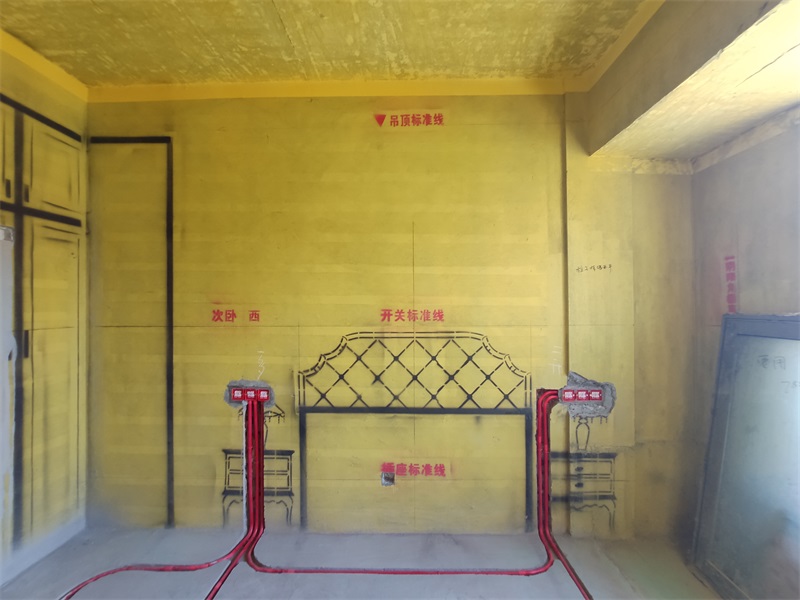

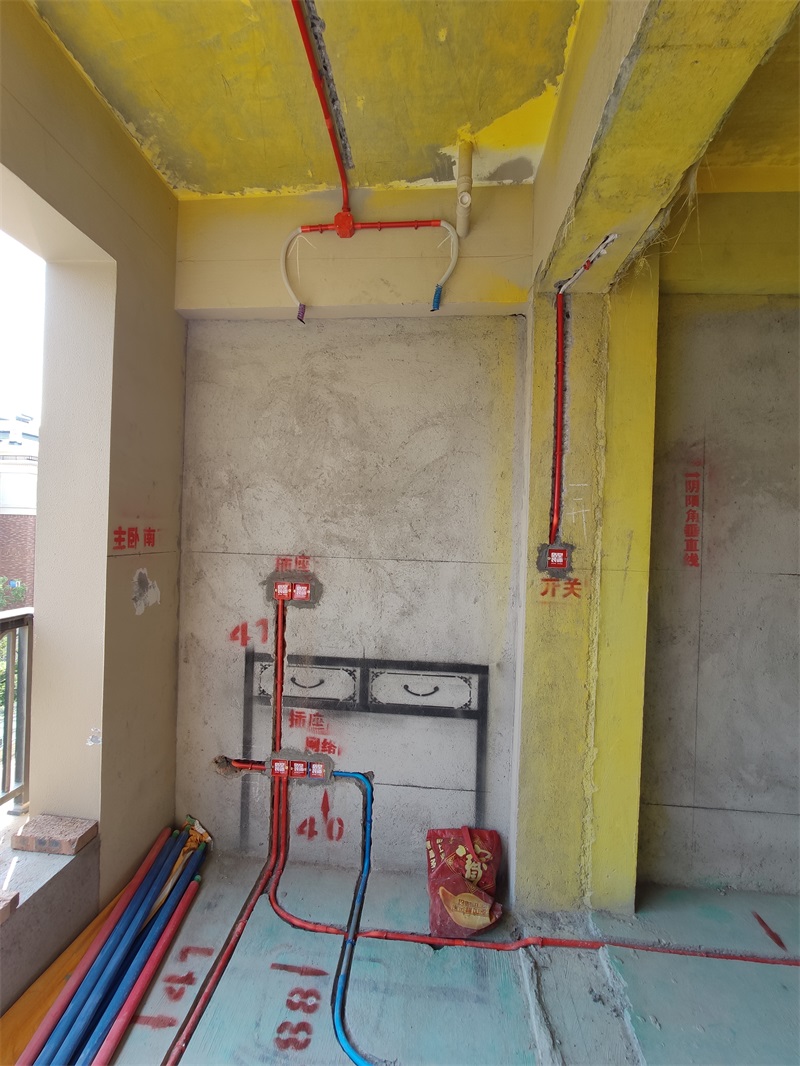

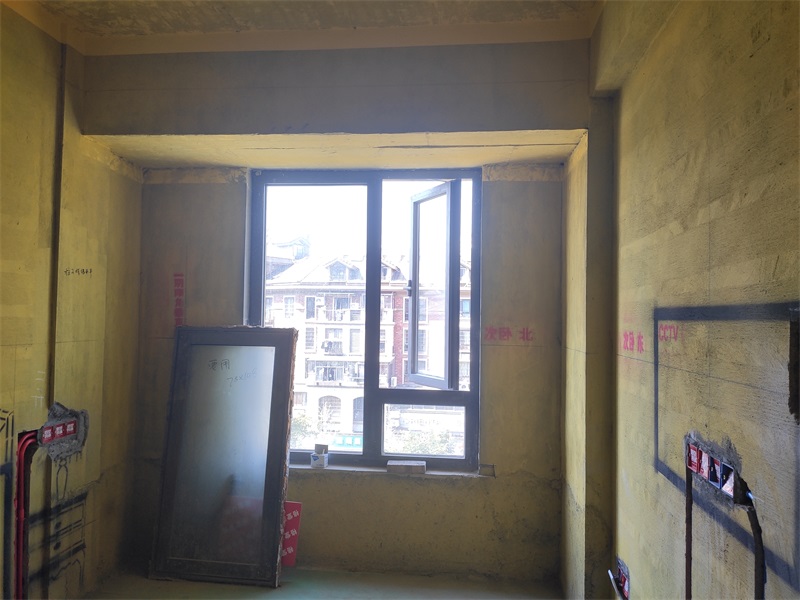

强电线管线盒用红色，弱电线管线盒用蓝色

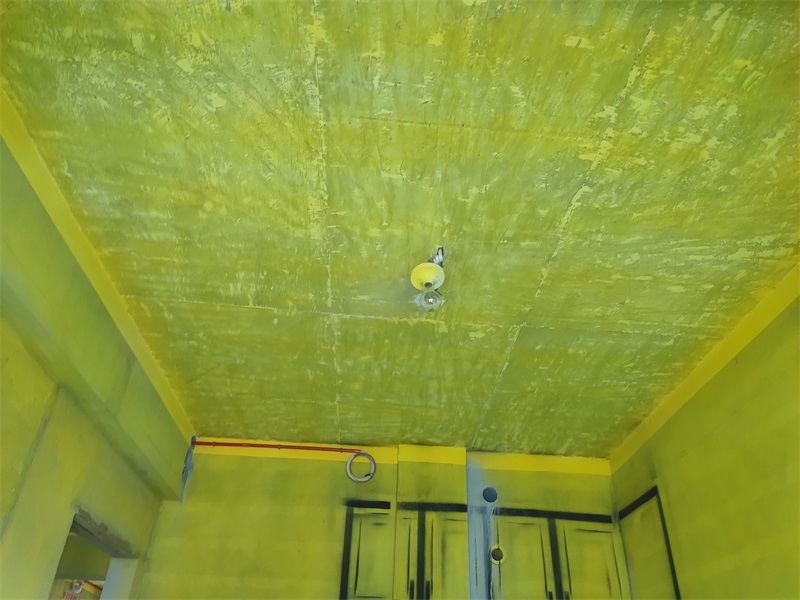

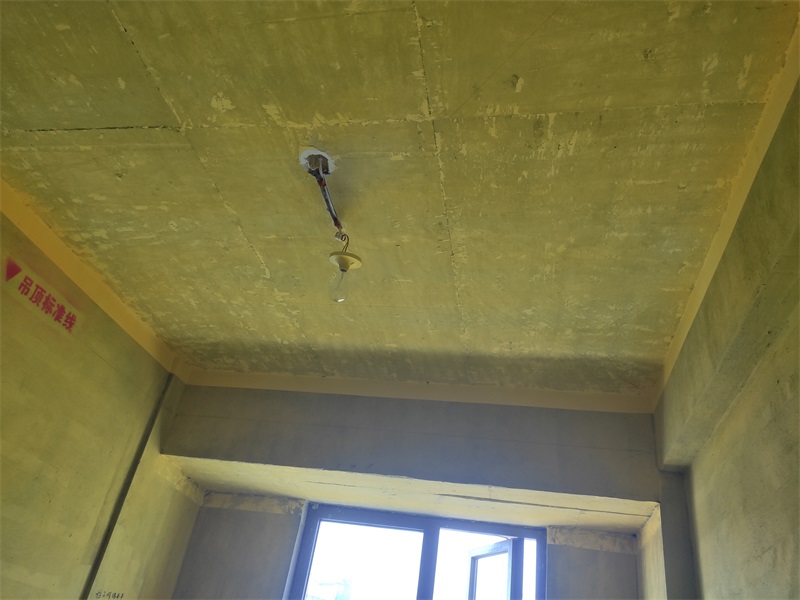

顶部灯线移位，不能开槽特殊部位套黄腊管

发表于 2019-10-5 16:58:52

本帖最后由格堂小范于 2019-10-5 17:01 编辑

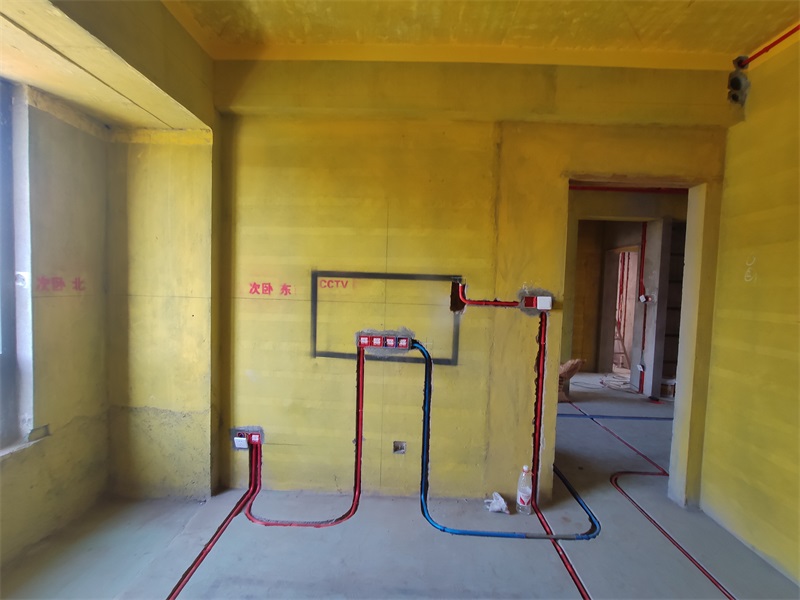

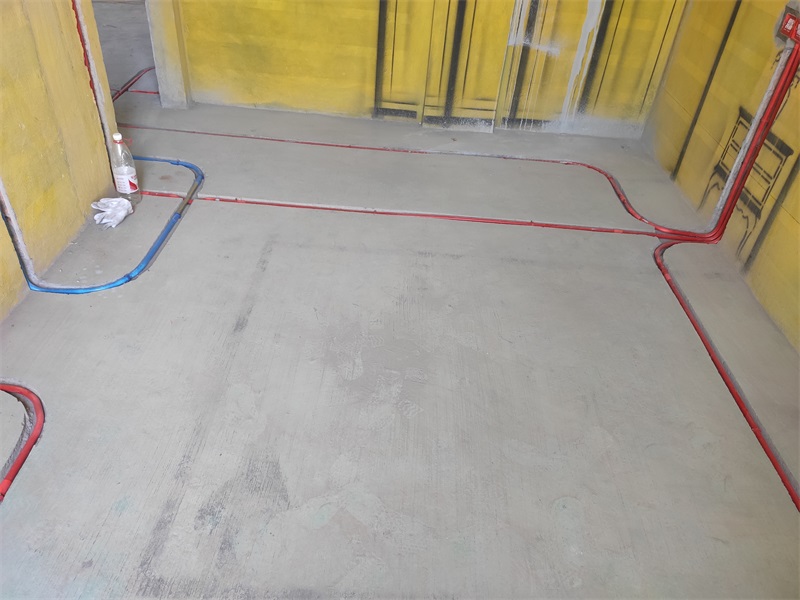

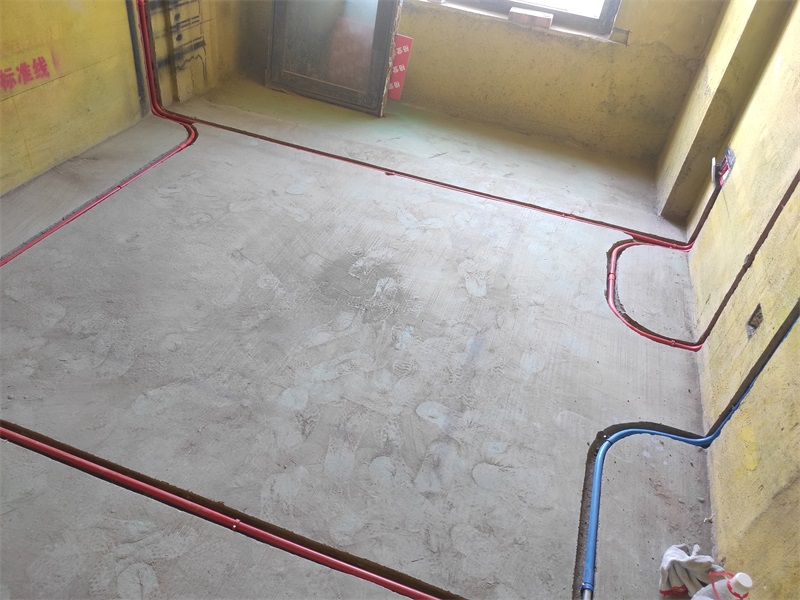

线管排布：在水电工艺施工阶段，所有强弱电线管，均顺着建筑轮廓开槽排布，横平竖直，避免日后低板等主材安装伤及线管。

发表于 2019-10-5 17:00:19

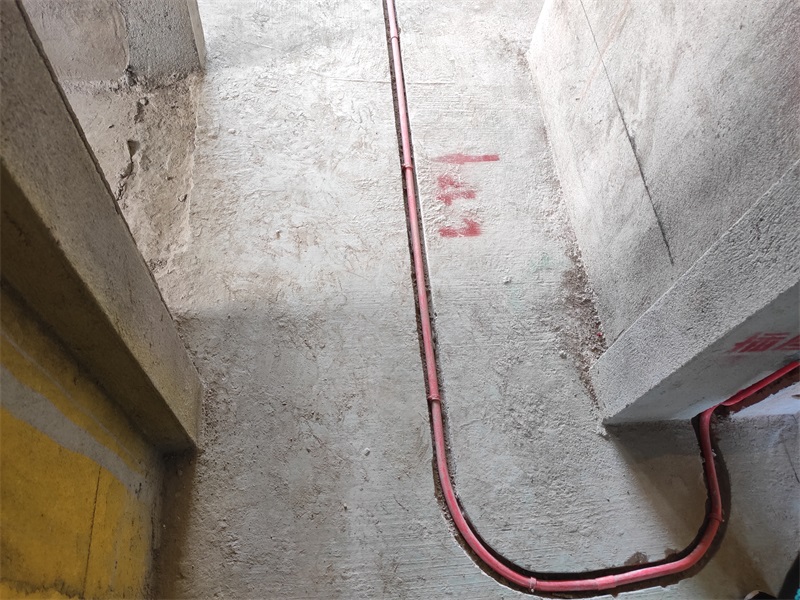

线管转弯处不能用弯头，用弹簧弯曲要不扁不皱

发表于 2019-10-5 17:02:32

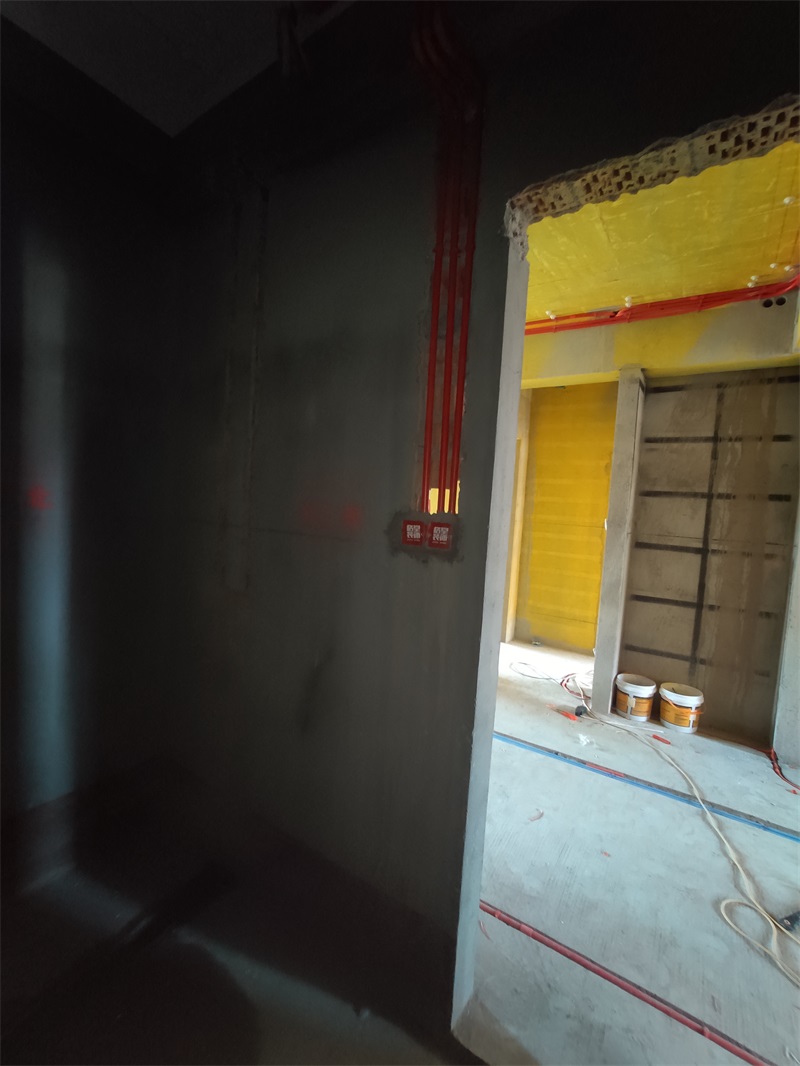

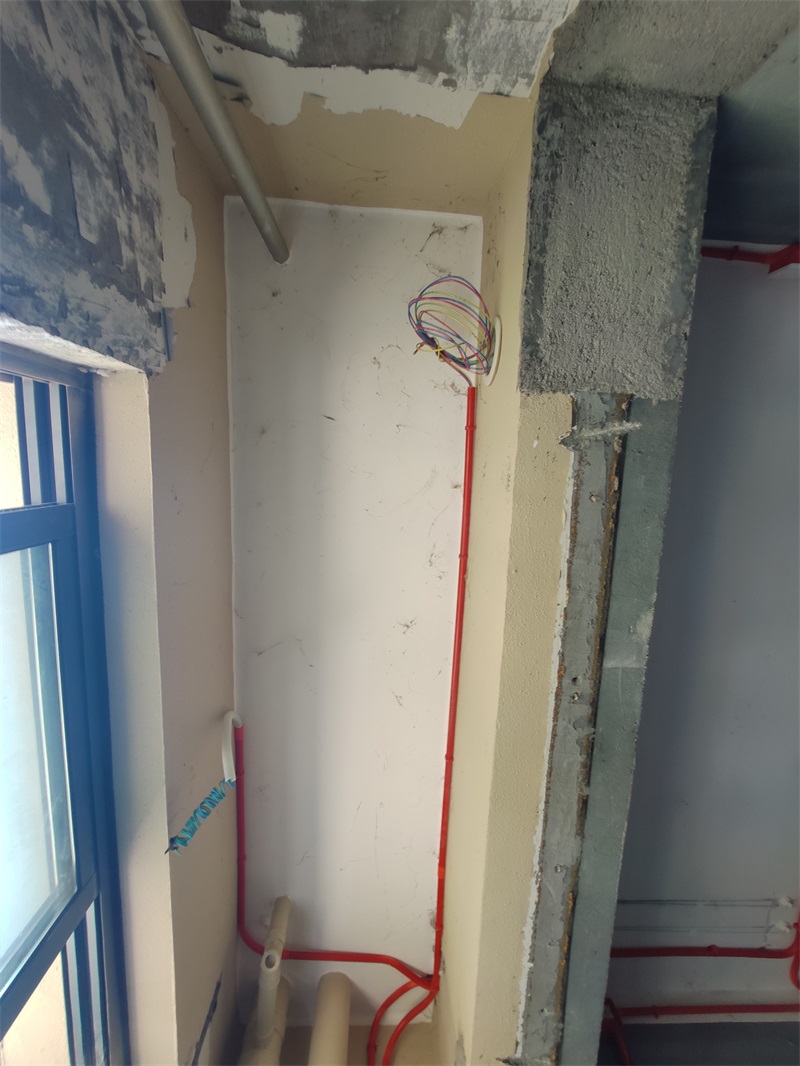

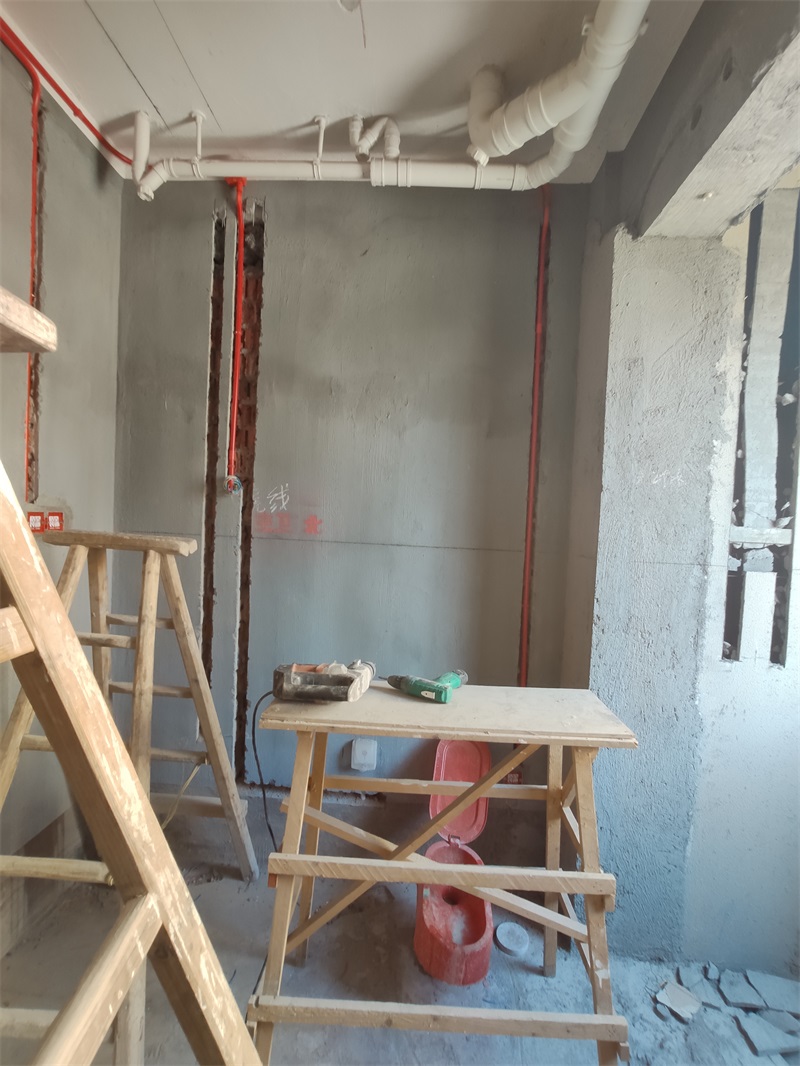

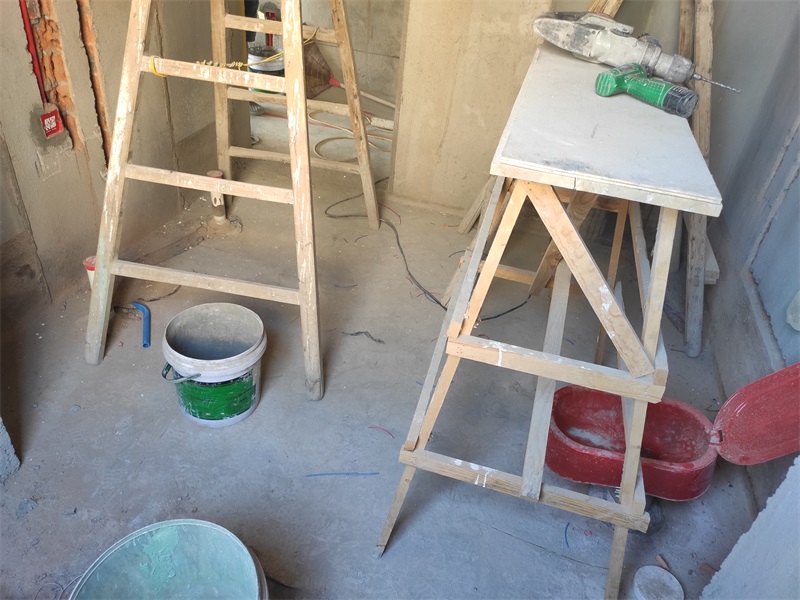

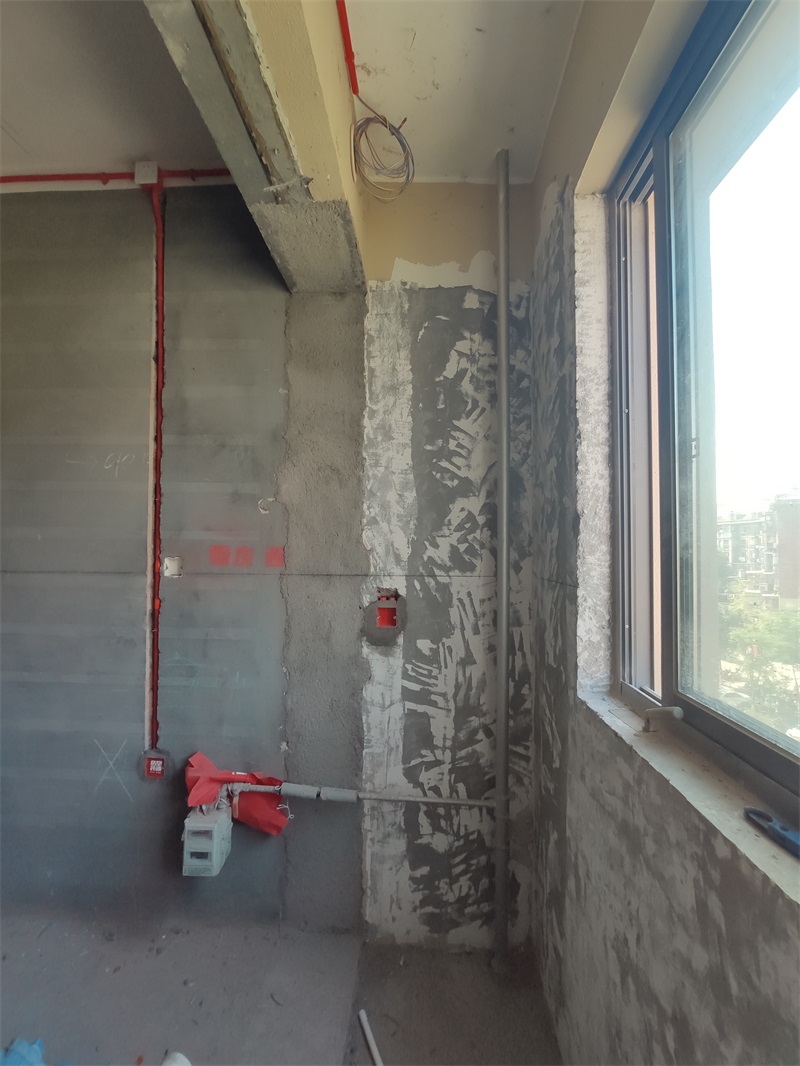

水电施工阶段

发表于 2019-10-5 17:03:10

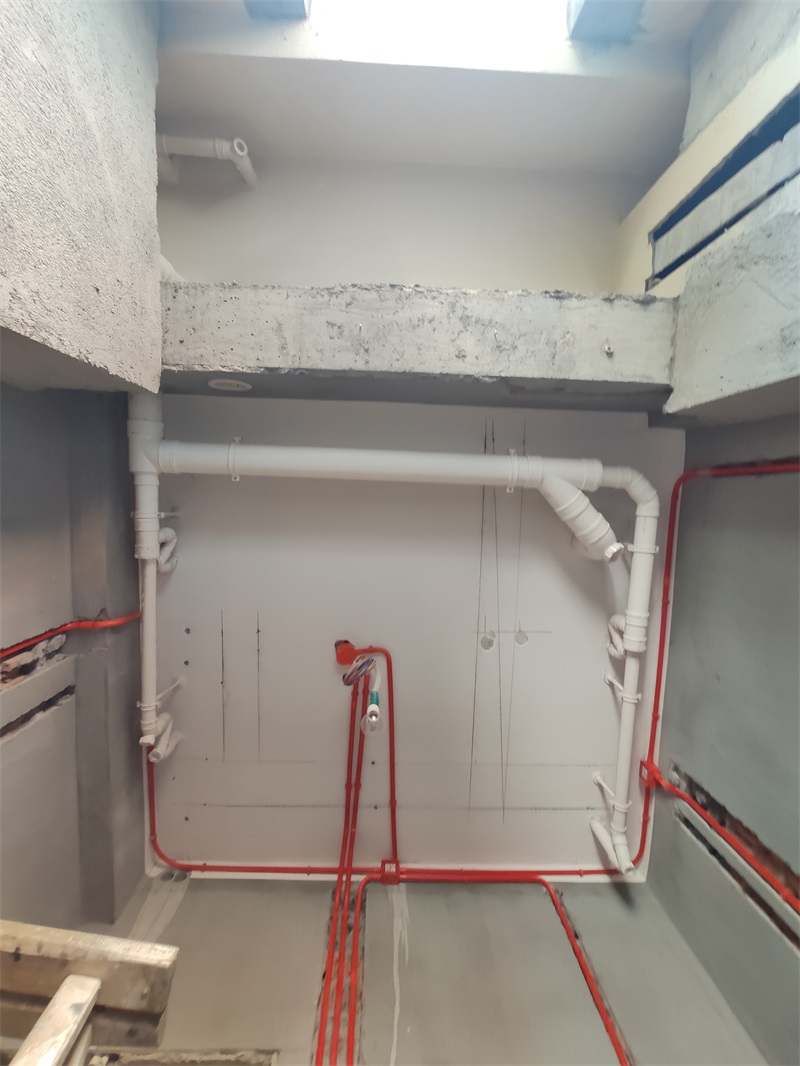

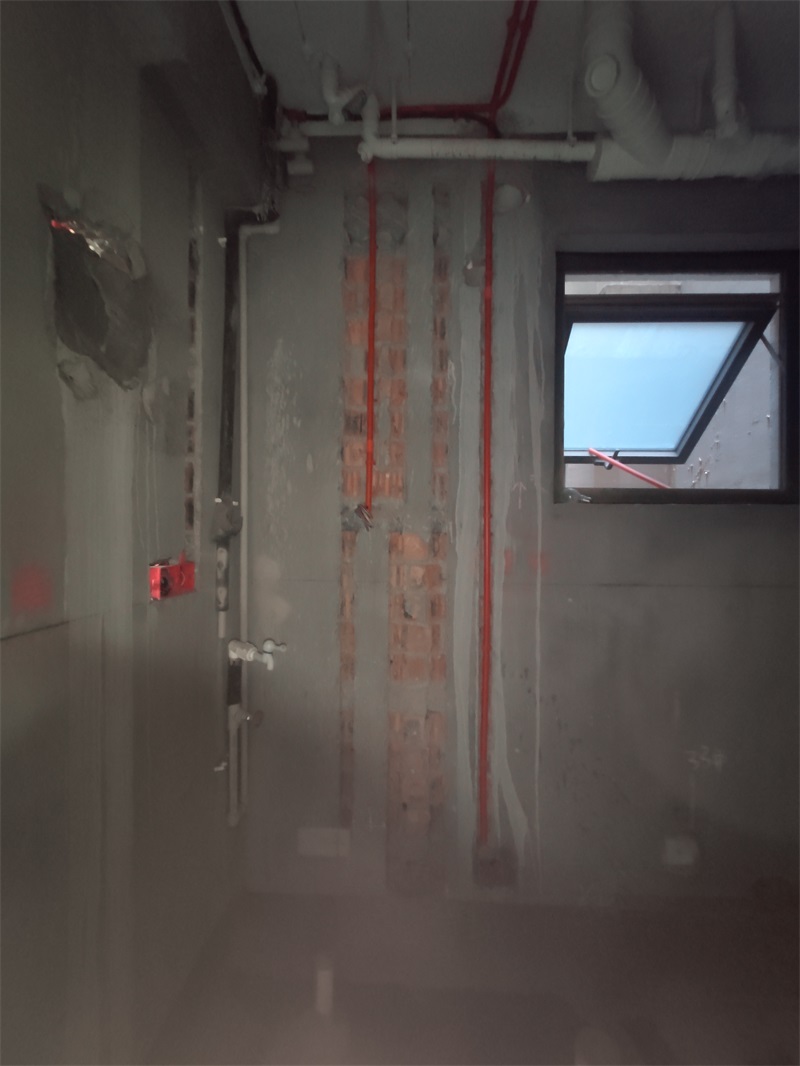

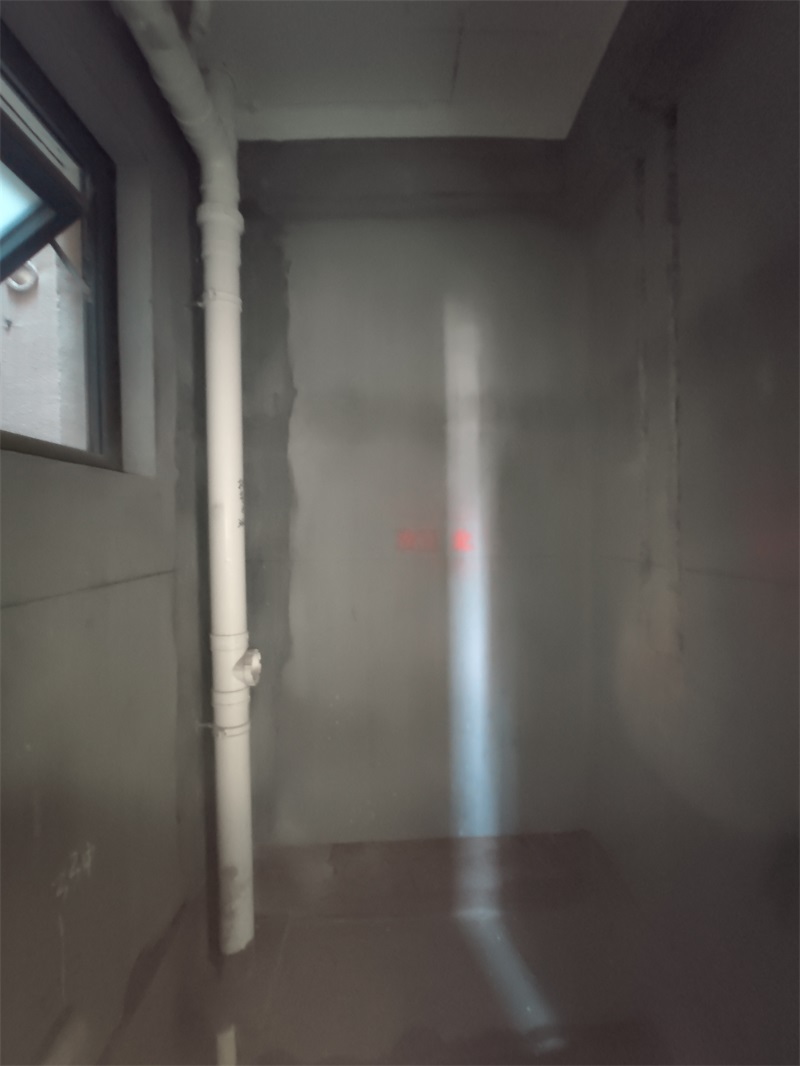

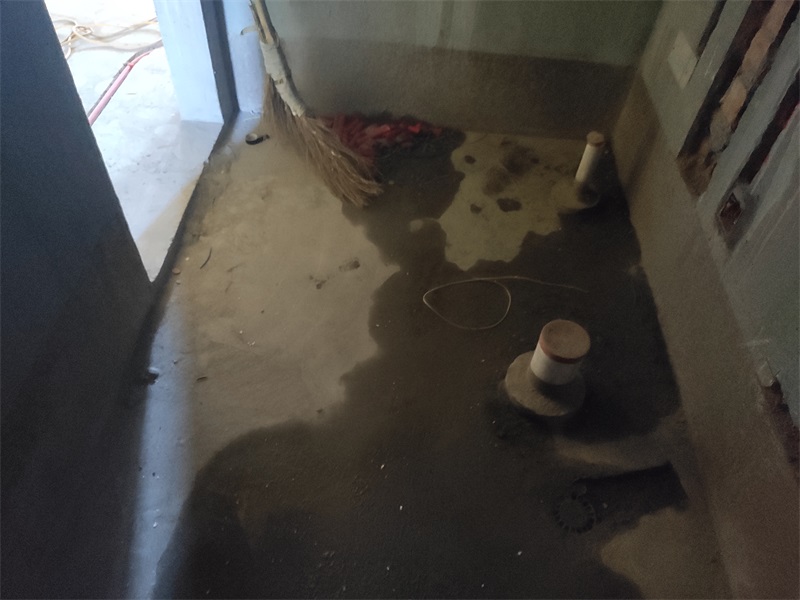

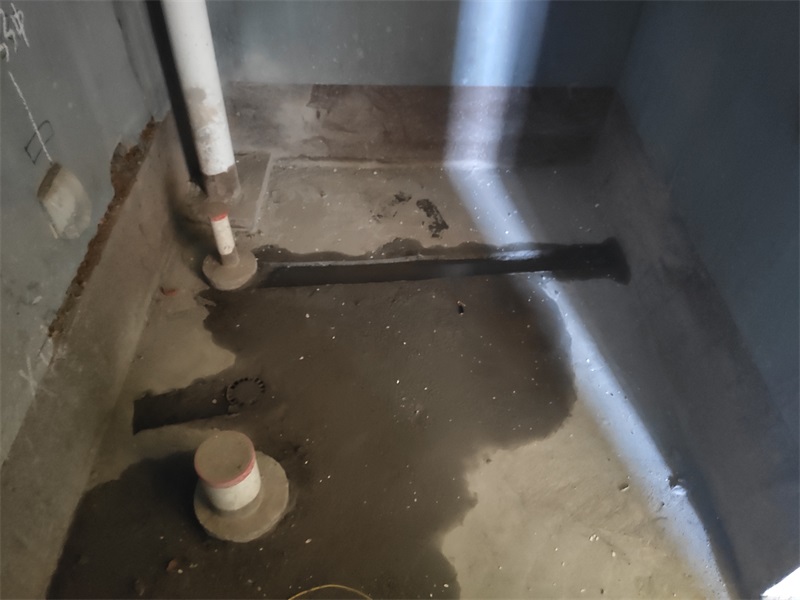

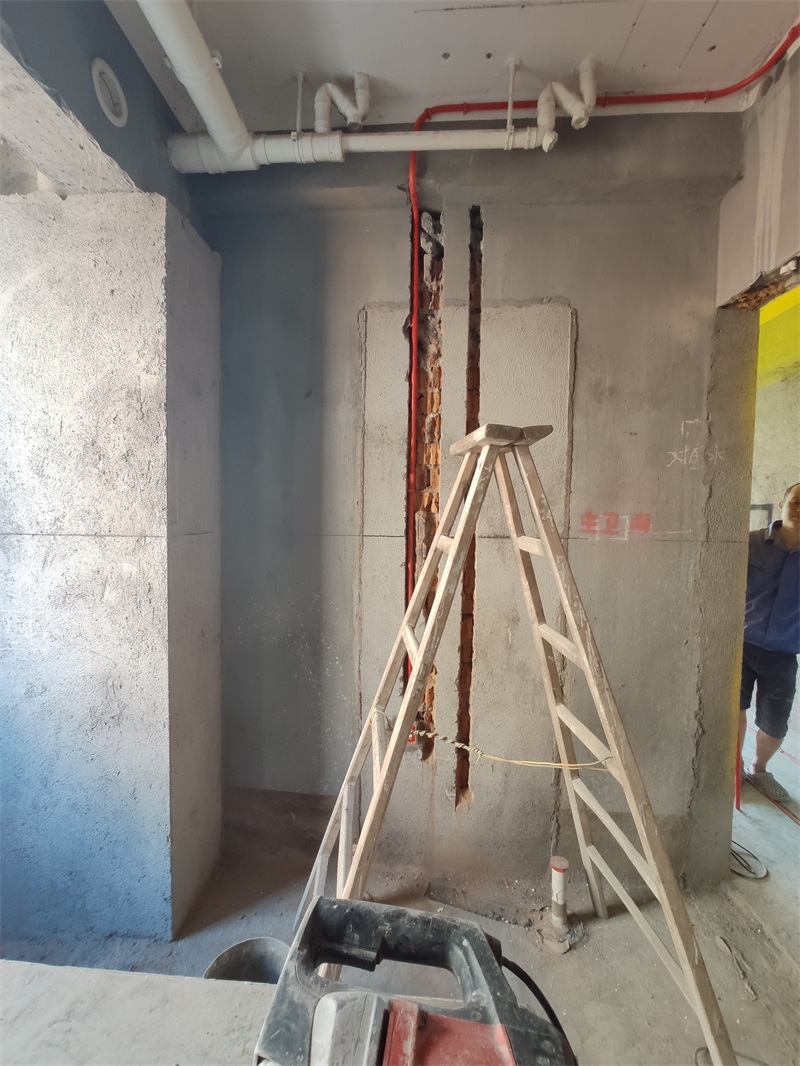

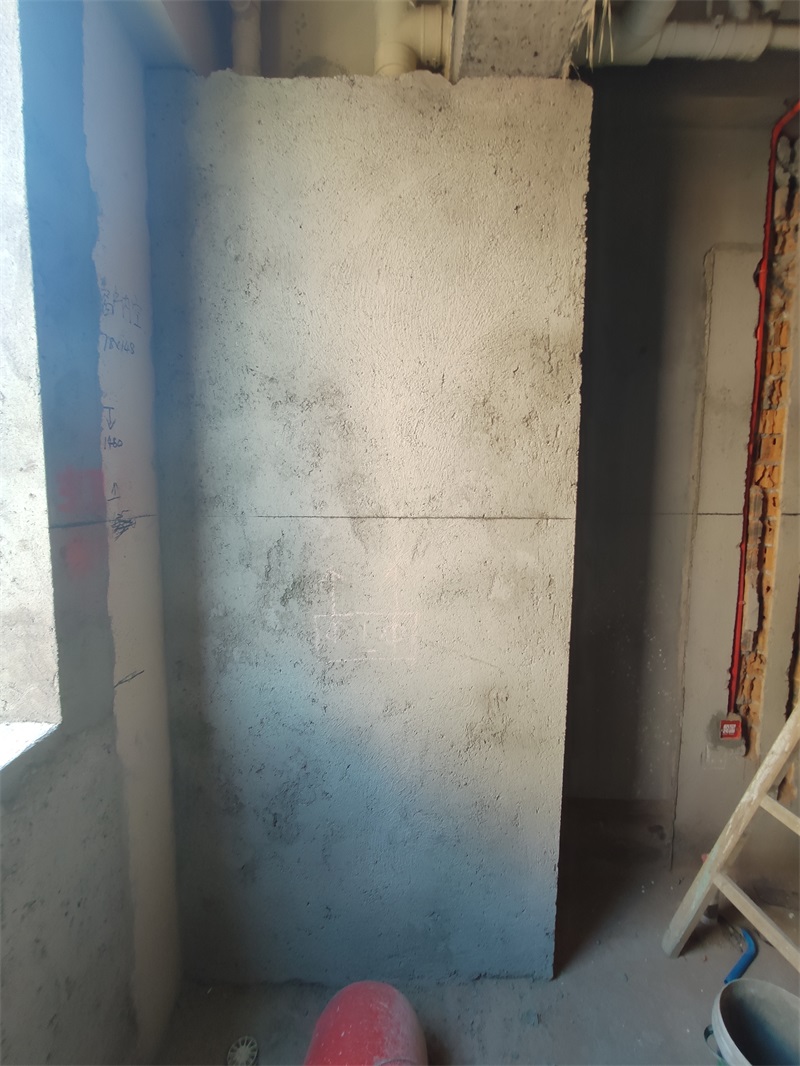

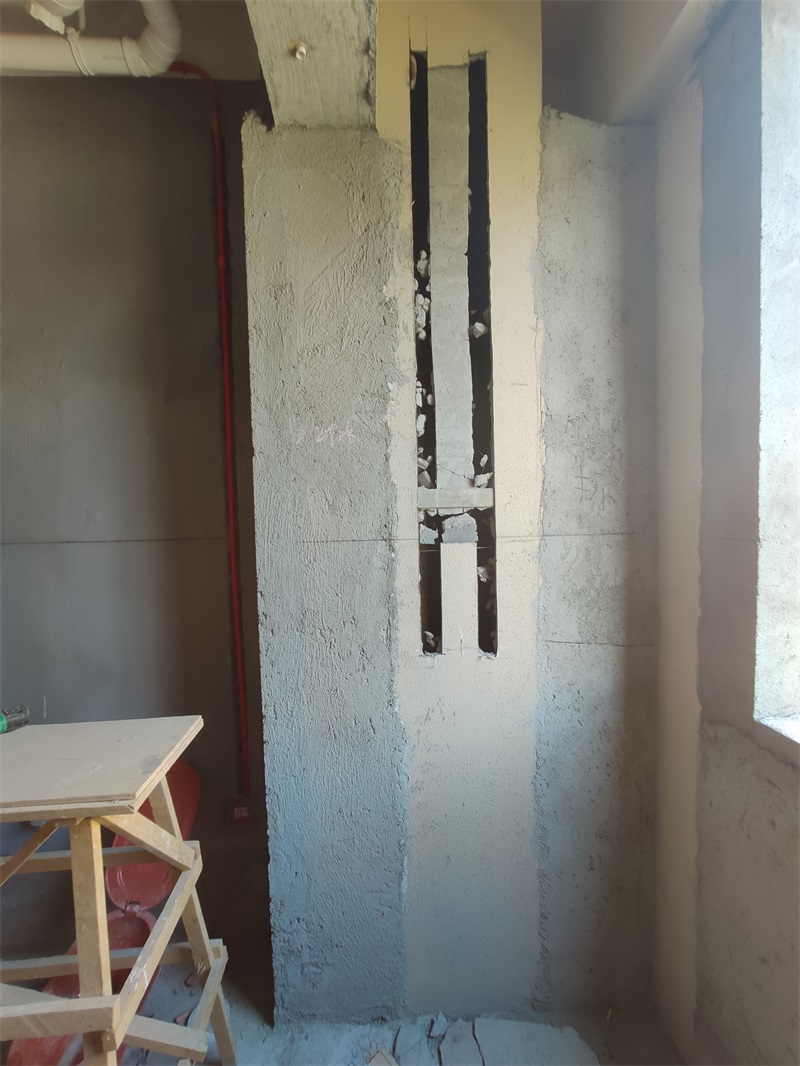

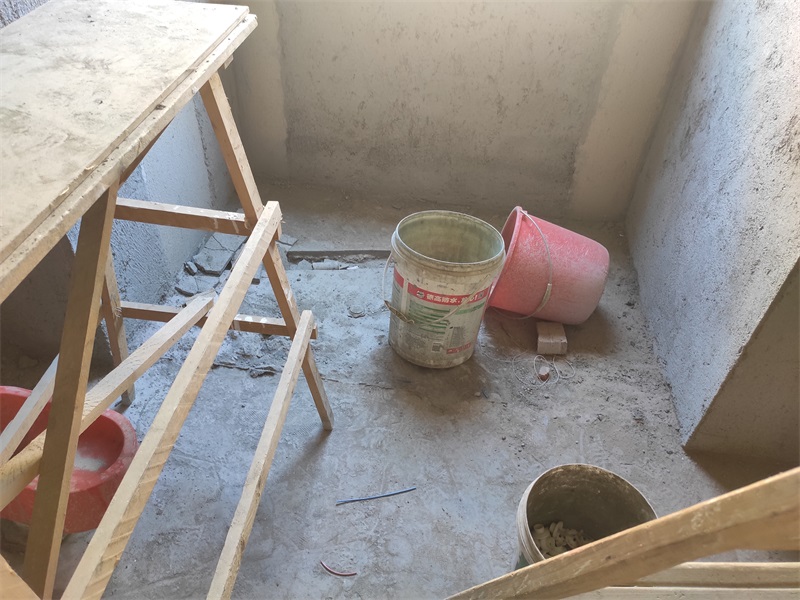

卫生间

发表于 2019-10-5 17:03:37

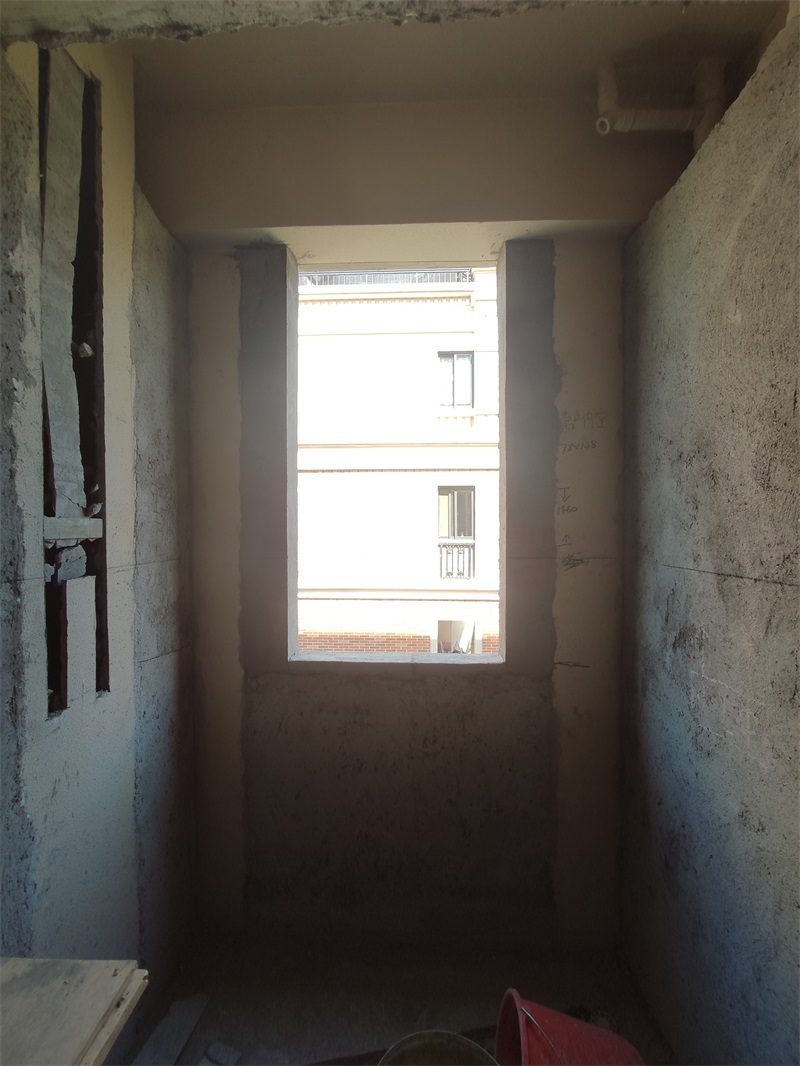

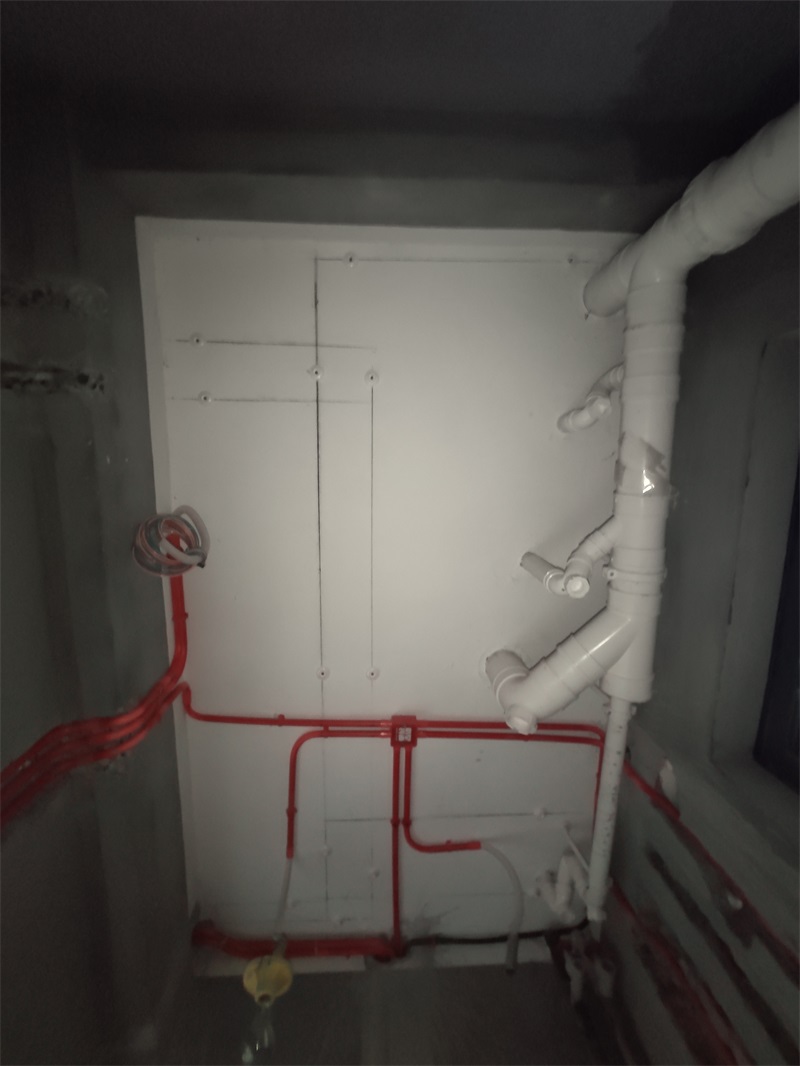

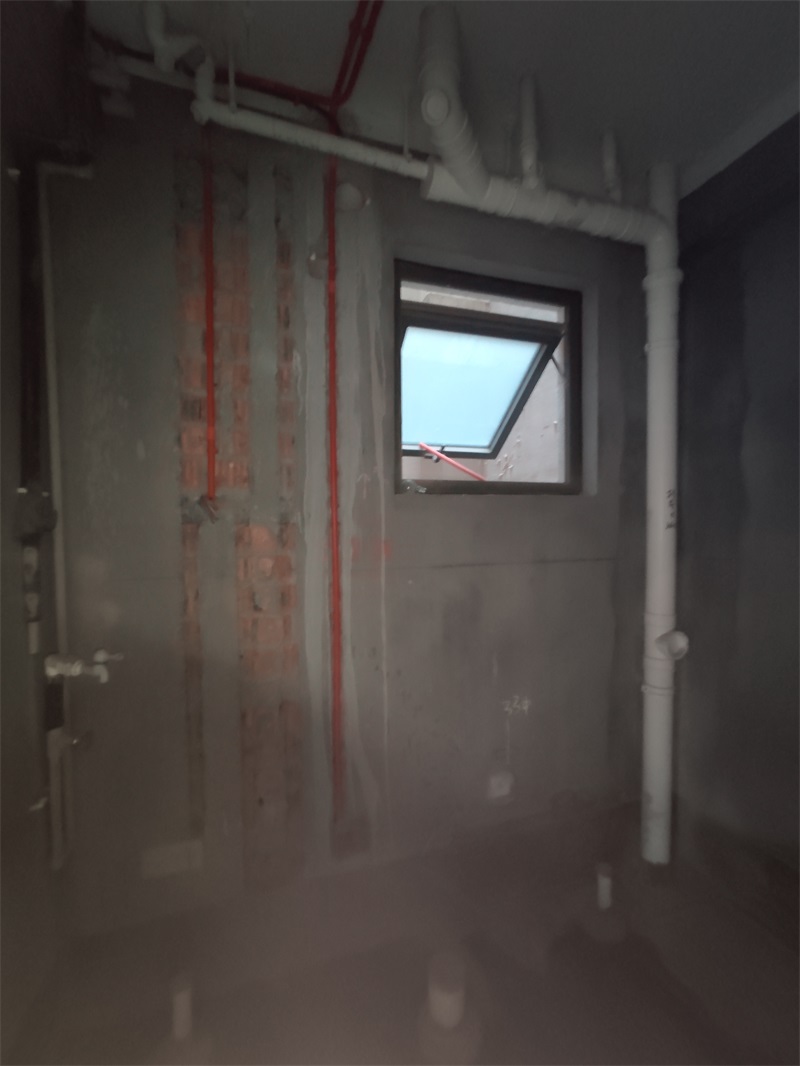

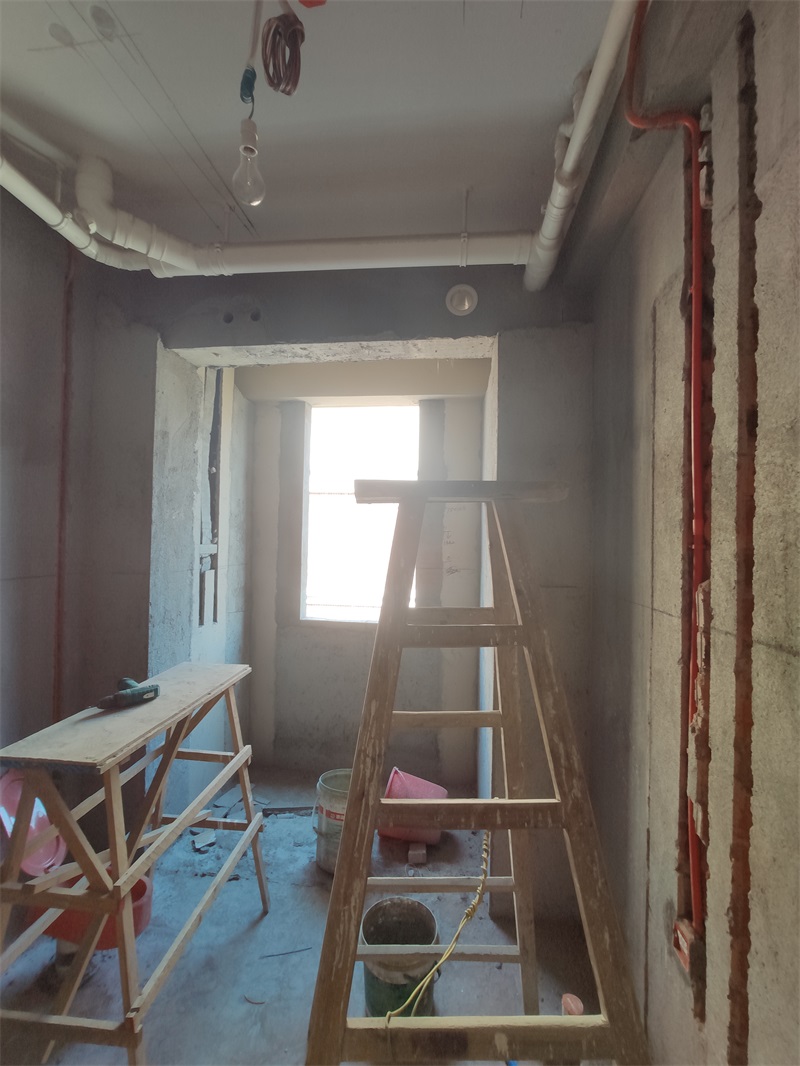

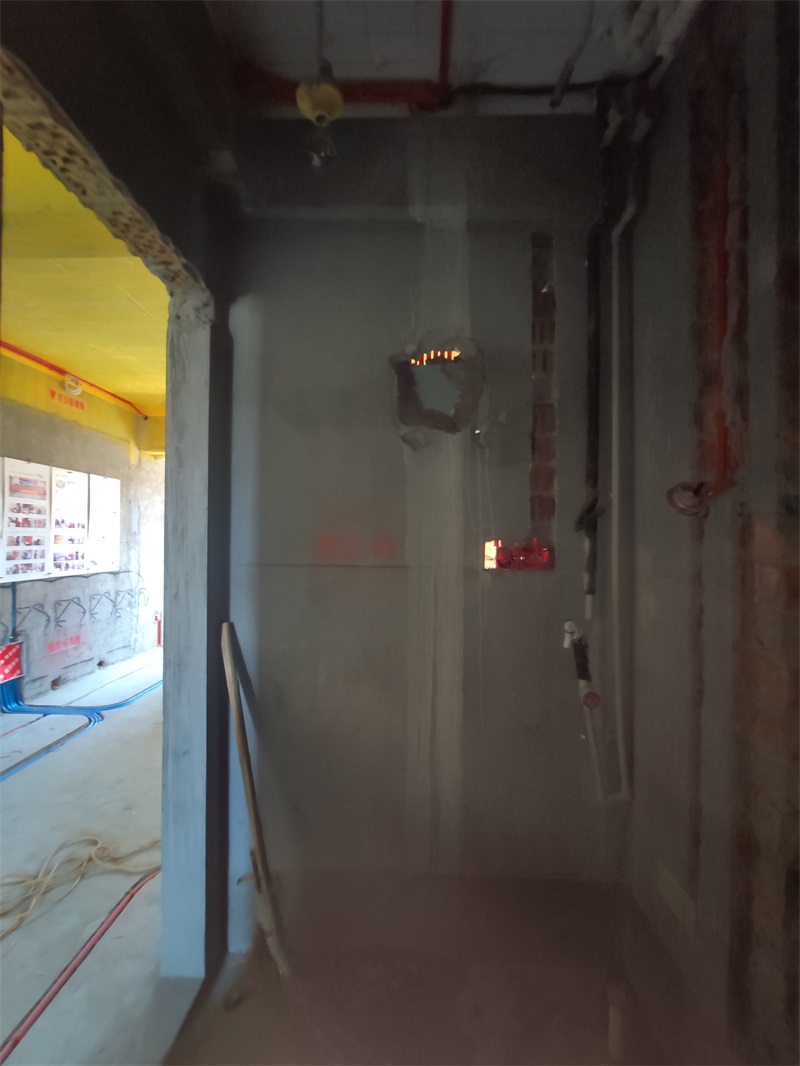

卫生间

发表于 2019-10-6 17:25:07

本帖最后由格堂小范于 2019-10-6 17:26 编辑

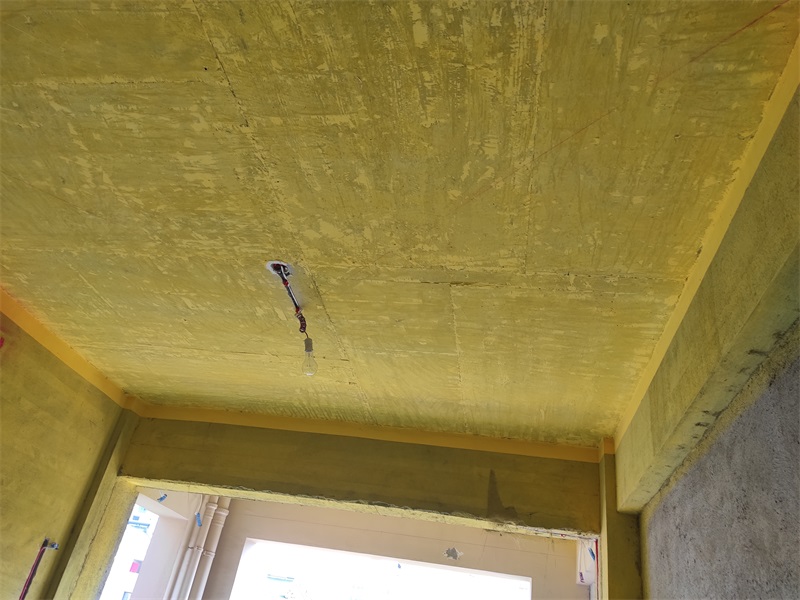

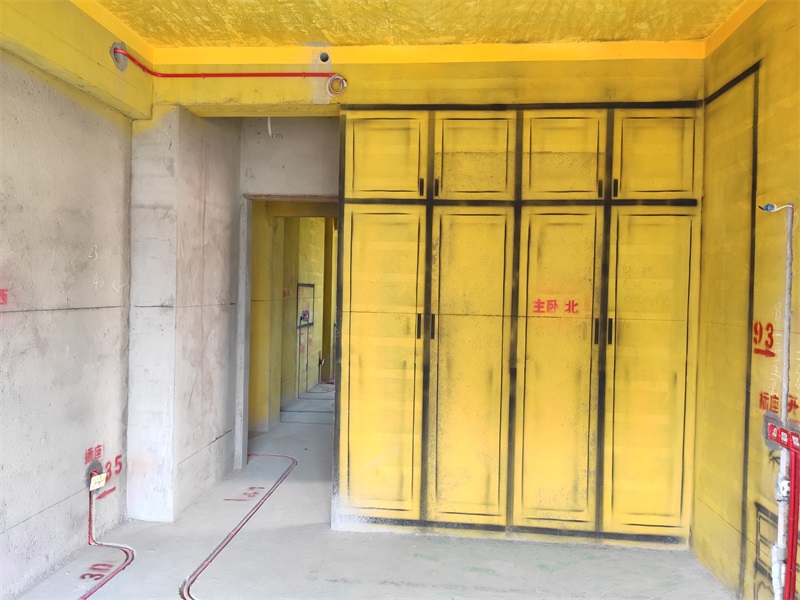

顶部灯线移位，不能开槽特殊部位套黄腊管

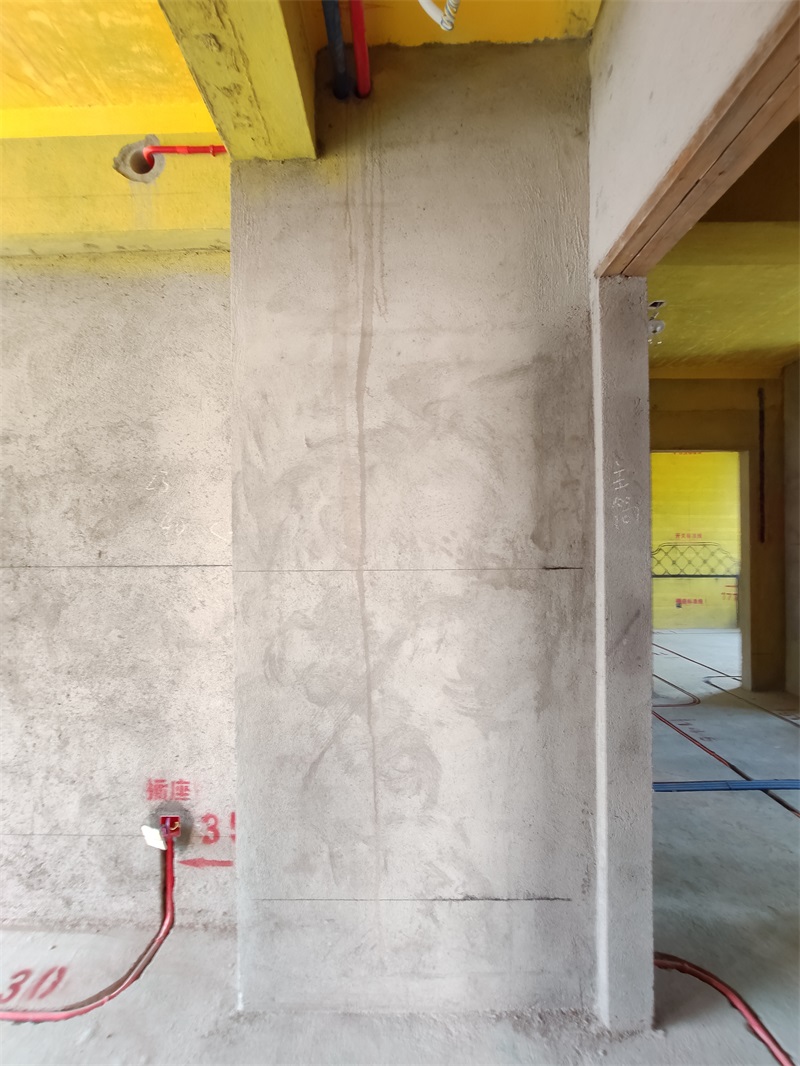

墙角禁止走管，距墙30cm以上

发表于 2019-10-6 17:27:44

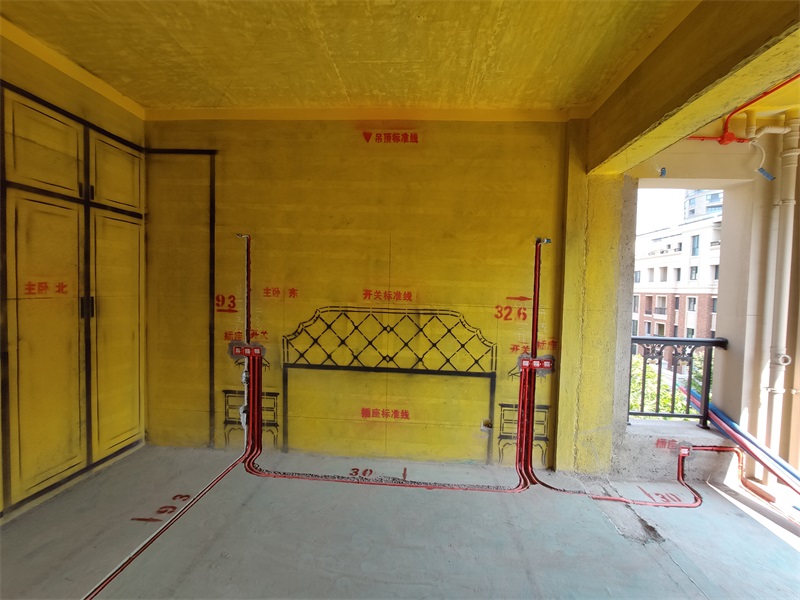

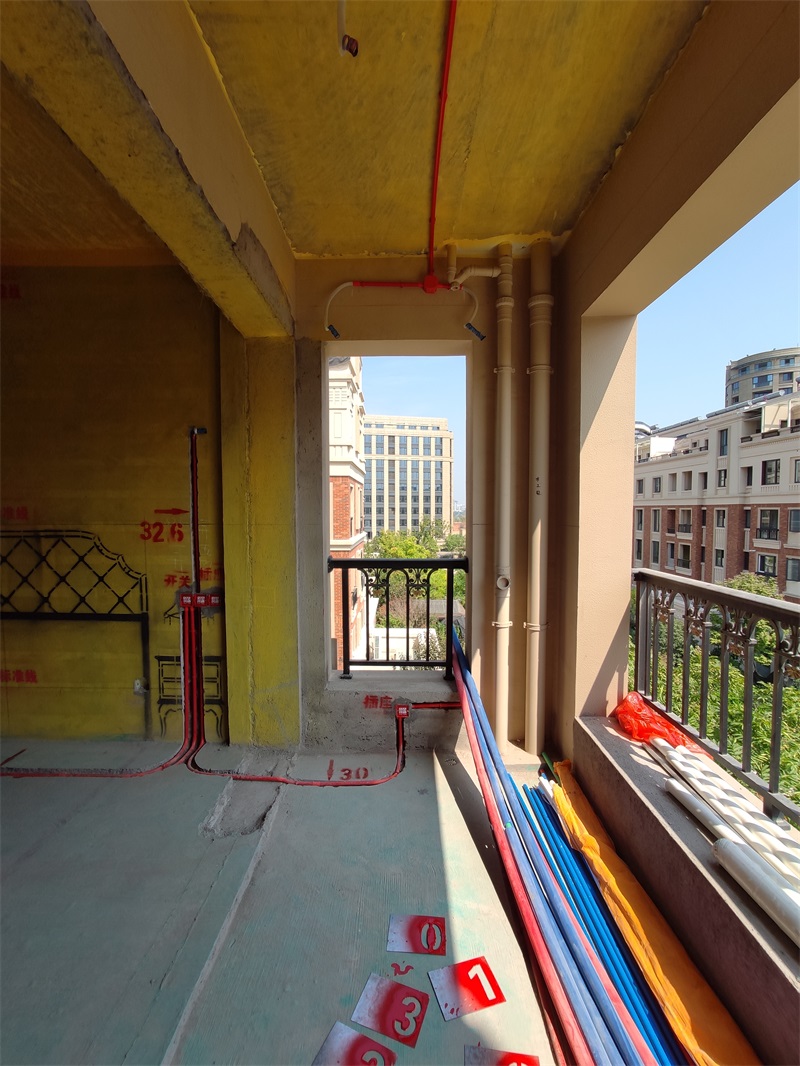

筒灯位置布线，应按照要求用波纹管套到位

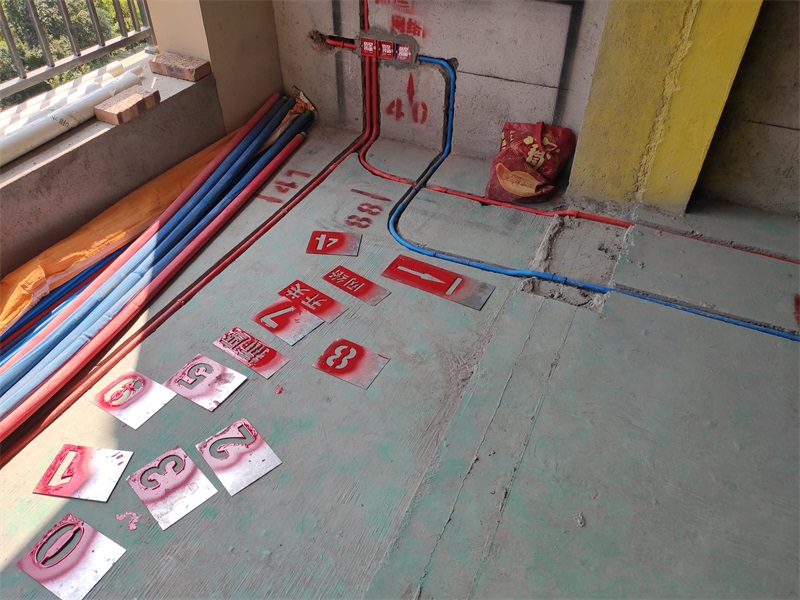

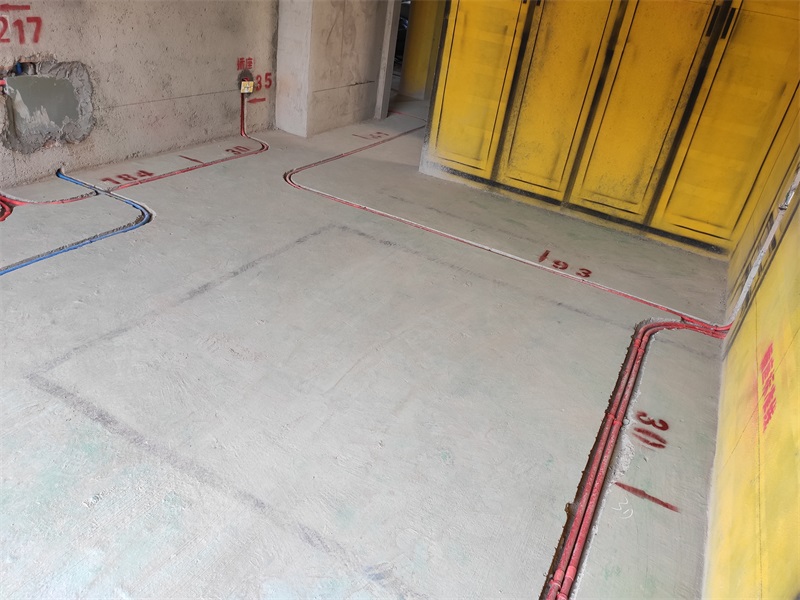

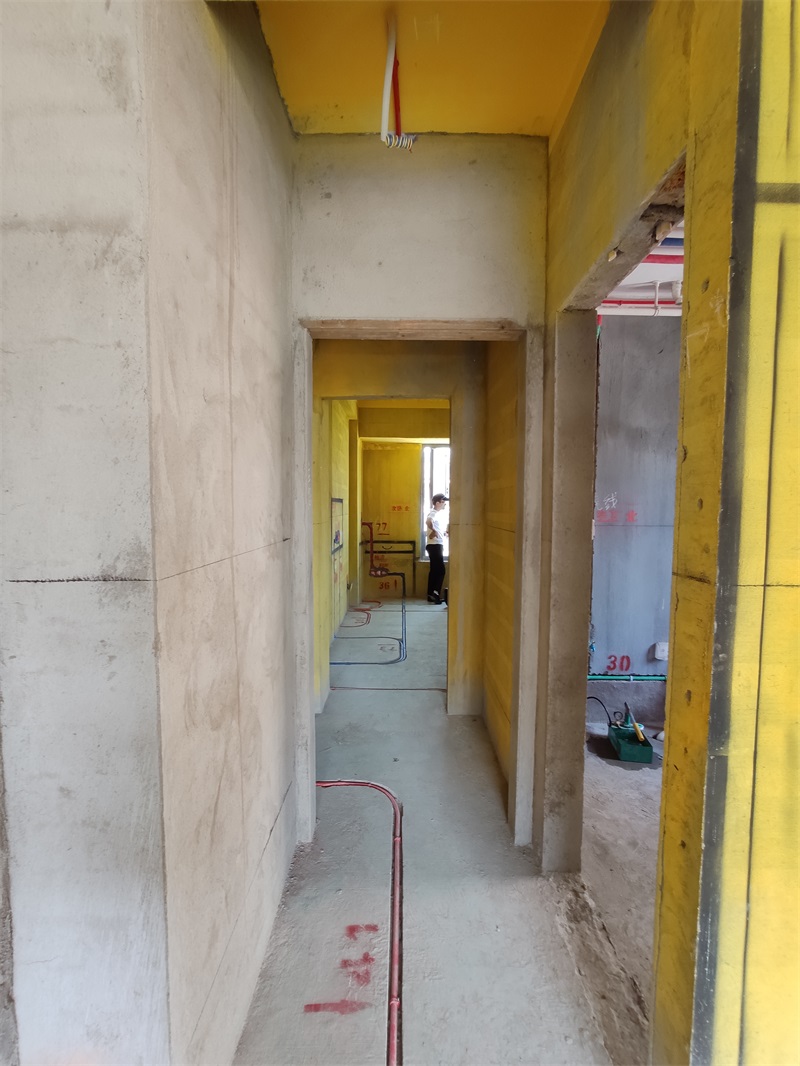

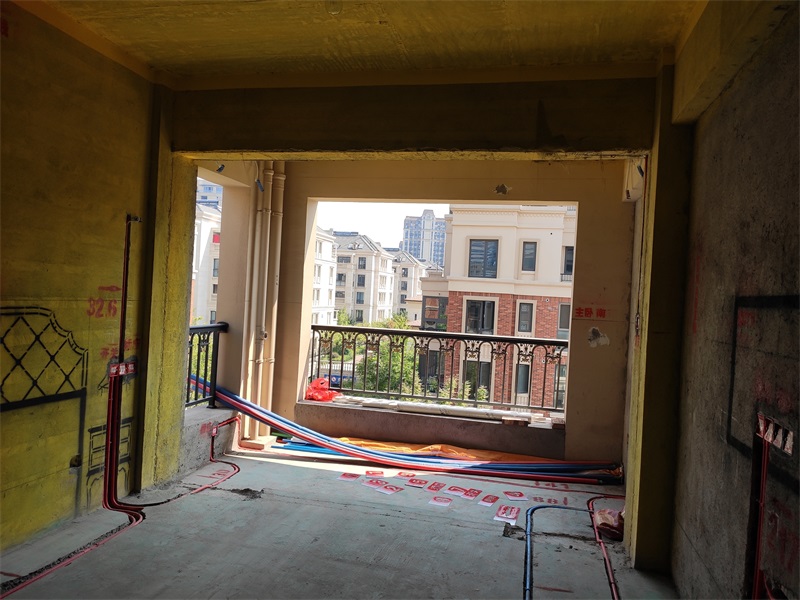

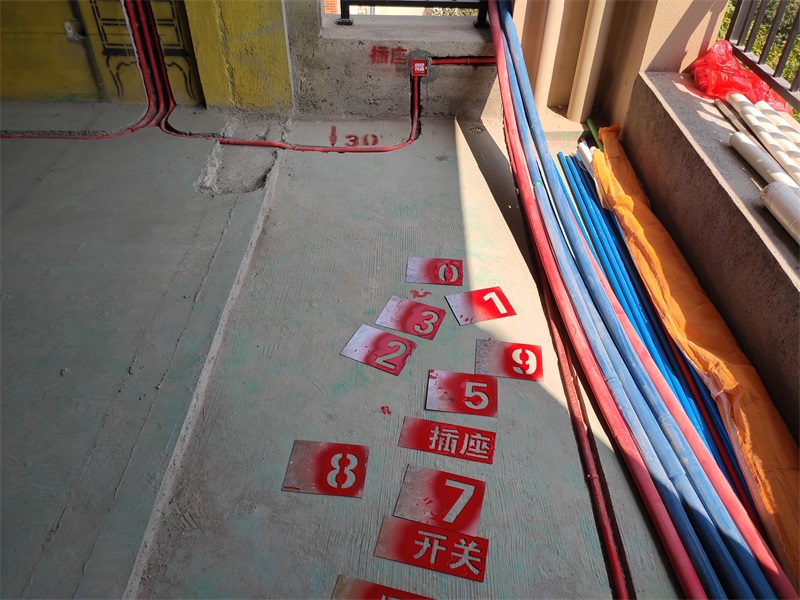

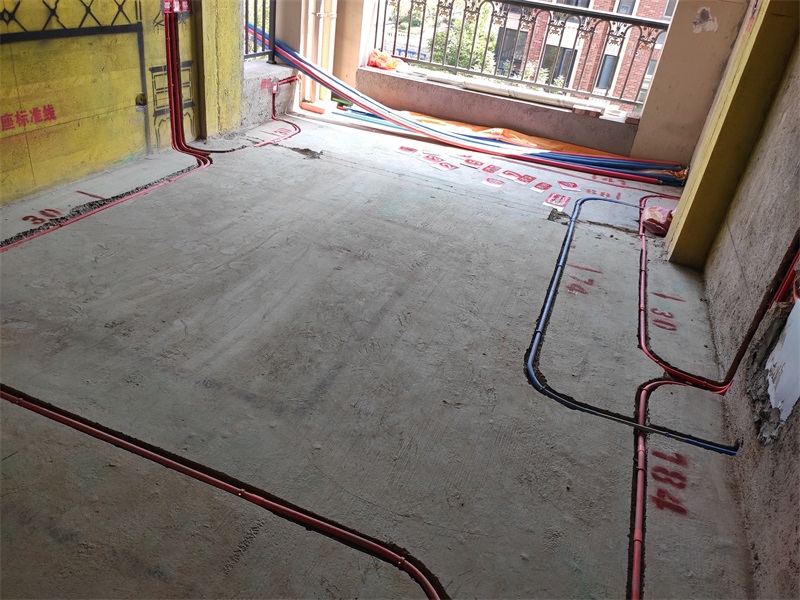

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上

地面强弱电交叉用铁管屏蔽信号干扰

发表于 2019-10-6 17:28:26

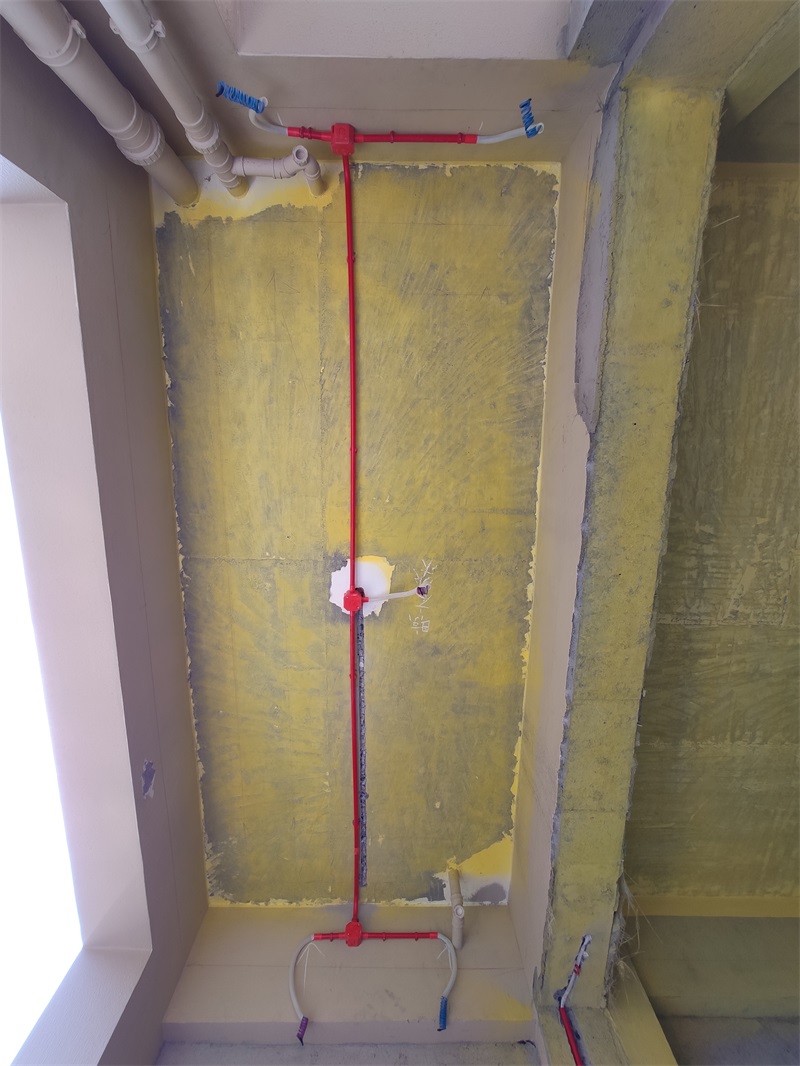

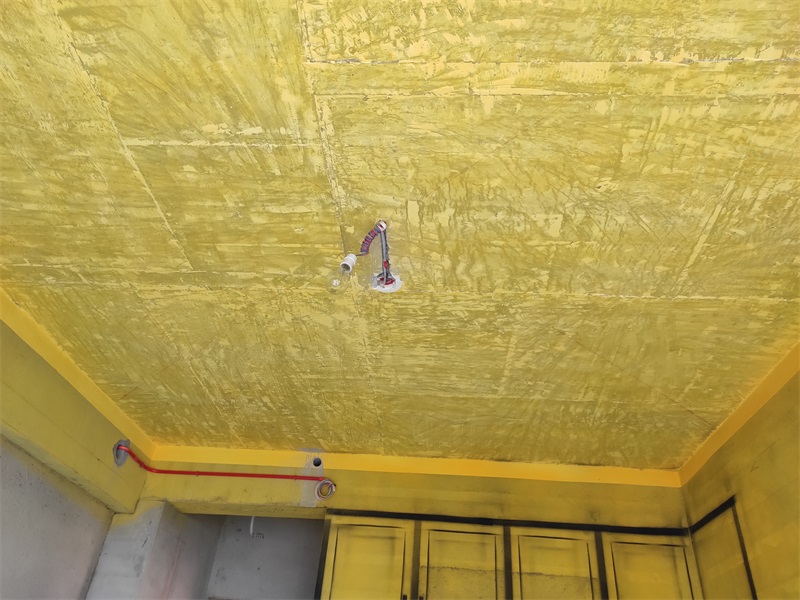

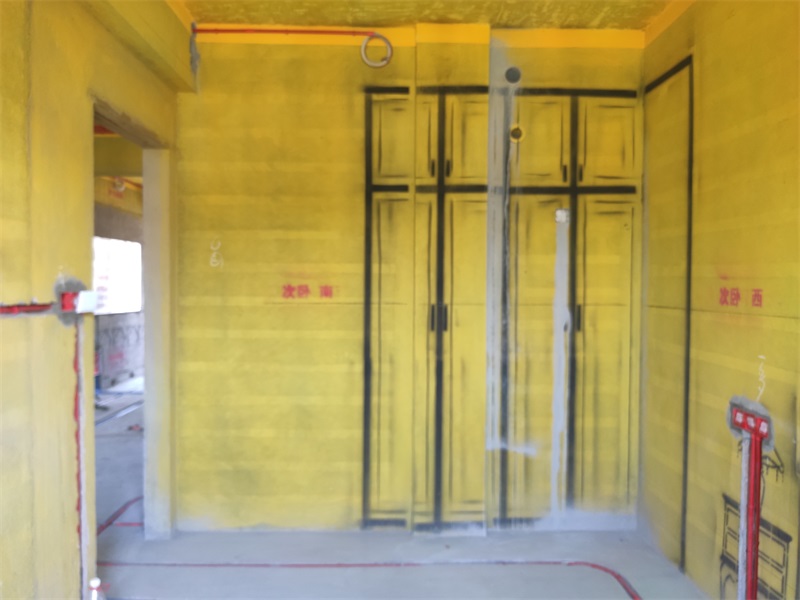

吊顶灯线用八角盒分开，顶面线管用U形卡固定

发表于 2019-10-6 17:29:27

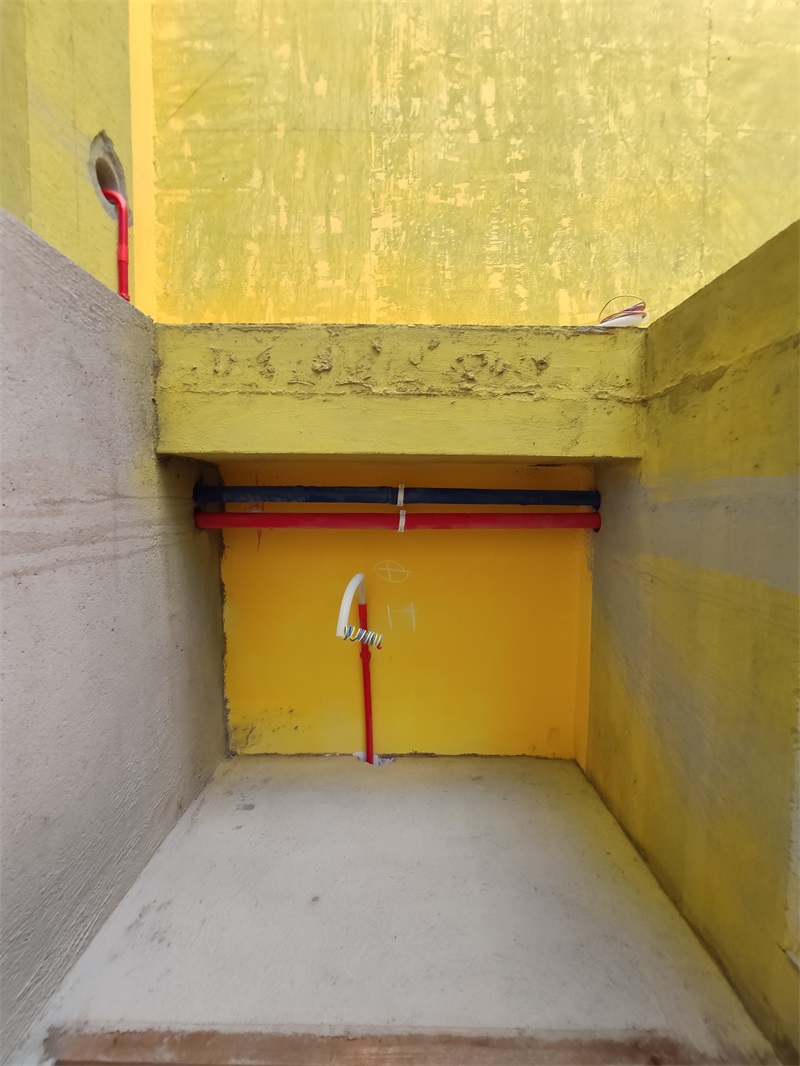

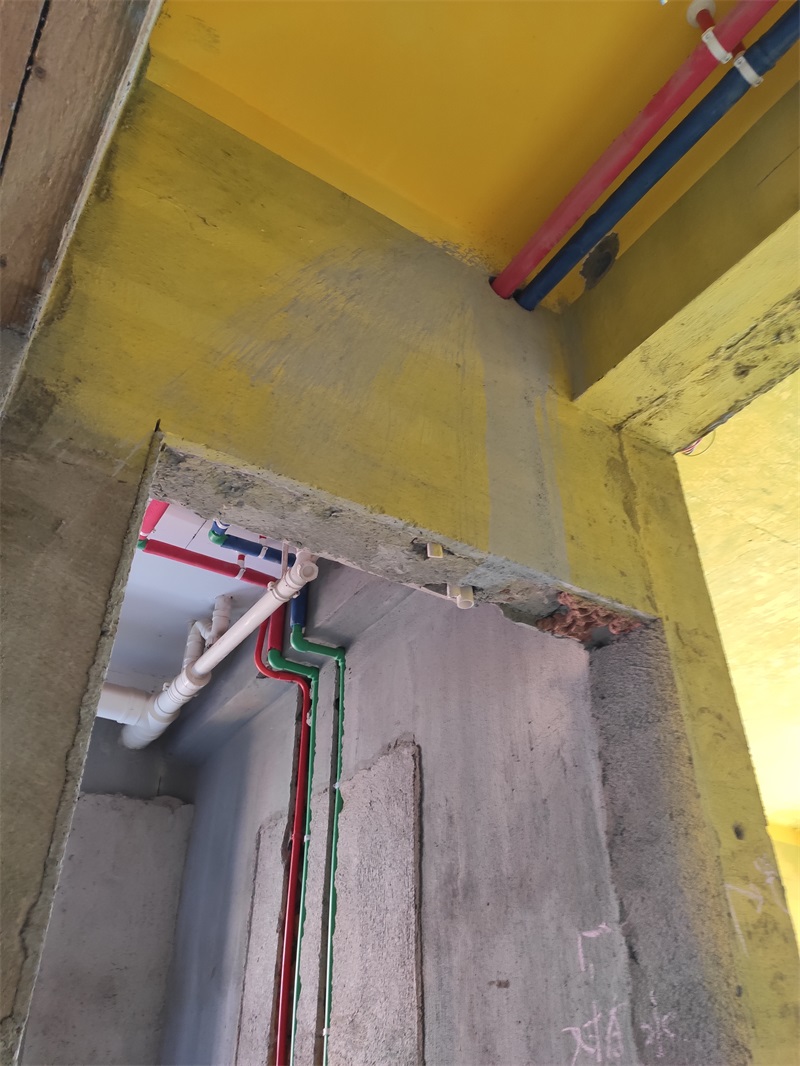

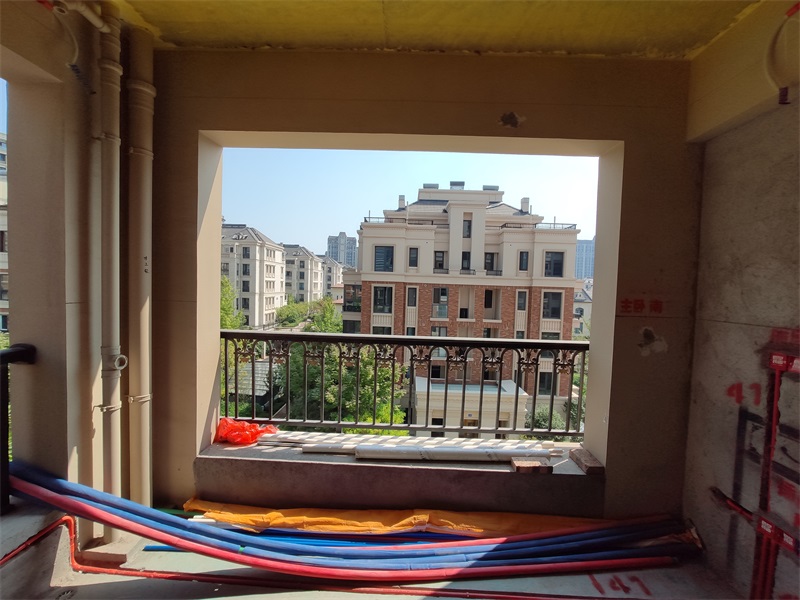

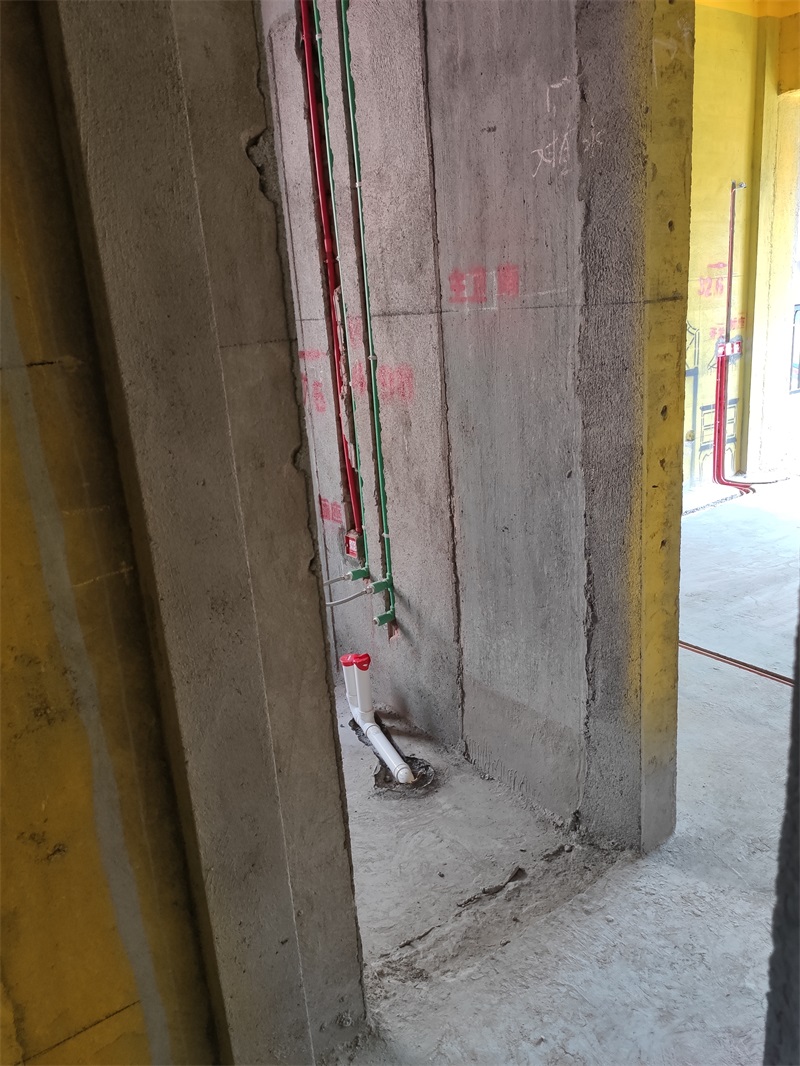

红色保温棉代表热水，蓝色保温棉代表冷水
