[衢州] 衢州公馆4-2-17#170㎡新中式—浅谈

[复制链接]
 楼主| 发表于 2019-8-29 15:18:42 | 显示全部楼层

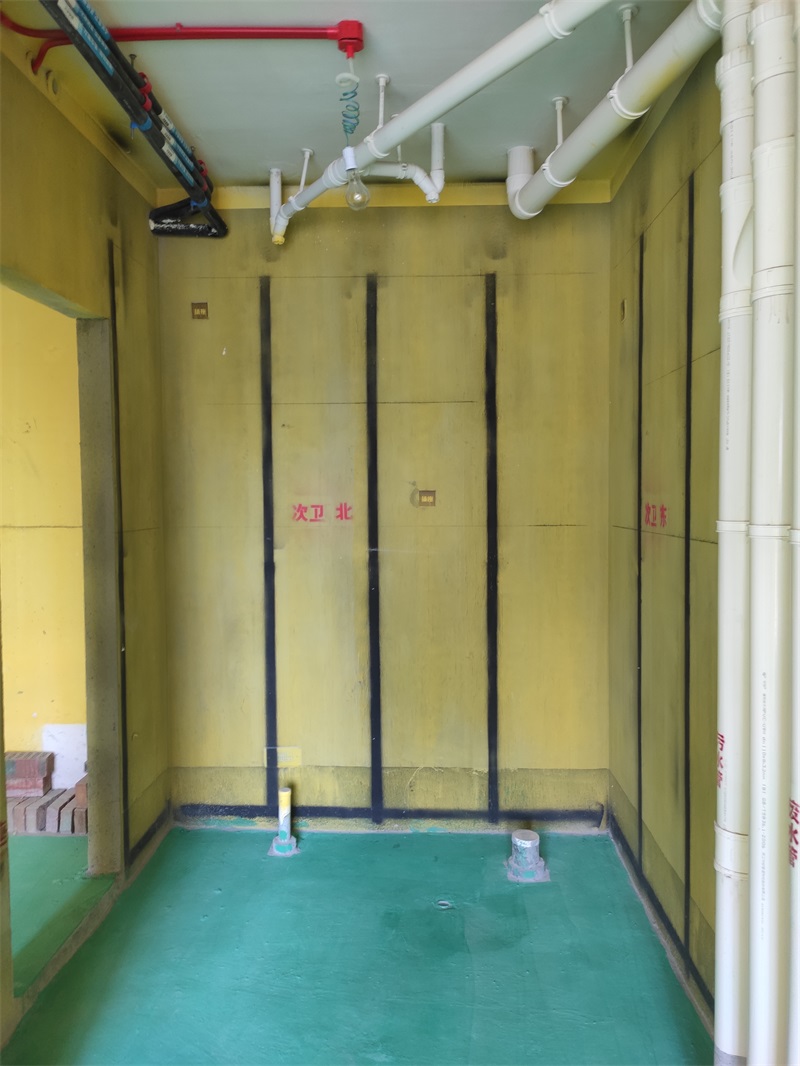

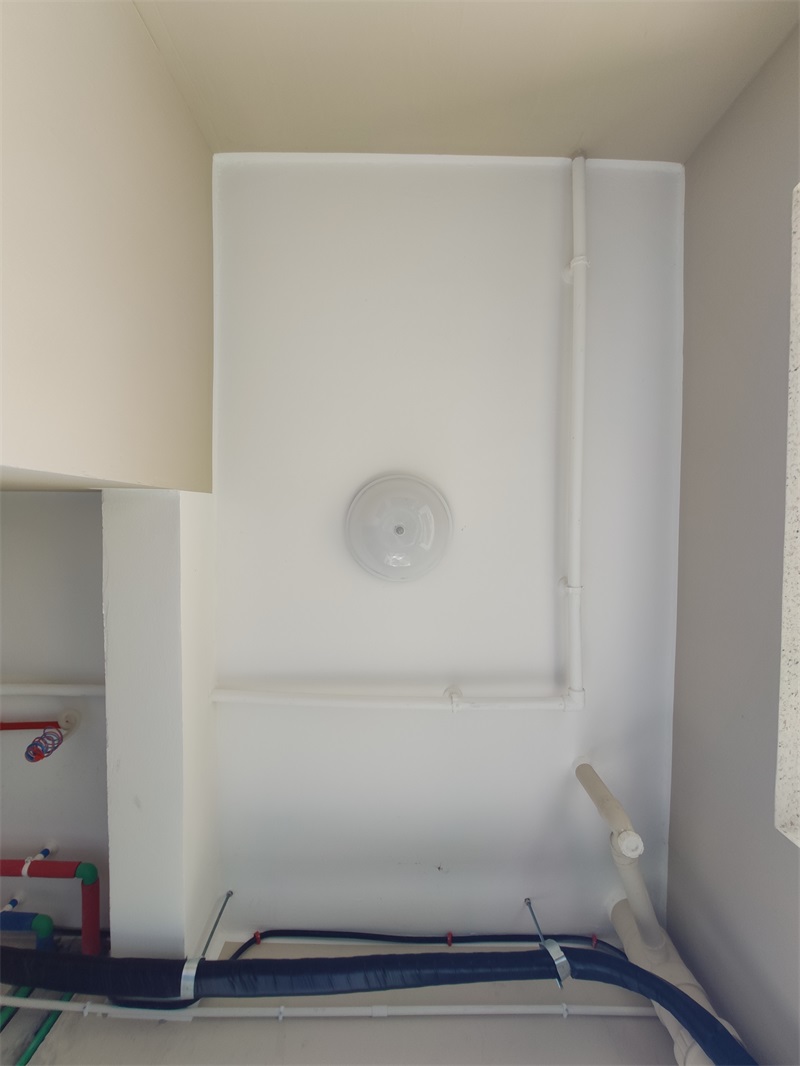

保温棉：能够很好的解决冷凝水的问题，保护水管





走墙水管贴瓷砖部位不需要包保温棉

回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-8-29 15:19:58 | 显示全部楼层

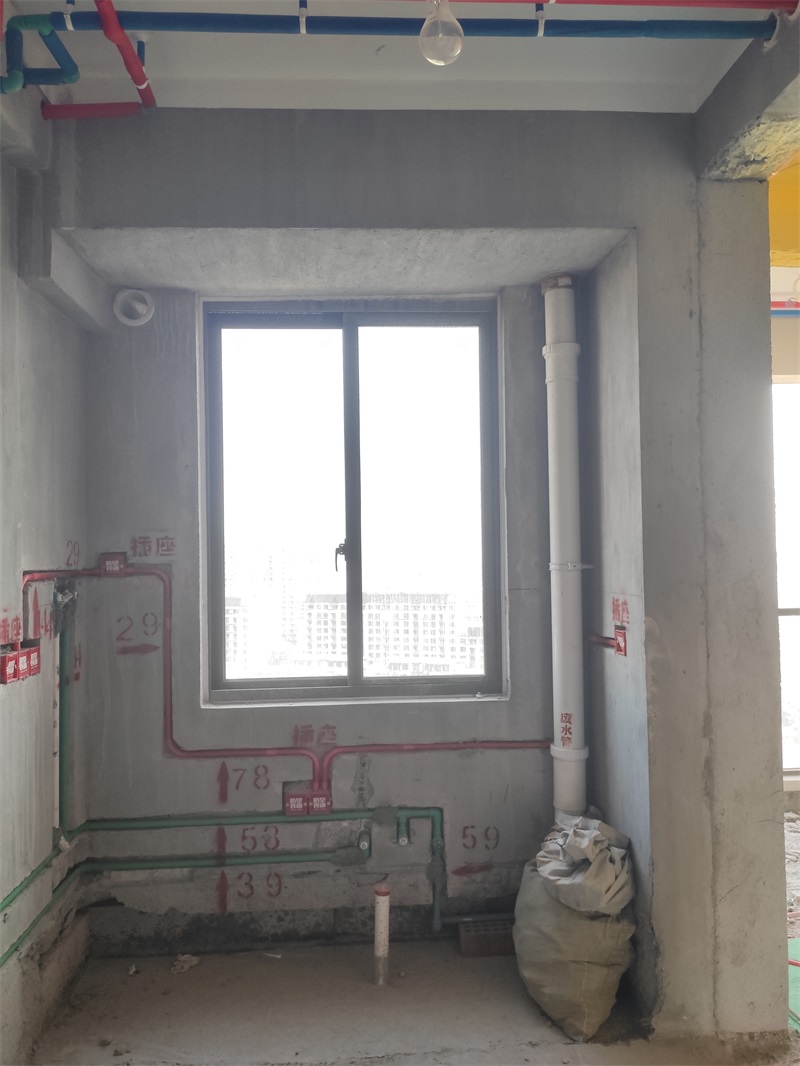

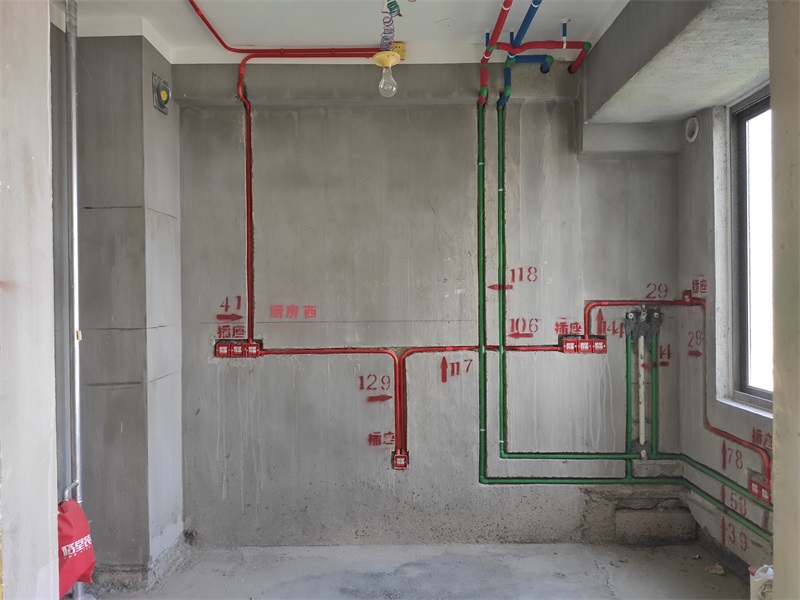

水管布置：左热右冷





回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-8-29 15:20:53 | 显示全部楼层

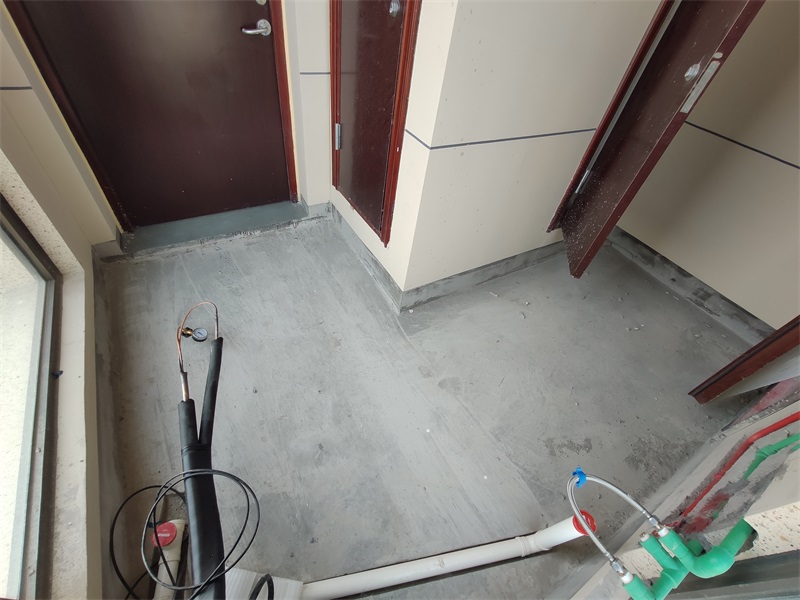

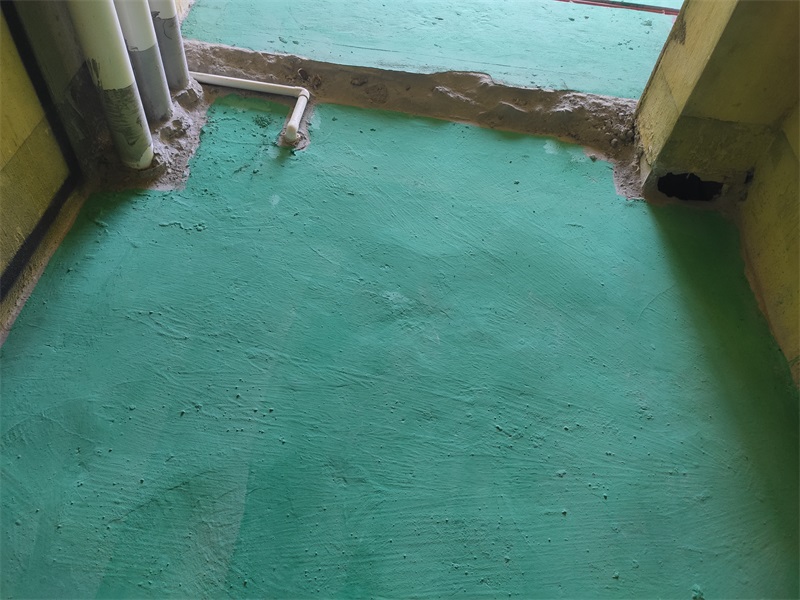

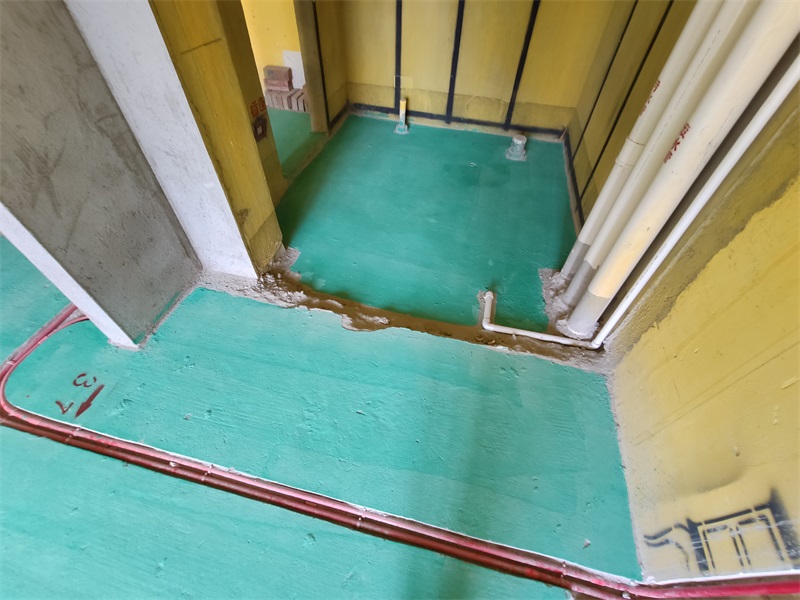

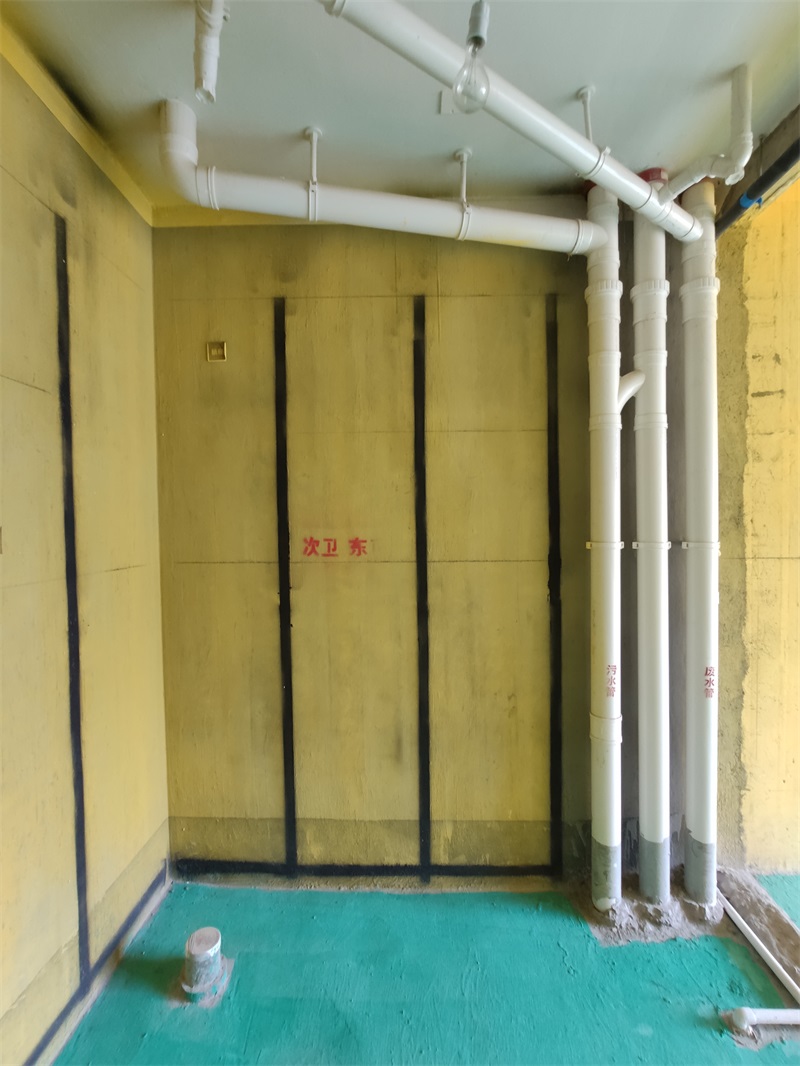

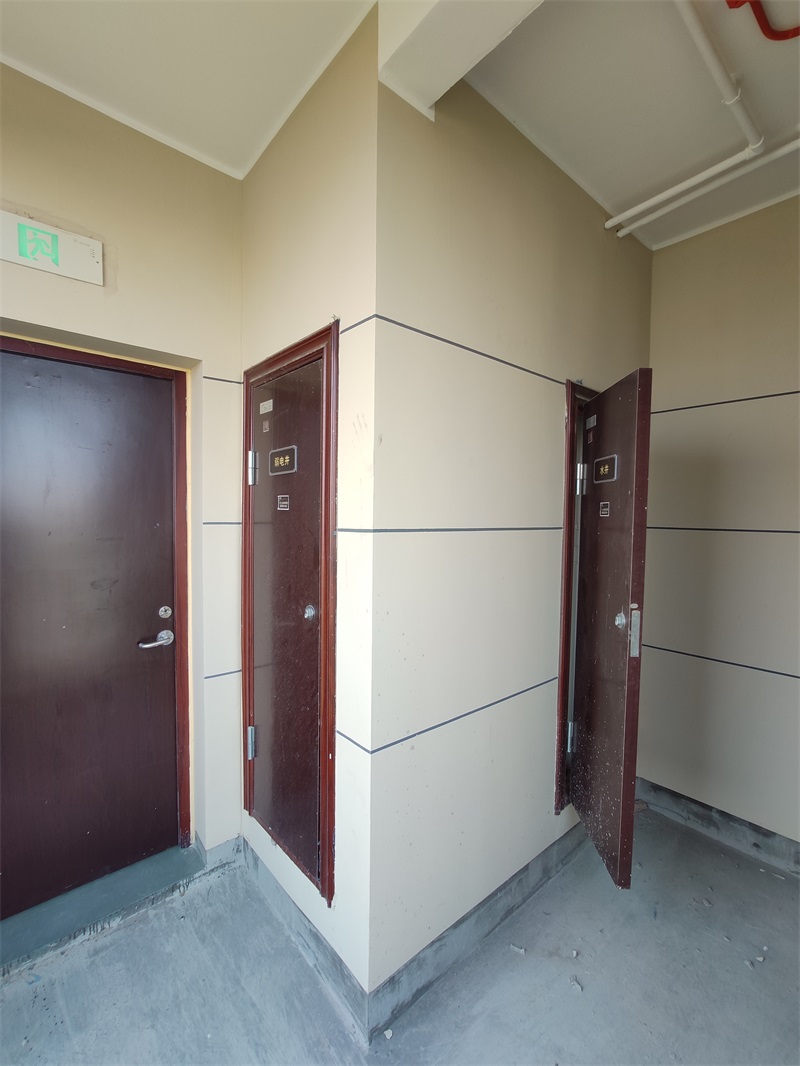

消防通道：地漏和洗衣机下水口分开，避免地漏反水


回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-8-29 15:22:03 | 显示全部楼层

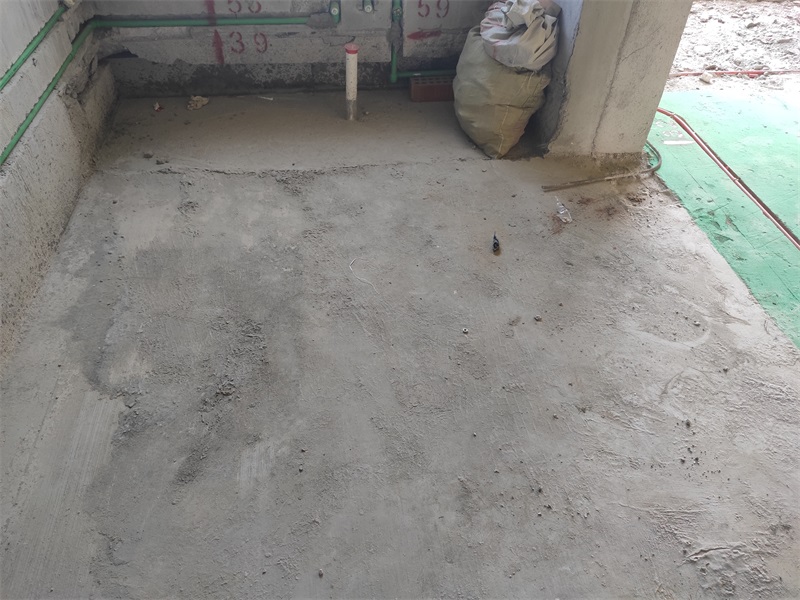

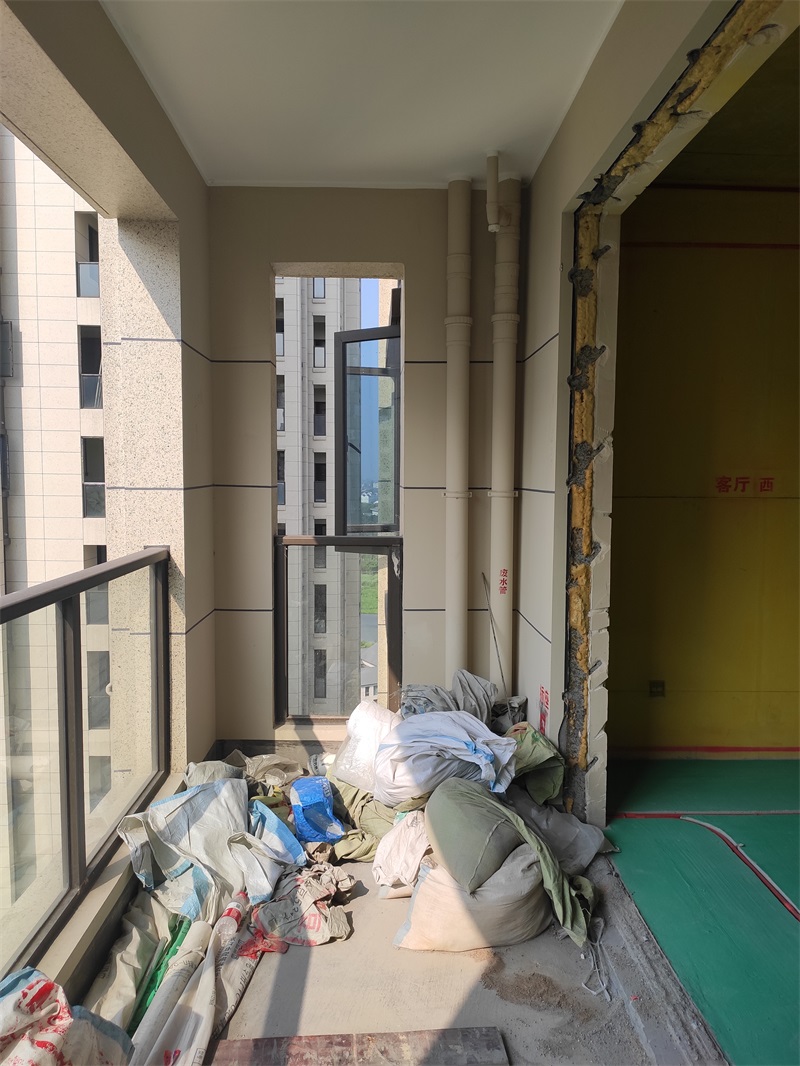

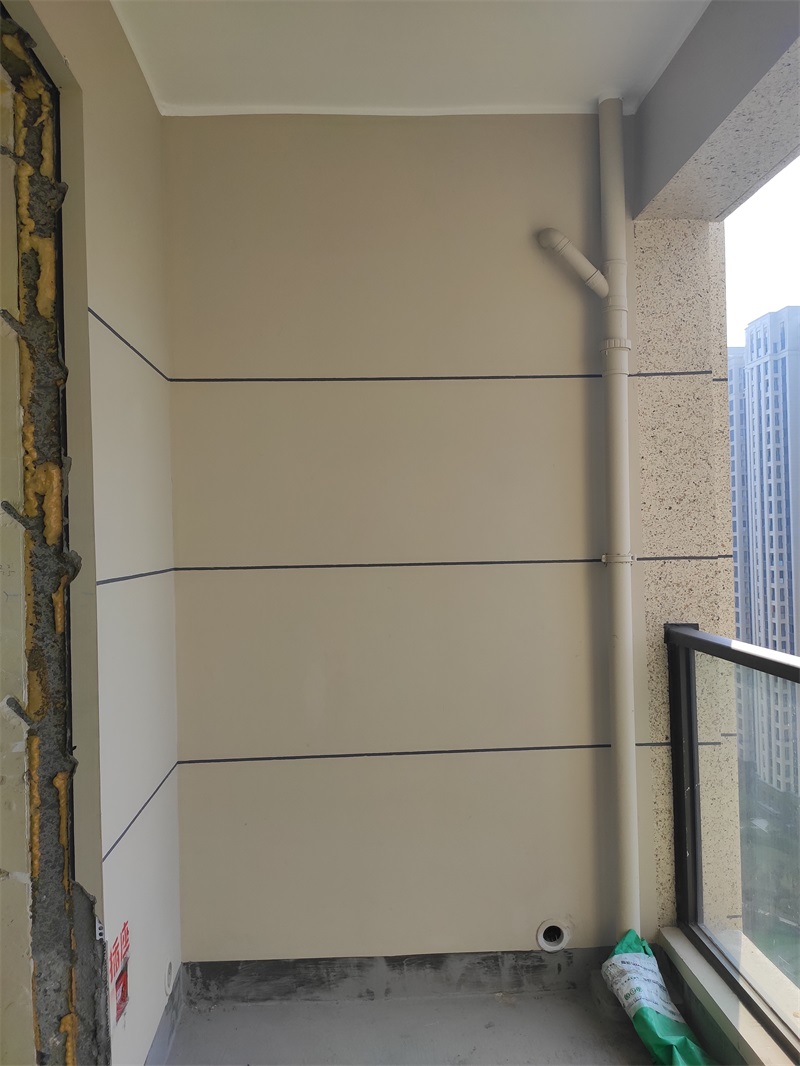

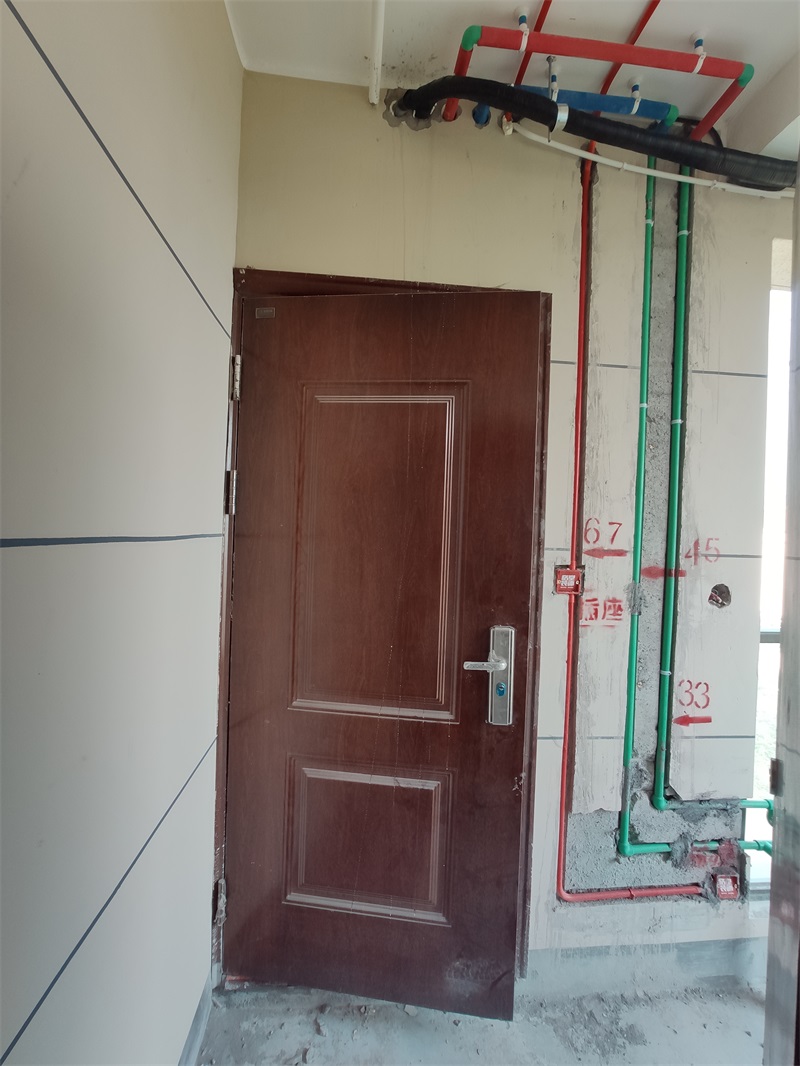

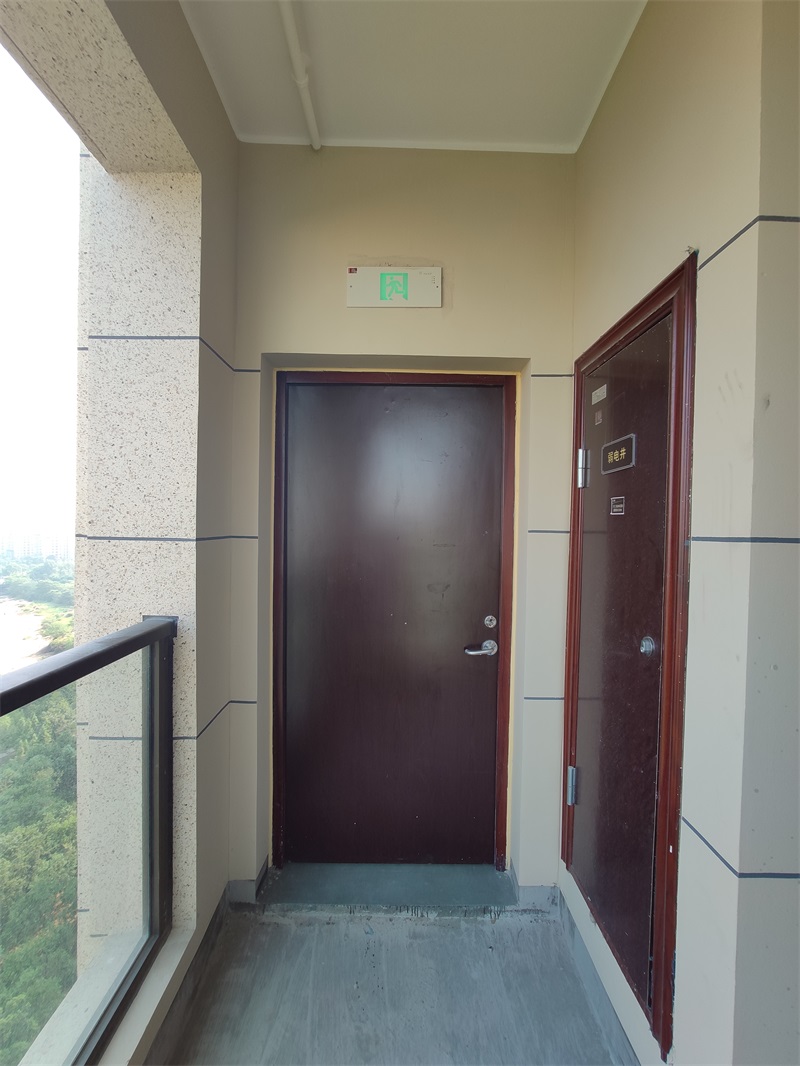

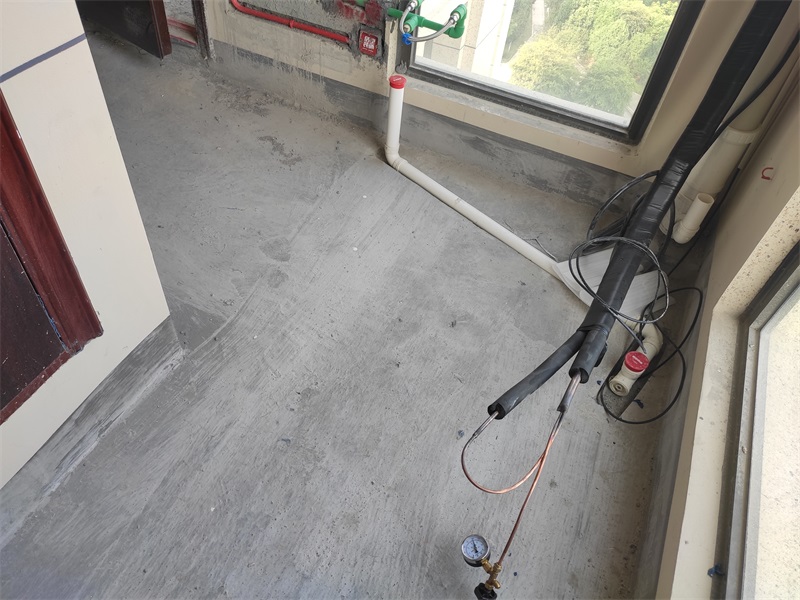

阳台





回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-8-29 15:23:21 | 显示全部楼层

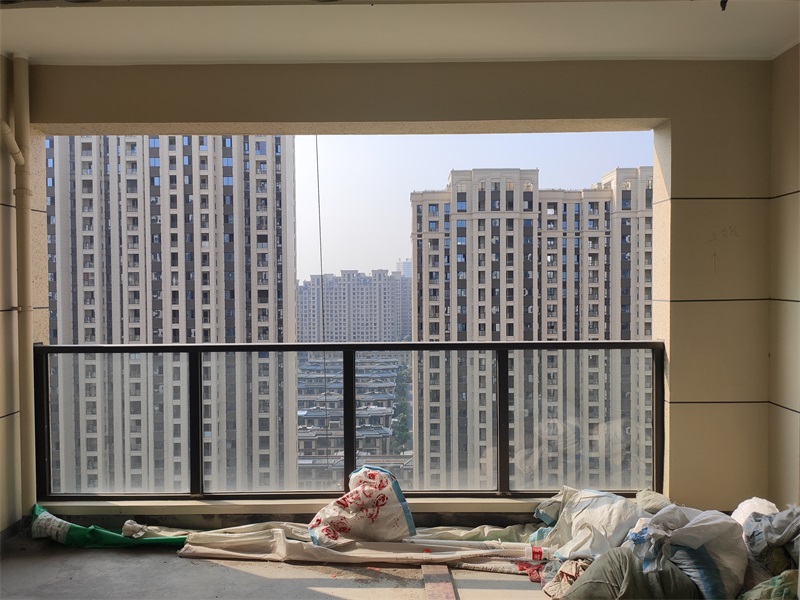

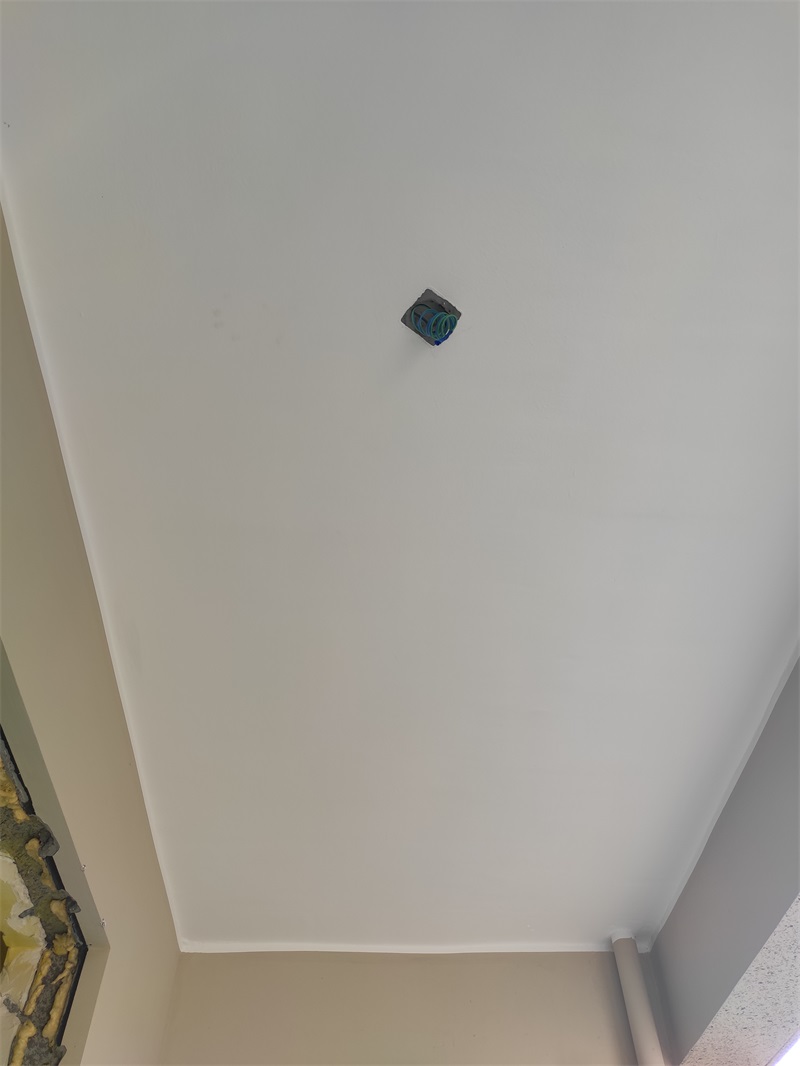

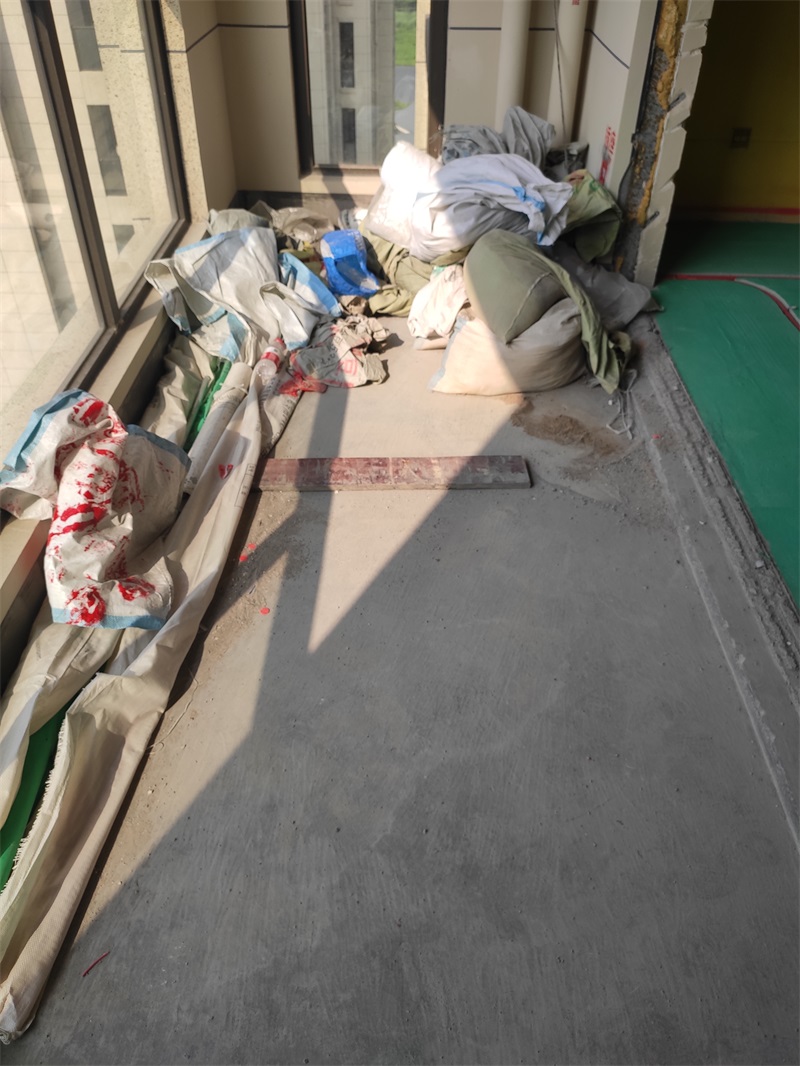

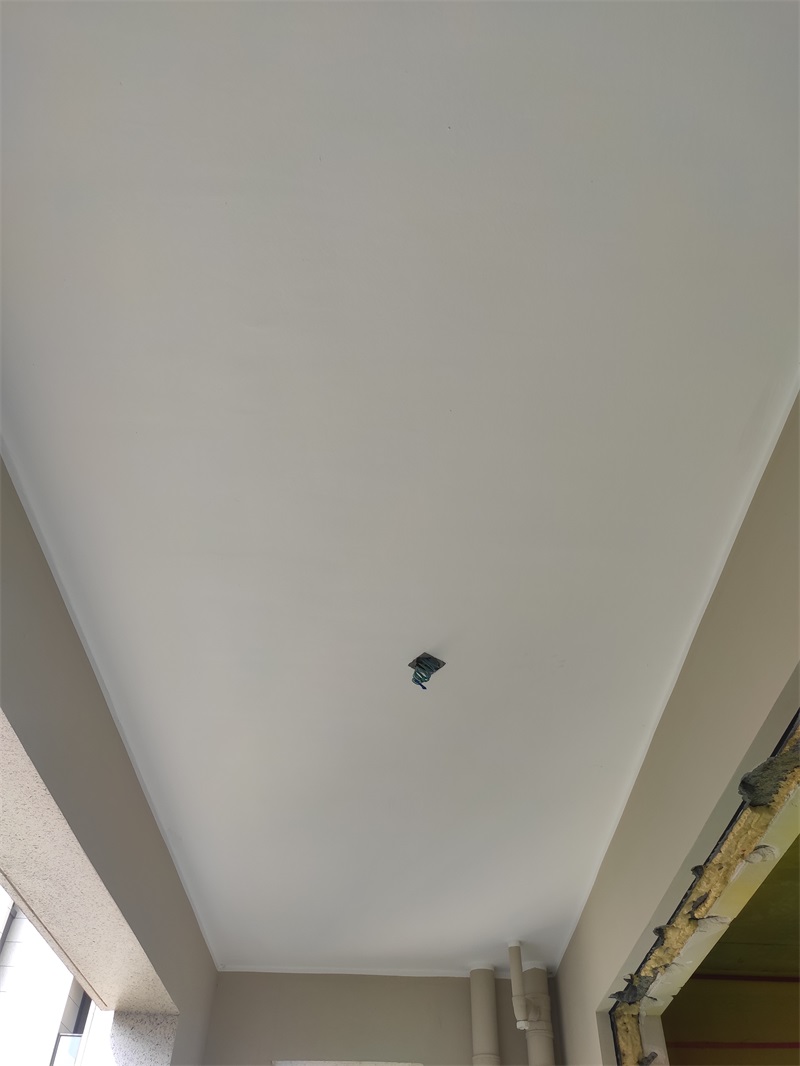

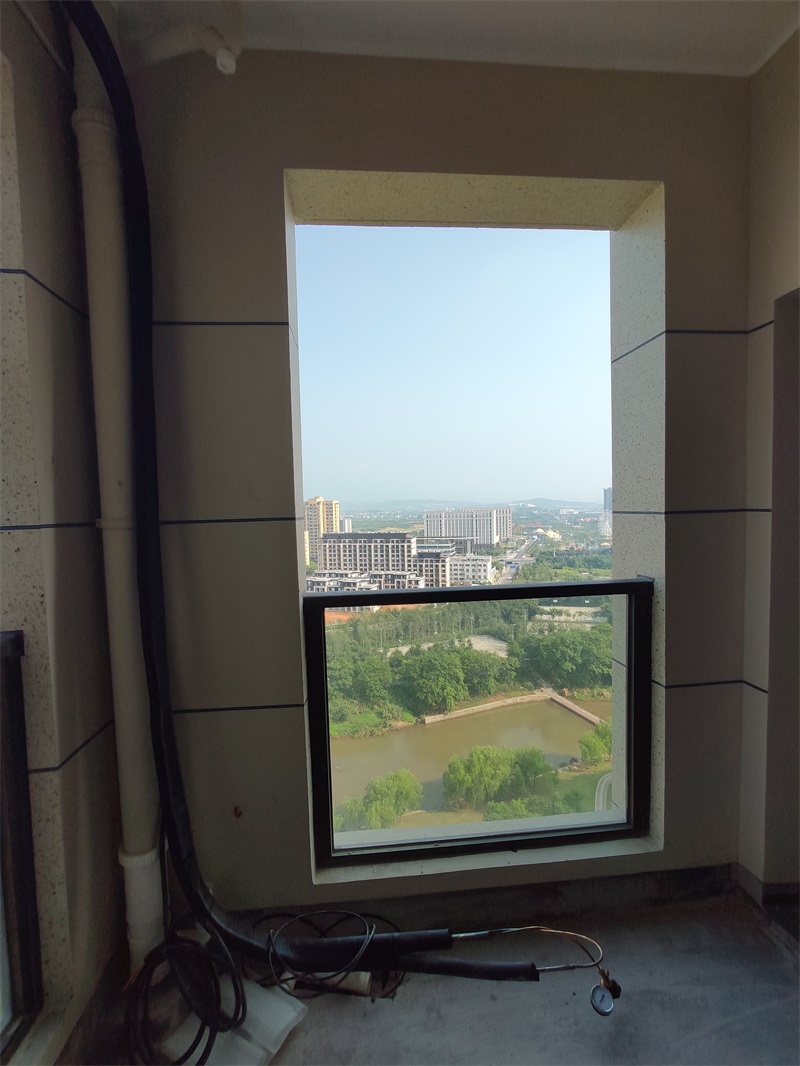

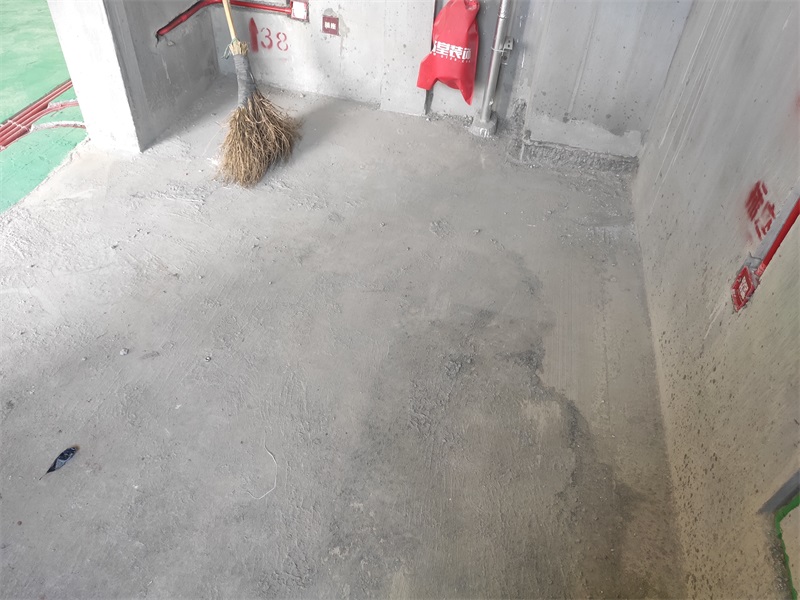

阳台




回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-8-29 15:41:38 | 显示全部楼层

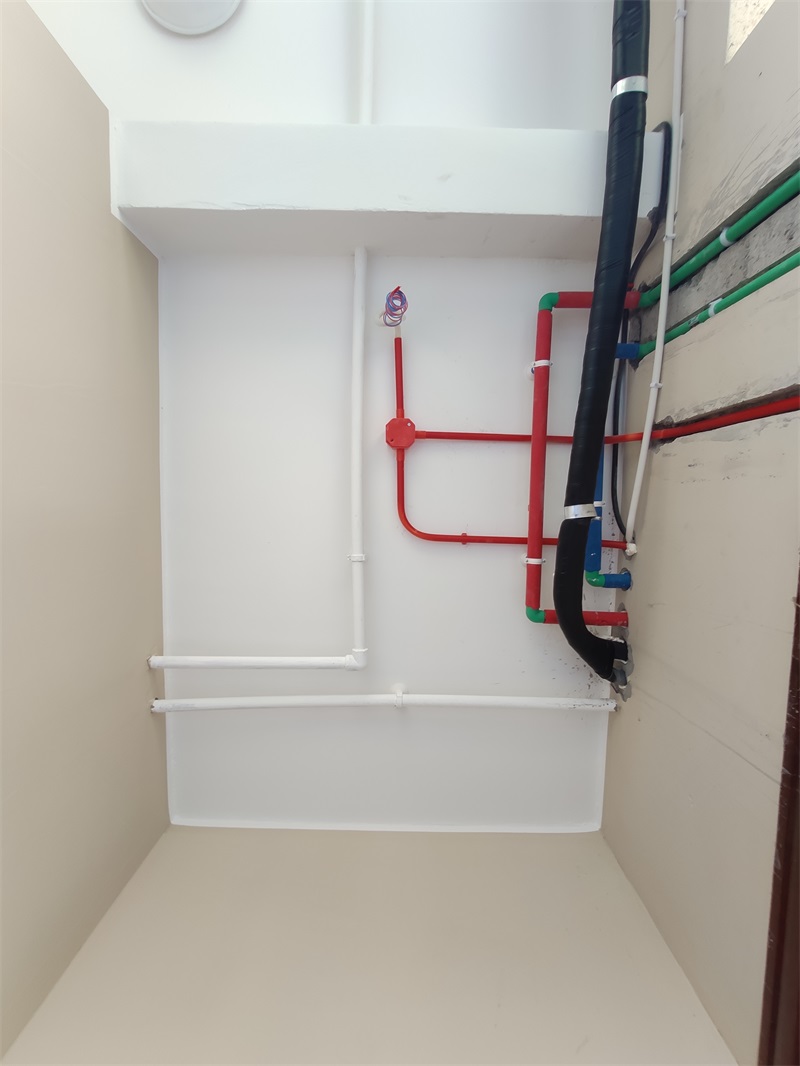

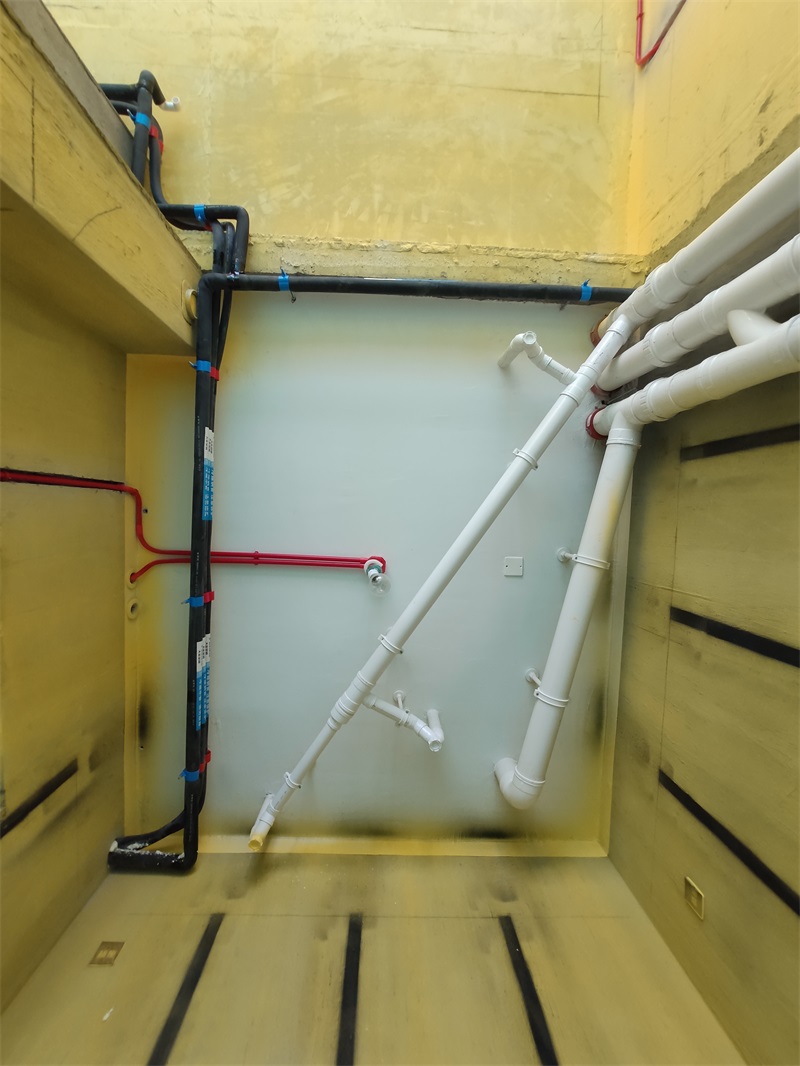

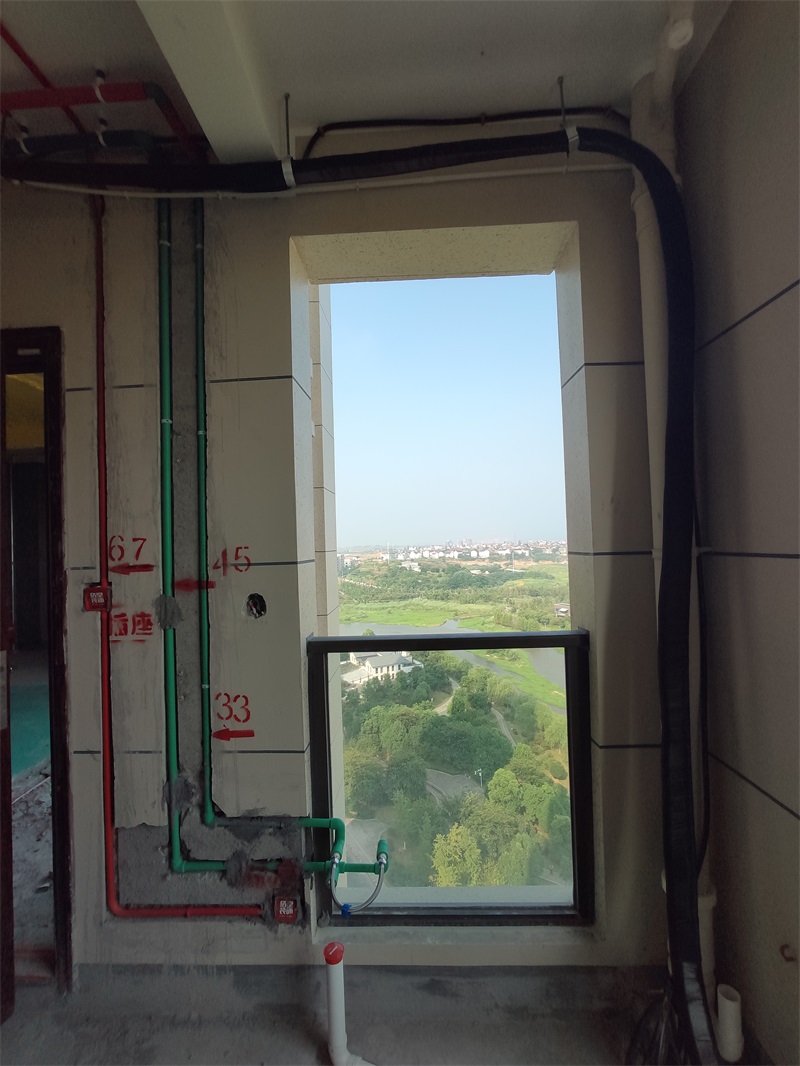

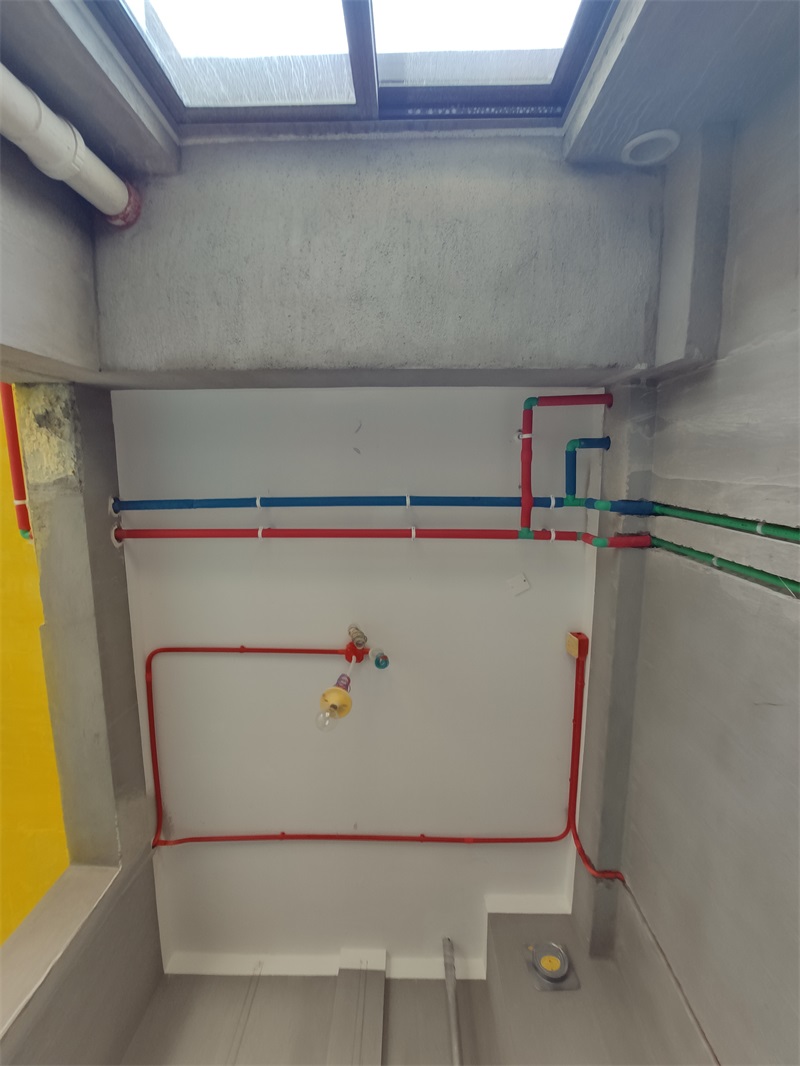

走墙水管采用下垂式安装



红色保温棉代表热水，蓝色保温棉代表冷水。






回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-8-29 15:48:23 | 显示全部楼层

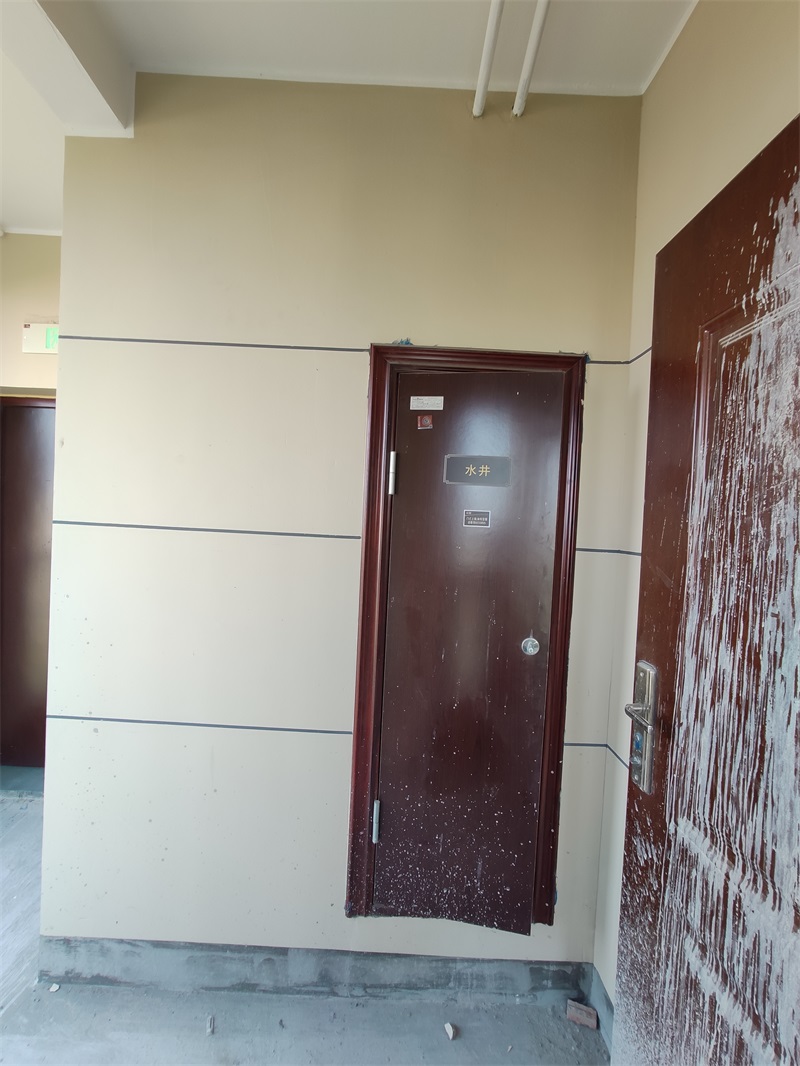

每户水管进水部位，室内应加进水总阀，采用暗埋做法


回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-8-29 15:54:03 | 显示全部楼层

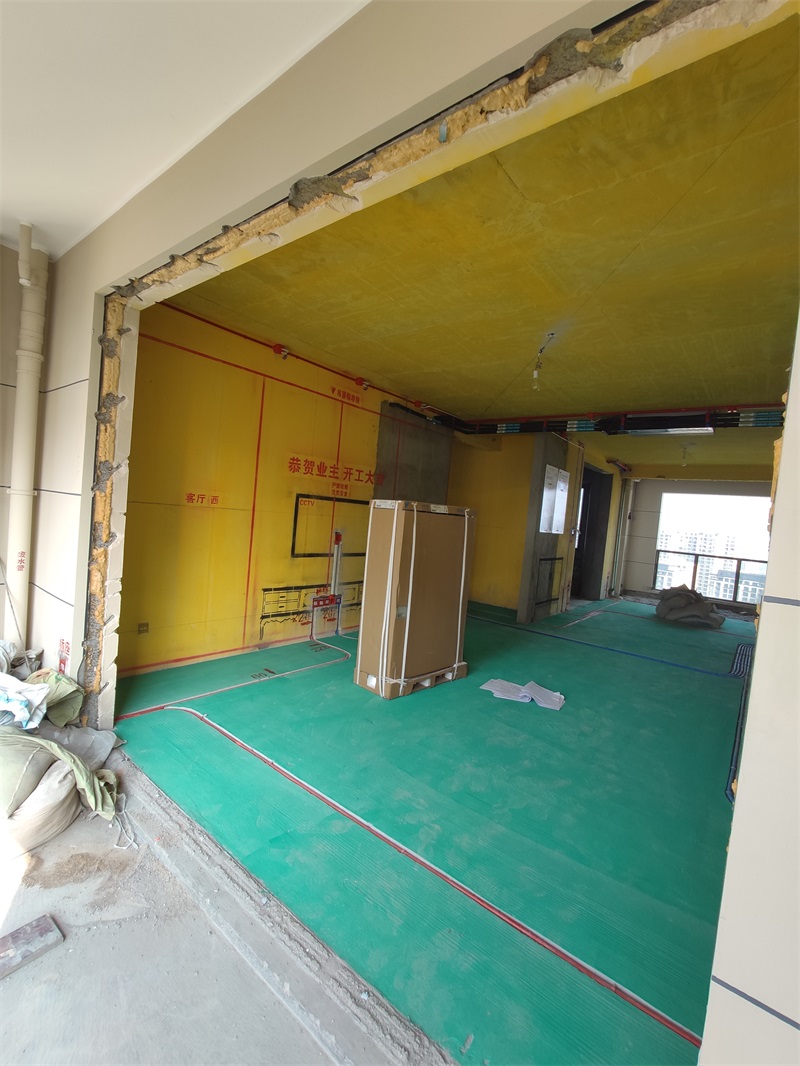

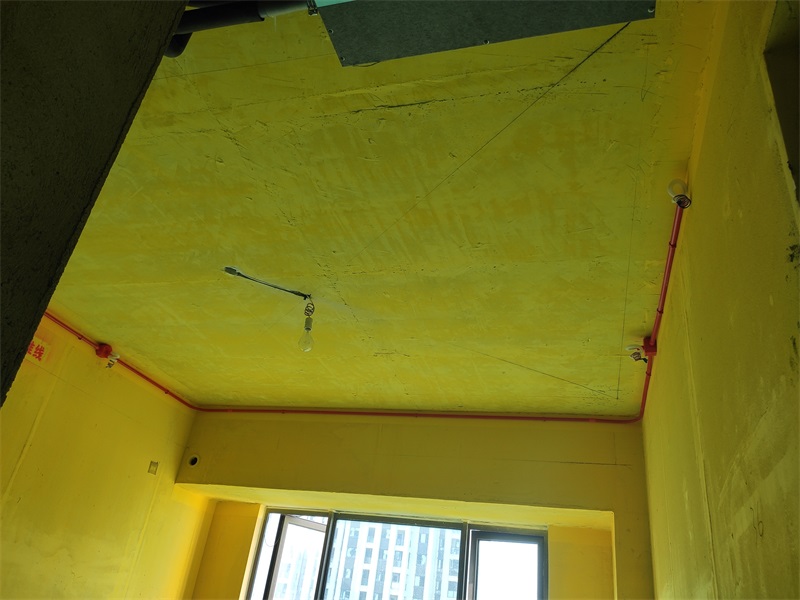

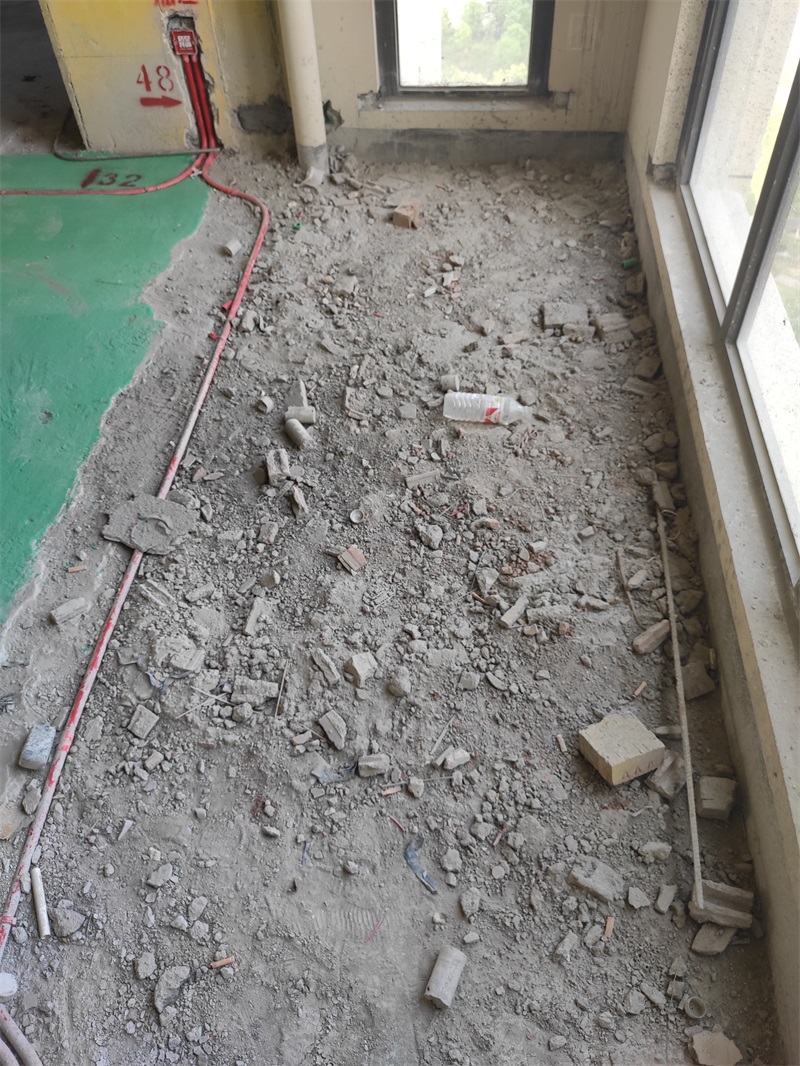

红色线管代表强电



墙角禁止走线，不能小余30 cm的距离墙面



筒灯位置用波纹管保护起来

回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-8-29 16:05:44 | 显示全部楼层

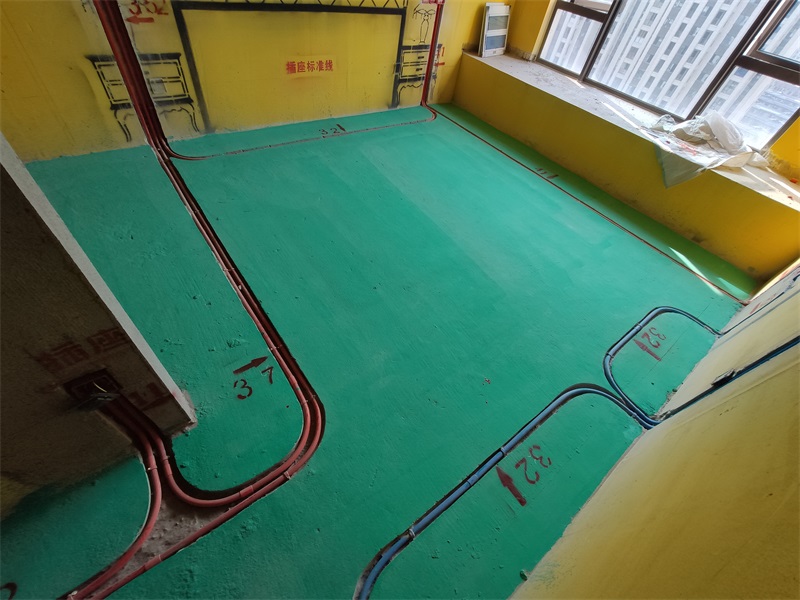

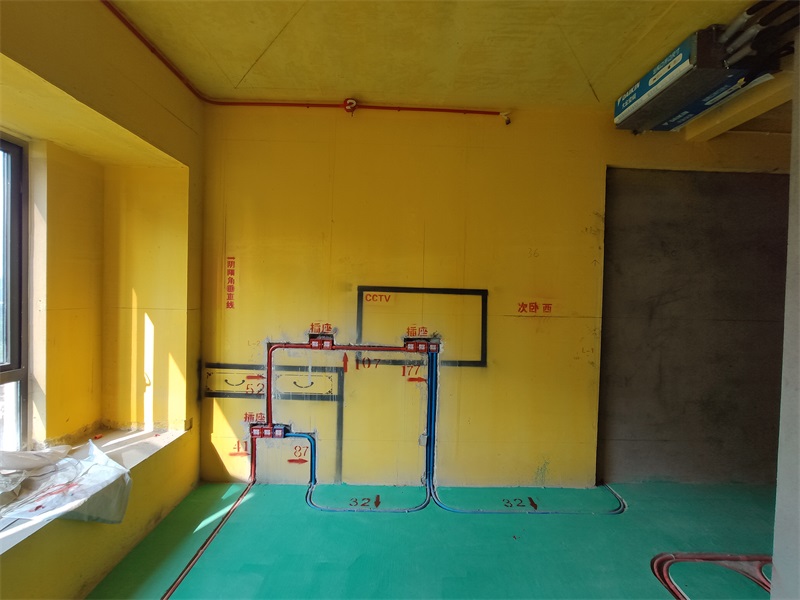

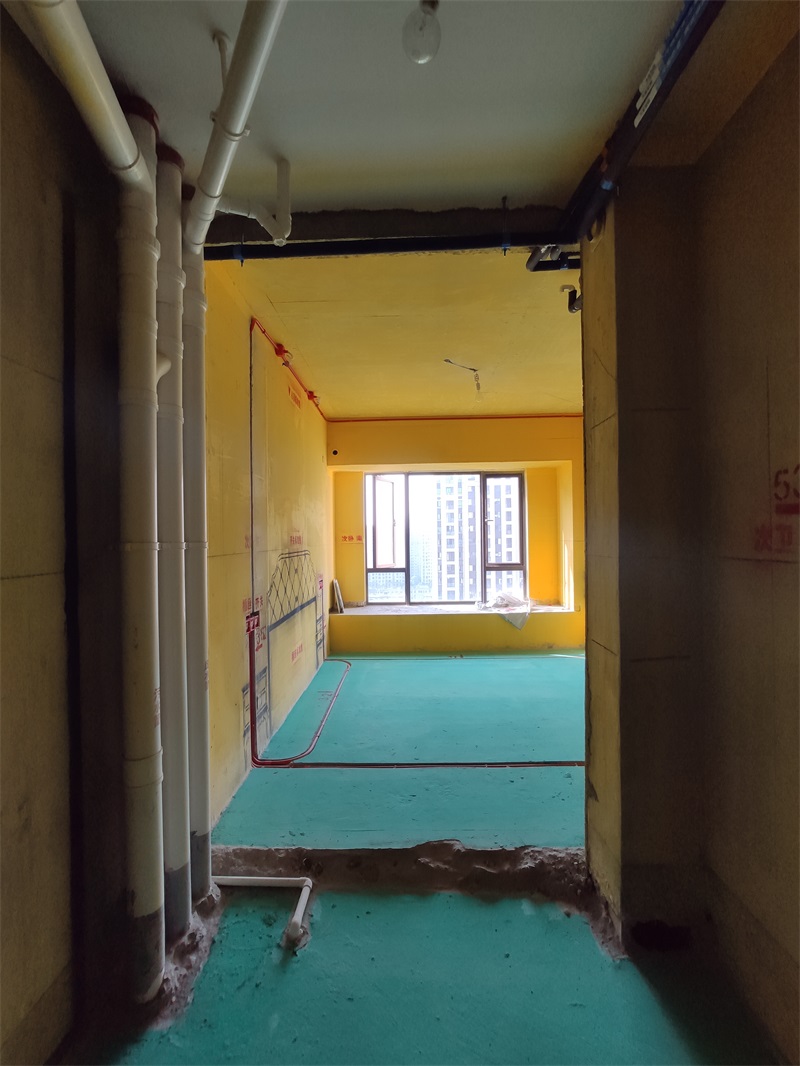

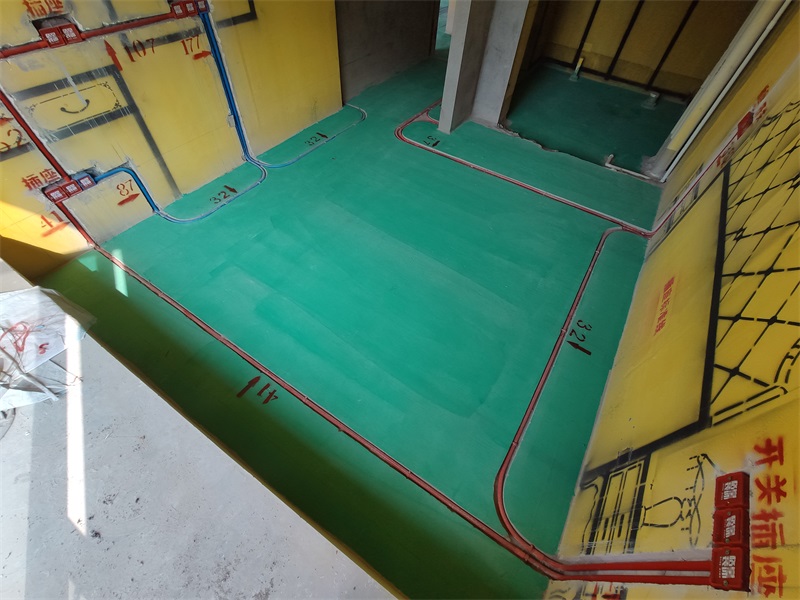

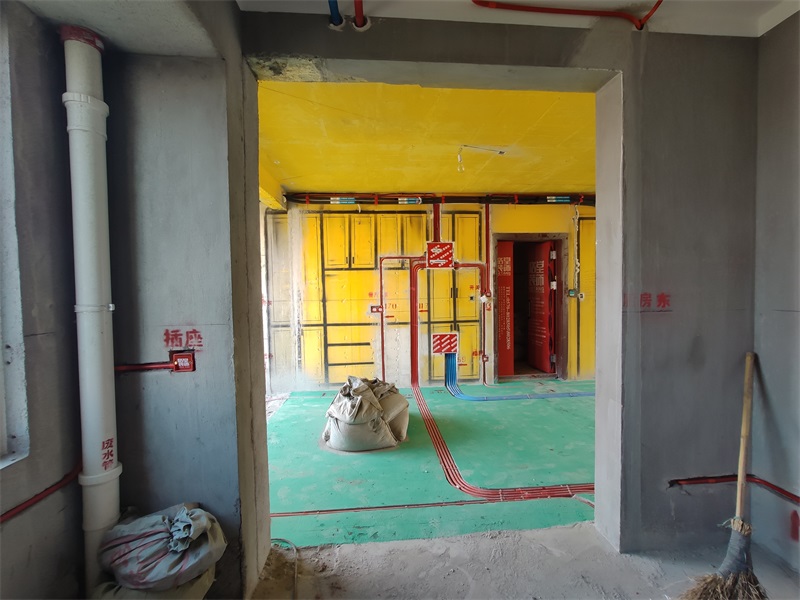

红色线管代表强电，蓝色线管代表弱电



不能开槽特殊部位套黄腊管



回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-8-29 16:14:47 | 显示全部楼层

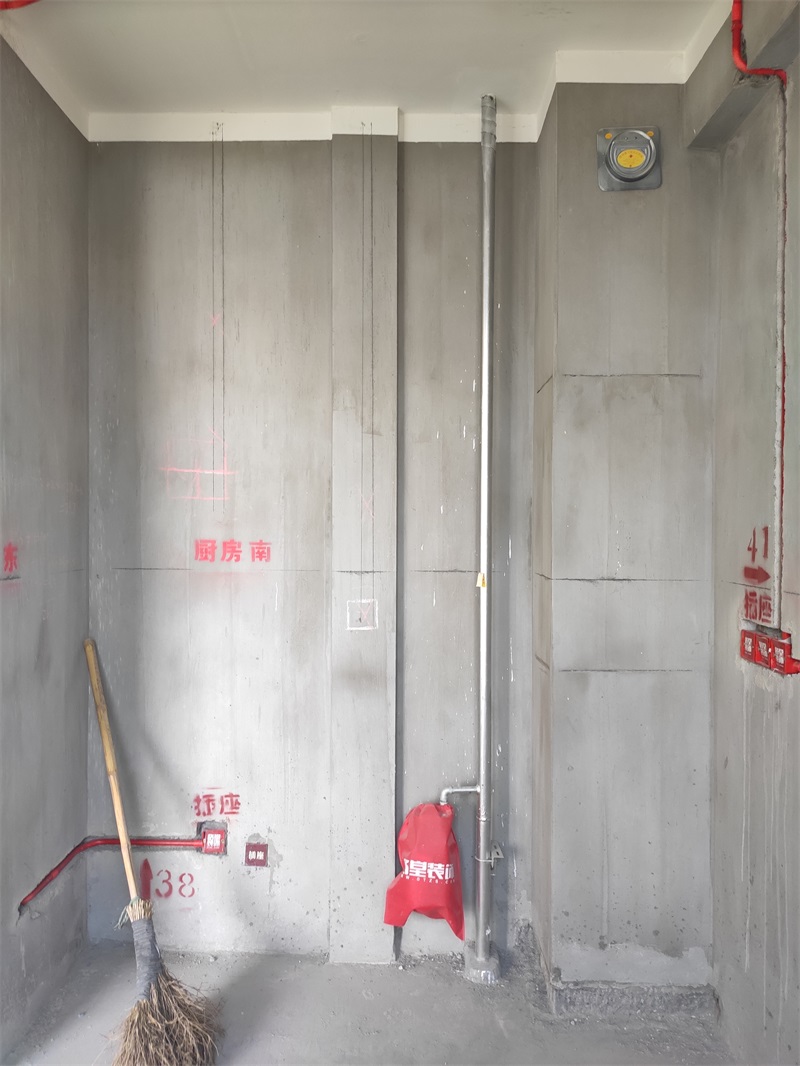

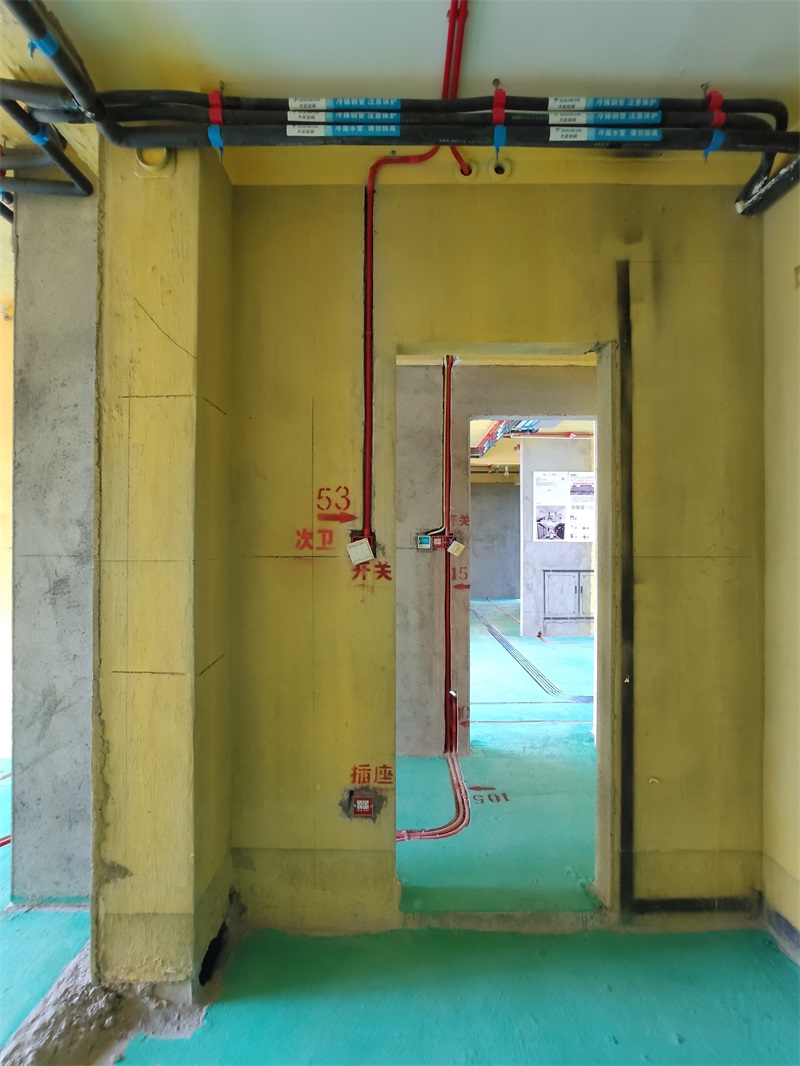

开关布置一般要求完成面在130cm左右





回复 支持 反对

使用道具 举报
