[衢州] 衢州公馆4-2-17#170㎡新中式—浅谈

[复制链接]
 楼主| 发表于 2019-8-10 14:10:19 | 显示全部楼层

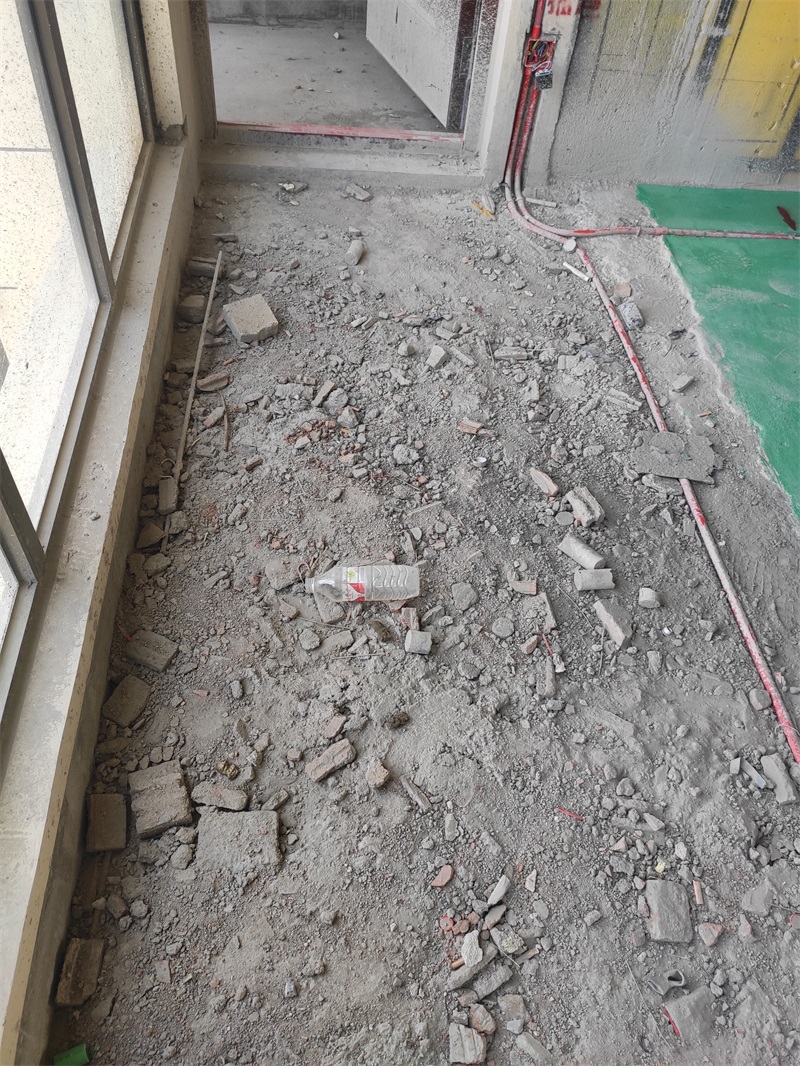

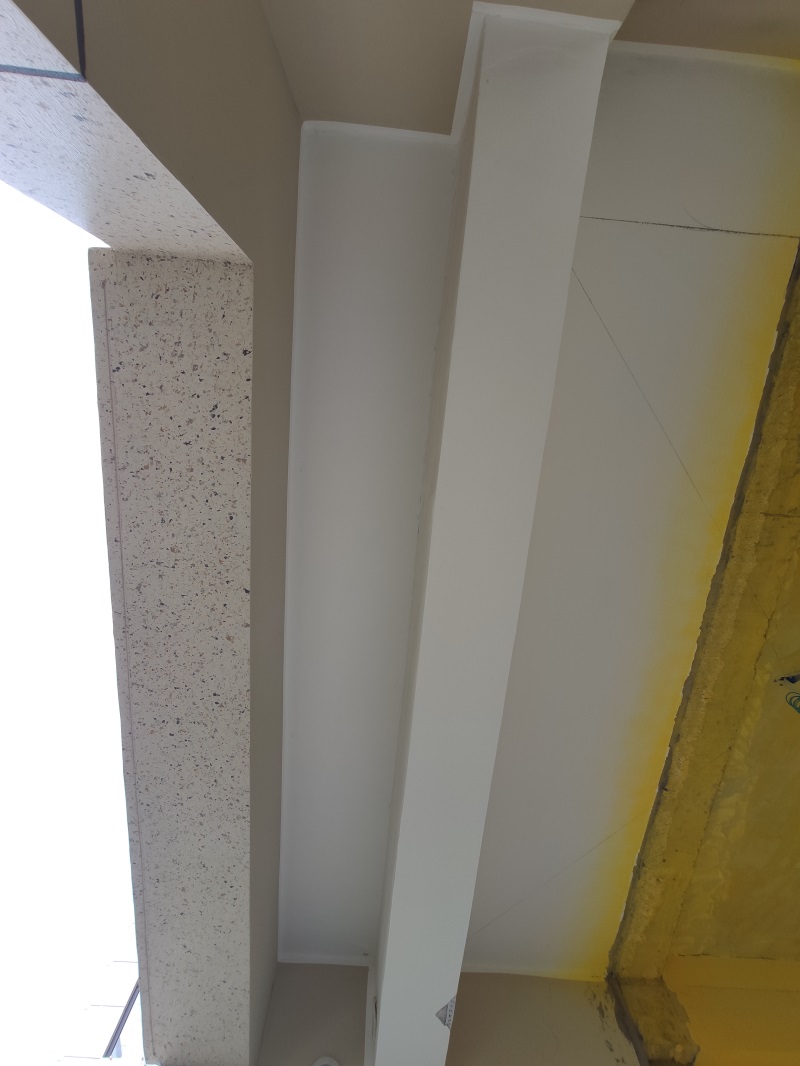

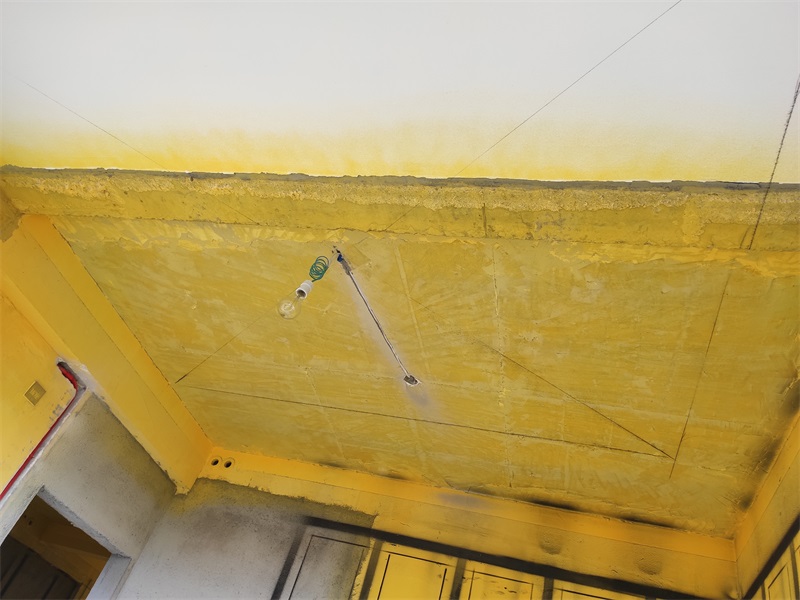

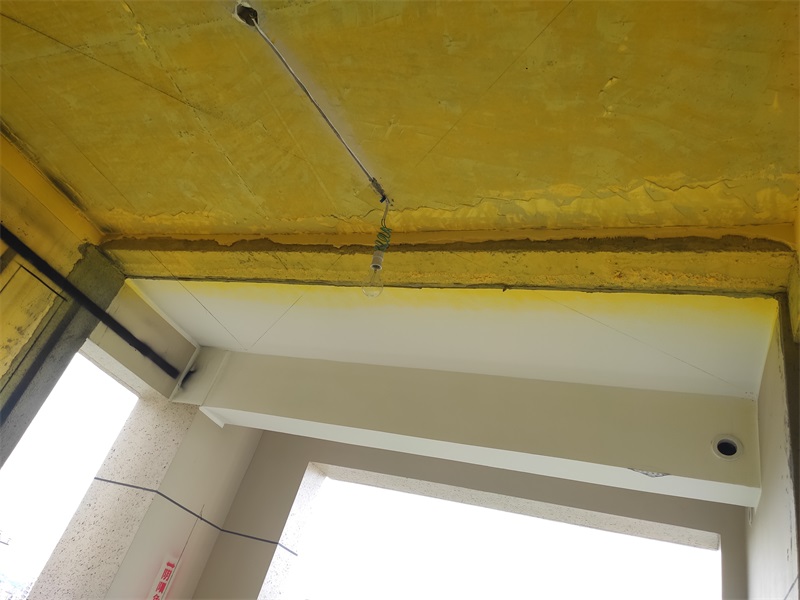

线槽开槽开到现浇面




回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-8-10 14:12:10 | 显示全部楼层

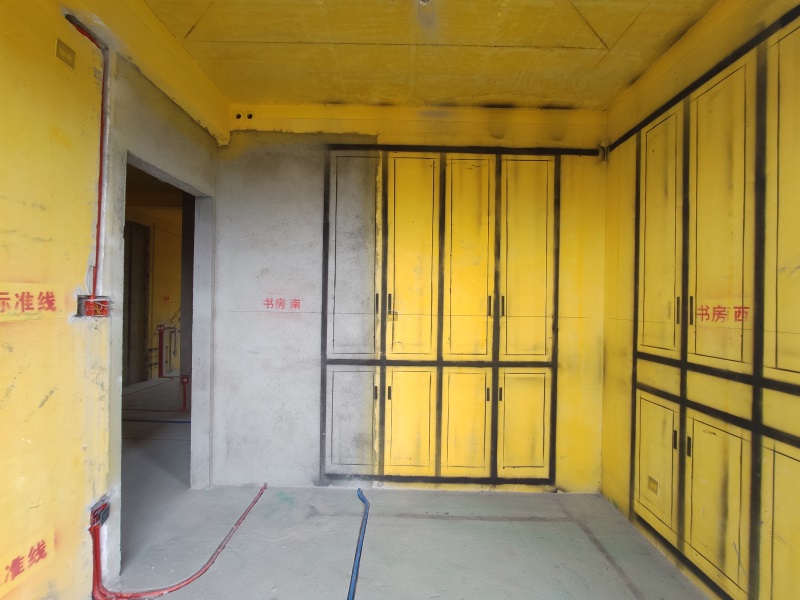

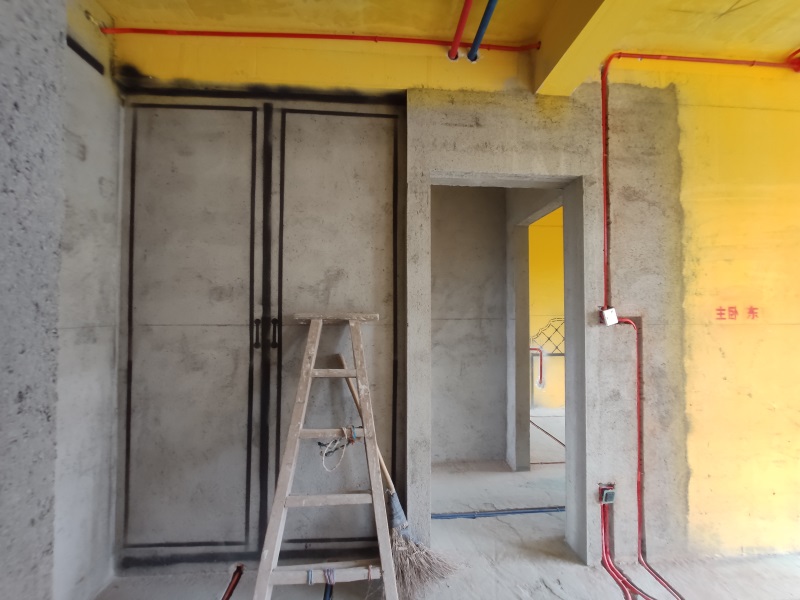

线路布置横平竖直，直角处开斜角



回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-8-10 14:13:20 | 显示全部楼层

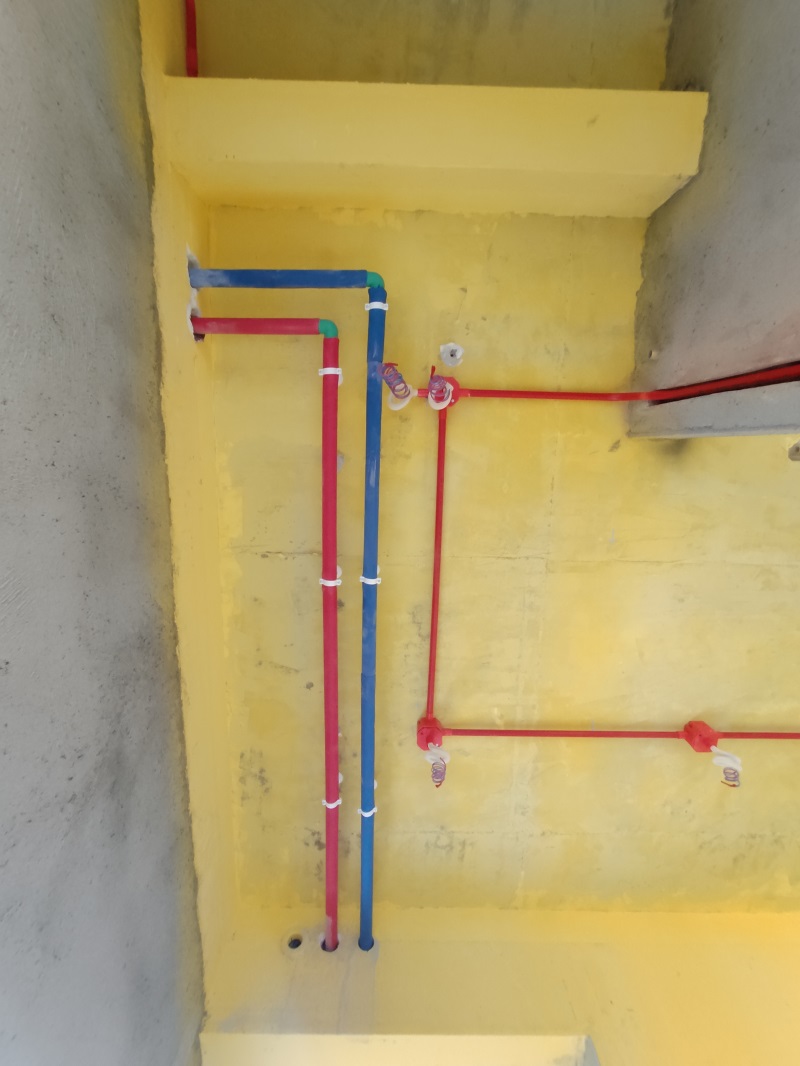

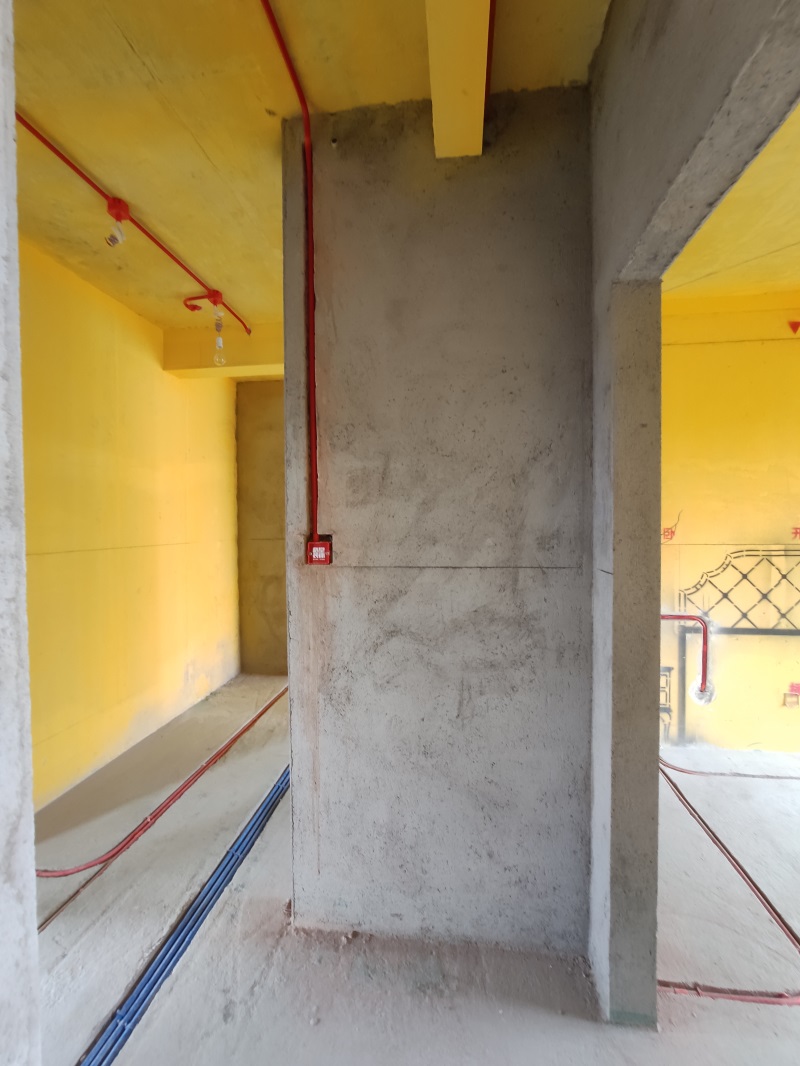

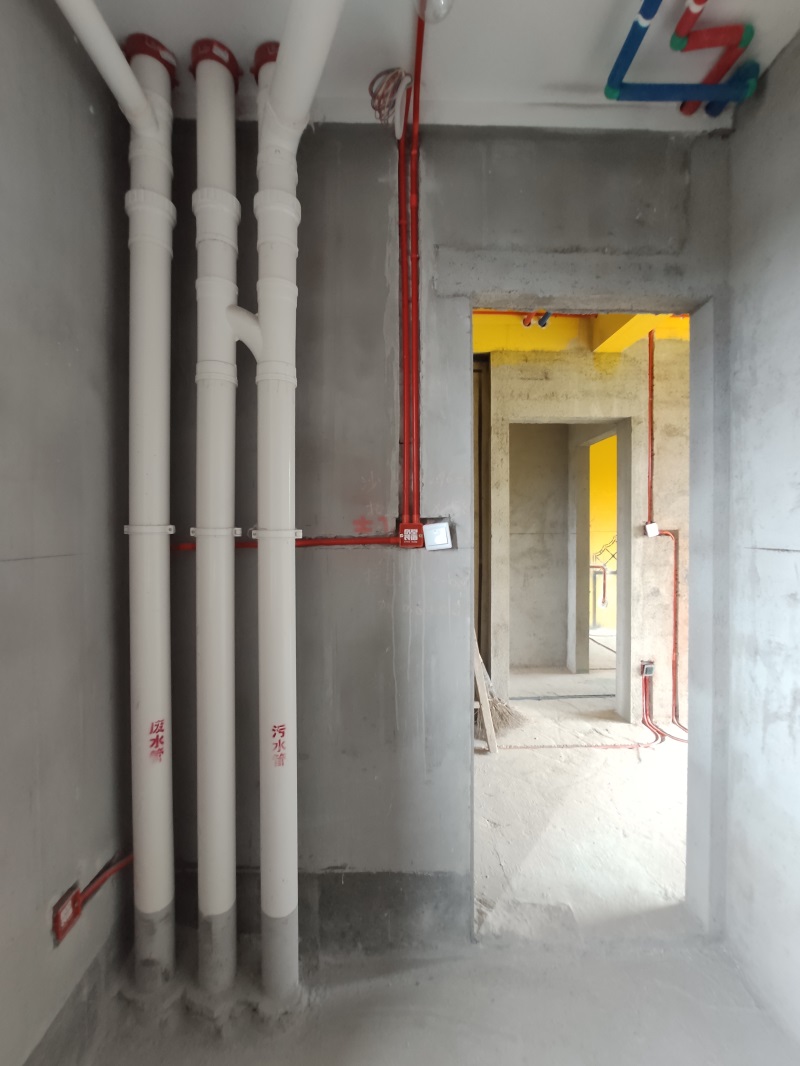

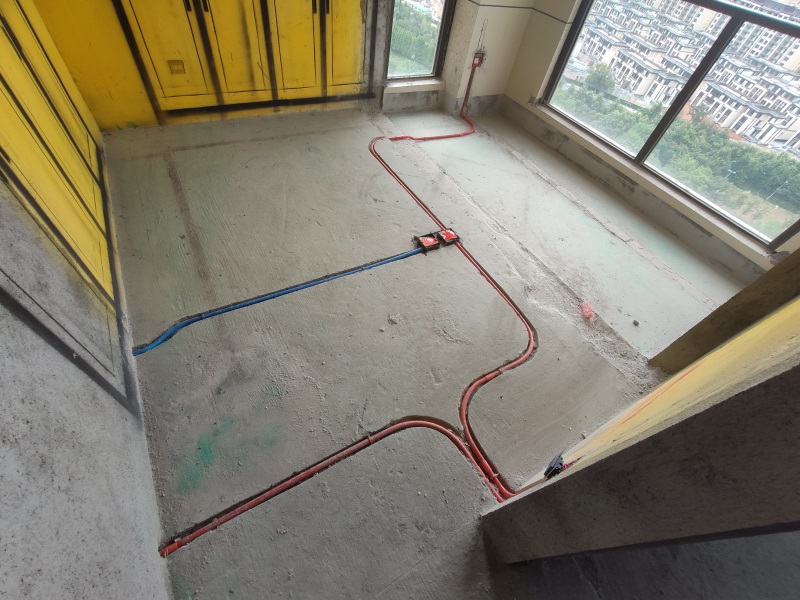

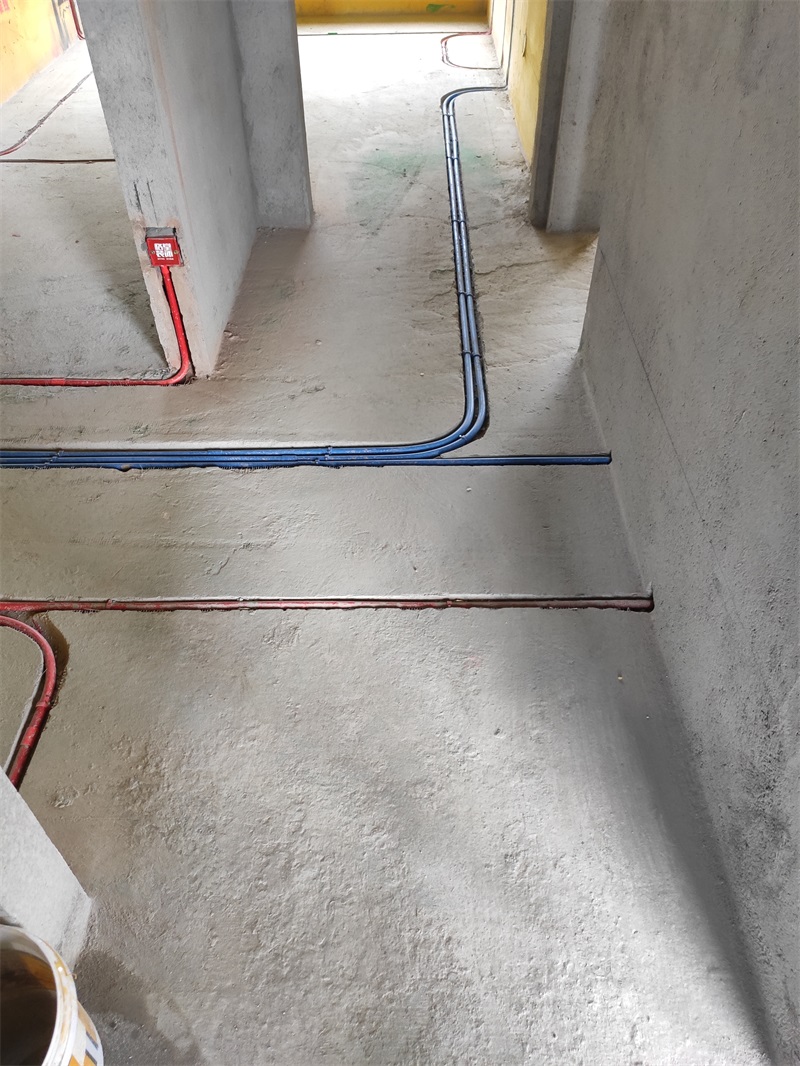

红色线管代表强电，蓝色线管代表弱电，强弱电相距在30cm以上





回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-8-10 14:15:37 | 显示全部楼层

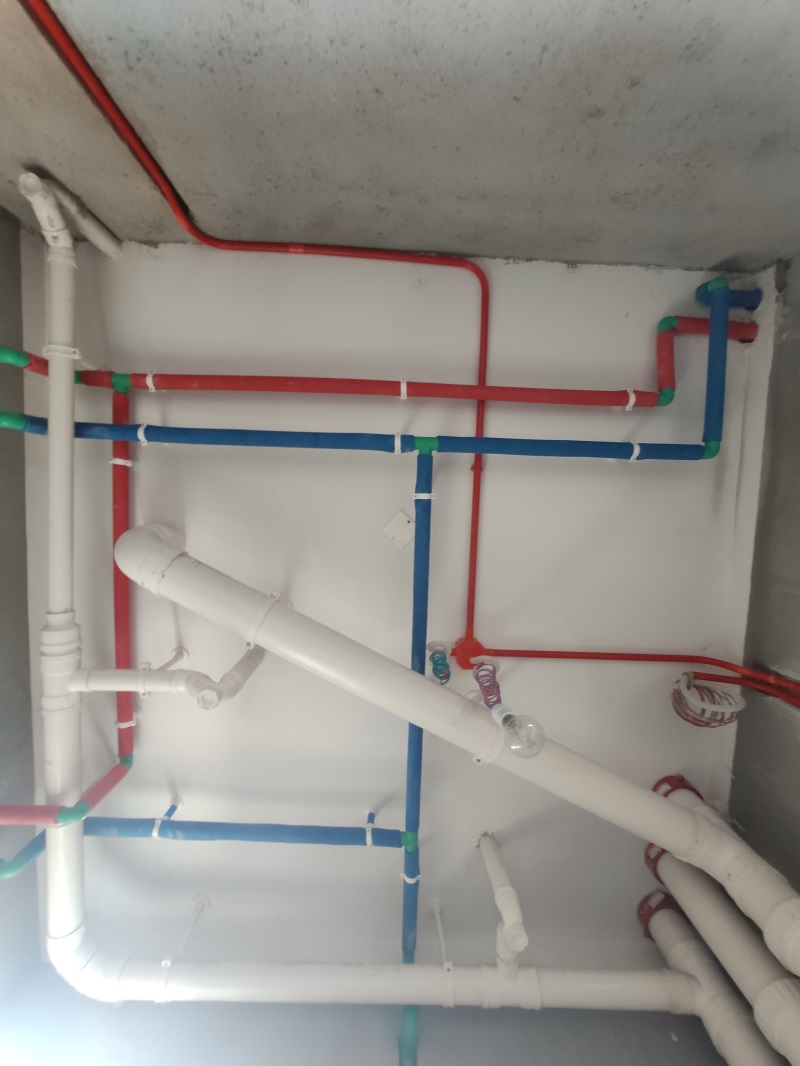

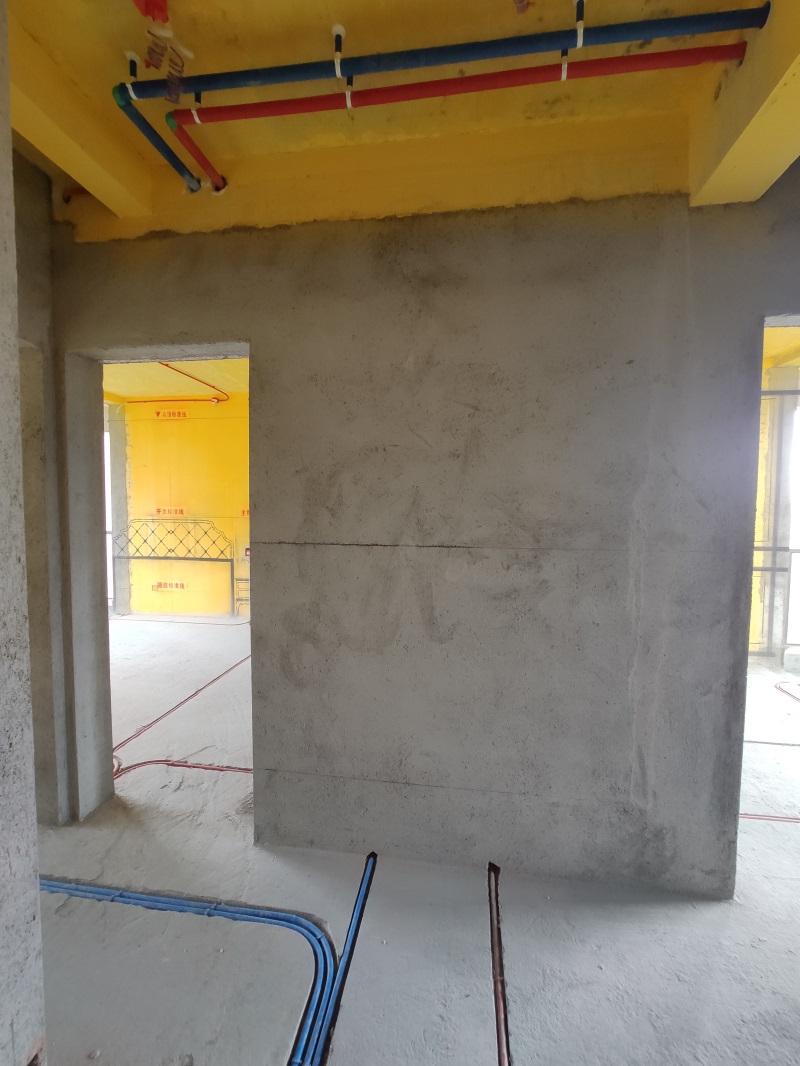

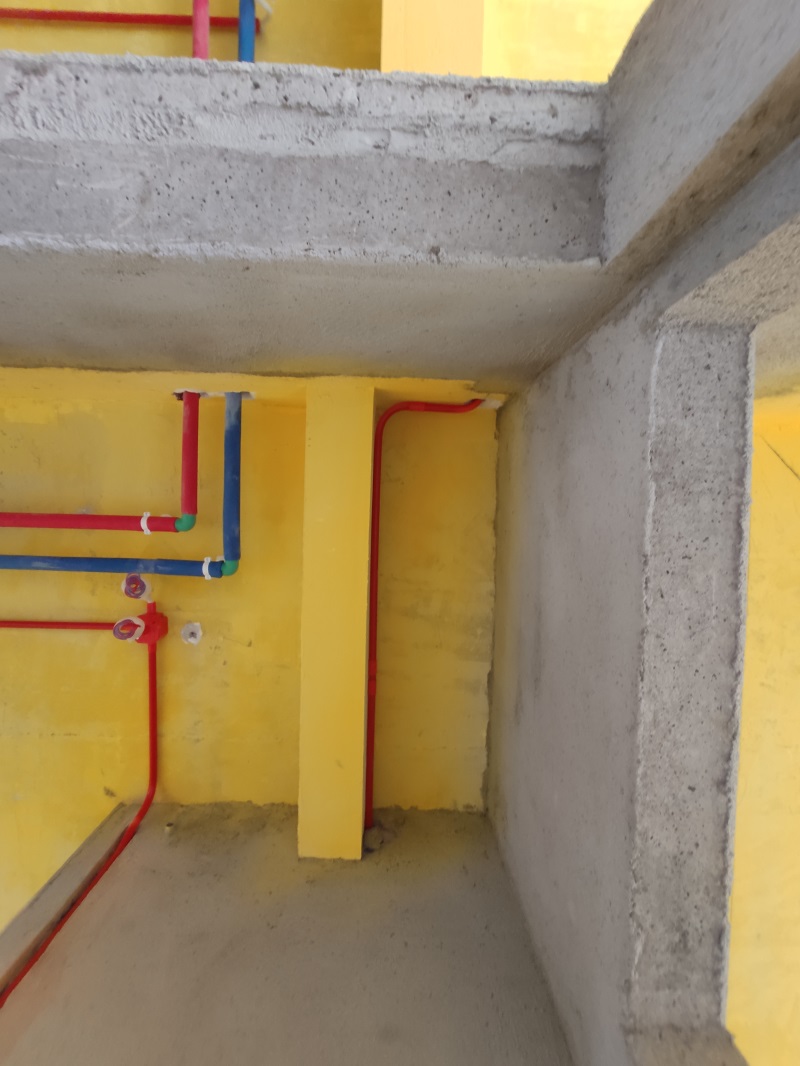

水管吊卡转弯处不需要包保温棉，弯头处必须要有吊卡，吊卡距离转弯处小于15cm






回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-8-10 14:17:52 | 显示全部楼层

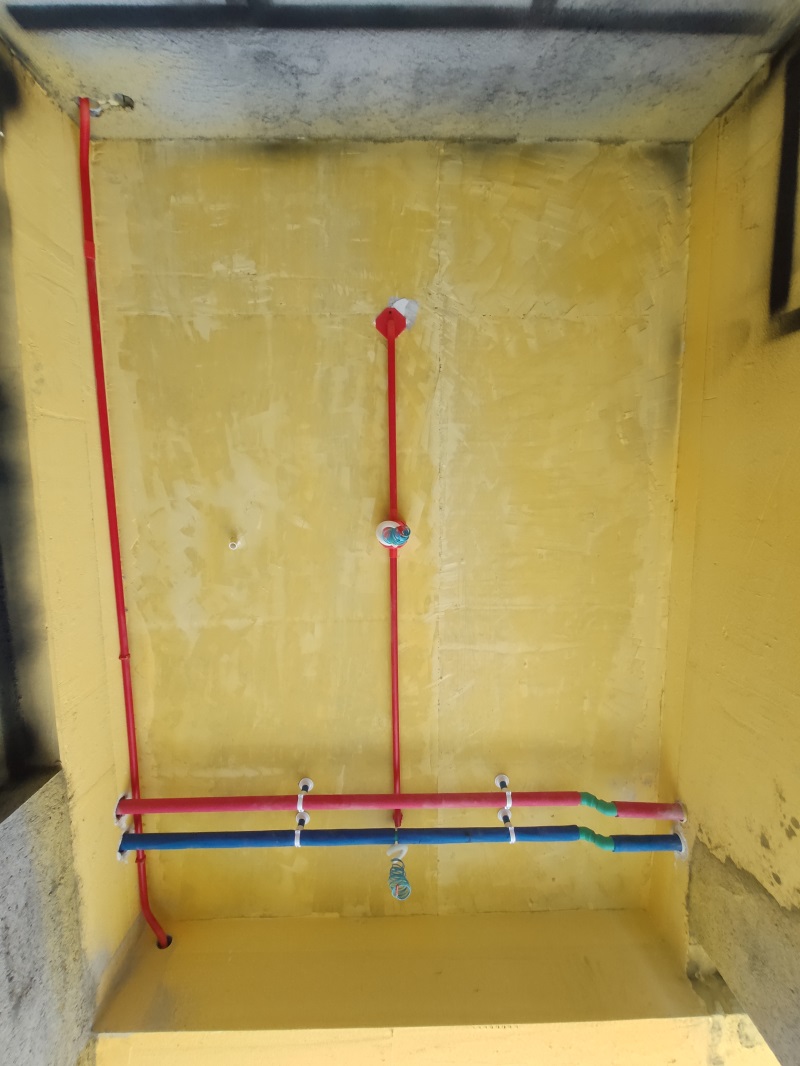

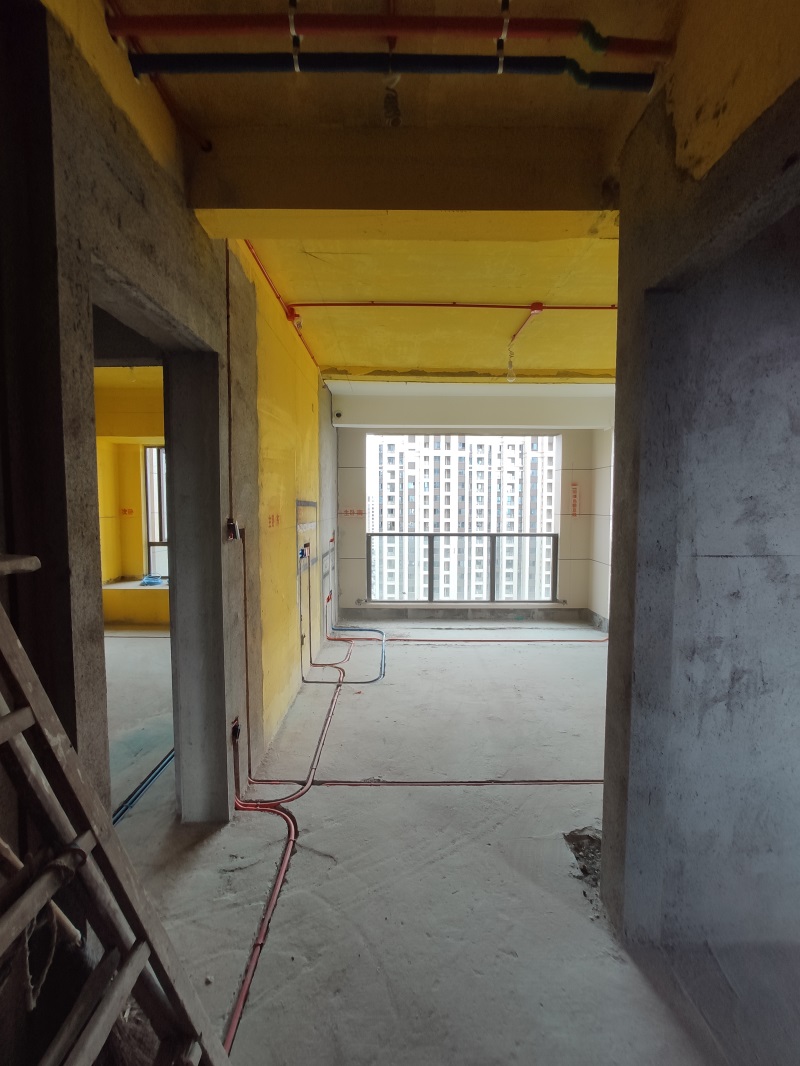

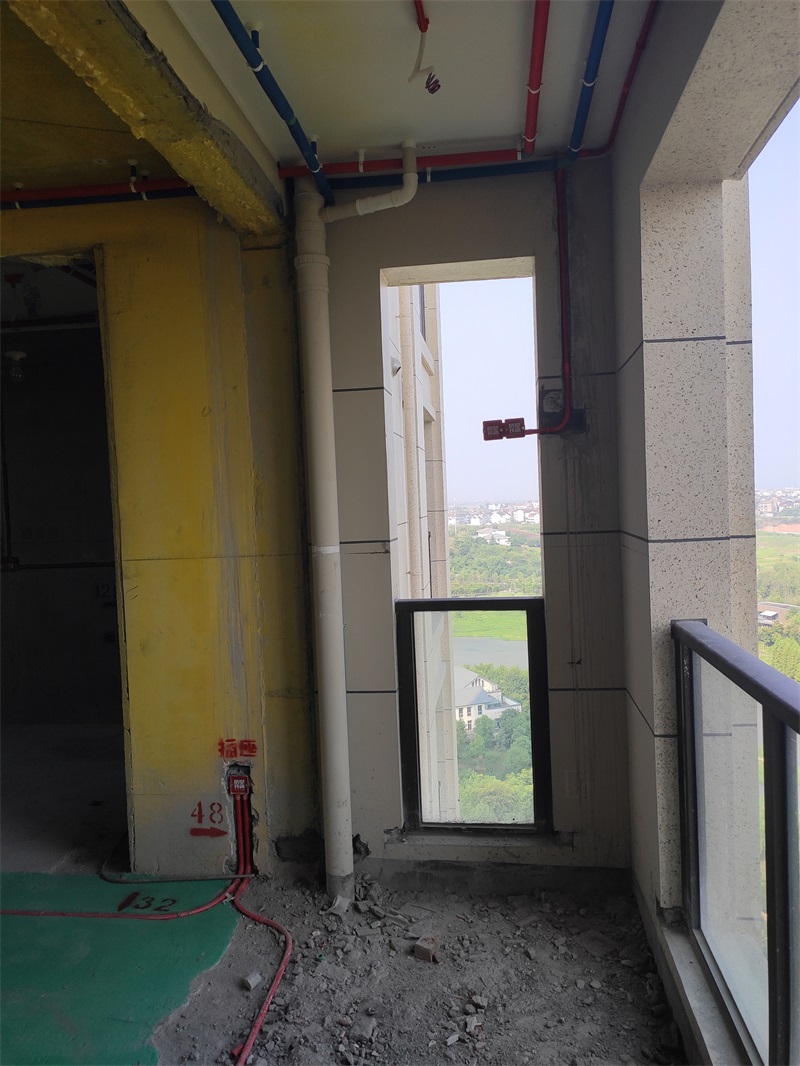

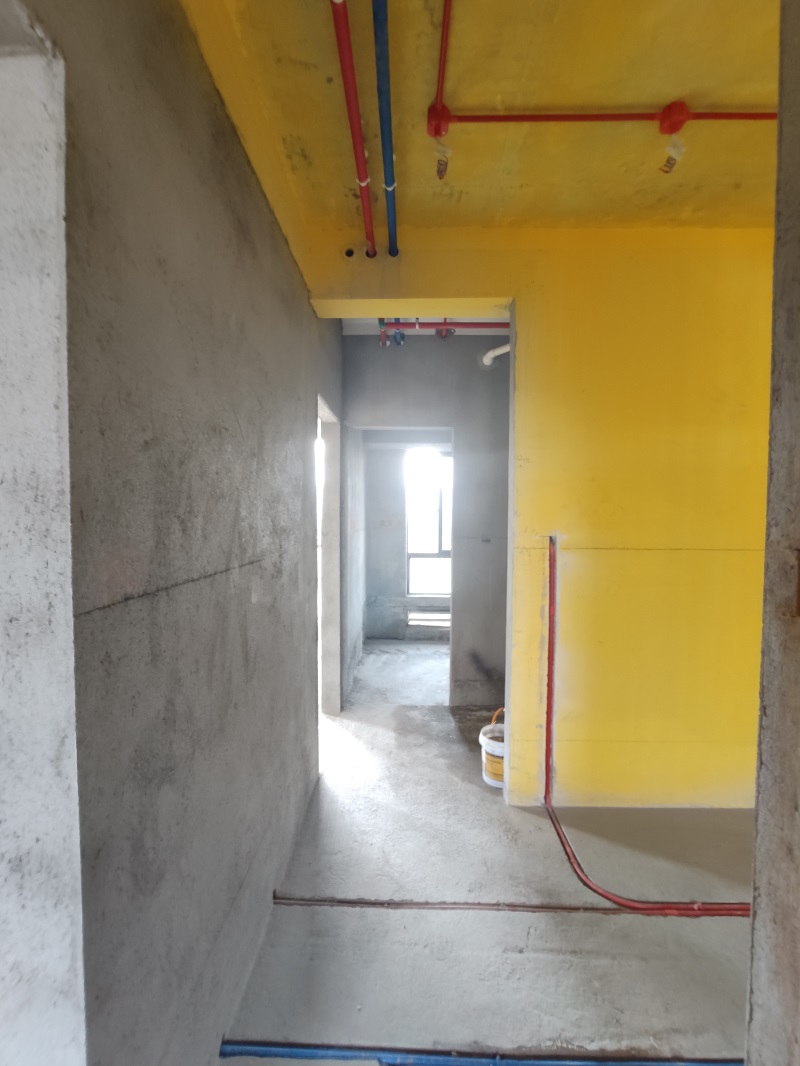

红色保温棉代表热水，蓝色保温棉代表冷水

回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-8-10 14:18:54 | 显示全部楼层

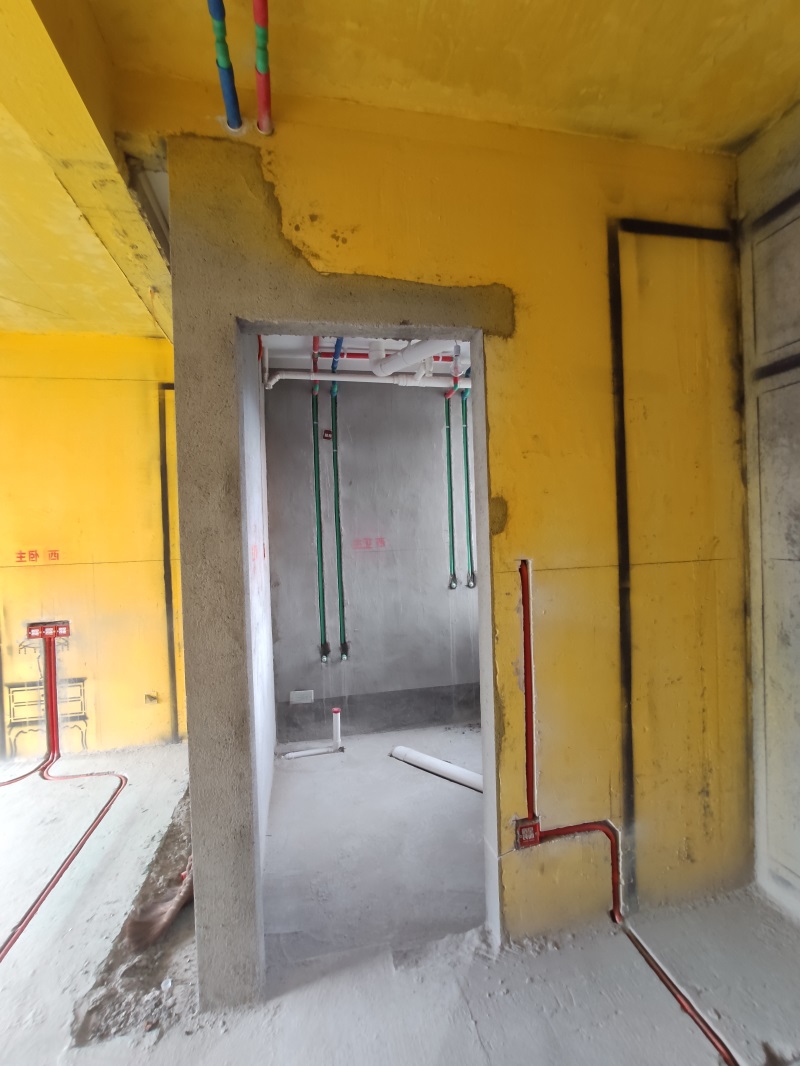

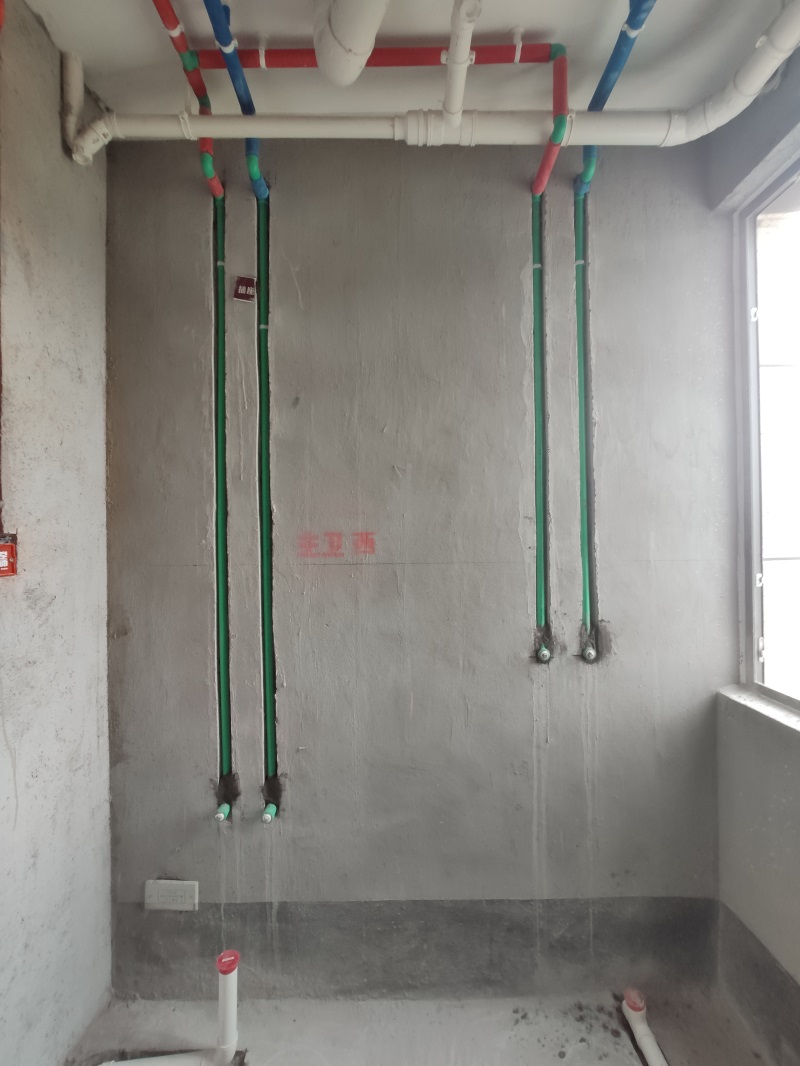

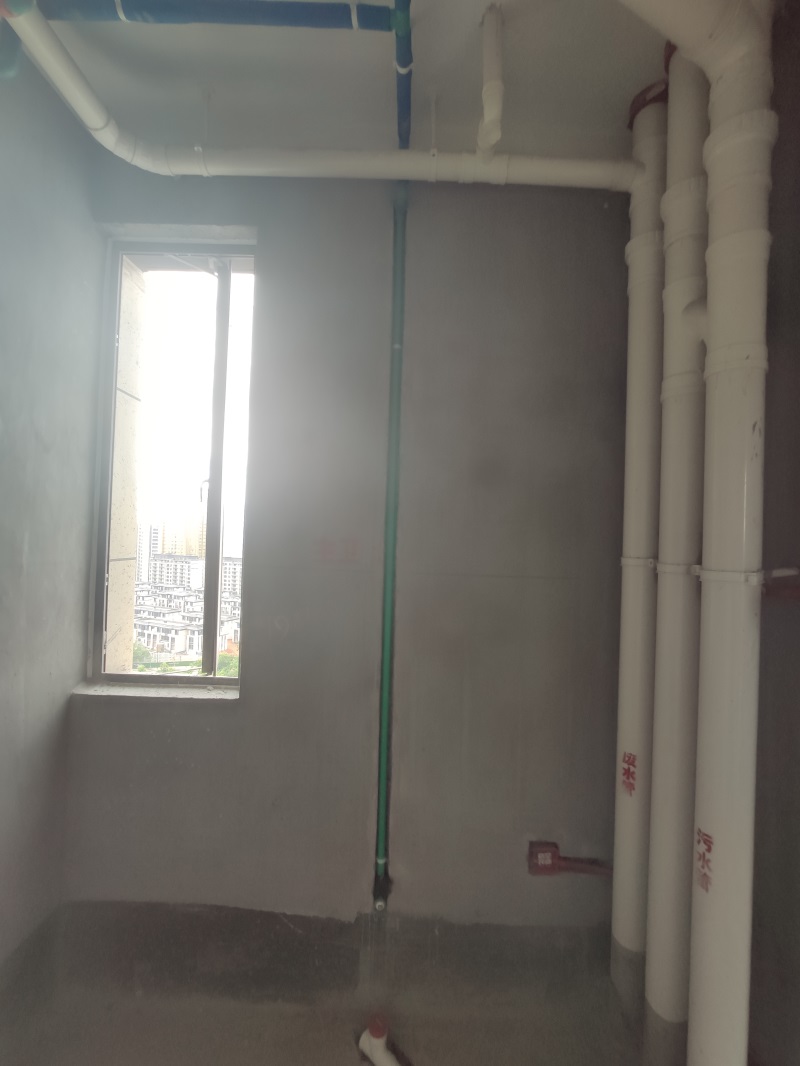

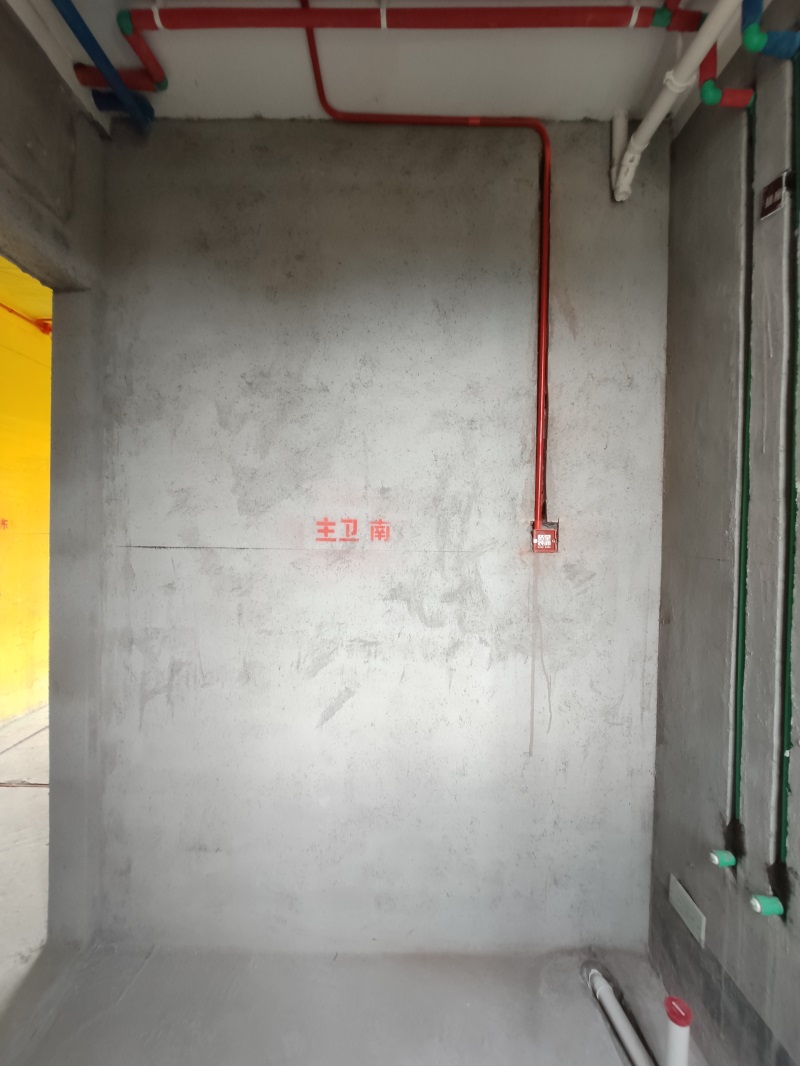

走墙水管采用下垂式安装




回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-8-29 14:49:40 | 显示全部楼层

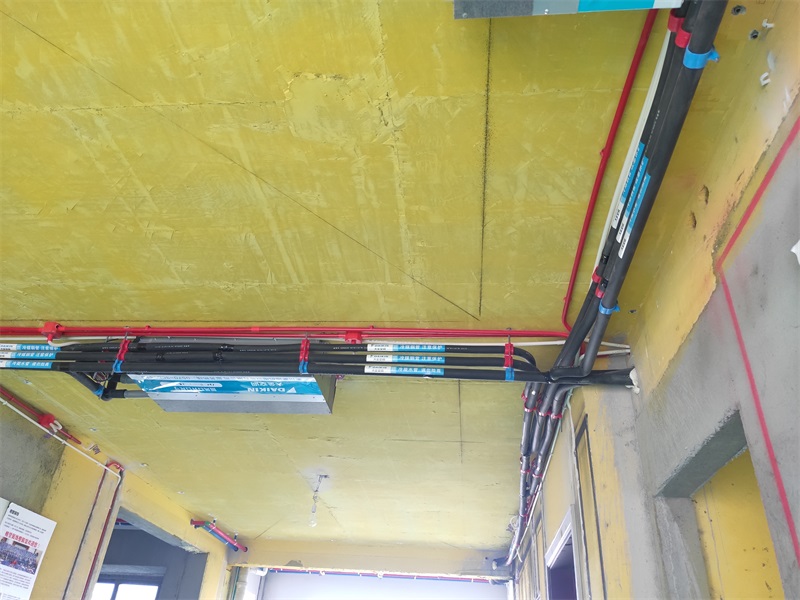

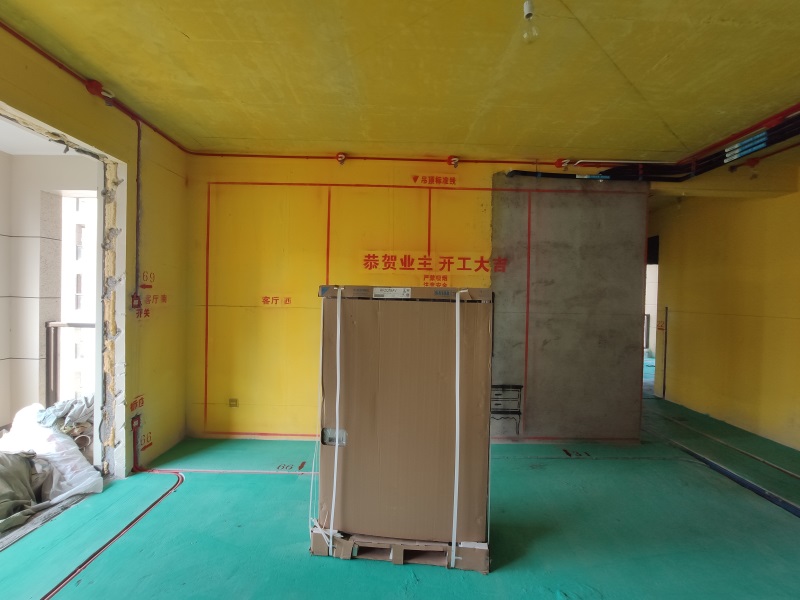

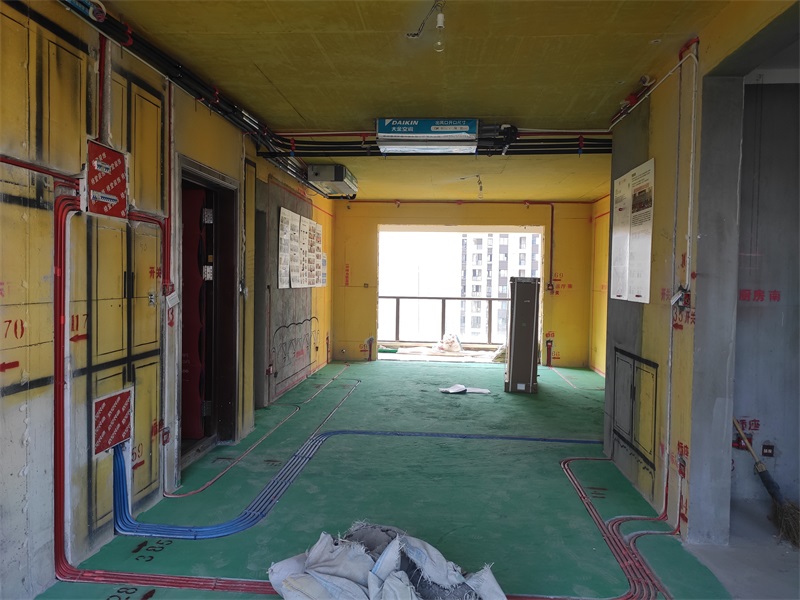

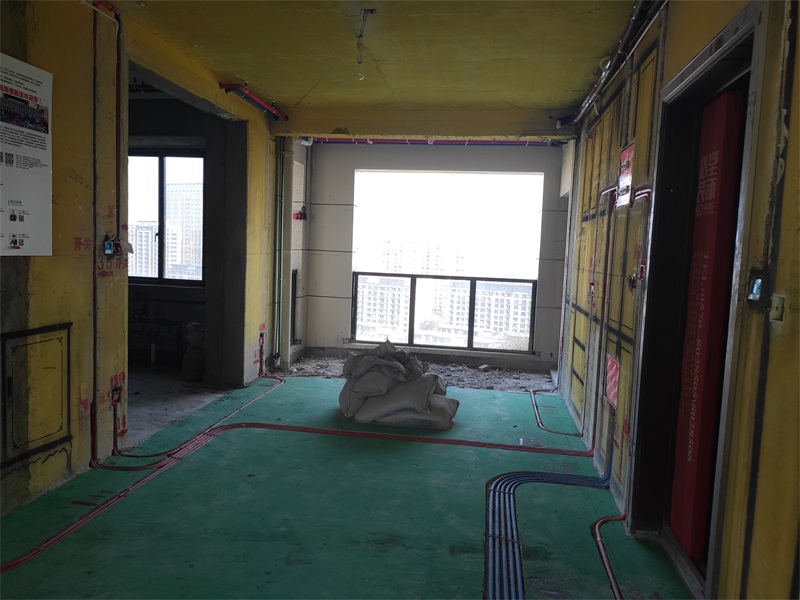

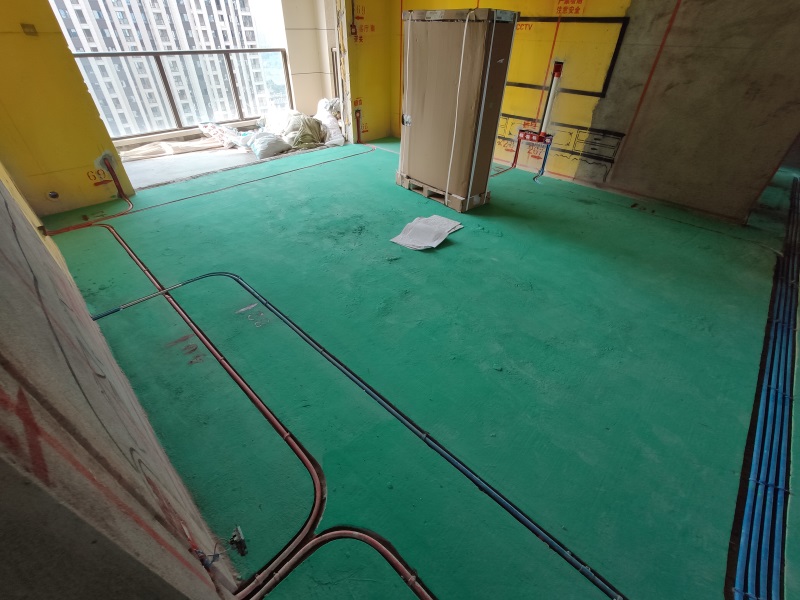

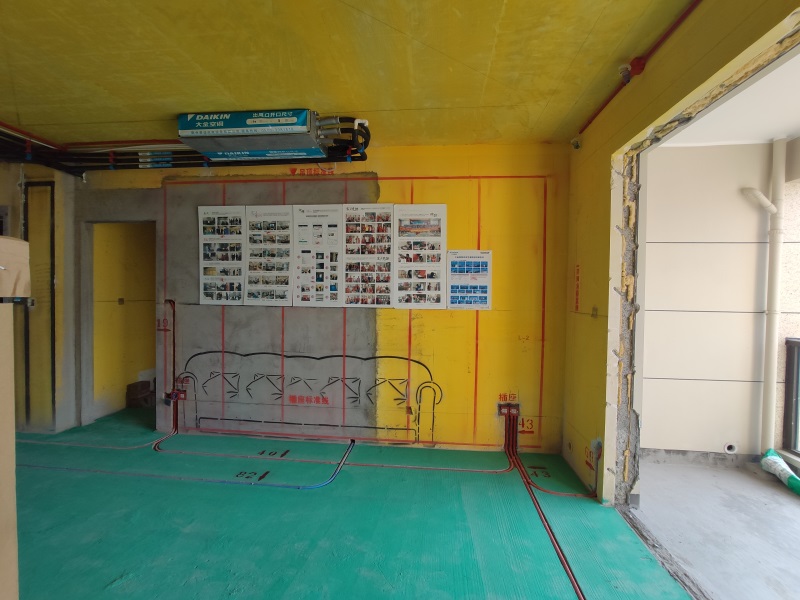

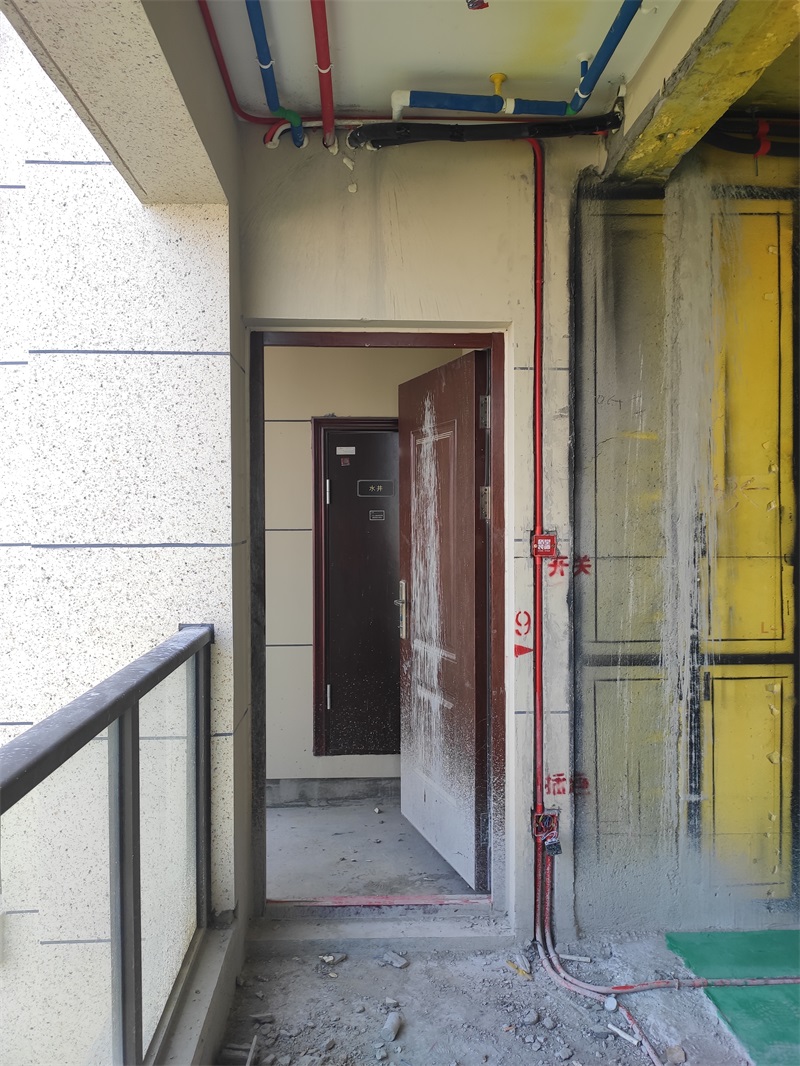

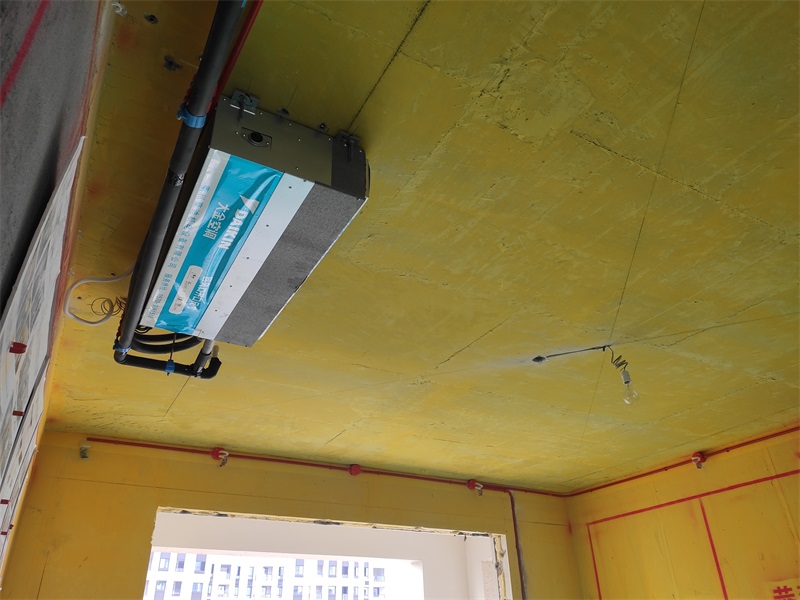

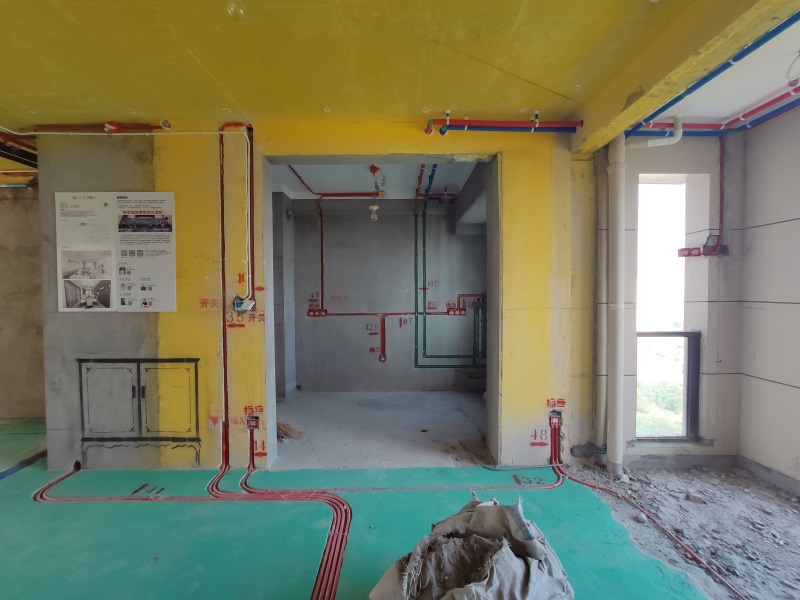

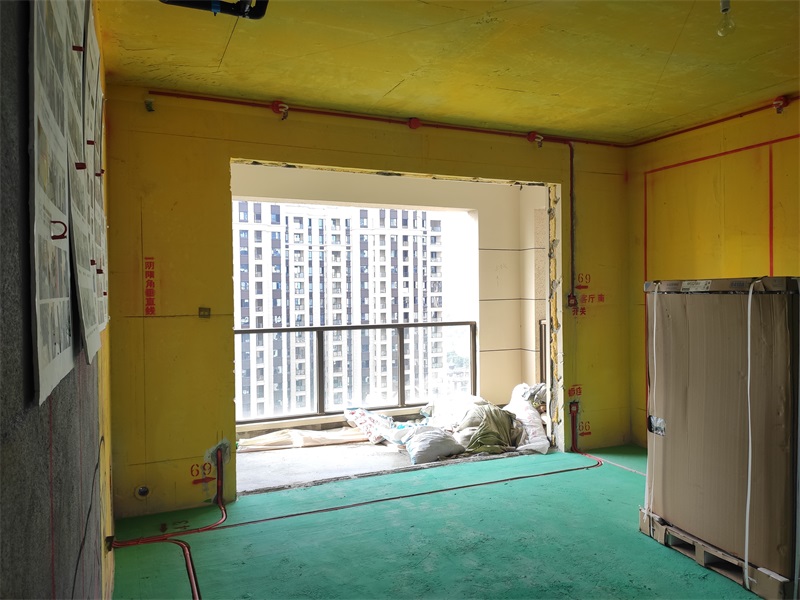

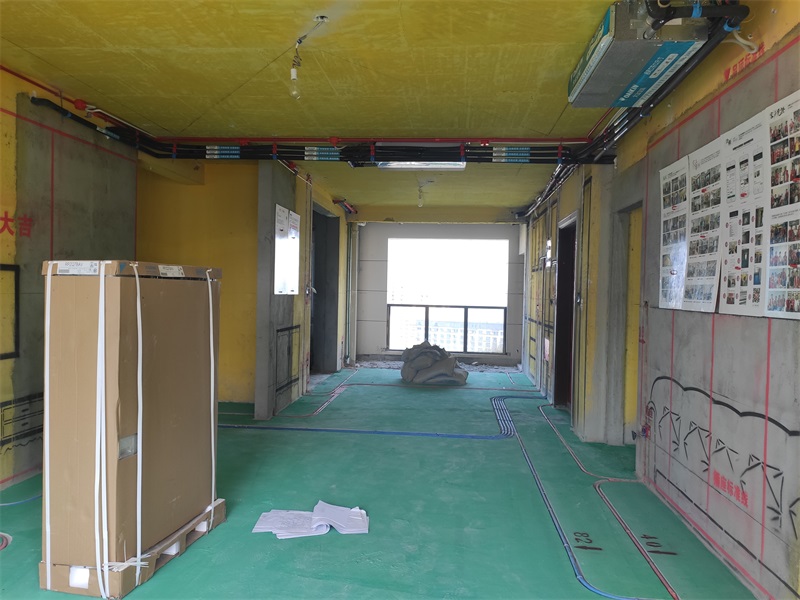

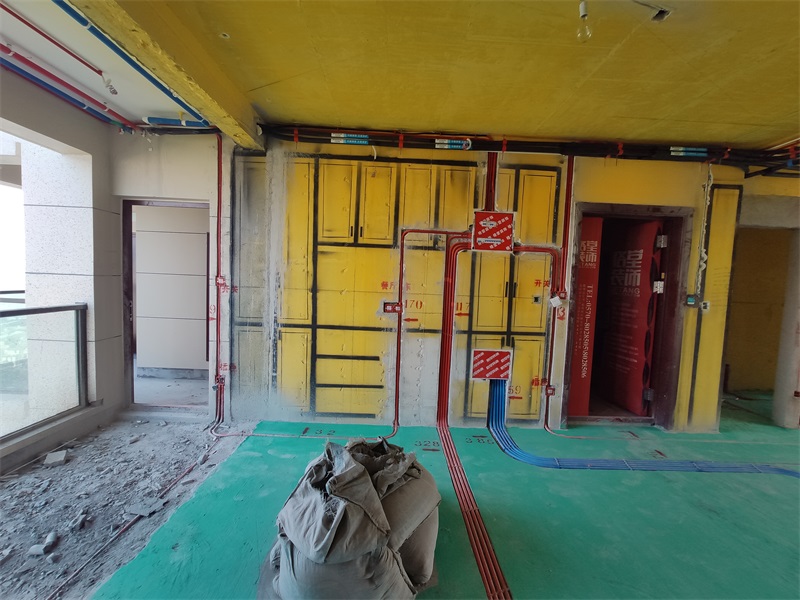

客厅餐厅线路布置

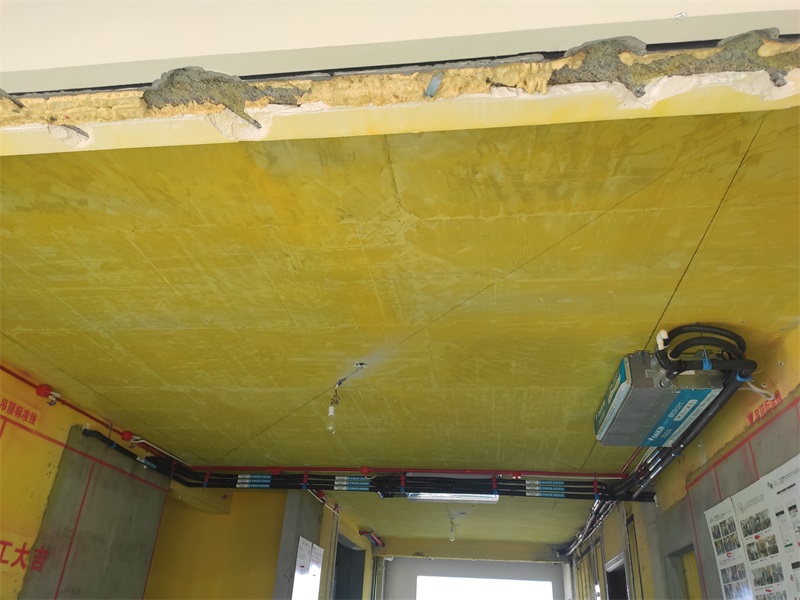

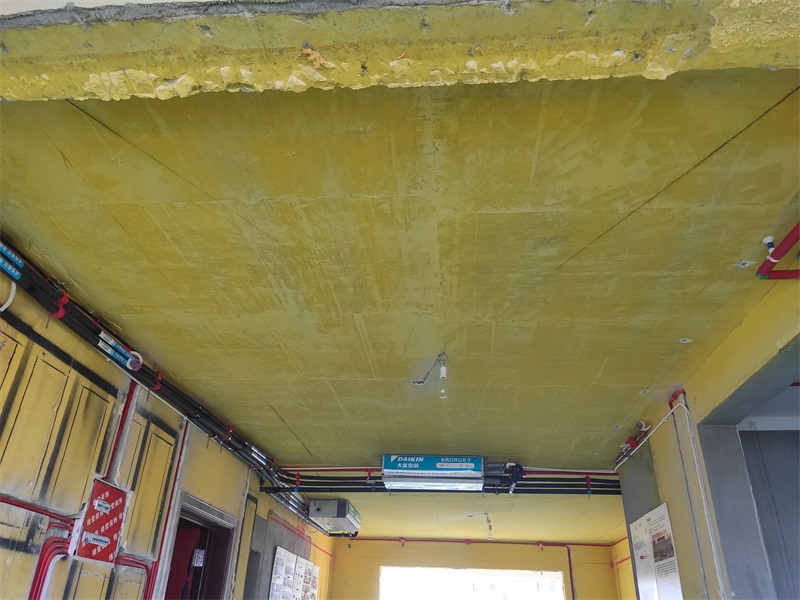

顶部线路用黄腊管保护到位


红色线管代表强电，蓝色线管代表弱电


筒灯位置用波纹管保护到位


回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-8-29 14:52:53 | 显示全部楼层

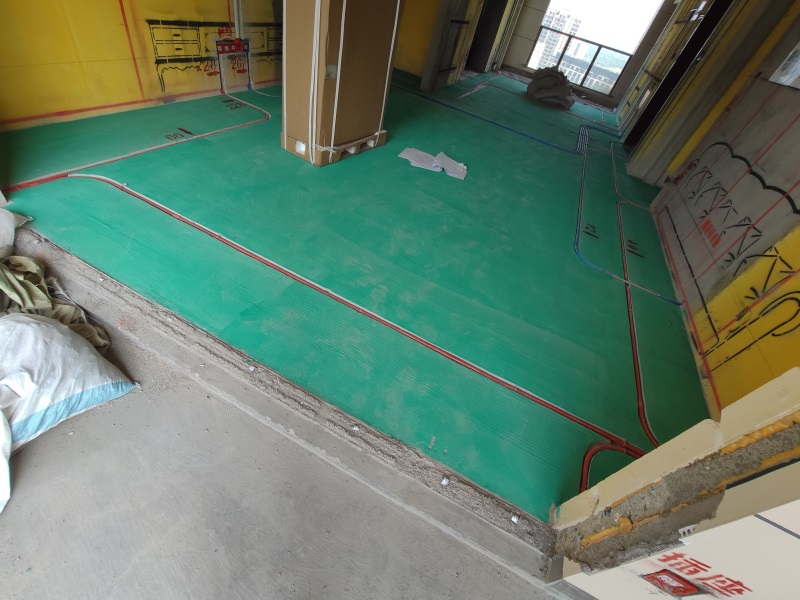

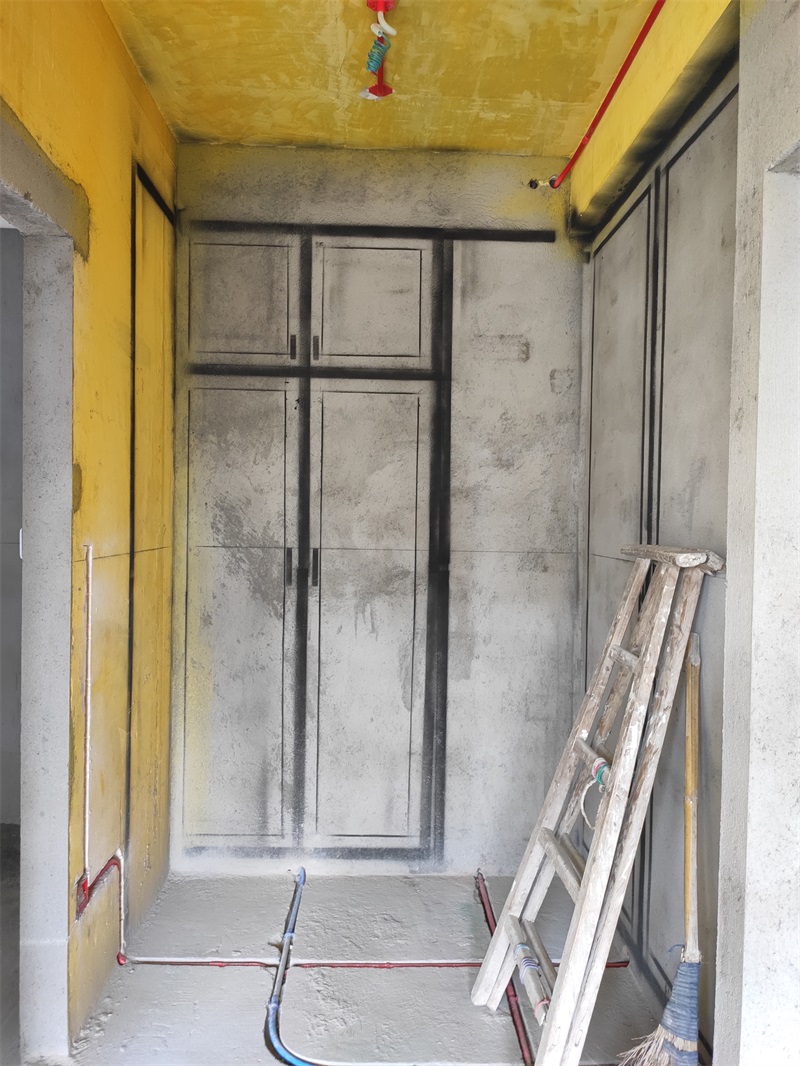

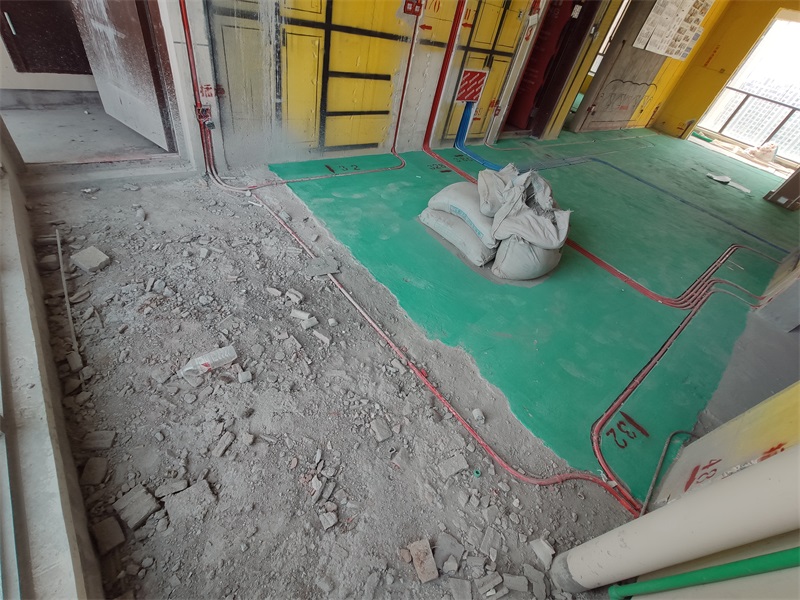

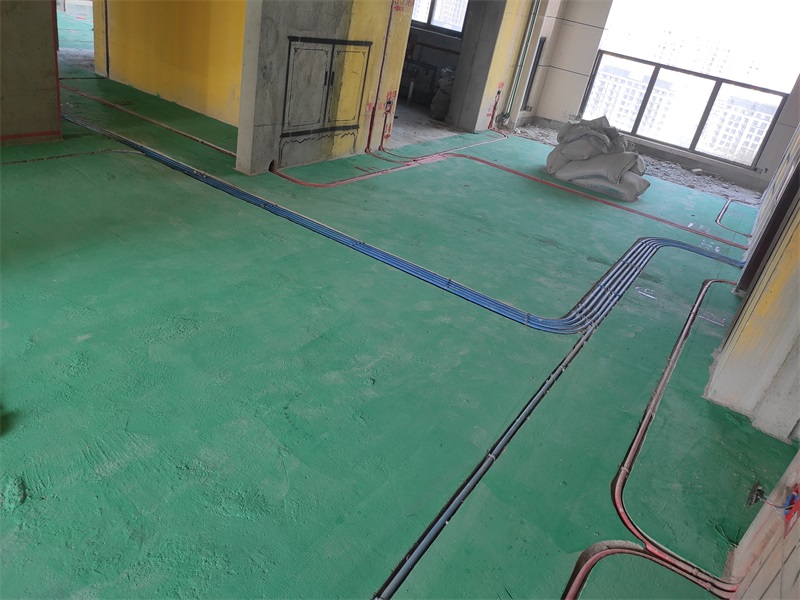

墙角禁止走线，距离墙面保持30cm以上





并排两根以上线管，固定采用管卡错位顺钉，间隙均匀

回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-8-29 15:03:57 | 显示全部楼层

红色保温棉代表热水，蓝色保温棉代表冷水

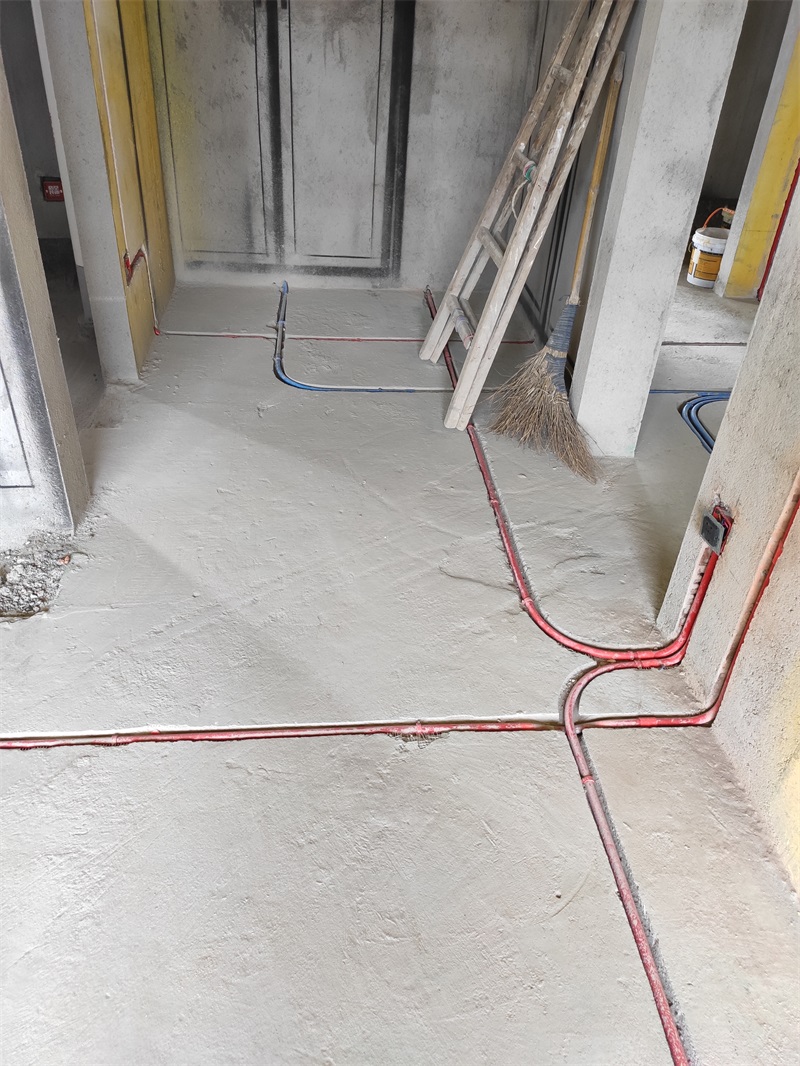

线管转弯处不能用弯头，用弹簧弯曲要不扁不皱


回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-8-29 15:15:26 | 显示全部楼层

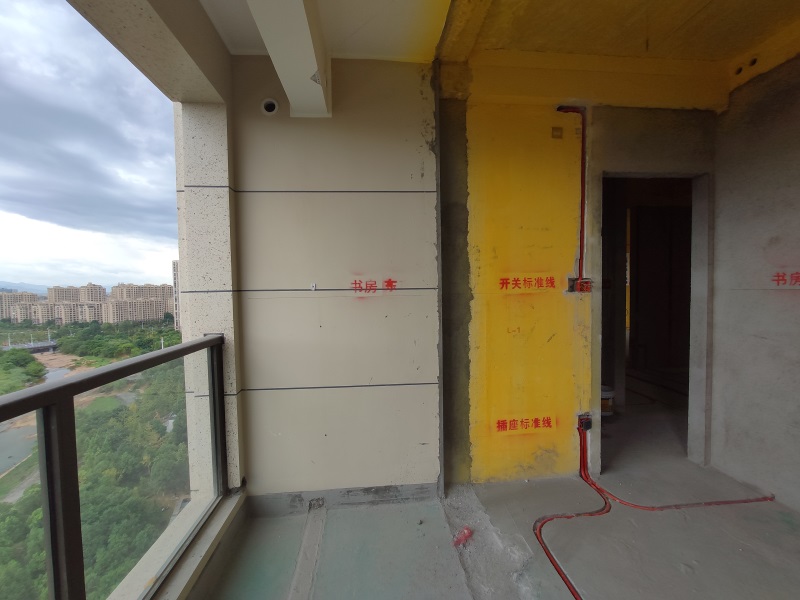

插座布置一般要求完成面在30cm左右




水管吊卡间距不能小余80cm
