[衢州] 衢州公馆3-2-6#136㎡美式—-西雅图之恋

[复制链接]
 楼主| 发表于 2019-8-9 15:34:38 | 显示全部楼层

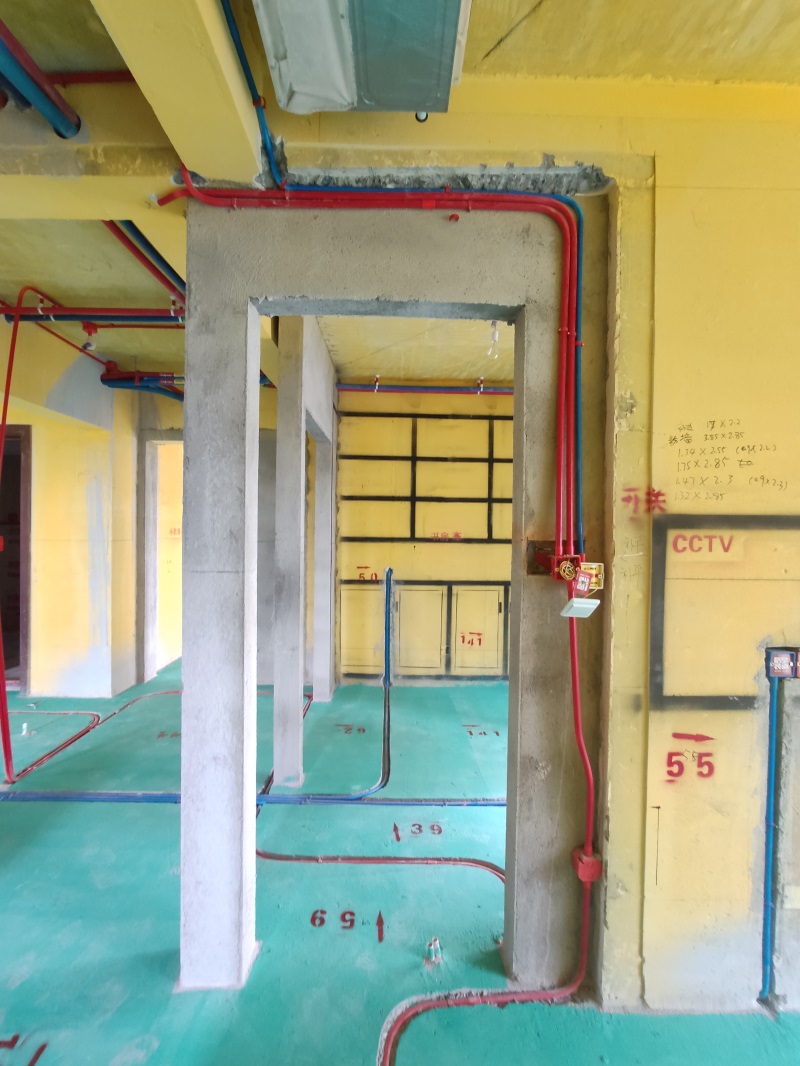

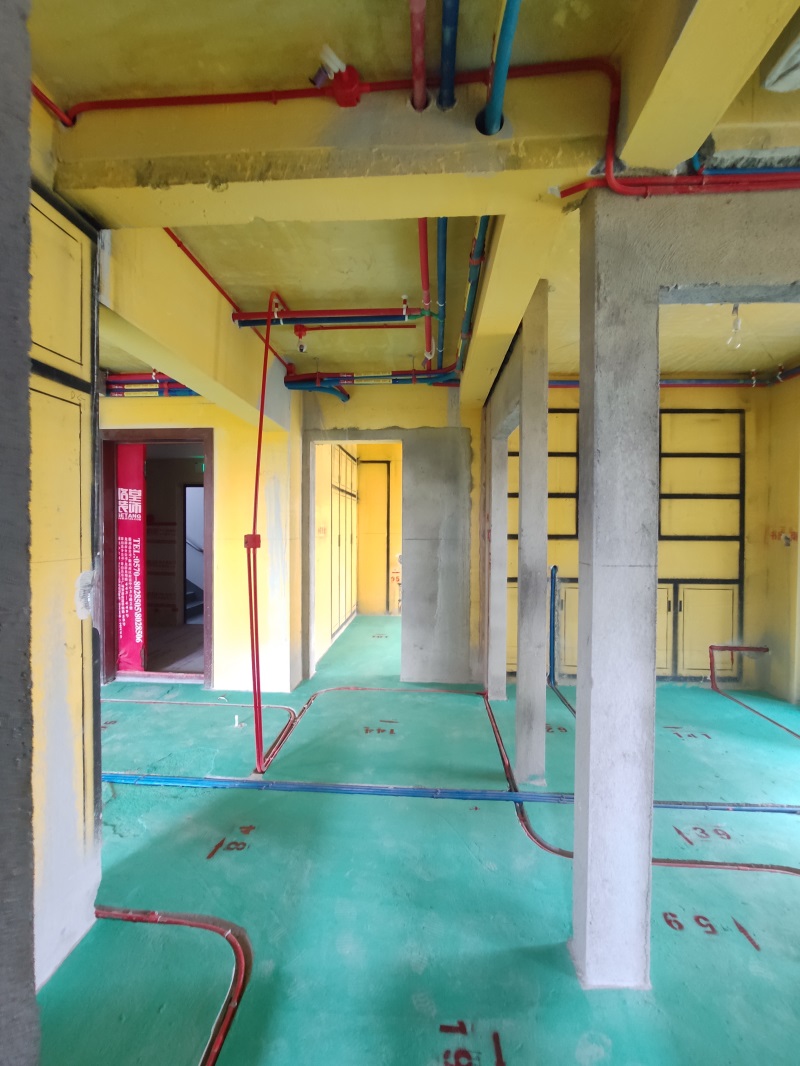

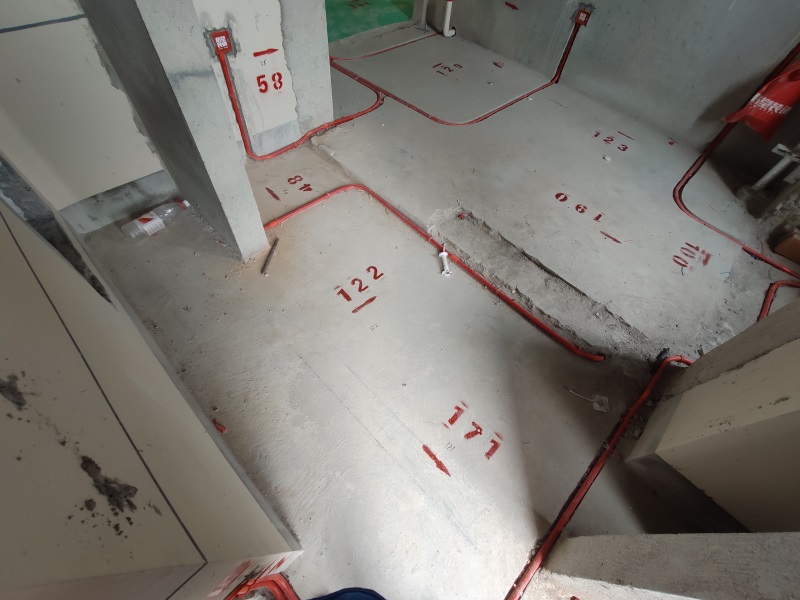

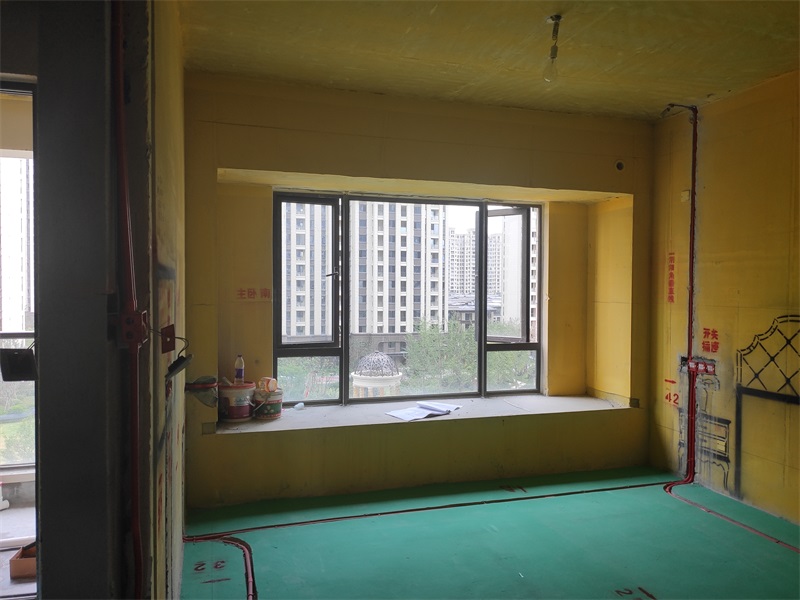

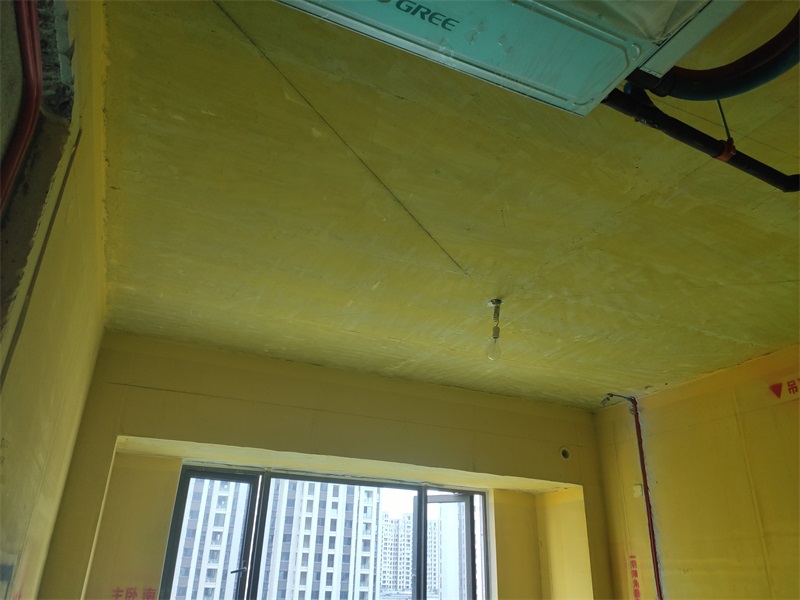

线路横平竖直，符合施工规范

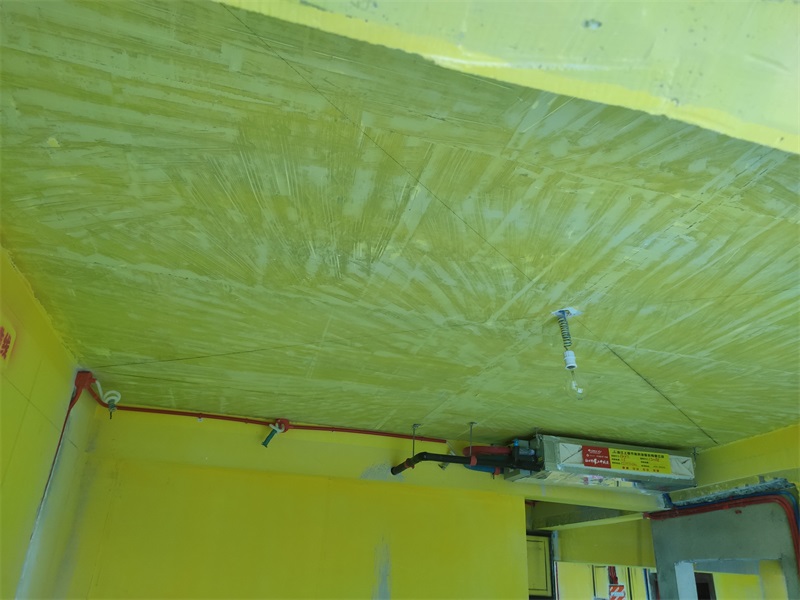

保温棉可以很好的防止水温流失

回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-8-9 15:36:59 | 显示全部楼层

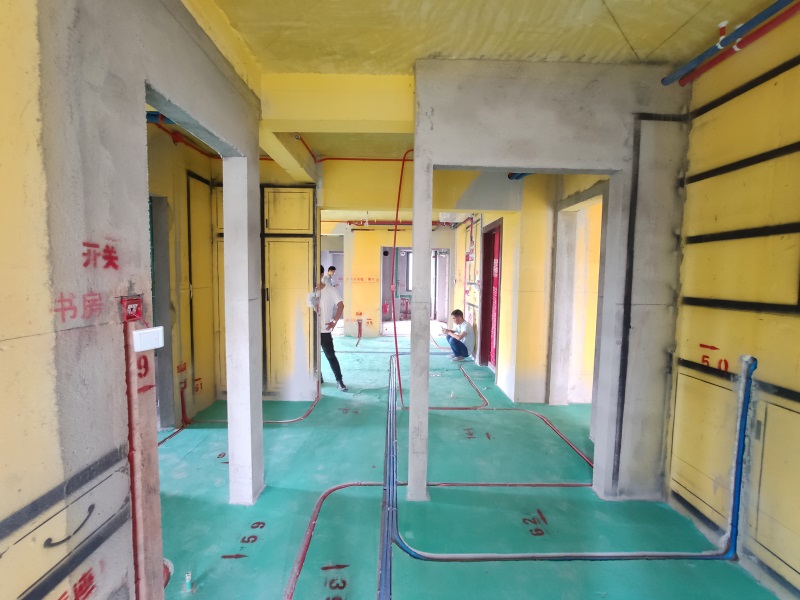

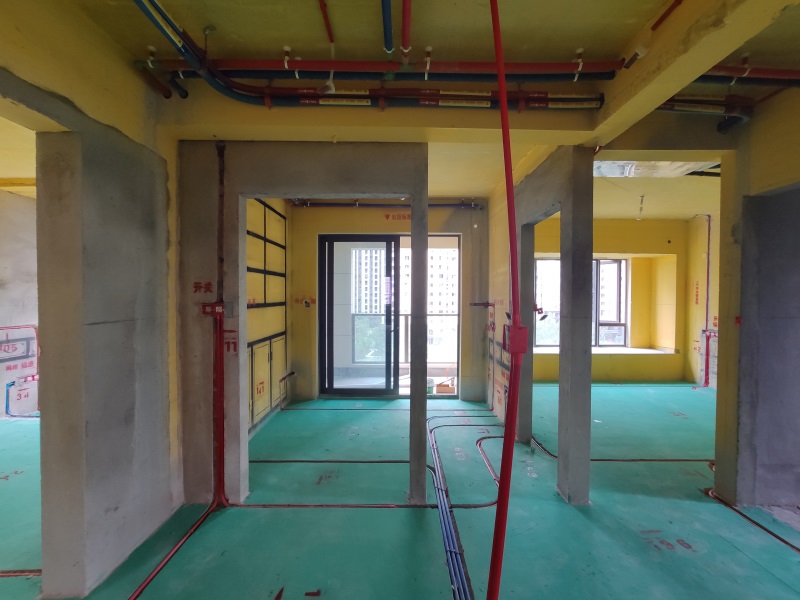

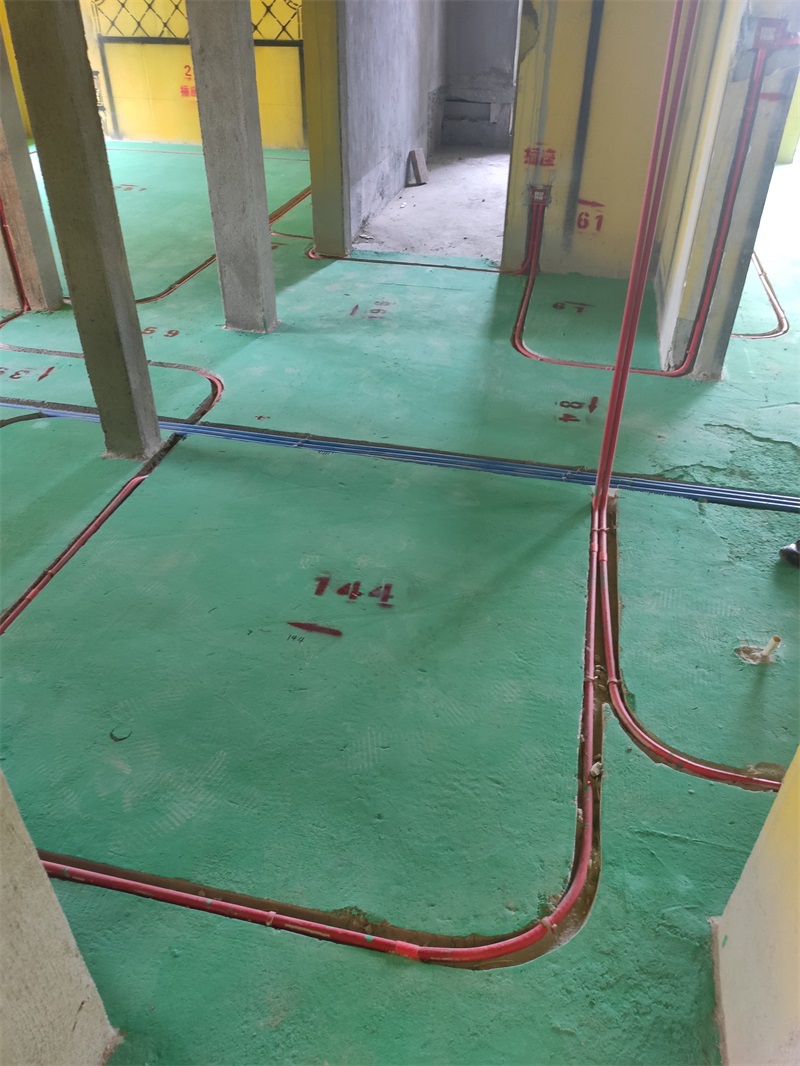

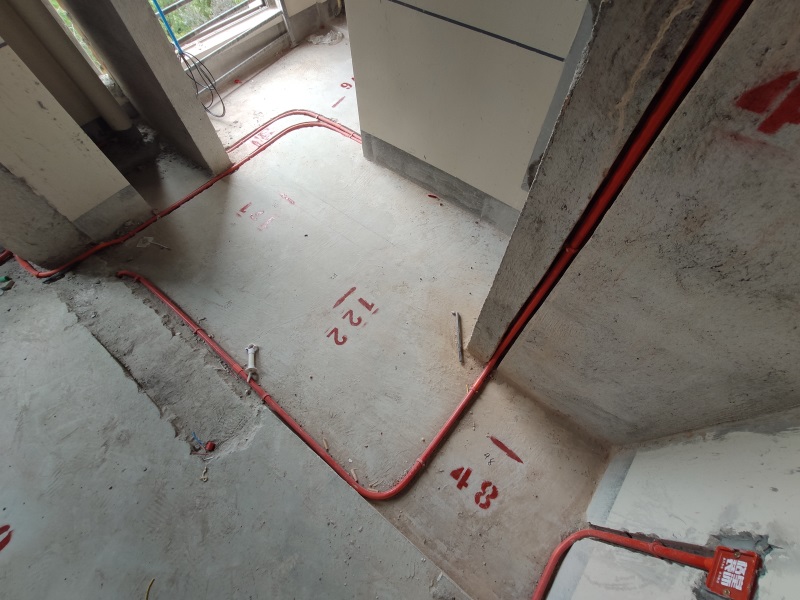

线管转弯处不能用弯头，用弹簧弯曲，要不扁不皱，直角弧度要合理不能太小太急





回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-8-9 15:38:18 | 显示全部楼层

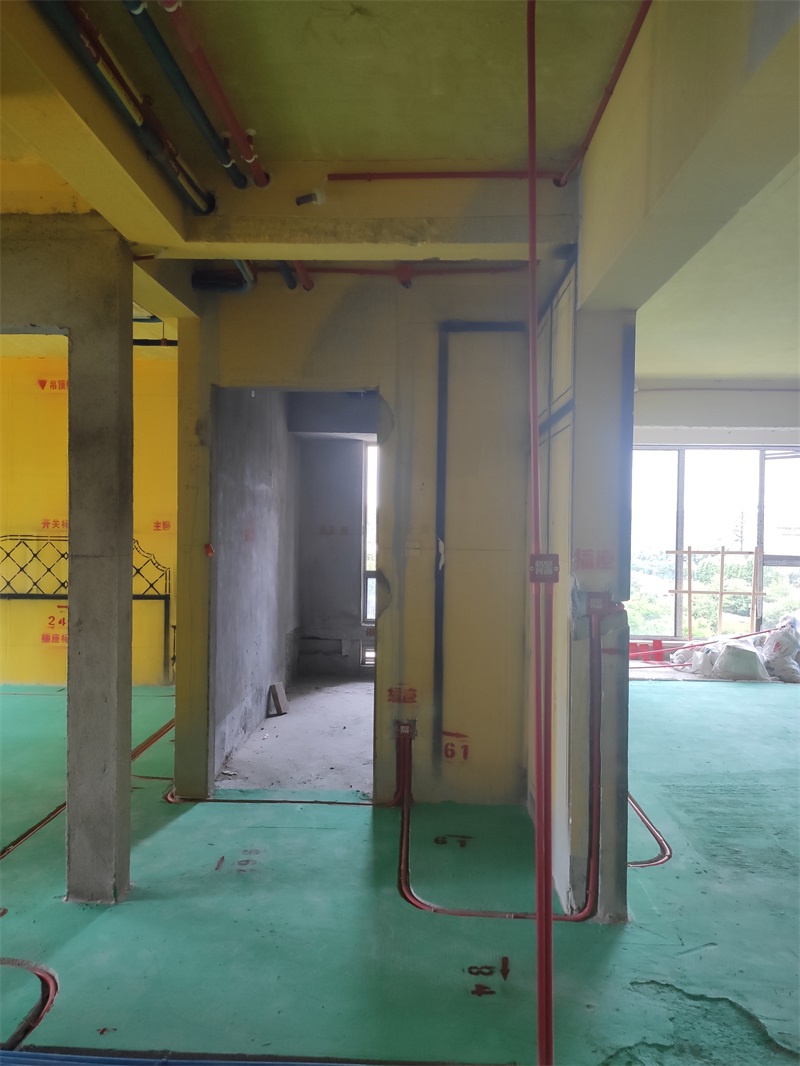

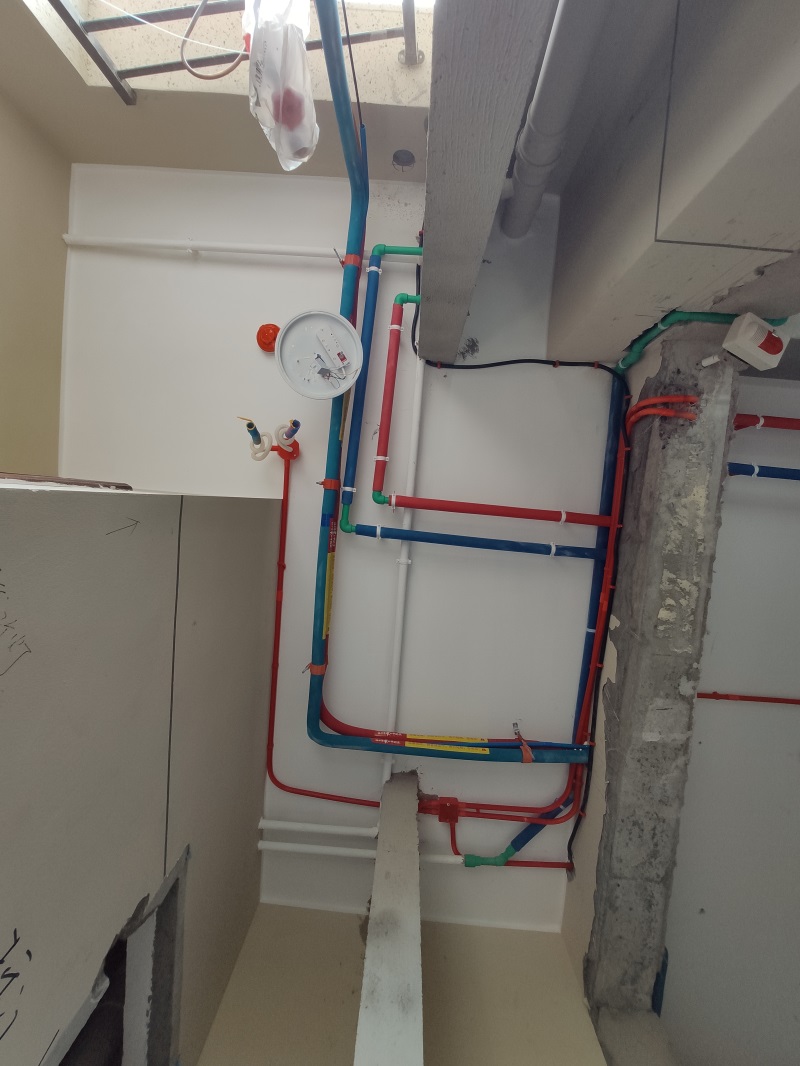

走墙水管采用下垂式安装，需要贴瓷砖的墙面不需要包保温棉、





回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-8-9 15:39:23 | 显示全部楼层

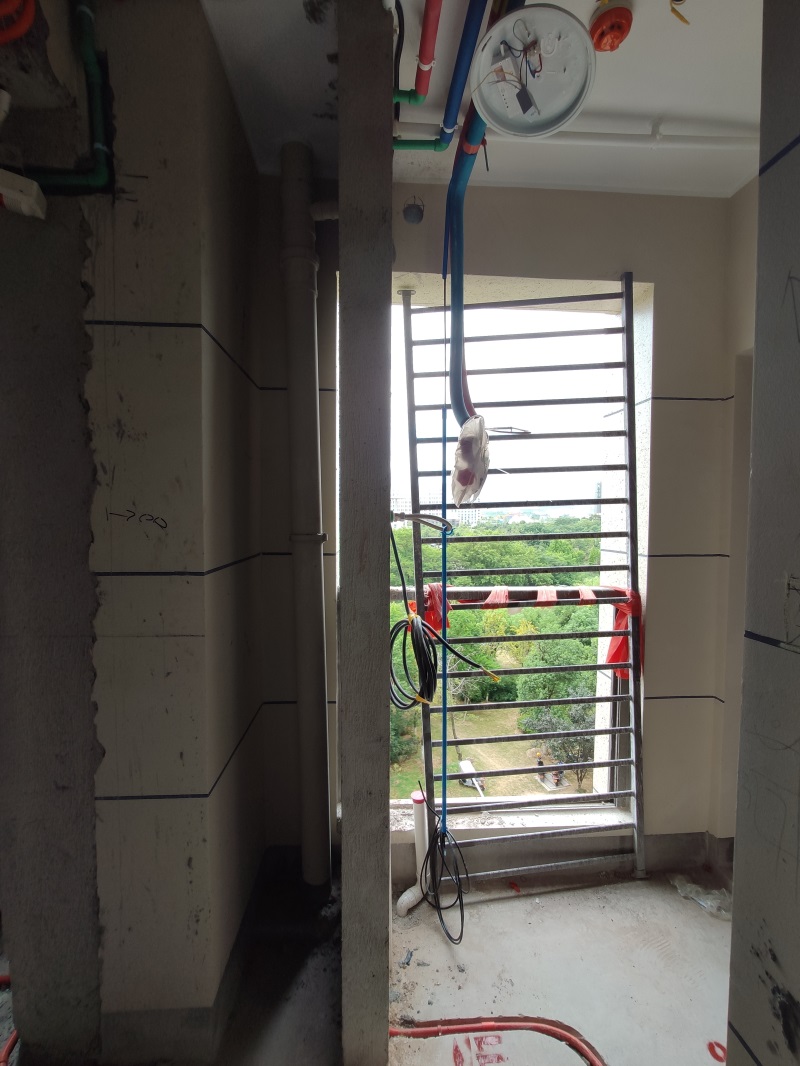

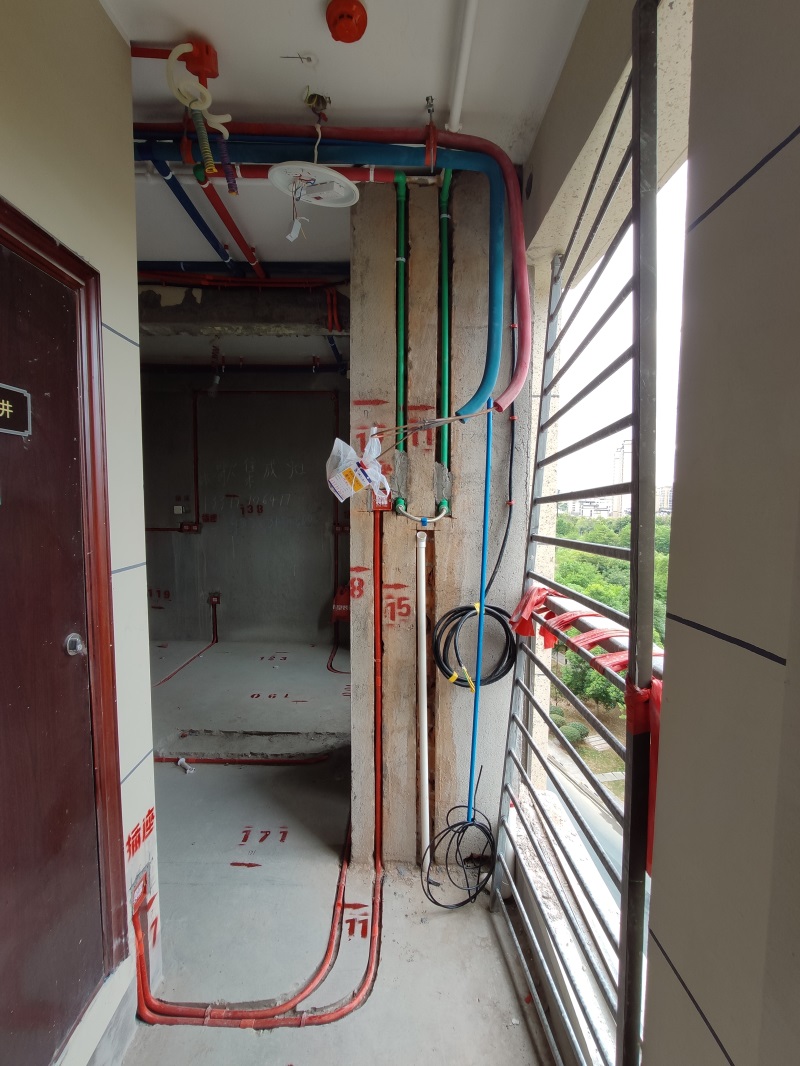

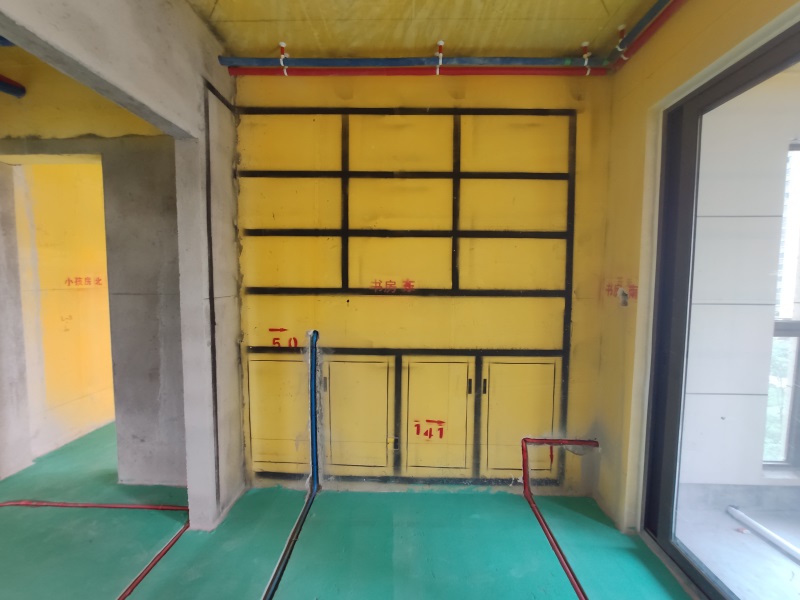

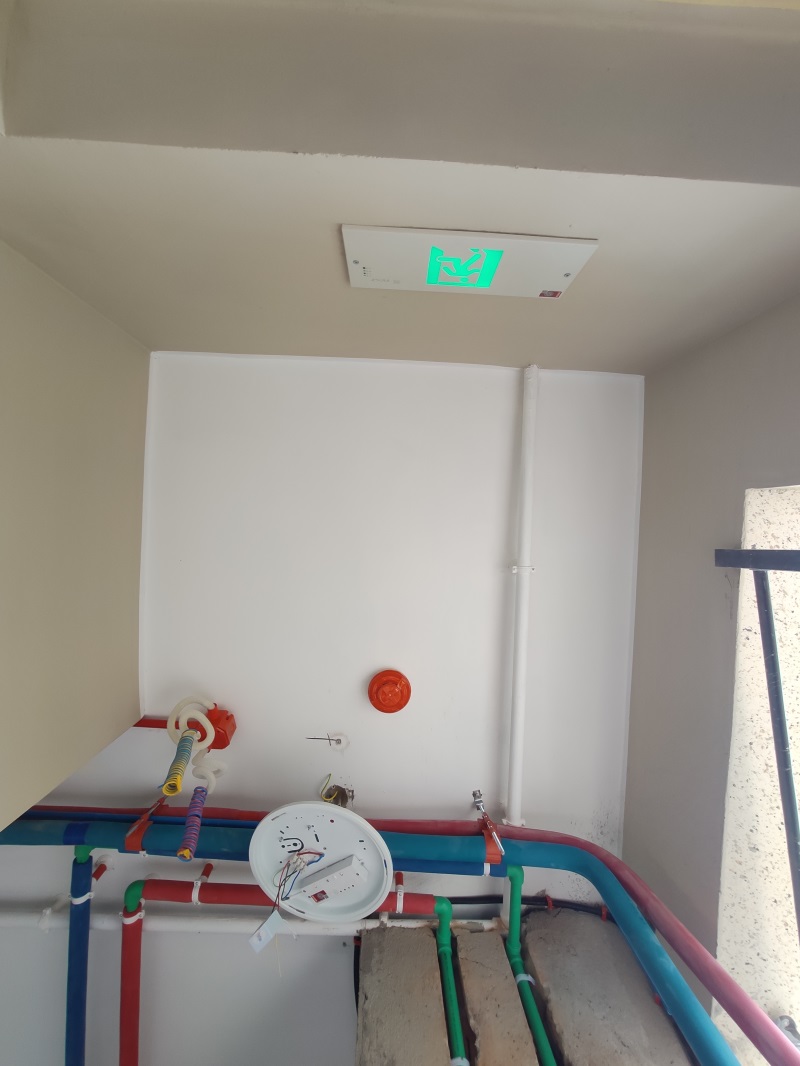

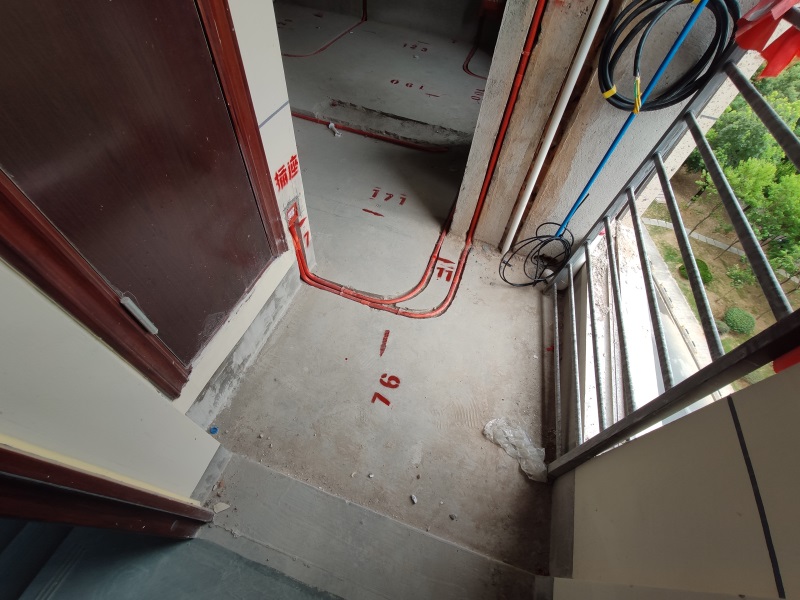

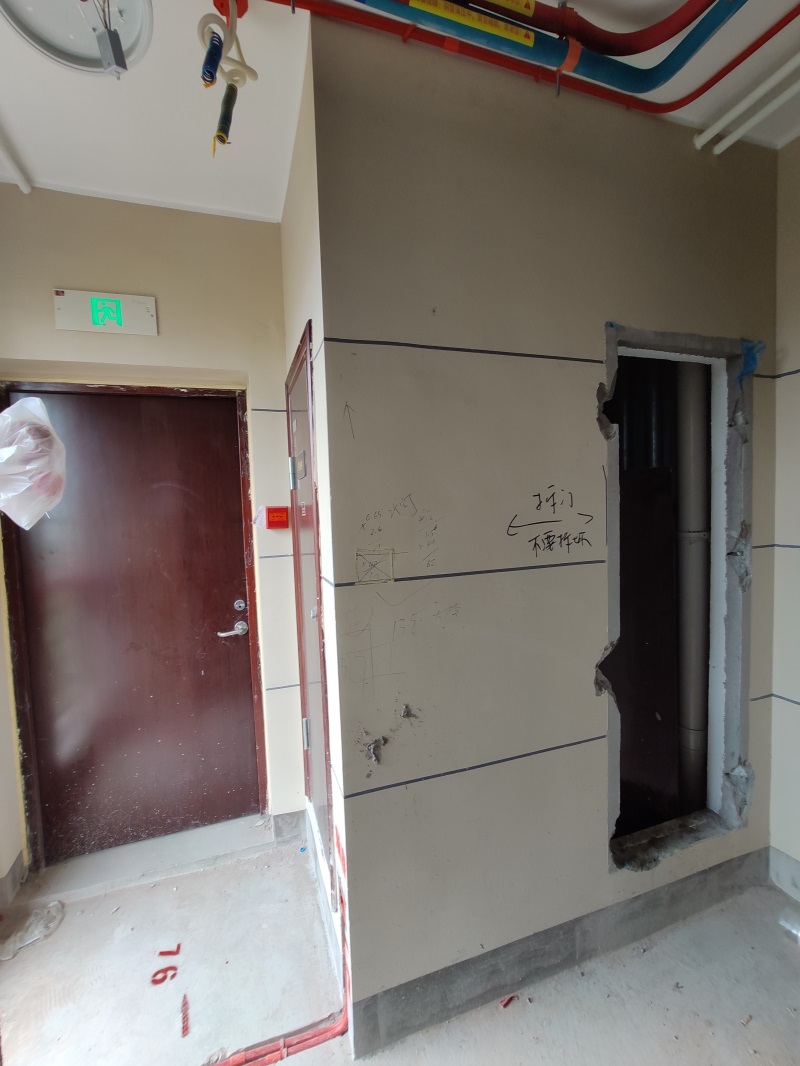

消防通道水管线路布置




回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-8-9 16:21:51 | 显示全部楼层

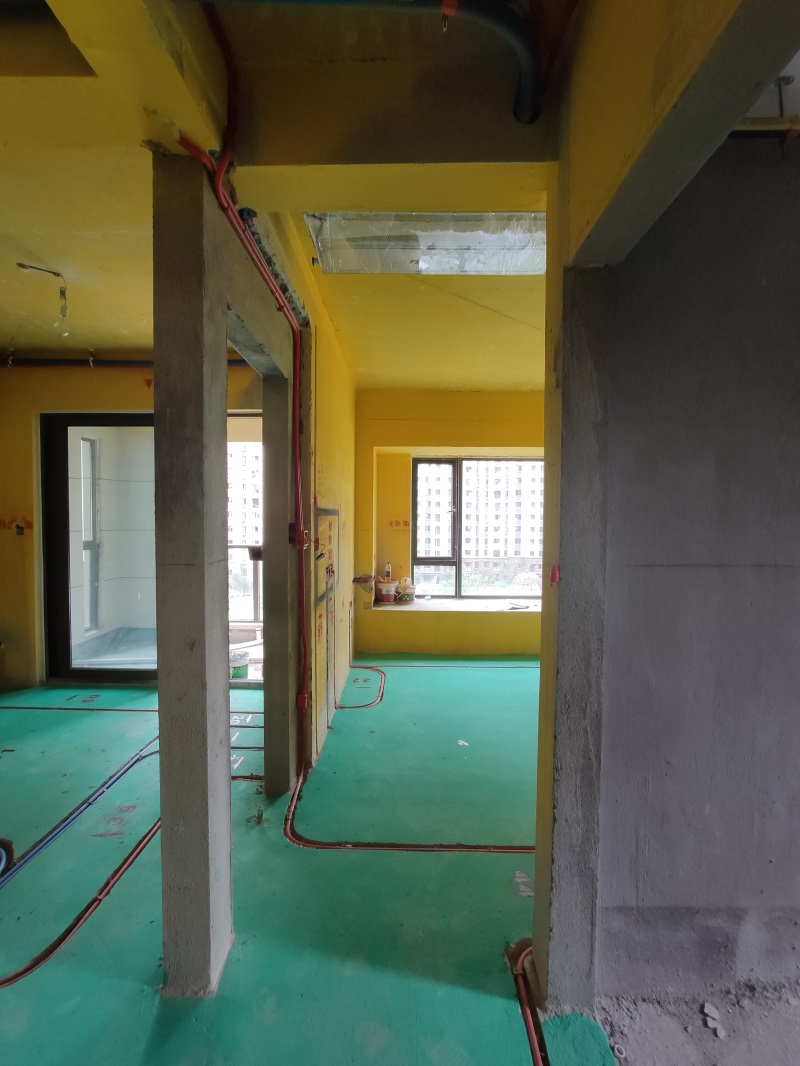

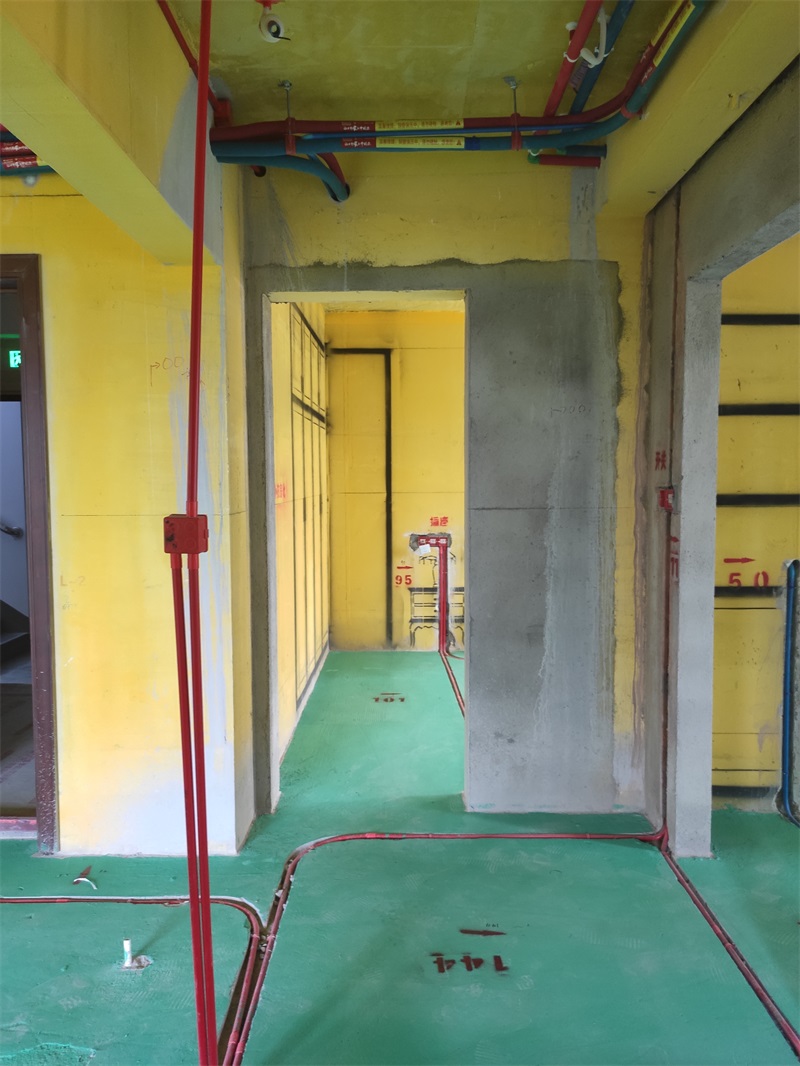

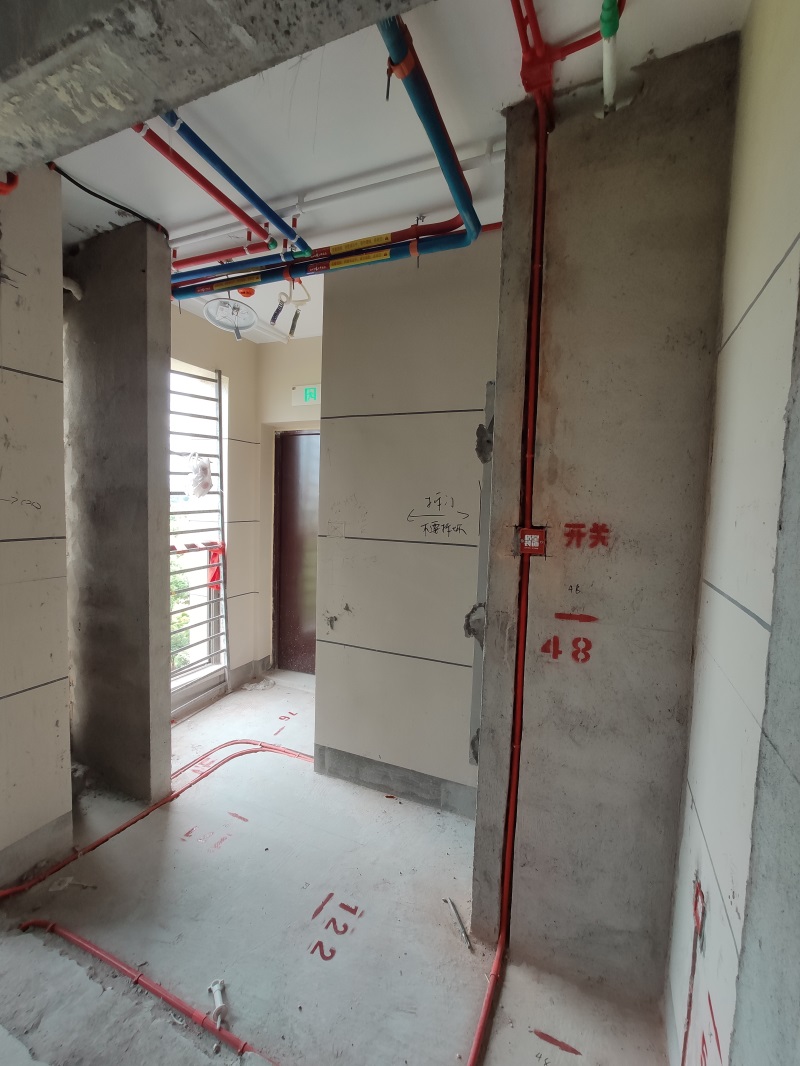

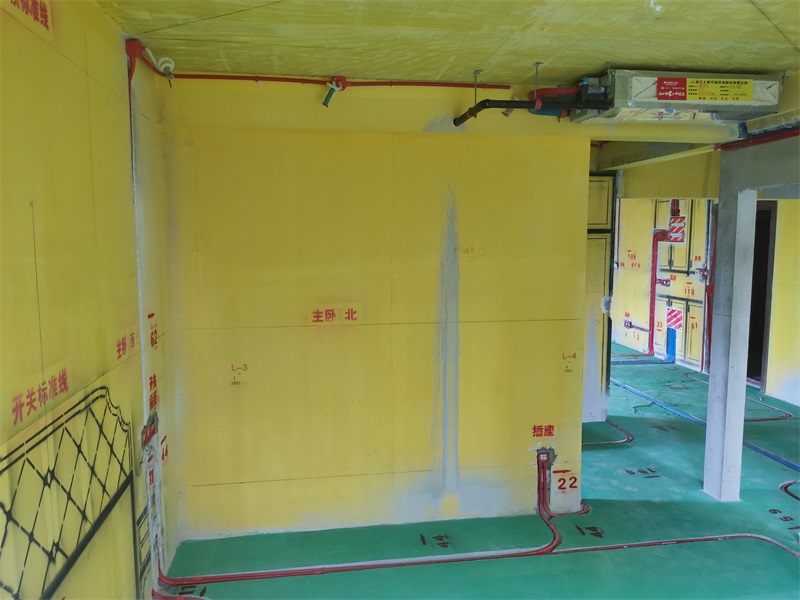

顶部不能开槽的位置用黄腊管保护到位

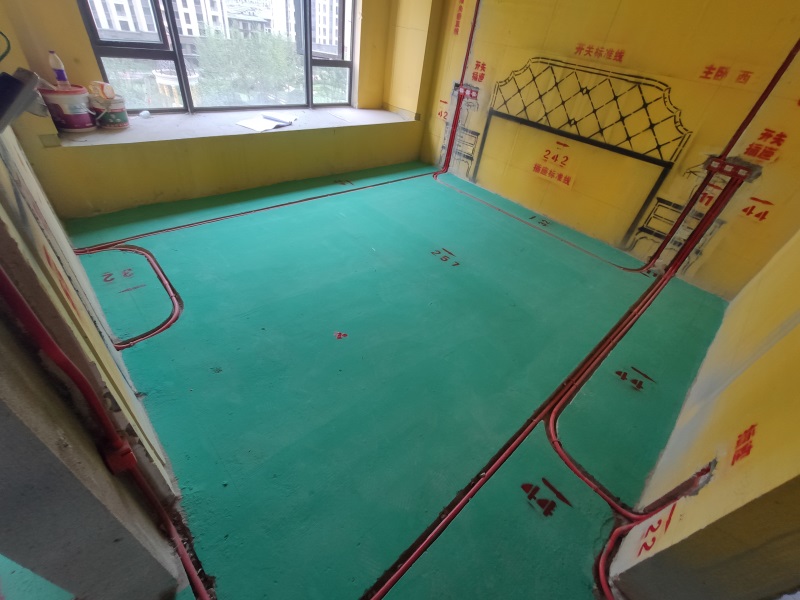

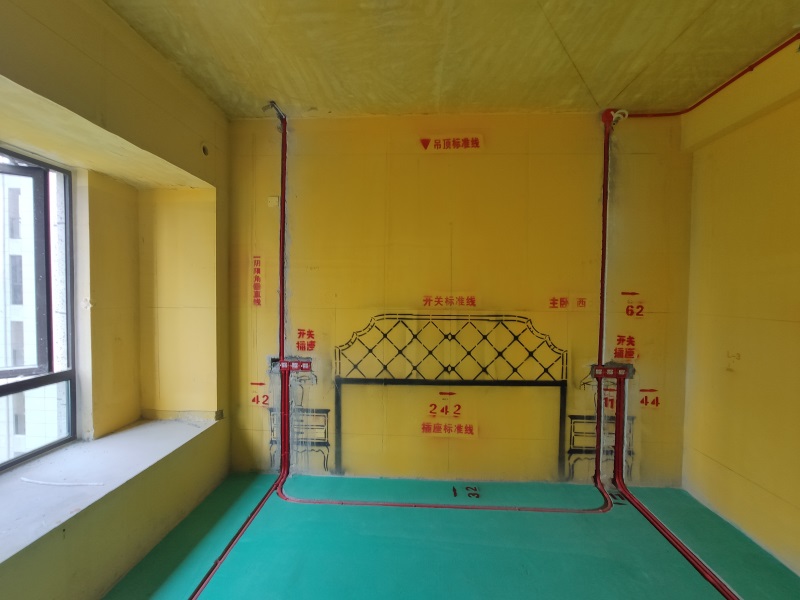

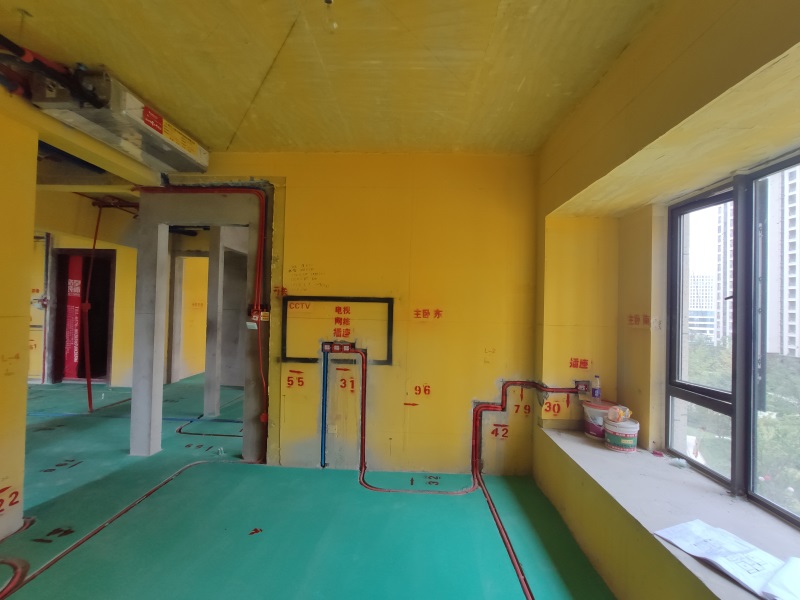

房间内电视机电源开关控制

回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-8-9 16:24:18 | 显示全部楼层

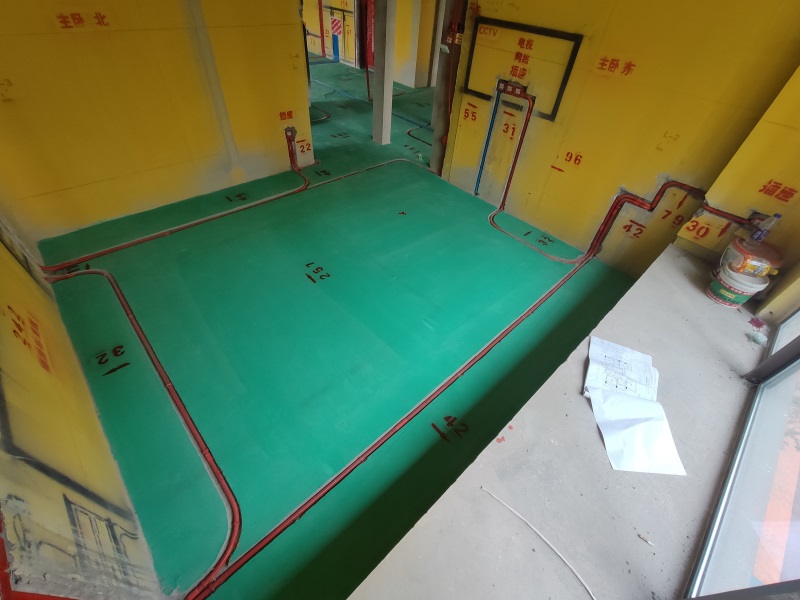

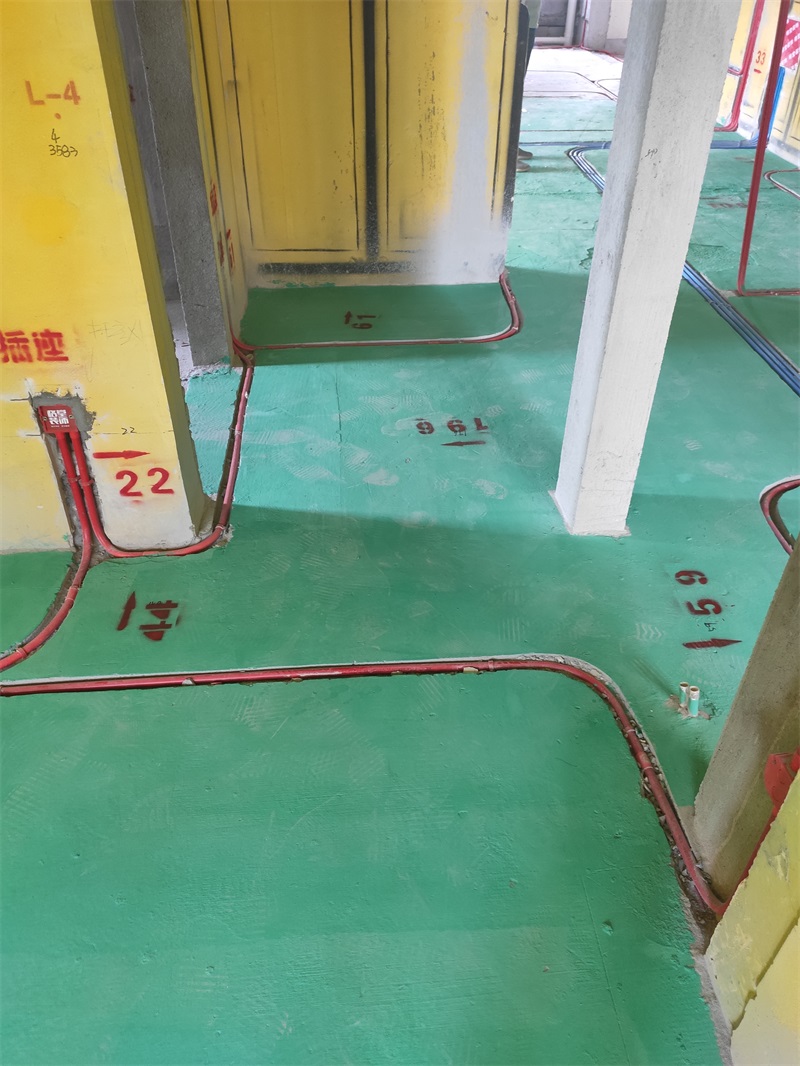

所有线管都采用20中型线管


回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-8-9 16:26:02 | 显示全部楼层
墙槽管外留有1-1.5cm以上砂浆保护层




回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-8-9 16:27:37 | 显示全部楼层

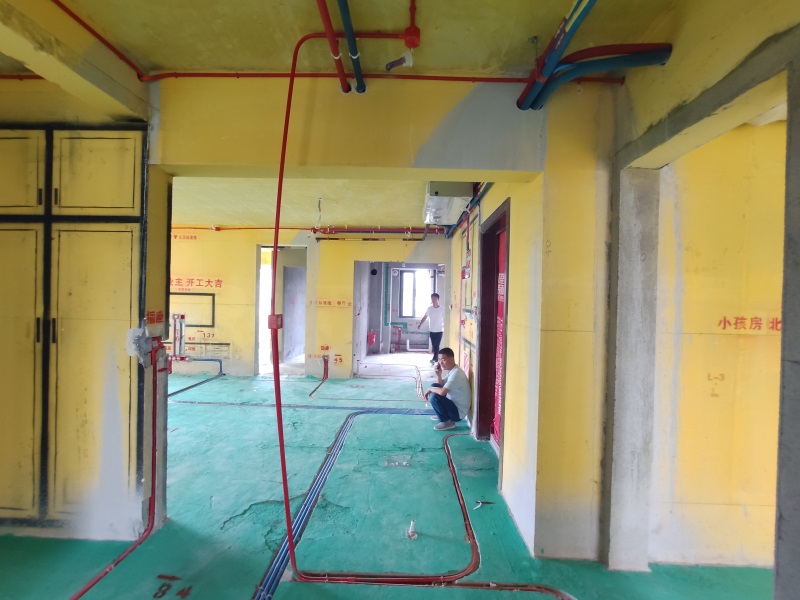

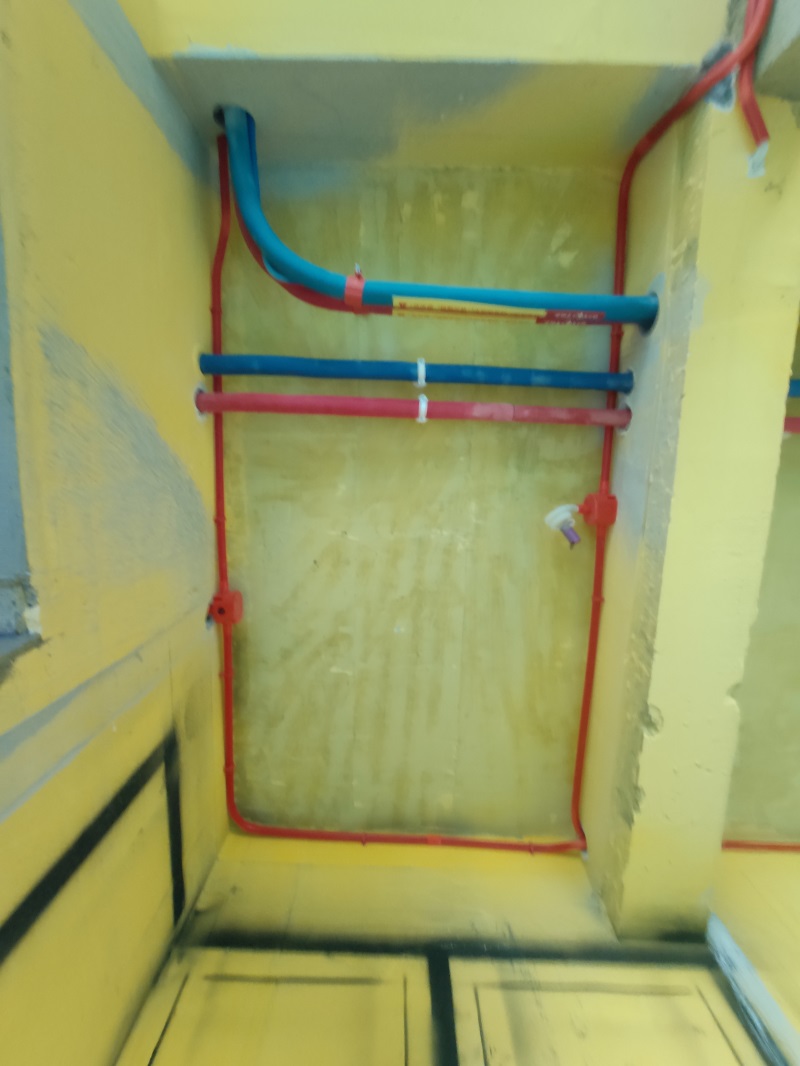

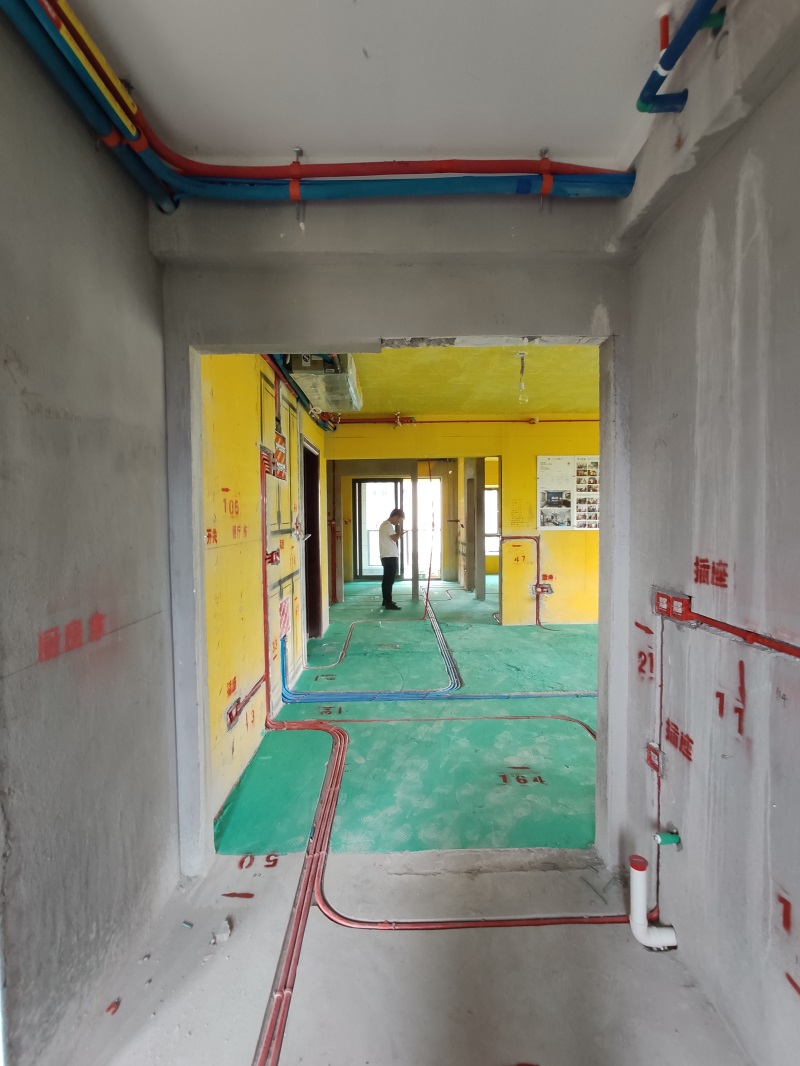

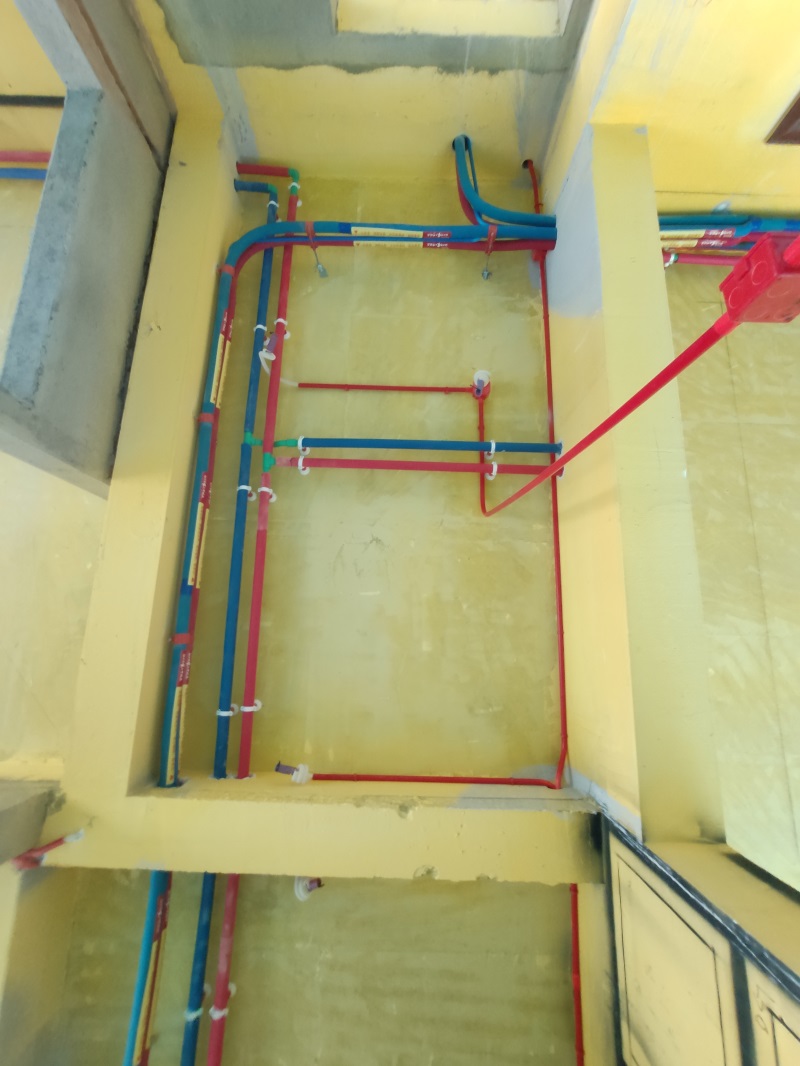

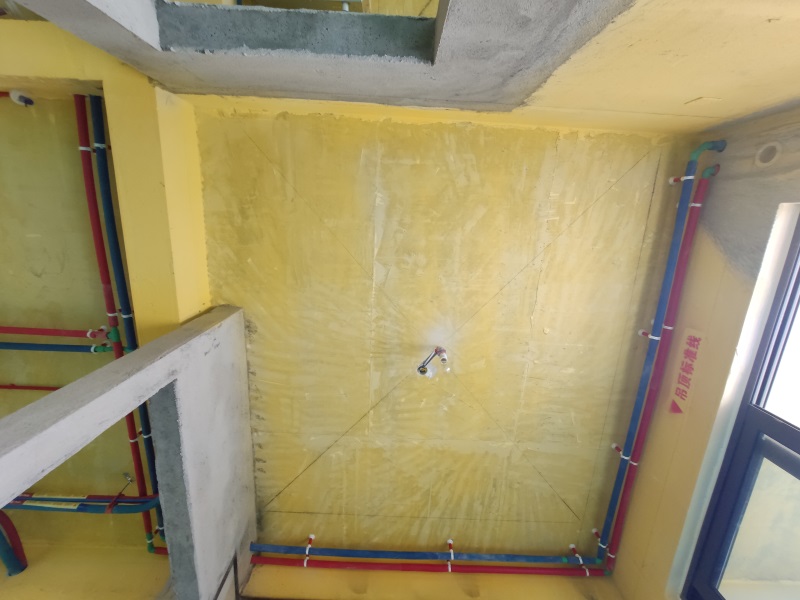

红色保温棉代表热水，蓝色保温棉代表冷水

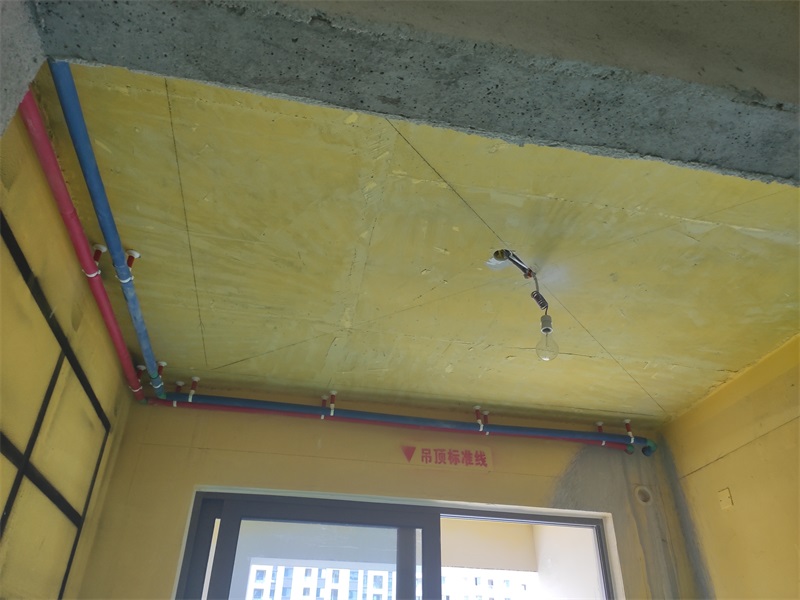

水管吊卡间距小于80cm

回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-8-9 16:29:38 | 显示全部楼层
照明线路用1.5平方电线




回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-8-9 16:32:16 | 显示全部楼层

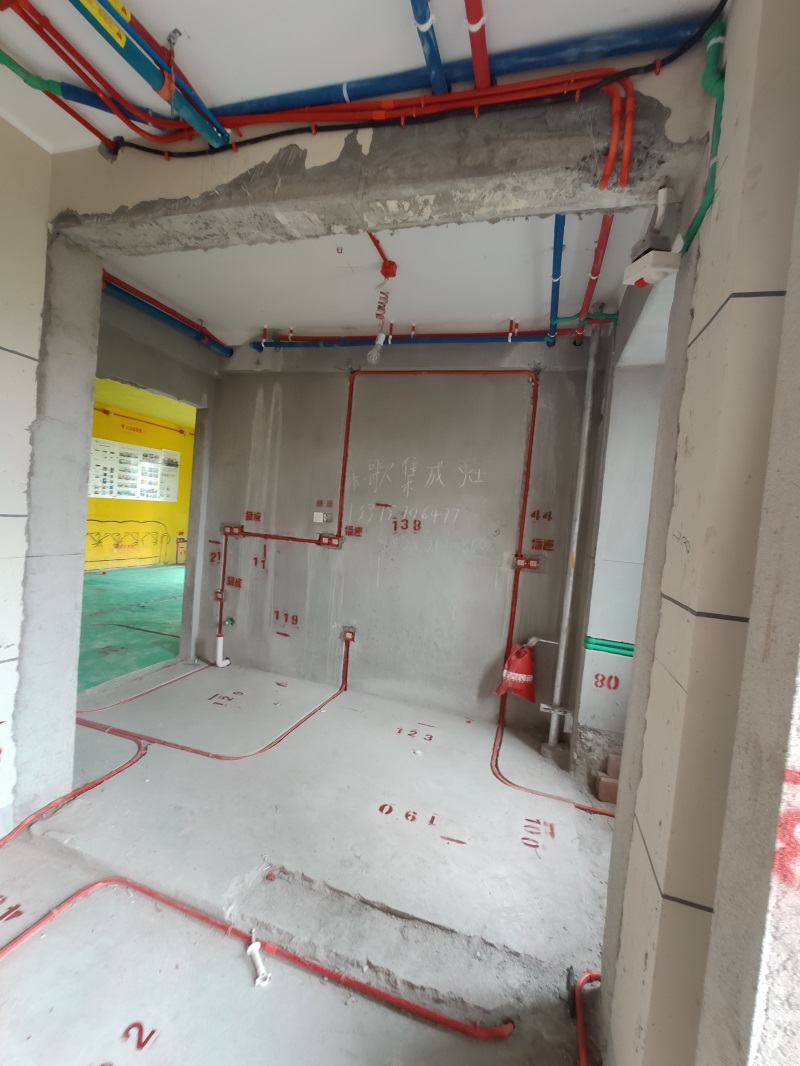

顶部线路用黄腊管保护到位

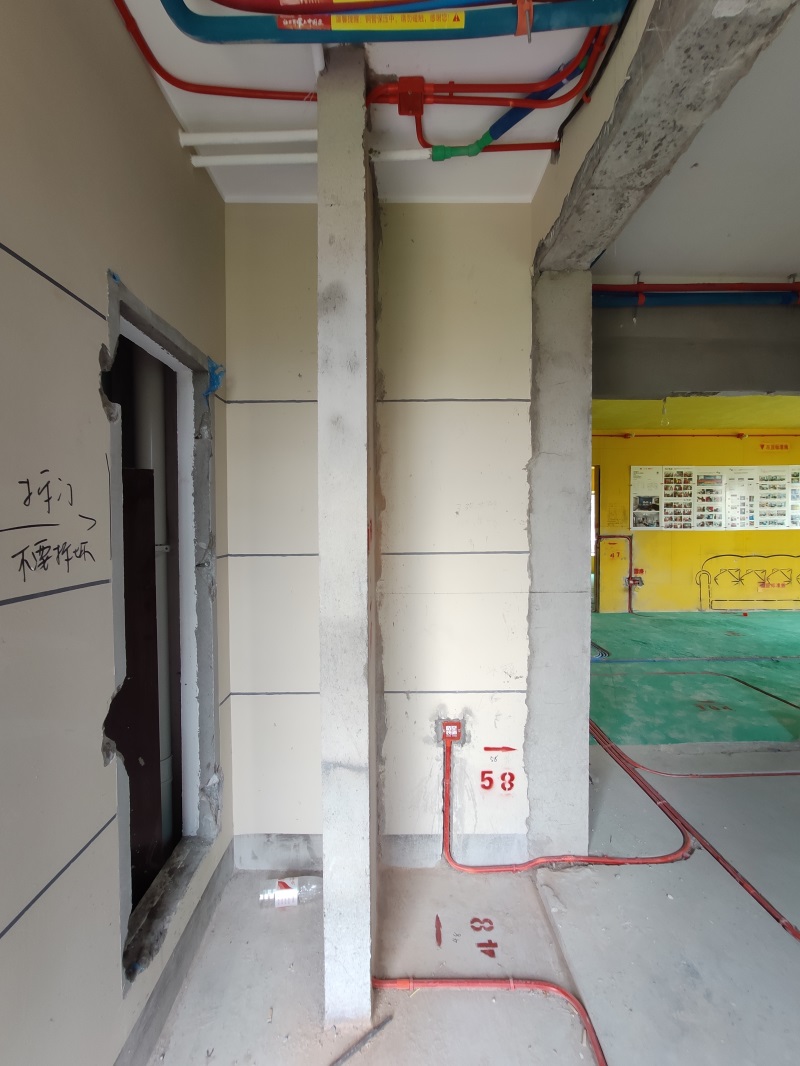

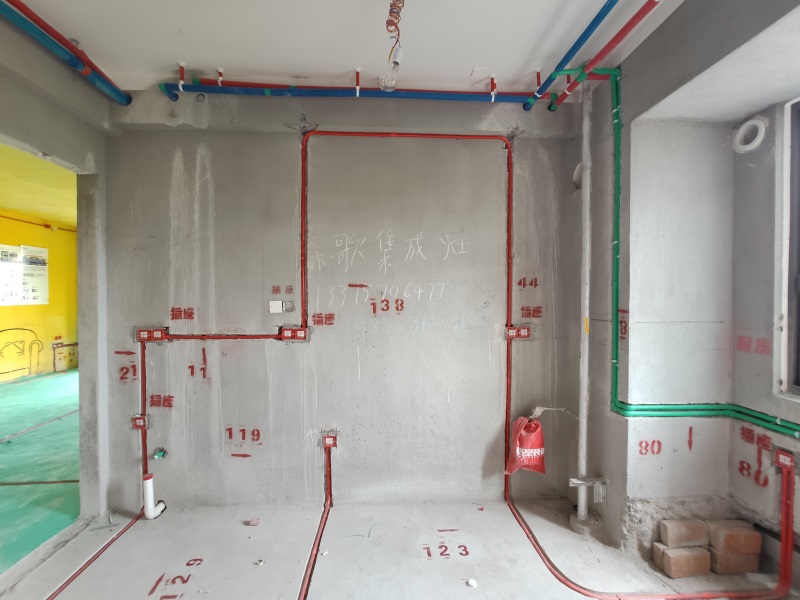

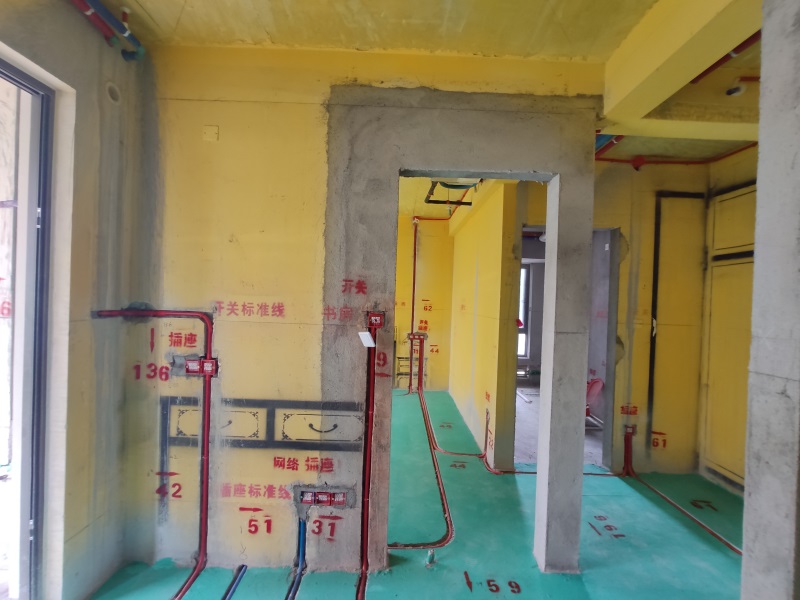

普通插座一般要求完成面在30cm左右，插座用2.5平方电线





回复 支持 反对

使用道具 举报
