衢州公馆3-2-6#136㎡美式—-西雅图之恋

发表于 2019-8-9 15:16:01

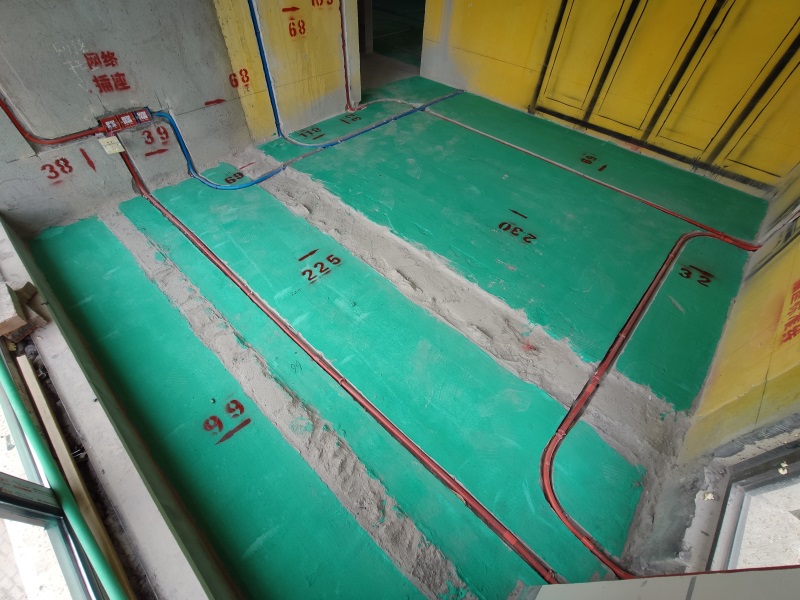

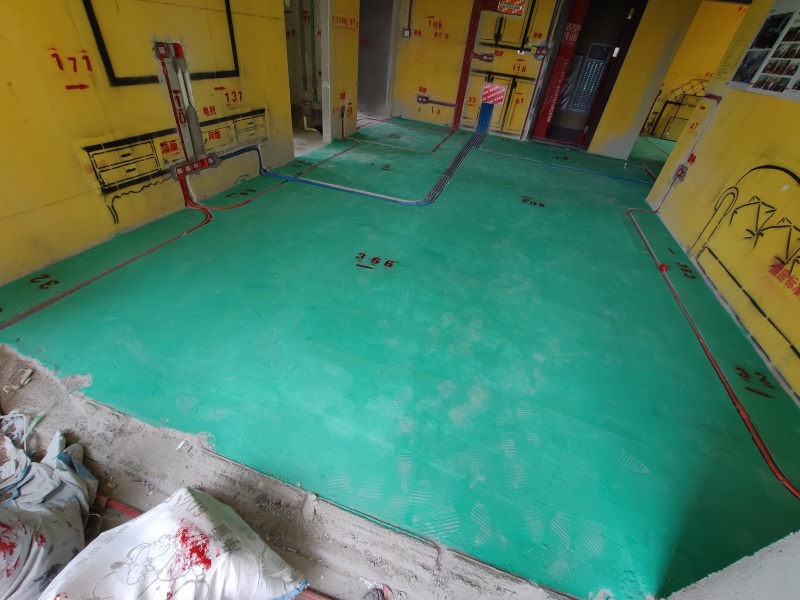

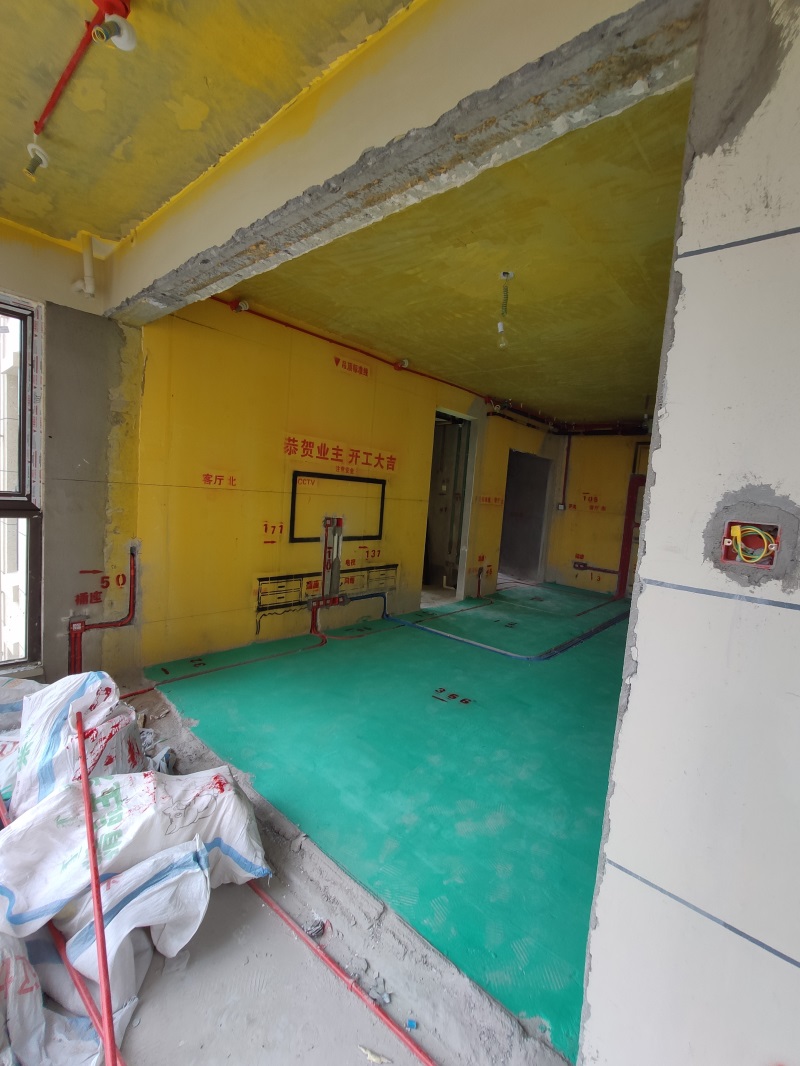

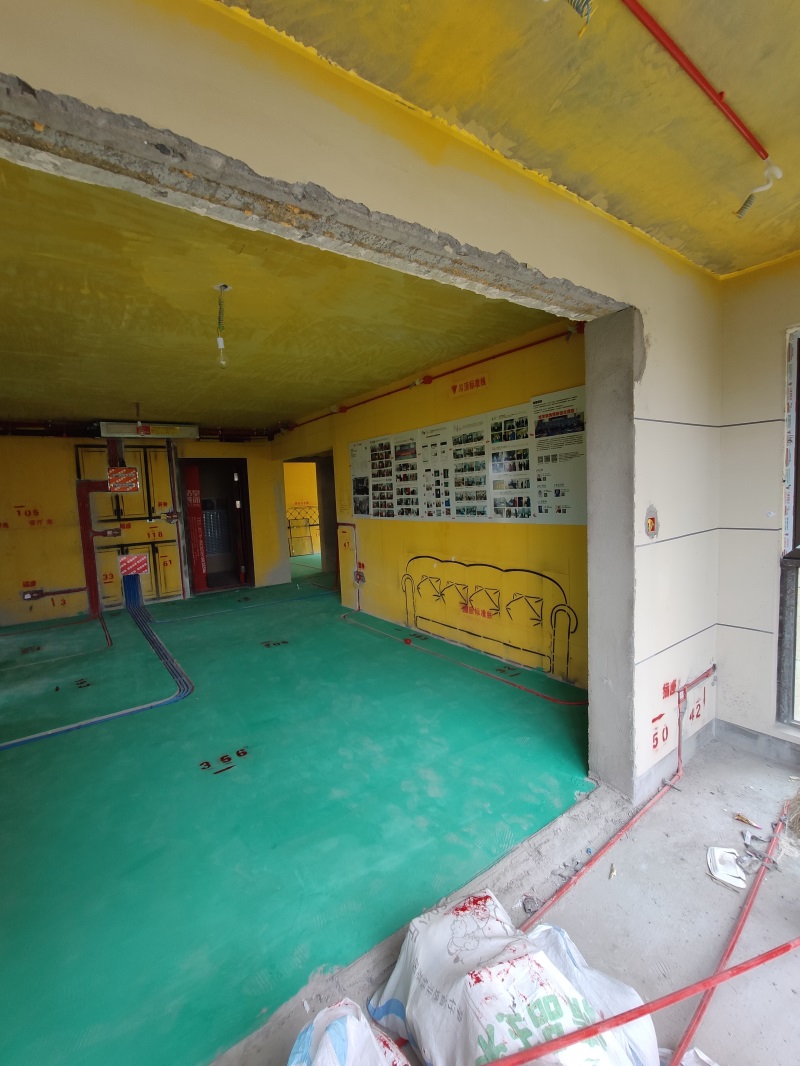

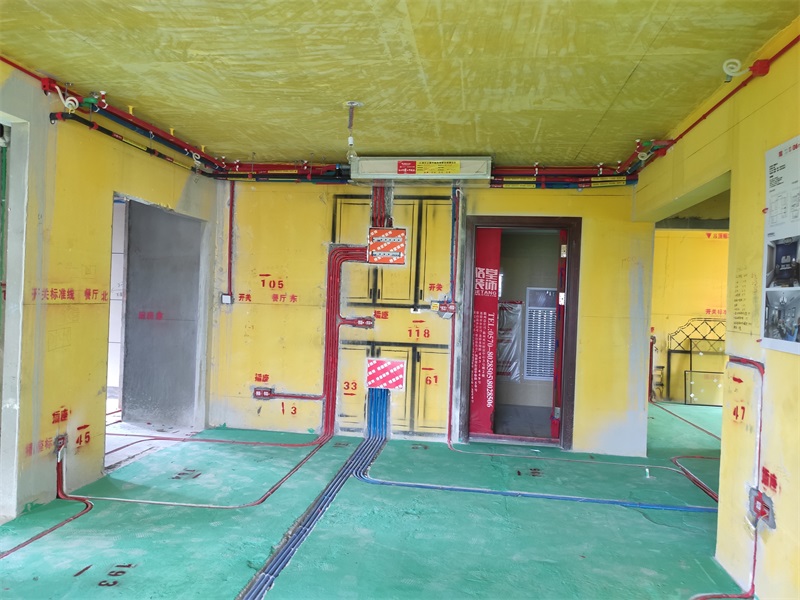

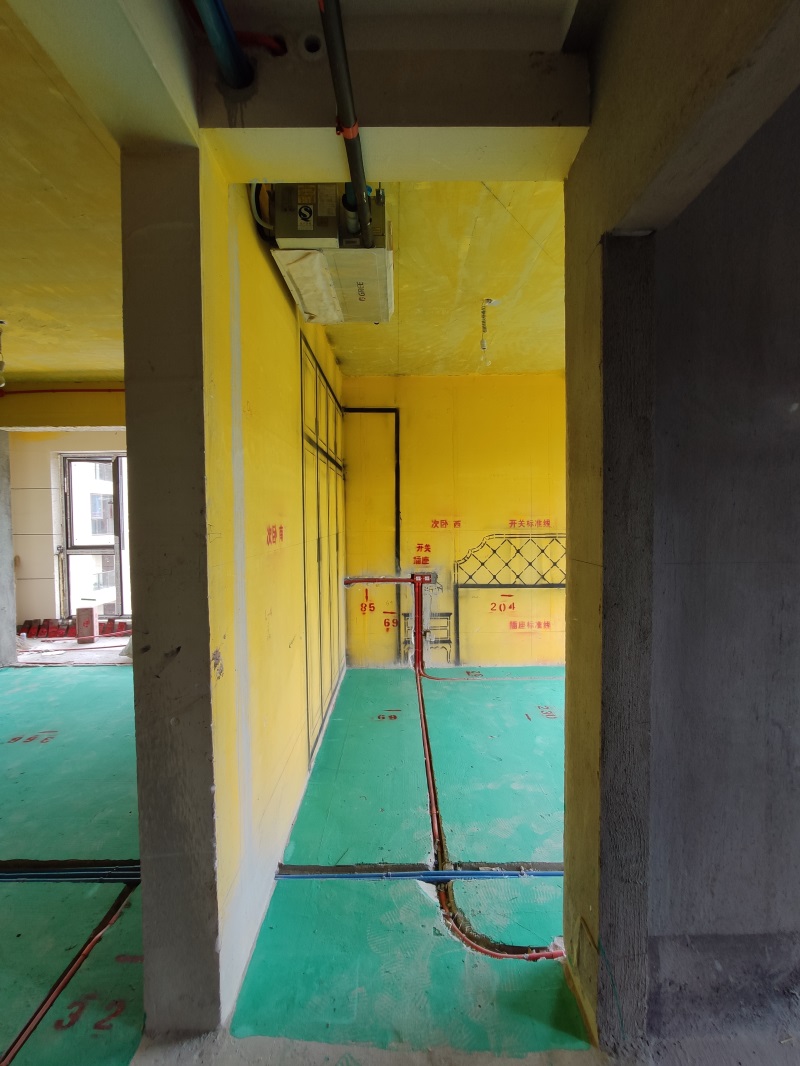

红色线管线盒表示强电，蓝色线管线盒表示弱电

发表于 2019-8-9 15:16:39

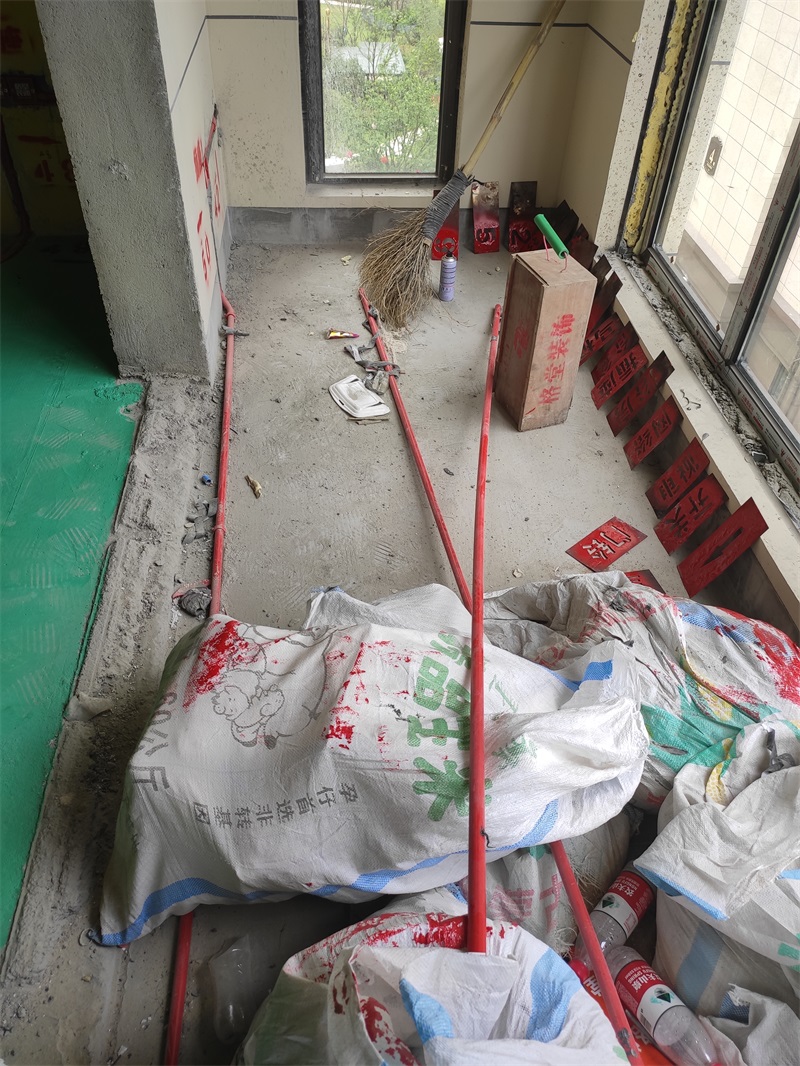

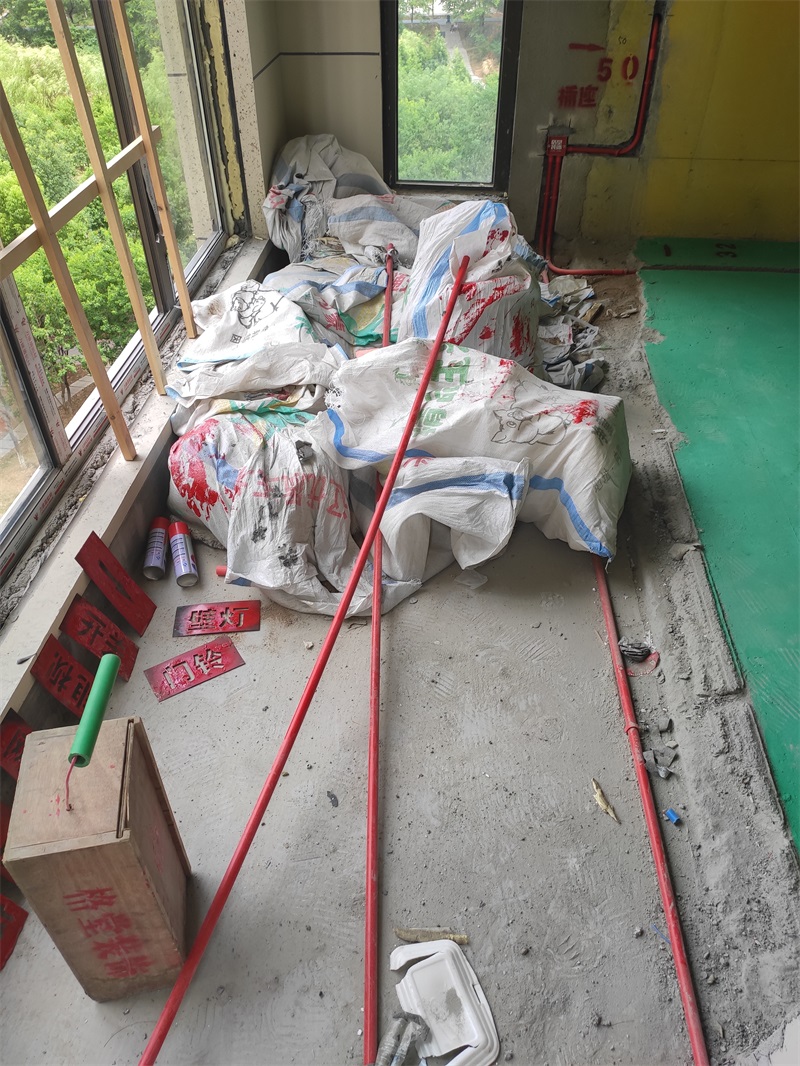

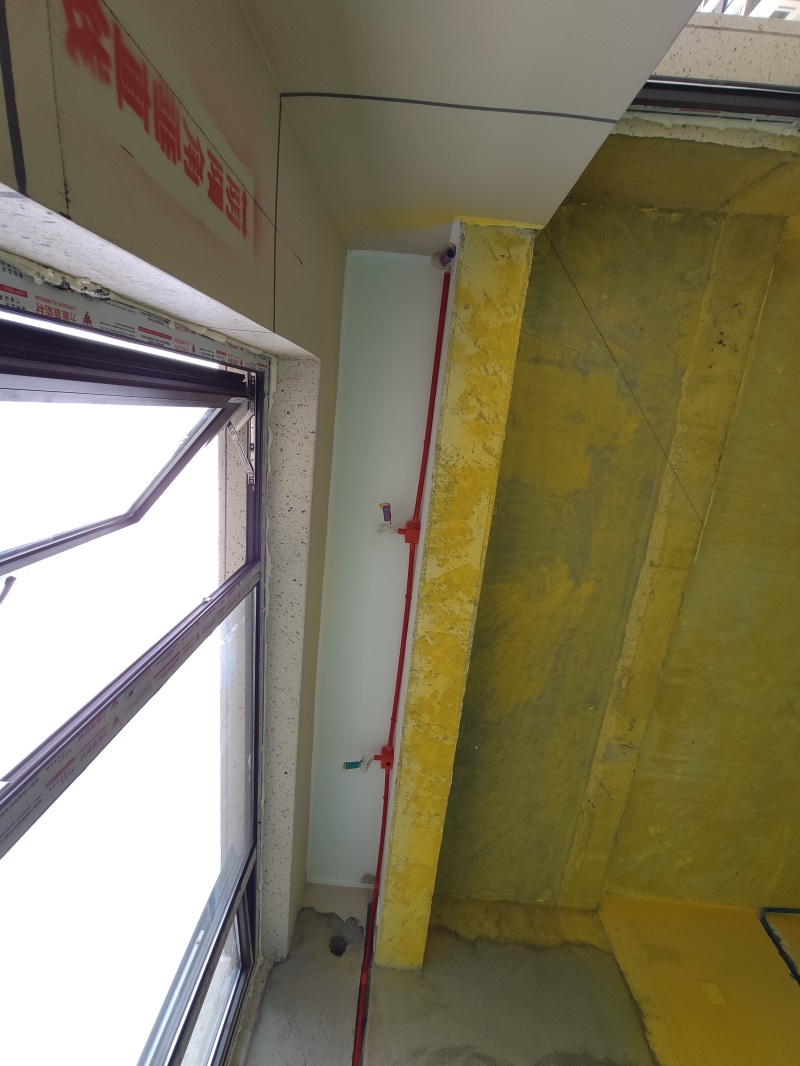

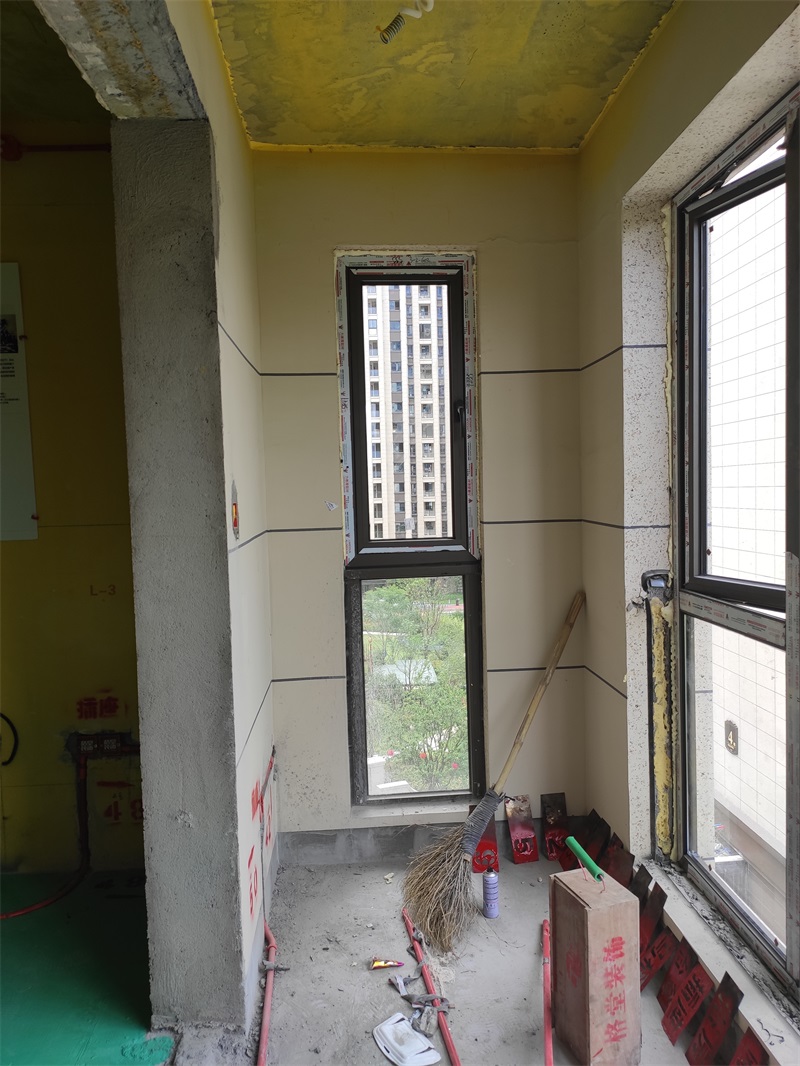

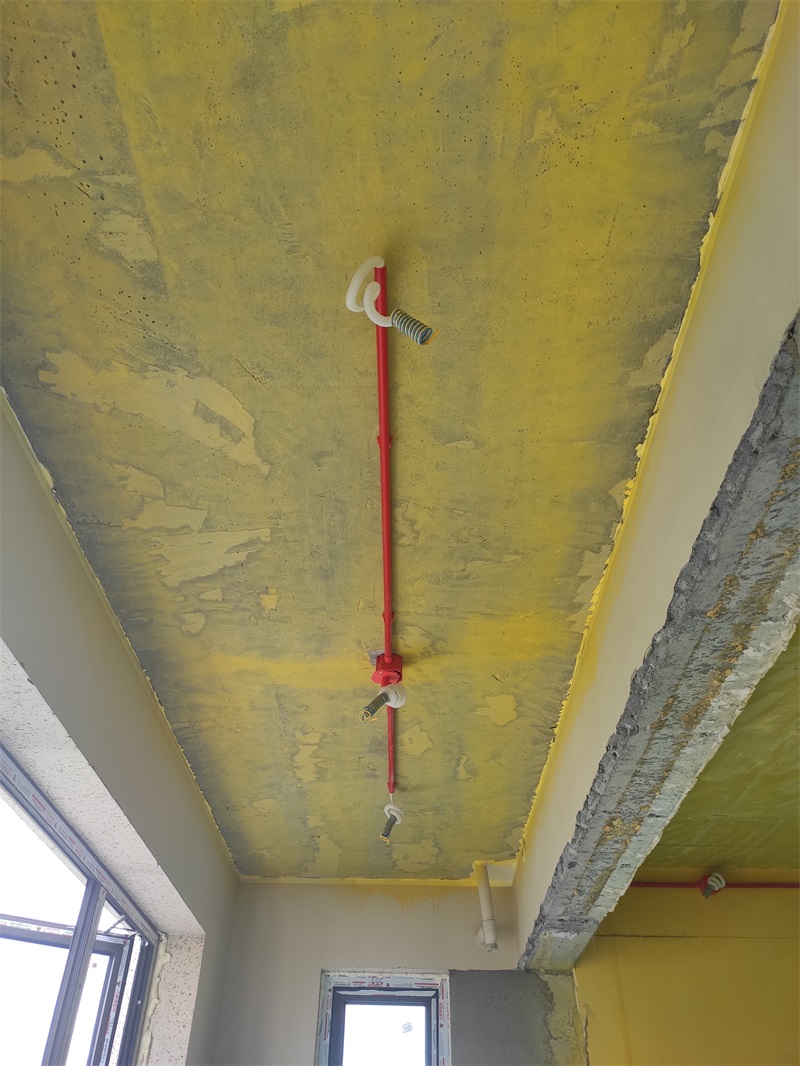

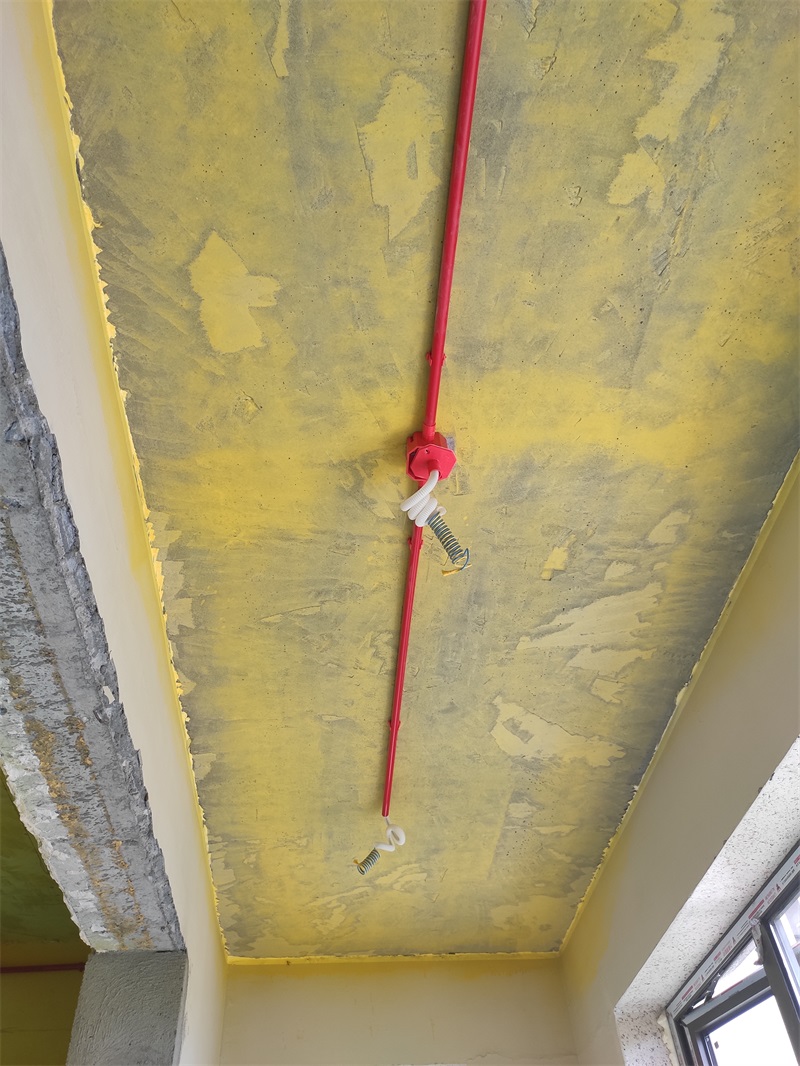

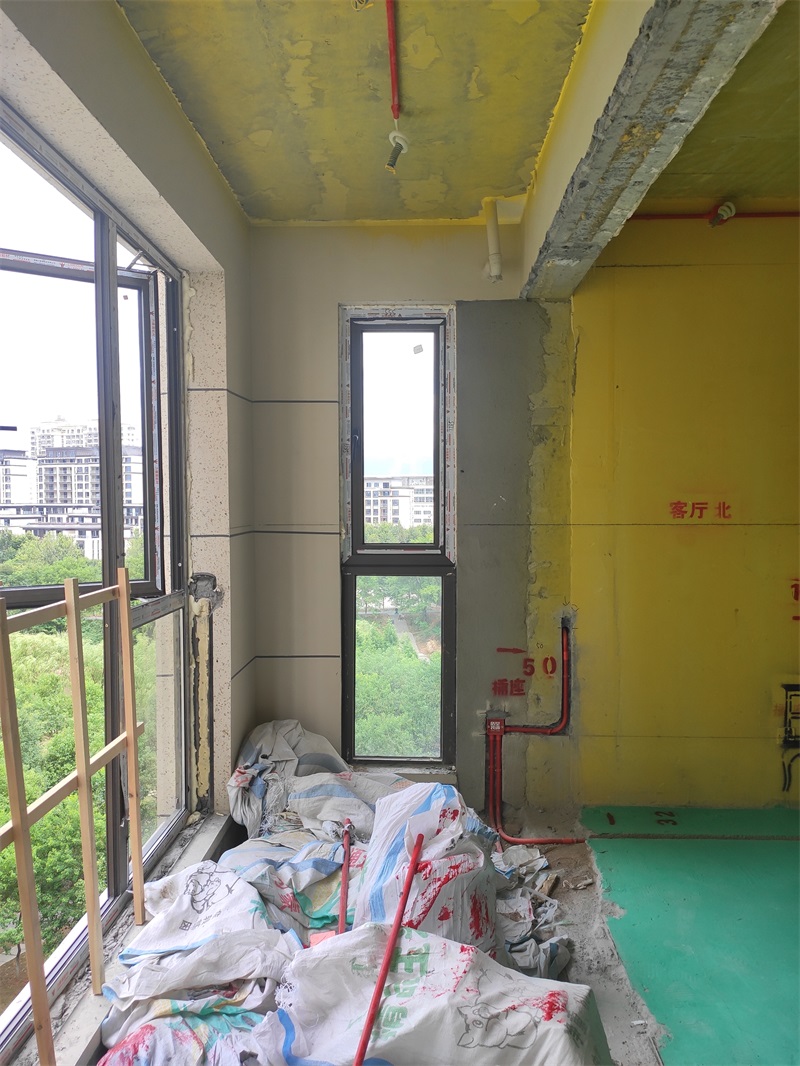

阳台线路布置

发表于 2019-8-9 15:18:50

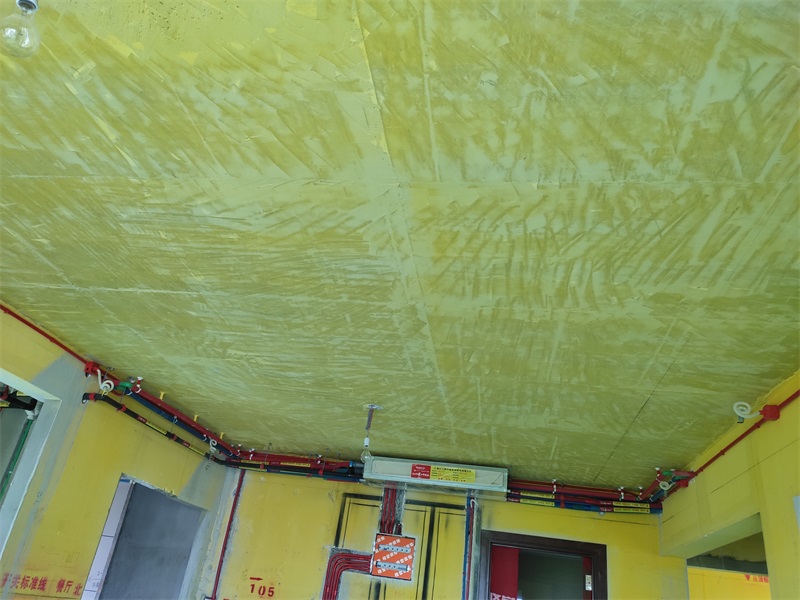

筒灯位置布线按照要求波纹管套到位，吊顶灯线用八角盒分开，顶部线路用U型卡固定，符合施工规范

发表于 2019-8-9 15:20:50

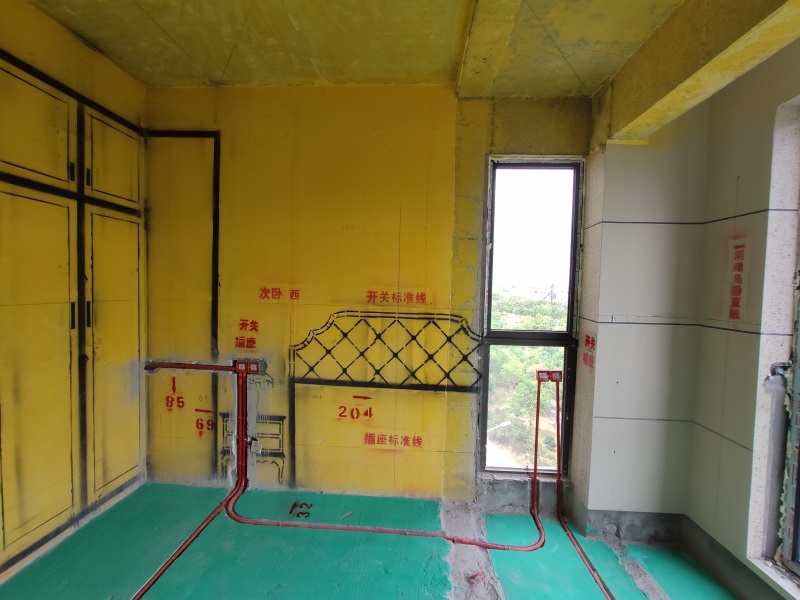

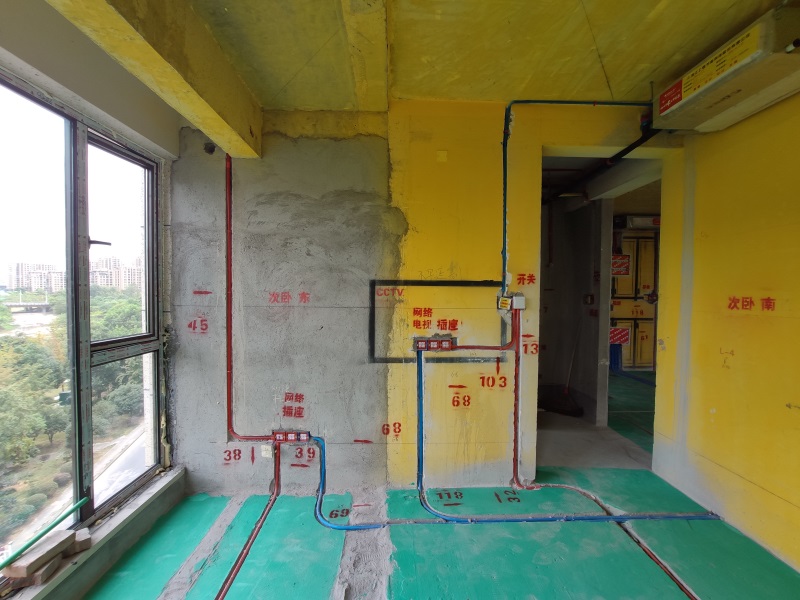

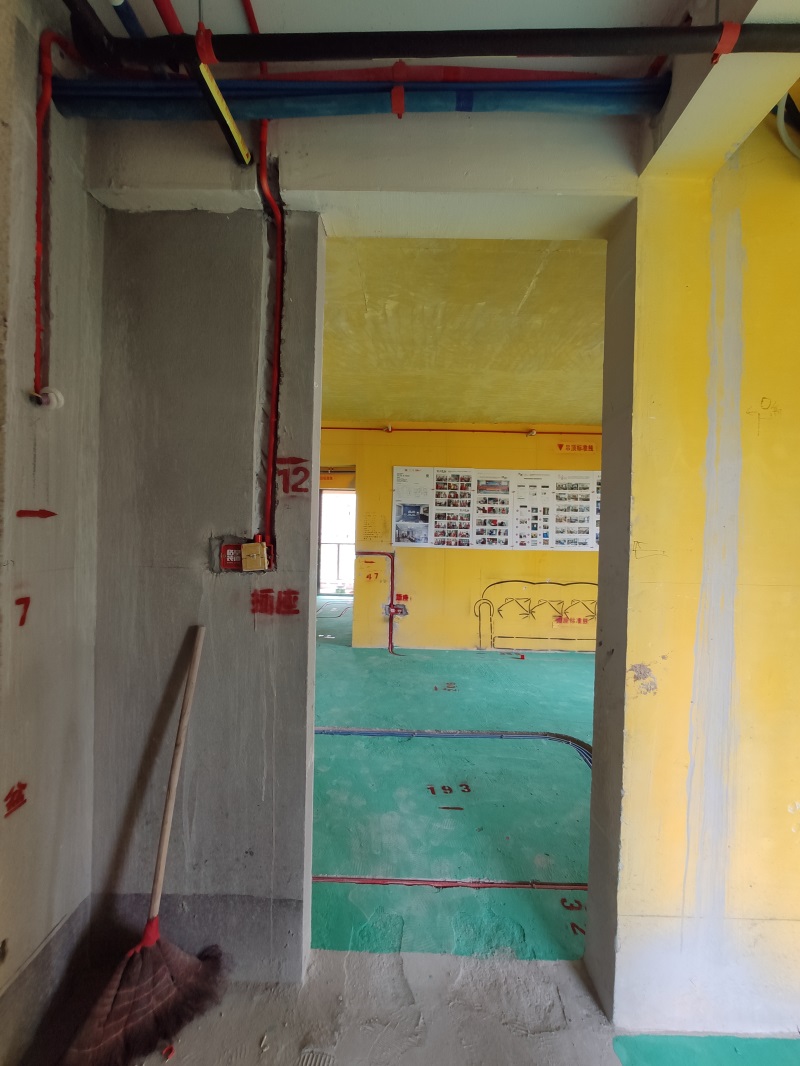

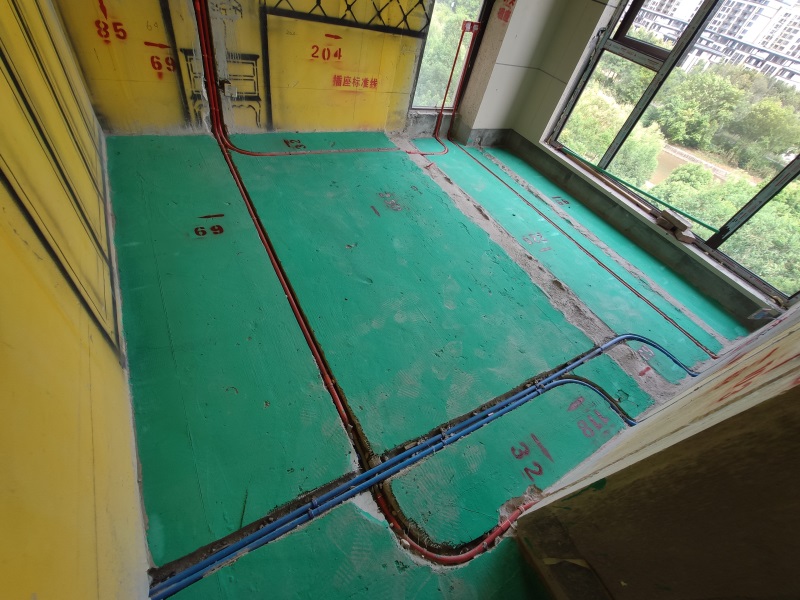

一般要求床头柜插座在80cm左右

墙角禁止走线距离墙面在30cm以上

发表于 2019-8-9 15:21:53

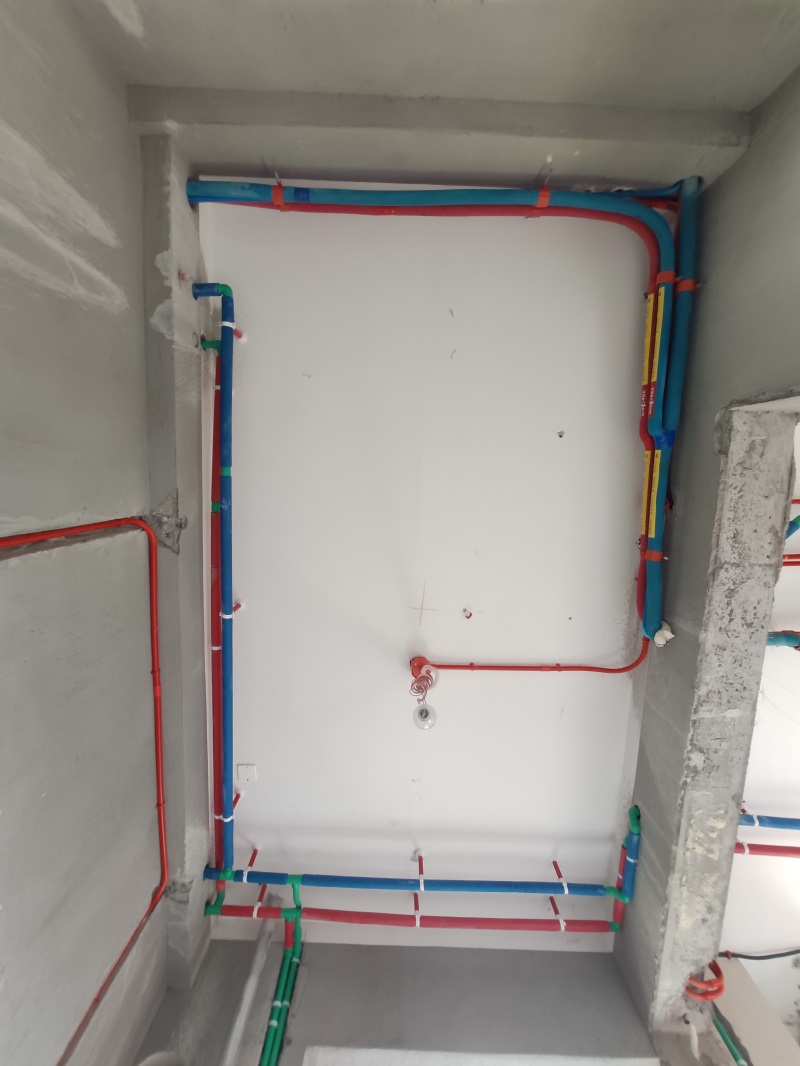

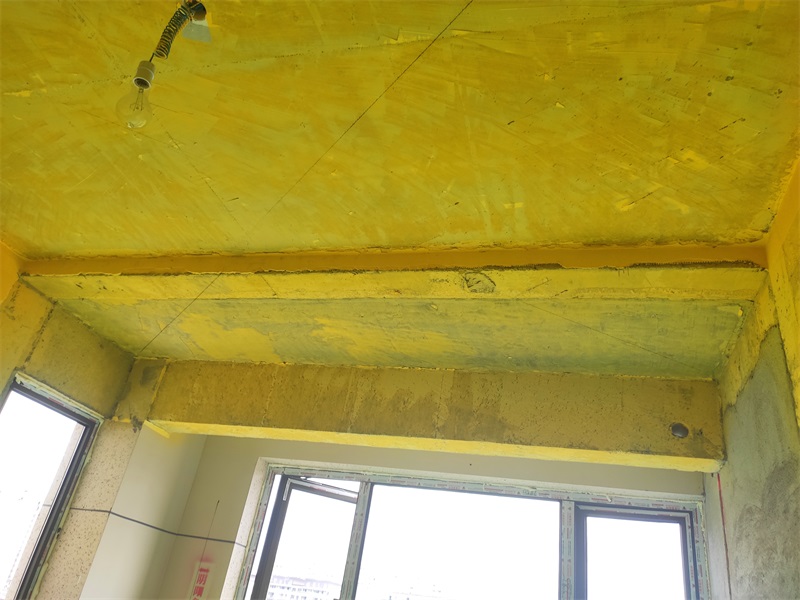

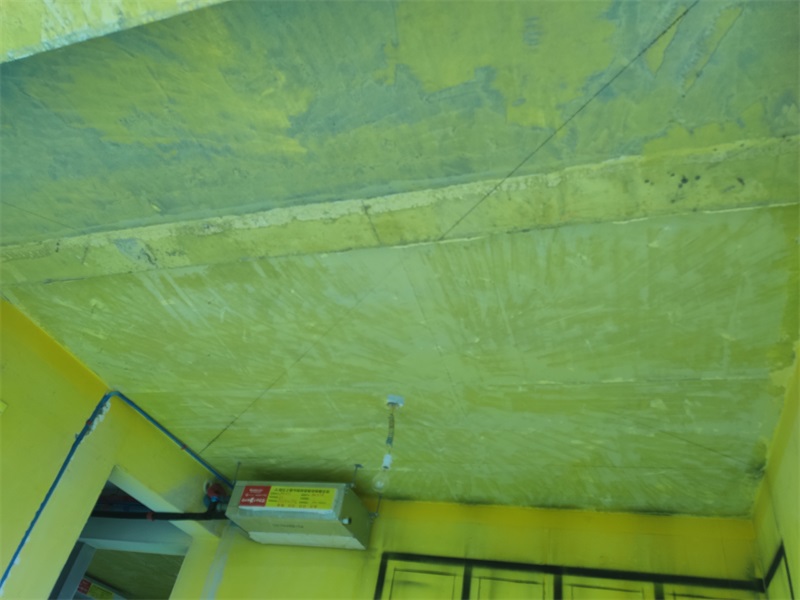

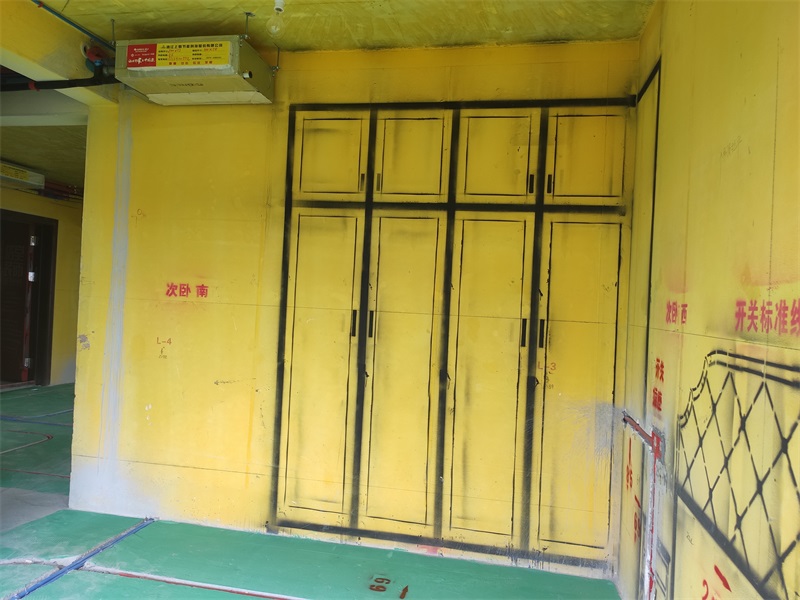

次卧顶部线路布置

发表于 2019-8-9 15:23:23

水管尽量采用下垂式安装

发表于 2019-8-9 15:24:41

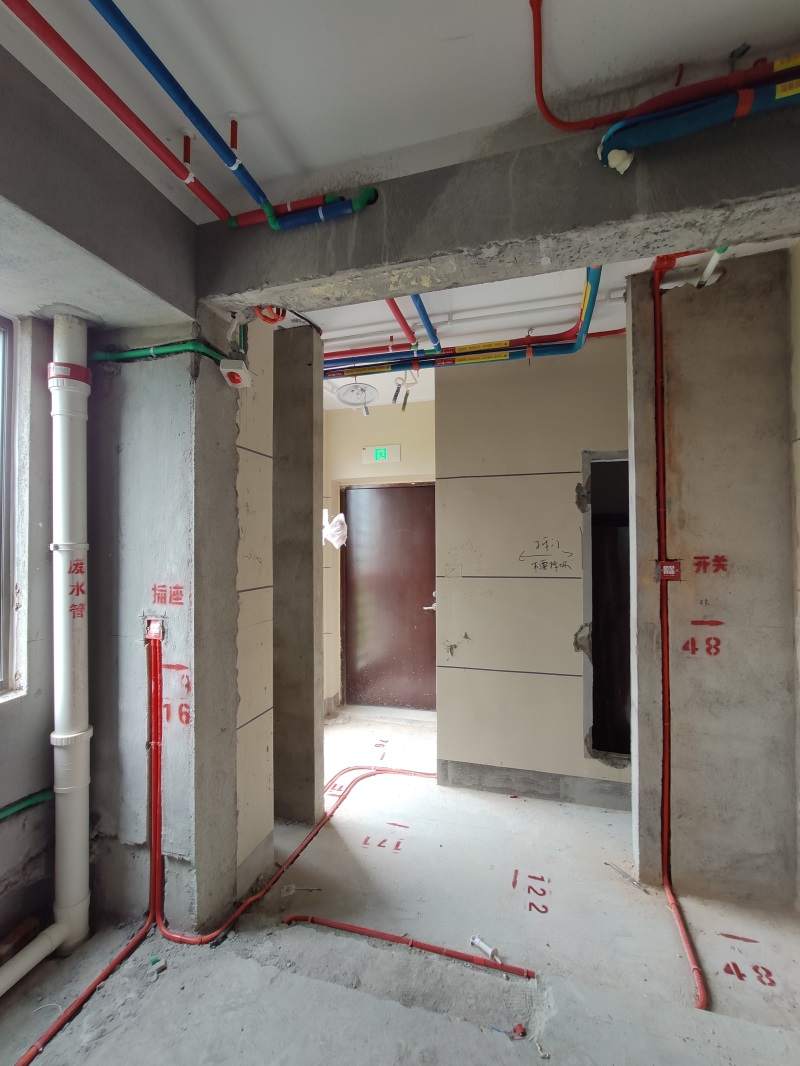

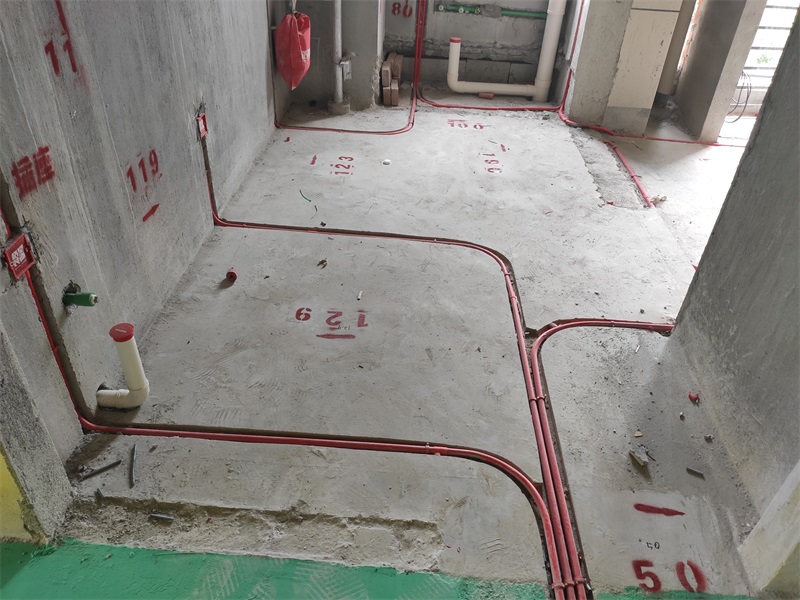

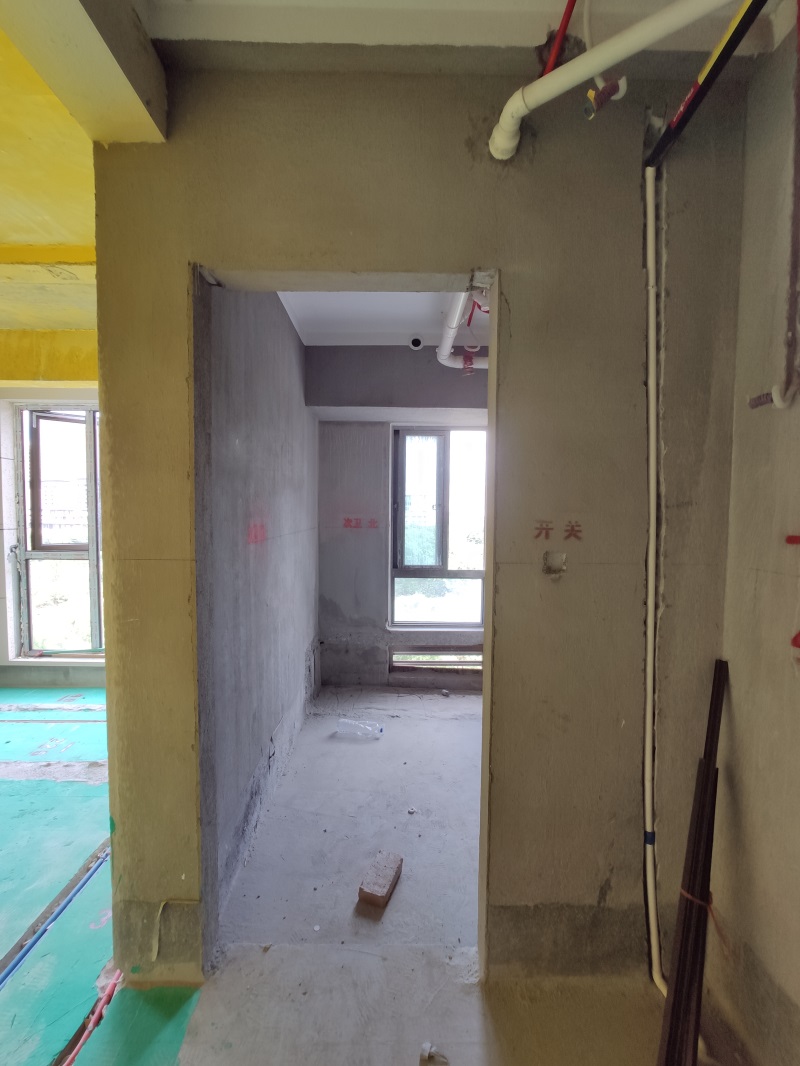

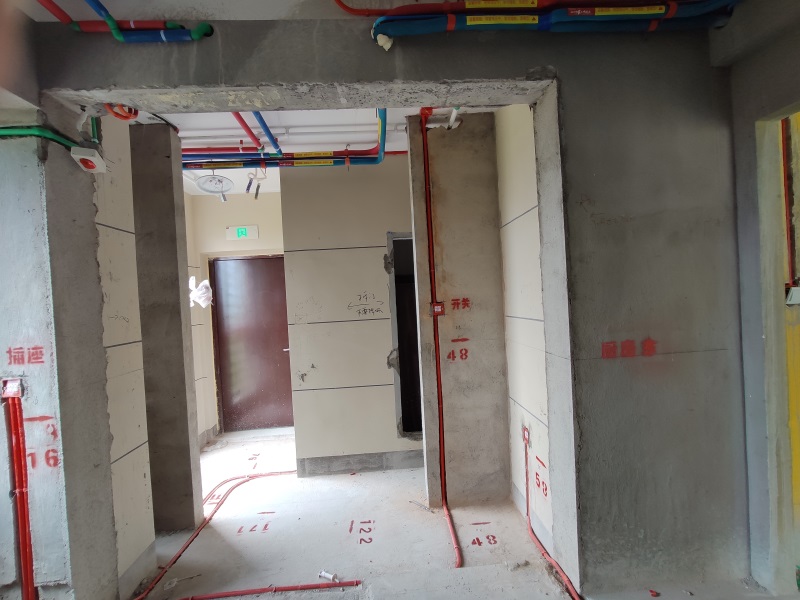

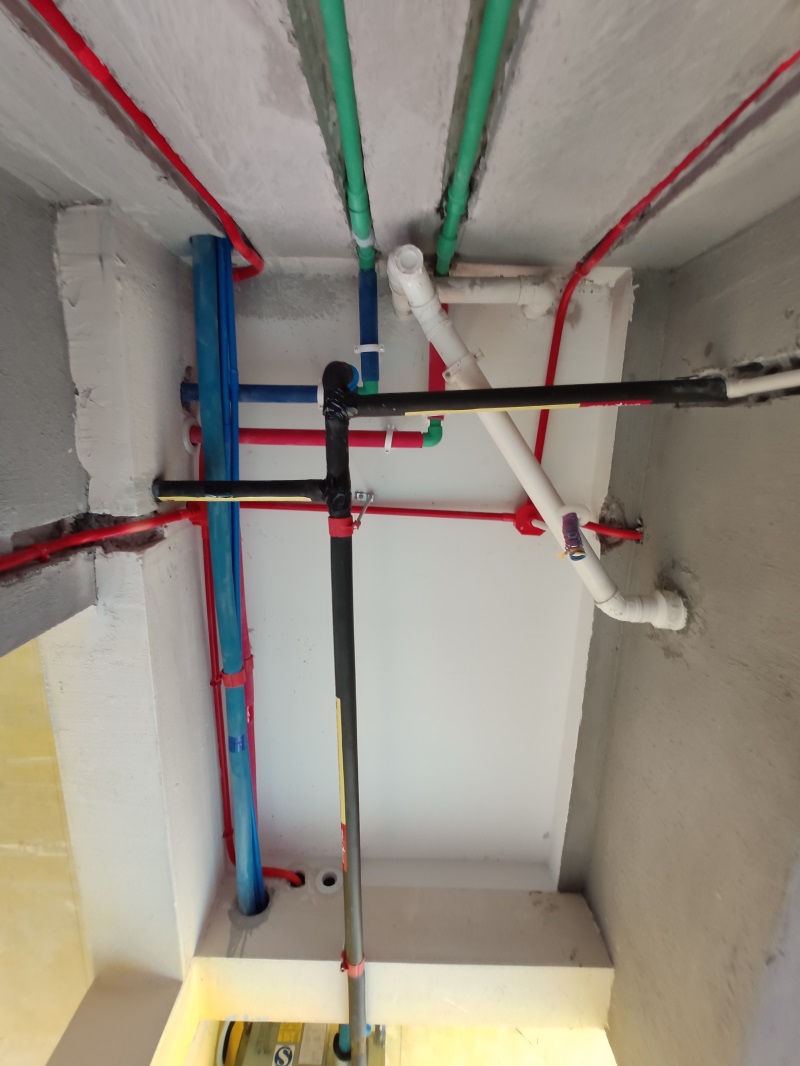

干区：顶部和底部线路布置

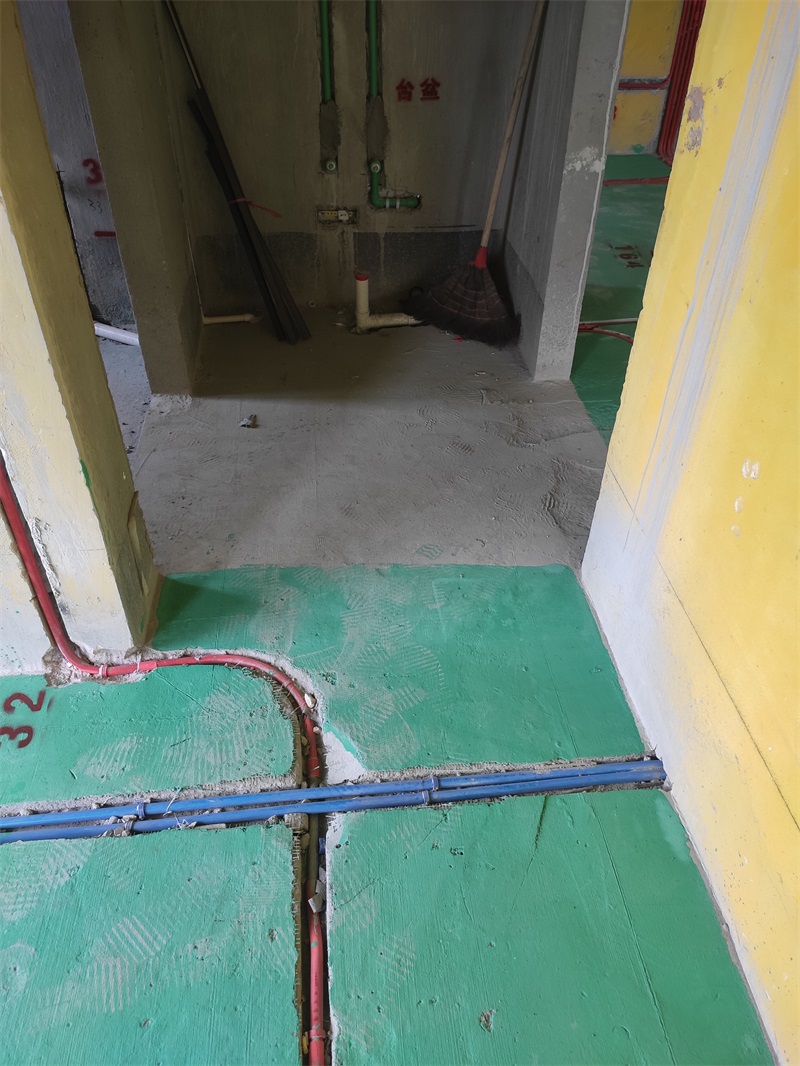

强弱电交叉处用金属屏蔽管，避免信号干扰

水管转弯处必须要有吊卡

发表于 2019-8-9 15:27:25

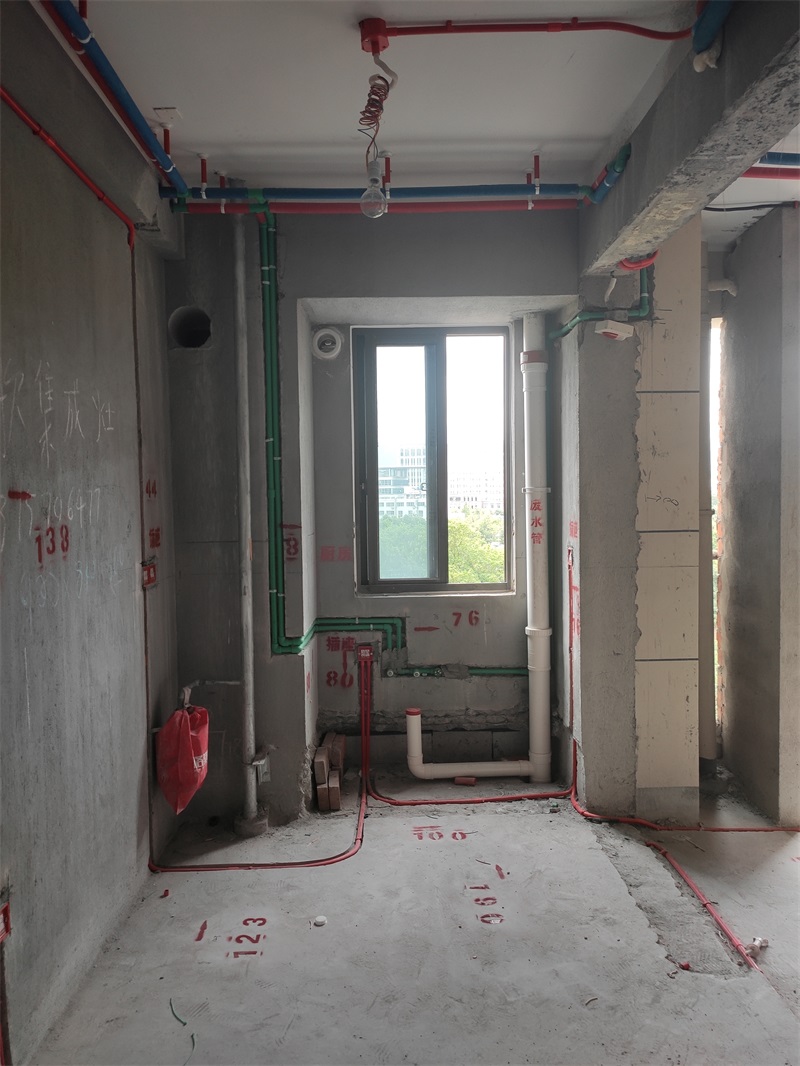

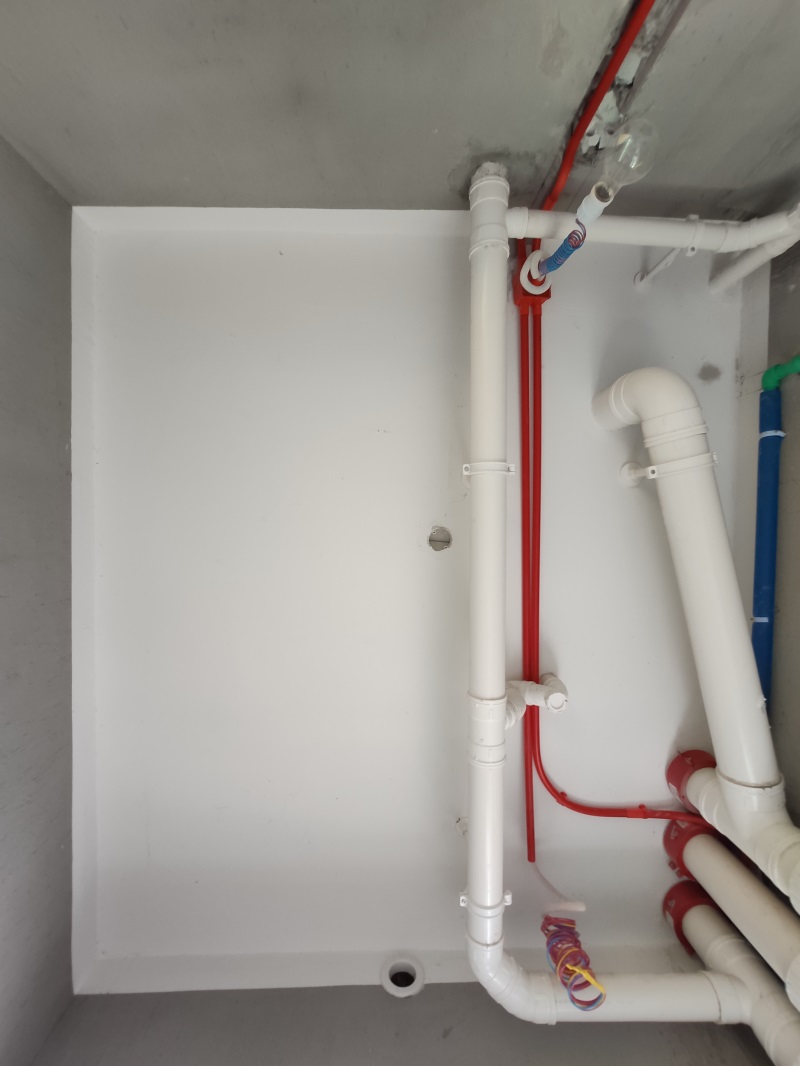

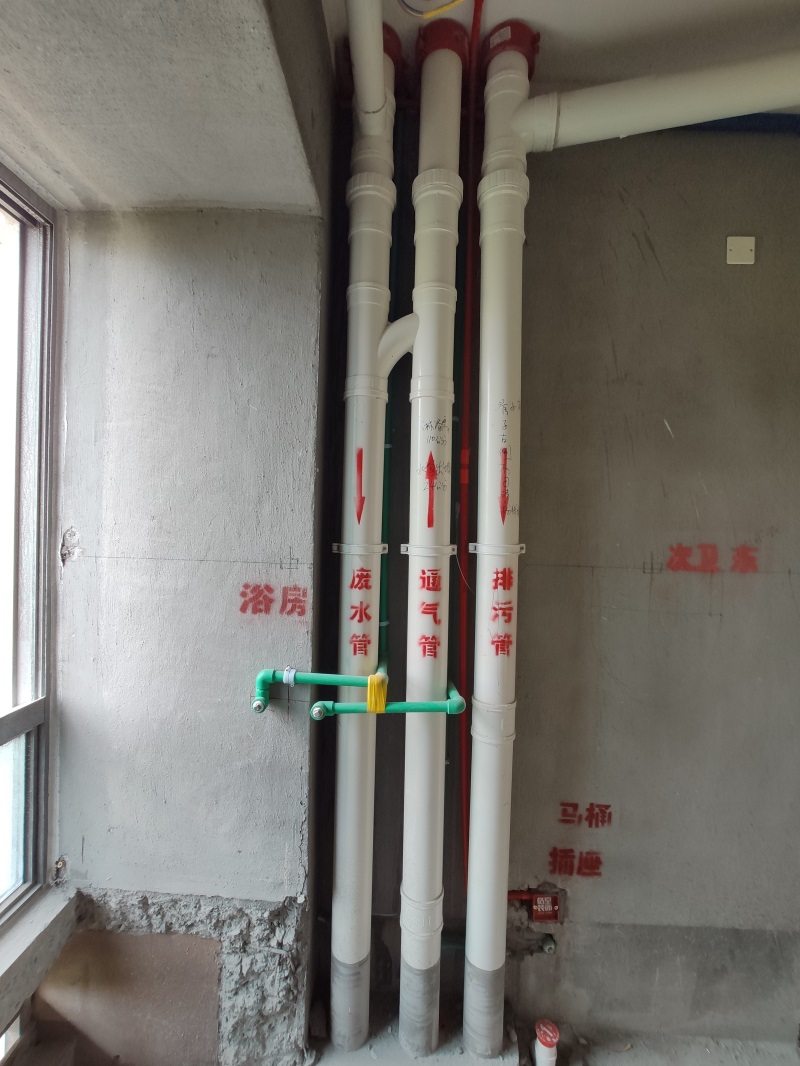

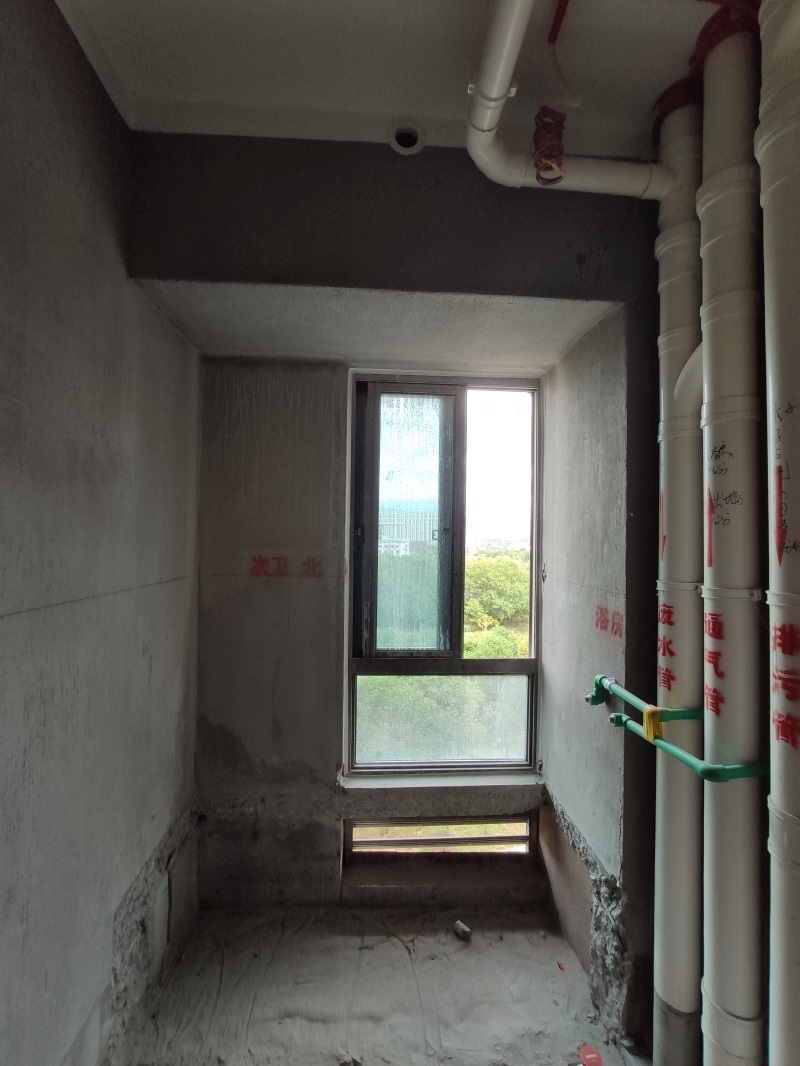

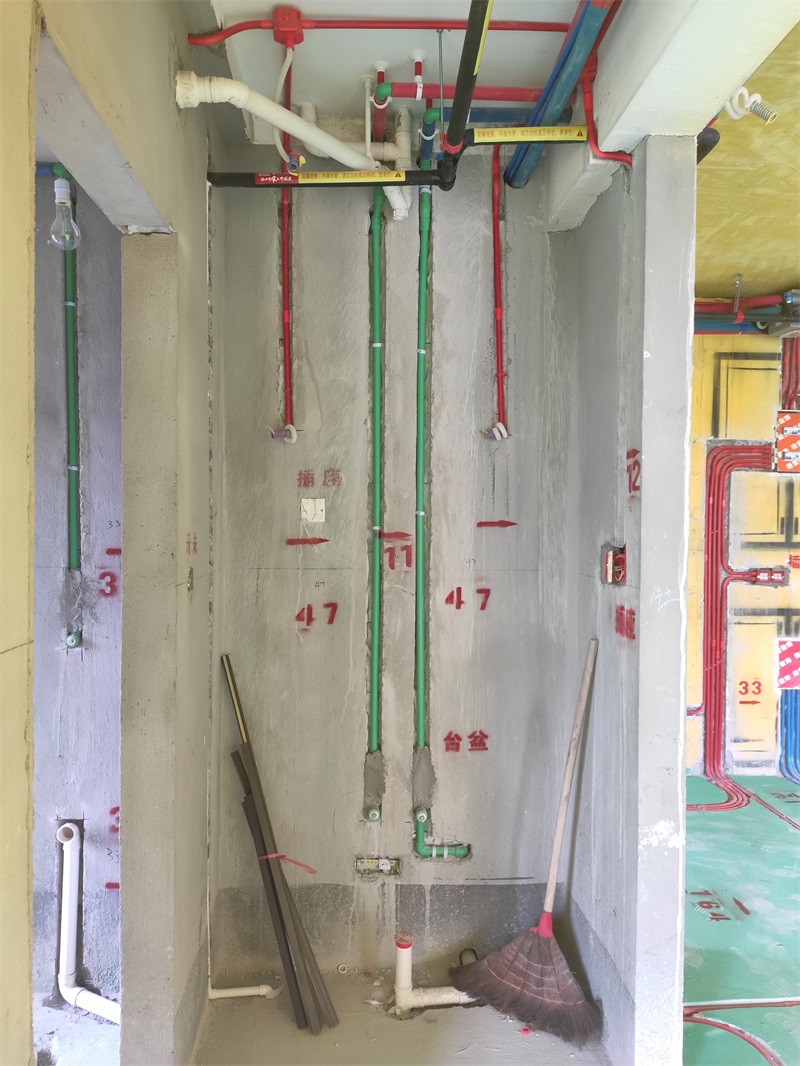

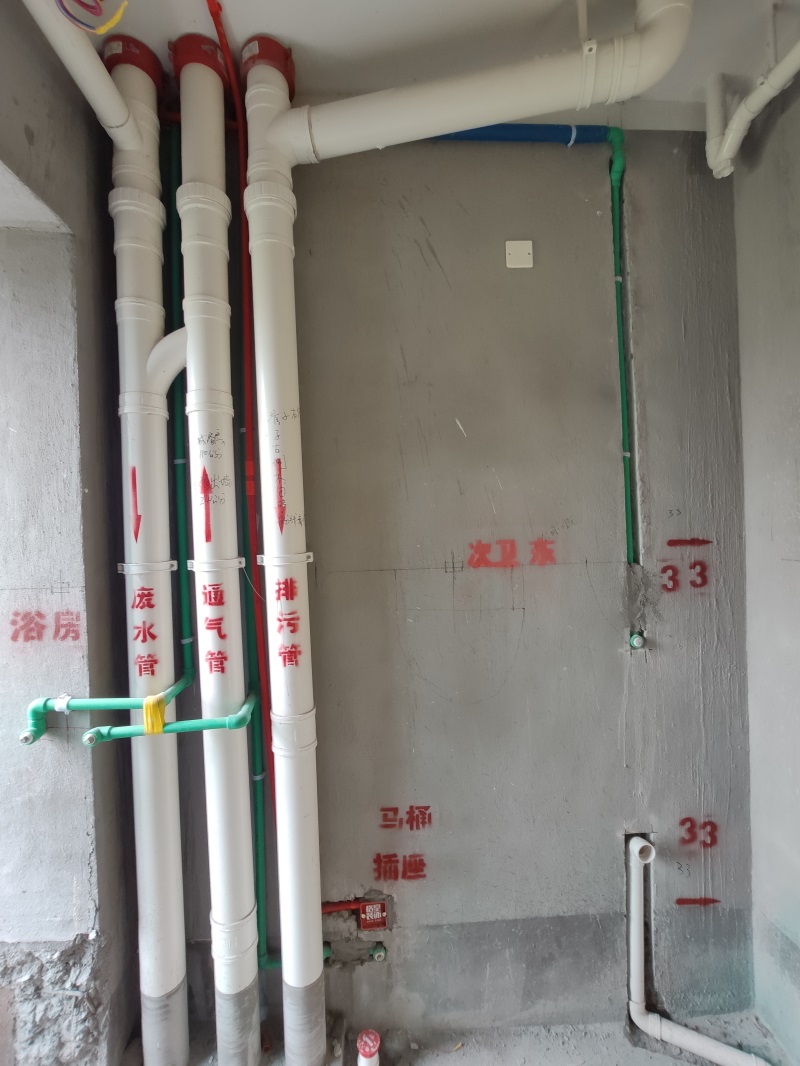

卫生间水管线路布置

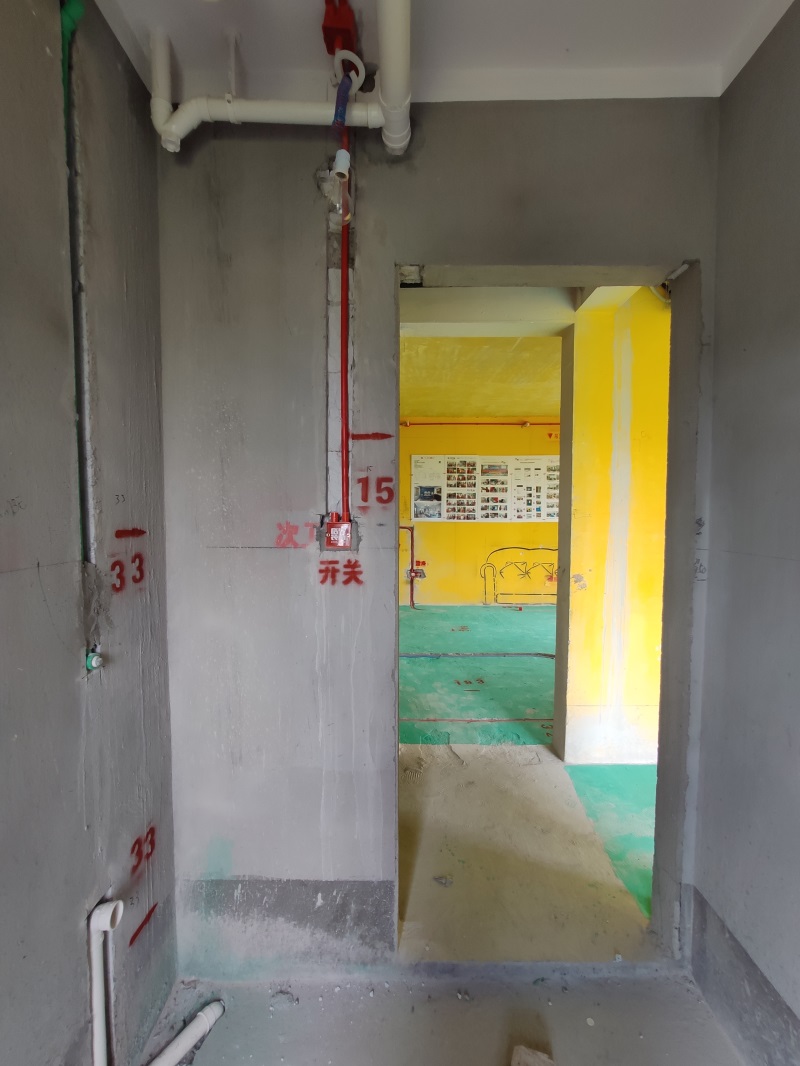

开关一般要求完成面在130cm左右，卫生间用4平方电线拉入到开关

发表于 2019-8-9 15:30:05

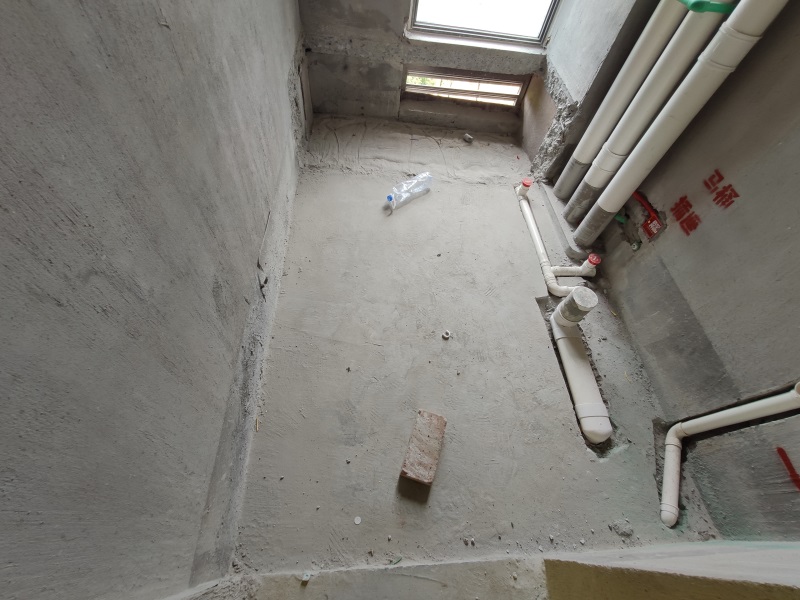

卫生间湿区地漏放在马桶背后两侧，（尽量放在淋浴房这边），下水孔中心距墙11cm

发表于 2019-8-9 15:31:36

本帖最后由格堂小范于 2019-8-9 15:32 编辑

每户水管进水部位应加进水总阀

并排两根线管采用错位顺钉，间隙均匀
