衢州公馆1-1-30#143㎡新中式—静心

发表于 2019-8-29 11:20:35

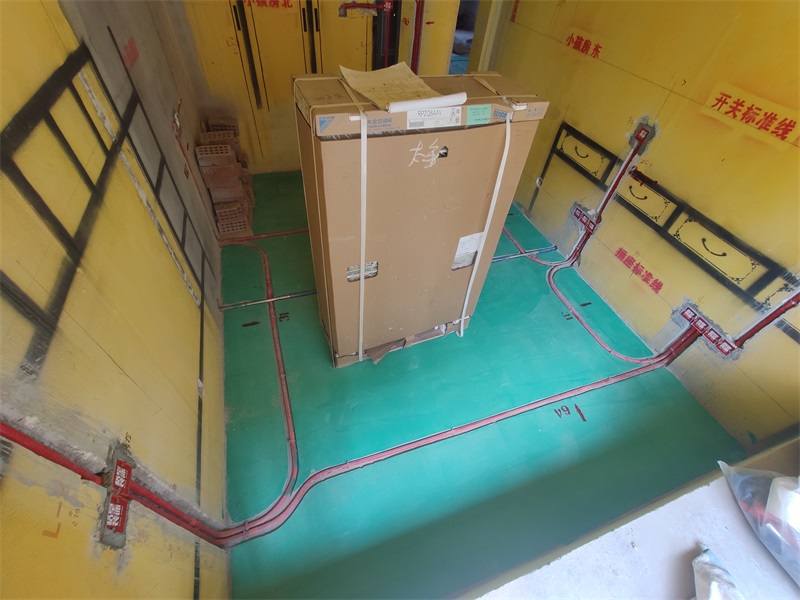

线管弯头处用弹簧弯曲

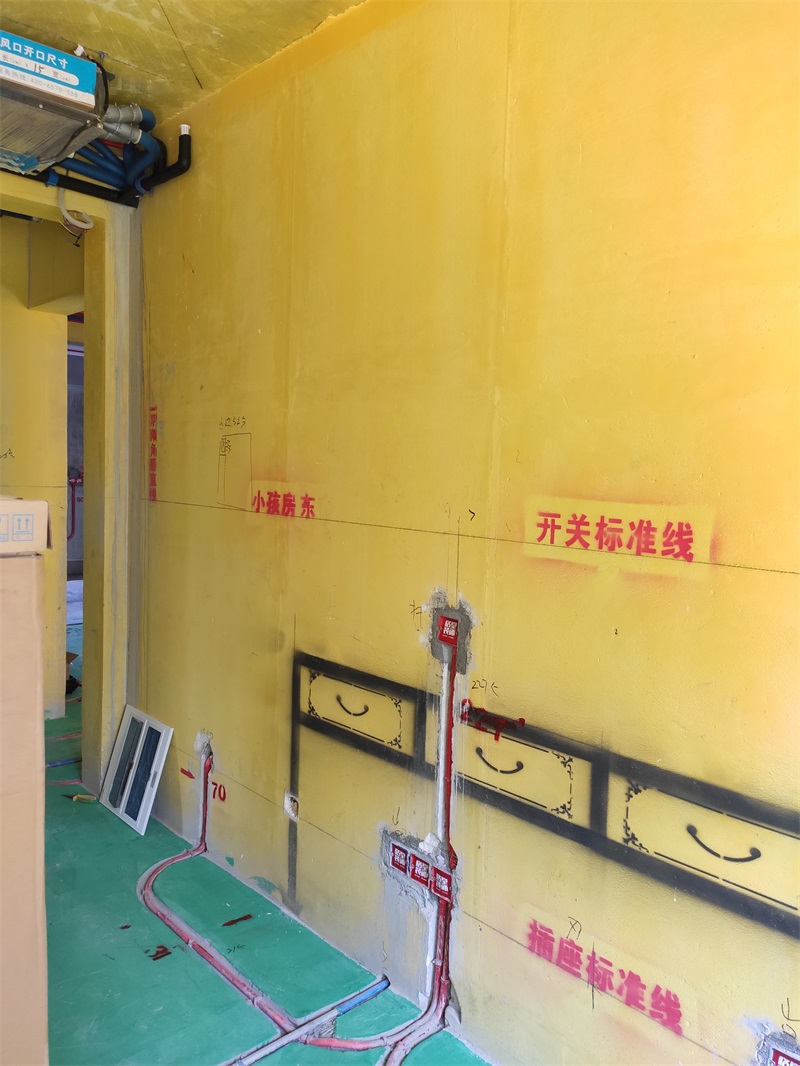

并排两根以上线管，固定采用管卡错位顺钉，间隙均匀

发表于 2019-8-29 11:56:07

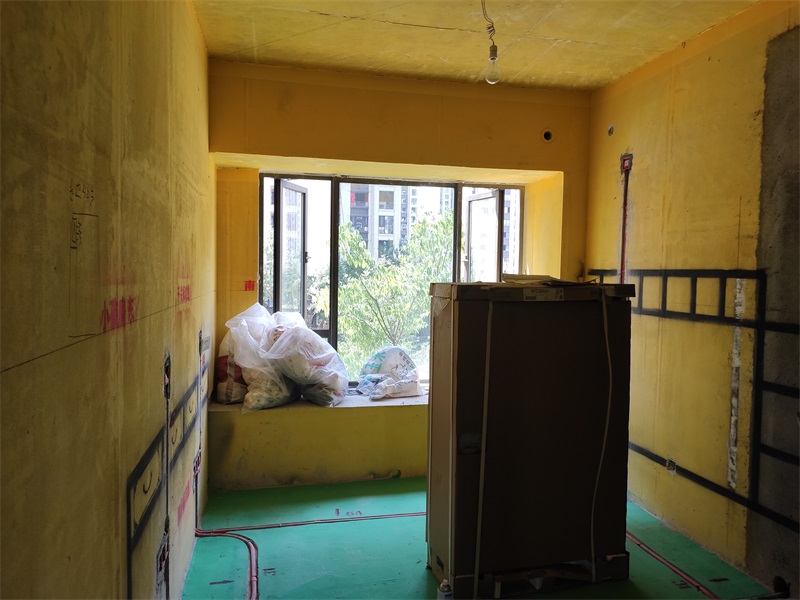

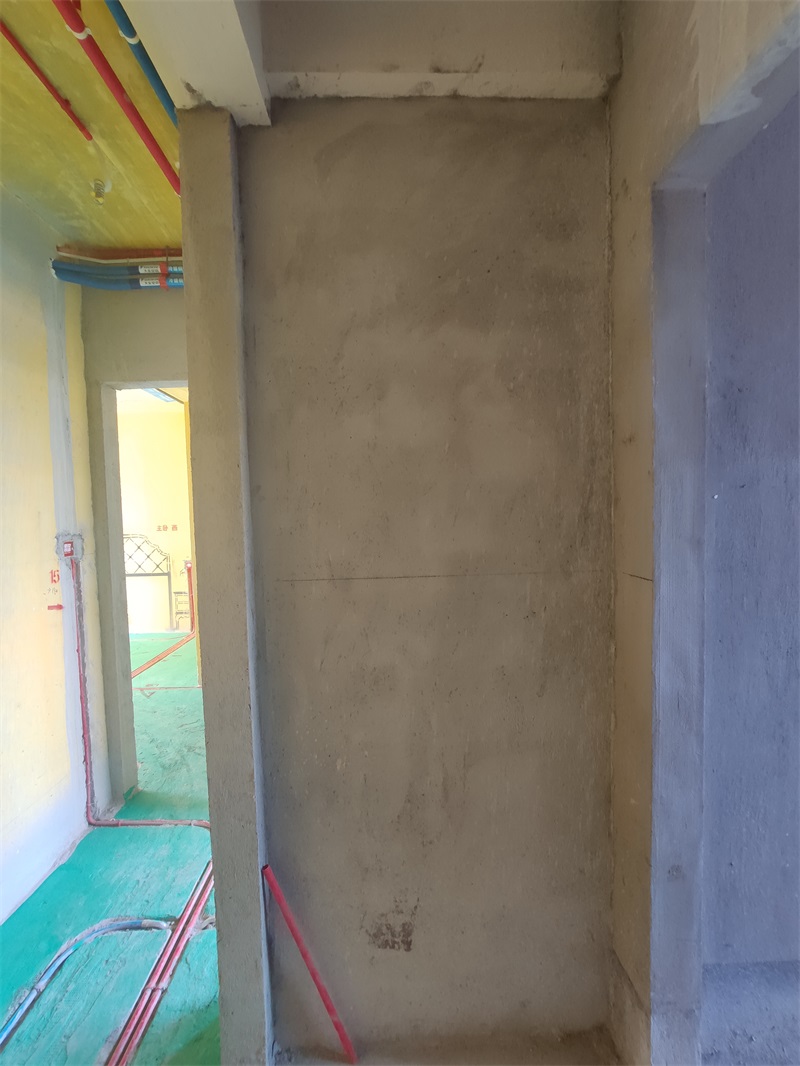

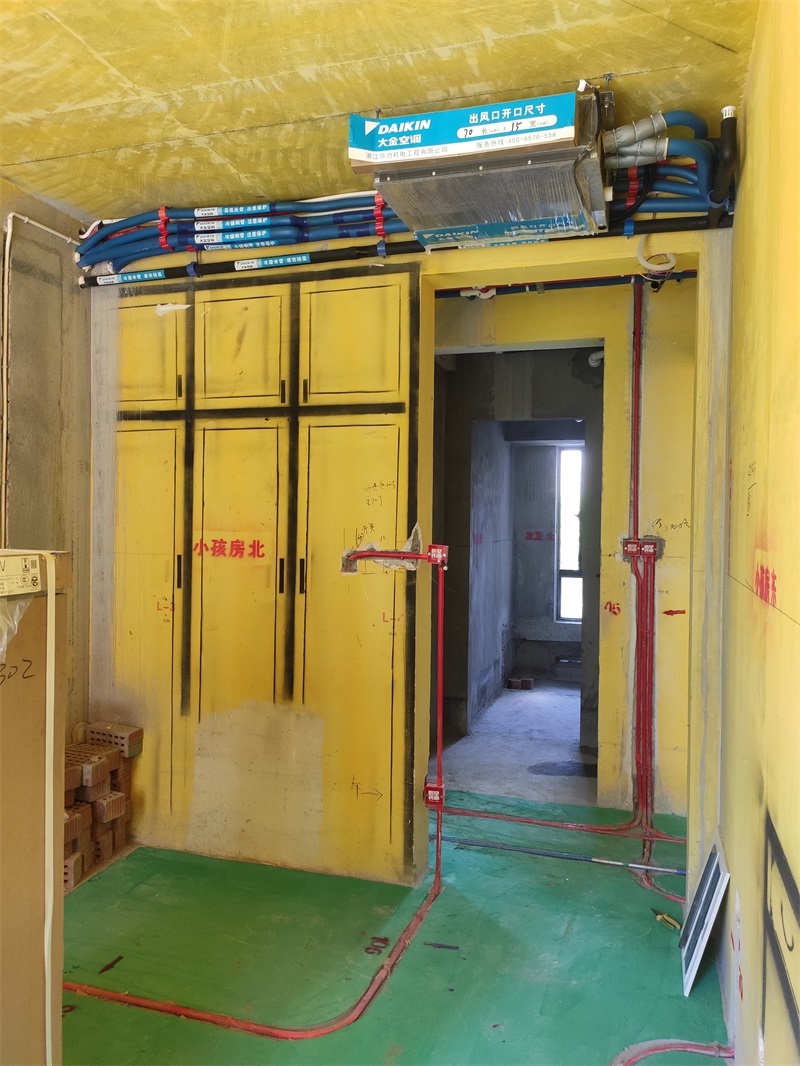

墙角禁止走线，距离墙面保持30cm以上

发表于 2019-8-29 11:59:19

本帖最后由格堂小范于 2019-8-29 12:03 编辑

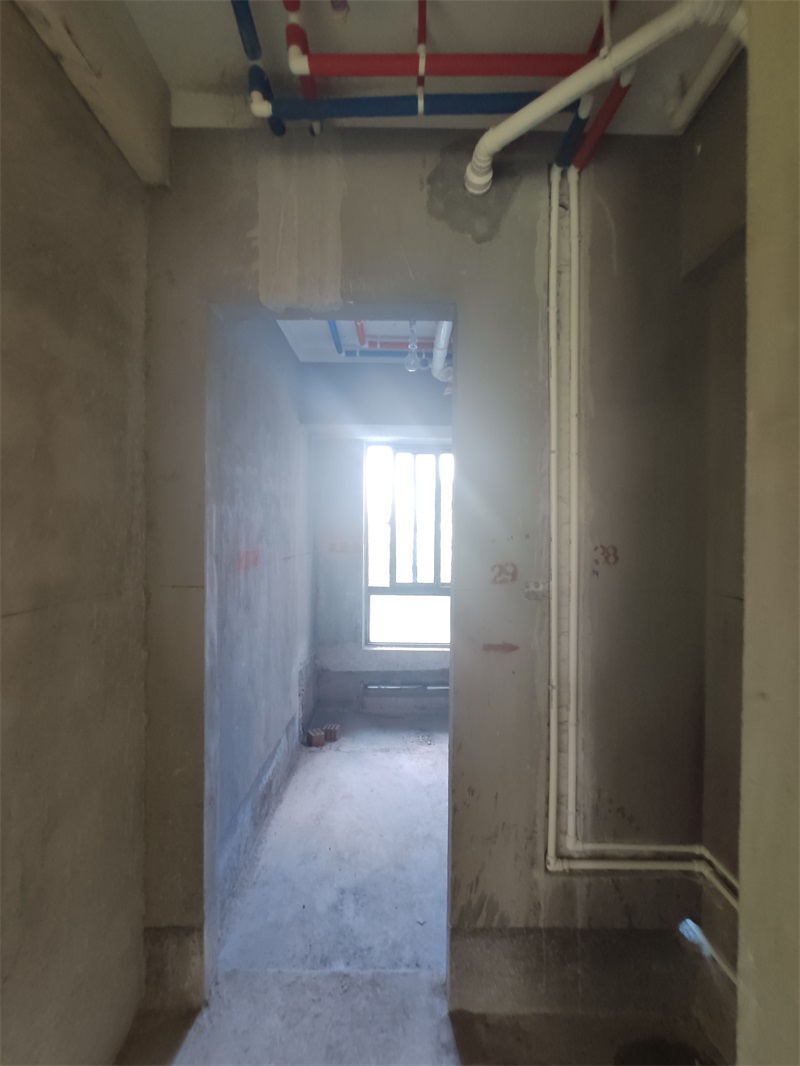

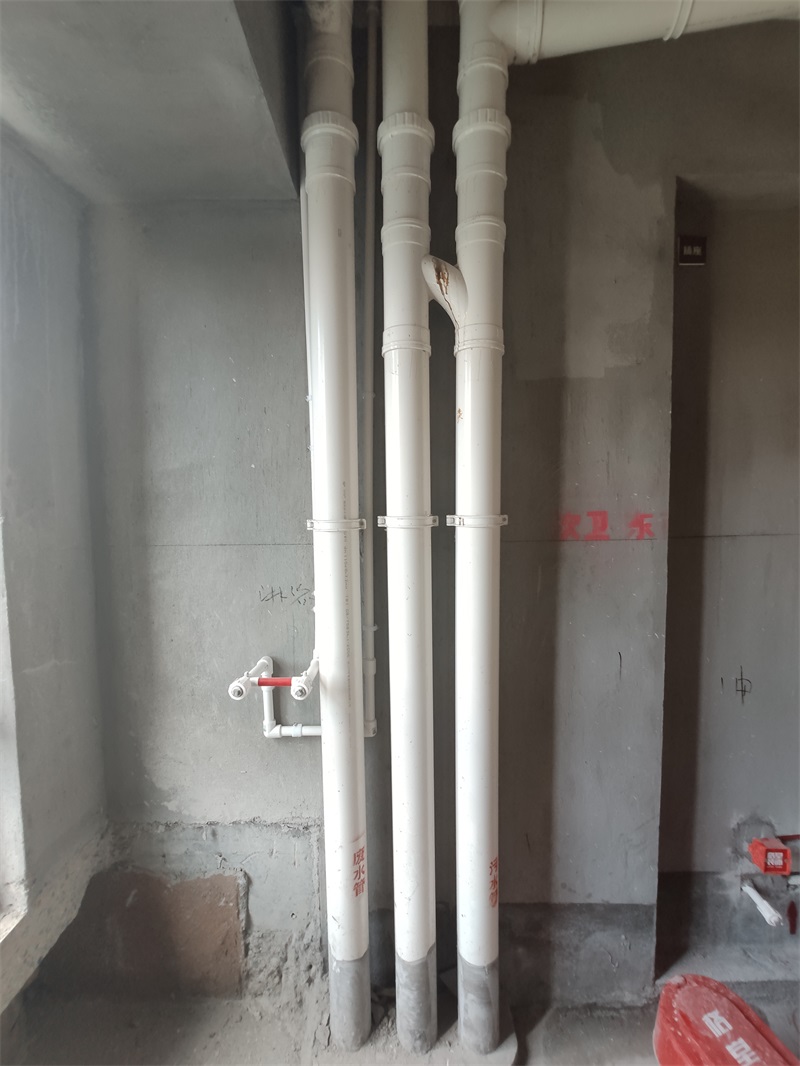

走墙水管贴瓷砖部位不需要包保温棉

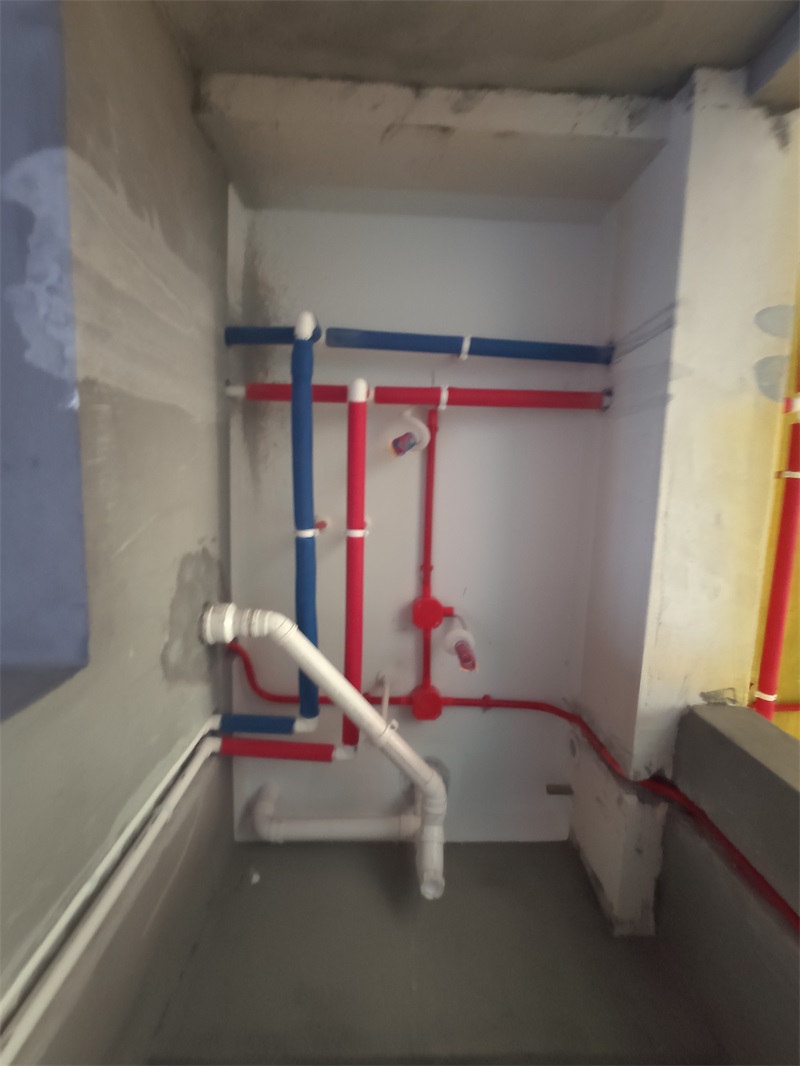

柜体内龙头采用内丝外露直接法

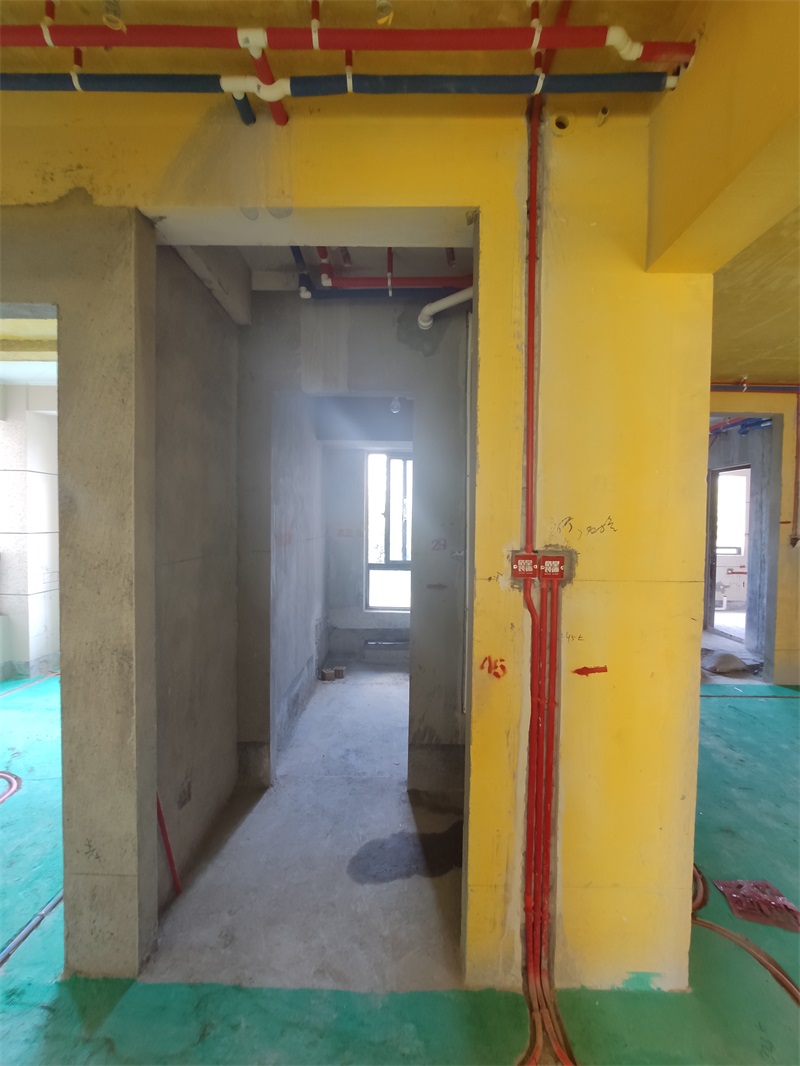

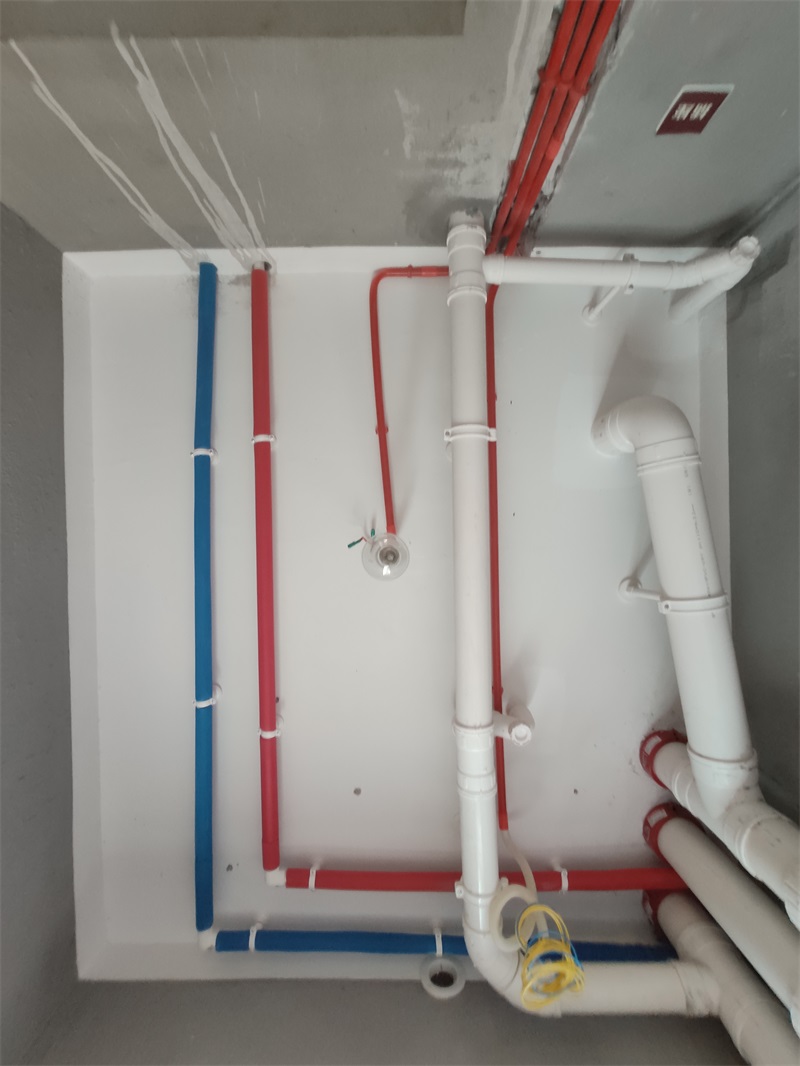

水管吊卡间距应小于80cm，转角处必须要有吊卡,
（吊卡距转角处间距不大于15cm)，水管交叉处采用过桥弯头

发表于 2019-8-29 12:09:11

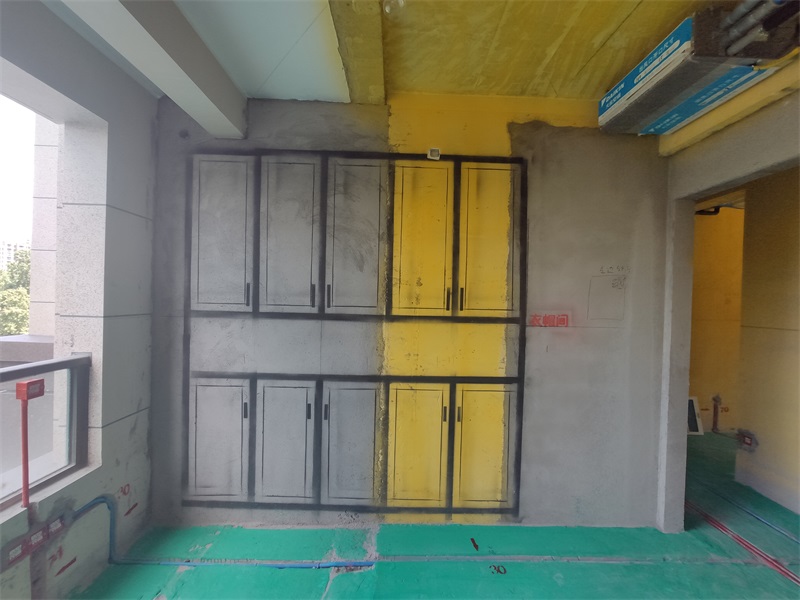

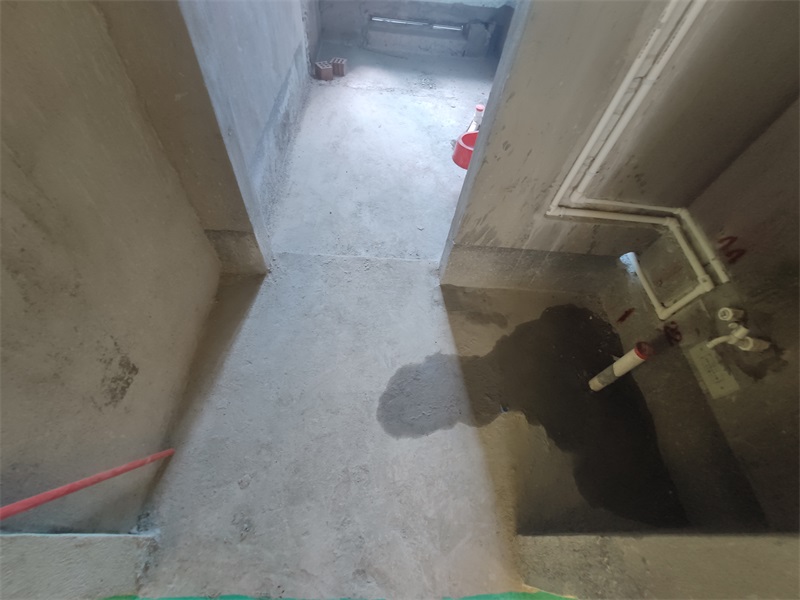

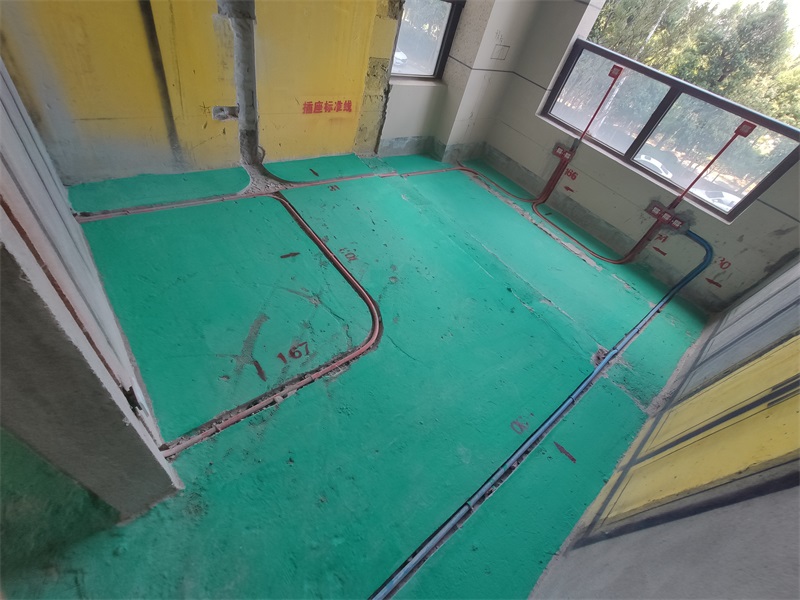

干区地面

发表于 2019-8-29 12:10:53

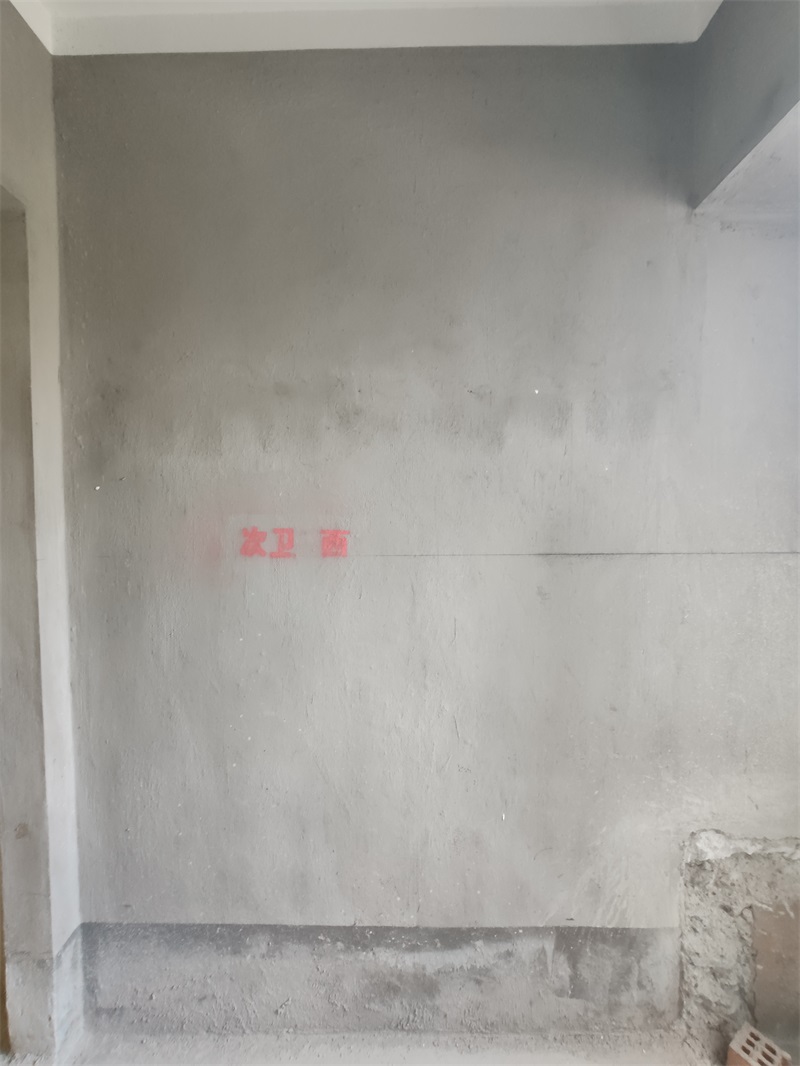

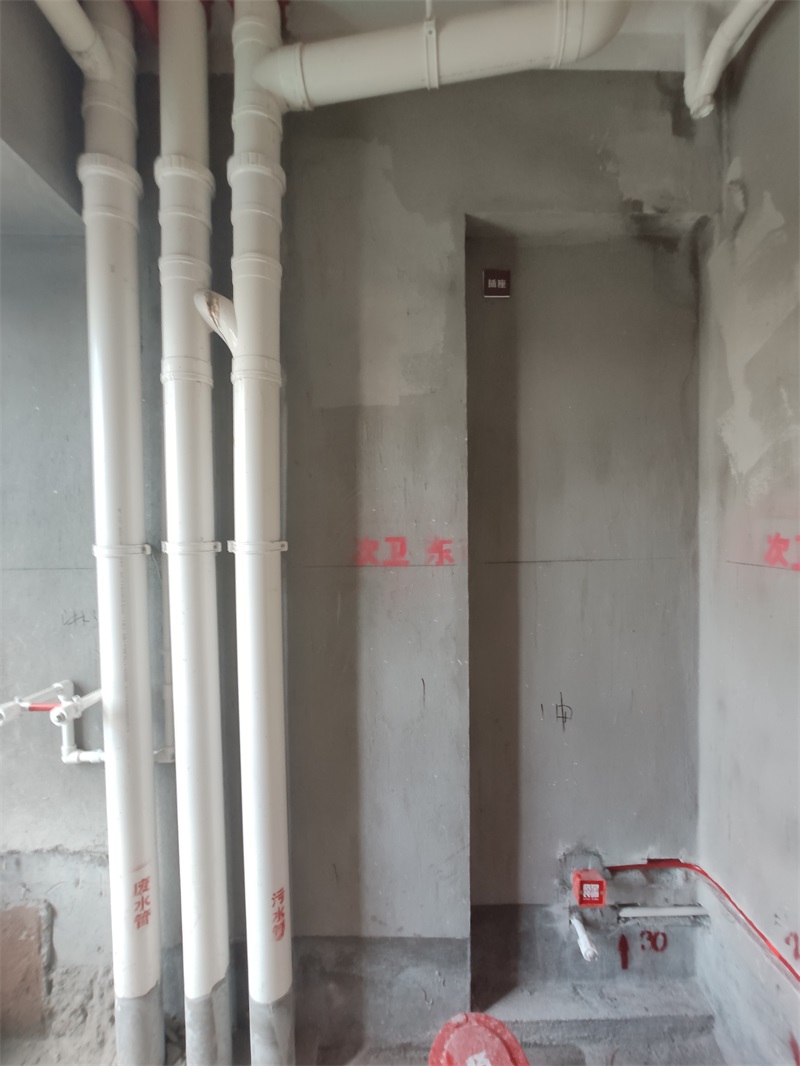

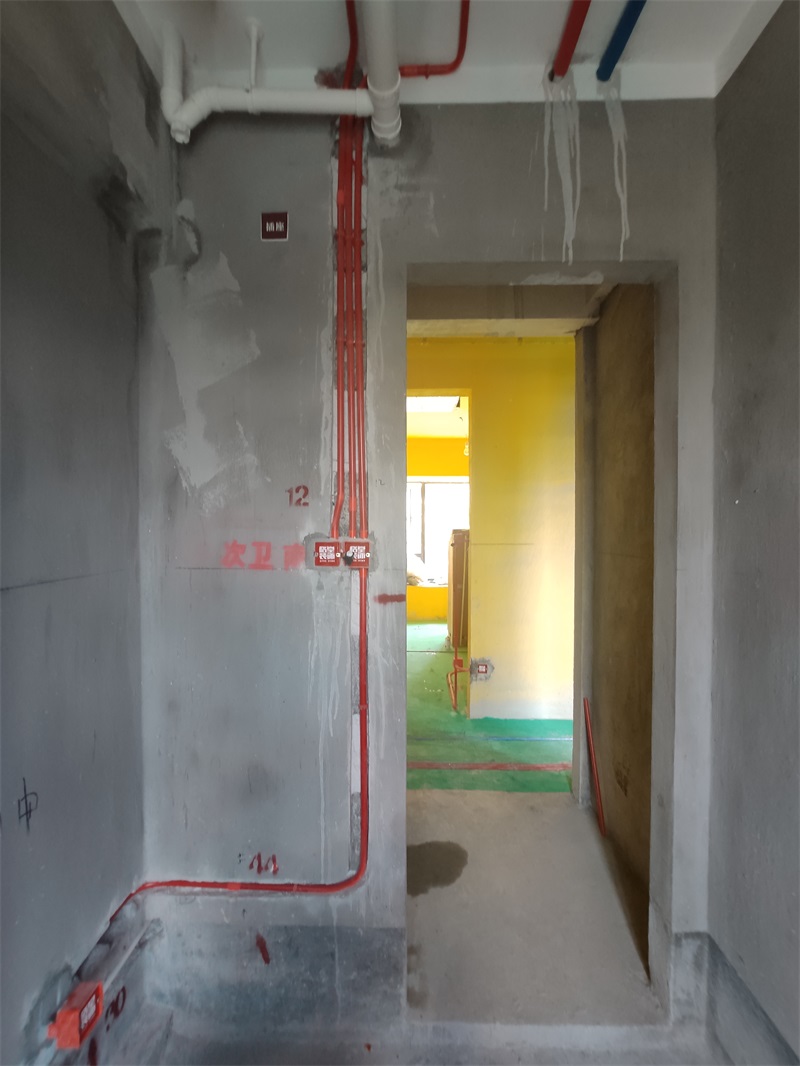

卫生间：水电线路布置

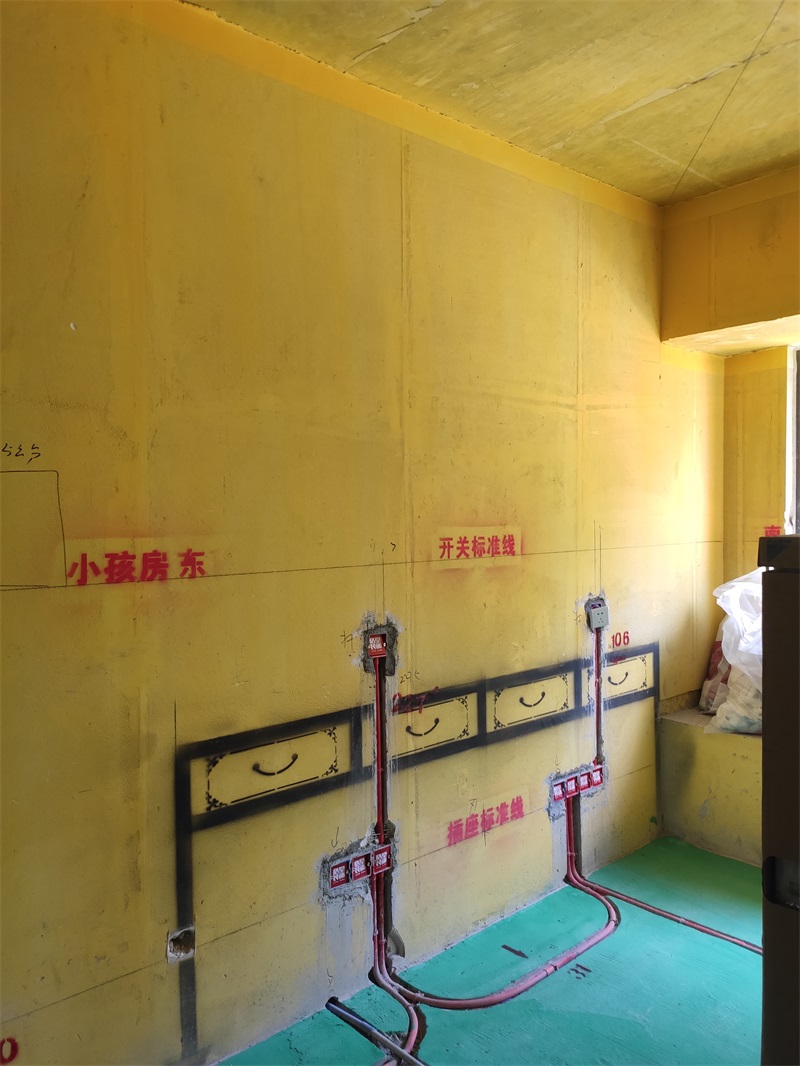

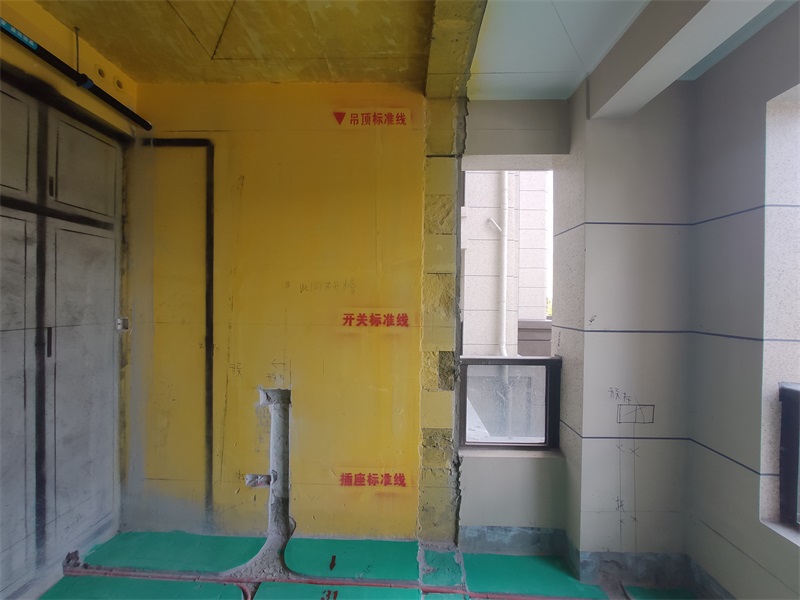

开关一般要求完成面在130cm左右

发表于 2019-8-29 12:12:09

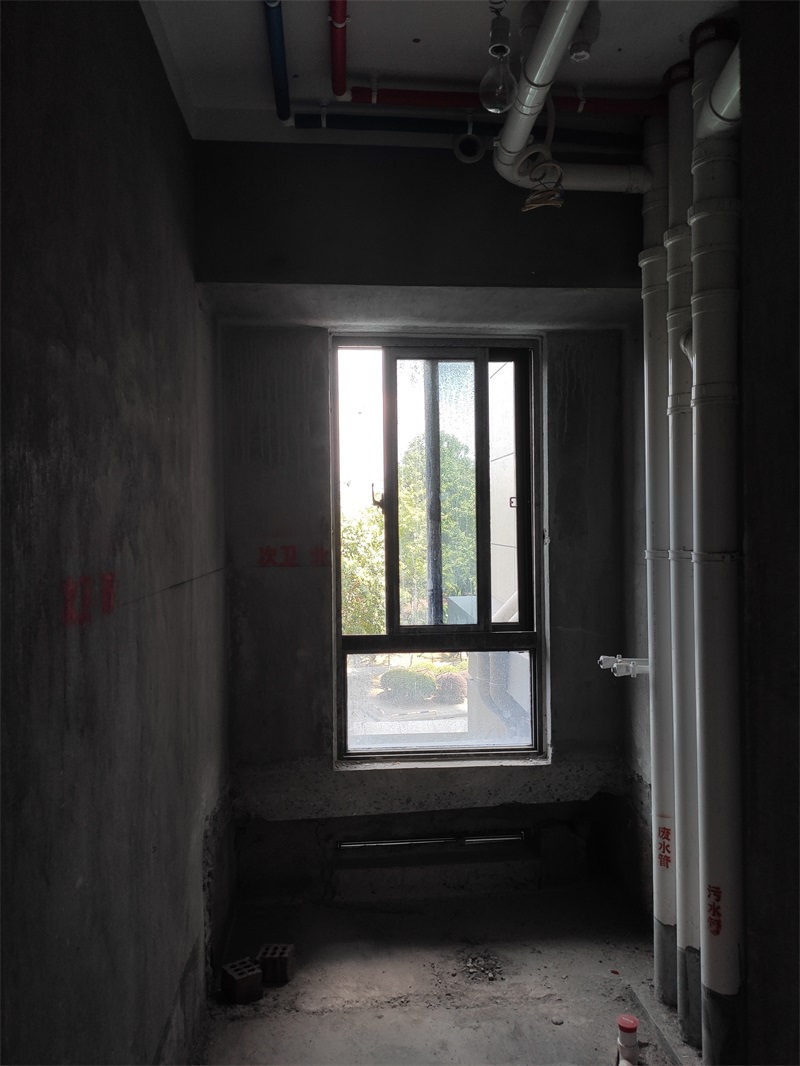

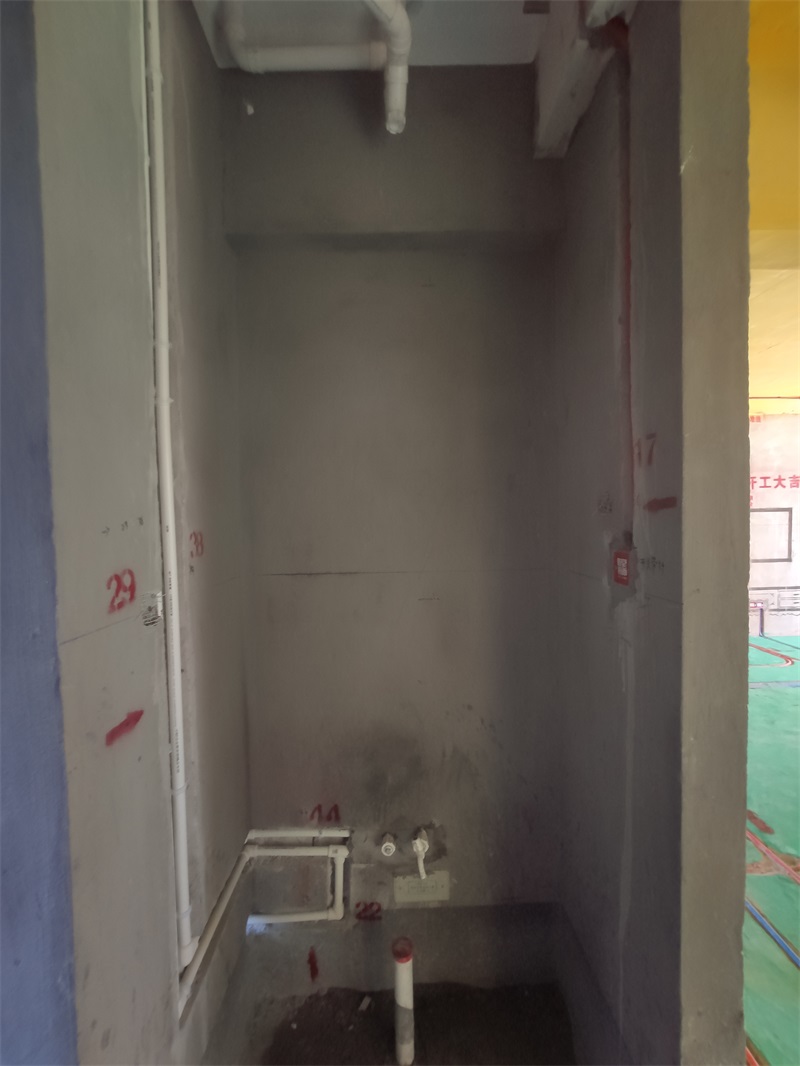

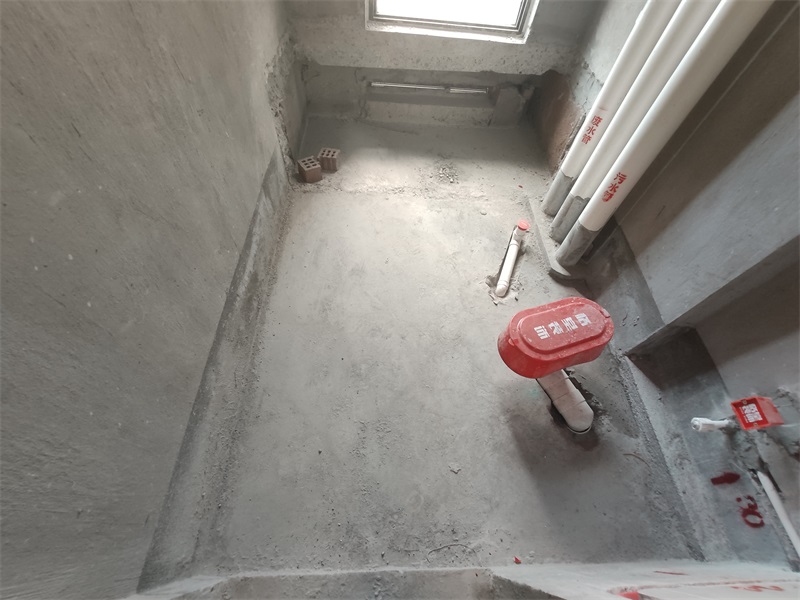

卫生间

保温棉：能够很好的解决冷凝水的问题，保护水管

发表于 2019-8-29 12:15:26

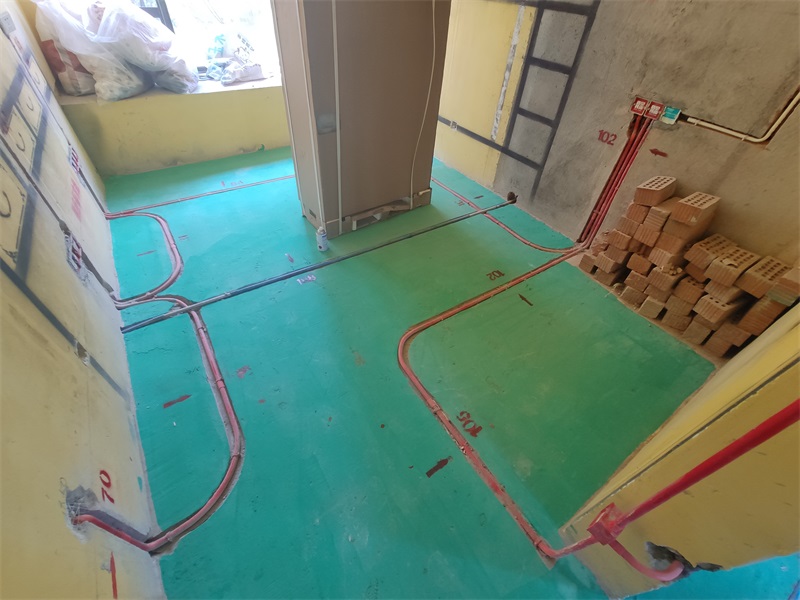

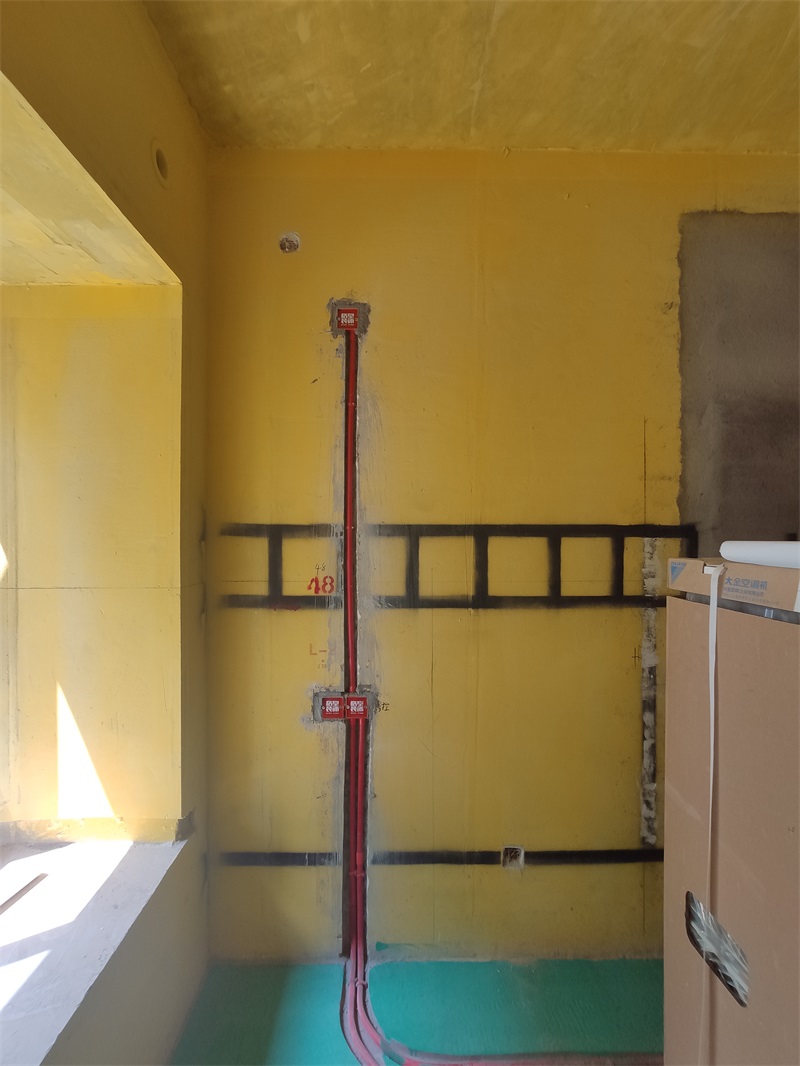

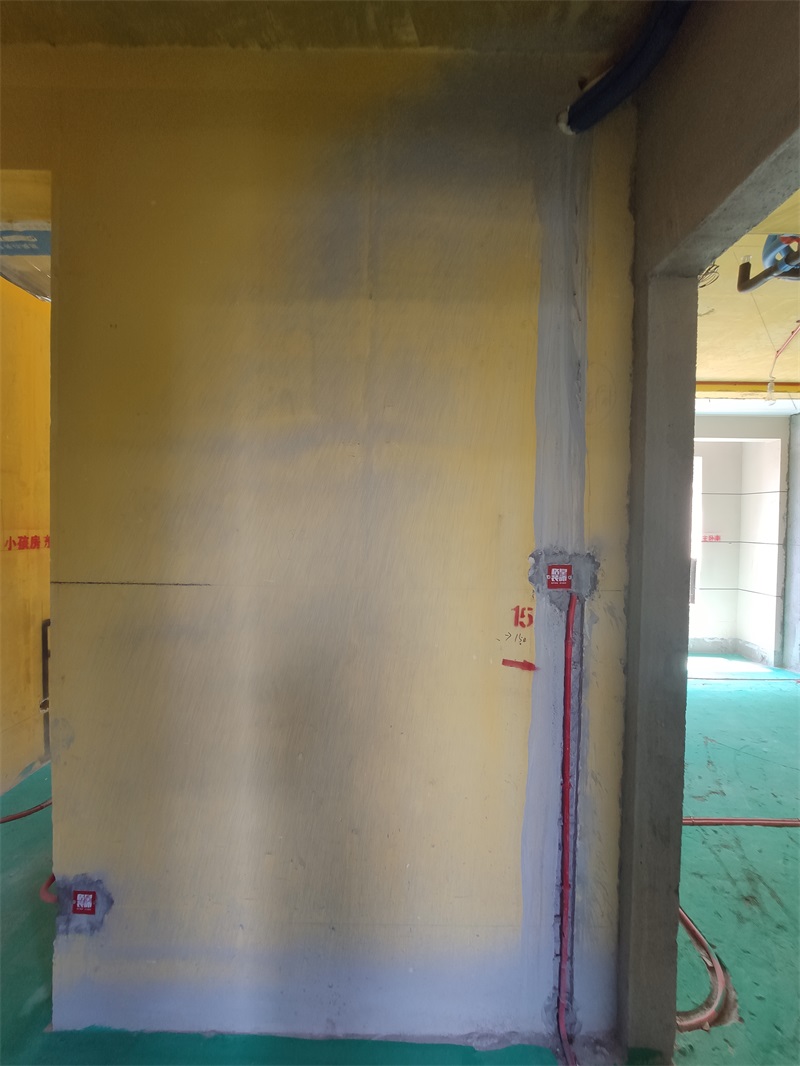

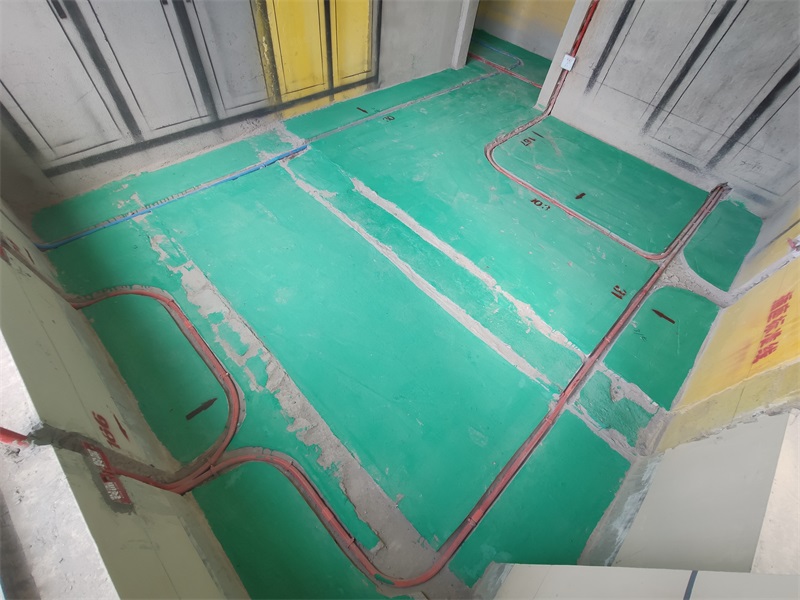

线路布置横平竖直，符合施工规范

发表于 2019-8-29 12:16:20

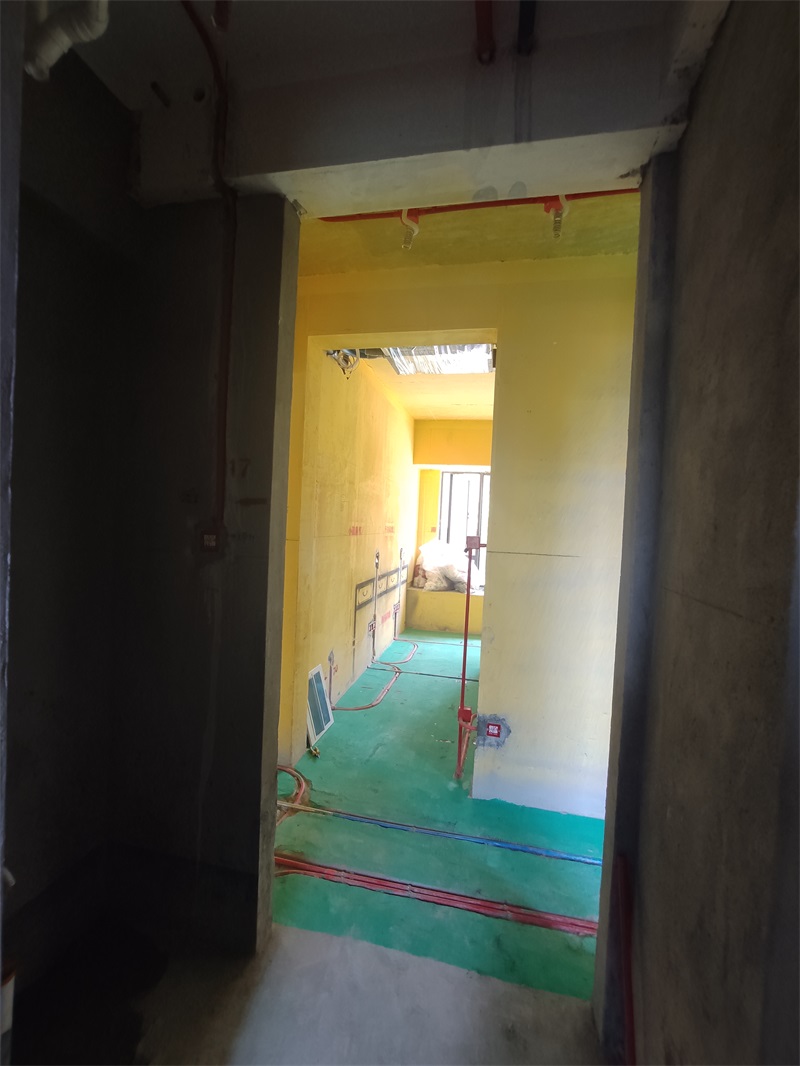

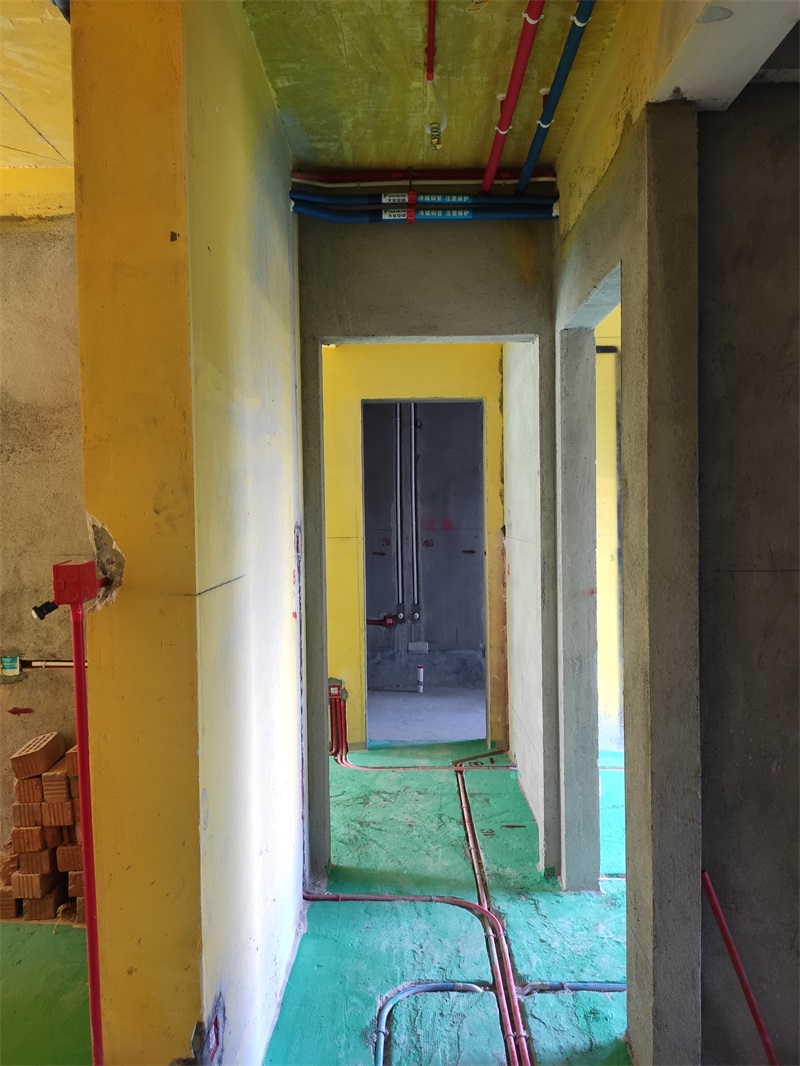

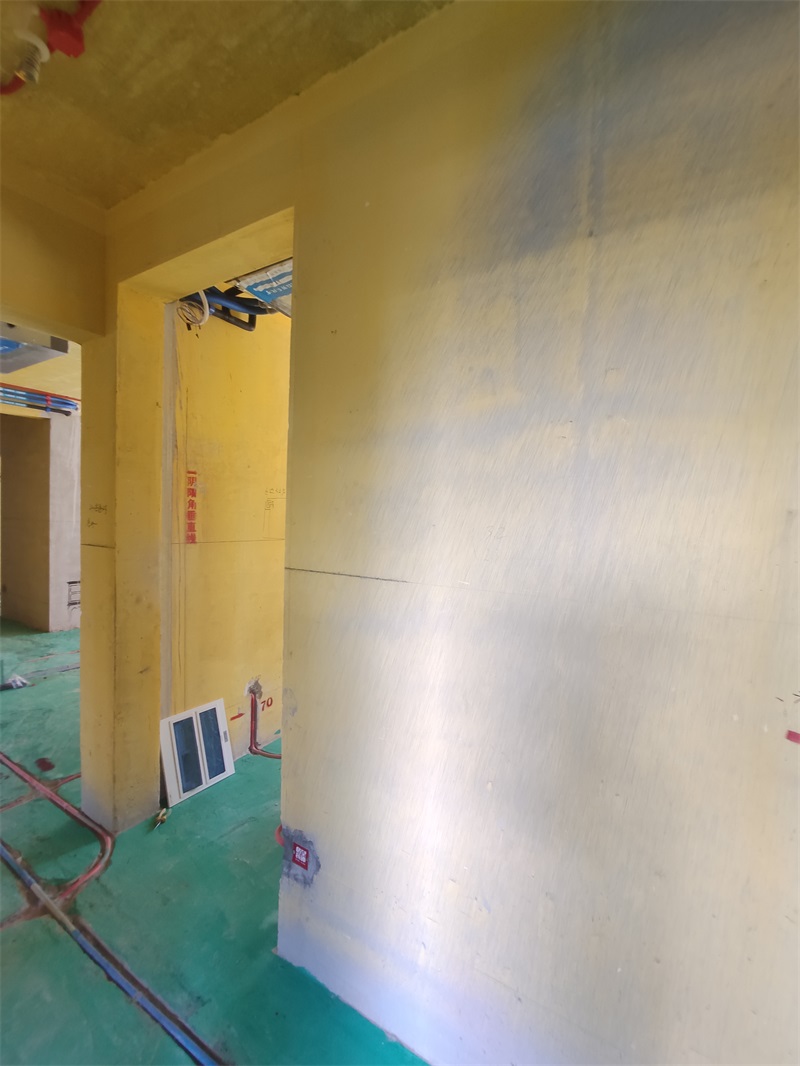

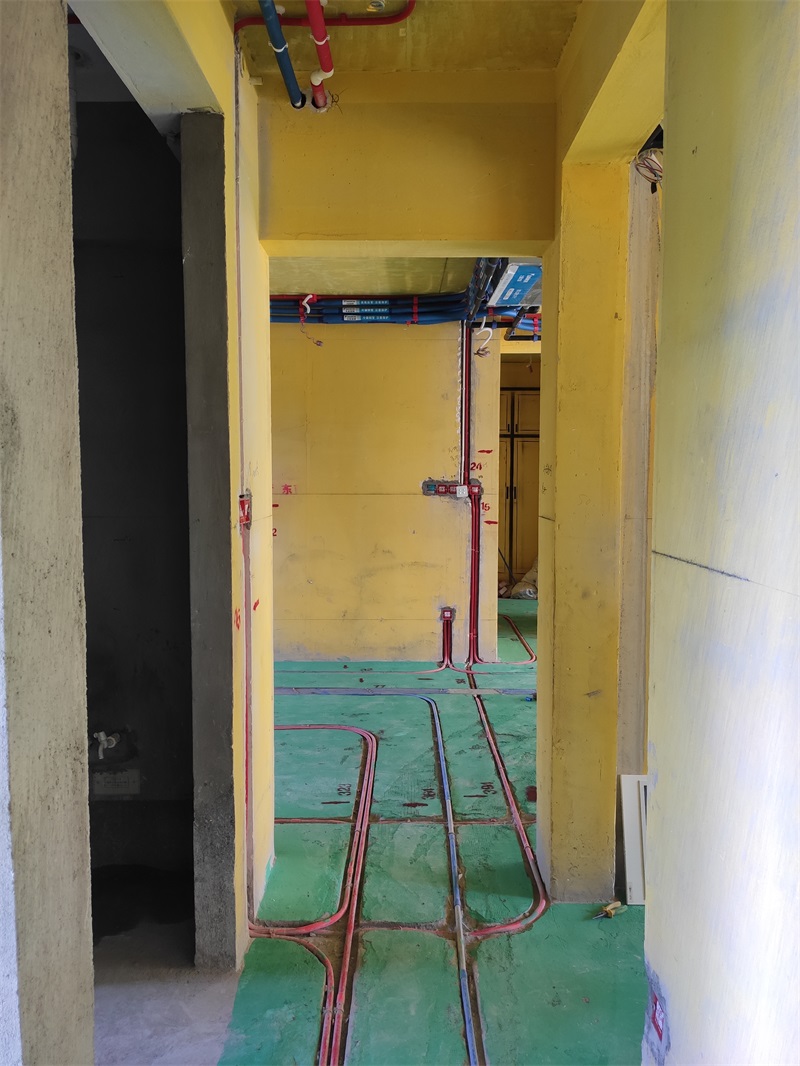

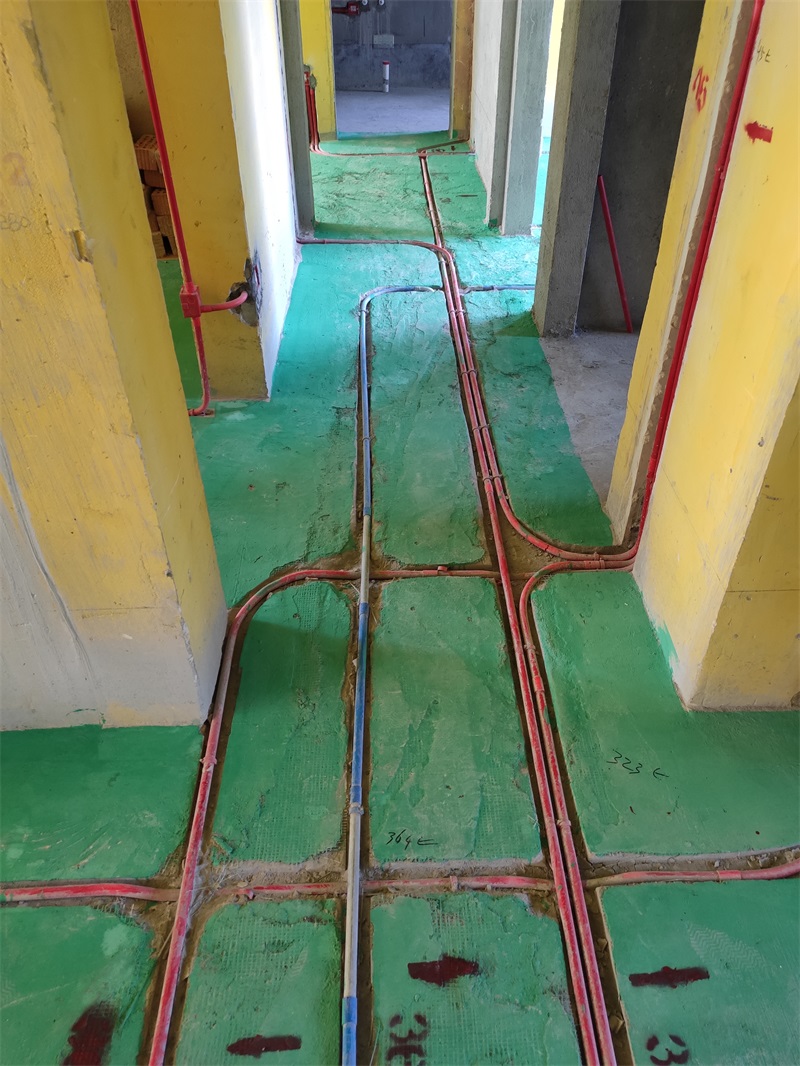

过道

发表于 2019-8-29 12:18:12

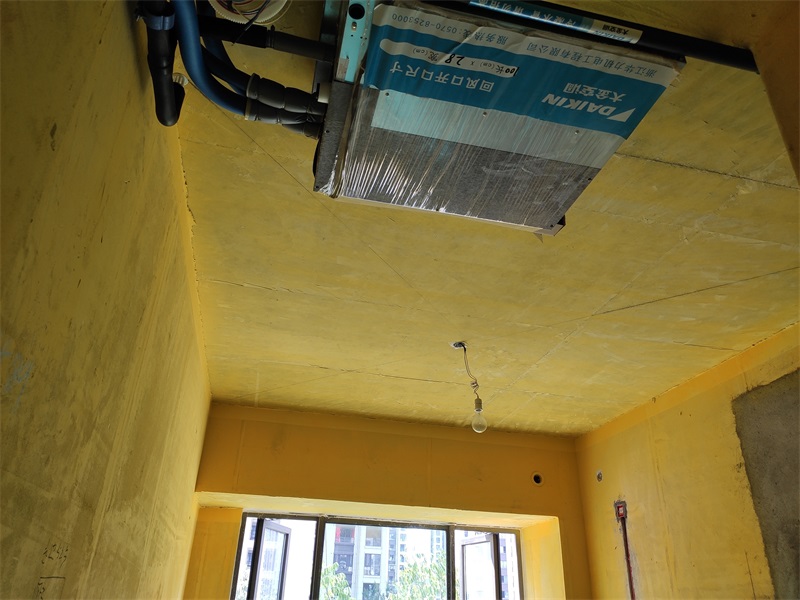

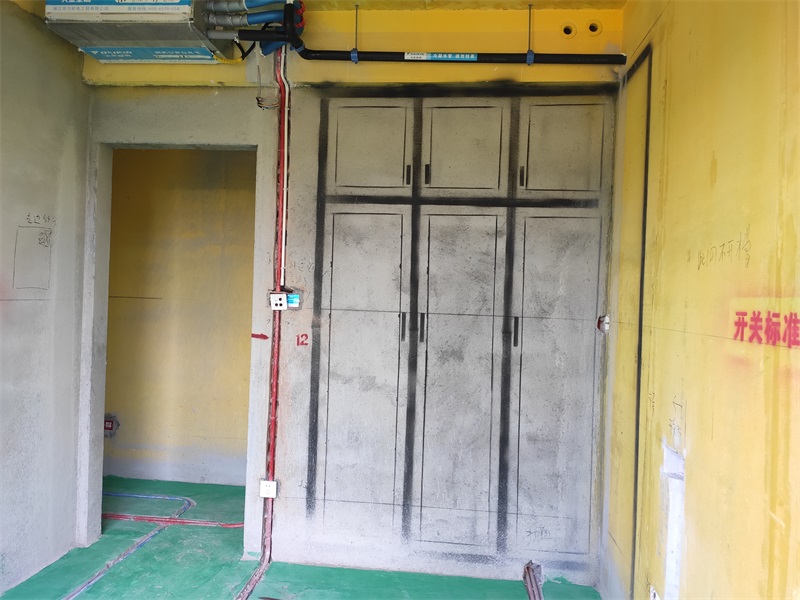

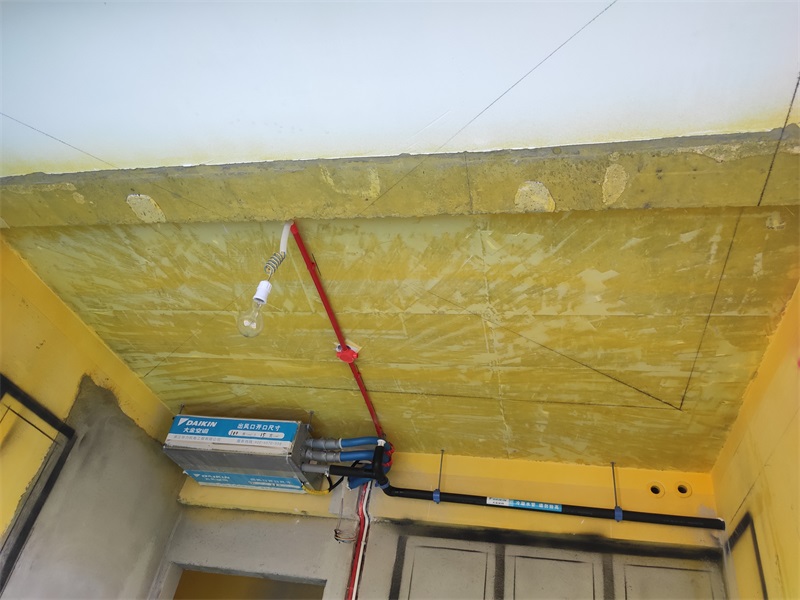

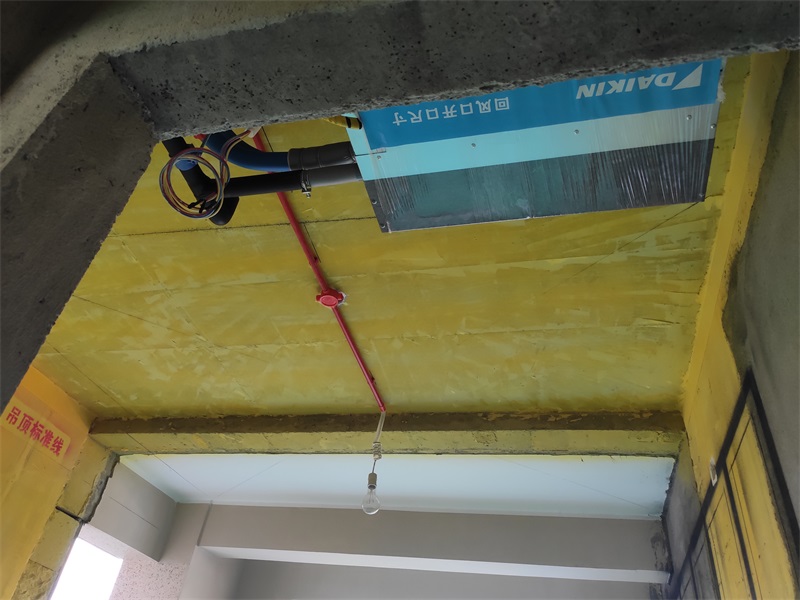

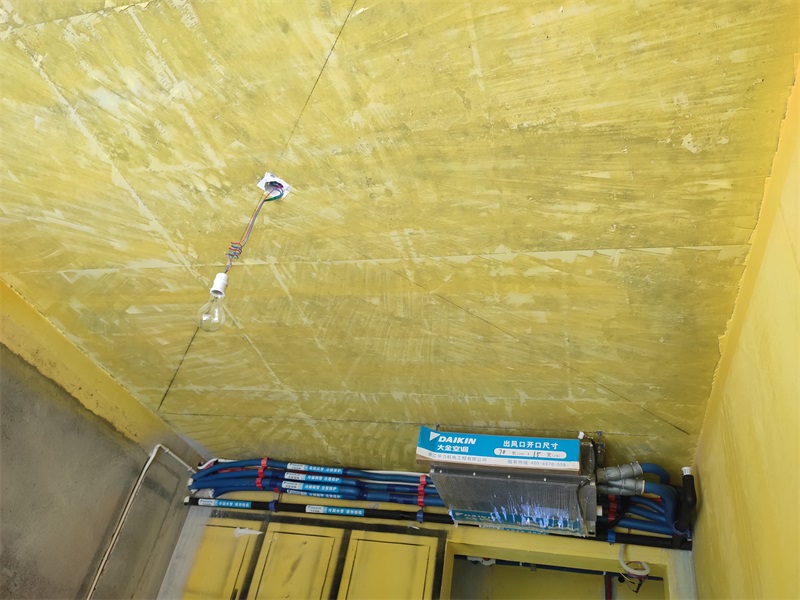

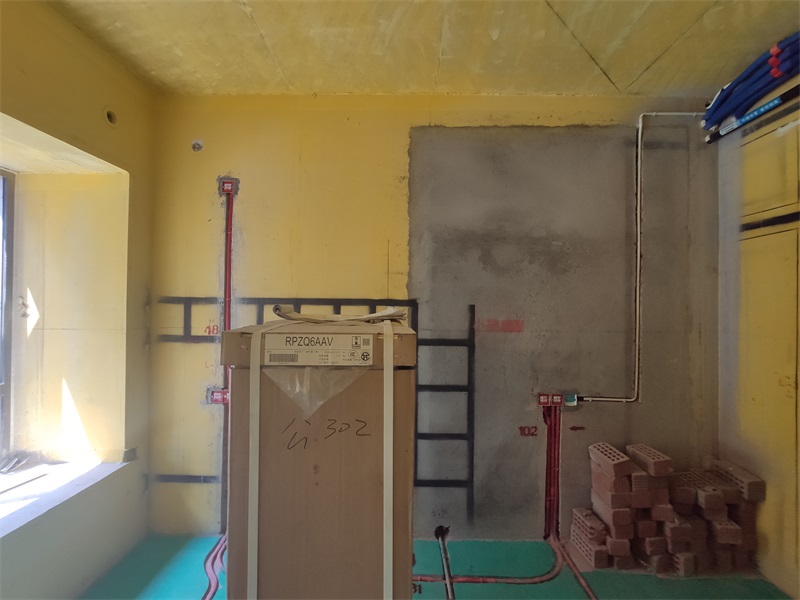

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定

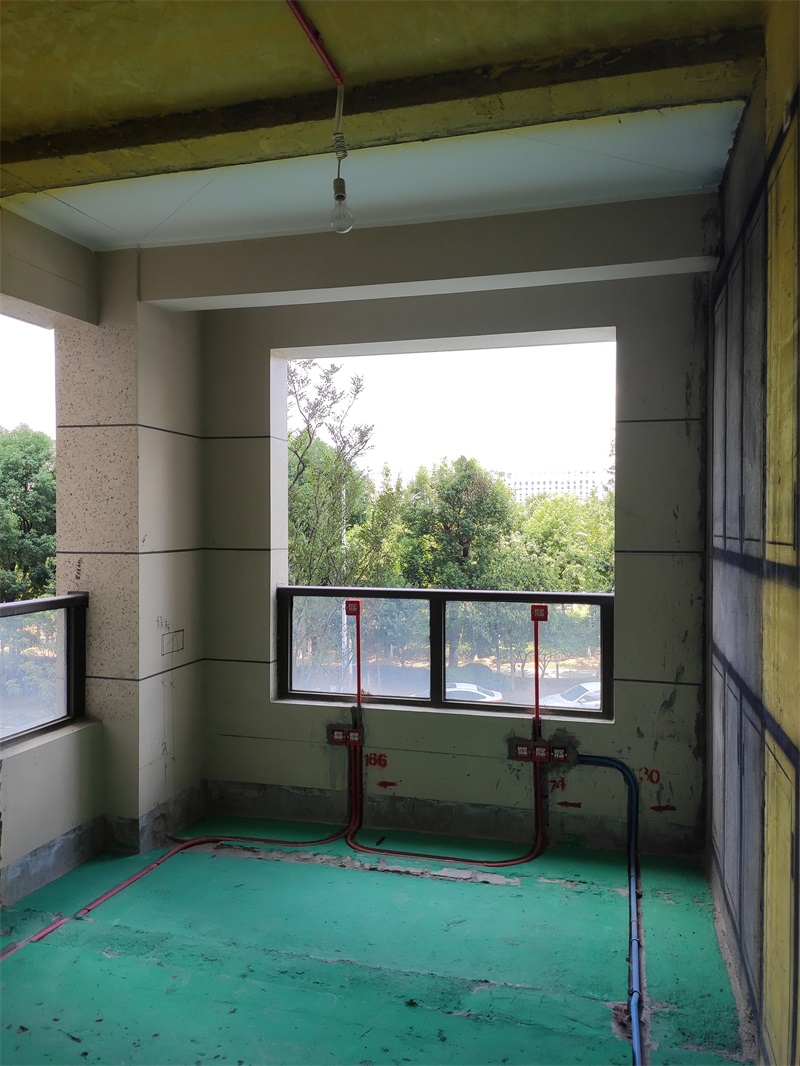

强弱电相距30cm以上

发表于 2019-8-29 12:19:43

所有线管采用20中型线管
