衢州公馆1-1-30#143㎡新中式—静心

发表于 2019-8-9 17:05:58

本帖最后由格堂小范于 2019-8-9 17:08 编辑

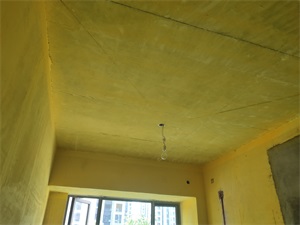

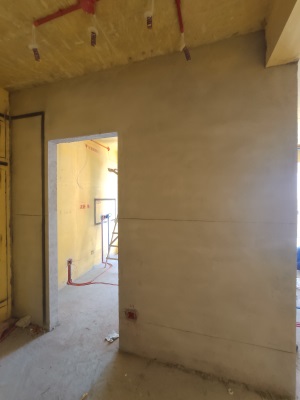

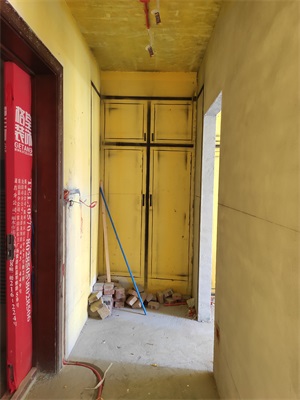

筒灯位置线路用波纹管保护到位

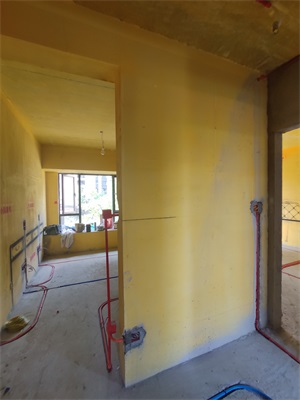

开关一般要求完成面在130cm左右

发表于 2019-8-9 17:08:01

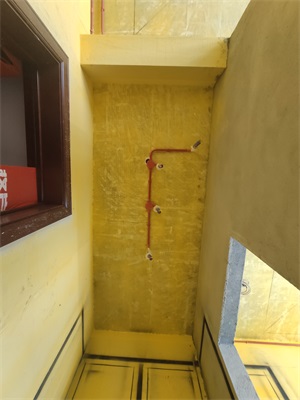

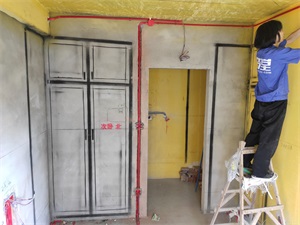

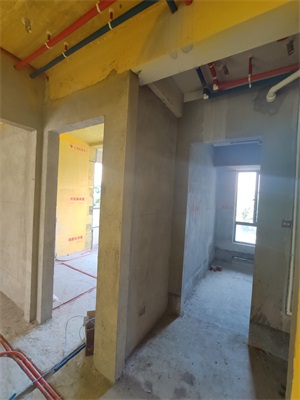

顶部不能开槽的线路用黄腊管保护到位

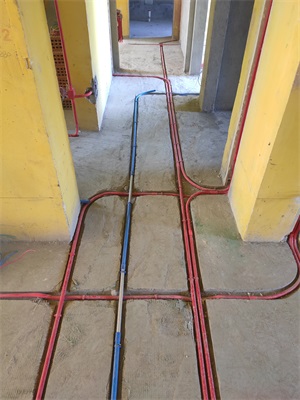

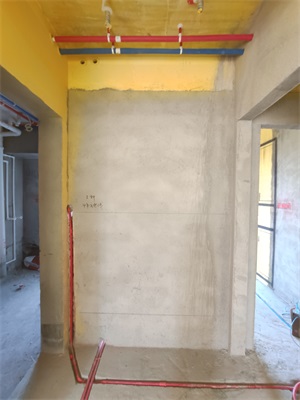

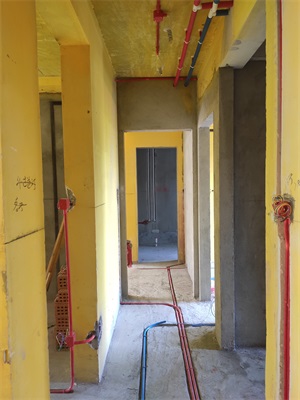

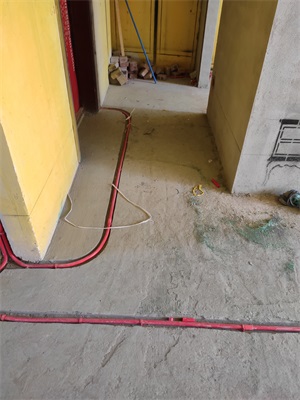

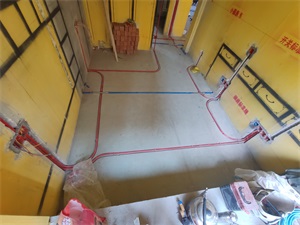

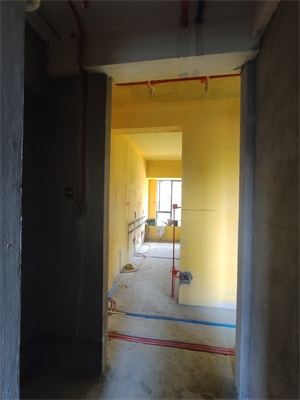

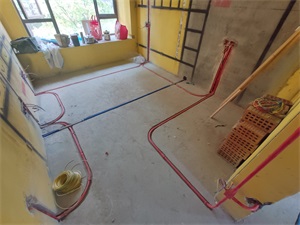

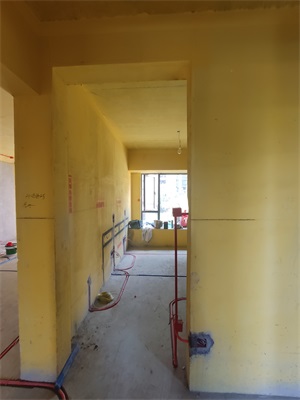

红色线管代表强电，蓝色线管代表弱电。强弱电相距30cm以上

发表于 2019-8-9 17:09:14

发表于 2019-8-9 17:10:01

强弱电交叉处用金属屏蔽管，防止后期信号干扰

发表于 2019-8-9 17:11:08

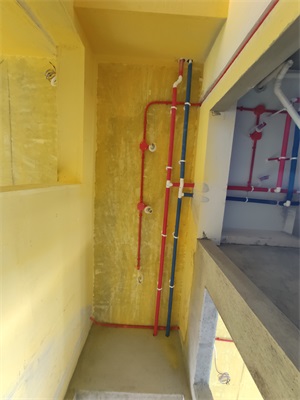

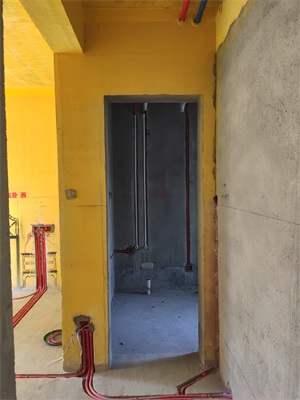

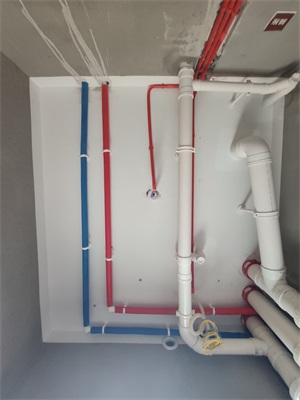

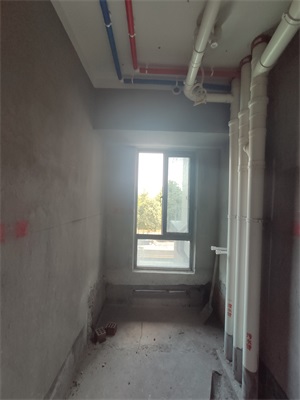

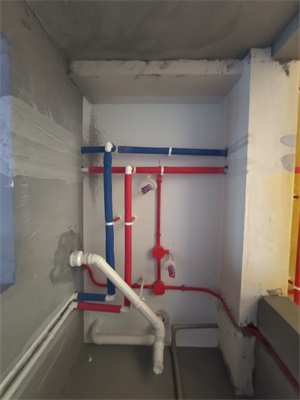

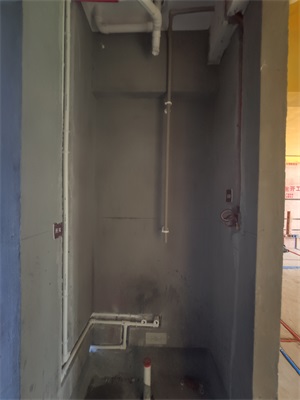

水管用保温棉包裹，防止水温流失

所有线管采用20中型线管

发表于 2019-8-9 17:11:50

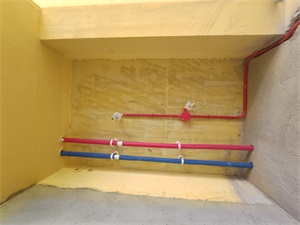

水管吊卡间距小于80cm

发表于 2019-8-9 17:13:40

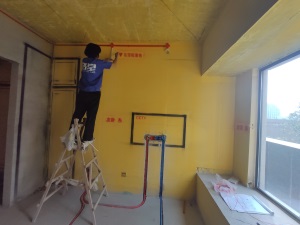

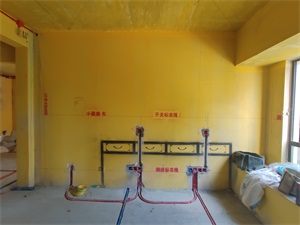

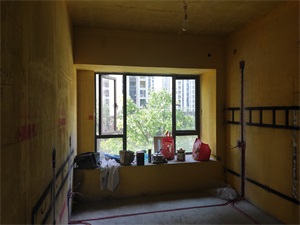

同一个房间内开关插座水平误差小于5mm

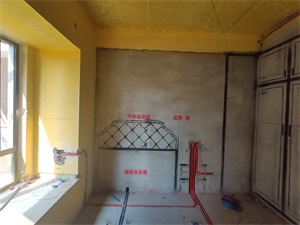

墙槽应该保证管外有1-1.5cm以上砂浆保护层

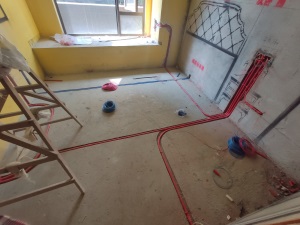

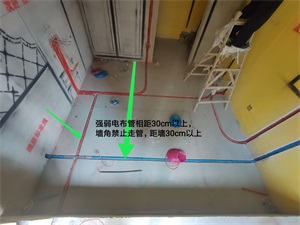

墙角禁止走线，距离墙面在30cm以上

发表于 2019-8-9 17:15:00

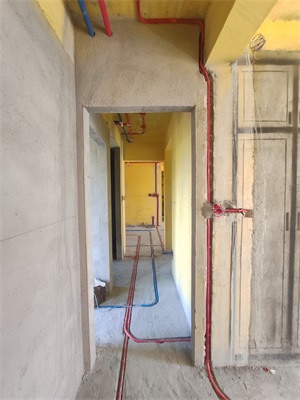

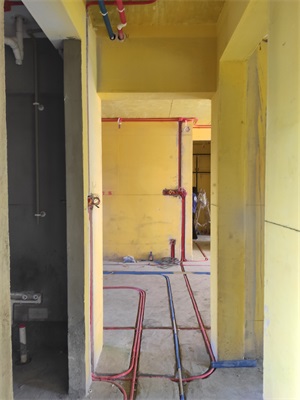

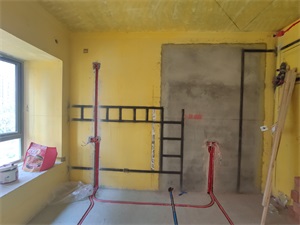

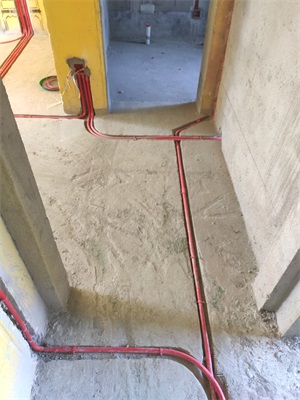

线路布置横平竖直，线管转弯的地方不能用弯头，用弹簧弯曲，要不扁不皱

发表于 2019-8-9 17:16:48

干区：

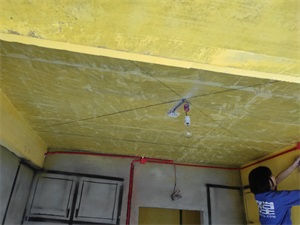

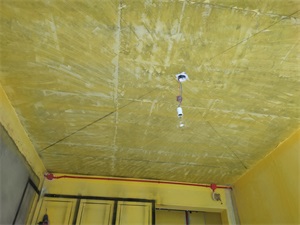

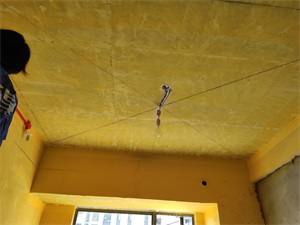

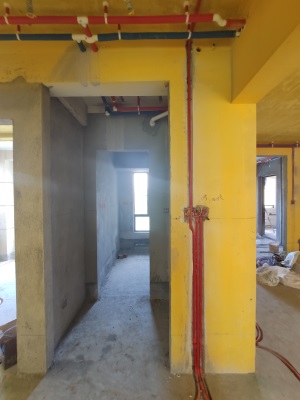

吊顶灯线用八角盒分开，顶面线管用U型卡固定

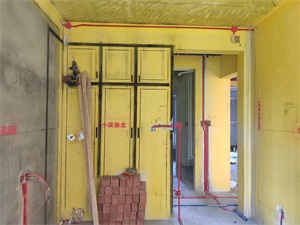

柜体内所有龙头采用内丝外露直接法

发表于 2019-8-9 17:18:26

水管弯头处不需要包保温棉，弯头外露，后期出现问题才能及时的发现
