[衢州] 郁金香28-10#230㎡美式——光影故事

[复制链接]
 楼主| 发表于 2019-10-8 16:39:39 | 显示全部楼层

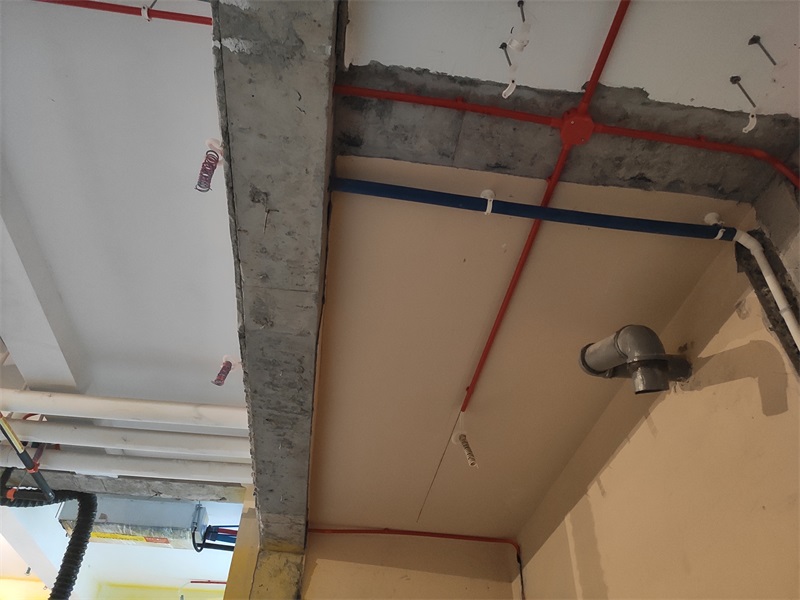

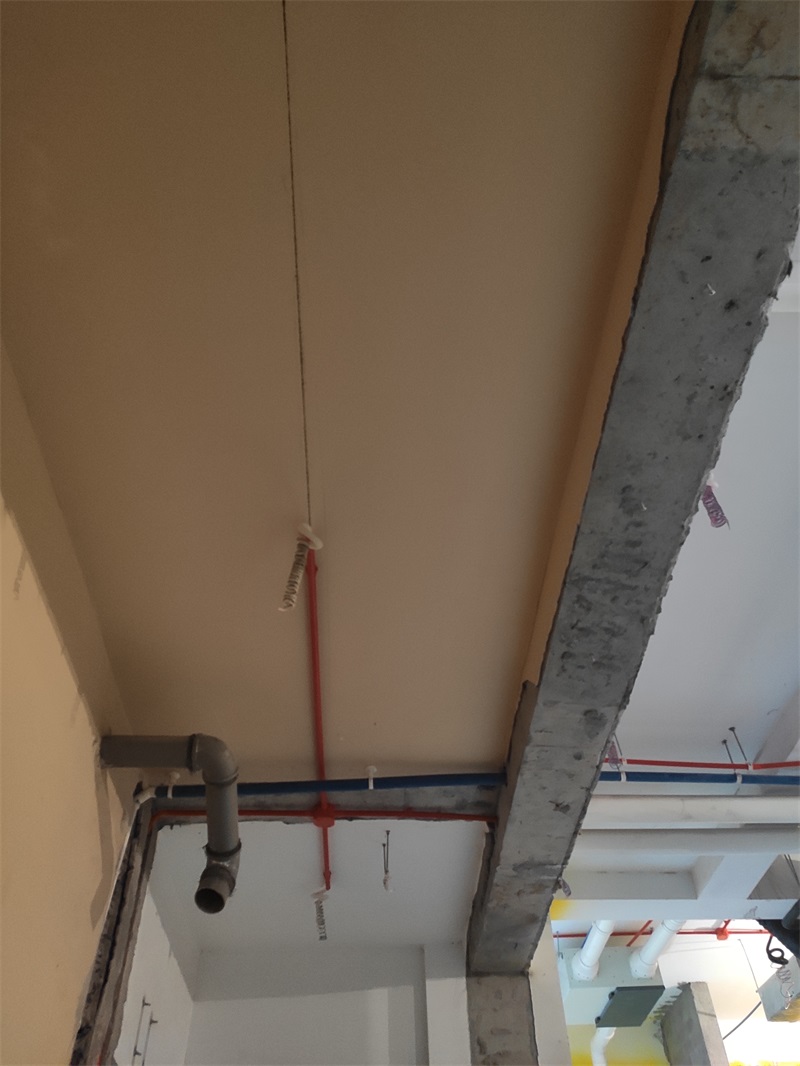

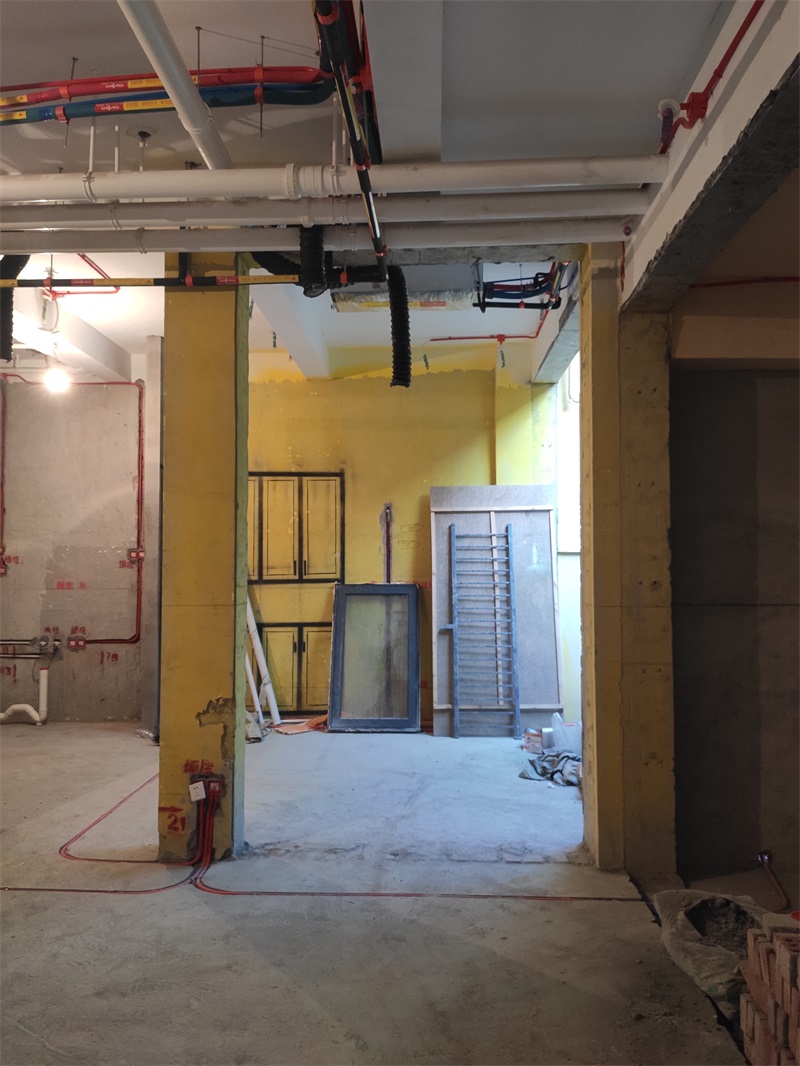

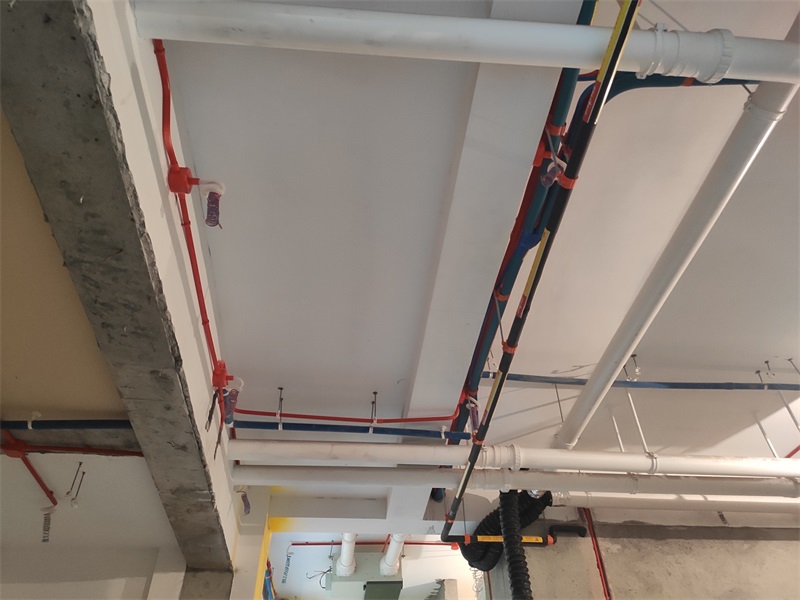

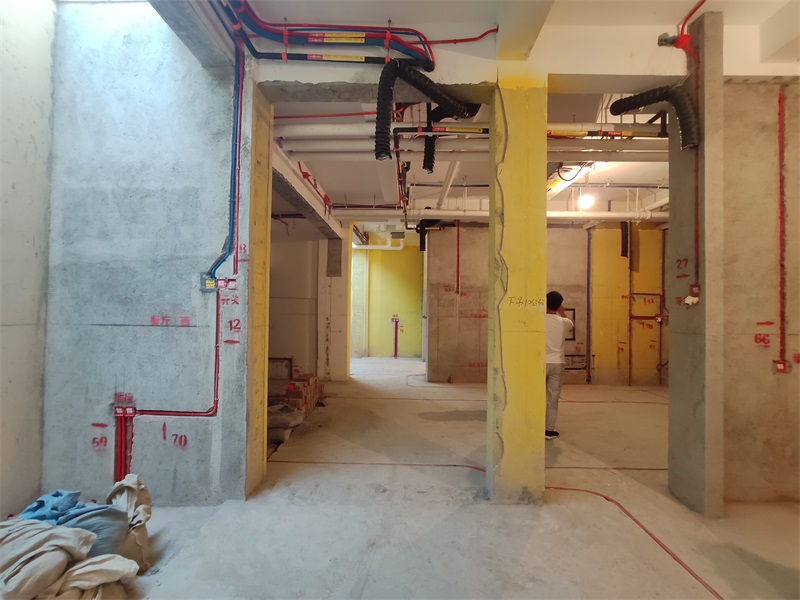

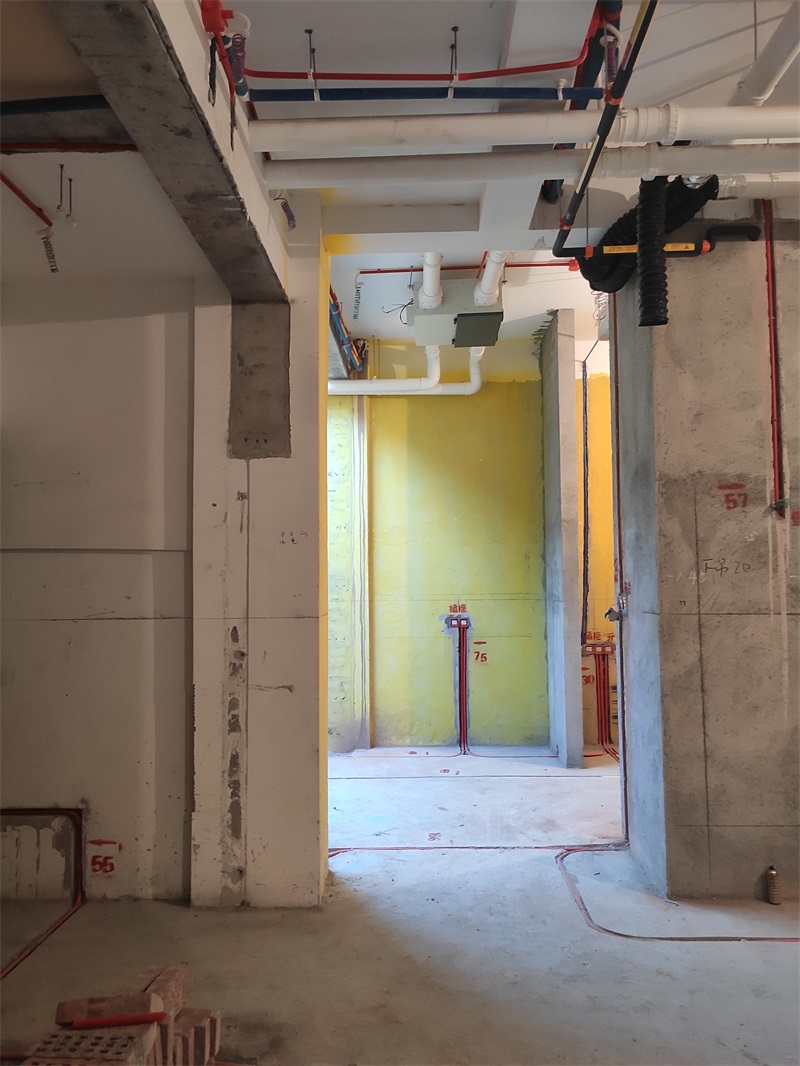

吊顶灯线用八角盒分开，顶面线管用U形卡固定




筒灯位置布线，应按照要求用波纹管套到位

回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-10-8 16:43:17 | 显示全部楼层

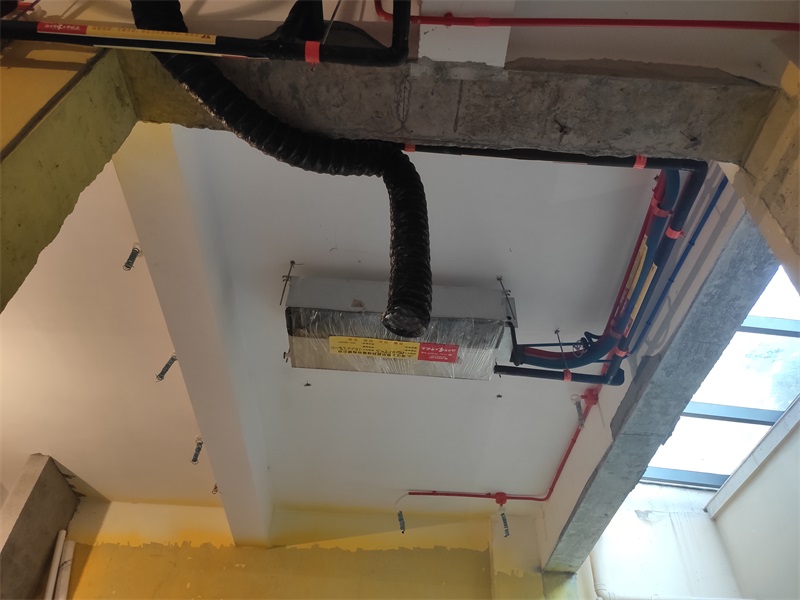

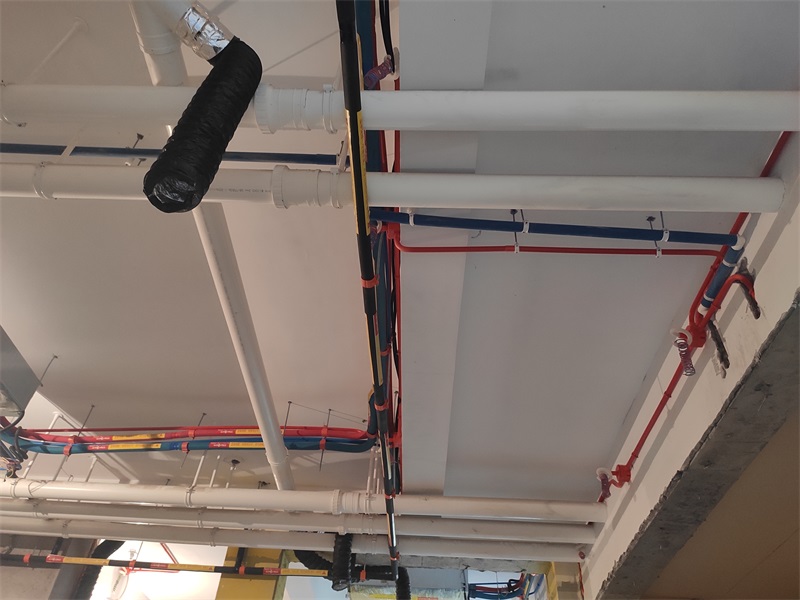

蓝色保温棉代表冷水




水管吊卡间距小于80cm

回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-10-8 16:50:53 | 显示全部楼层

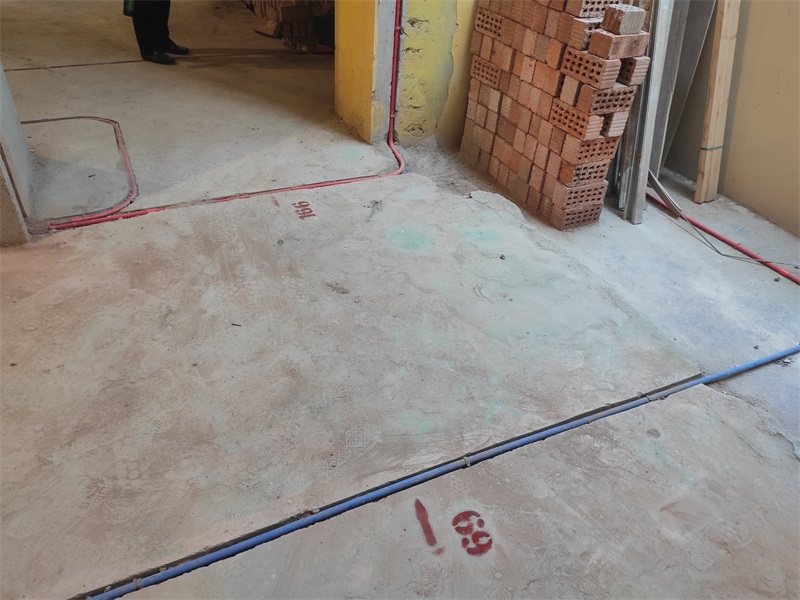

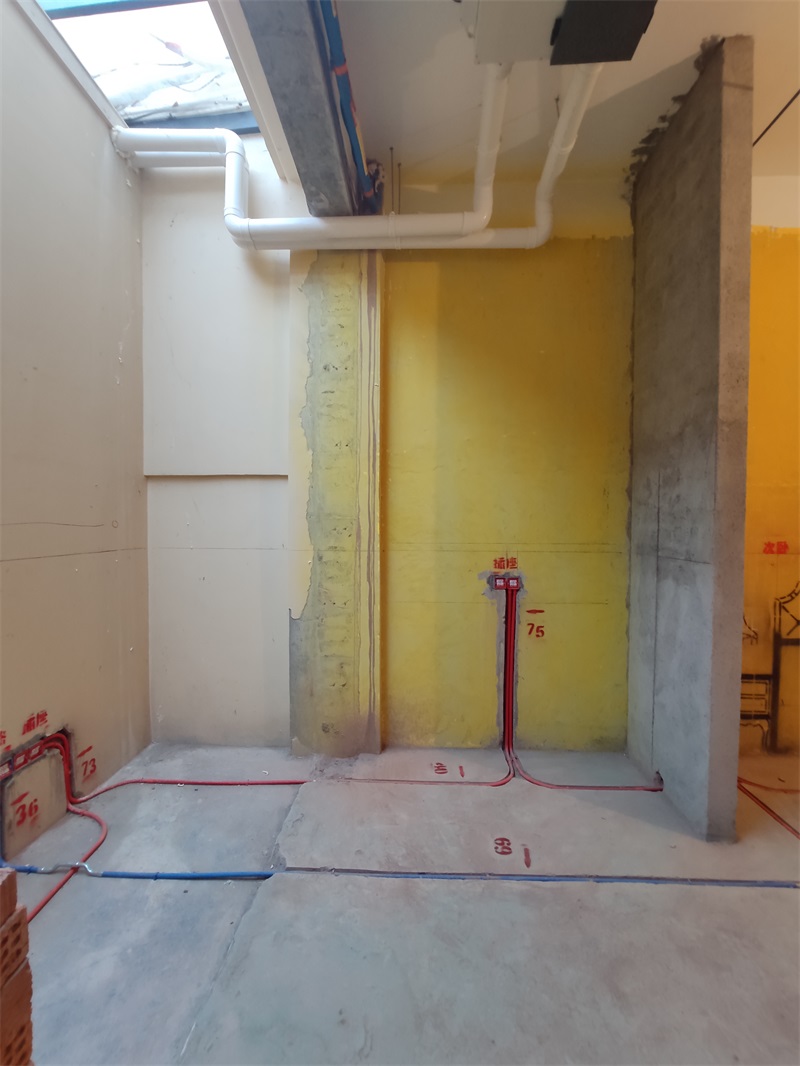

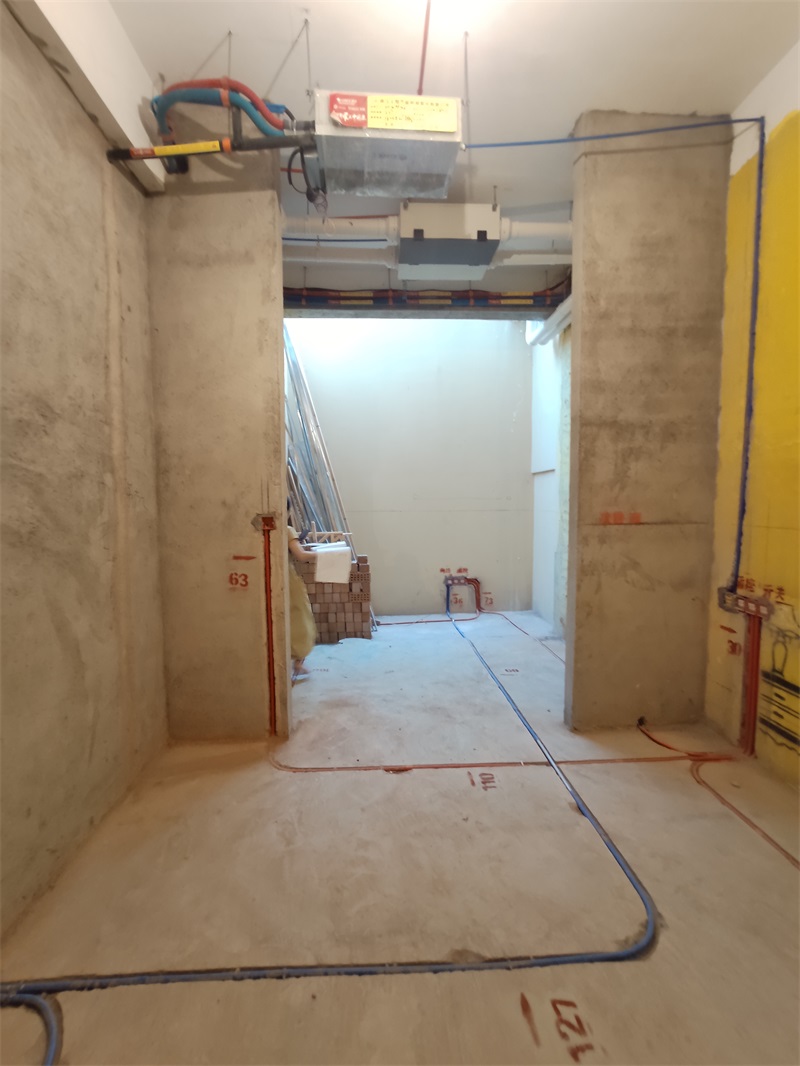

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上






回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-10-8 16:54:12 | 显示全部楼层

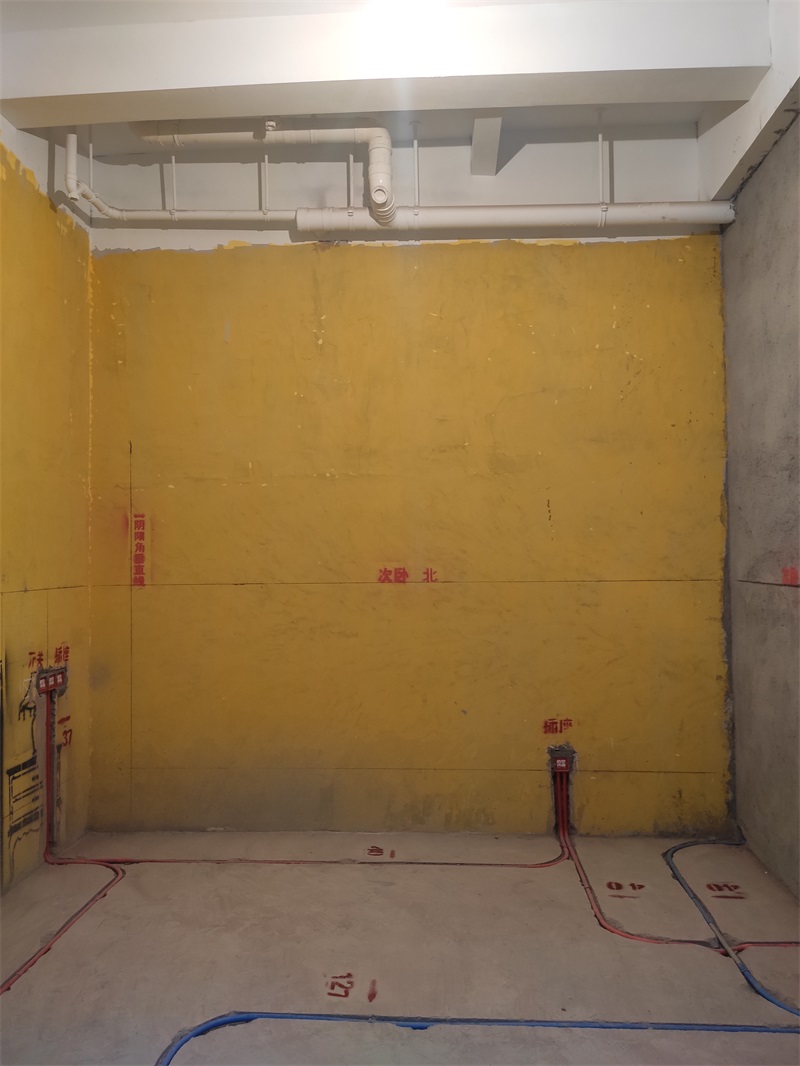

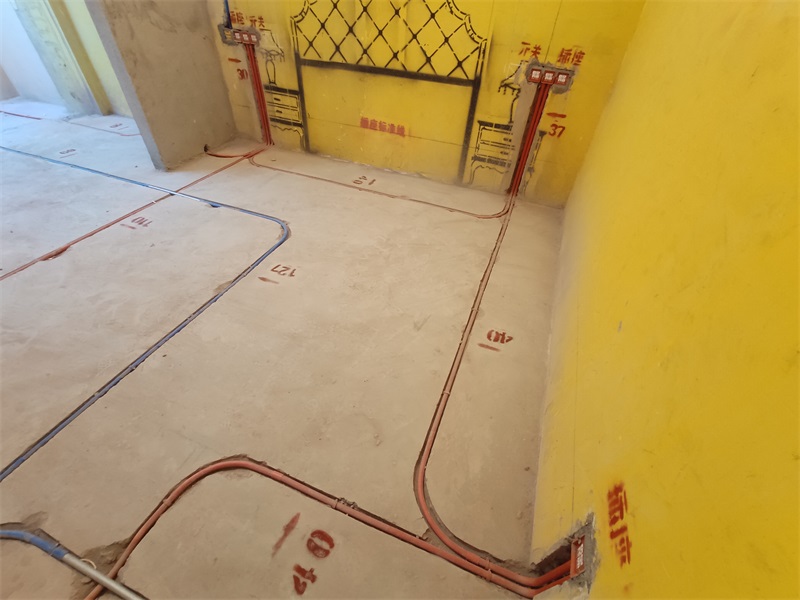

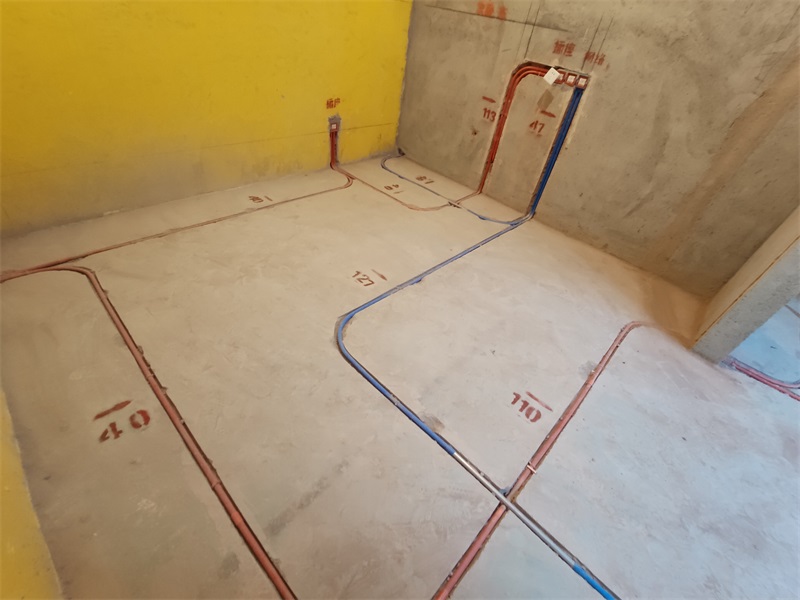

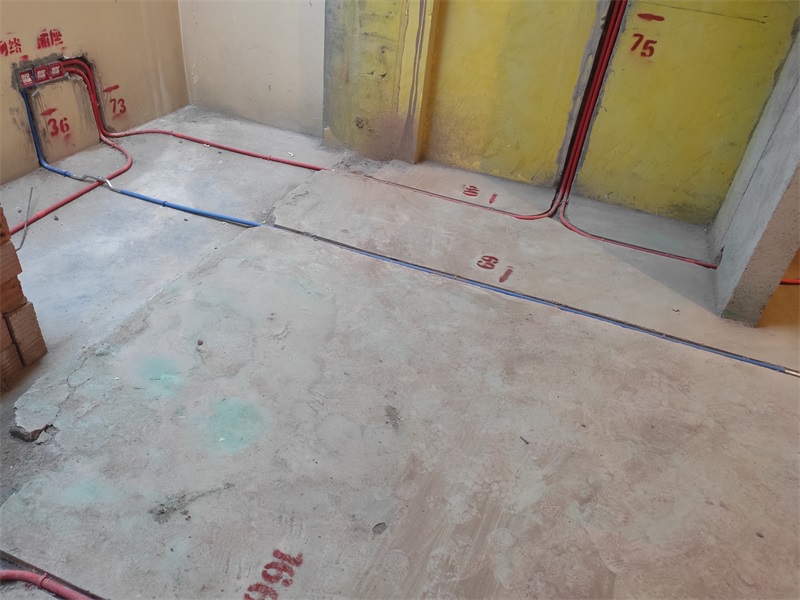

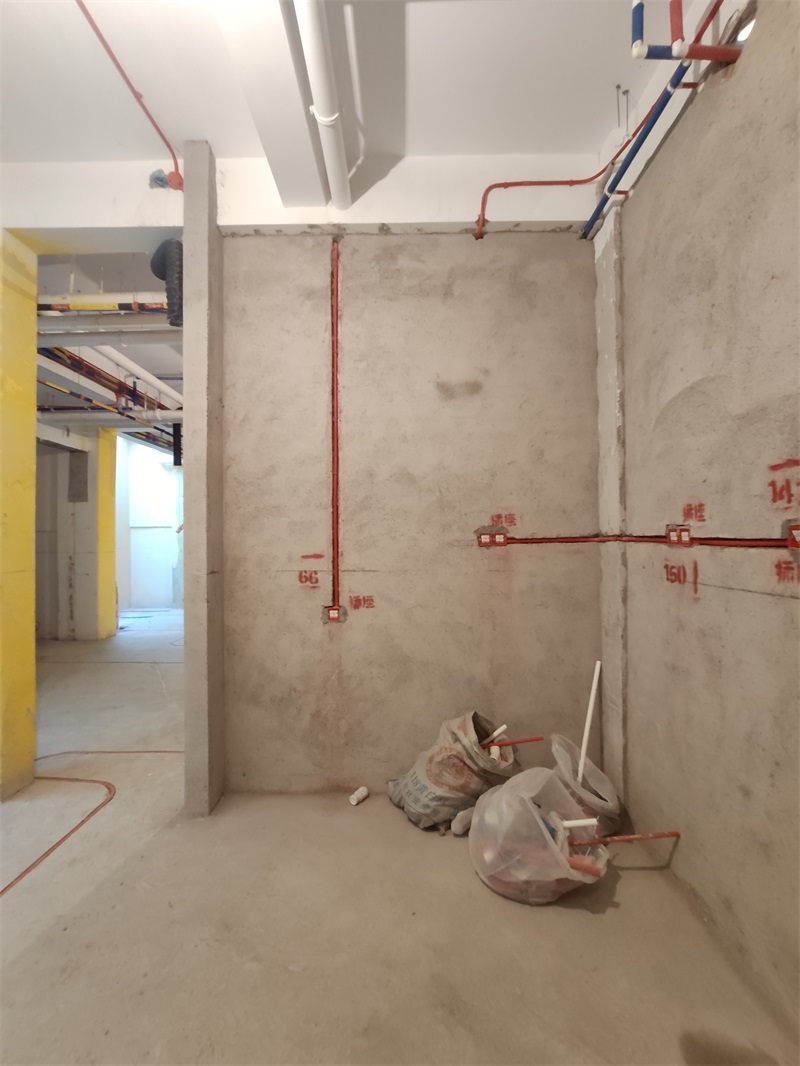

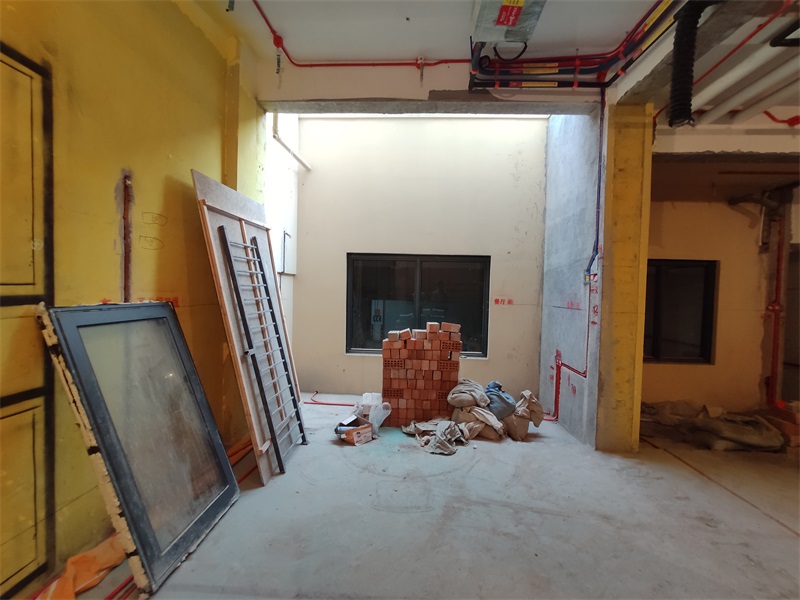

红色线管代表强电，蓝色线管代表弱电

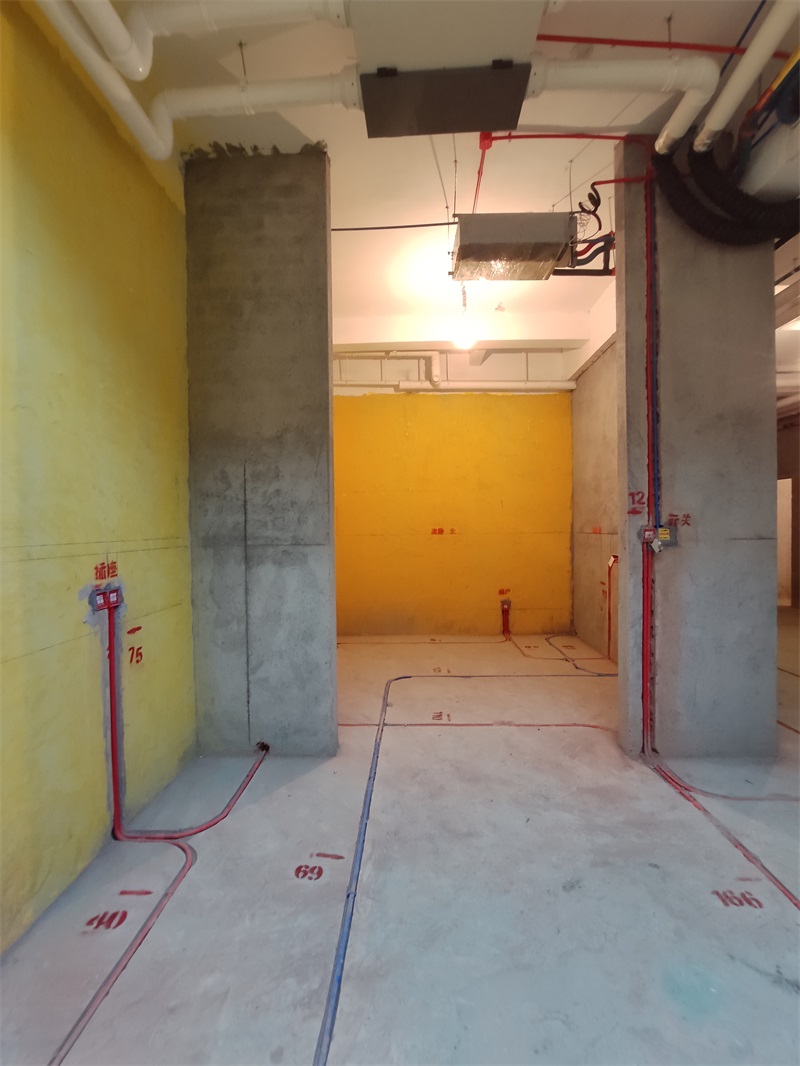

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上


回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-10-8 16:55:29 | 显示全部楼层

所有线管采用20中型线管




强弱电交叉处用金属管屏蔽，符合公司工艺标准


回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-10-8 16:56:15 | 显示全部楼层

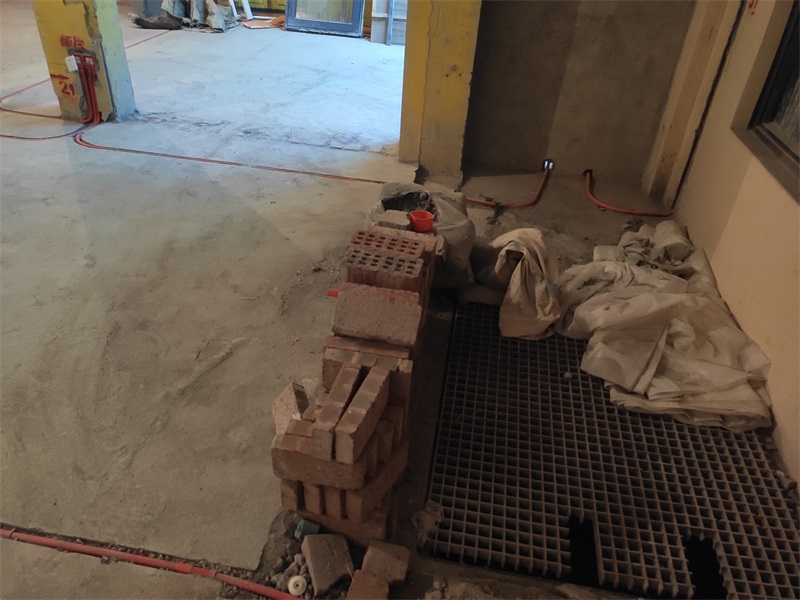

线管转弯处不能用弯头，用弹簧弯曲要不扁不皱





回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-10-8 16:57:16 | 显示全部楼层

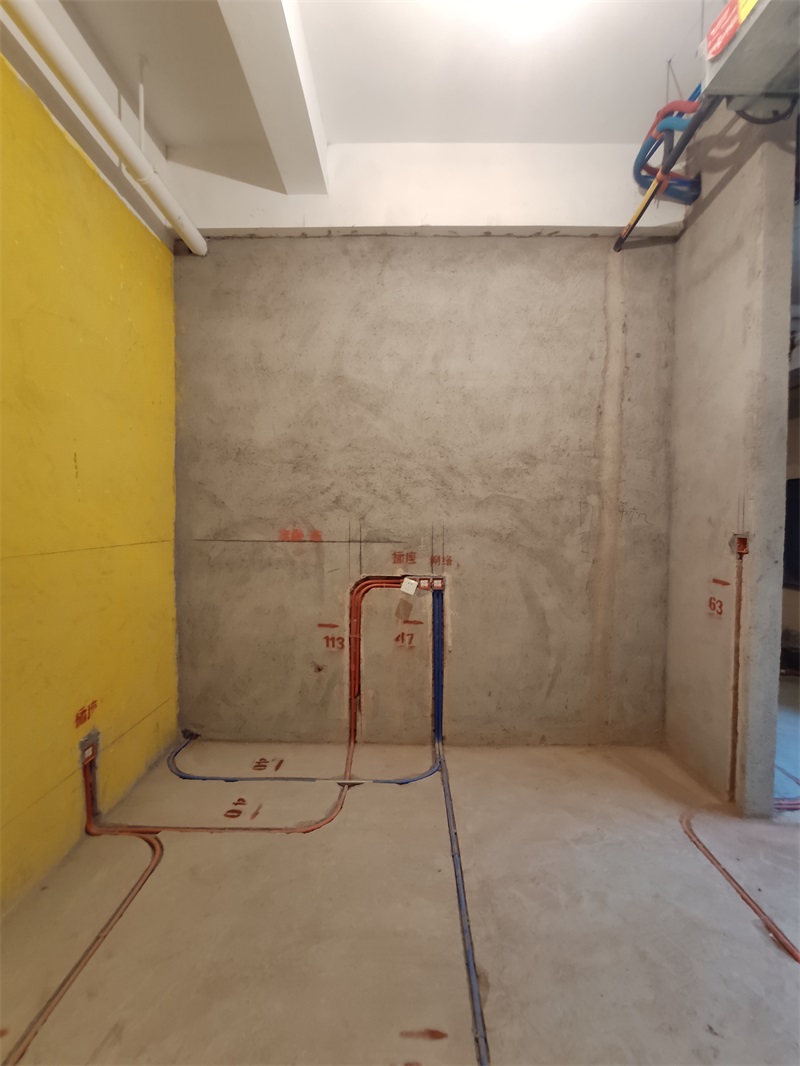

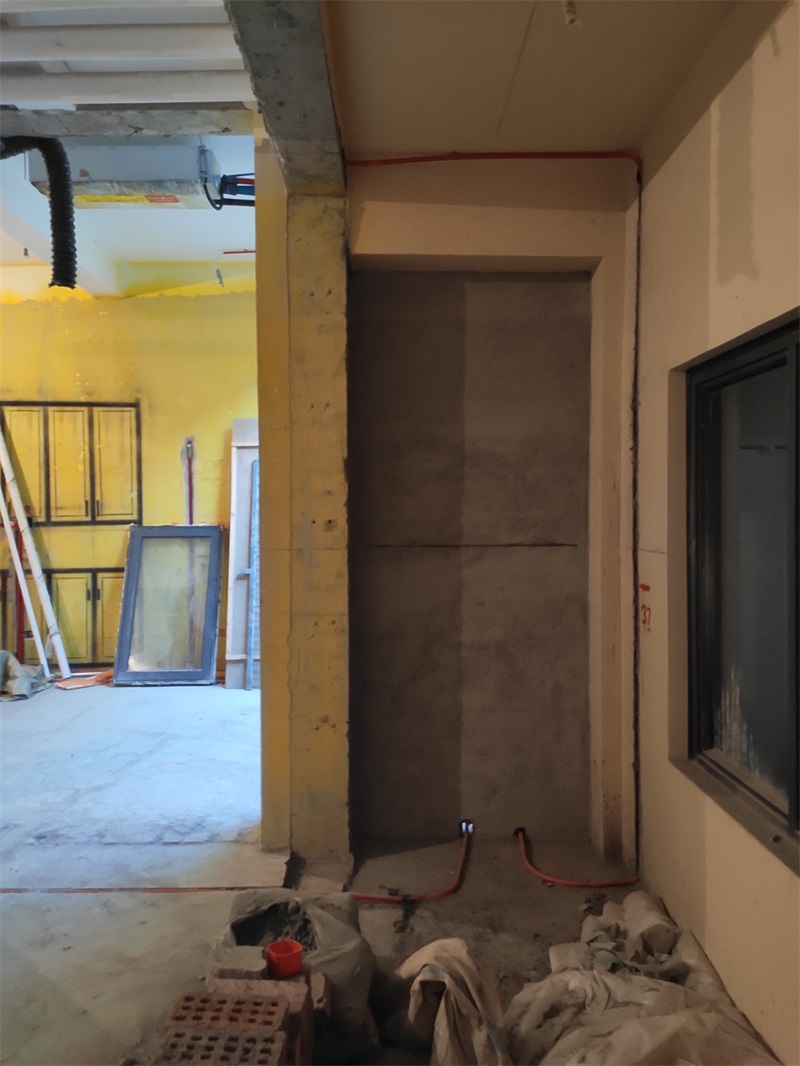

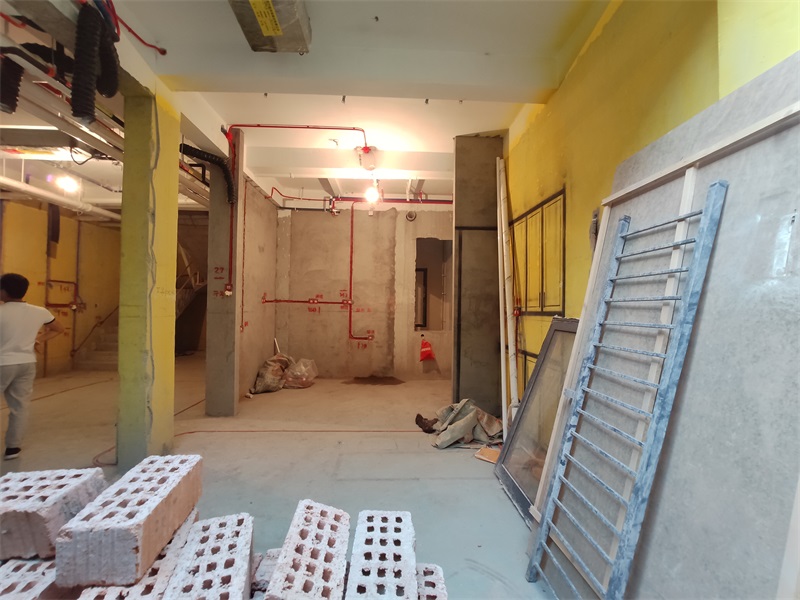

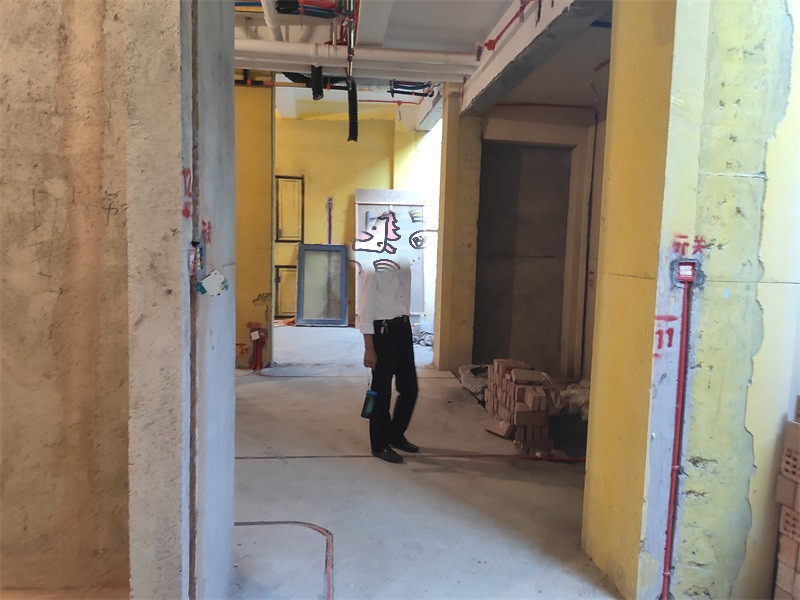

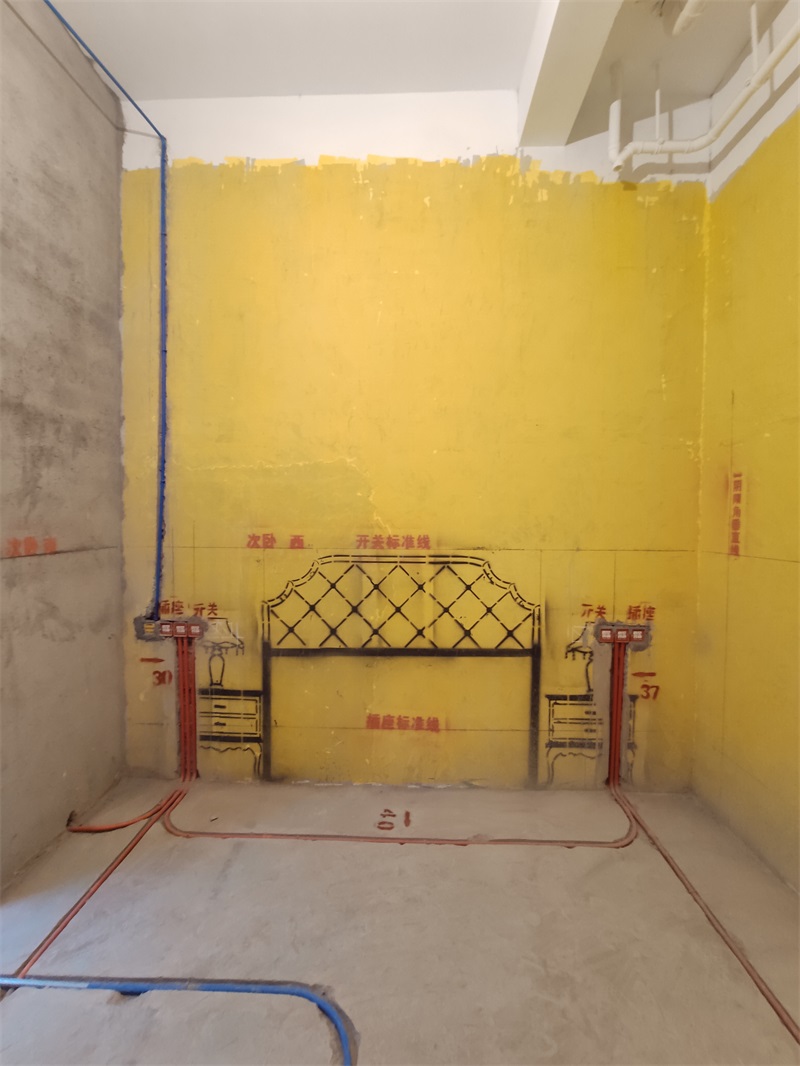

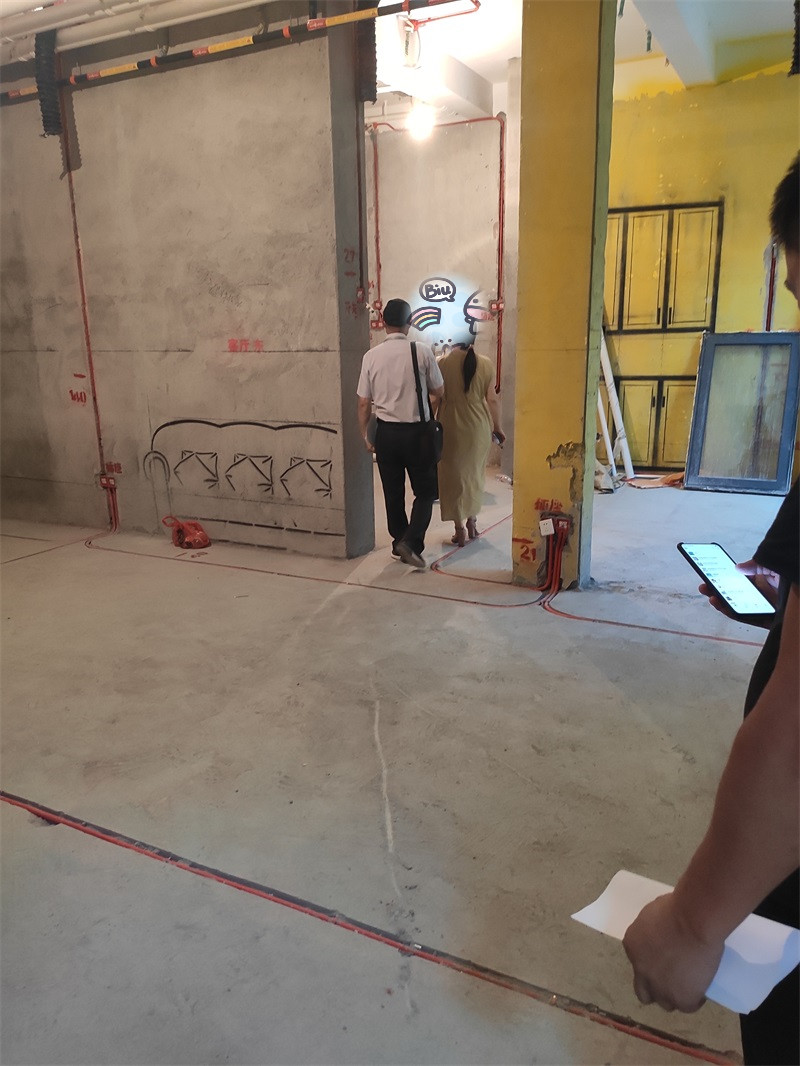

线路布置横平竖直，符合施工规范





回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-10-8 17:00:25 | 显示全部楼层

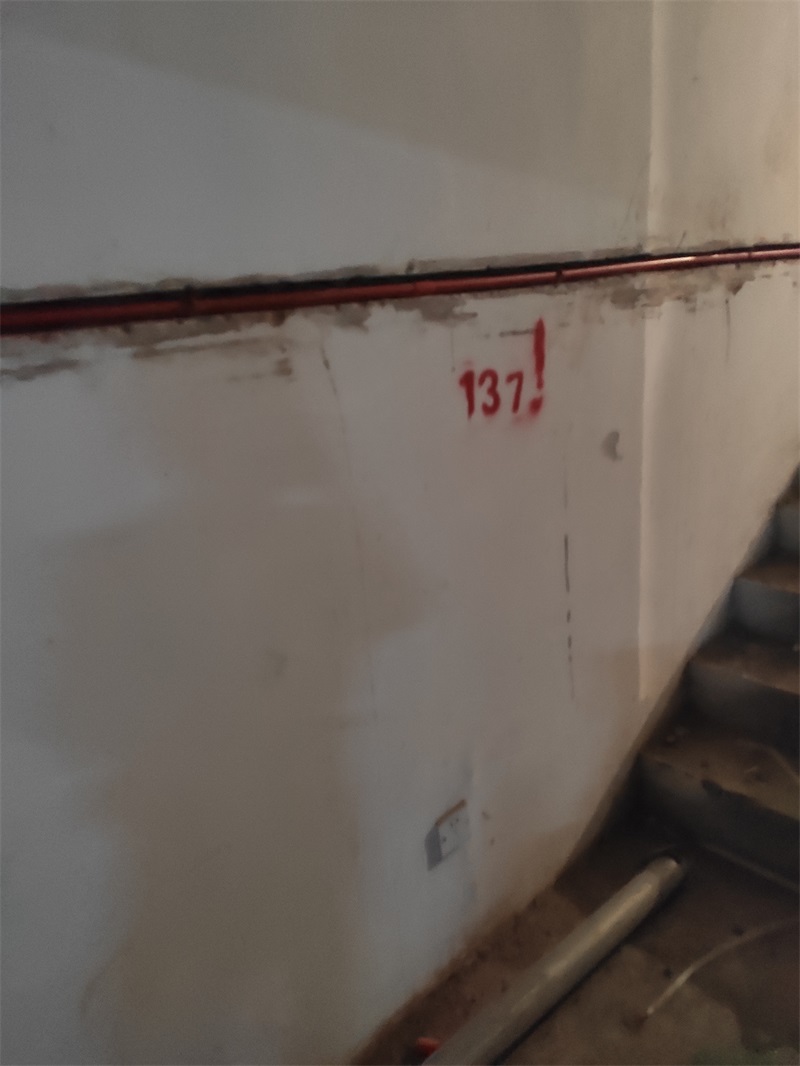

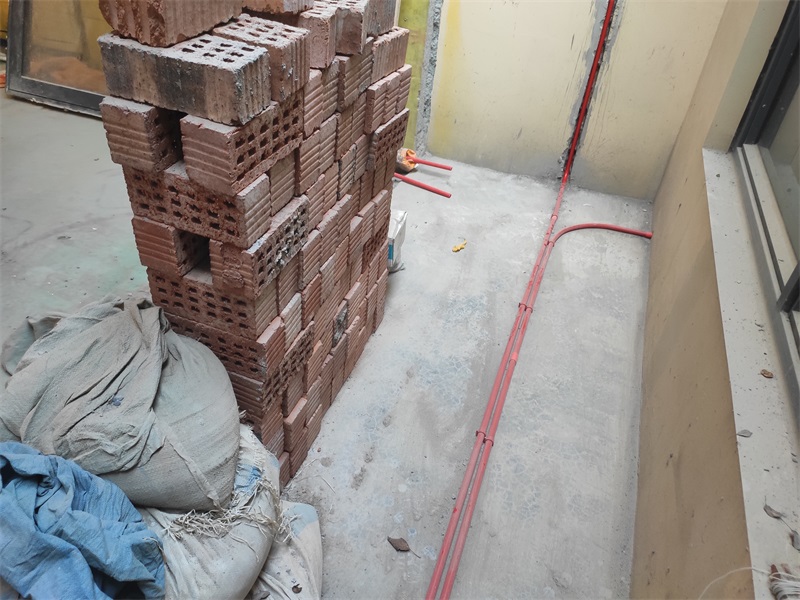

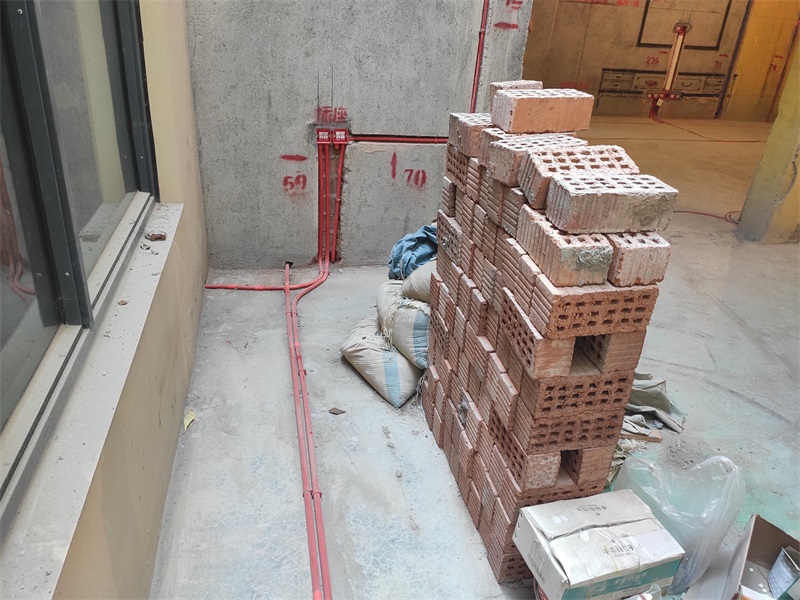

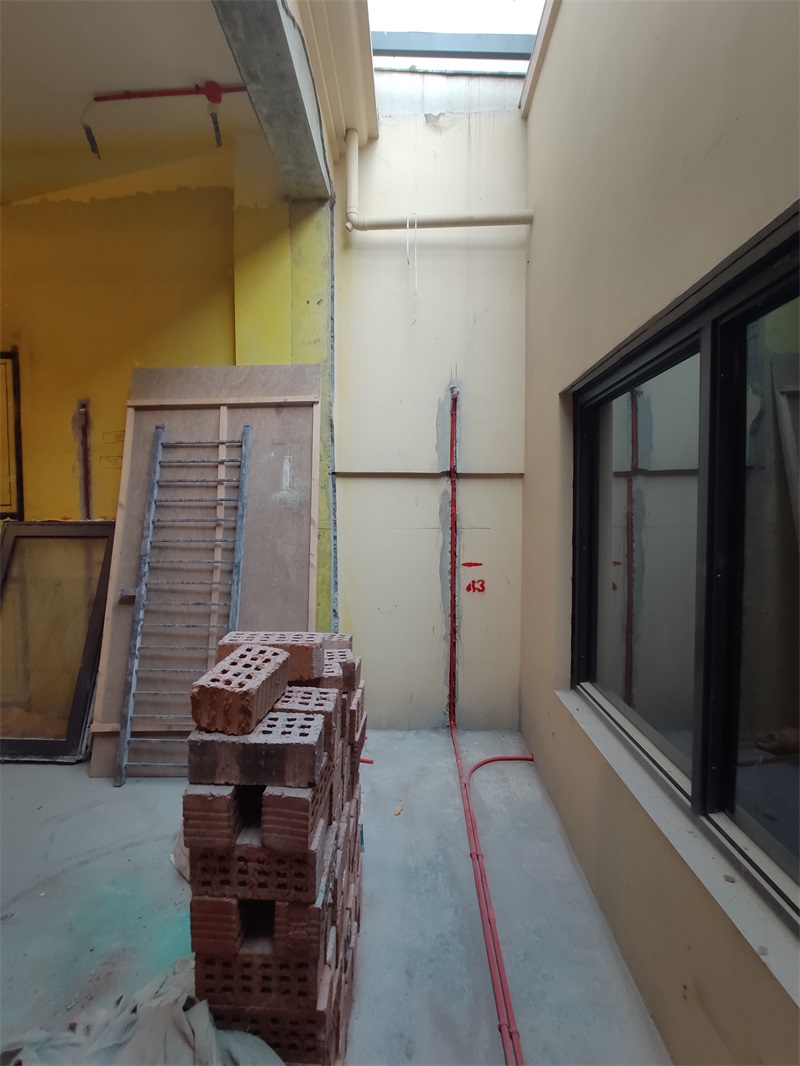

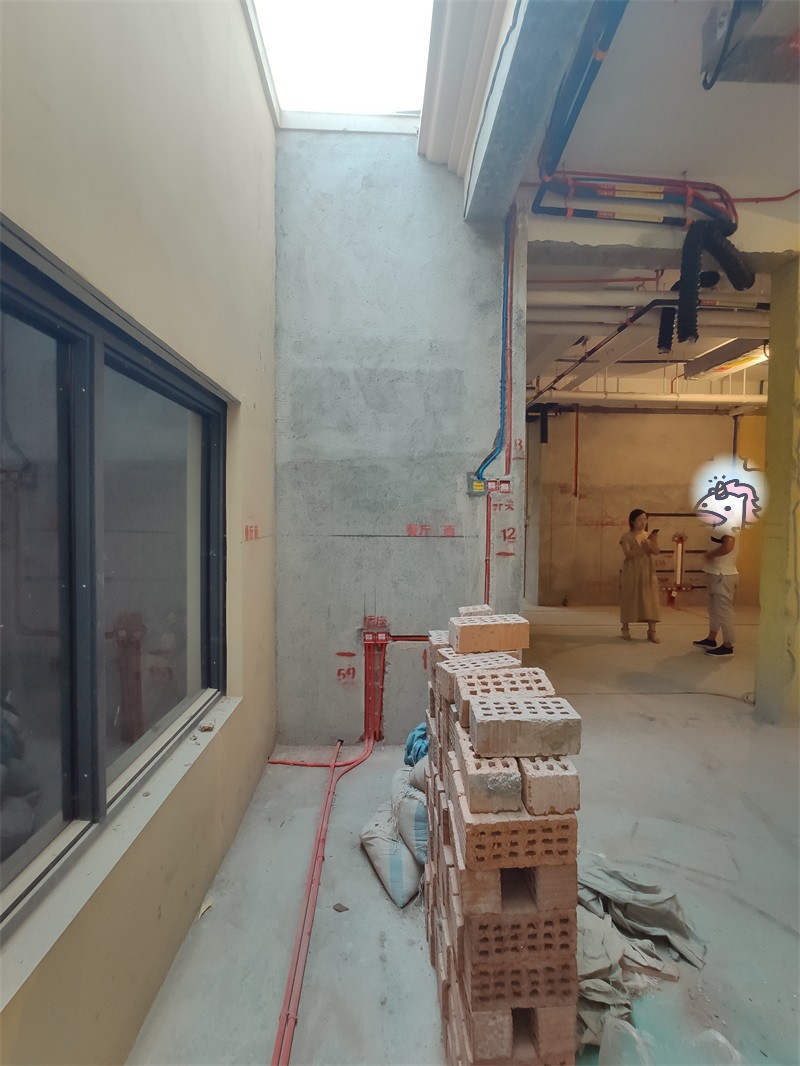

红色线管代表强电





回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-10-8 17:01:21 | 显示全部楼层

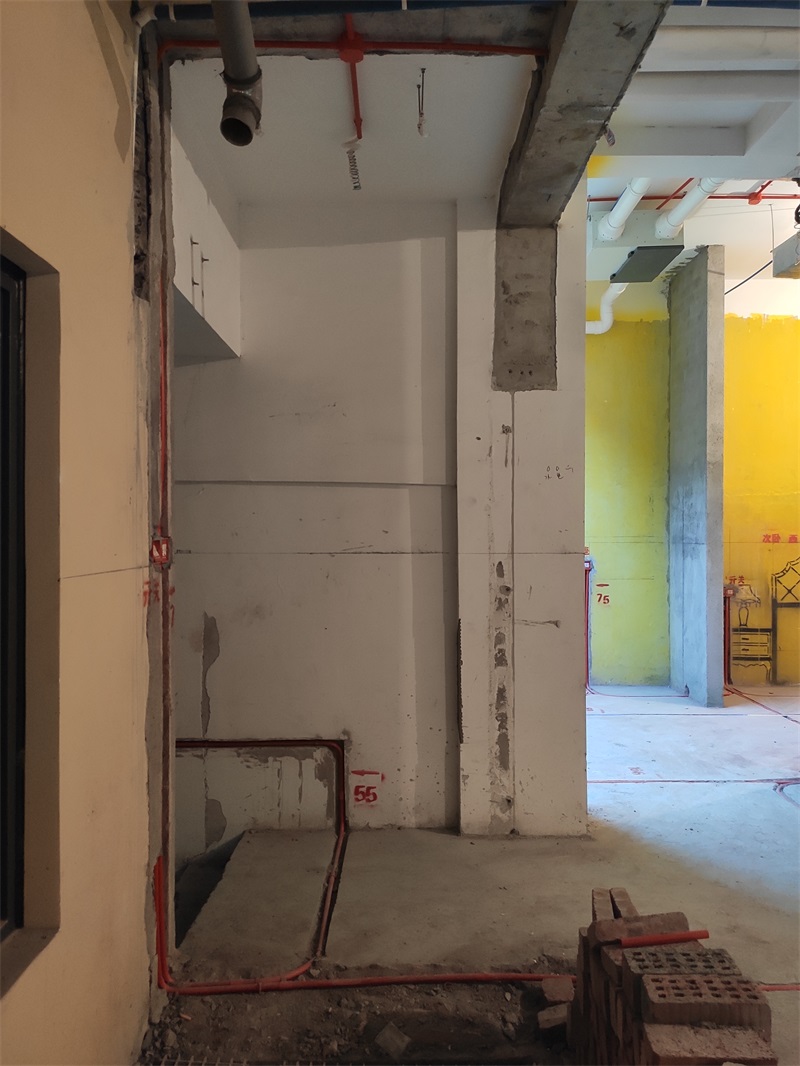

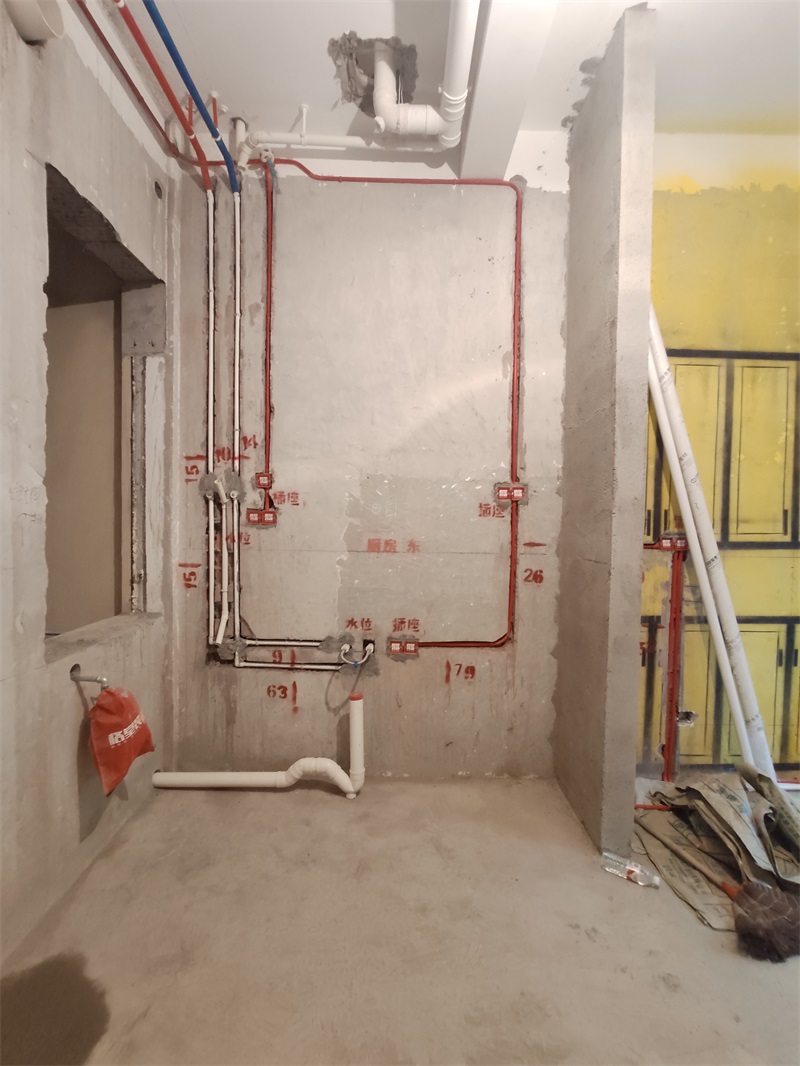

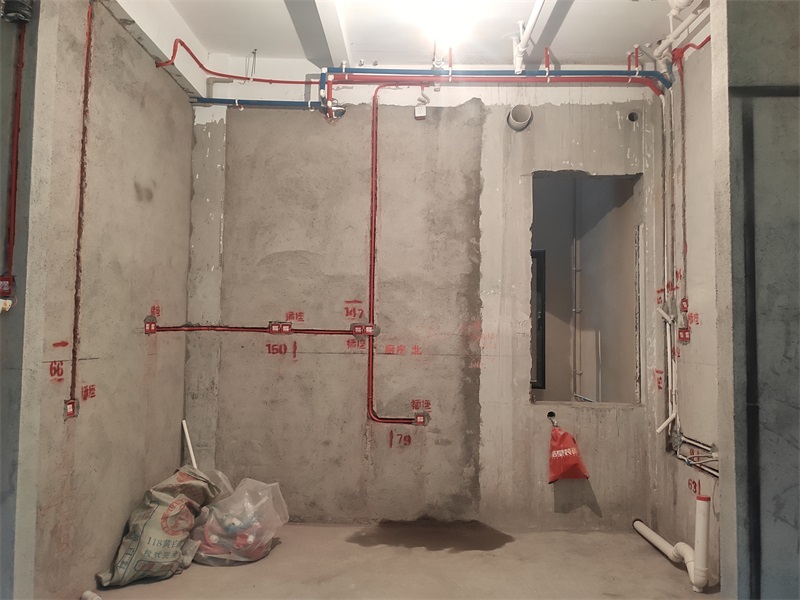

厨房线路布置






回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-10-8 17:02:12 | 显示全部楼层

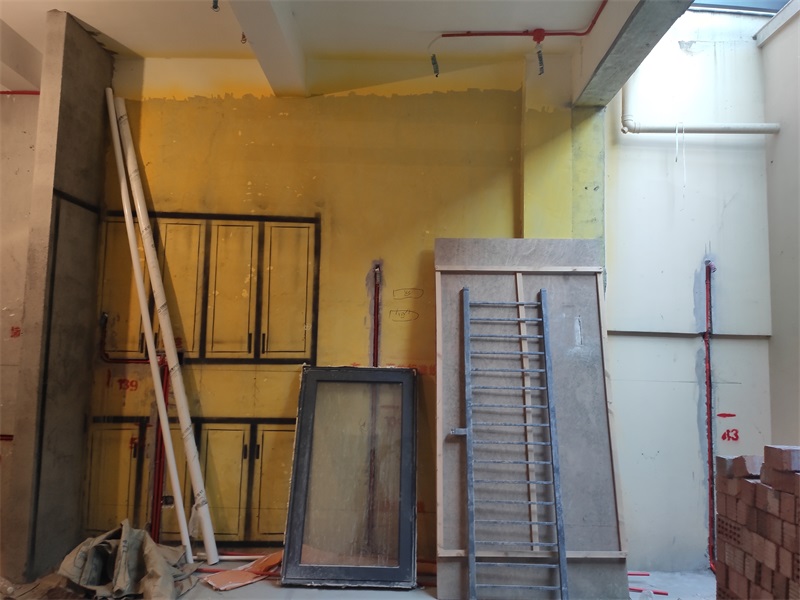

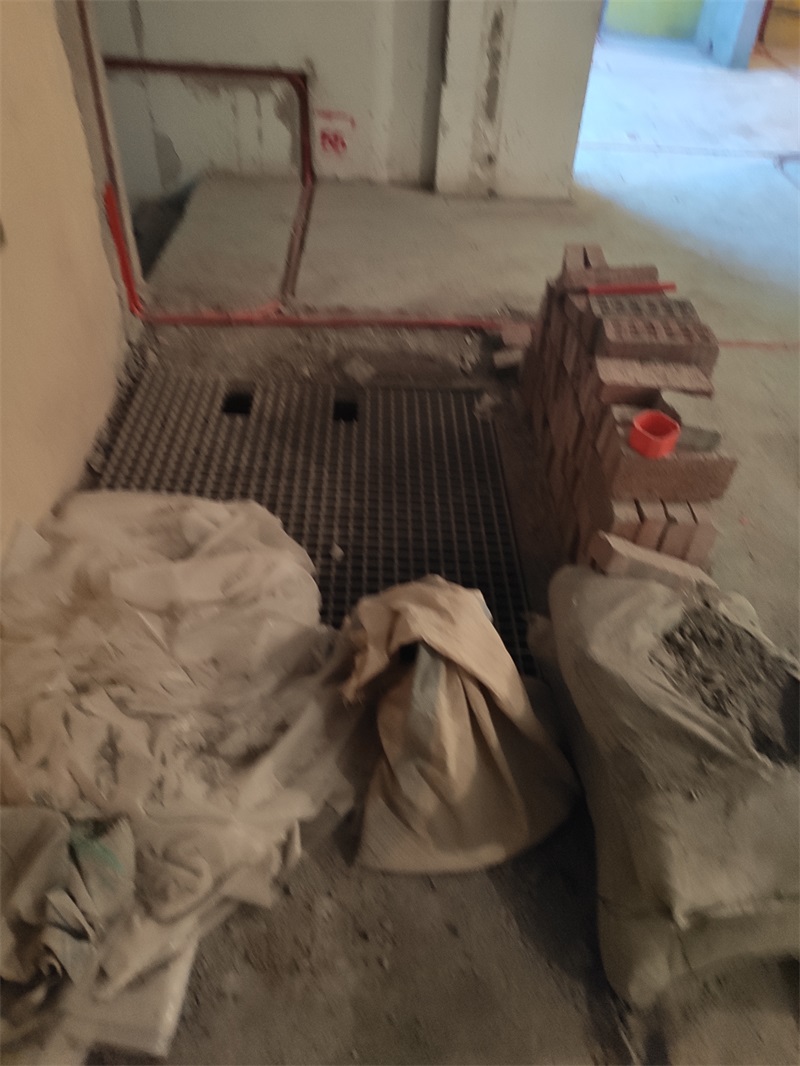

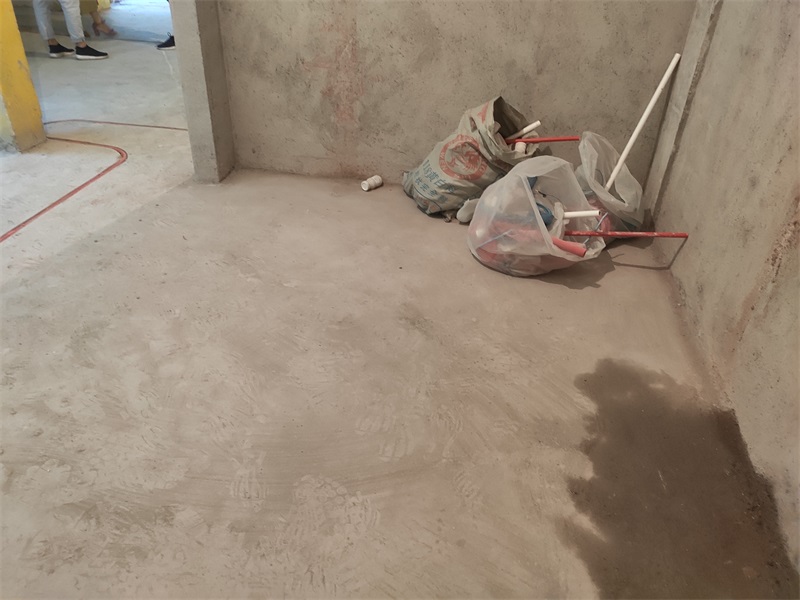

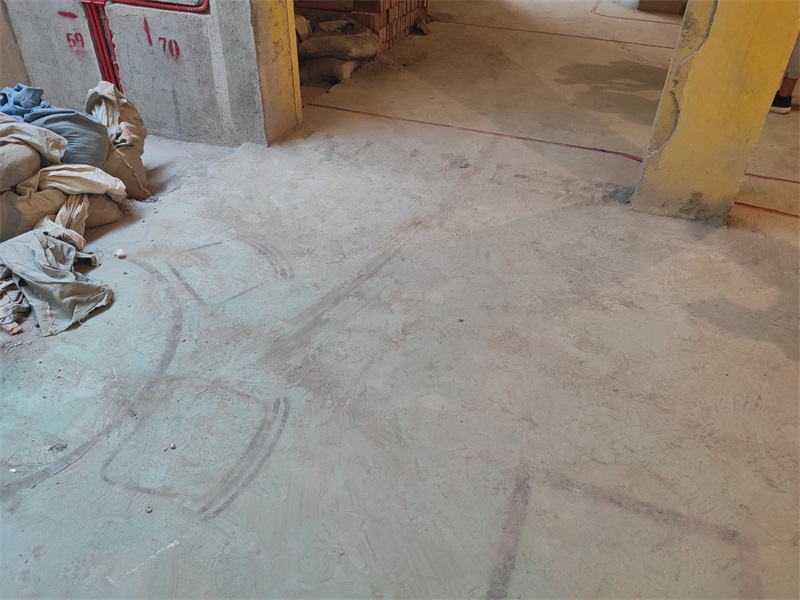

施工工地保持卫生干净





回复 支持 反对

使用道具 举报
