郁金香22-2-4#165㎡美式—— 内舍|朱华半尘

发表于 2019-8-5 20:54:55

本帖最后由格堂小范于 2019-8-5 21:17 编辑

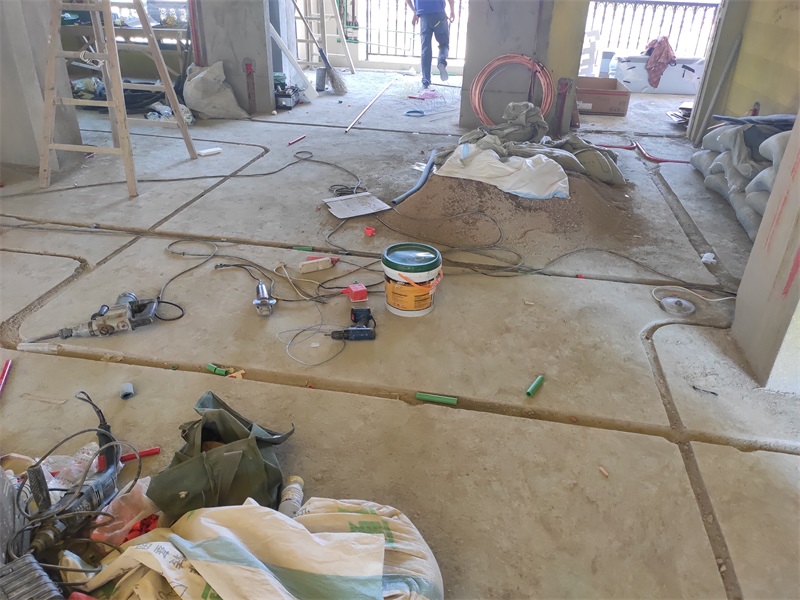

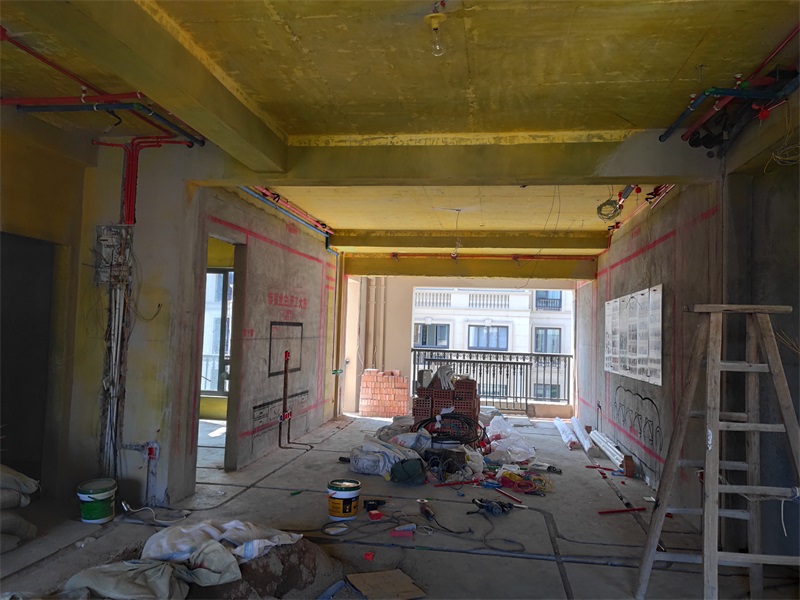

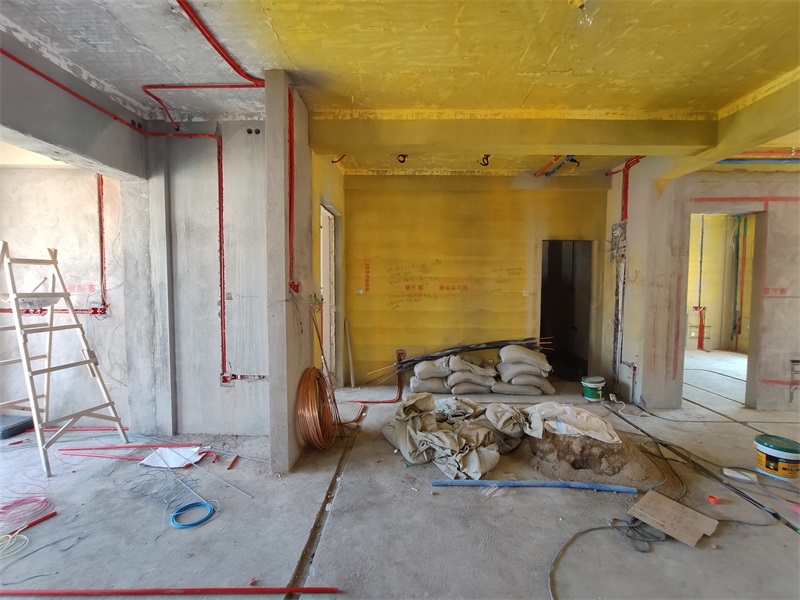

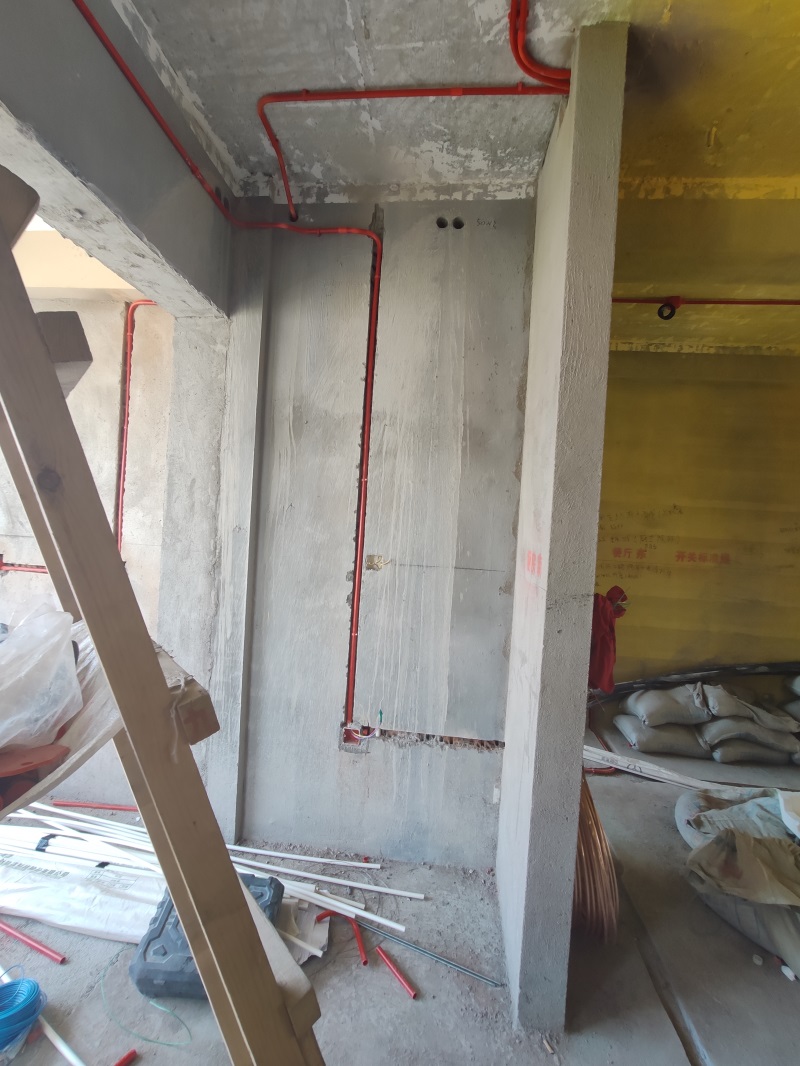

我们开线槽前都是先弹过墨线，再用切割机切过，最后开线槽，这样开的线槽就横平竖直了

发表于 2019-8-5 20:56:59

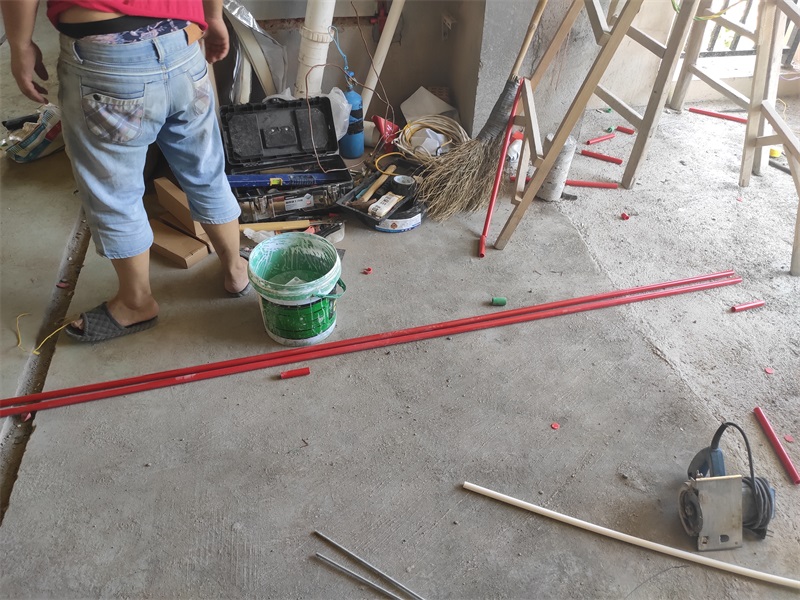

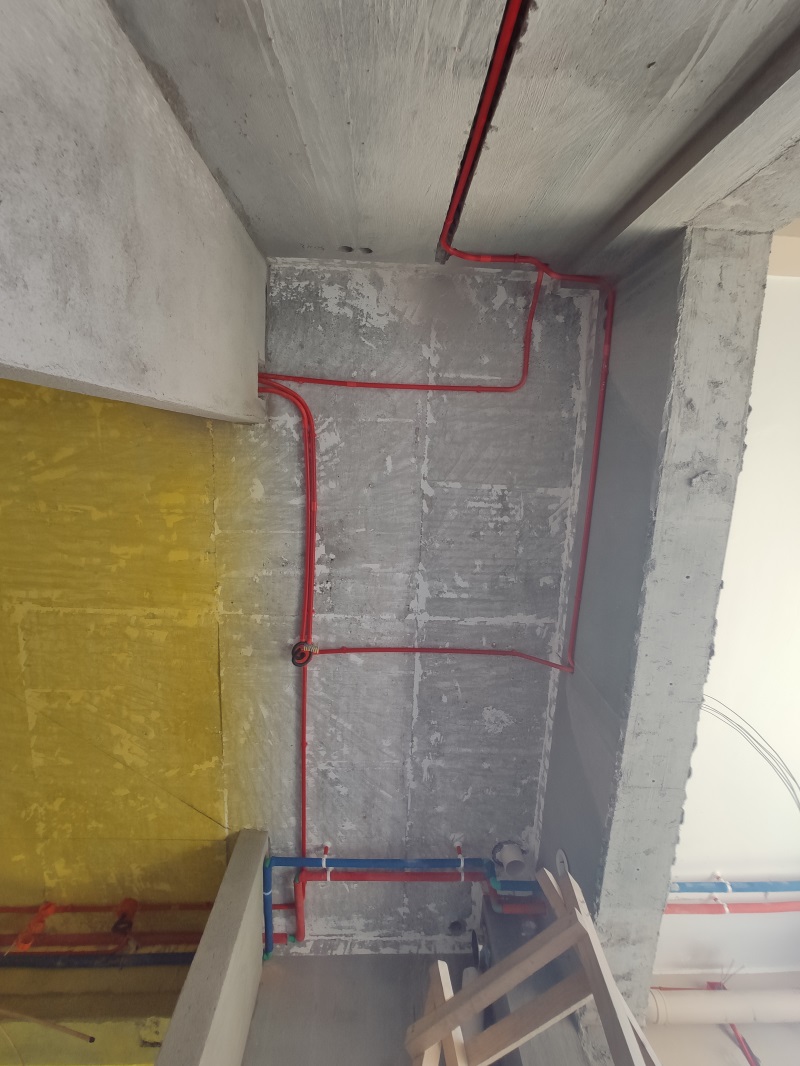

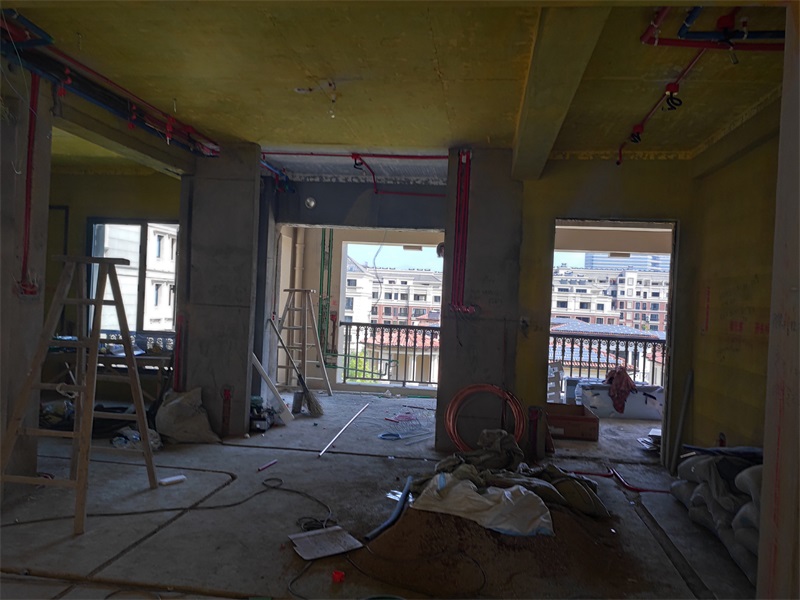

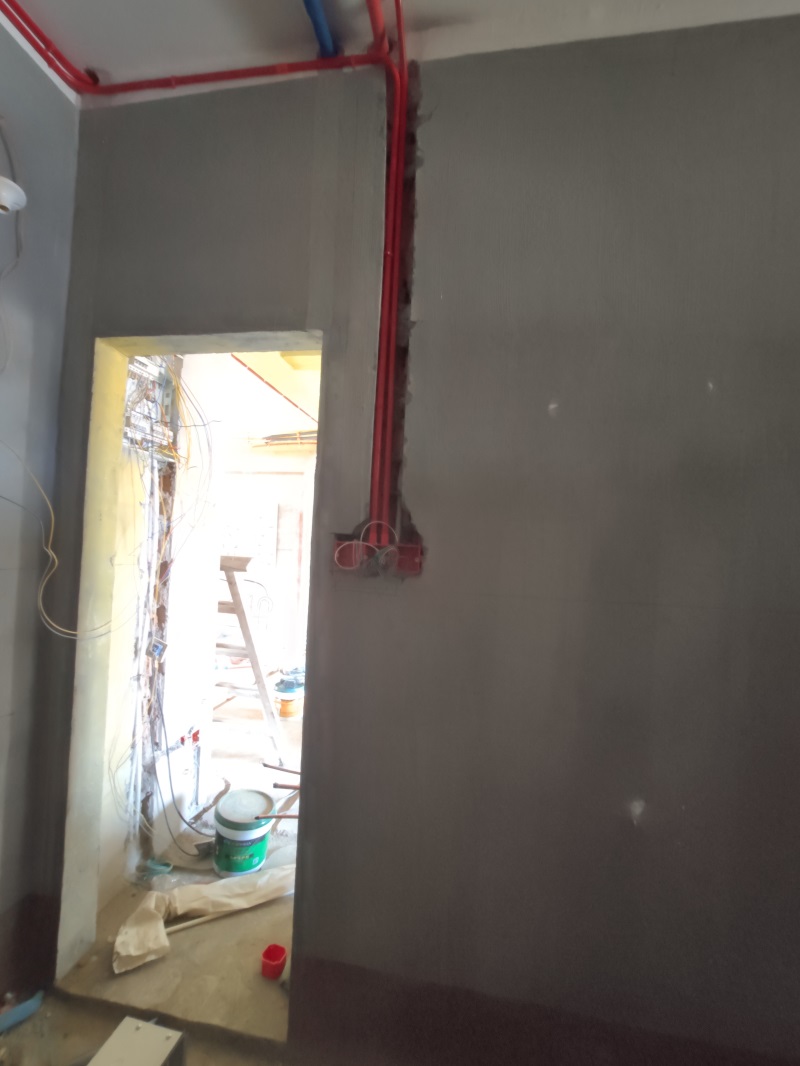

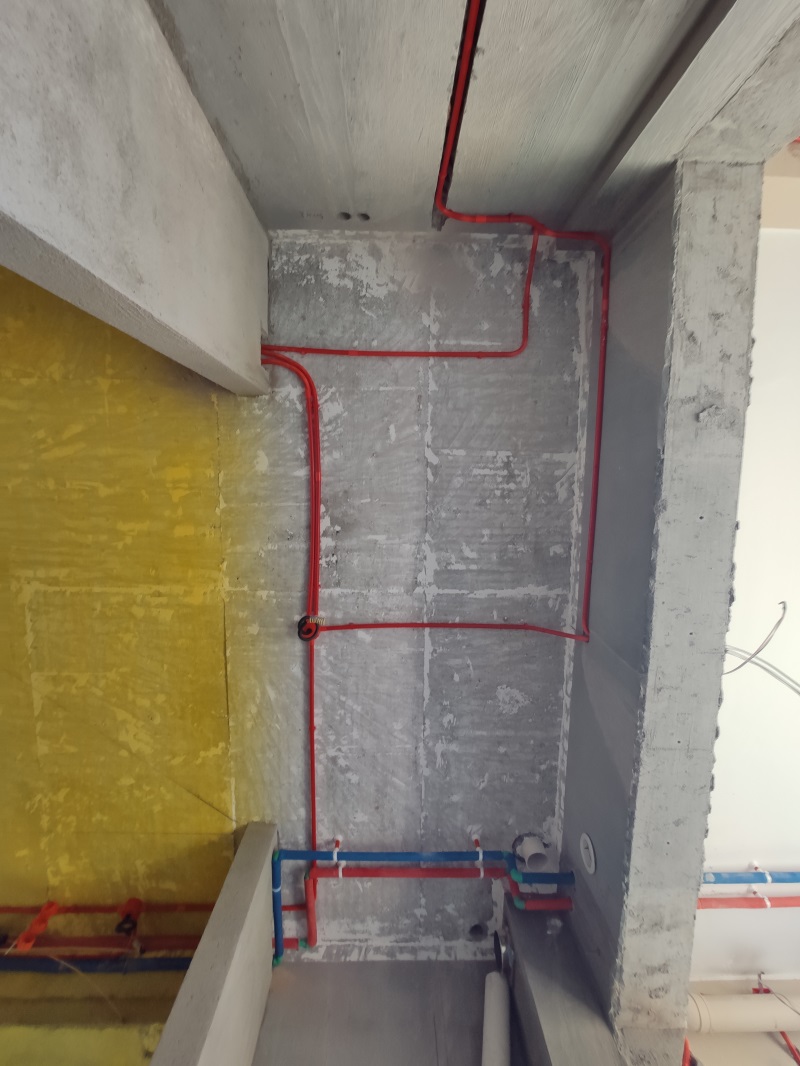

红色线管代表强电

发表于 2019-8-5 21:02:48

水管弯头处不需要包保温棉，符合施工工艺

发表于 2019-8-5 21:03:25

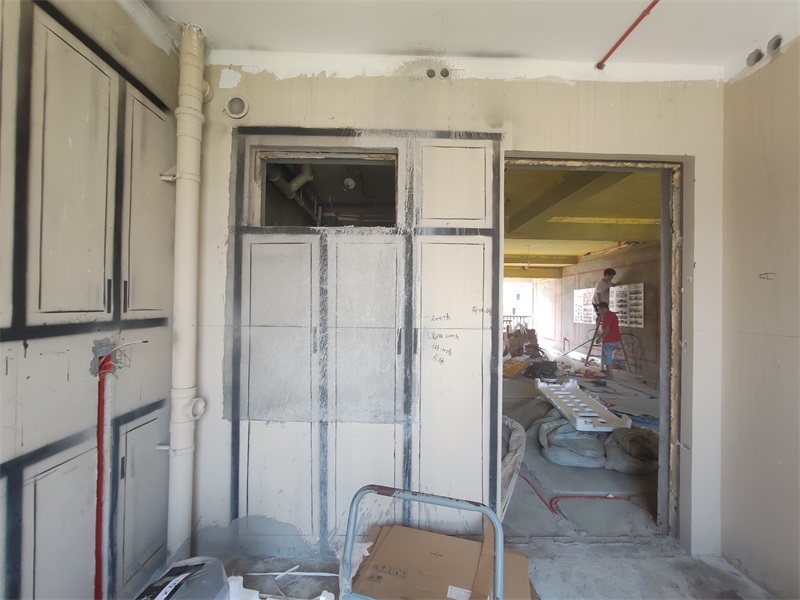

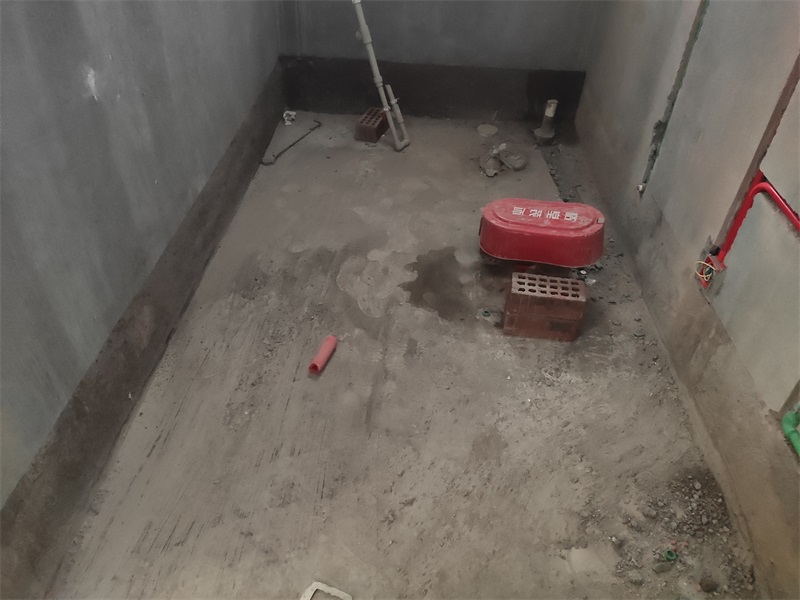

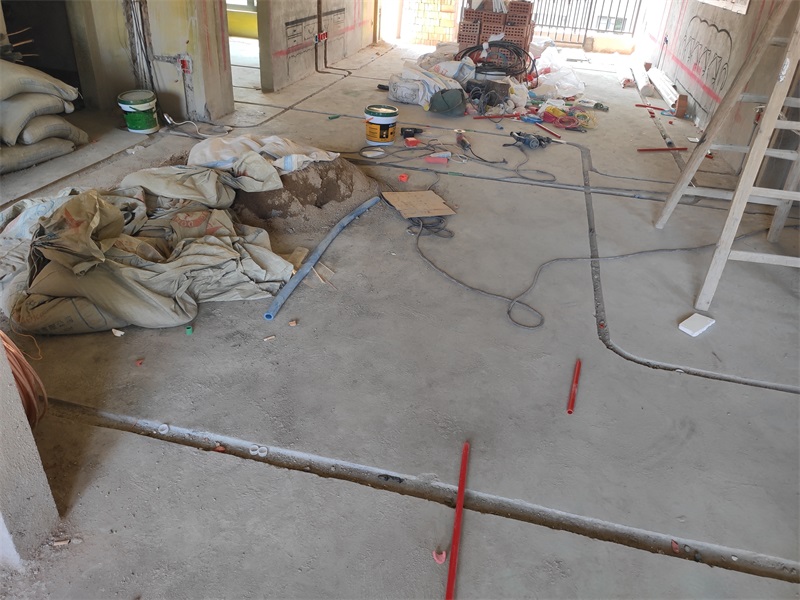

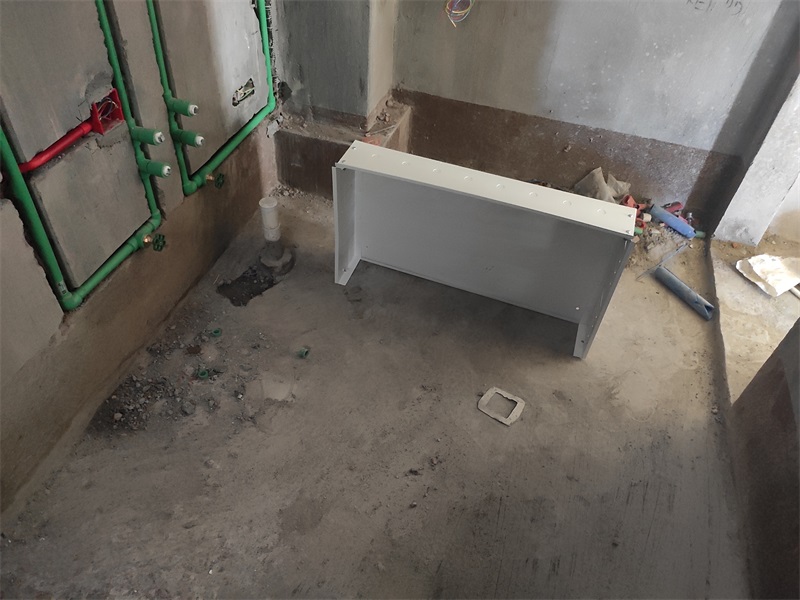

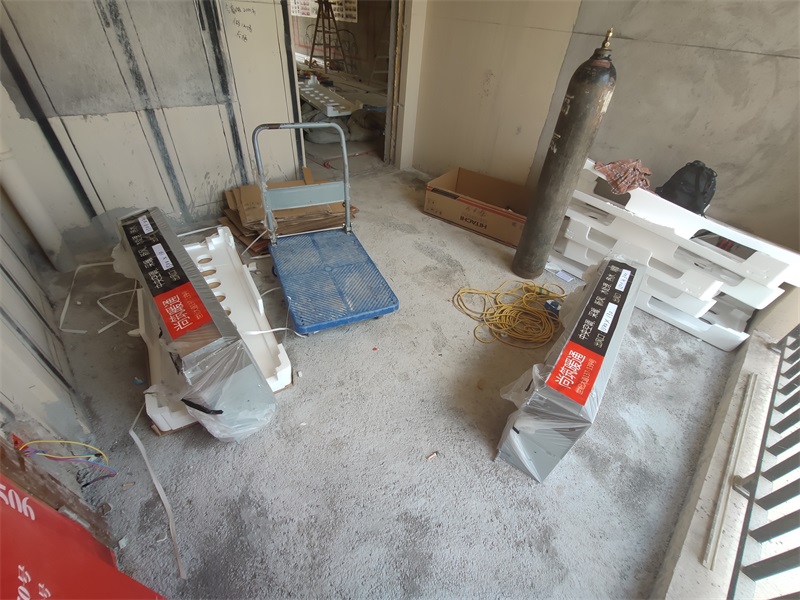

厨房地面

发表于 2019-8-5 21:04:03

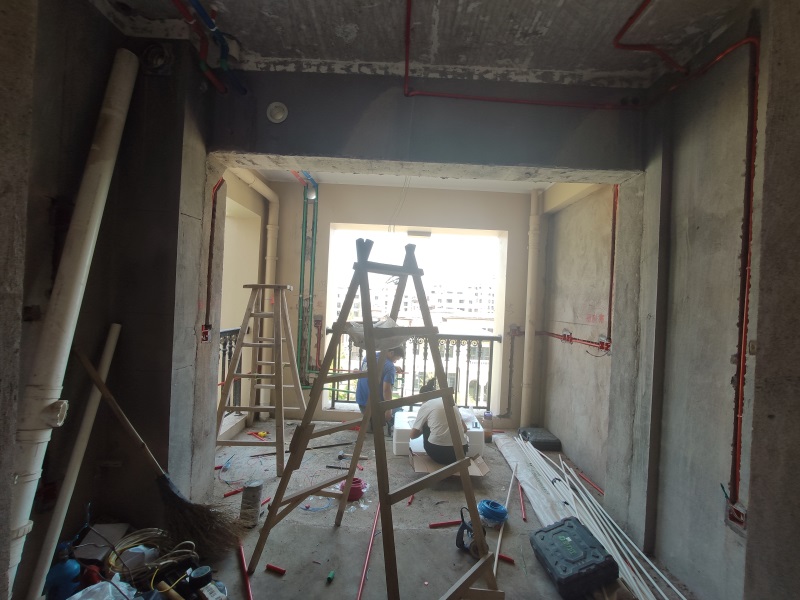

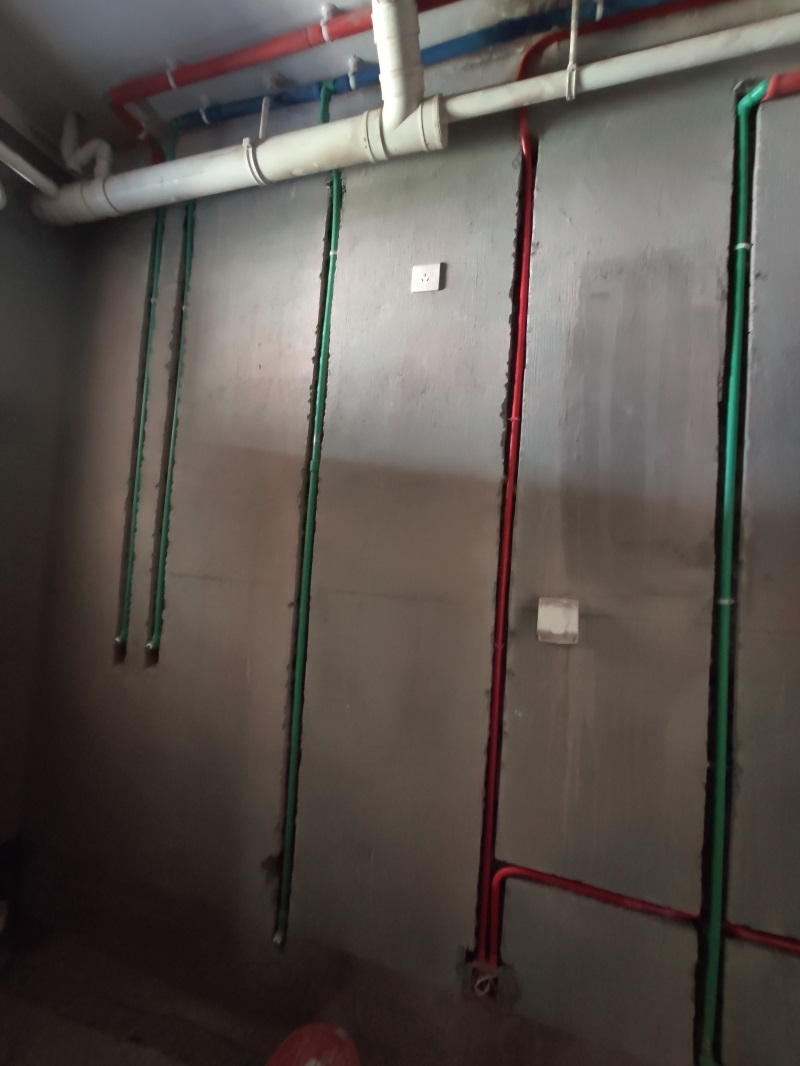

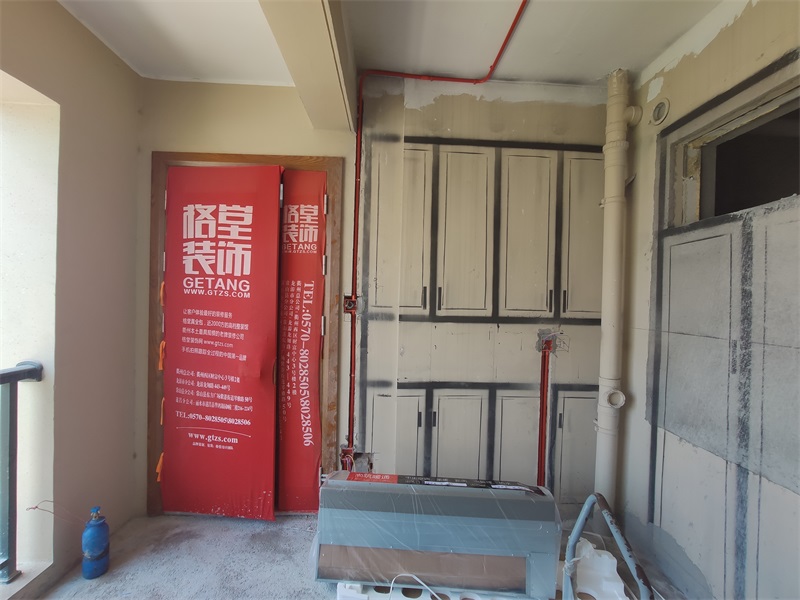

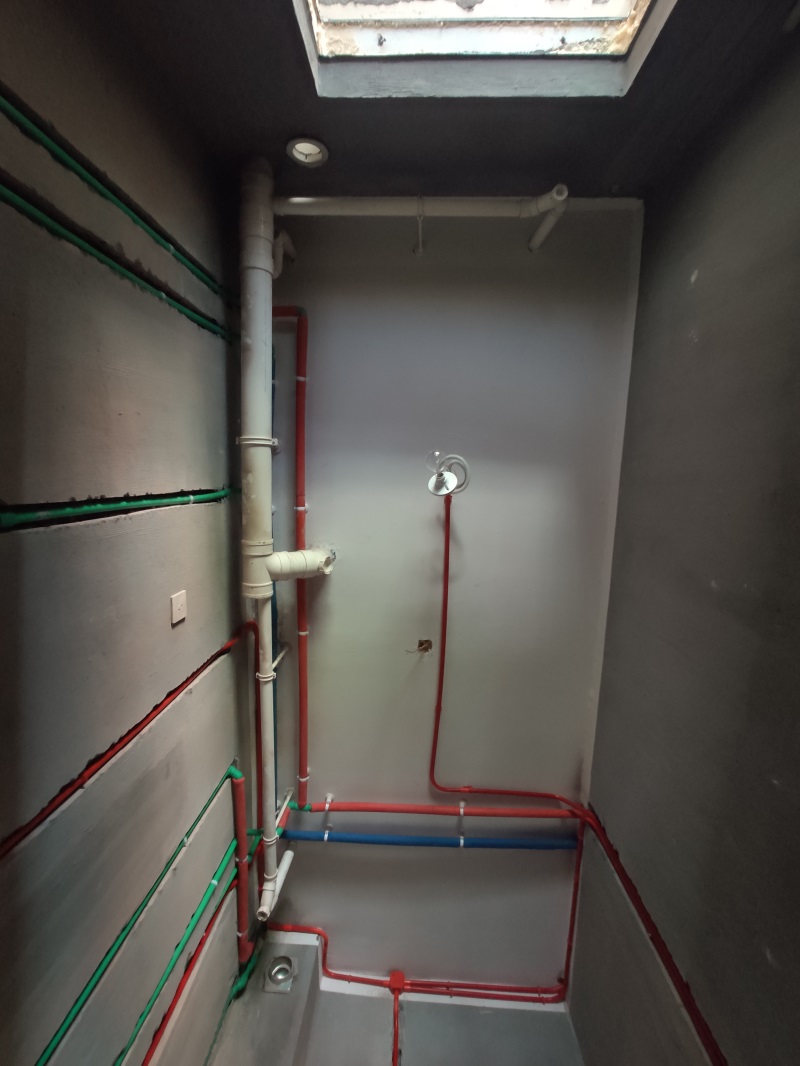

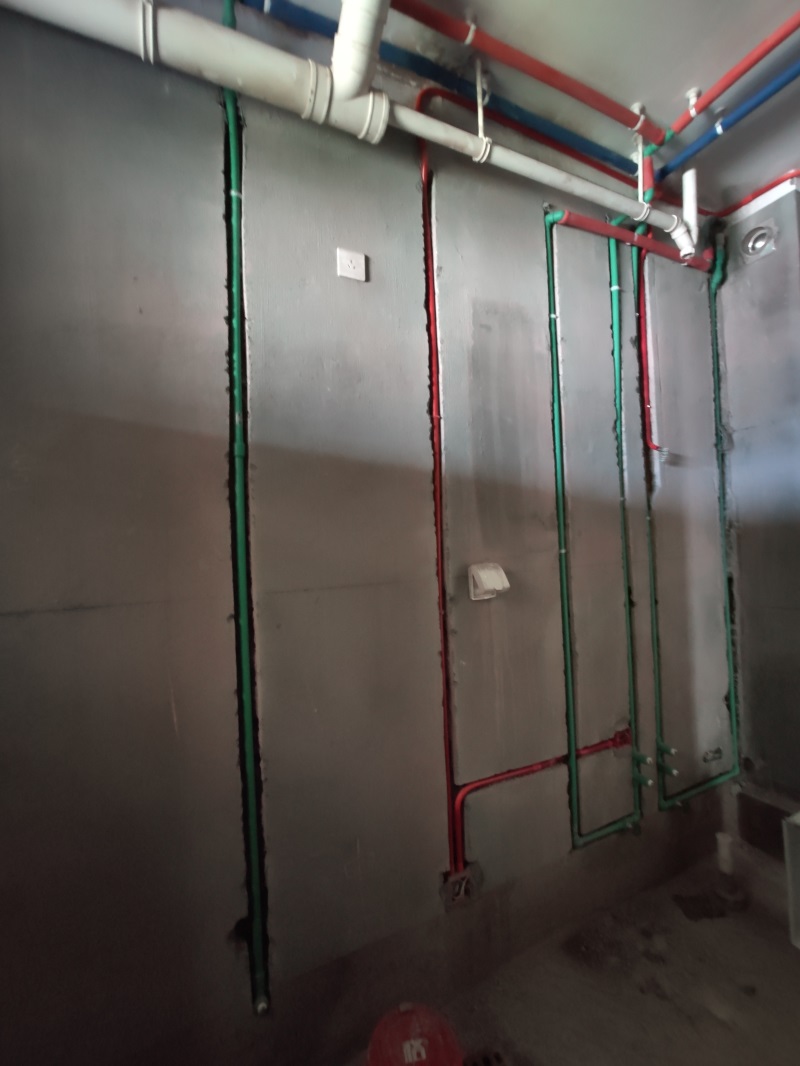

走墙水管采用下垂式安装

发表于 2019-8-5 21:05:23

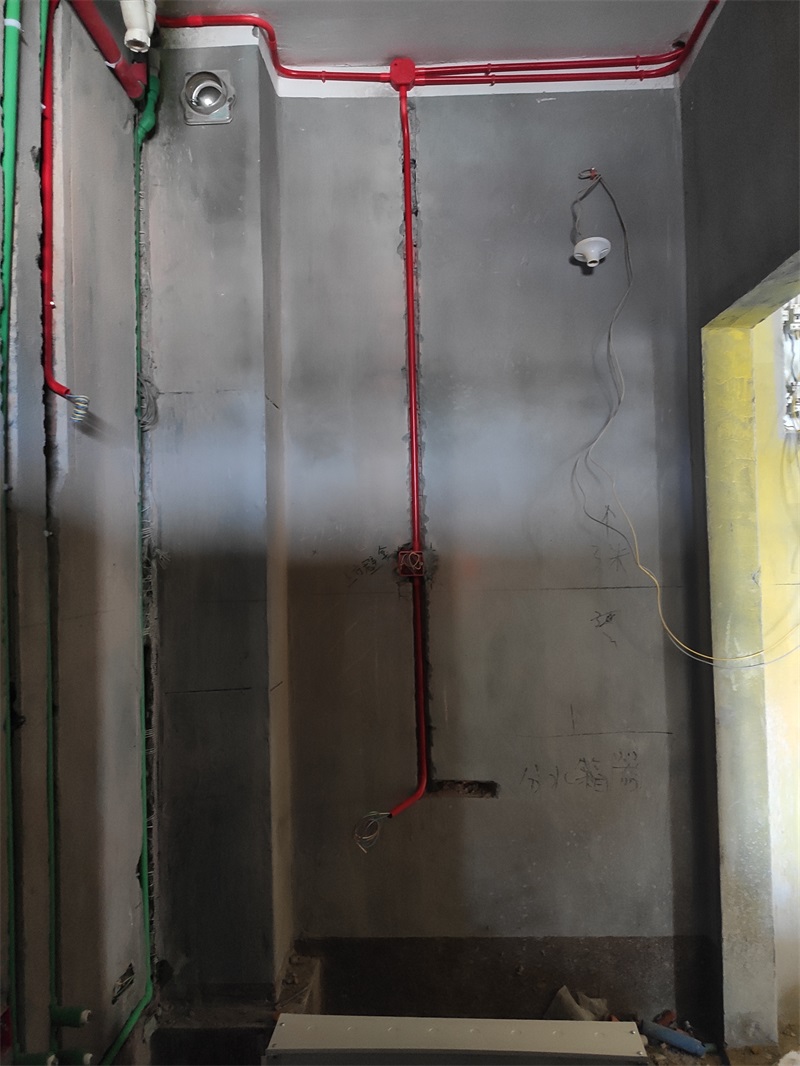

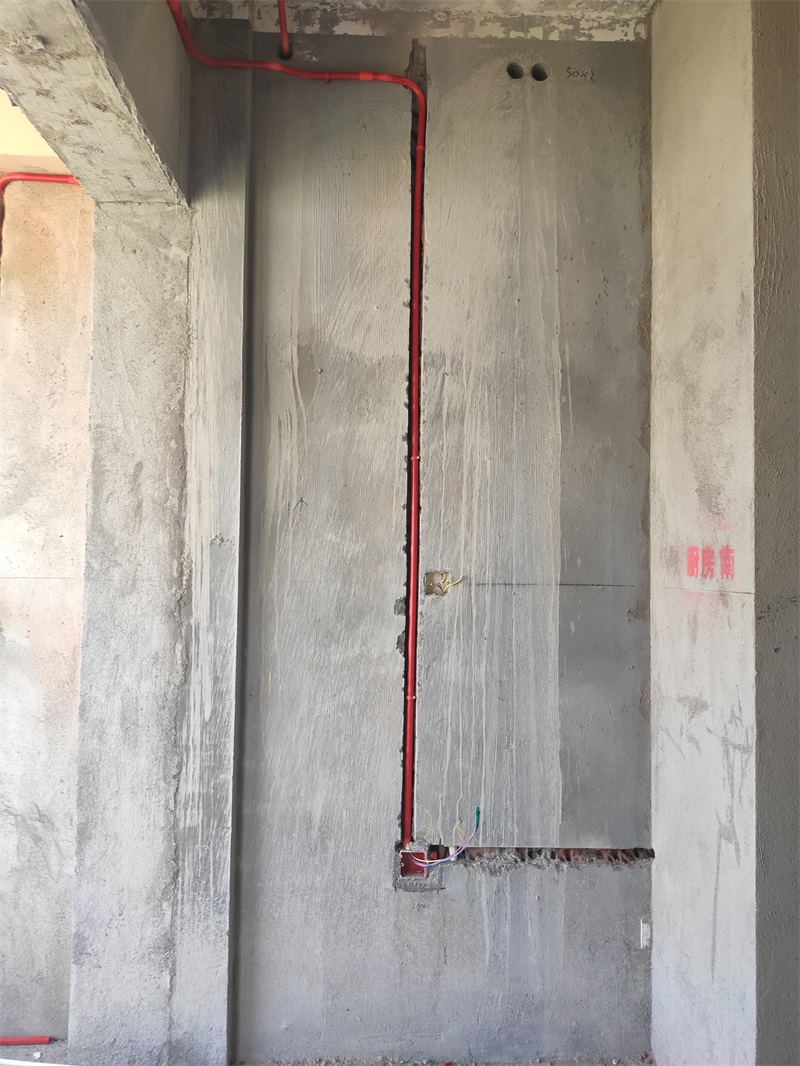

墙槽应该保证管外有1-1.5cm以上砂浆保护层（混疑土位置一般要求在0.5cm左右）

发表于 2019-8-5 21:06:38

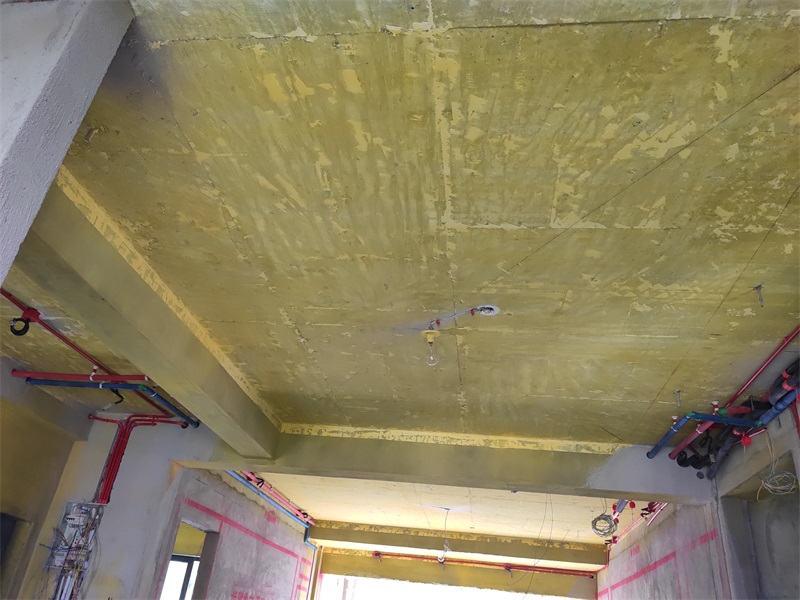

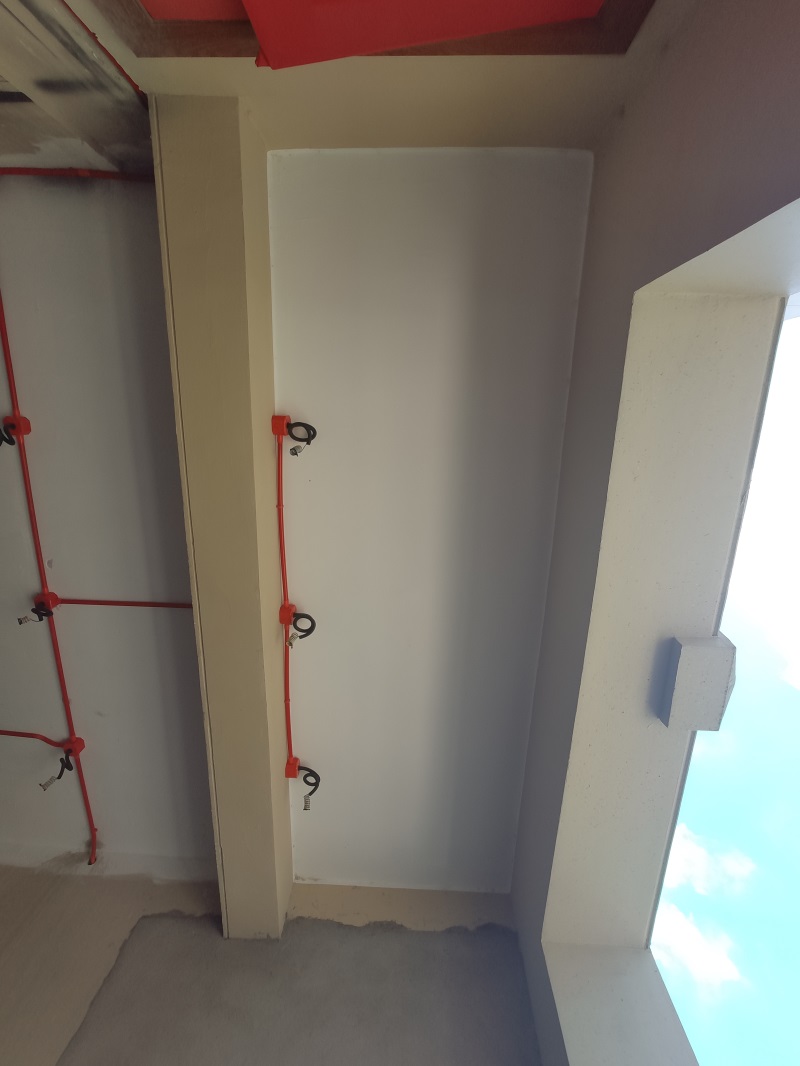

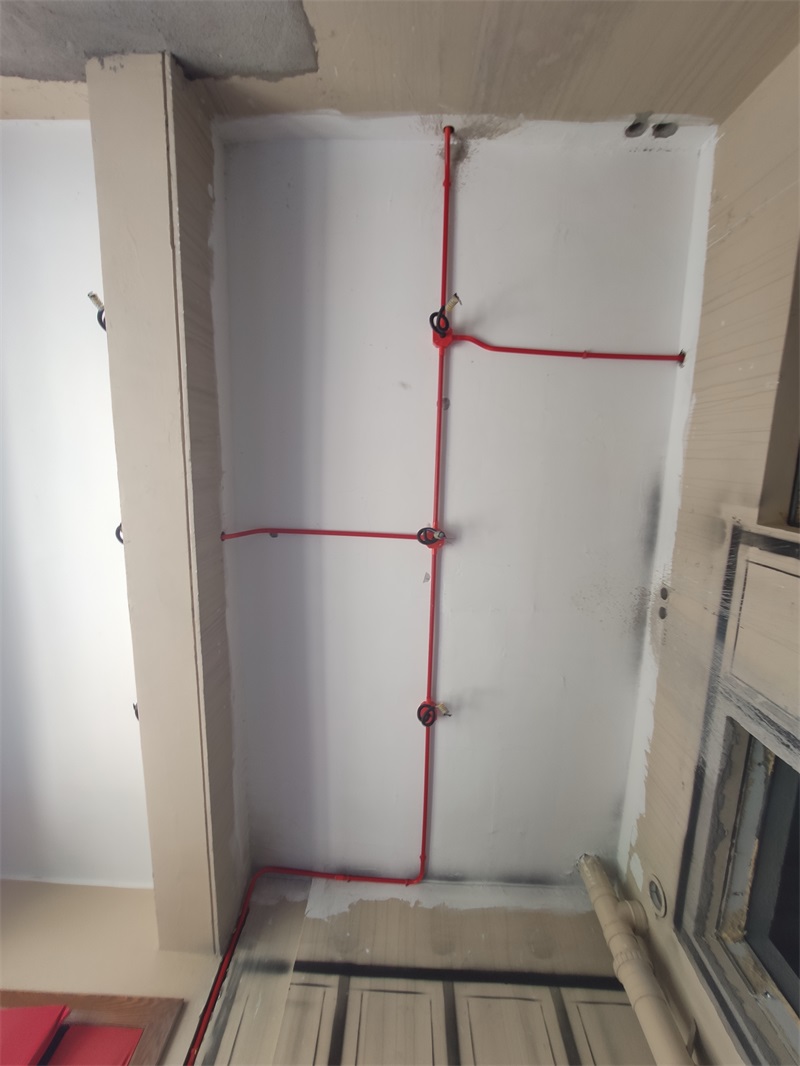

筒灯位置用波纹管保护到位，防止后期拉扯到线路

发表于 2019-8-5 21:11:55

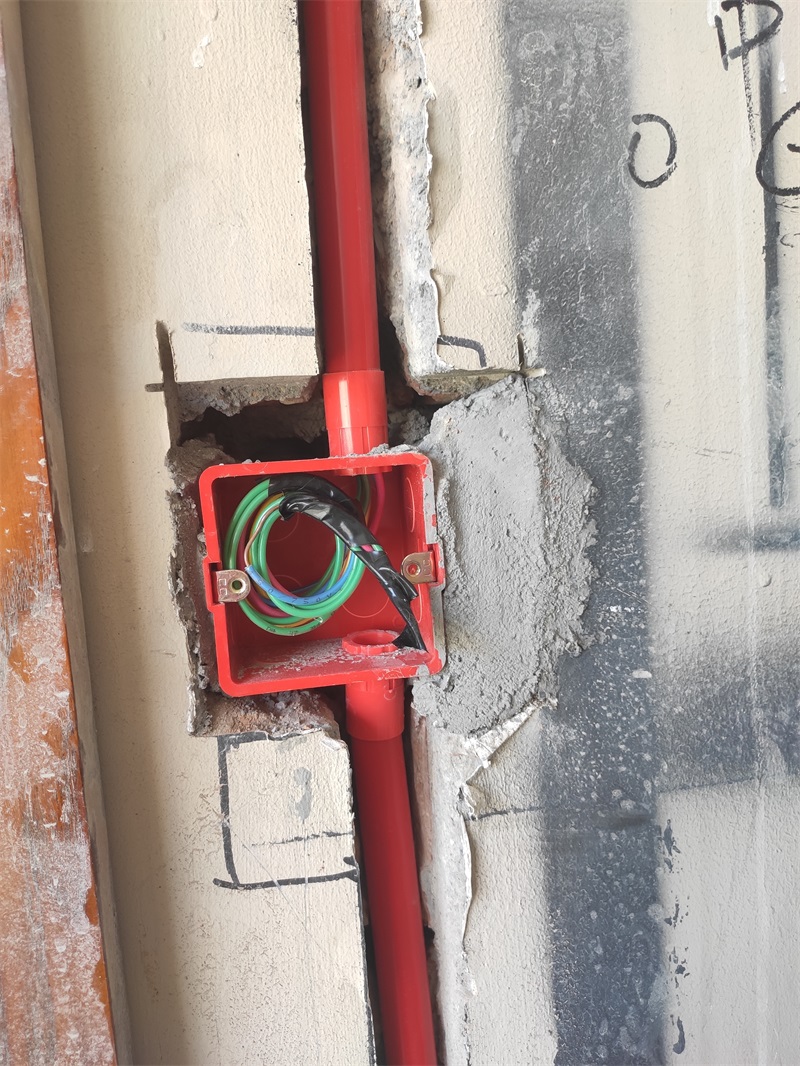

线管和线盒之间需要套杯梳，保护线路

发表于 2019-8-5 21:13:48

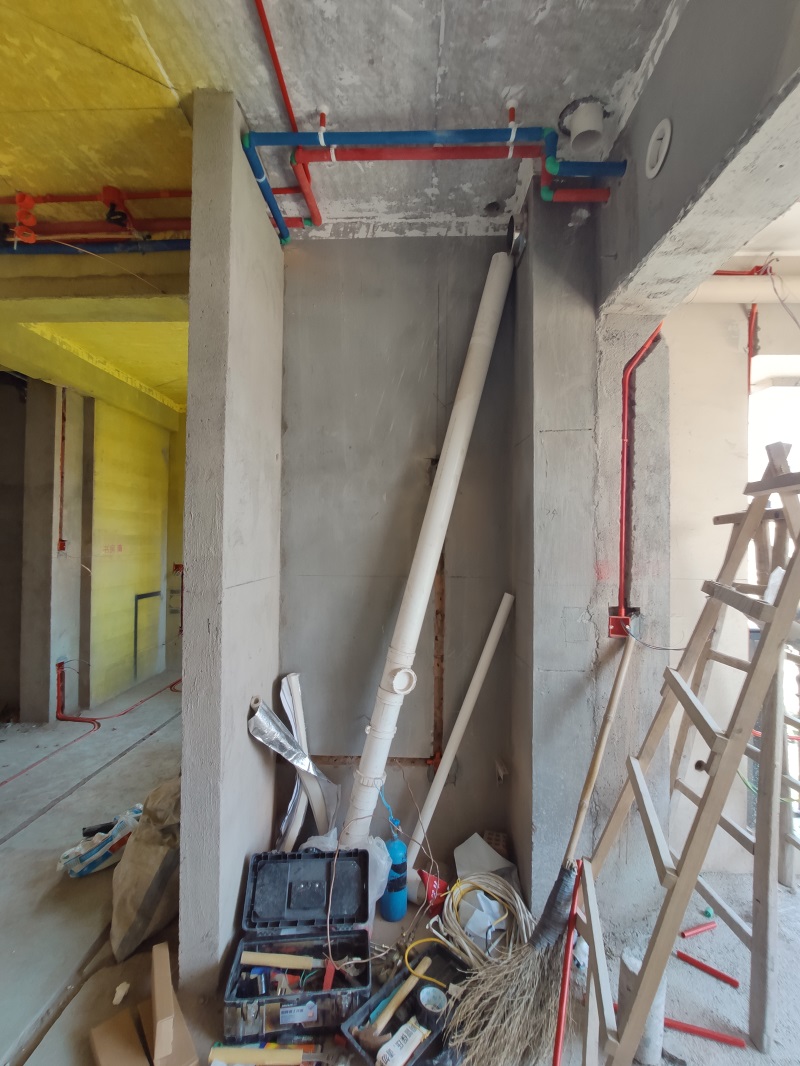

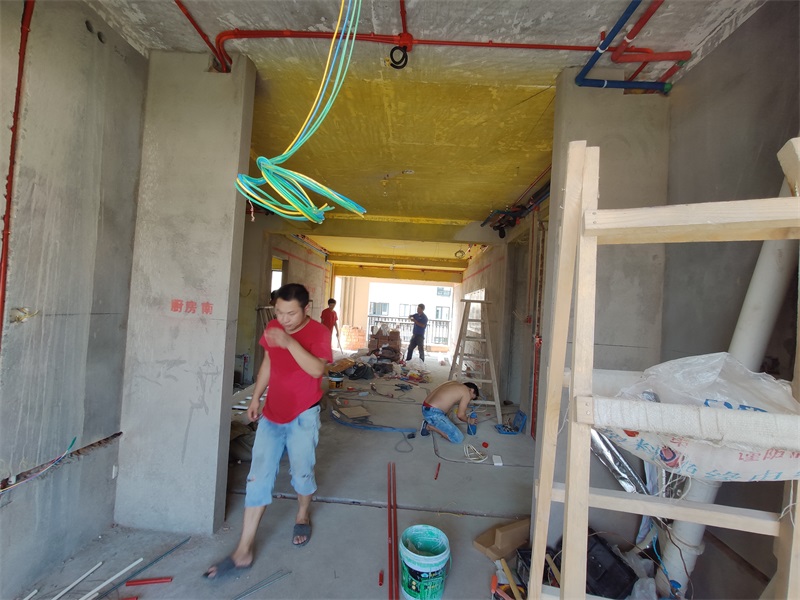

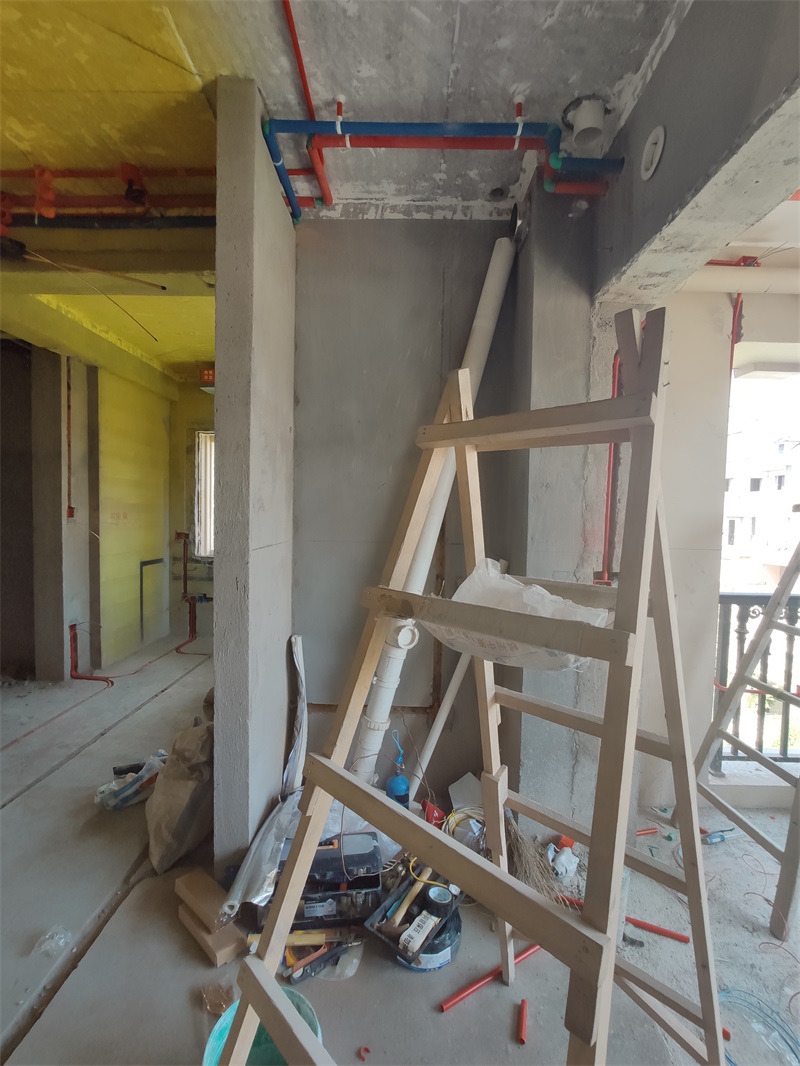

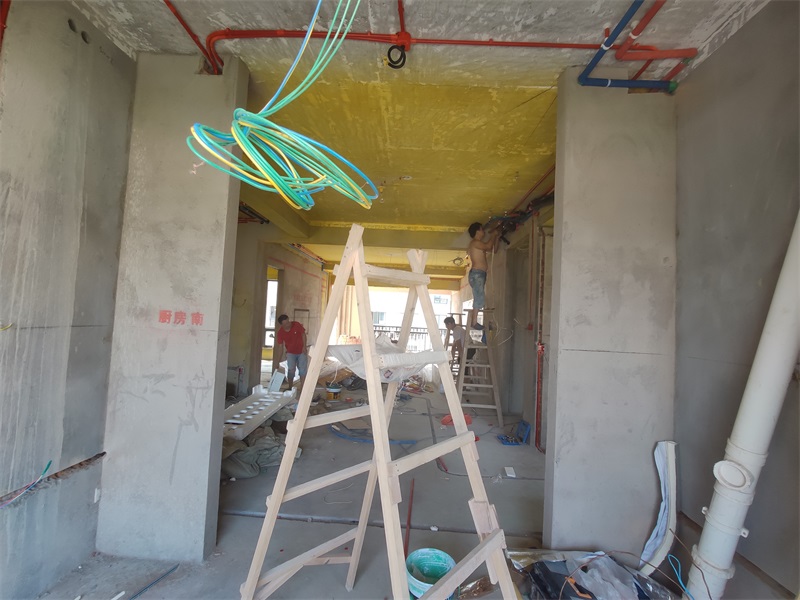

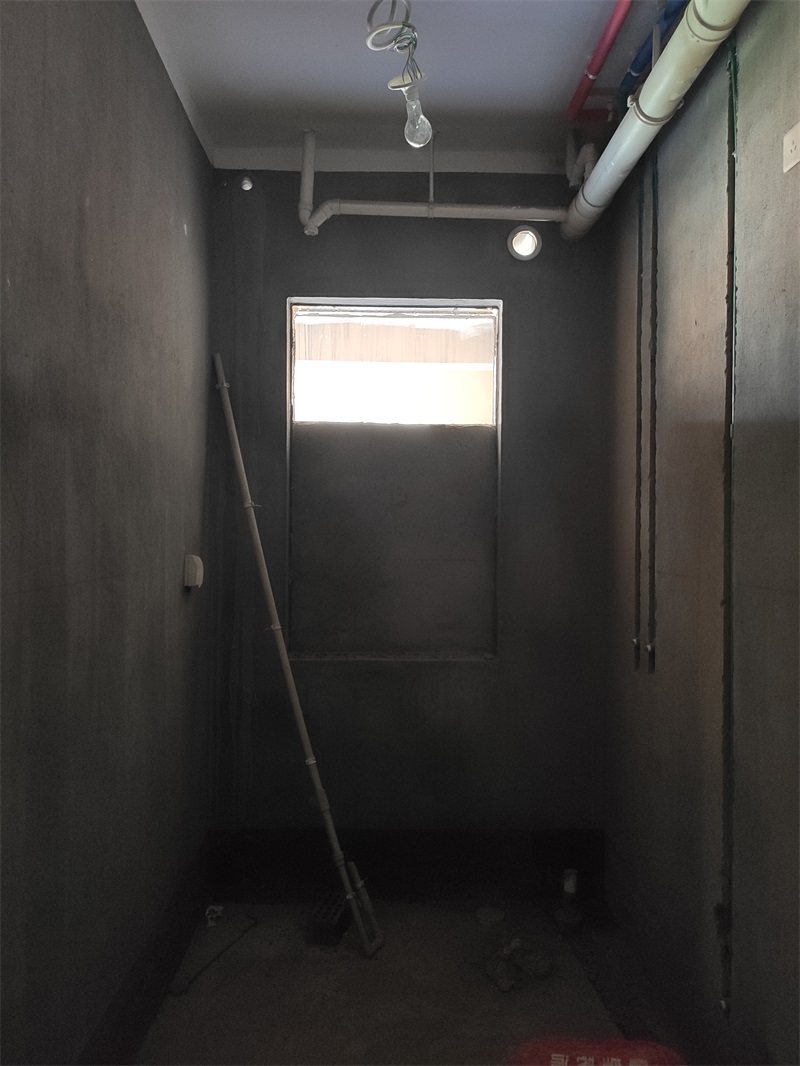

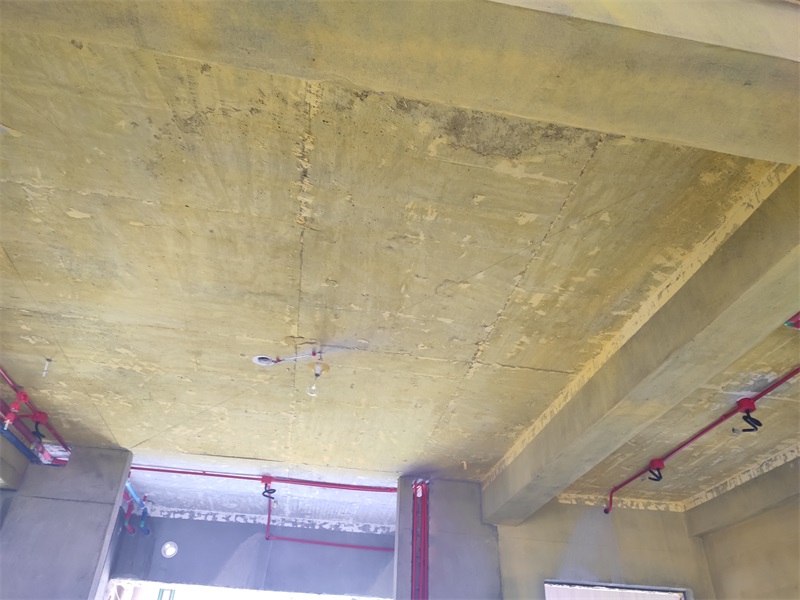

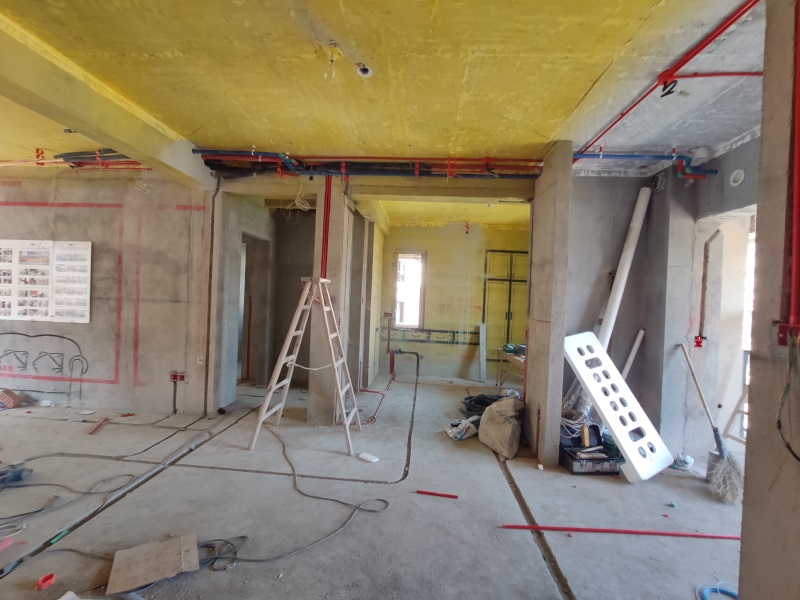

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！

发表于 2019-8-5 21:14:14

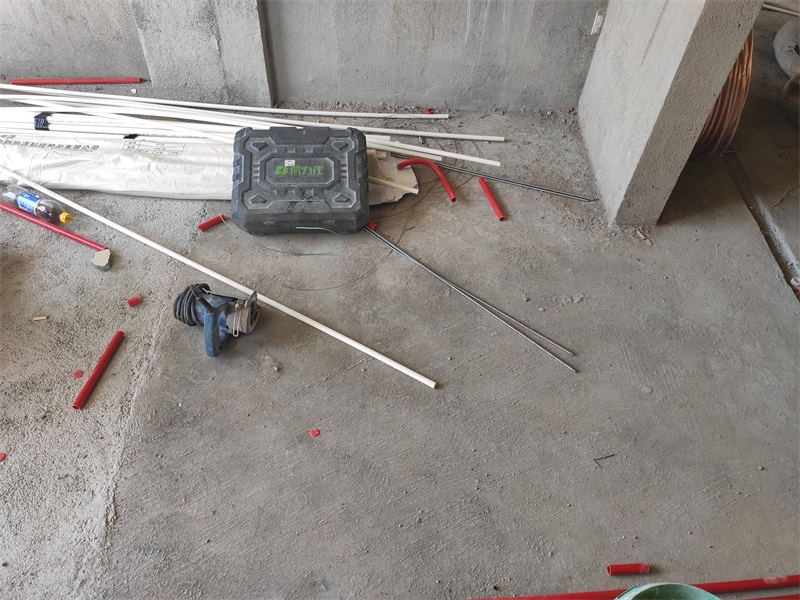

地面
