郁金香22-2-4#165㎡美式—— 内舍|朱华半尘

发表于 2019-8-6 15:19:14

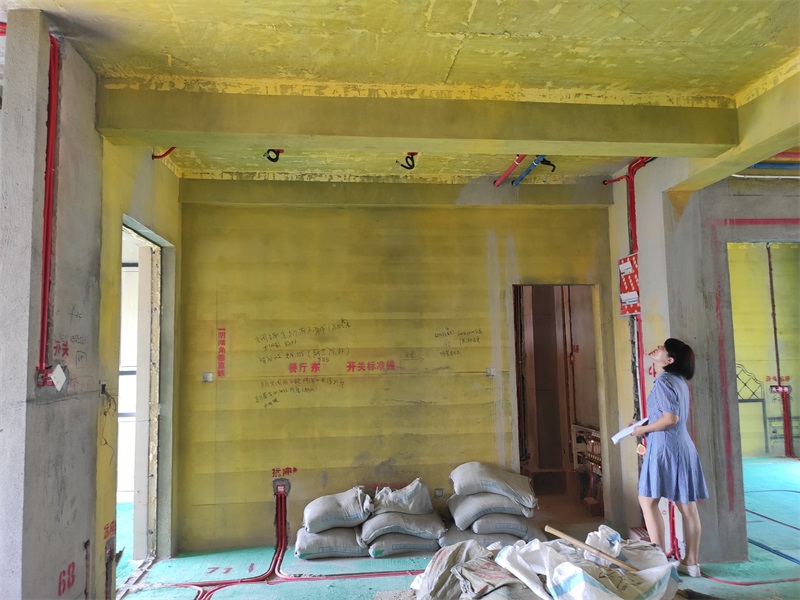

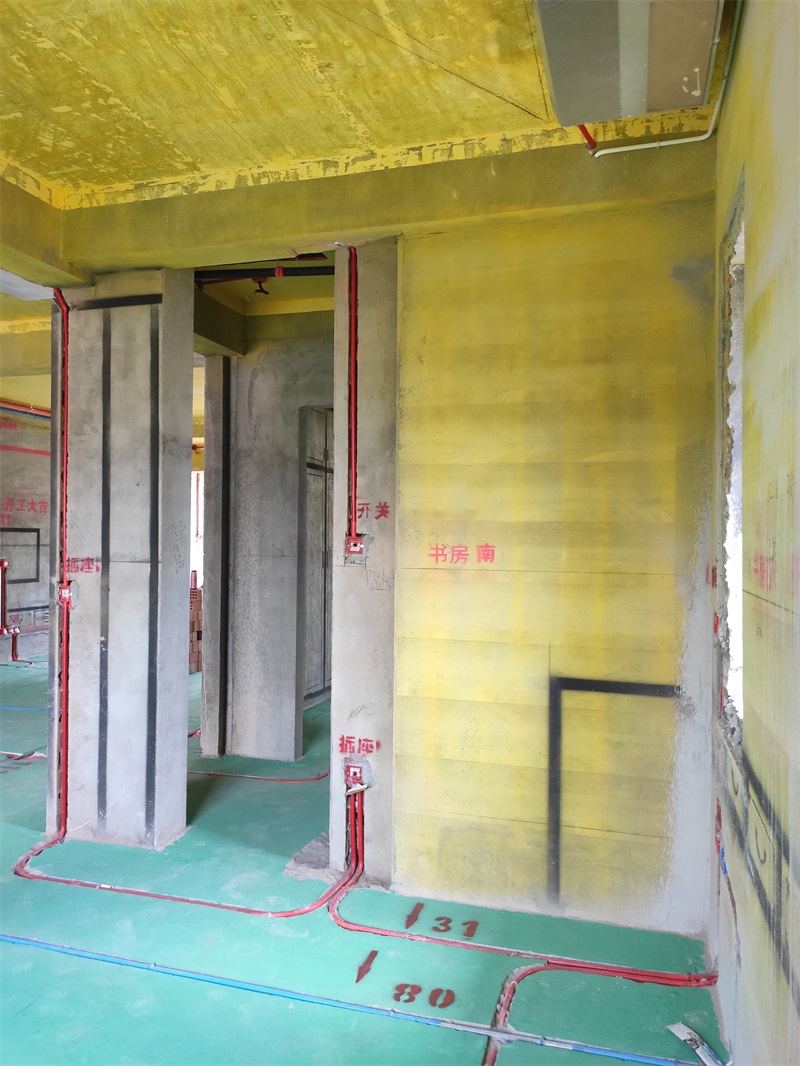

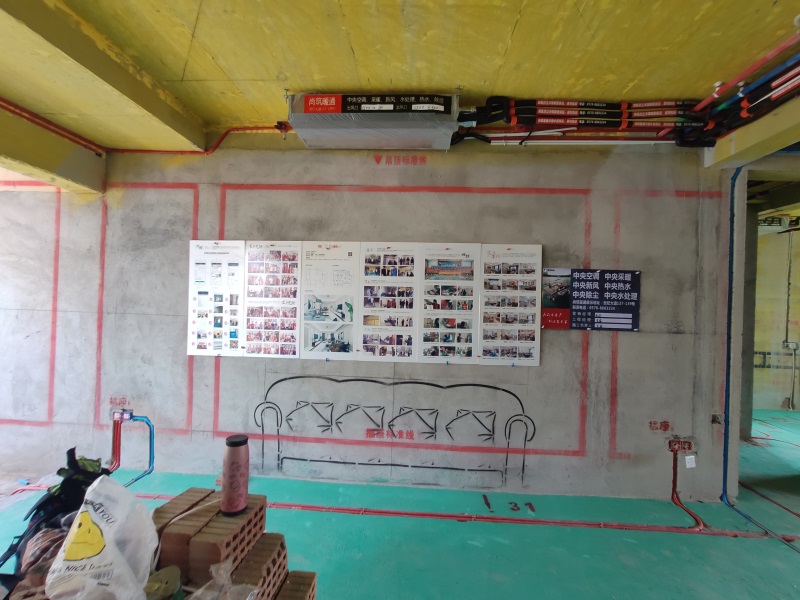

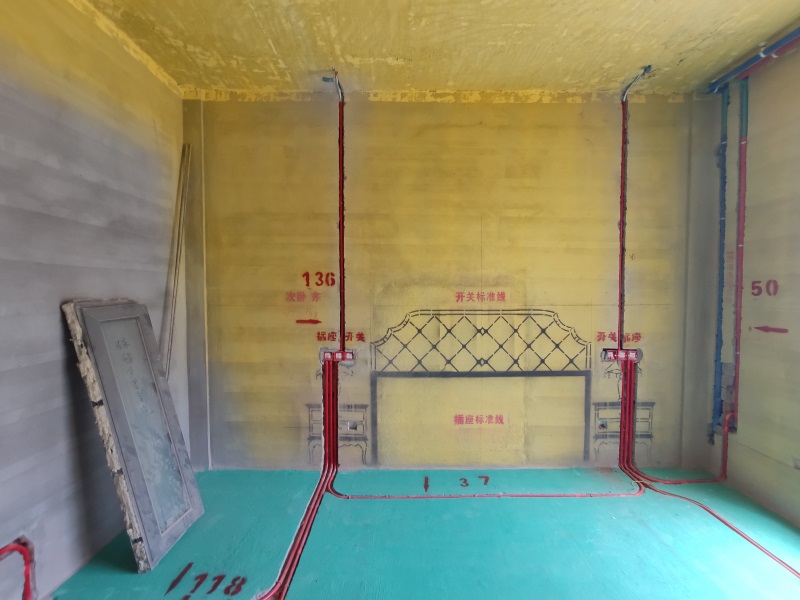

插座布置一般要求完成面在30cm左右

发表于 2019-8-6 15:21:25

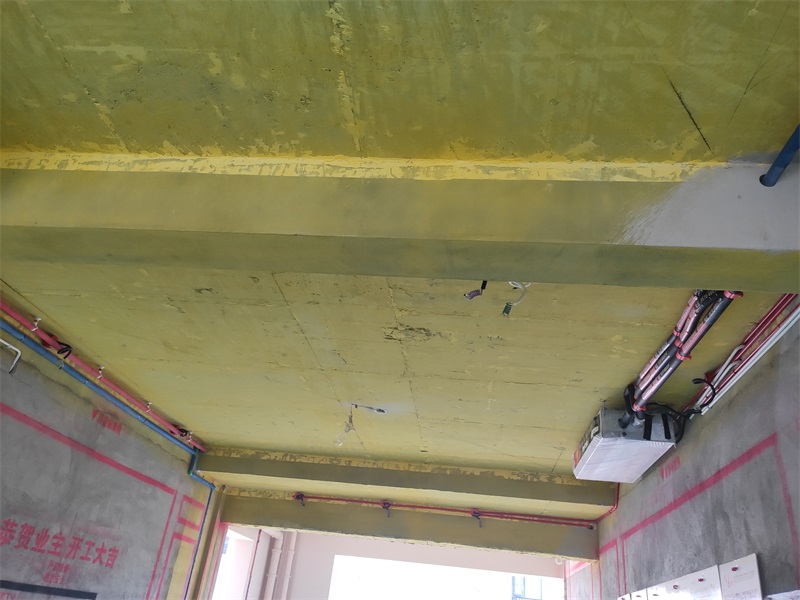

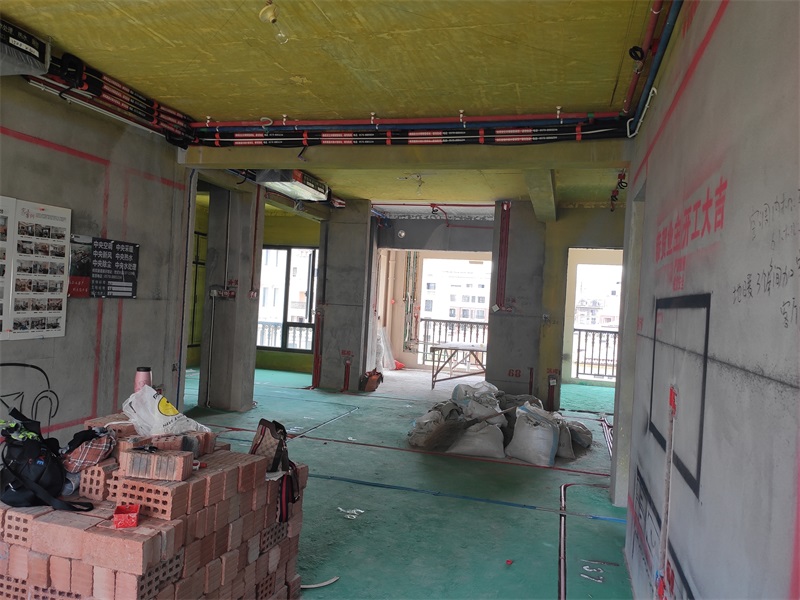

强弱电相距的地方用金属屏蔽管，防止信号干扰

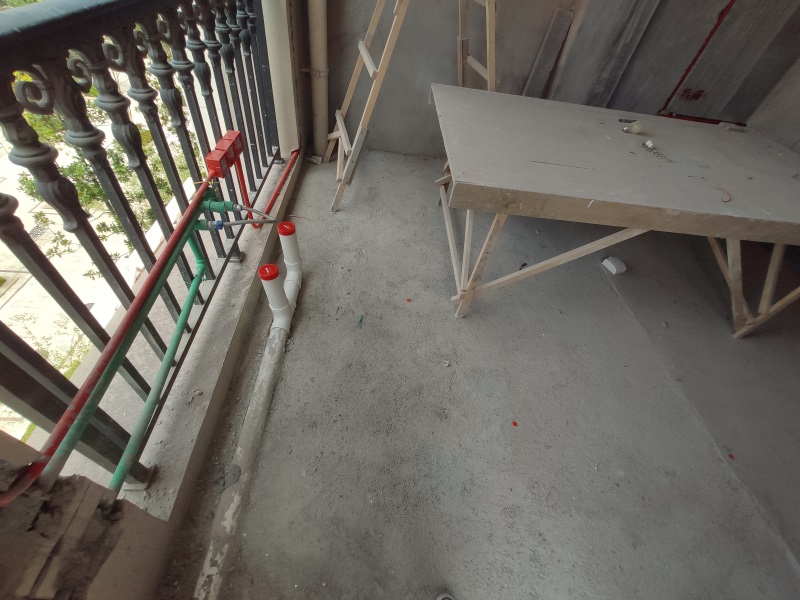

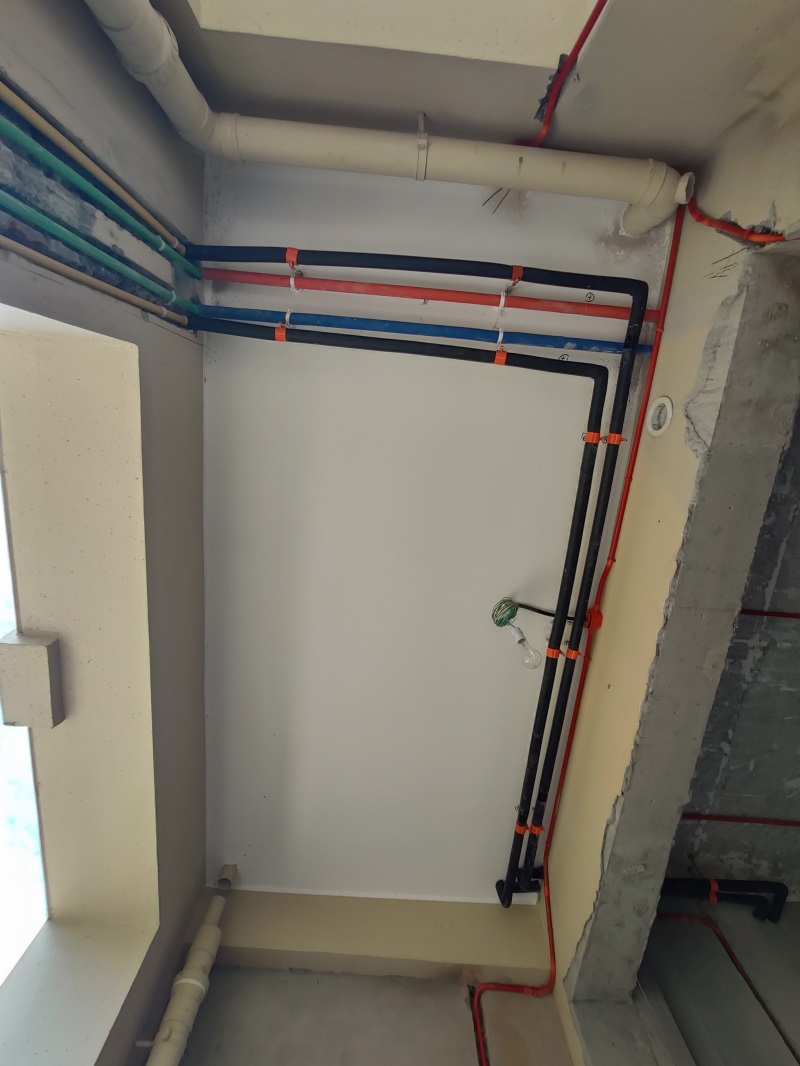

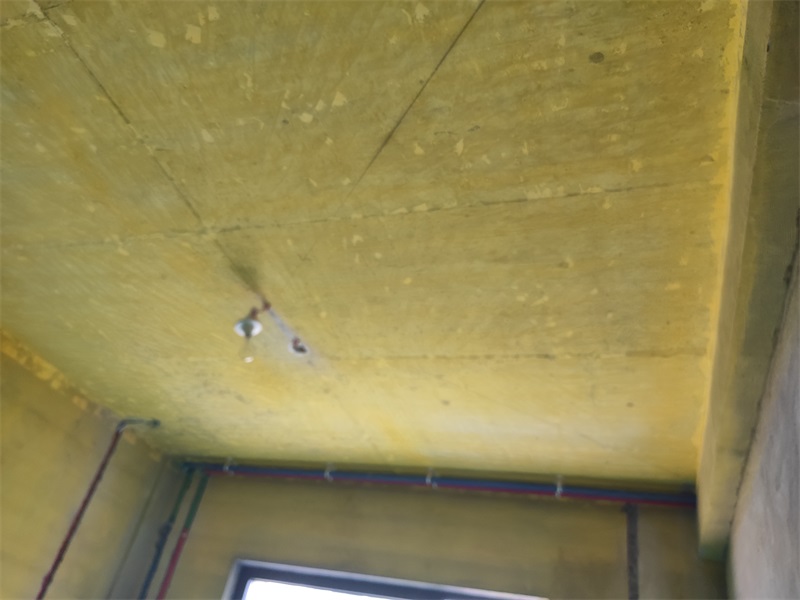

水管吊卡间距小于80cm

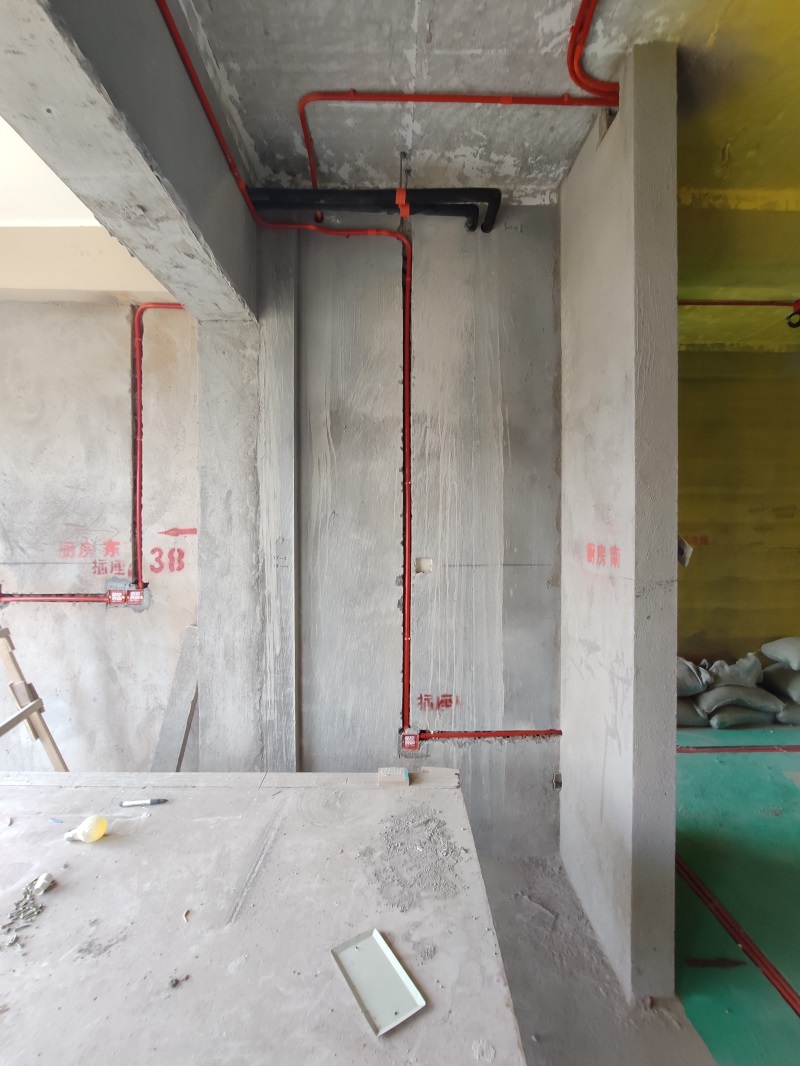

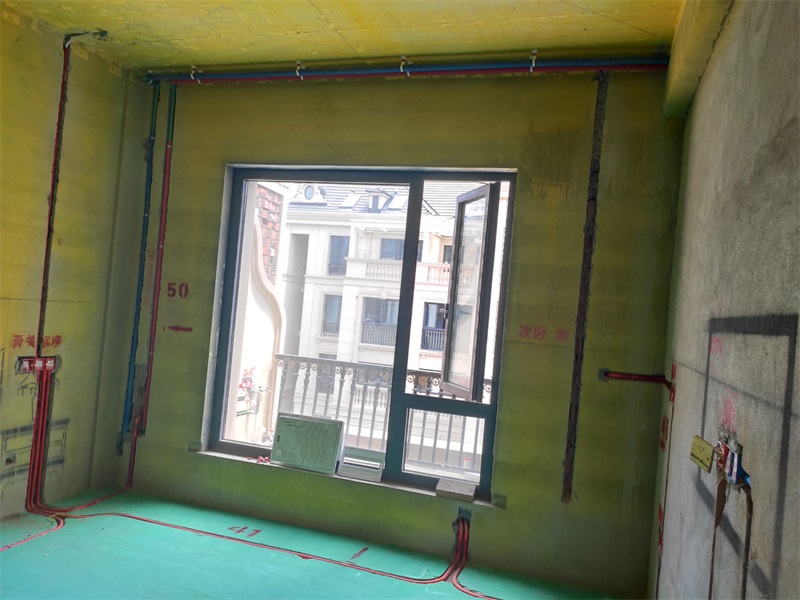

墙角禁止走线，要求保持在30cm以上

发表于 2019-8-6 15:23:26

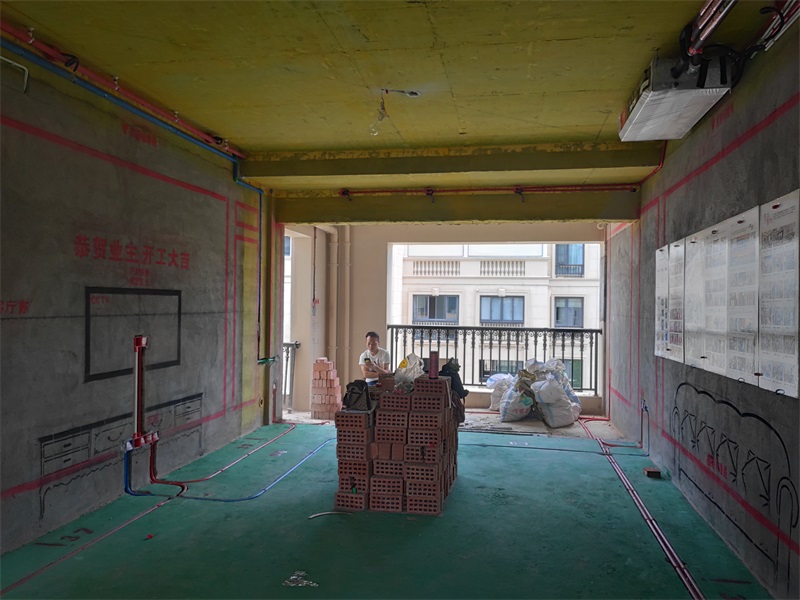

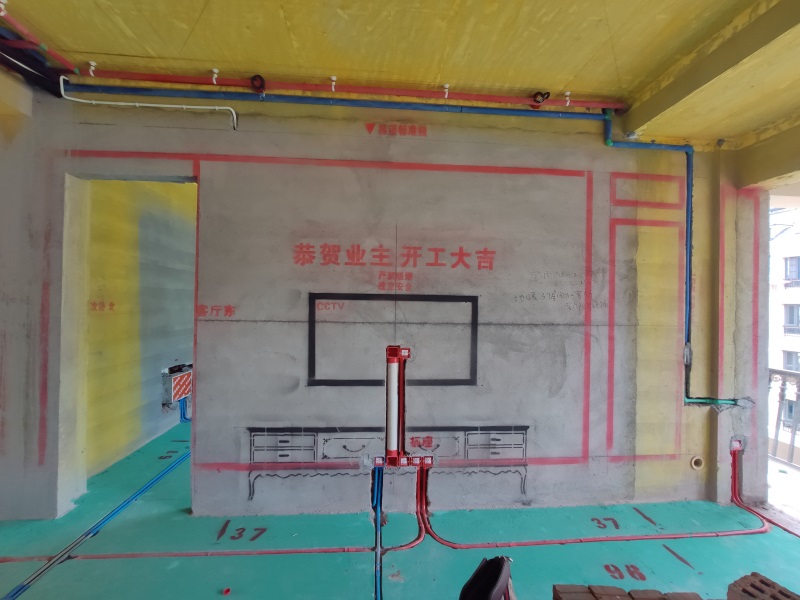

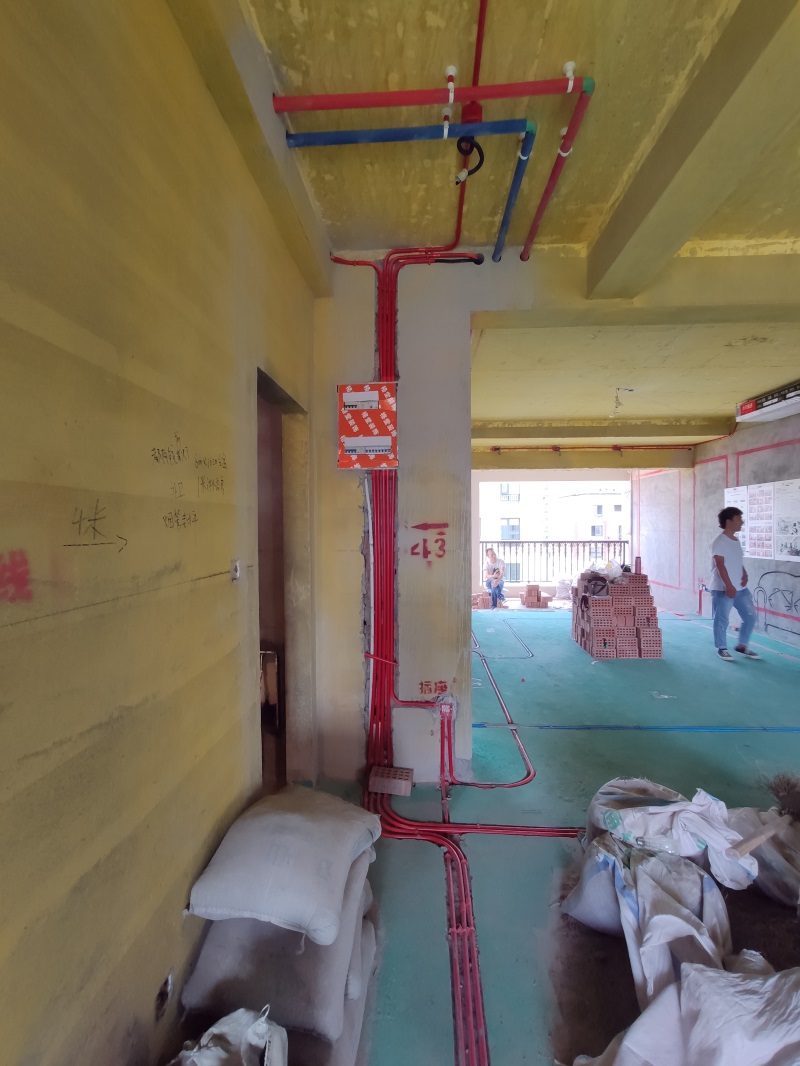

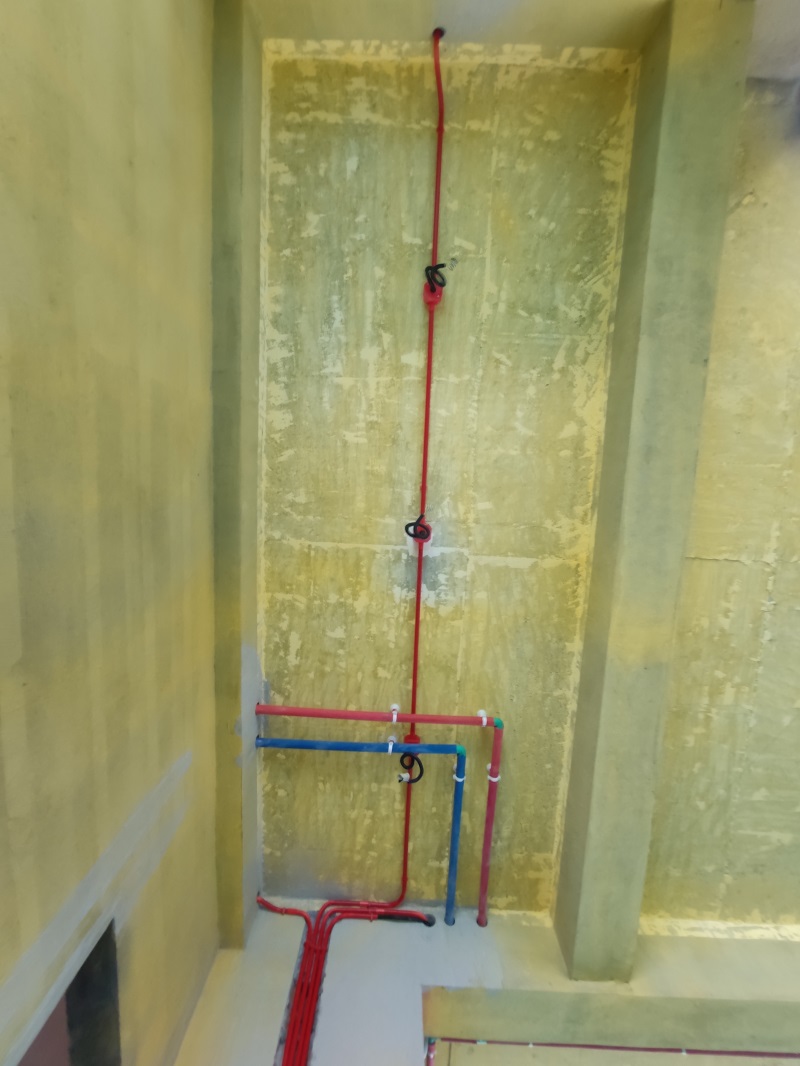

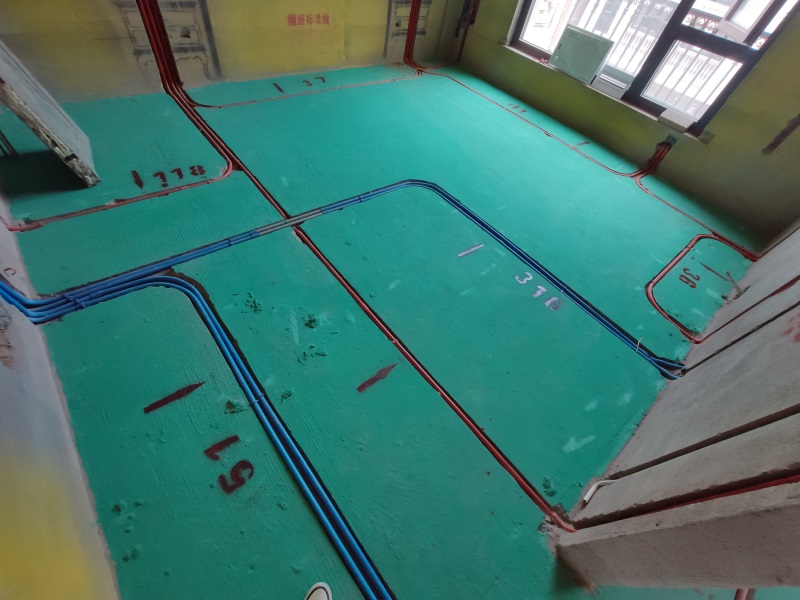

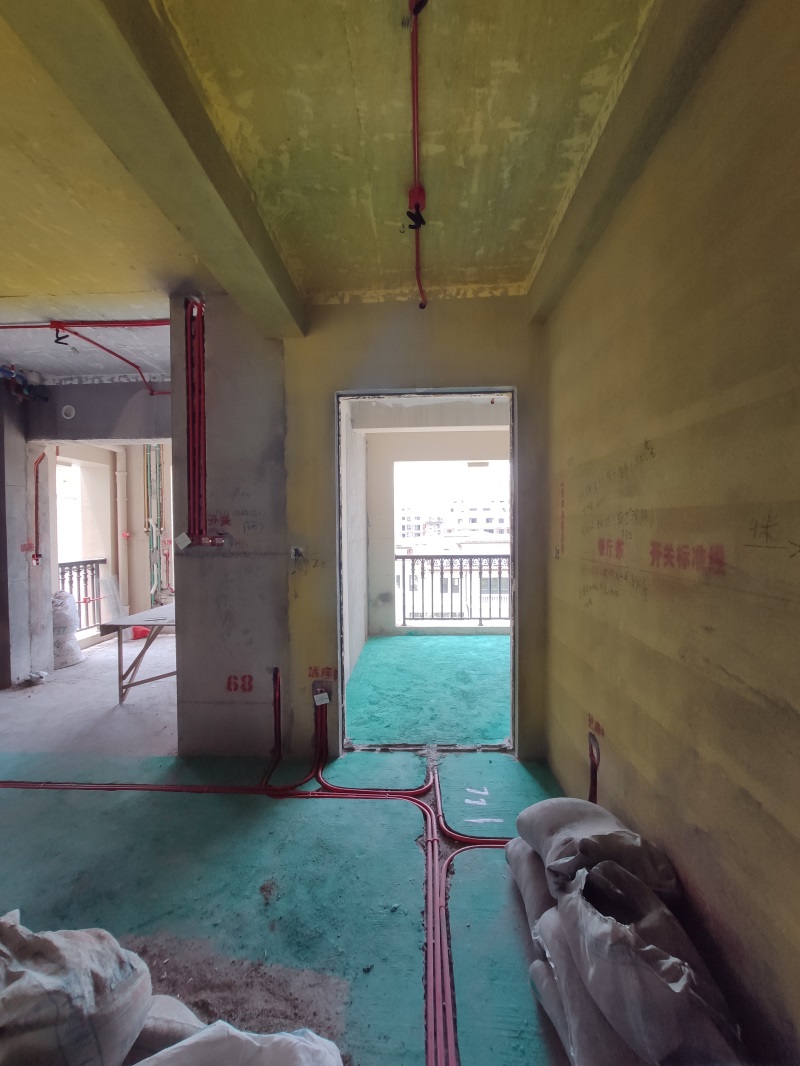

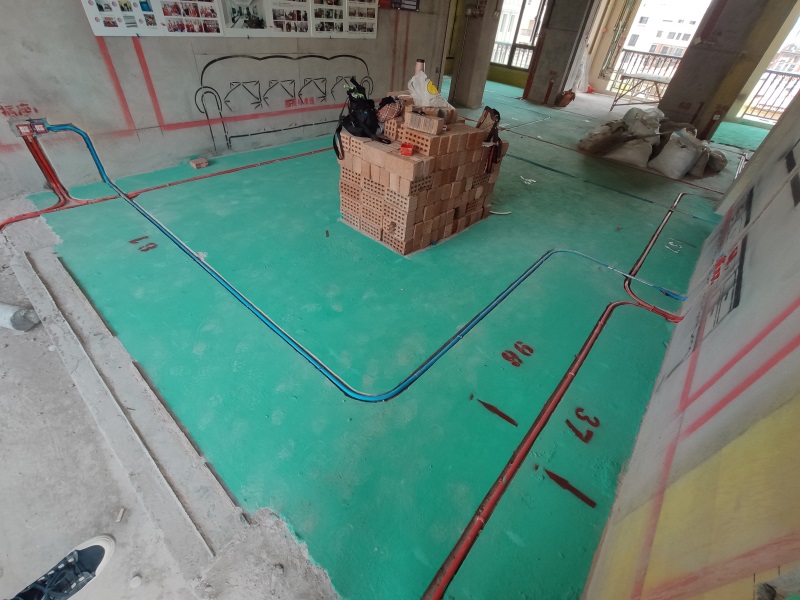

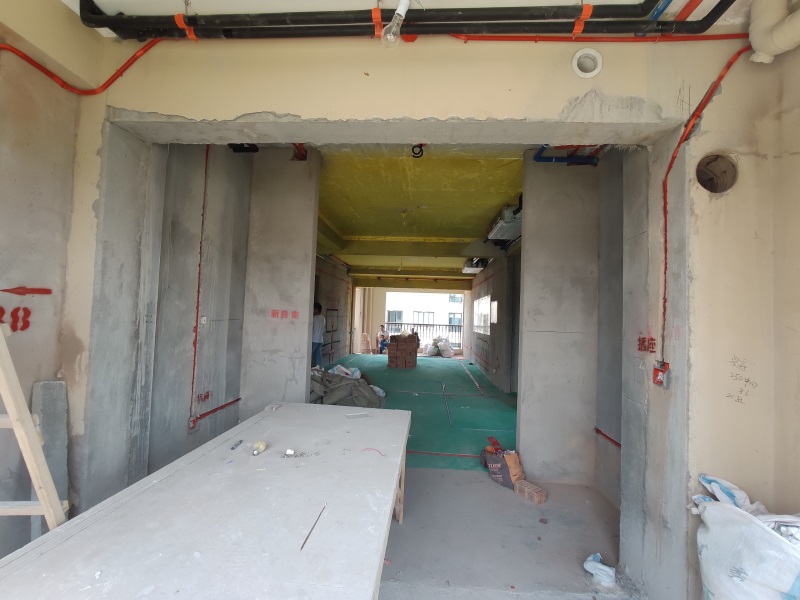

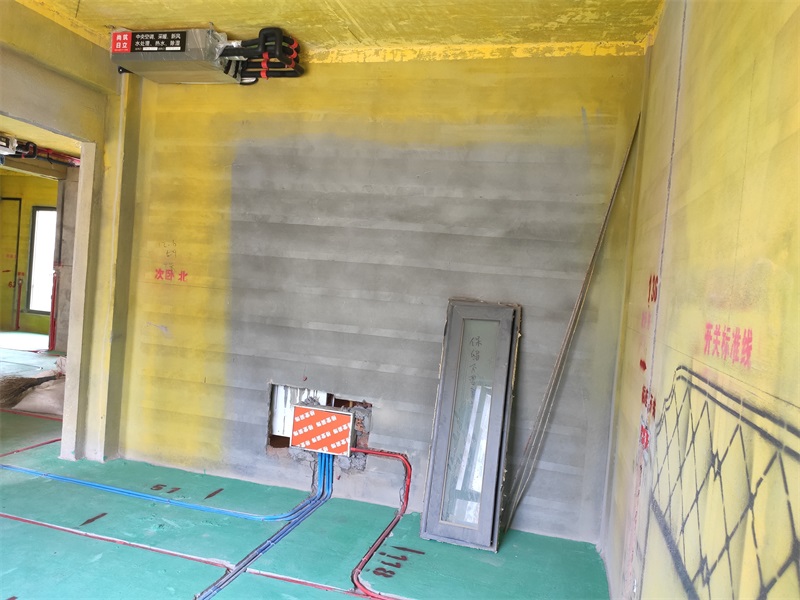

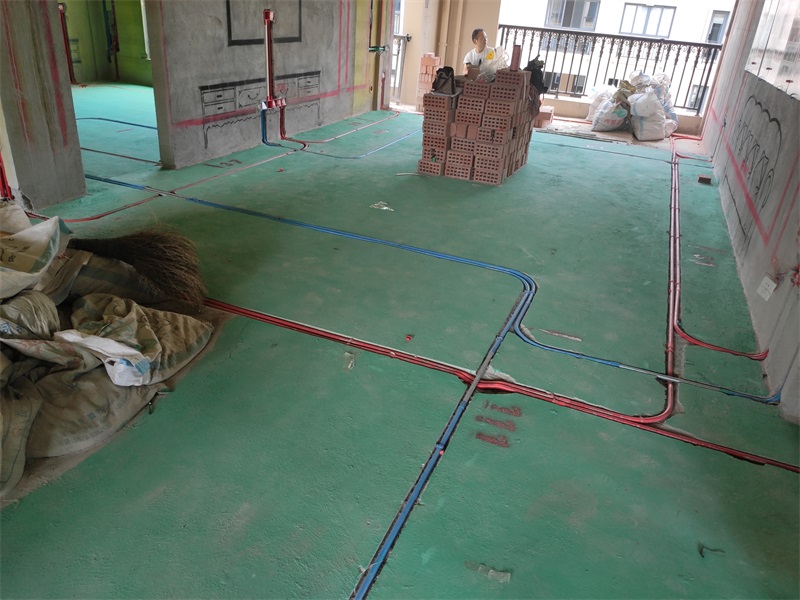

红色线管线盒代表强电，蓝色线管线盒表示弱电，强弱电相距在30cm以上

水管转弯处不需要包保温棉

发表于 2019-8-6 15:26:26

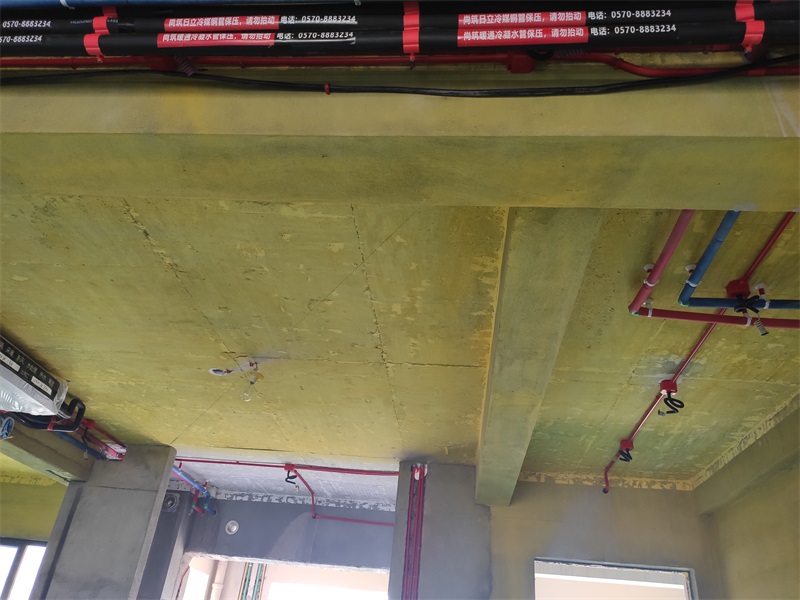

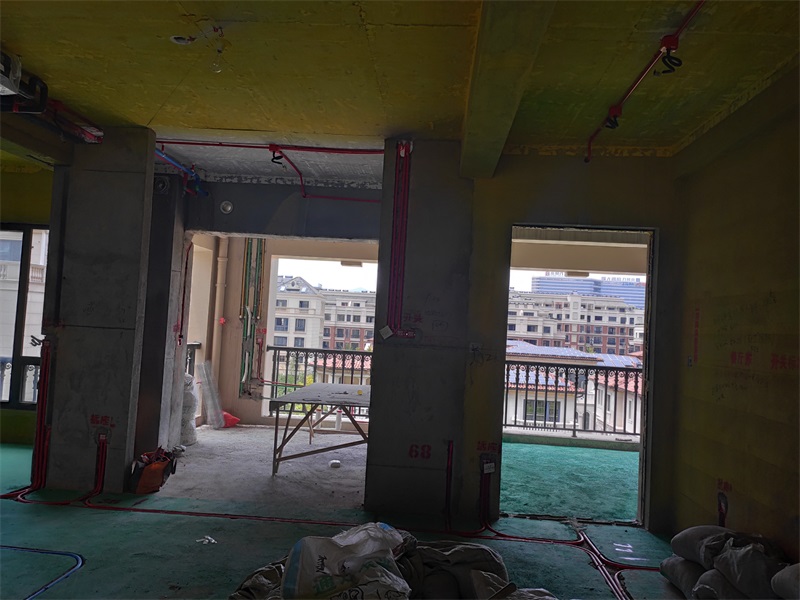

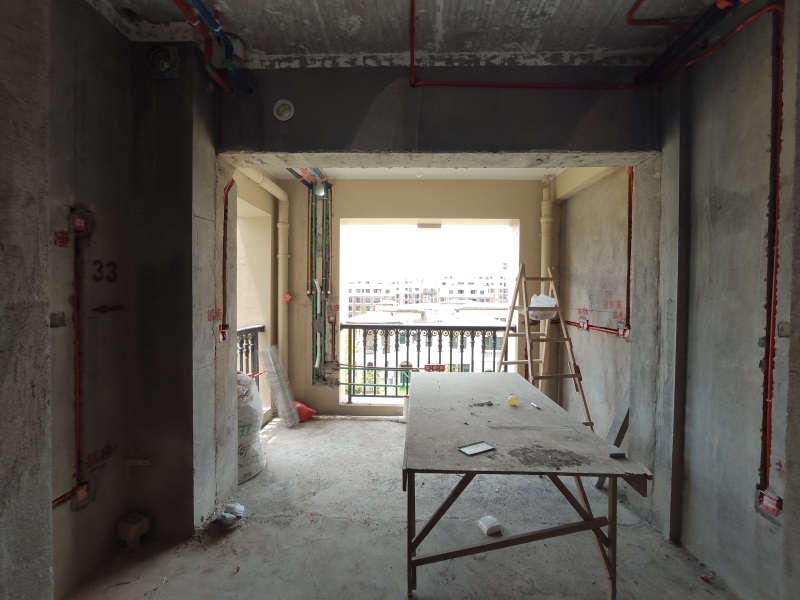

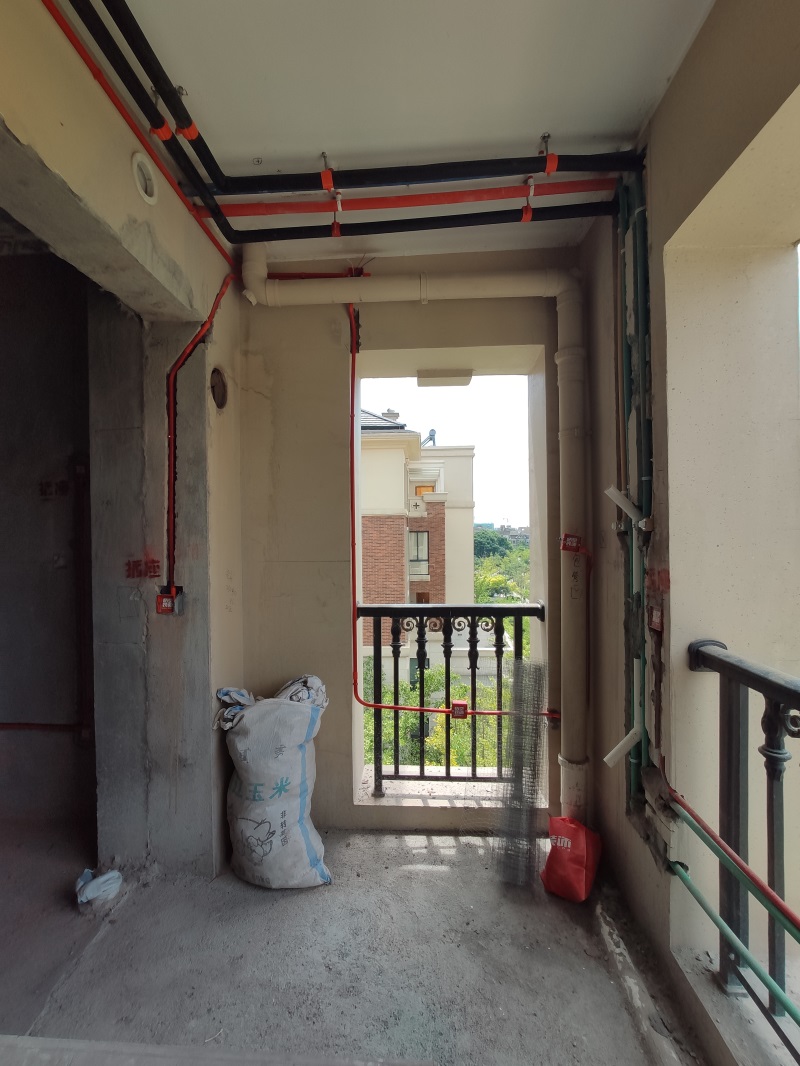

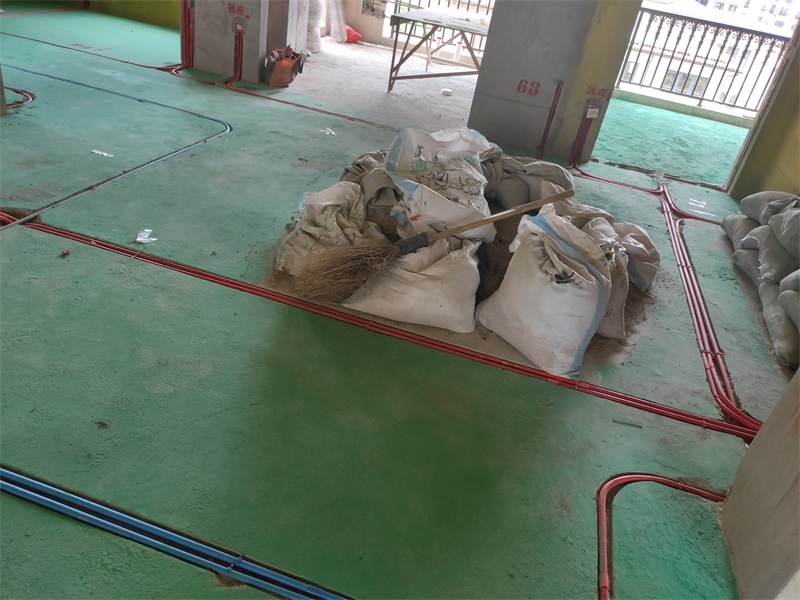

并排两根以上线管固定采用管卡错位顺钉，间隙均匀

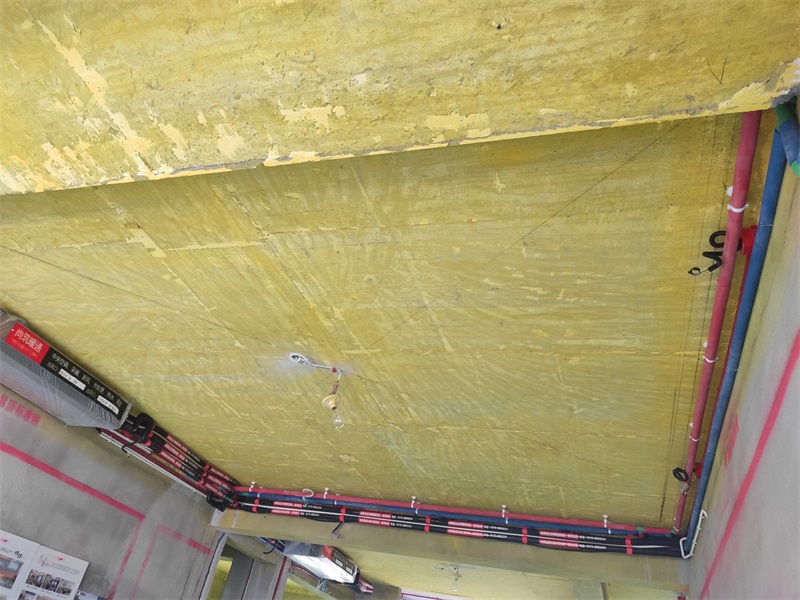

顶部线路不能开槽的特殊部位，用黄腊管保护到位

发表于 2019-8-6 15:30:47

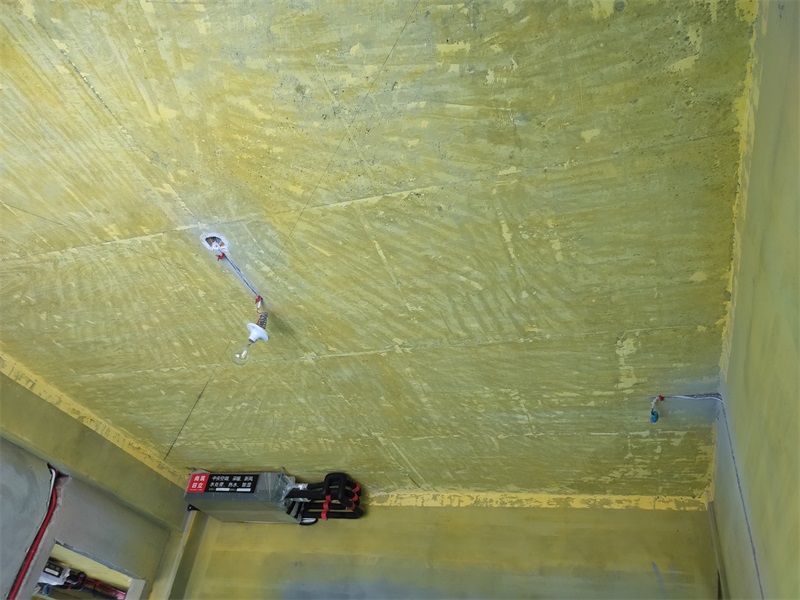

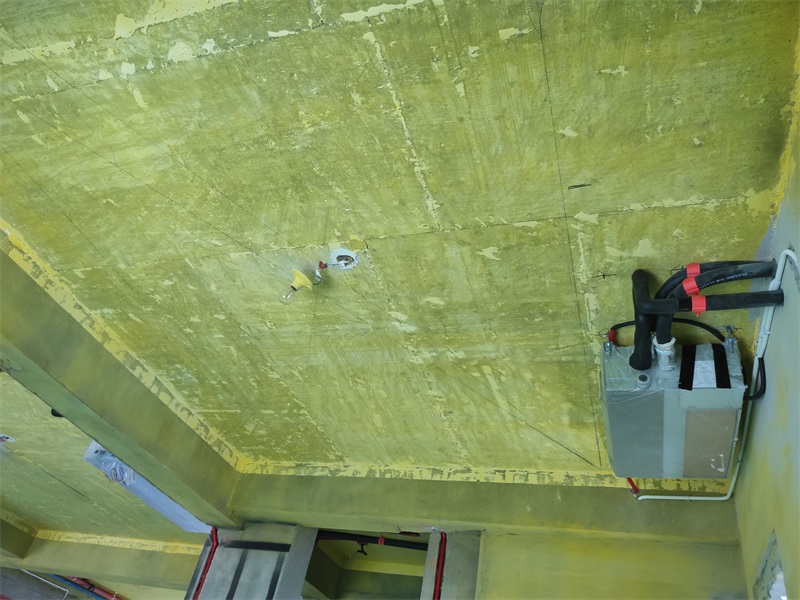

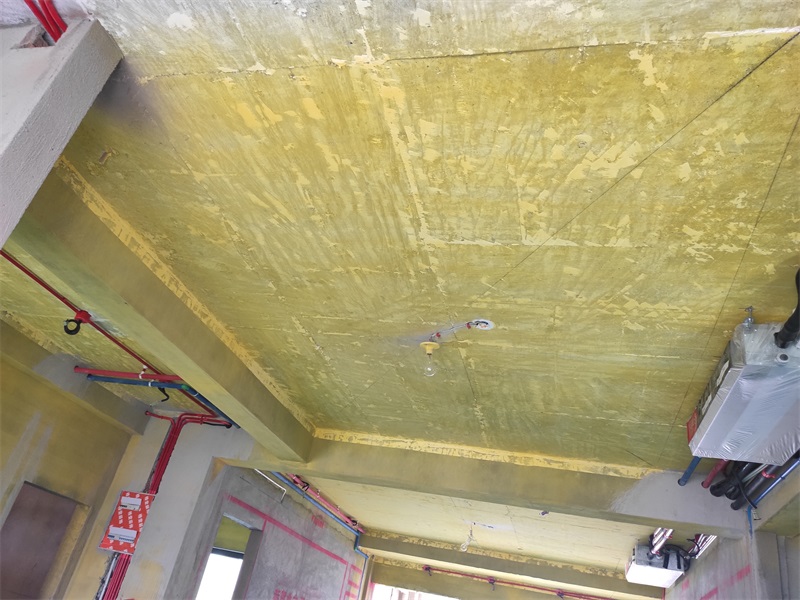

筒灯位置线路用波纹管保护到位

厨房，卫生间，插座电源单独设置空开，冰箱不进总开，单独放置一路线

发表于 2019-8-6 15:32:46

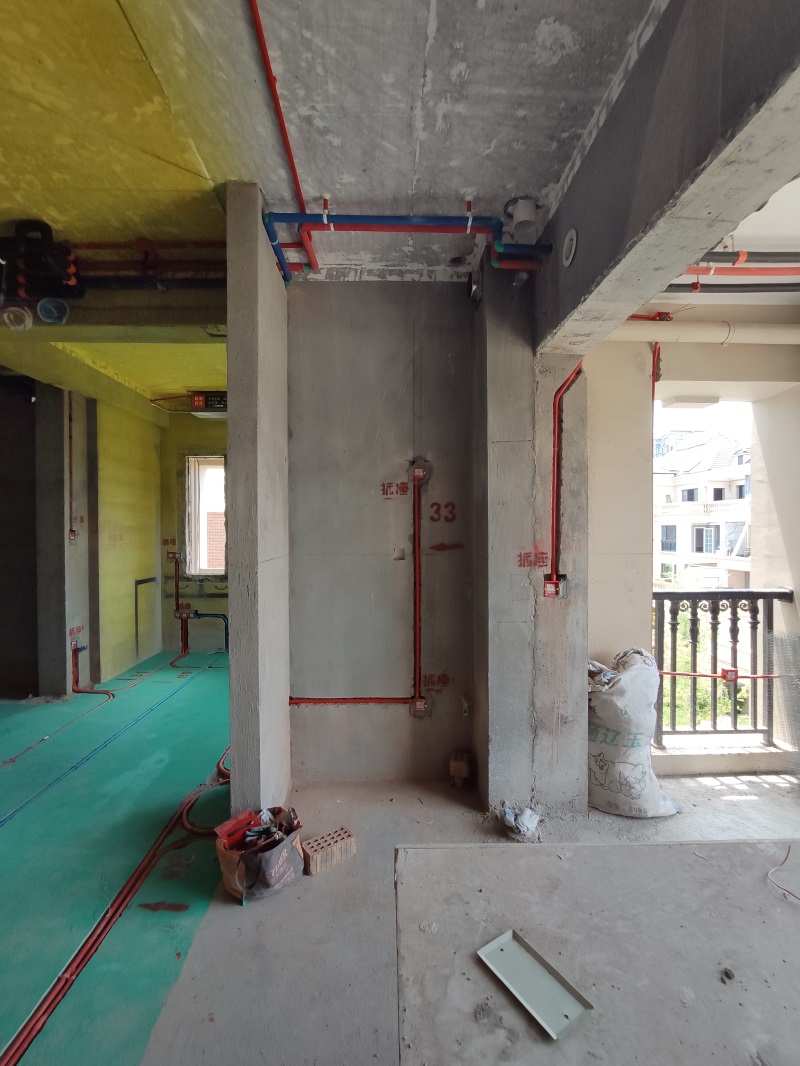

吊卡距离水管弯头处不大于15cm

墙槽应该保证管外有1-1.5cm以上砂浆保护层

发表于 2019-8-6 15:34:25

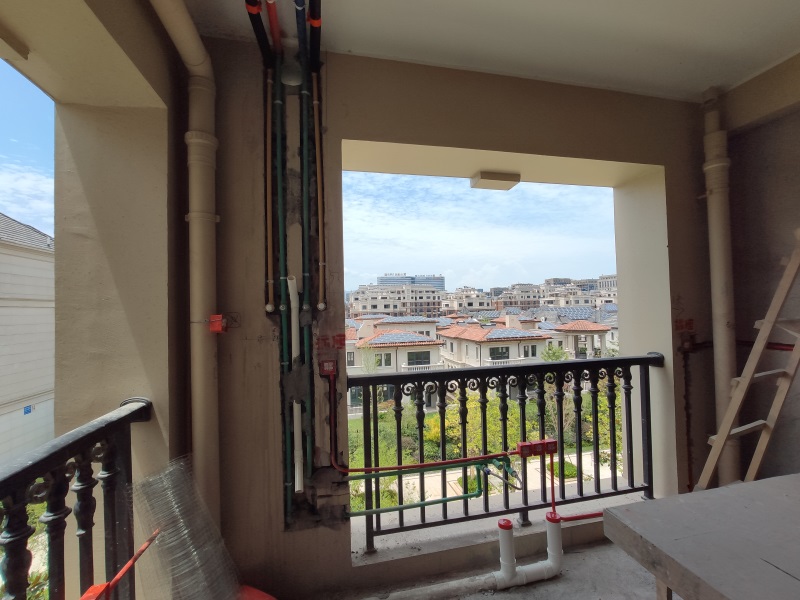

水管吊卡间距小于80cm，保温棉具有很好的防止水温流失的功效，还能防霉

发表于 2019-8-6 15:36:15

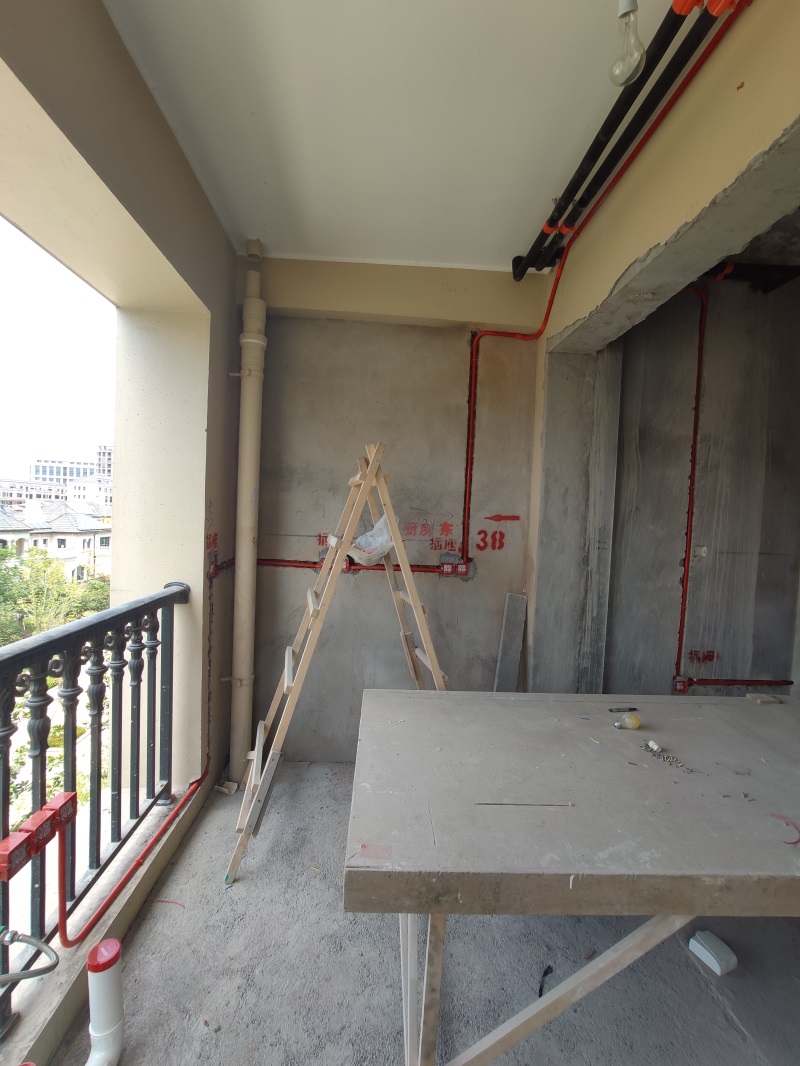

厨房线路布置

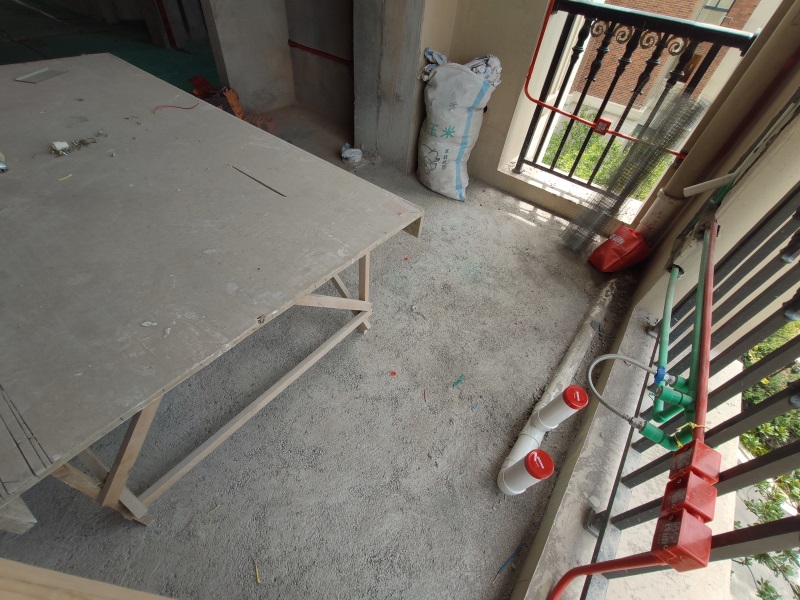

测试水压的时候冷热水管要相接

发表于 2019-8-6 15:37:37

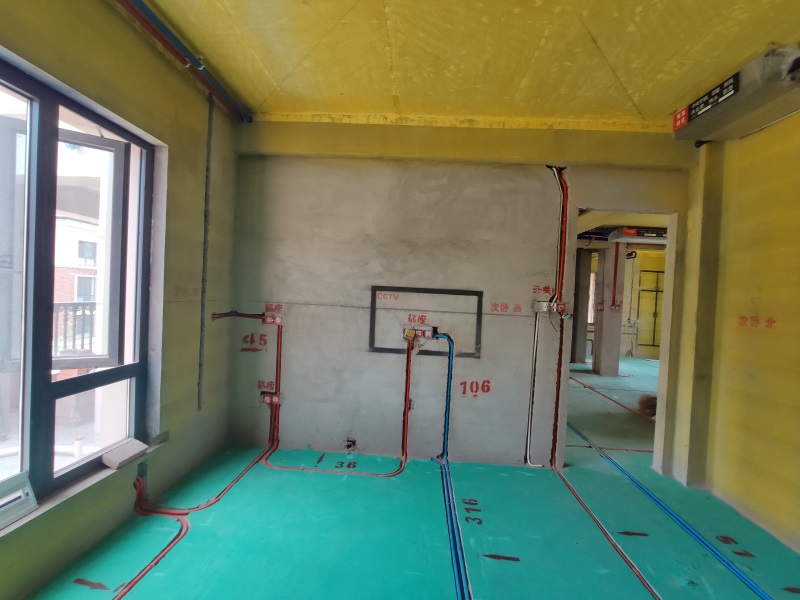

房间内所有电视电源开关控制

发表于 2019-8-6 15:38:30

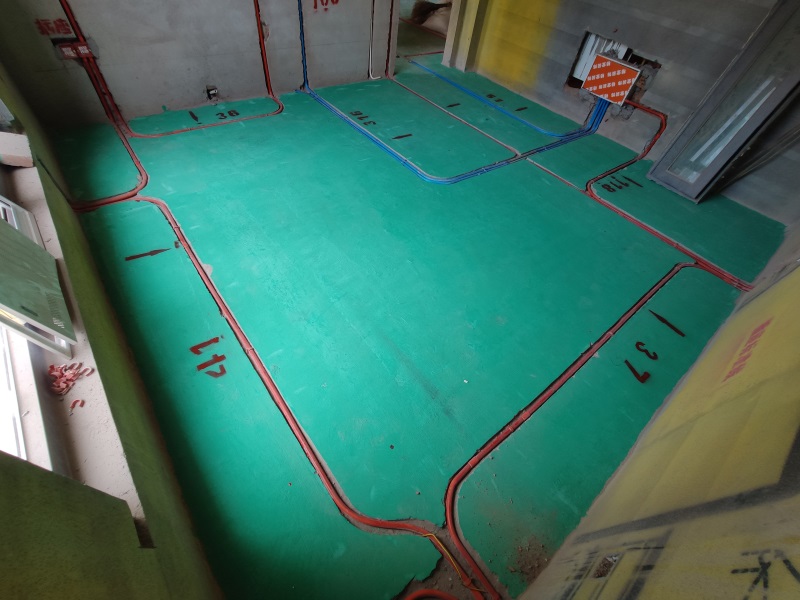

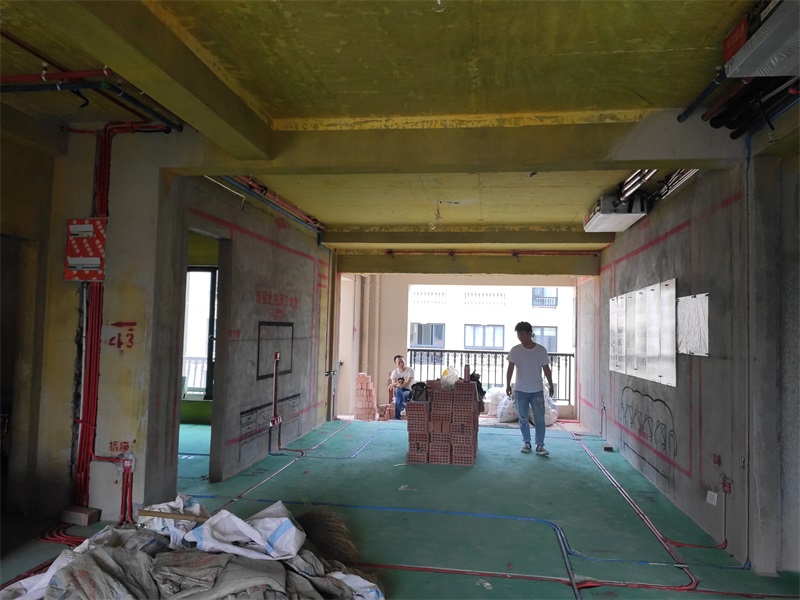

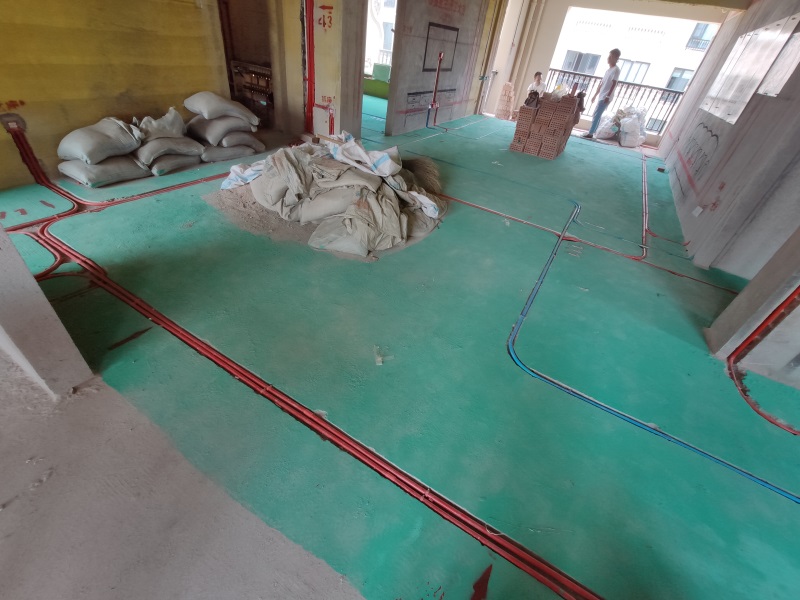

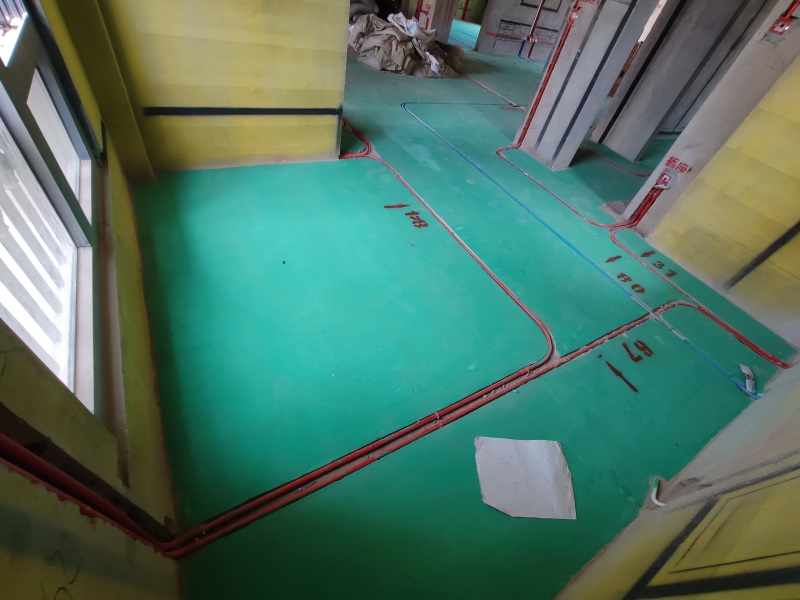

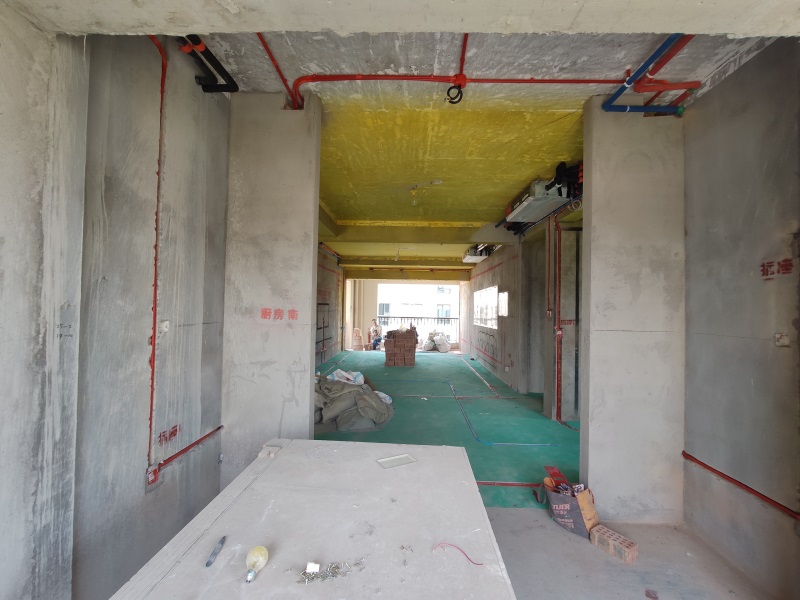

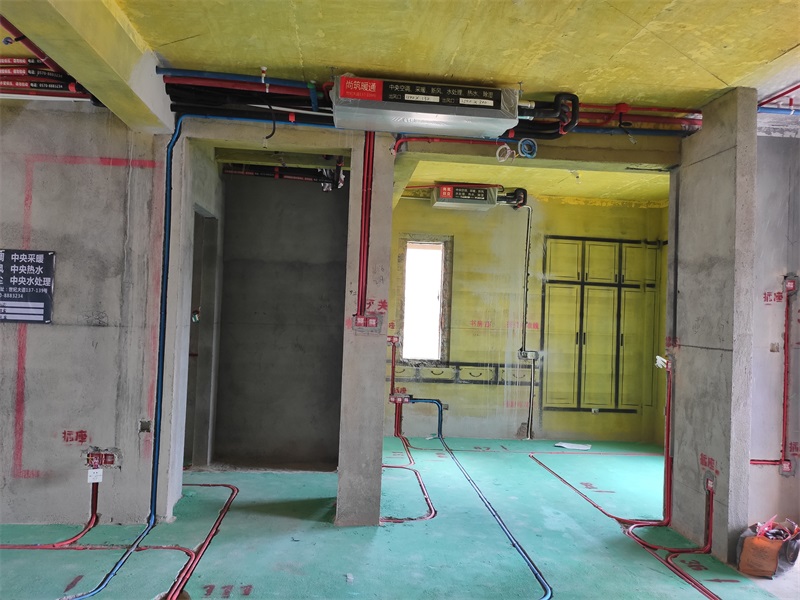

线路布置横平竖直，符合施工规范
