世通华庭11-1-15#119㎡新中式—-水墨清雅

发表于 2019-8-23 15:36:45

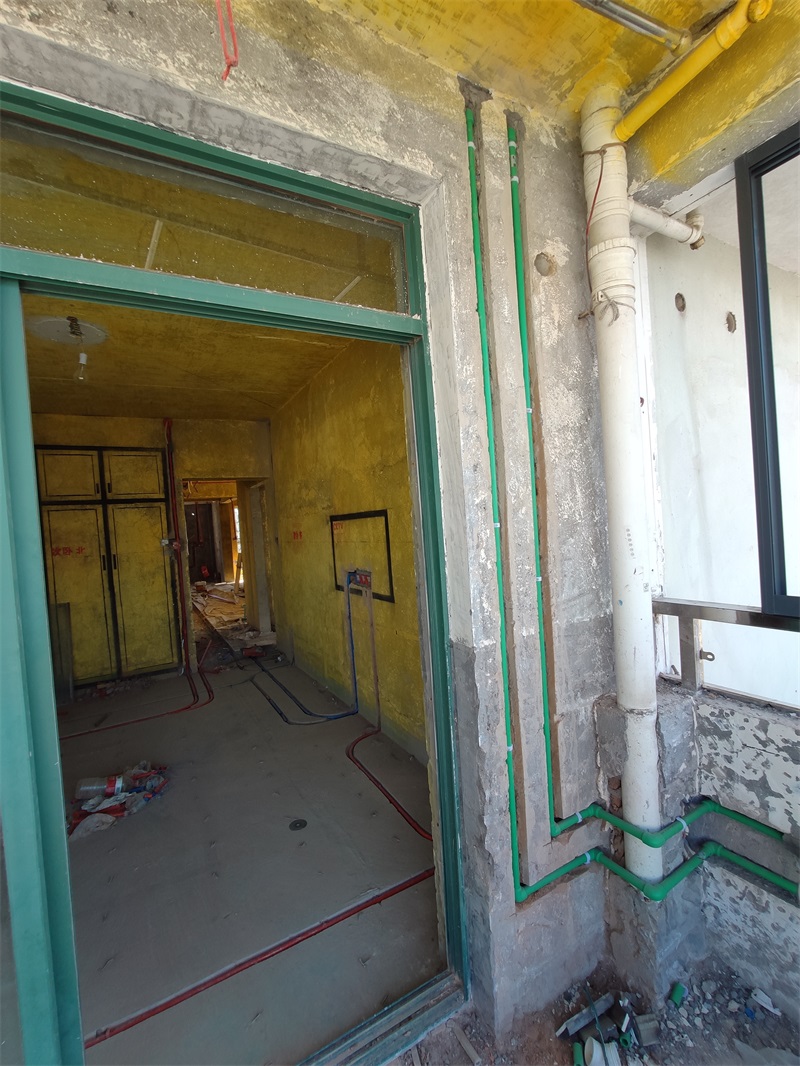

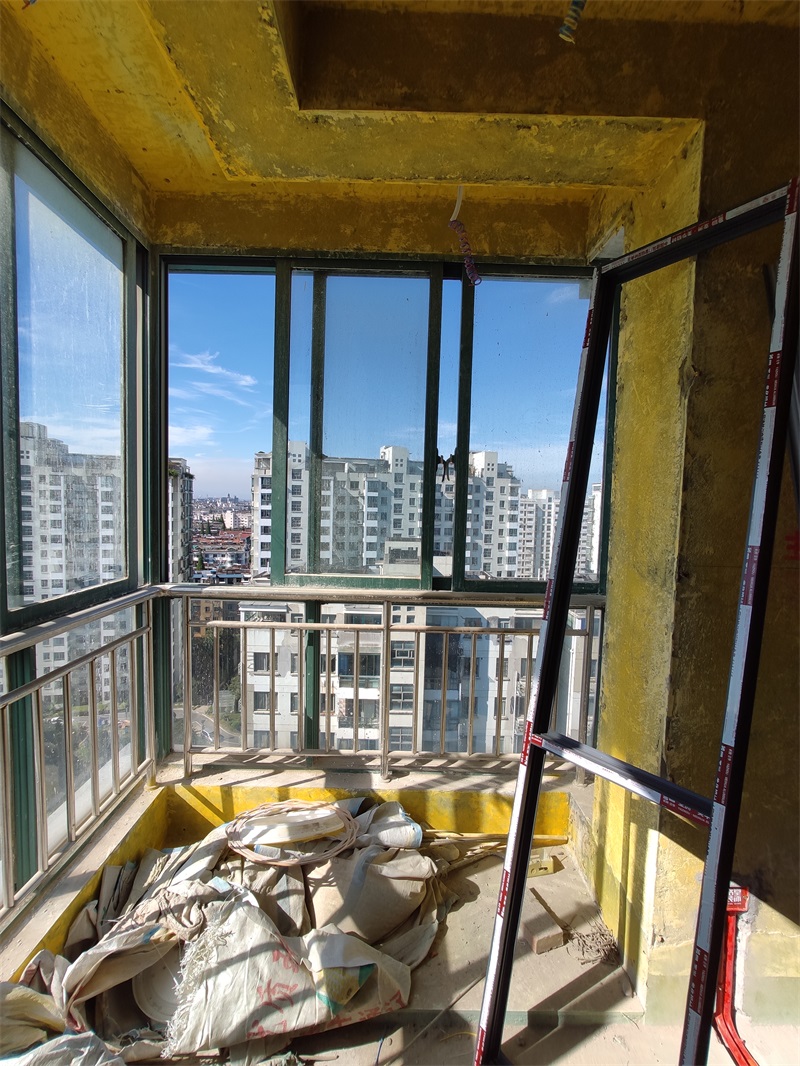

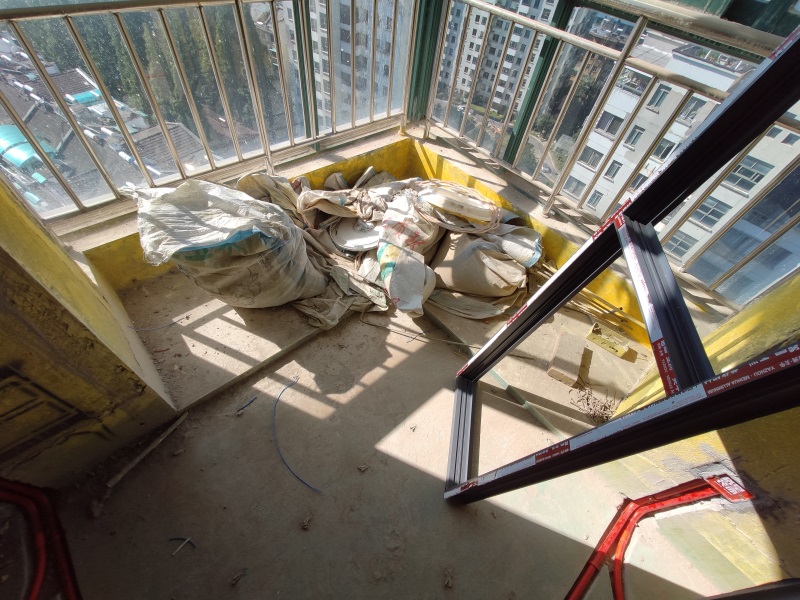

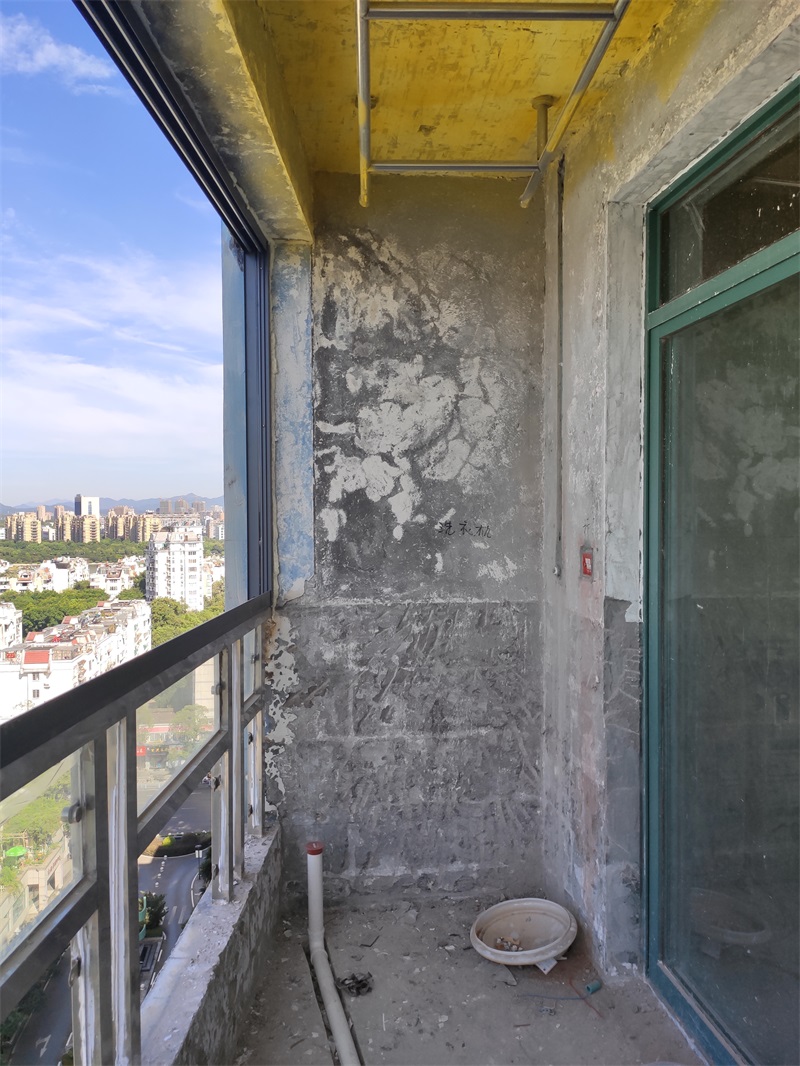

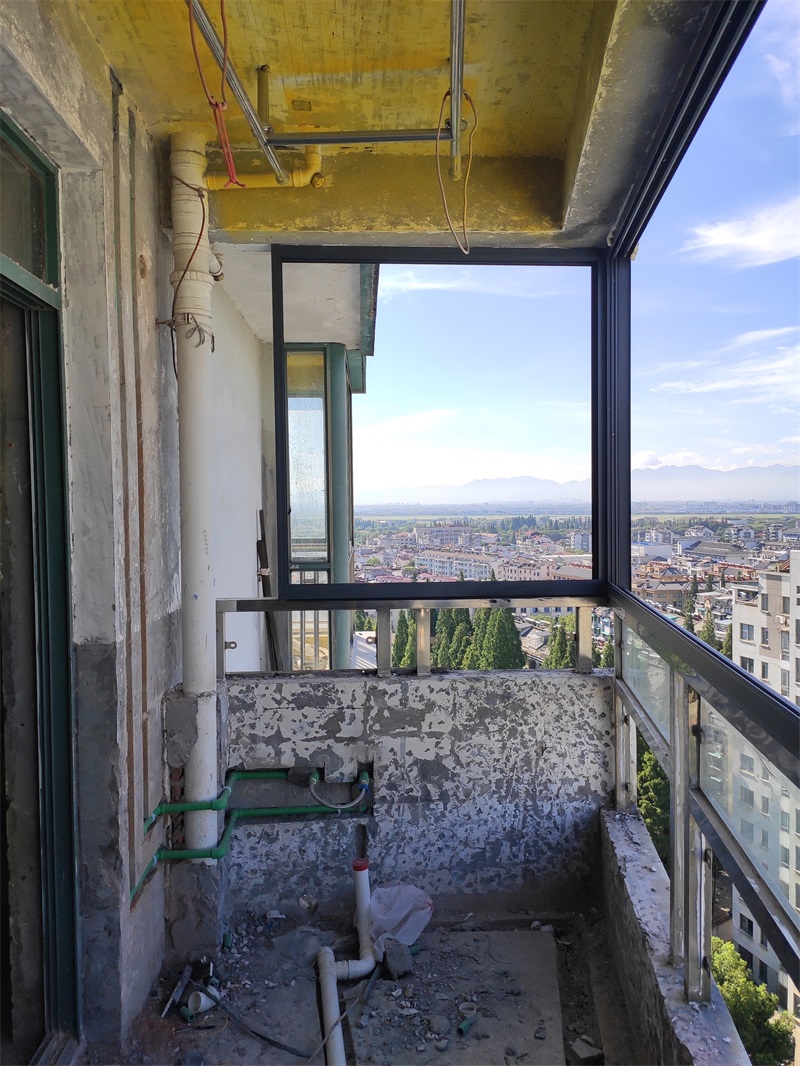

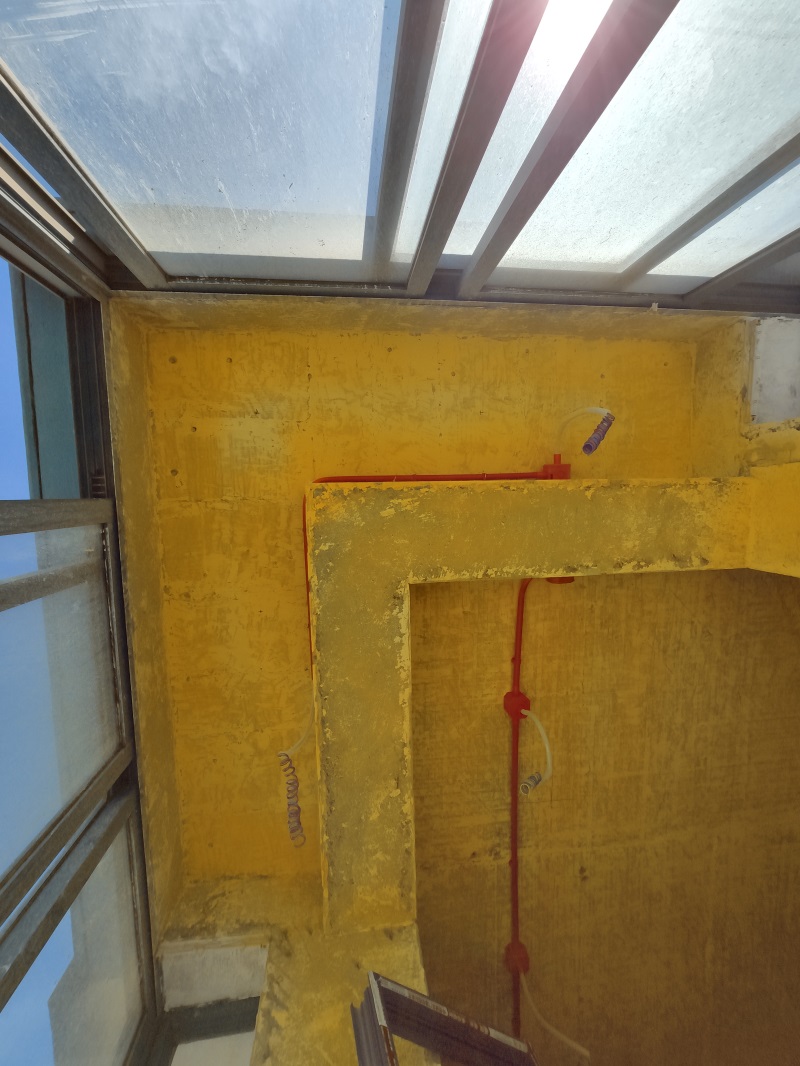

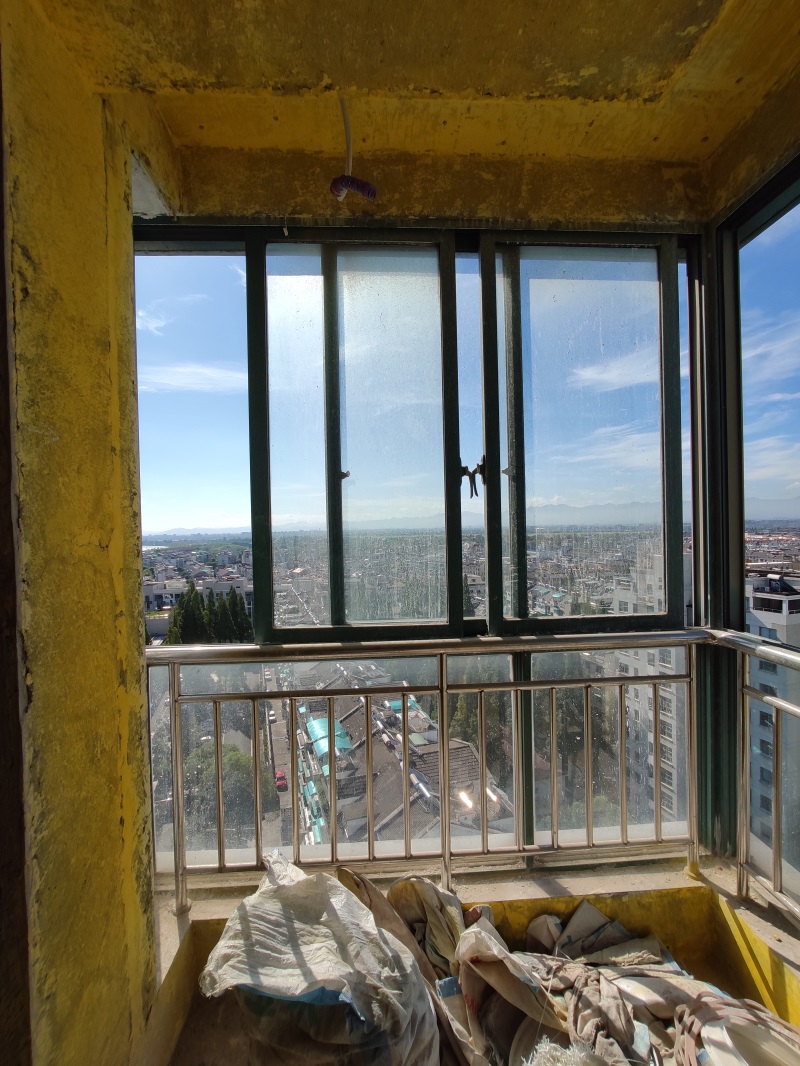

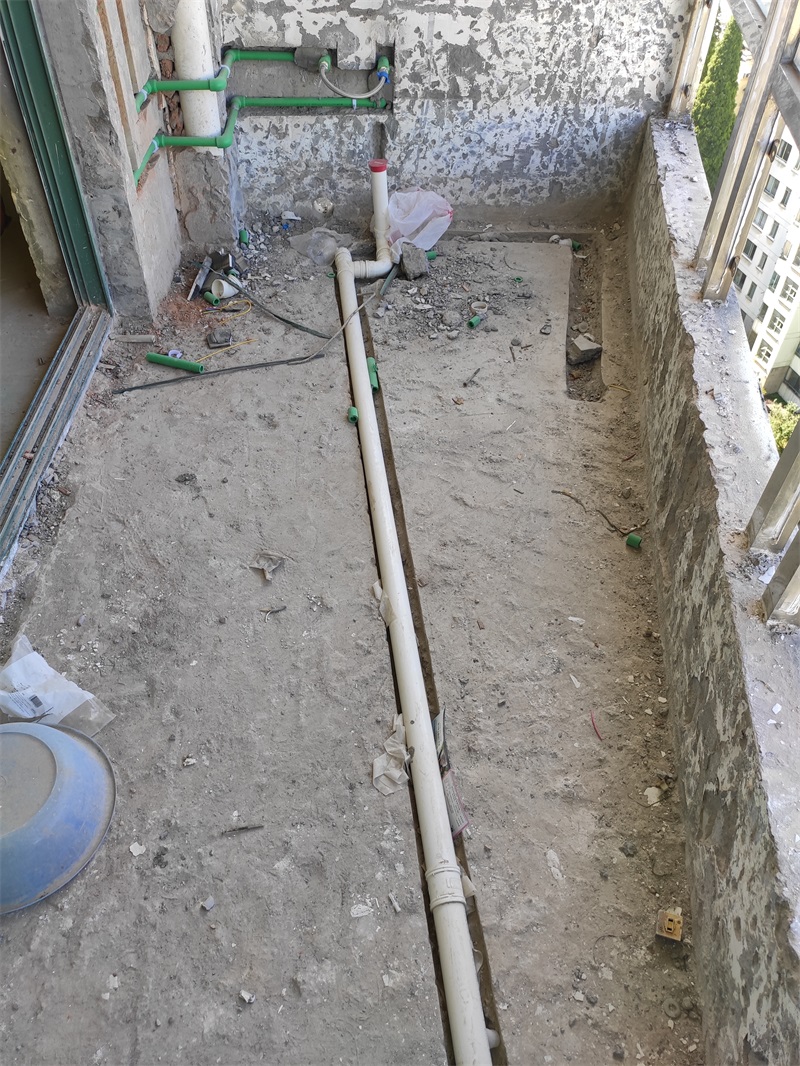

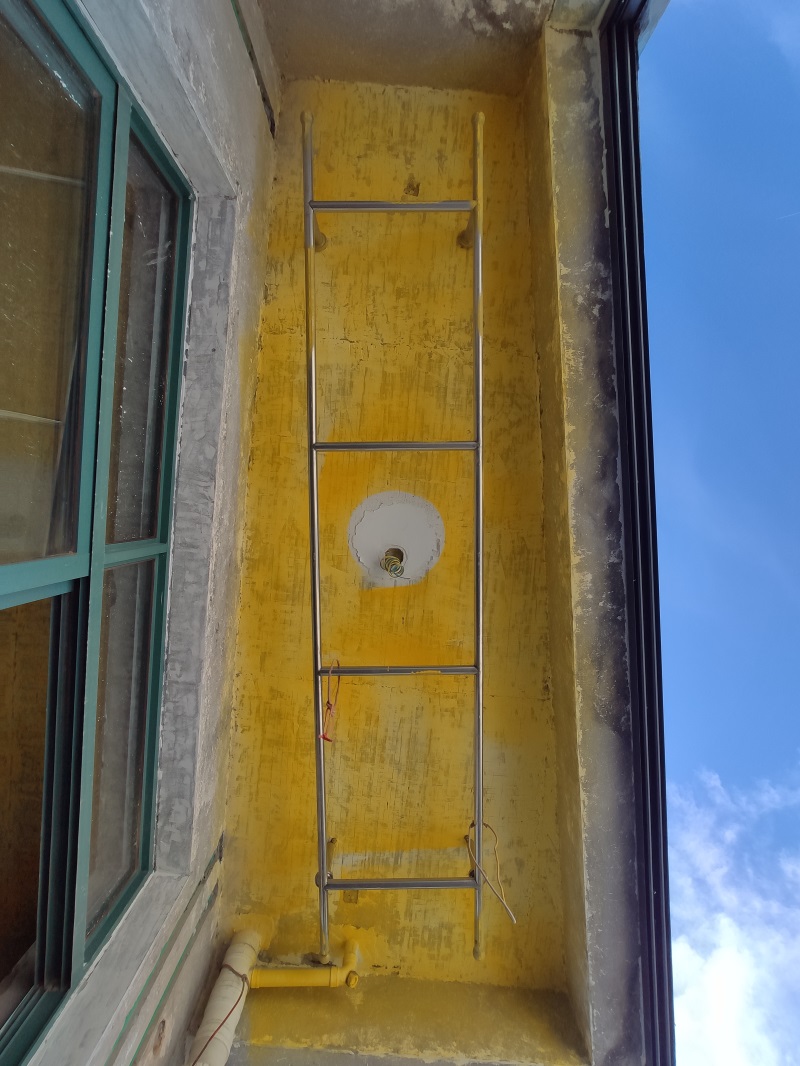

阳台线路布置

走墙水管采用下垂式安装

发表于 2019-8-23 15:39:28

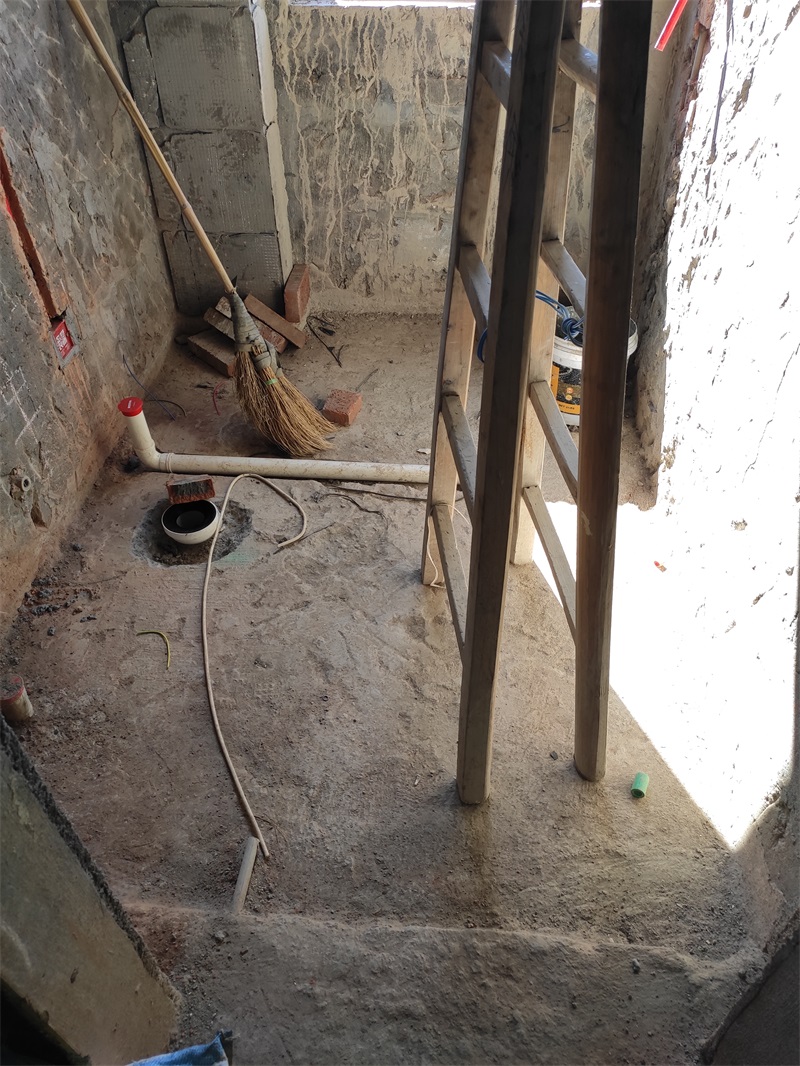

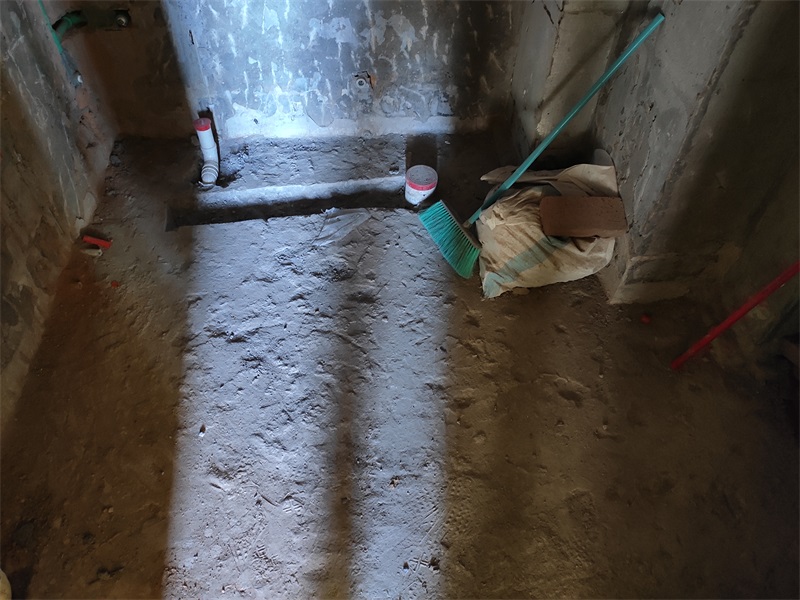

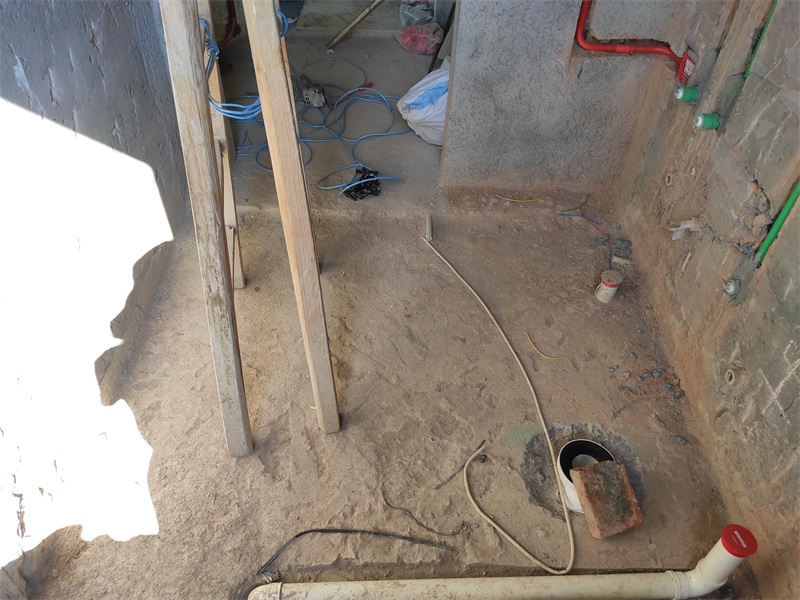

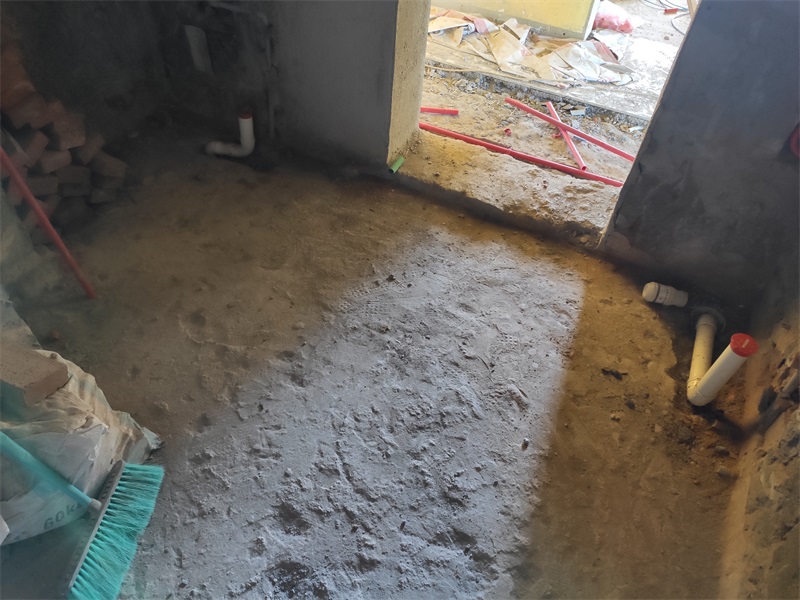

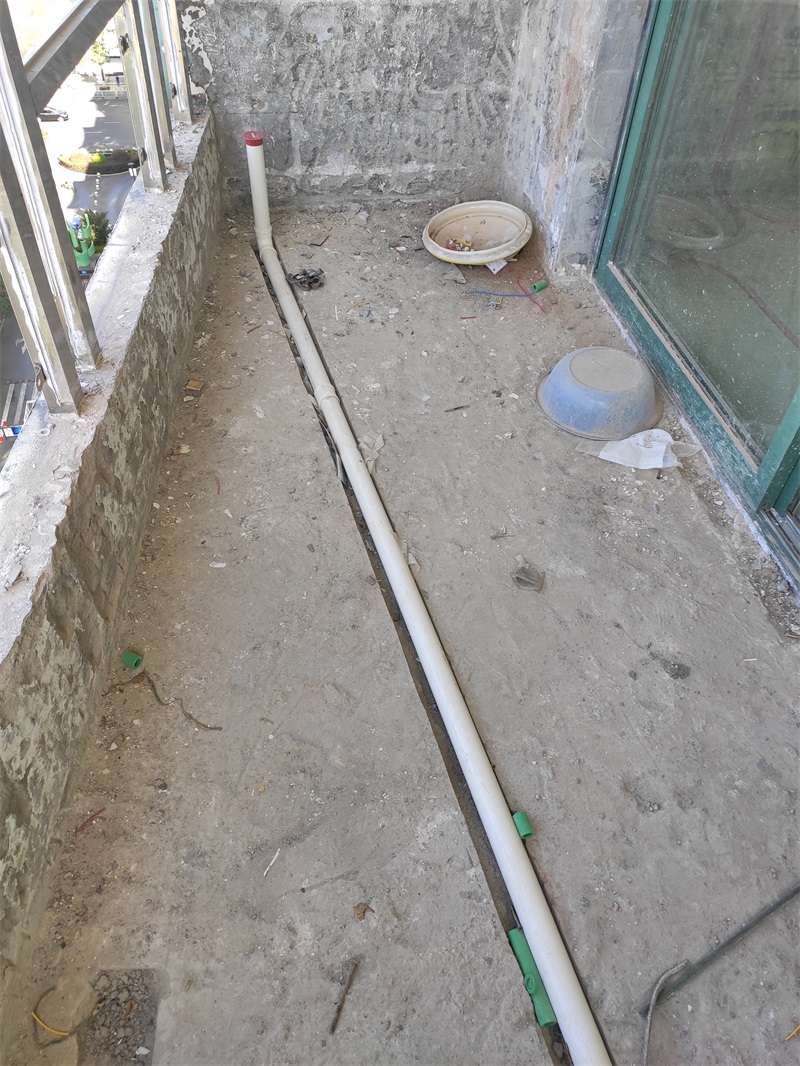

地漏下水口和洗衣机下水口分开，防止地漏反水（特殊情况除外）

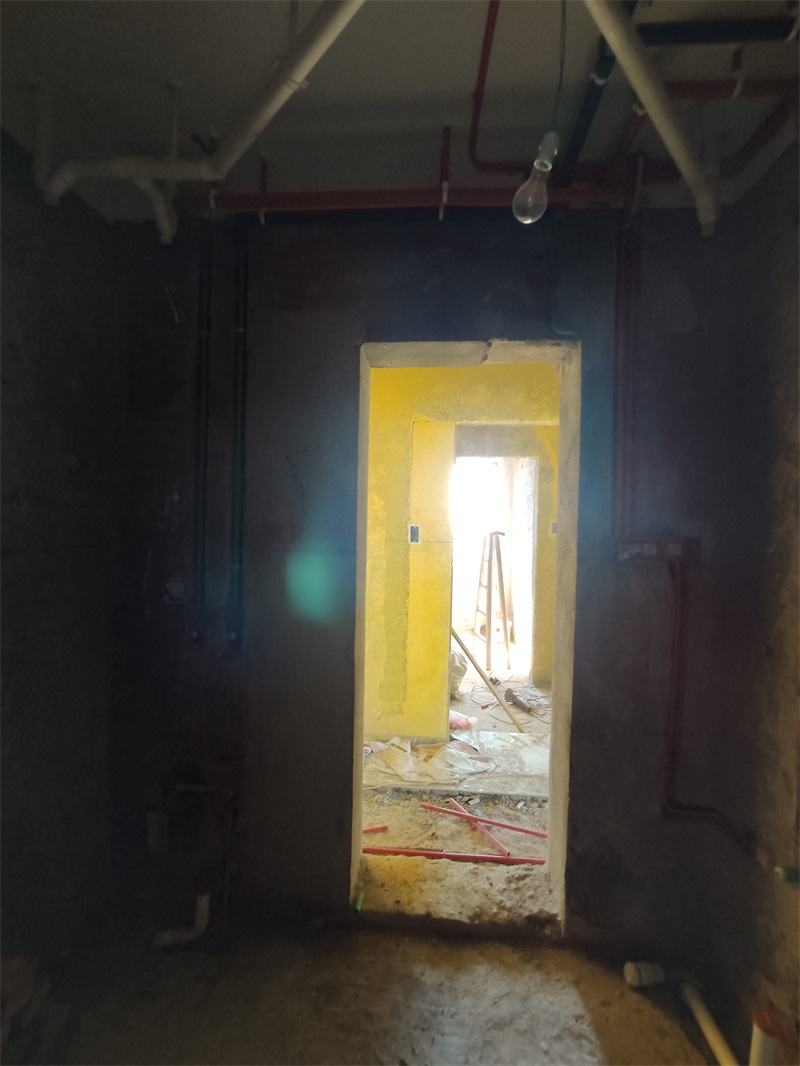

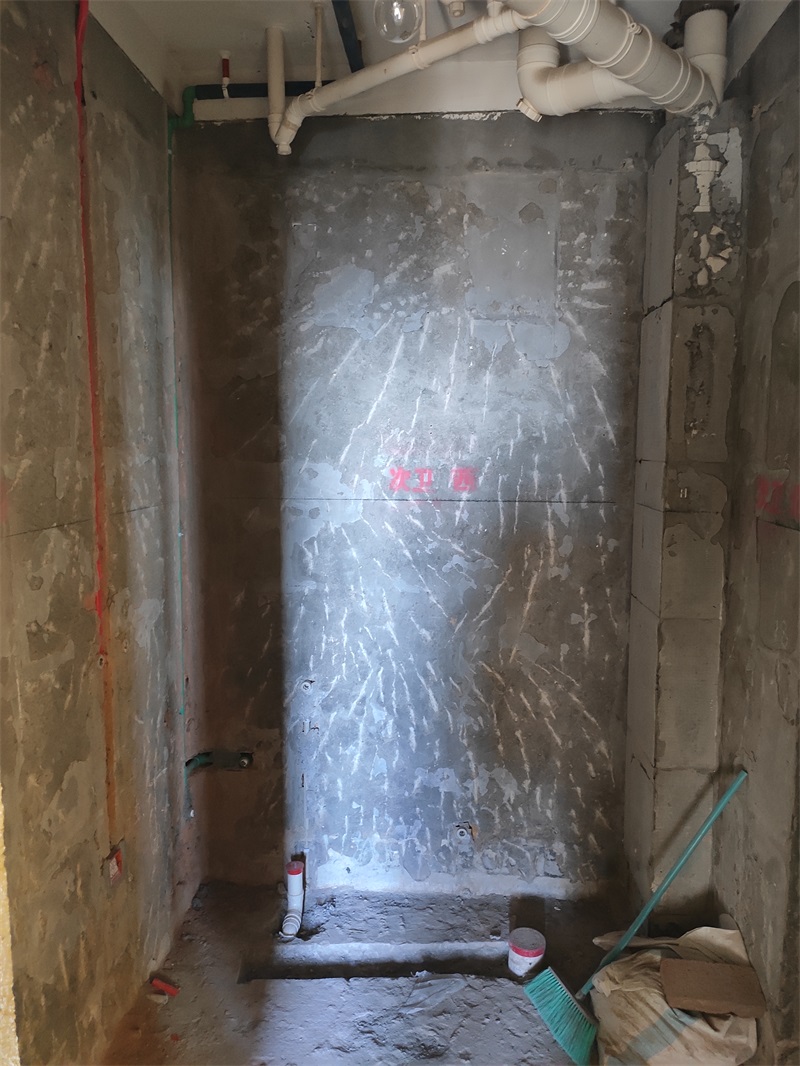

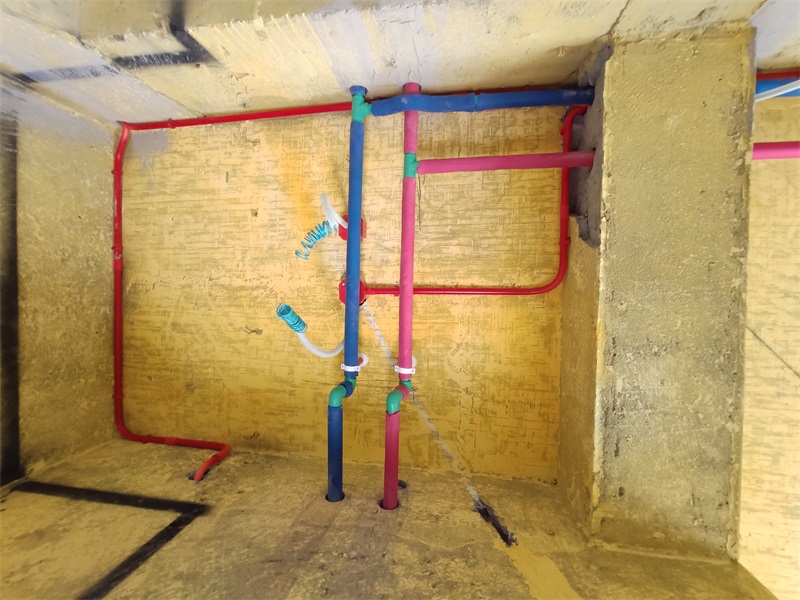

卫生间水电线路布置

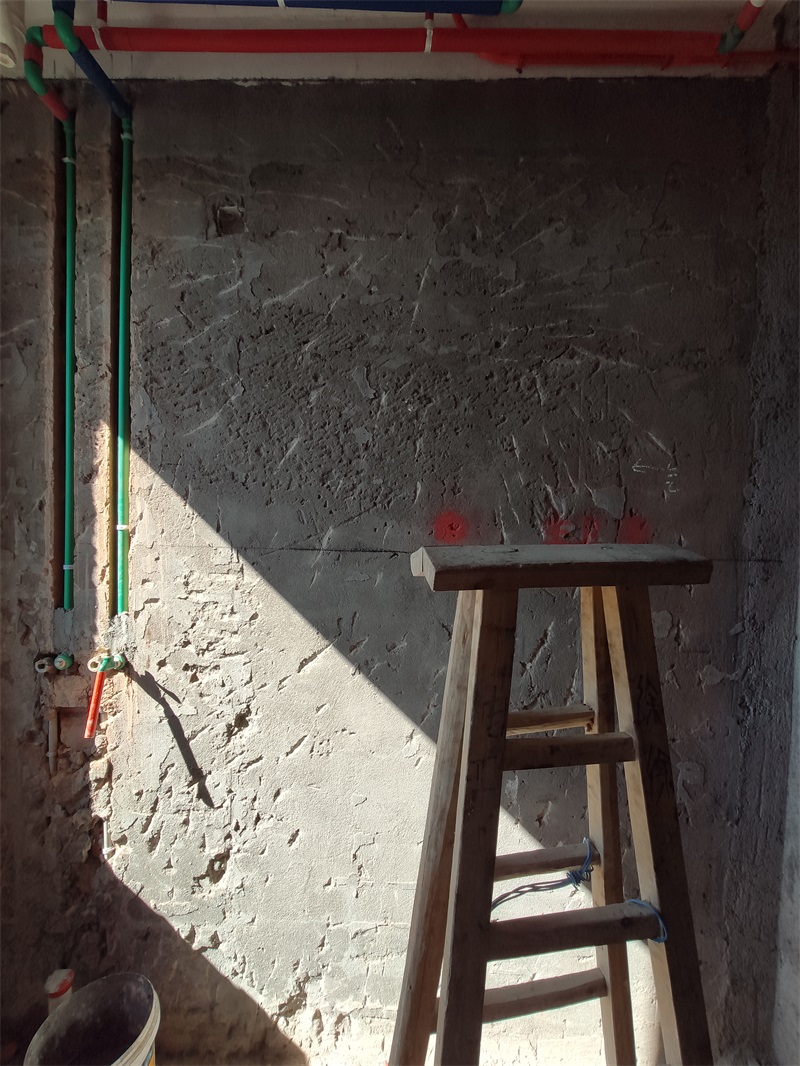

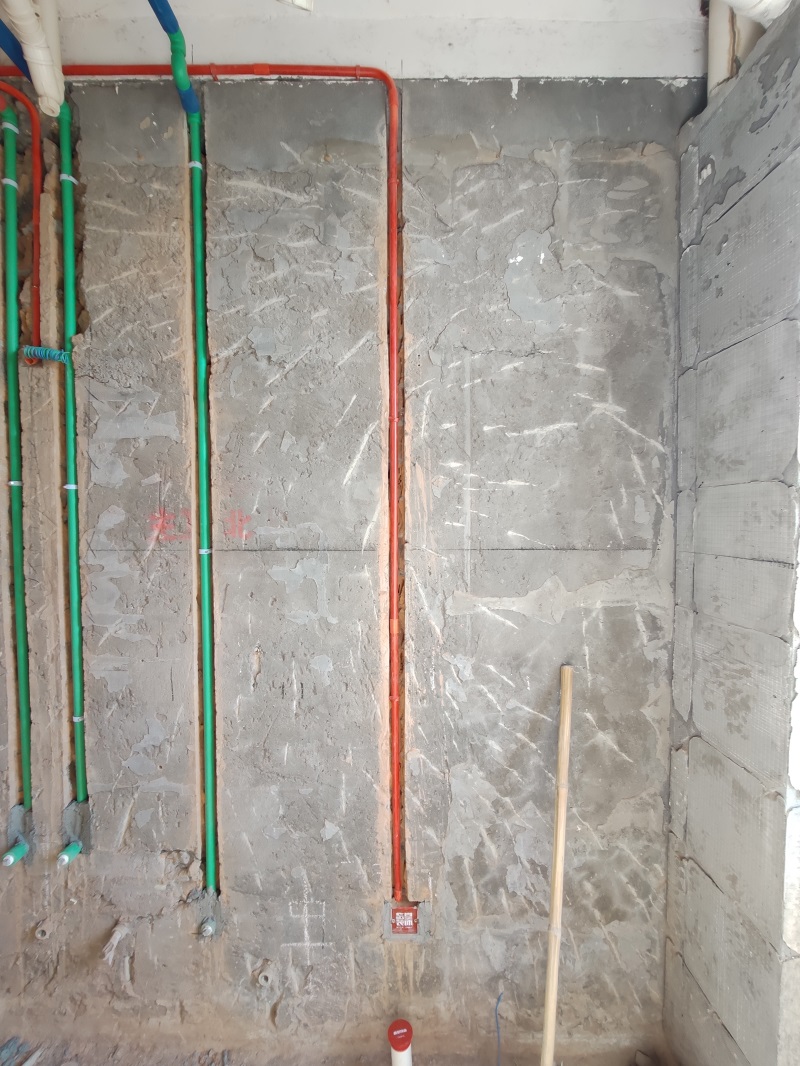

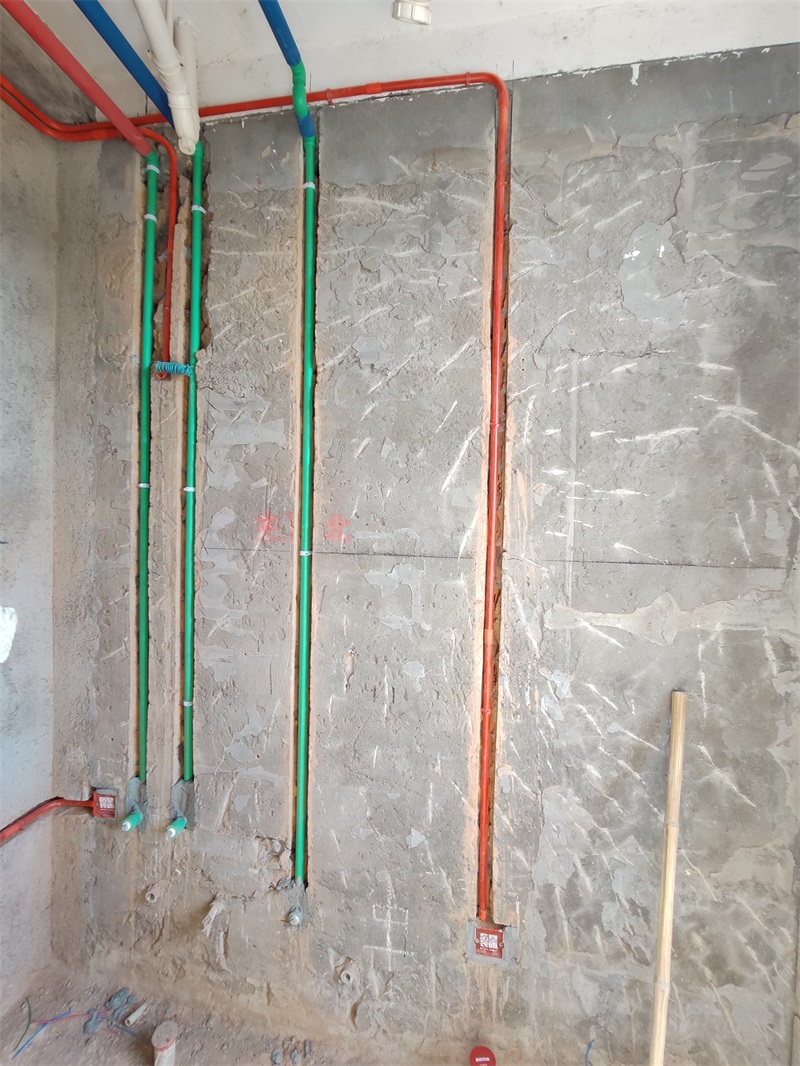

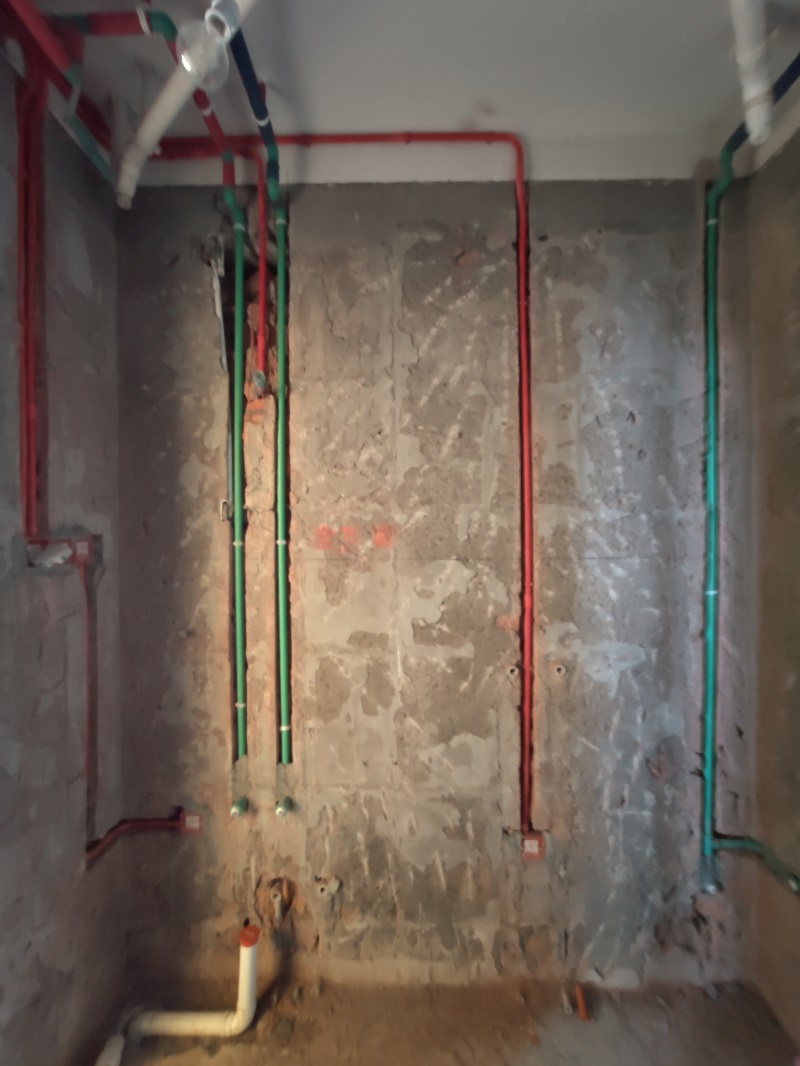

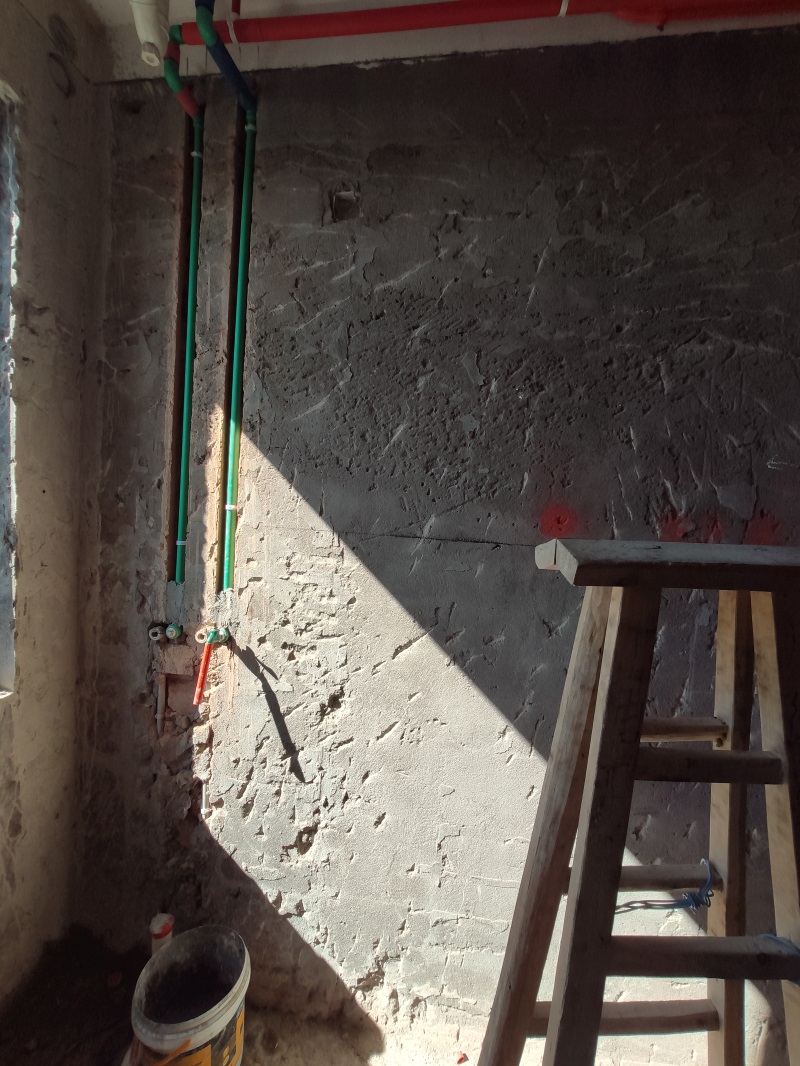

卫生间走墙水管采用下垂式安装，需要贴瓷砖的地方水管不需要包保温棉

发表于 2019-8-23 15:40:33

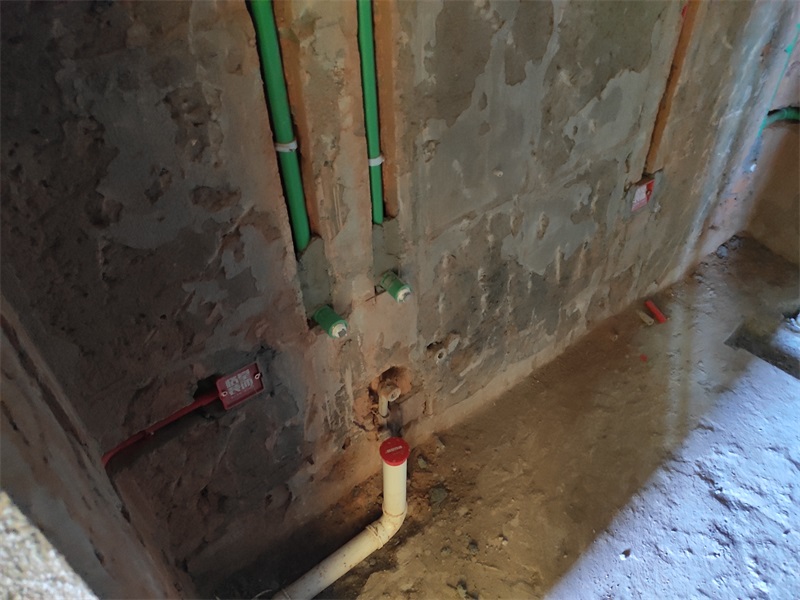

柜体内龙头采用内丝外露直接法

发表于 2019-8-23 15:41:40

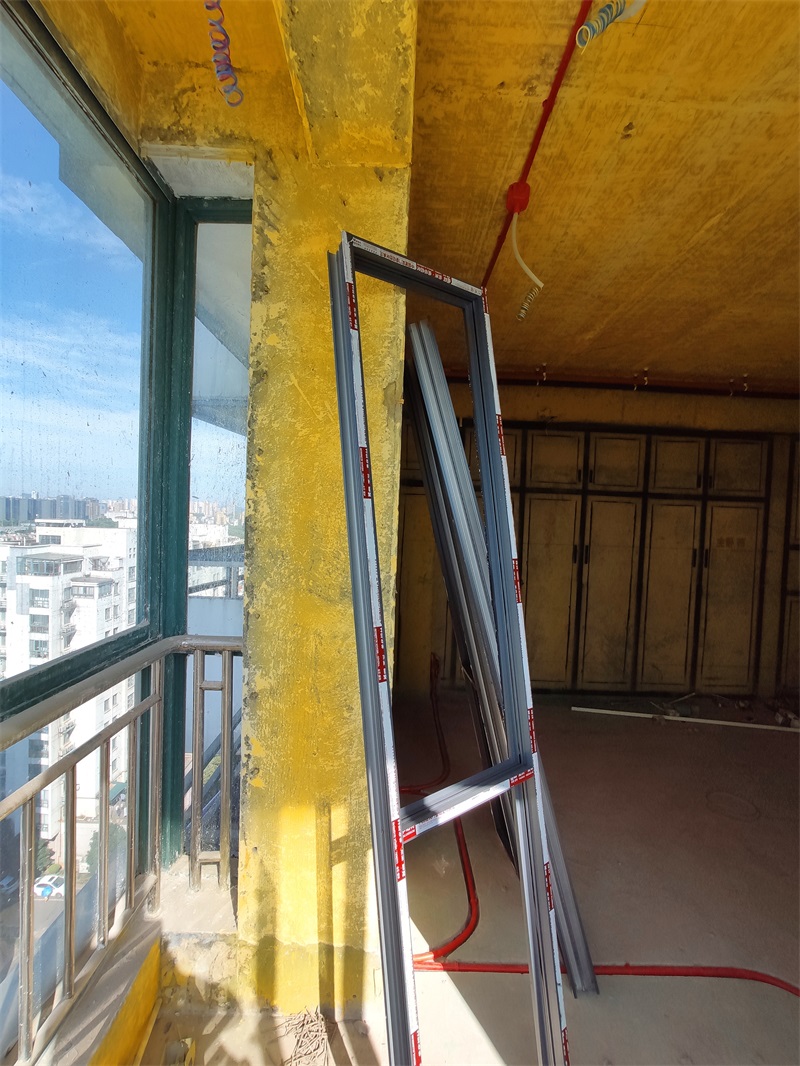

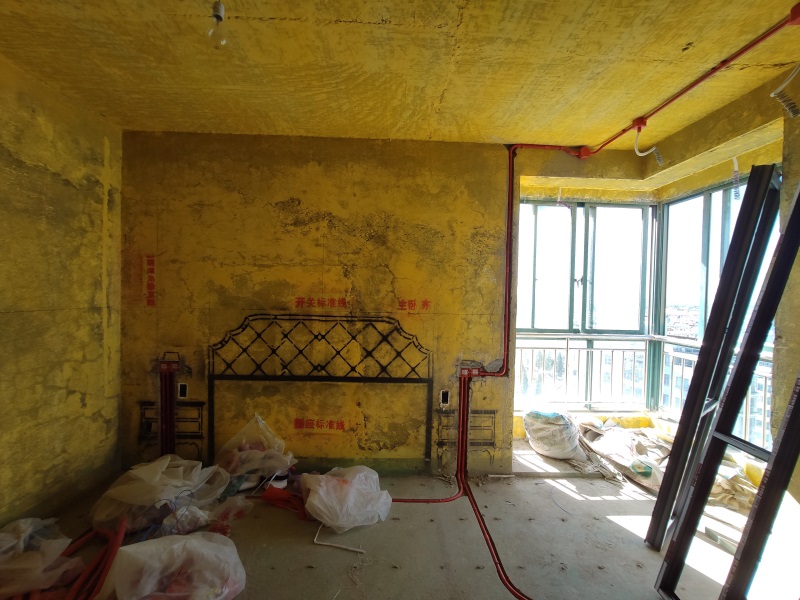

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定

发表于 2019-8-23 15:42:27

筒灯位置电线用波纹管保护到位

发表于 2019-8-23 15:43:57

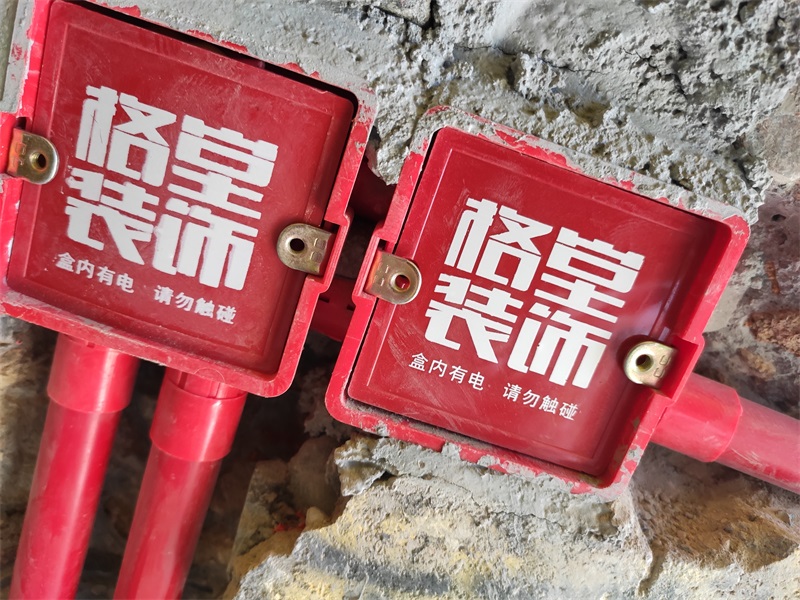

盒与盒之间套2个快速连接件连接，保护电线

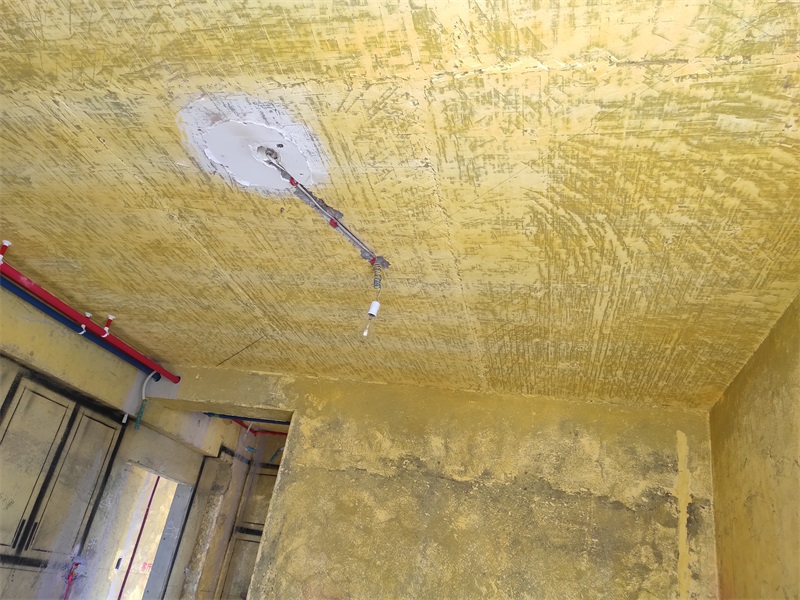

灯线移位要求套黄腊管

发表于 2019-8-23 15:44:59

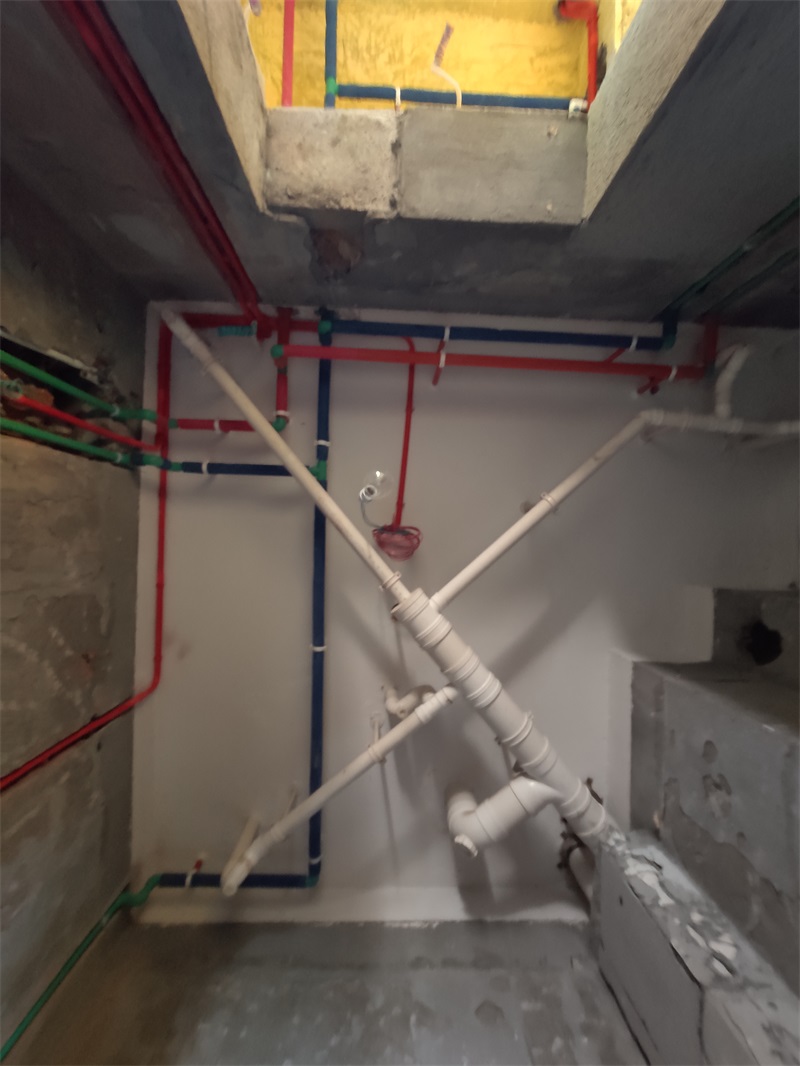

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)，水管交叉处采用过桥弯头

发表于 2019-8-23 15:46:08

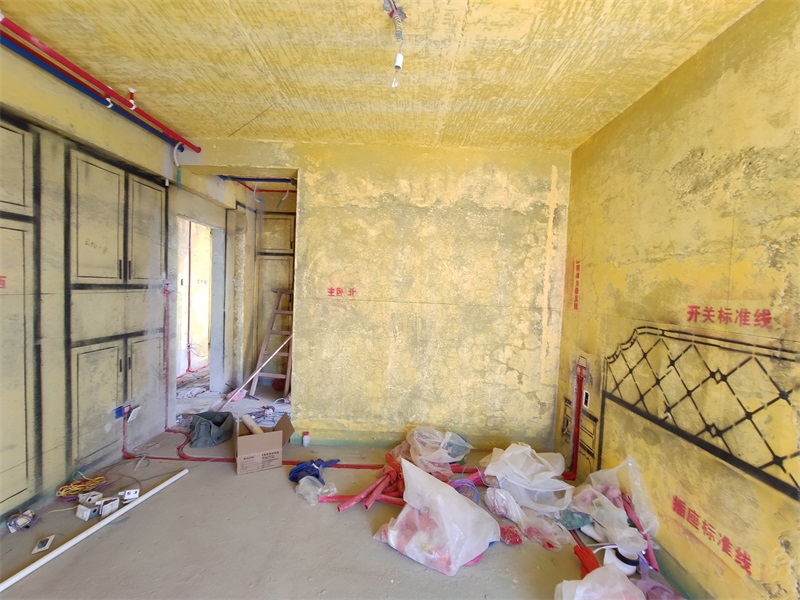

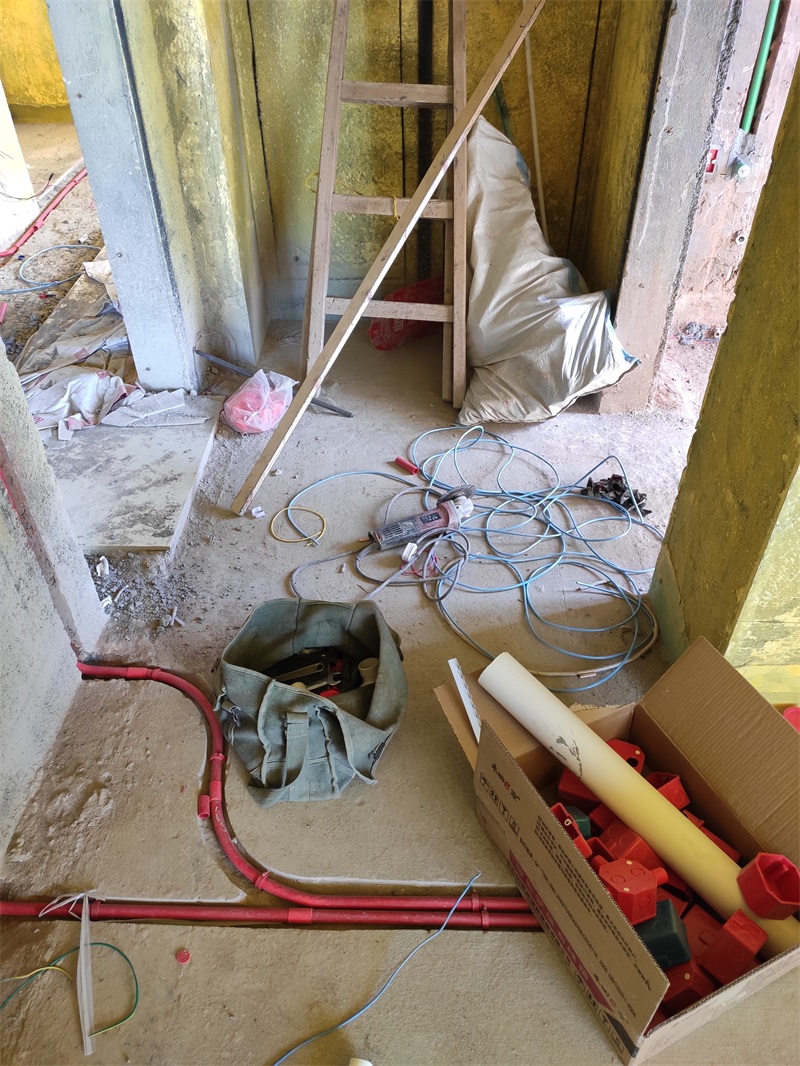

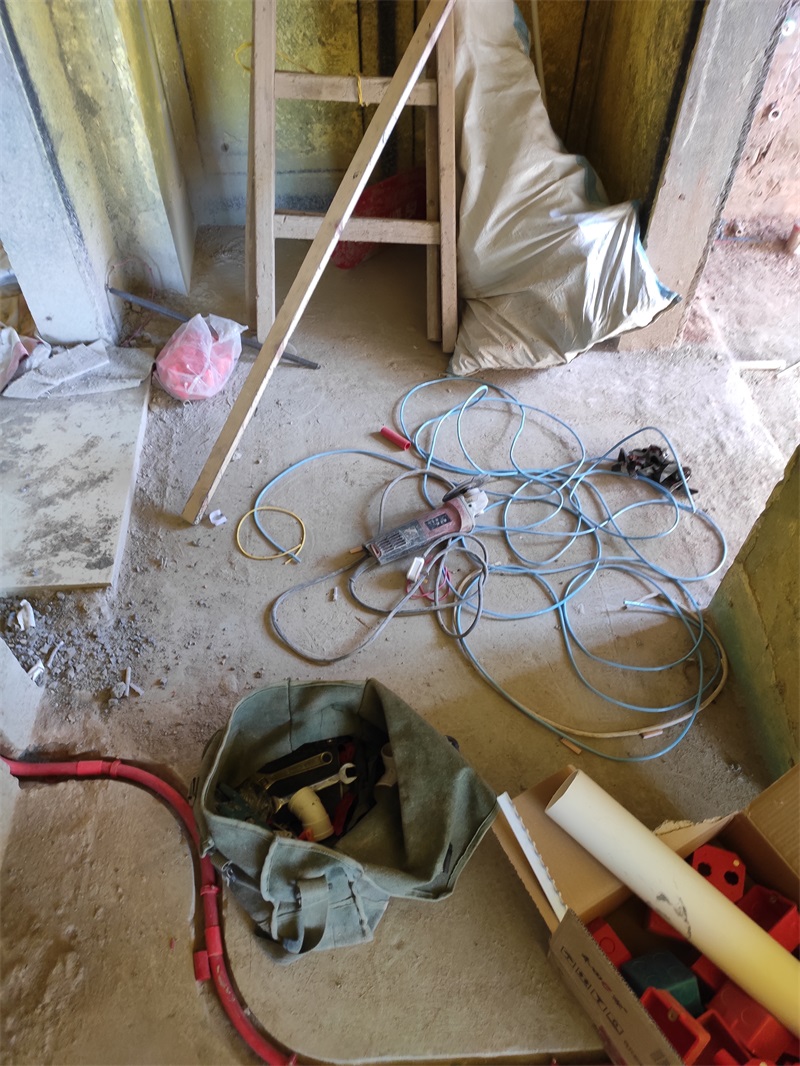

水电还在施工当中，后期会将施工垃圾及时的清理干净

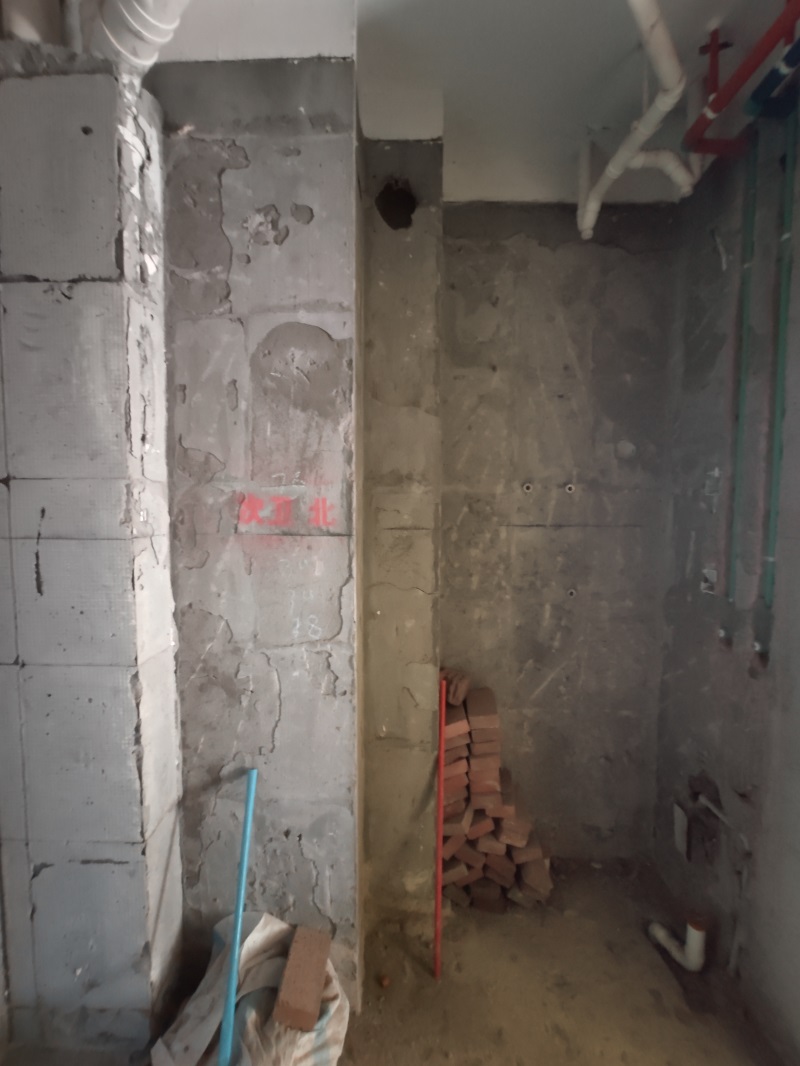

卫生间

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)，水管交叉处采用过桥弯头

发表于 2019-8-23 15:46:53

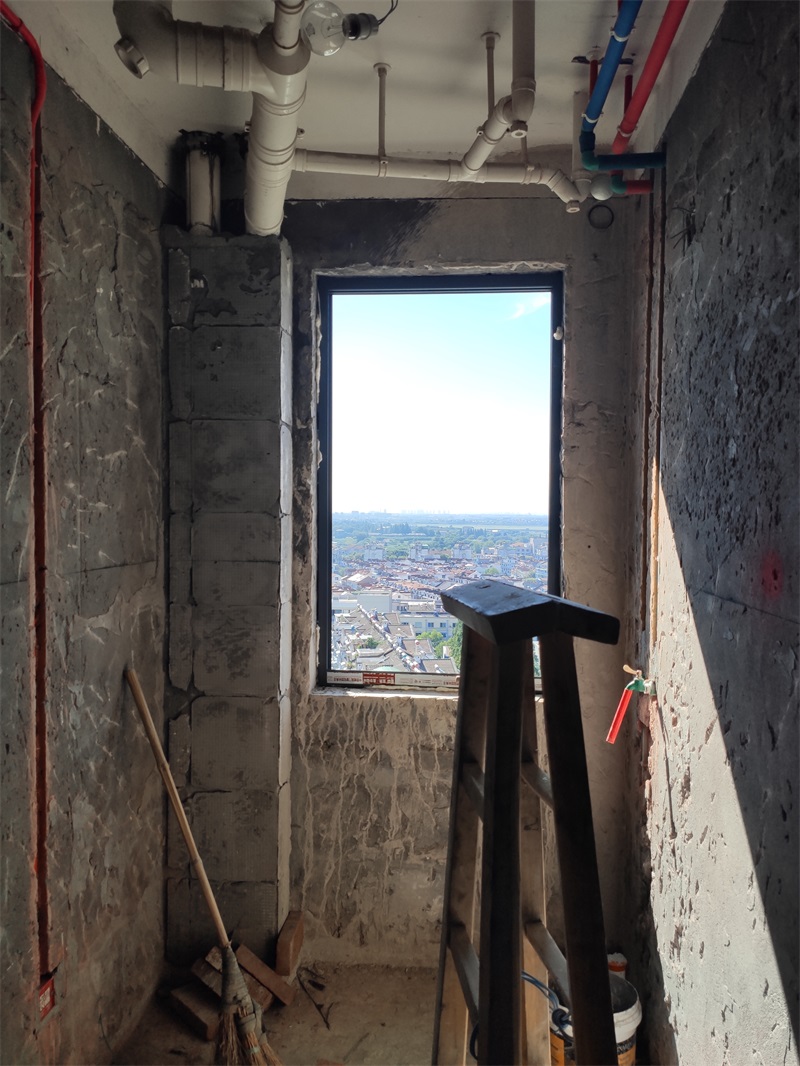

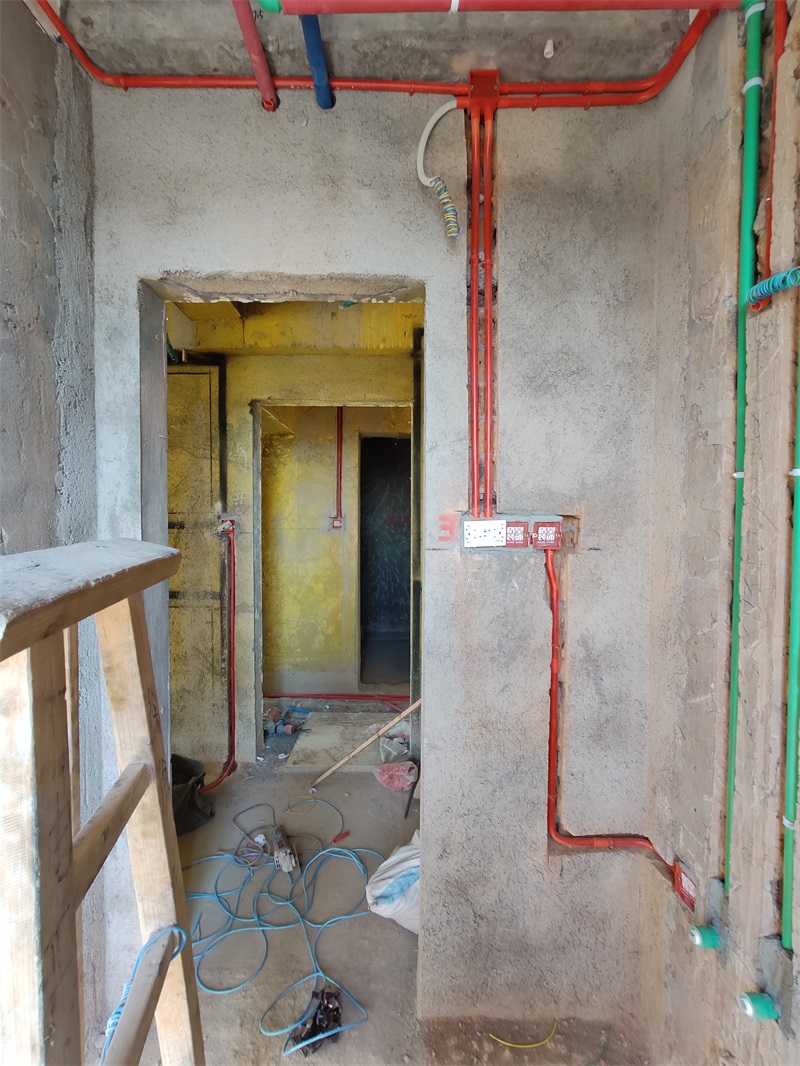

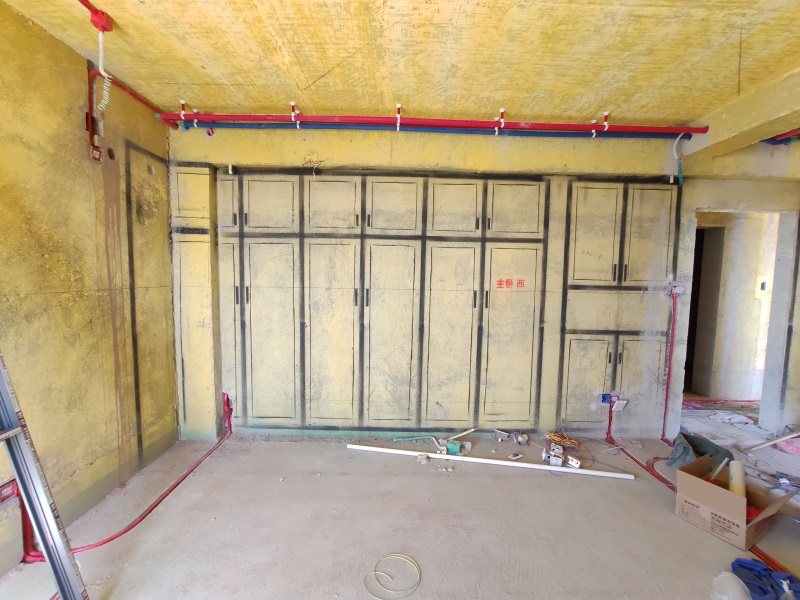

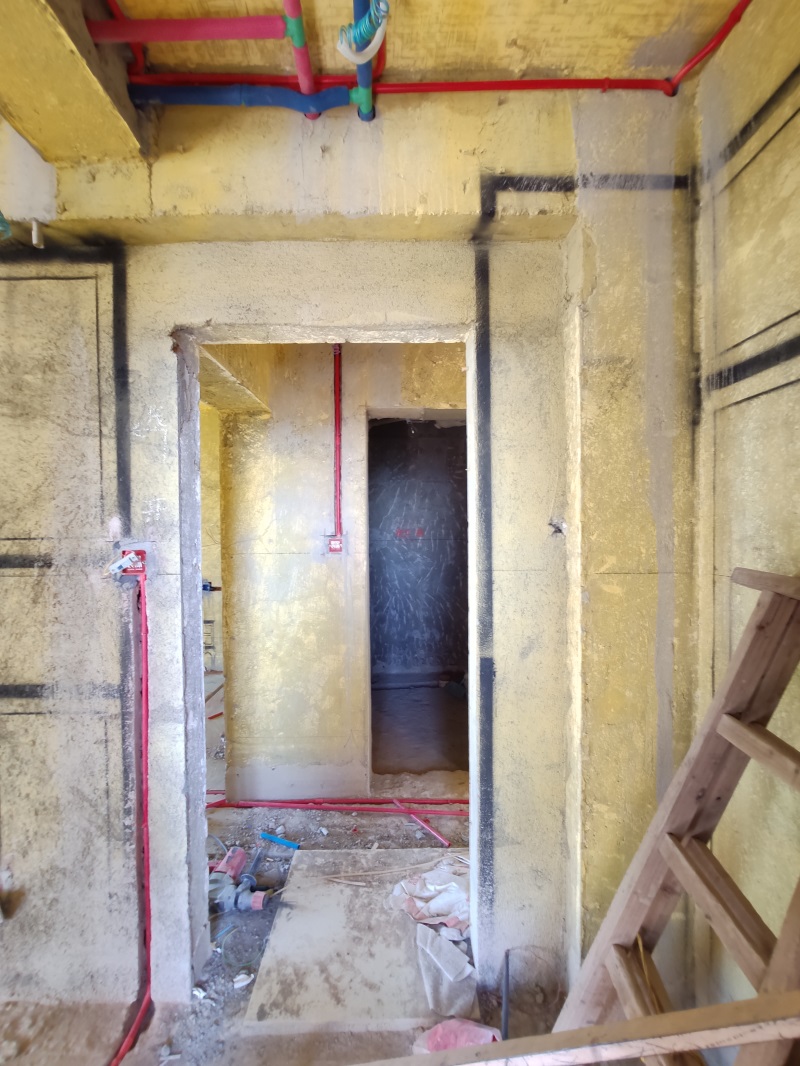

管道安装应横平竖直，厨房卫生间，水管走顶，卫生间走墙水管采用下垂式安装。

发表于 2019-8-23 17:00:05

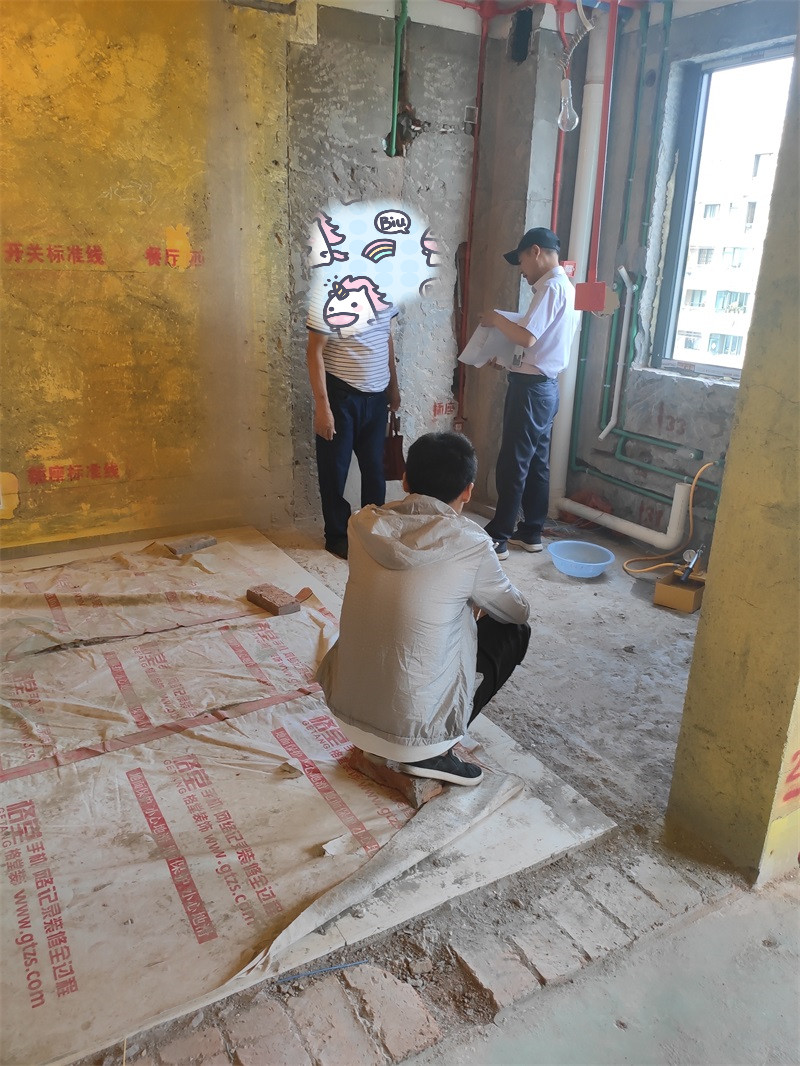

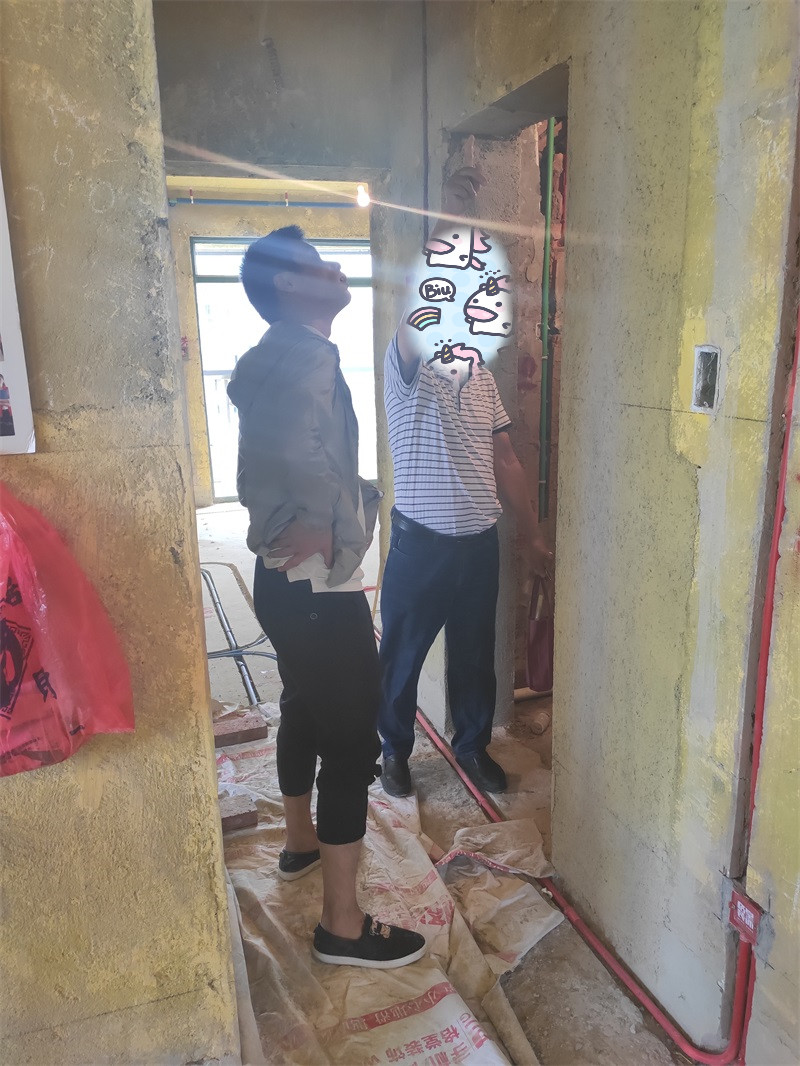

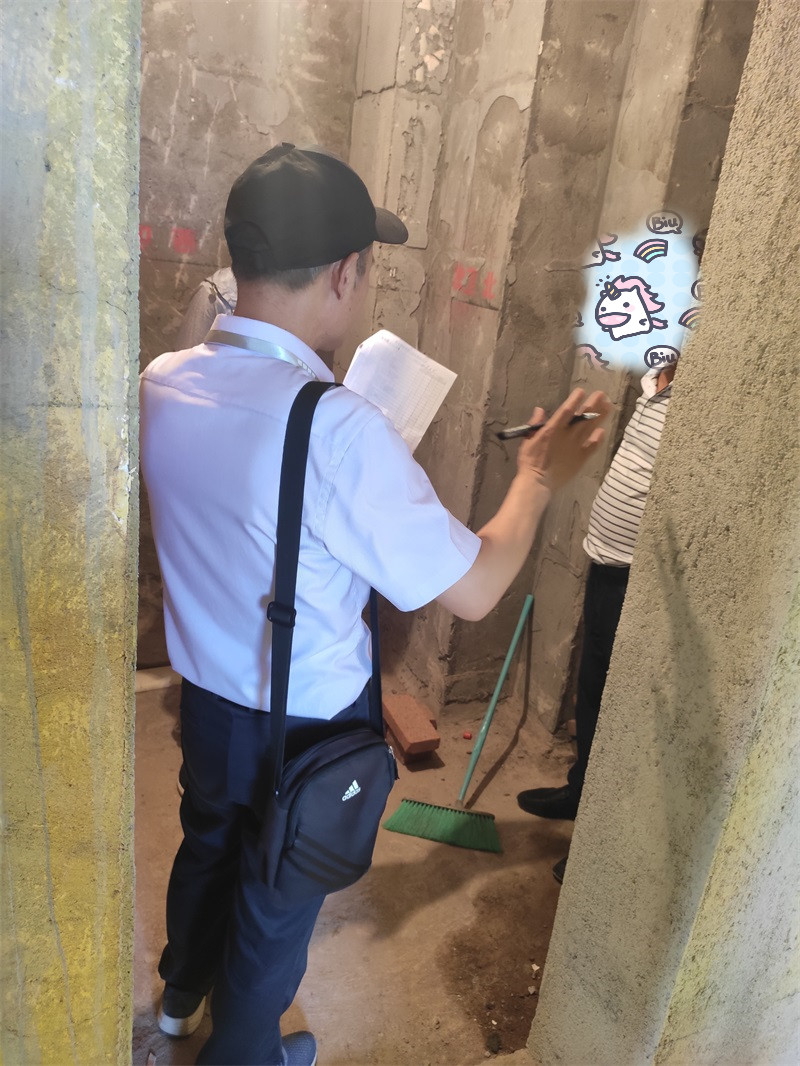

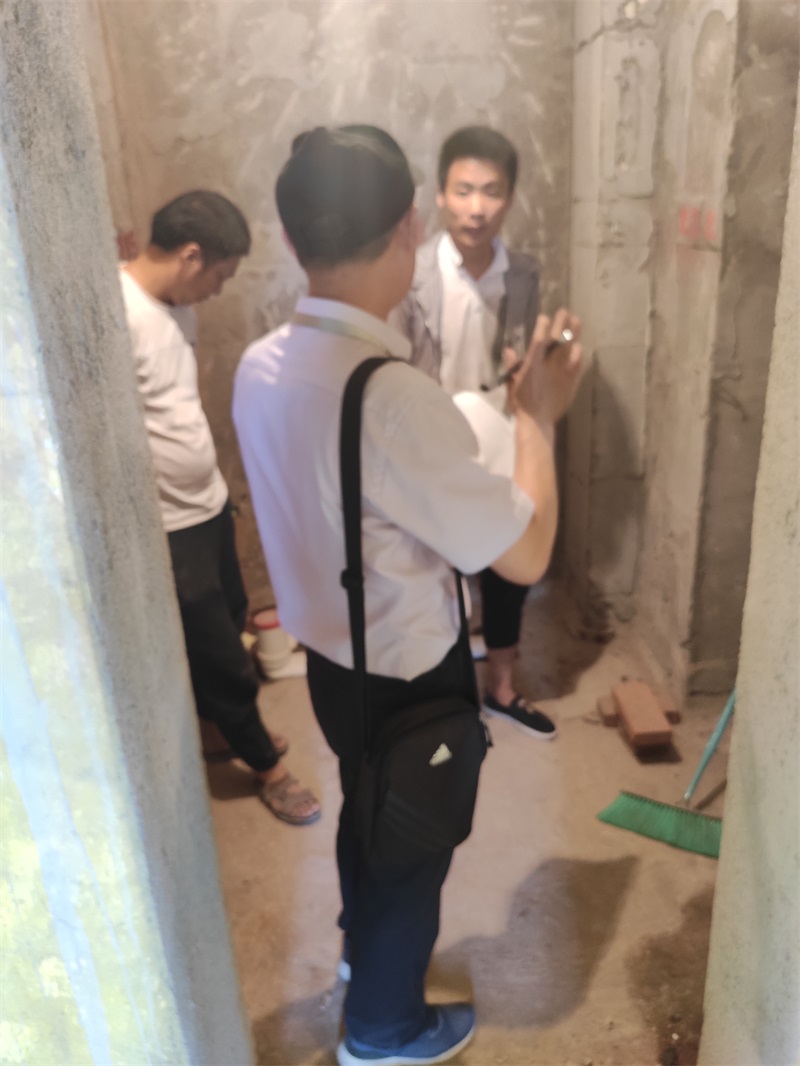

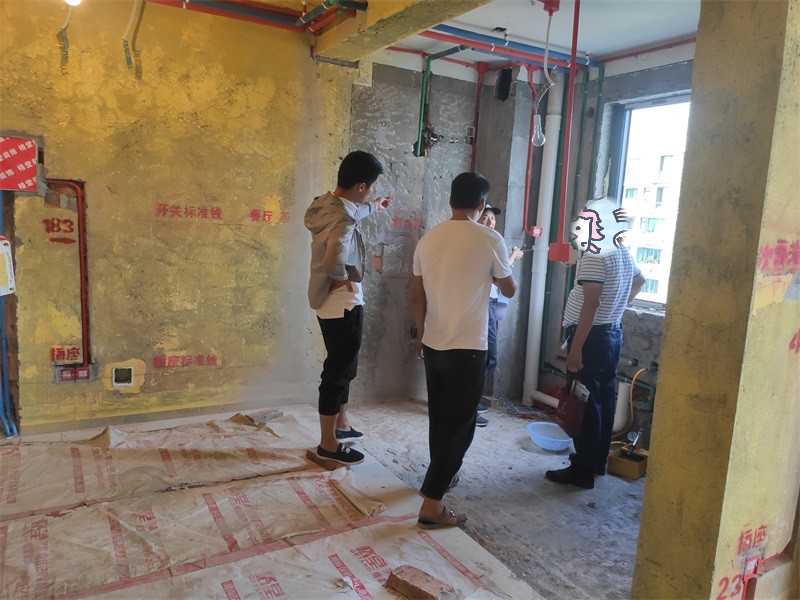

水电施工结束，安排验收
