世通华庭11-1-15#119㎡新中式—-水墨清雅

发表于 2019-8-23 15:21:49

开槽的宽度：单管槽宽度应该为20~30mm,多管时以管的根数*20~30mm，。保证线管和线槽之间有足够的空间填充水泥，确保墙面粉刷后不会开裂。

发表于 2019-8-23 15:24:05

所有线管都采用20中型线管

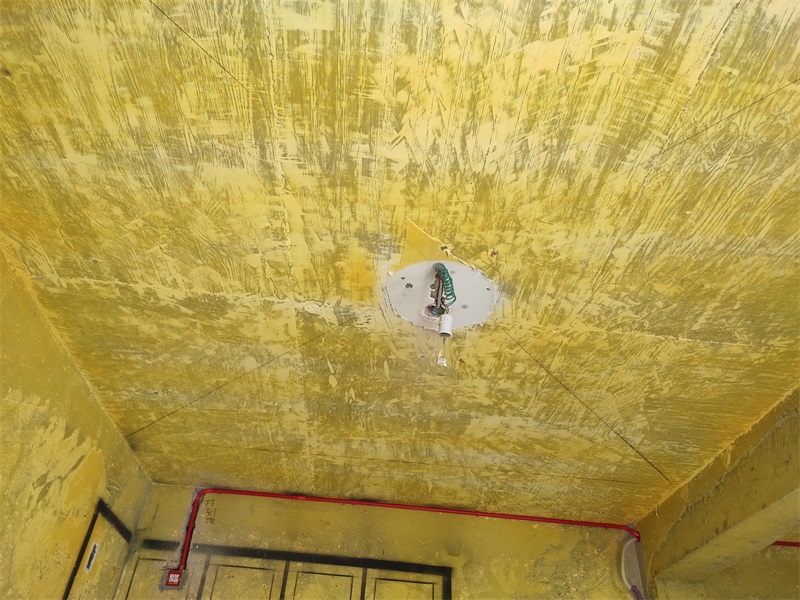

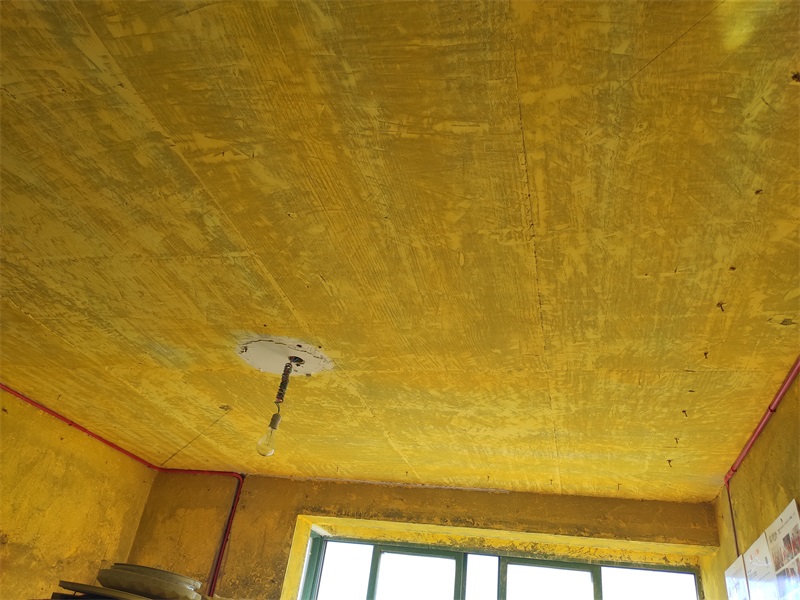

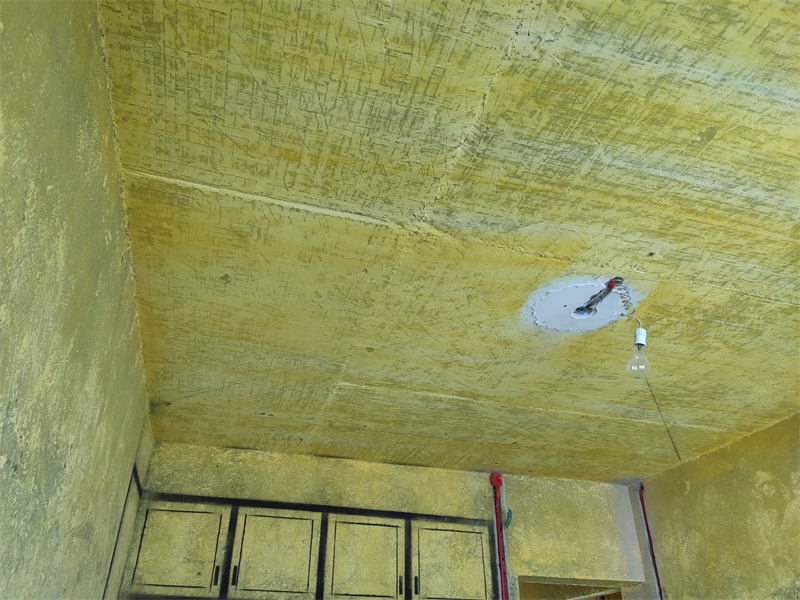

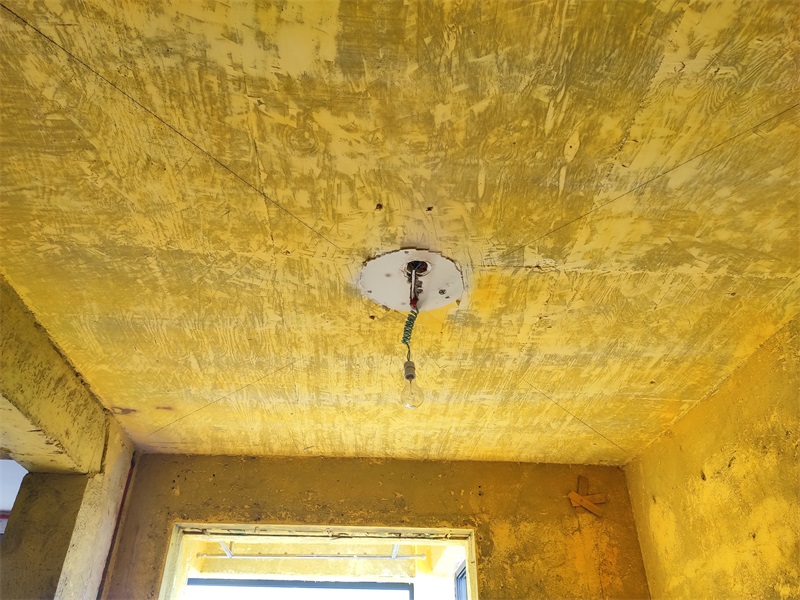

顶部灯线移位，不能开槽特殊部位套黄腊管

发表于 2019-8-23 15:27:12

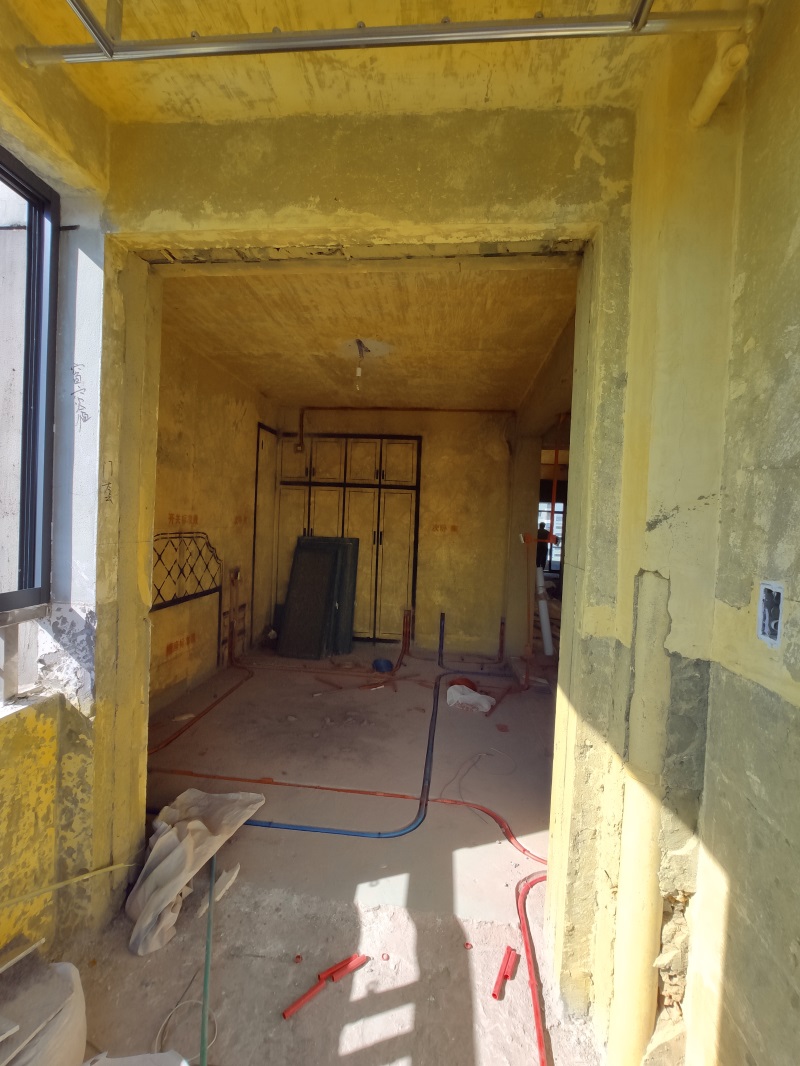

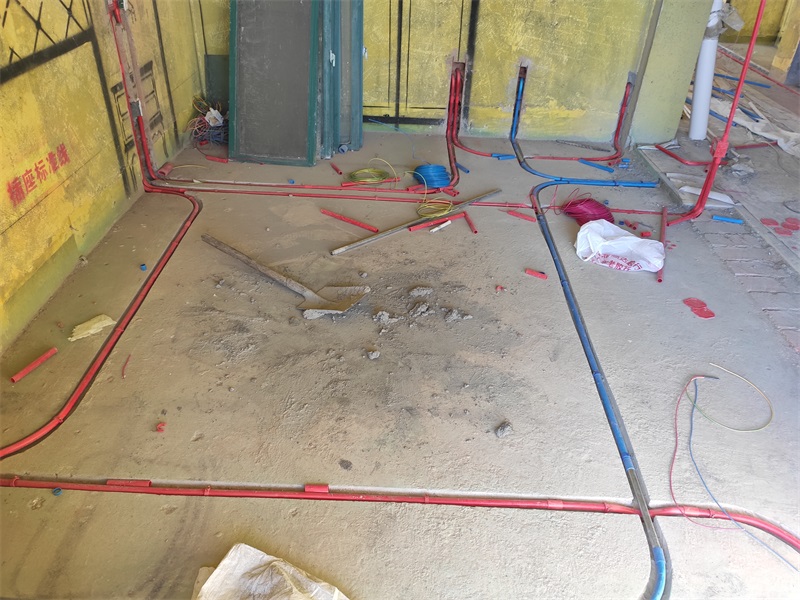

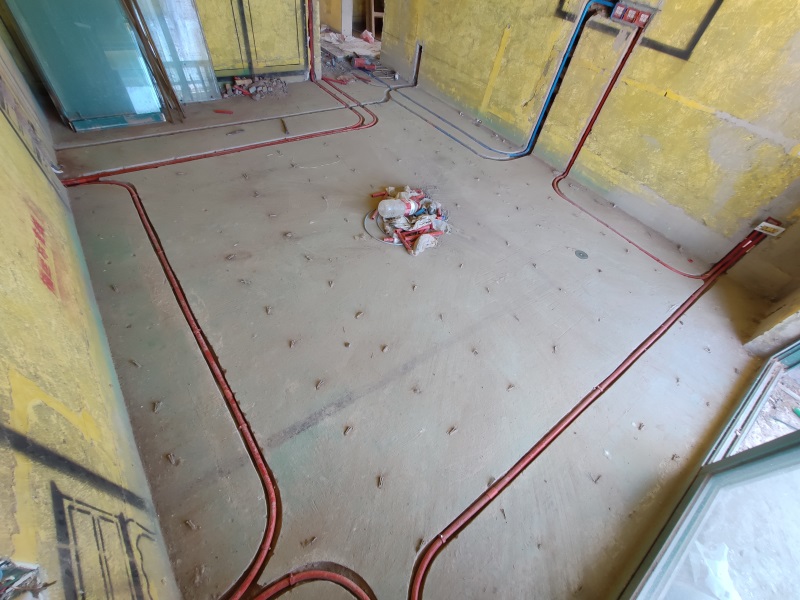

地面强弱电交叉用铁管屏蔽信号干扰

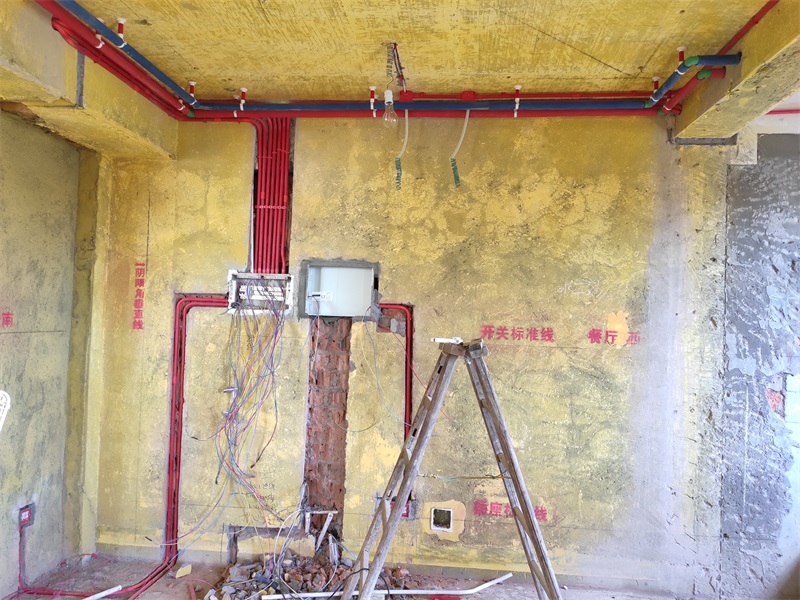

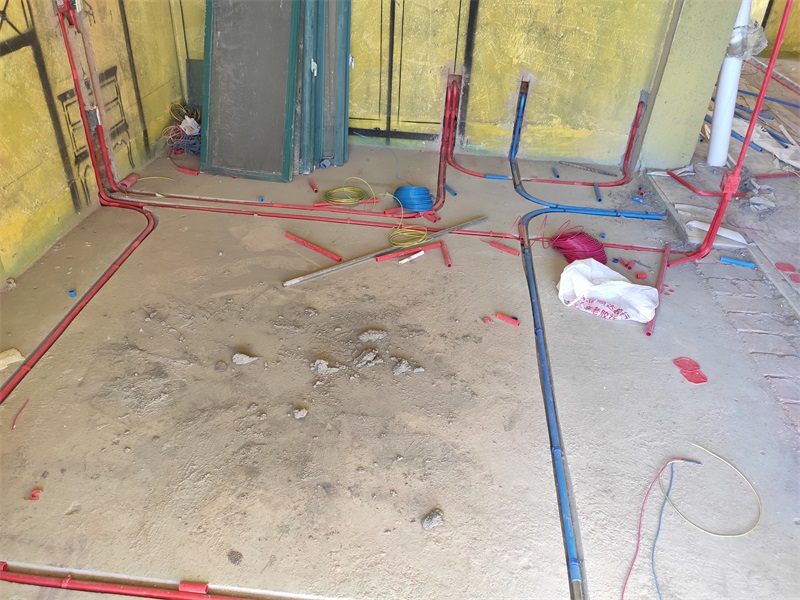

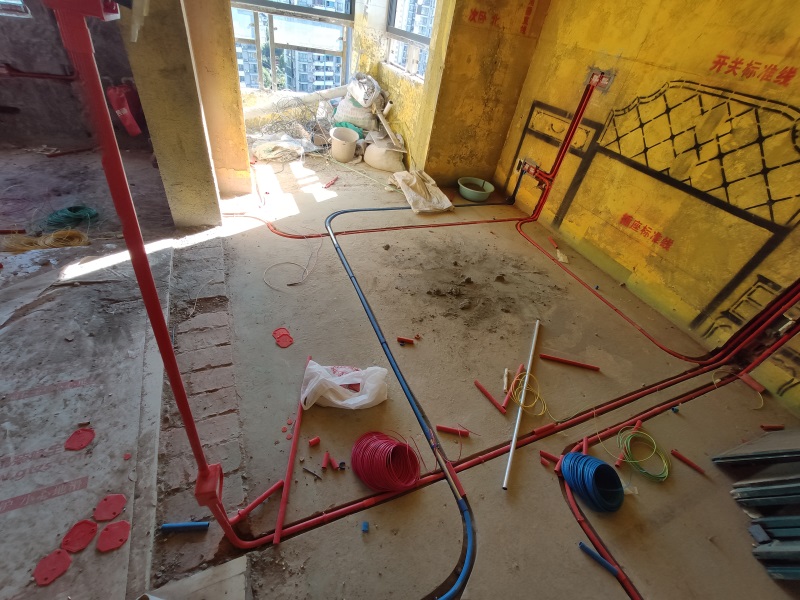

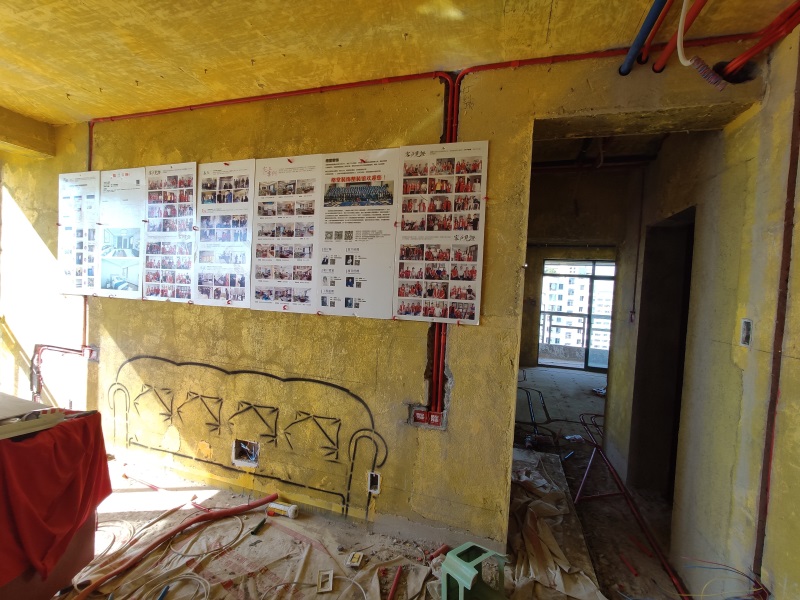

强电线管线盒用红色，弱电线管线盒用蓝色。

发表于 2019-8-23 15:28:04

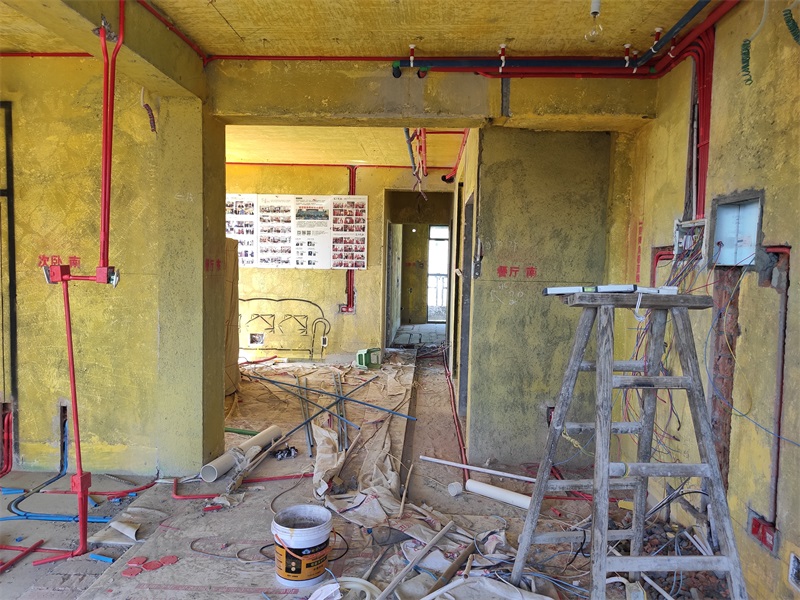

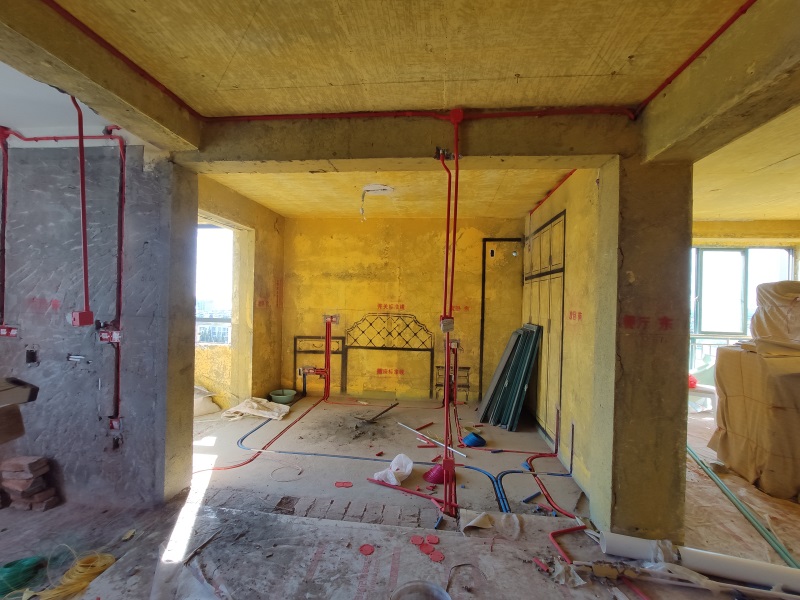

强弱电间距30厘米，交叉处用镀锌管做屏蔽干扰，符合工艺要求

发表于 2019-8-23 15:29:15

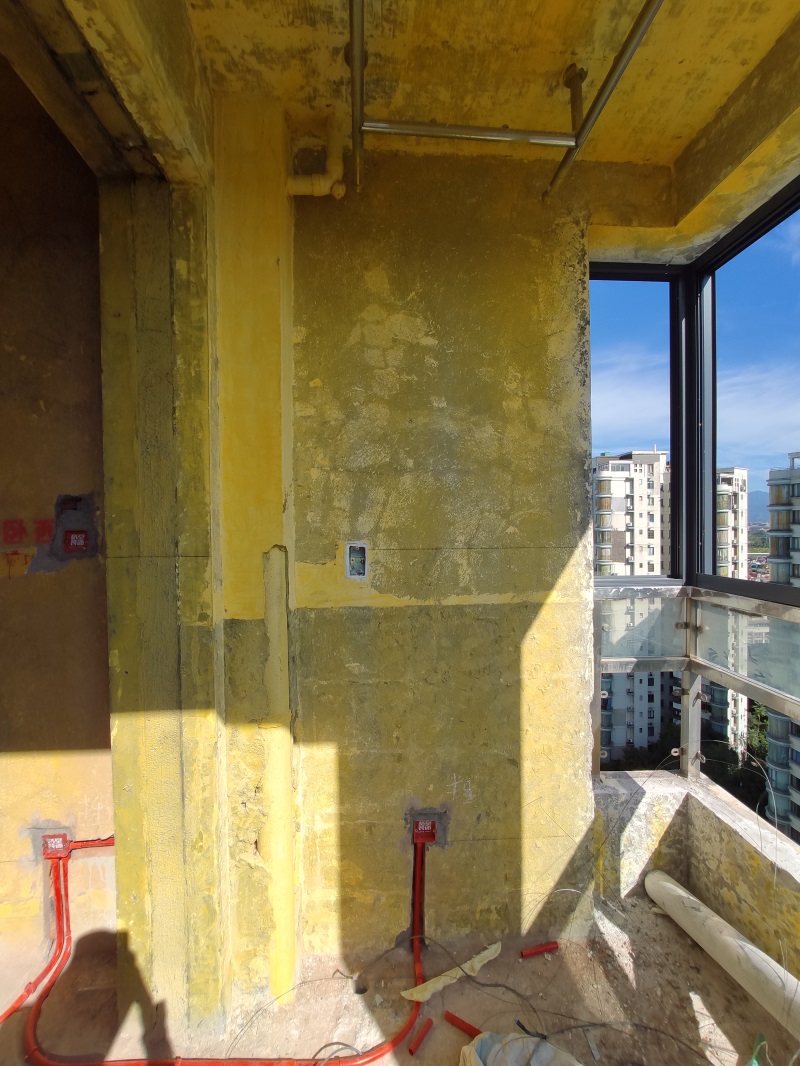

插座一般要求完成面30cm左右

发表于 2019-8-23 15:30:10

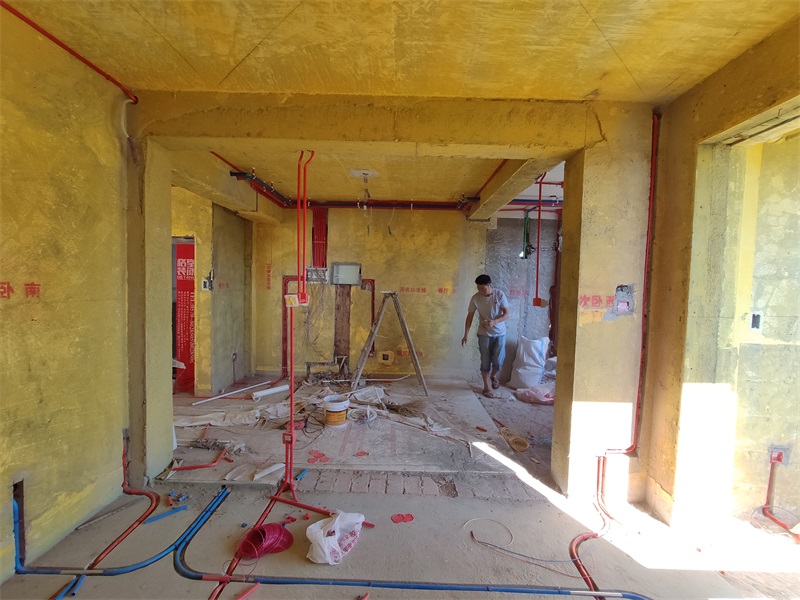

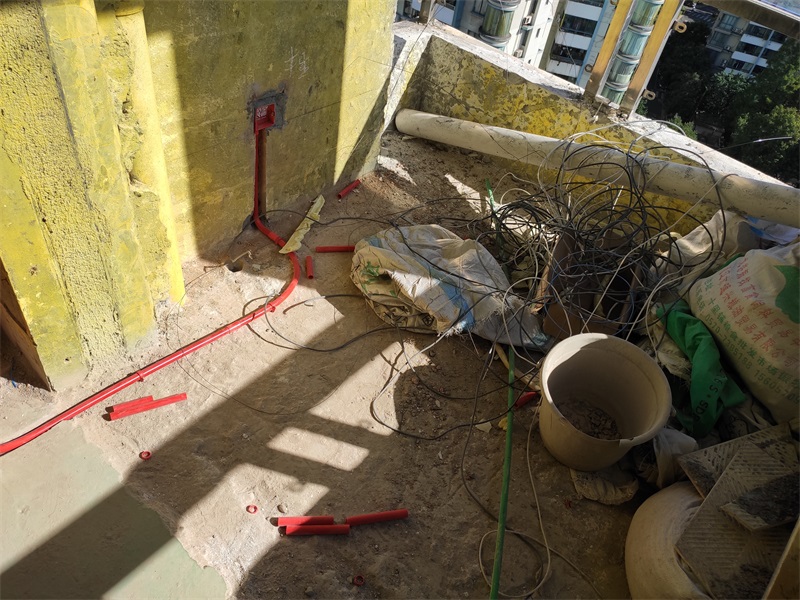

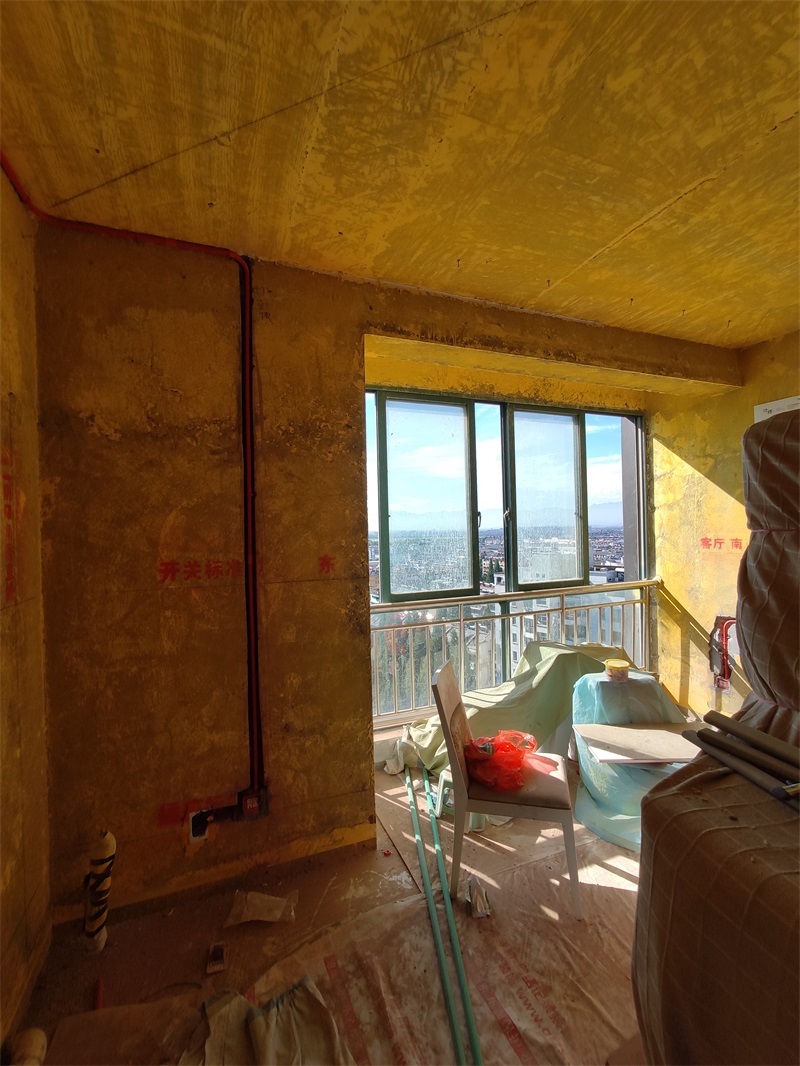

红色线管代表强电

发表于 2019-8-23 15:32:07

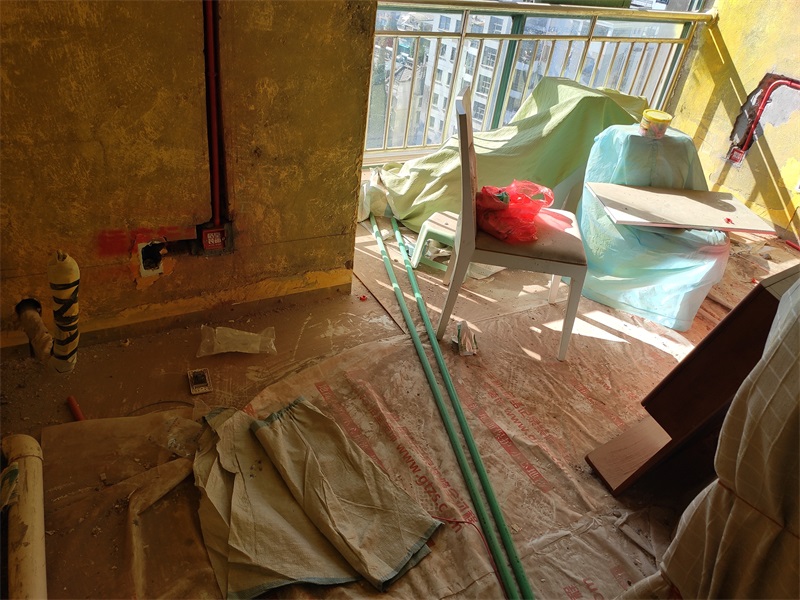

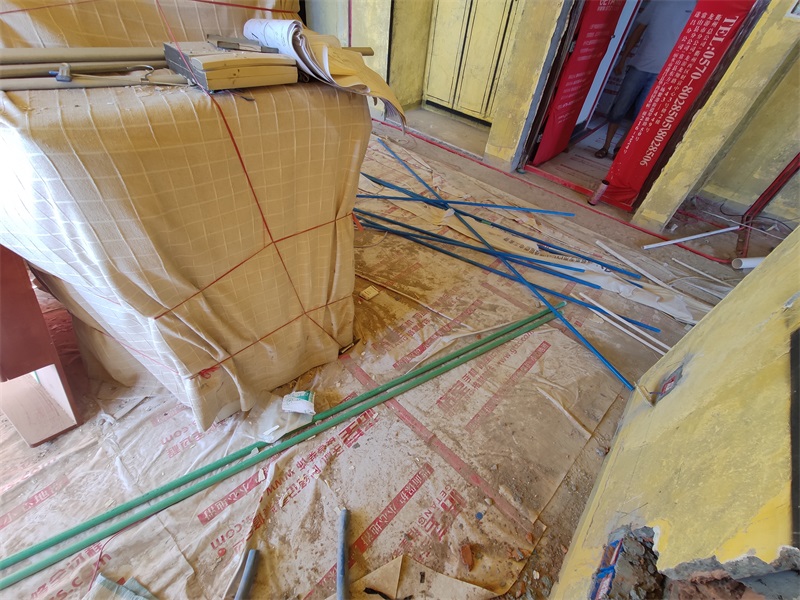

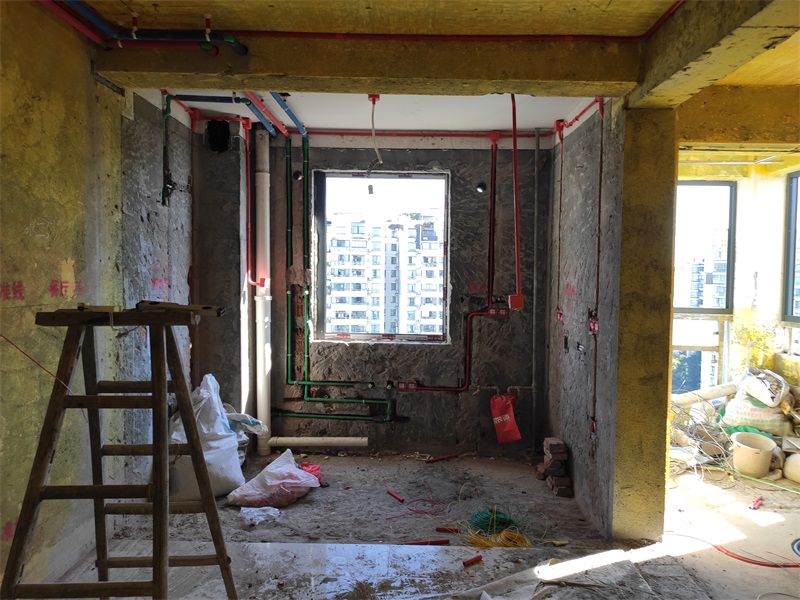

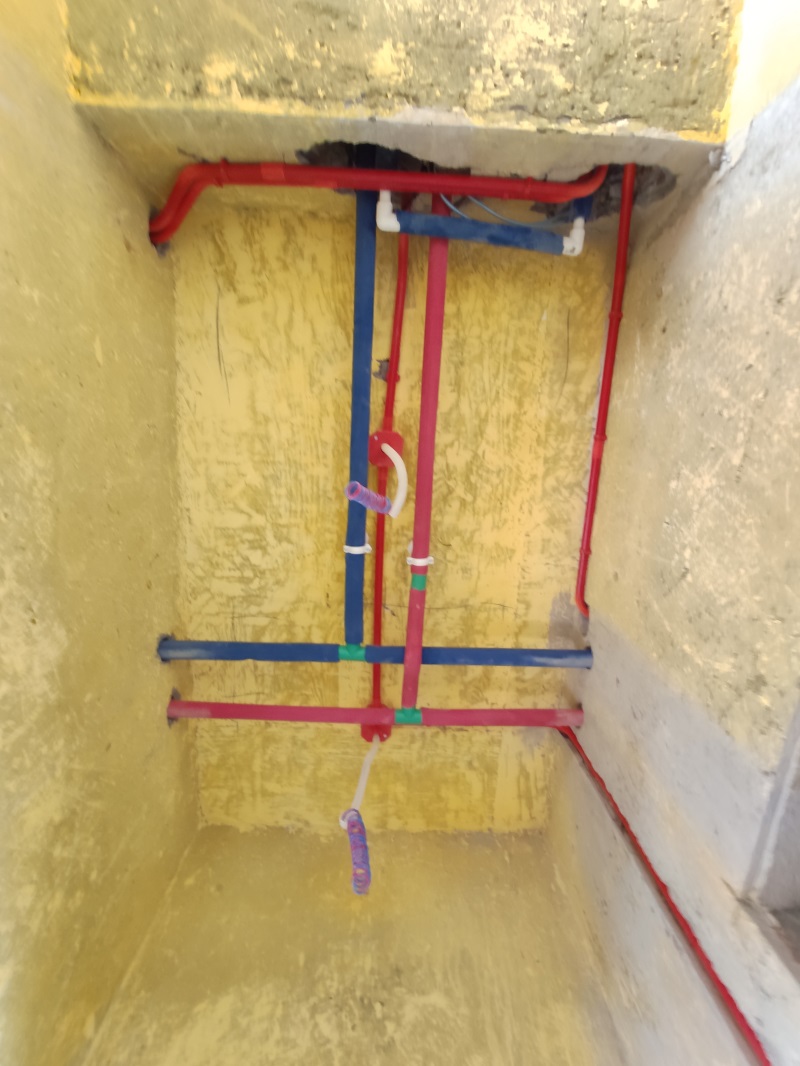

为了区分冷热水用了不同颜色的保温棉，红色热水，蓝色冷水

发表于 2019-8-23 15:32:50

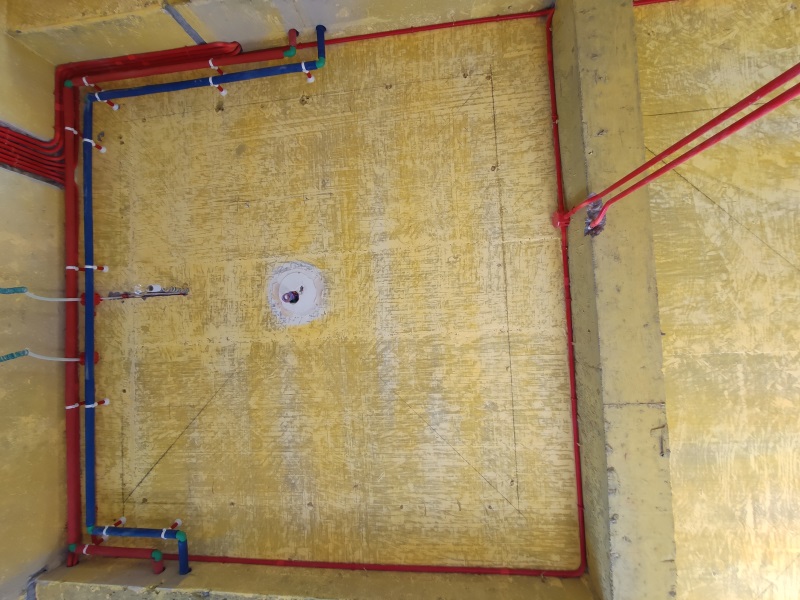

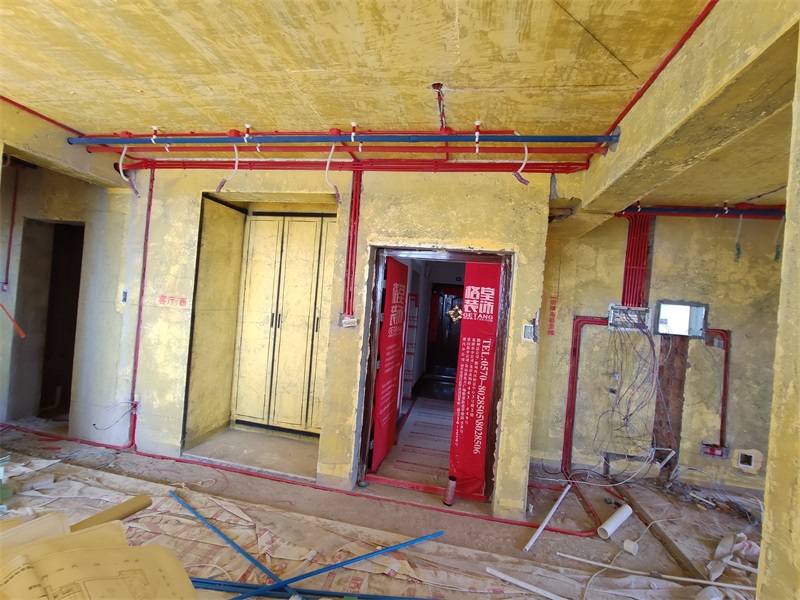

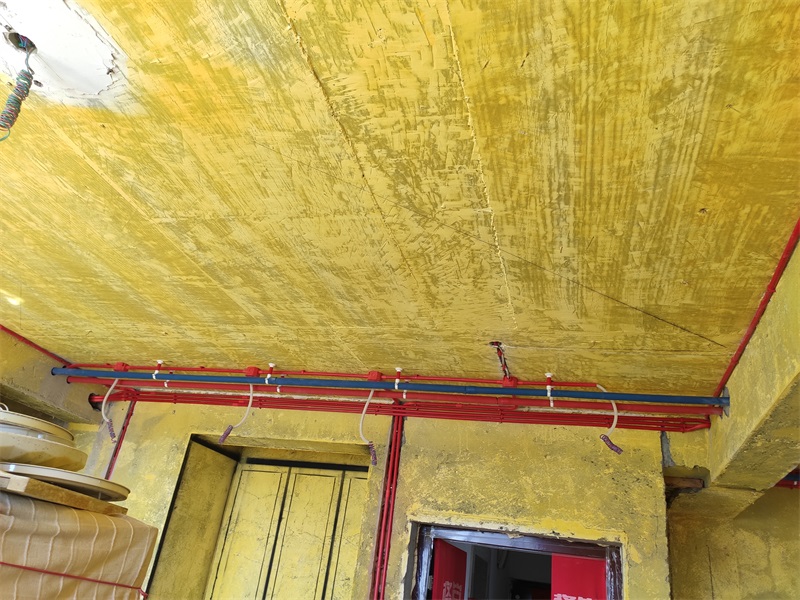

吊卡距离转角处要小余15cm

发表于 2019-8-23 15:34:02

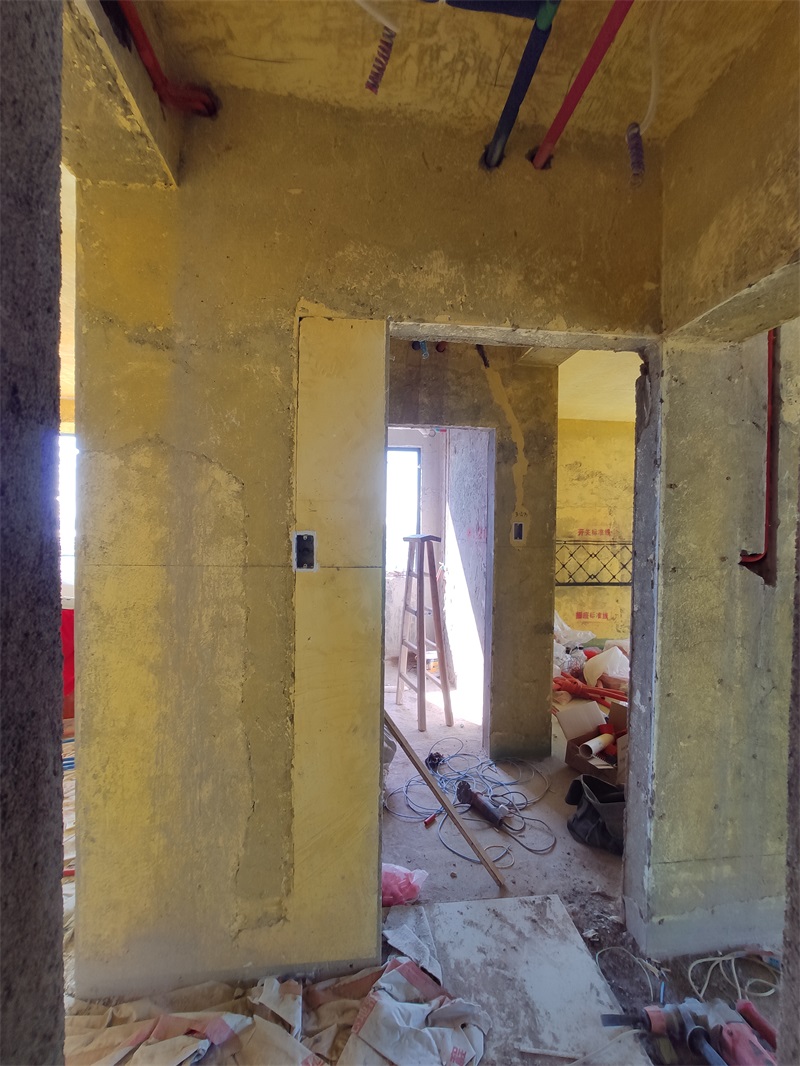

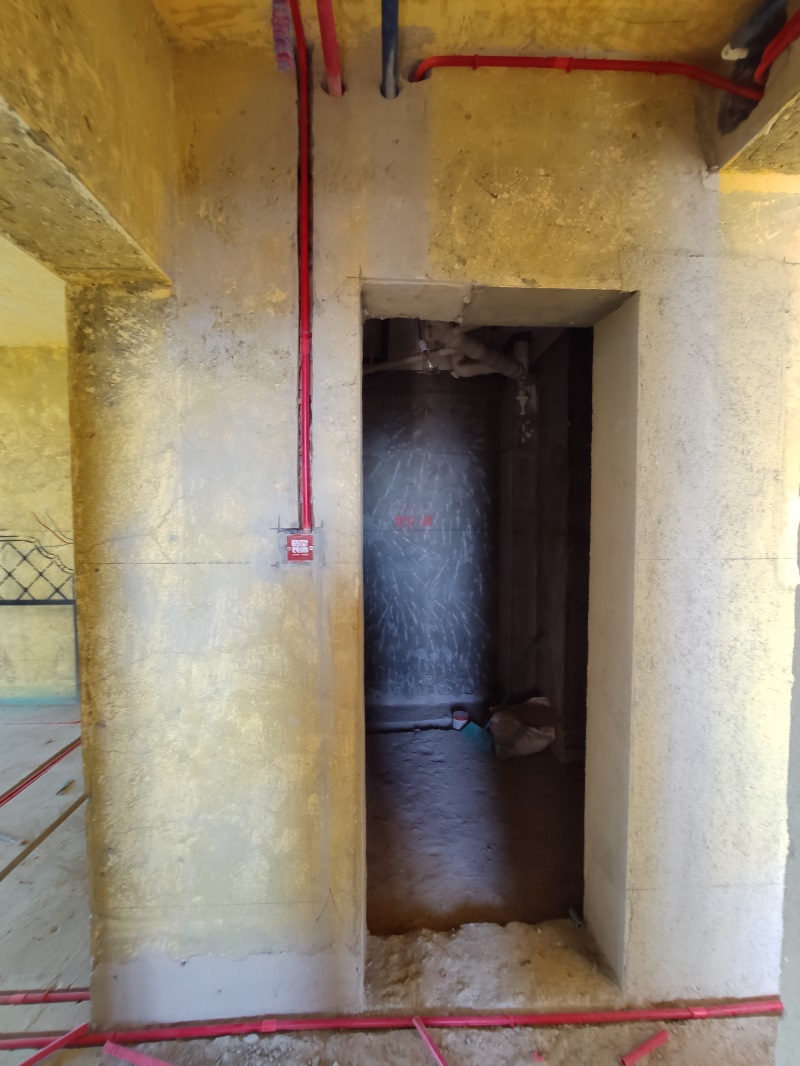

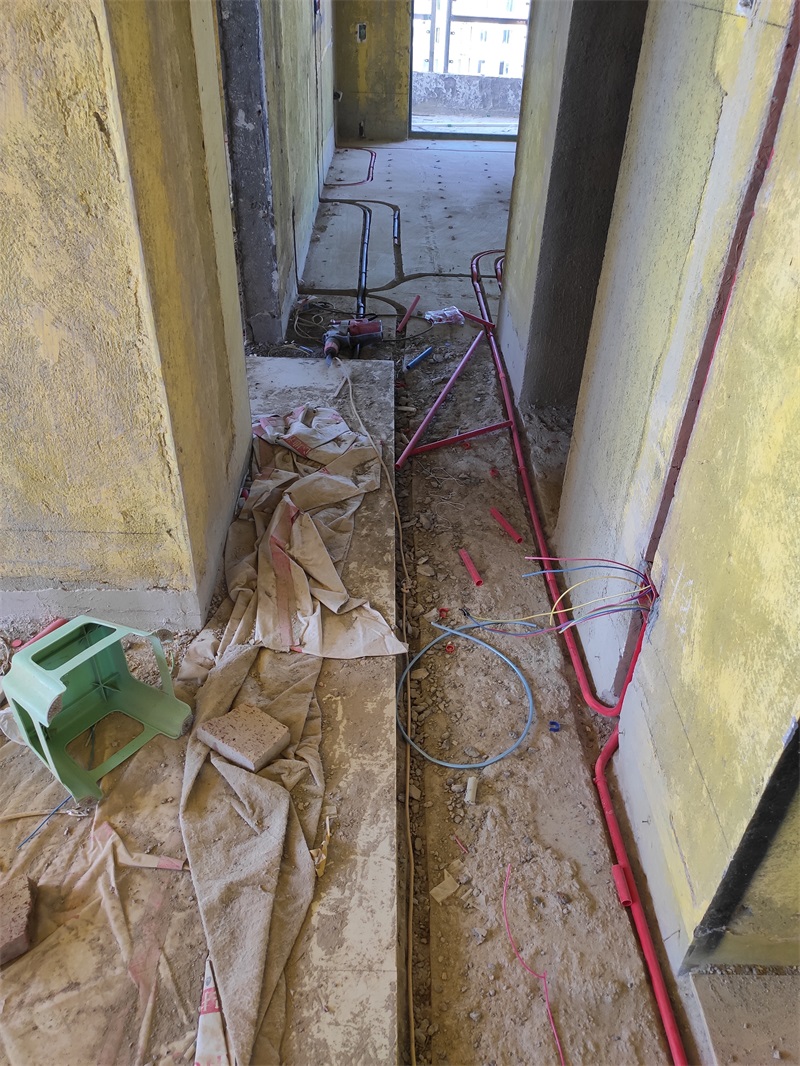

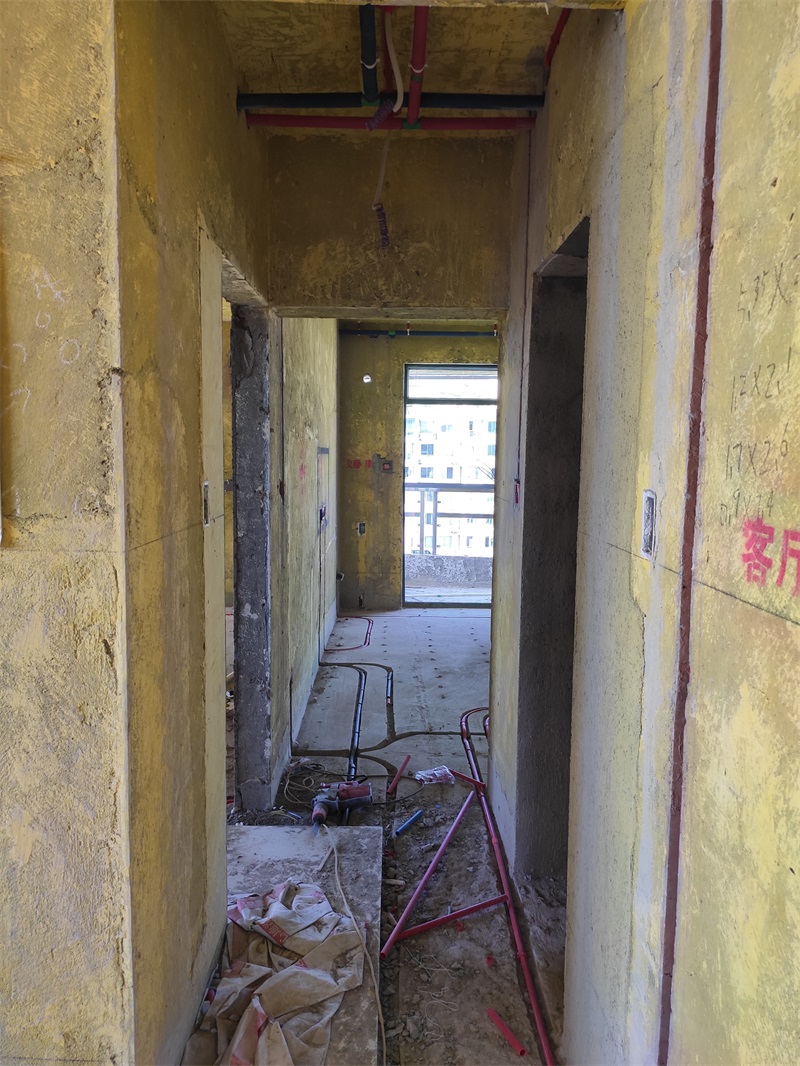

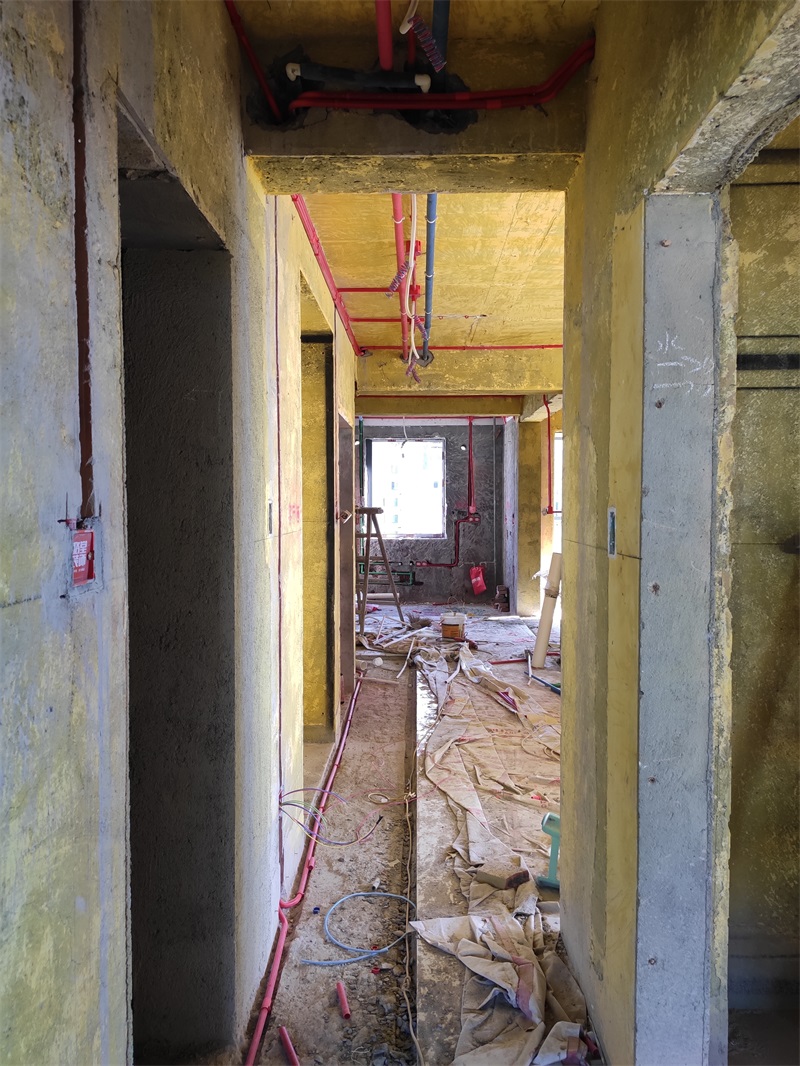

过道：

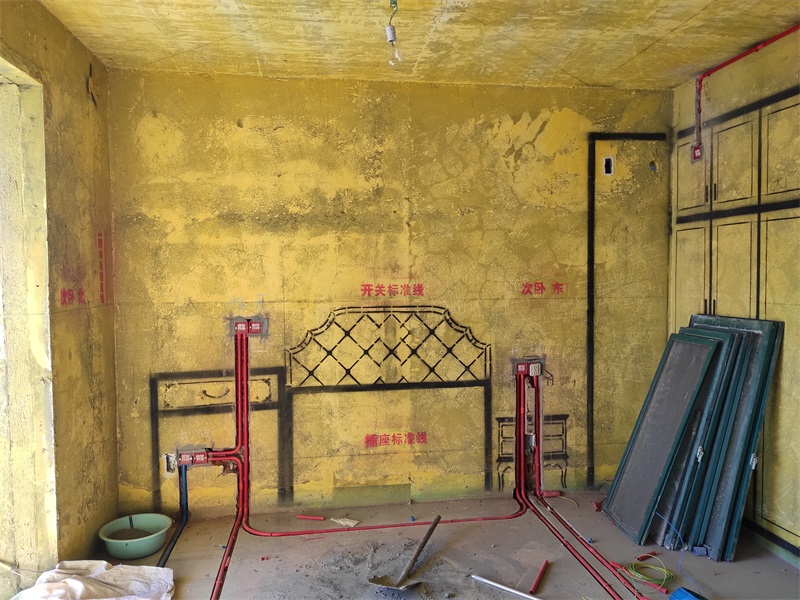

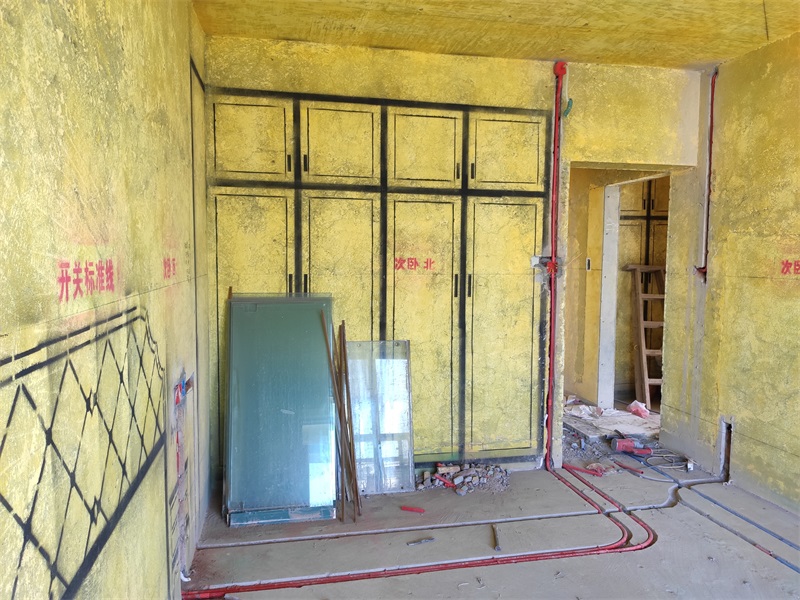

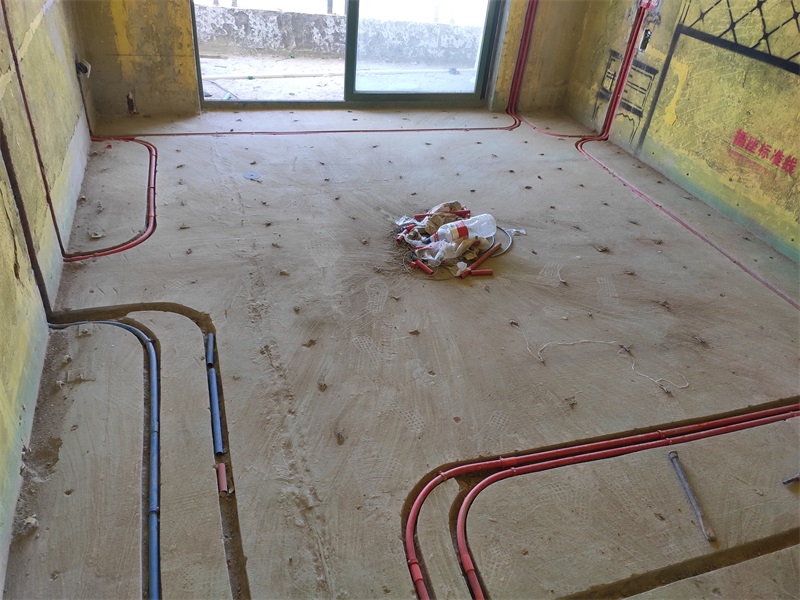

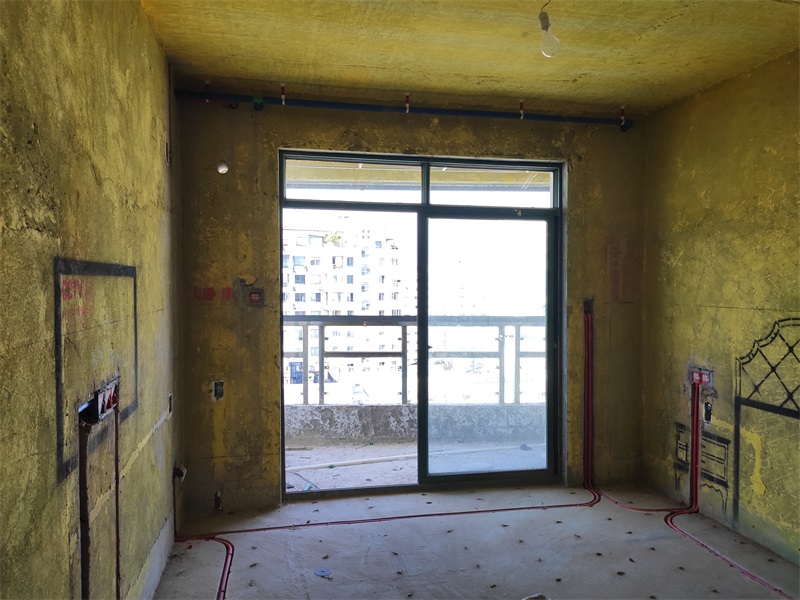

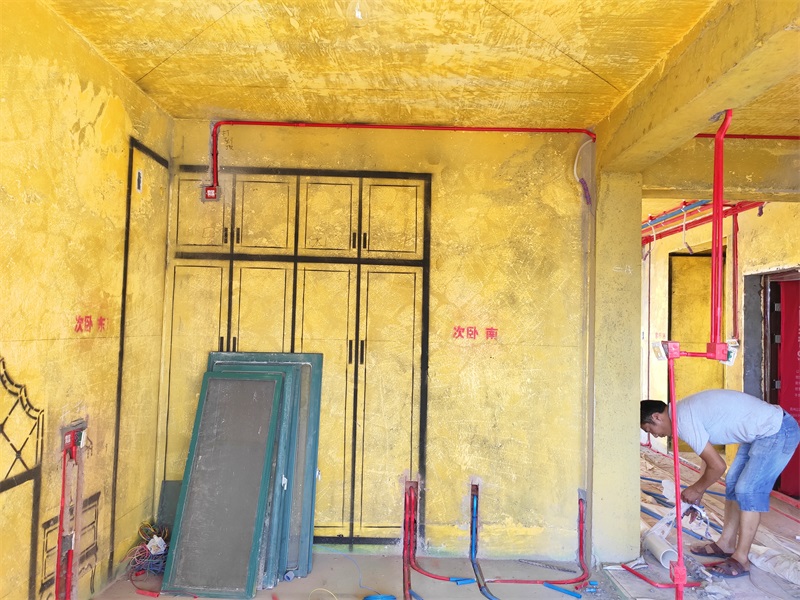

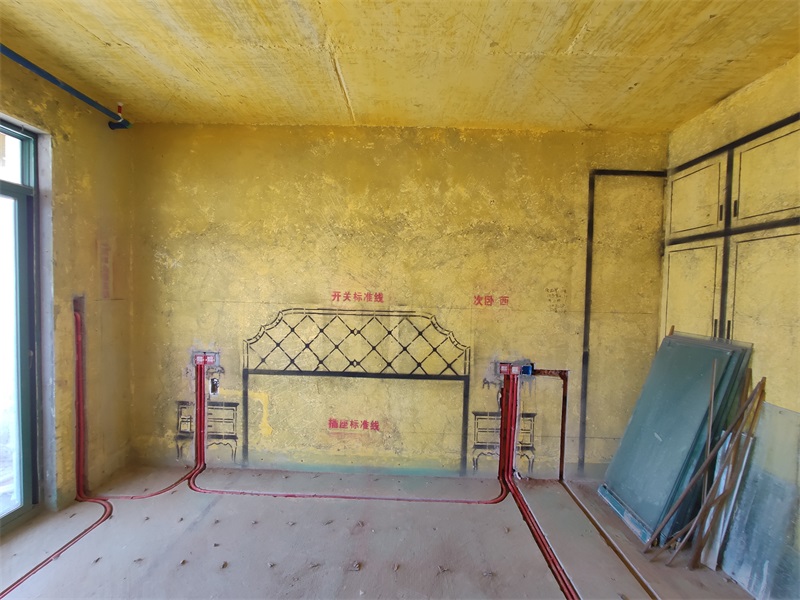

卧室：强弱电布管相距30cm以上，
墙角禁止走管，
距墙30cm以上，
同线盒内不得有强弱电

发表于 2019-8-23 15:35:32

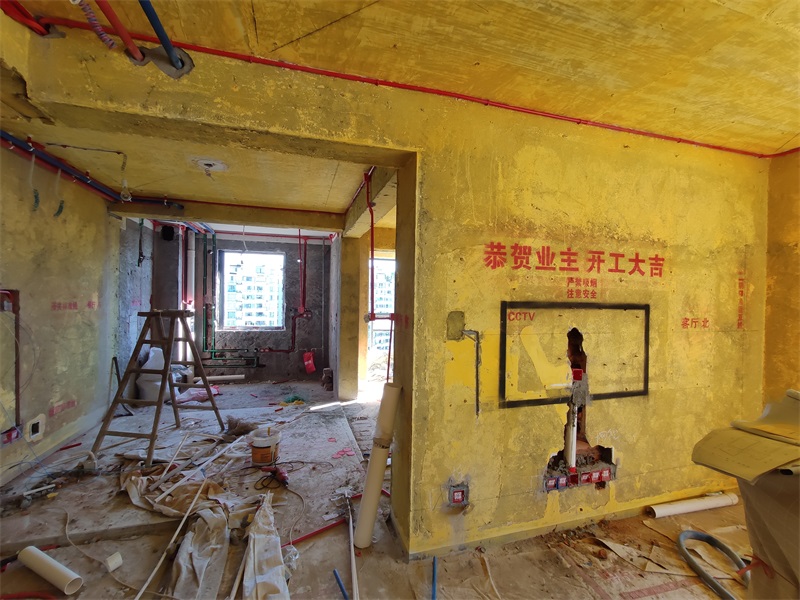

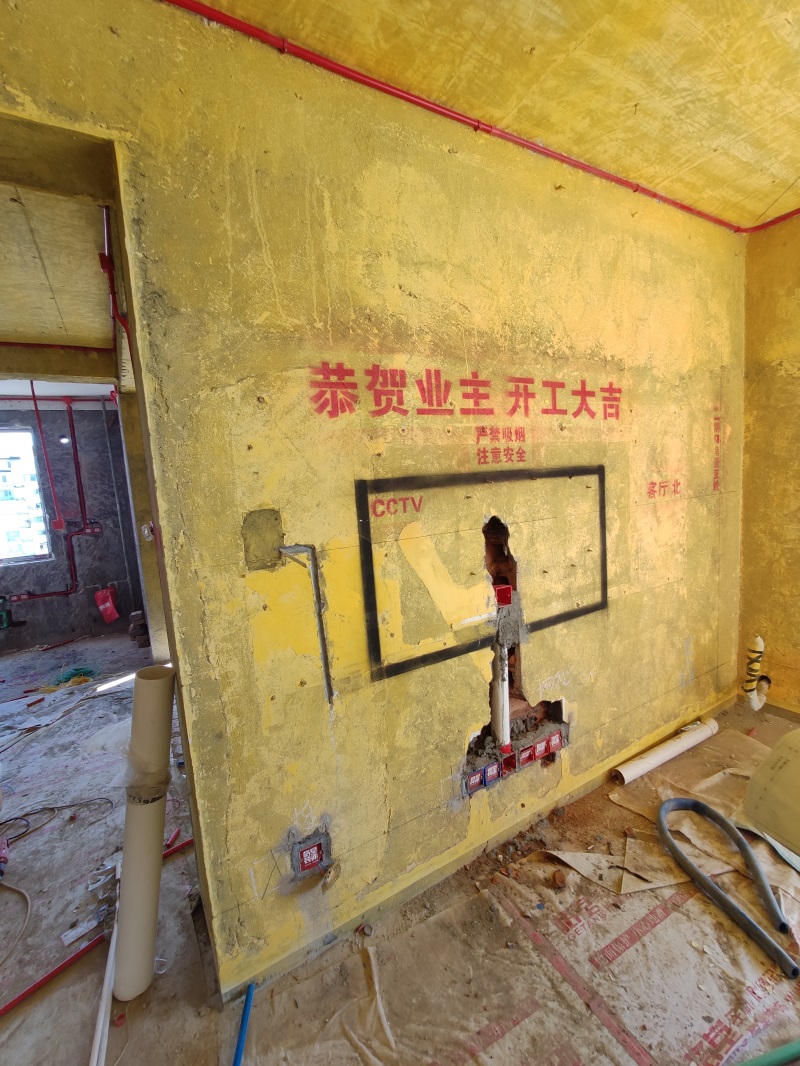

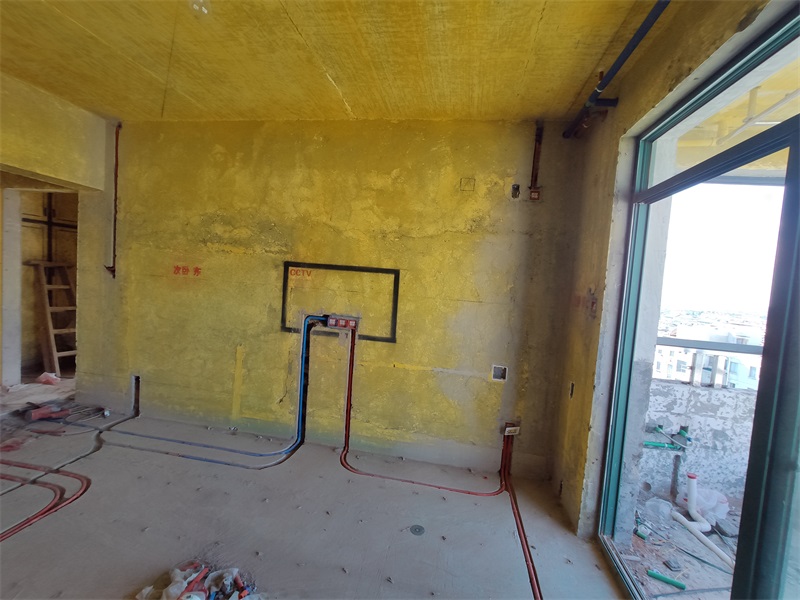

房间内电视机电源由开关控制

[衢州] 世通华庭11-1-15#119㎡新中式—-水墨清雅
