衢州公馆16-3#120㎡现代—— 时光坐标

发表于 2020-2-28 14:01:35

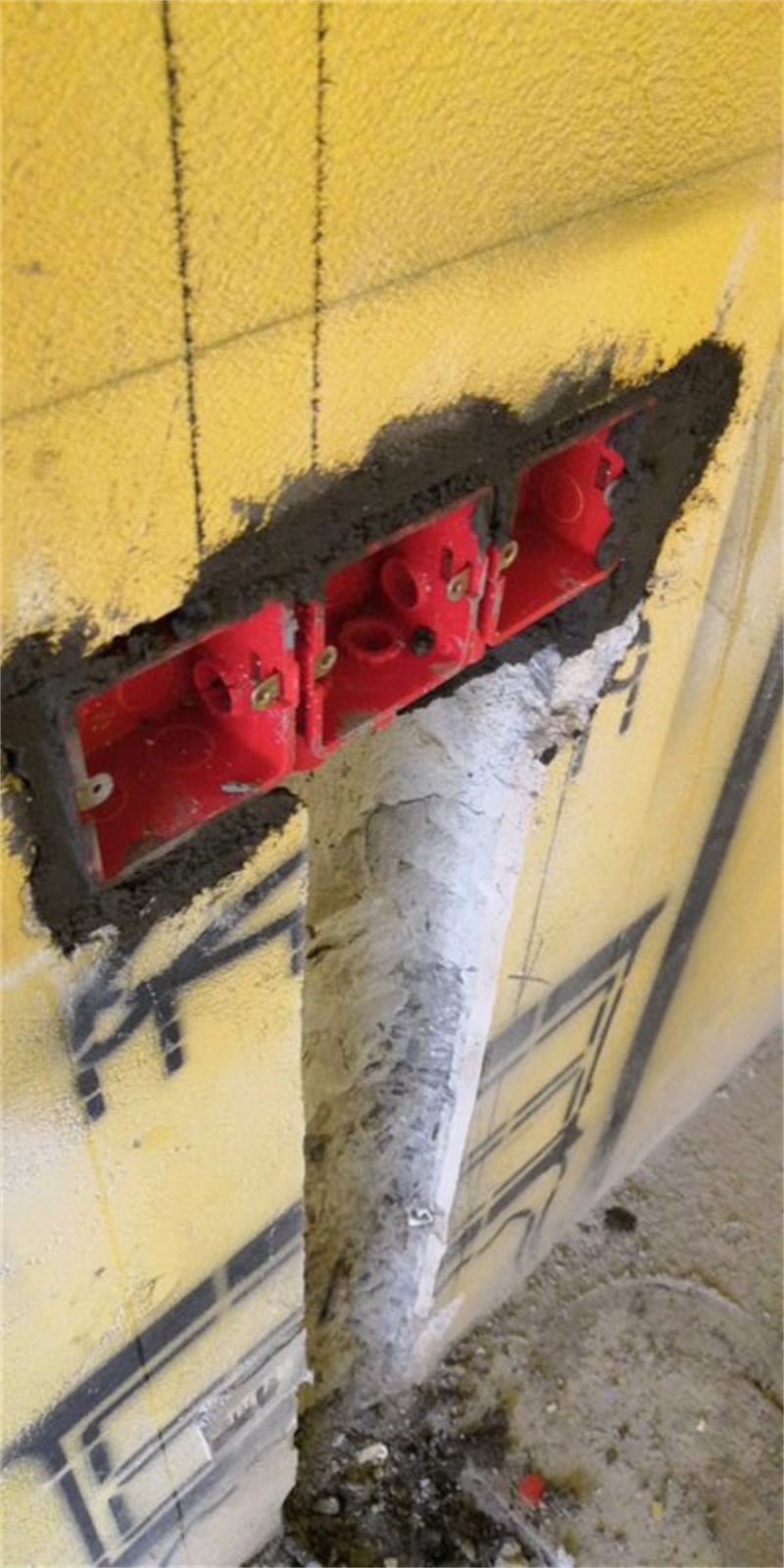

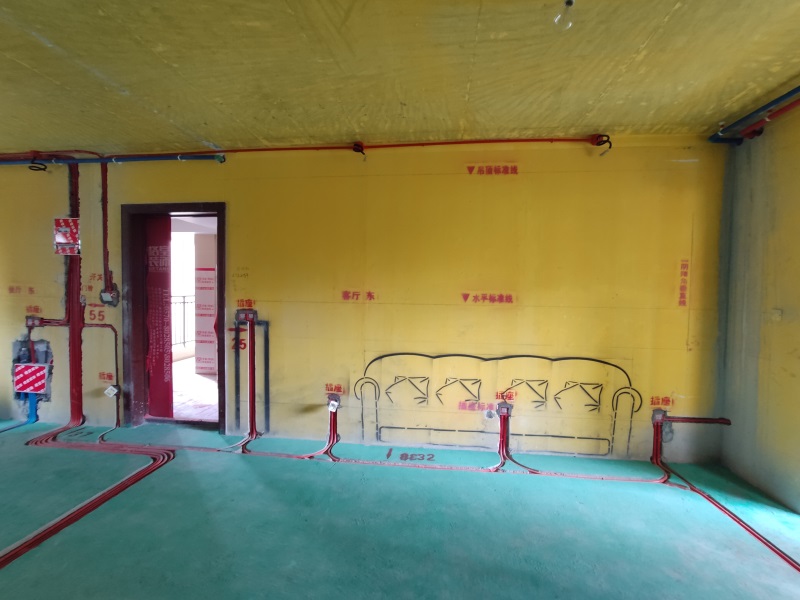

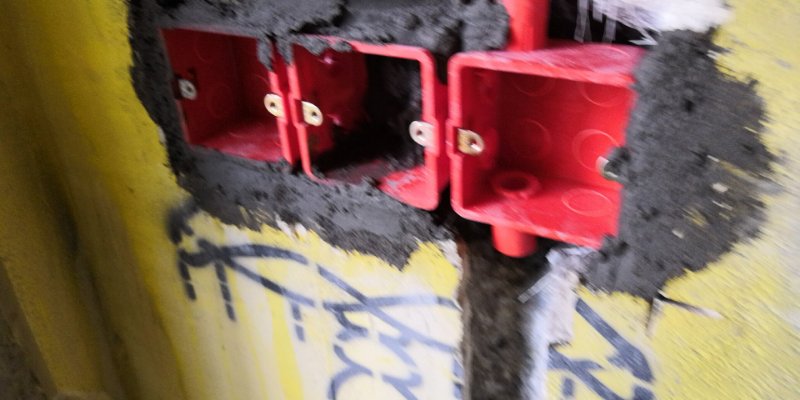

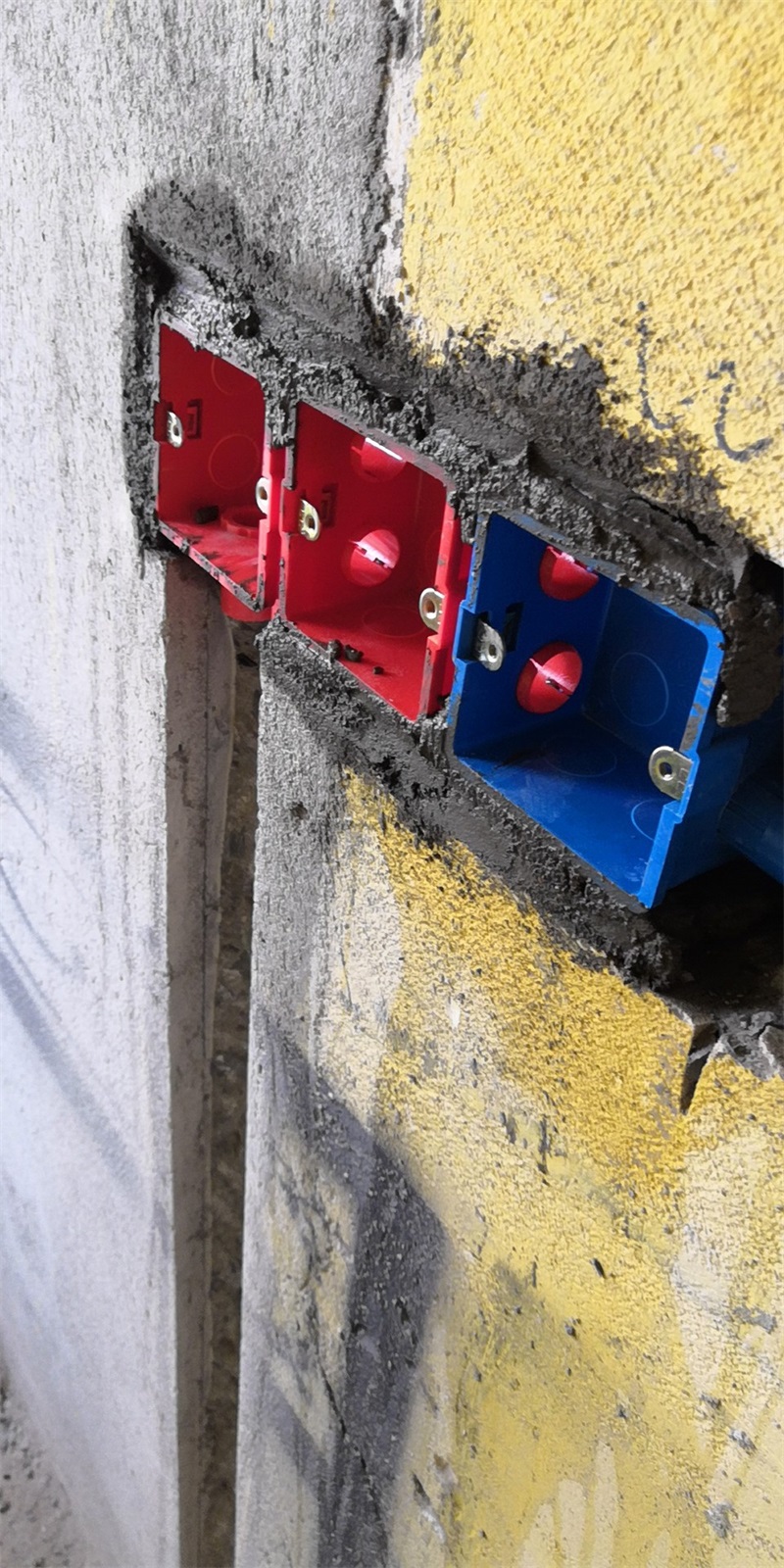

暗盒预埋

发表于 2020-2-28 14:02:39

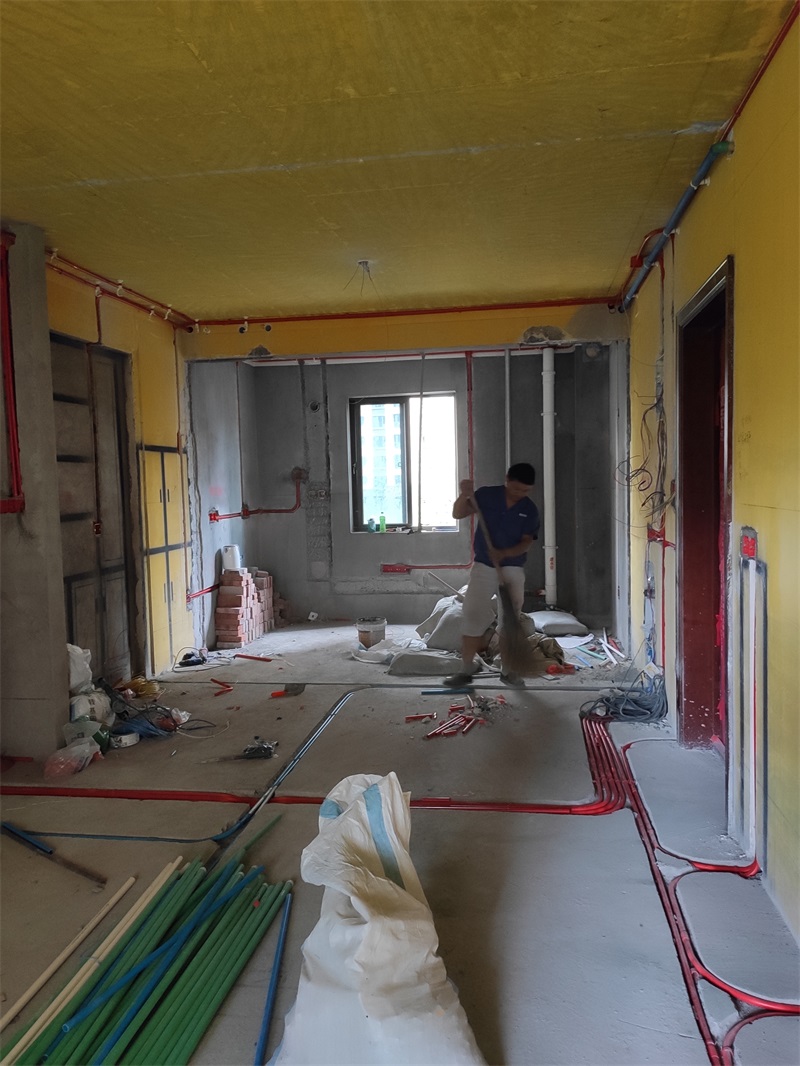

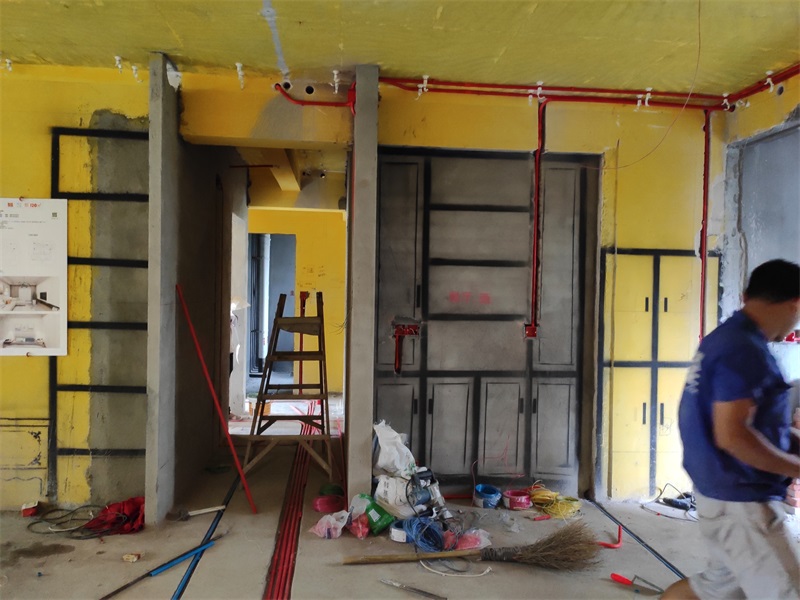

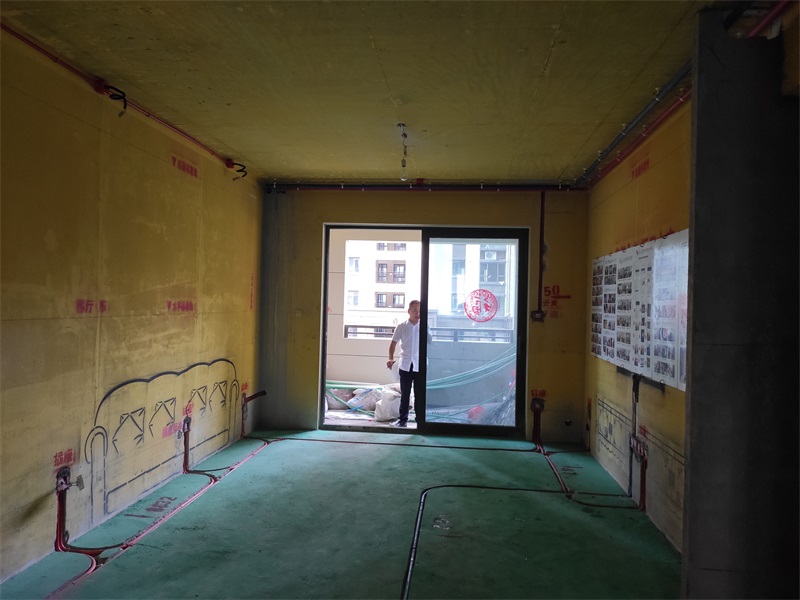

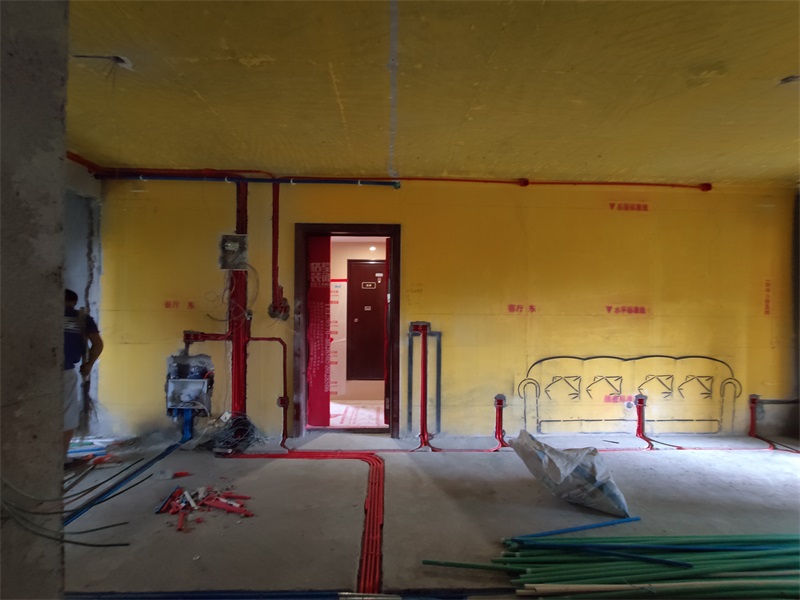

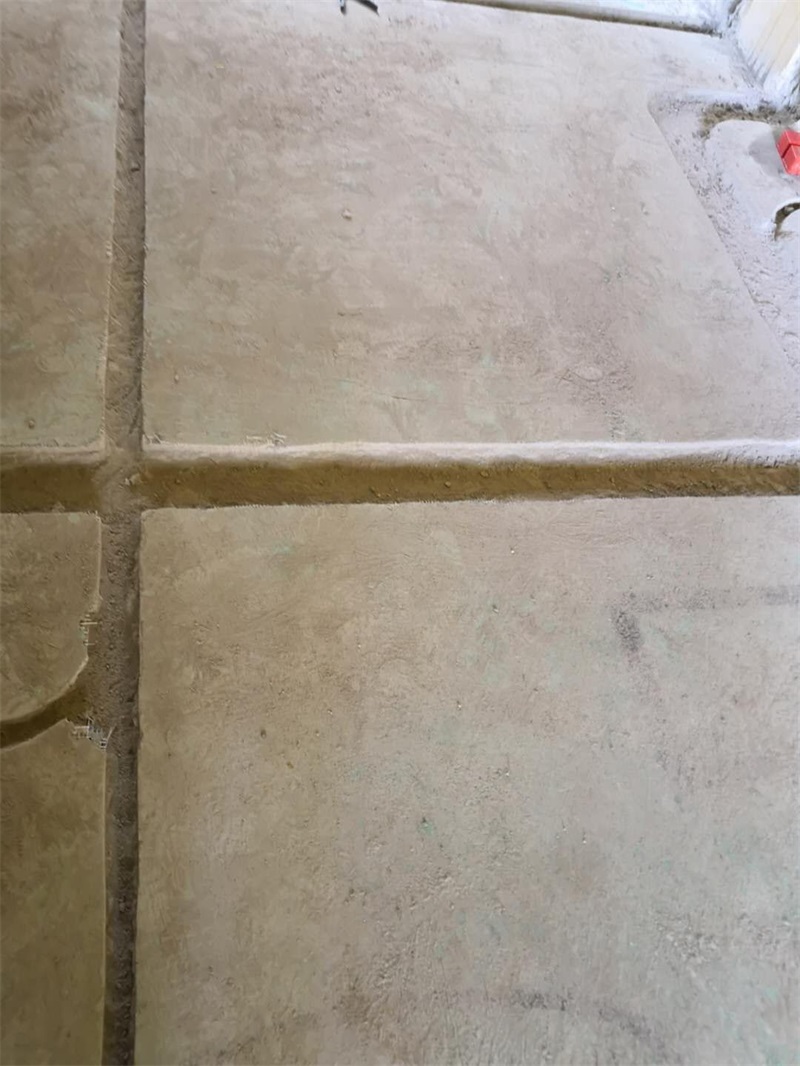

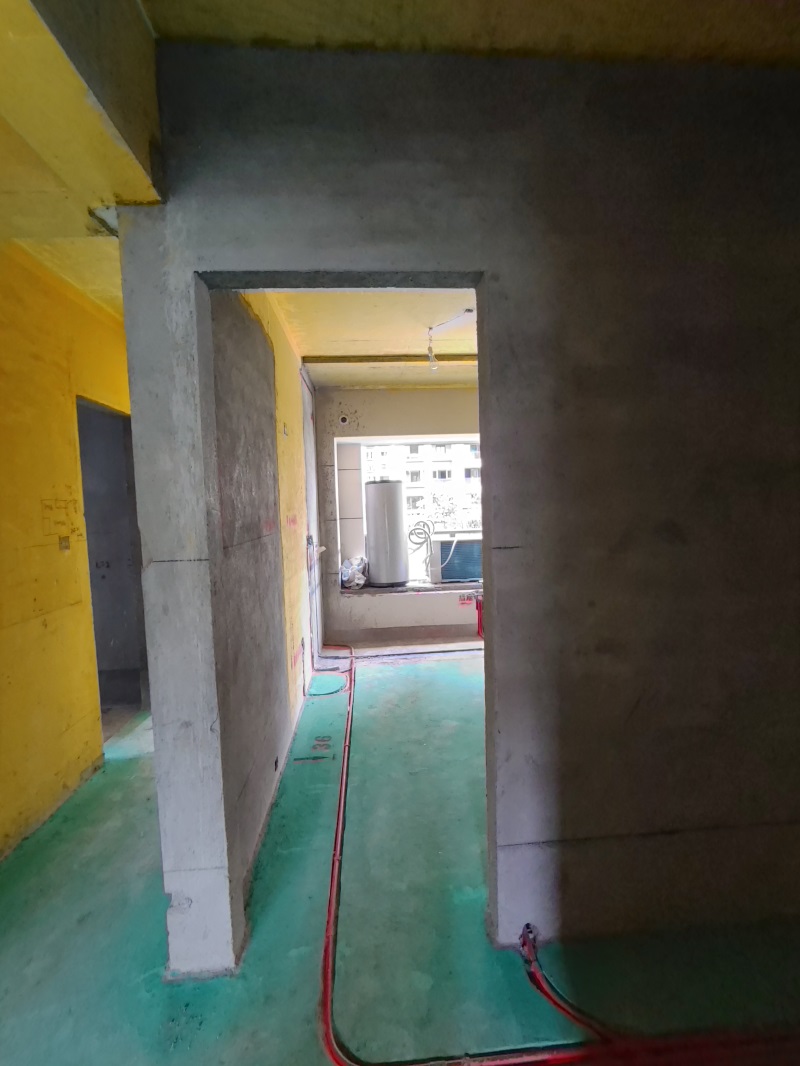

水电施工阶段

发表于 2020-2-28 14:11:09

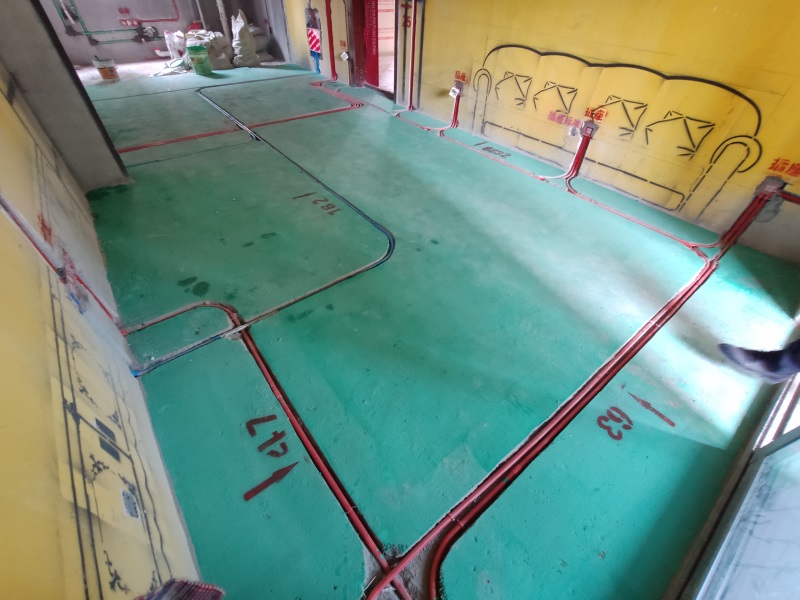

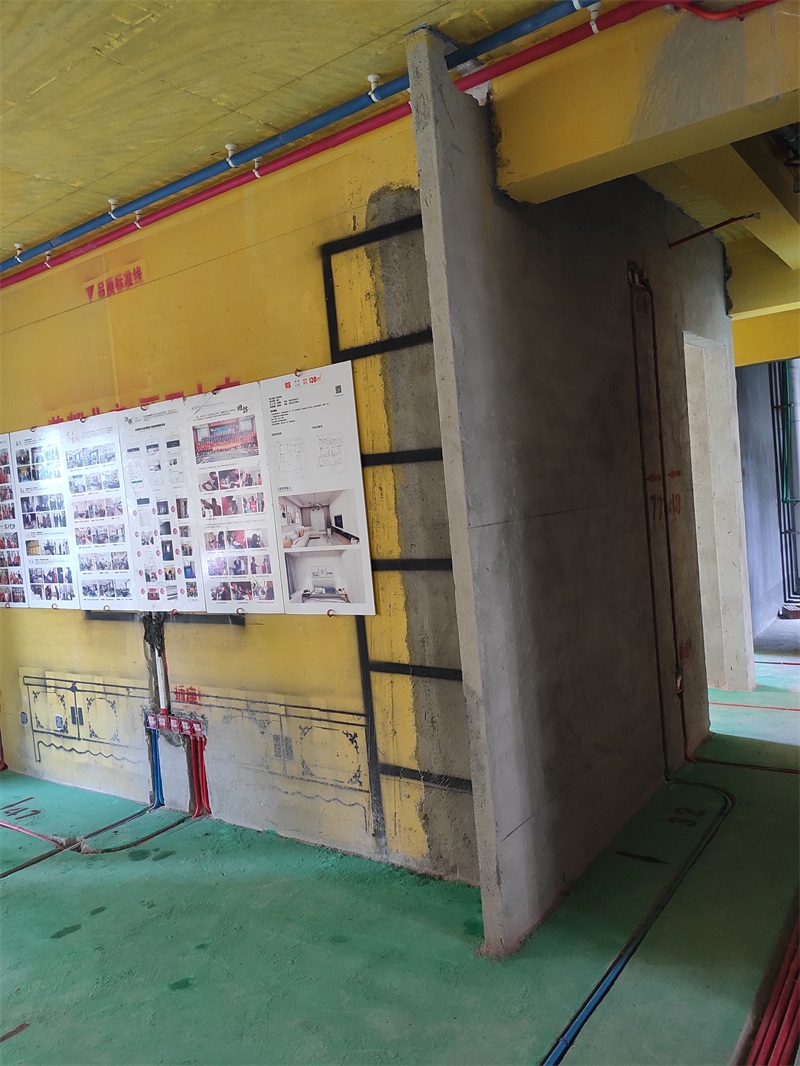

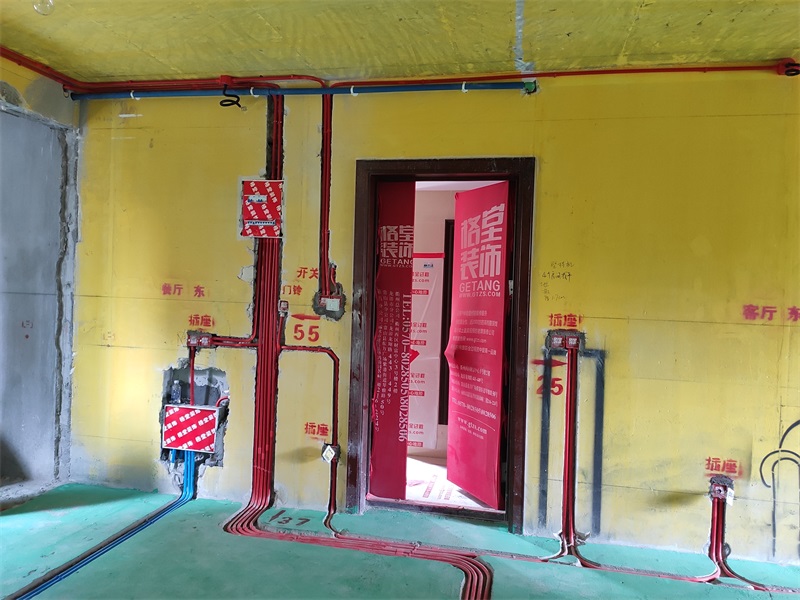

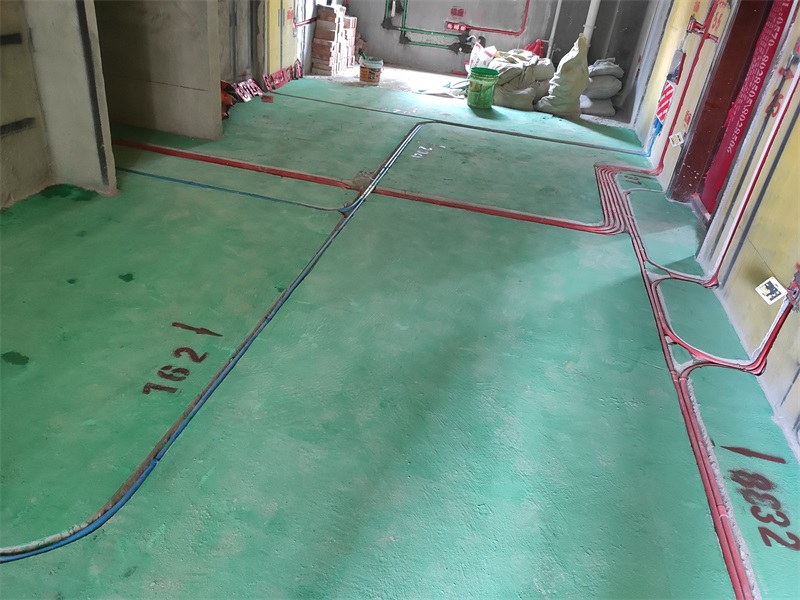

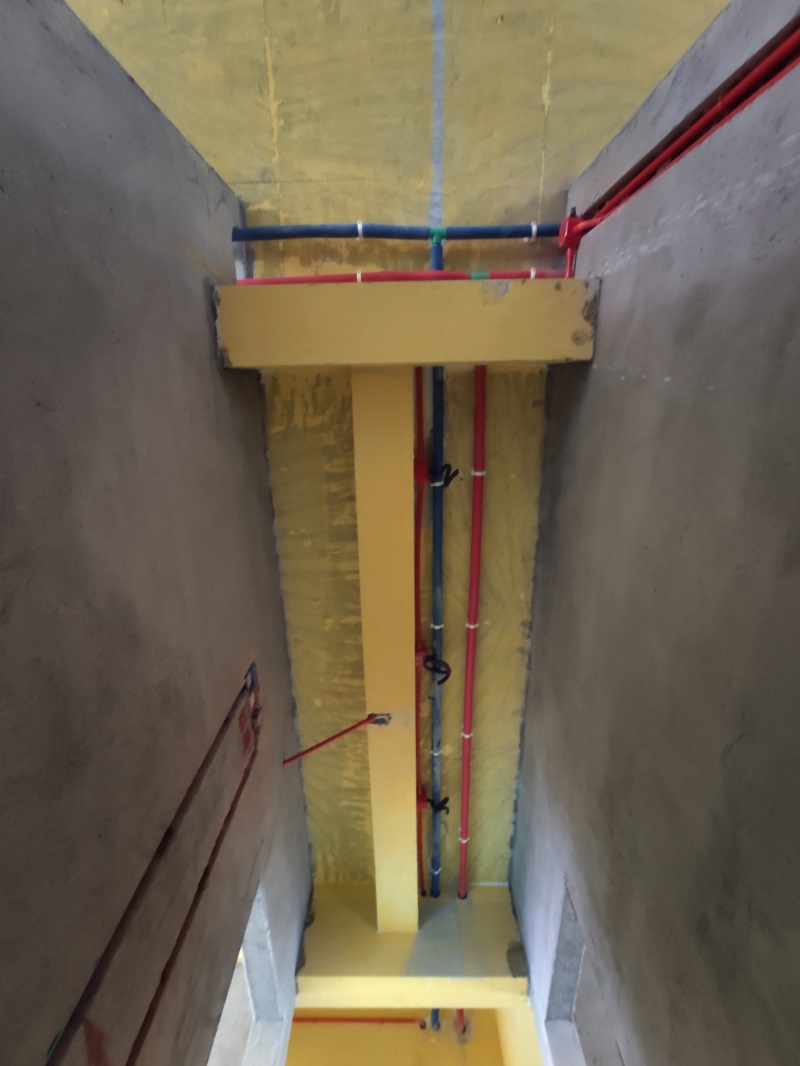

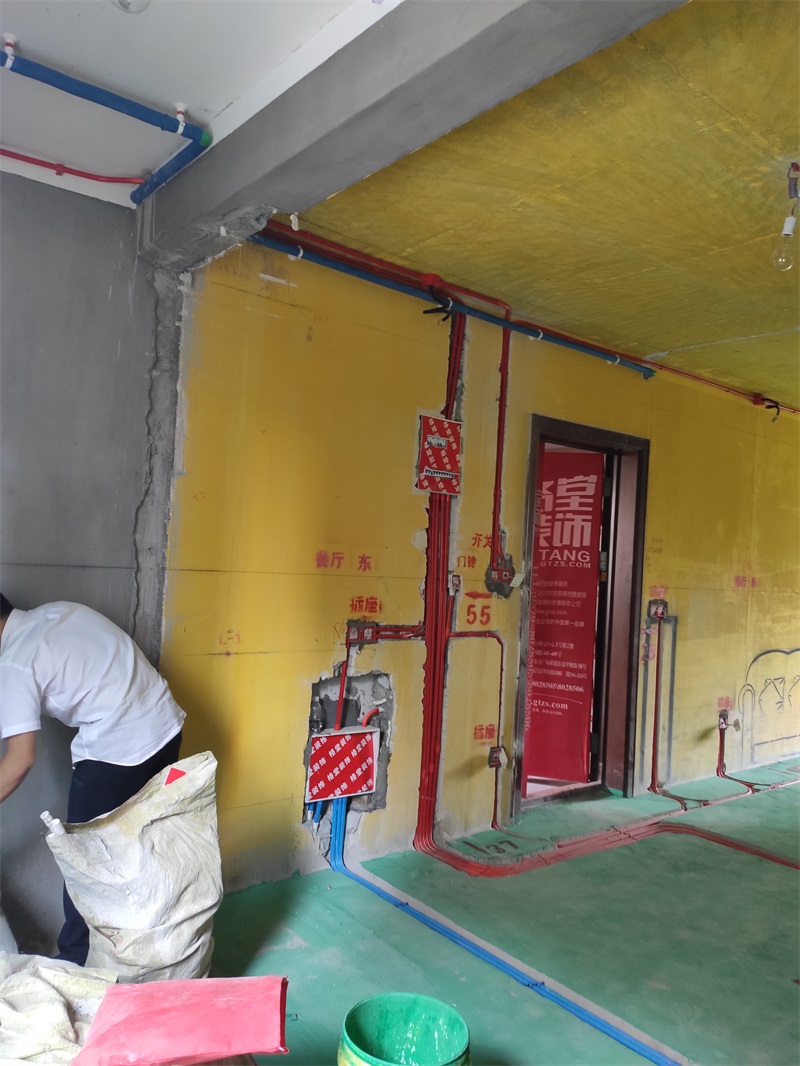

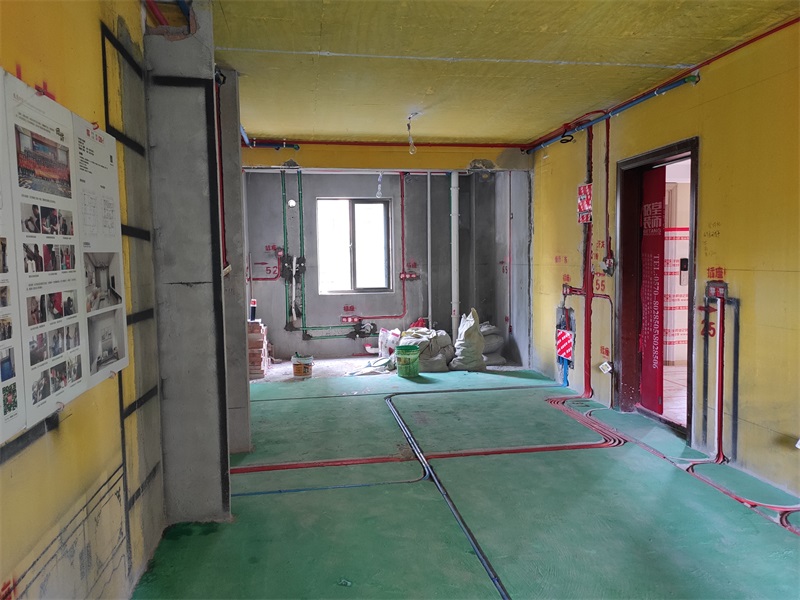

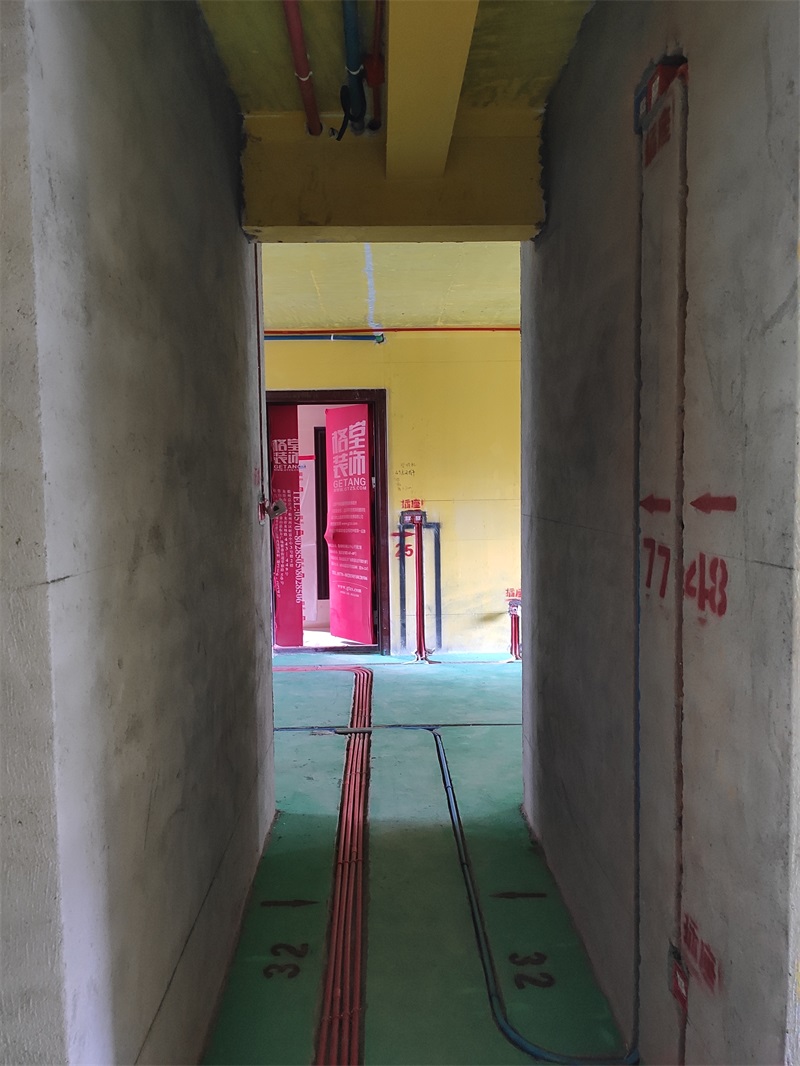

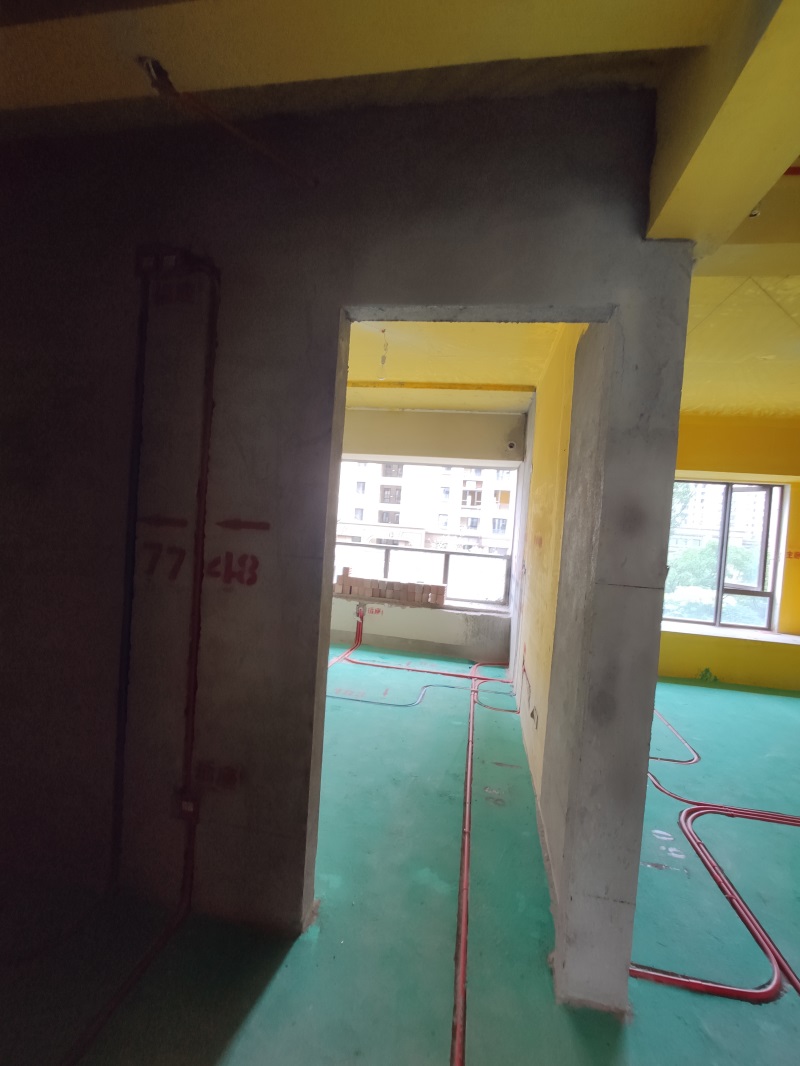

红色线管代表强电，蓝色线管代表弱电

发表于 2020-2-28 14:12:36

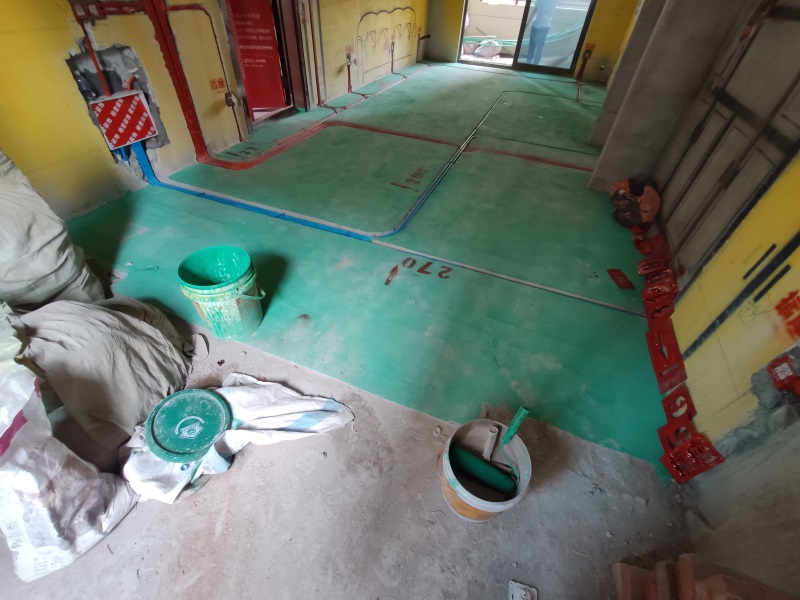

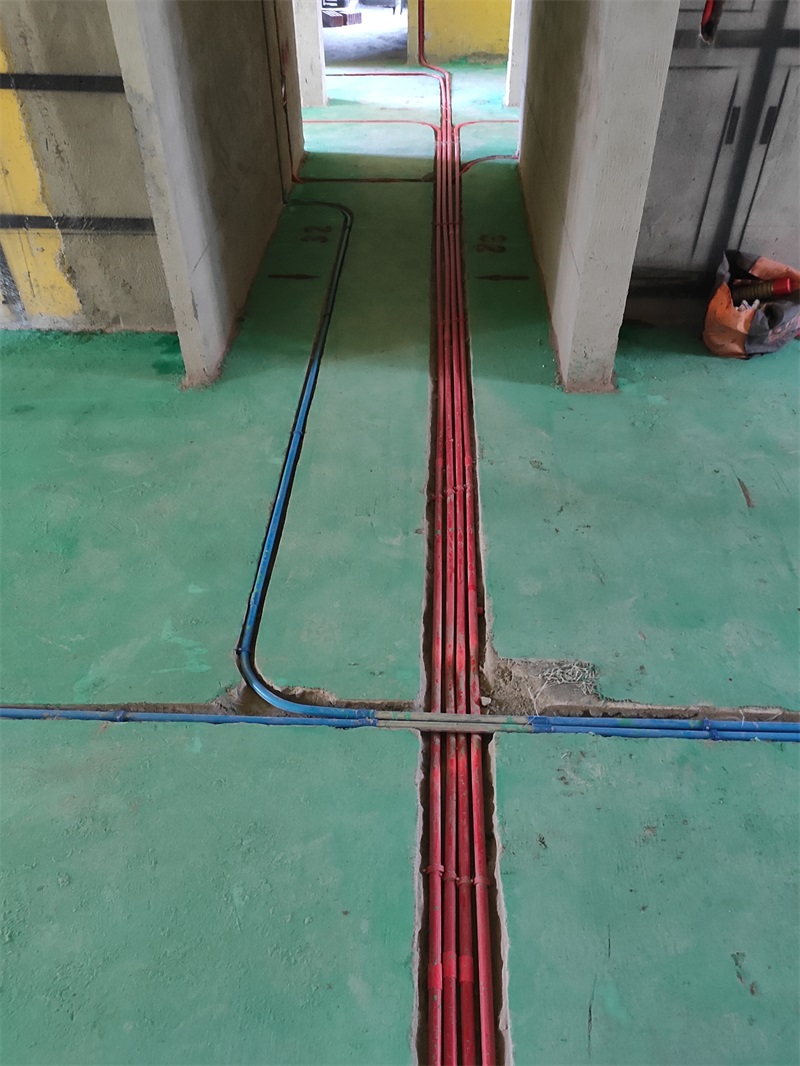

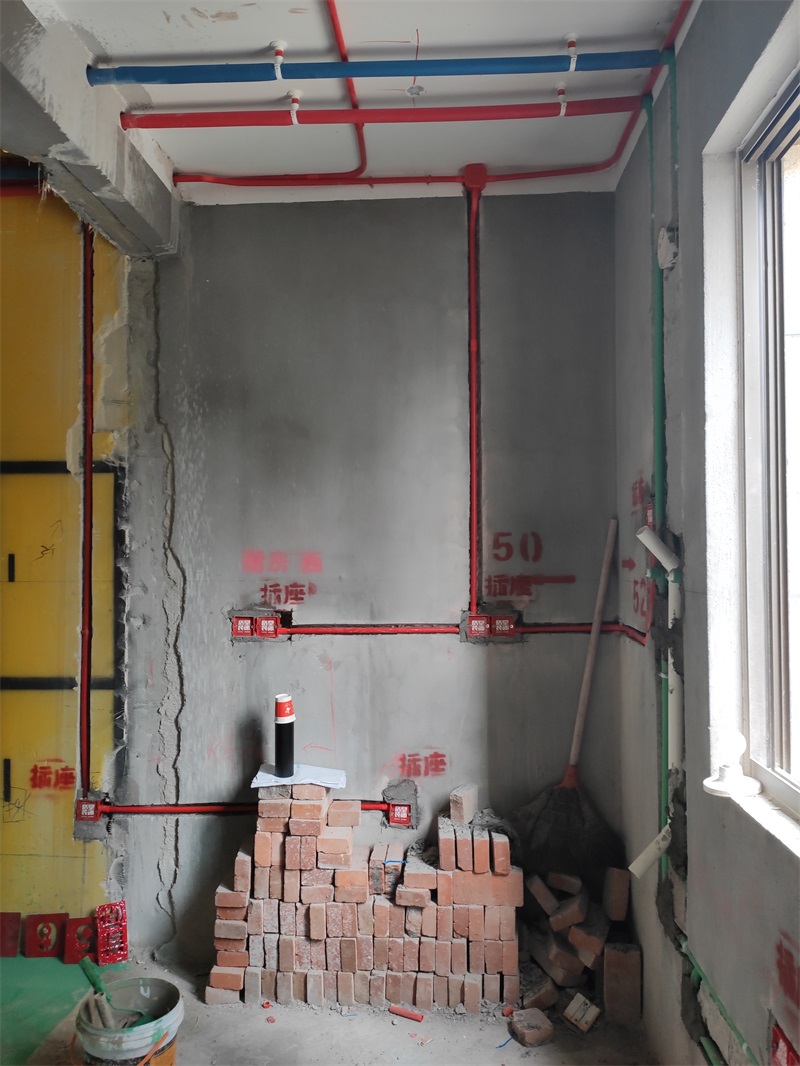

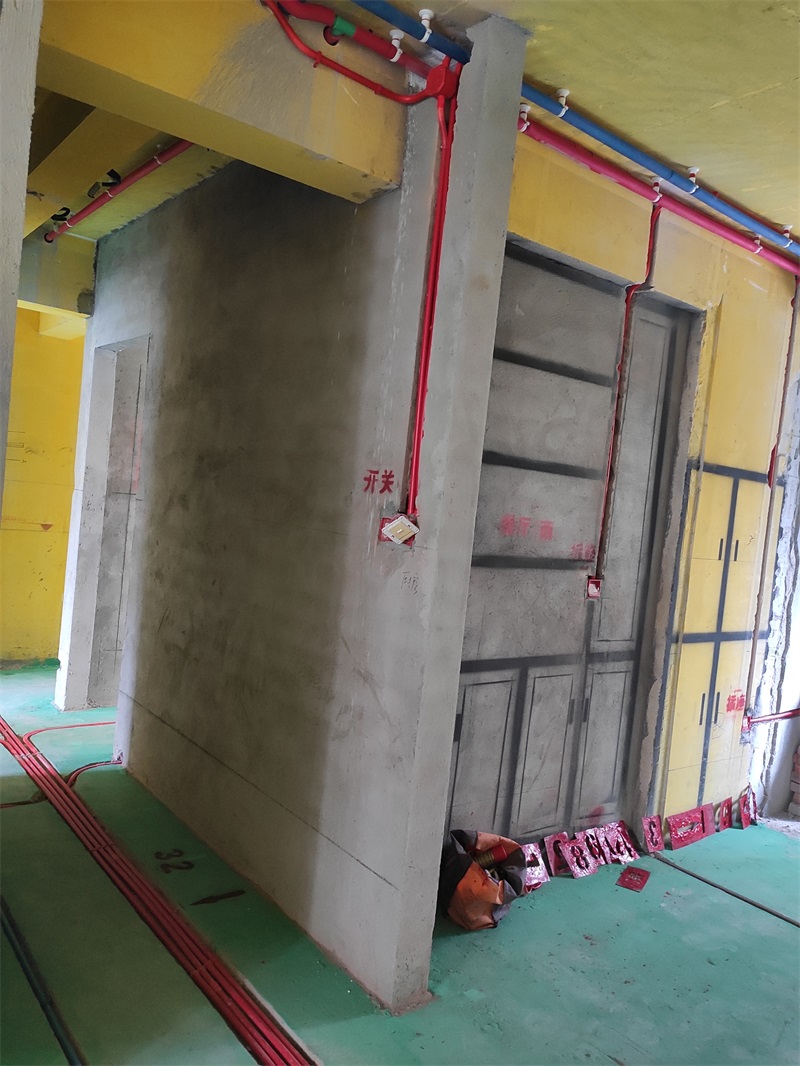

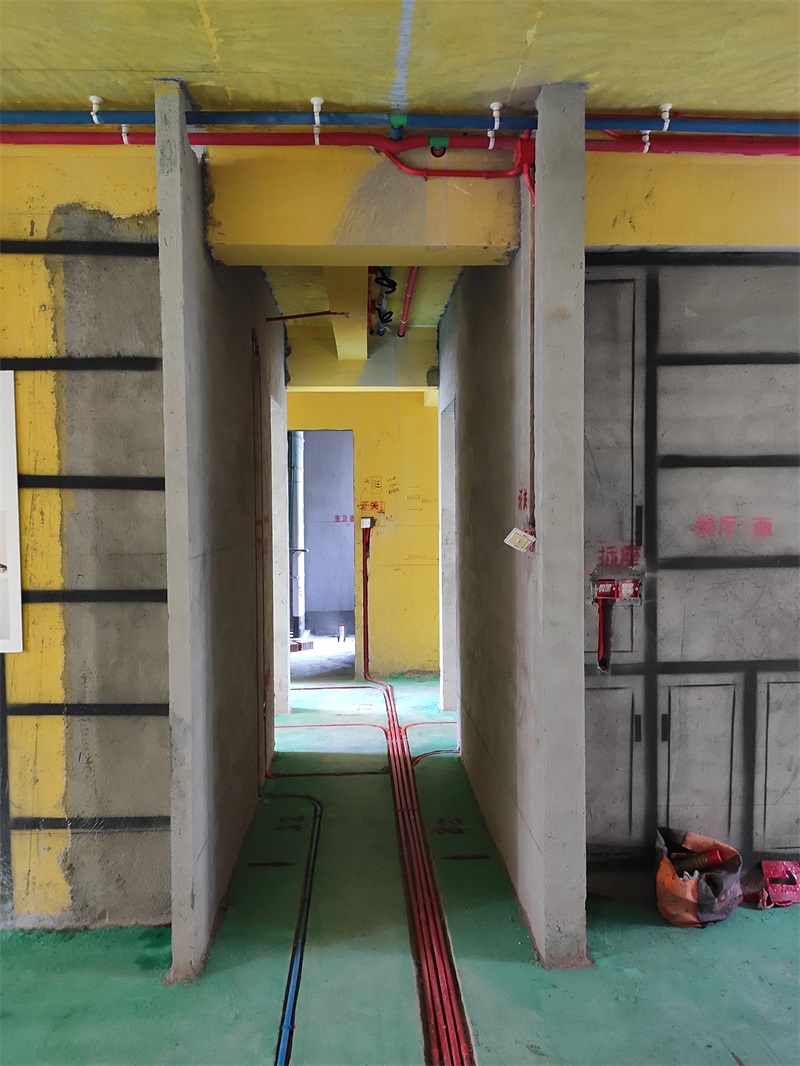

强弱电布管尽量避免交叉安装，如有交叉，必须使用铁管或铁过桥弯交叉，防止信号干扰

发表于 2020-2-28 14:14:20

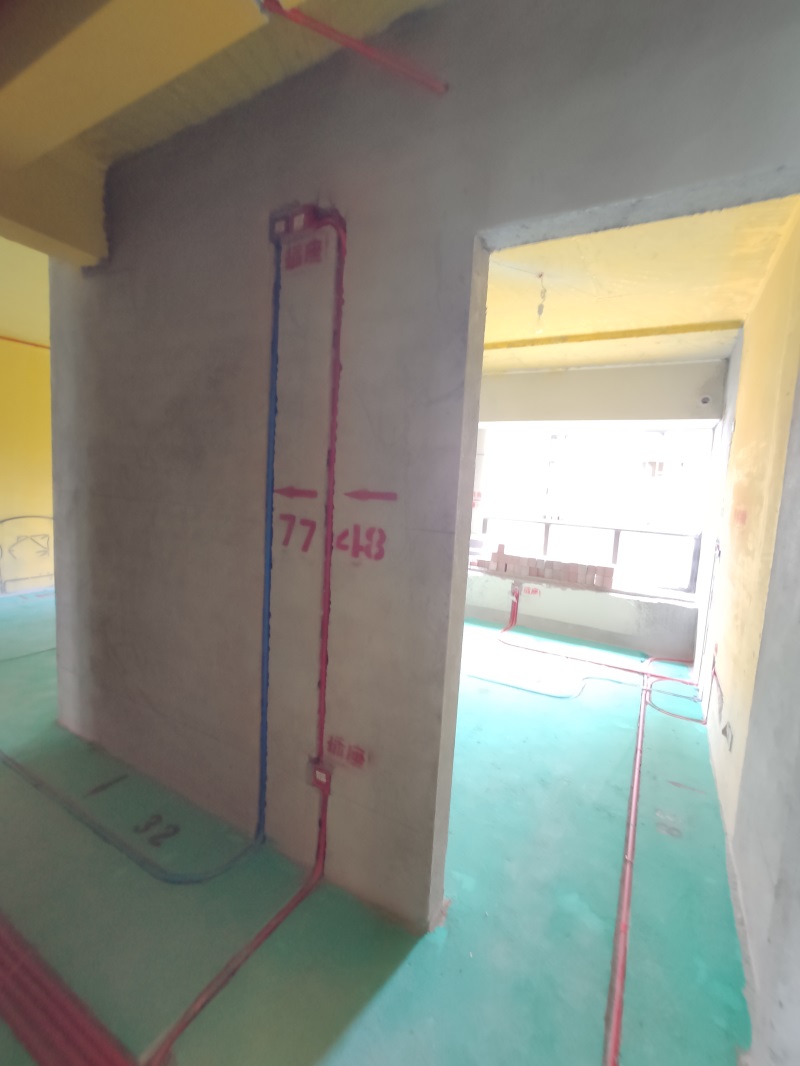

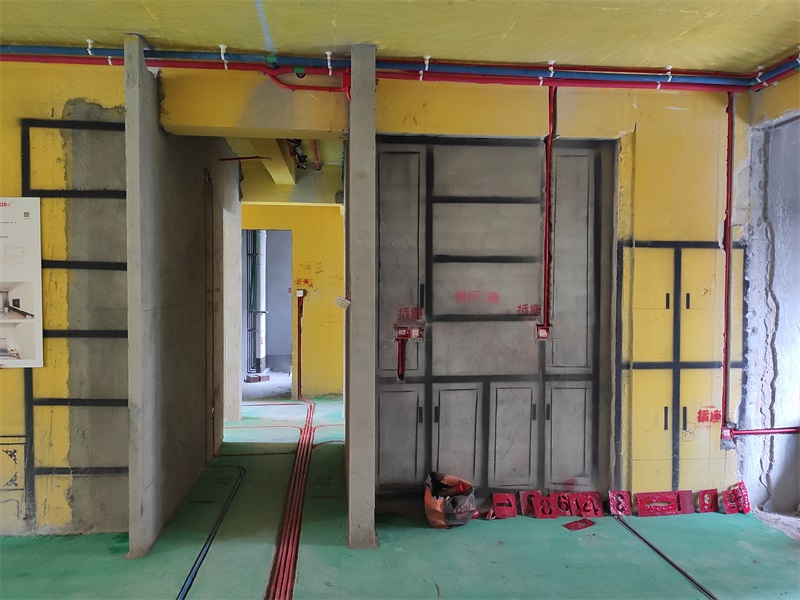

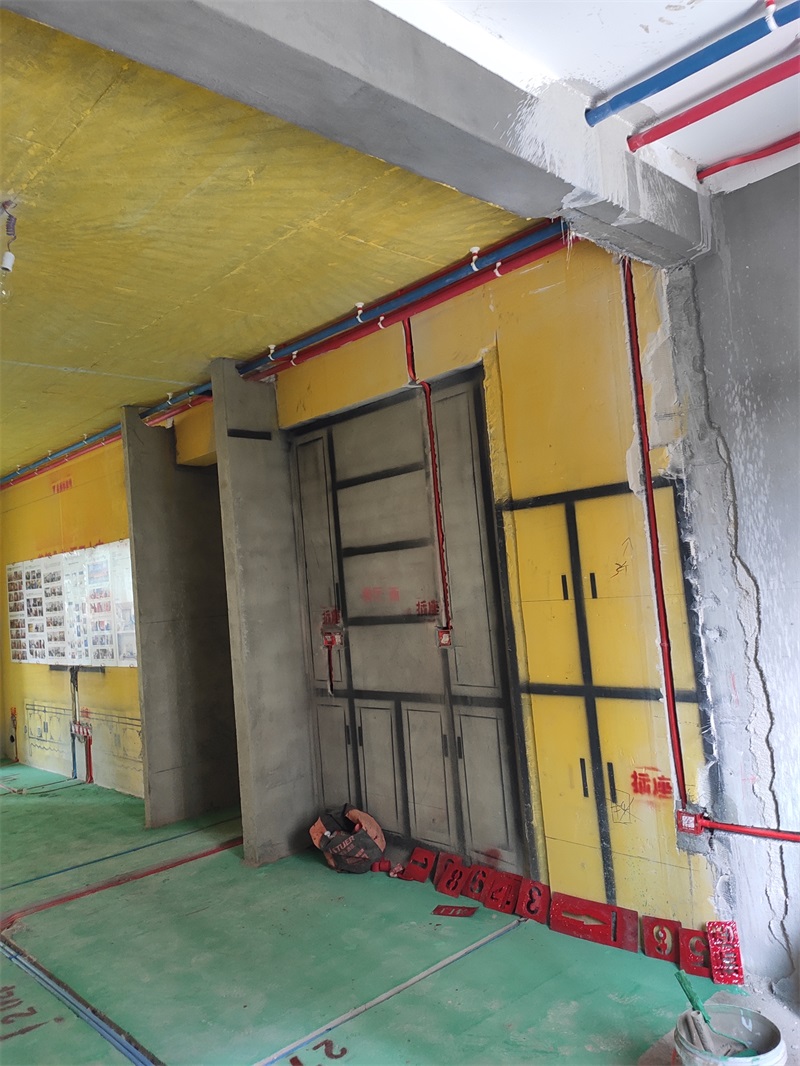

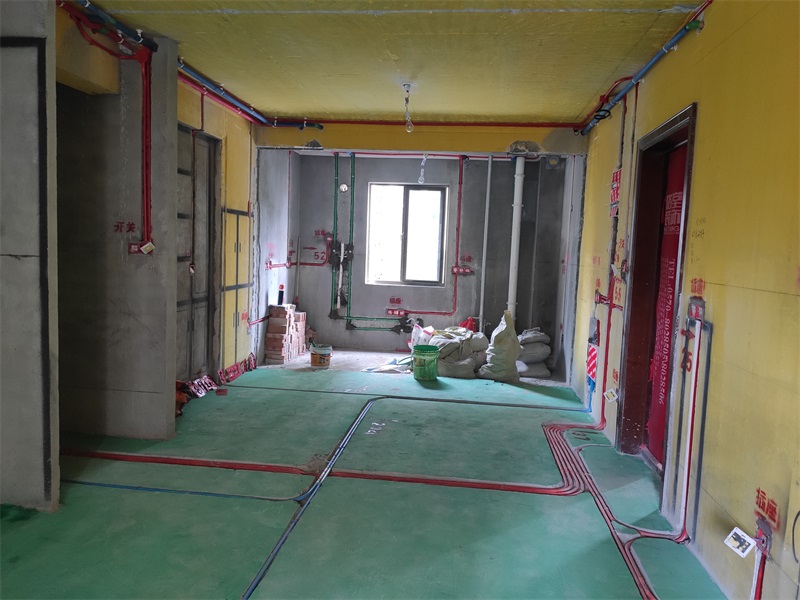

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上

发表于 2020-2-28 14:15:45

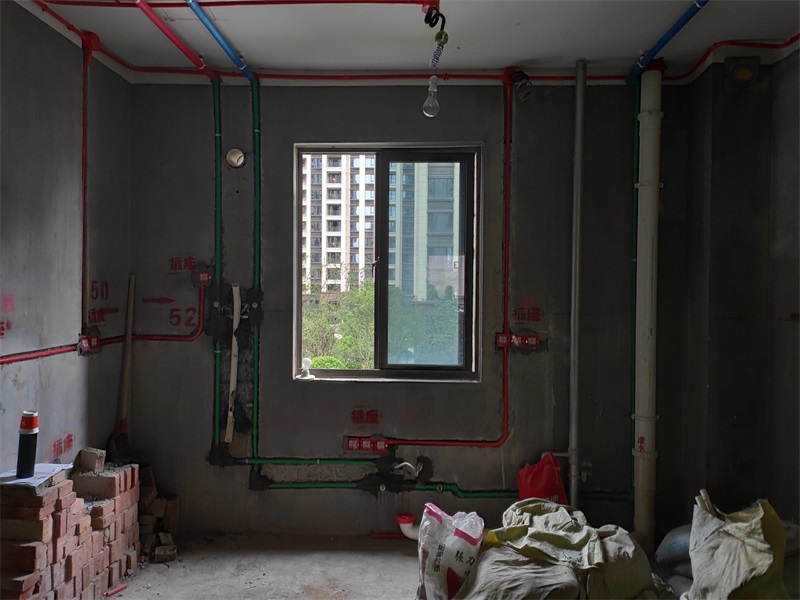

冷热水管保温棉应分色，热水管保温棉为红色，蓝色保温棉为冷水

发表于 2020-2-28 14:17:01

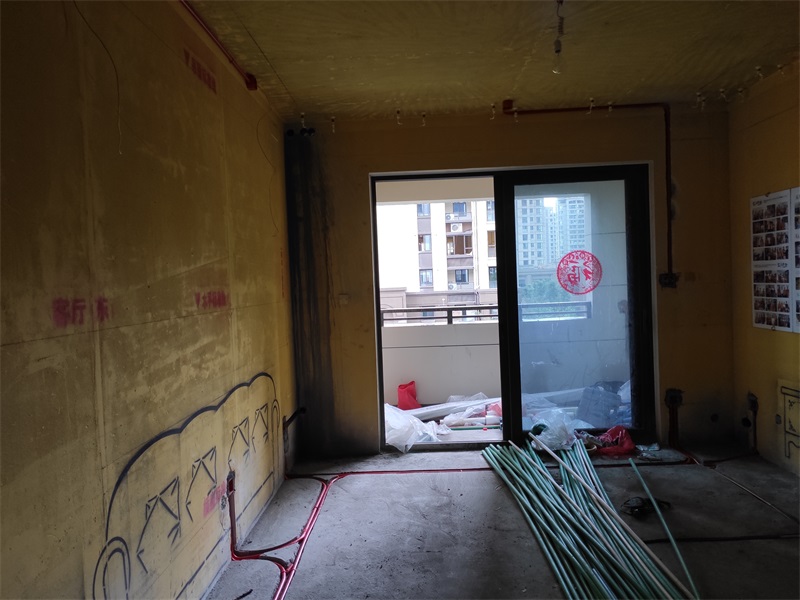

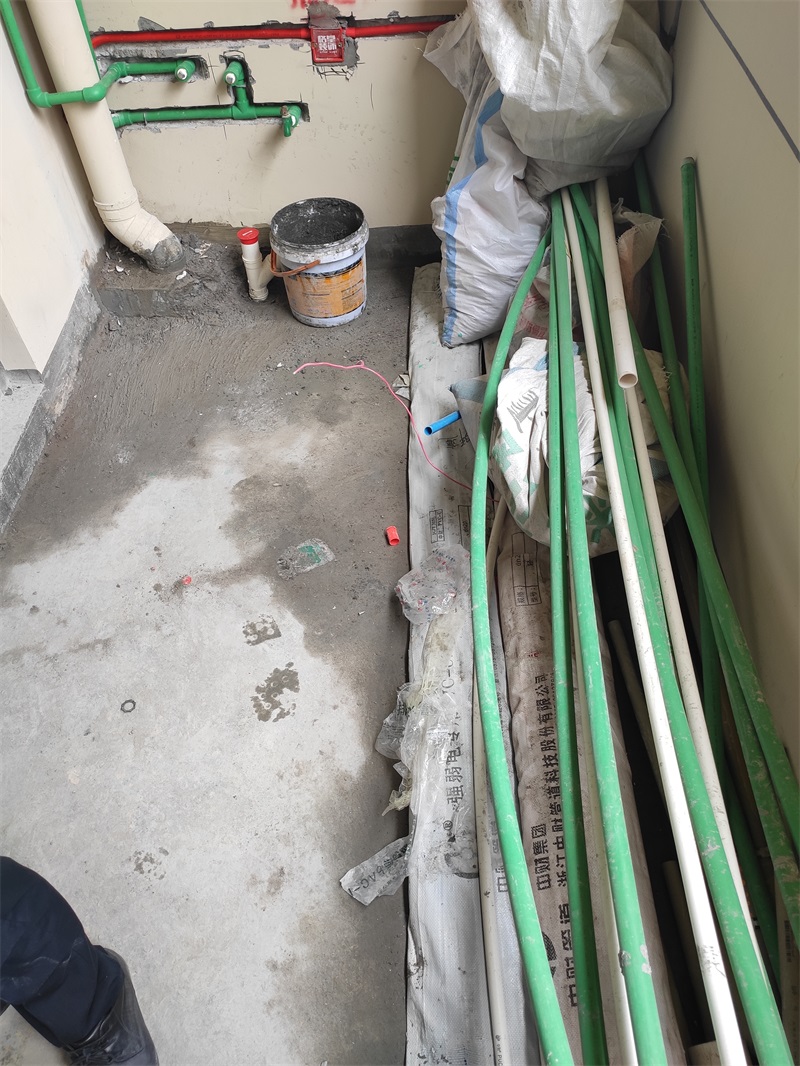

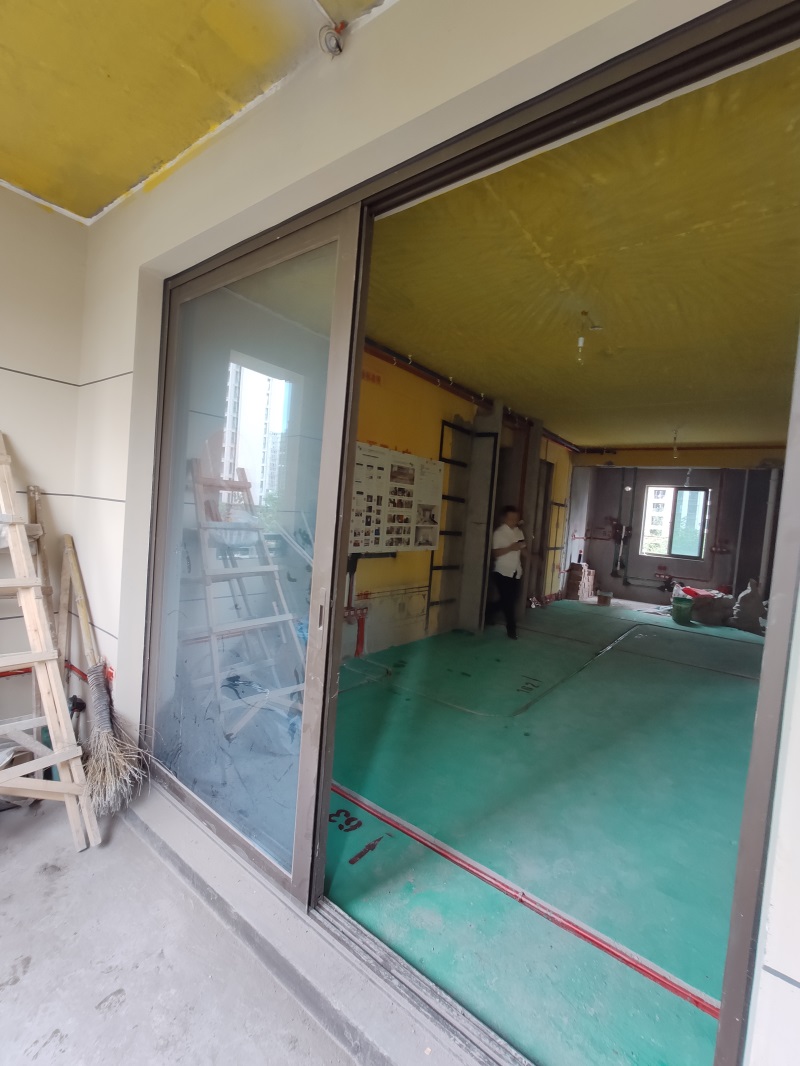

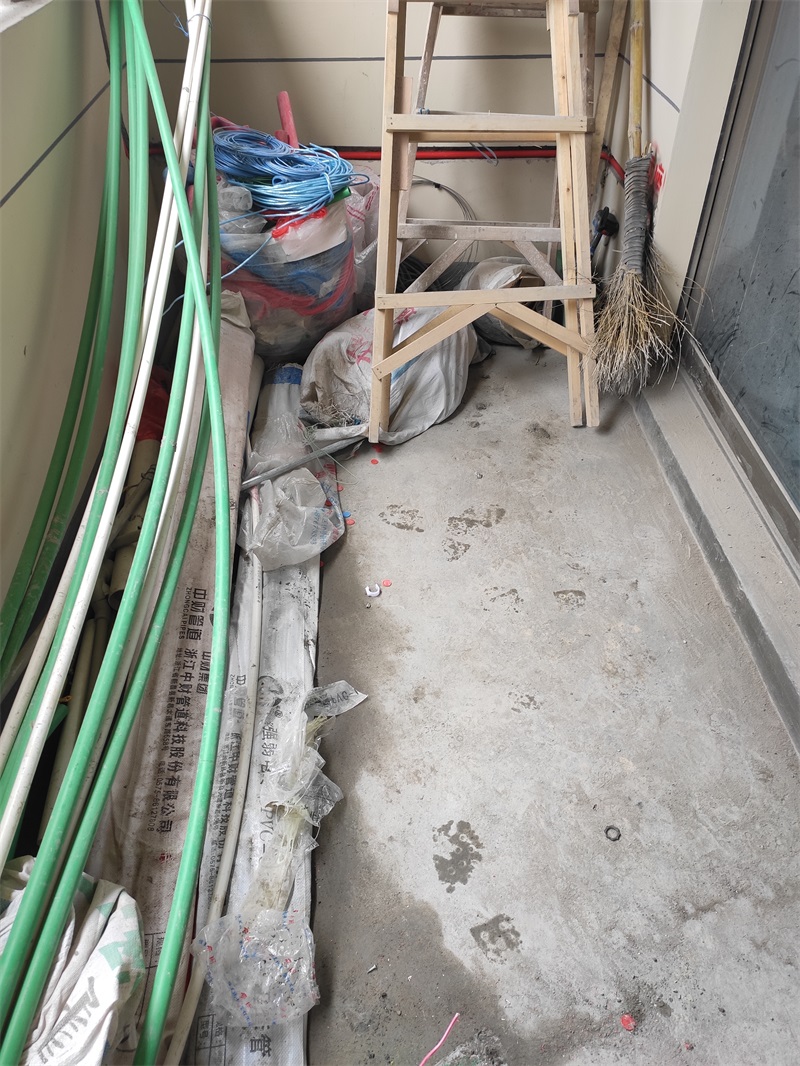

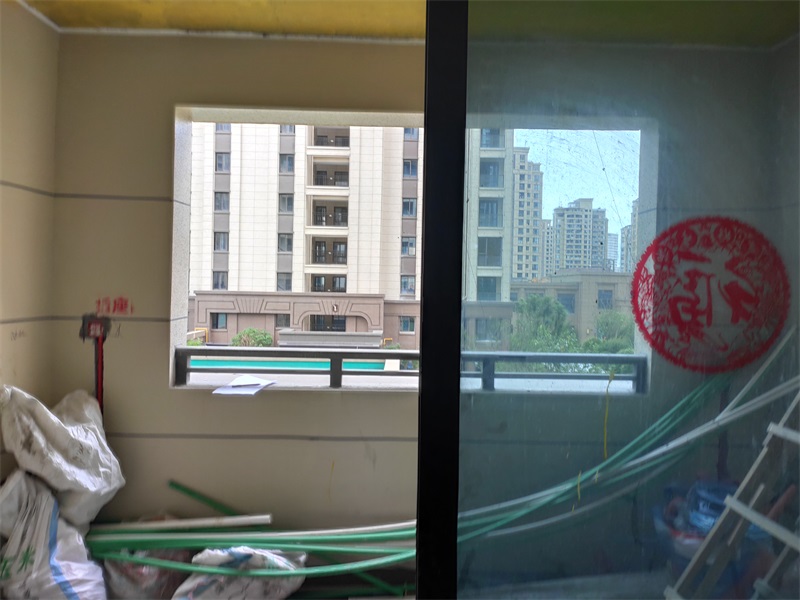

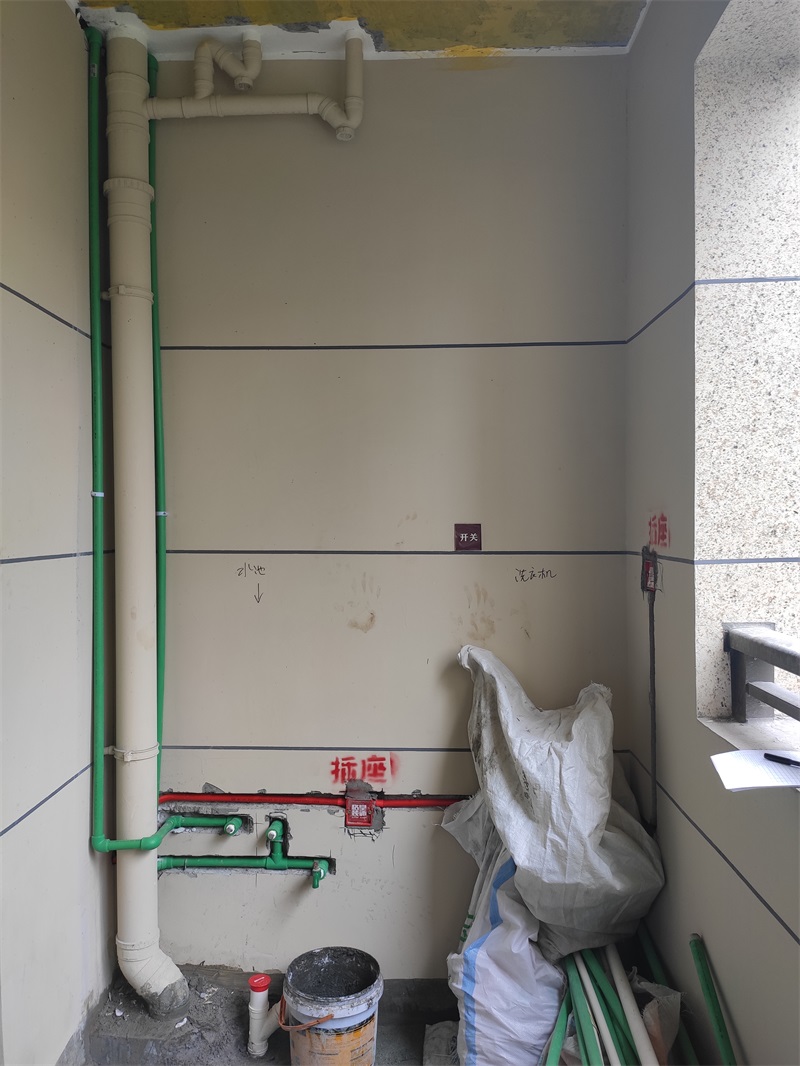

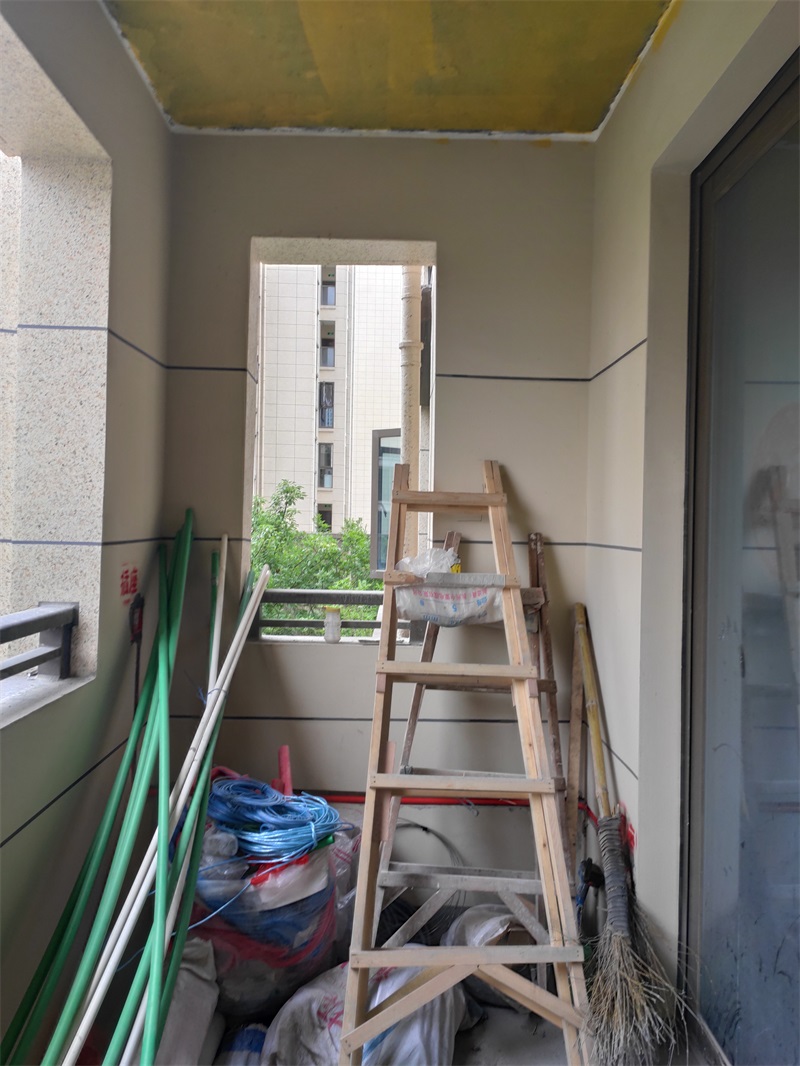

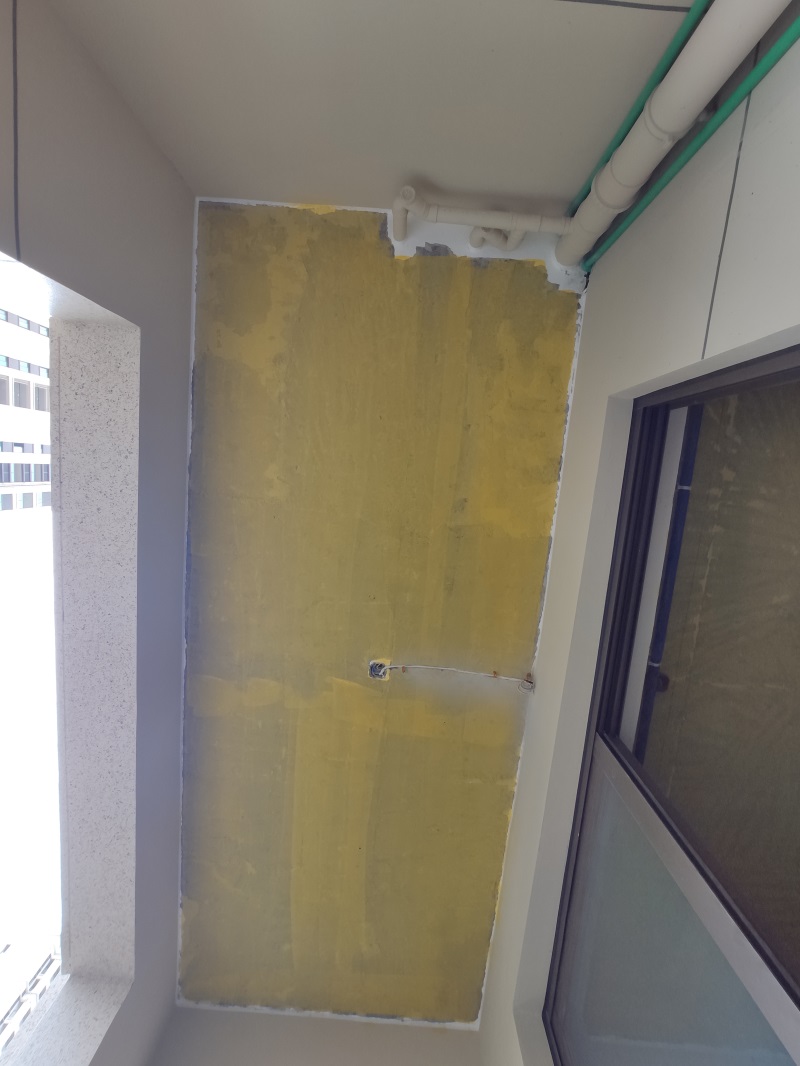

阳台线路布置

发表于 2020-2-28 14:23:07

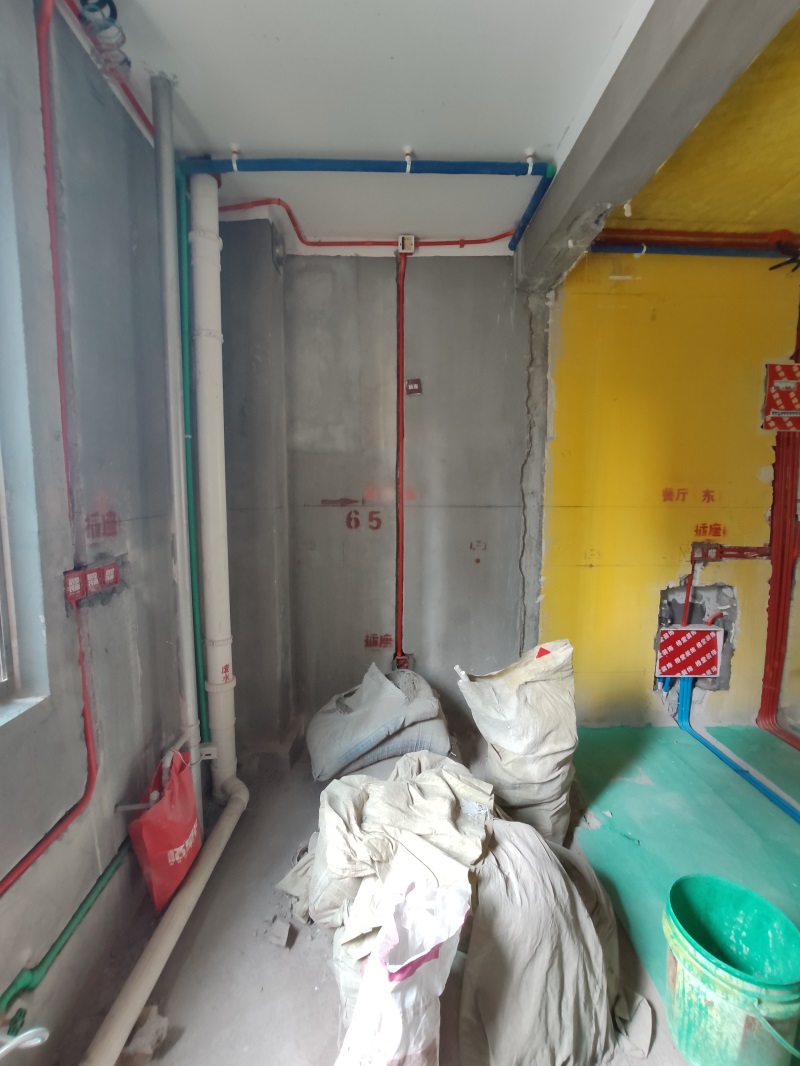

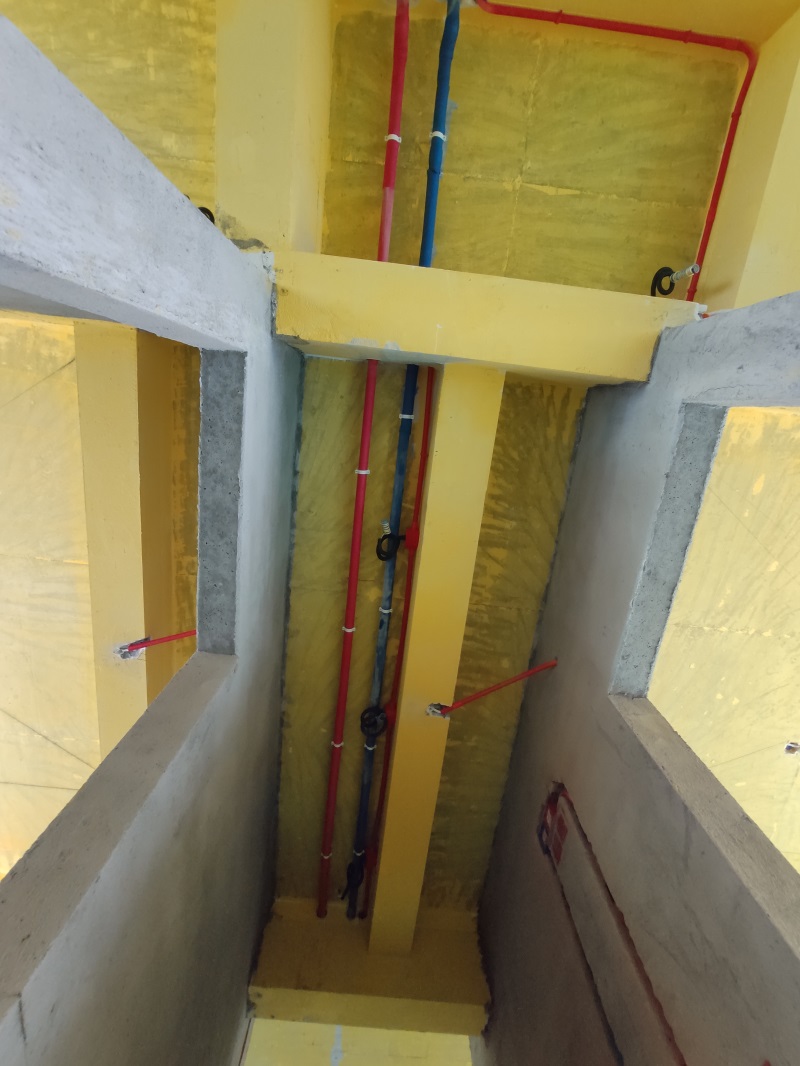

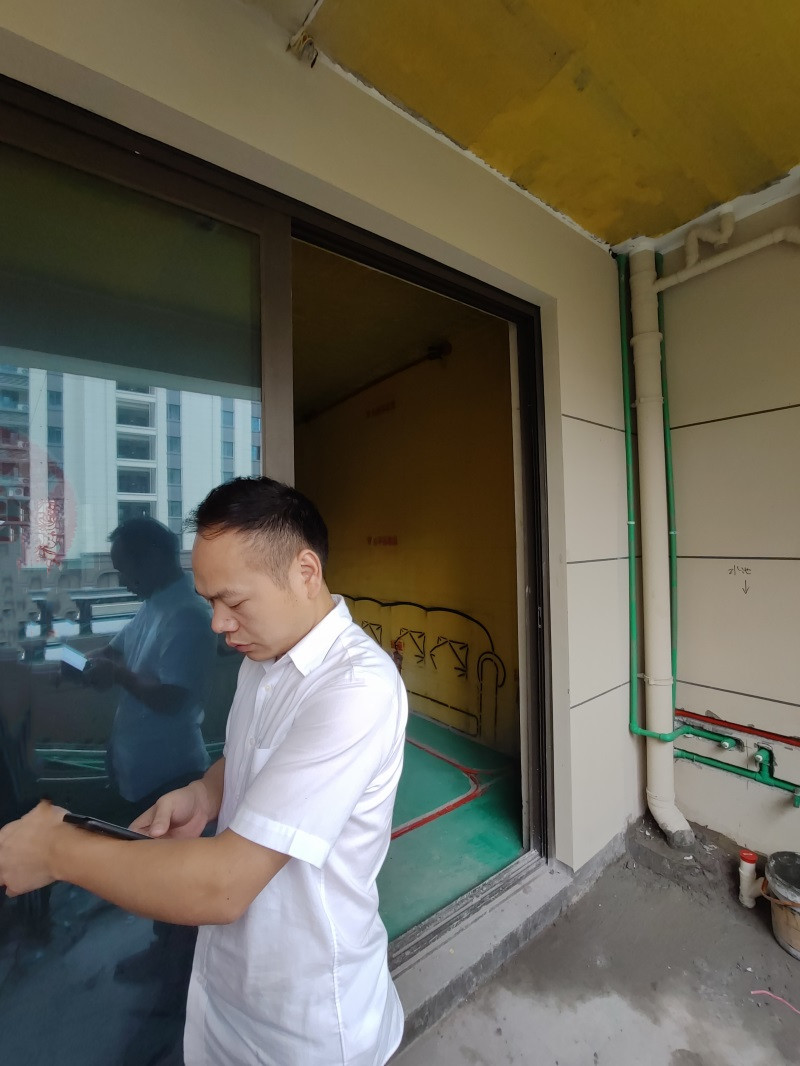

走墙水管采用下垂式安装，贴瓷砖部位不需要包保温棉，水管安排都是左热右冷

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)

发表于 2020-2-28 14:24:16

保温棉：能够很好的解决冷凝水的问题，保护水管

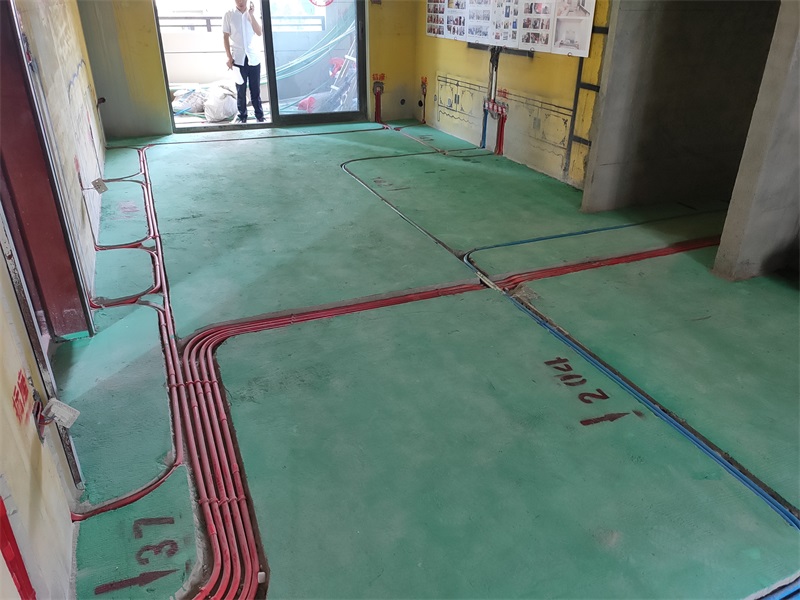

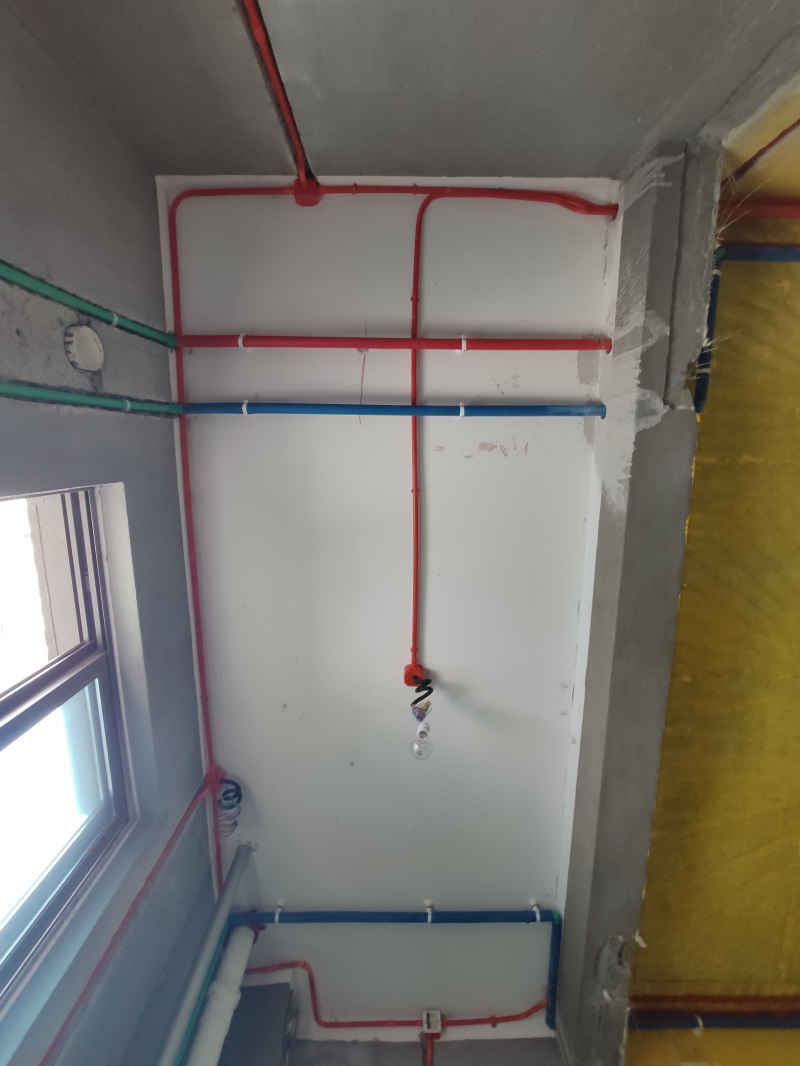

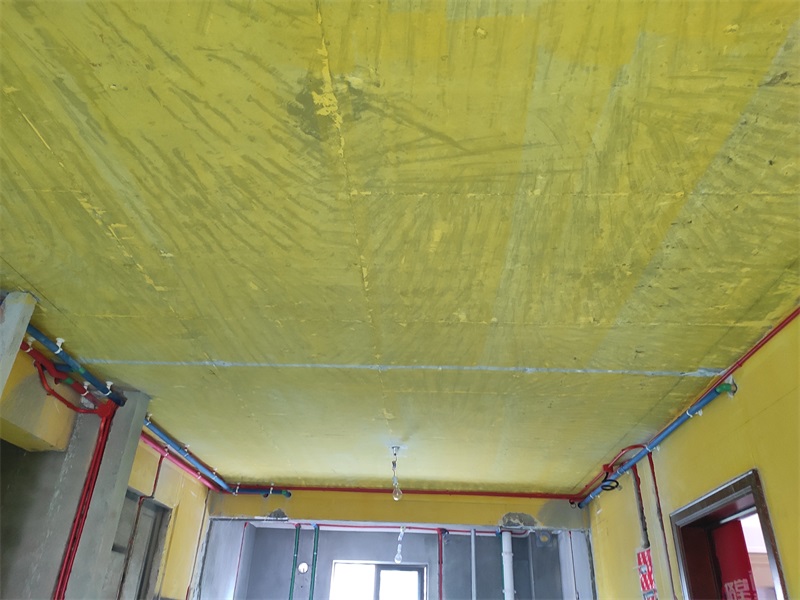

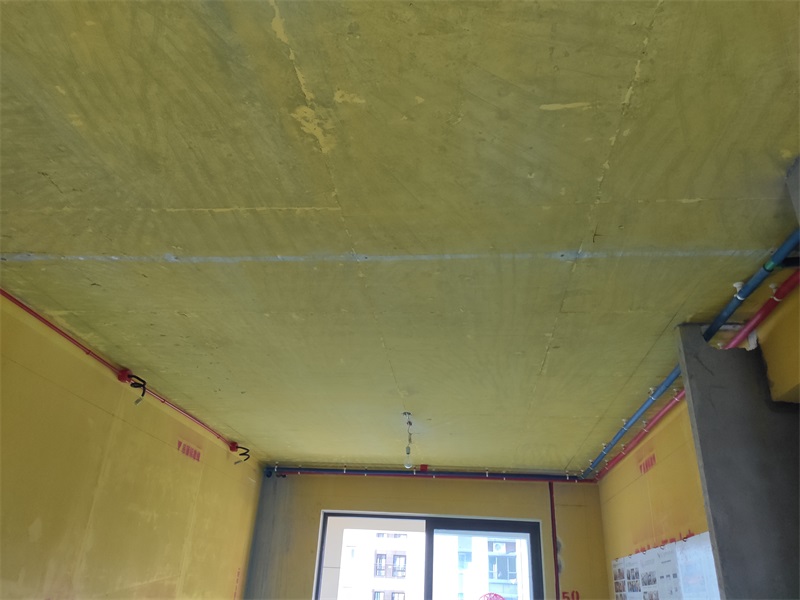

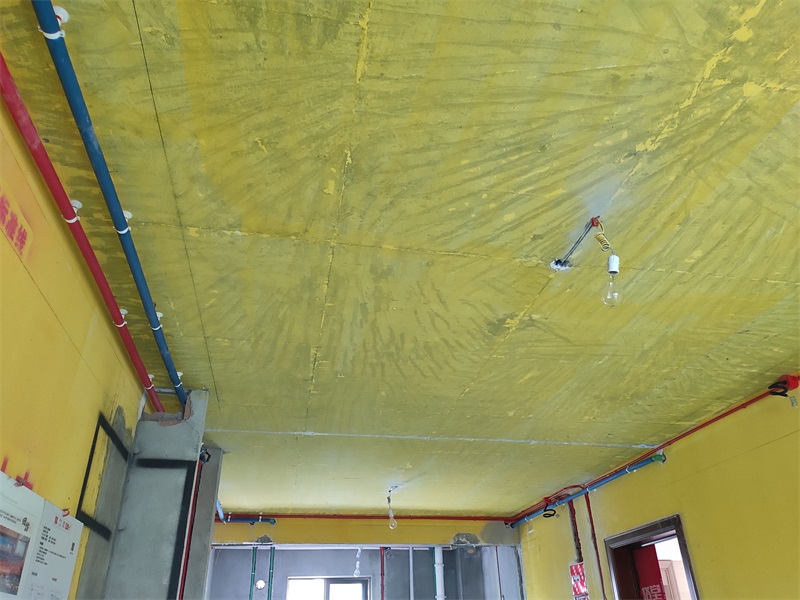

并排两根以上线管，固定采用管卡错位顺钉，间隙均匀

发表于 2020-2-28 14:25:39

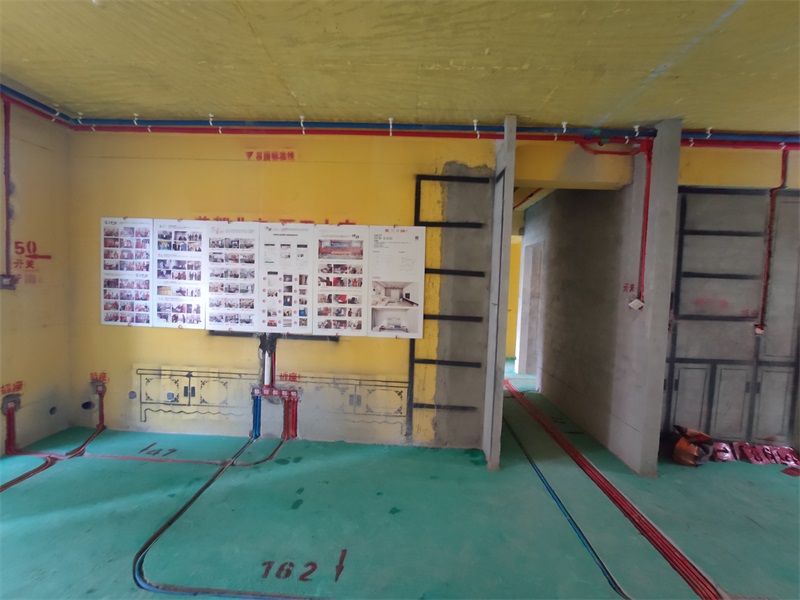

所有线管采用直径20中型线管
