衢州公馆3-1-1#143㎡美式——安然年华

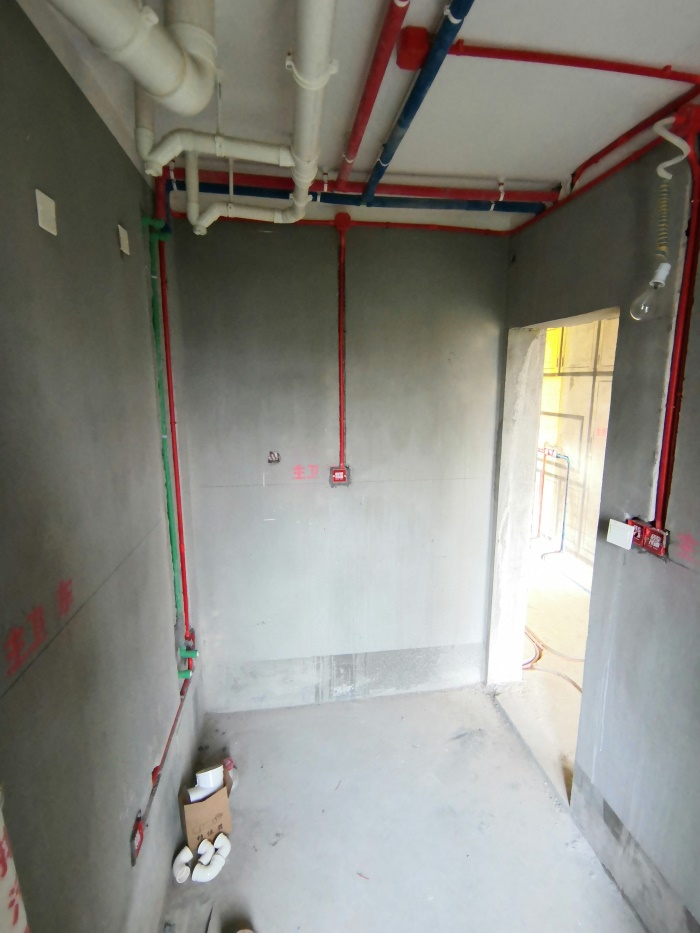

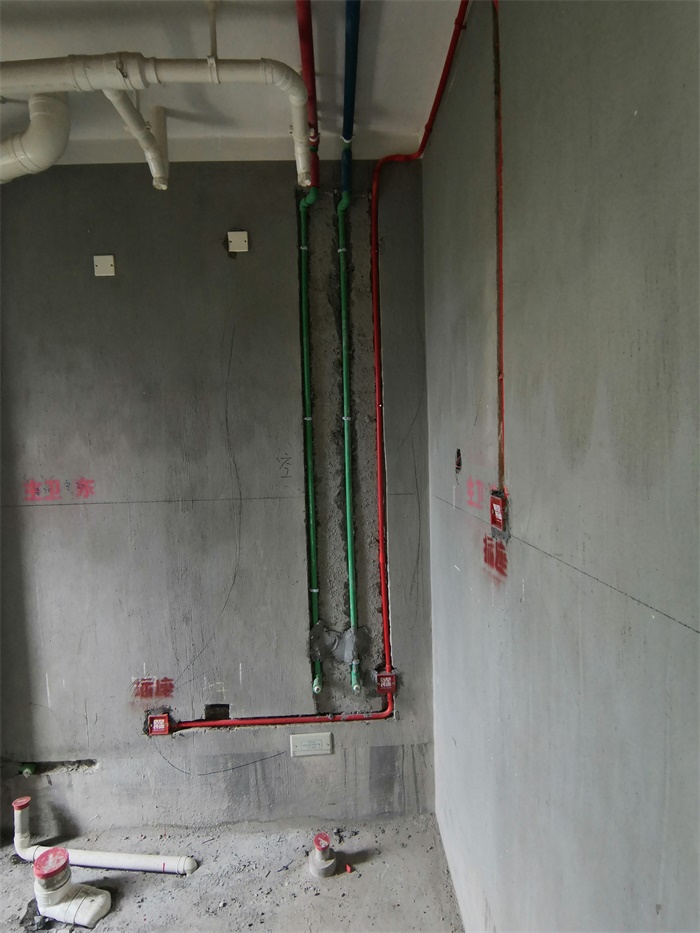

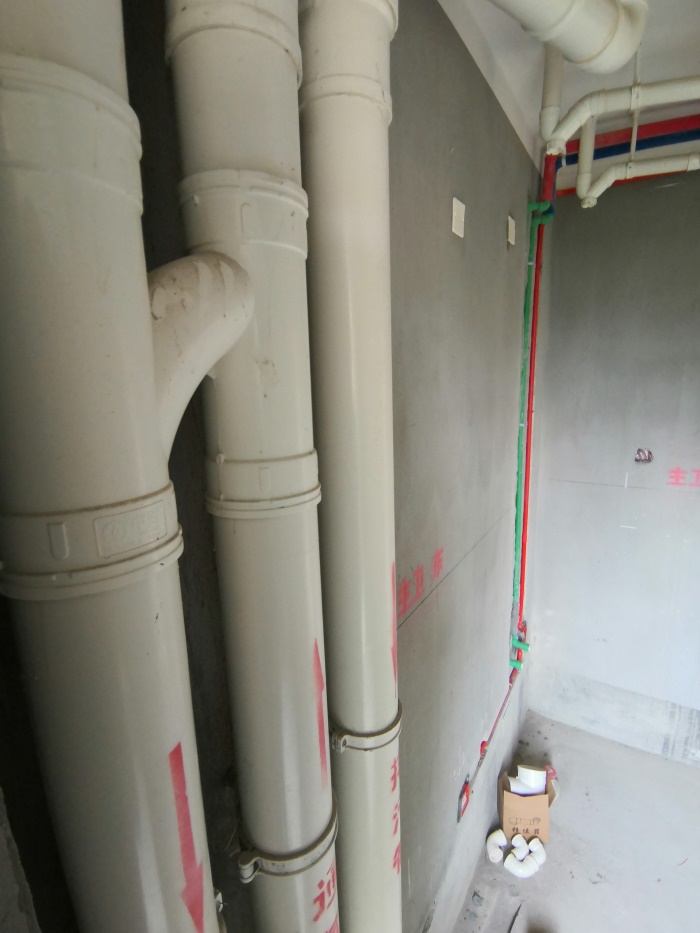

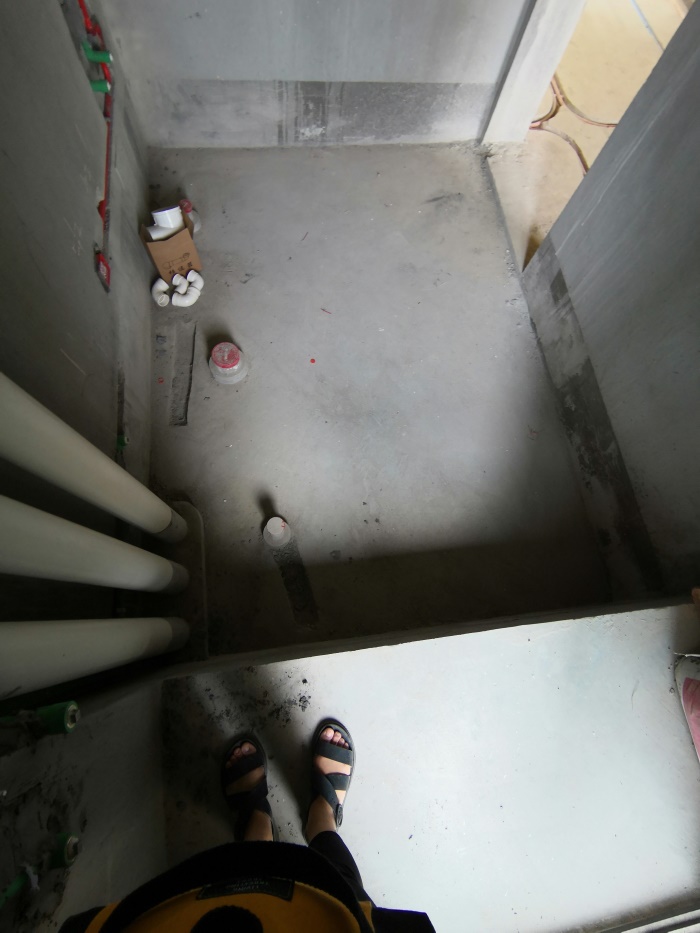

主卫对角。

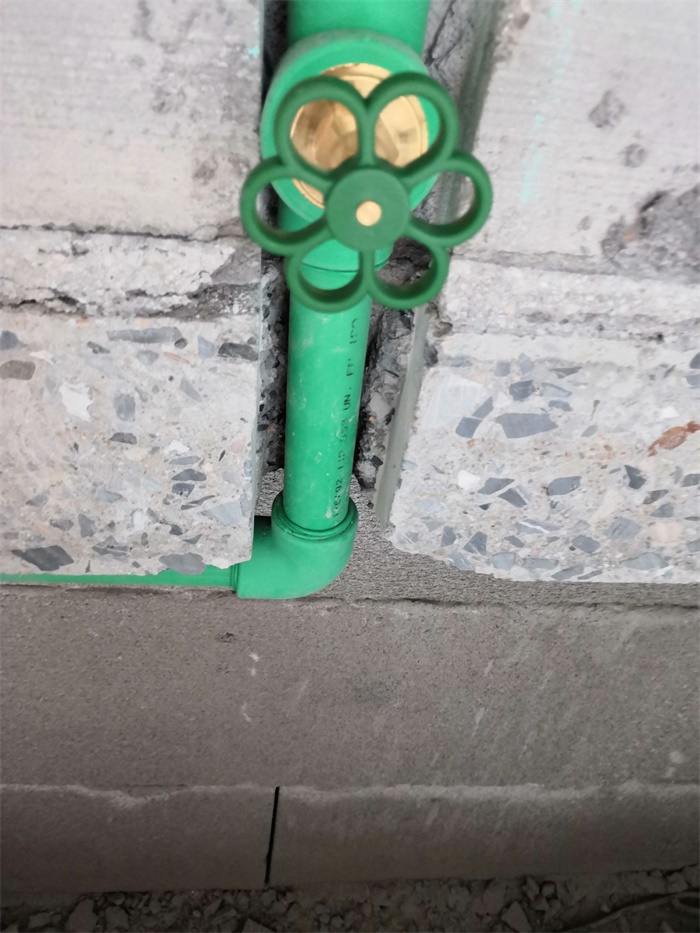

每户水管进水部位室内应加进水总阀.

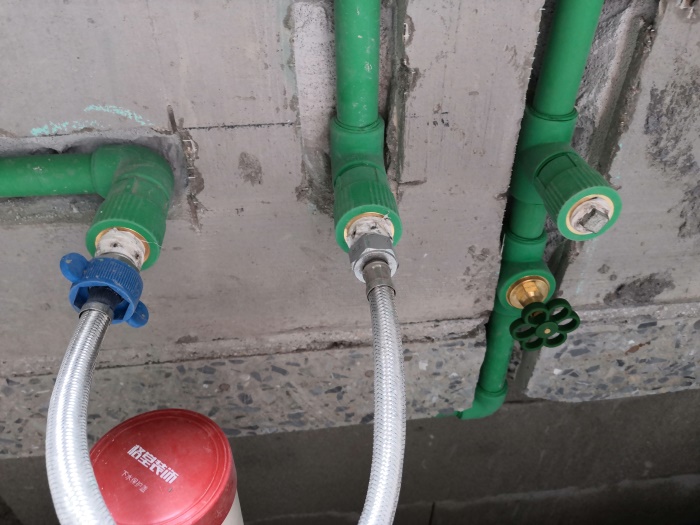

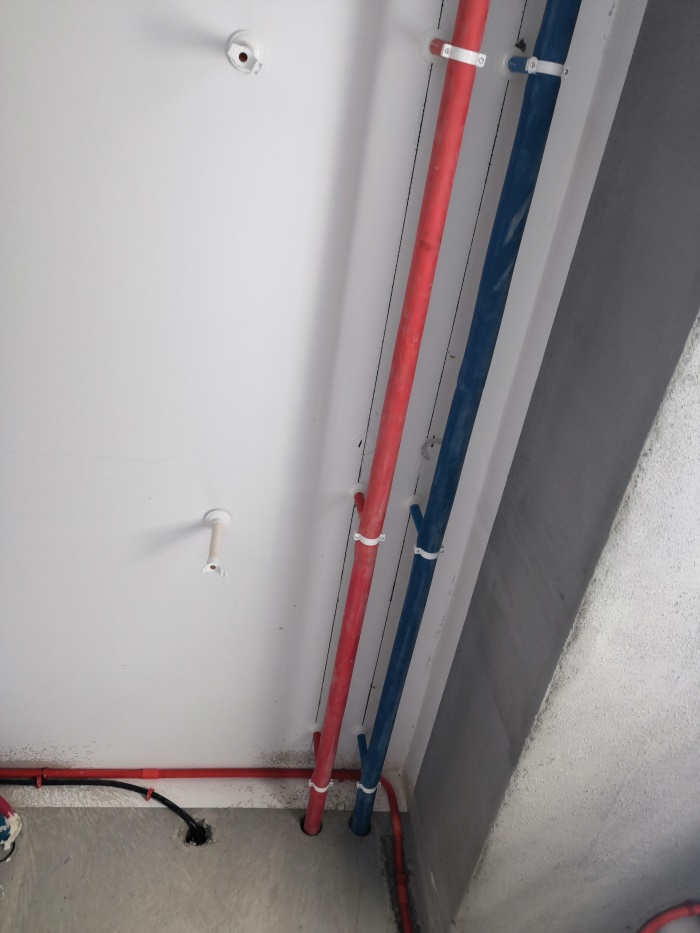

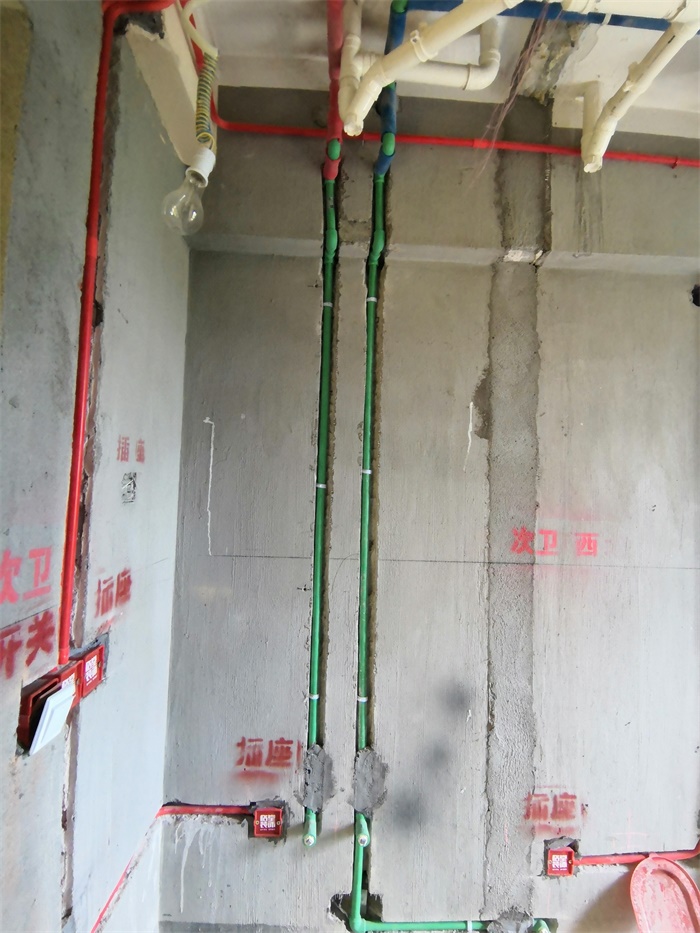

冷热水管布置专业规范，左热右冷、上热下冷。

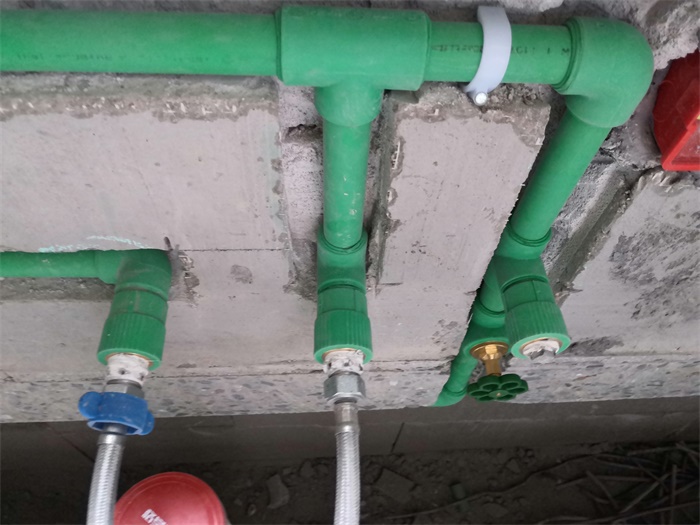

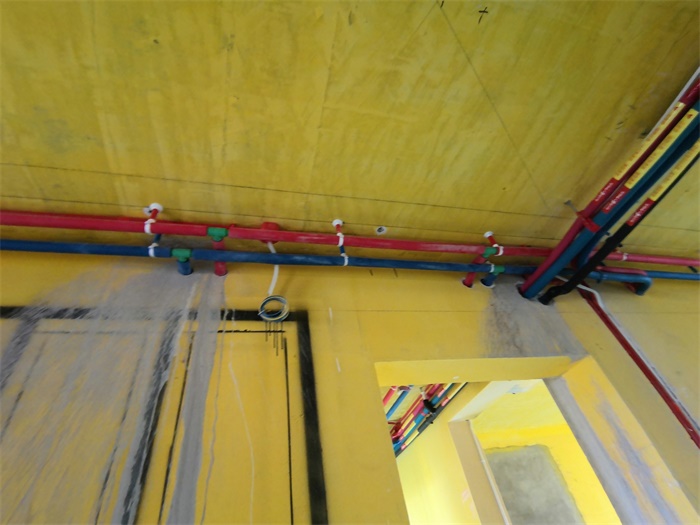

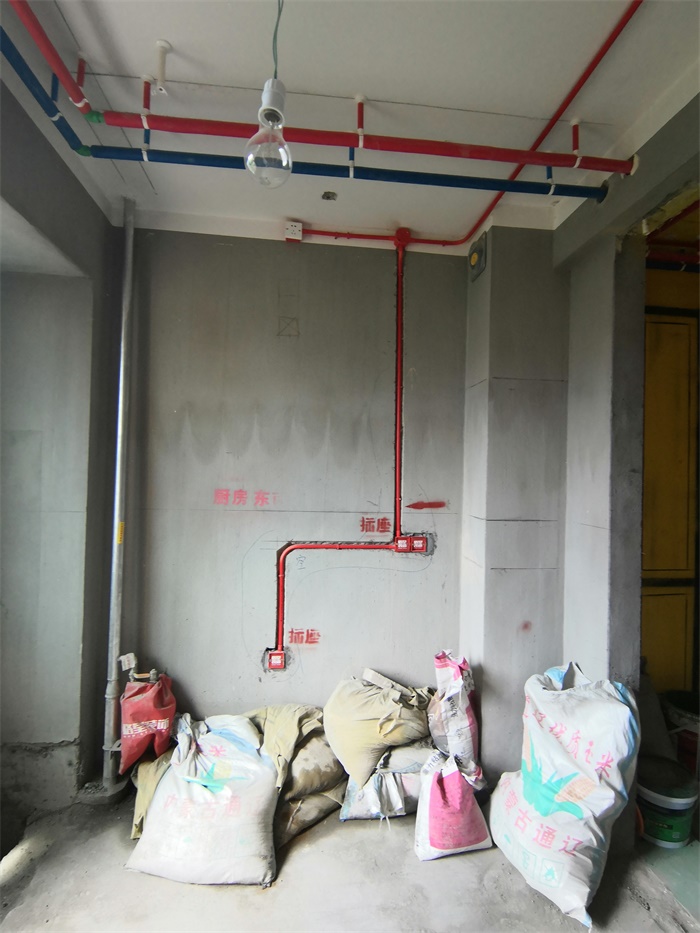

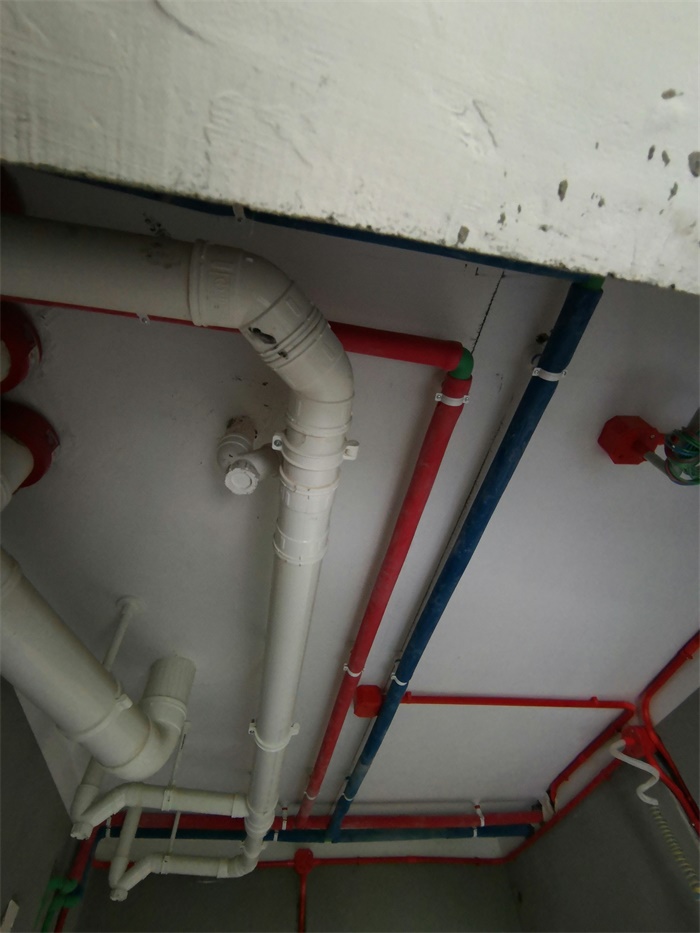

管卡细节：格堂装饰所有的水管每80CM一个管卡进行固定处理，标准均匀受力确保水管在顶部稳固且水在流动时没有异响。

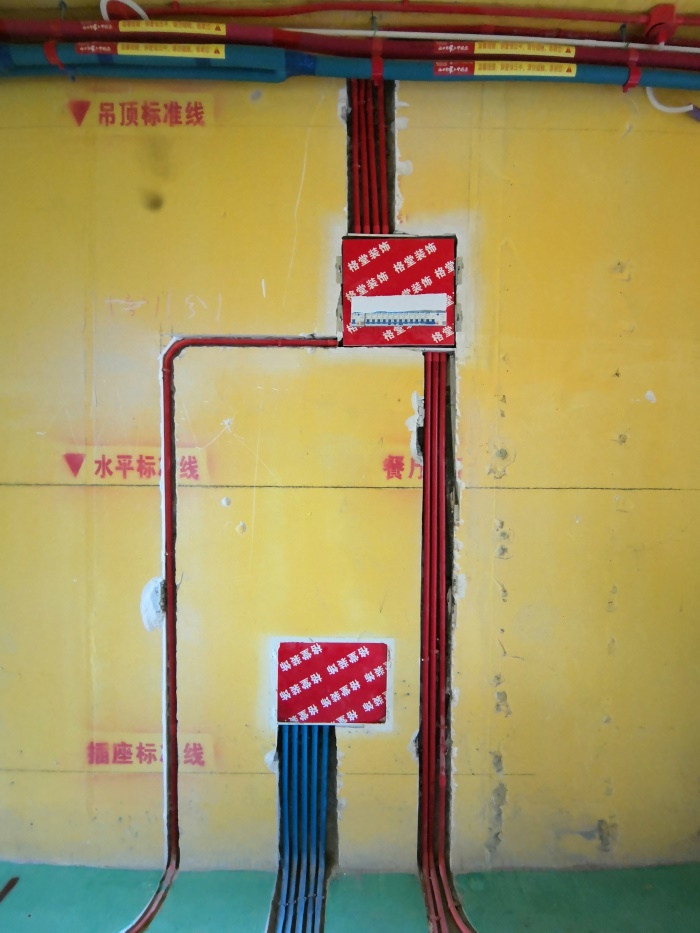

电路工程完工前应检查配电箱内电负荷是否合理布置，标明各空气开关所属功能，配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全。

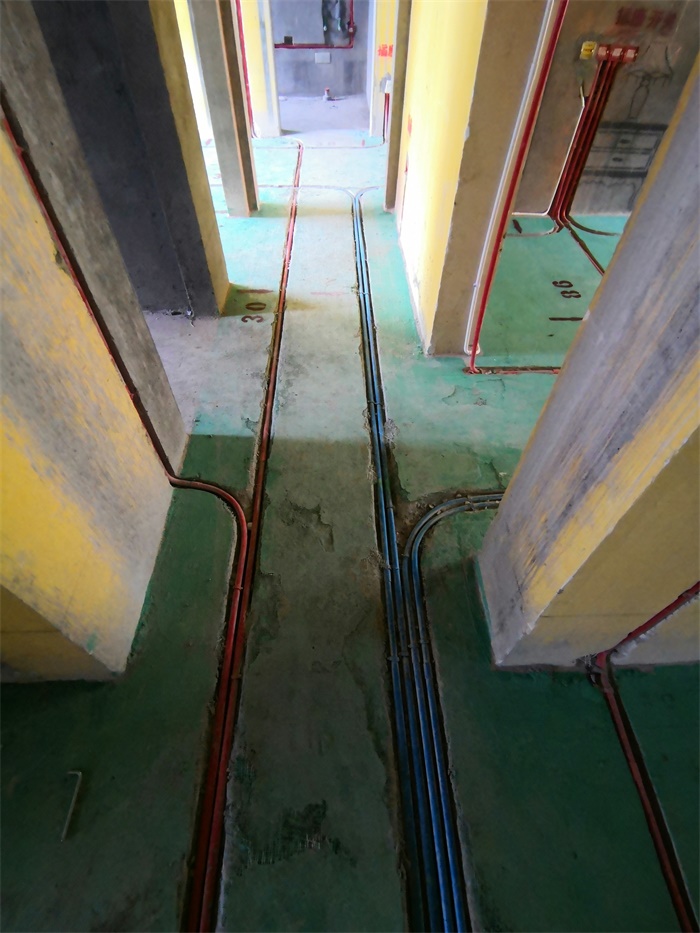

地面线管并排2根以上管卡错位顺钉，间隙均匀。

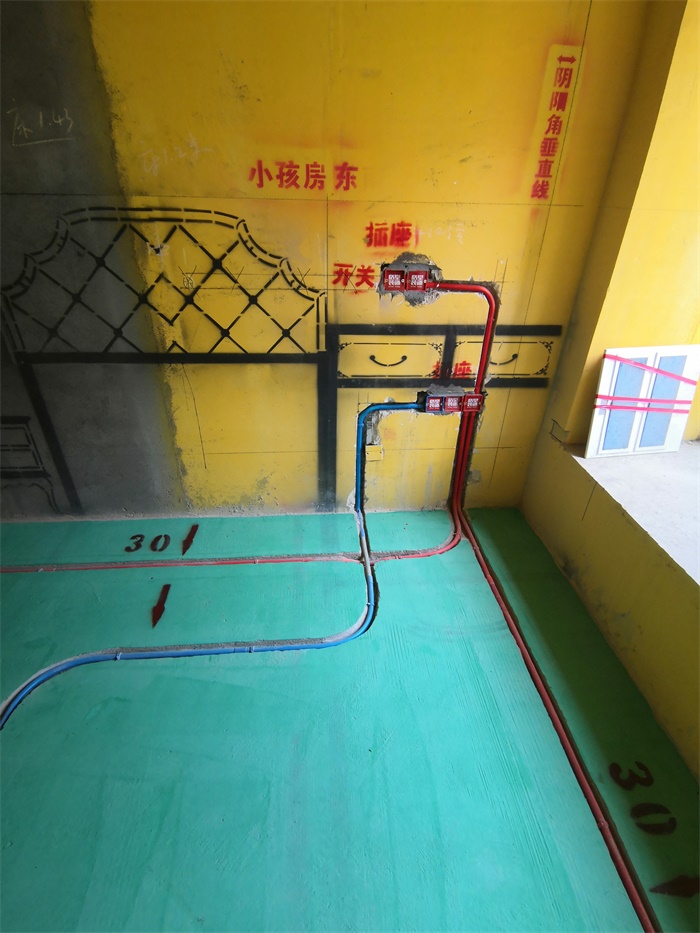

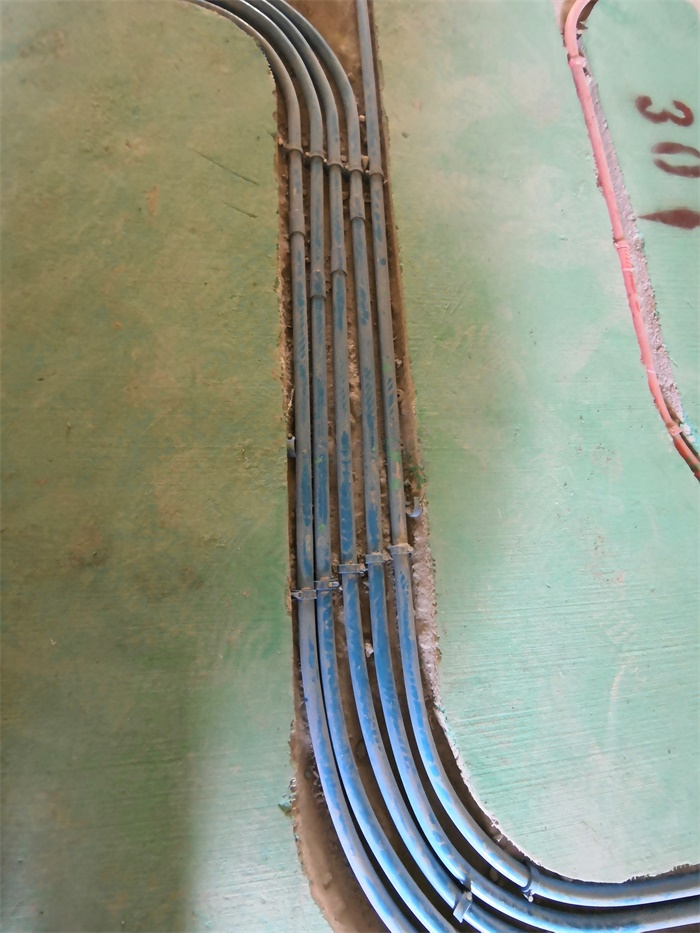

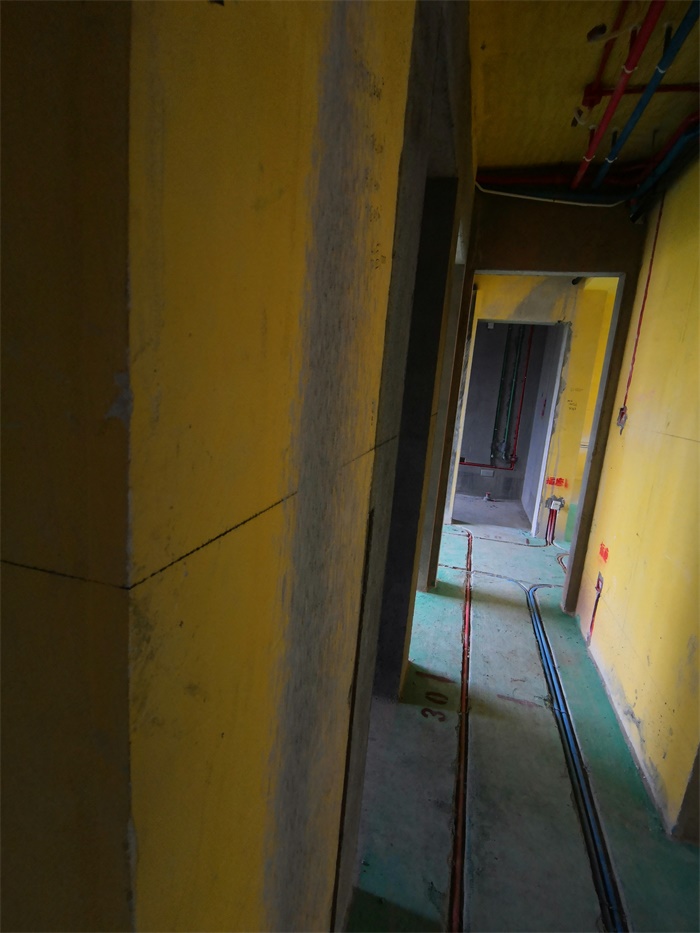

弱电走地：格堂装饰的弱电走地是德系工艺重要环节，最大化减少室内信号干扰，弱电走低从地面开槽，弱电分支到每一个房间，井然有序。

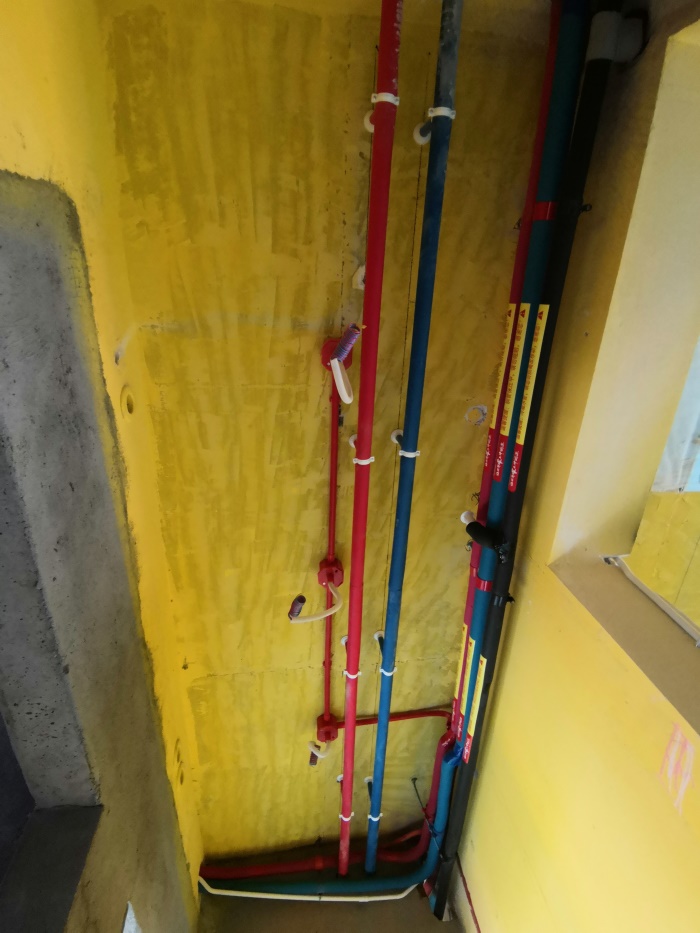

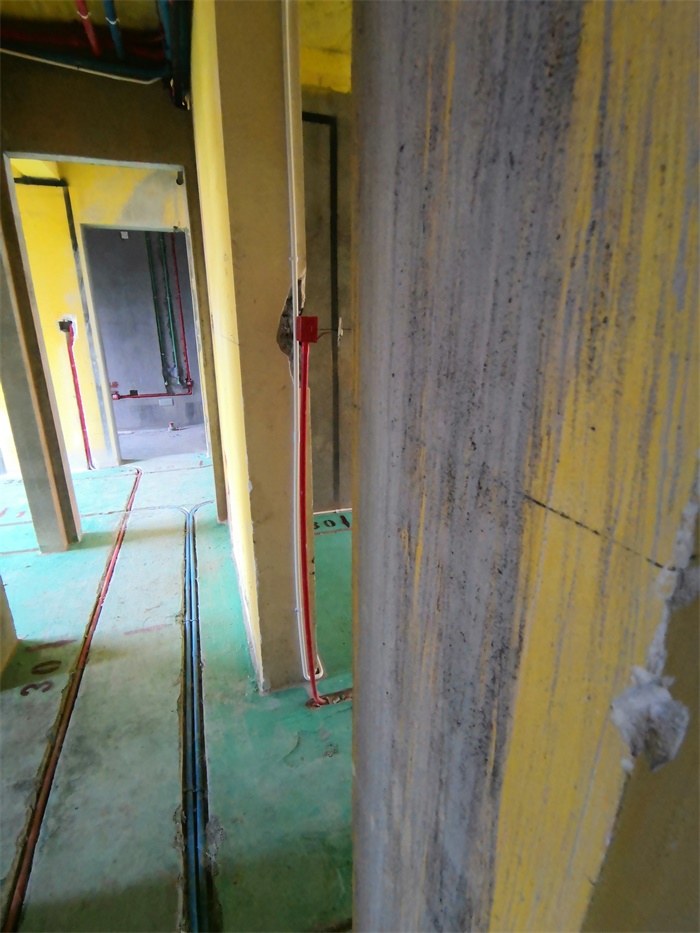

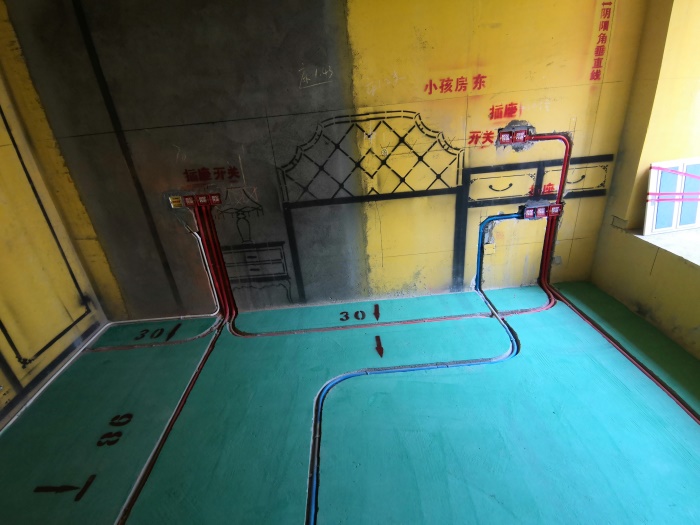

红色为强电，蓝色为弱电，强弱电间间距30CM，如有交界用金属屏蔽管，避免强电对弱电信号造成干扰。

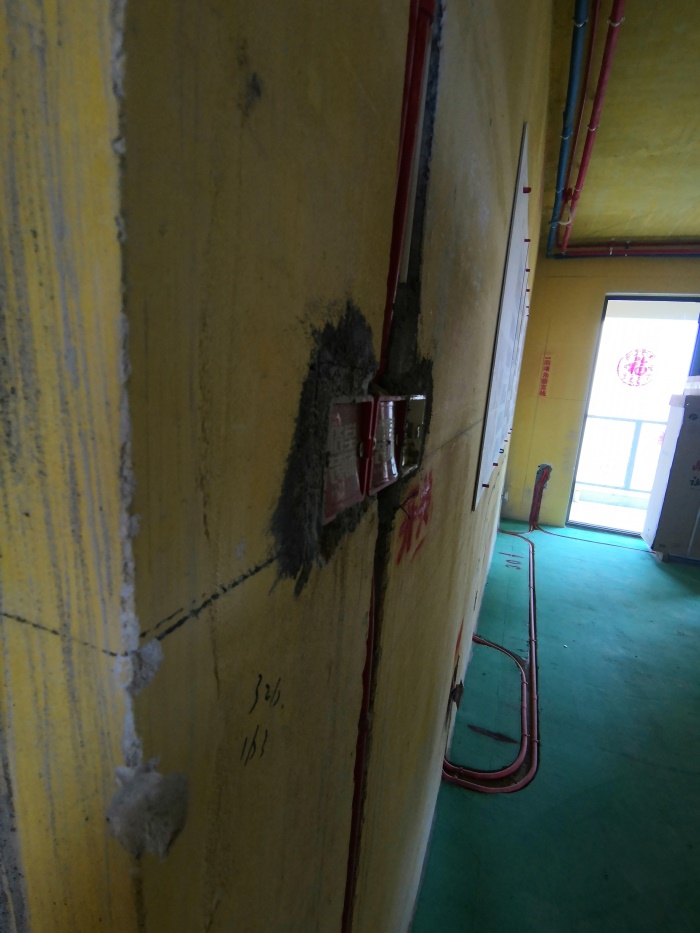

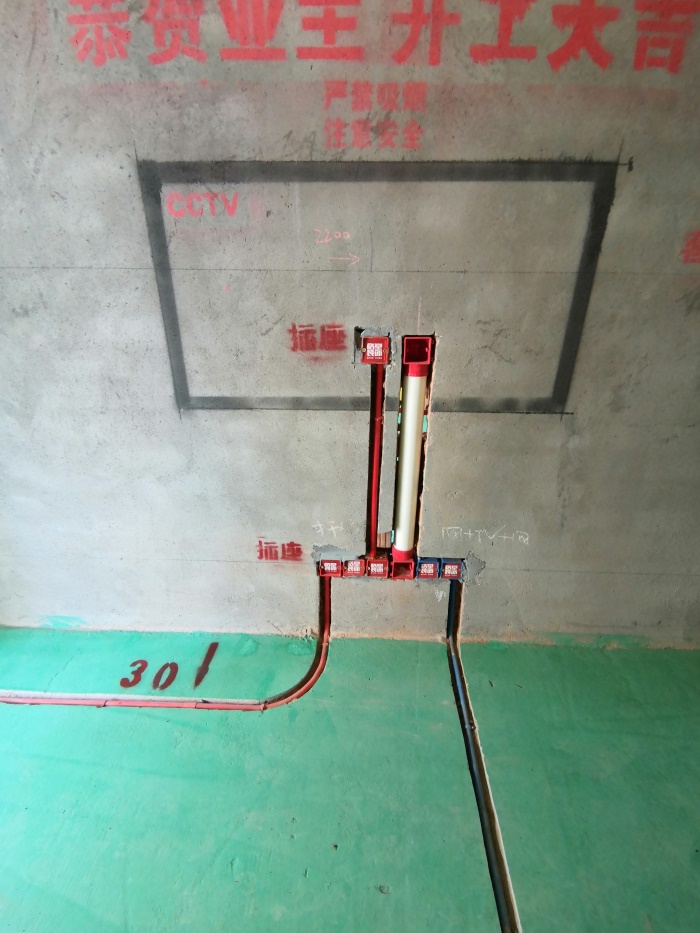

客厅电视墙电路排放，强弱电线尽量避开排线，防止干扰，如必须交汇需安装金属防干扰过桥，墙面预埋75#PVC管，挂壁电视以后不需要担心线路太多，影响美观。

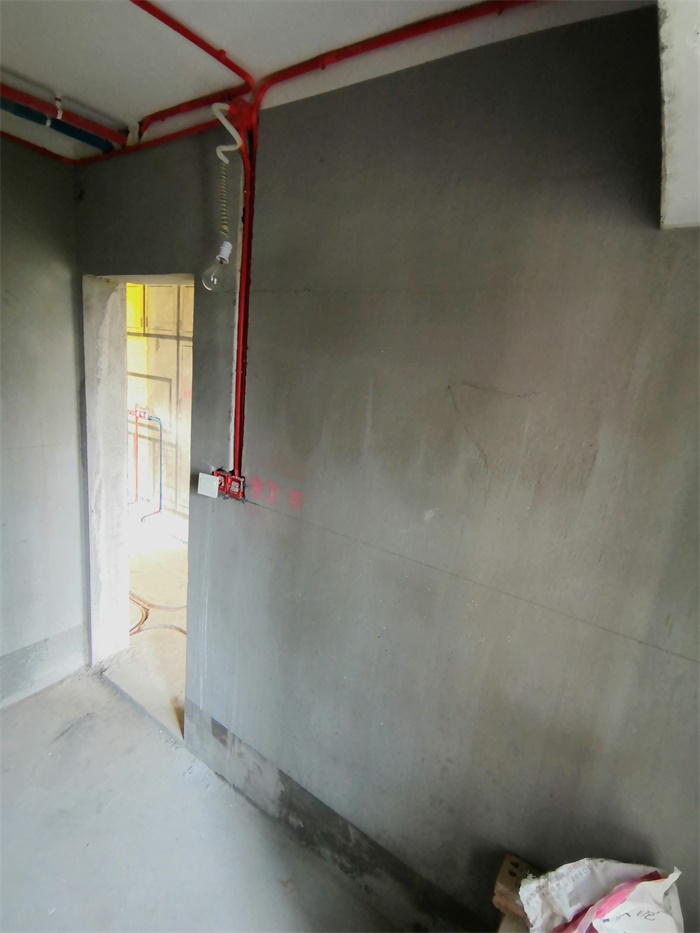

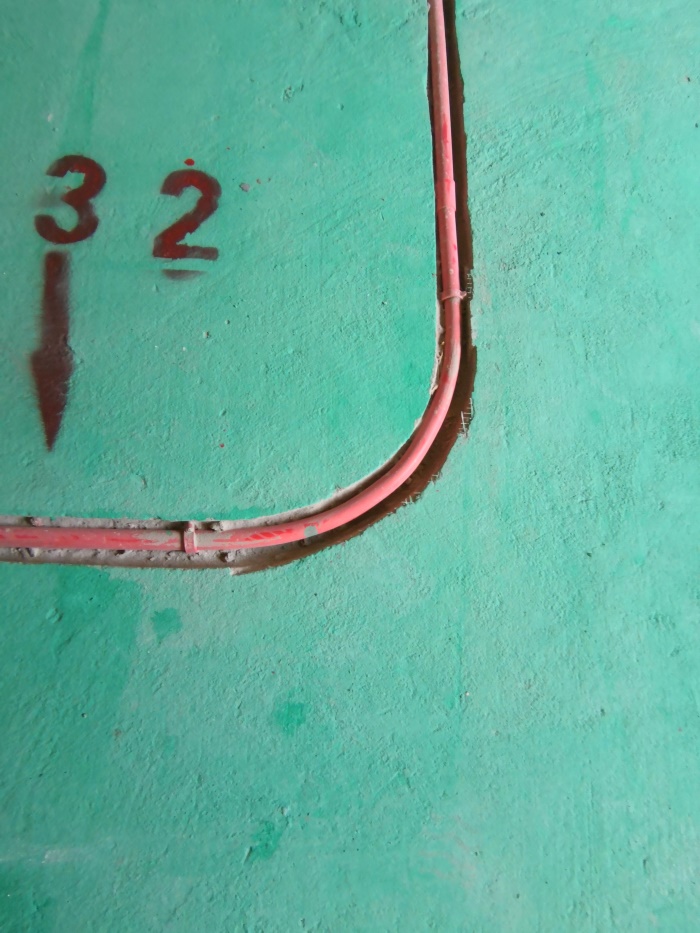

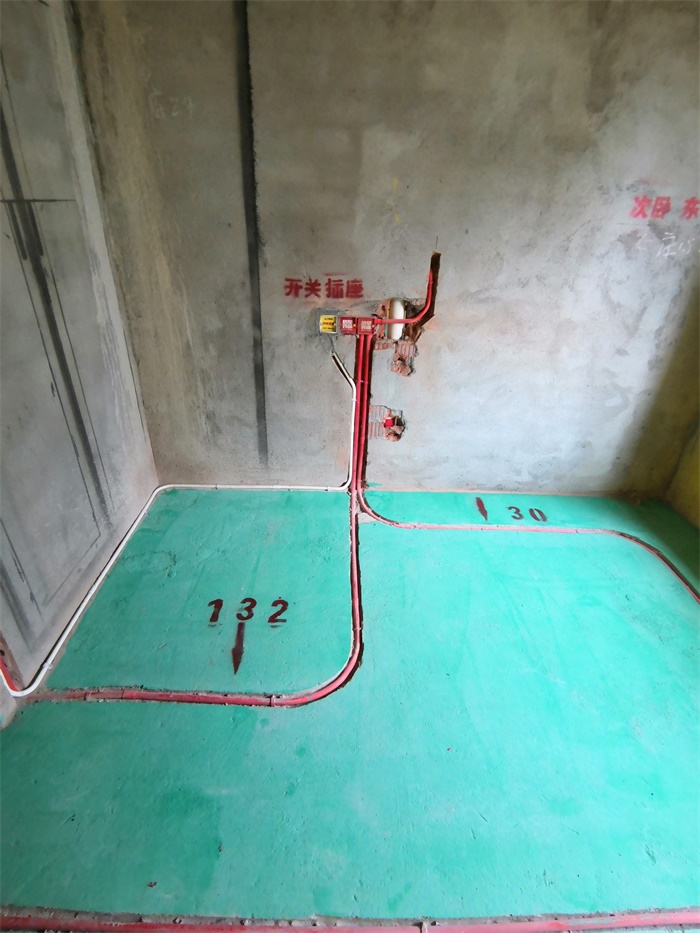

墙角禁止走管，距墙30公分以上。

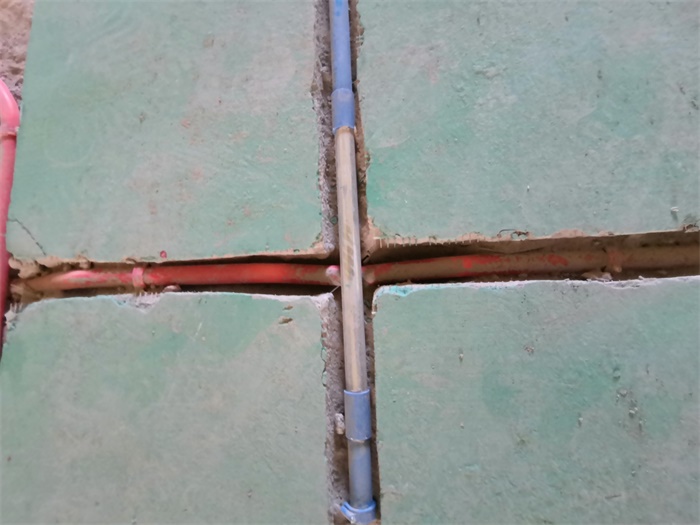

在遇到无法避免的强弱电路相交时，强弱电间间距30CM，如有交界用金属屏蔽管，避免强电对弱电信号造成干扰。

水平线按照公司规范要求测弹。
