衢州公馆10-5#120㎡美式——小美风格

发表于 2019-8-13 16:28:36

本帖最后由格堂小范于 2019-8-13 16:34 编辑

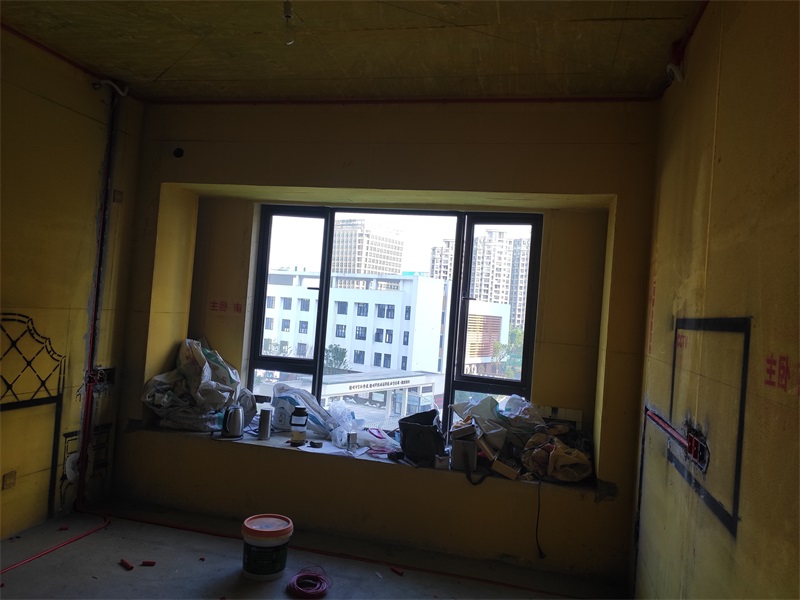

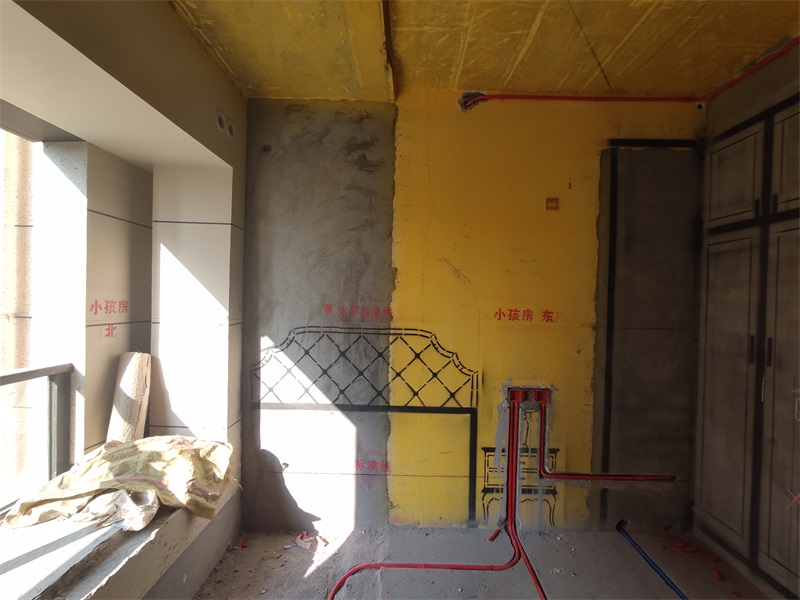

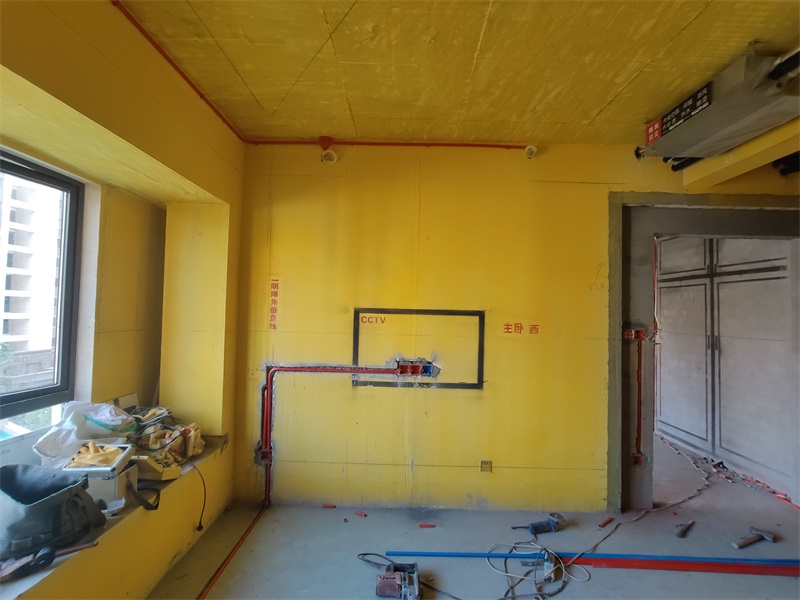

卧室水电线路布置

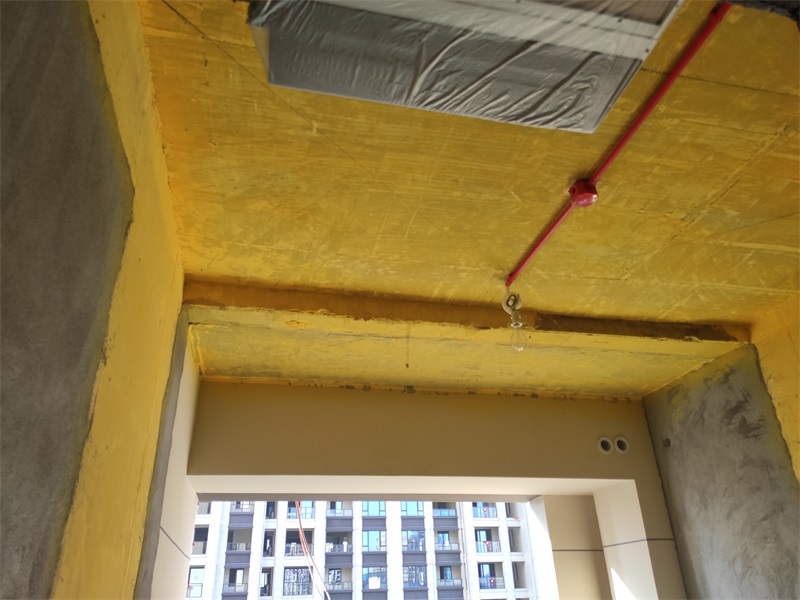

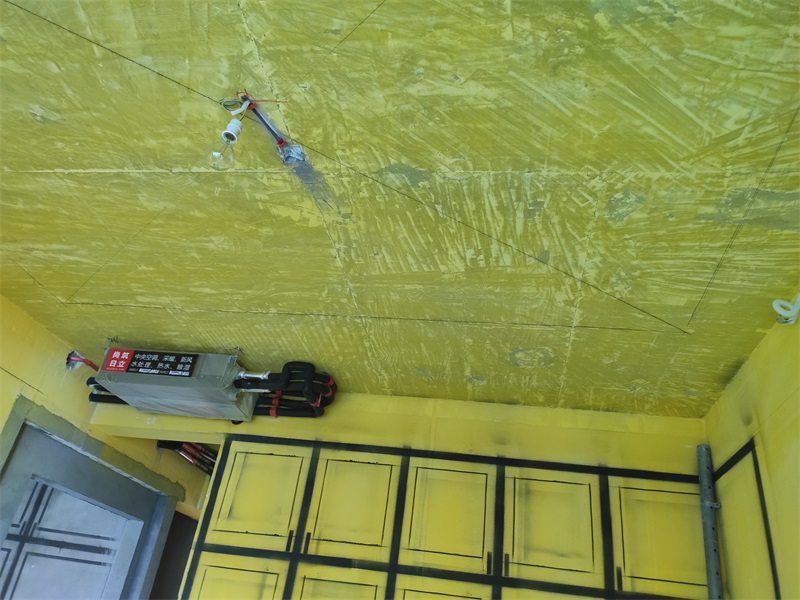

吊顶内布线应该穿管，筒灯位置布线应该按照要求波纹管套到位

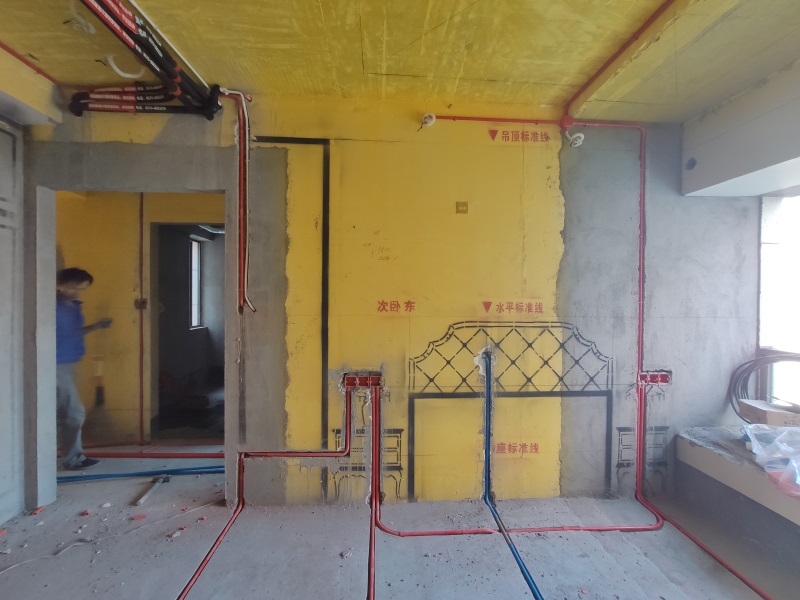

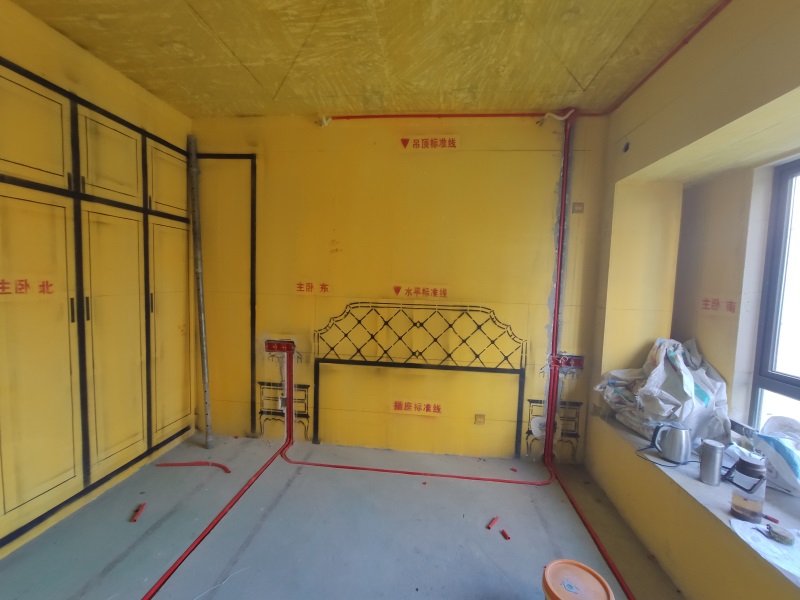

床头柜插座一般要求完成面在80cm左右

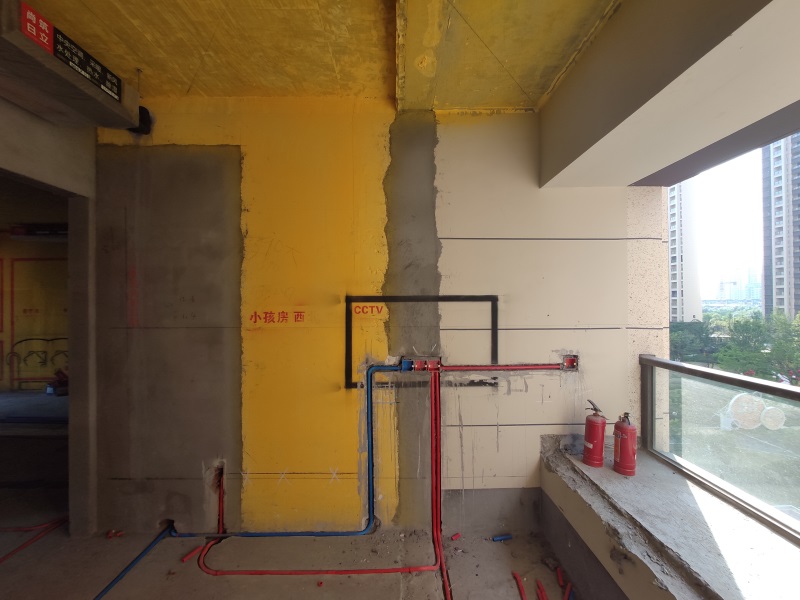

房间电视机插座一般要求完成面在100cm左右

发表于 2019-8-13 16:33:40

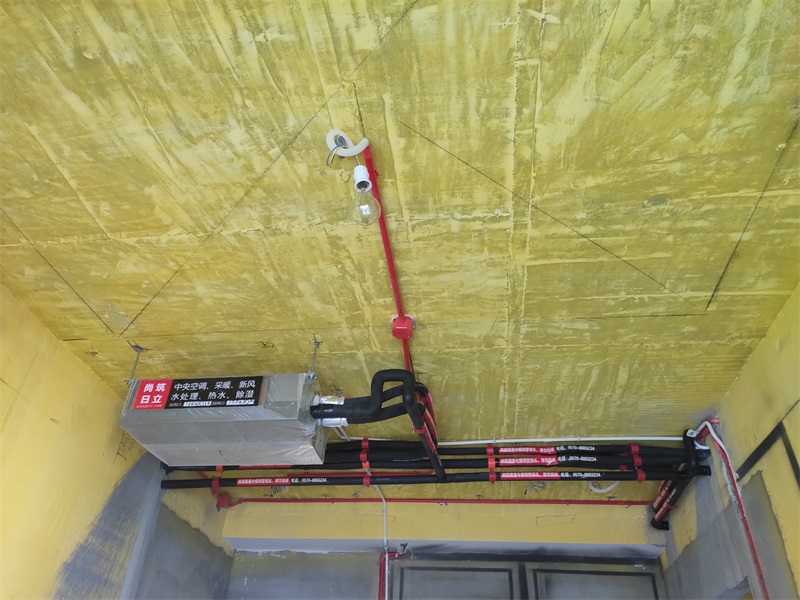

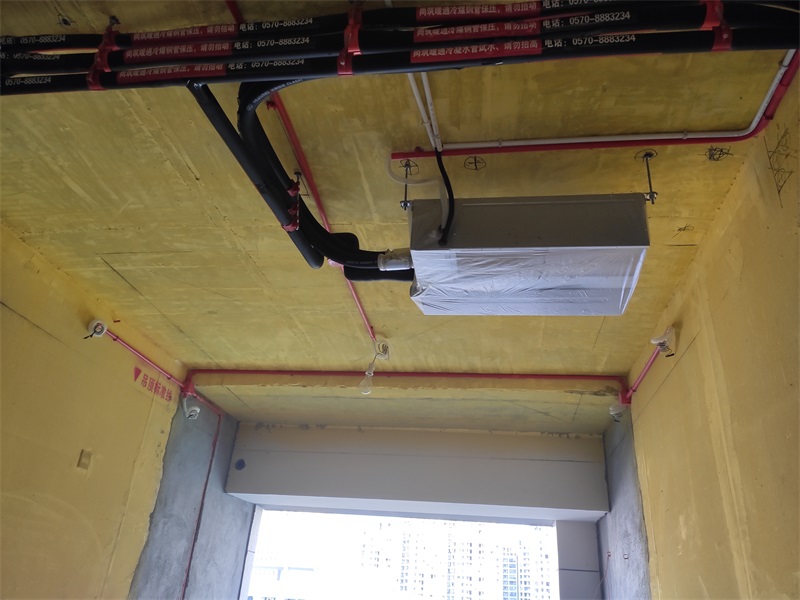

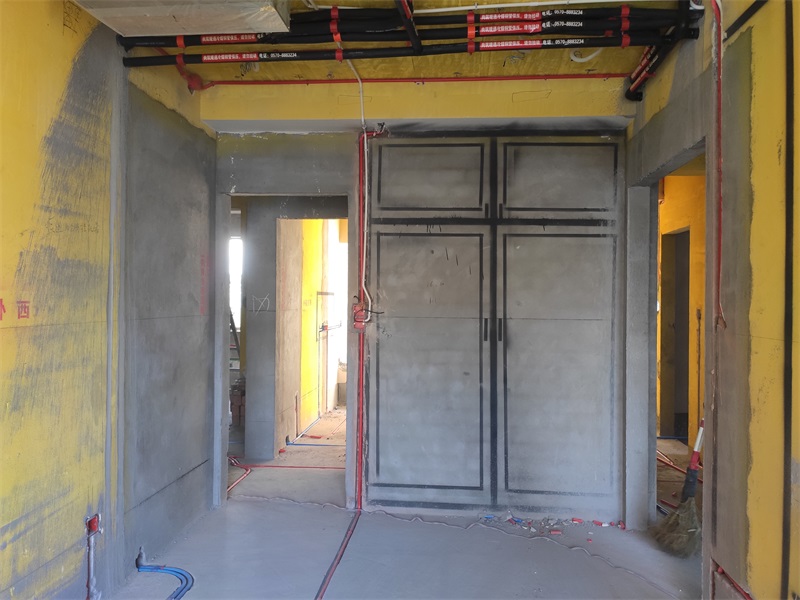

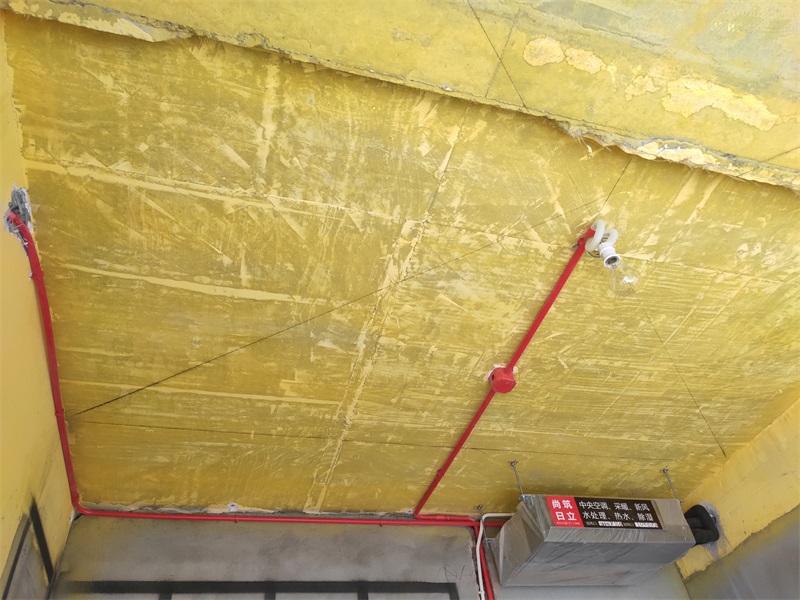

吊顶灯线用八角盒分开，顶面线管用U型卡固定

强弱电交叉处用金属屏蔽管，防止后期信号干扰

发表于 2019-8-14 14:53:59

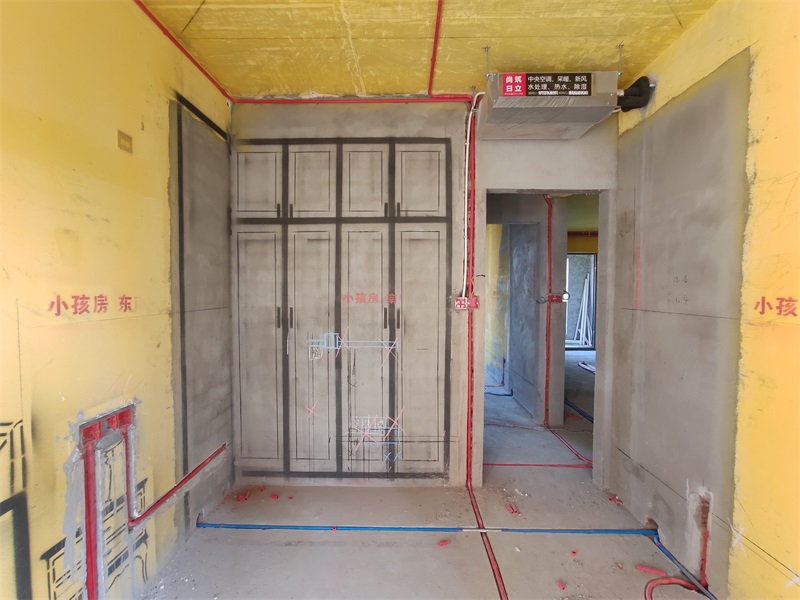

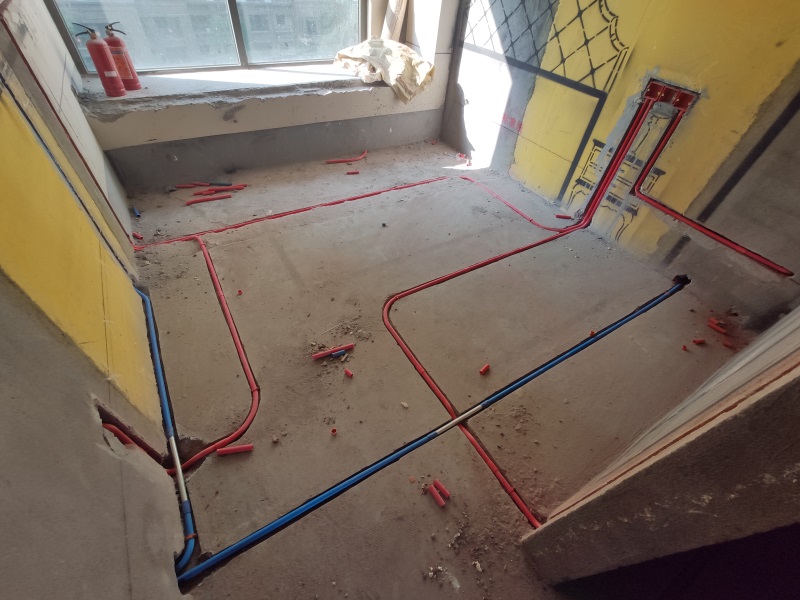

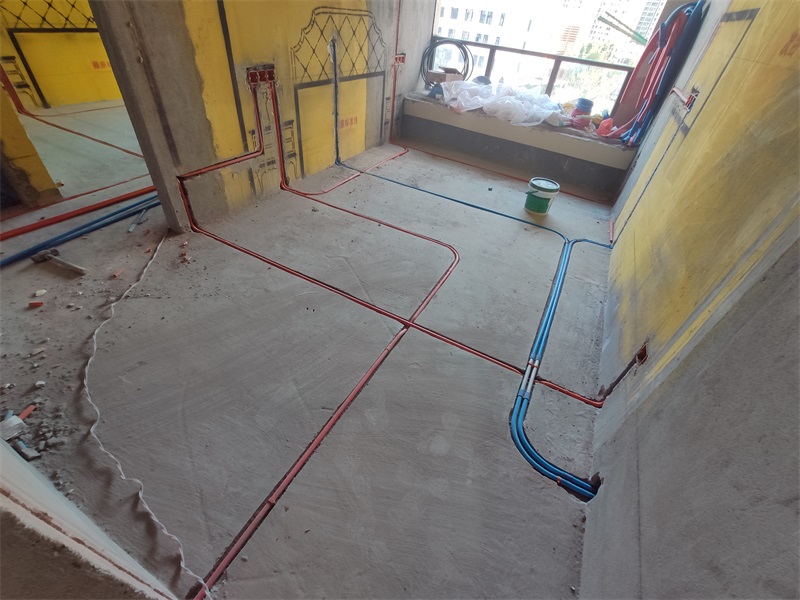

红色线管线盒代表强电

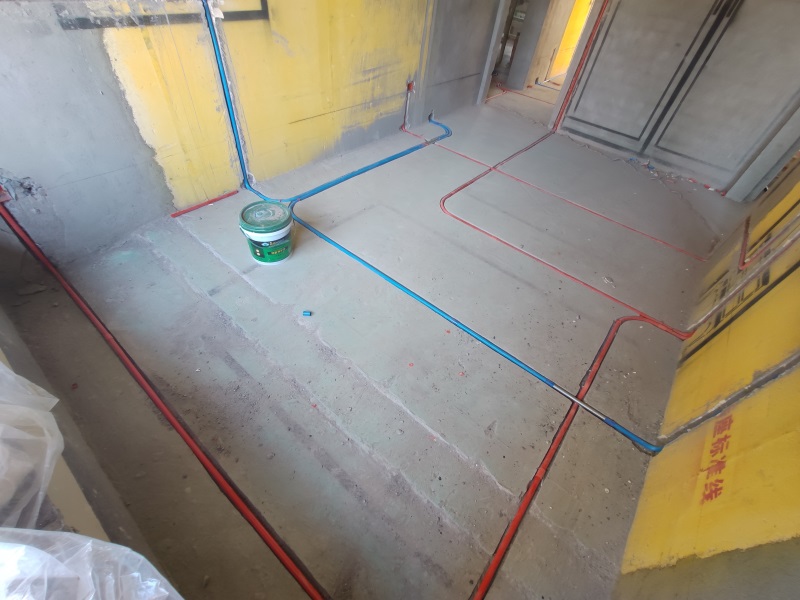

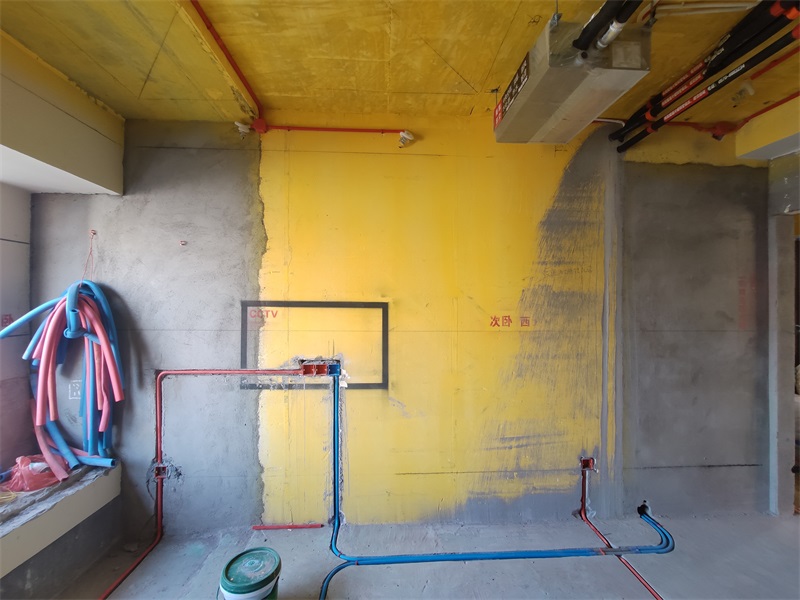

强弱电相距在30cm以上，交叉处用金属屏蔽管，防止后期干扰

发表于 2019-8-14 14:57:08

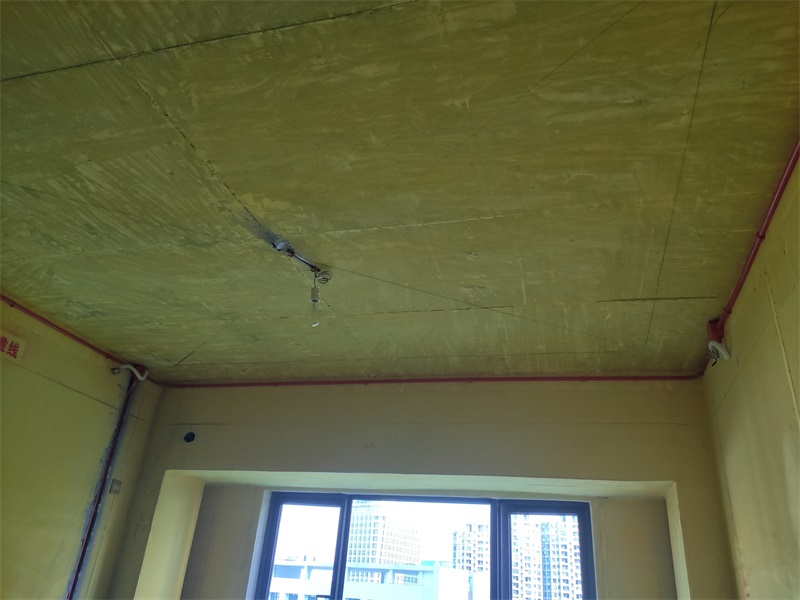

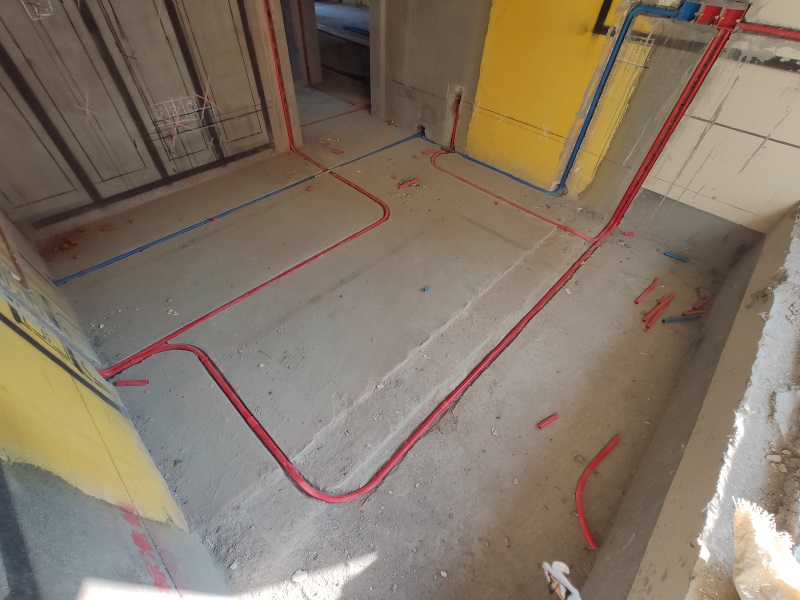

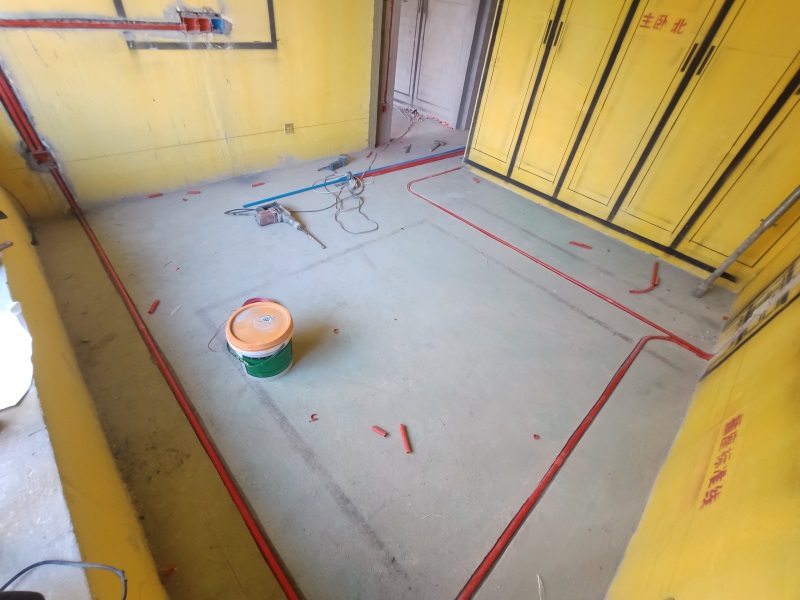

墙角禁止走线，距墙30cm以上

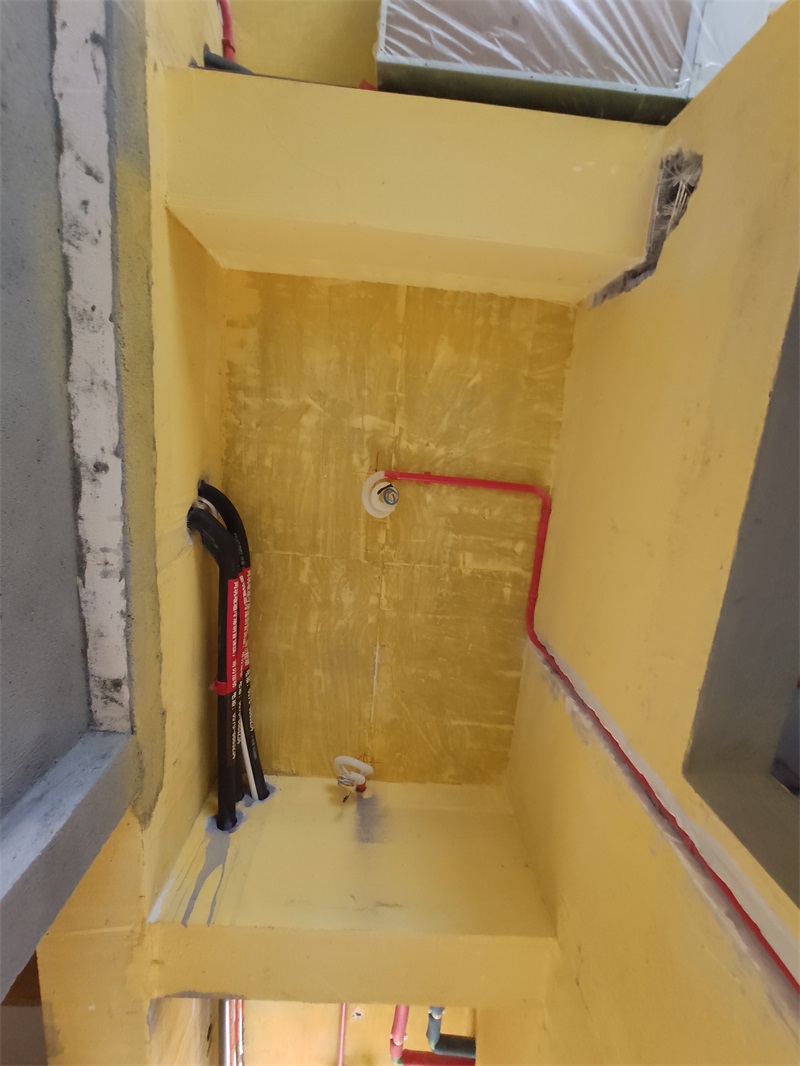

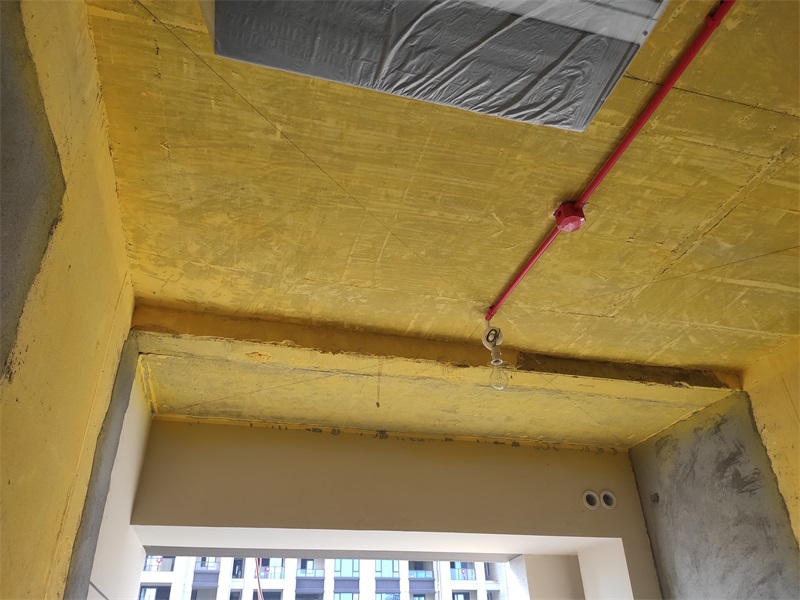

所有吊顶内布线应该穿管，筒灯位置用波纹管保护到位

发表于 2019-8-14 14:58:40

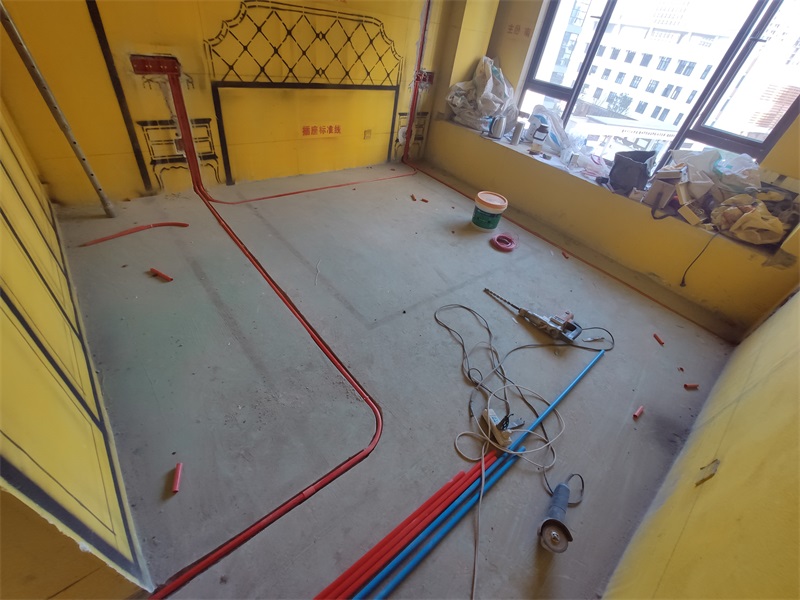

线管用弹簧弯曲要不扁不皱，直角弧度大小合适

发表于 2019-8-14 15:00:49

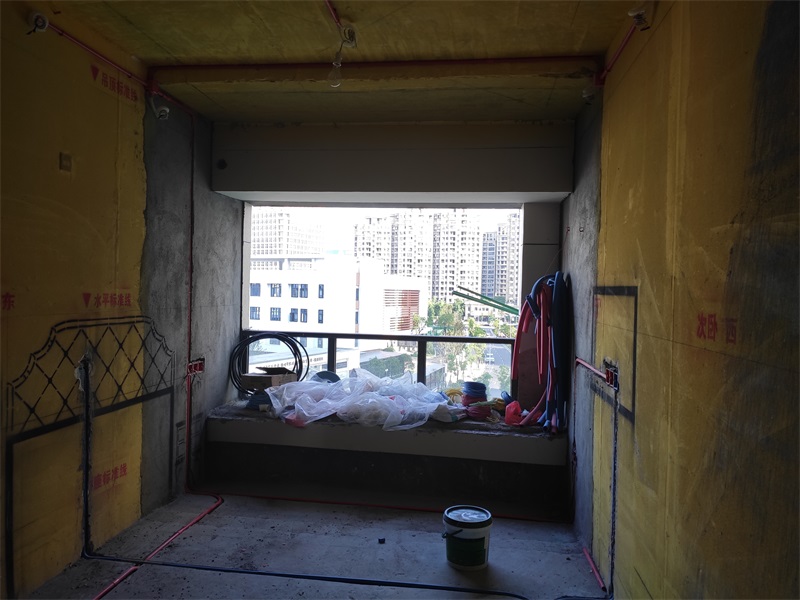

床头柜插座要求完成面在80cm左右

房间电视机插座一般要求完成面在100cm左右

发表于 2019-8-14 15:01:53

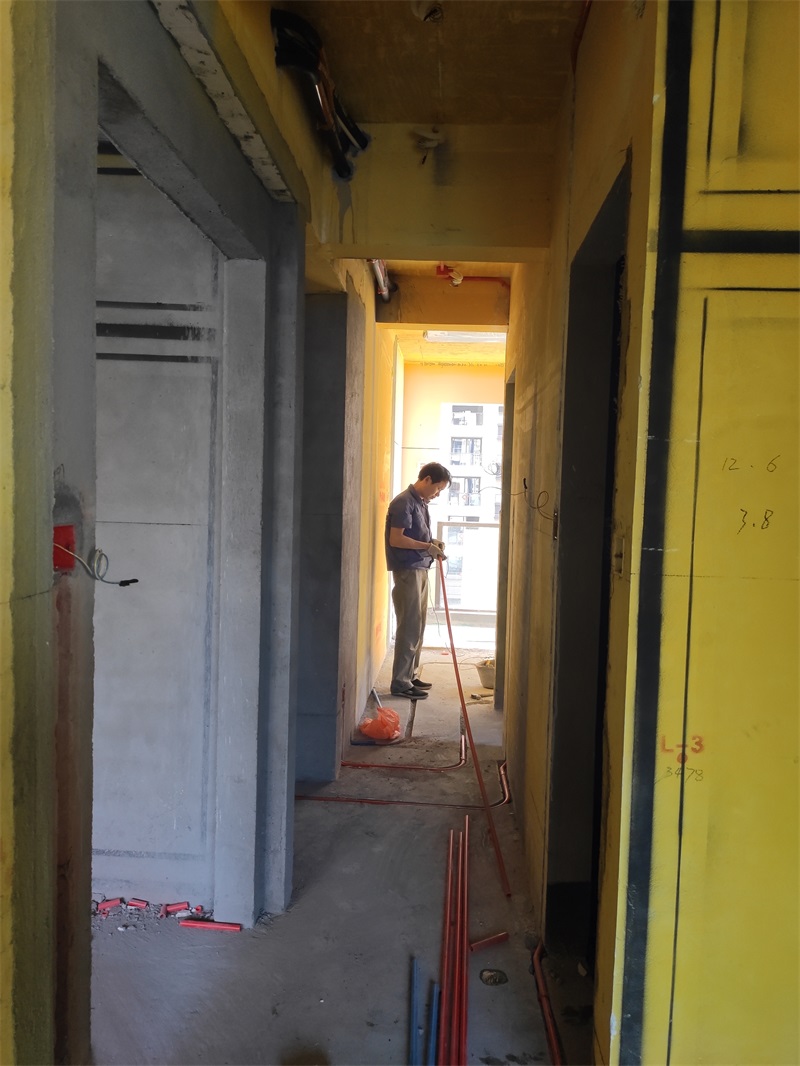

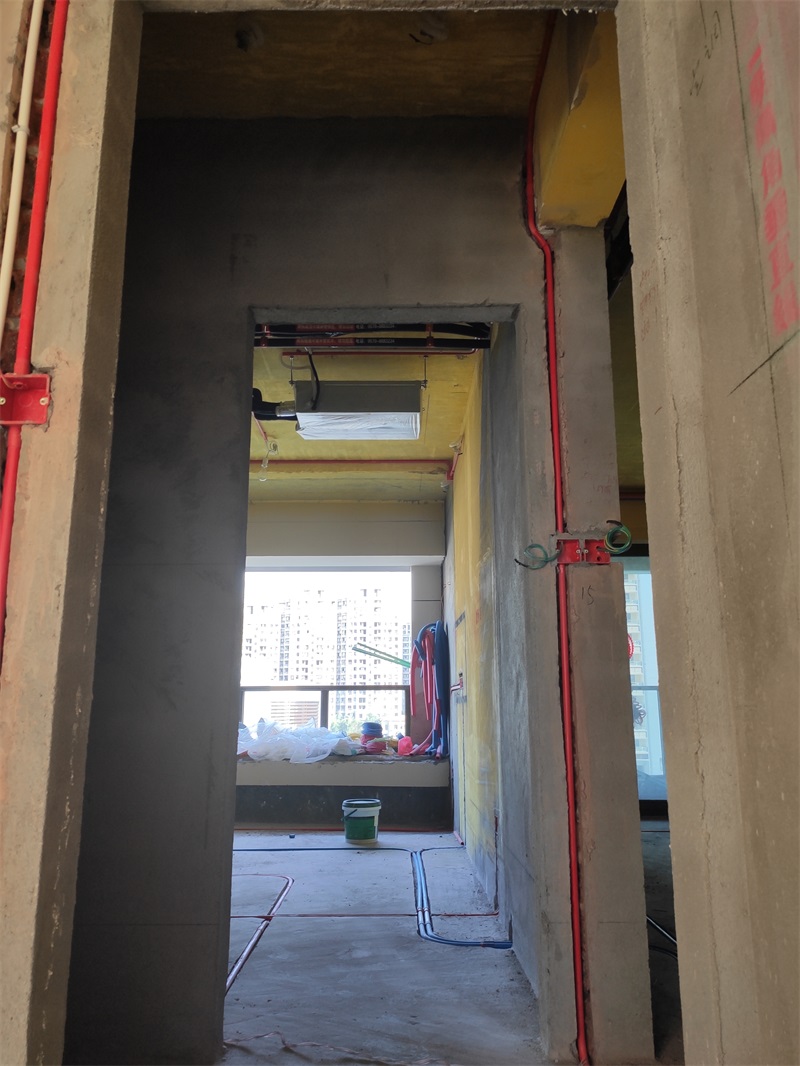

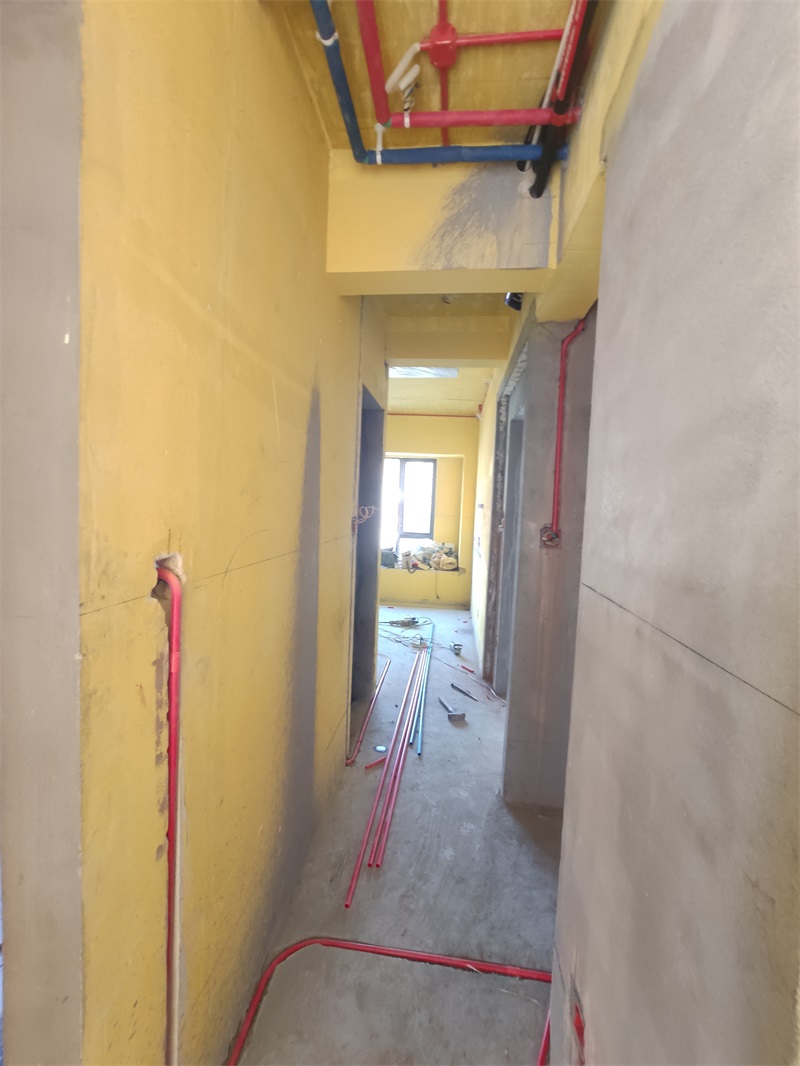

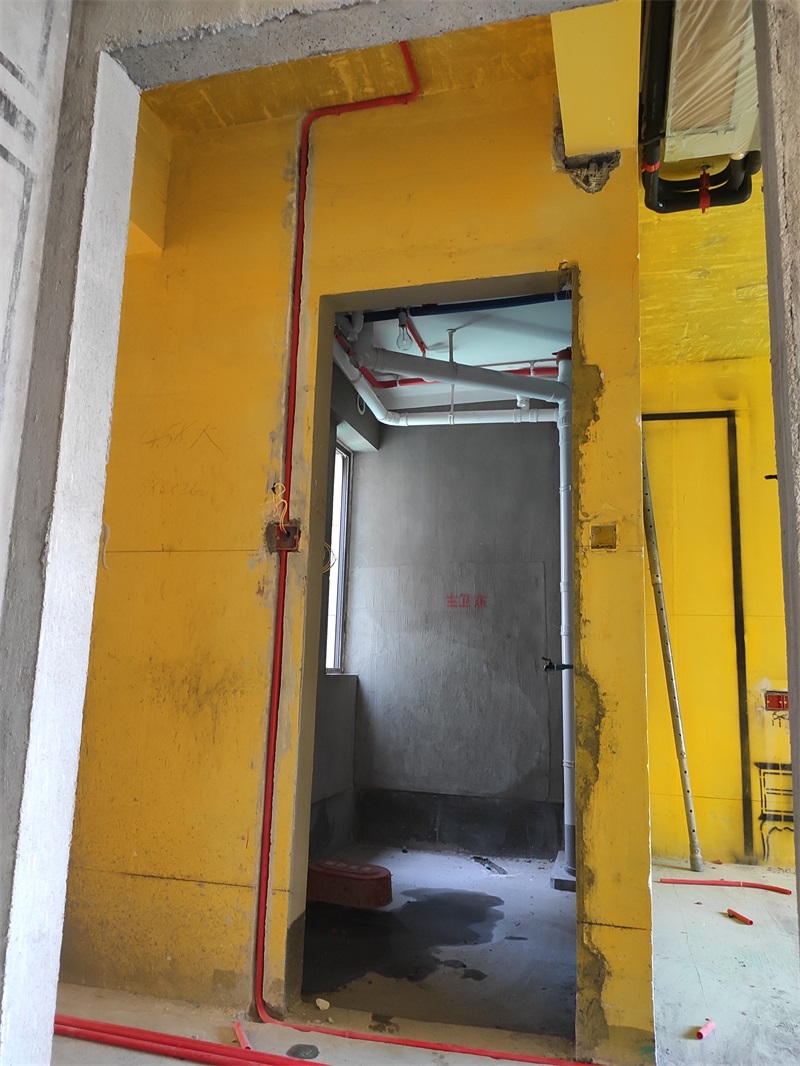

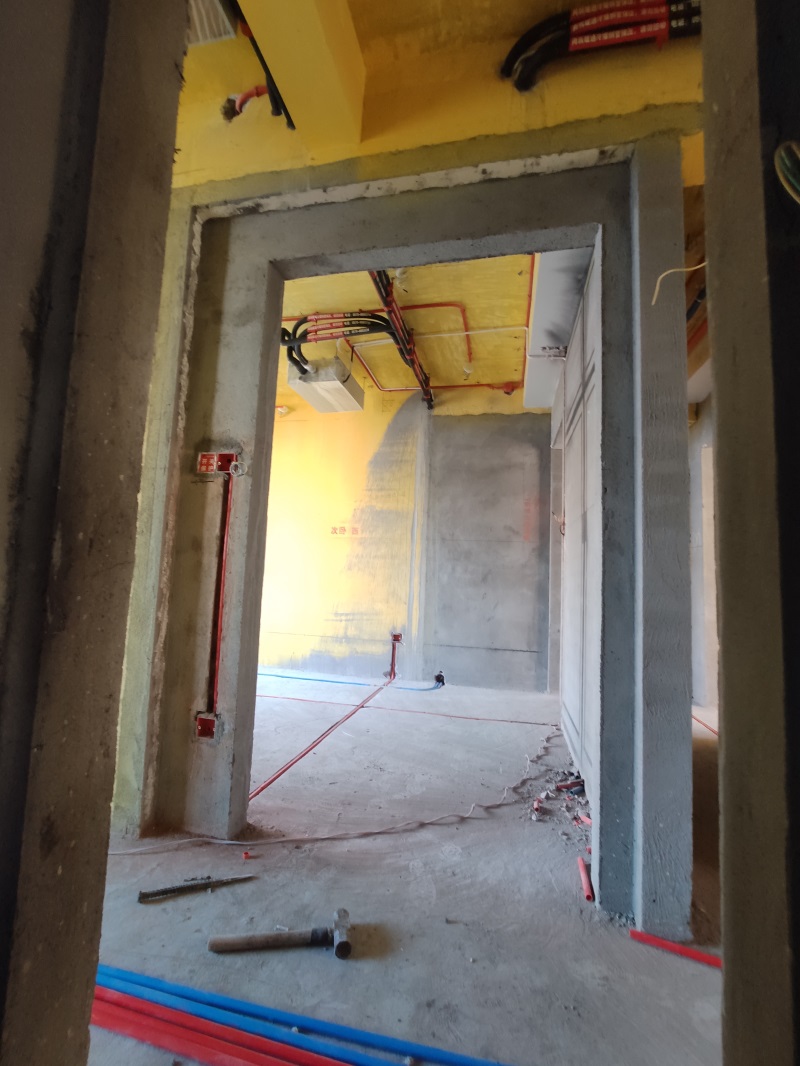

过道：

筒灯位置用波纹管保护到位

发表于 2019-8-14 15:02:49

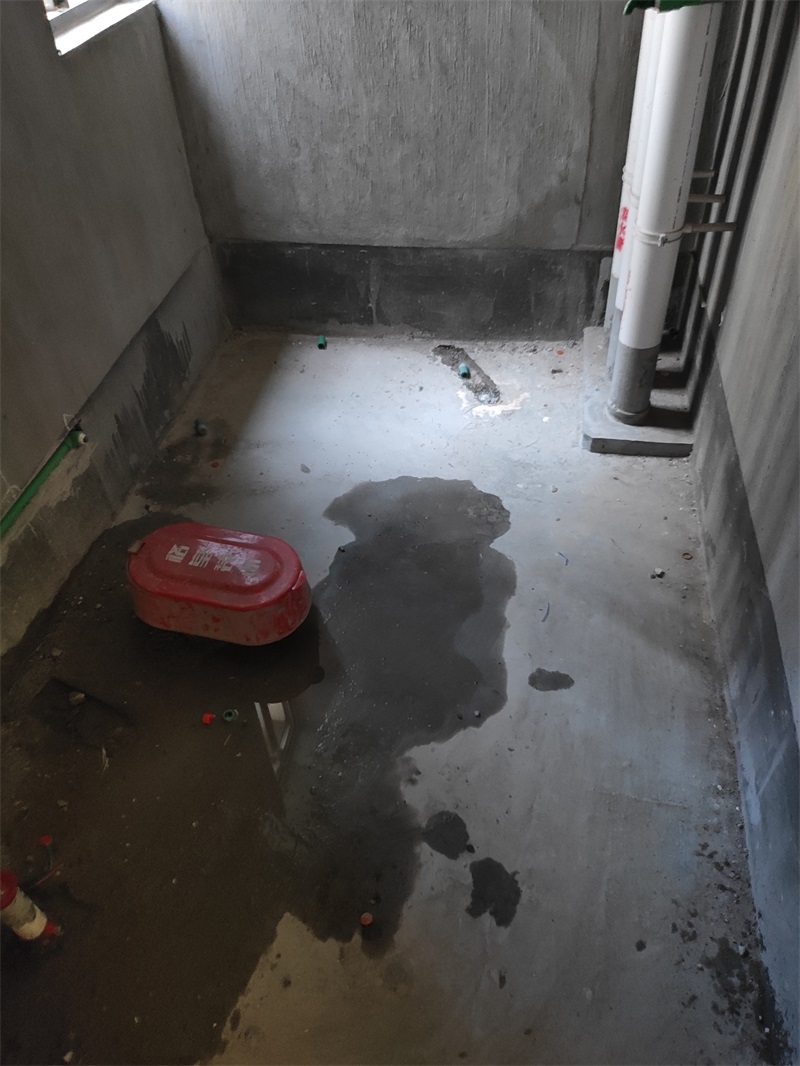

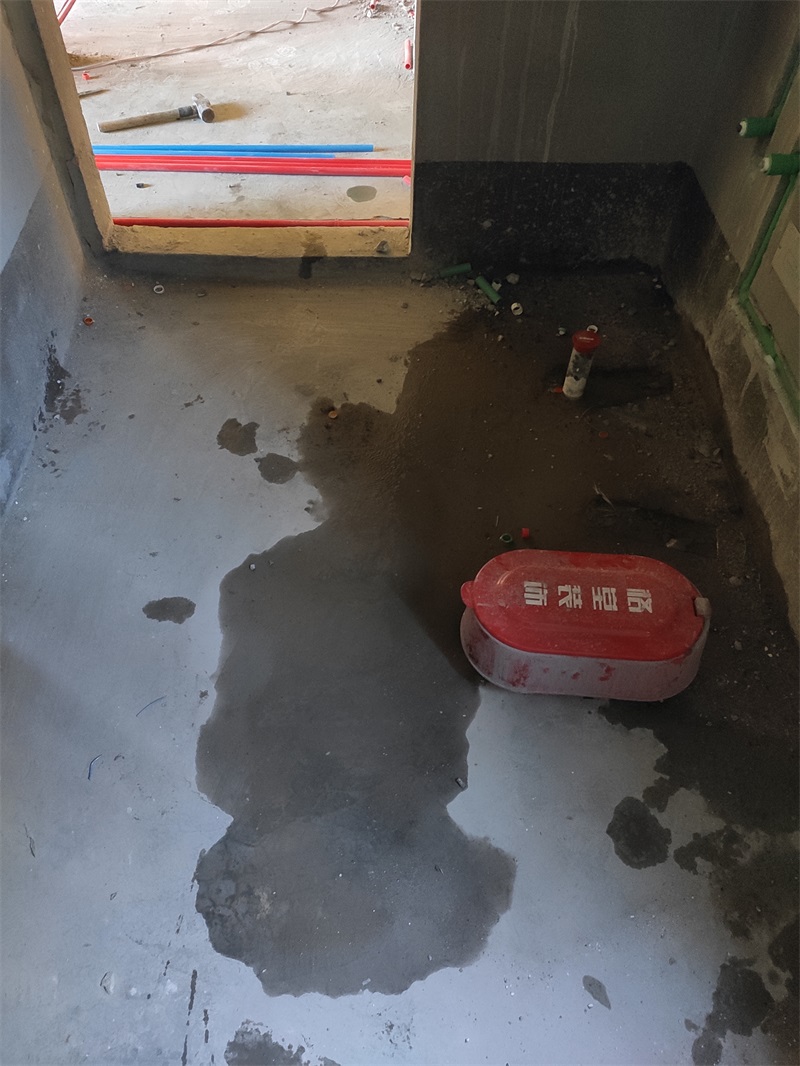

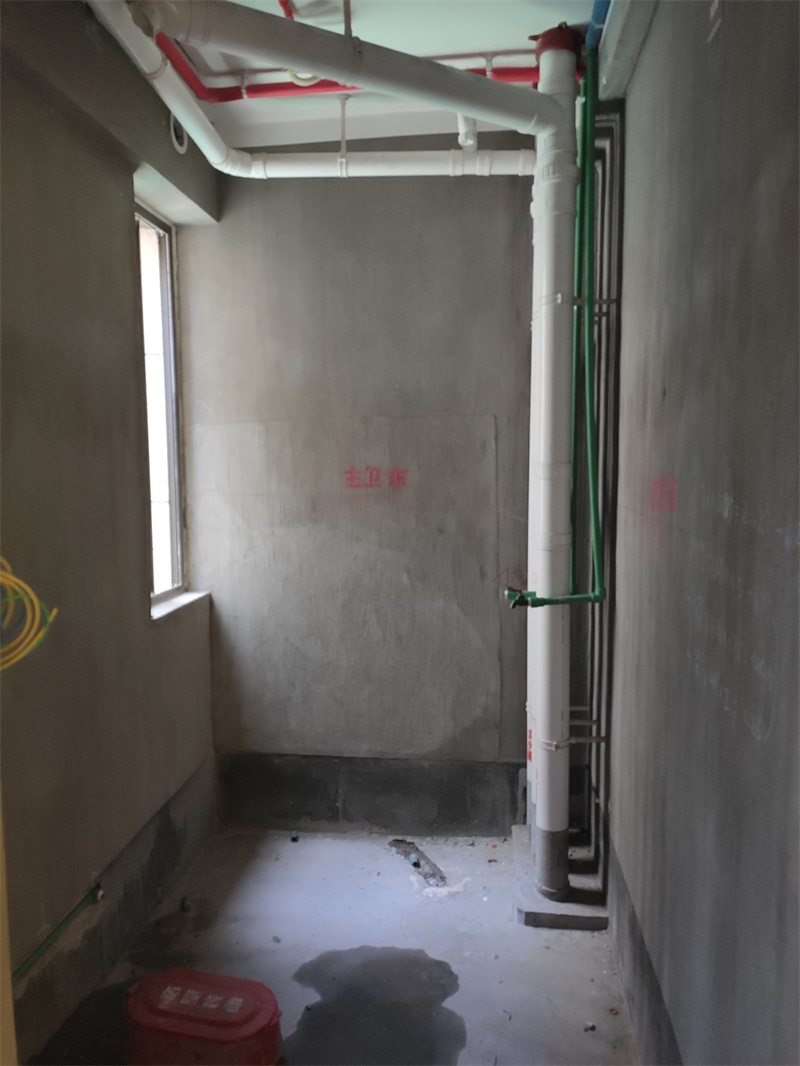

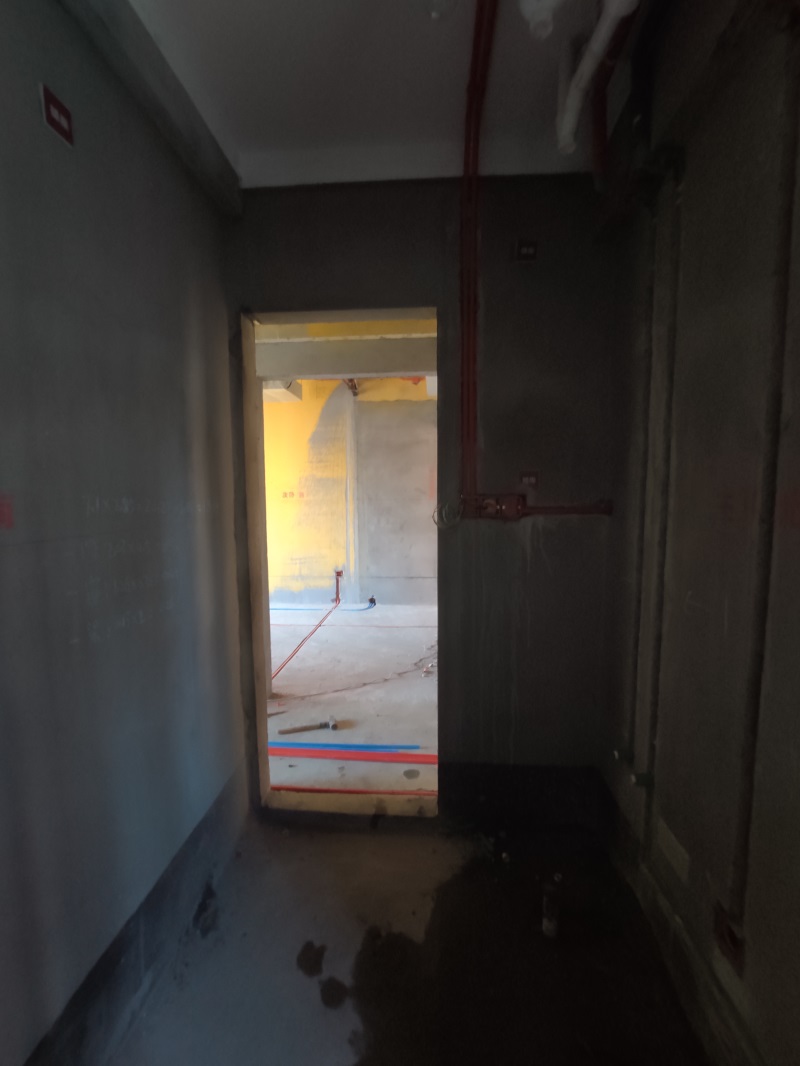

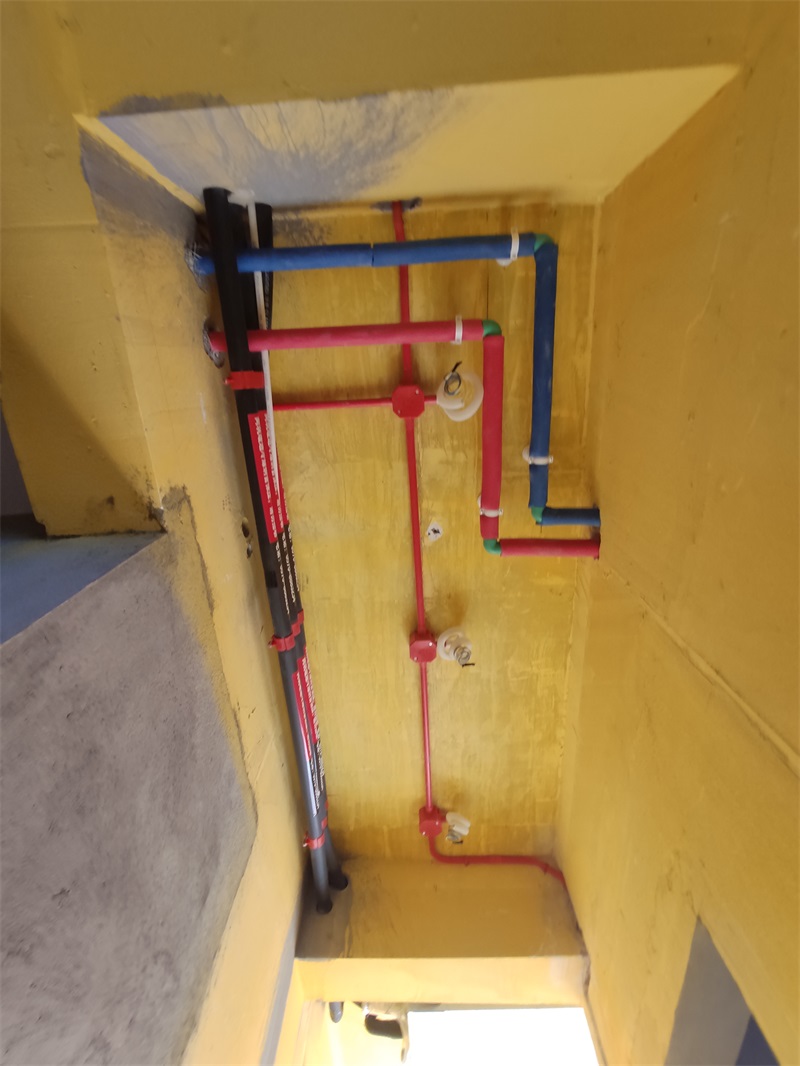

卫生间：水管线路布置

发表于 2019-8-14 15:05:41

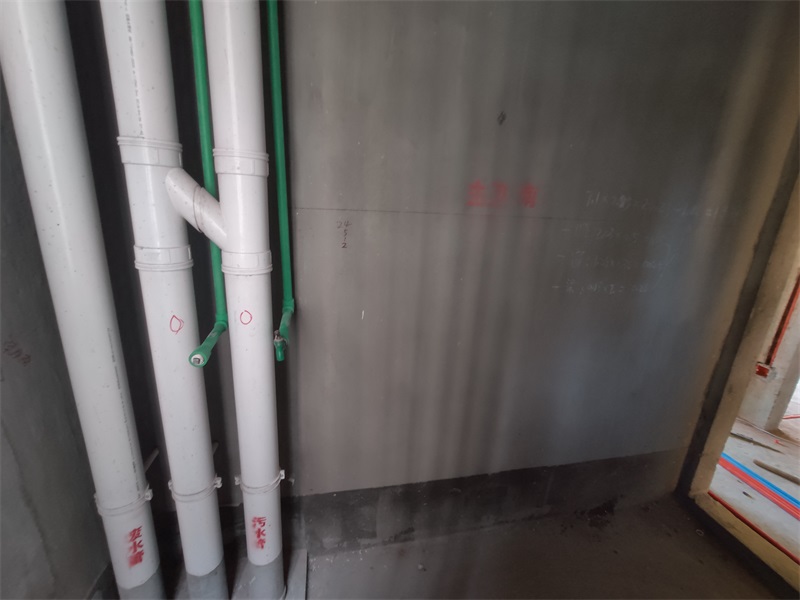

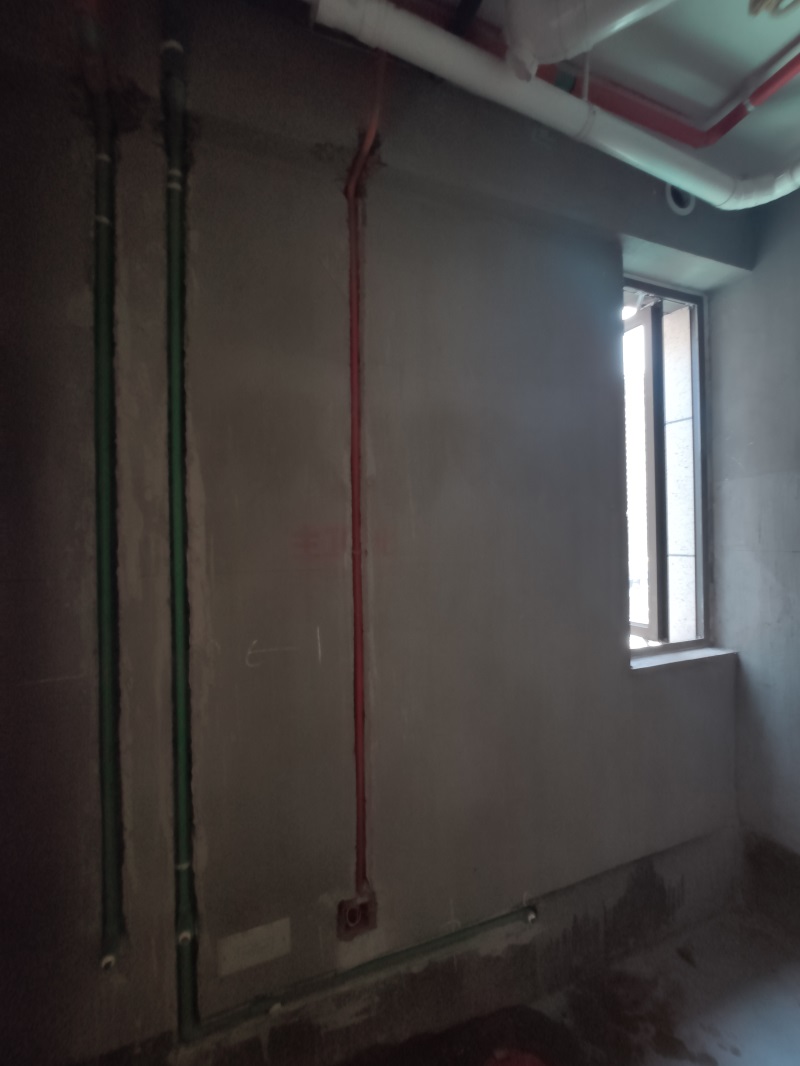

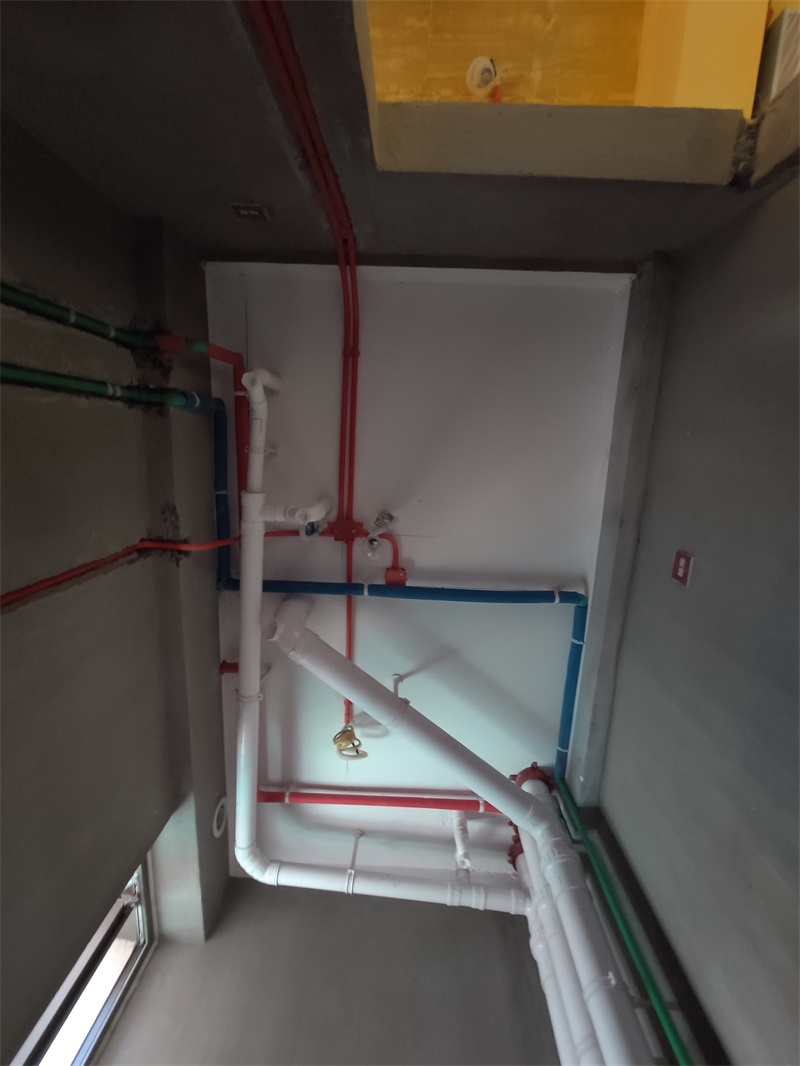

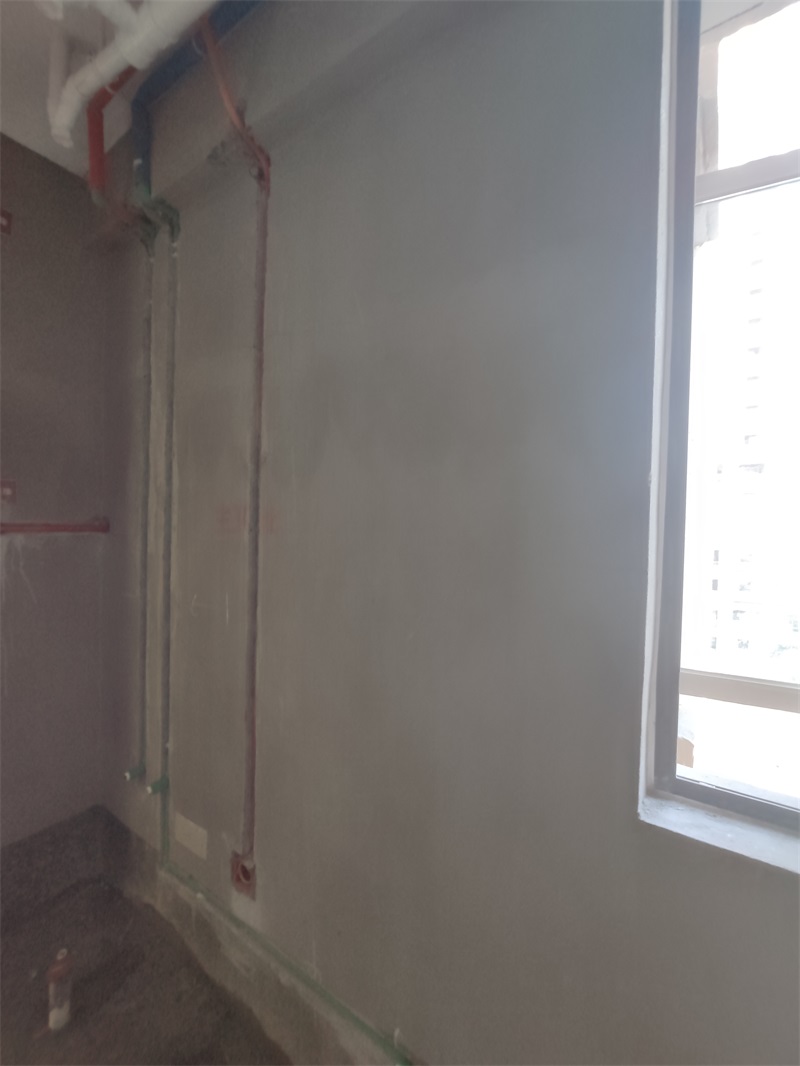

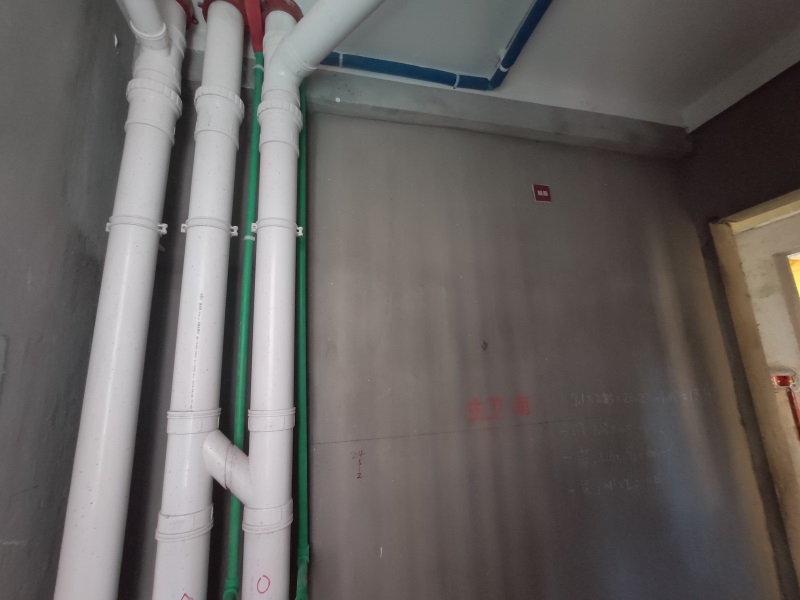

卫生间走墙水管采用下垂式安装，避免后期安装的时候破坏到水管

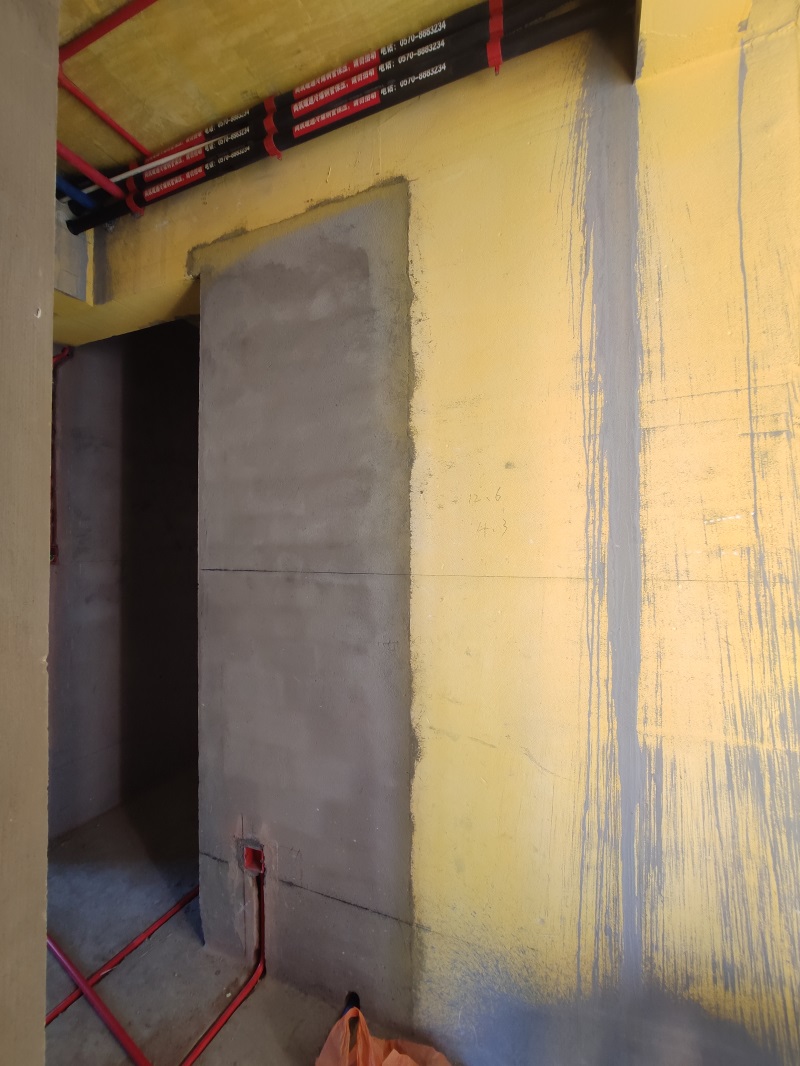

走顶的水管用保温棉包裹，红色保温棉代表热水，蓝色保温棉代表冷水

发表于 2019-8-14 15:07:35

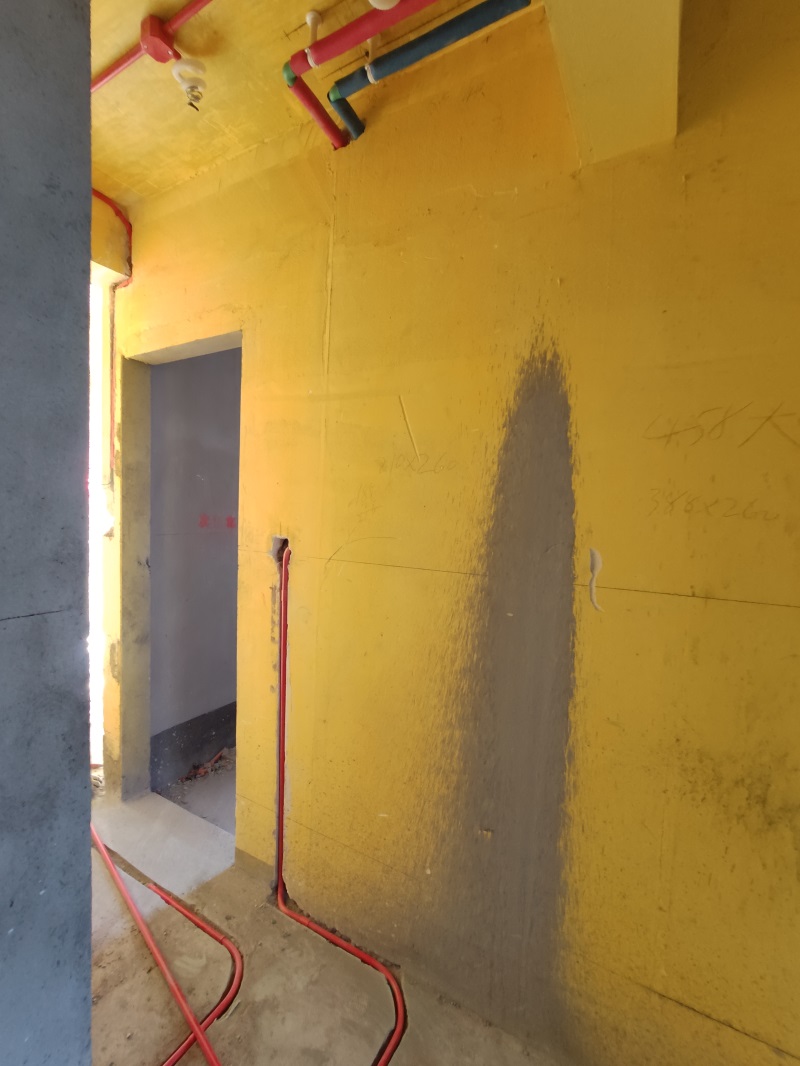

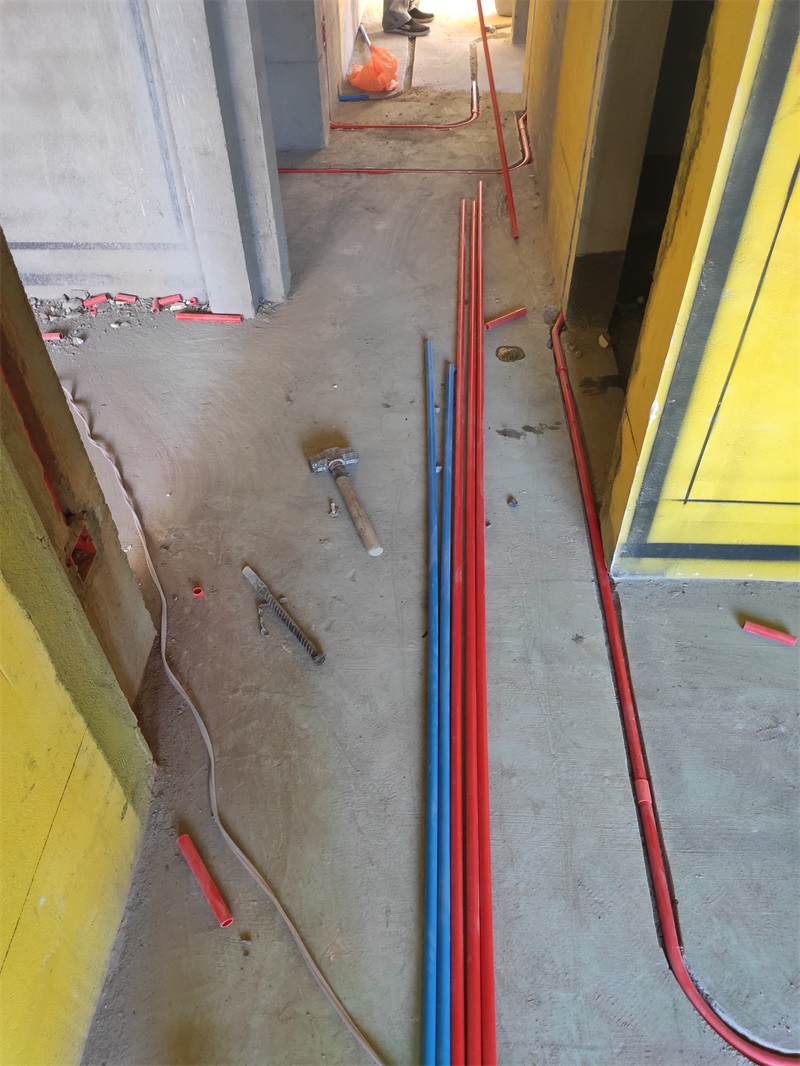

过道：所有线管采用20中型线管

水管转弯处不需要包保温棉，水管转弯处必须要有吊卡，吊卡间距转弯处不大于15cm
