[衢州] 衢州公馆10-5#120㎡美式——小美风格

[复制链接]
 楼主| 发表于 2019-8-13 16:13:17 | 显示全部楼层

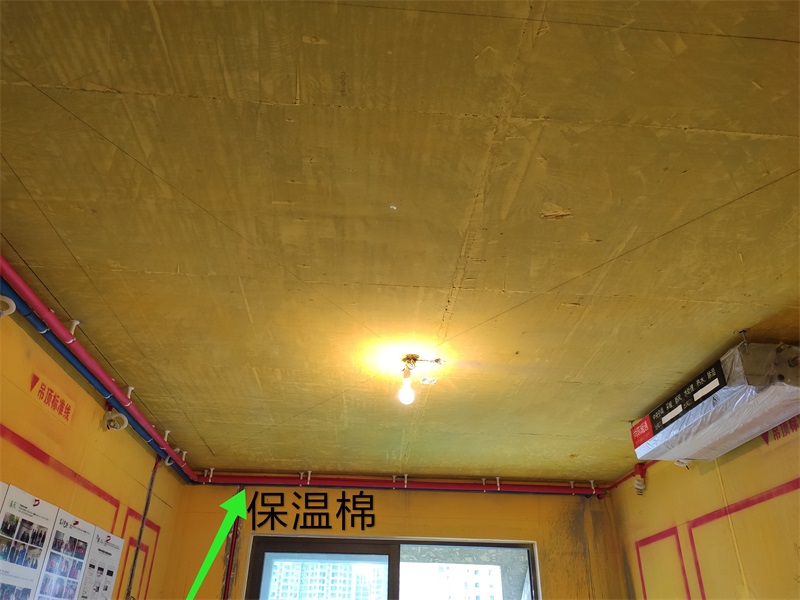

红色保温棉代表热水，蓝色保温棉代表冷水

回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-8-13 16:16:03 | 显示全部楼层

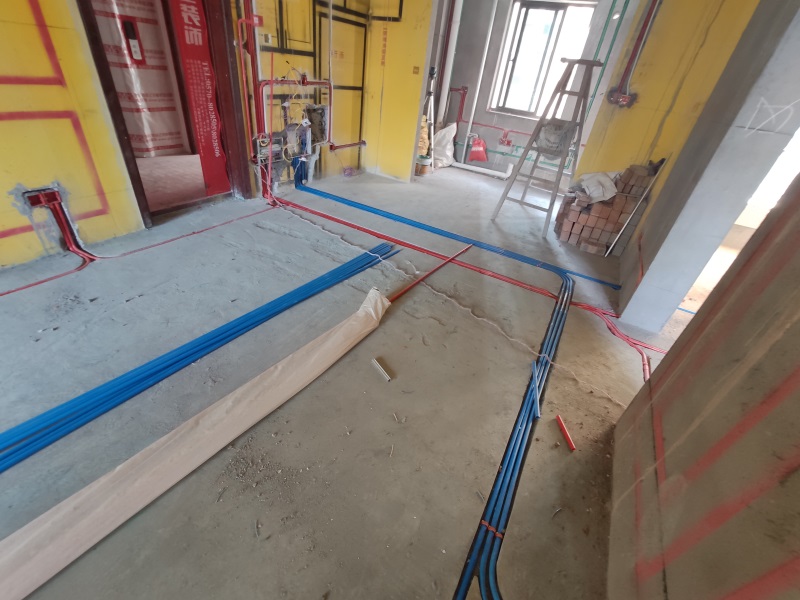

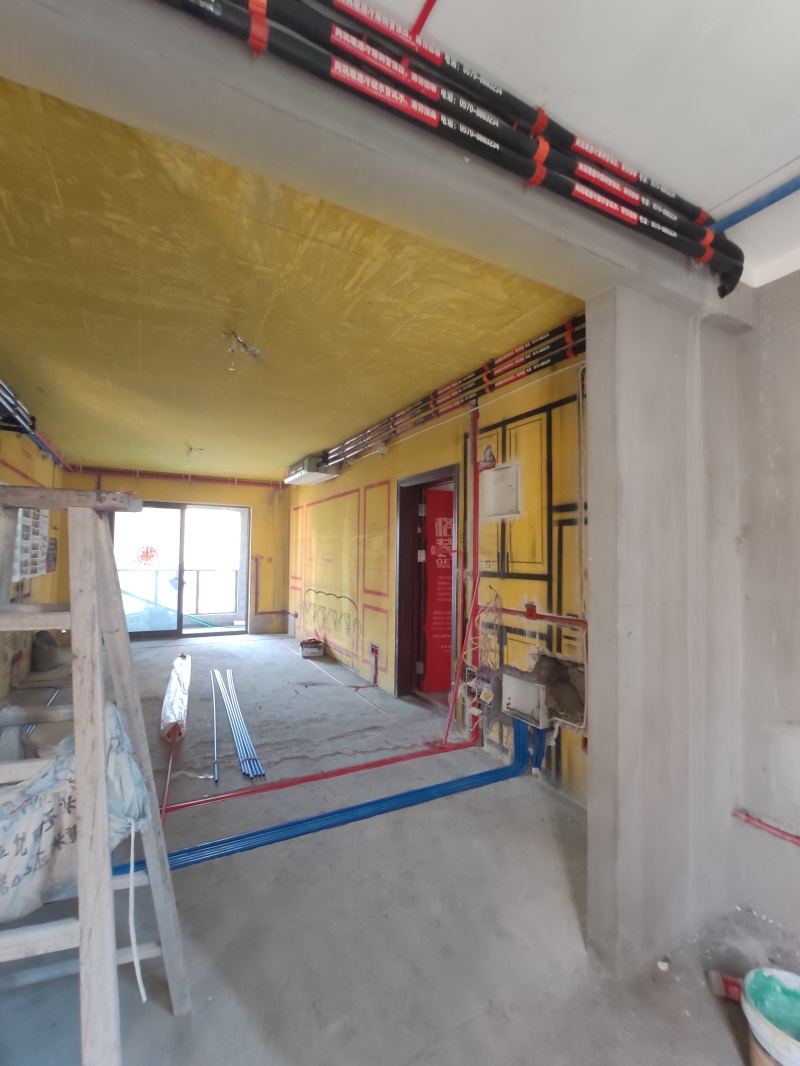

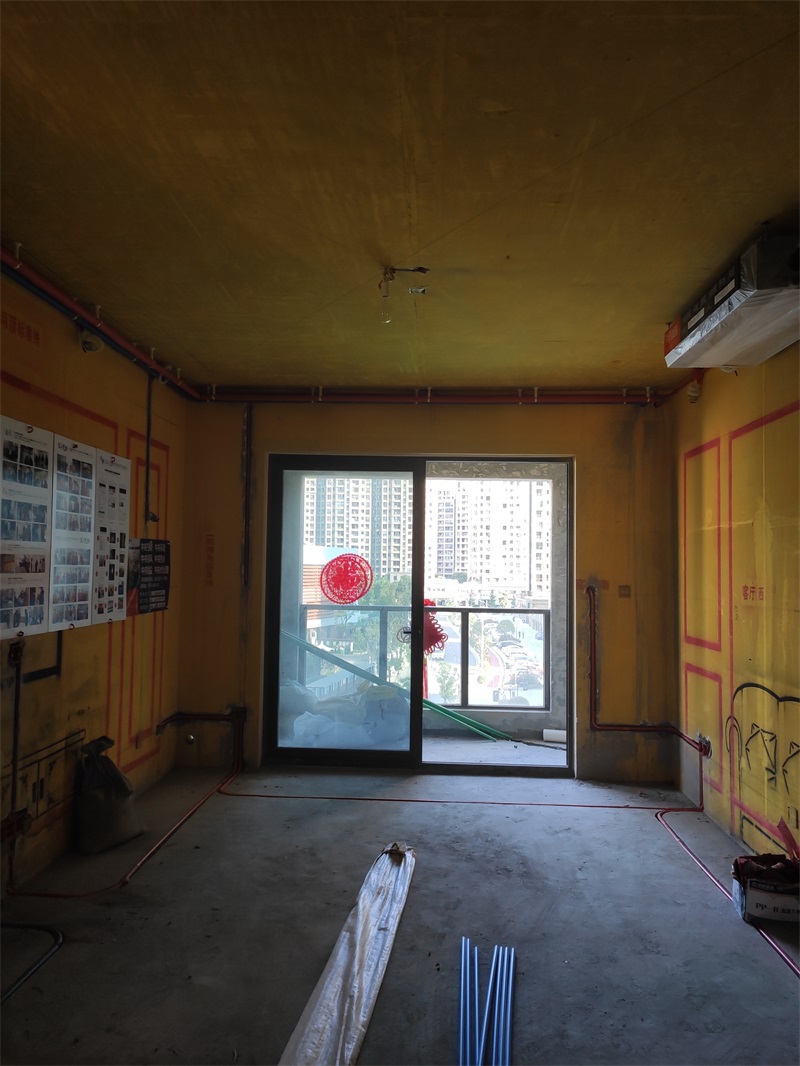

水管：红色保温棉代表热水，蓝色保温棉代表冷水。



线路横平竖直


水管吊卡间距小于80cm，符合施工规范


回复 支持 反对

使用道具 举报

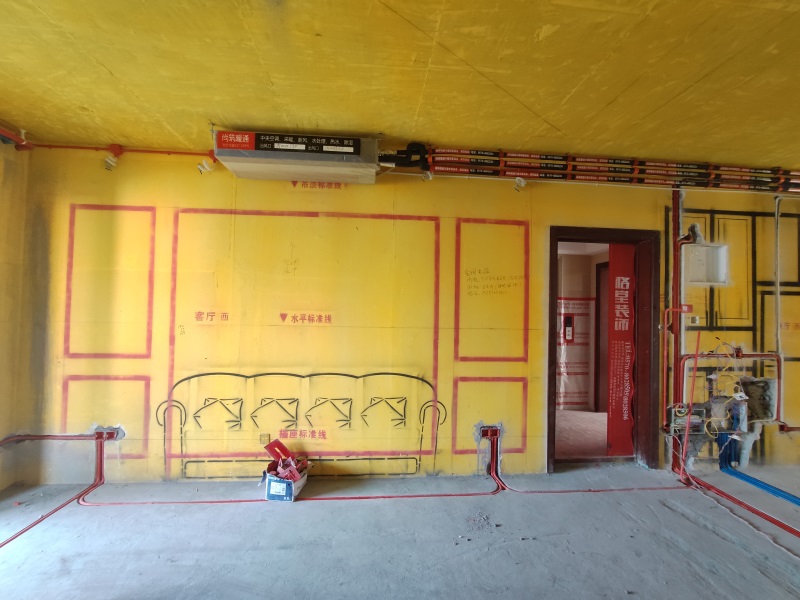

 楼主| 发表于 2019-8-13 16:18:03 | 显示全部楼层

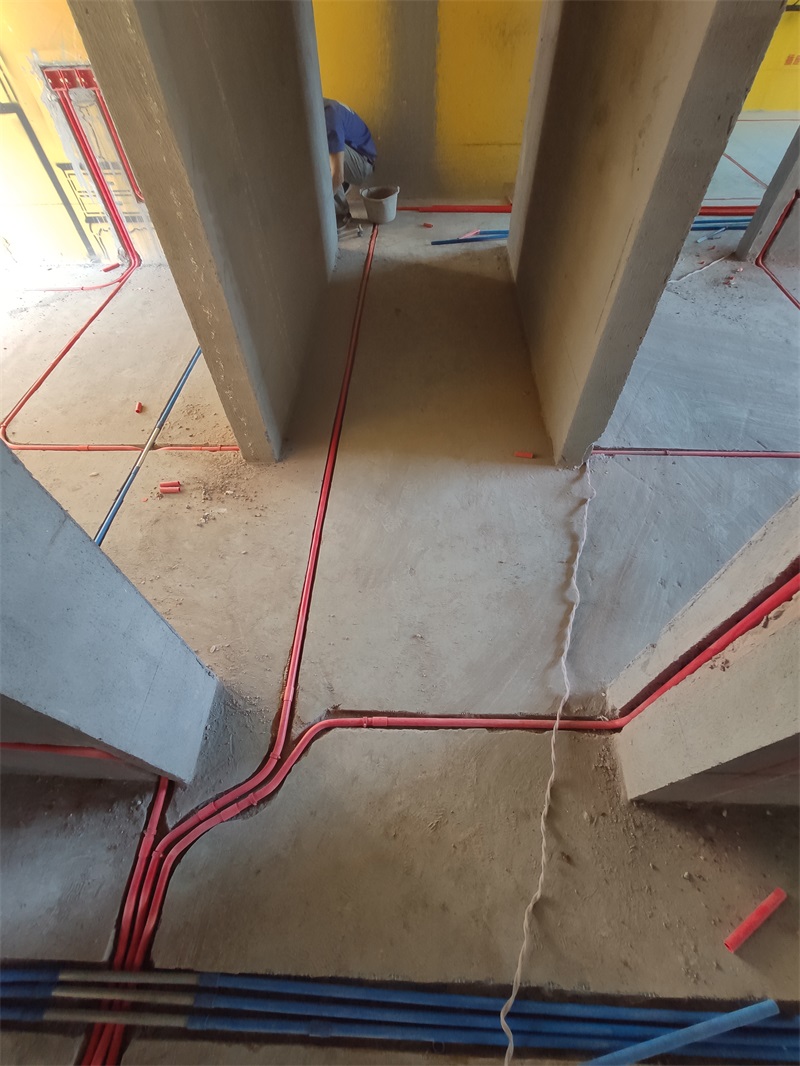

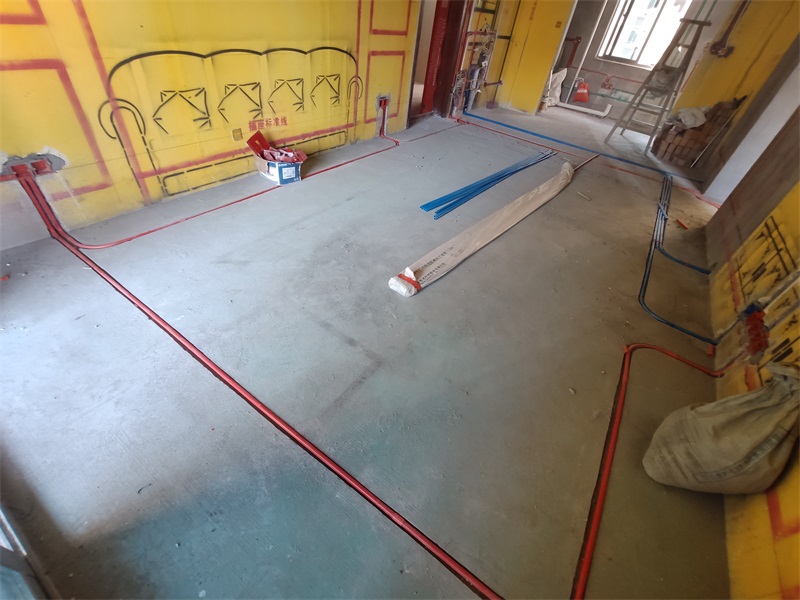

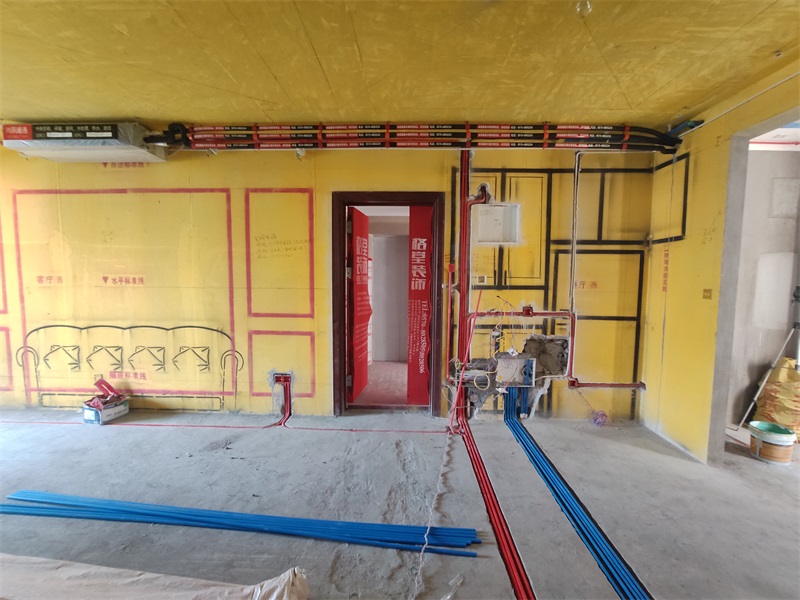

红色线管代表强电


线路布置横平竖直，线管转弯的地方用弹簧弯曲，要不扁不皱

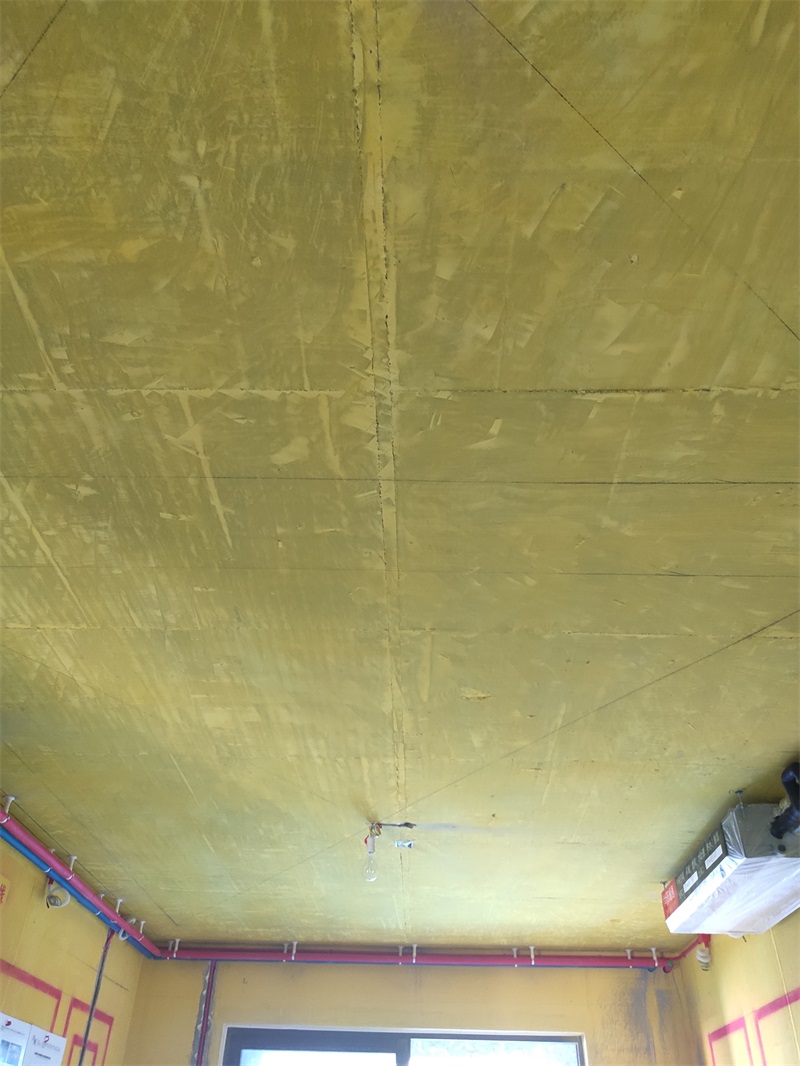

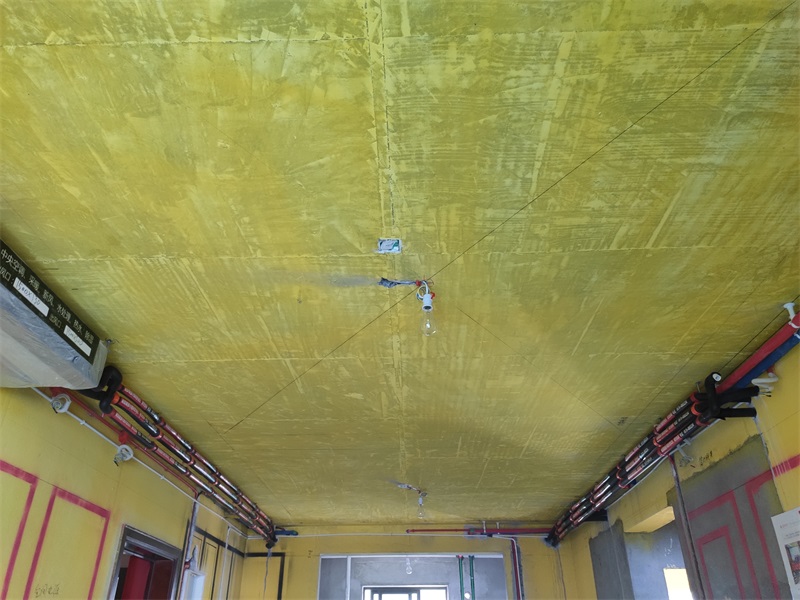

顶部线路用黄腊管保护到位



强弱电相距在30cm以上

回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-8-13 16:18:45 | 显示全部楼层
强弱电相距的地方用金属屏蔽管，防止后期信号干扰


回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-8-13 16:20:25 | 显示全部楼层

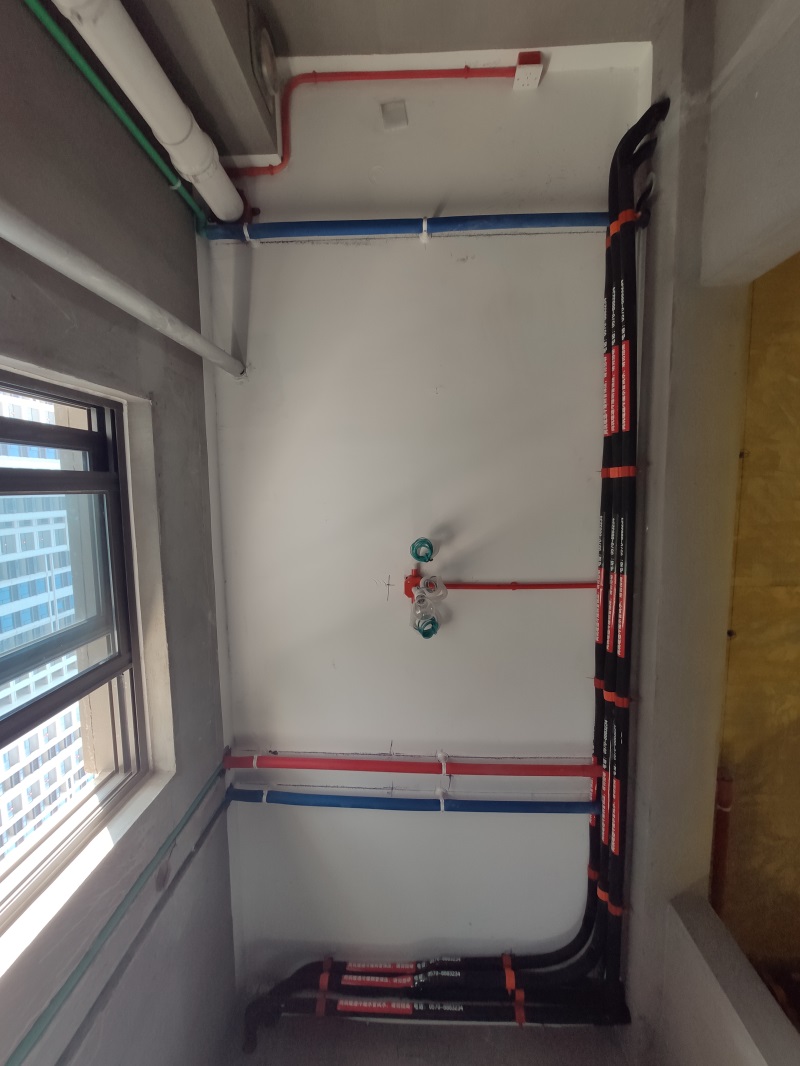

每户水管进水部位室内，应该加进水总阀，采用暗埋做法





回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-8-13 16:20:57 | 显示全部楼层

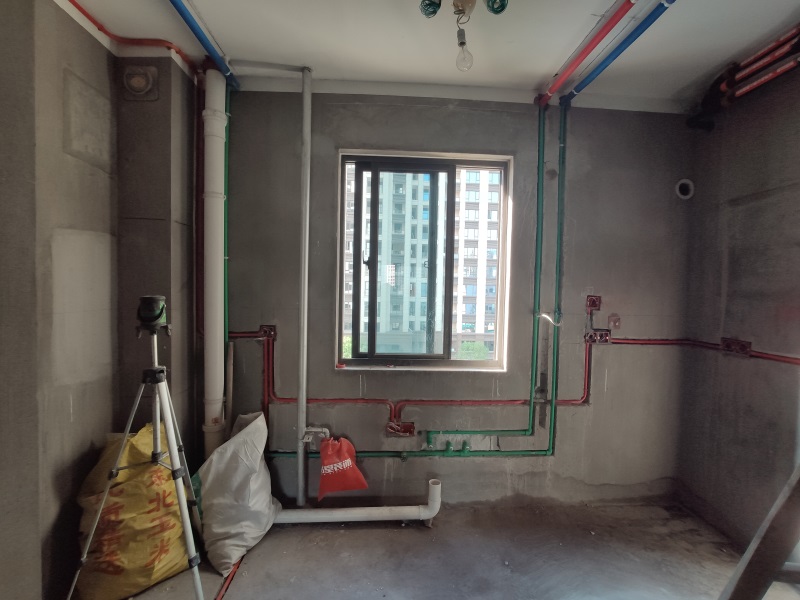

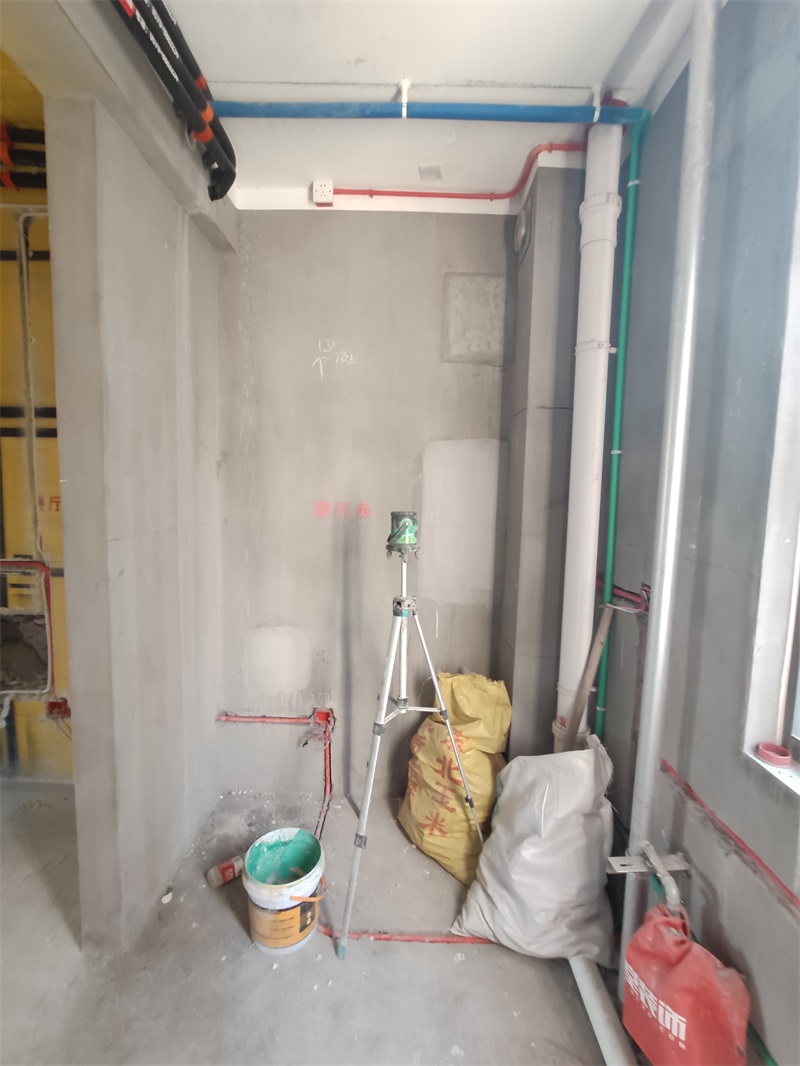

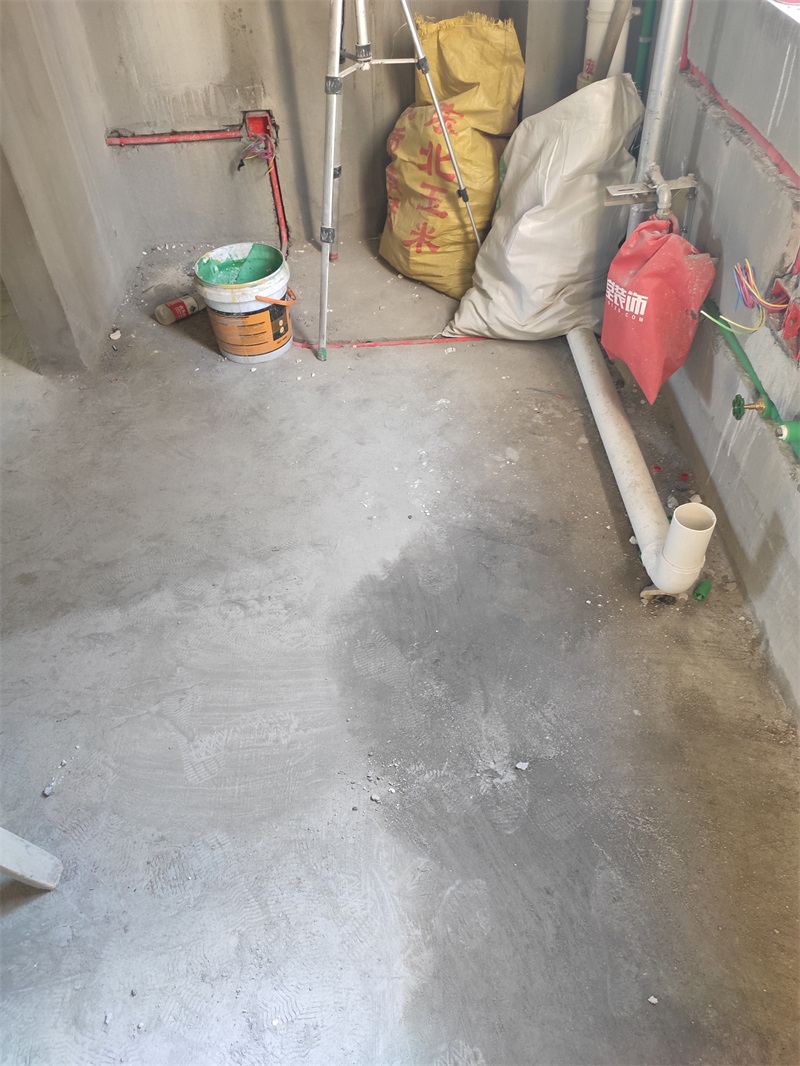

厨房水电线路布置



回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-8-13 16:22:44 | 显示全部楼层

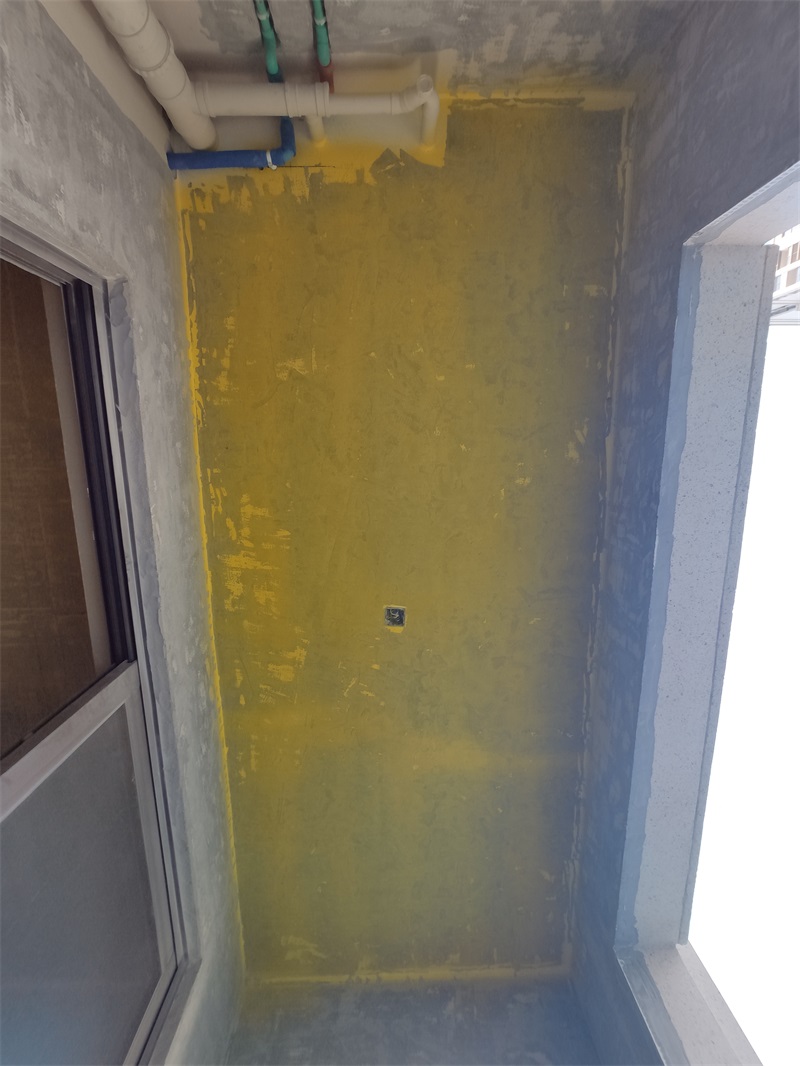

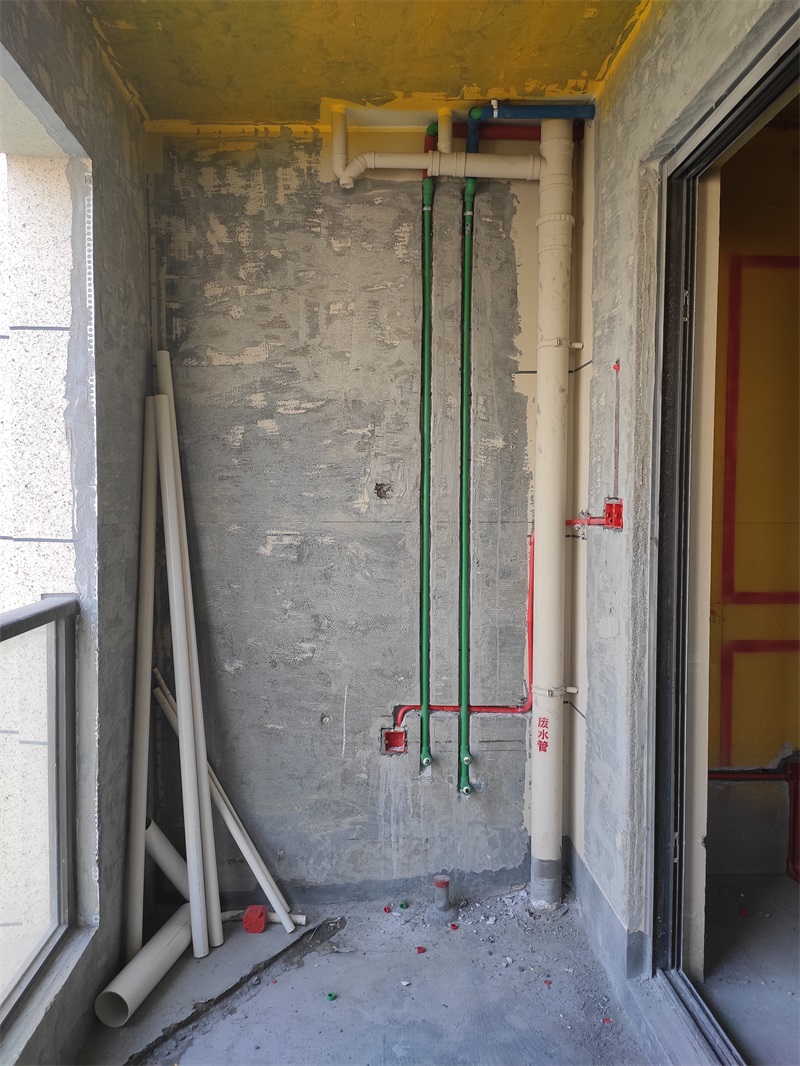

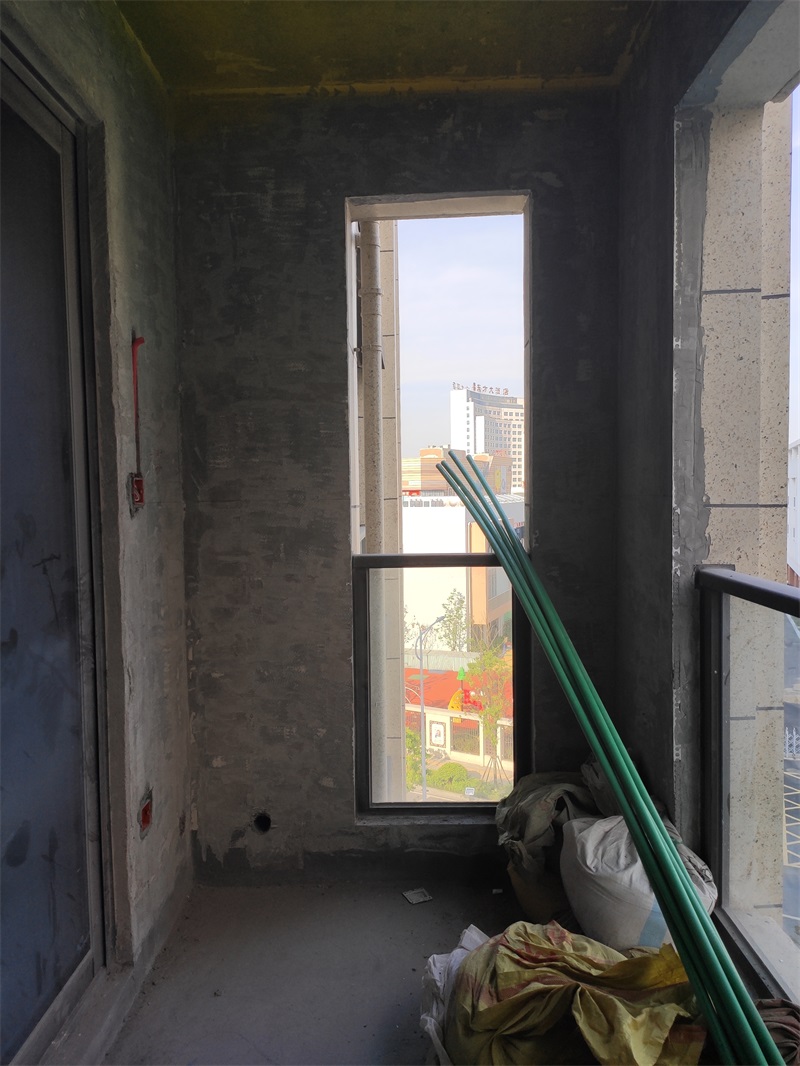

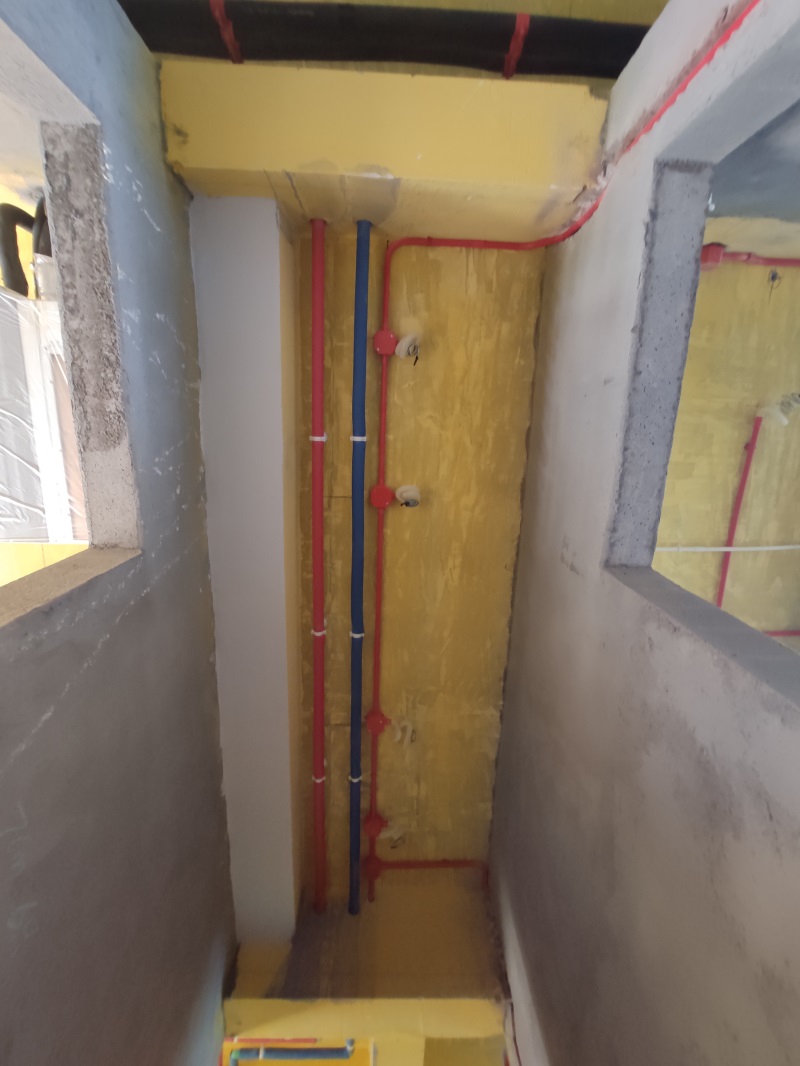

阳台水管线路布置





走墙水管采用下垂式安装，需要贴瓷砖的地方水管不需要包保温棉


回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-8-13 16:23:13 | 显示全部楼层

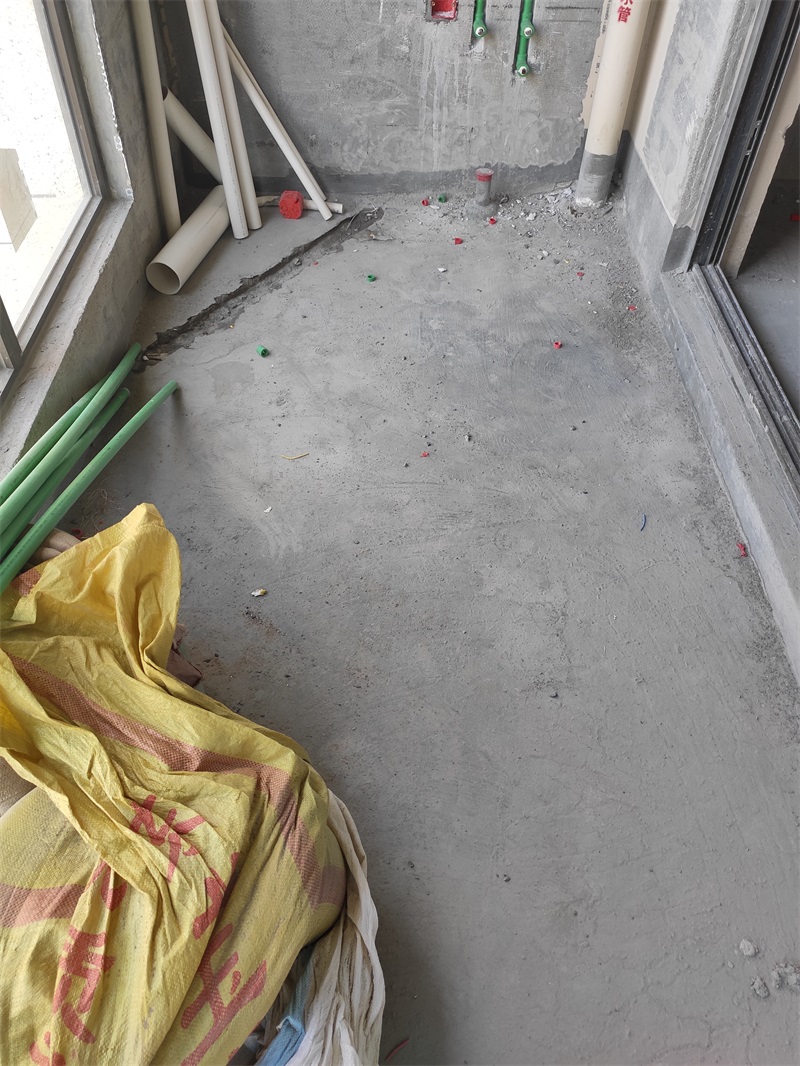

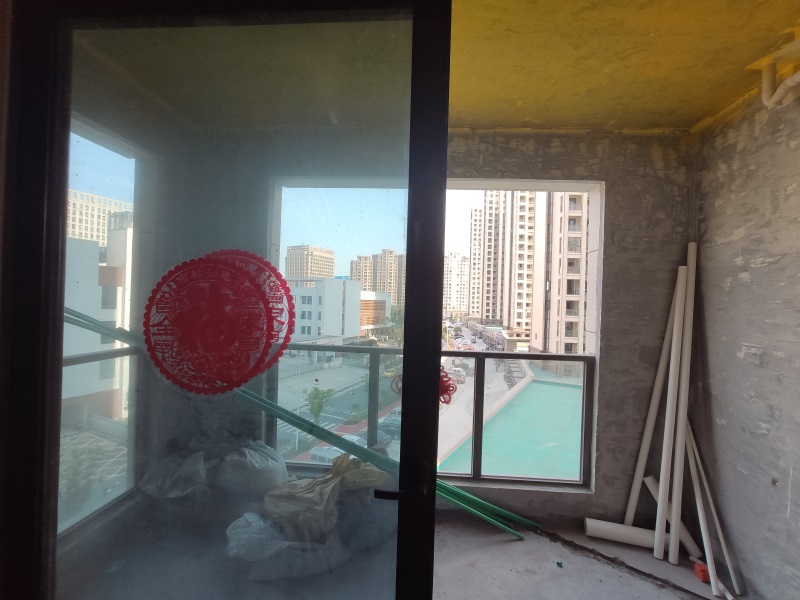

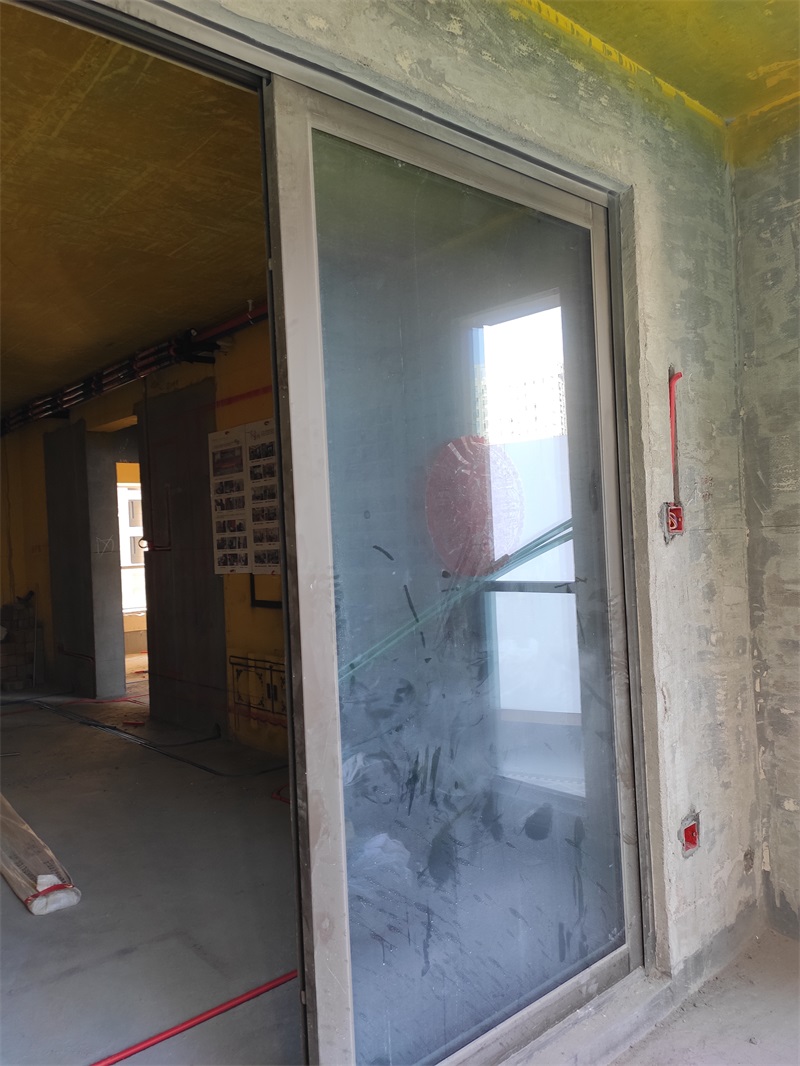

阳台


回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-8-13 16:25:20 | 显示全部楼层

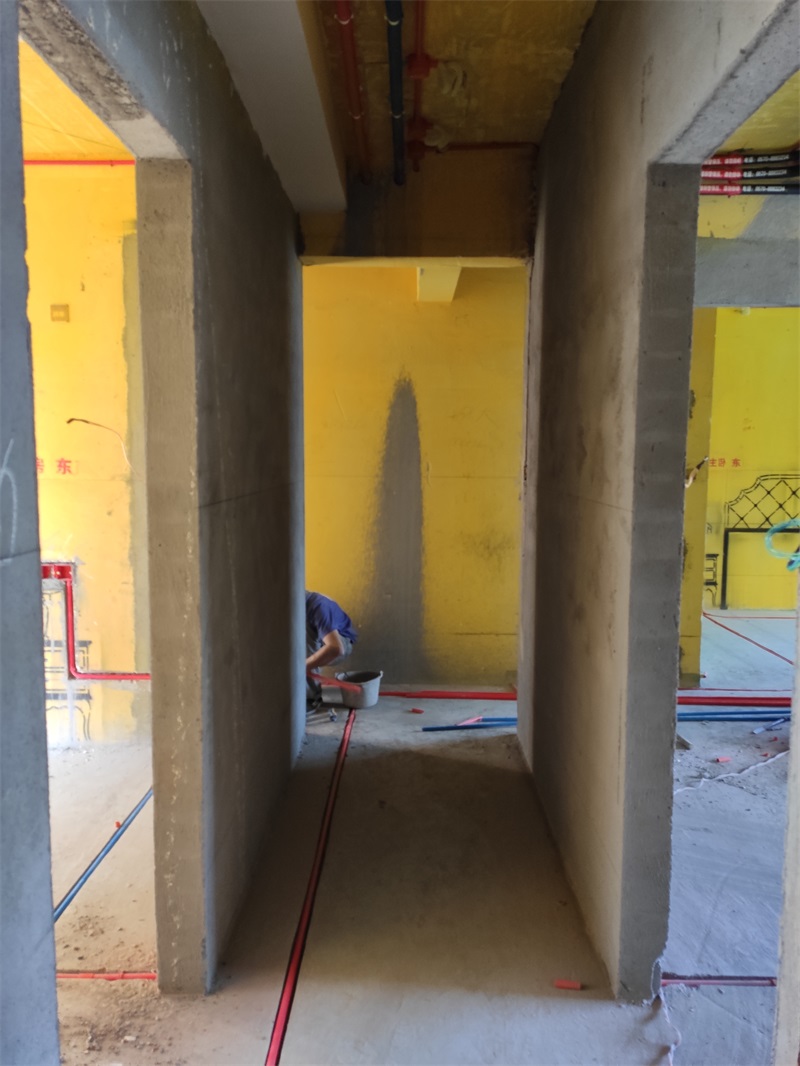

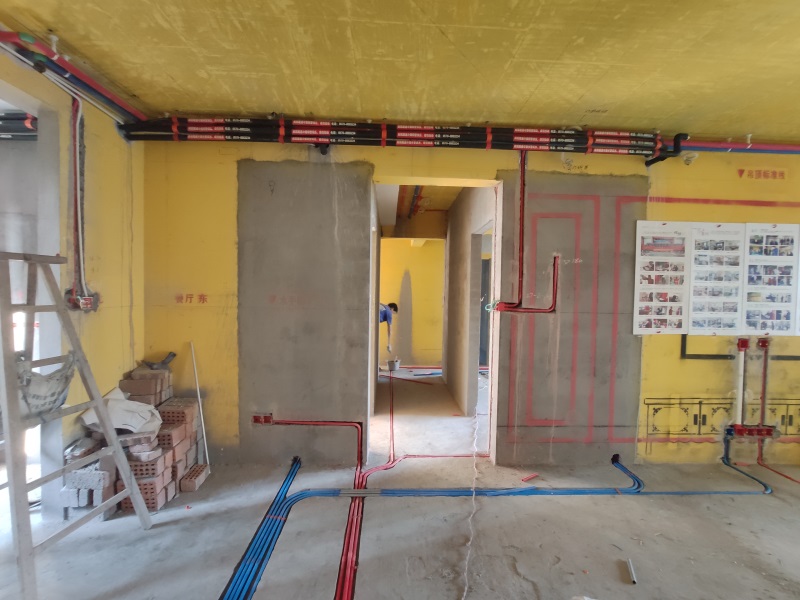

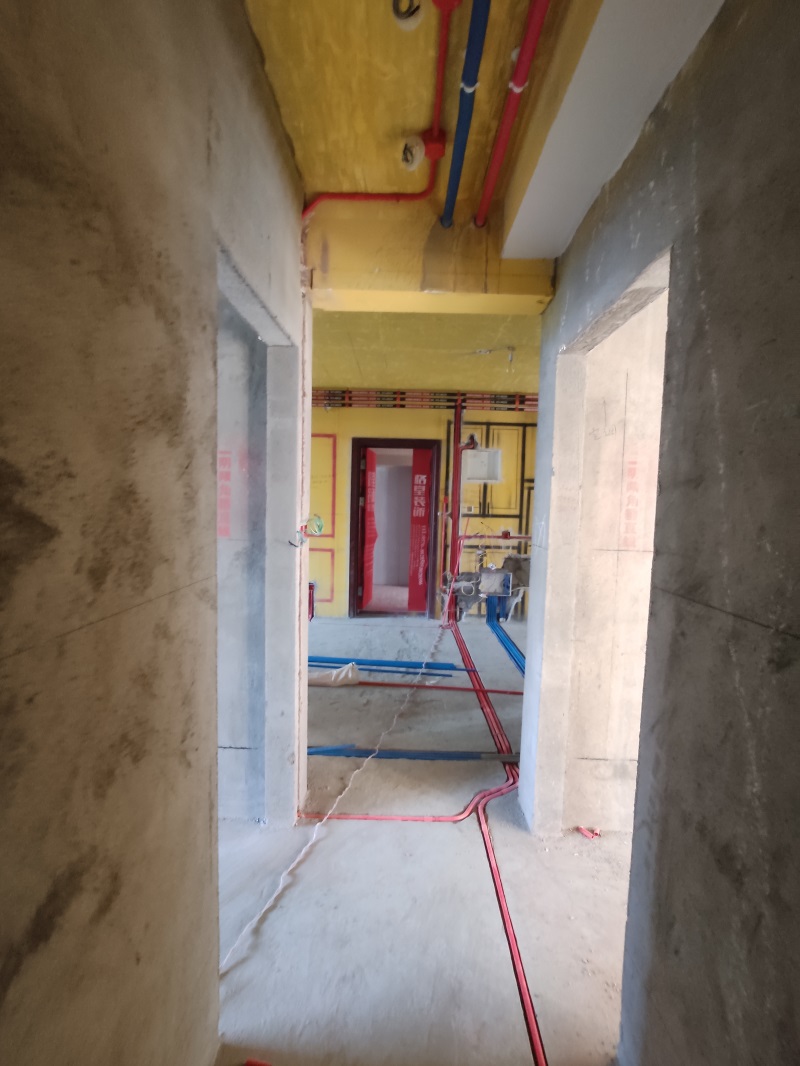

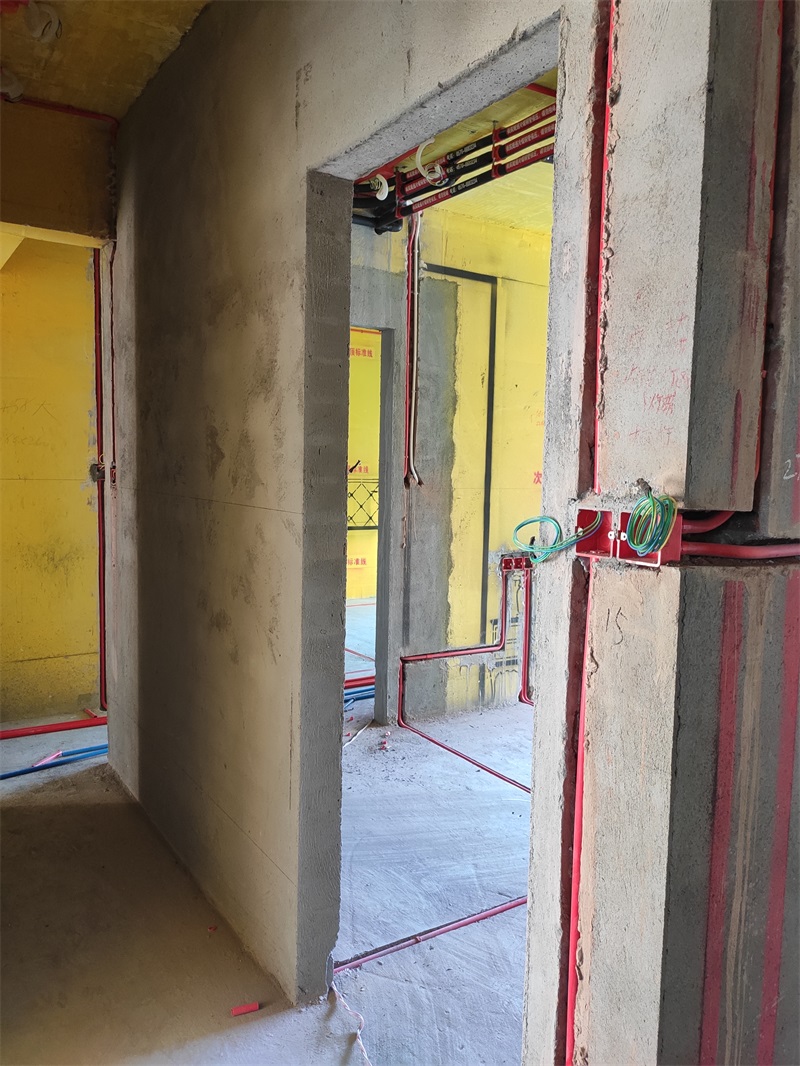

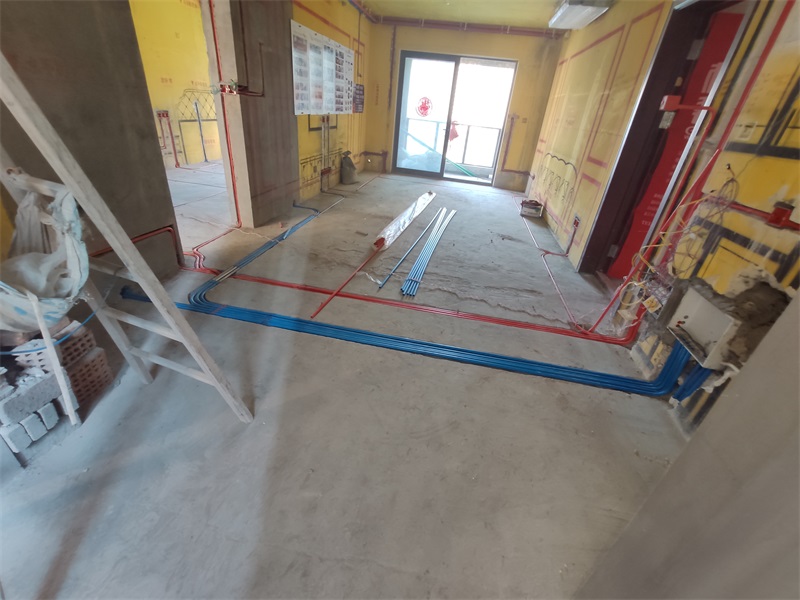

过道线路布置


开关布置一般要求在完成面130cm左右



水管吊卡间距小于80cm


红色线管代表强电

回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-8-13 16:25:49 | 显示全部楼层

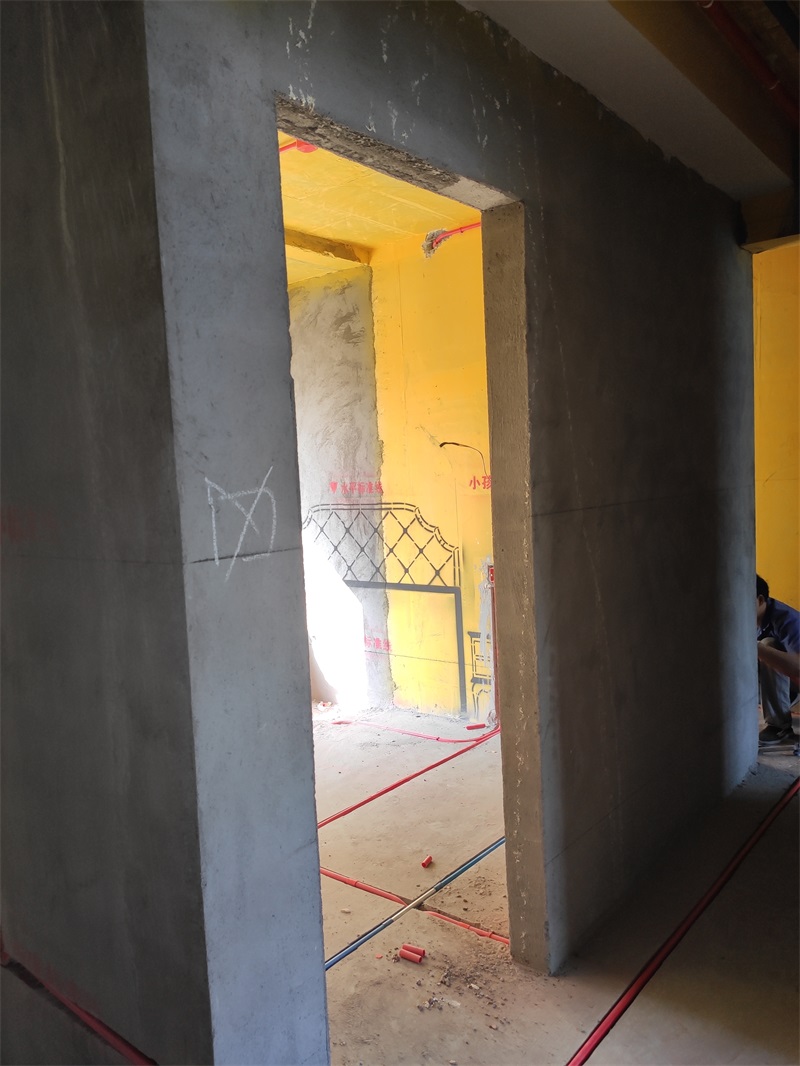

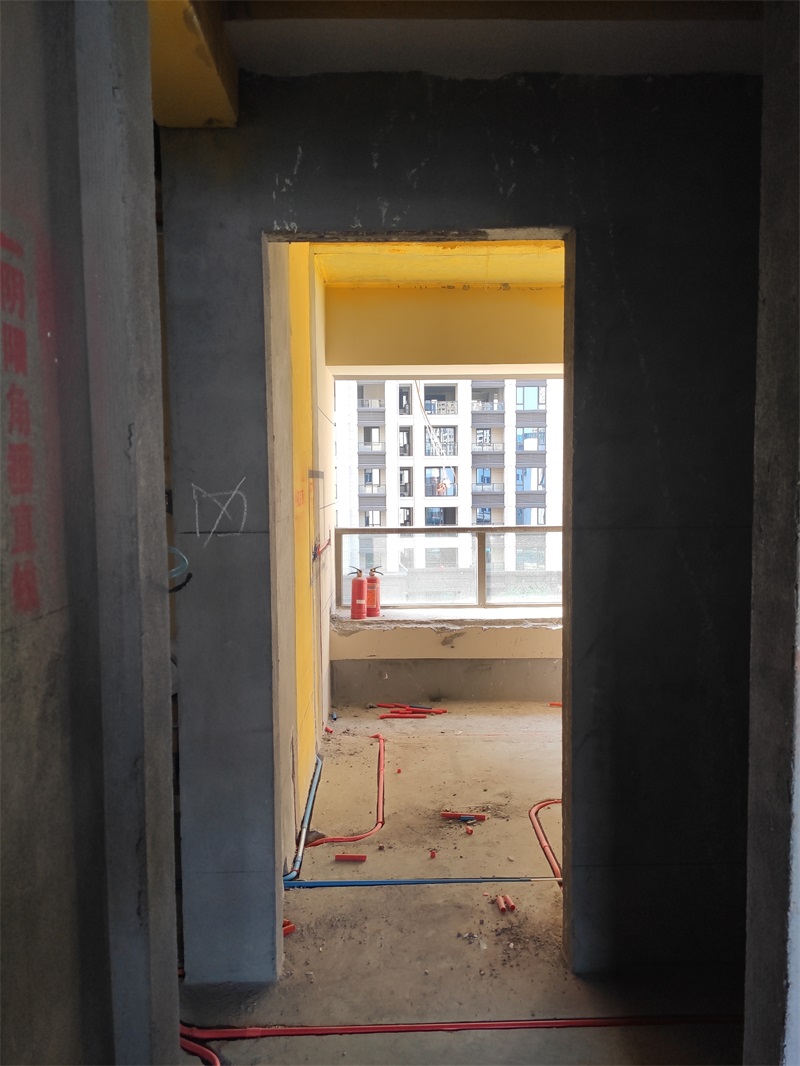

过道：水电施工


回复 支持 反对

使用道具 举报
