郁金香郡32-4#160㎡现代—现代白调两居室

发表于 2020-1-19 12:53:41

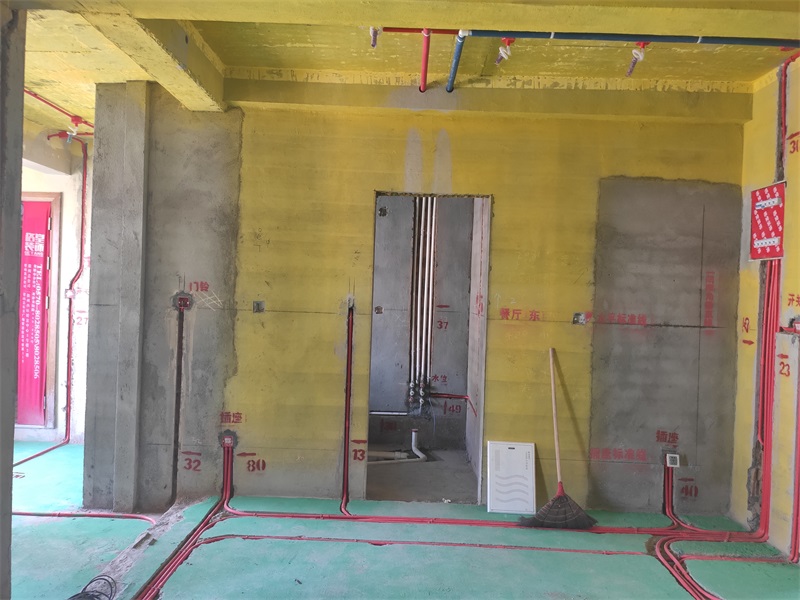

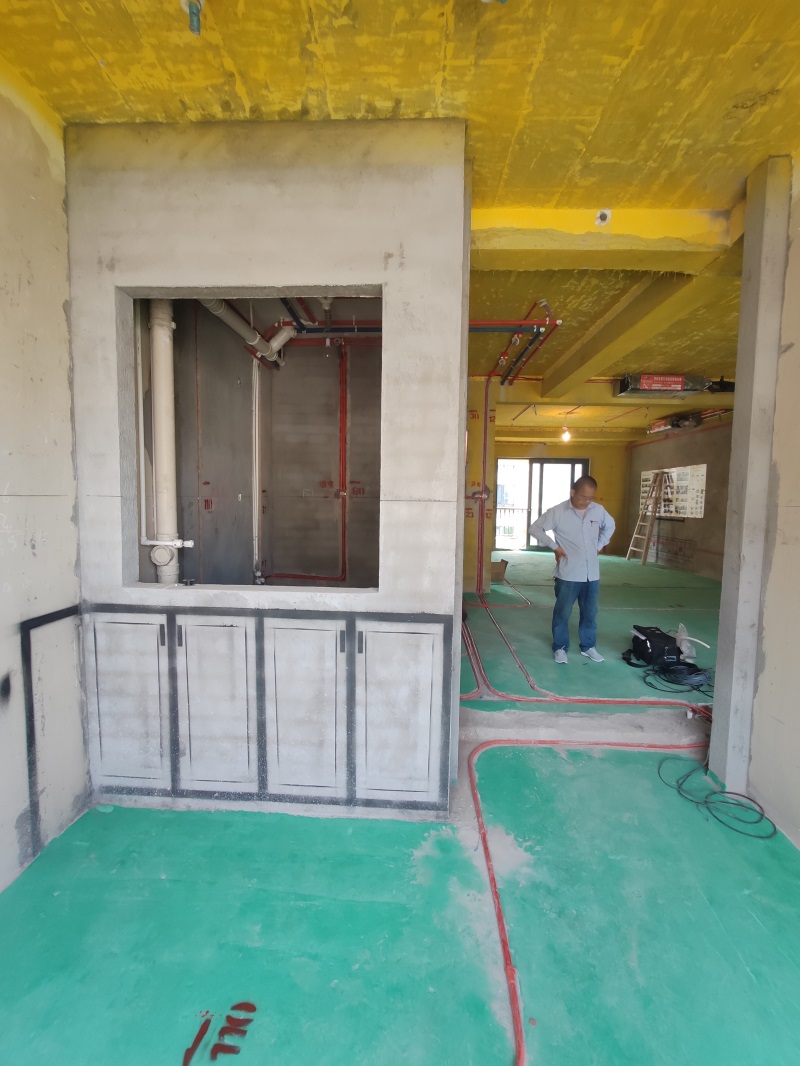

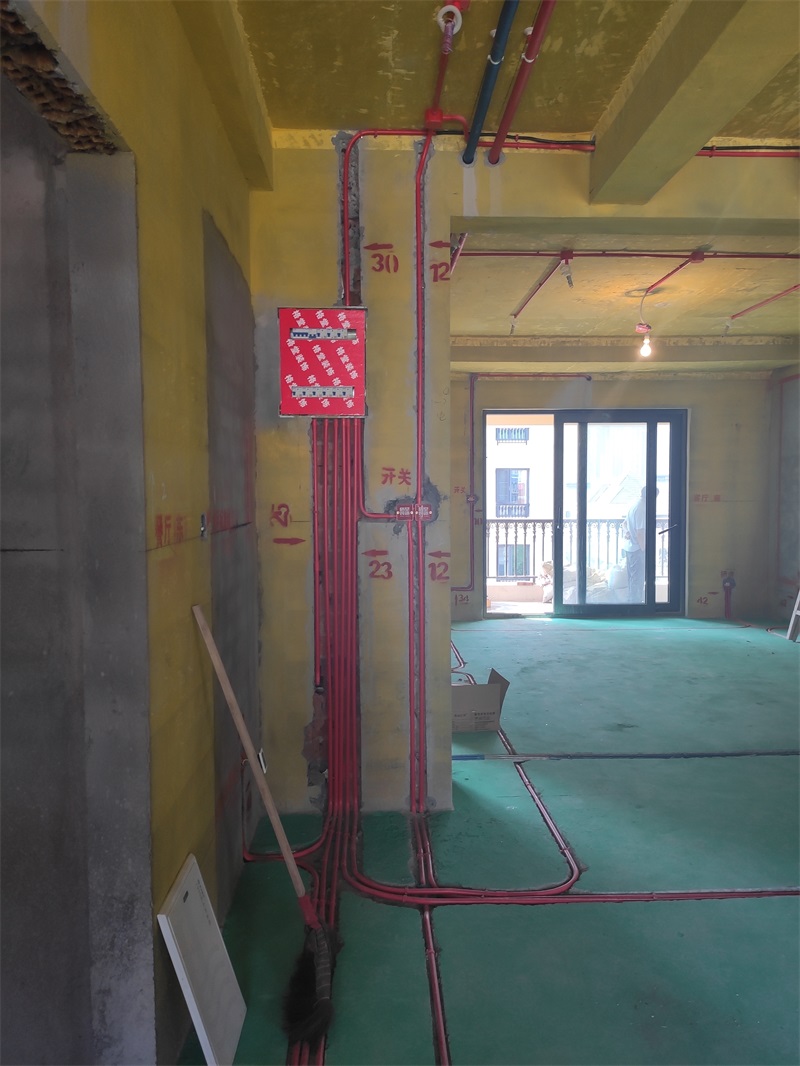

并排两根以上线管，固定采用管卡错位顺钉，间隙均匀

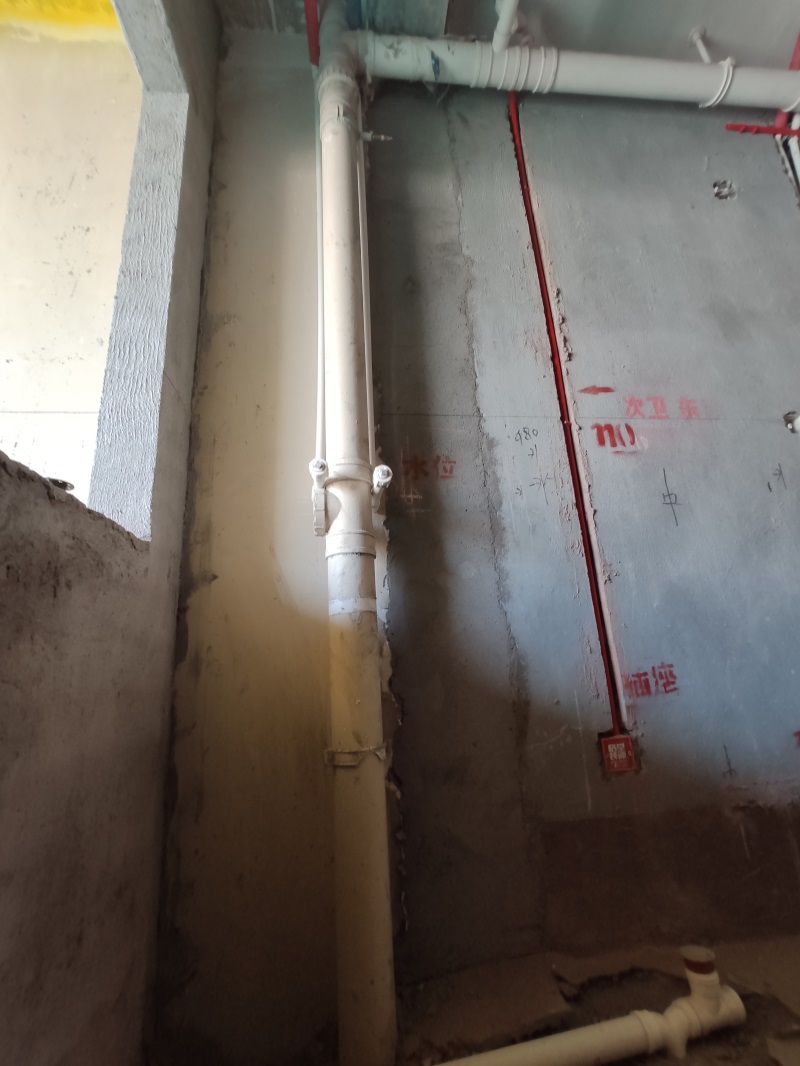

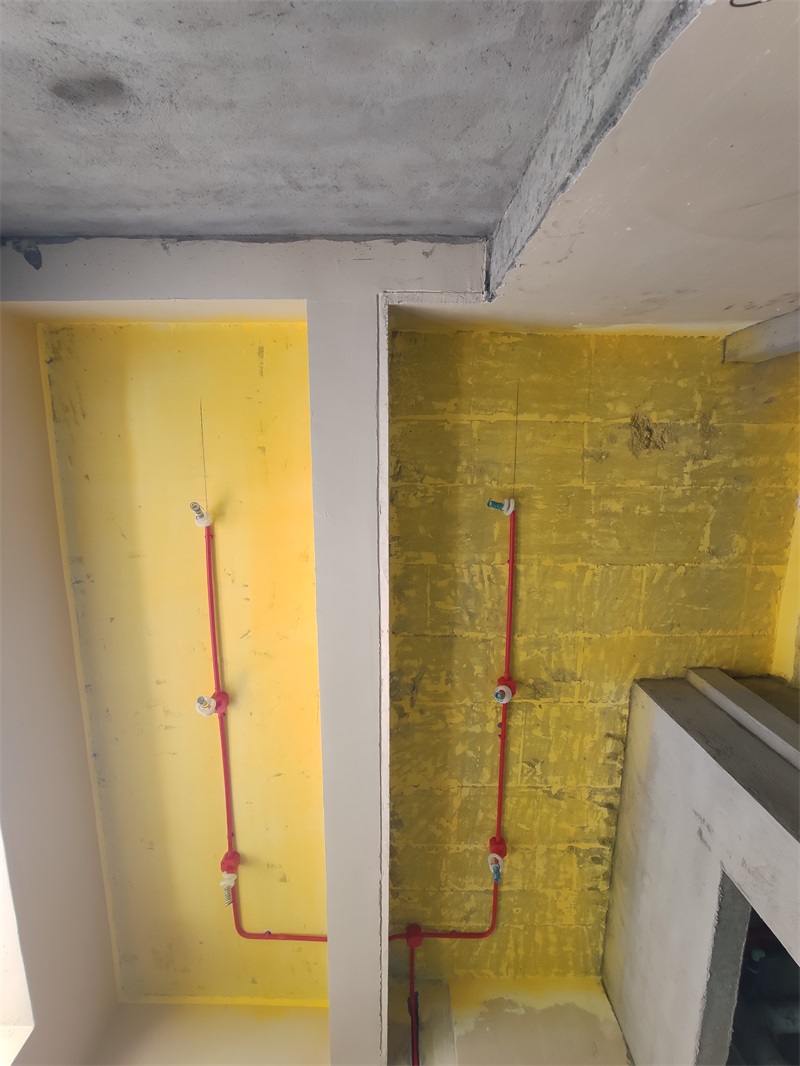

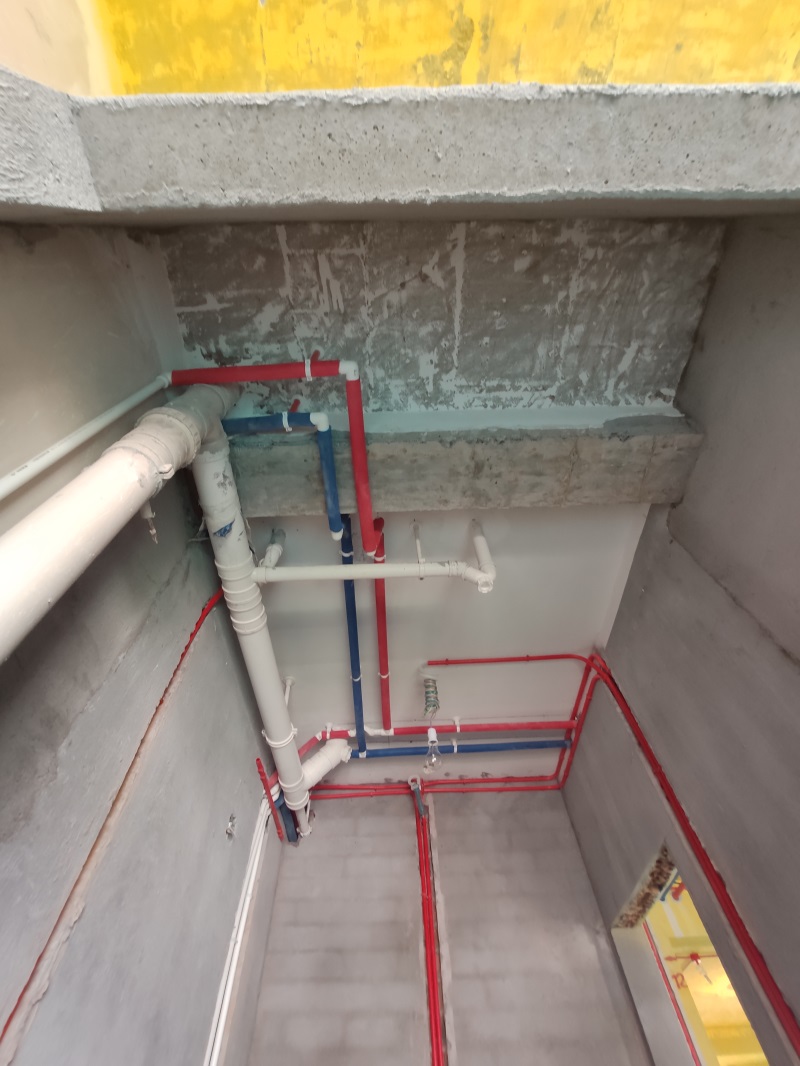

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)，水管交叉处采用过桥弯头

发表于 2020-1-19 12:54:45

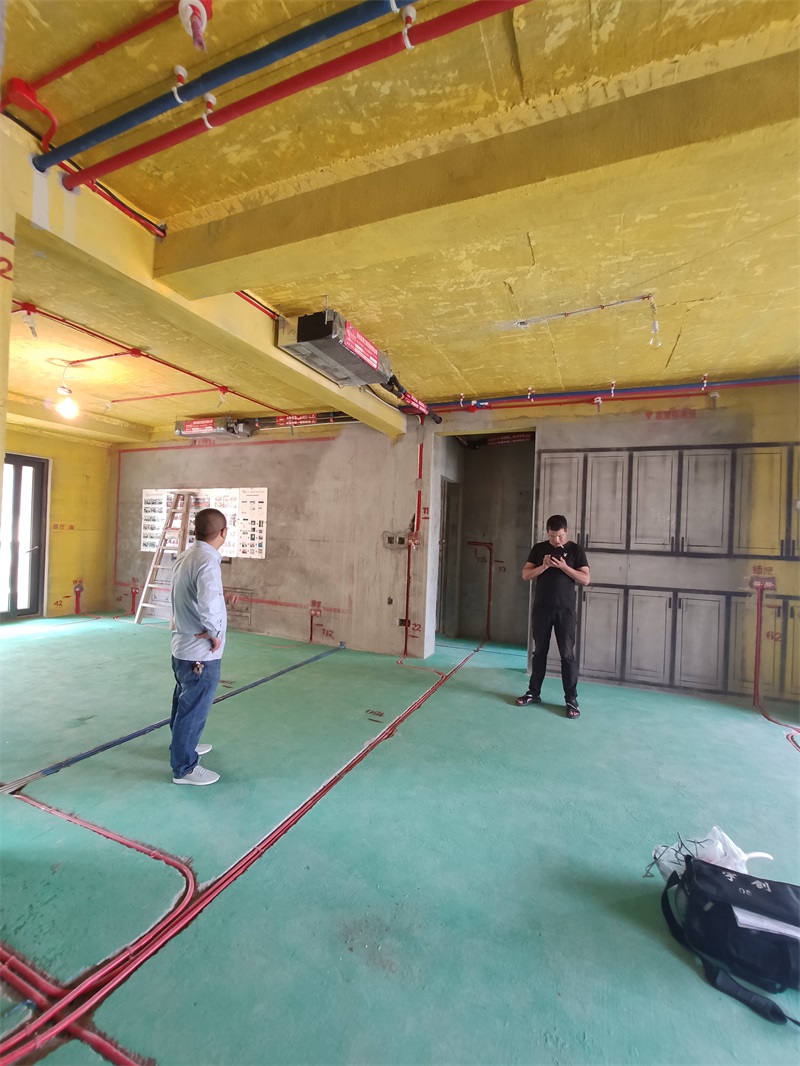

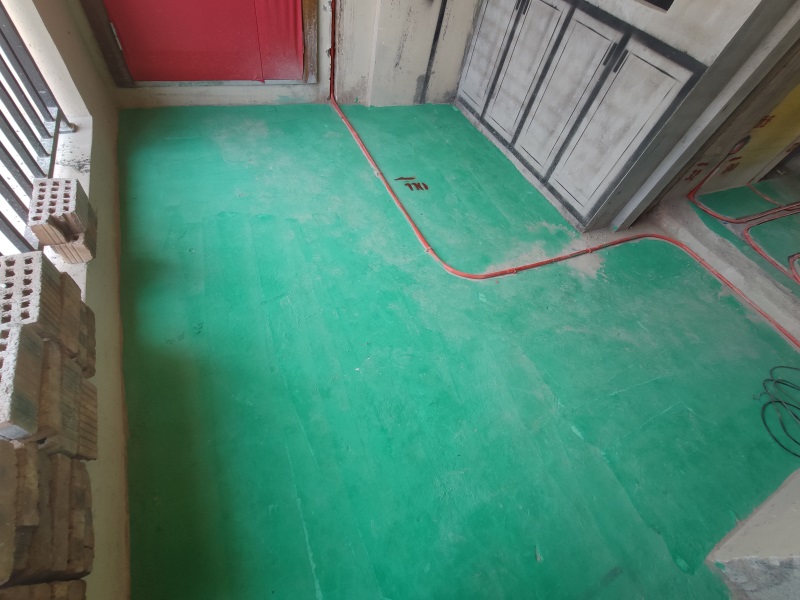

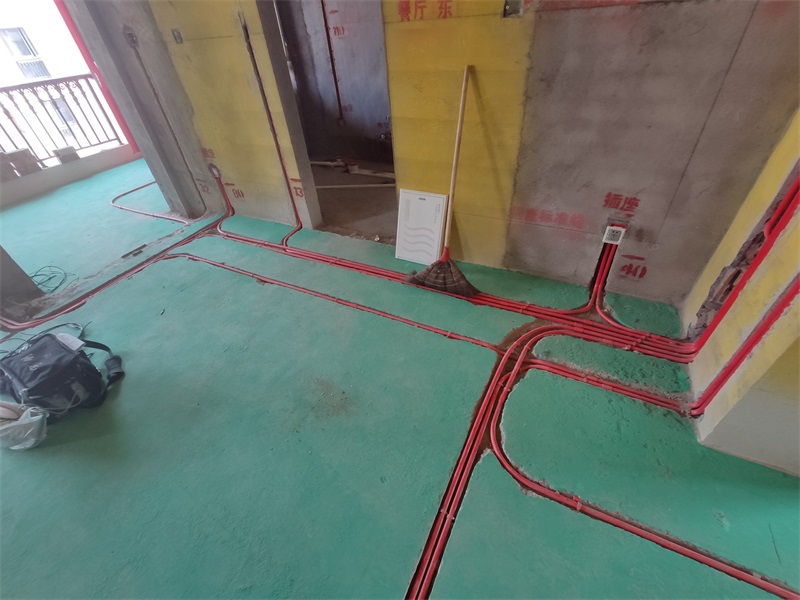

线管转弯处不能用弯头，用弹簧弯曲要不扁不皱，直角弧度要合理不能太小太急

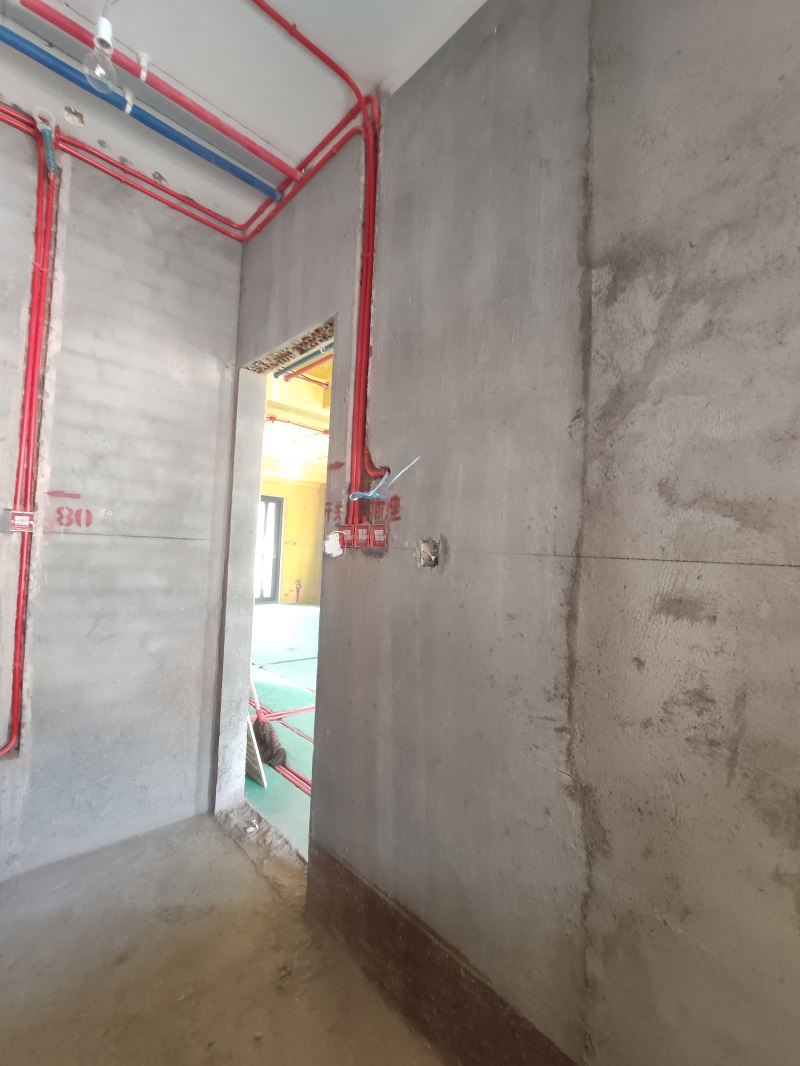

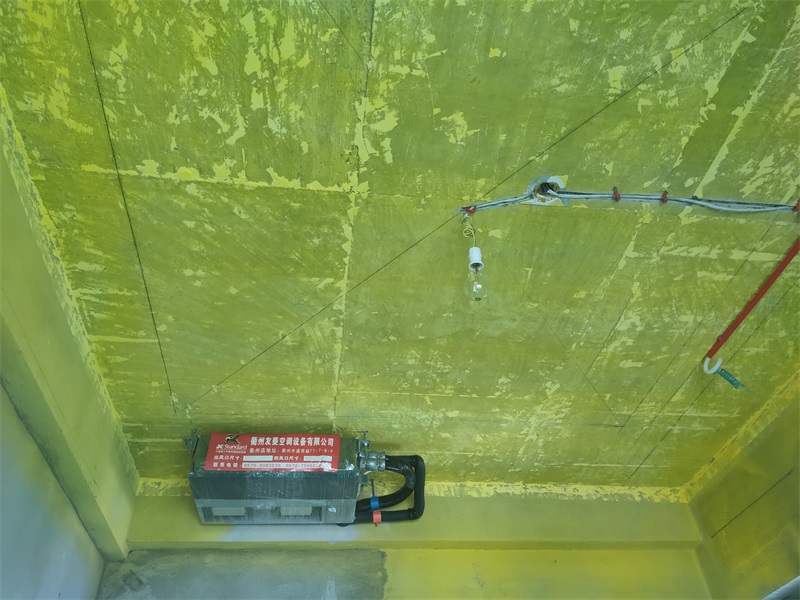

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定

发表于 2020-1-19 12:55:55

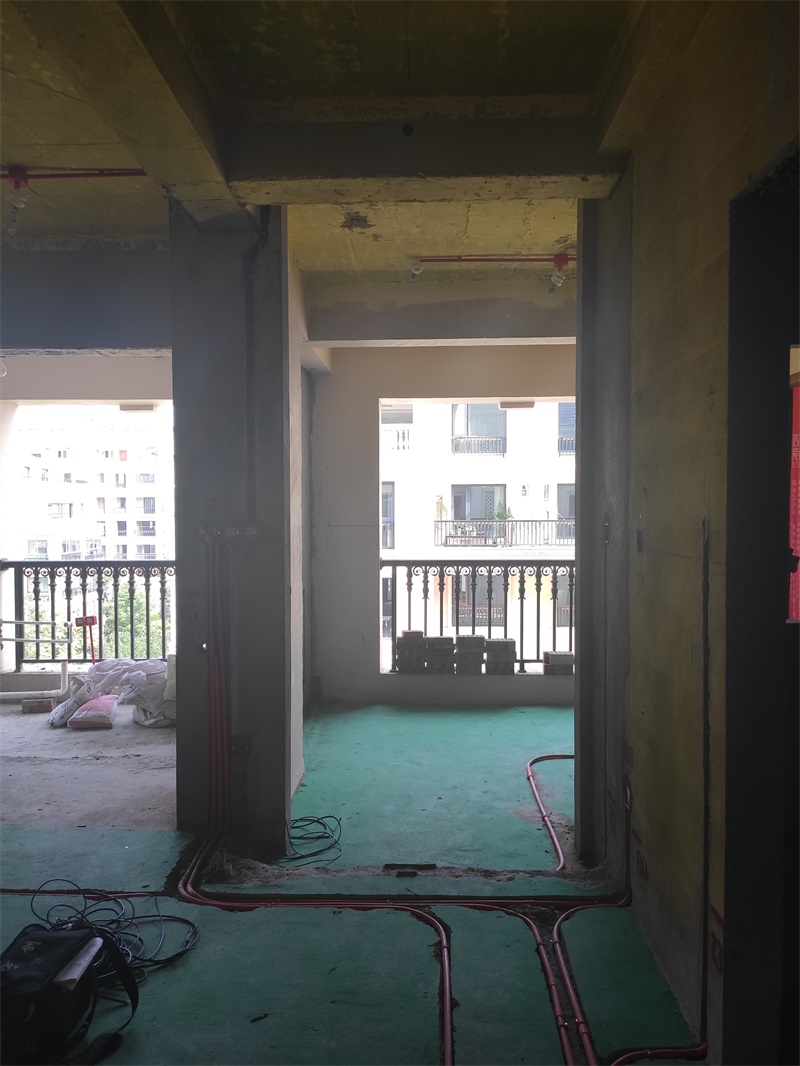

所有线管采用直径20中型线管

发表于 2020-1-19 12:57:41

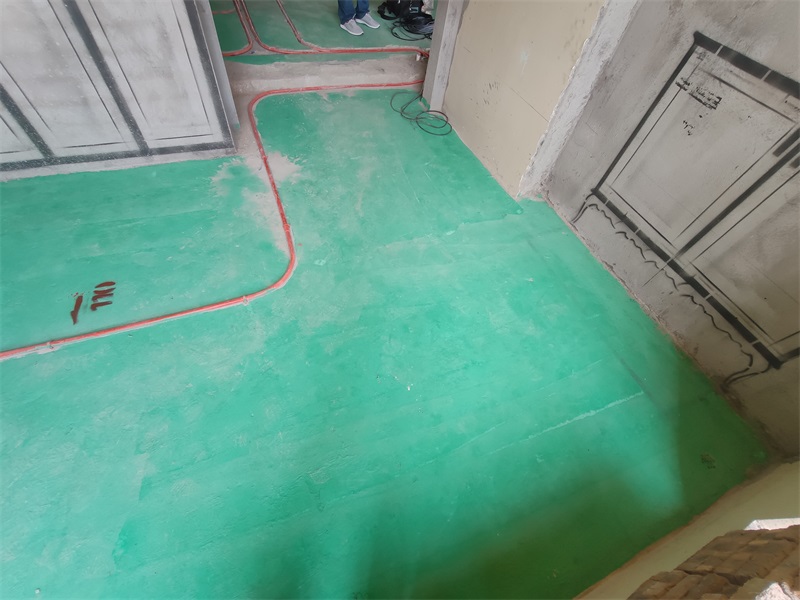

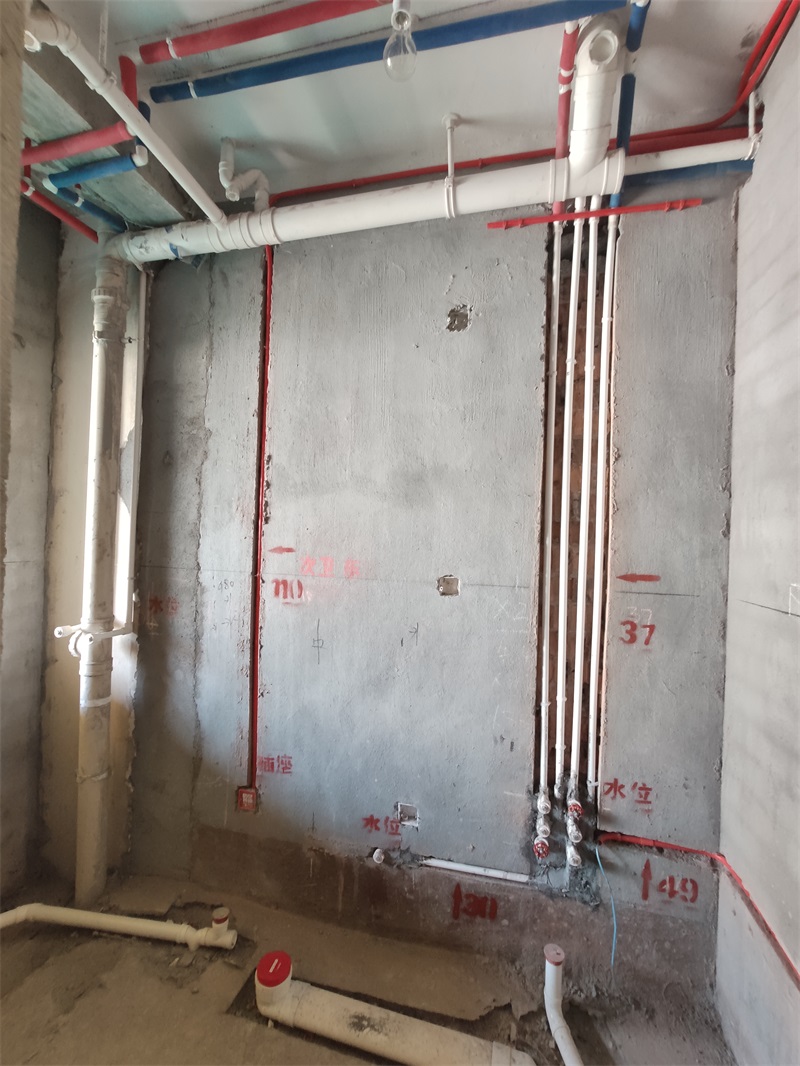

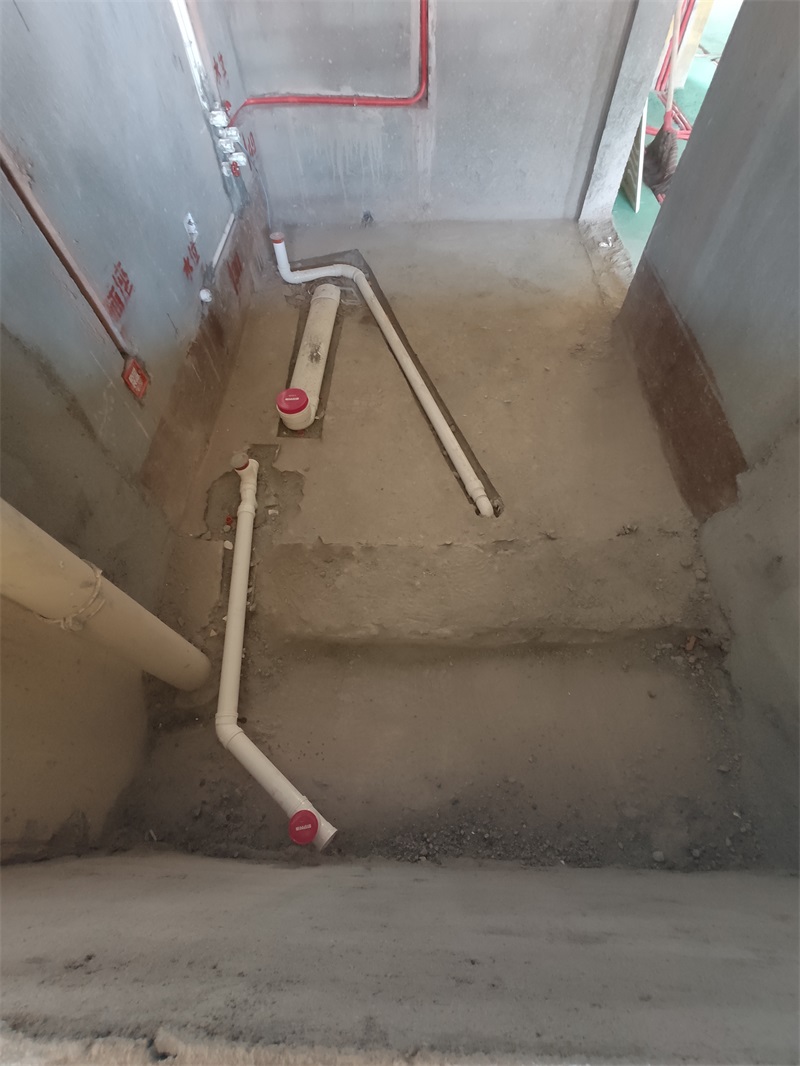

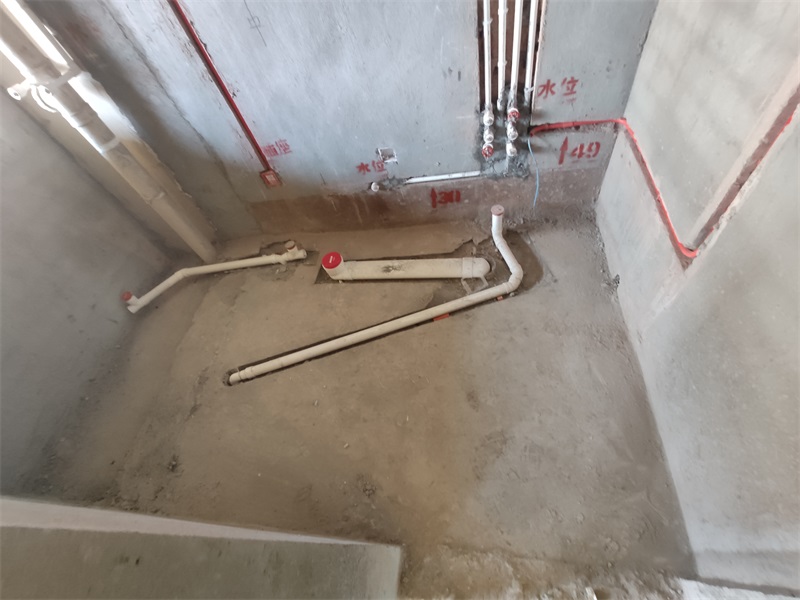

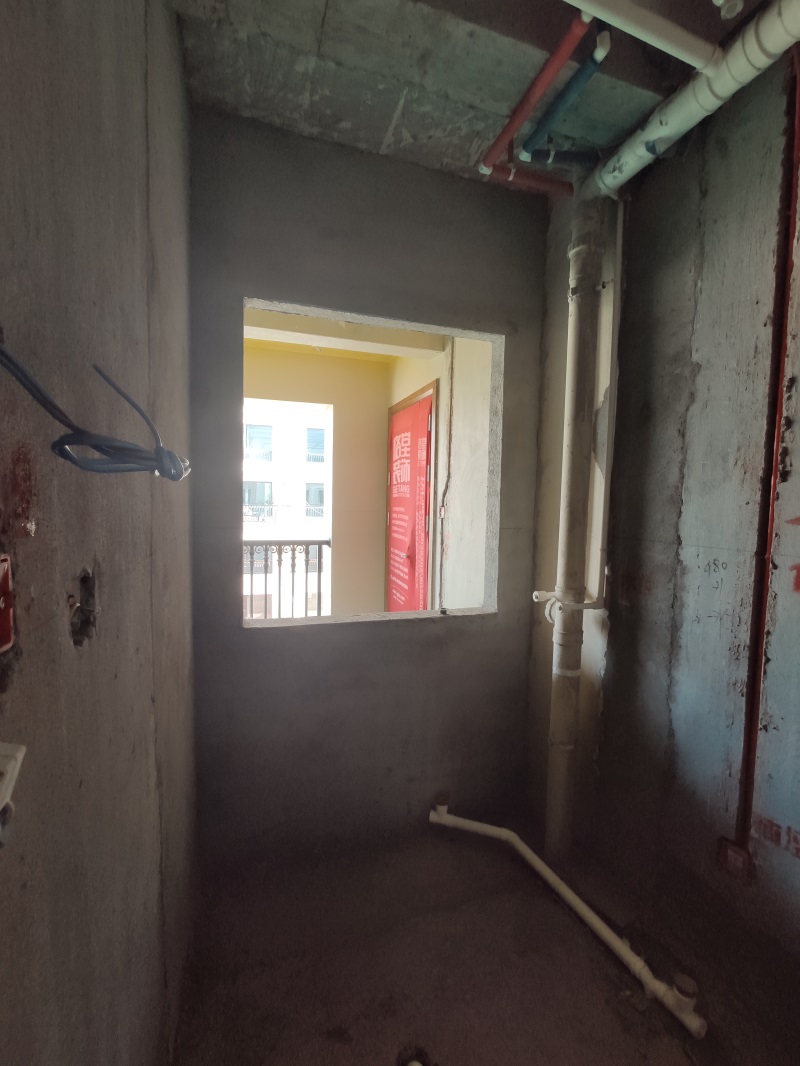

卫生间湿区，地漏放在马桶背后两侧。（尽量放在淋浴房这边)下水孔中心距墙11cm(毛坯墙面)

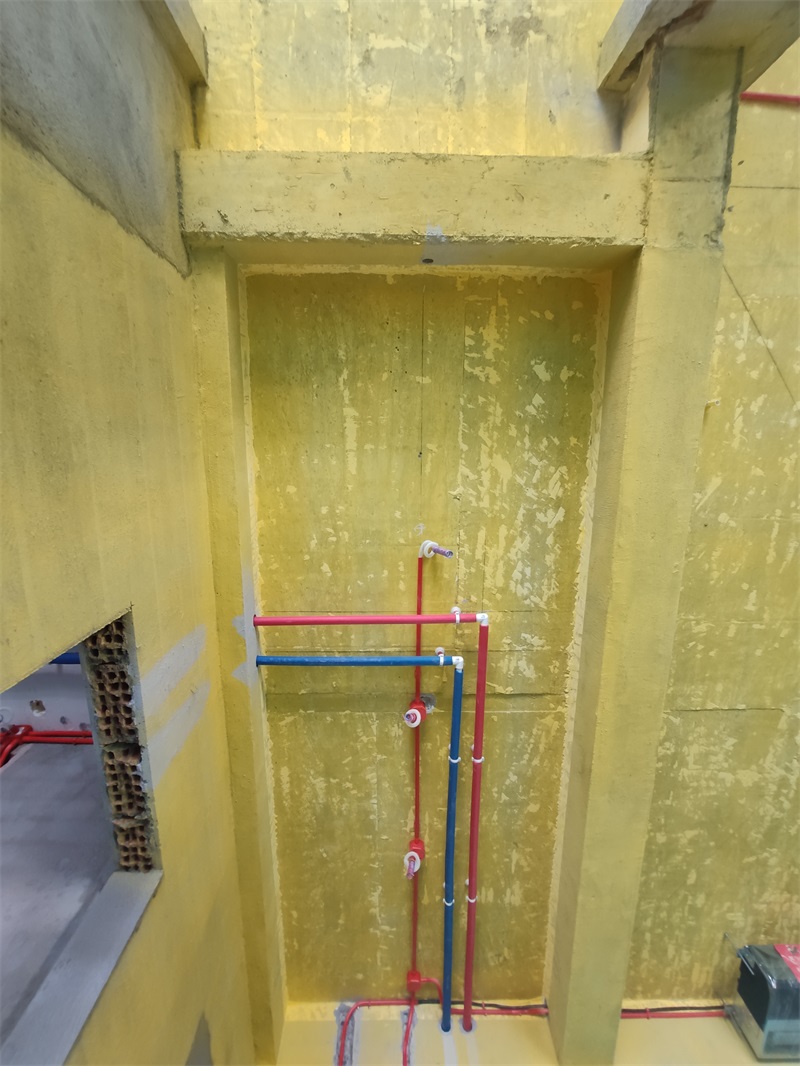

卫生间走墙水管采用下垂式安装

发表于 2020-1-19 13:05:31

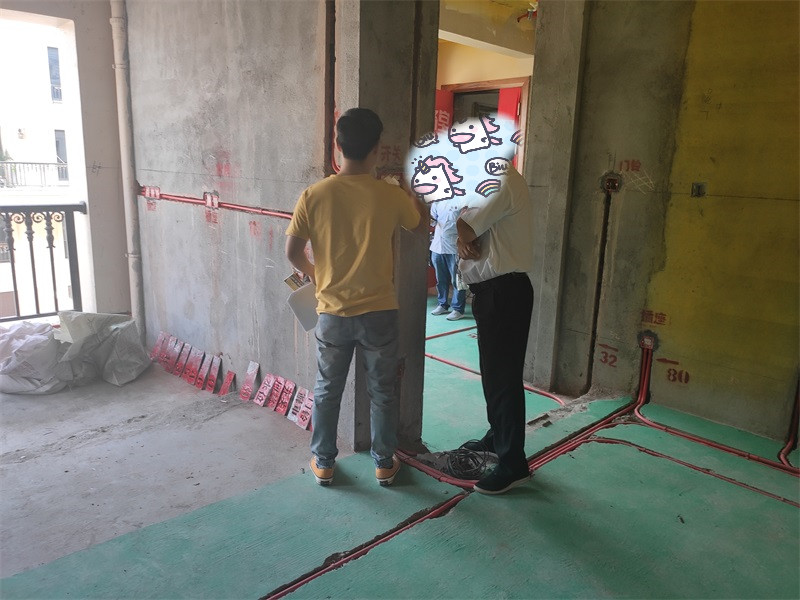

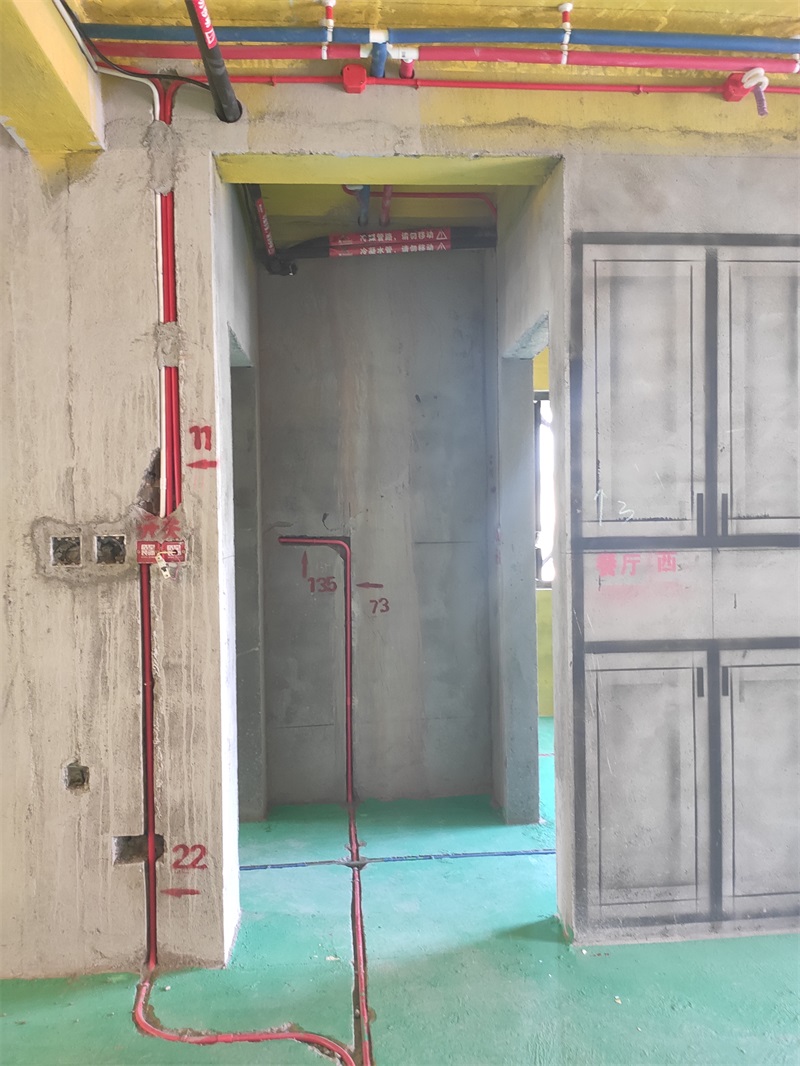

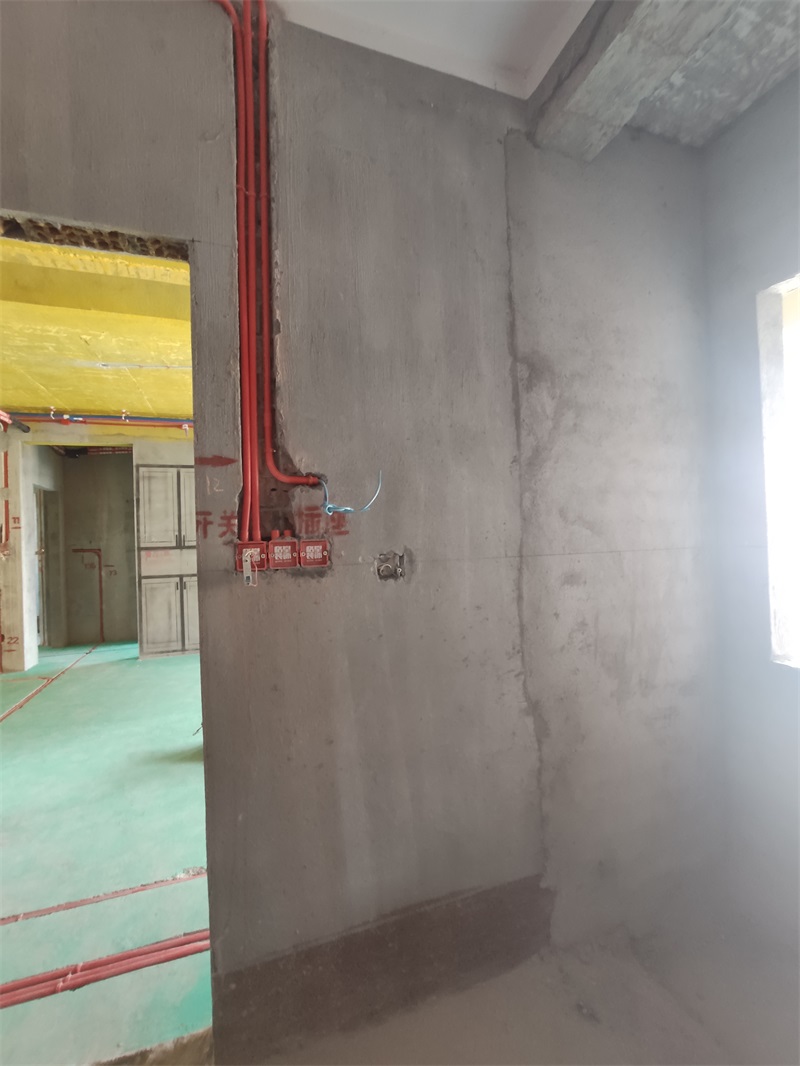

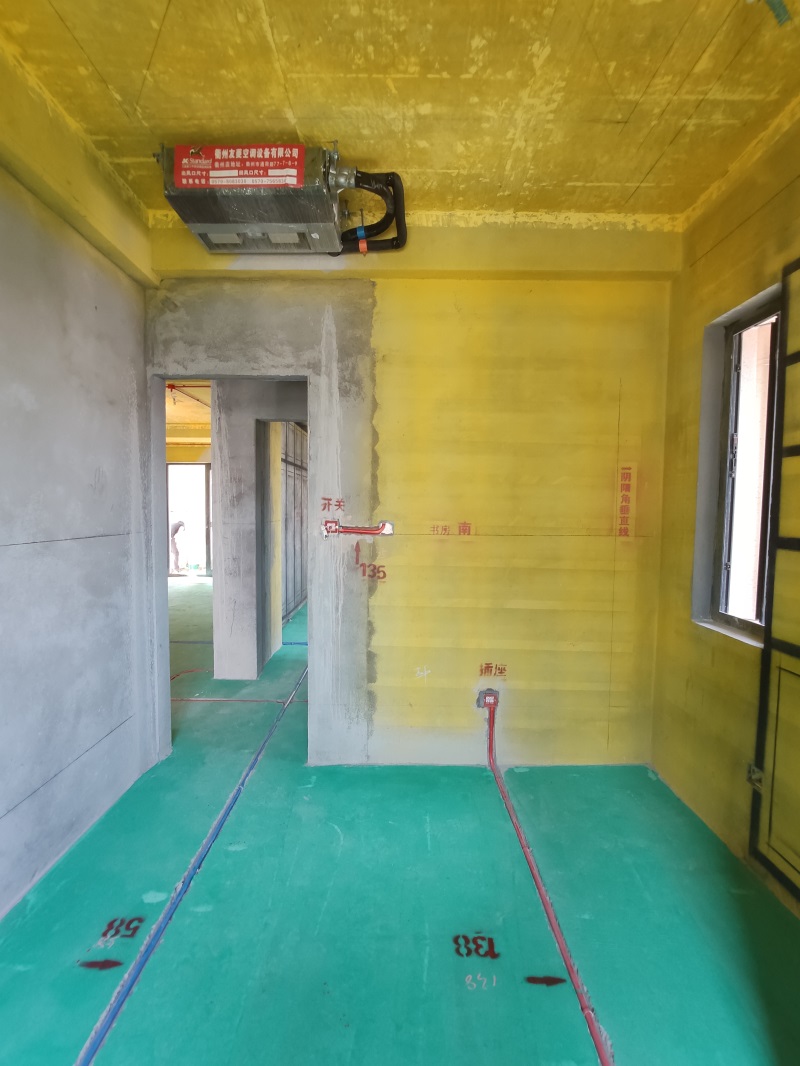

开关布置一般要求离开净地面130cm左右

发表于 2020-1-19 13:06:21

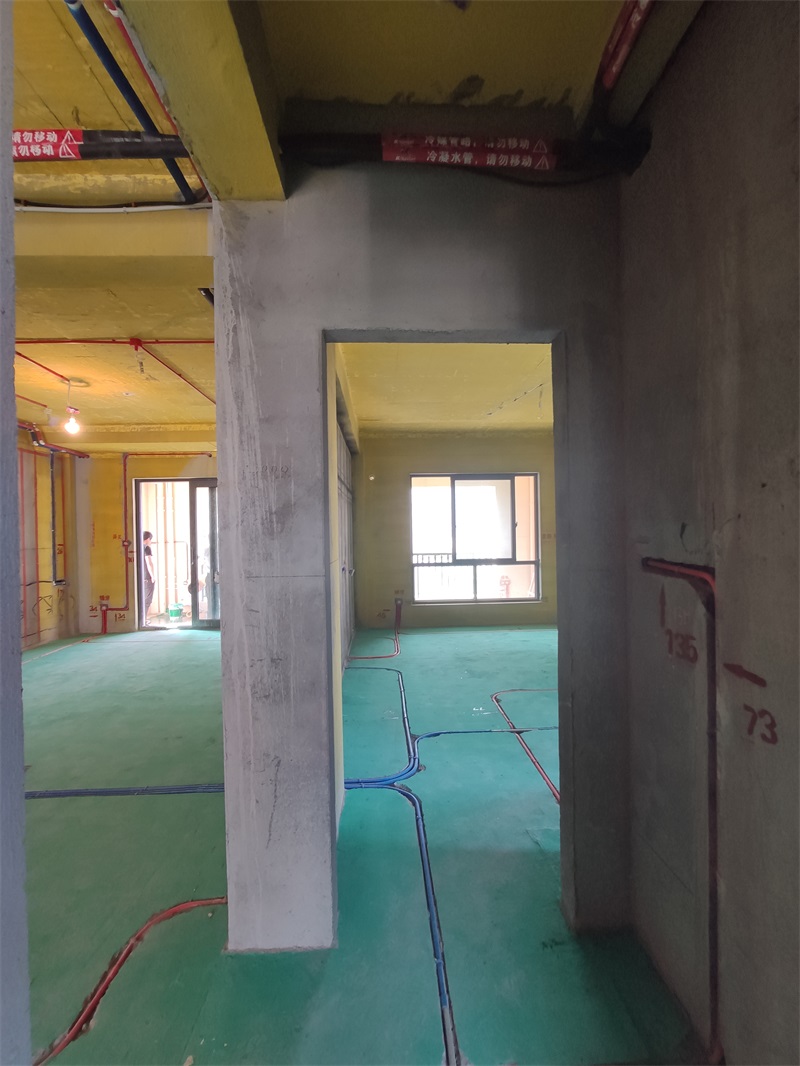

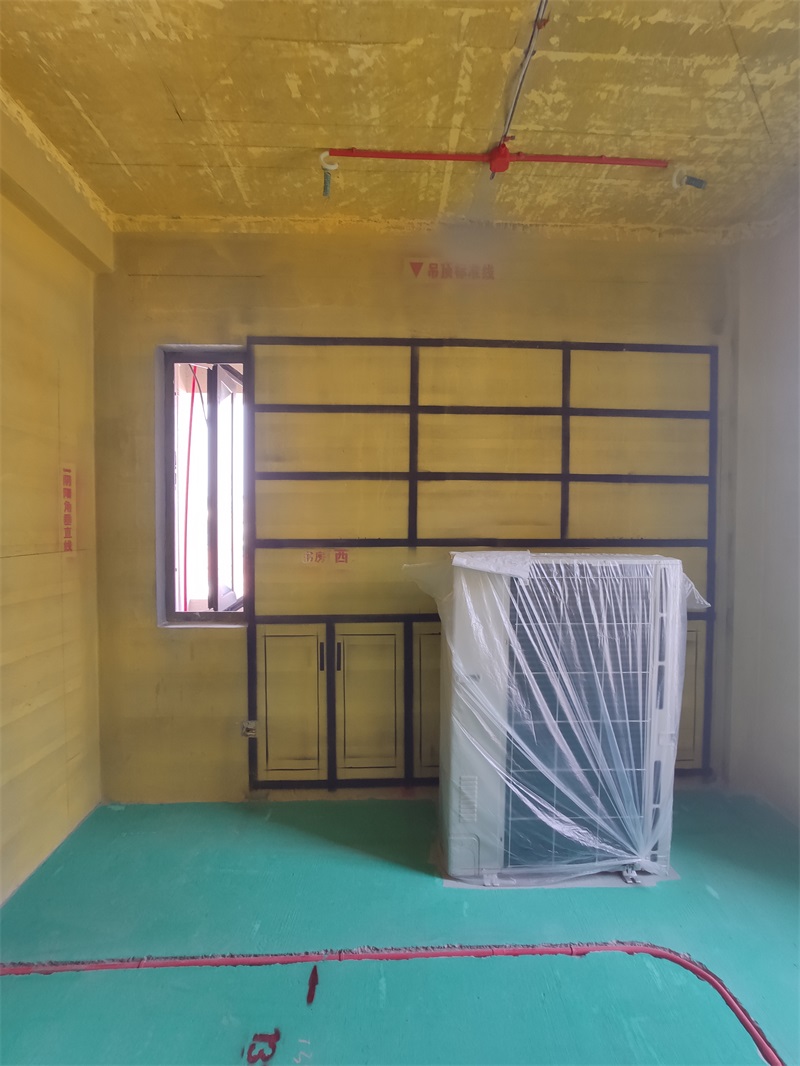

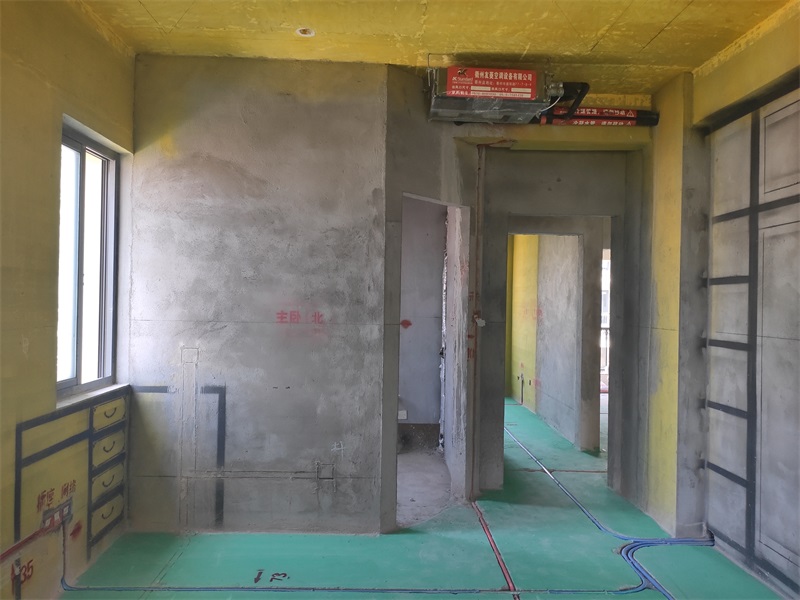

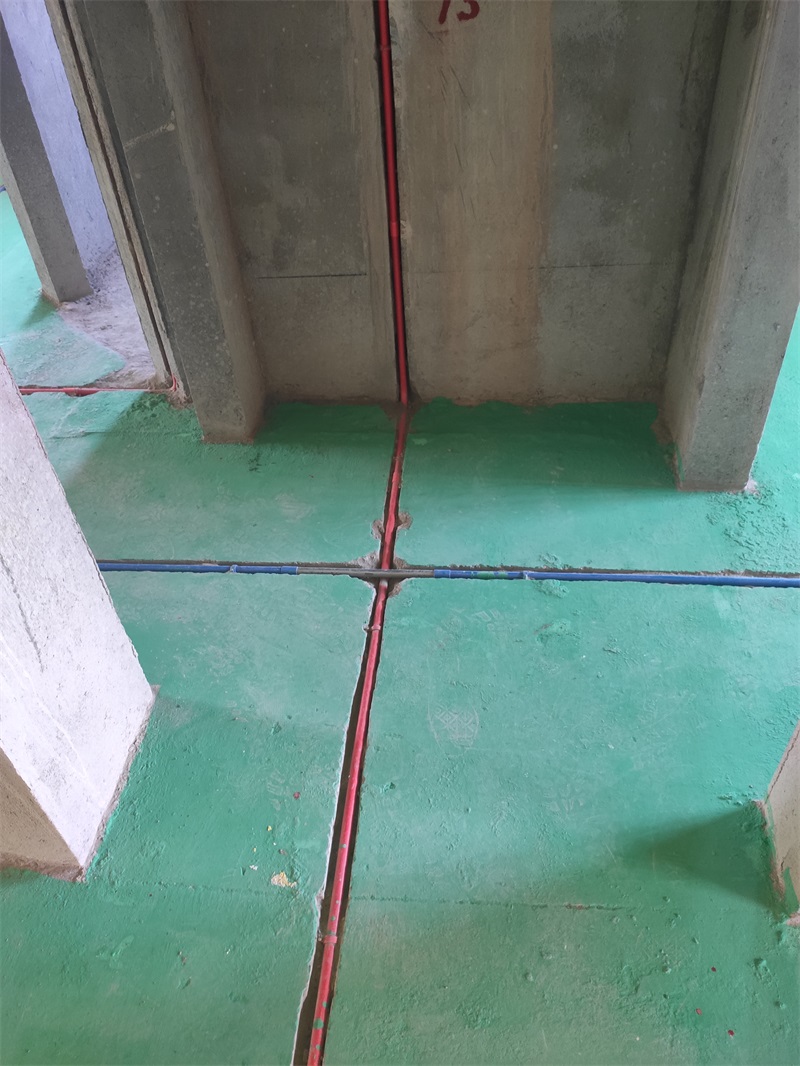

强弱电布管尽量避免交叉安装，如有交叉，必须使用铁管或铁过桥弯交叉，防止信号干扰

发表于 2020-1-19 13:07:22

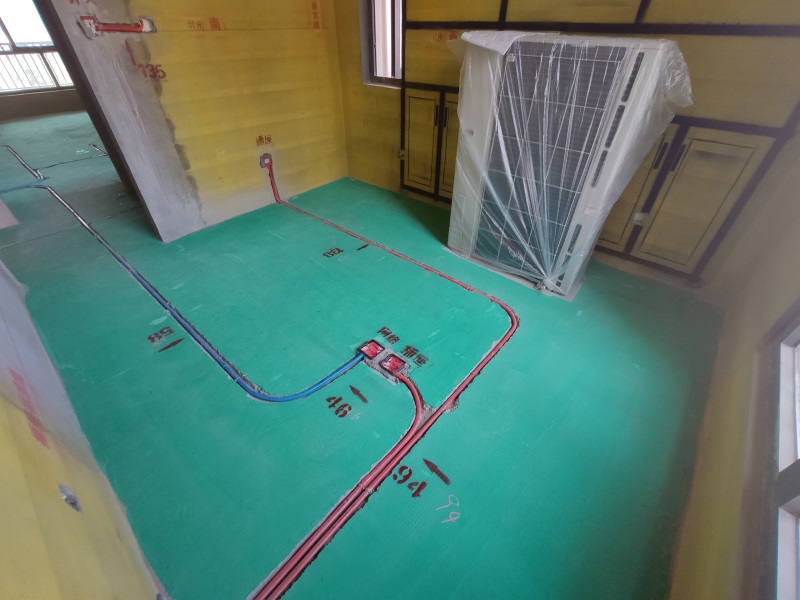

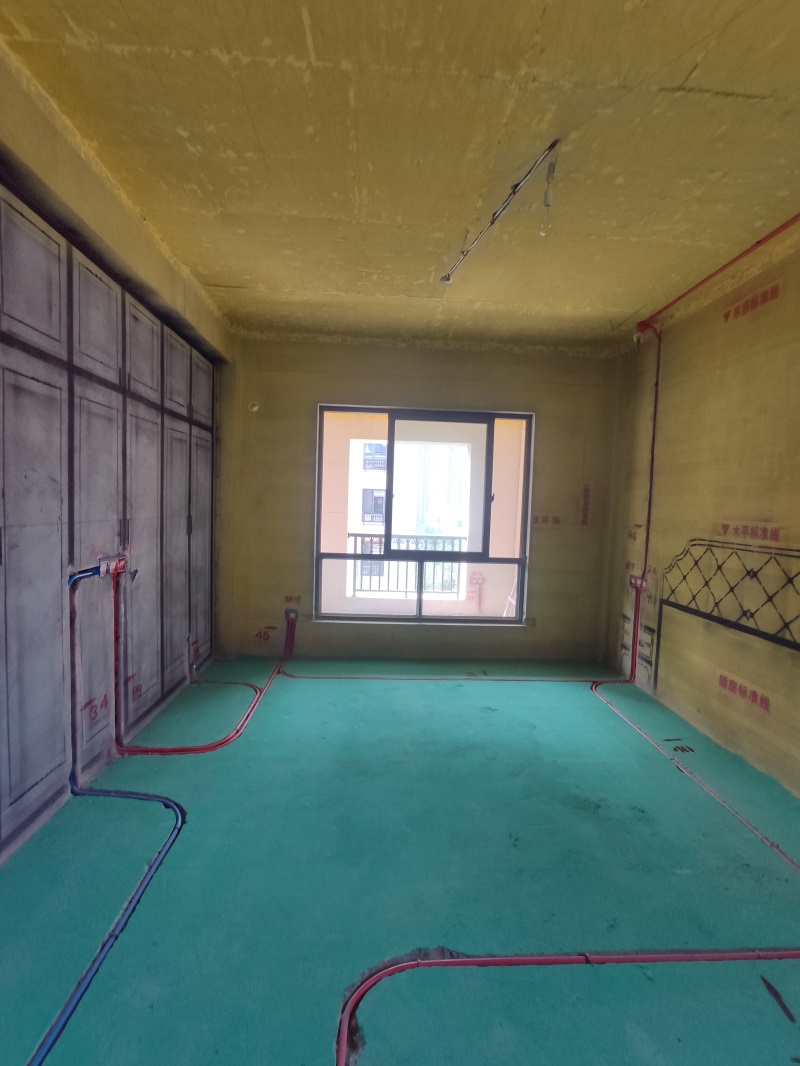

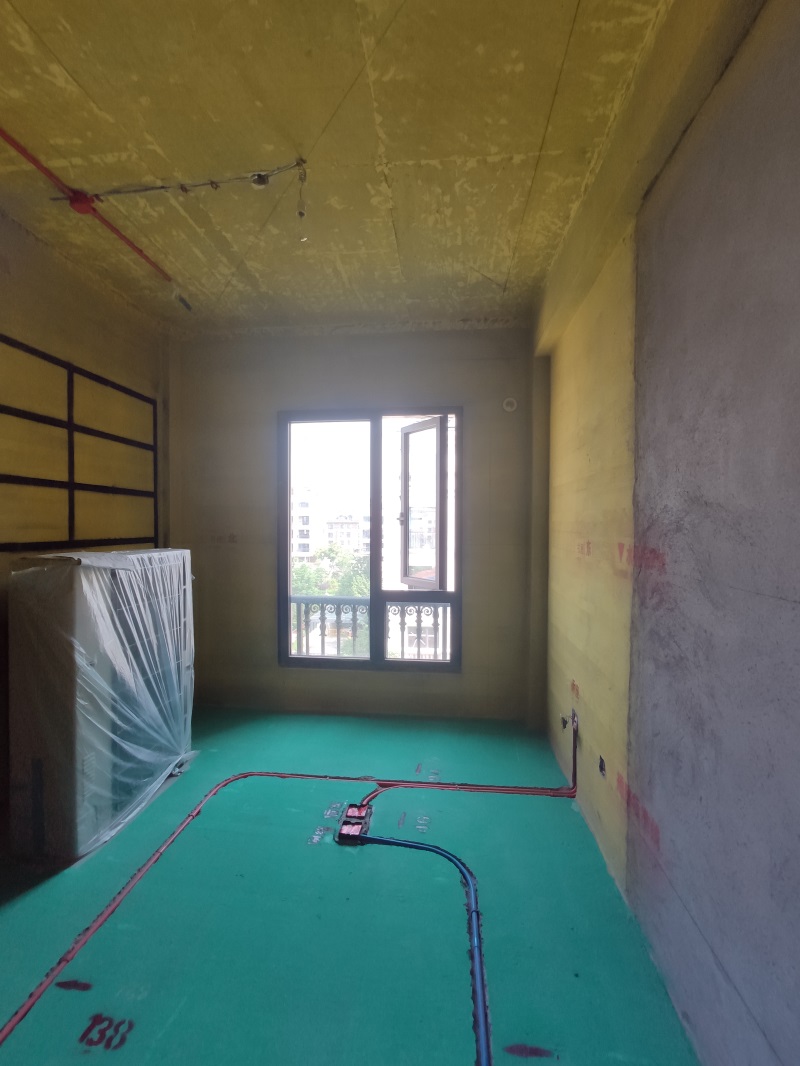

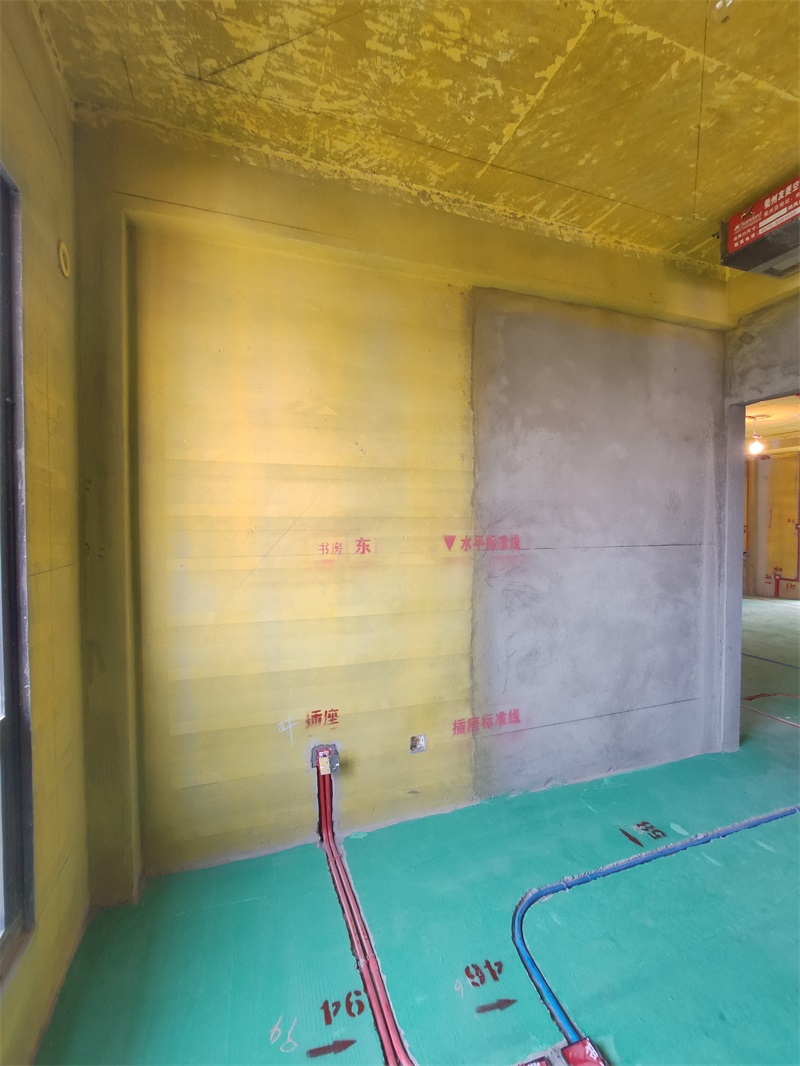

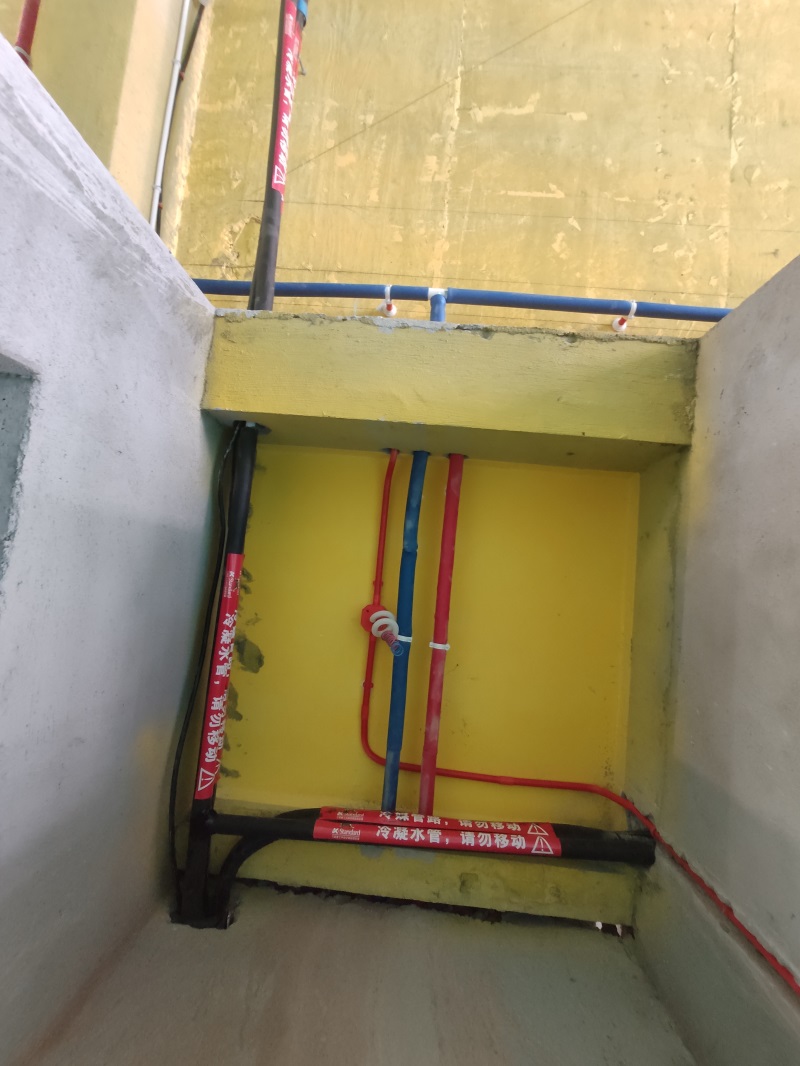

红色线管代表强电，蓝色线管代表弱电

发表于 2020-1-19 13:08:36

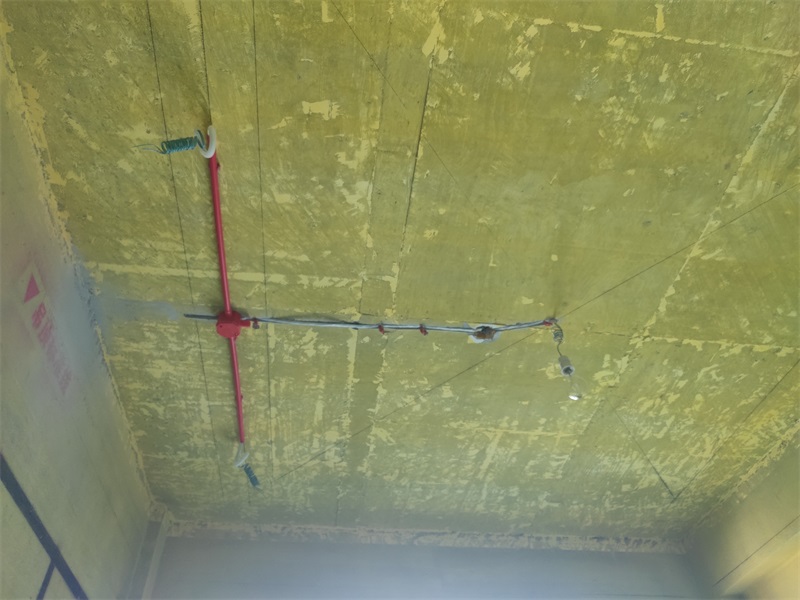

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定

发表于 2020-1-19 13:09:58

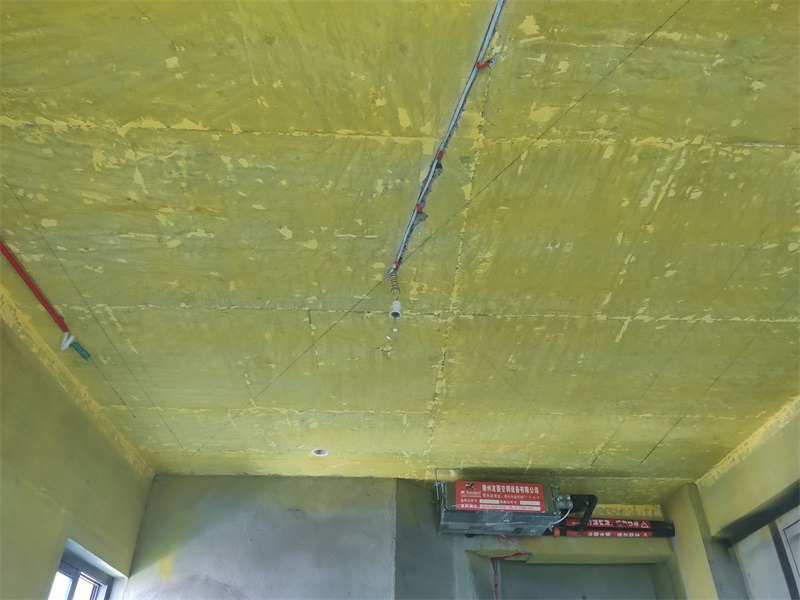

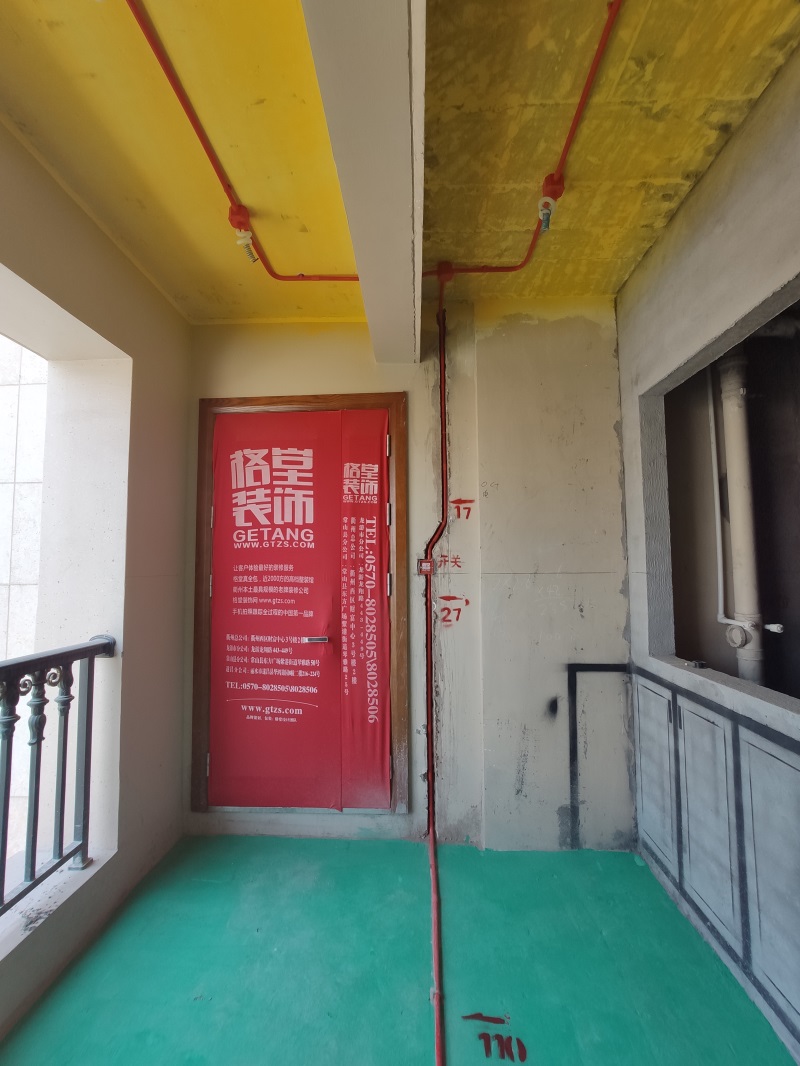

顶部线路用黄腊管保护到位

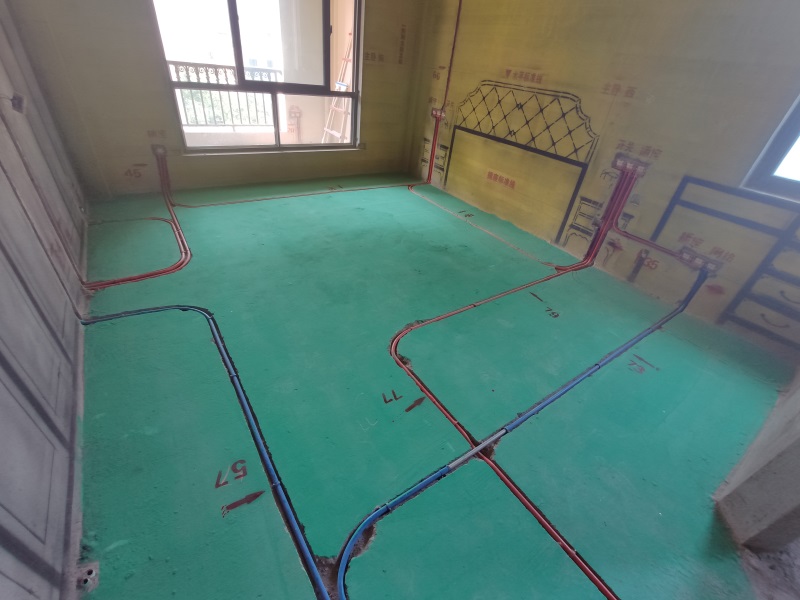

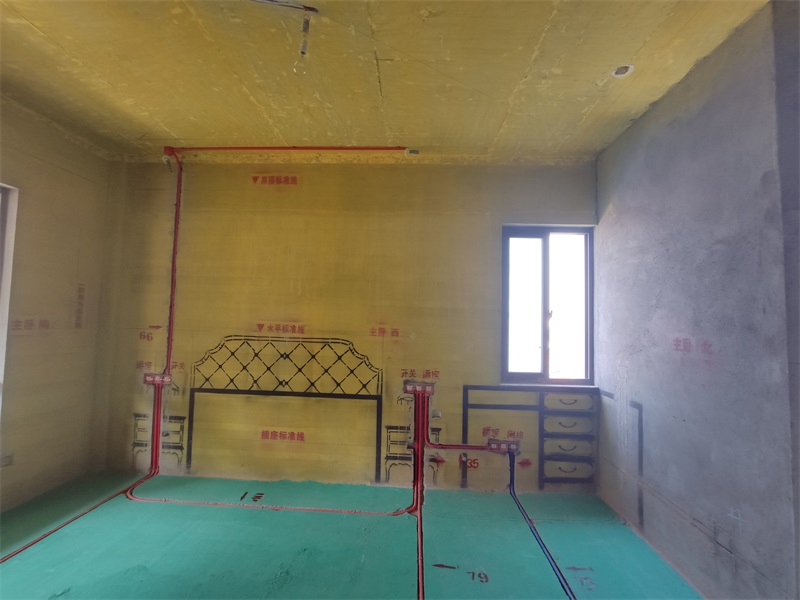

床头柜插座:80cm(护墙板和客户特殊要求的根据实际调整)

发表于 2020-1-19 13:10:52

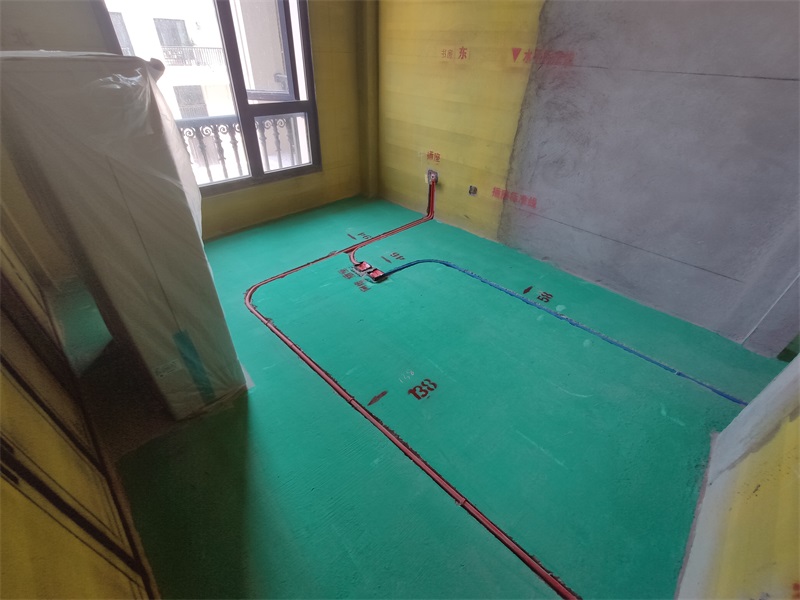

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上
