郁金香郡32-4#160㎡现代—现代白调两居室

发表于 2020-1-19 12:41:57

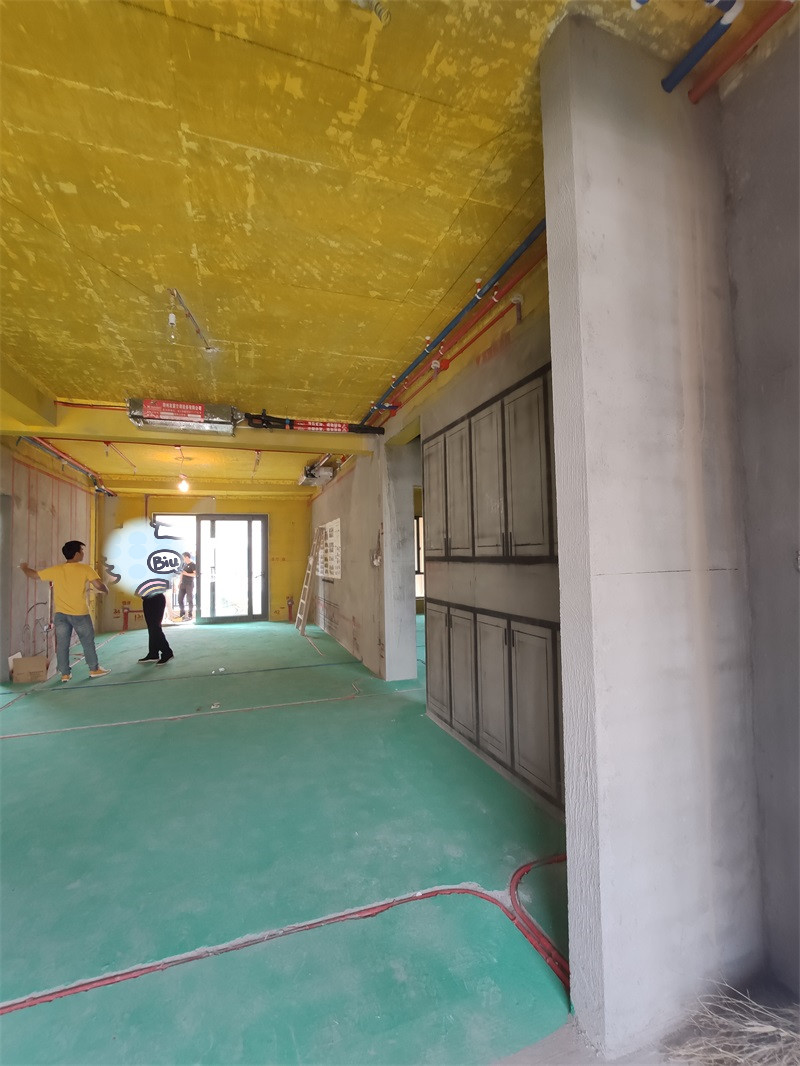

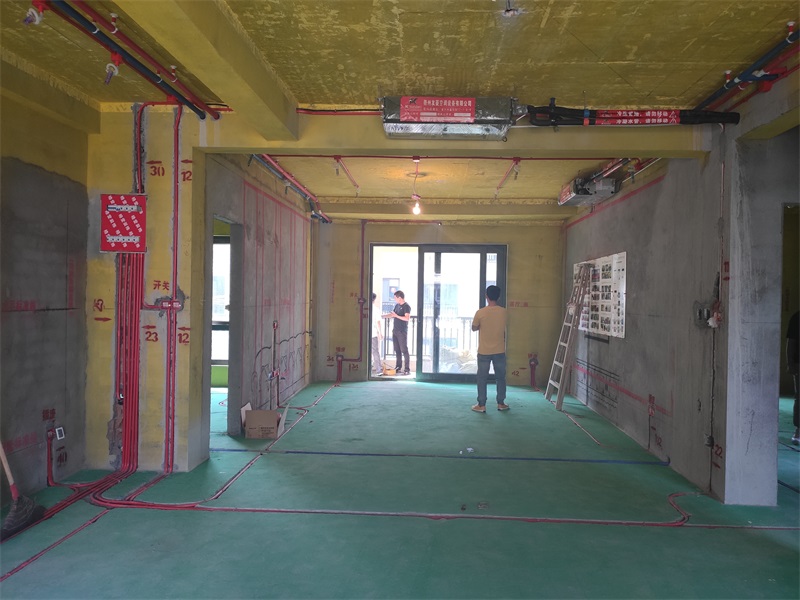

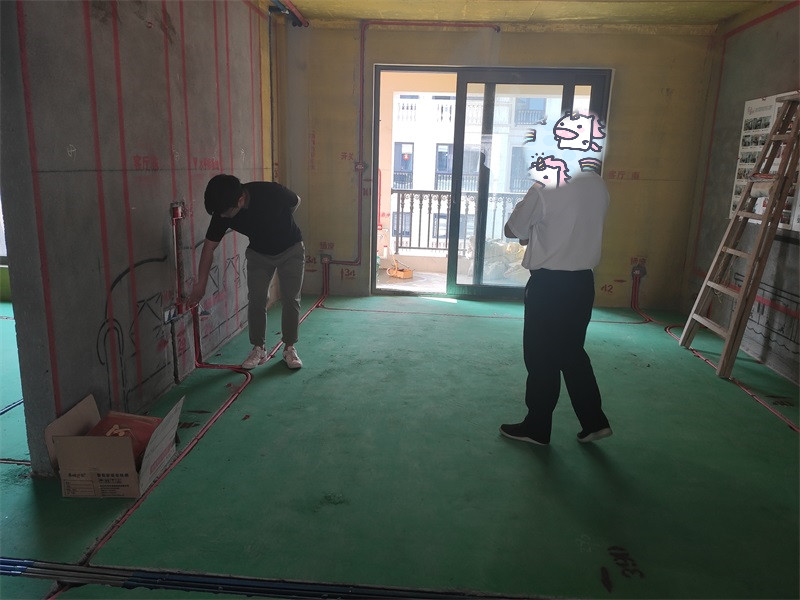

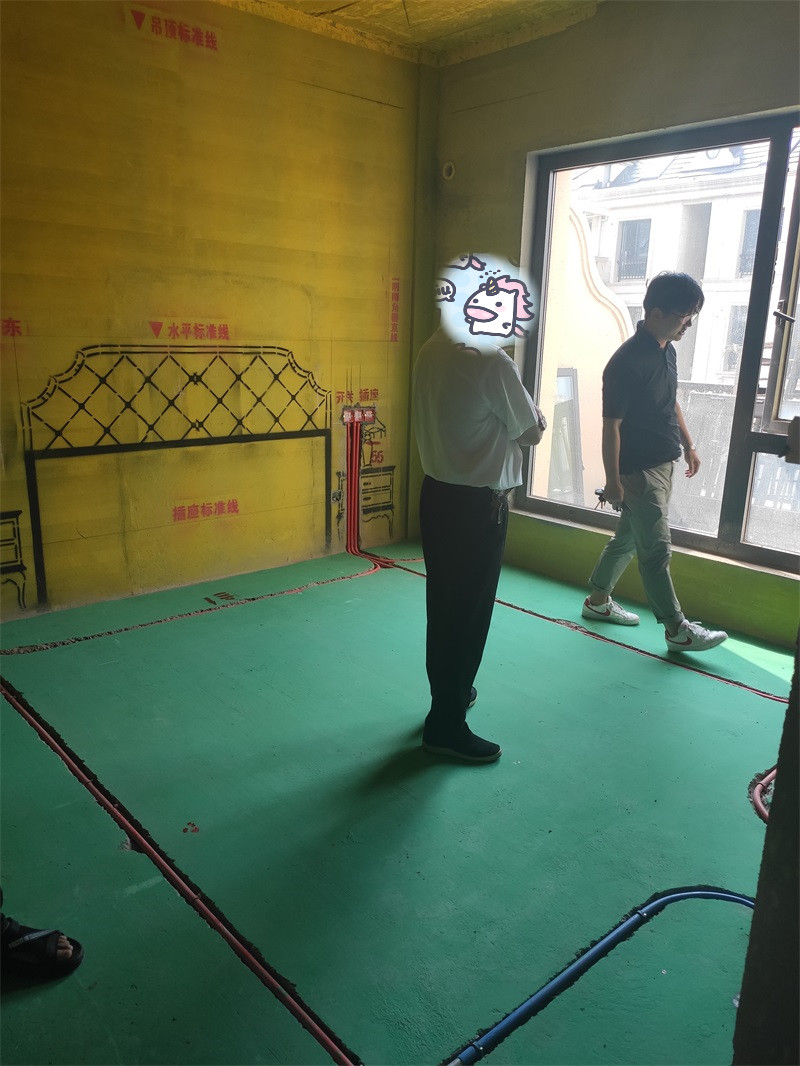

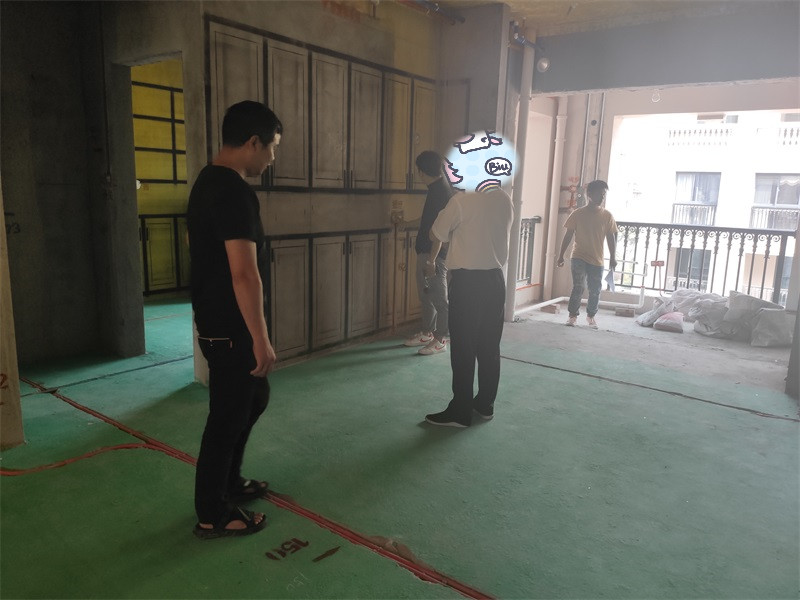

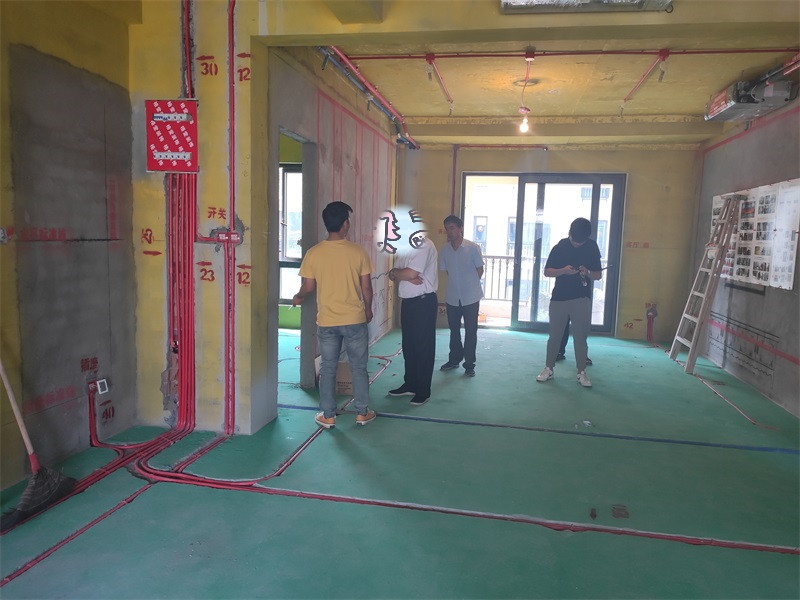

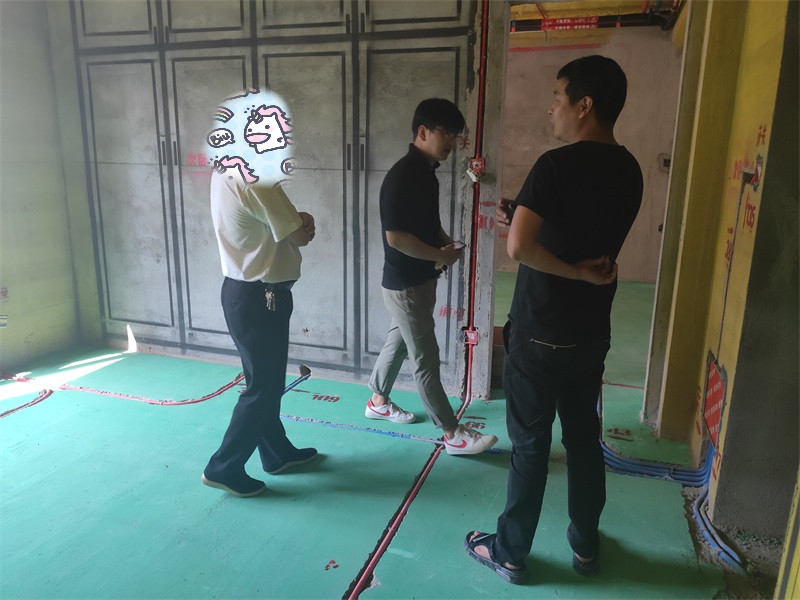

现场和业主水电验收

发表于 2020-1-19 12:43:15

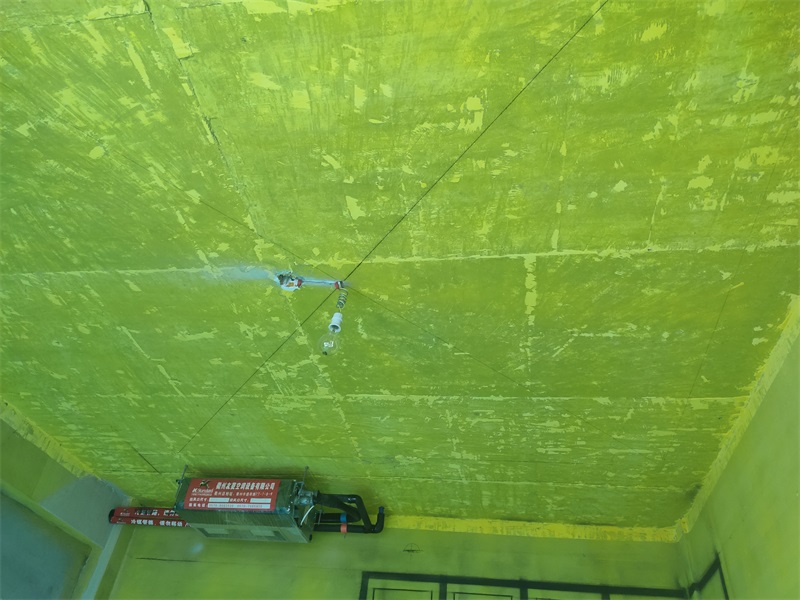

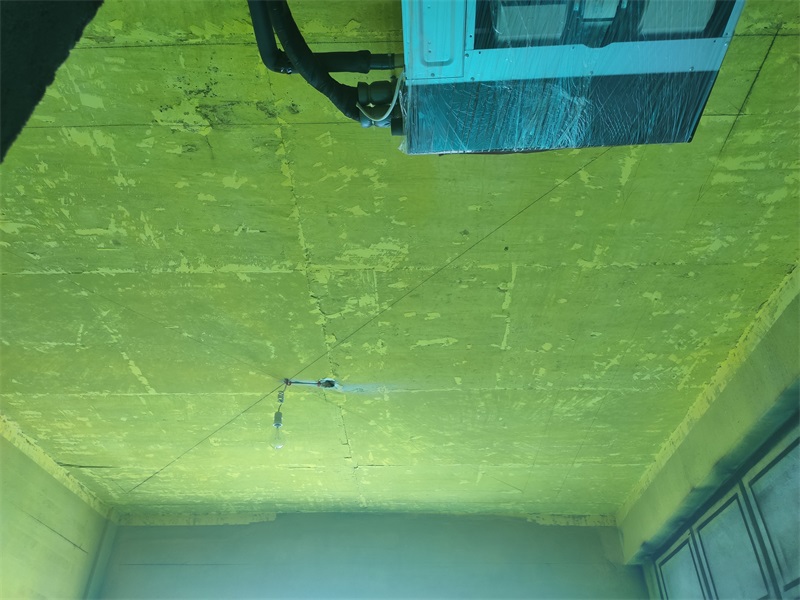

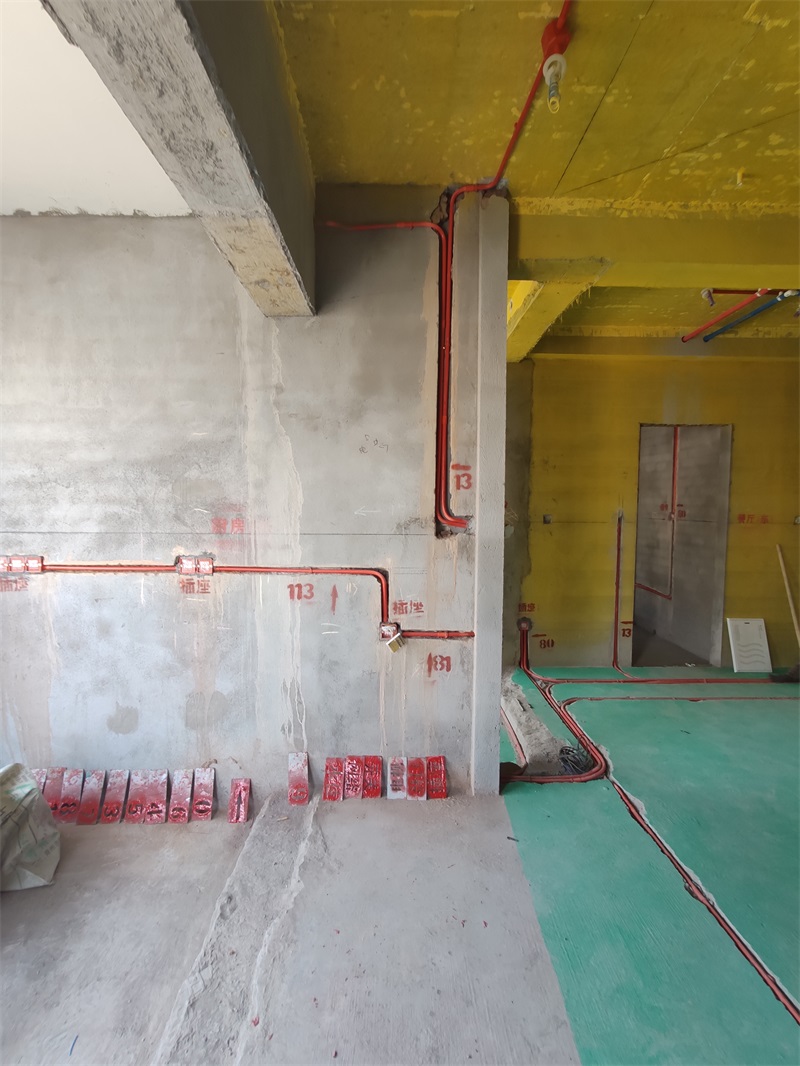

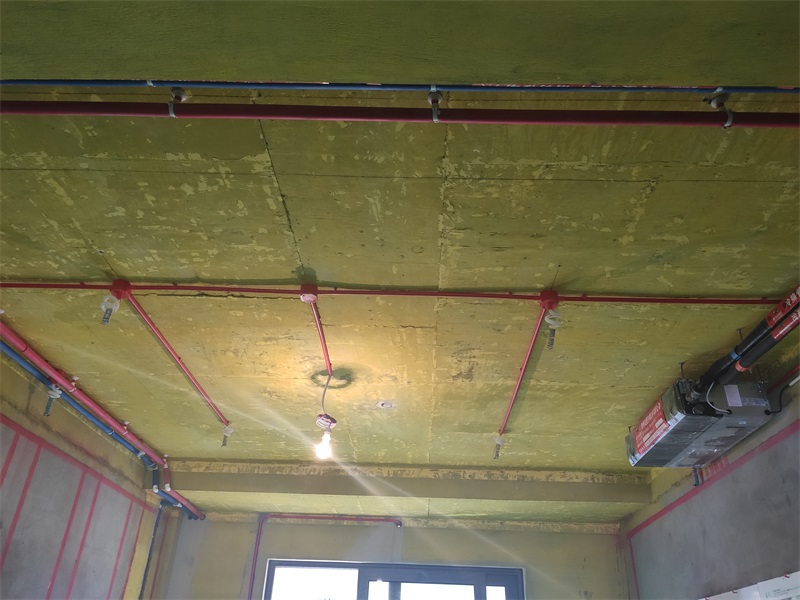

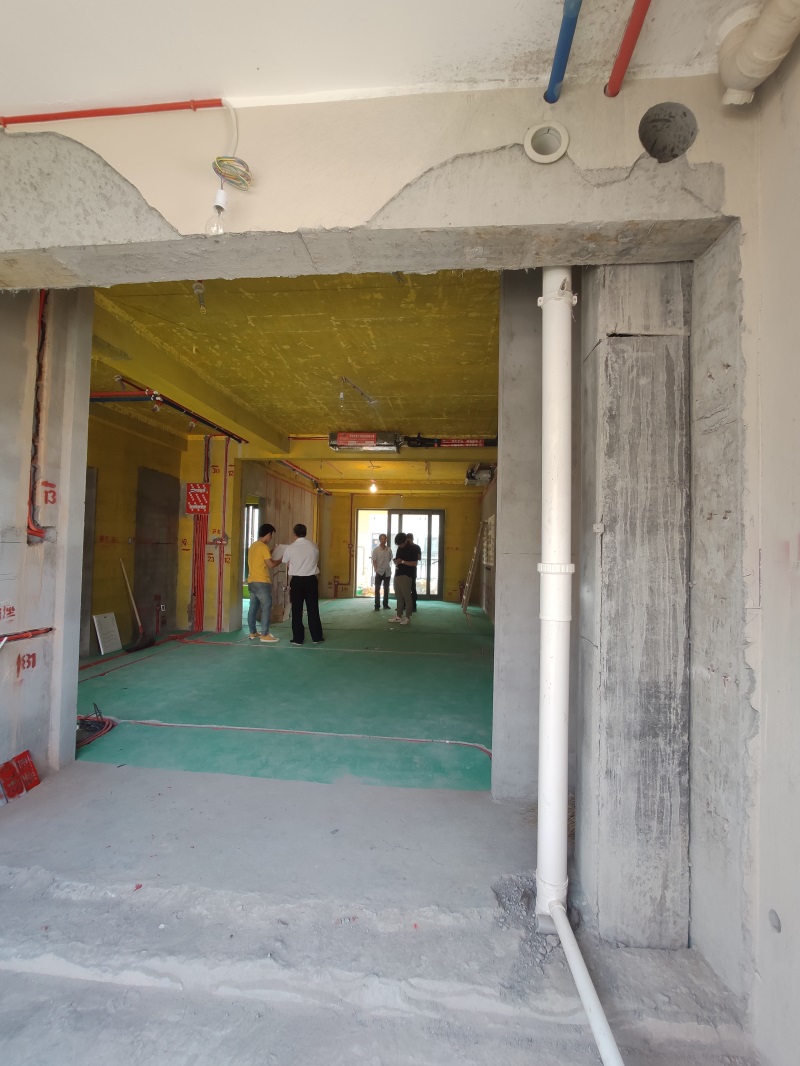

顶部线路用黄腊管保护到位

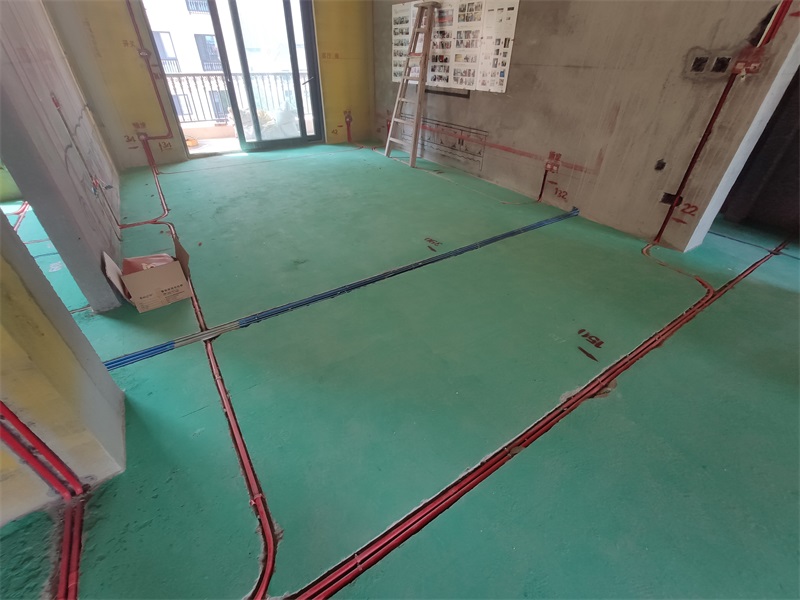

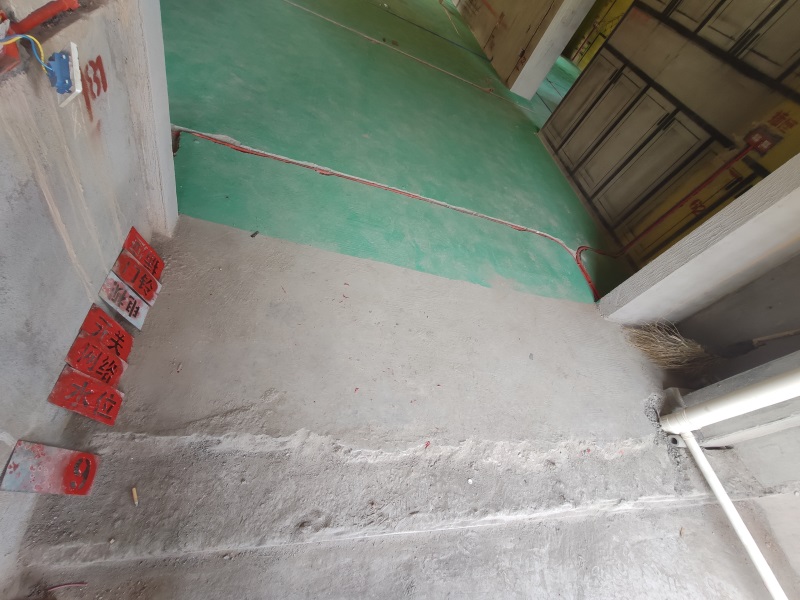

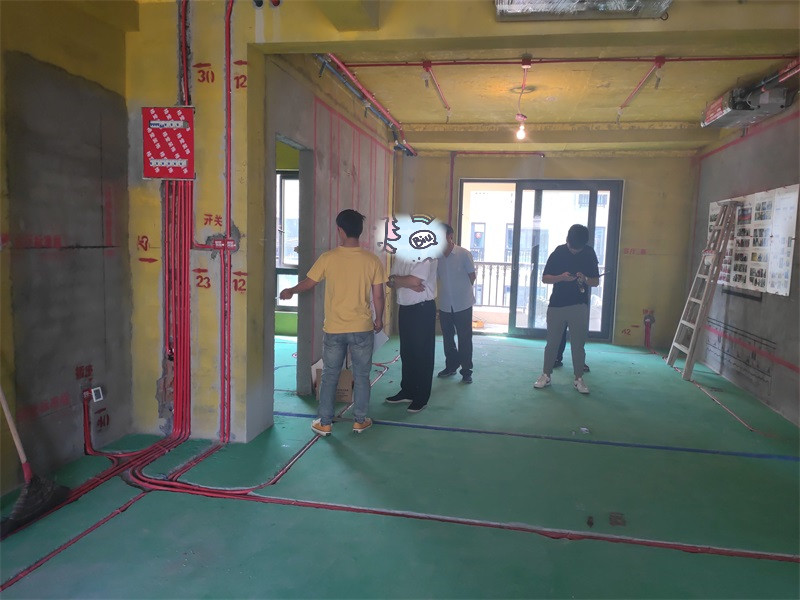

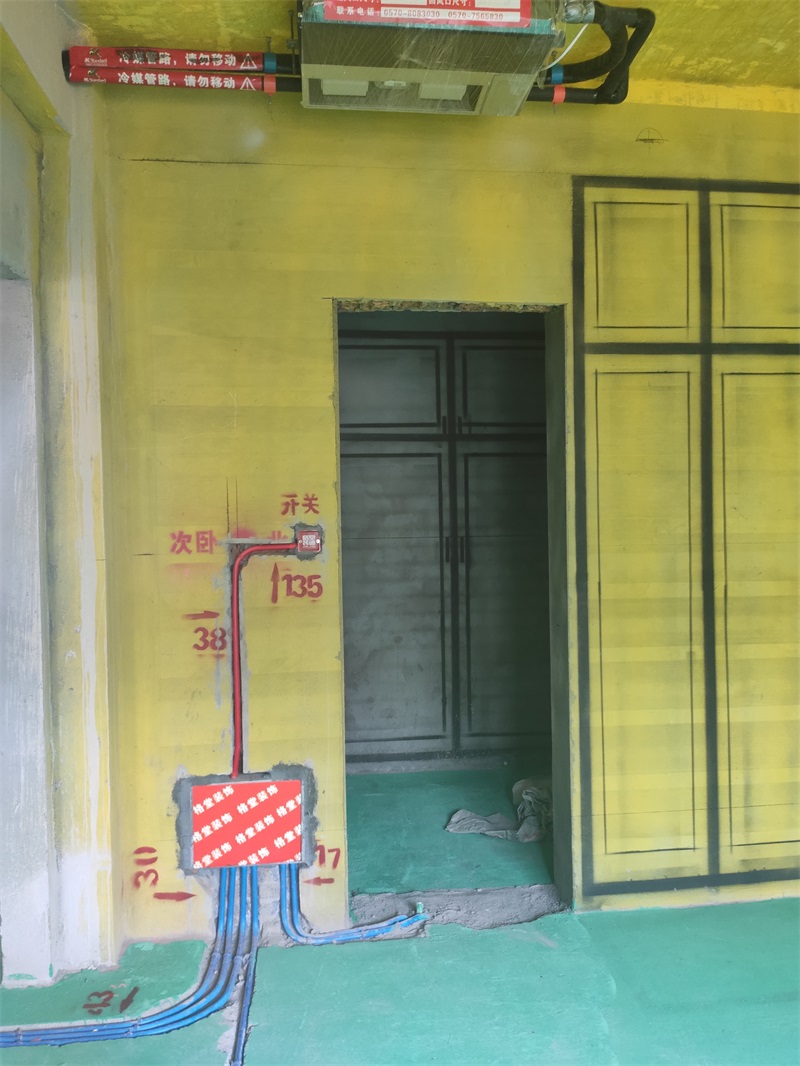

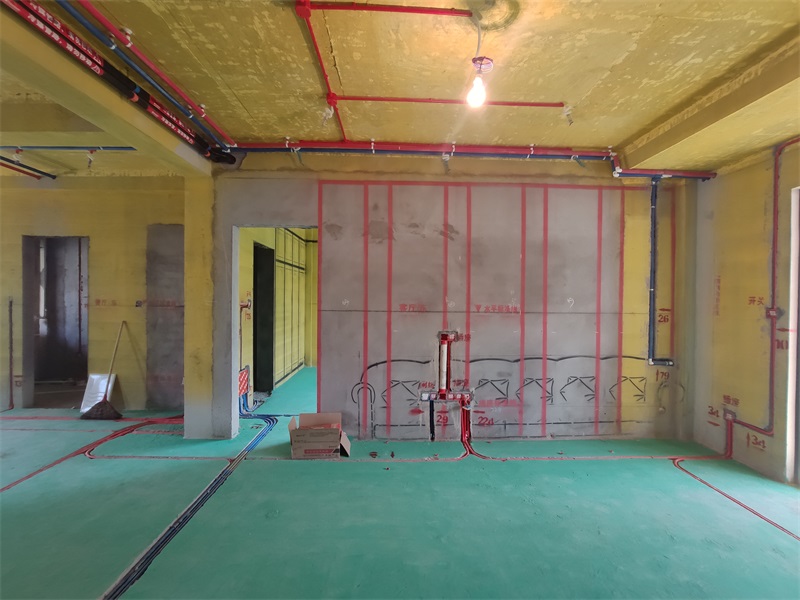

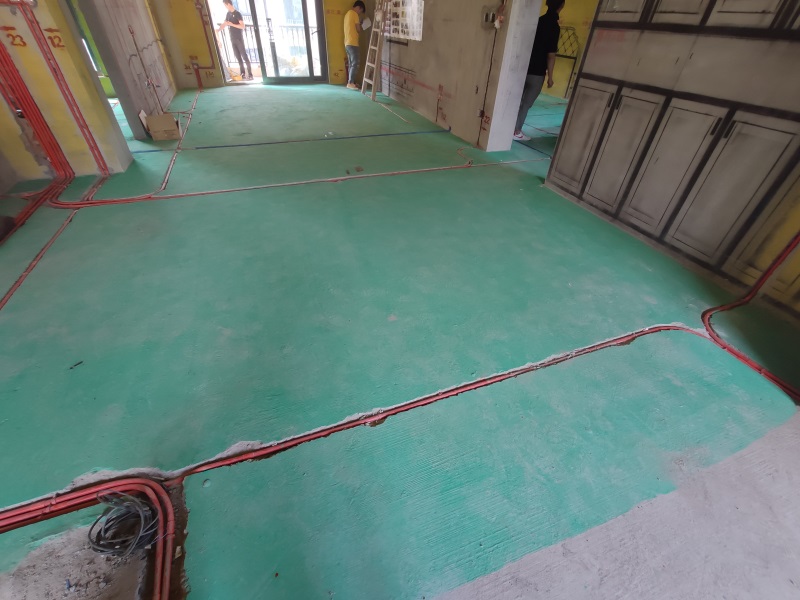

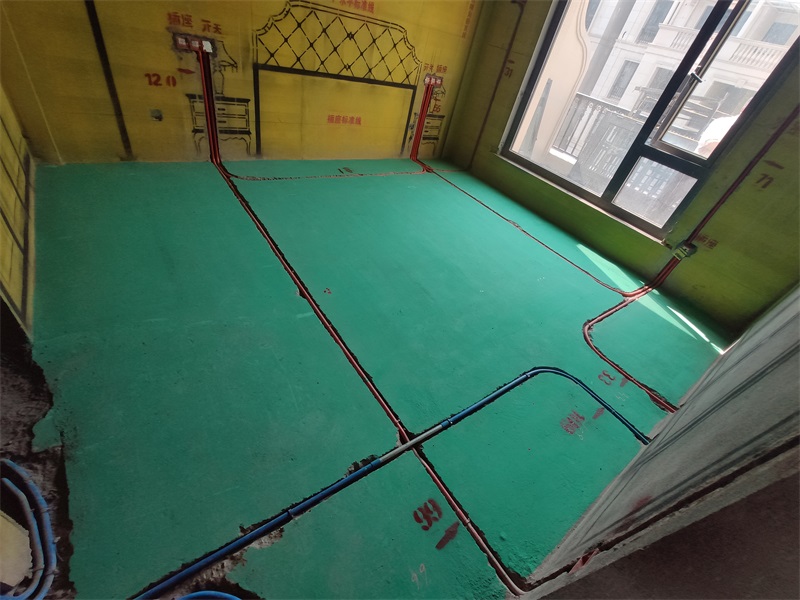

红色线管代表强电，蓝色线管代表弱电

发表于 2020-1-19 12:45:30

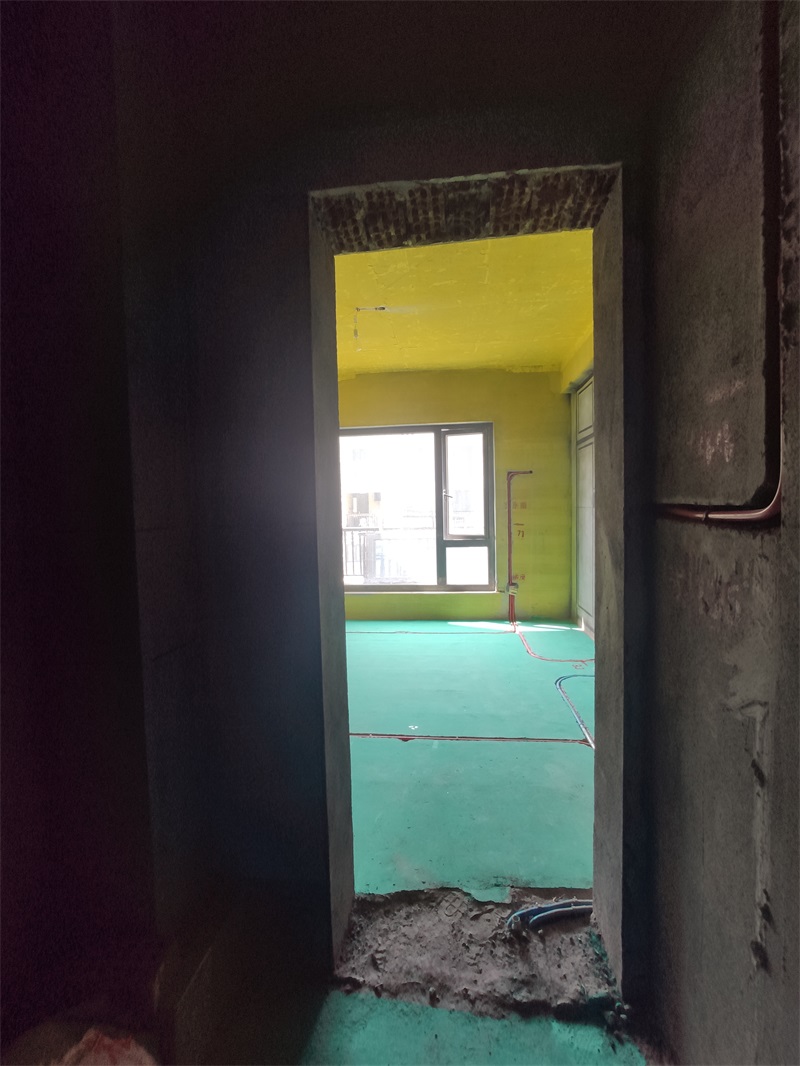

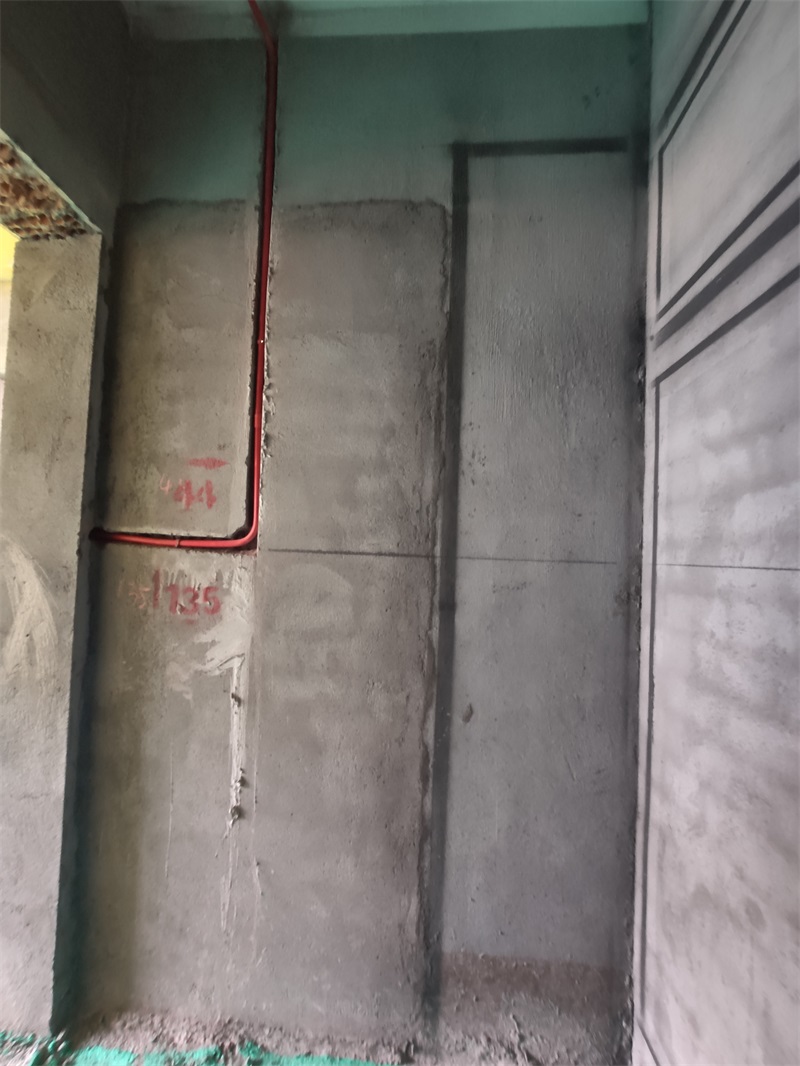

线管转弯处不能用弯头，用弹簧弯曲要不扁不皱

发表于 2020-1-19 12:46:06

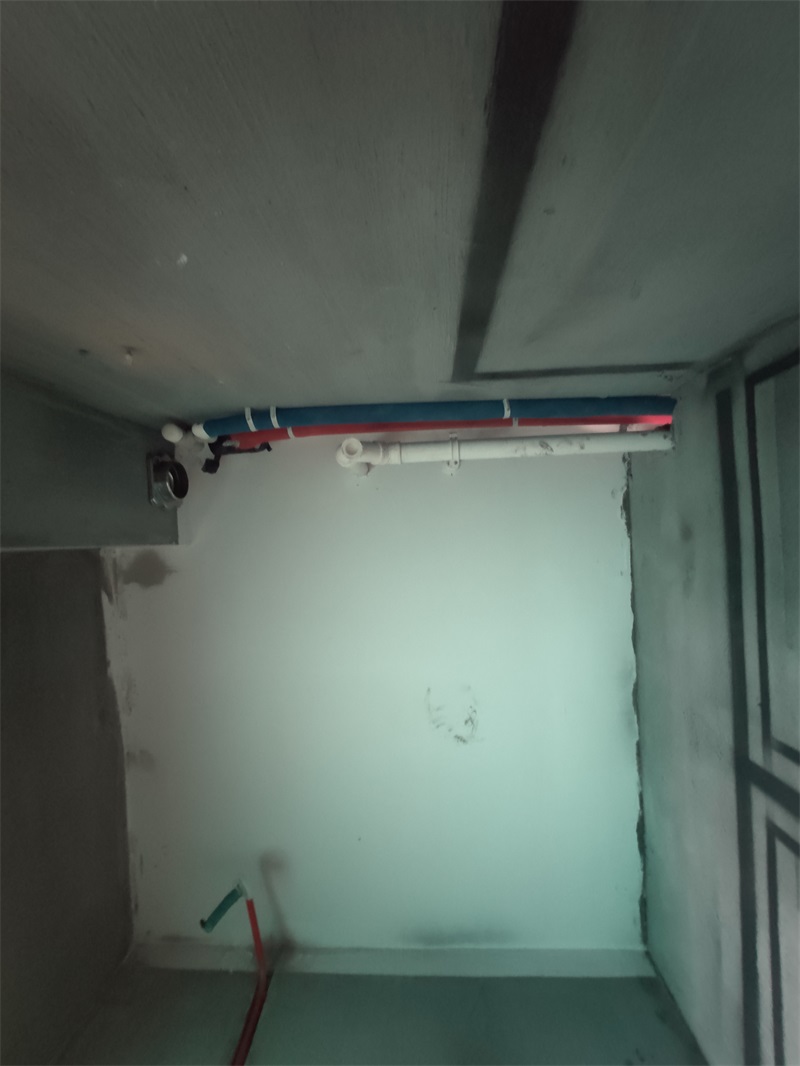

保温棉：能够很好的解决冷凝水的问题，保护水管

发表于 2020-1-19 12:46:59

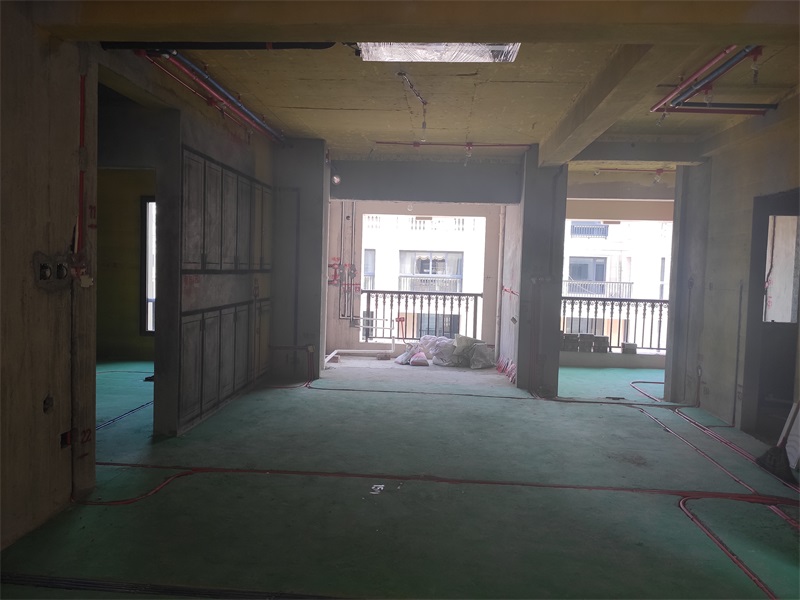

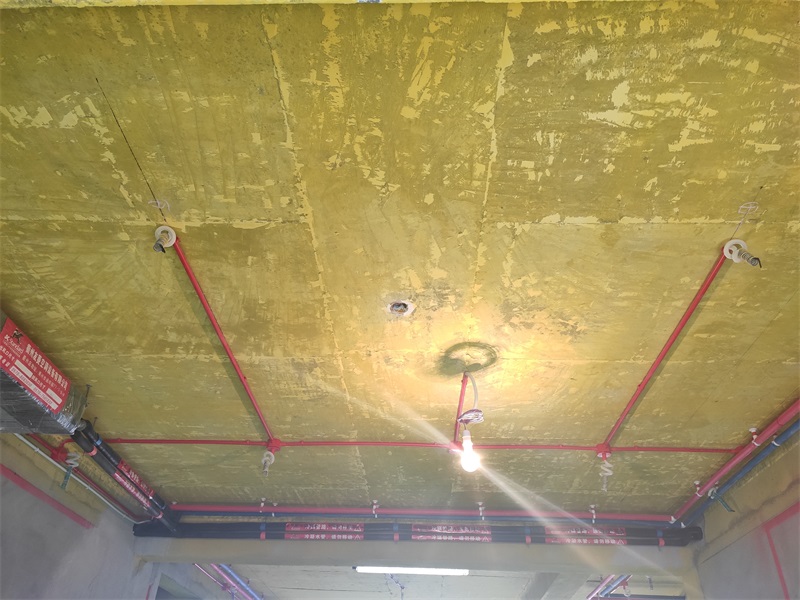

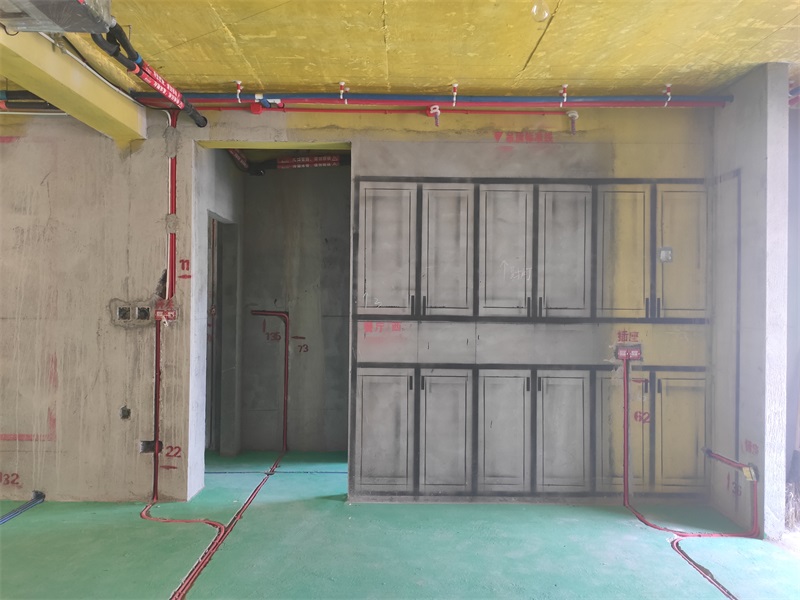

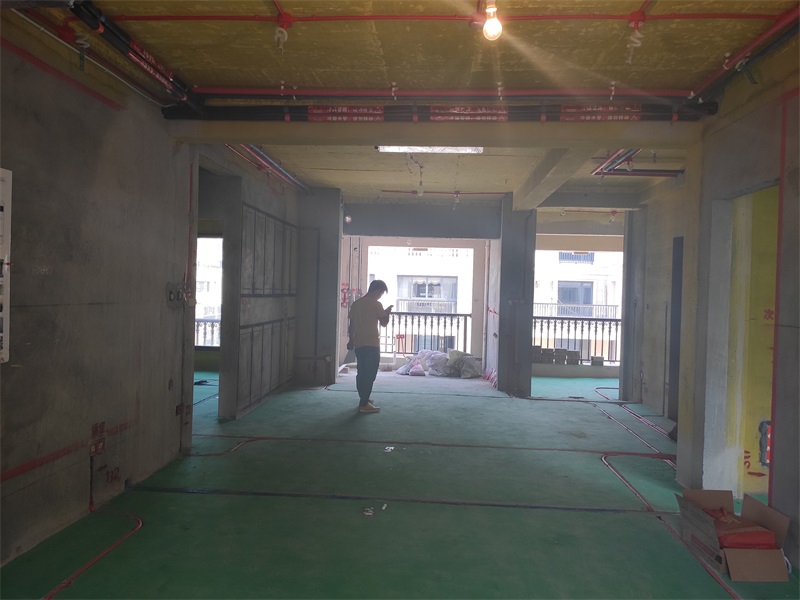

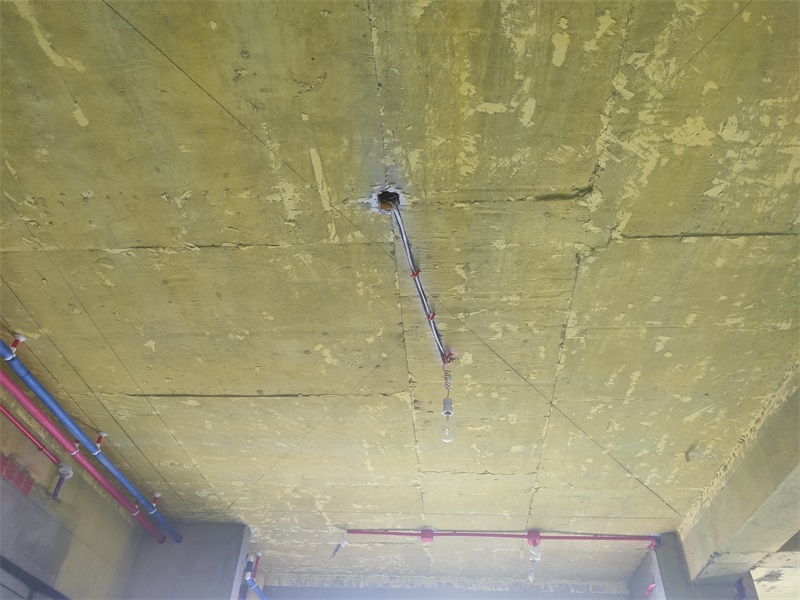

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定

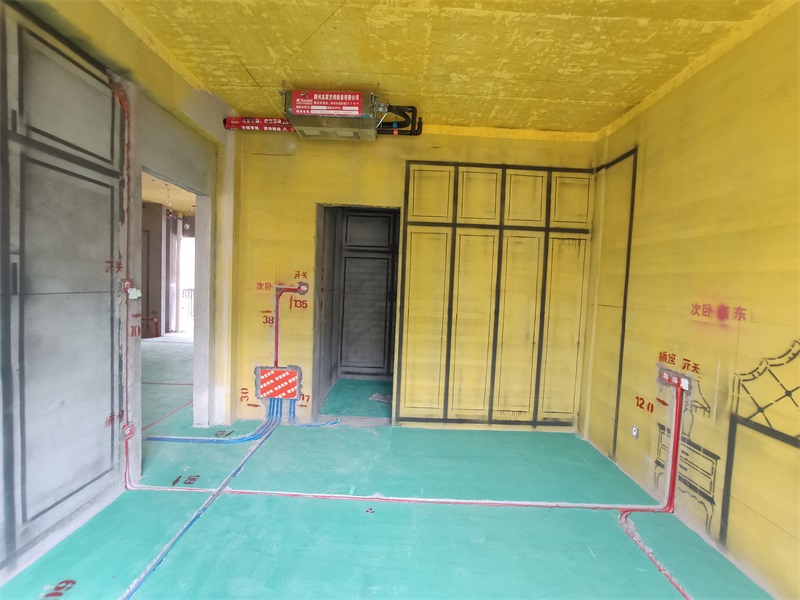

强弱电布管尽量避免交叉安装，如有交叉，必须使用铁管或铁过桥弯交叉，防止信号干扰

发表于 2020-1-19 12:47:45

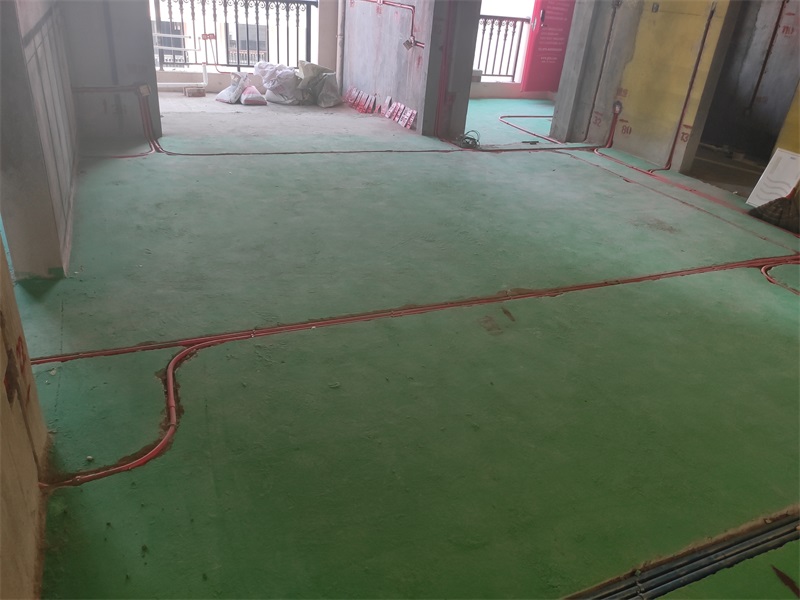

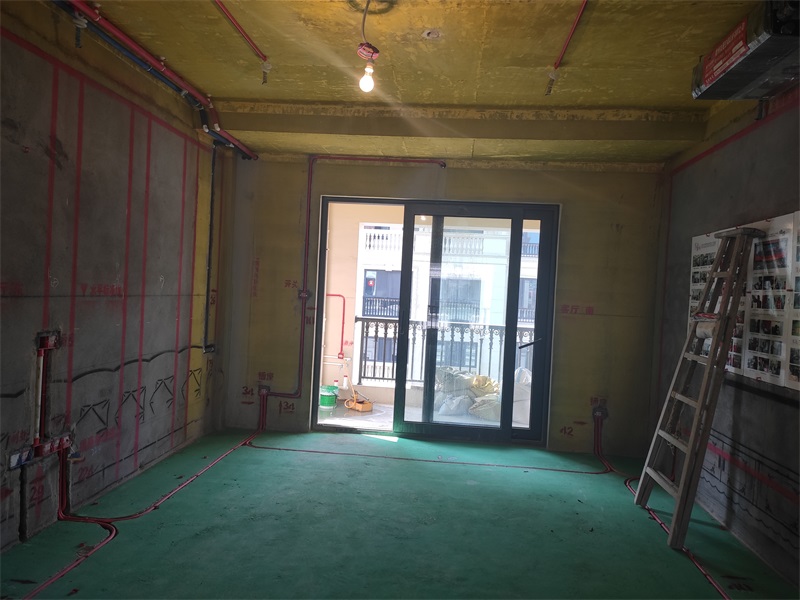

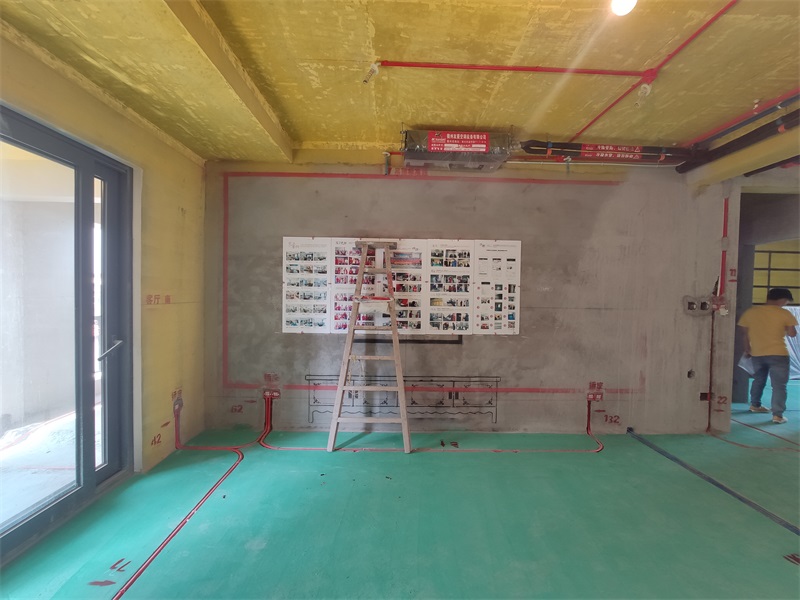

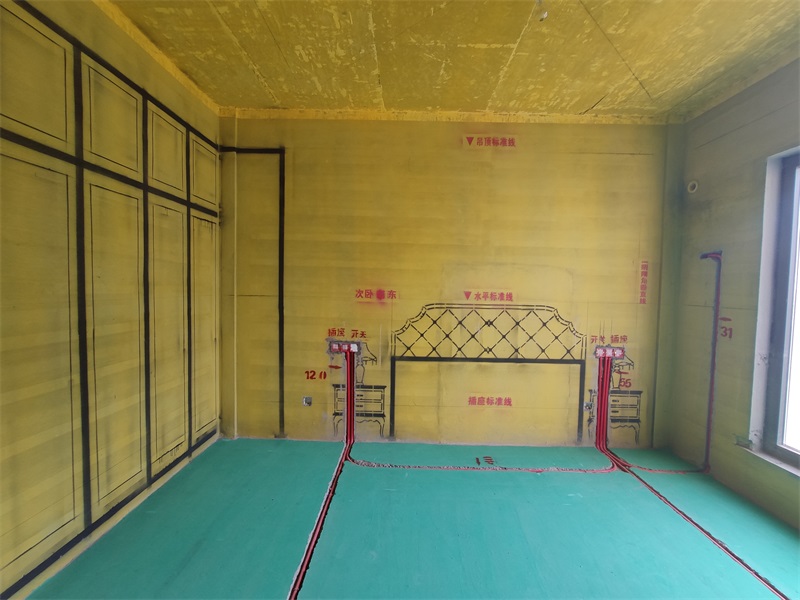

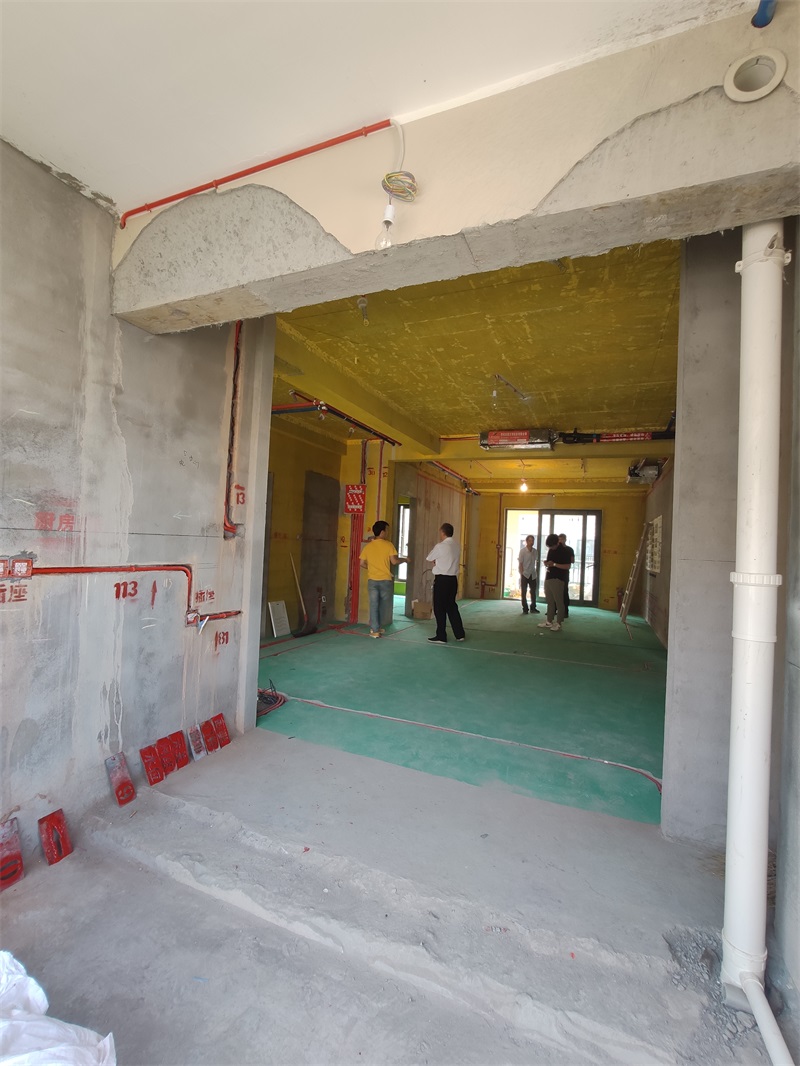

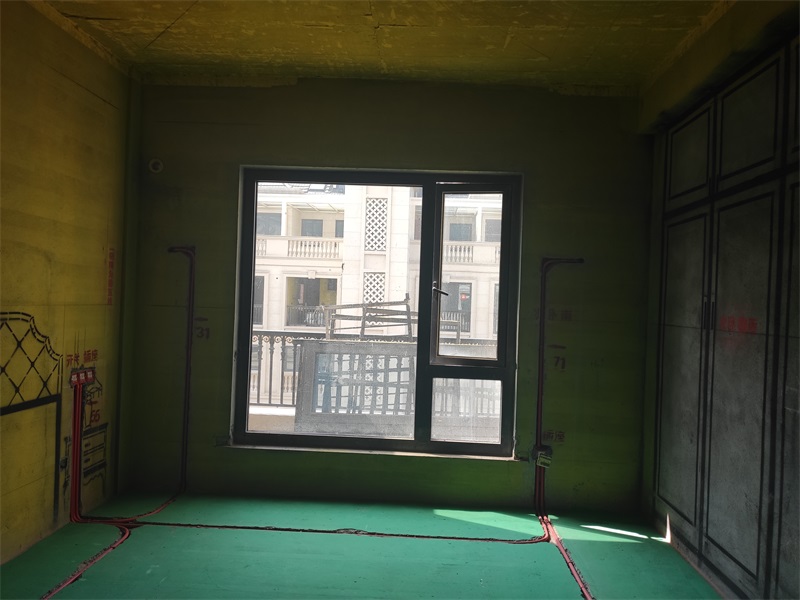

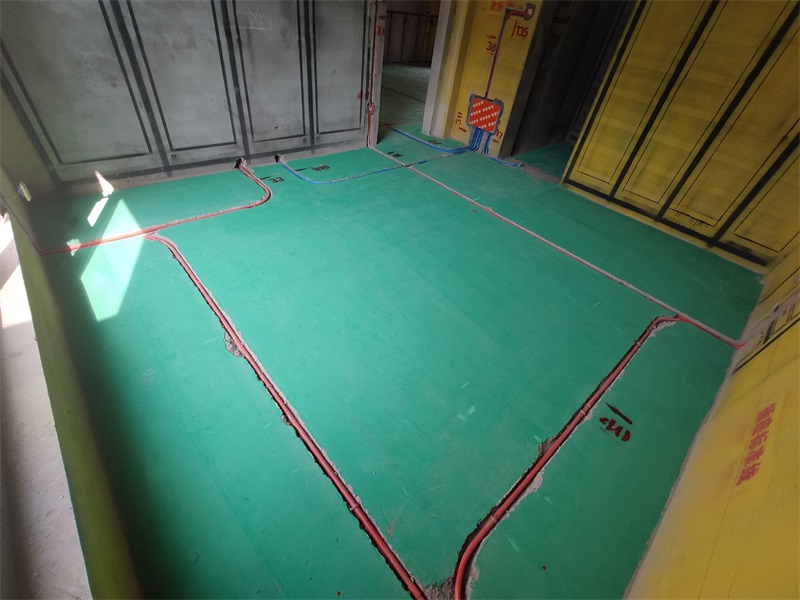

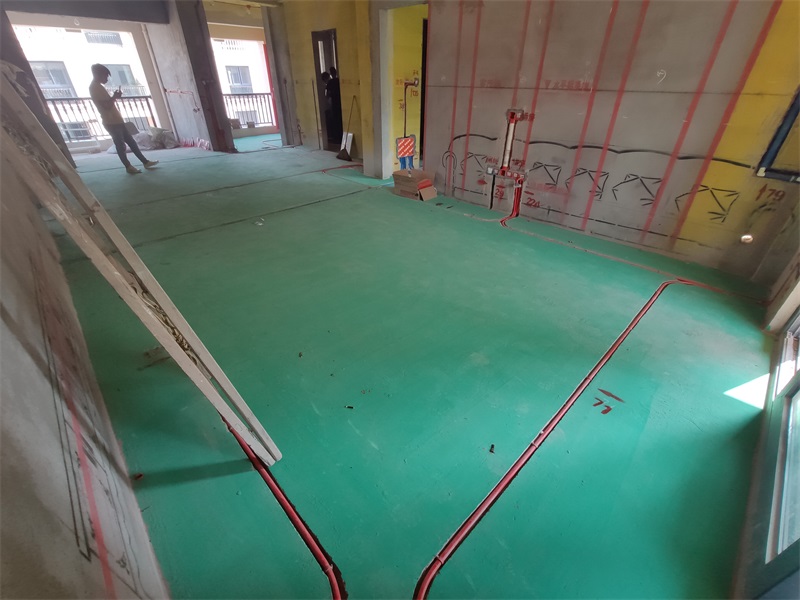

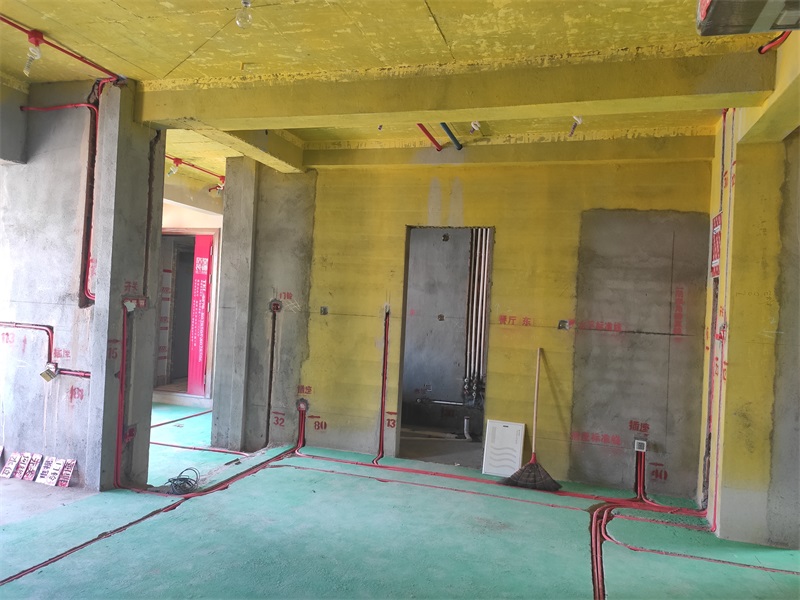

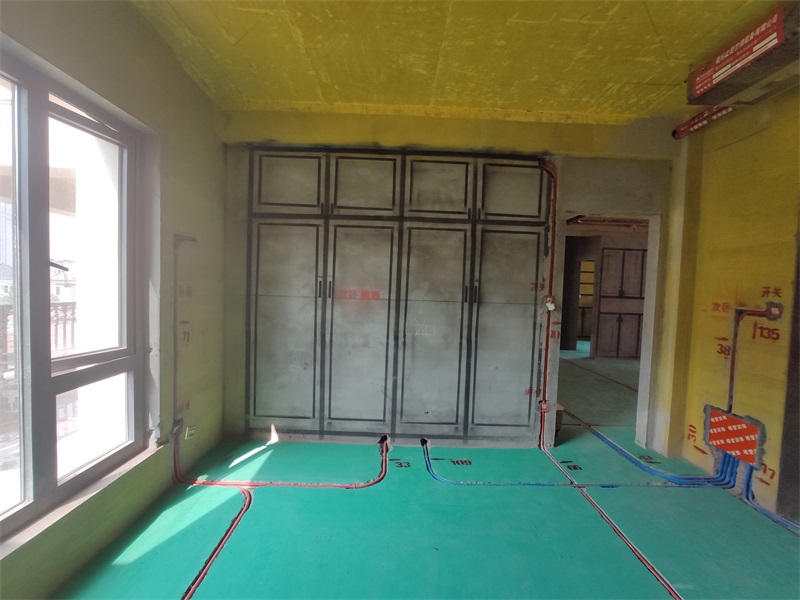

线路布置横平竖直，符合施工规范

发表于 2020-1-19 12:48:39

线管转弯处不能用弯头，用弹簧弯曲要不扁不皱

发表于 2020-1-19 12:50:40

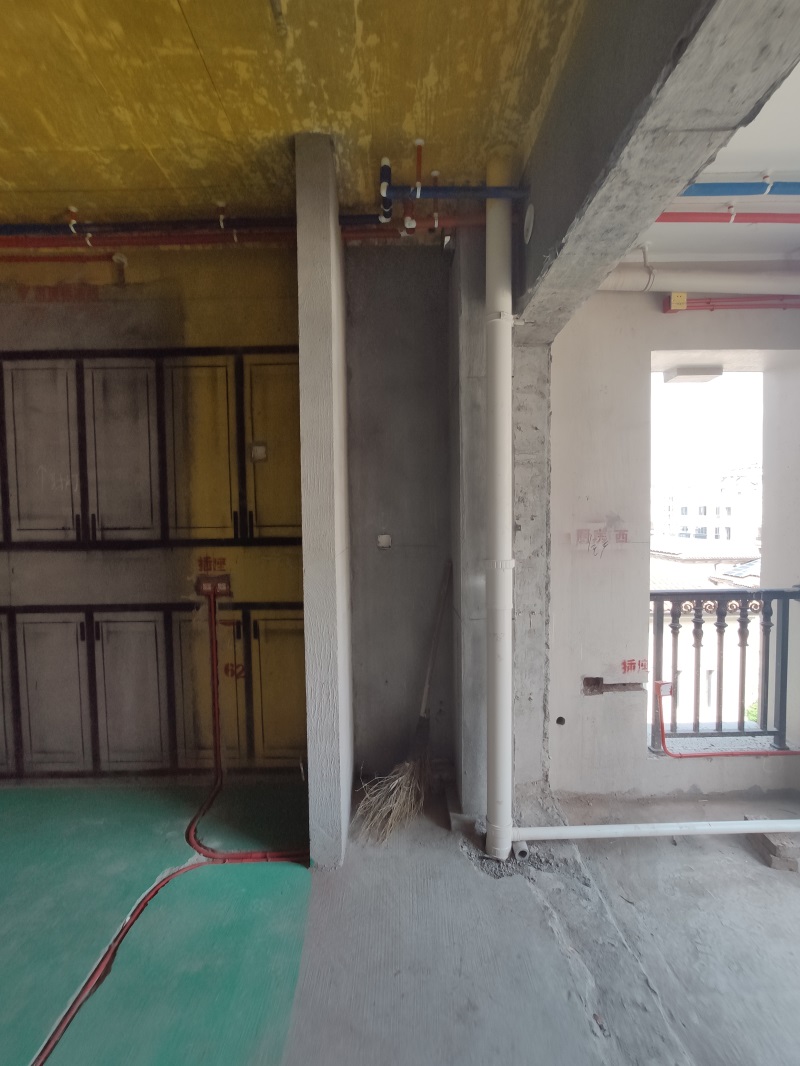

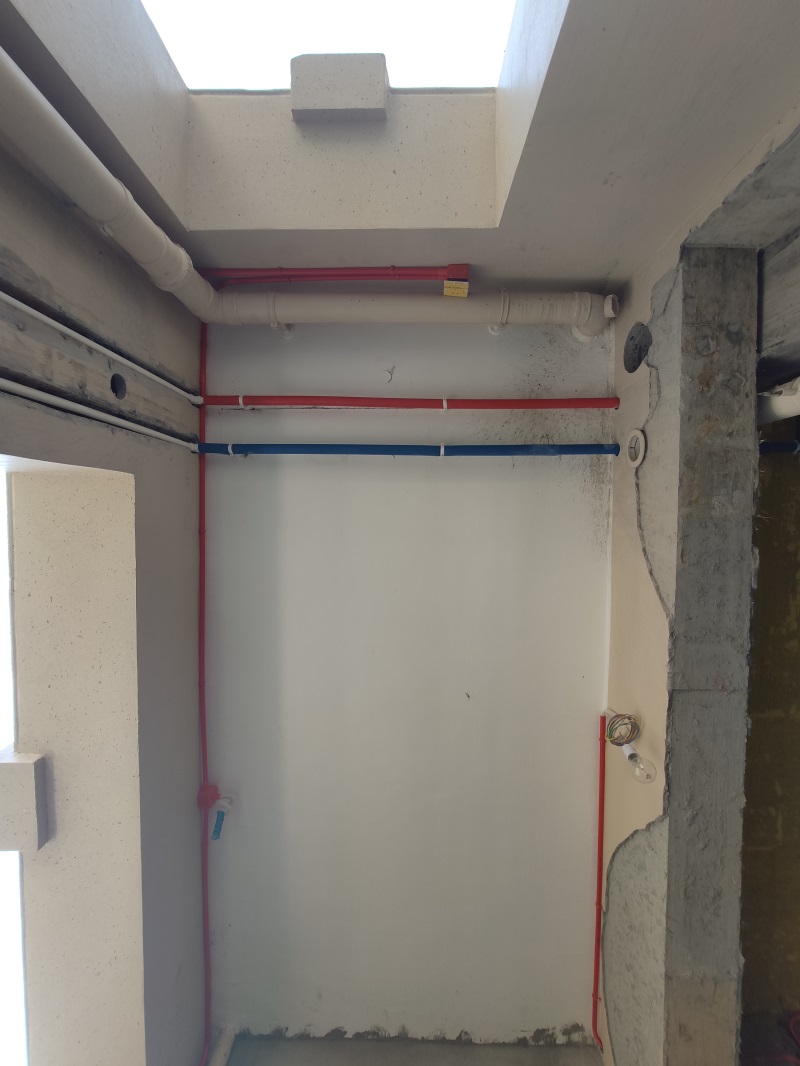

冷热水管保温棉应分色，热水管保温棉为红色，冷水管保温棉为蓝色，弯头处外露，保温棉不需要包裹

发表于 2020-1-19 12:51:14

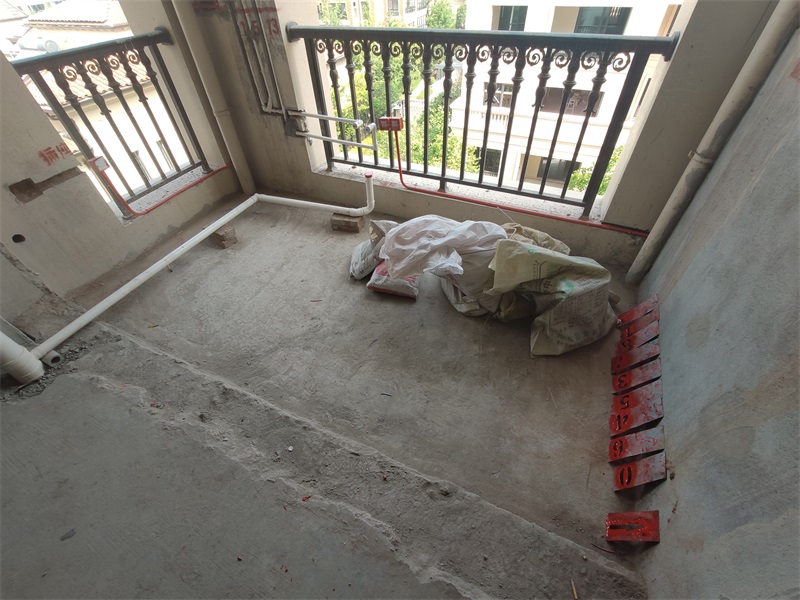

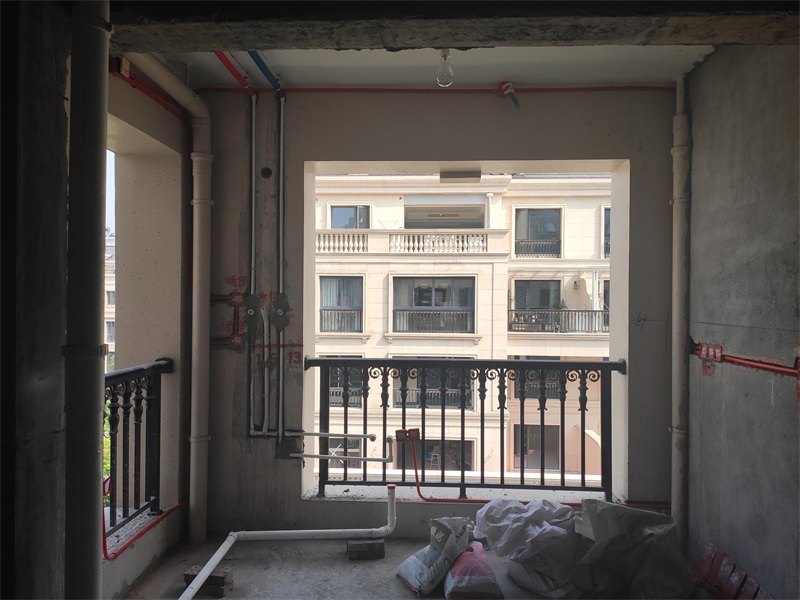

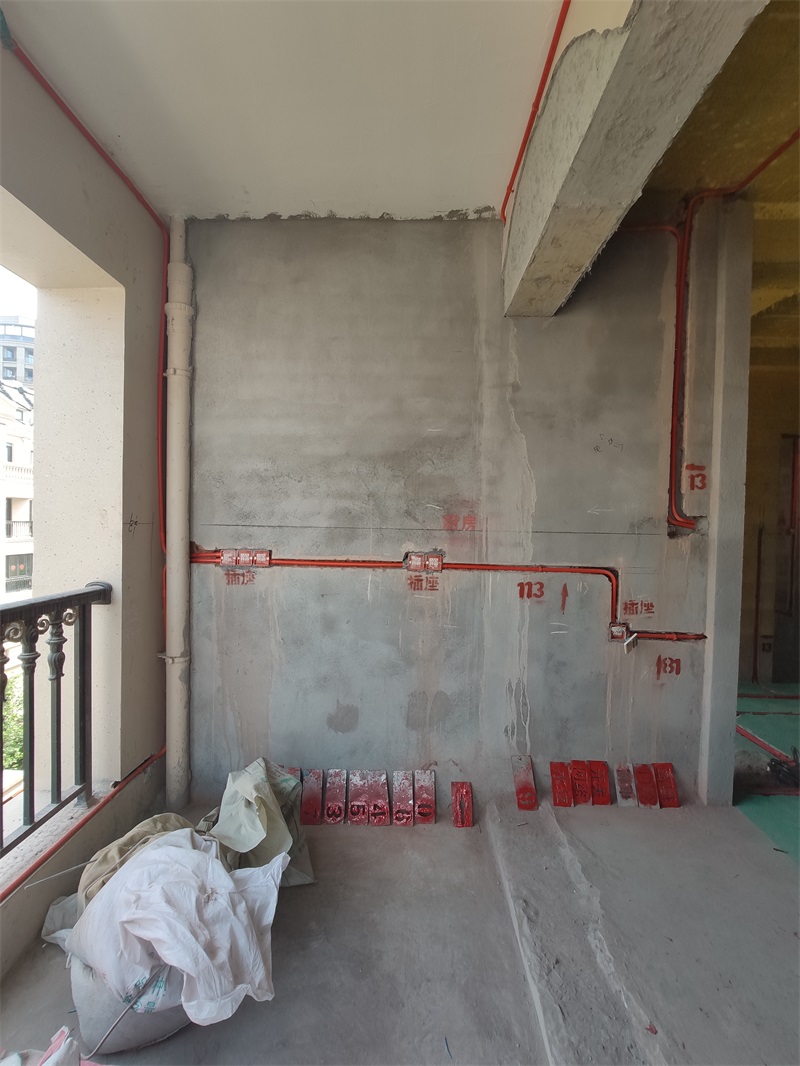

走墙水管采用下垂式安装，贴瓷砖部位不需要包保温棉，水管安排都是左热右冷

发表于 2020-1-19 12:52:18

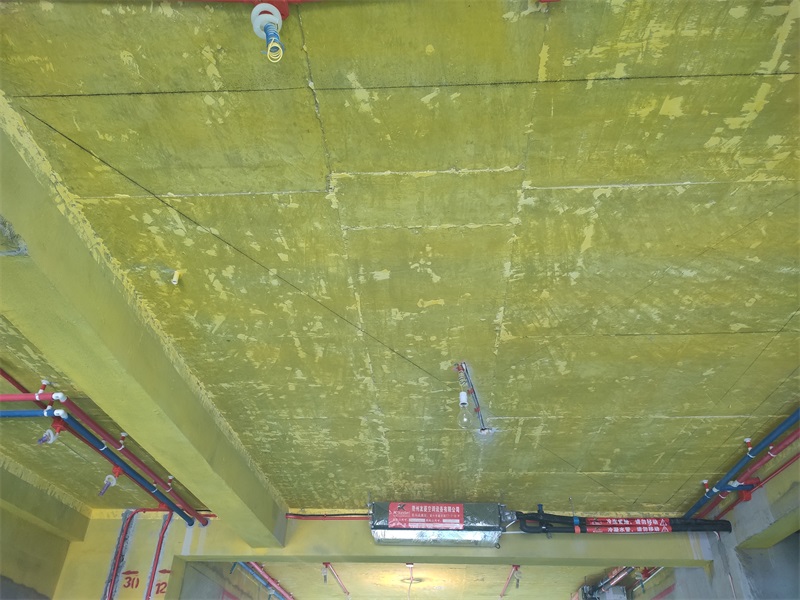

筒灯位置布线，应按照要求用波纹管套到位

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)
