[衢州] 中梁首府20-2#175㎡ 新中式——《蓦然—新中》

[复制链接]
 楼主| 发表于 2019-5-31 14:39:45 | 显示全部楼层
本帖最后由 格堂飞飞 于 2019-5-31 14:41 编辑

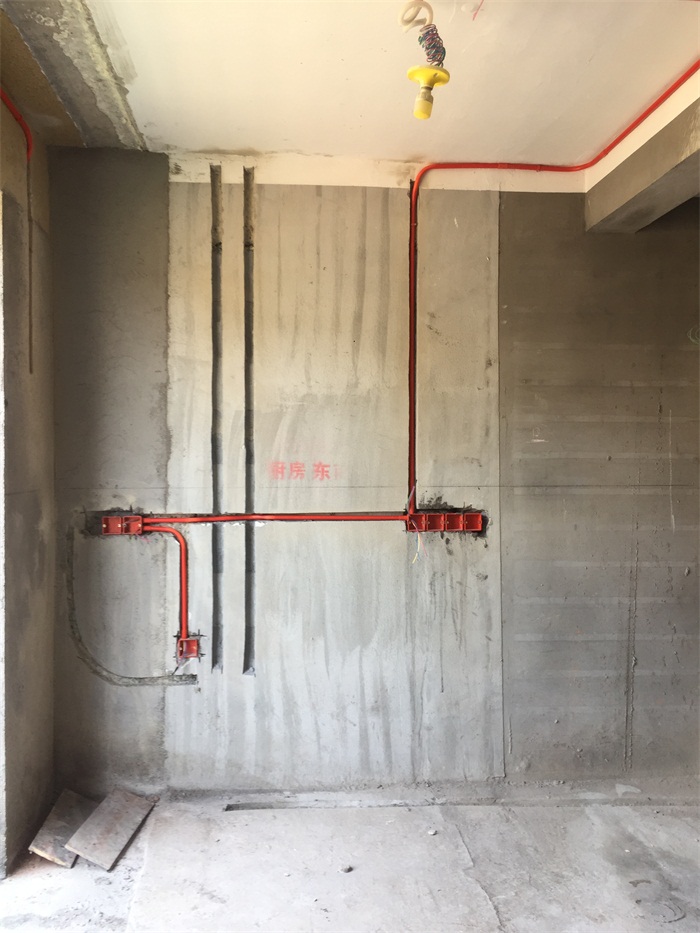

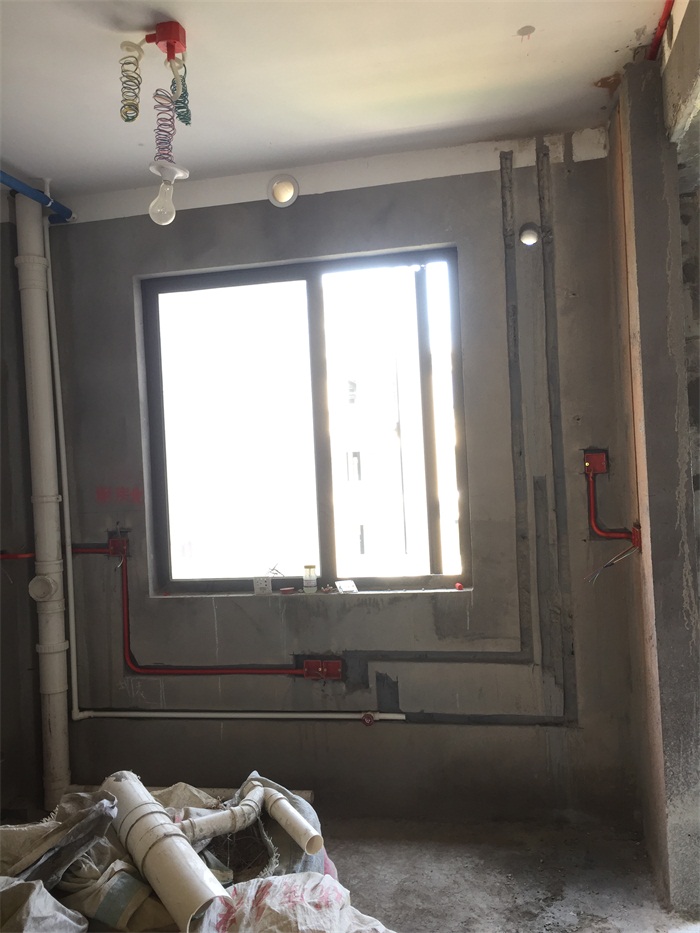

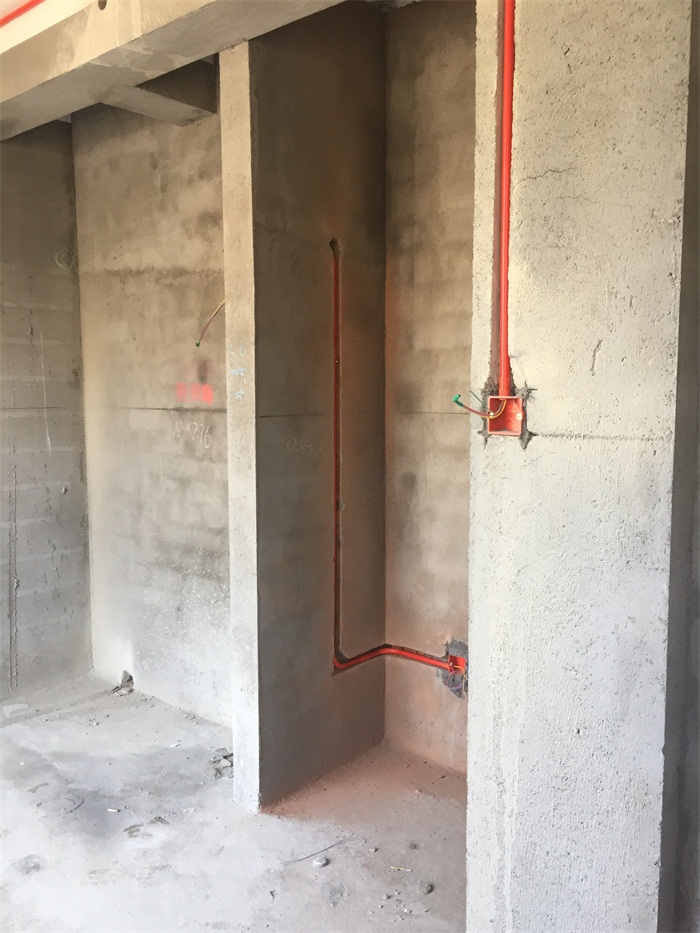

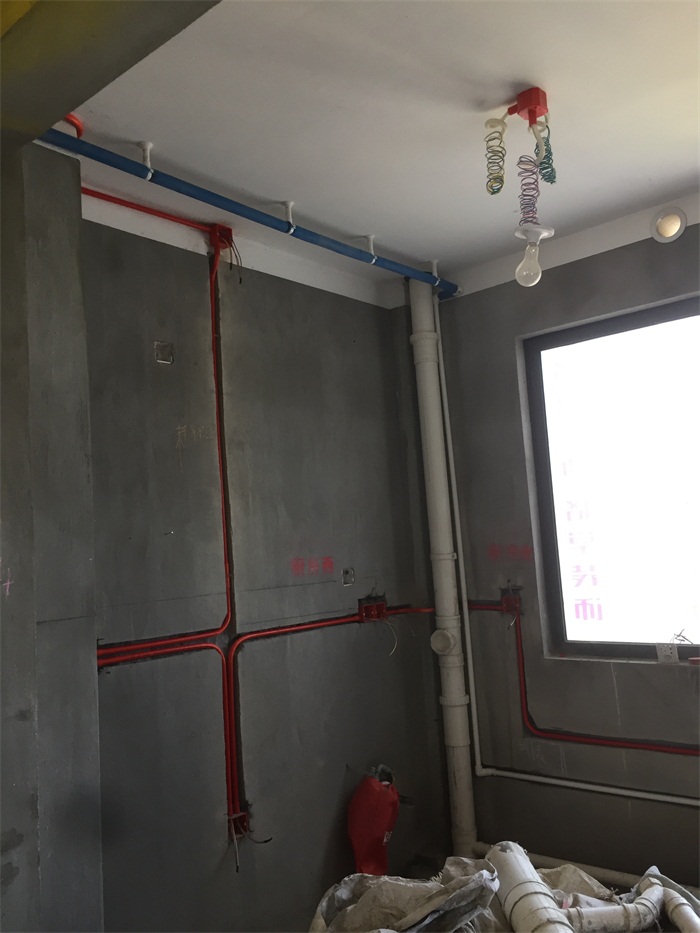

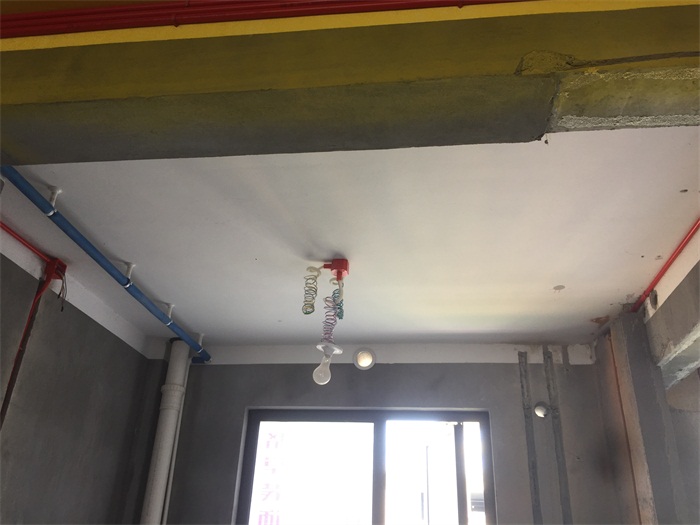

厨房墙面线管和水管布置横平竖直。

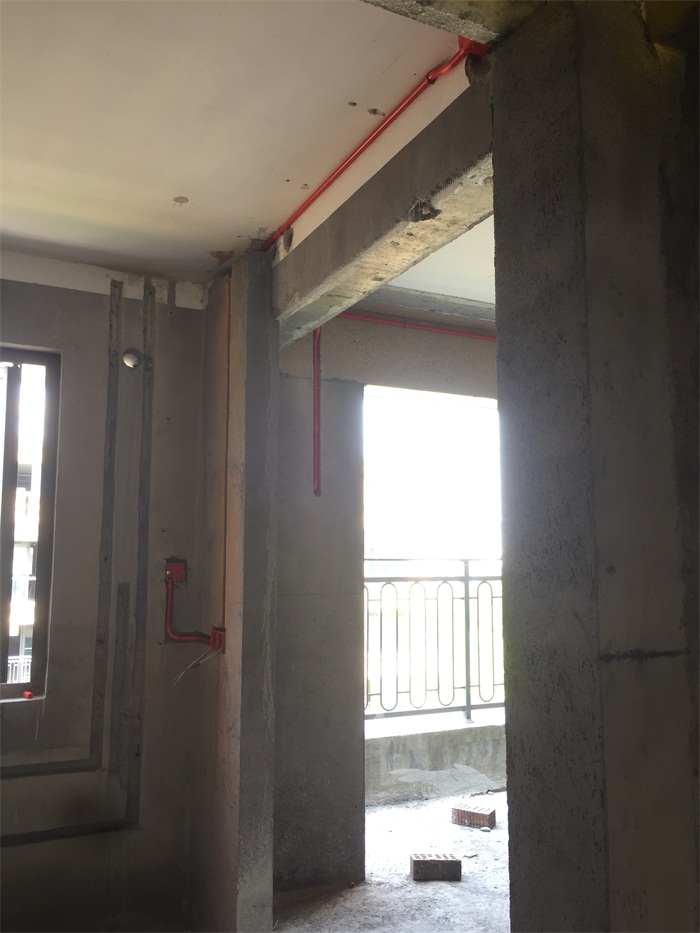

水管走顶并用保温棉保护好,可以杜绝冷凝水、保证水温不流失,也可以预防吊顶损坏和霉变,工艺非常规范!水管吊卡间距60-80公分,防止水管抖动和脱落。







回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-5-31 14:47:59 | 显示全部楼层

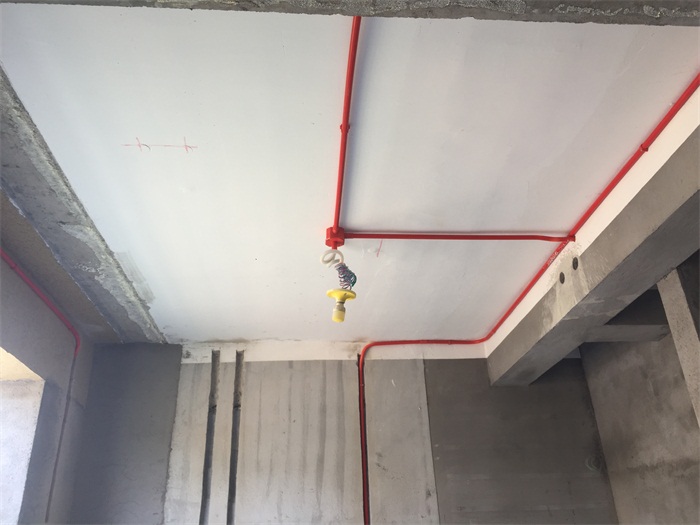

厨房顶部交接处用八角盒和杯梳连接线管,可以防止电线被箱、盒的开口处划伤,筒灯电线用波纹管保护。
同一线盒不得有强弱电,同一根线管内不得超过7根电线防止发热。

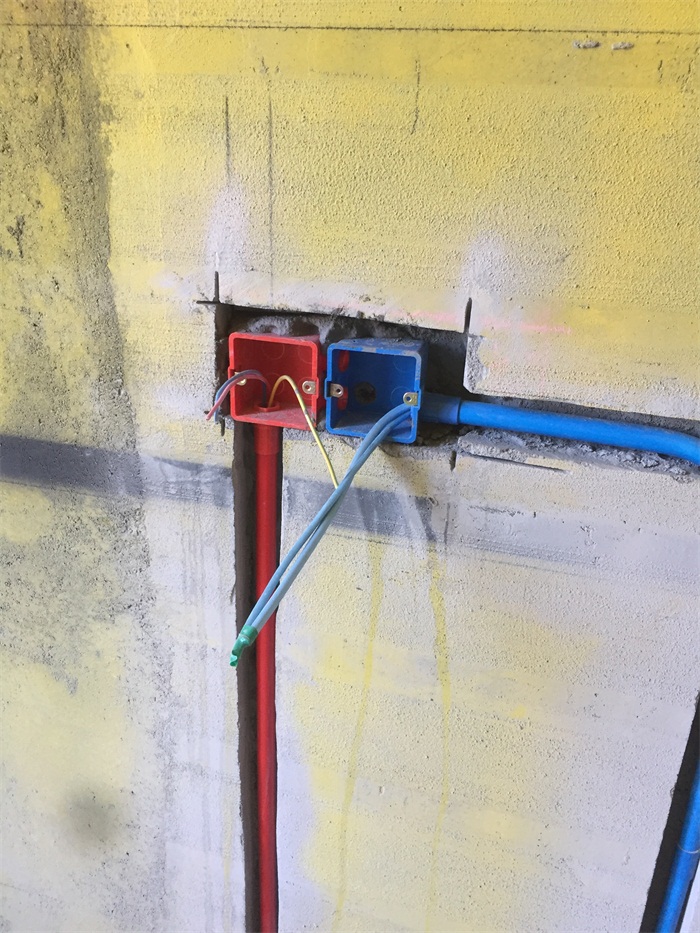

强电用红线盒、红线管,弱电用蓝线盒、蓝线管。线管要加杯梳,方便抽拉电线和后期维护


回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-5-31 14:50:50 | 显示全部楼层
本帖最后由 格堂飞飞 于 2019-5-31 14:52 编辑

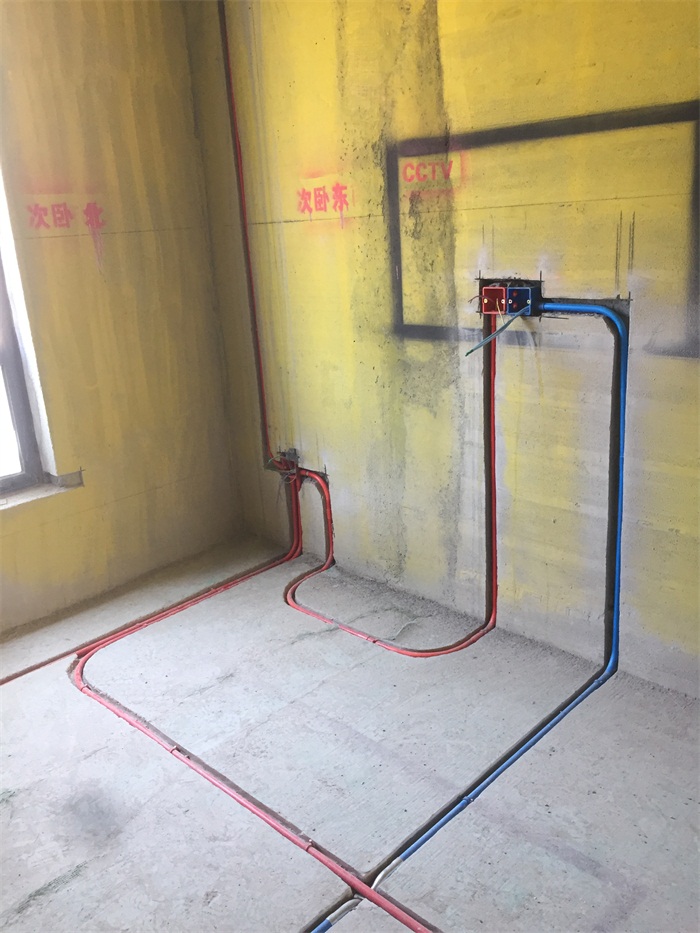

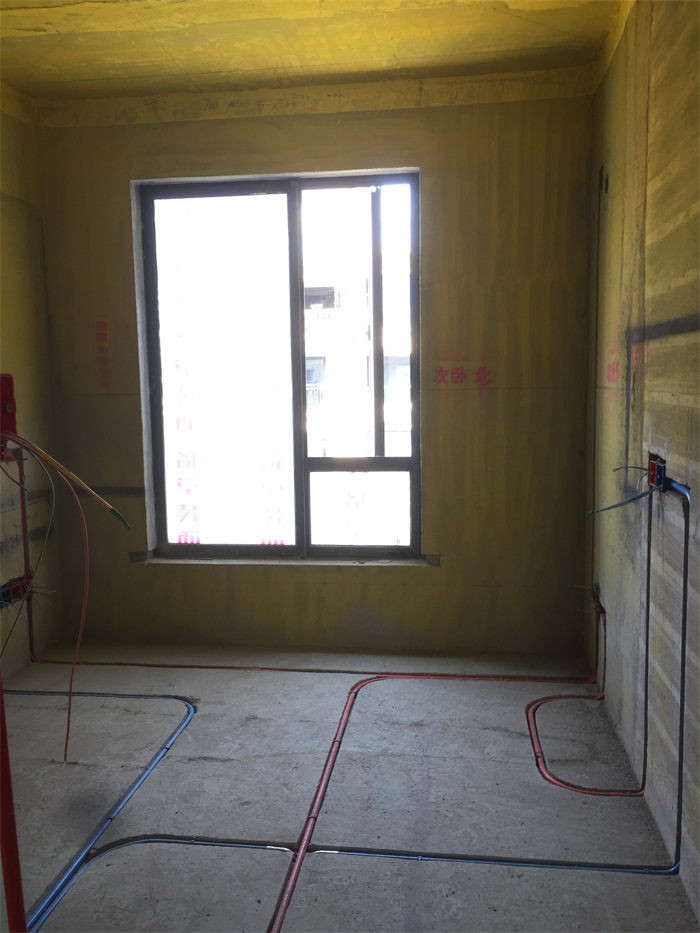

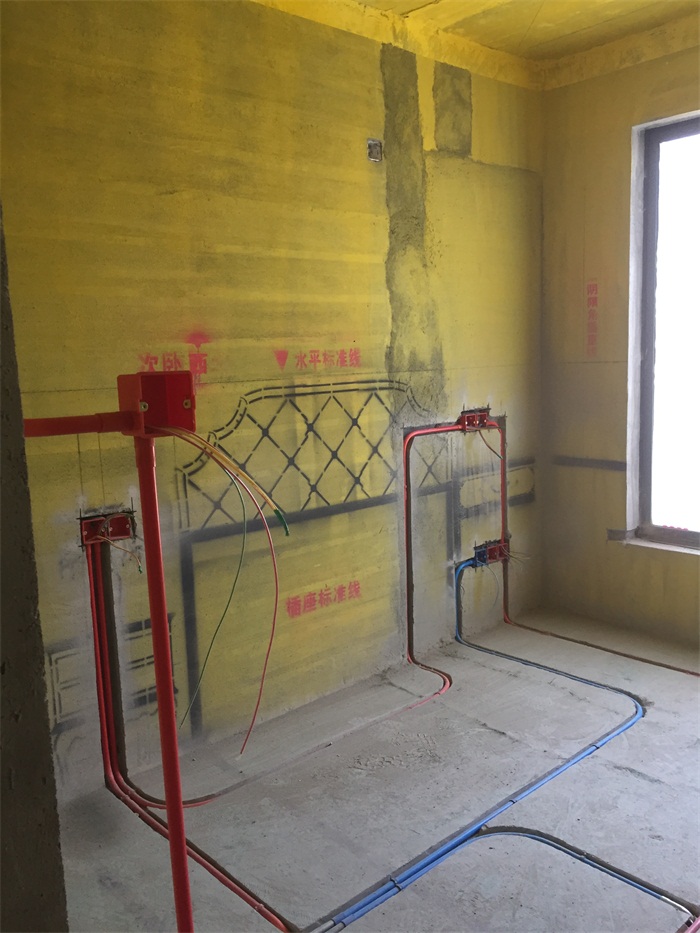

次卧墙面和地面线槽横平竖直哦!
同一线盒不得有强弱电,同一根线管内不得超过7根电线防止发热。
灯头线黄腊管保护,防止电线划伤。




回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-5-31 14:58:54 | 显示全部楼层
本帖最后由 格堂飞飞 于 2019-5-31 15:07 编辑

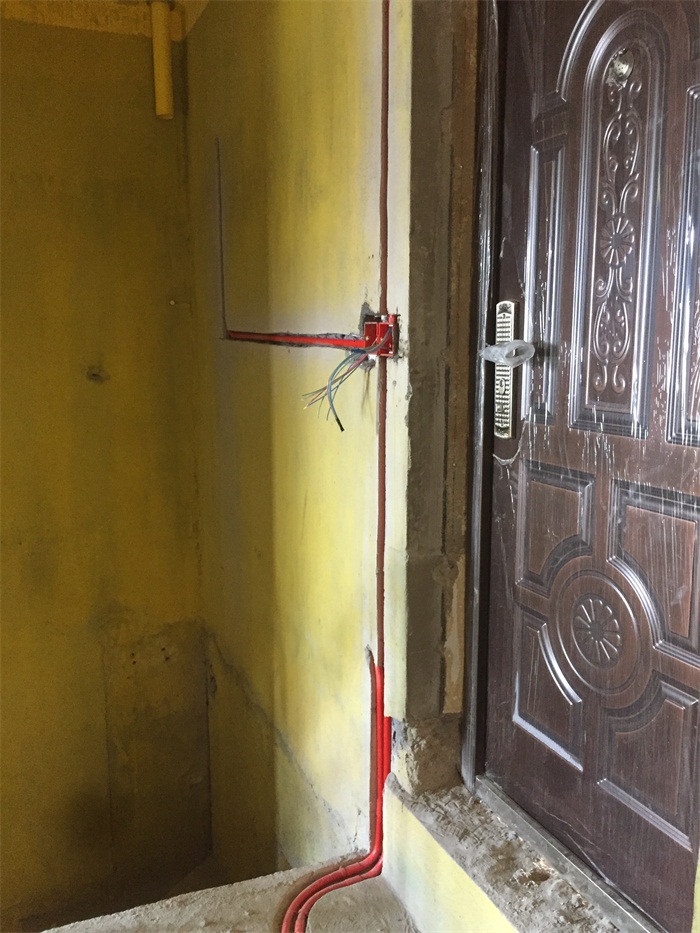

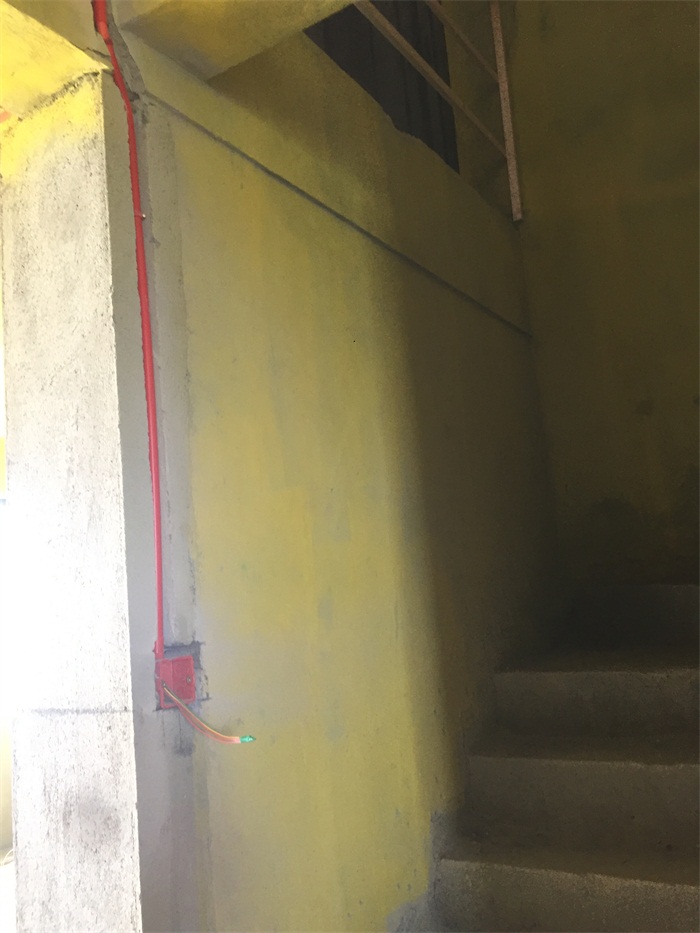

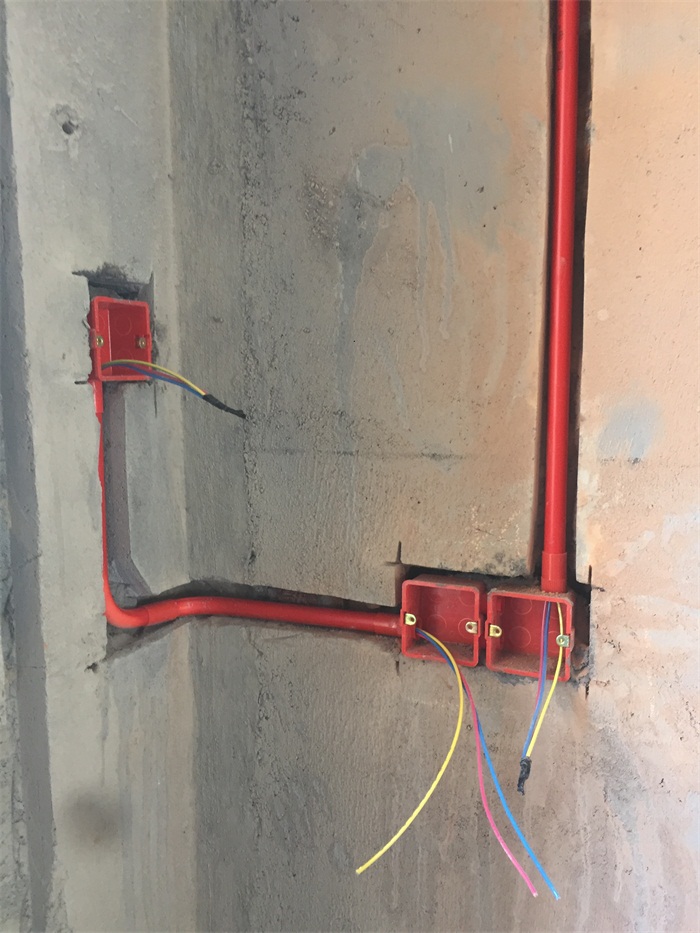

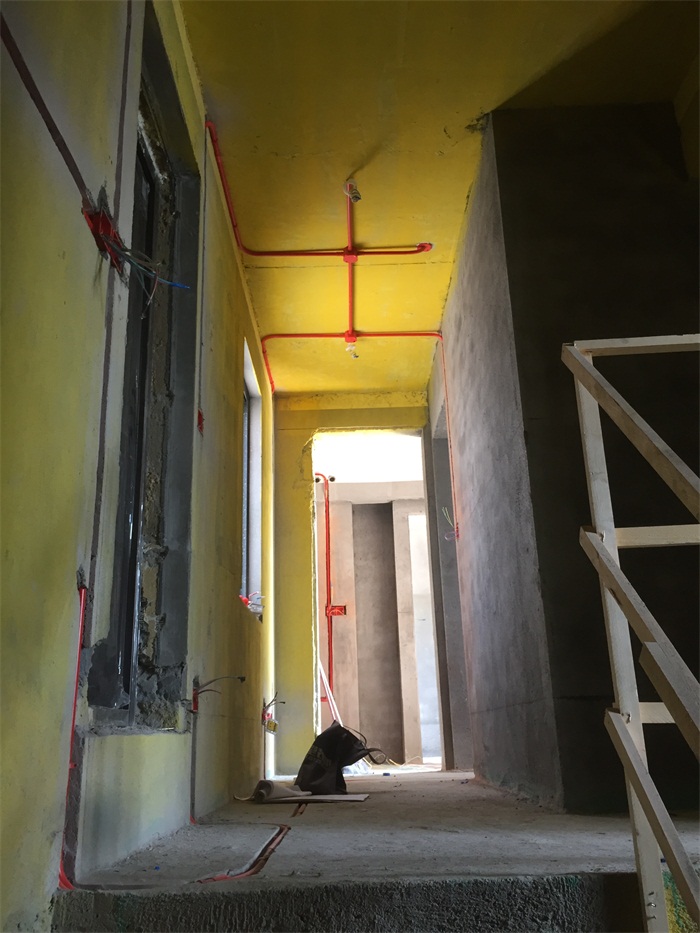

楼梯墙面线管布置好了。
同一线盒不得有强弱电,同一根线管内不得超过7根电线防止发热。

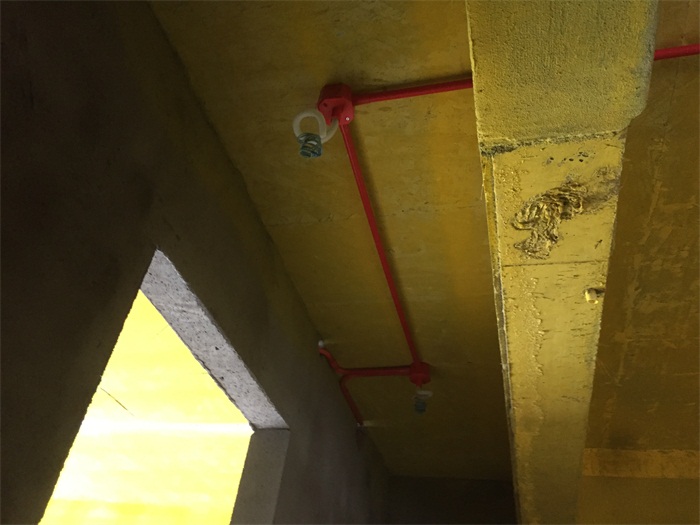

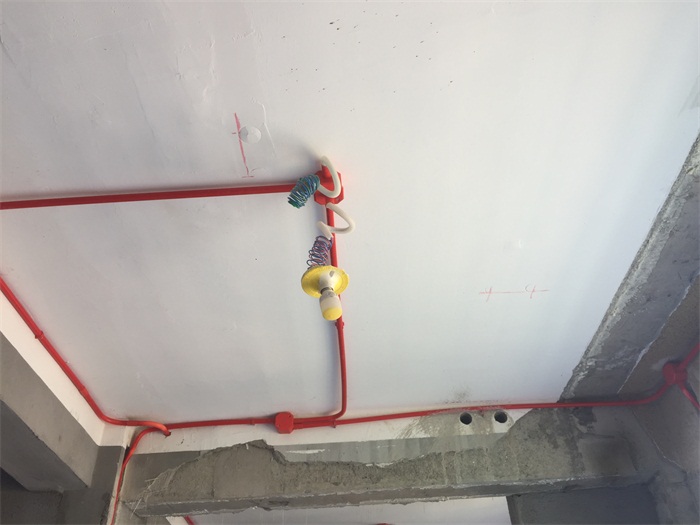

顶部交接处用八角盒和杯梳连接线管,可以防止电线被箱、盒的开口处划伤,筒灯电线用波纹管保护。

回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-5-31 15:06:13 | 显示全部楼层
本帖最后由 格堂飞飞 于 2019-5-31 15:10 编辑

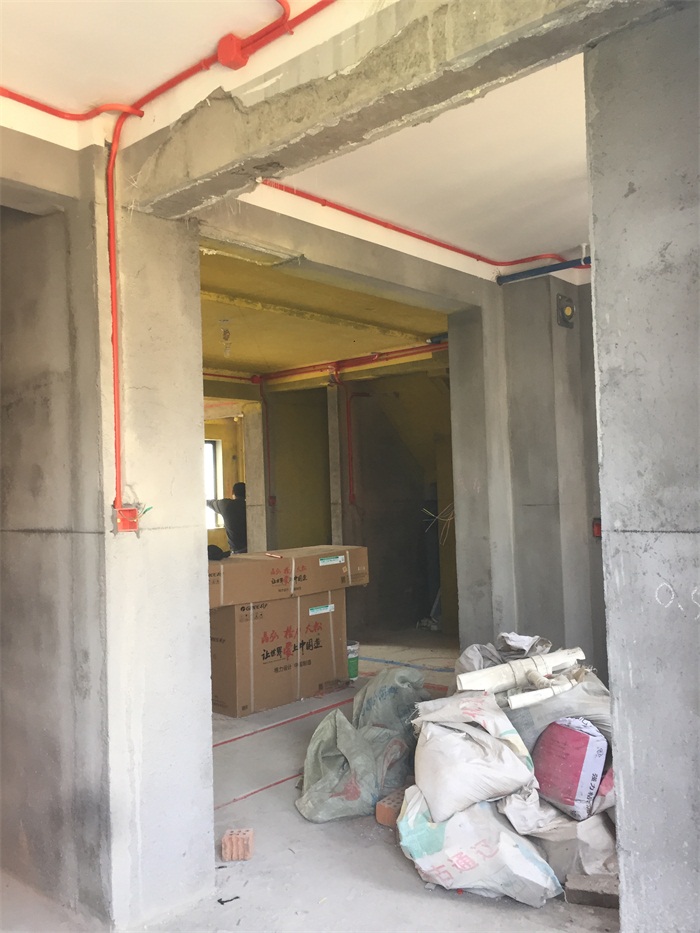

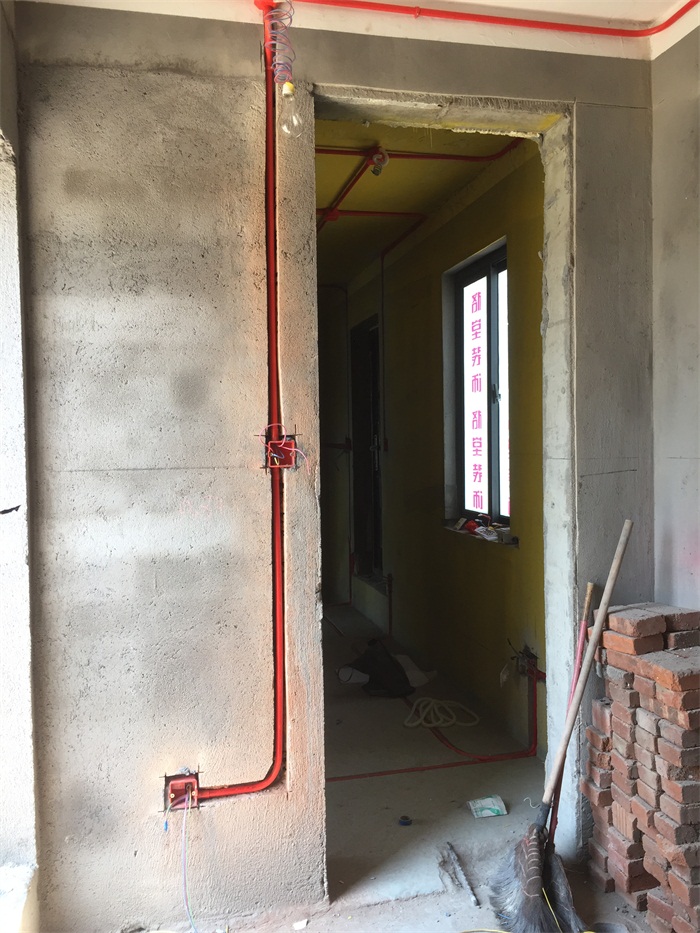

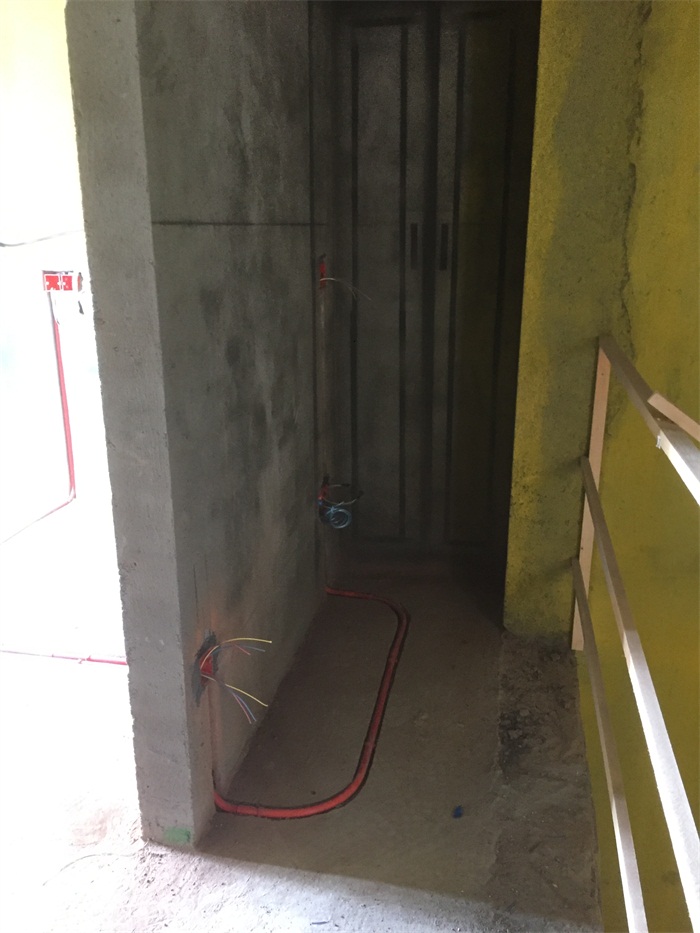

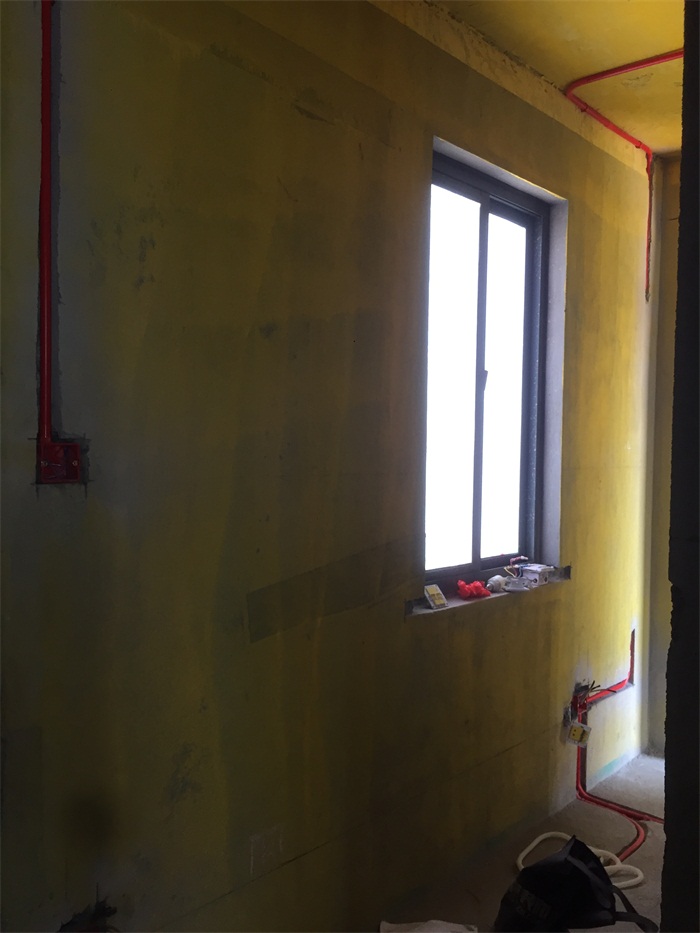

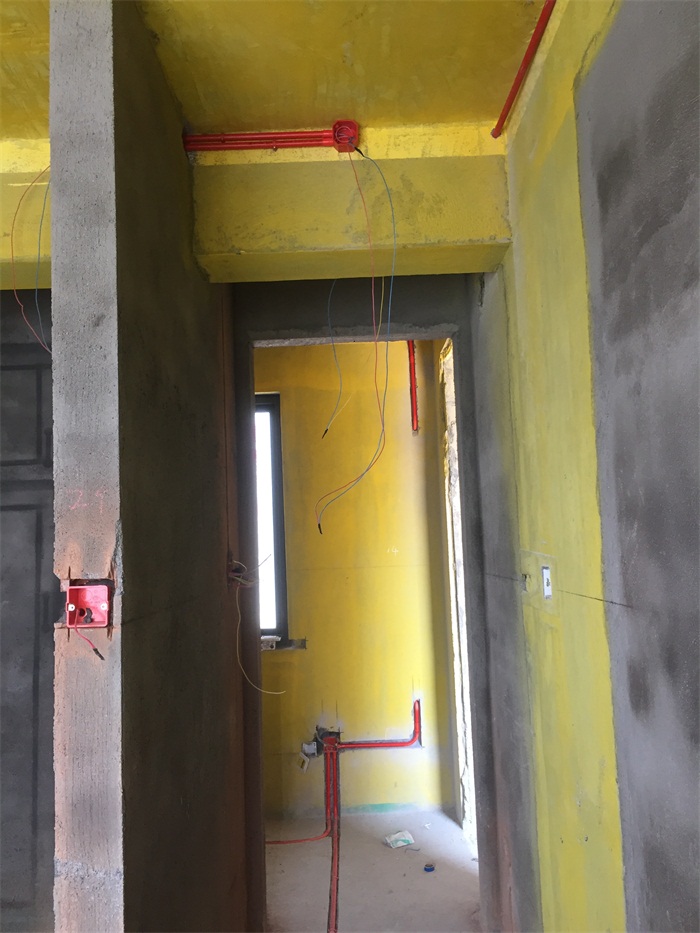

二楼房间过道墙面线管布置横平竖直。
顶部交接处用八角盒和杯梳连接线管,可以防止电线被箱、盒的开口处划伤,筒灯电线用波纹管保护。





回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-5-31 15:13:26 | 显示全部楼层

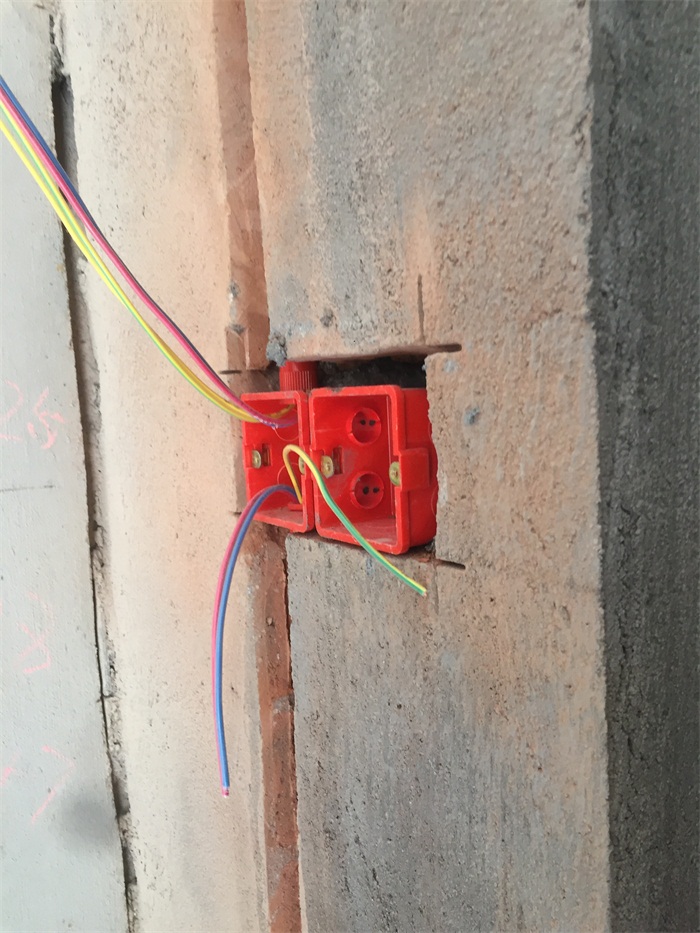

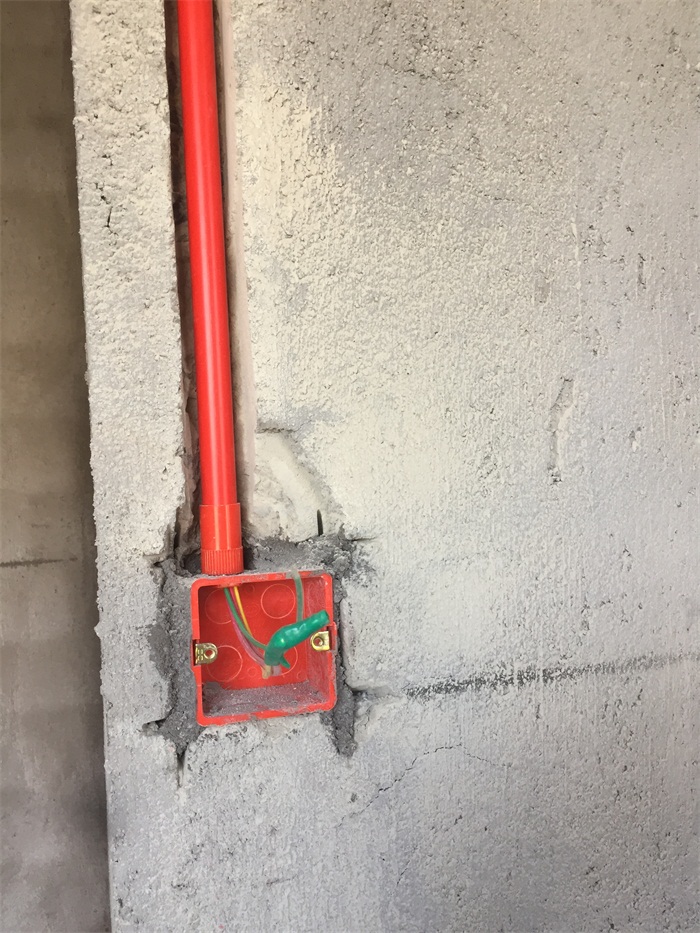

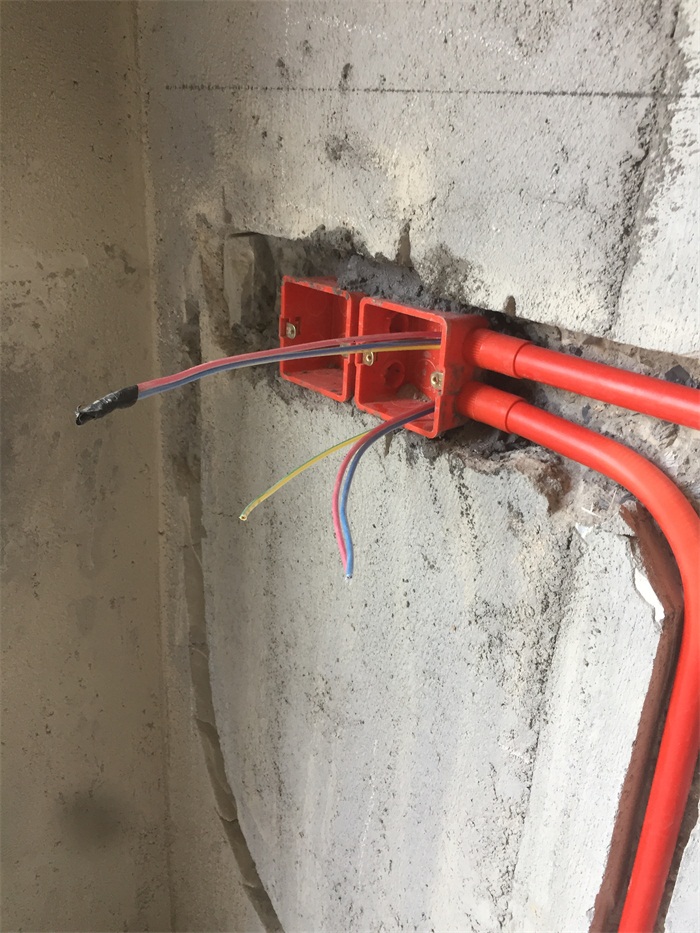

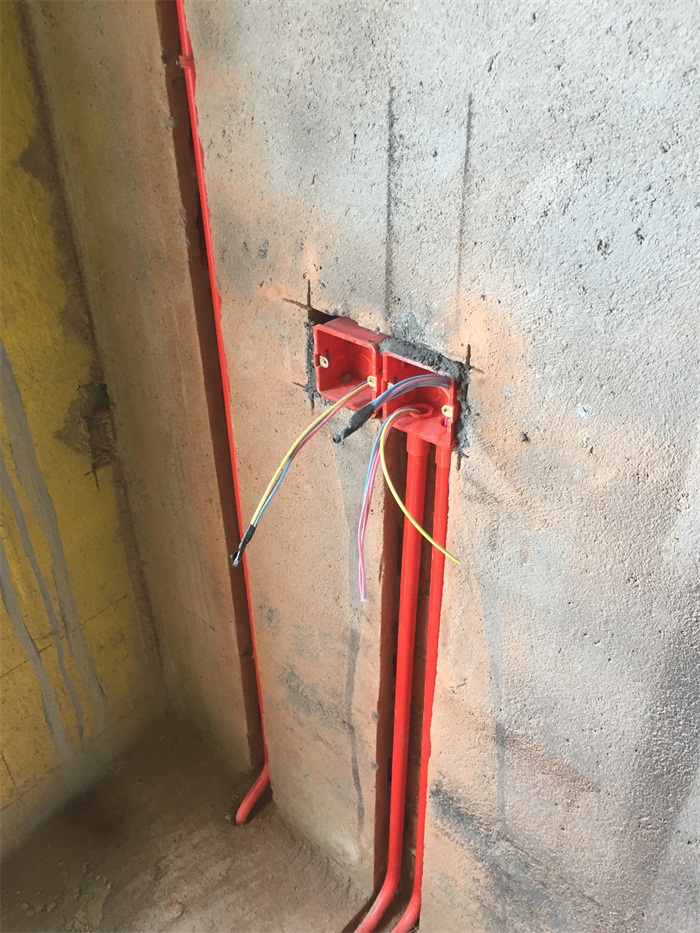

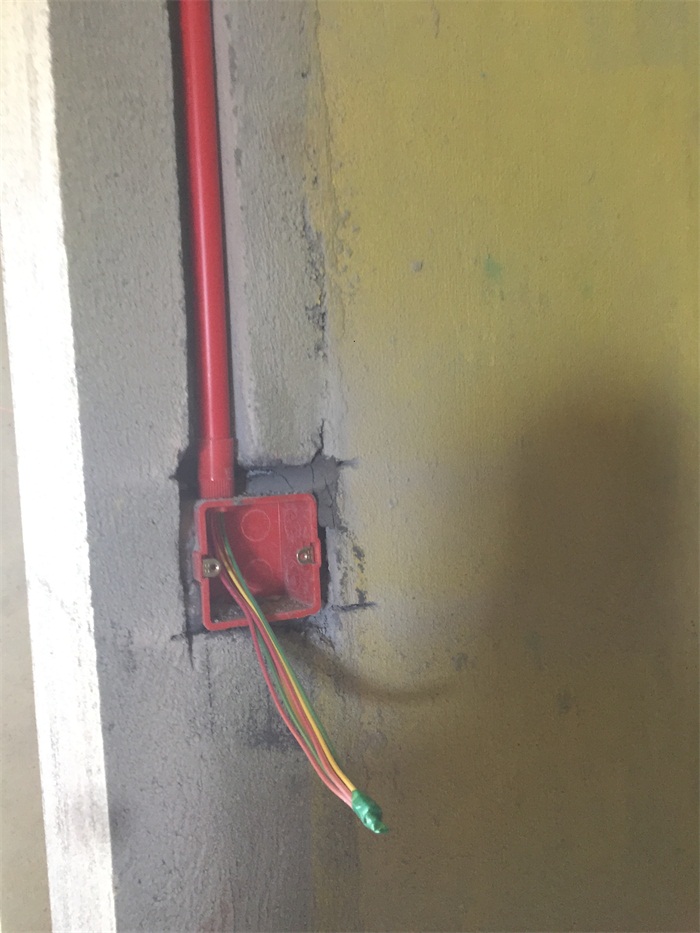

二楼房间过道墙面插座离地净高30公分。
同一线盒不得有强弱电,同一根线管内不得超过7根电线防止发热。并且线管并排2根以上每根相隔1厘米水泥砂浆缝.


回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-5-31 15:24:45 | 显示全部楼层
本帖最后由 格堂飞飞 于 2019-5-31 15:45 编辑

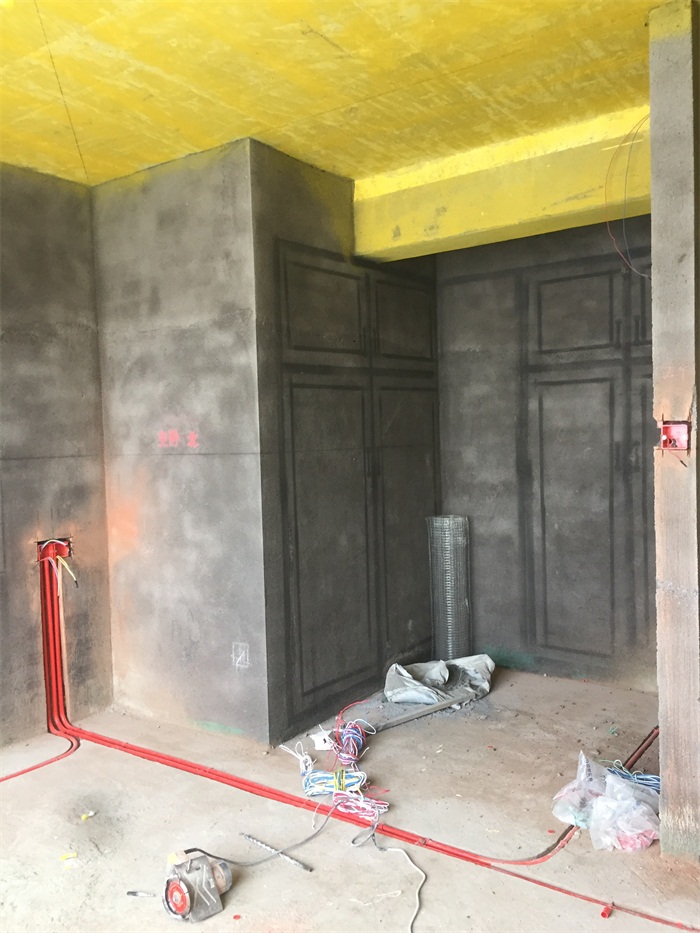

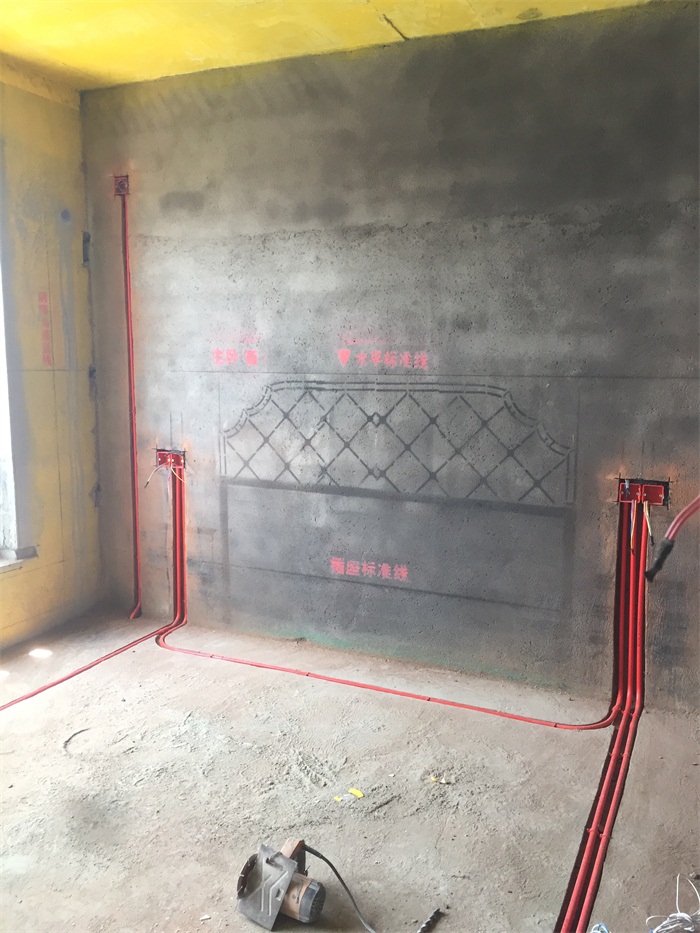

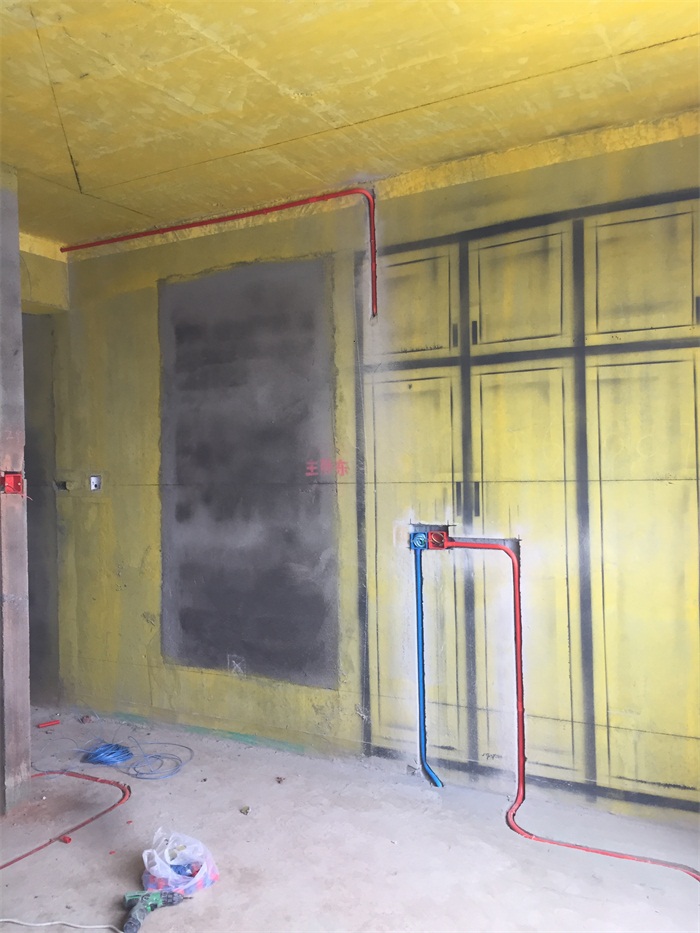

二楼主卧墙面线管布置横平竖直。
同一房间内插座开关水平高低≤5毫米,并排在一起的开关、插座必须保持横平竖直,必须要接地线。插座内左零右火,上接地。

强弱电线距离30厘米以上,防止干扰。

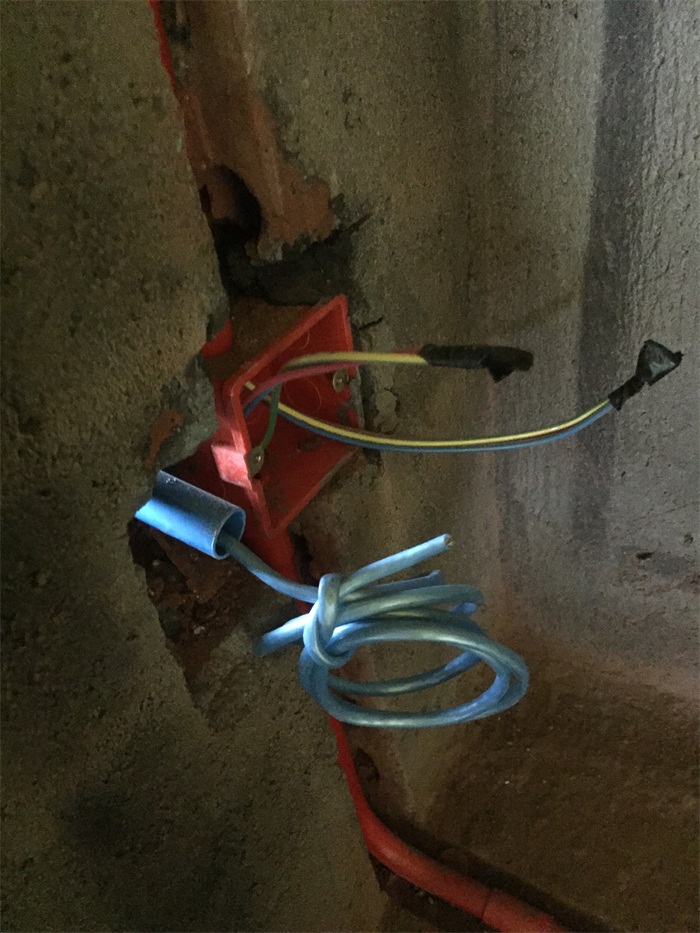

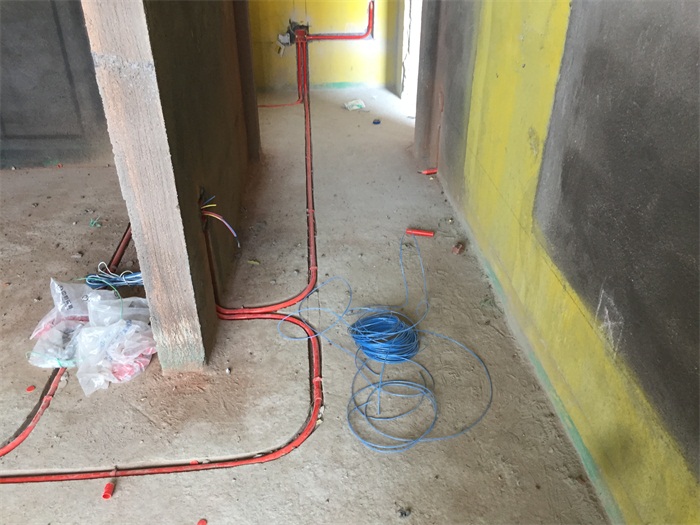

墙面线管正在穿电线。

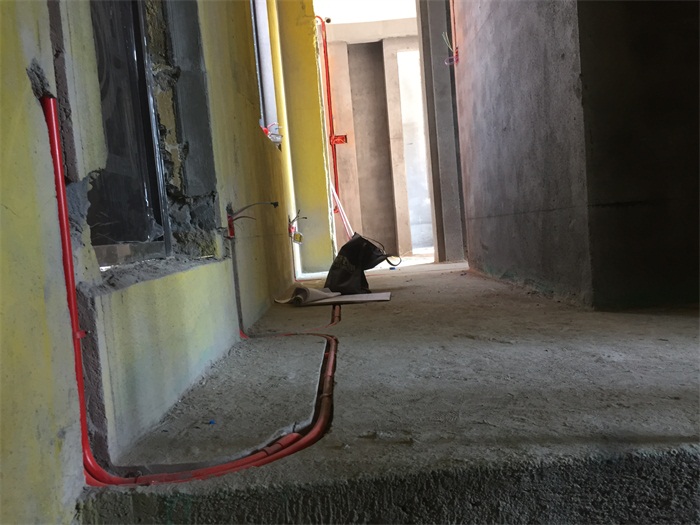

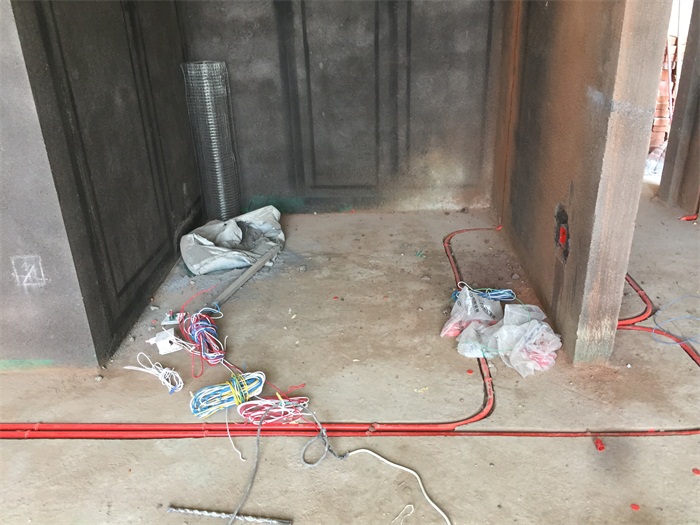

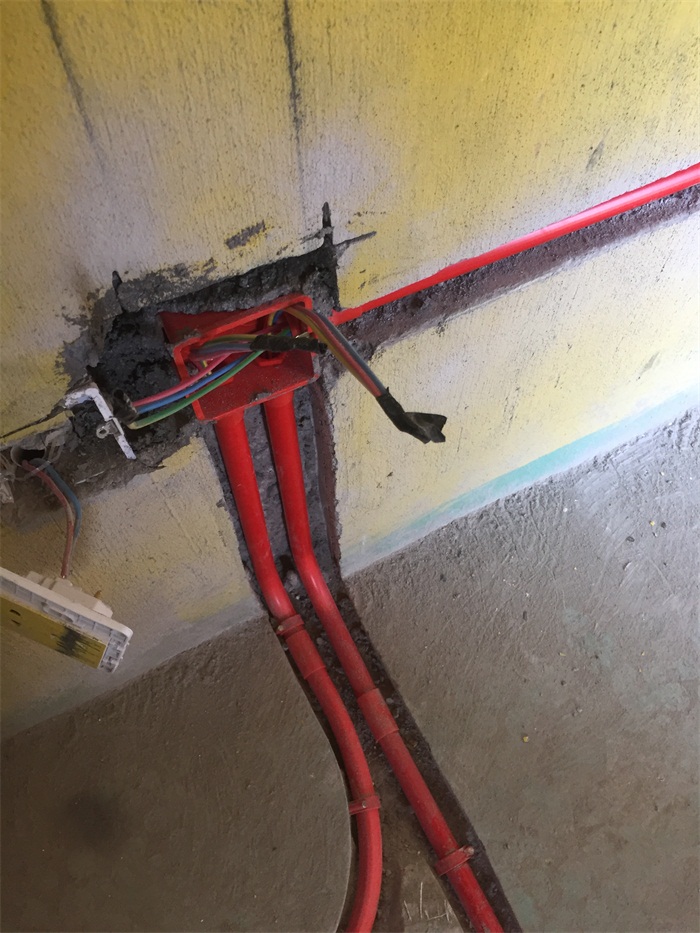

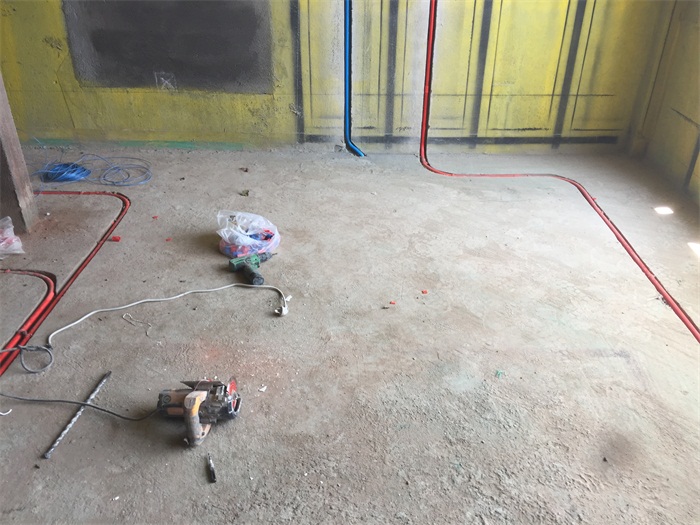

地面开槽圆弧形,大湾工艺平整美观,又方便线管安装哦!

地面开槽深度够深,线管布好以后,并不会高出地面,工艺非常精细!

回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-5-31 15:32:25 | 显示全部楼层

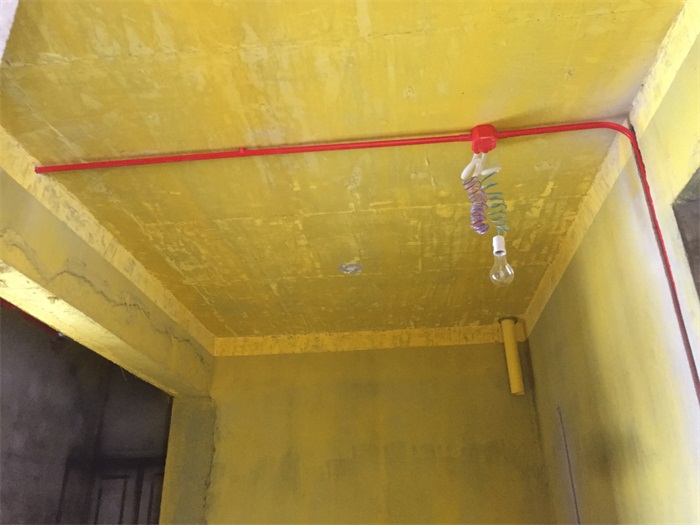

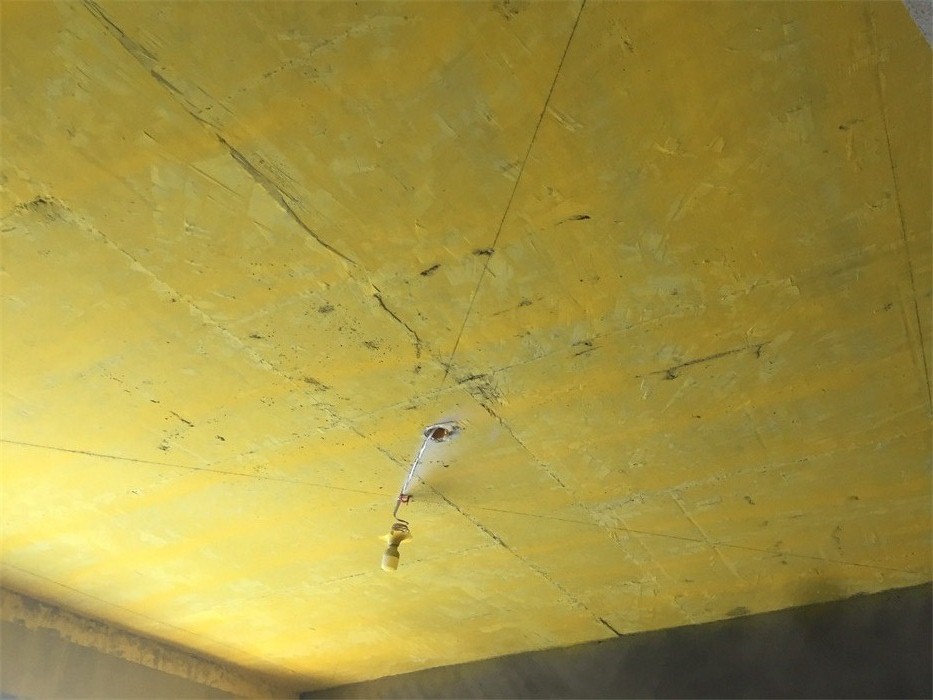

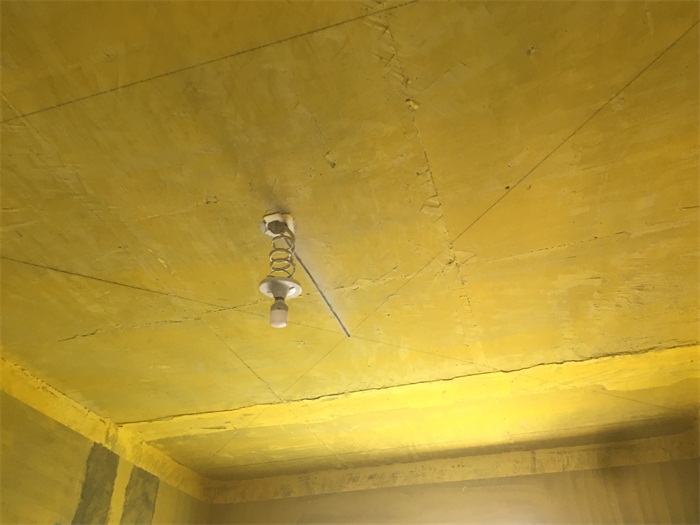

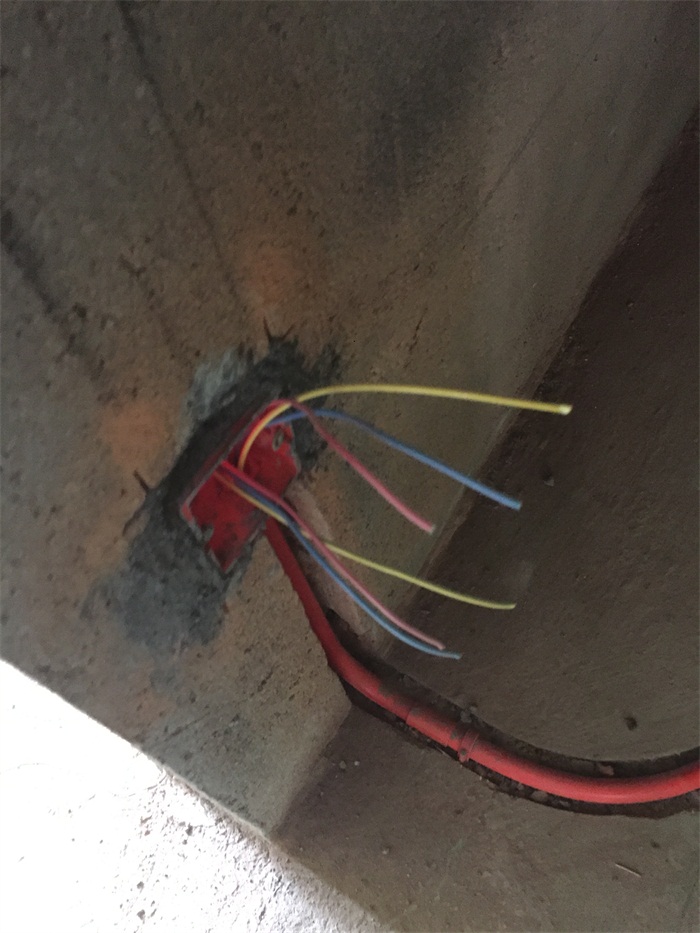

二楼主卧灯头线黄腊管保护,防止电线划伤。

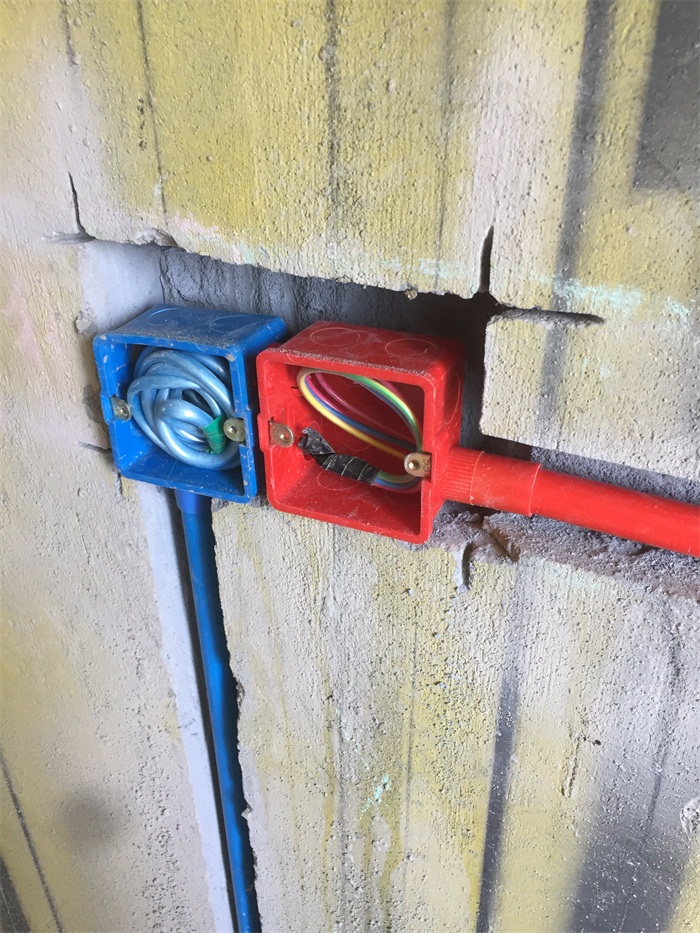

强电用红线盒、红线管,弱电用蓝线盒、蓝线管。线管要加杯梳,方便抽拉电线和后期维护。

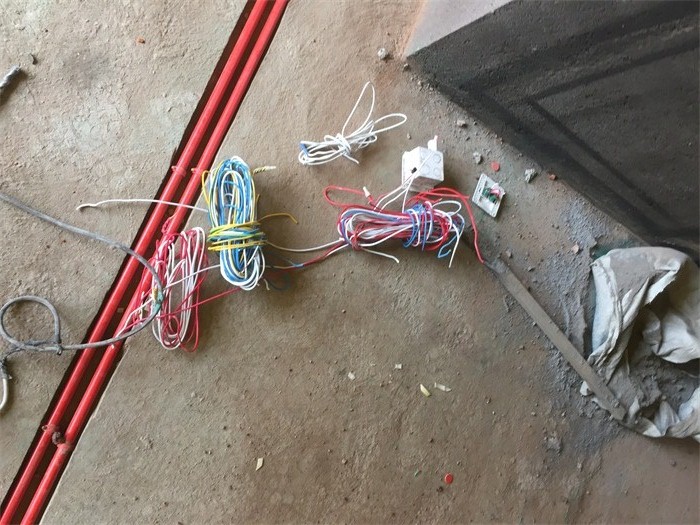

原先的旧电线多要更换新的电线哦!
同一线盒不得有强弱电,同一根线管内不得超过7根电线防止发热。

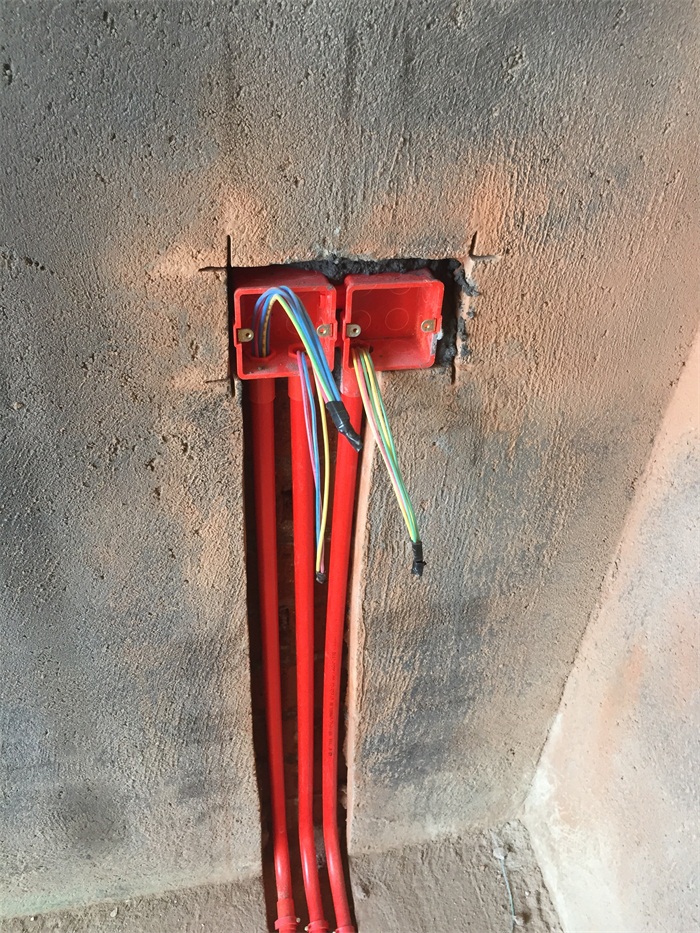

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝.
回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-5-31 15:39:05 | 显示全部楼层
本帖最后由 格堂飞飞 于 2019-5-31 15:44 编辑

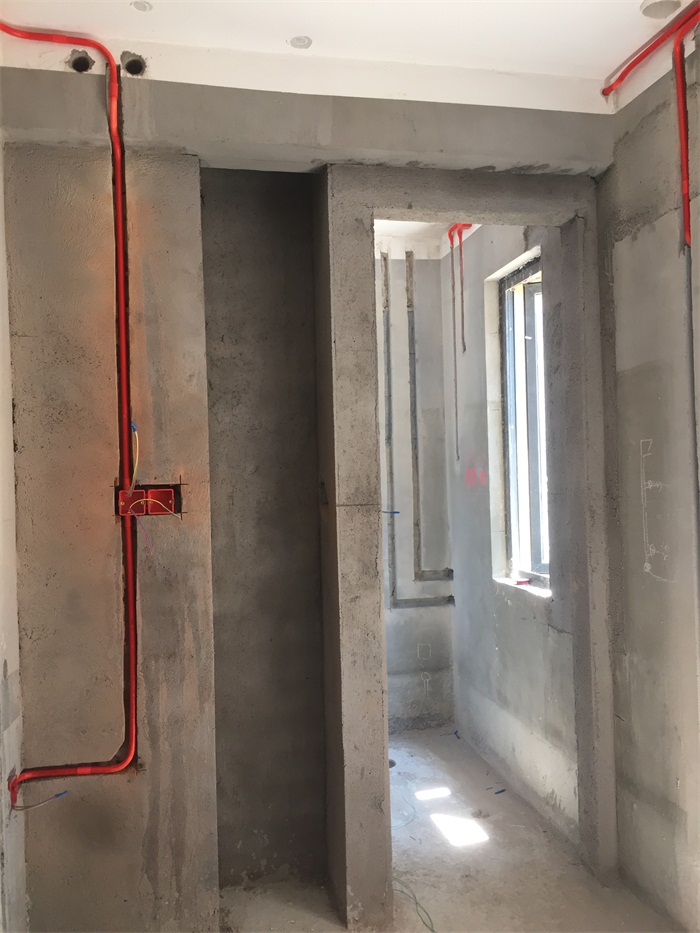

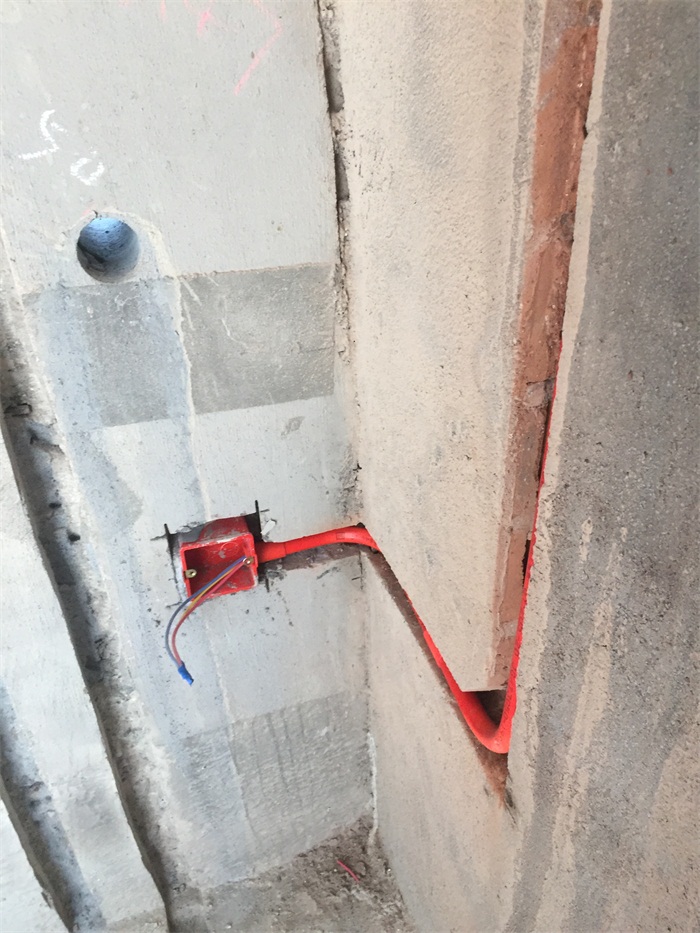

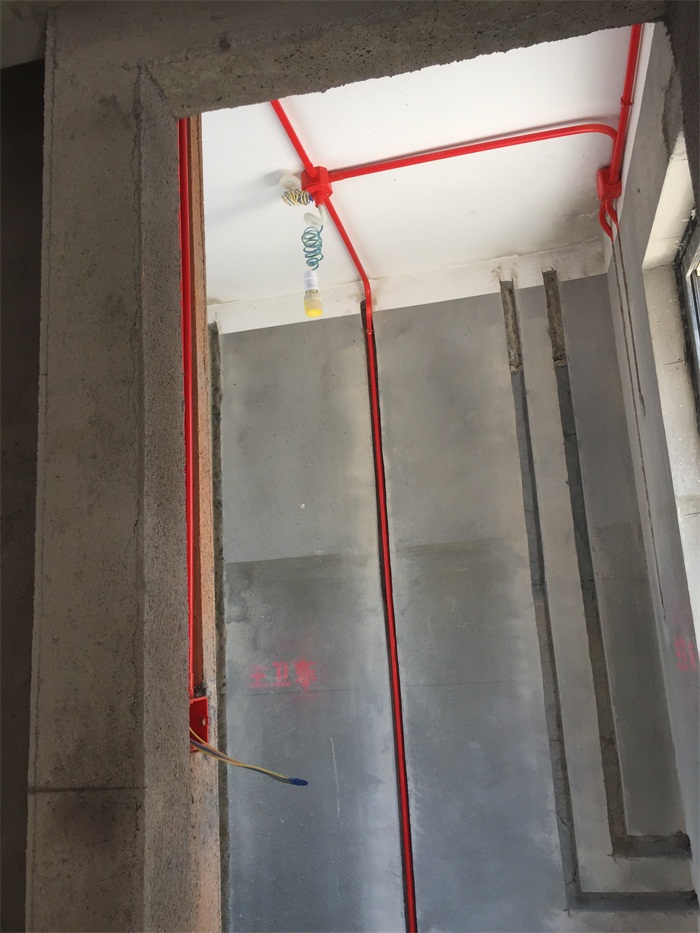

二楼主卫干区墙面线管布置横平竖直。

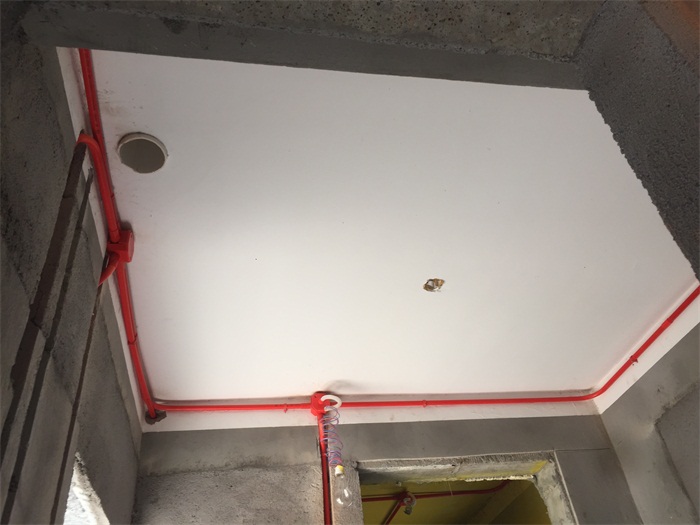

顶部交接处用八角盒和杯梳连接线管,可以防止电线被箱、盒的开口处划伤,筒灯电线用波纹管保护。

强电用红线盒、红线管,弱电用蓝线盒、蓝线管。线管要加杯梳,方便抽拉电线和后期维护。

同一线盒不得有强弱电,同一根线管内不得超过7根电线防止发热。


回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-5-31 15:41:58 | 显示全部楼层

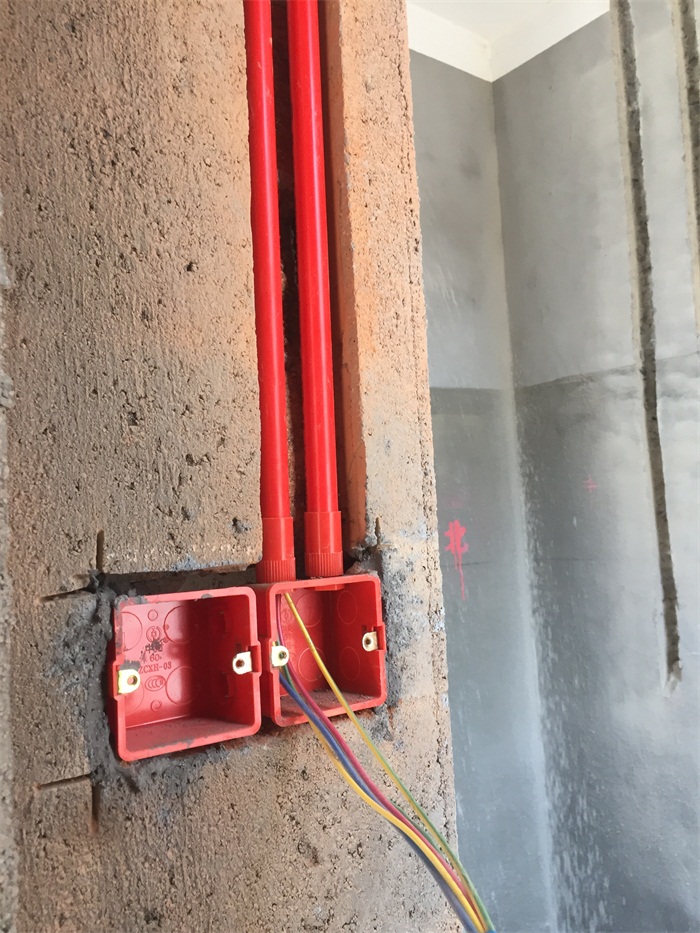

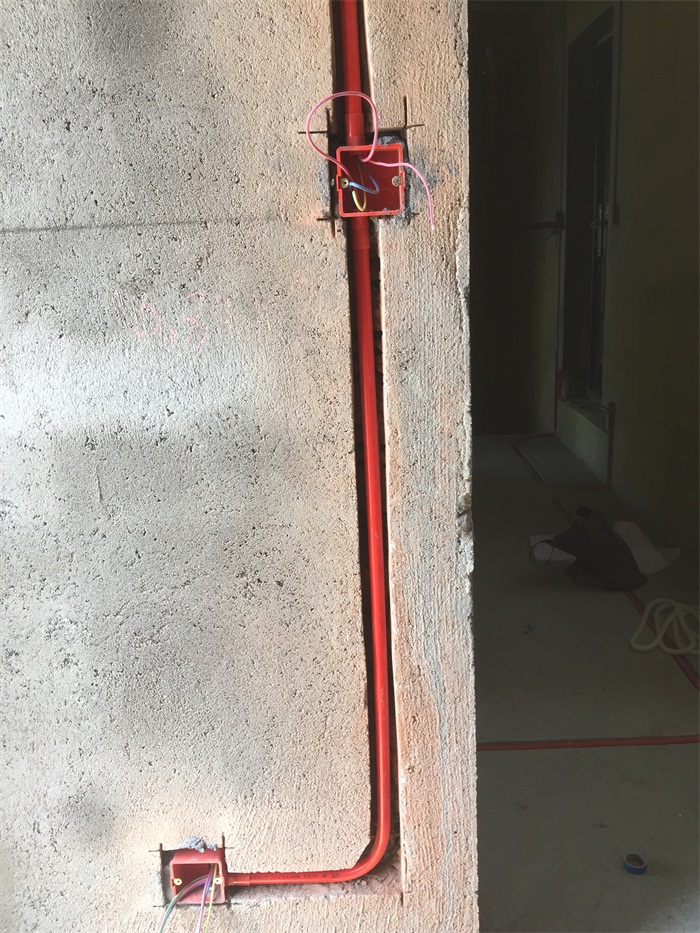

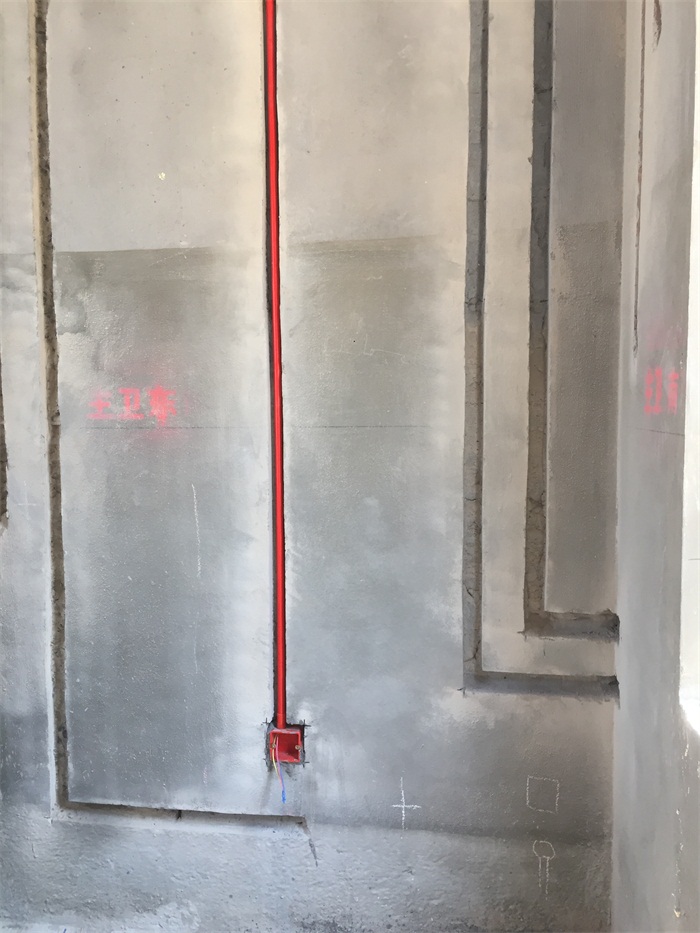

二楼主卫墙面线管布置横平竖直。
顶部交接处用八角盒和杯梳连接线管,可以防止电线被箱、盒的开口处划伤,筒灯电线用波纹管保护。

同线盒不得有强弱电,同一根线管内不得超过7根电线防止发热。并且线管并排2根以上每根相隔1厘米水泥砂浆缝. IMG_3267.JPG

回复 支持 反对

使用道具 举报
