[衢州] 中梁首府20-2#175㎡ 新中式——《蓦然—新中》

[复制链接]
 楼主| 发表于 2019-5-26 09:05:35 | 显示全部楼层

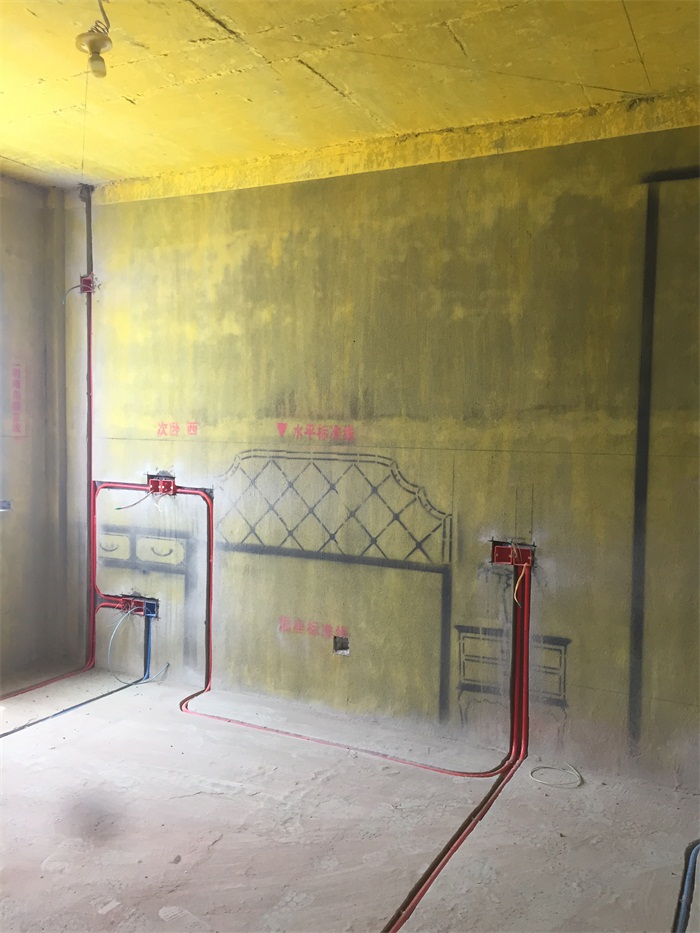

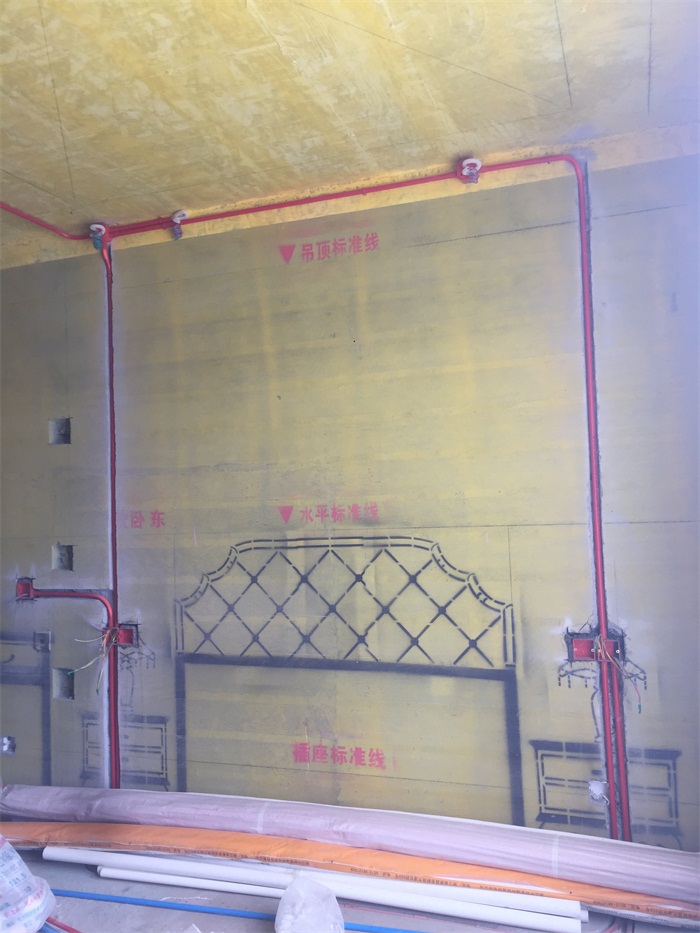

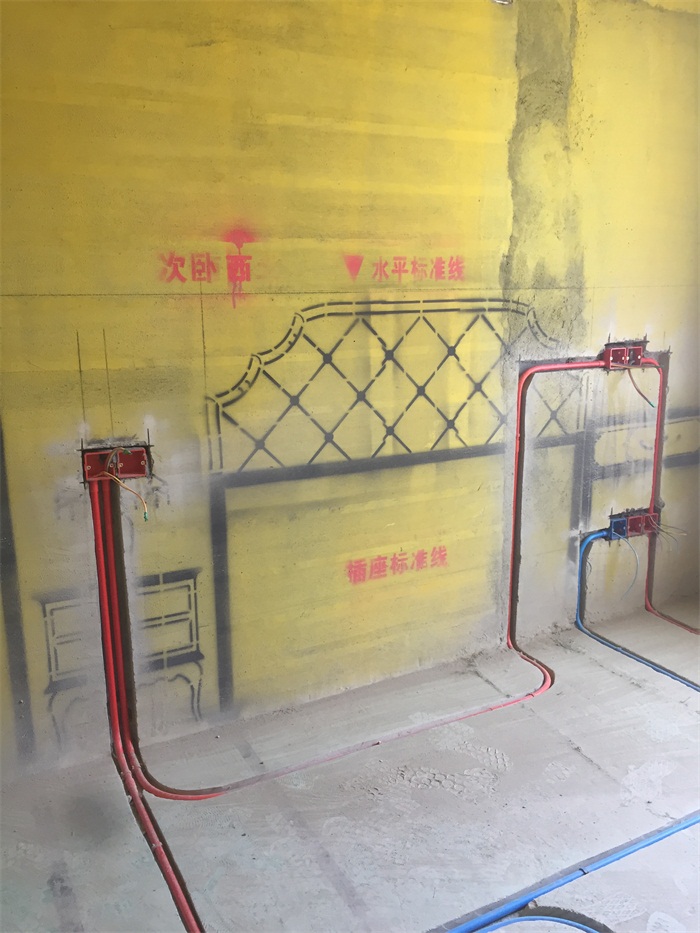

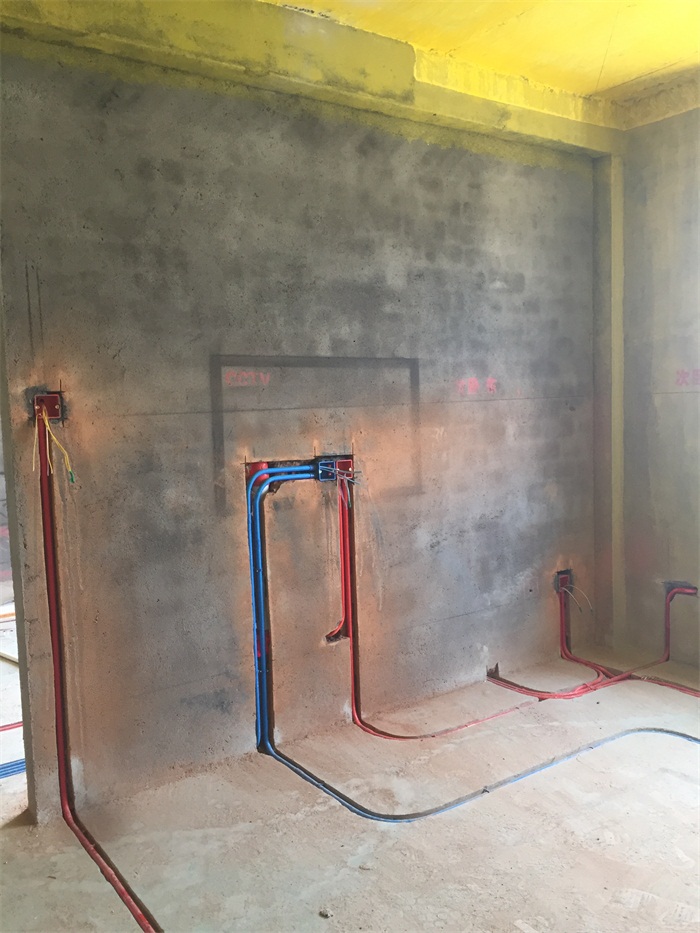

一楼女儿房墙面线管布置横平竖直。
同一房间内插座开关水平高低≤5毫米,并排在一起的开关、插座必须保持横平竖直,必须要接地线。插座内左零右火,上接地。

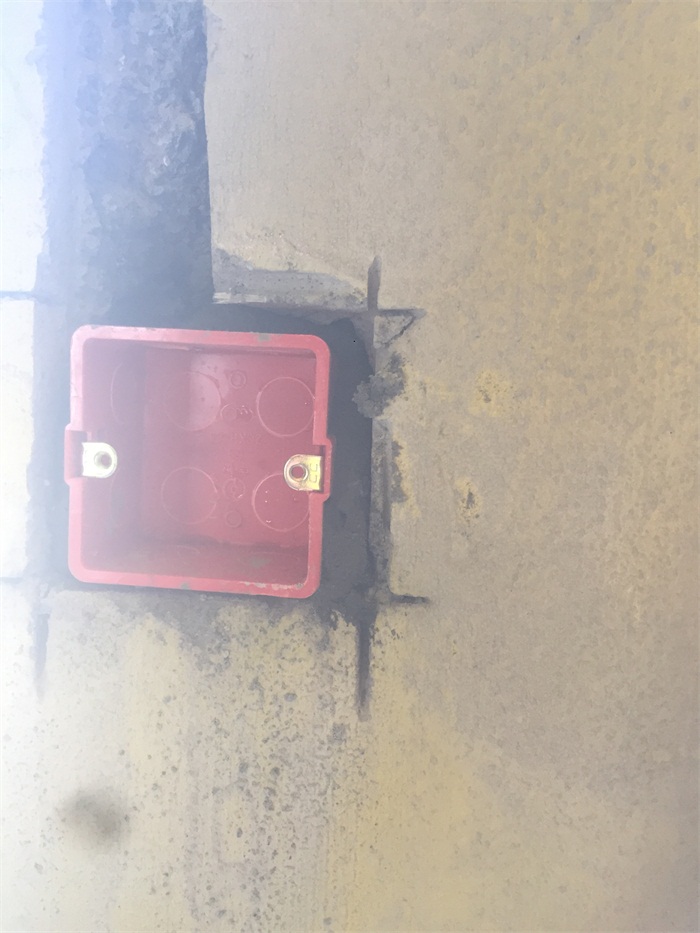

墙面暗盒安装平整。

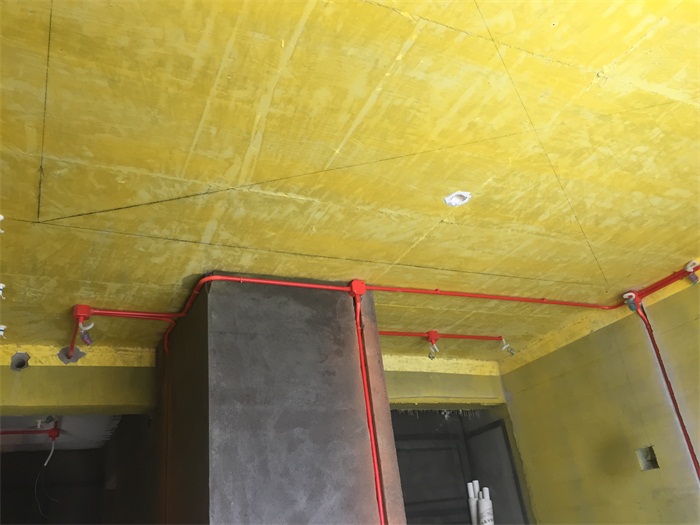

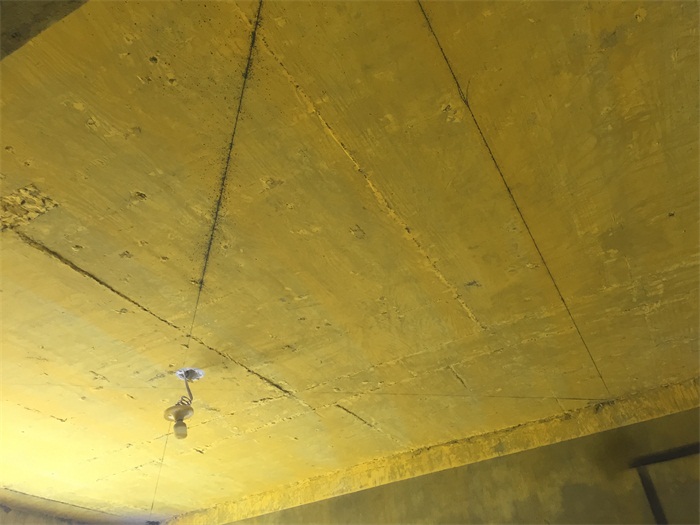

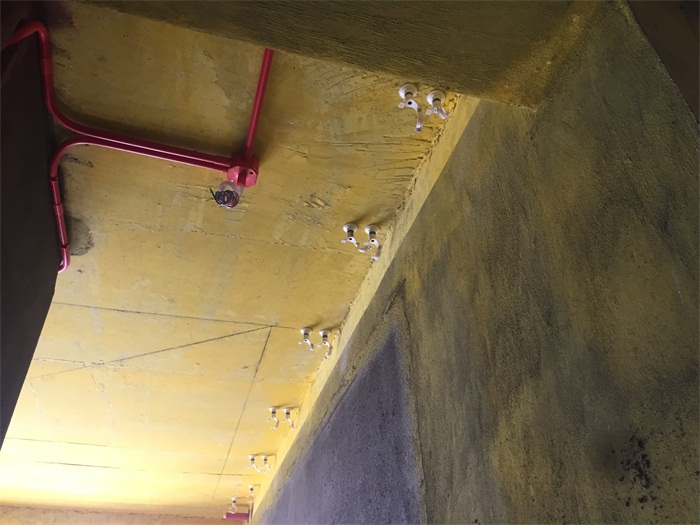

顶部交接处用八角盒和杯梳连接线管,可以防止电线被箱、盒的开口处划伤,筒灯电线用波纹管保护。

水管吊卡安装平整。

回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-5-26 09:14:49 | 显示全部楼层

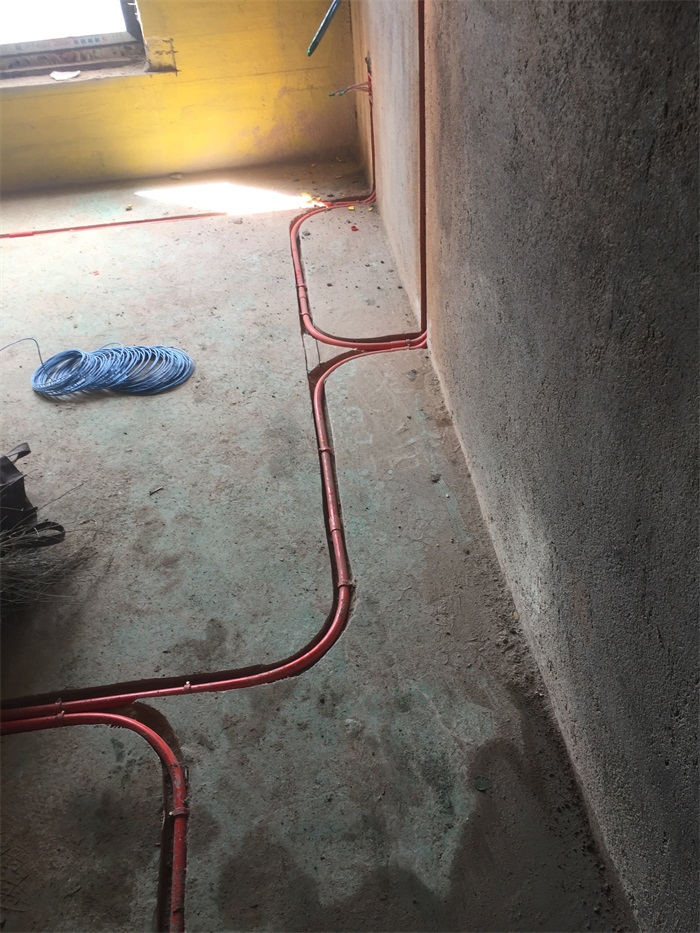

女儿房地面开槽圆弧形,平整美观又方便线管安装。并且地面开槽深度够深,线管布好以后,并不会高出地面,工艺非常精细!

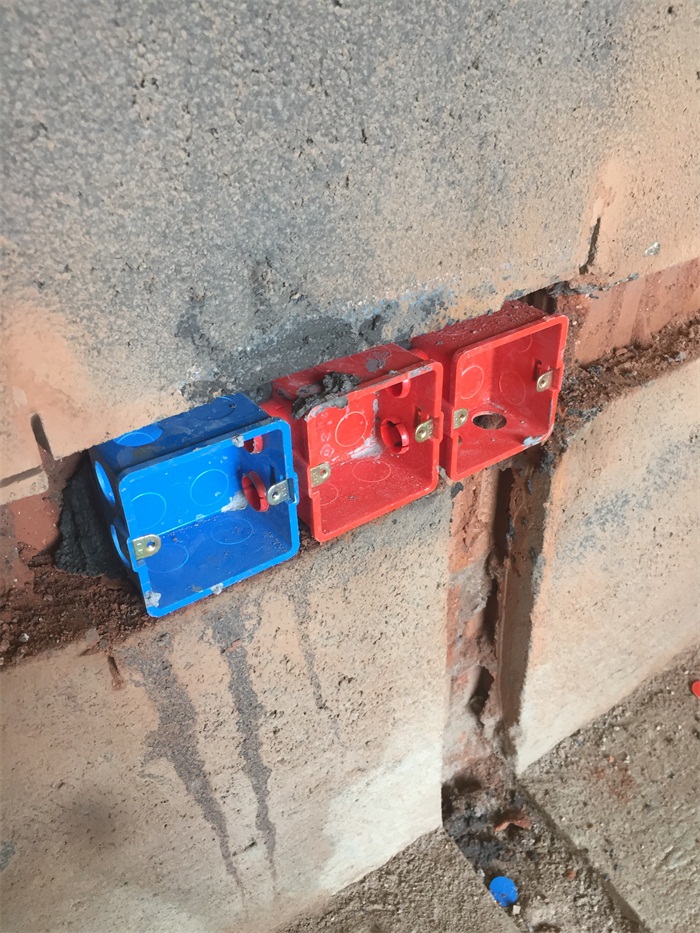

强电用红线盒、红线管,弱电用蓝线盒、蓝线管。暗盒连接件安装到位,防止暗盒松动和线管抽拉。
同一线盒不得有强弱电,同一根线管内不得超过7根电线防止发热。
墙面线管并排2根以上每根相隔1厘米水泥砂浆缝

回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-5-26 09:17:46 | 显示全部楼层
本帖最后由 格堂飞飞 于 2019-5-31 10:42 编辑

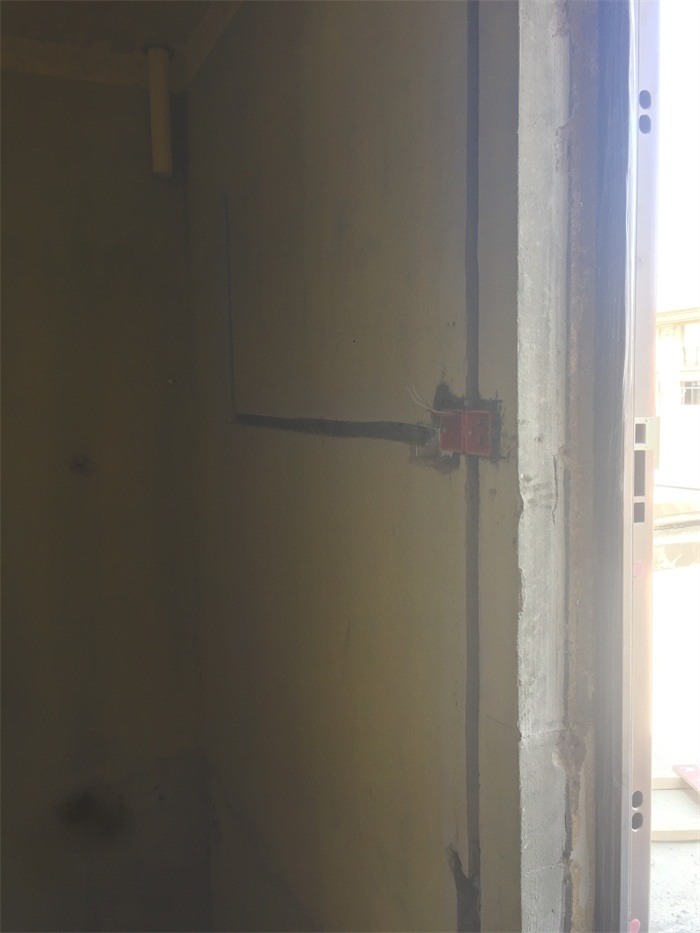

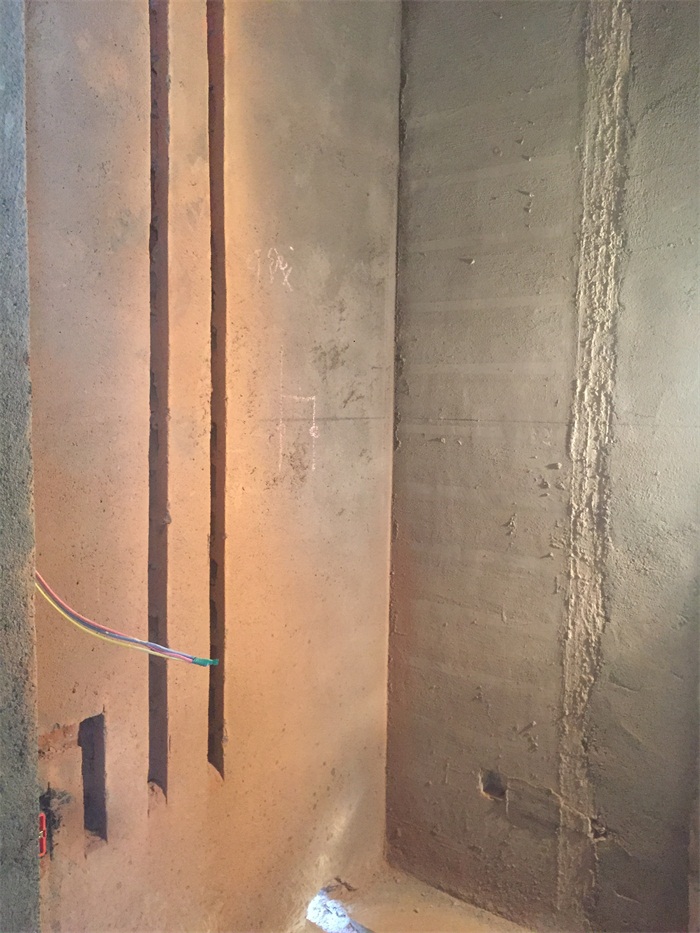

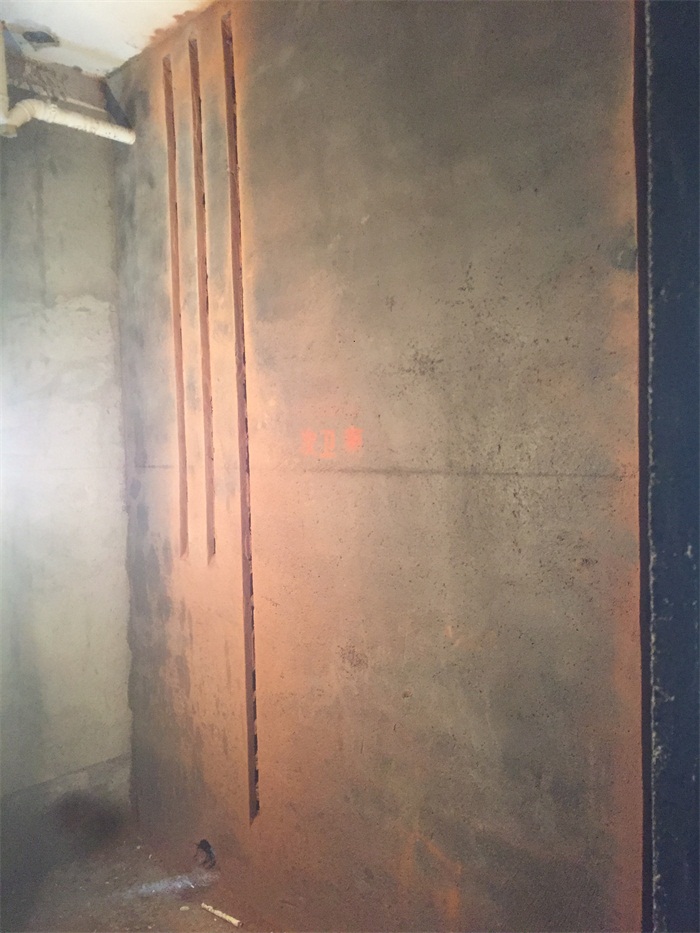

一楼次卫墙面线槽横平竖直,我们的开槽十分整齐,走位合理,并且从切割就能看出都是先弹墨线后开槽的。

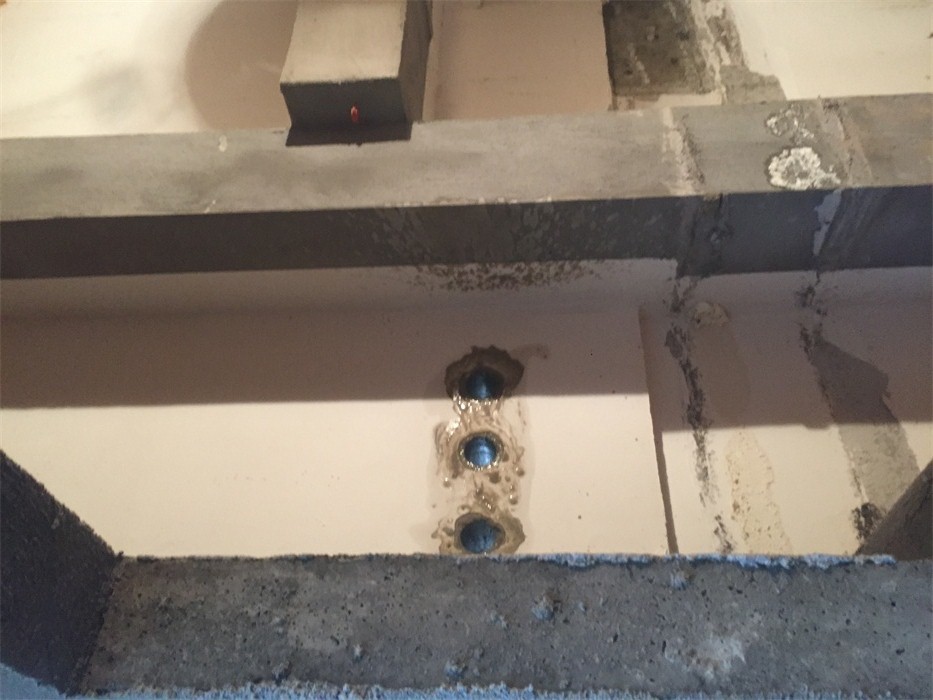

墙面水管孔打好了。


回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-5-26 09:31:38 | 显示全部楼层

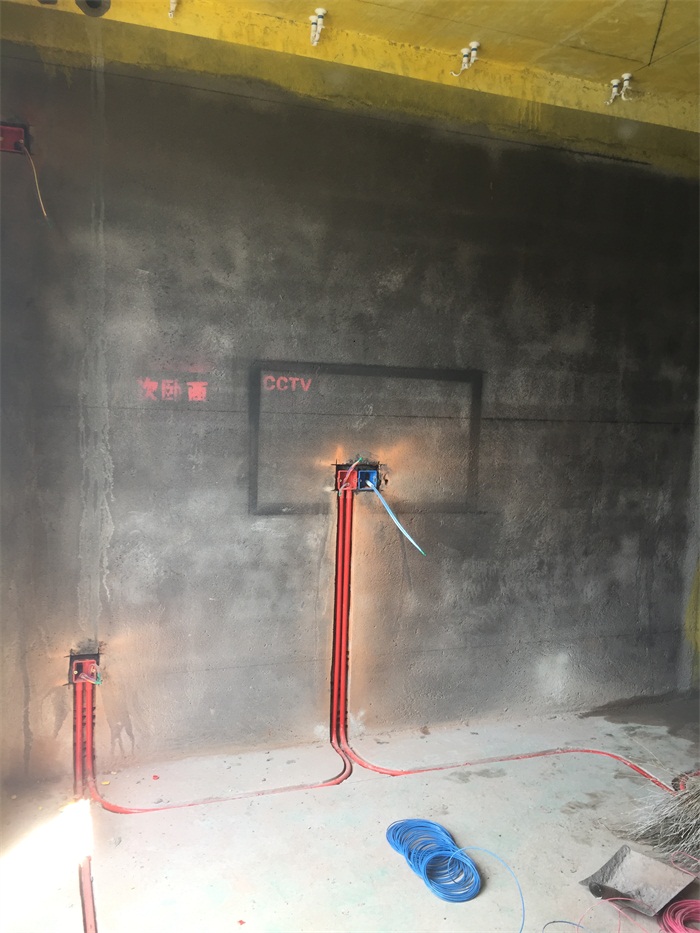

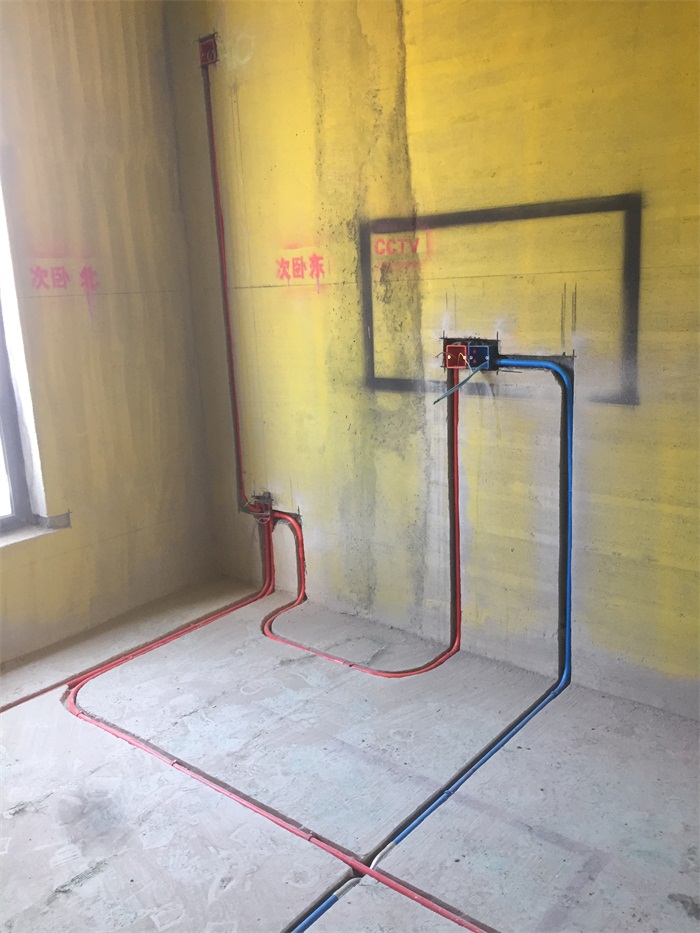

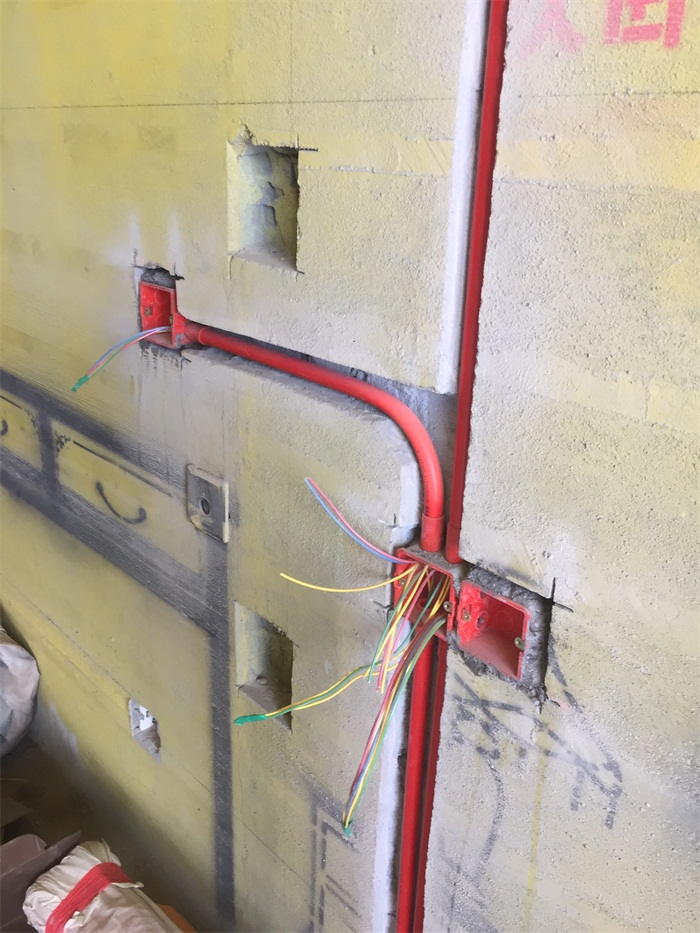

一楼次卧墙面线管布置横平竖直。

强电用红线盒、红线管,弱电用蓝线盒、蓝线管。线管要加杯梳,方便抽拉电线和后期维护。

墙面线槽横槽不得超过1.5米,防止后期墙面开裂,并且强弱电线距离30厘米以上,防止干扰。
灯头线黄腊管保护,防止电线划伤漏电。

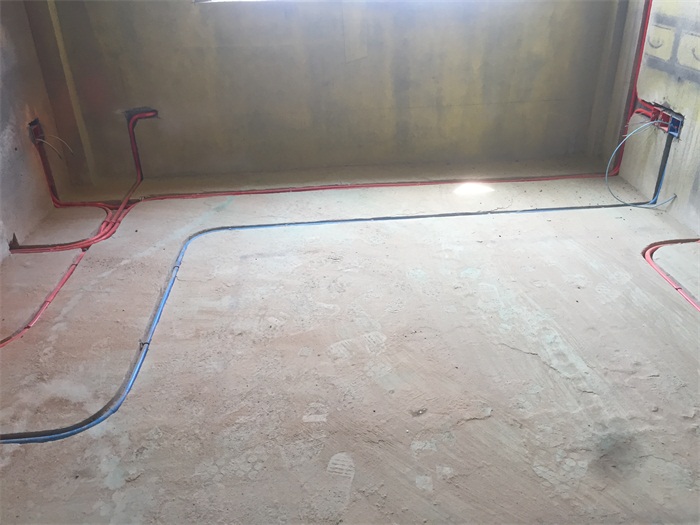

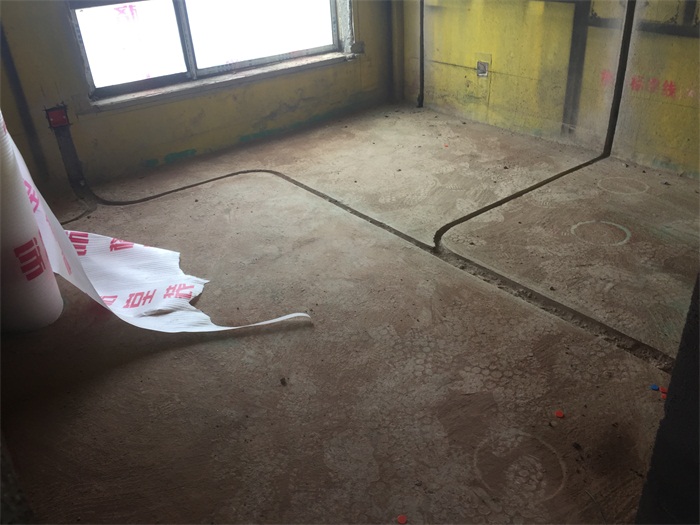

地面开槽圆弧形,大湾工艺既平整美观又方便线管安装。
地面开槽深度够深,线管布好以后,并不会高出地面,工艺非常精细!

回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-5-26 09:37:20 | 显示全部楼层

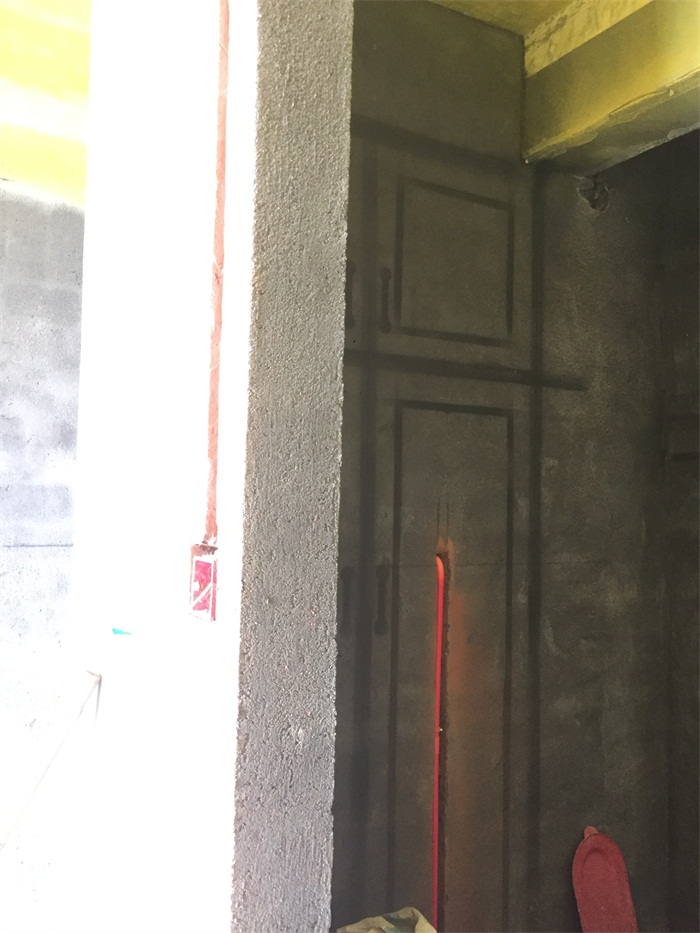

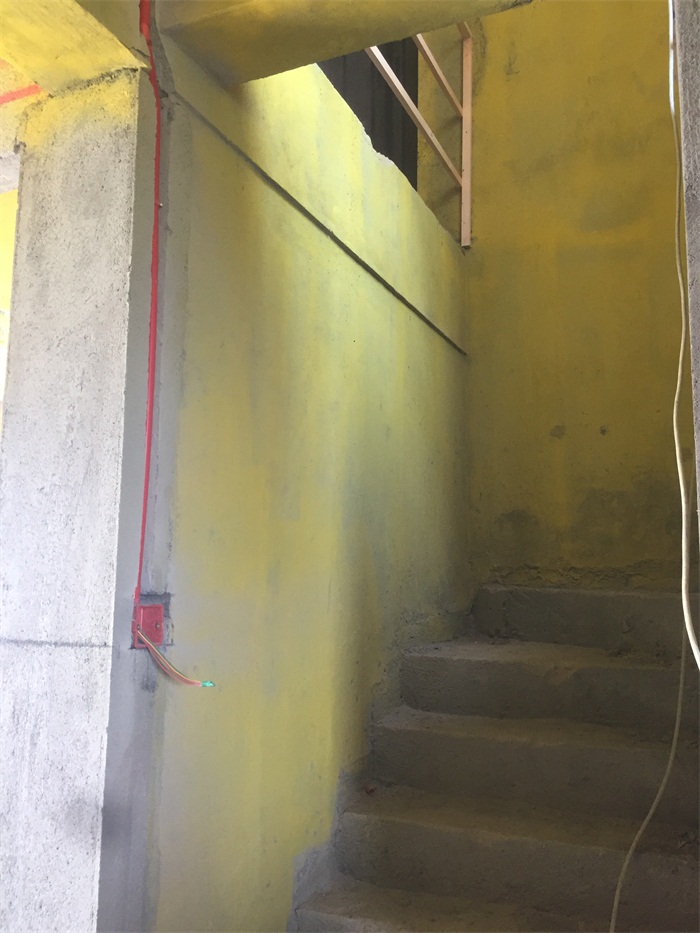

楼梯间墙面线管布置横平竖直,强电用红线盒、红线管,弱电用蓝线盒、蓝线管。线管要加杯梳,方便抽拉电线和后期维护
墙面线槽横平竖直,我们的开槽十分整齐,走位合理,并且从切割就能看出都是先弹墨线后开槽的。

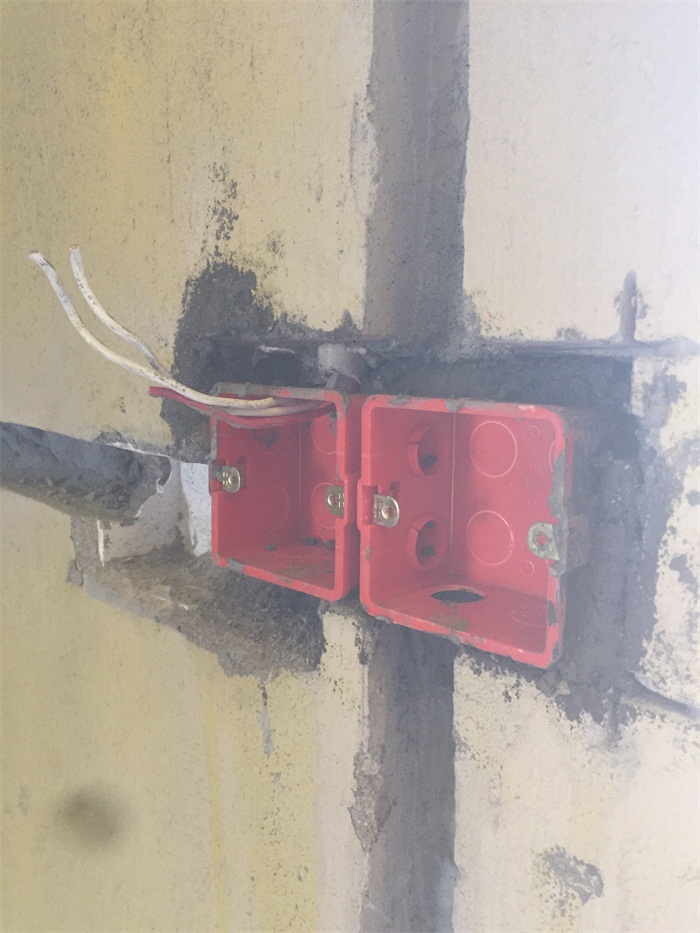

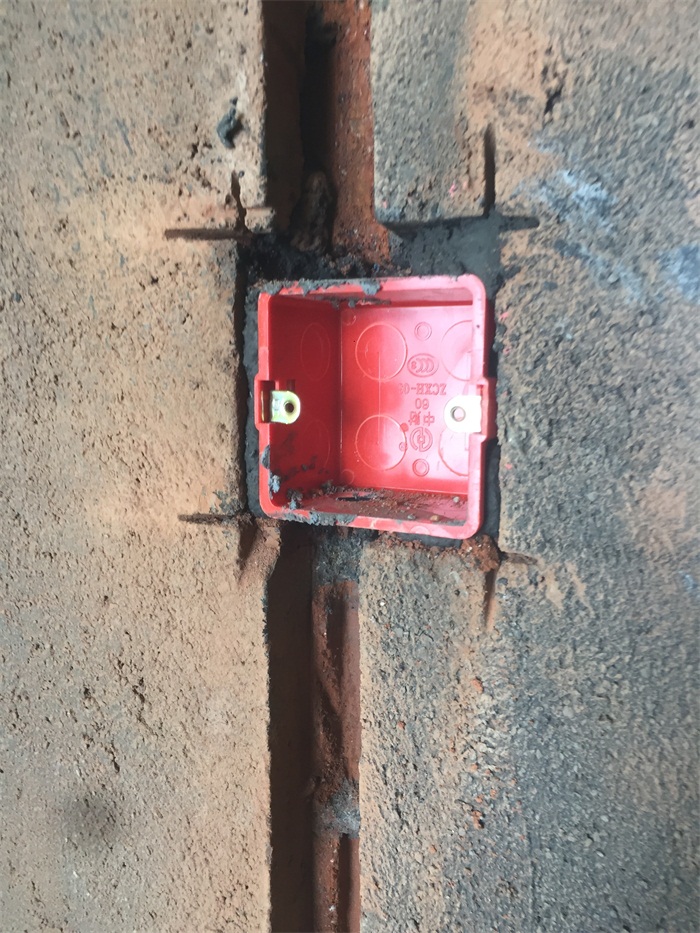

墙面暗盒快速连件安装到位,防止暗盒松动,和方便后期电线抽拉哦!
回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-5-26 09:46:43 | 显示全部楼层

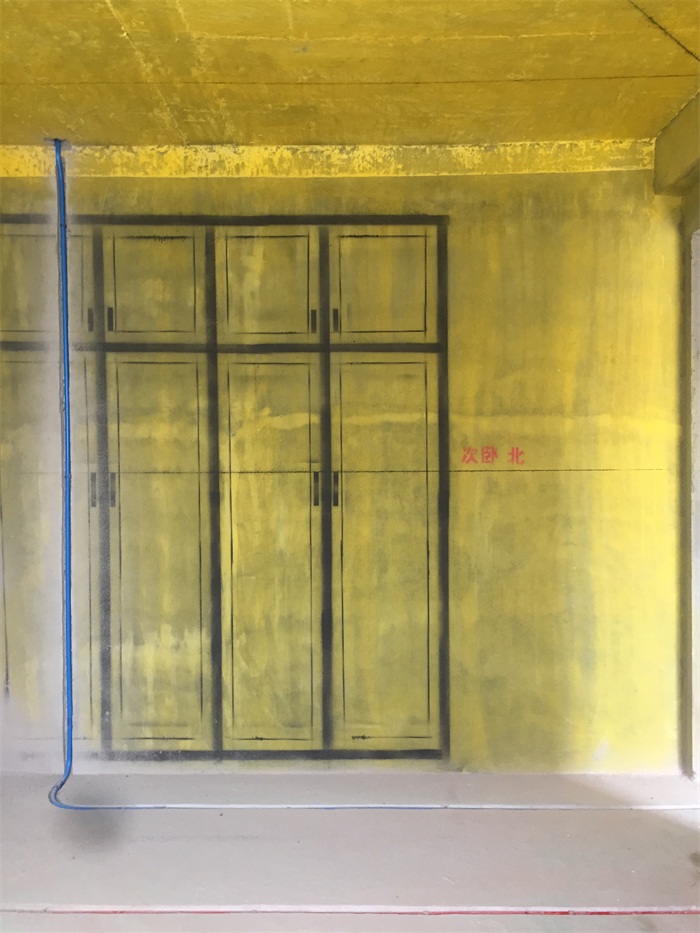

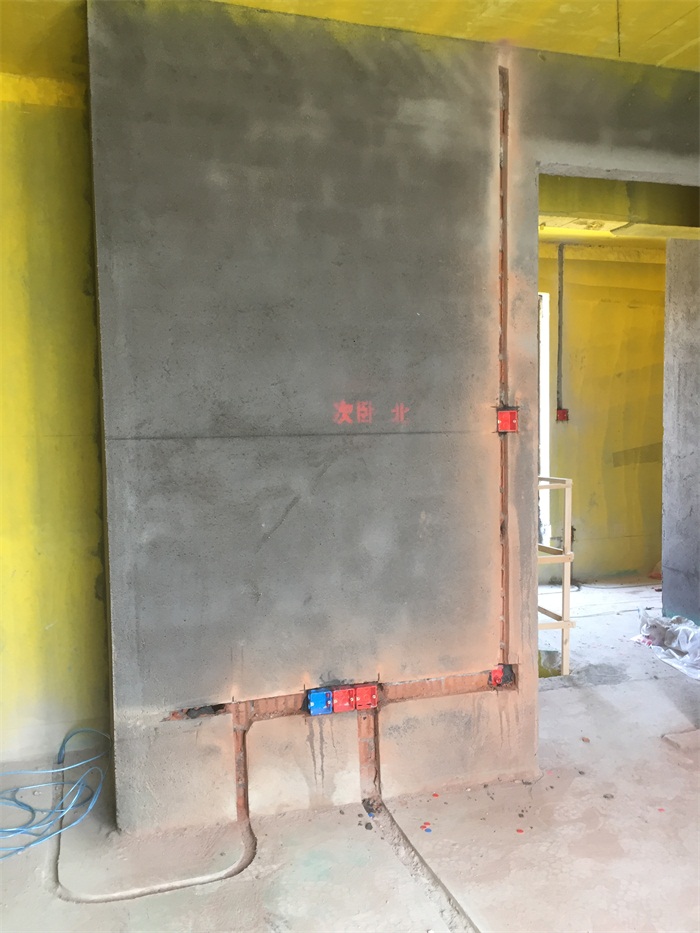

一楼次卧墙面线管布置横平竖直.
强电用红线盒、红线管,弱电用蓝线盒、蓝线管。并且墙面横线槽,不到超过1.5米,防止后期墙面开裂哦!

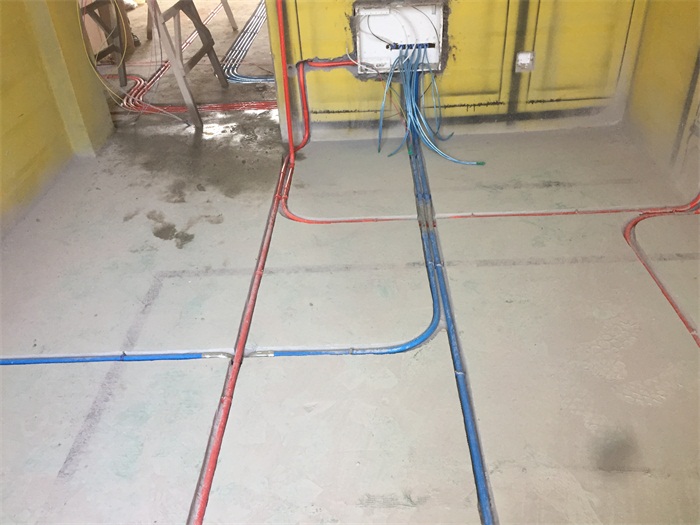

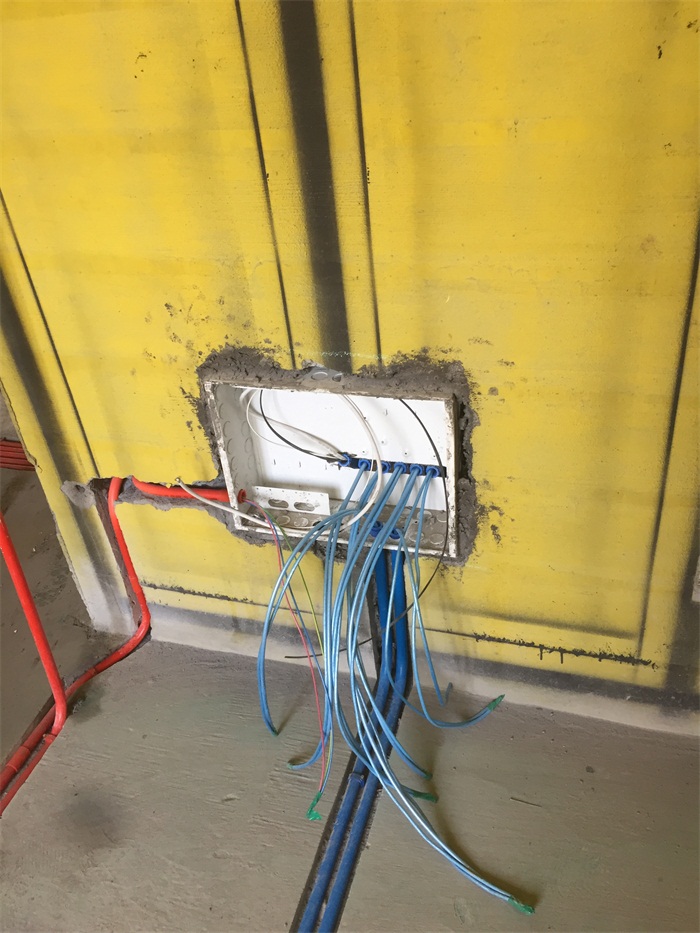

弱电箱杯梳安装到位,杯梳是连接管道与预埋的电箱、底盒的,可以防止电线被箱、盒的开口处划伤,特别是对于金属箱、盒。用于连接底盒和电箱跟线管。
强弱电交接处用金属屏蔽管,防止干扰。

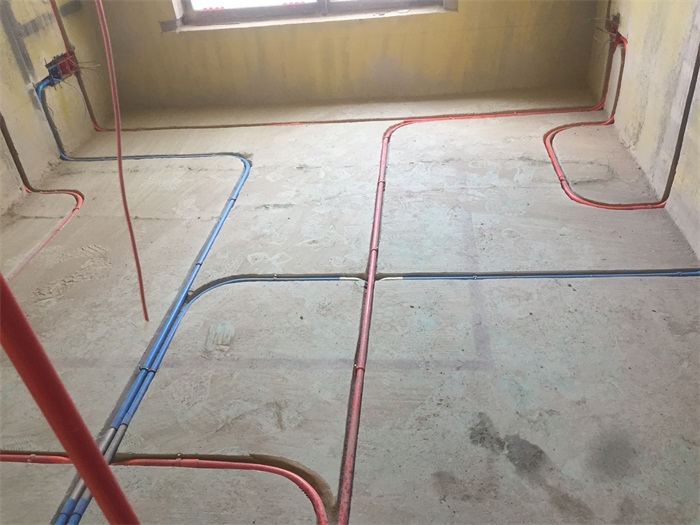

强弱电线距离30厘米以上,防止干扰。并且地面开槽深度够深,线管布好以后,并不会高出地面,工艺非常精细!

回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-5-26 09:51:42 | 显示全部楼层

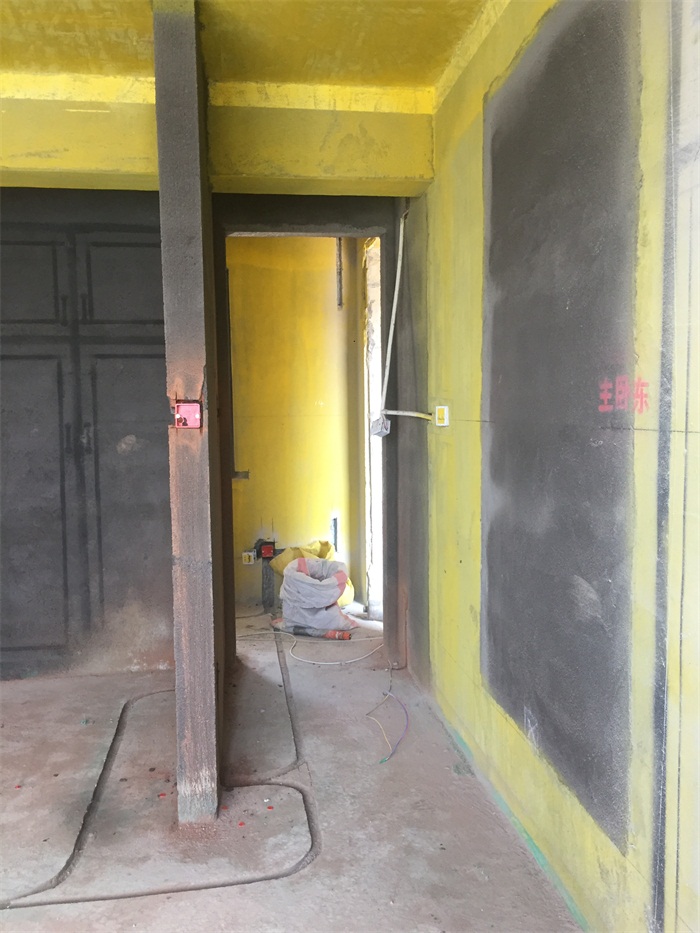

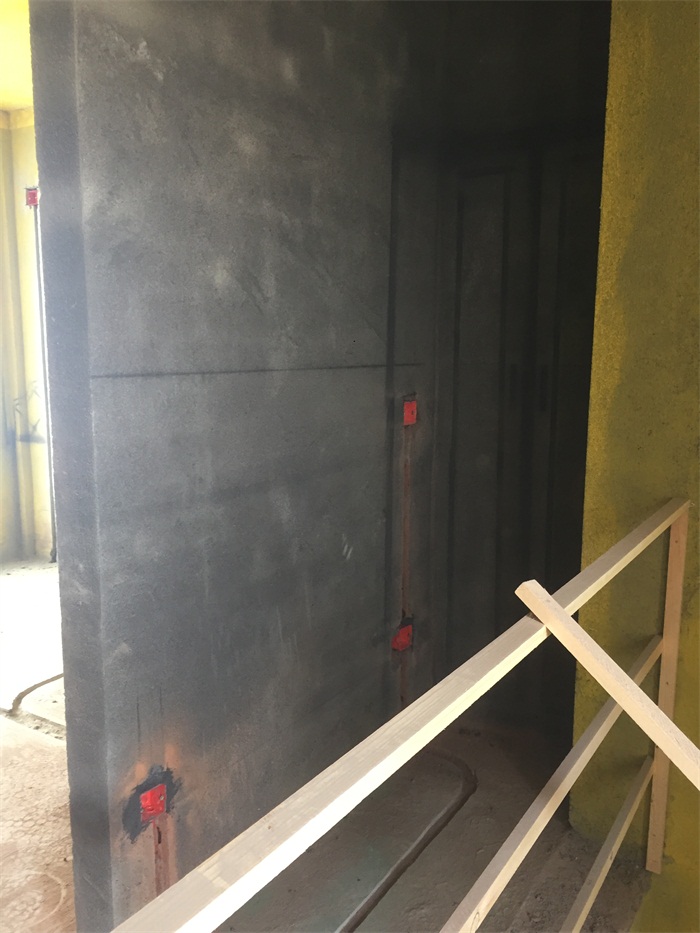

二楼房间过道墙面暗盒安装平整。

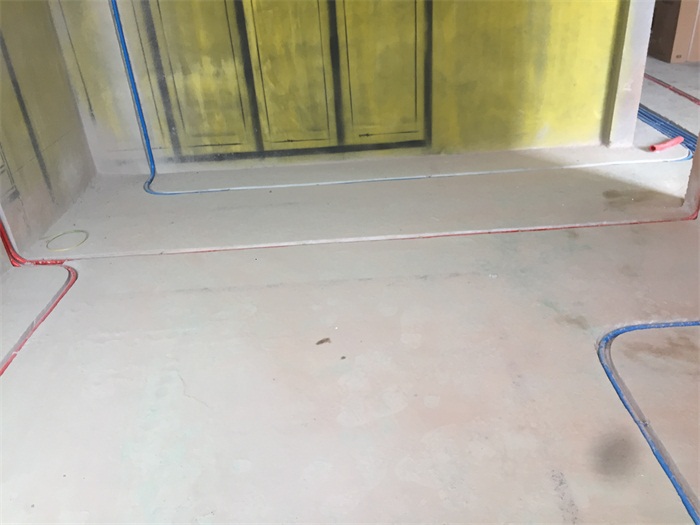

地面开槽圆弧形,既美观又方便线管安装。


回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-5-26 09:58:42 | 显示全部楼层

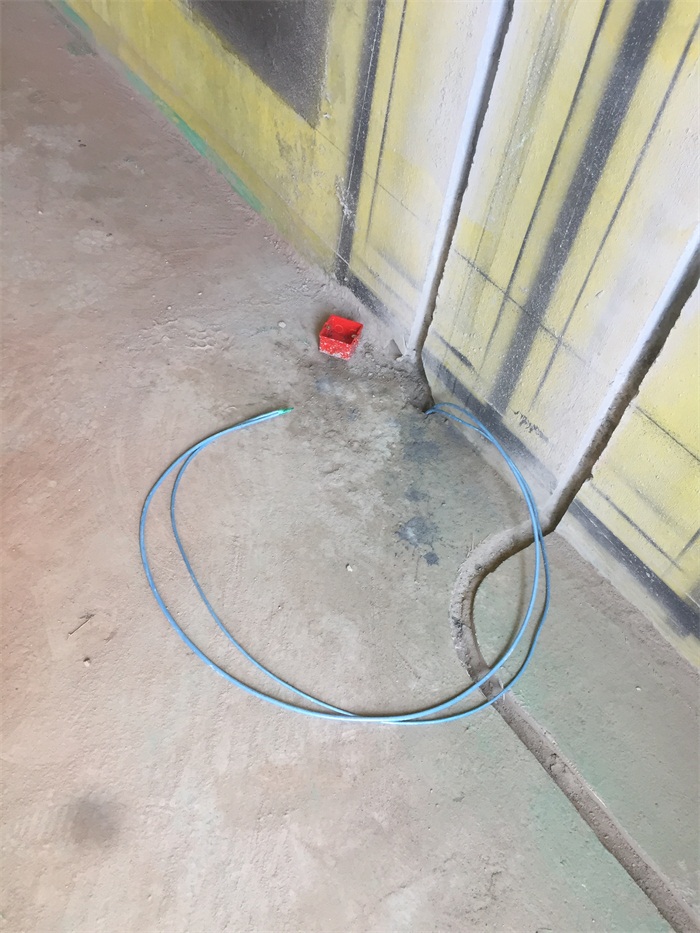

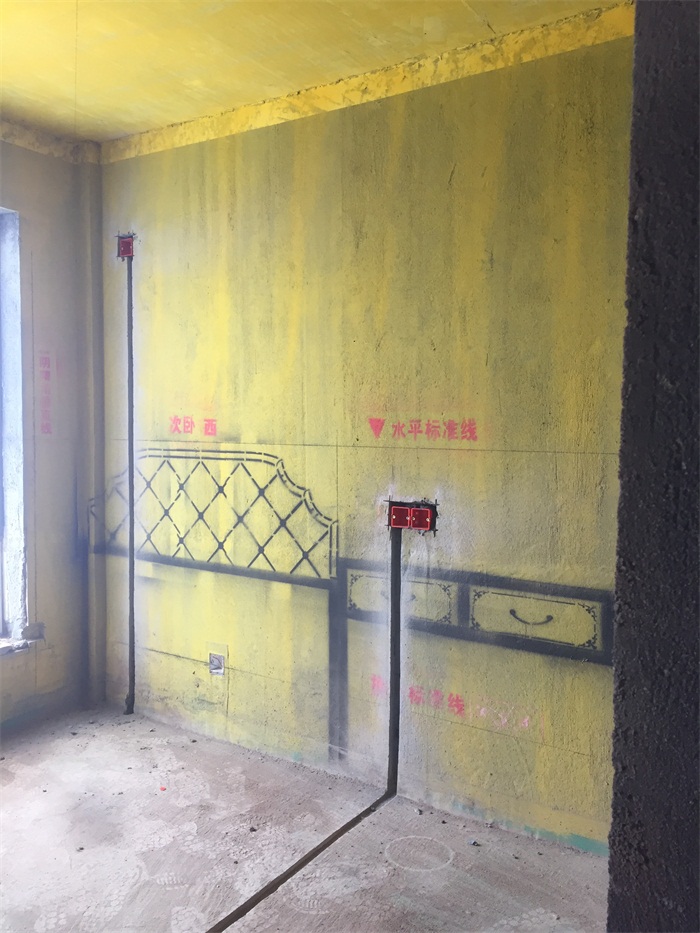

二楼次卧墙面线槽横平竖直,我们的开槽十分整齐,走位合理,并且从切割就能看出都是先弹墨线后开槽的。

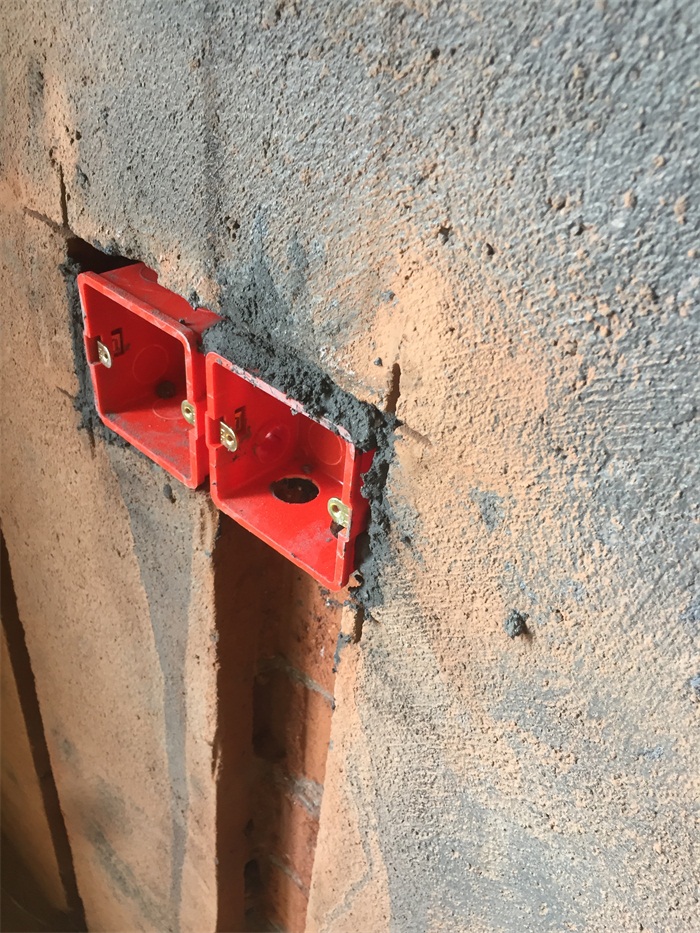

墙面暗盒安装平整。
开槽标准,线管低于地面1公分。

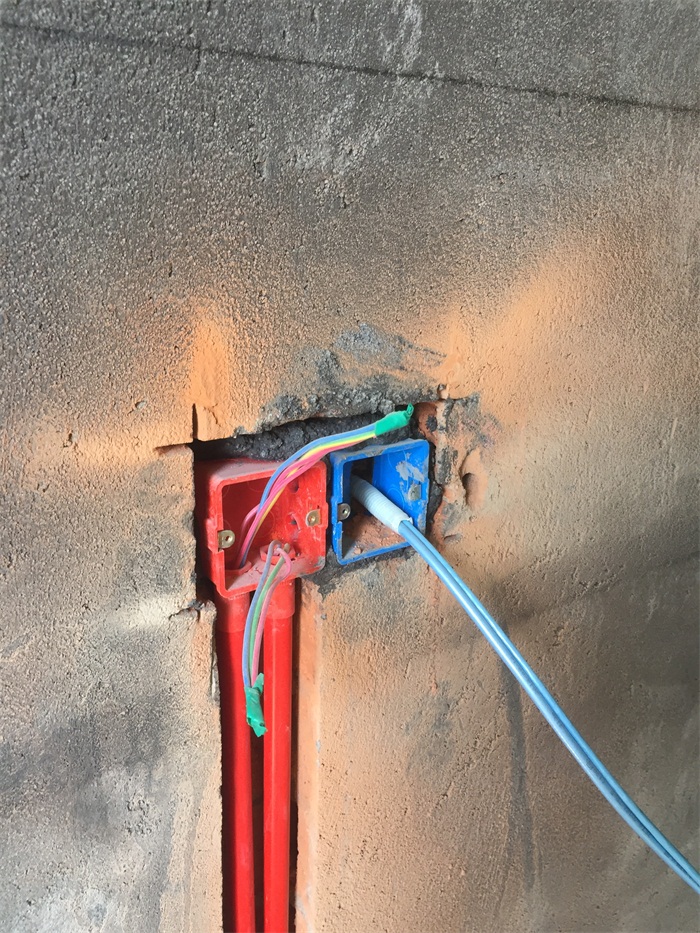

强电用红线盒、红线管,弱电用蓝线盒、蓝线管。墙面暗盒连接件安装到位,防止暗盒松动,和方便线管安装。




回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-5-26 10:02:43 | 显示全部楼层

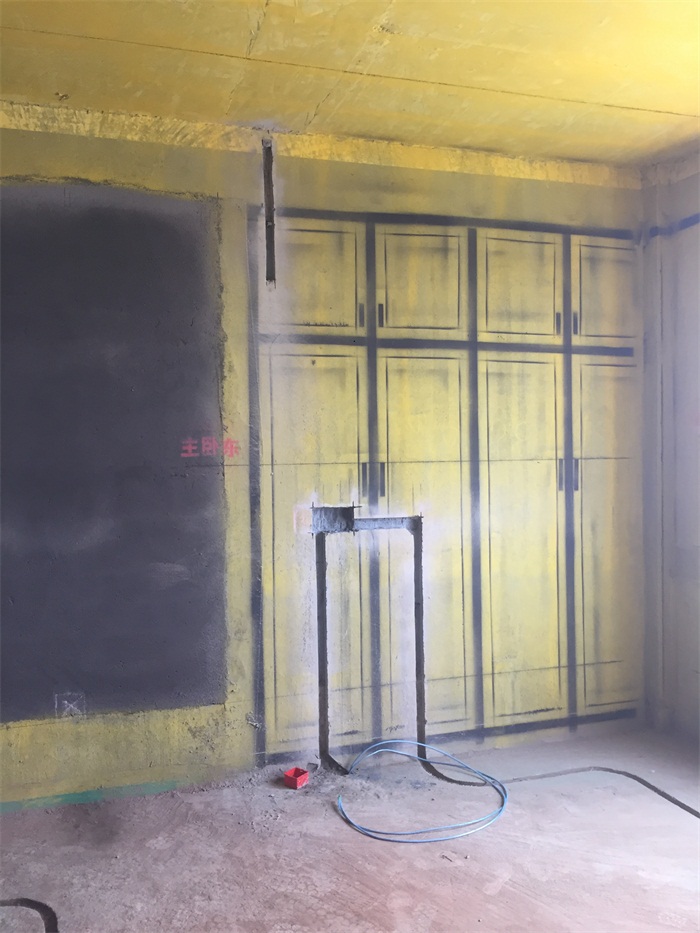

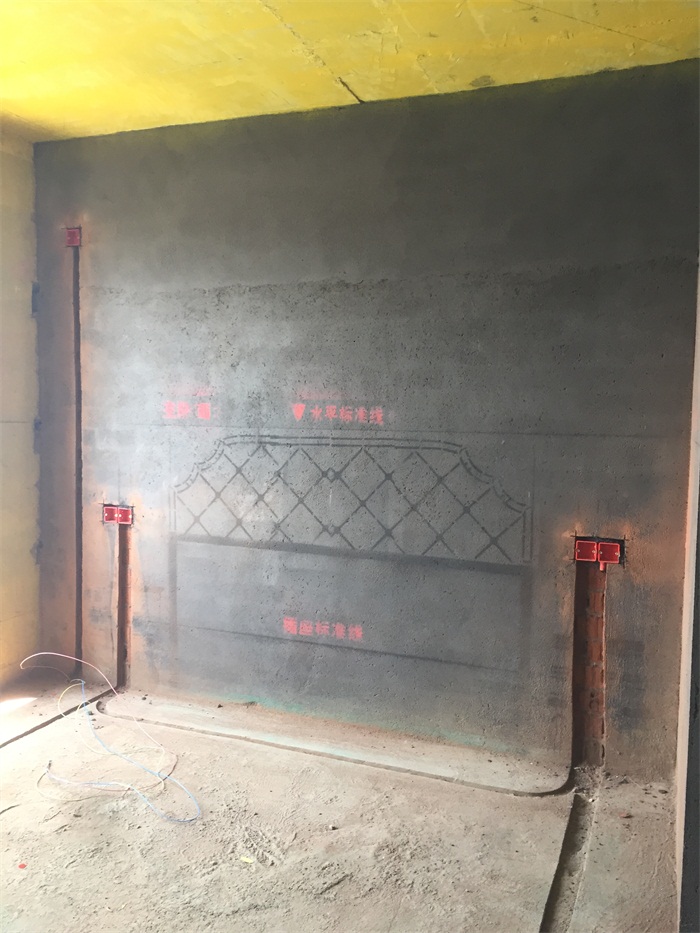

二楼主卧墙面线槽横平竖直哦!
墙面暗盒安装平整。
强电用红线盒、红线管,弱电用蓝线盒、蓝线管,暗盒快速连接件也安装到位,防止暗盒松动。



回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-5-26 10:04:04 | 显示全部楼层

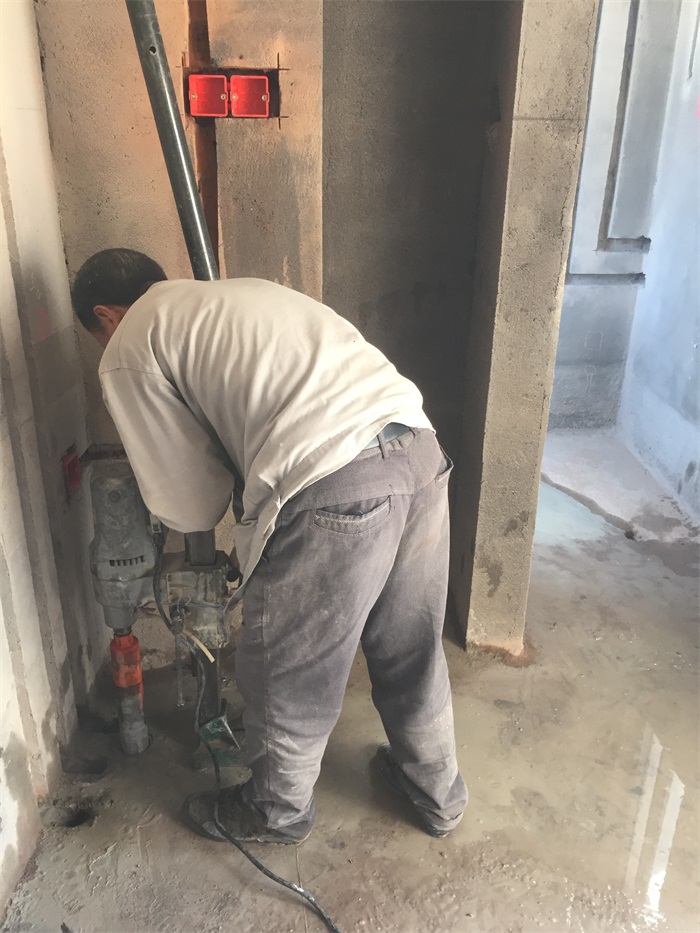

师傅正在地面打孔。

回复 支持 反对

使用道具 举报
