雍景柯苑留园25-3#㎡现代——择一城景致享一隅清幽

发表于 2019-5-8 16:13:14

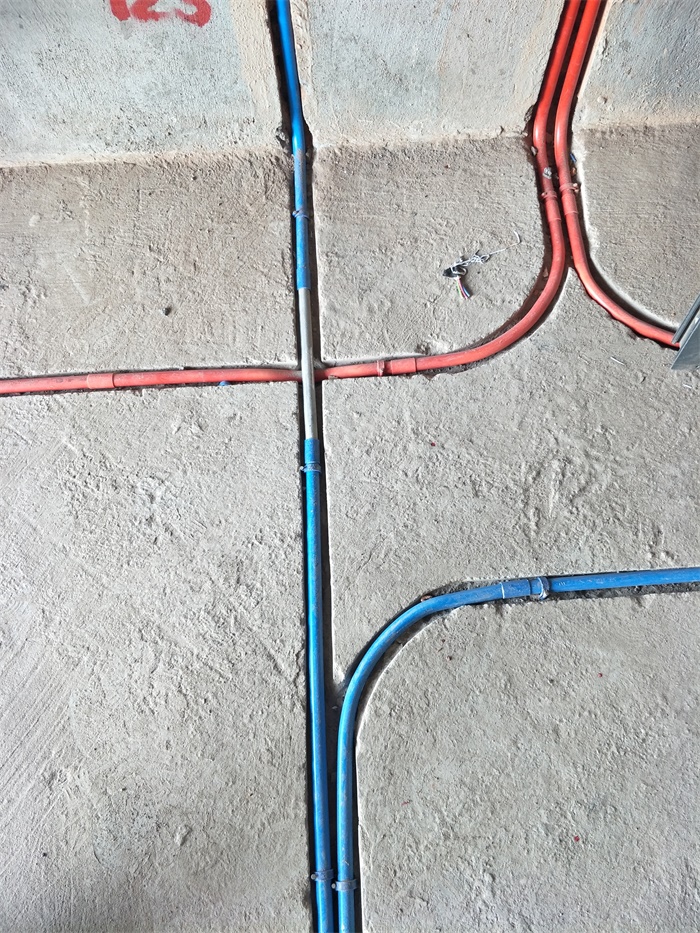

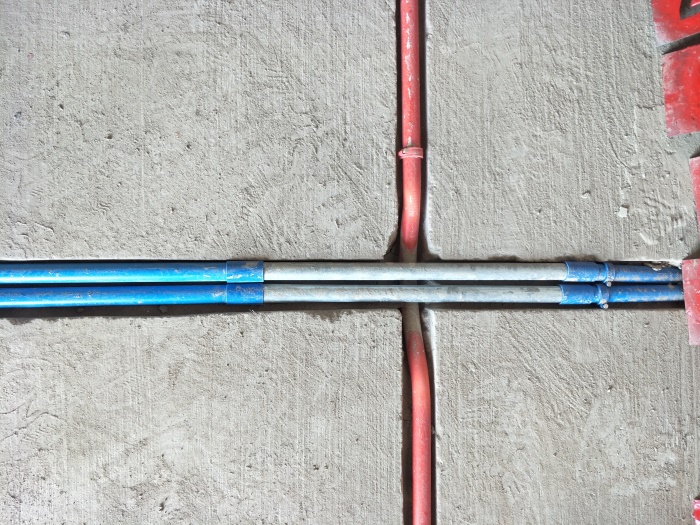

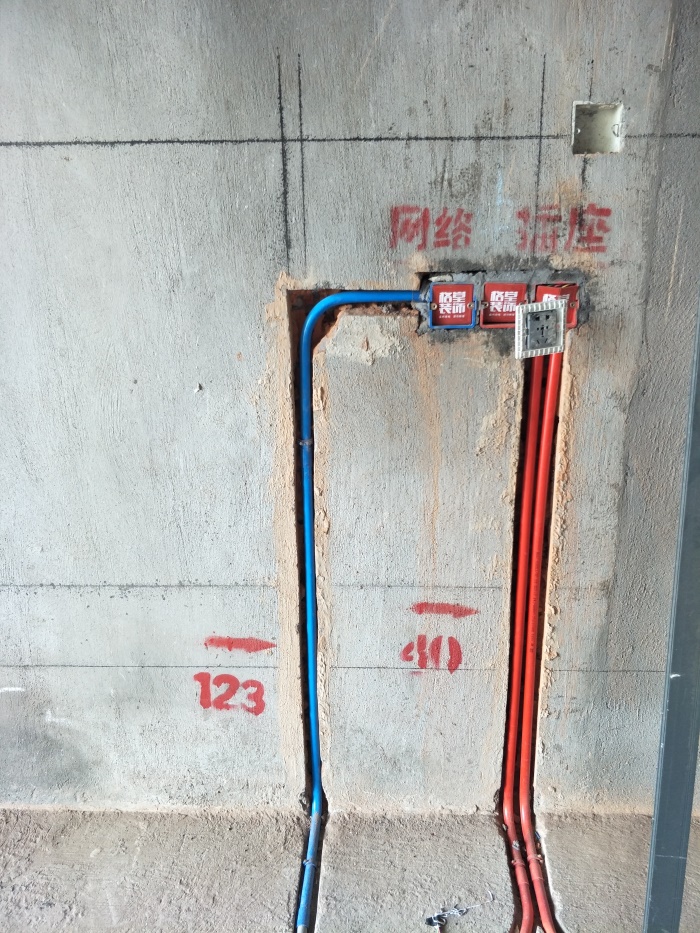

红色为强电，蓝色为弱电，强弱电间间距30CM，如有交界用金属屏蔽管，避免强电对弱电信号造成干扰。电视机插座必须留2个强电插座（预留电信无线接收器插座）

发表于 2019-5-8 16:14:47

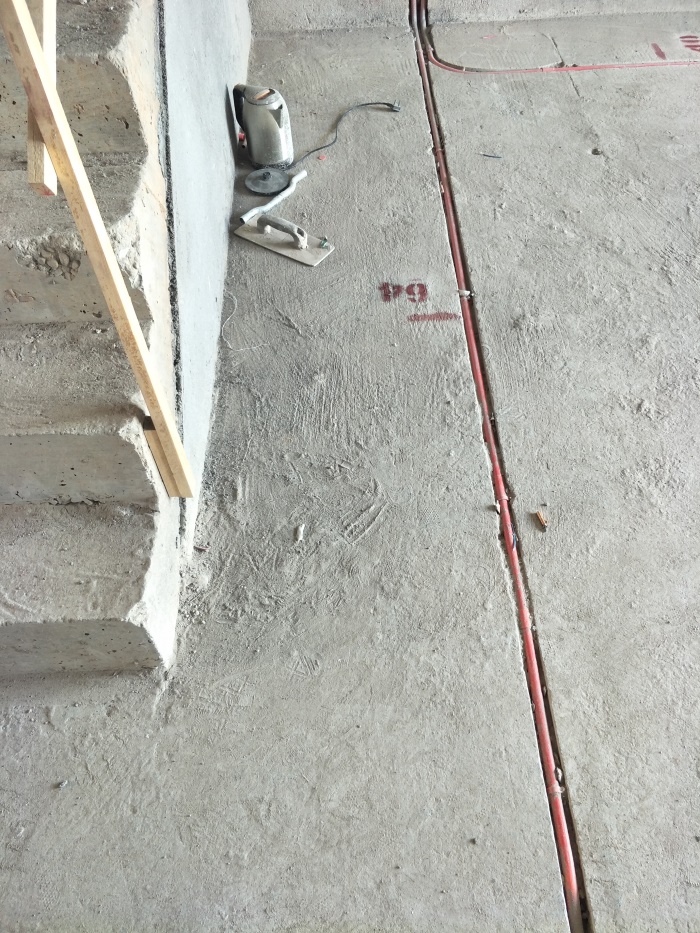

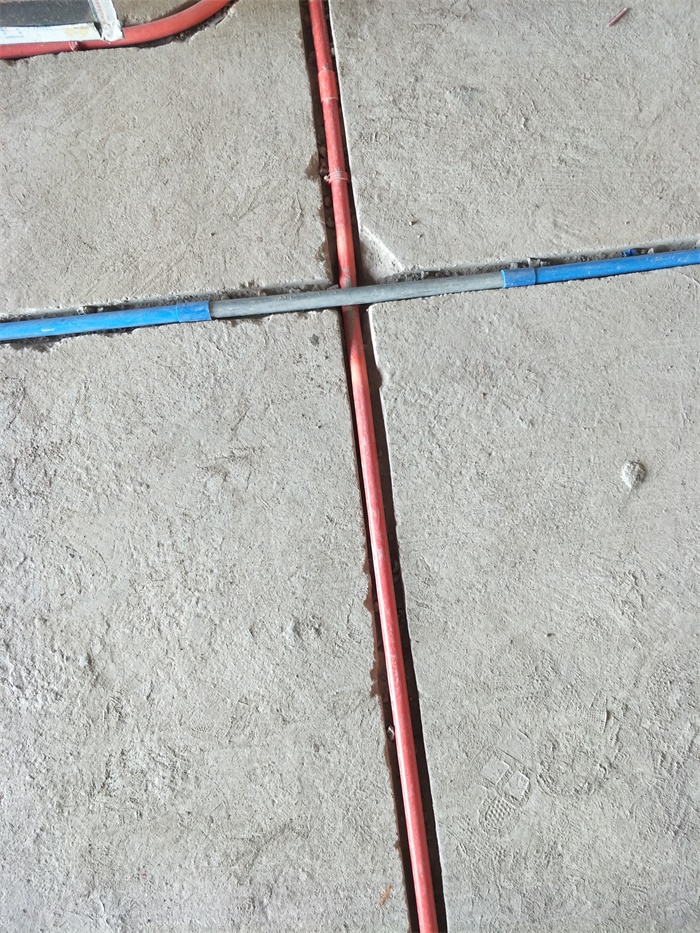

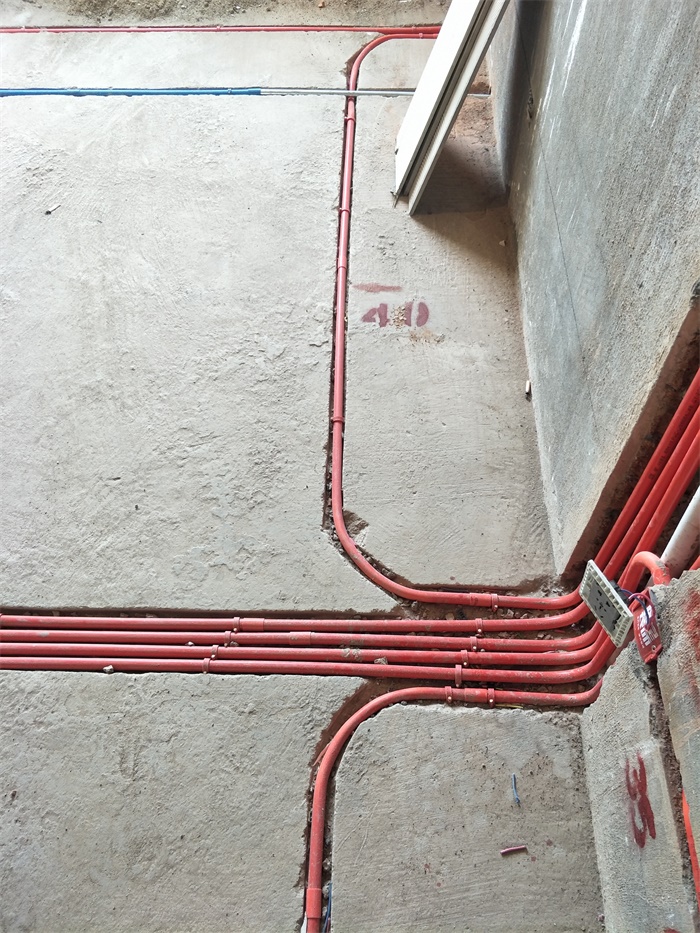

强弱电相距30公分以上，距墙30公分以上。

发表于 2019-5-8 16:16:04

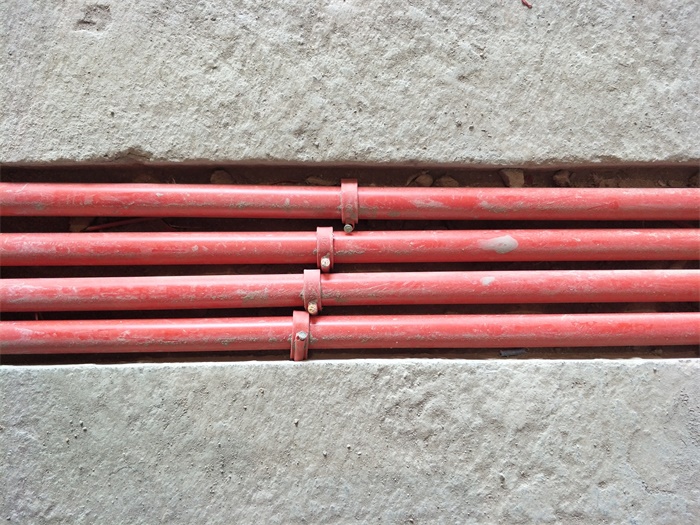

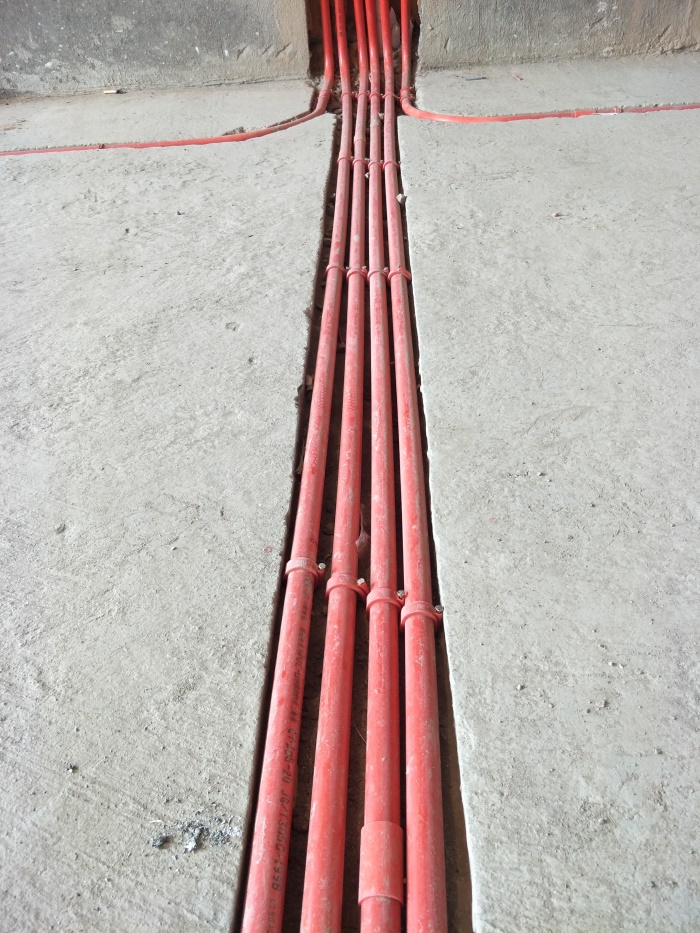

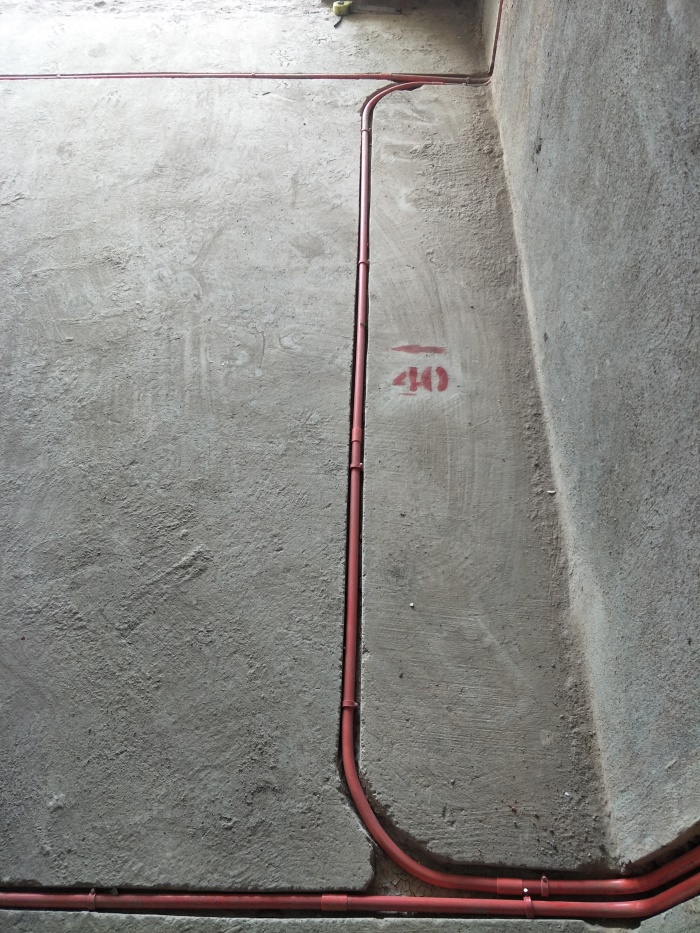

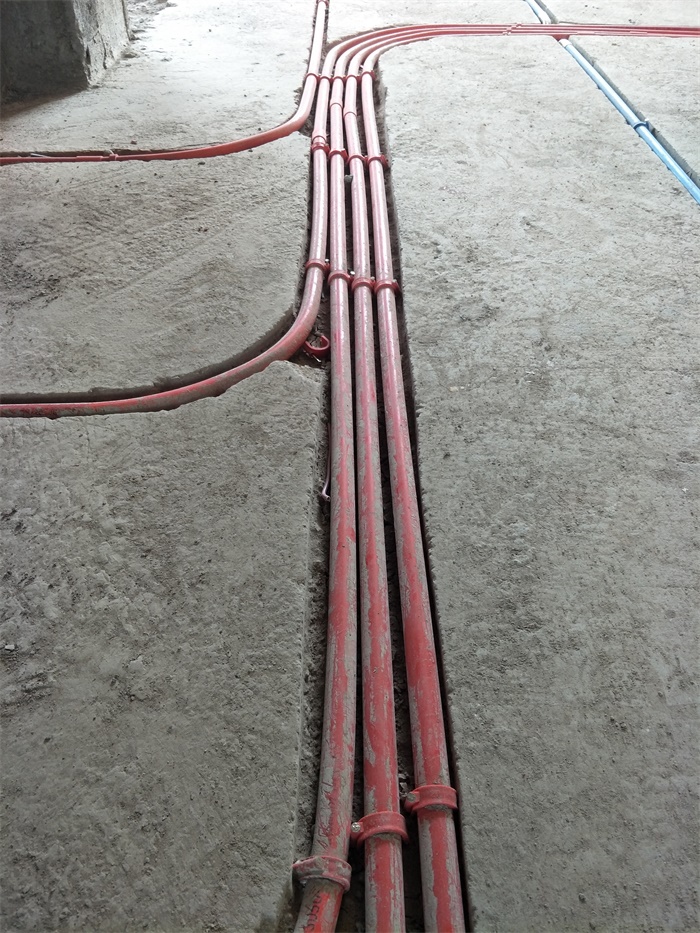

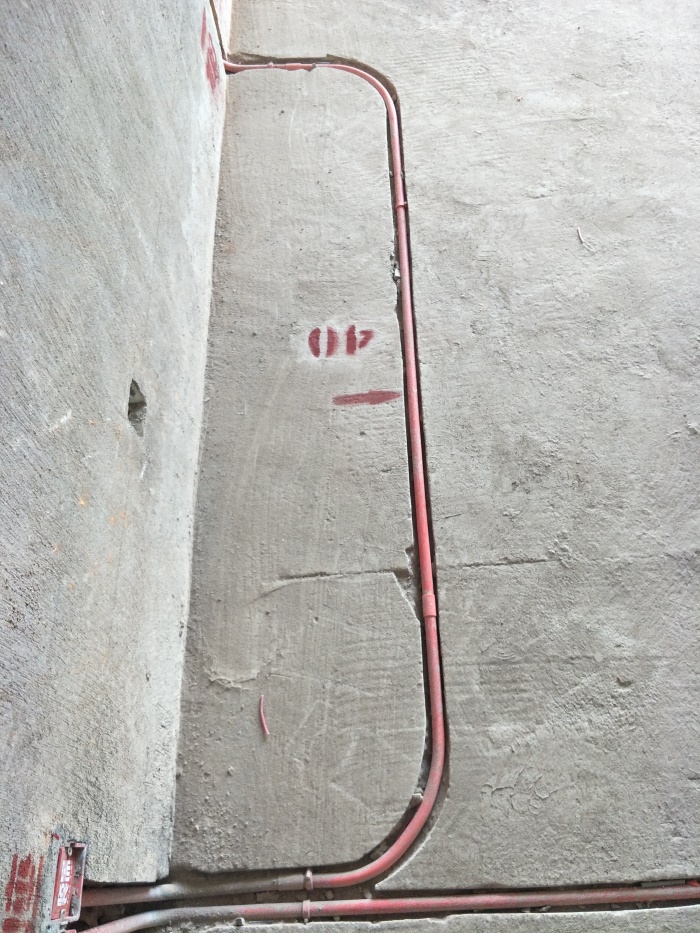

地面线管并排2根以上管卡错位顺钉，间隙均匀

发表于 2019-5-8 16:28:17

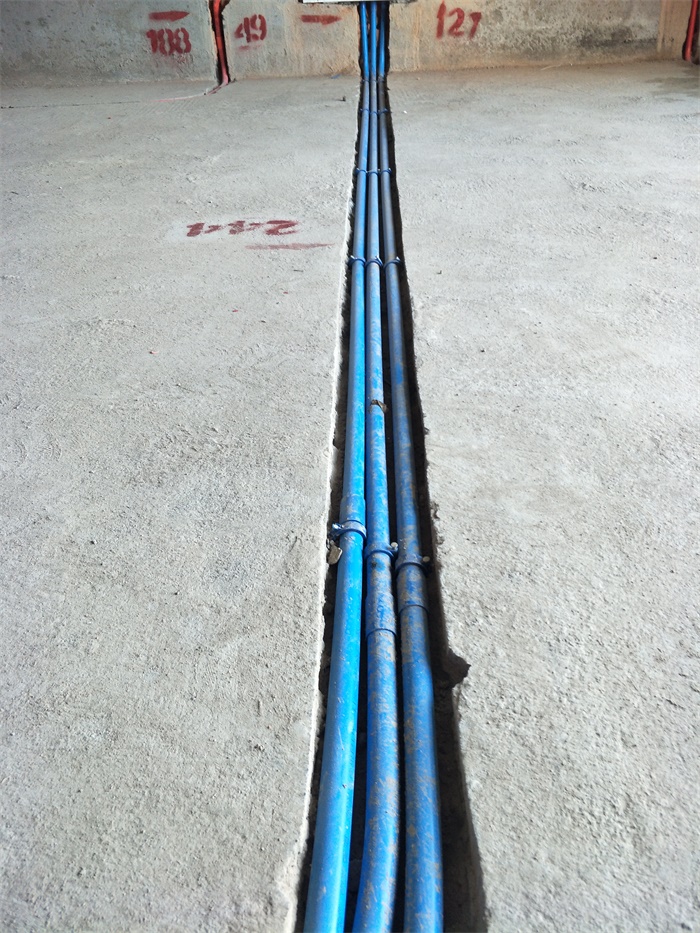

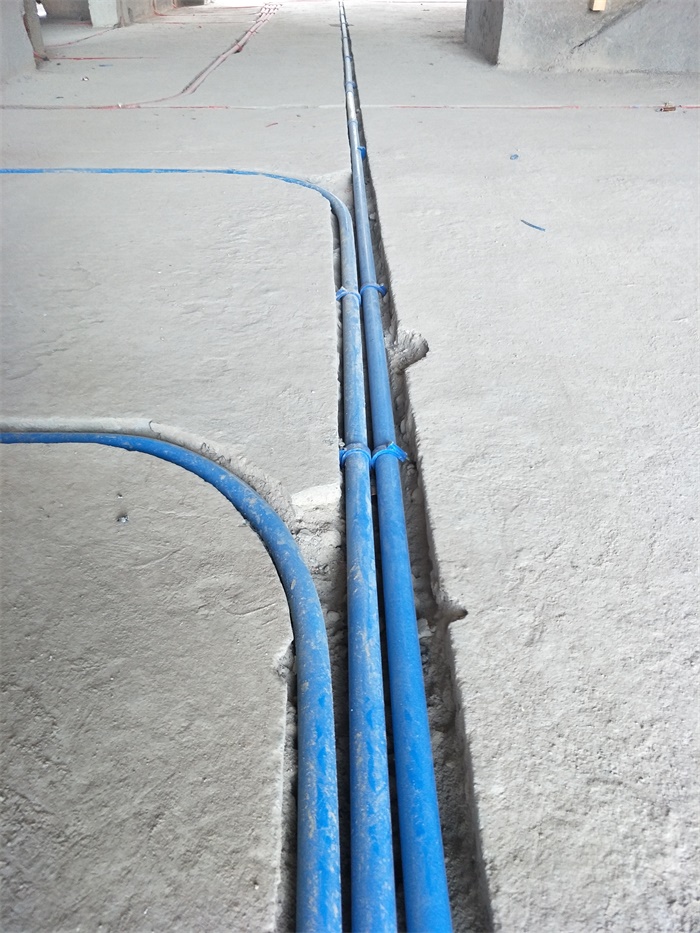

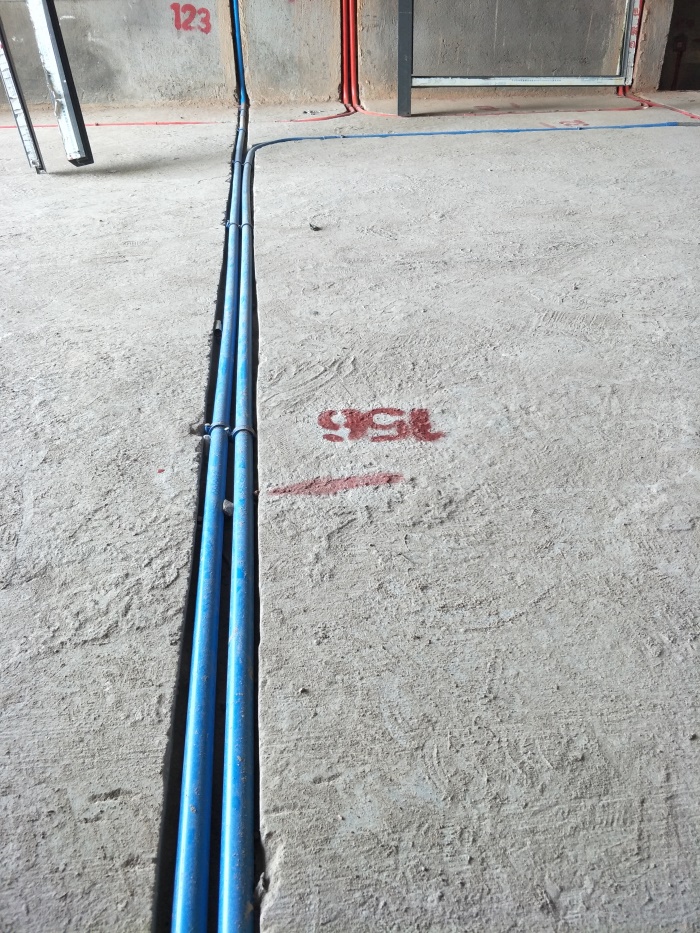

弱电走地：格堂装饰的弱电走地是德系工艺重要环节，最大化减少室内信号干扰，弱电走低从地面开槽，弱电分支到每一个房间，井然有序。

发表于 2019-5-8 16:30:34

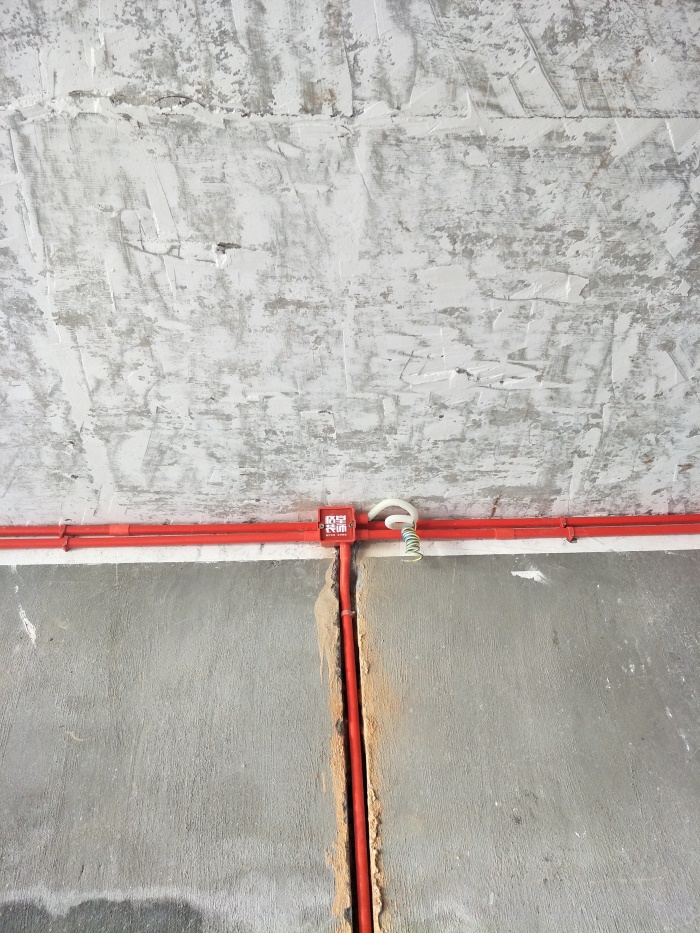

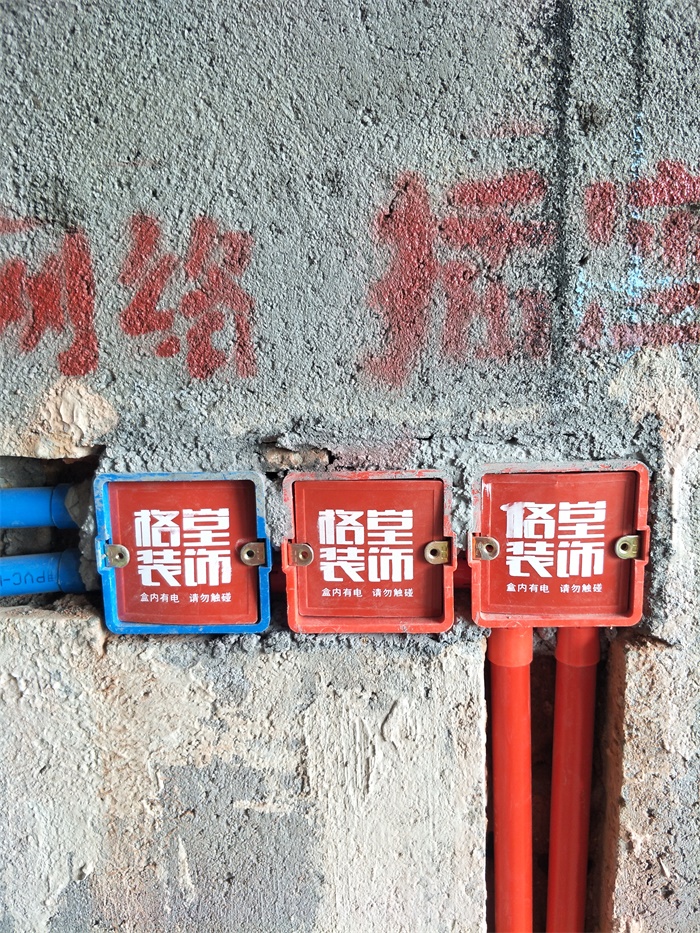

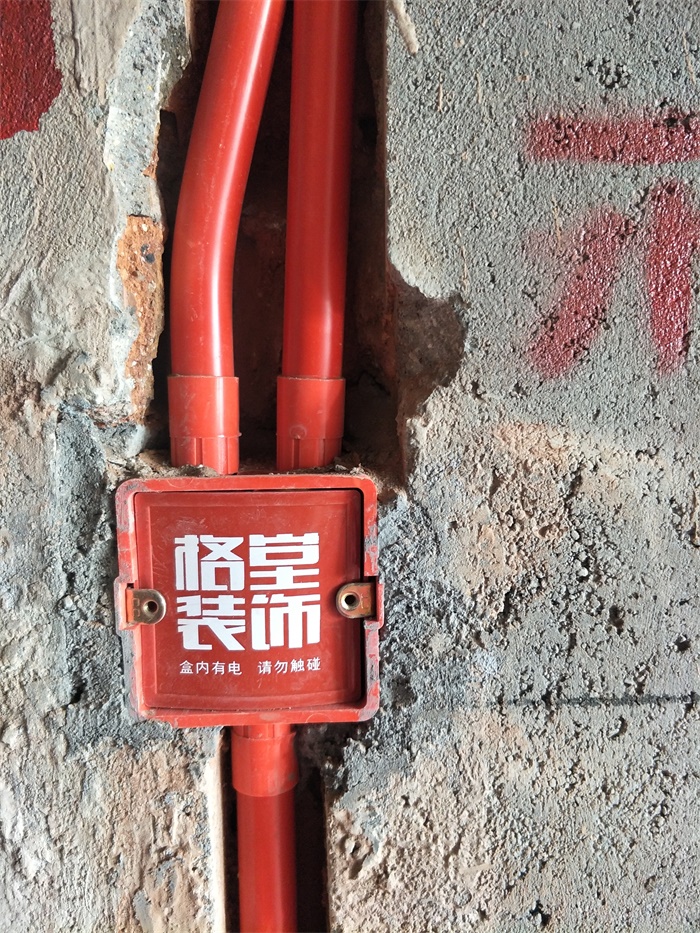

强电用红线盒、红线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好，防止砂石掉落

发表于 2019-5-8 16:31:30

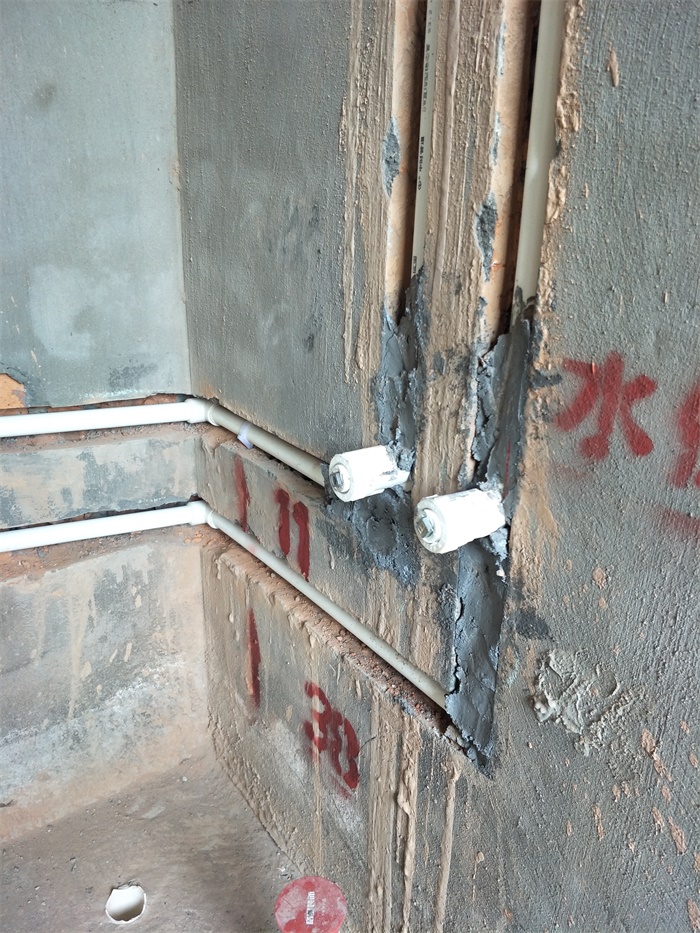

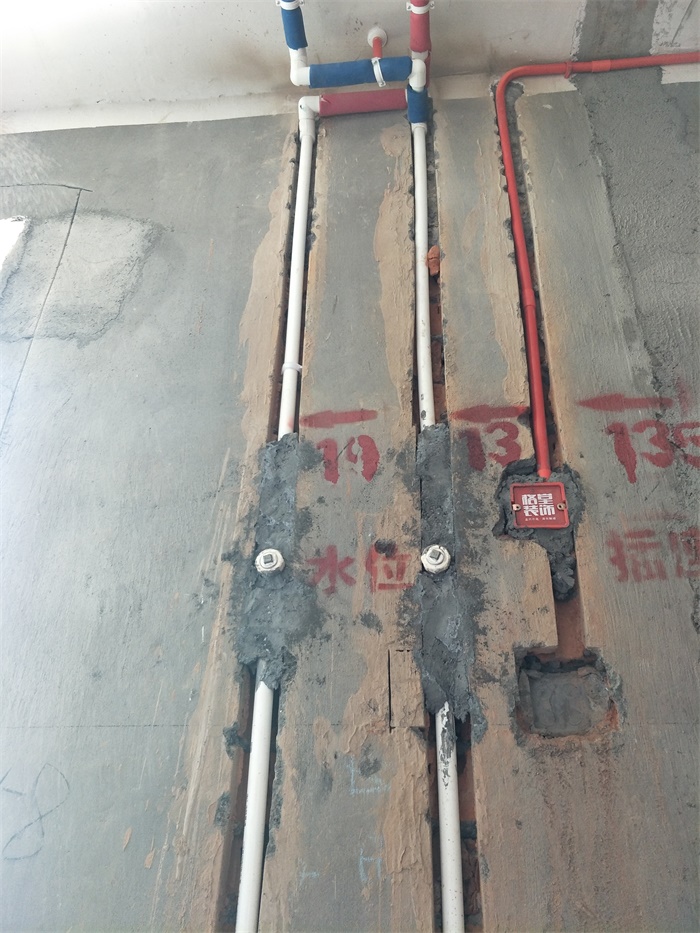

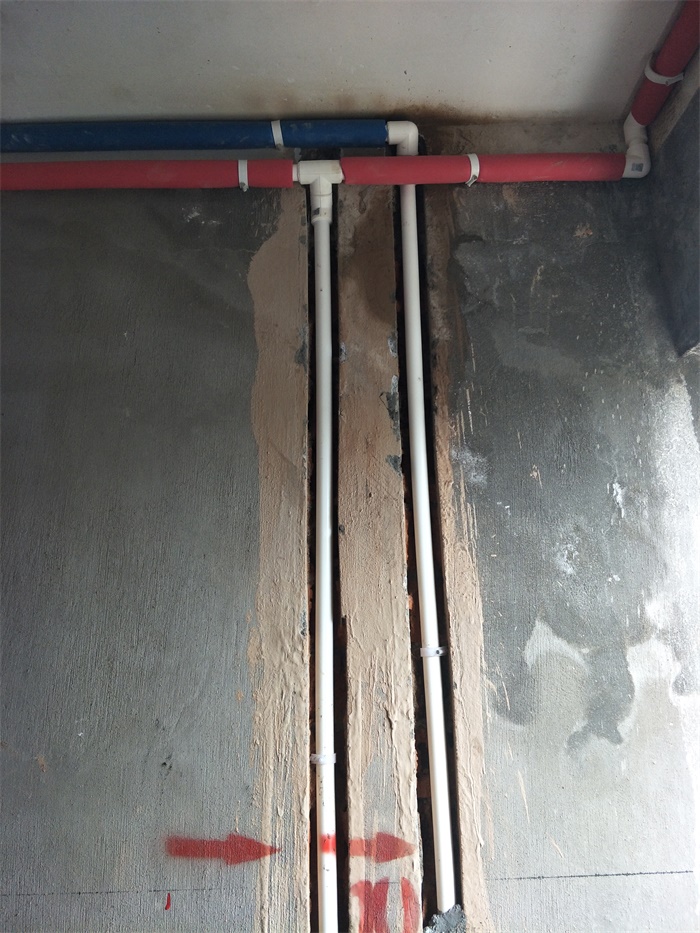

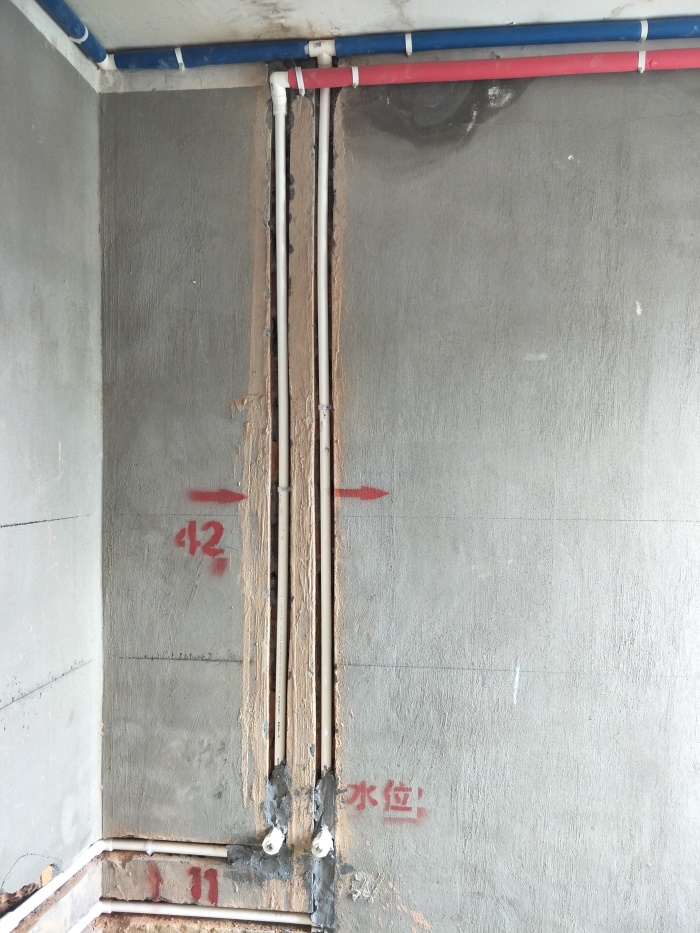

冷热水管布置专业规范，左热右冷、上热下冷。

发表于 2019-5-8 17:05:32

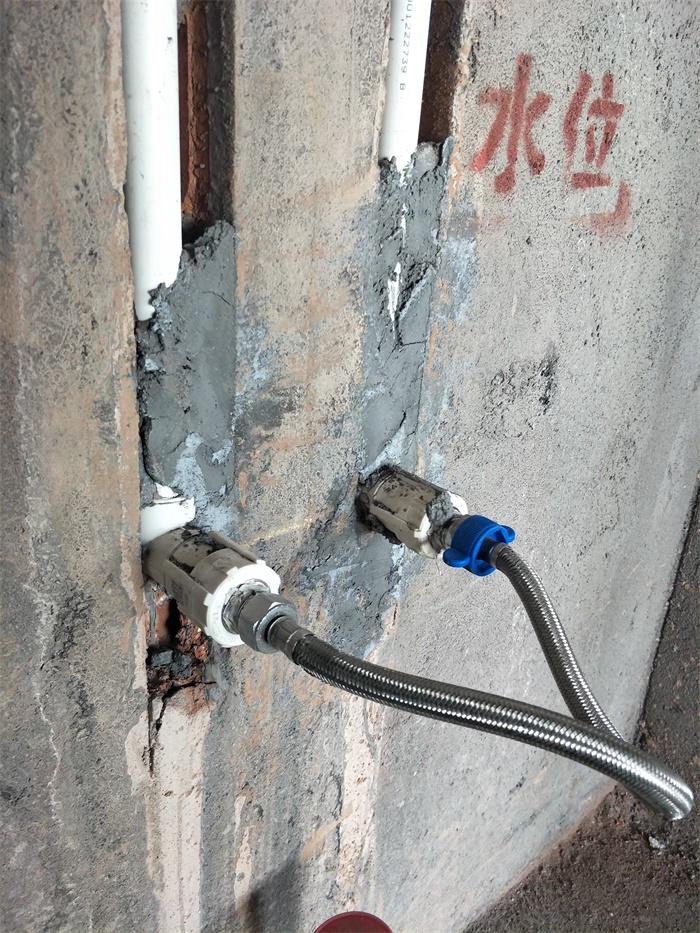

水管接头外接，能及时发现漏水。

发表于 2019-5-8 17:07:25

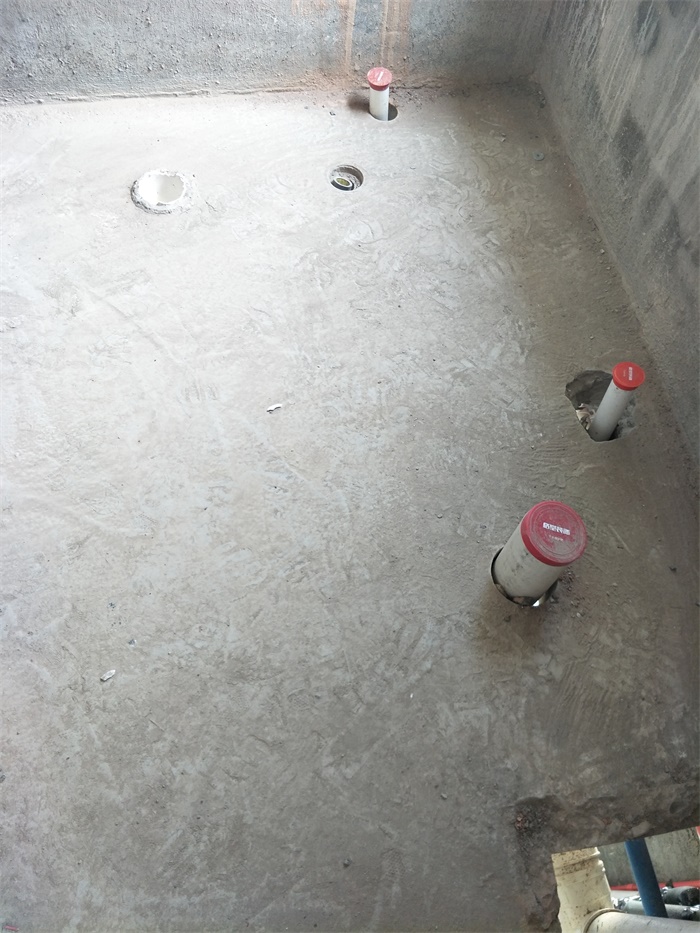

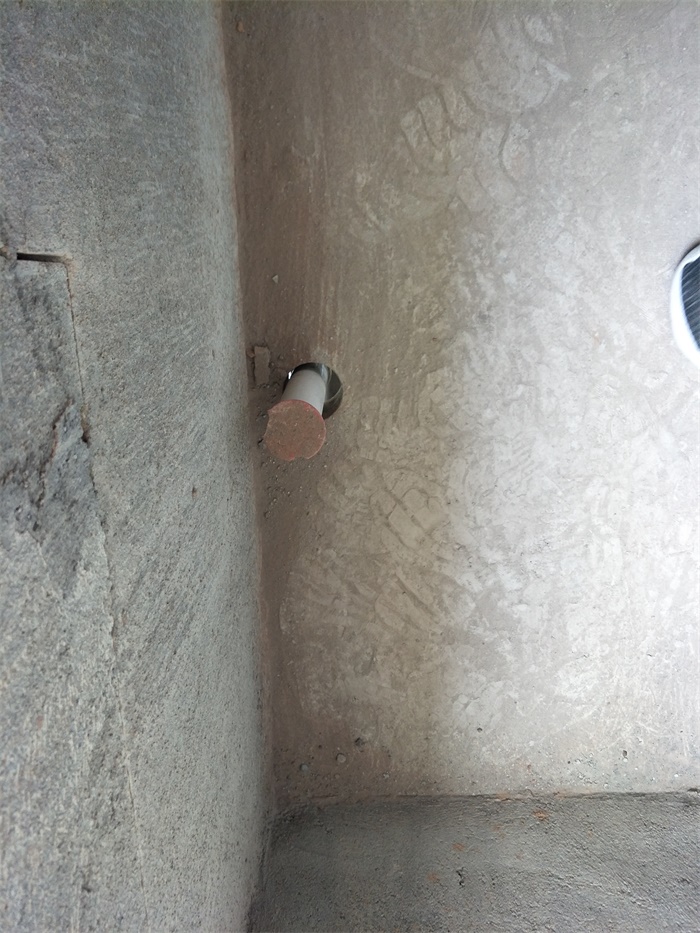

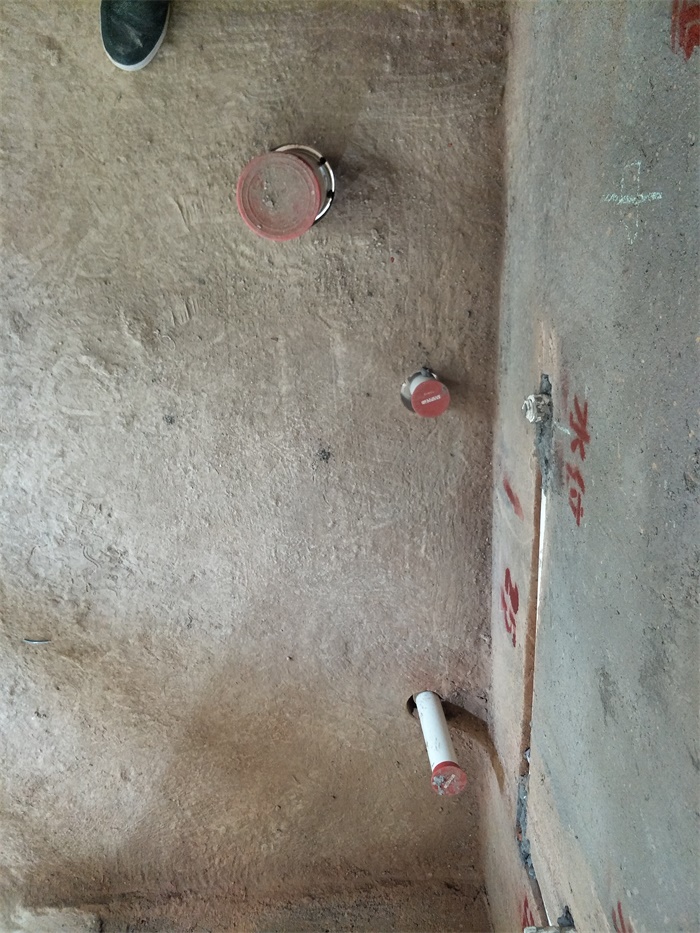

水管用格堂专用保护盖保护，防止砂石堵塞管道。

发表于 2019-5-8 17:09:34

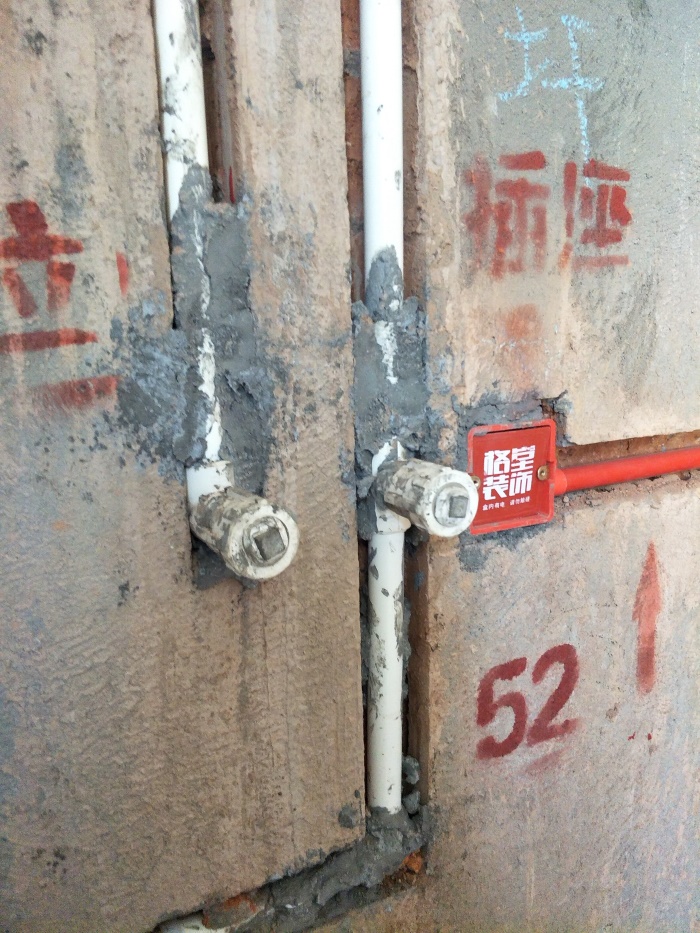

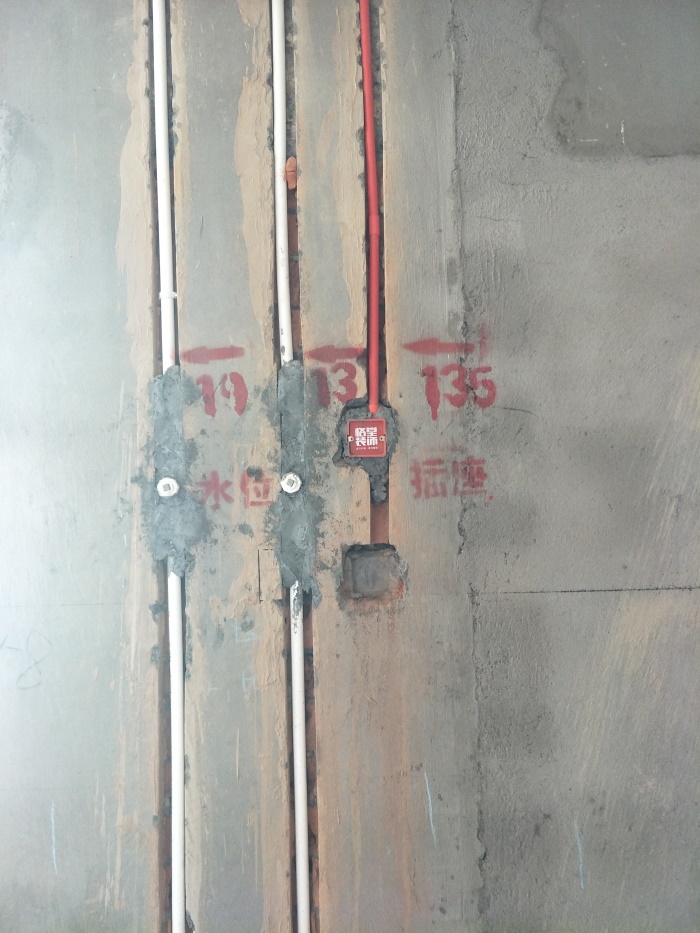

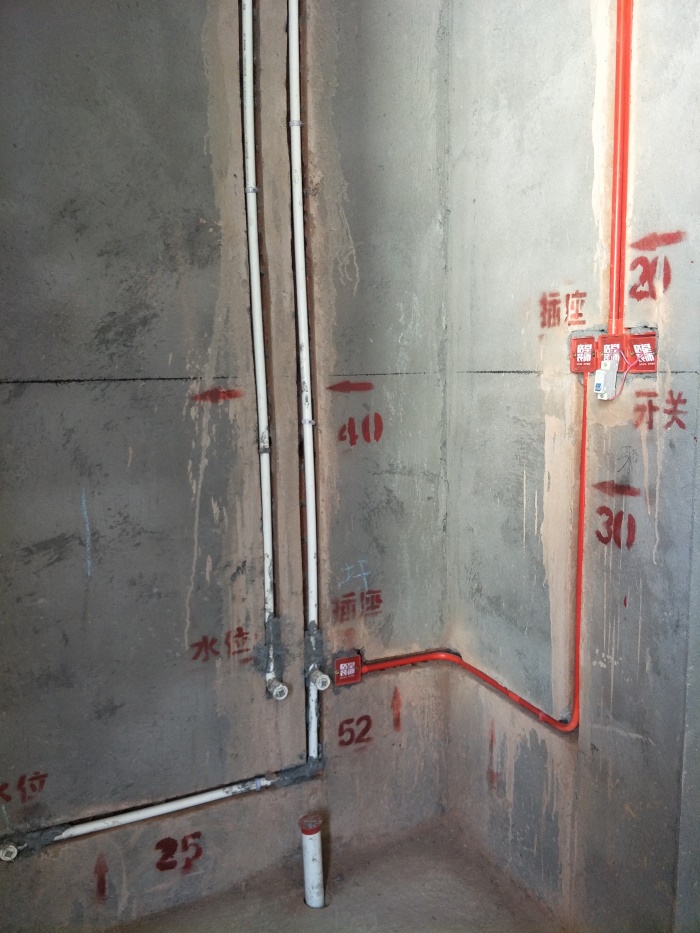

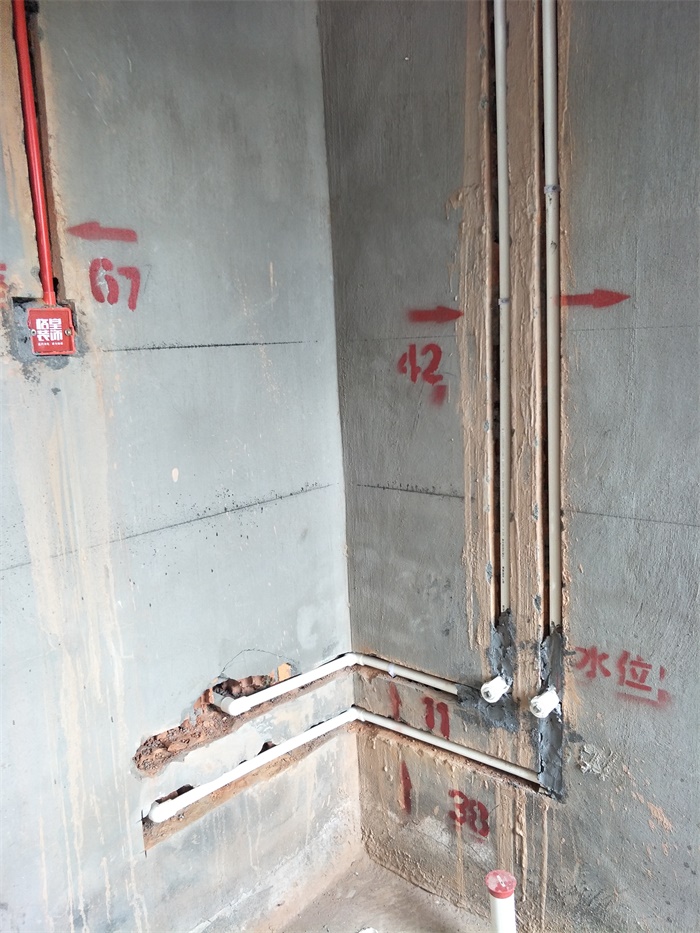

标注间距，方便后期定位维修

发表于 2019-5-8 17:10:37

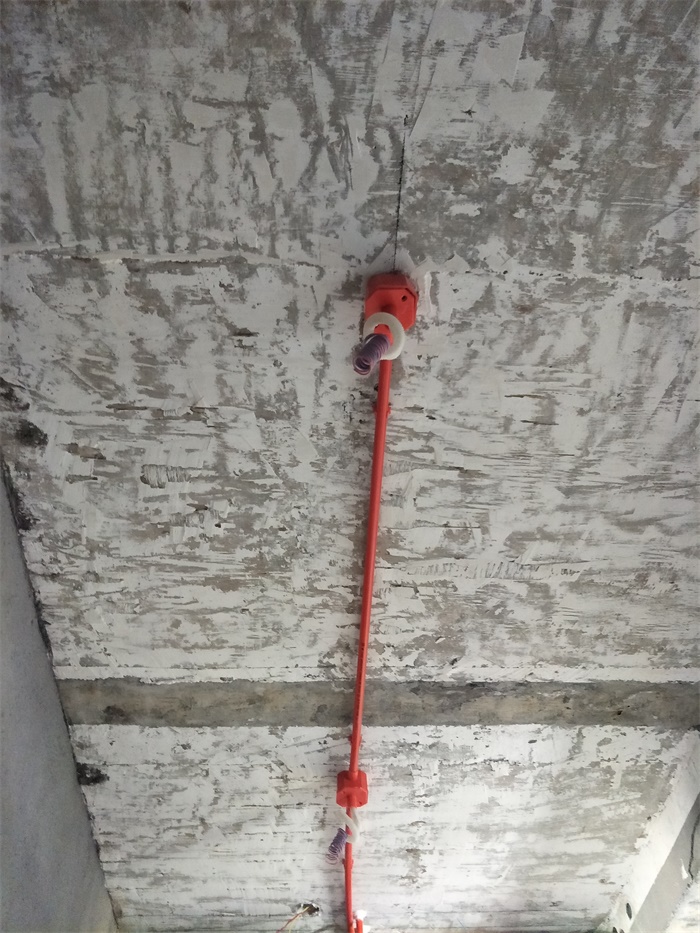

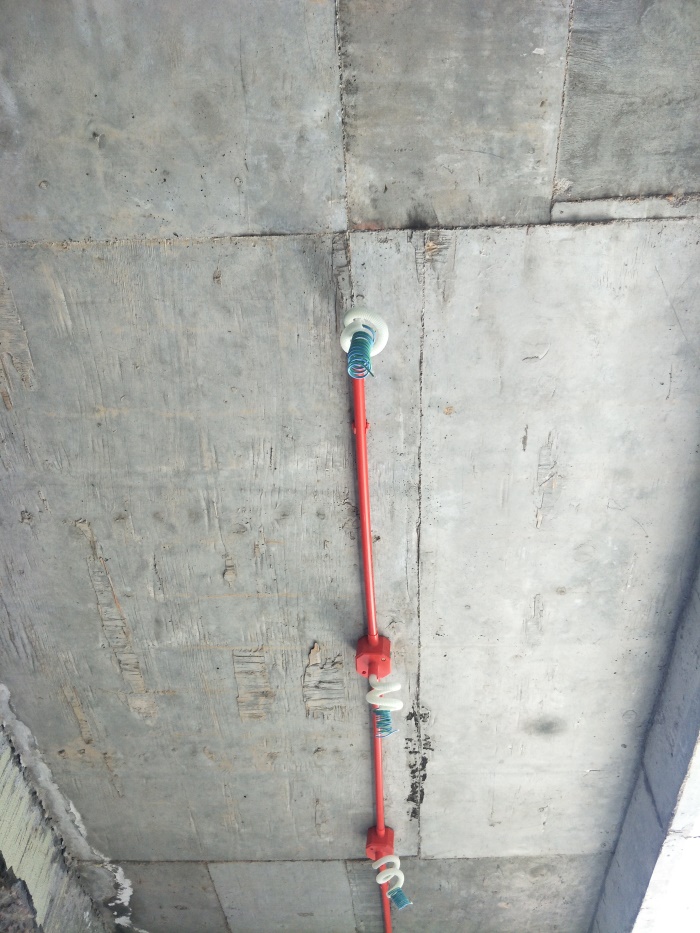

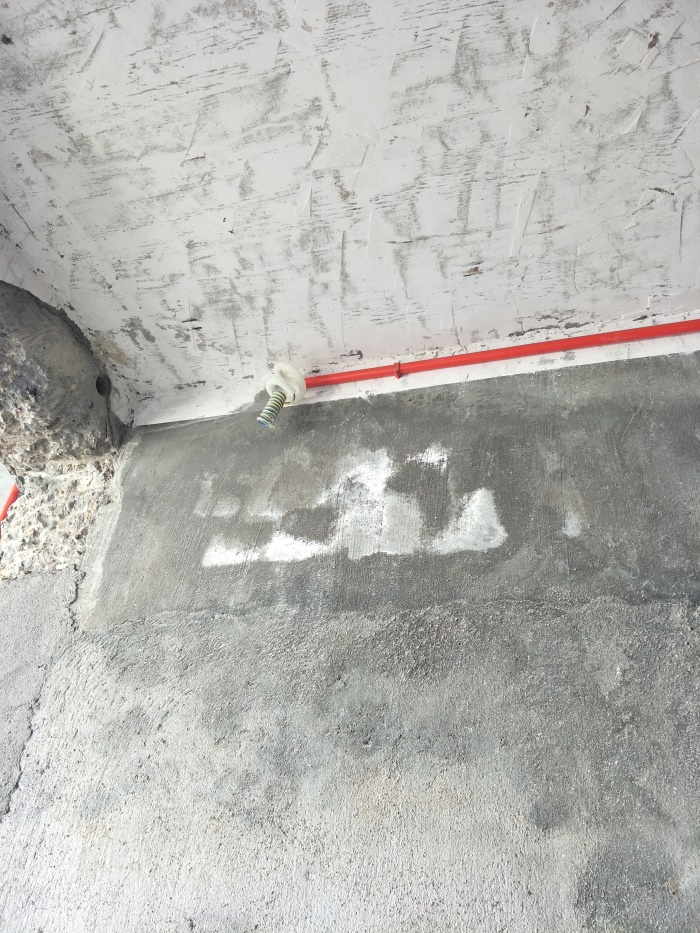

筒灯电线用波纹管保护
