郁金香34-2#280㎡怀旧生活—新中式

发表于 2020-3-4 10:18:32

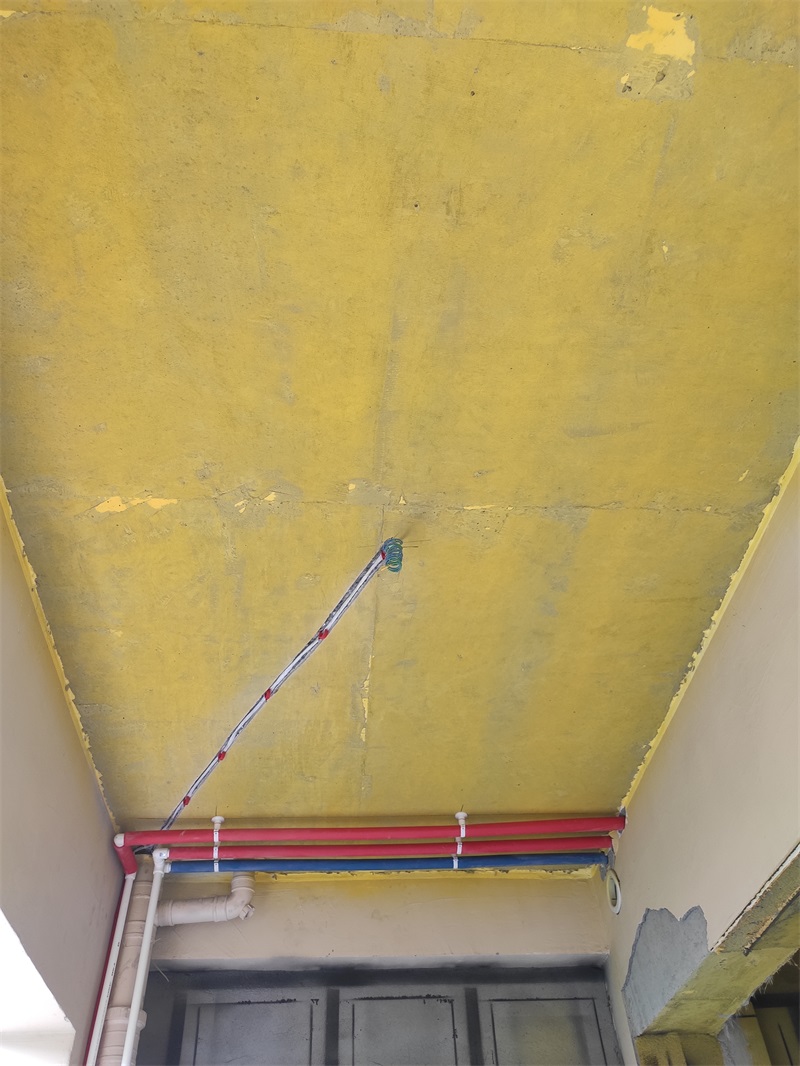

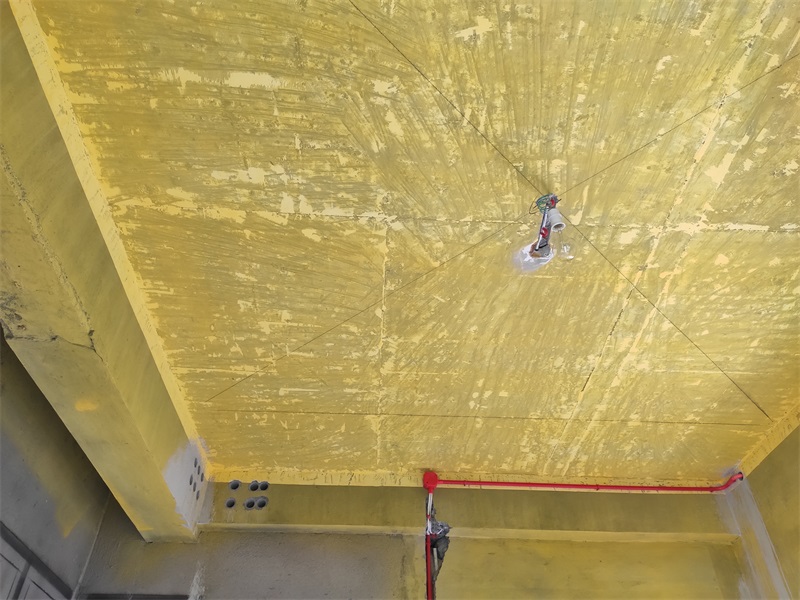

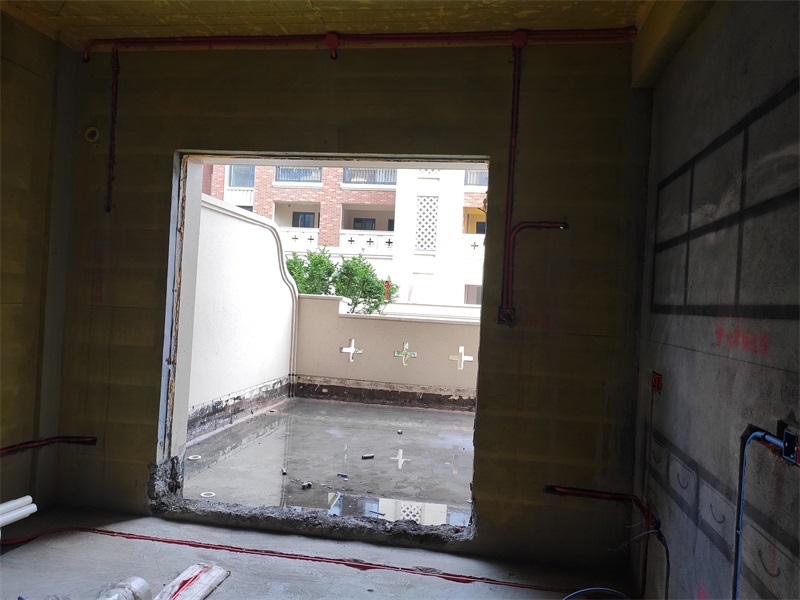

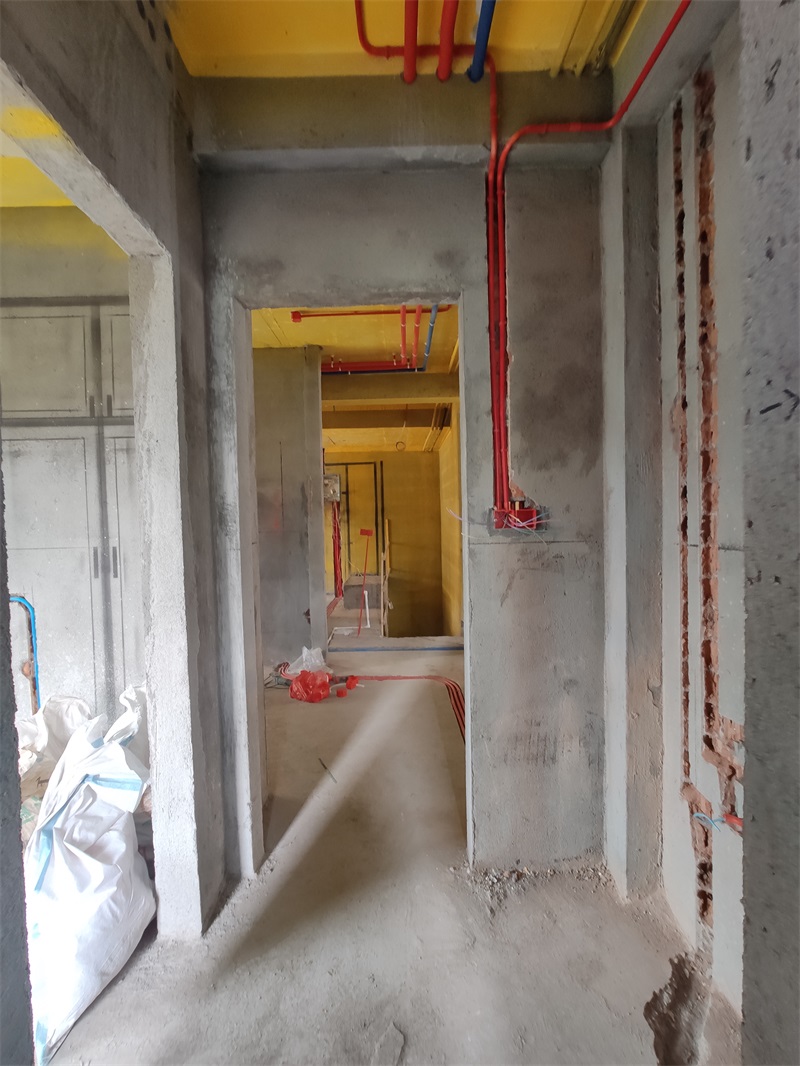

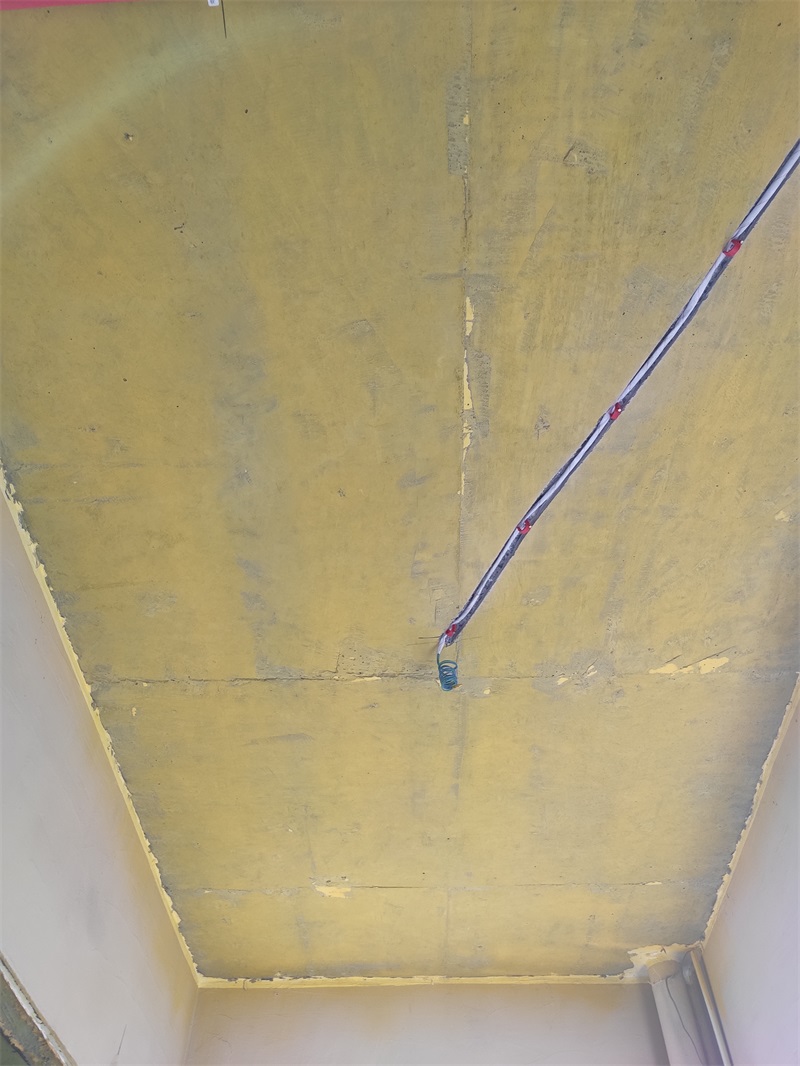

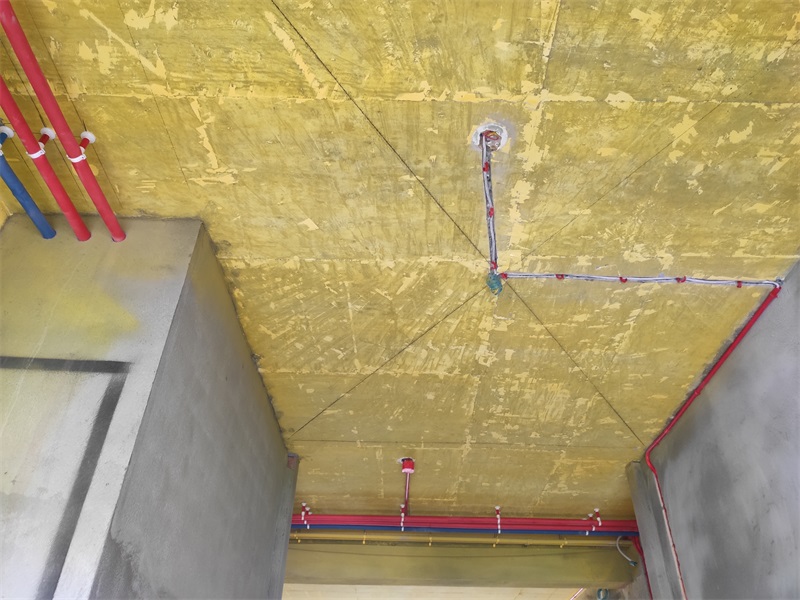

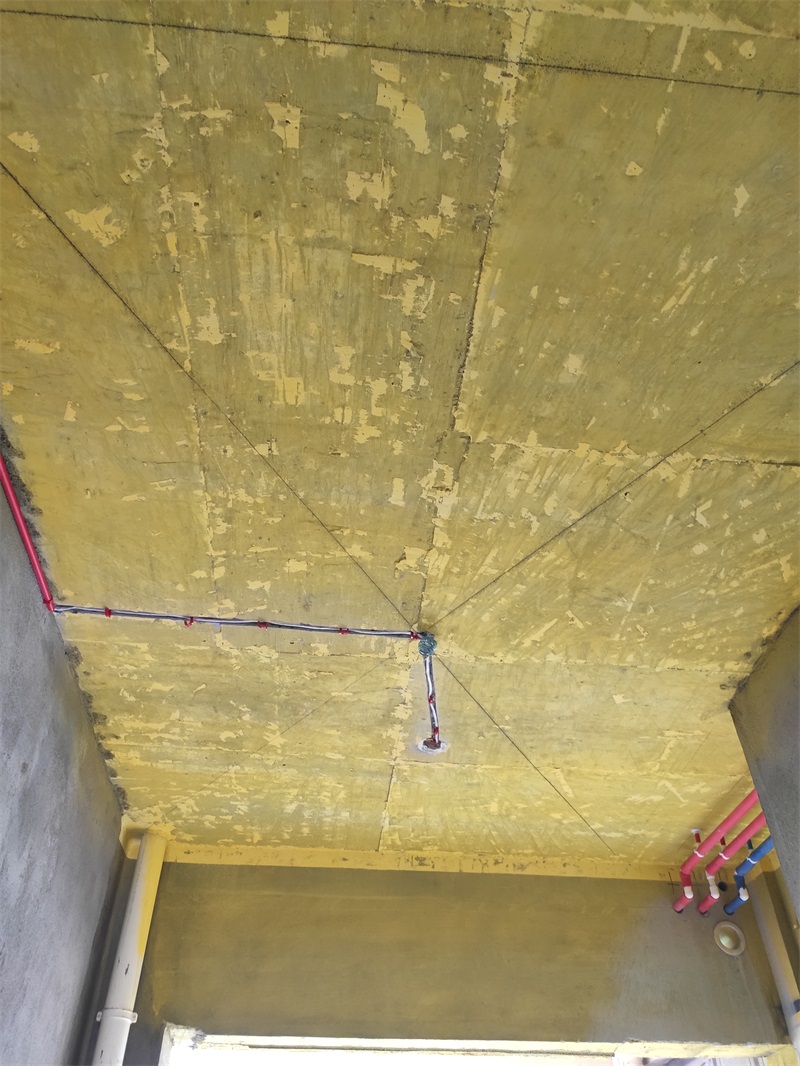

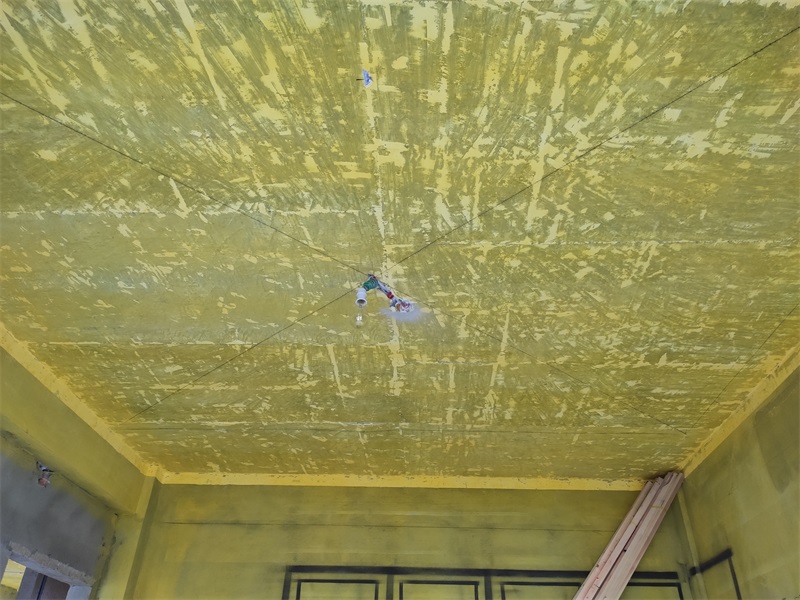

顶部线路用黄腊管保护到位

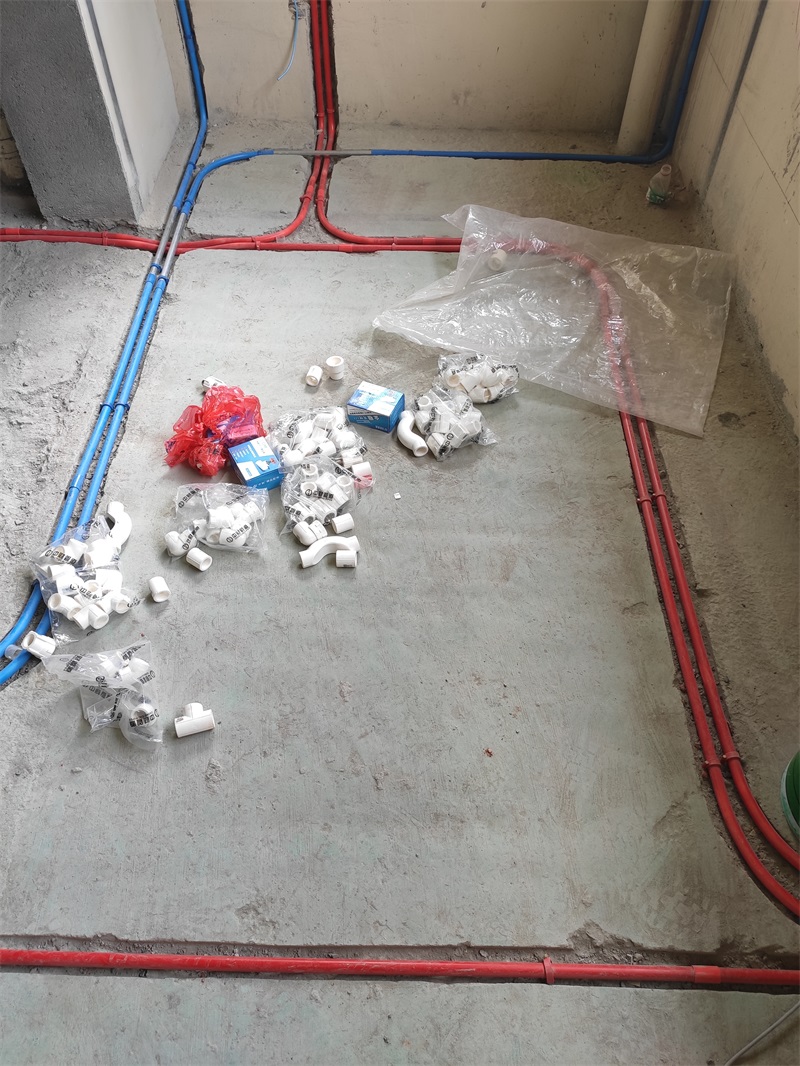

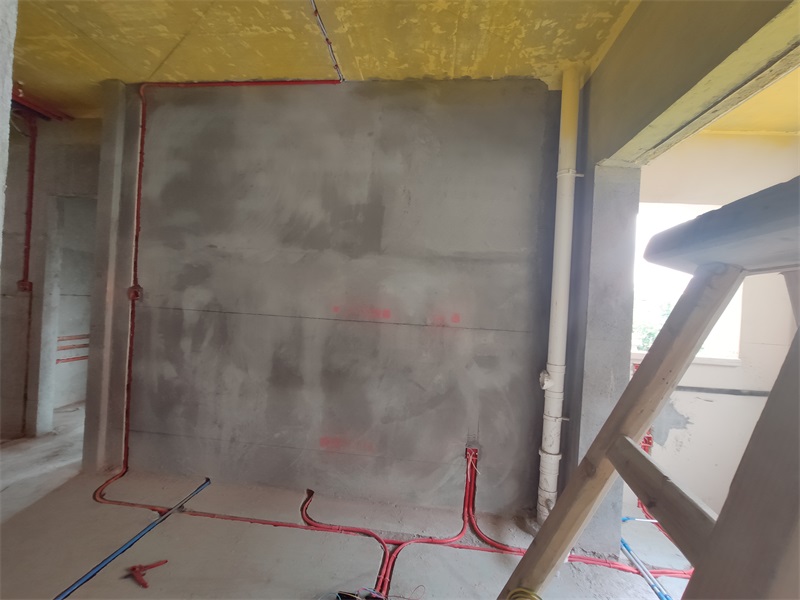

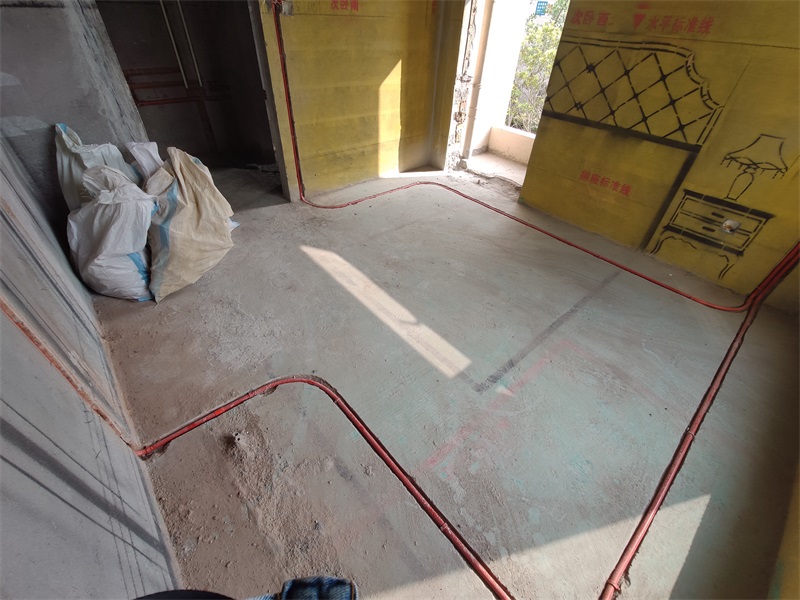

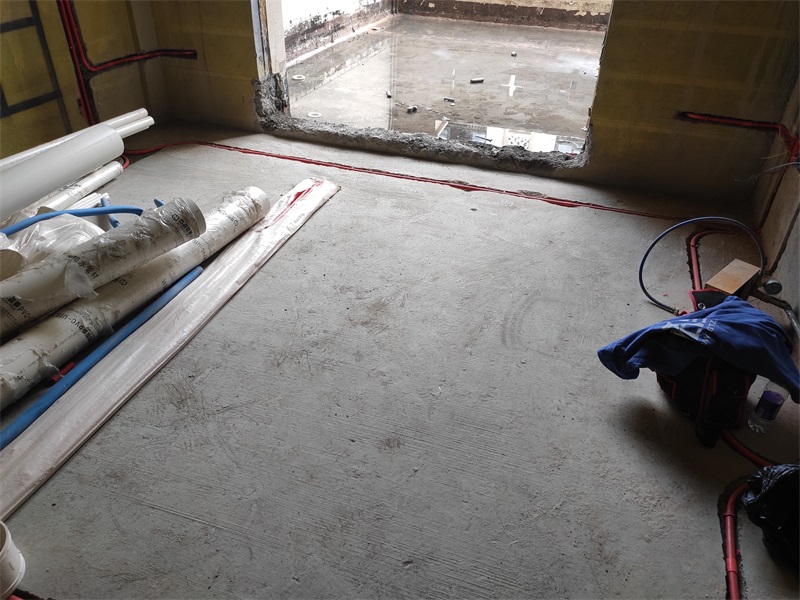

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上

发表于 2020-3-4 10:19:40

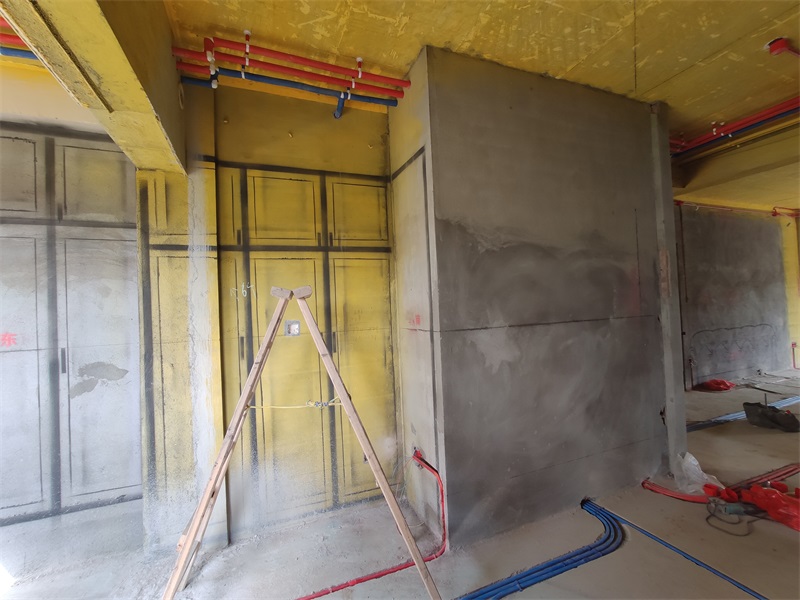

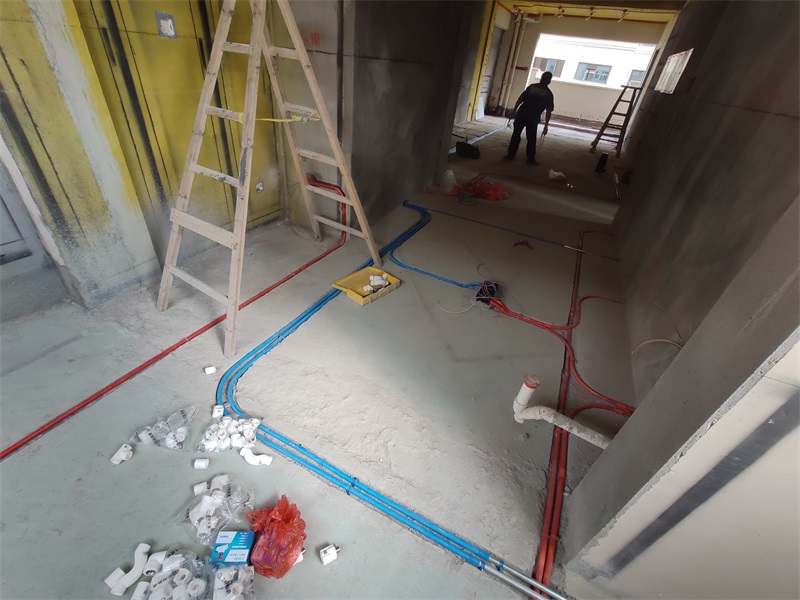

强弱电布管尽量避免交叉安装，如有交叉，必须使用铁管或铁过桥弯交叉，防止信号干扰

发表于 2020-3-4 10:20:32

保温棉：能够很好的解决冷凝水的问题，保护水管

发表于 2020-3-4 10:21:25

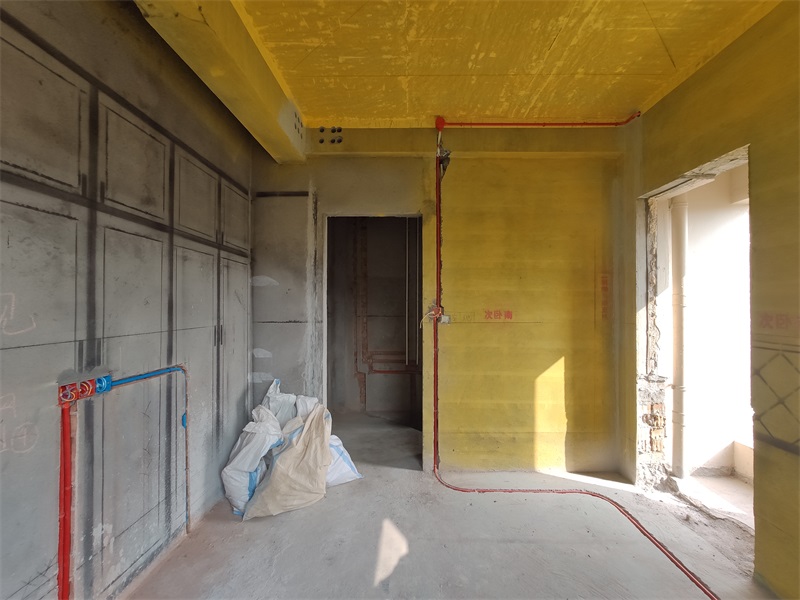

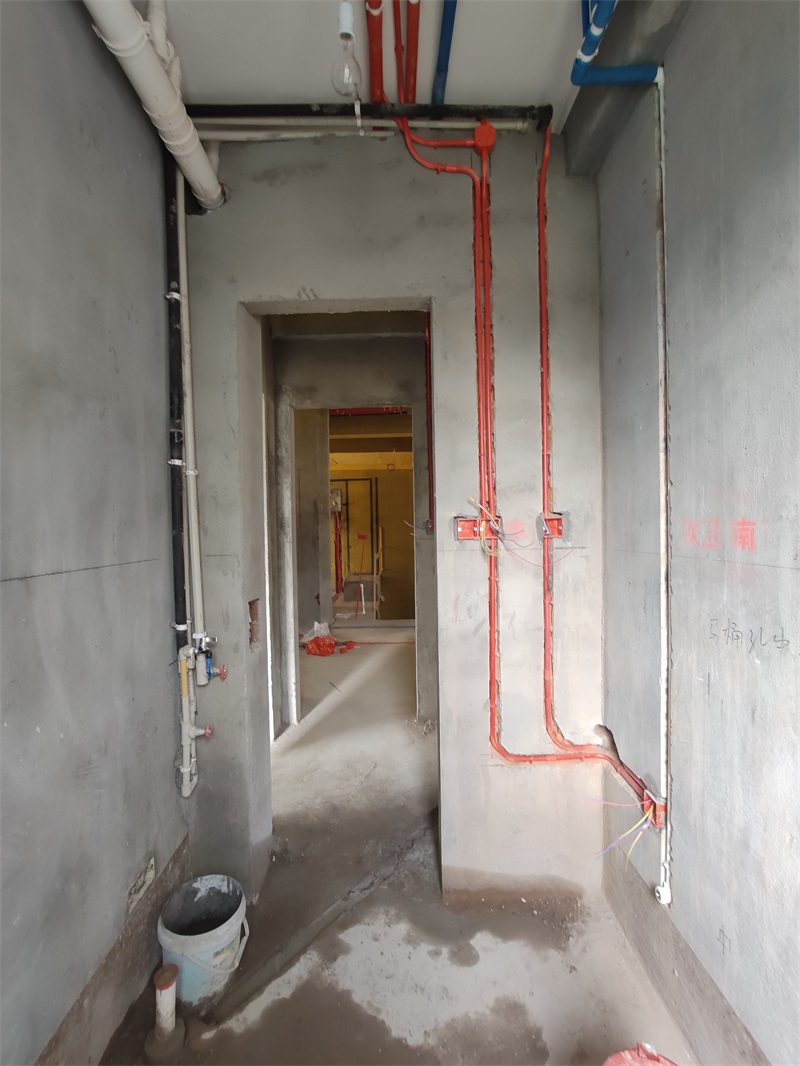

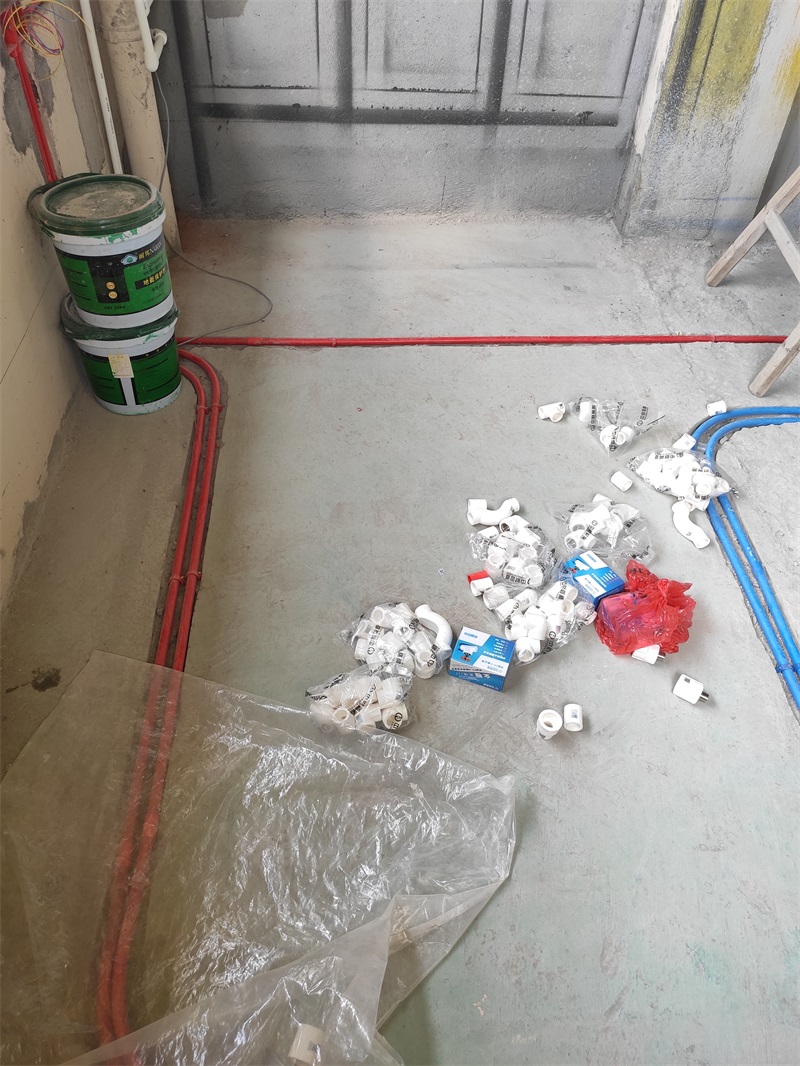

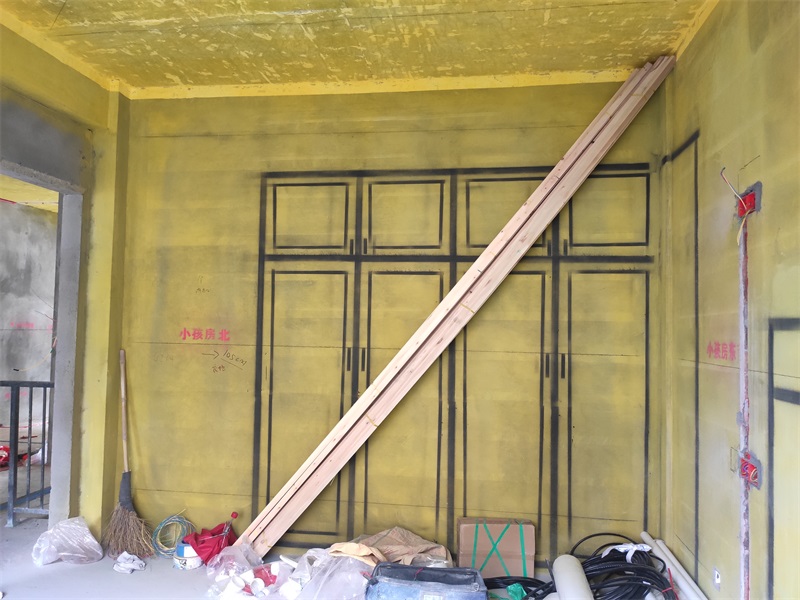

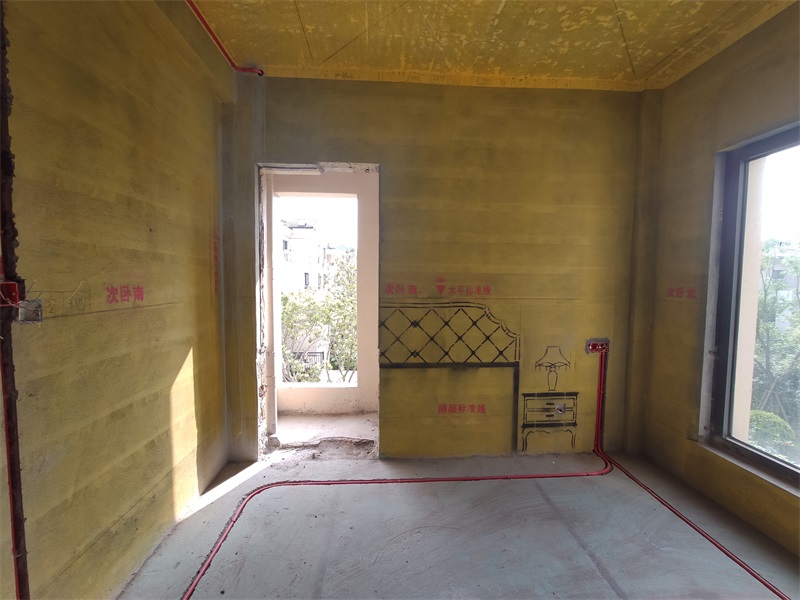

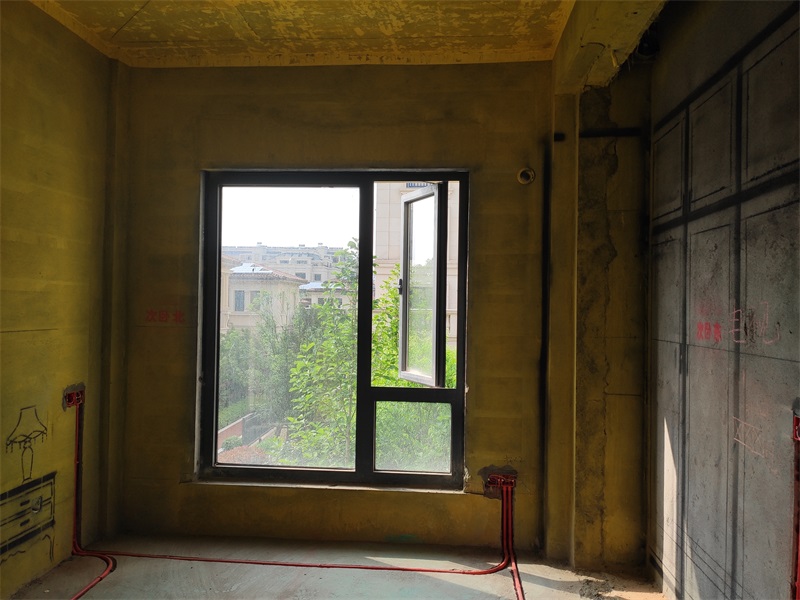

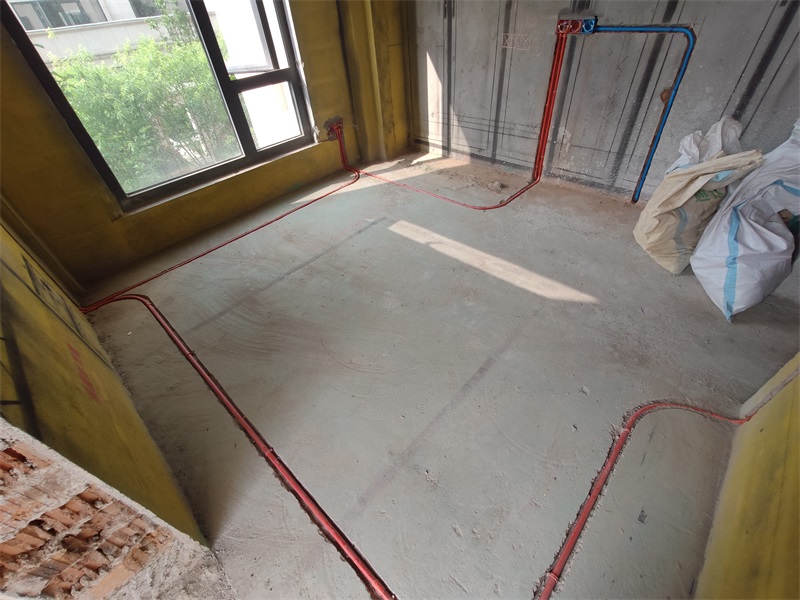

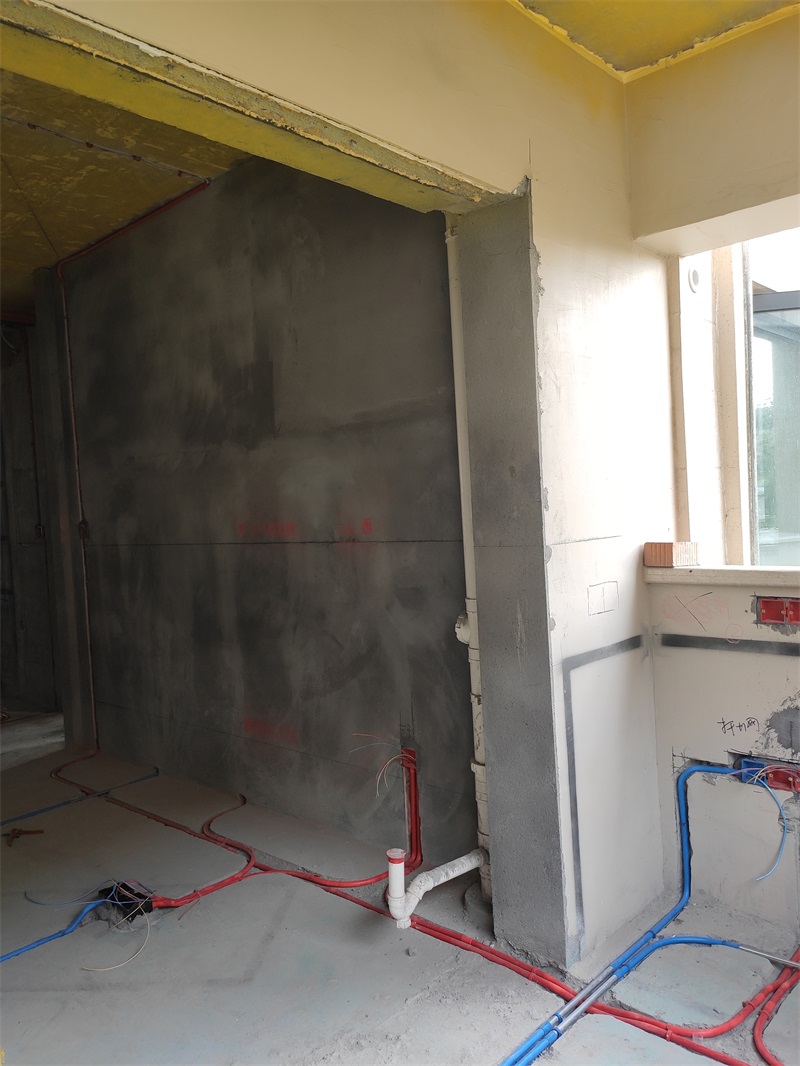

红色线管线盒代表强电，蓝色线管线盒代表弱电

发表于 2020-3-4 10:23:11

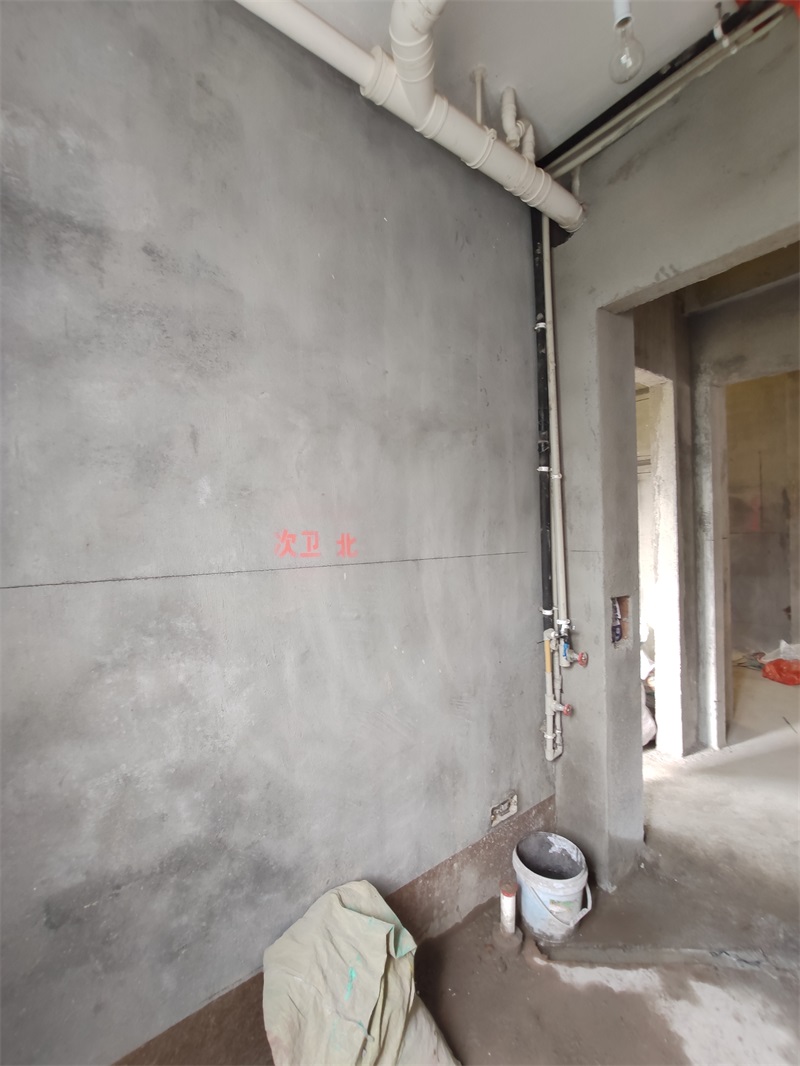

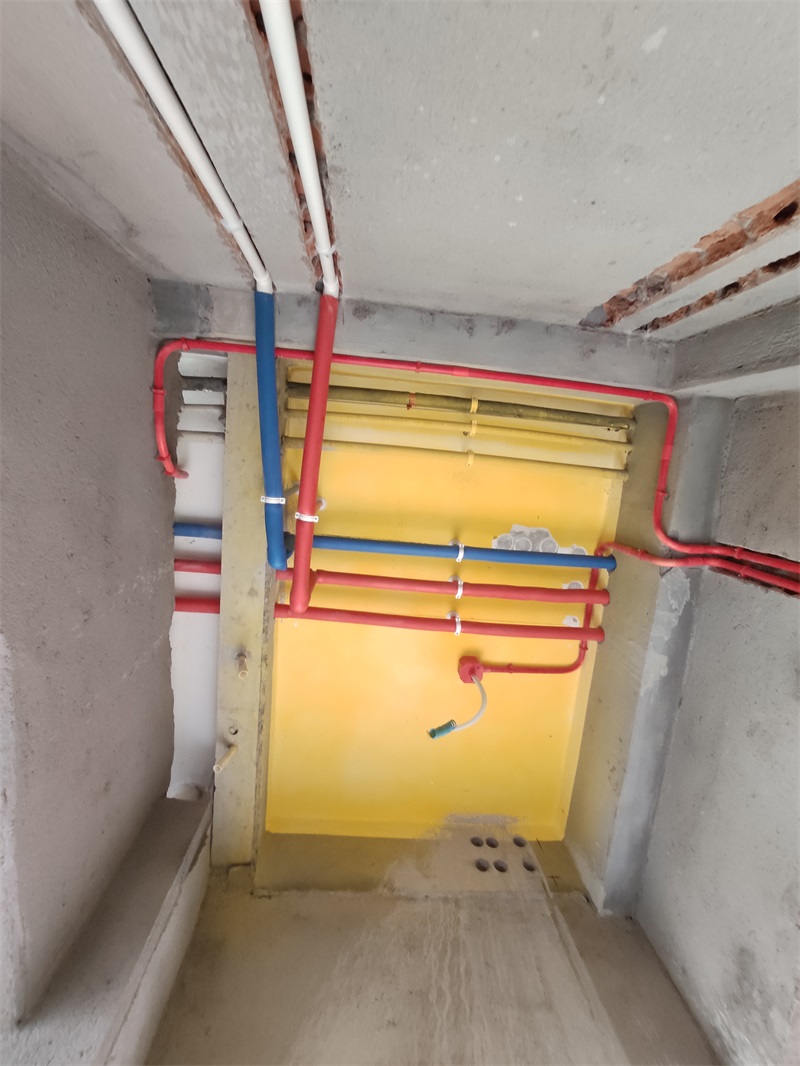

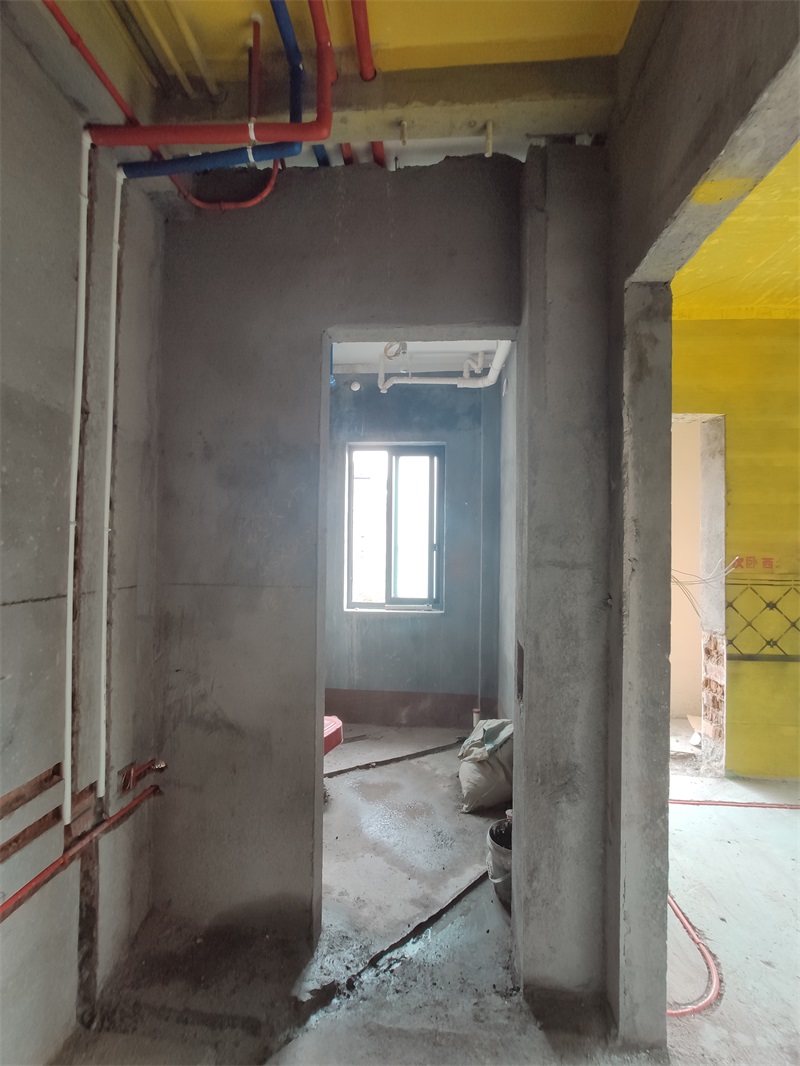

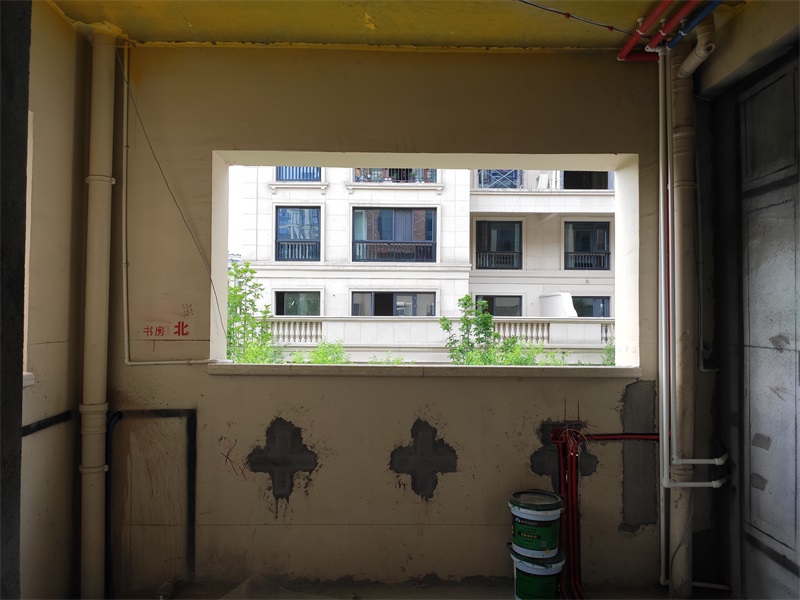

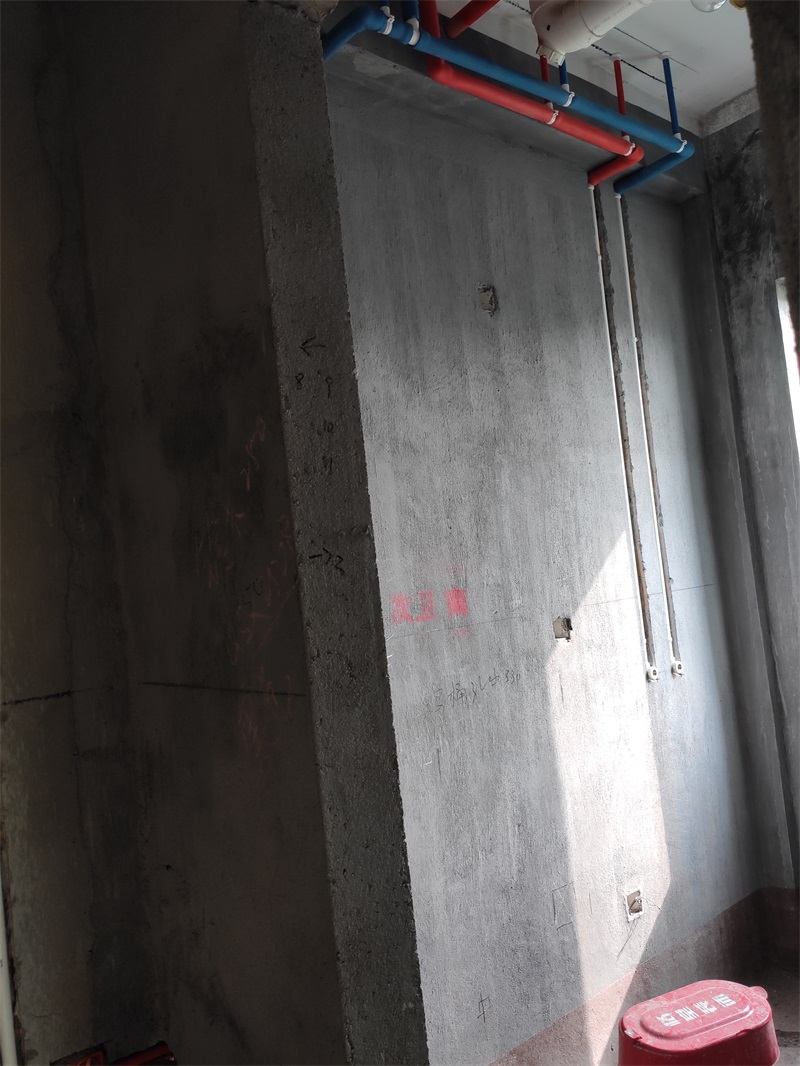

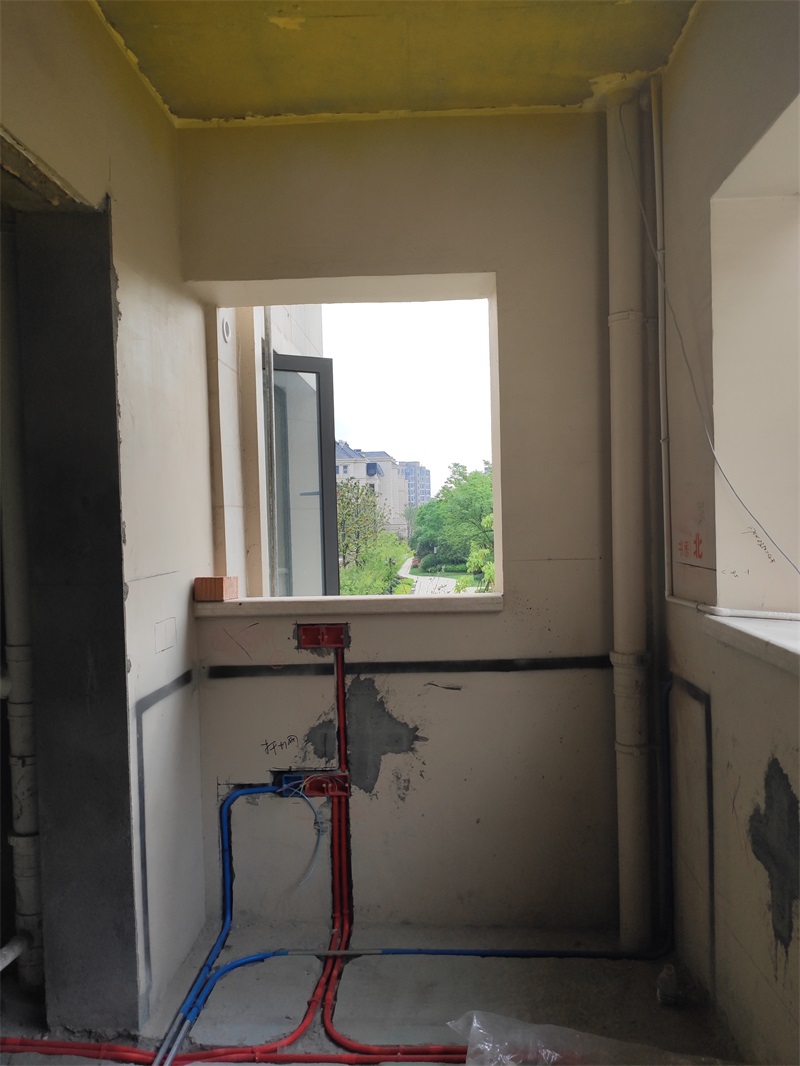

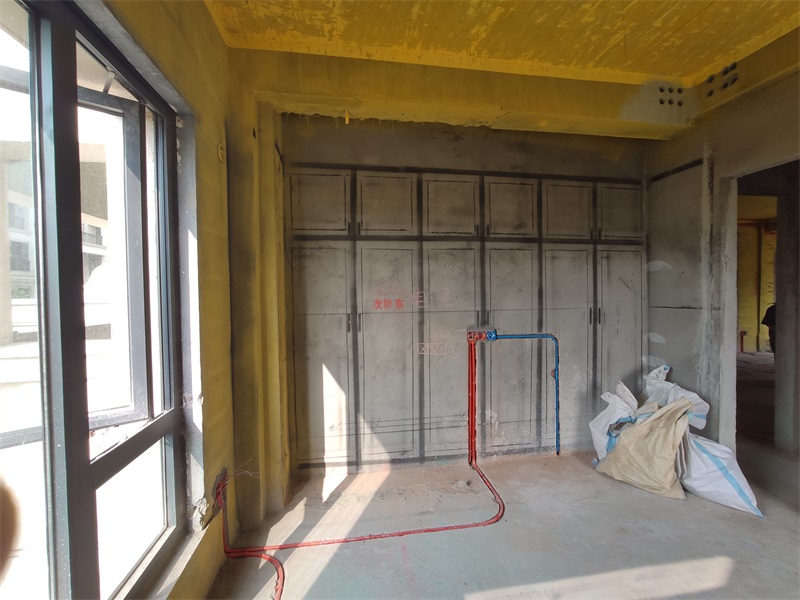

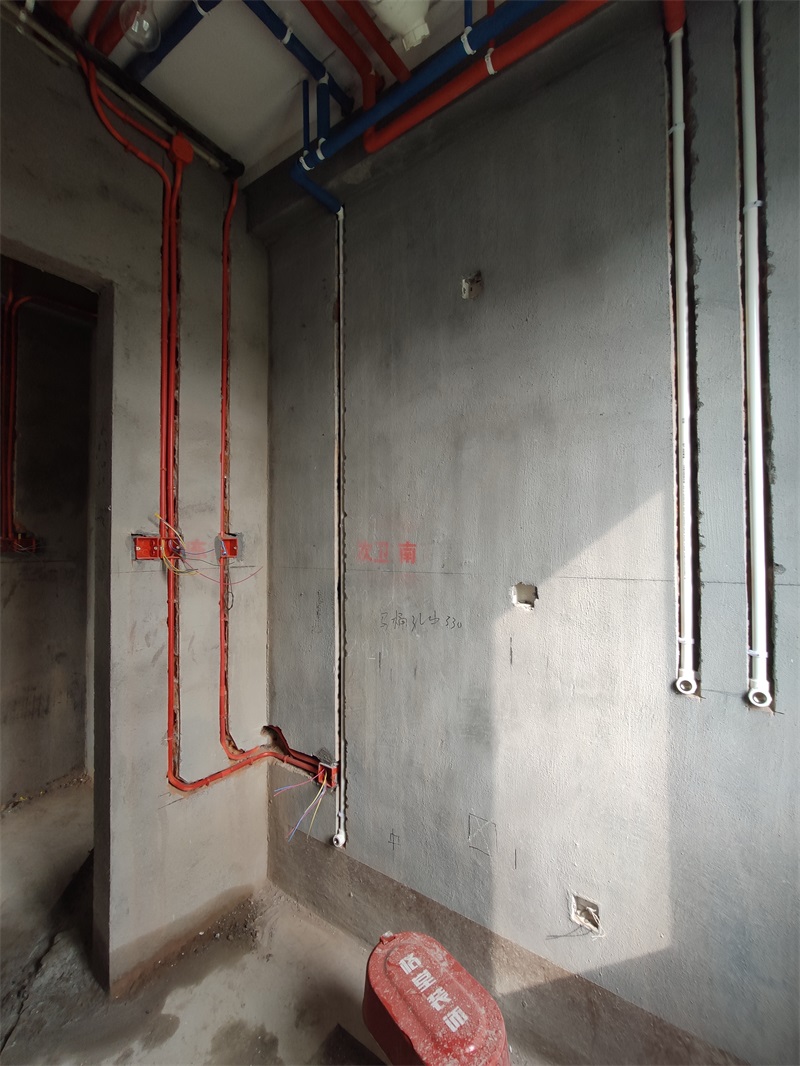

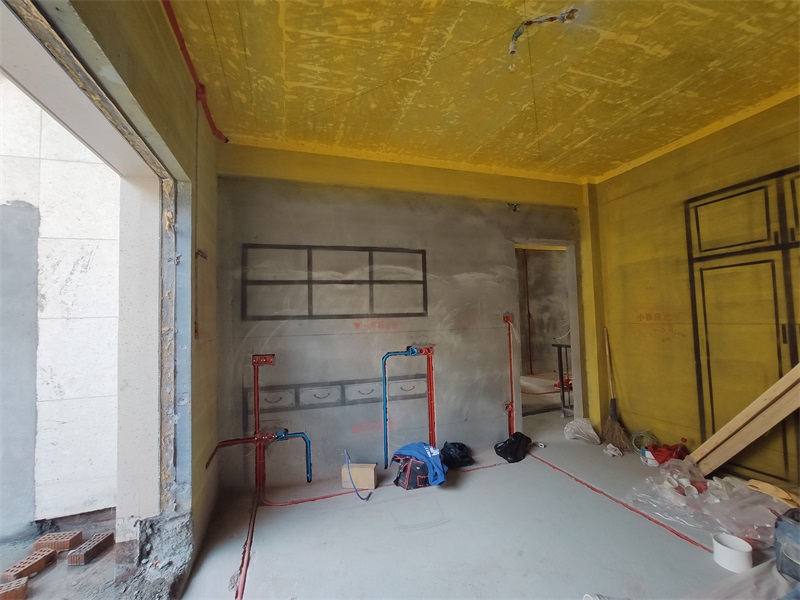

走墙水管采用下垂式安装，贴瓷砖部位不需要包保温棉，水管安排都是左热右冷

发表于 2020-3-4 10:24:02

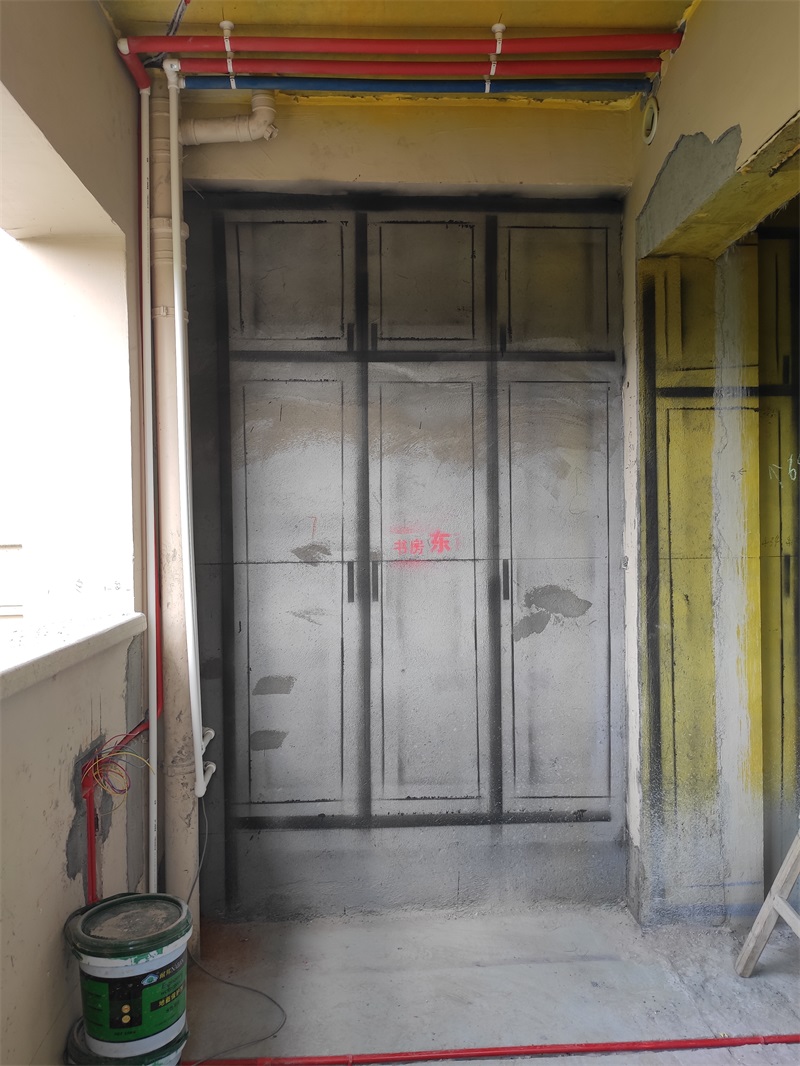

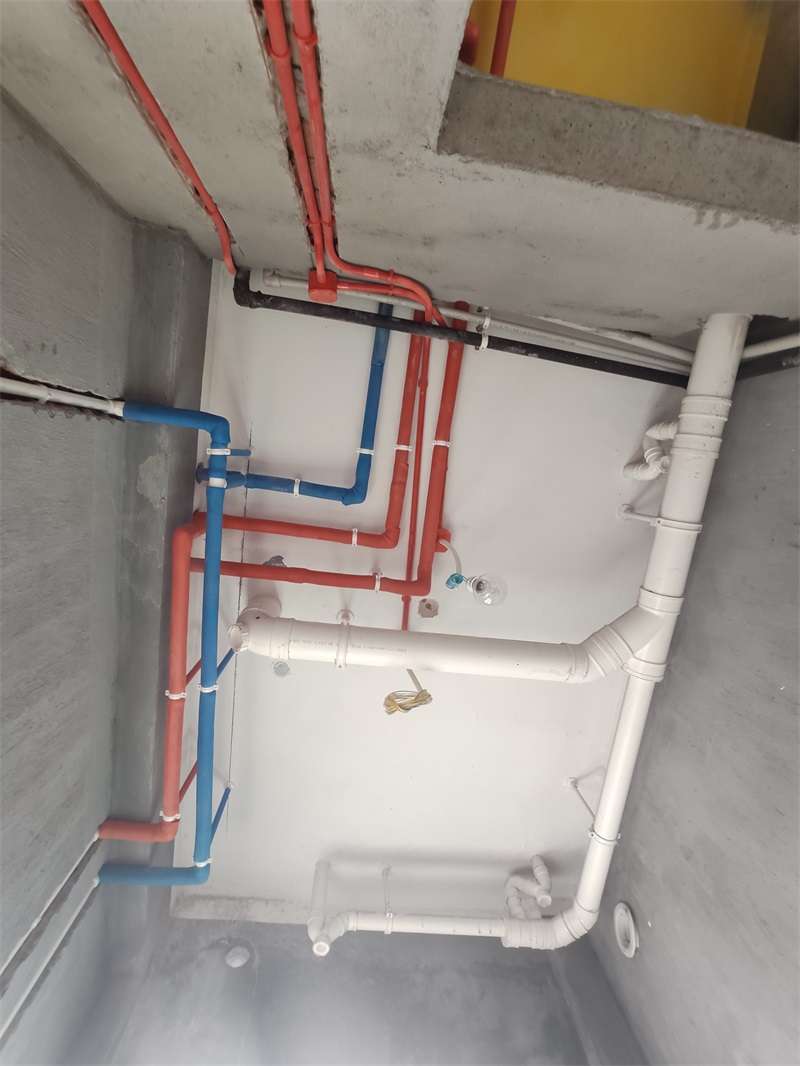

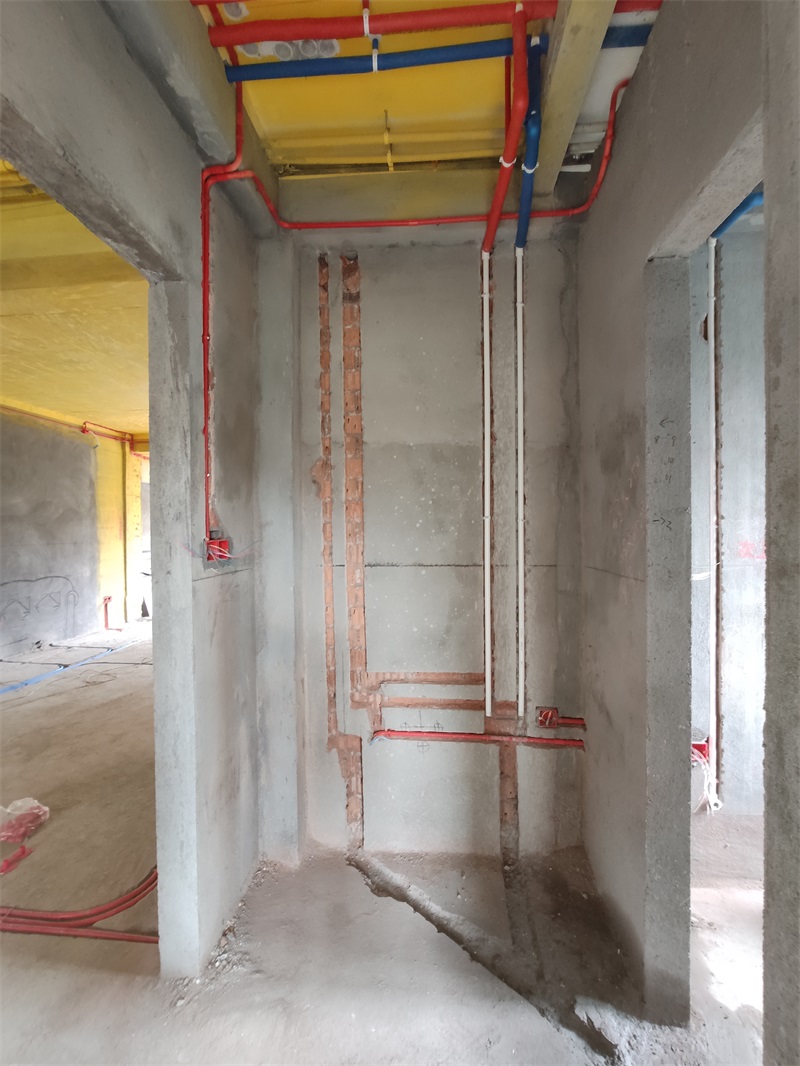

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)，水管交叉处采用过桥弯头

发表于 2020-3-4 10:26:17

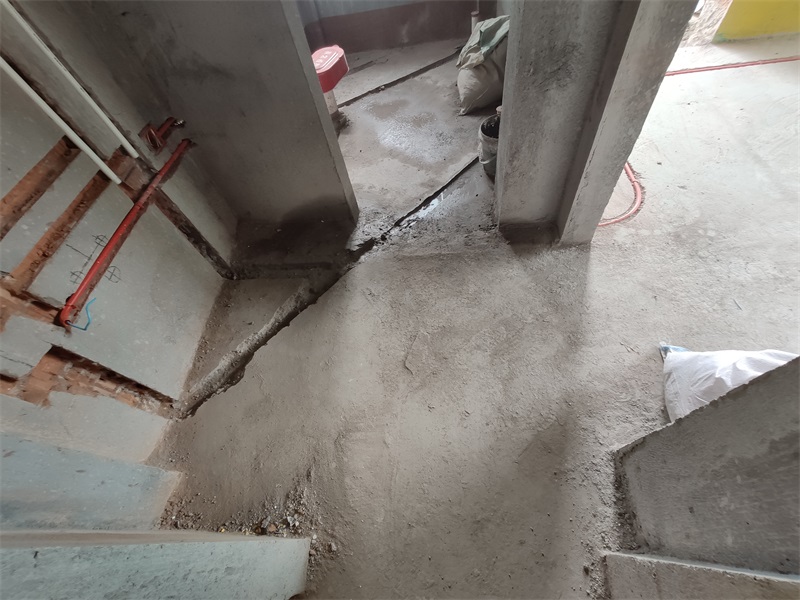

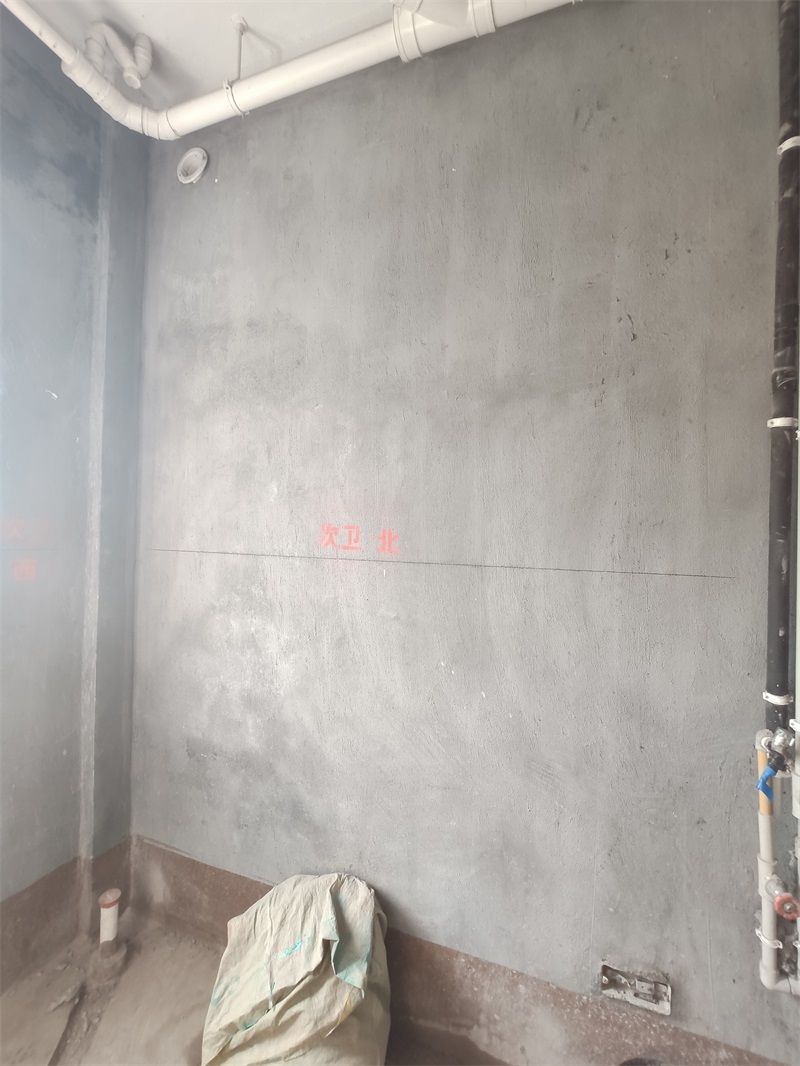

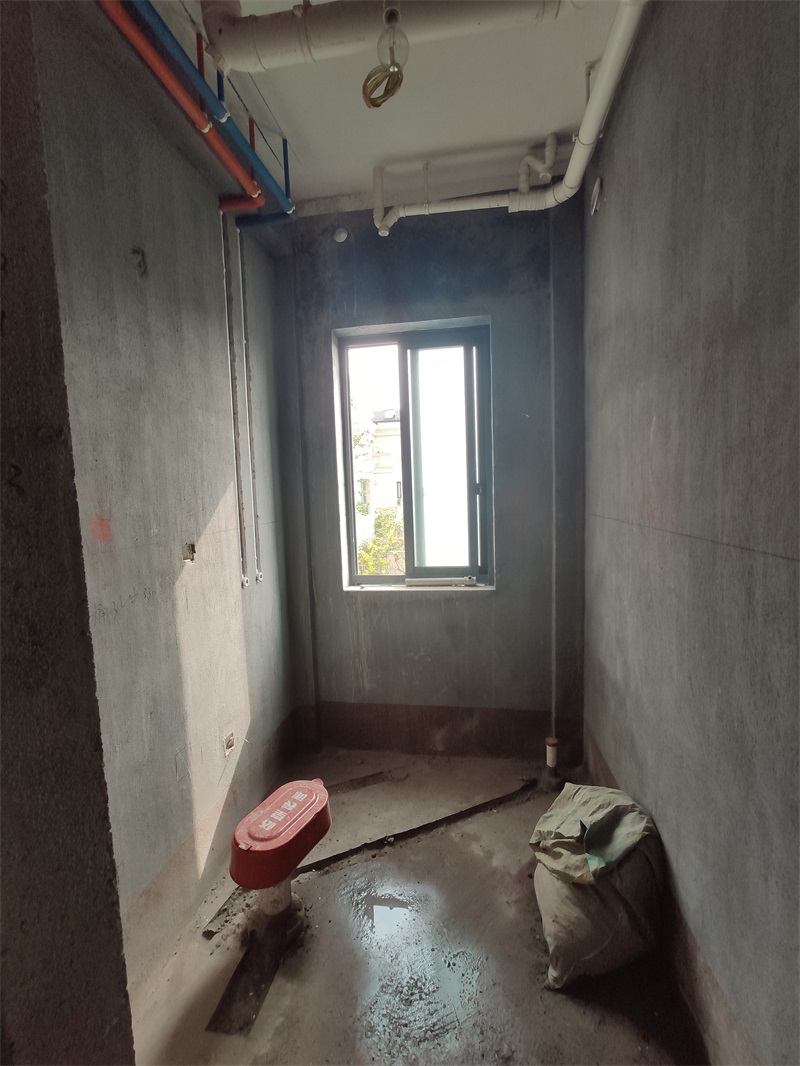

卫生间水电线路安装

发表于 2020-3-4 10:35:10

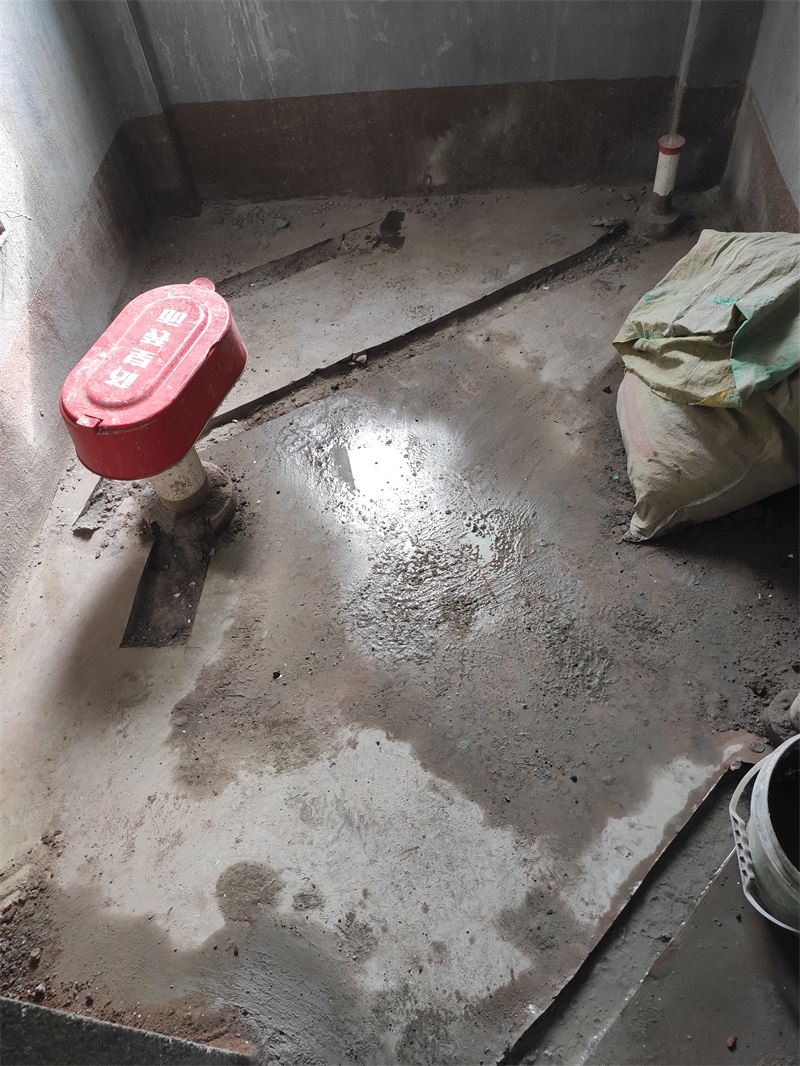

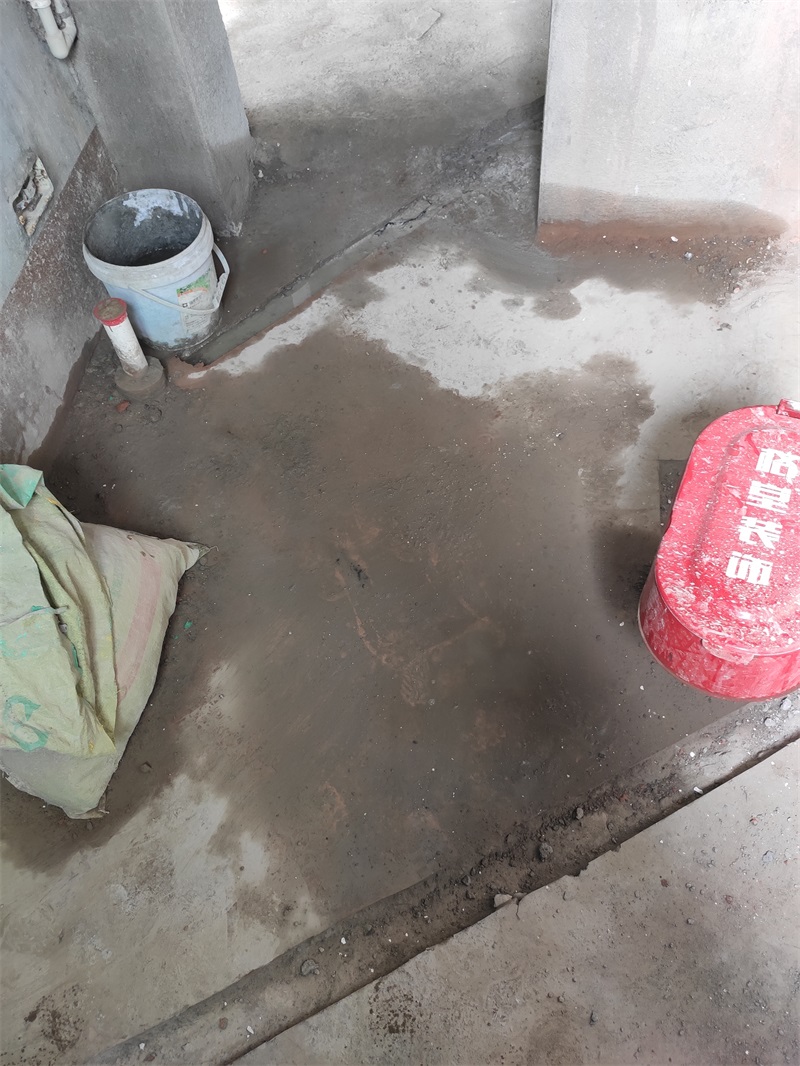

卫生间湿区，地漏放在马桶背后两侧。（尽量放在淋浴房这边)下水孔中心距墙11cm(毛坯墙面)

发表于 2020-3-4 10:37:02

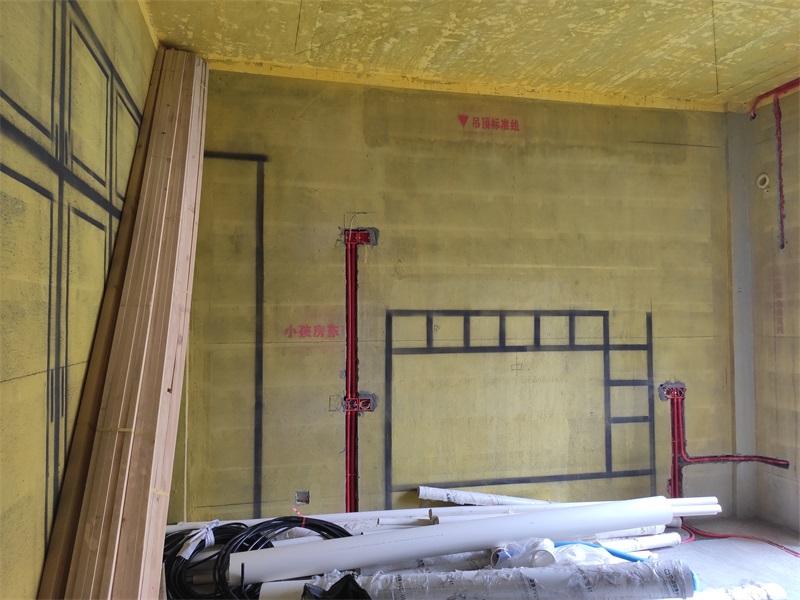

线盒并排预埋一起，盒与盒之间必须套2个快速连接件连接

发表于 2020-3-4 10:38:12

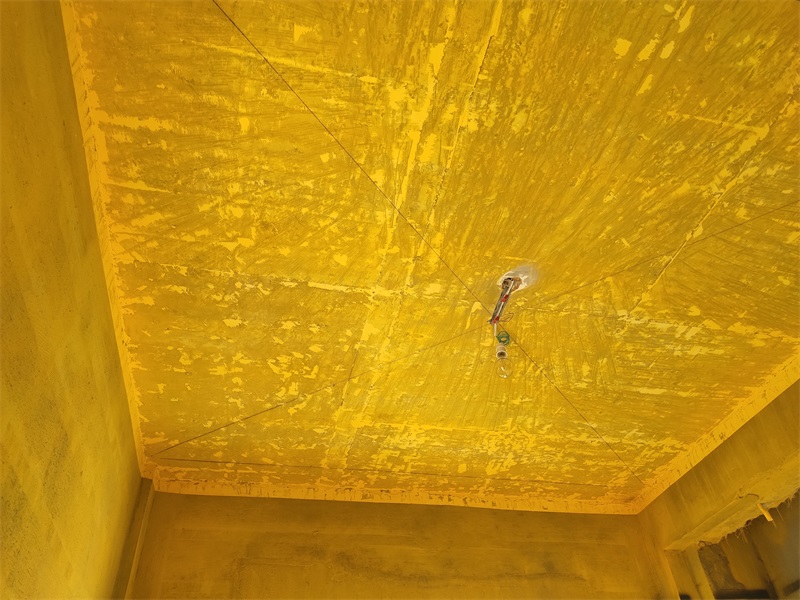

灯线移位要求套黄腊管
