[衢州] 衢州公馆19-9#96㎡北欧——蔚蓝·清风

[复制链接]
 楼主| 发表于 2019-4-13 16:28:05 | 显示全部楼层

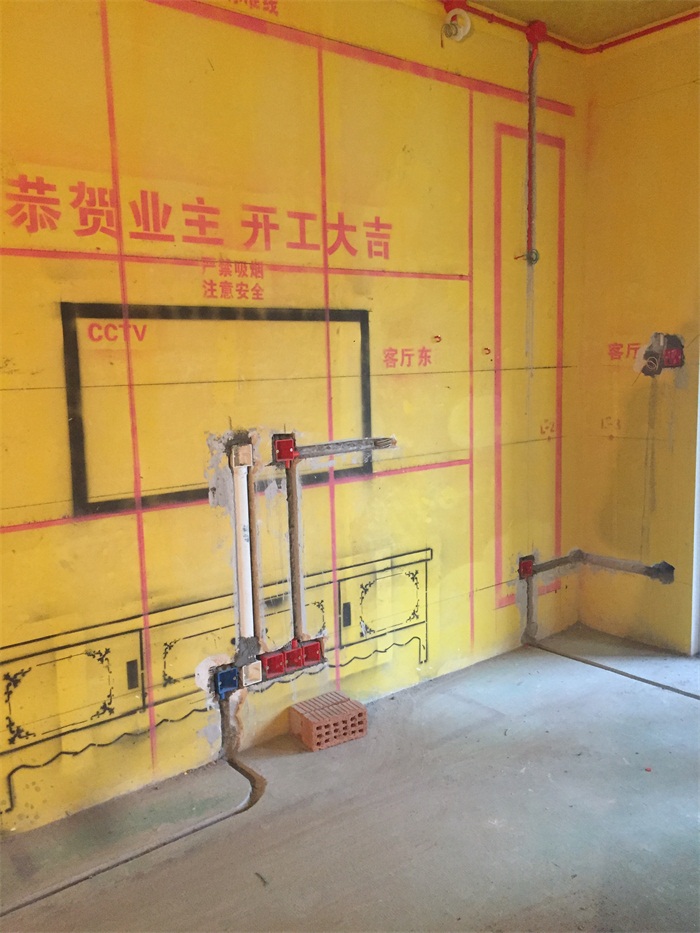

客厅墙面电视后面的TV线有专门的管道向上接通,很正规,而且避免干扰。

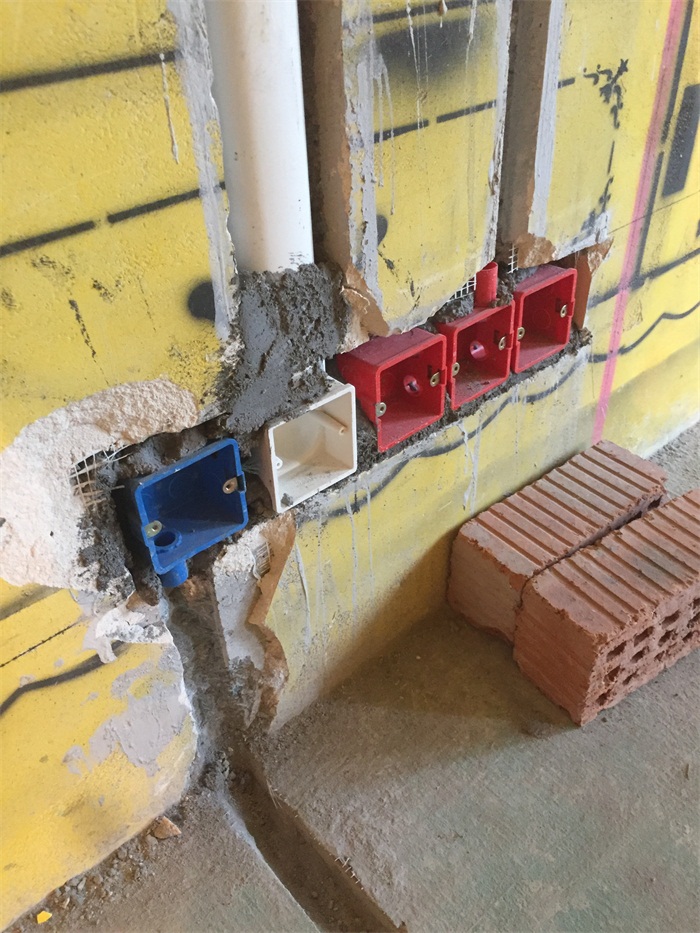

强电用红线盒、红线管,弱电用蓝线盒、蓝线管。

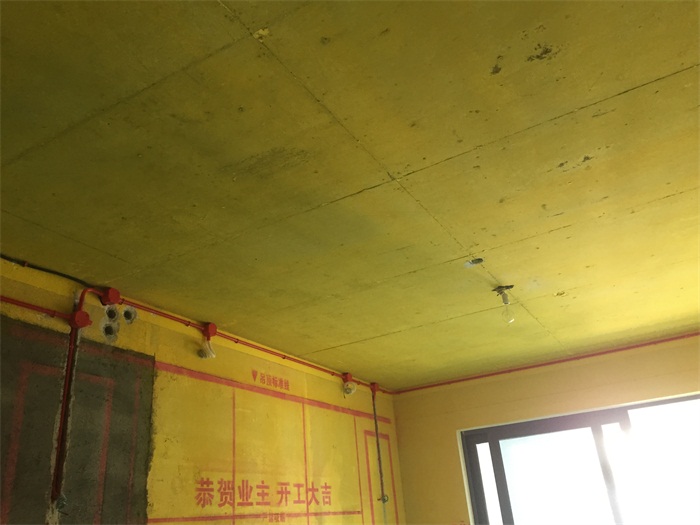

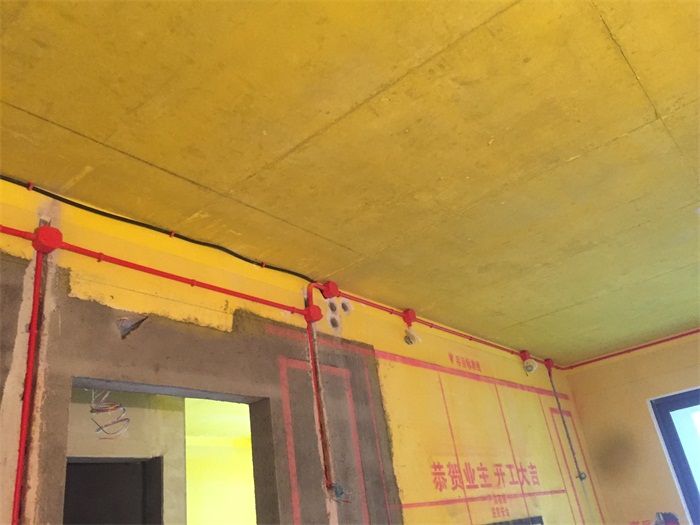

顶部交接处用八角盒和杯梳连接线管,可以防止电线被箱、盒的开口处划伤。


筒灯电线用波纹管保护,防止电线划伤。


回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-4-13 16:30:34 | 显示全部楼层
阳台墙面正在布置水管。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-4-13 16:35:52 | 显示全部楼层

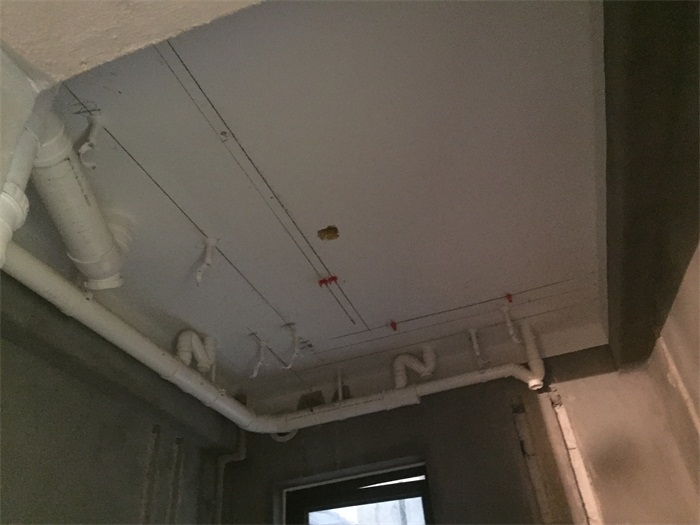

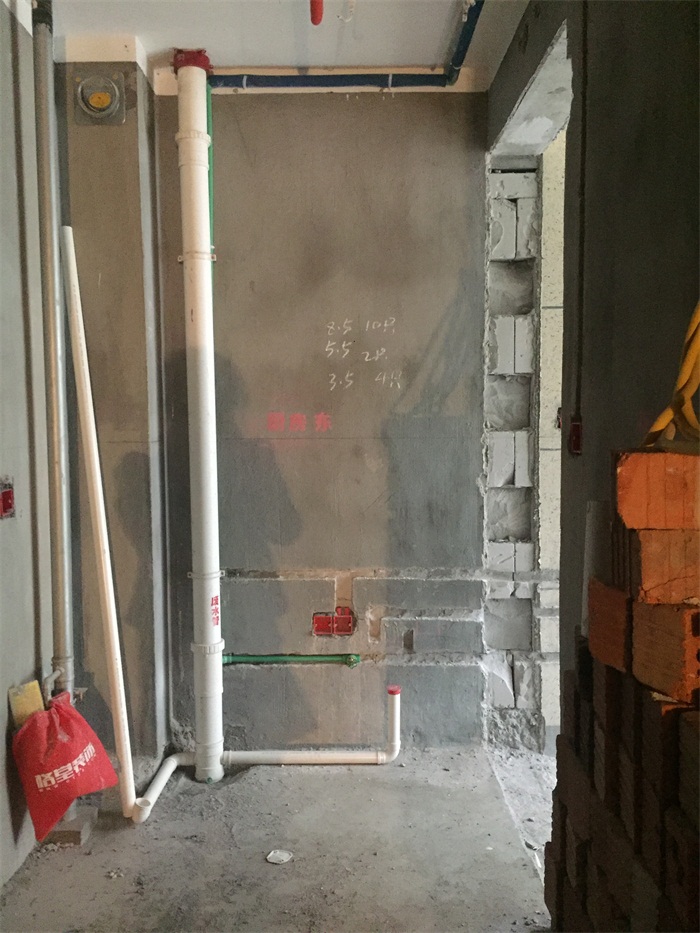

厨房地面正在安装下水管道。
正在安装水管吊卡。

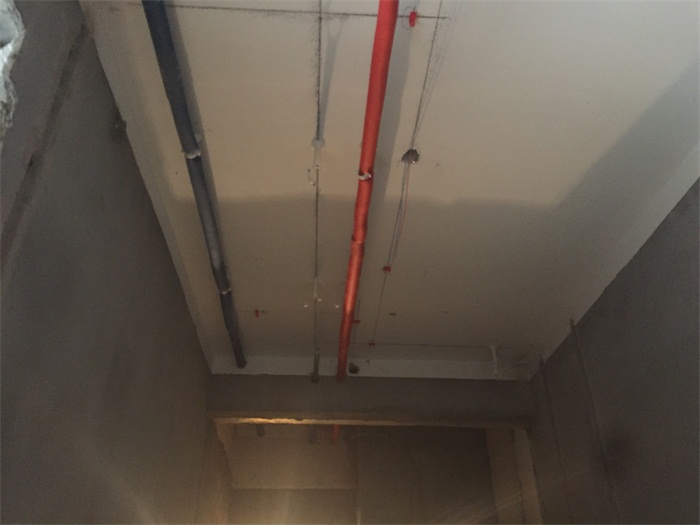

顶部正在安装水管。




回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-4-13 16:37:42 | 显示全部楼层

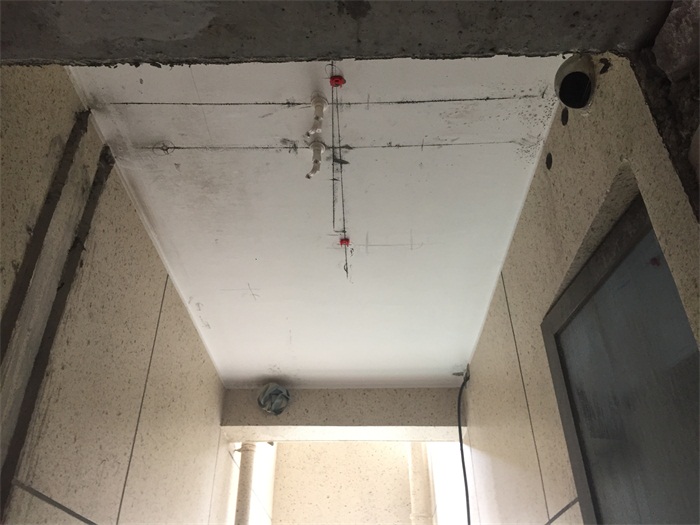

主卫正在安装水管吊卡。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-4-13 16:38:46 | 显示全部楼层

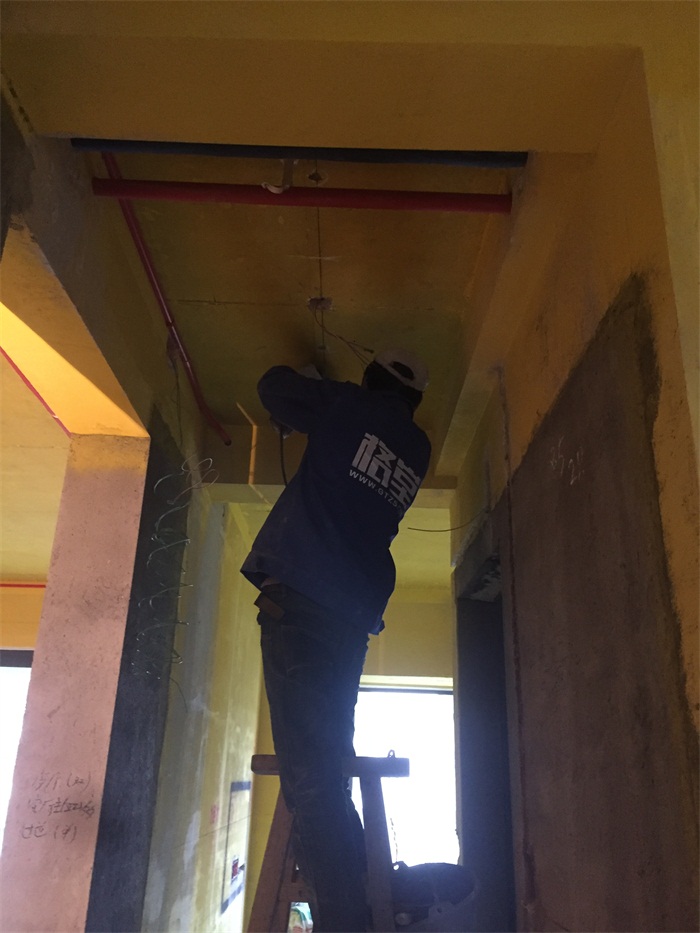

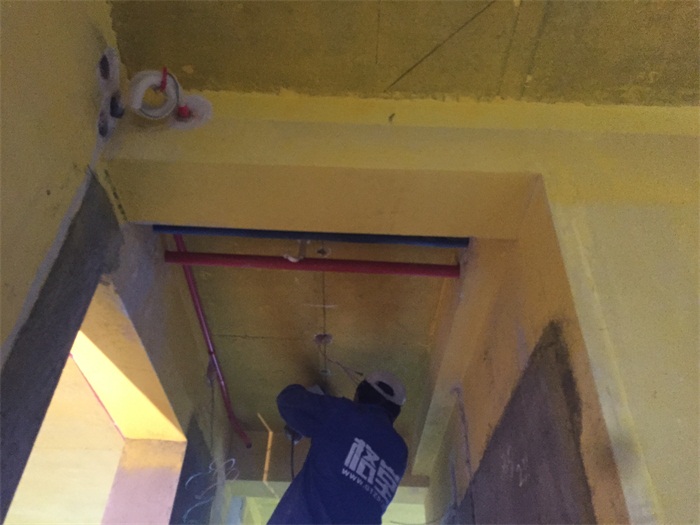

水电师傅正在线管穿电线。

回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-4-25 10:00:26 | 显示全部楼层
本帖最后由 格堂飞飞 于 2019-4-25 10:11 编辑

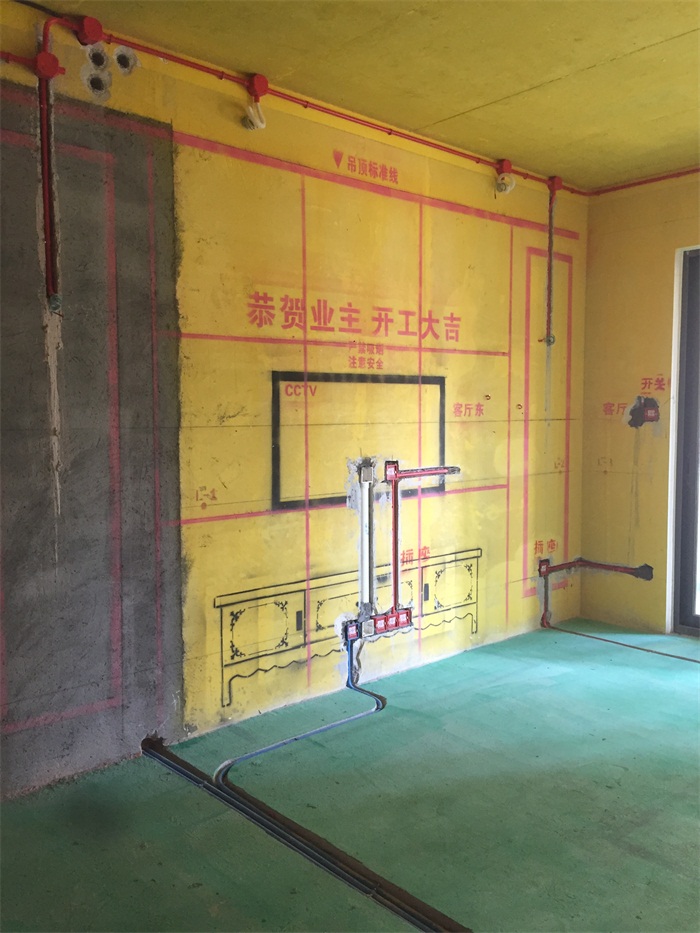

客厅墙面线管布置横平竖直。
墙面电视后面的TV线有专门的管道向上接通,很正规,而且避免干扰。


墙面冷热水管布置专业规范,左热右冷、上热下冷。

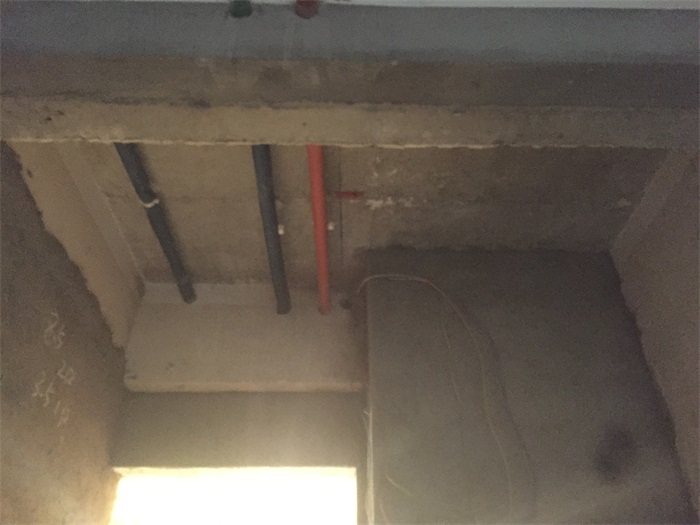

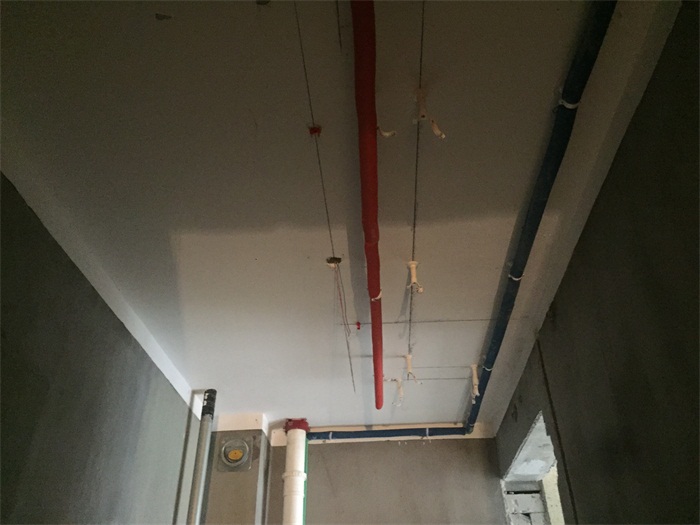

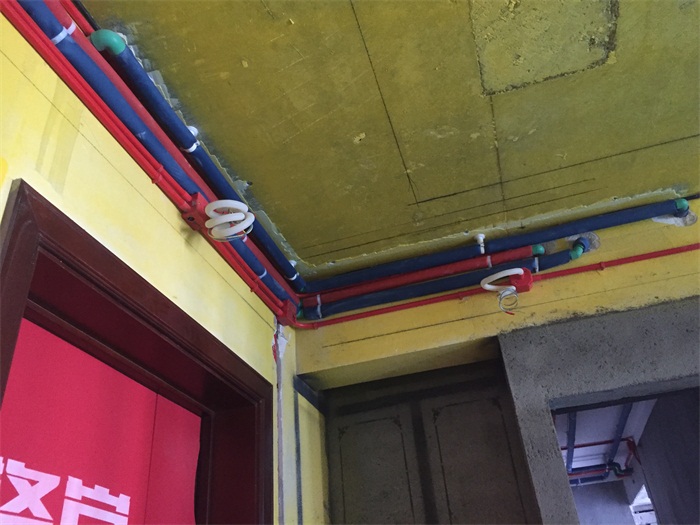

水管走顶并用保温棉保护好,可以杜绝冷凝水、保证水温不流失,也可以预防吊顶损坏和霉变,工艺非常规范!

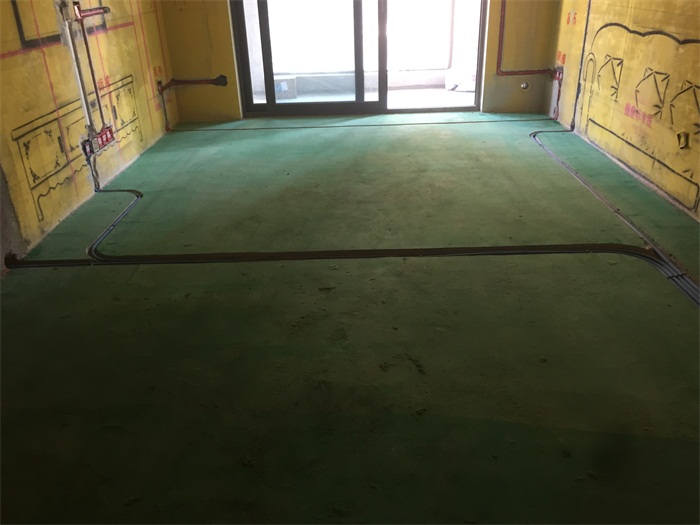

地面开槽深度够深,线管布好以后,并不会高出地面,工艺非常精细!
回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-4-25 10:05:39 | 显示全部楼层
本帖最后由 格堂飞飞 于 2019-4-25 10:11 编辑

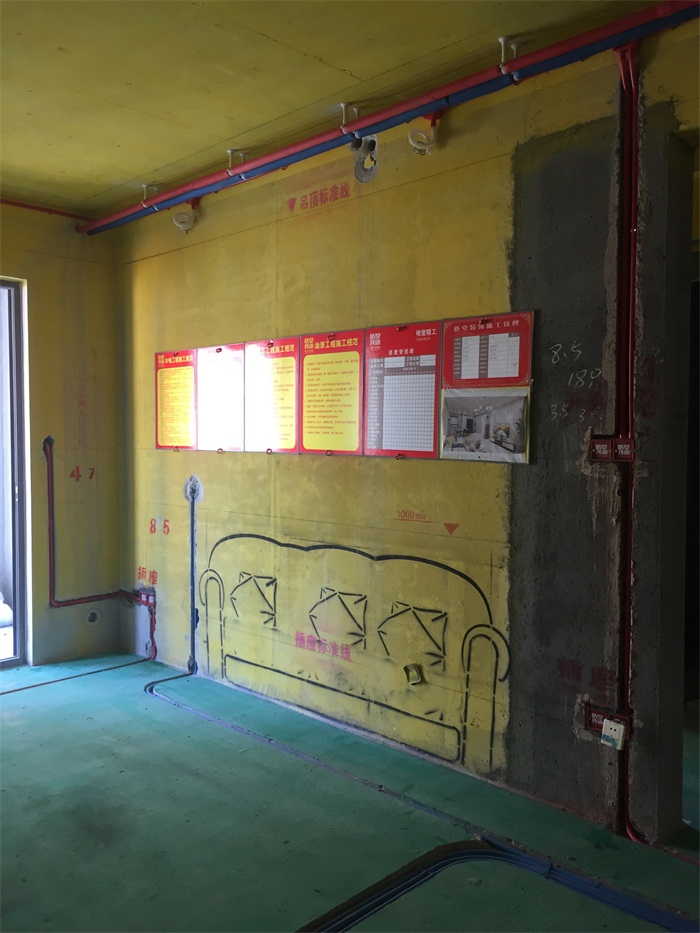

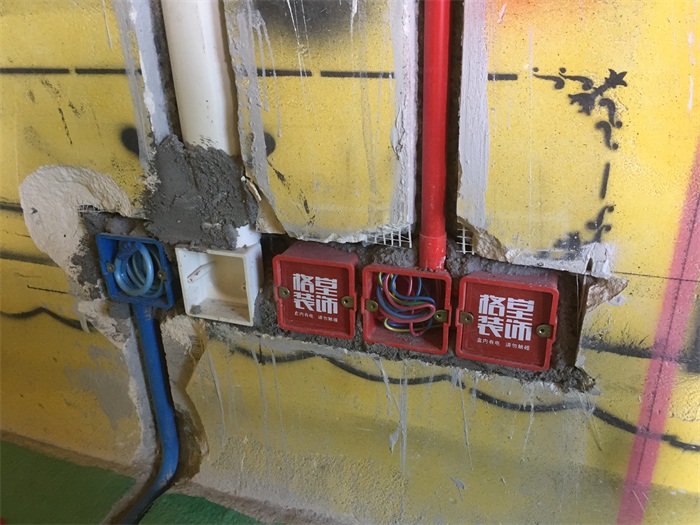

客厅墙面强电用红线盒、红线管,弱电用蓝线盒、蓝线管。线管要加杯梳,方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好,防止砂石掉落

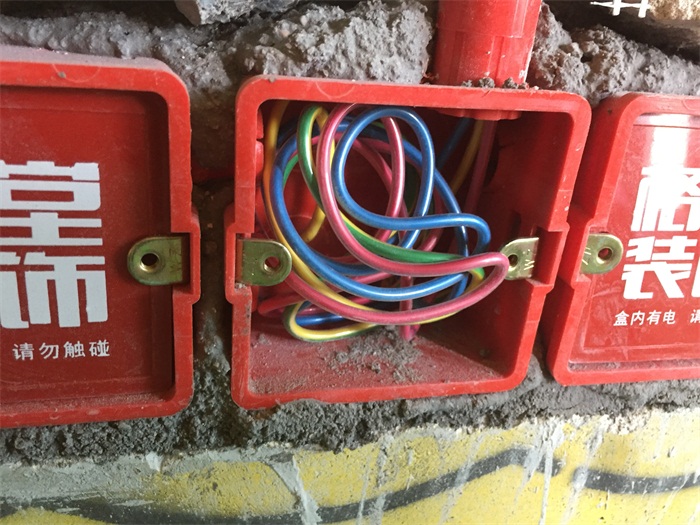

同一线盒不得有强弱电,同一根线管内不得超过7根电线,防止发热。

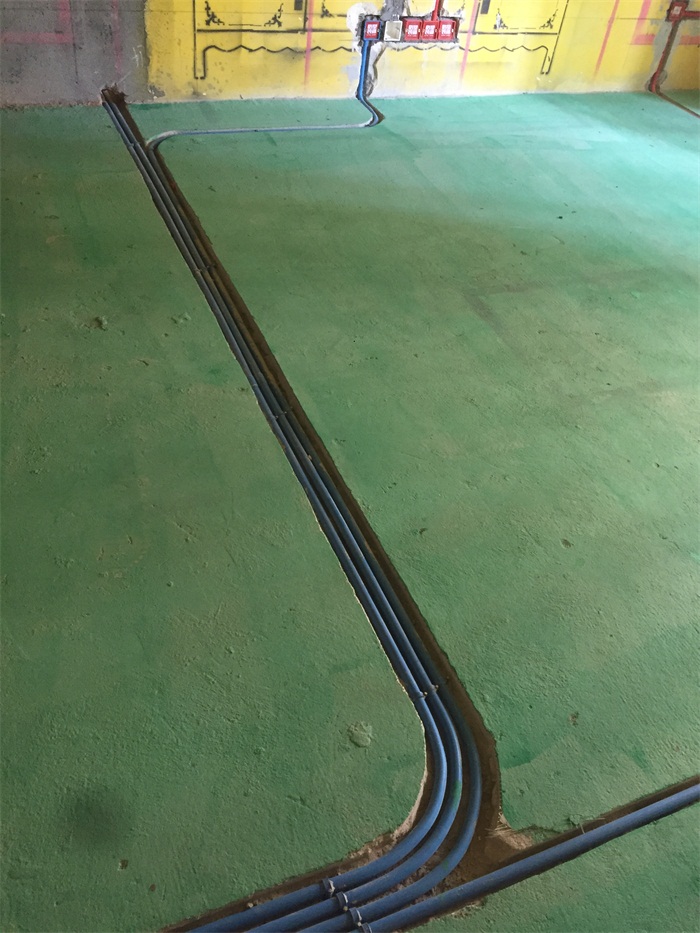

地面线管并排3根以上每根相隔1厘米水泥砂浆缝。

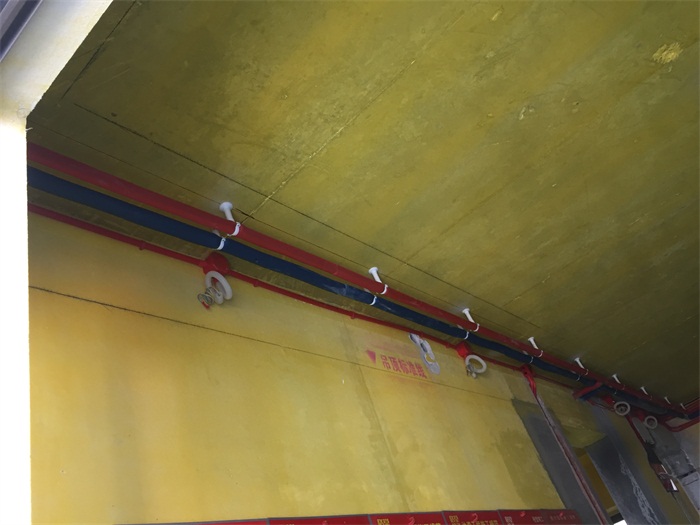

水管吊卡间距60-80公分,不能过大防止水管抖动和脱落。

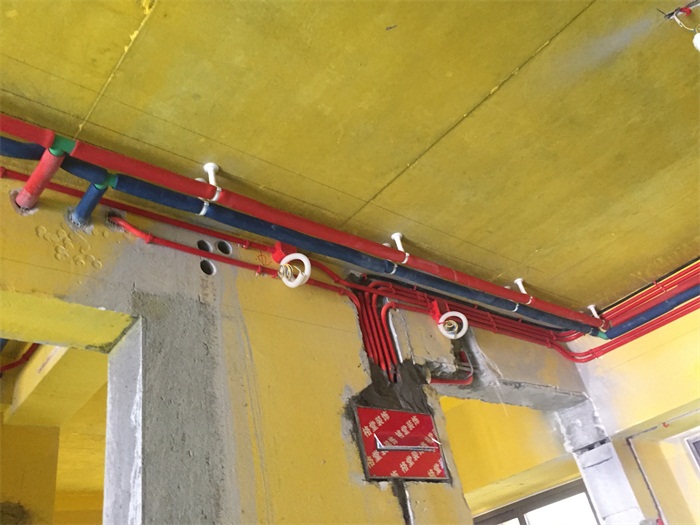

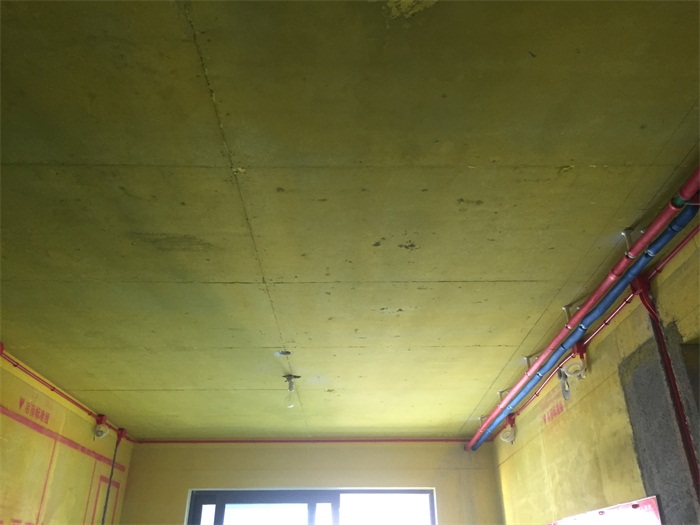

顶部交接处用八角盒和杯梳连接线管,可以防止电线被箱、盒的开口处划伤,筒灯电线用波纹管保护。


回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-4-25 10:27:28 | 显示全部楼层
本帖最后由 格堂飞飞 于 2019-4-25 10:29 编辑

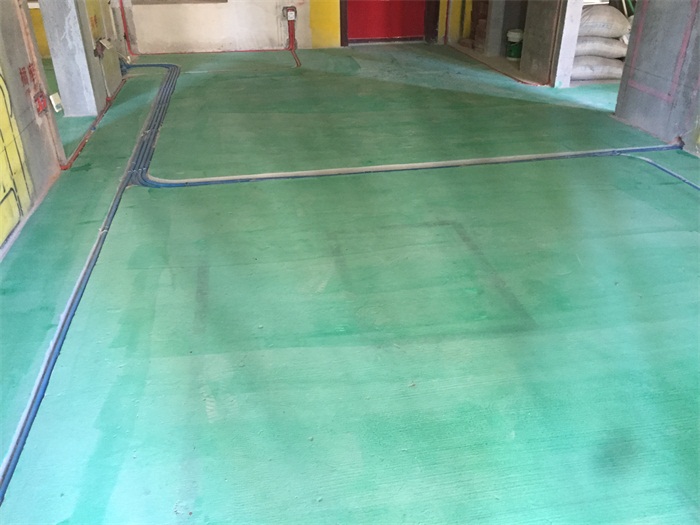

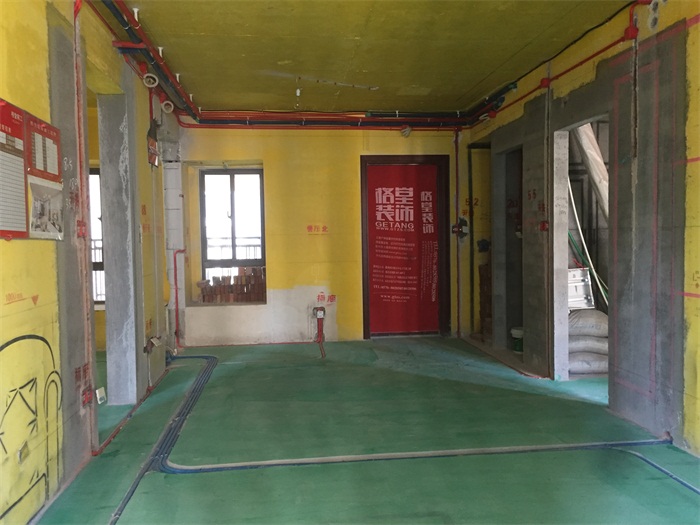

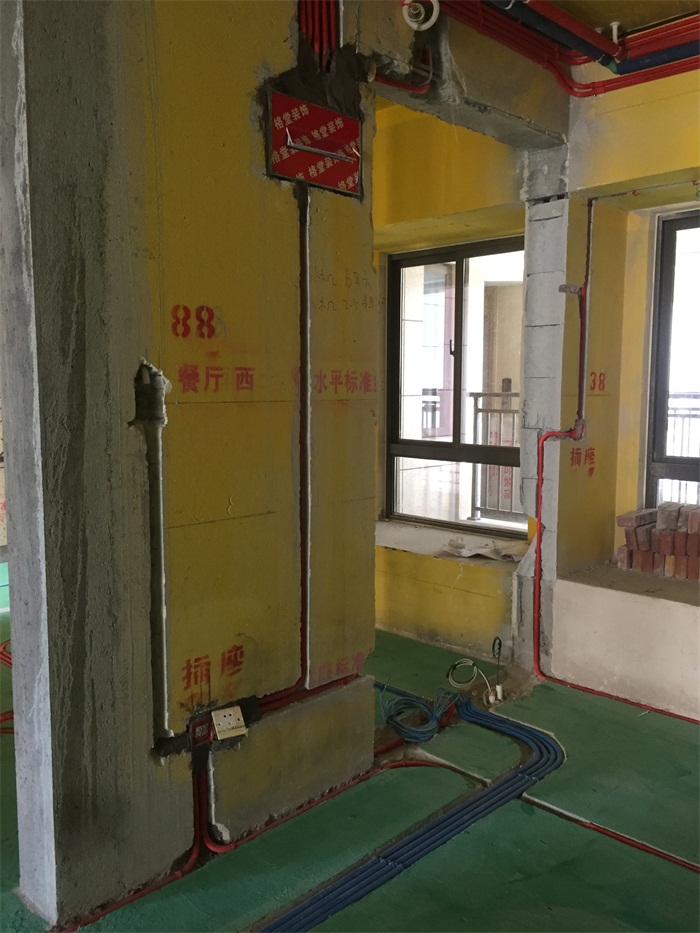

餐厅墙面和地面线管布置横平竖直,地面开槽深度够深,线管布好以后,并不会高出地面,工艺非常精细!


地面开槽圆弧形,既美观用方便线管安装。


回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-4-25 10:33:24 | 显示全部楼层

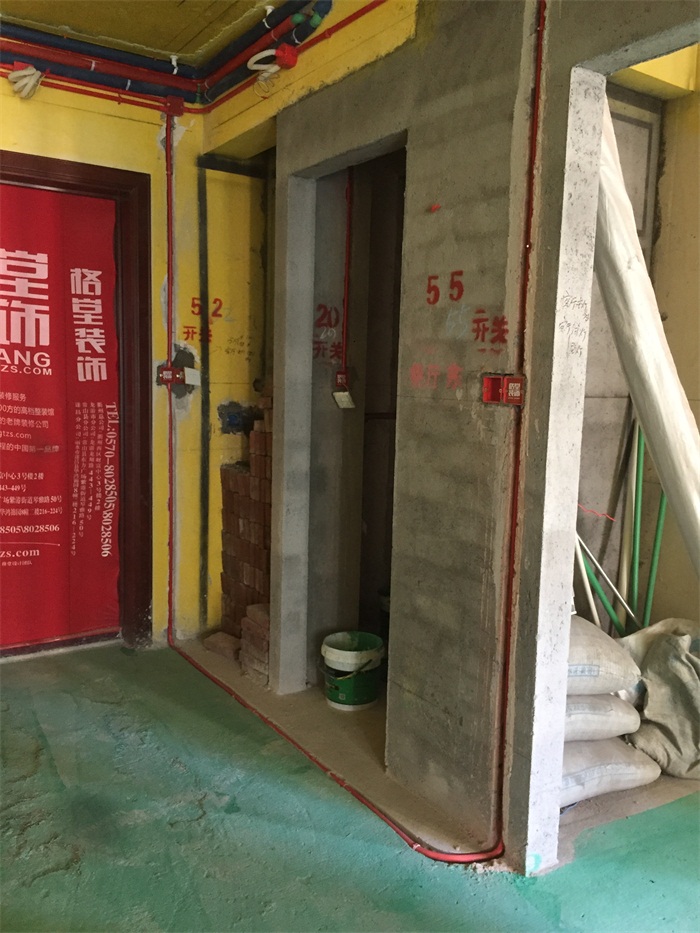

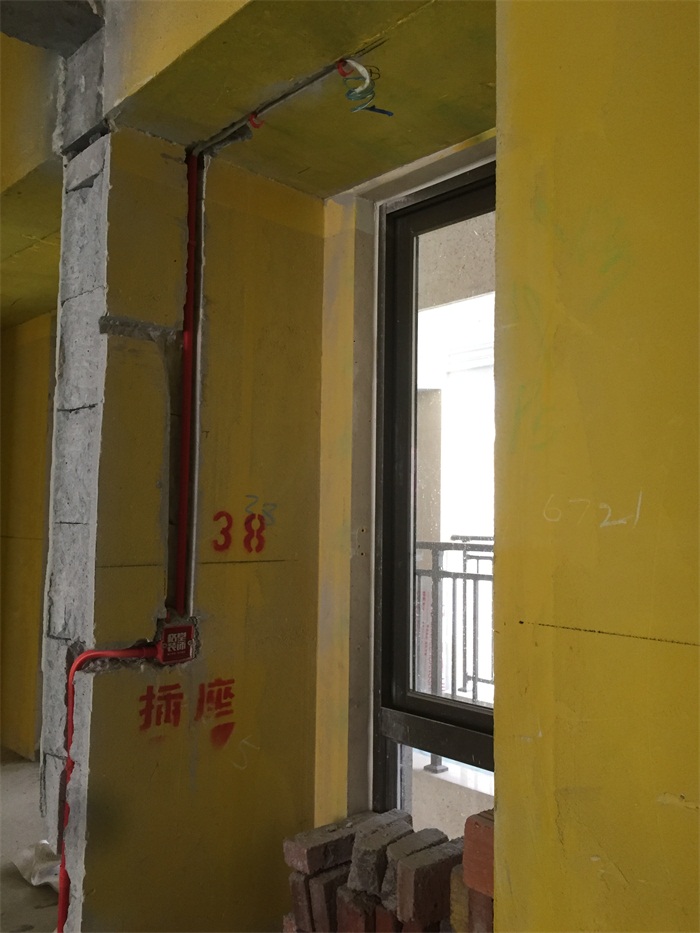

餐厅无吊顶的墙面布线穿管处应用黄蜡管,防止电线划伤漏电。
电路工程完工前应检查配电箱内电负荷是否合理布置,标明各空气开关所属功能。配电箱都用格堂专用KT板保护到位,防止砂石掉落,非常注意用电安全。

同一根线管内不得超过7根电线,防止发热。

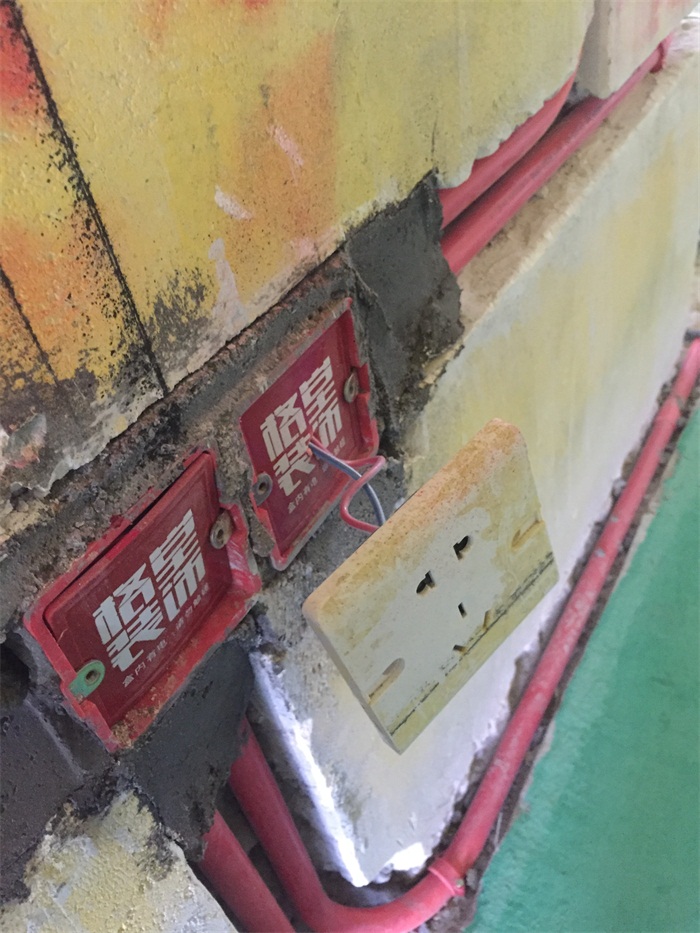

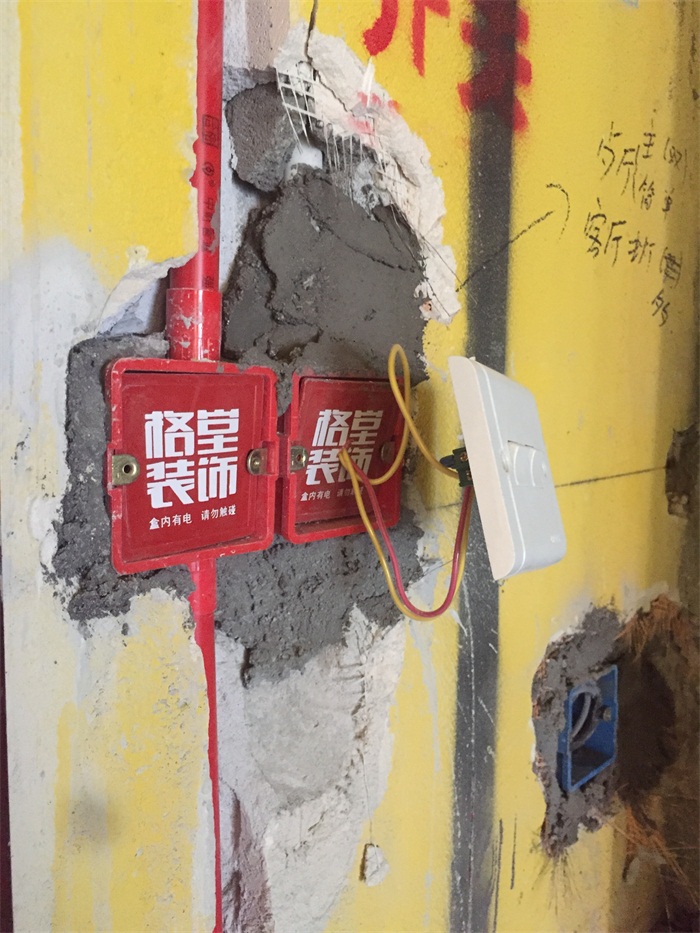

线管要加杯梳,方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好,防止砂石掉落。

回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-4-25 10:38:09 | 显示全部楼层
本帖最后由 格堂飞飞 于 2019-4-25 11:07 编辑

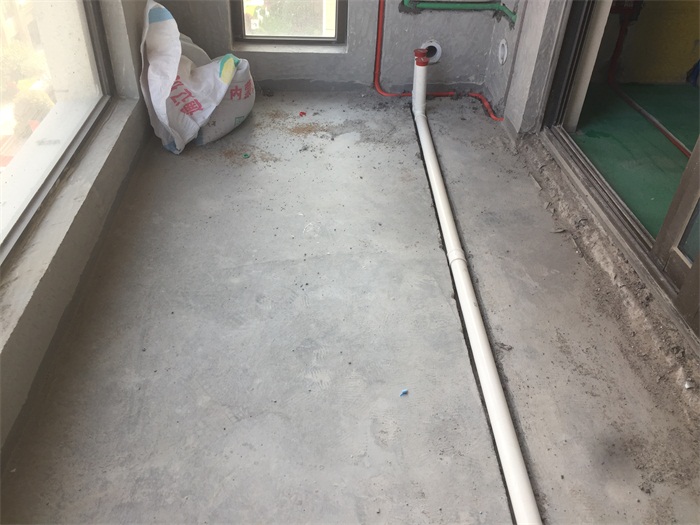

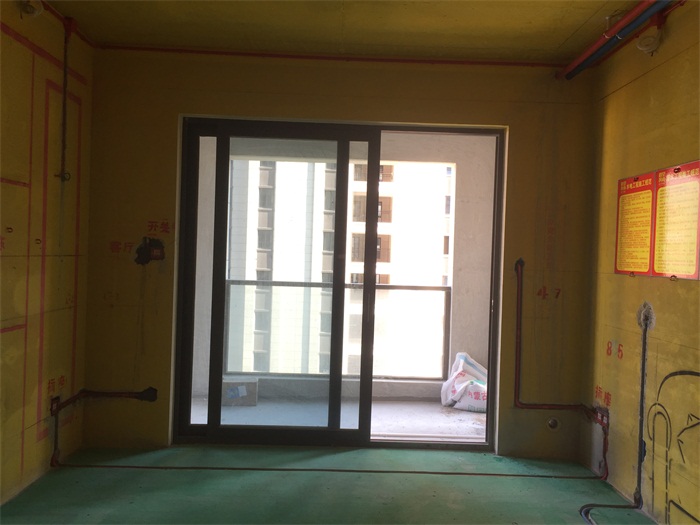

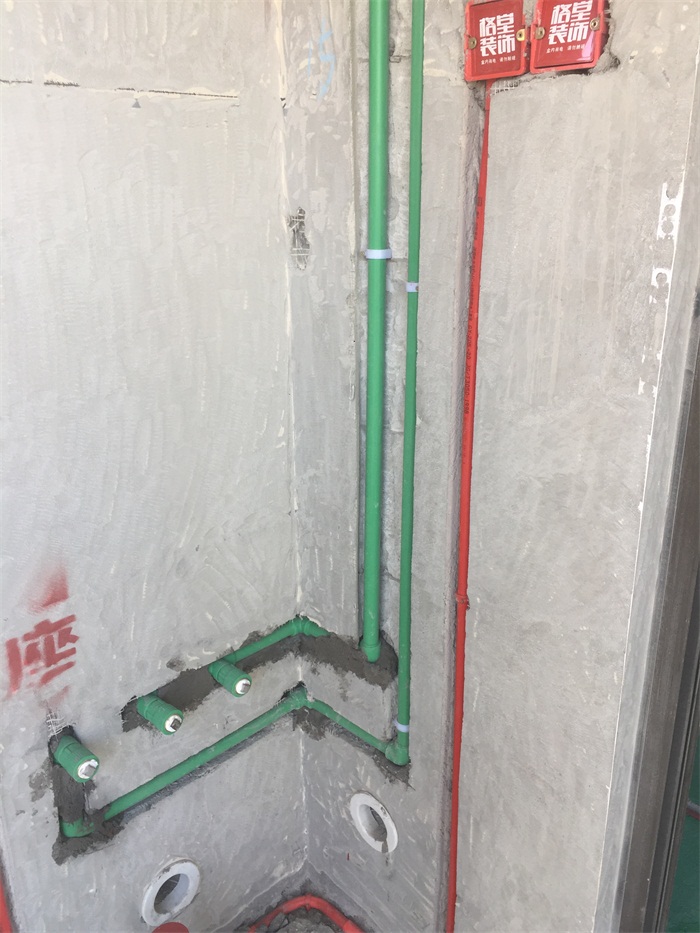

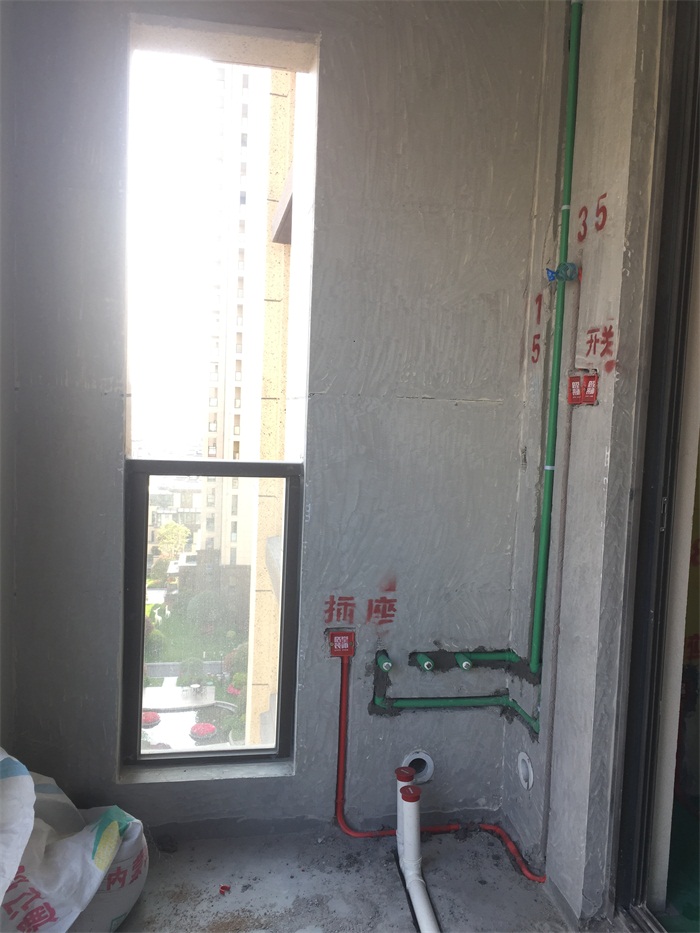

客厅阳台墙面水管下垂式安装,防止后期安装打到水管。并且水管全部走墙,离地40-60cm之间,横平竖直,非常规范。
墙面冷热水管布置专业规范,左热右冷、上热下冷。水管和线管间距30公分以上。
下水管用格堂专用保护盖保护,防止砂石堵塞管道。

回复 支持 反对
