衢州公馆24#-416㎡现代——西情东韵

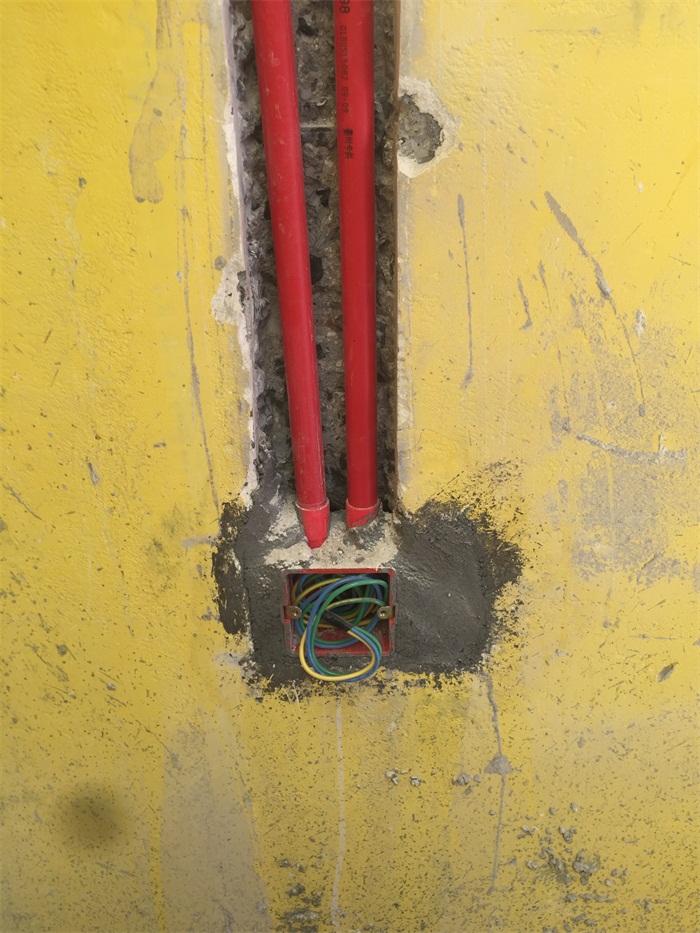

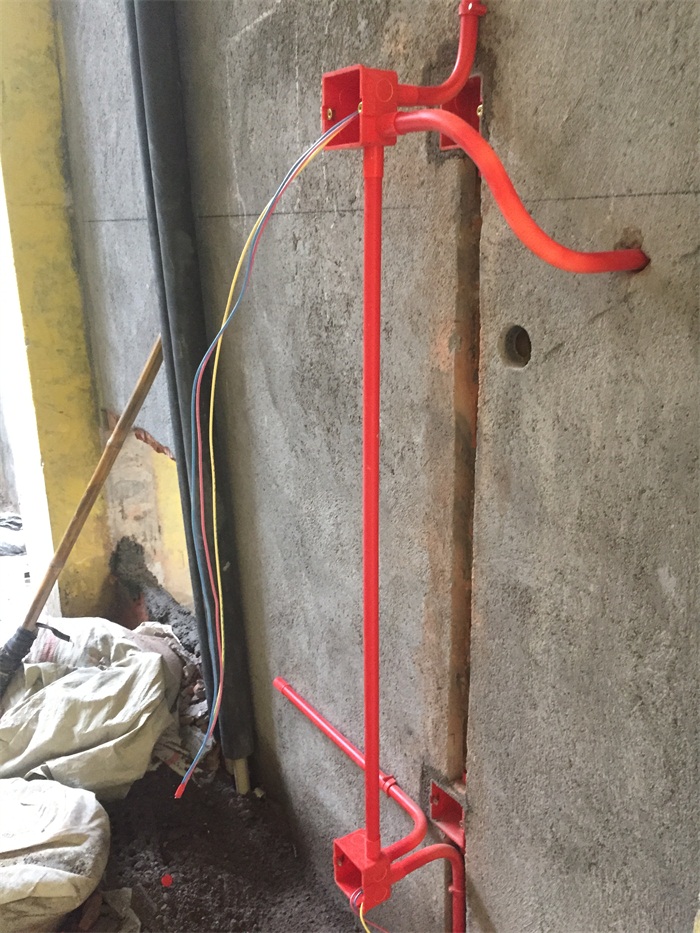

三楼楼梯墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线，防止电线发热。并且线管要加杯梳，方便抽拉电线和后期维护。

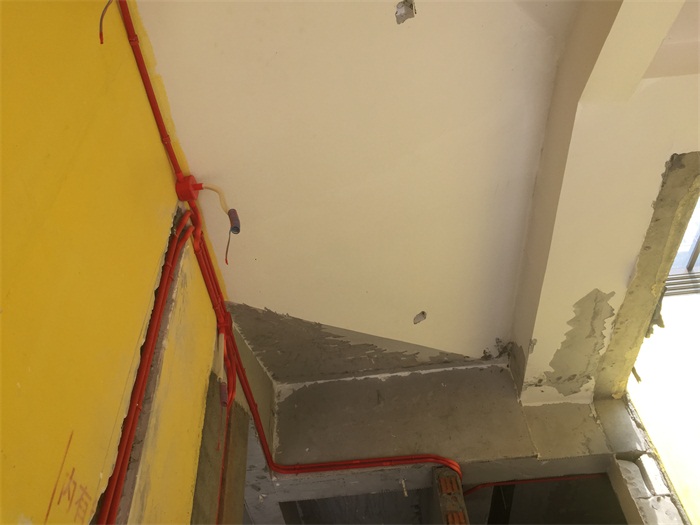

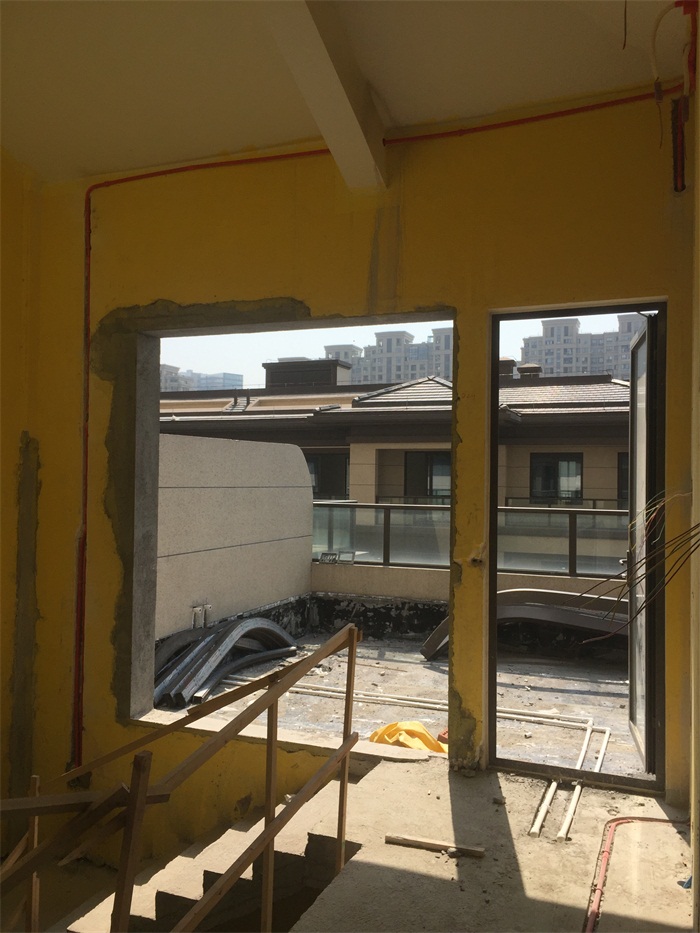

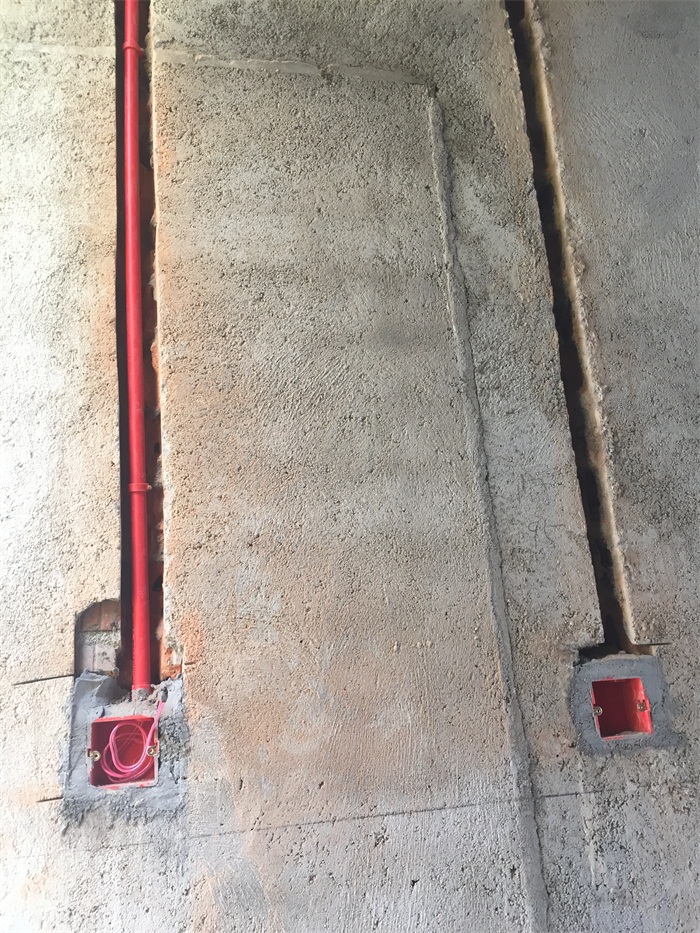

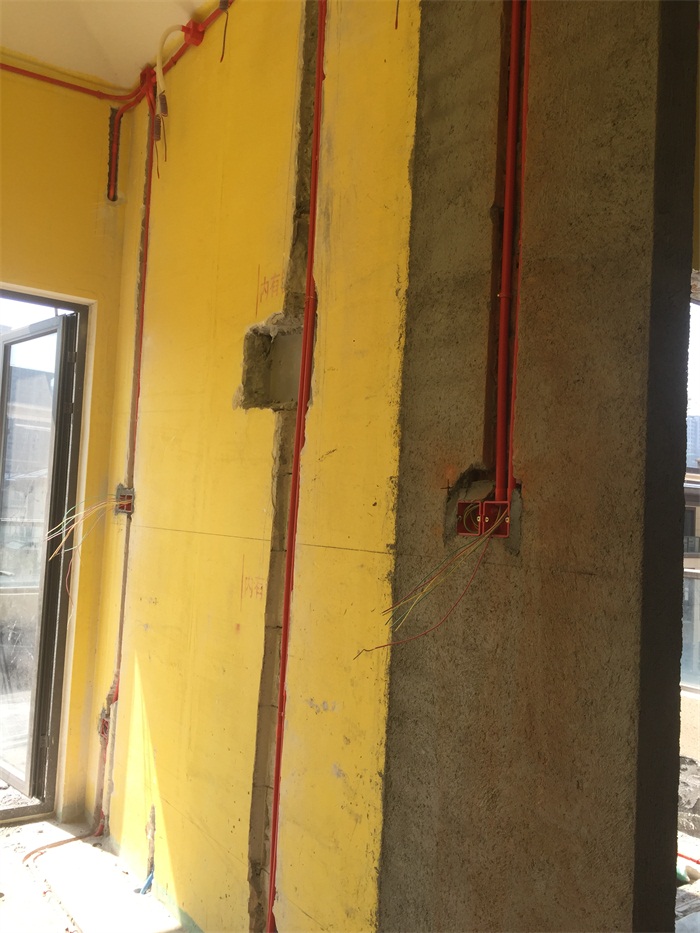

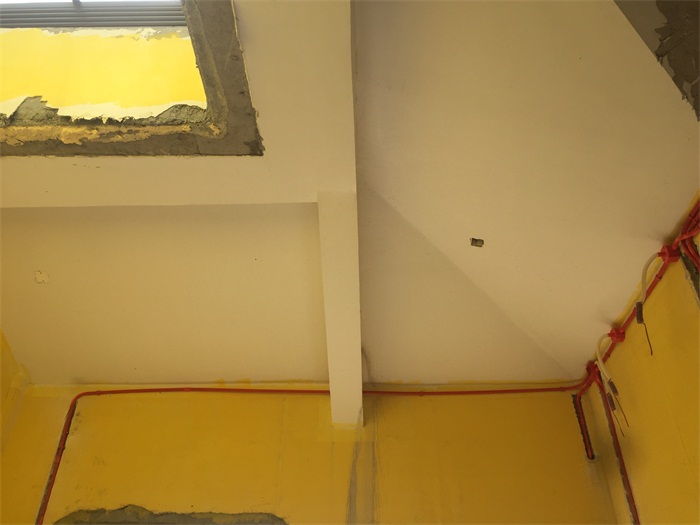

三楼墙面线管布置横平竖直，红色为强电，蓝色为弱电。

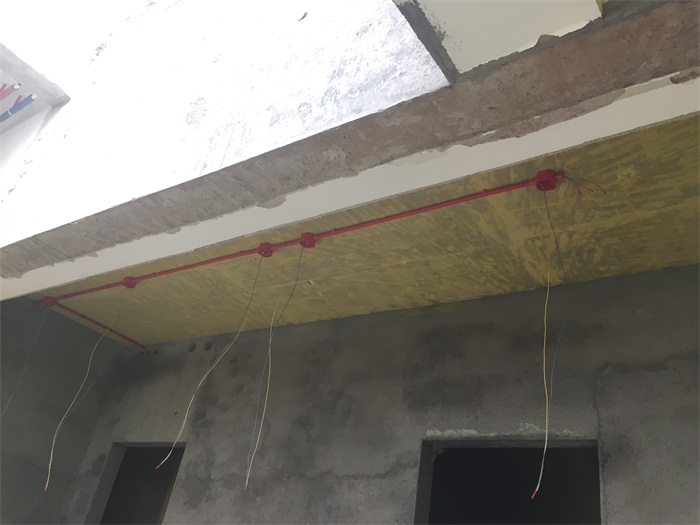

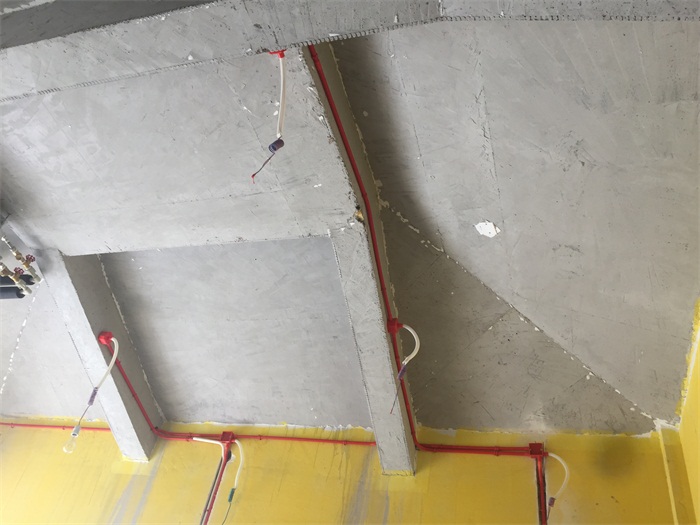

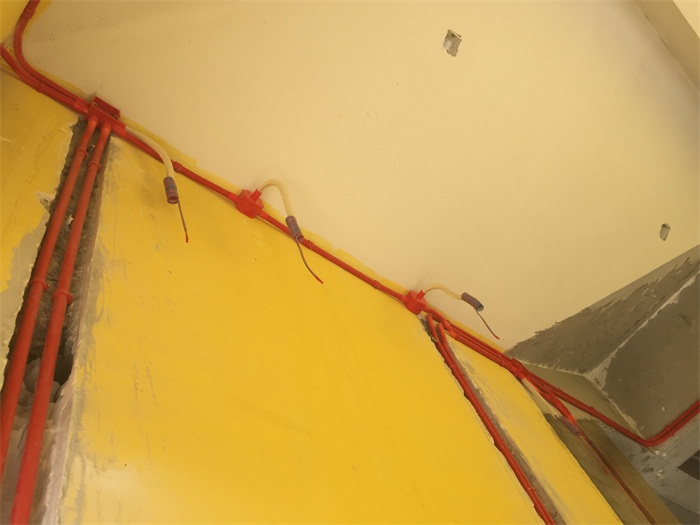

顶部交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤。

筒灯电线用波纹管保护。

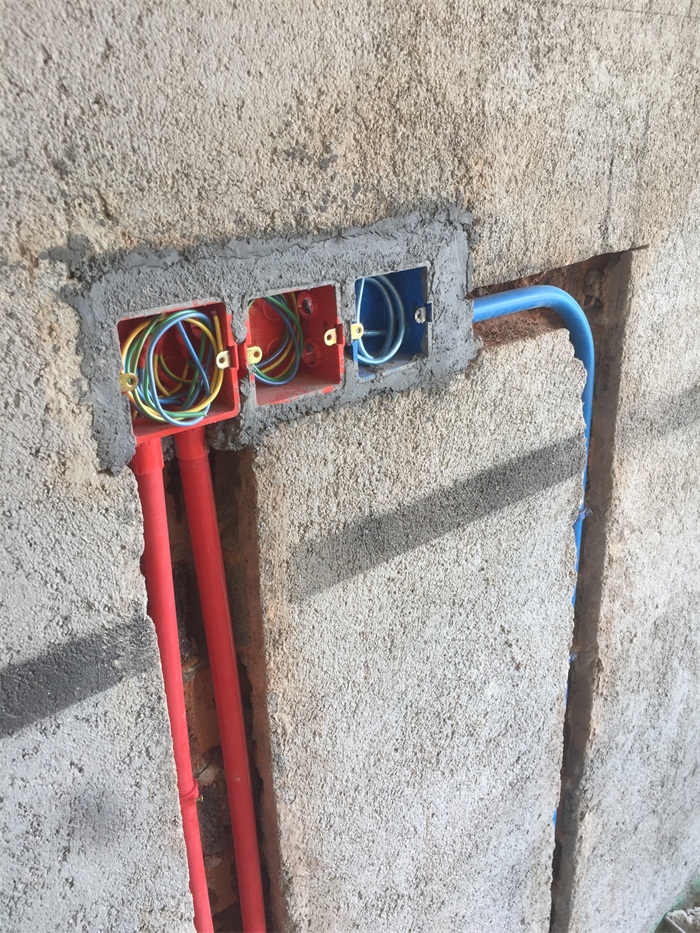

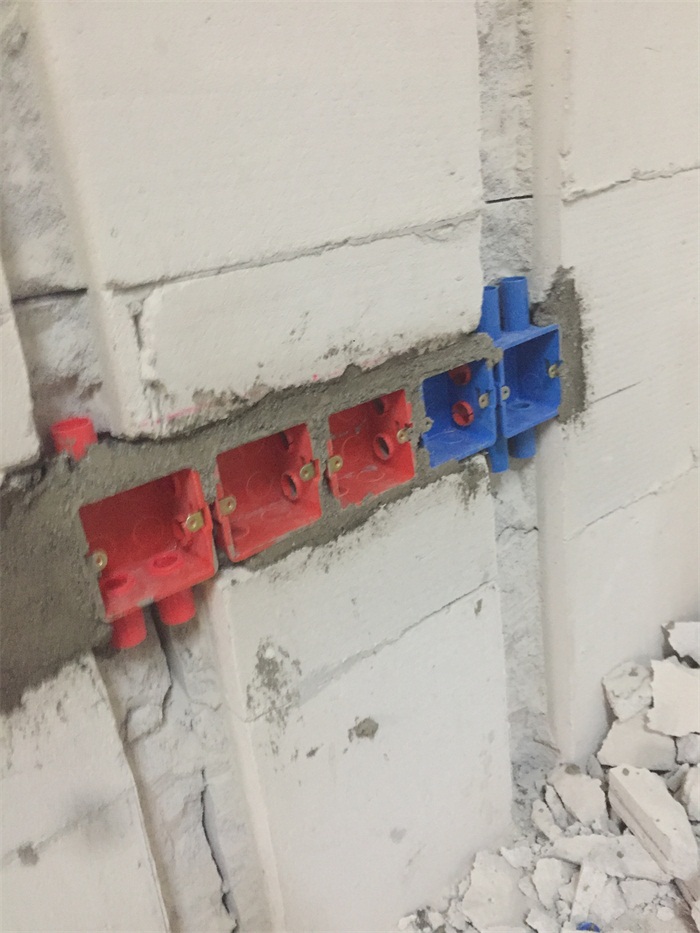

强电用红线盒、红线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。

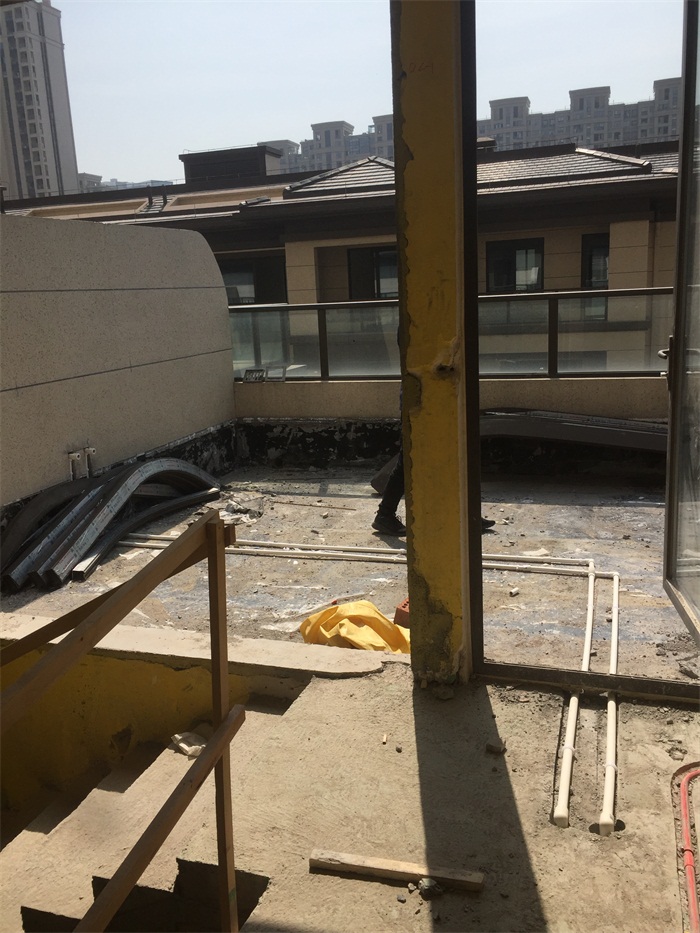

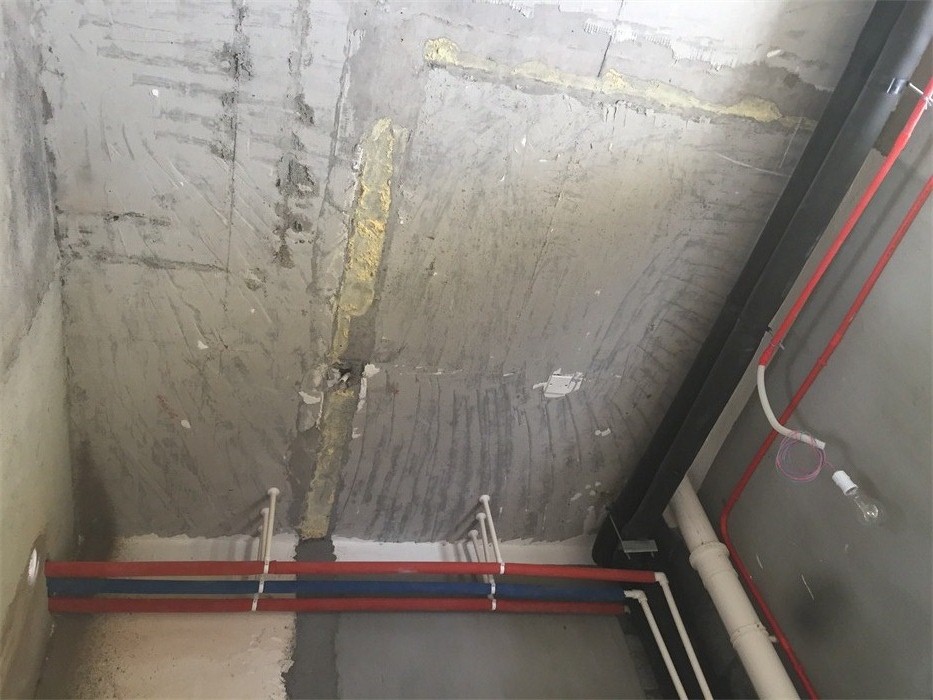

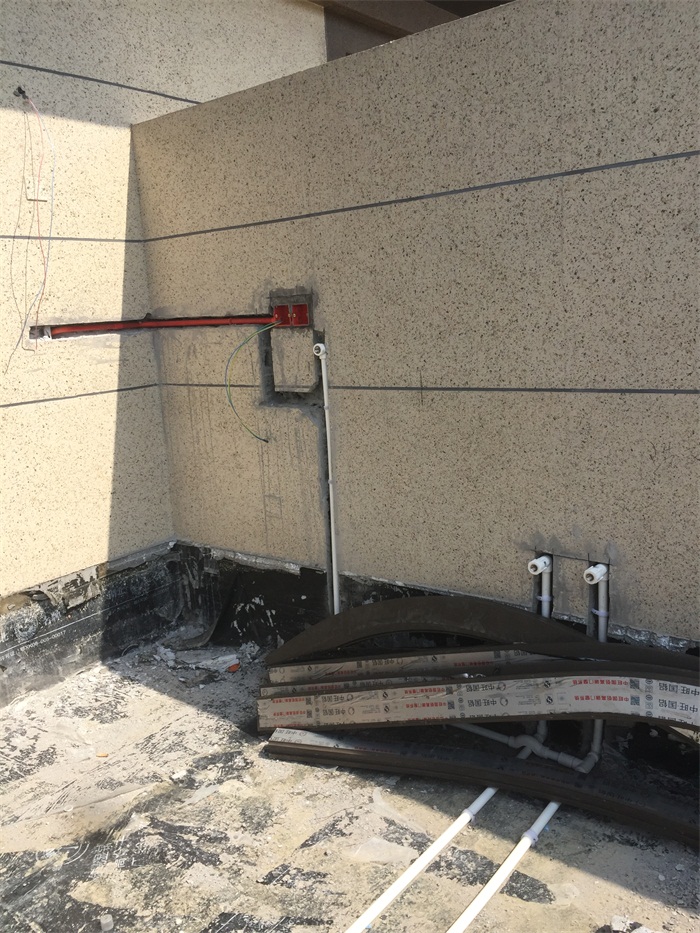

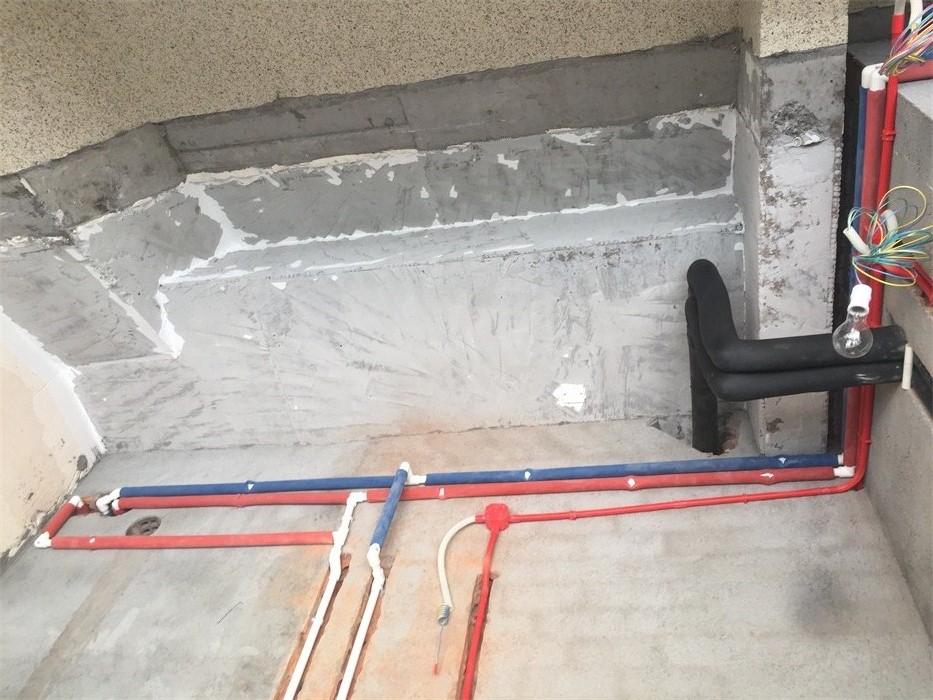

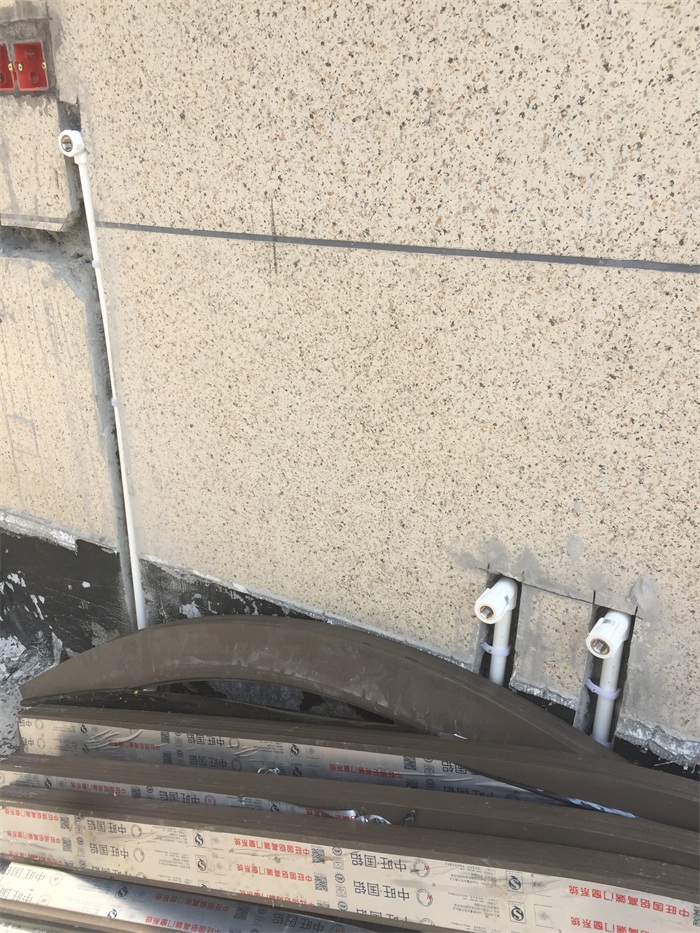

三楼阳台地面和墙面冷热水管布置专业规范，左热右冷、上热下冷。

墙面冷热水龙头必须平行。

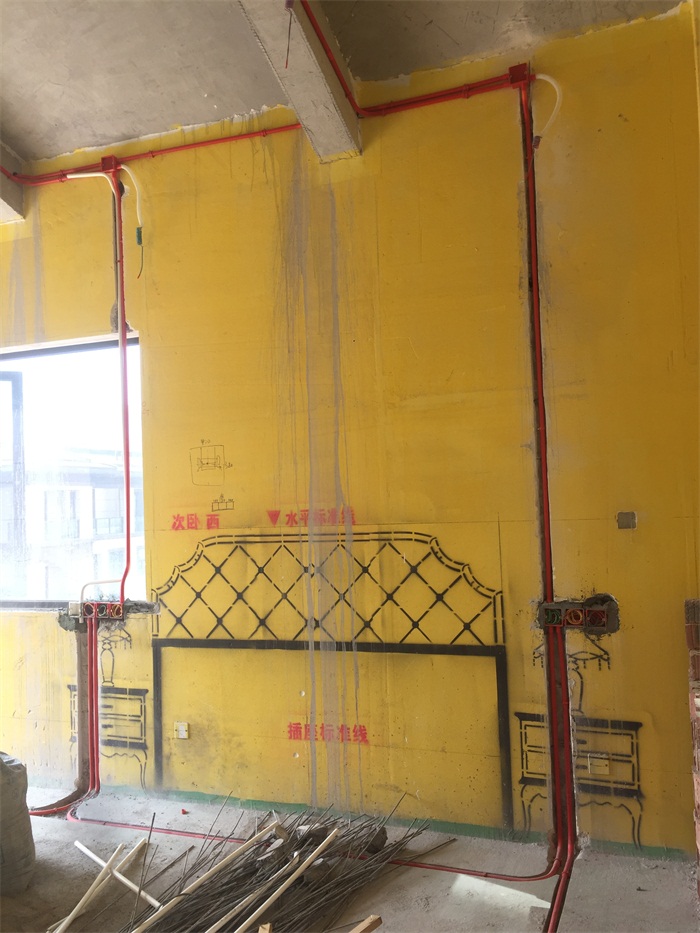

三楼次卧墙面同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持。

同一线盒不得有强弱电，同一根线管内不得超过7根电线，防止电线发热。

顶部交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护。

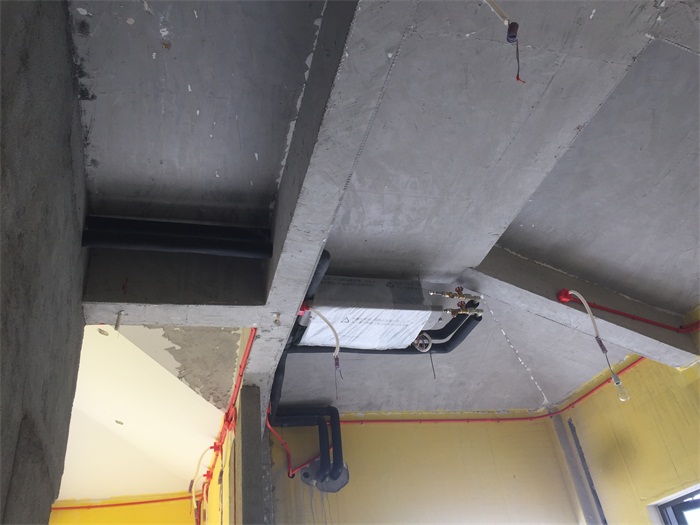

中央空调；铜管保温，防止温度流失，节能省电，保护设备，防止空调管老化。

三楼次卧衣帽间墙面冷热水管布置专业规范，左热右冷、上热下冷。

强电用红线盒、红线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。

同一根线管内不得超过7 根电线，防止电线发热。

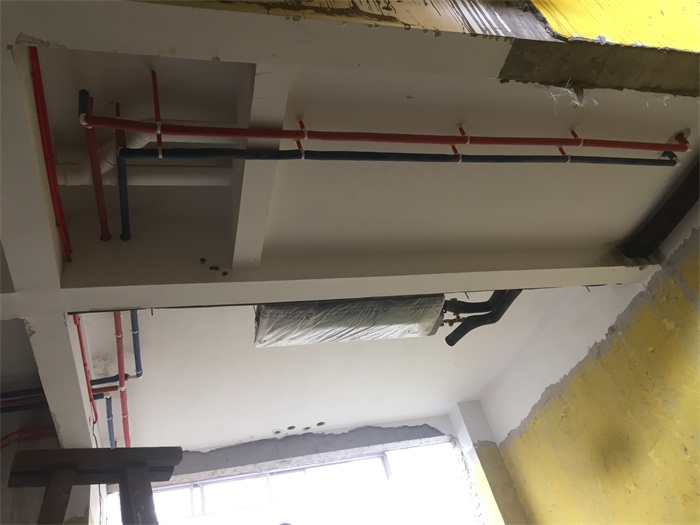

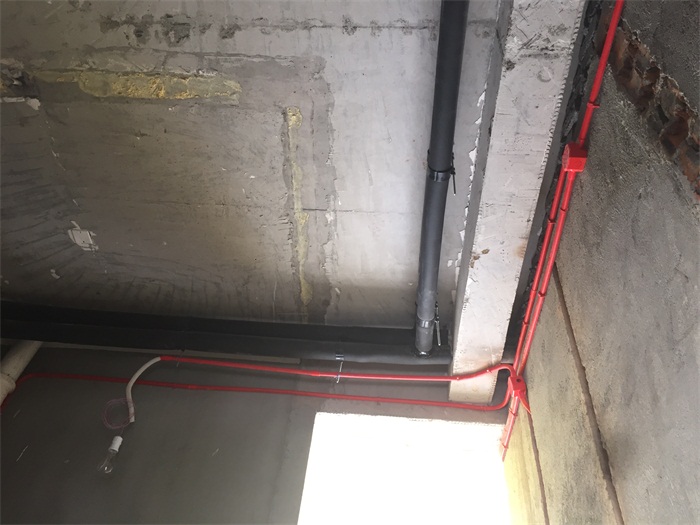

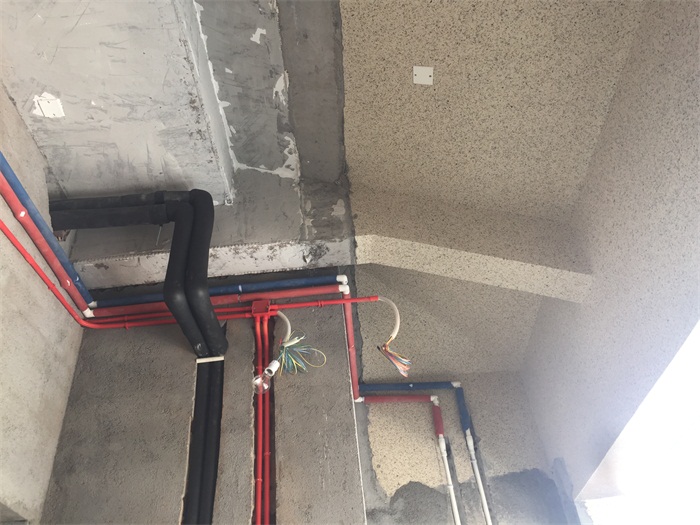

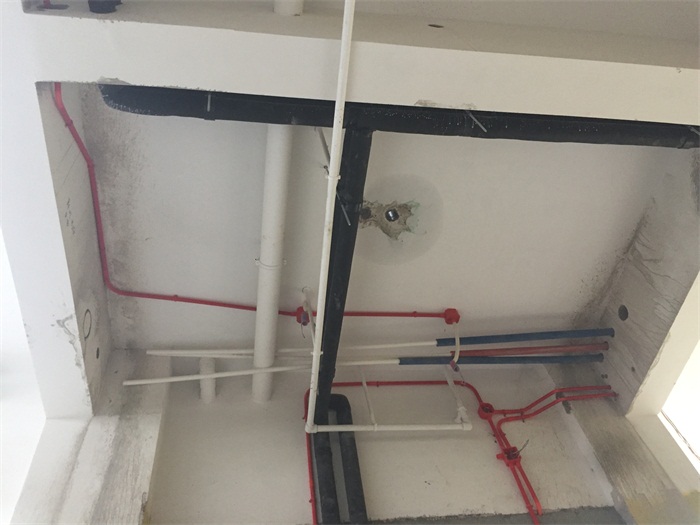

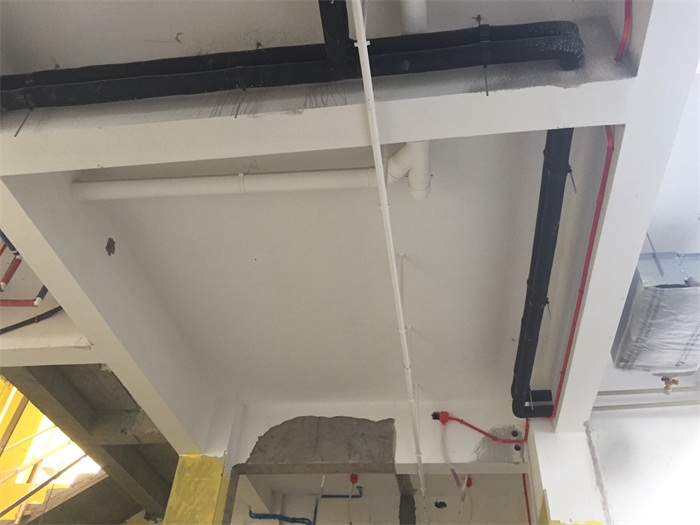

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！

顶部交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护。

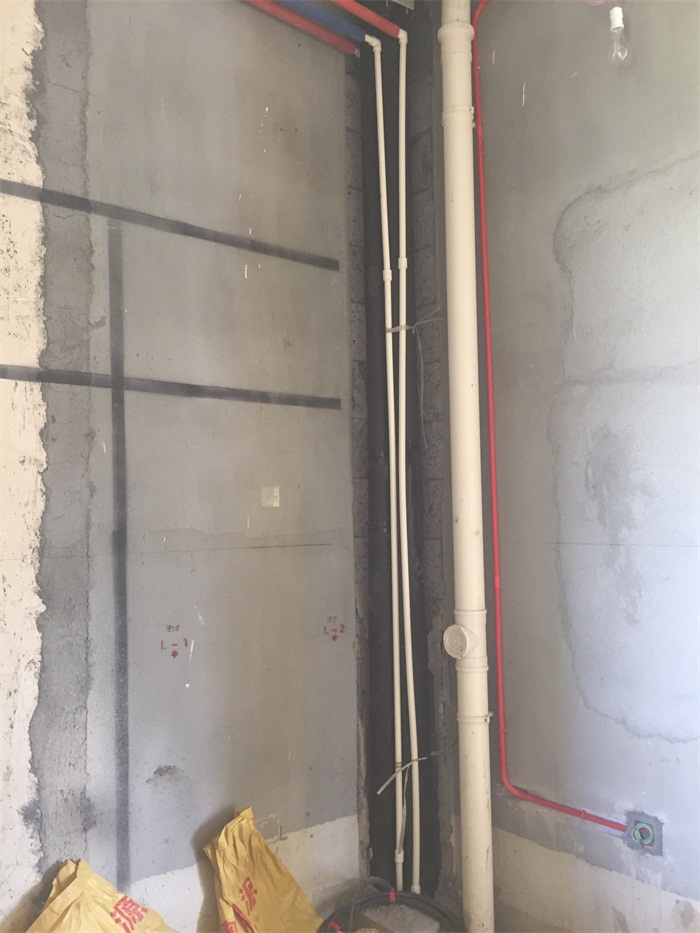

地面下水管道也安装好了。

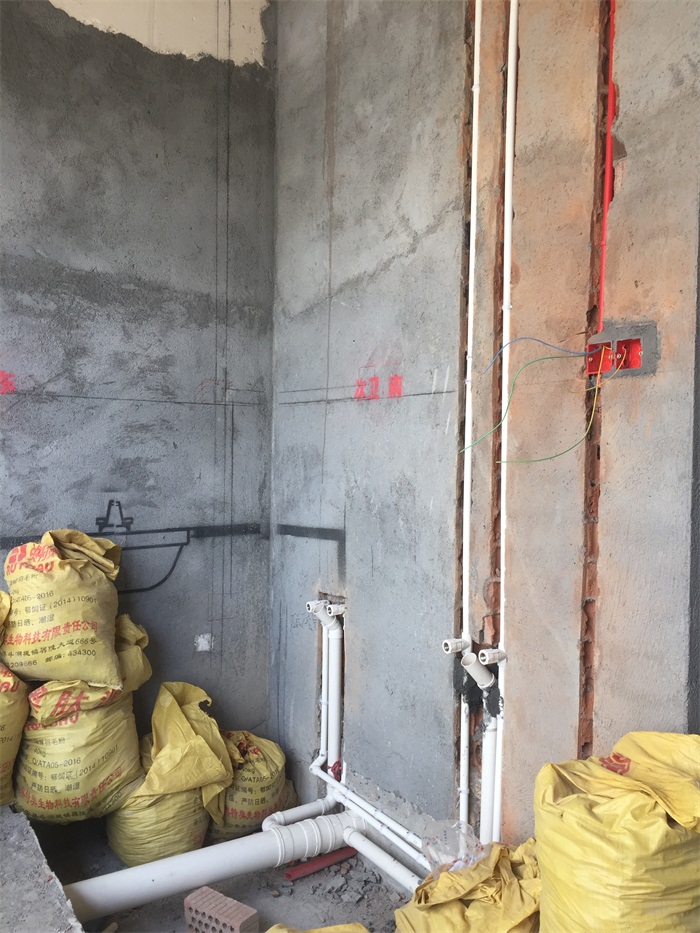

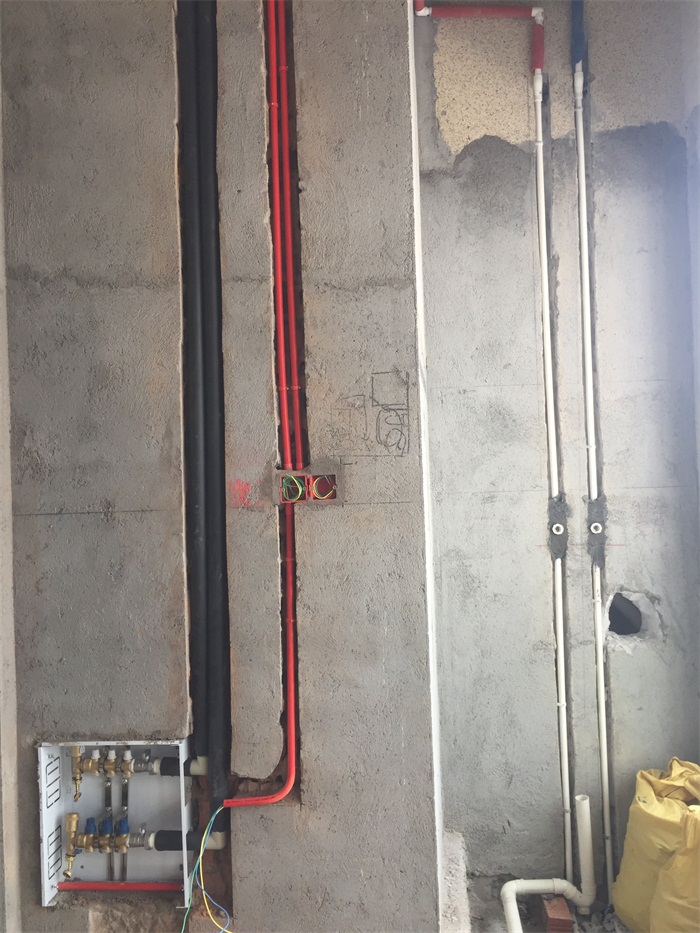

三楼次卫水管全部走墙，离地40-60cm之间，横平竖直，非常规范，冷热水管布置专业规范，左热右冷、上热下冷。

墙面水管和线管间距30公分以上。


同一线盒不得有强弱电，同一根线管不得超过7根电线，防止电线发热。并且强电用红线盒、红线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！

顶部交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护。

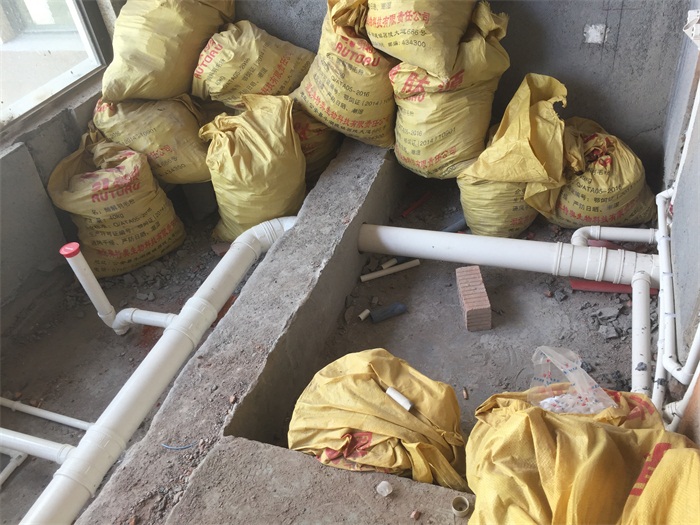

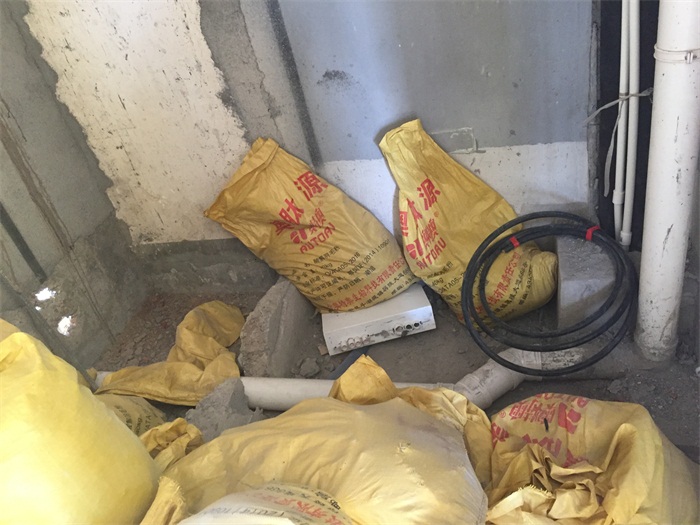

正在安装下水管道，下水管用格堂专用保护盖保护，防止砂石堵塞管道。

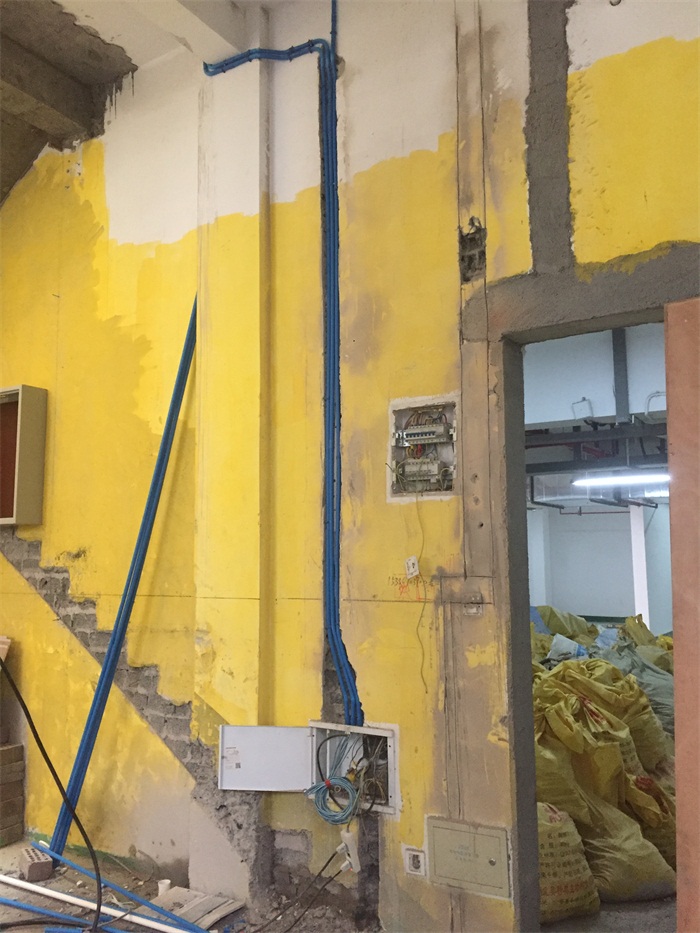

负一楼门厅墙面线管布置横平竖直。

强电用红线盒、红线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。并且同一根线管不得超过7根电线，防止电线发热。

强弱电交接处用金属屏蔽管，防止干扰。

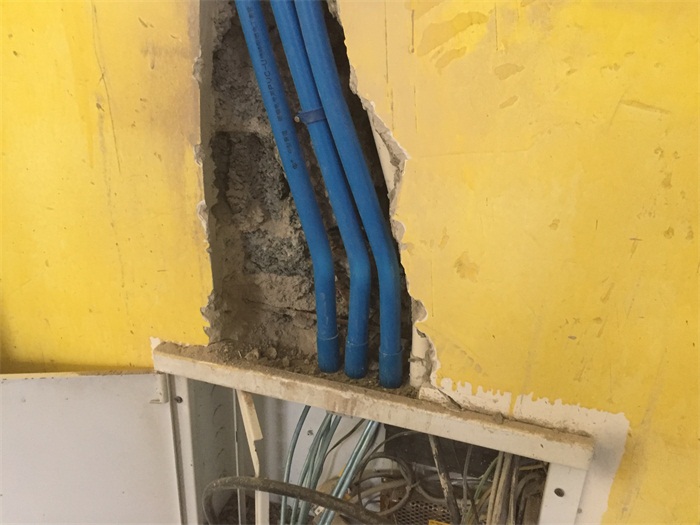

配电箱杯梳安装到位，防止电线划伤。

顶部交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护。

下水管道安装好了，吊卡也安装到位，防止管道脱落。

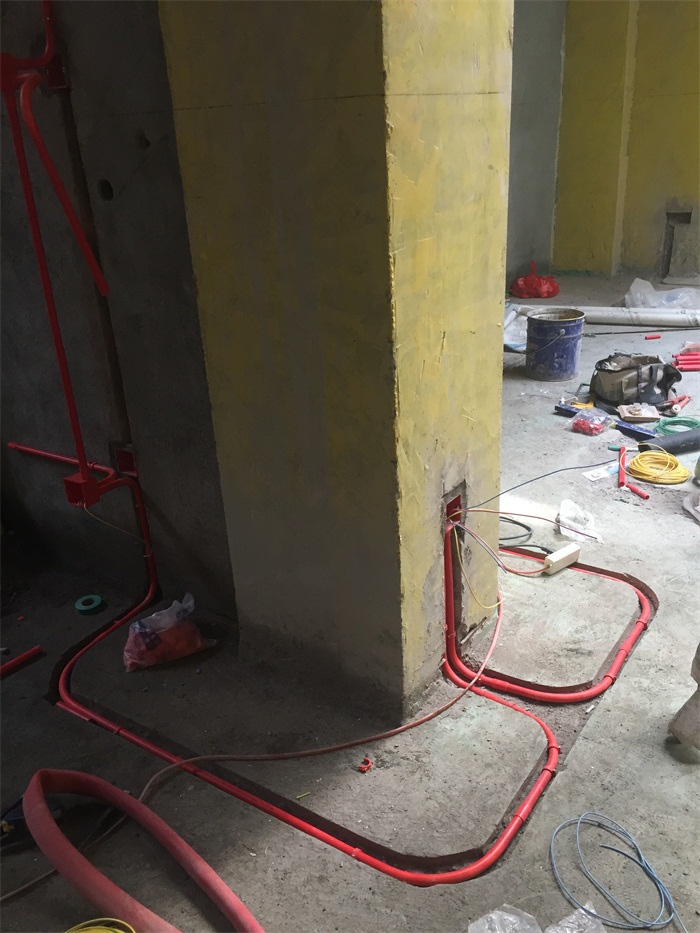

地面开槽圆弧形，既美观又方便线管安装。

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管脱落。

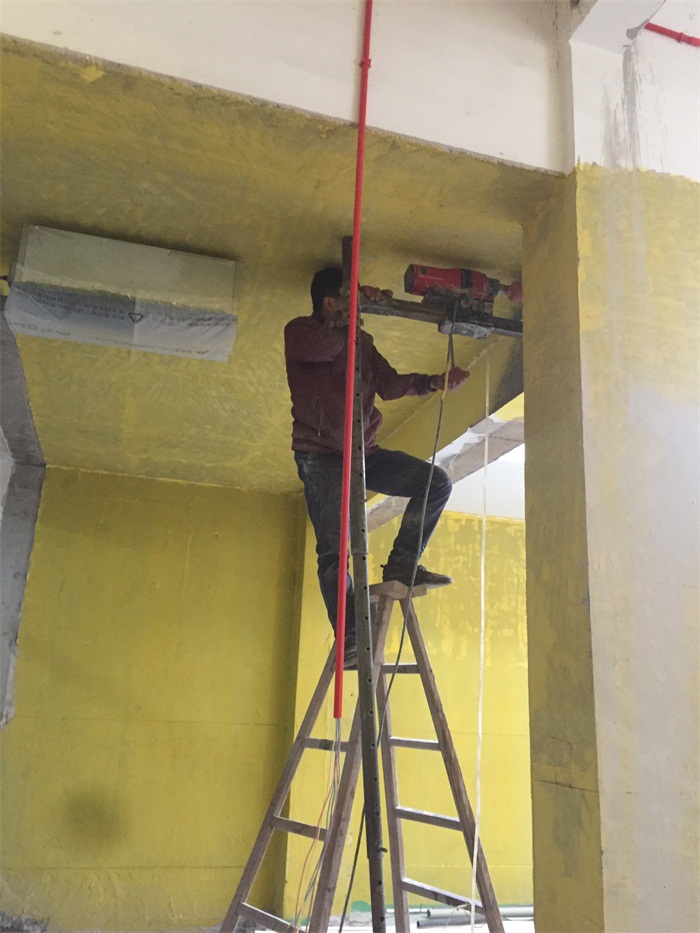

师傅正在墙面打空调孔。

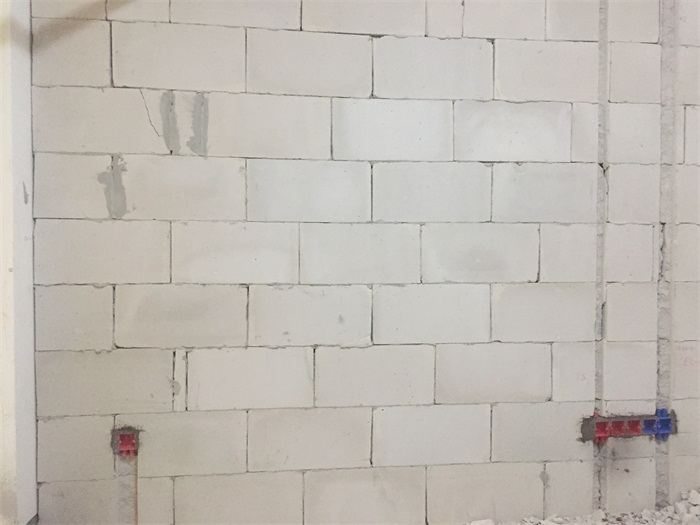

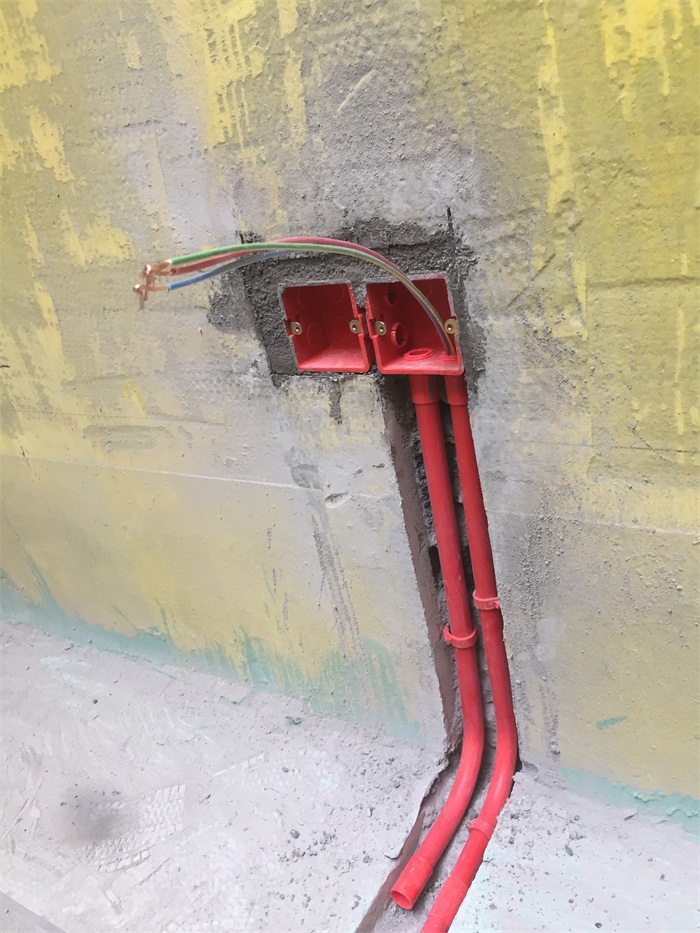

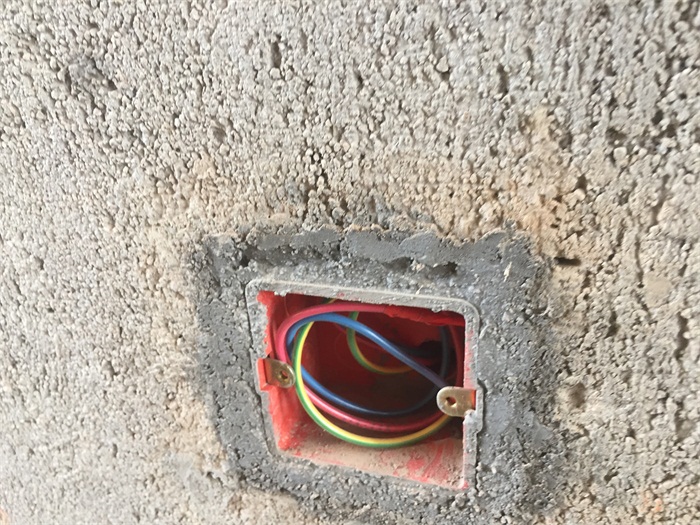

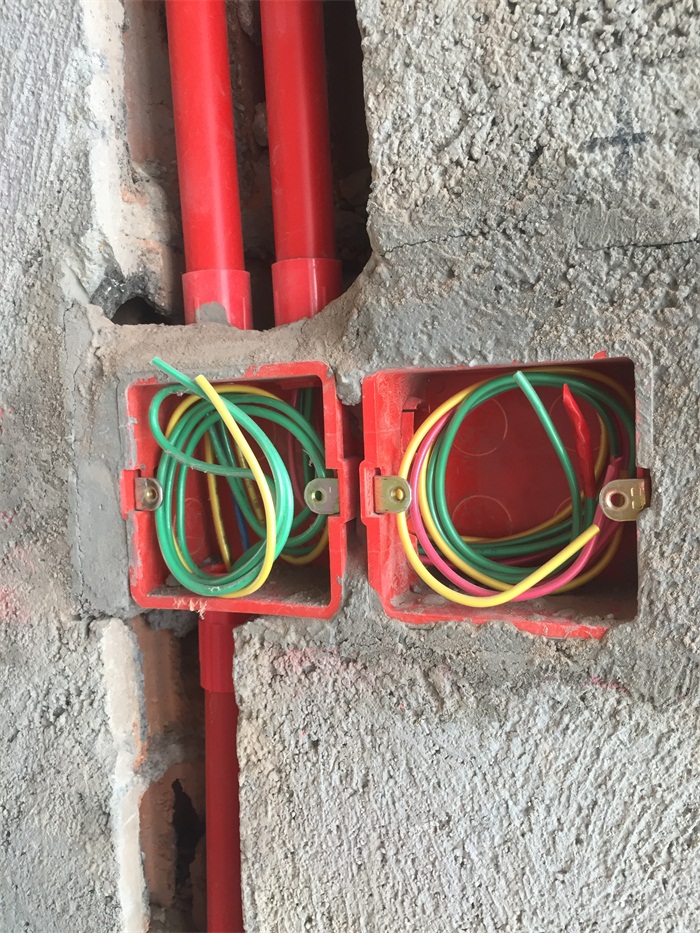

负一楼墙面暗盒安装平整。

墙面暗盒连接件安装到位，防止暗盒松动。

强电用红线盒、红线管，弱电用蓝线盒、蓝线管。

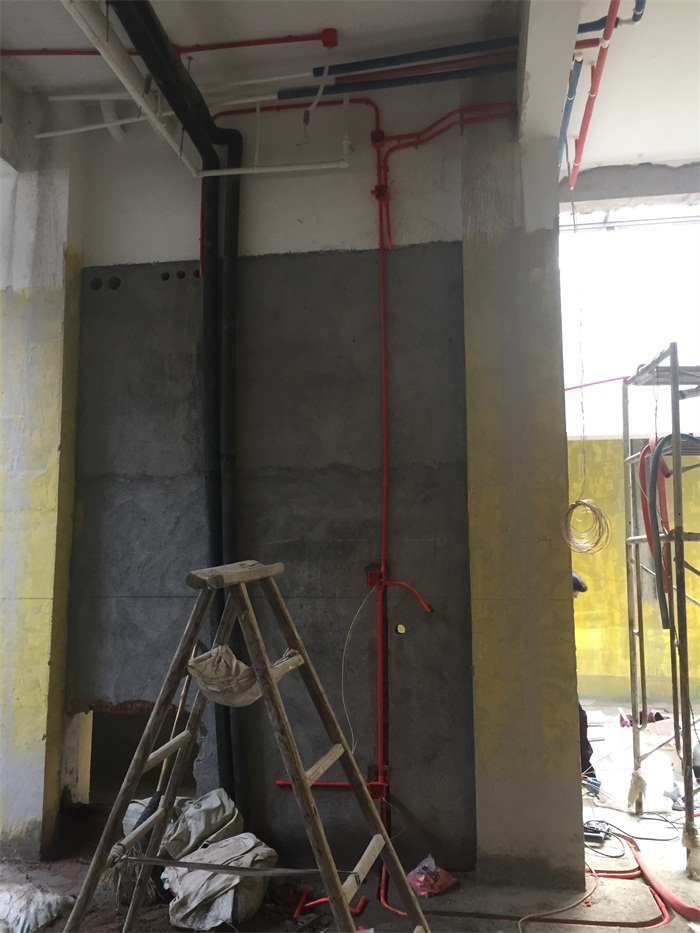

负一楼休闲区墙面线管布置横平竖直。

同一线盒不得有强弱电，同一根线管内不得超过7根电线，防止电线发热。

顶部交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤。
