【格堂@枫丹白露13-4@】随意的生活态度，新旧混搭的自由

发表于 2018-4-3 16:21:34

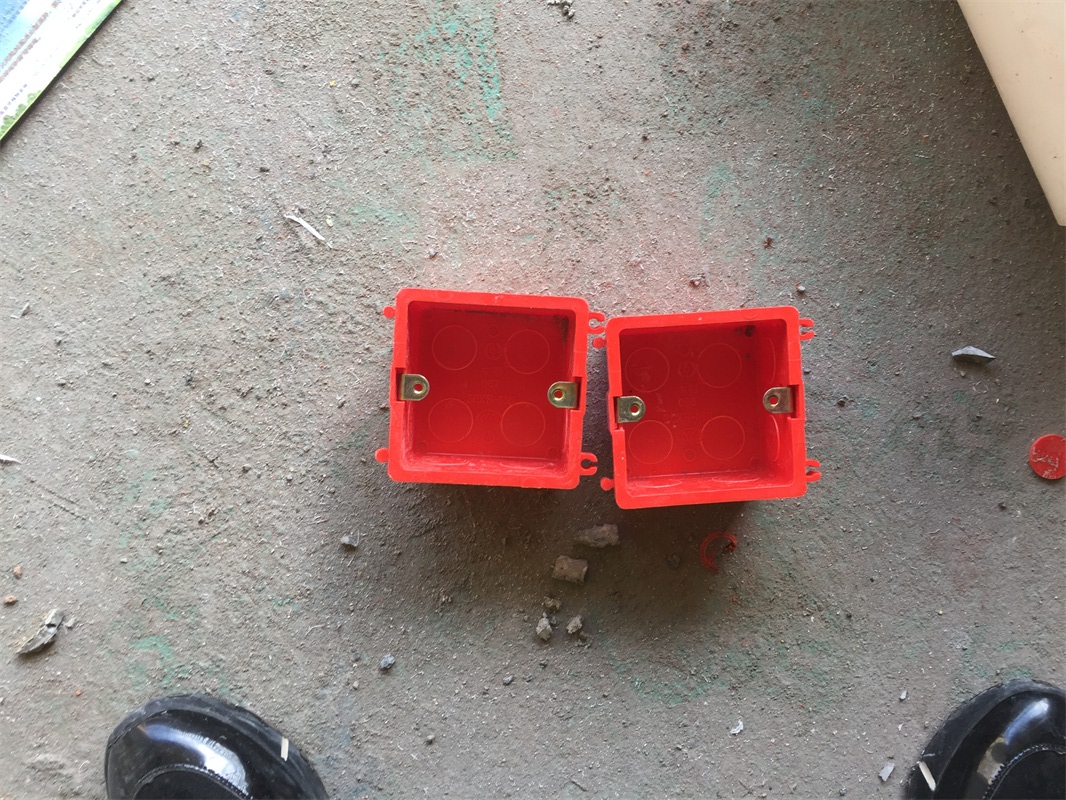

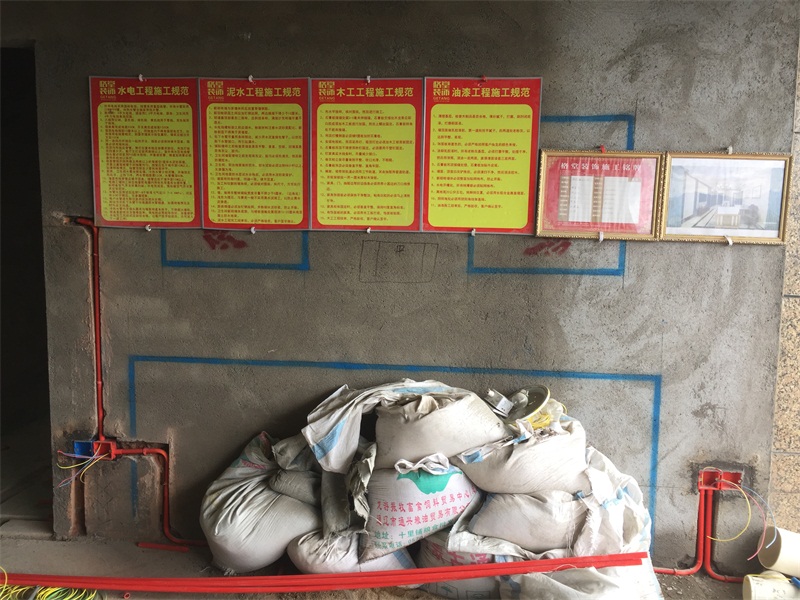

红色为强电暗盒

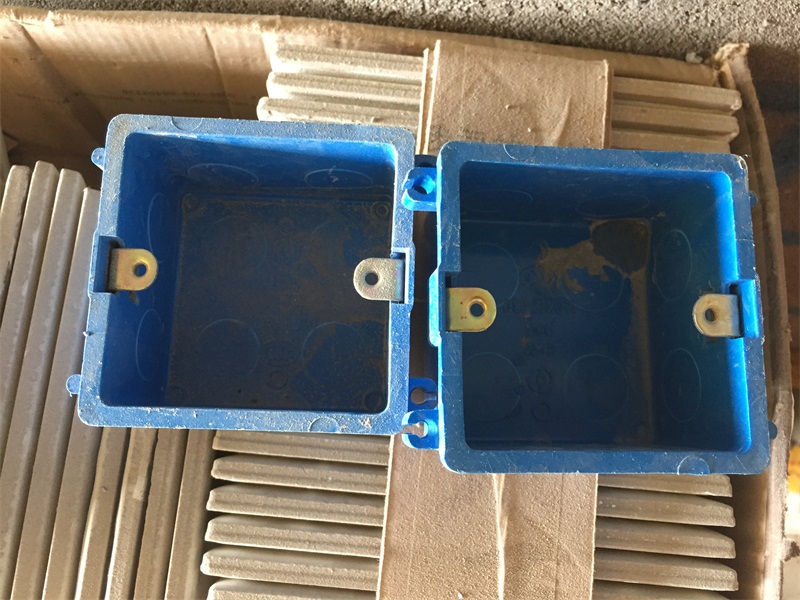

蓝色为弱电暗盒

发表于 2018-4-3 16:24:20

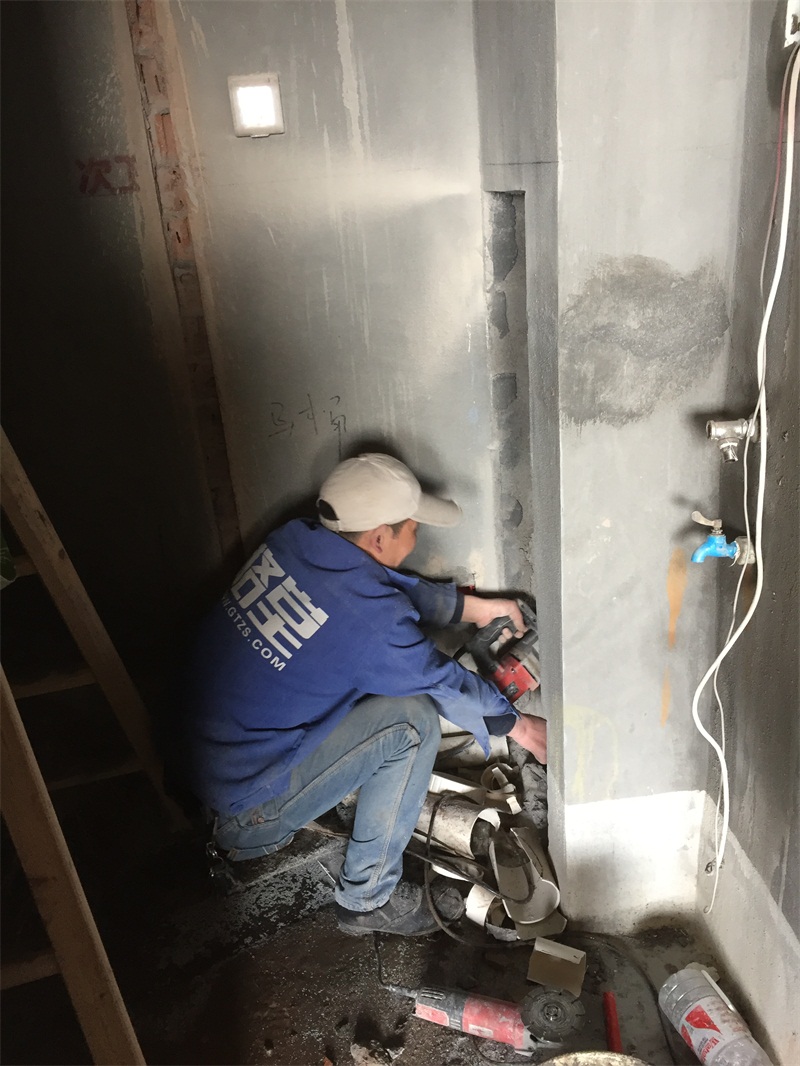

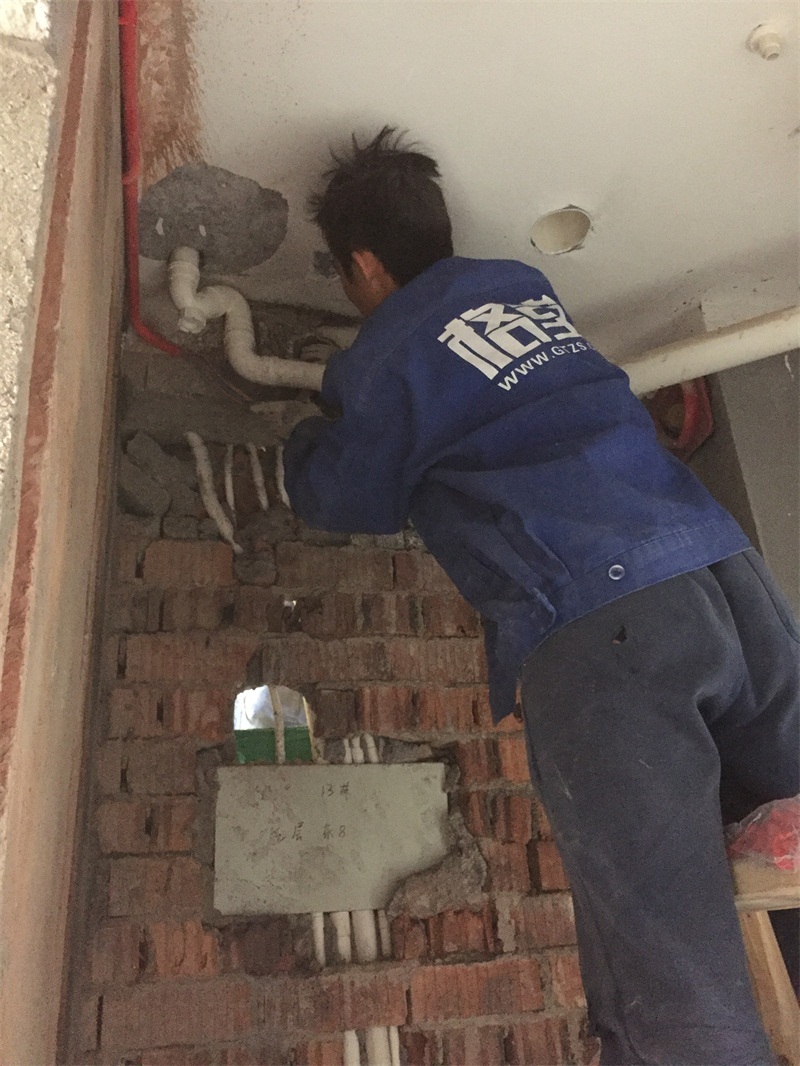

水电师傅正在墙面开洞

发表于 2018-4-3 16:28:19

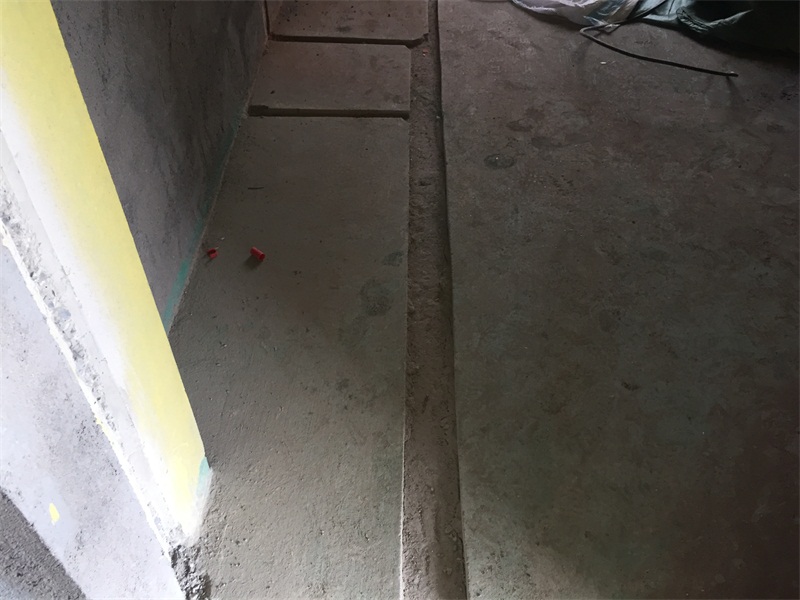

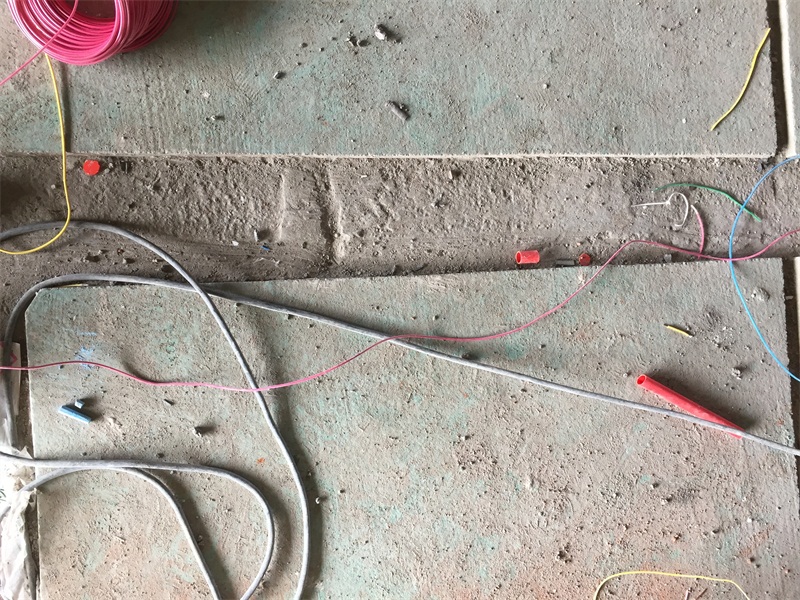

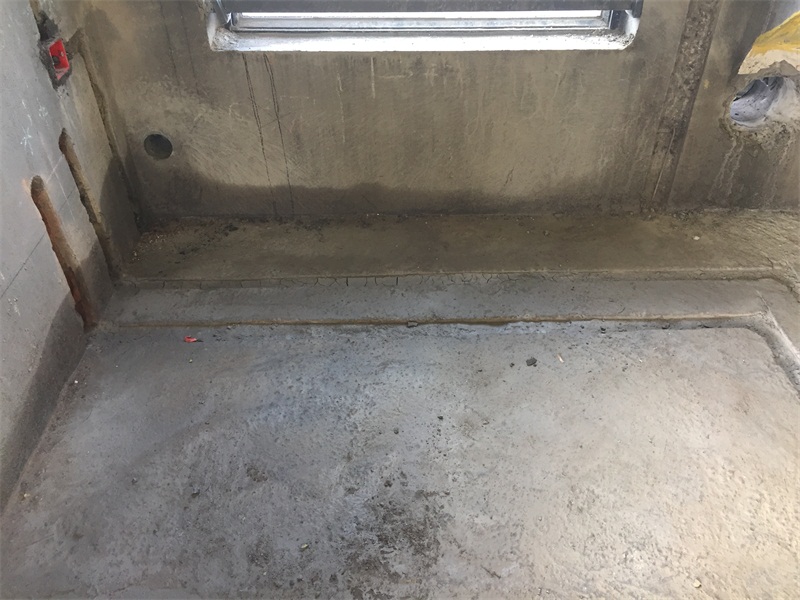

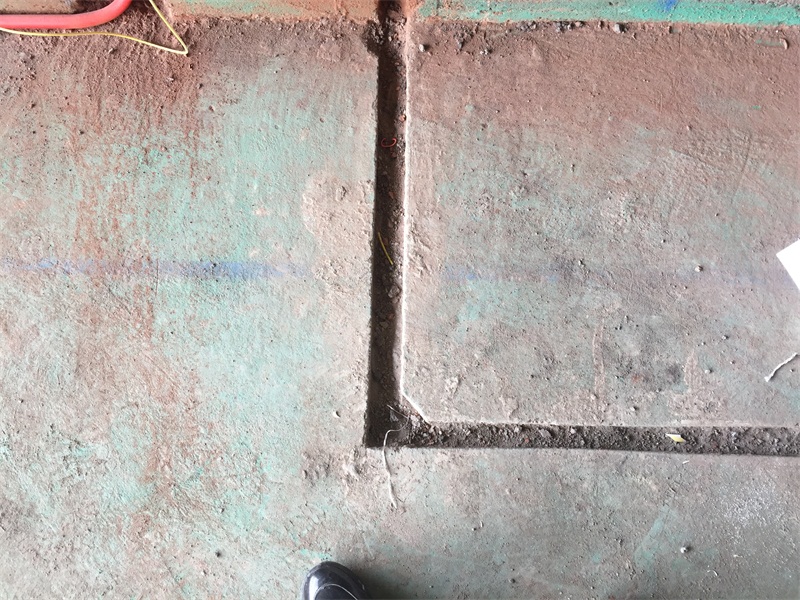

开槽标准，线管低于地面1公分

发表于 2018-4-3 16:31:03

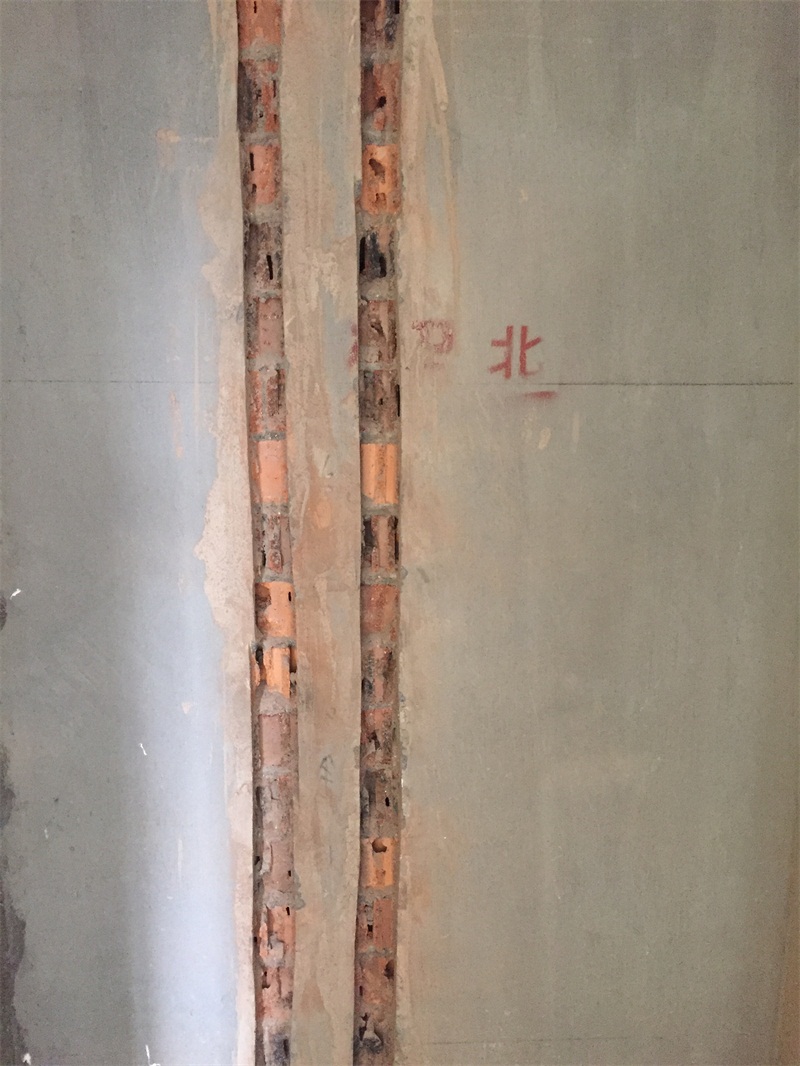

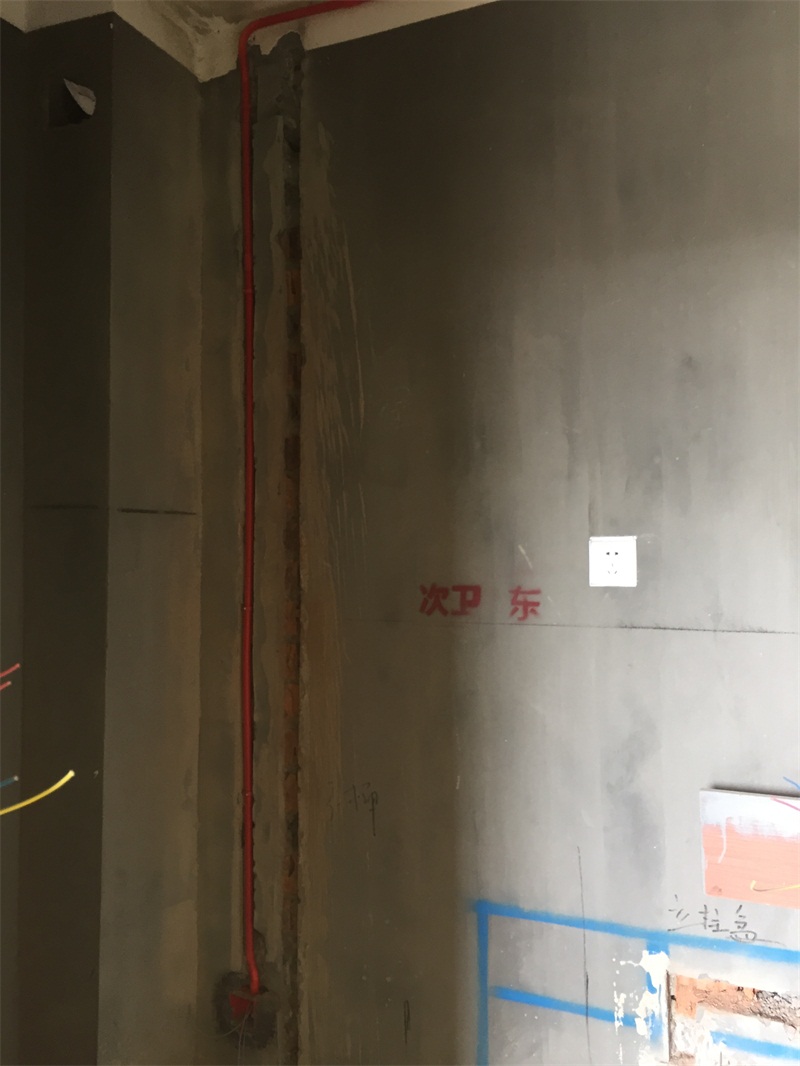

墙面线槽横平竖直

发表于 2018-4-3 16:33:02

我们的开槽十分整齐，走位合理，并且从切割就能看出都是先弹墨线后开槽的。

发表于 2018-4-3 16:37:42

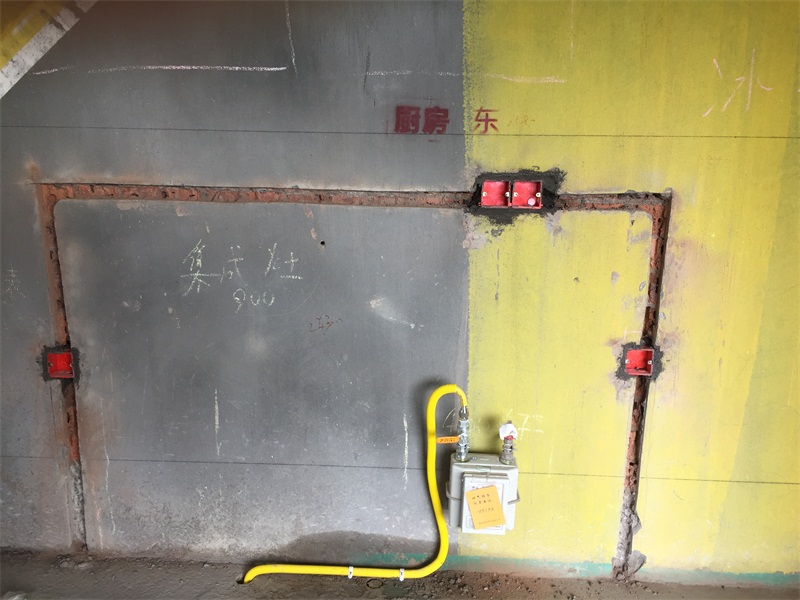

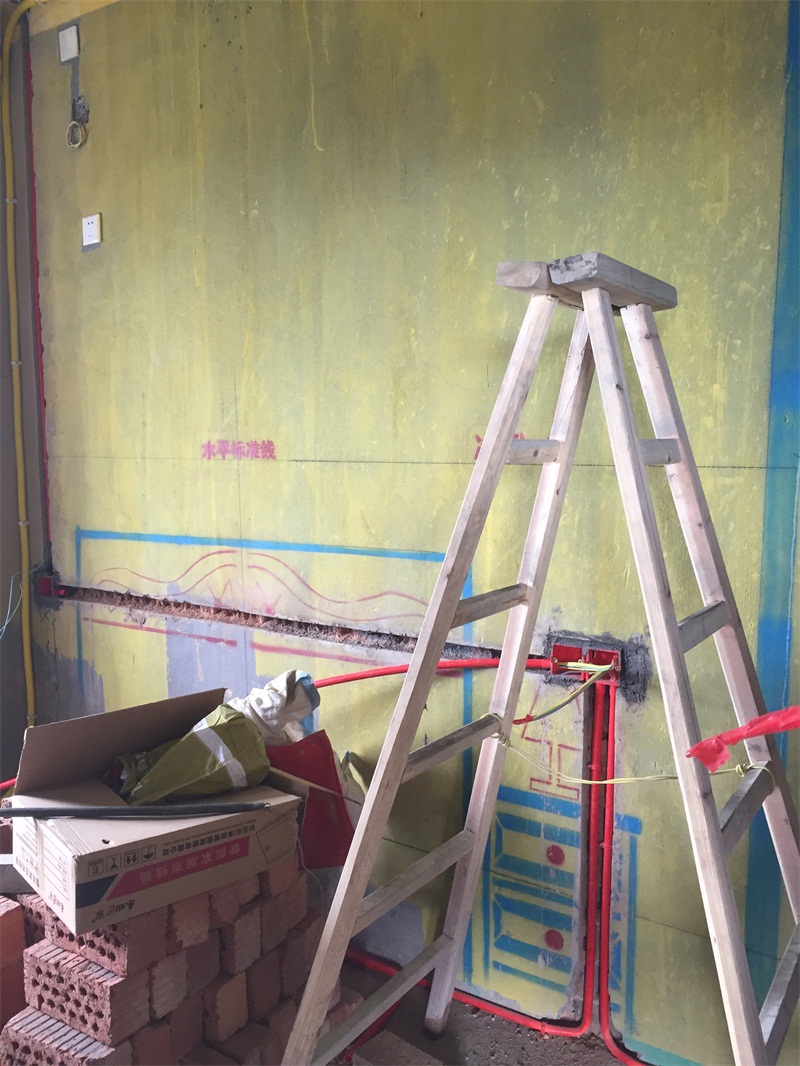

二楼厨房我们的开槽十分整齐，走位合理，并且从切割就能看出都是先弹墨线后开槽的。

墙面线槽横平竖直，并且暗盒和煤气表已经安装到位。

发表于 2018-4-3 16:39:37

水电师傅正在安装线管

发表于 2018-4-3 16:43:15

本帖最后由格堂飞飞于 2018-4-8 17:06 编辑

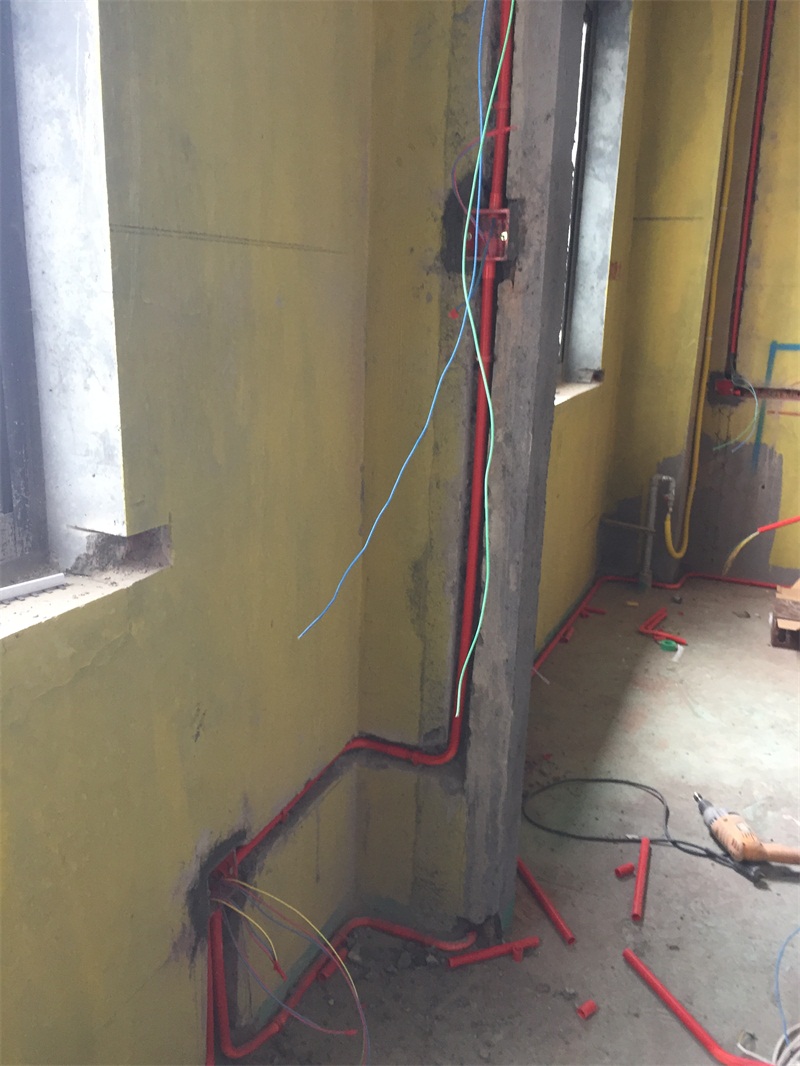

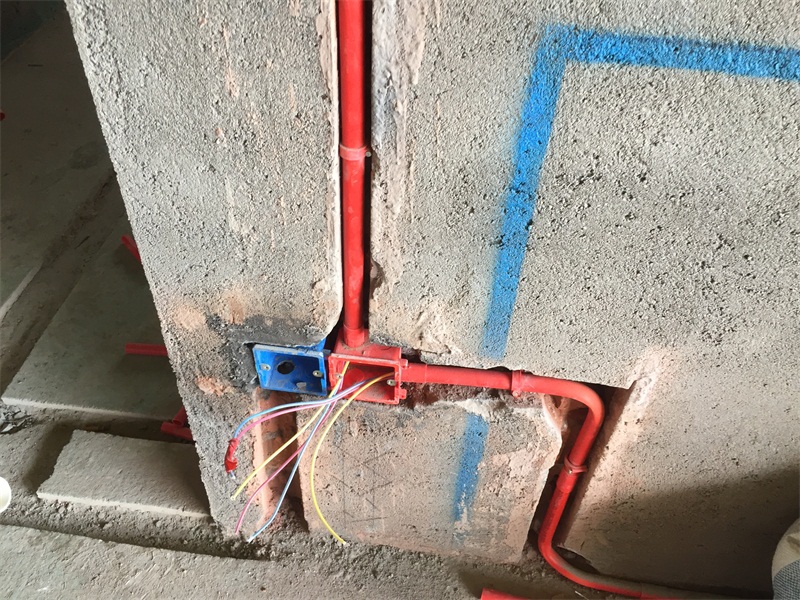

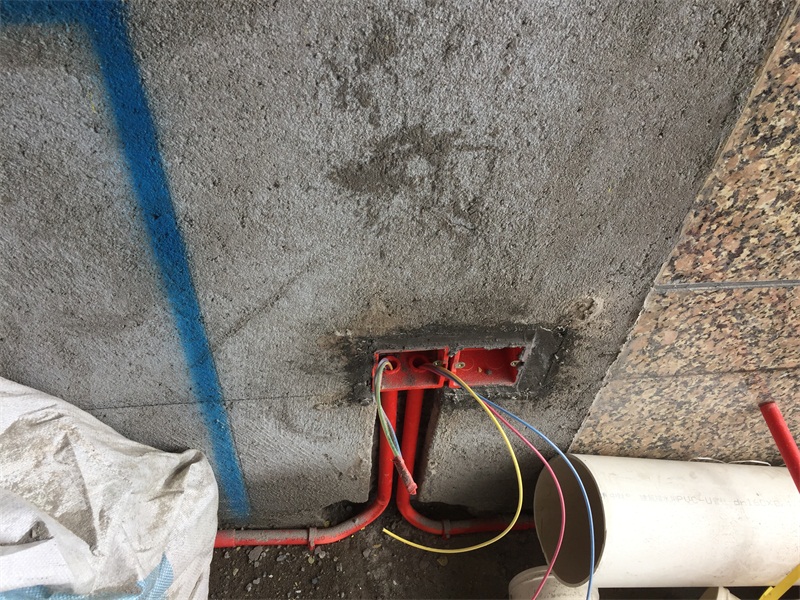

一楼次卧部分线管已经安装好了，并且部分电线也已经穿好了，防止电线被拉破而出现漏电。

线管要加杯梳，方便抽拉电线和后期维护。

发表于 2018-4-3 16:51:43

本帖最后由格堂飞飞于 2018-4-4 13:11 编辑

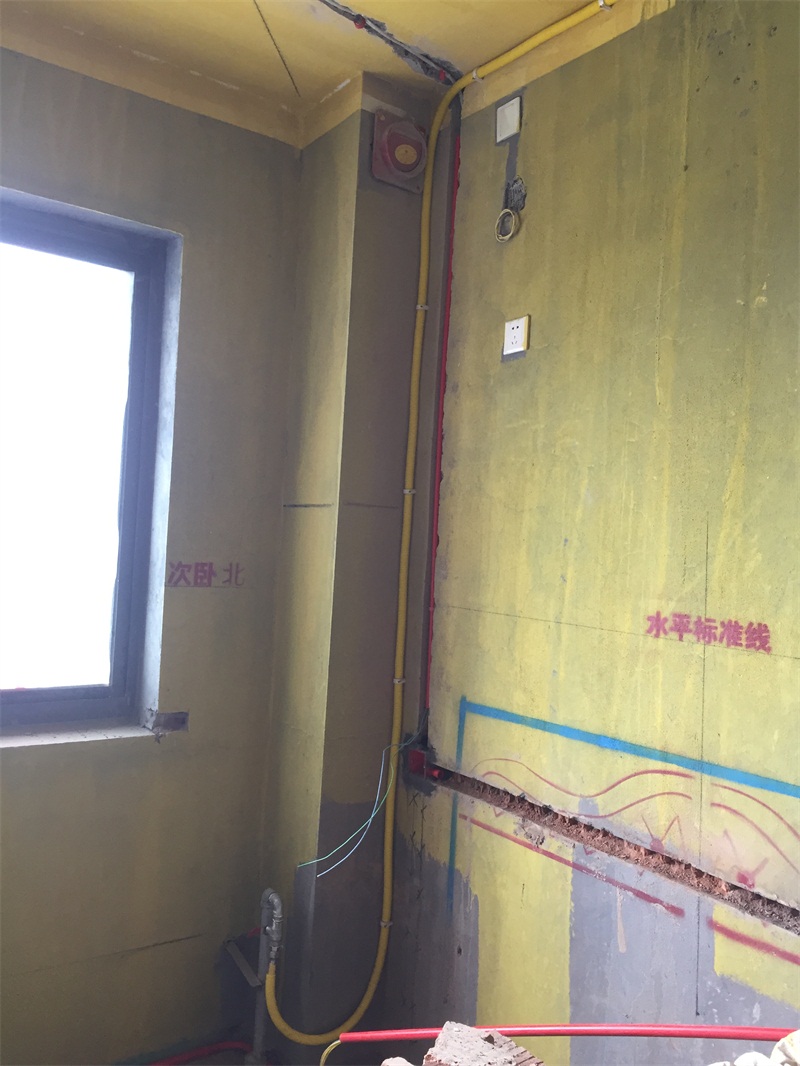

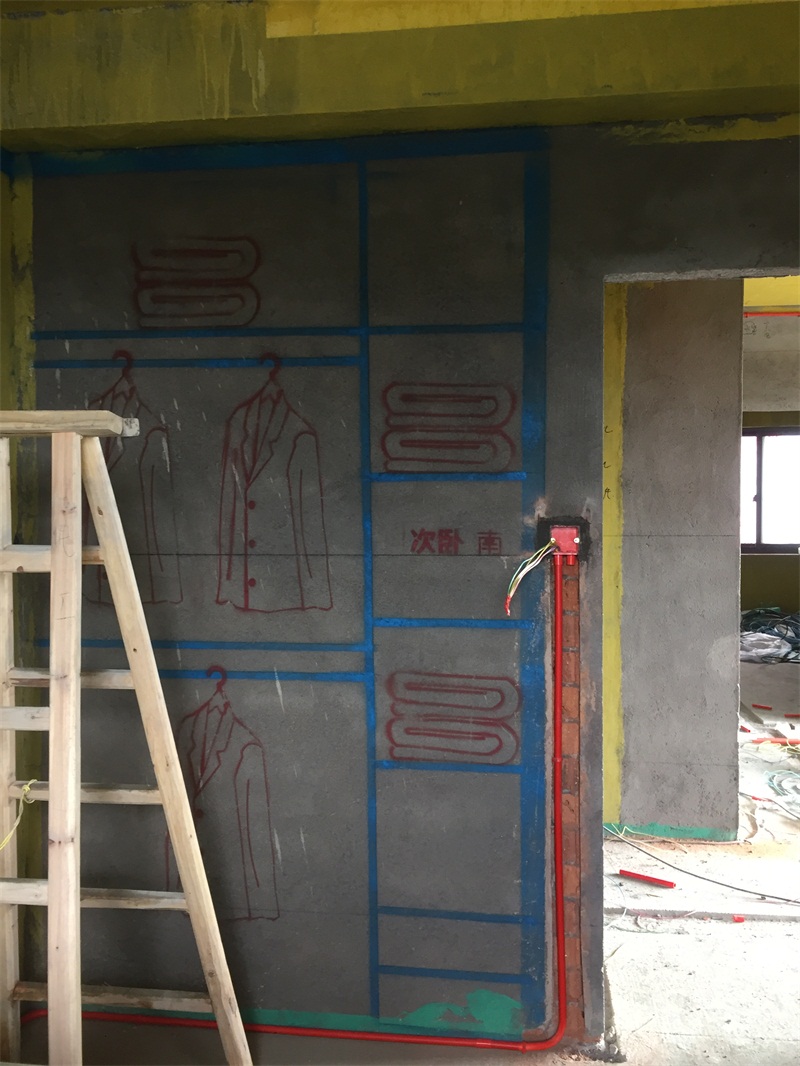

一楼次卧衣帽间电线管安装好了,电线也穿好了，火线用红线，蓝色线、绿色线用于零线，双色线用于接地。

发表于 2018-4-3 16:57:12

本帖最后由格堂飞飞于 2018-4-4 13:14 编辑

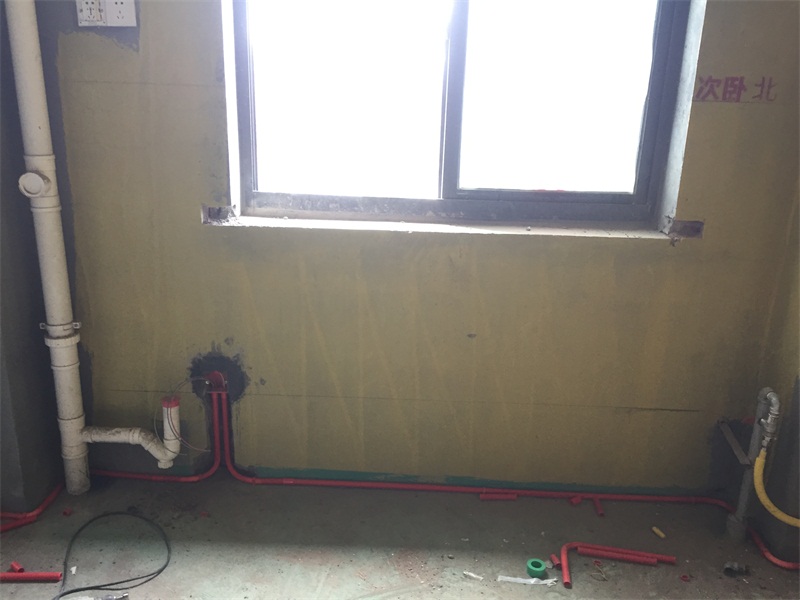

客厅线管布置横平竖直，红色为强电暗盒安装到位，并且部分电线已经穿好了。

线管内电线不得超过线管截面的40%

蓝色为弱电暗盒也安装好了并且电线也穿好了。
