月亮湾沁园7-2-7#125㎡现代——光影之境

发表于 2021-10-31 09:48:28

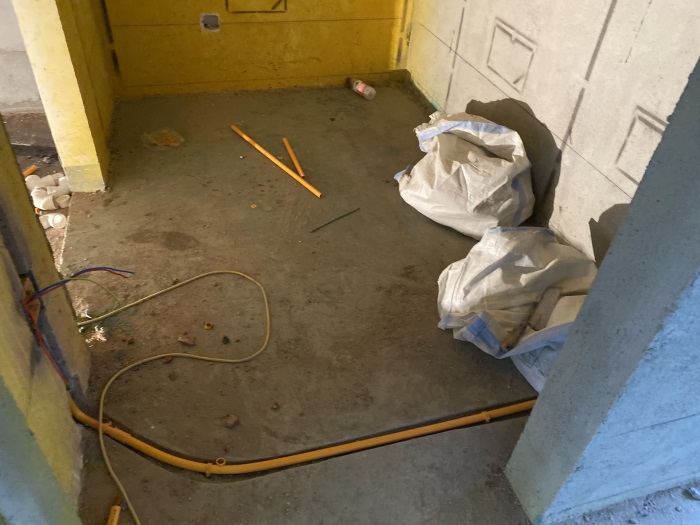

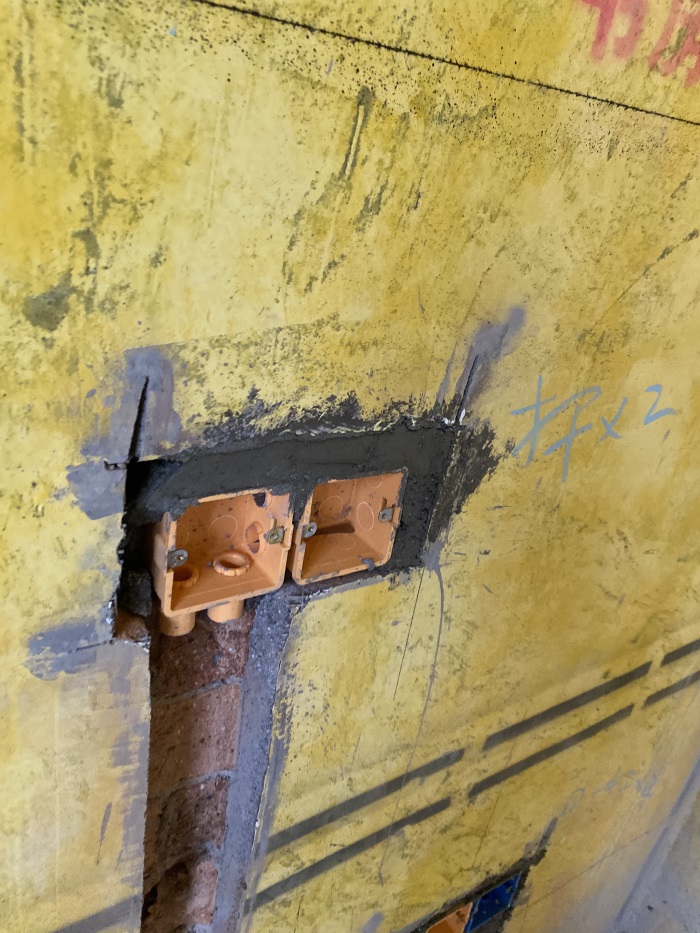

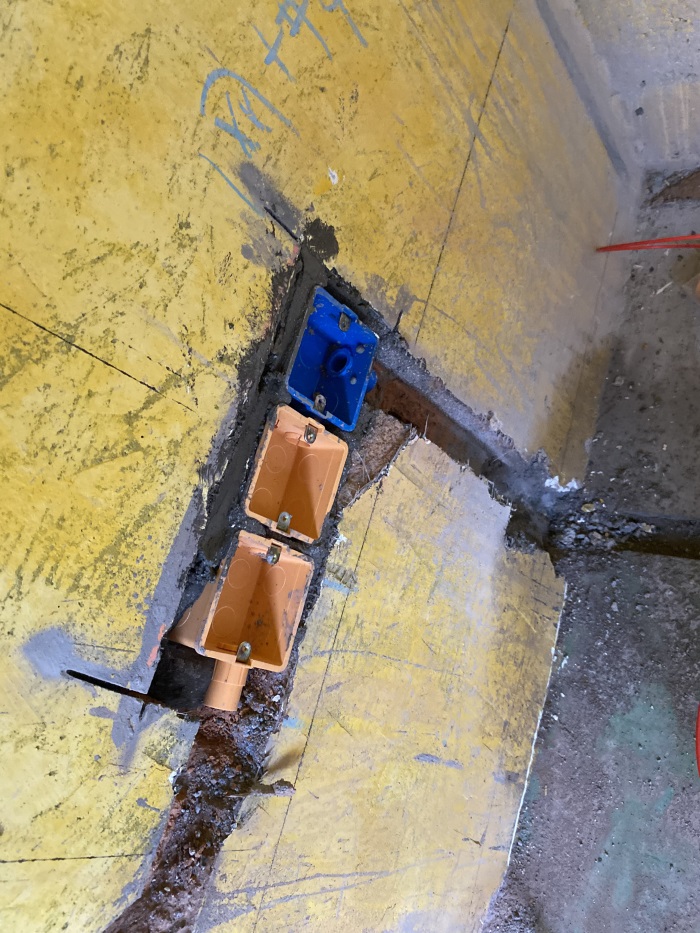

次卧强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

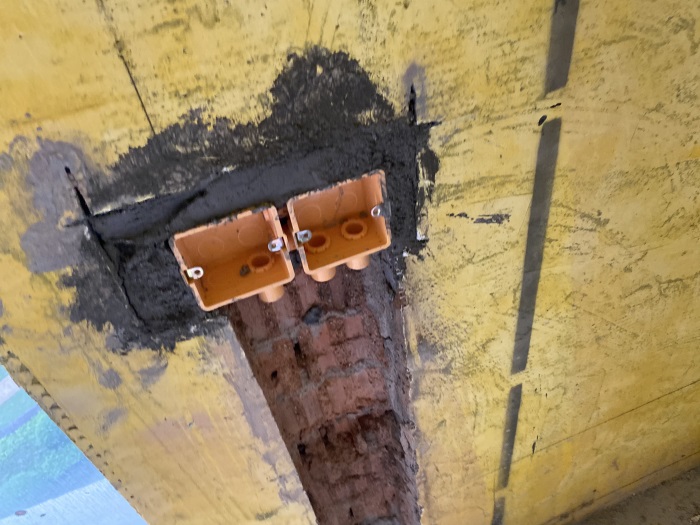

墙面暗盒快速连接件安装到位，线管和线盒连接加杯梳，使连接更加牢固，防止穿线时破坏电线绝缘层作用。

发表于 2021-10-31 09:49:55

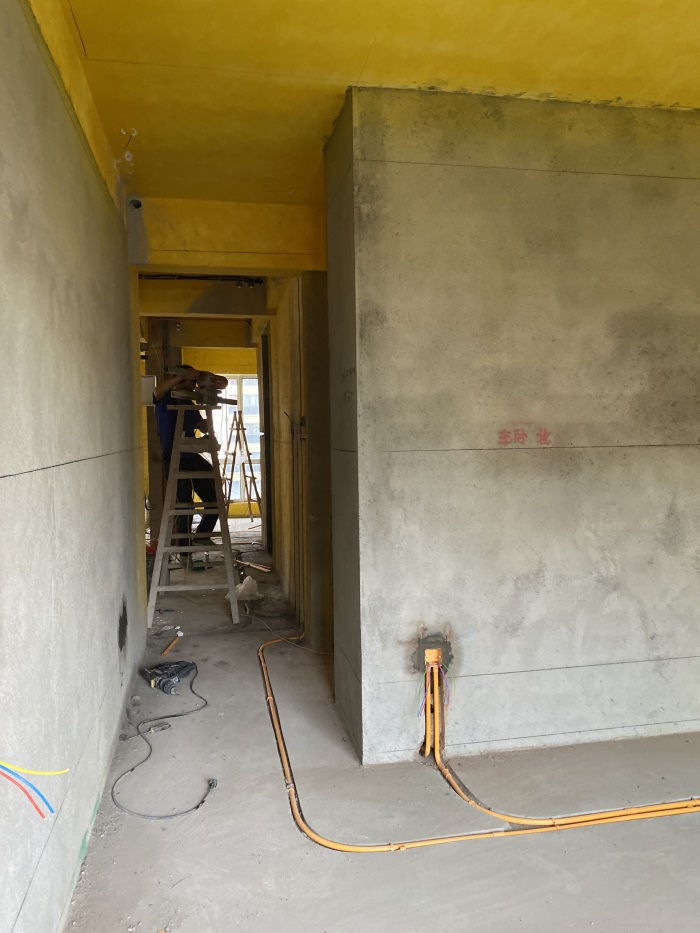

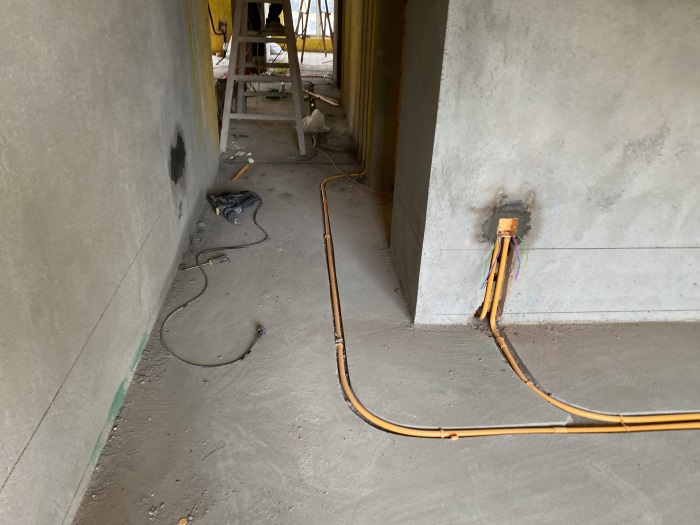

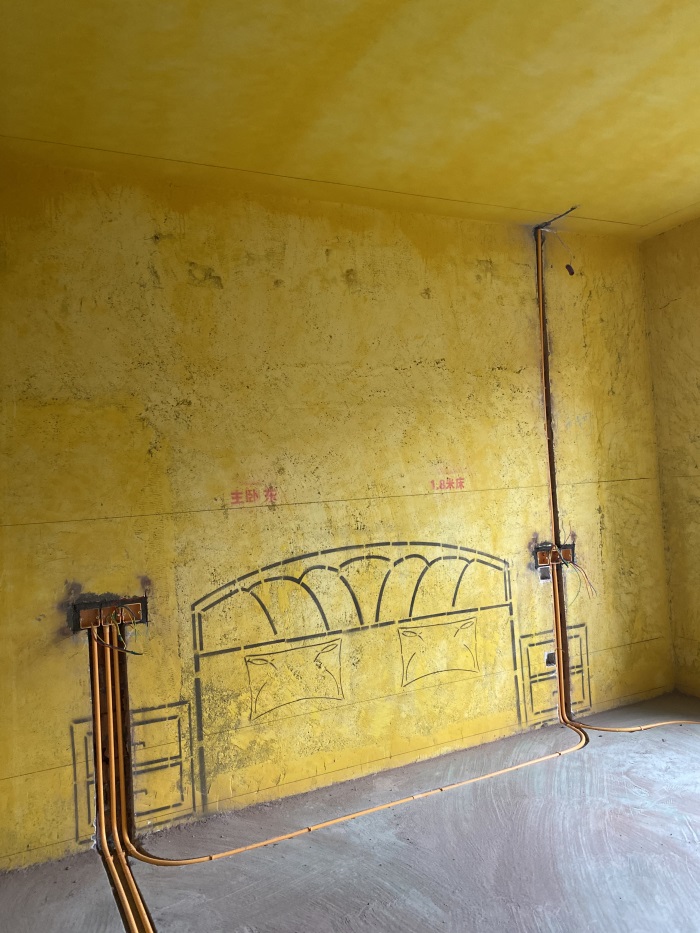

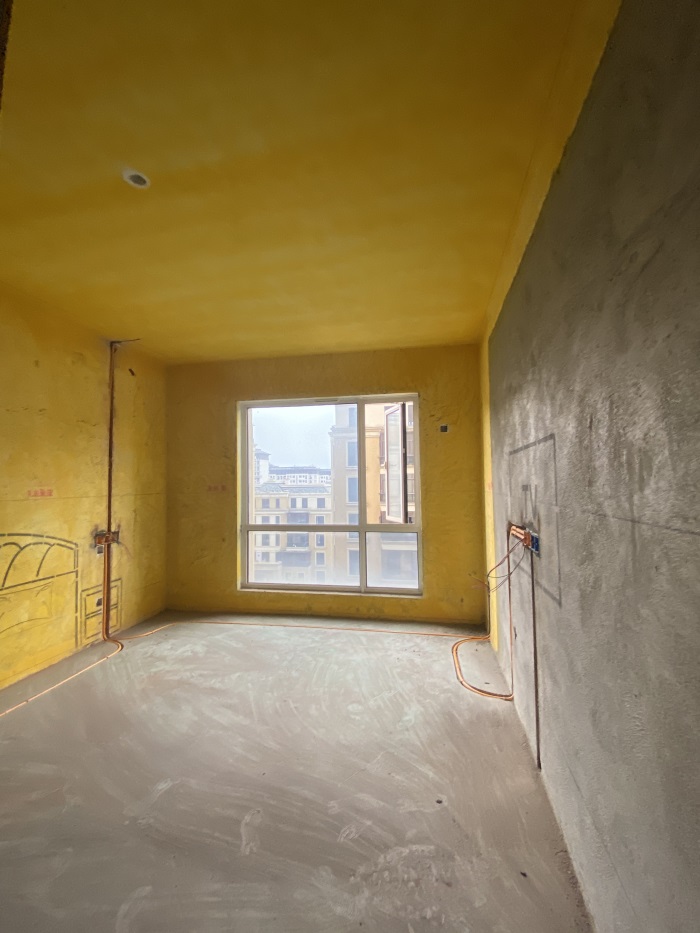

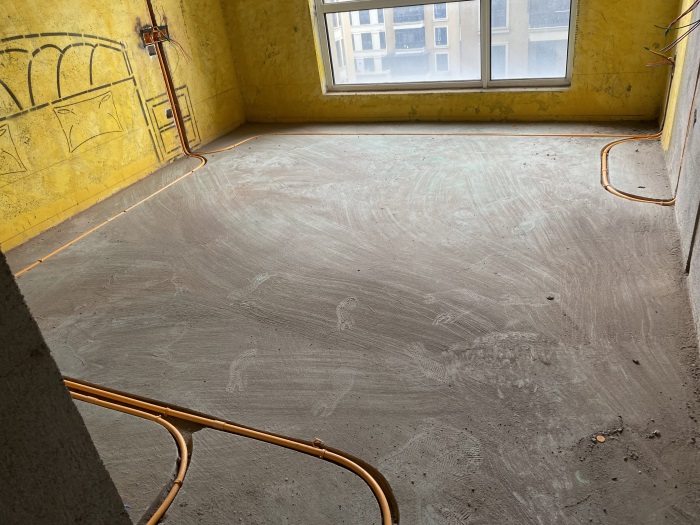

主卧墙面和地面线管布置，横平竖直哦！

开槽标准，线管低于地面1公分，地面开槽圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

发表于 2021-10-31 09:51:05

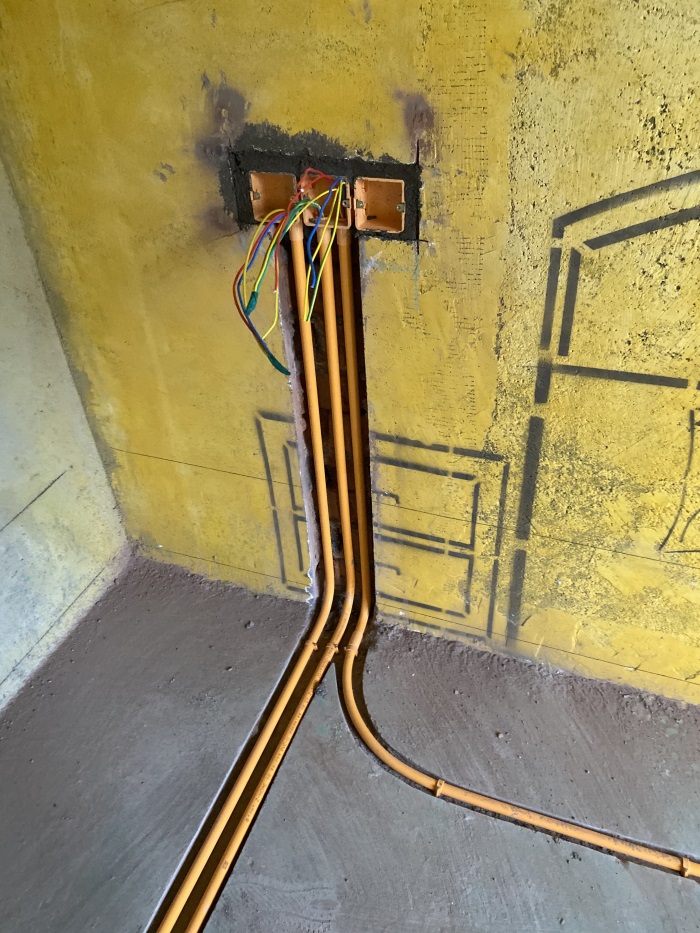

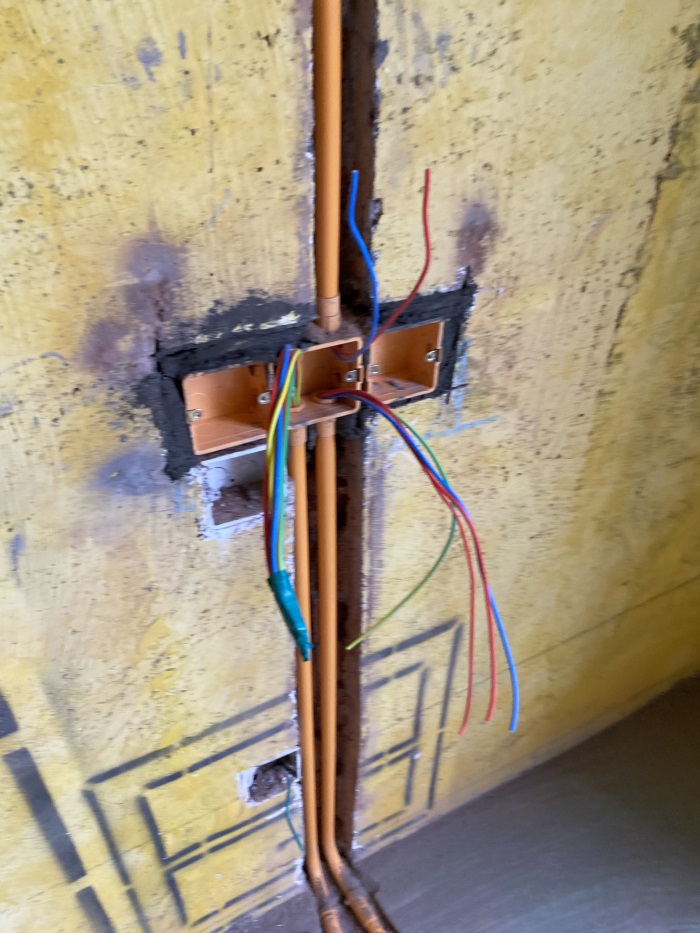

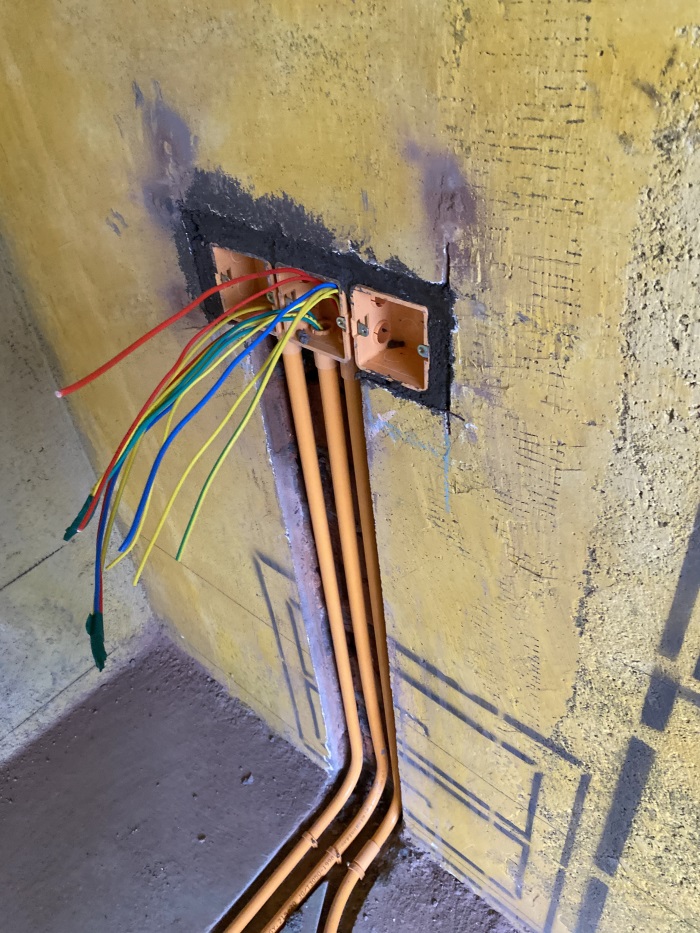

主卧强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

发表于 2021-10-31 09:51:42

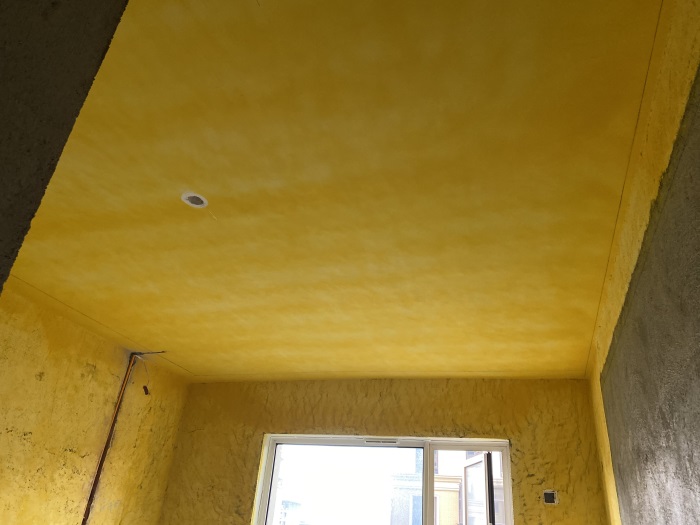

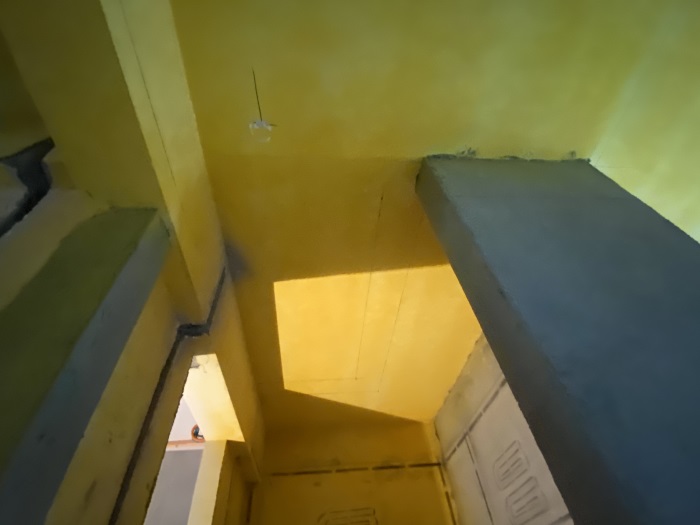

主卧

发表于 2021-10-31 09:52:39

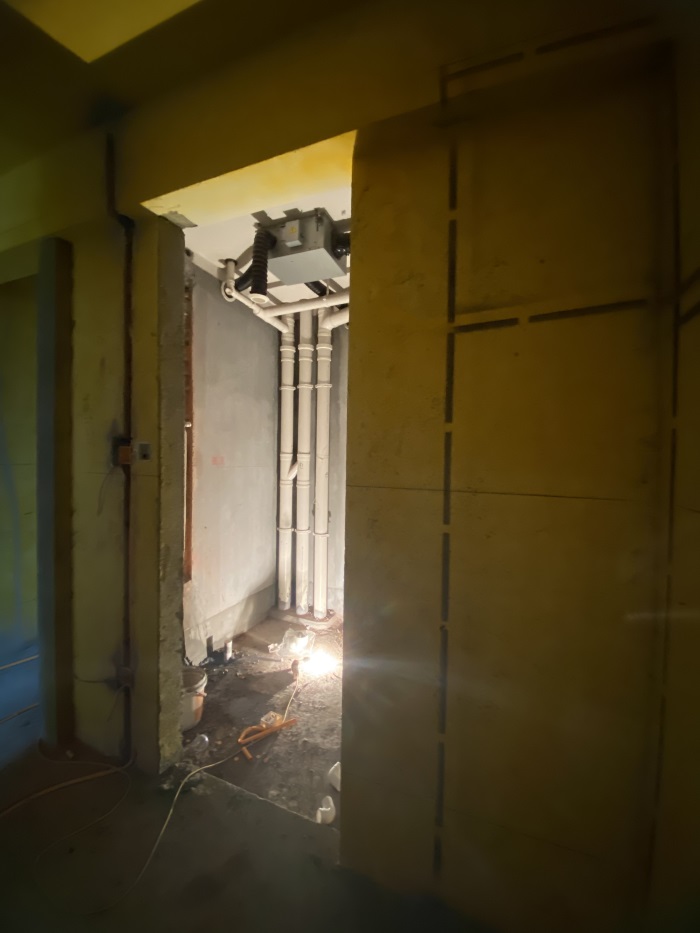

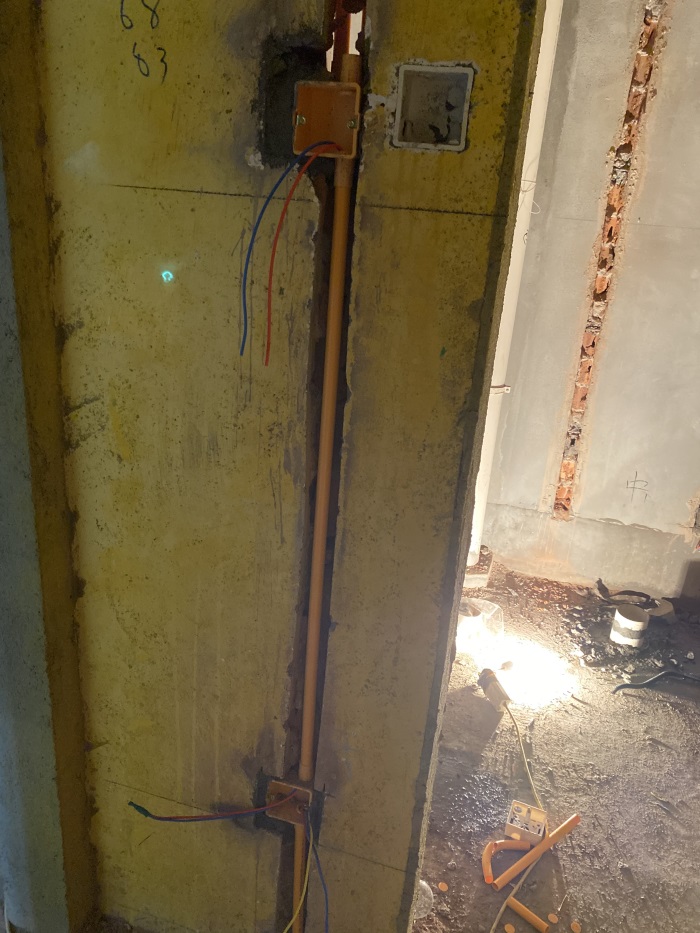

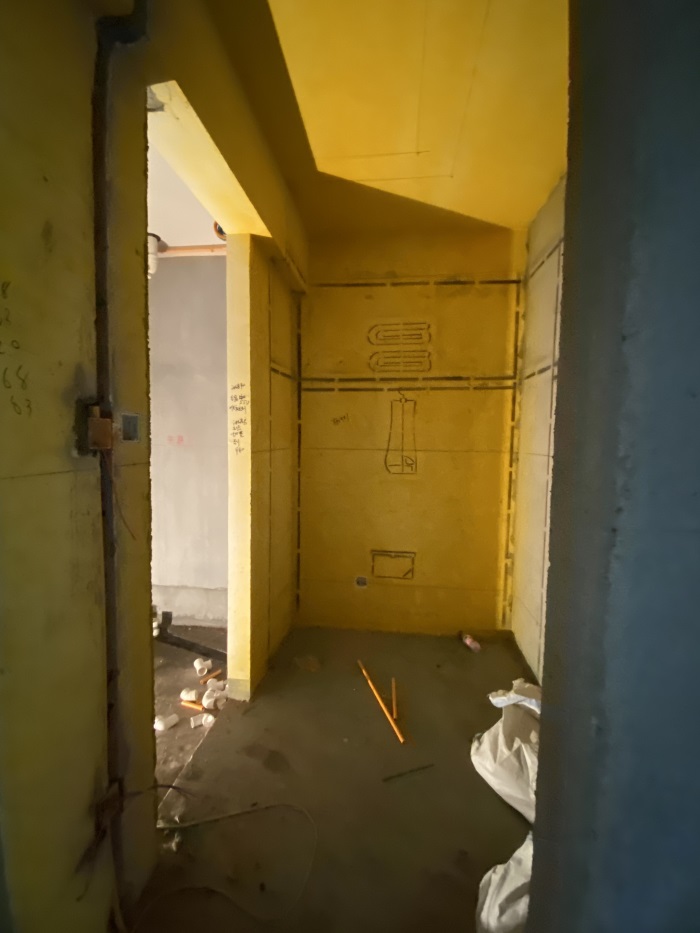

衣帽间墙面正在布置线管。

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

发表于 2021-10-31 09:55:05

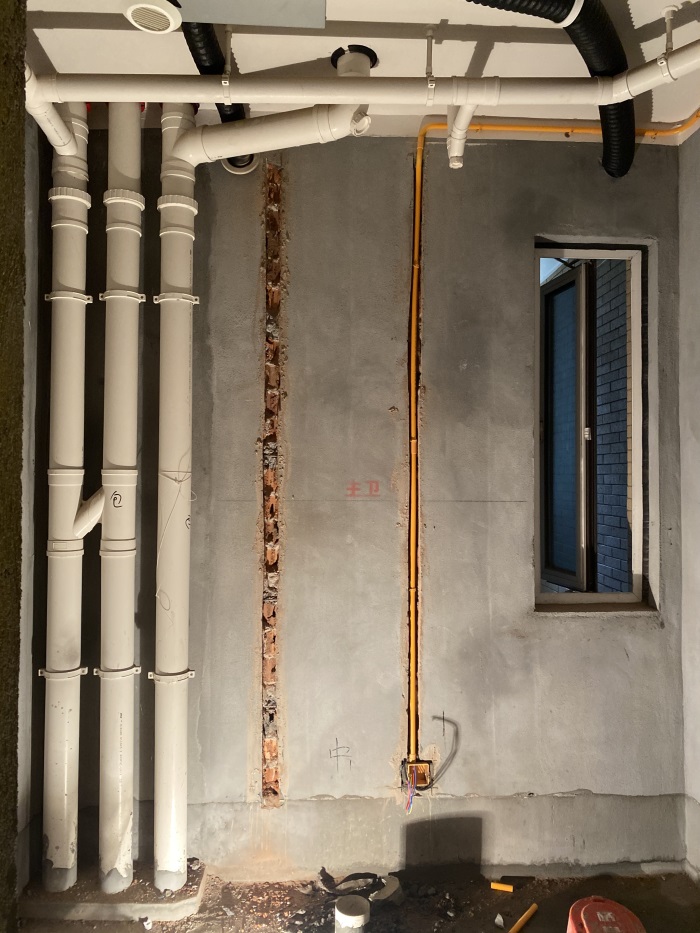

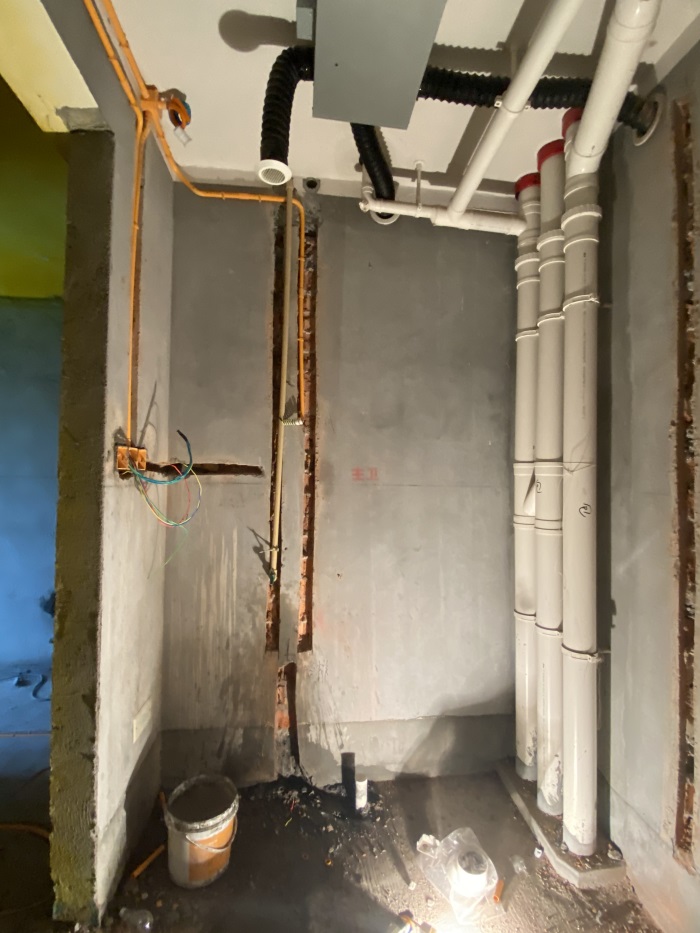

主卫墙面正在布置线管。

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面瓷砖空鼓和脱落！

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

发表于 2021-10-31 10:02:39

本帖最后由格堂飞飞于 2021-10-31 10:03 编辑

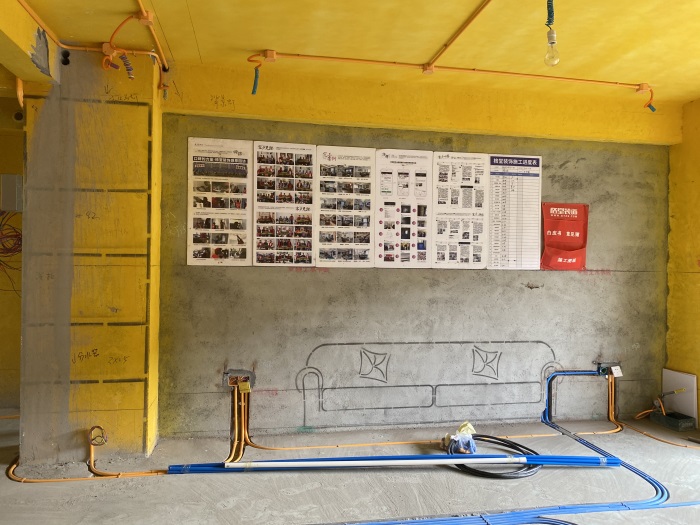

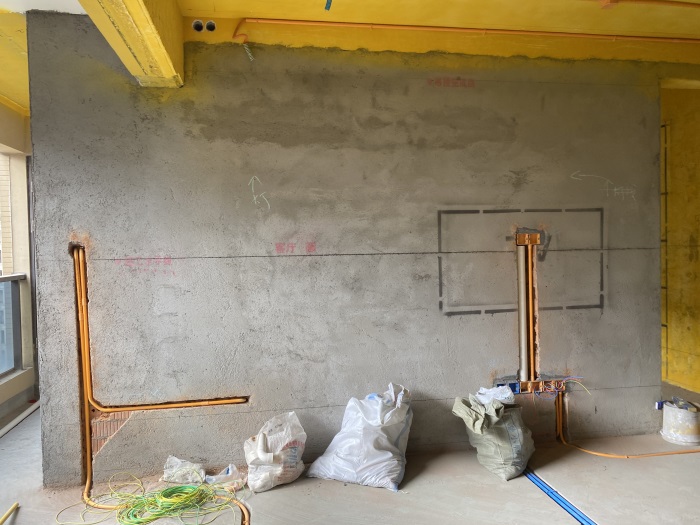

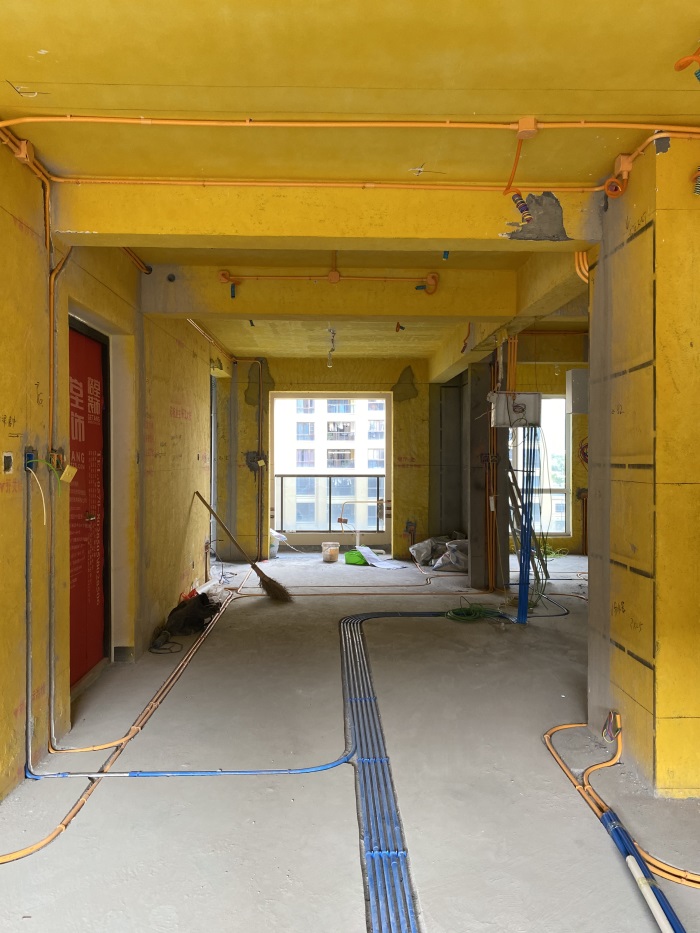

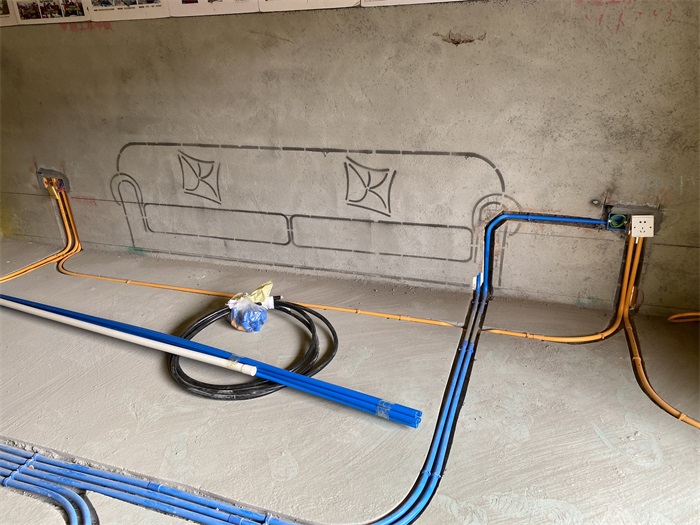

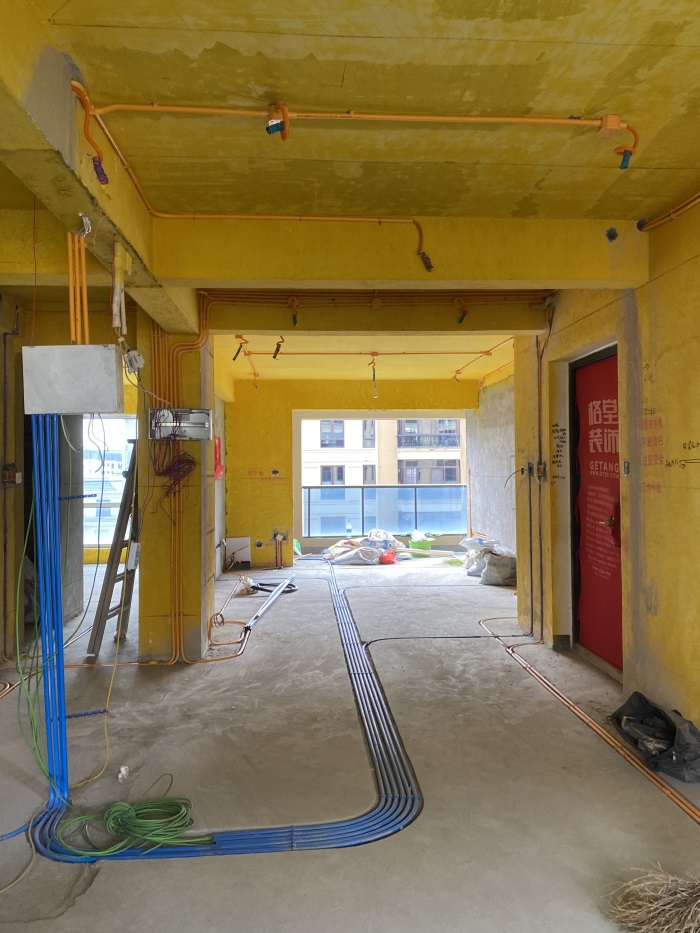

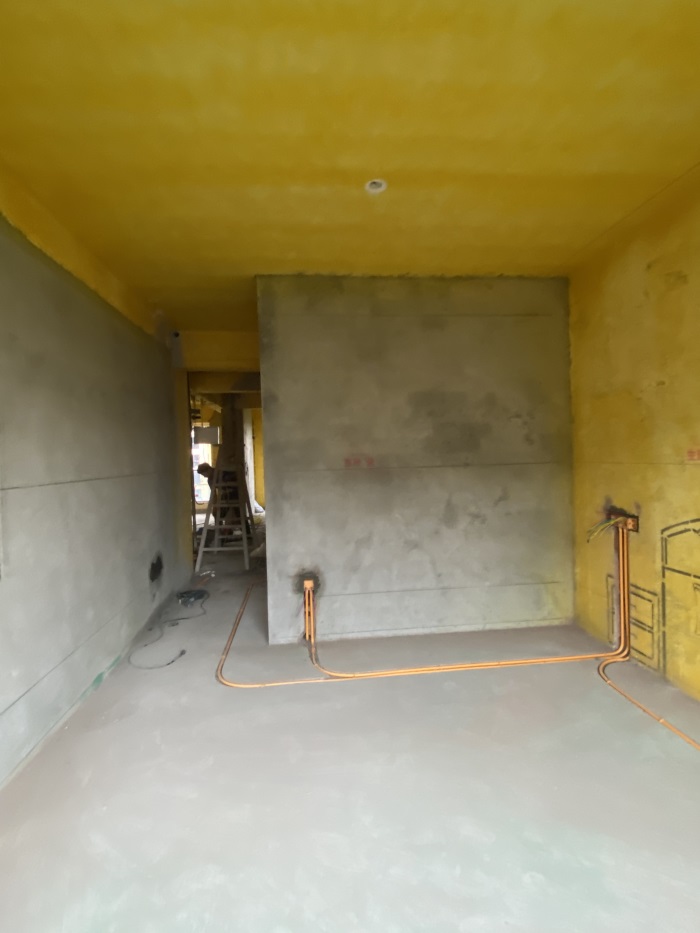

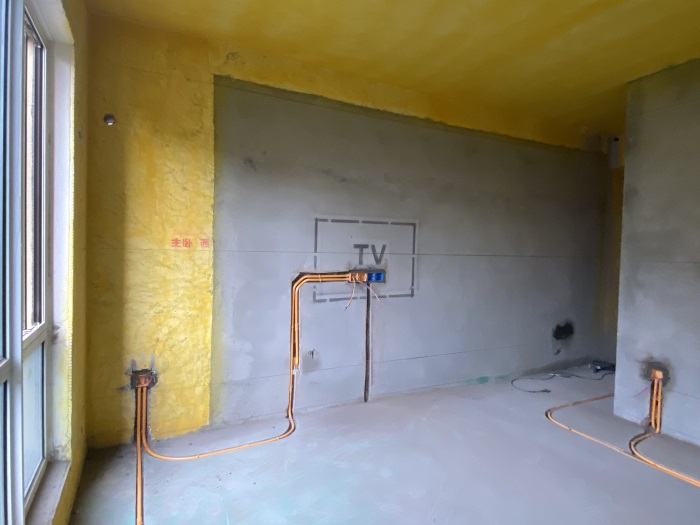

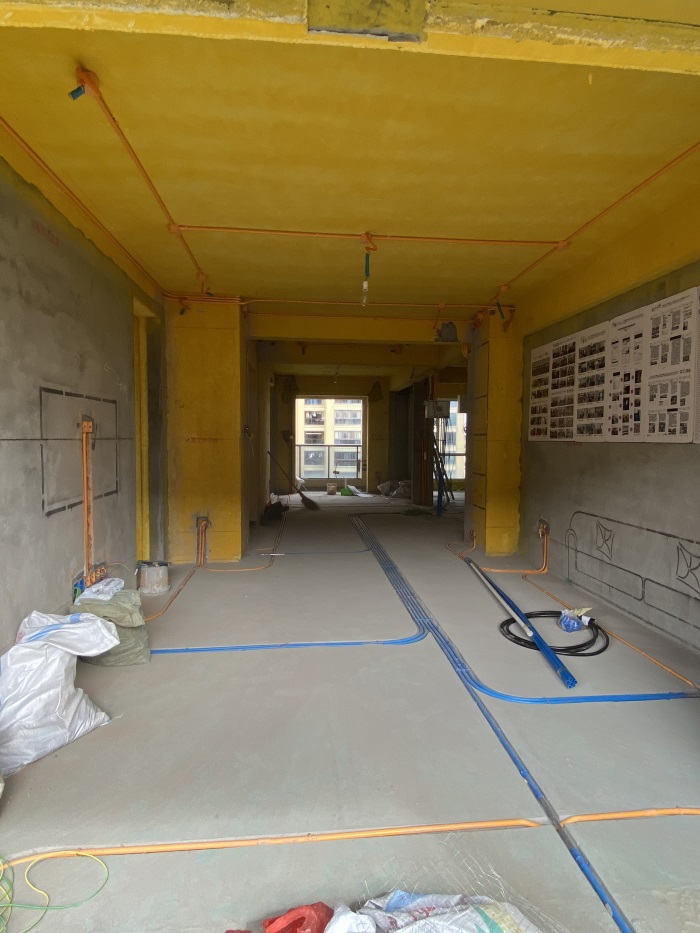

客厅墙面和地面线管，布置横平竖直！

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

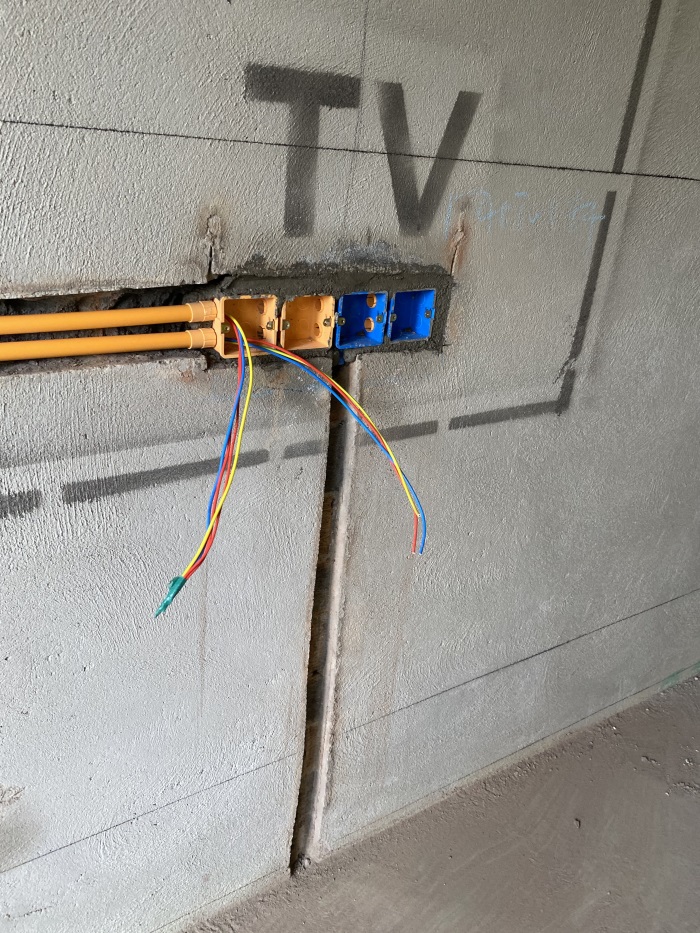

墙面电视线有专门的管道预埋，避免信号干扰。

墙面普通插座离地净高30厘米，强弱电线距离30厘米以上，防止信号干扰！

发表于 2021-10-31 10:08:24

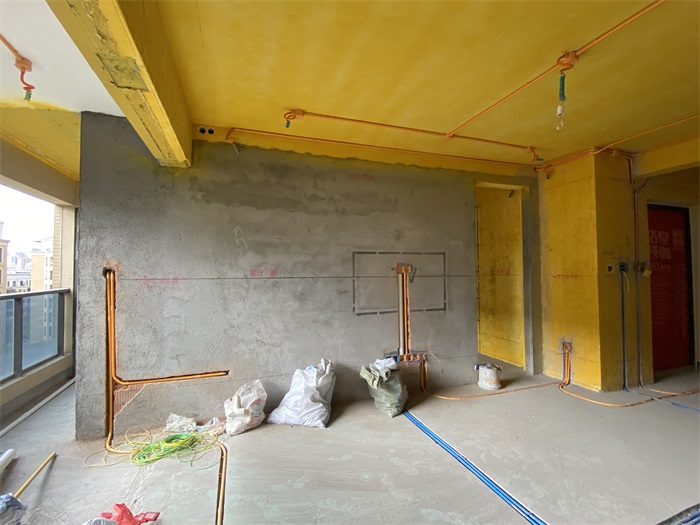

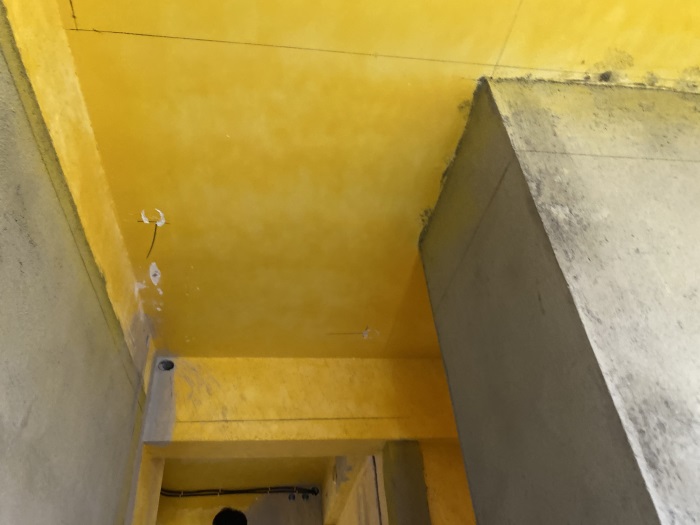

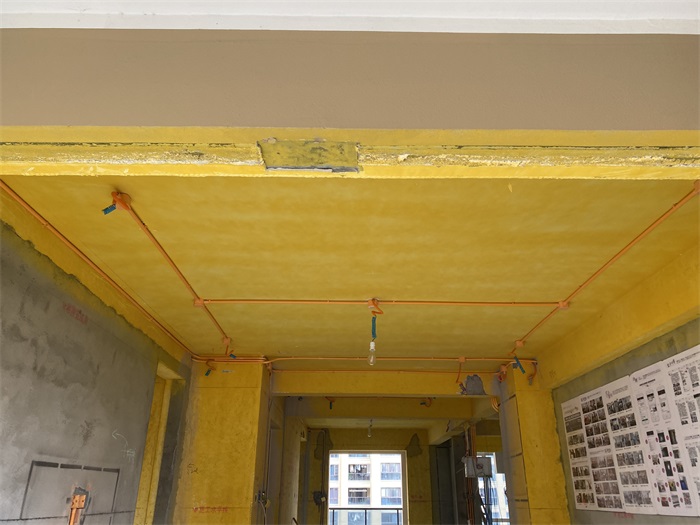

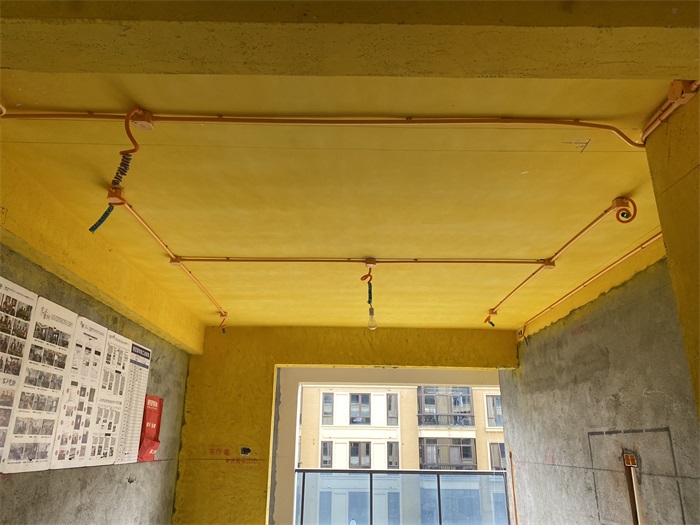

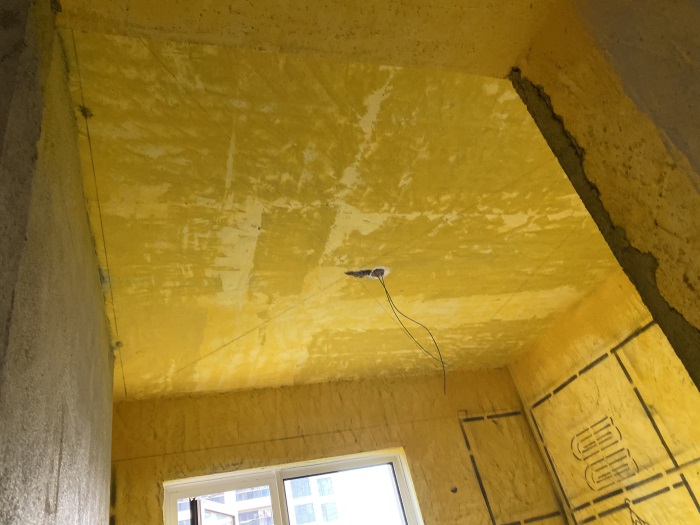

客厅顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

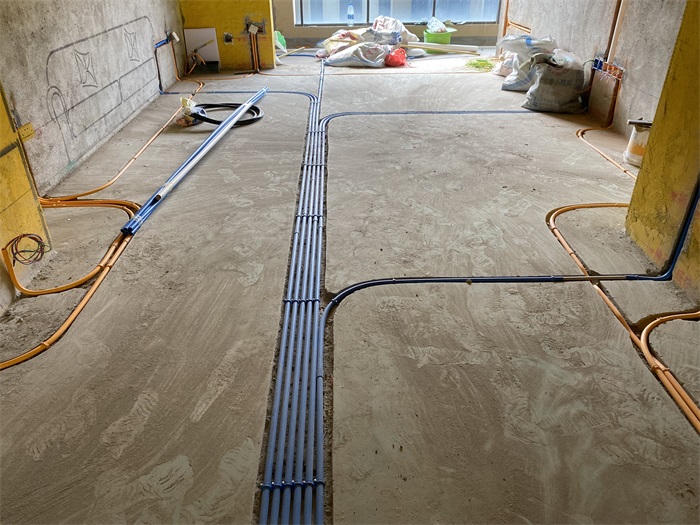

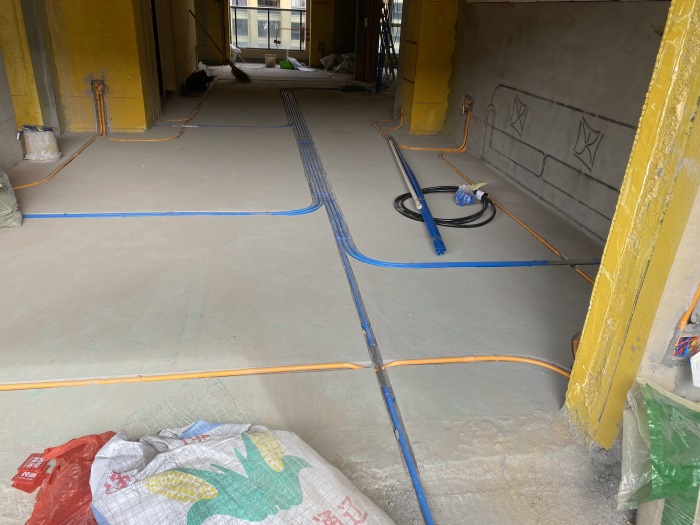

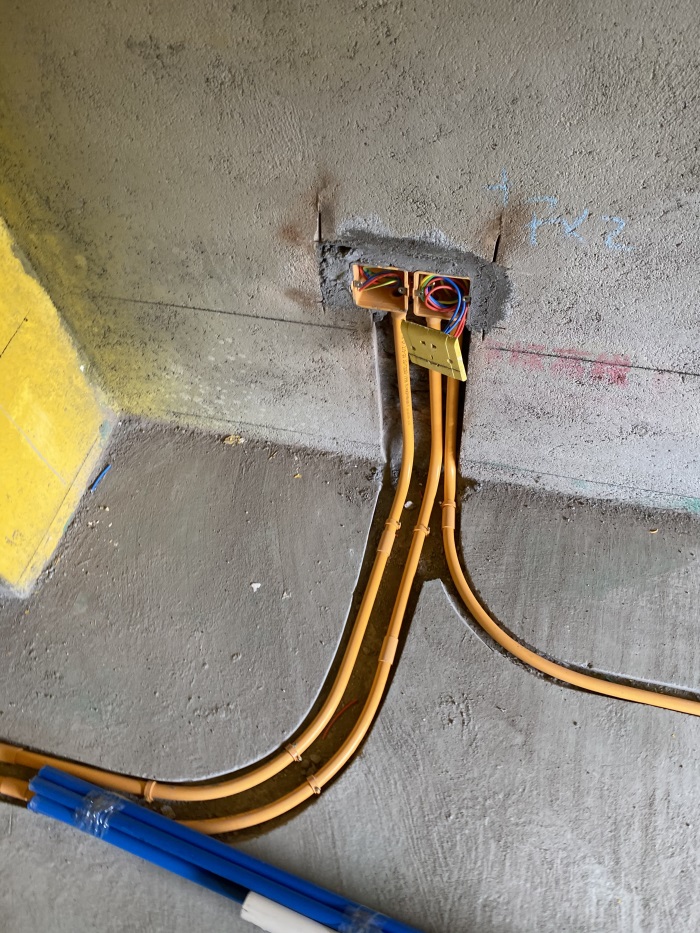

地面线管线管并排2根以上每根相隔1厘米水泥砂浆缝，防止地面空鼓，线管用线固定到位，平整美观，开槽标准，线管低于地面1公分，地面开槽圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

地面线管强弱电线距离30厘米以上，强弱电交接处用金属镀锌管交叉，防止信号干扰！

发表于 2021-10-31 10:09:54

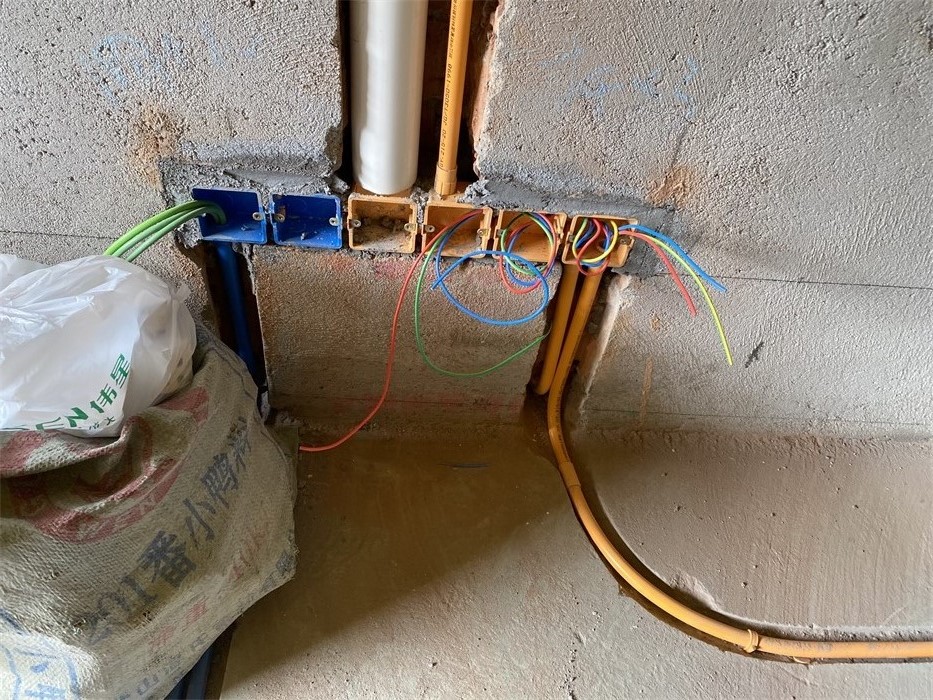

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

发表于 2021-10-31 10:12:02

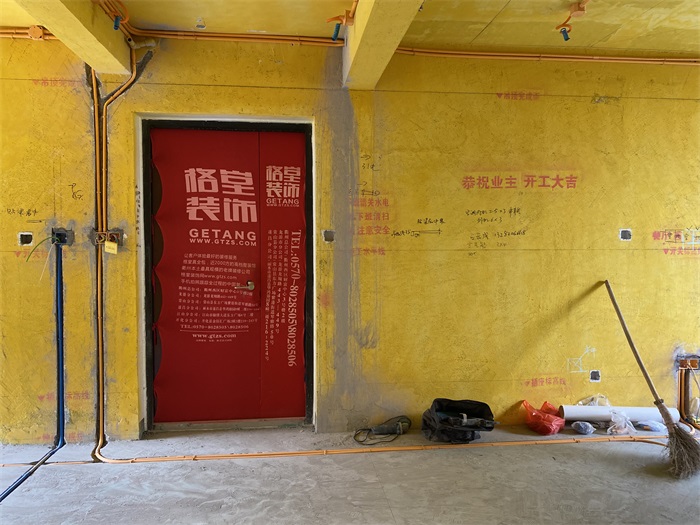

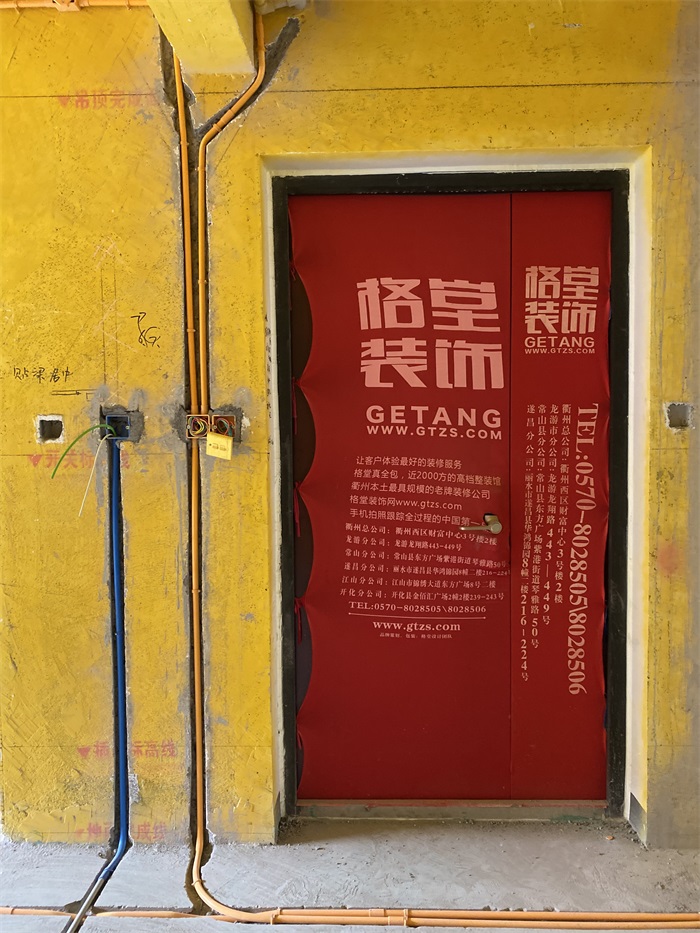

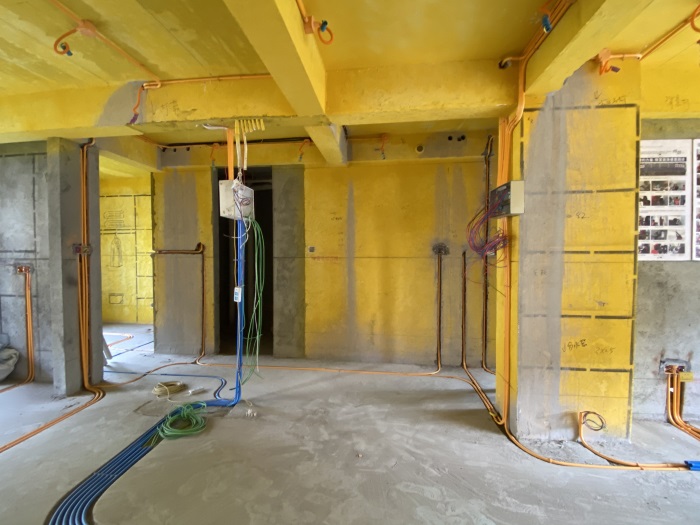

门厅墙面线管布置，横平竖直哦！

墙面开关离地净高1.3米，强弱电线距离30厘米以上，防止信号干扰，特殊情况除外！

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。
