月亮湾沁园7-2-7#125㎡现代——光影之境

发表于 2021-10-31 10:15:35

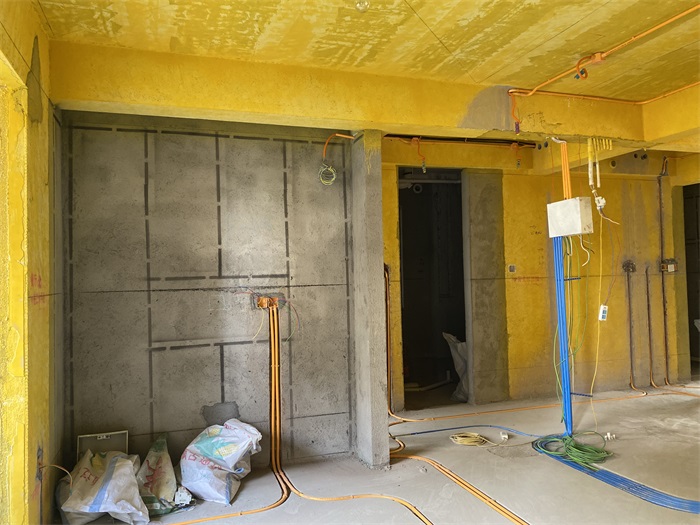

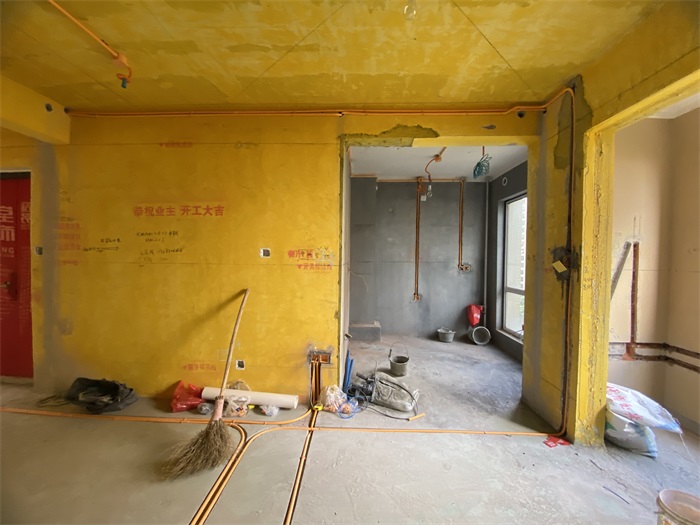

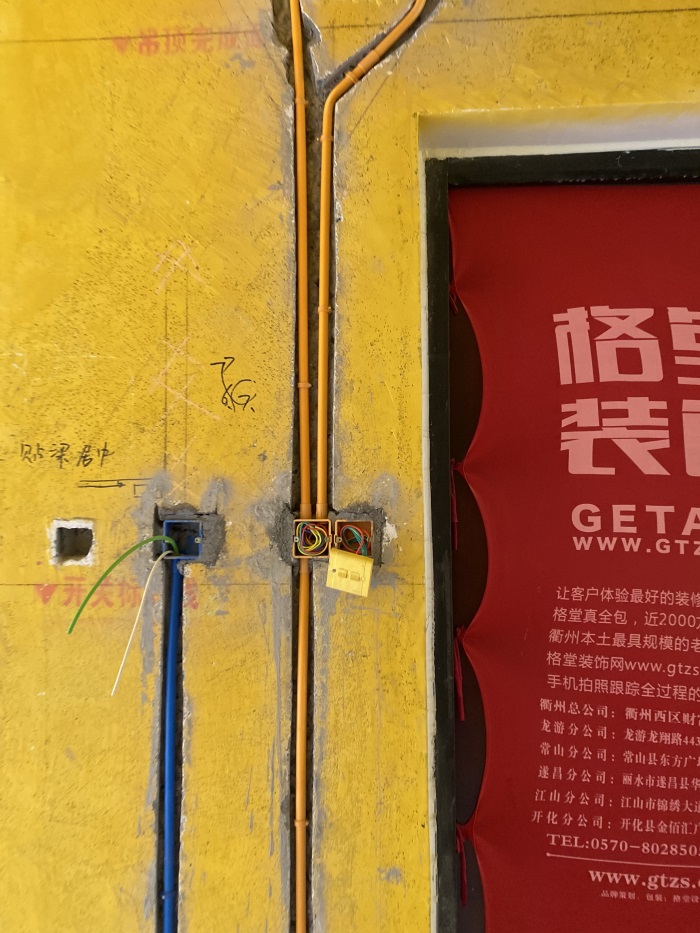

门厅墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

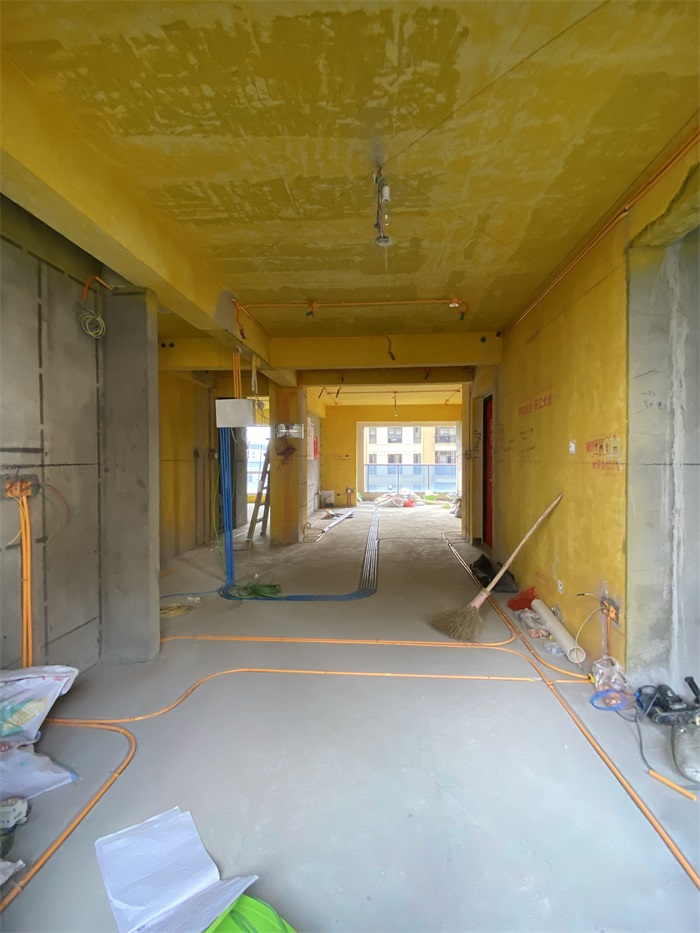

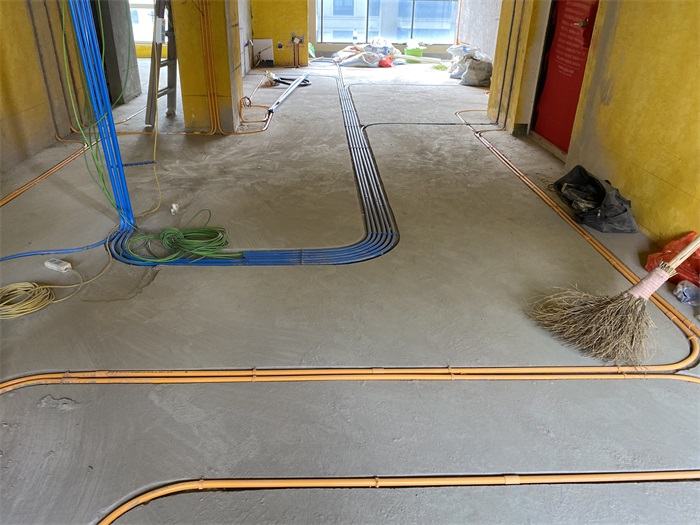

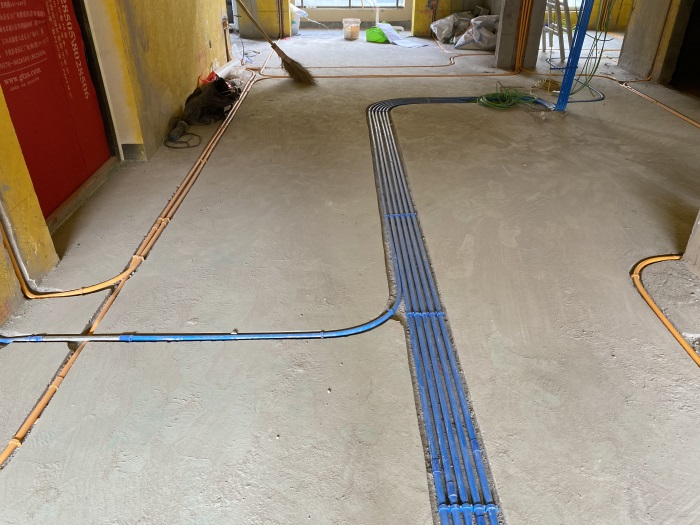

地面线管强弱电线距离30厘米以上，强弱电交接处用金属镀锌管交叉，防止信号干扰！

地面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止地面空鼓，并且开槽标准，线管低于地面1公分，地面开槽圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

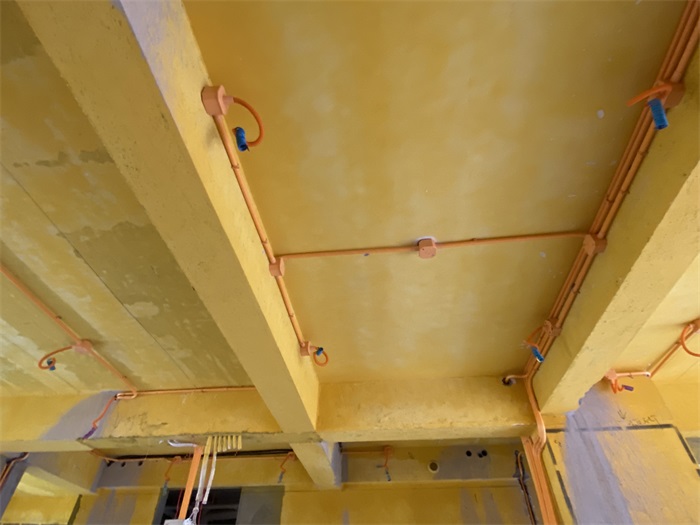

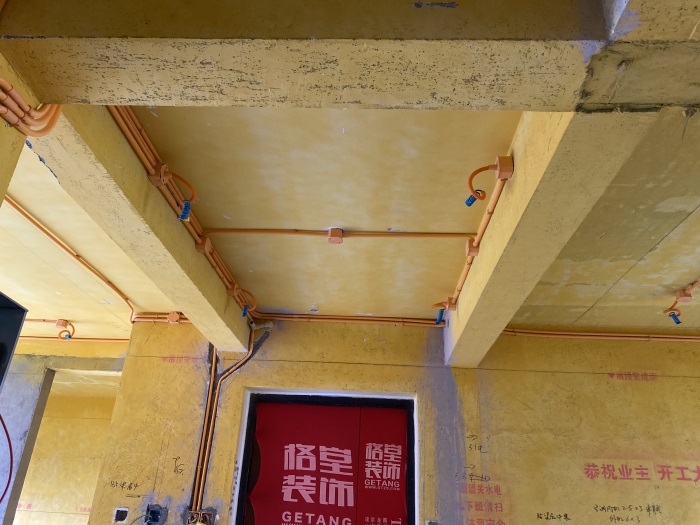

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

发表于 2021-10-31 10:18:23

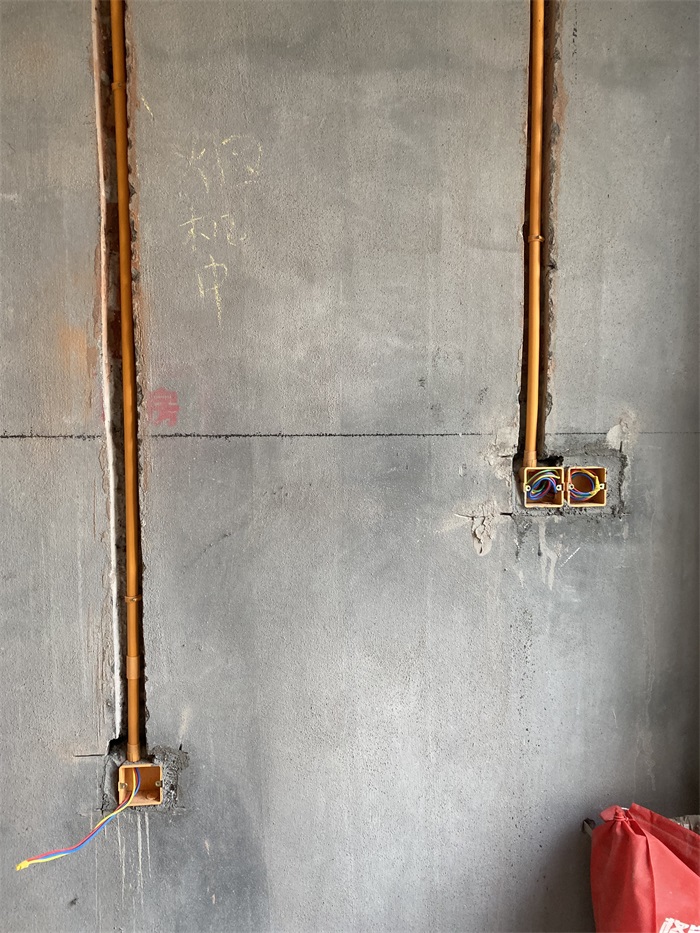

餐厅墙面线管布置平整，开关离地净高1.3米。

墙面普通插座离地净高30厘米。

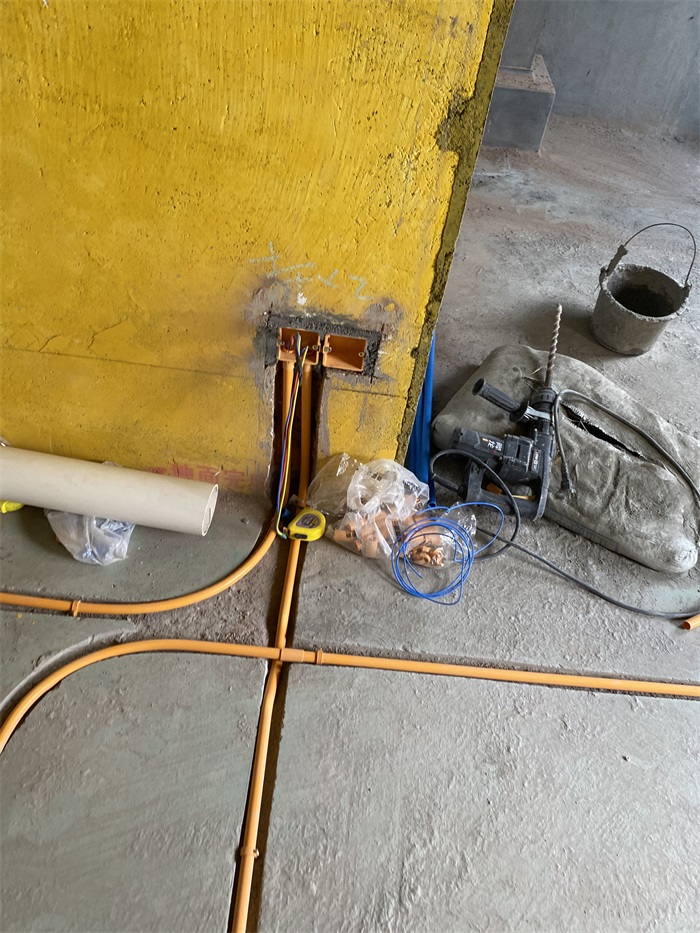

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

发表于 2021-10-31 10:20:47

本帖最后由格堂飞飞于 2021-10-31 10:22 编辑

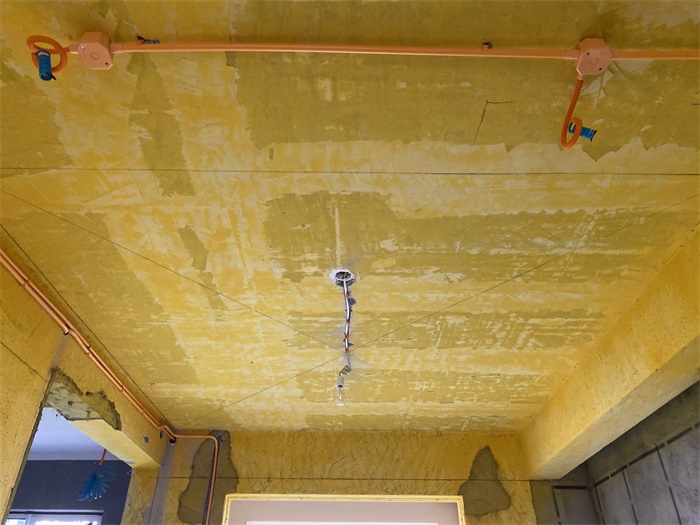

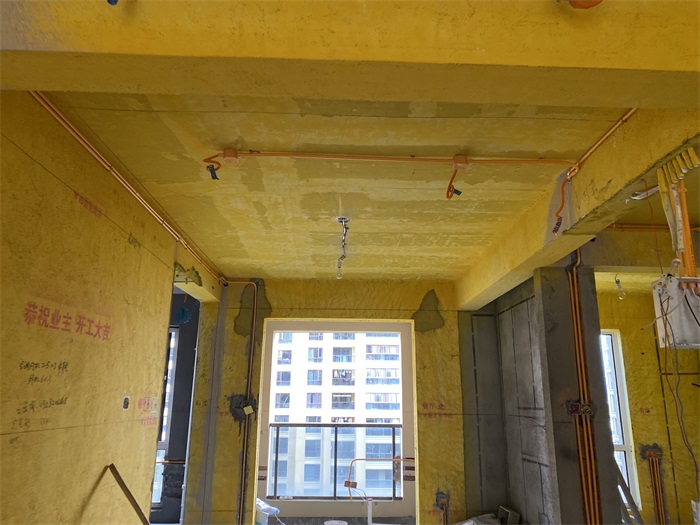

餐厅顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

灯头线套黄腊管保护，防止电线划伤。

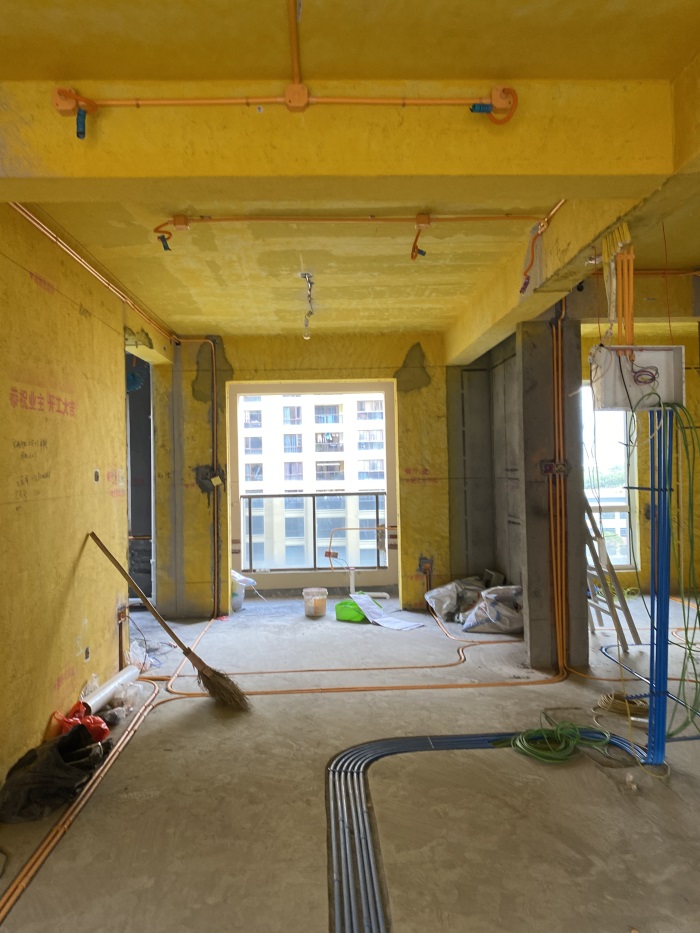

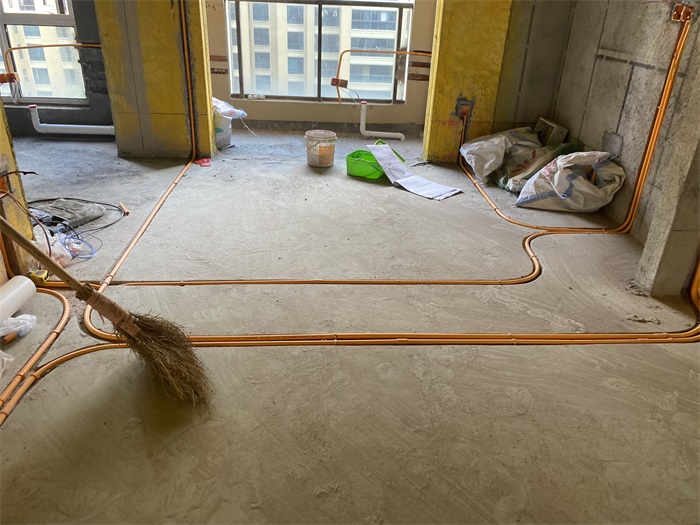

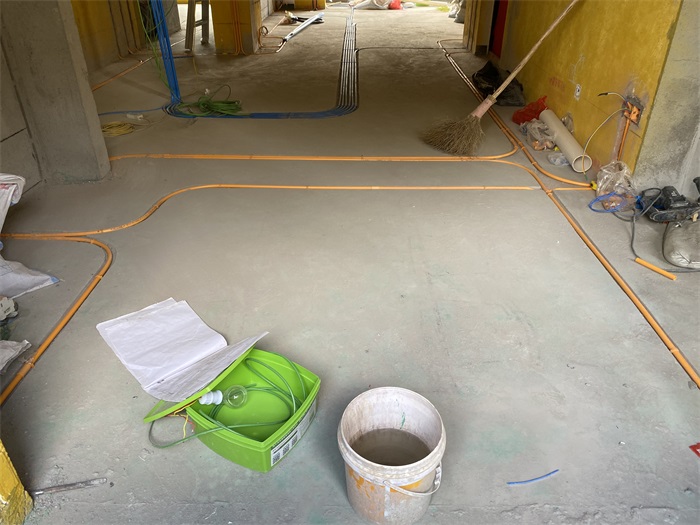

地面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止地面空鼓，地面线管用线卡过道到位，平整美观哦!

地面开槽圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

发表于 2021-10-31 10:23:23

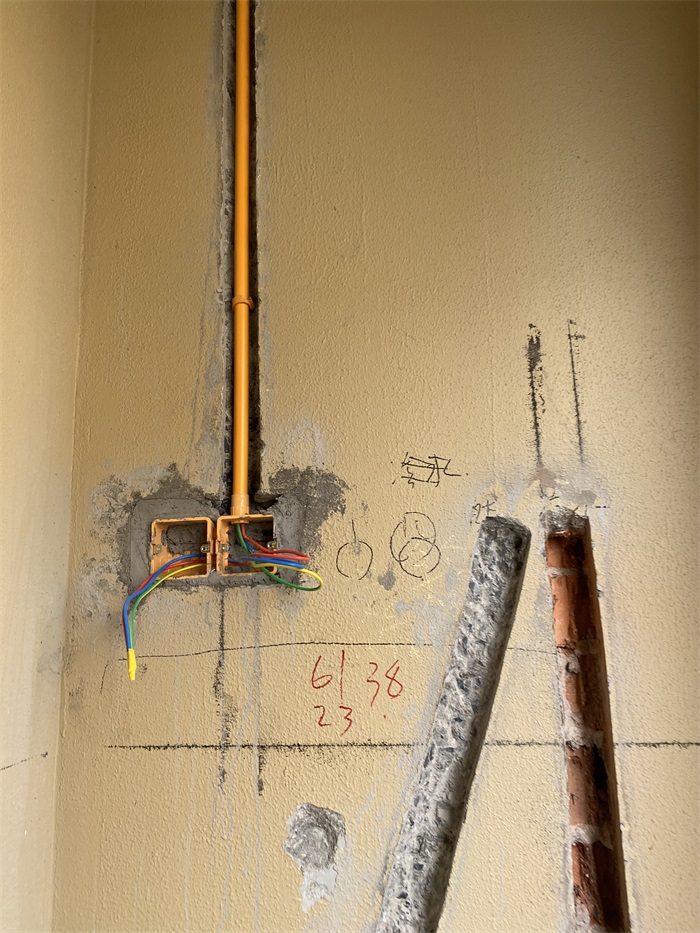

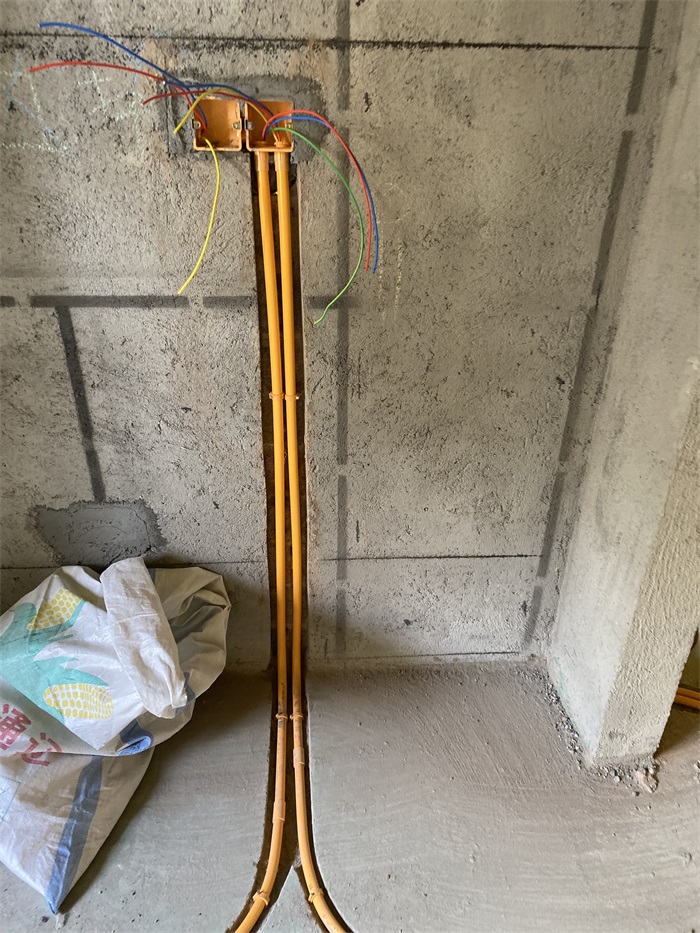

餐厅墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

发表于 2021-10-31 10:24:22

本帖最后由格堂飞飞于 2021-10-31 10:25 编辑

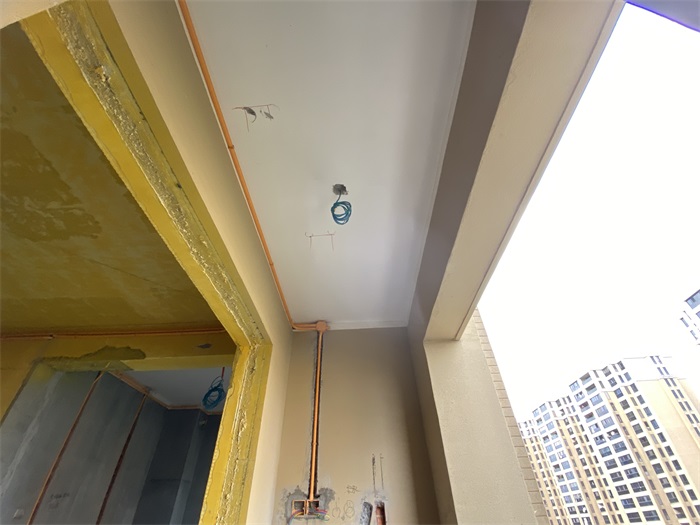

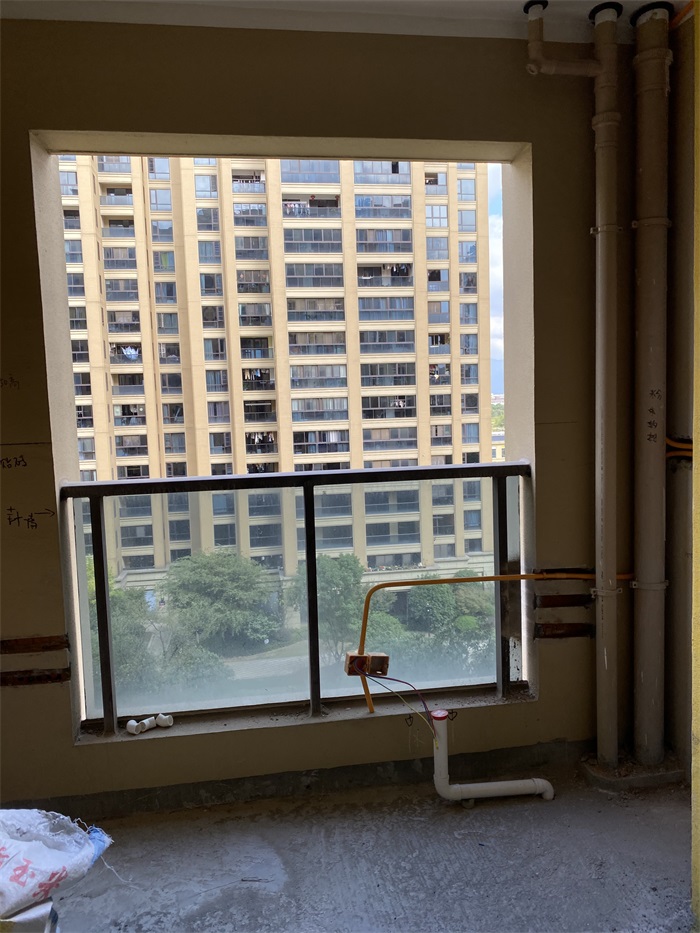

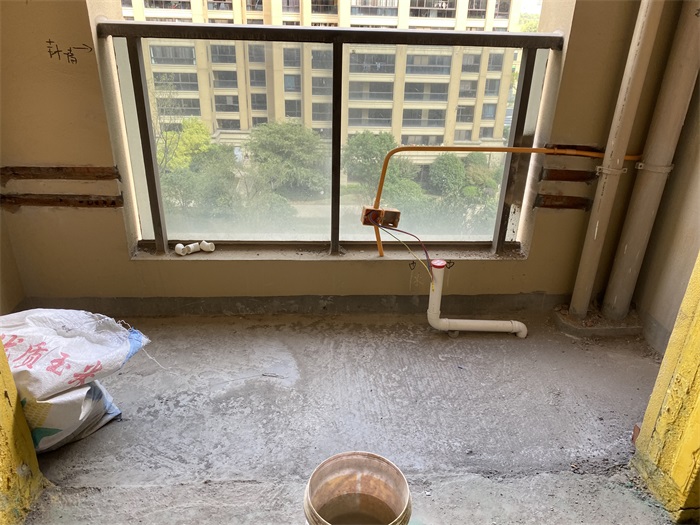

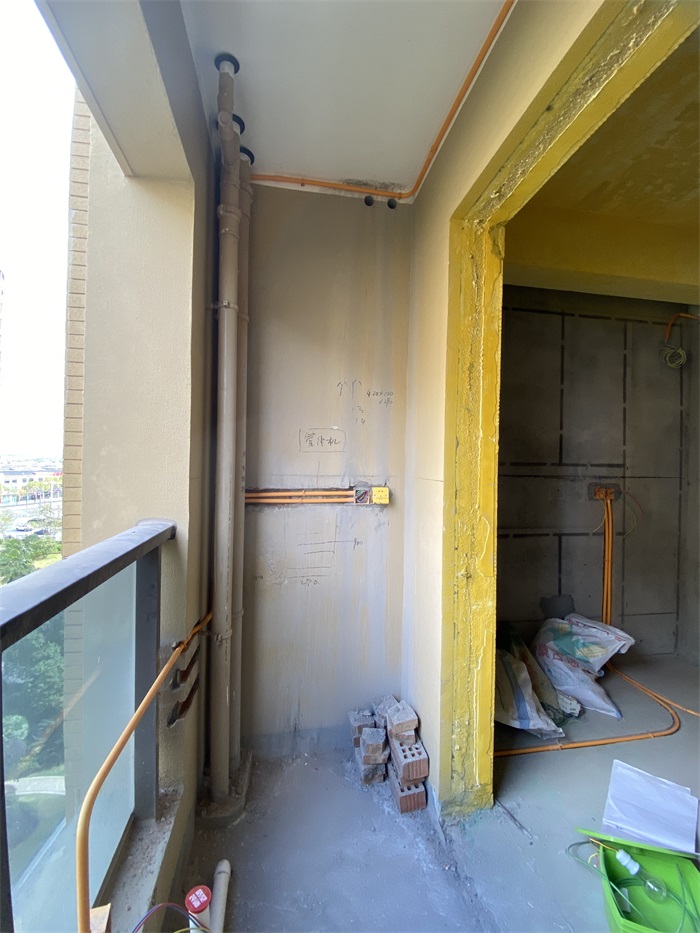

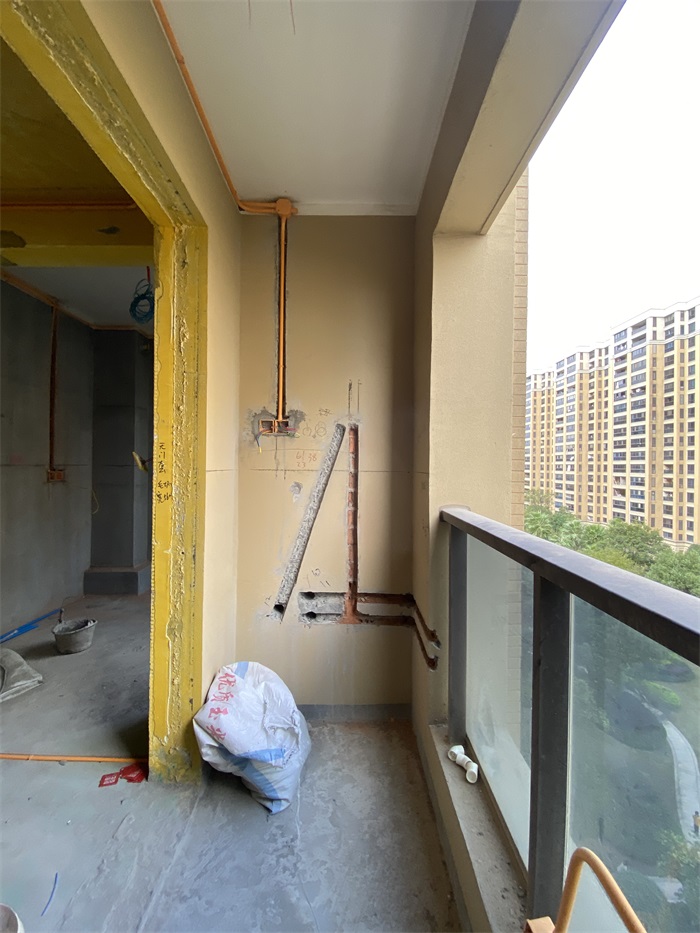

阳台墙面线管布置平整。

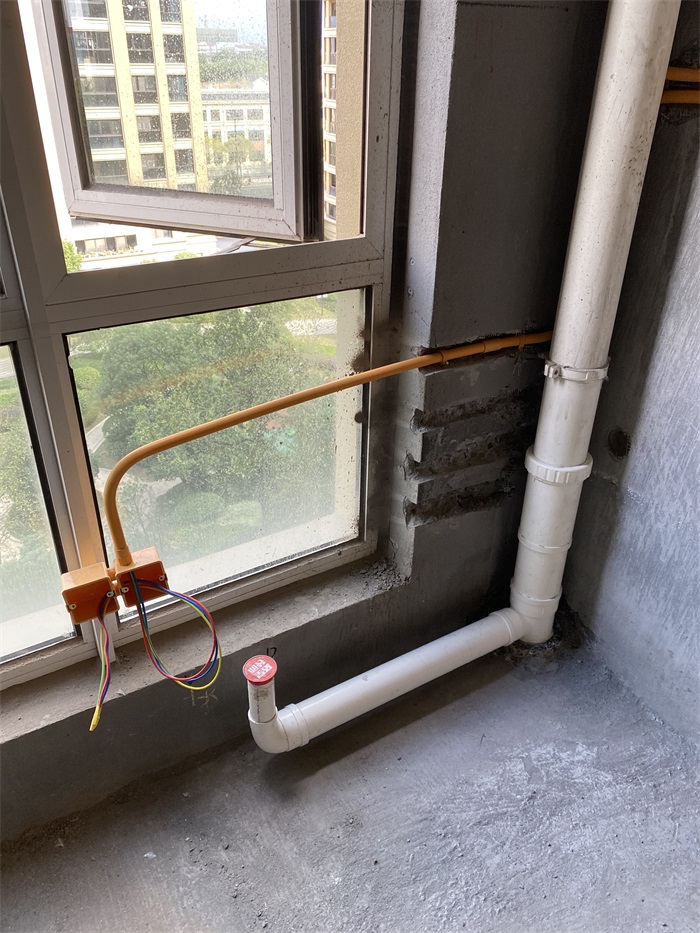

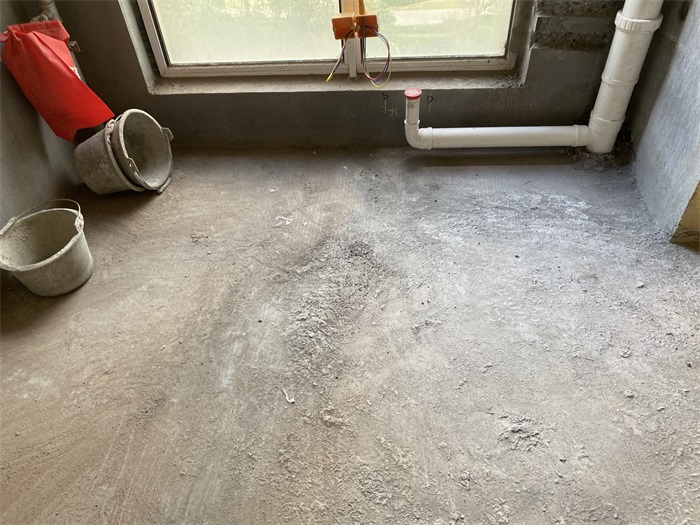

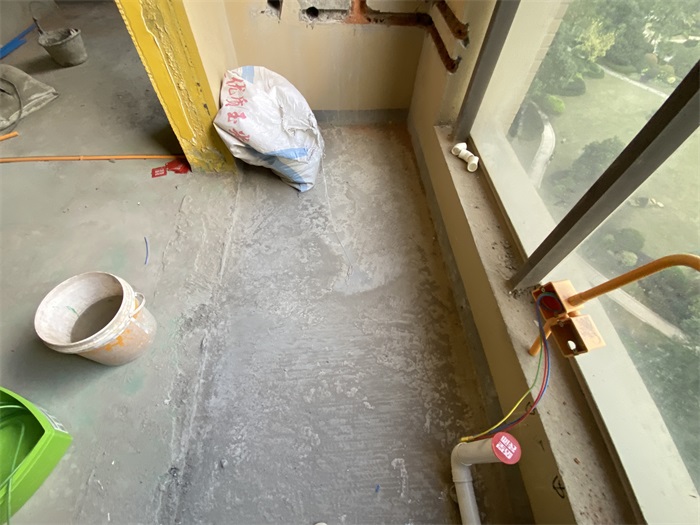

下水管用格堂专用保护盖保护，防止砂石堵塞管道。

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面插座空鼓和脱落！

发表于 2021-10-31 10:27:09

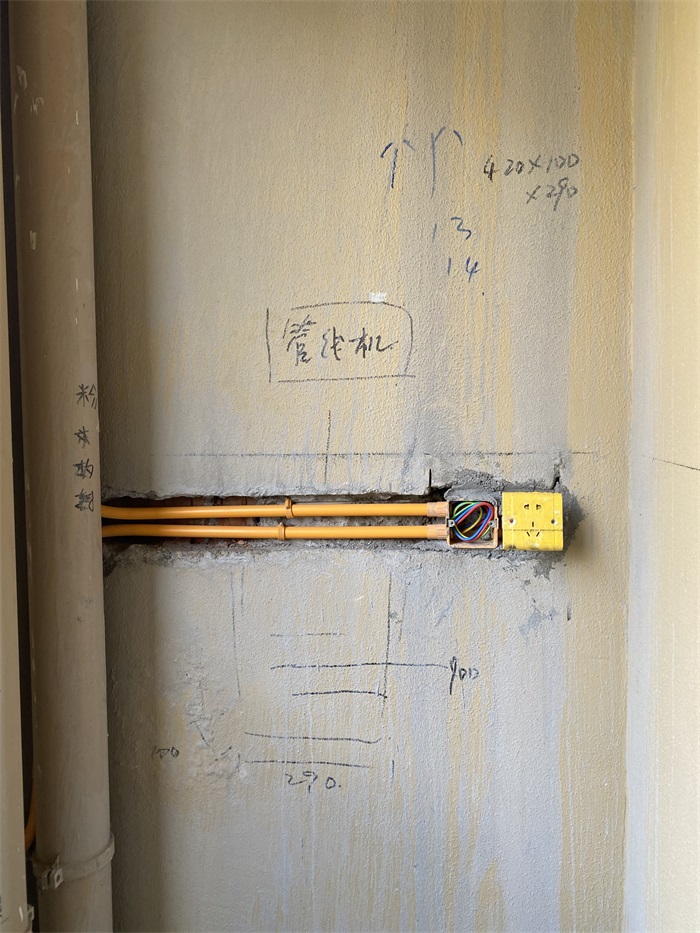

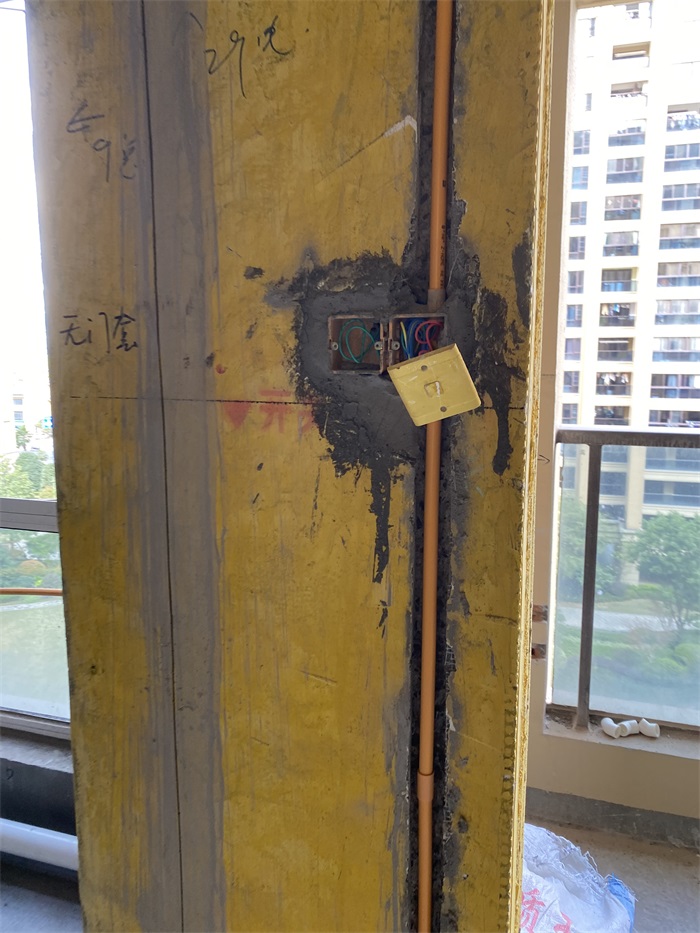

餐厅阳台强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

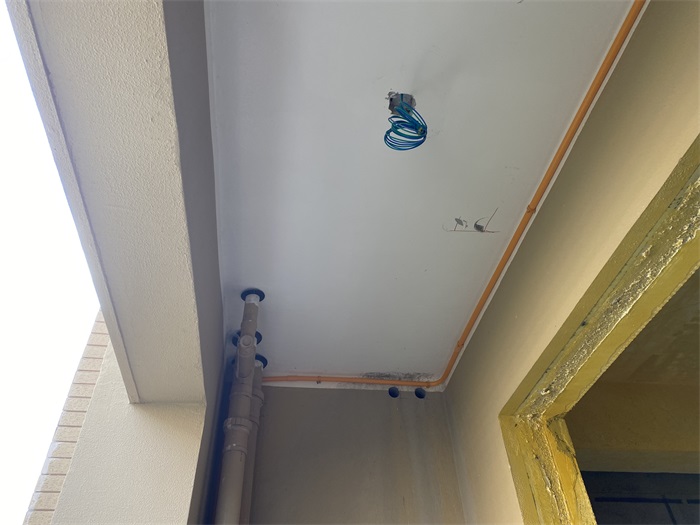

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤。

发表于 2021-10-31 10:28:25

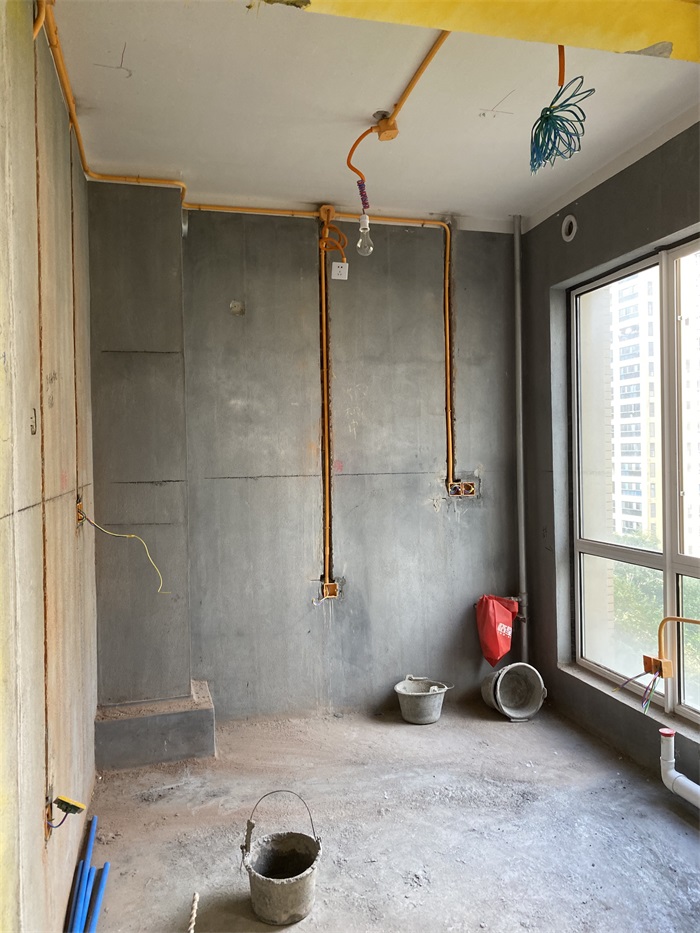

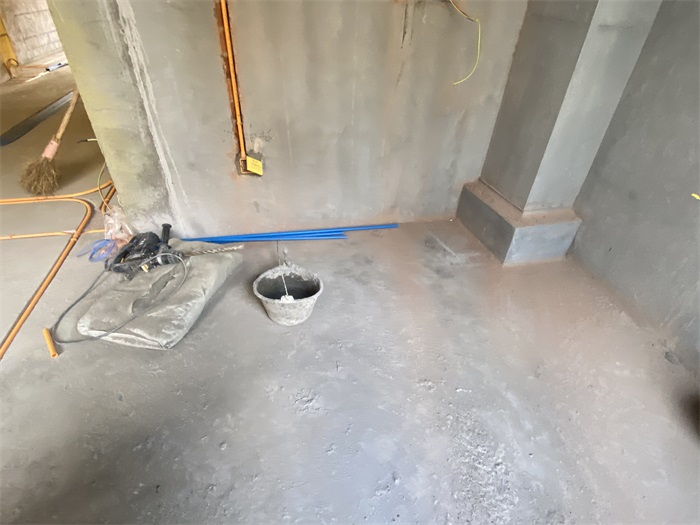

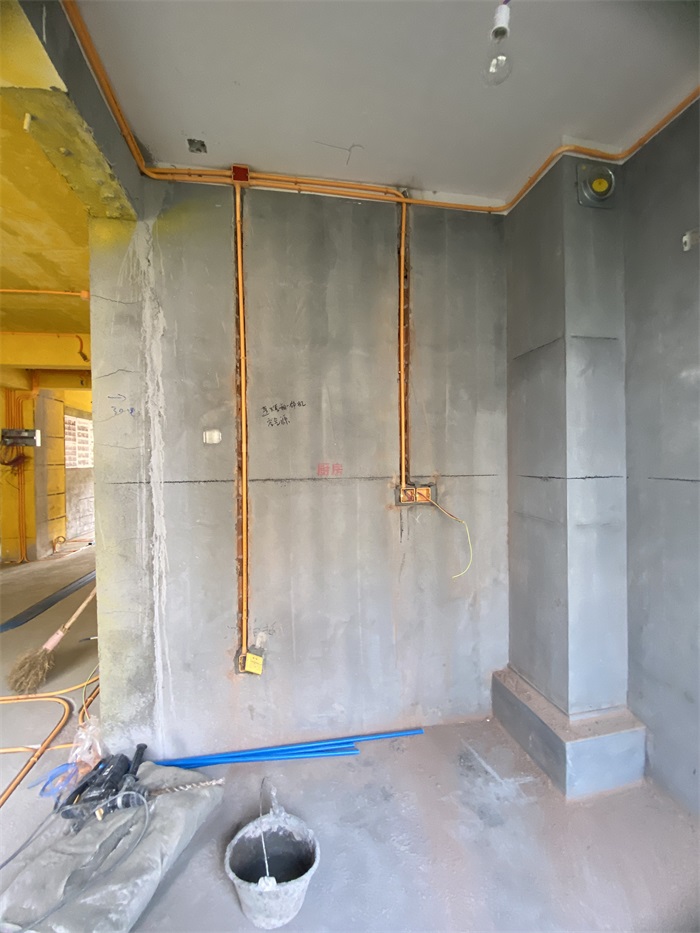

厨房墙面线管布置，横平竖直哦！

发表于 2021-10-31 10:30:48

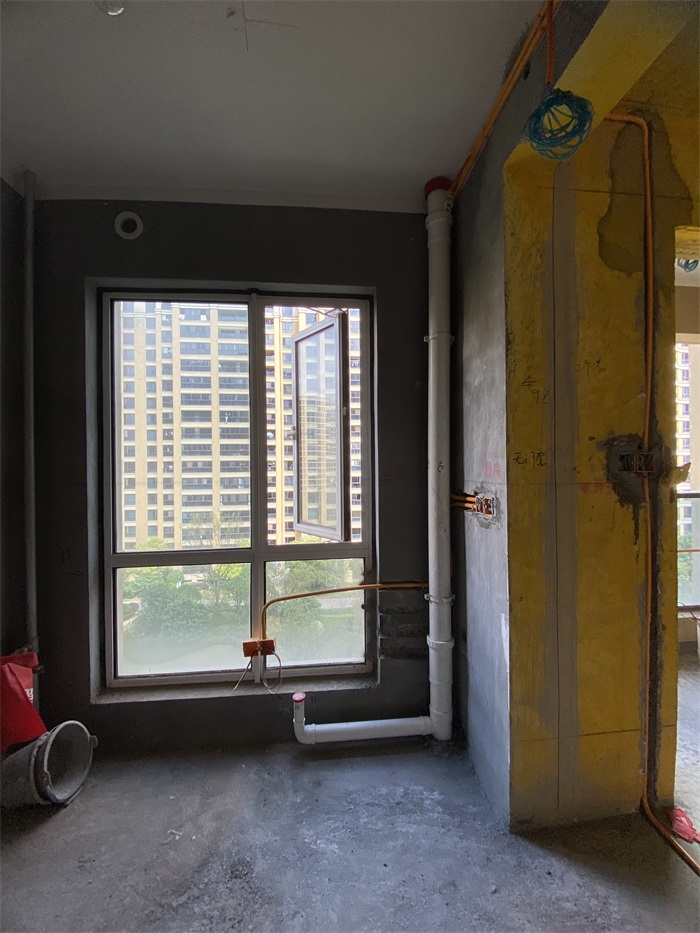

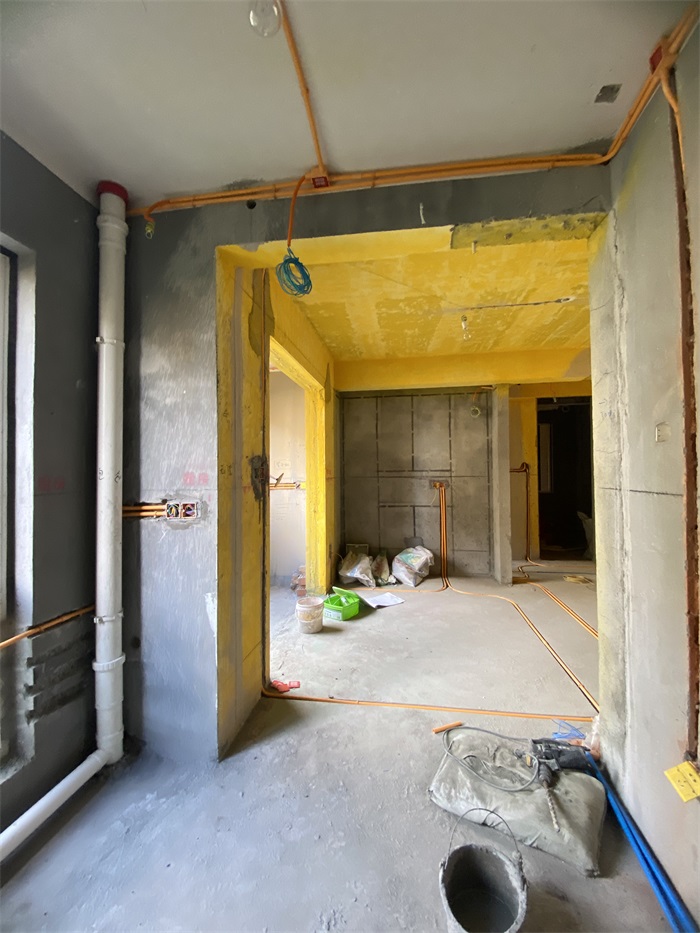

厨房下水管道，用75 的管子，防止堵塞，下水管用格堂专用保护盖保护，防止砂石堵塞管道。

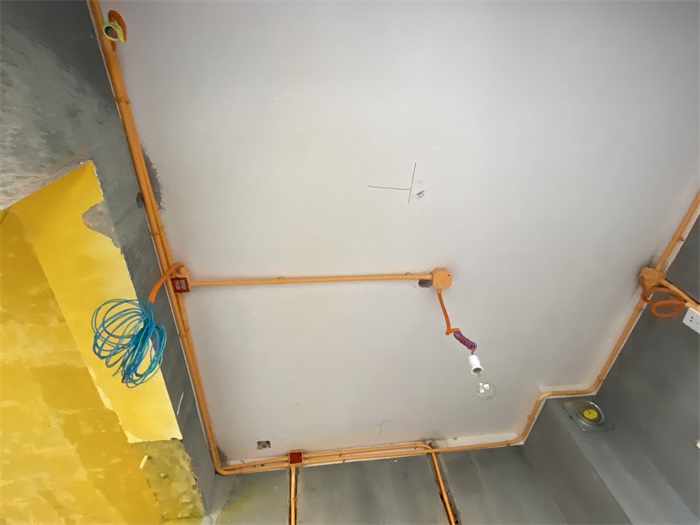

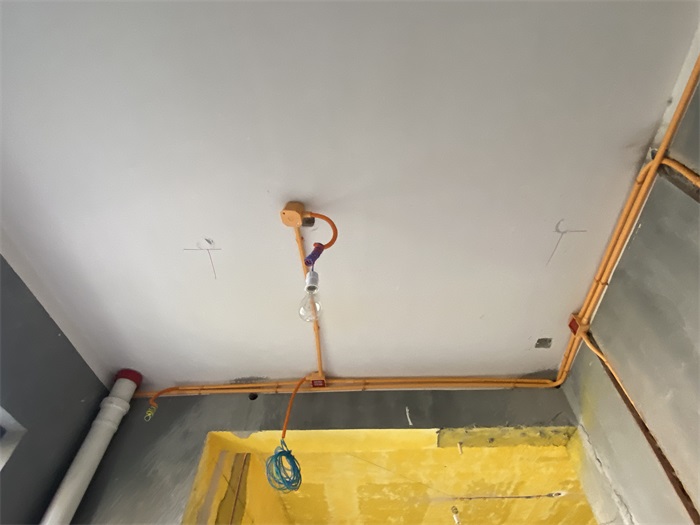

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

发表于 2021-10-31 10:32:47

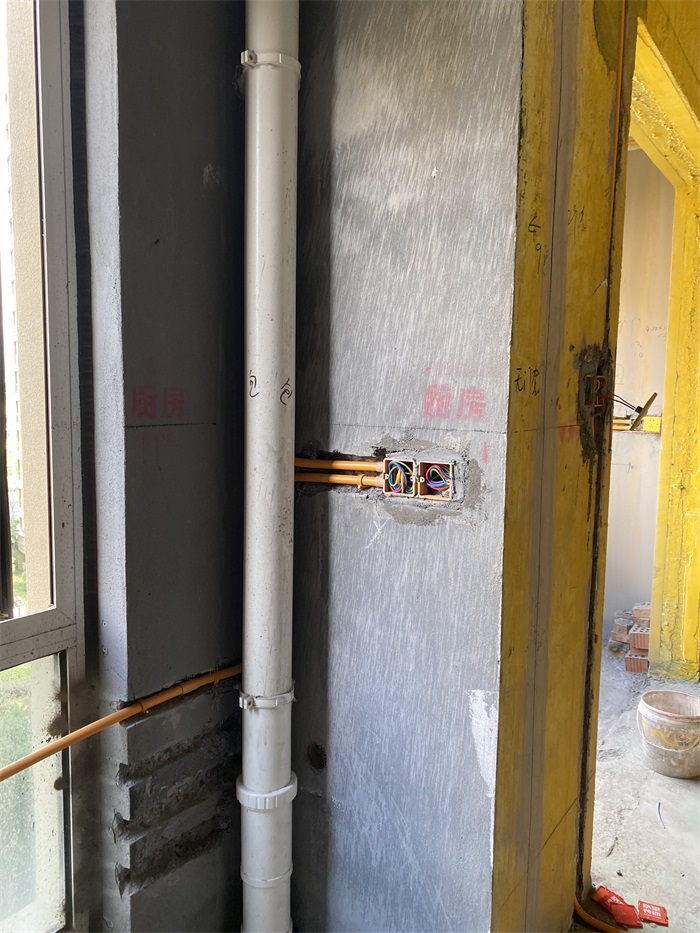

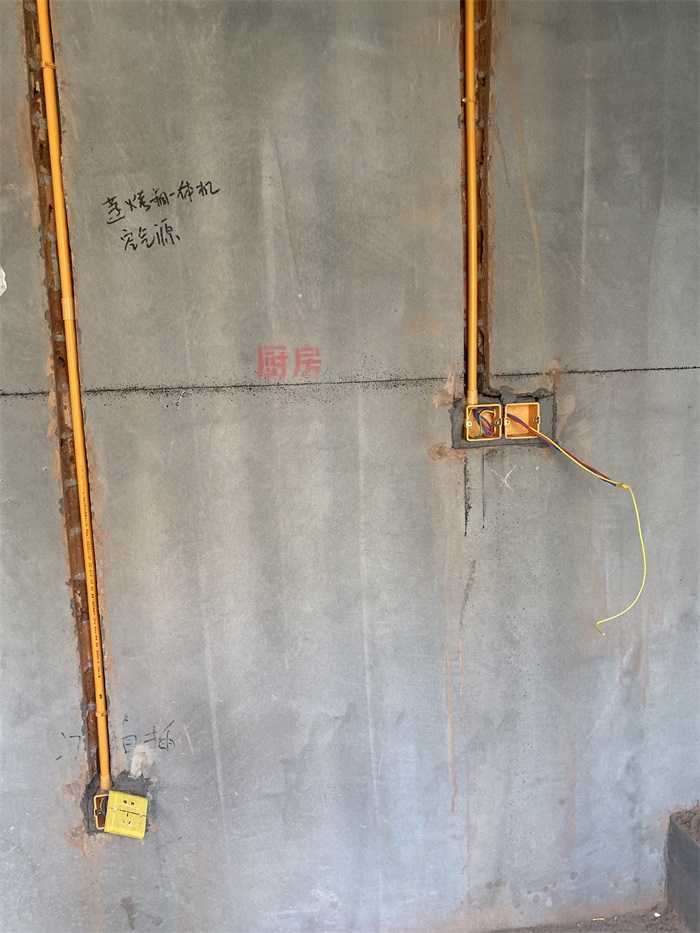

厨房强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

发表于 2021-10-31 10:35:41

本帖最后由格堂飞飞于 2021-10-31 10:38 编辑

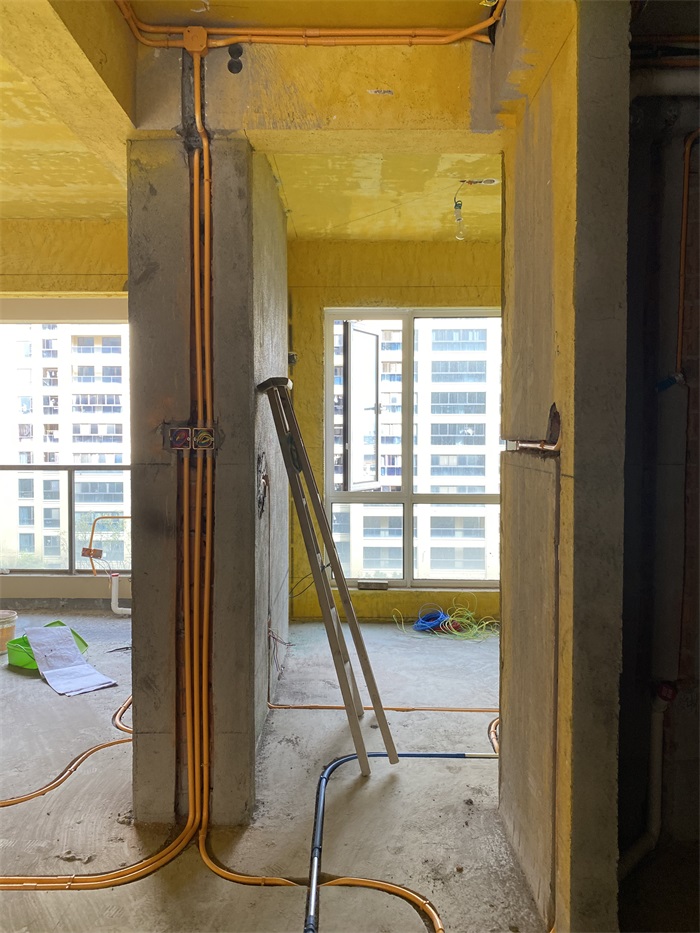

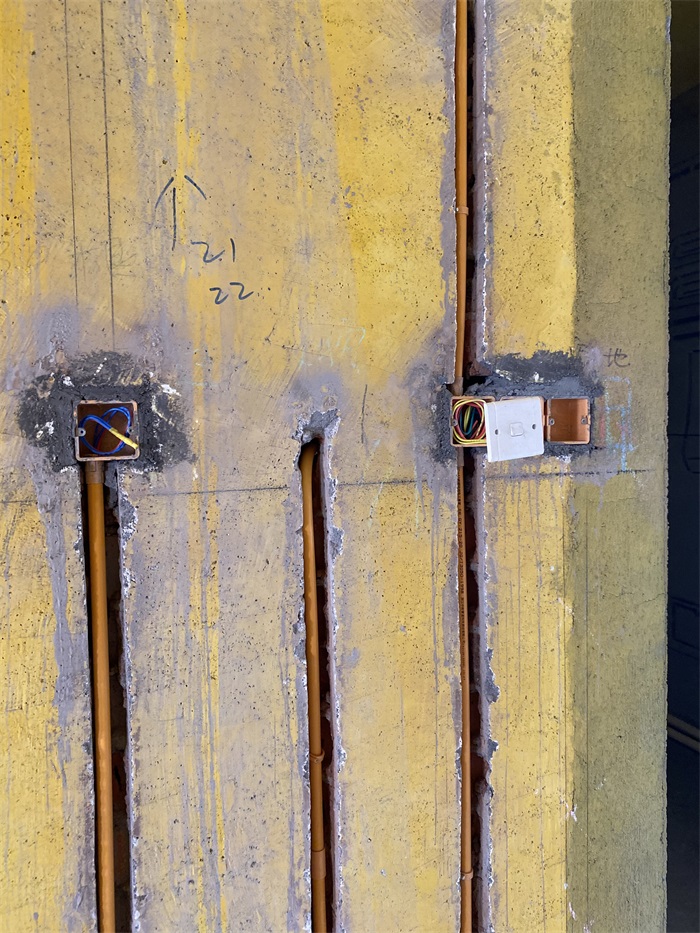

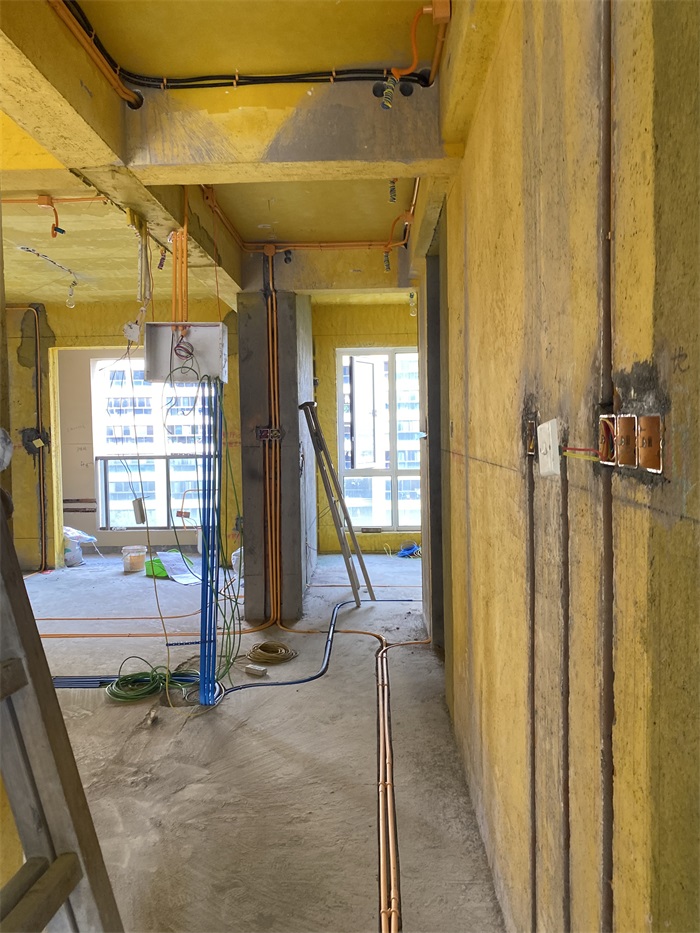

房间过道墙面开关离地净高1.3米,线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热,强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

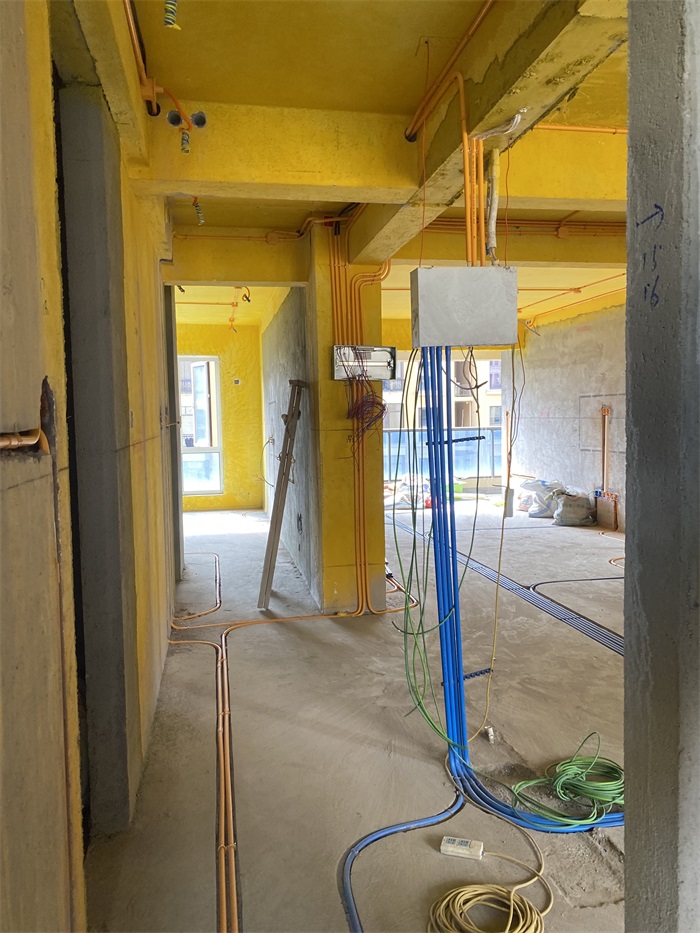

配电箱和弱电箱线管，布置横平竖直哦!
