南荷悦里5-3-70#110㎡现代原木风——木之源 光之序

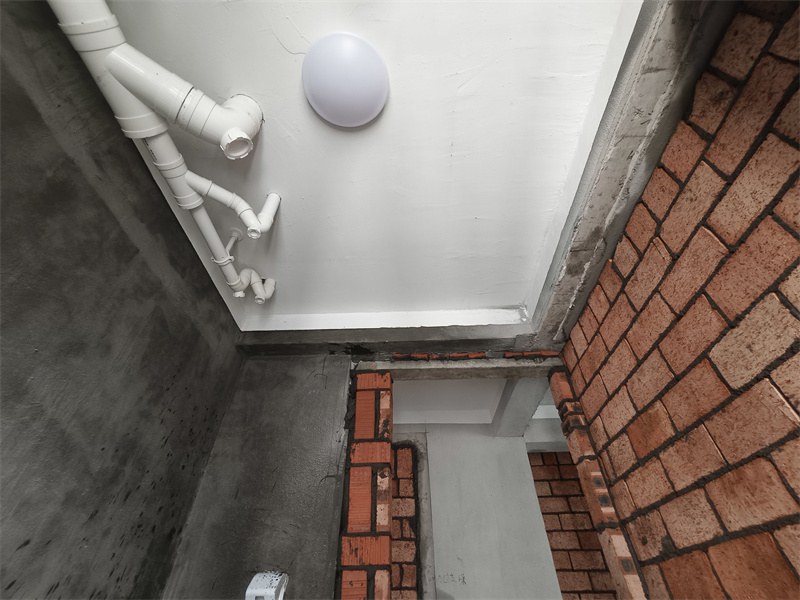

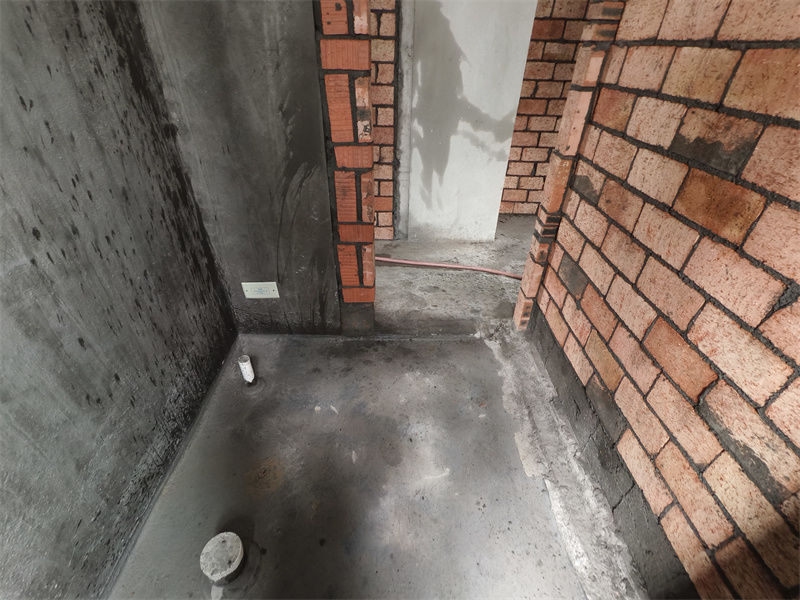

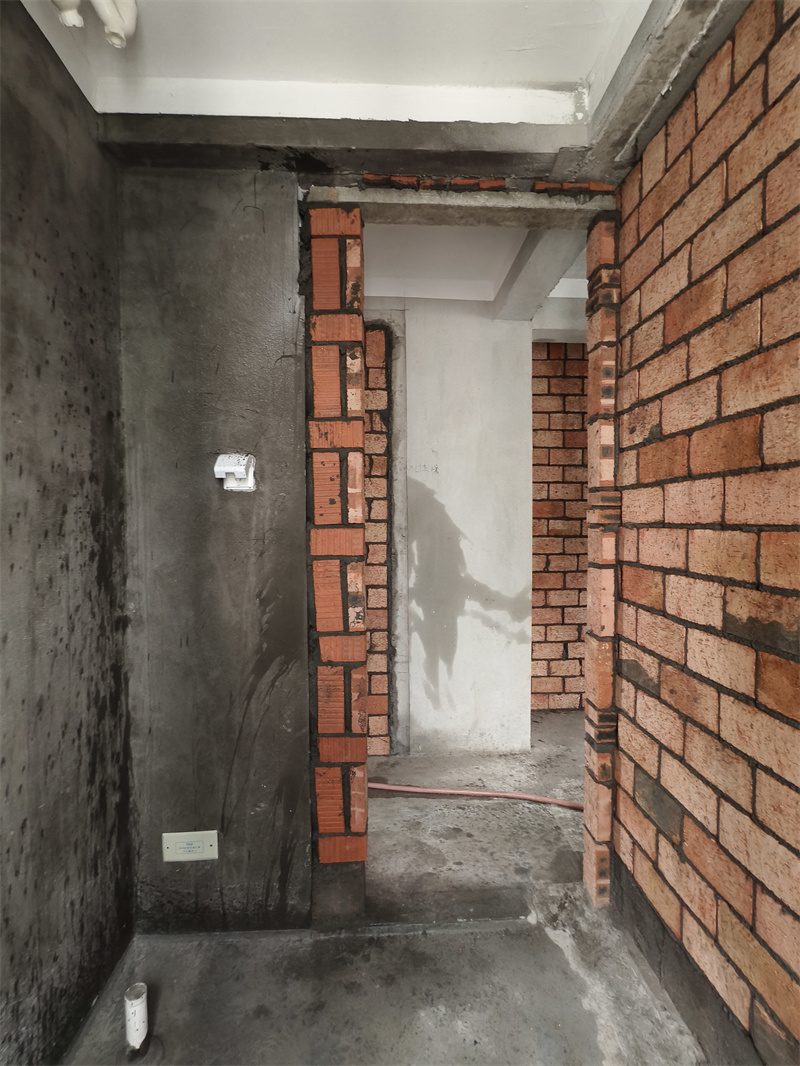

内卫对角

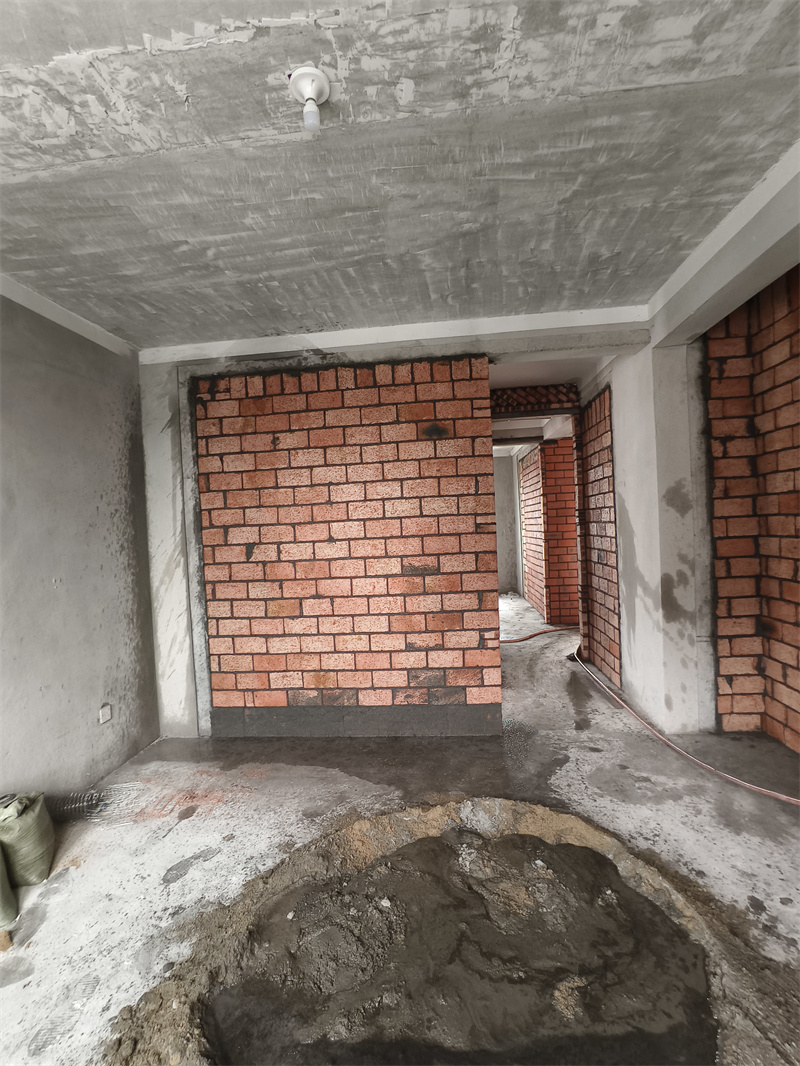

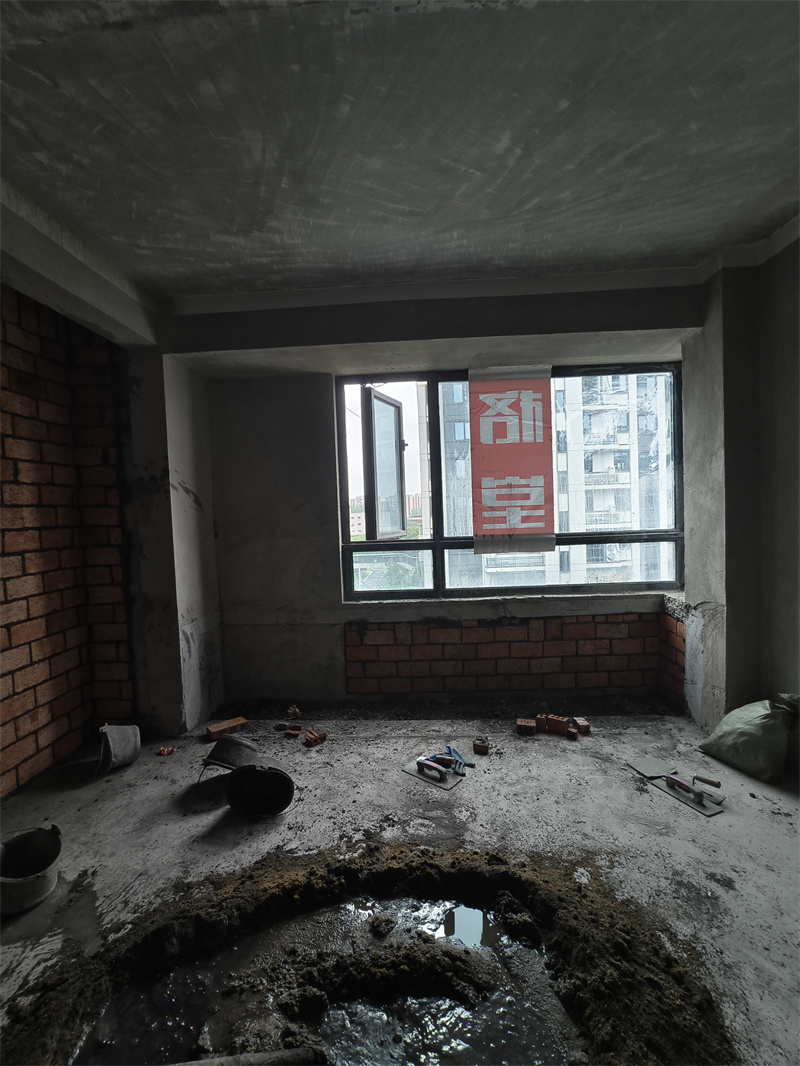

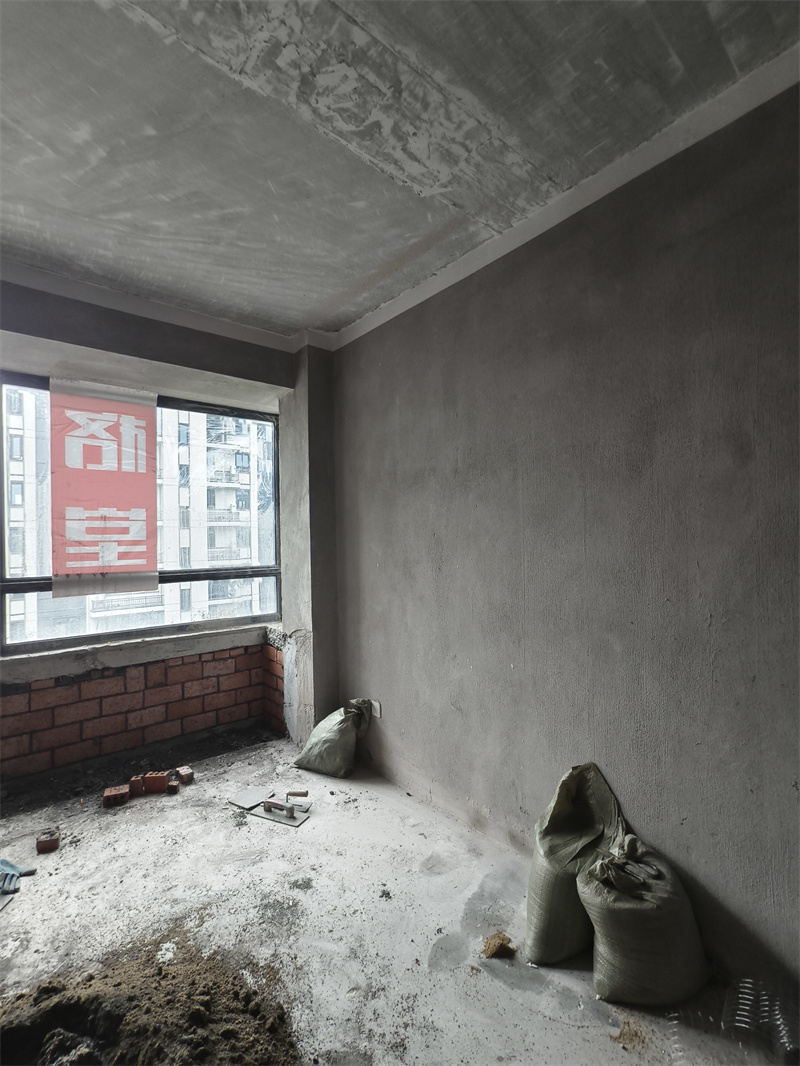

主卧

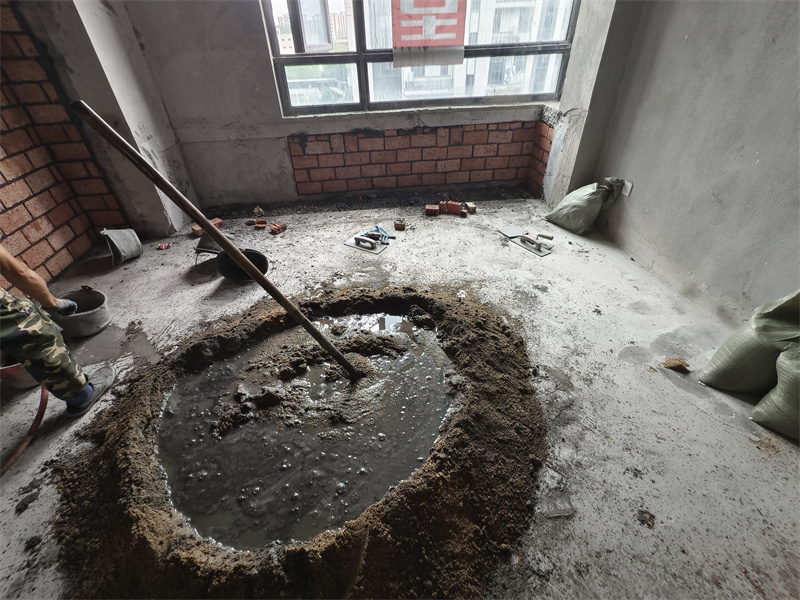

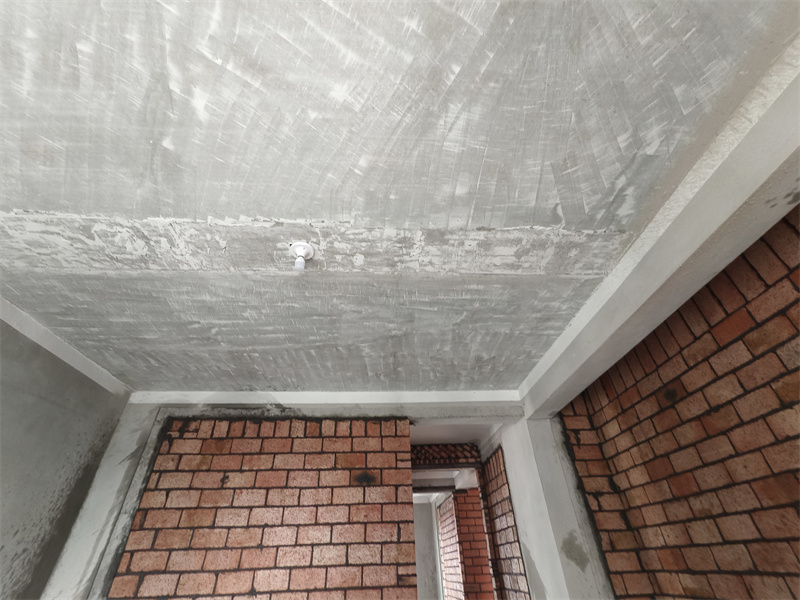

主卧对角

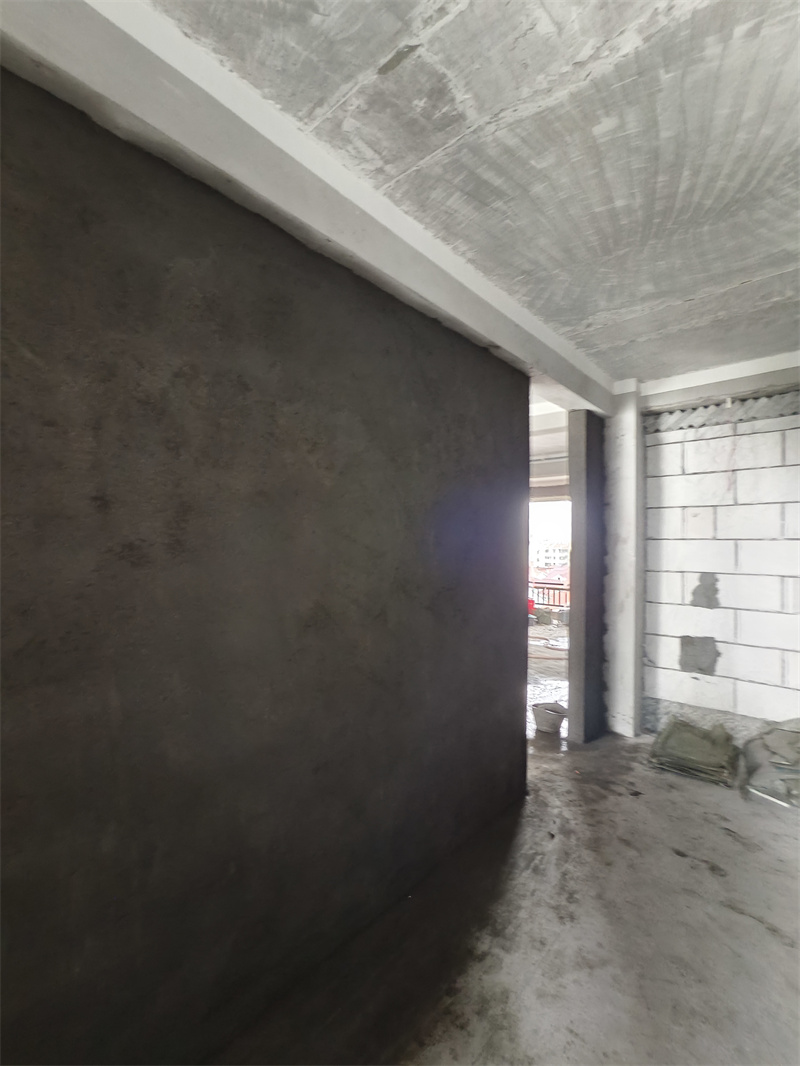

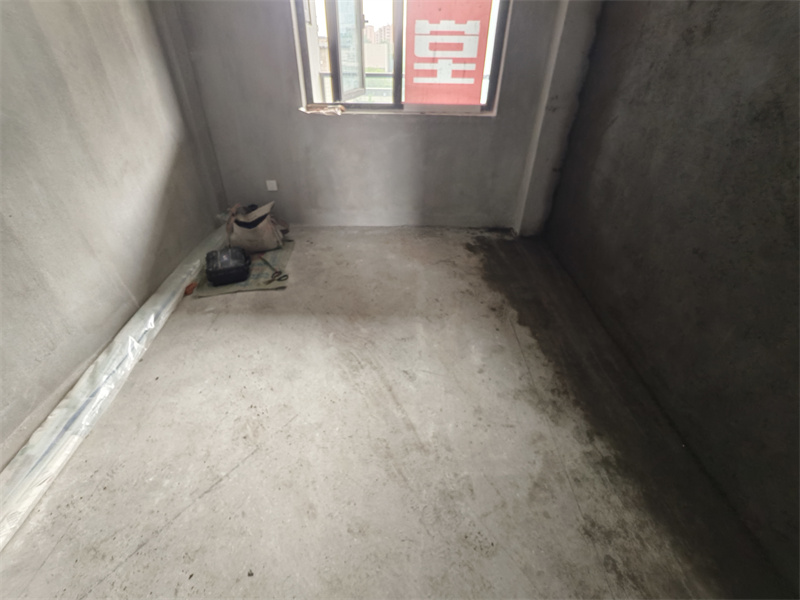

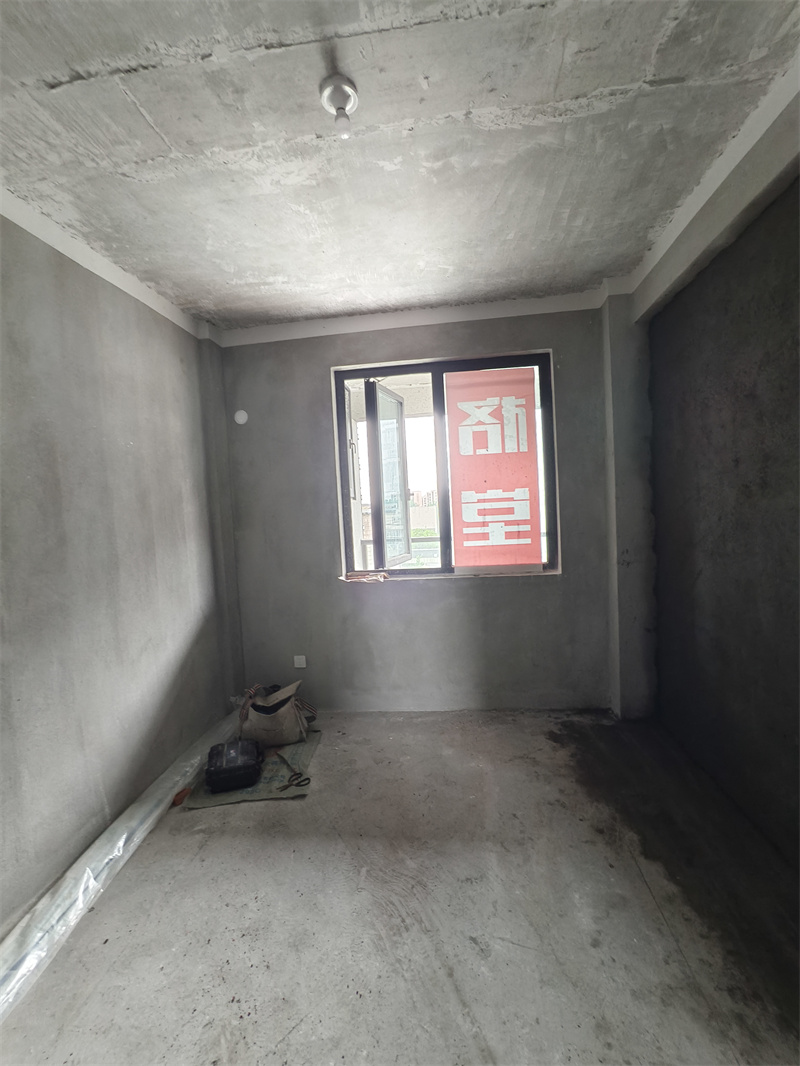

南次卧

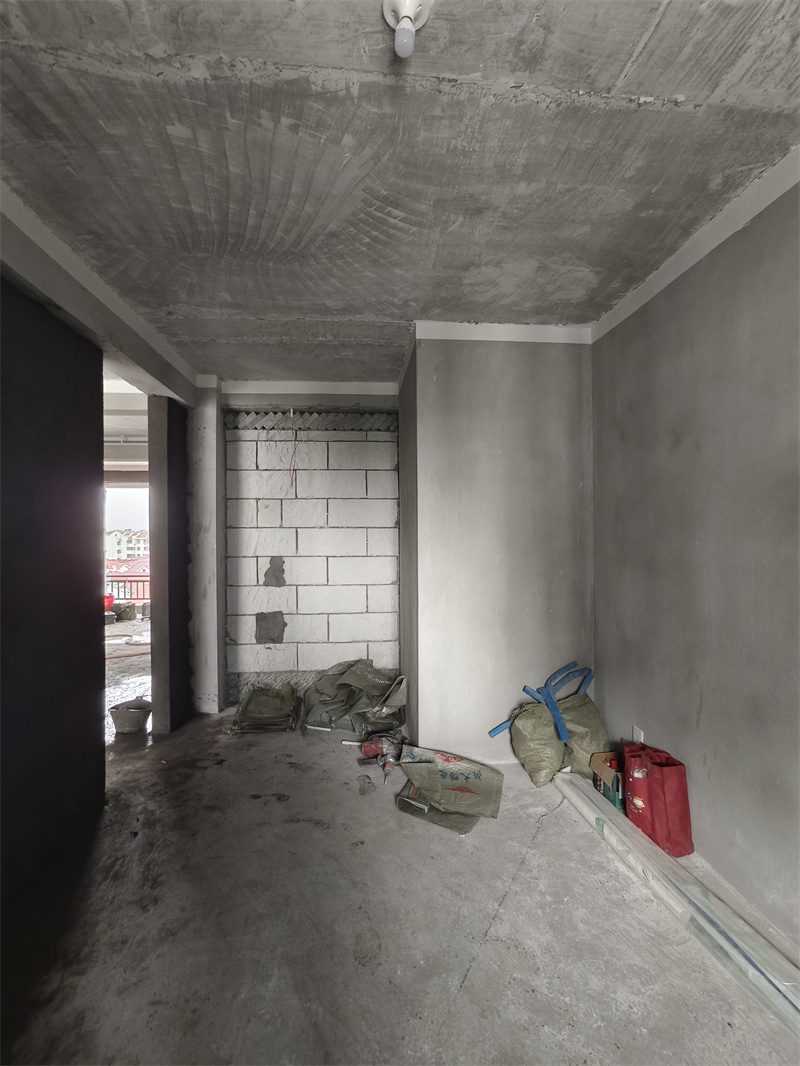

南次卧对角

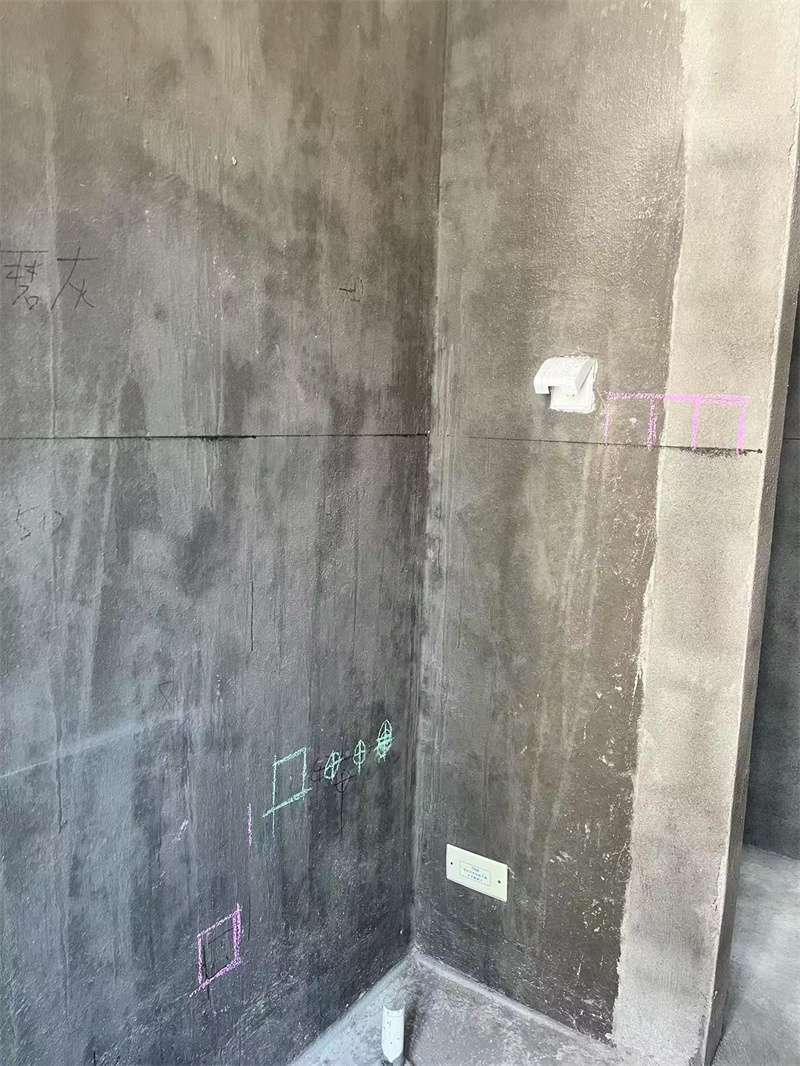

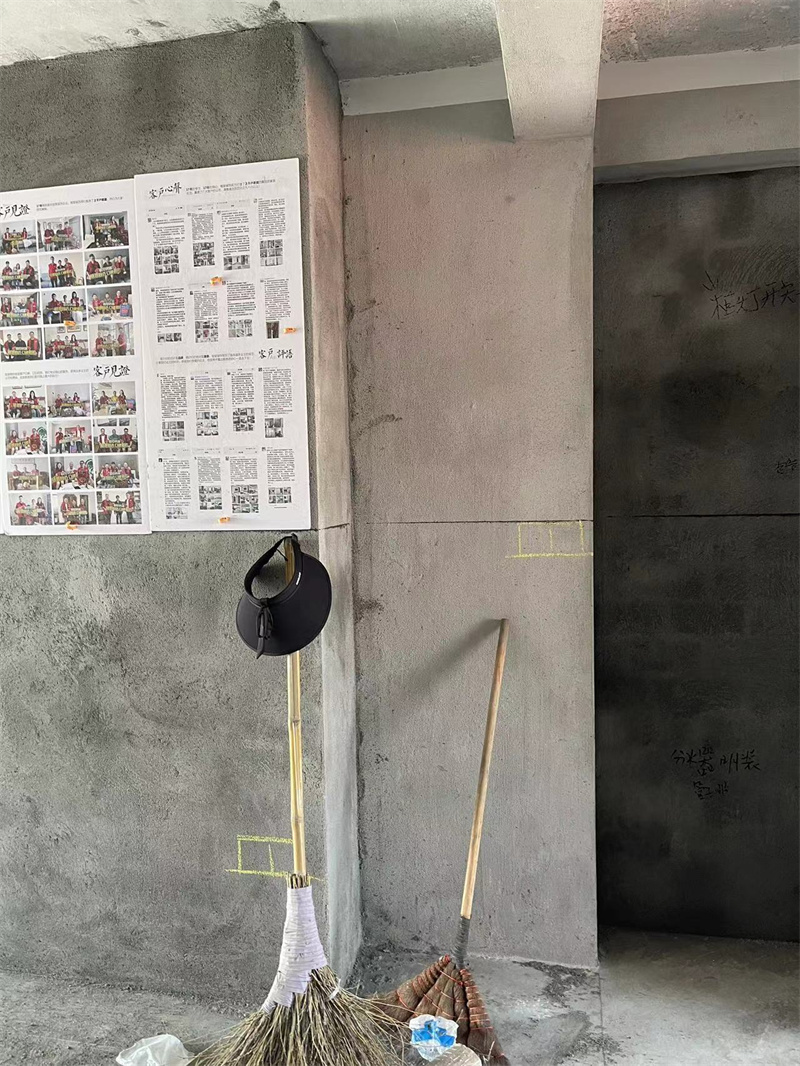

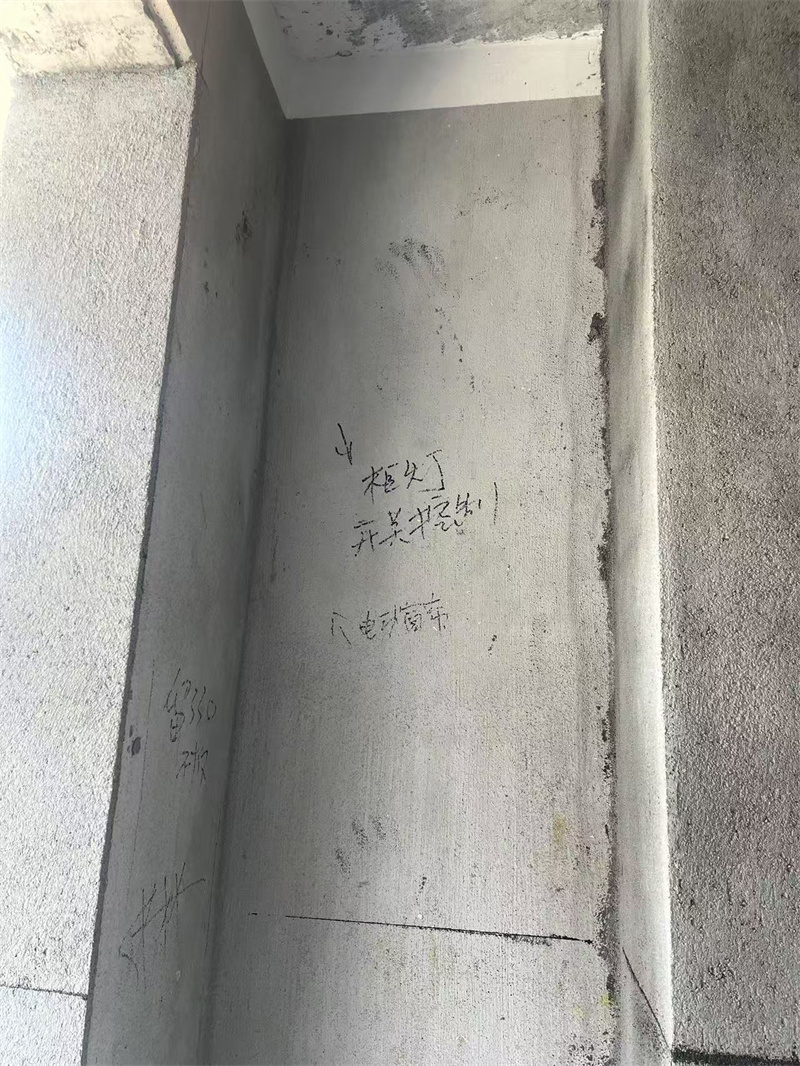

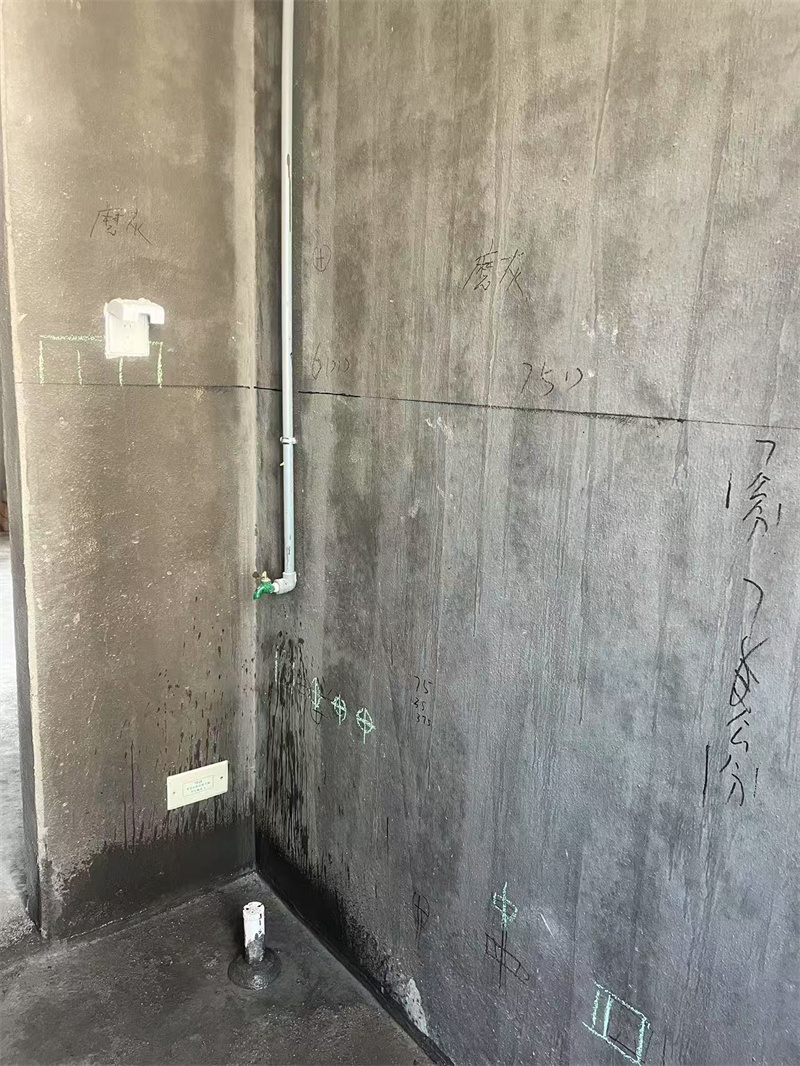

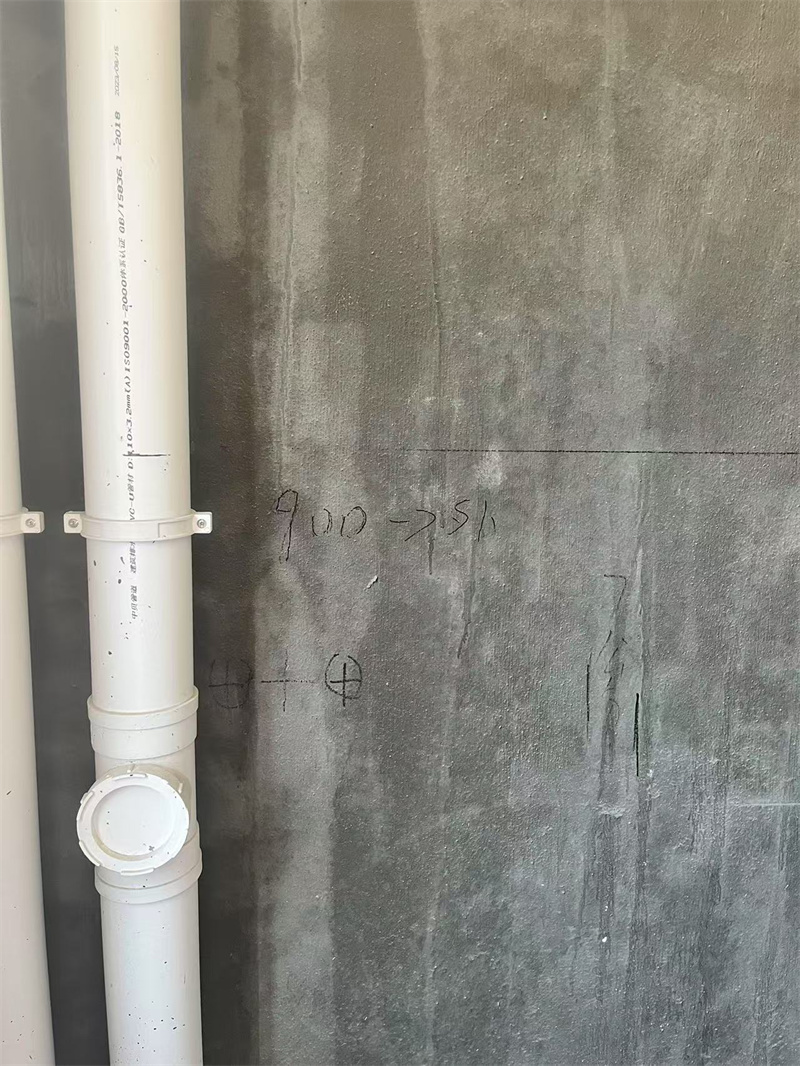

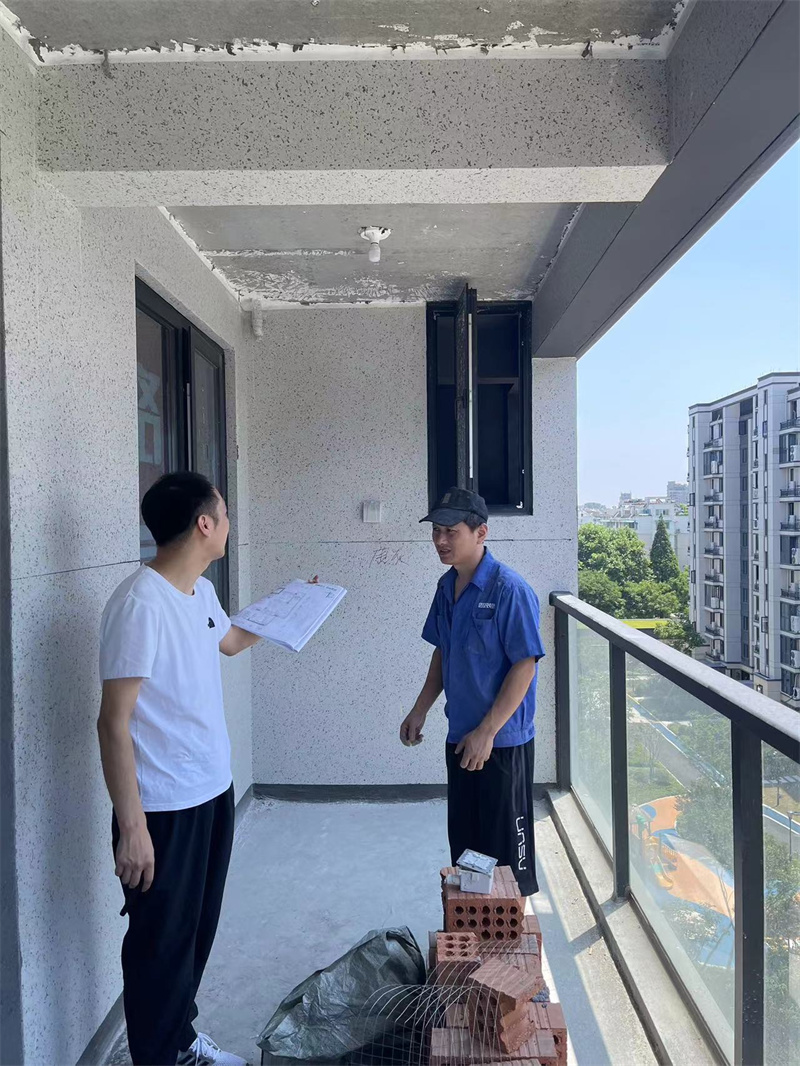

水电放样

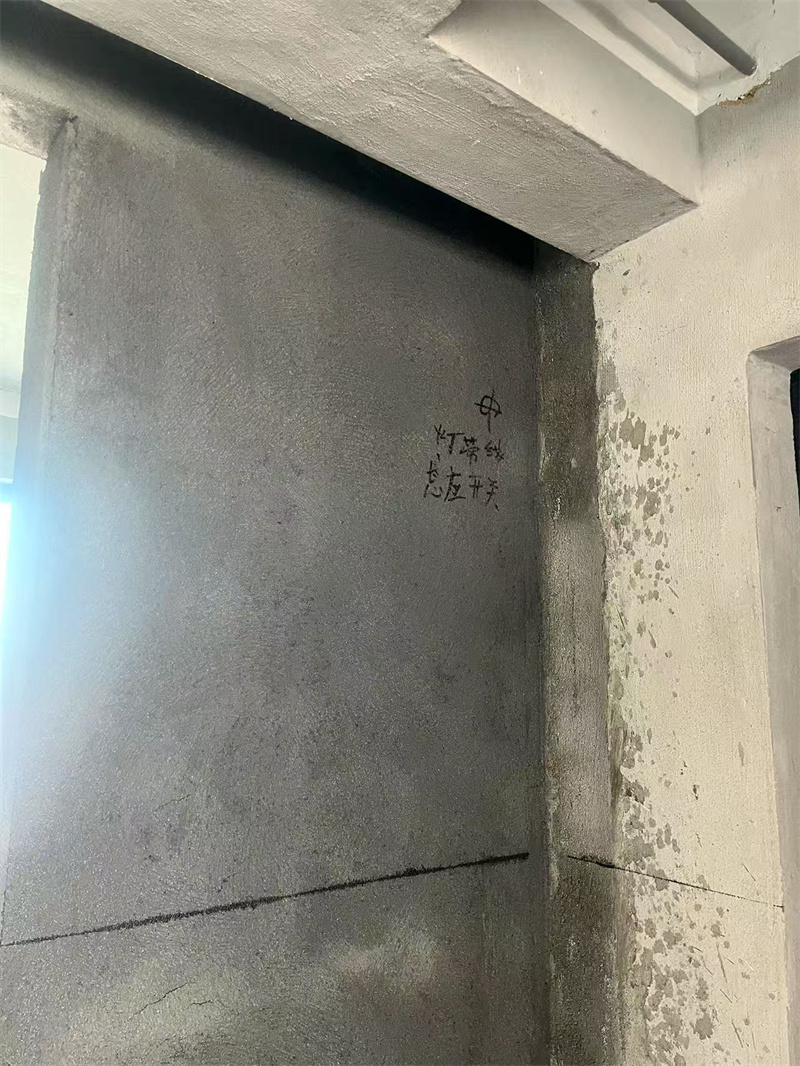

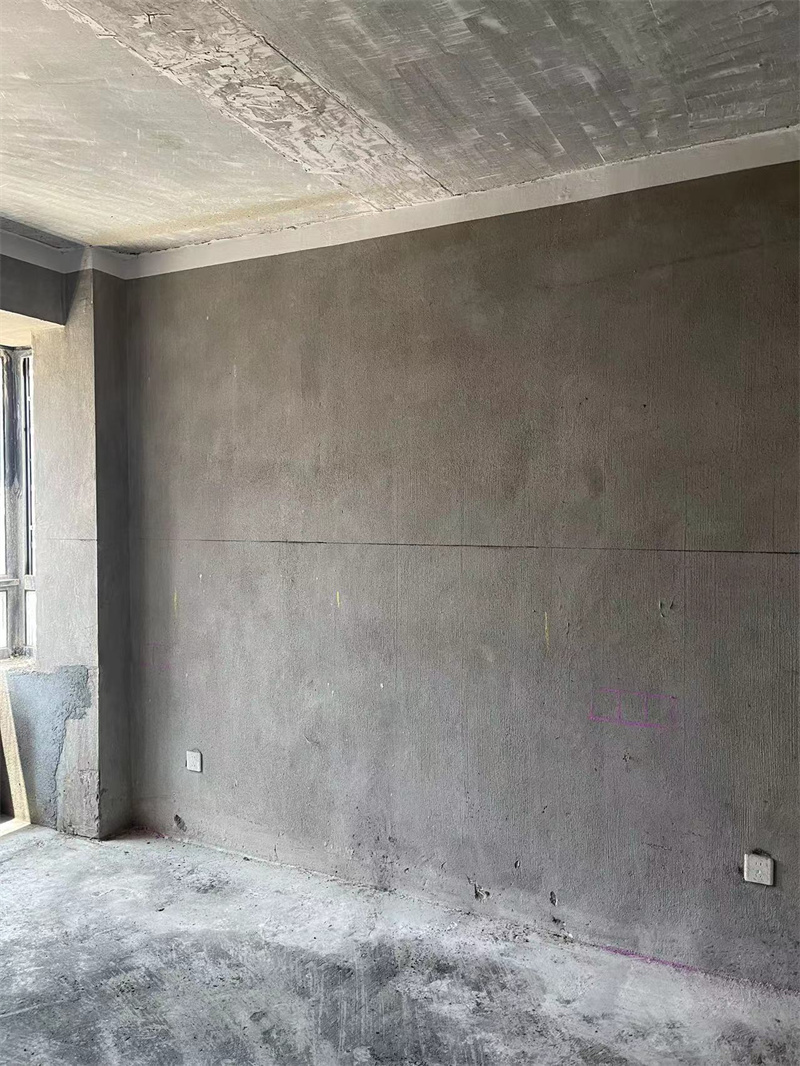

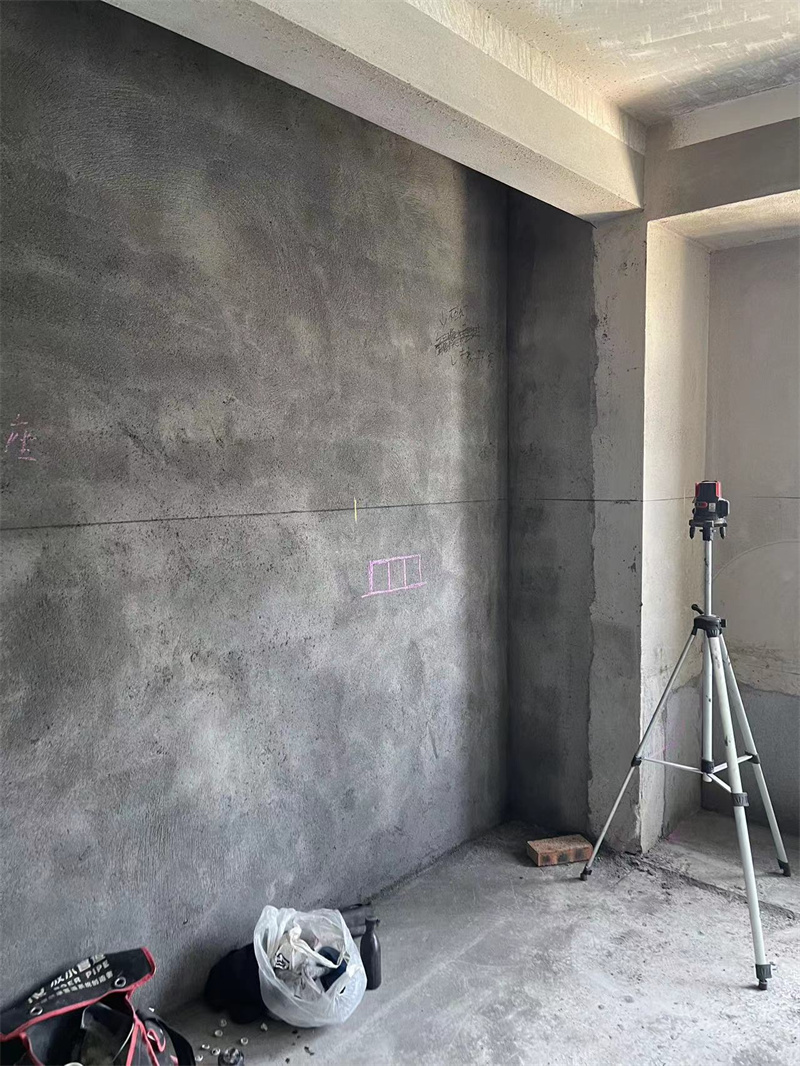

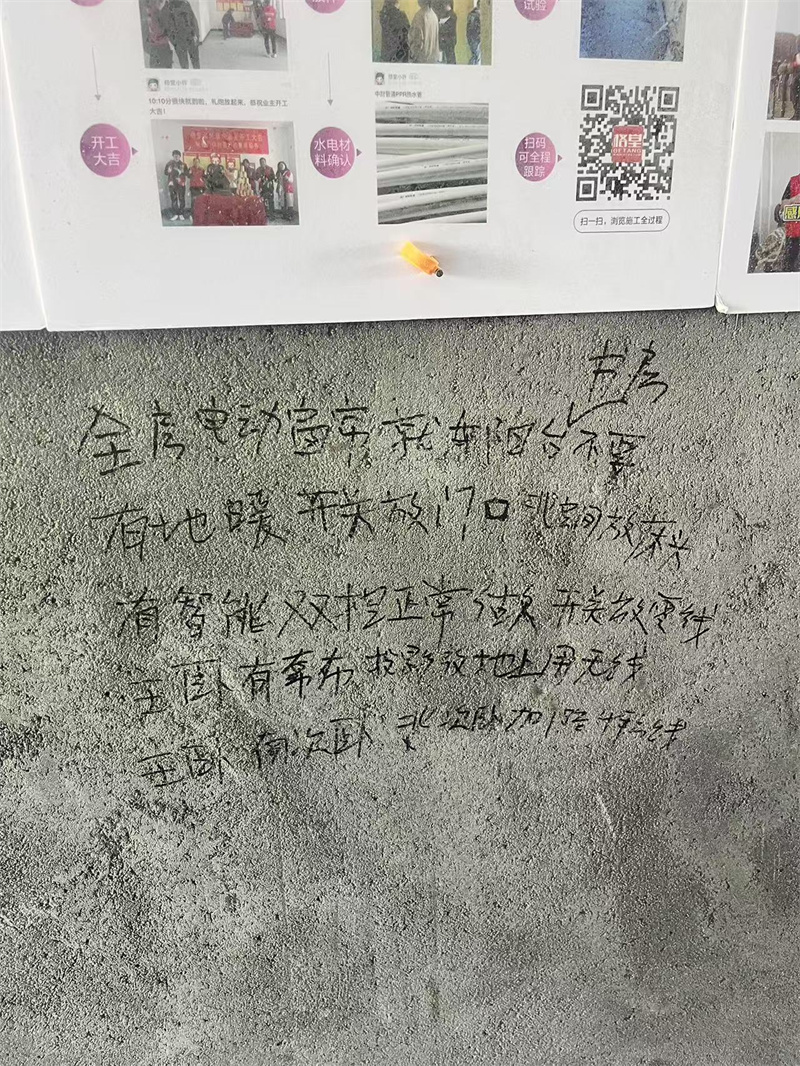

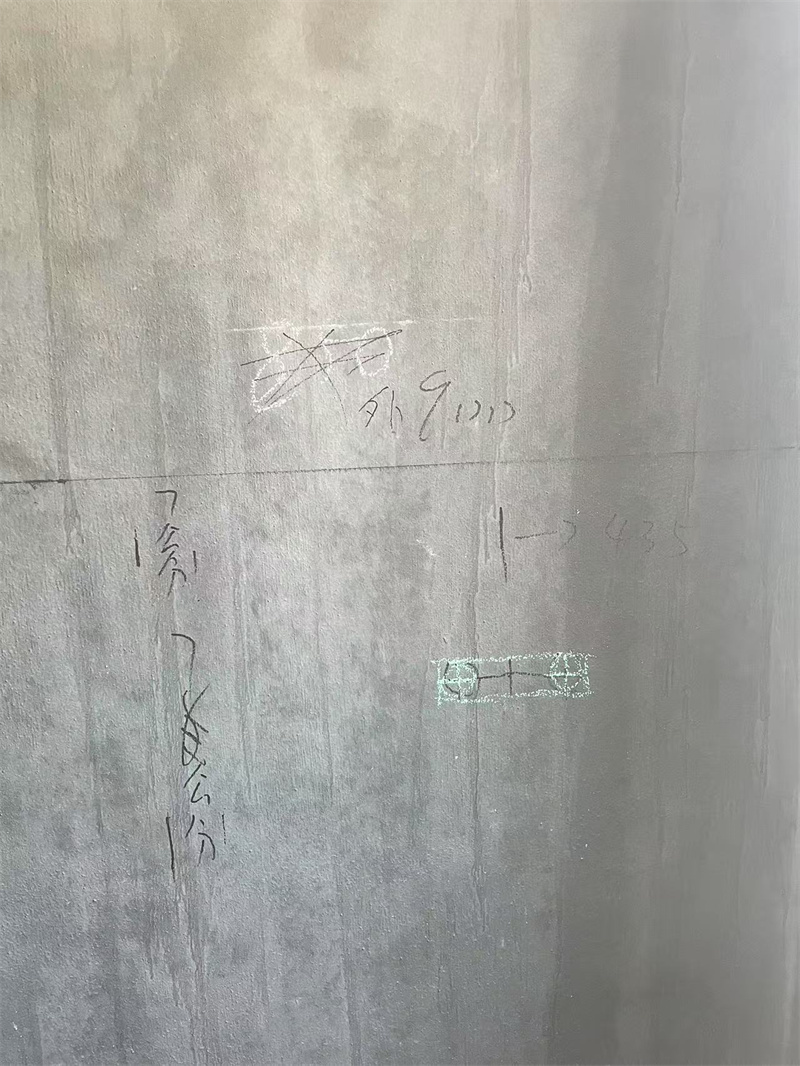

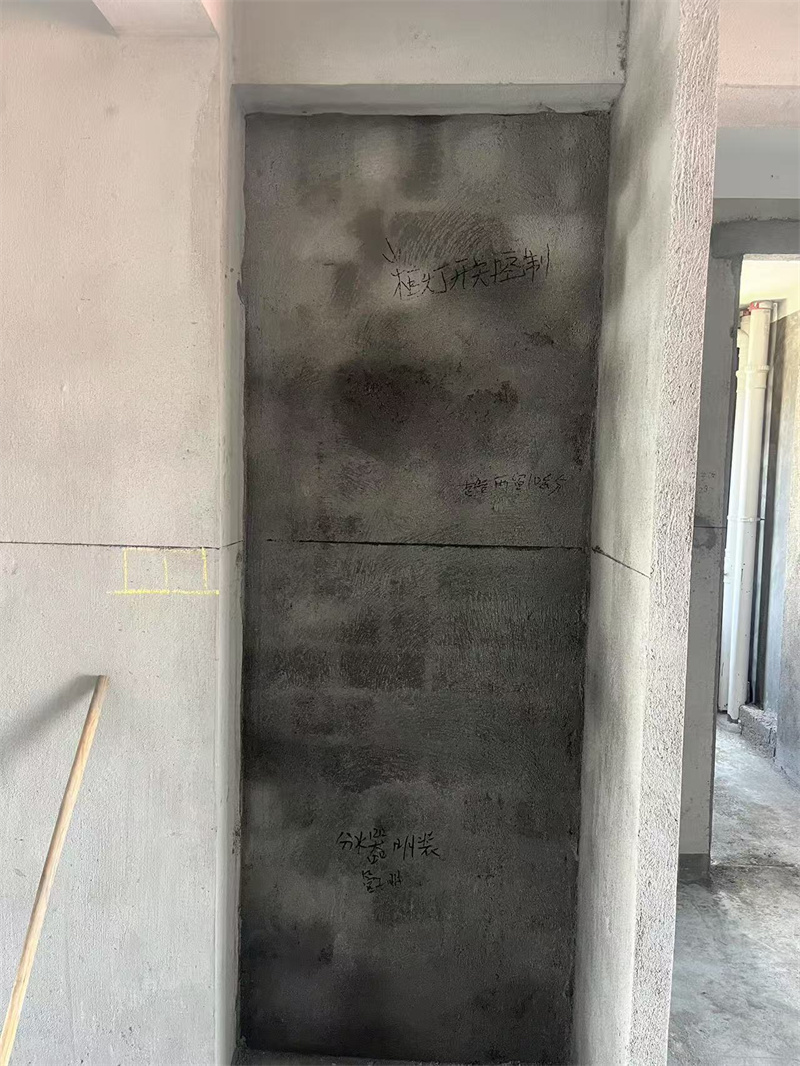

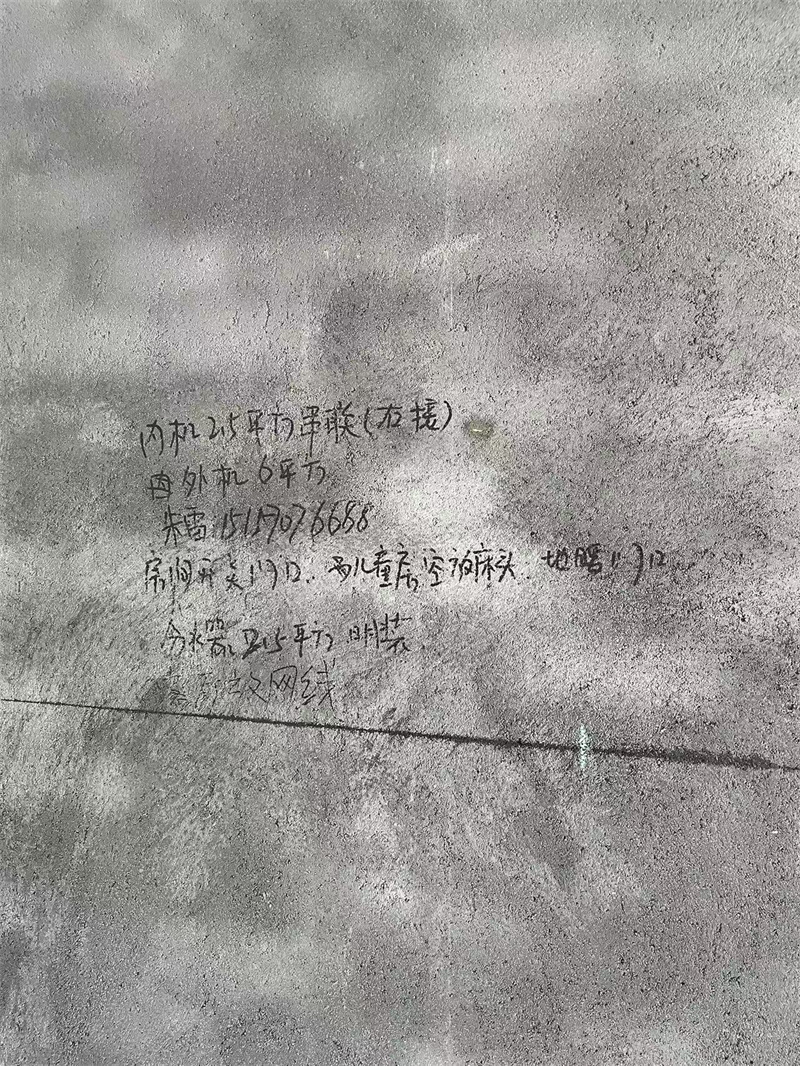

立体放样，就是把设计图纸上的内容弹到实际顶面、地面和墙面上，相当于将图纸转移到现实工地中，业主可以很直观的看到装修后的大致效果，勾勒出美好生活。如有需要整改的地方，业主第一时间看了就能提出来，方便设计师、项目经理的工作开展。

水电材料

电线            中大元通阻燃线

PVC排水         联塑DN50/DN75

PVC线管         联塑DN20管

PPR水管         联塑DN25安居系列

网落线         普鲁仕超六类网线带屏蔽（UTP）

电视线         普鲁仕高清（96编6671）

水电开槽

我们开线槽前先弹过墨线，再用切割机切过，最后开线槽，这样开的线槽就横平竖直了。

线槽转弯处大弯工艺施工，后期线路更加容易抽换。

地面开槽深度够深，开槽标准，线管低于地面1公分。

水电中途

暗盒之间用快速连接件连接，既能固定线盒，又能避免水泥掉到线盒里。

线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

线管内电线也有规定的哦，同一根线管内穿线不得超过7根。
