吾悦华府5-1-13#113㎡现代--极简底色，纯粹生活

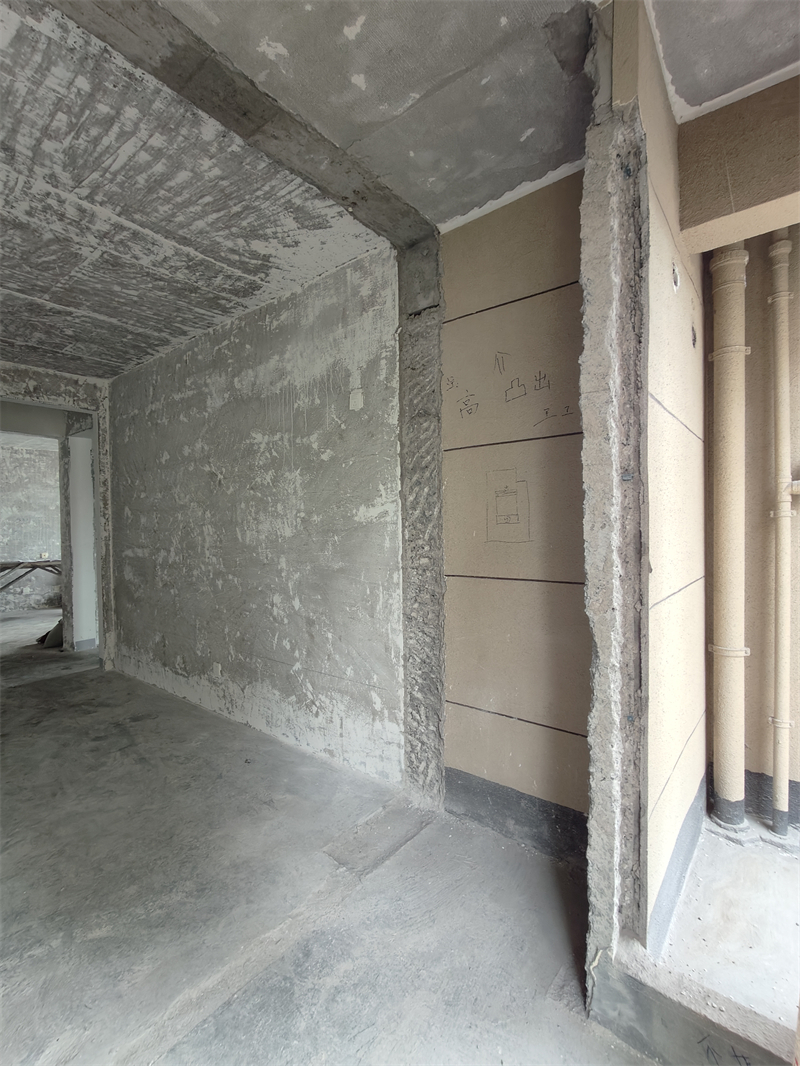

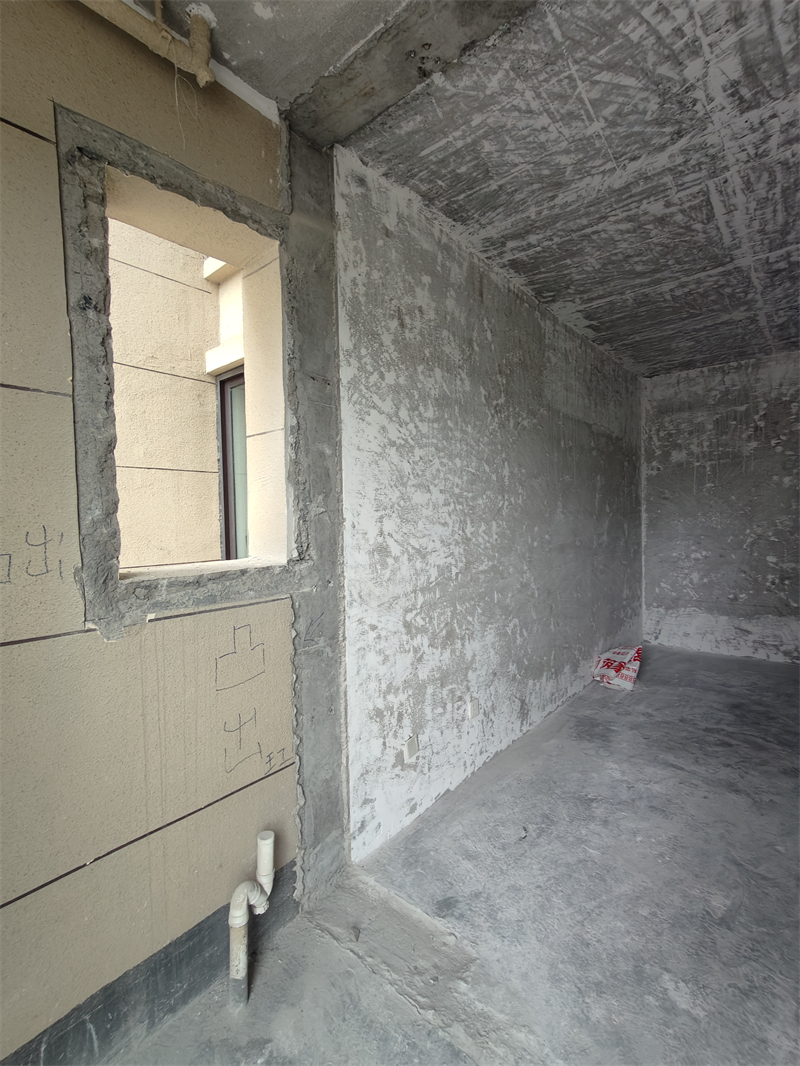

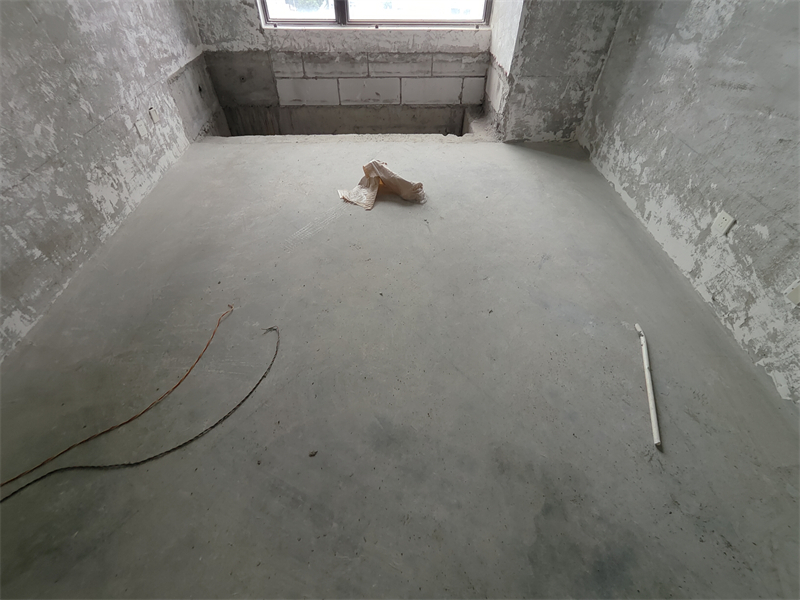

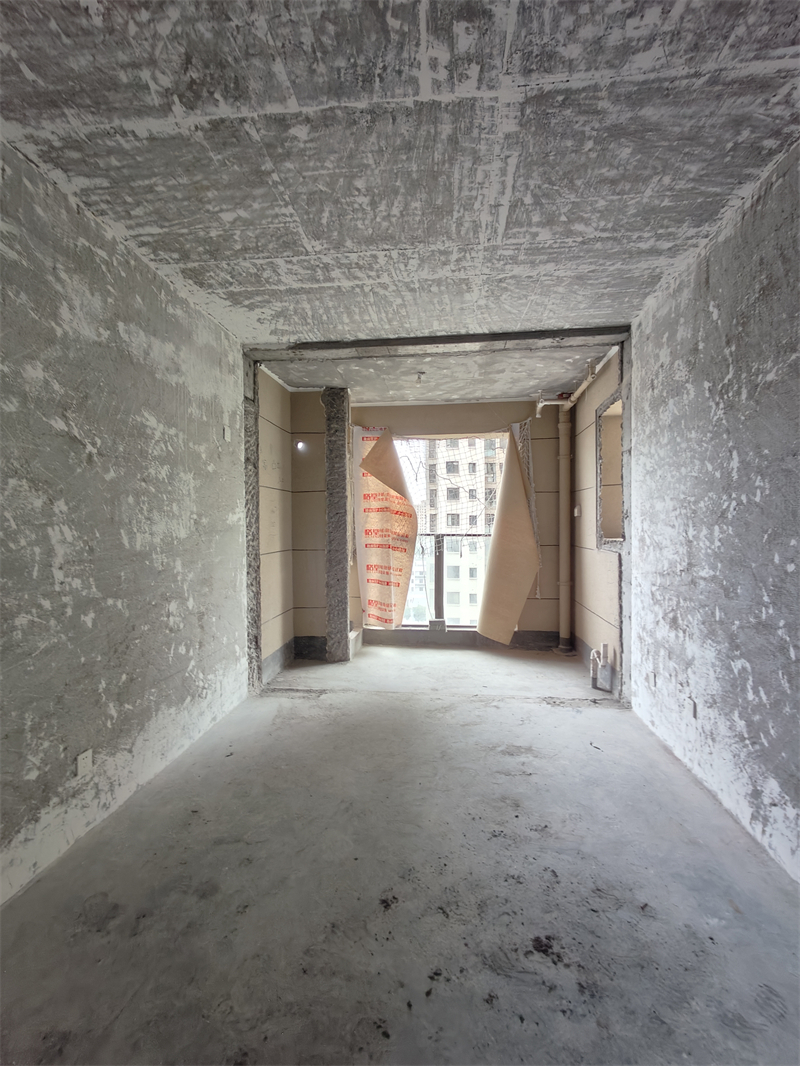

客房

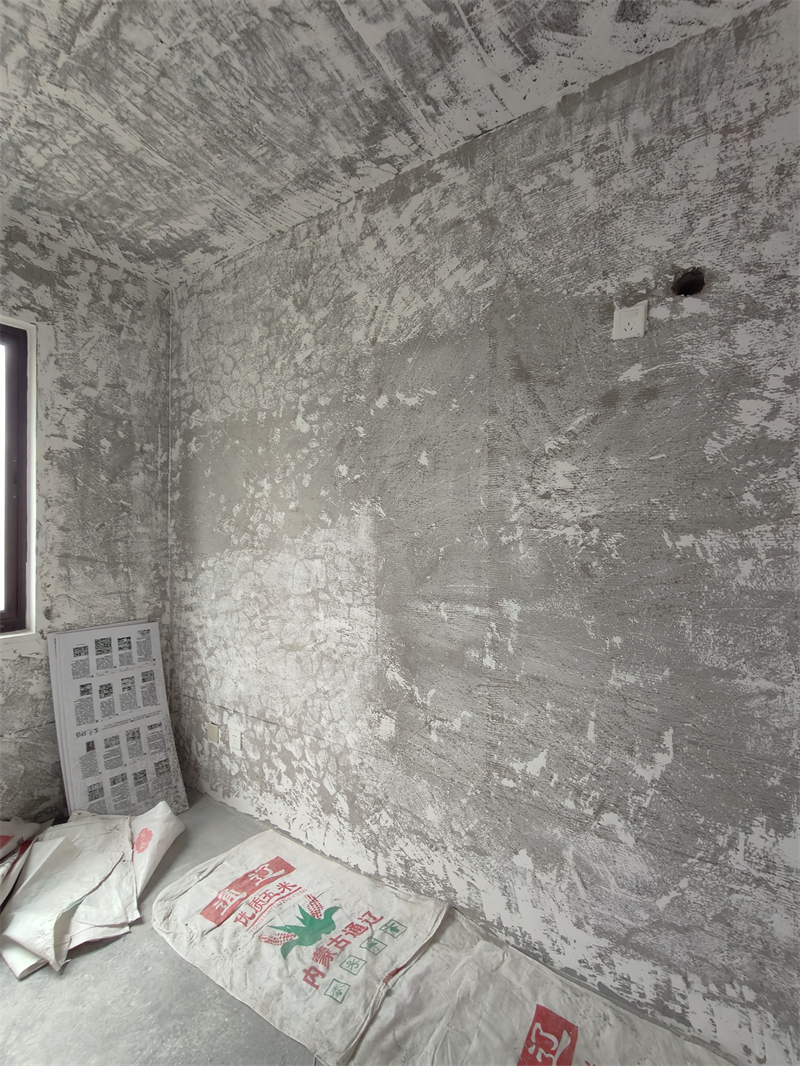

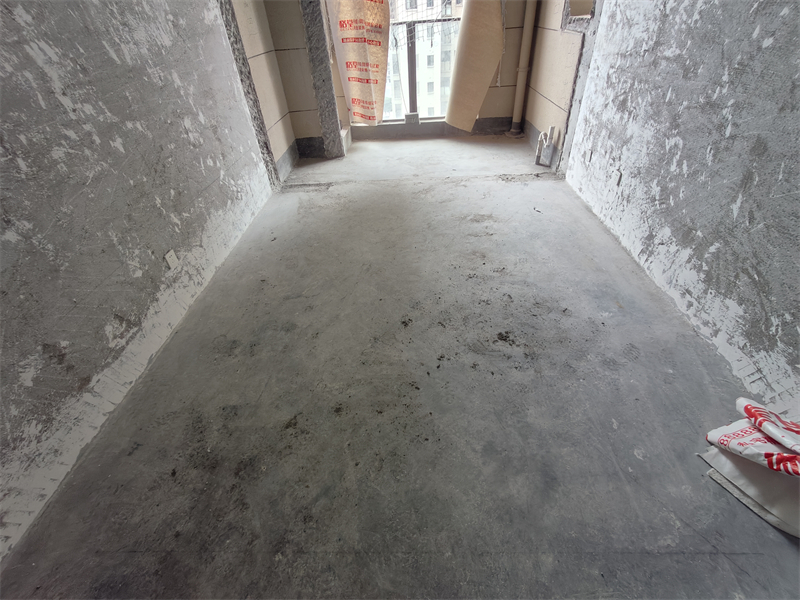

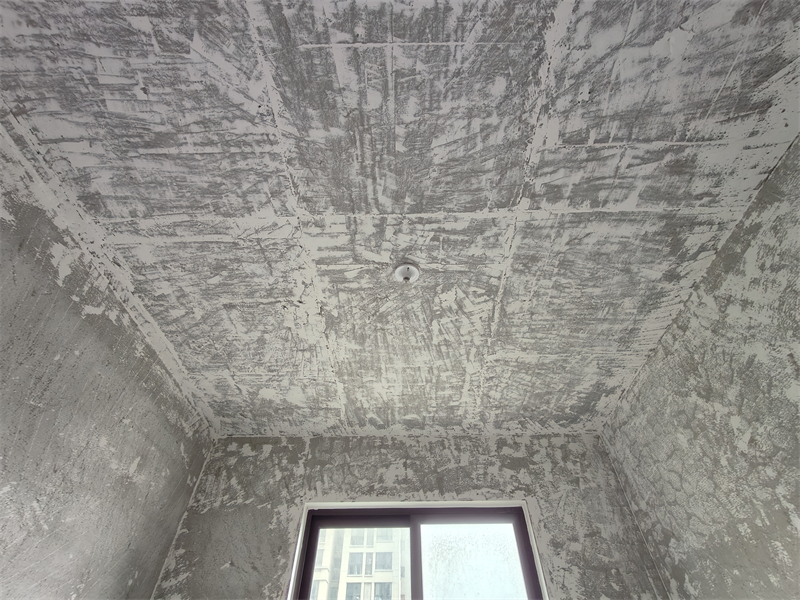

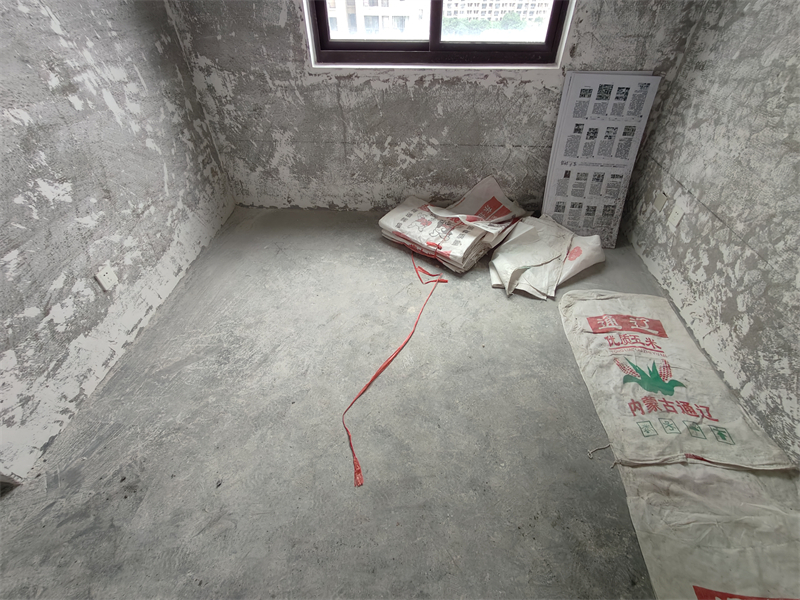

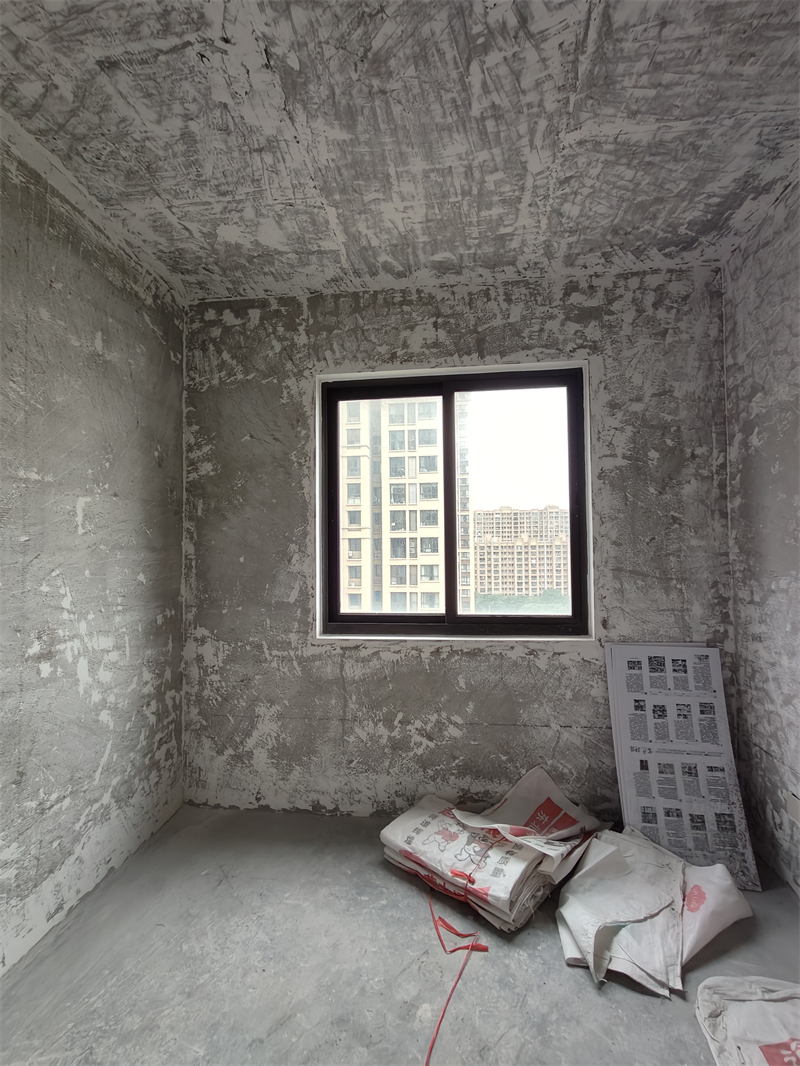

儿童房

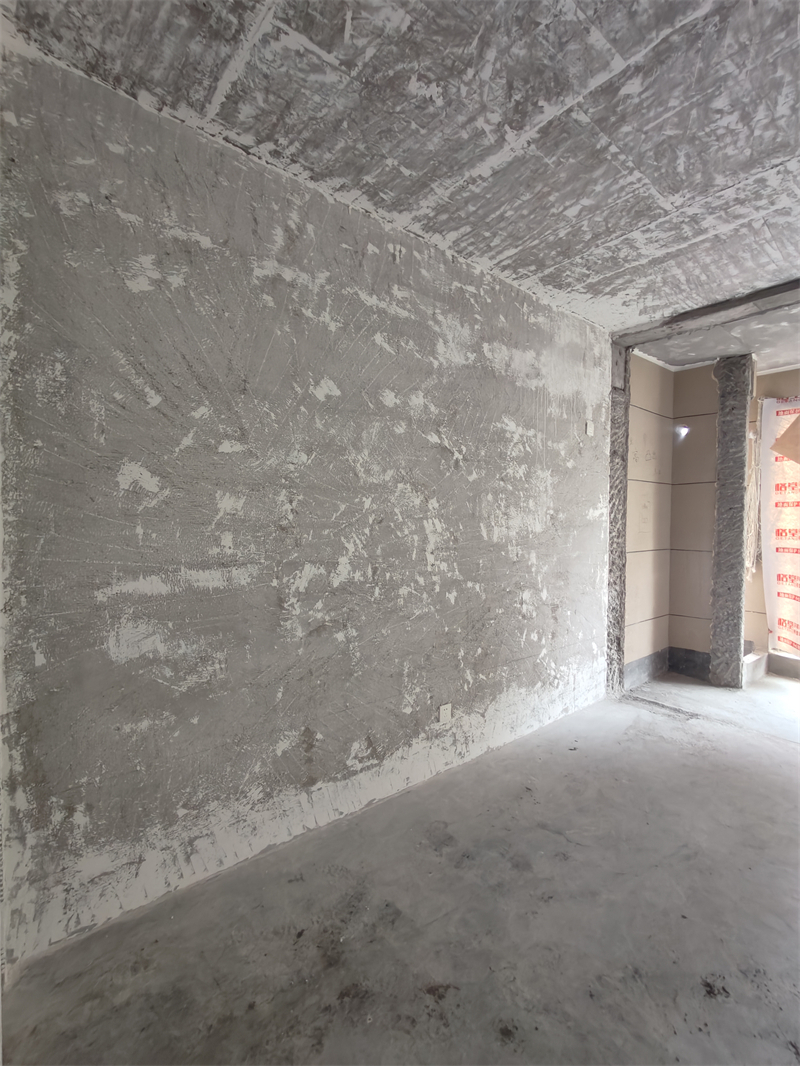

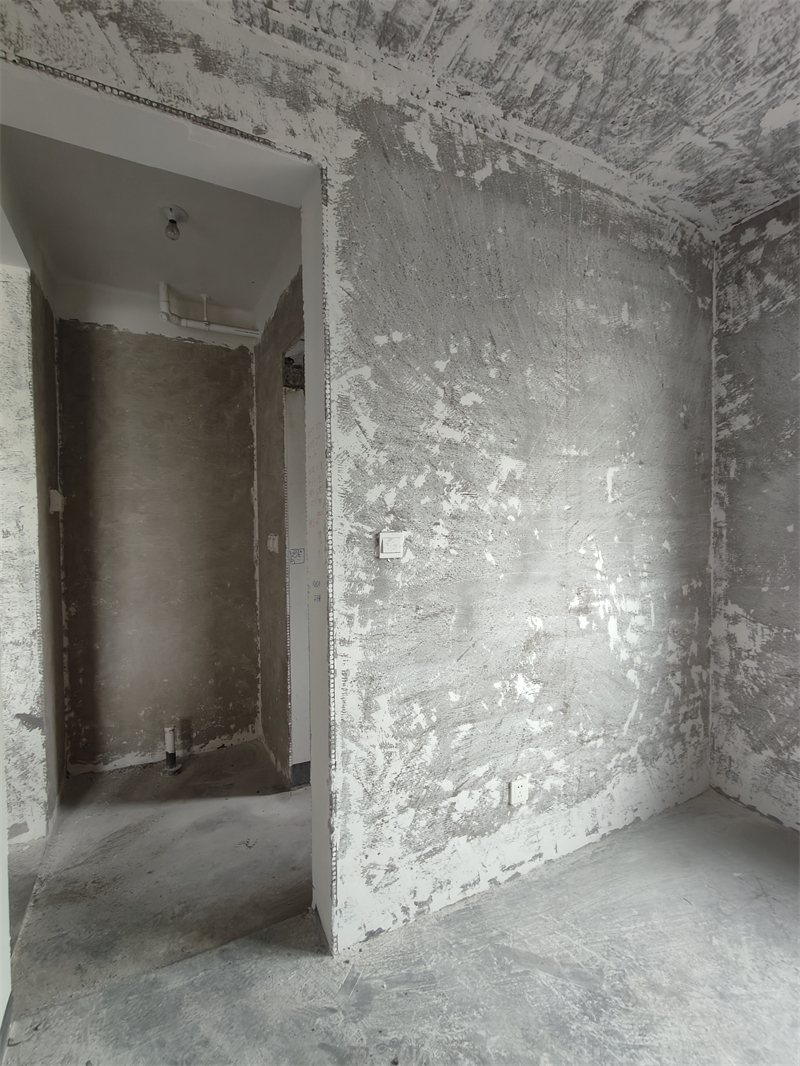

儿童房对角图

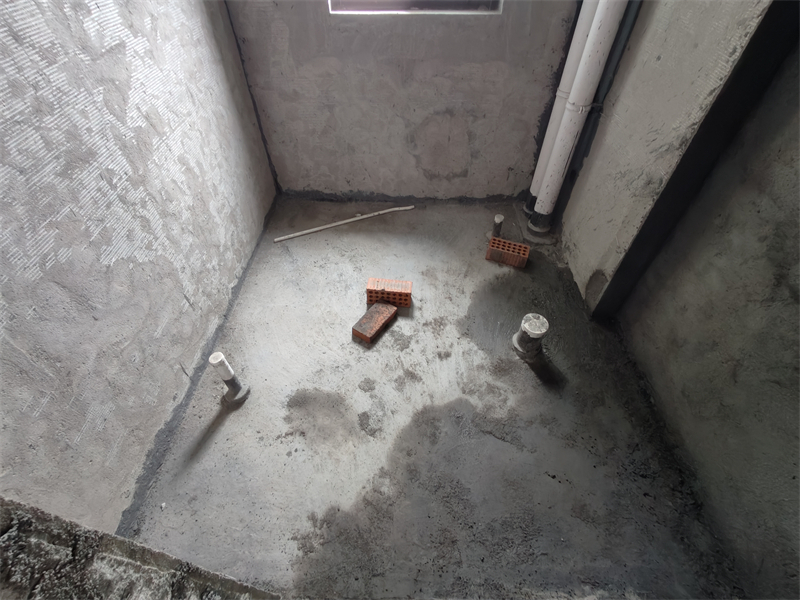

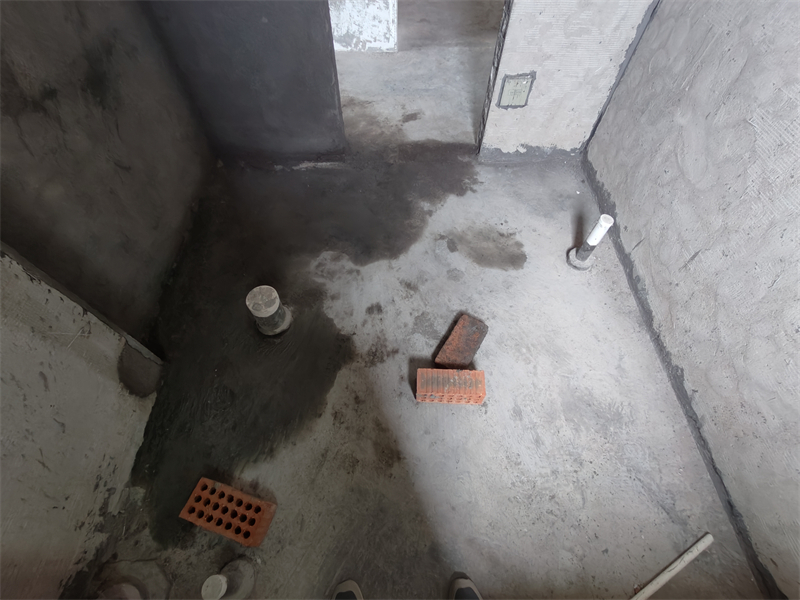

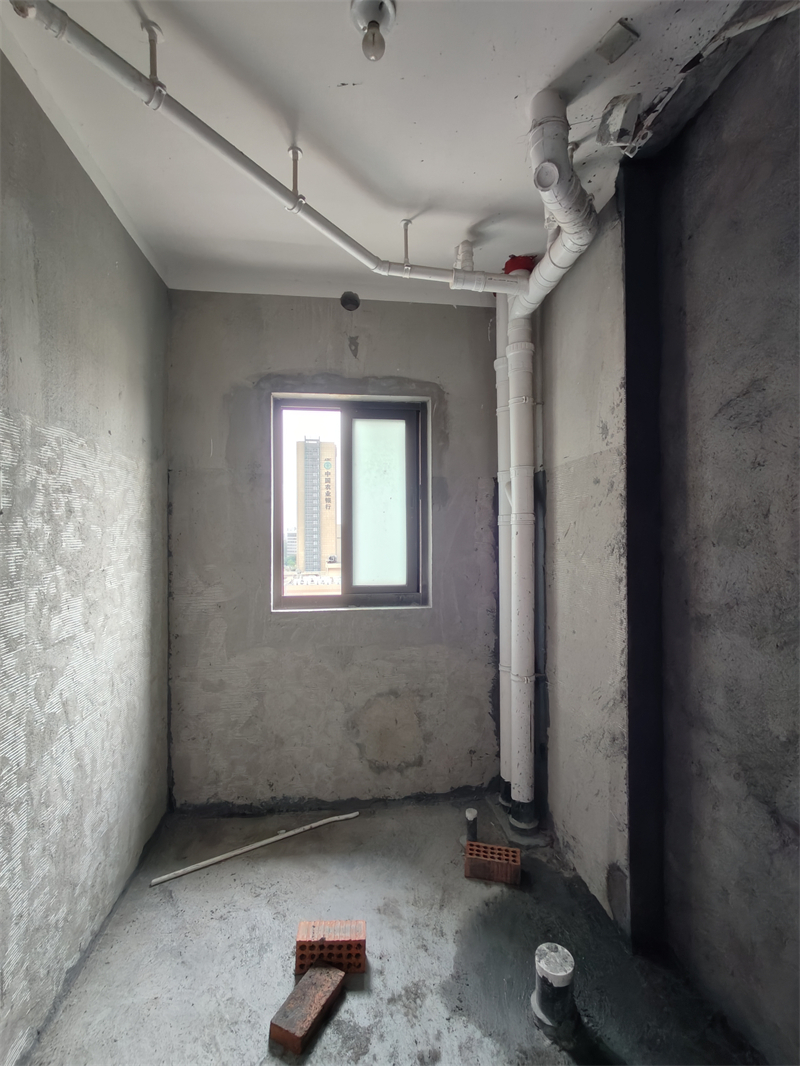

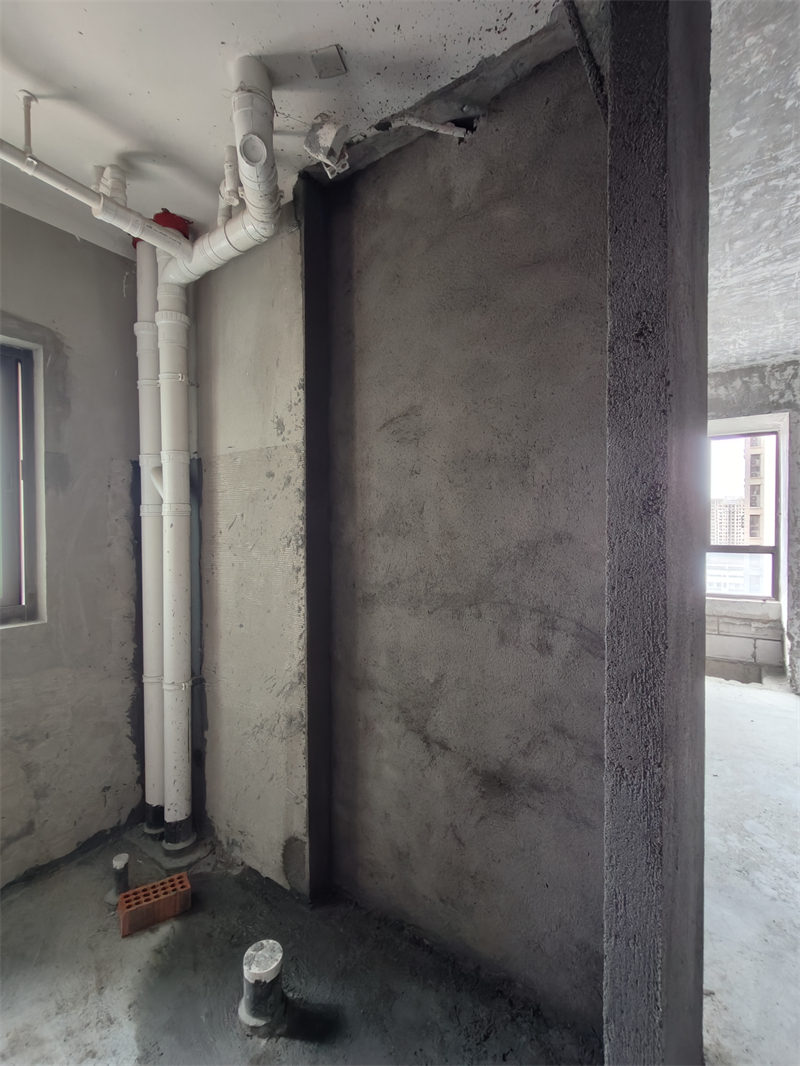

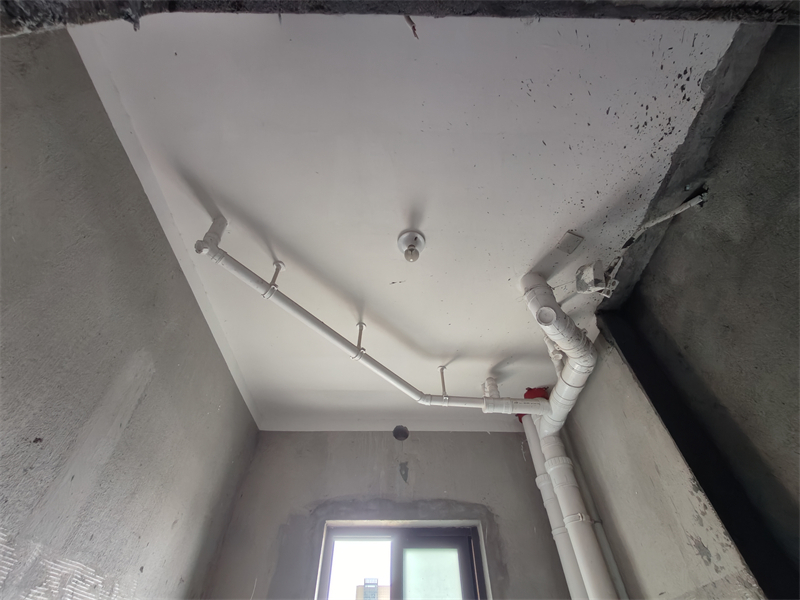

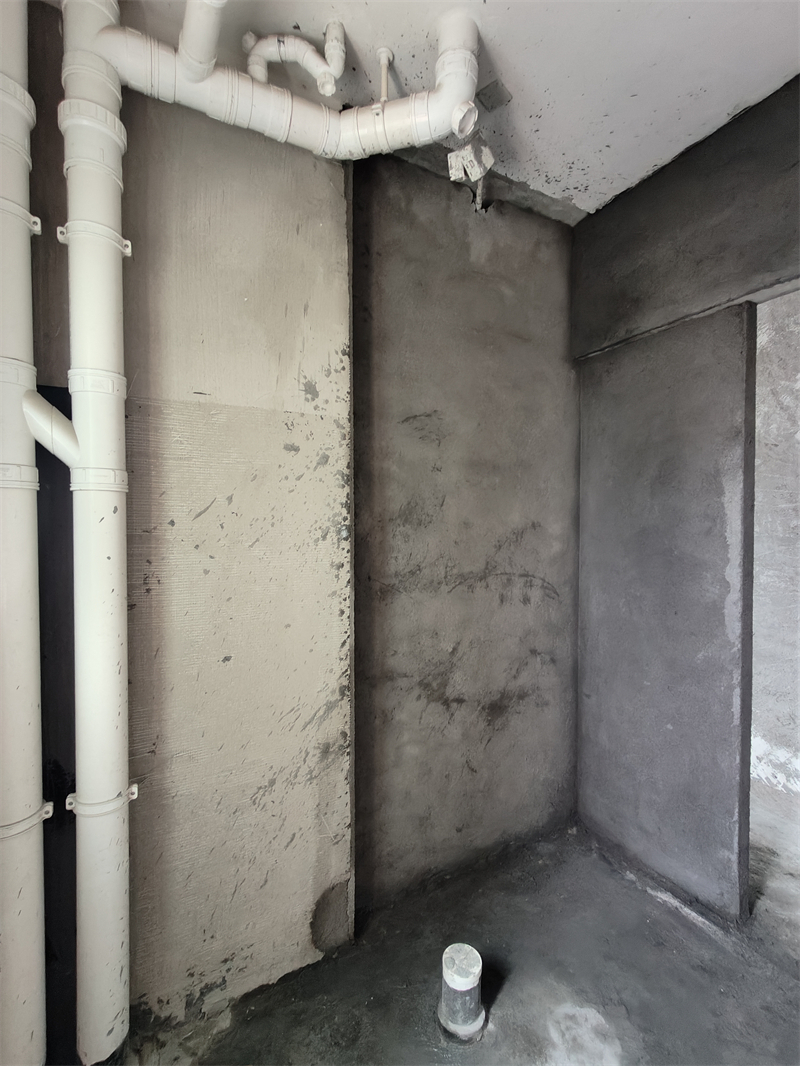

内卫

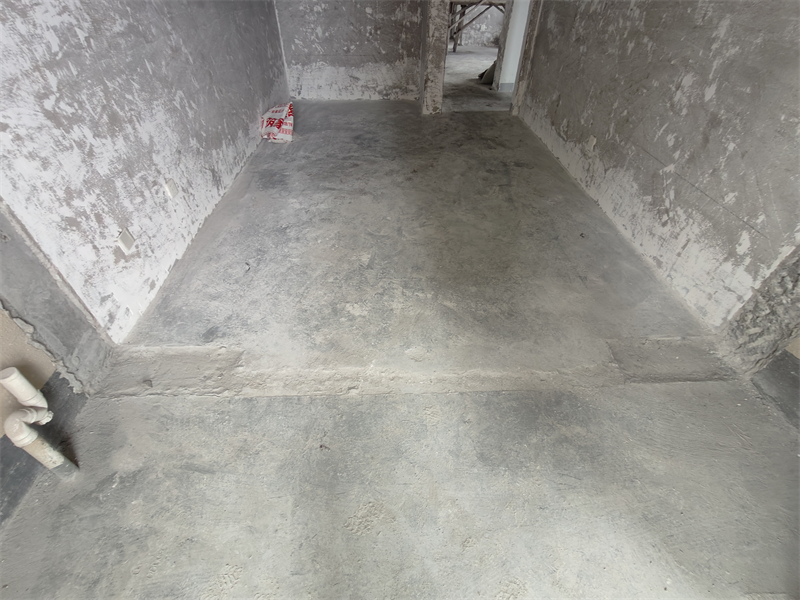

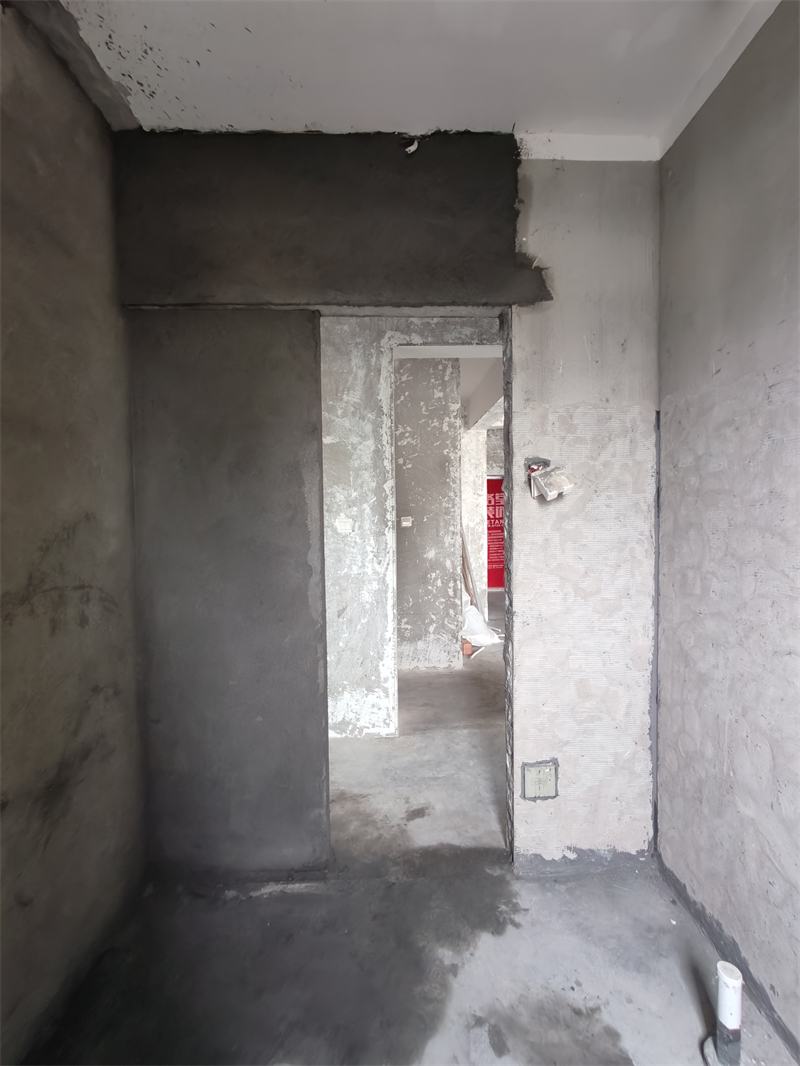

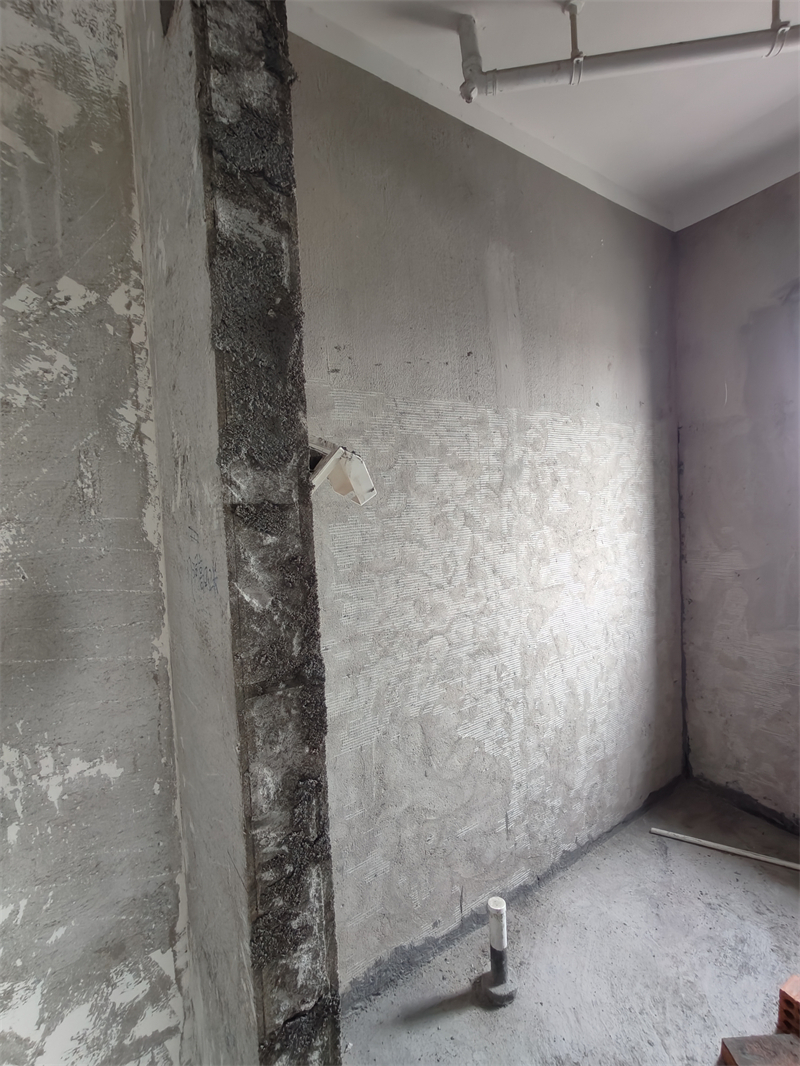

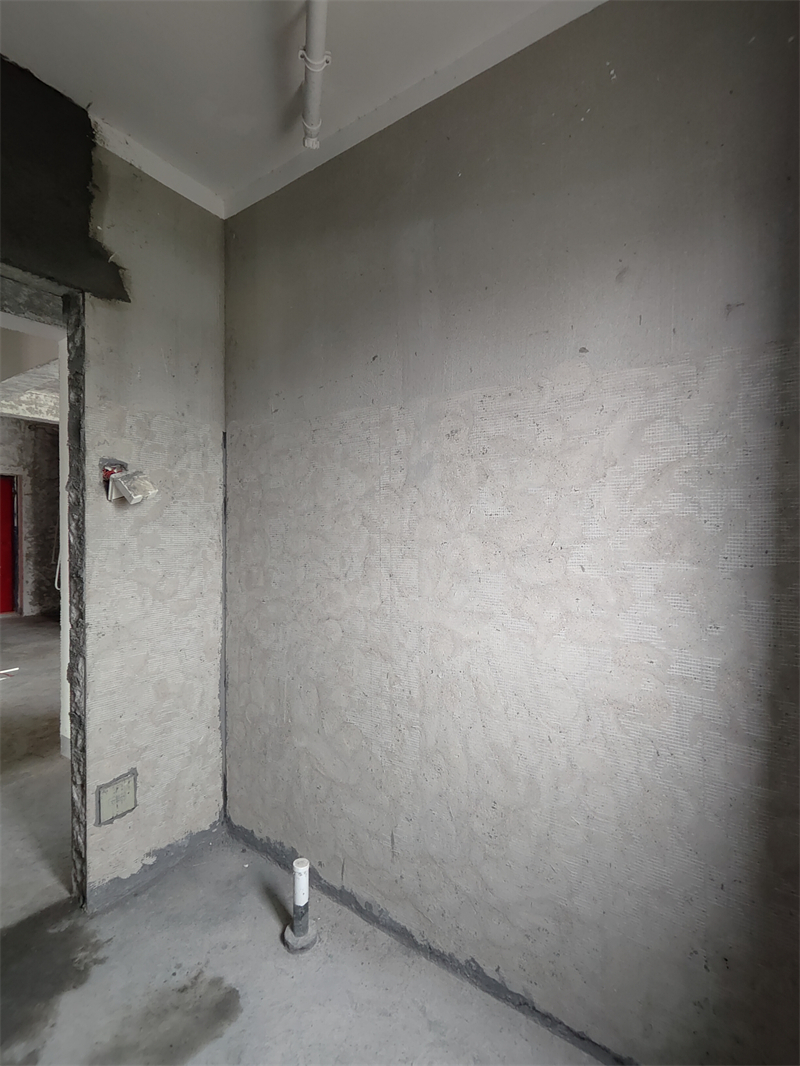

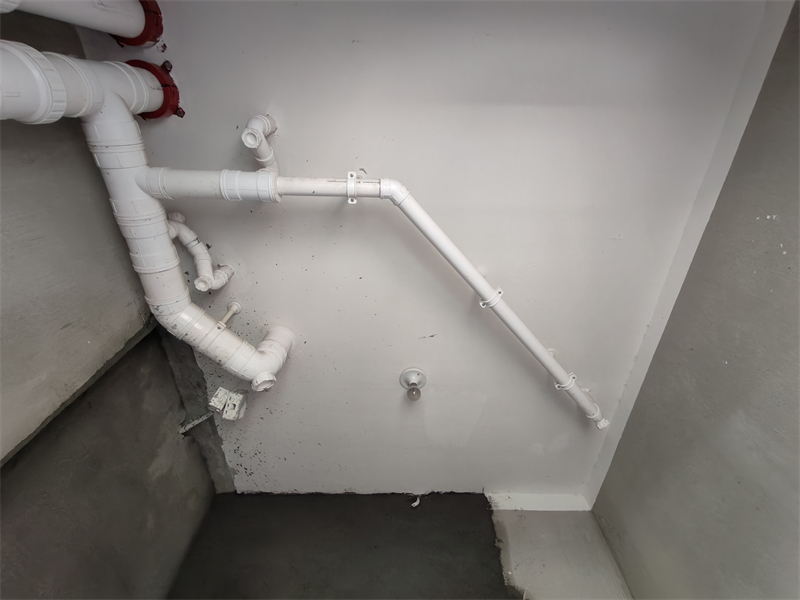

内卫对角图

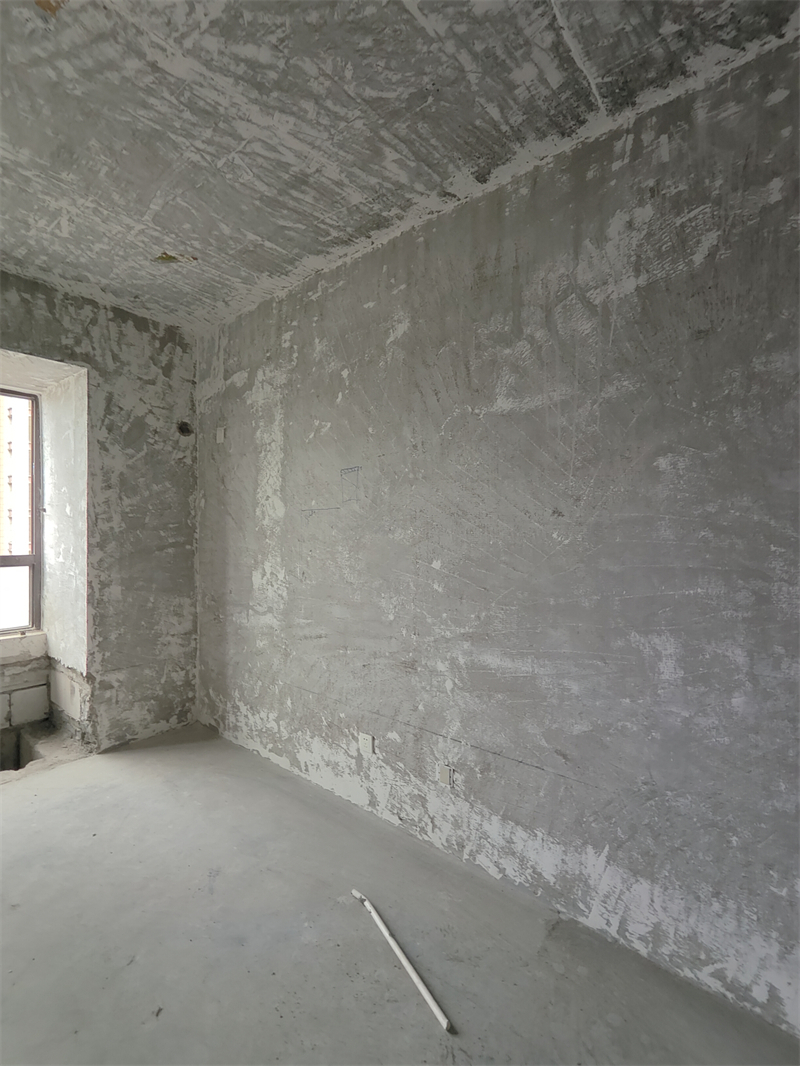

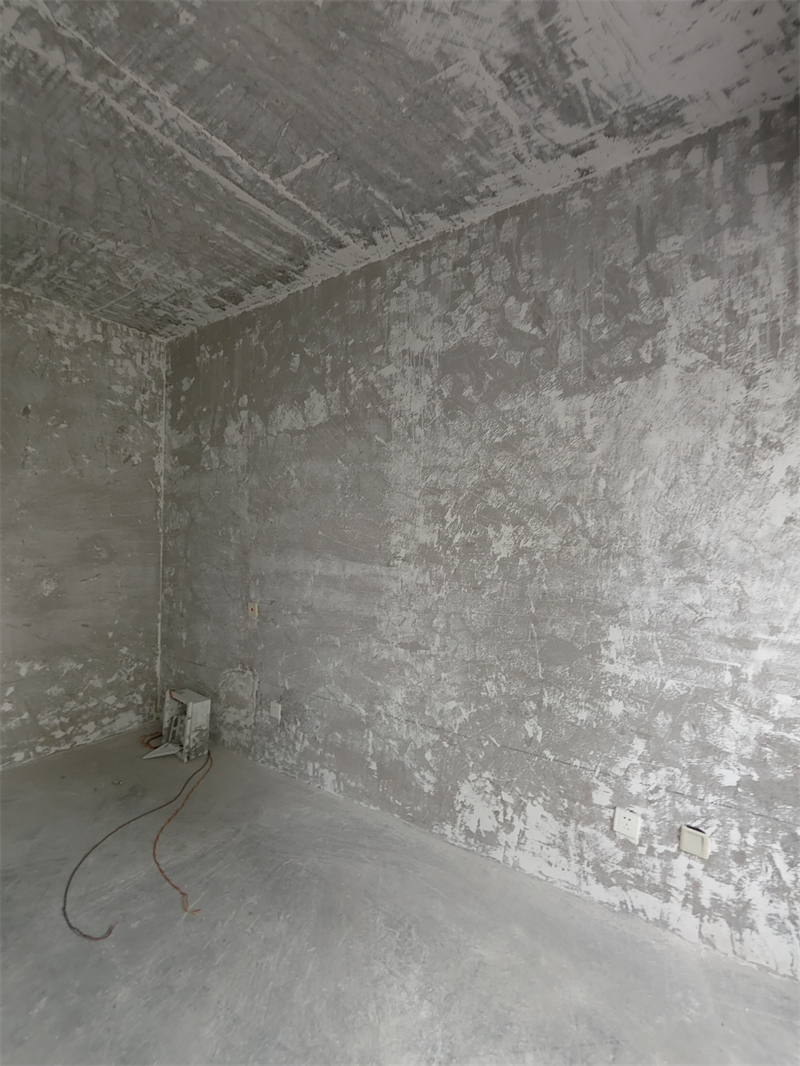

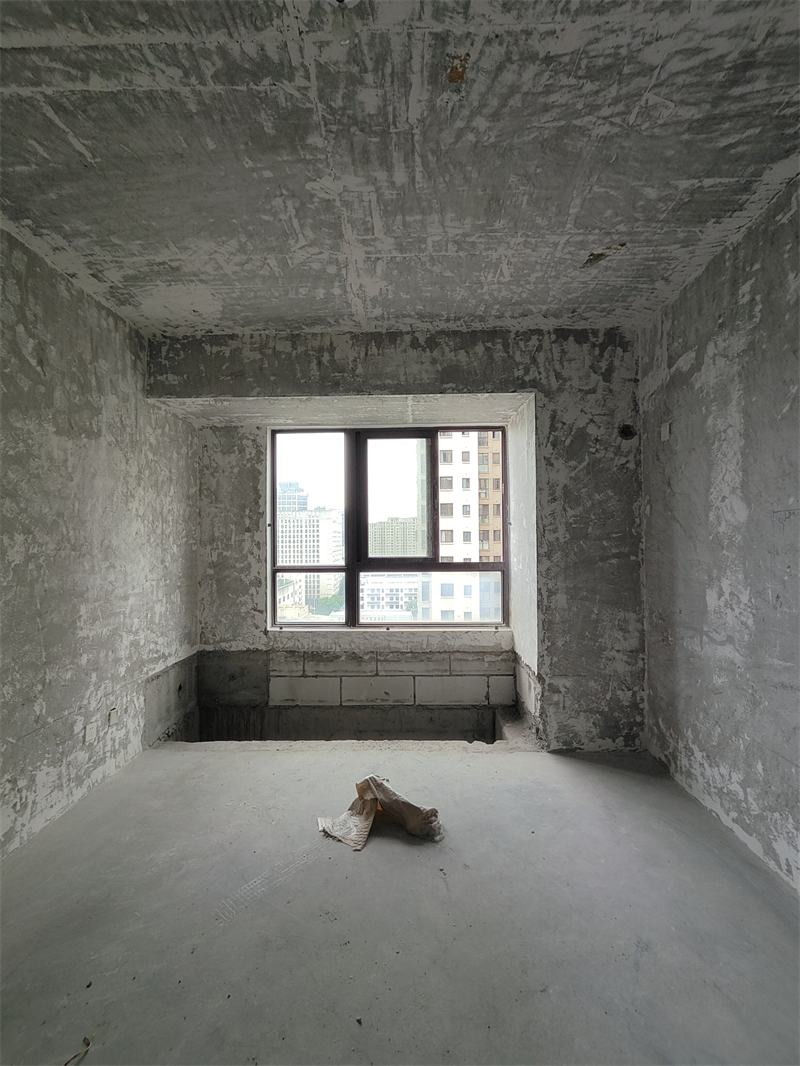

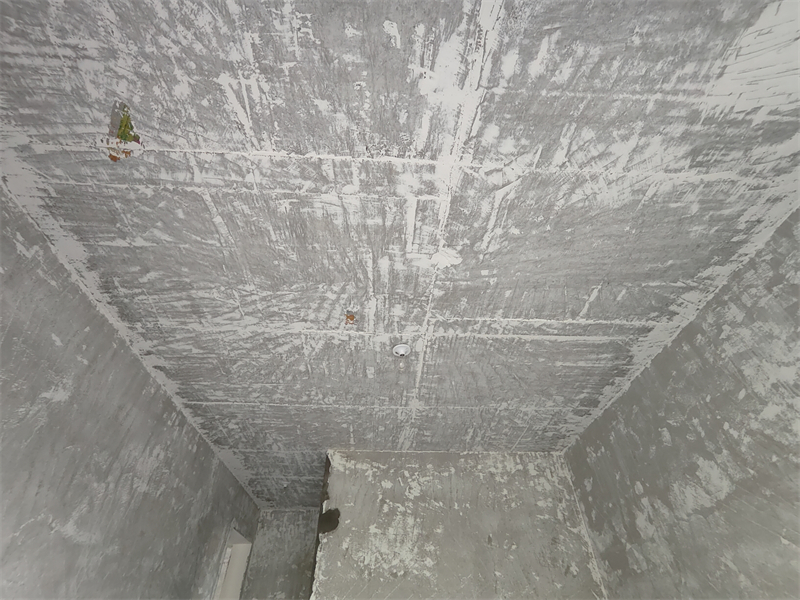

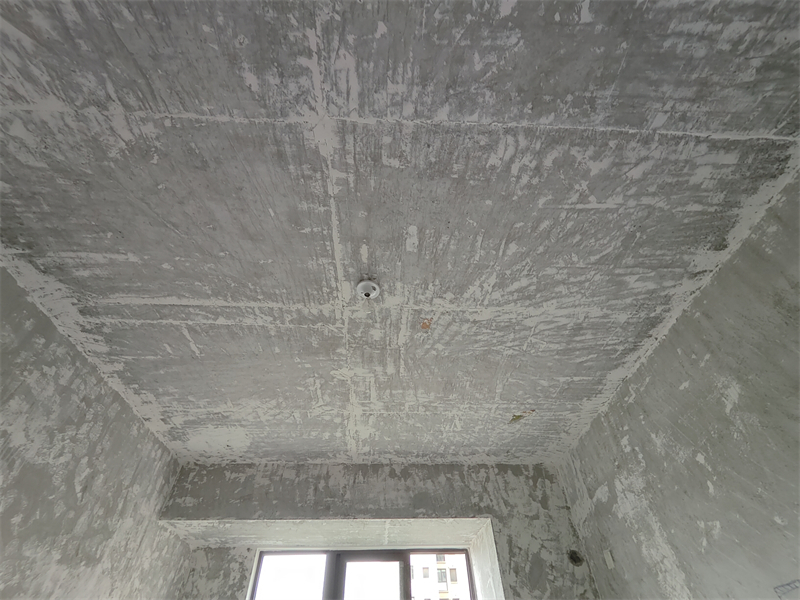

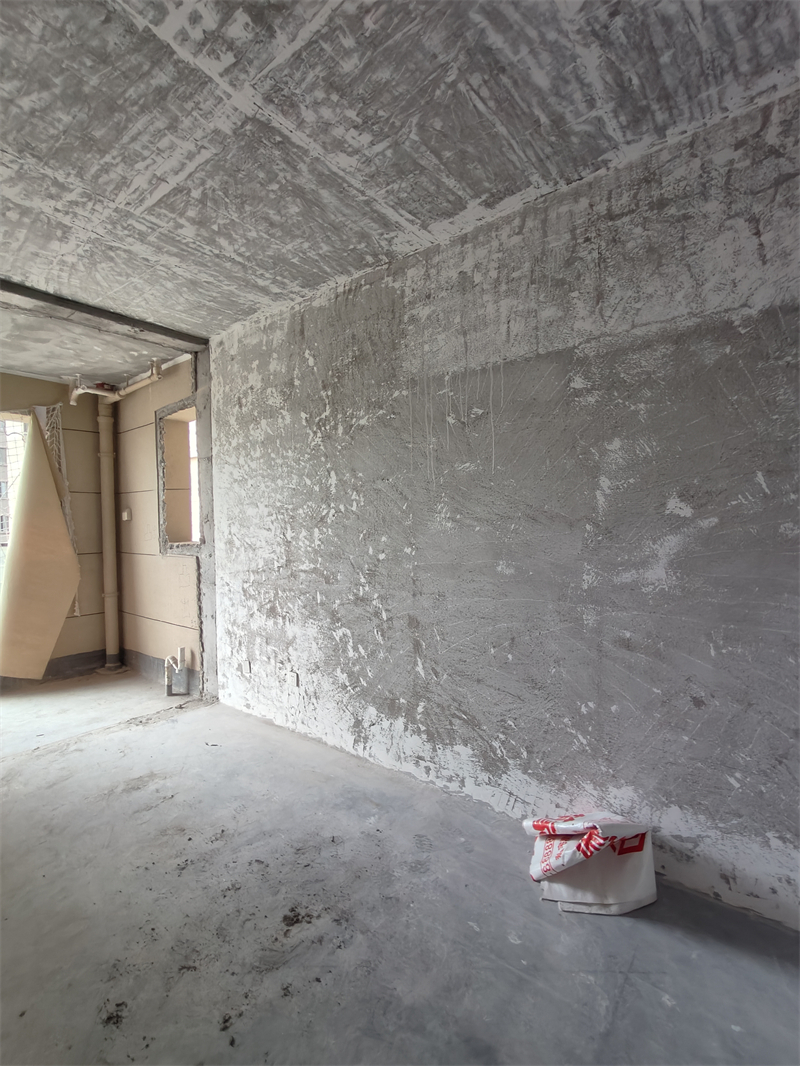

主卧

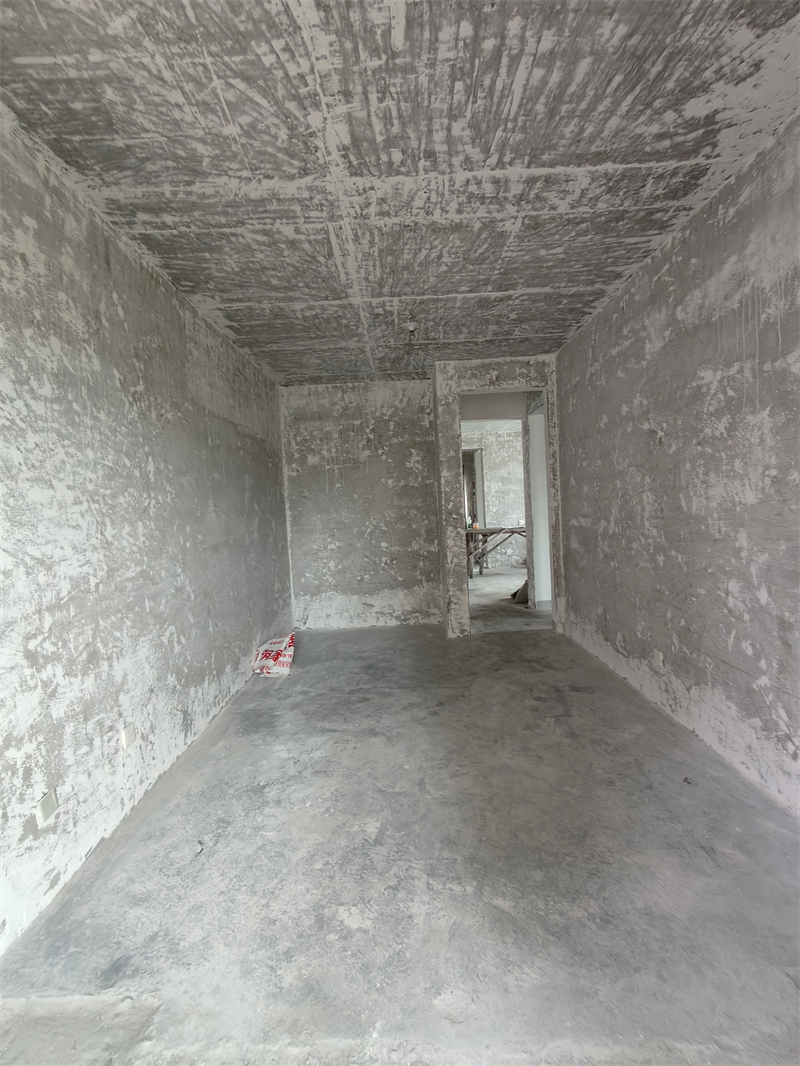

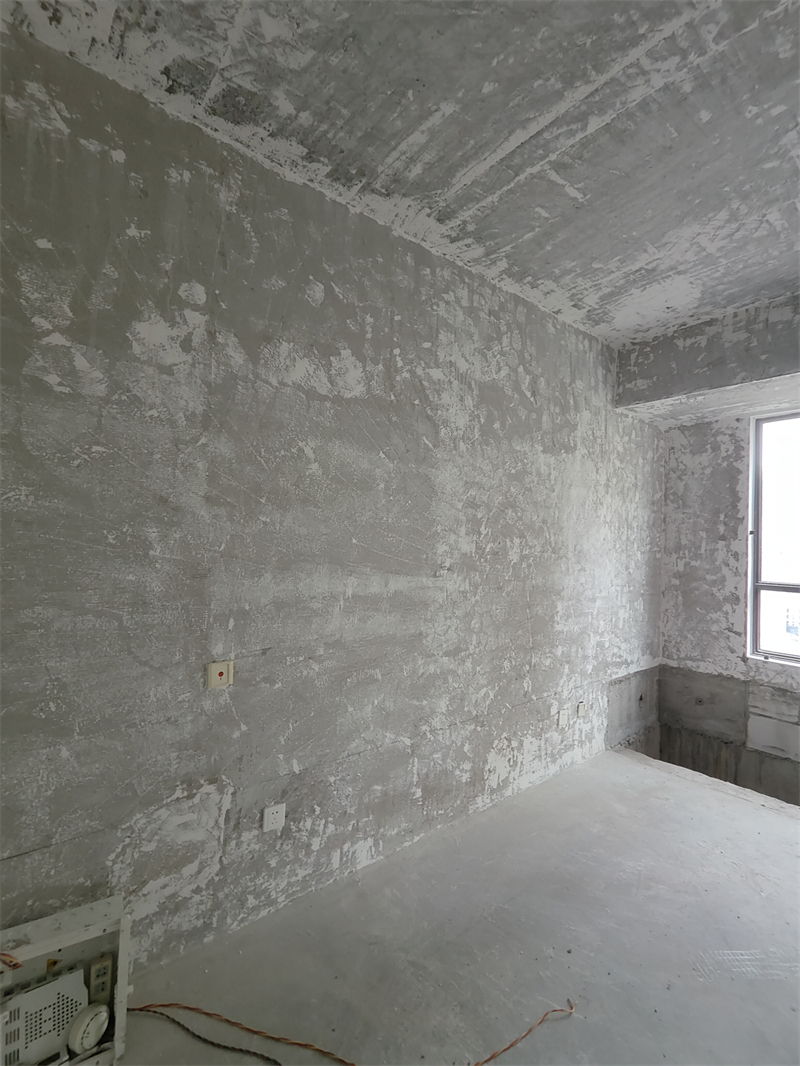

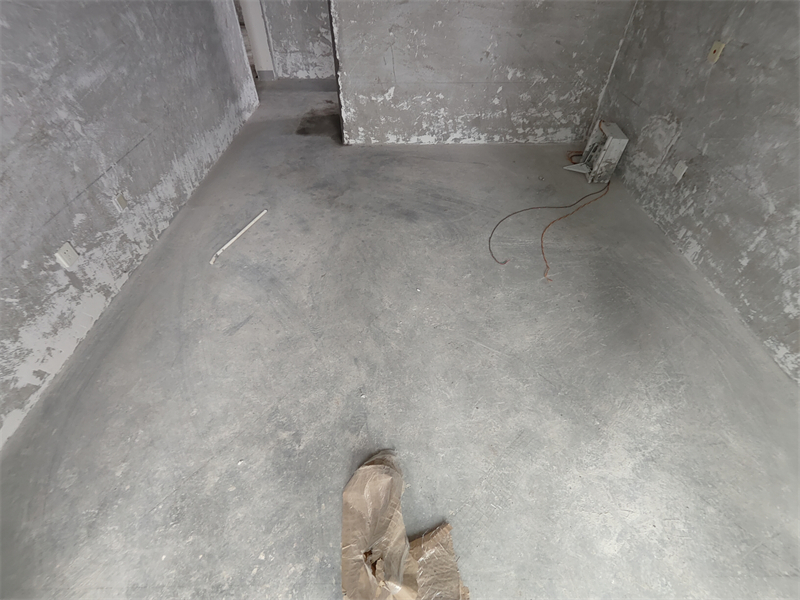

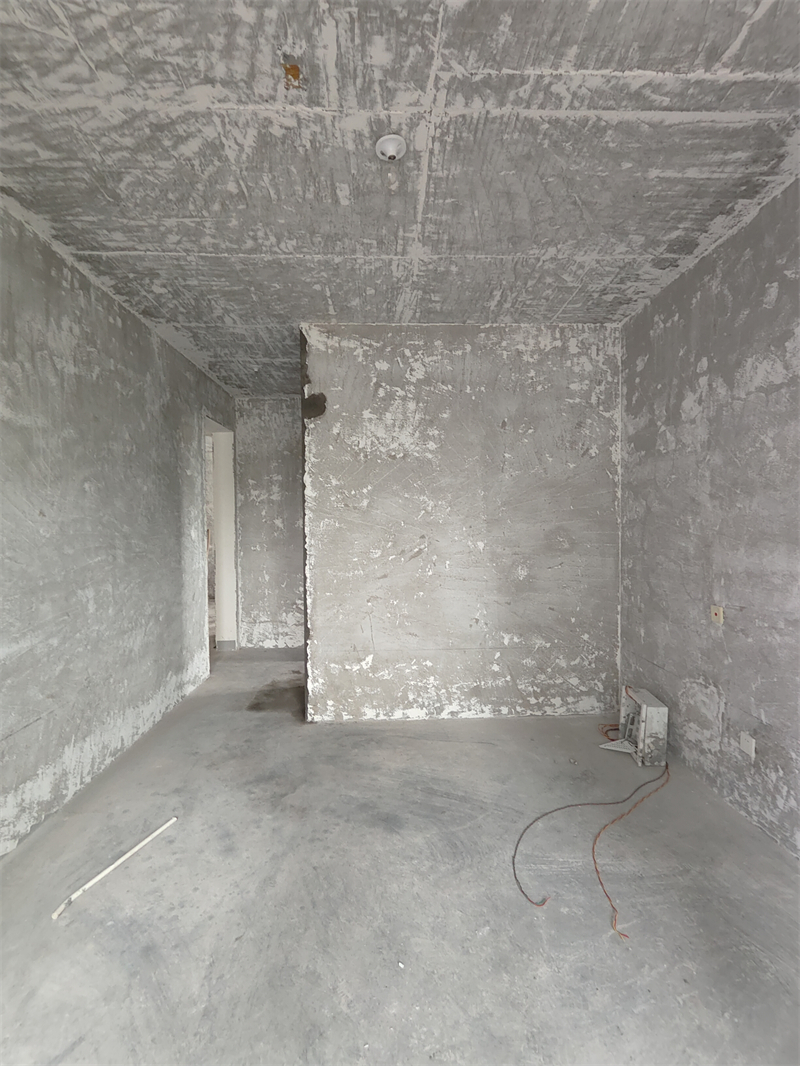

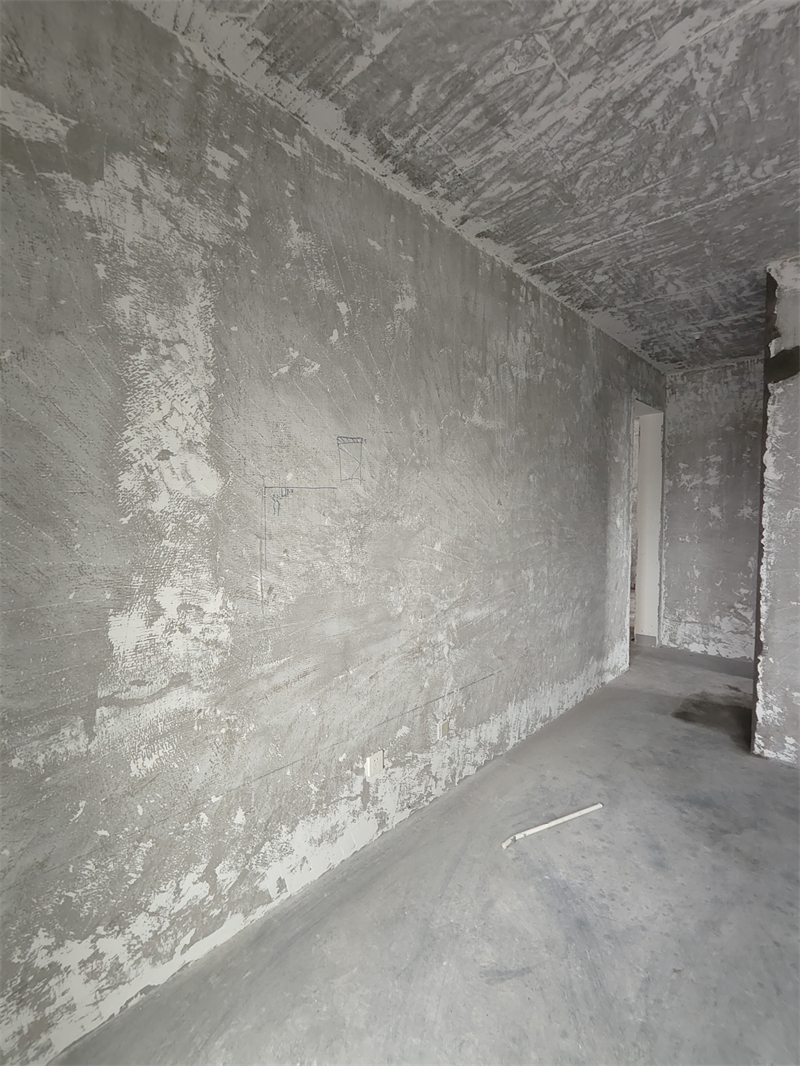

主卧对角图

水电放样

立体放样，就是把设计图纸上的内容弹到实际顶面、地面和墙面上，相当于将图纸转移到现实工地中，业主可以很直观的看到装修后的大致效果，勾勒出美好生活。如有需要整改的地方，业主第一时间看了就能提出来，方便设计师、项目经理的工作开展。

水电开槽

我们开线槽前先弹过墨线，再用切割机切过，最后开线槽，这样开的线槽就横平竖直了。

线槽转弯处大弯工艺施工，后期线路更加容易抽换。

地面开槽深度够深，开槽标准，线管低于地面1公分。

水电材料已进场，请客户安排材料验收。
电线            中大元通阻燃线PVC排水         联塑DN50/DN75
PVC线管         联塑DN20管PPR水管         联塑聚丙烯管
网络线          普鲁仕超六类网线带屏蔽（UTP）
电视线          普鲁仕高清（96编6671）

玄关水电中途
盒与盒之间已套2个快速连接件连接，线管线盒连接加杯梳，使连接更加牢固并起防止穿线时破坏电线绝缘层作用。  强弱电线管交叉处使用铁管或铁过桥湾交叉，防止信号干扰。中央空调外机线使用地缆线，防止后期老化。

玄关对角水电中途

筒灯电线用波纹管保护。

灯头线套黄腊管保护。

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤。

厨房水电中途
