常山宋邸潮鸣17-1-9#75㎡中古——时光机

发表于 2025-6-3 15:50:36

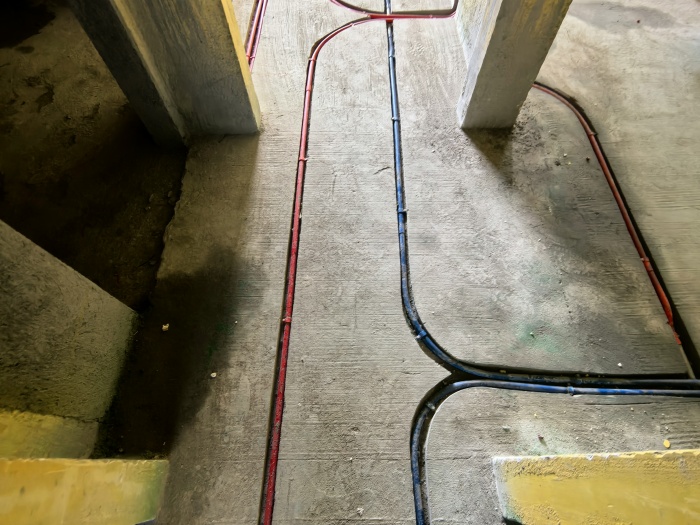

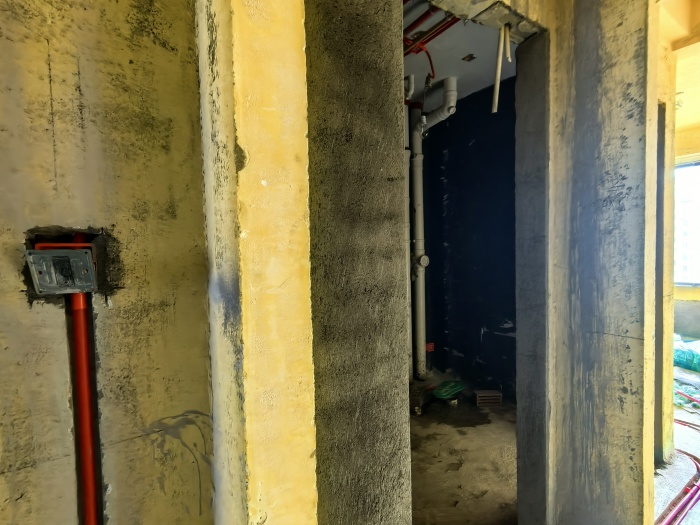

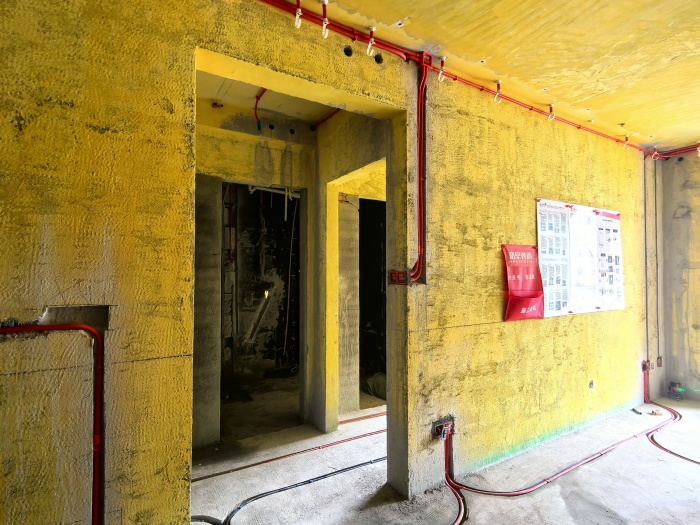

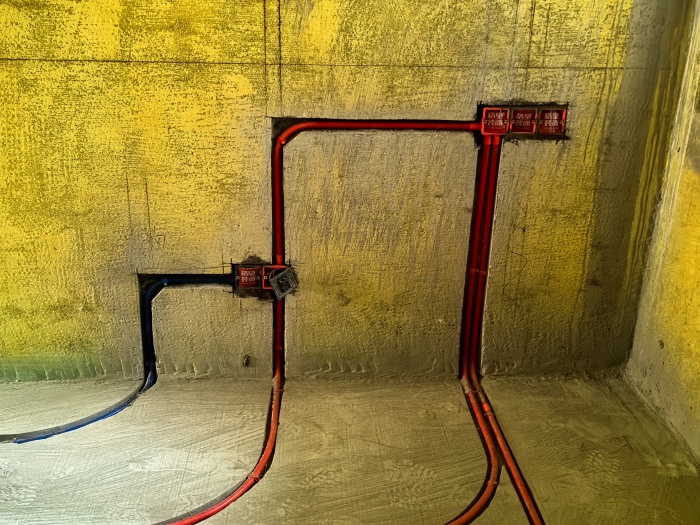

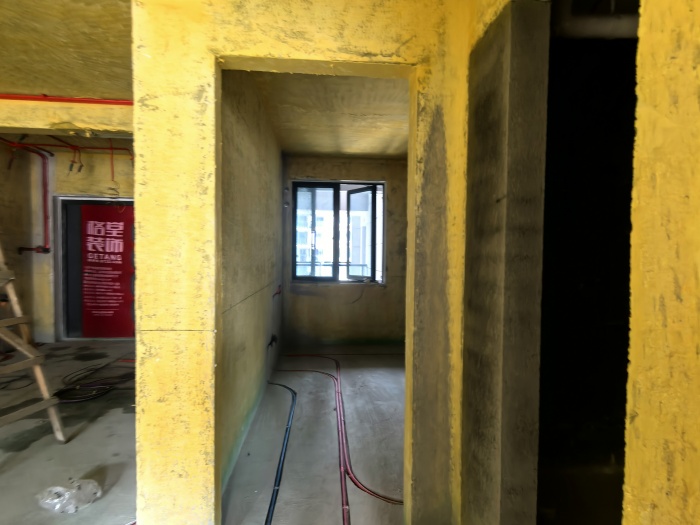

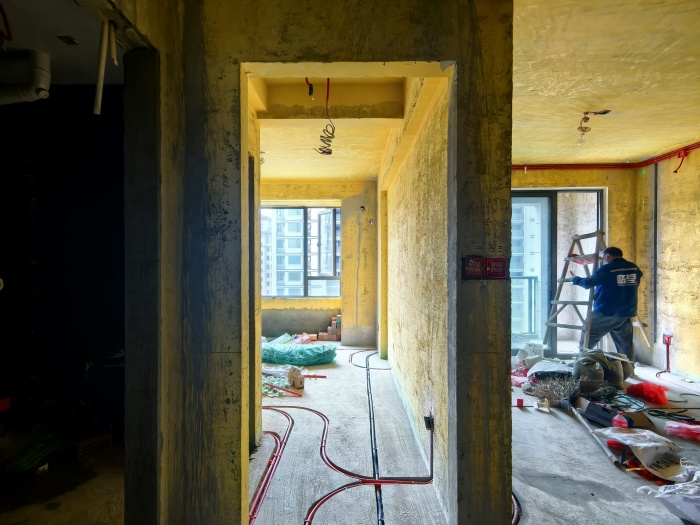

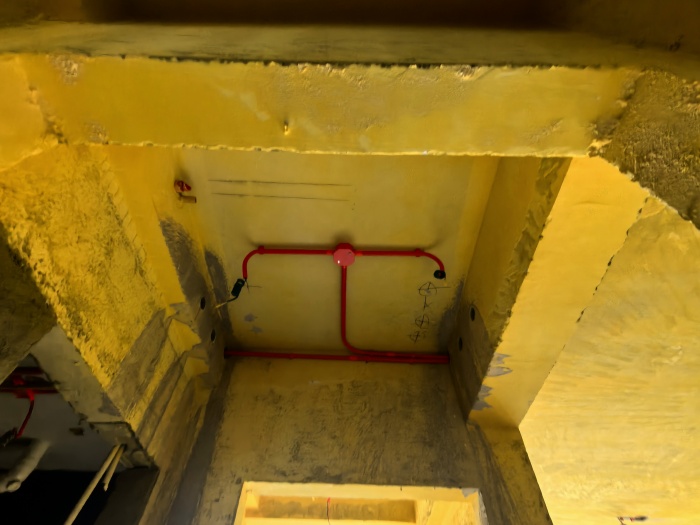

过道处，水电工艺施工，线管布置施工基本完成，穿线施工完成，强电用红色线盒、红色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落

发表于 2025-6-3 15:50:58

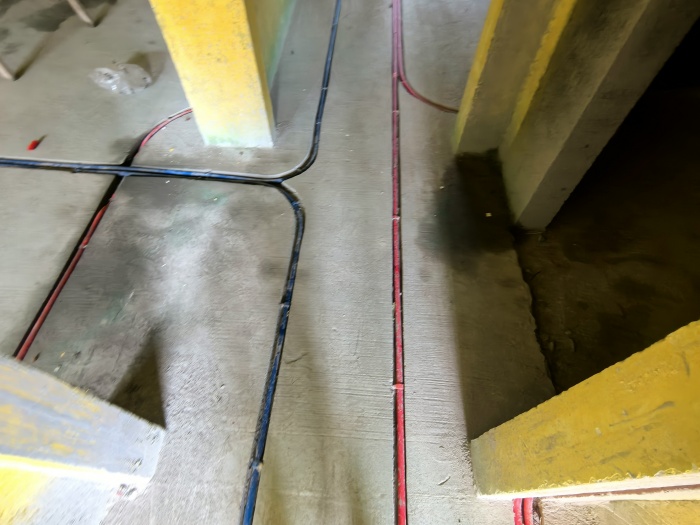

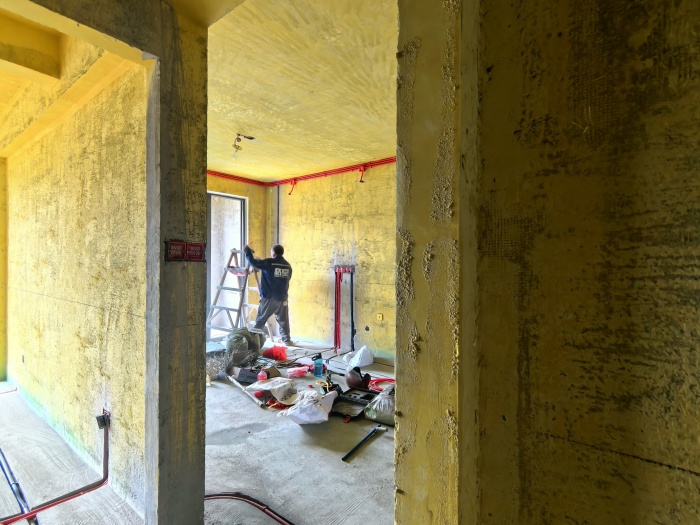

对角

发表于 2025-6-3 15:51:44

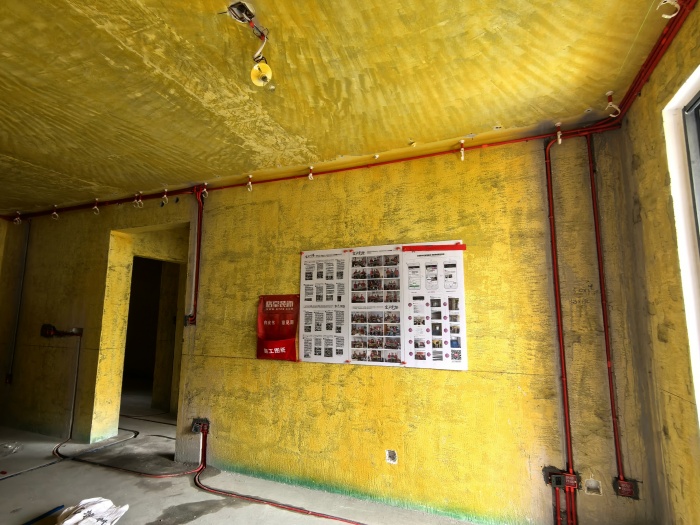

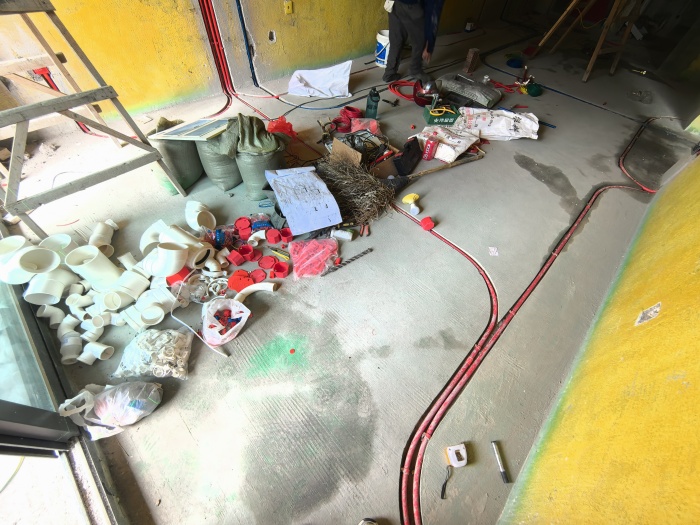

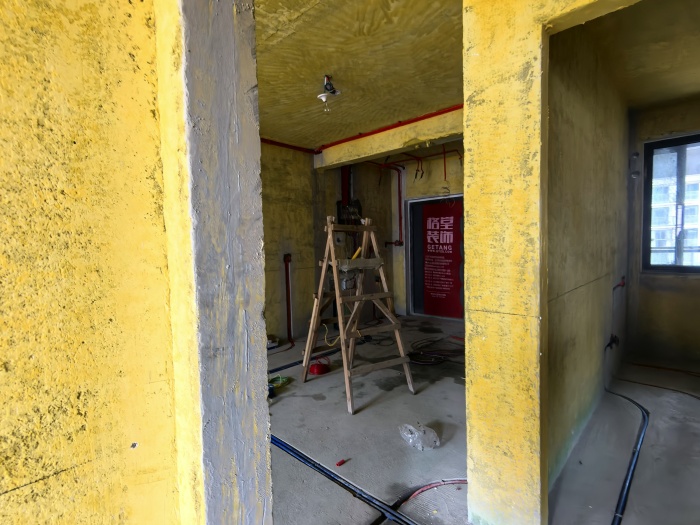

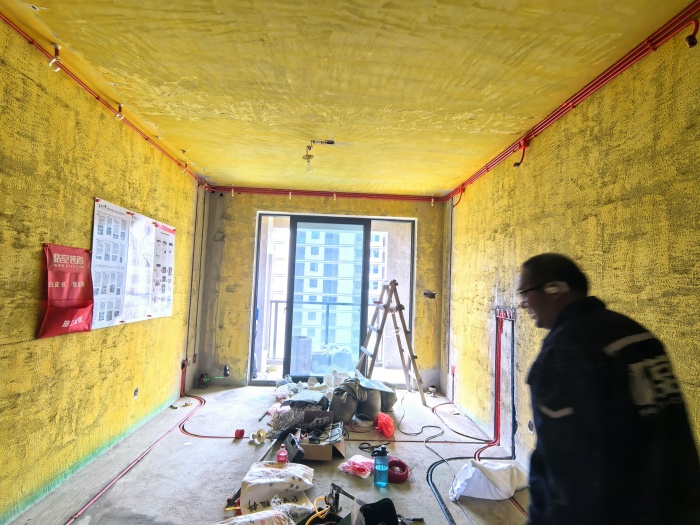

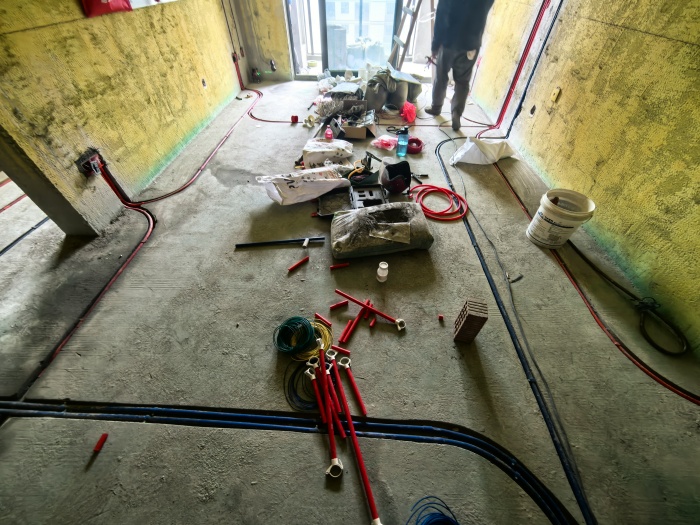

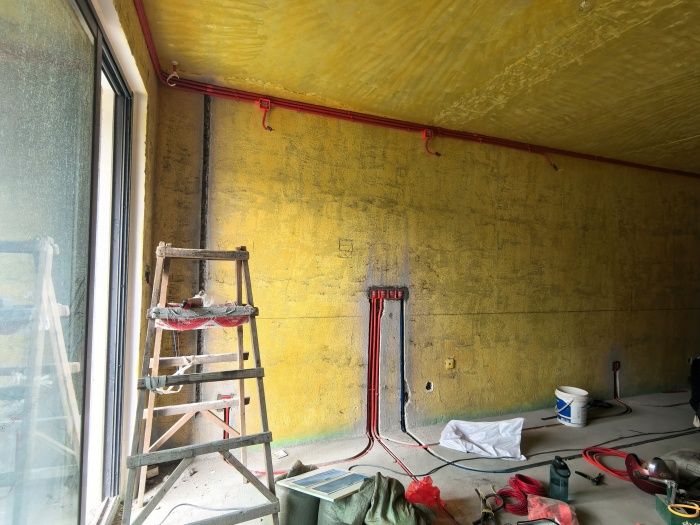

客厅，水电工艺施工，线管布置施工基本完成，穿线施工完成，强电用红色线盒、红色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落

发表于 2025-6-3 15:52:06

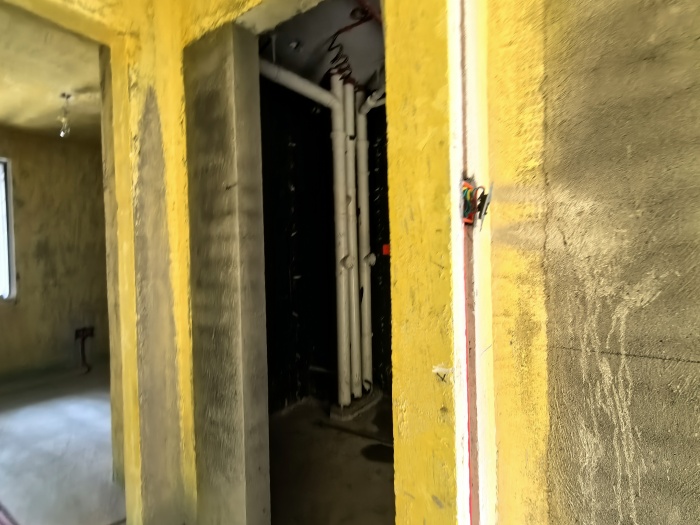

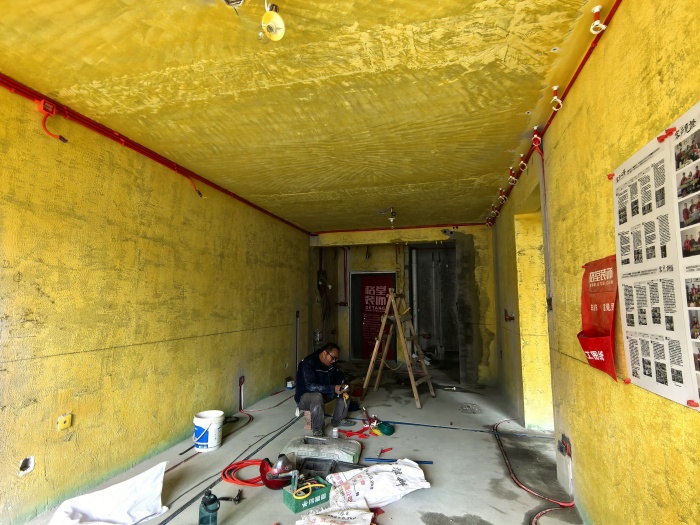

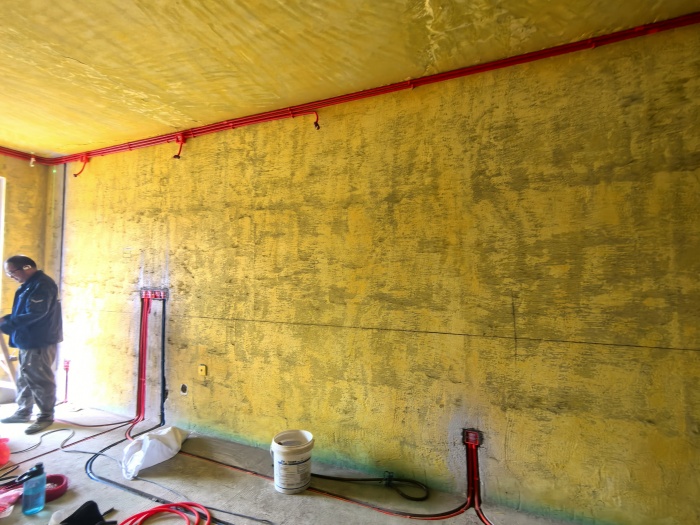

对角

发表于 2025-6-3 15:53:04

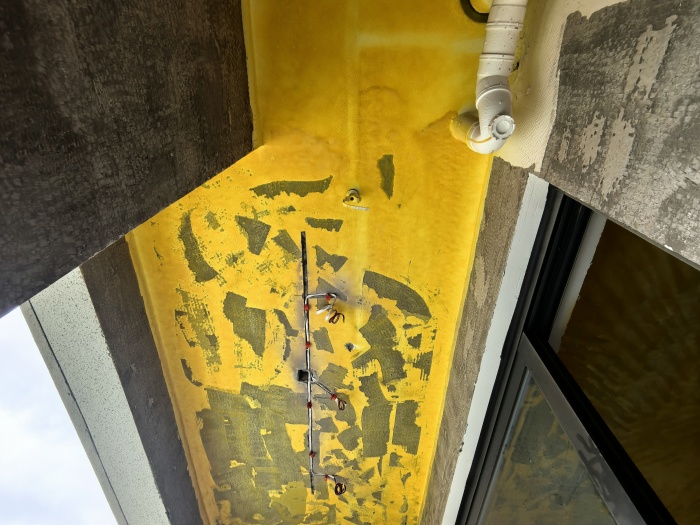

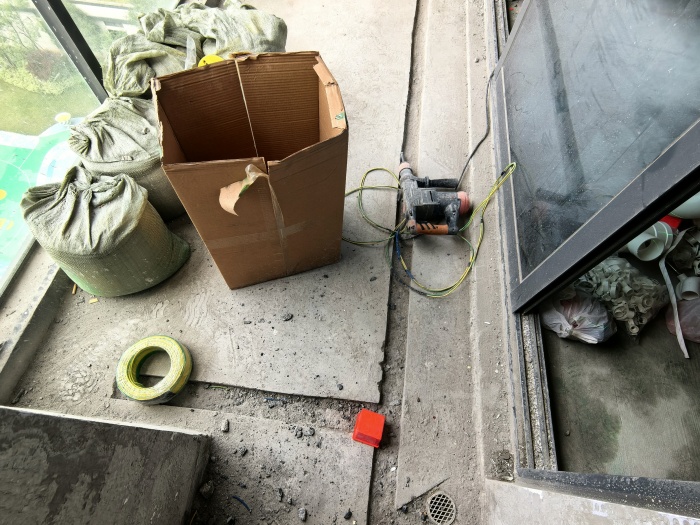

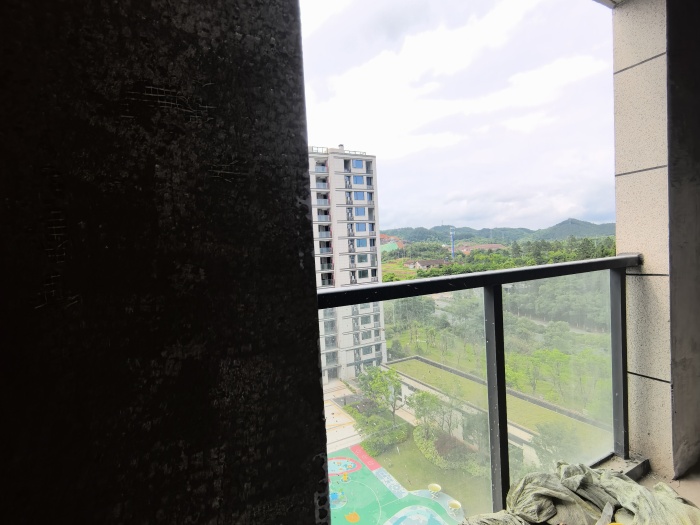

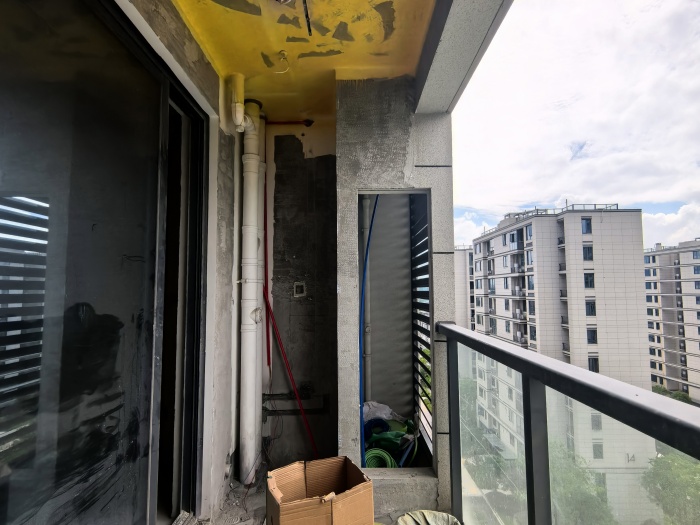

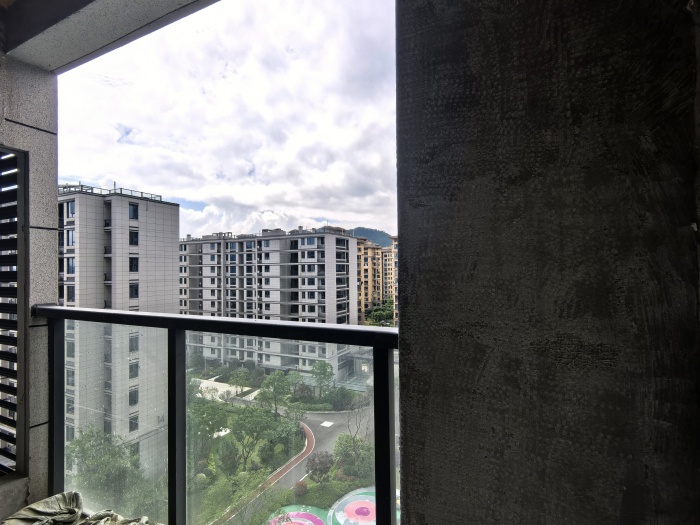

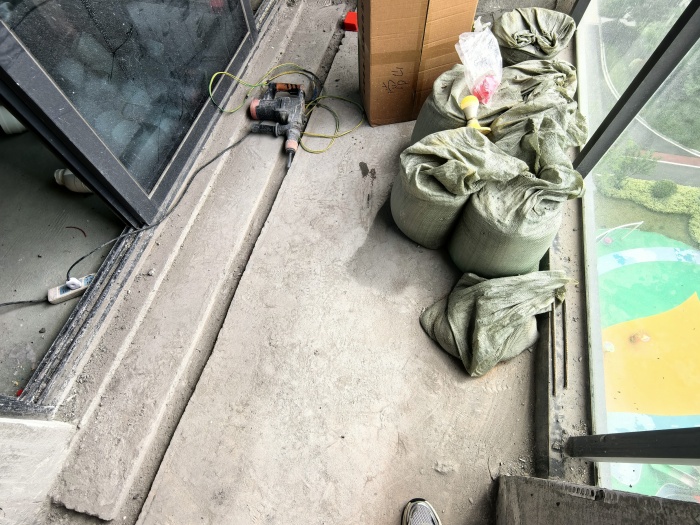

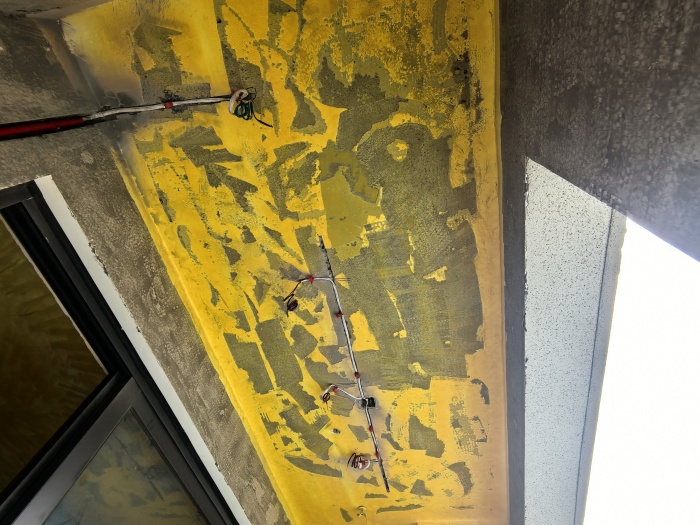

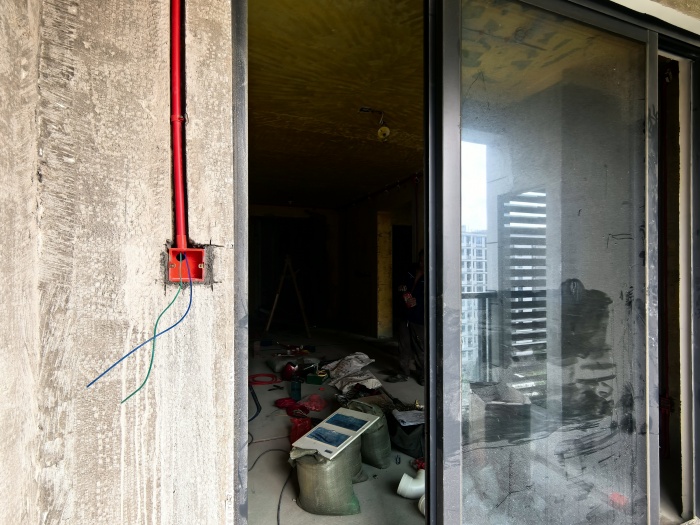

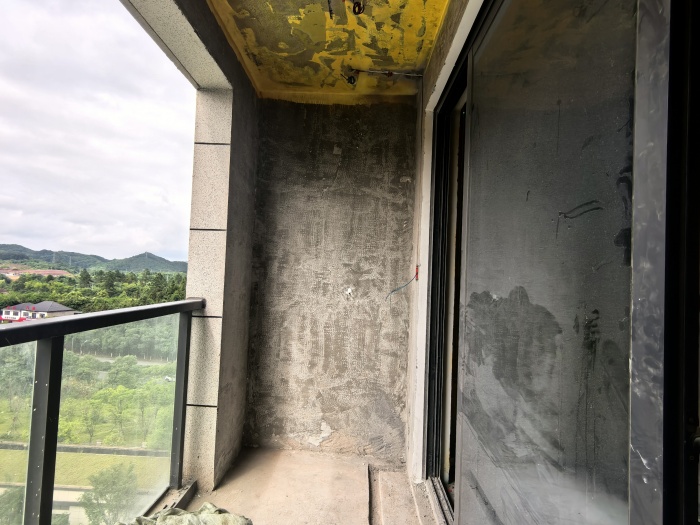

阳台，水电工艺施工，水管还未开始施工

发表于 2025-6-3 15:53:25

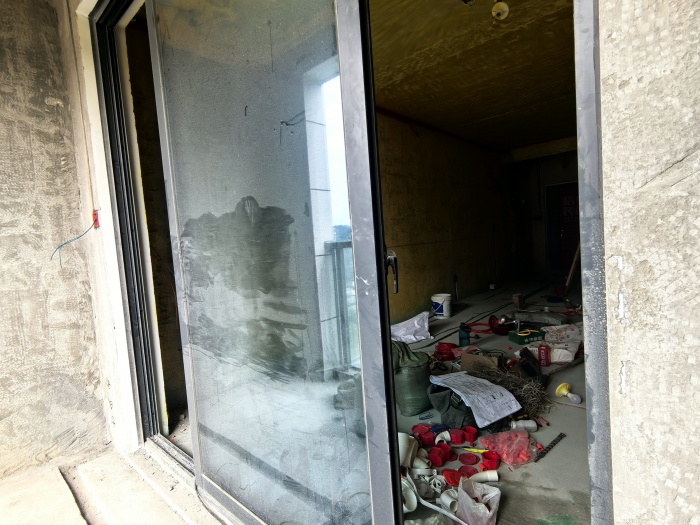

对角

发表于 2025-6-3 16:01:47

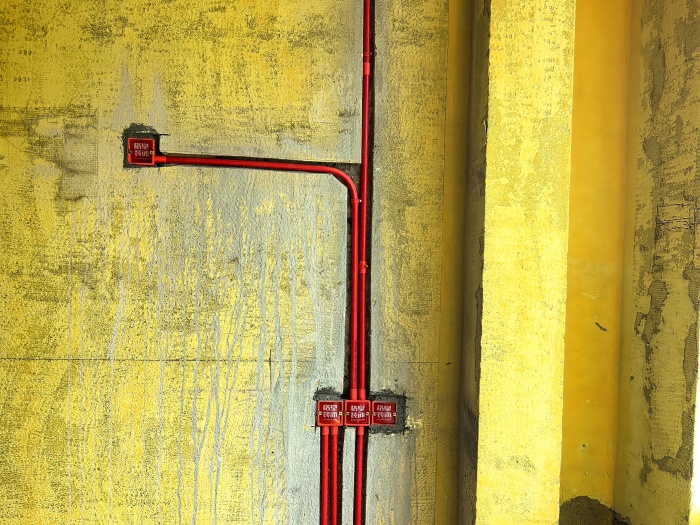

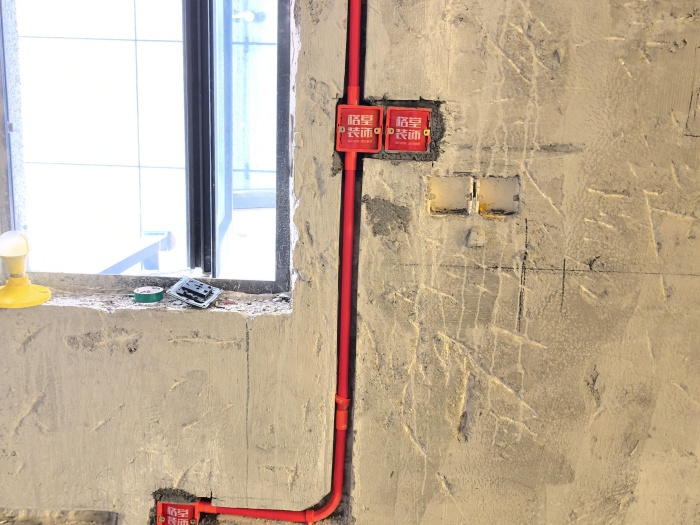

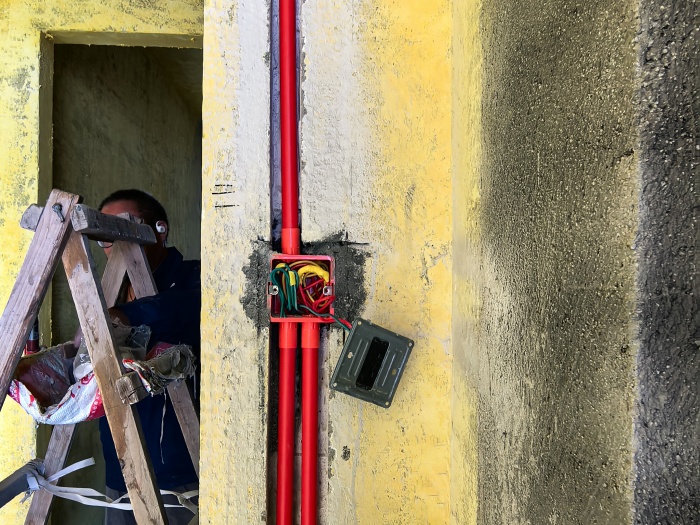

暗盒之间用快速连接件连接，既能固定线盒，使线盒保持在同一水平线,又能避免水泥掉到线盒里

发表于 2025-6-3 16:02:27

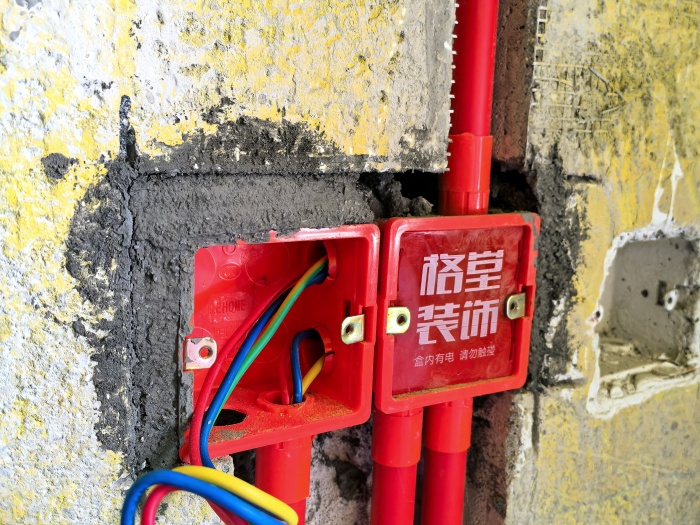

线盒和线管连接处套杯梳，防止穿线的时候损伤电线

发表于 2025-6-3 16:02:55

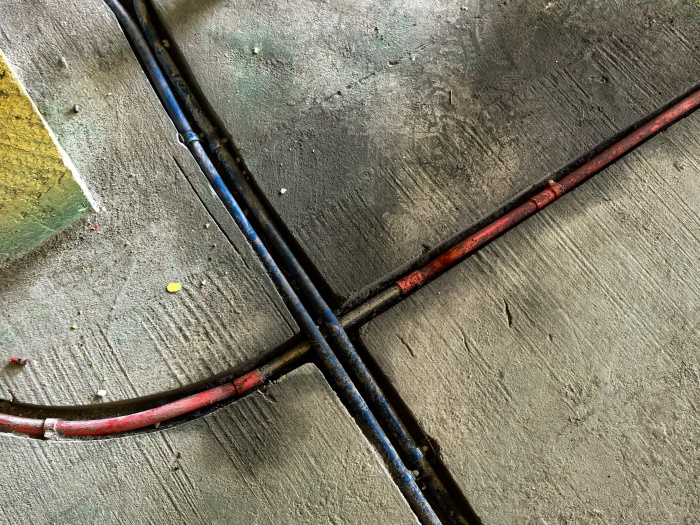

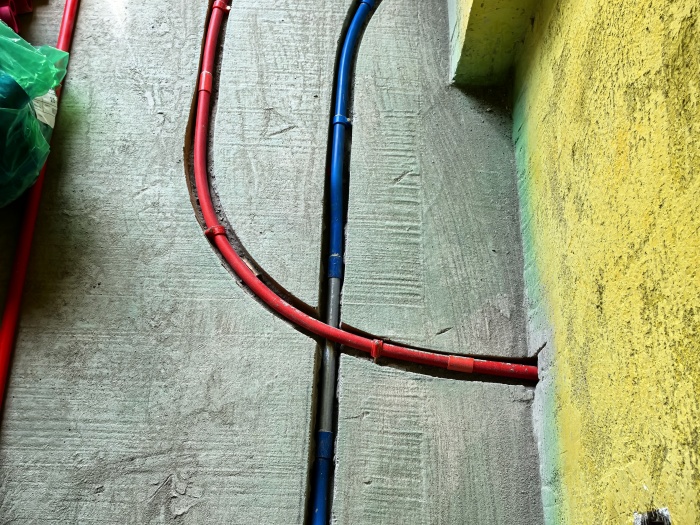

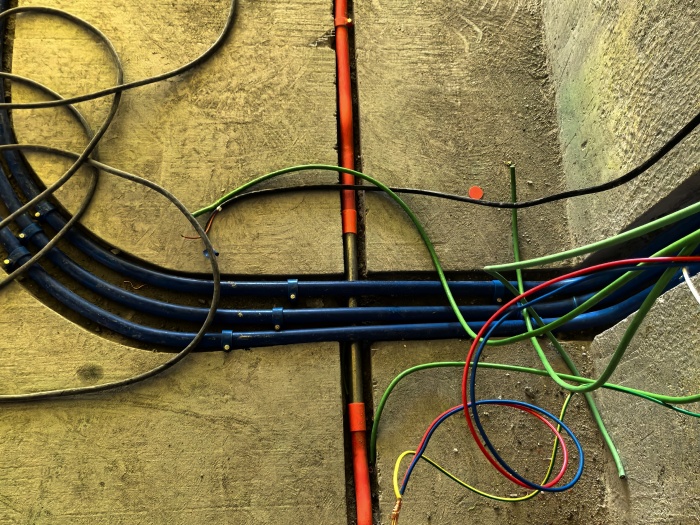

强弱电交接处用金属镀锌管套管，防止信号干扰

发表于 2025-6-3 16:03:37

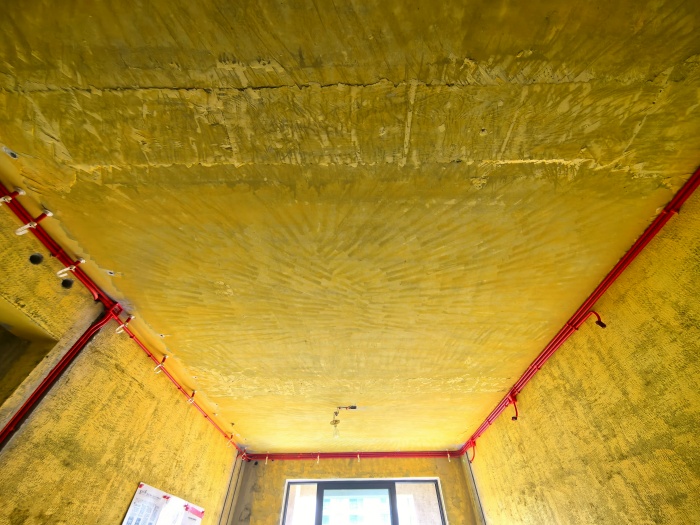

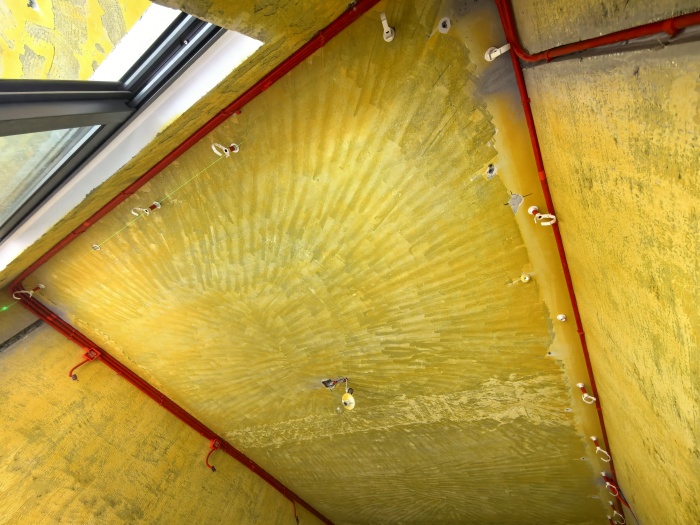

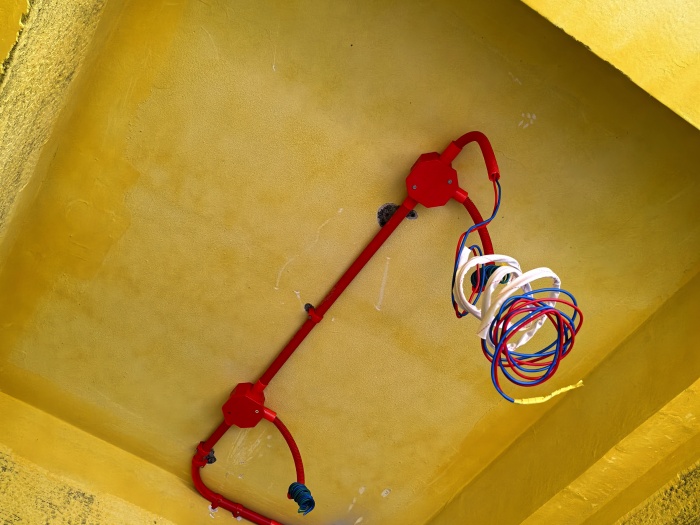

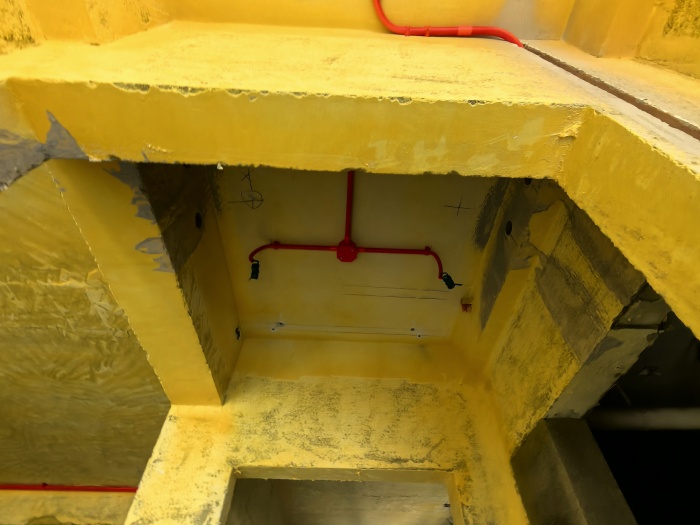

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，
