江南杏园5-2-30#151㎡现代极简风——重构生活肖像

发表于 2025-6-18 14:45:48

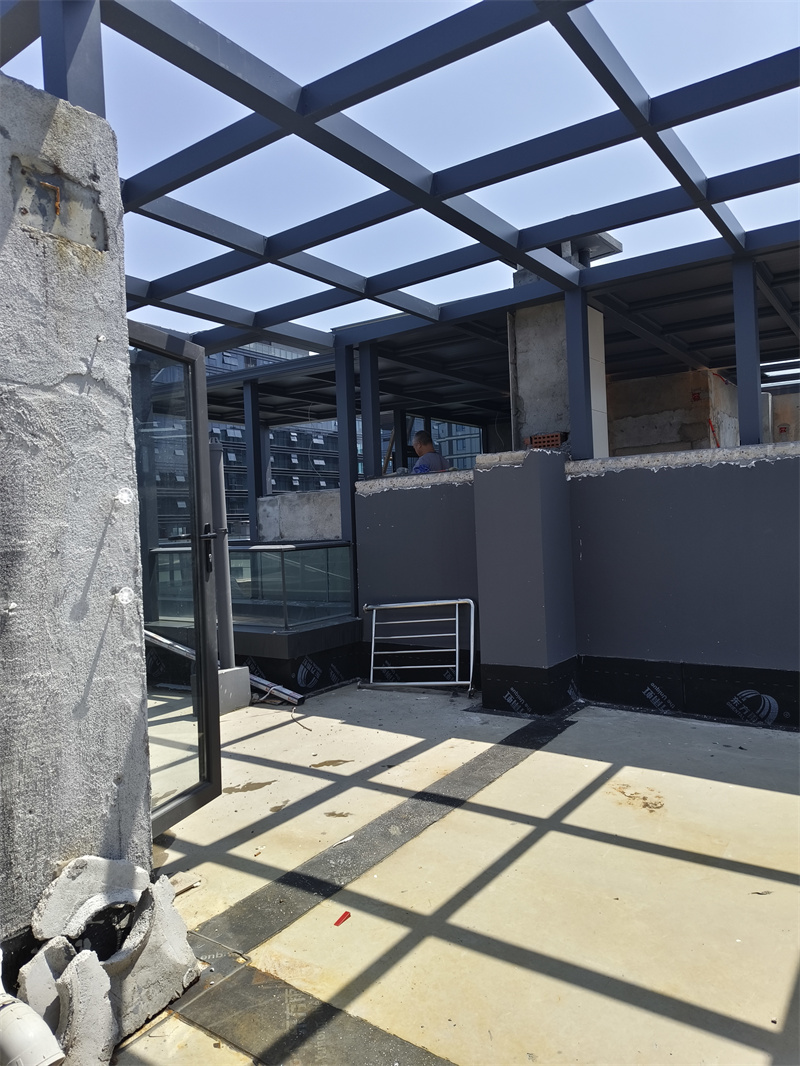

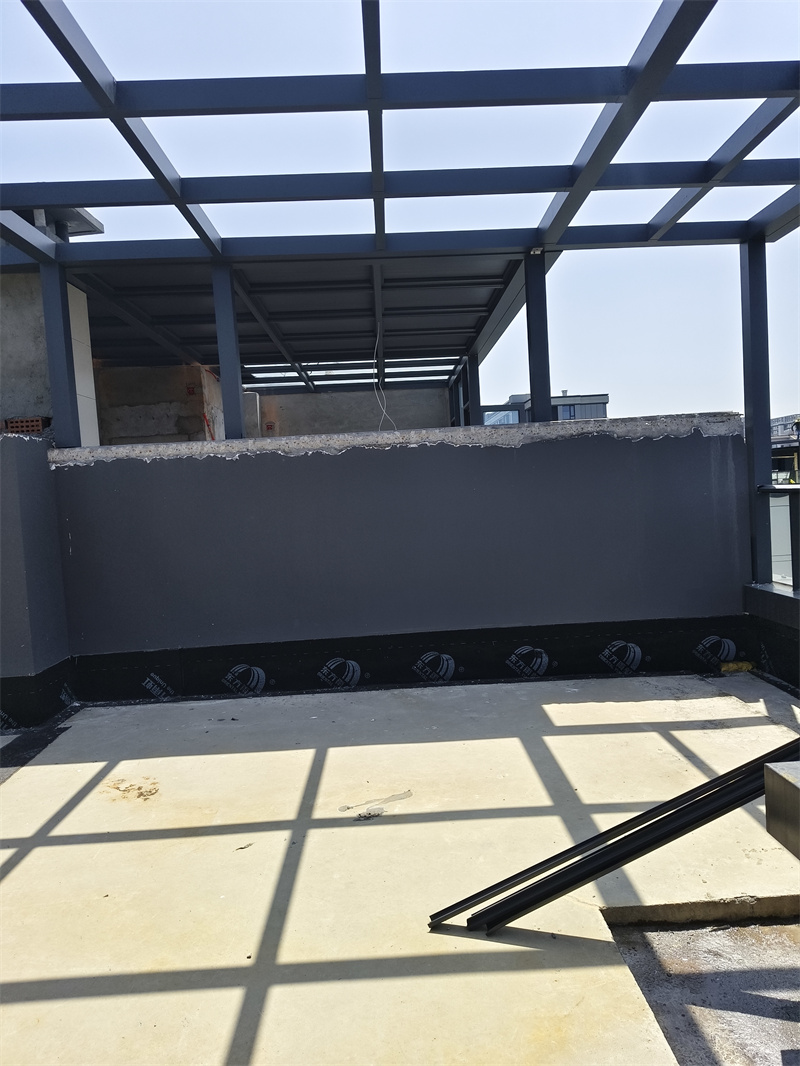

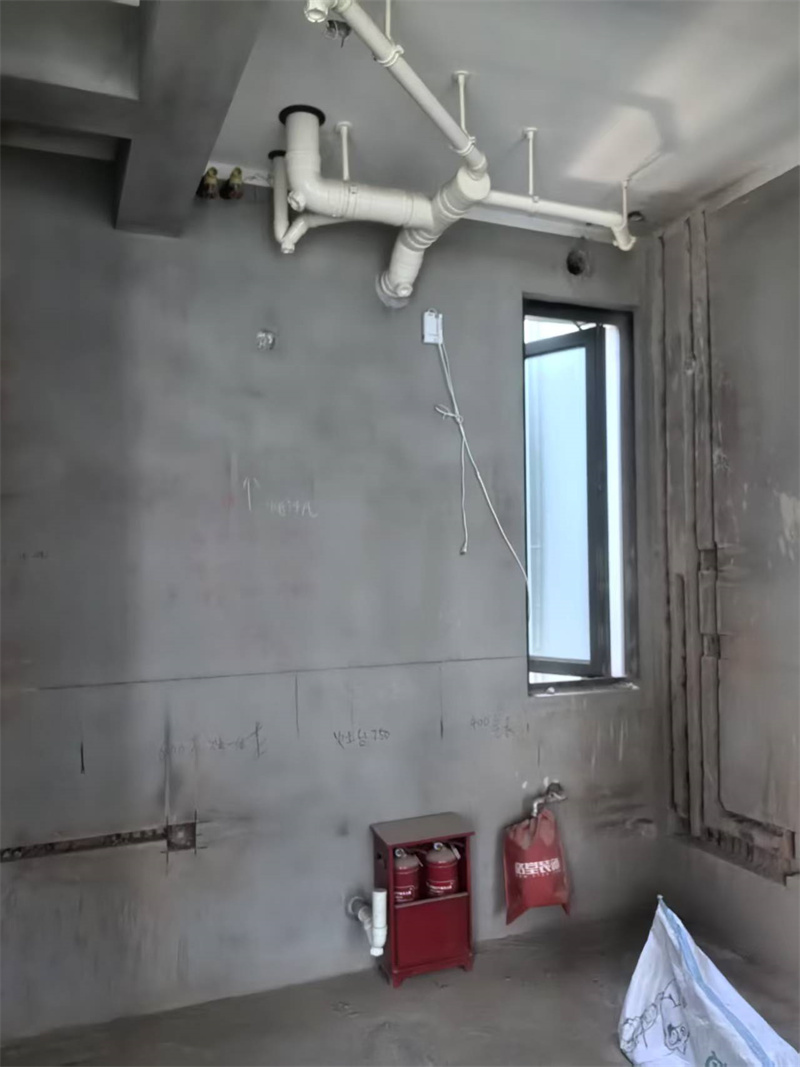

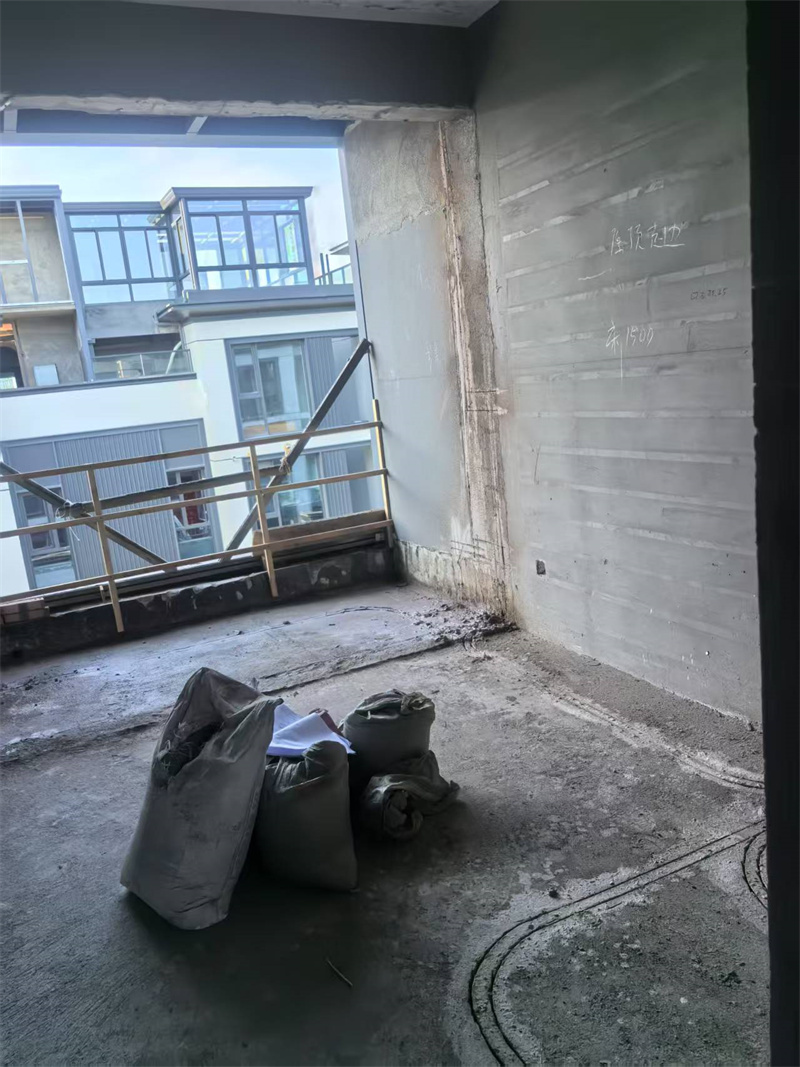

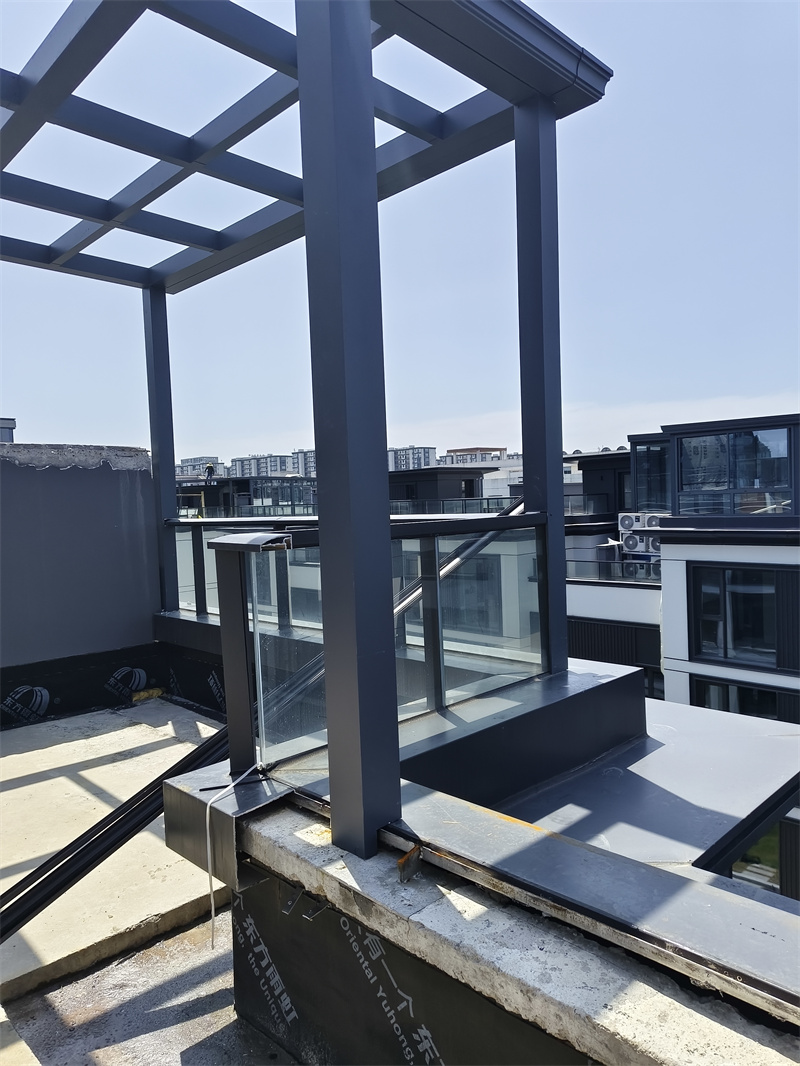

三楼茶室，晾衣间对角

发表于 2025-6-23 15:05:44

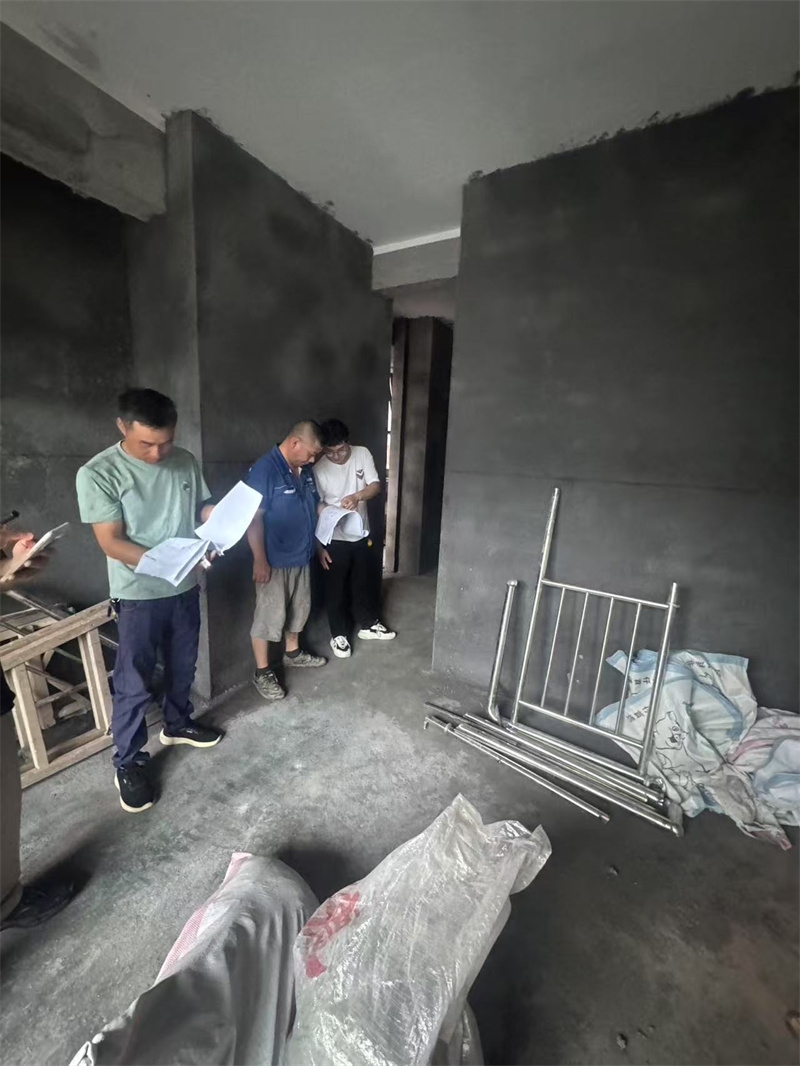

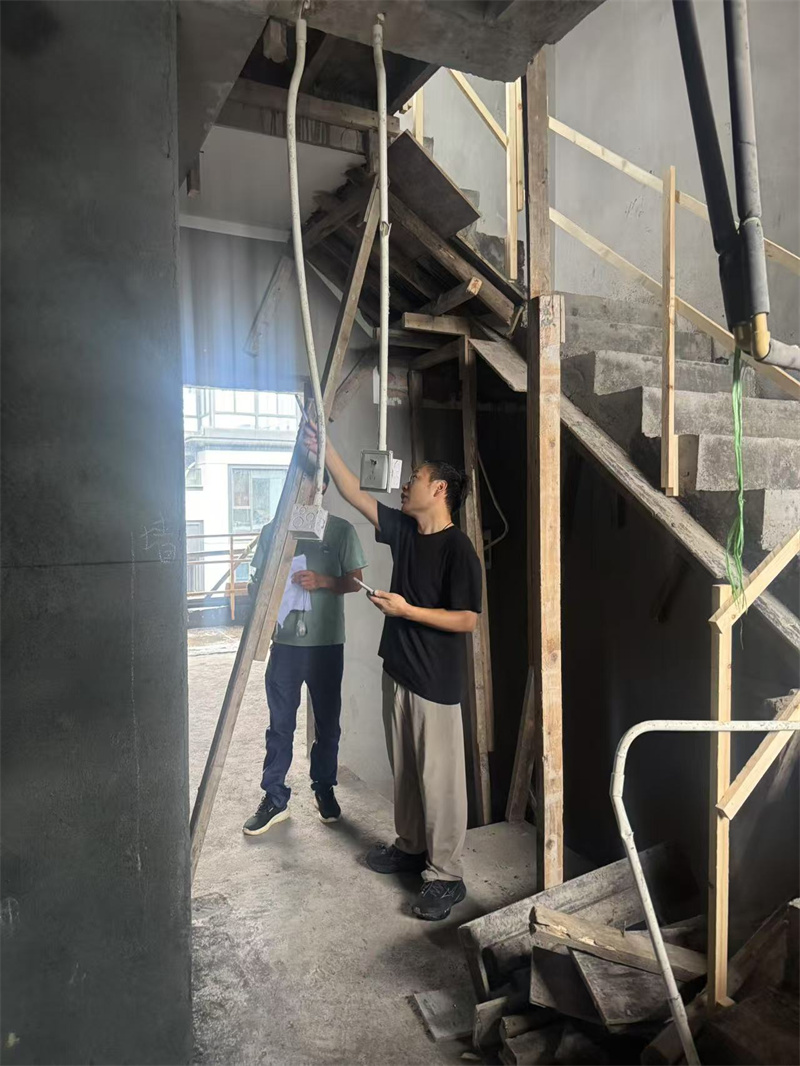

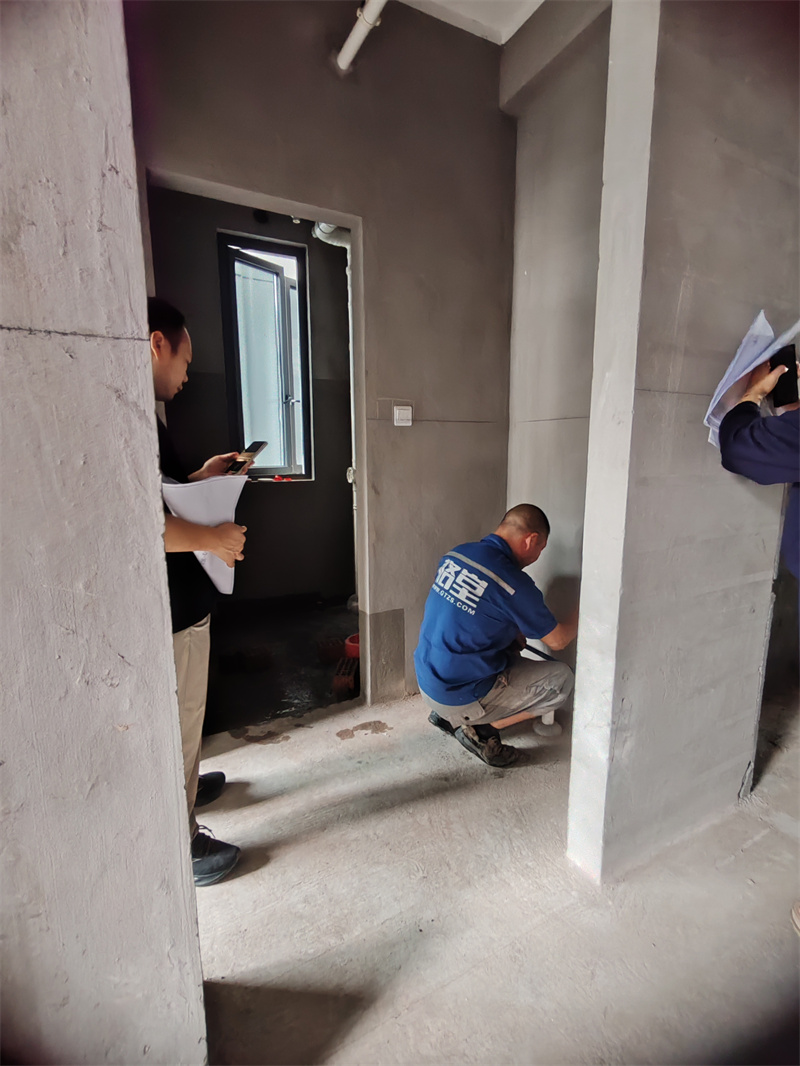

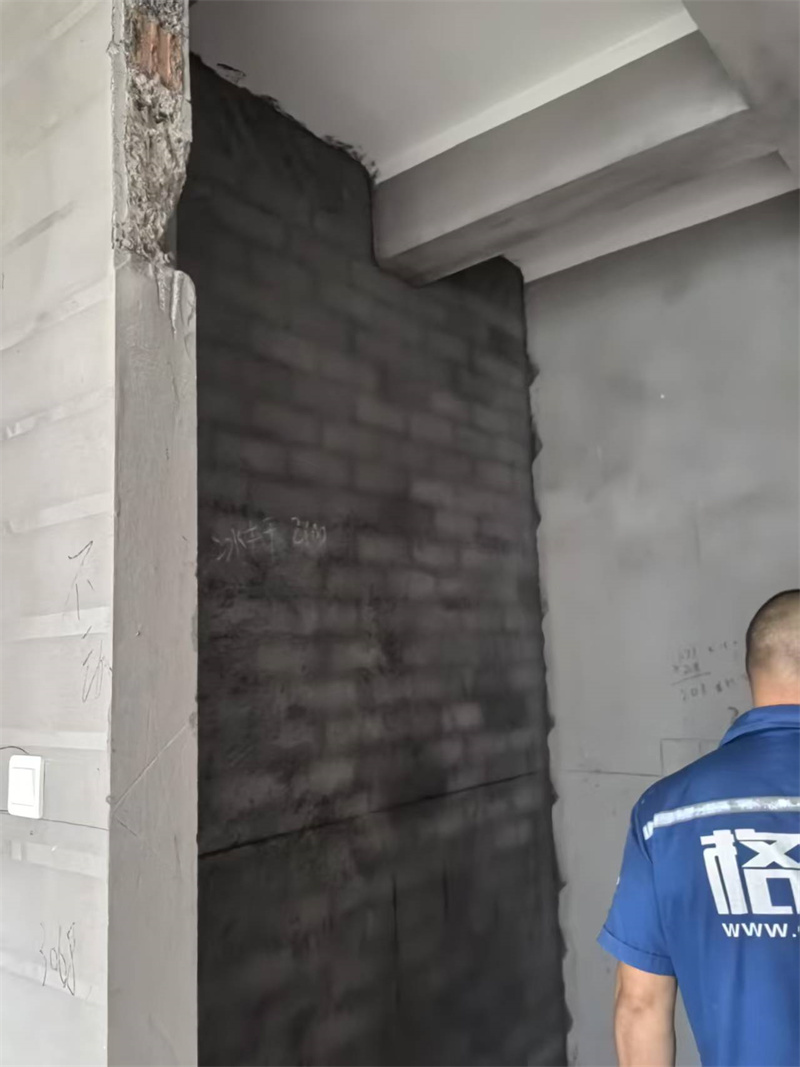

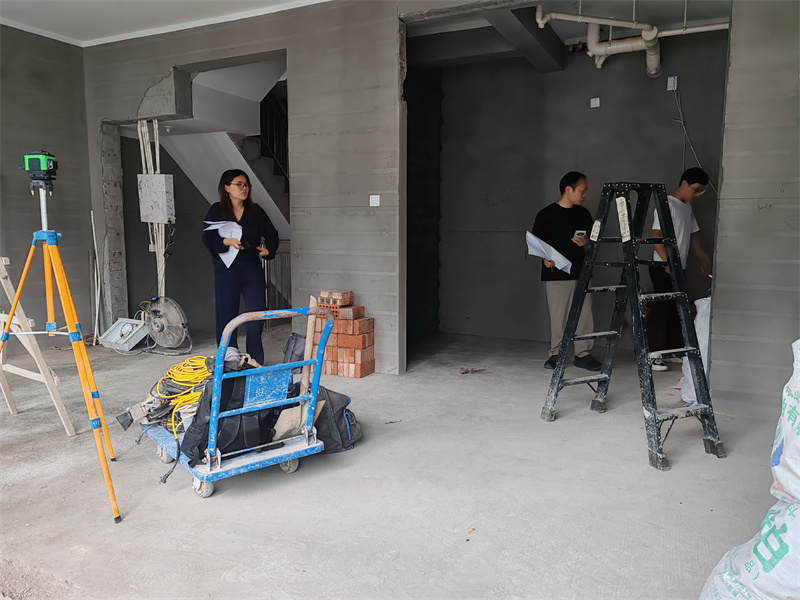

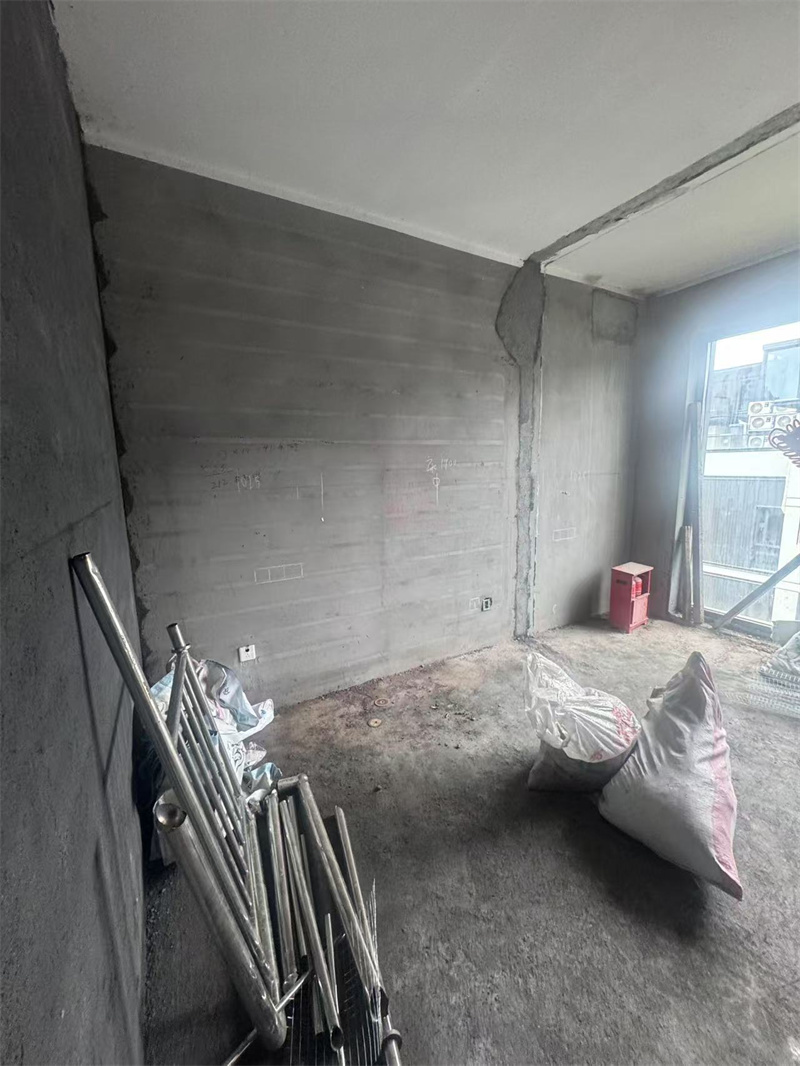

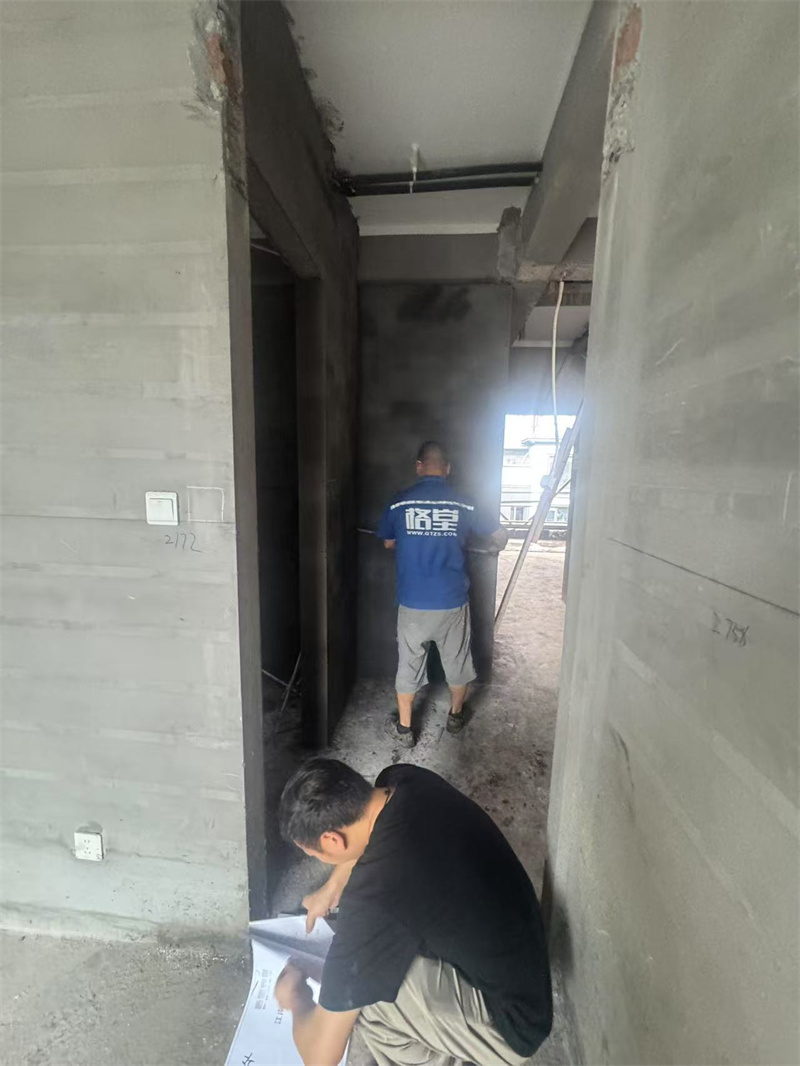

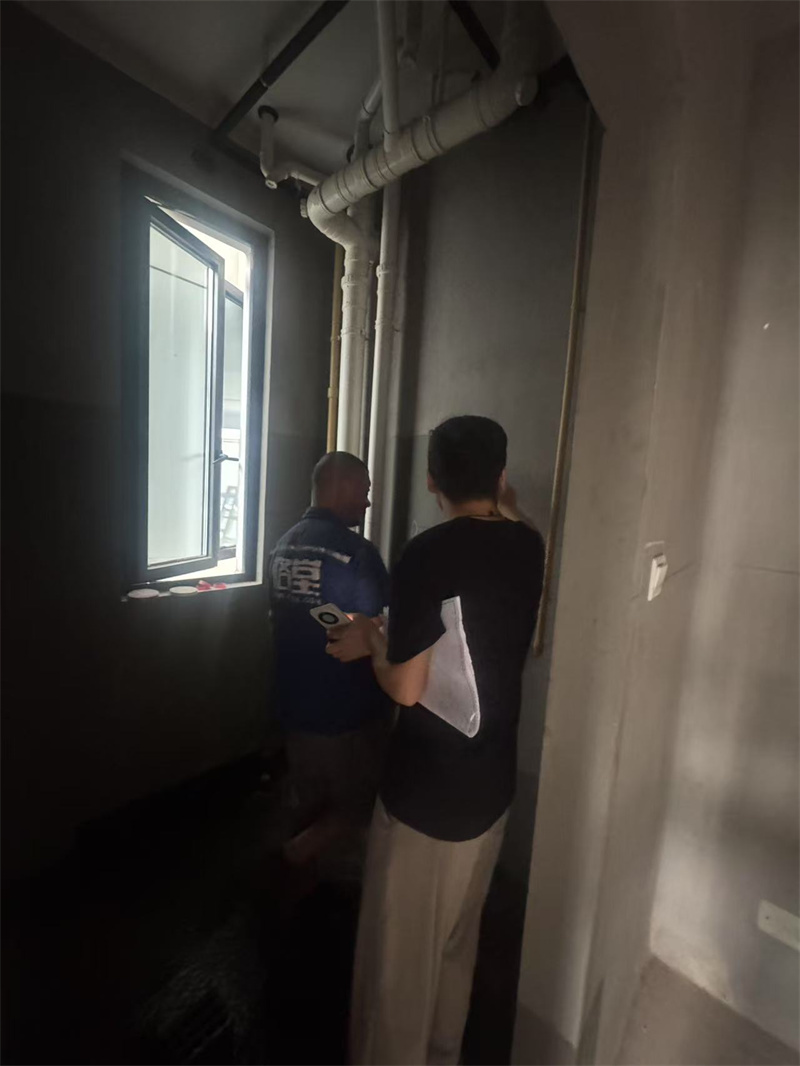

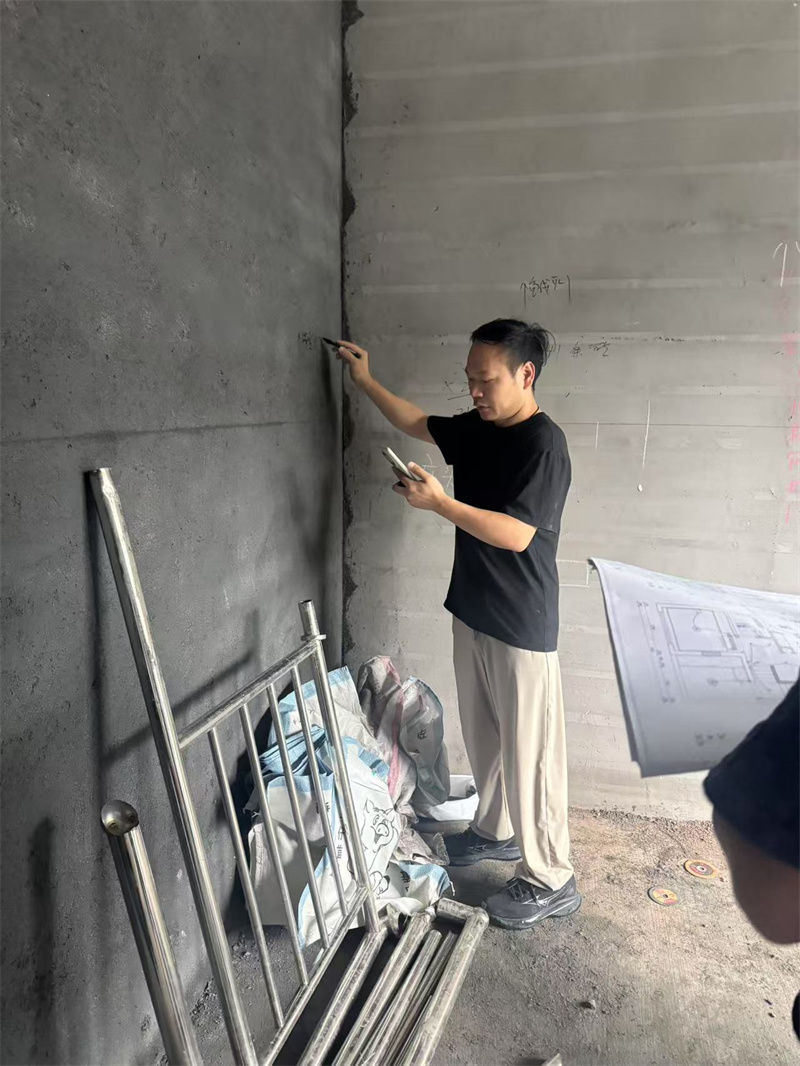

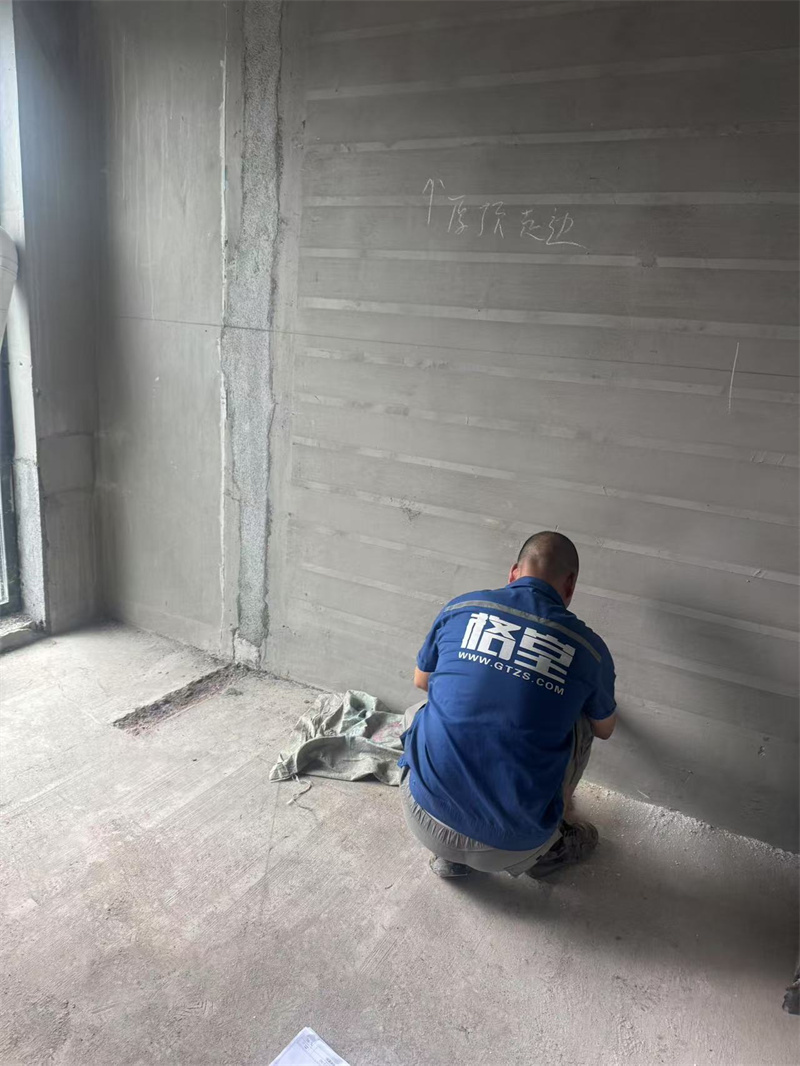

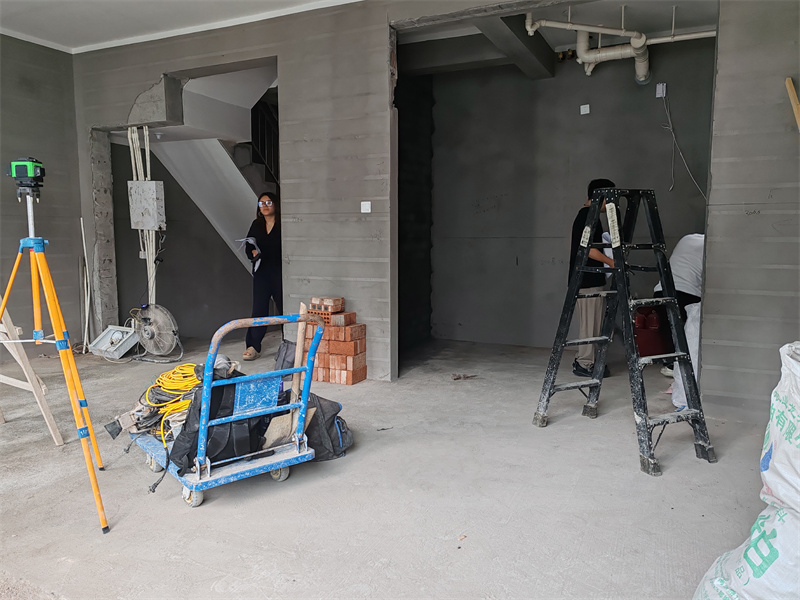

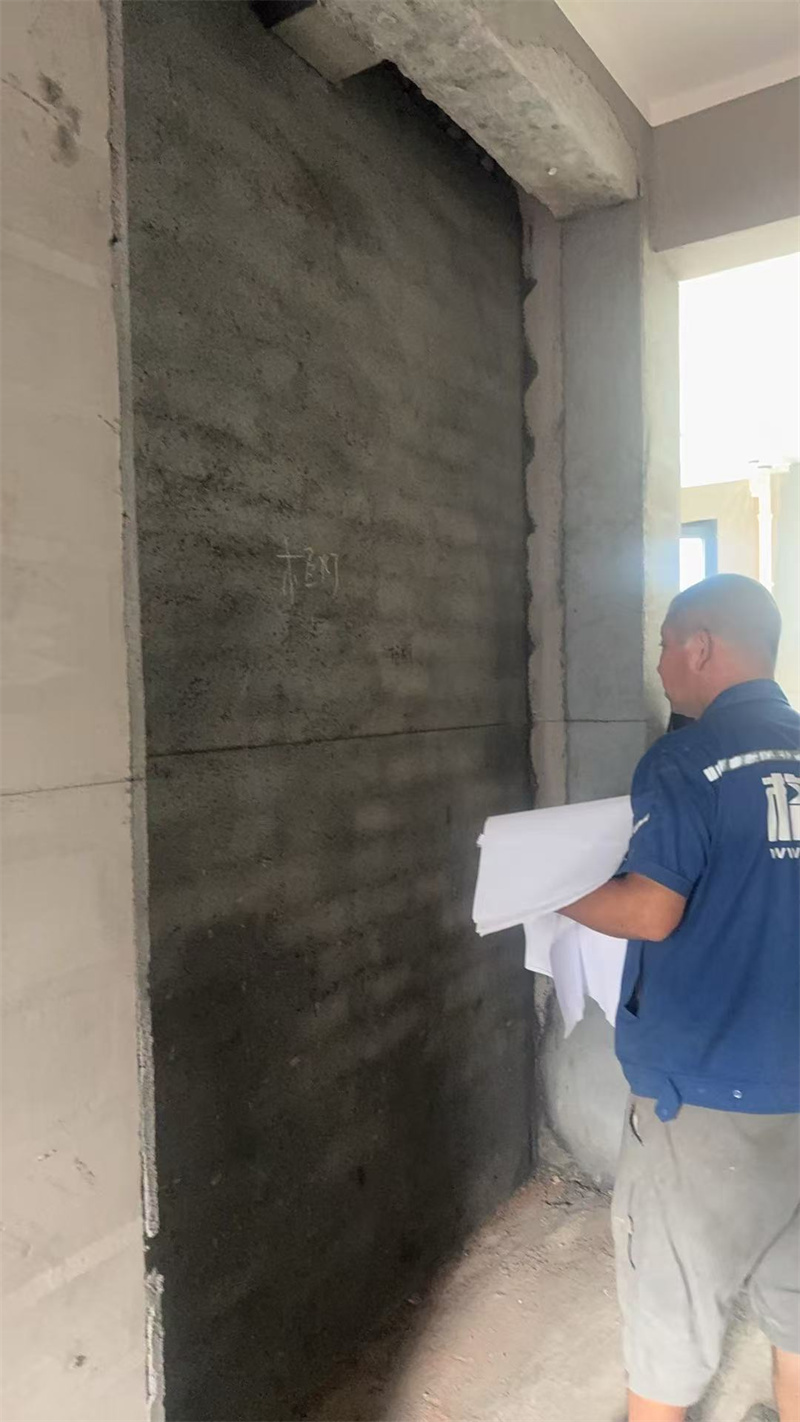

水电放样

立体放样，就是把设计图纸上的内容弹到实际顶面、地面和墙面上，相当于将图纸转移到现实工地中，业主可以很直观的看到装修后的大致效果，勾勒出美好生活。如有需要整改的地方，业主第一时间看了就能提出来，方便设计师、项目经理的工作开展。

发表于 2025-6-23 15:06:54

发表于 2025-6-26 15:42:46

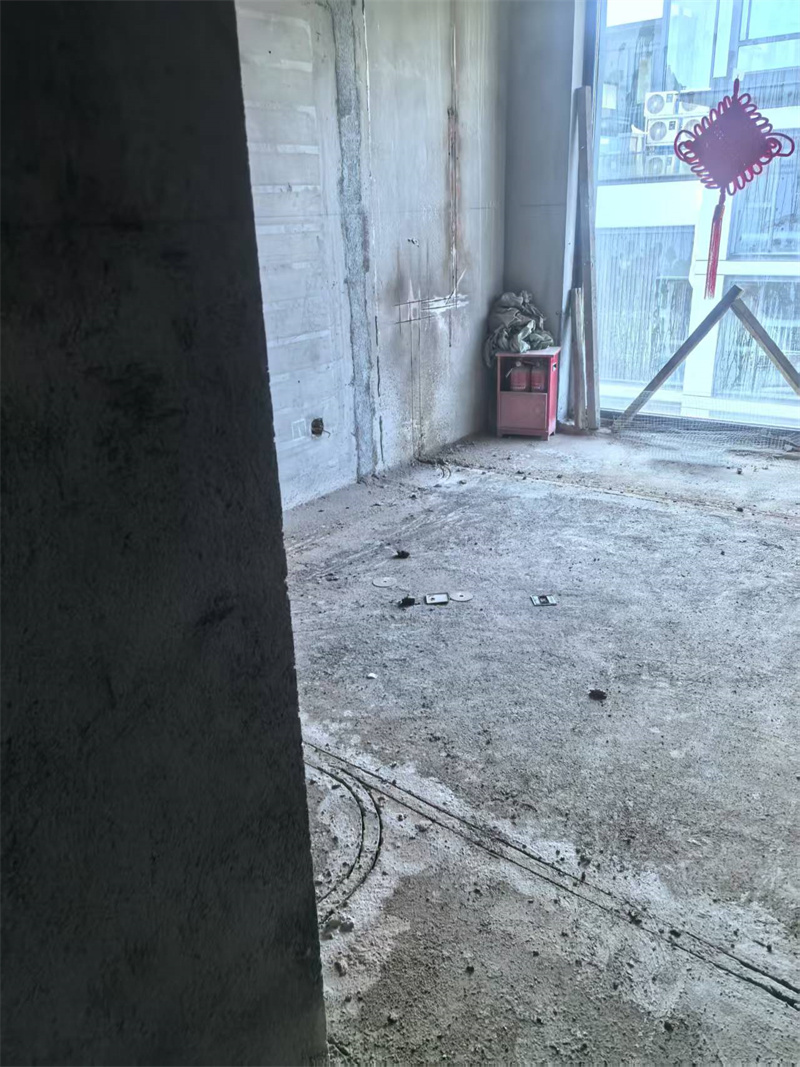

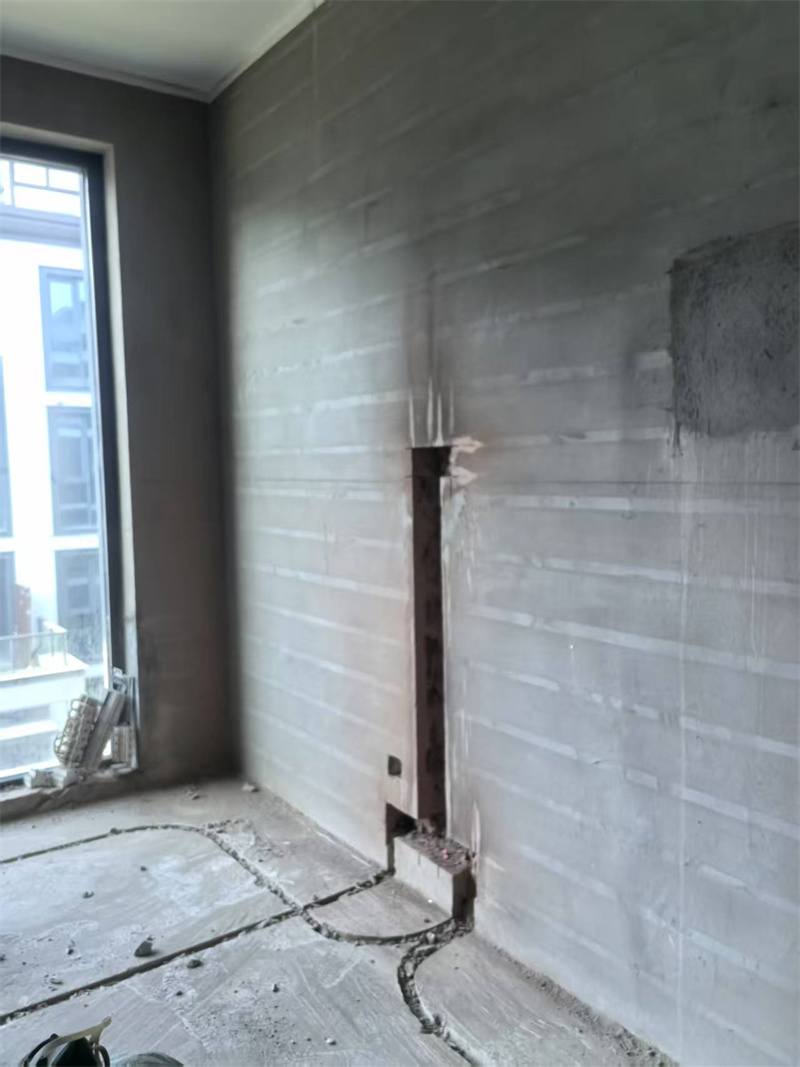

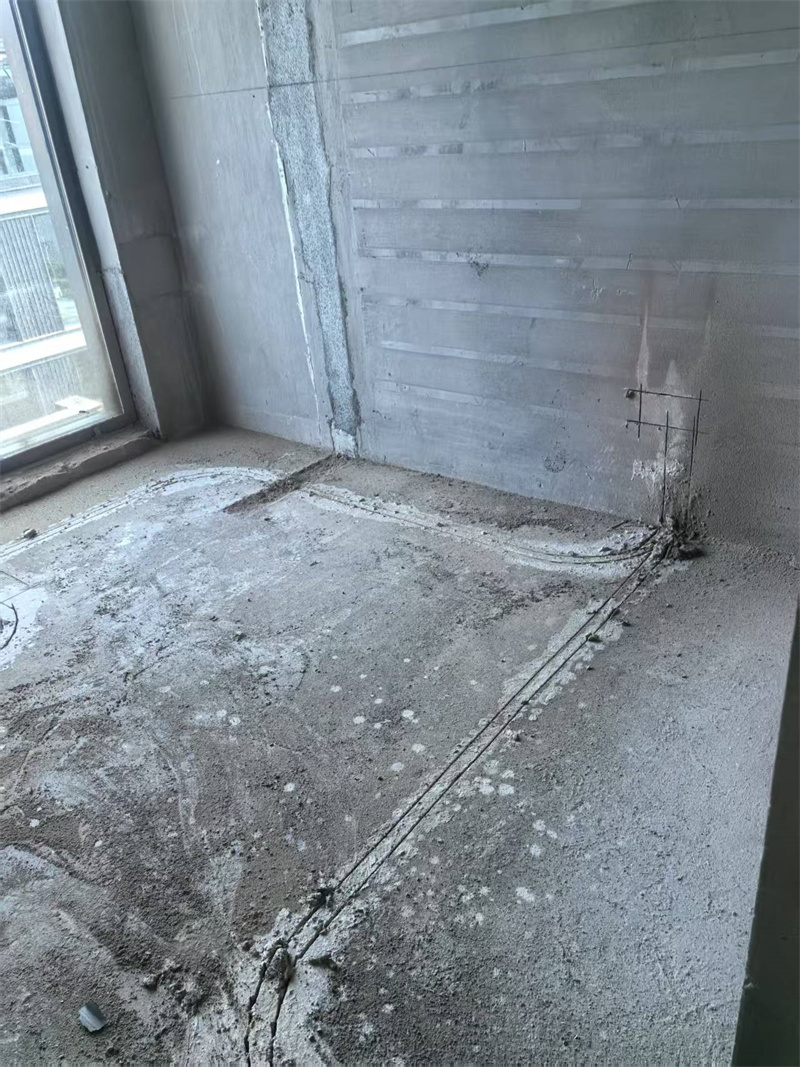

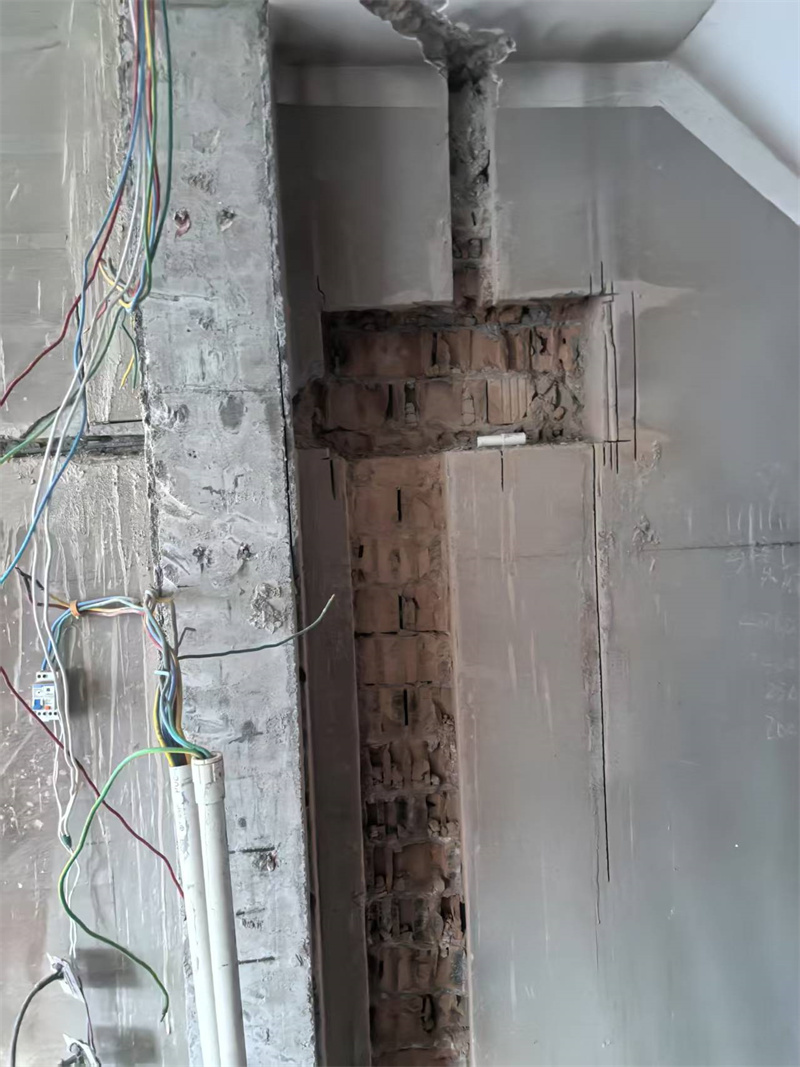

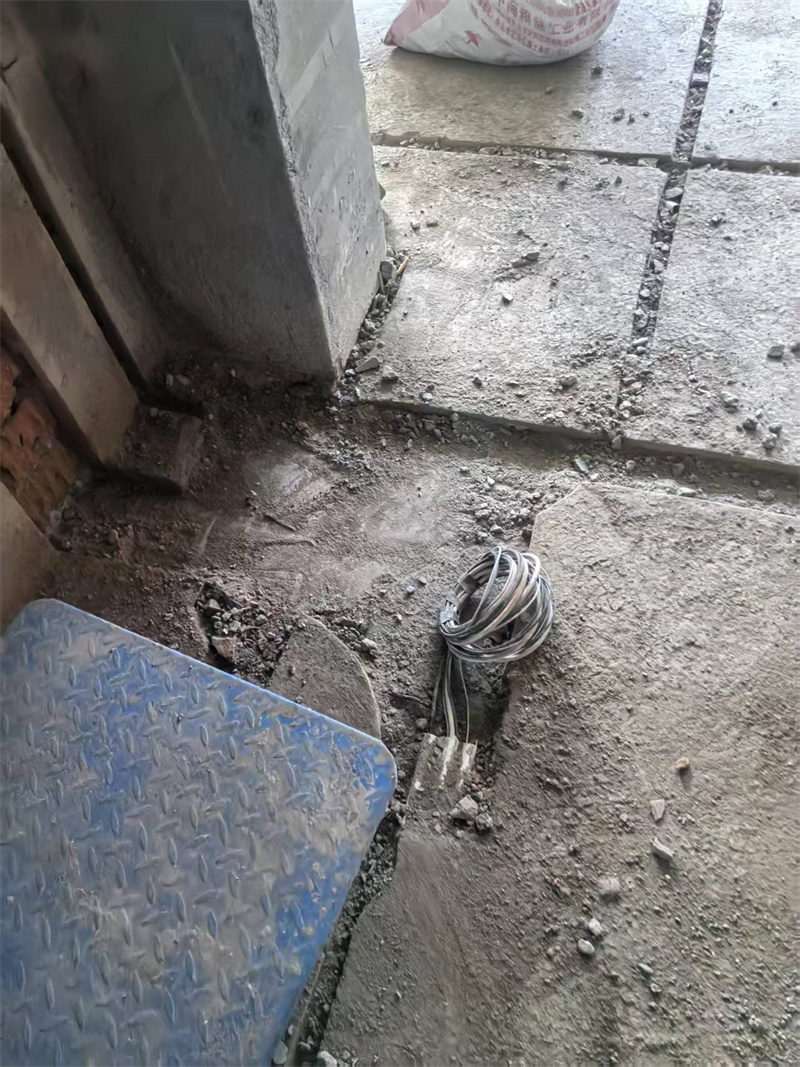

水电开槽

我们开线槽前先弹过墨线，再用切割机切过，最后开线槽，这样开的线槽就横平竖直了。

线槽转弯处大弯工艺施工，后期线路更加容易抽换。

地面开槽深度够深，开槽标准，线管低于地面1公分。

发表于 2025-6-29 14:58:56

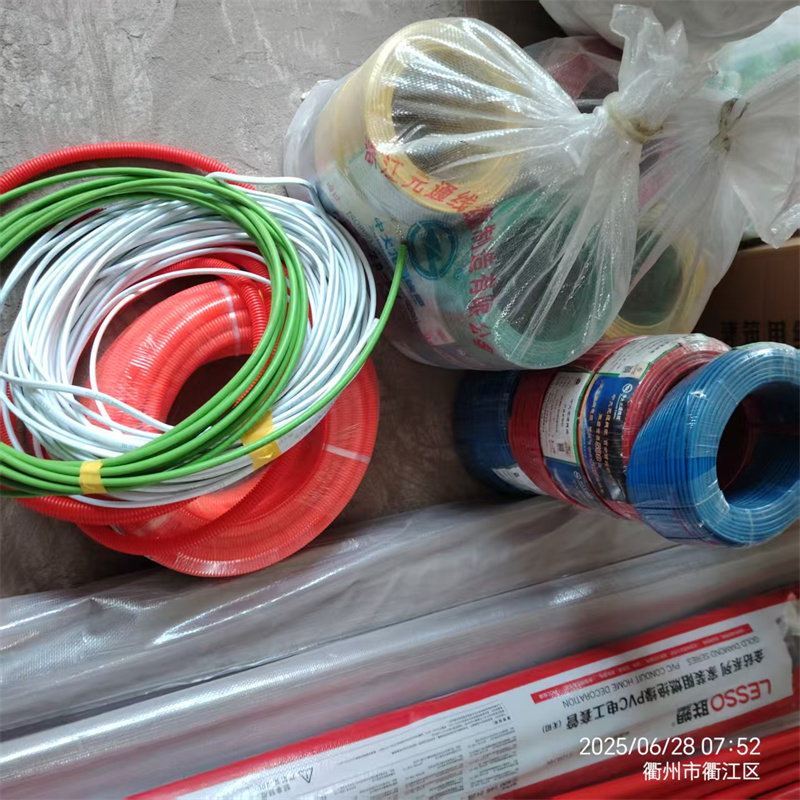

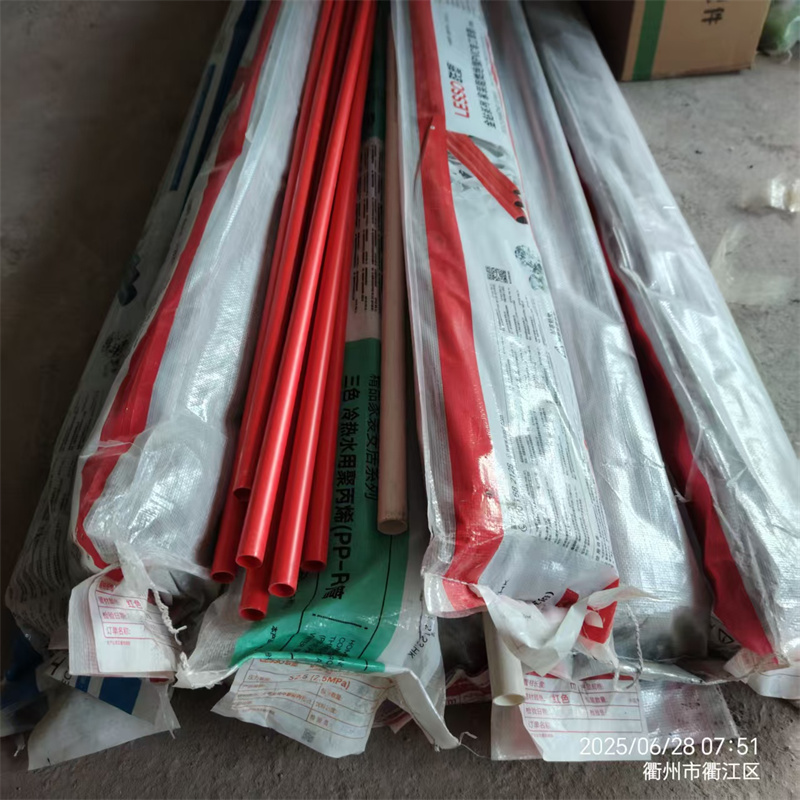

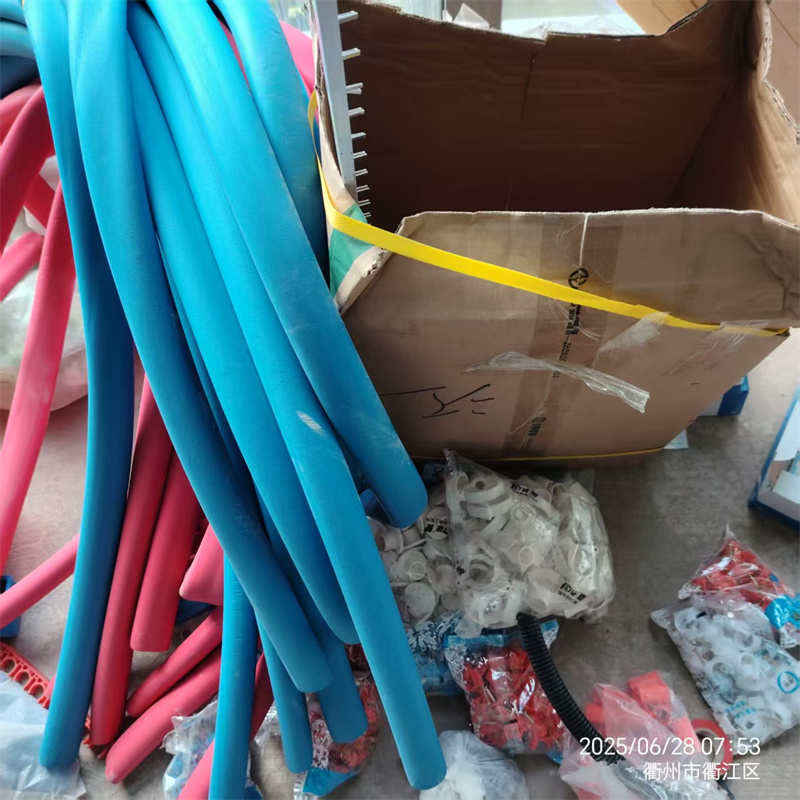

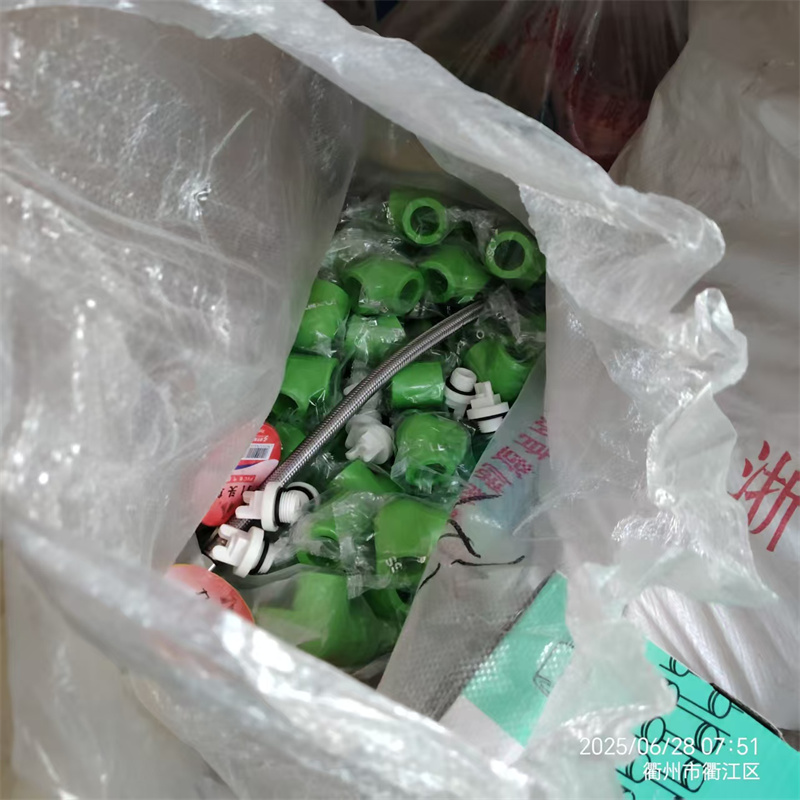

水电材料

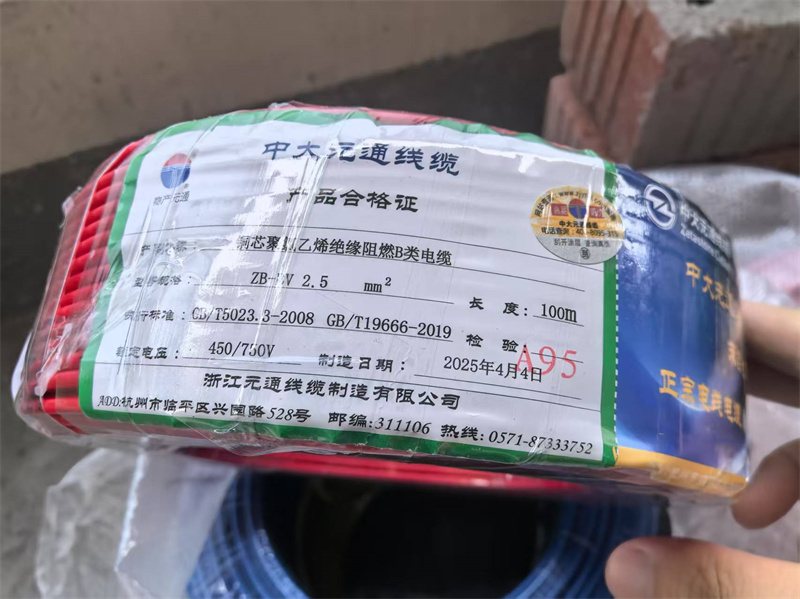

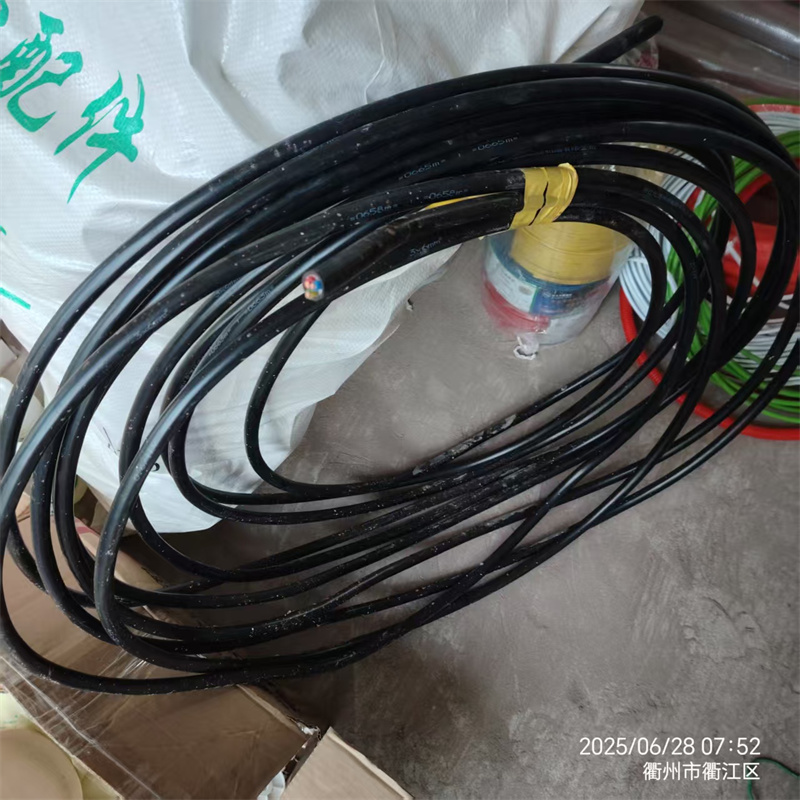

电线中大元通阻燃线

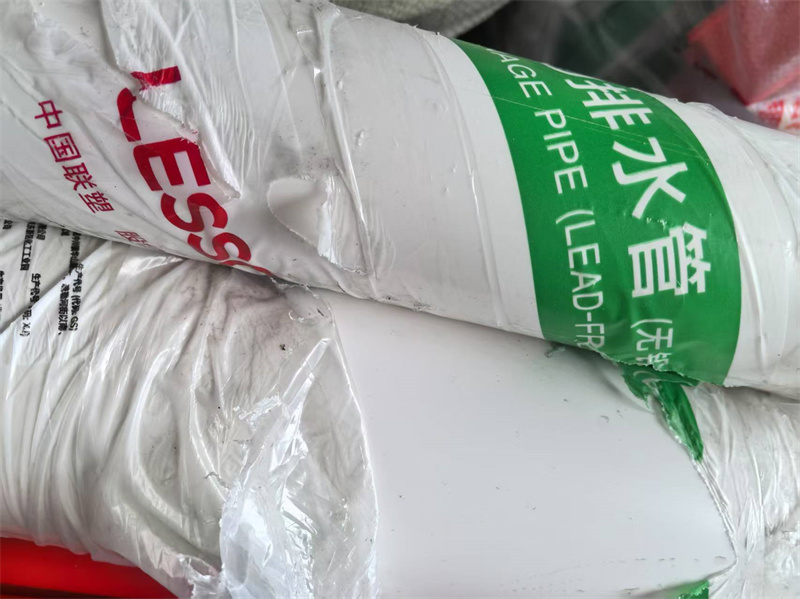

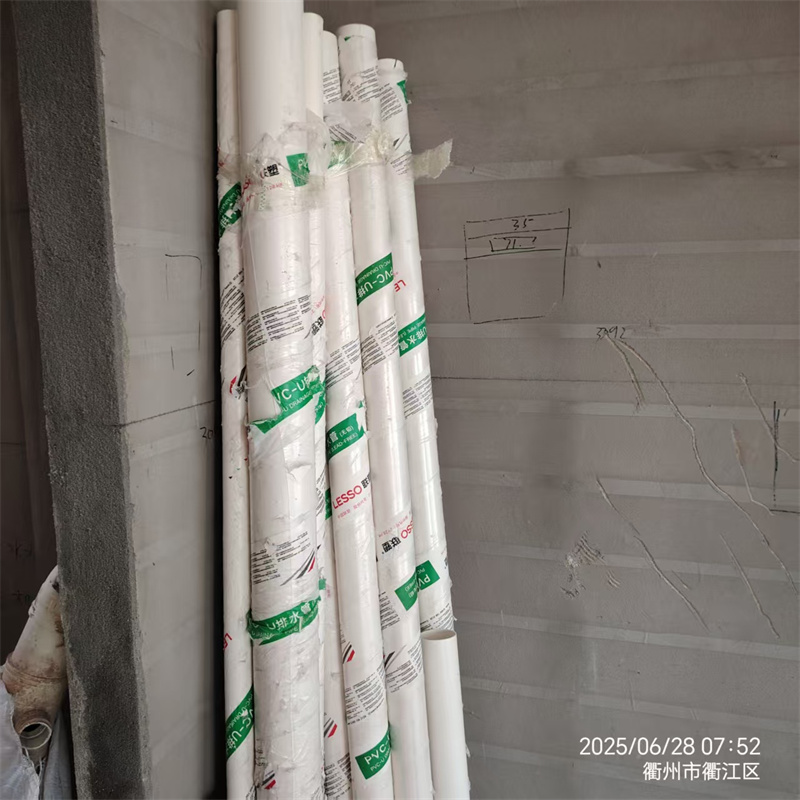

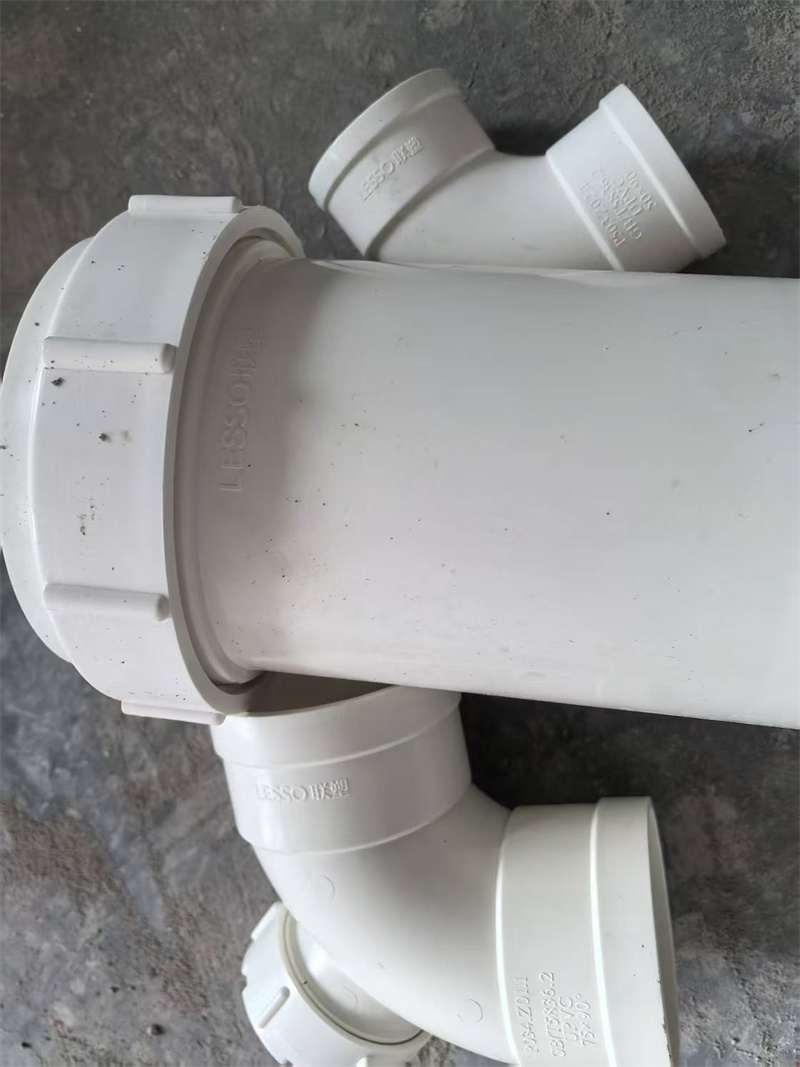

PVC排水联塑DN50/DN75

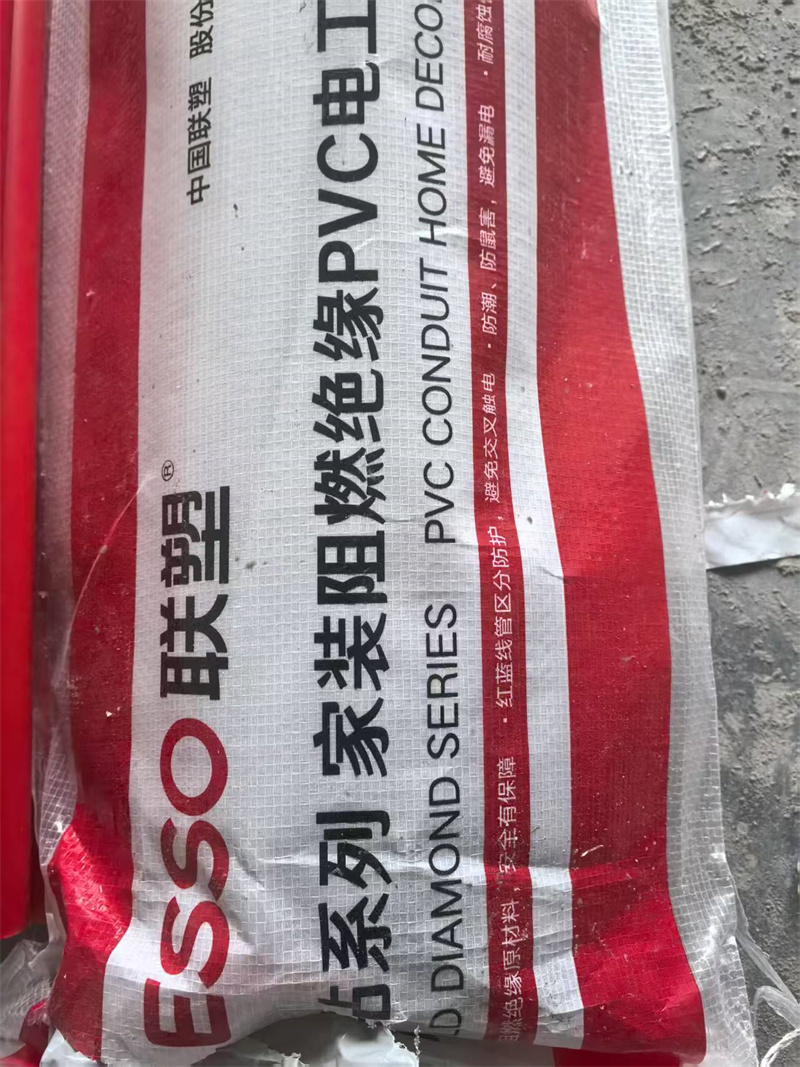

PVC线管联塑DN20管

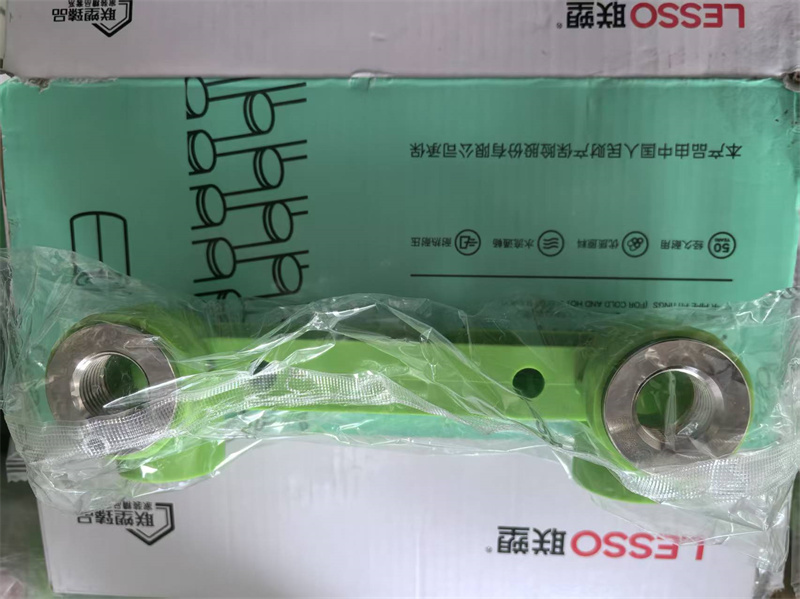

PPR水管联塑DN25安居系列

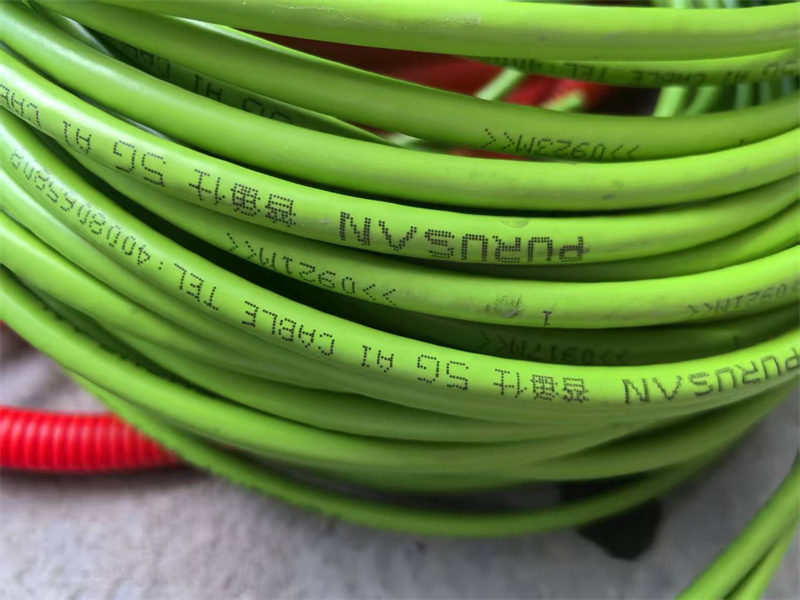

网落线普鲁仕超六类网线带屏蔽（UTP）

电视线普鲁仕高清（96编6671）

发表于 2025-6-29 14:59:32

发表于 2025-7-6 15:15:03

水电中途

暗盒之间用快速连接件连接，既能固定线盒，又能避免水泥掉到线盒里。

线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

强弱电交接处用金属镀锌管交叉，防止信号干扰。

客厅电视后面的TV线有专门的管道向上接通，很正规，而且避免干扰。

发表于 2025-7-6 15:16:13

一楼玄关水电中途

发表于 2025-7-6 15:16:34

对角

发表于 2025-7-6 15:17:55

客餐厅水电中途
