江南里15#335㎡现代——庭满江南

发表于 2025-6-30 13:04:37

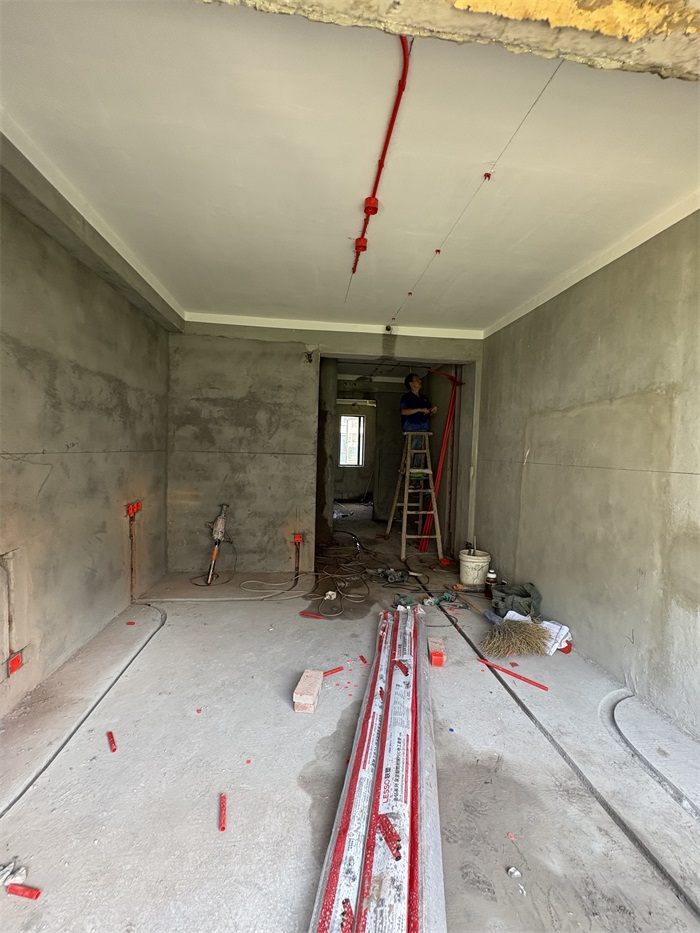

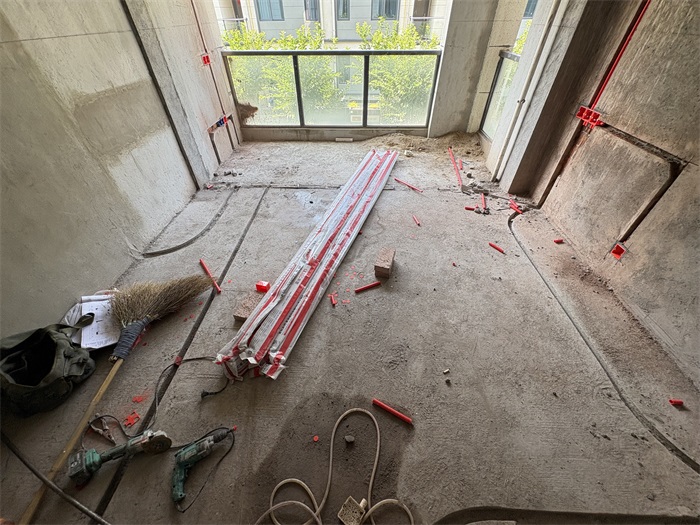

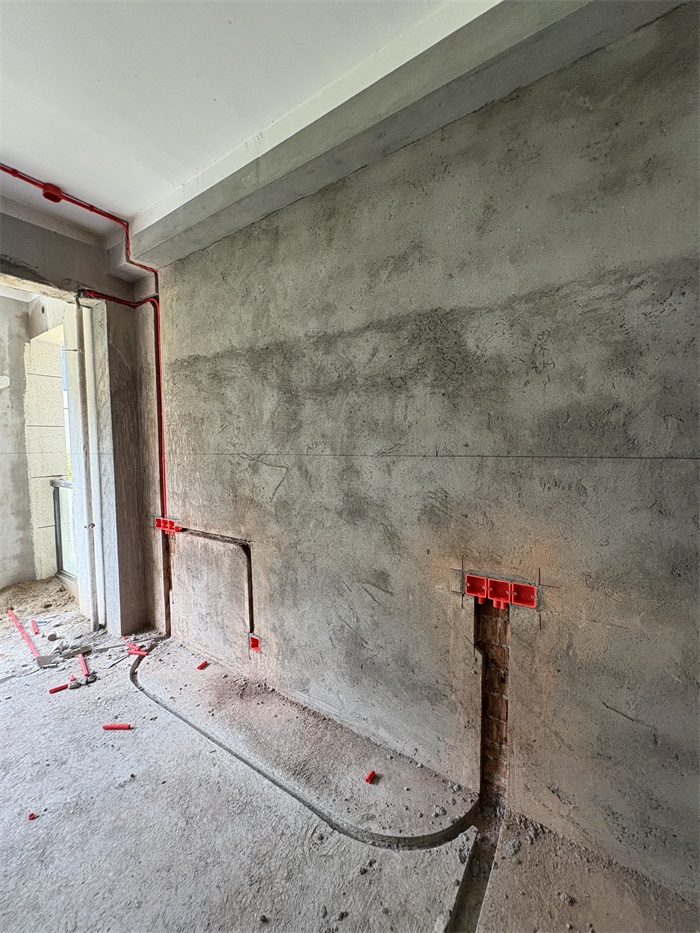

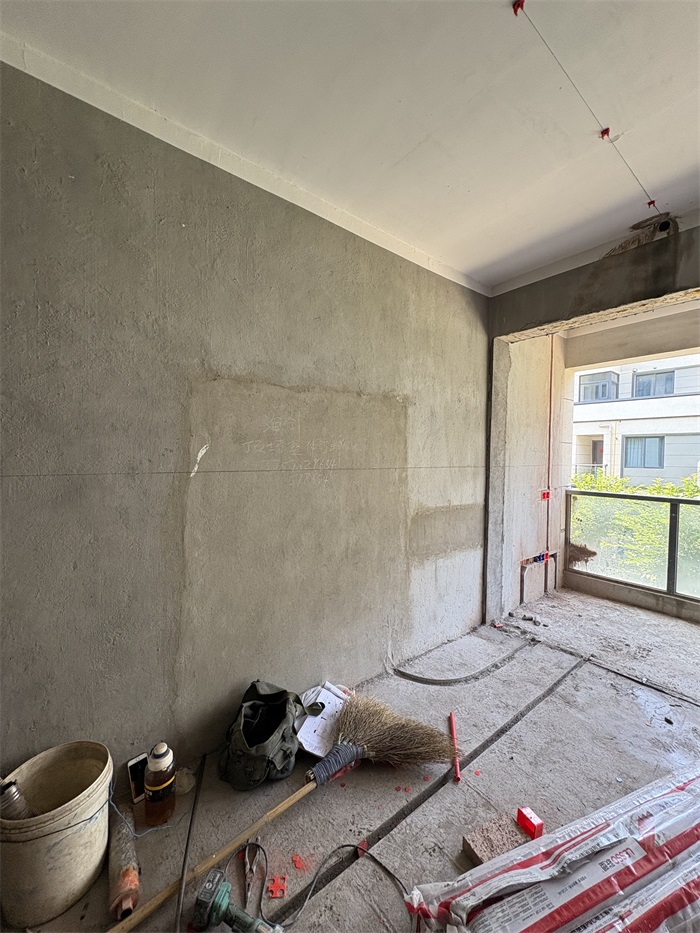

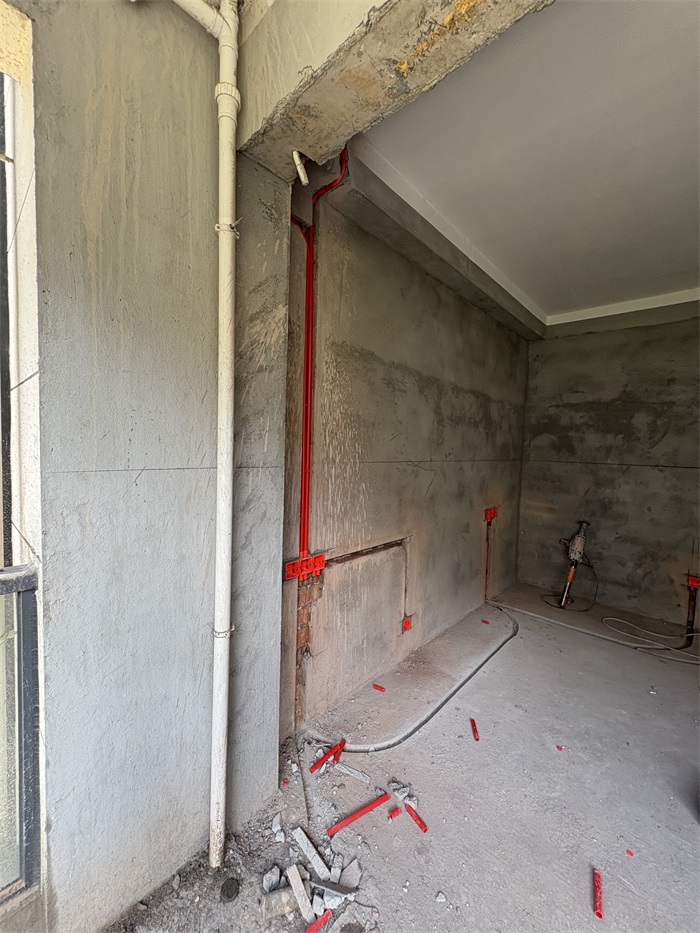

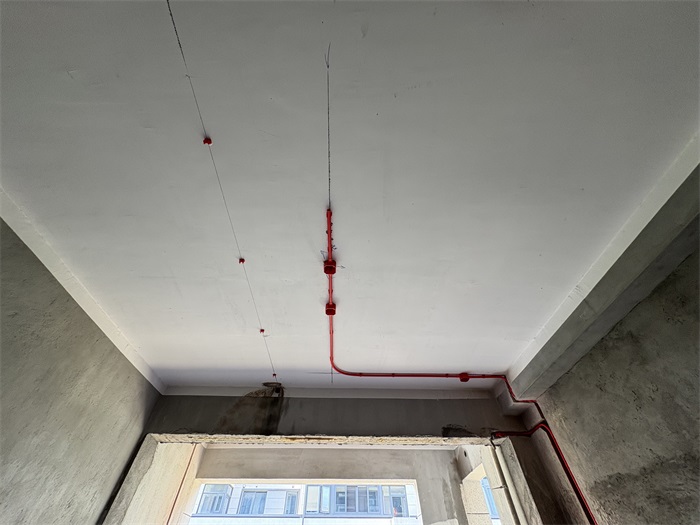

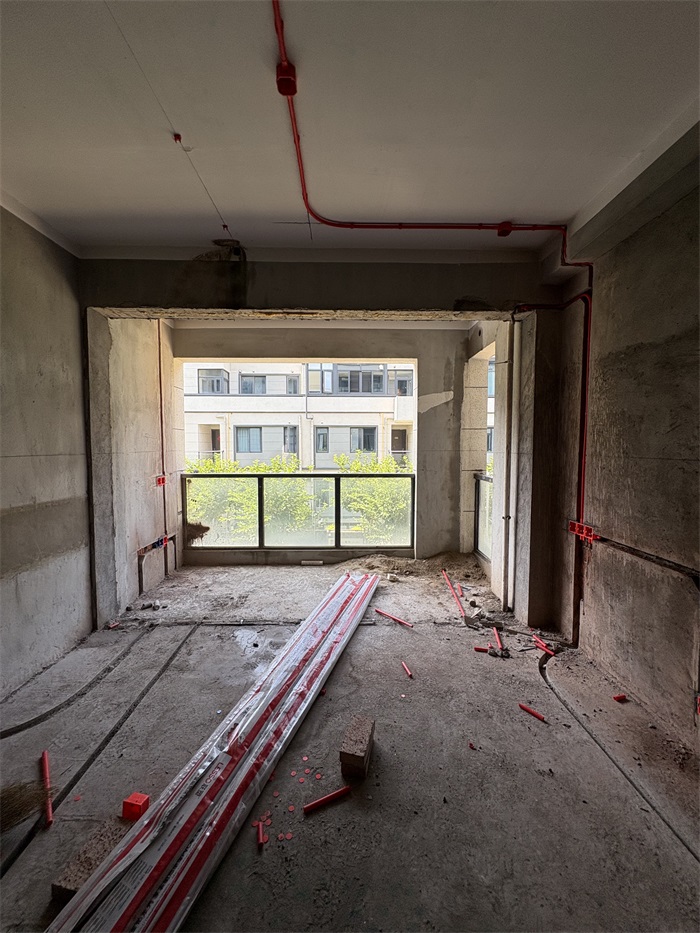

主卧线盒预埋完

发表于 2025-6-30 13:06:12

对角

发表于 2025-7-15 10:19:37

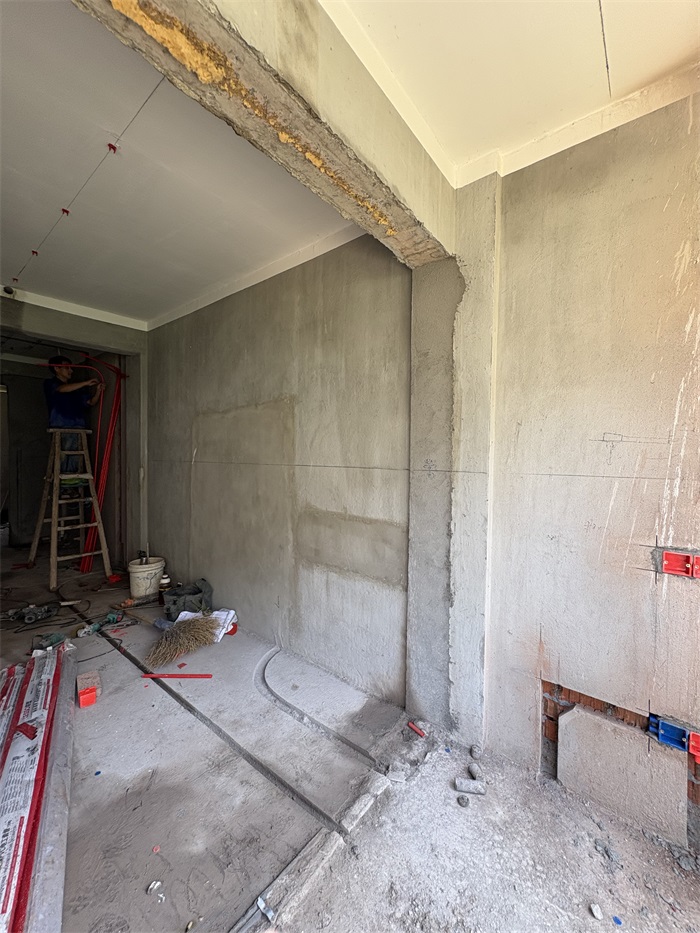

强弱电相距30公分以上，强弱电交接处用金属屏蔽管

发表于 2025-7-15 10:20:37

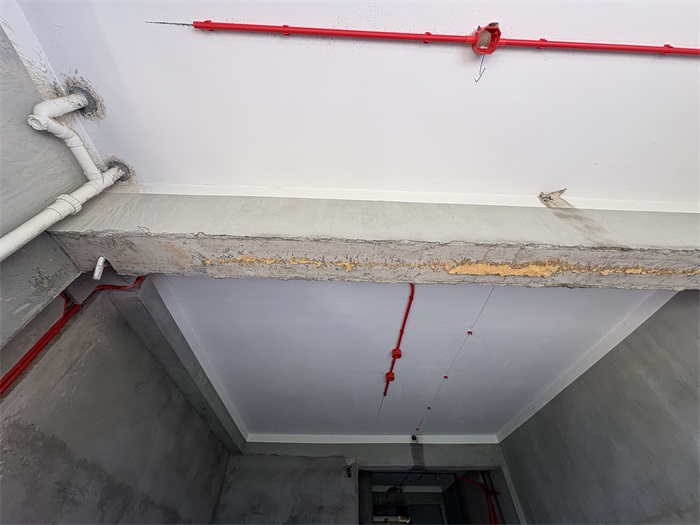

所有线管采用直径20中型线管。同一根线管内穿线不得超过7根

发表于 2025-7-15 10:21:35

顶部八角盒用于和杯梳连接线管，可以防止电线被箱、盒的开口处划伤

发表于 2025-7-15 10:22:12

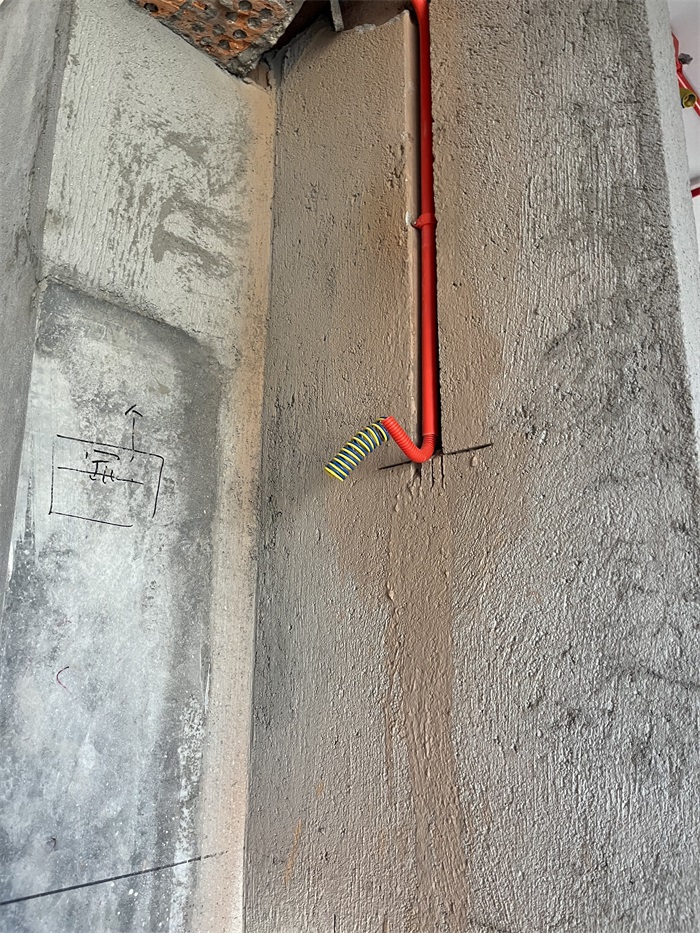

波纹管是用可折叠皱纹片沿折叠伸缩方向连接成的管状弹性敏感元件

发表于 2025-7-15 10:22:55

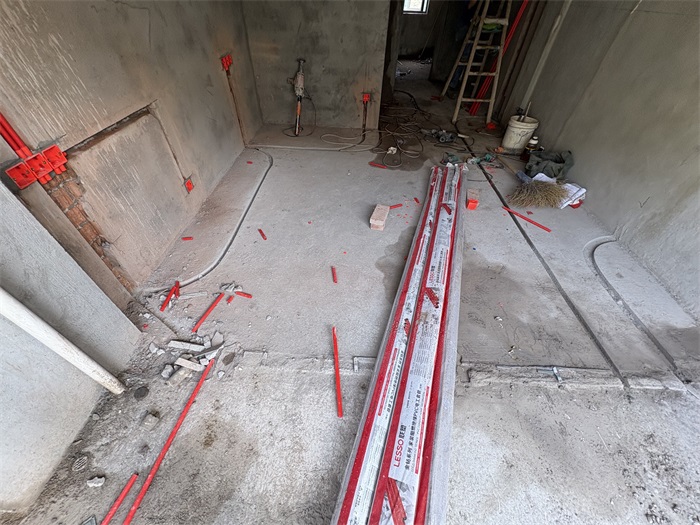

所有电线必须穿管，混泥土处不能开槽的套黄腊管保护。

发表于 2025-7-15 10:24:04

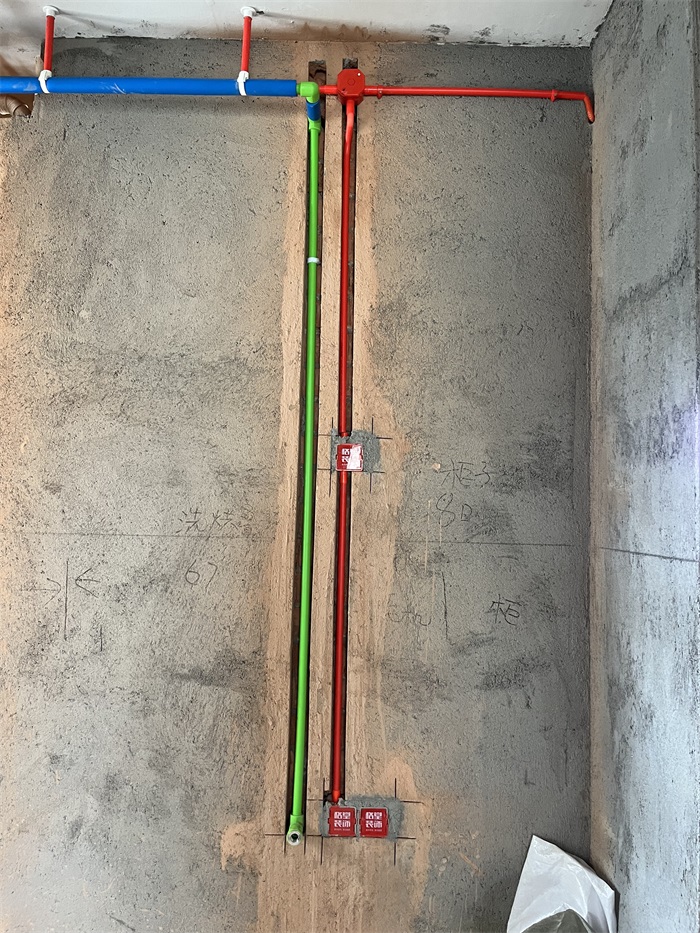

冷热水管布置专业规范，左热右冷、上热下冷。

发表于 2025-7-15 10:24:44

管卡细节：格堂装饰所有的水管每80CM一个管卡进行固定处理，标准均匀受力确保水管在顶部稳固且水在流动时没有异响。

发表于 2025-7-15 10:25:50

管道安装应横平竖直，厨房，卫生间走墙水管采用下垂式安装。
