金都花园32-2-50#97㎡现代——适

发表于 2025-5-22 15:48:38

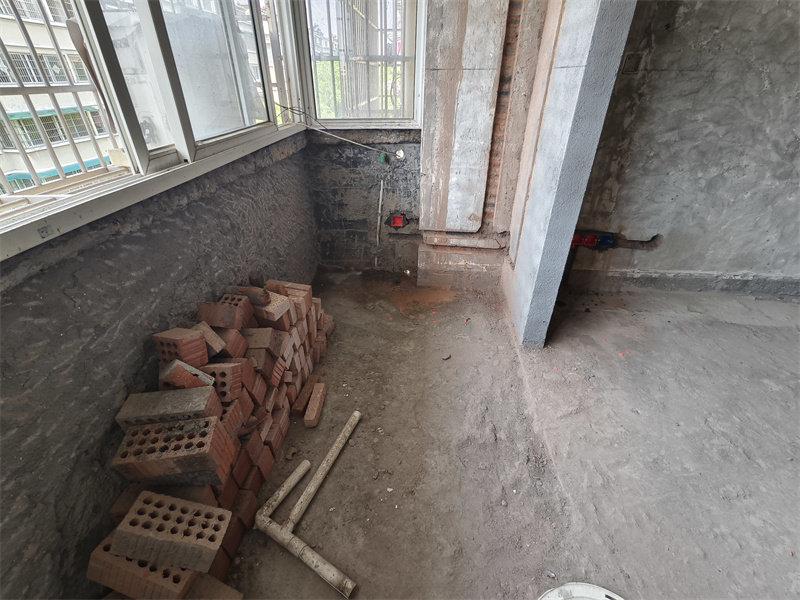

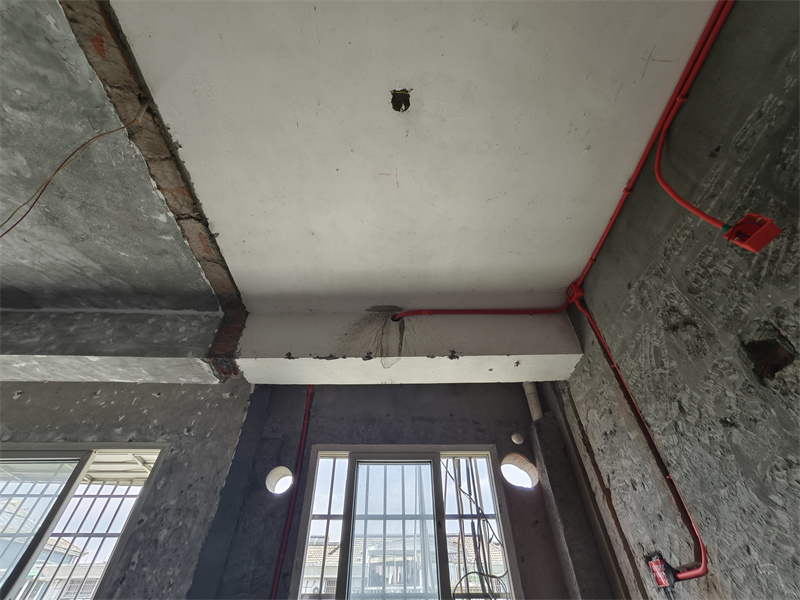

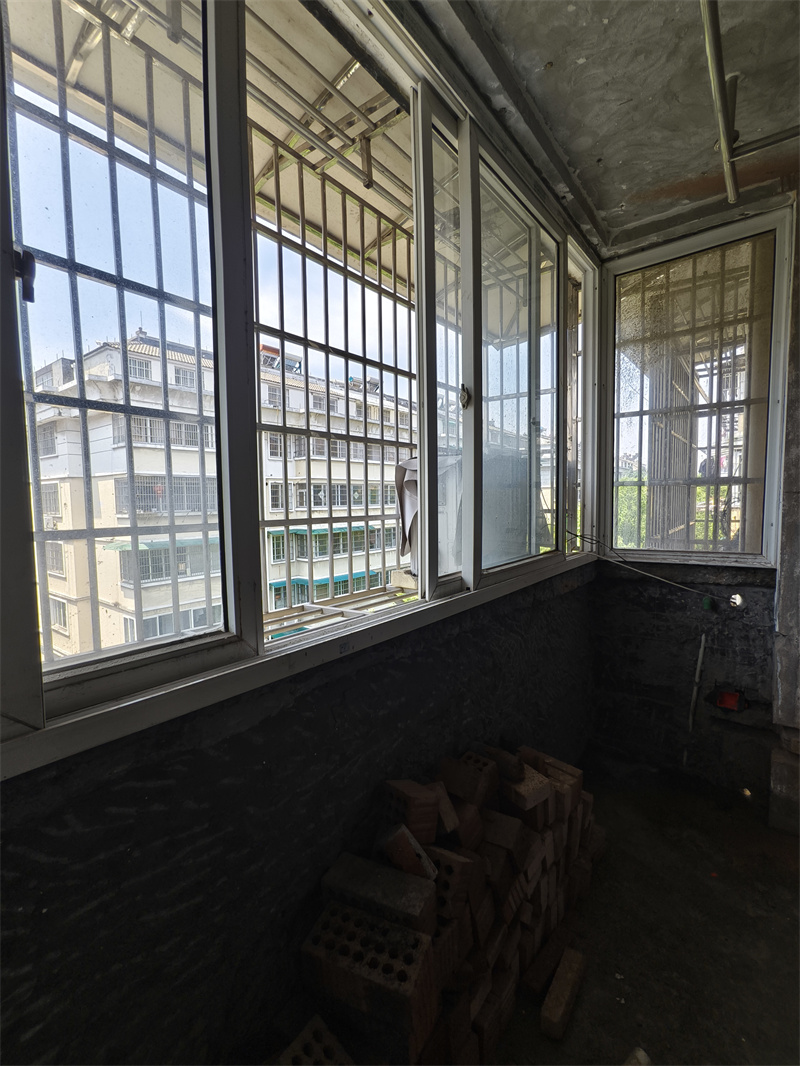

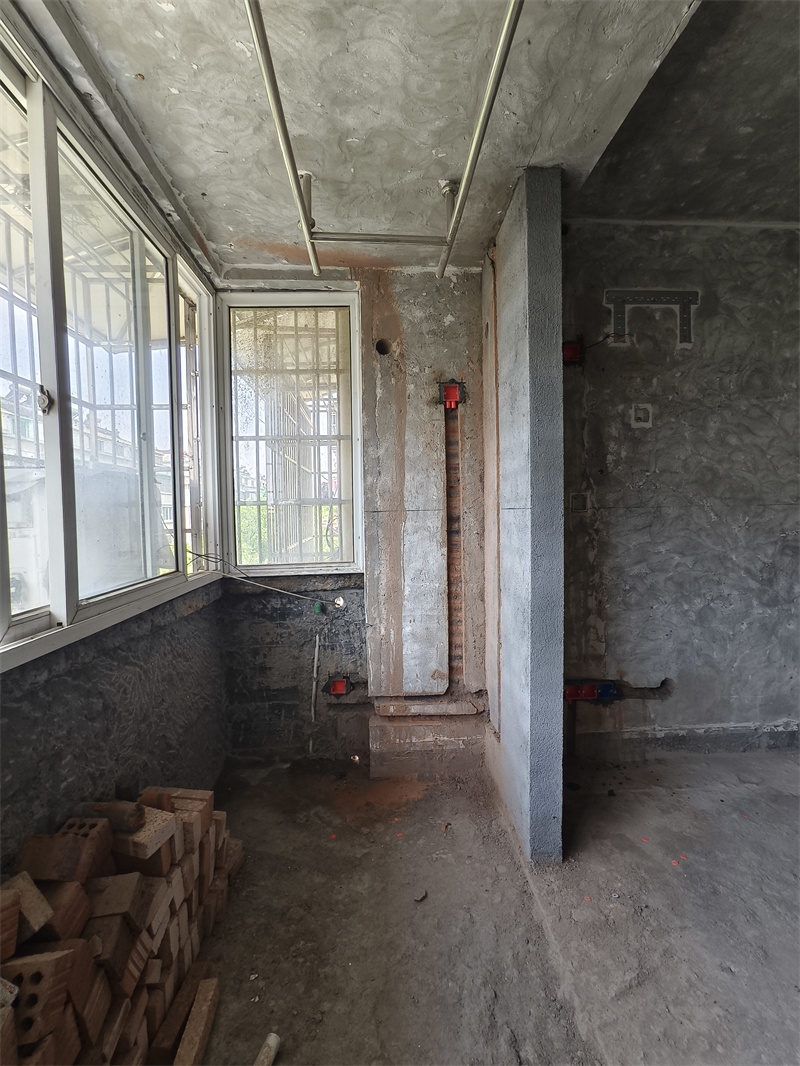

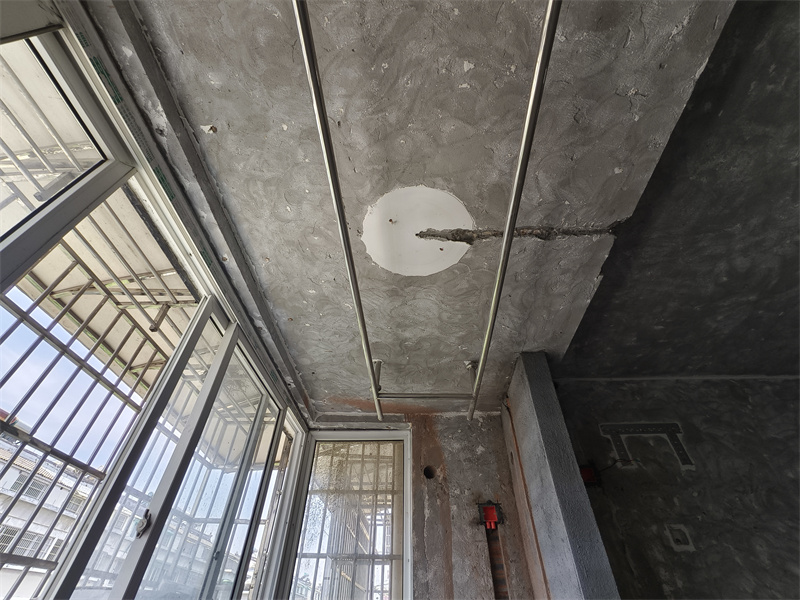

阳台对角

发表于 2025-5-22 15:49:11

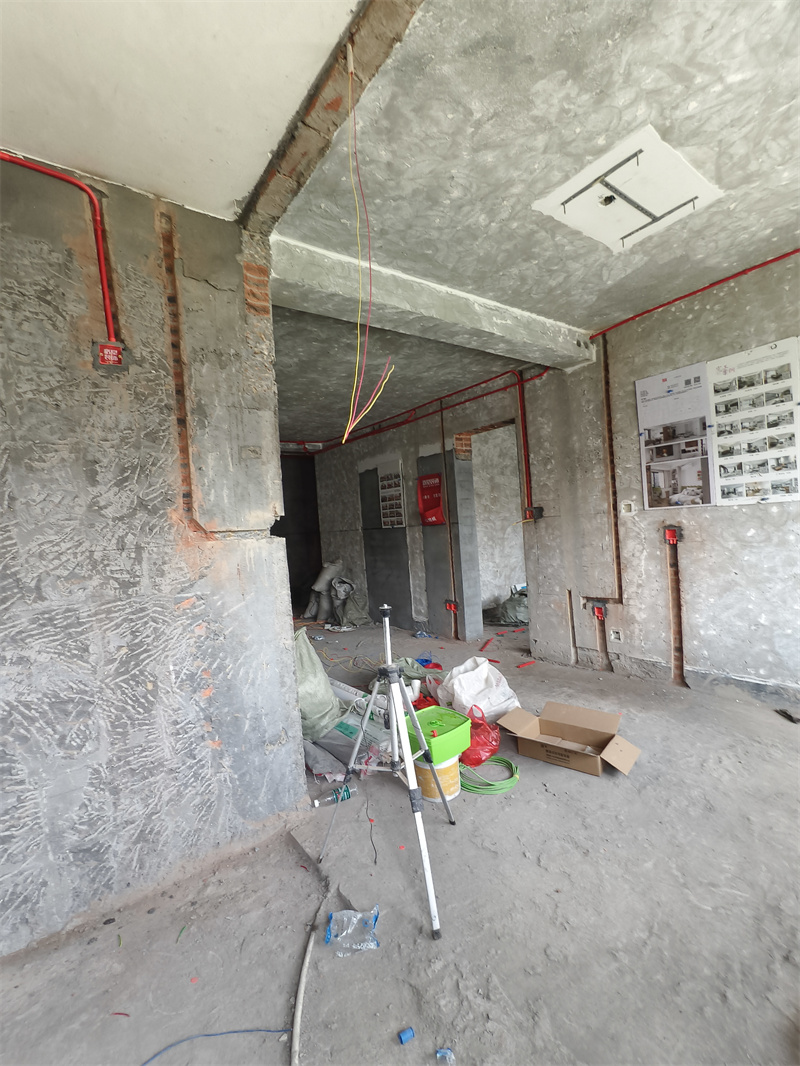

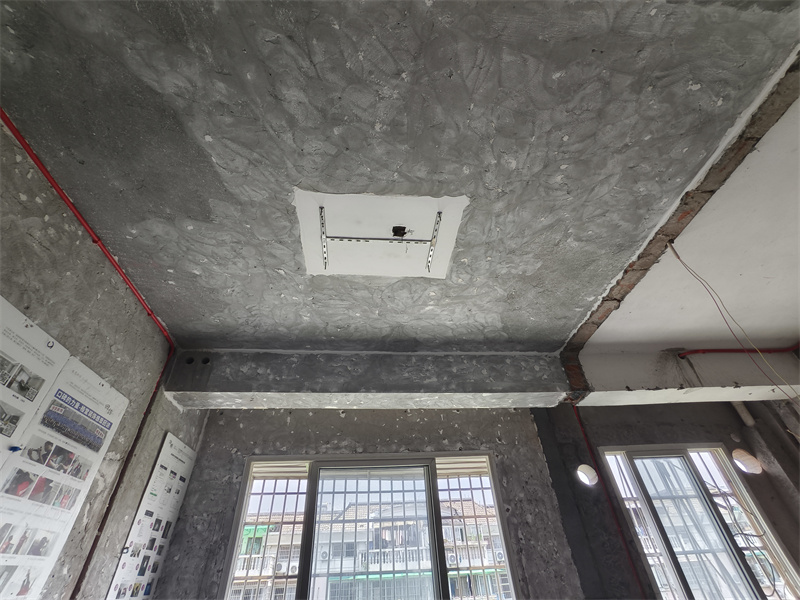

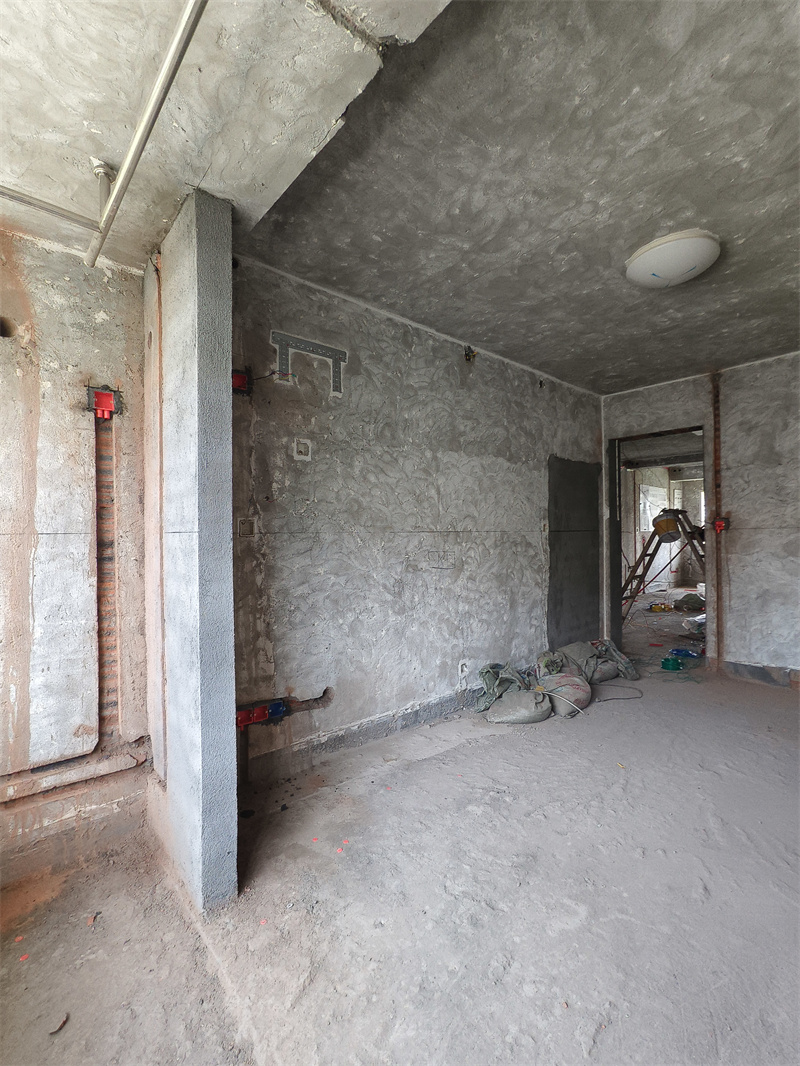

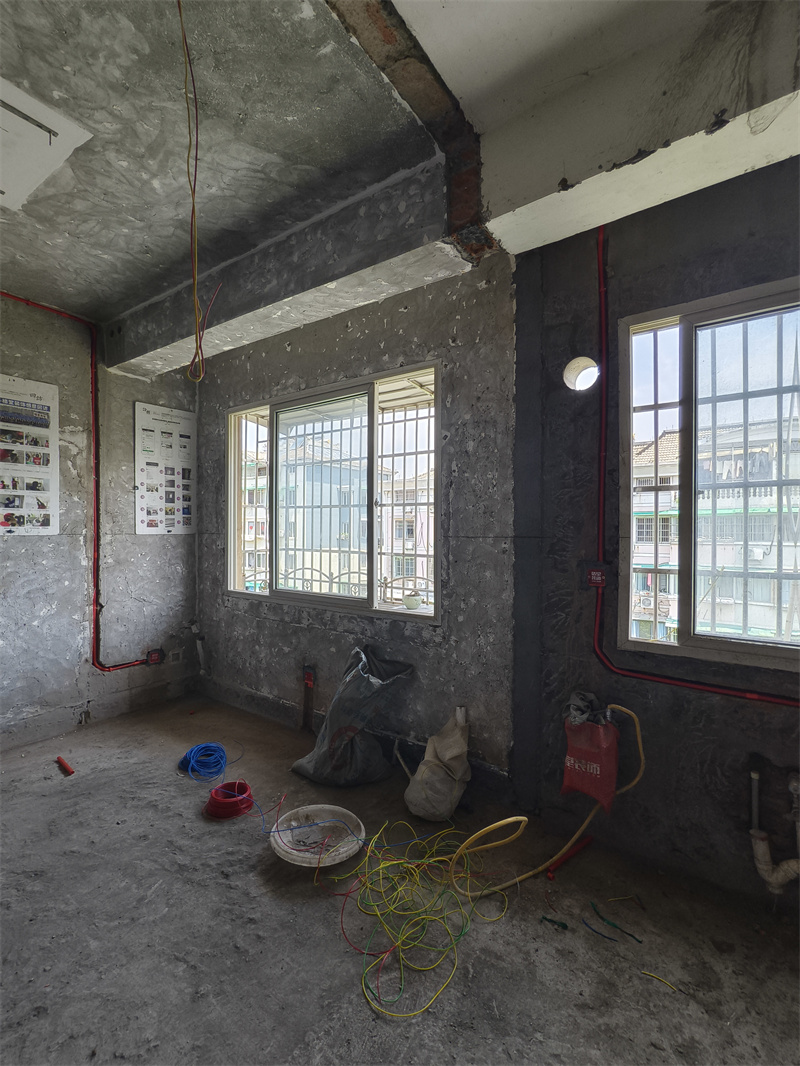

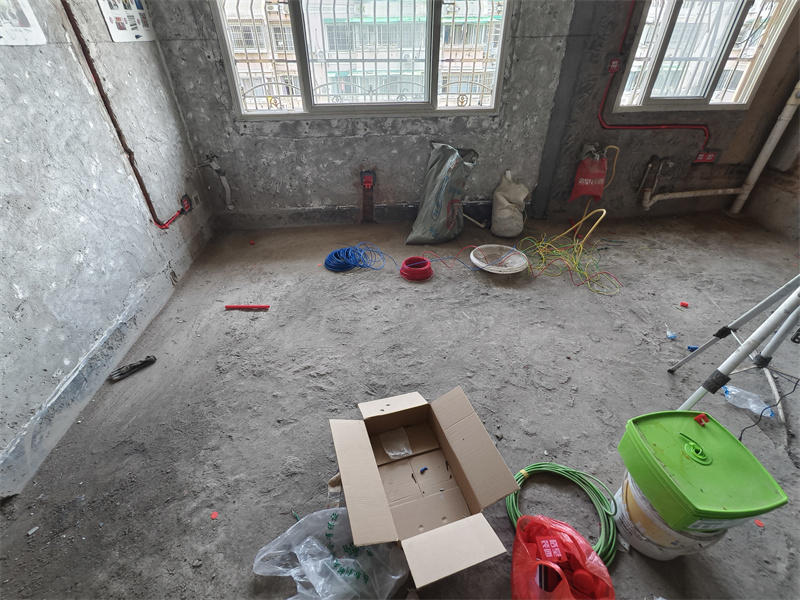

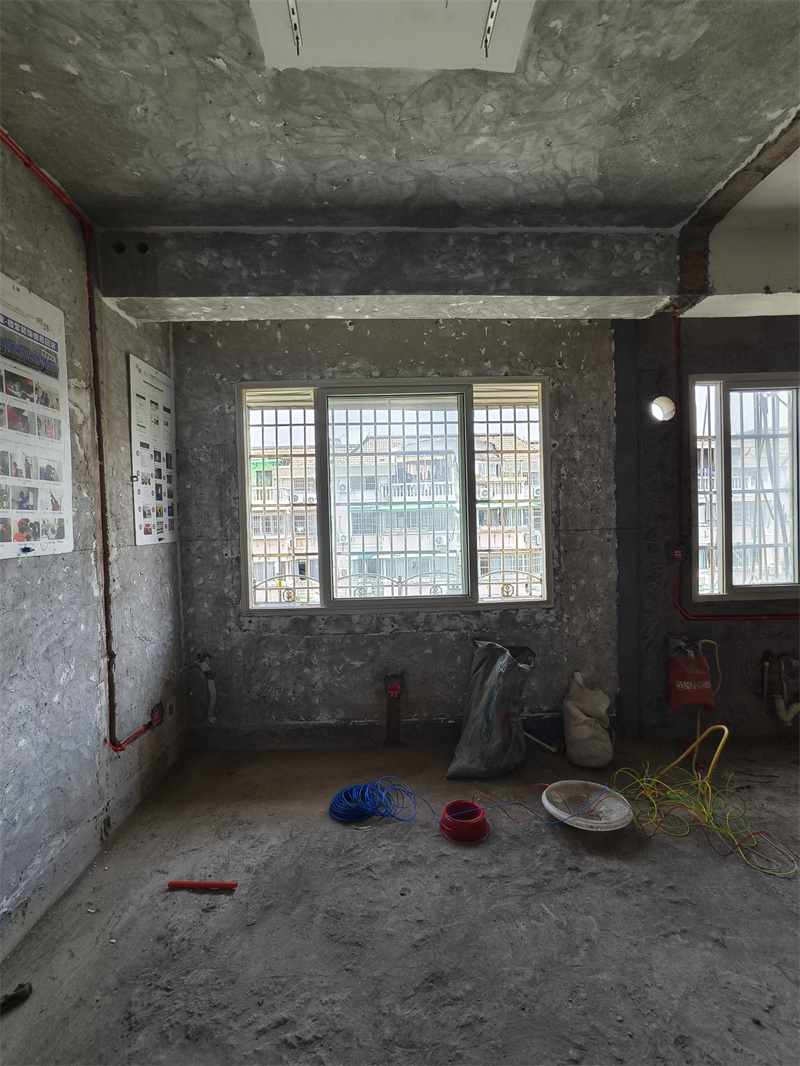

餐厅

发表于 2025-5-22 15:49:34

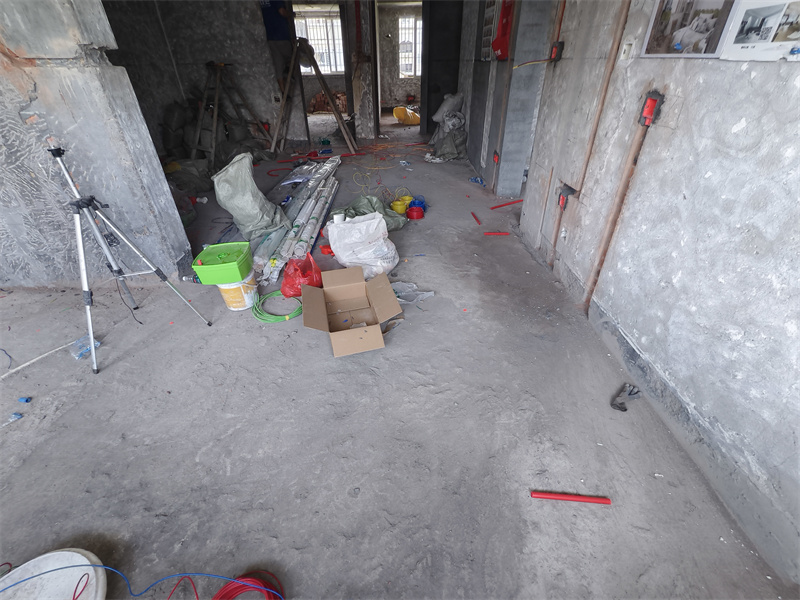

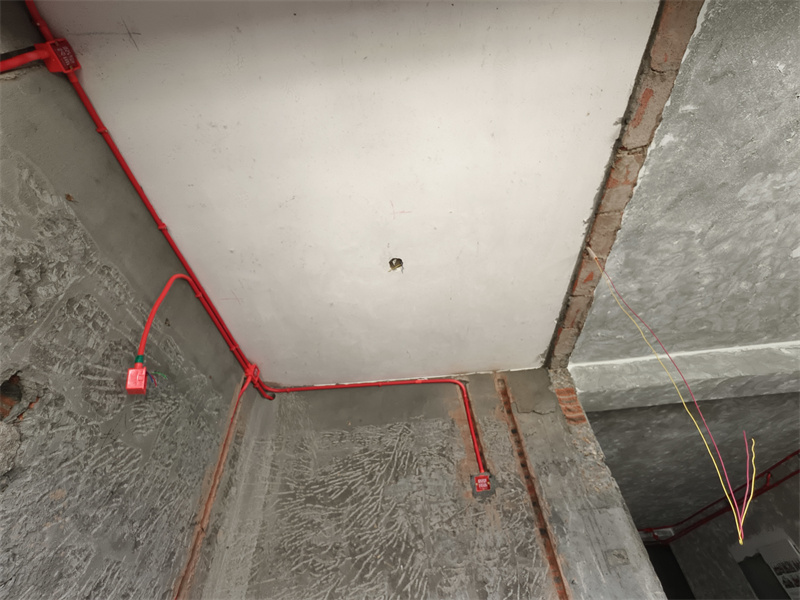

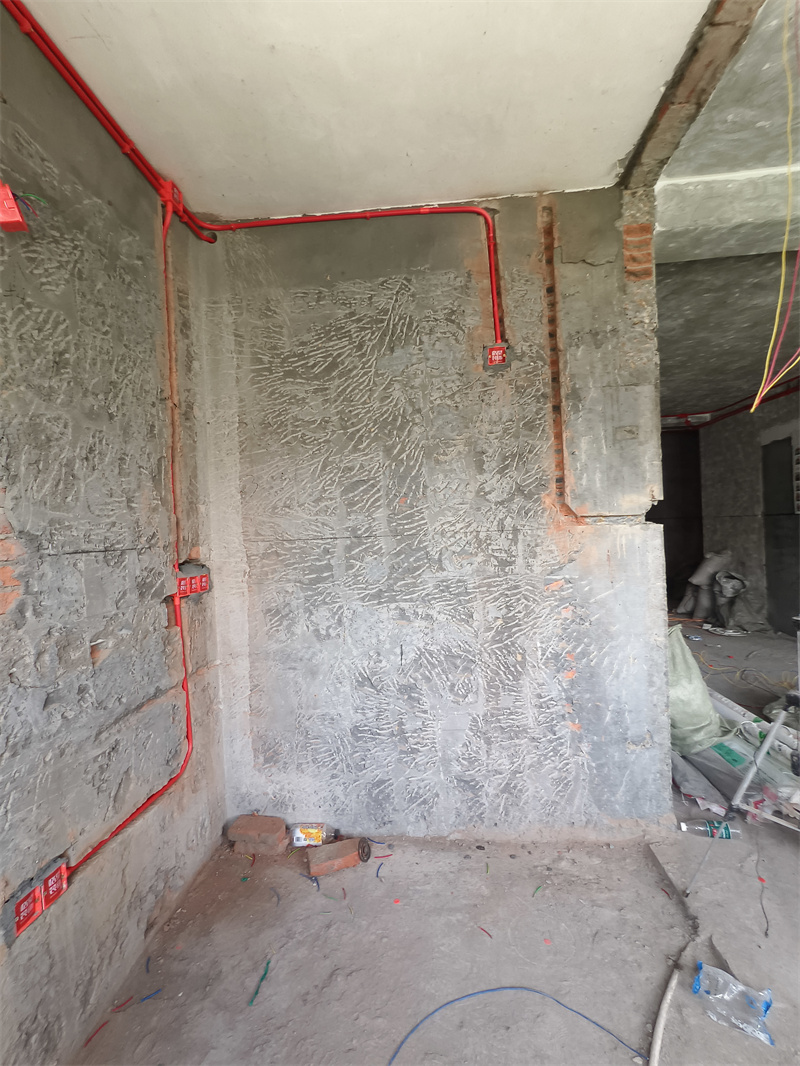

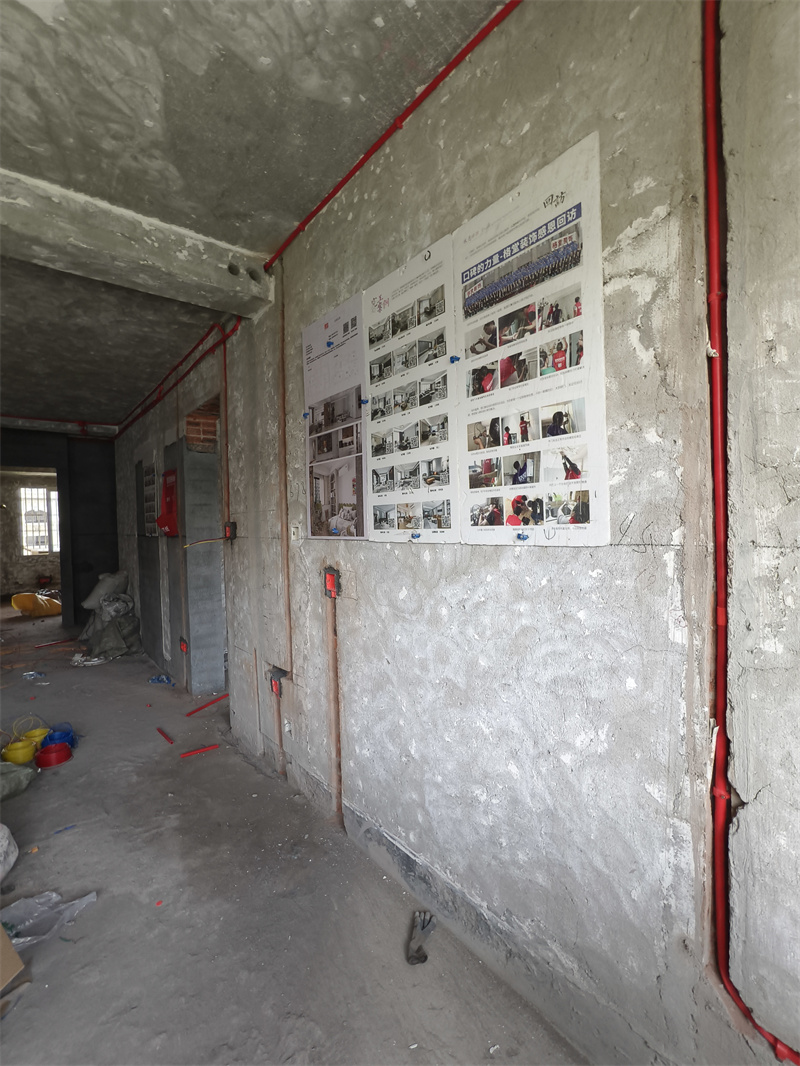

餐厅对角

发表于 2025-5-22 15:49:55

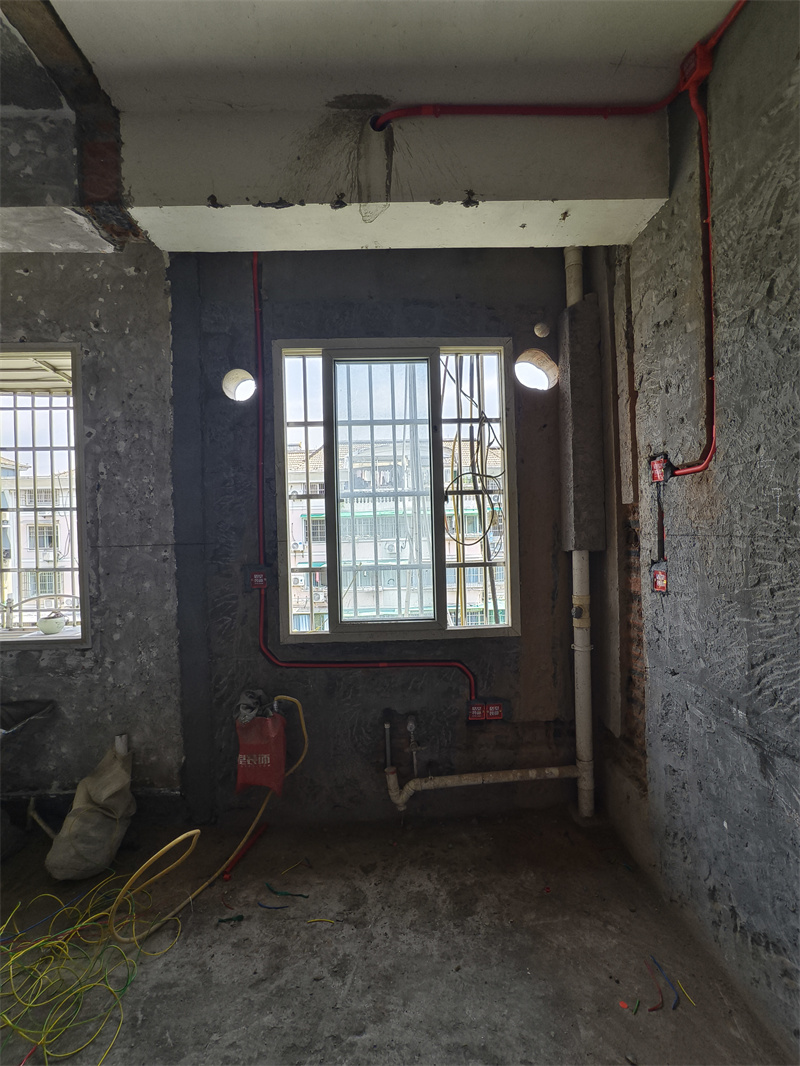

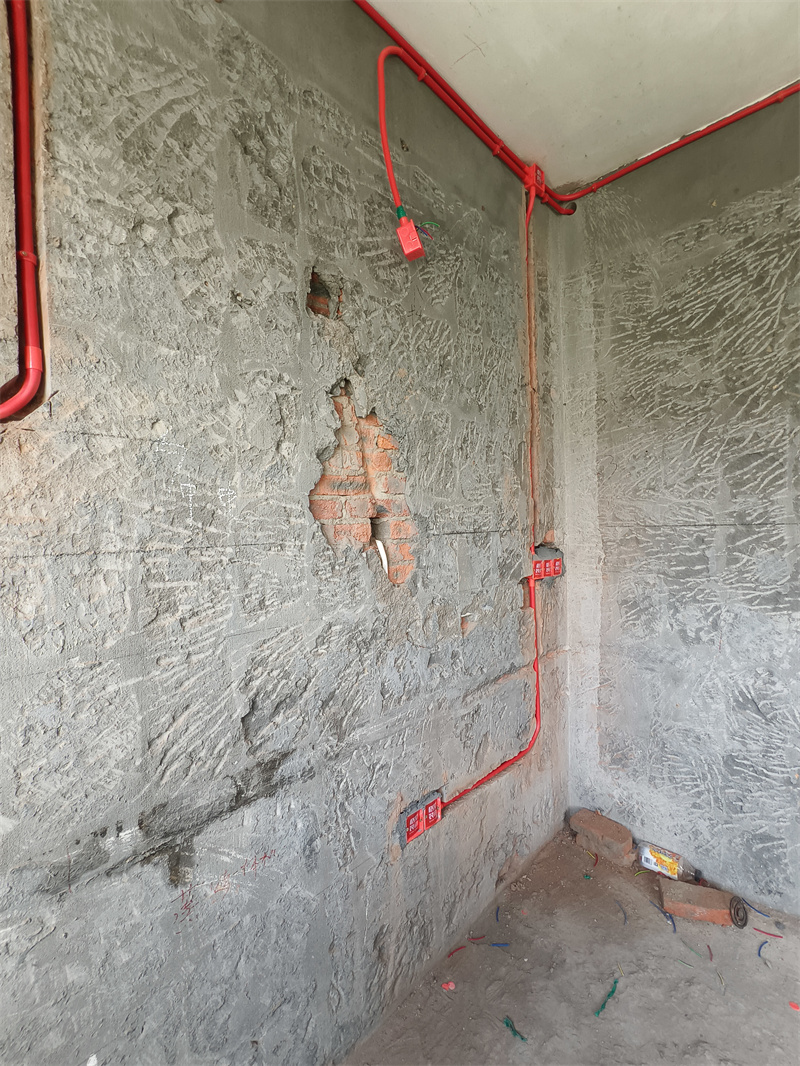

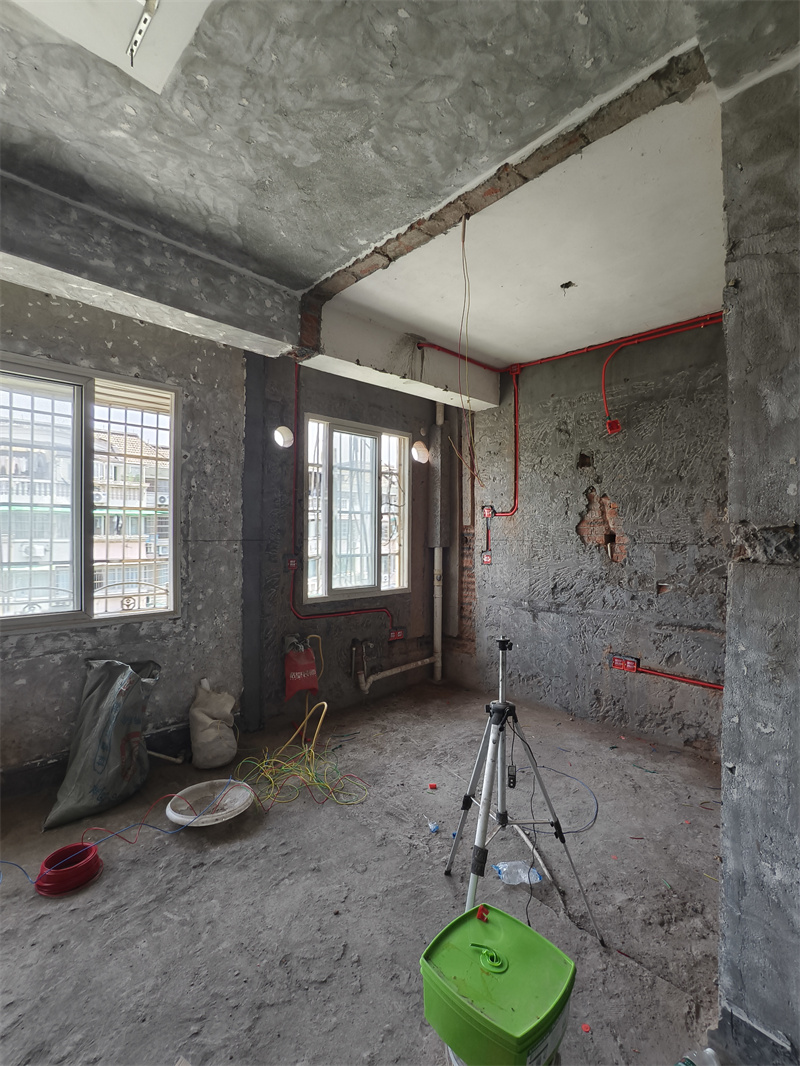

厨房

发表于 2025-5-22 15:50:19

厨房对角

发表于 2025-5-22 15:51:14

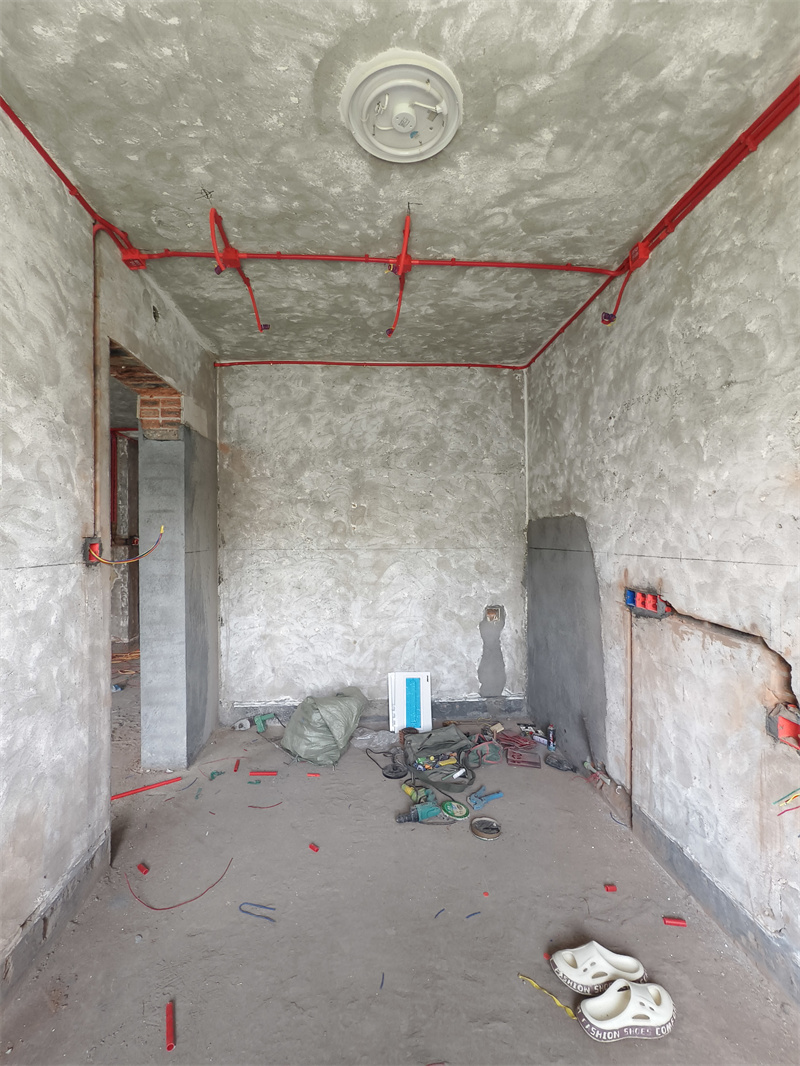

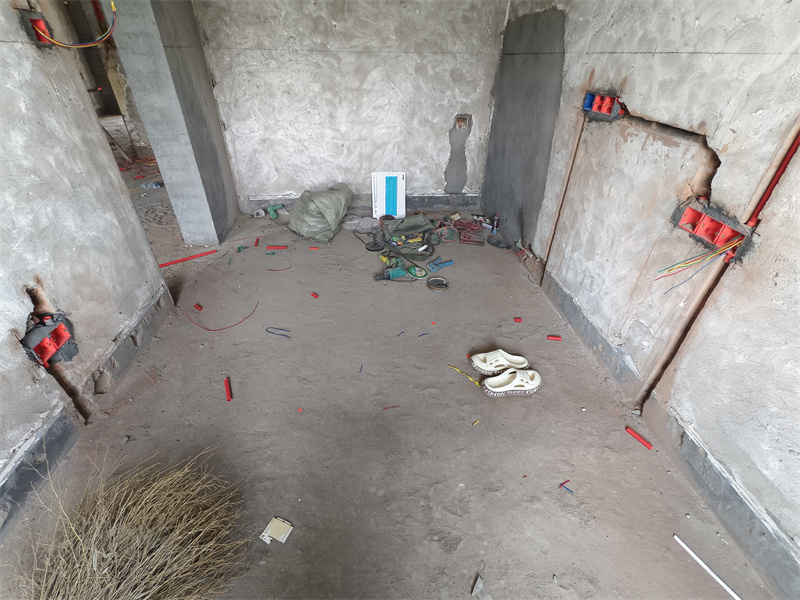

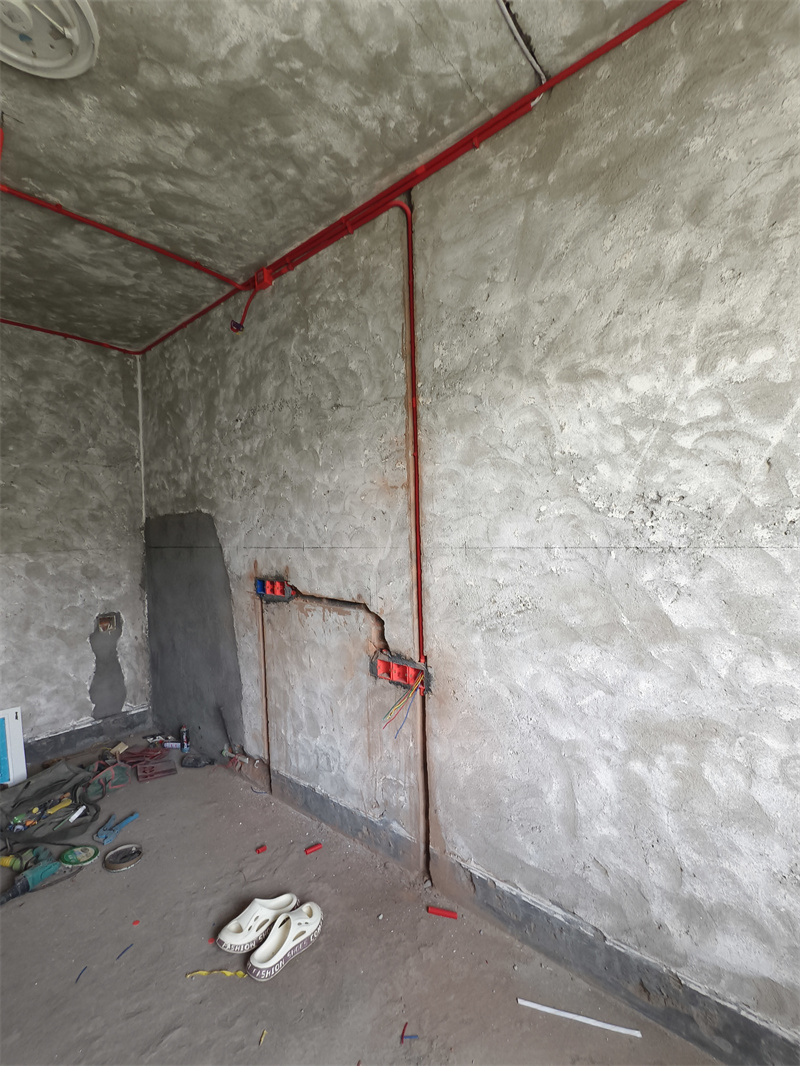

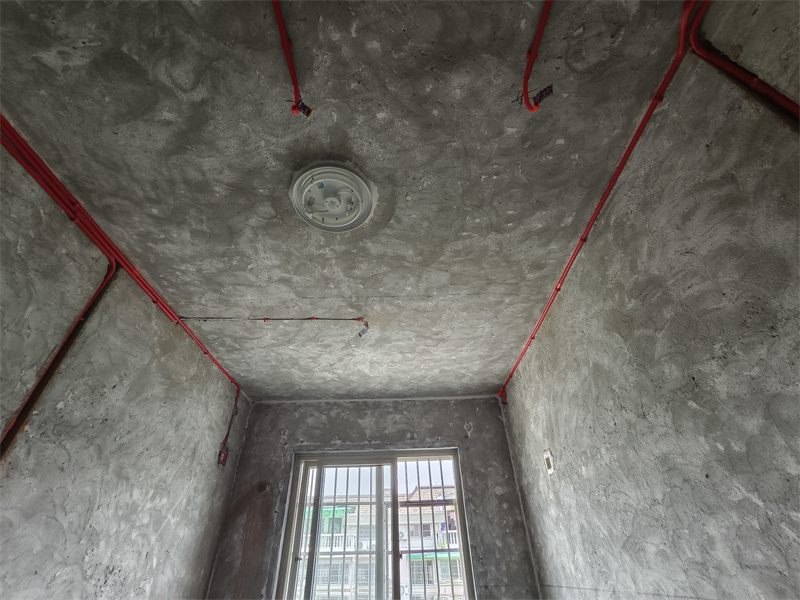

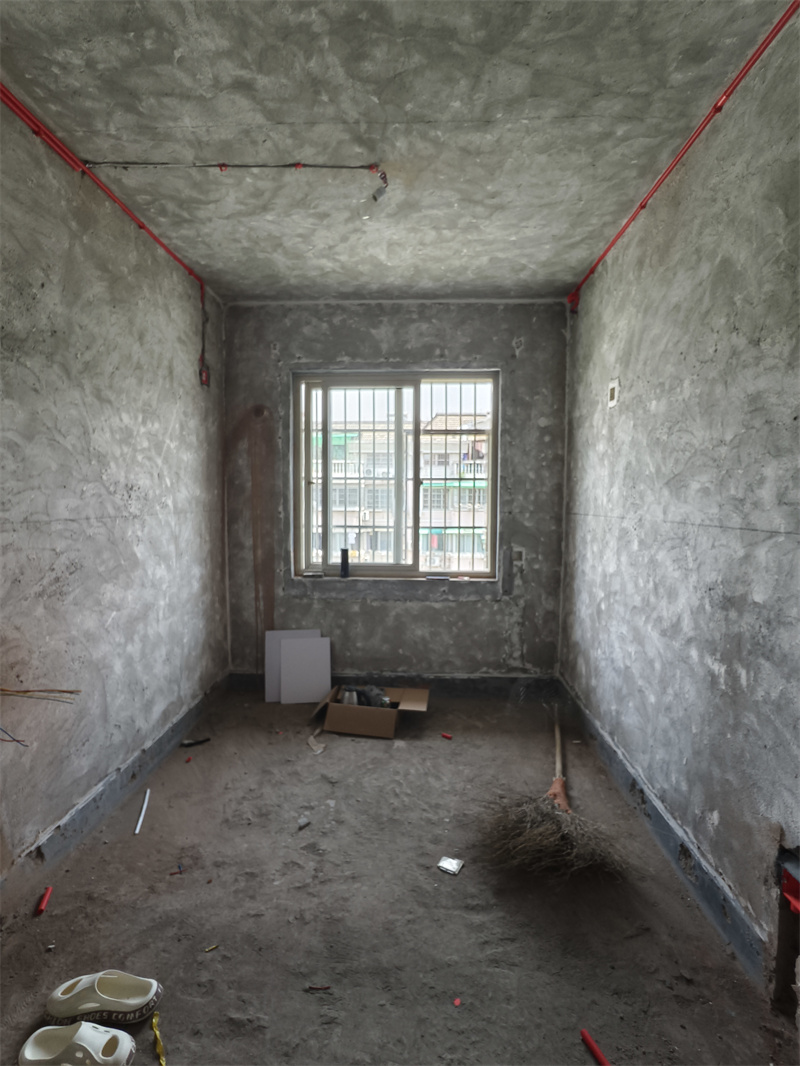

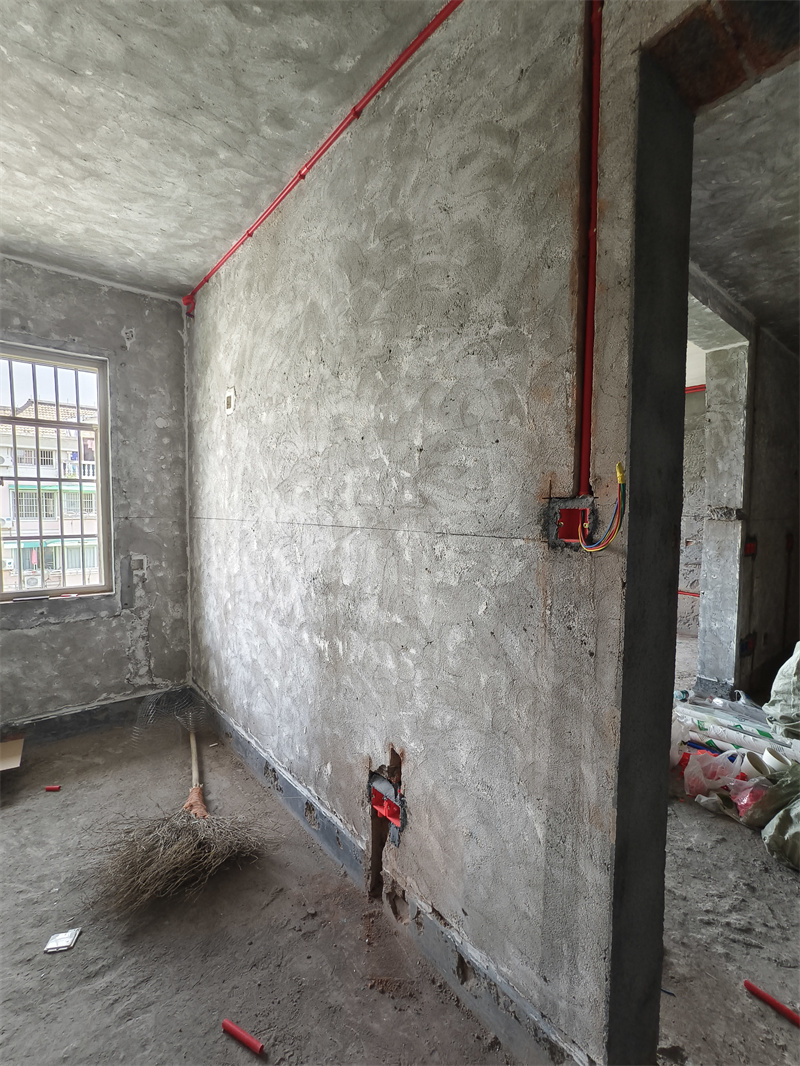

南次卧

发表于 2025-5-22 15:51:41

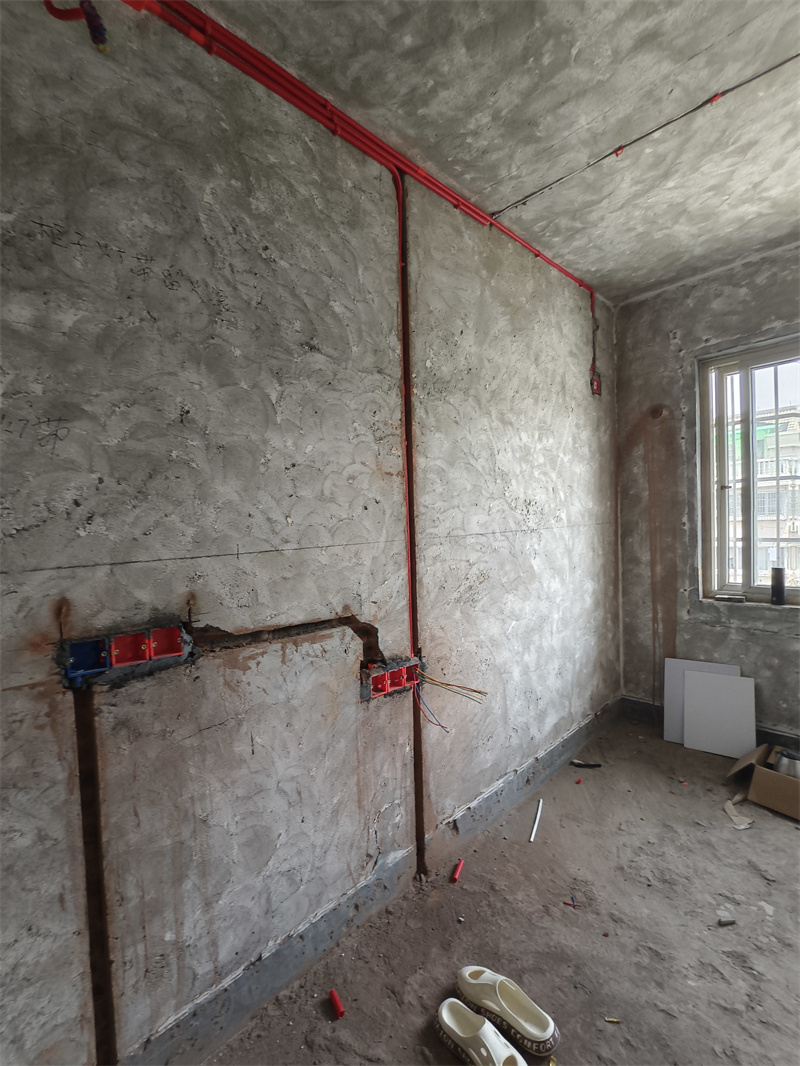

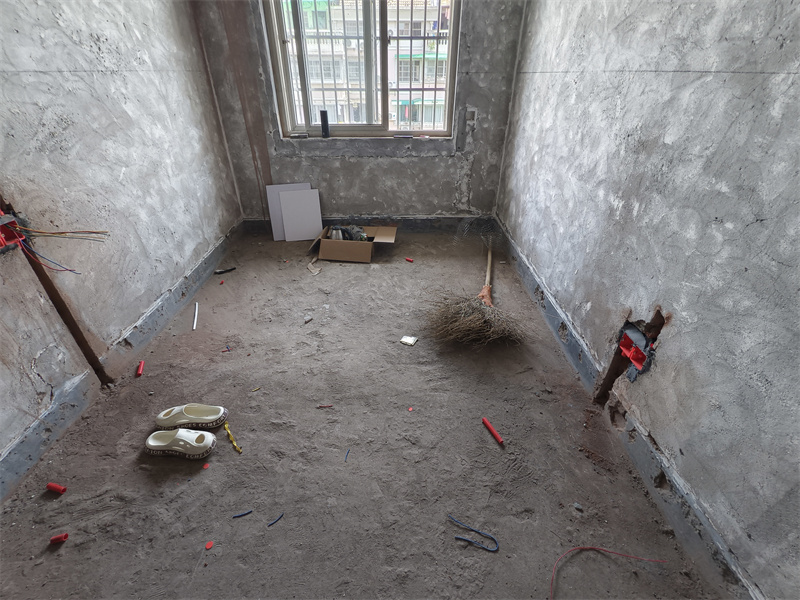

南次卧对角

发表于 2025-6-2 19:41:15

本帖最后由格堂黄姐于 2025-6-4 10:04 编辑

水电完工

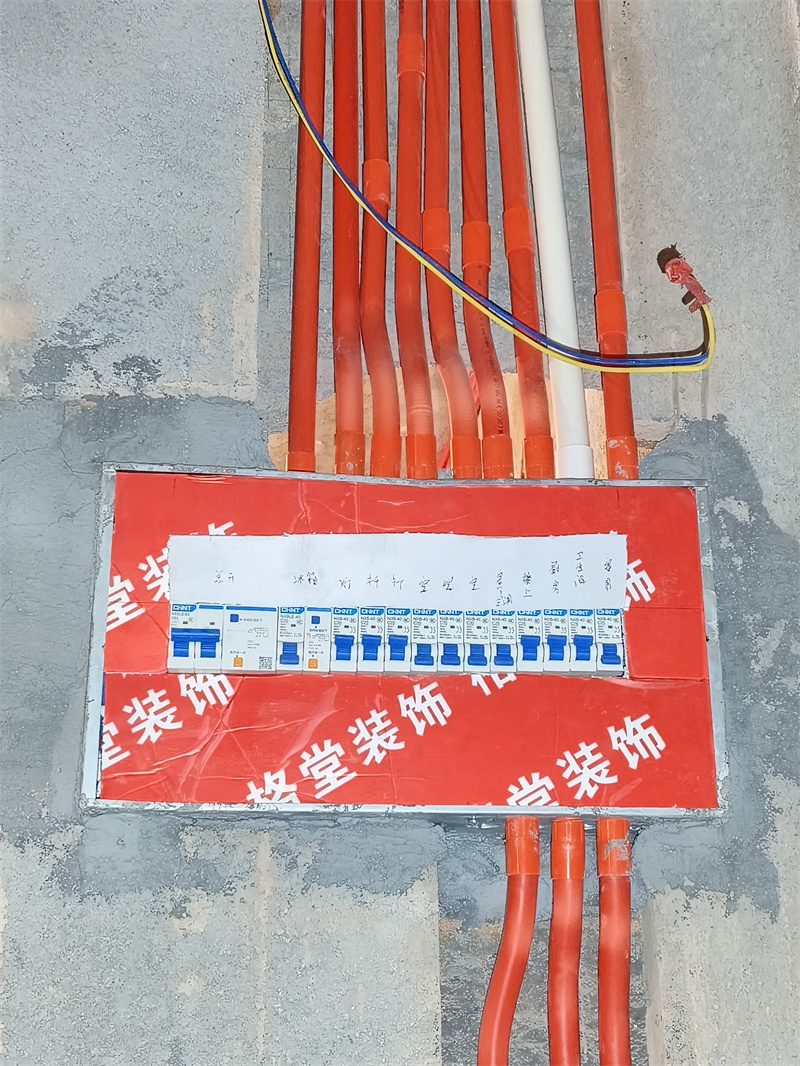

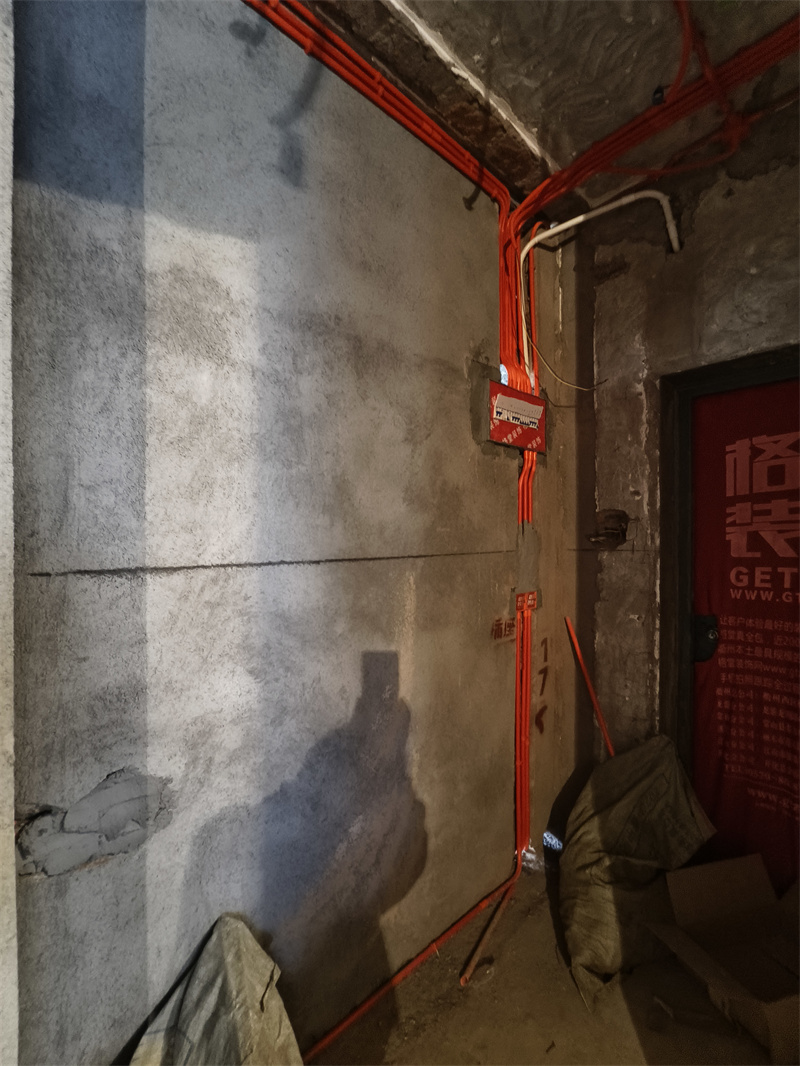

配电箱内标明各空气开关所属功能。弱电箱内标明每条线路通向哪个房间。

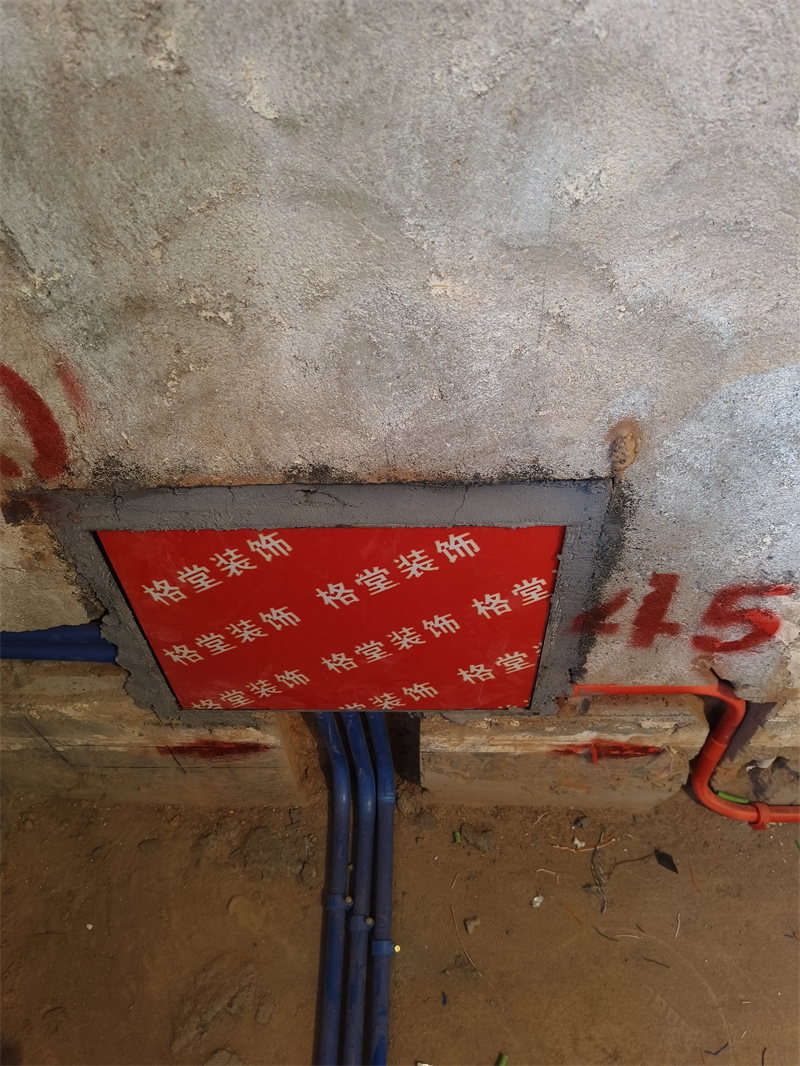

配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全。

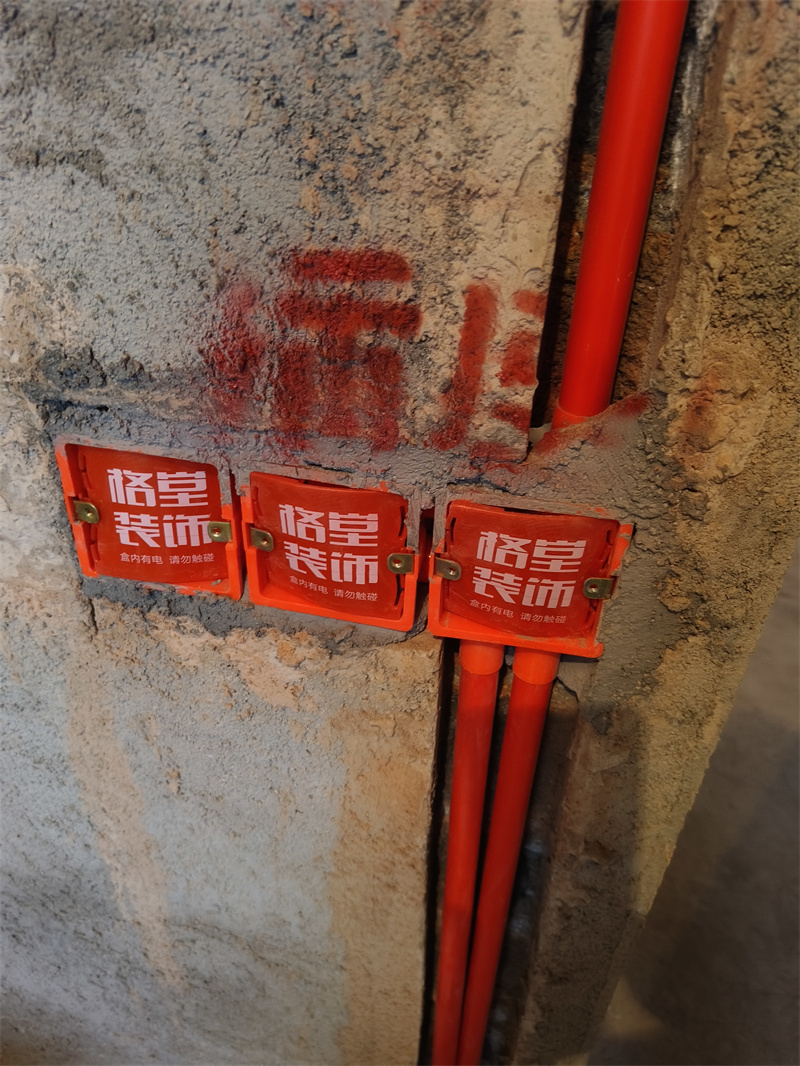

电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落。

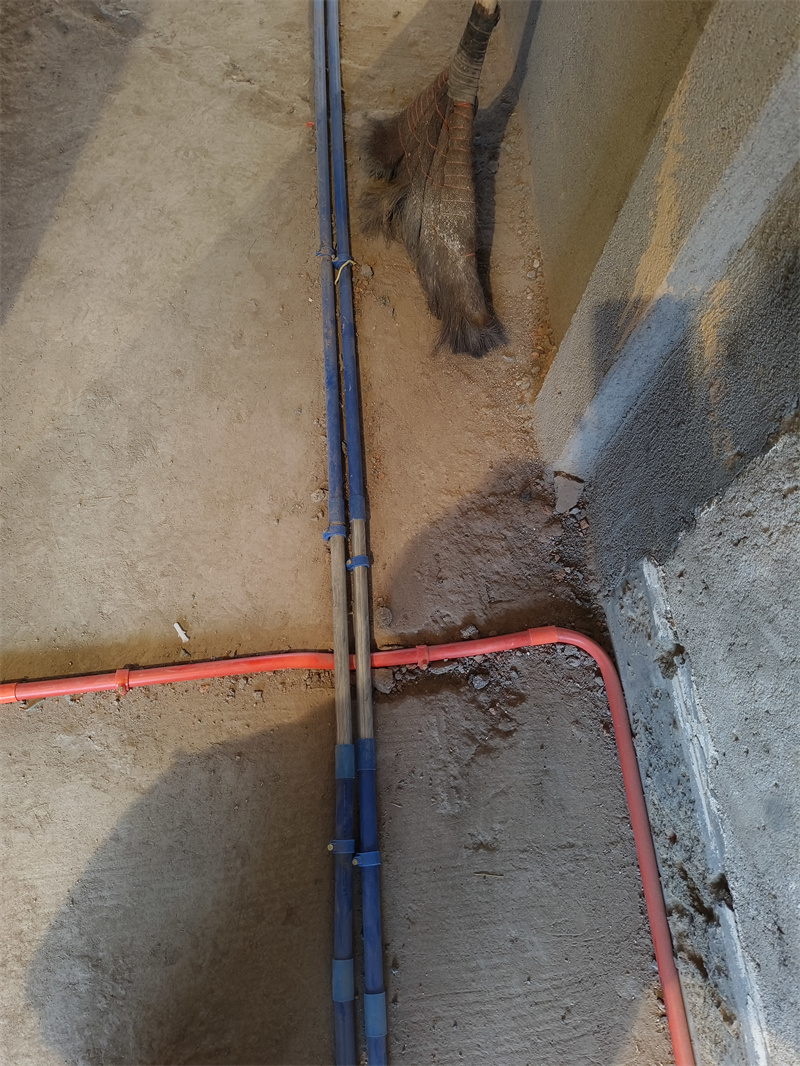

强弱电交接处用金属镀锌管交叉，防止信号干扰。

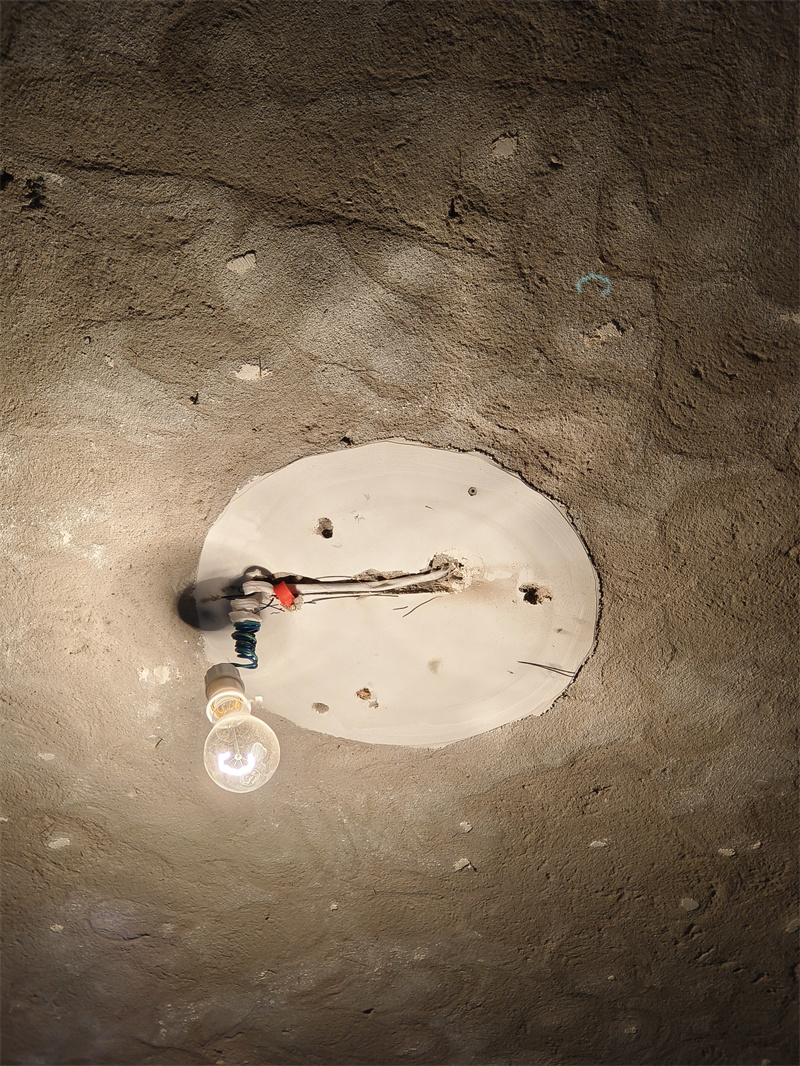

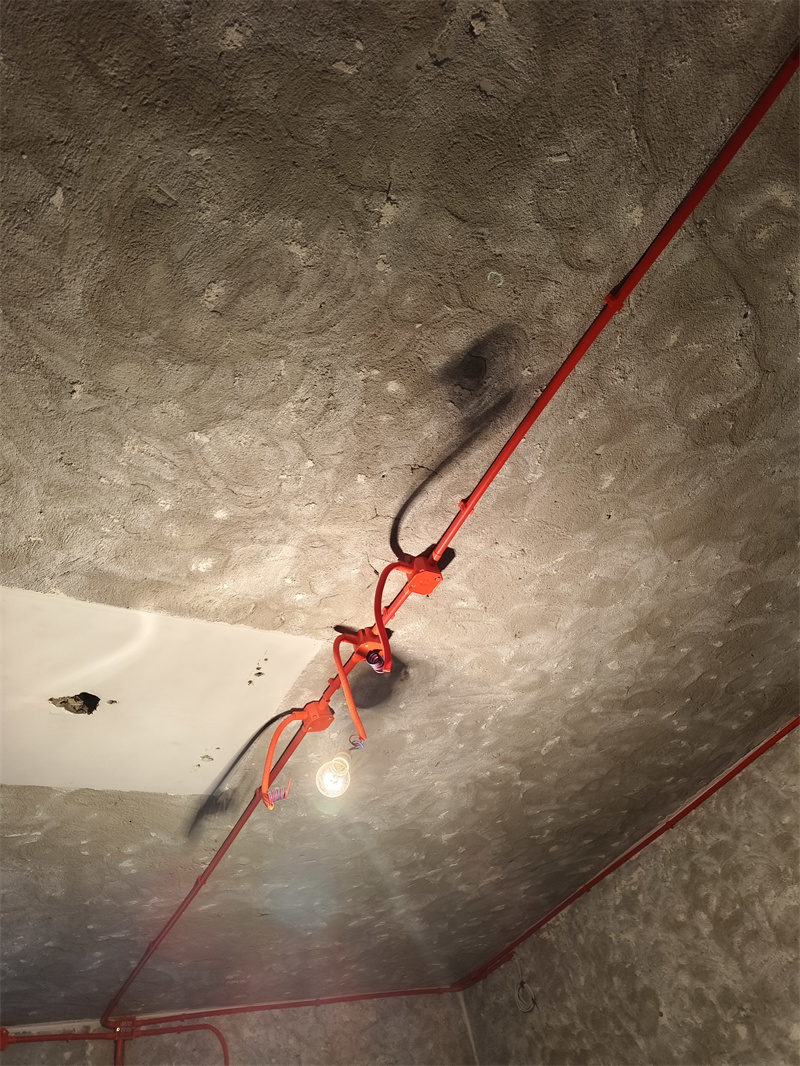

灯头线套黄腊管保护。

筒灯电线用波纹管保护。

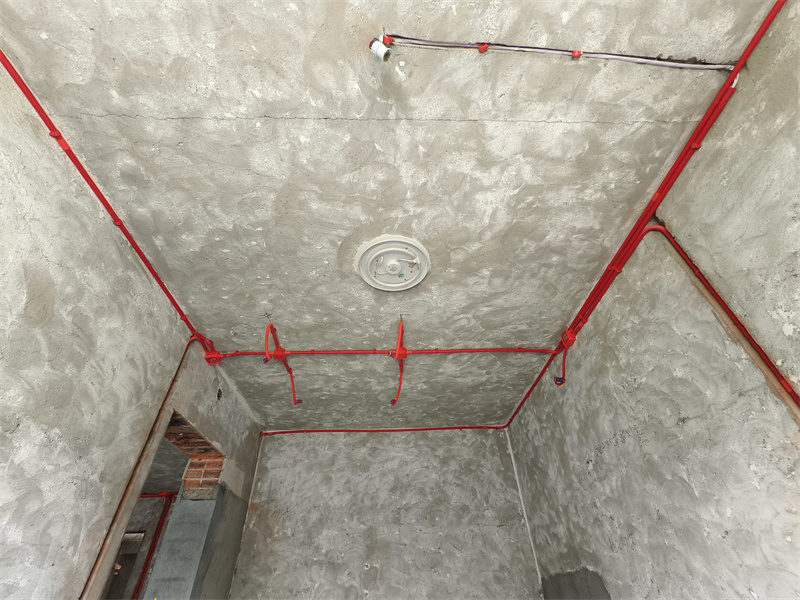

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤。

发表于 2025-6-2 19:42:34

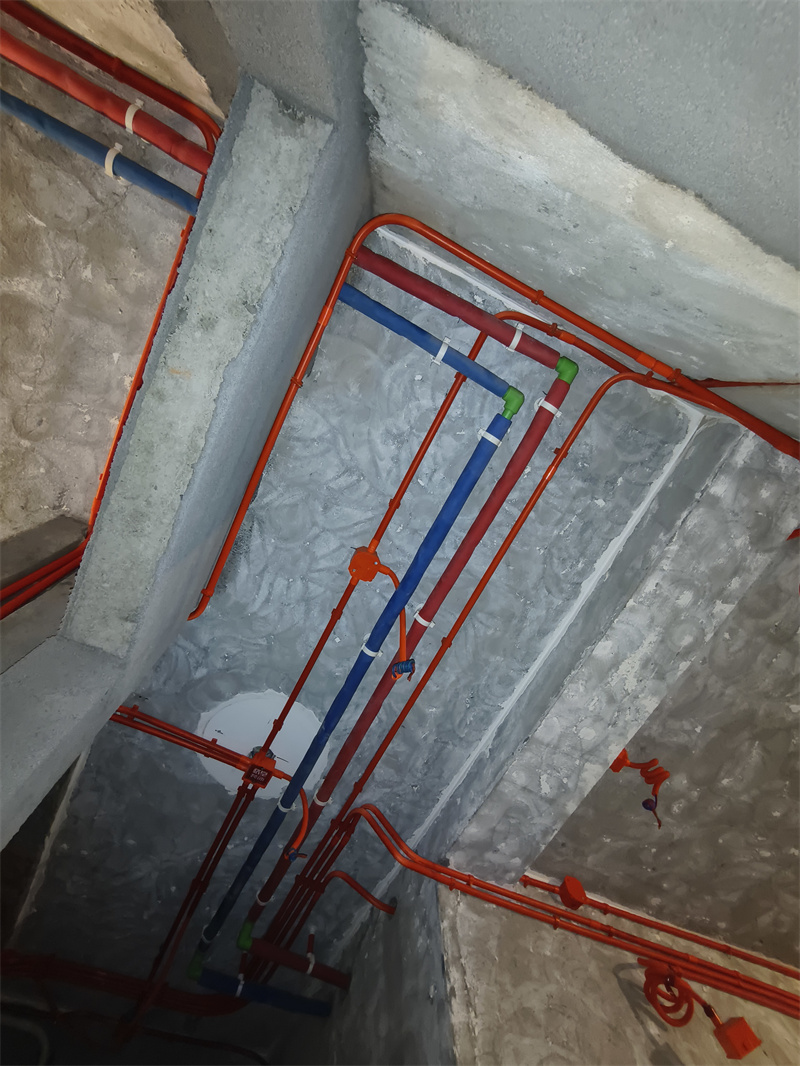

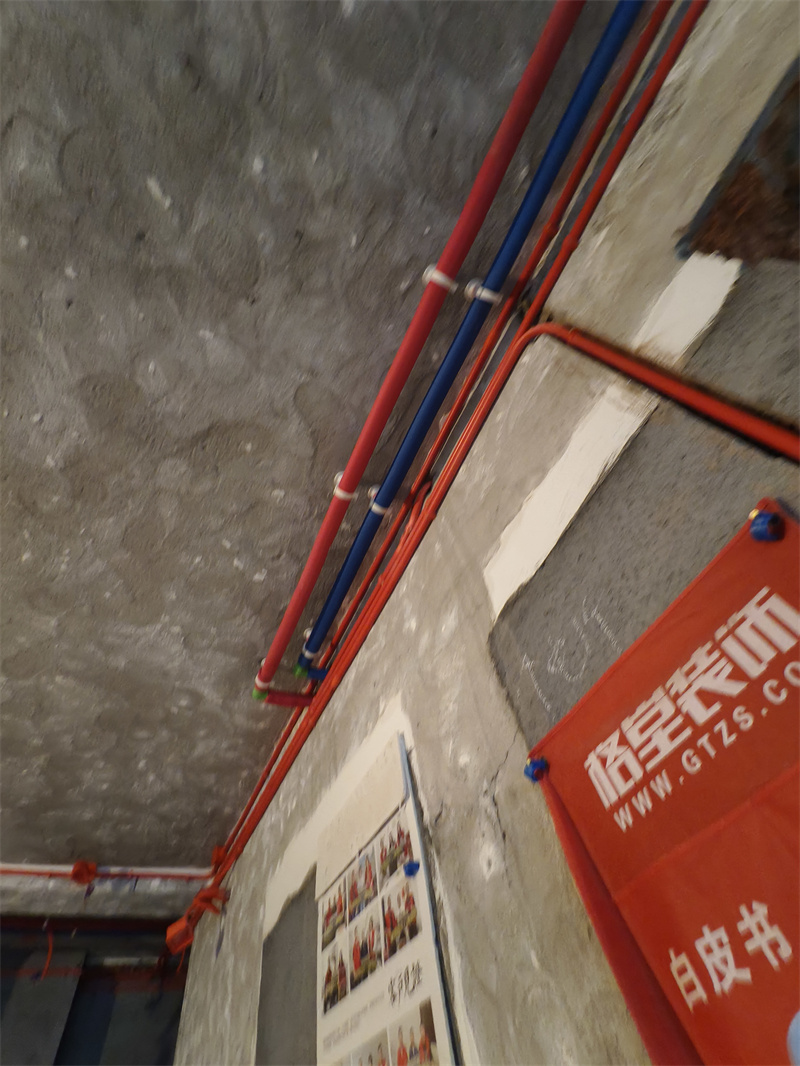

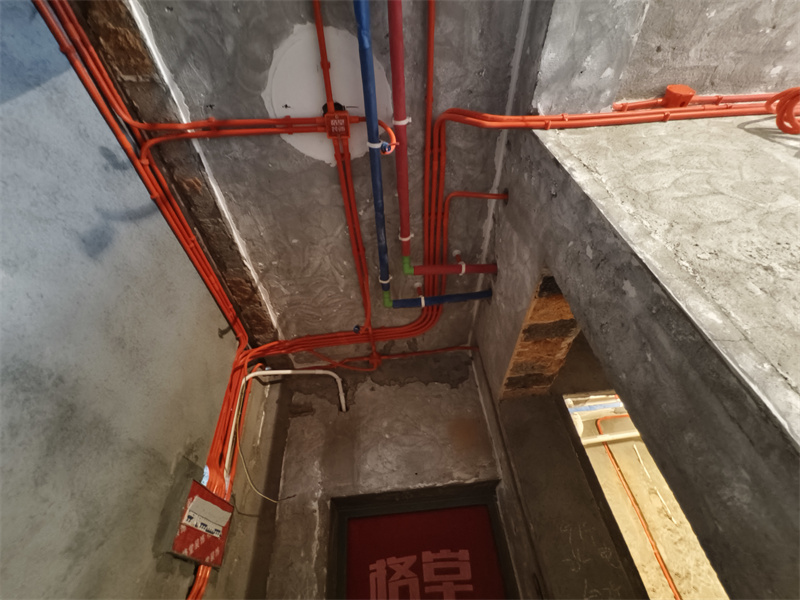

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，冷水用蓝色保温棉，热水用红色保温棉。

水管吊卡间距在80公分以内，转角处必须要有吊卡，工艺非常规范！

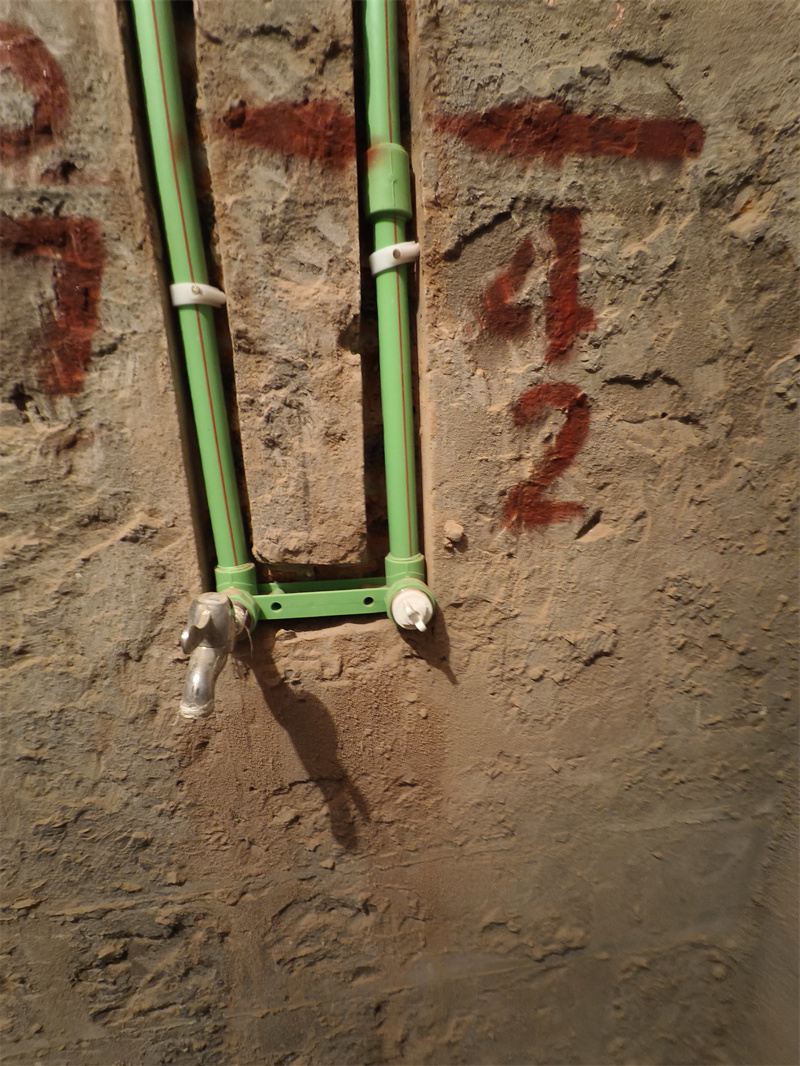

双联、暗藏龙头检查平整、垂直度

下水管用格堂专用保护盖保护，防止砂石堵塞管道。

发表于 2025-6-2 19:43:04

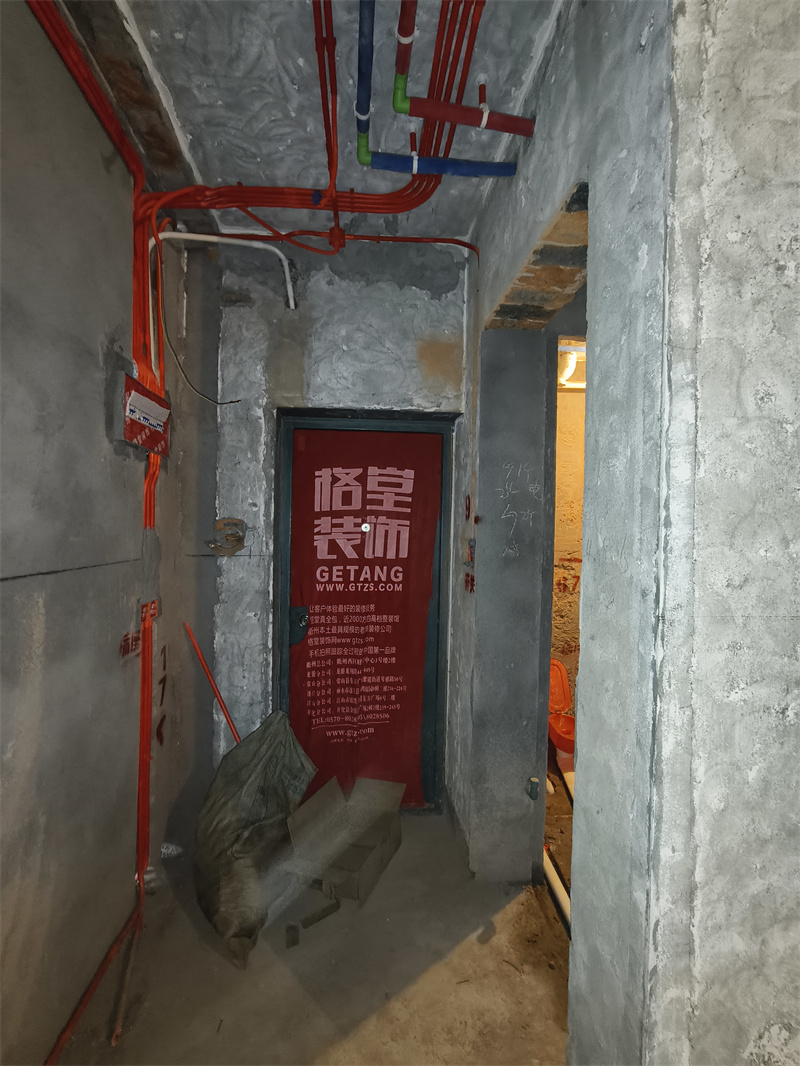

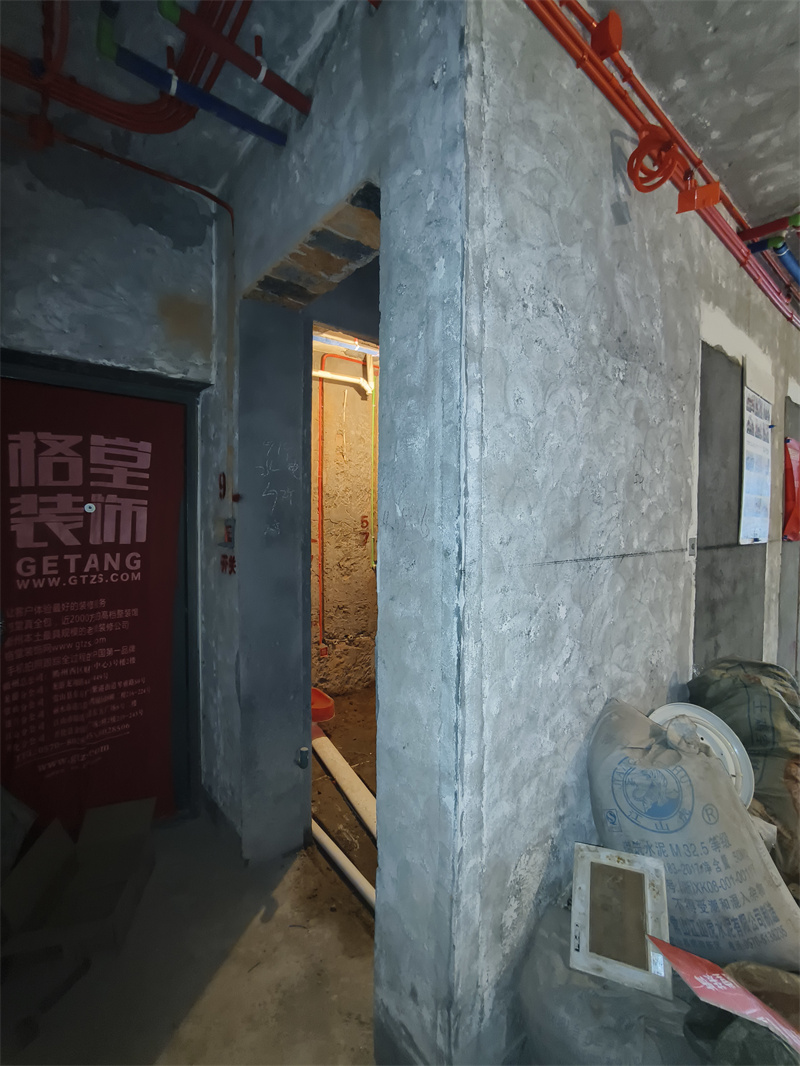

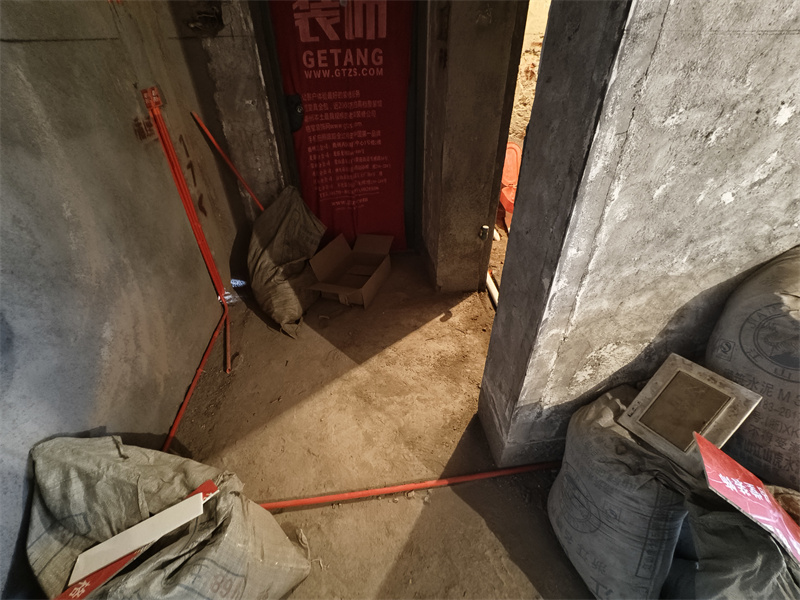

玄关水电完工图
