常山渡口未来社区9-1-5#126㎡现代——谧光

发表于 2025-5-25 17:03:00

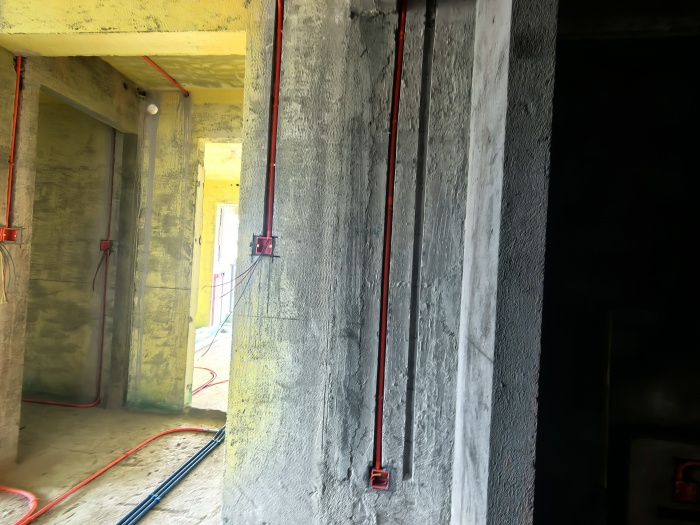

对角

发表于 2025-5-25 17:03:30

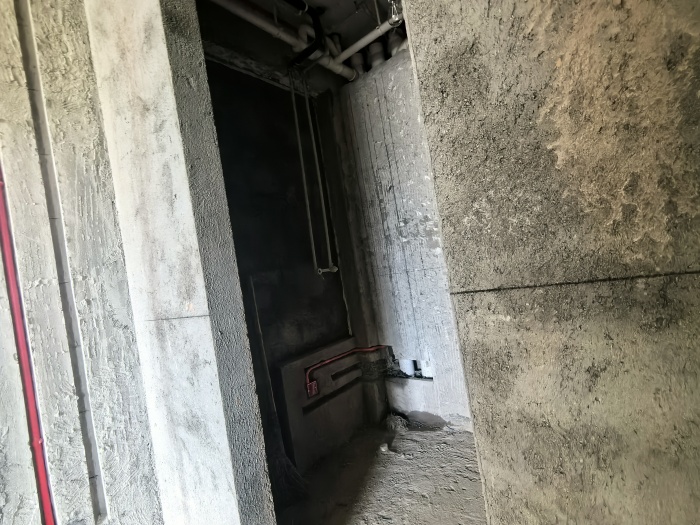

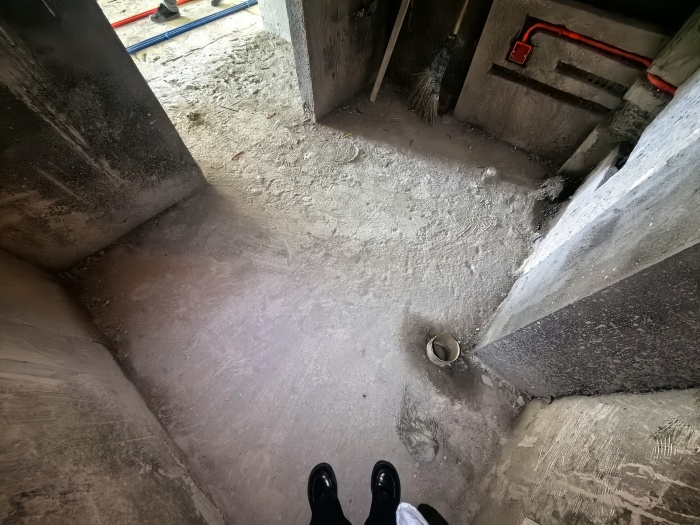

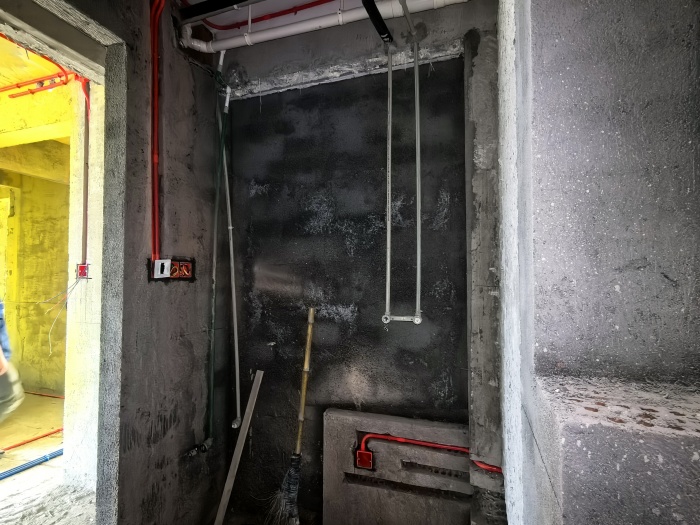

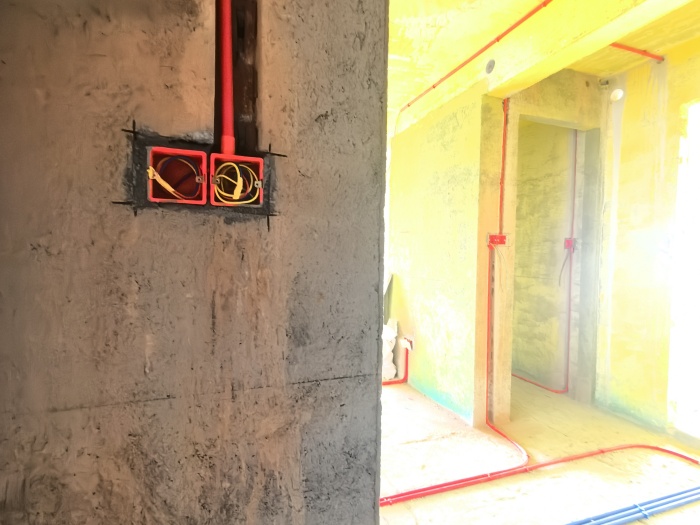

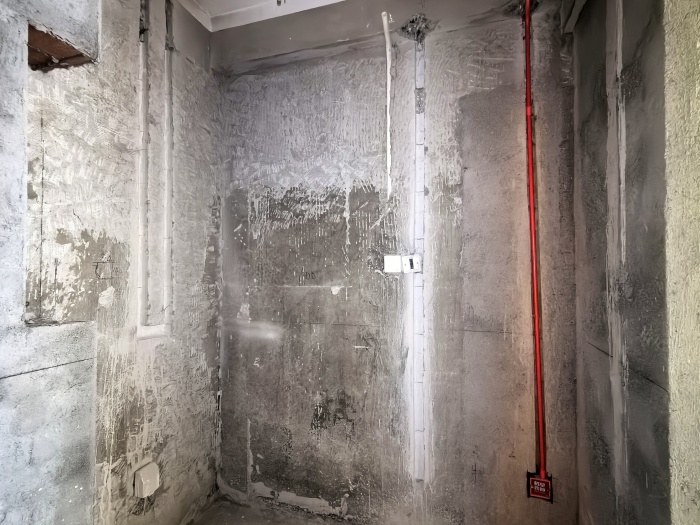

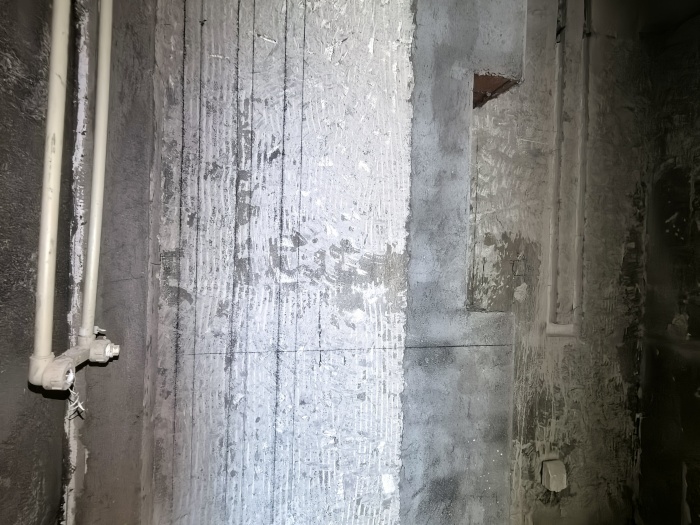

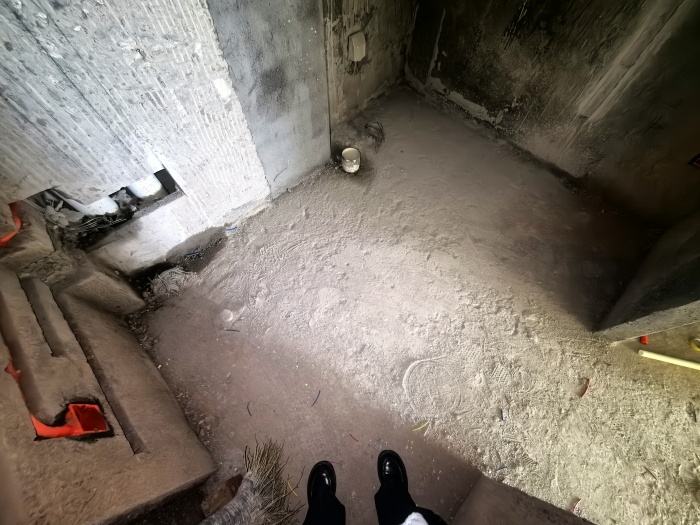

外卫，水电工艺，线管布置基本完成，穿线施工中，水管还未开始施工。厨房,卫生间水电走地的话，在后期装修过程中，万一破坏了水管会影响安全。所以我们的厨房、卫生间水电全部不从地面走，全部走墙，横平竖直，非常规范

发表于 2025-5-25 17:03:51

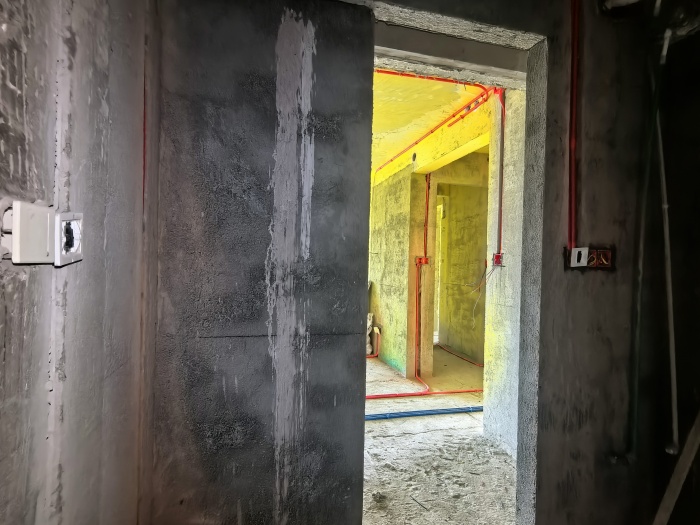

对角

发表于 2025-5-25 17:05:03

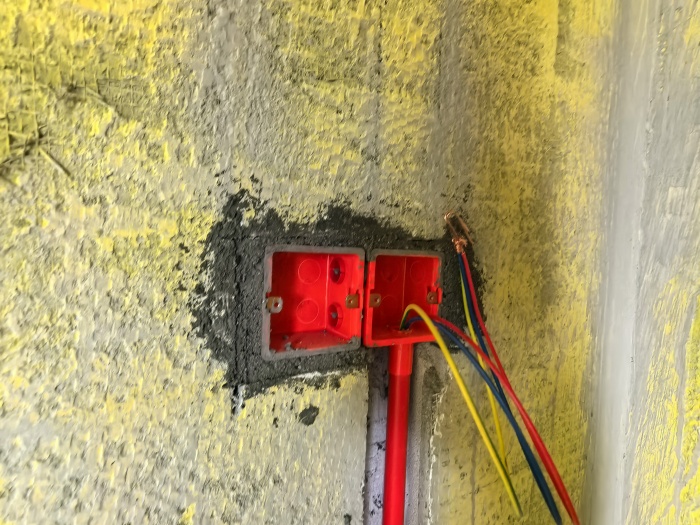

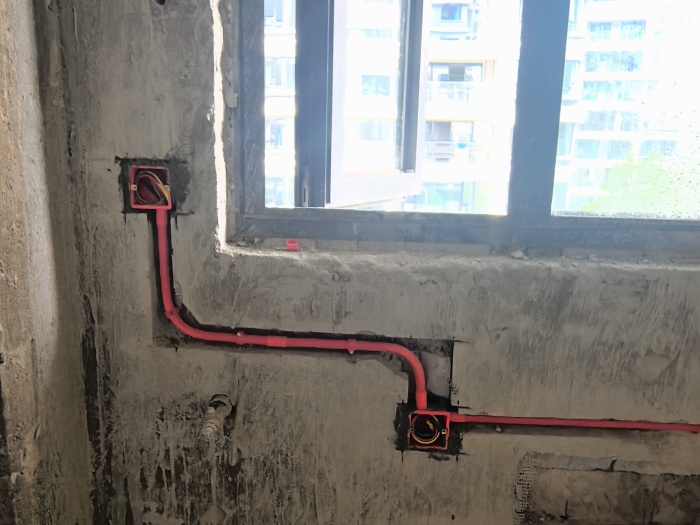

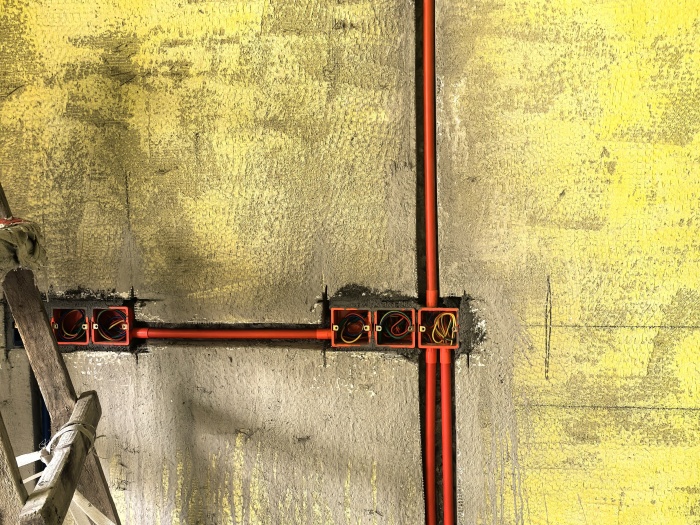

暗盒之间用快速连接件连接，既能固定线盒，使线盒保持在同一水平线,又能避免水泥掉到线盒里

发表于 2025-5-25 17:05:45

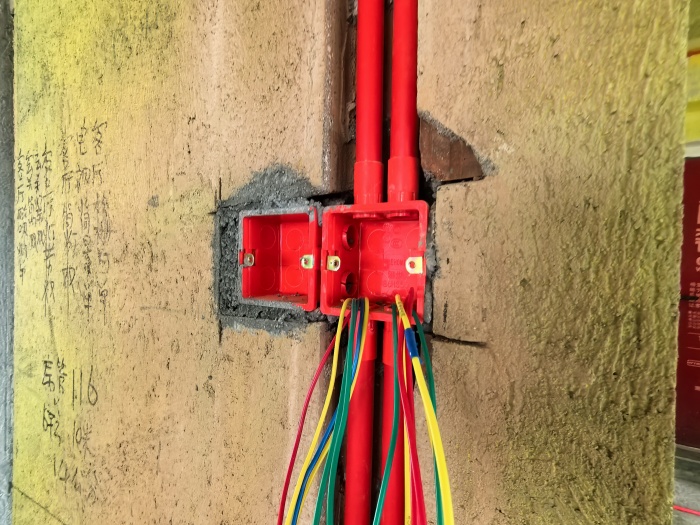

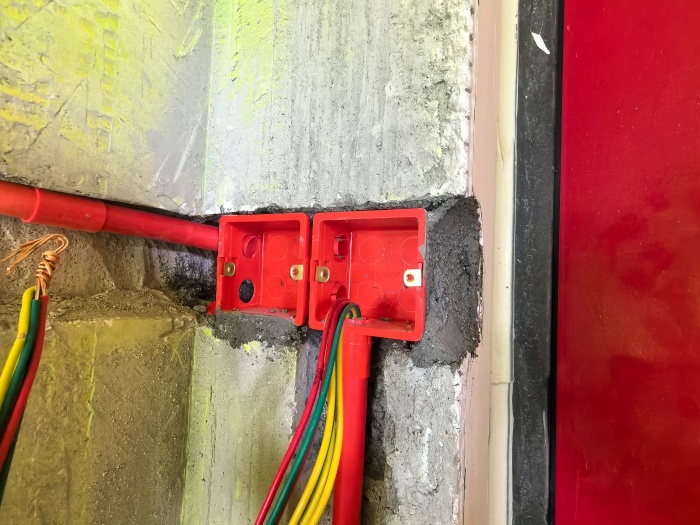

线盒和线管连接处套杯梳，防止穿线的时候损伤电线

发表于 2025-5-25 17:06:14

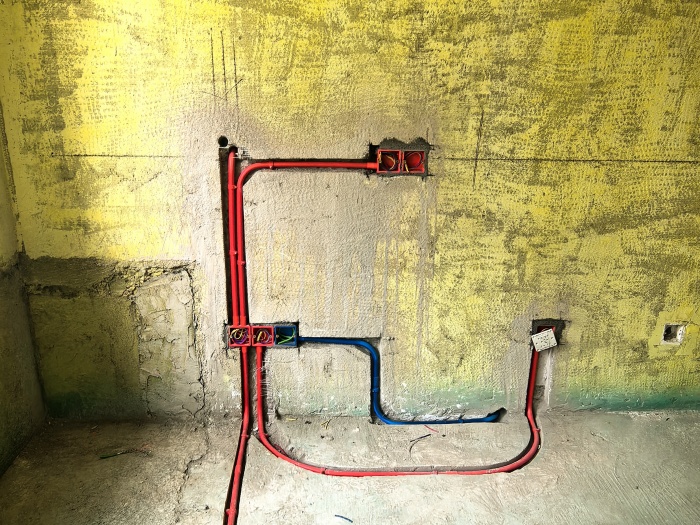

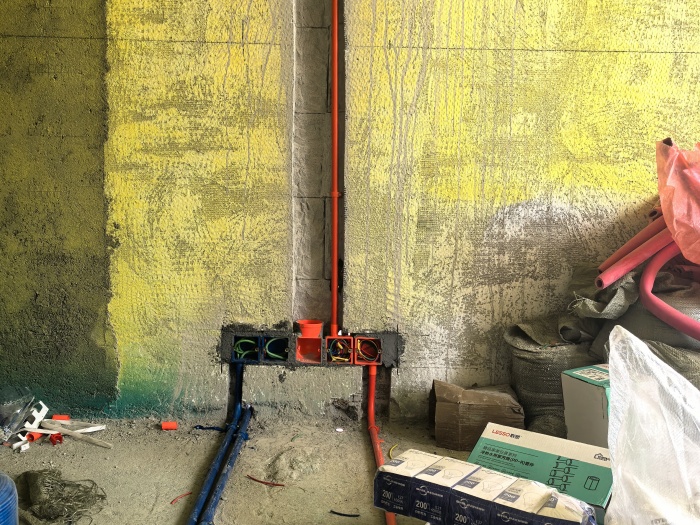

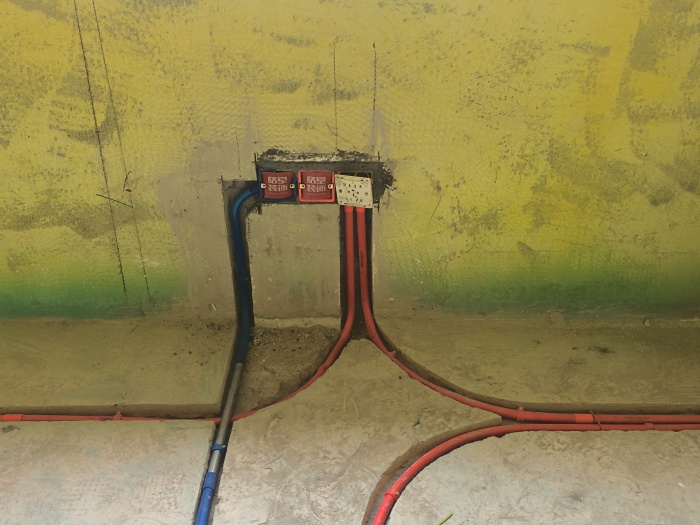

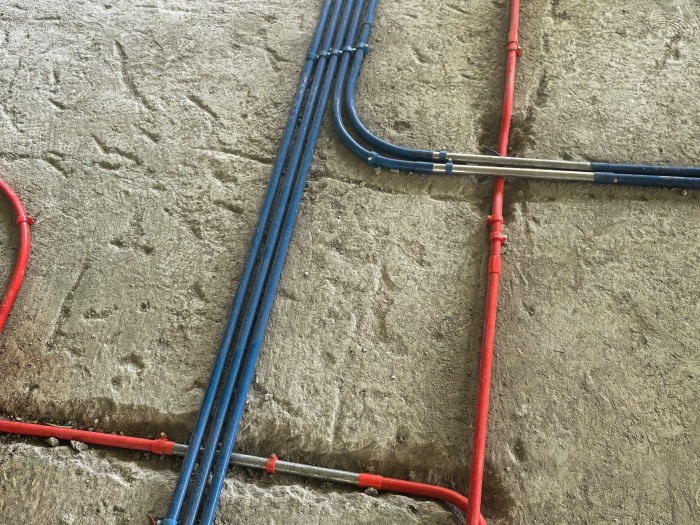

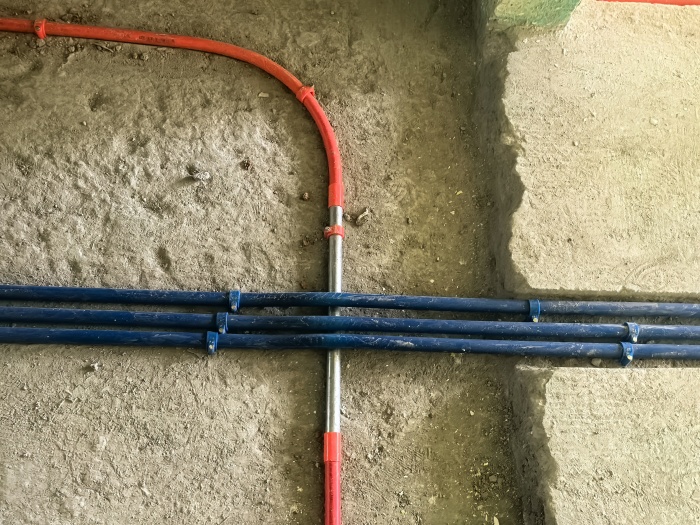

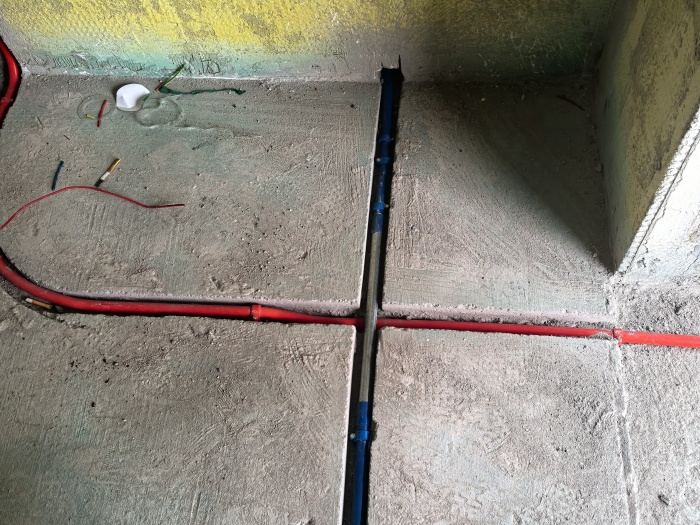

强弱电交接处用金属镀锌管套管，防止信号干扰

发表于 2025-5-25 17:06:39

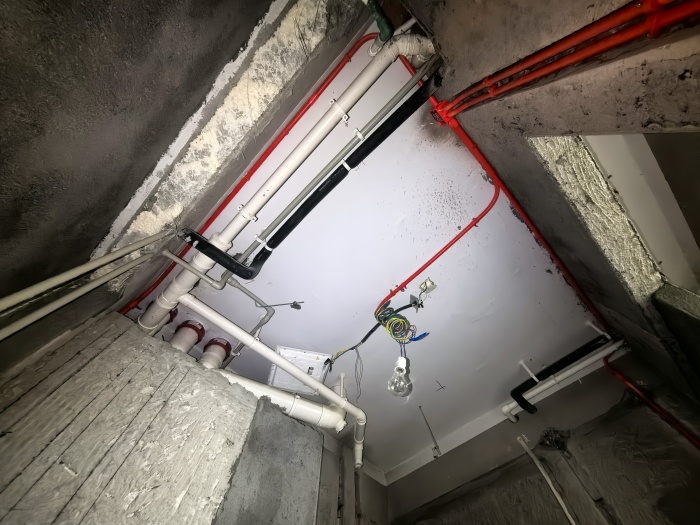

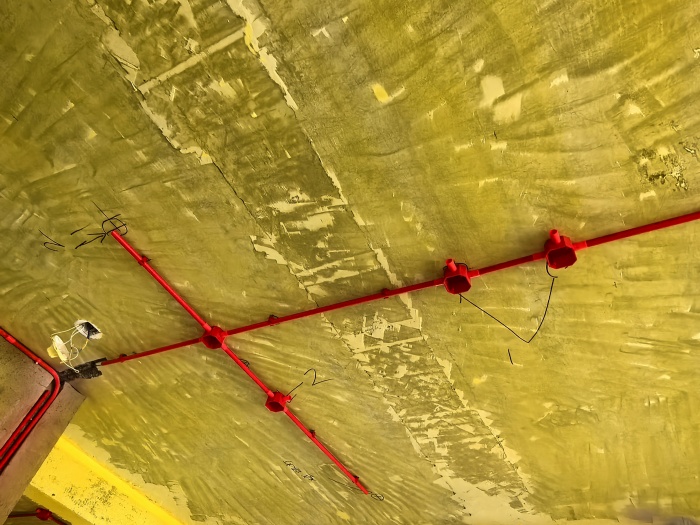

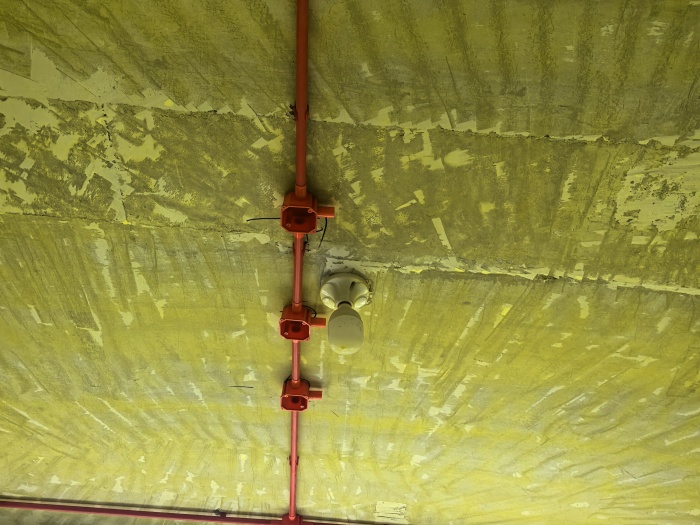

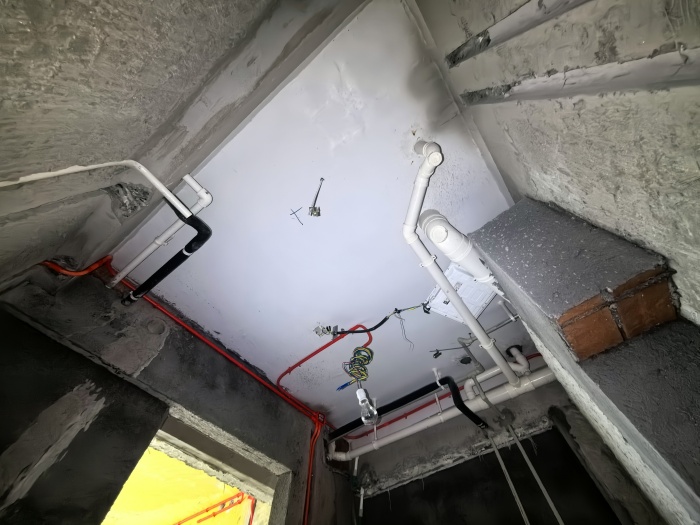

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，

发表于 2025-5-25 17:07:00

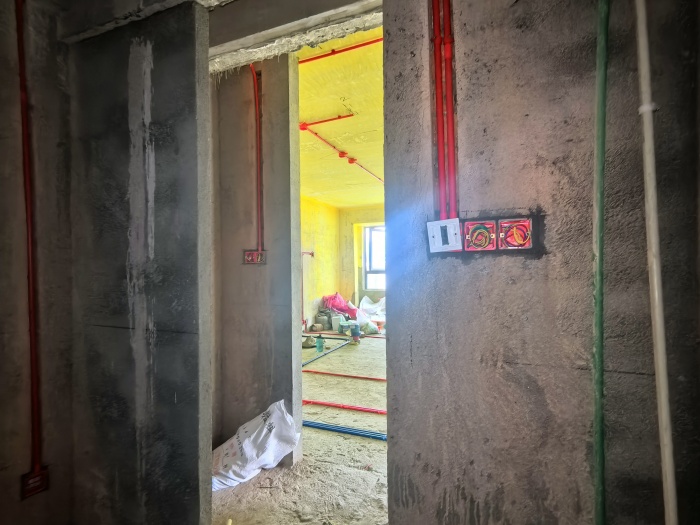

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地。

发表于 2025-5-25 17:07:27

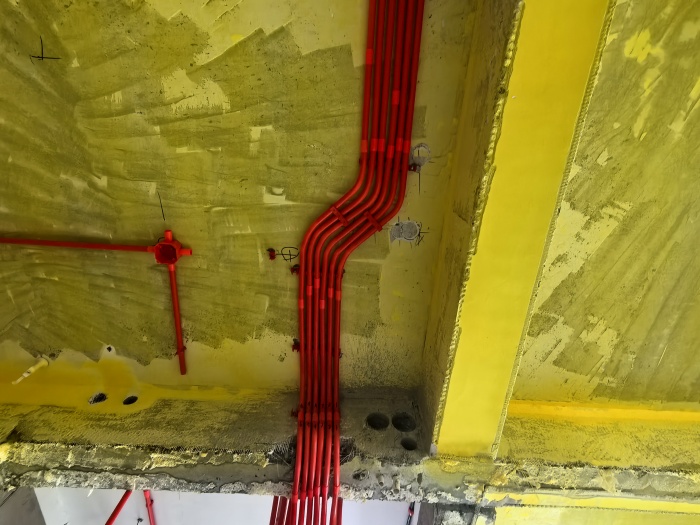

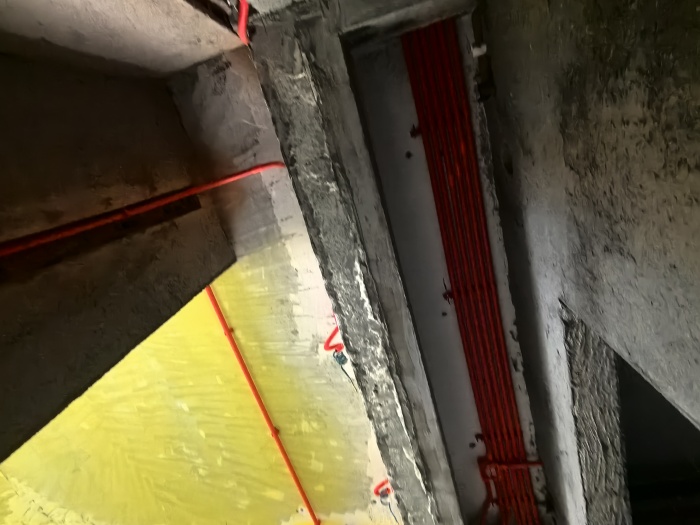

线管排列并排2根以上管卡平钉，间隙均匀

发表于 2025-5-25 17:07:57

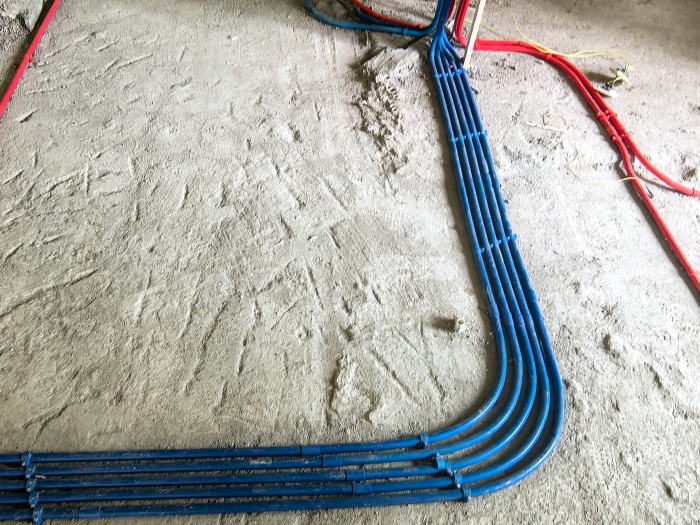

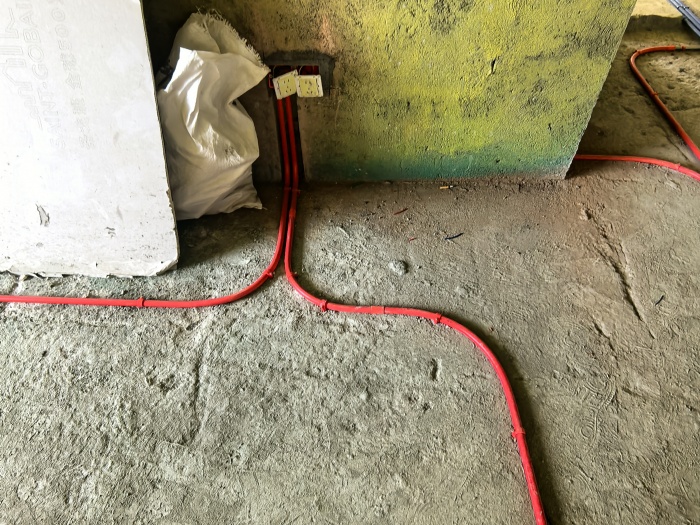

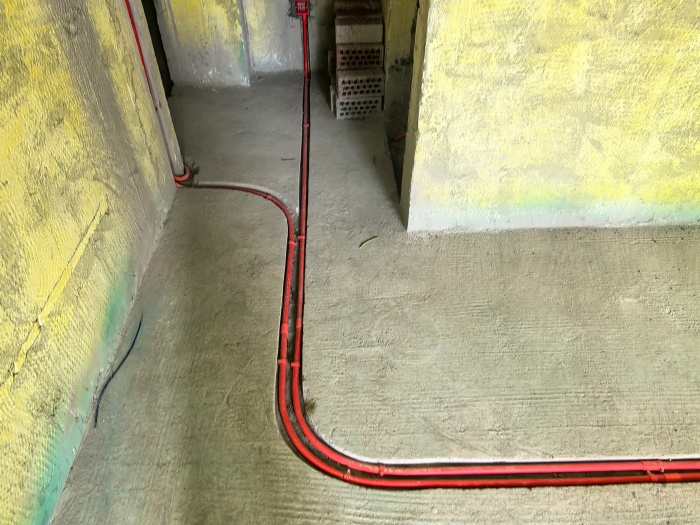

线槽转弯处大弧弯工艺施工，方便抽拉电线
