熙悦云庭34-1-70#132㎡现代——存简

发表于 2025-5-9 22:00:32

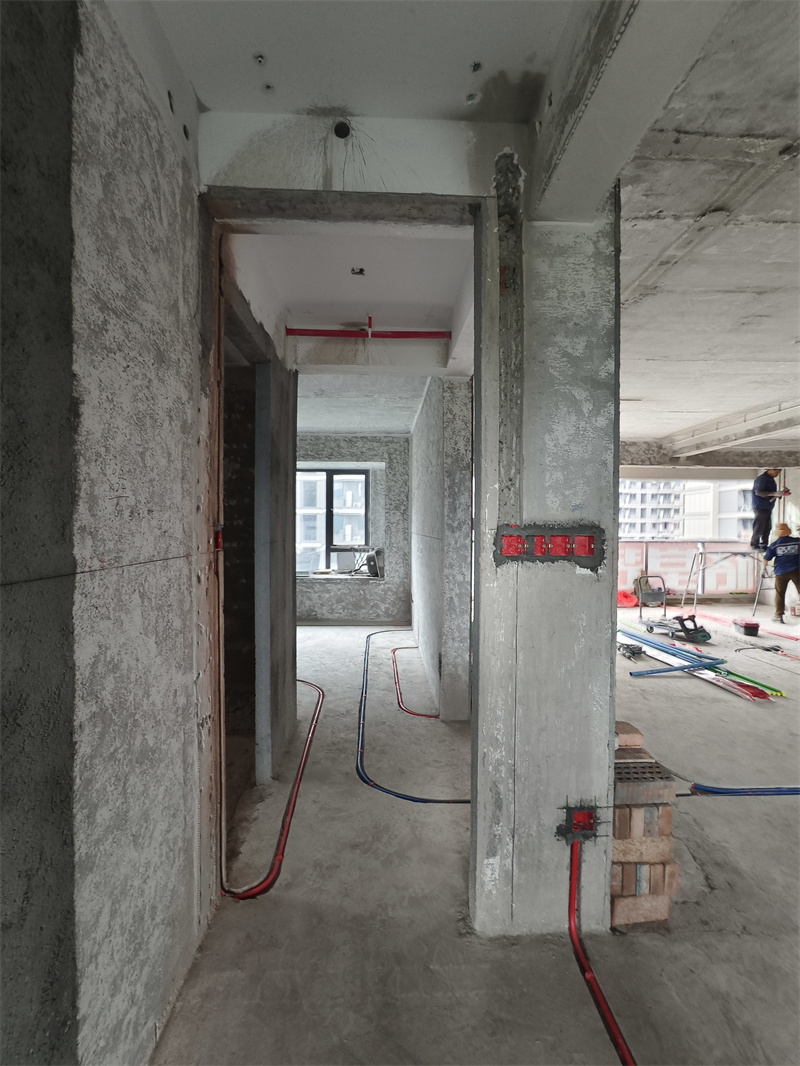

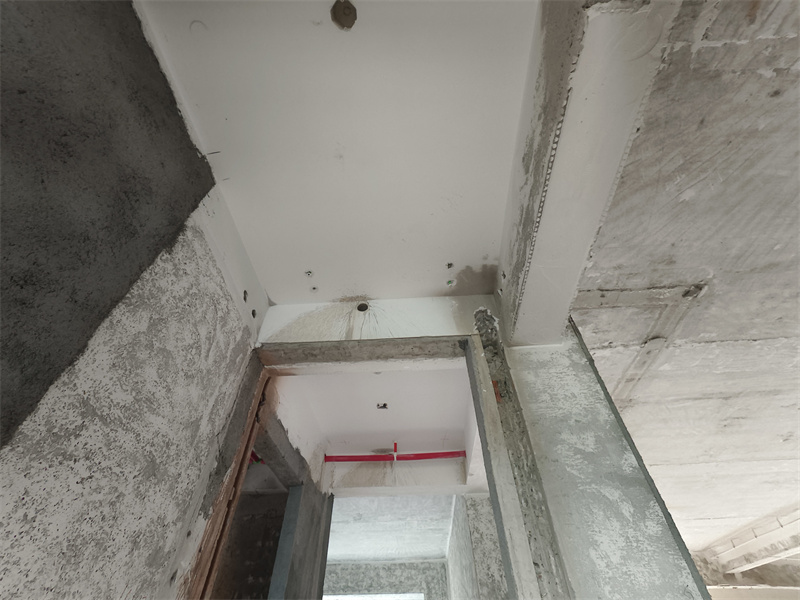

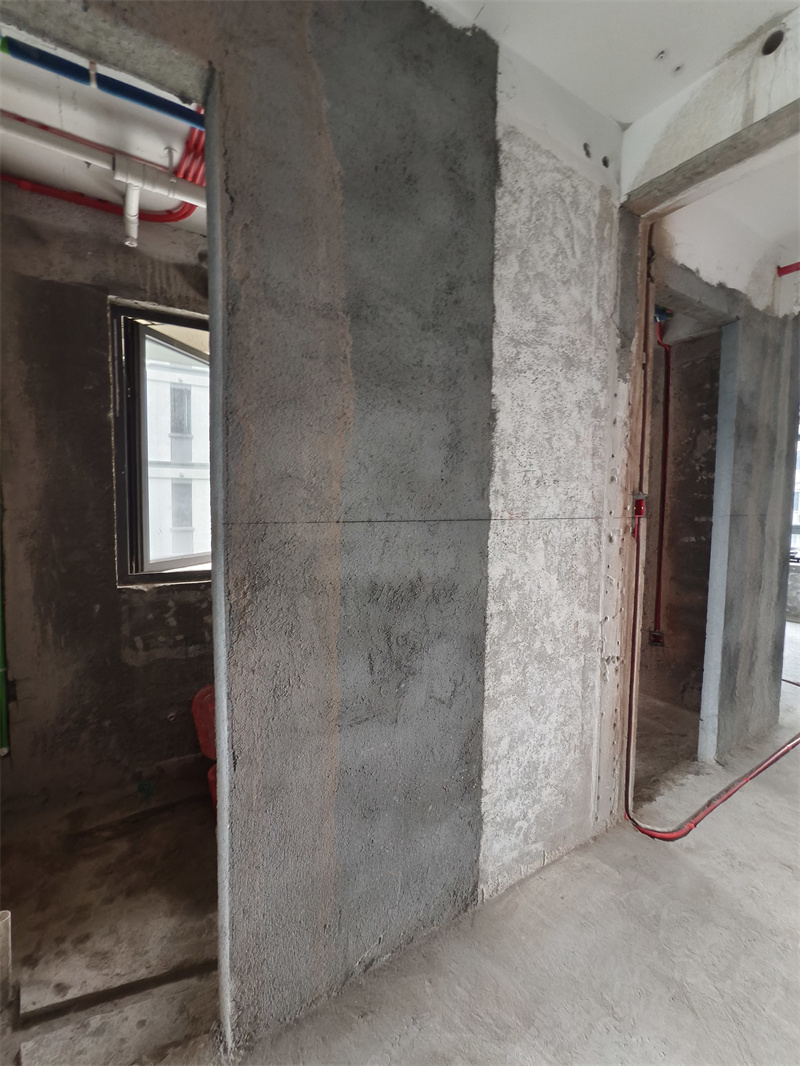

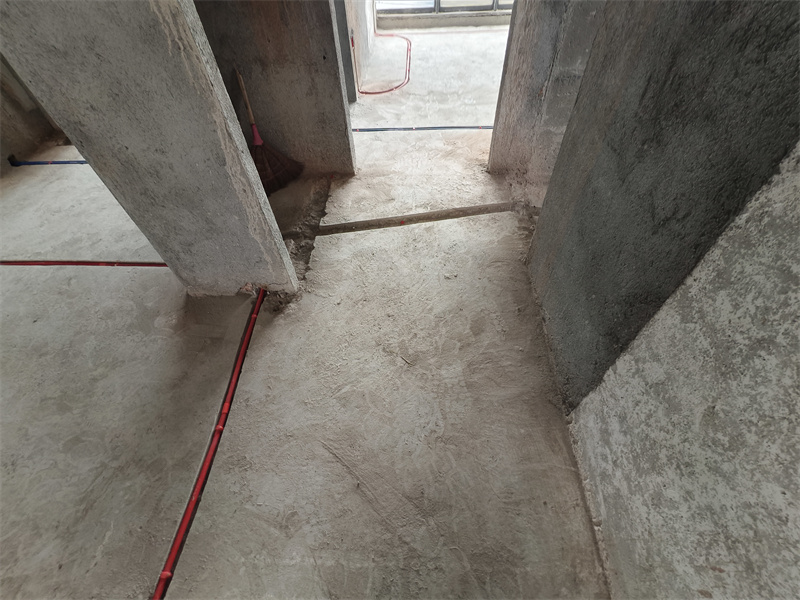

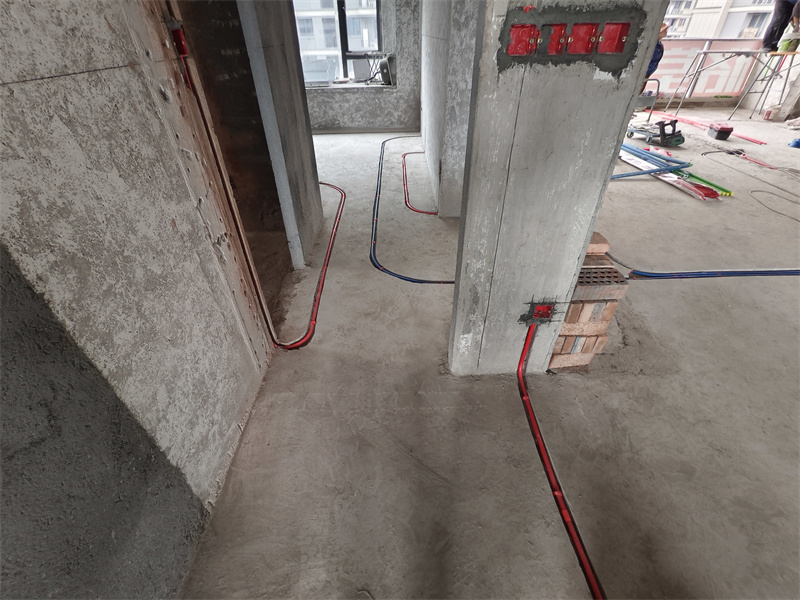

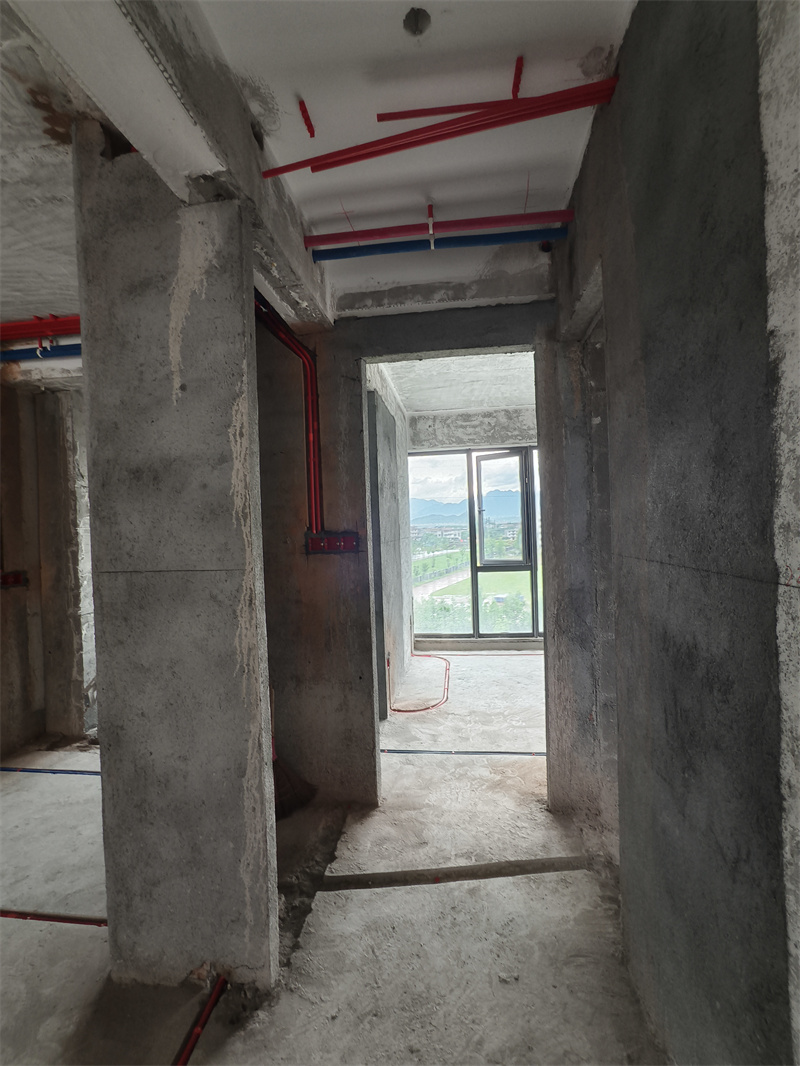

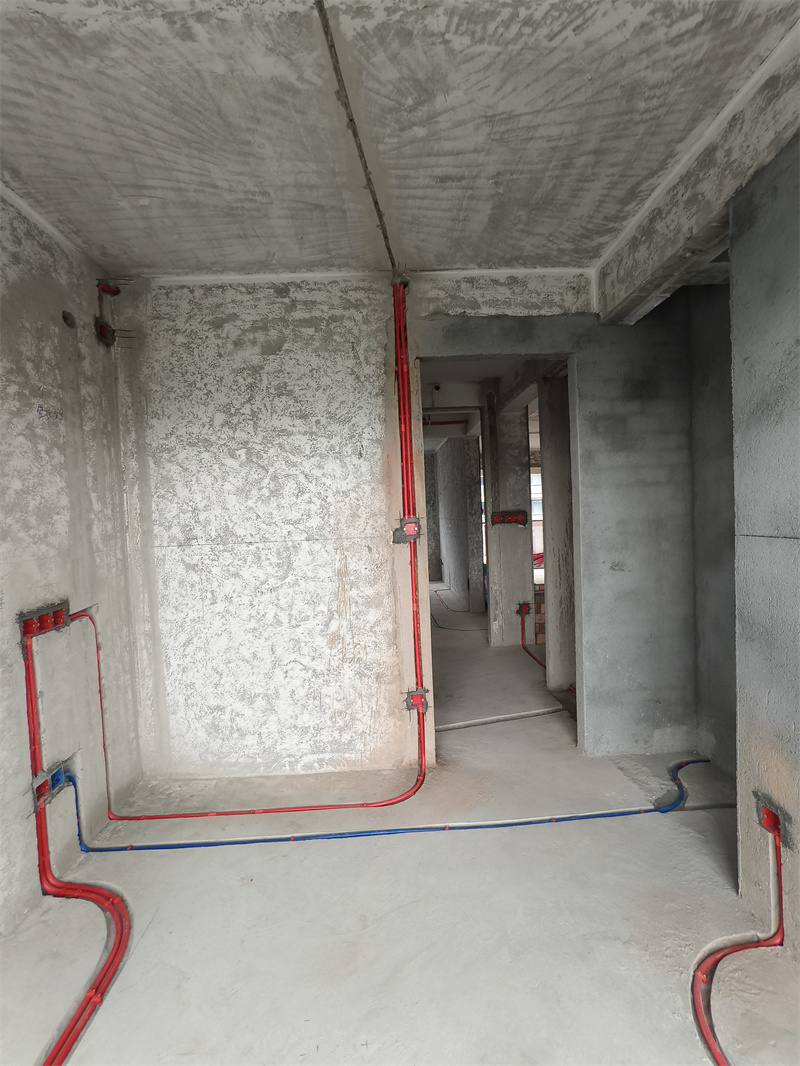

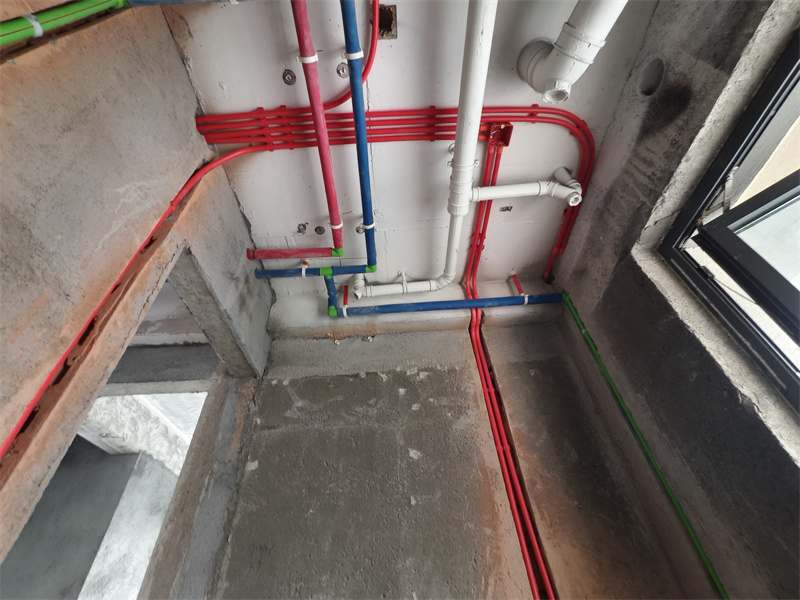

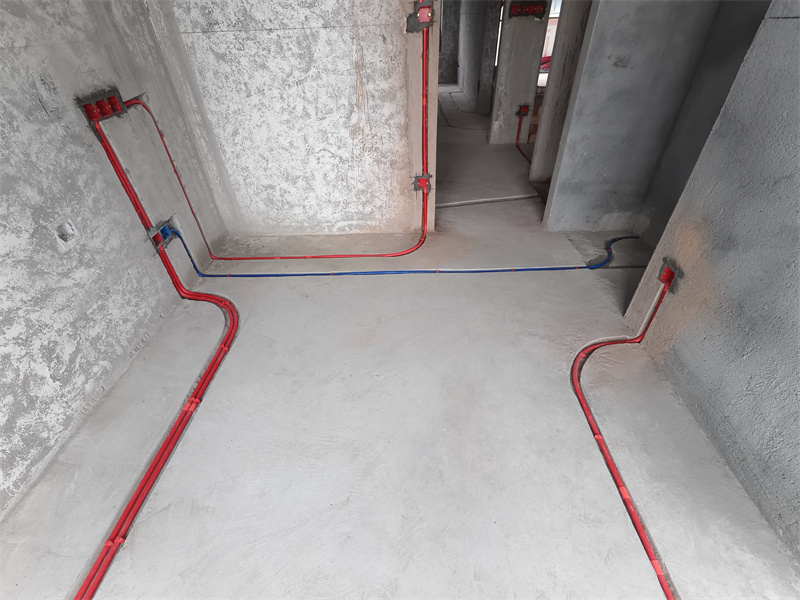

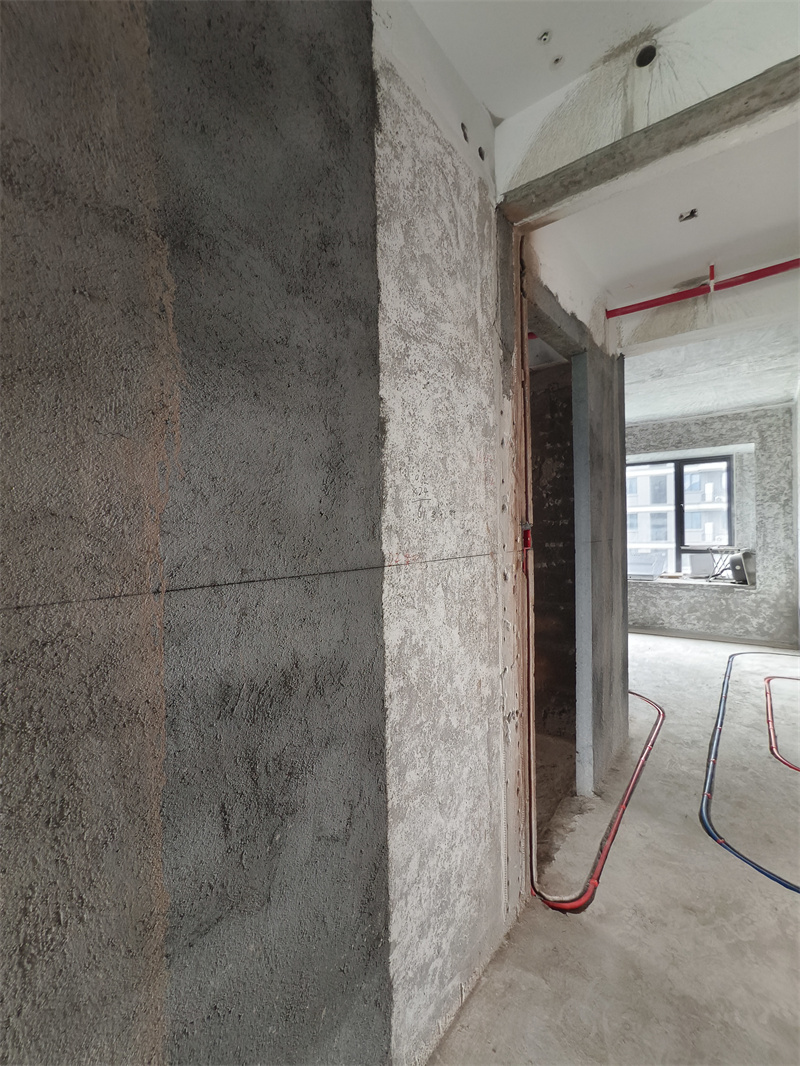

过道2

发表于 2025-5-9 22:01:57

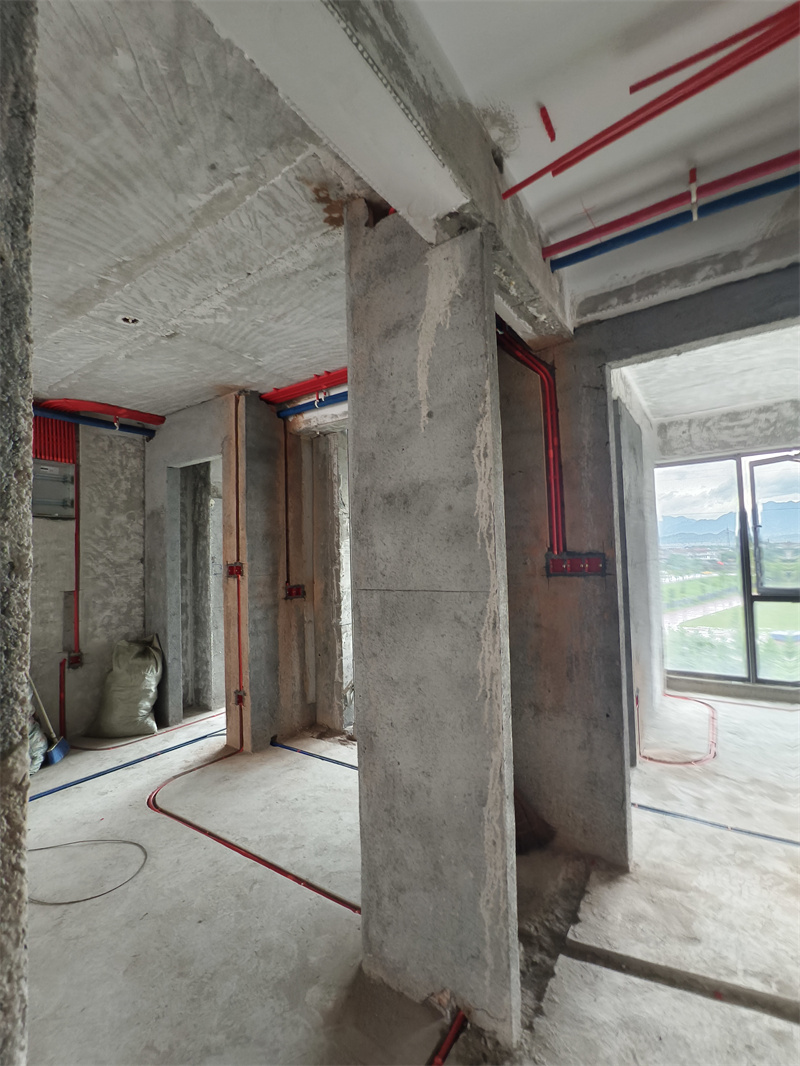

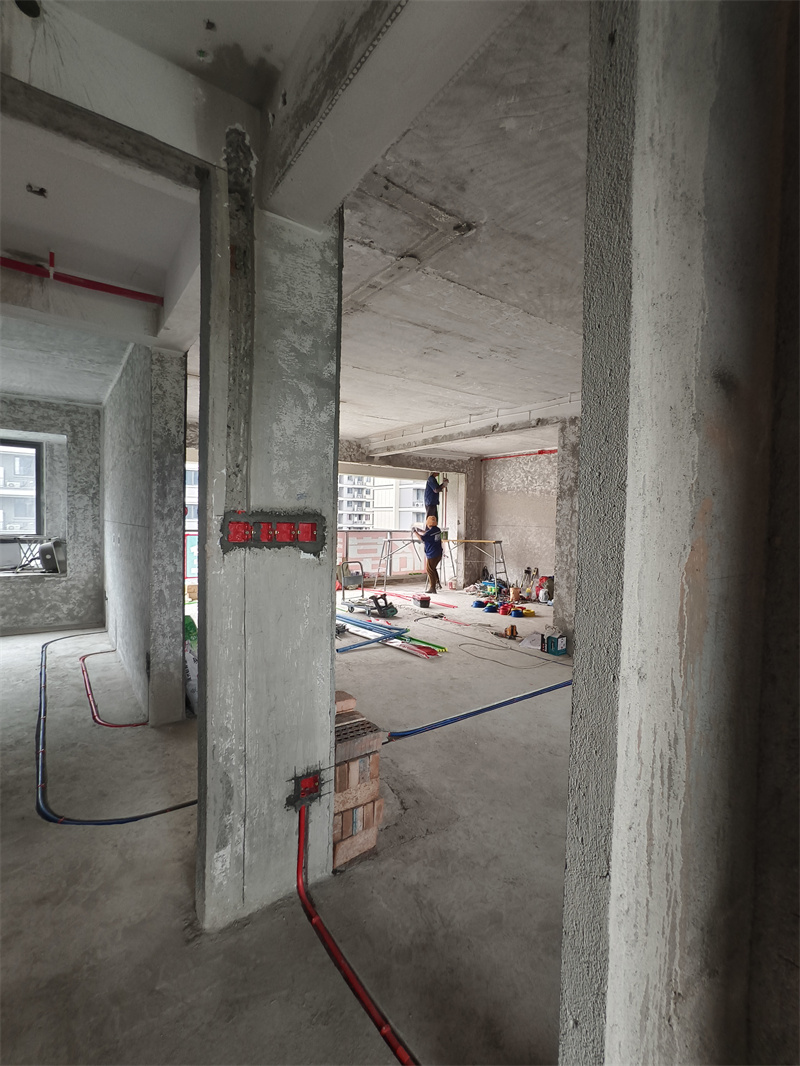

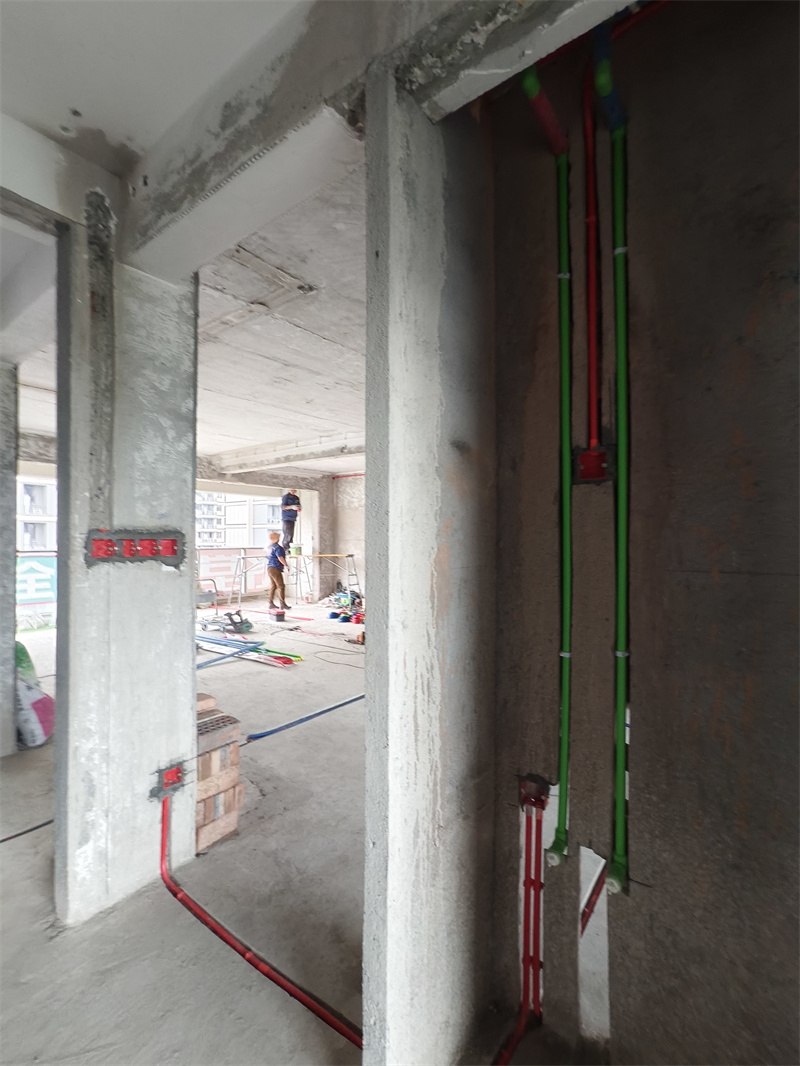

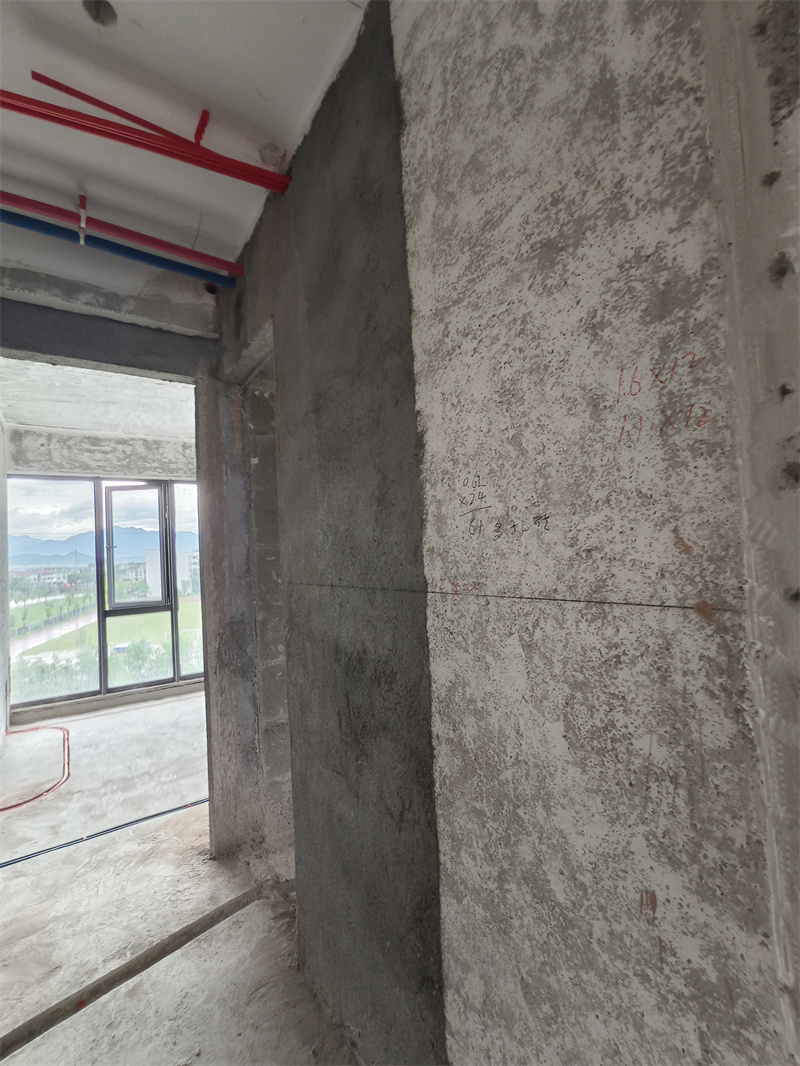

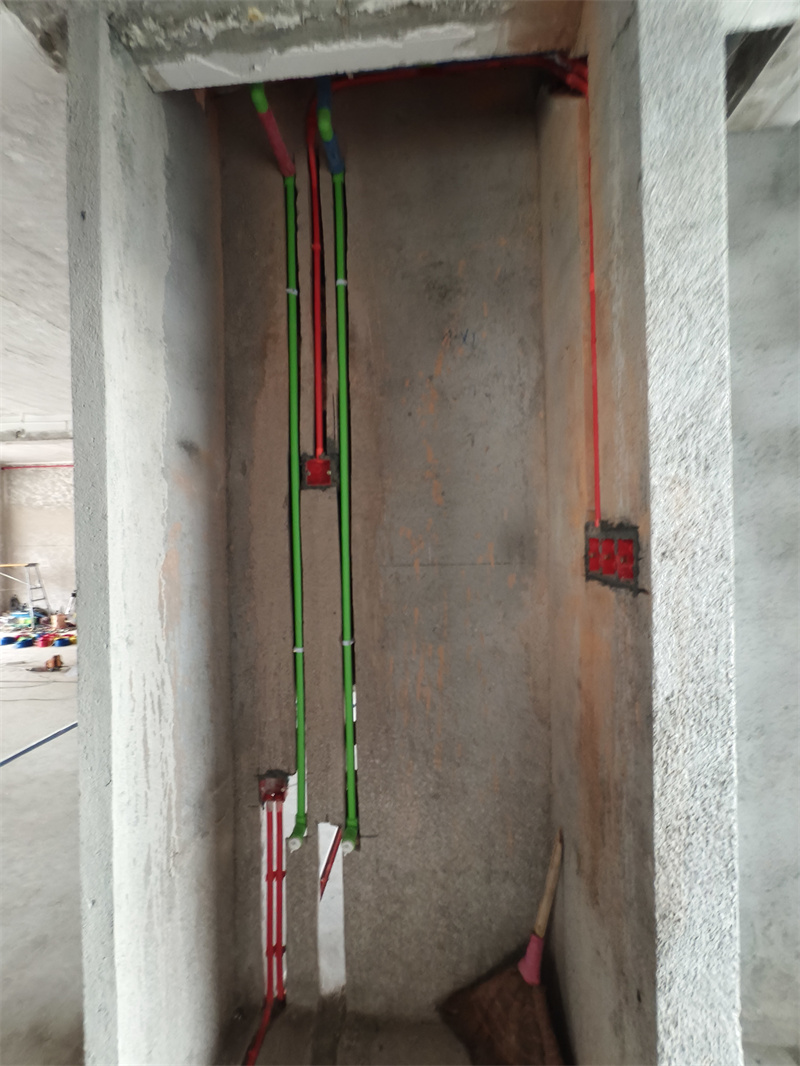

过道2对角

发表于 2025-5-9 22:02:23

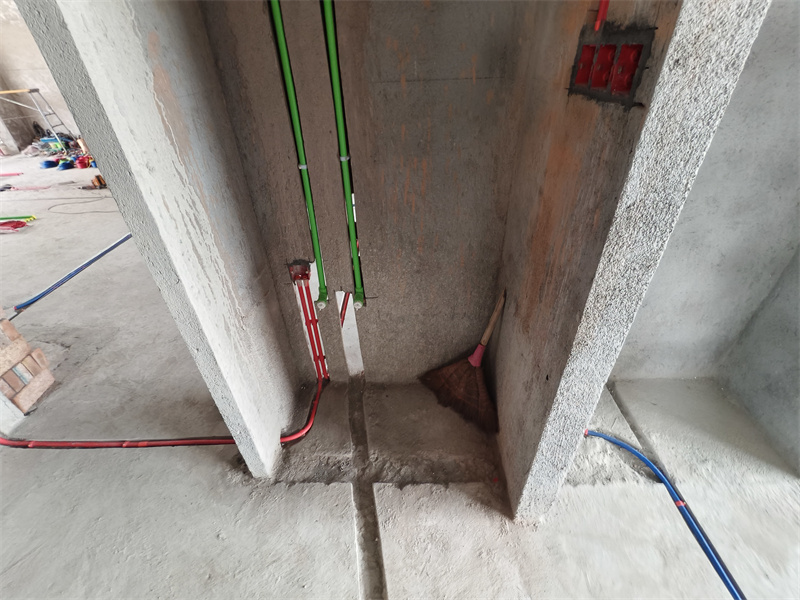

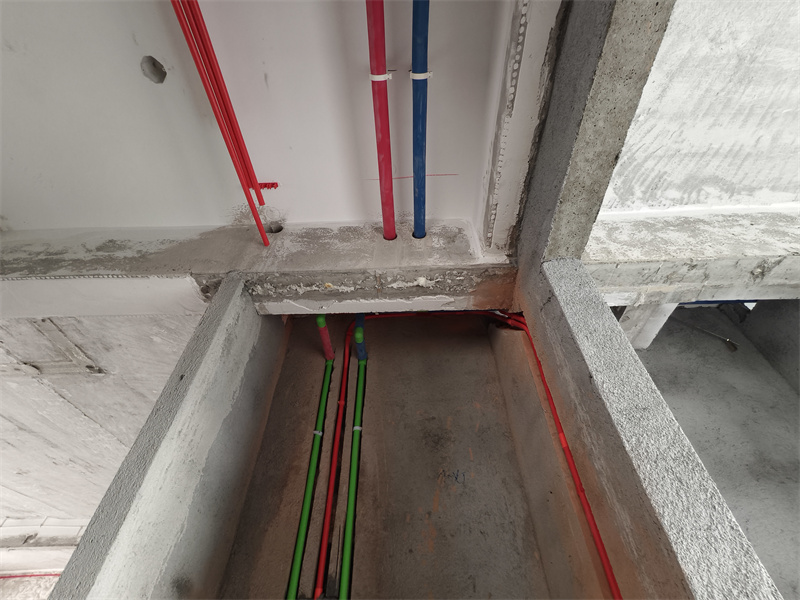

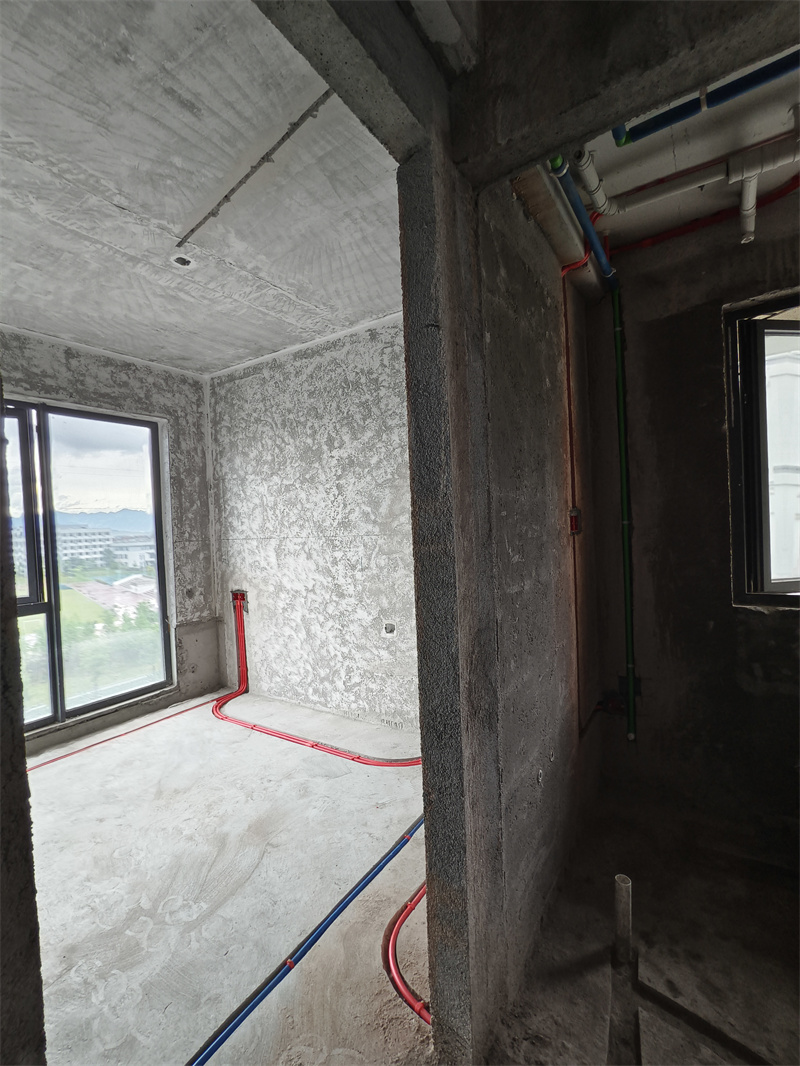

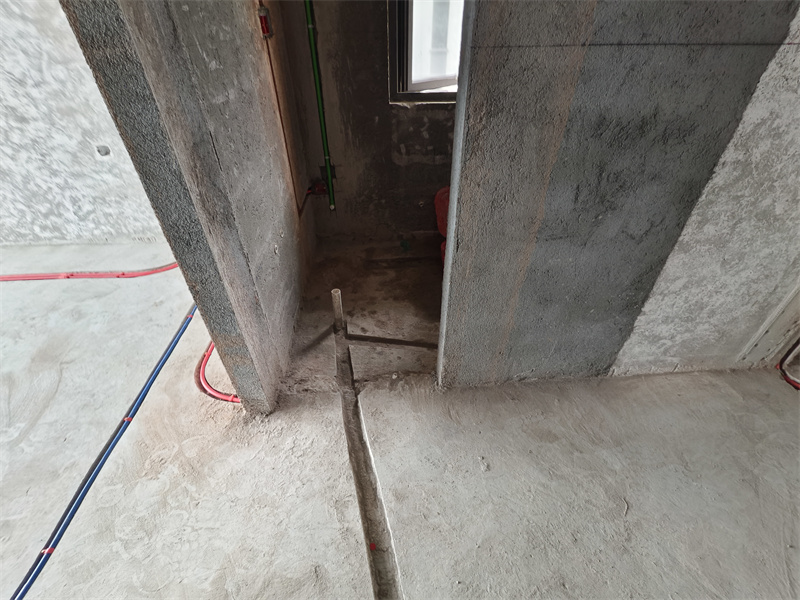

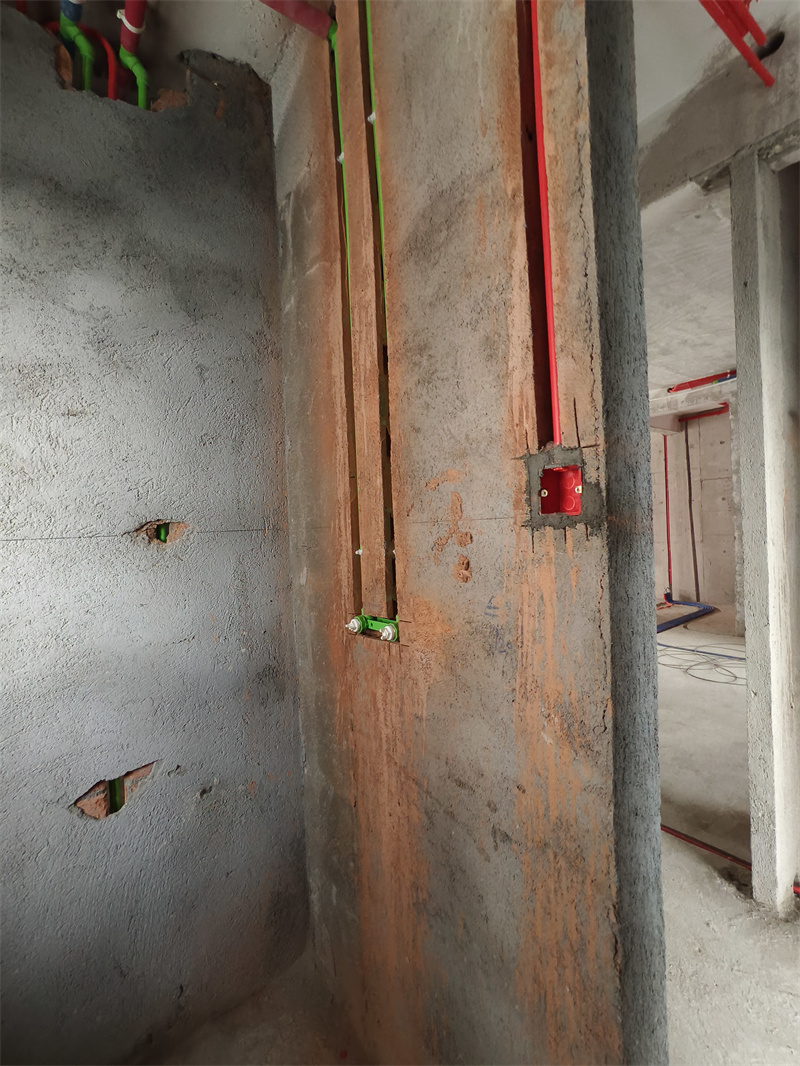

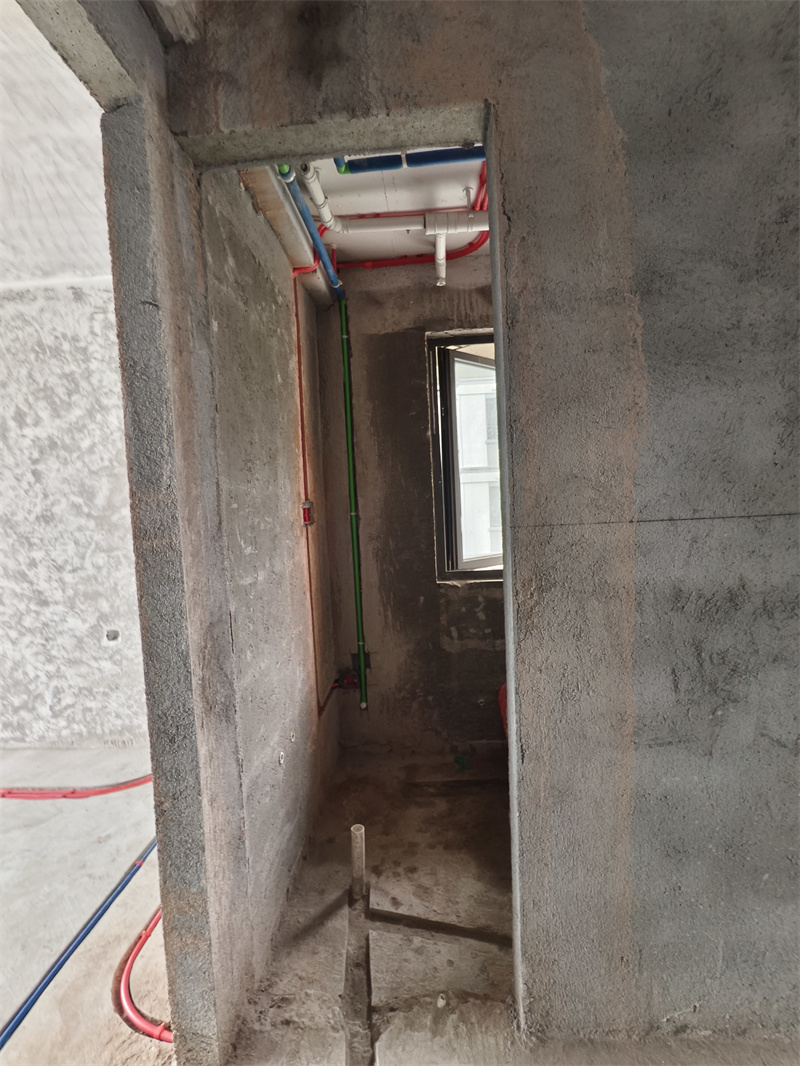

外卫干区

发表于 2025-5-9 22:02:55

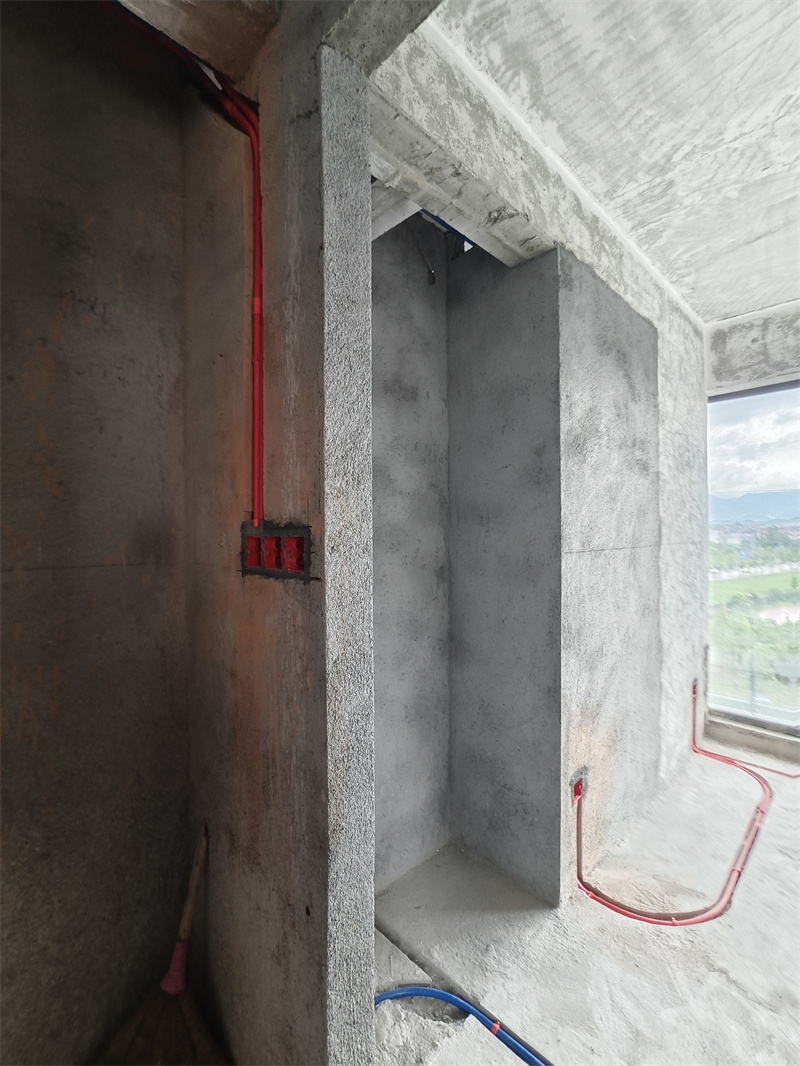

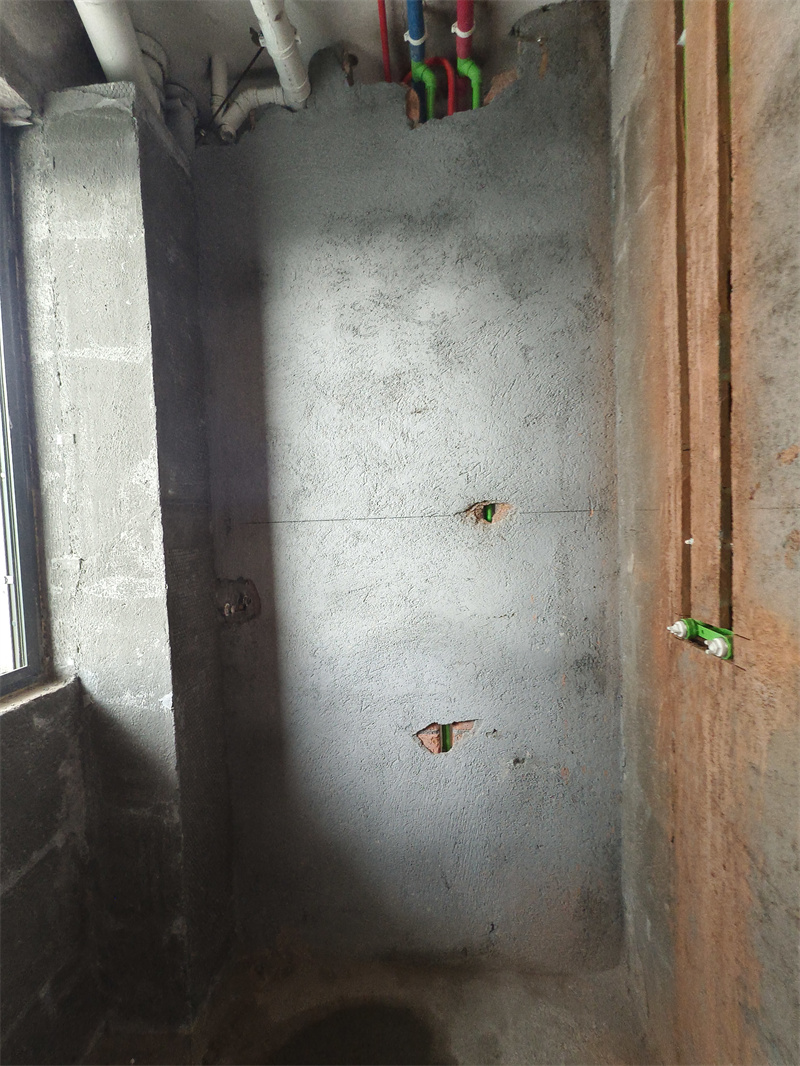

外卫干区对角

发表于 2025-5-9 22:03:23

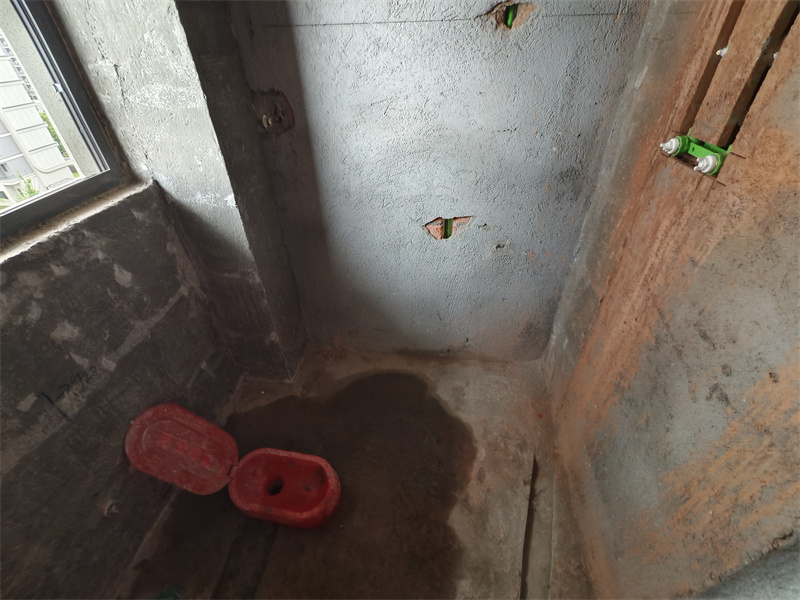

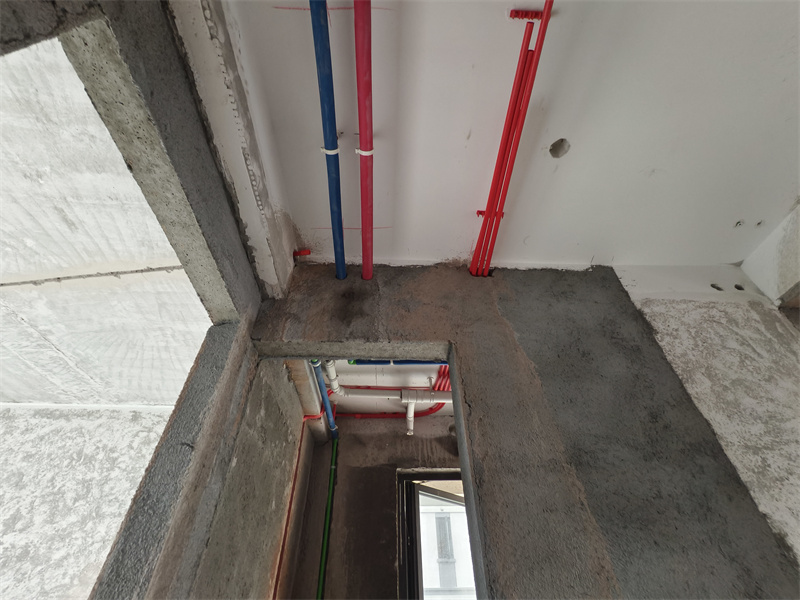

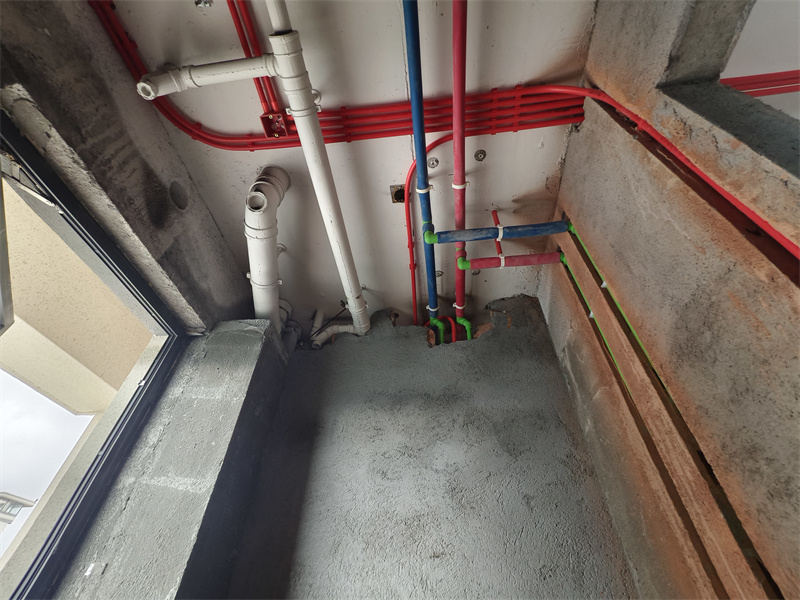

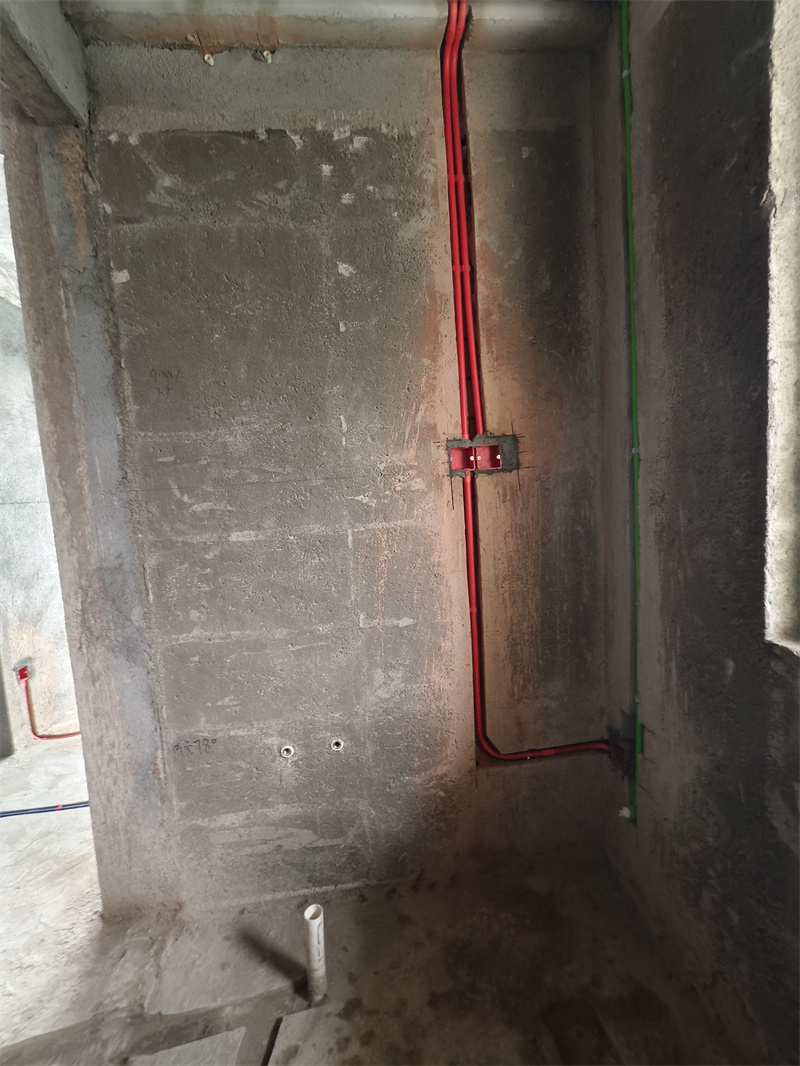

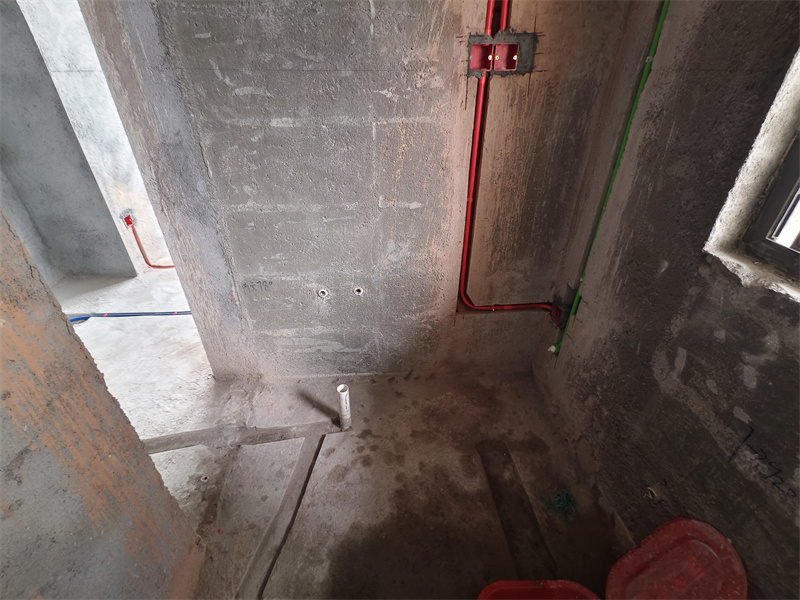

外卫

发表于 2025-5-9 22:03:50

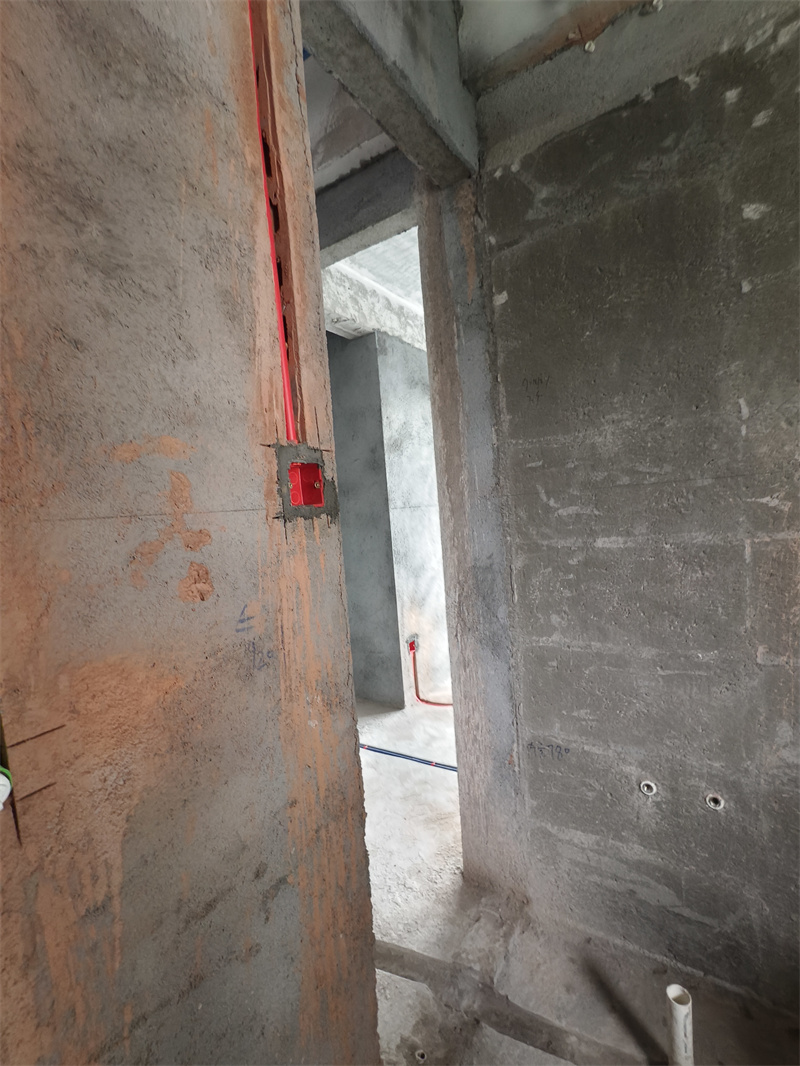

外卫对角

发表于 2025-5-9 22:04:22

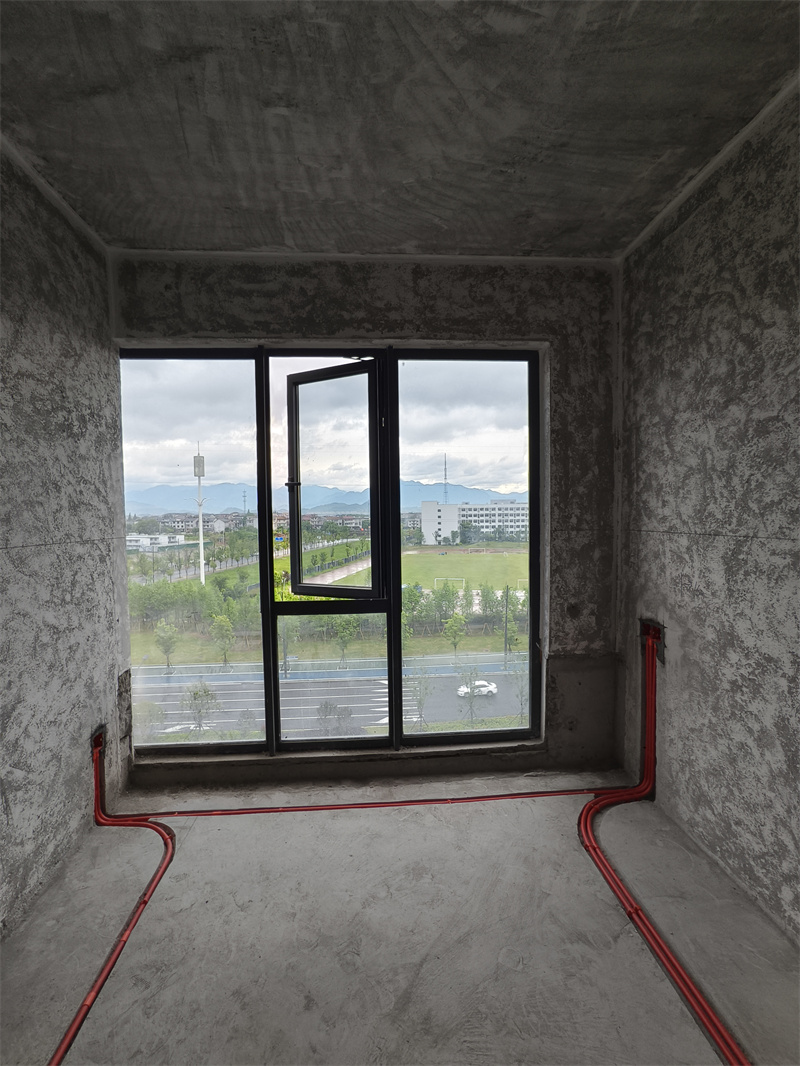

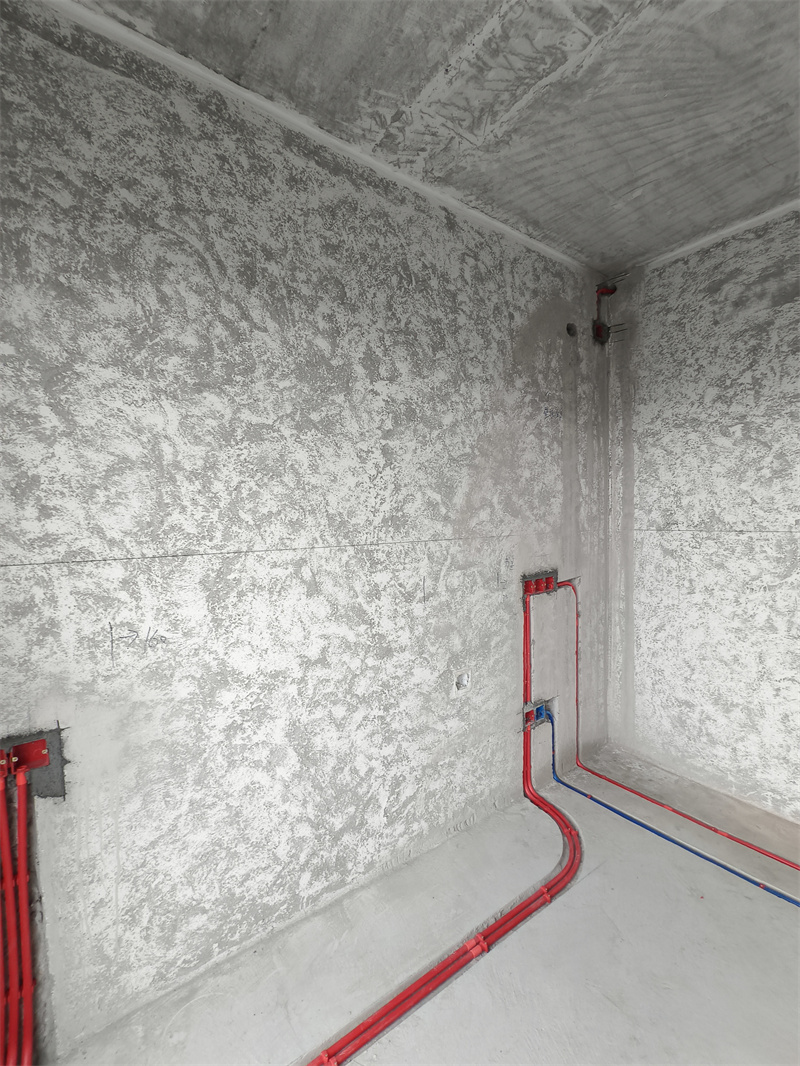

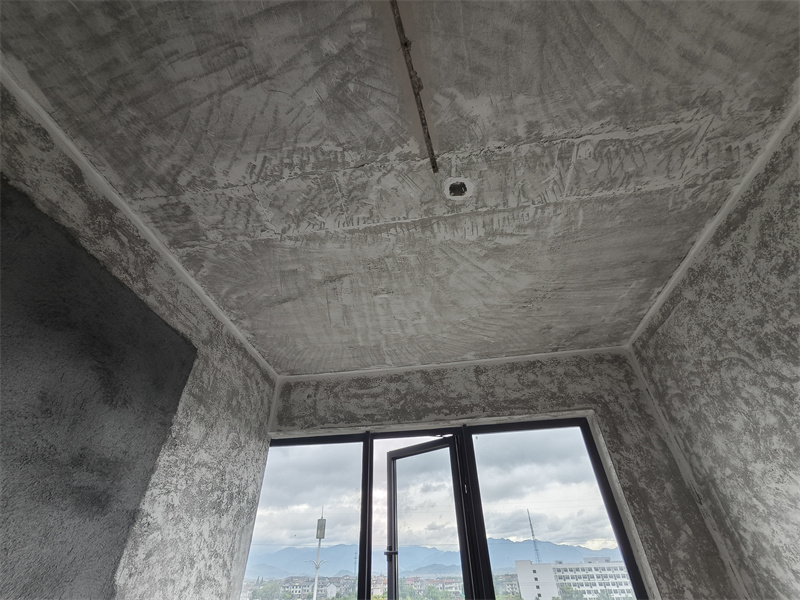

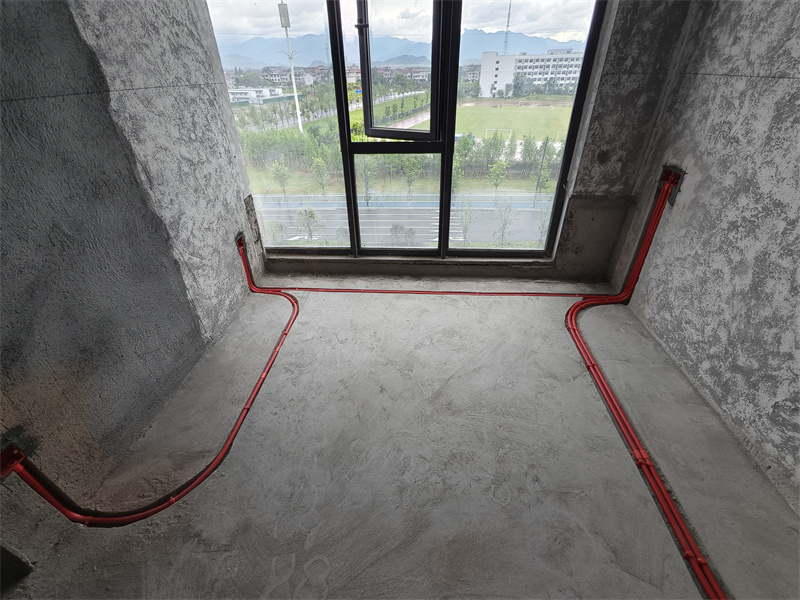

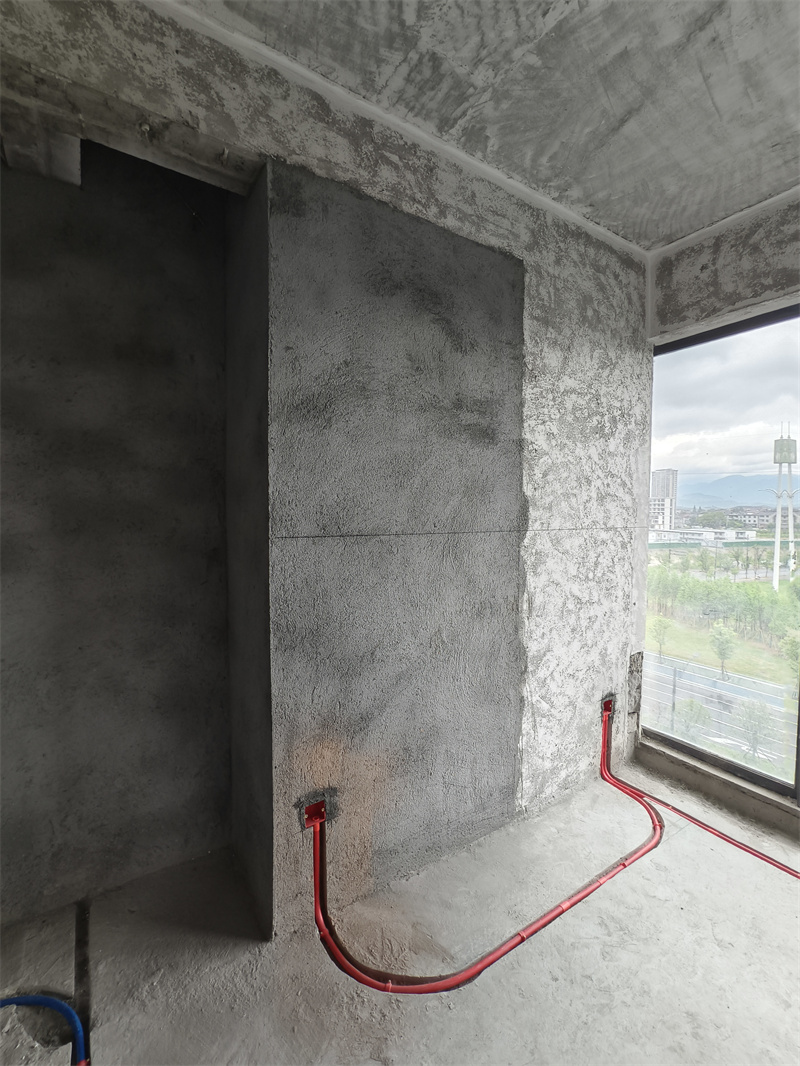

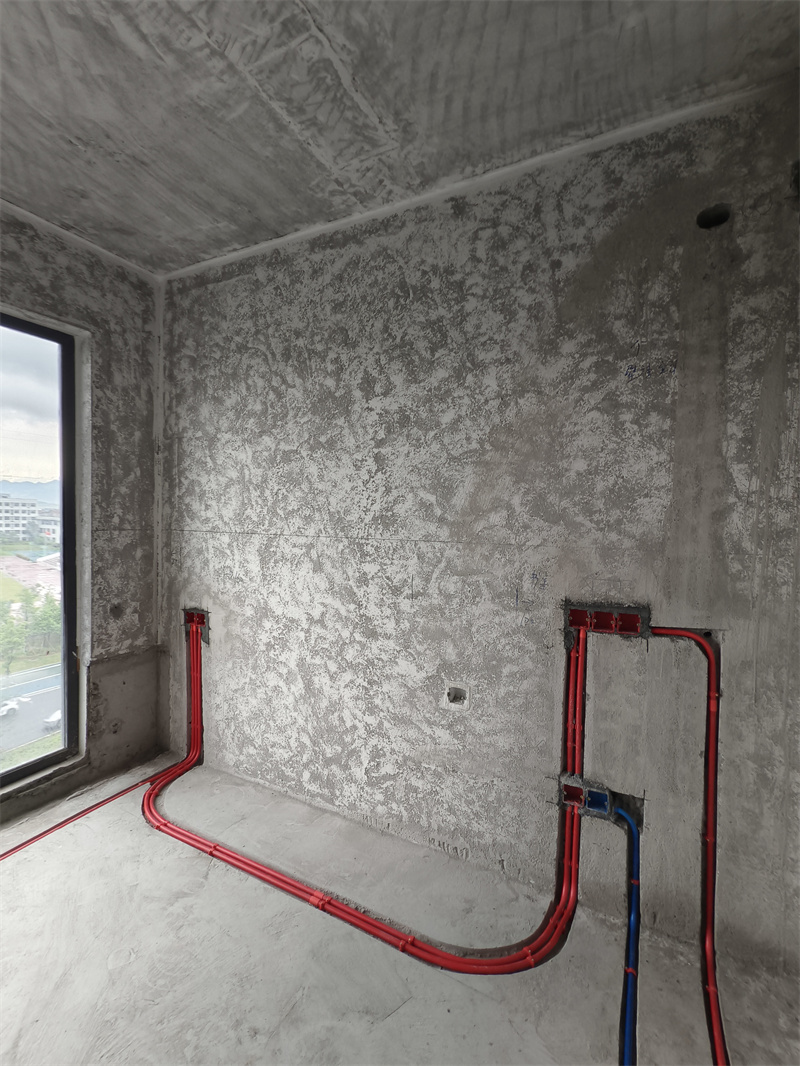

东北次卧

发表于 2025-5-9 22:04:51

本帖最后由格堂黄姐于 2025-5-17 09:35 编辑

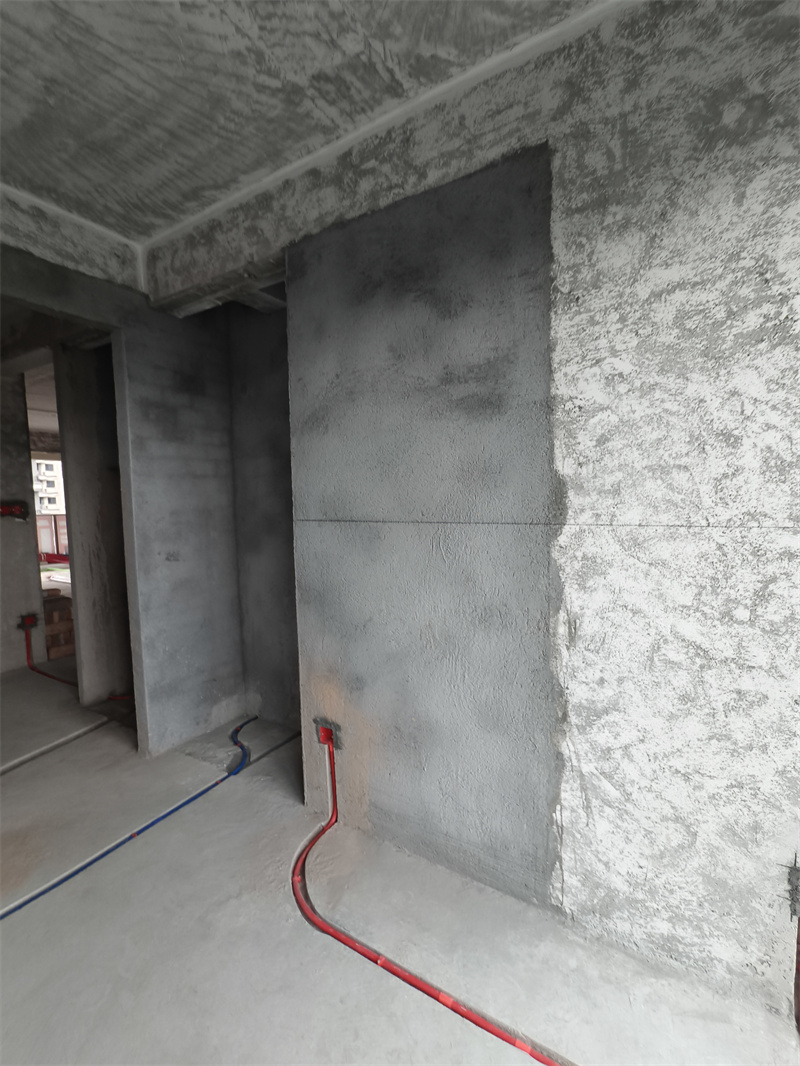

东北次卧对角

发表于 2025-5-15 20:43:37

本帖最后由格堂黄姐于 2025-5-17 09:36 编辑

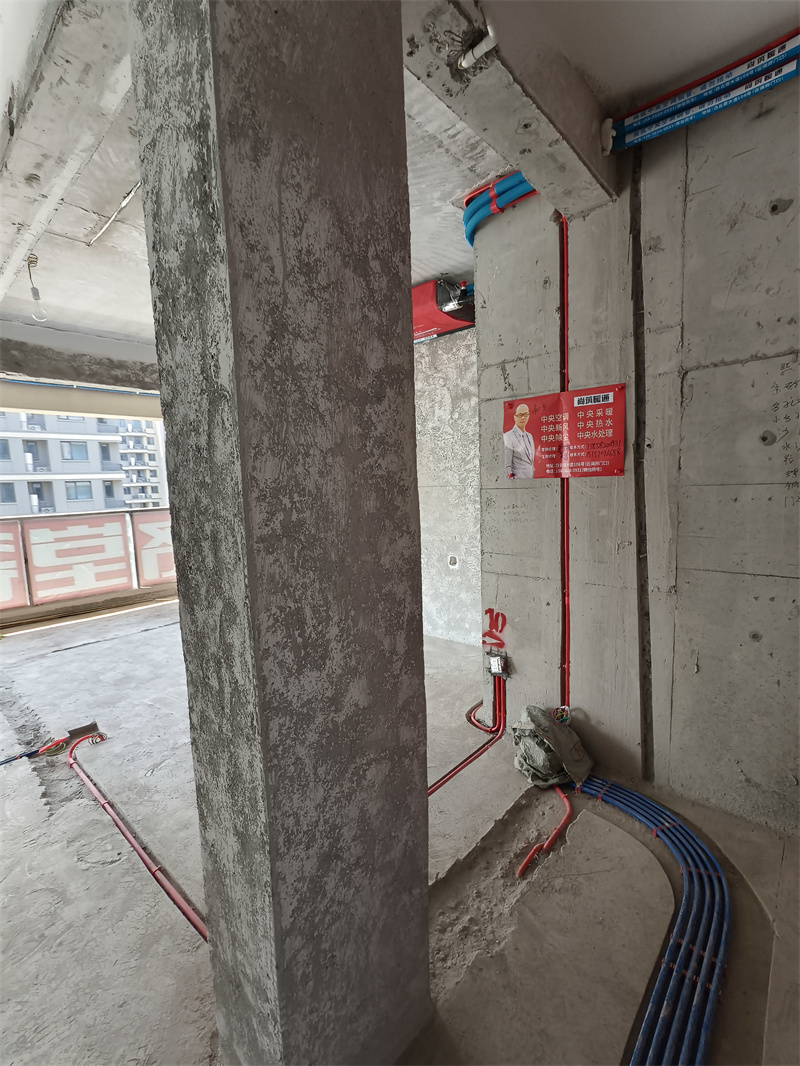

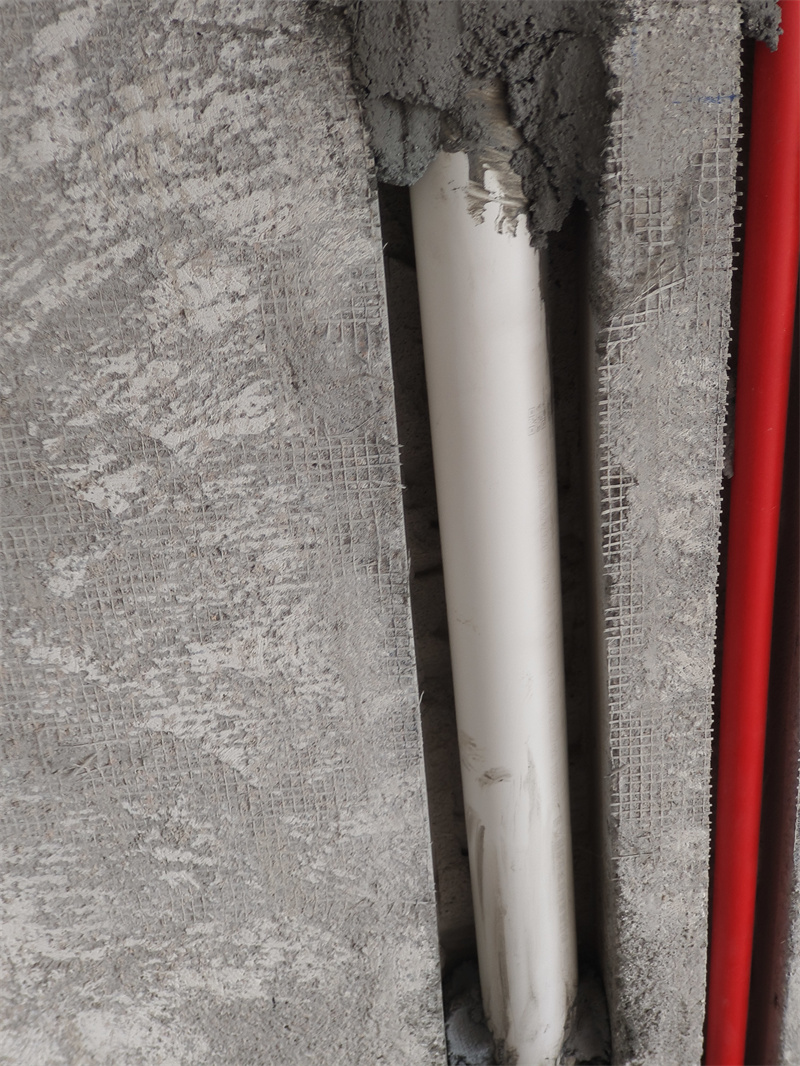

水电完工

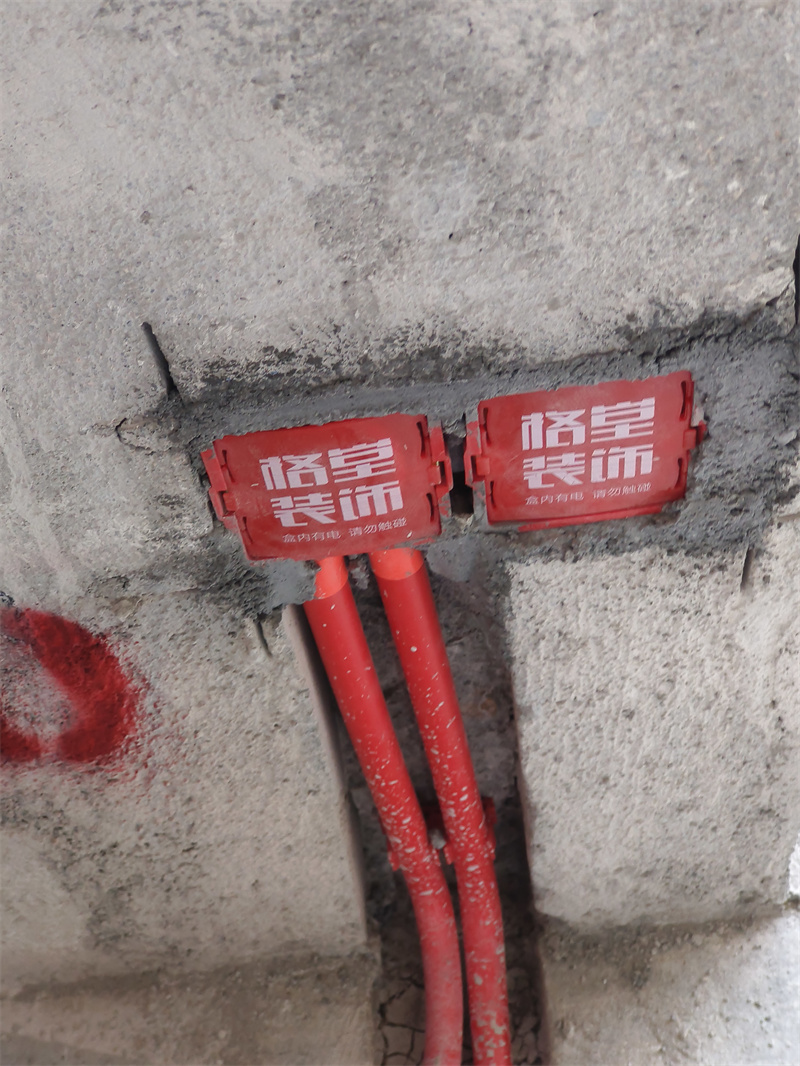

电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落。

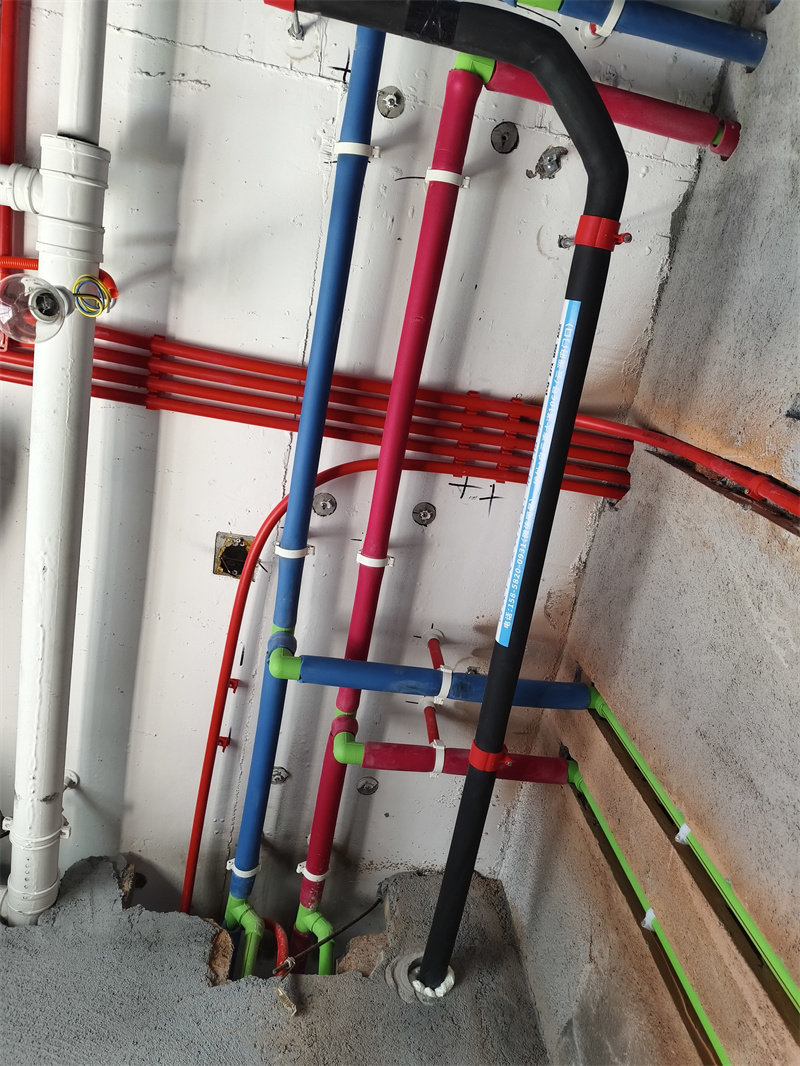

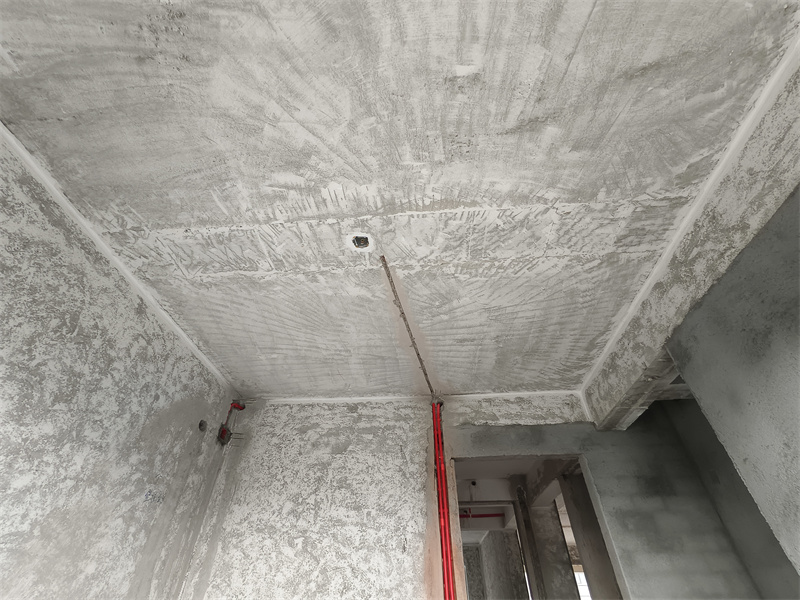

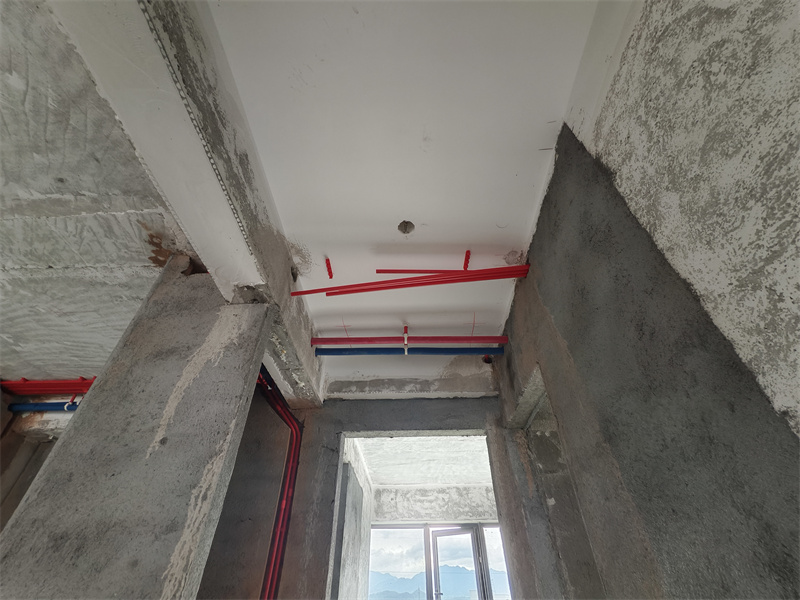

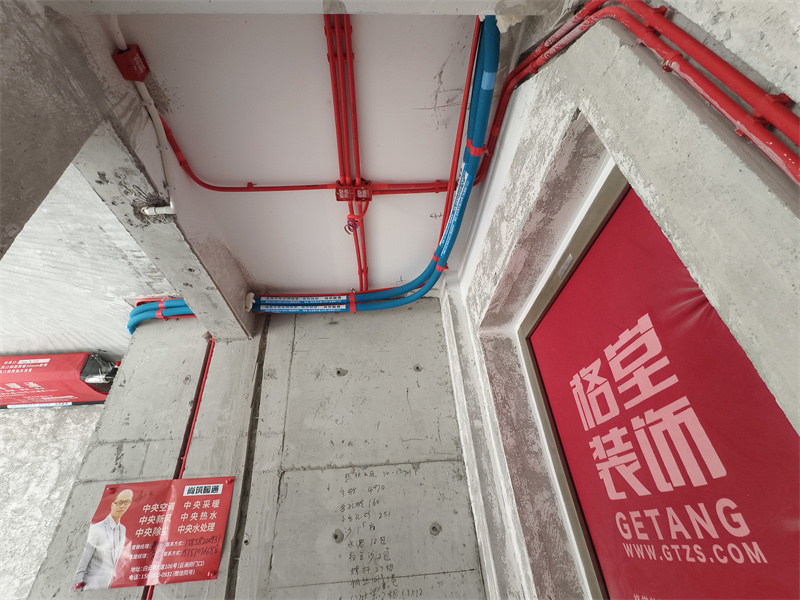

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，冷水用蓝色保温棉，热水用红色保温棉。

水管吊卡间距在80公分以内，转角处必须要有吊卡，工艺非常规范！

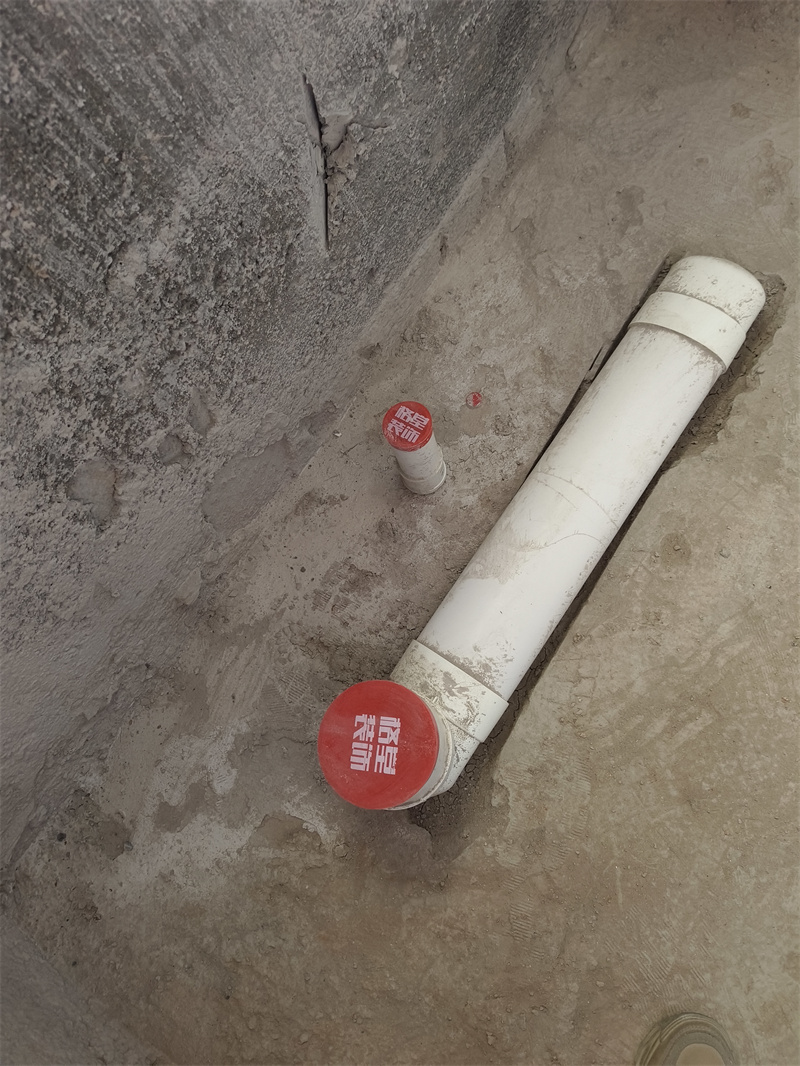

下水管用格堂专用保护盖保护，防止砂石堵塞管道。

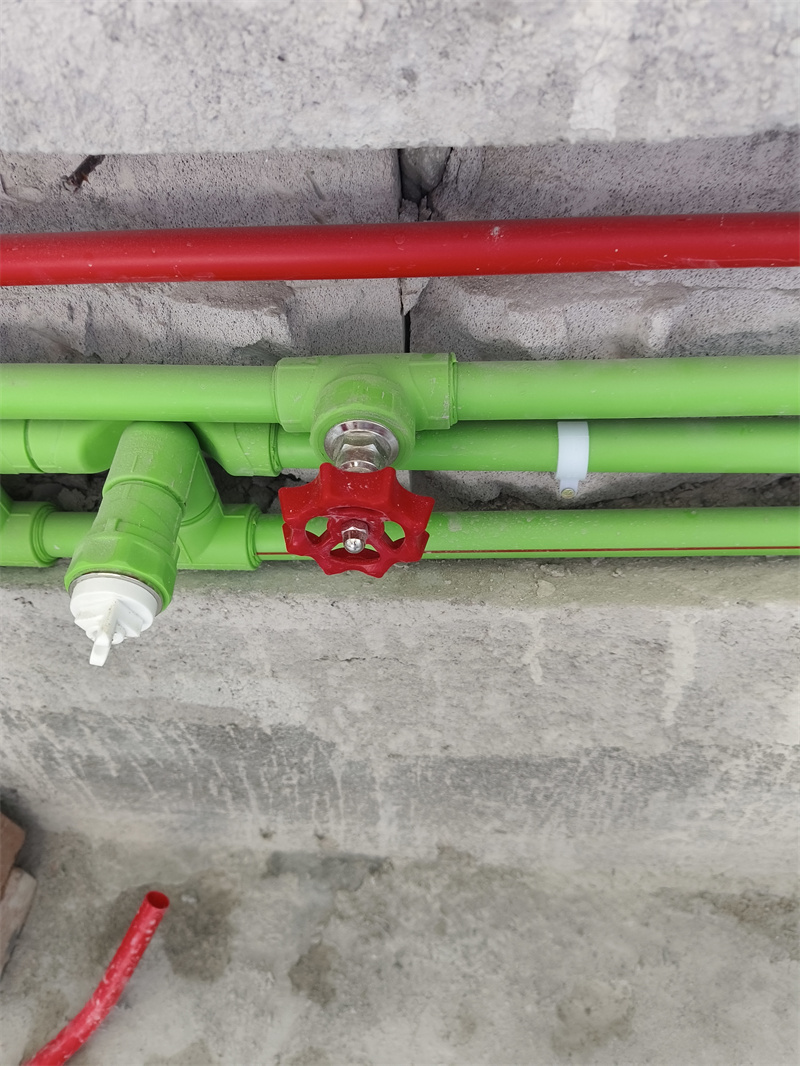

每户水管进水部位室内加进水总阀，采用暗埋做法。

配电箱内标明各空气开关所属功能。弱电箱内标明每条线路通向哪个房间。

筒灯电线用波纹管保护。

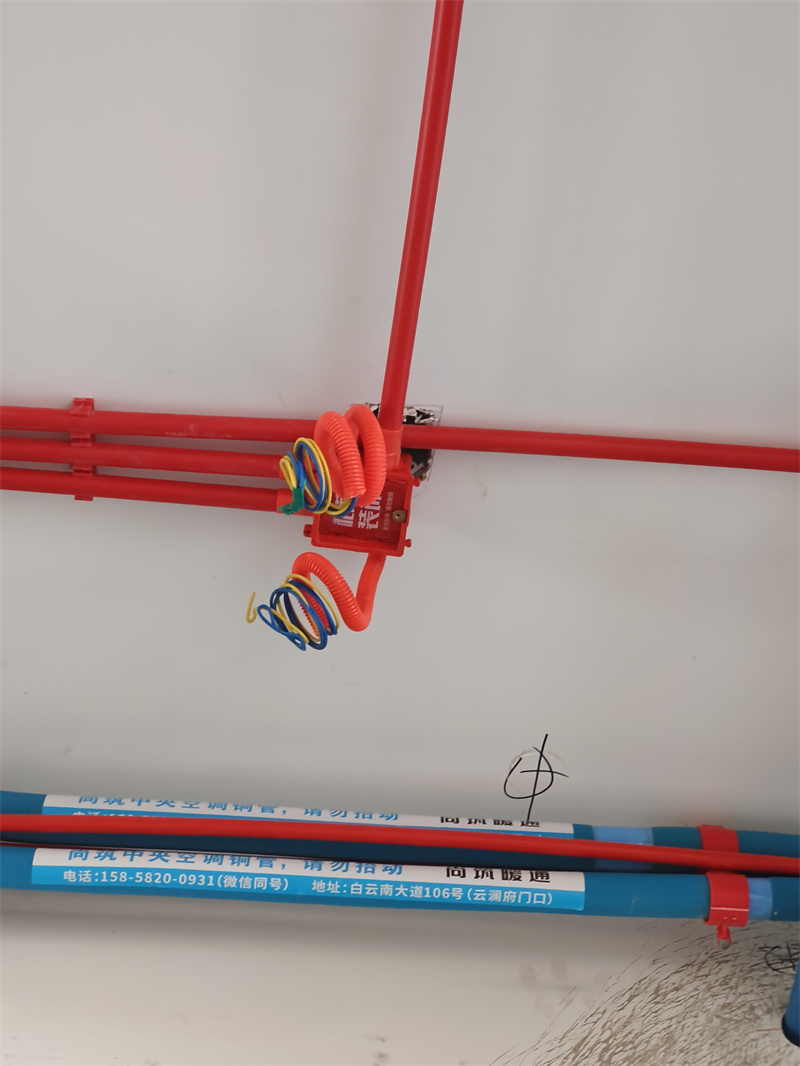

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤。

客厅电视后面的TV线有专门的管道向上接通，很正规，而且避免干扰。

发表于 2025-5-15 20:44:55

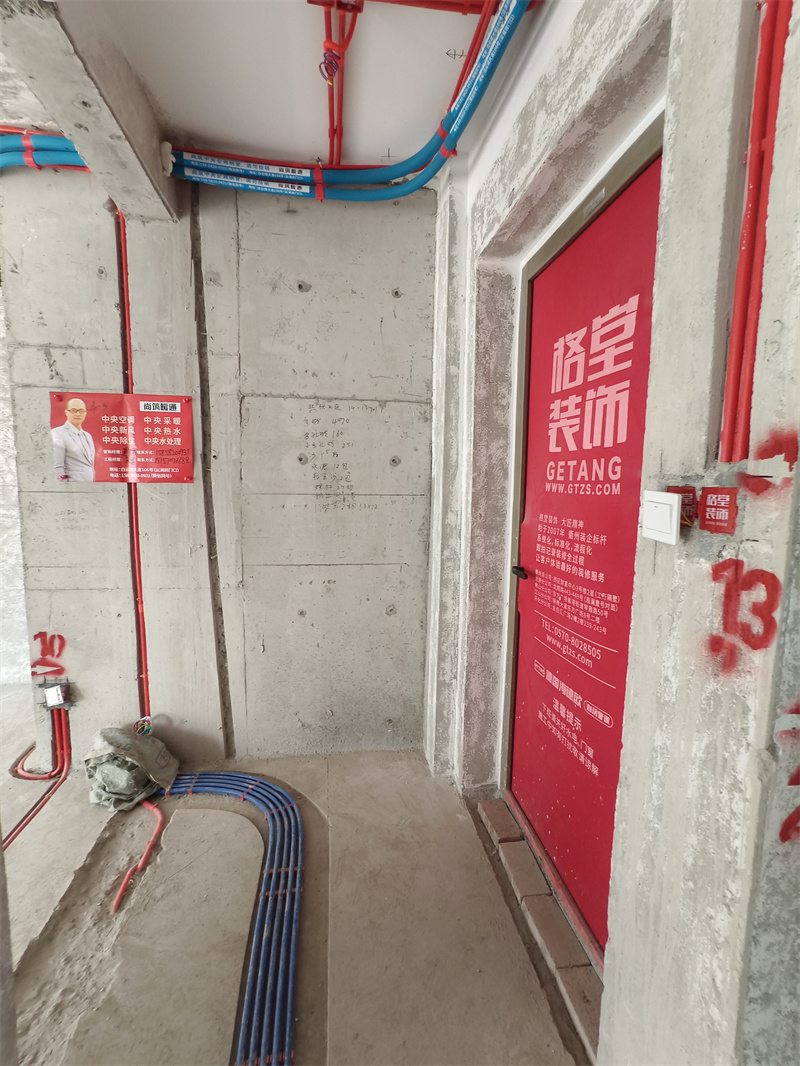

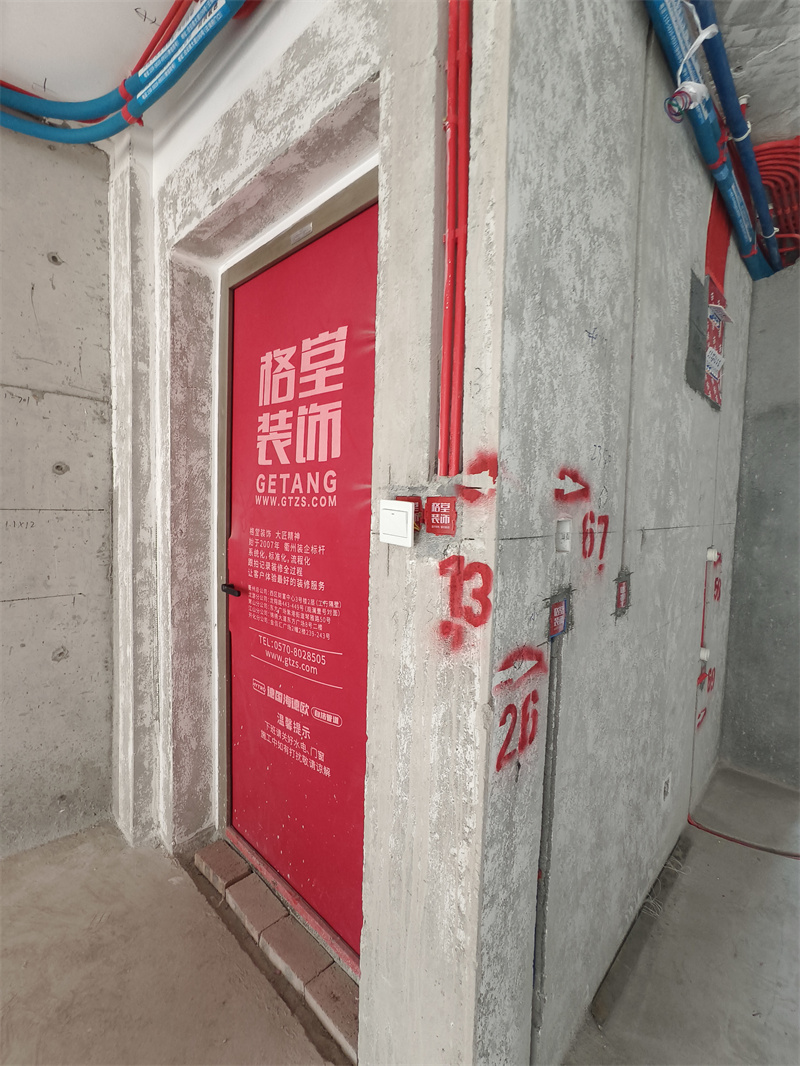

玄关水电完工图
