阳光城8-1-20#90㎡现代——自然展现东方韵味

发表于 2025-4-25 23:10:34

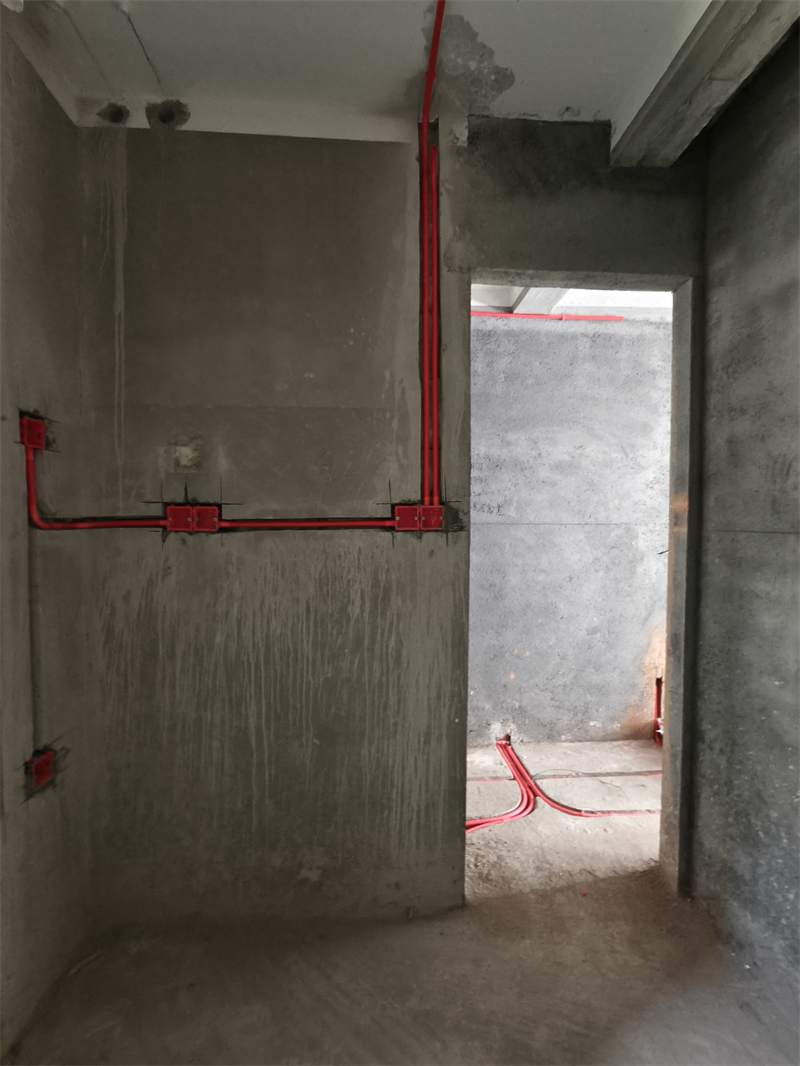

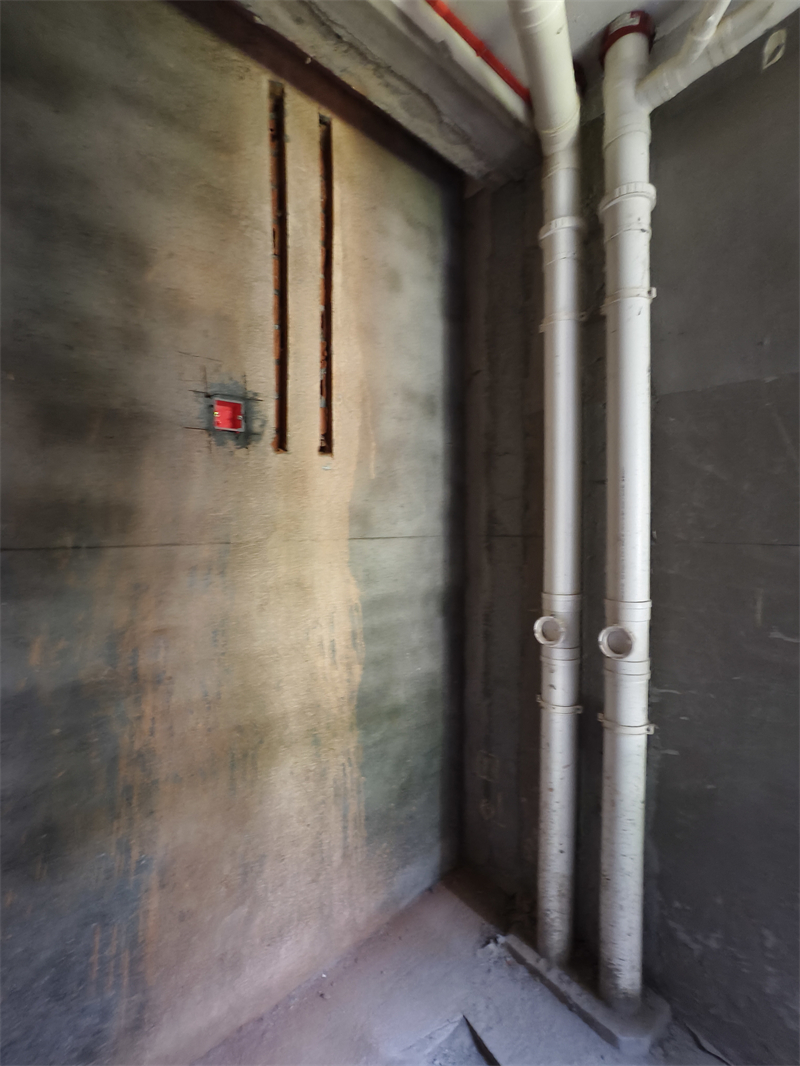

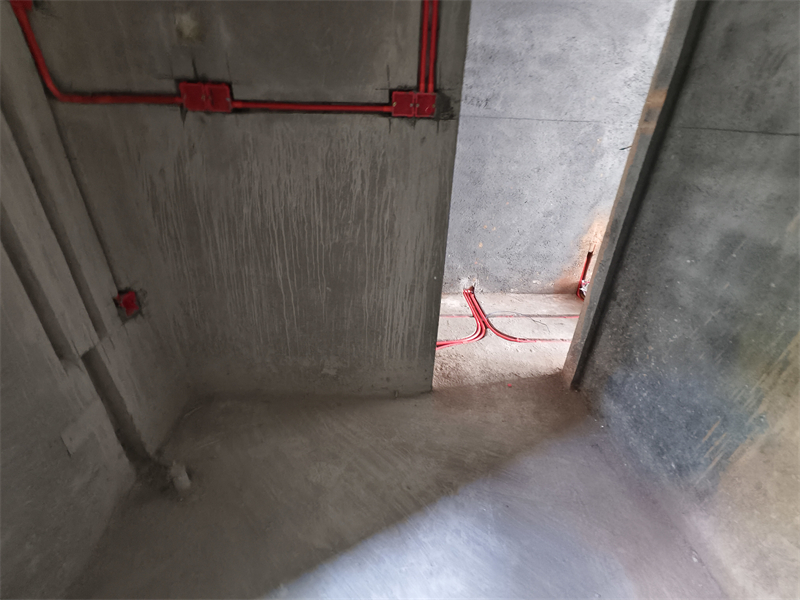

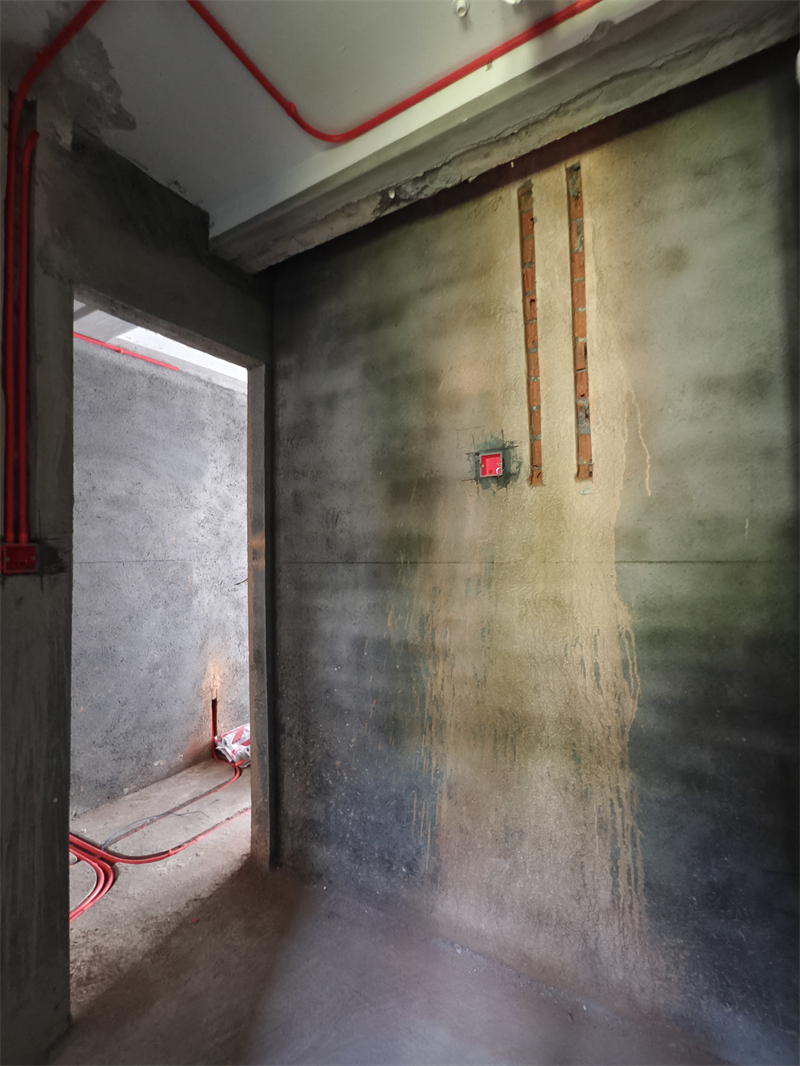

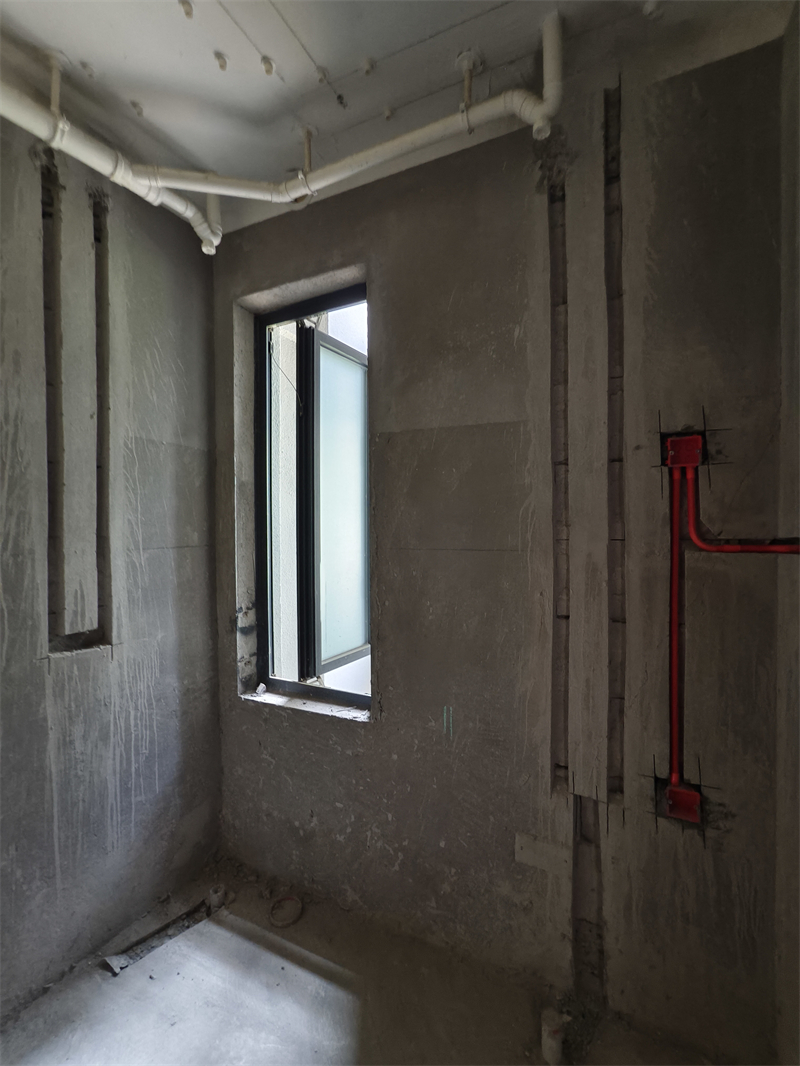

内卫

发表于 2025-4-25 23:11:06

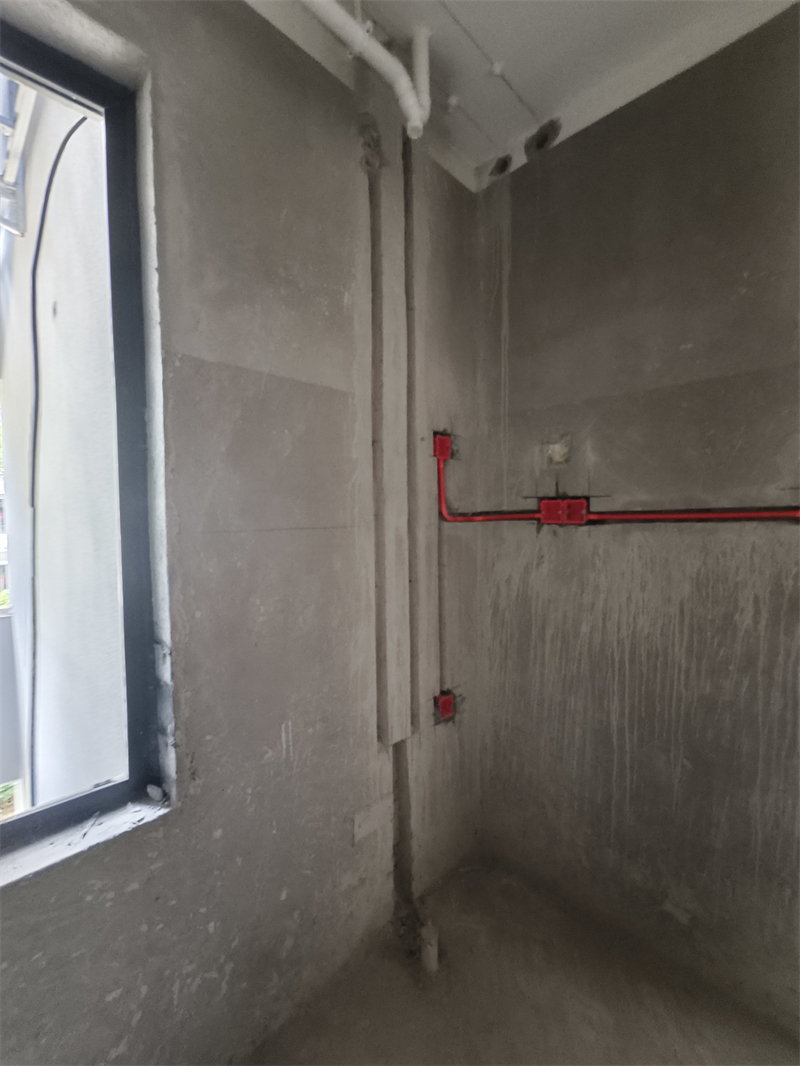

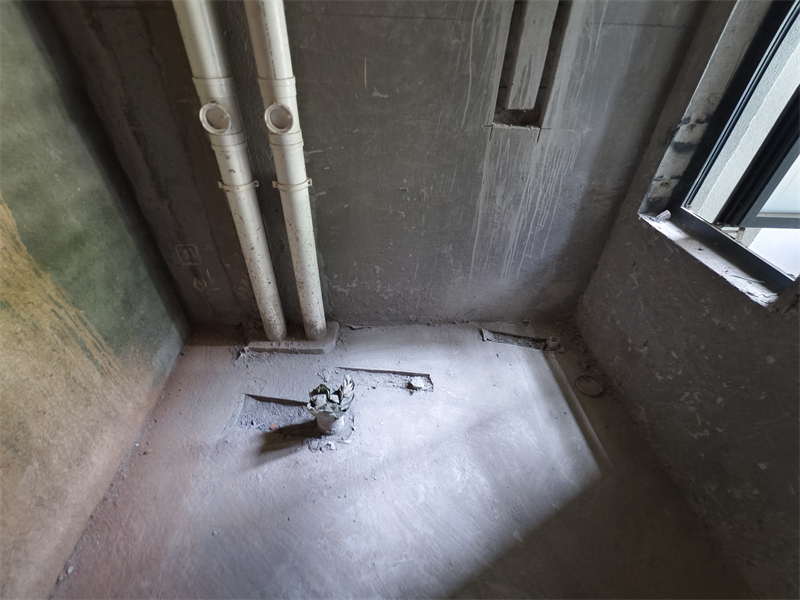

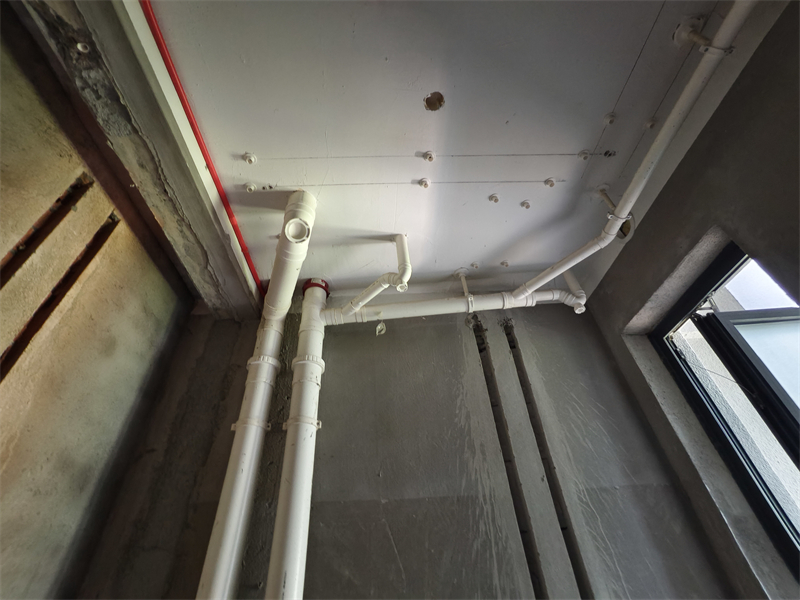

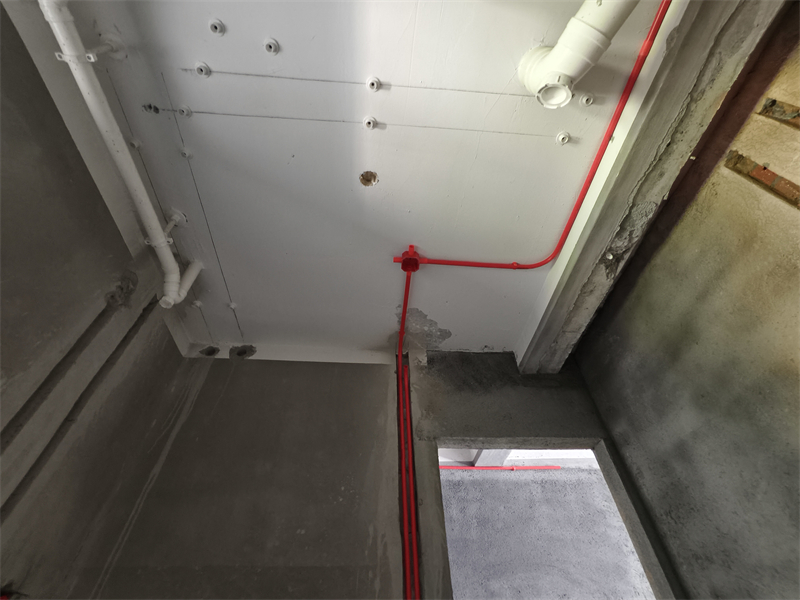

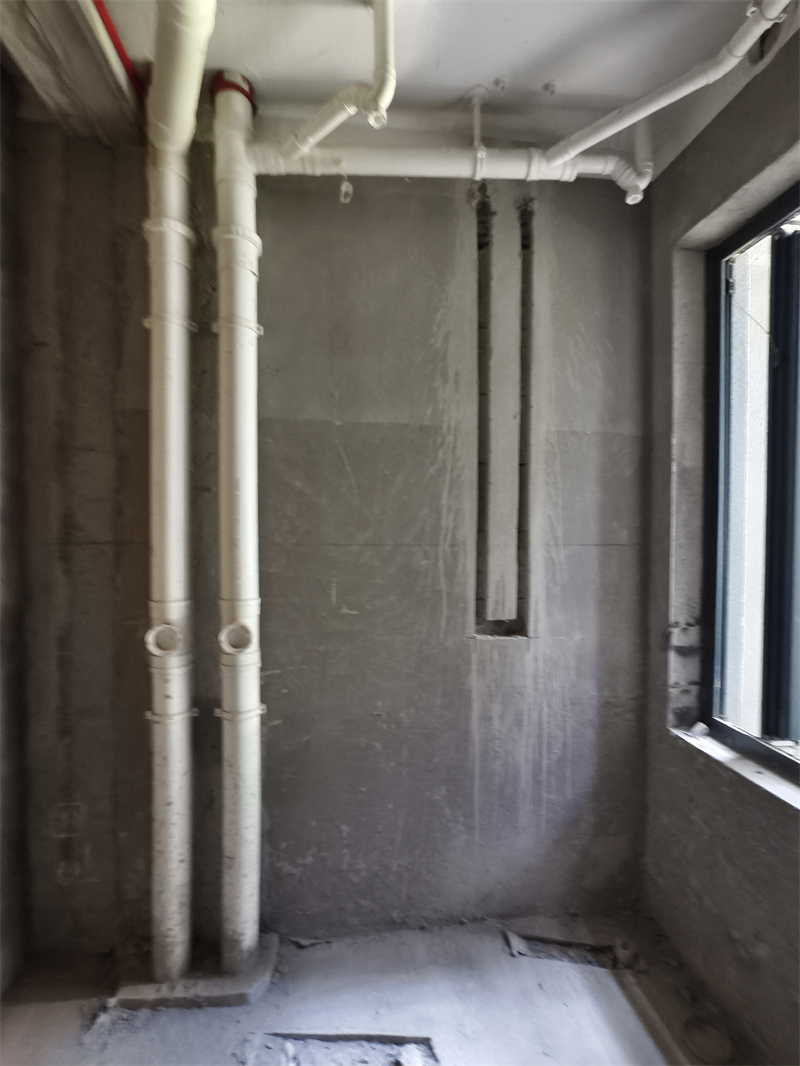

内卫对角

发表于 2025-4-25 23:11:35

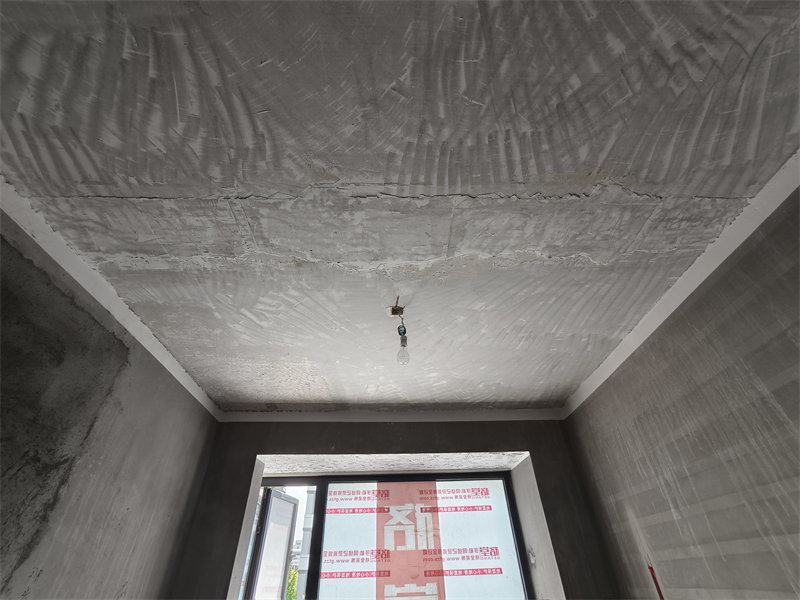

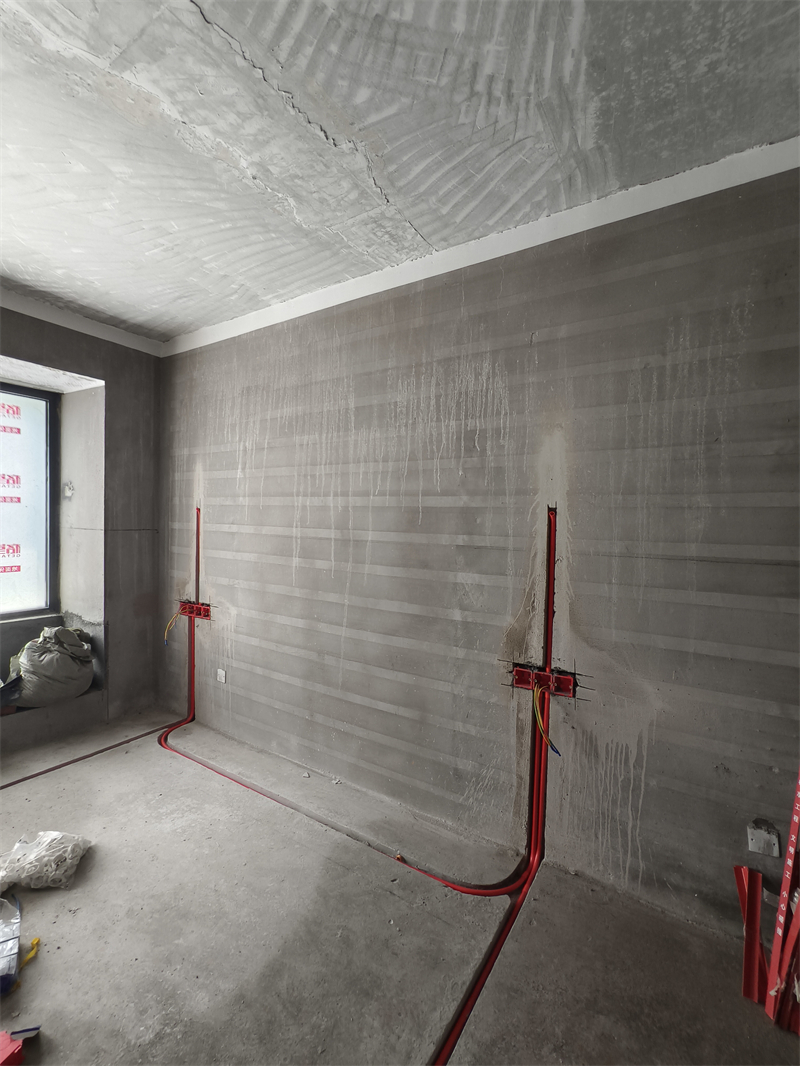

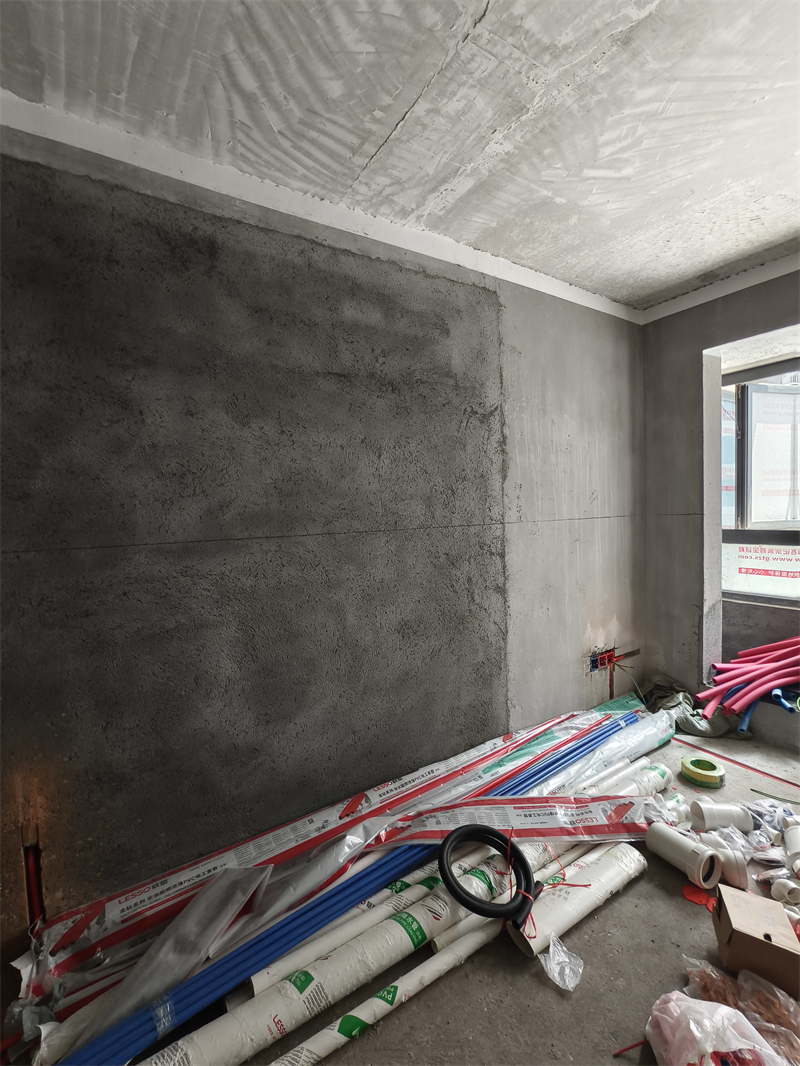

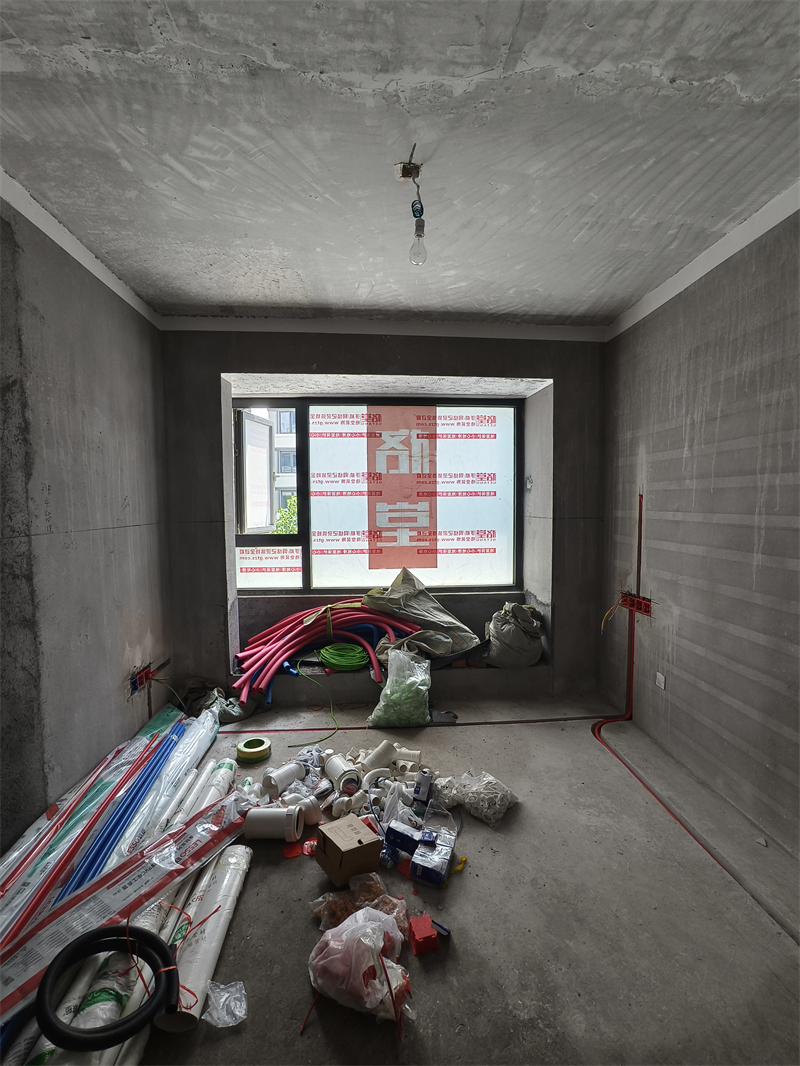

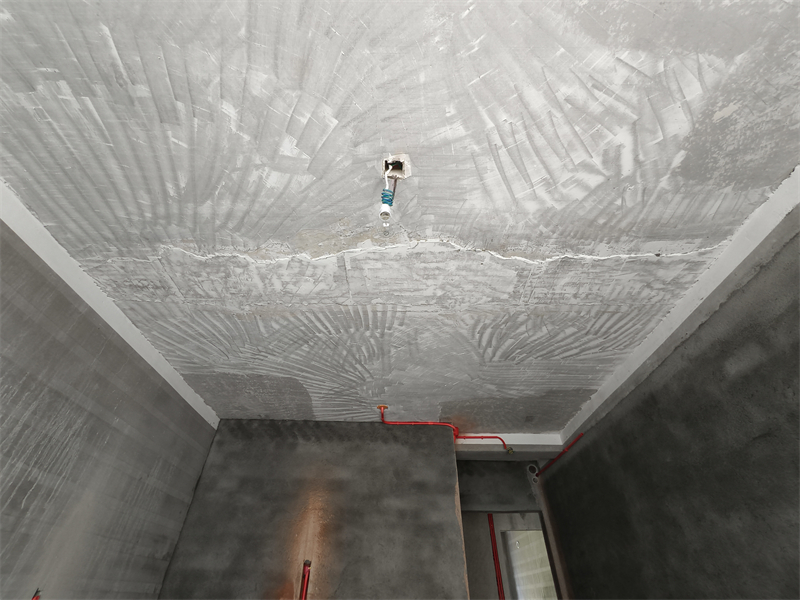

主卧

发表于 2025-4-25 23:12:05

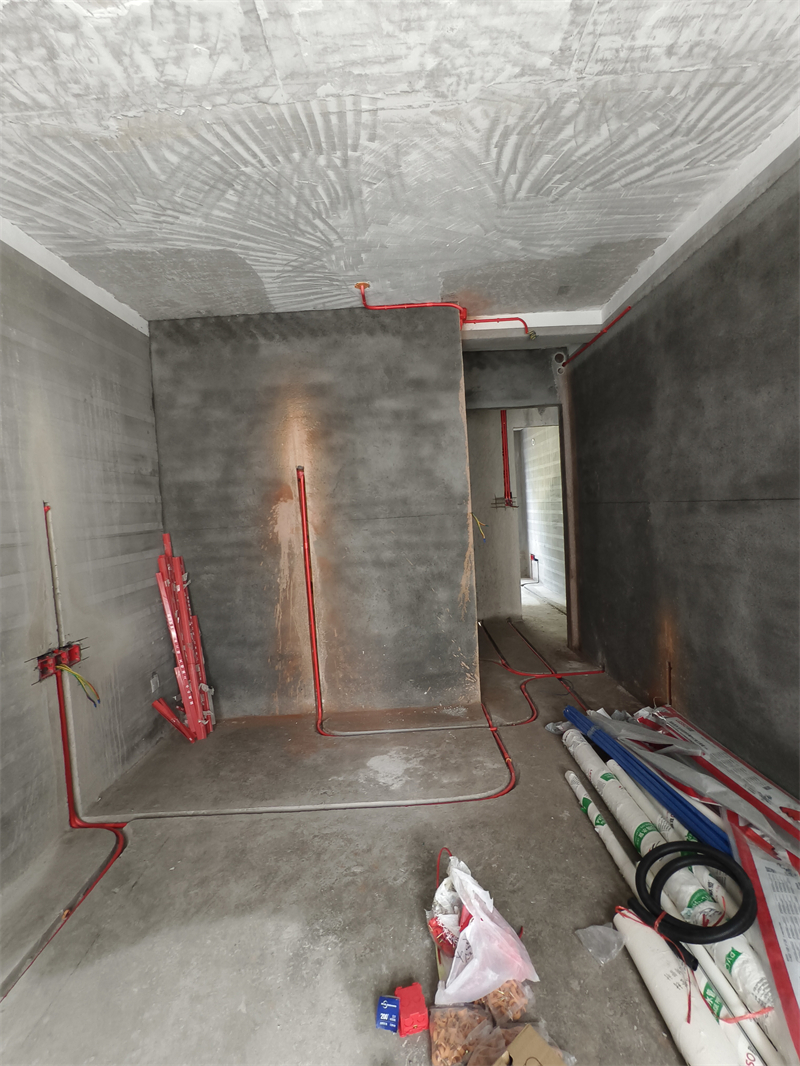

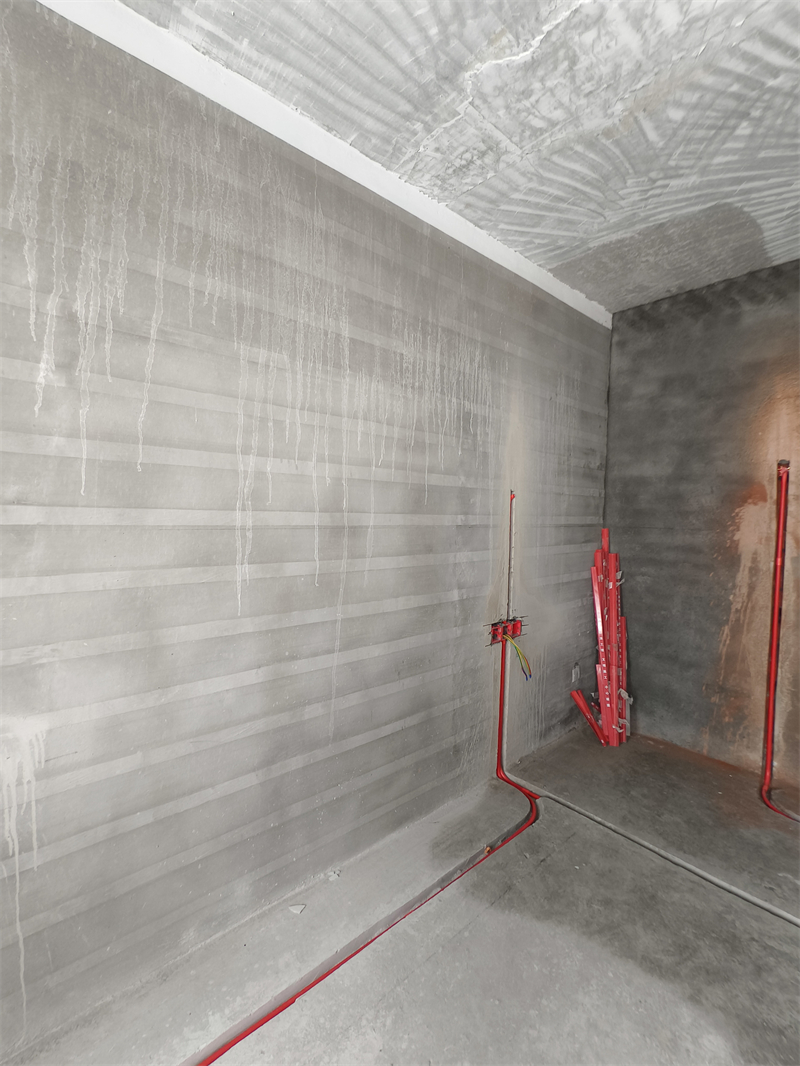

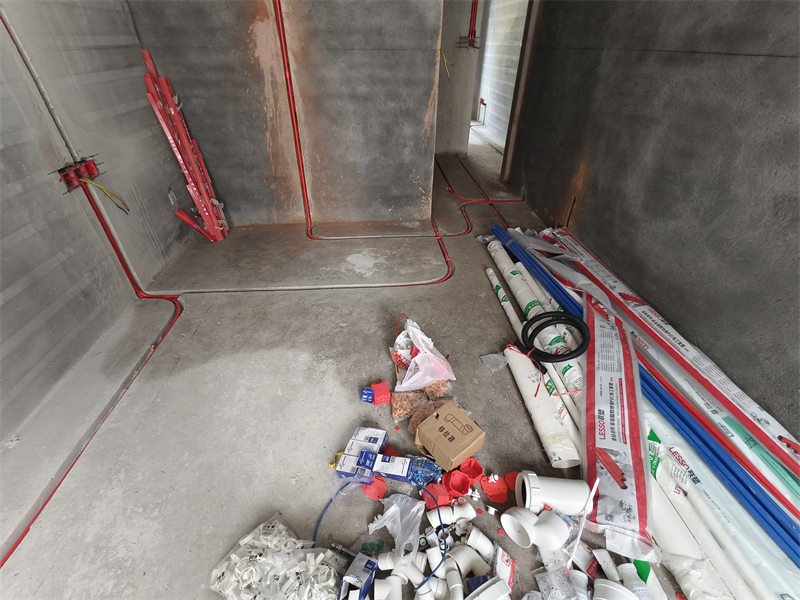

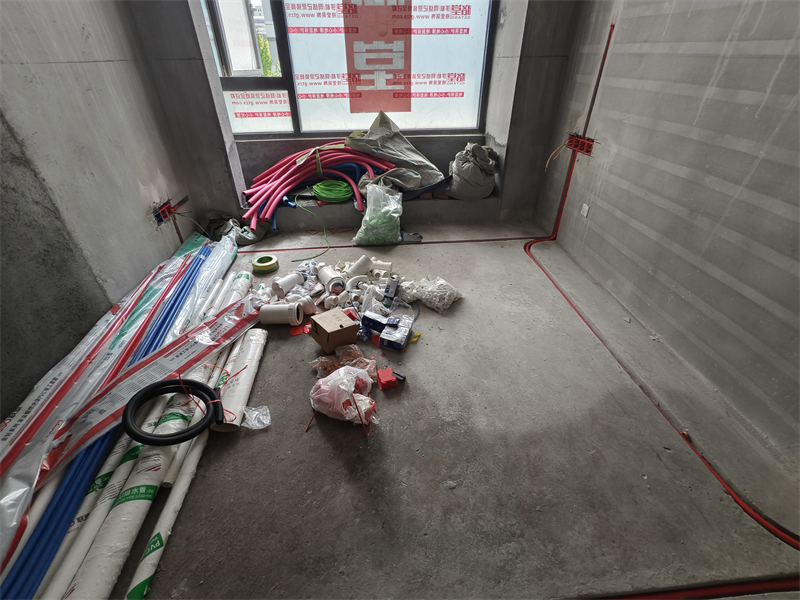

主卧对角

发表于 2025-5-9 22:38:40

本帖最后由格堂黄姐于 2025-5-10 10:20 编辑

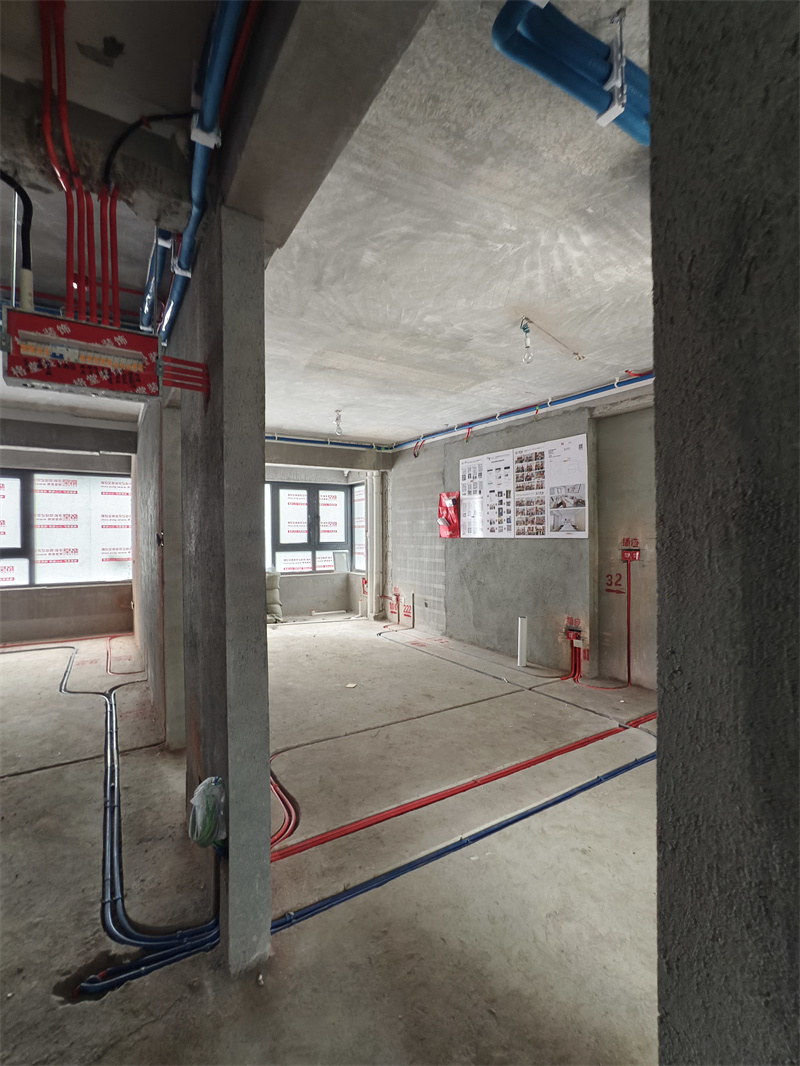

水电完工

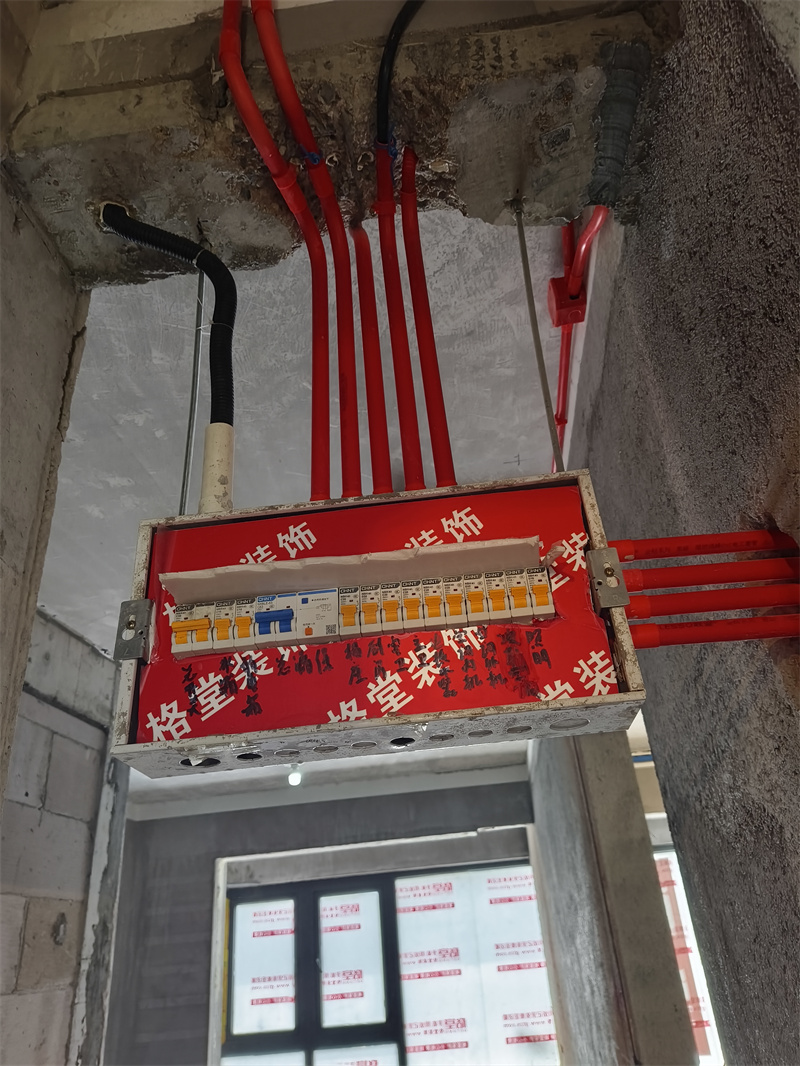

配电箱内标明各空气开关所属功能。弱电箱内标明每条线路通向哪个房间。

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤。

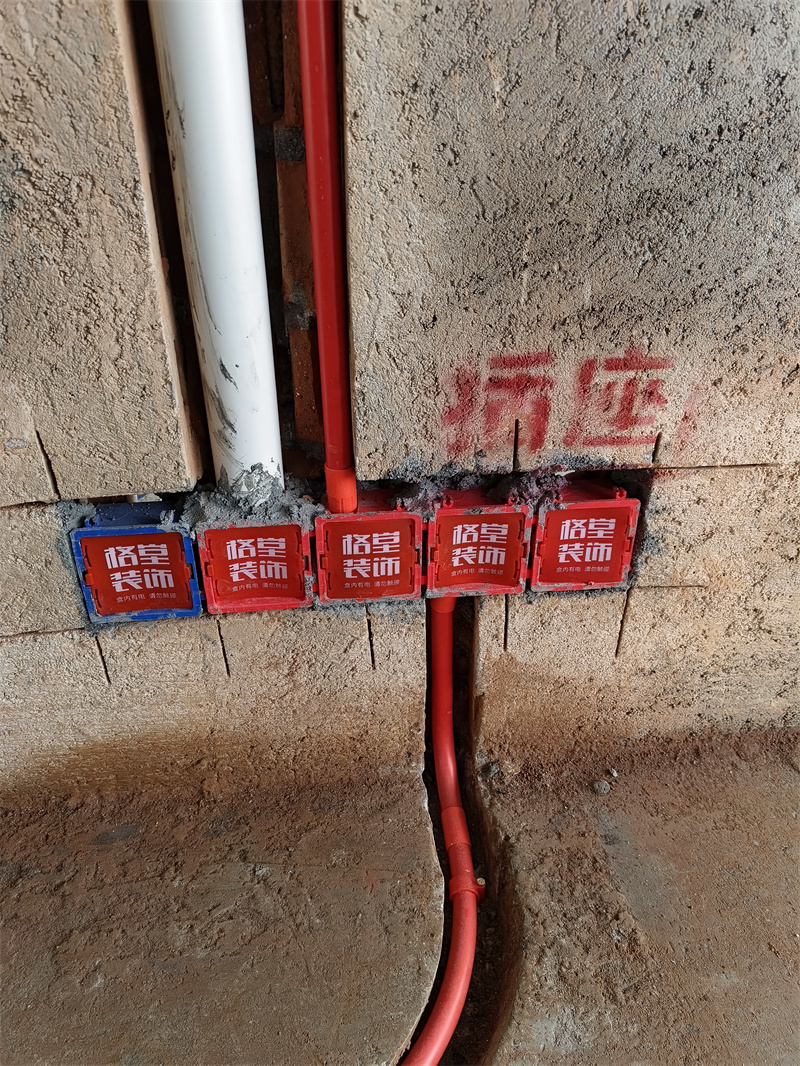

电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落。

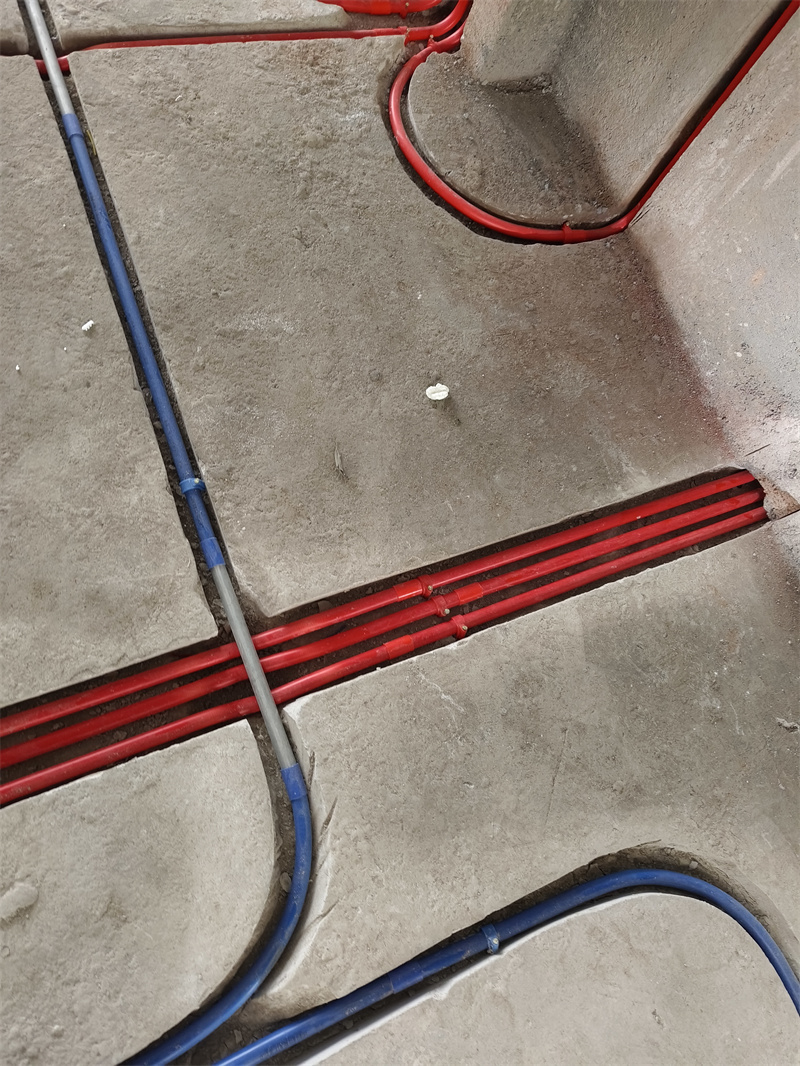

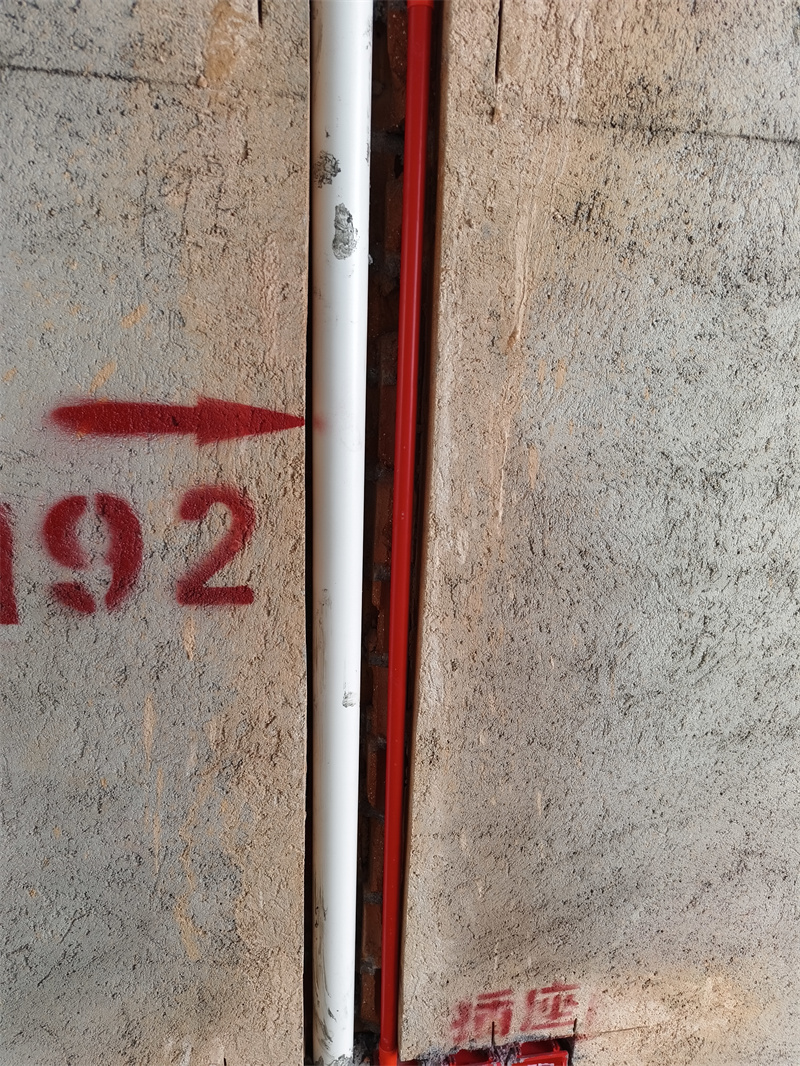

强弱电交接处用金属镀锌管交叉，防止信号干扰。

客厅电视后面的TV线有专门的管道向上接通，很正规，而且避免干扰。

发表于 2025-5-9 22:40:57

本帖最后由格堂黄姐于 2025-5-10 10:19 编辑

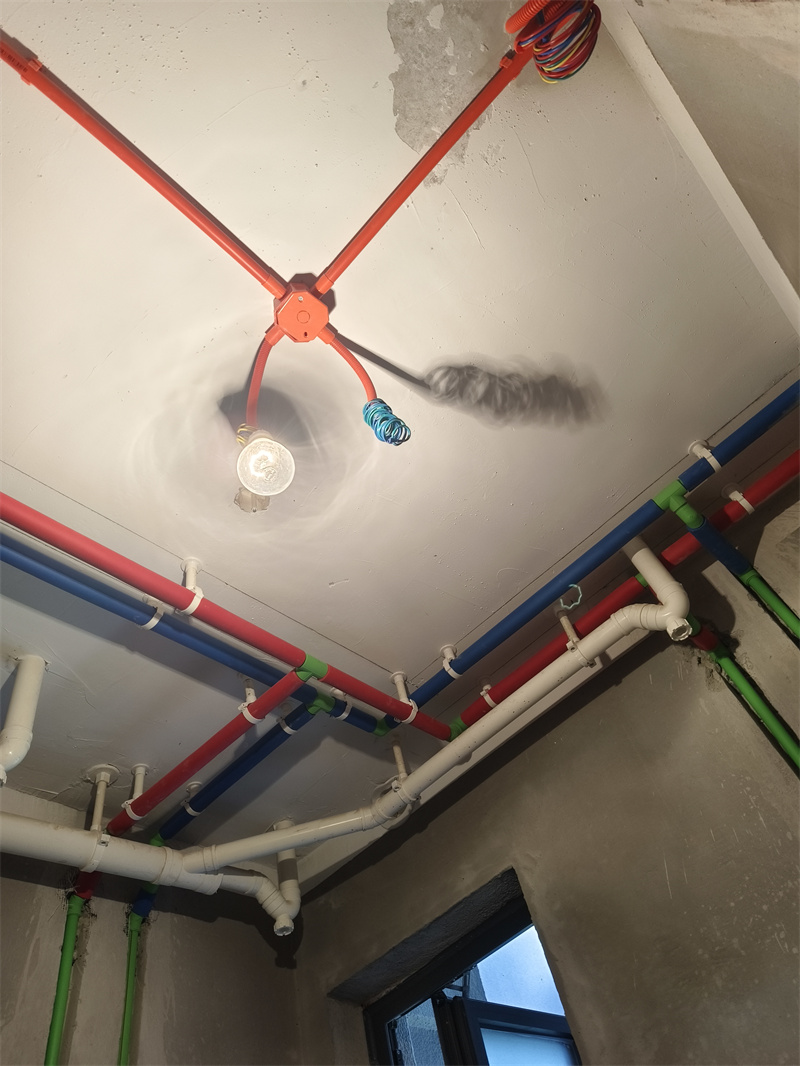

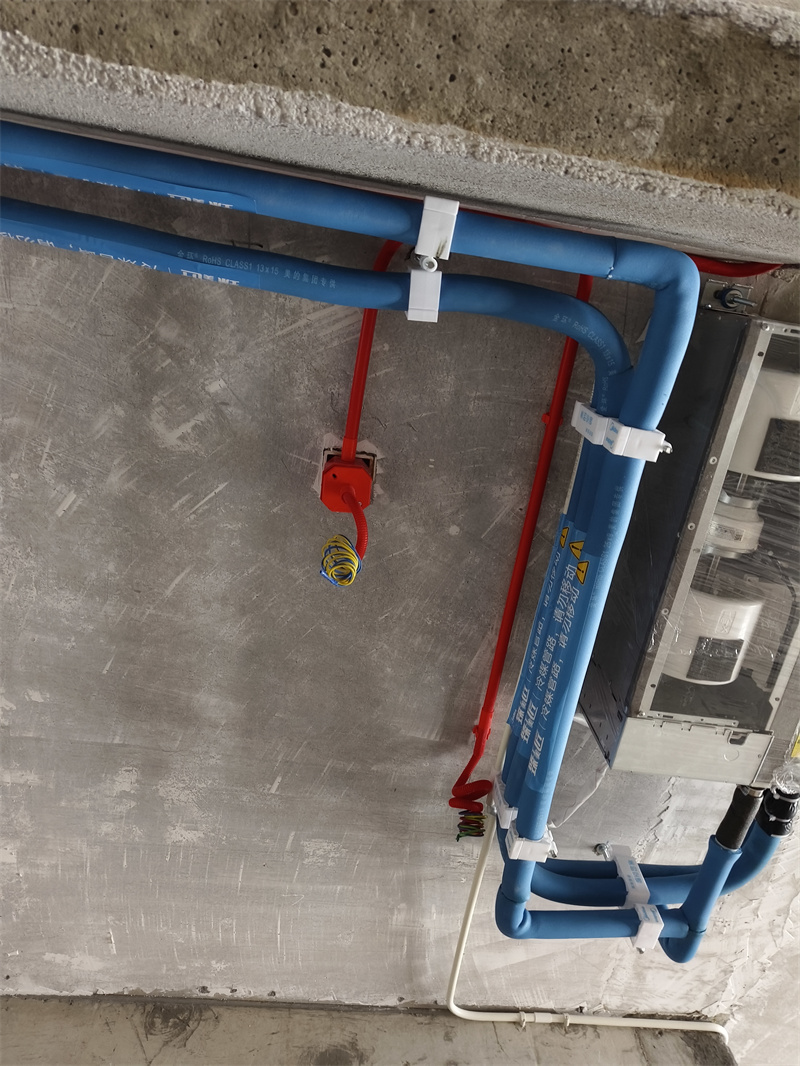

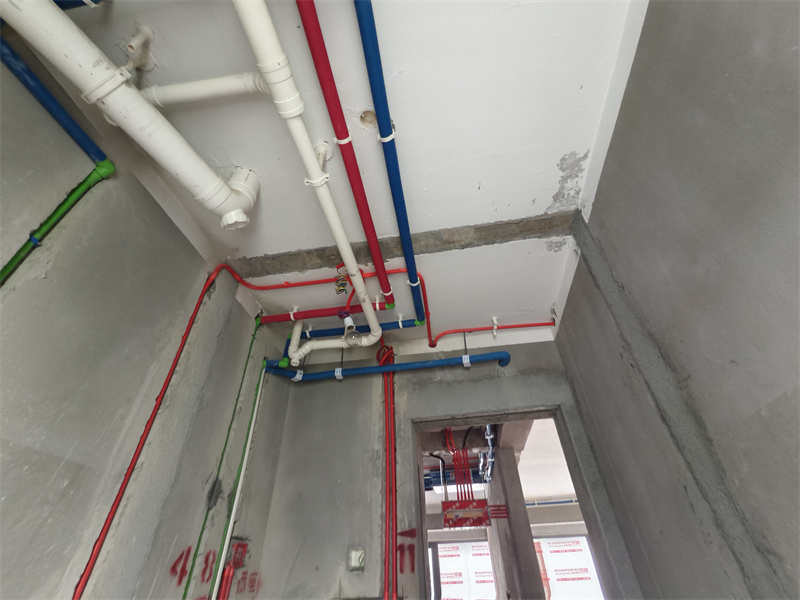

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，冷水用蓝色保温棉，热水用红色保温棉。

水管吊卡间距在80公分以内，转角处必须要有吊卡，工艺非常规范！

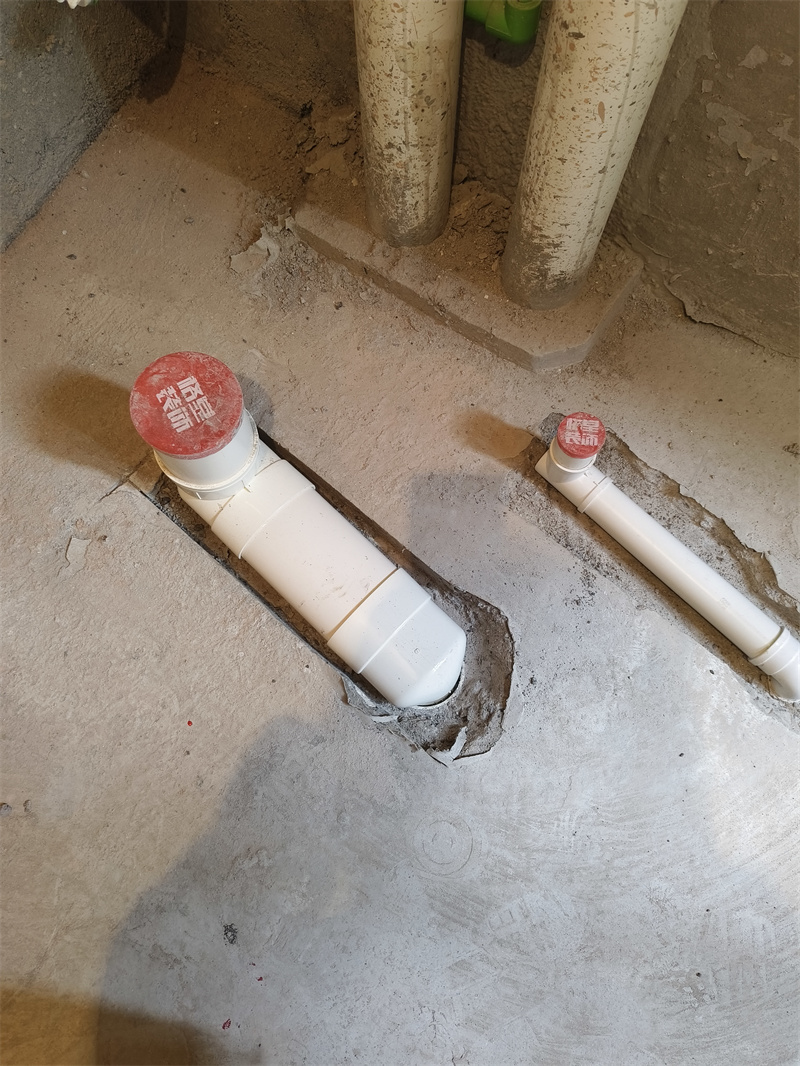

下水管用格堂专用保护盖保护，防止砂石堵塞管道。

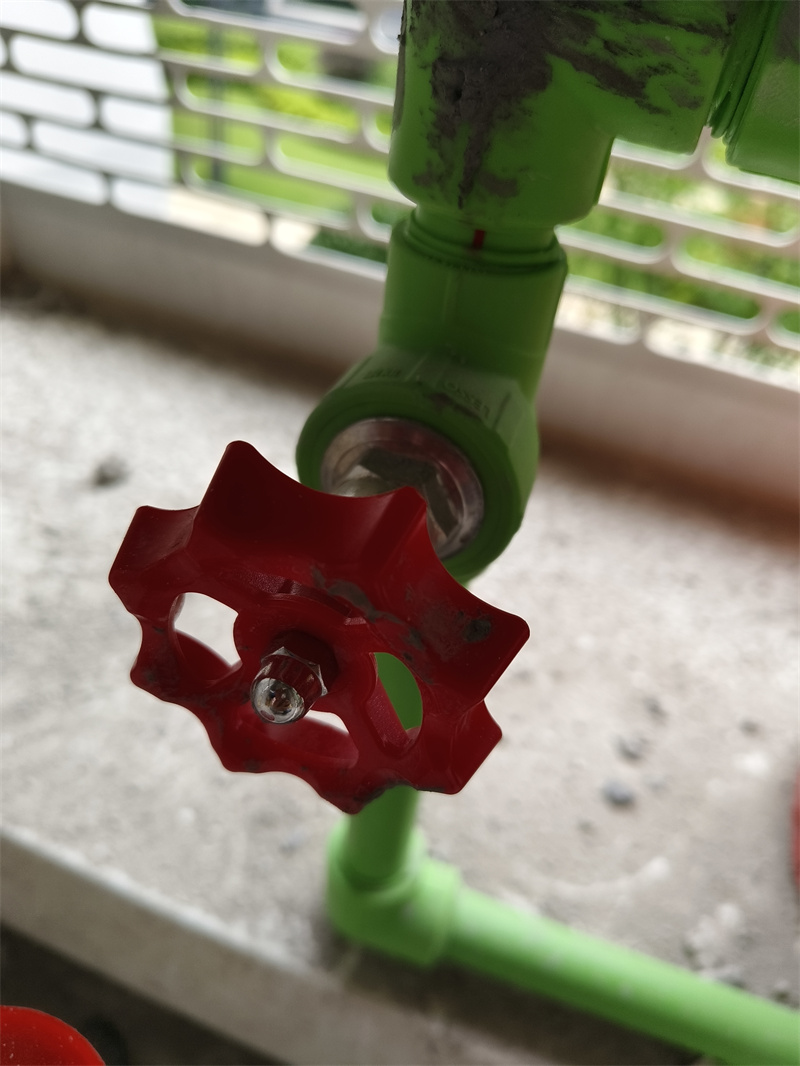

每户水管进水部位室内加进水总阀，采用暗埋做法。

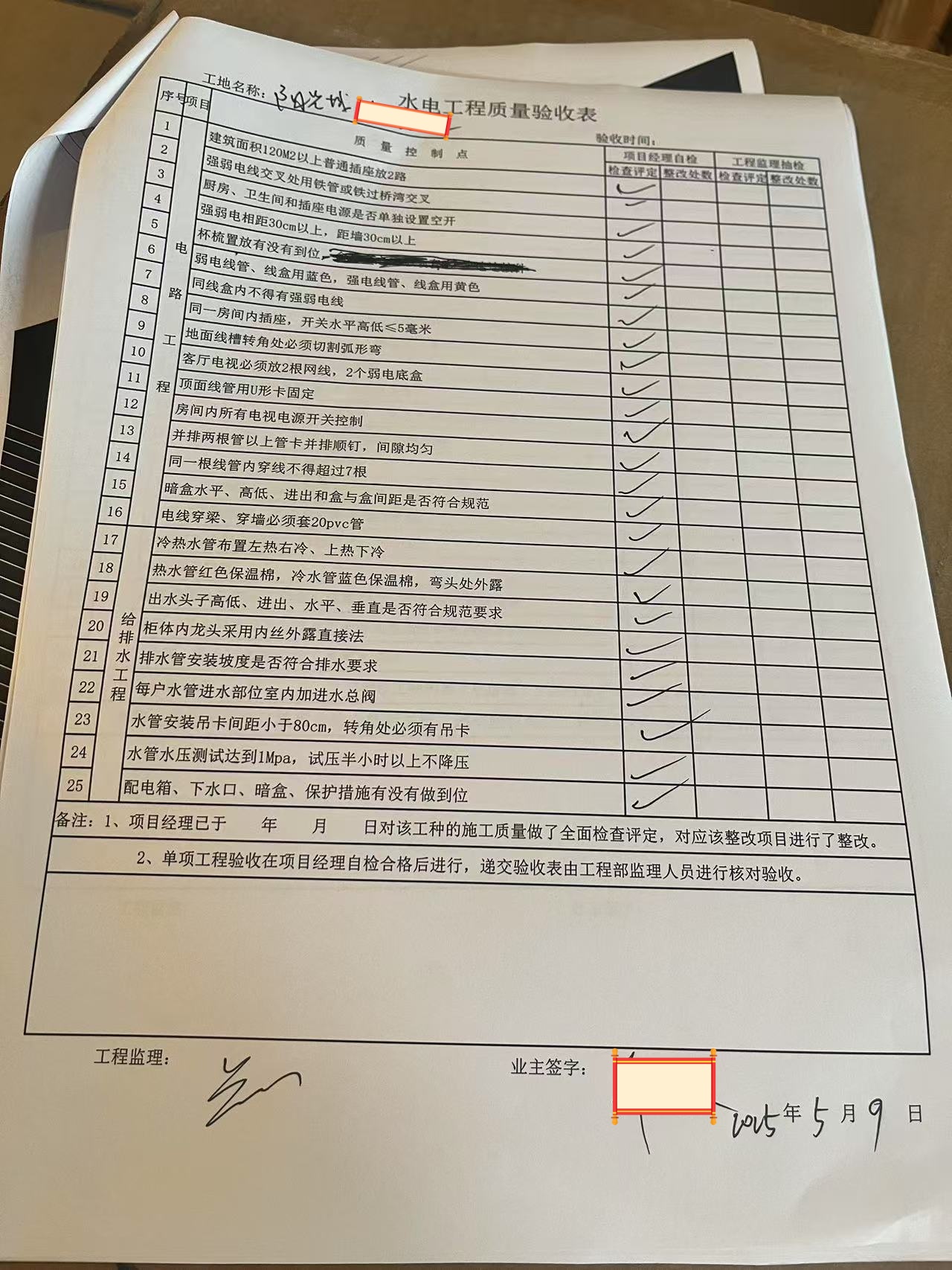

水电验收合格

发表于 2025-5-9 22:41:32

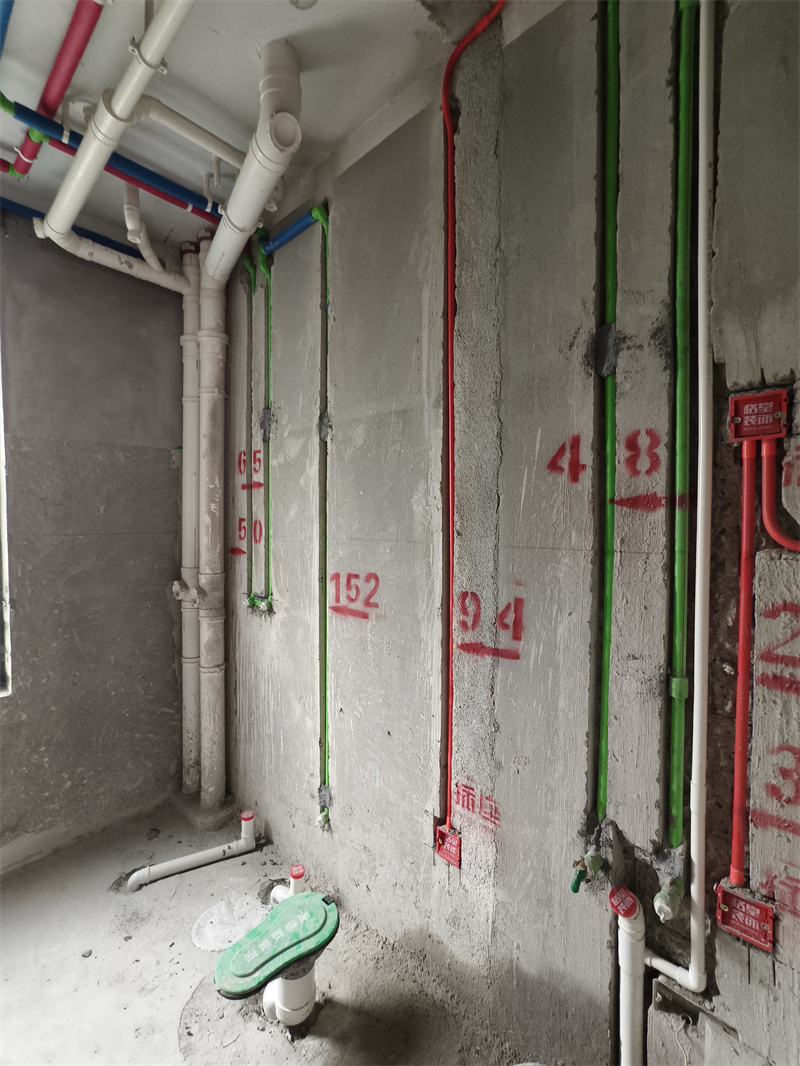

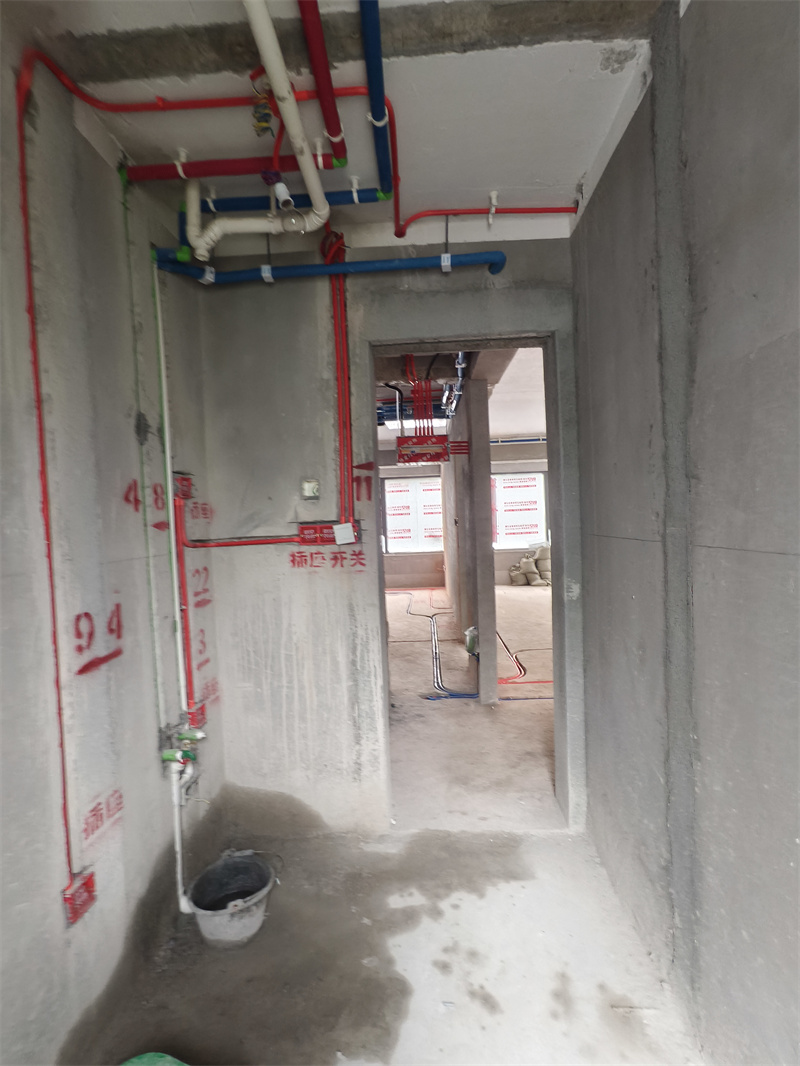

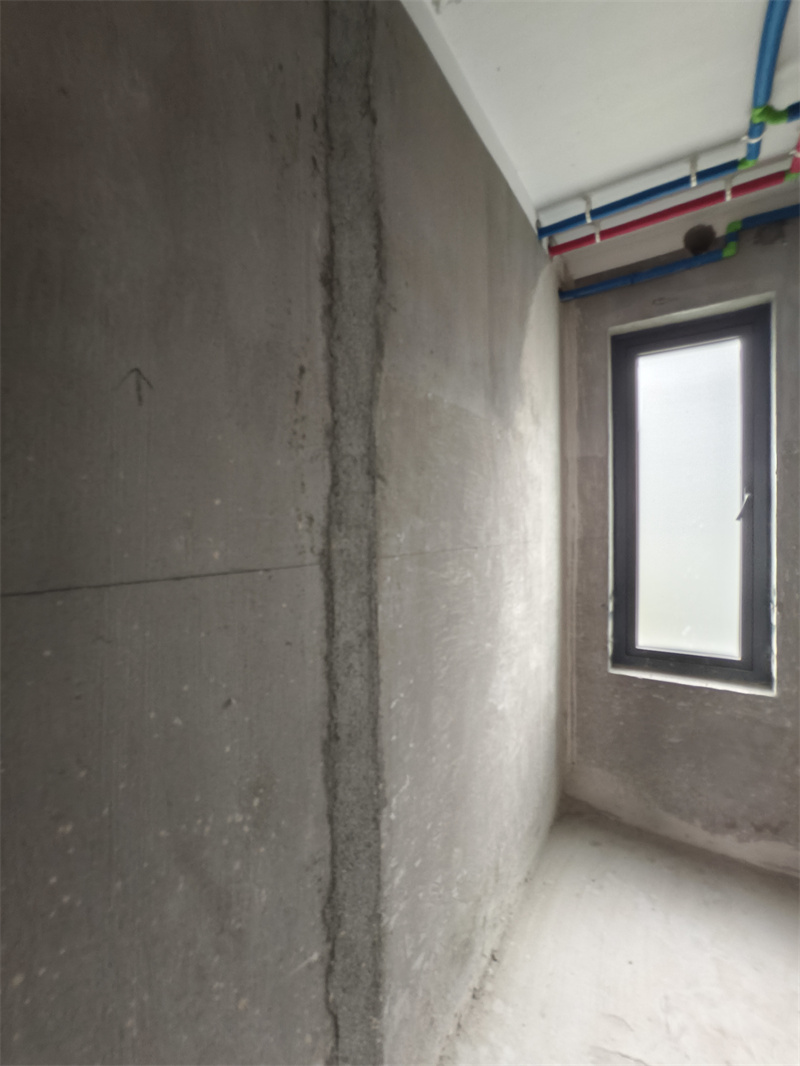

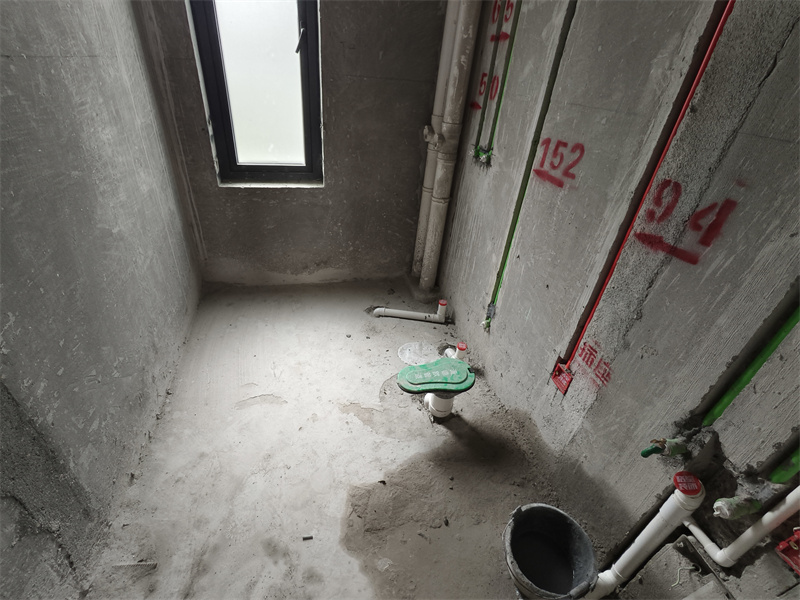

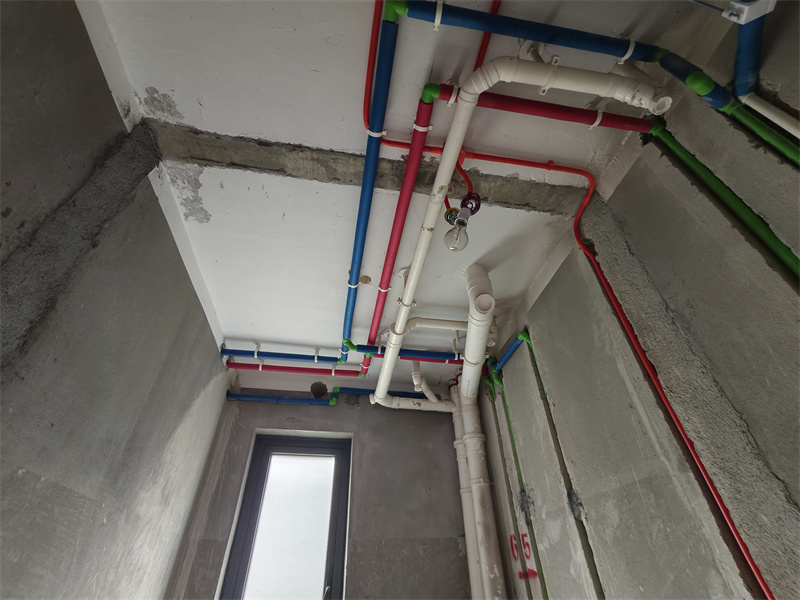

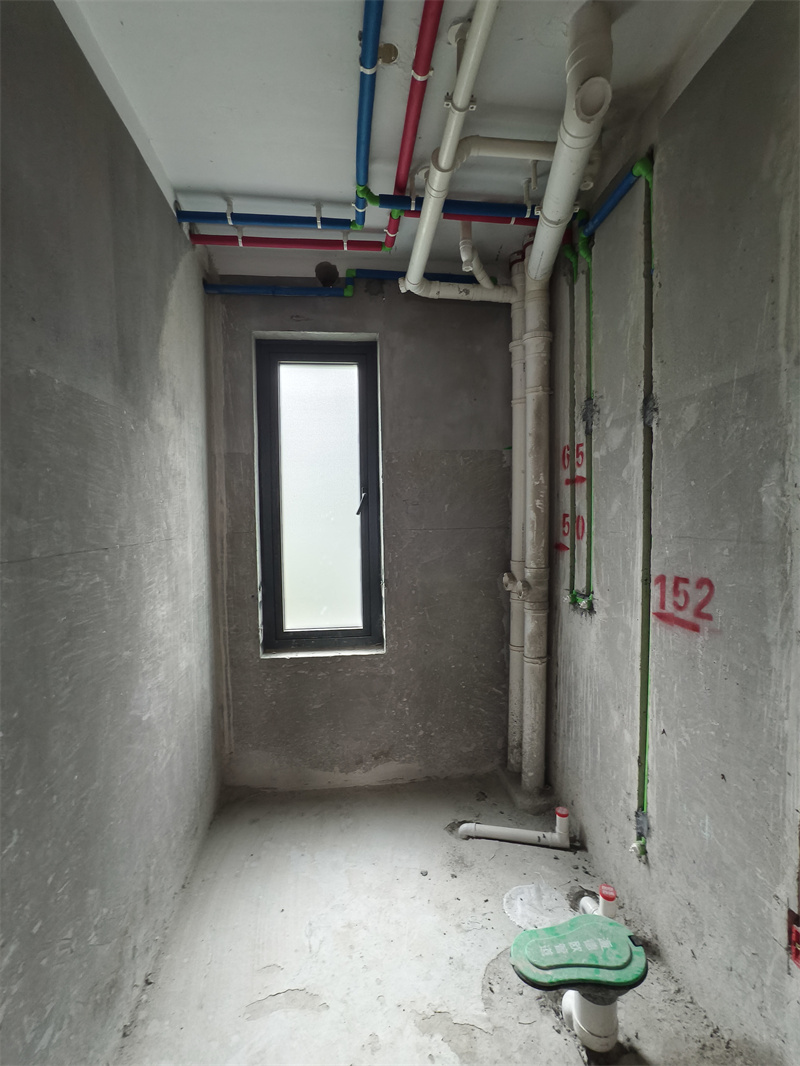

外卫水电完工图

发表于 2025-5-9 22:42:09

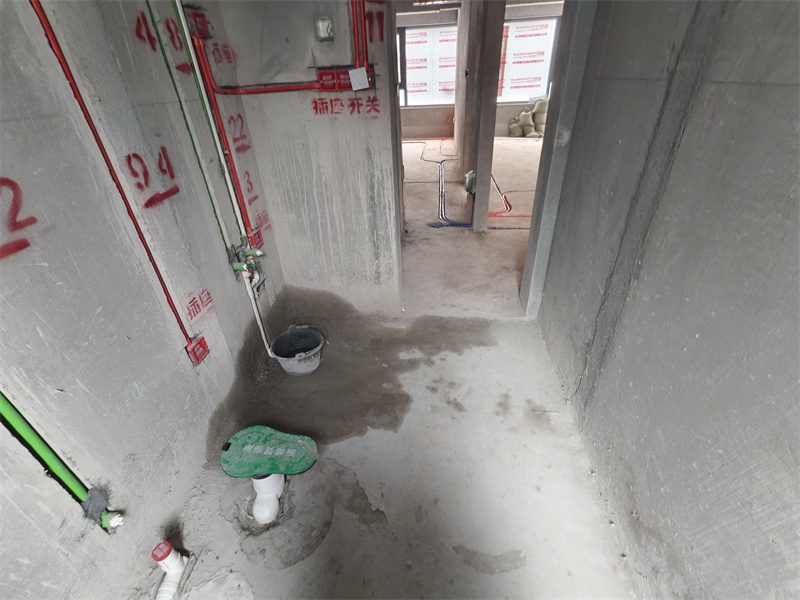

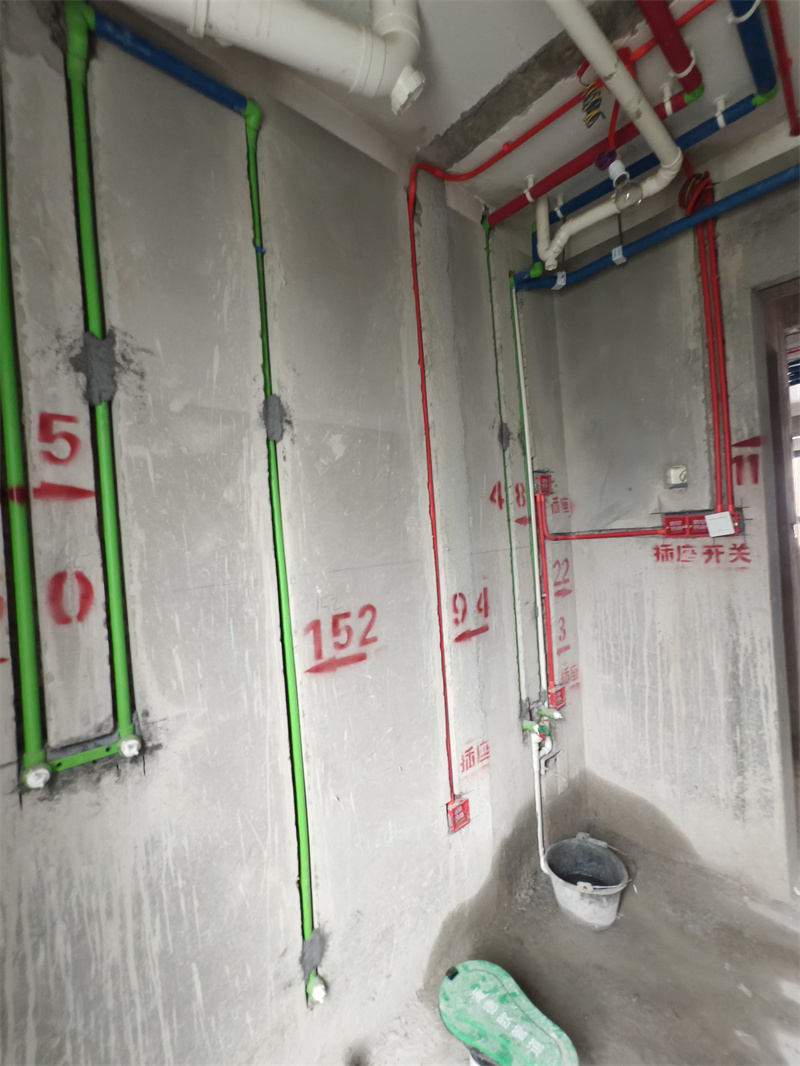

外卫对角水电完工图

发表于 2025-5-9 22:42:35

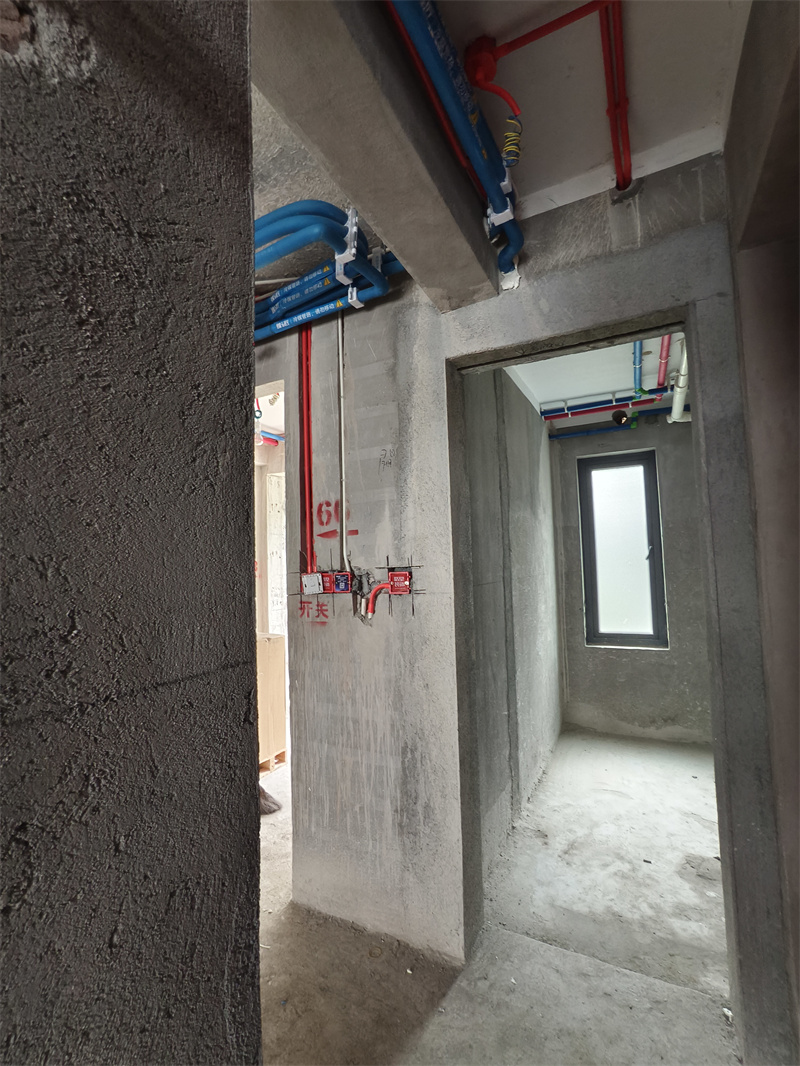

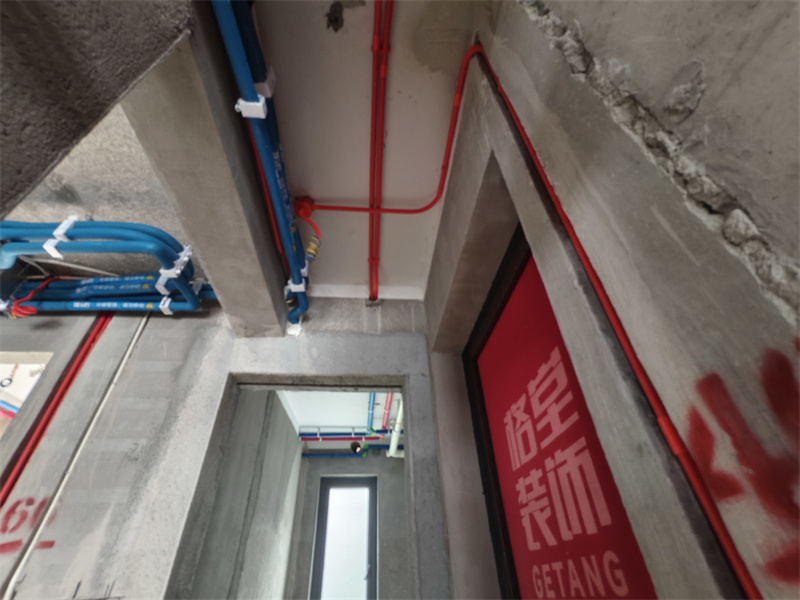

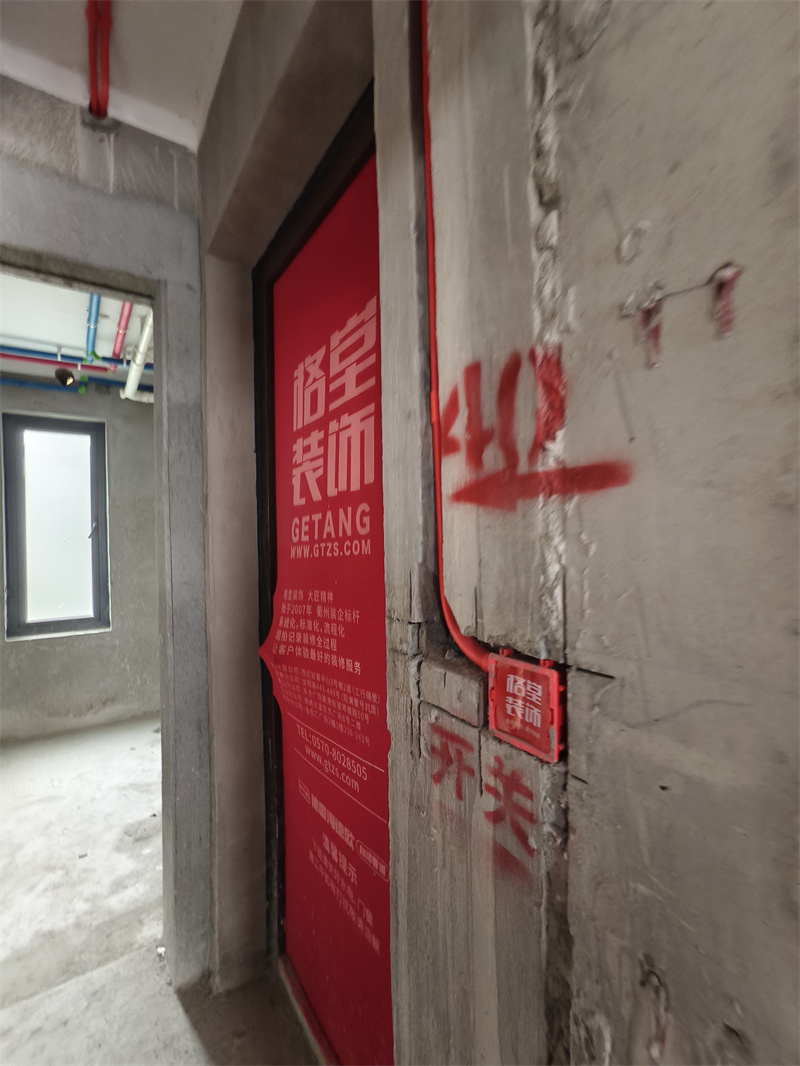

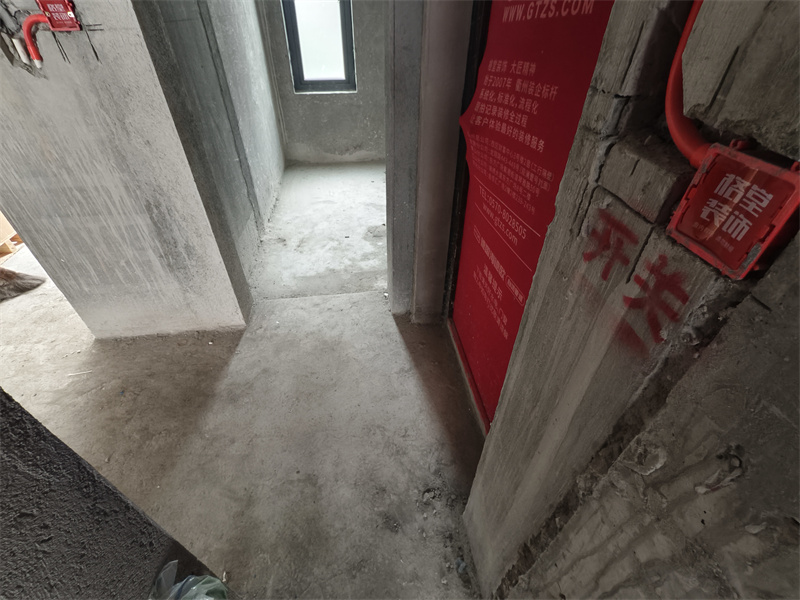

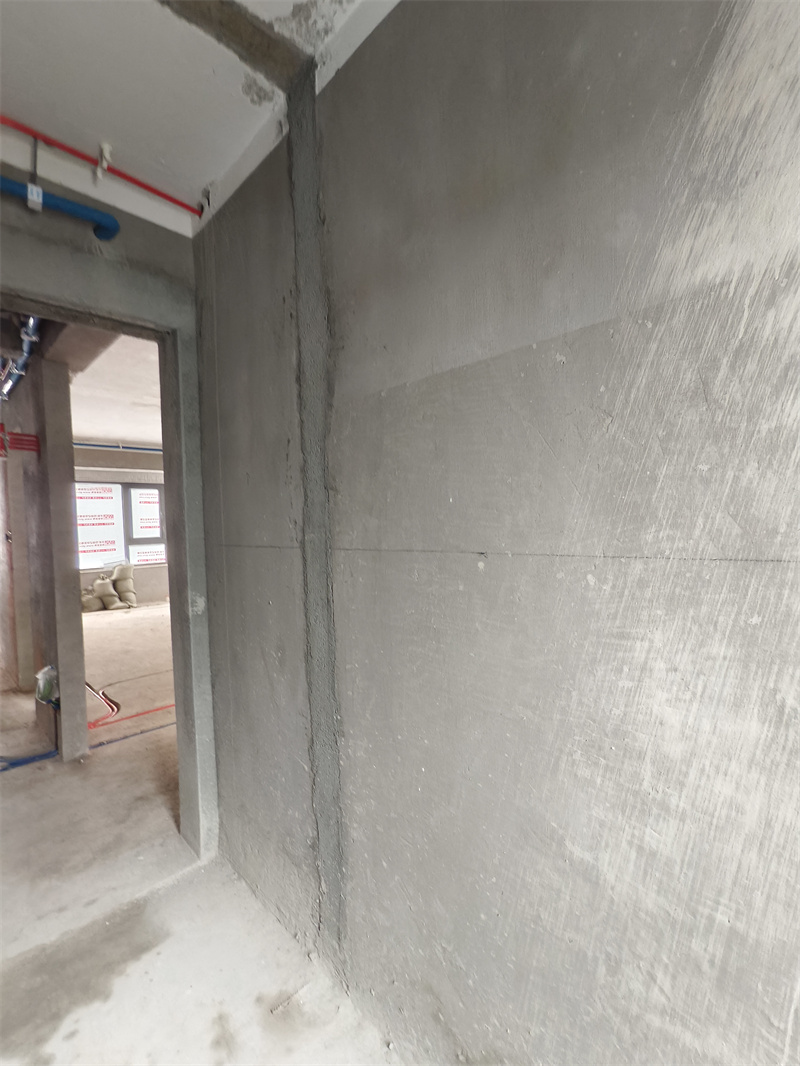

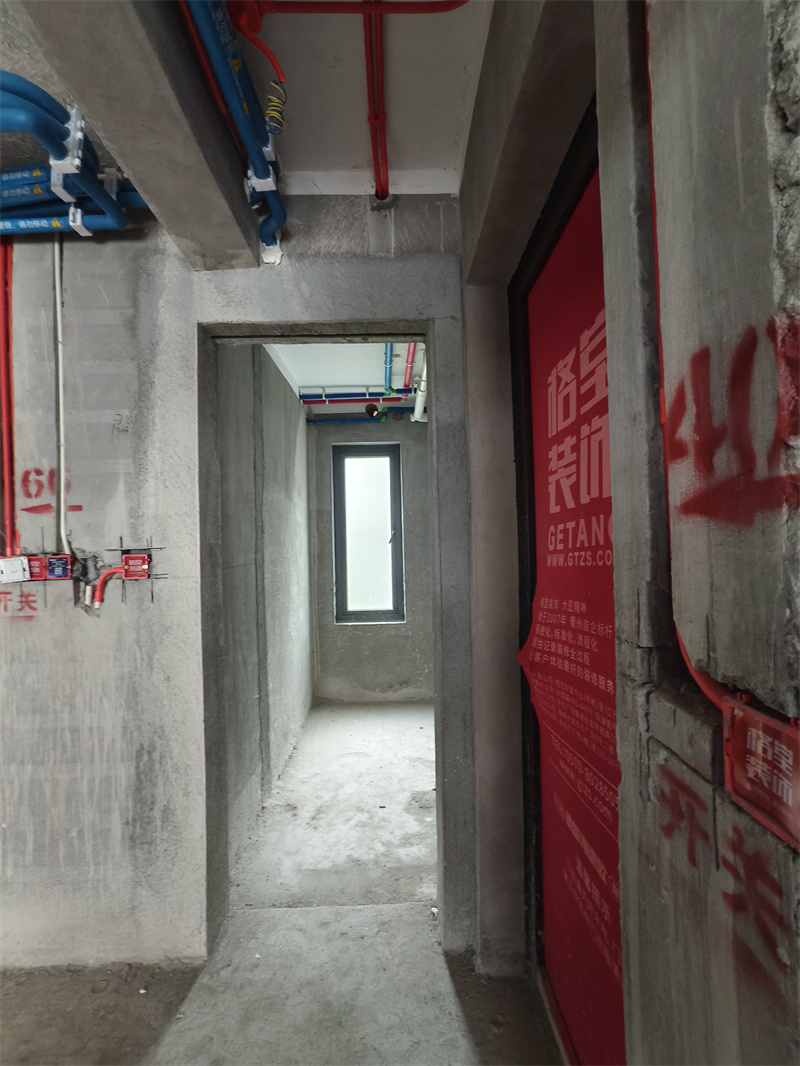

玄关水电完工图

发表于 2025-5-9 22:42:58

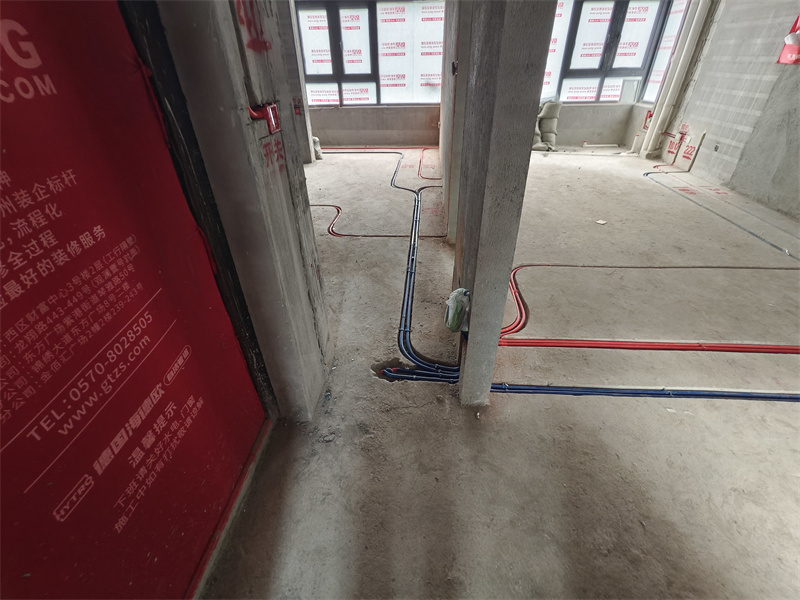

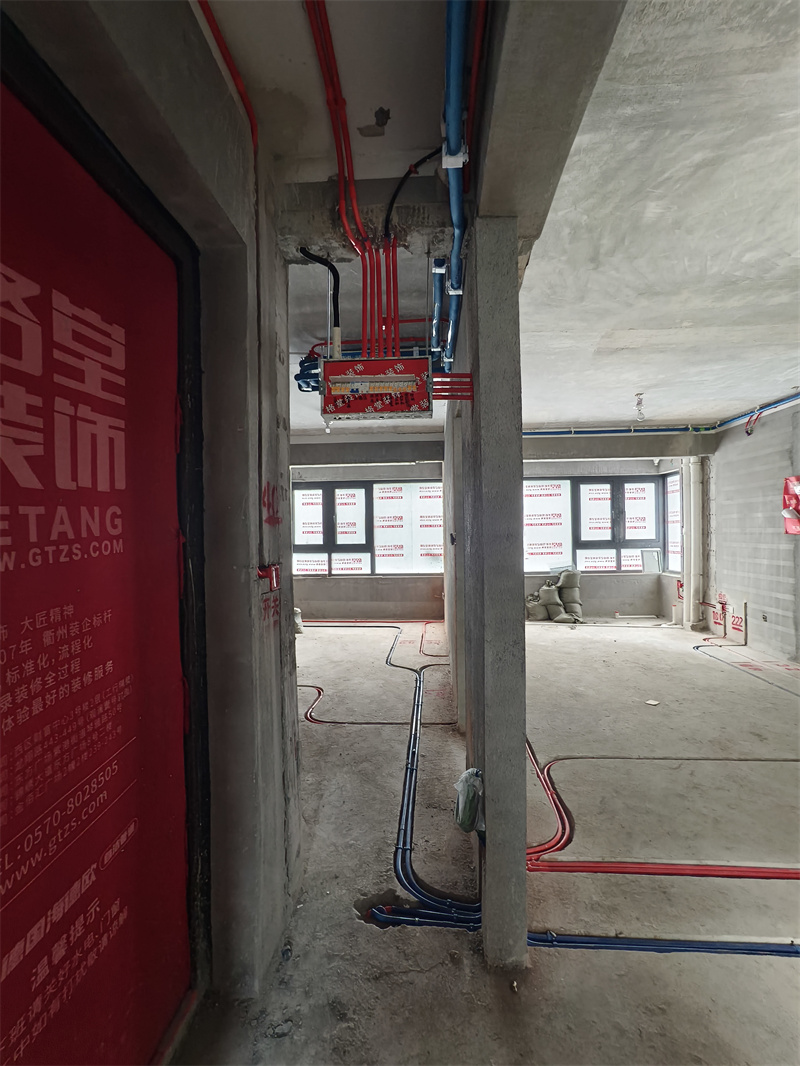

玄关对角水电完工图
