常山江湾城2-16#113㎡现代 ——光之共相

发表于 2025-5-9 15:51:50

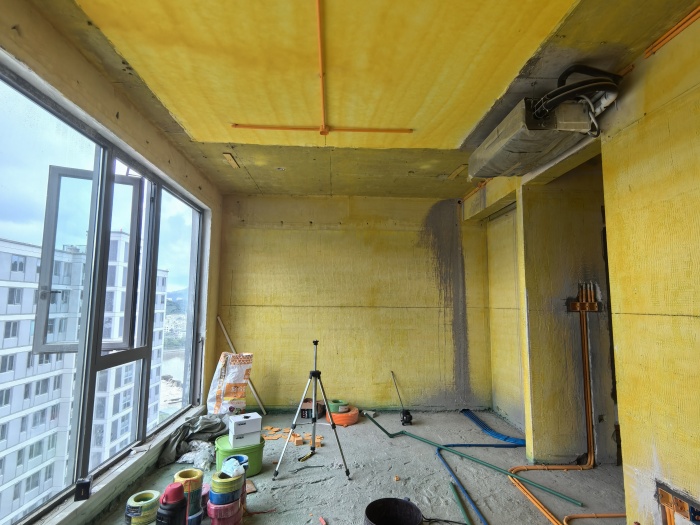

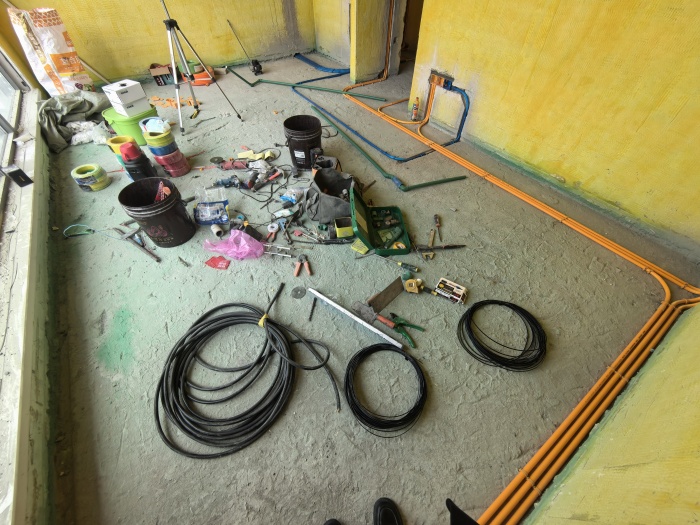

对角

发表于 2025-5-9 15:52:34

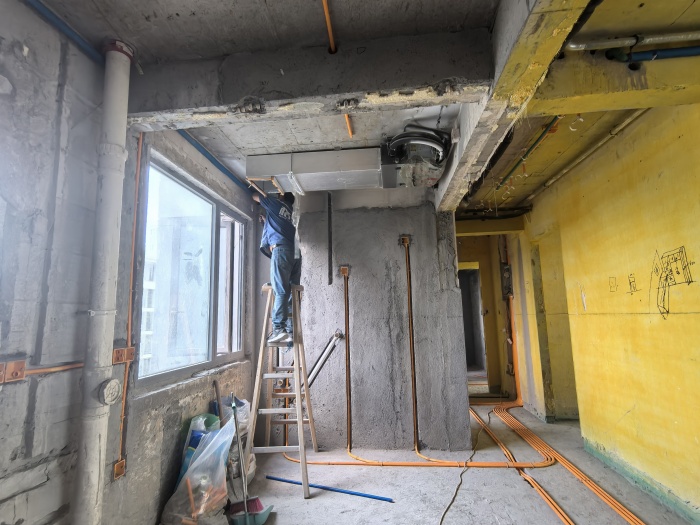

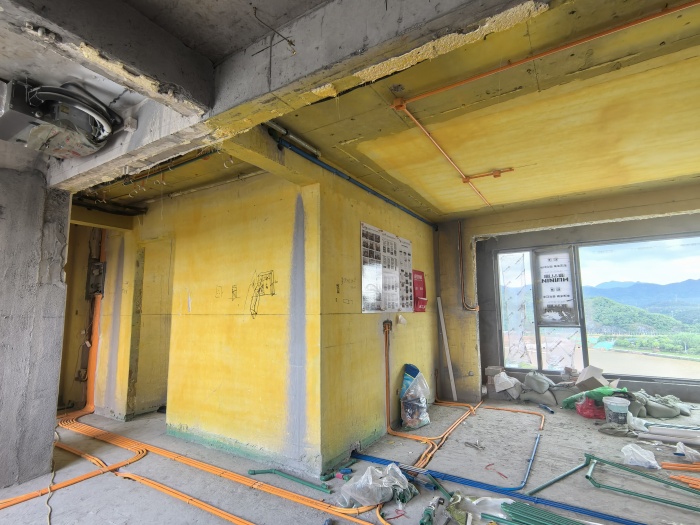

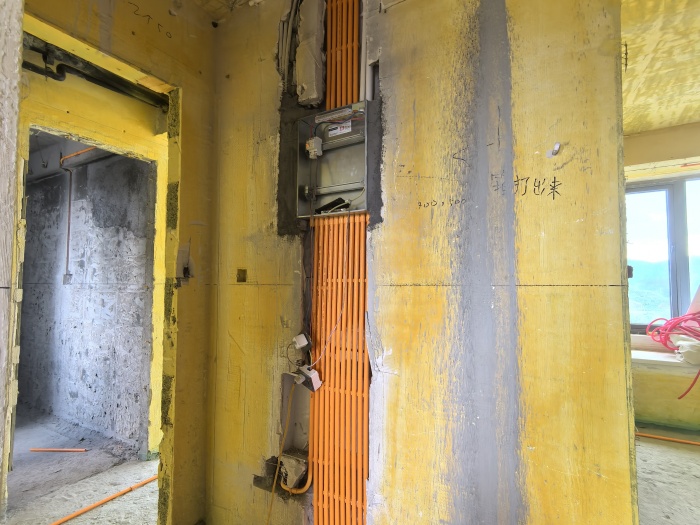

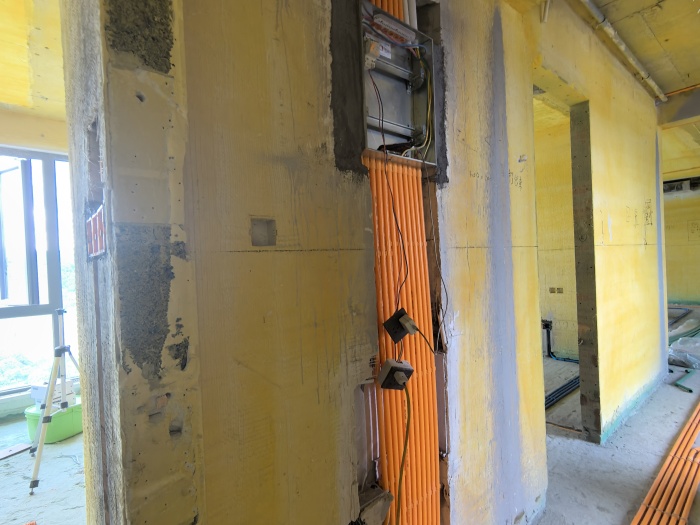

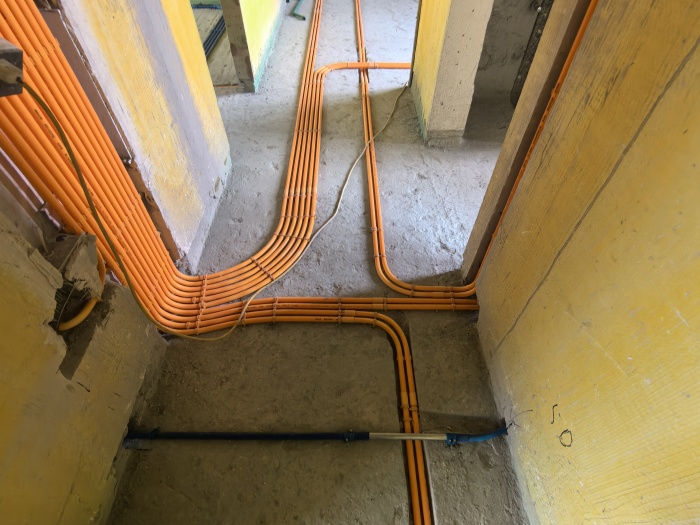

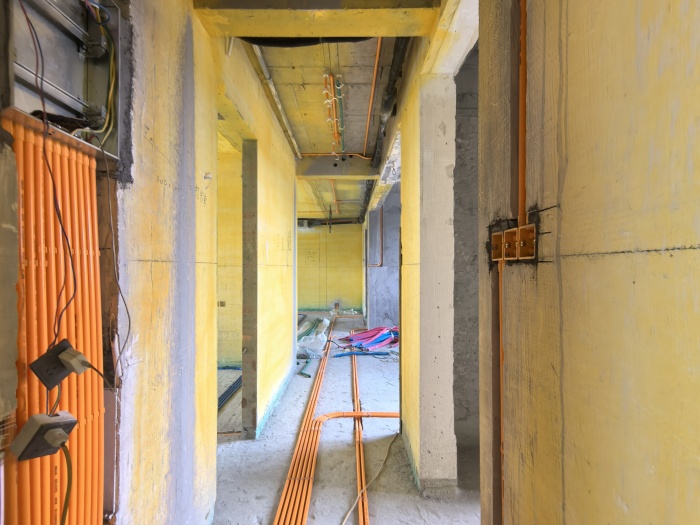

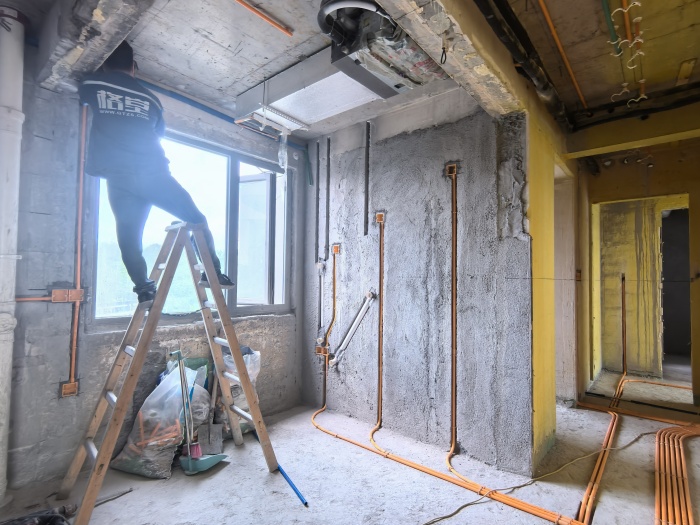

过道处，水电工艺施工，线管布置施工基本完成，等穿线施工，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落

发表于 2025-5-9 15:53:35

对角

发表于 2025-5-9 15:53:57

本帖最后由格堂小丽于 2025-5-9 15:56 编辑

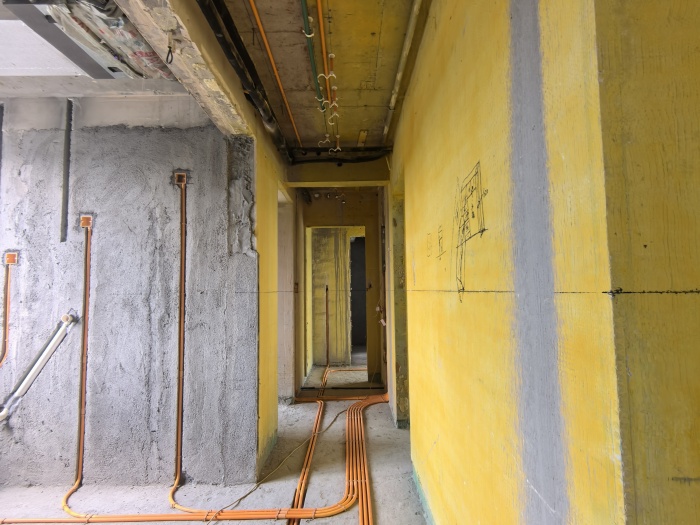

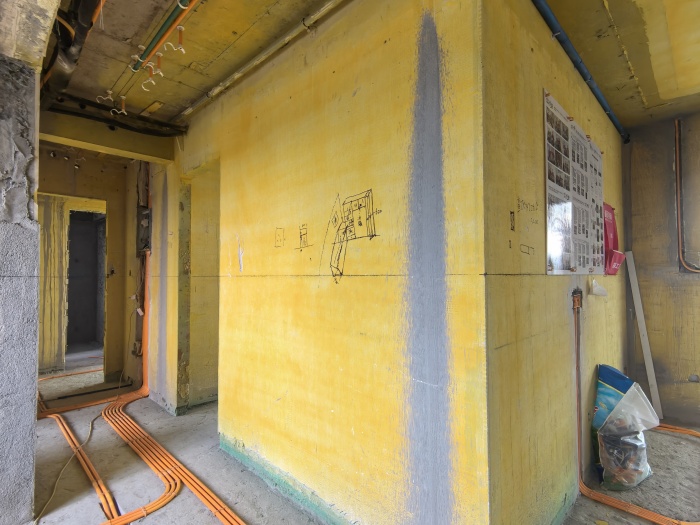

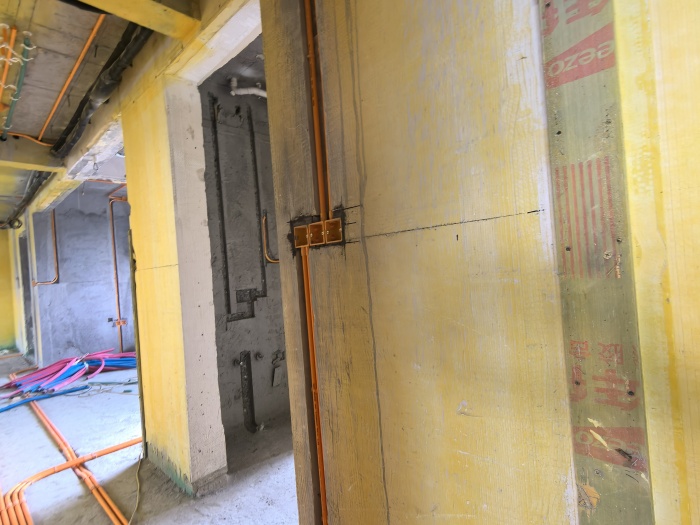

过道处

发表于 2025-5-9 15:55:40

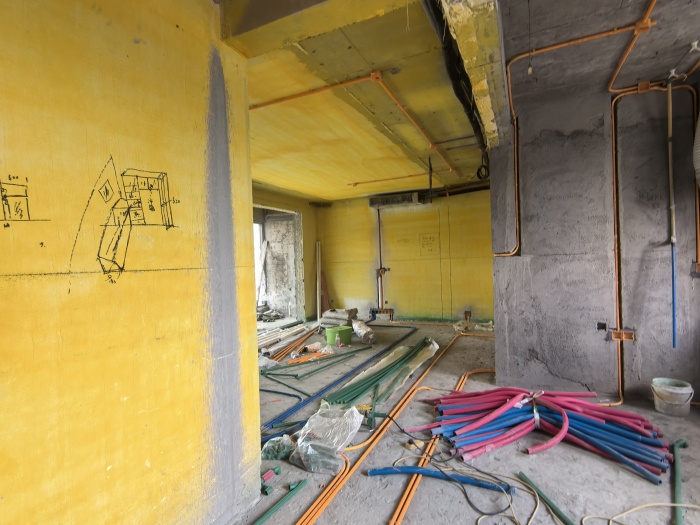

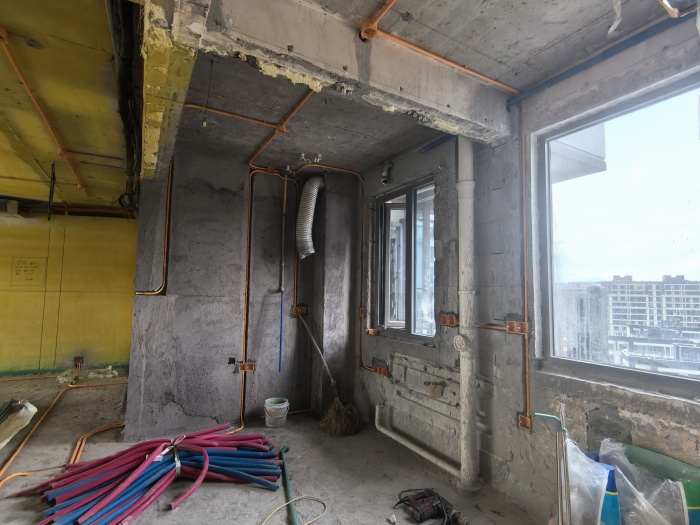

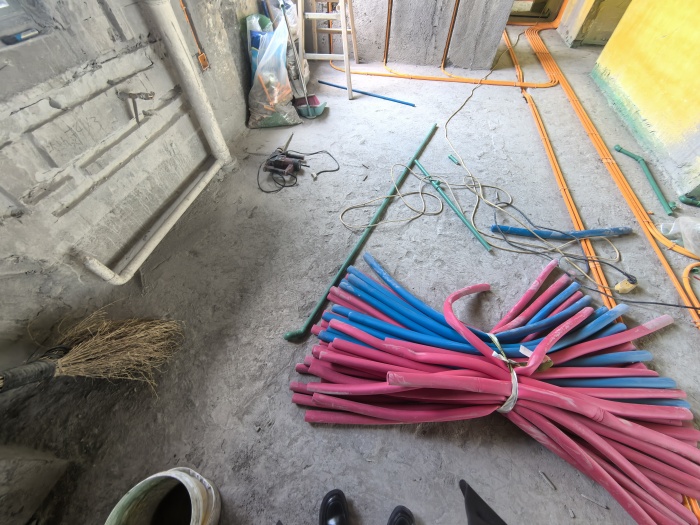

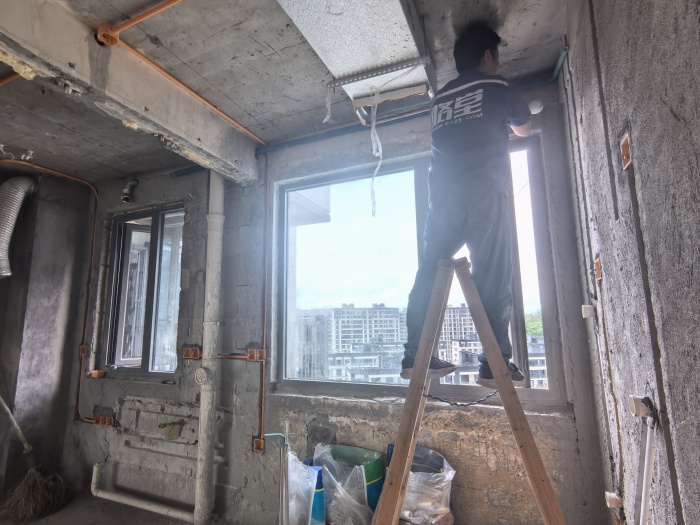

厨房，水电工艺施工，线管布置施工基本完成，等穿线施工，水管施工中，厨房,卫生间水电走地的话，在后期装修过程中，万一破坏了水管会影响安全。所以我们的厨房、卫生间水电全部不从地面走，全部走墙，横平竖直，非常规范

发表于 2025-5-9 15:56:49

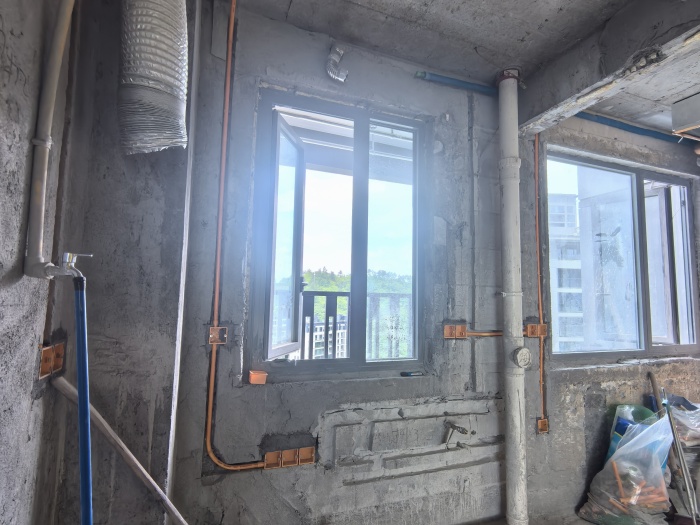

对角

发表于 2025-5-9 15:57:22

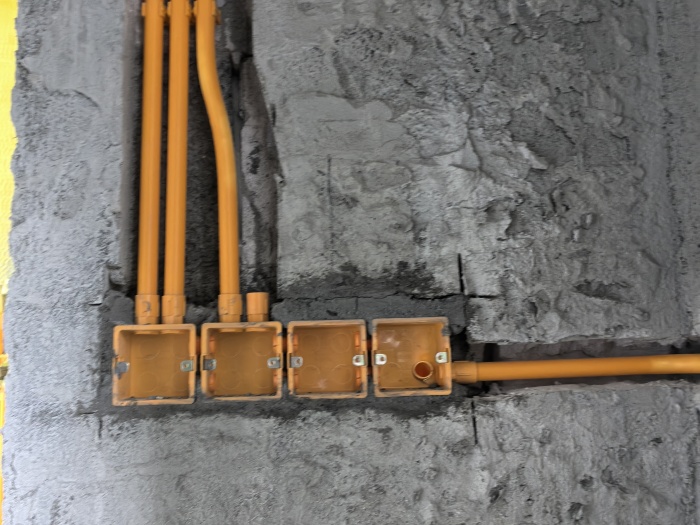

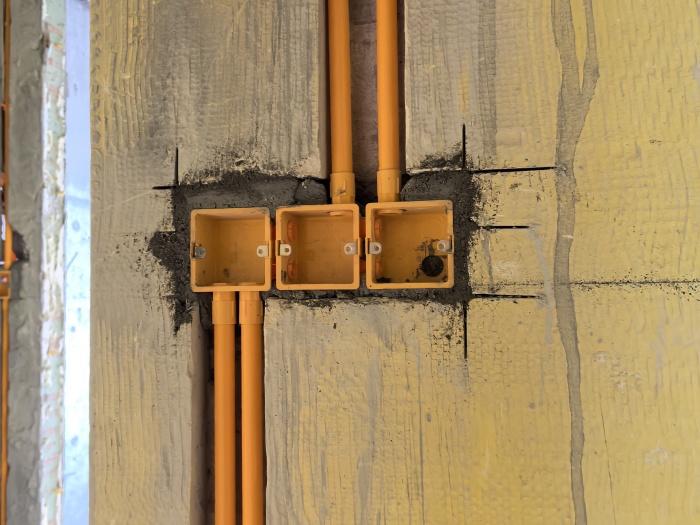

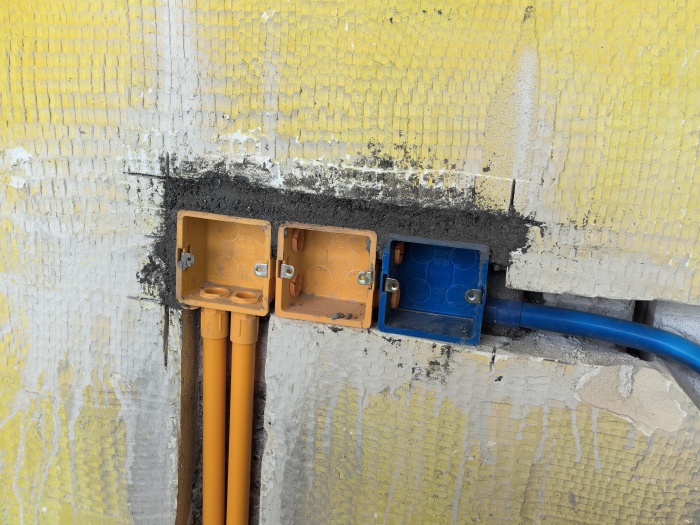

暗盒之间用快速连接件连接，既能固定线盒，使线盒保持在同一水平线,又能避免水泥掉到线盒里

发表于 2025-5-9 15:57:59

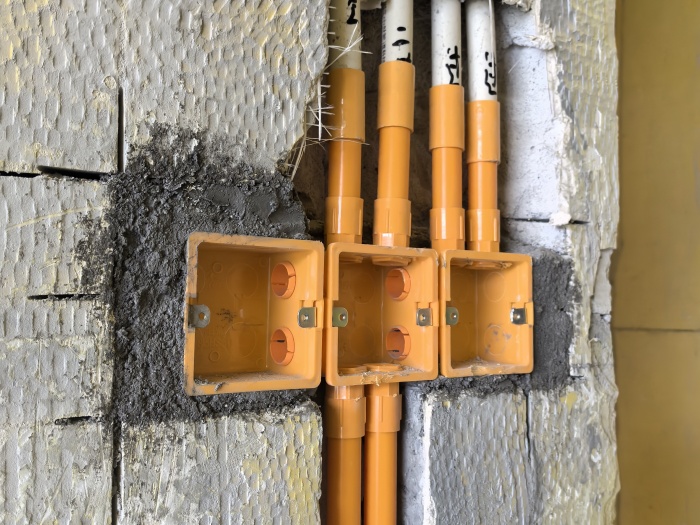

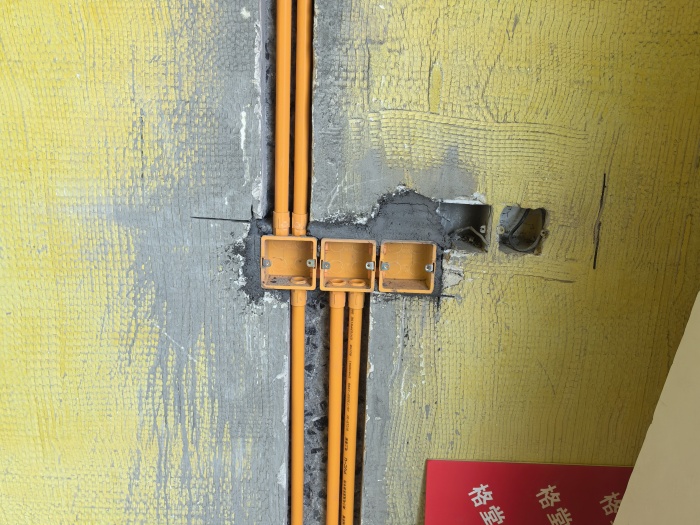

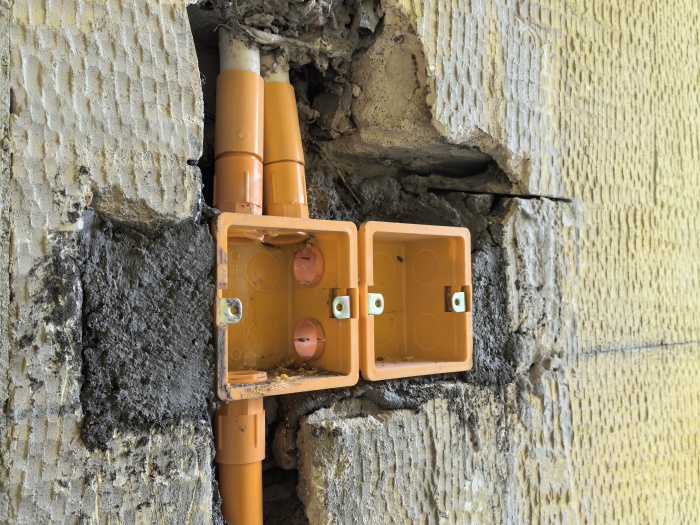

线盒和线管连接处套杯梳，防止穿线的时候损伤电线

发表于 2025-5-9 15:58:20

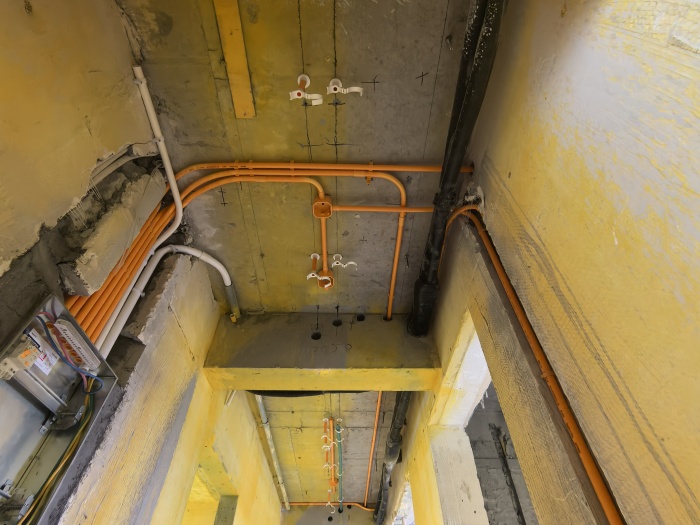

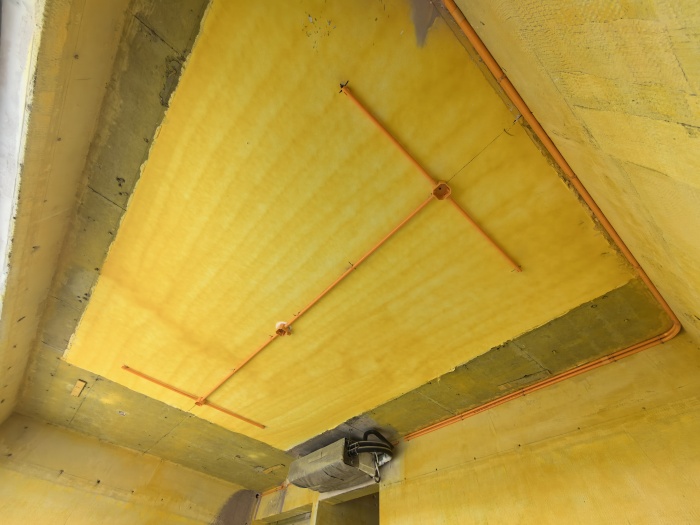

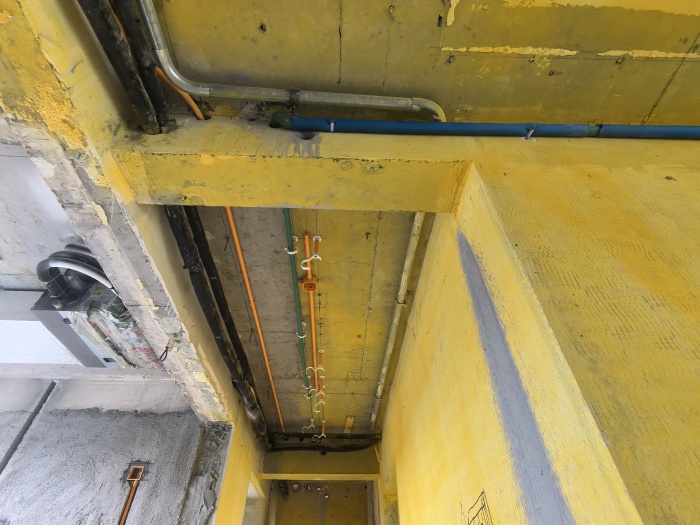

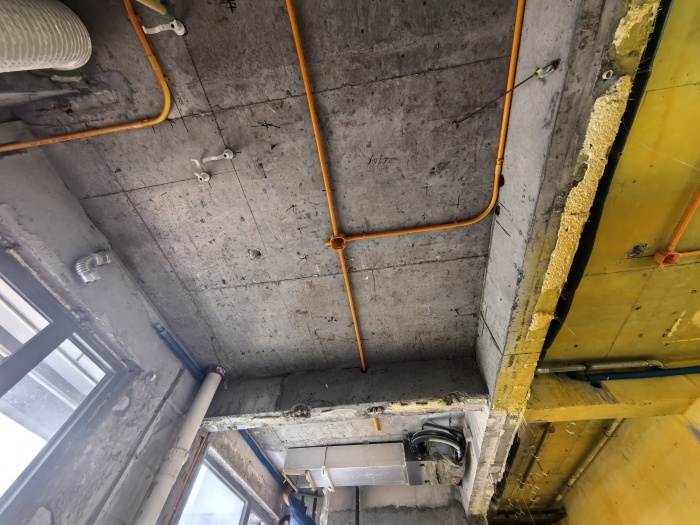

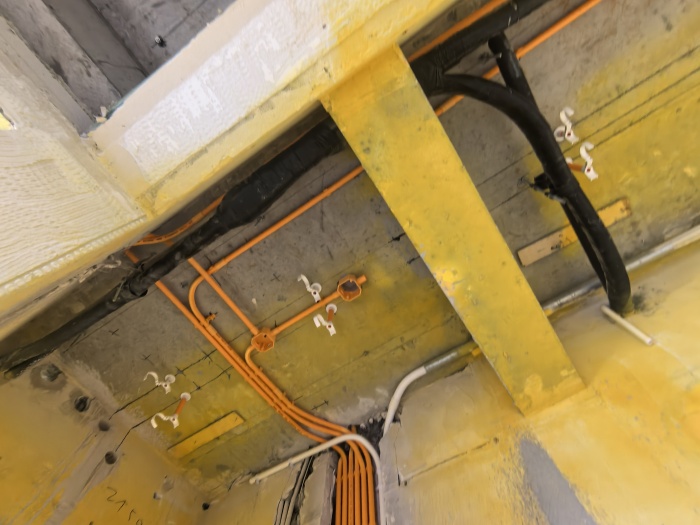

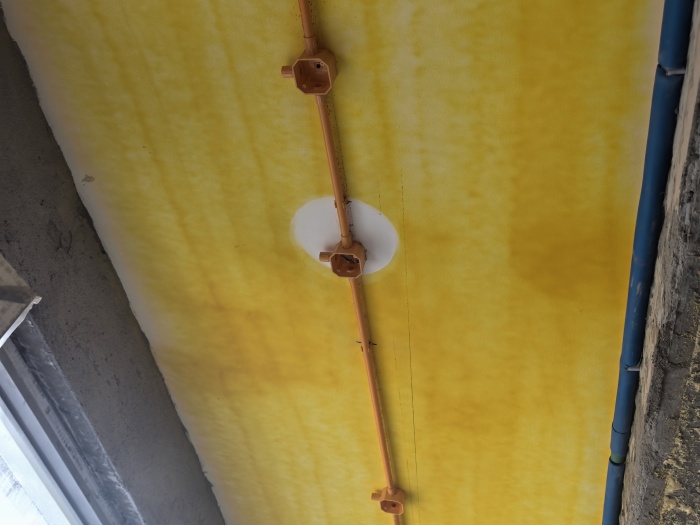

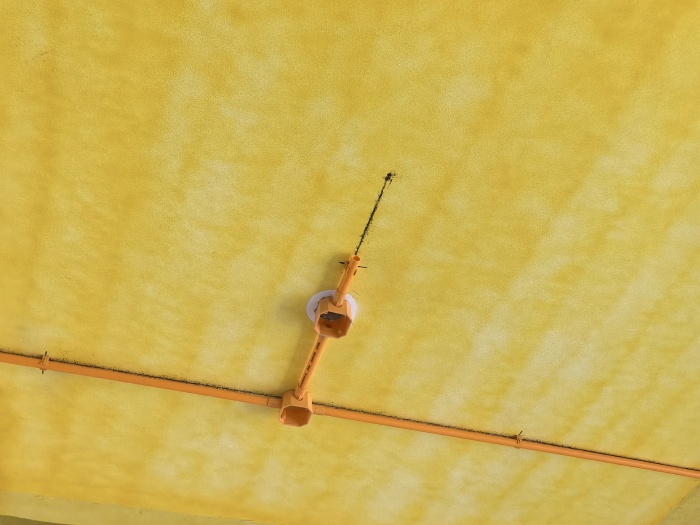

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，

发表于 2025-5-9 15:58:51

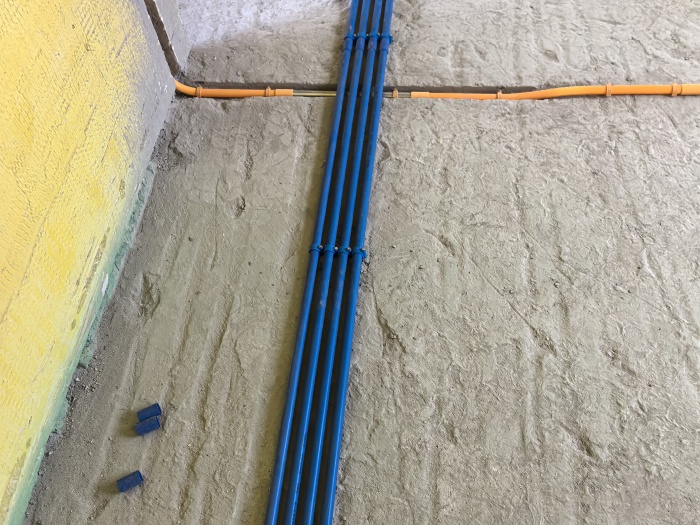

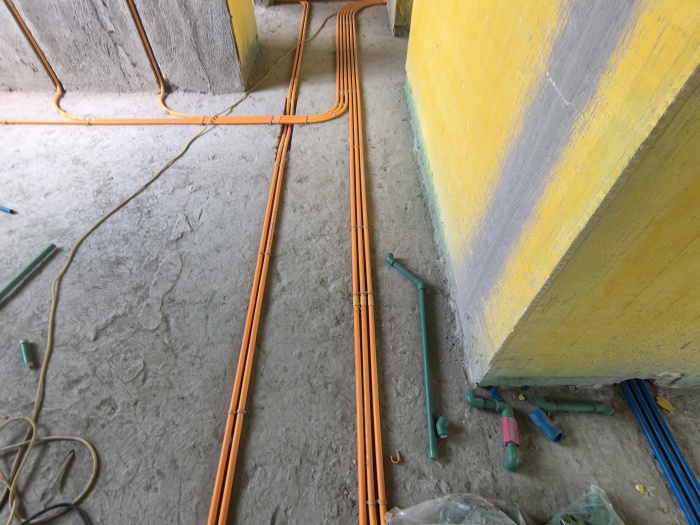

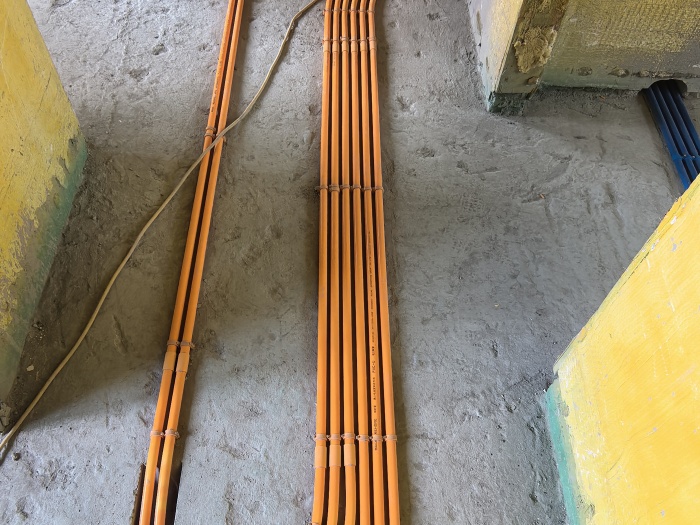

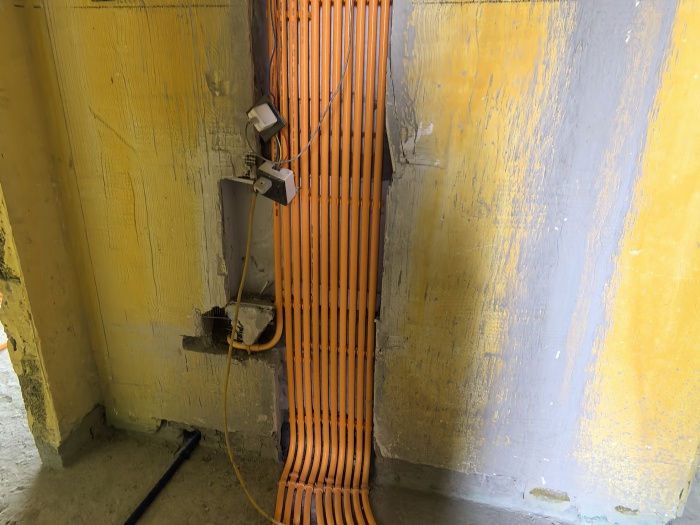

线管排列并排2根以上管卡平钉，间隙均匀
