兴运二区4-1-210#99㎡原木风——怡然

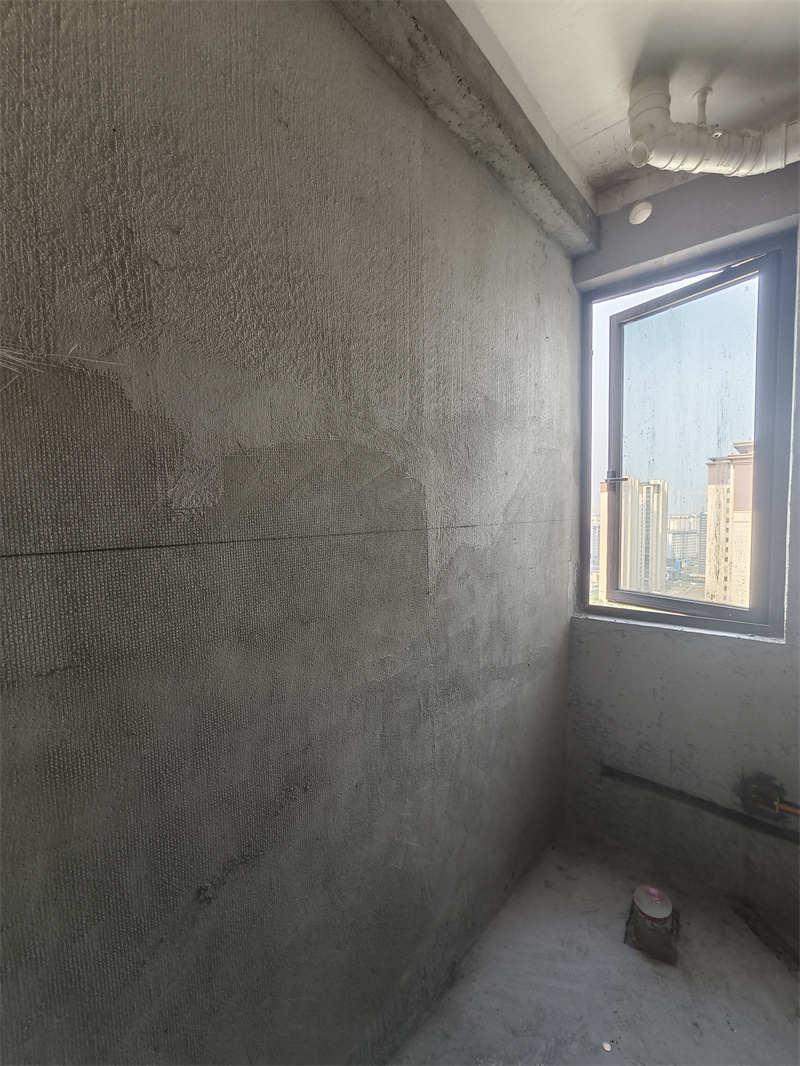

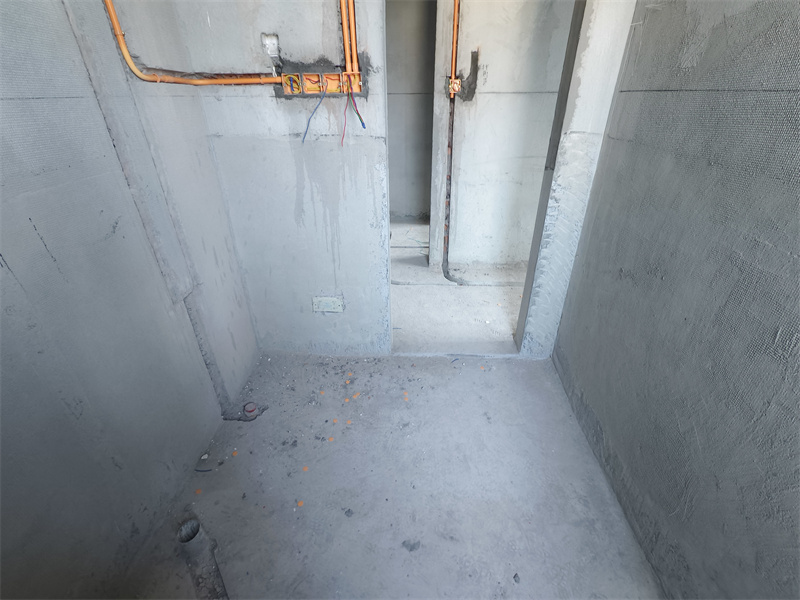

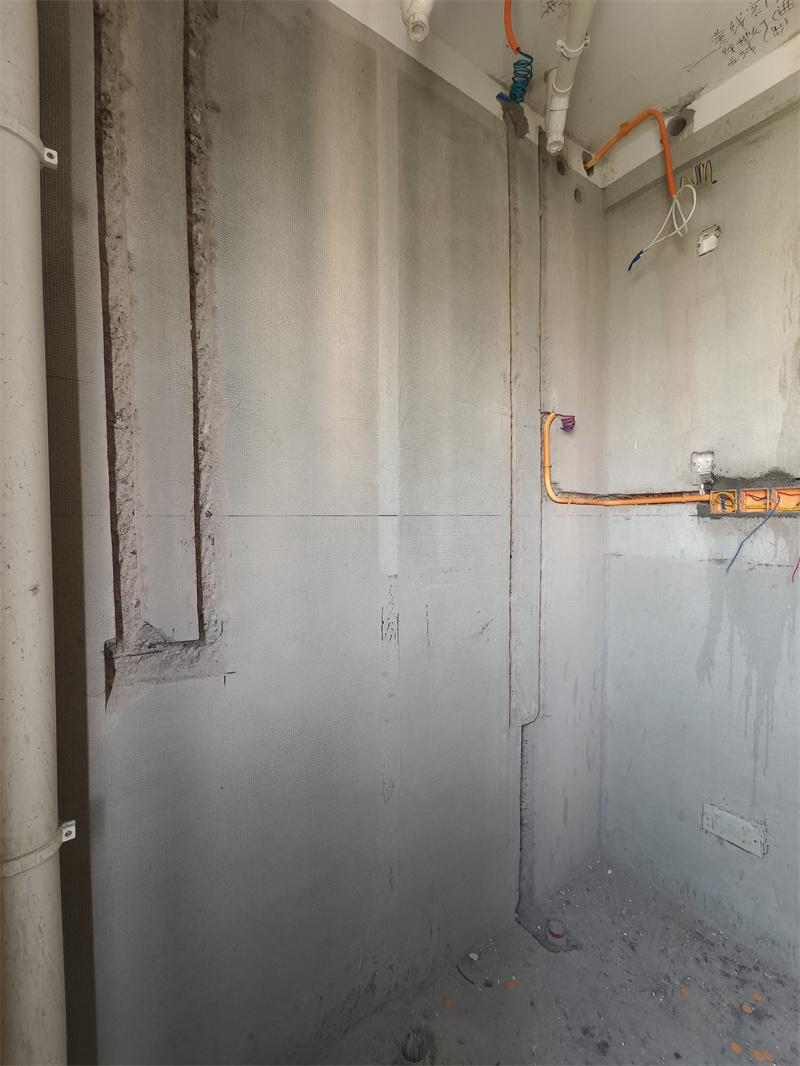

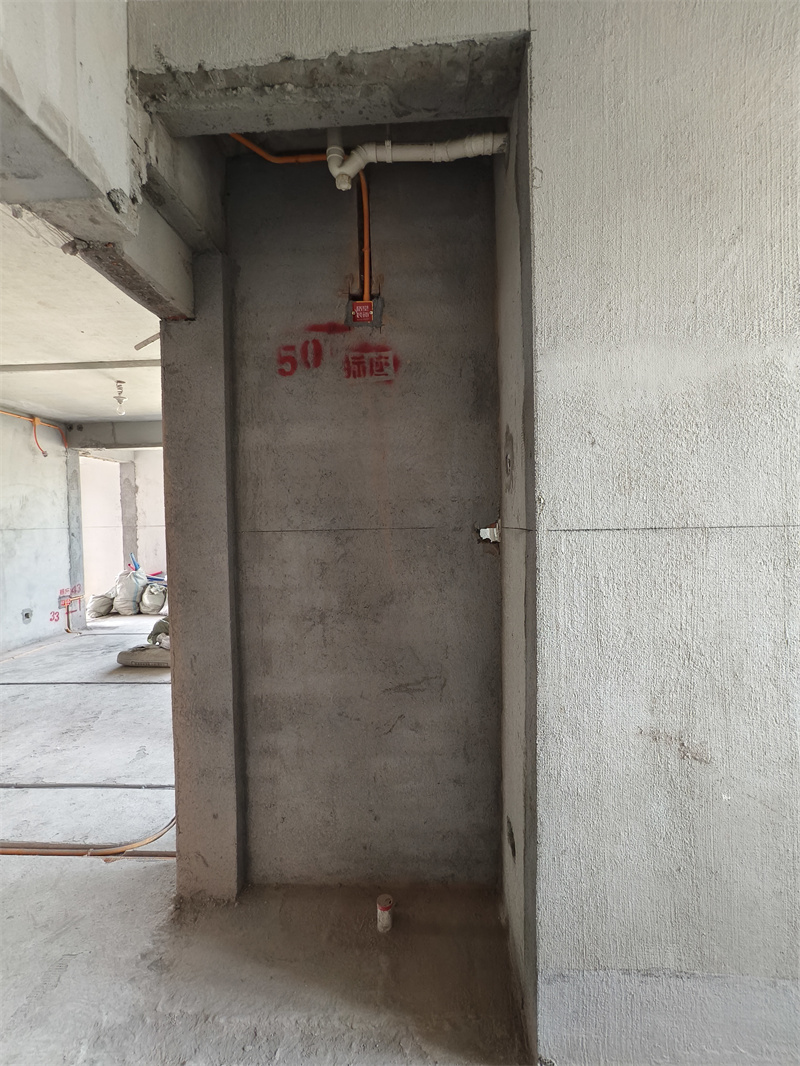

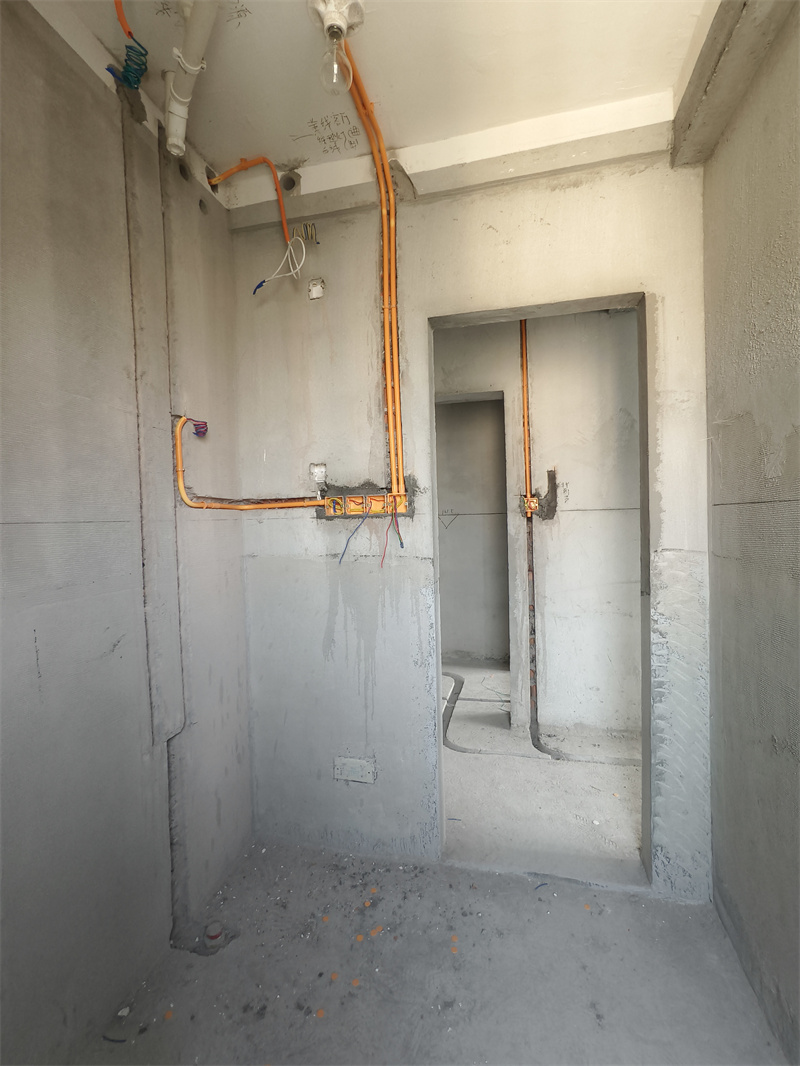

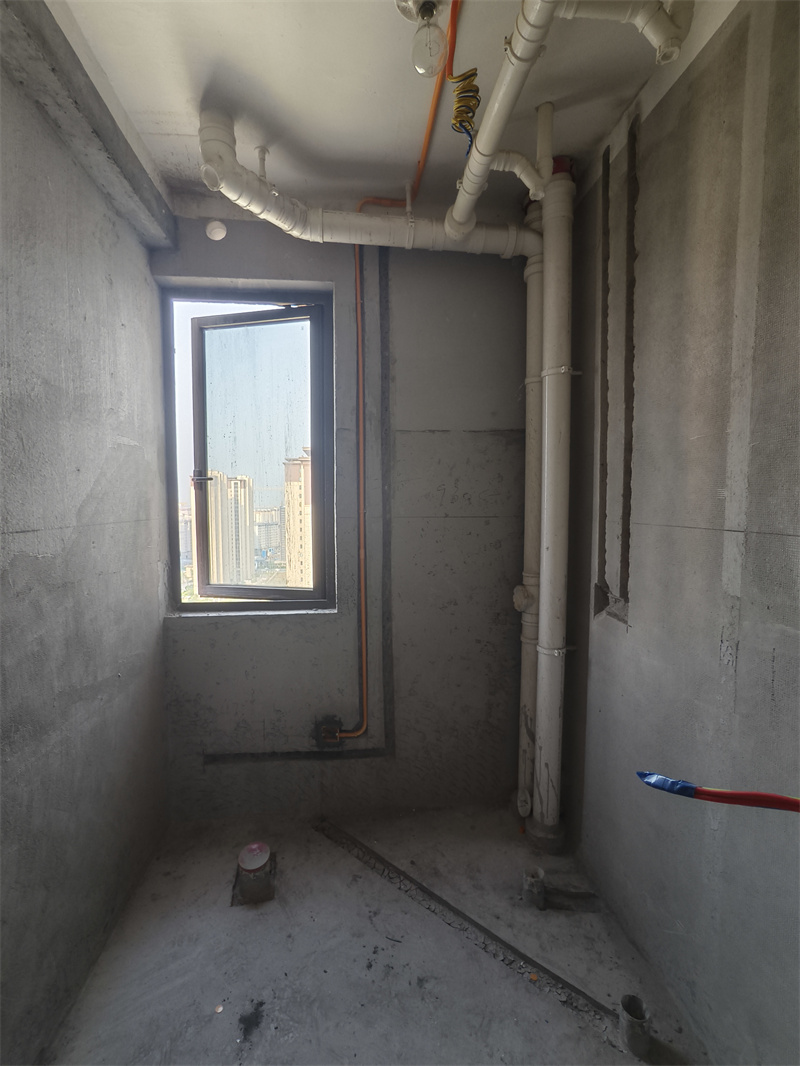

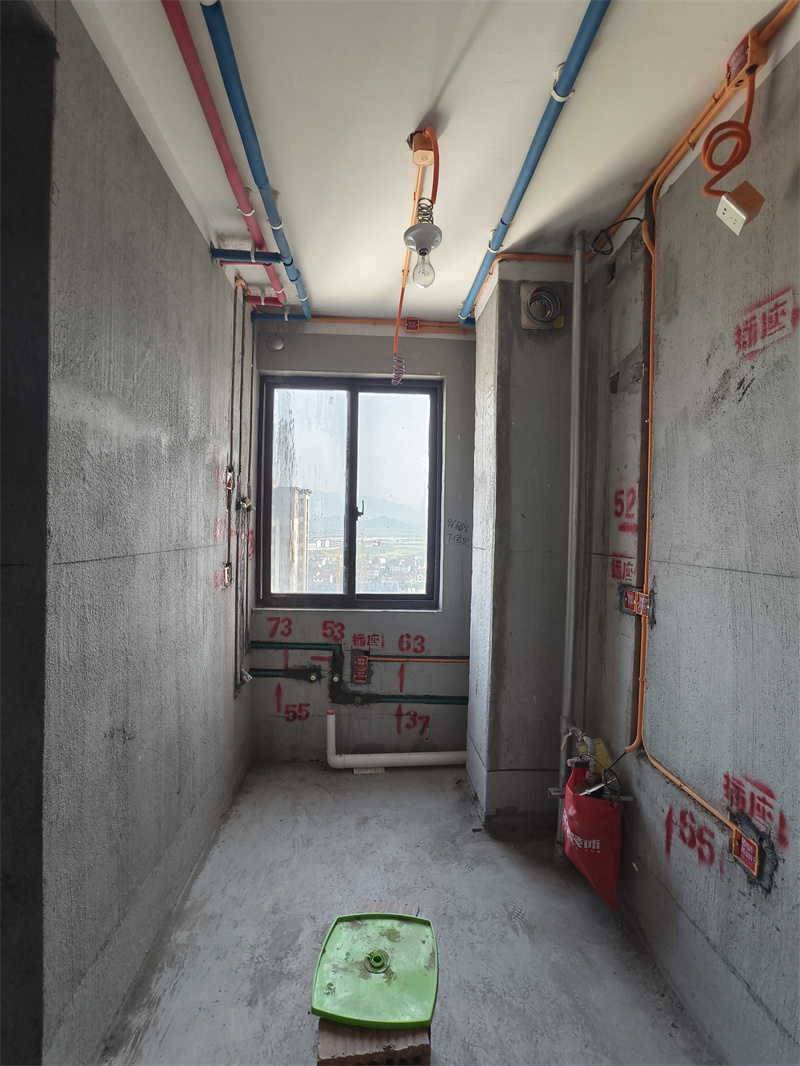

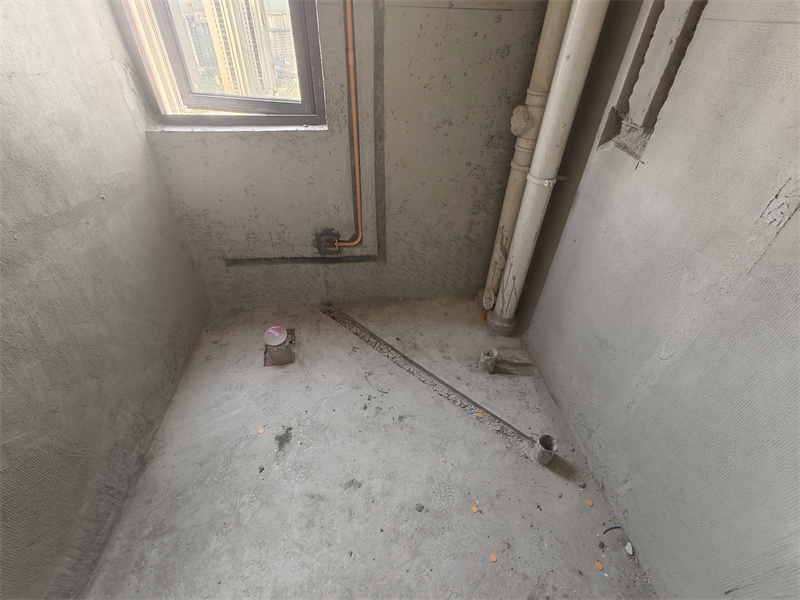

内卫

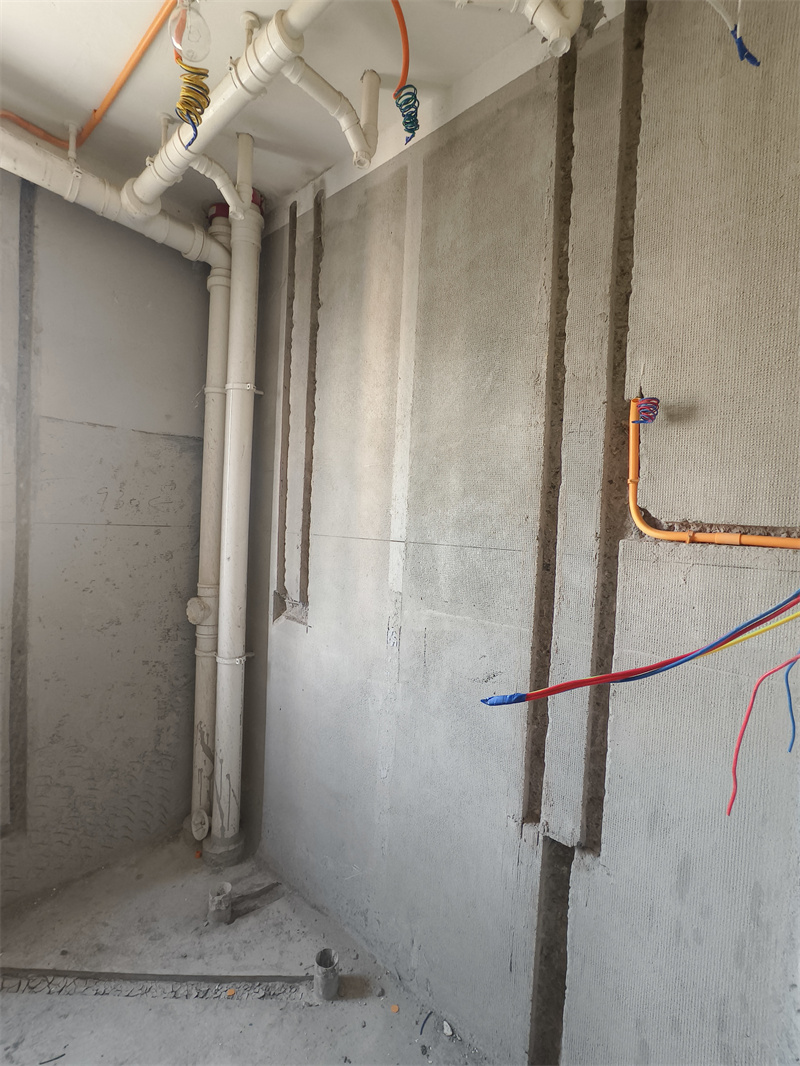

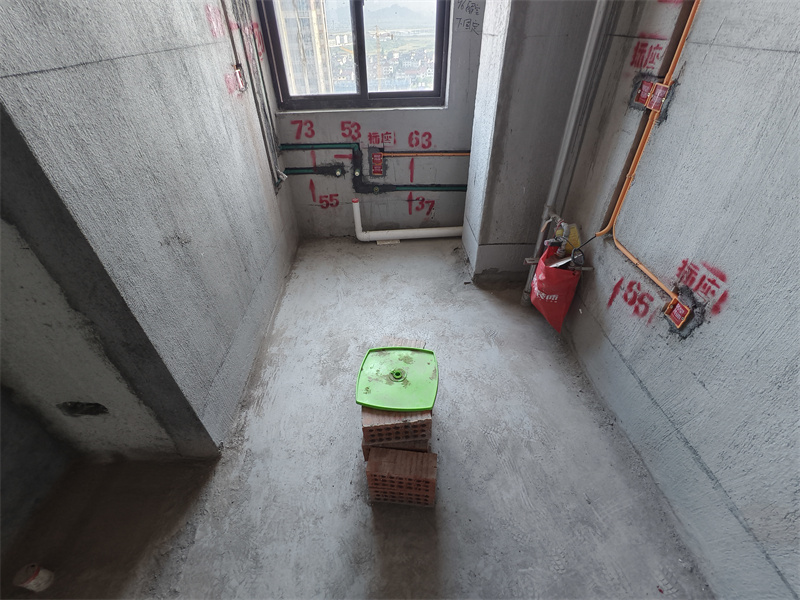

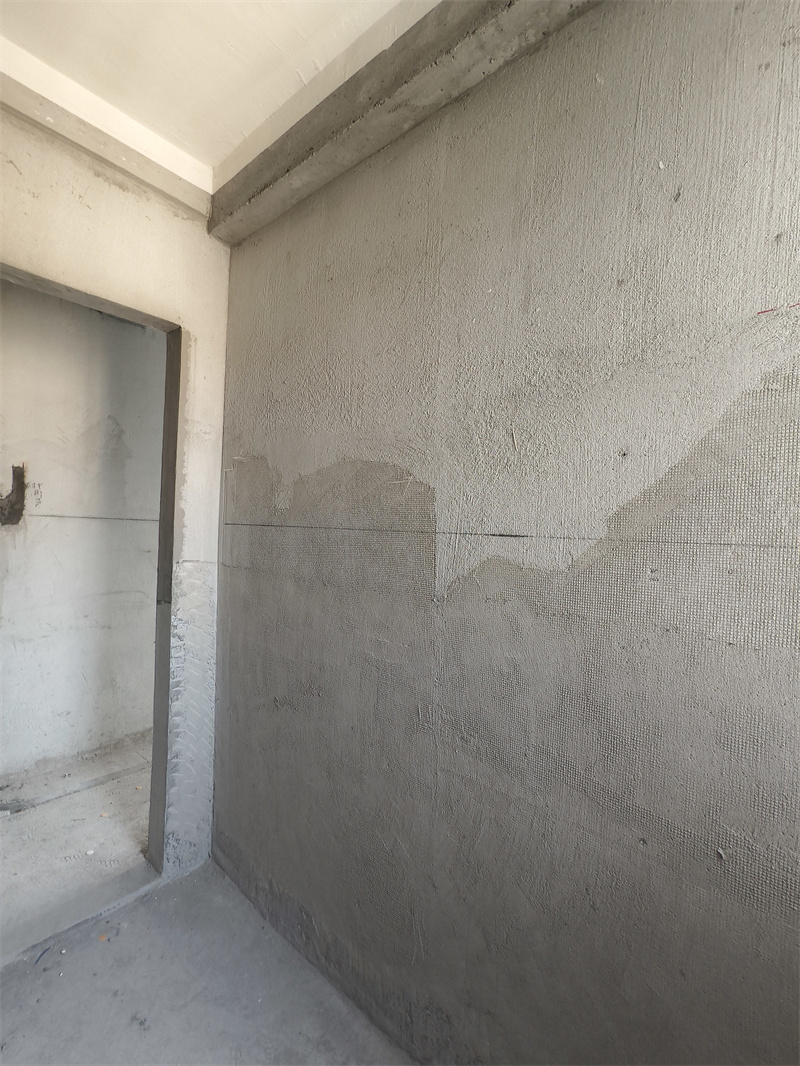

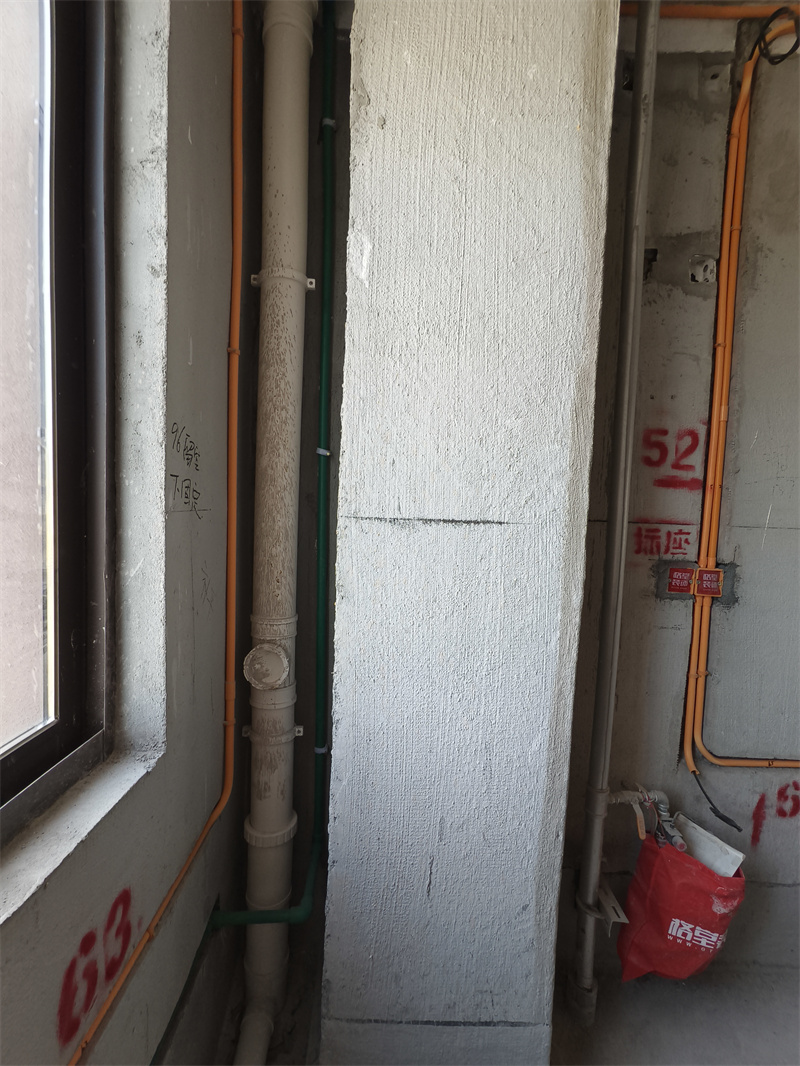

内卫对角

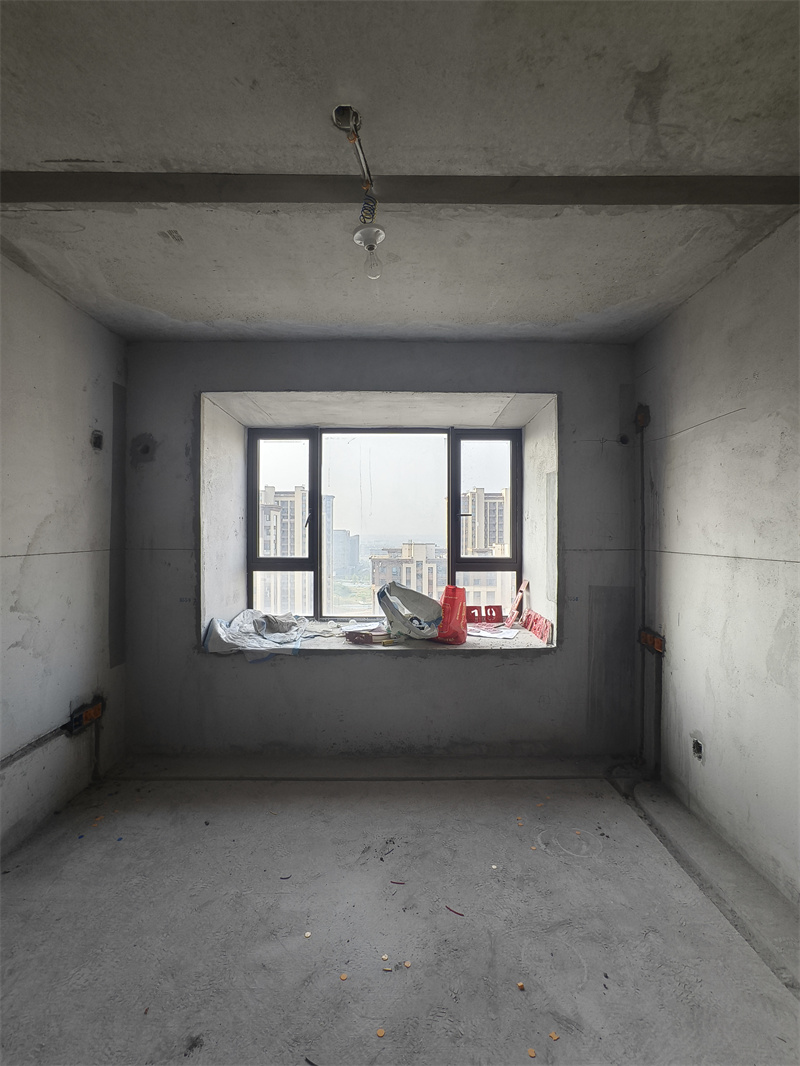

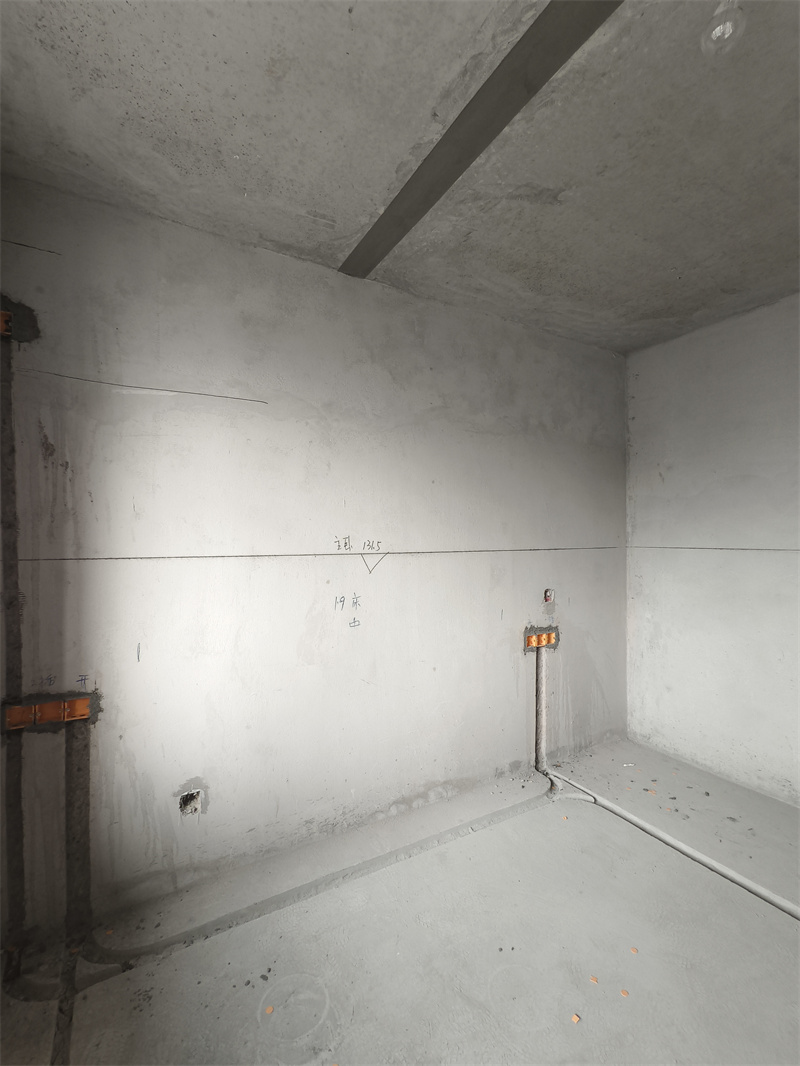

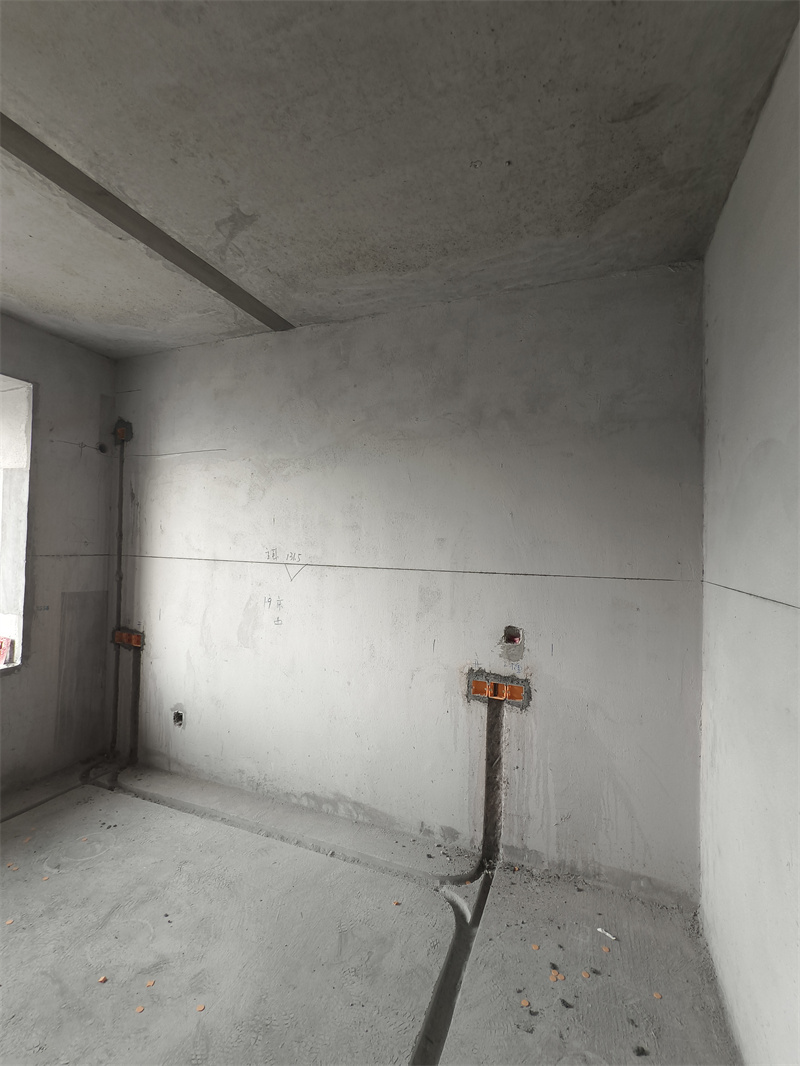

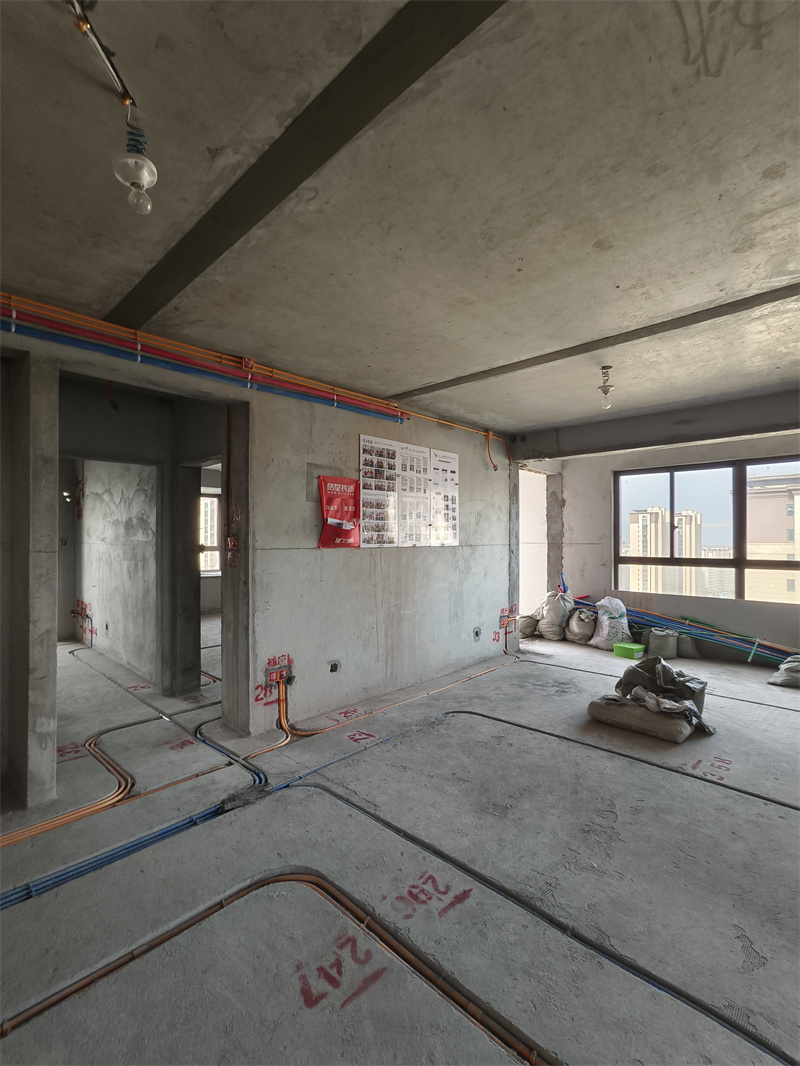

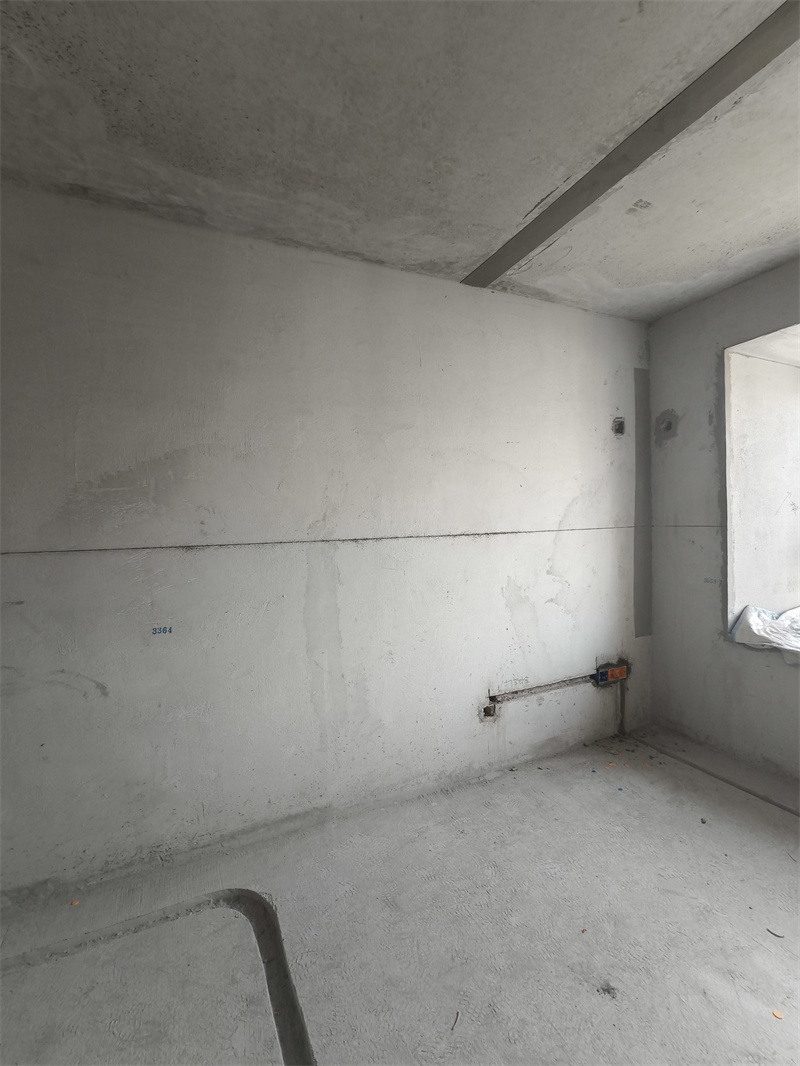

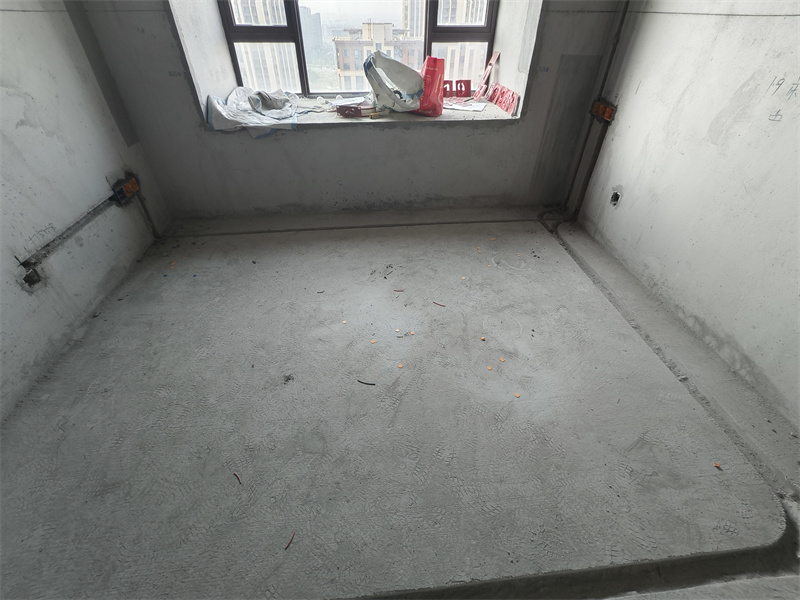

主卧

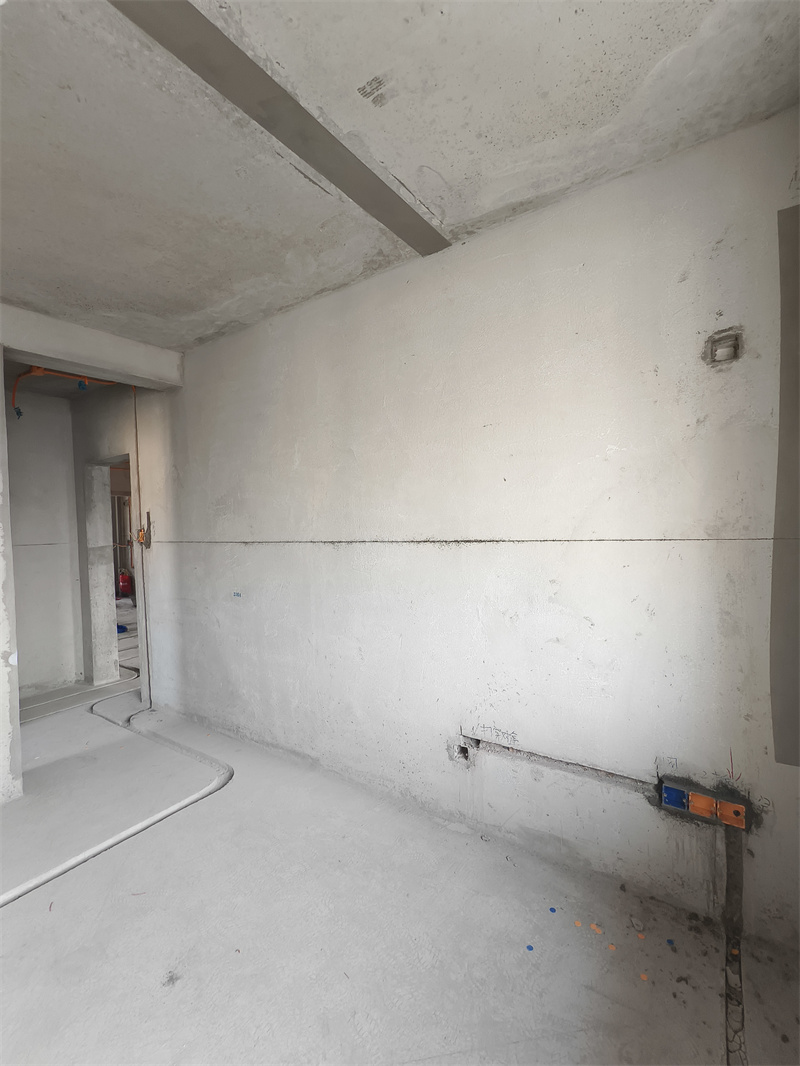

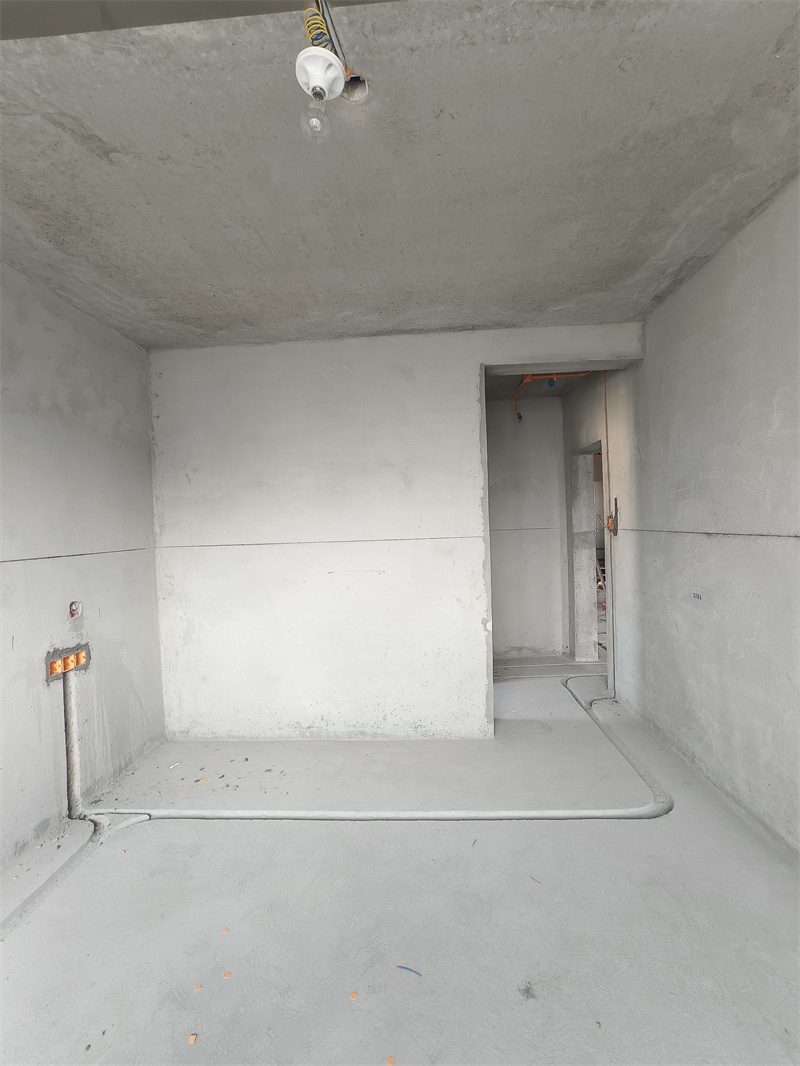

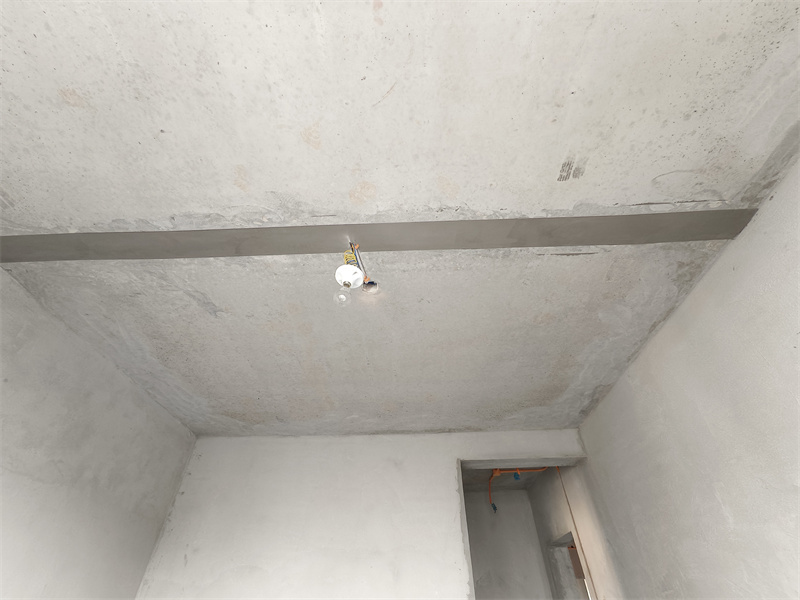

主卧对角

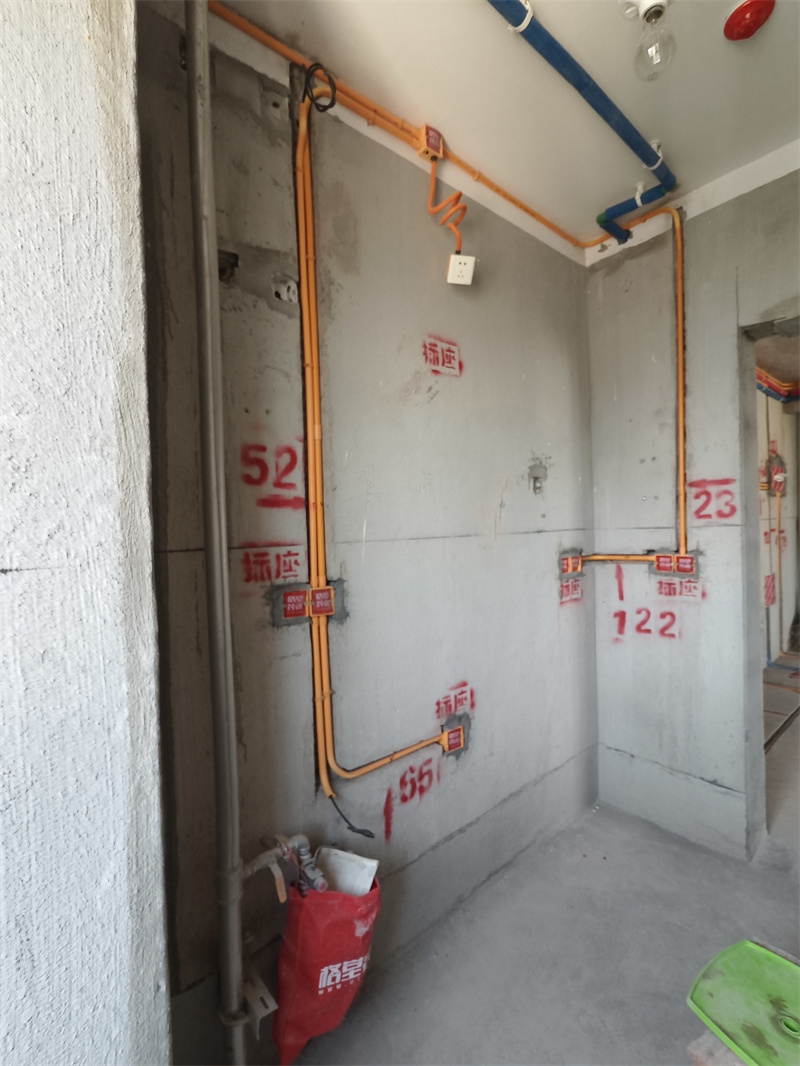

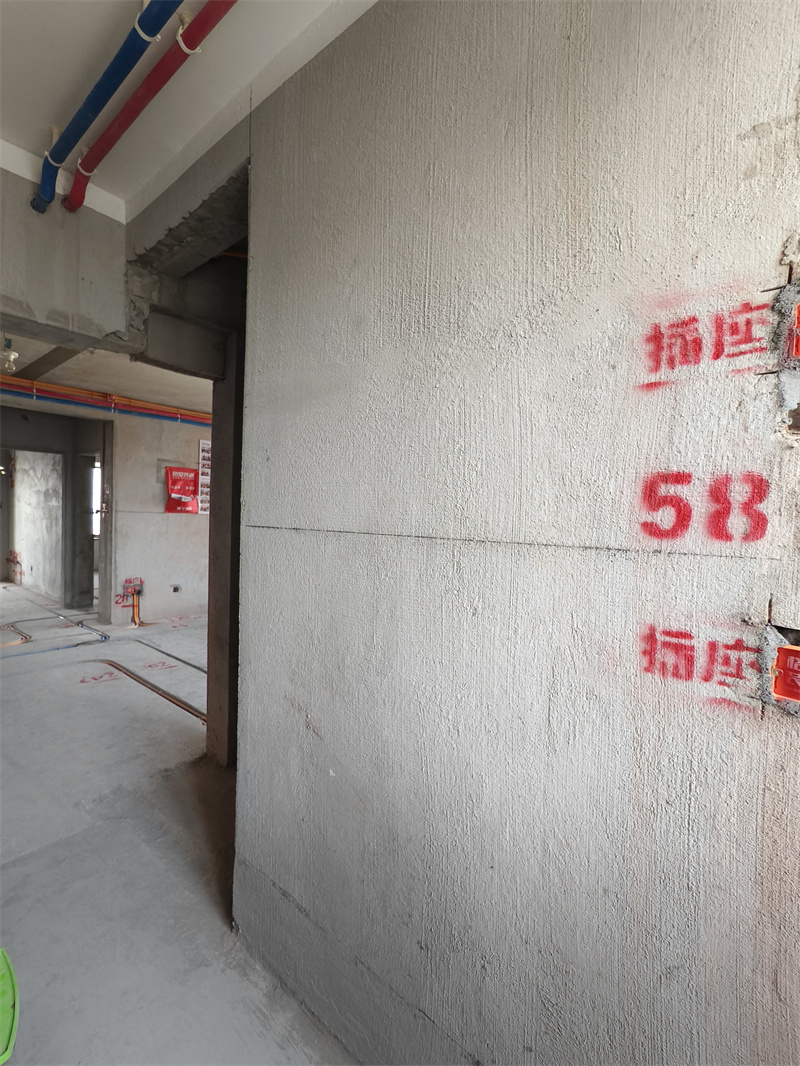

水电完工

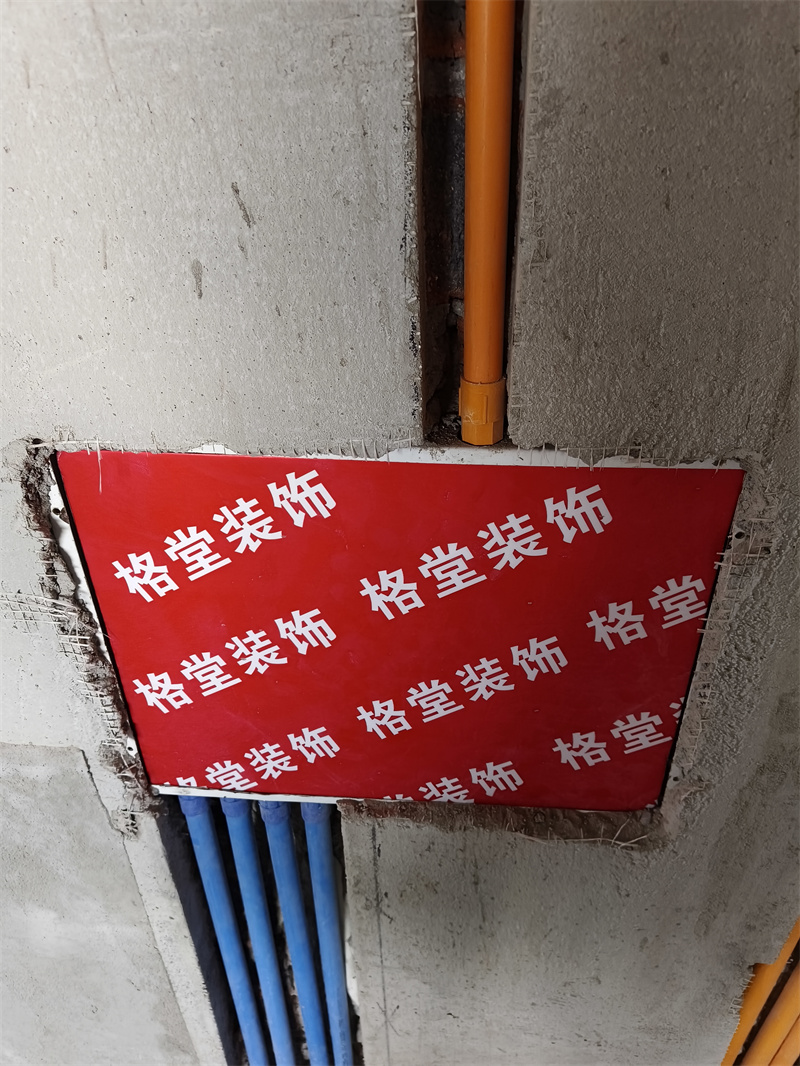

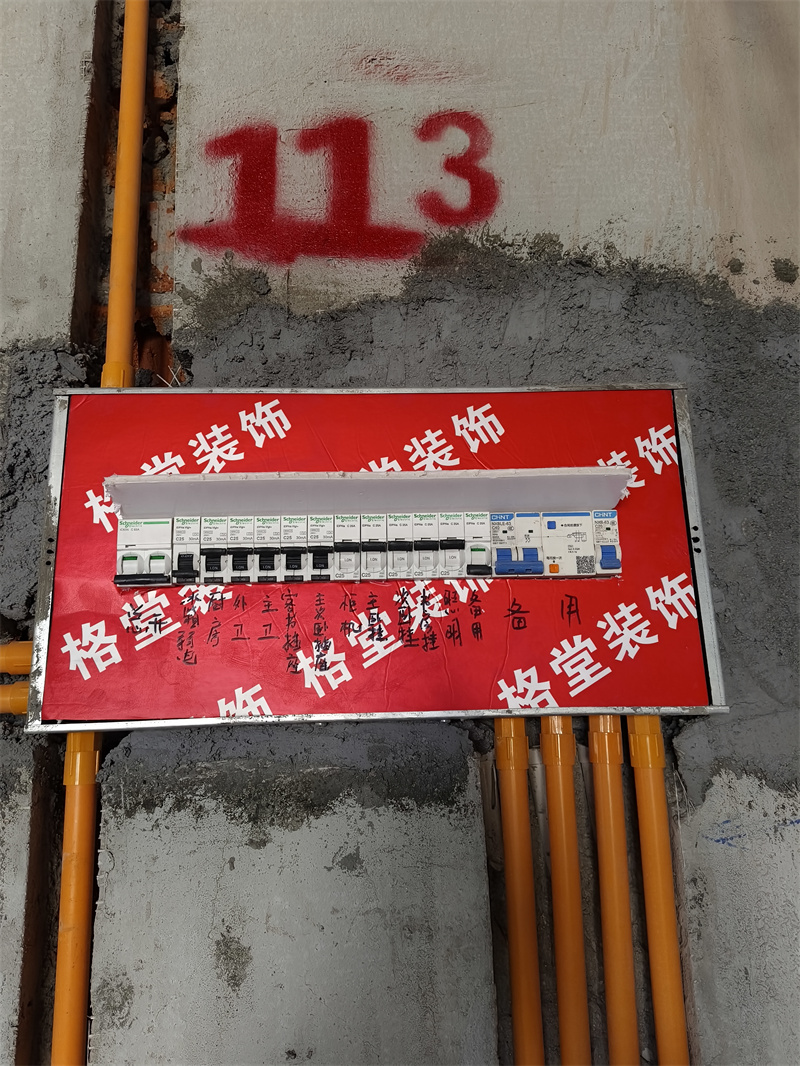

配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全。

配电箱内标明各空气开关所属功能。弱电箱内标明每条线路通向哪个房间。

电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落。

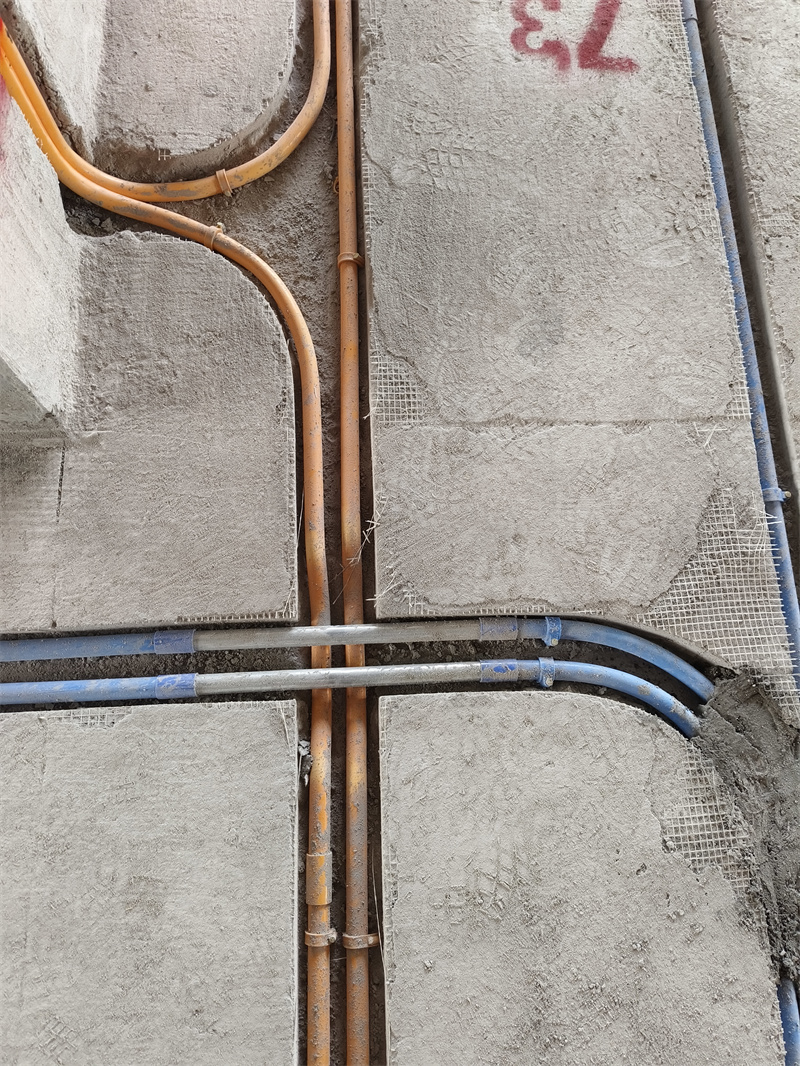

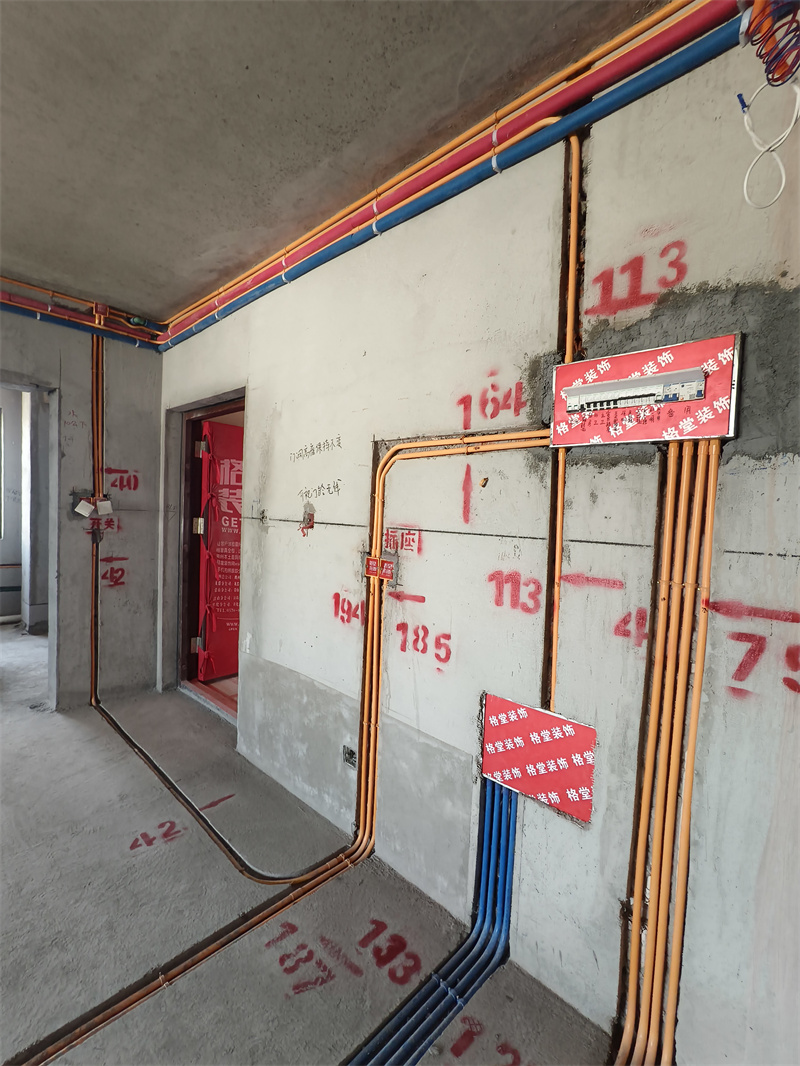

强弱电交接处用金属镀锌管交叉，防止信号干扰。

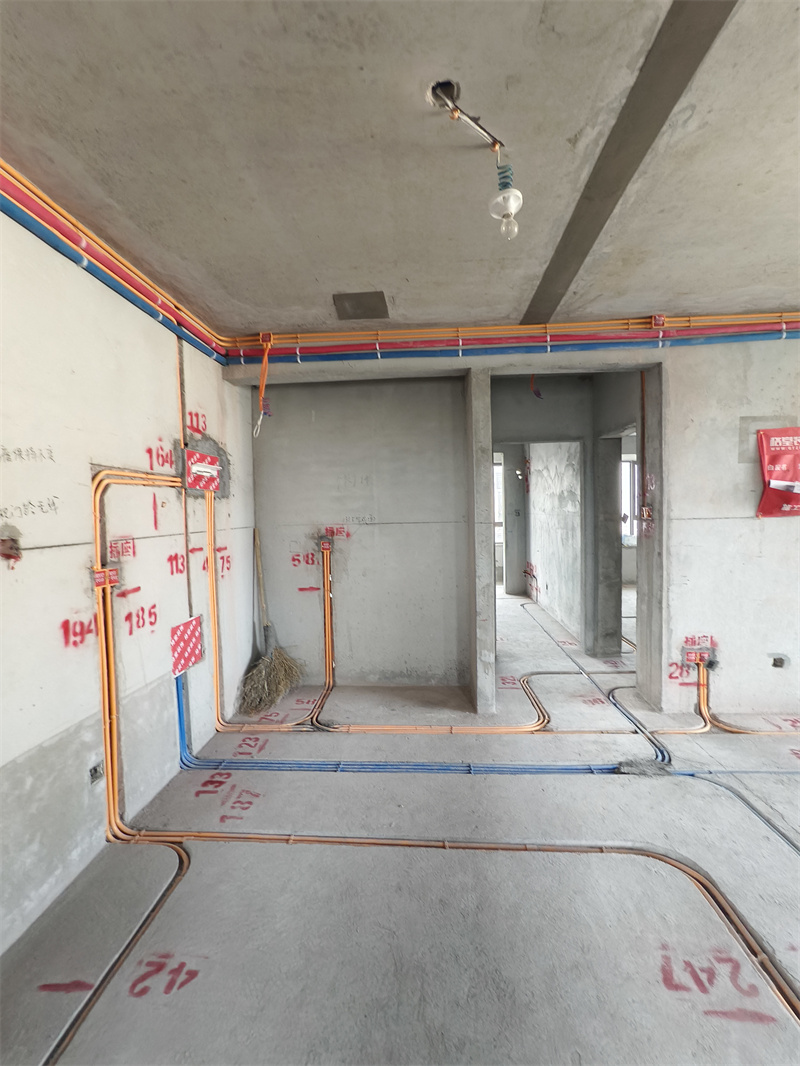

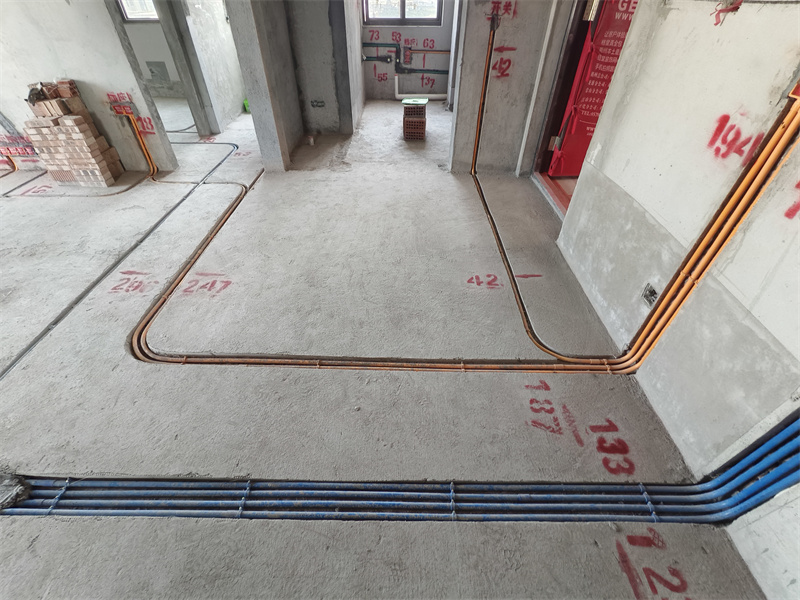

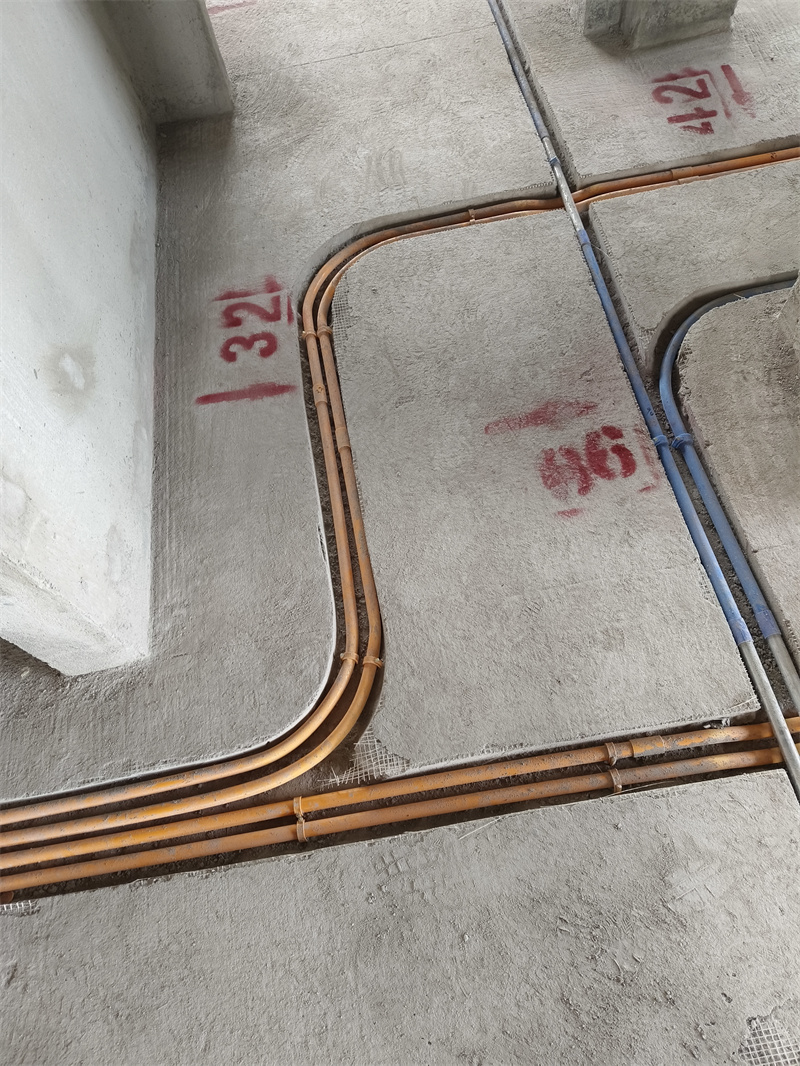

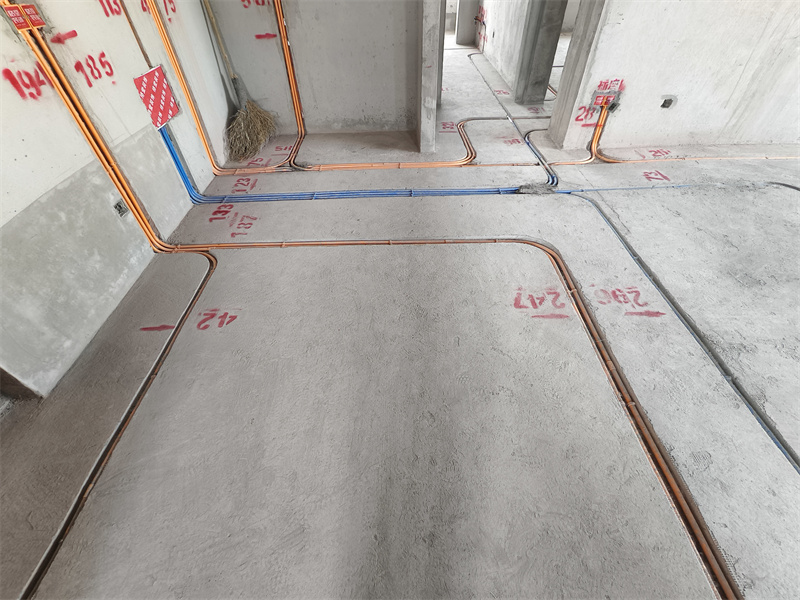

地面线管并排2根以上管卡顺钉，间隙均匀。

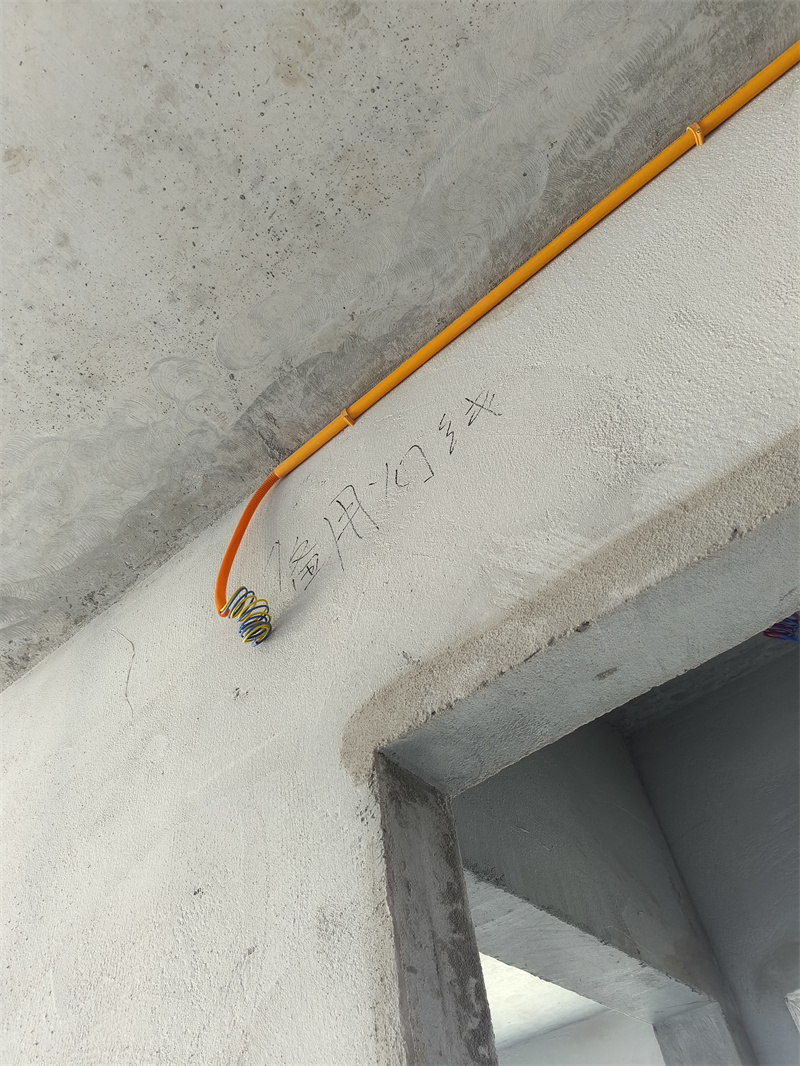

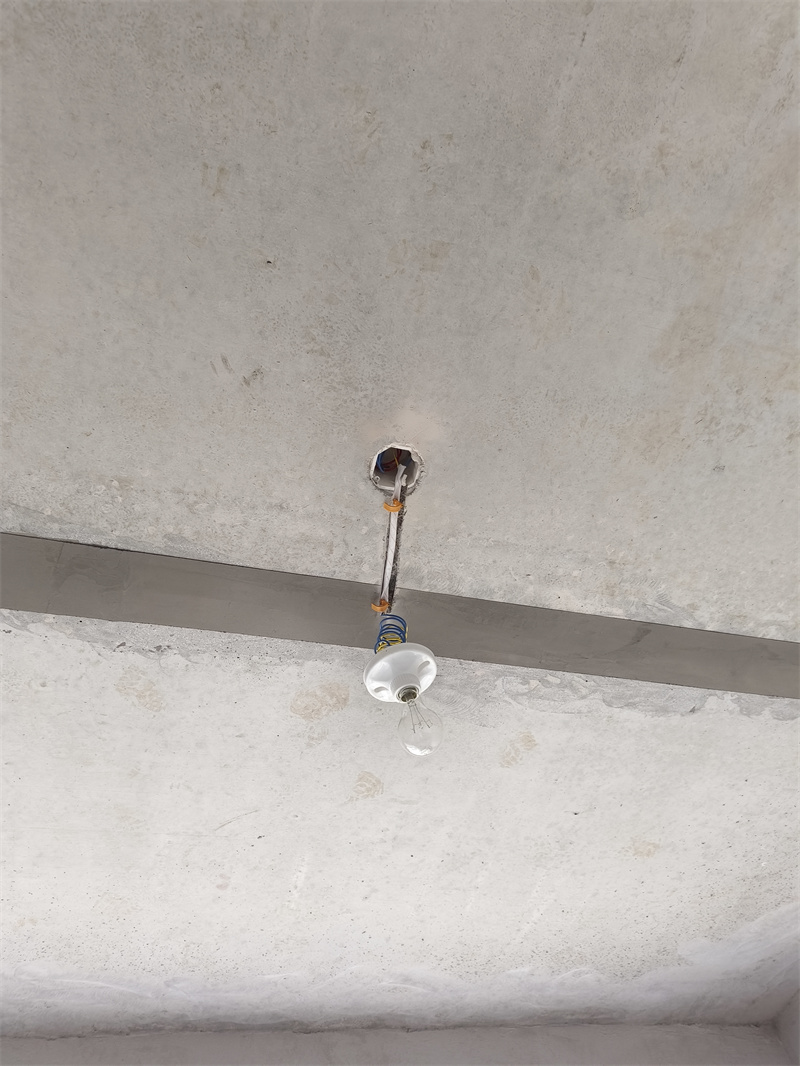

灯头线套黄腊管保护。

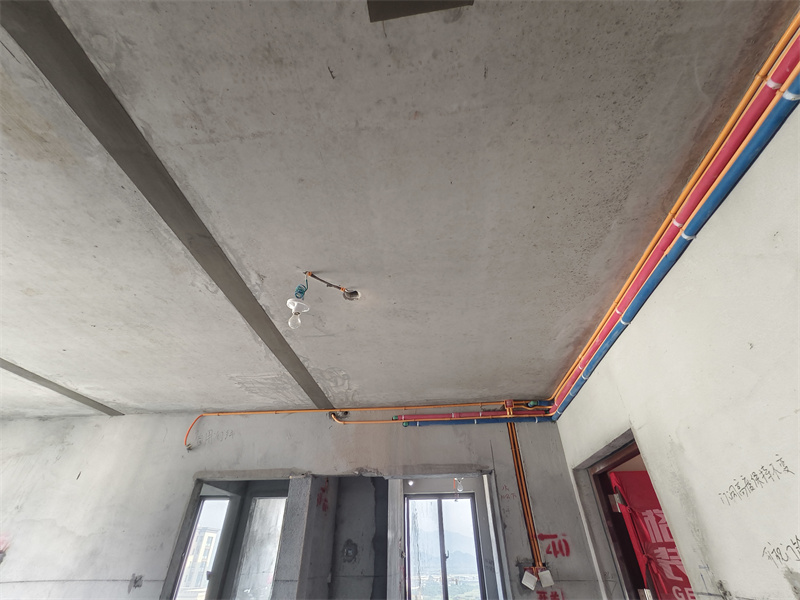

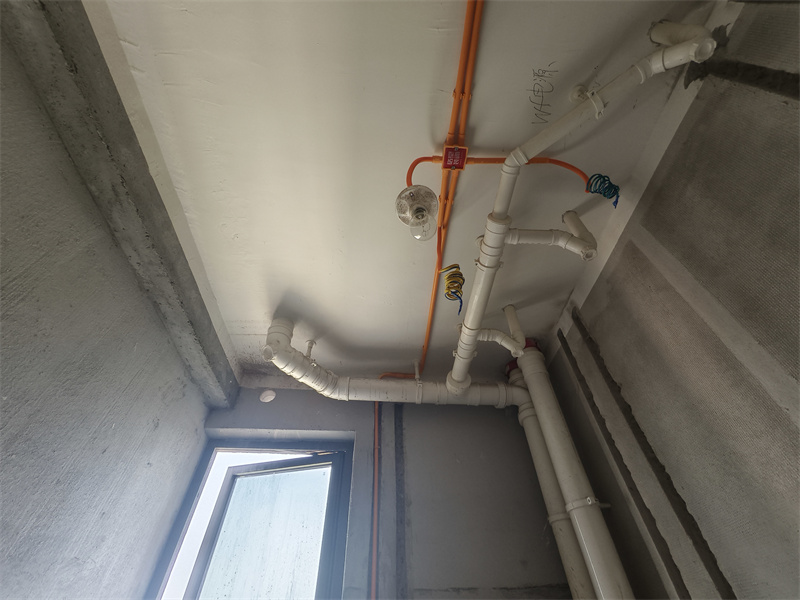

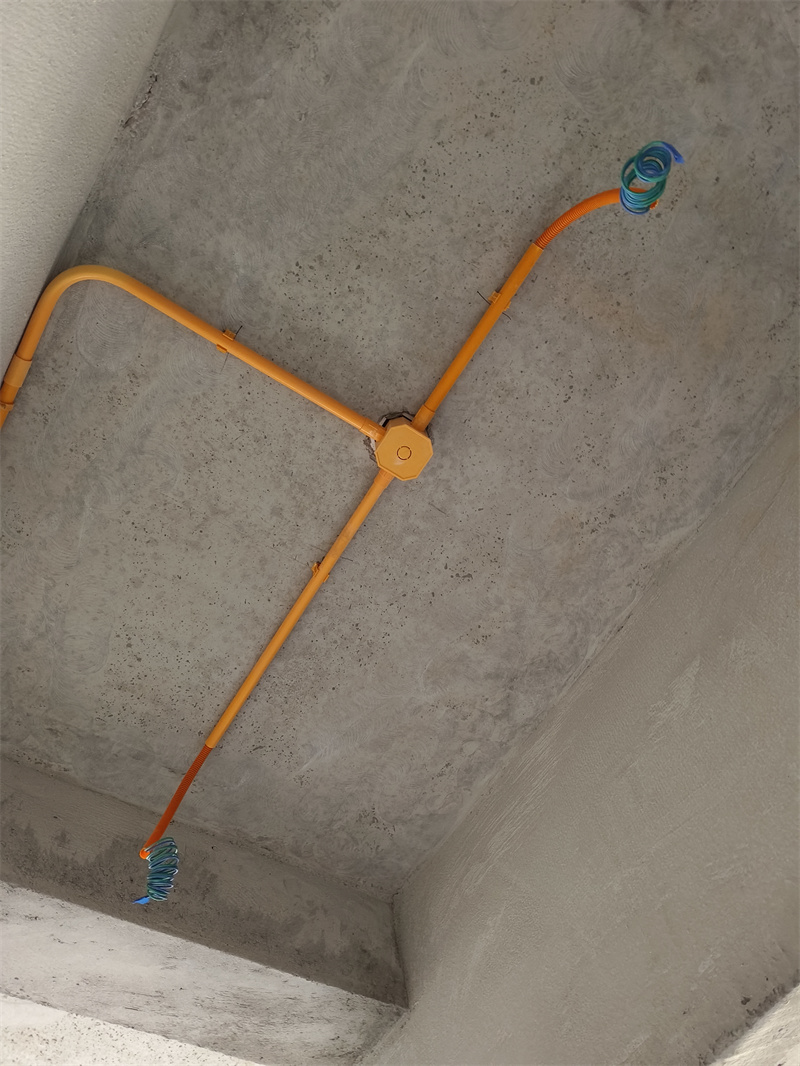

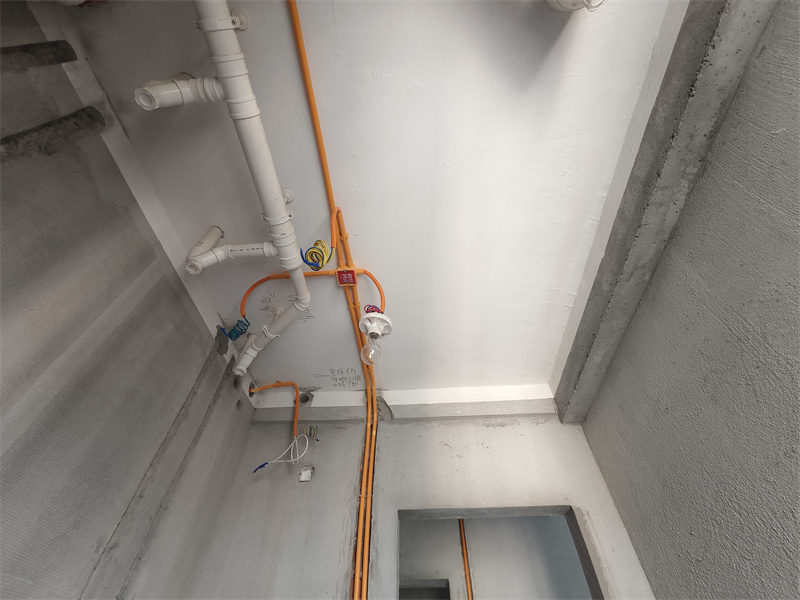

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤。

筒灯电线用波纹管保护。

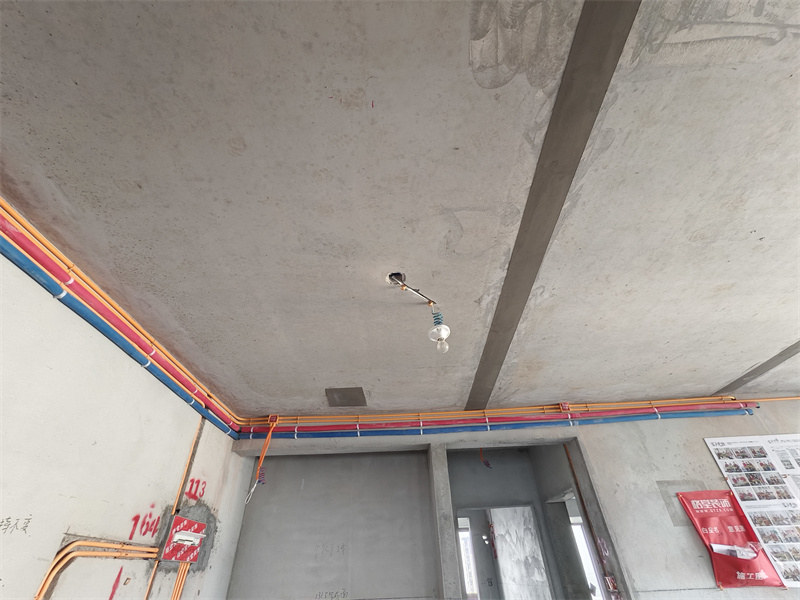

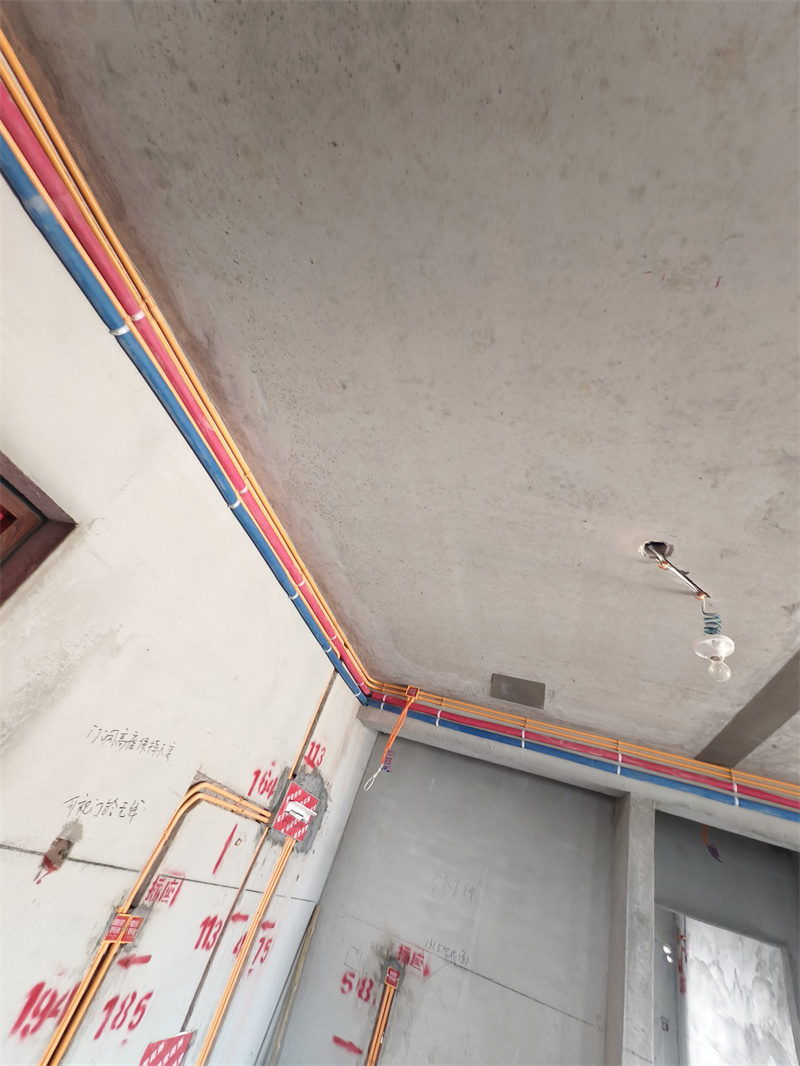

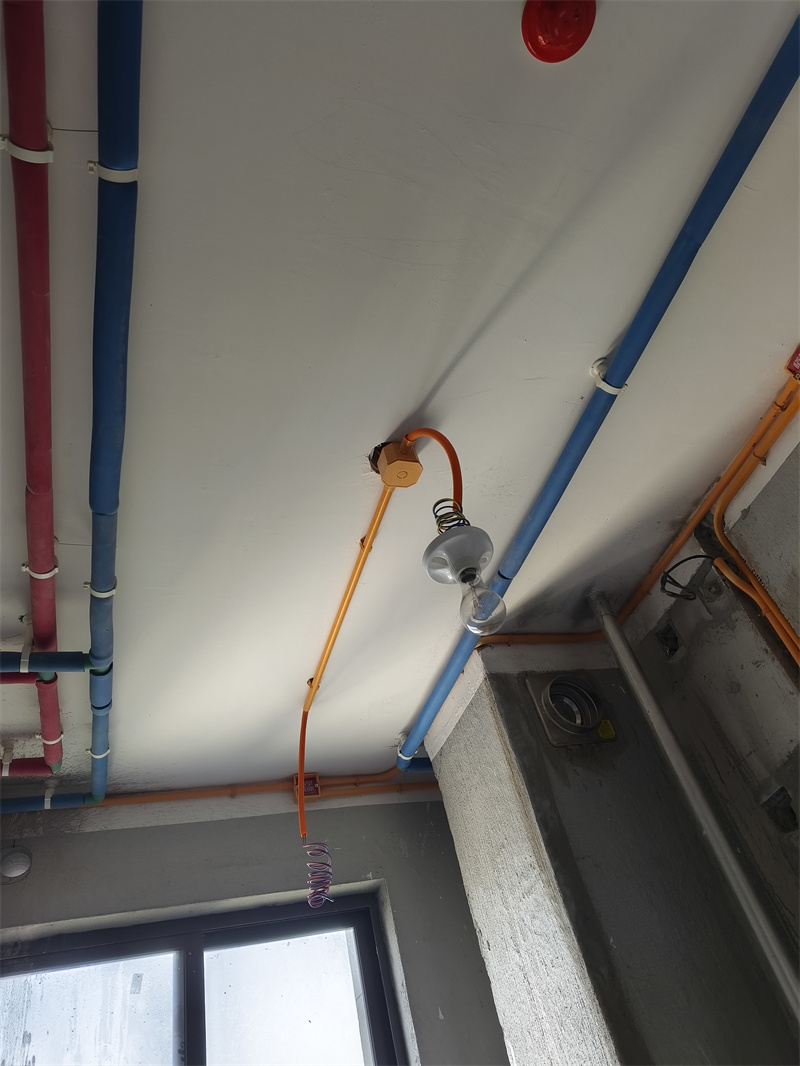

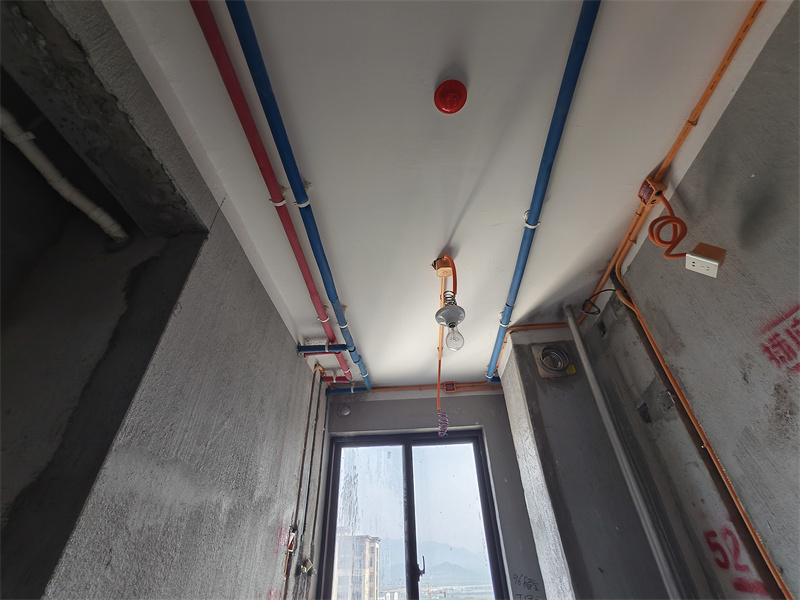

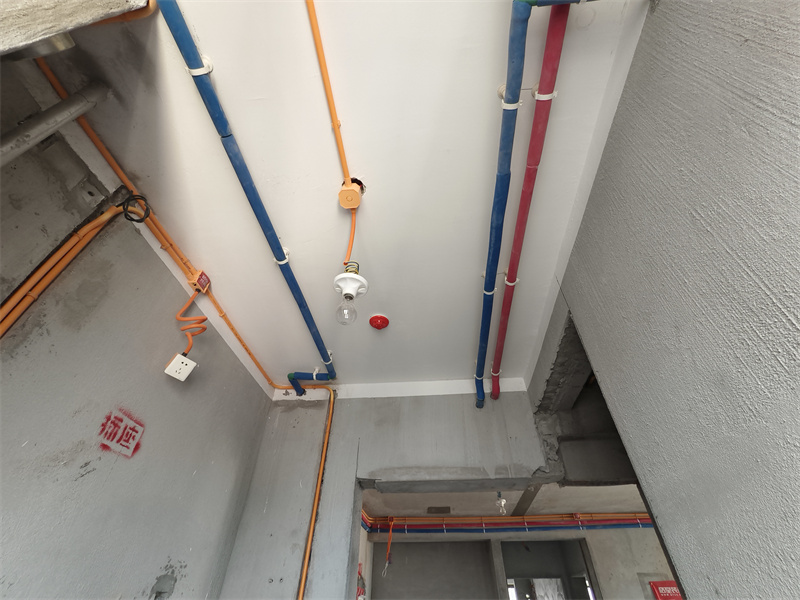

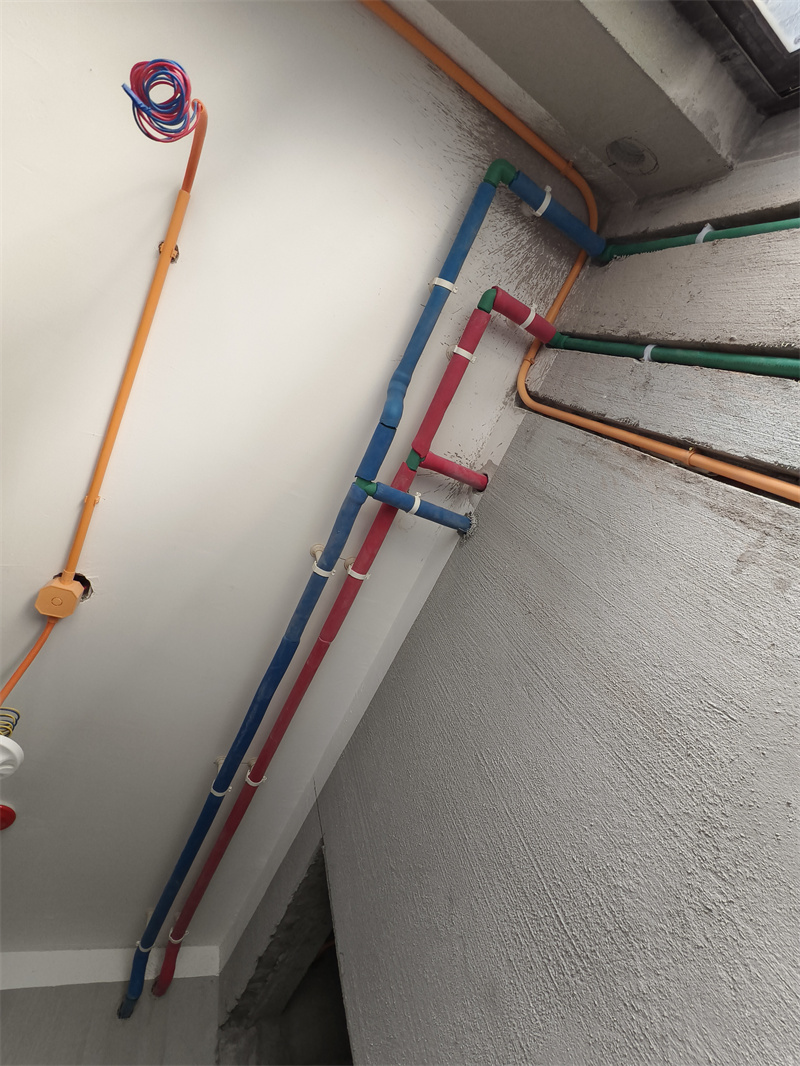

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，冷水用蓝色保温棉，热水用红色保温棉。

水管吊卡间距在80公分以内，转角处必须要有吊卡，工艺非常规范！

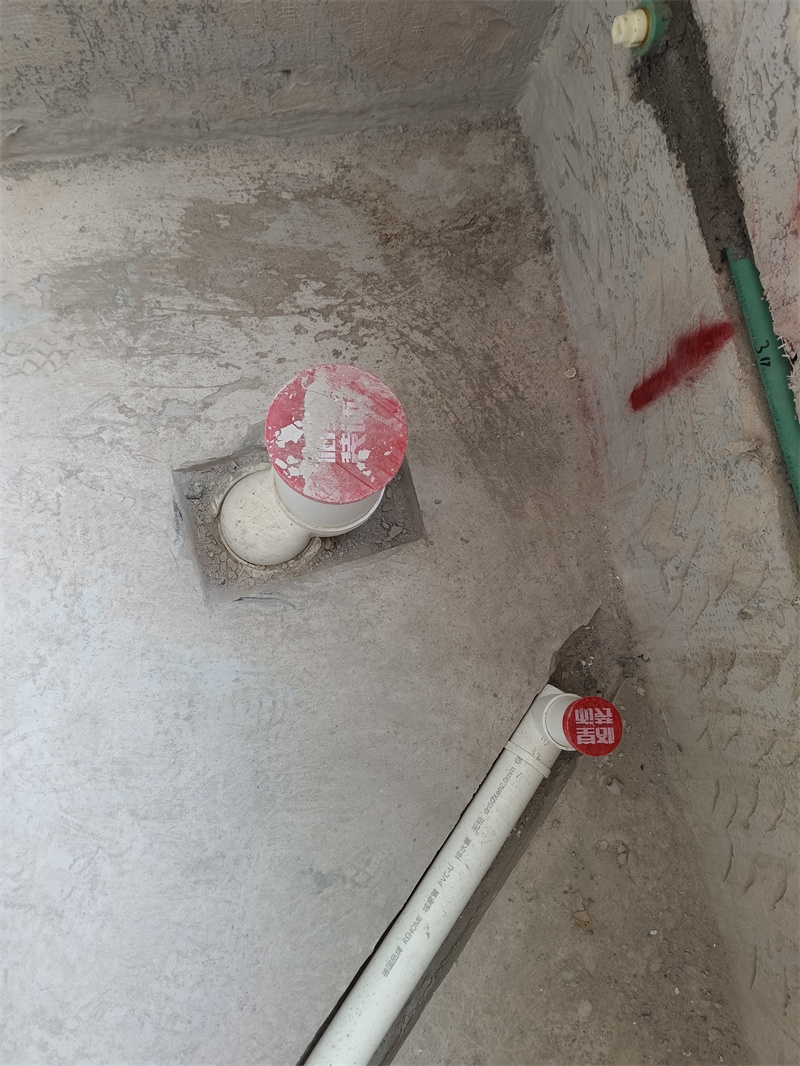

下水管用格堂专用保护盖保护，防止砂石堵塞管道。

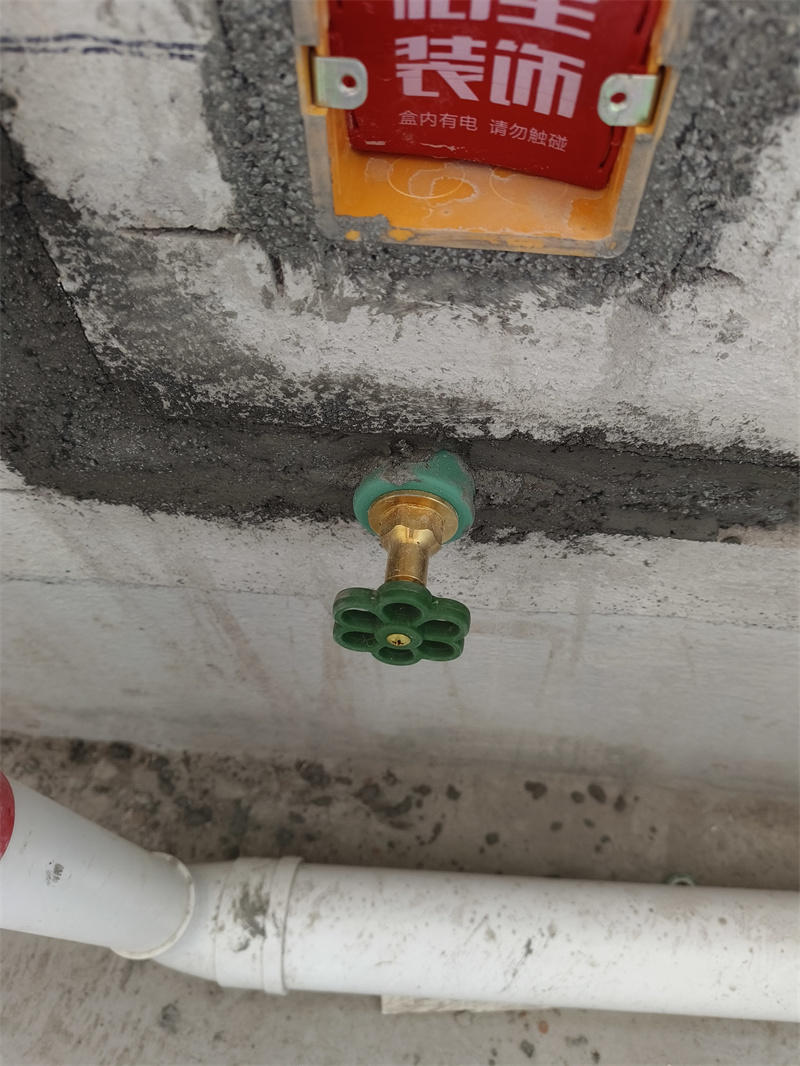

每户水管进水部位室内加进水总阀，采用暗埋做法。

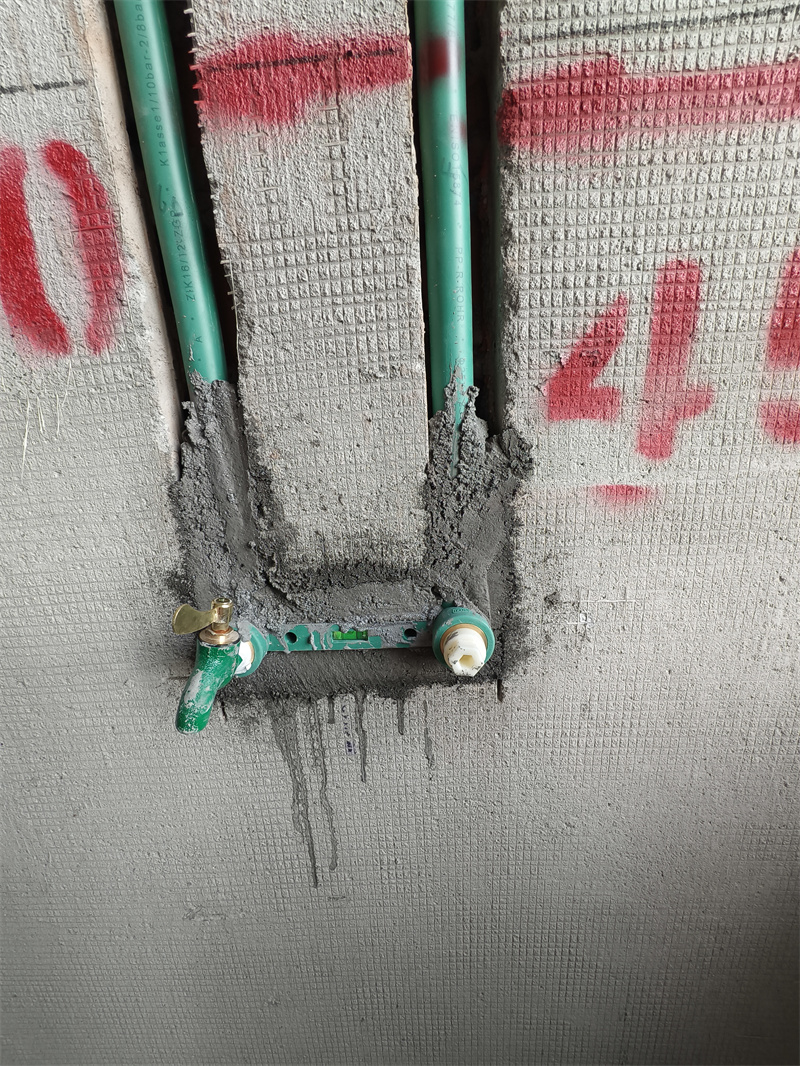

双联、暗藏龙头检查平整、垂直度

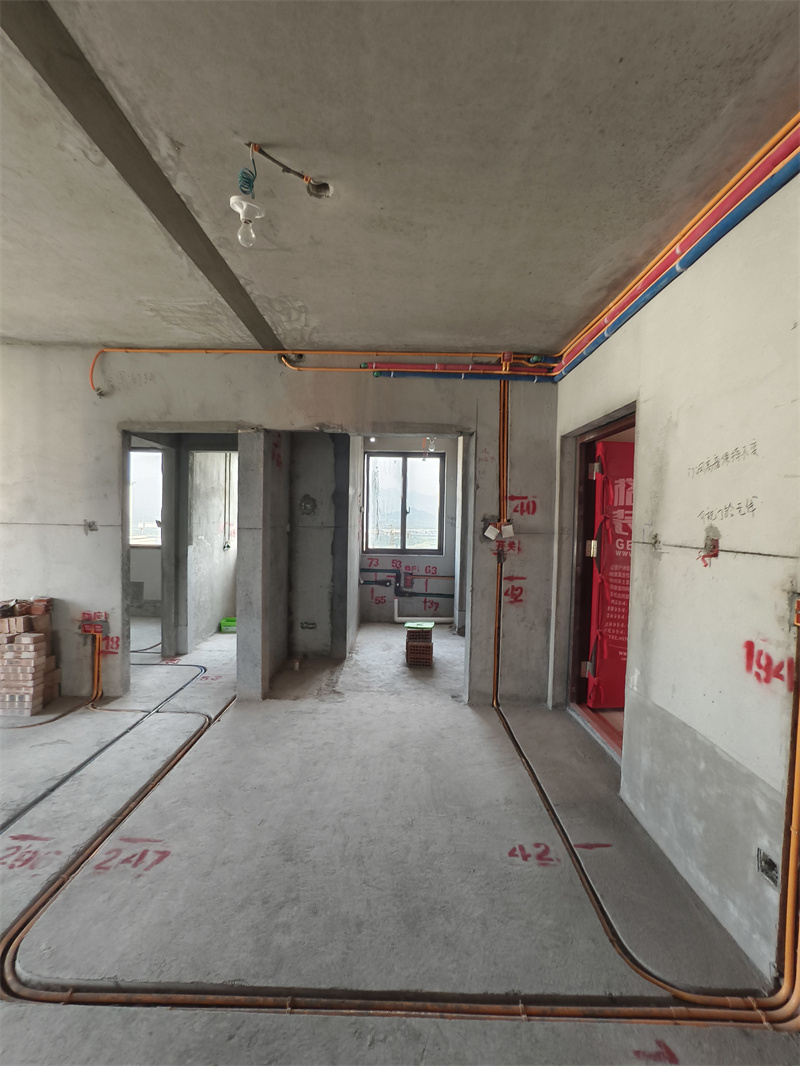

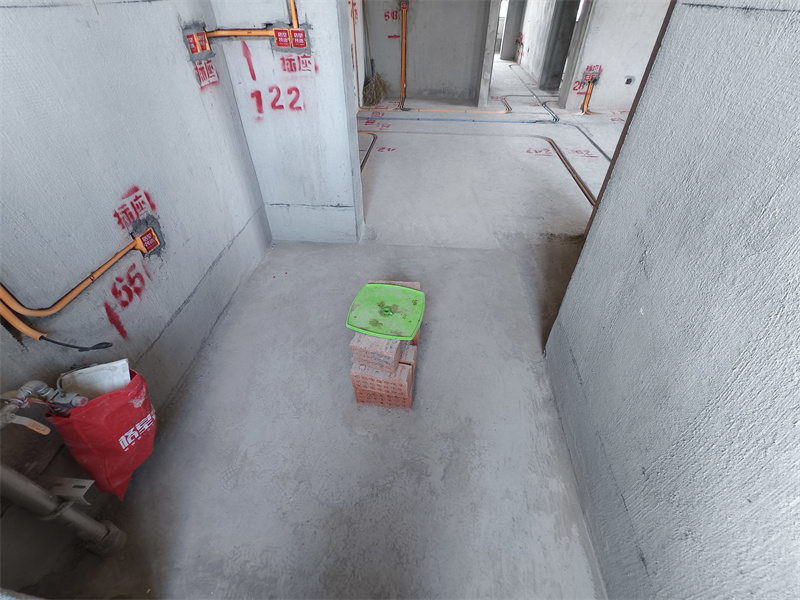

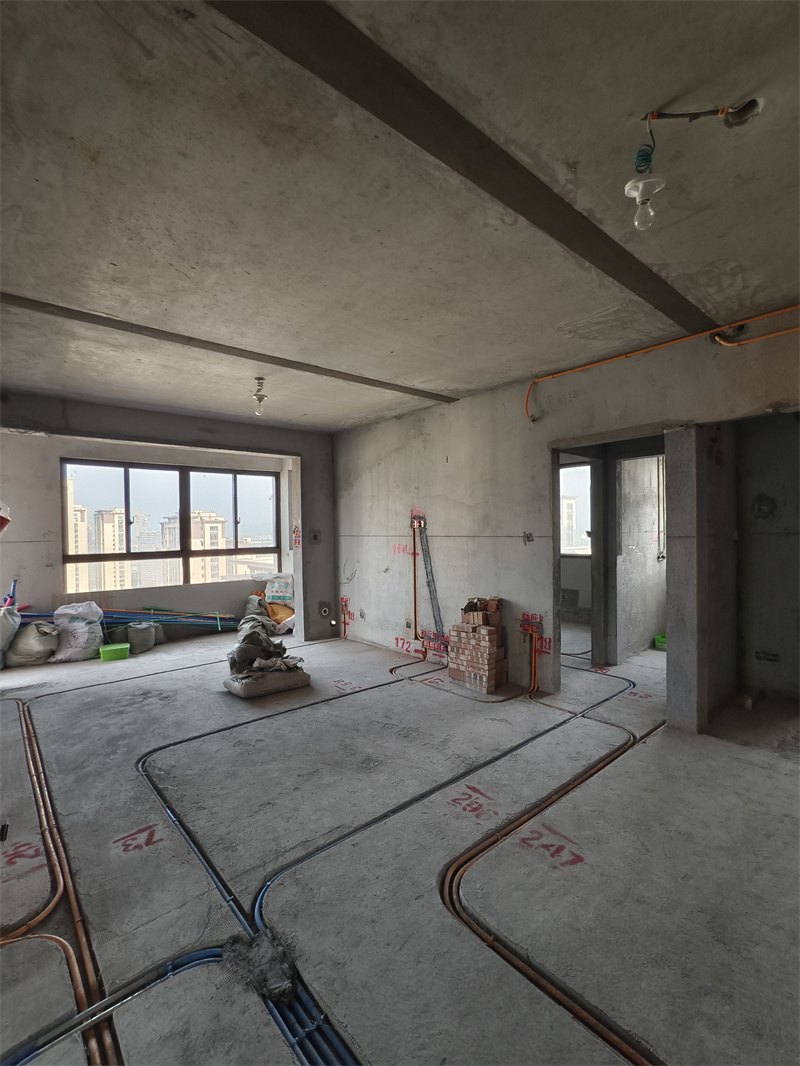

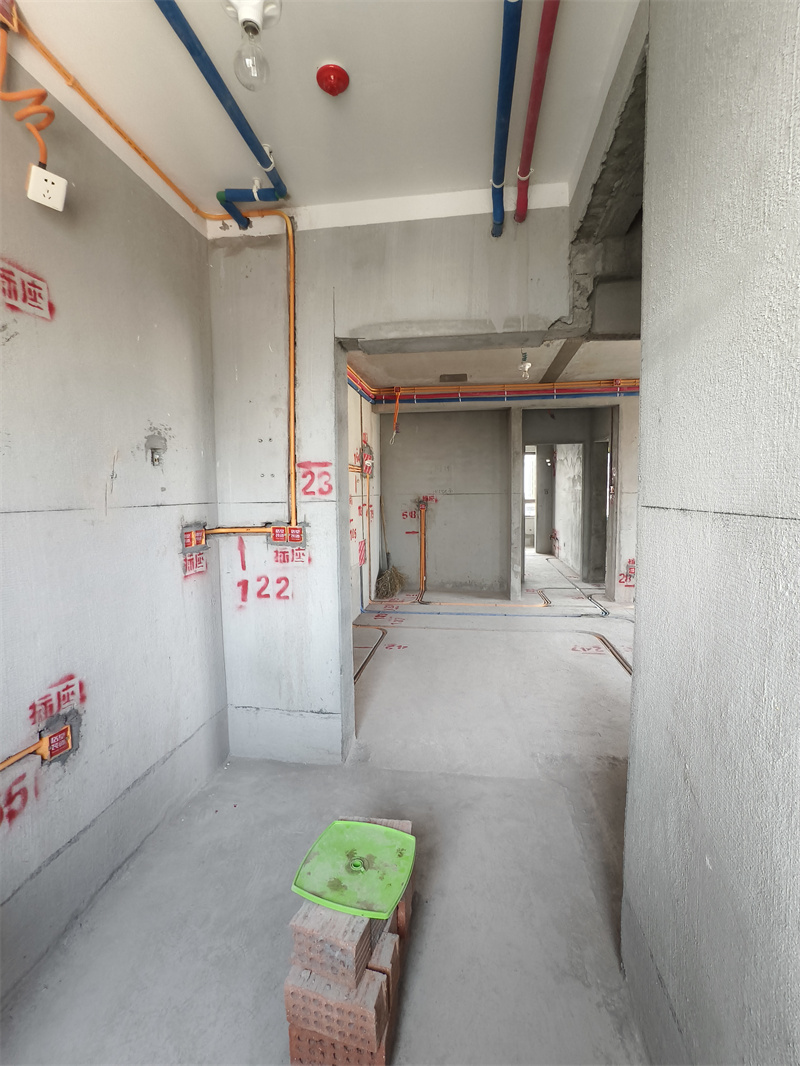

餐厅水电完工图

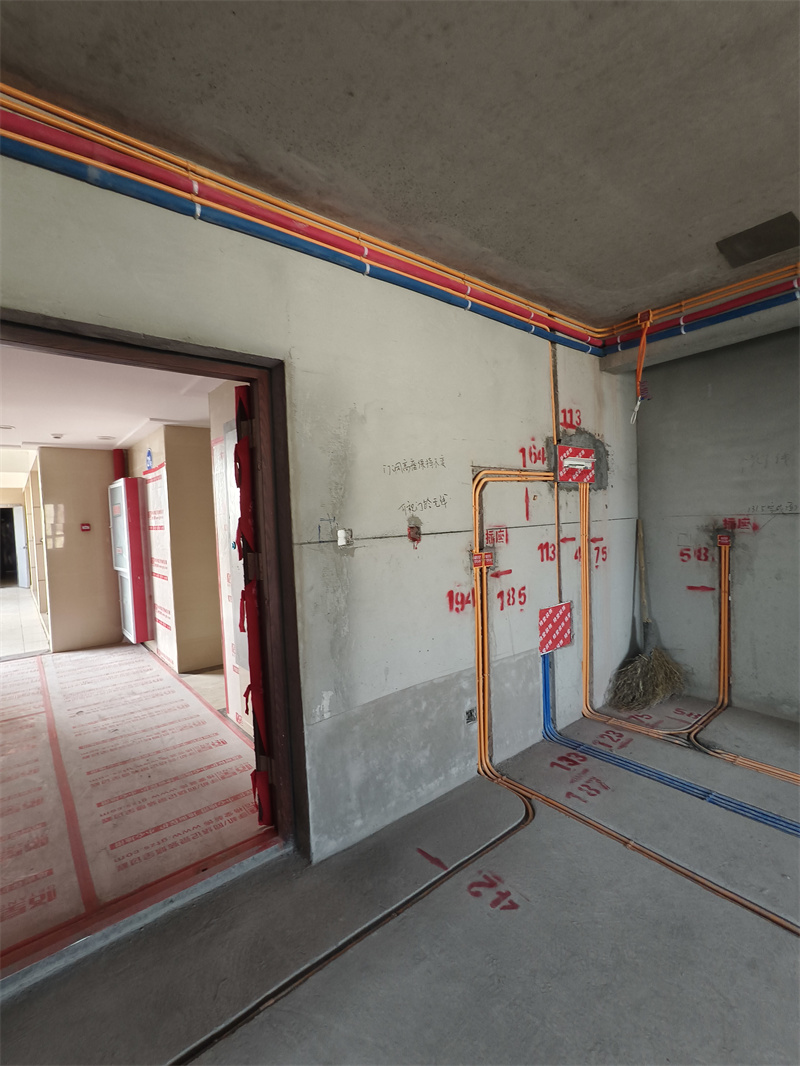

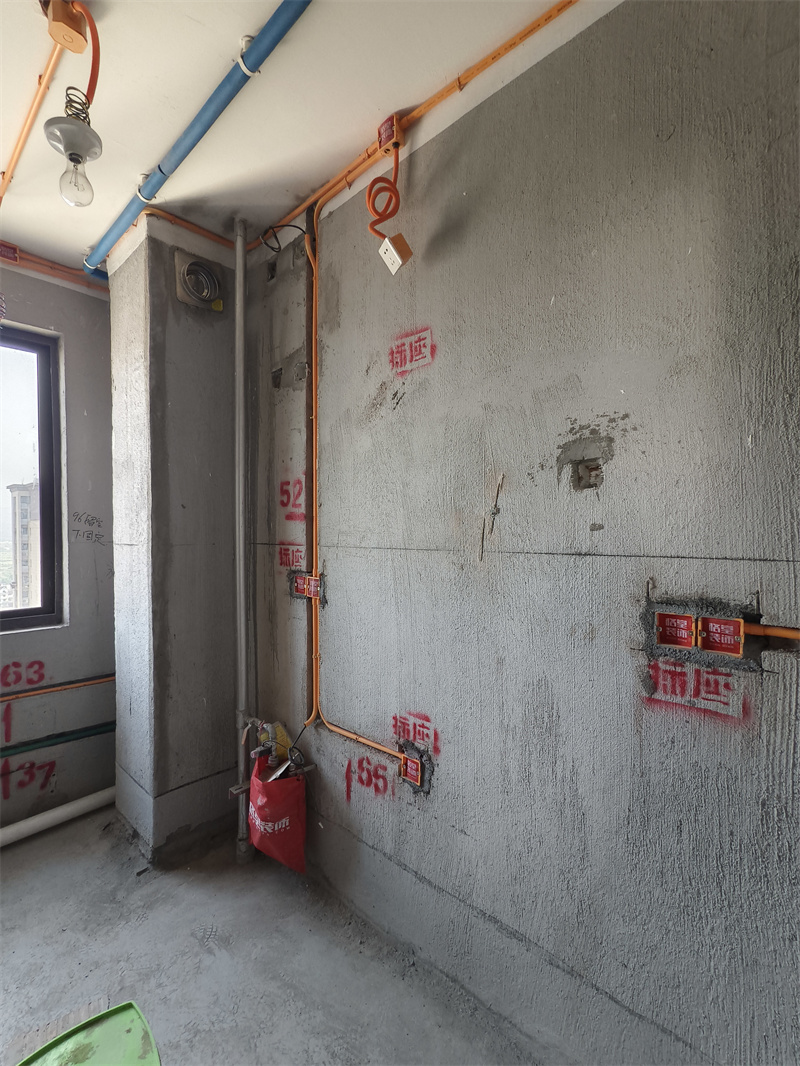

餐厅对角水电完工图

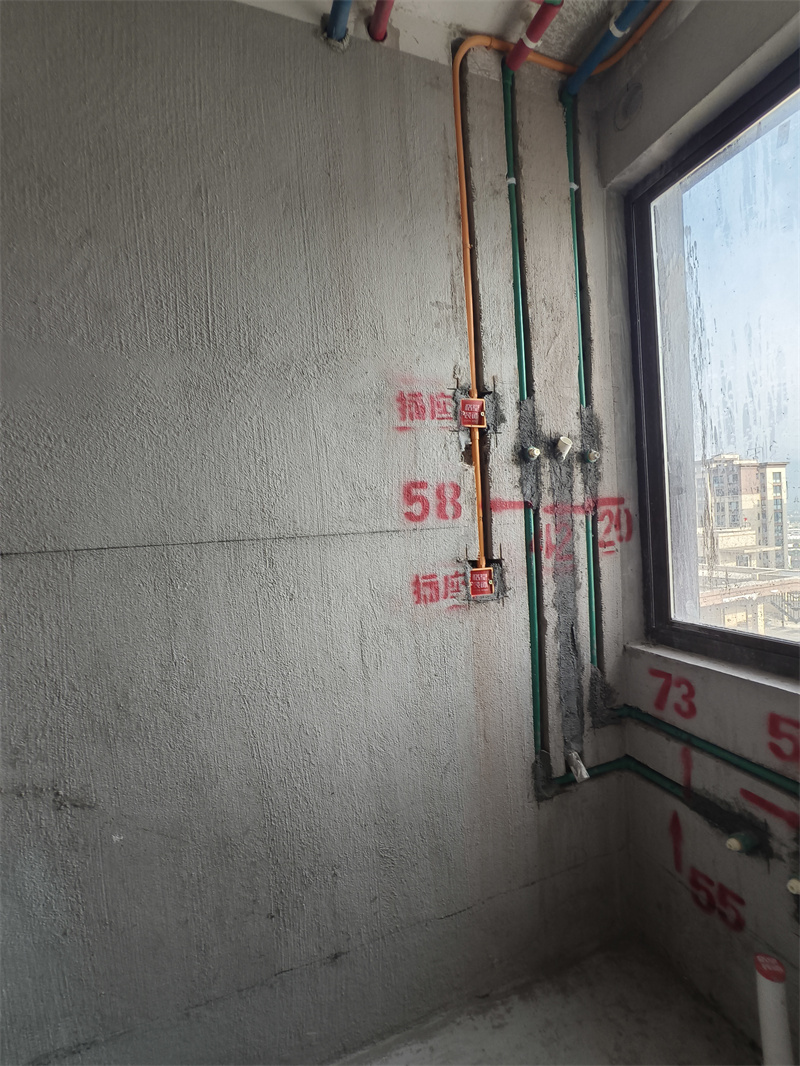

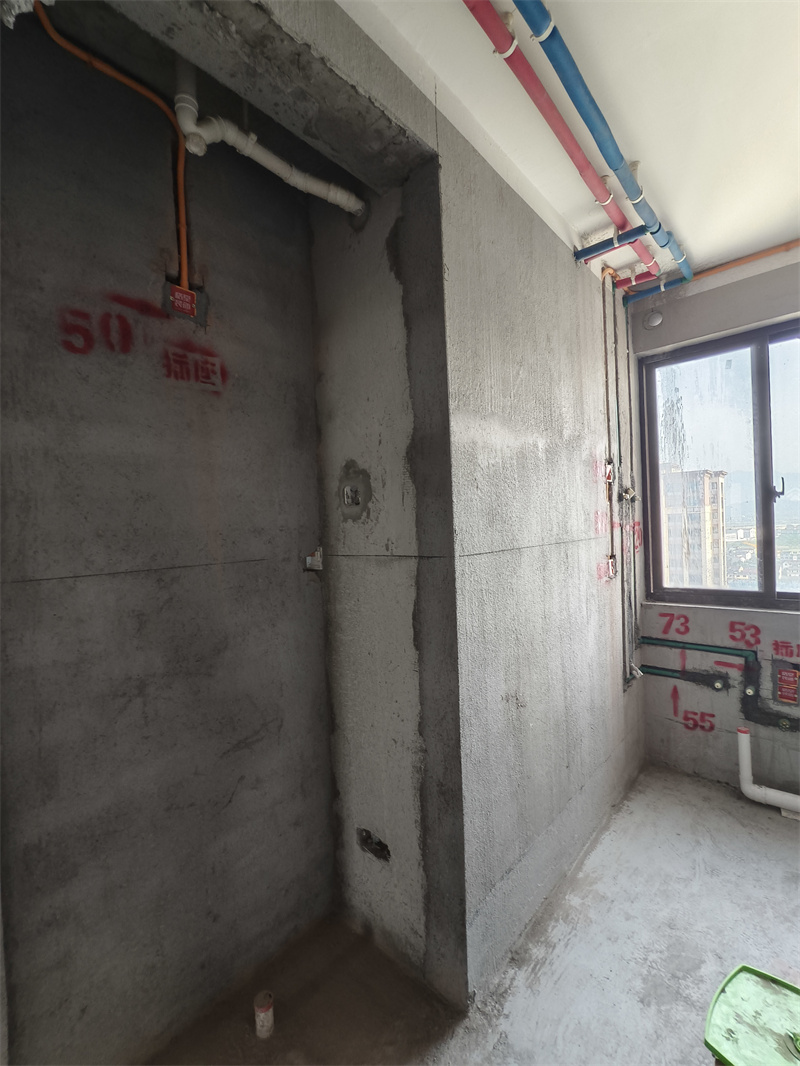

厨房水电完工图

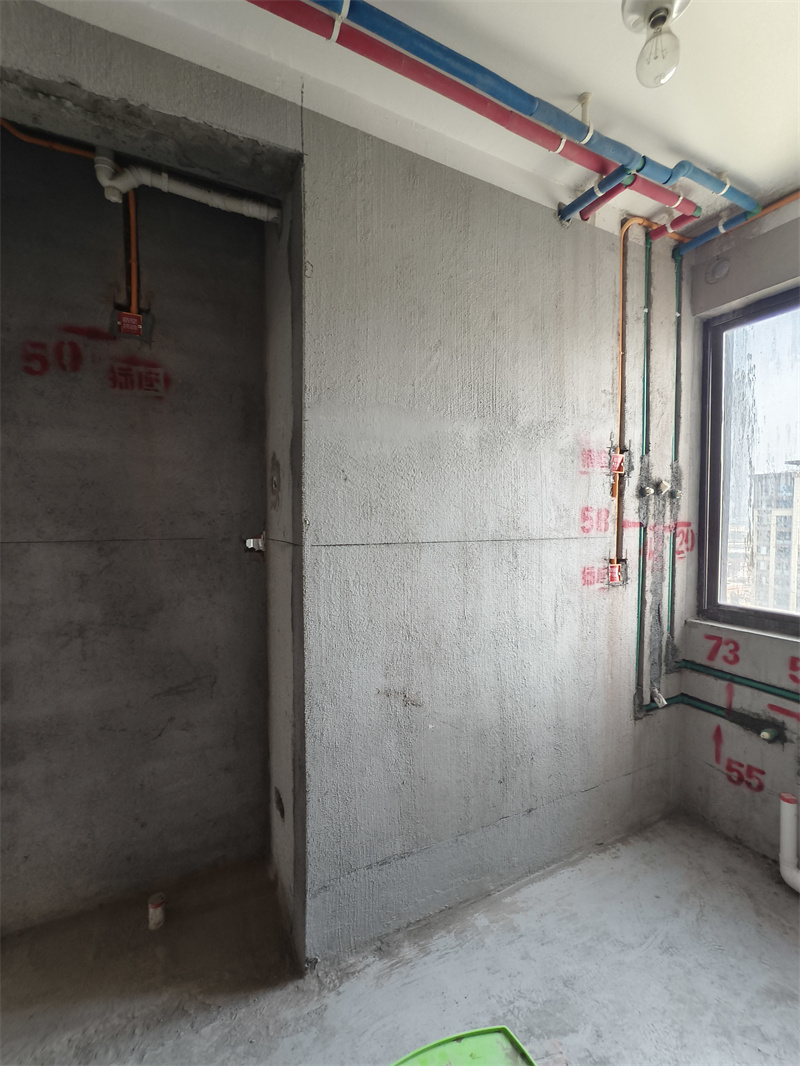

厨房对角水电完工图
