金茂府4-2-100#106㎡奶油风——治愈系小家

发表于 2025-4-26 20:55:28

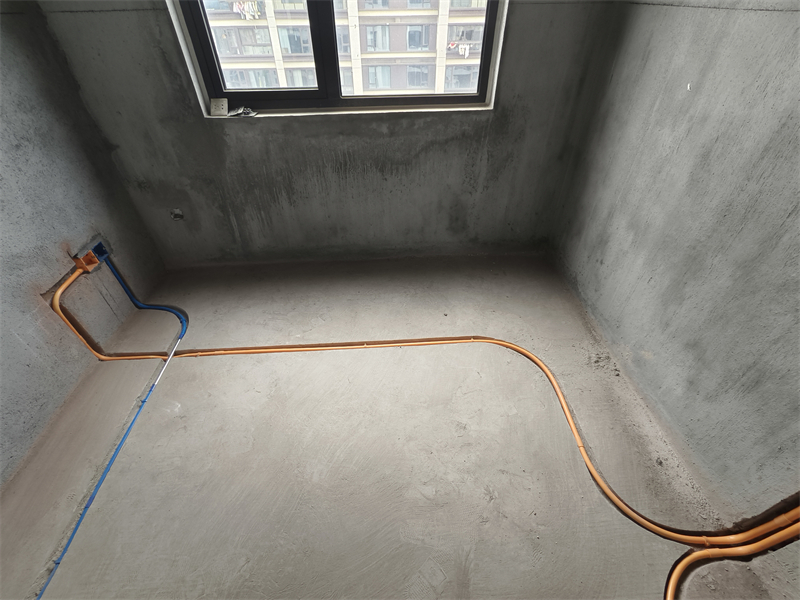

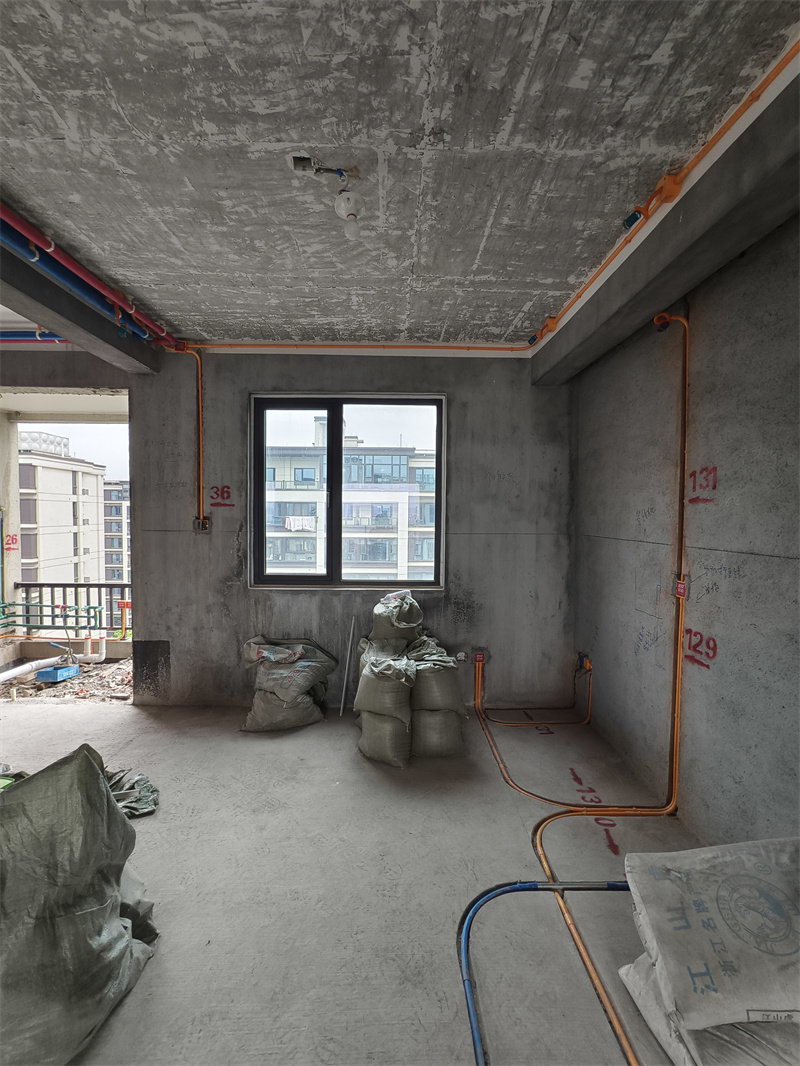

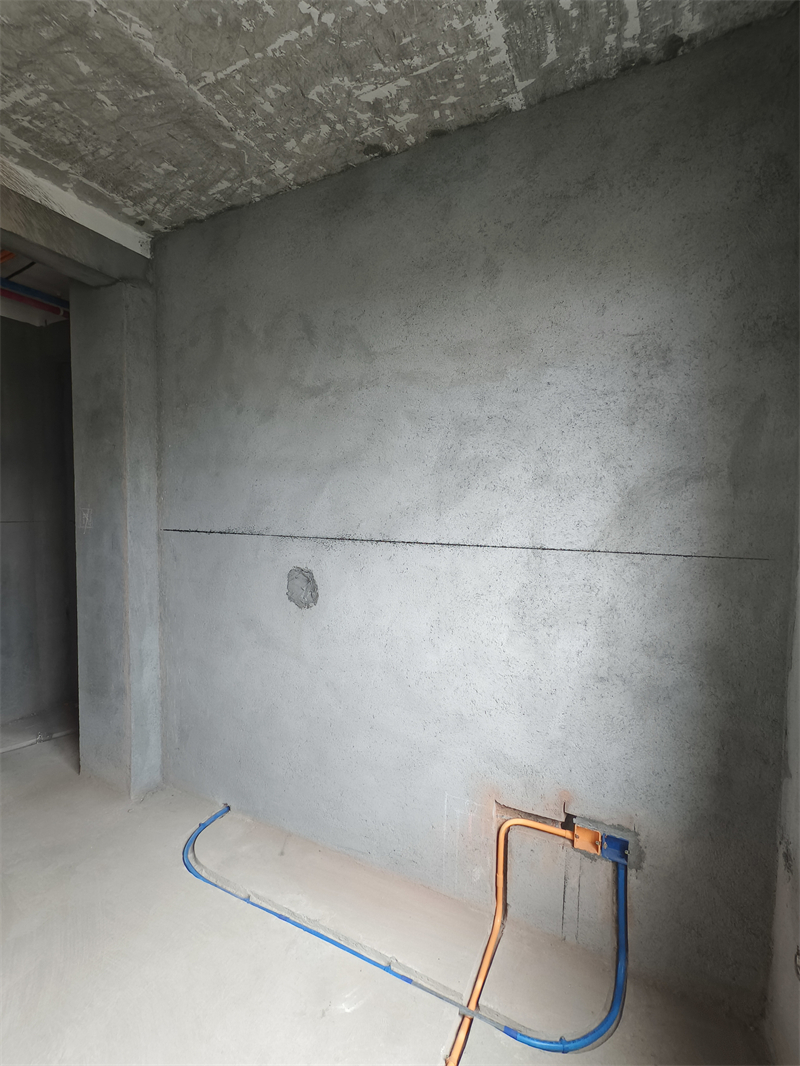

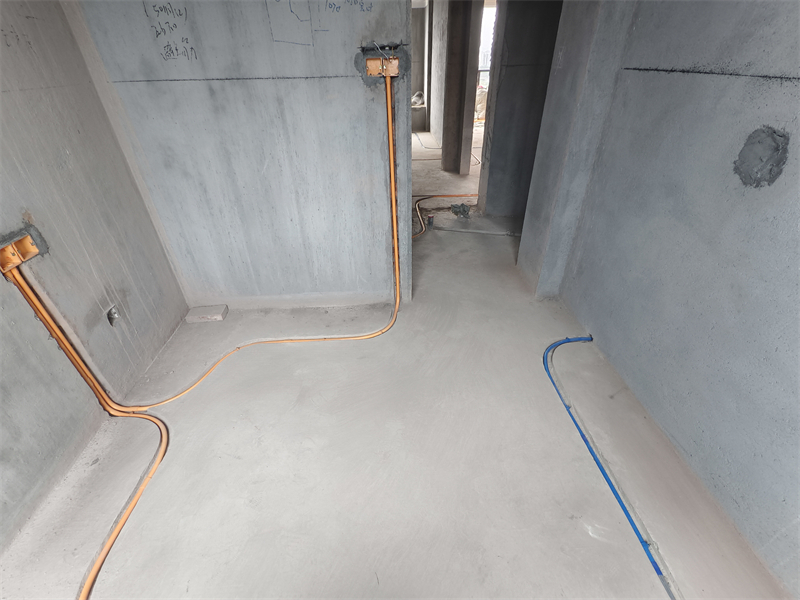

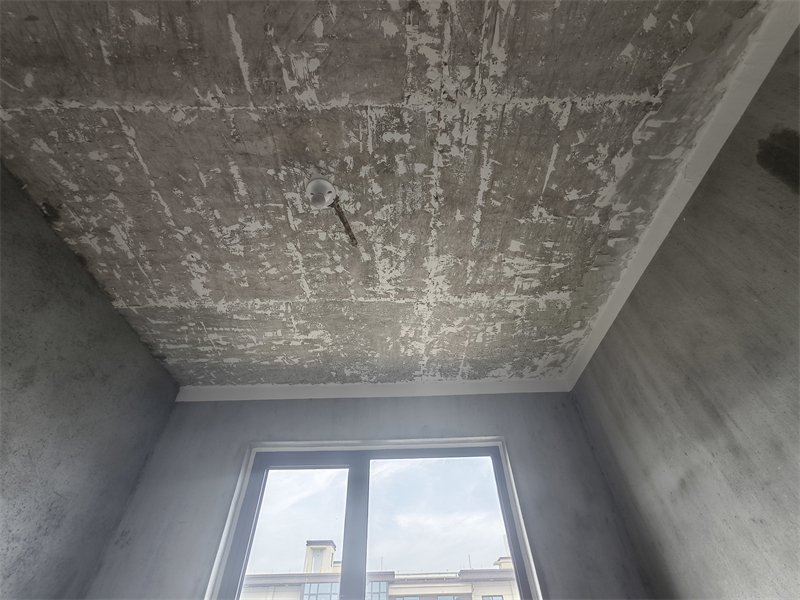

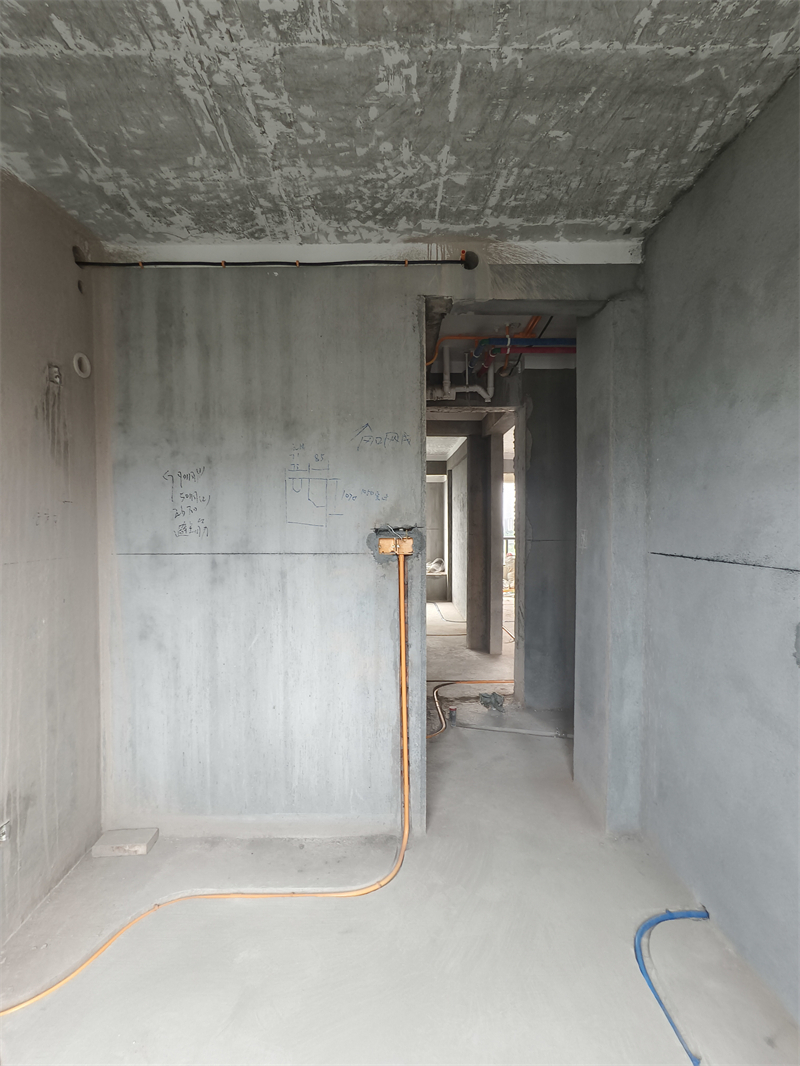

北次卧

发表于 2025-4-26 20:56:00

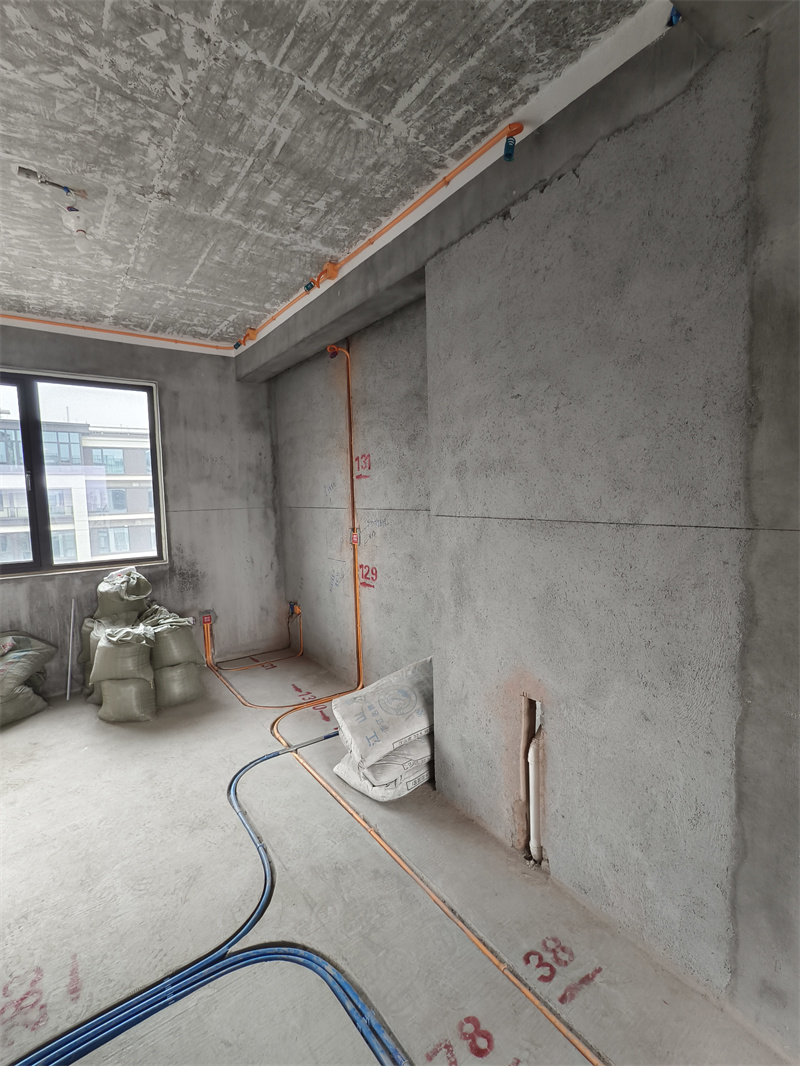

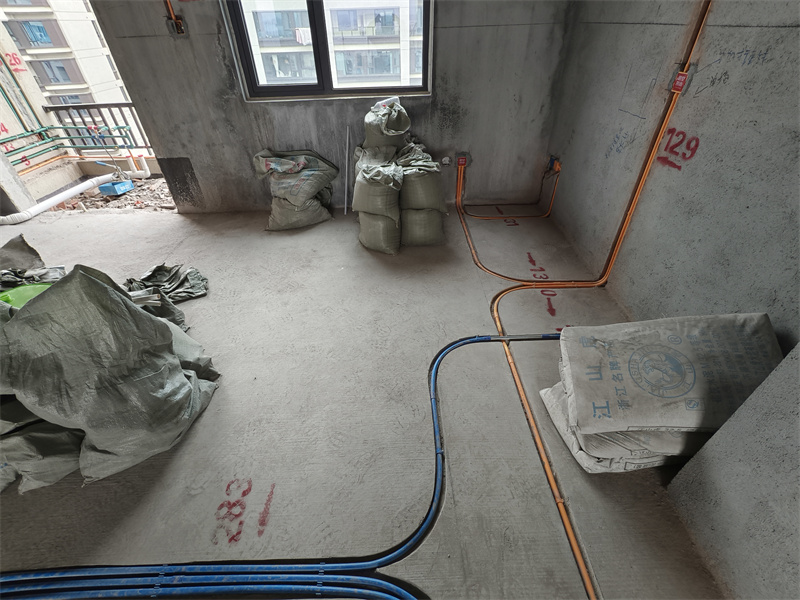

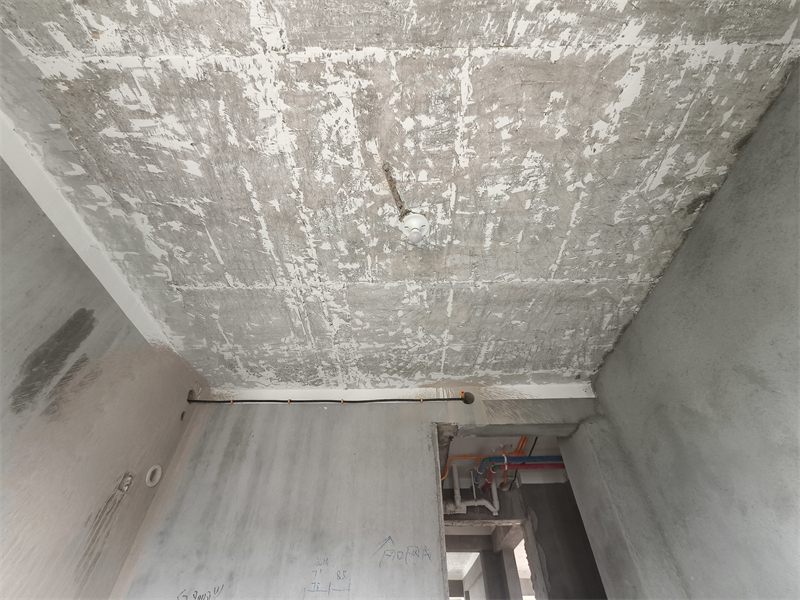

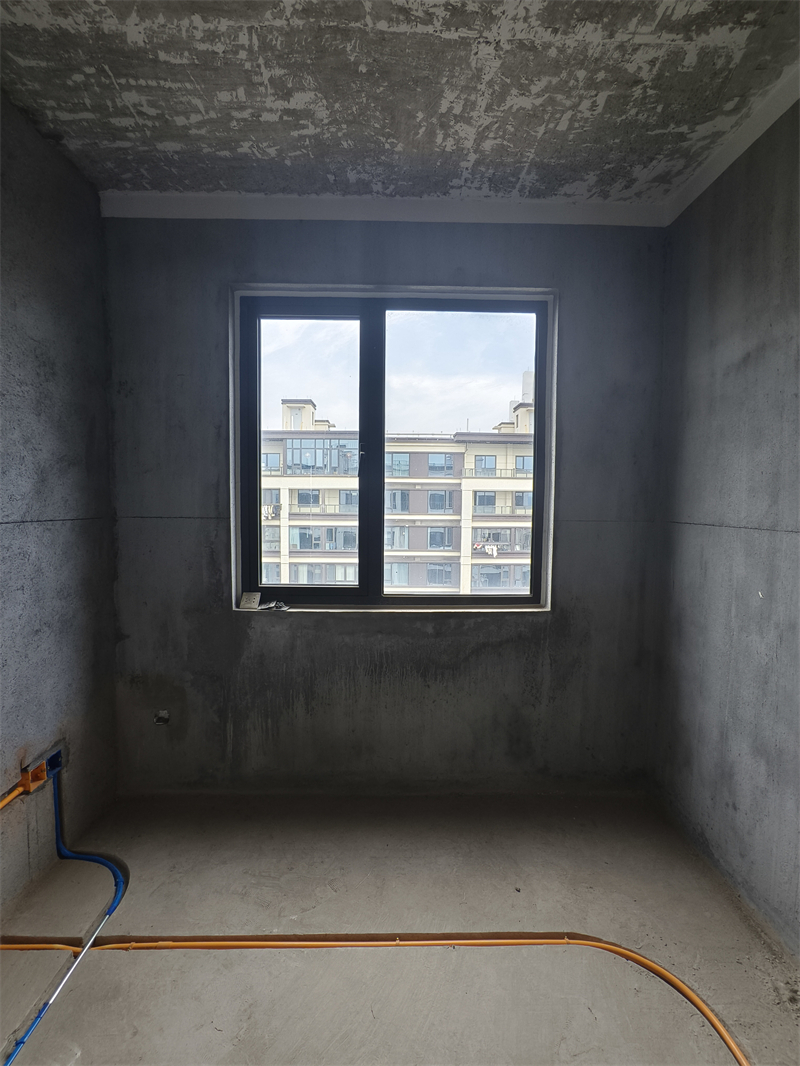

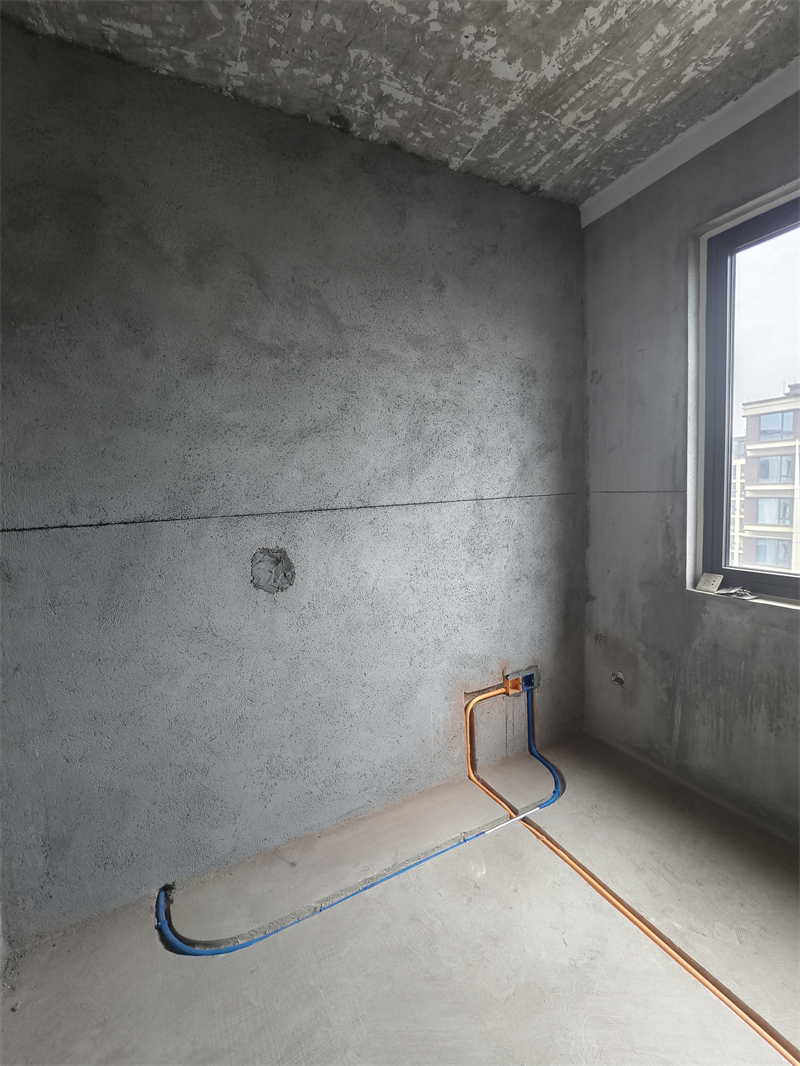

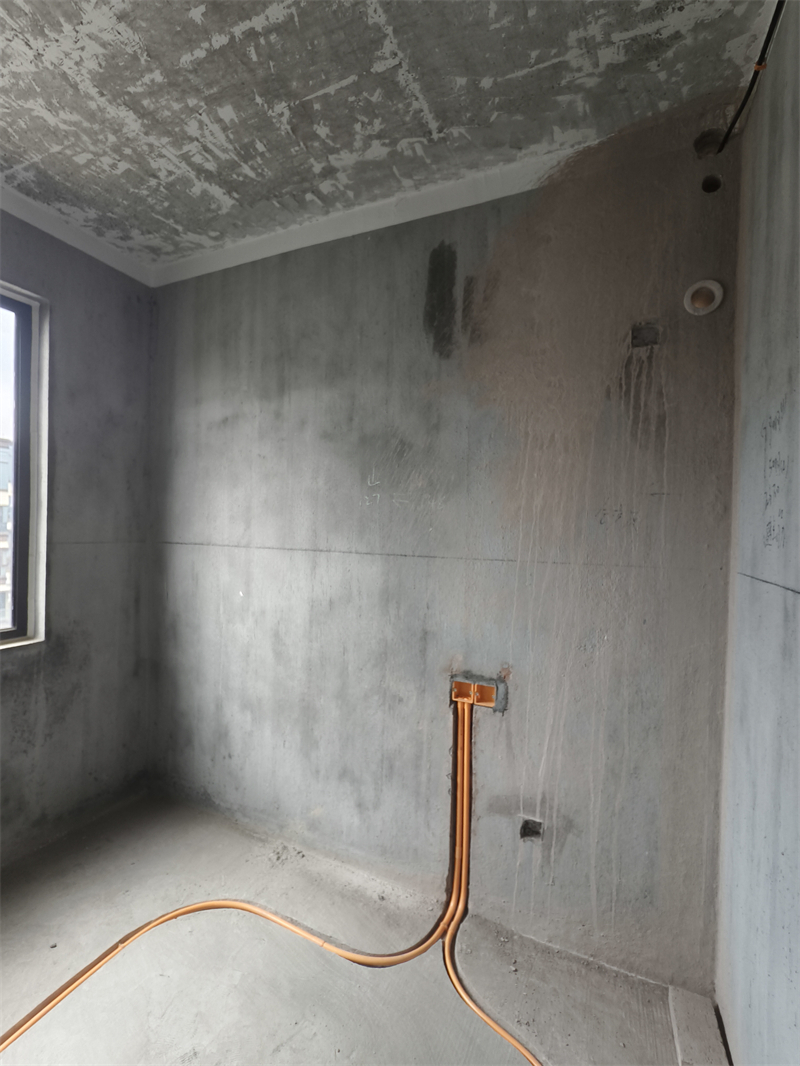

北次卧对角

发表于 2025-5-3 16:05:00

本帖最后由格堂黄姐于 2025-5-6 16:23 编辑

水电完工

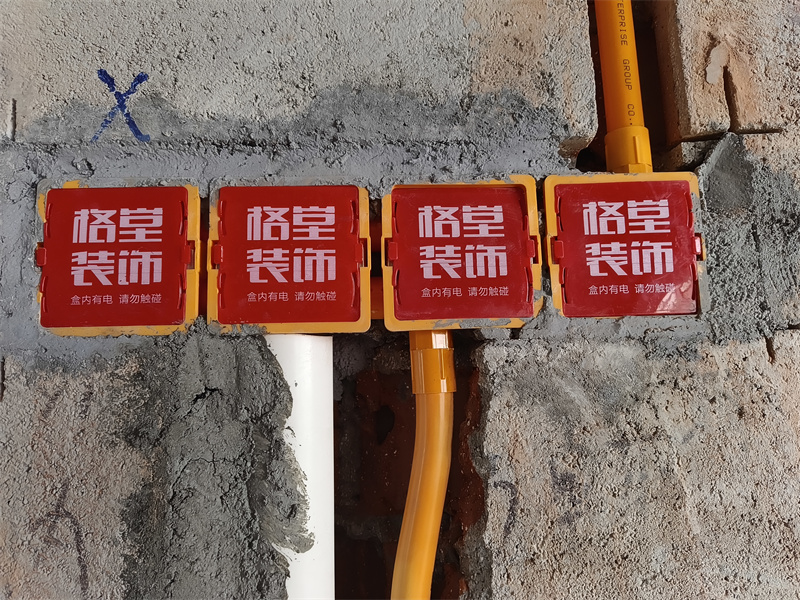

电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落。

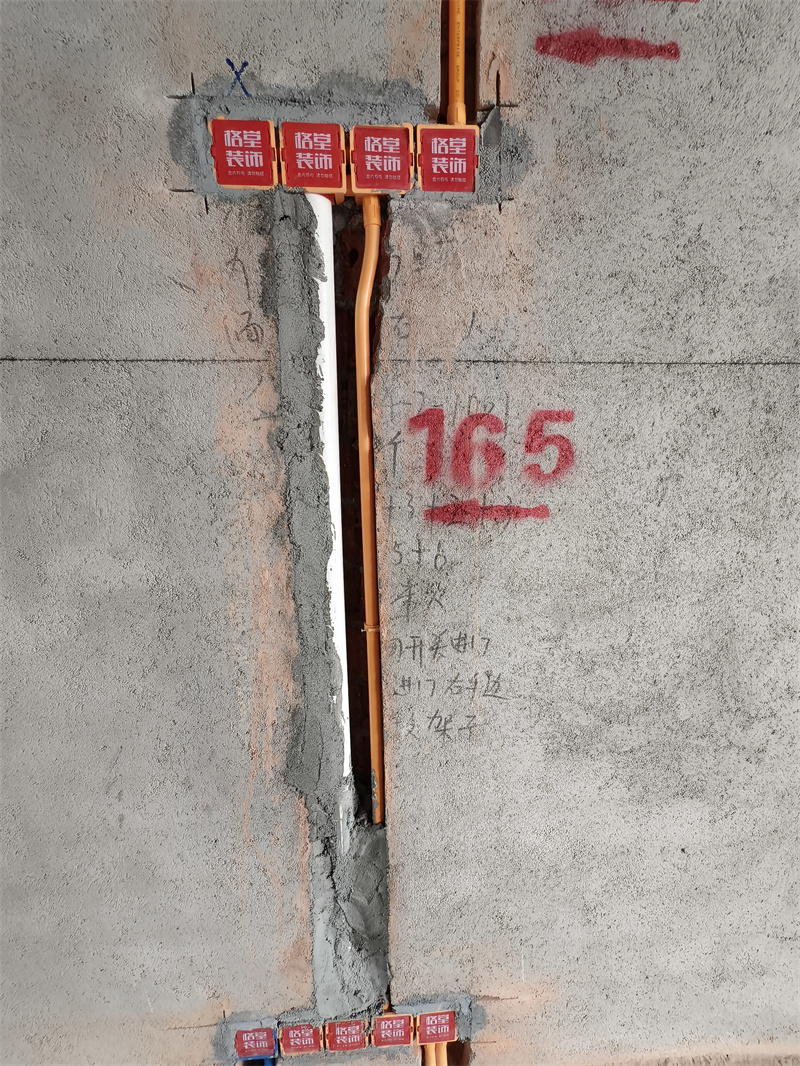

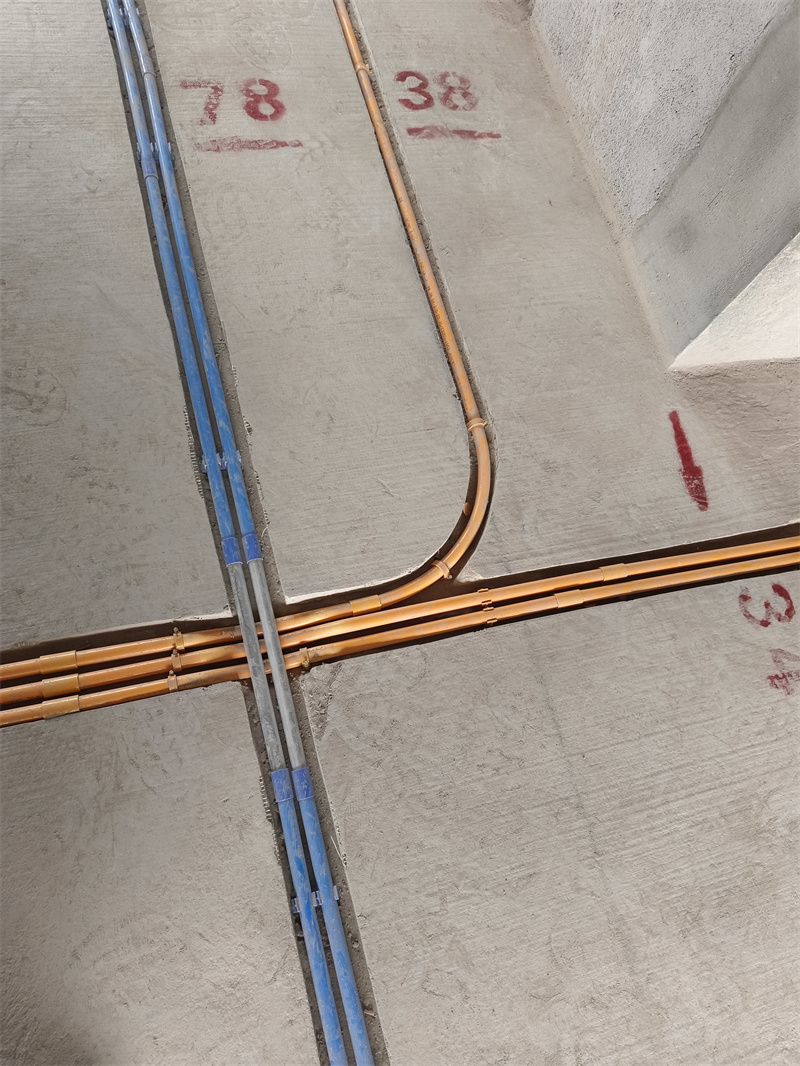

强弱电交接处用金属镀锌管交叉，防止信号干扰。

客厅电视后面的TV线有专门的管道向上接通，很正规，而且避免干扰。

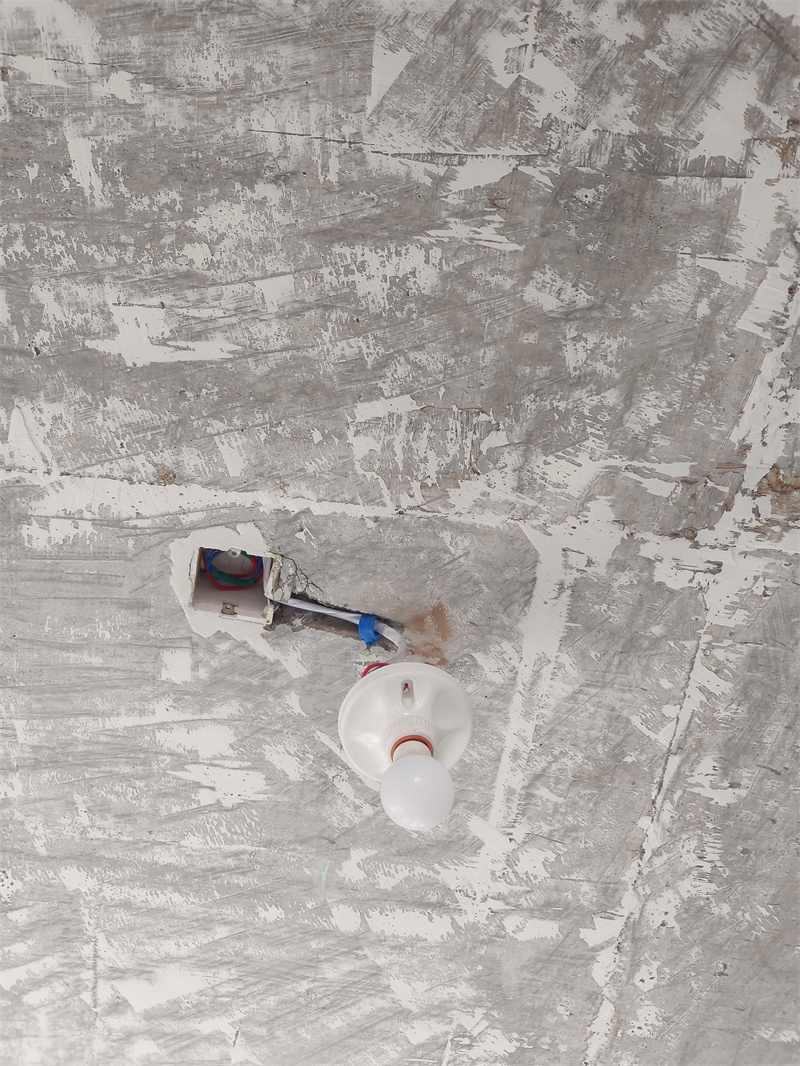

灯头线套黄腊管保护。

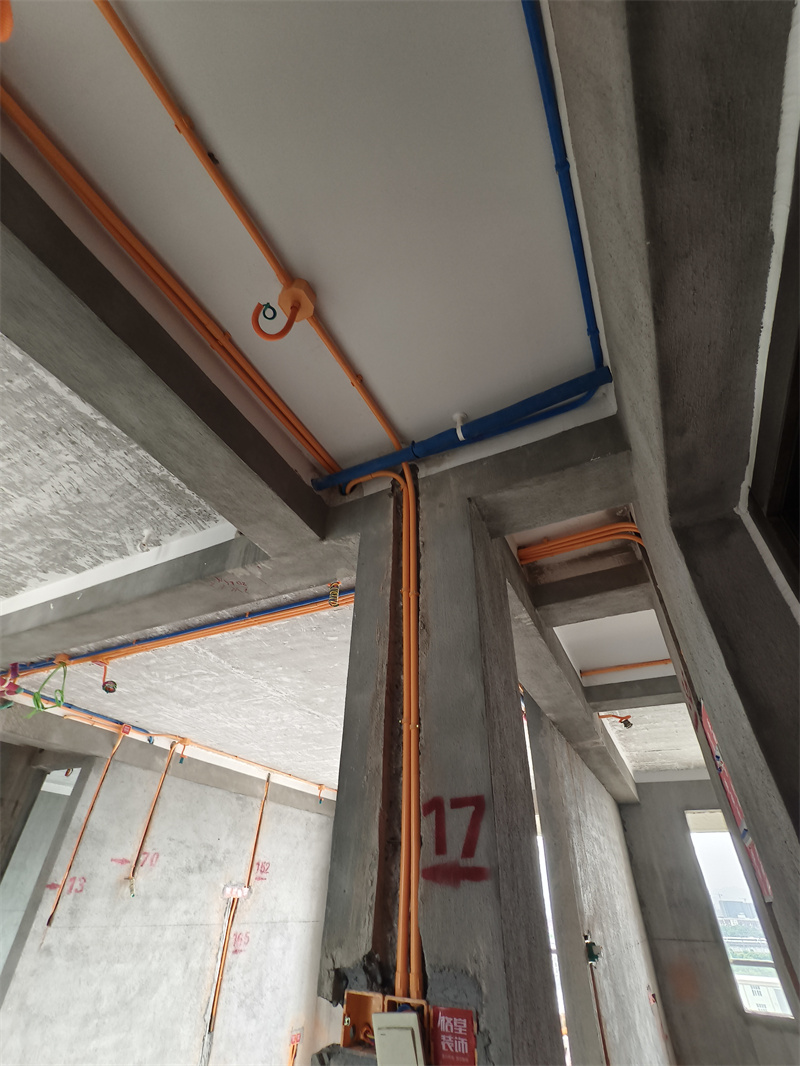

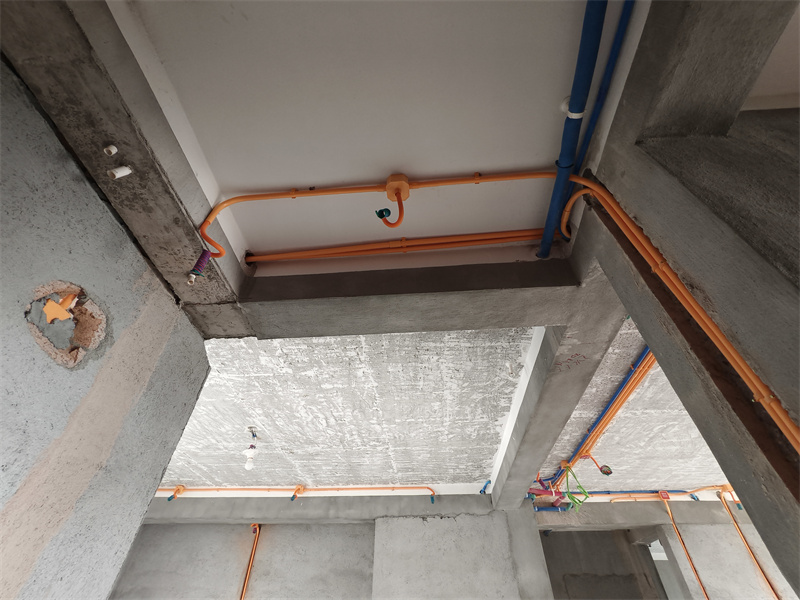

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤。

筒灯电线用波纹管保护。

发表于 2025-5-3 16:06:41

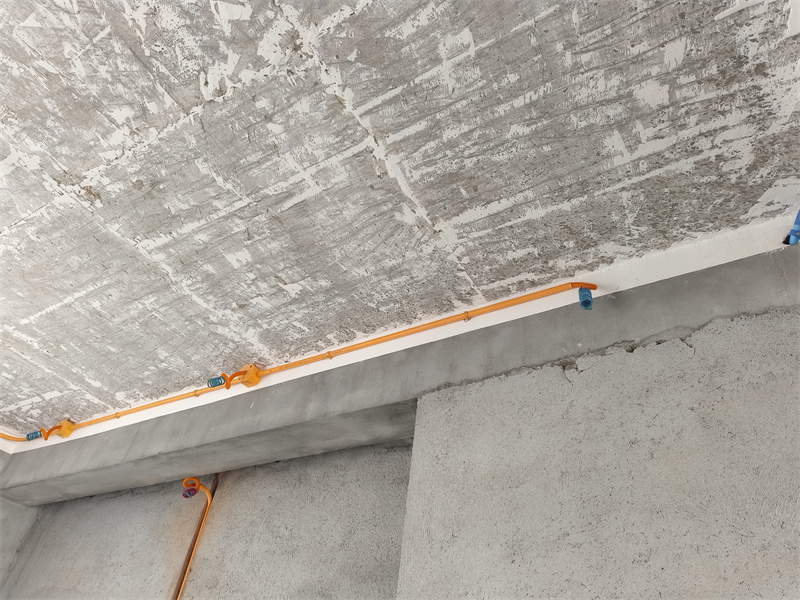

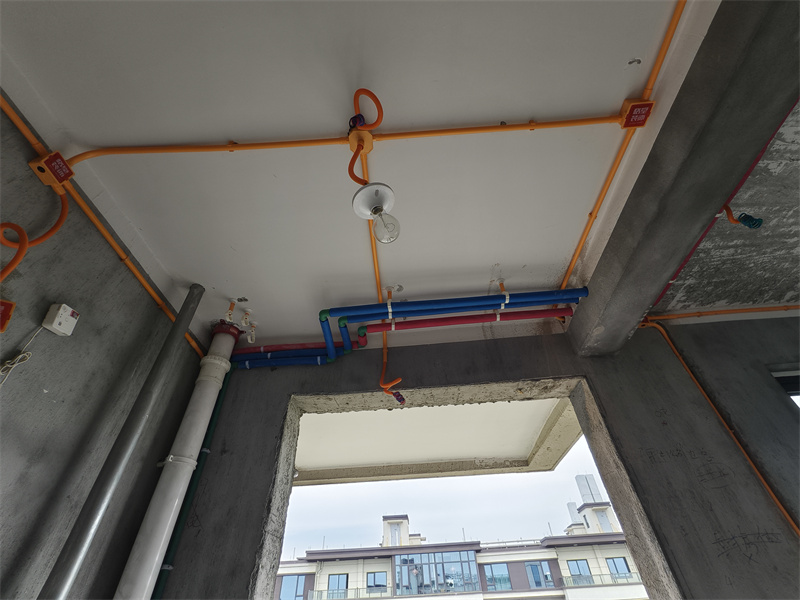

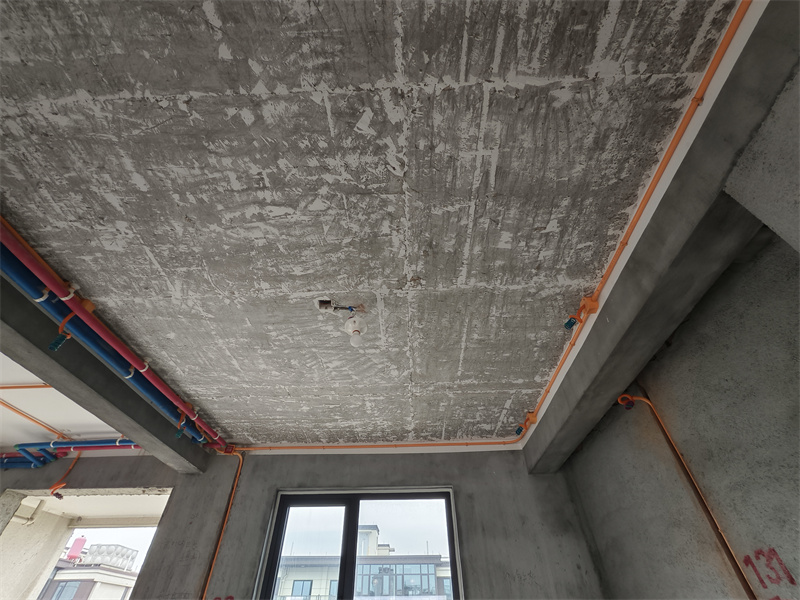

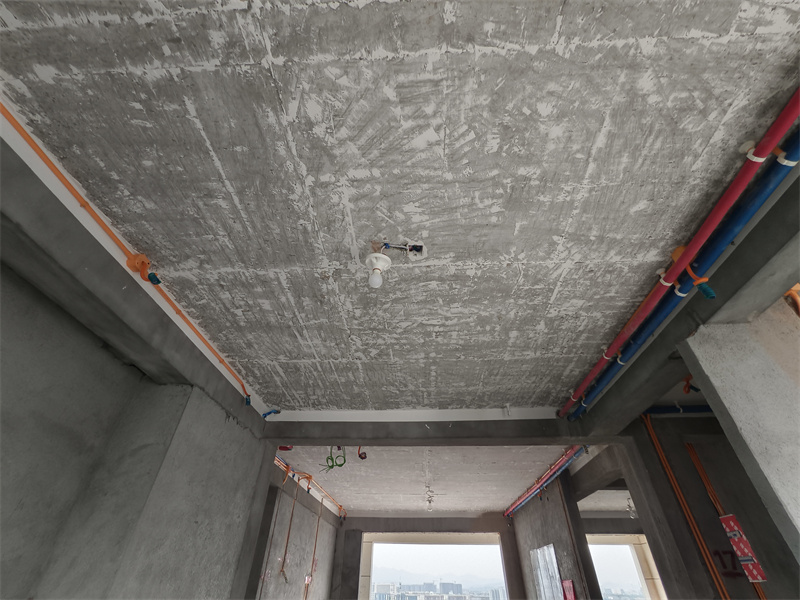

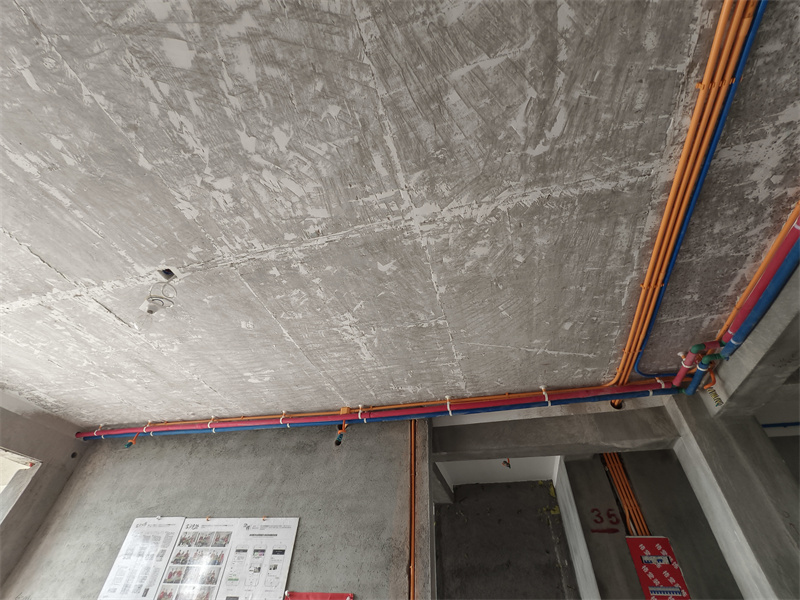

管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，冷水用蓝色保温棉，热水用红色保温棉。

水管吊卡间距在80公分以内，转角处必须要有吊卡，工艺非常规范！

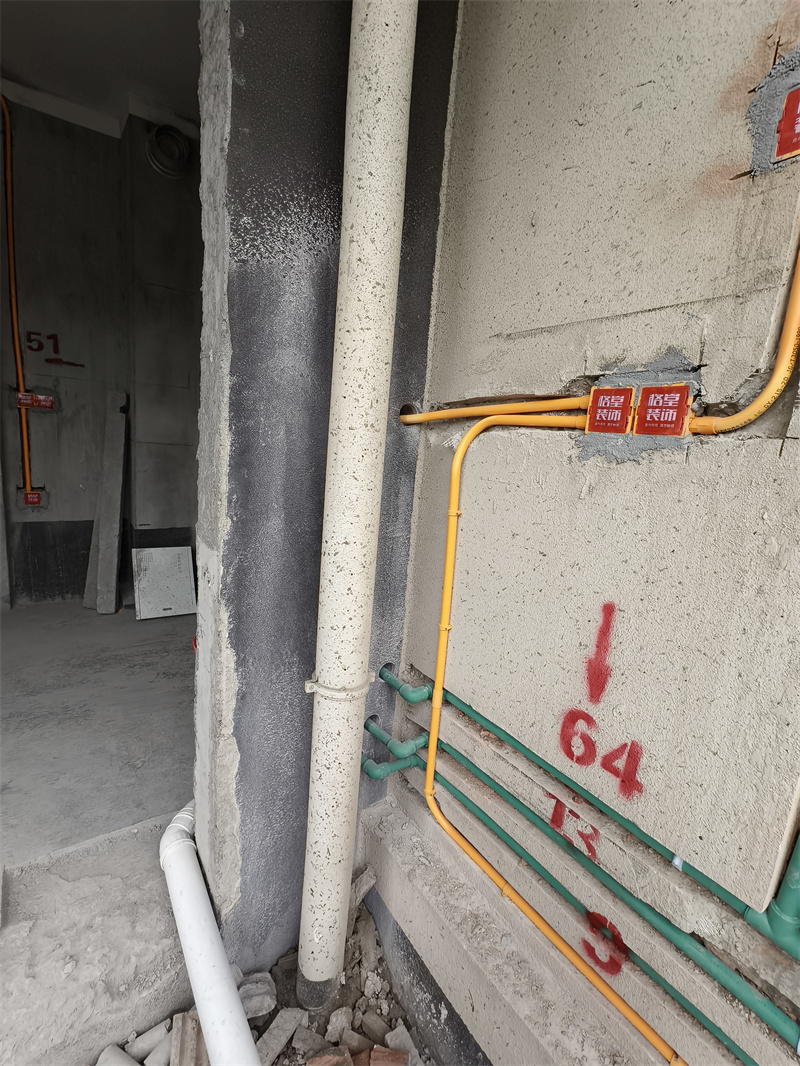

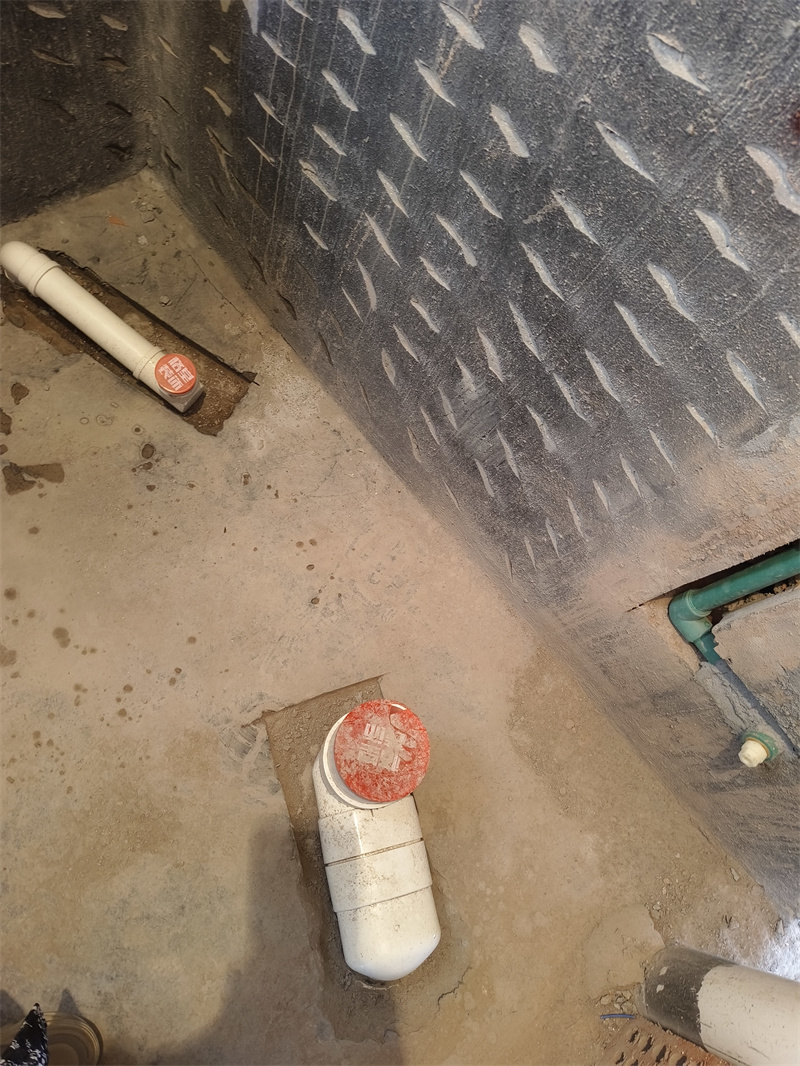

下水管用格堂专用保护盖保护，防止砂石堵塞管道。

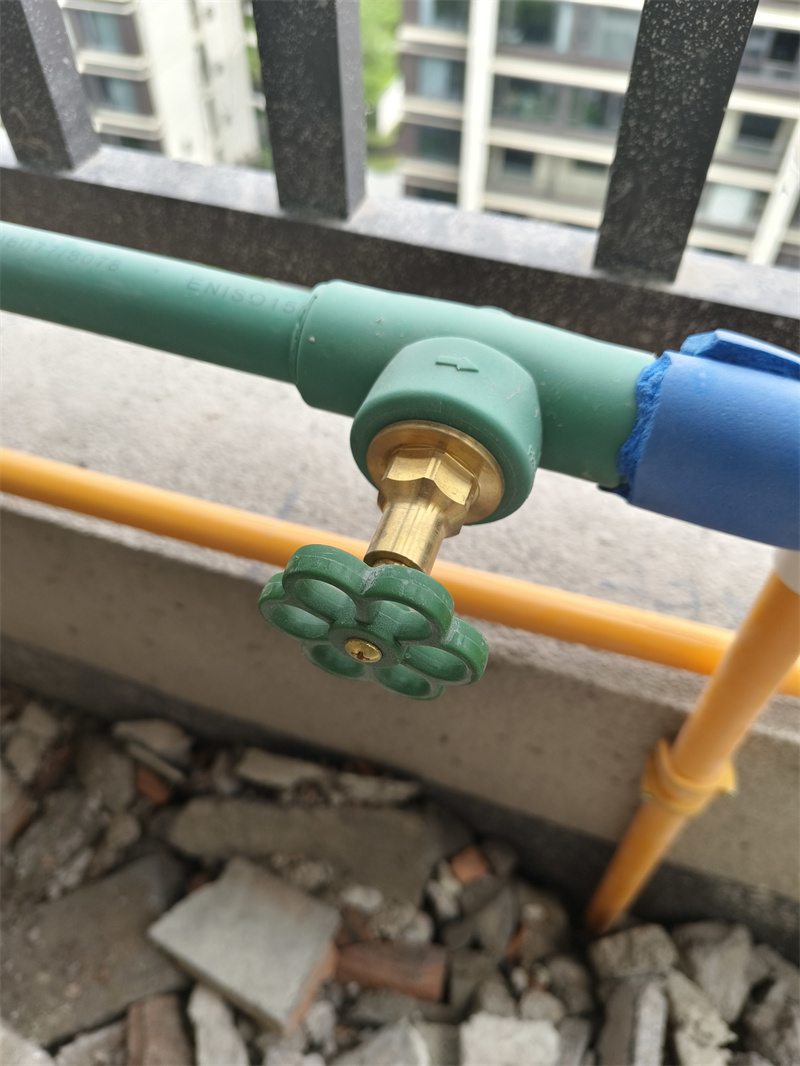

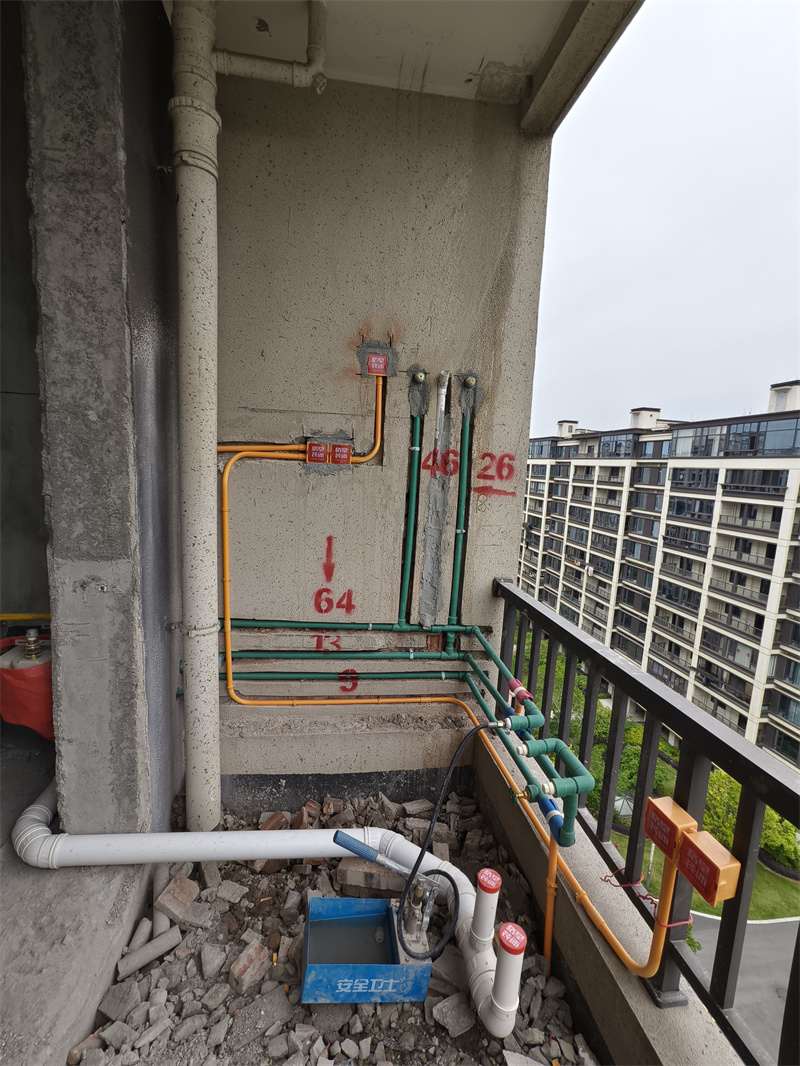

每户水管进水部位室内加进水总阀，采用暗埋做法。

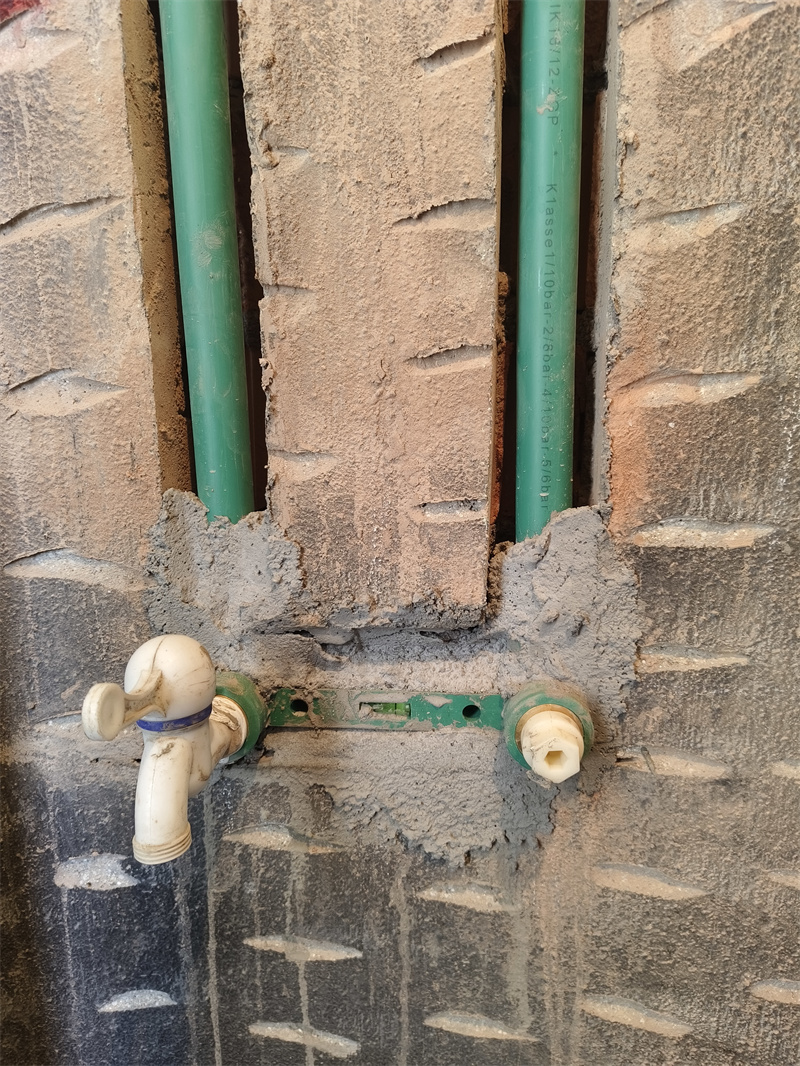

双联、暗藏龙头检查平整、垂直度

发表于 2025-5-3 16:07:16

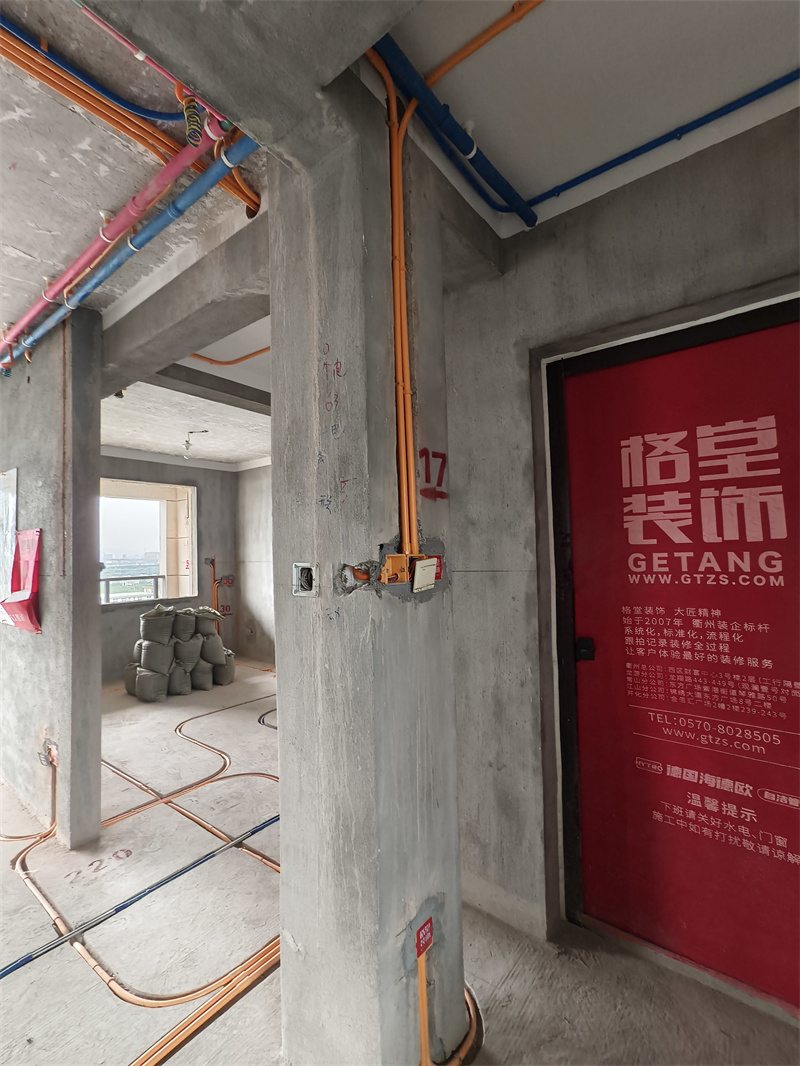

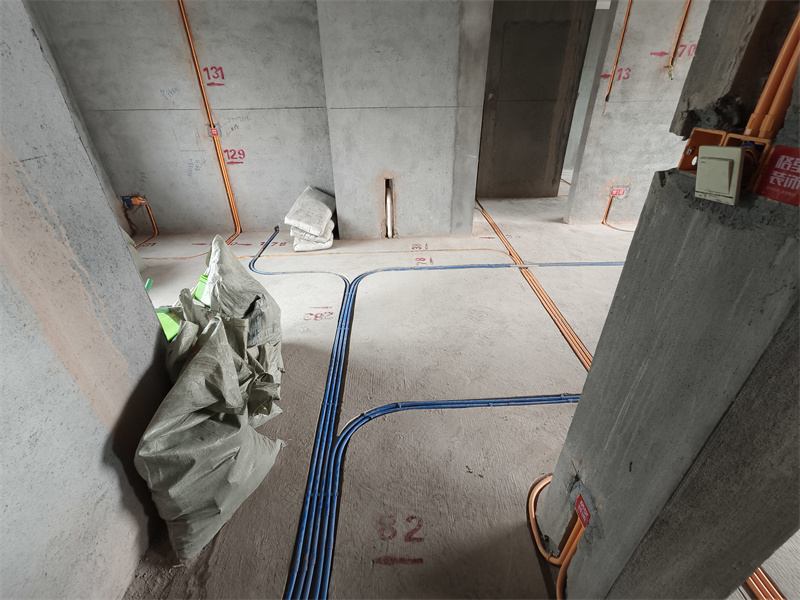

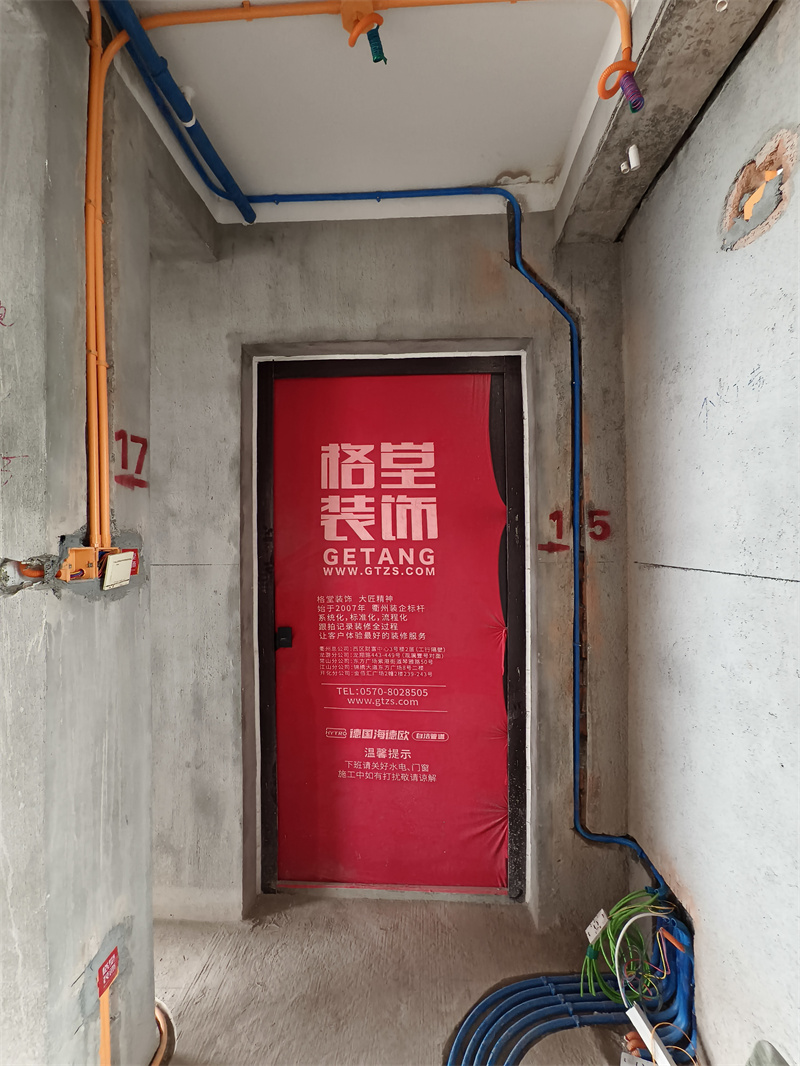

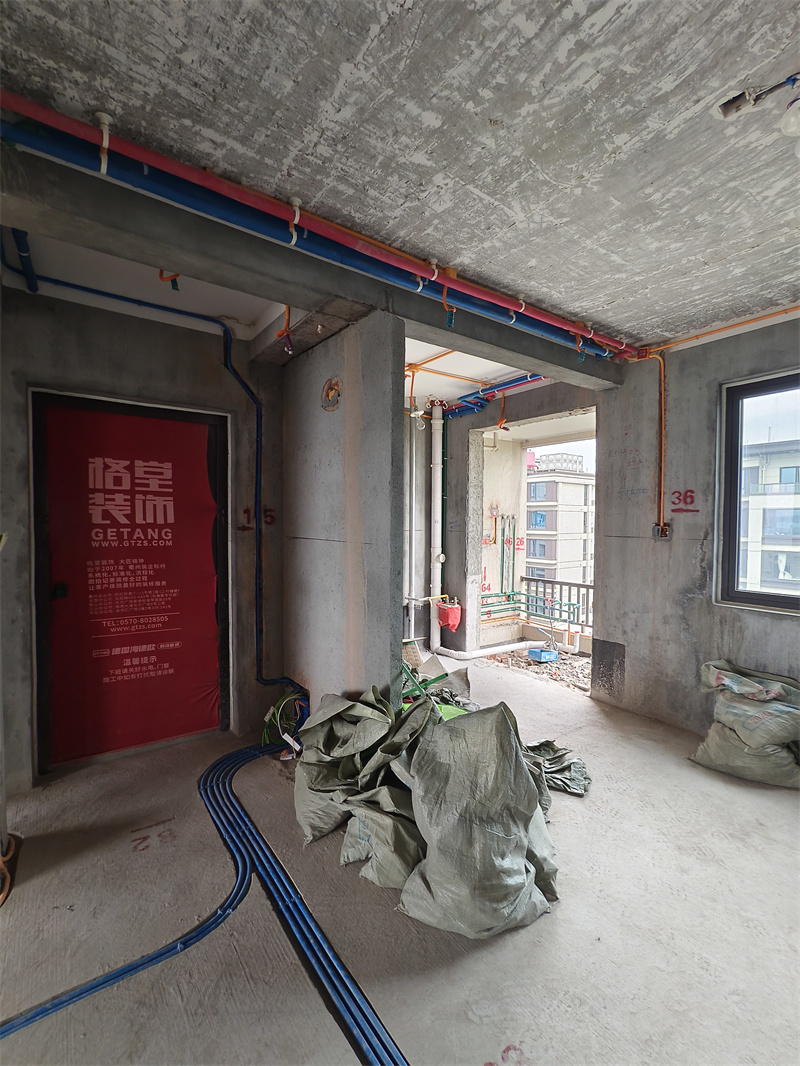

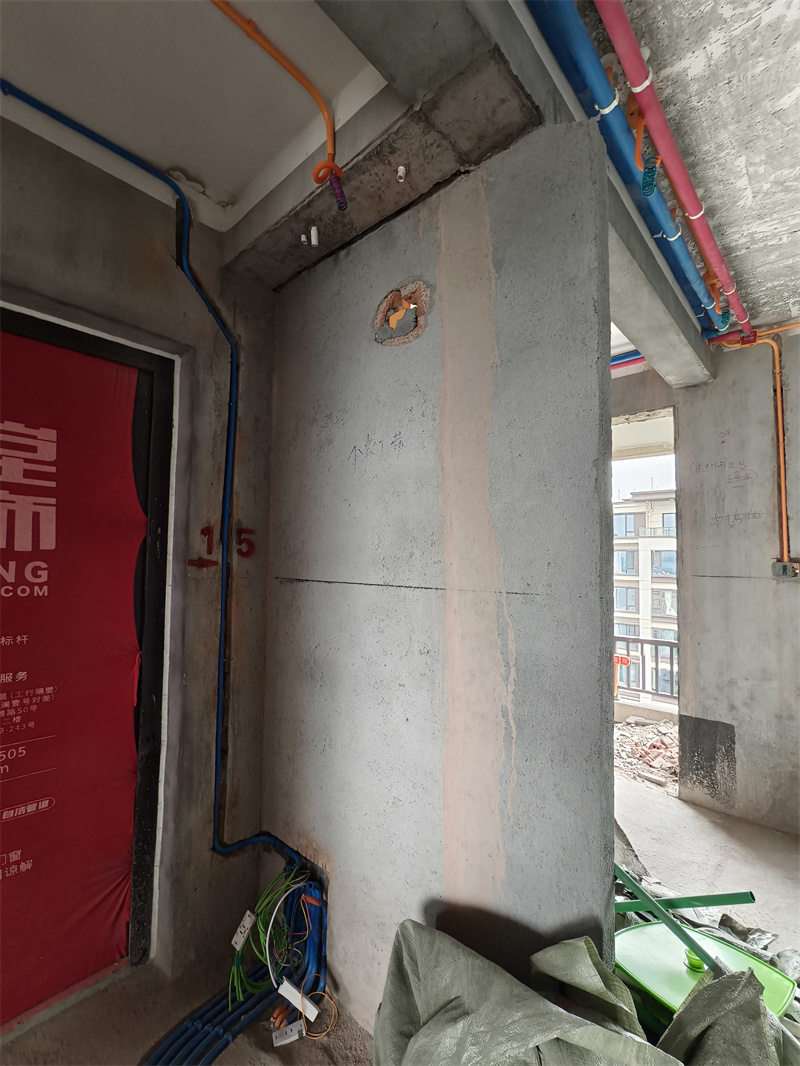

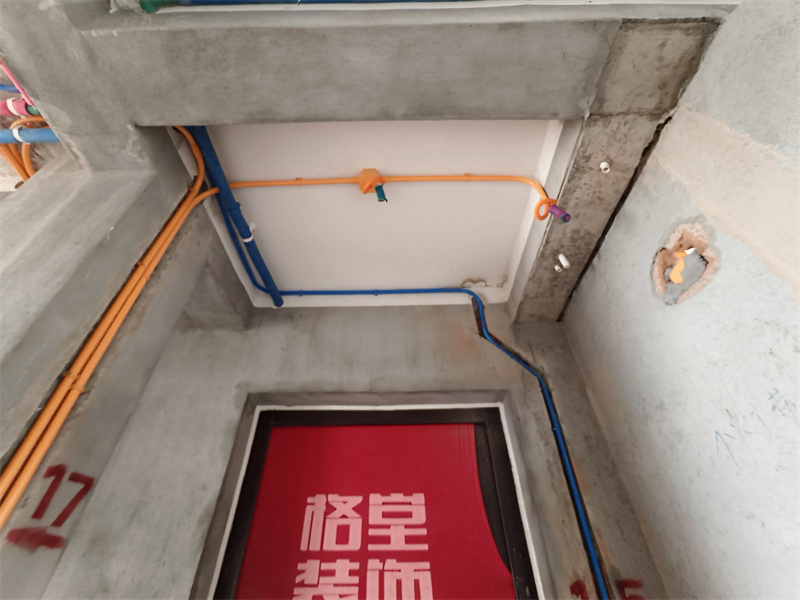

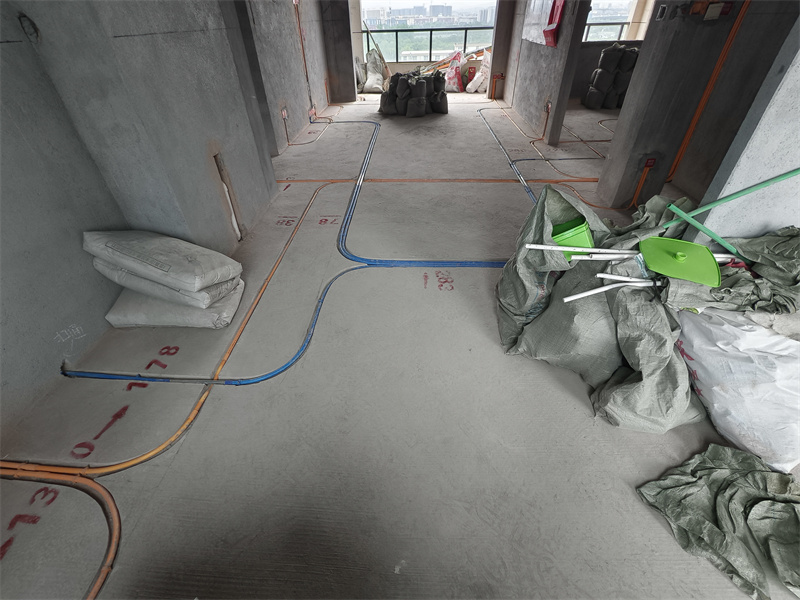

玄关水电完工图

发表于 2025-5-3 16:07:50

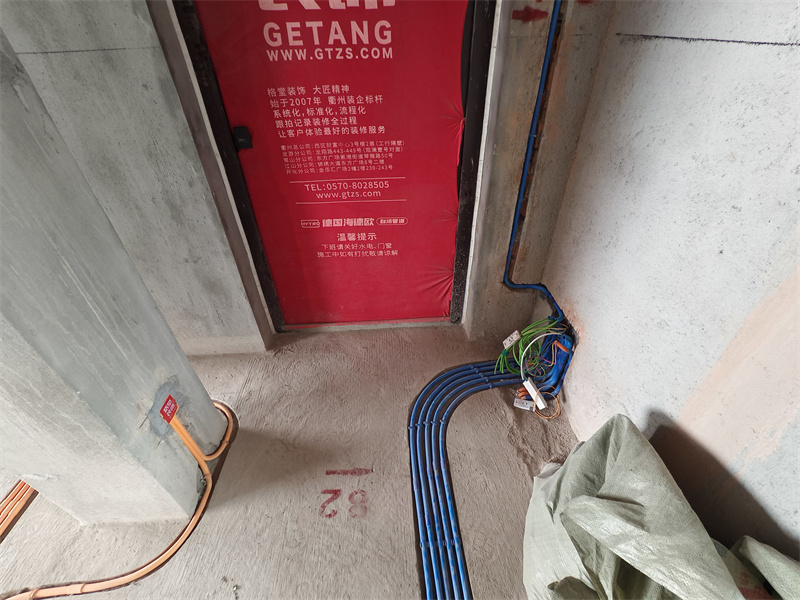

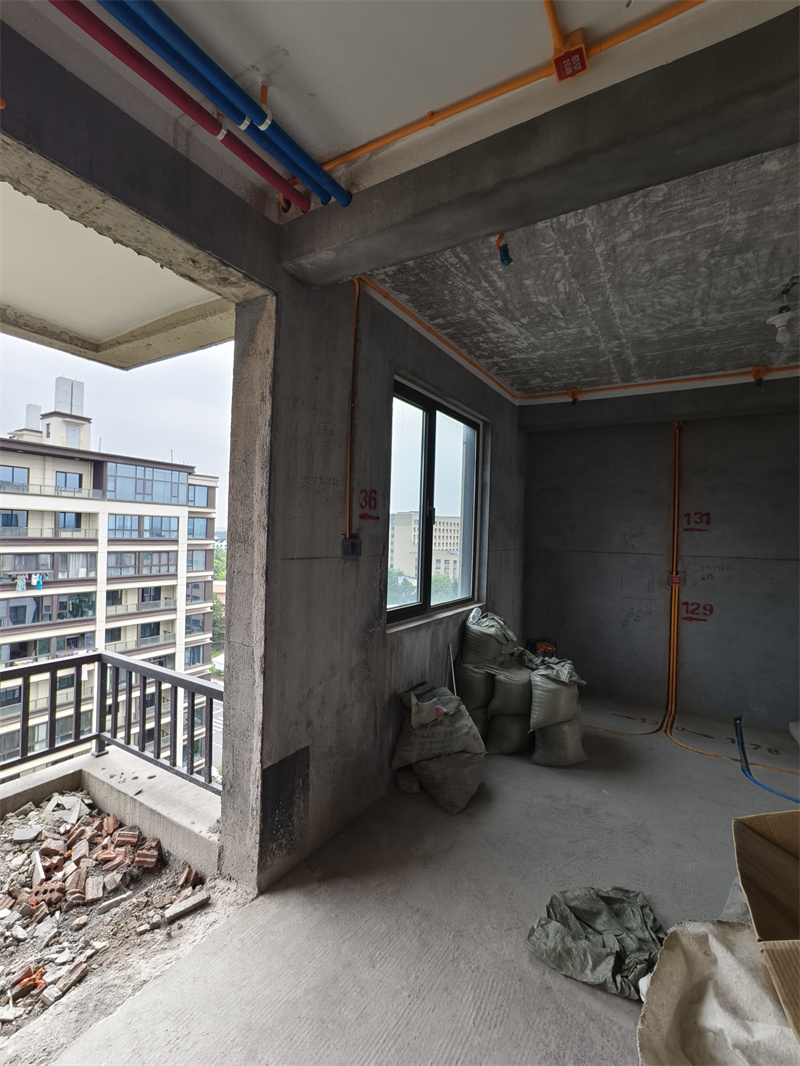

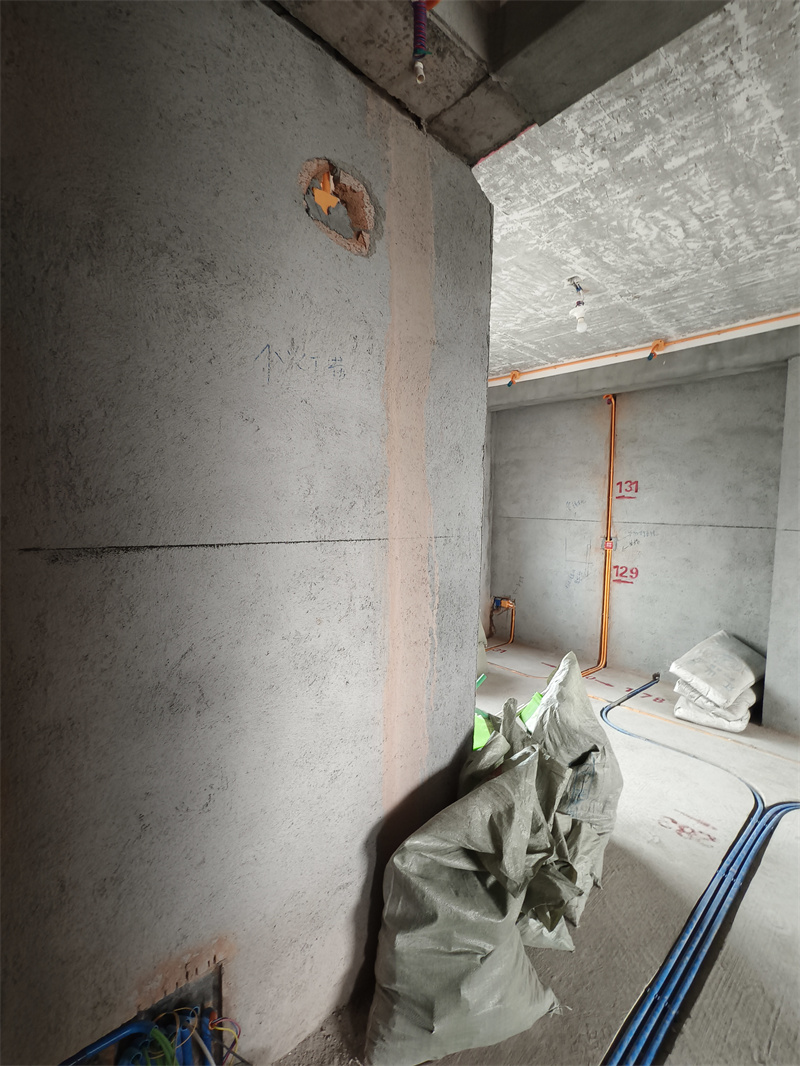

玄关对角水电完工图

发表于 2025-5-3 16:09:09

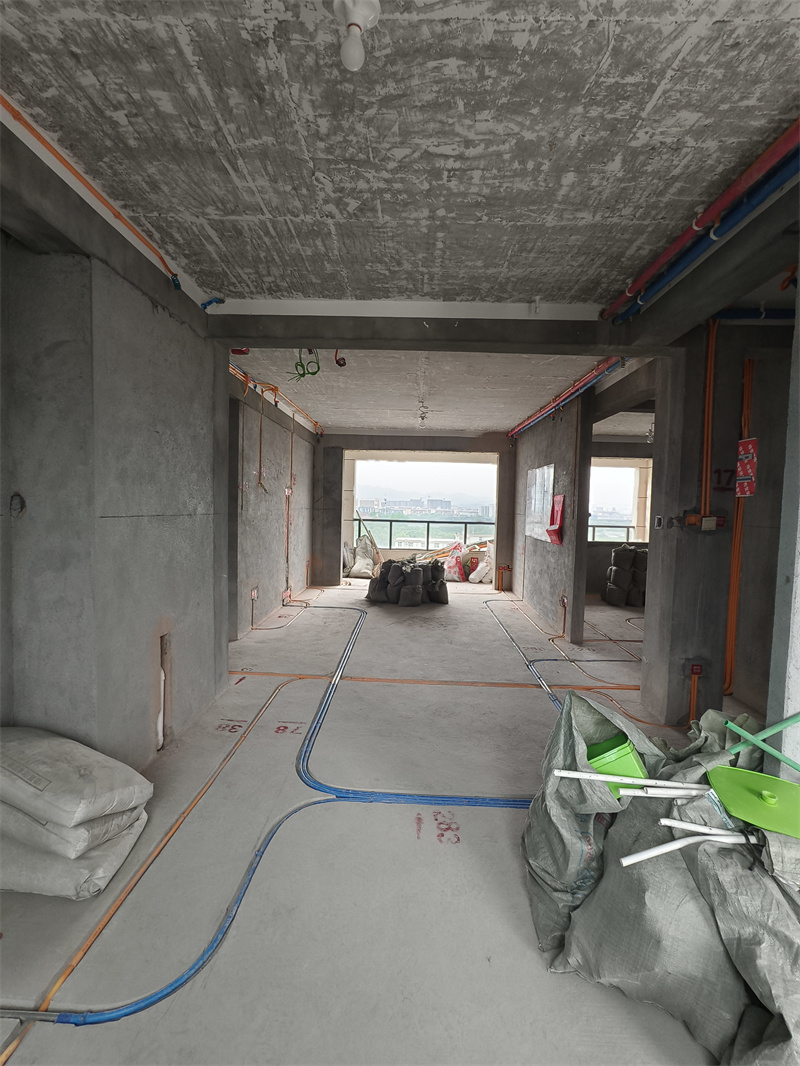

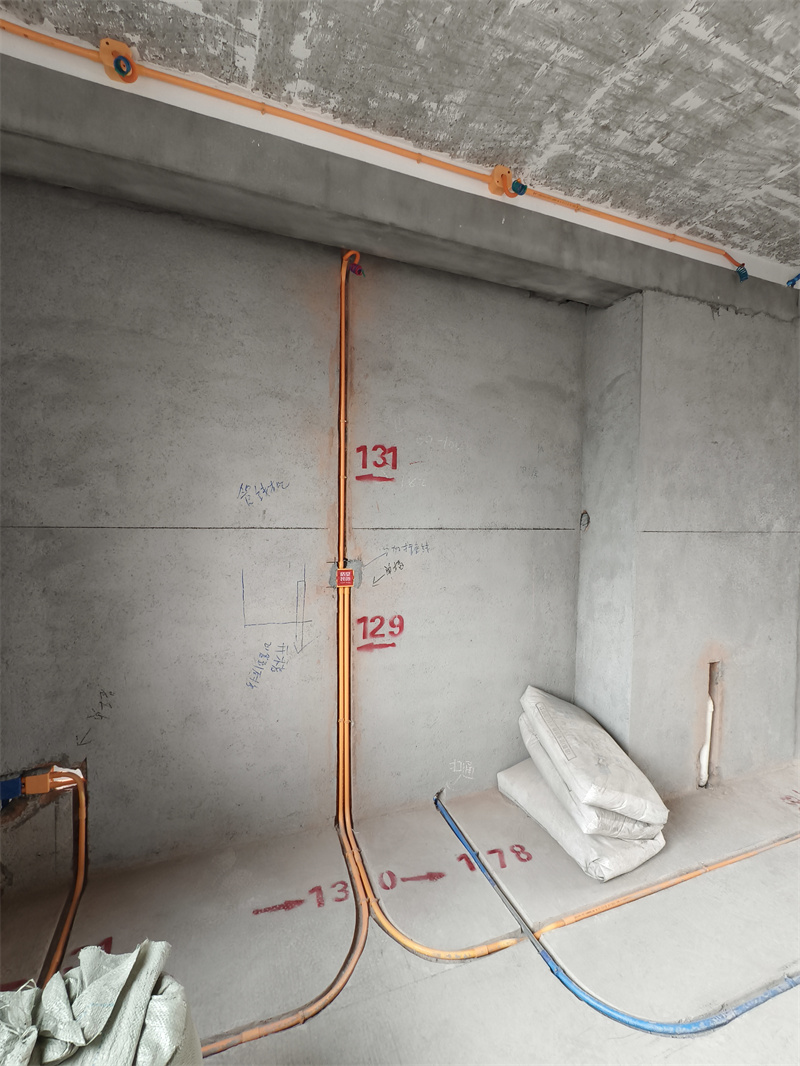

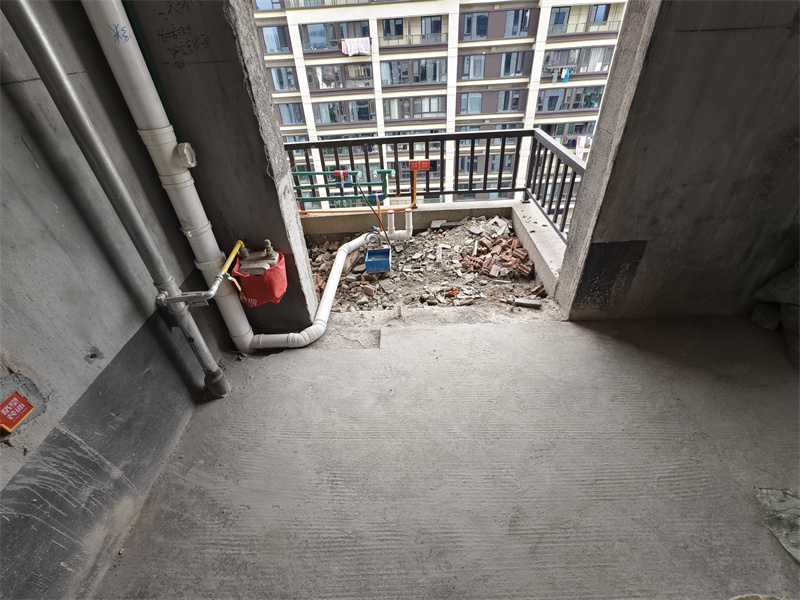

餐厅水电完工图

发表于 2025-5-3 16:09:58

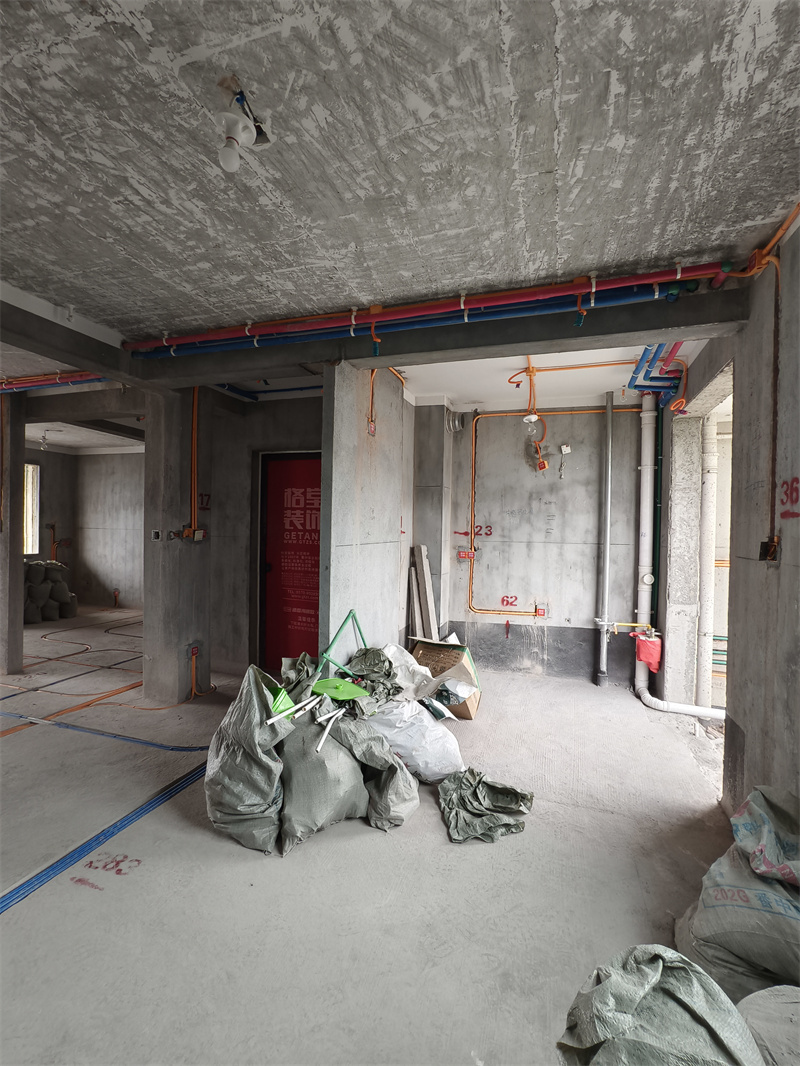

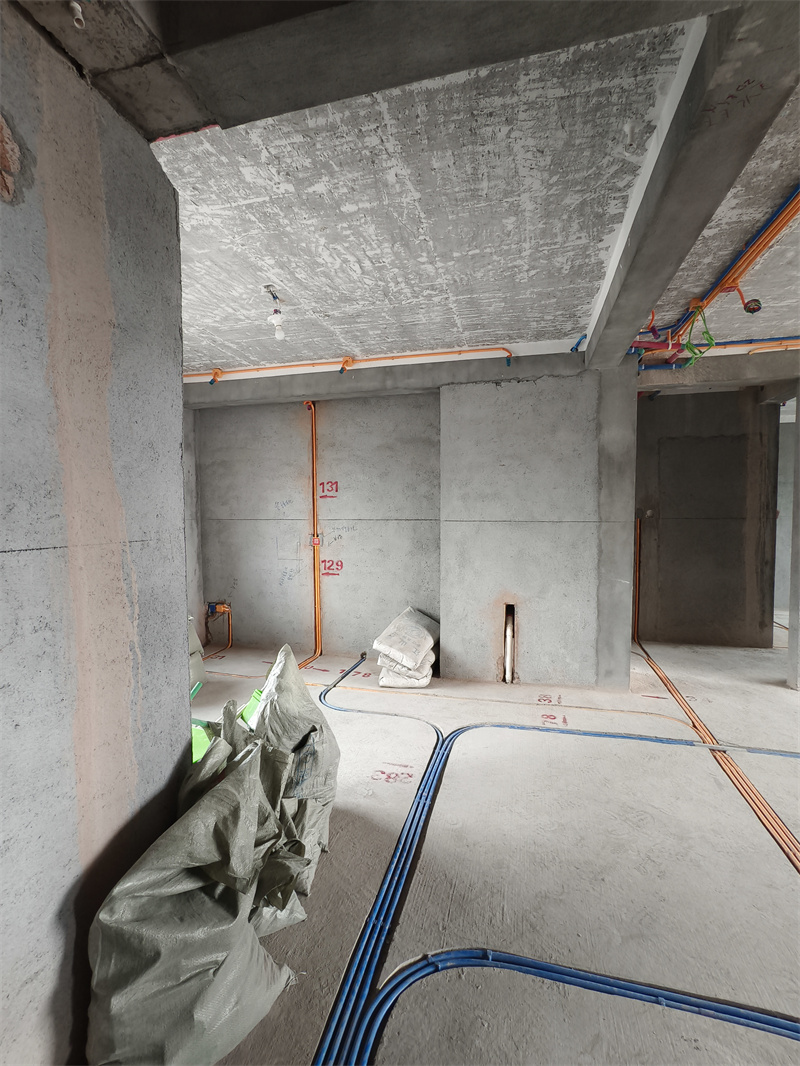

餐厅对角水电完工图

发表于 2025-5-3 16:10:25

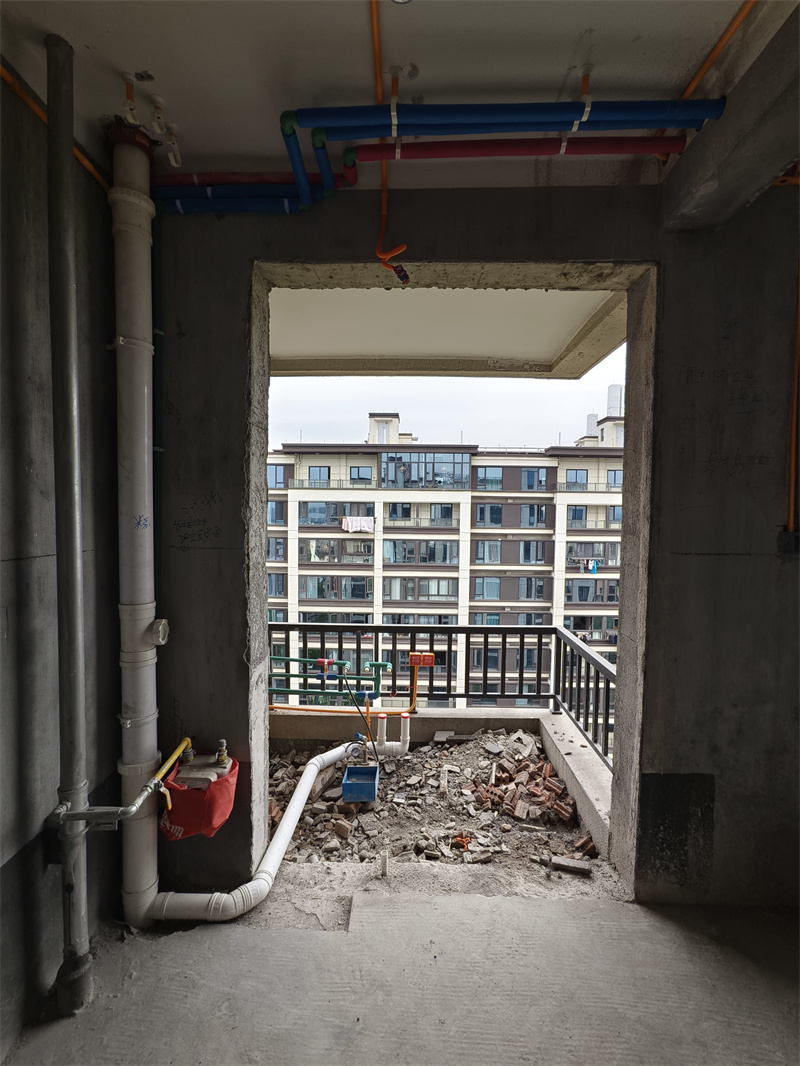

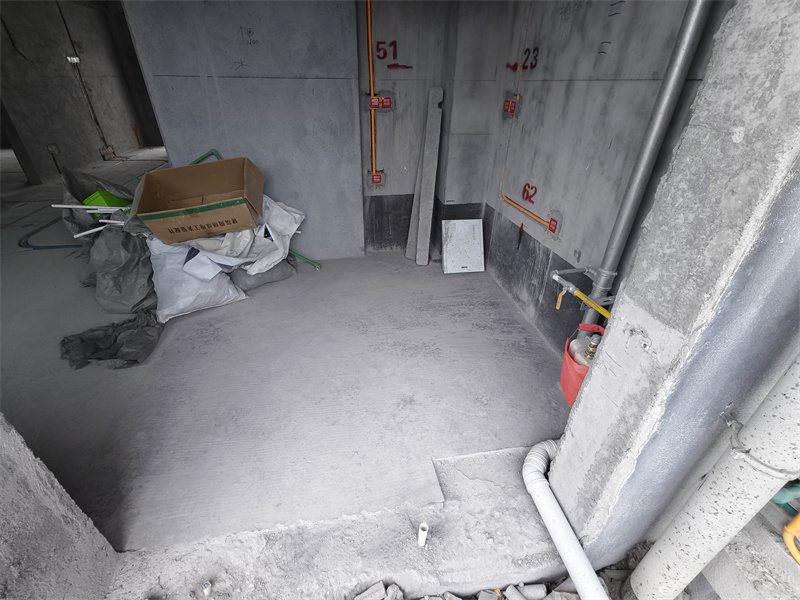

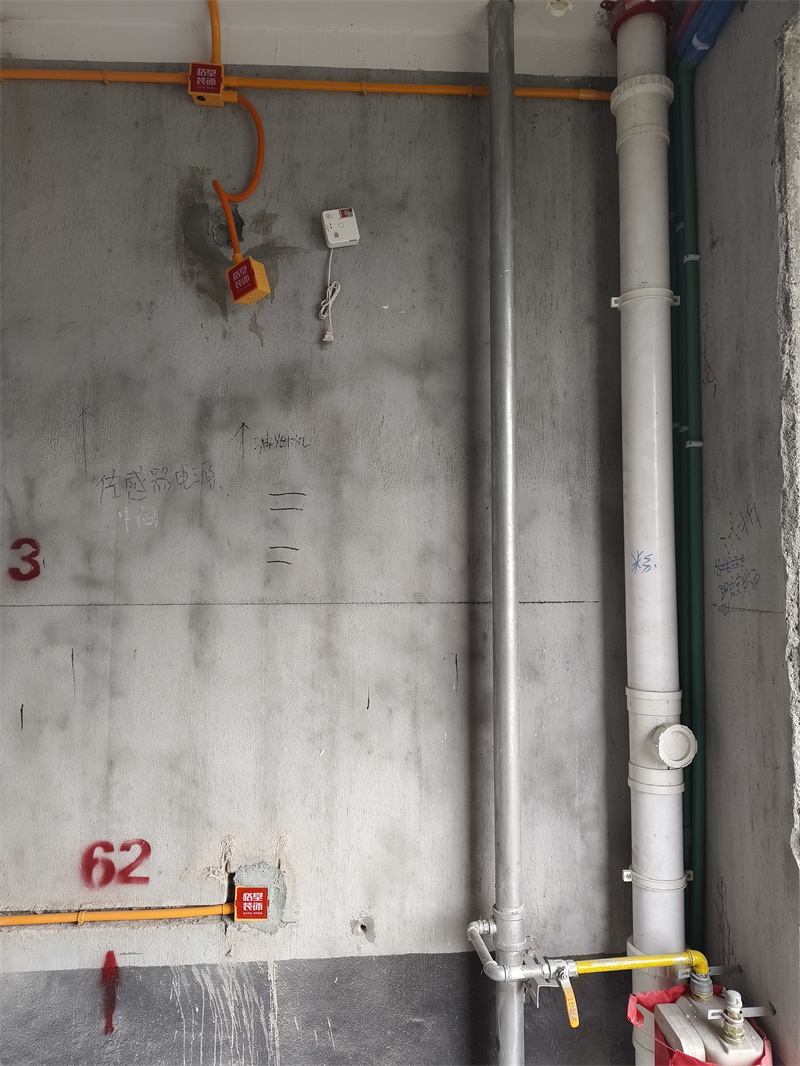

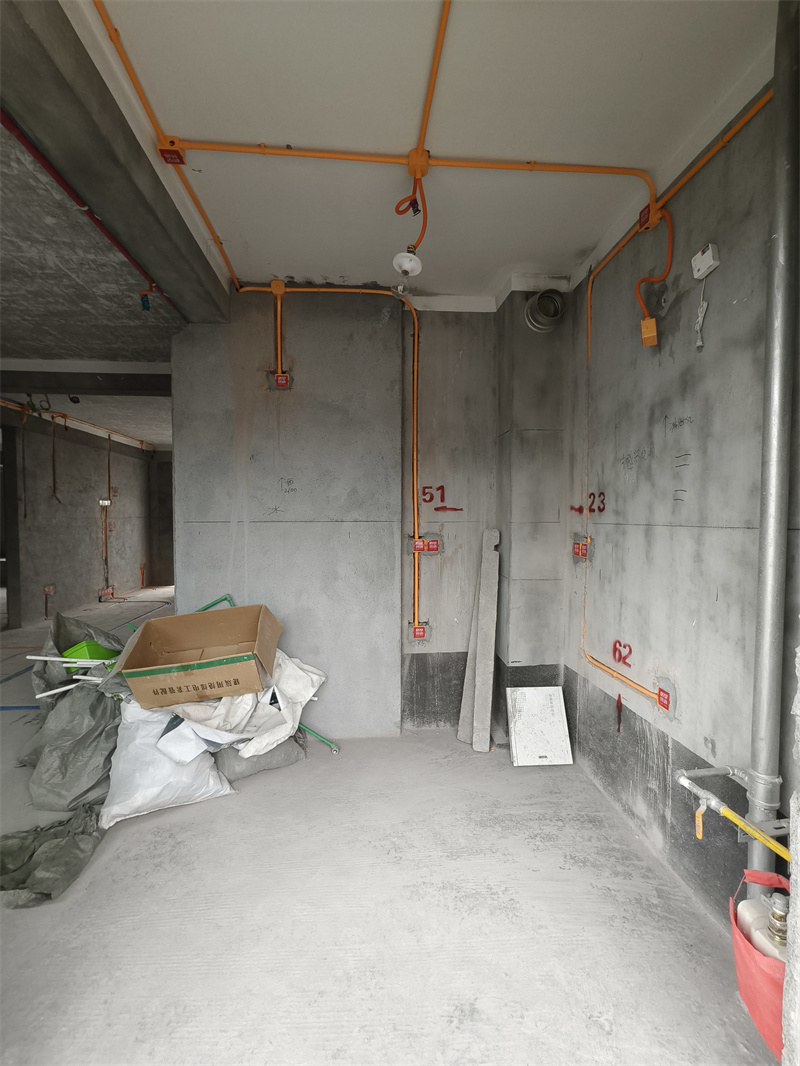

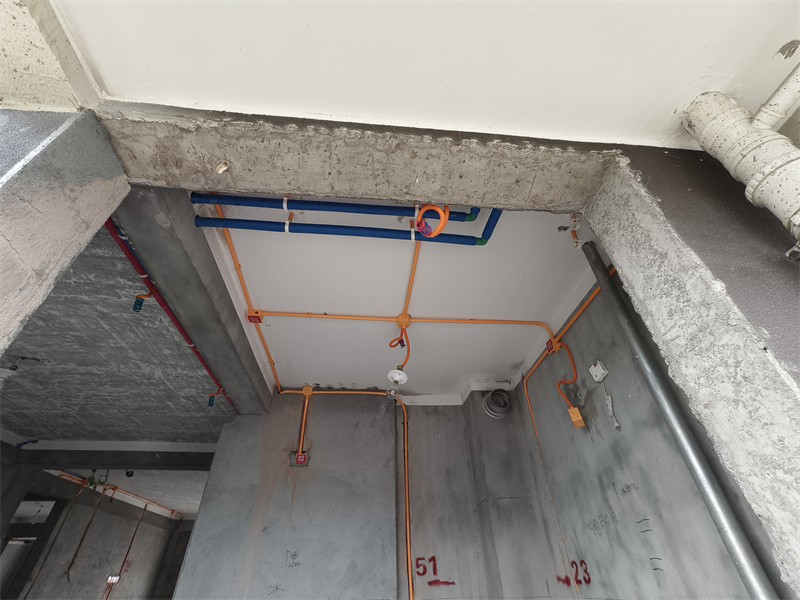

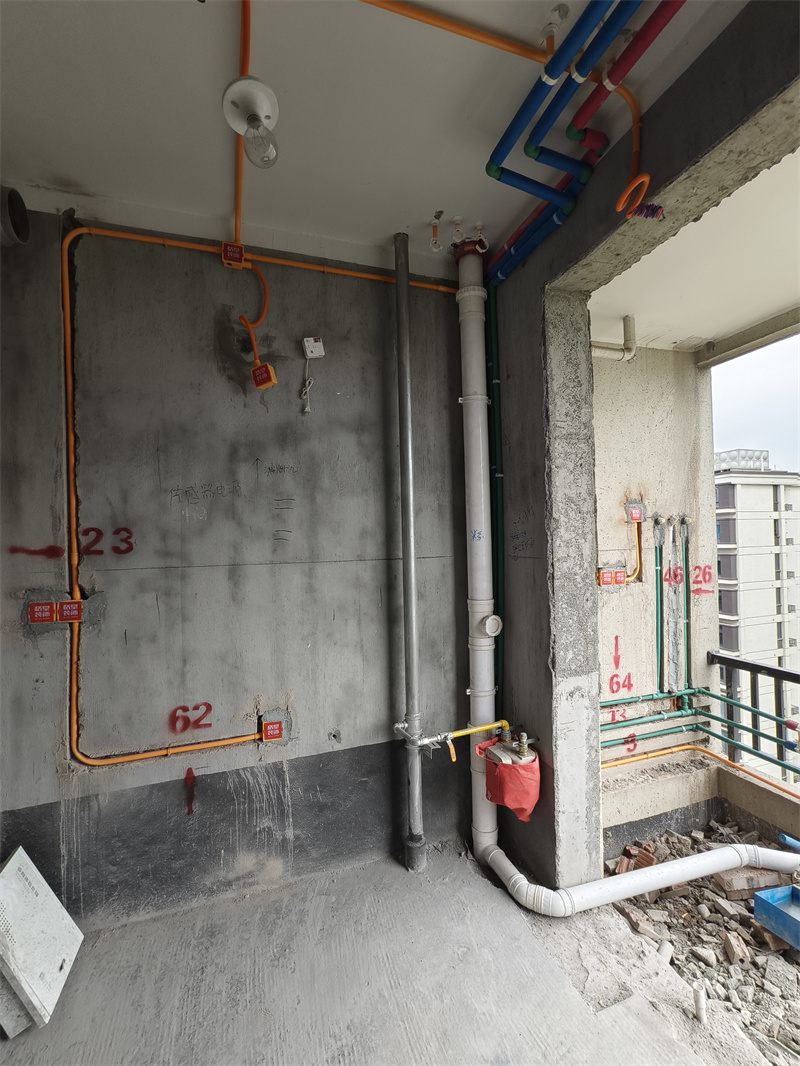

厨房水电完工图

发表于 2025-5-3 16:11:19

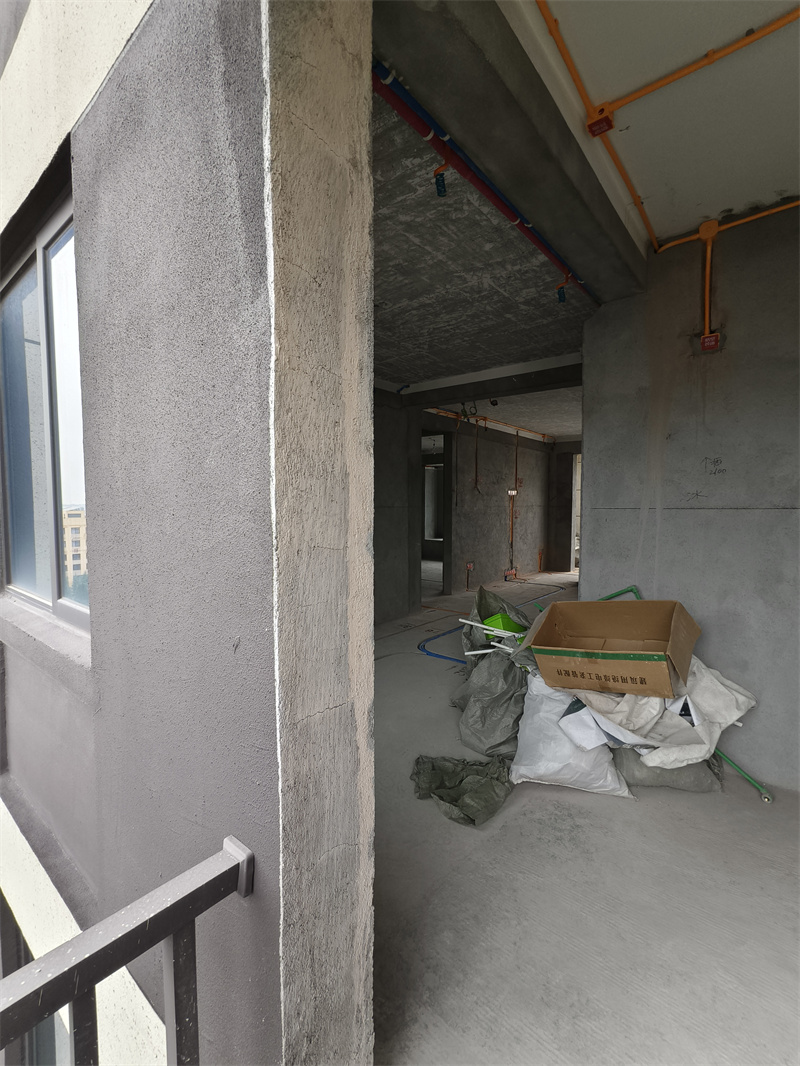

厨房对角水电完工图
