江南杏园2-2-30#165㎡新中式——东方意蕴，雅致静逸

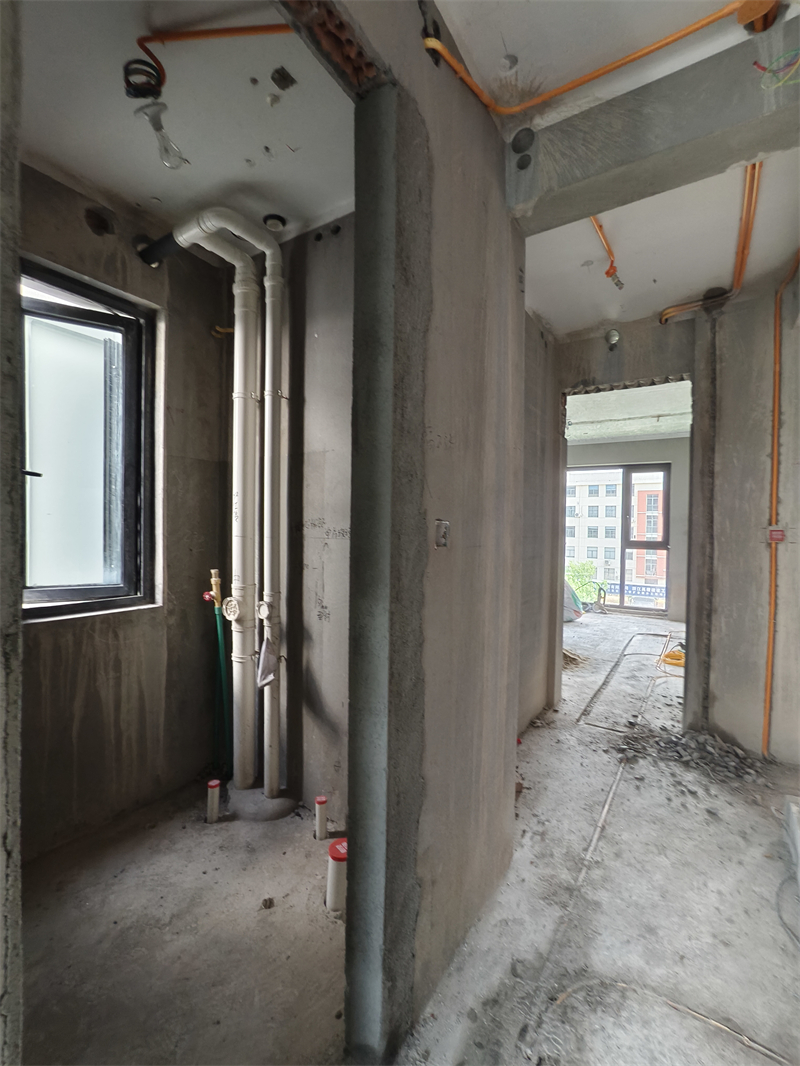

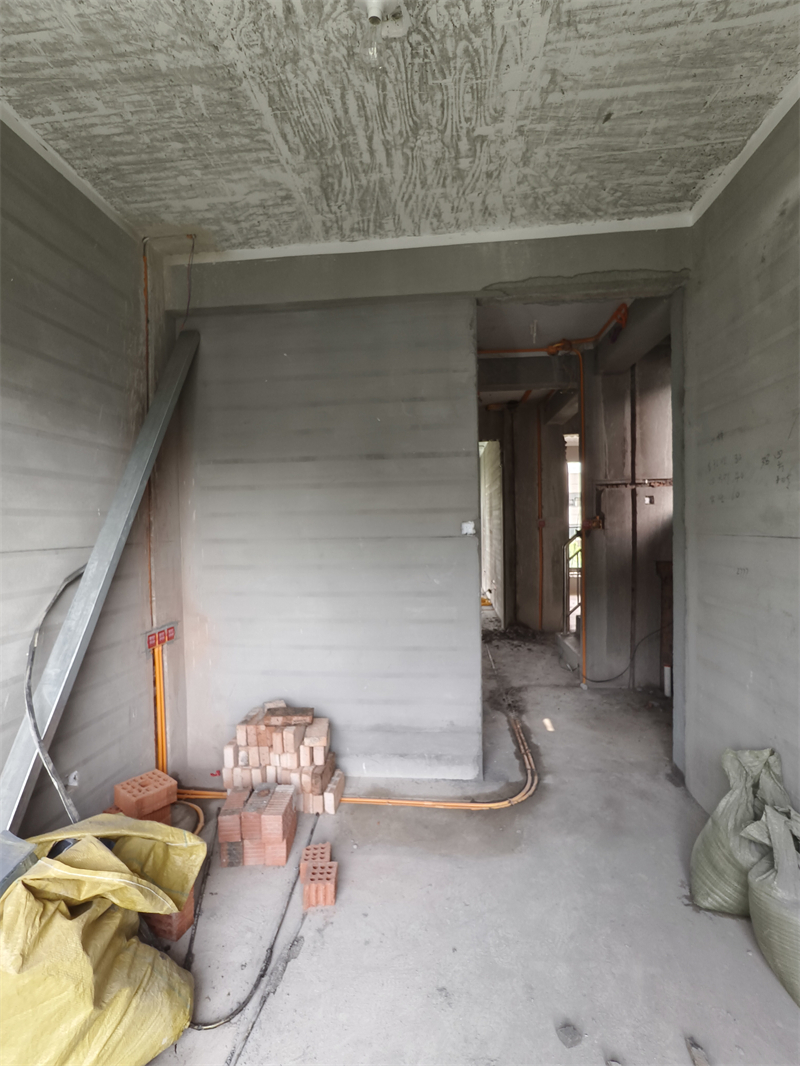

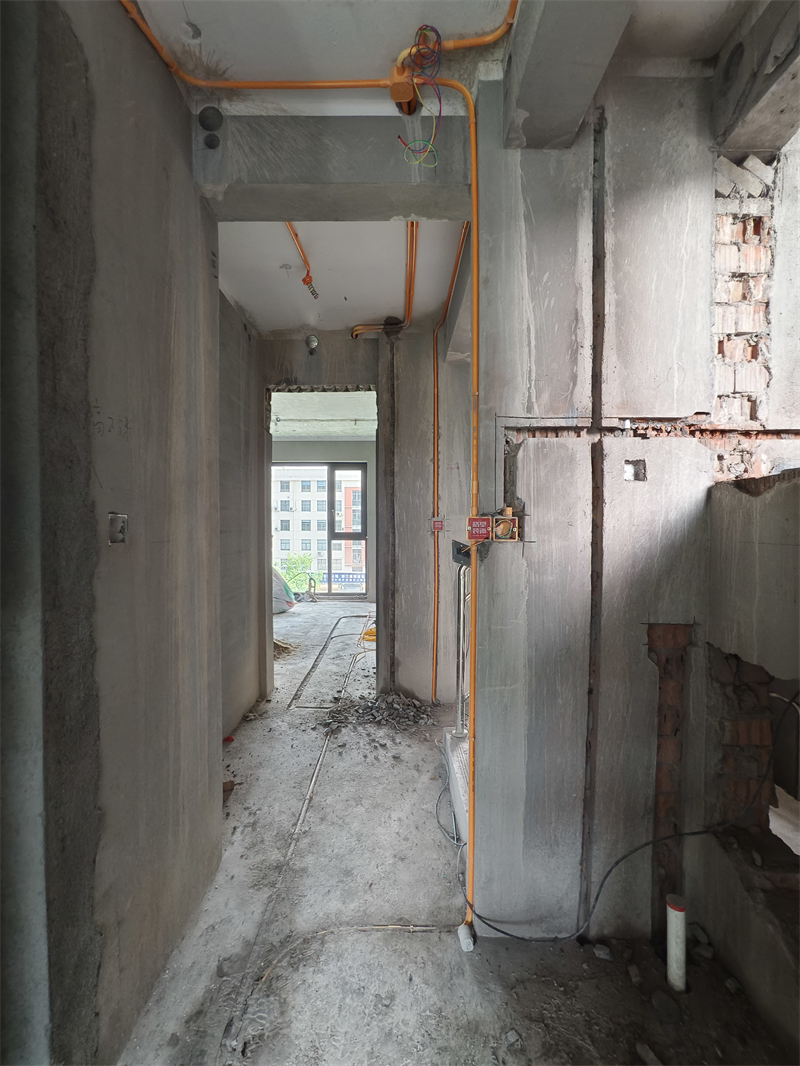

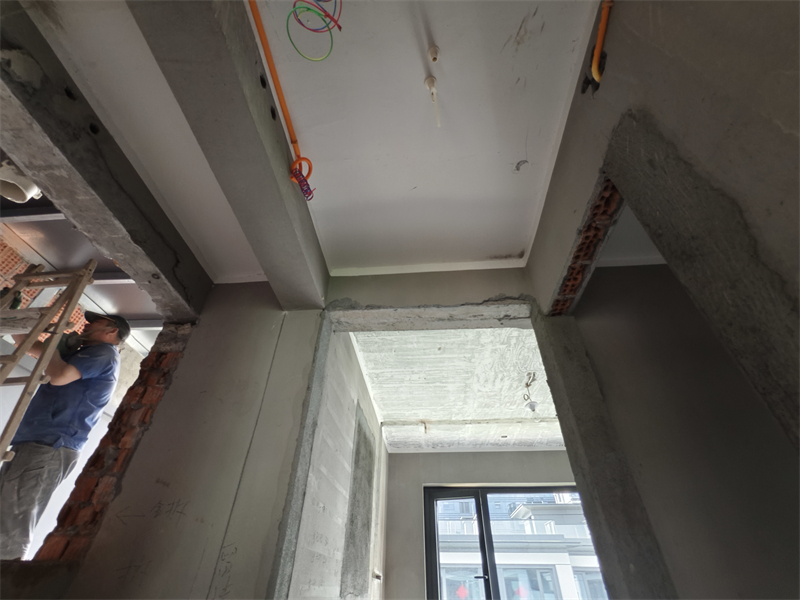

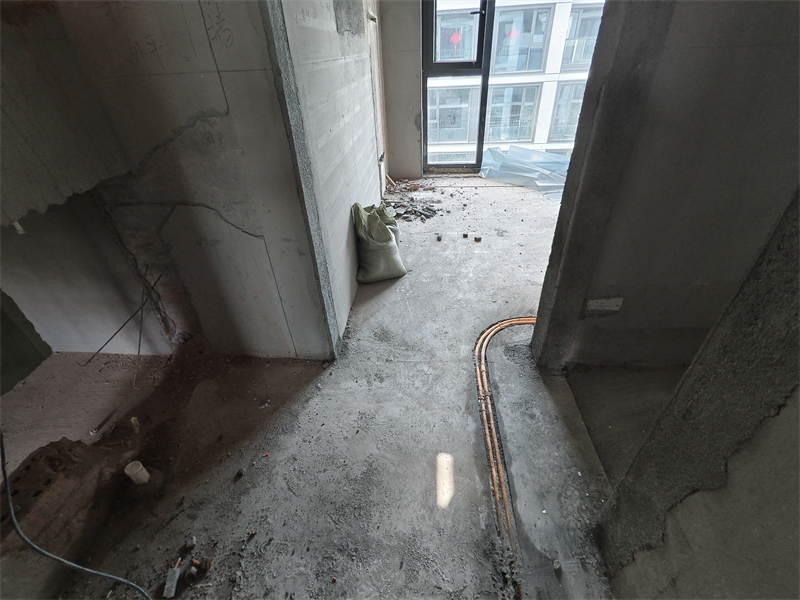

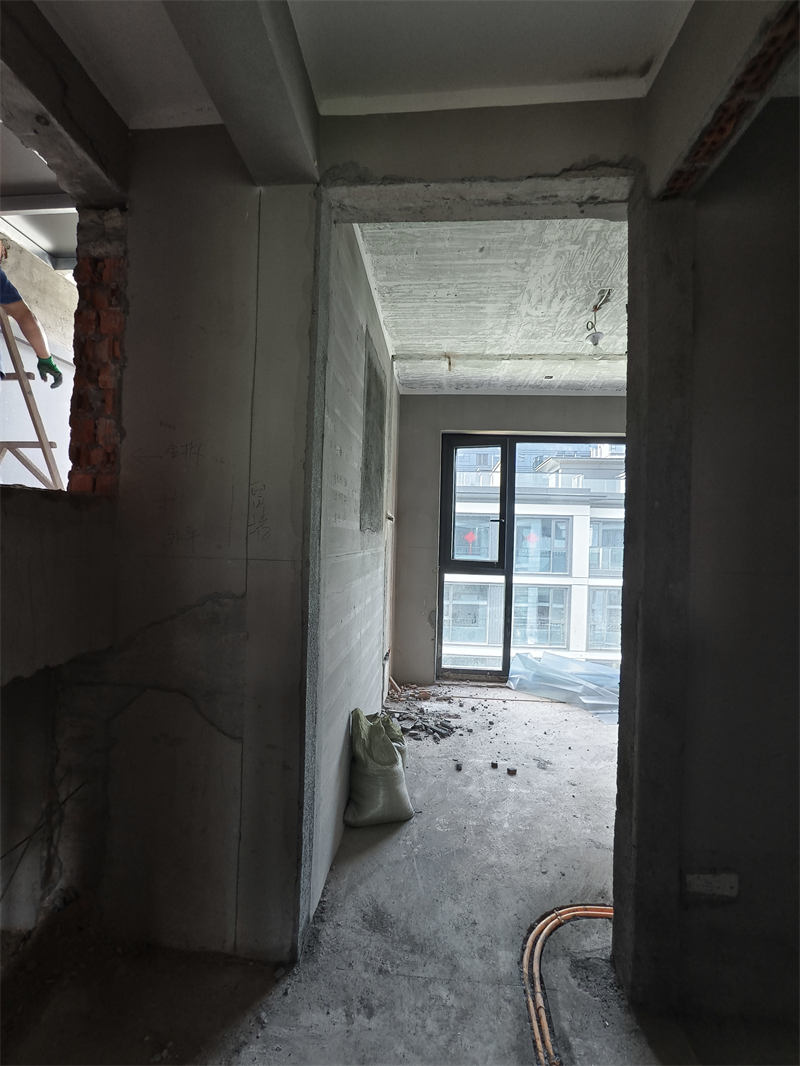

二楼女儿房过道

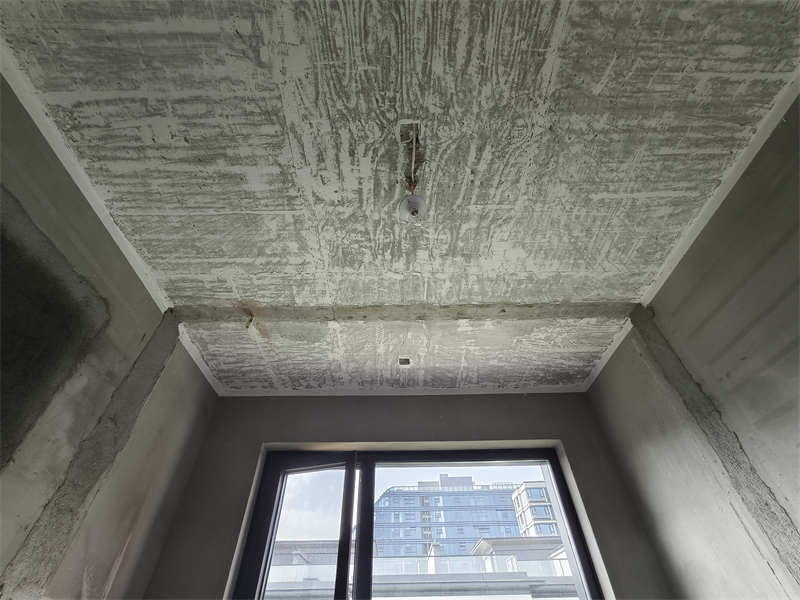

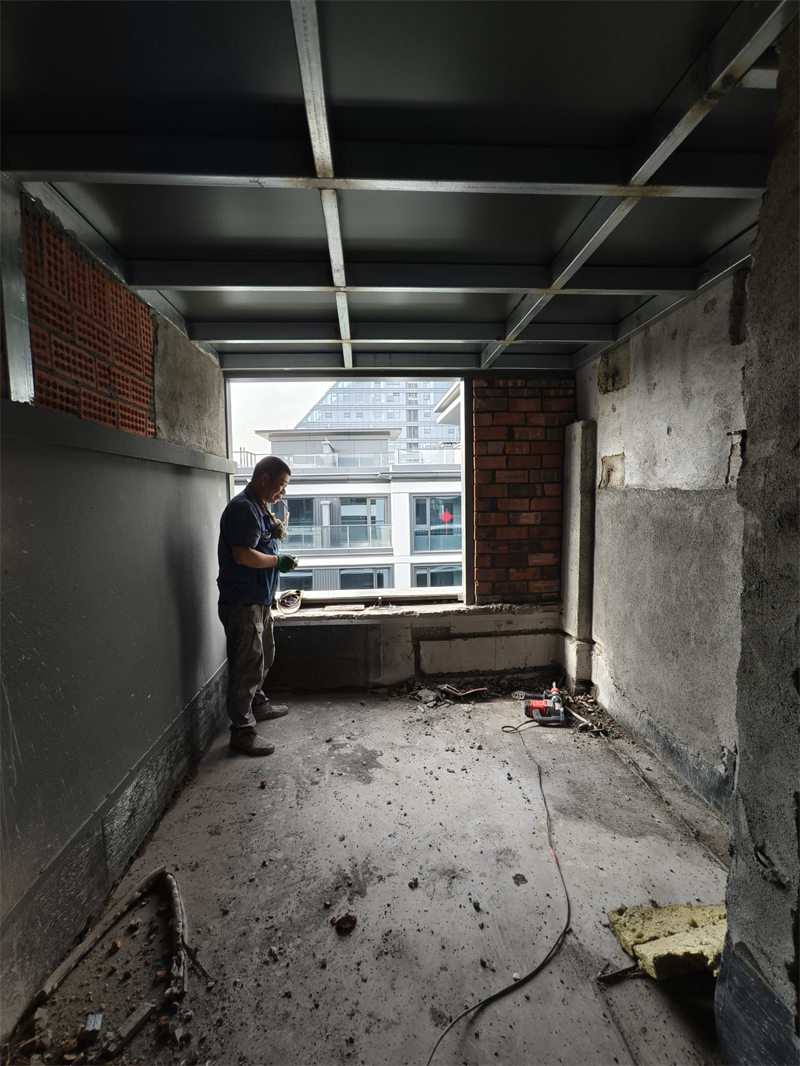

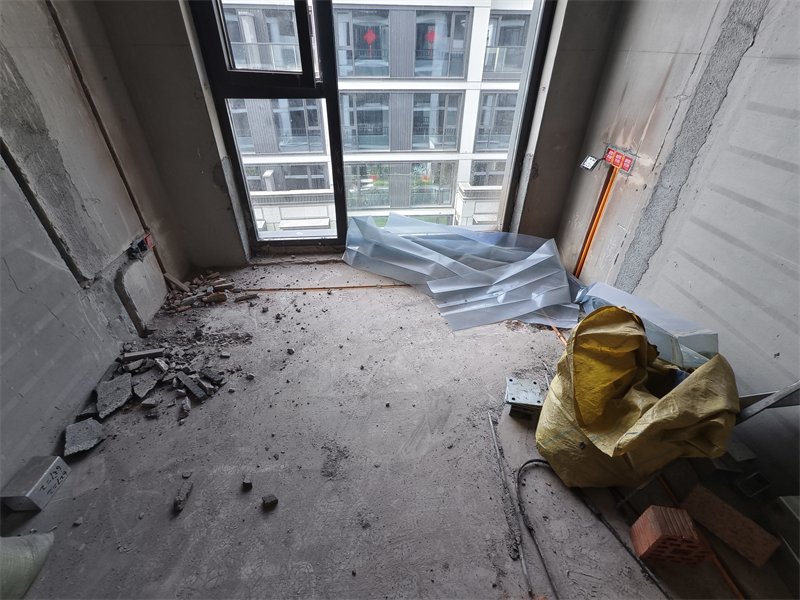

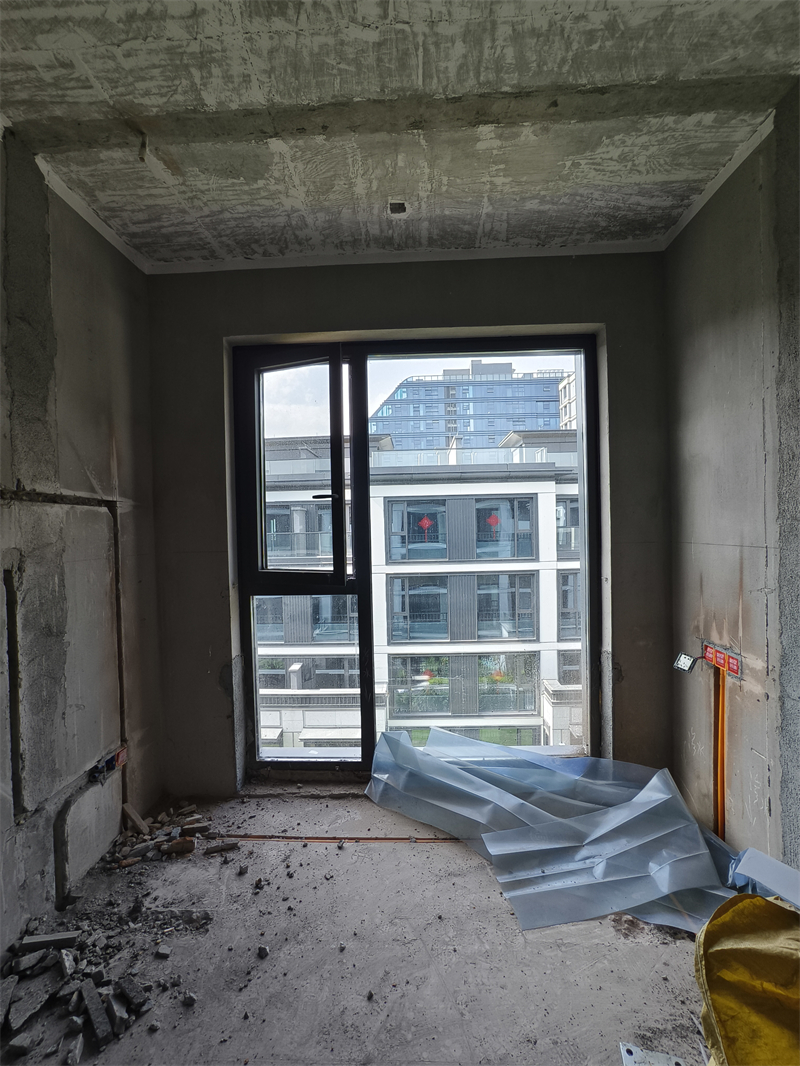

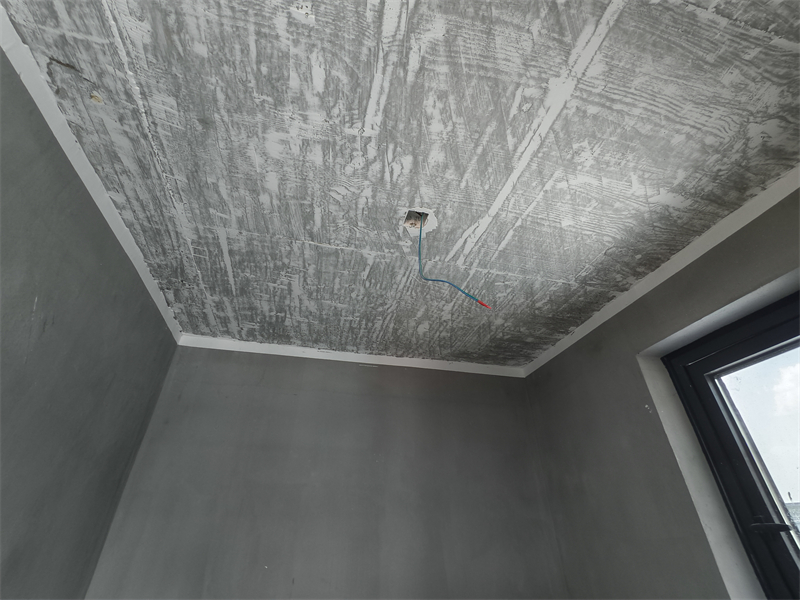

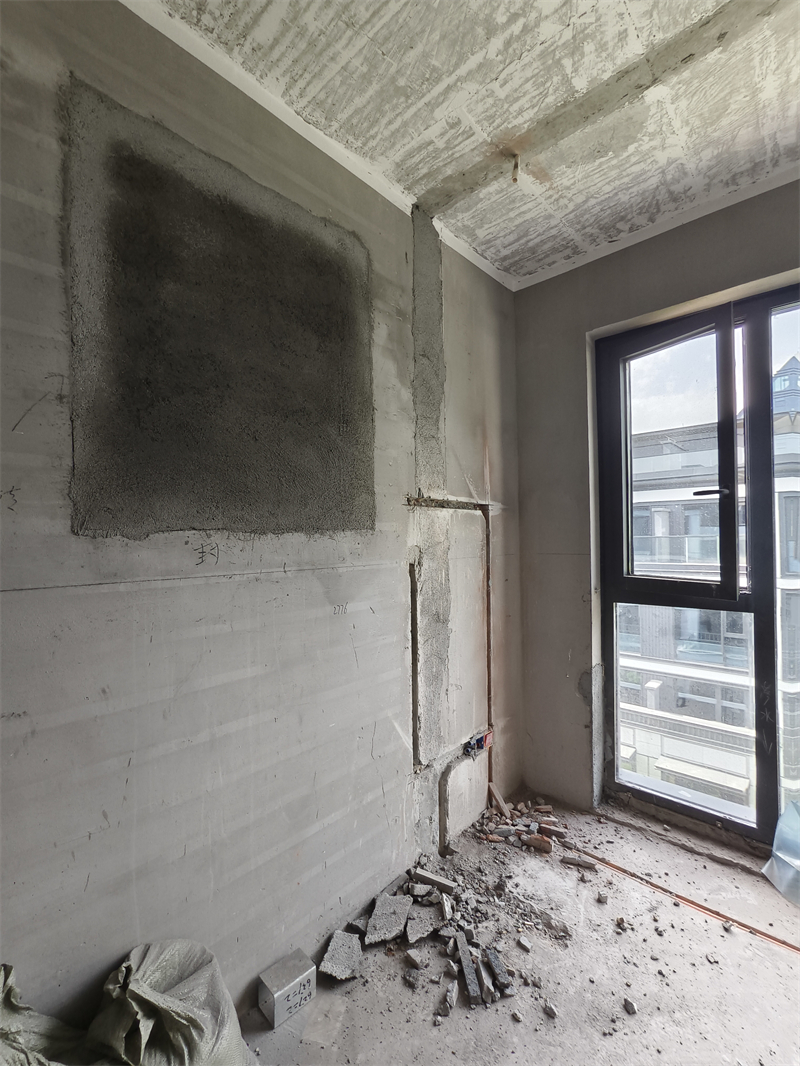

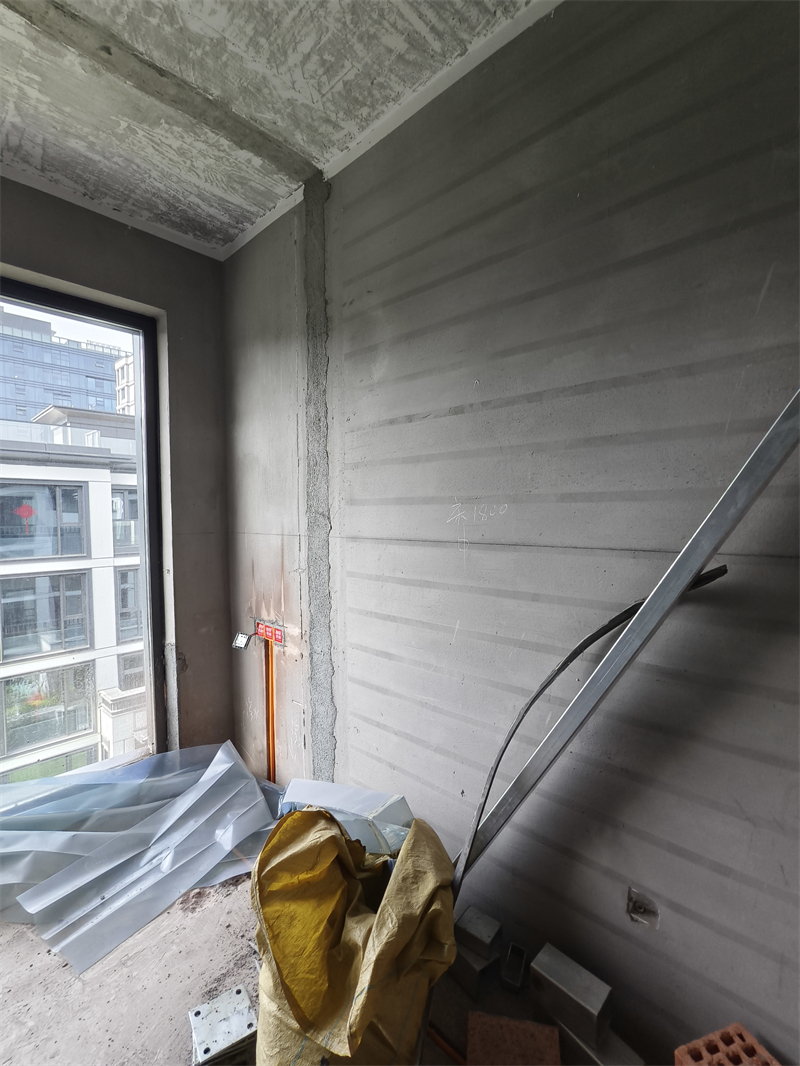

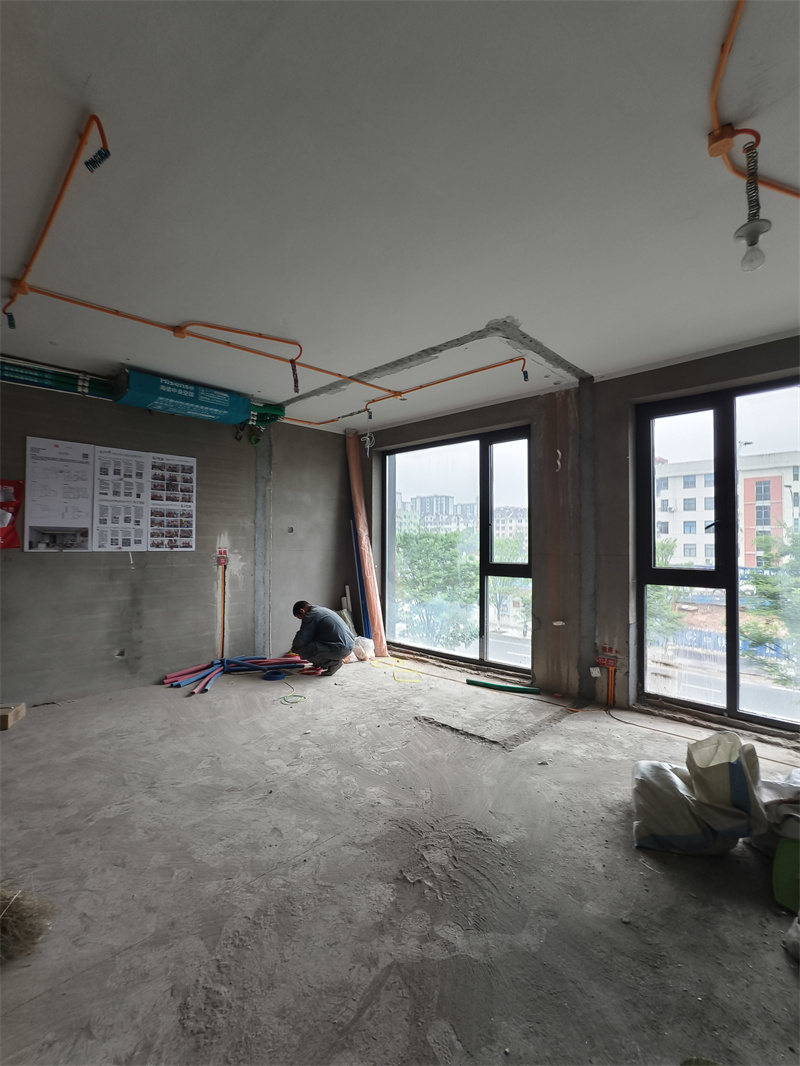

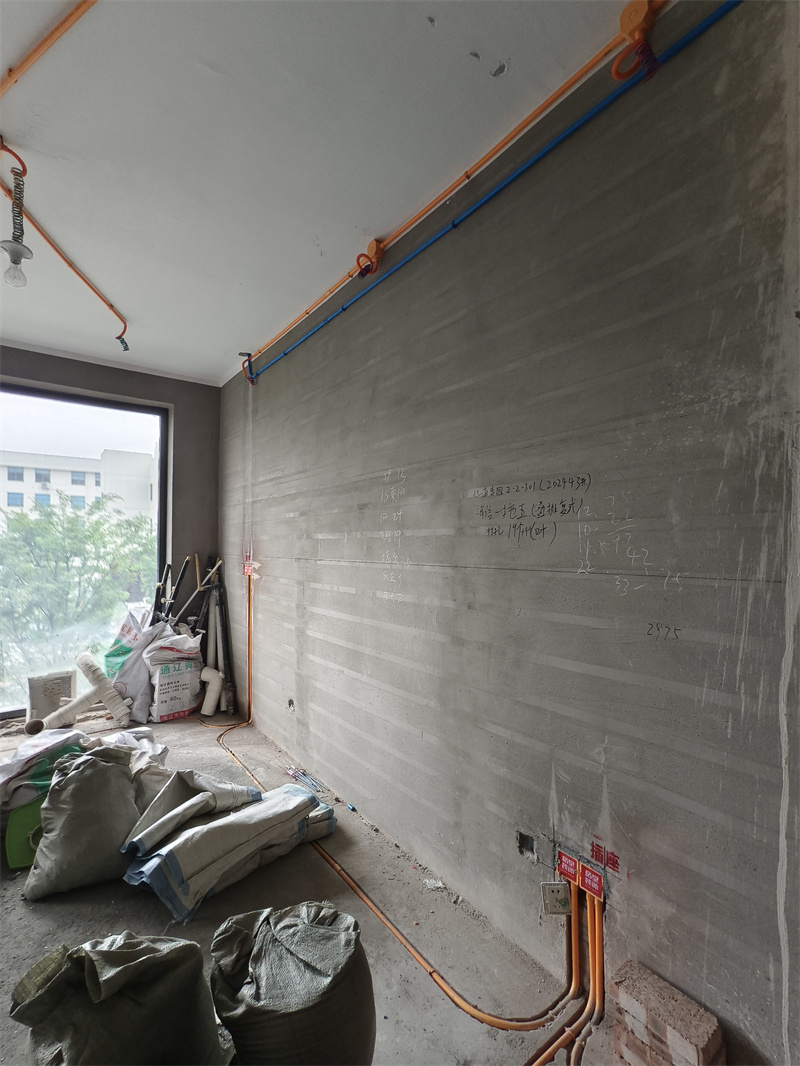

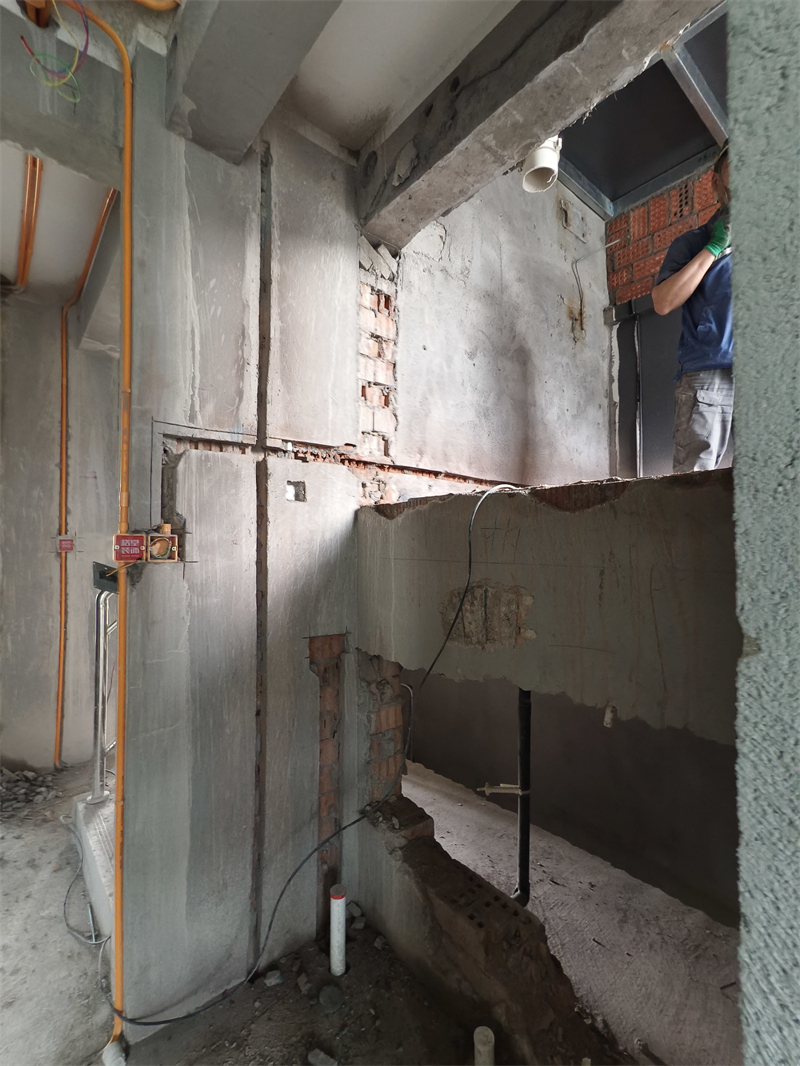

二楼女儿房

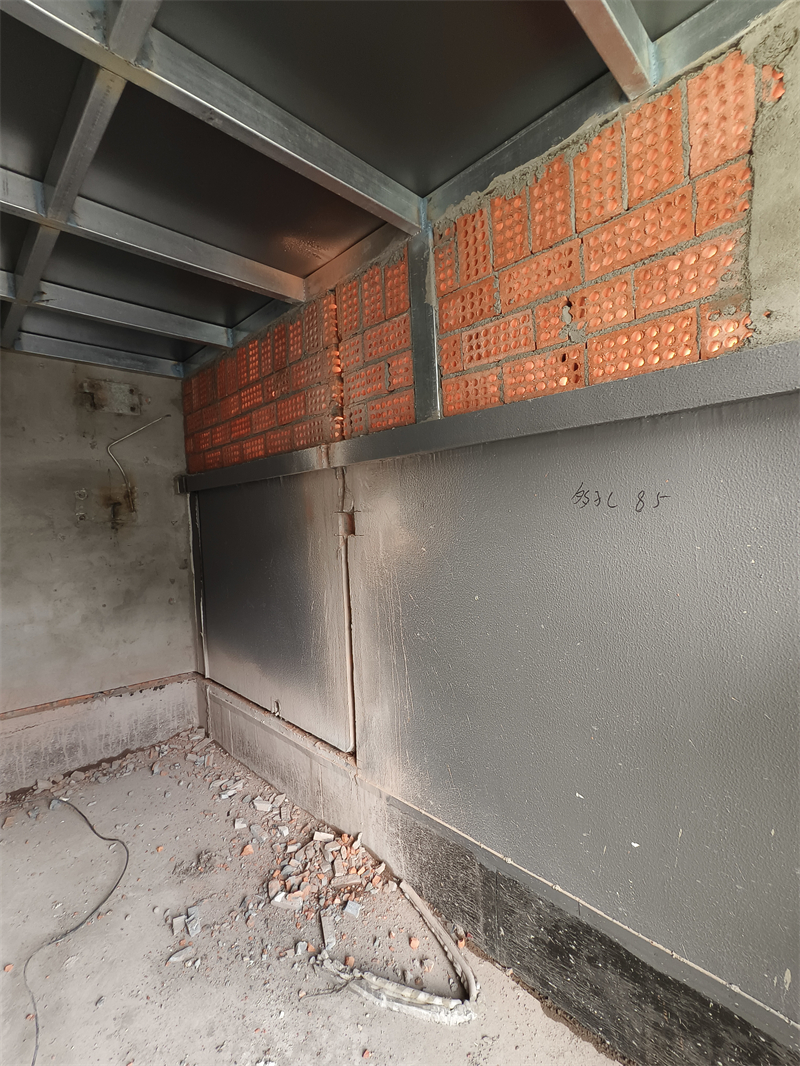

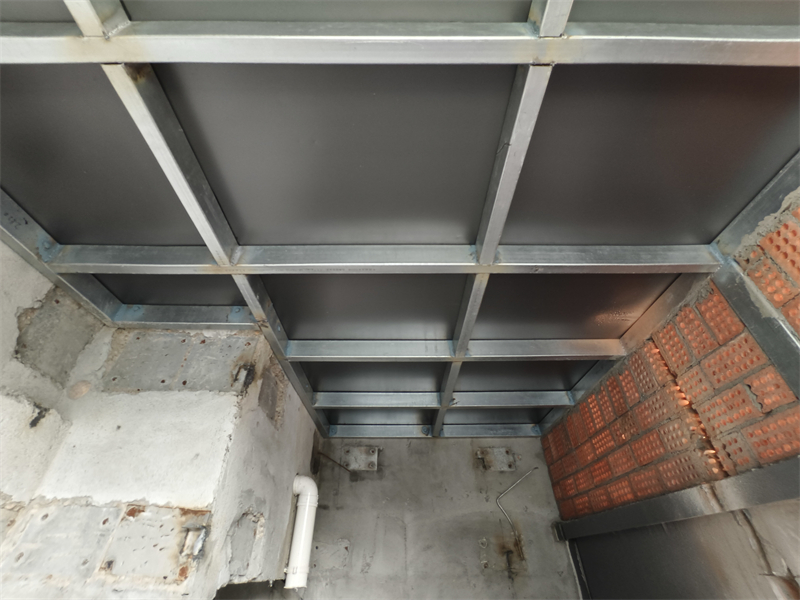

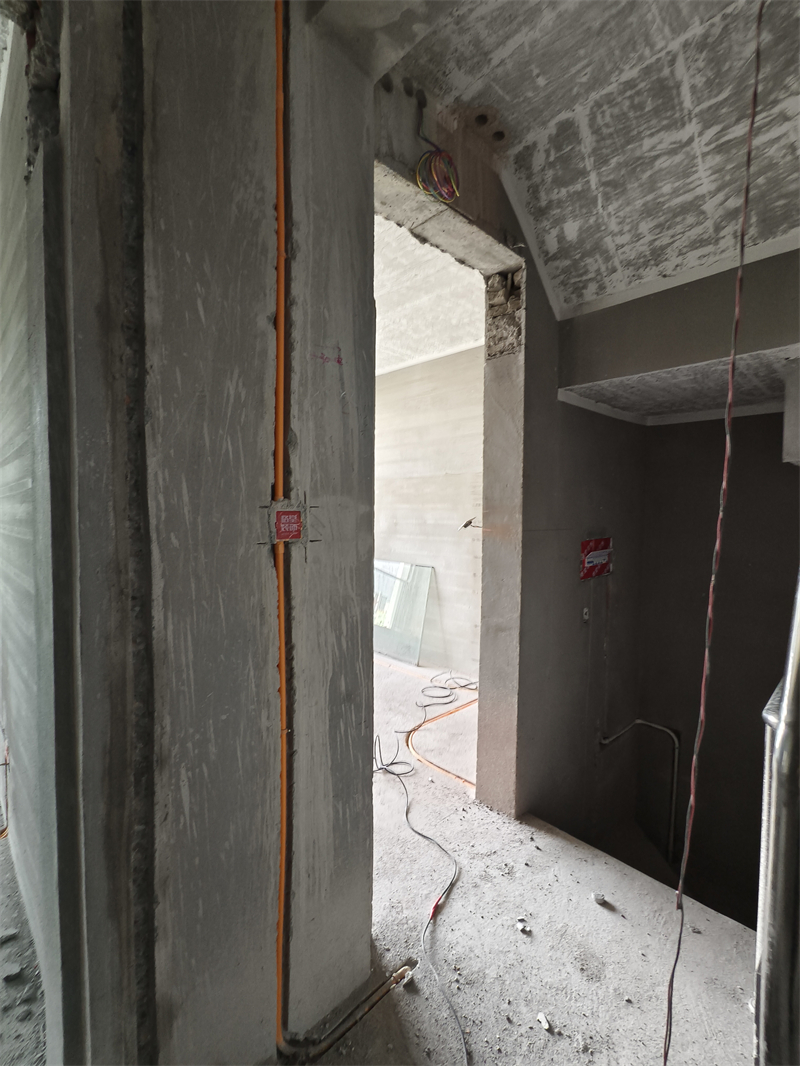

二楼女儿房衣帽间

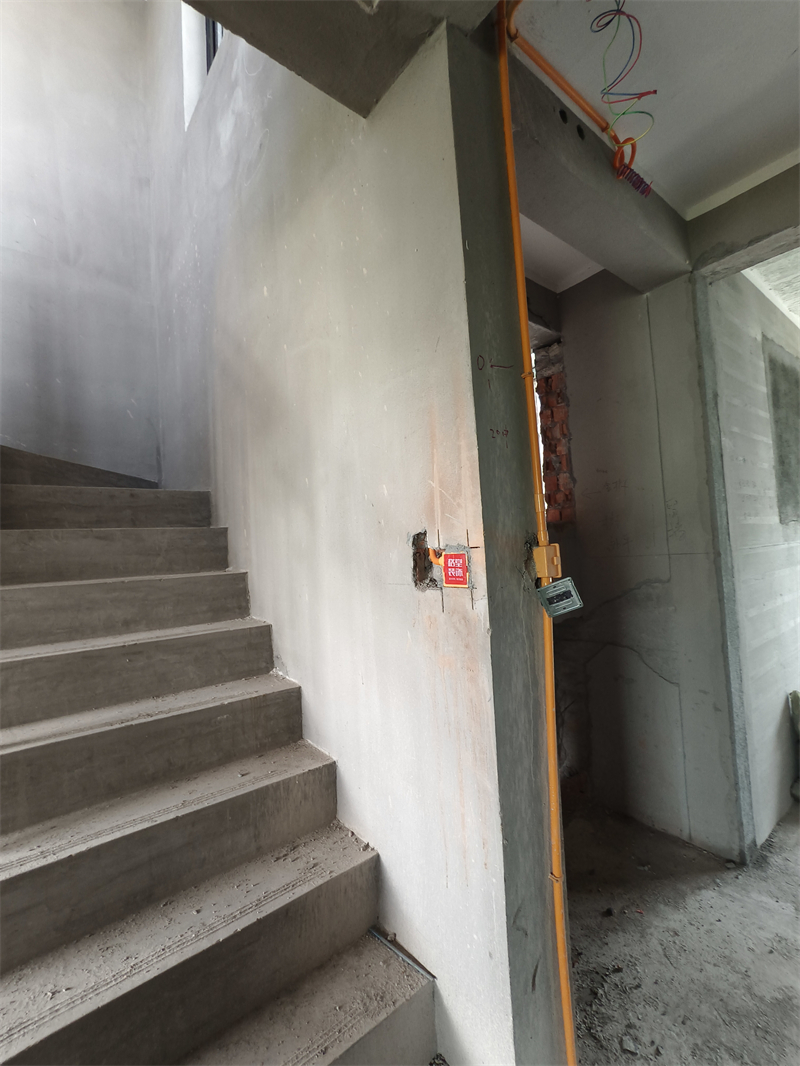

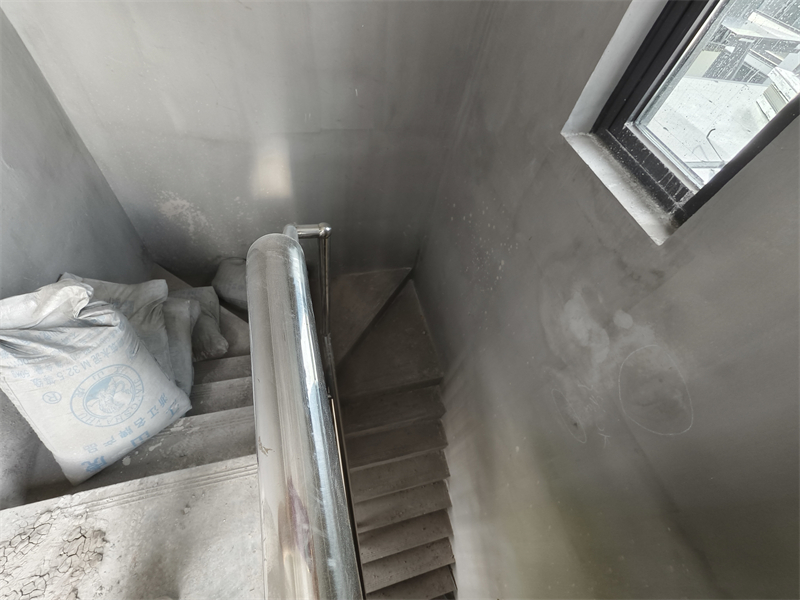

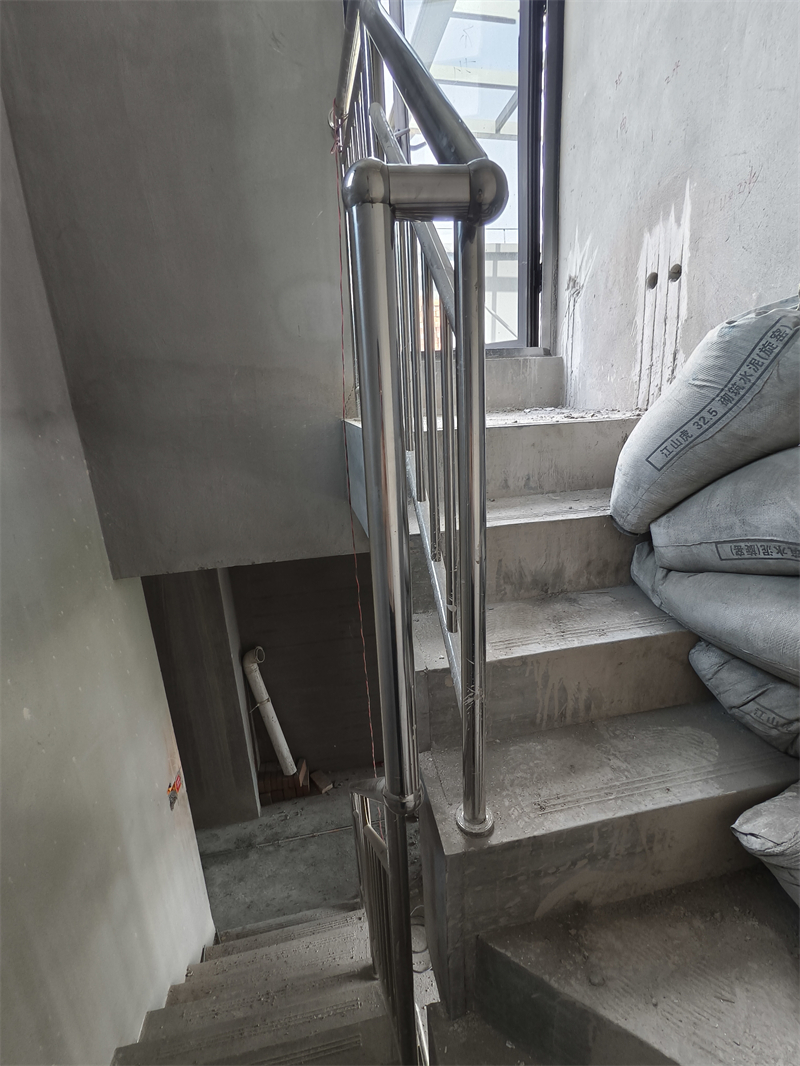

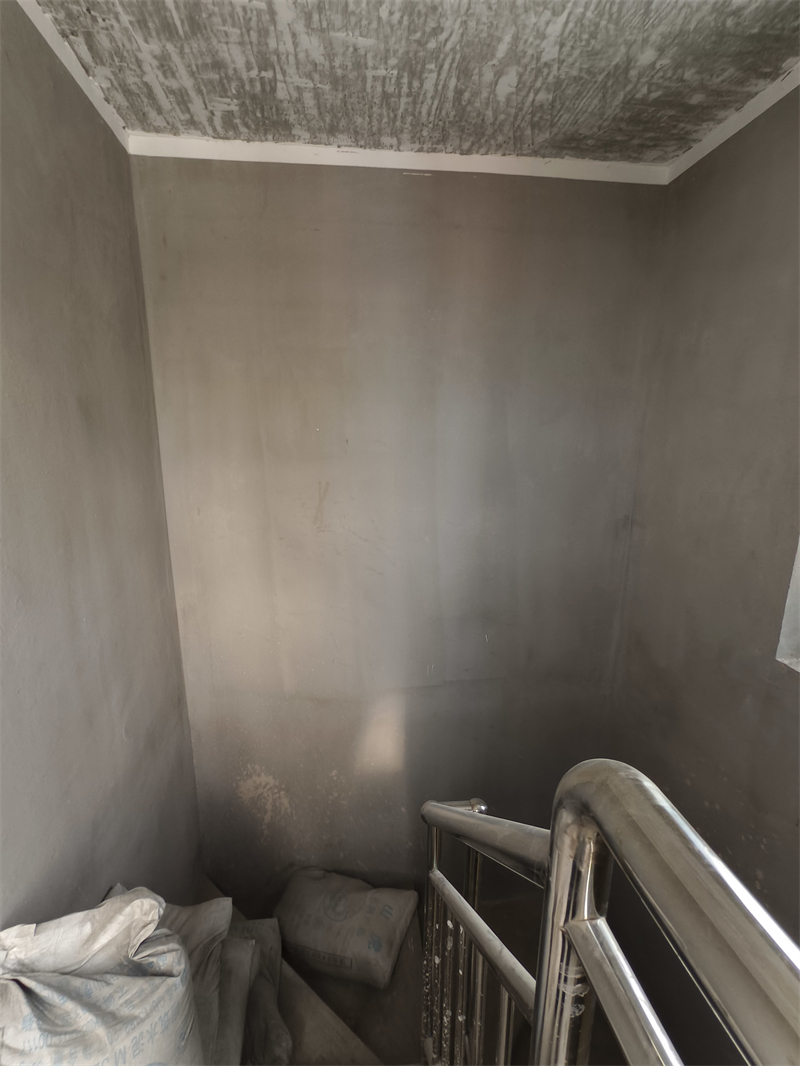

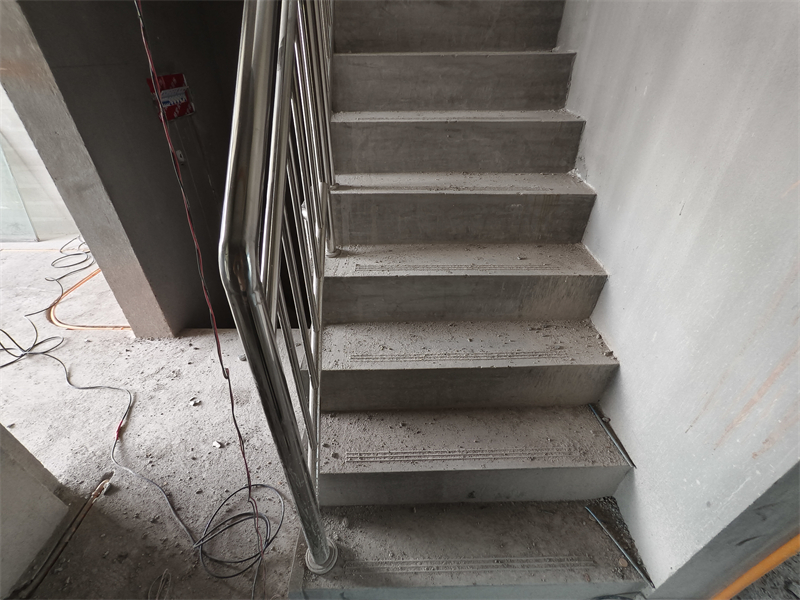

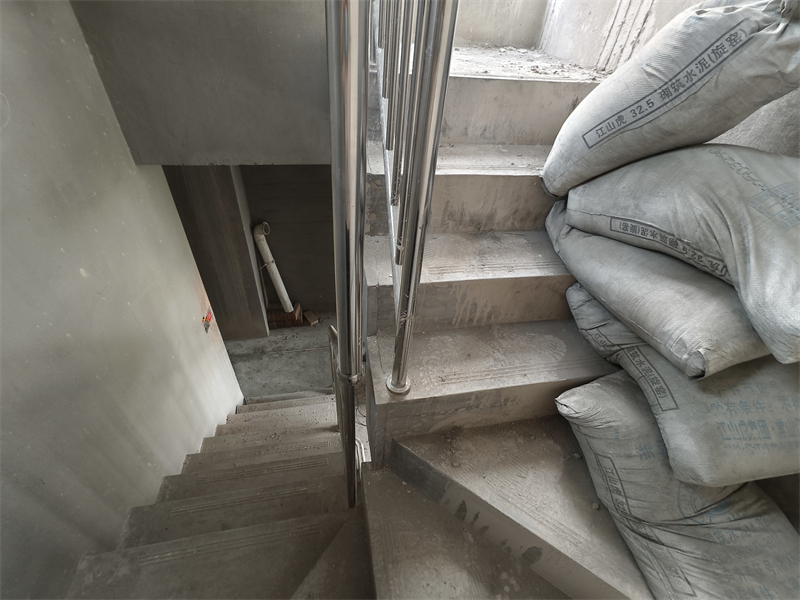

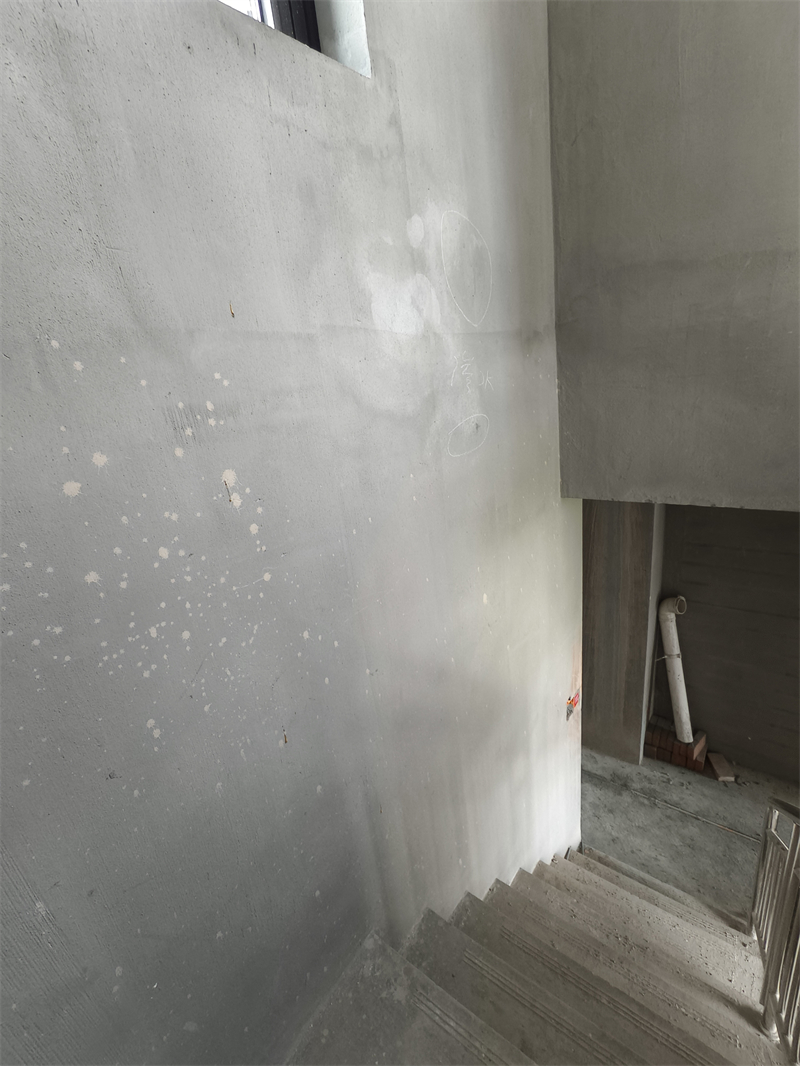

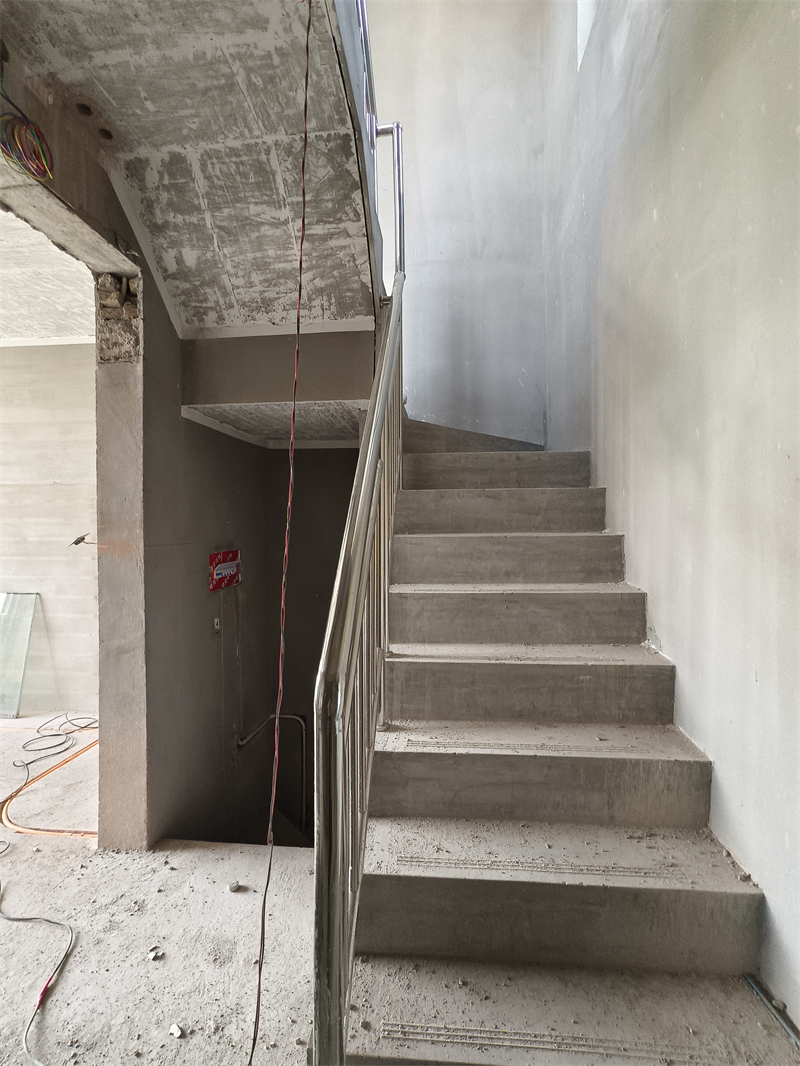

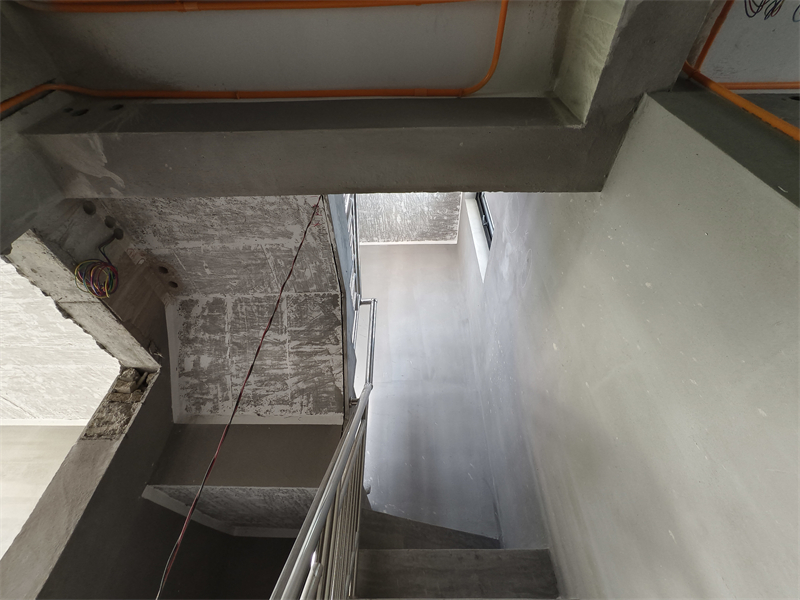

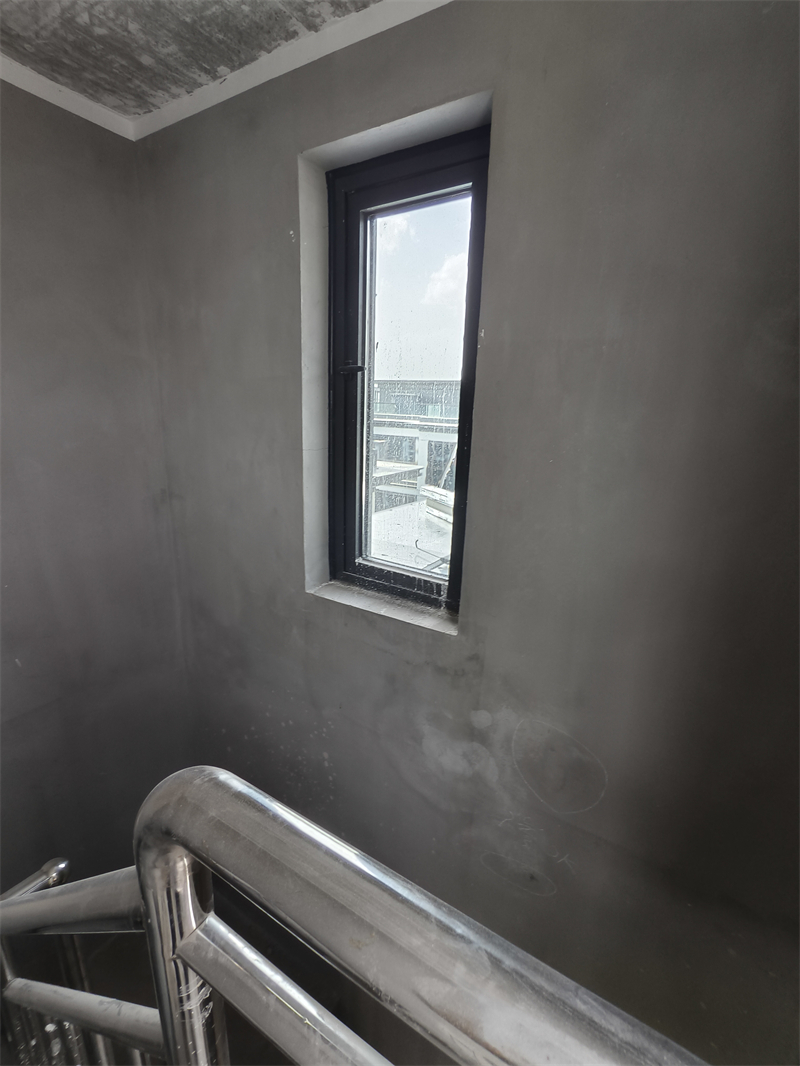

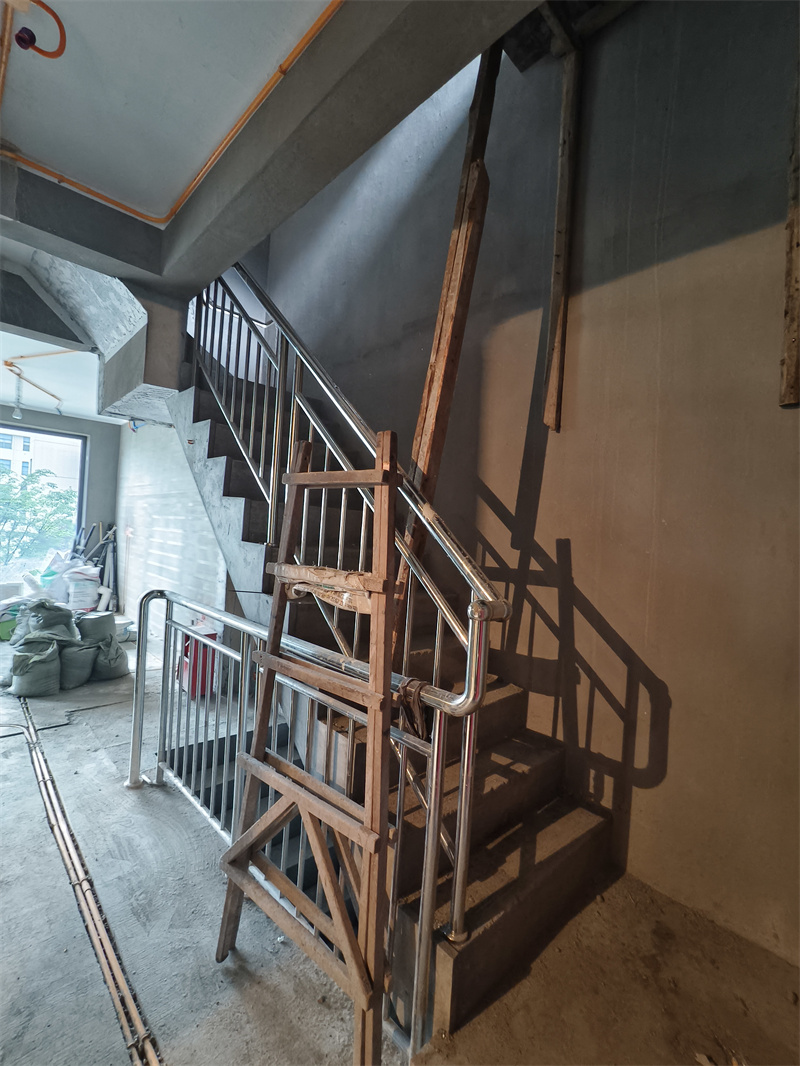

二楼到三楼楼梯

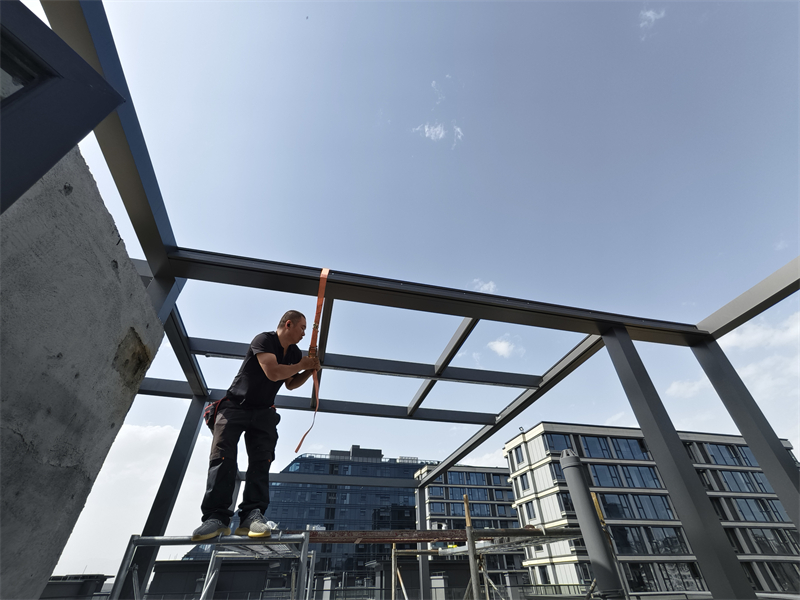

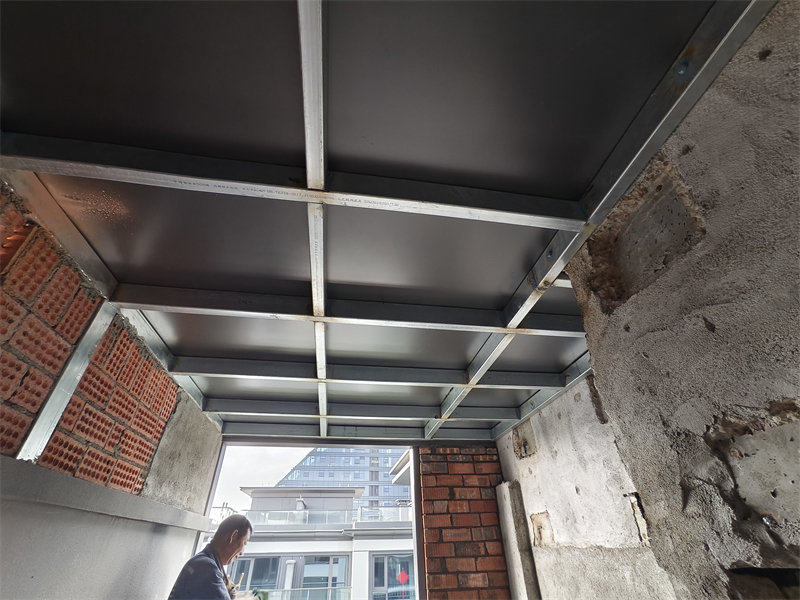

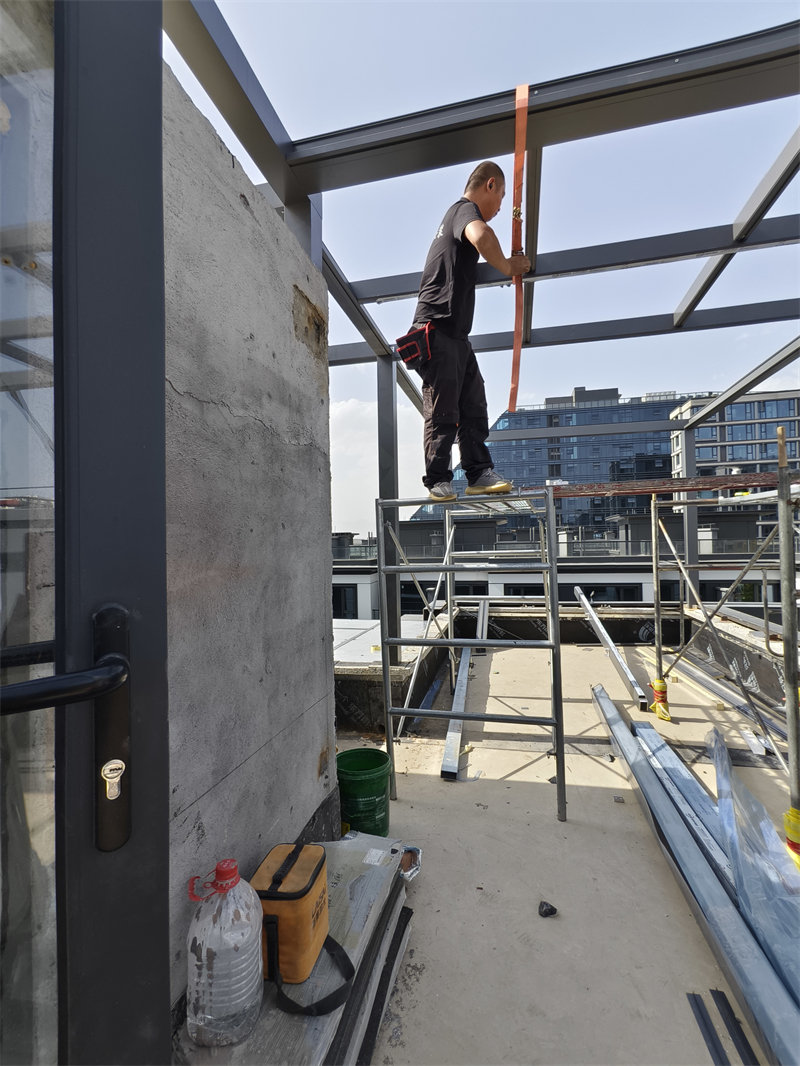

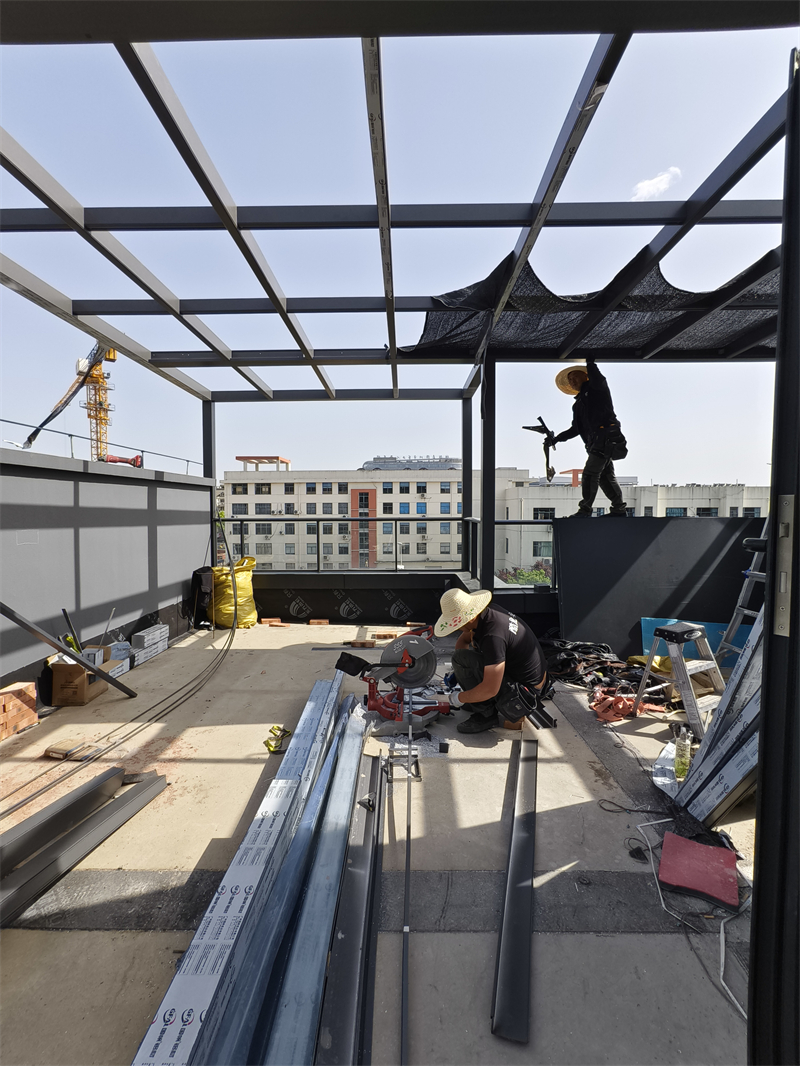

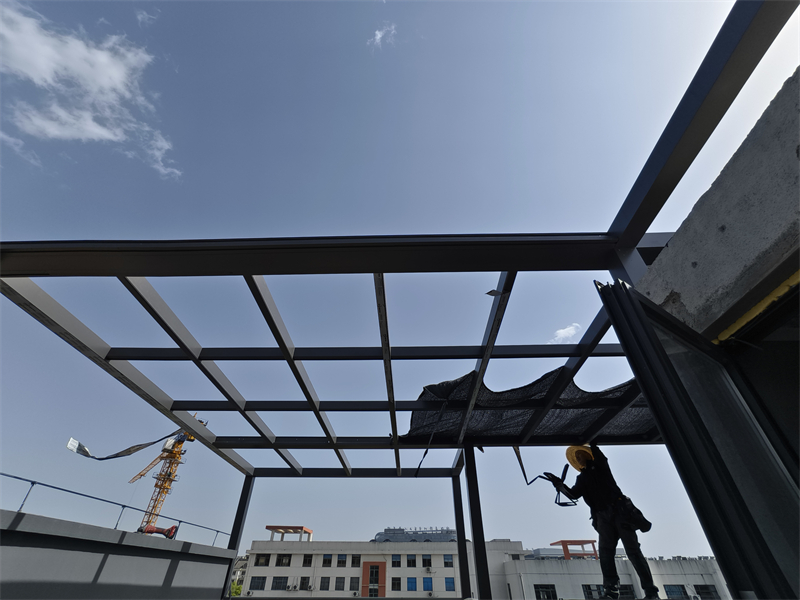

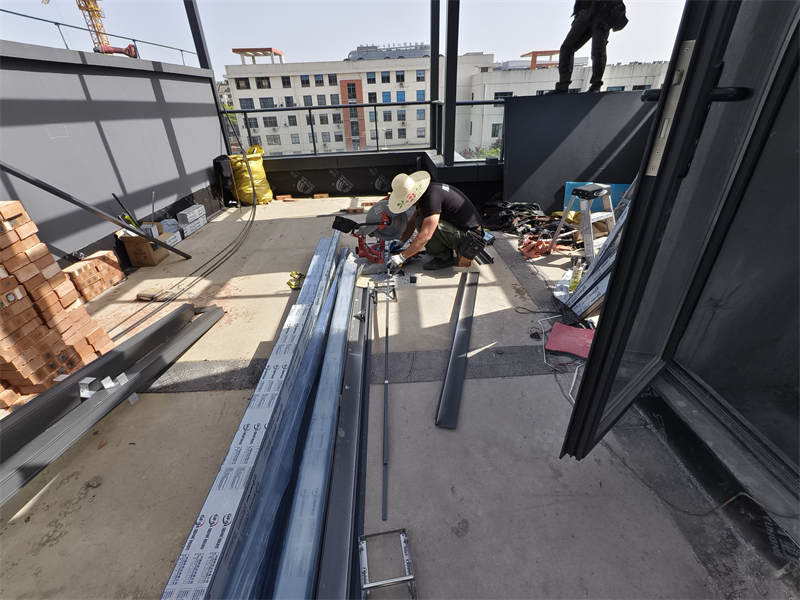

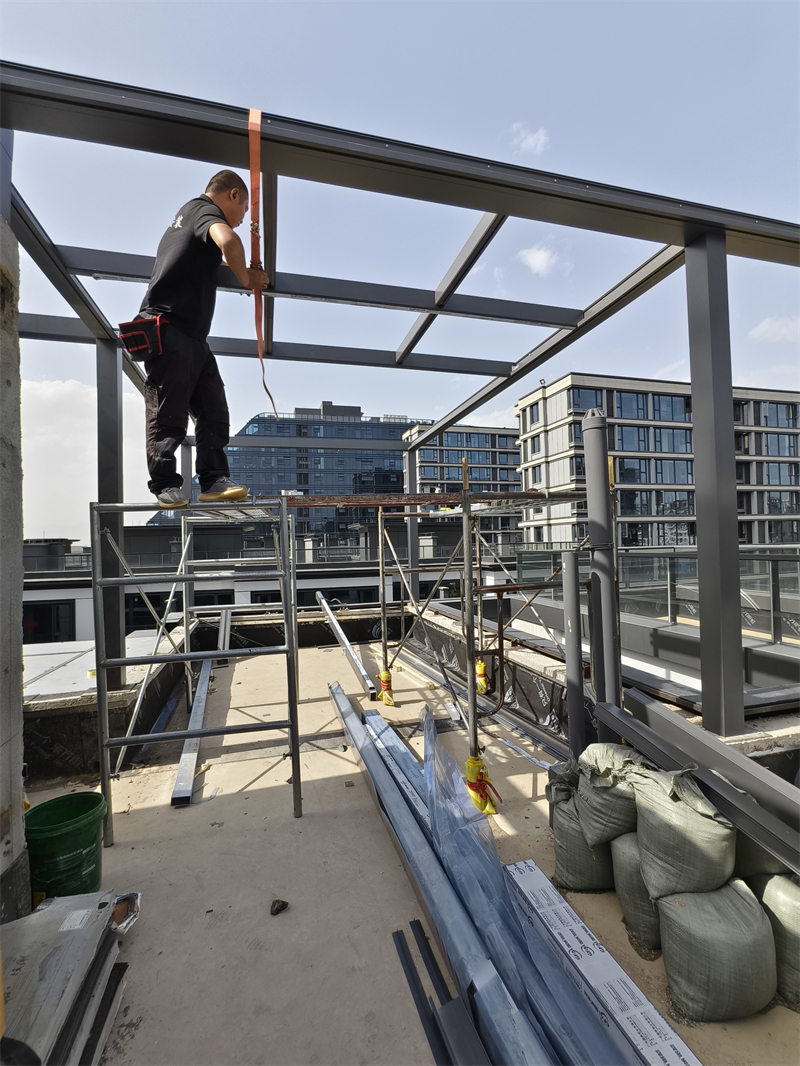

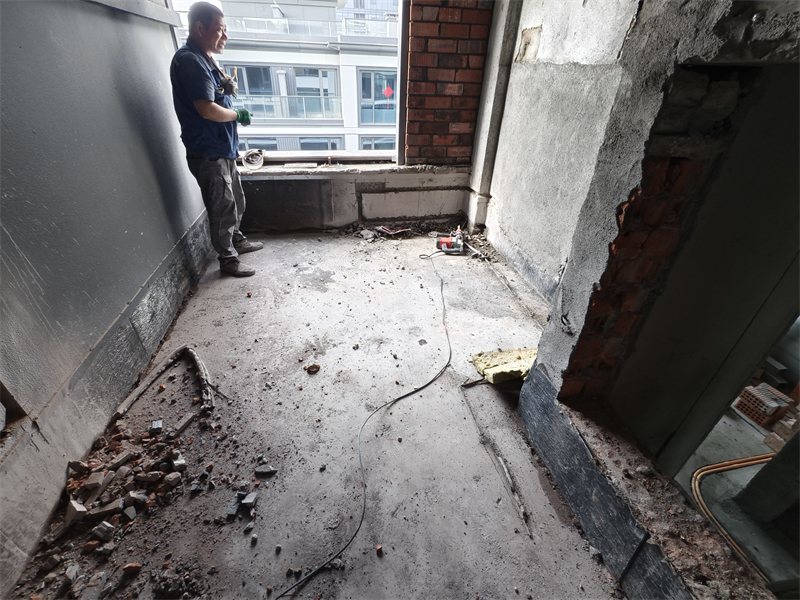

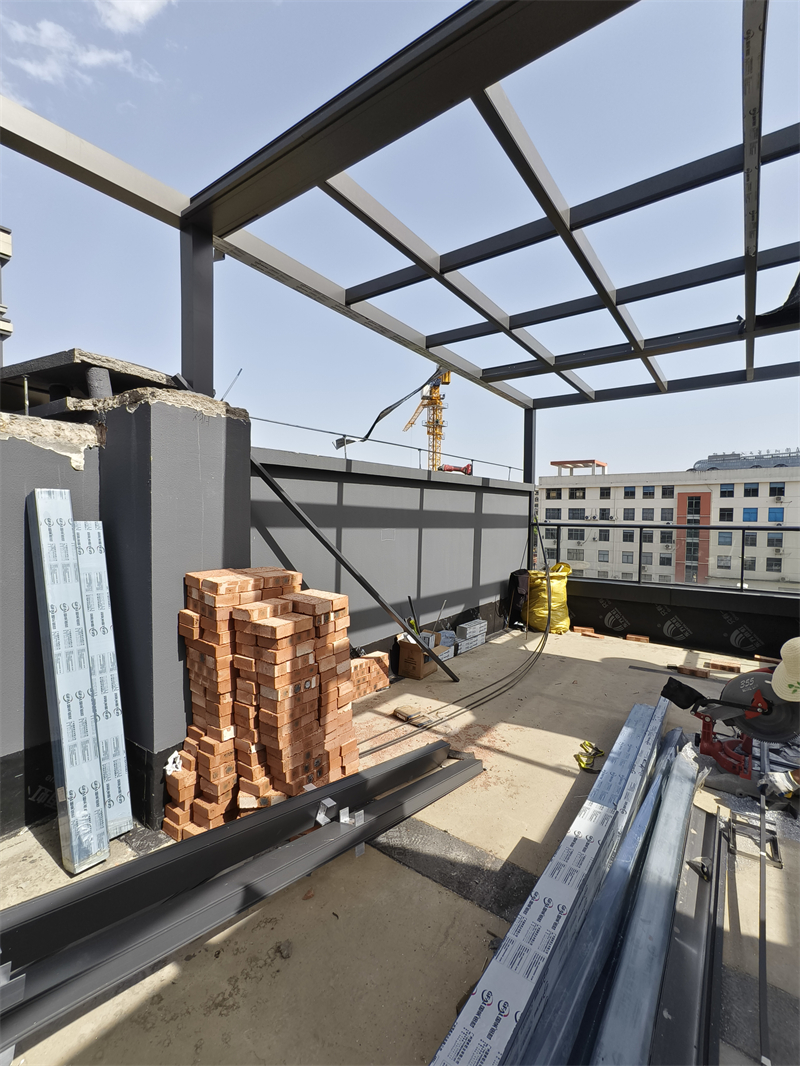

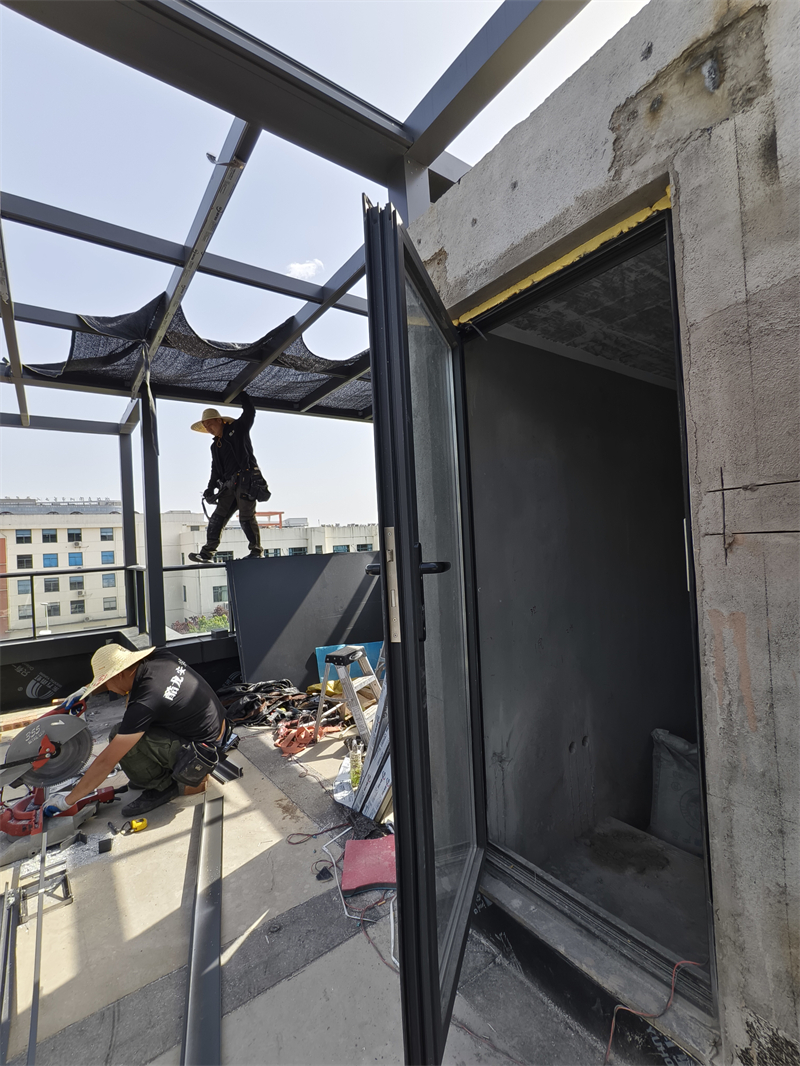

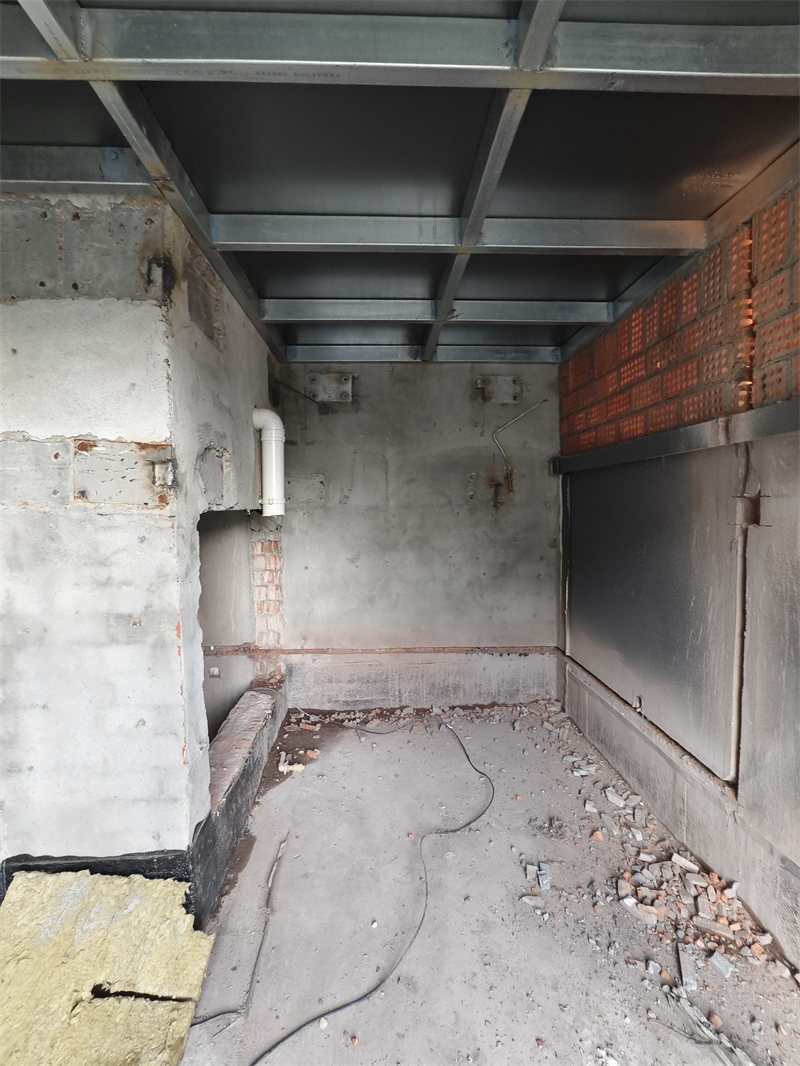

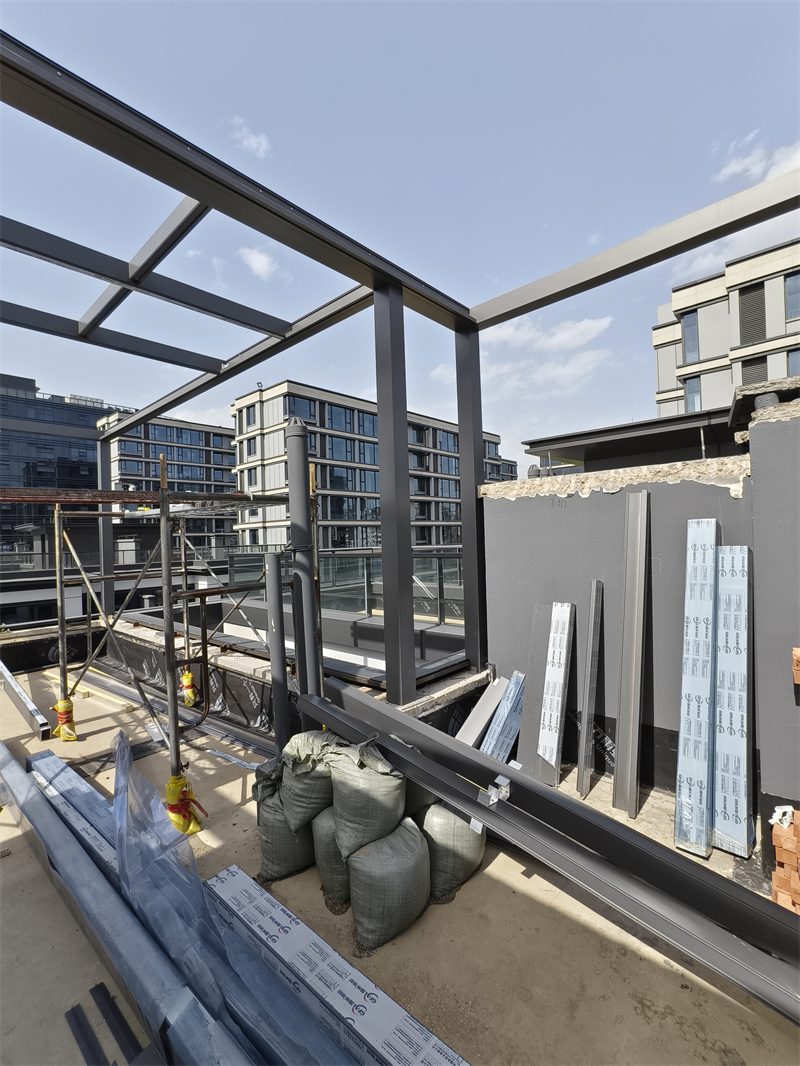

三楼露台

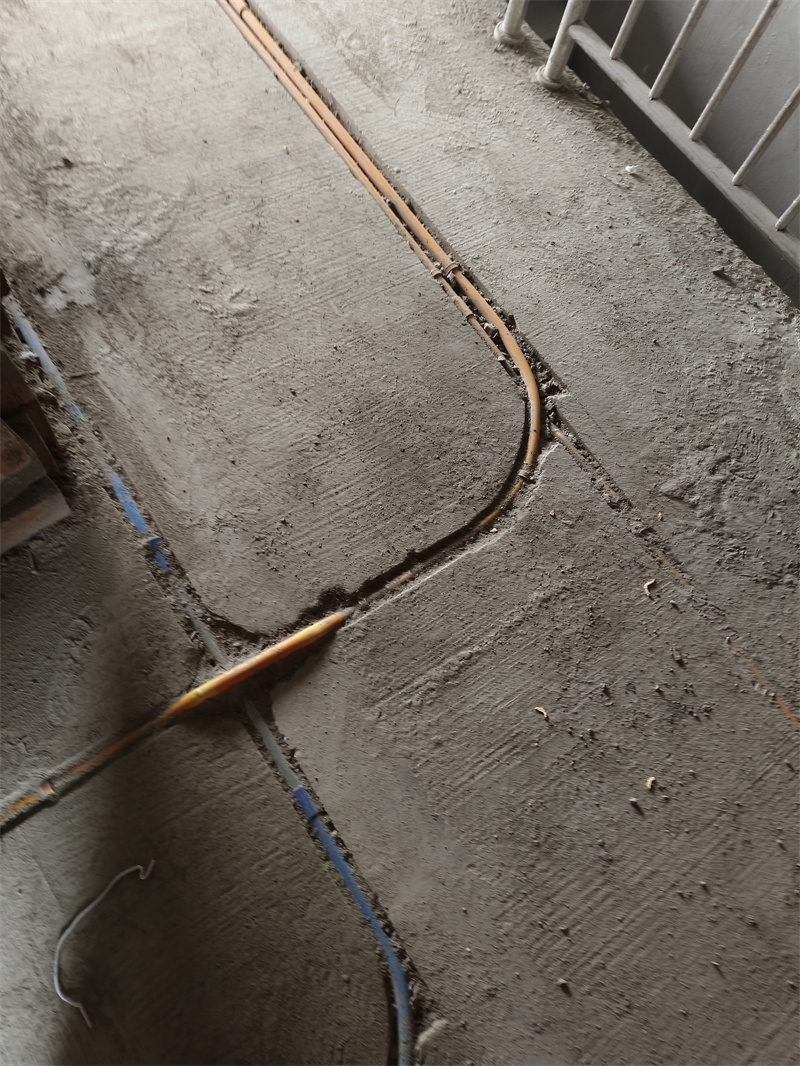

水电完工

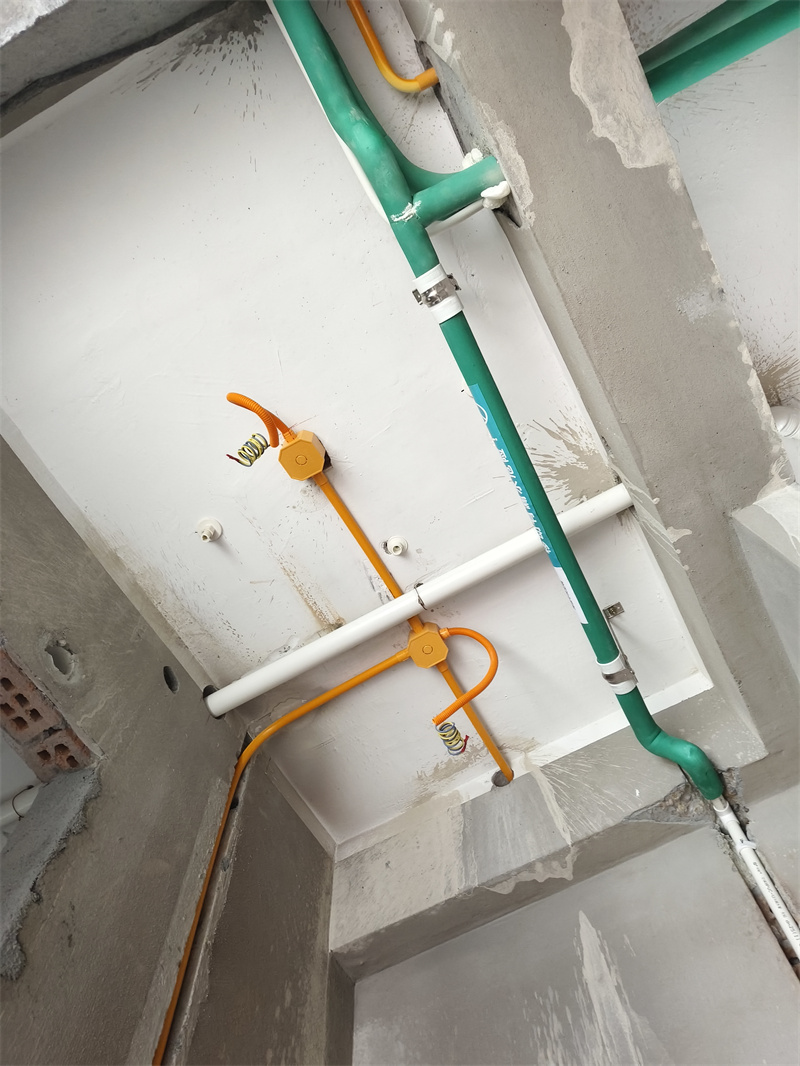

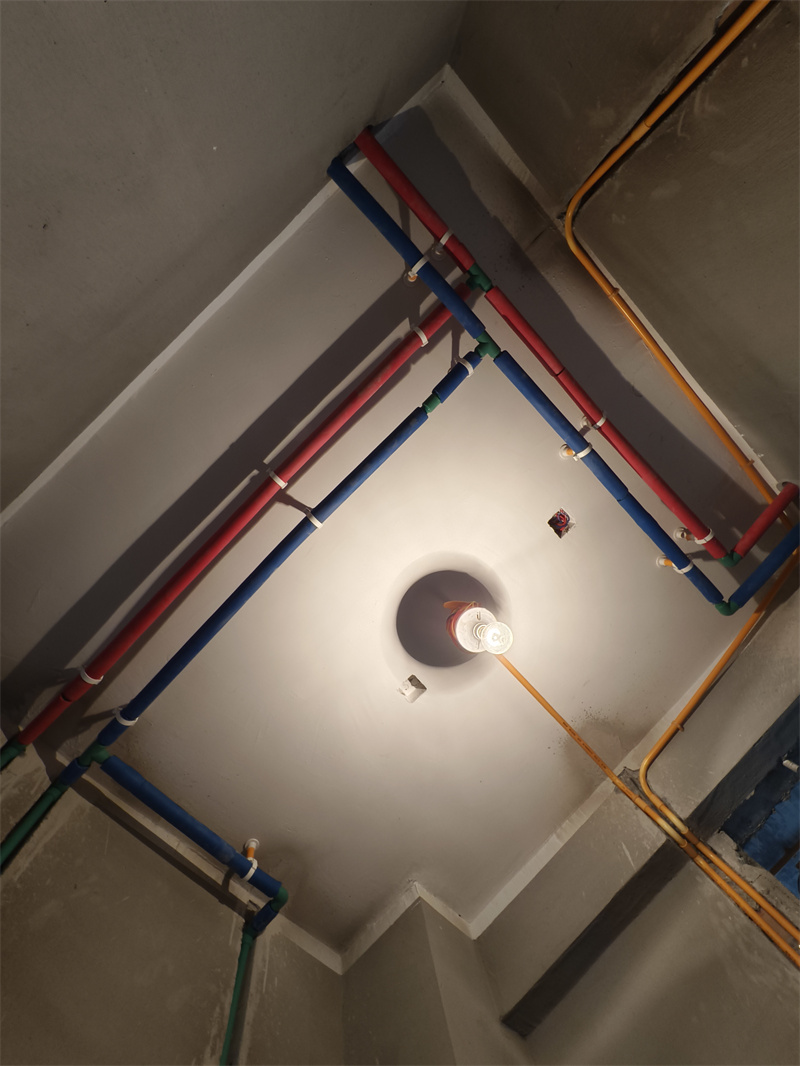

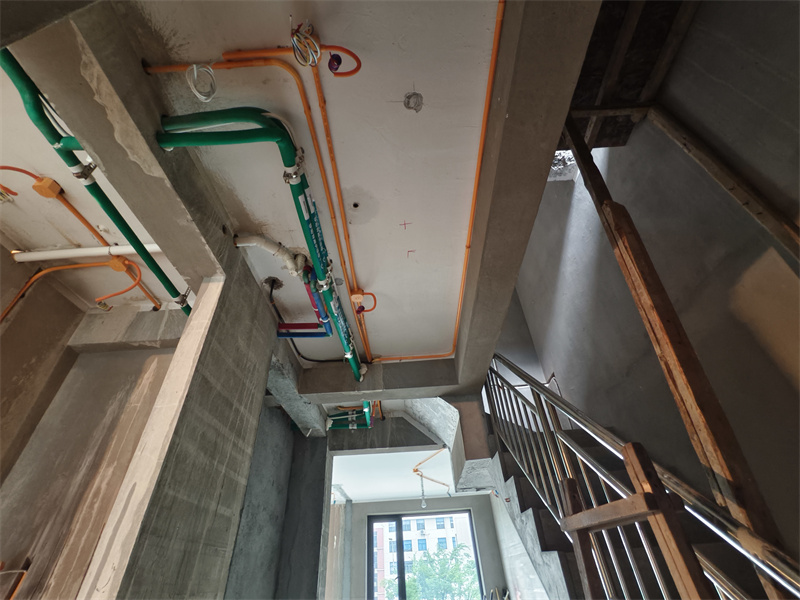

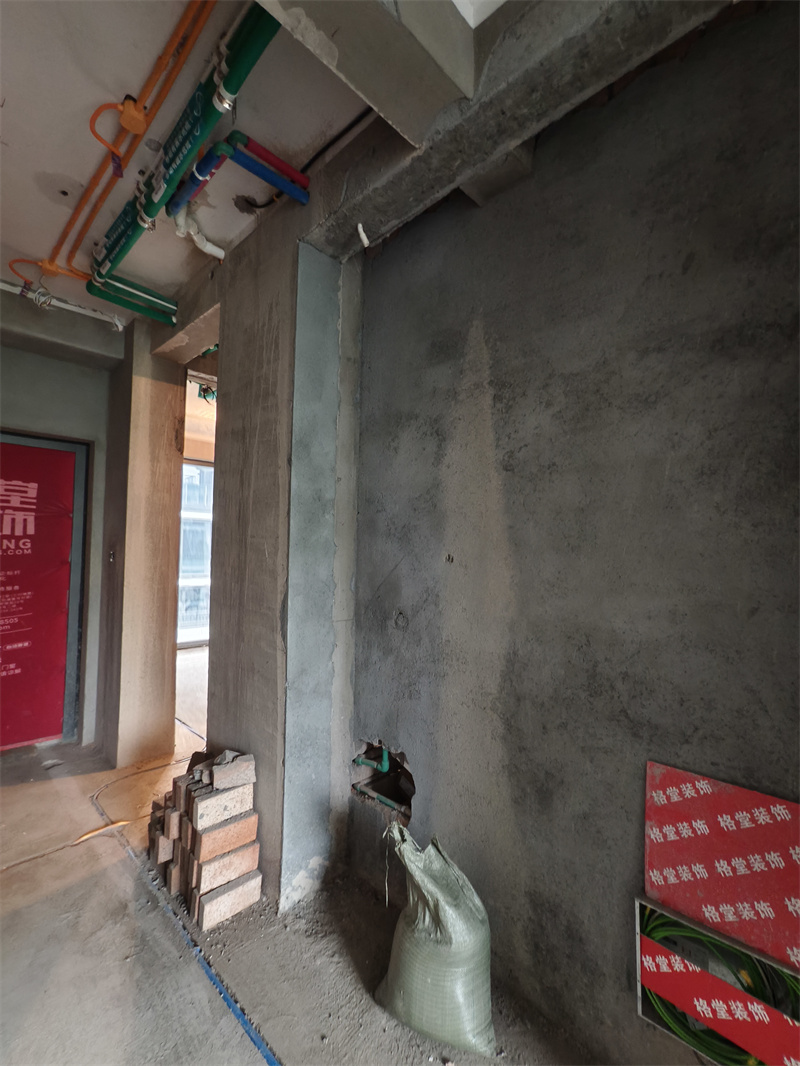

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，冷水用蓝色保温棉，热水用红色保温棉。

水管吊卡间距在80公分以内，转角处必须要有吊卡，工艺非常规范！

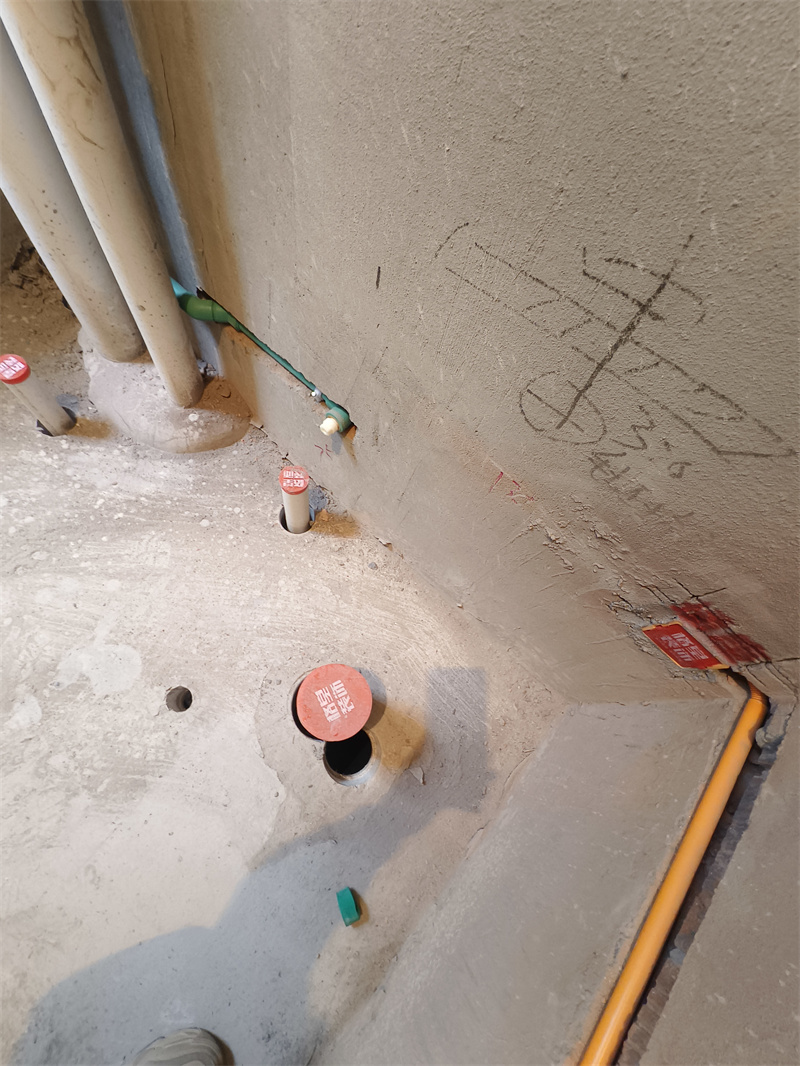

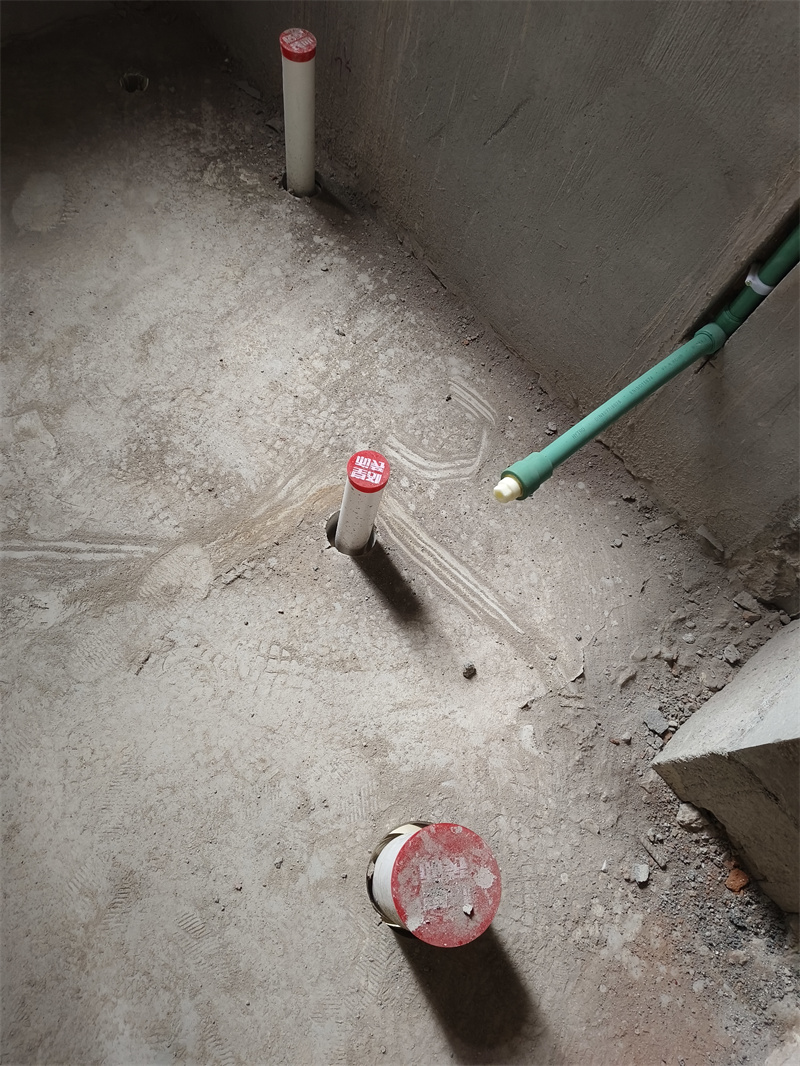

下水管用格堂专用保护盖保护，防止砂石堵塞管道。

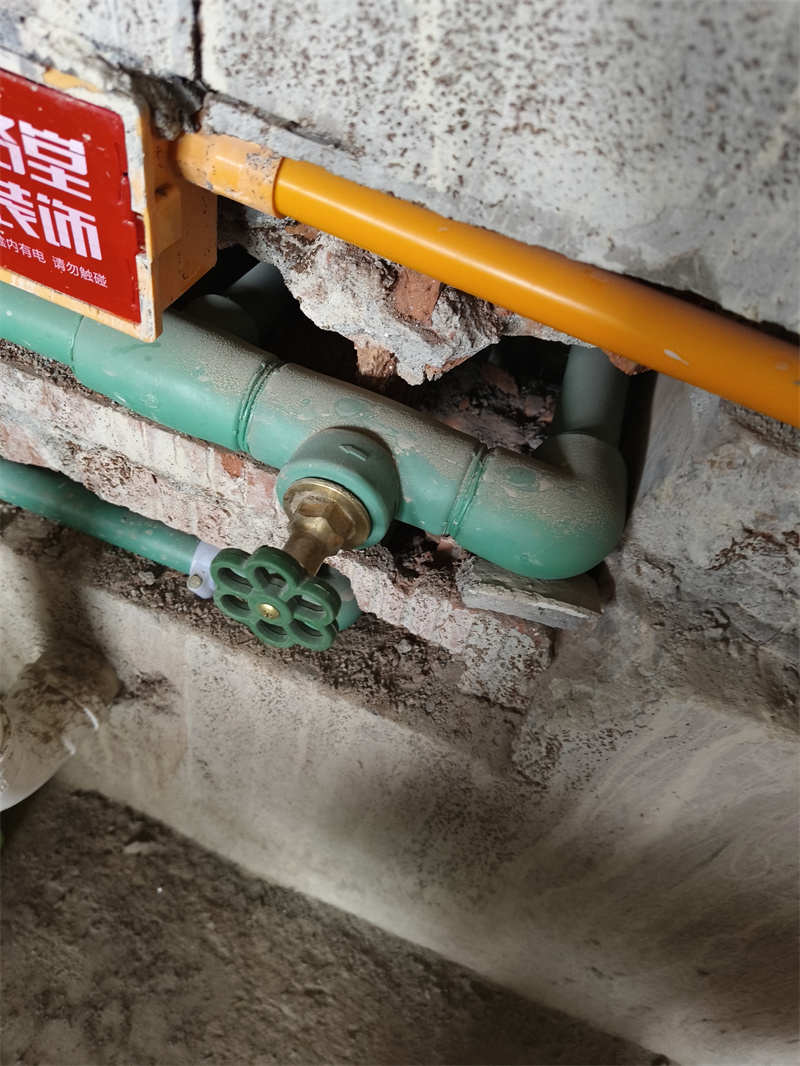

每户水管进水部位室内加进水总阀，采用暗埋做法。

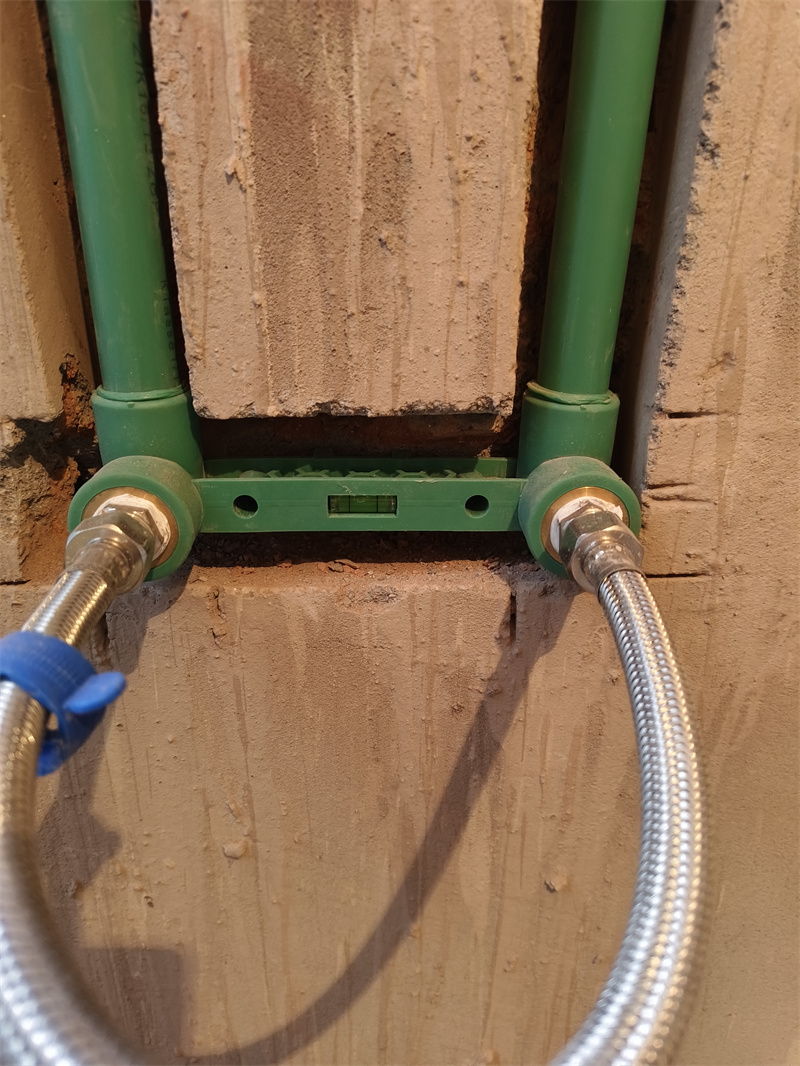

双联、暗藏龙头检查平整、垂直度

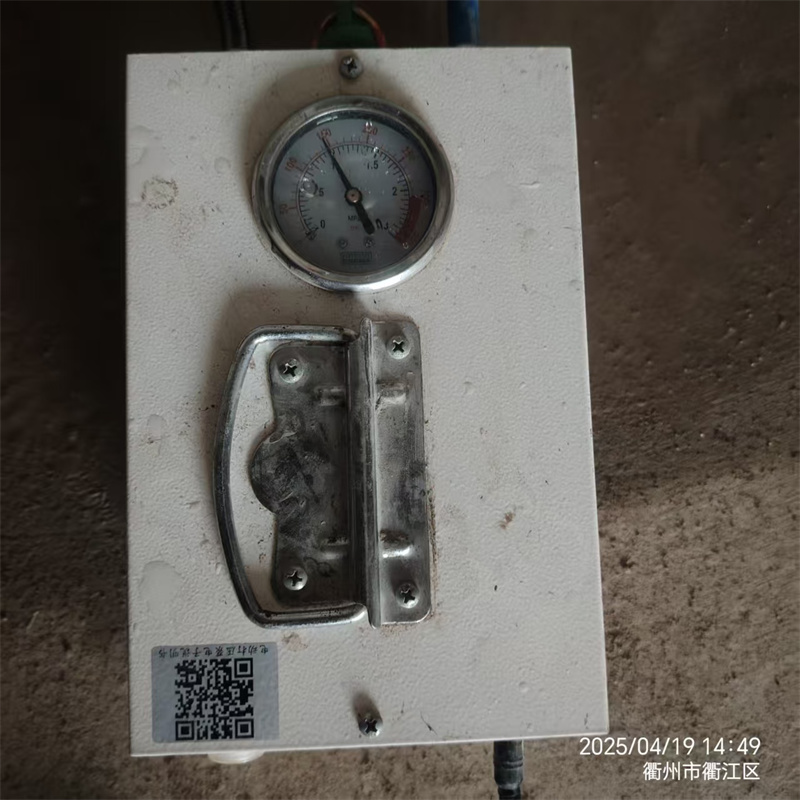

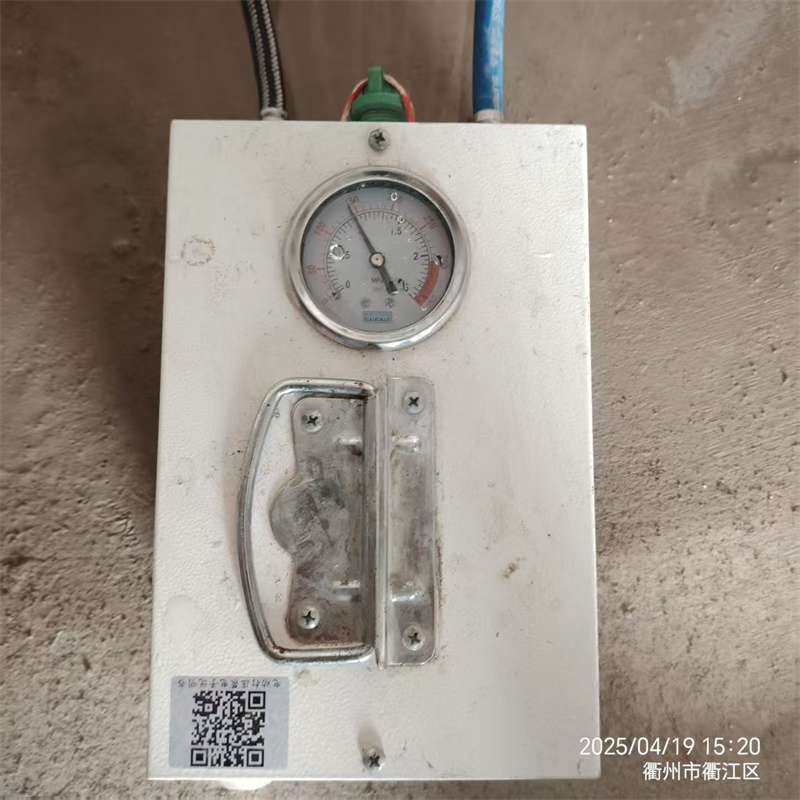

水压测试，一般家庭用水2-3公斤，我们测水压是8-10公斤，半小时指钟无回荡，就代表水管及接口无漏水。

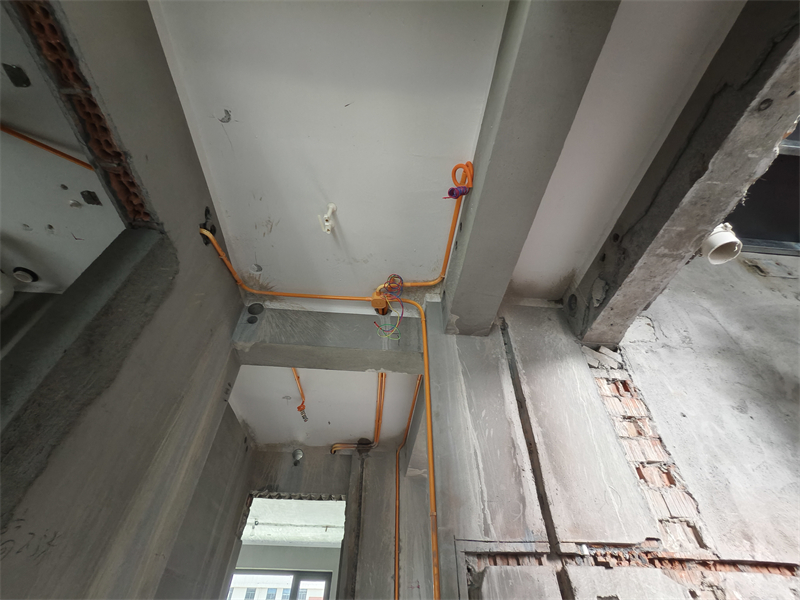

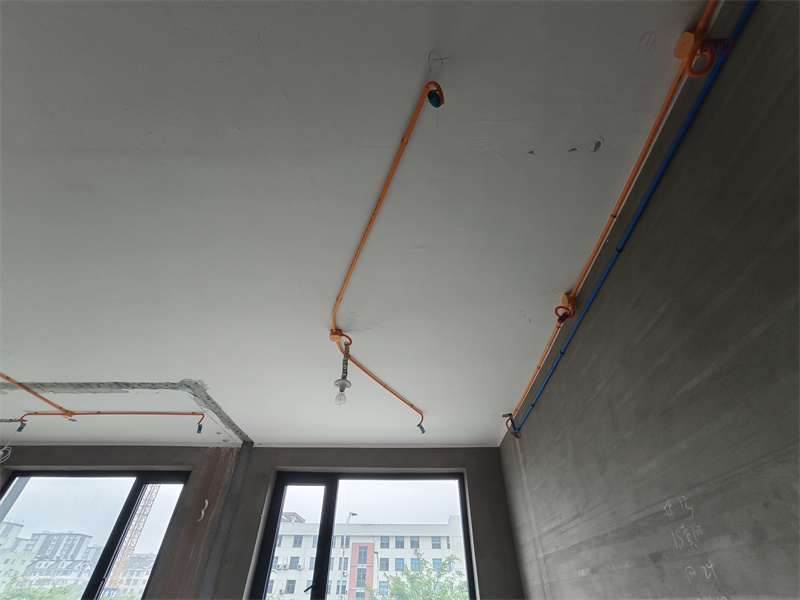

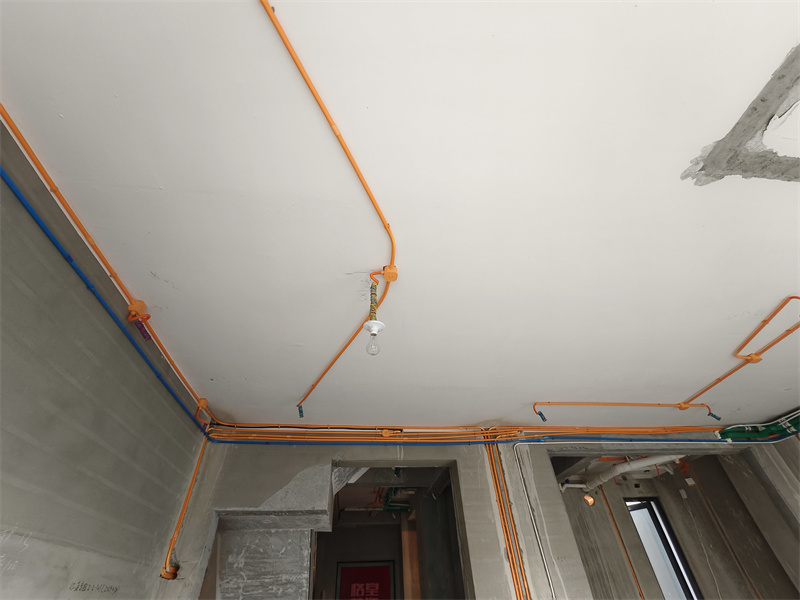

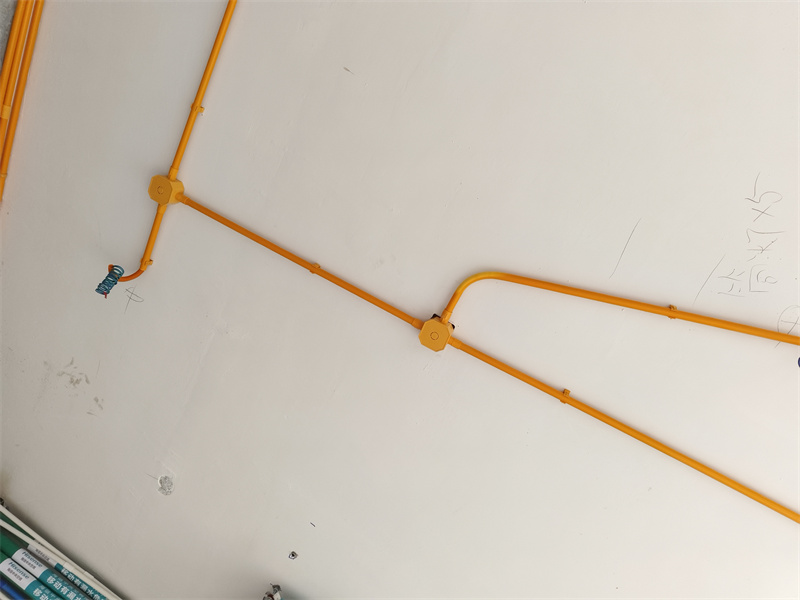

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤。

筒灯电线用波纹管保护。

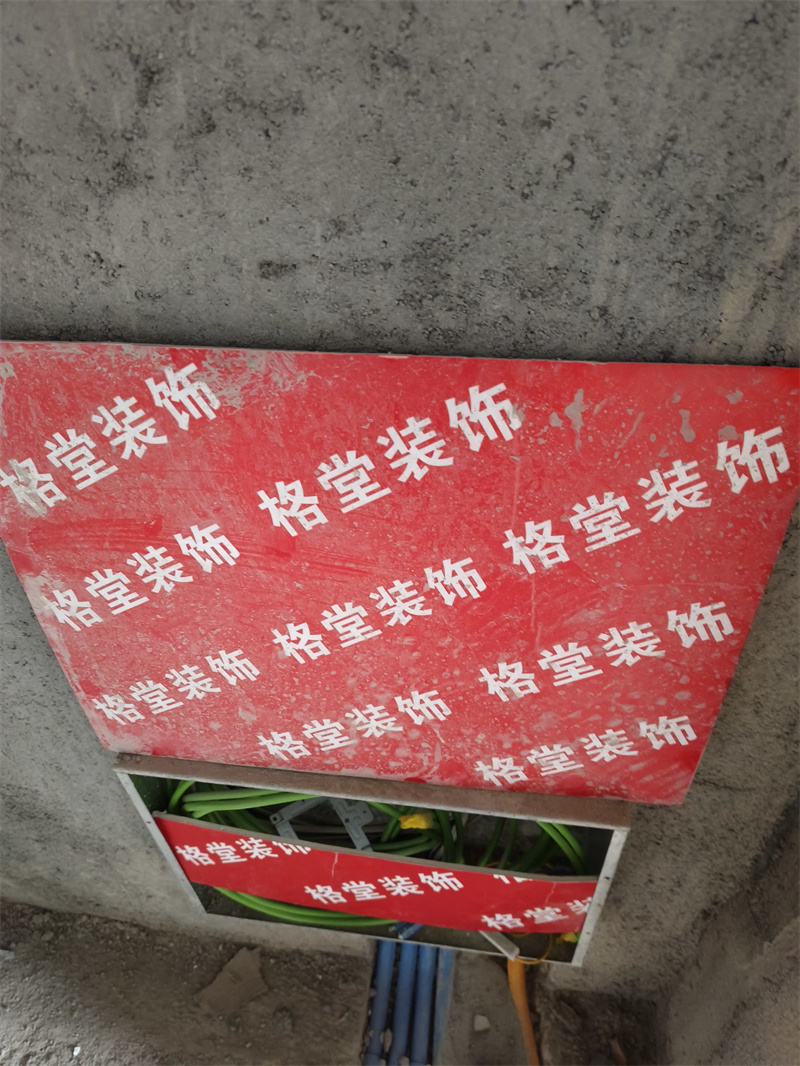

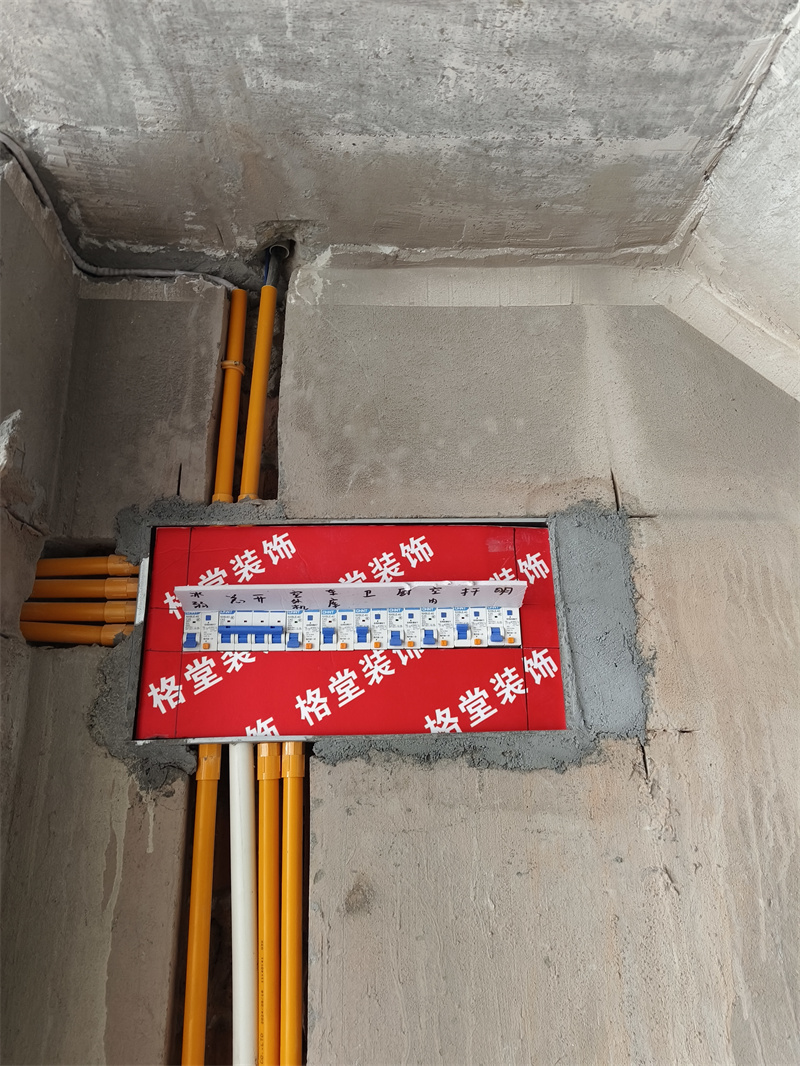

配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全。

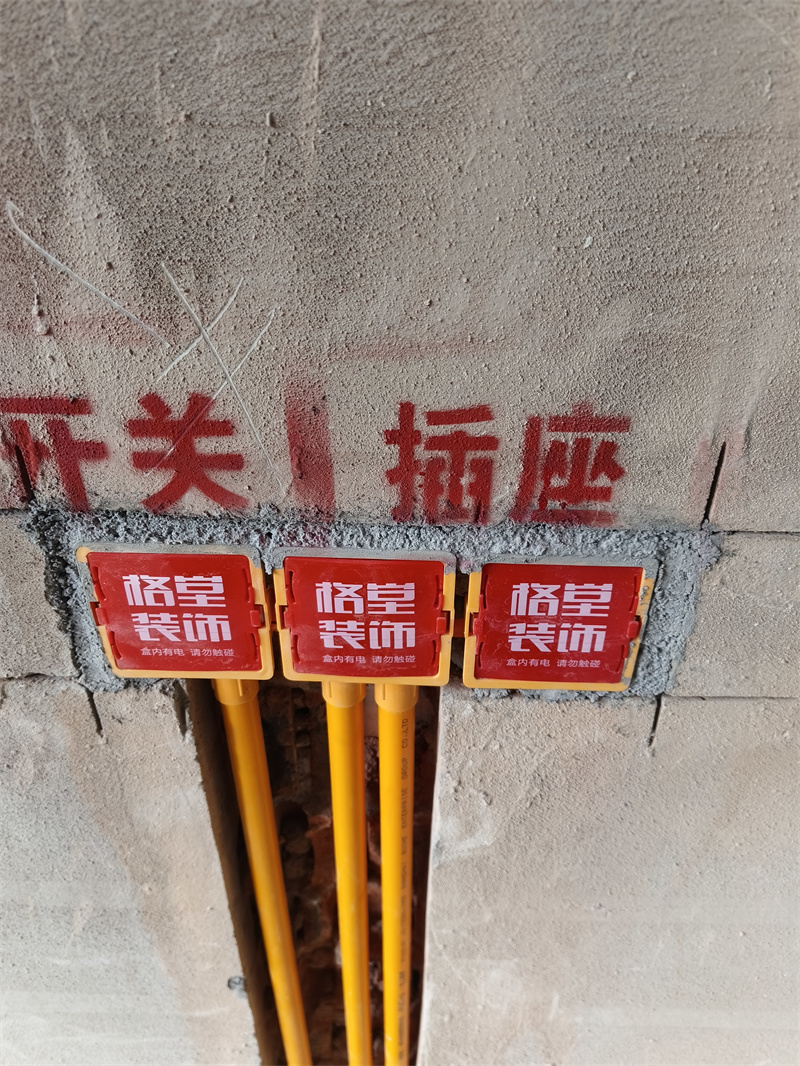

电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落。

强弱电交接处用金属镀锌管交叉，防止信号干扰。

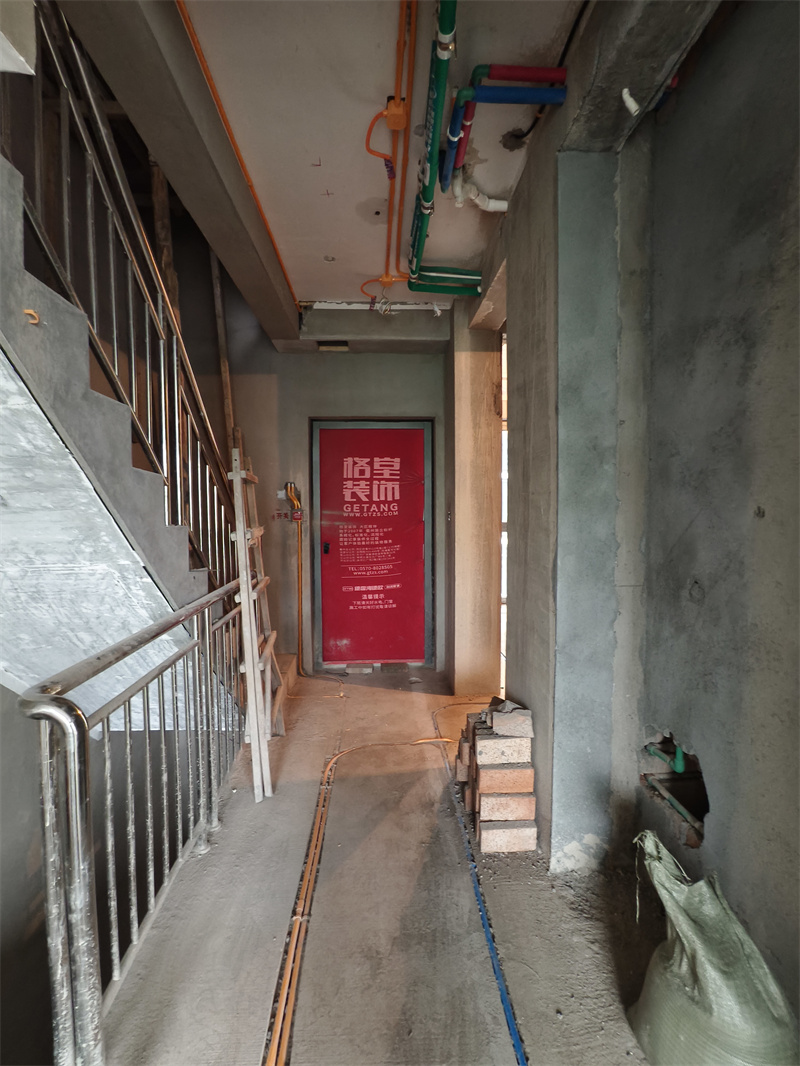

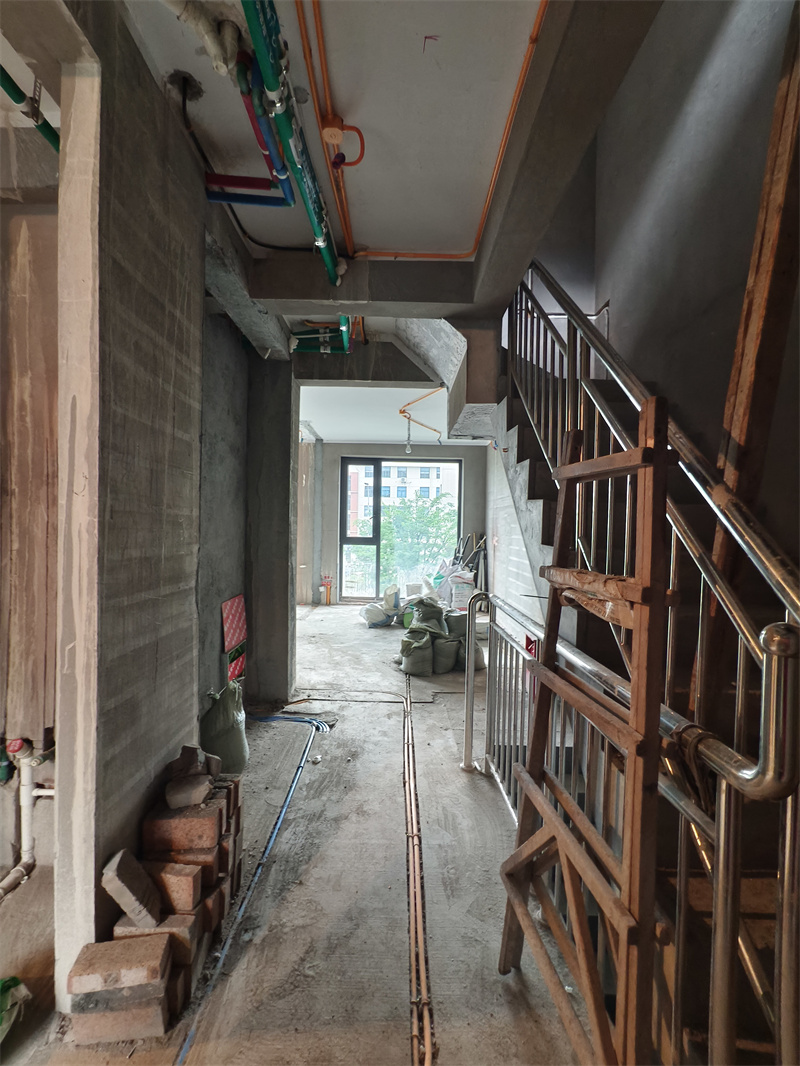

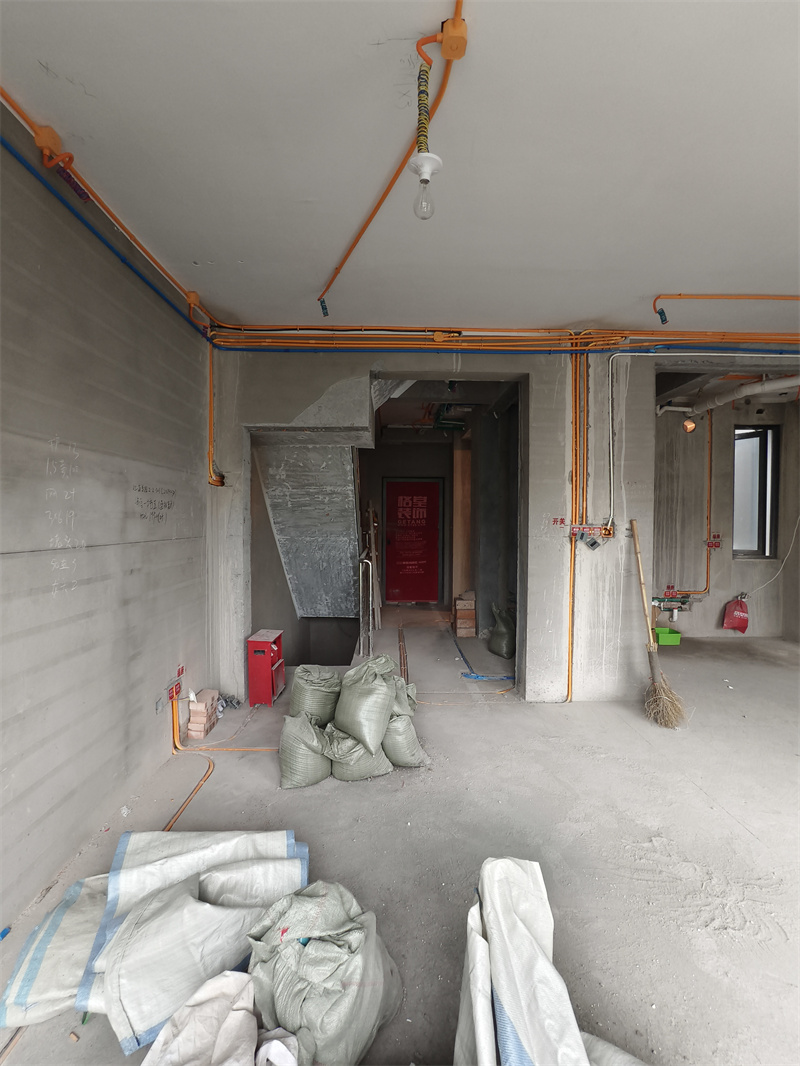

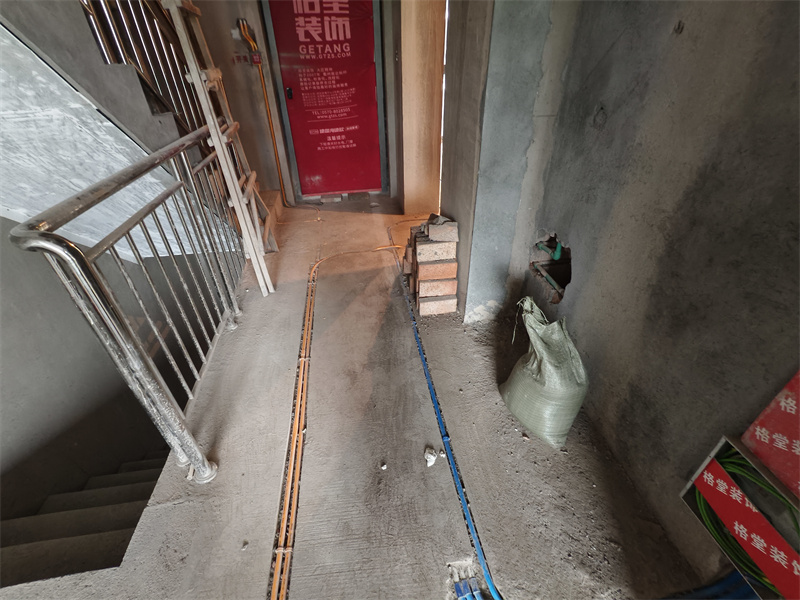

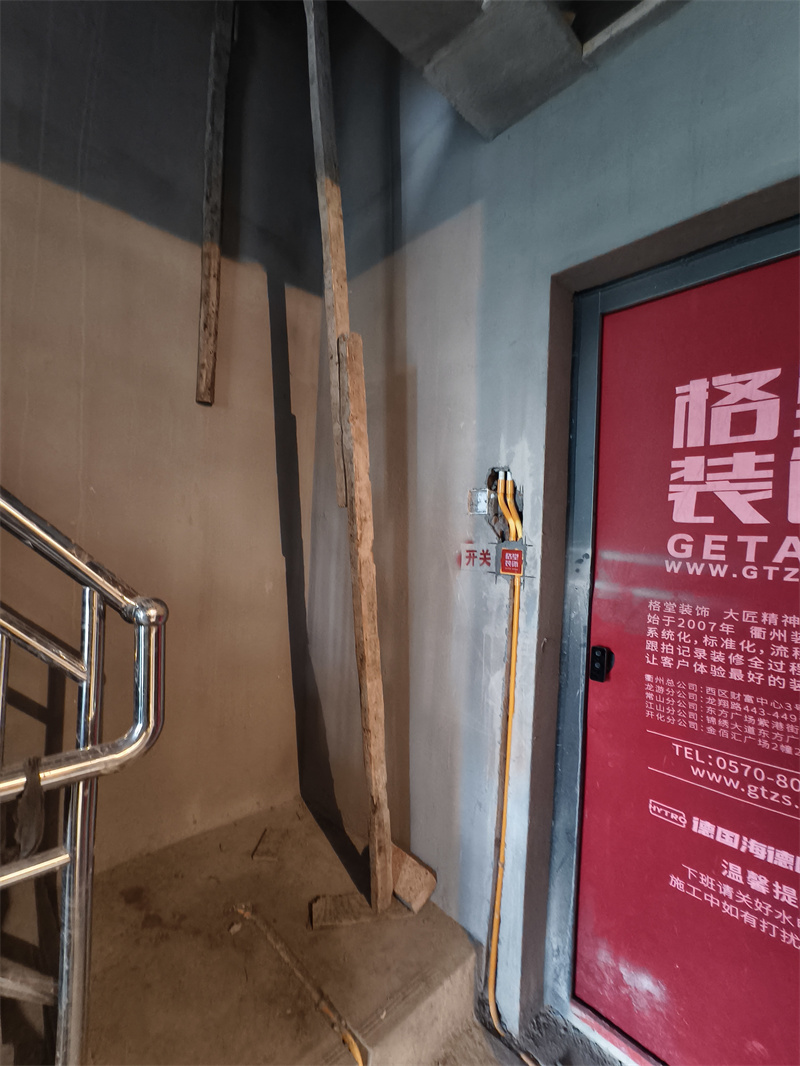

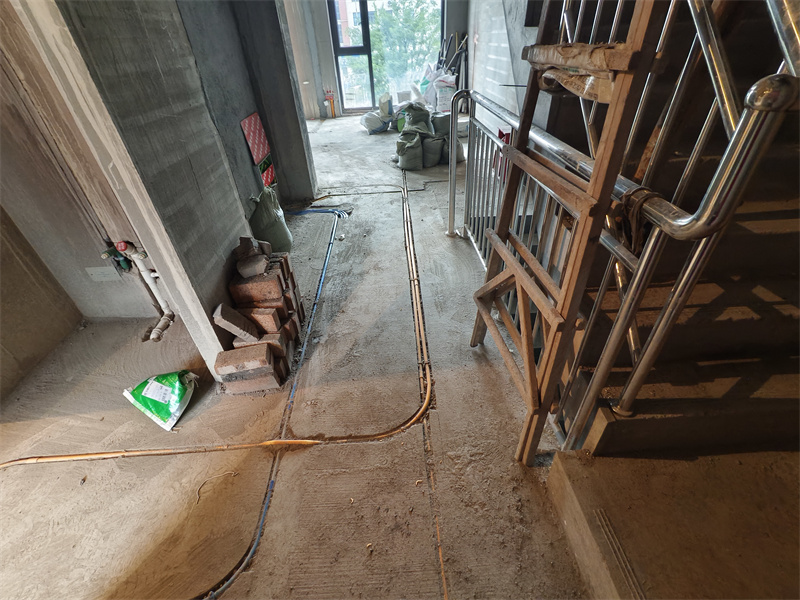

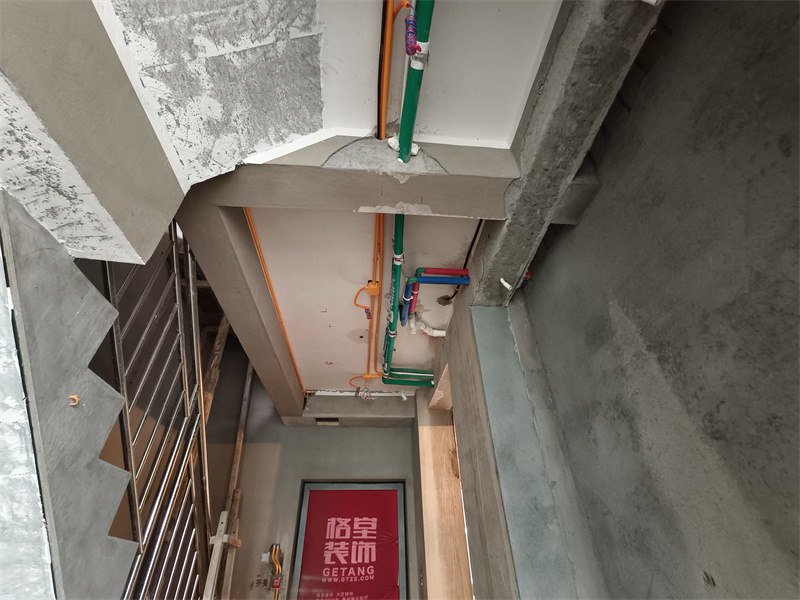

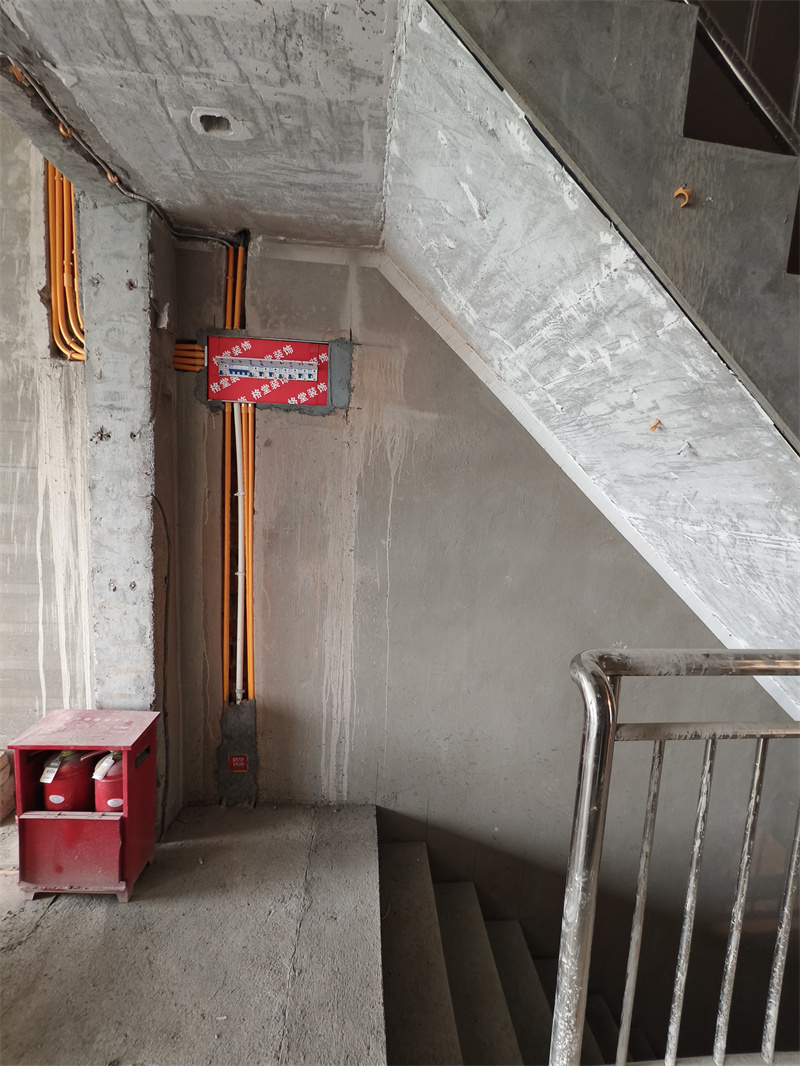

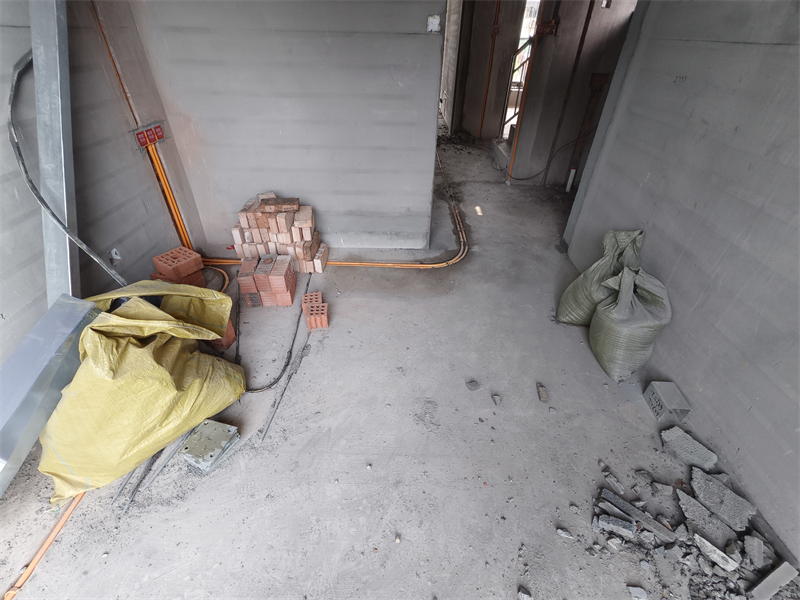

一楼楼梯过道水电完工图

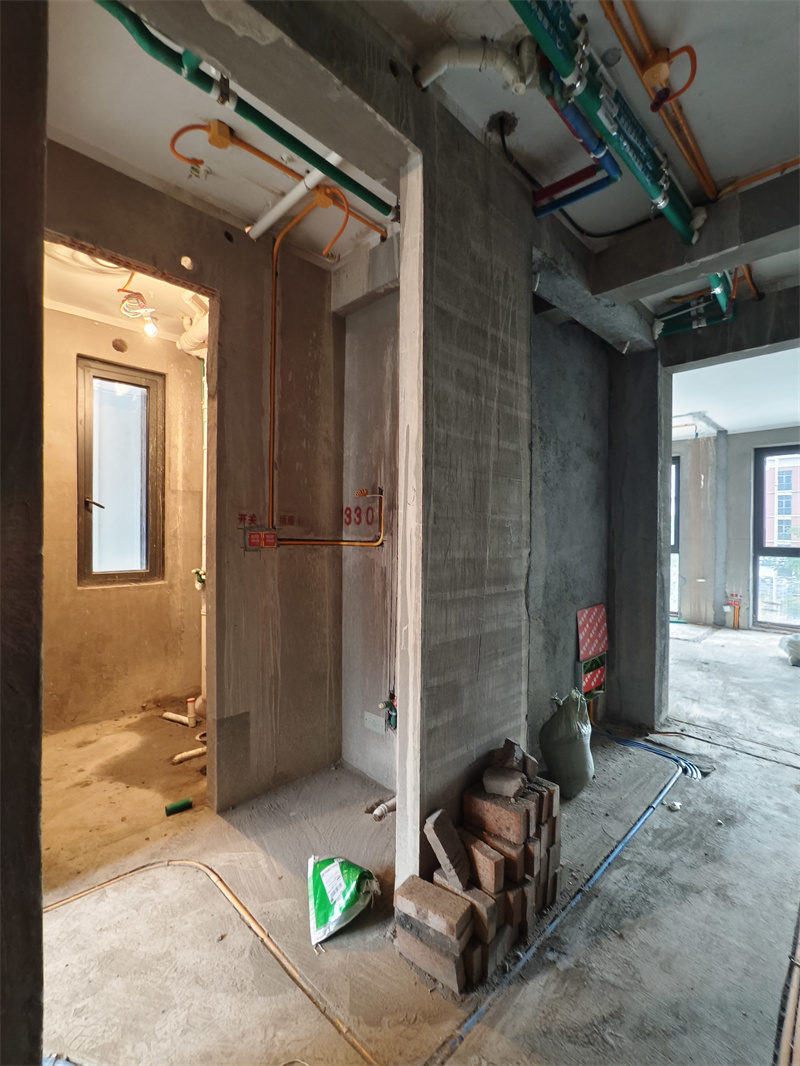

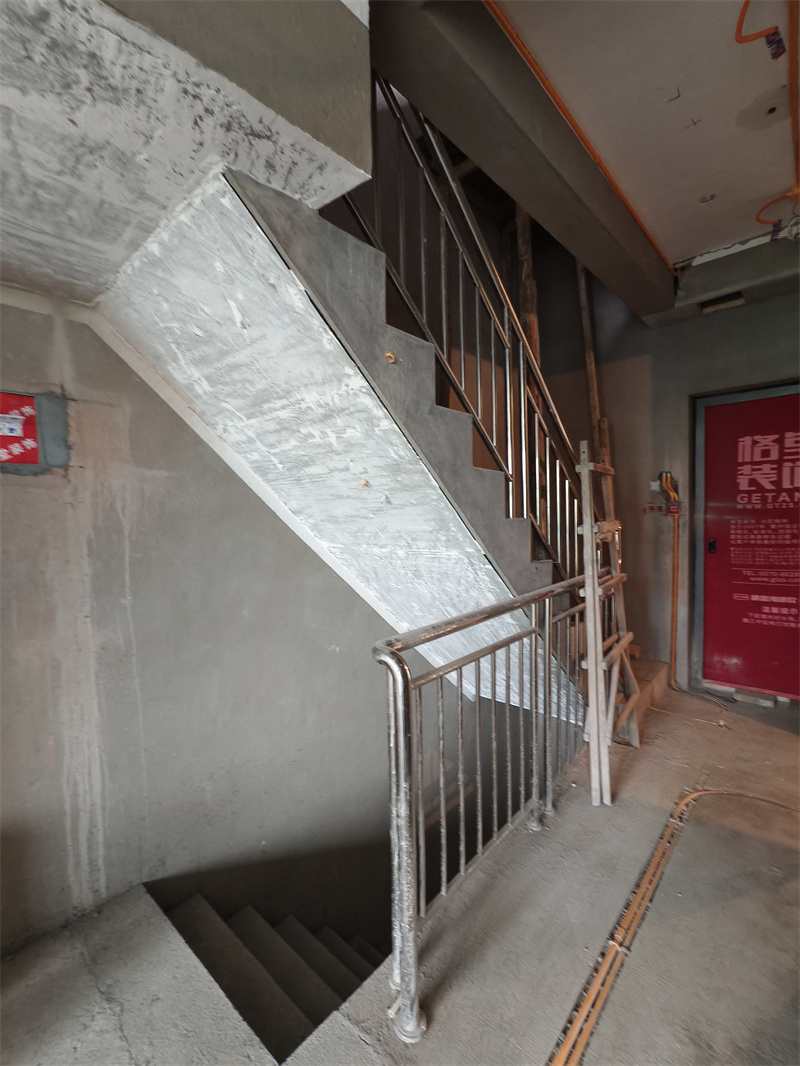

一楼楼梯过道对角水电完工图

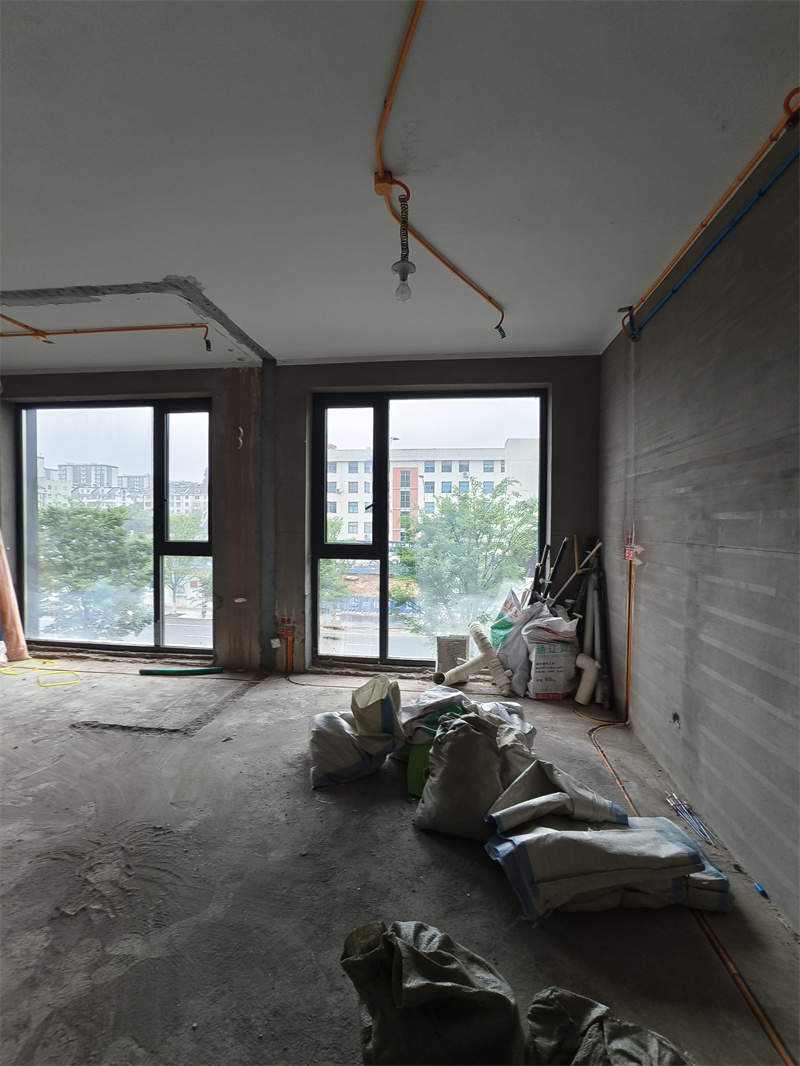

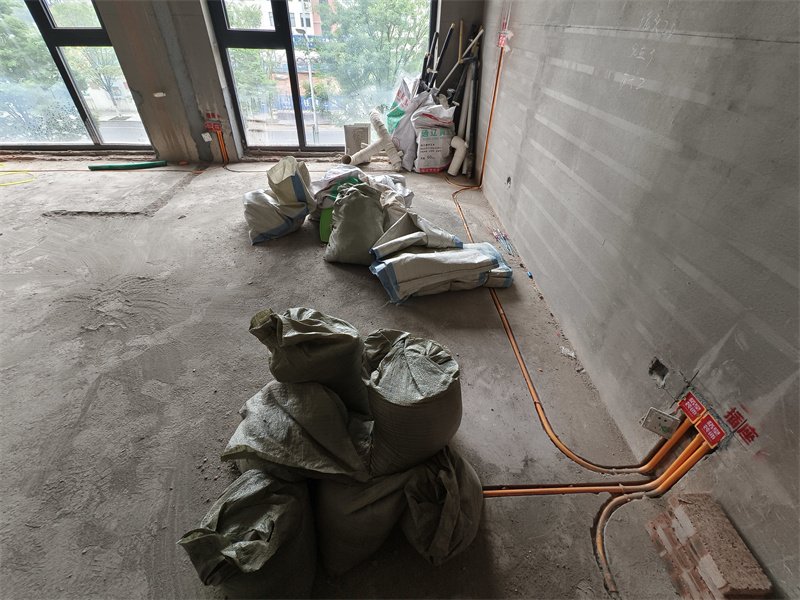

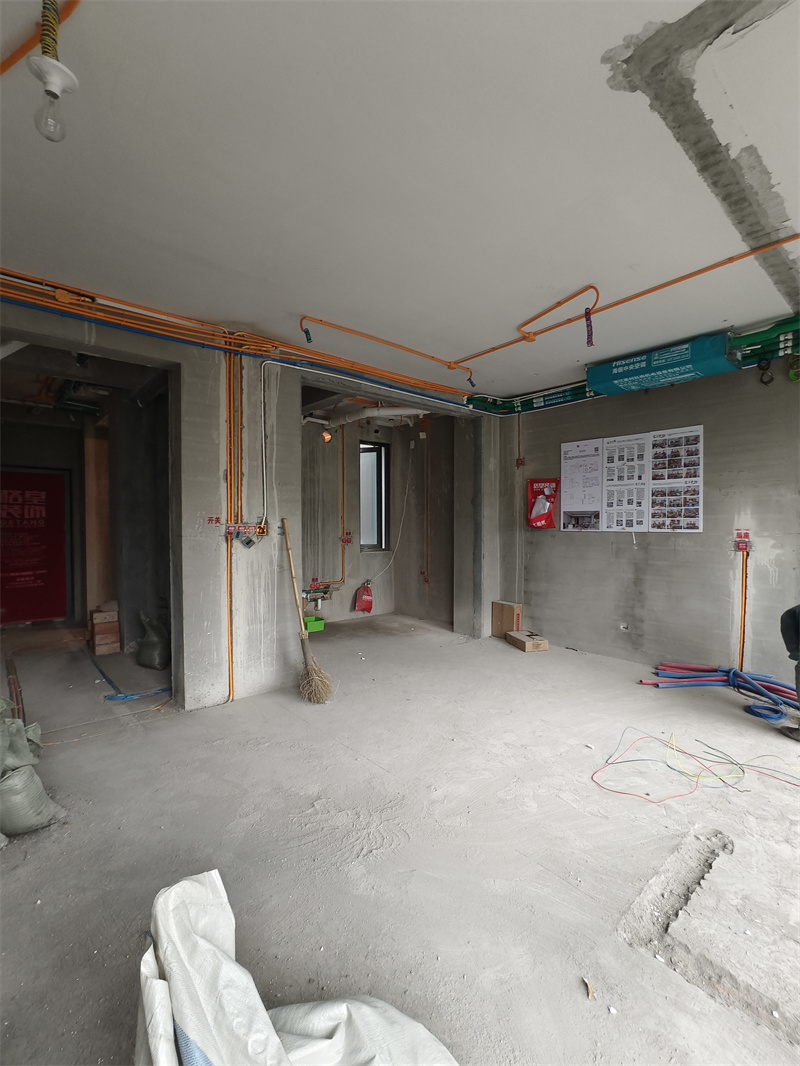

一楼客厅1水电完工图

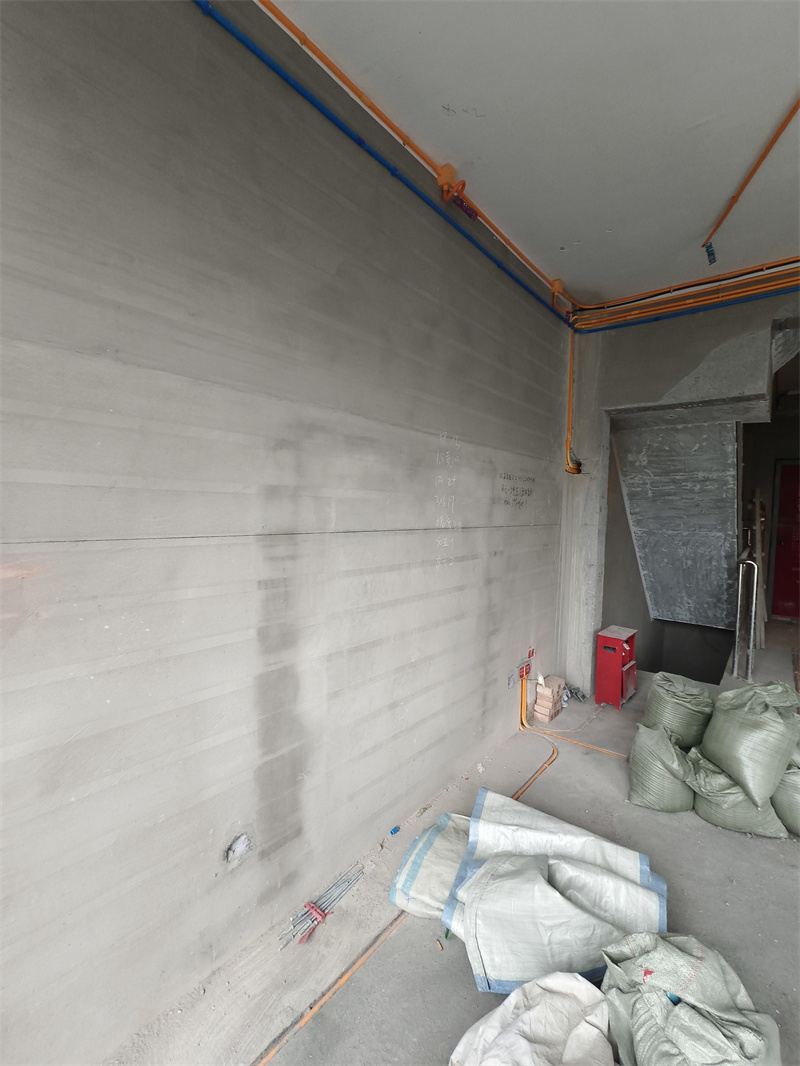

一楼客厅1对角水电完工图
