南荷悦里6-1-70#116㎡现代——【原木与时光】

发表于 2025-3-29 21:29:00

本帖最后由格堂黄姐于 2025-4-6 16:23 编辑

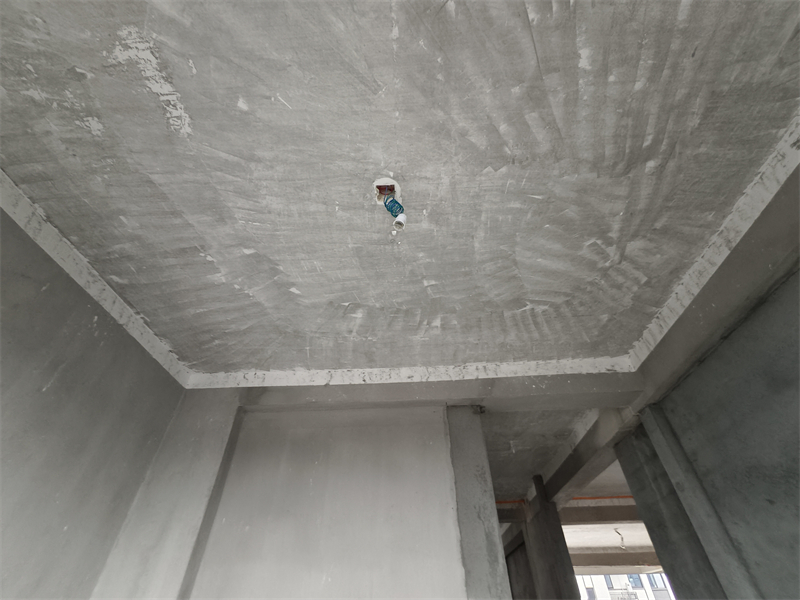

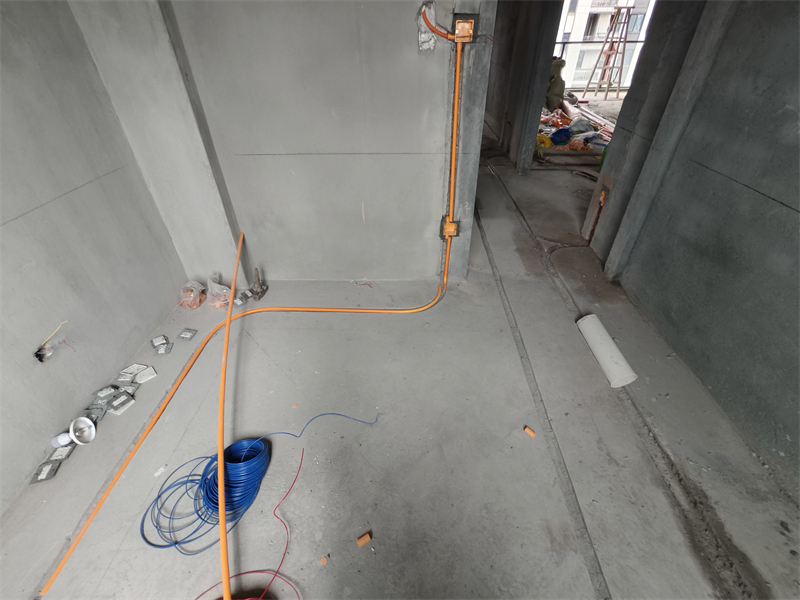

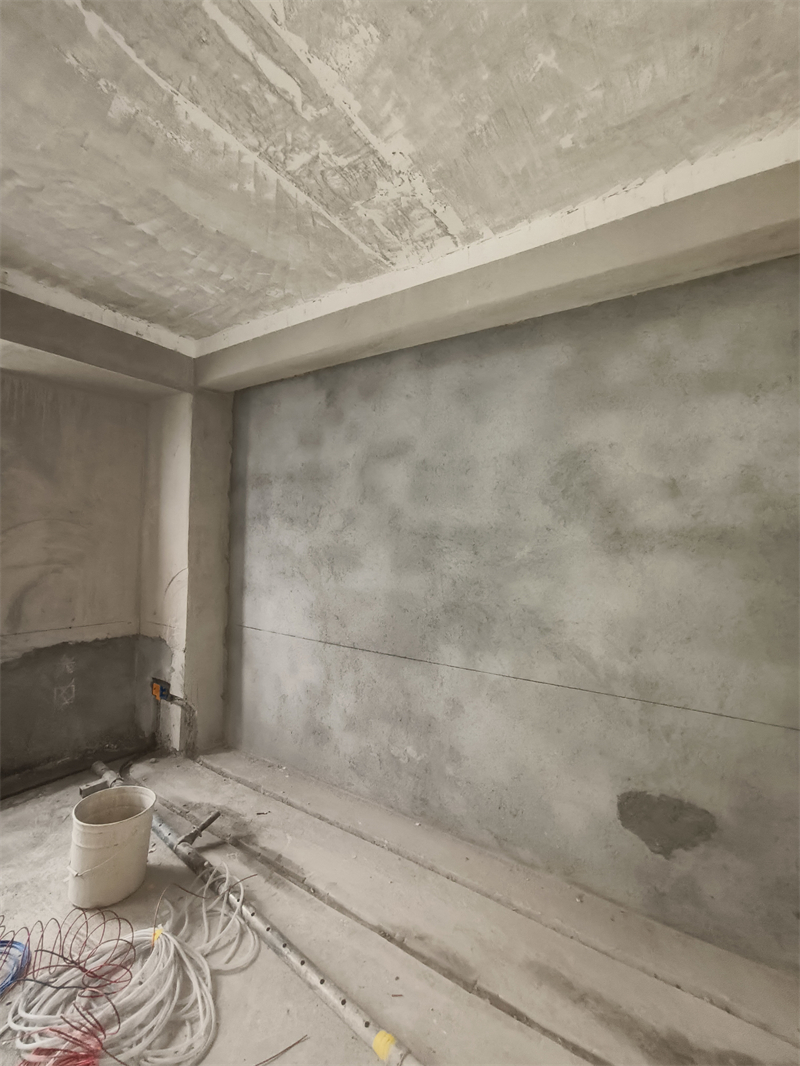

客卧对角

发表于 2025-3-29 21:29:23

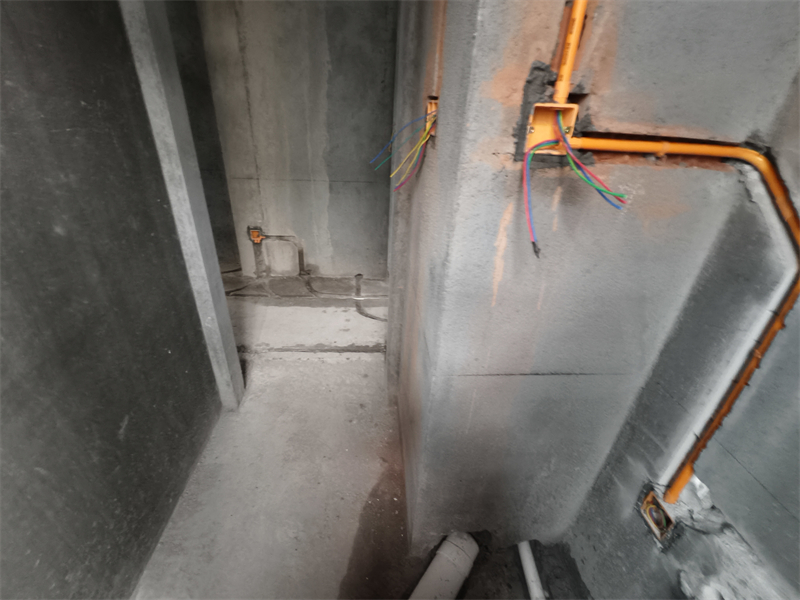

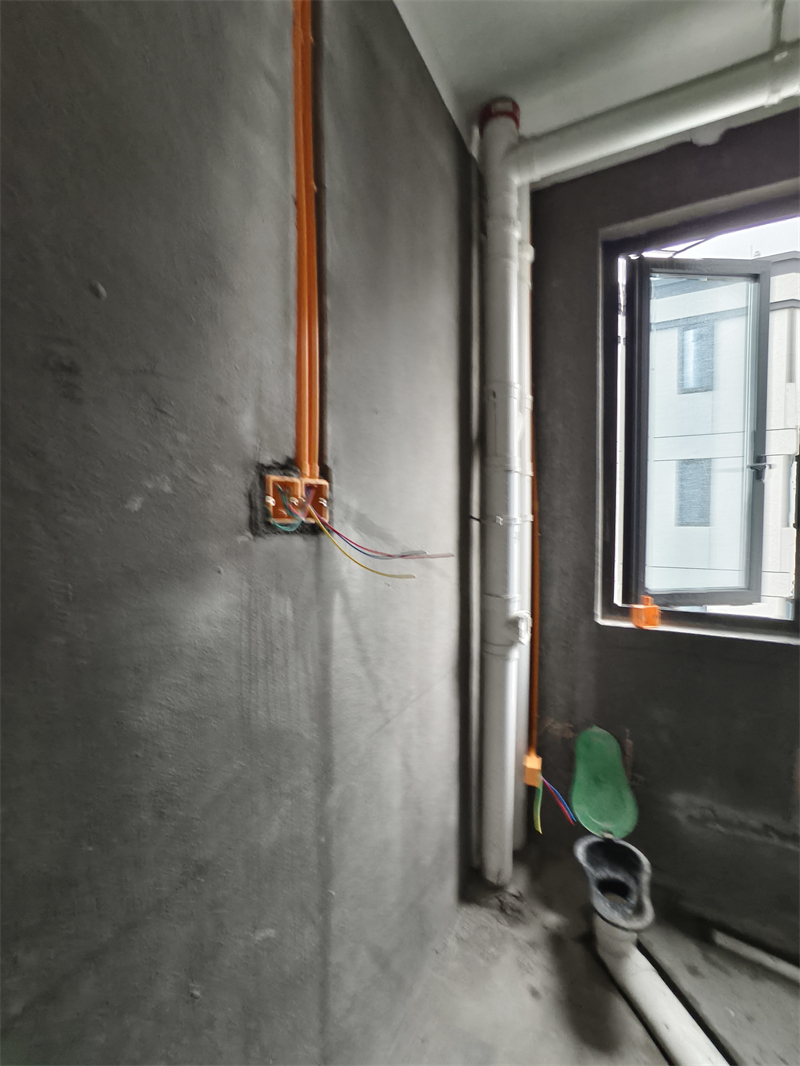

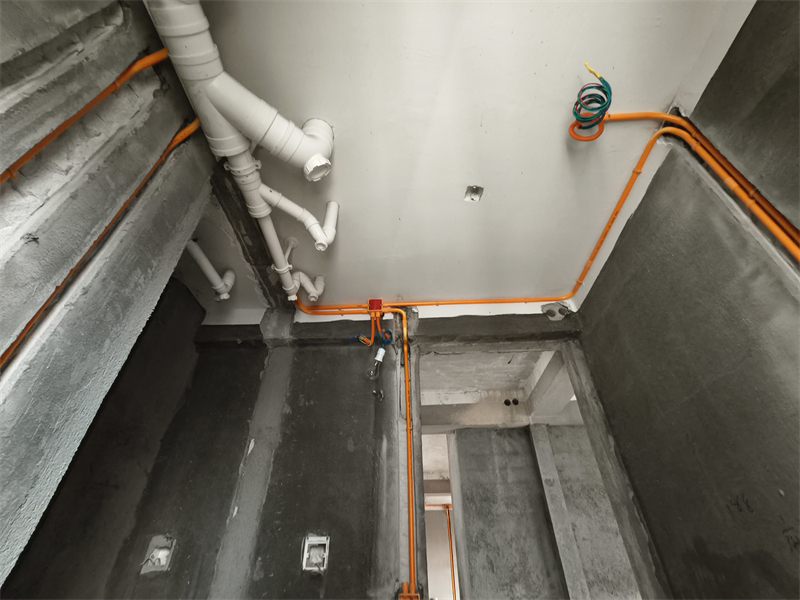

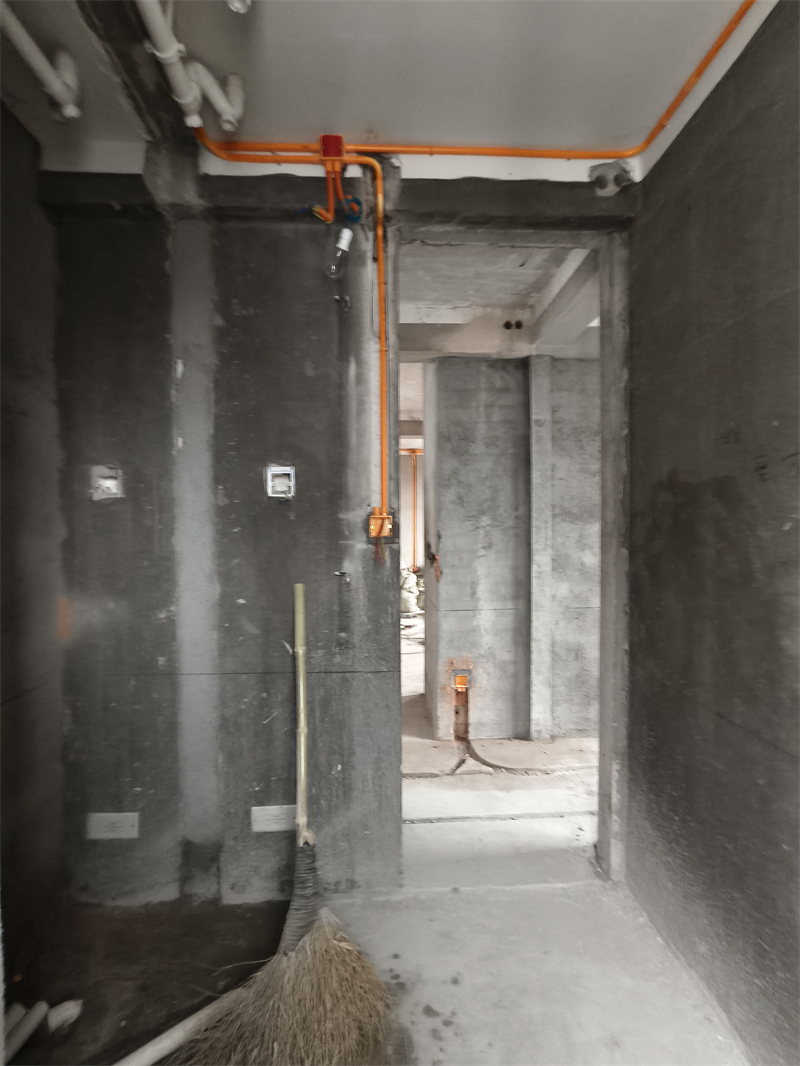

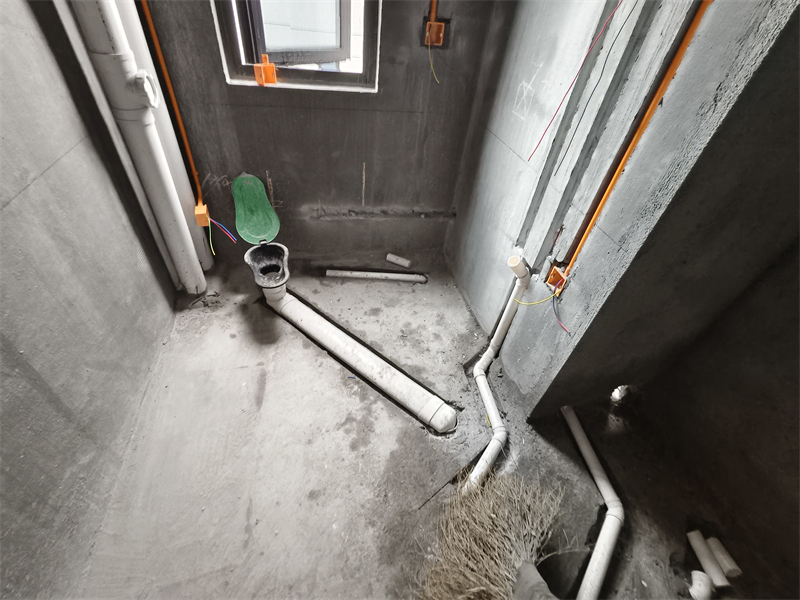

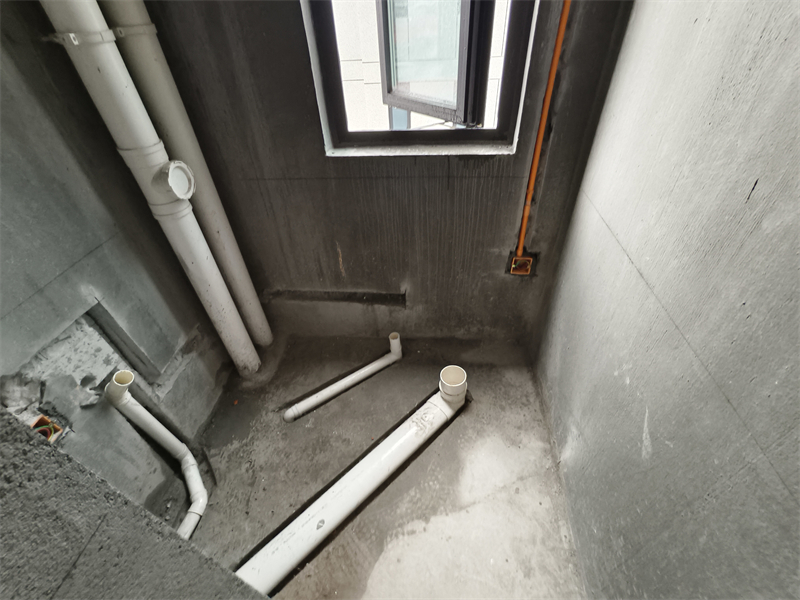

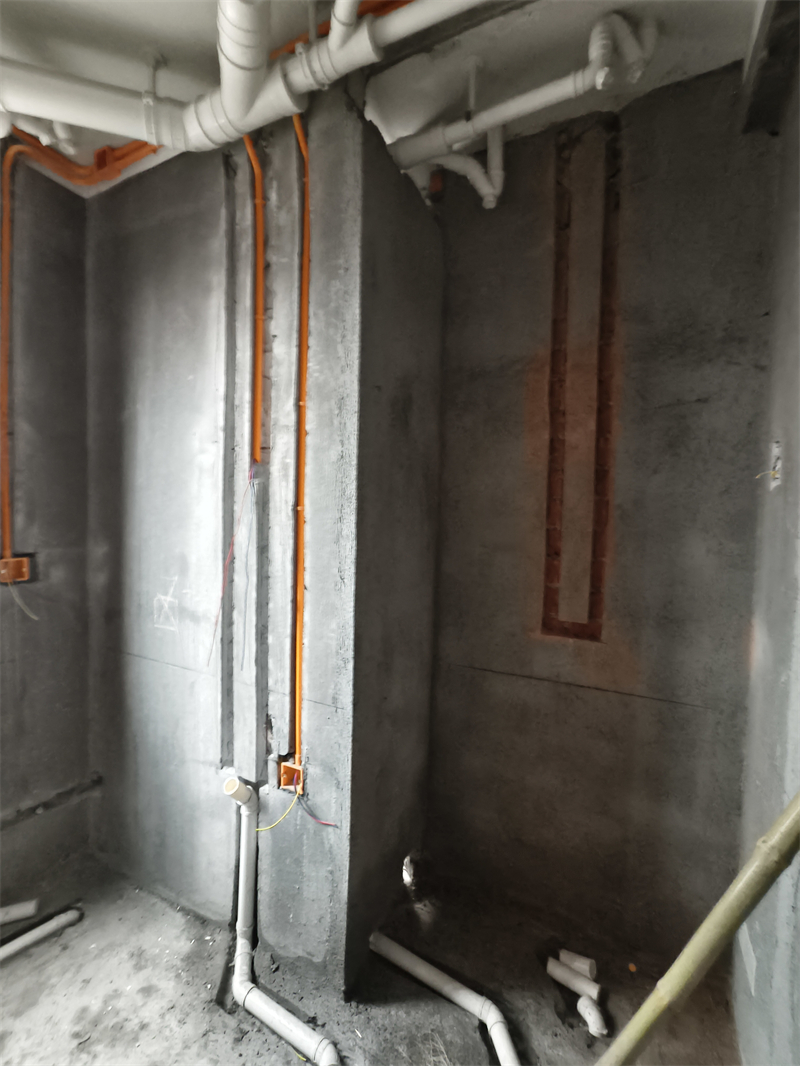

外卫

发表于 2025-3-29 21:29:50

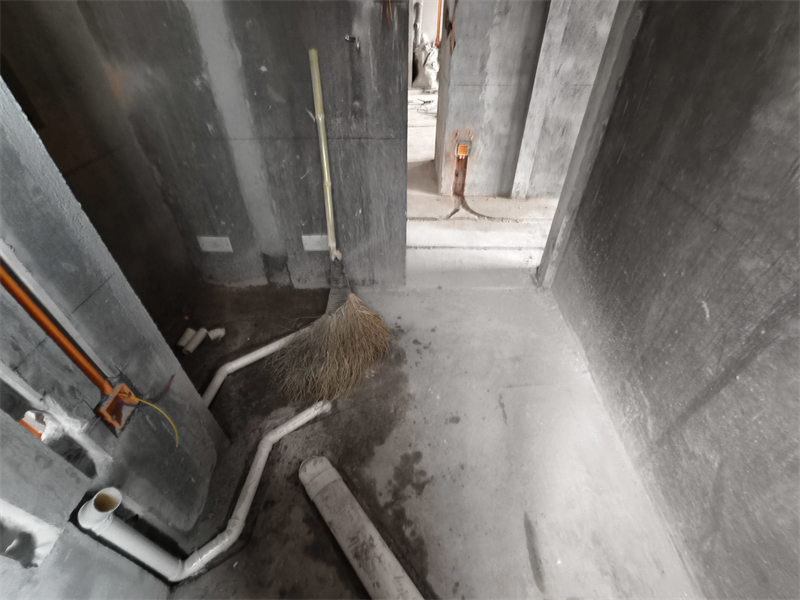

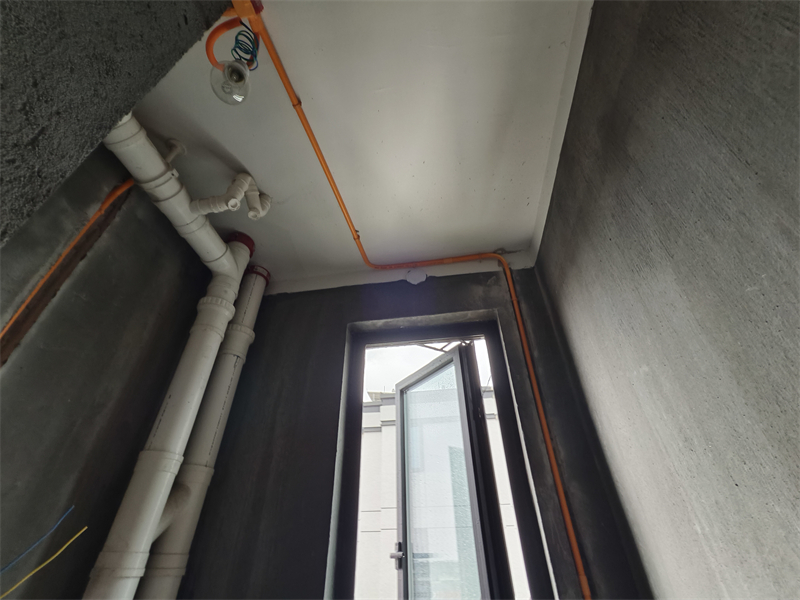

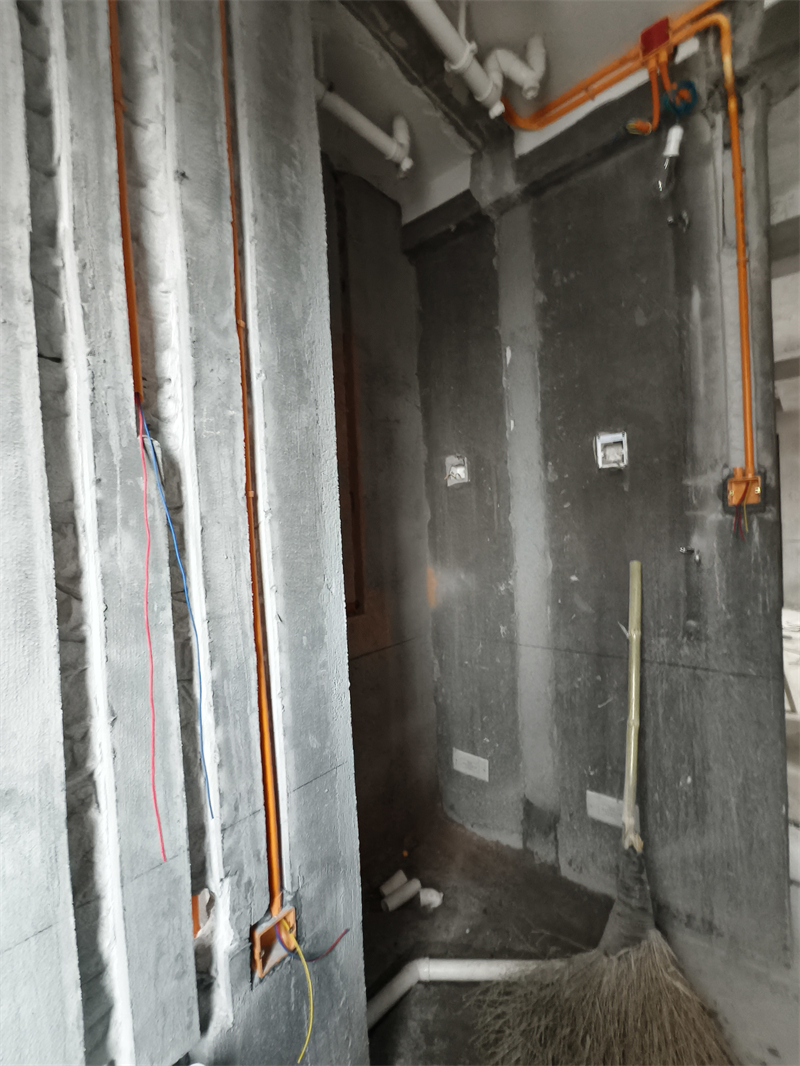

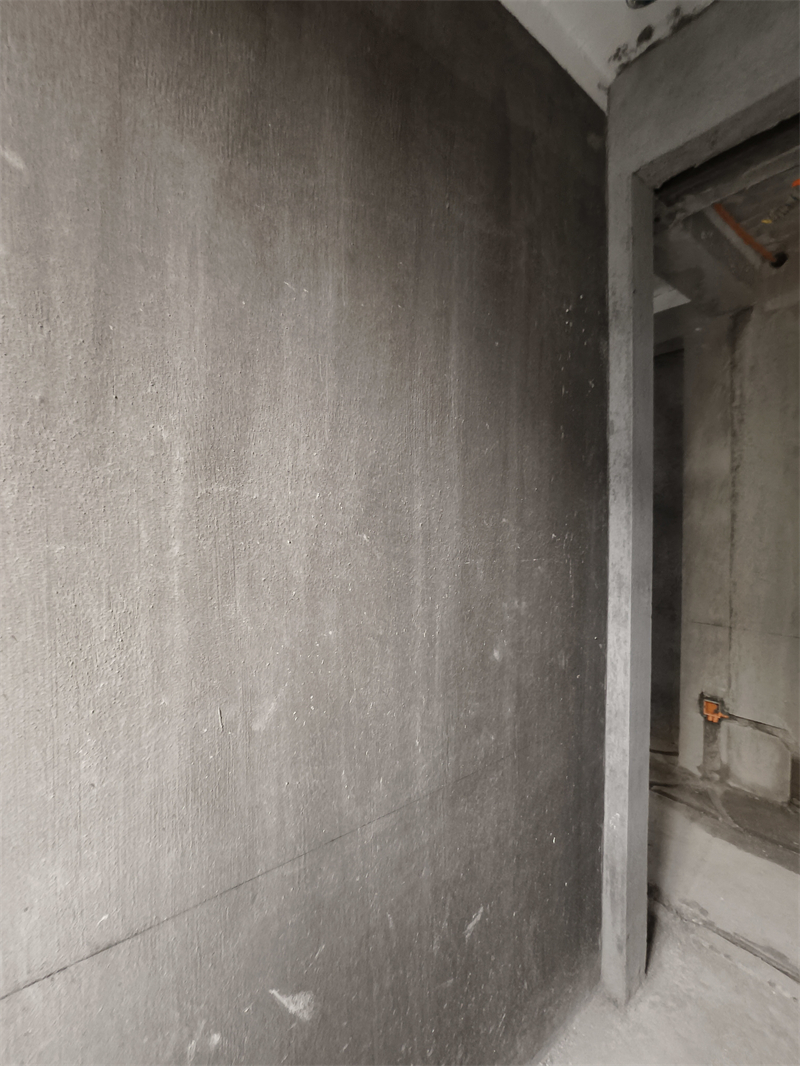

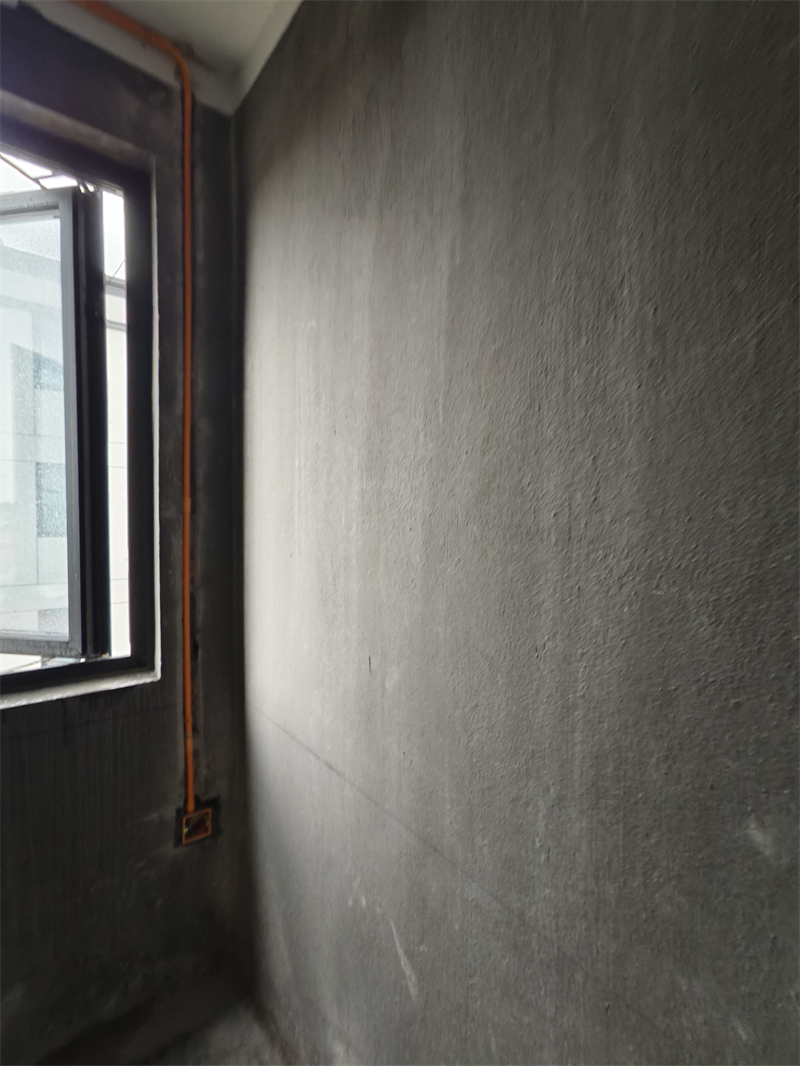

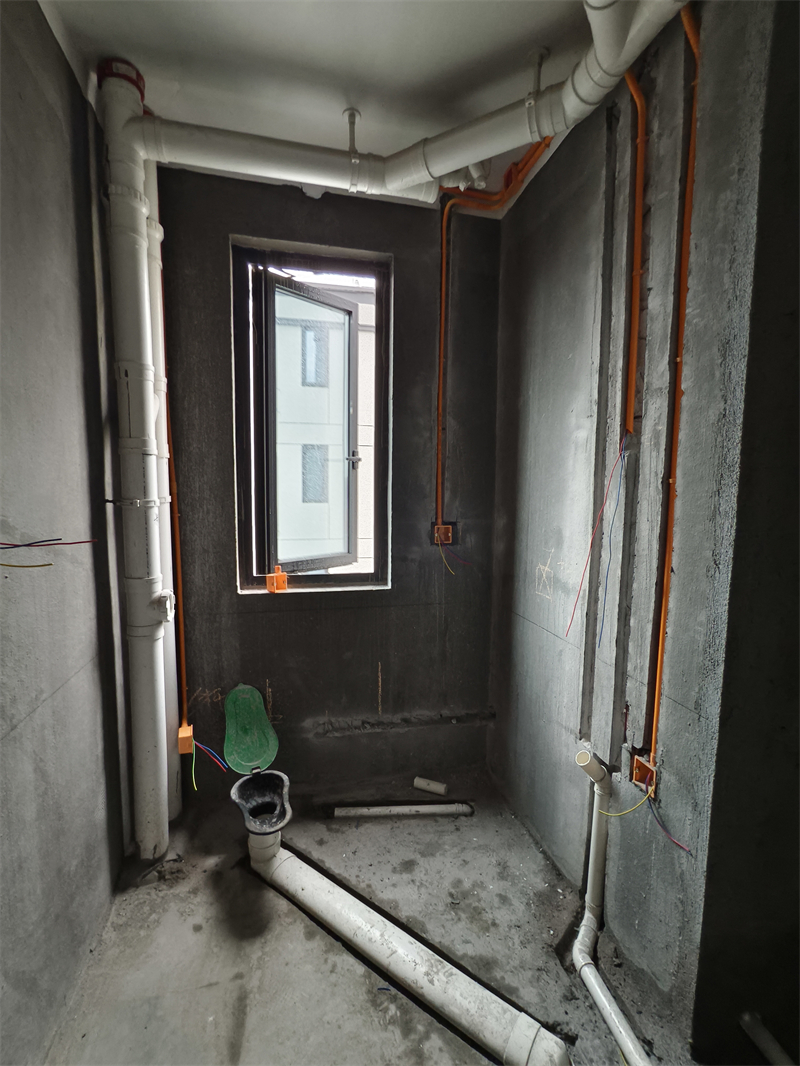

外卫对角

发表于 2025-3-29 21:30:29

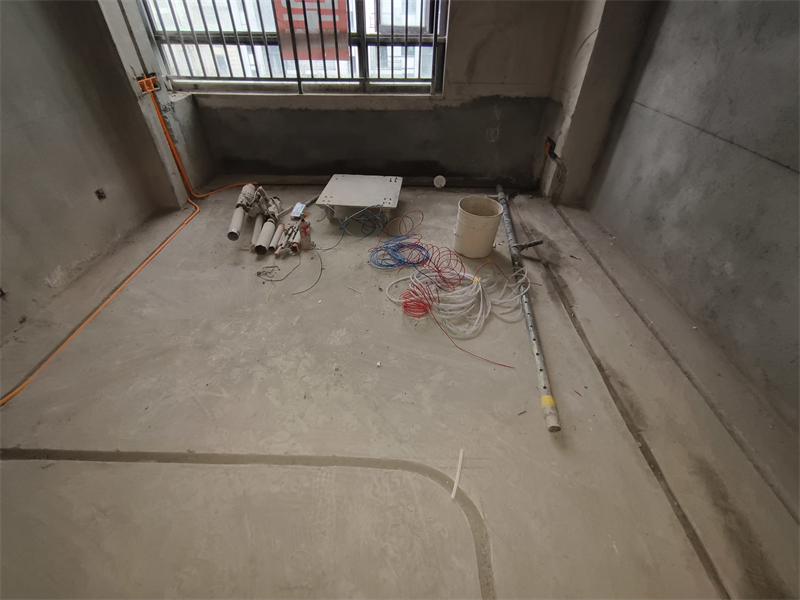

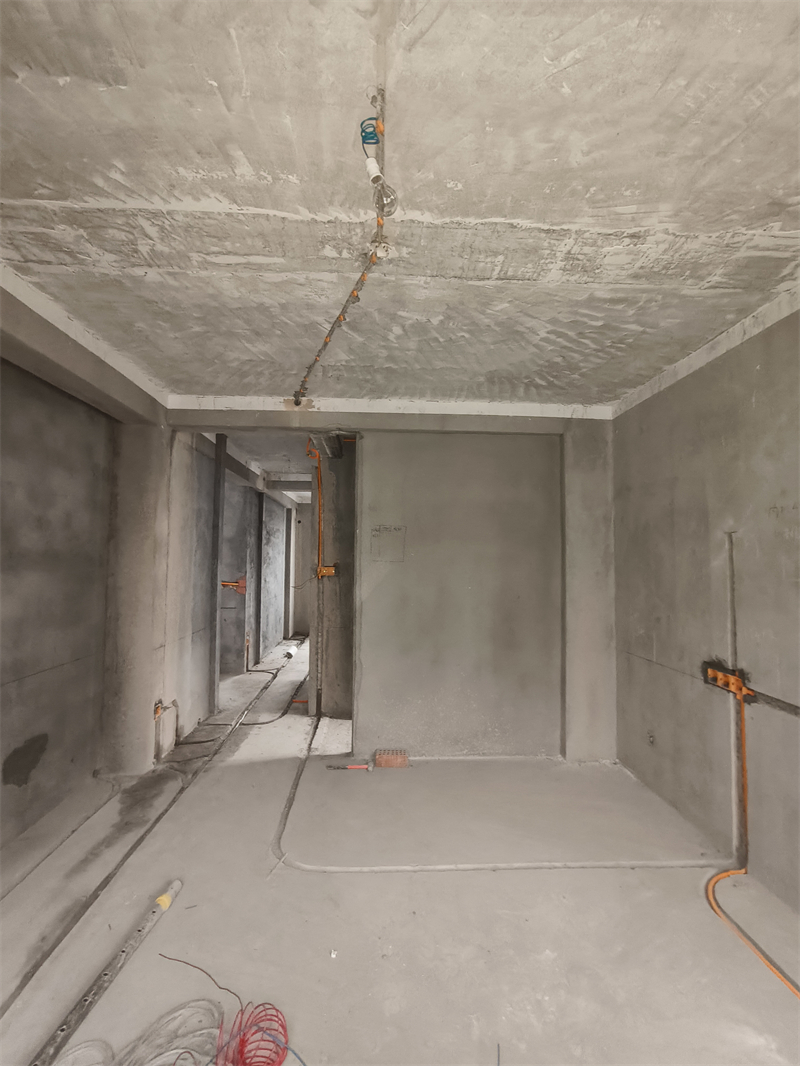

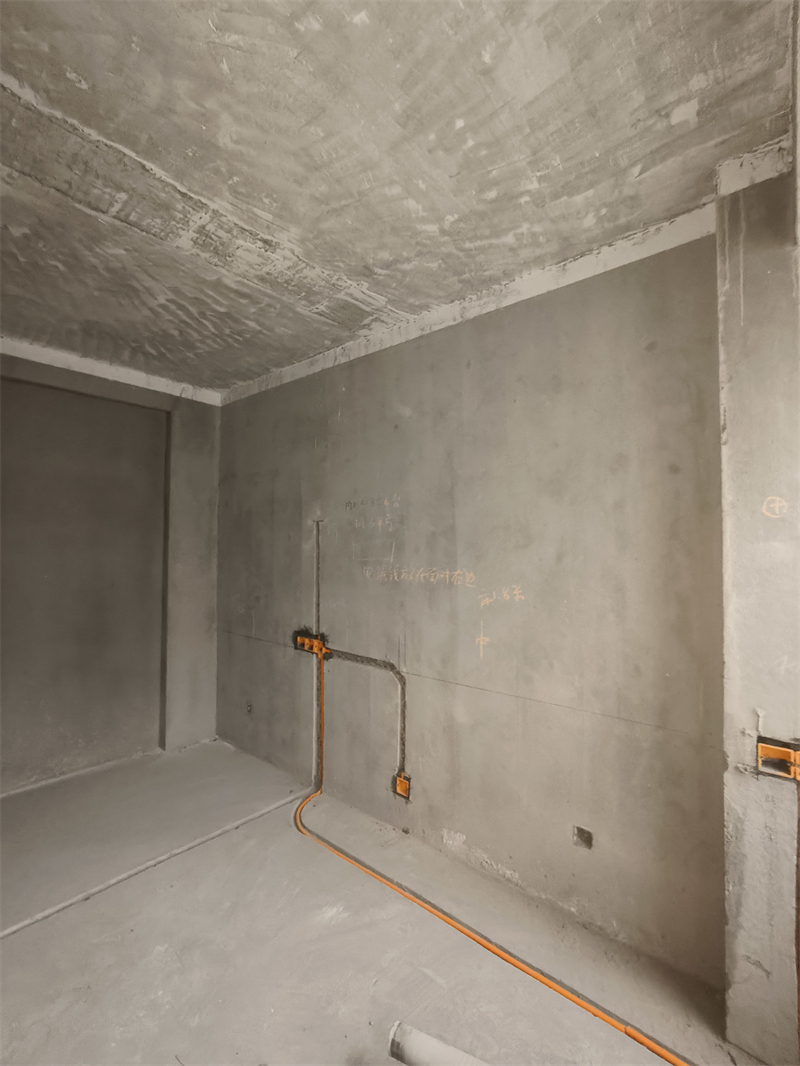

主卧

发表于 2025-3-29 21:30:59

主卧对角

发表于 2025-3-29 21:31:25

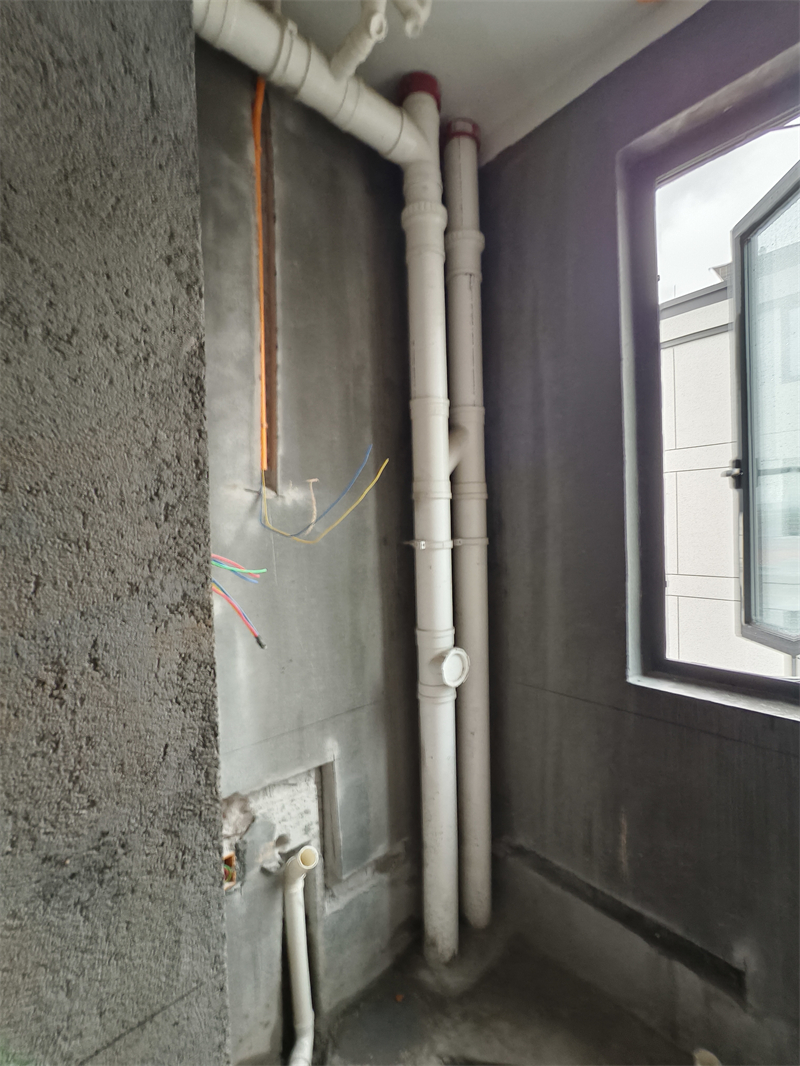

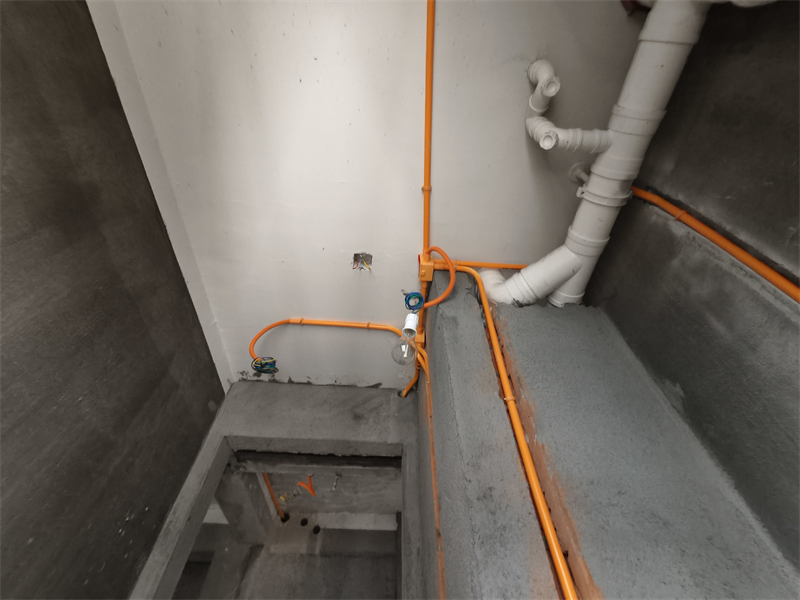

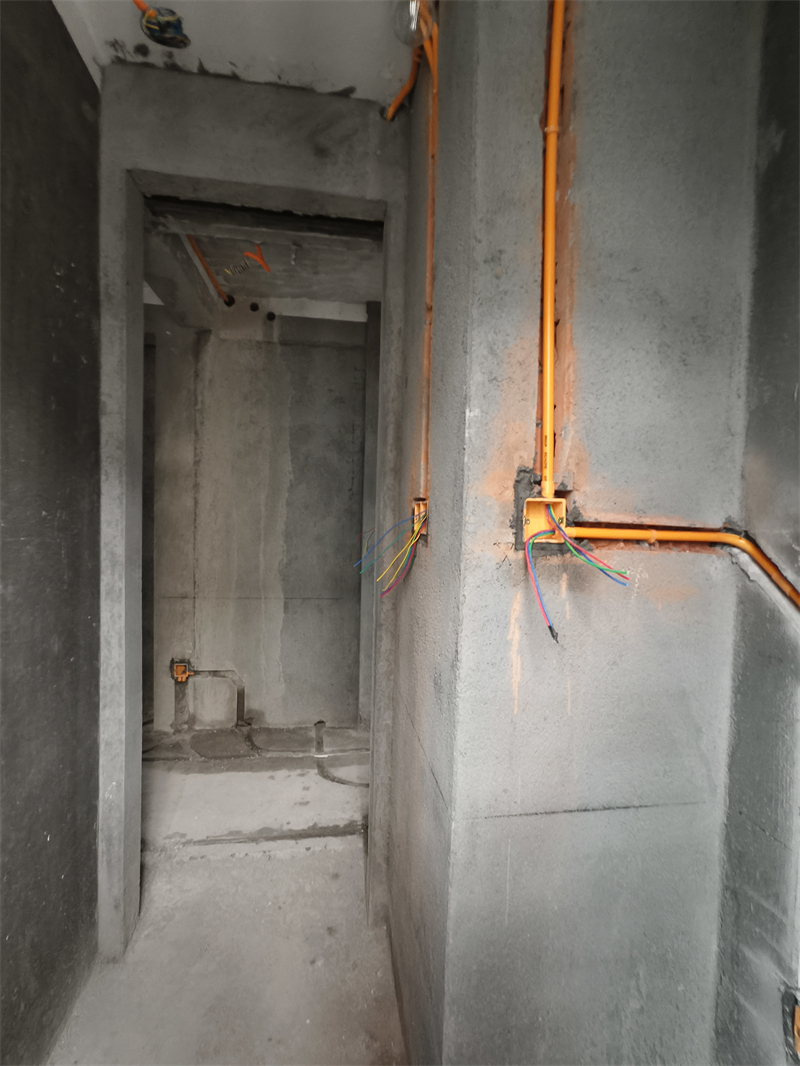

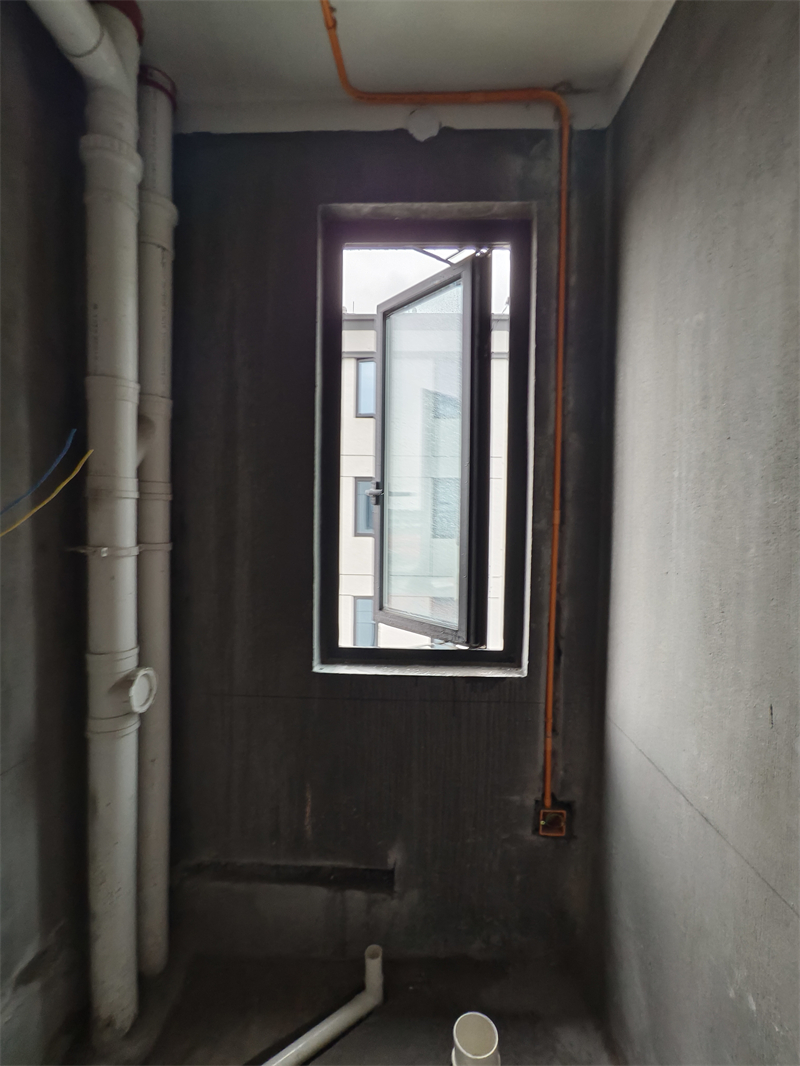

内卫

发表于 2025-3-29 21:31:51

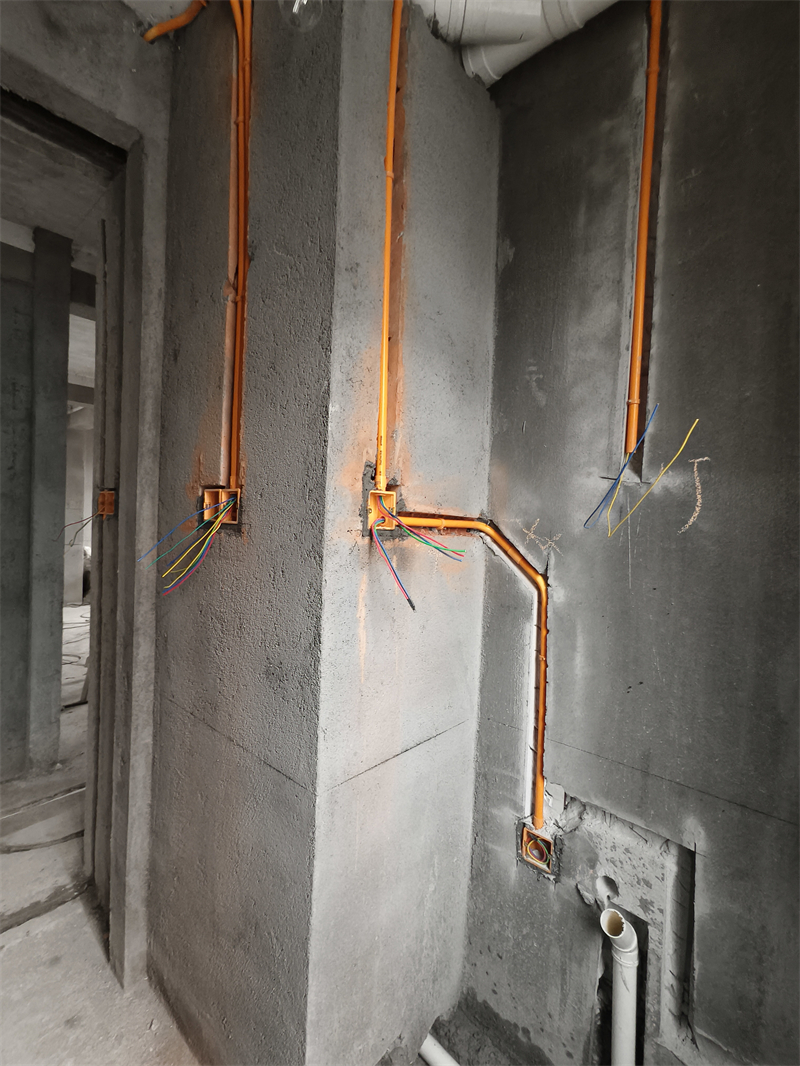

内卫对角

发表于 2025-4-6 16:25:55

本帖最后由格堂黄姐于 2025-4-8 17:01 编辑

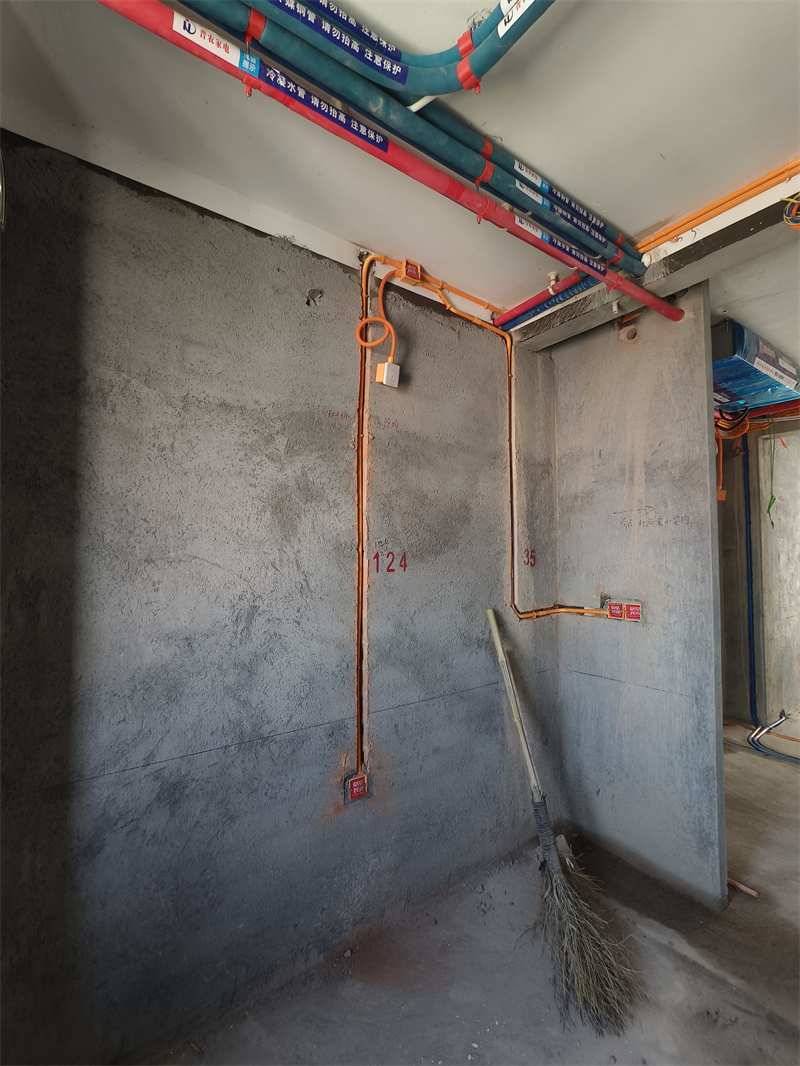

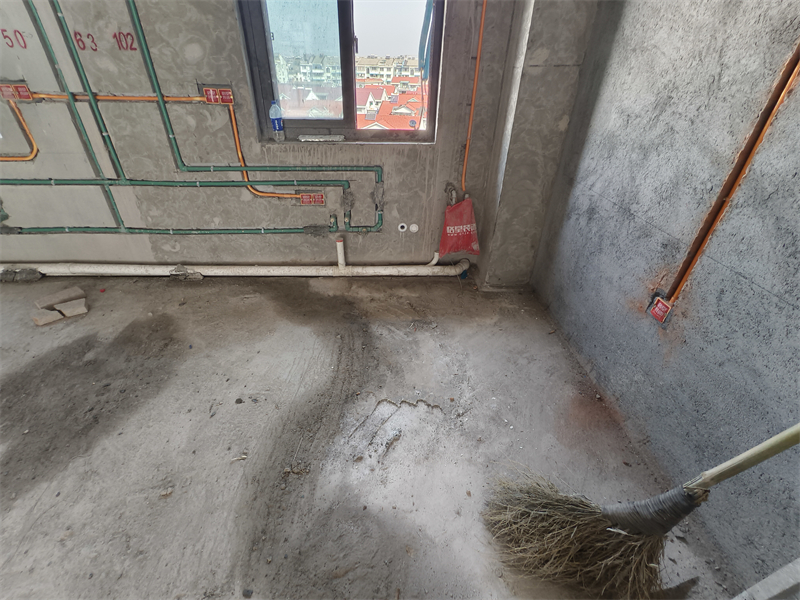

水电完工

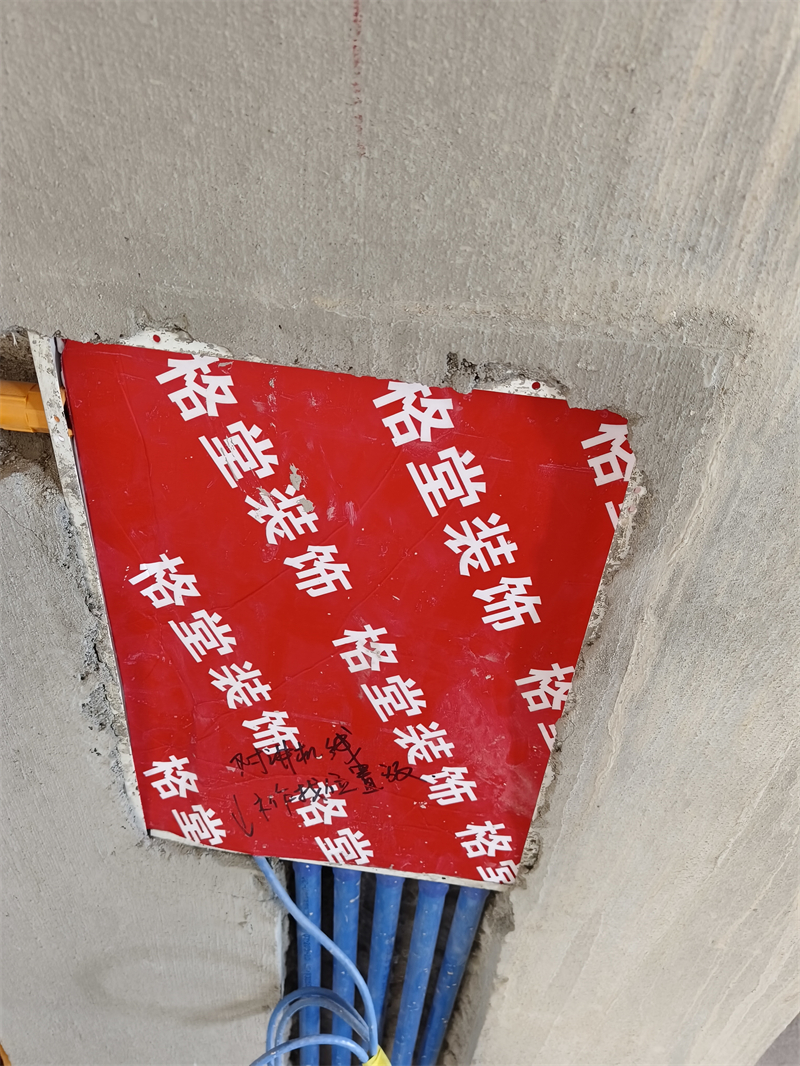

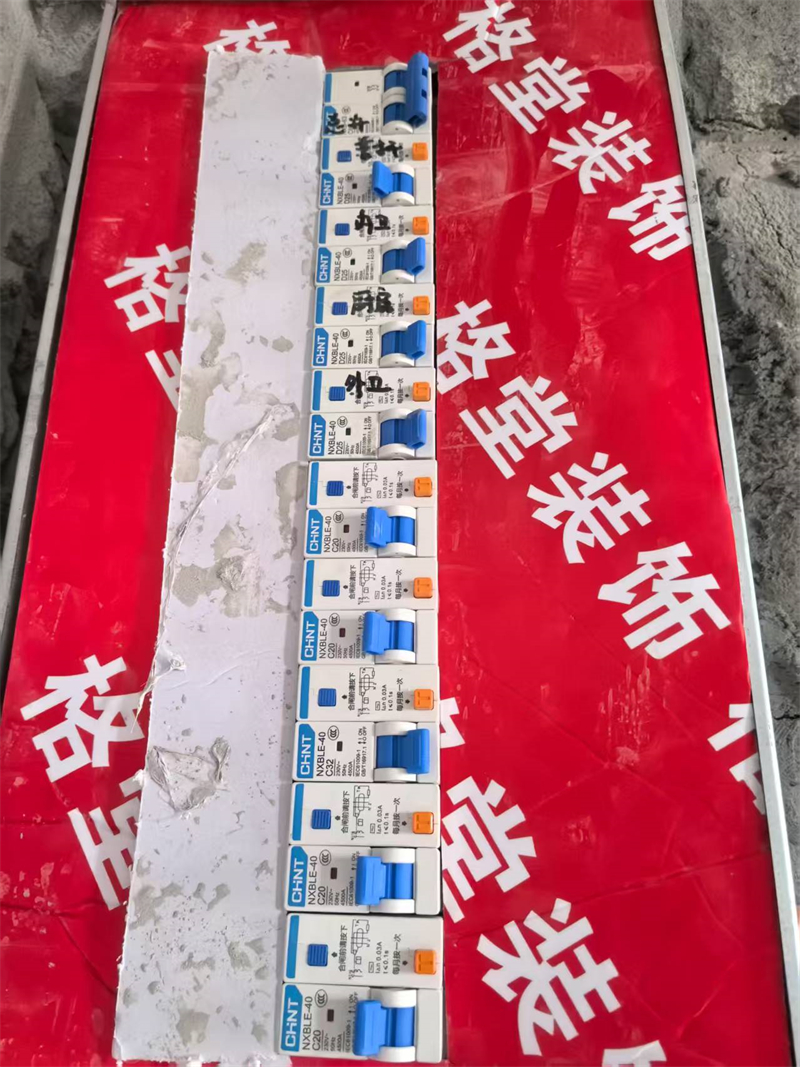

配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全。

配电箱内标明各空气开关所属功能。弱电箱内标明每条线路通向哪个房间。

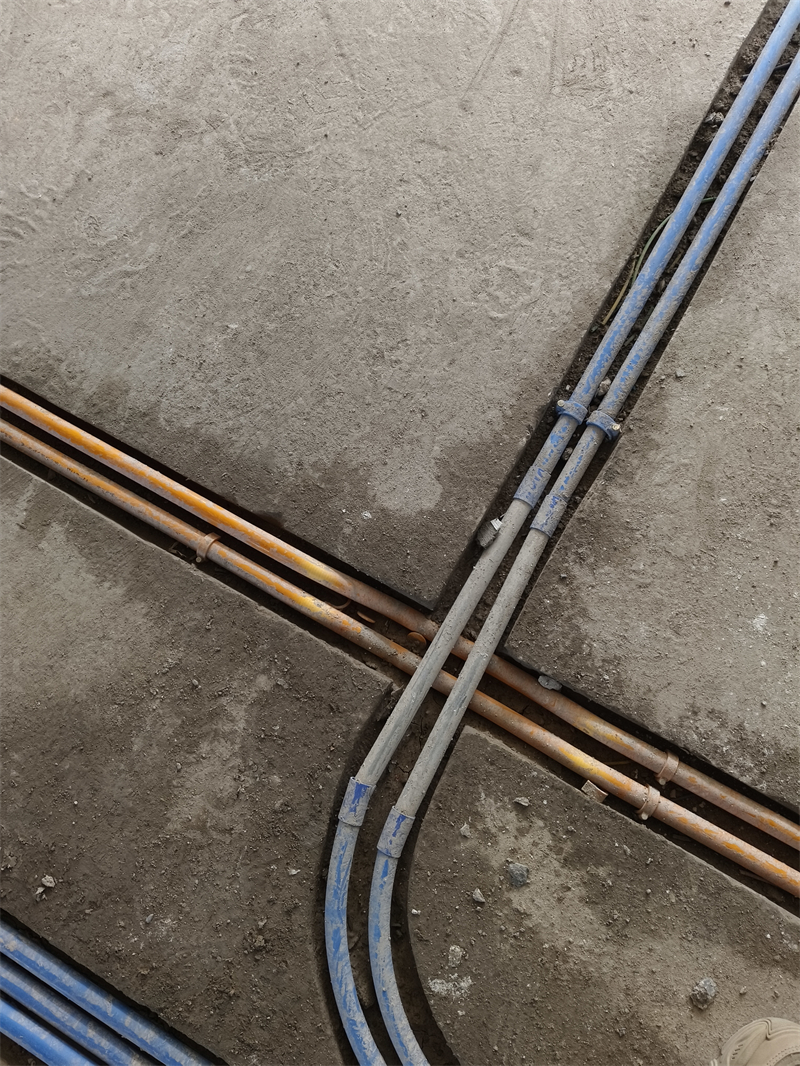

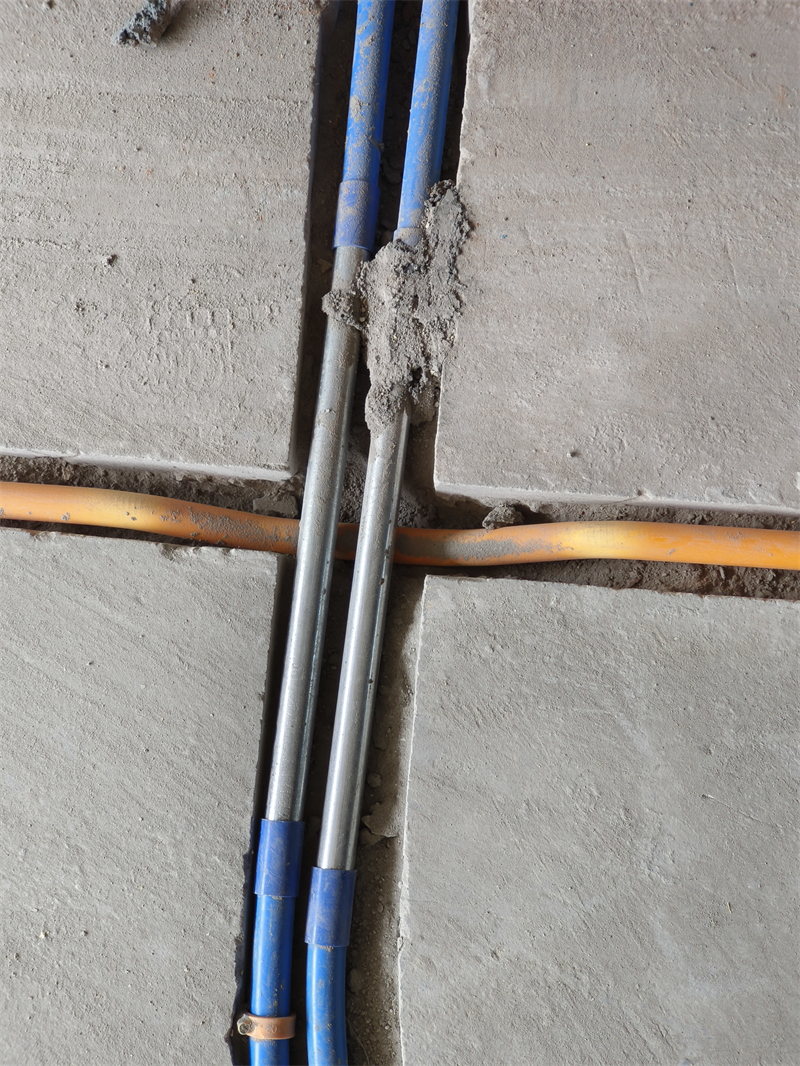

强弱电交接处用金属镀锌管交叉，防止信号干扰。

灯头线套黄腊管保护。

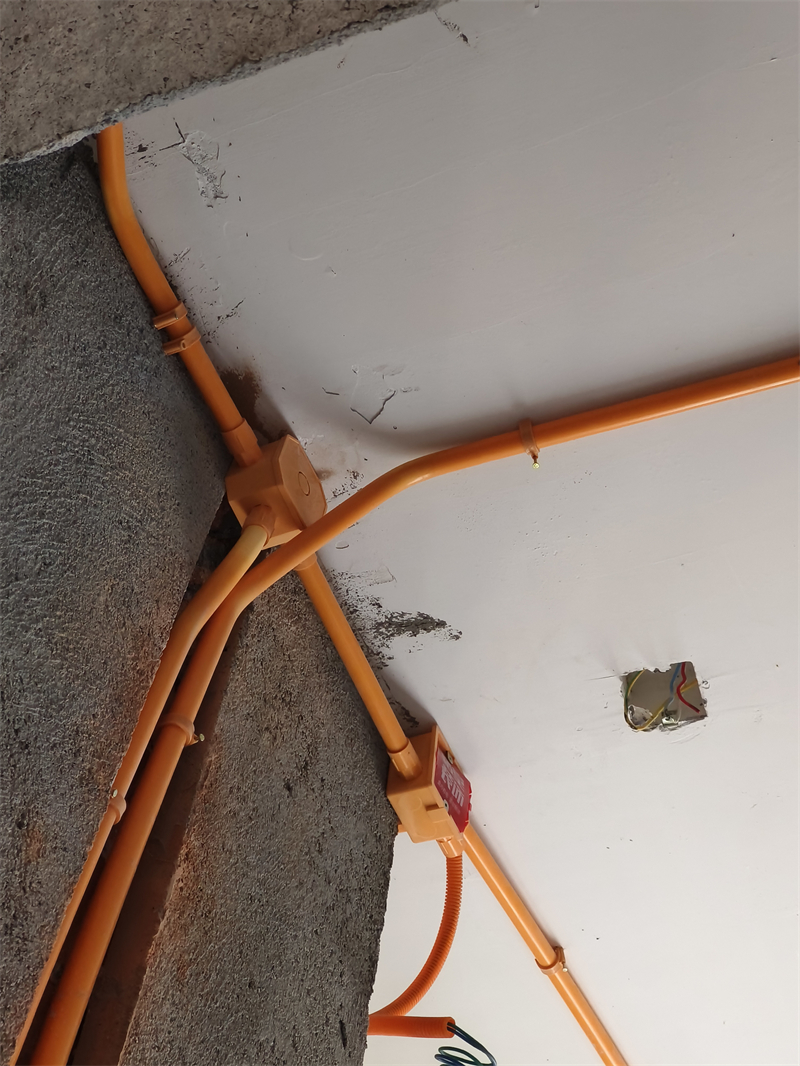

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤。

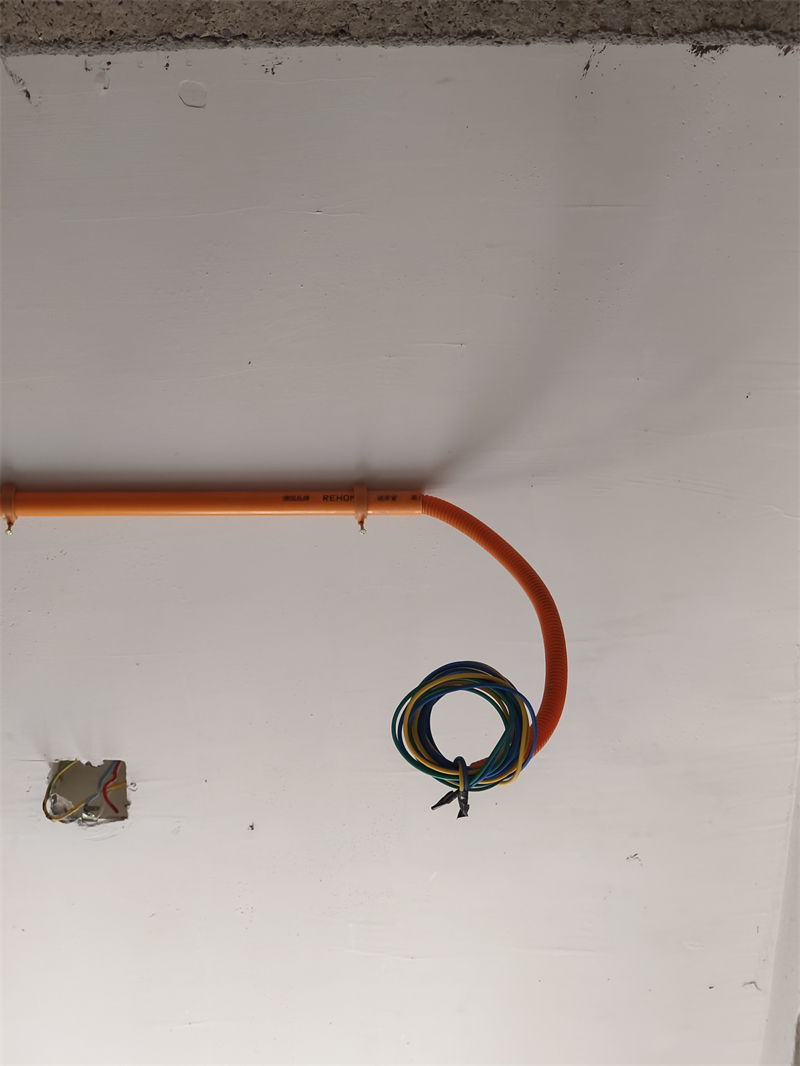

筒灯电线用波纹管保护。

发表于 2025-4-6 16:28:20

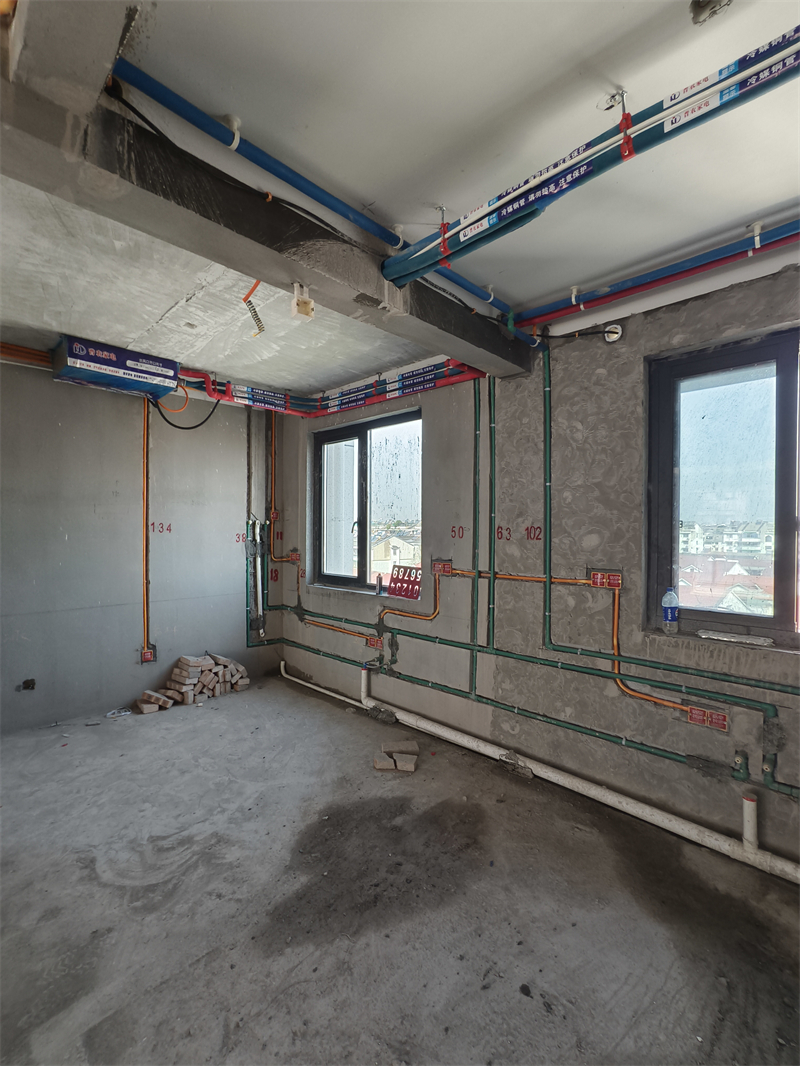

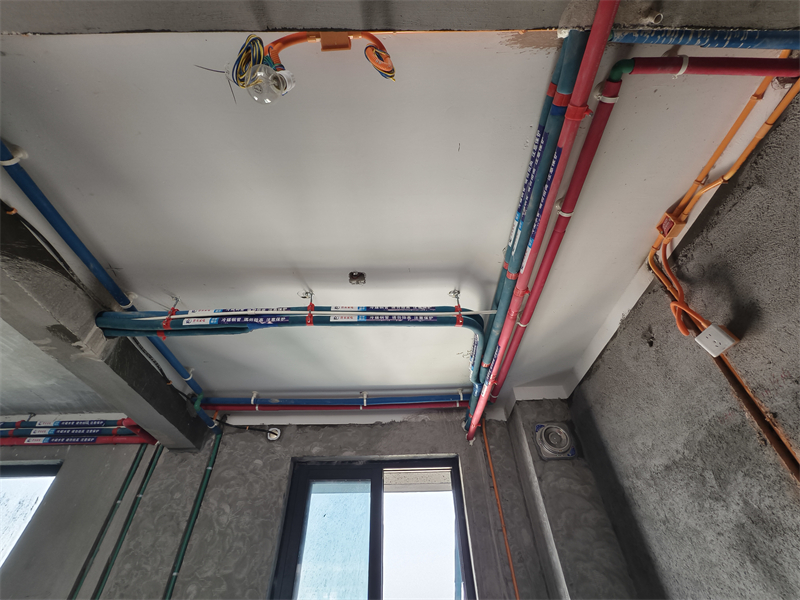

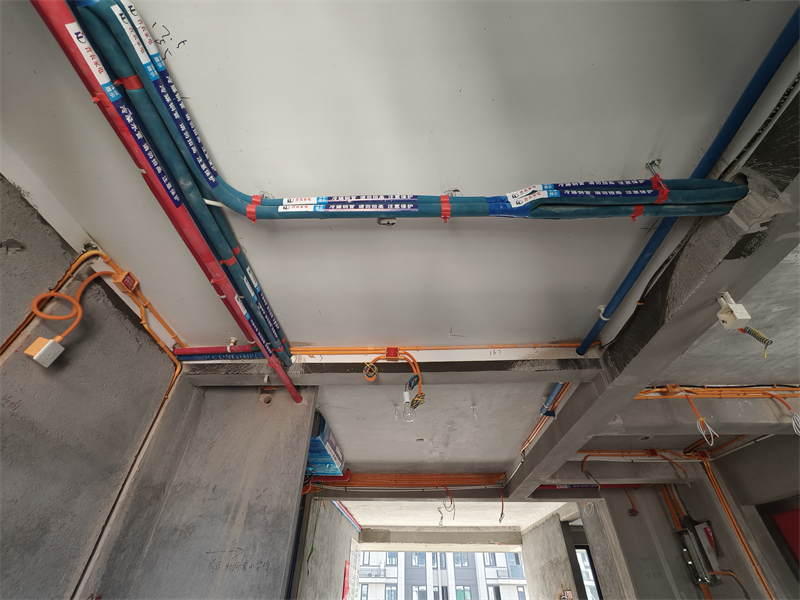

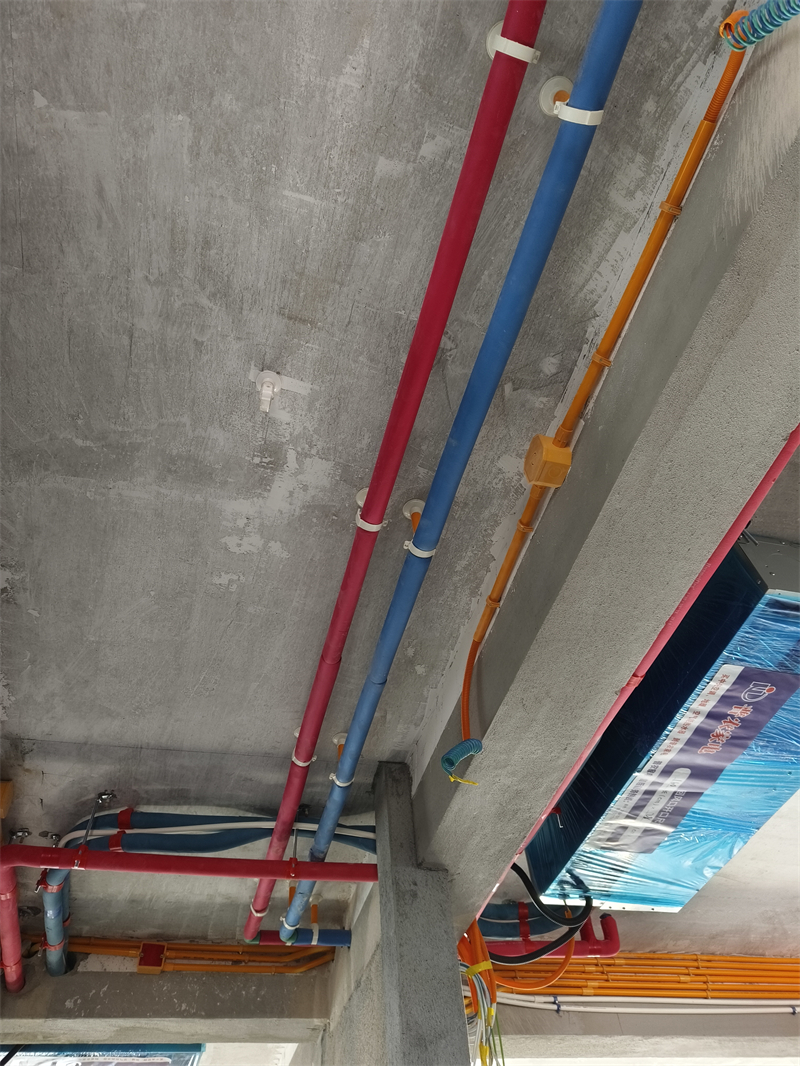

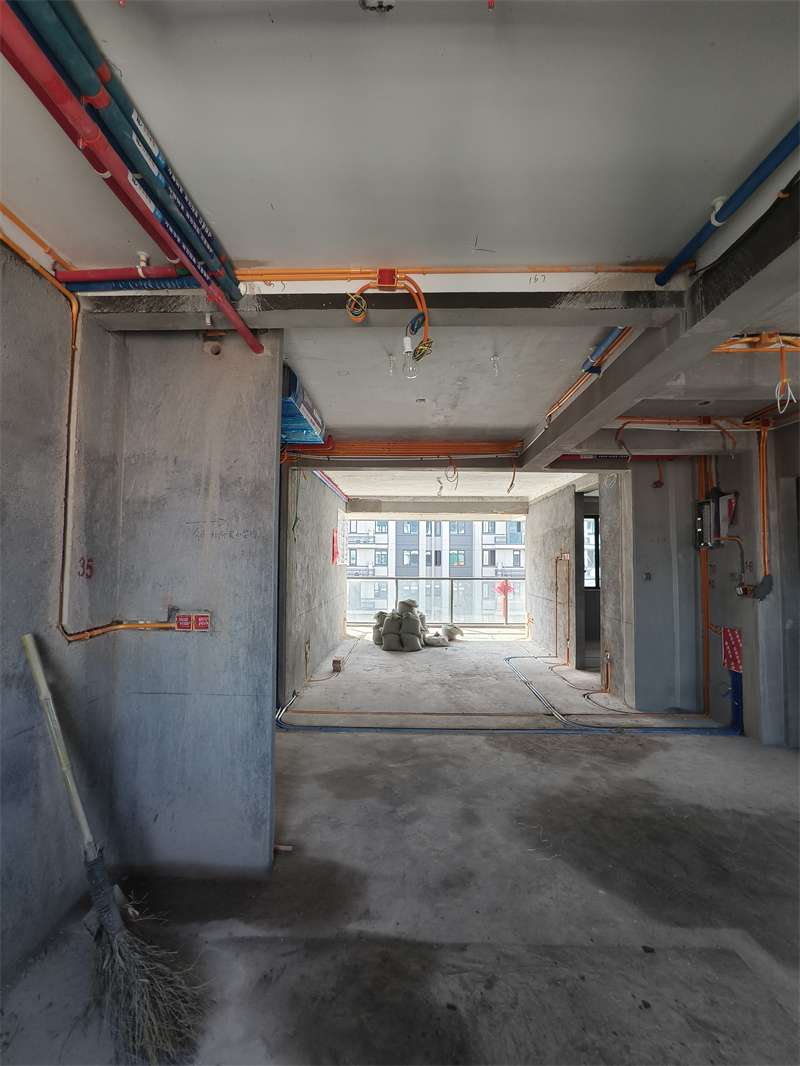

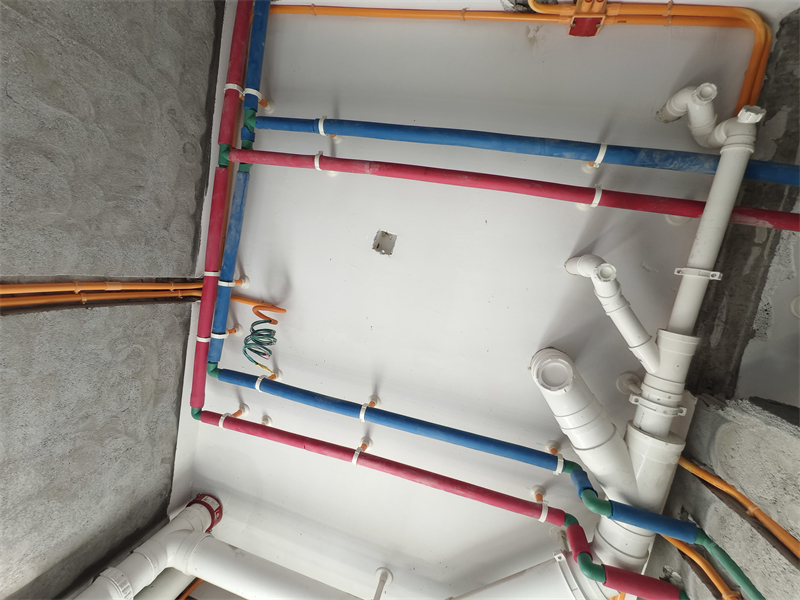

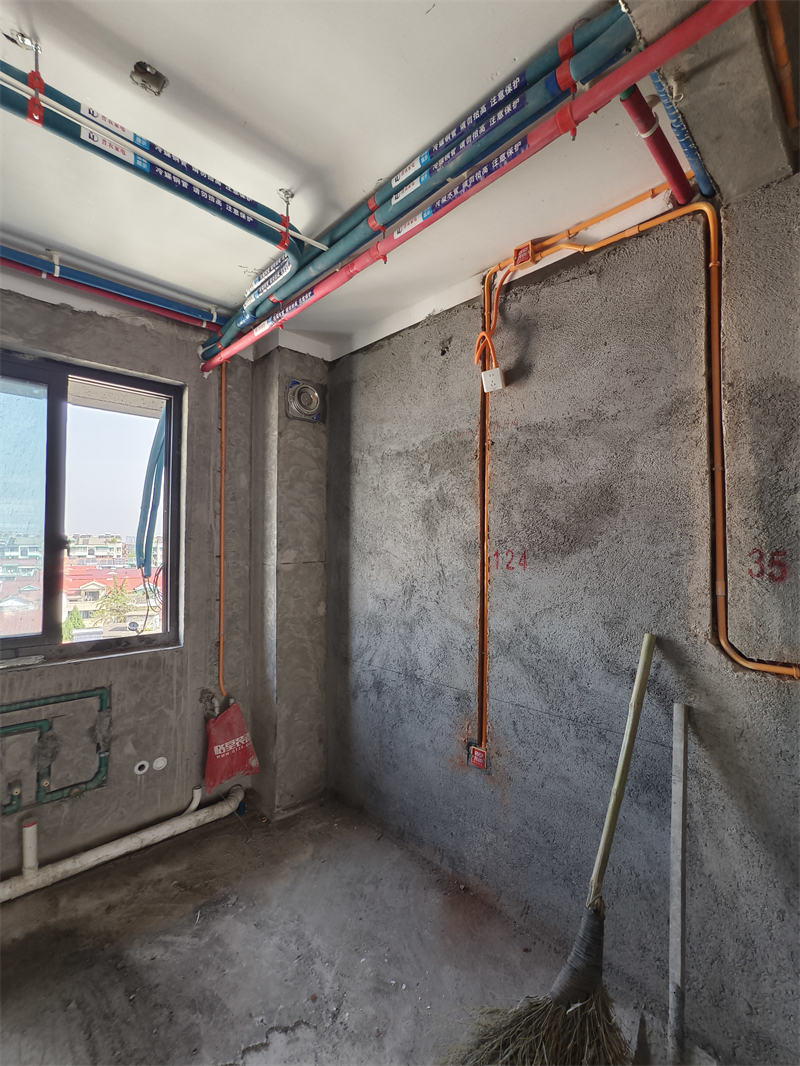

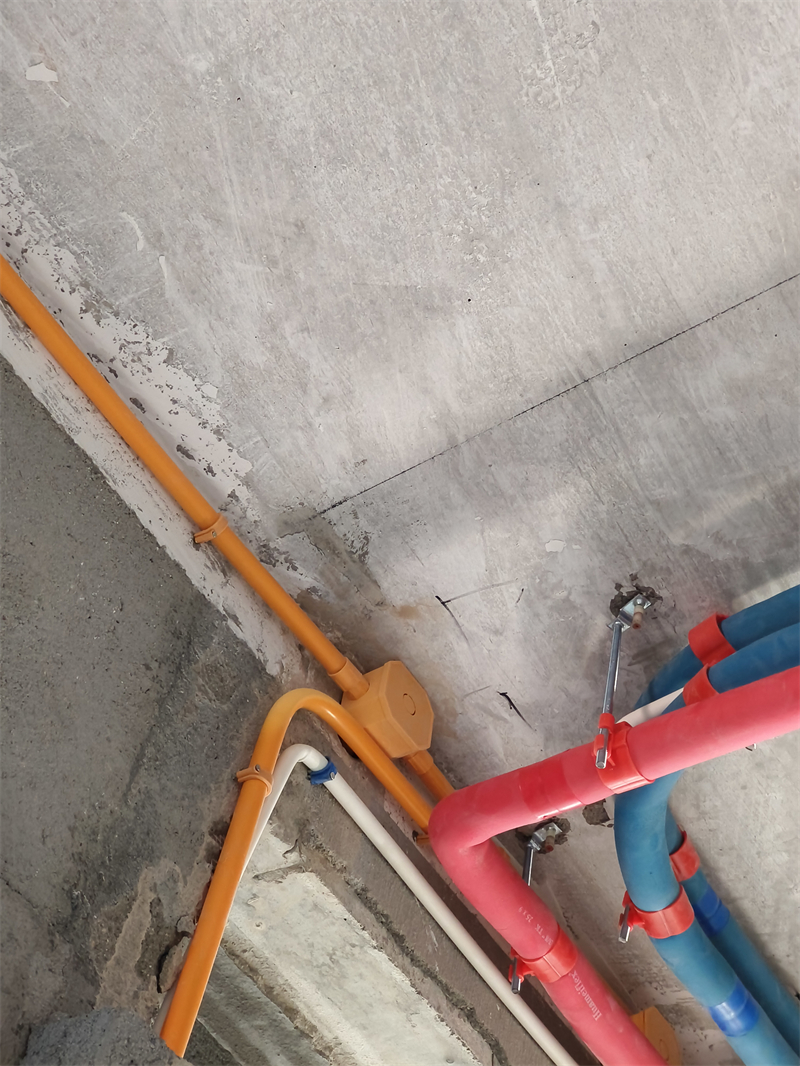

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，冷水用蓝色保温棉，热水用红色保温棉。

水管吊卡间距在80公分以内，转角处必须要有吊卡，工艺非常规范！

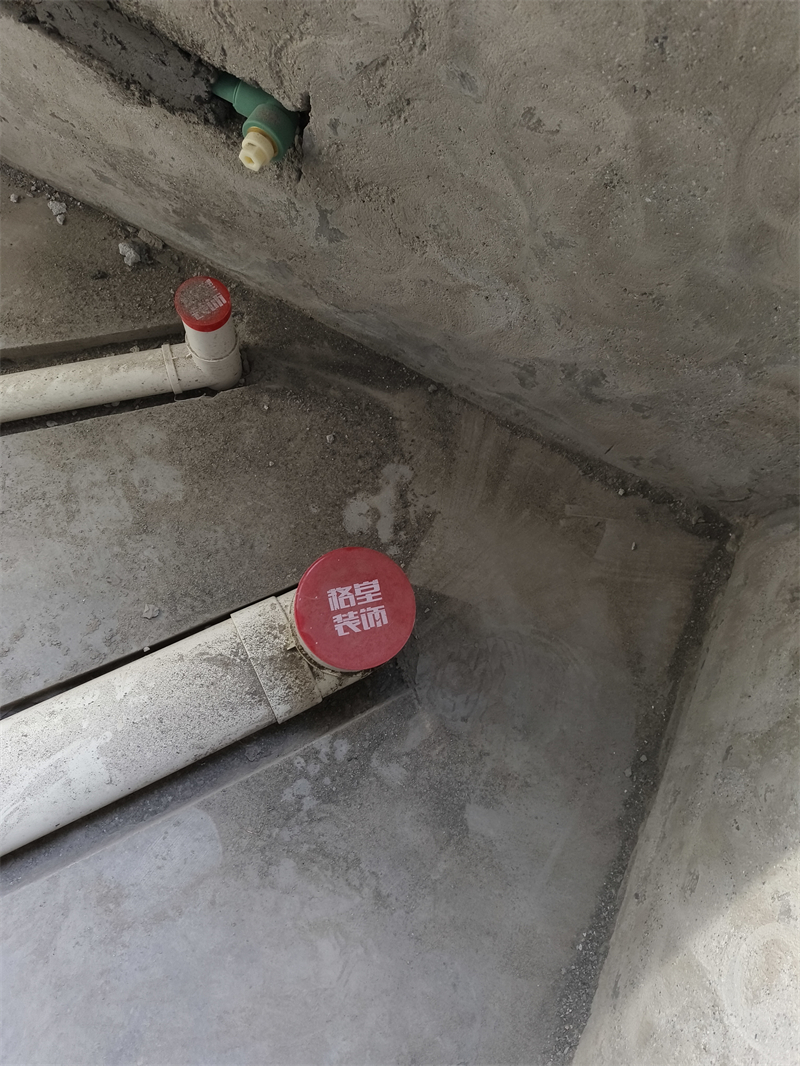

下水管用格堂专用保护盖保护，防止砂石堵塞管道。

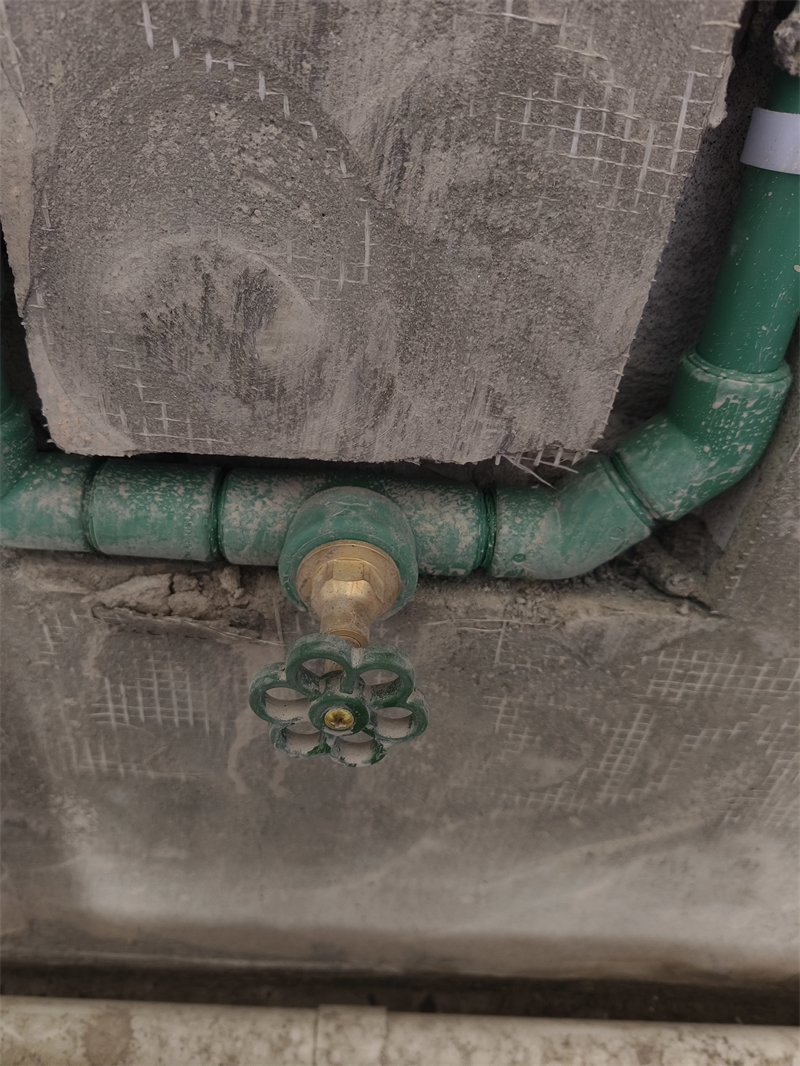

每户水管进水部位室内加进水总阀，采用暗埋做法。

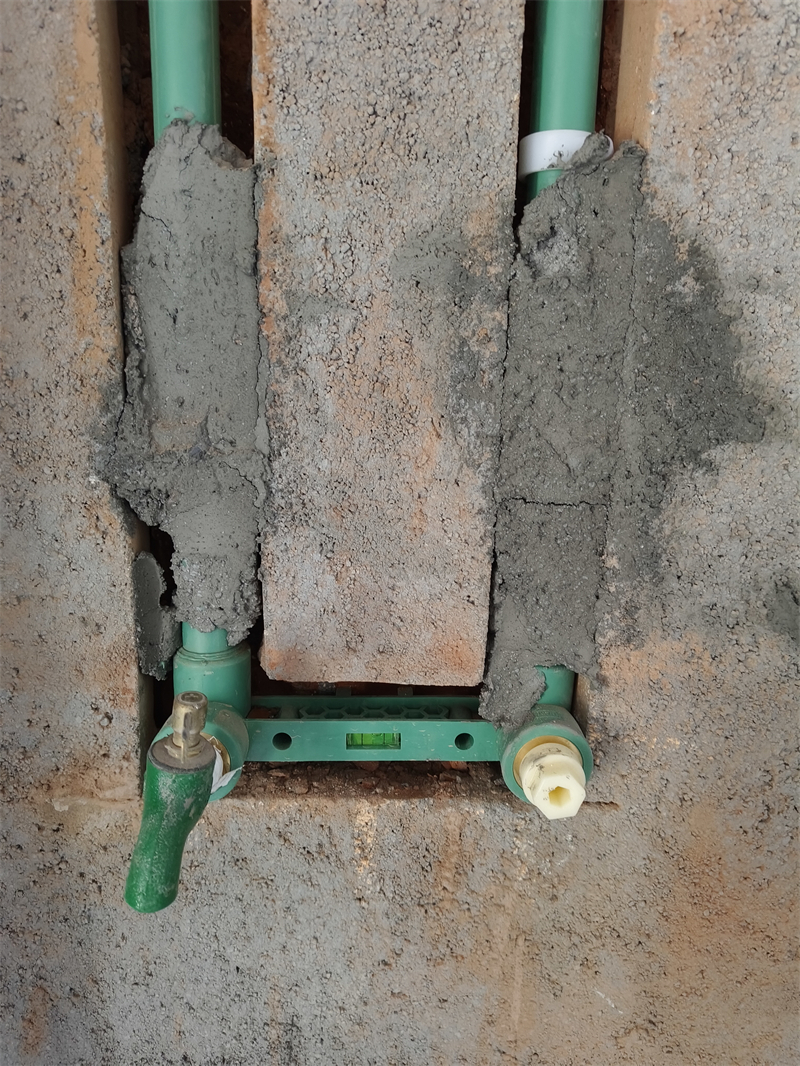

双联、暗藏龙头检查平整、垂直度

发表于 2025-4-6 16:29:51

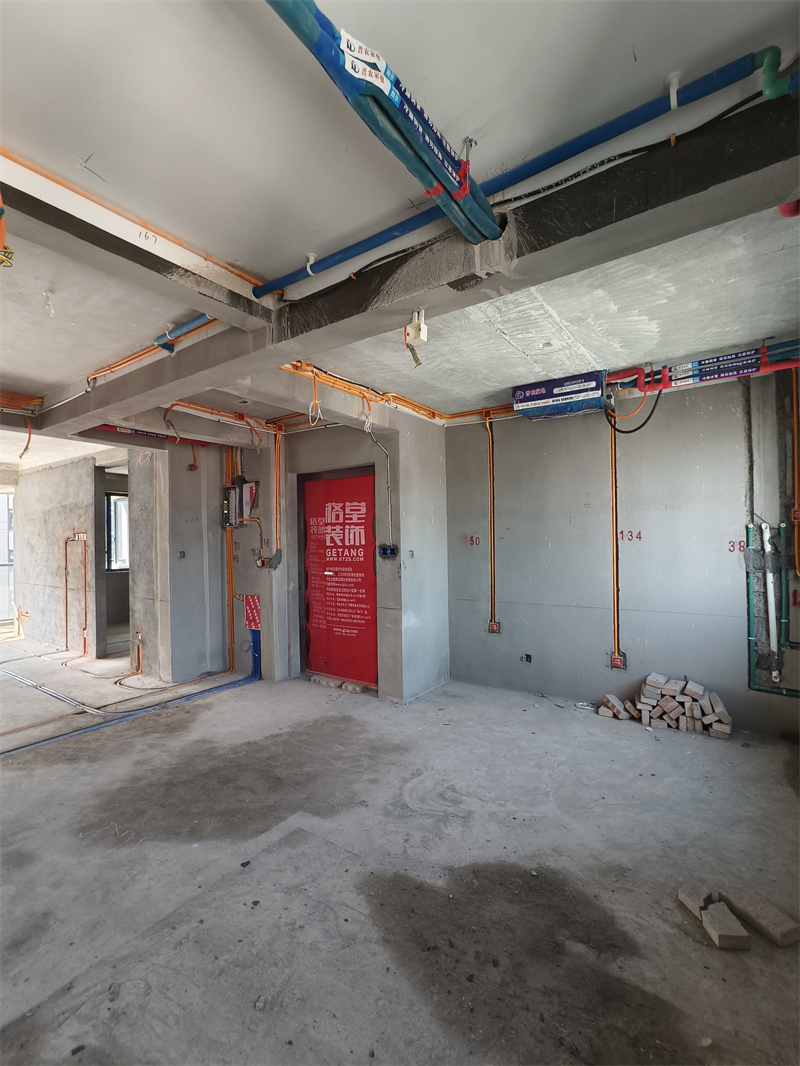

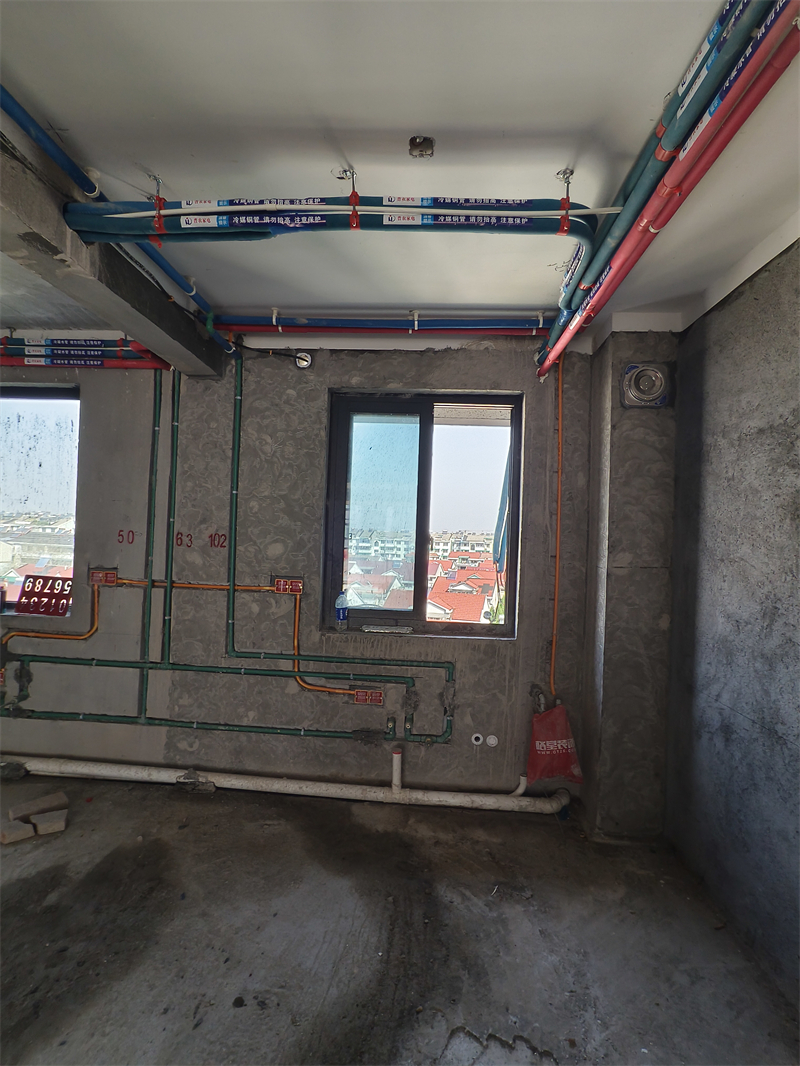

餐厨1水电完工图
