观棠府34-1-40#195㎡现代——艺术至然

二楼男孩房一衣帽间

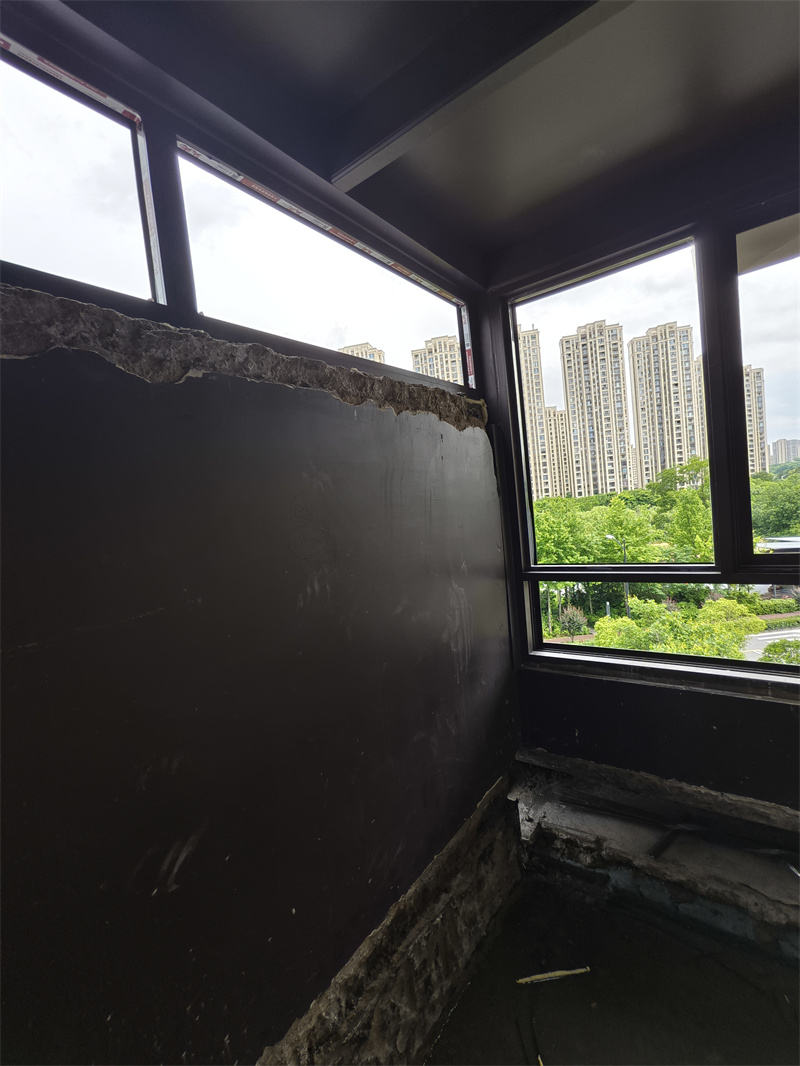

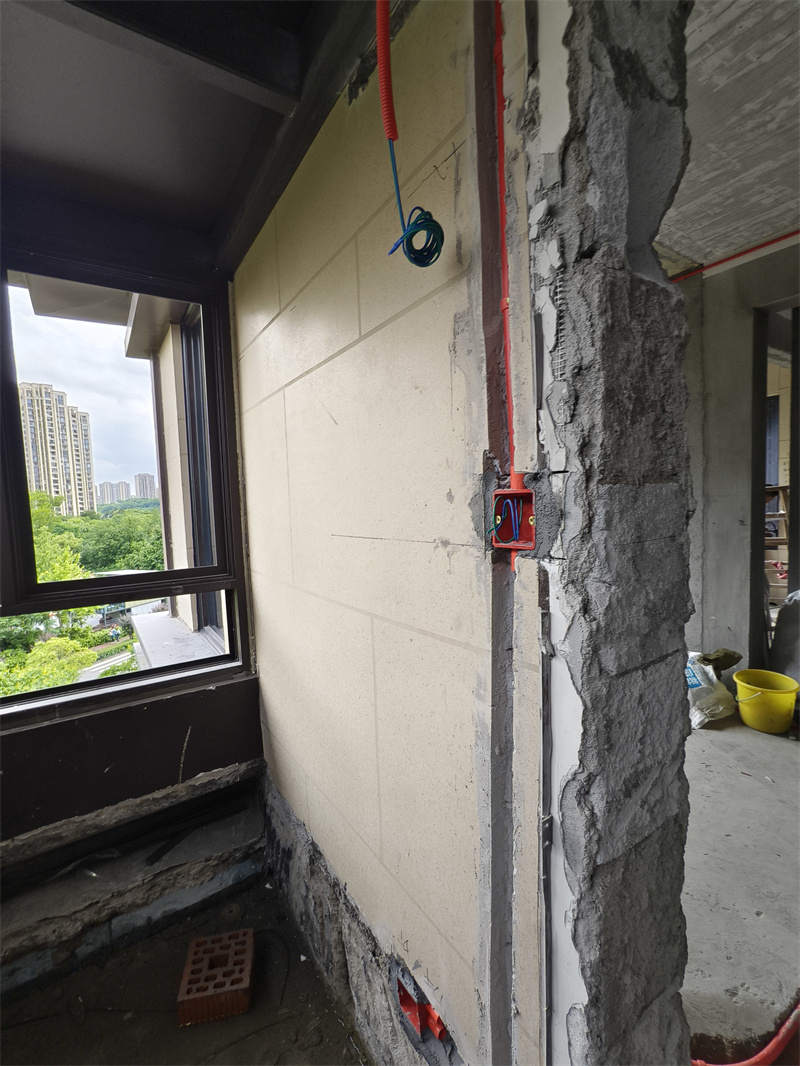

二楼男孩房衣帽间对角

水电完工

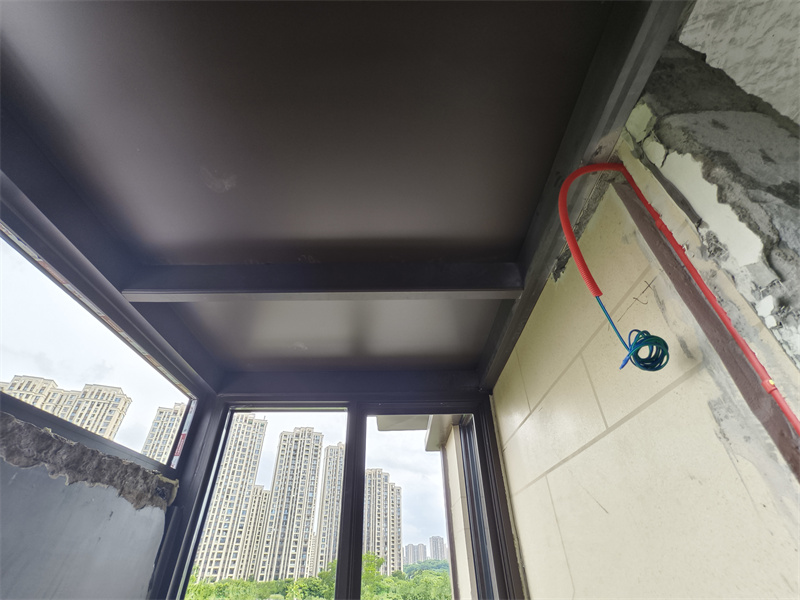

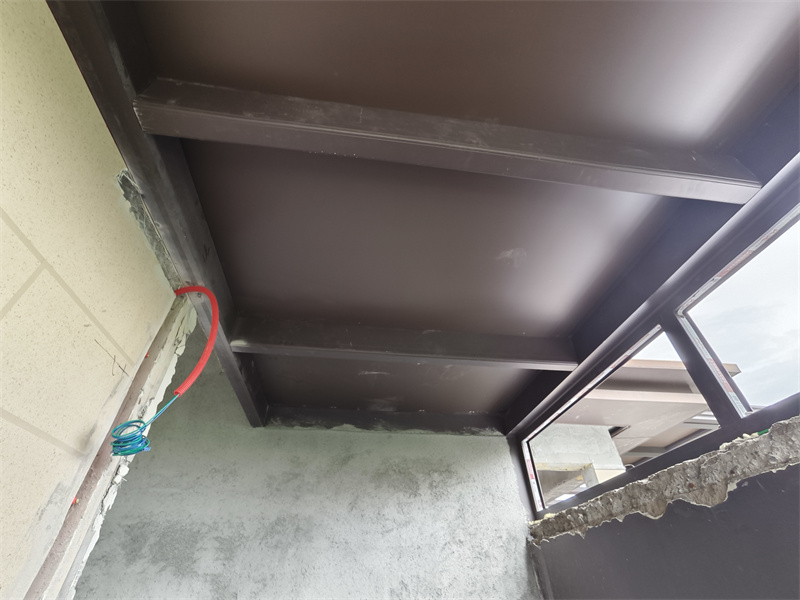

灯头线套黄腊管保护。

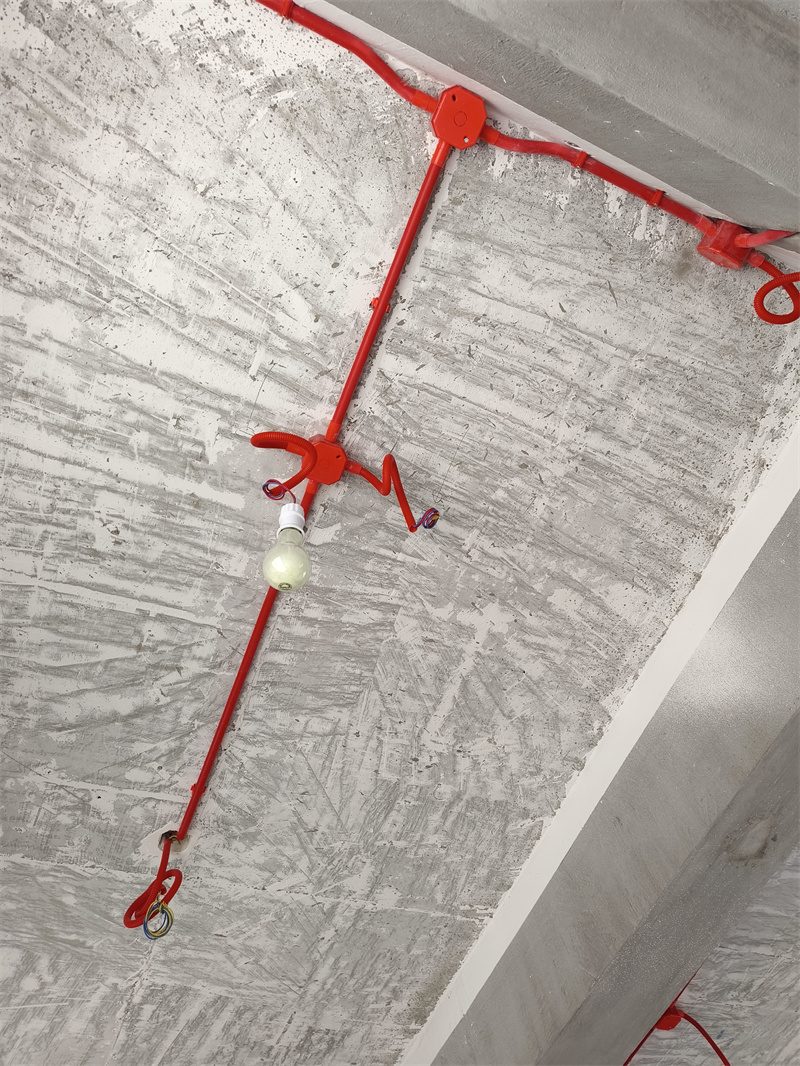

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤。

筒灯电线用波纹管保护。

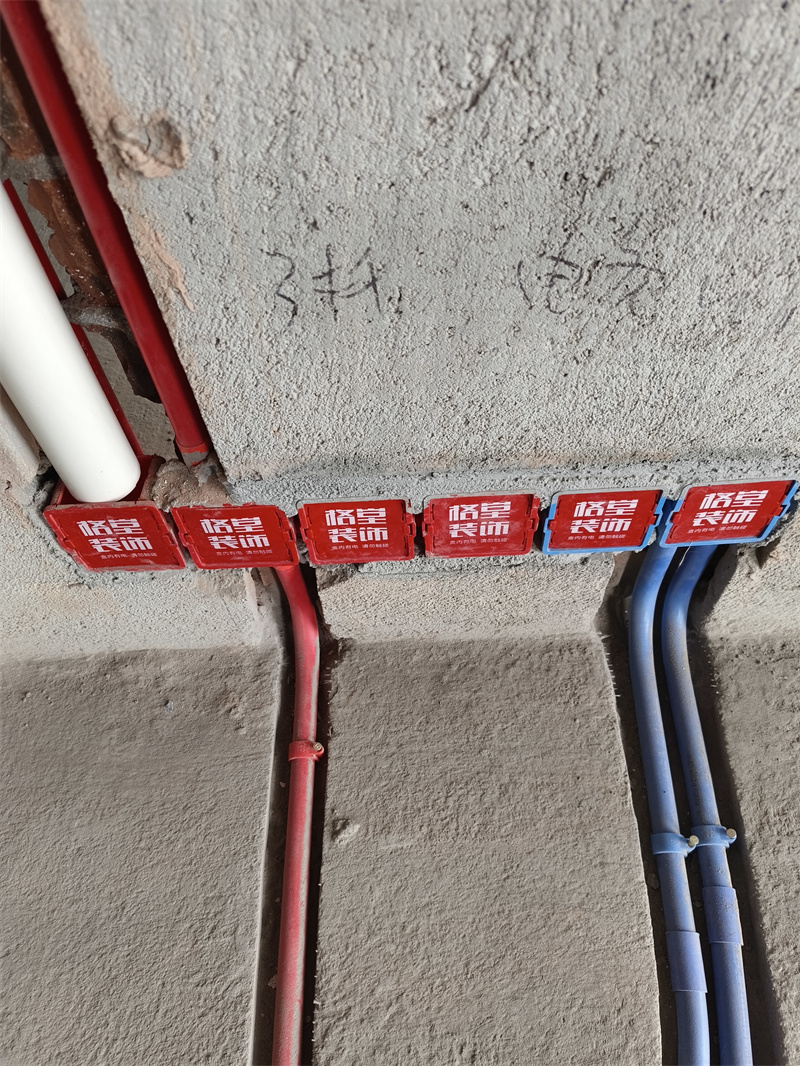

电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落。

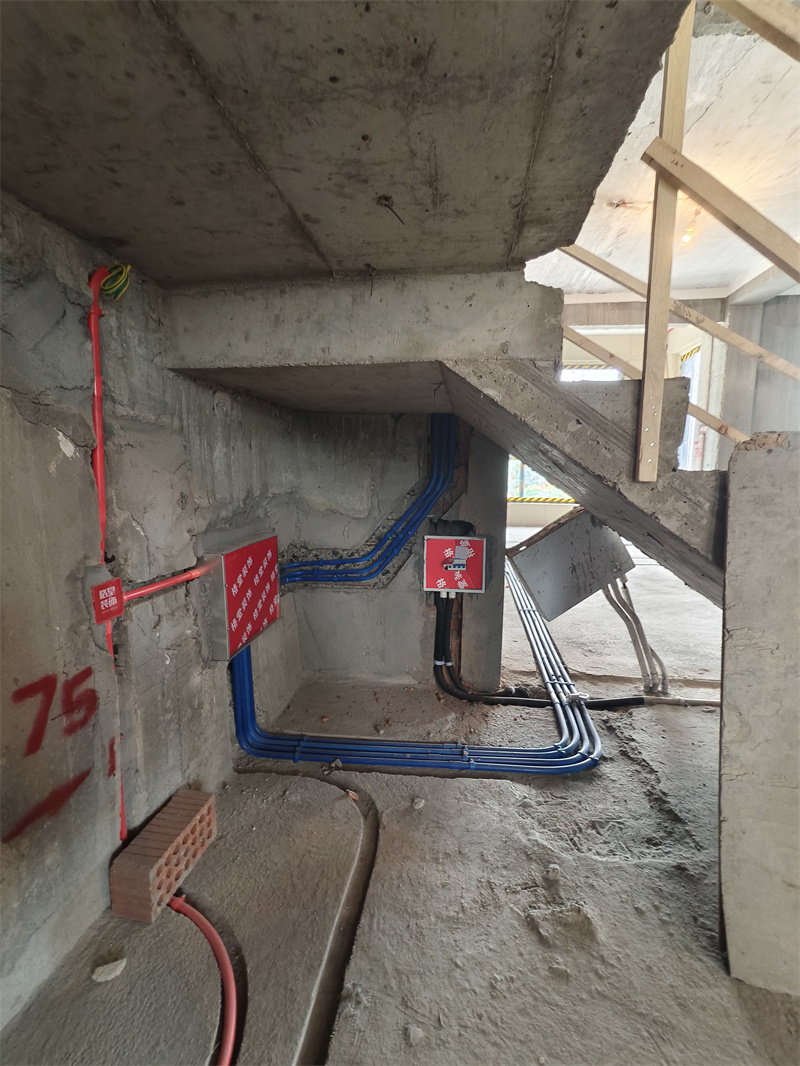

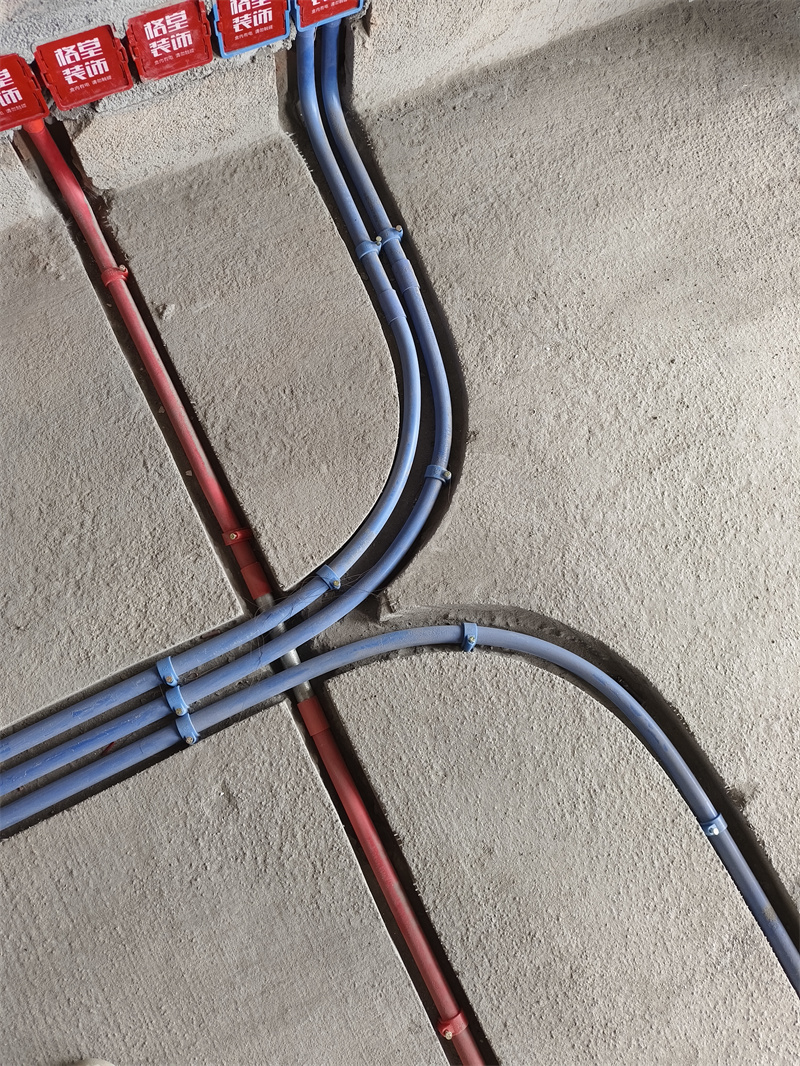

强弱电交接处用金属镀锌管交叉，防止信号干扰。

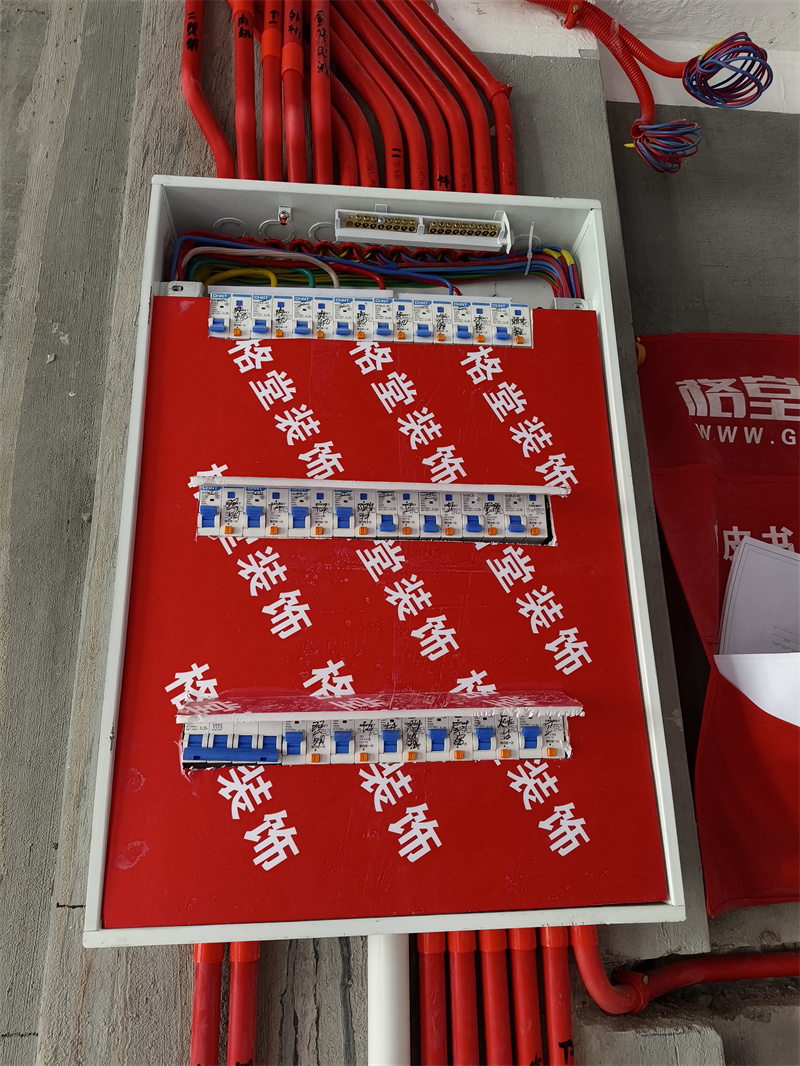

配电箱内标明各空气开关所属功能。弱电箱内标明每条线路通向哪个房间。

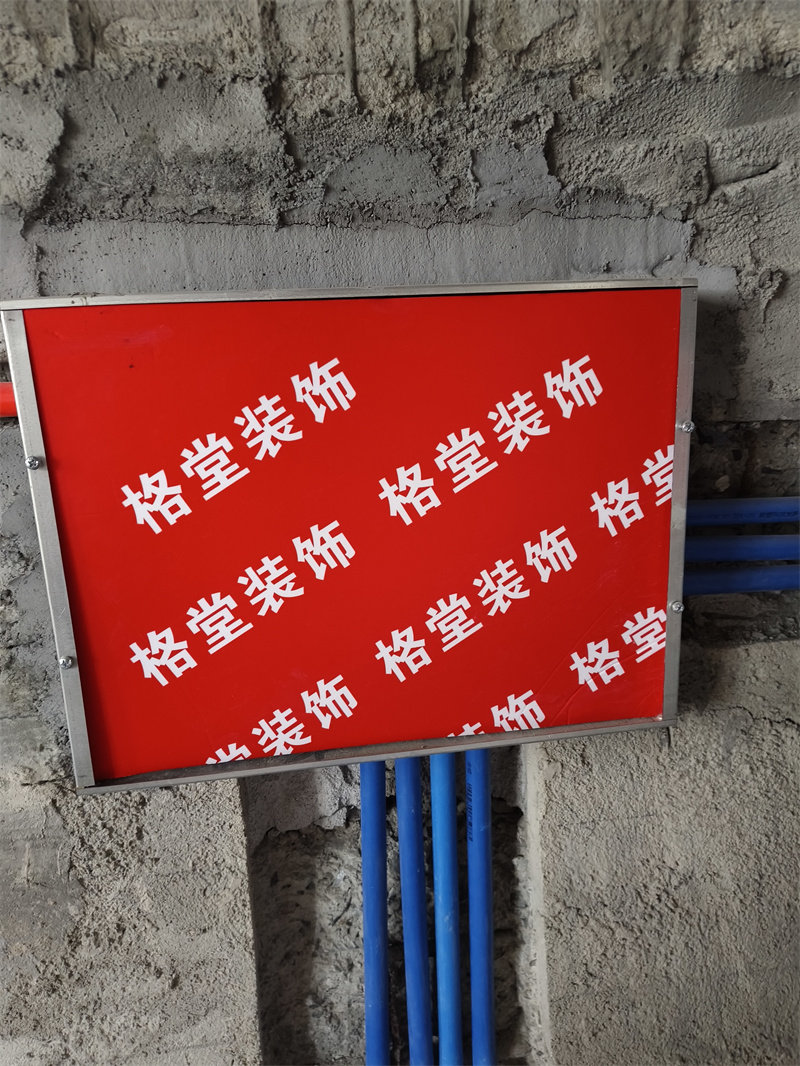

配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全。

客厅电视后面的TV线有专门的管道向上接通，很正规，而且避免干扰。

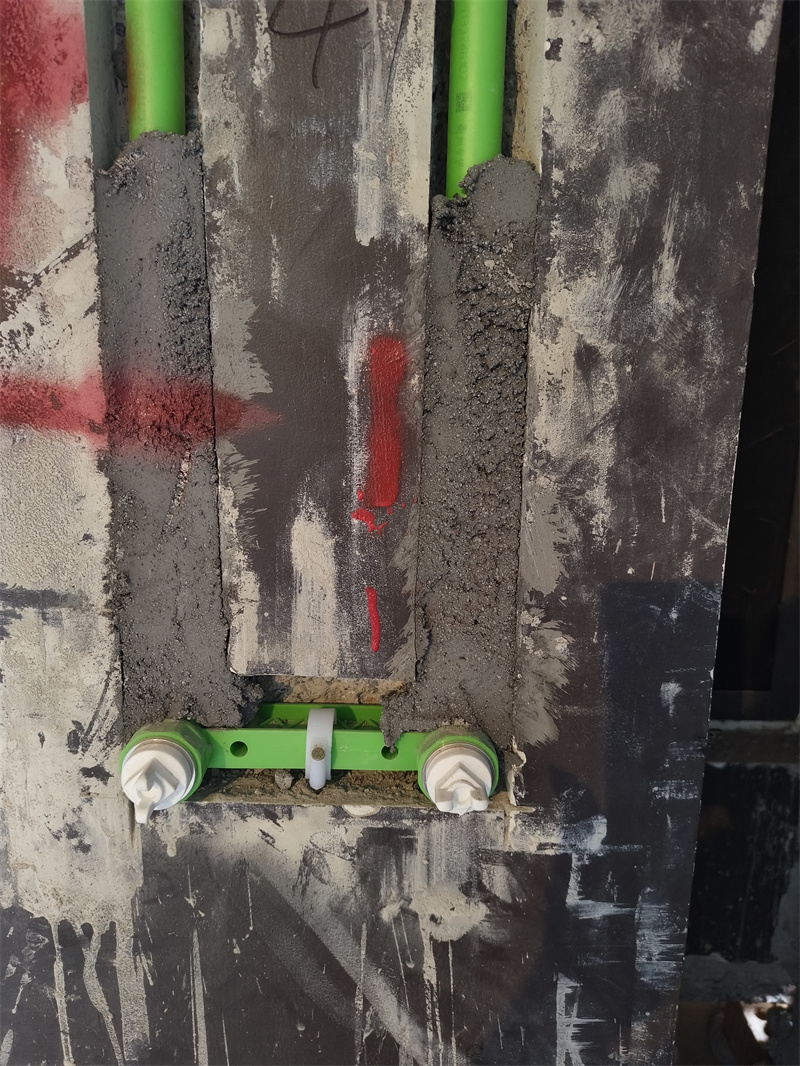

淋浴龙头采用冷热头双链接件安装，确保内丝间距尺寸精准。

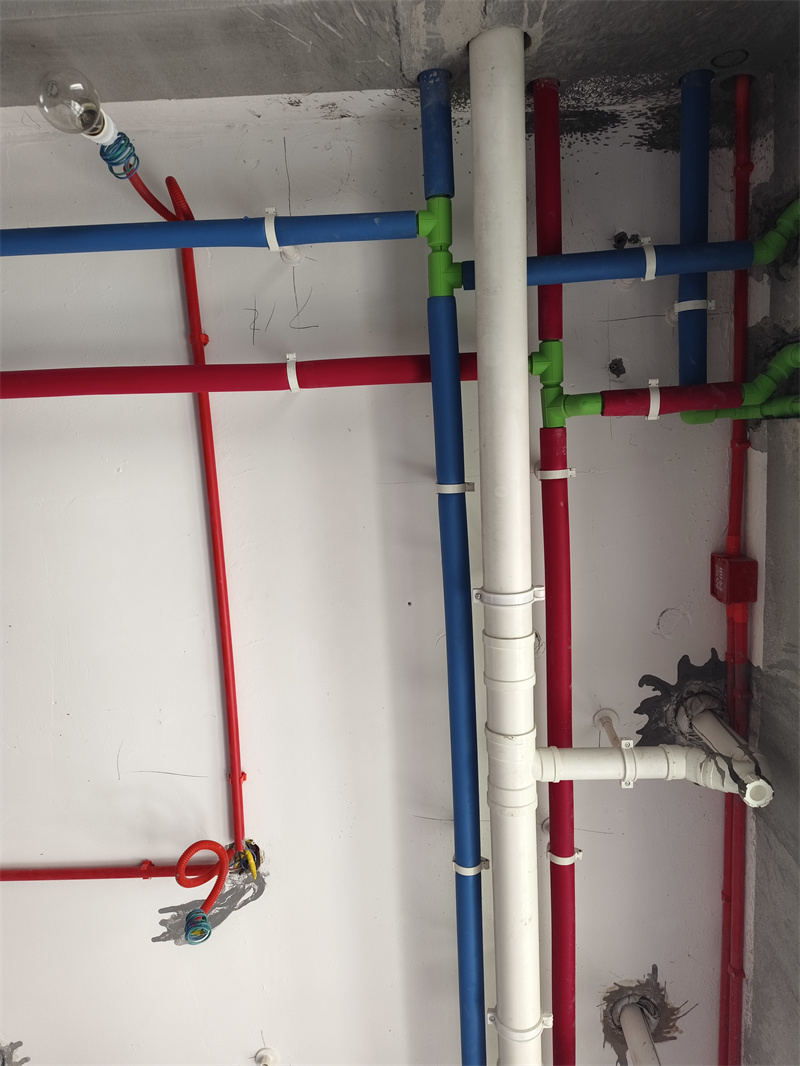

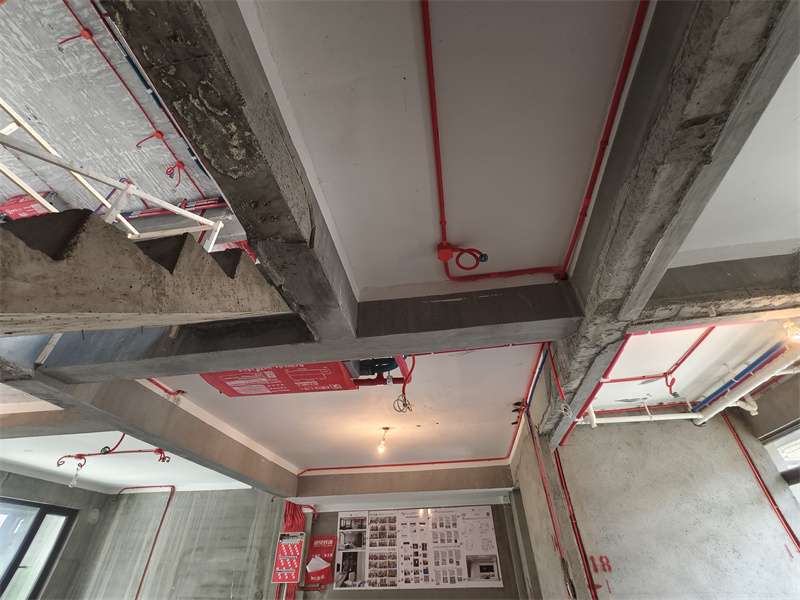

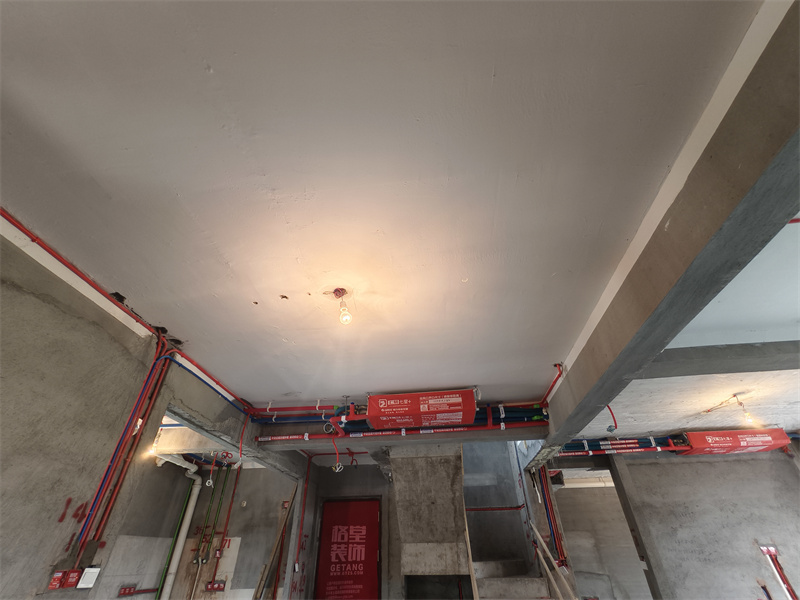

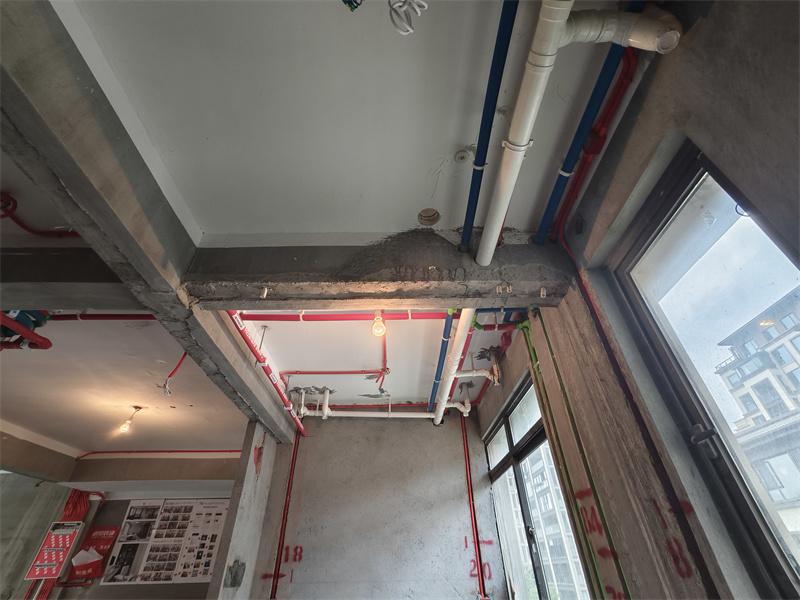

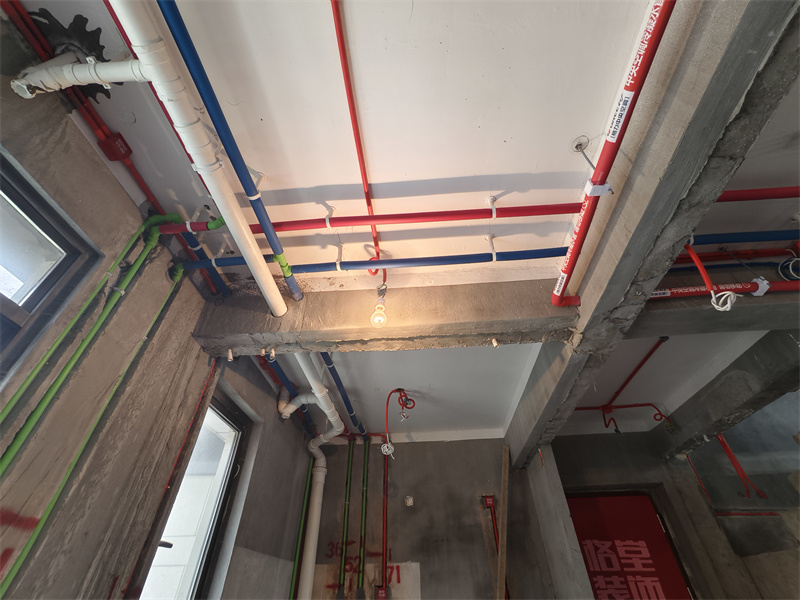

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，冷水用蓝色保温棉，热水用红色保温棉。

水管吊卡间距在80公分以内，转角处必须要有吊卡，工艺非常规范！

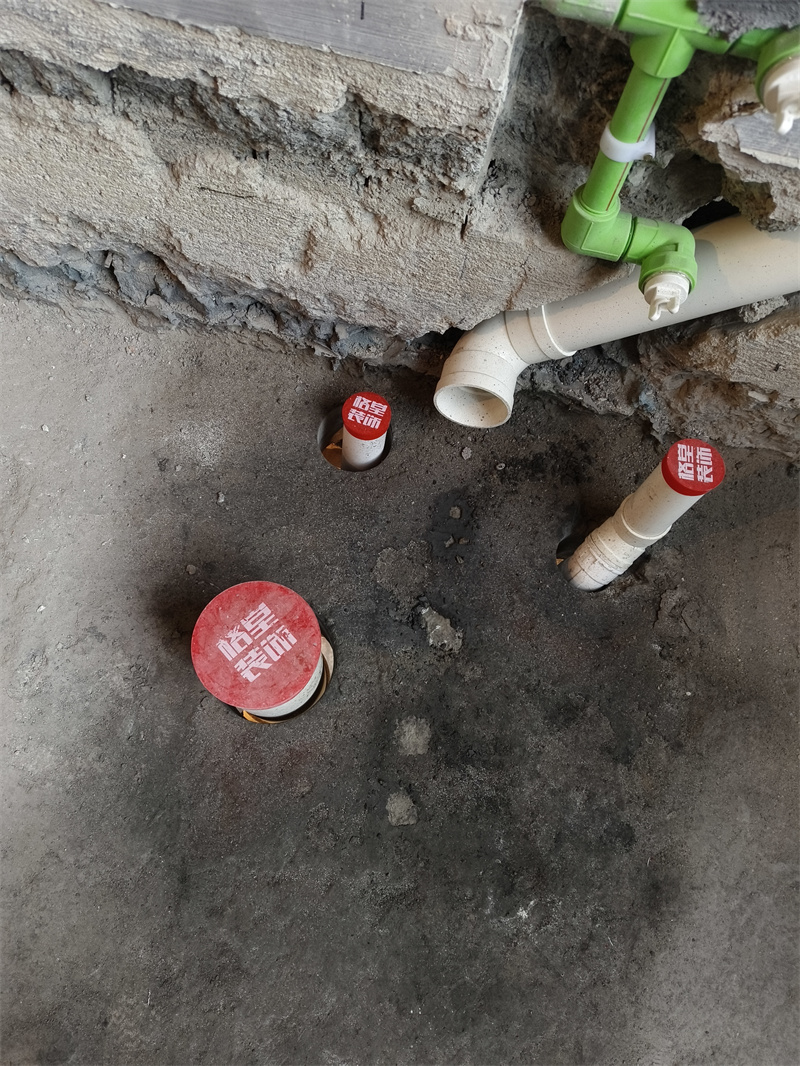

下水管用格堂专用保护盖保护，防止砂石堵塞管道。

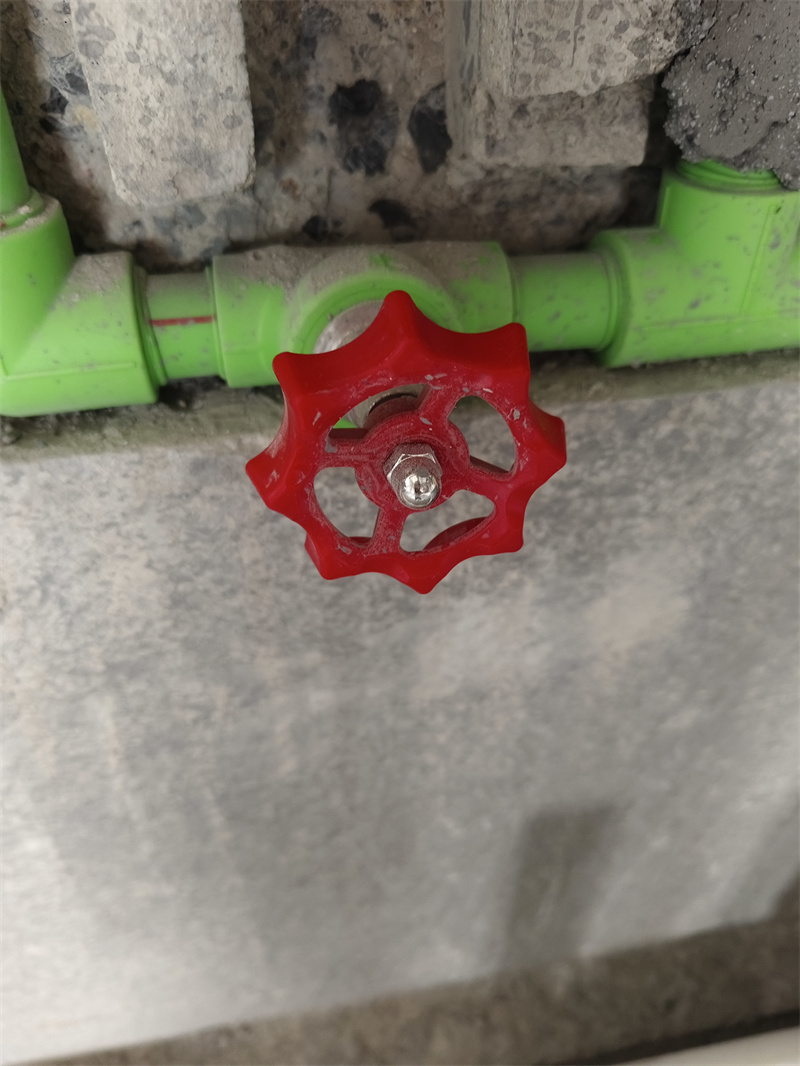

每户水管进水部位室内加进水总阀，采用暗埋做法。

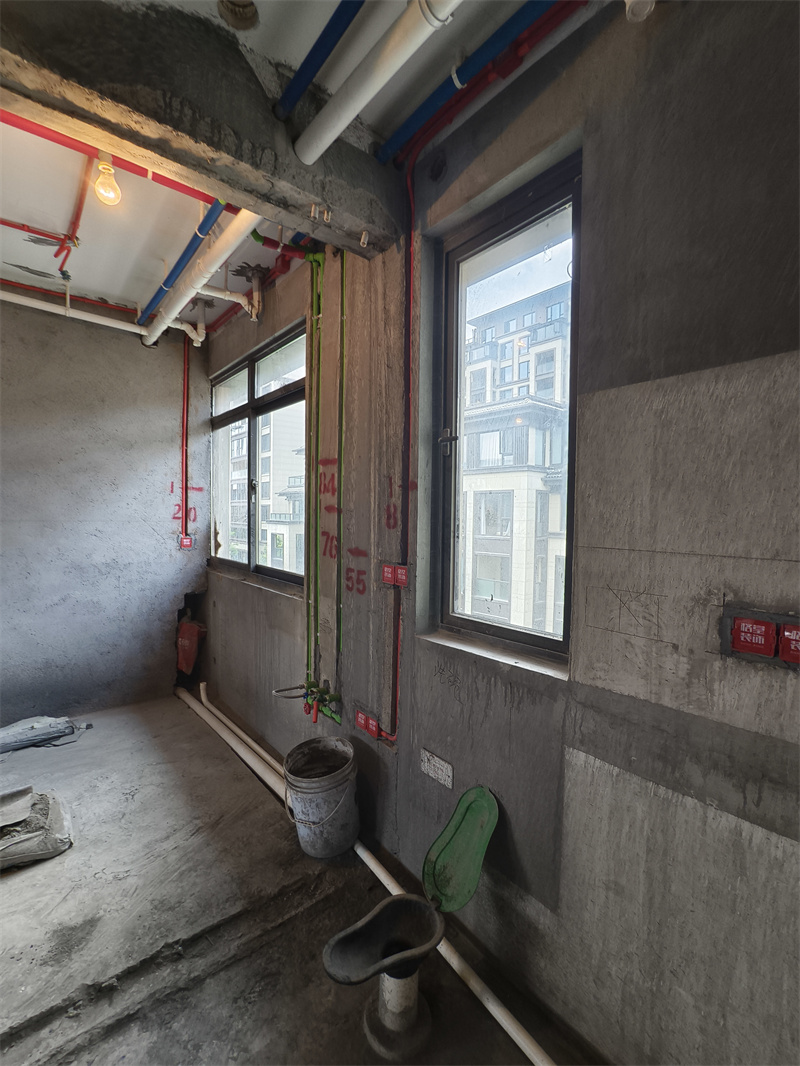

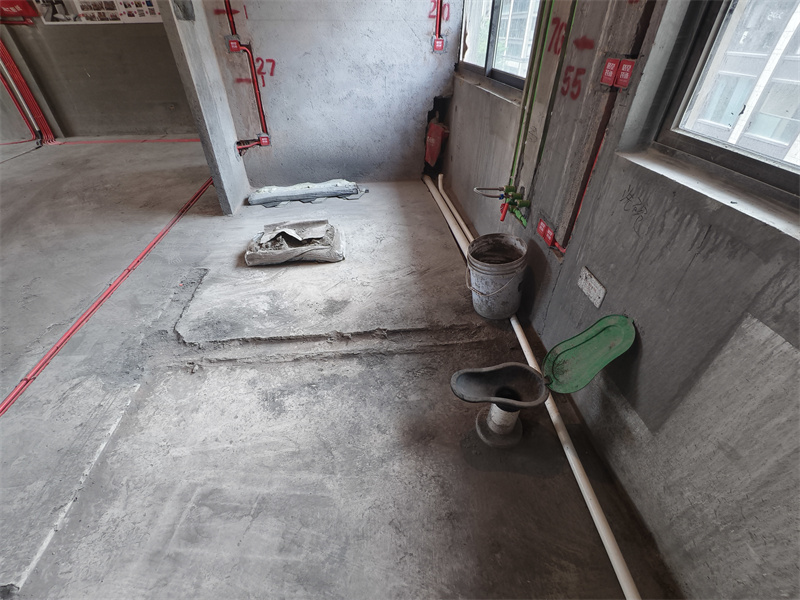

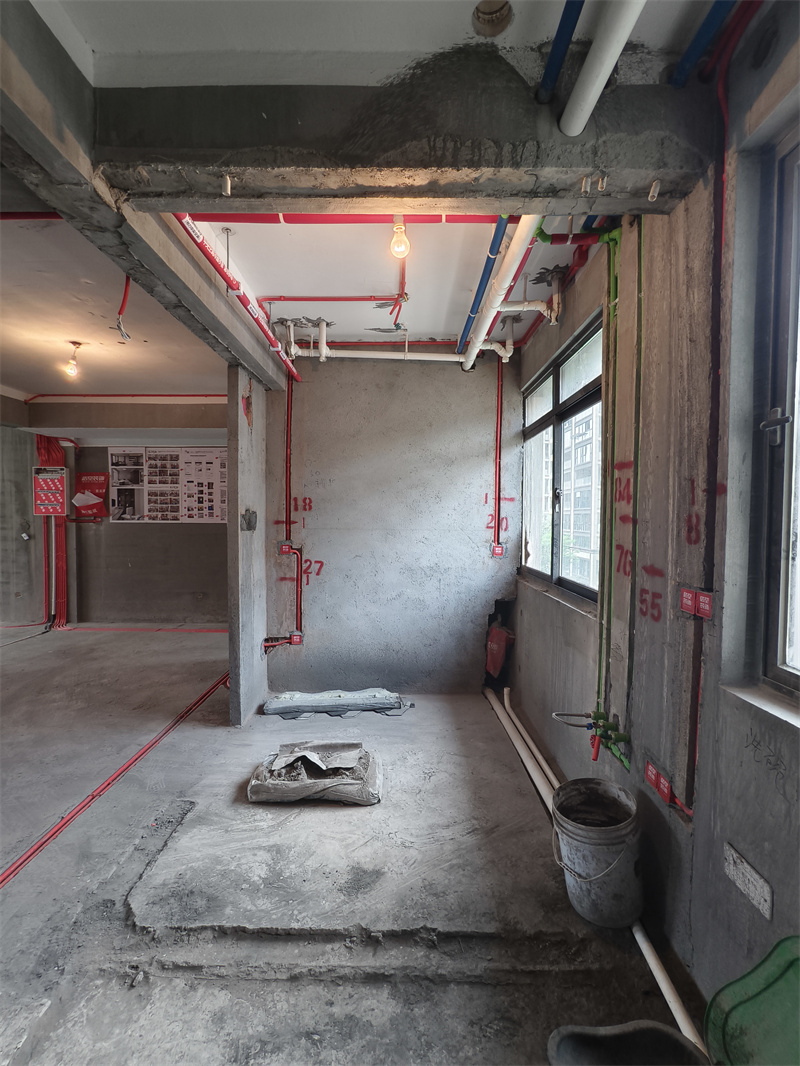

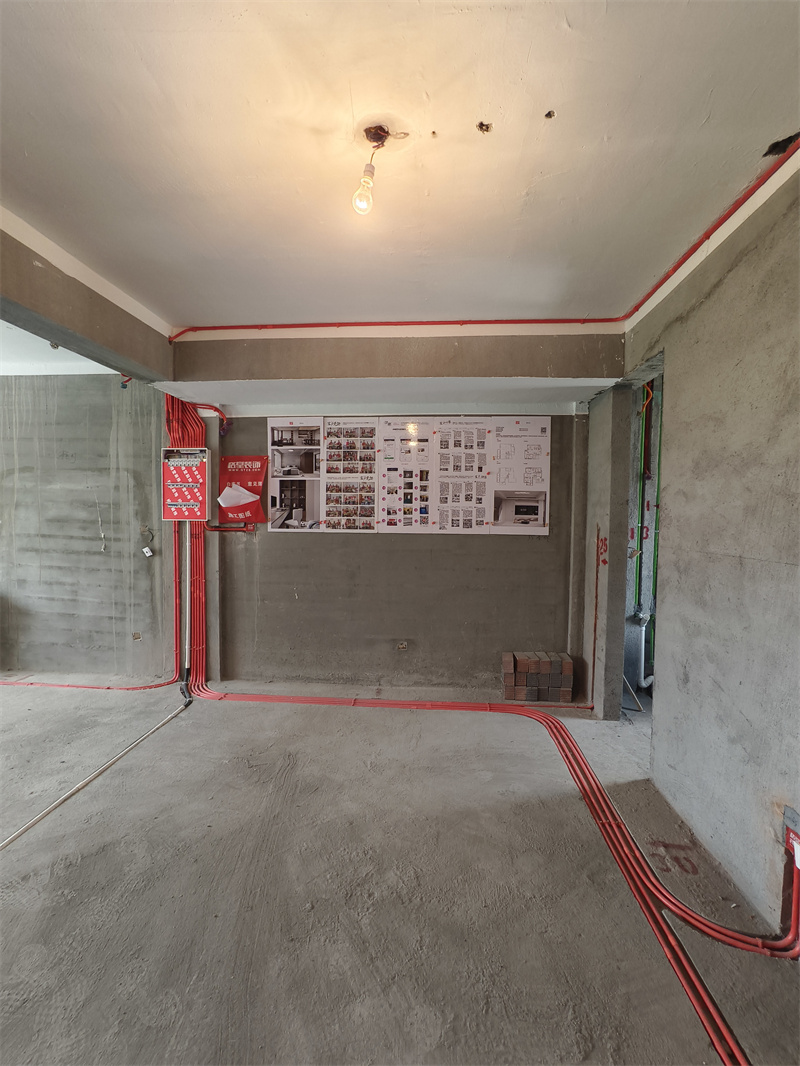

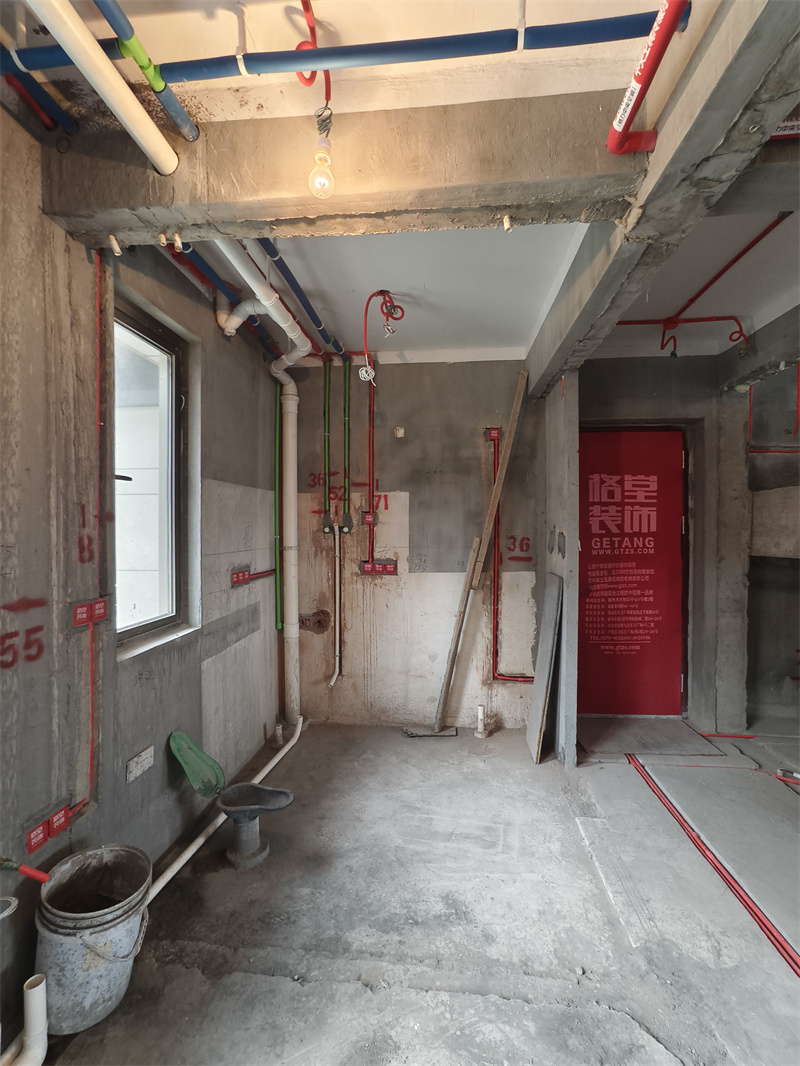

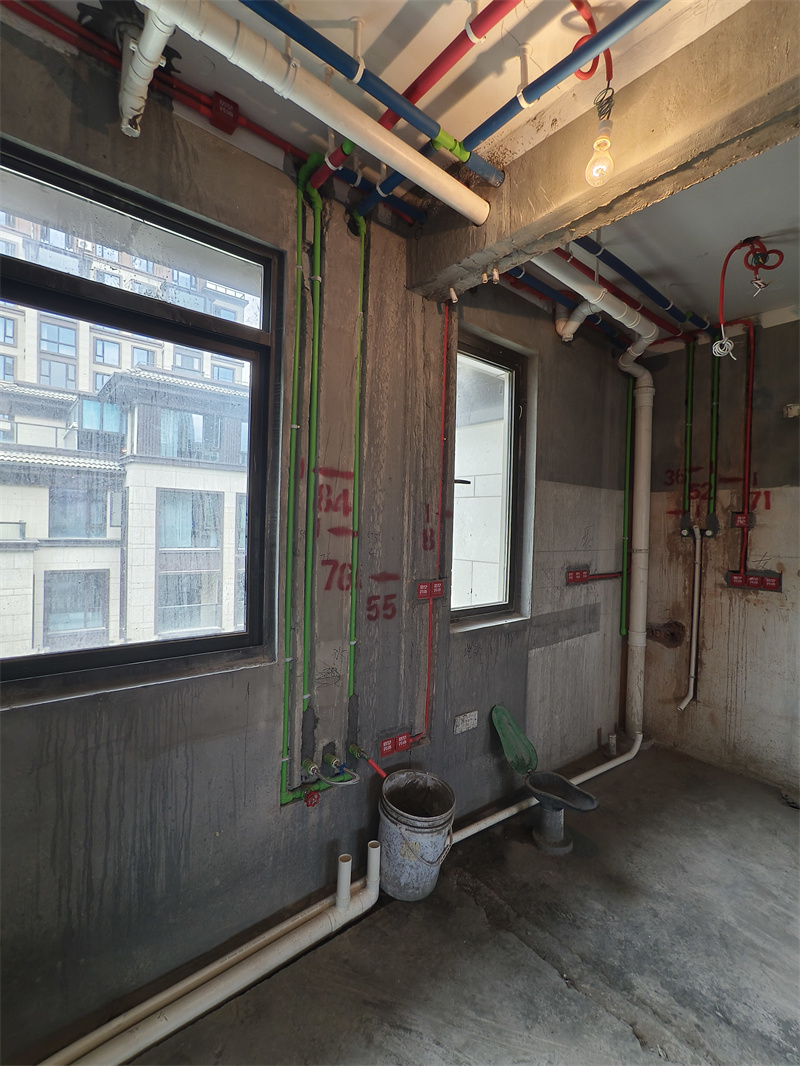

一楼厨房水电完工图

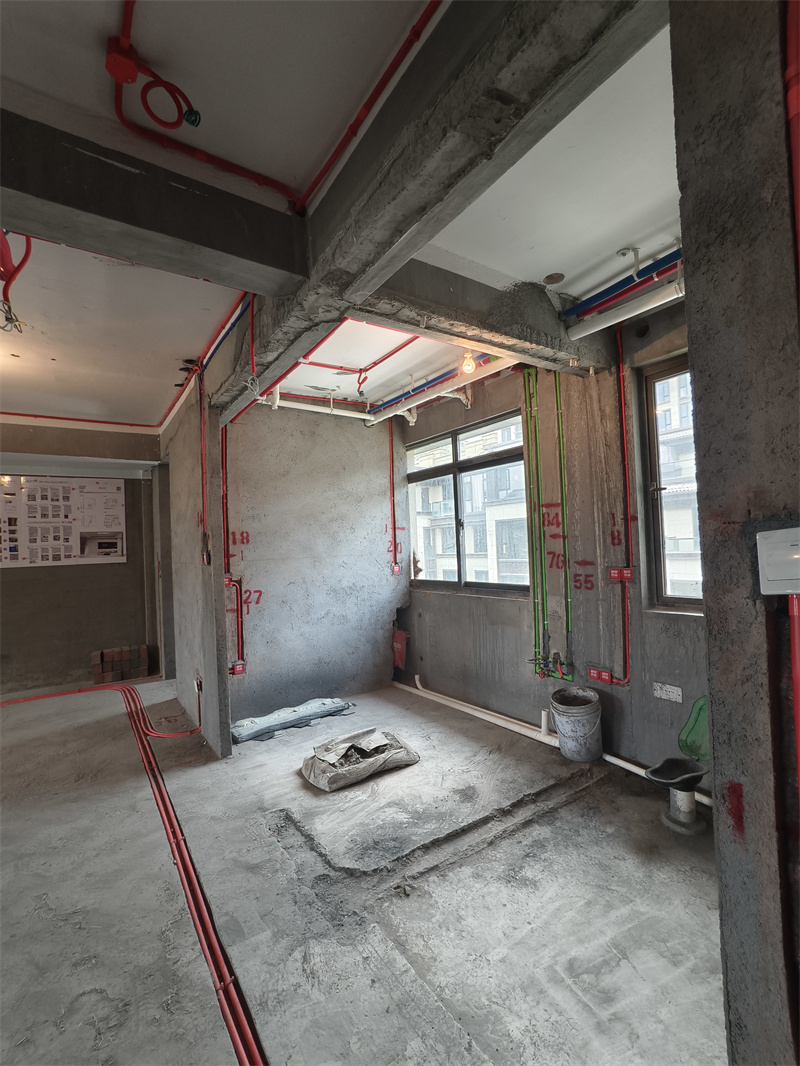

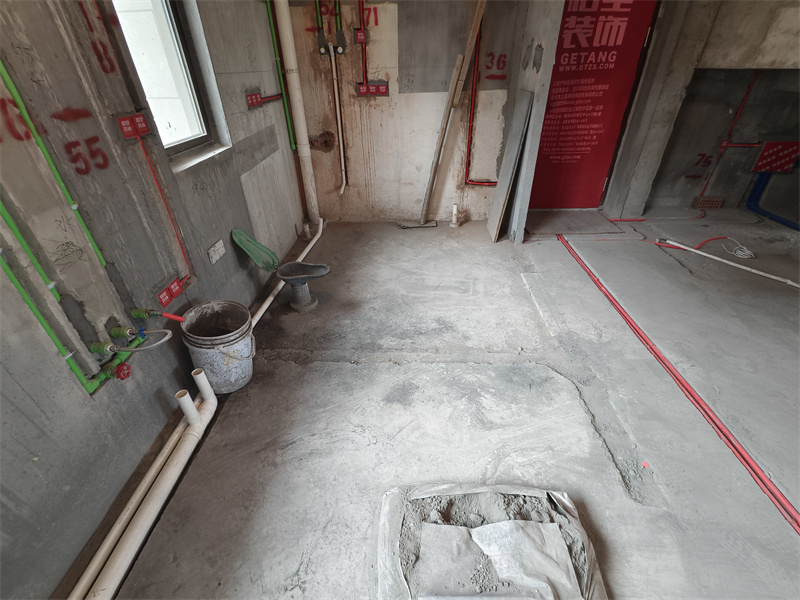

一楼厨房对角水电完工图

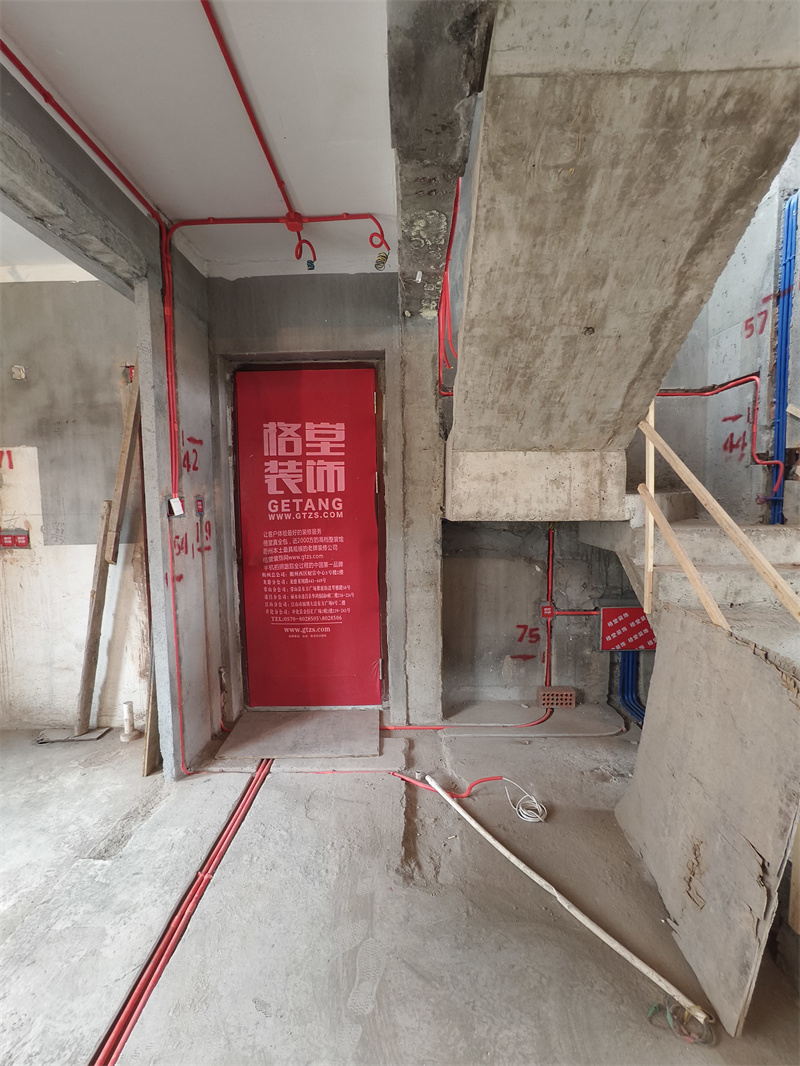

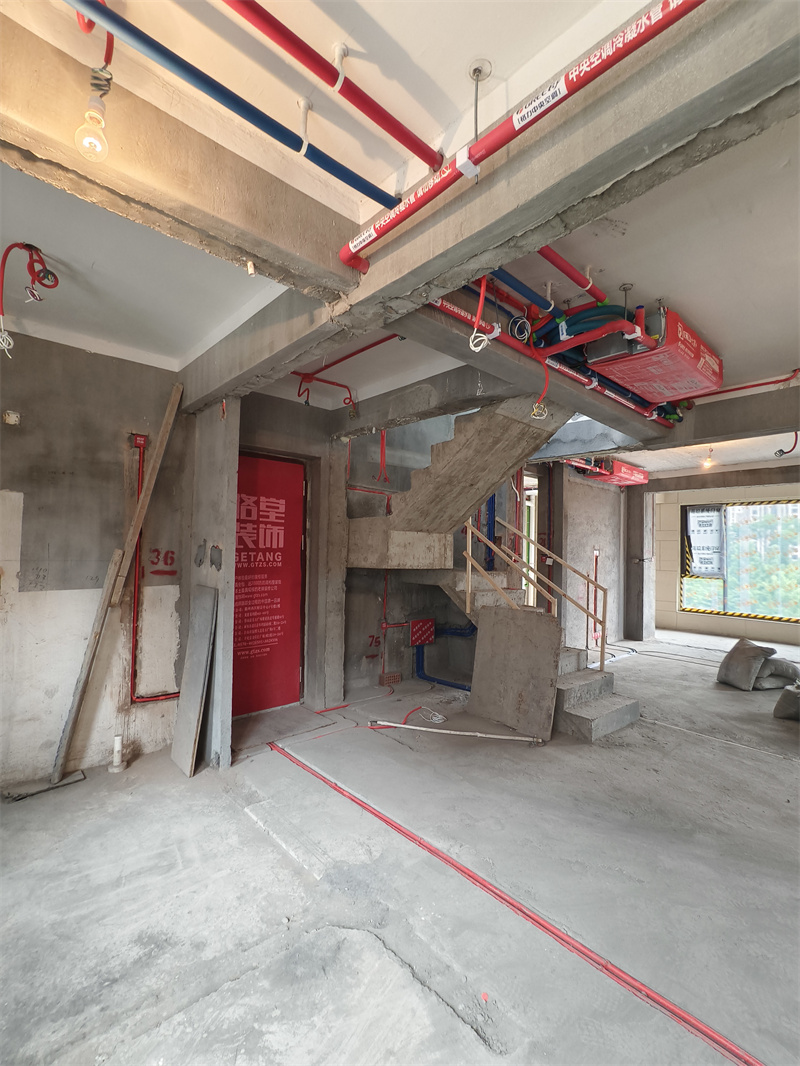

一楼玄关水电完工图

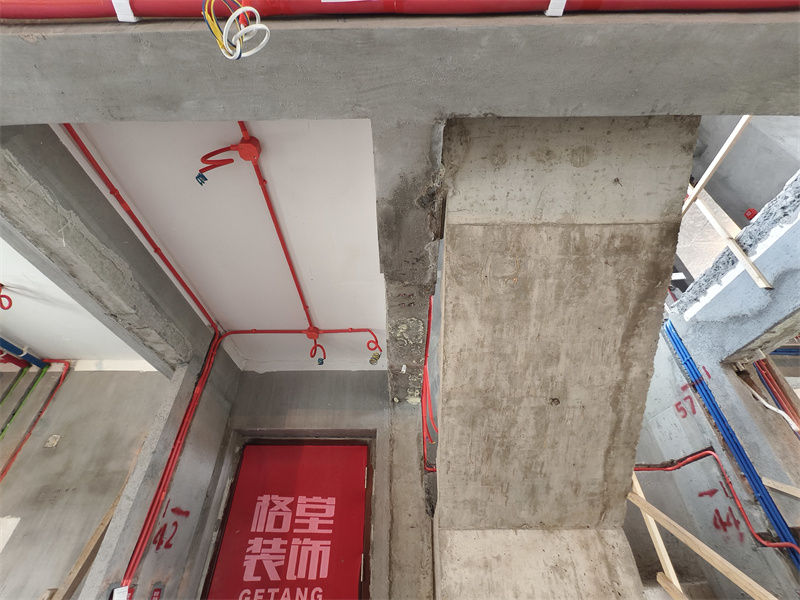

一楼玄关对角水电完工图

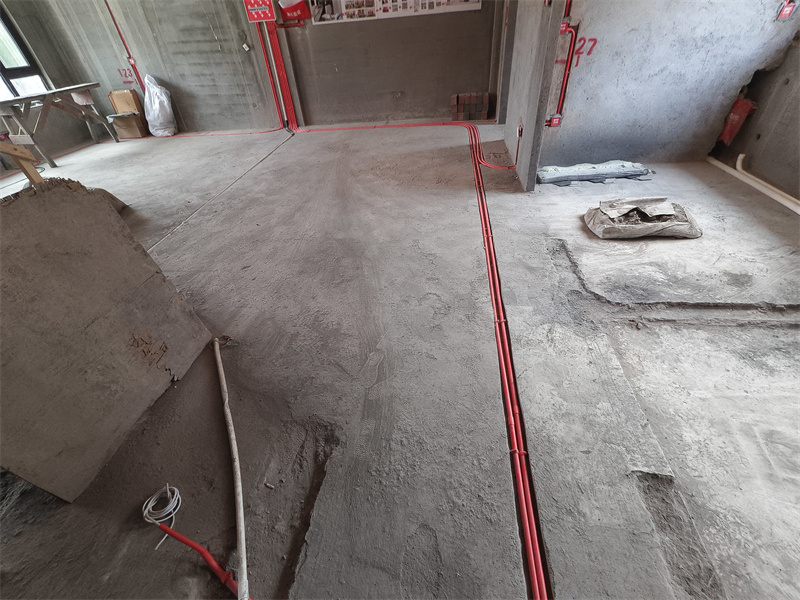

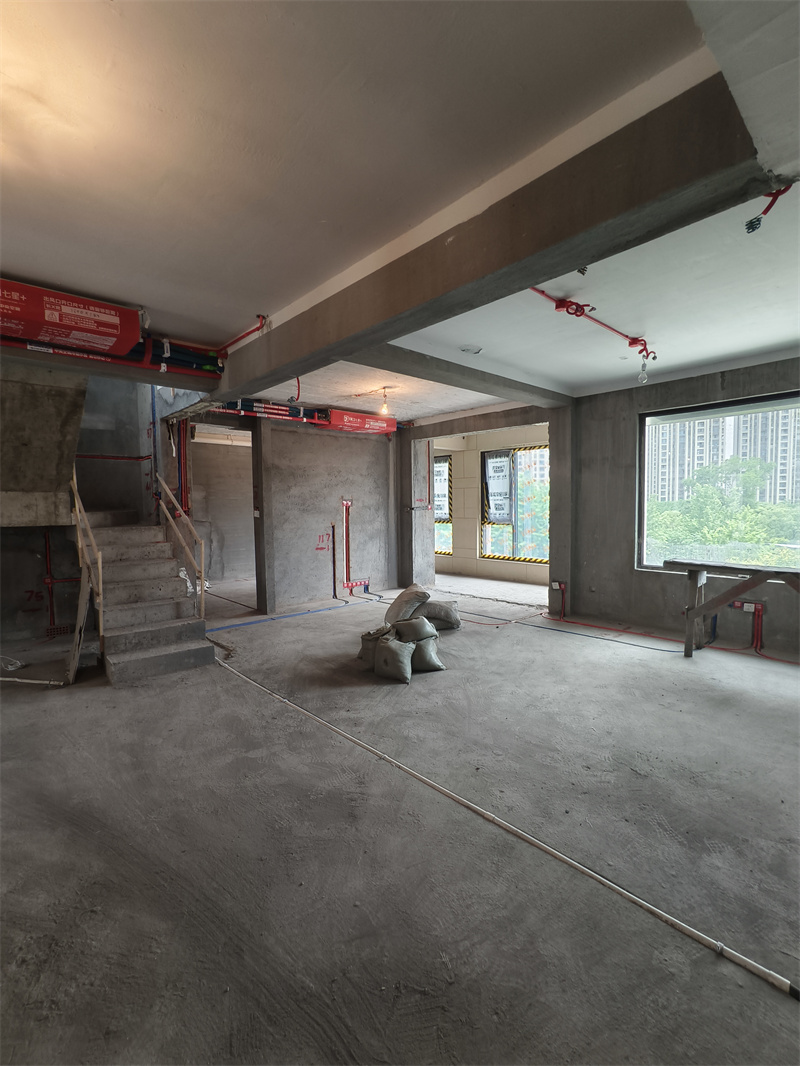

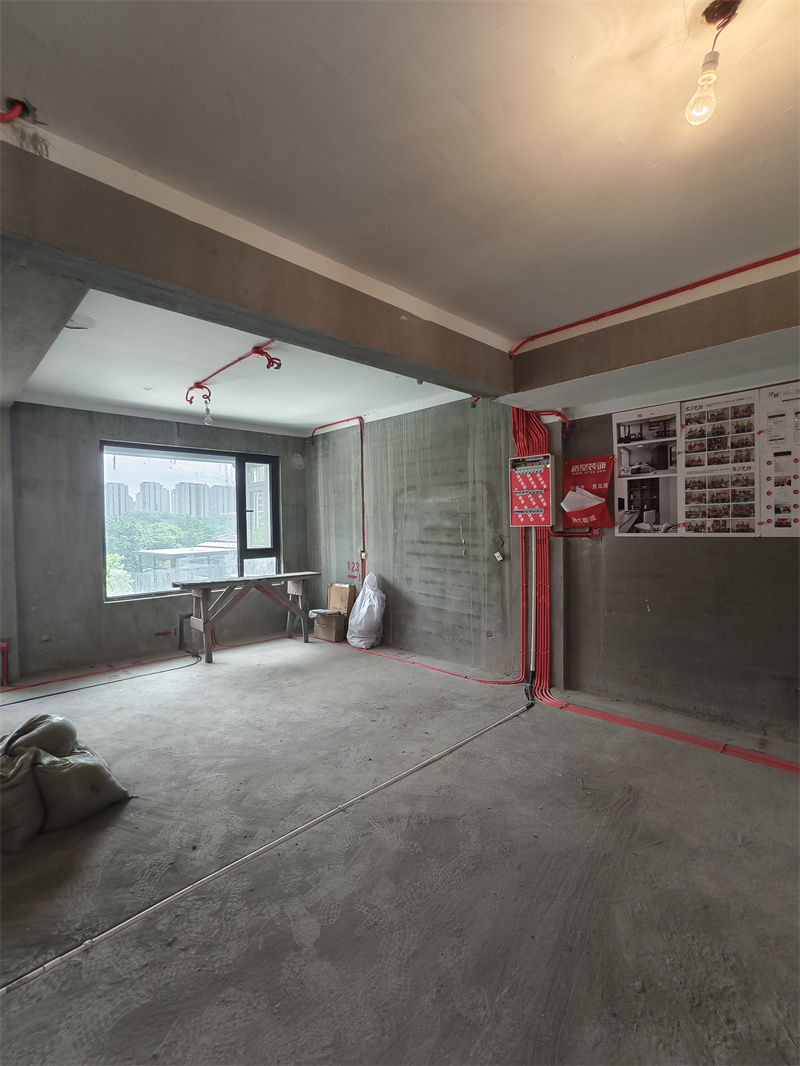

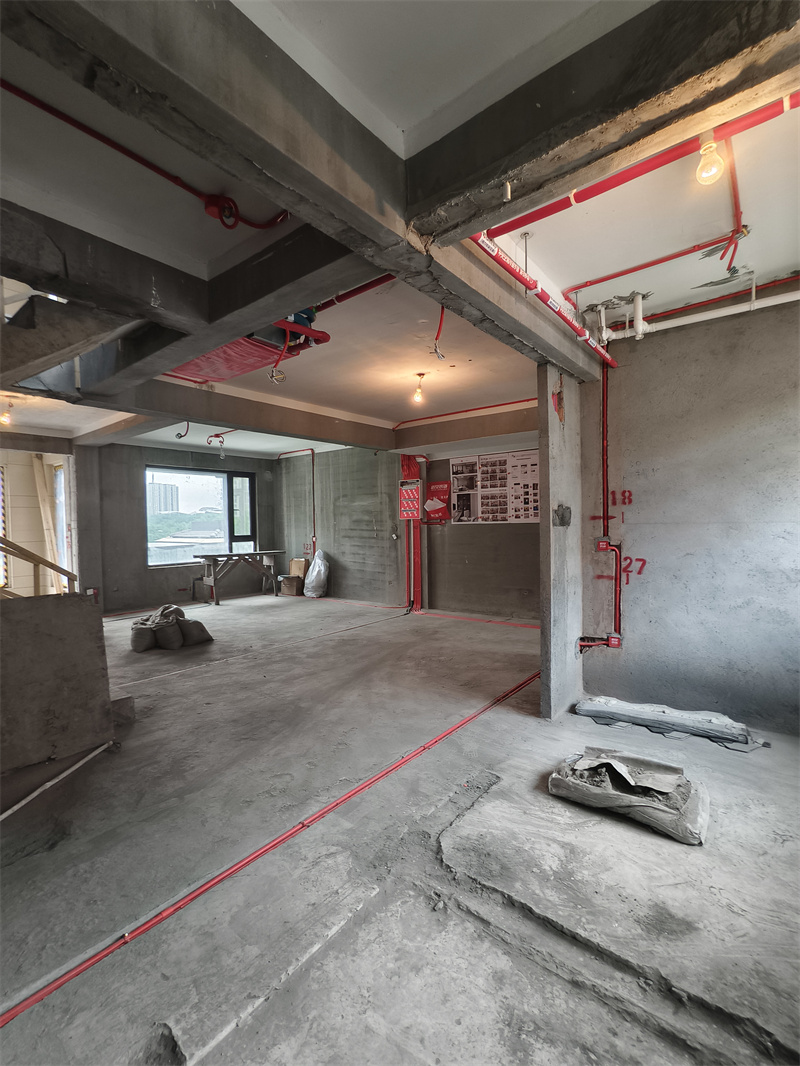

一楼餐厅水电完工图

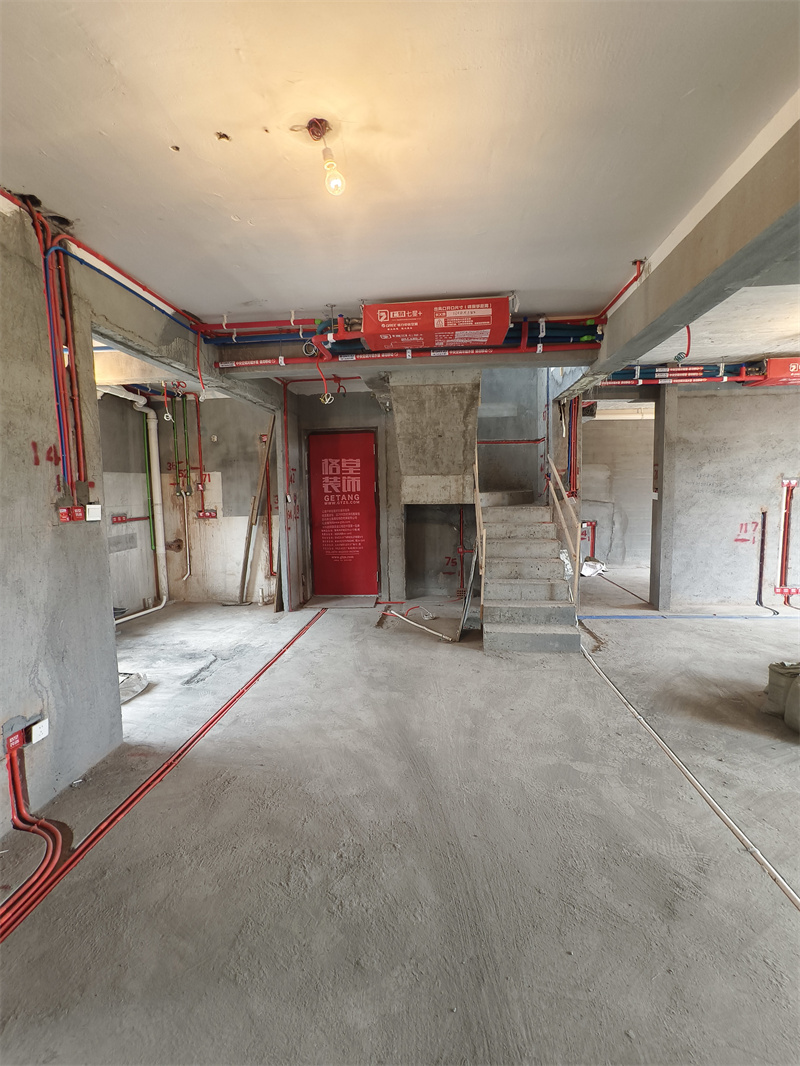

一楼餐厅对角水电完工图
