牡丹园9-2-6#140㎡——摩登居舍

效果图

目      录

1	水电放样	9	油漆材料
2	水电材料	10	油漆阶段
3	水电中途	11	安装阶段
4	水电完工	12	竣工验收
5	防水	13
6	木工材料	14
7	木工中途
8	泥工中途

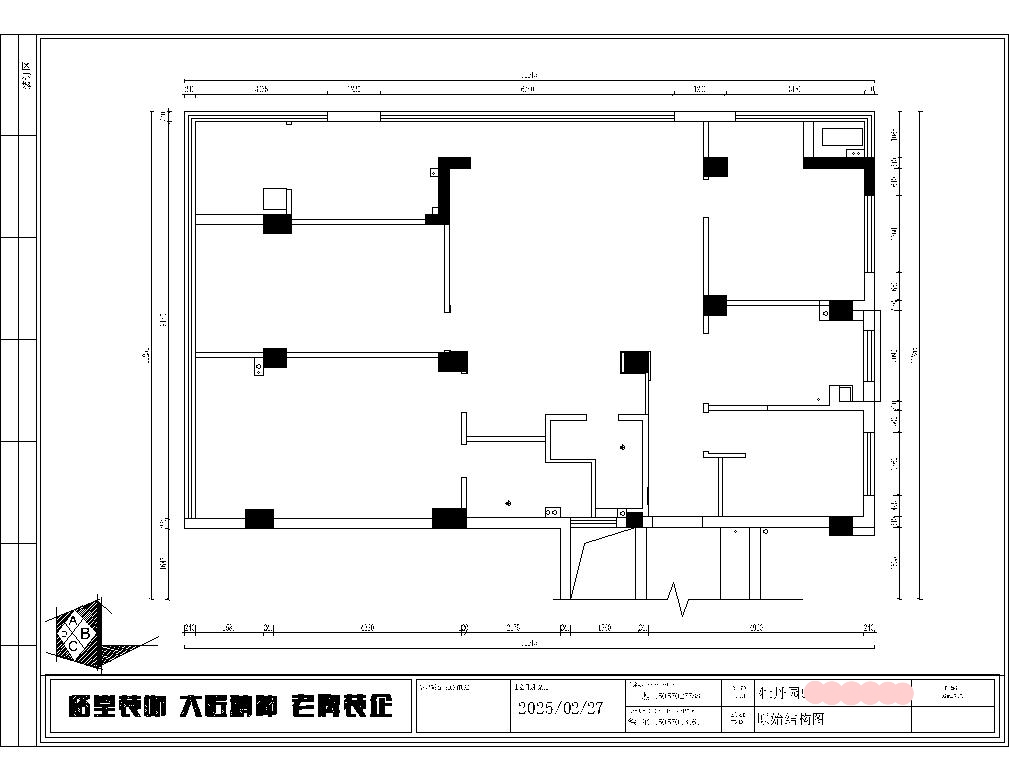

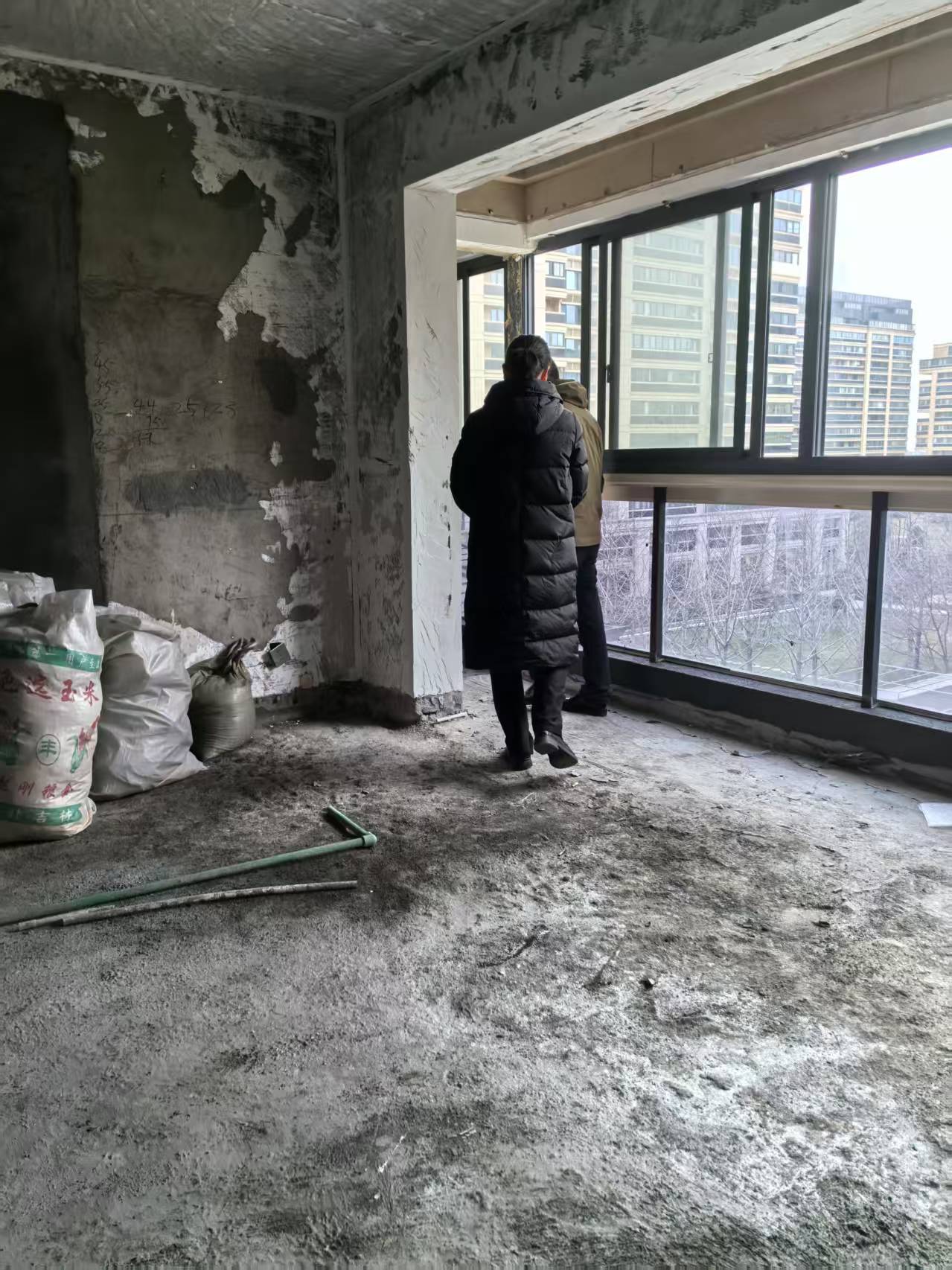

原始结构图

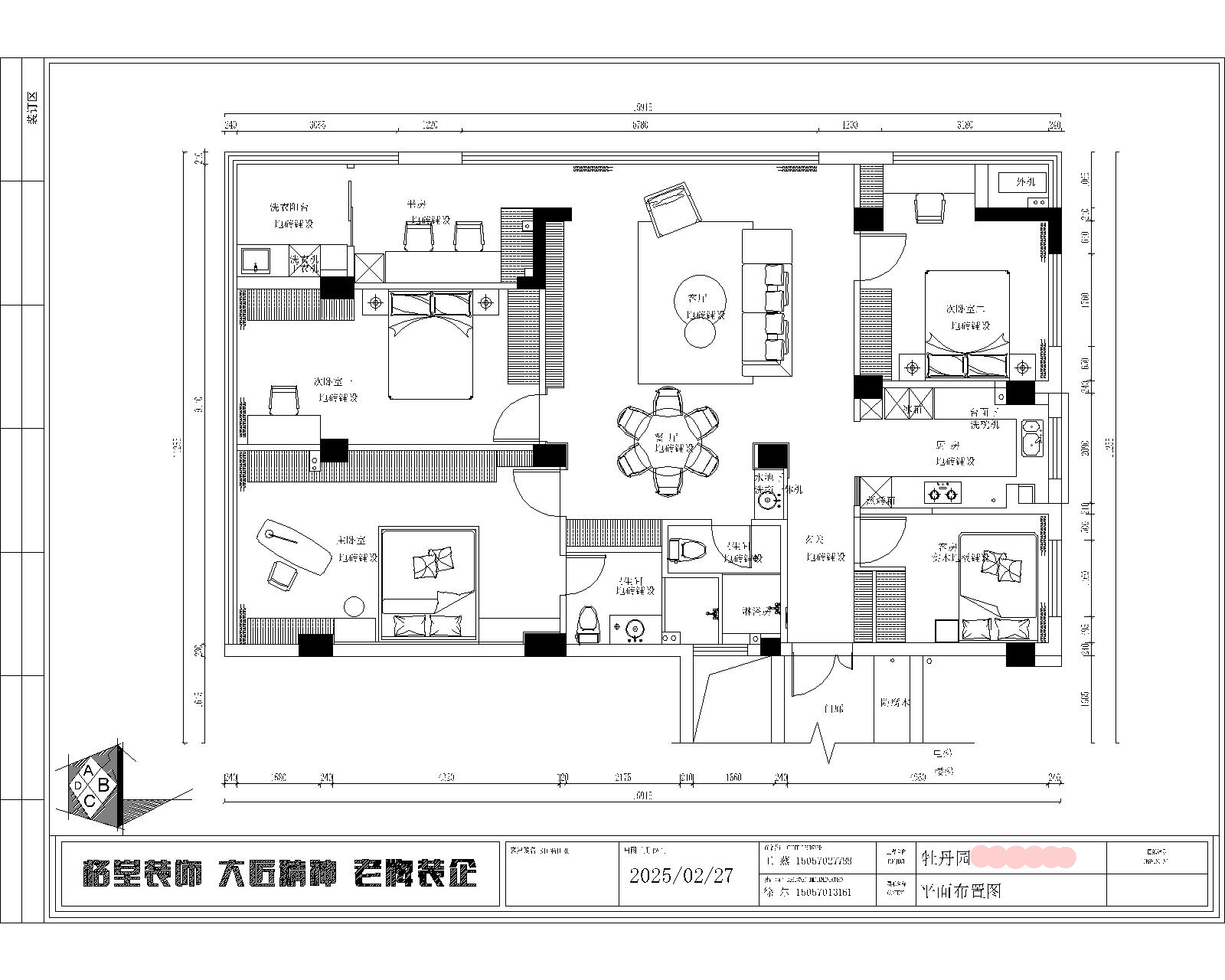

平面布置图

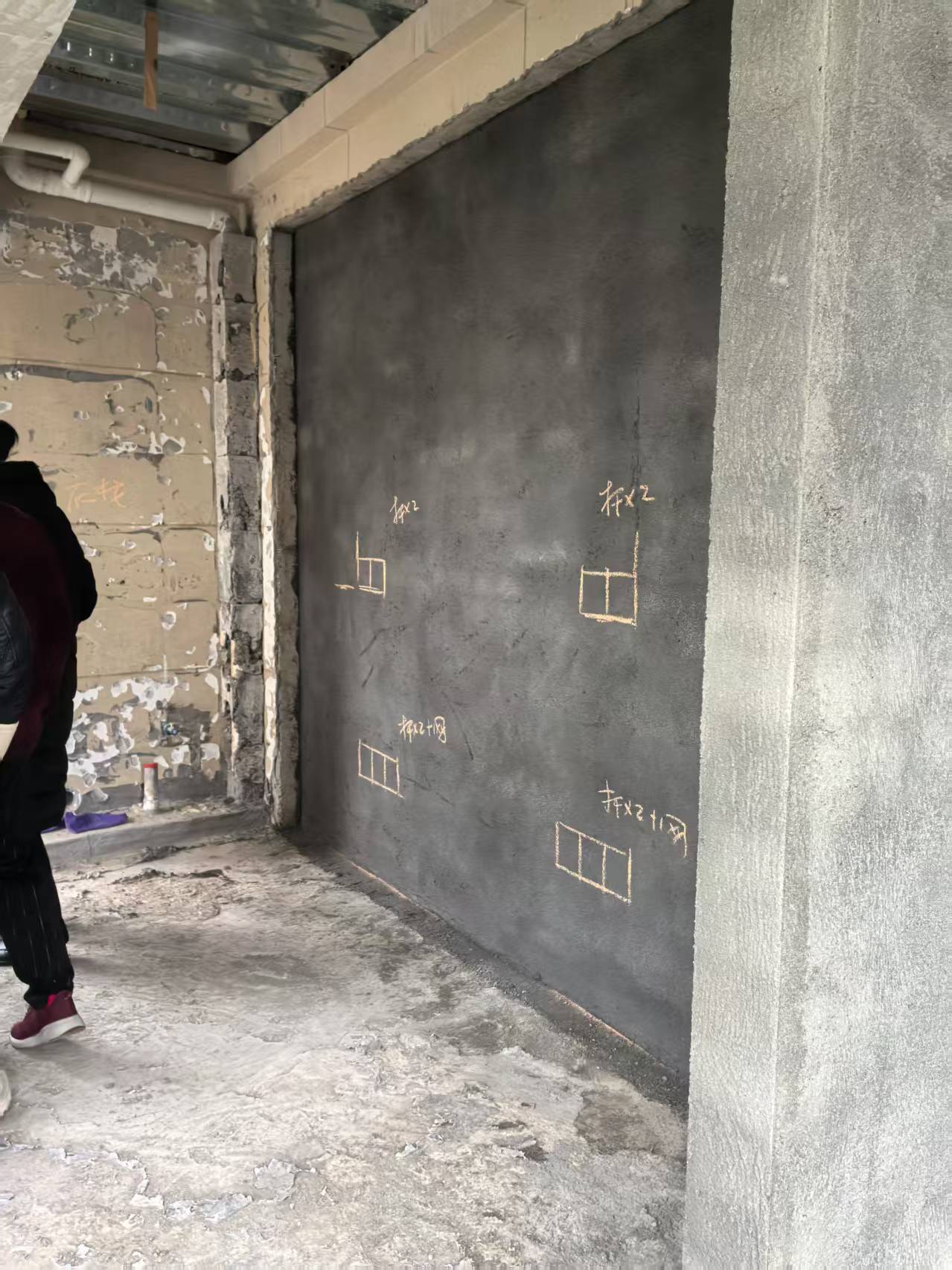

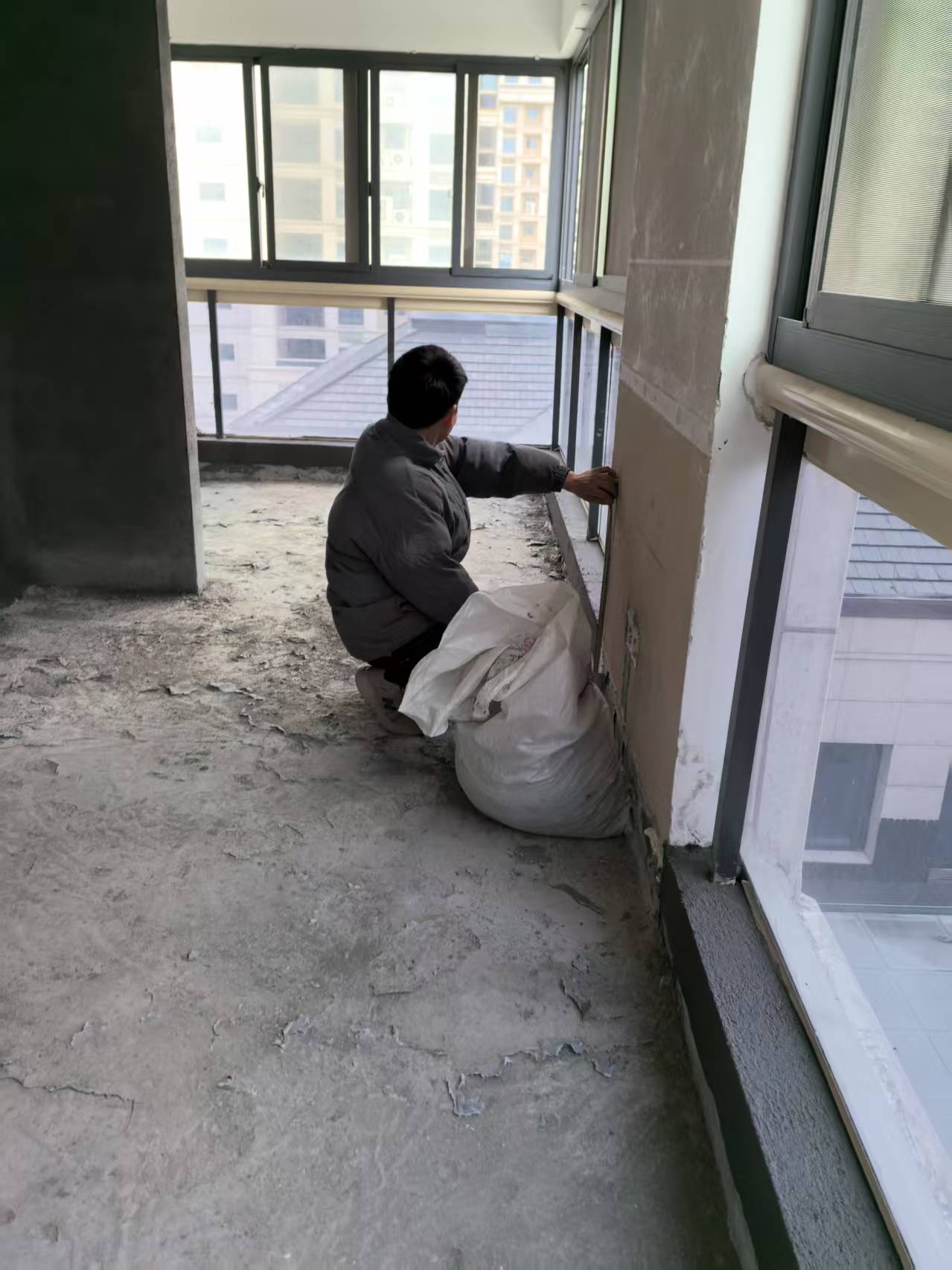

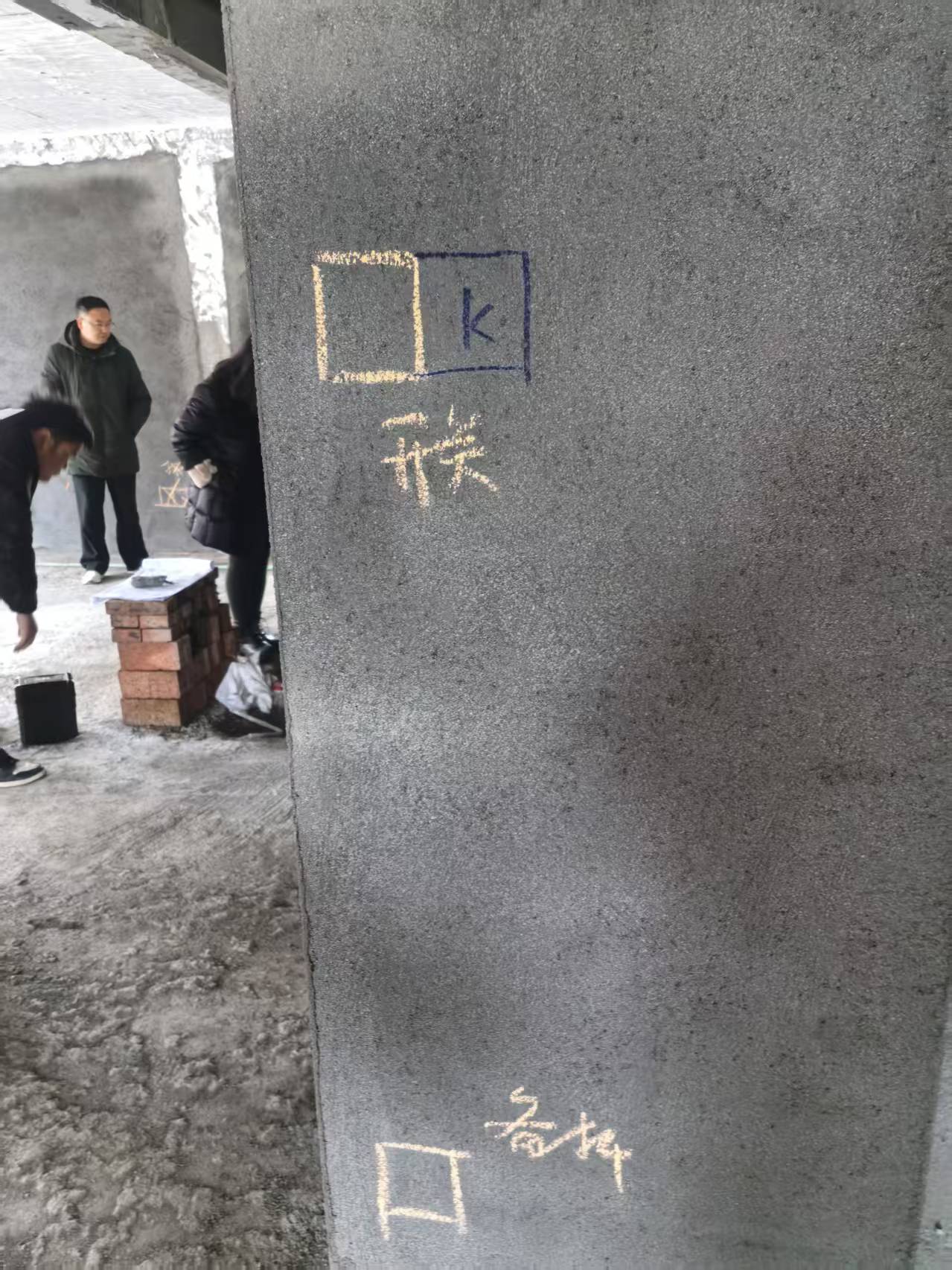

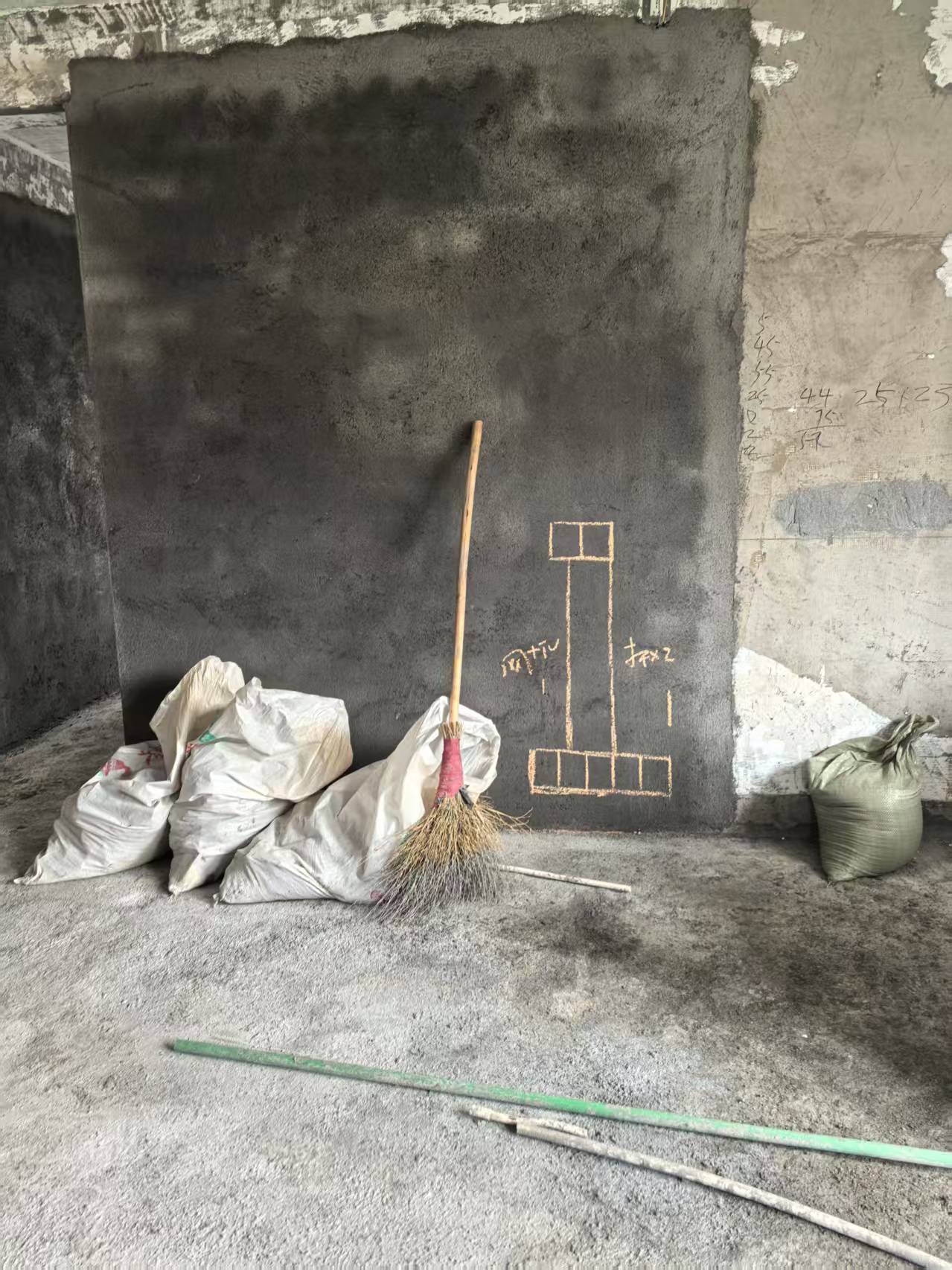

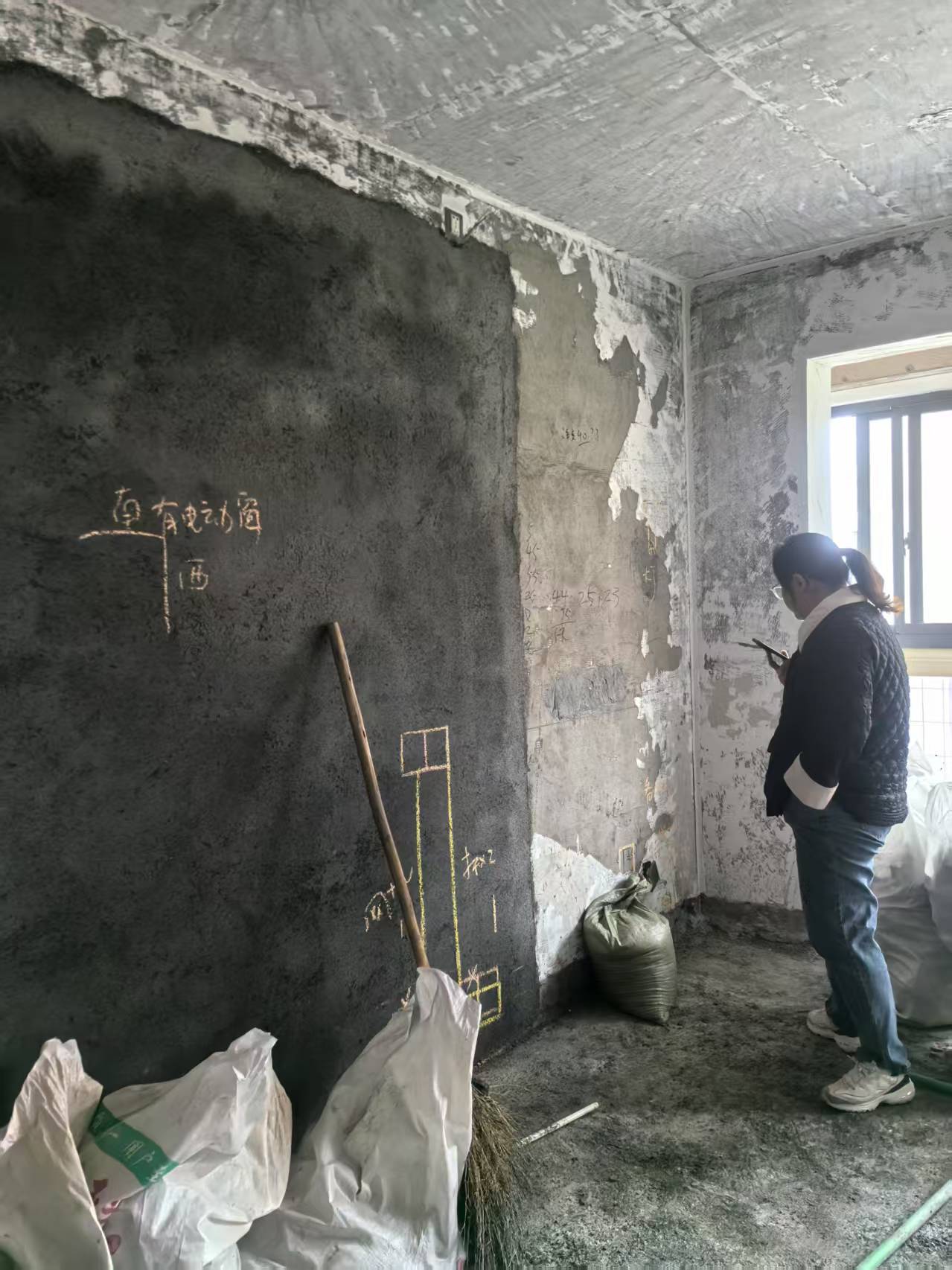

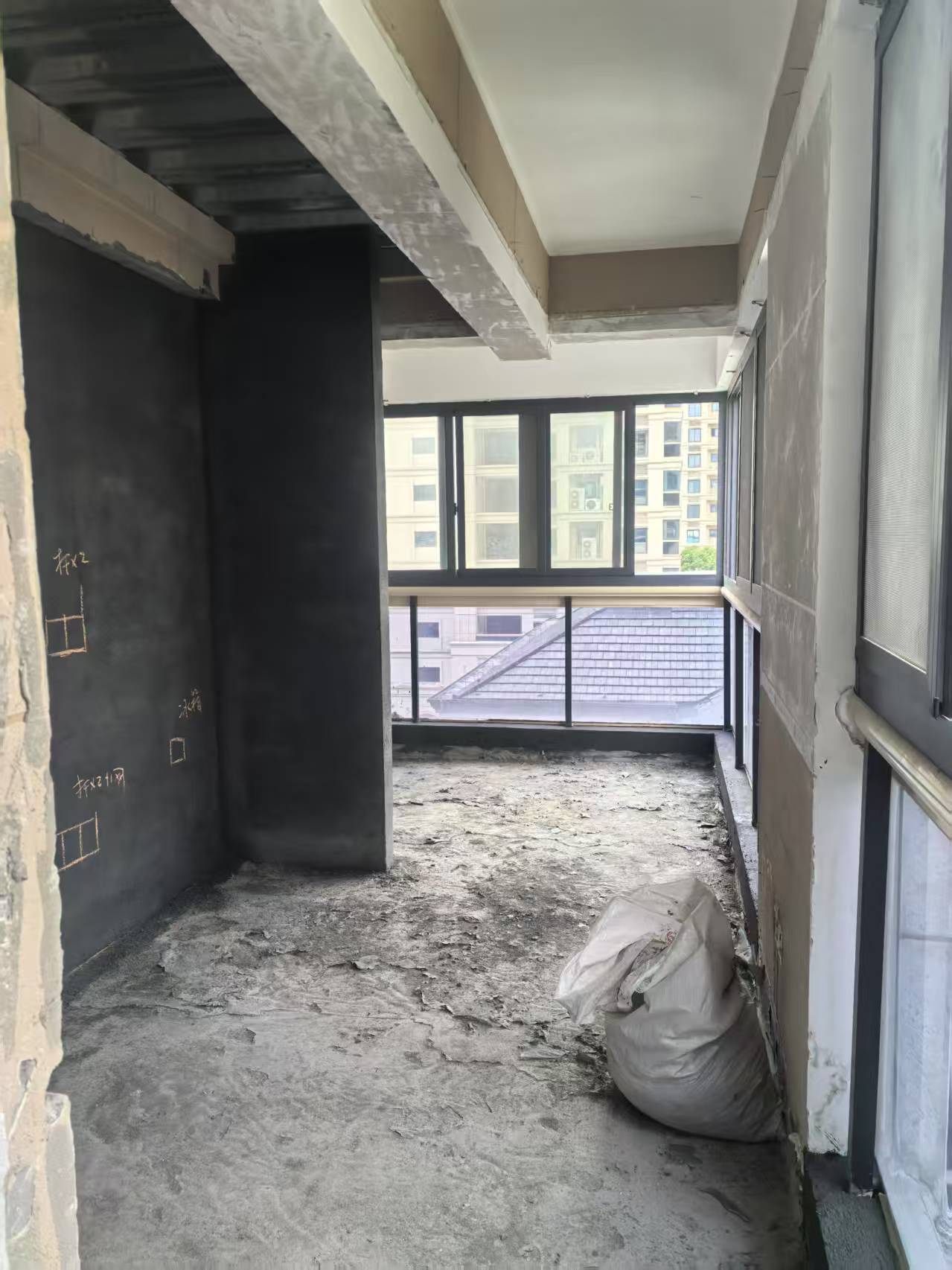

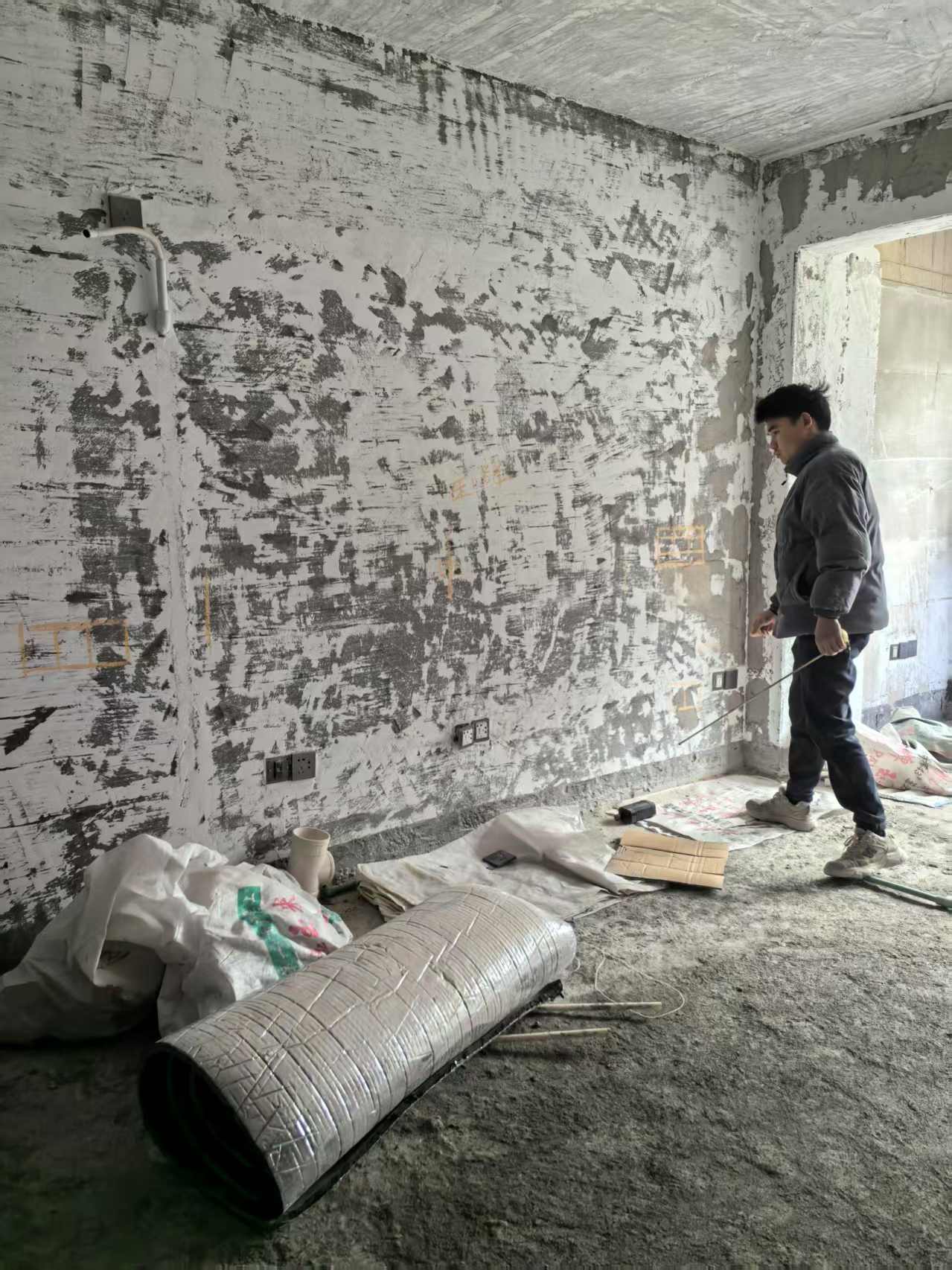

水电放样

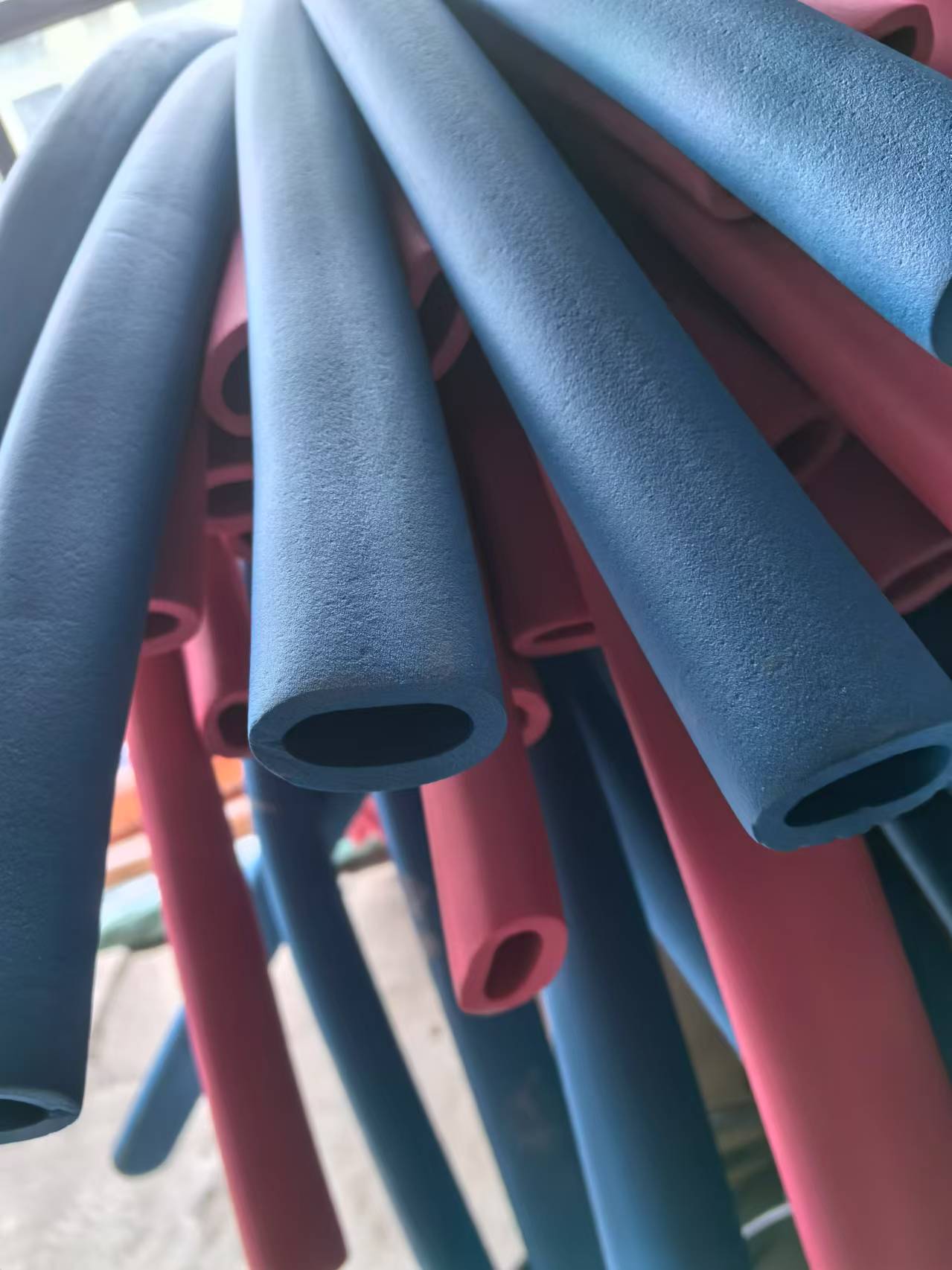

水电材料进场

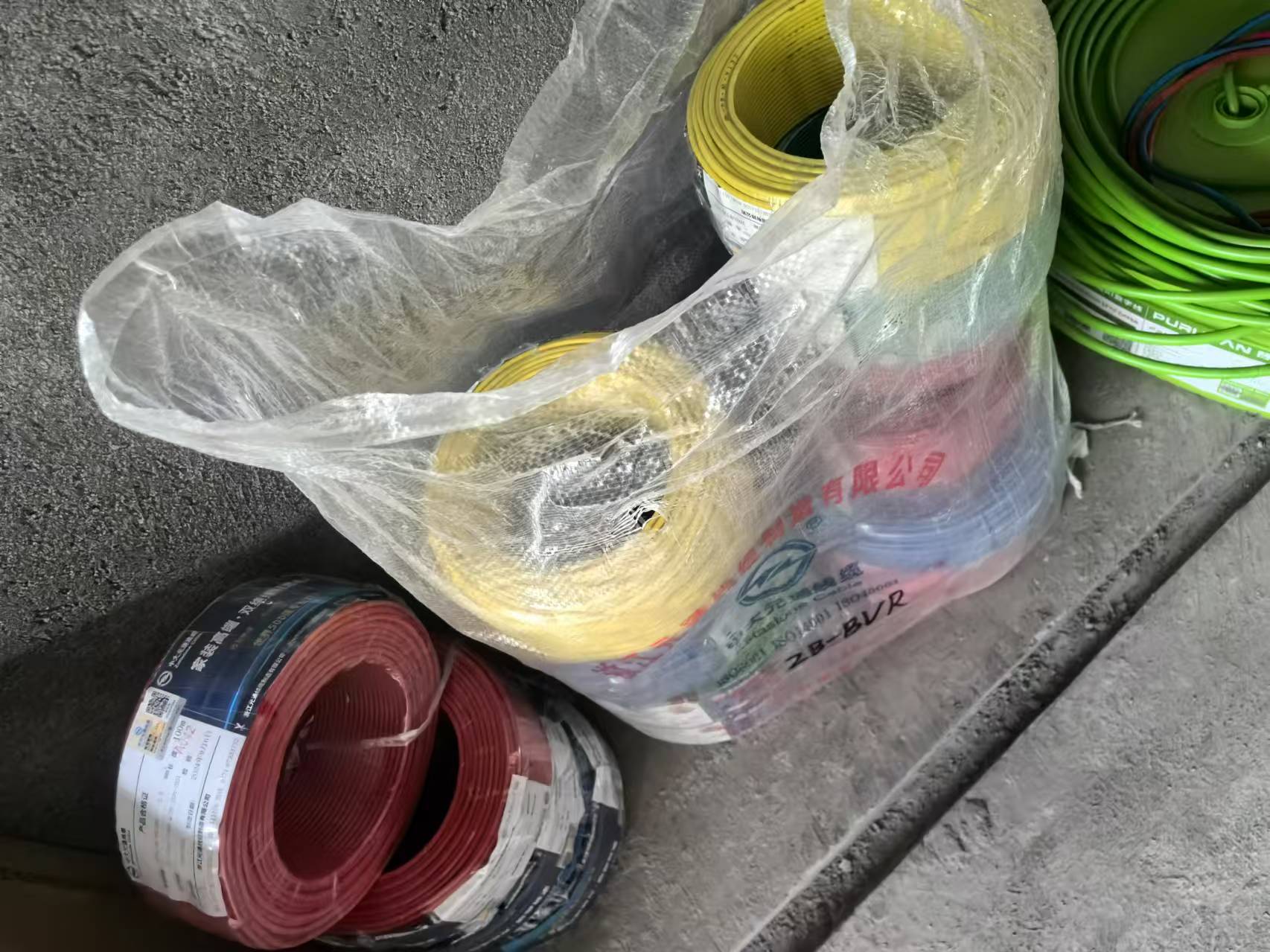

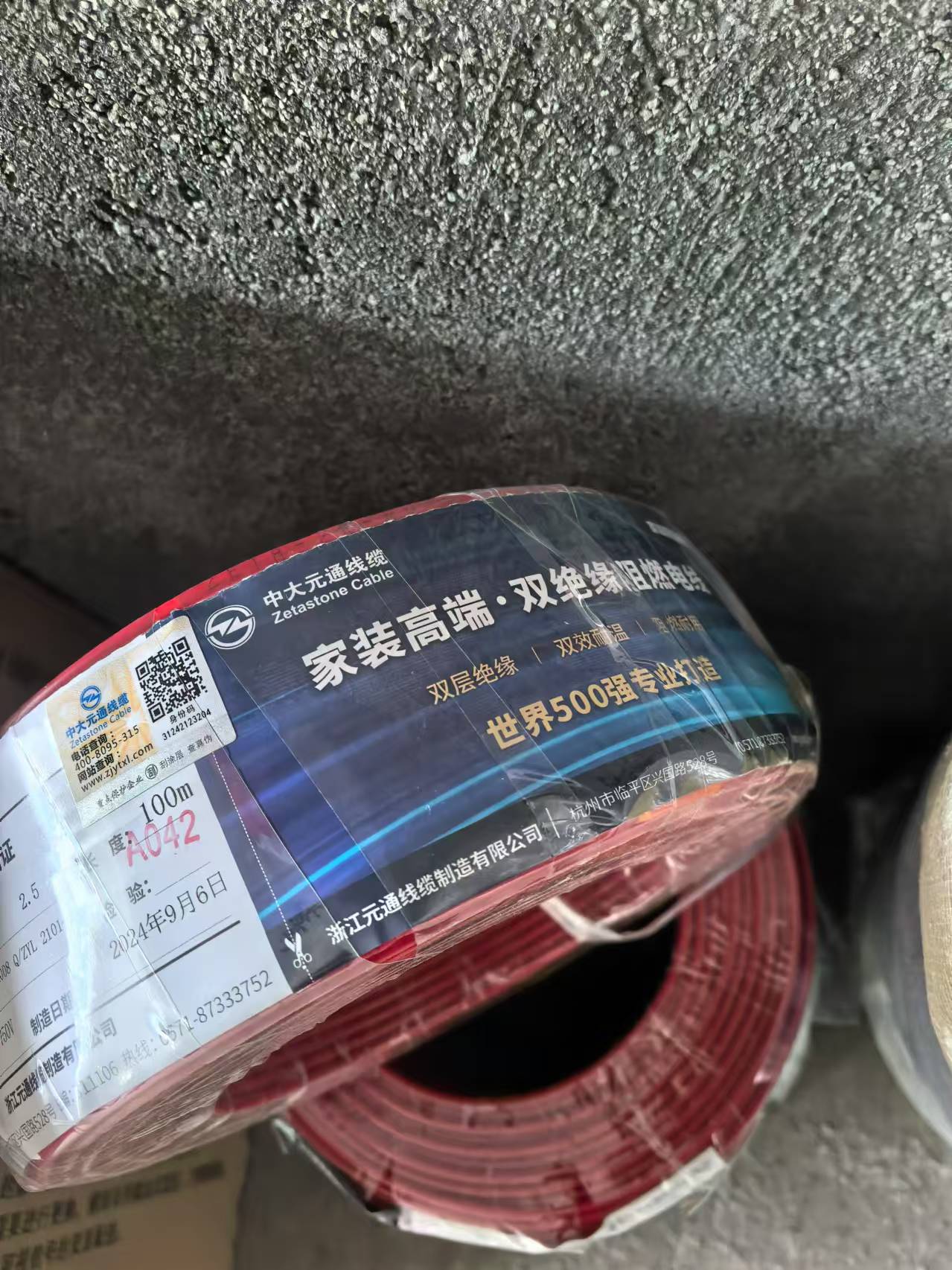

电线            中大元通阻燃线

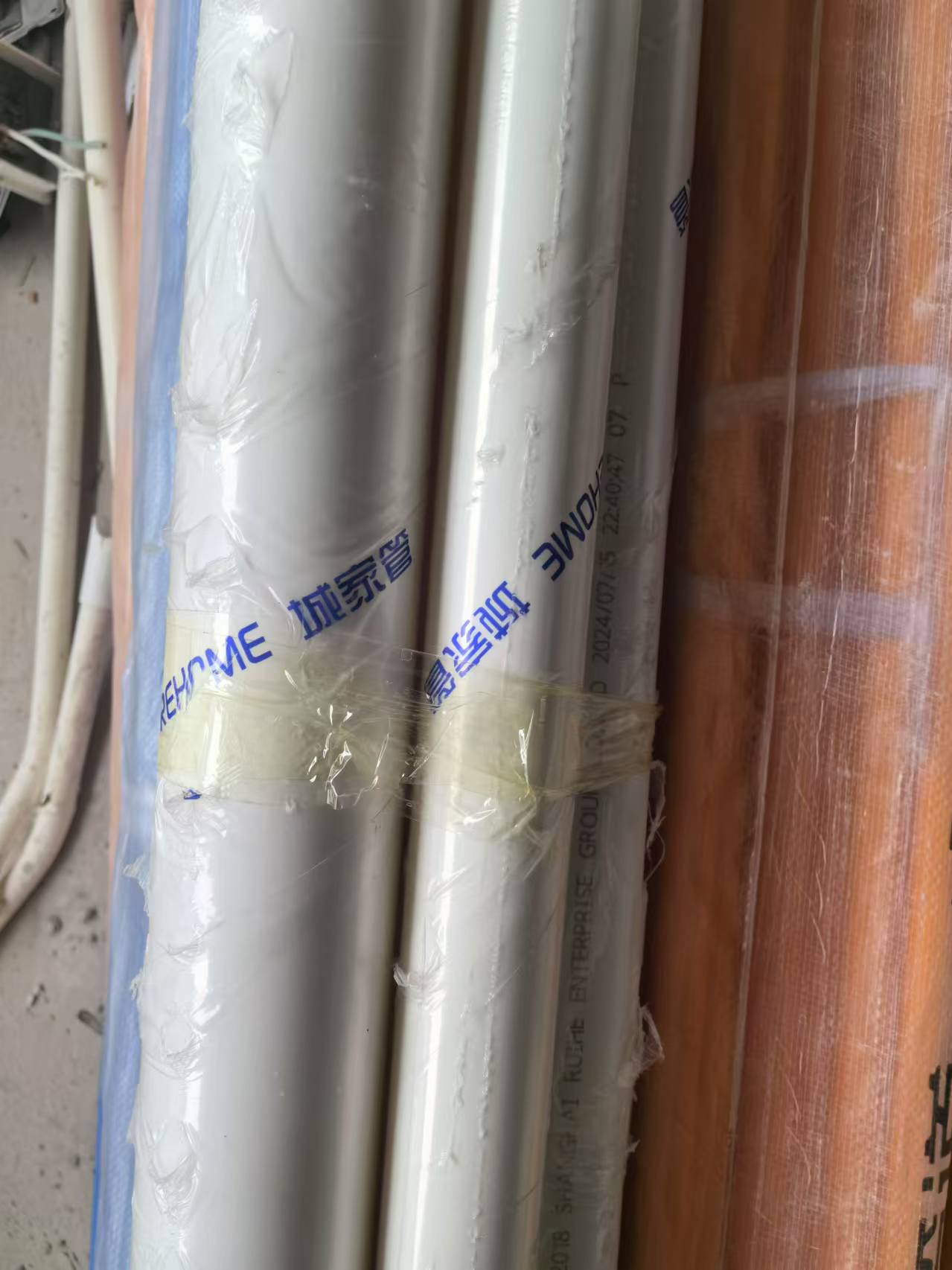

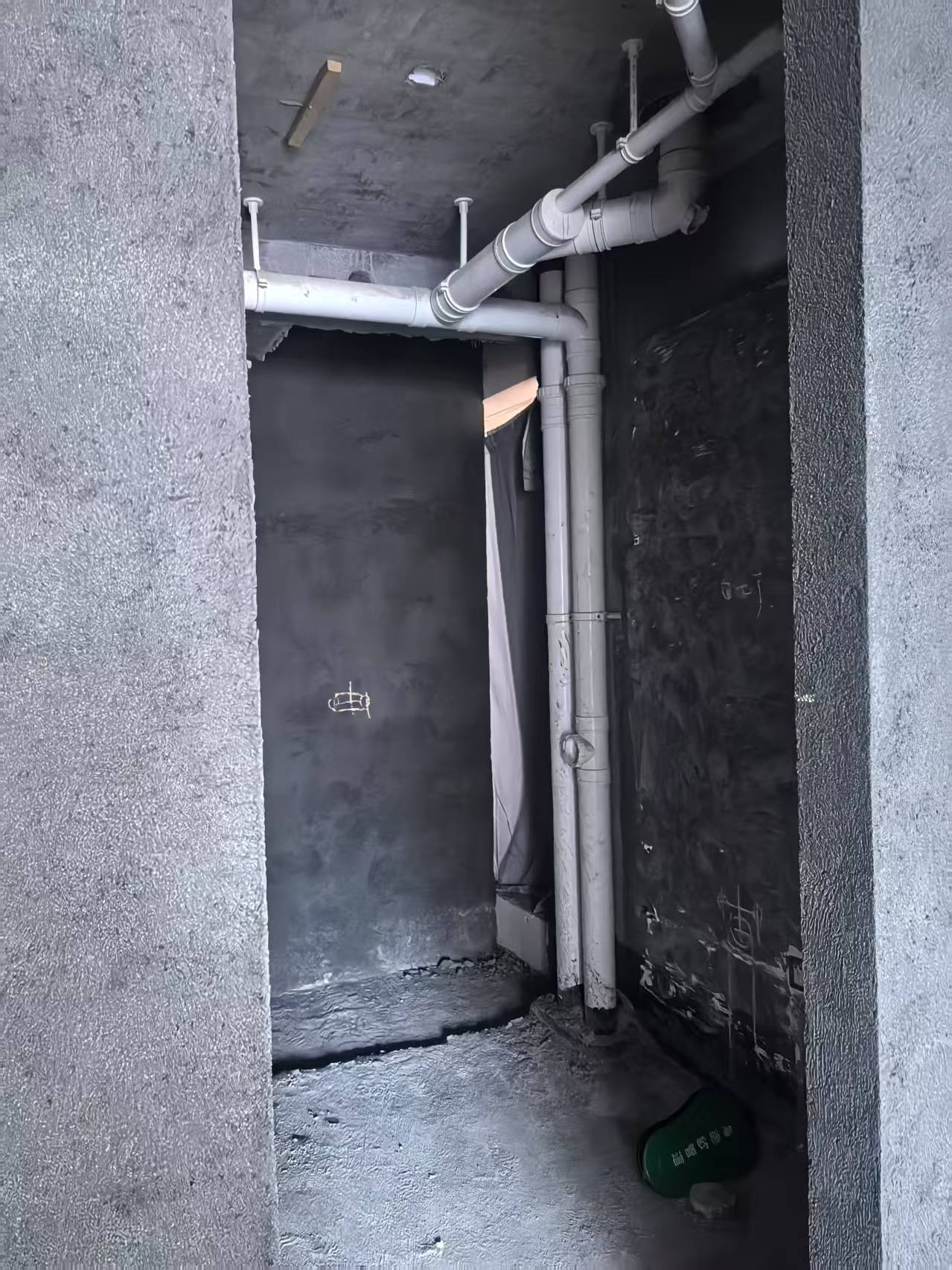

PVC排水         城家DN50/DN75
PVC线管         城家DN20管

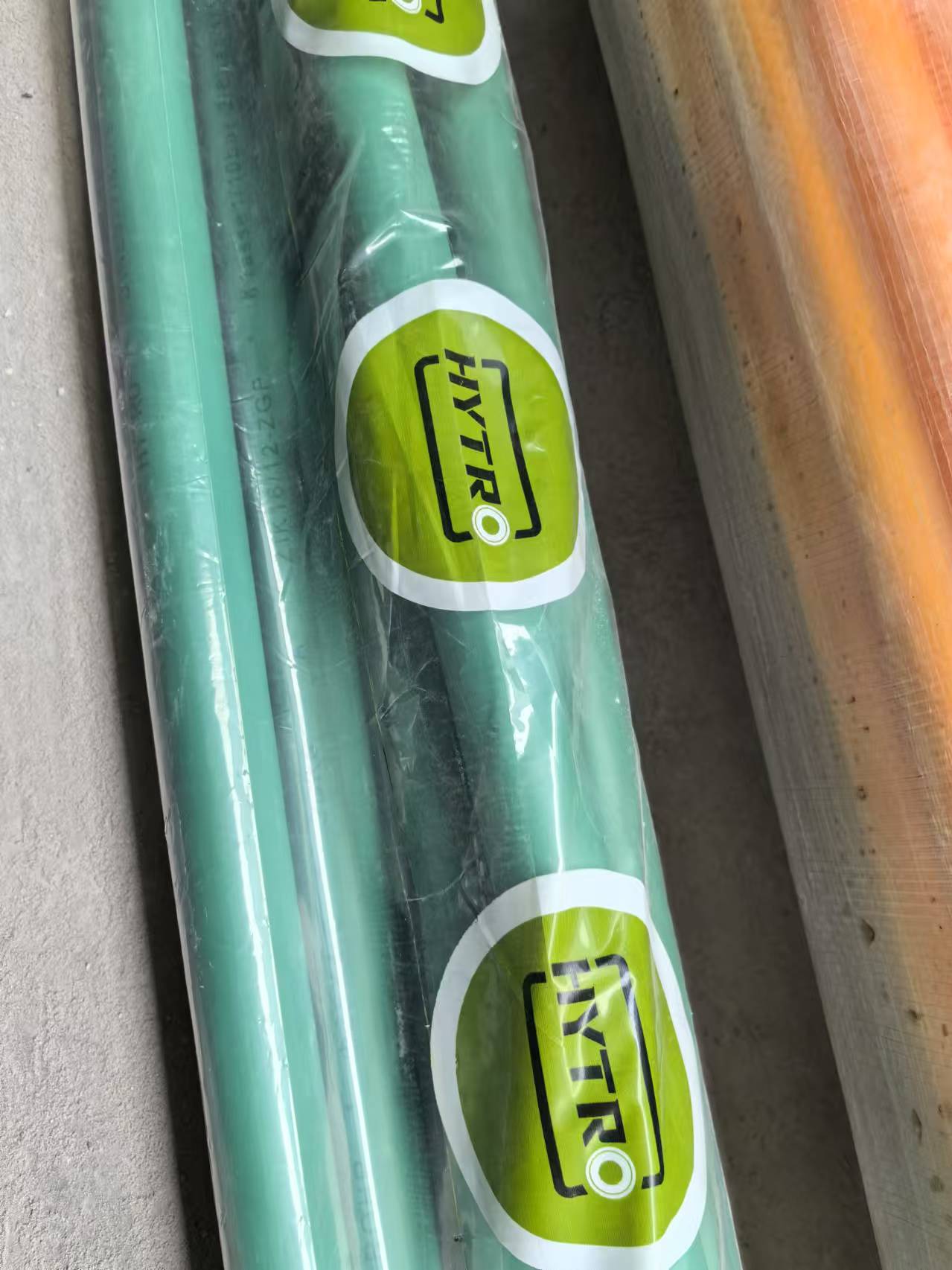

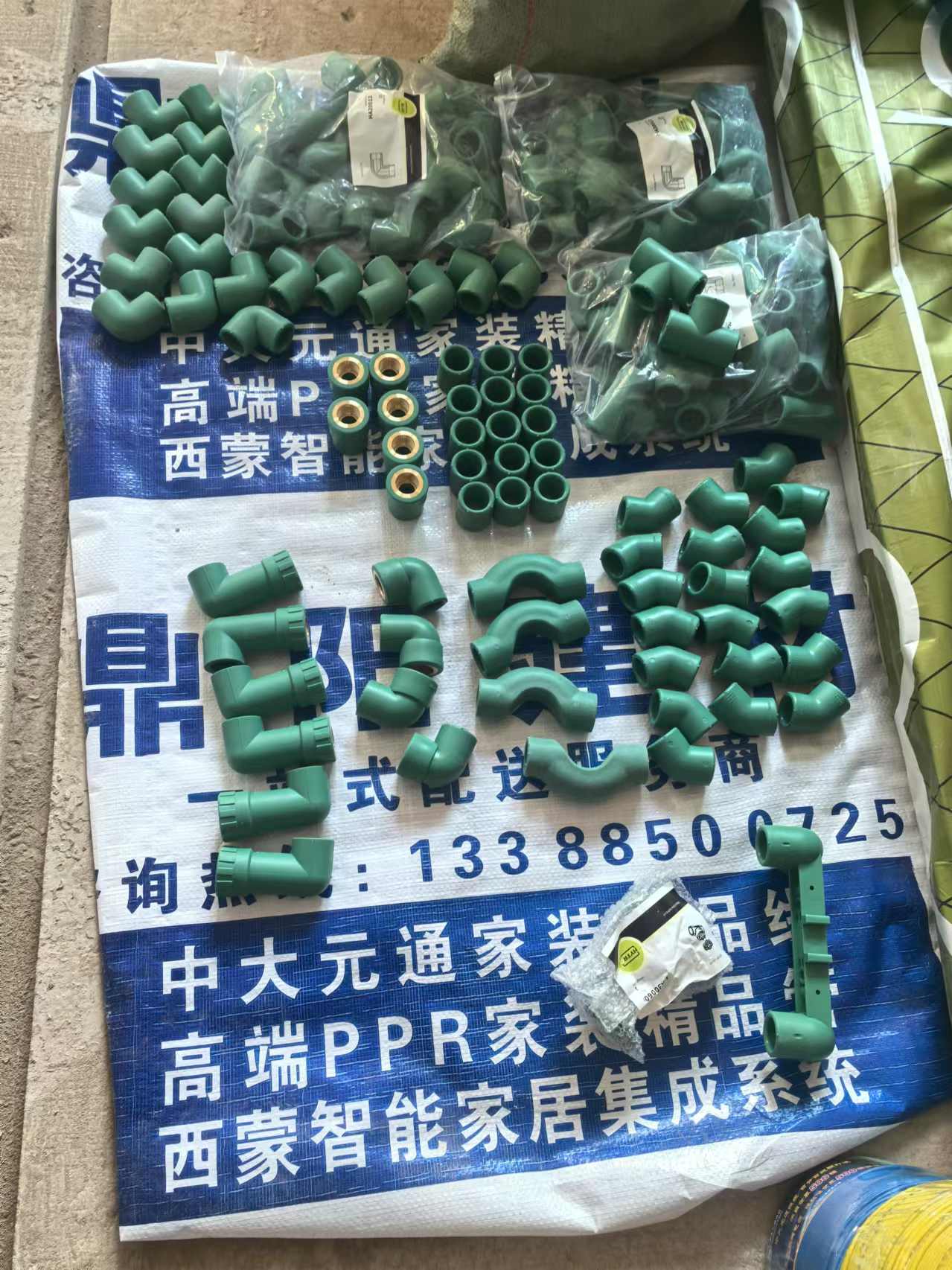

PPR水管         海德欧DN25*4.2钢网复合管

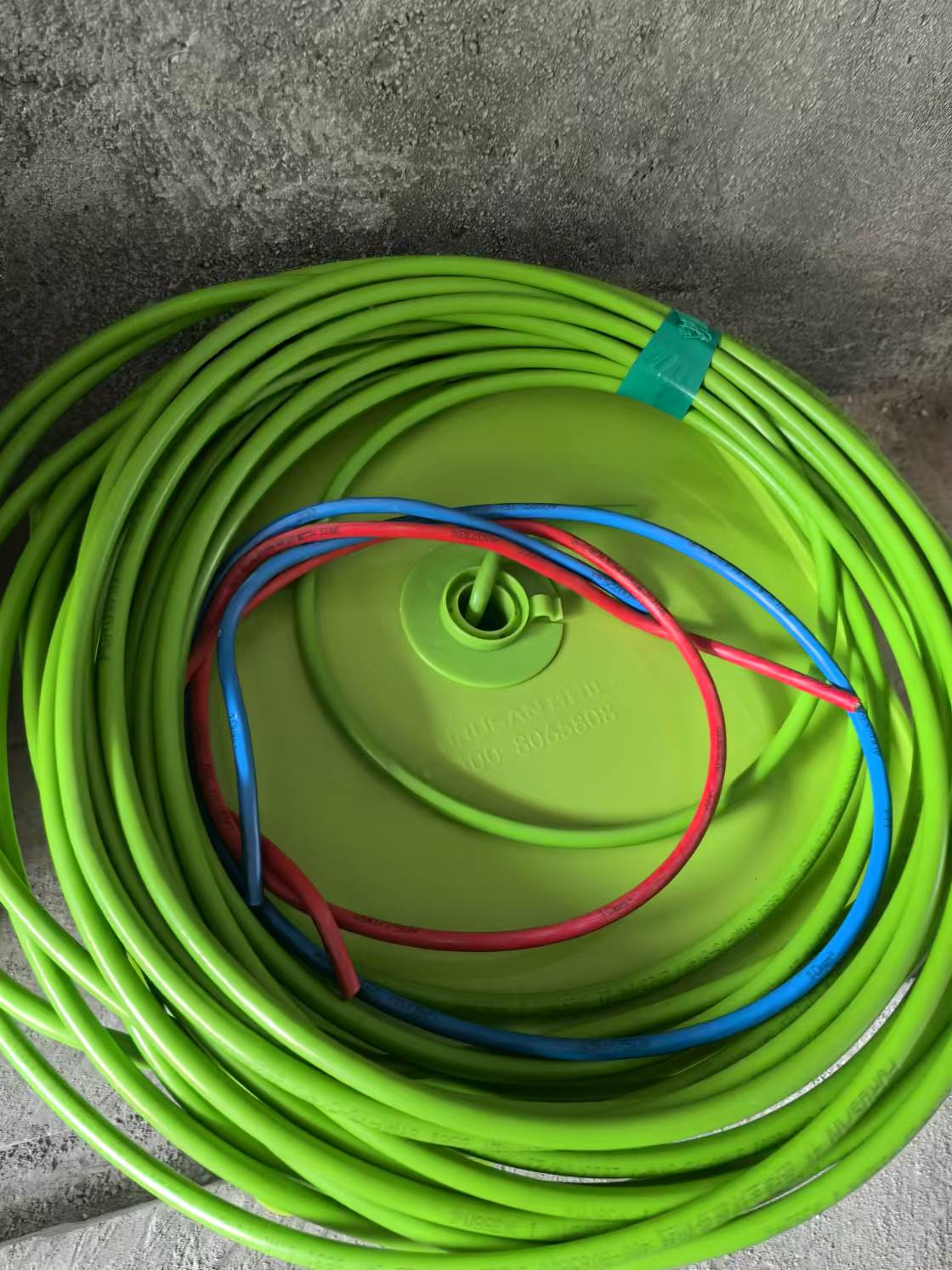

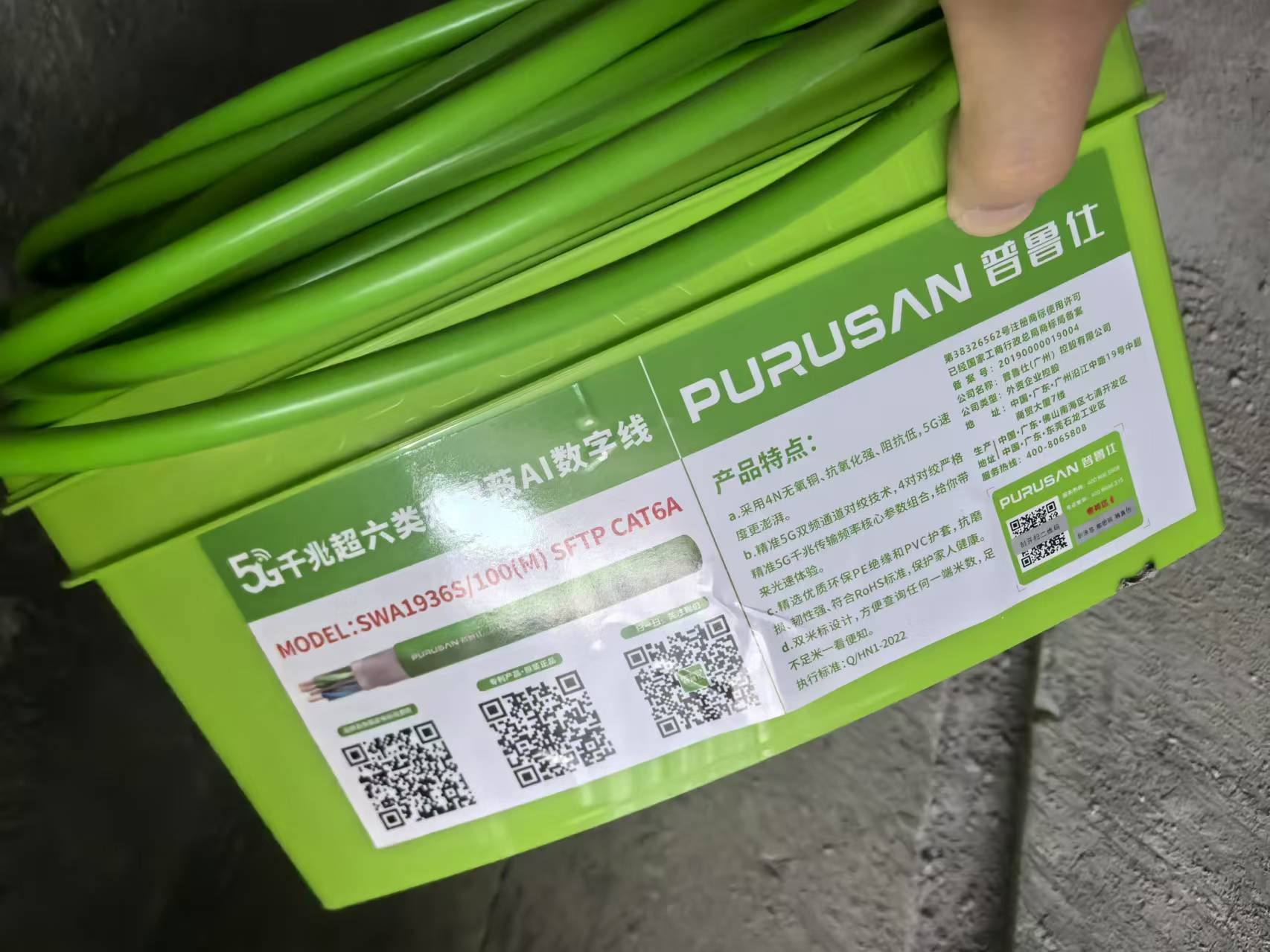

网落线          普鲁仕超六类网线带屏蔽（UTP）
电视线          普鲁仕高清

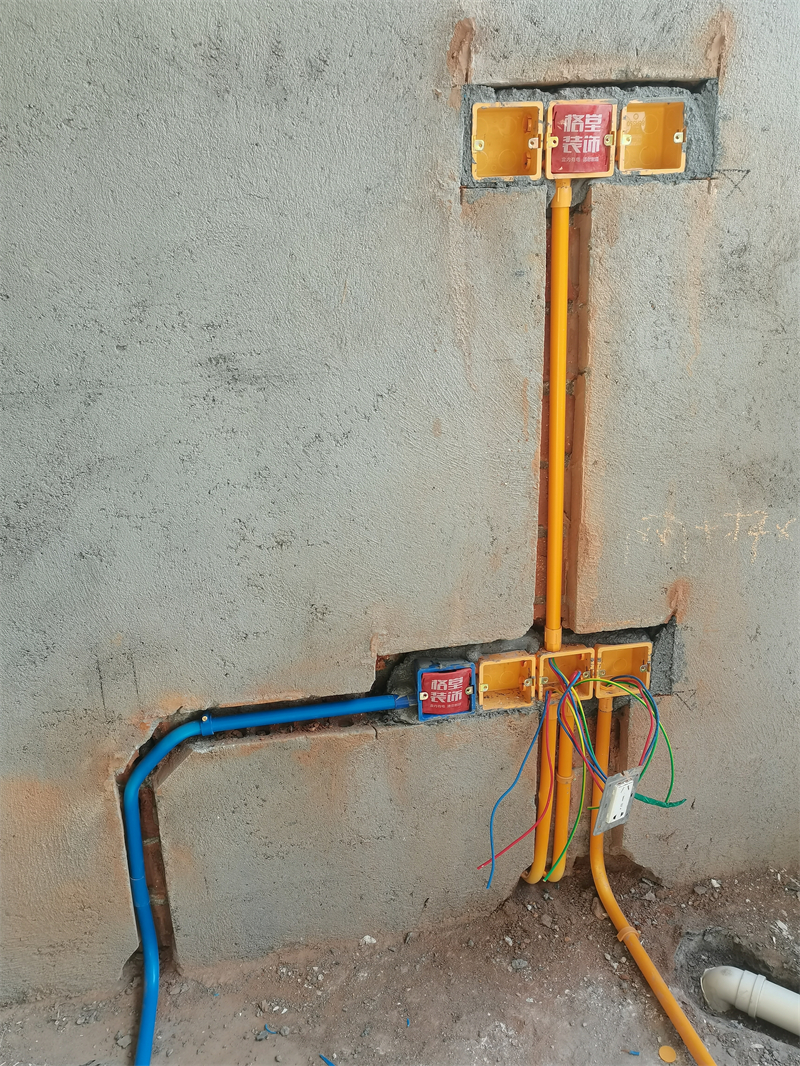

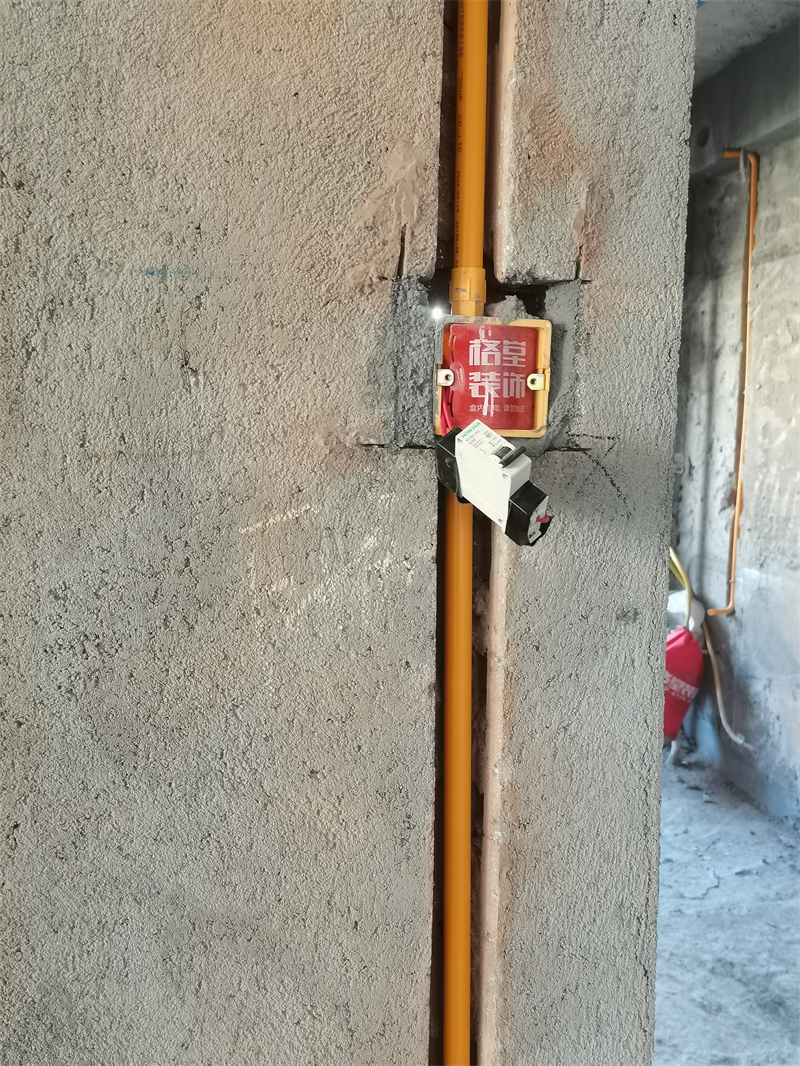

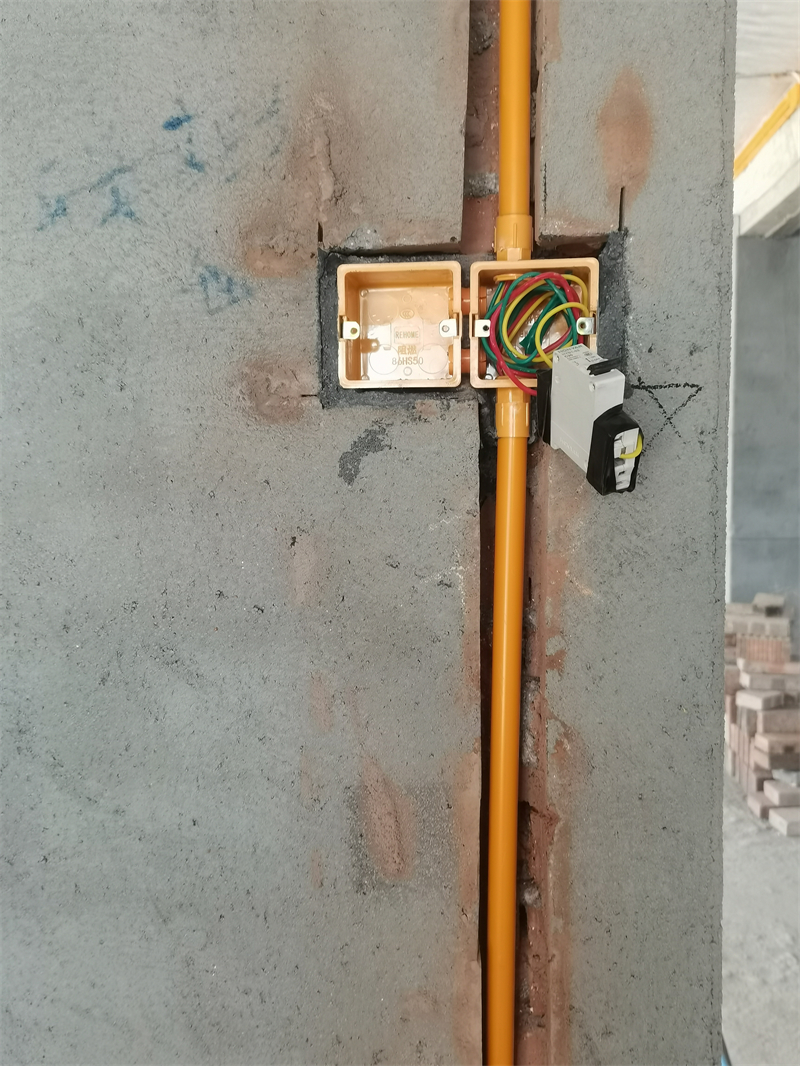

水电阶段

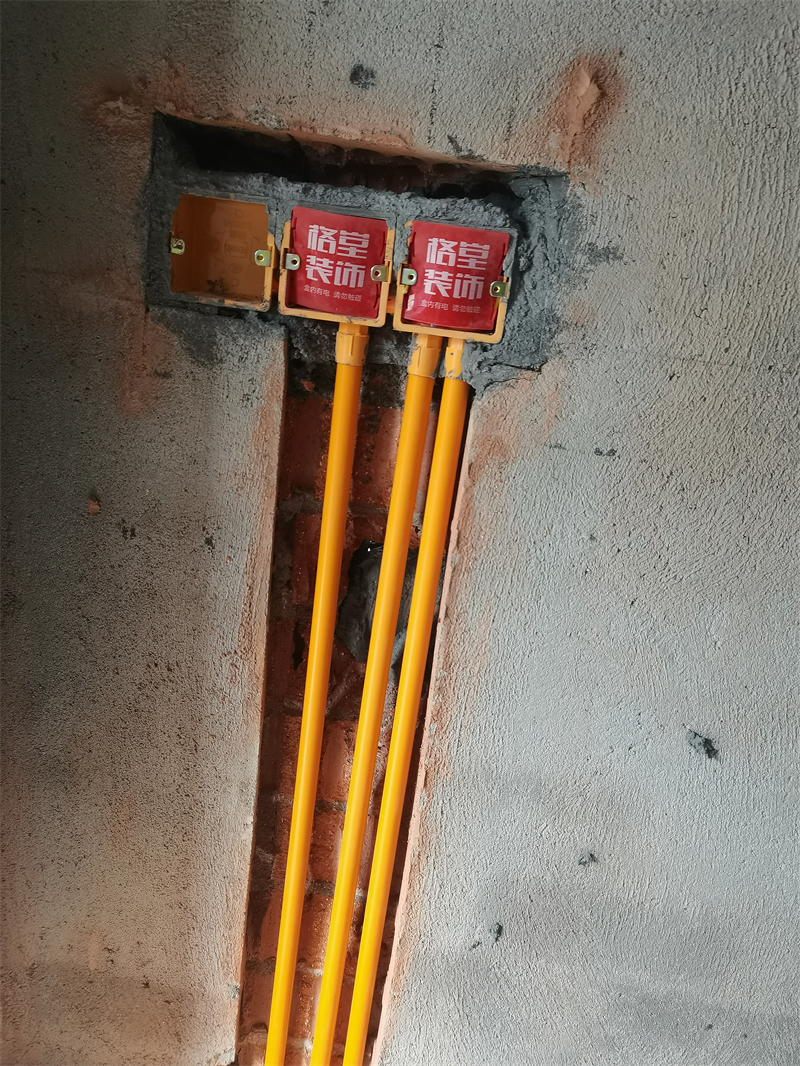

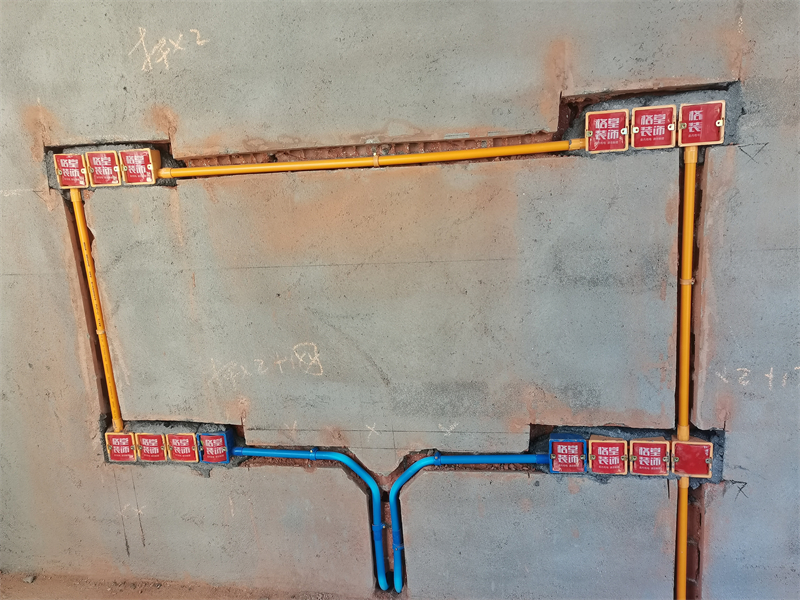

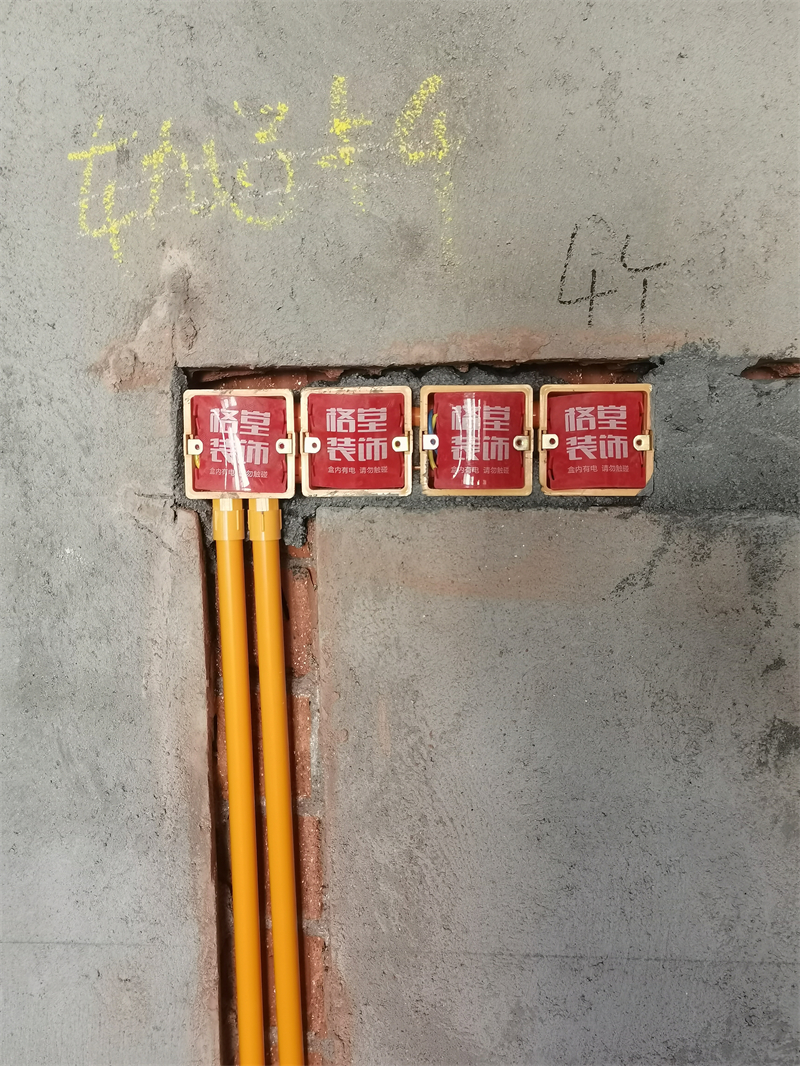

1. 暗盒之间用快速连接件连接，既能固定线盒，又能避免水泥掉到线盒里。

2. 所有线管采用直径20中型线管,线管内电线也有规定，同一根线管内穿线不得超过7根。

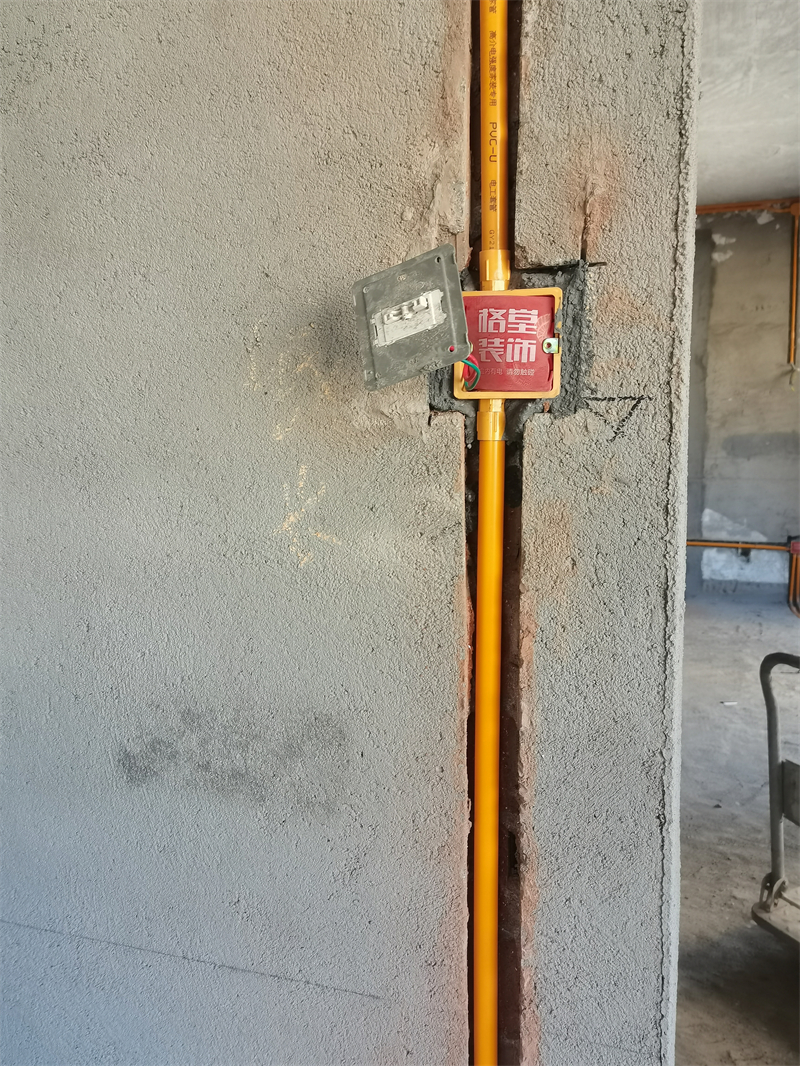

3. 线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

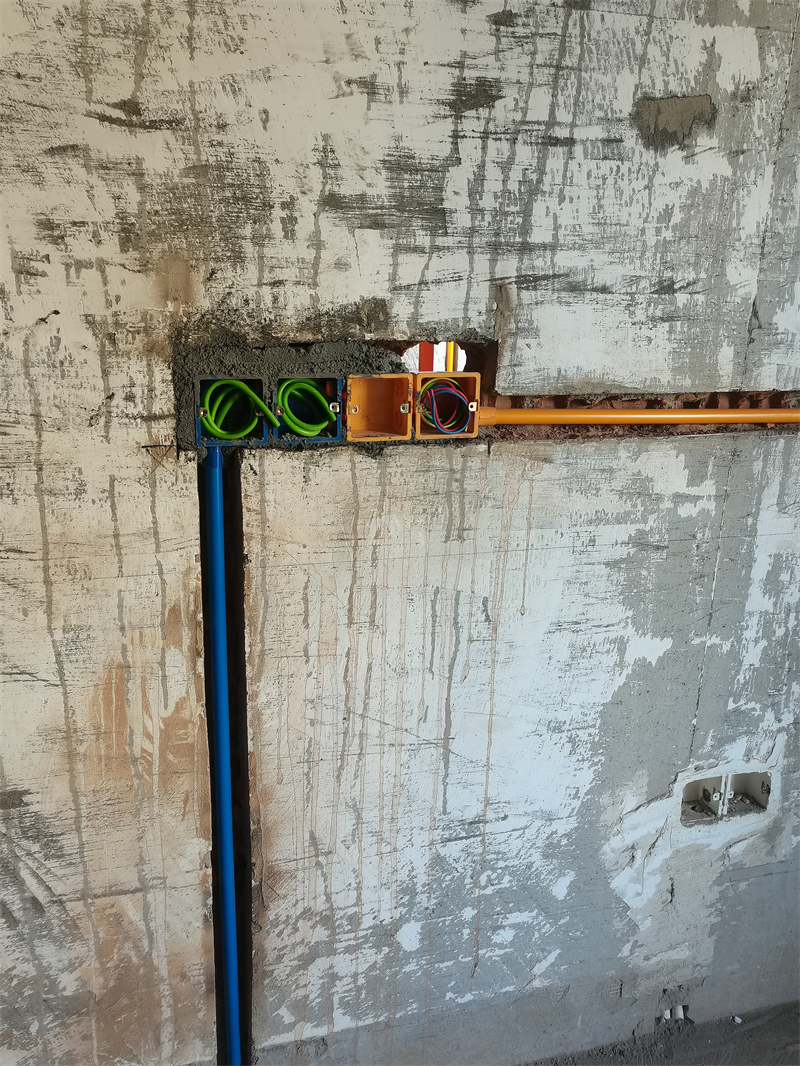

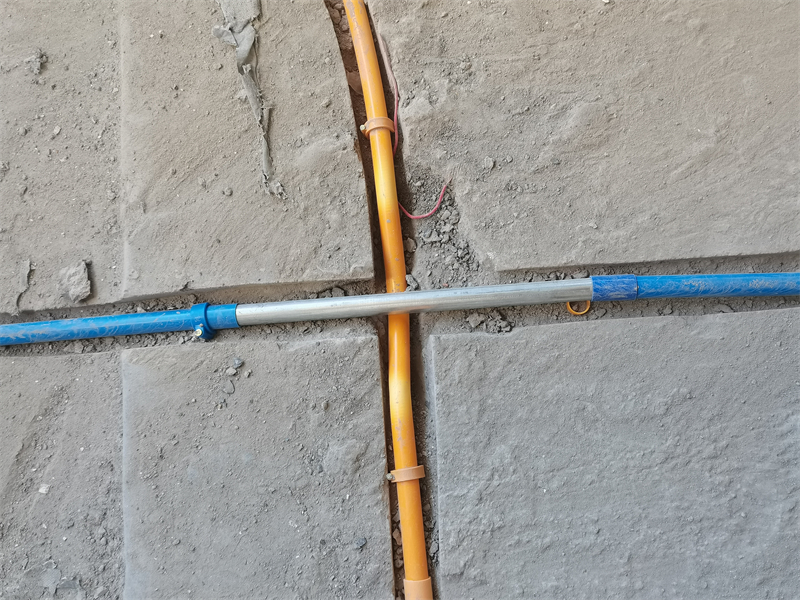

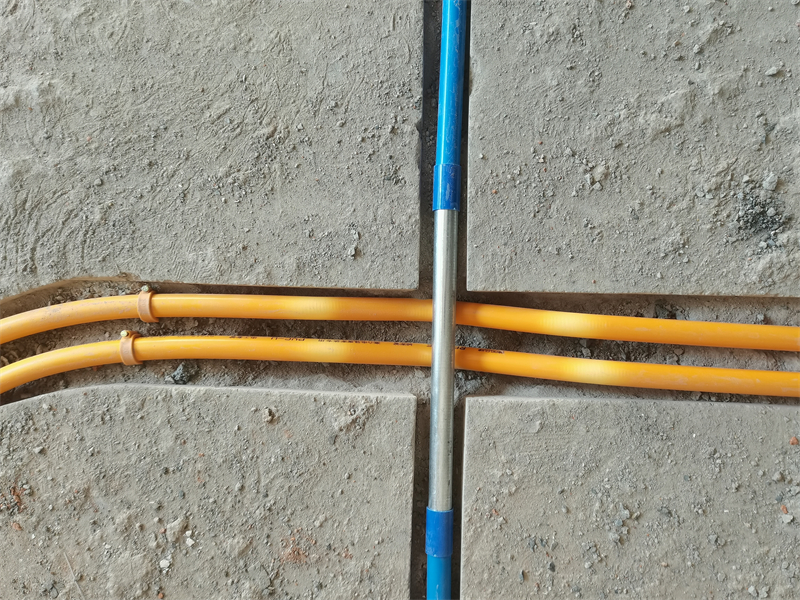

4.强弱电交接处用金属镀锌管交叉，防止信号干扰。

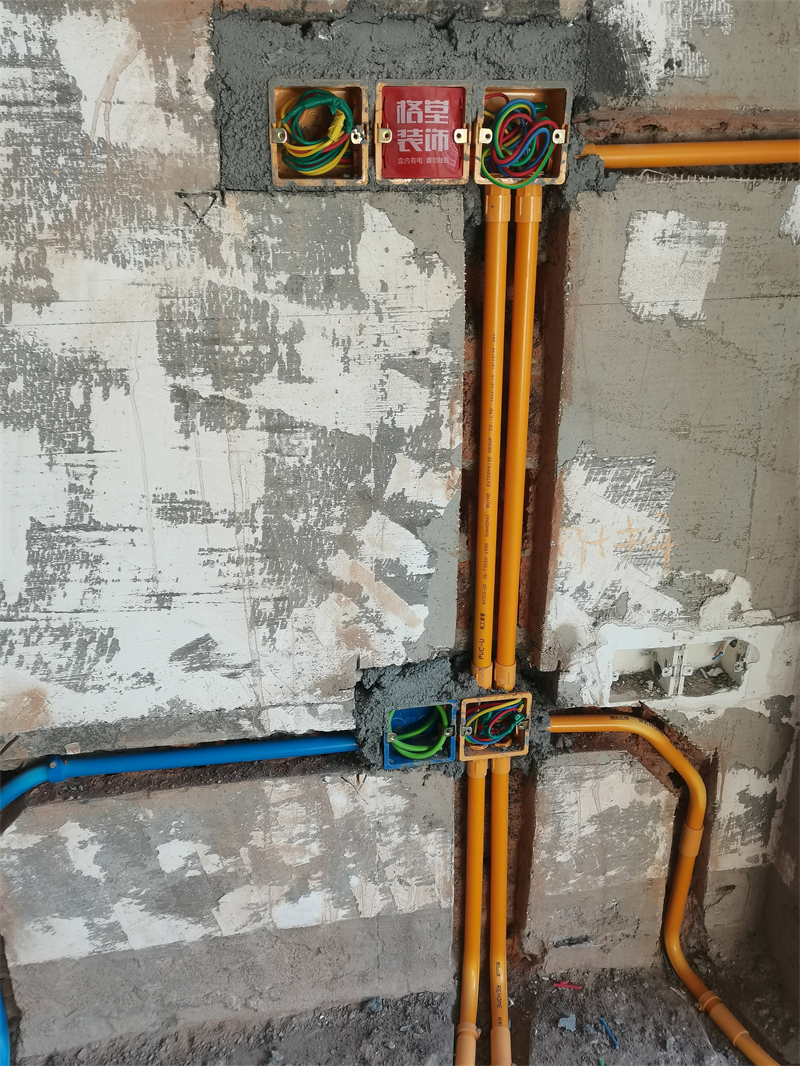

5.强电用橙色线盒、橙色线管，弱电用蓝色线盒、蓝色线管。

6.墙角禁止走管，距墙30公分以上。
