四季澜庭6-1-30#109㎡现代

发表于 2025-3-28 16:52:19

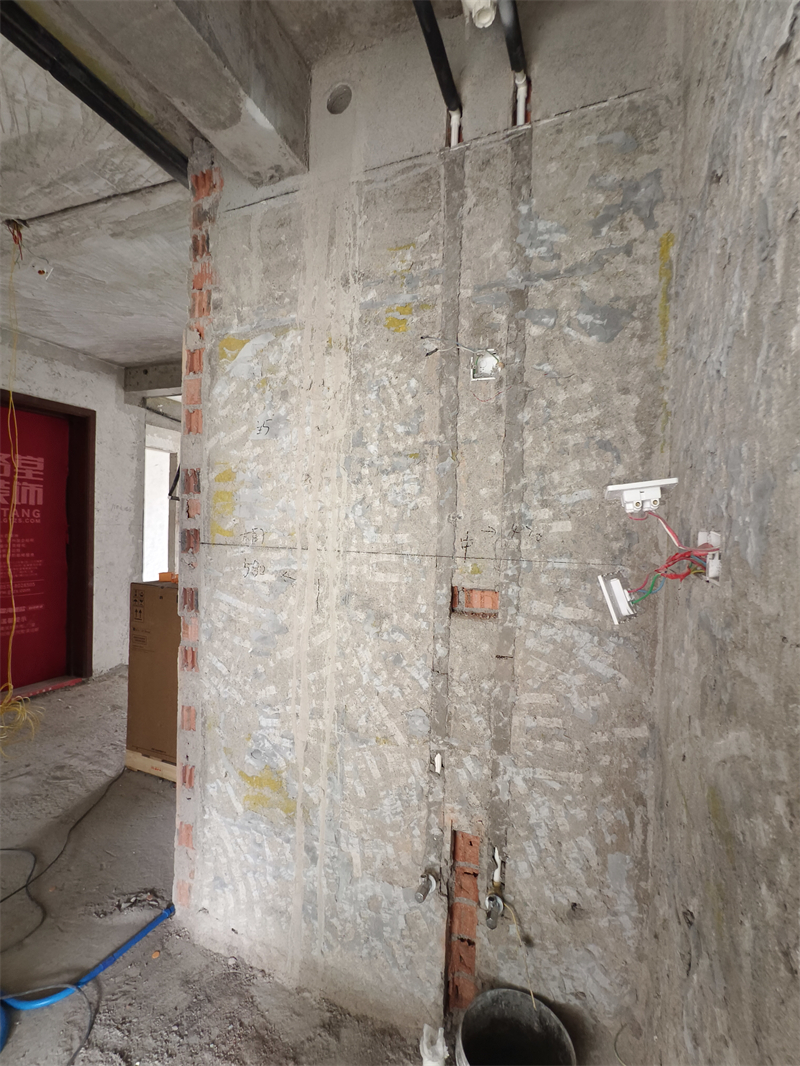

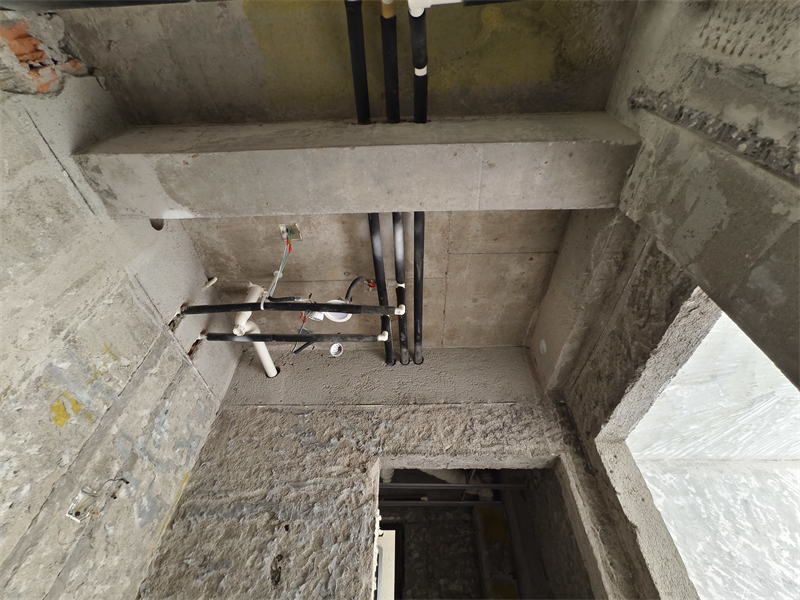

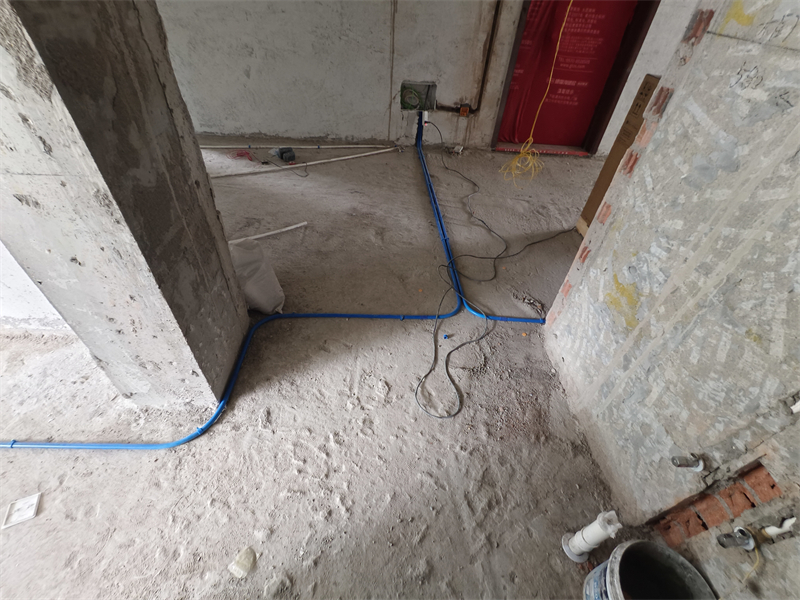

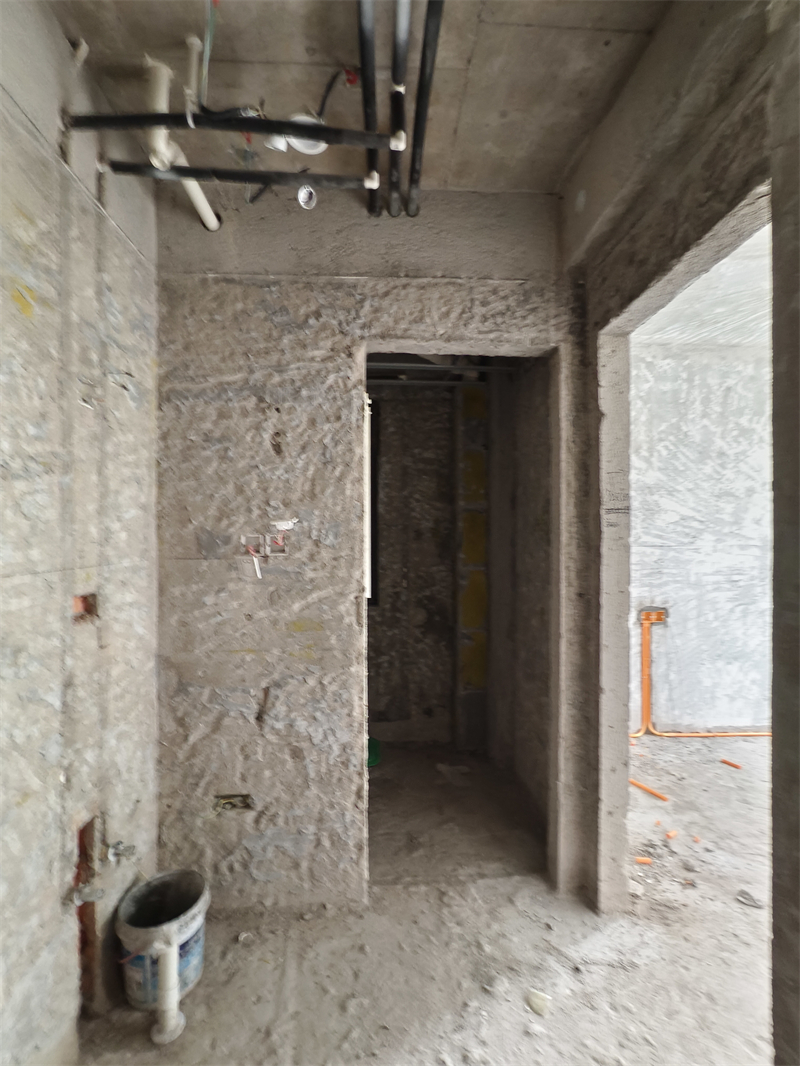

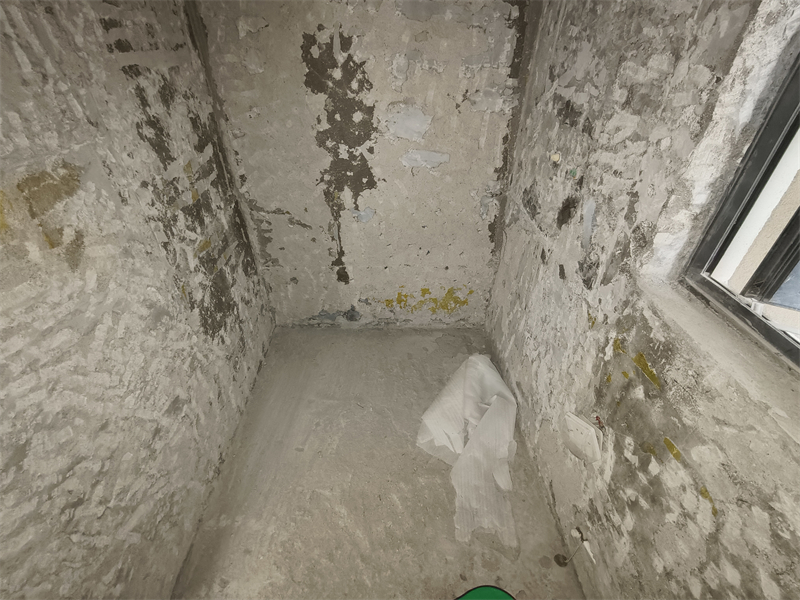

外卫干区

发表于 2025-3-28 16:53:16

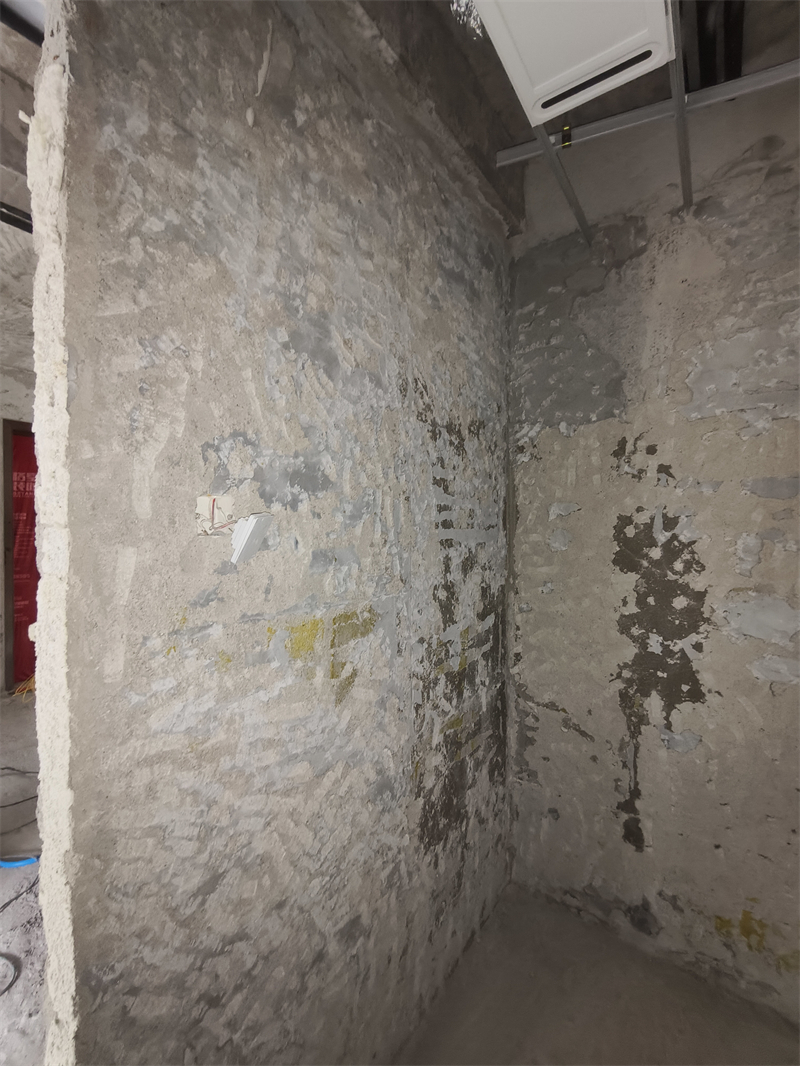

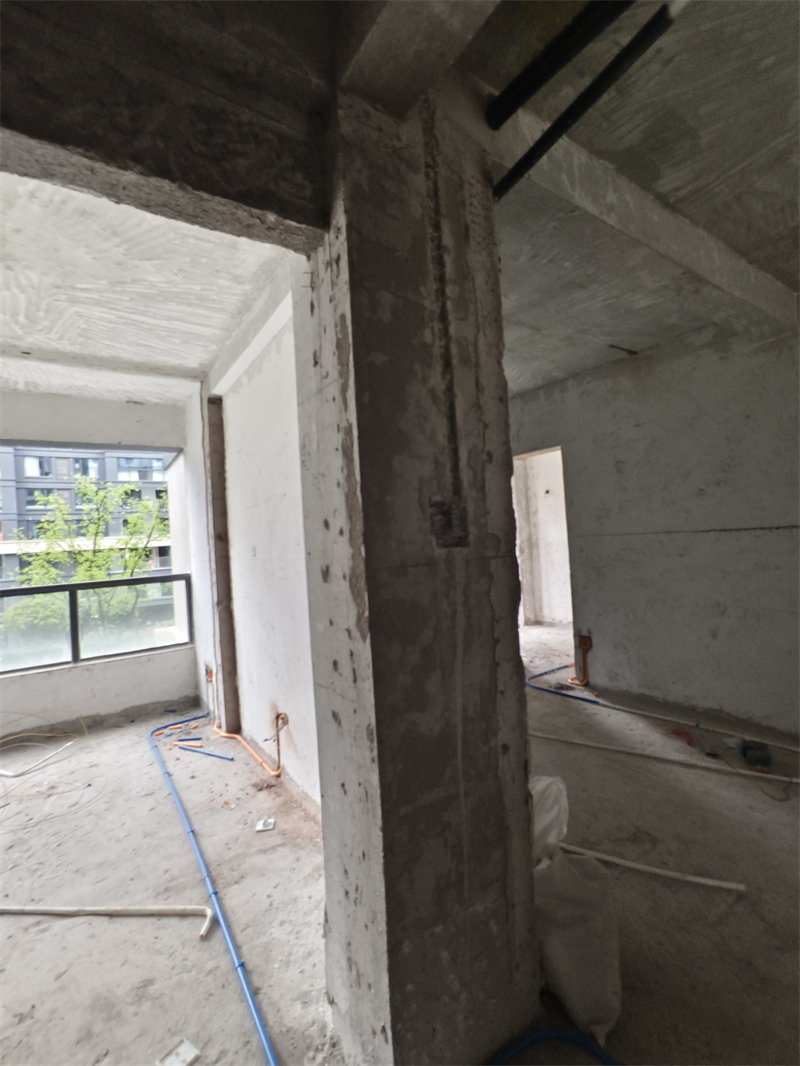

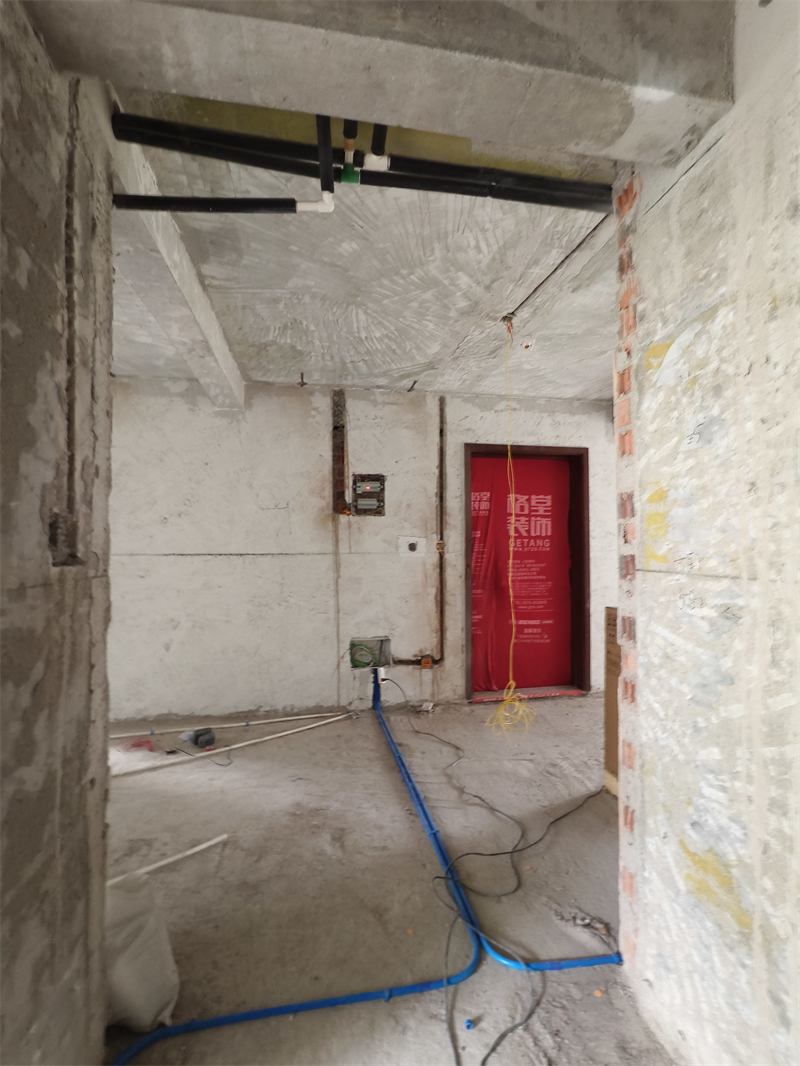

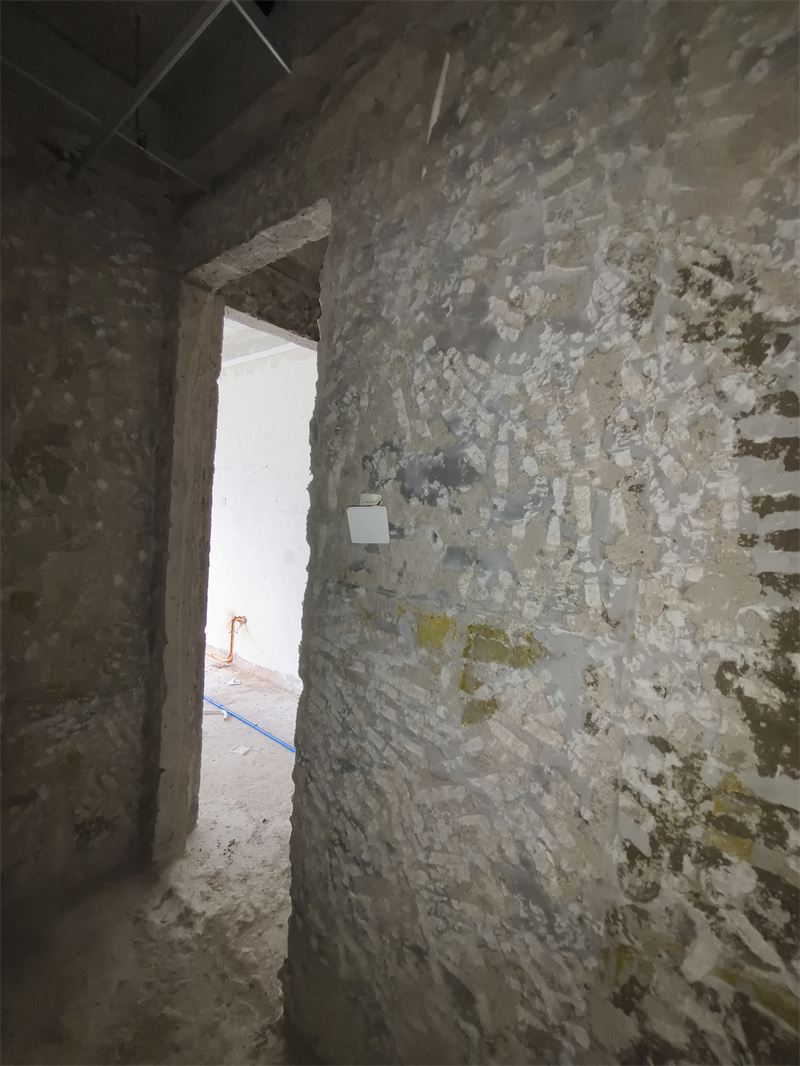

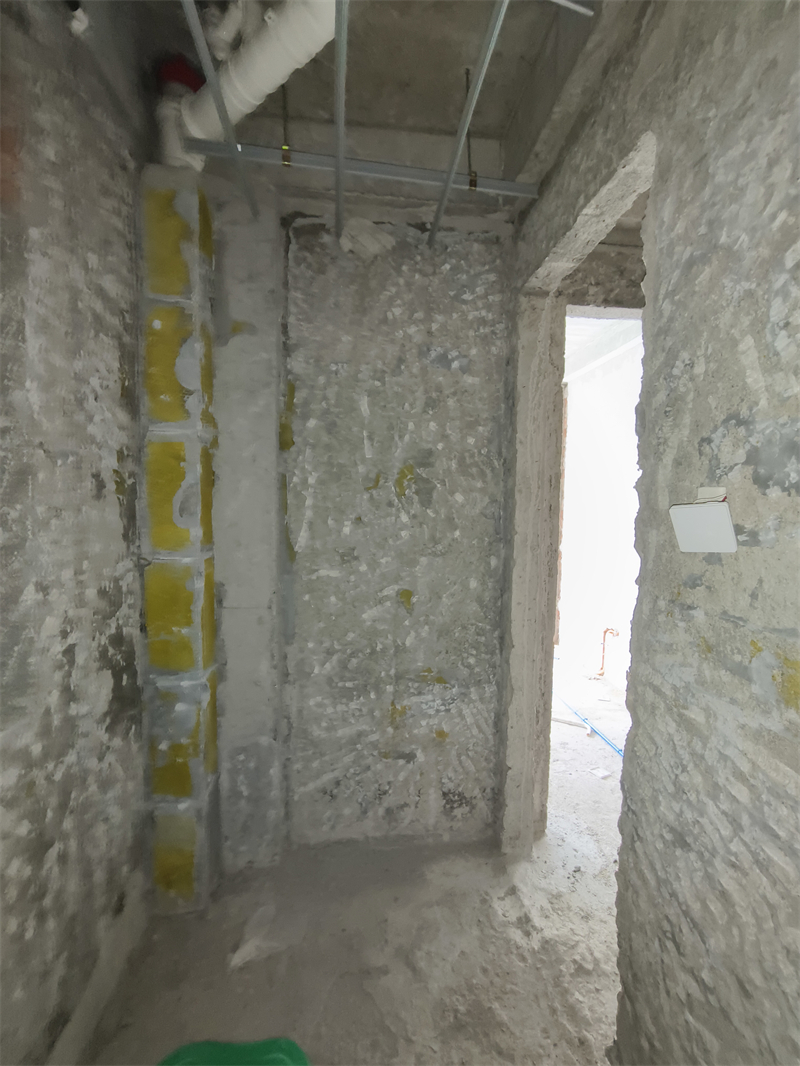

外卫干区对角

发表于 2025-3-28 16:53:40

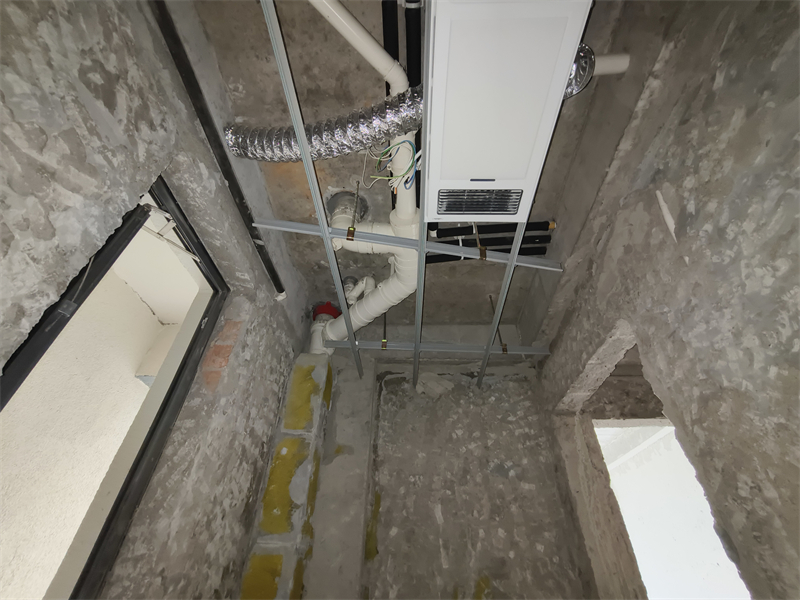

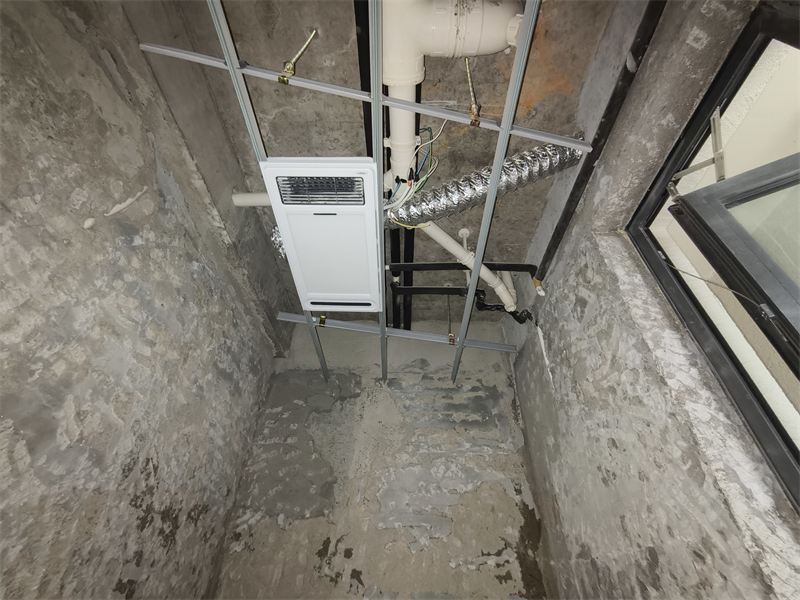

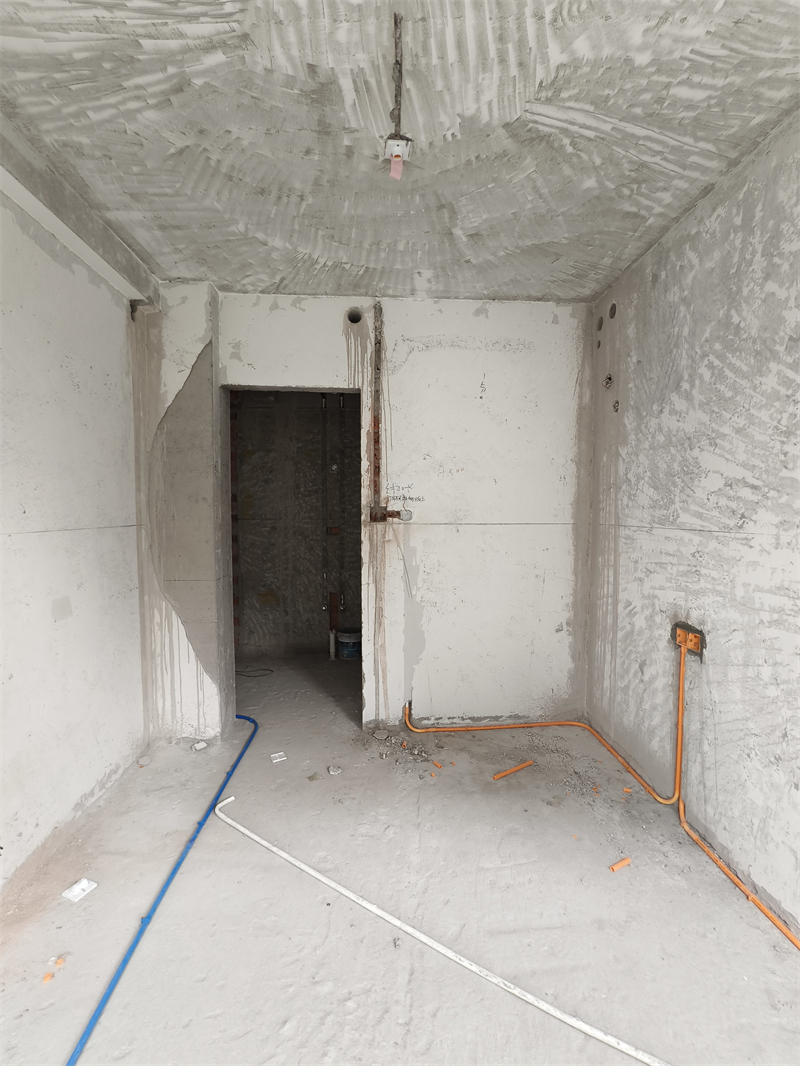

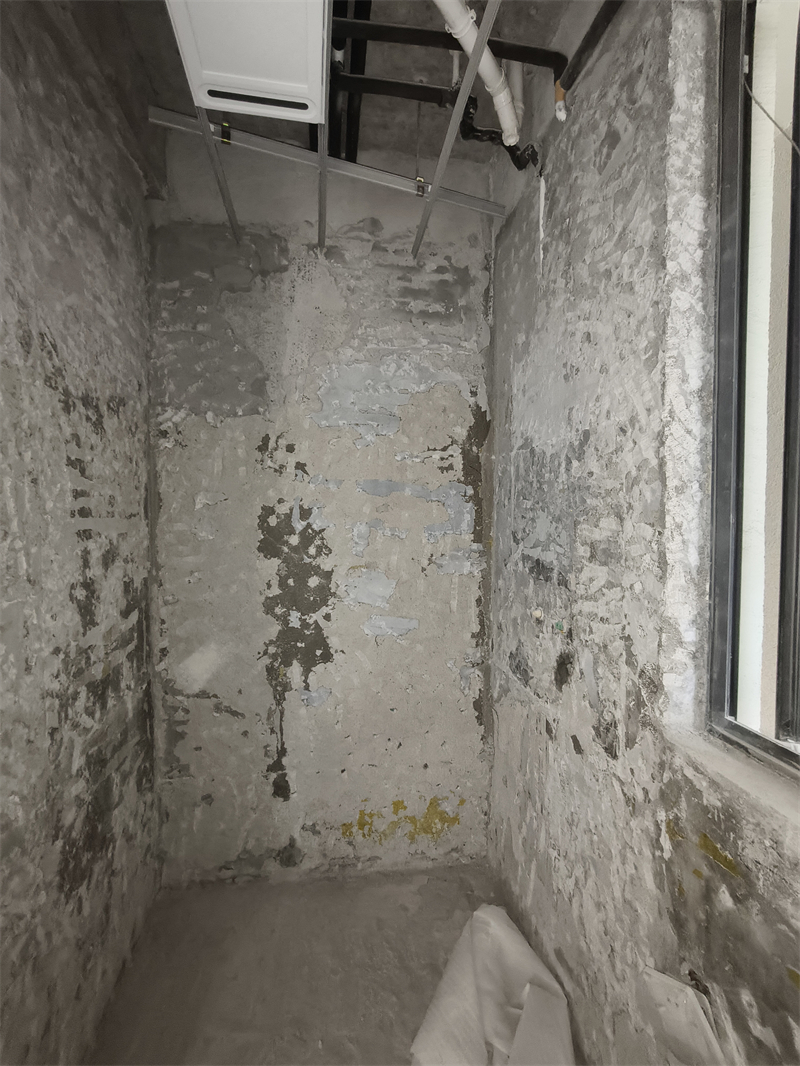

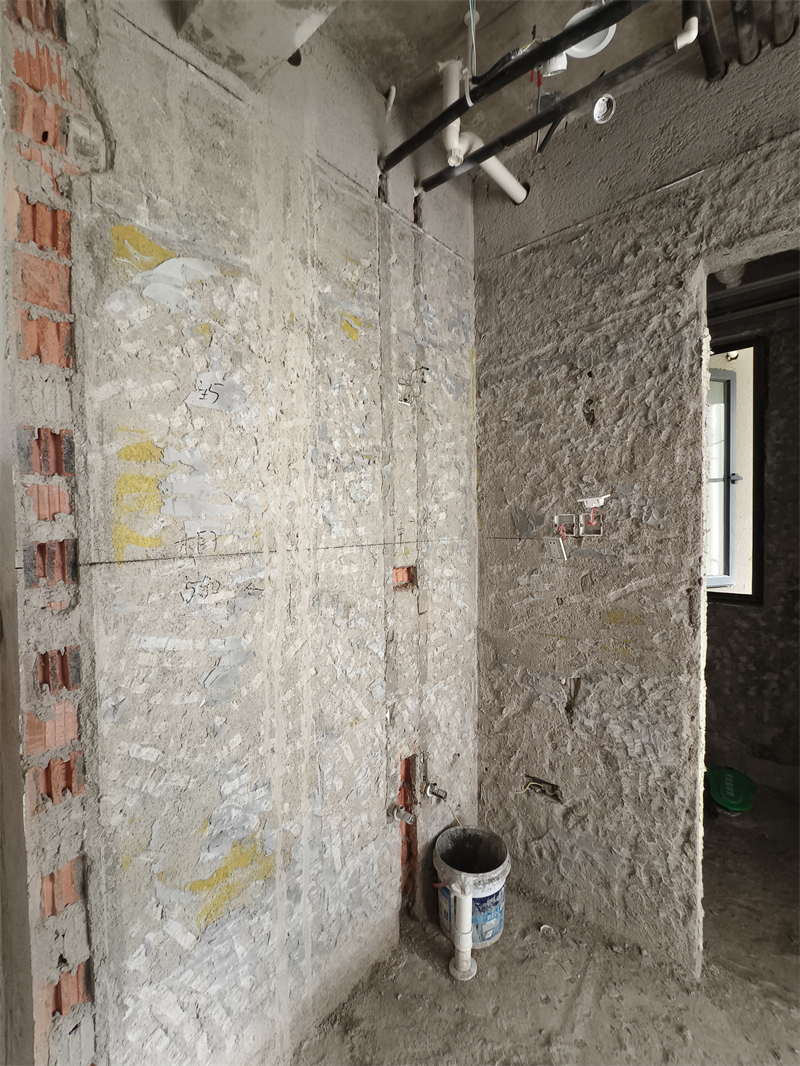

外卫

发表于 2025-3-28 16:54:10

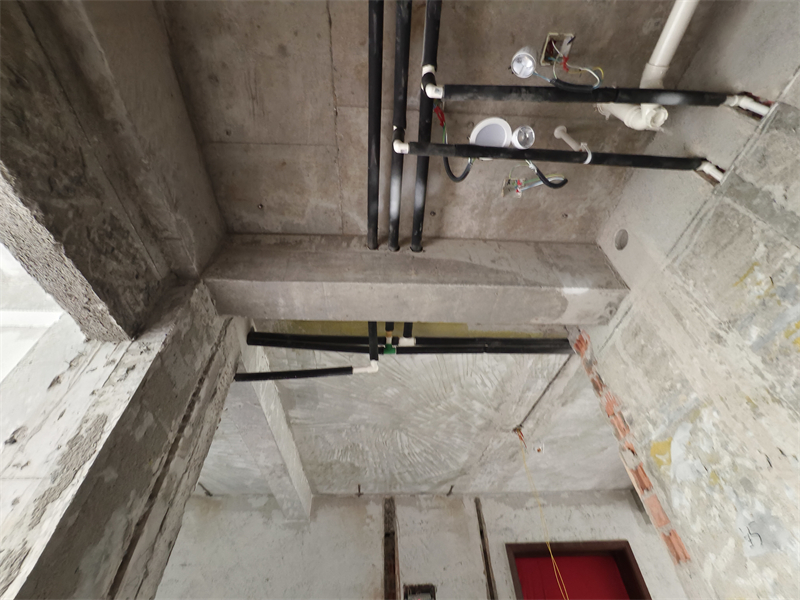

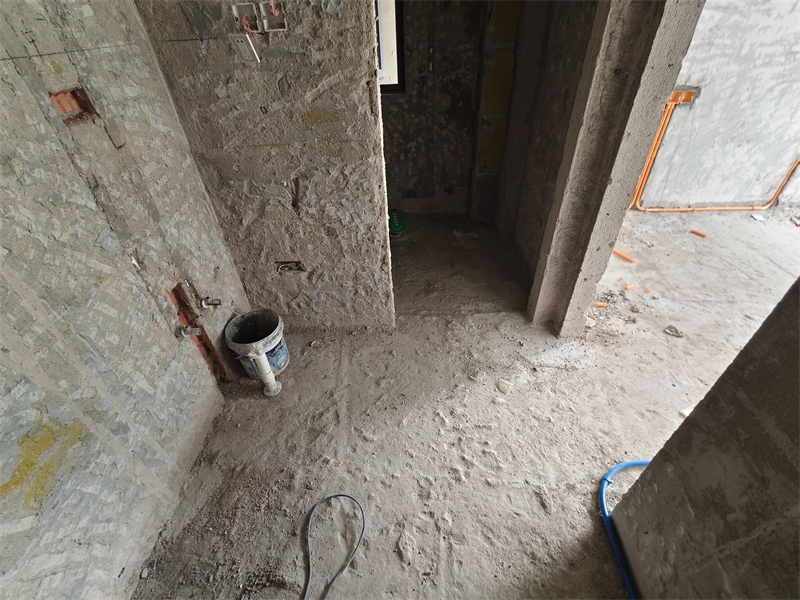

外卫对角

发表于 2025-3-28 16:54:43

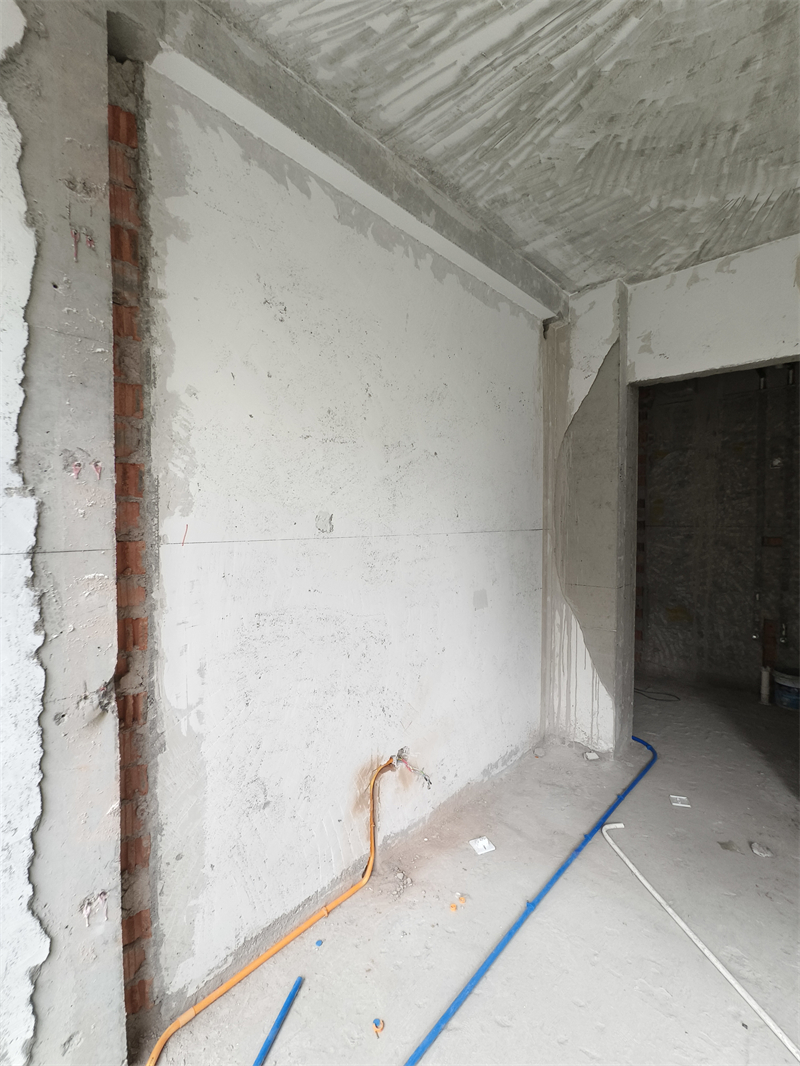

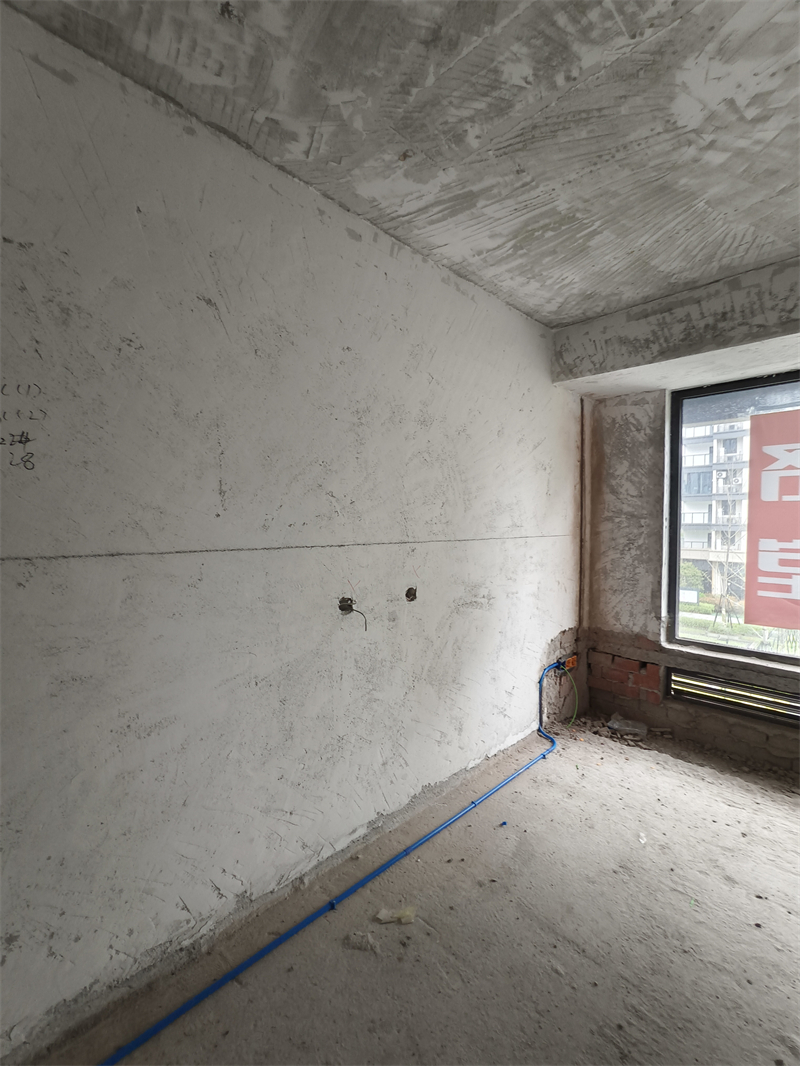

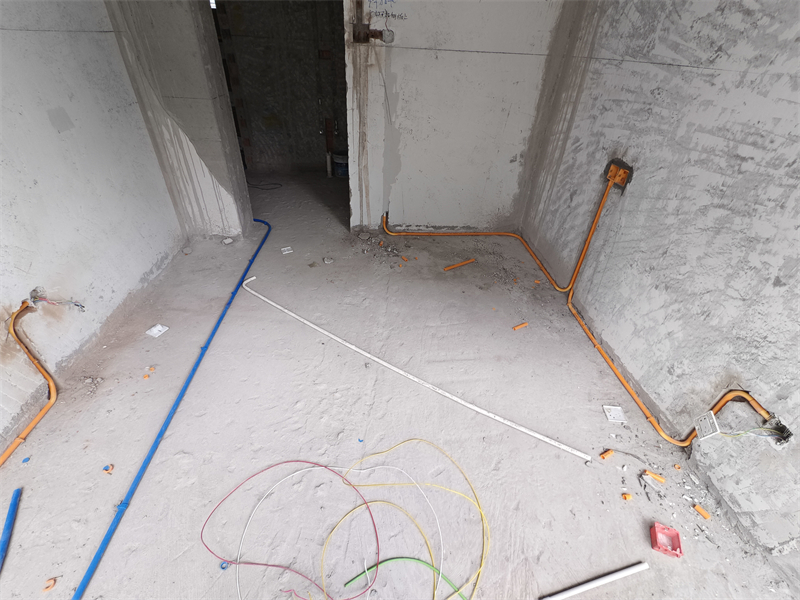

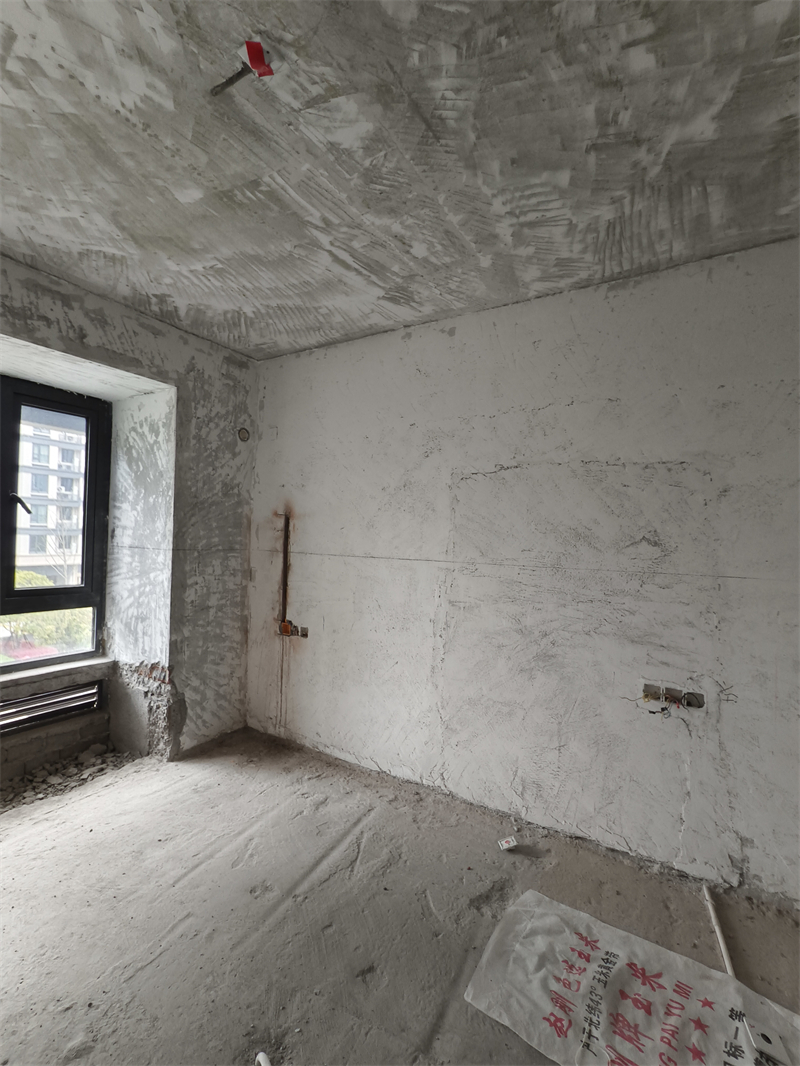

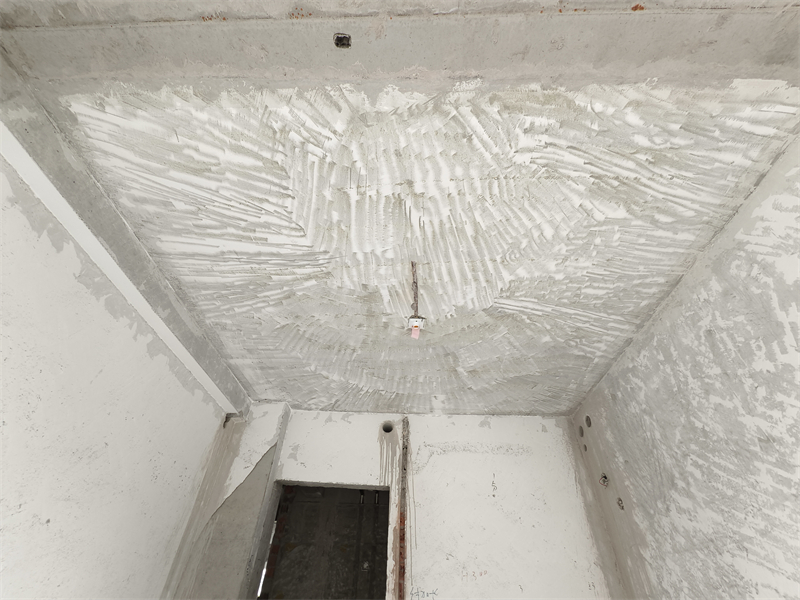

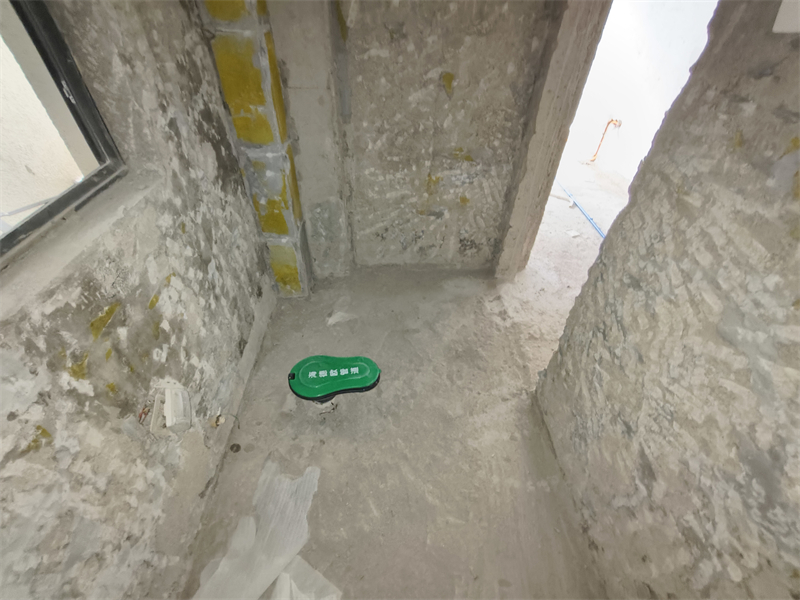

北次卧

发表于 2025-3-28 16:55:16

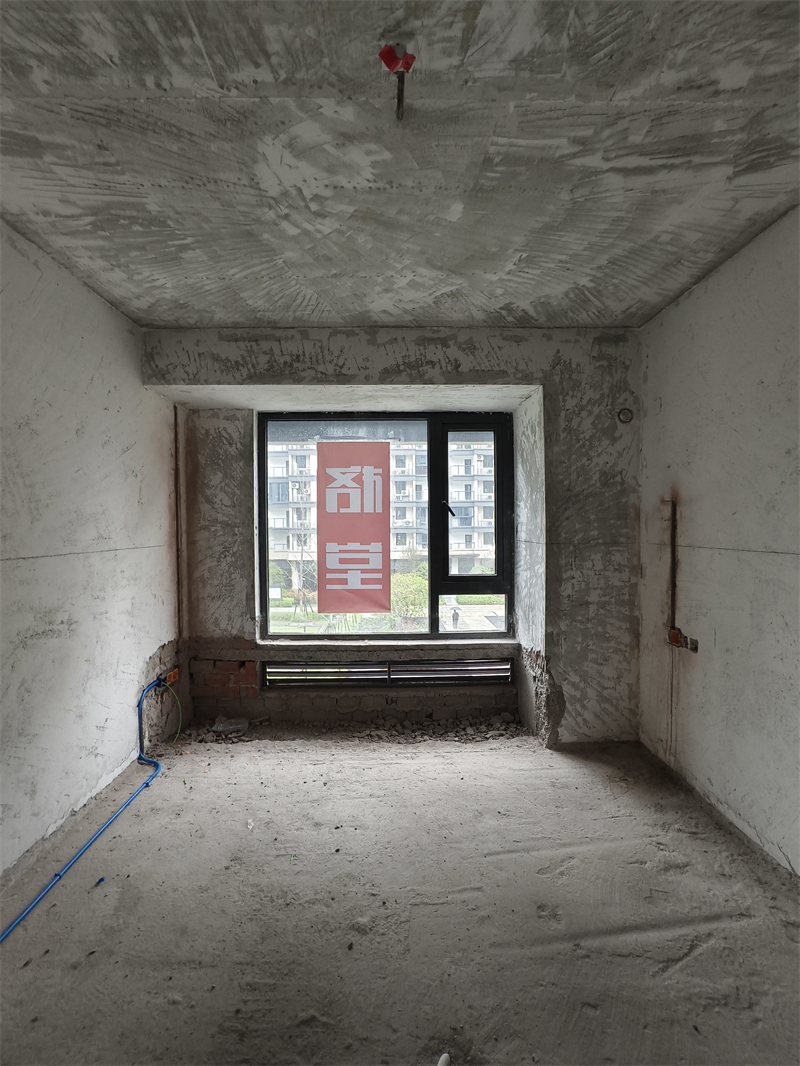

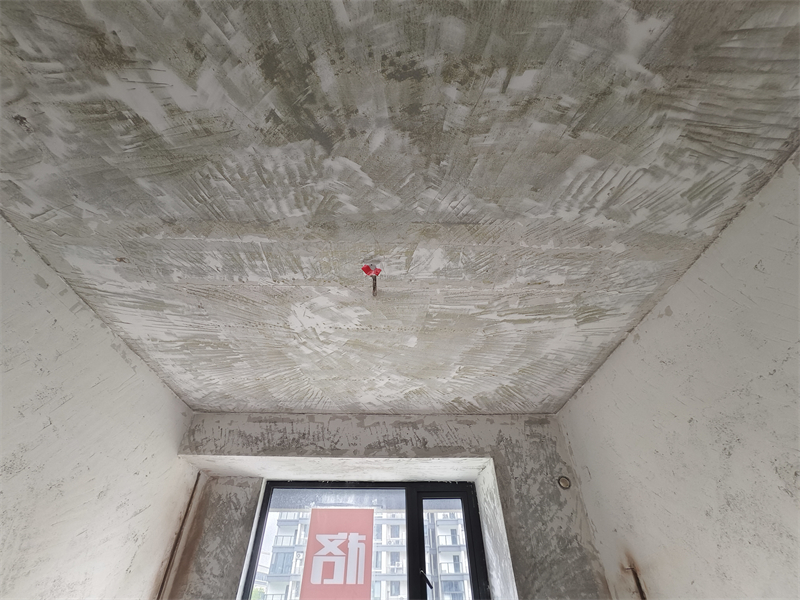

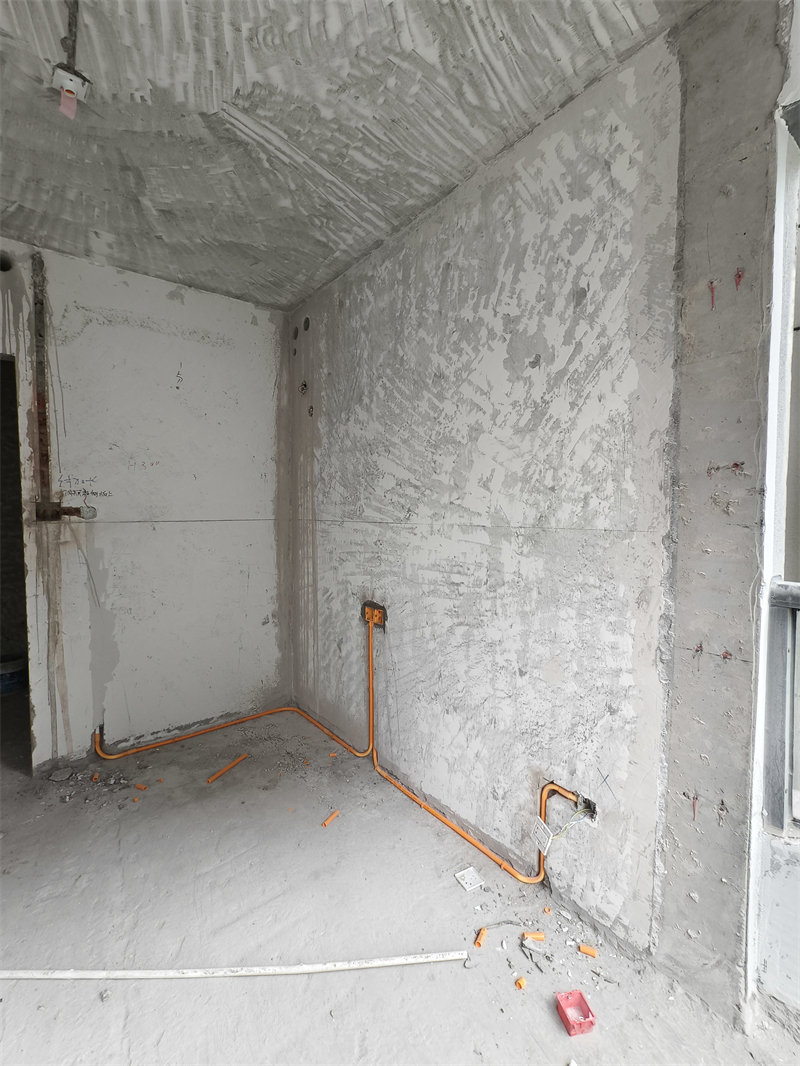

北次卧对角

发表于 2025-4-3 20:57:52

本帖最后由格堂黄姐于 2025-4-6 15:27 编辑

水电完工

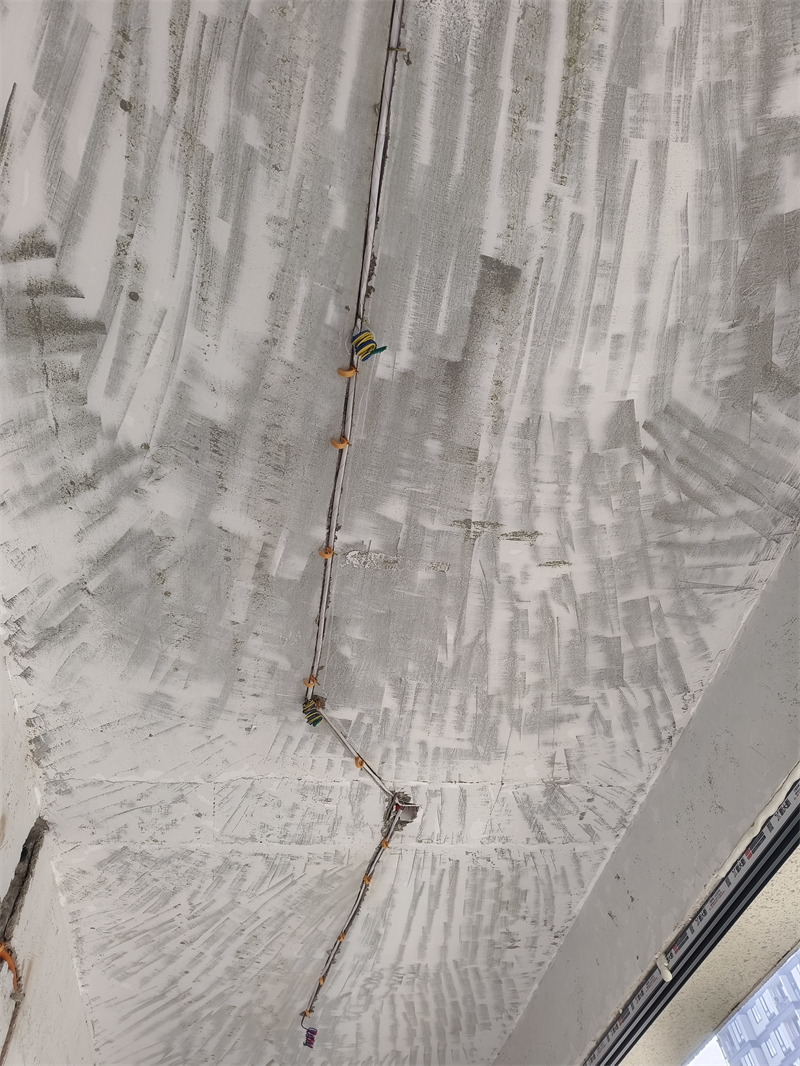

灯头线套黄腊管保护。

筒灯电线用波纹管保护。

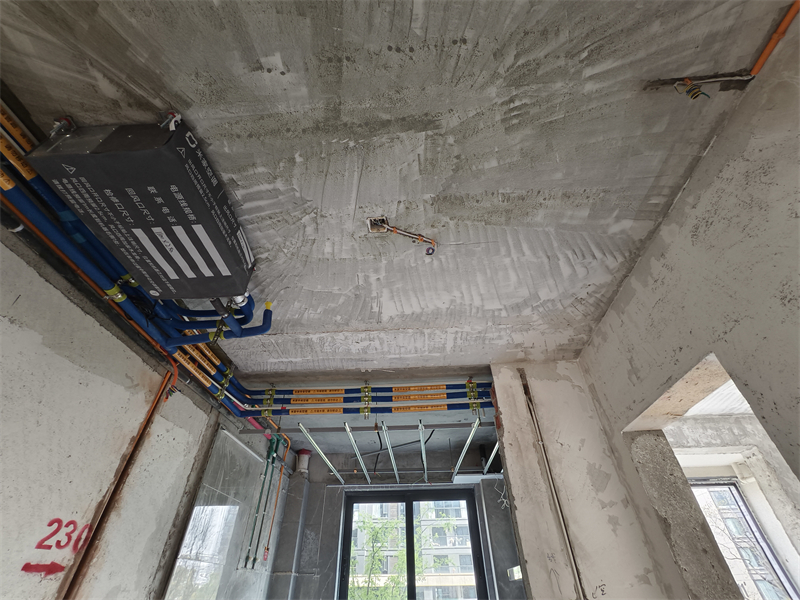

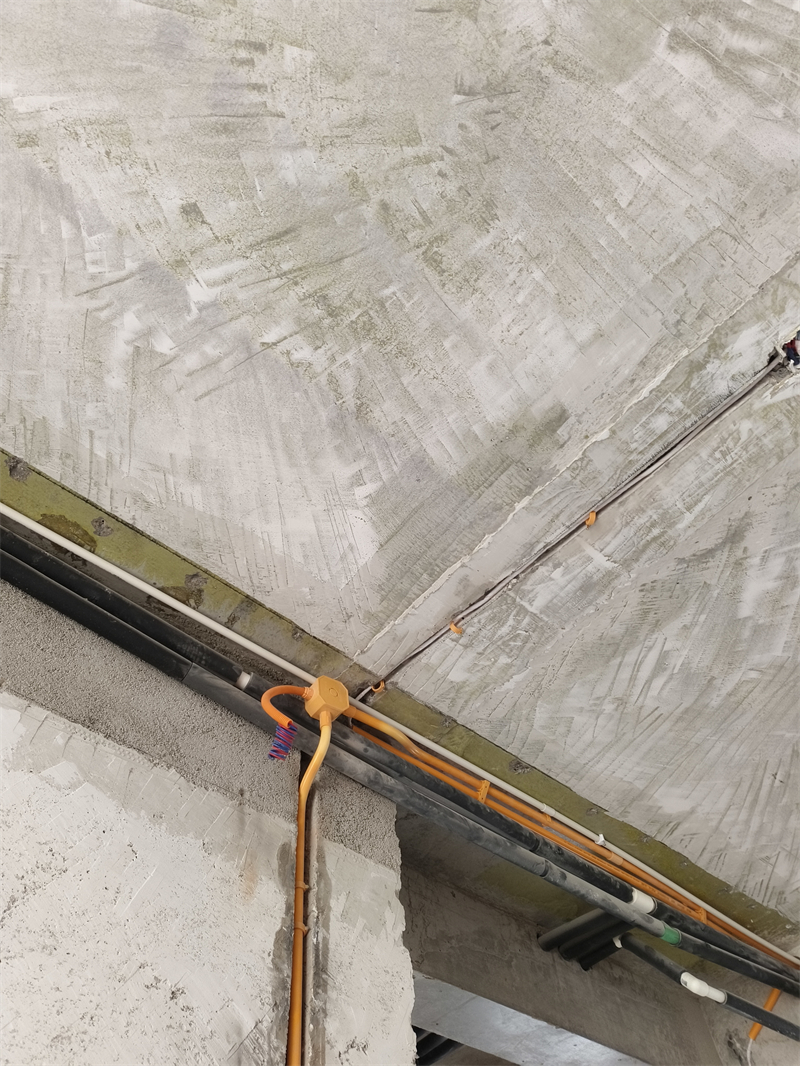

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤。

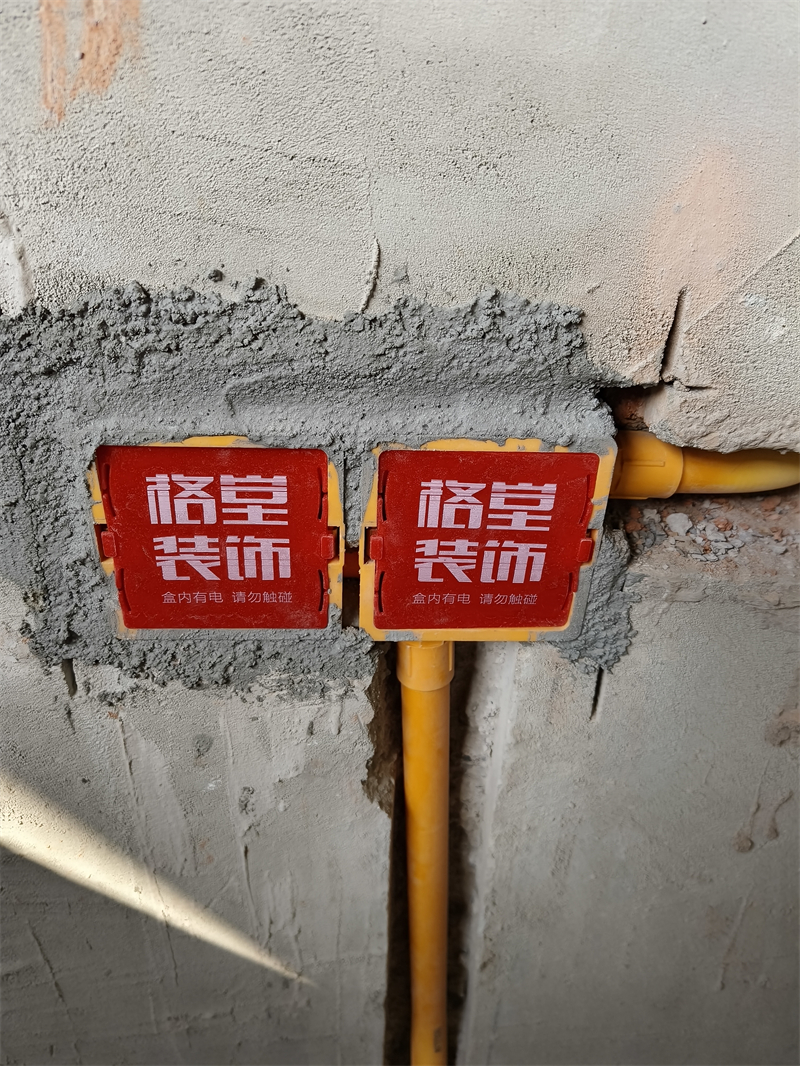

电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落。

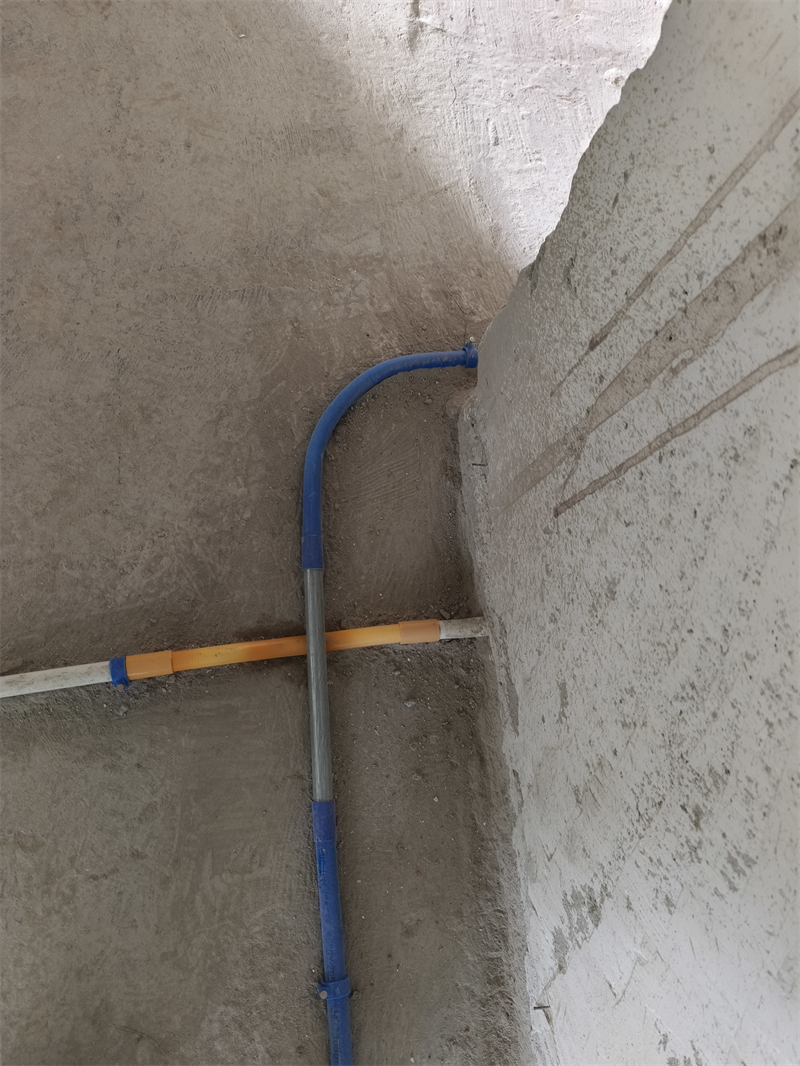

强弱电交接处用金属镀锌管交叉，防止信号干扰。

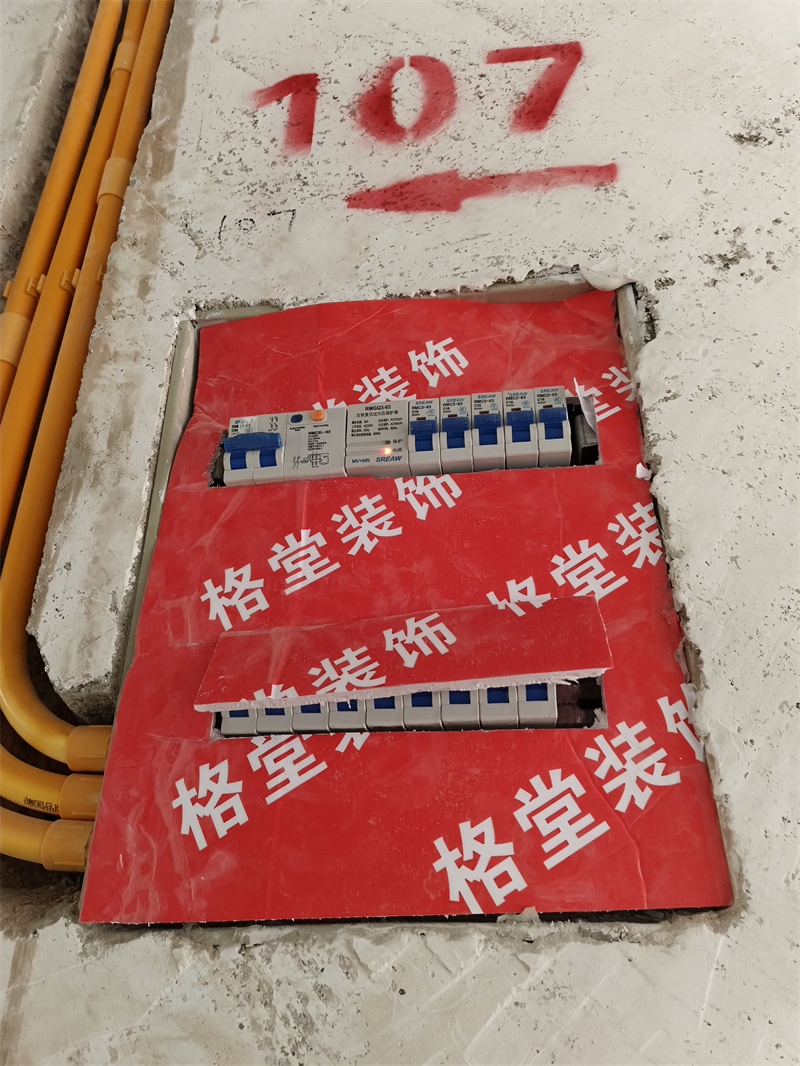

配电箱内标明各空气开关所属功能。弱电箱内标明每条线路通向哪个房间。

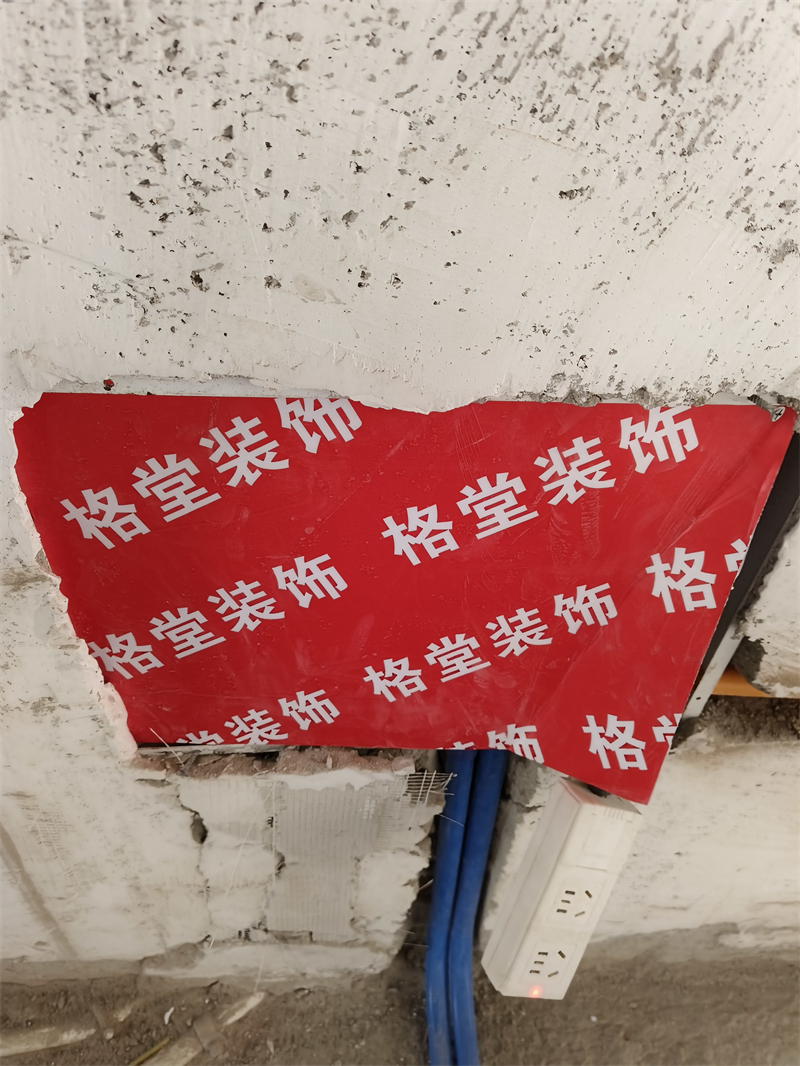

配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全。

发表于 2025-4-3 21:18:05

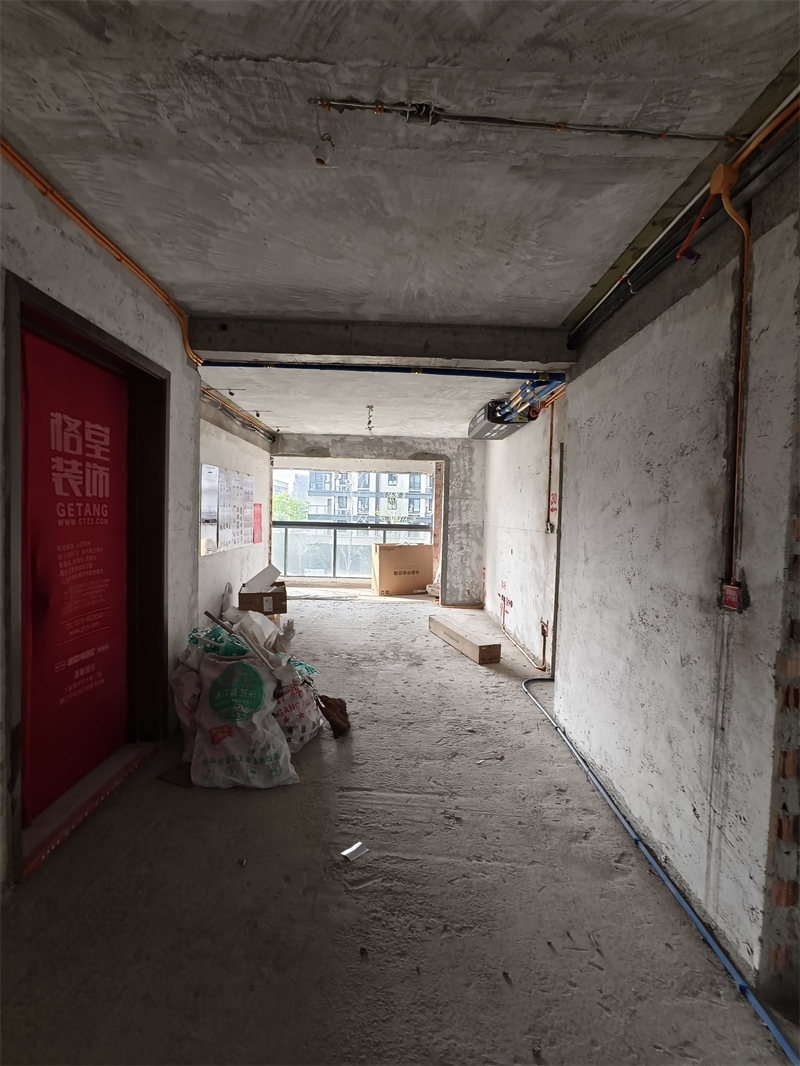

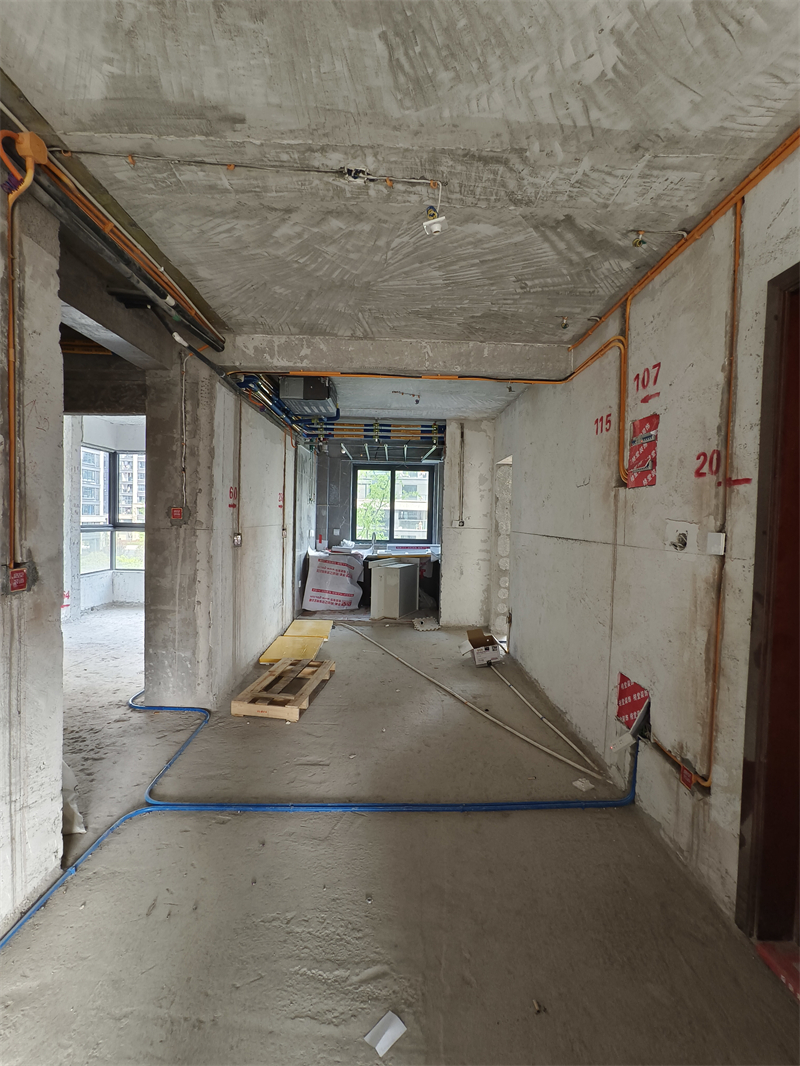

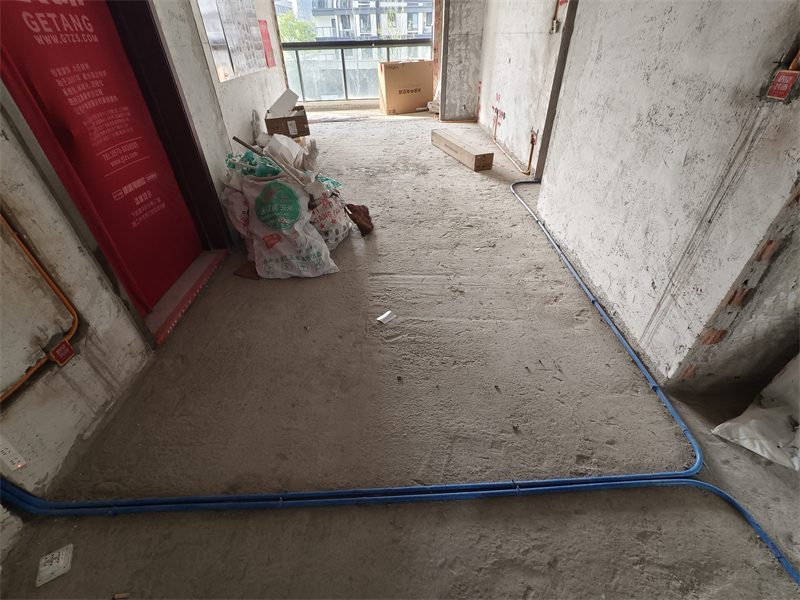

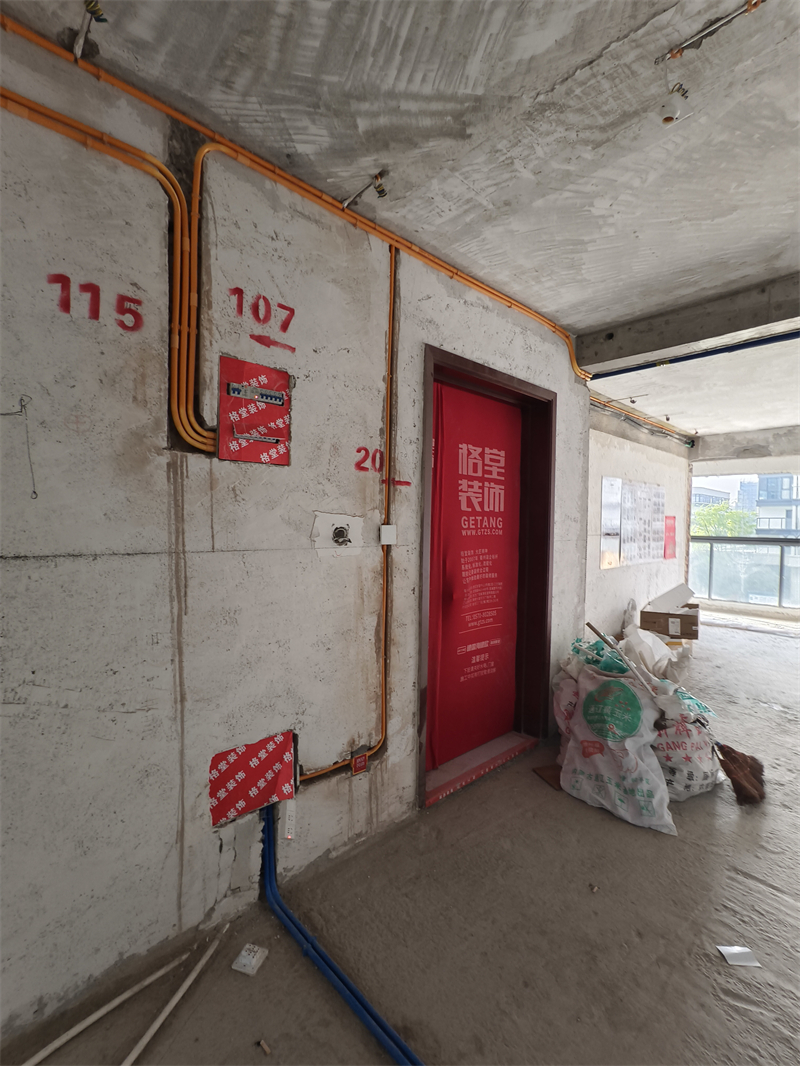

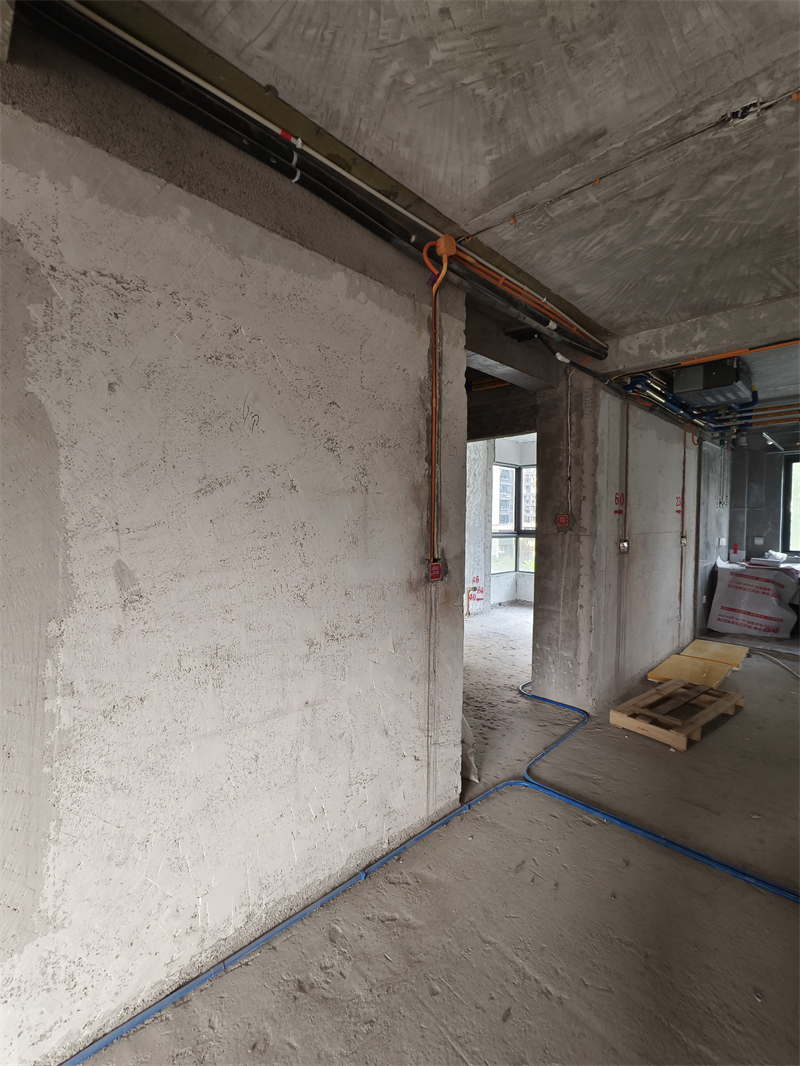

门厅水电完工图

发表于 2025-4-3 21:18:32

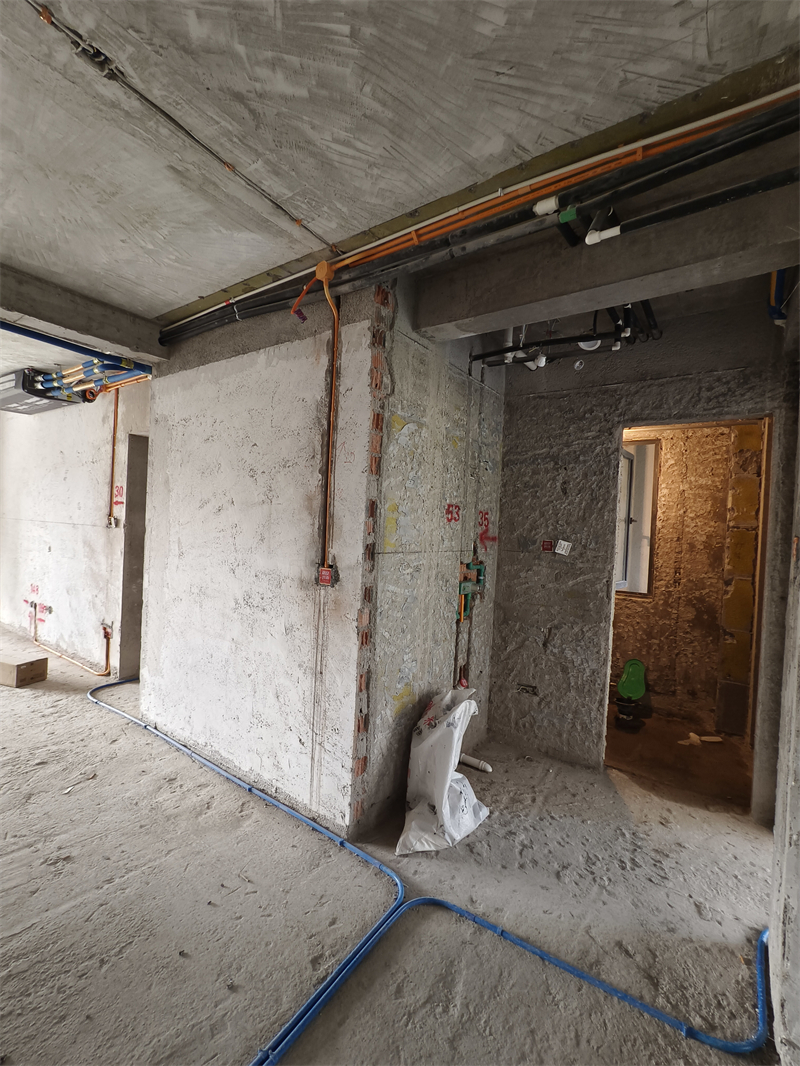

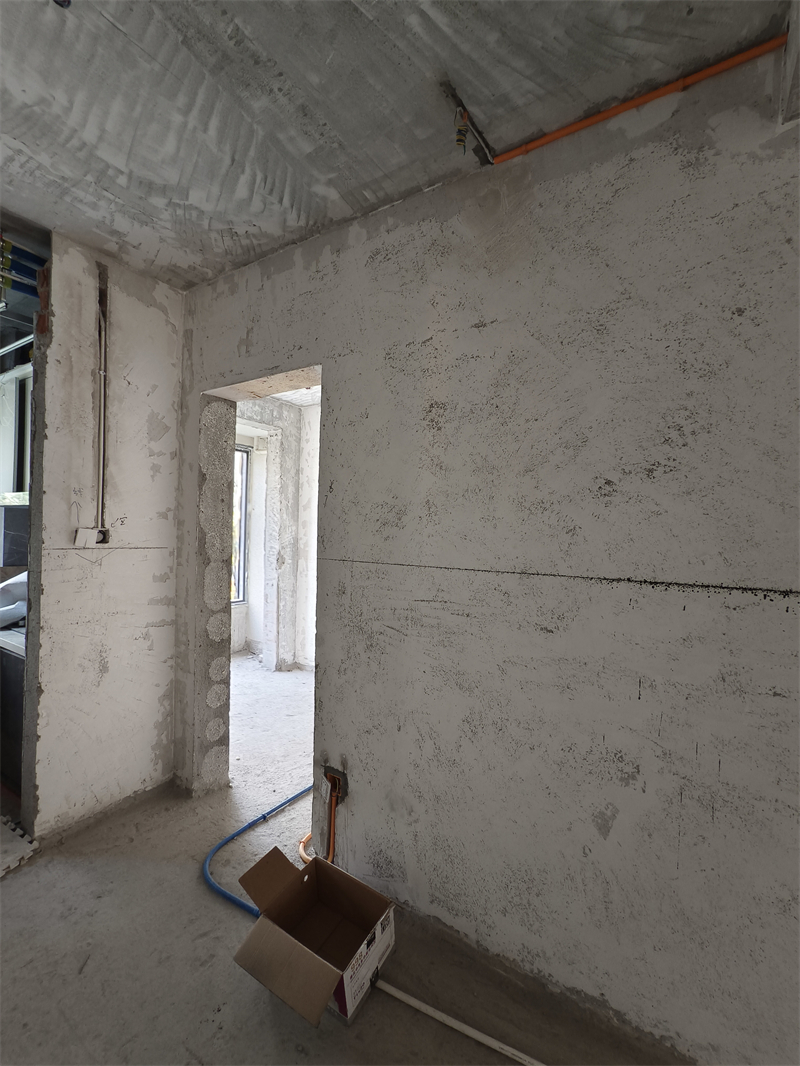

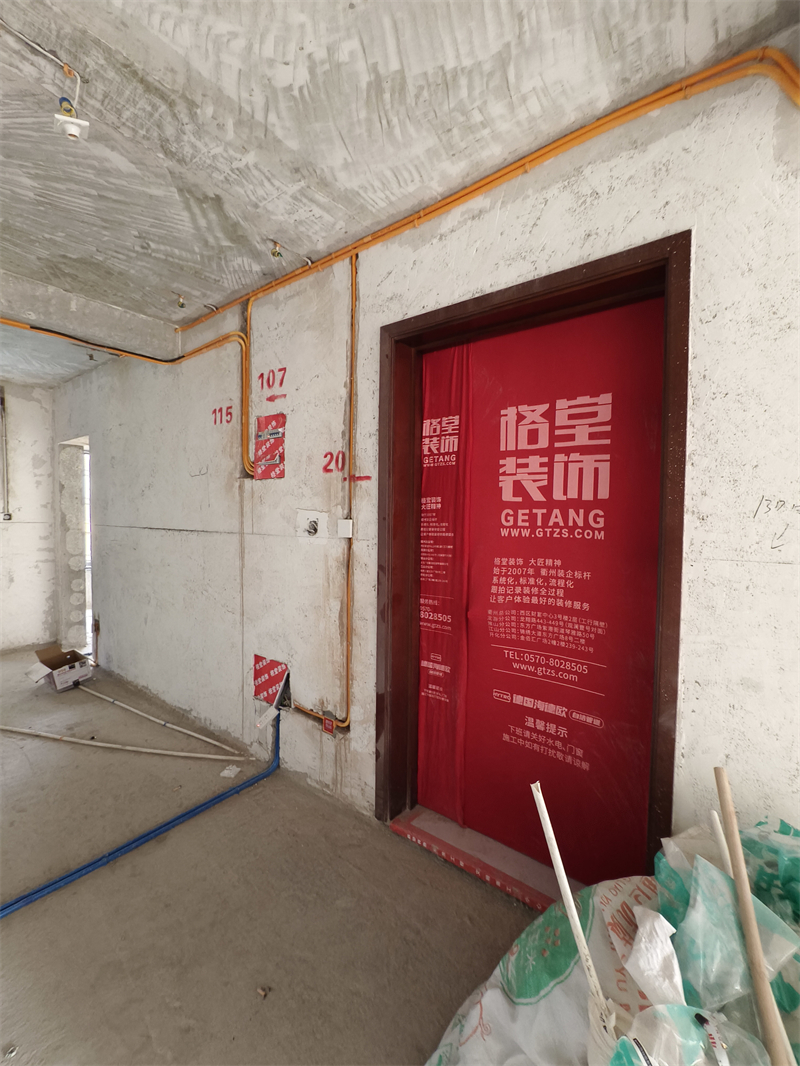

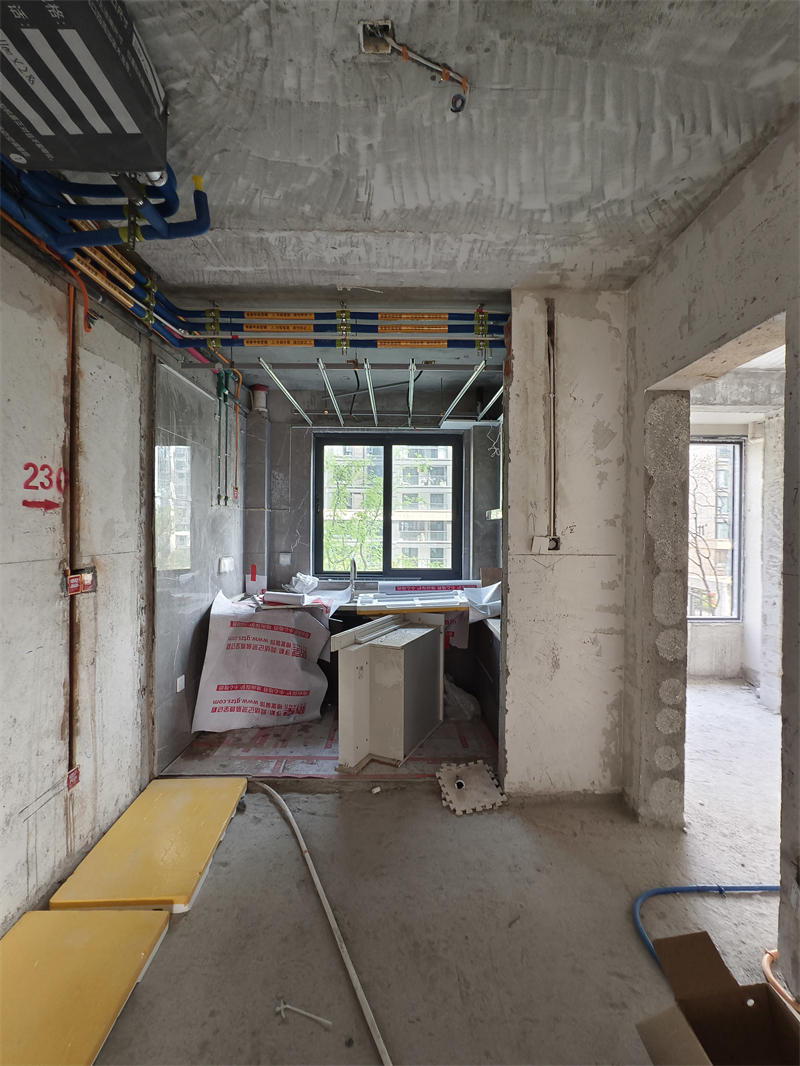

门厅对角水电完工图

发表于 2025-4-3 21:18:58

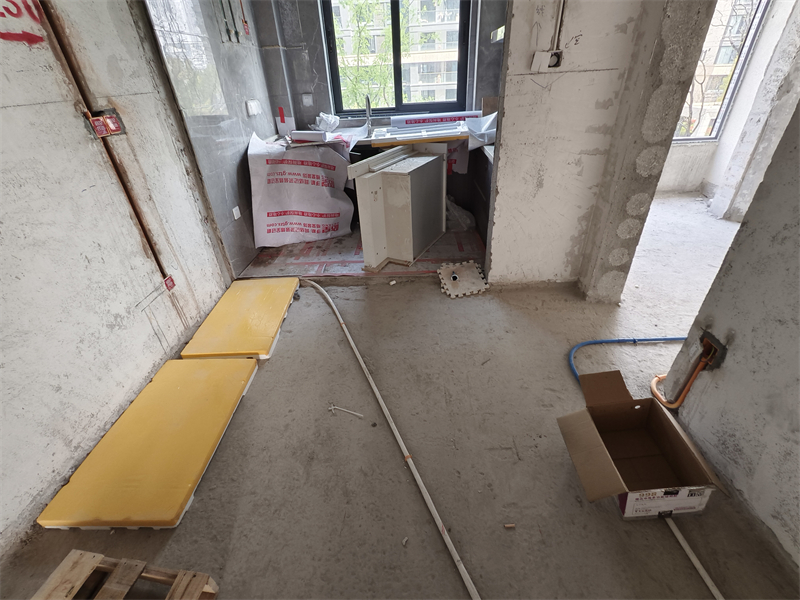

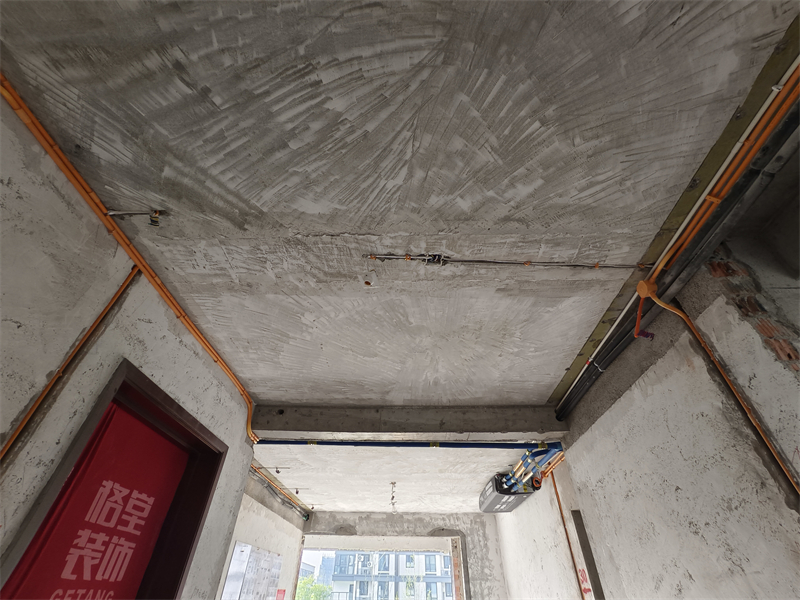

餐厅水电完工图
