白鸽湖31-8#132 ㎡中古——清风

发表于 2025-3-24 14:00:54

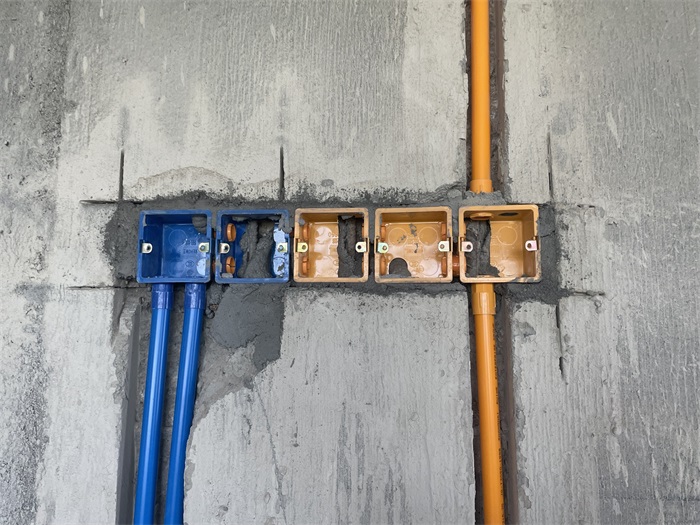

黄色线盒是强电，蓝色线盒是弱电，线盒与线盒并排预埋添加快速连接件，防止水泥砂浆进入线盒，保护电线

发表于 2025-3-24 14:02:18

所有线管采用直径20中型线管。同一根线管内穿线不得超过7根。

发表于 2025-3-24 14:02:35

顶部交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤。

发表于 2025-3-24 14:02:58

波纹管是用可折叠皱纹片沿折叠伸缩方向连接成的管状弹性敏感元件

发表于 2025-3-24 14:03:50

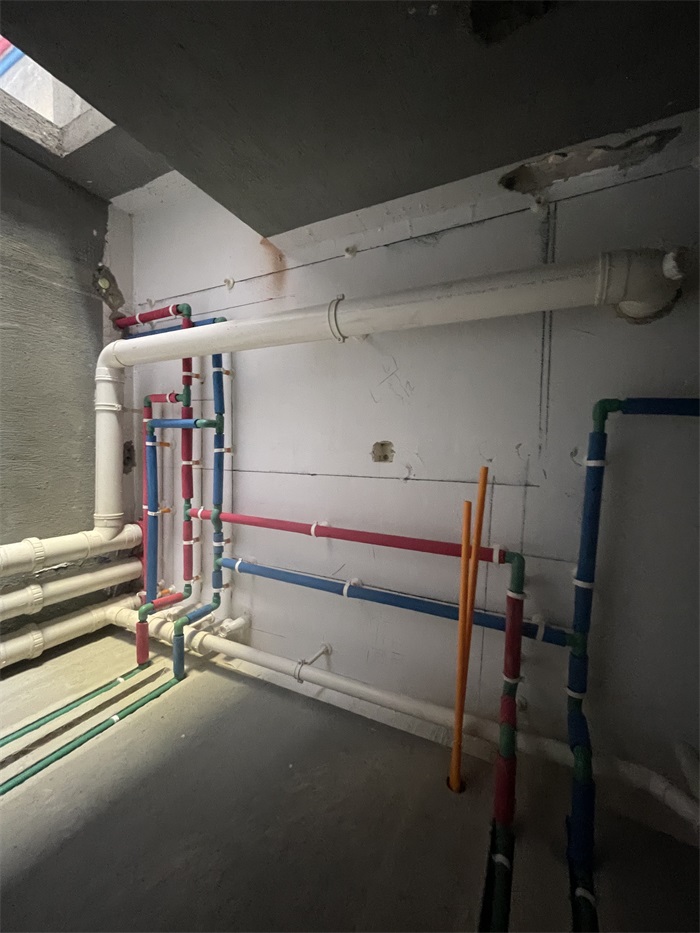

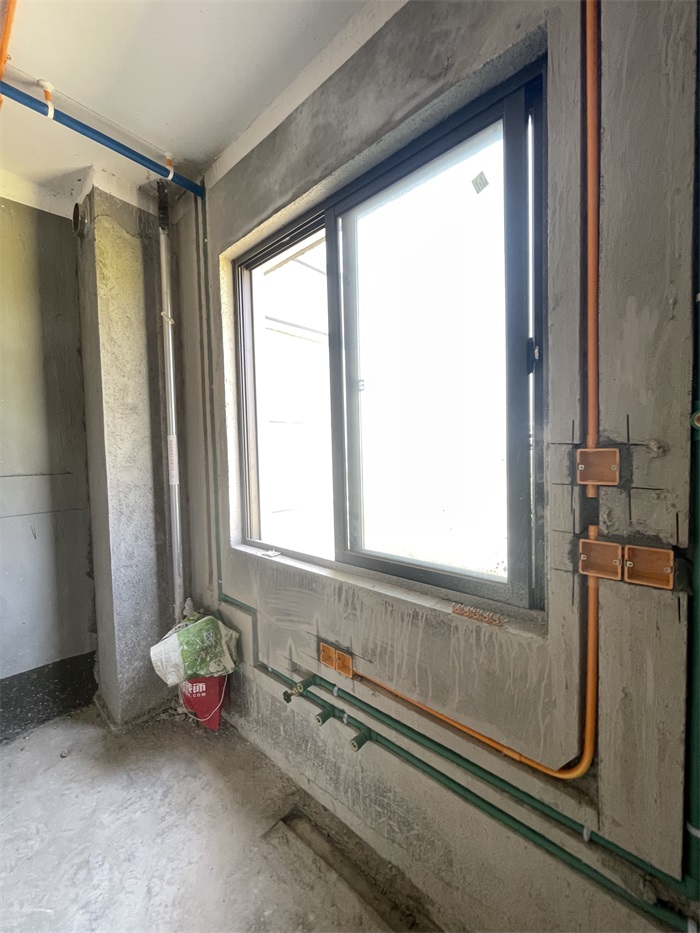

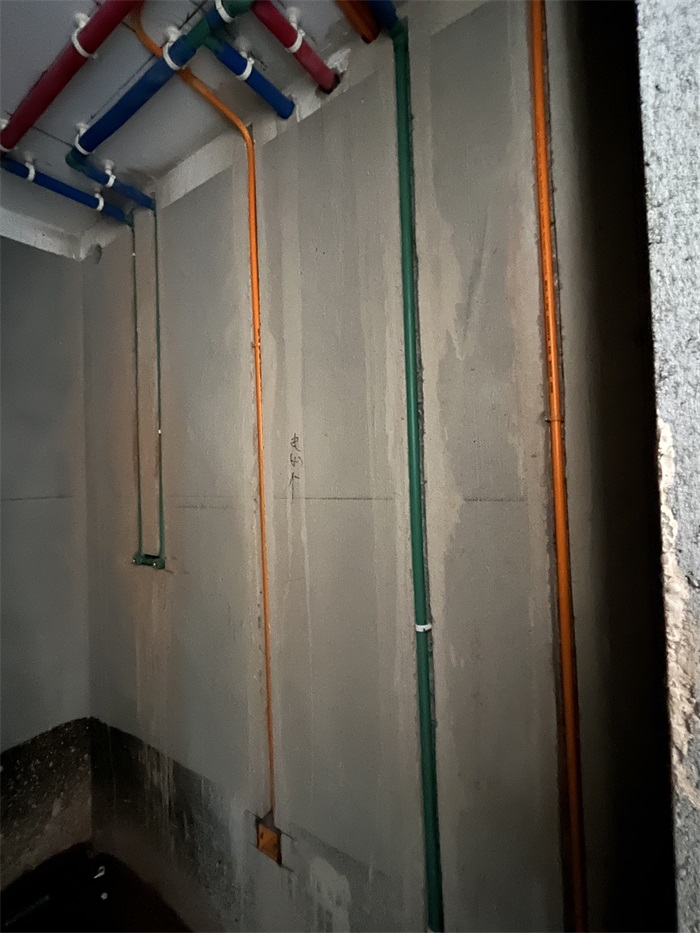

管道安装应横平竖直，厨房，卫生间走墙水管采用下垂式安装。

发表于 2025-3-24 14:04:46

所有电线必须穿管，混泥土处不能开槽的套黄腊管保护。

发表于 2025-3-24 14:05:38

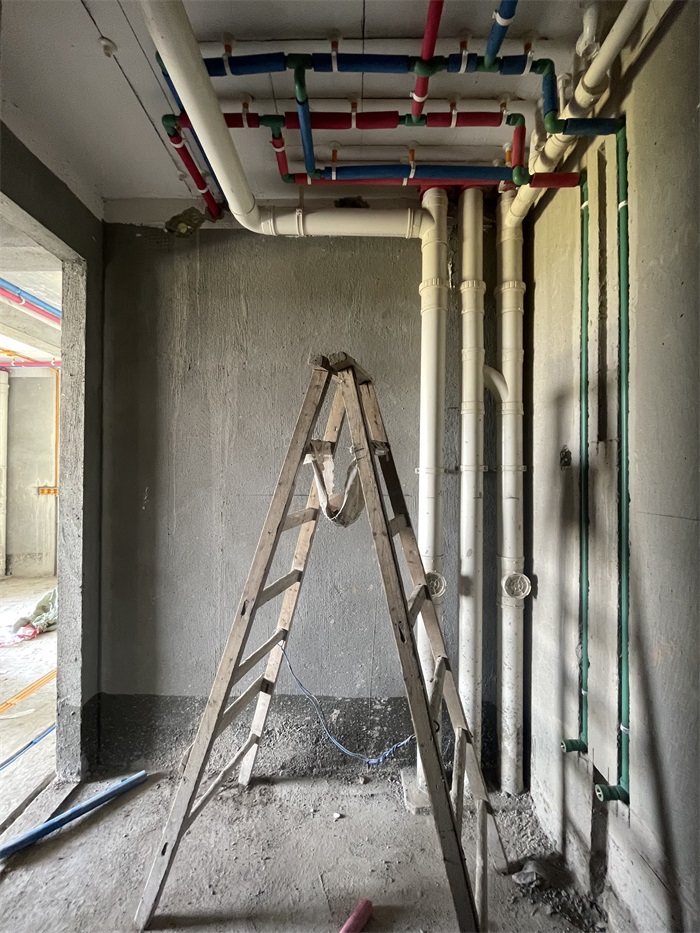

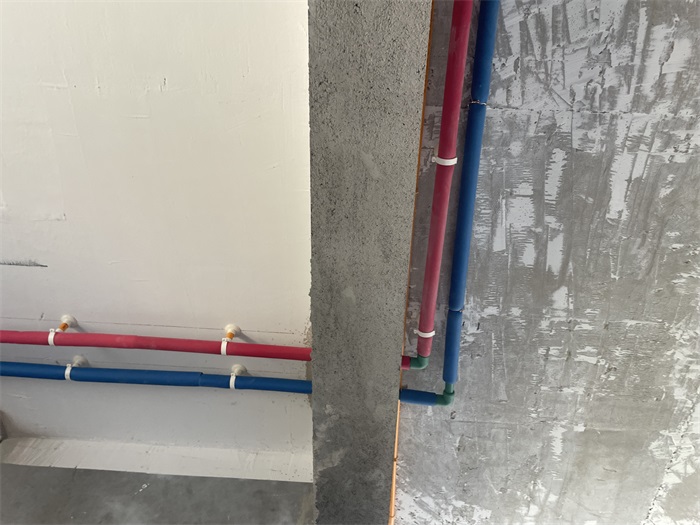

管卡细节：格堂装饰所有的水管每80CM一个管卡进行固定处理，标准均匀受力确保水管在顶部稳固且水在流动时没有异、

发表于 2025-3-24 14:07:16

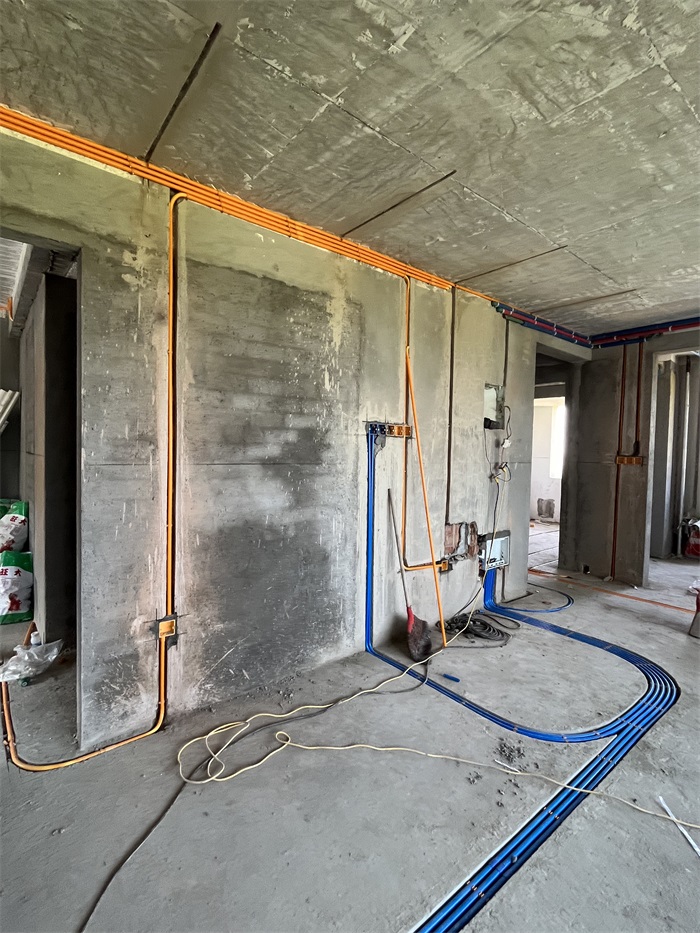

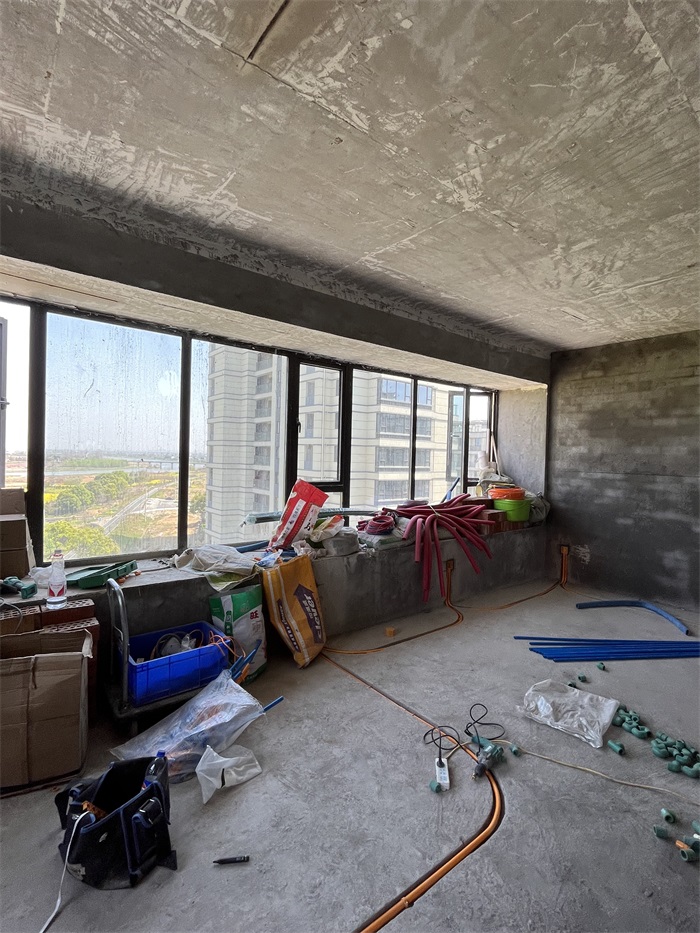

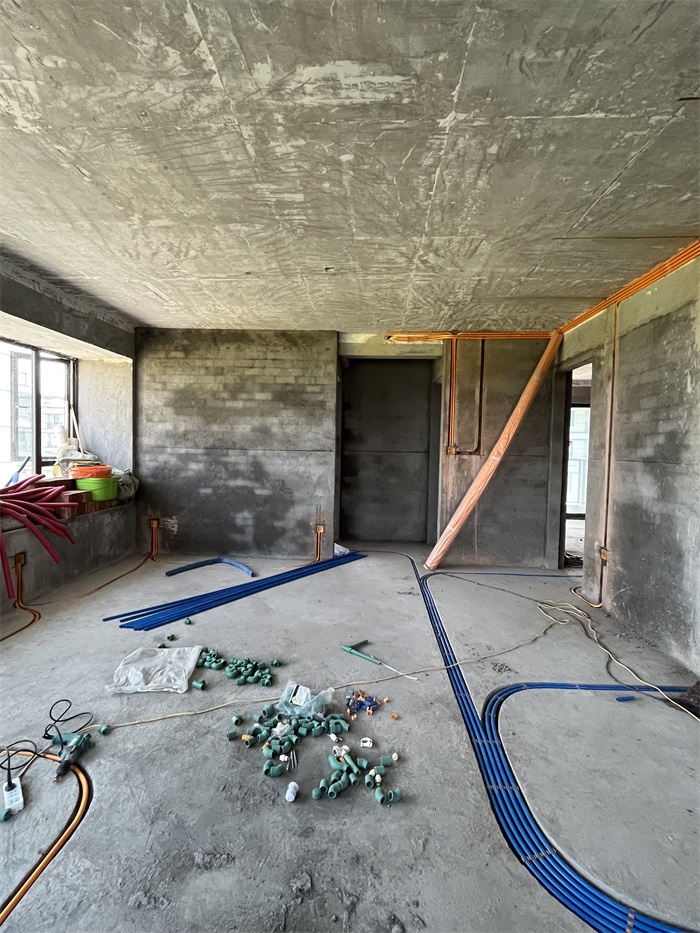

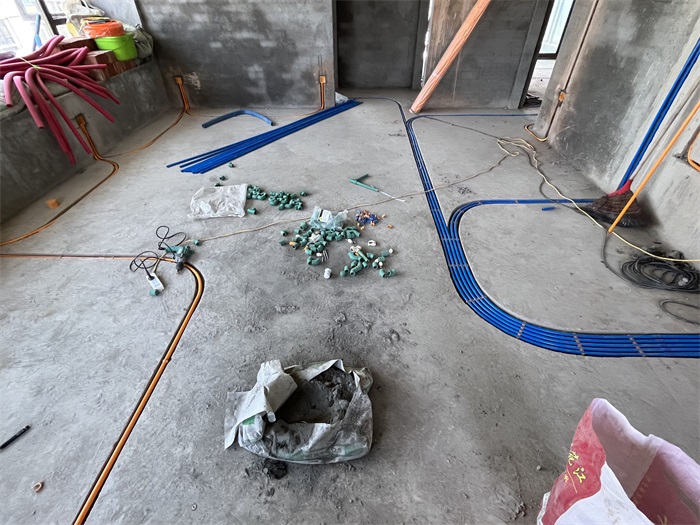

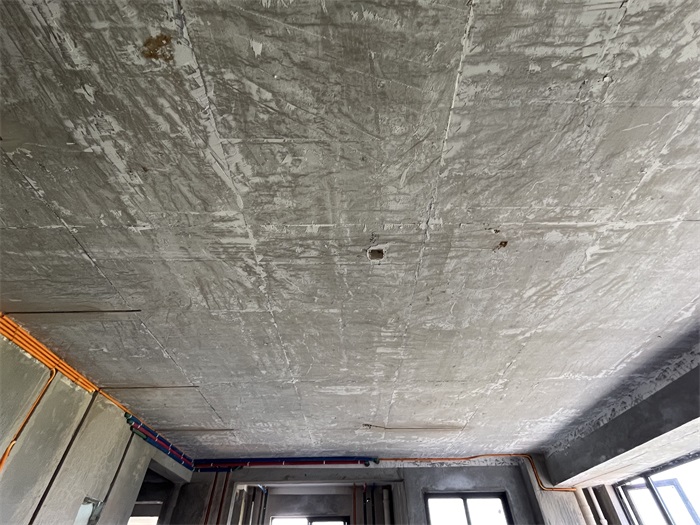

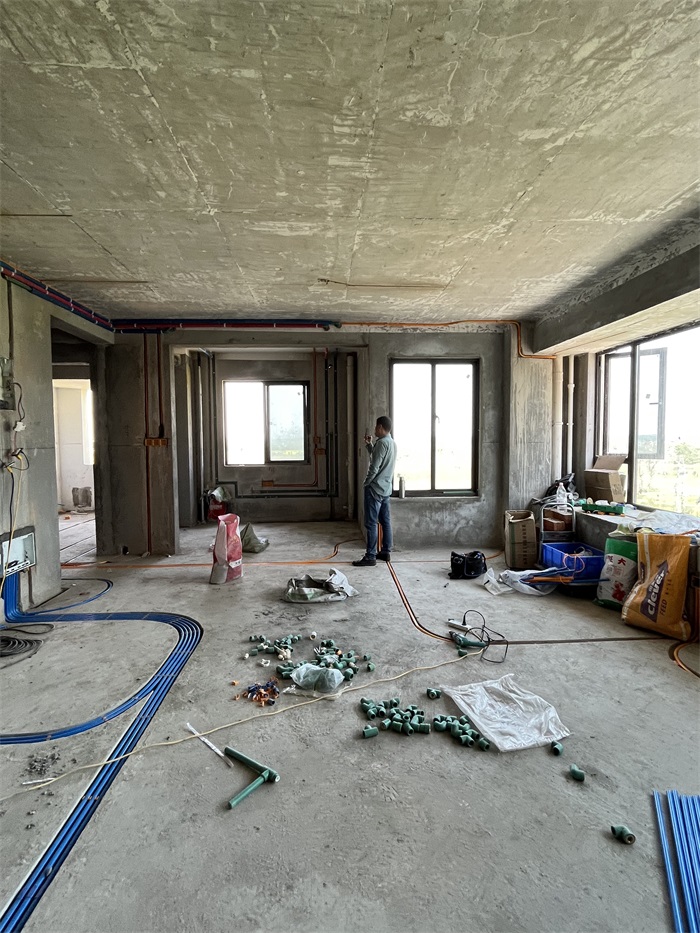

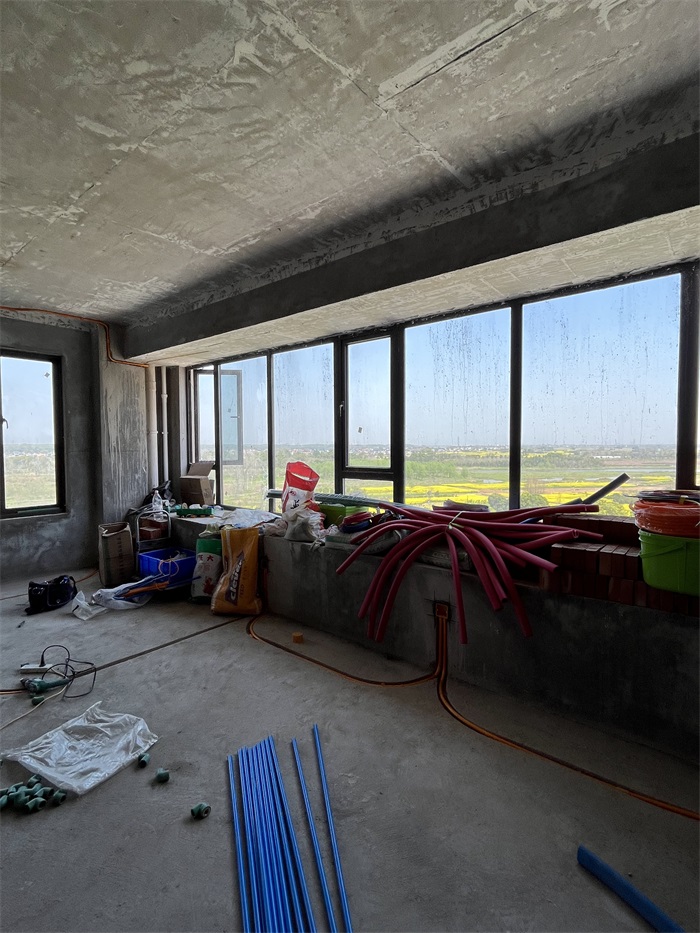

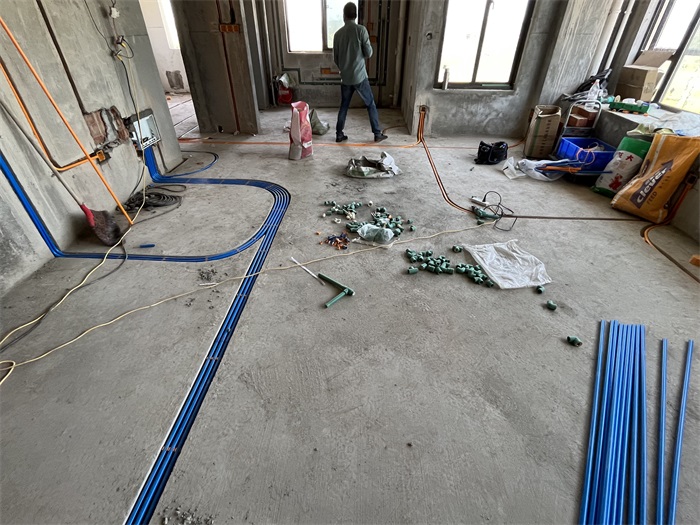

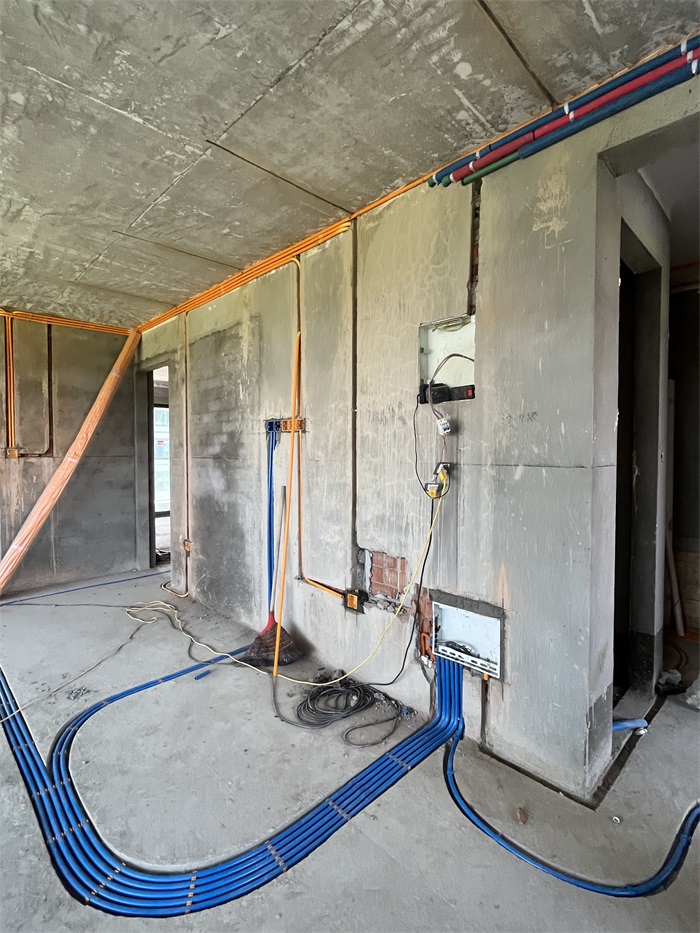

客餐厅水电安装阶段

发表于 2025-3-24 14:07:52

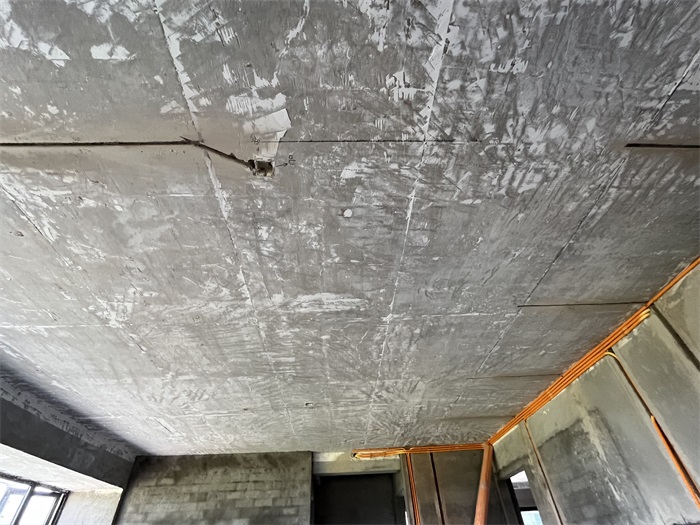

对角

发表于 2025-3-24 14:08:40

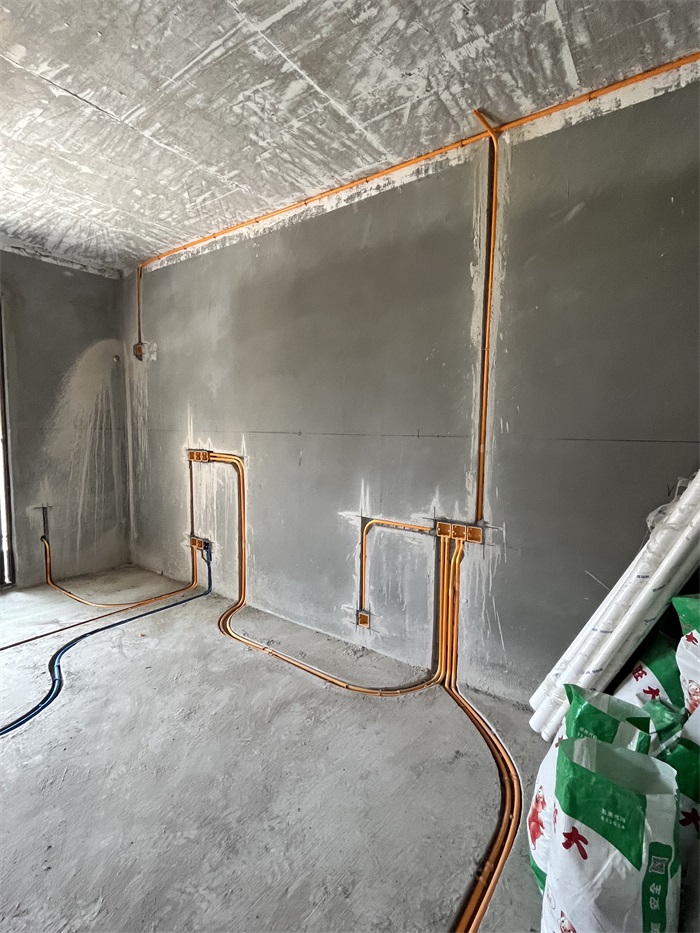

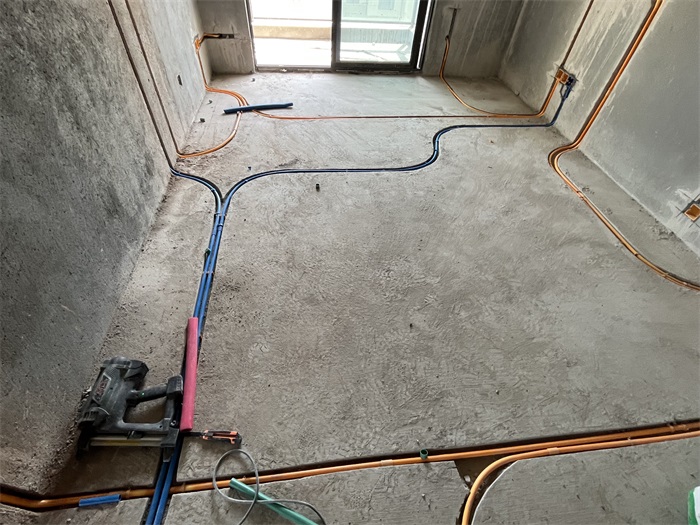

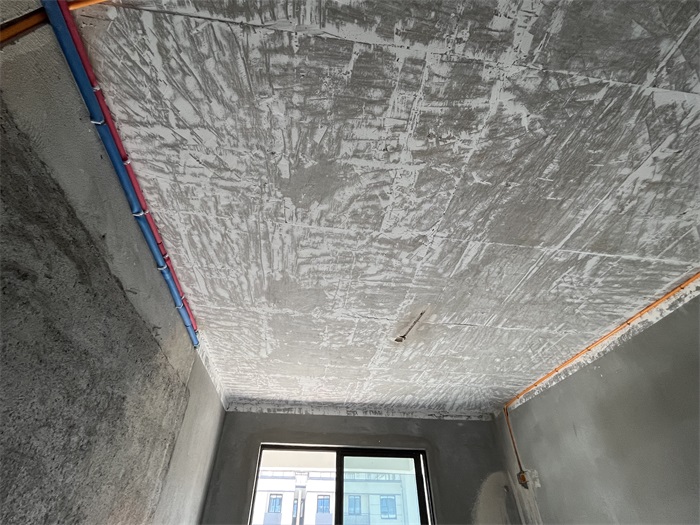

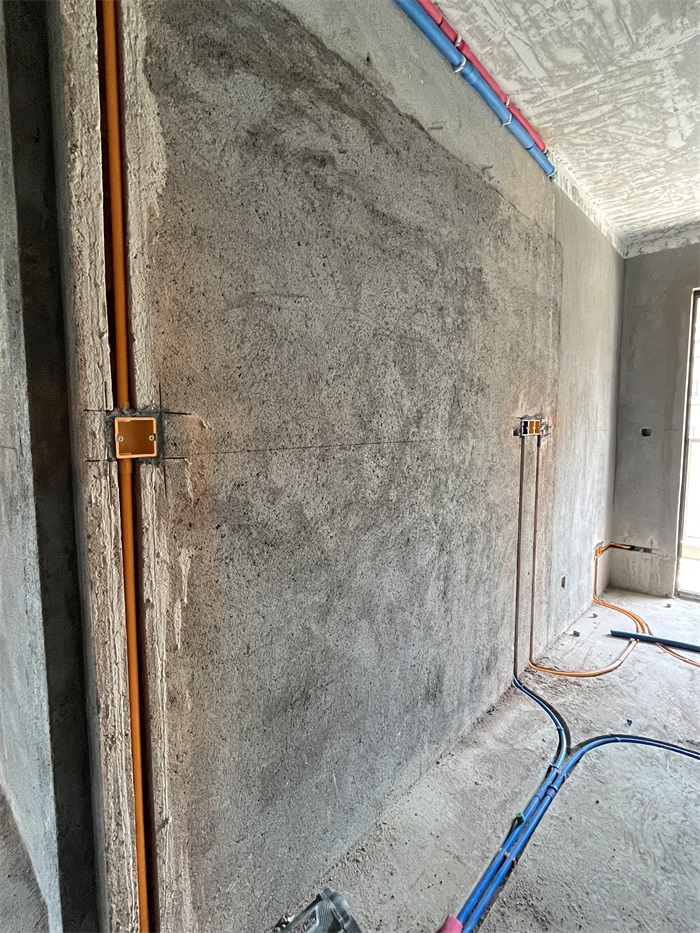

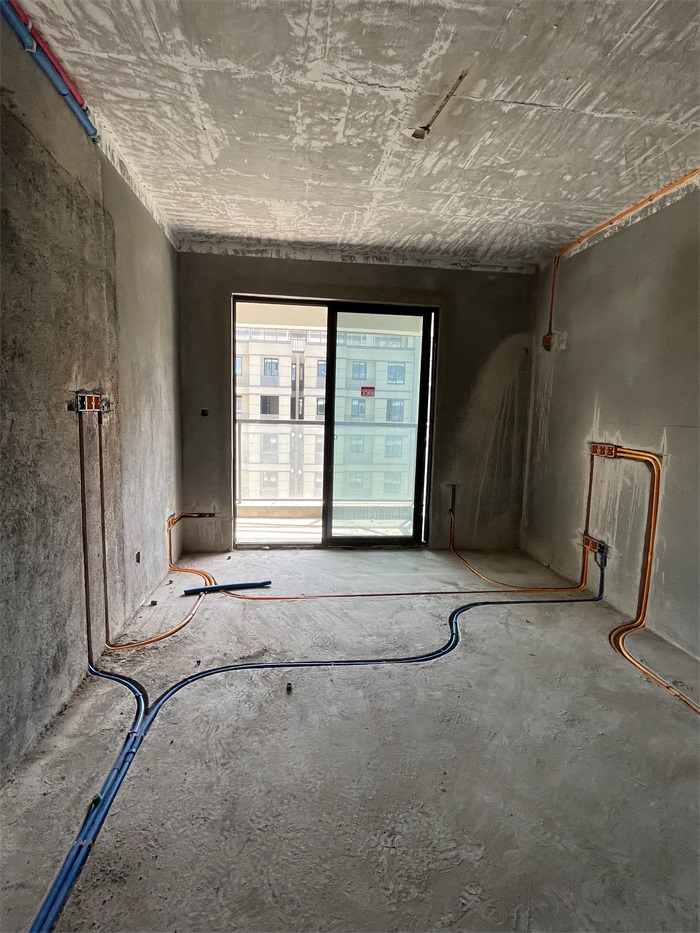

主卧水电安装阶段
