常山渡口未来社区7-1-2#123㎡现代——未来之家

发表于 2025-3-21 10:18:18

对角

发表于 2025-3-21 10:19:08

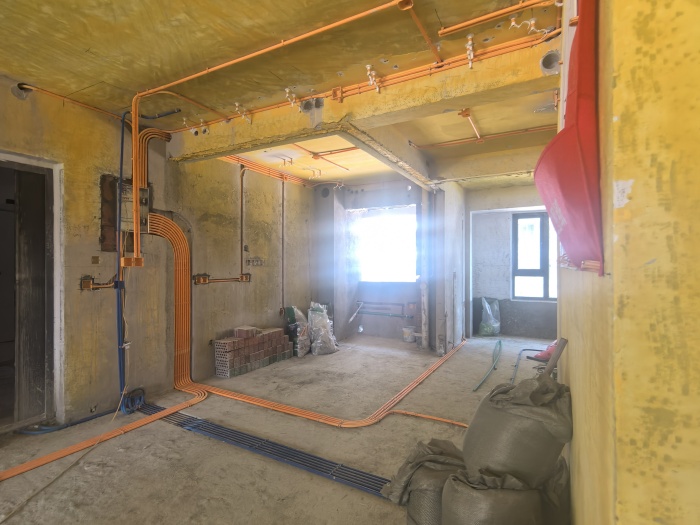

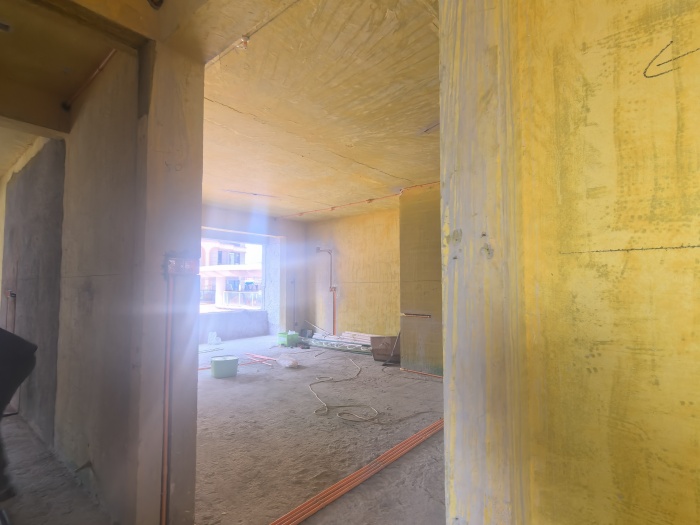

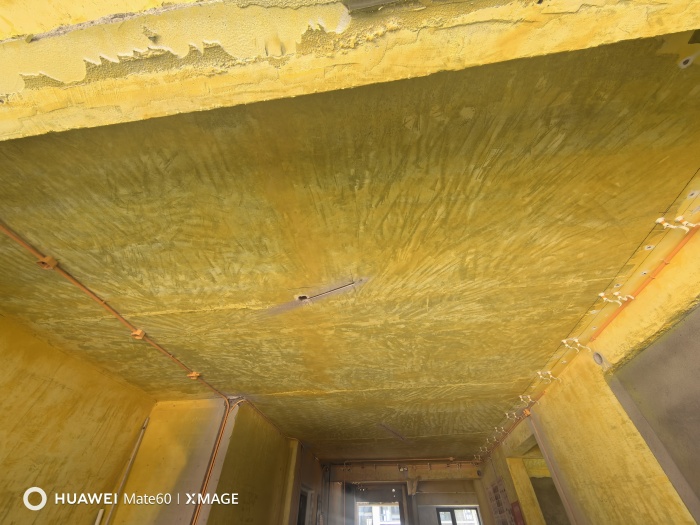

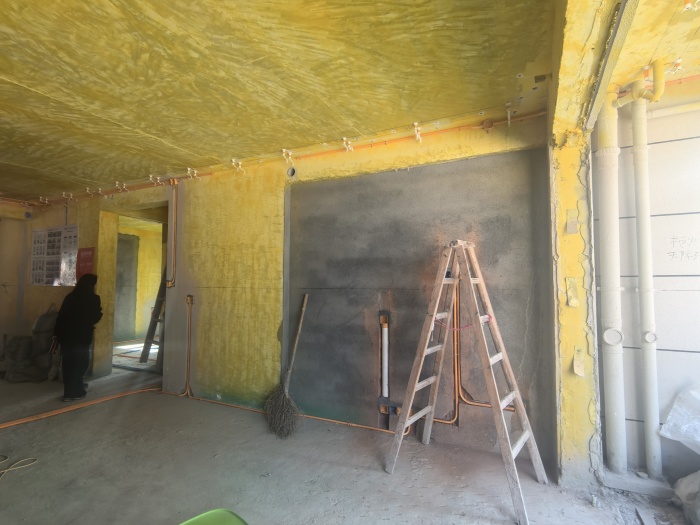

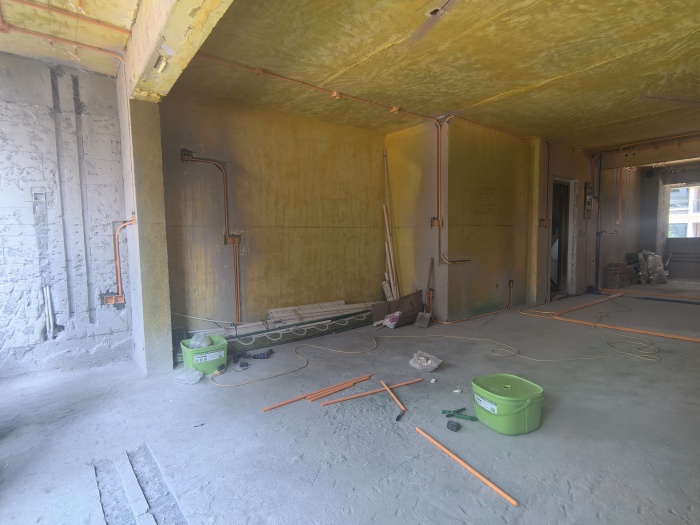

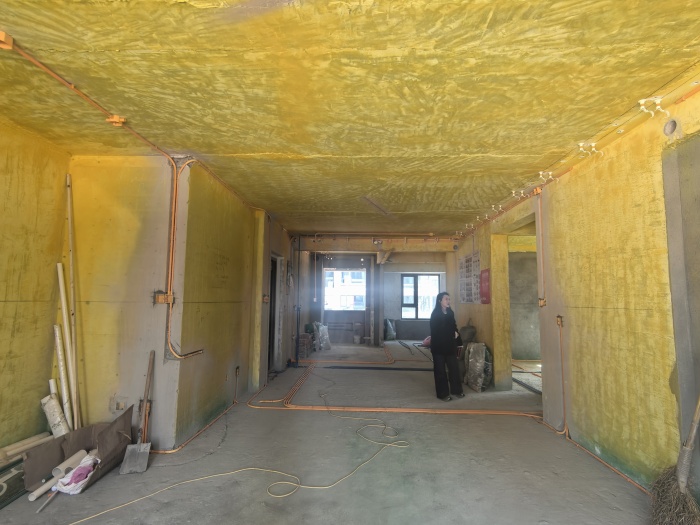

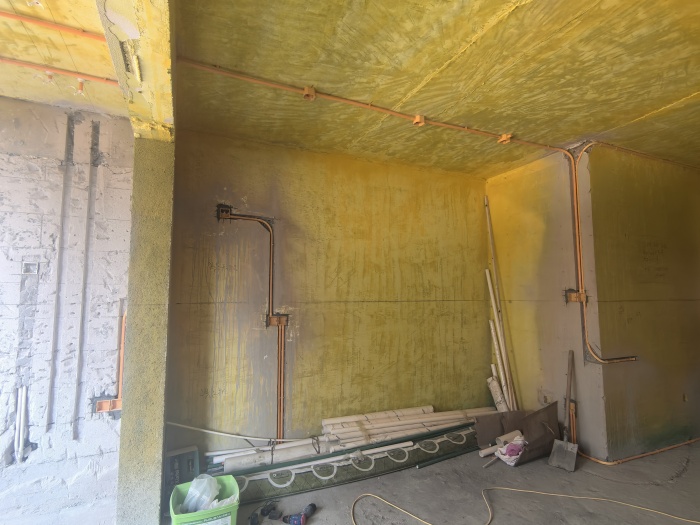

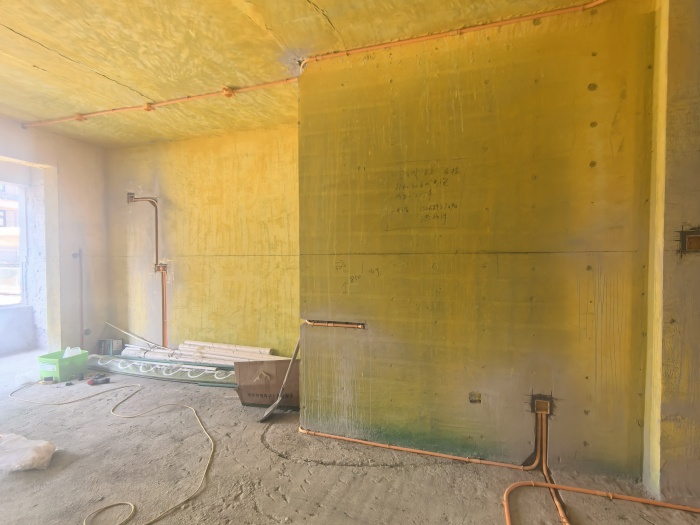

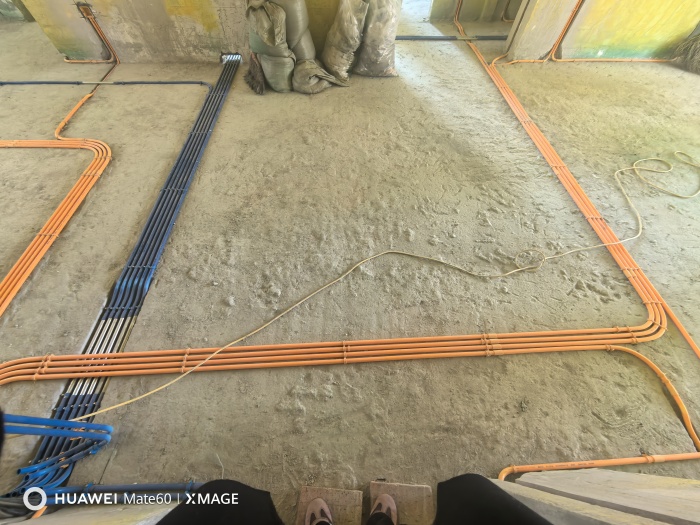

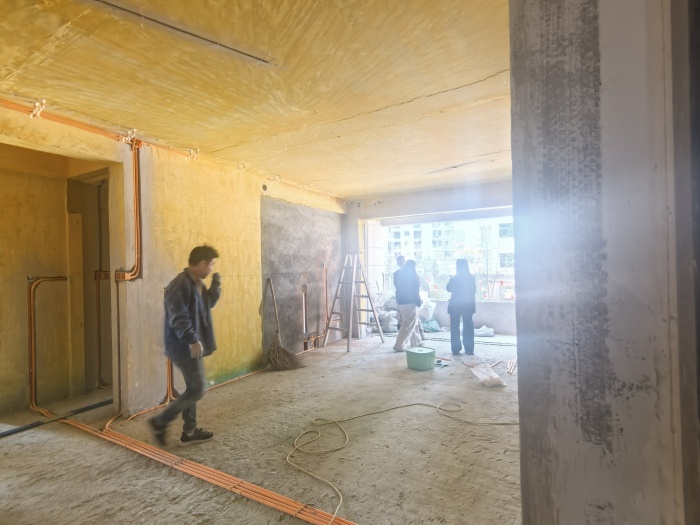

客厅，水电工艺施工，线管布置施工，等穿线施工，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落

发表于 2025-3-21 10:19:35

对角

发表于 2025-3-21 10:20:24

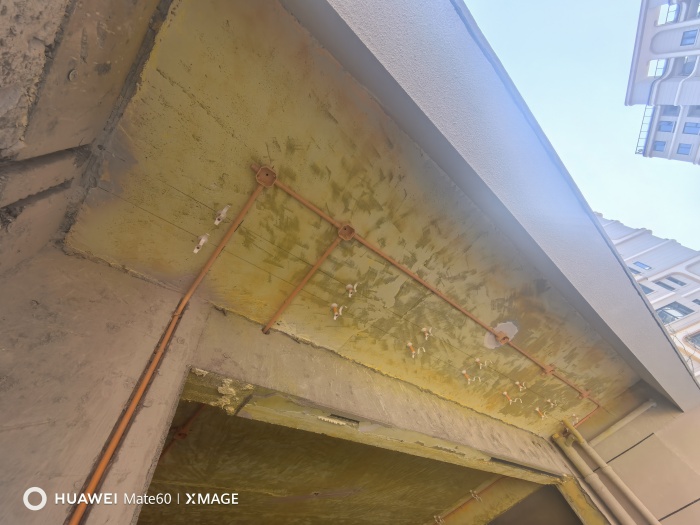

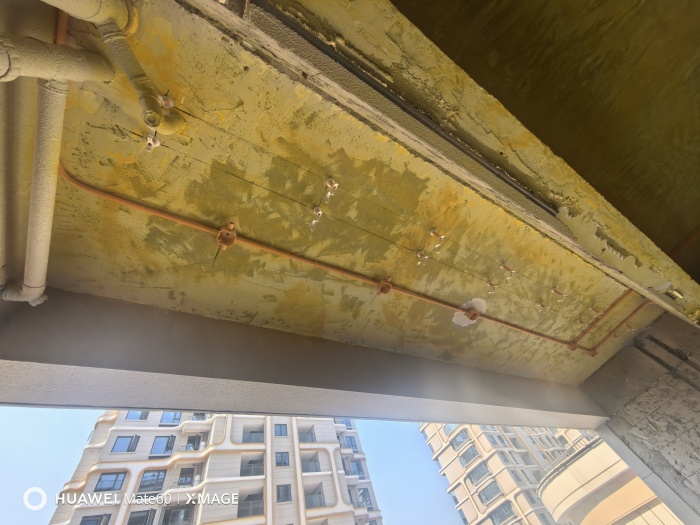

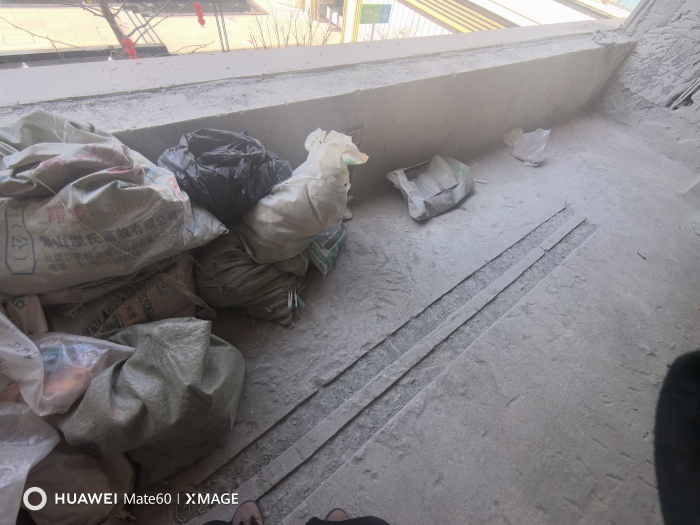

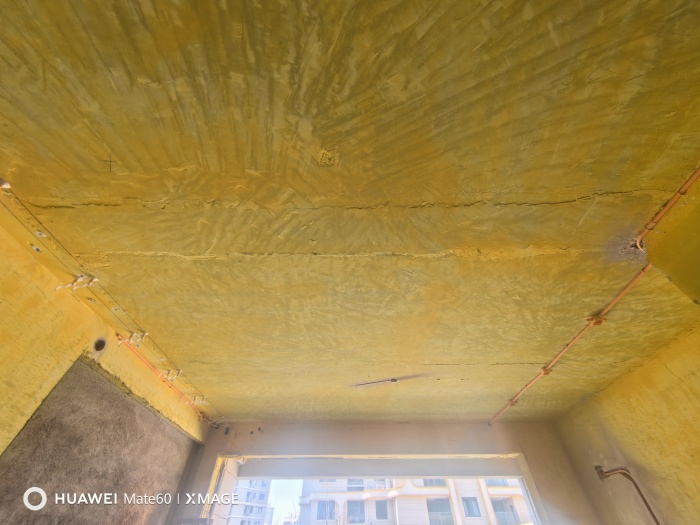

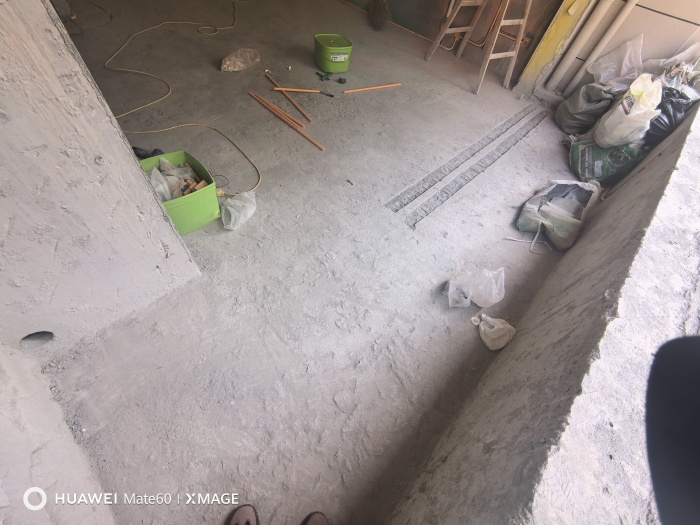

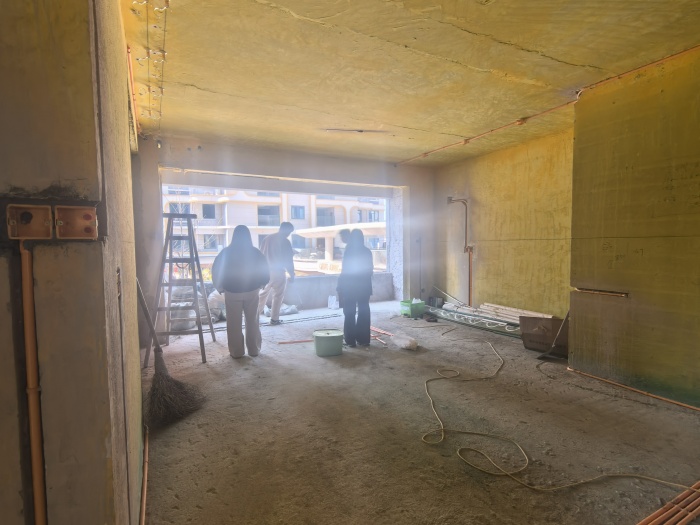

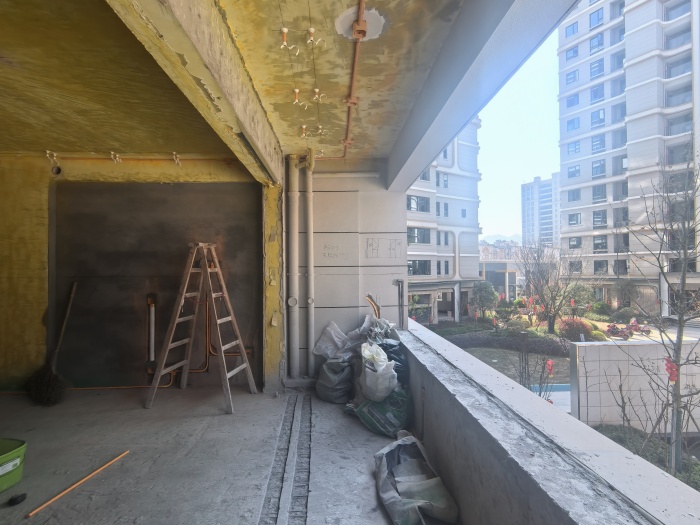

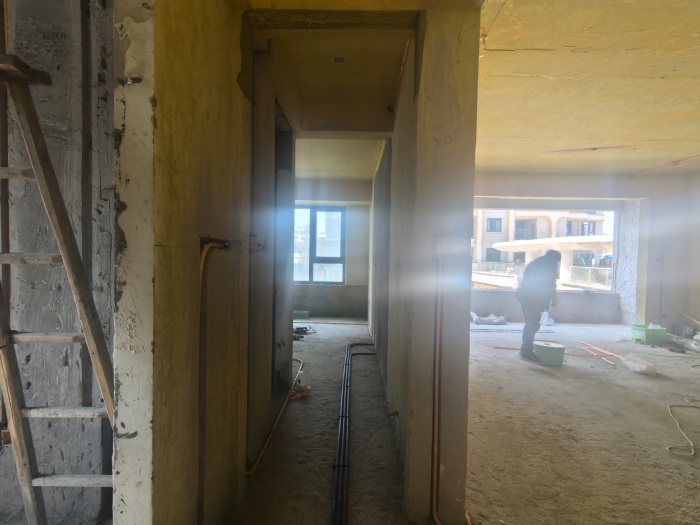

阳台，水电工艺，线管布置施工

发表于 2025-3-21 10:20:50

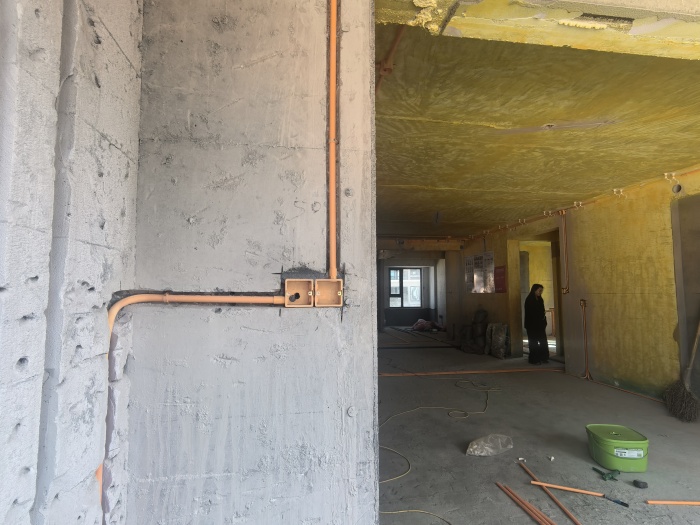

对角

发表于 2025-3-21 10:21:42

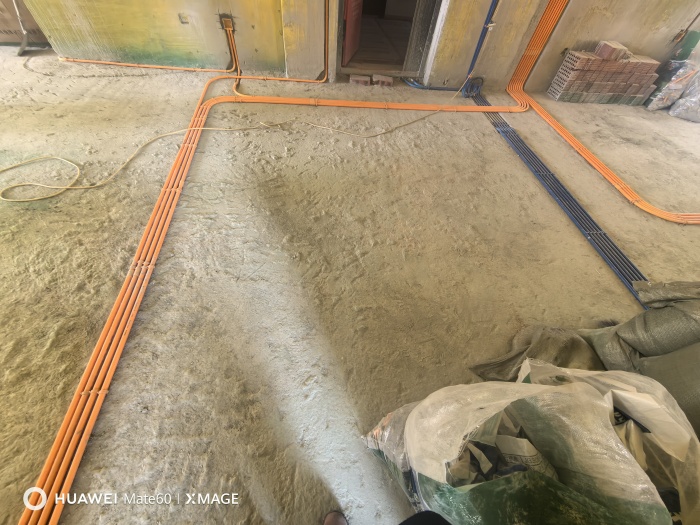

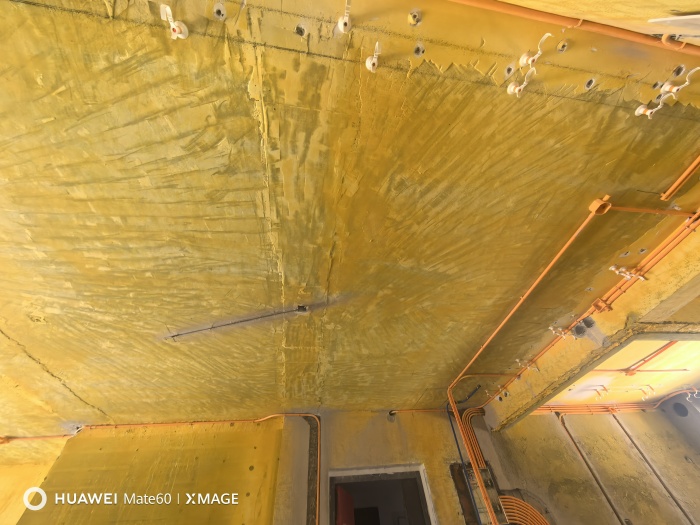

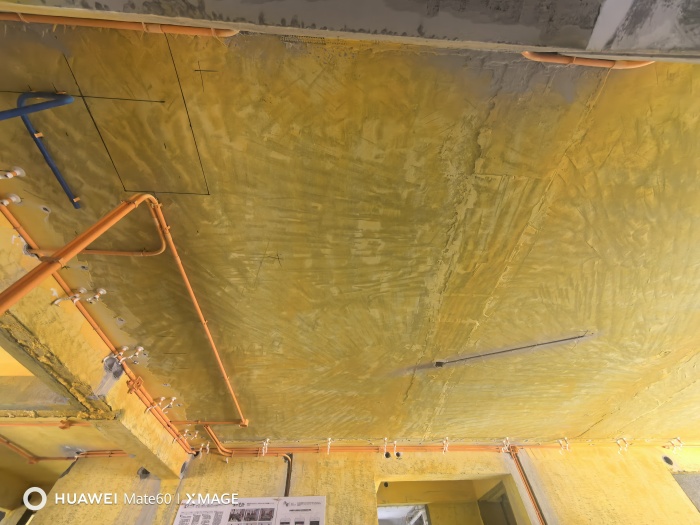

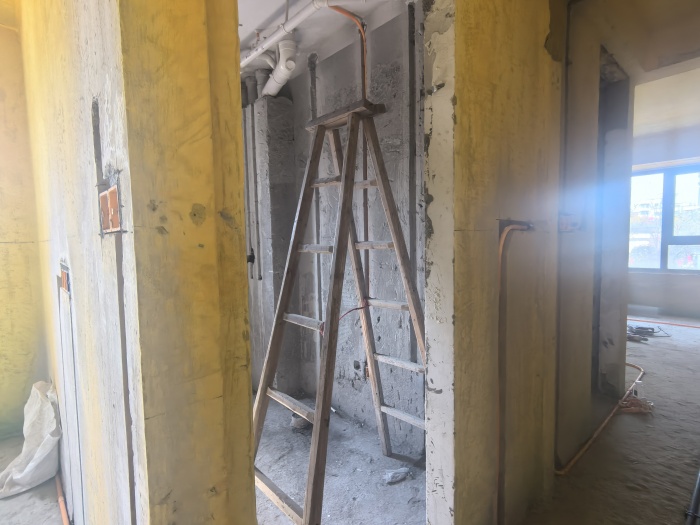

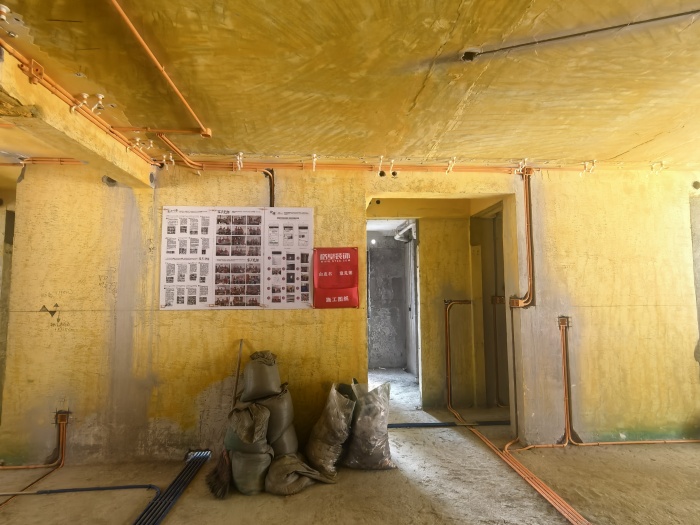

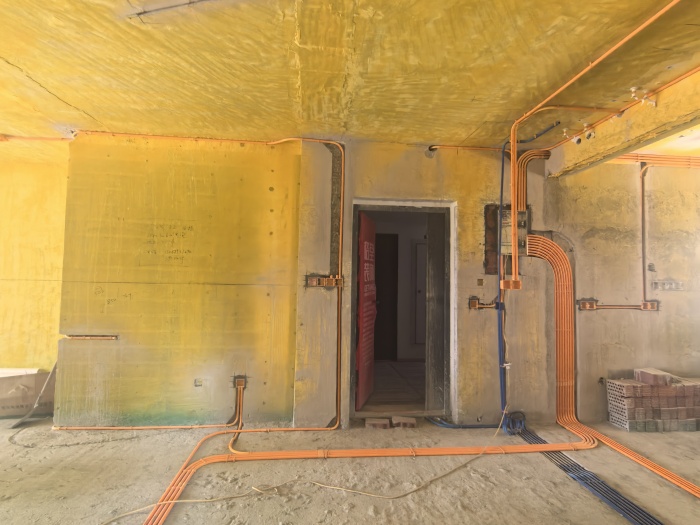

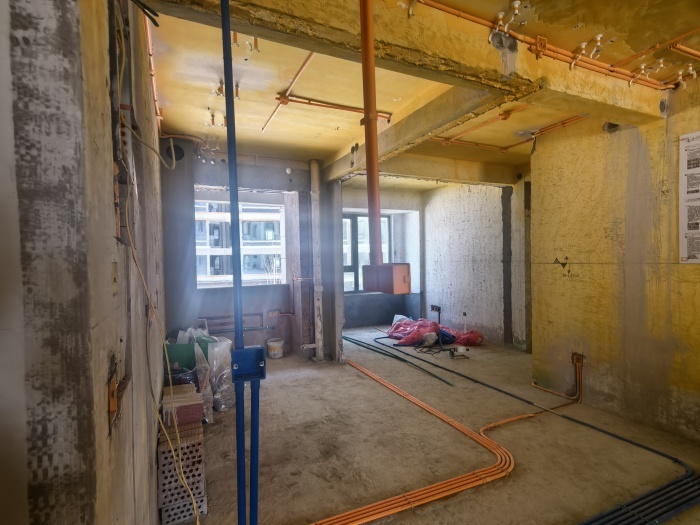

餐厅处，水电工艺施工，线管布置施工，等穿线施工，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落

发表于 2025-3-21 10:22:07

对角

发表于 2025-3-21 10:23:26

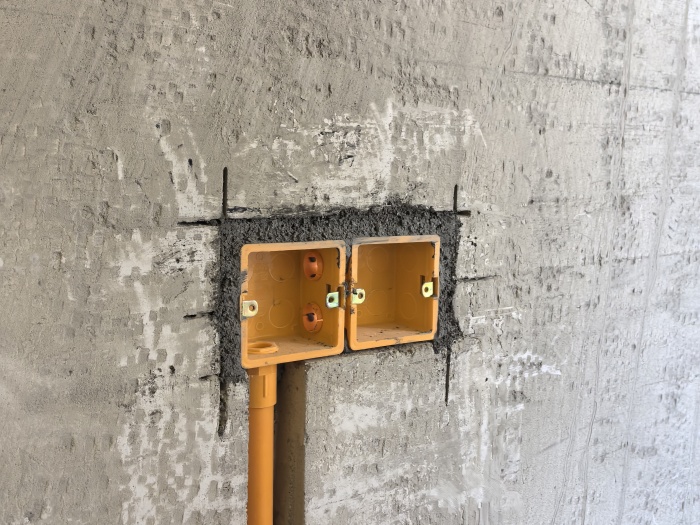

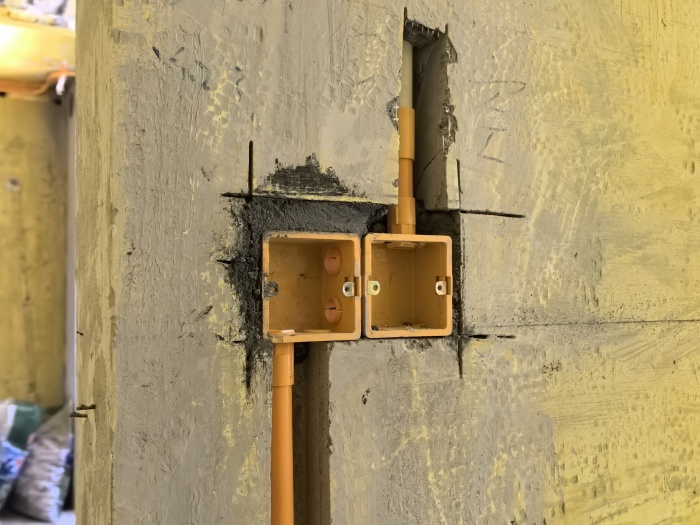

暗盒之间用快速连接件连接，既能固定线盒，使线盒保持在同一水平线,又能避免水泥掉到线盒里

发表于 2025-3-21 10:23:54

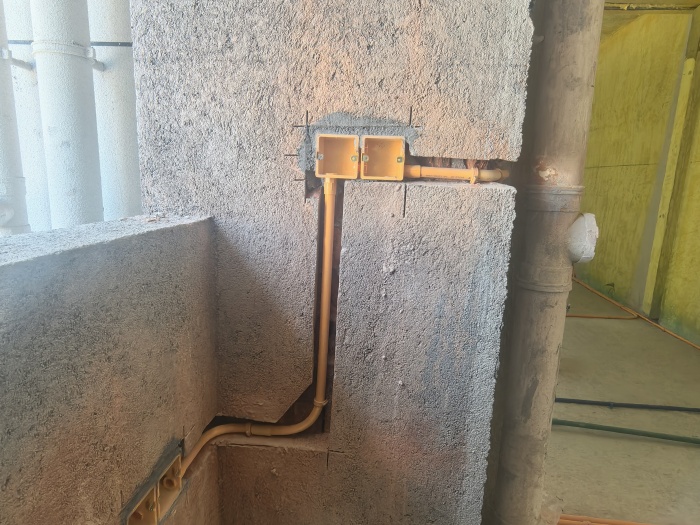

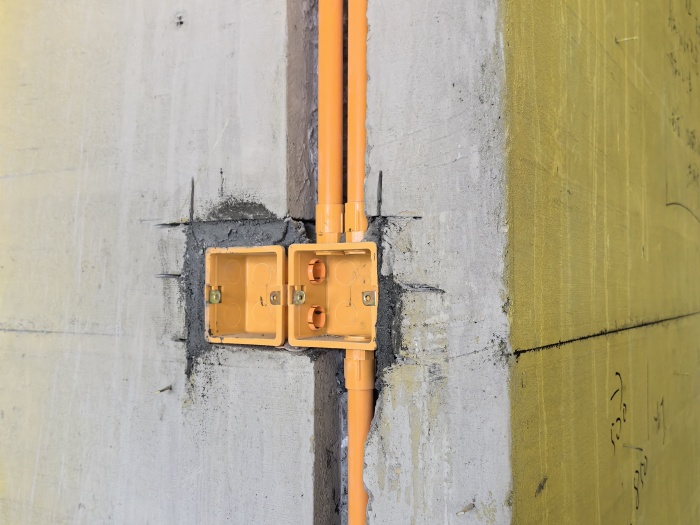

线盒和线管连接处套杯梳，防止穿线的时候损伤电线

发表于 2025-3-21 10:24:15

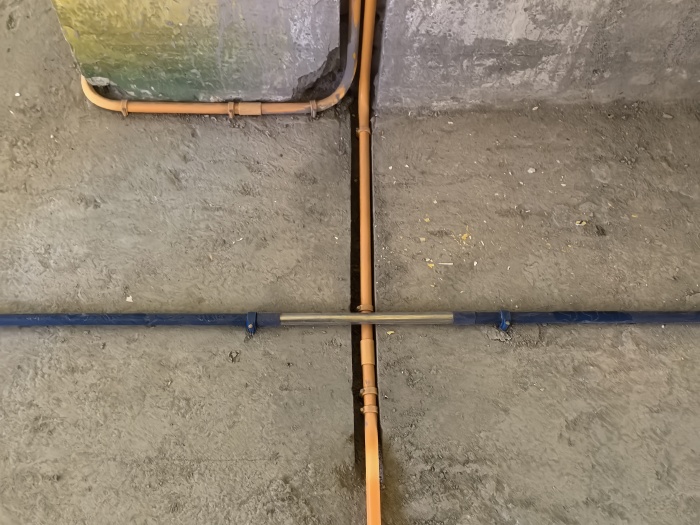

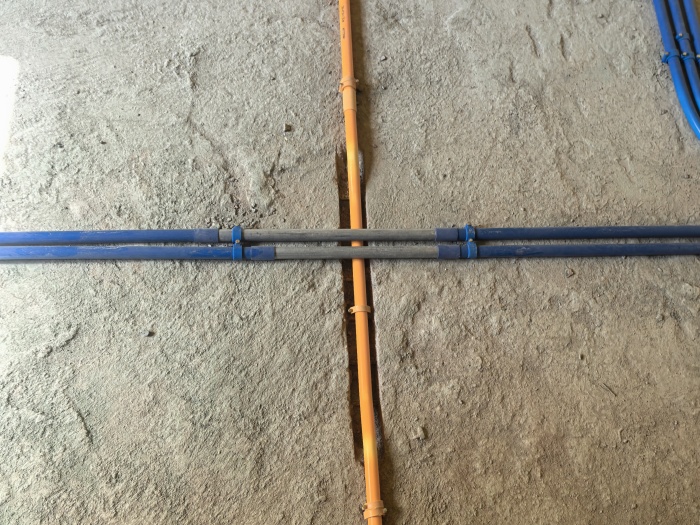

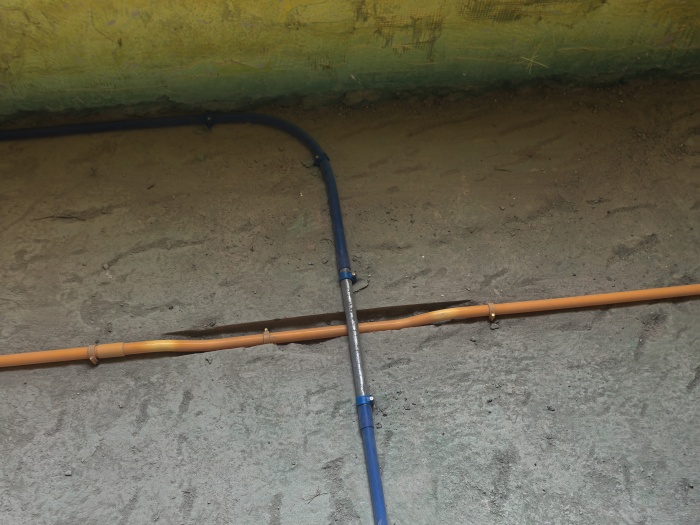

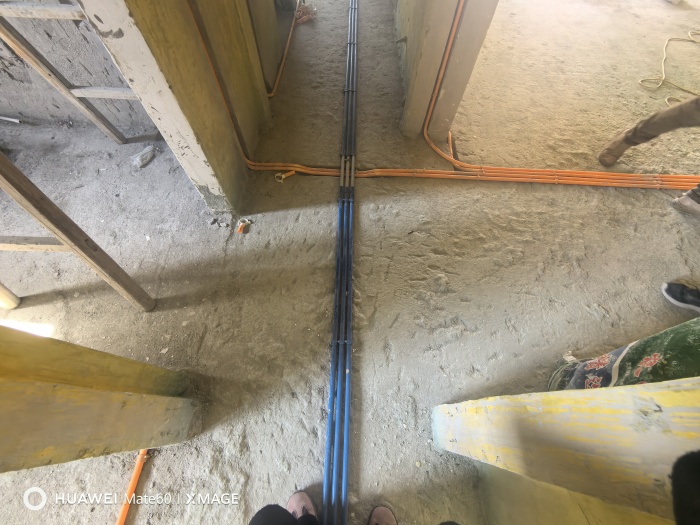

强弱电交接处用金属镀锌管套管，防止信号干扰
