熙悦云庭26-2-80#115㎡意式——简悦

发表于 2025-3-20 10:26:44

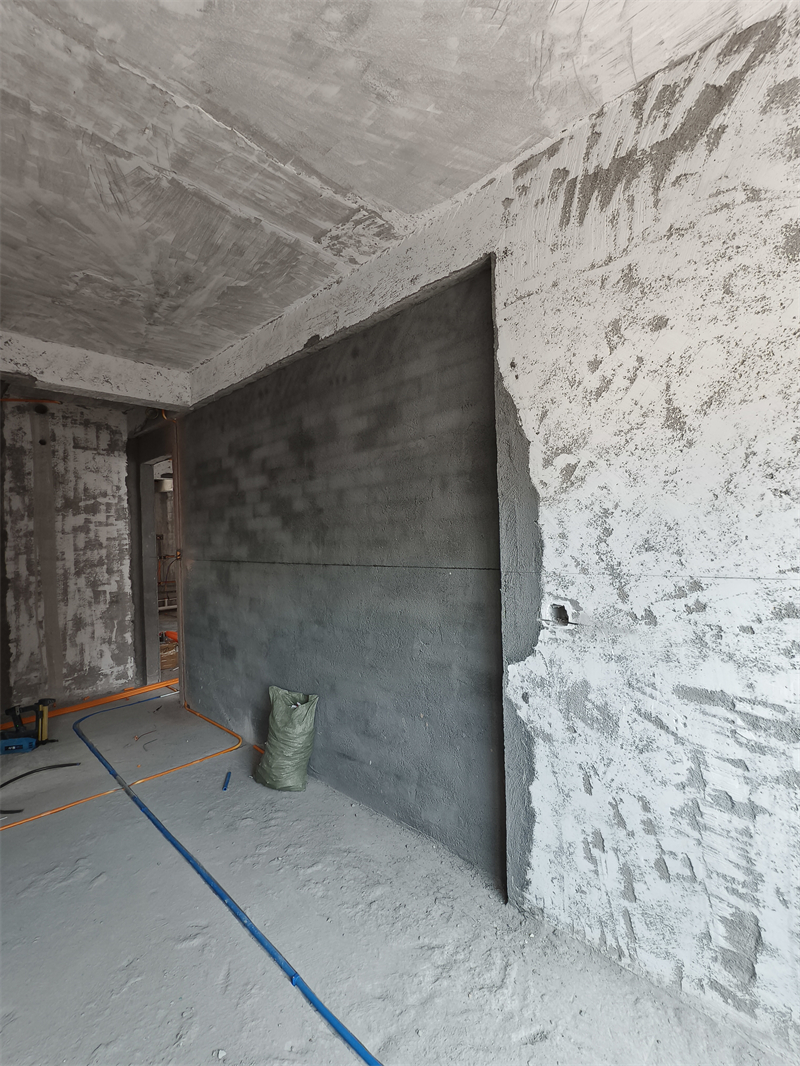

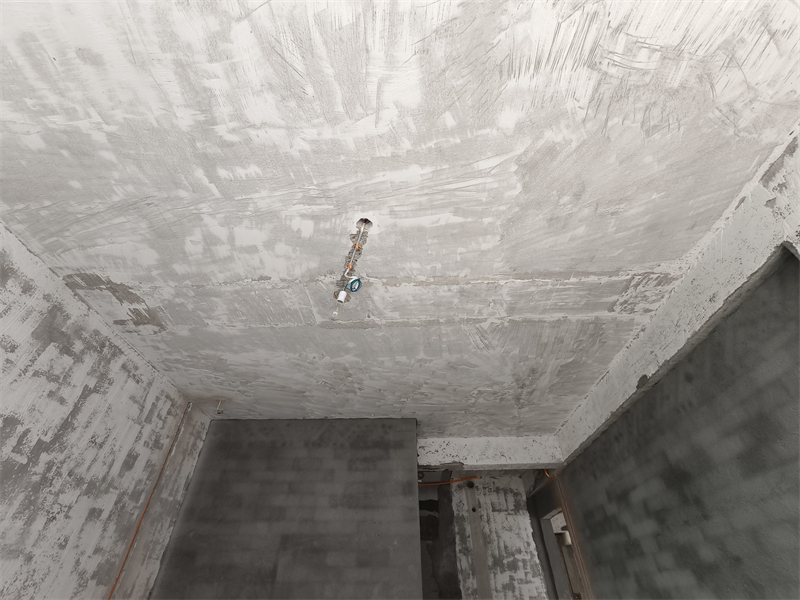

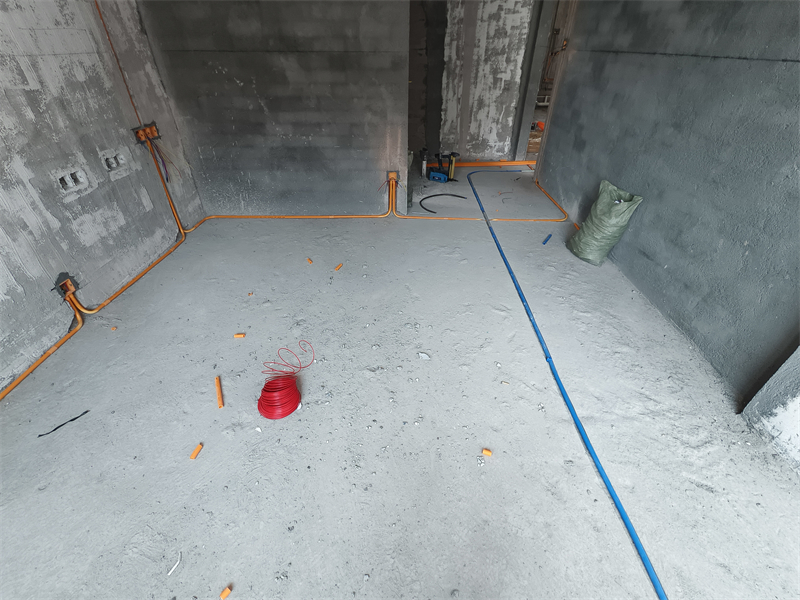

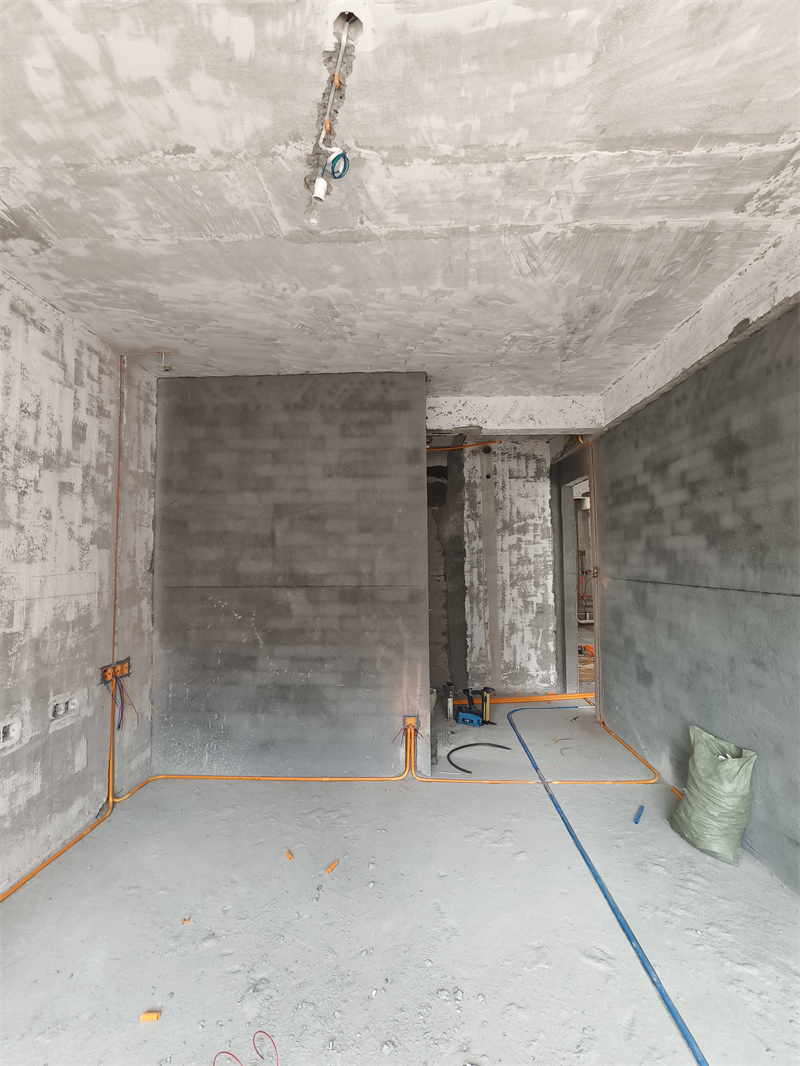

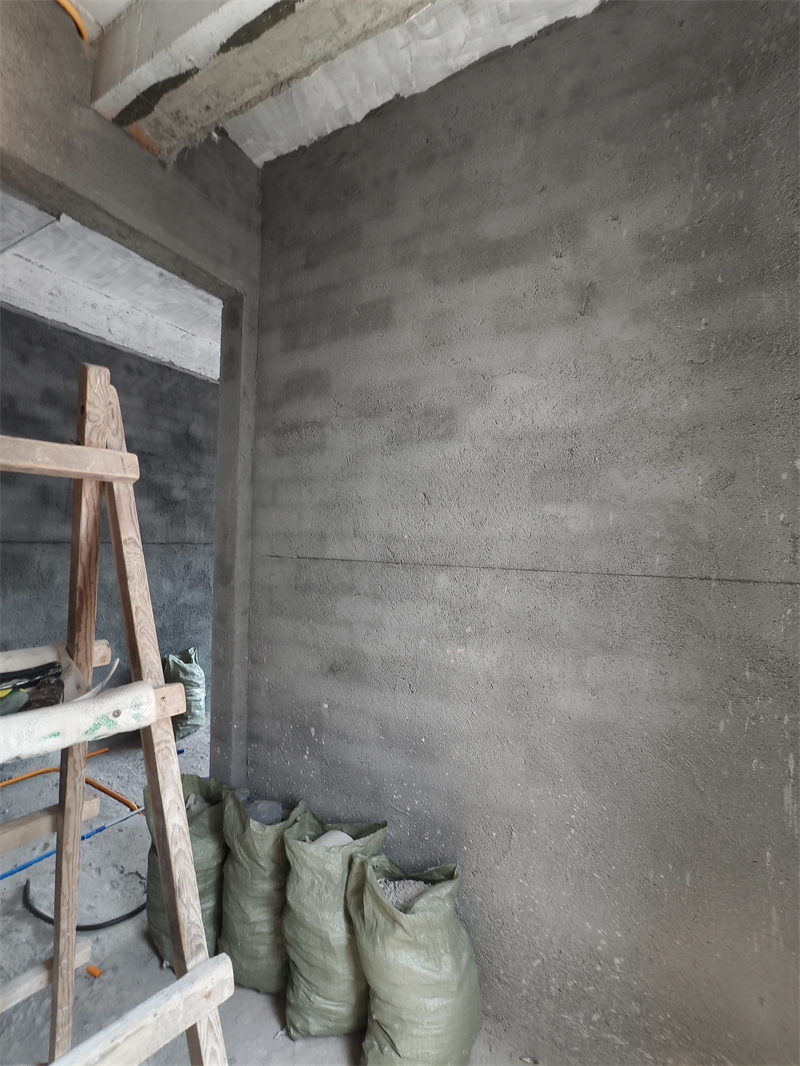

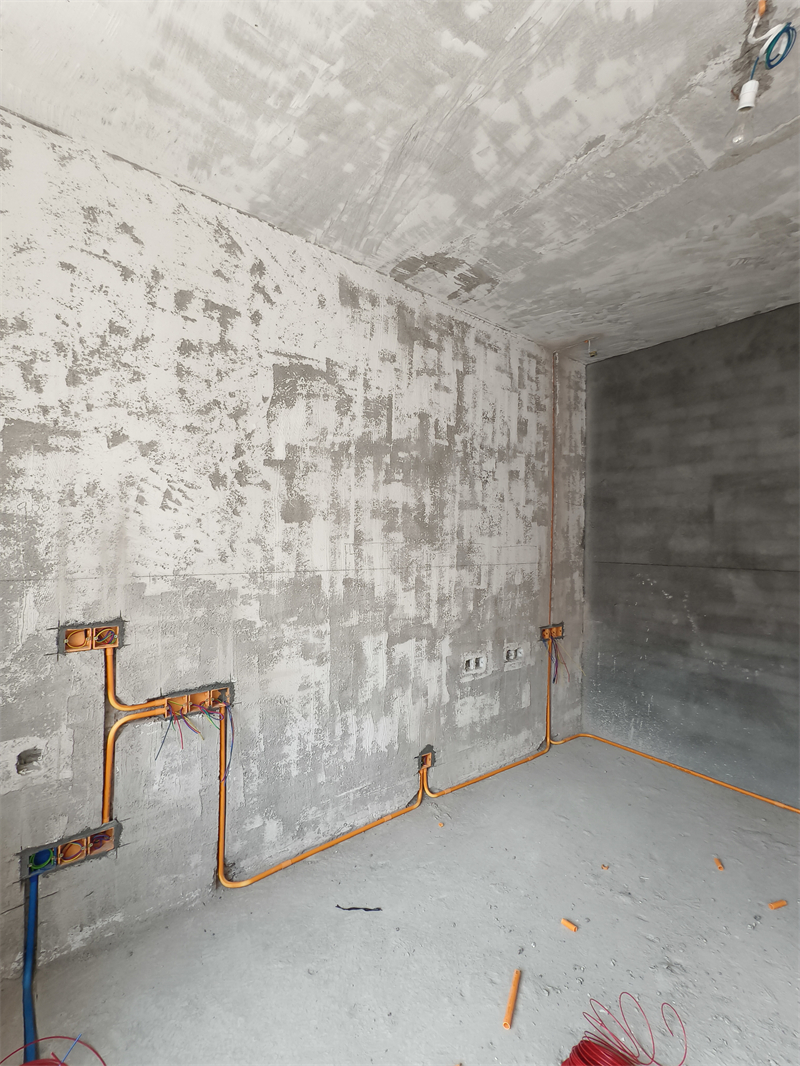

主卧对角

发表于 2025-3-20 10:27:08

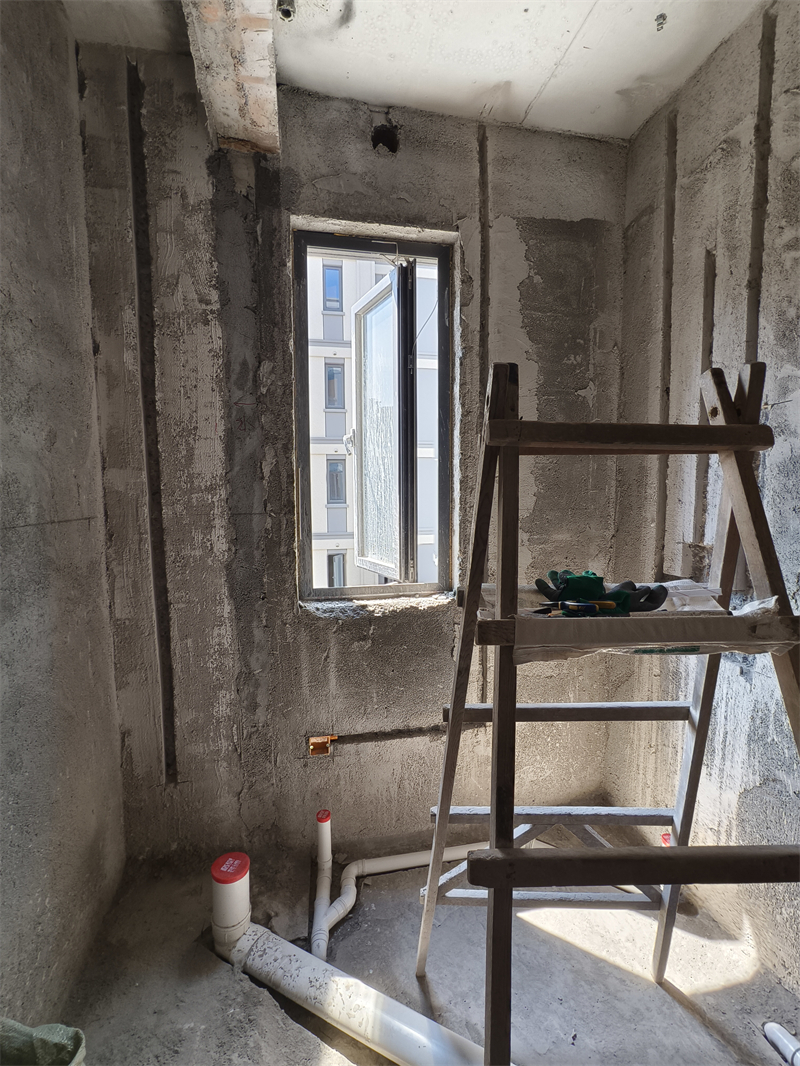

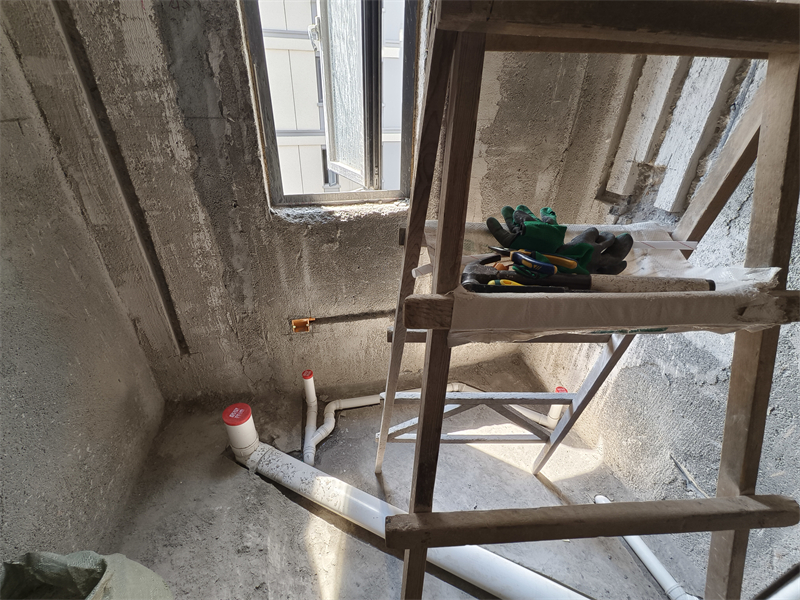

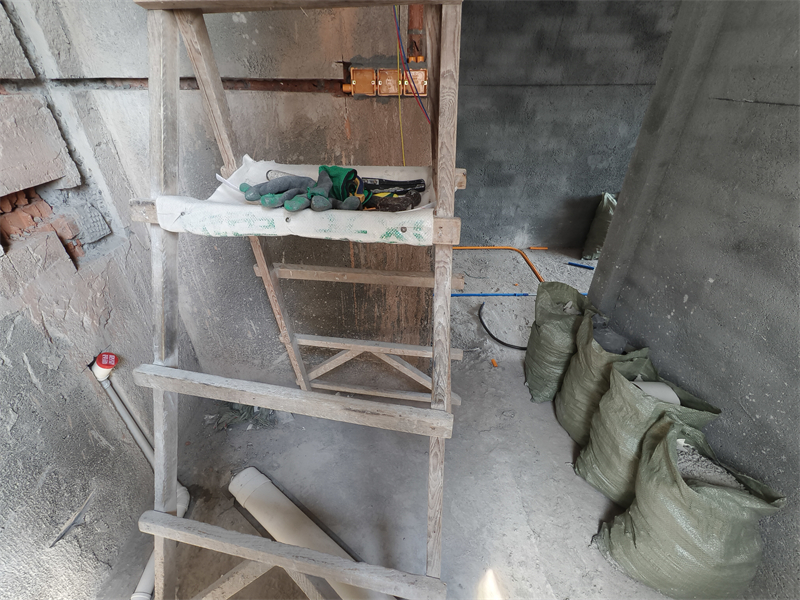

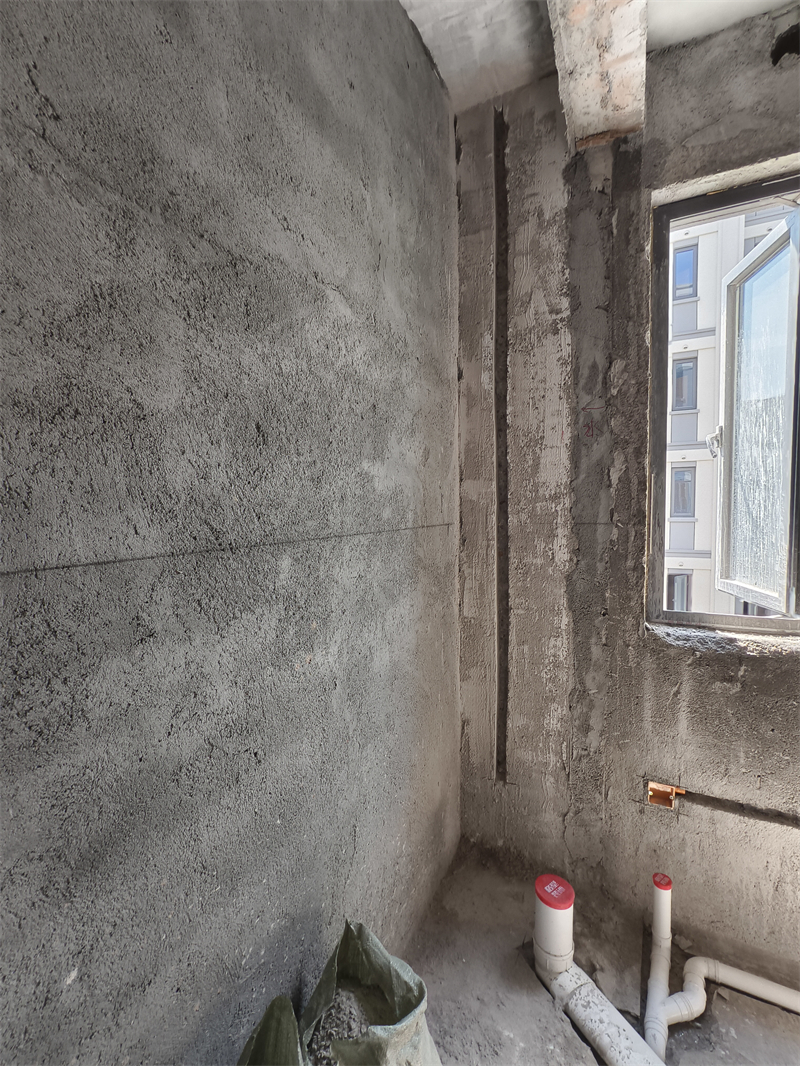

内卫

发表于 2025-3-20 10:27:34

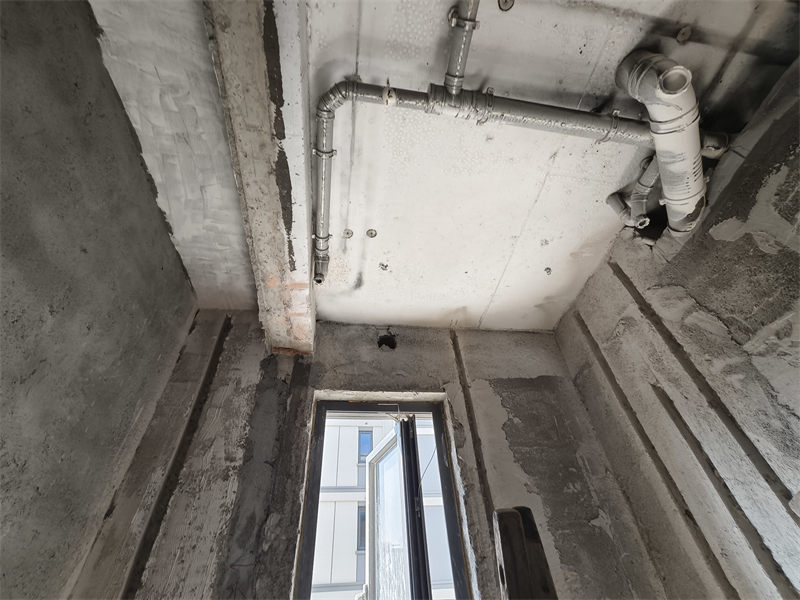

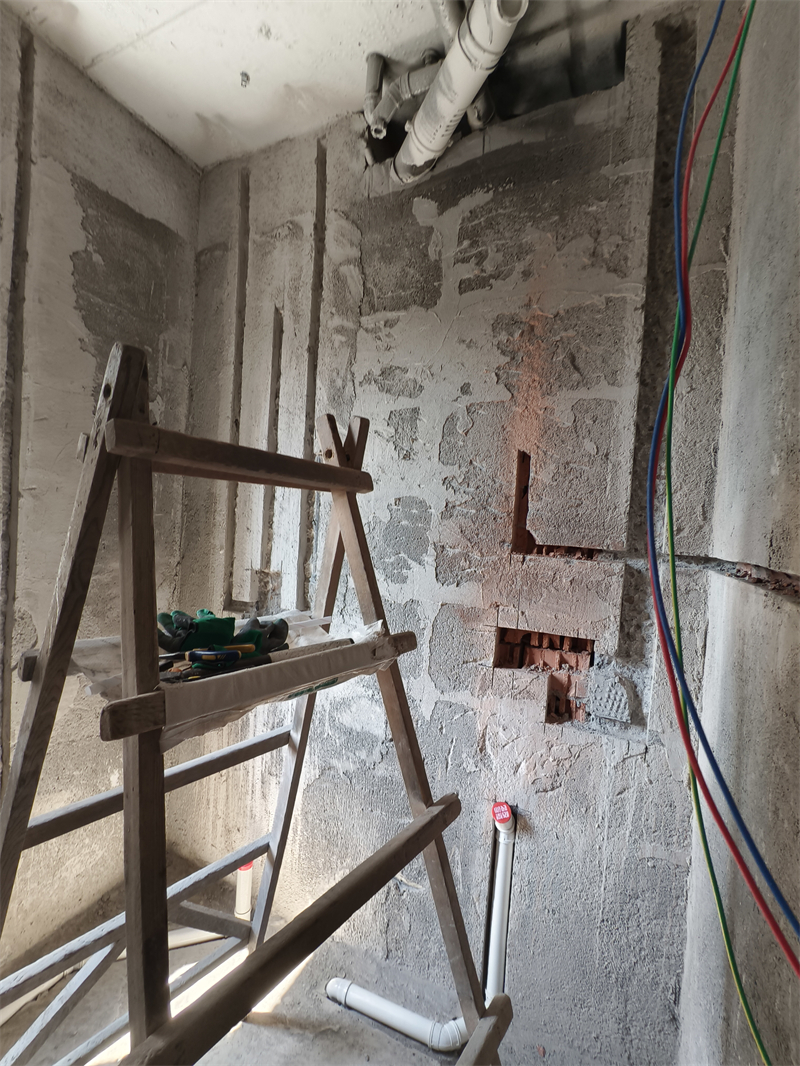

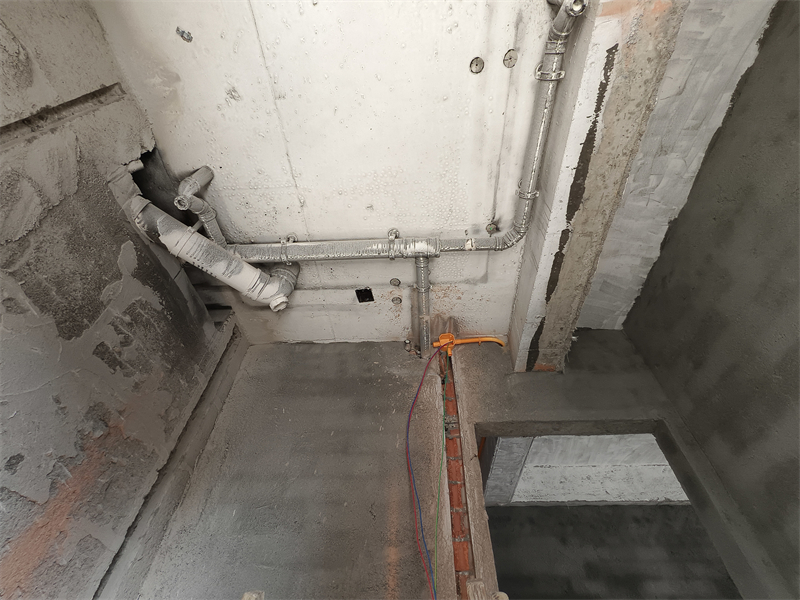

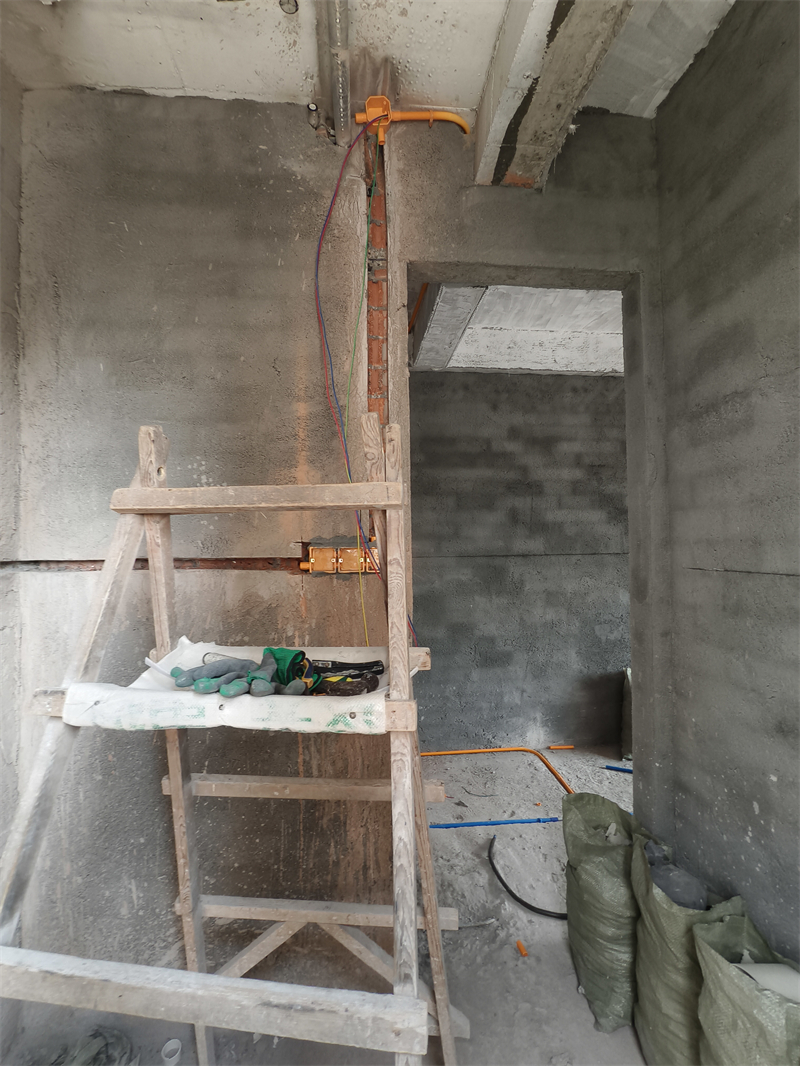

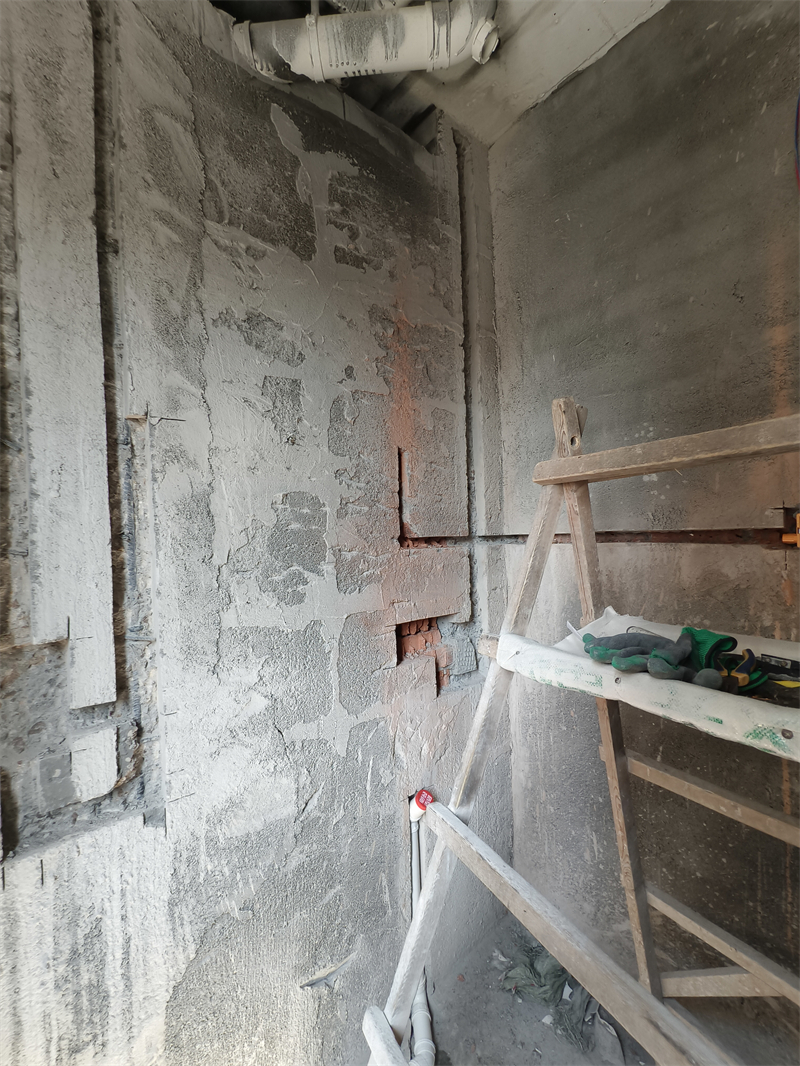

内卫对角

发表于 2025-3-26 21:19:08

本帖最后由格堂黄姐于 2025-3-28 14:55 编辑

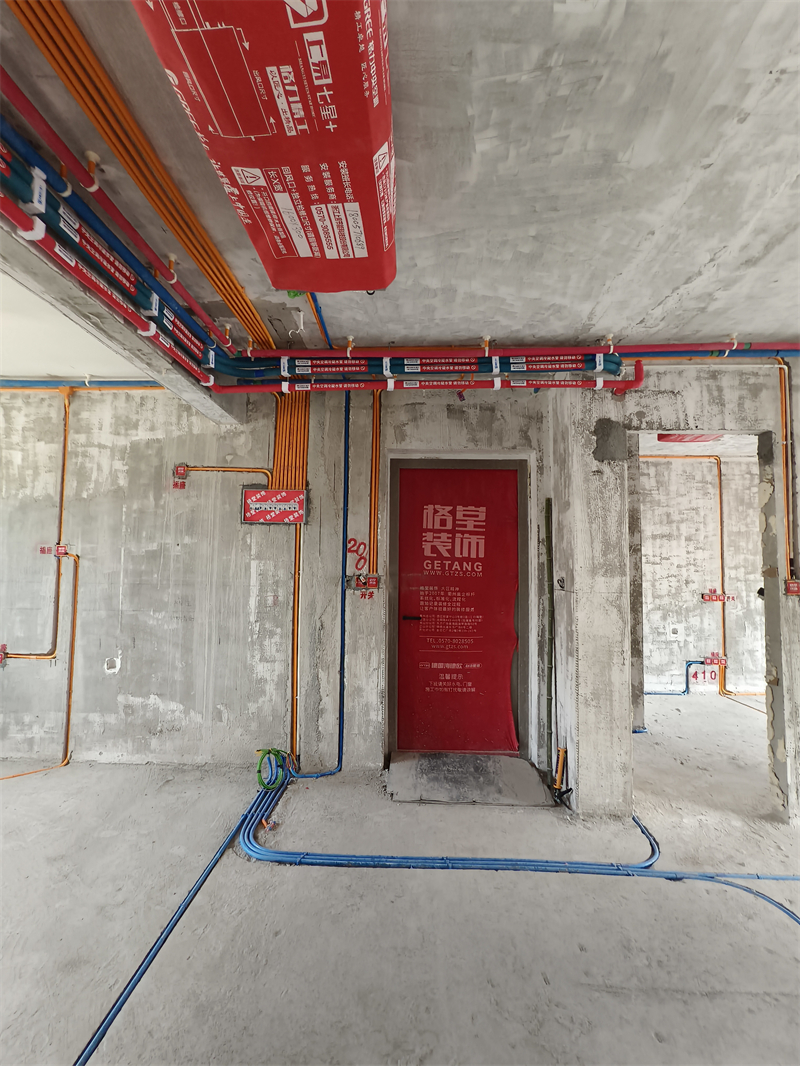

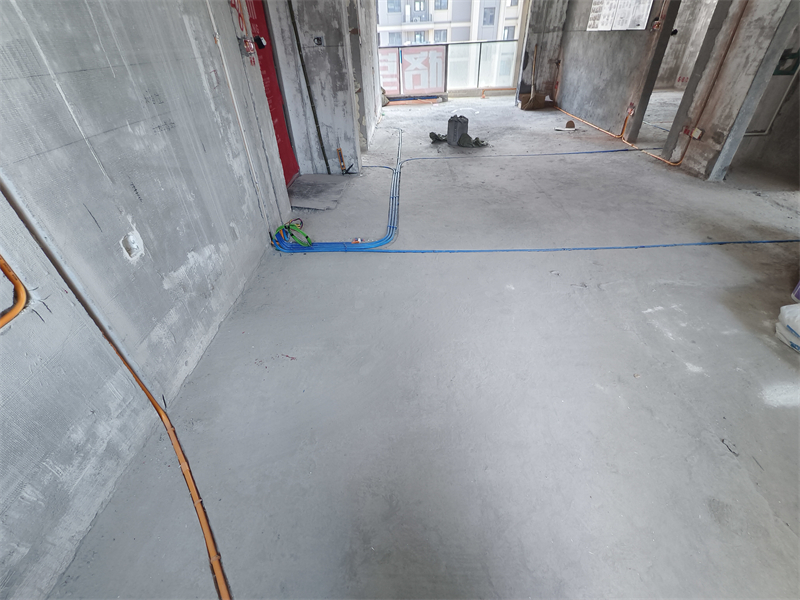

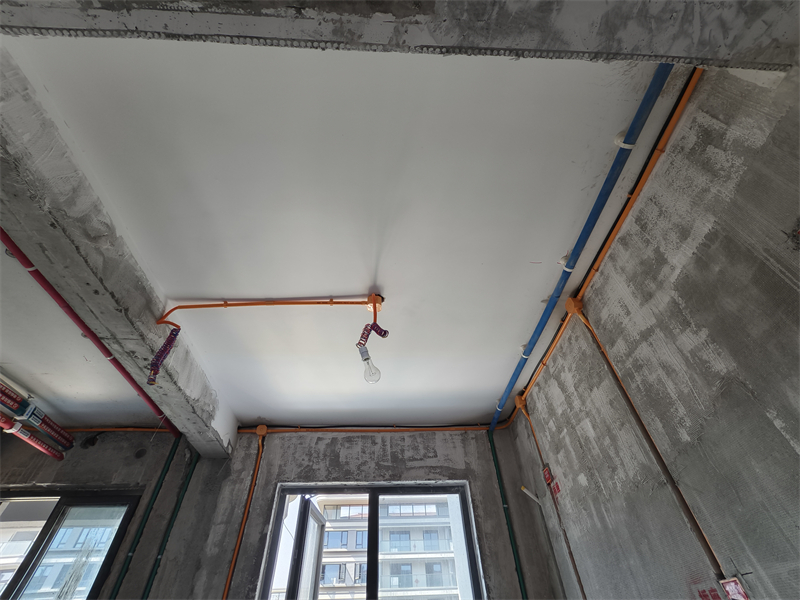

水电完工

配电箱内标明各空气开关所属功能。弱电箱内标明每条线路通向哪个房间。

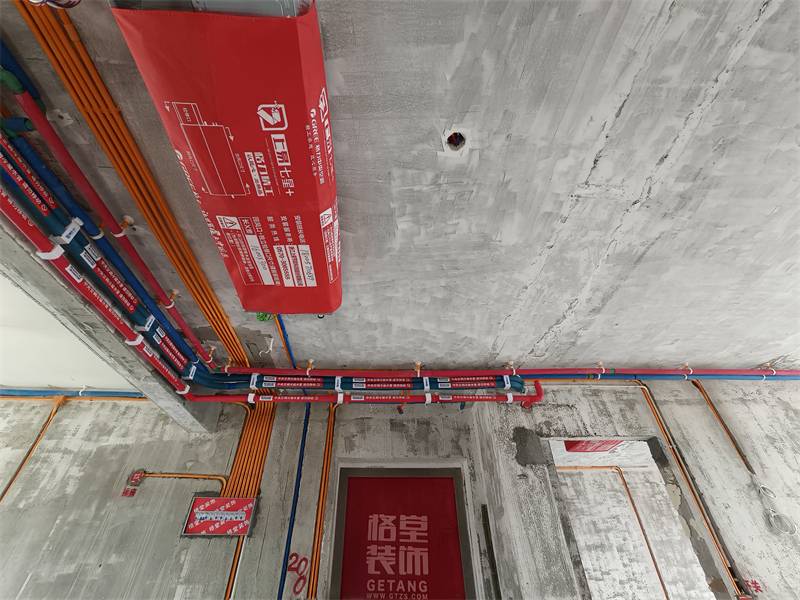

配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全。

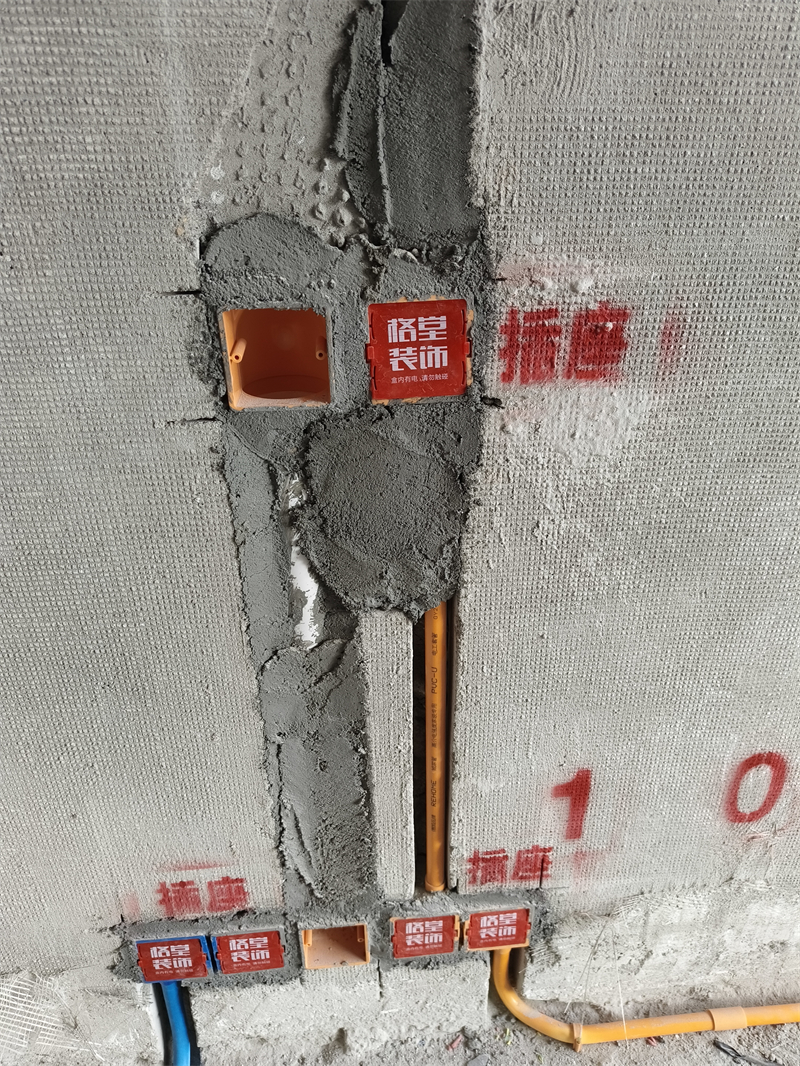

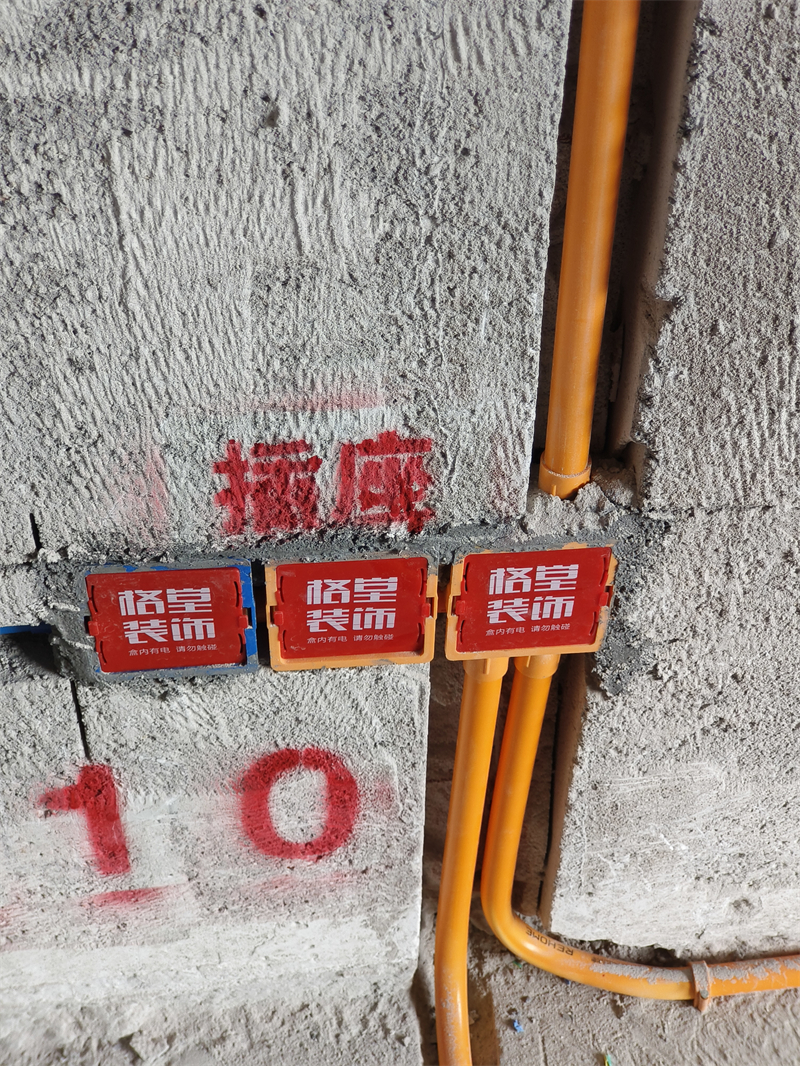

电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落。

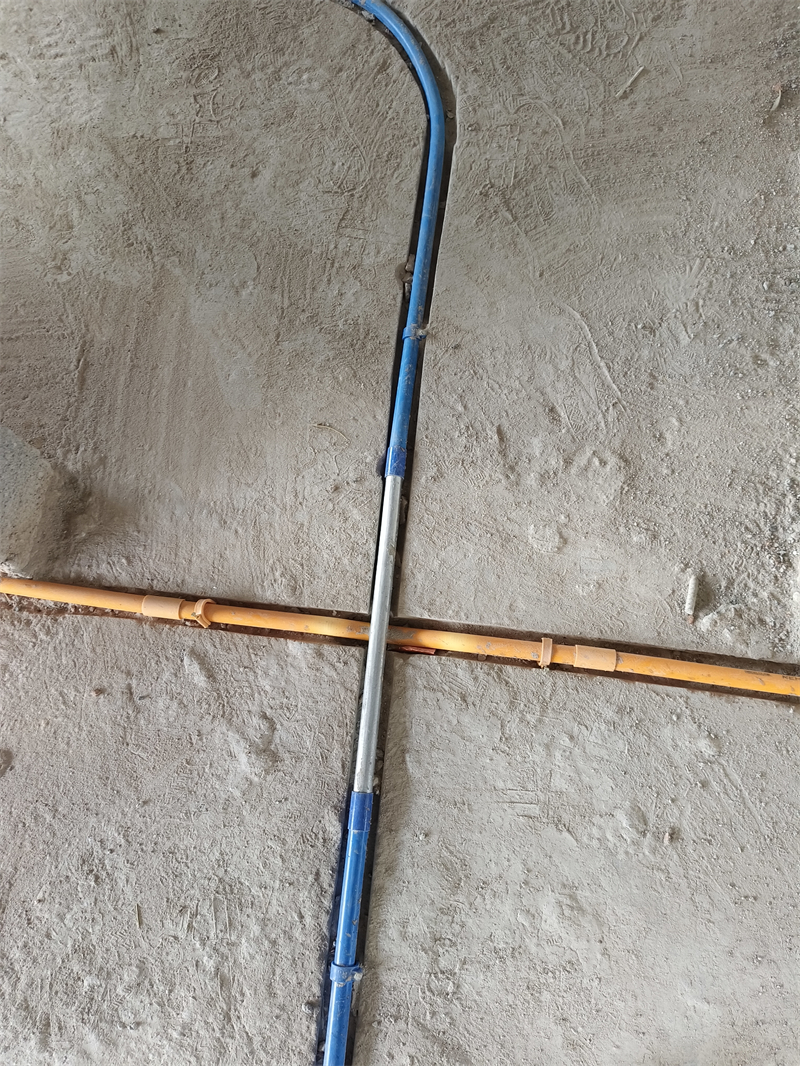

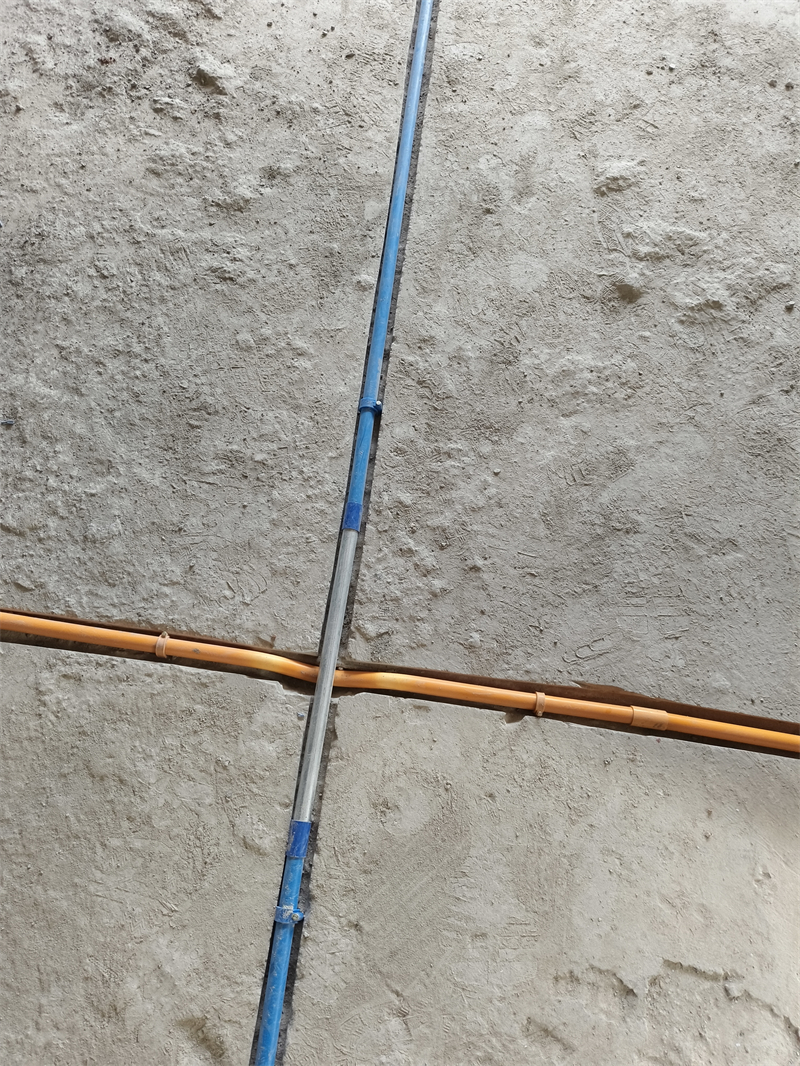

强弱电交接处用金属镀锌管交叉，防止信号干扰。

客厅电视后面的TV线有专门的管道向上接通，很正规，而且避免干扰。

发表于 2025-3-26 21:21:41

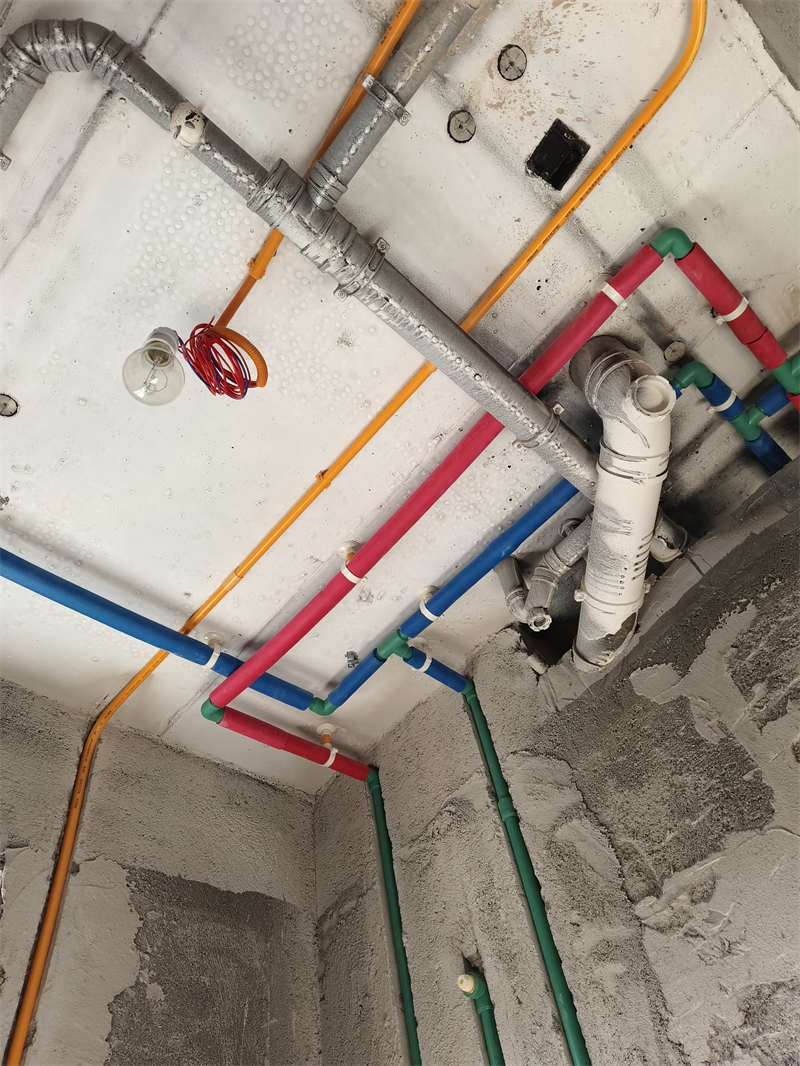

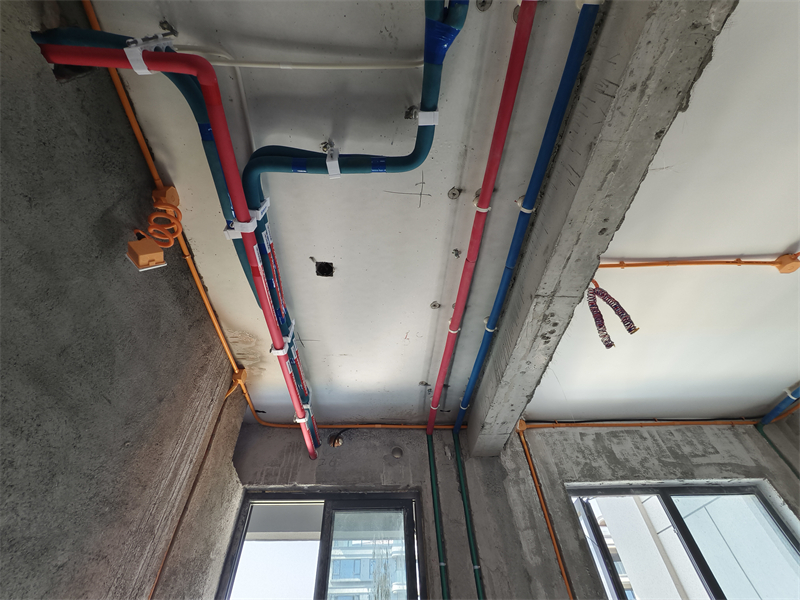

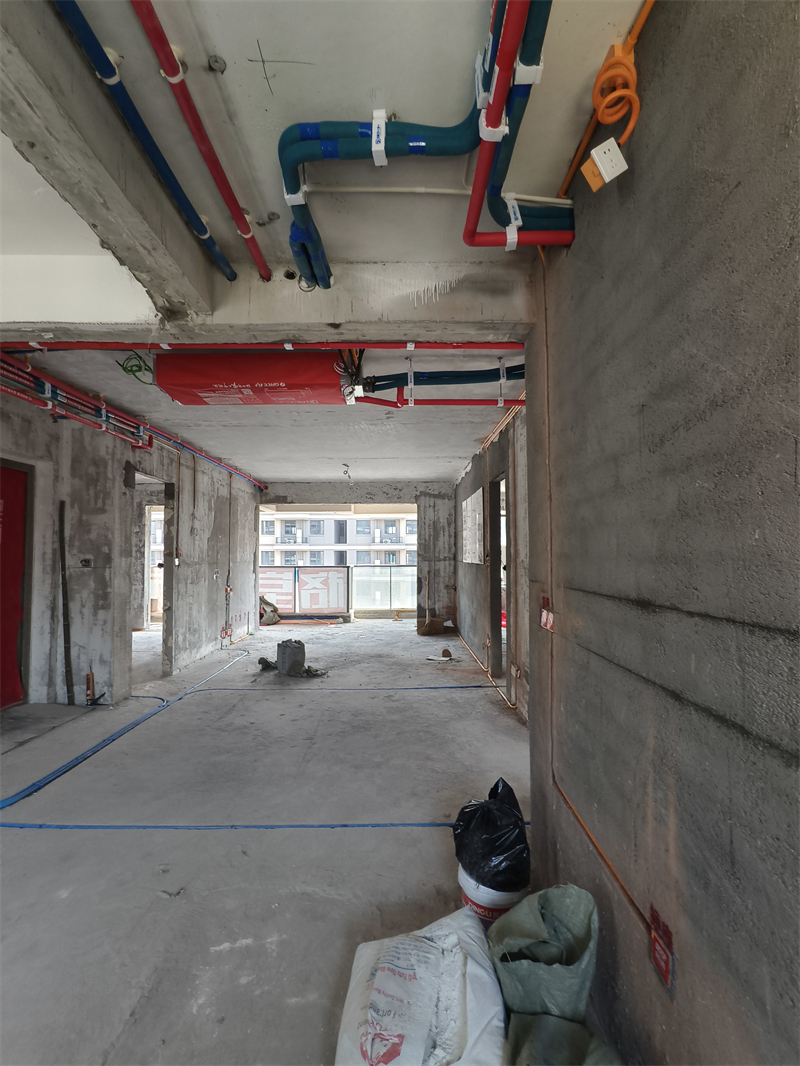

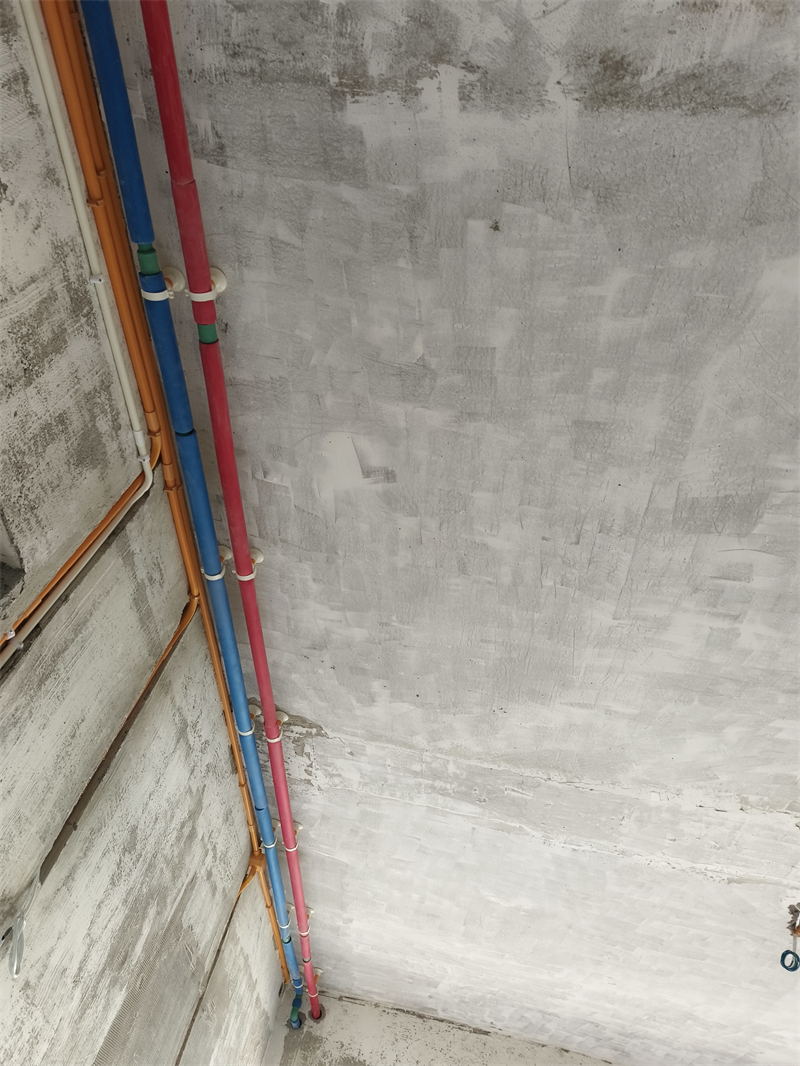

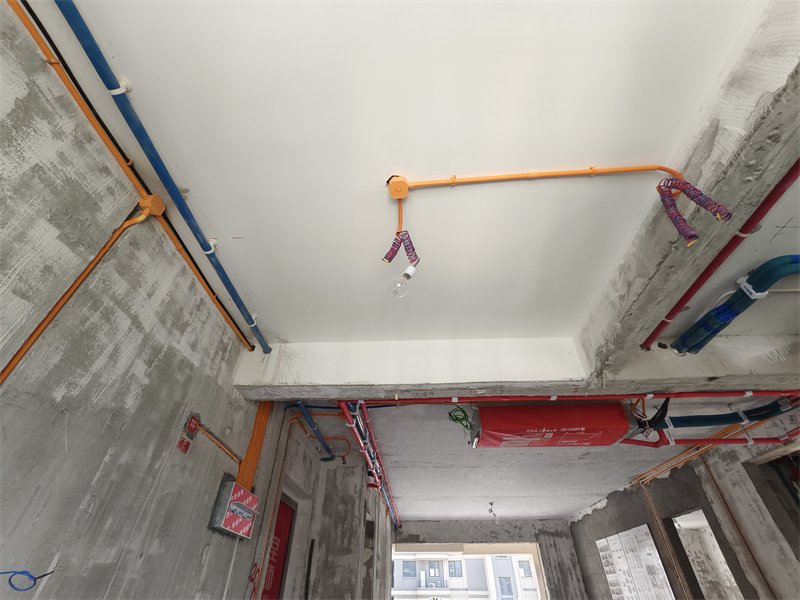

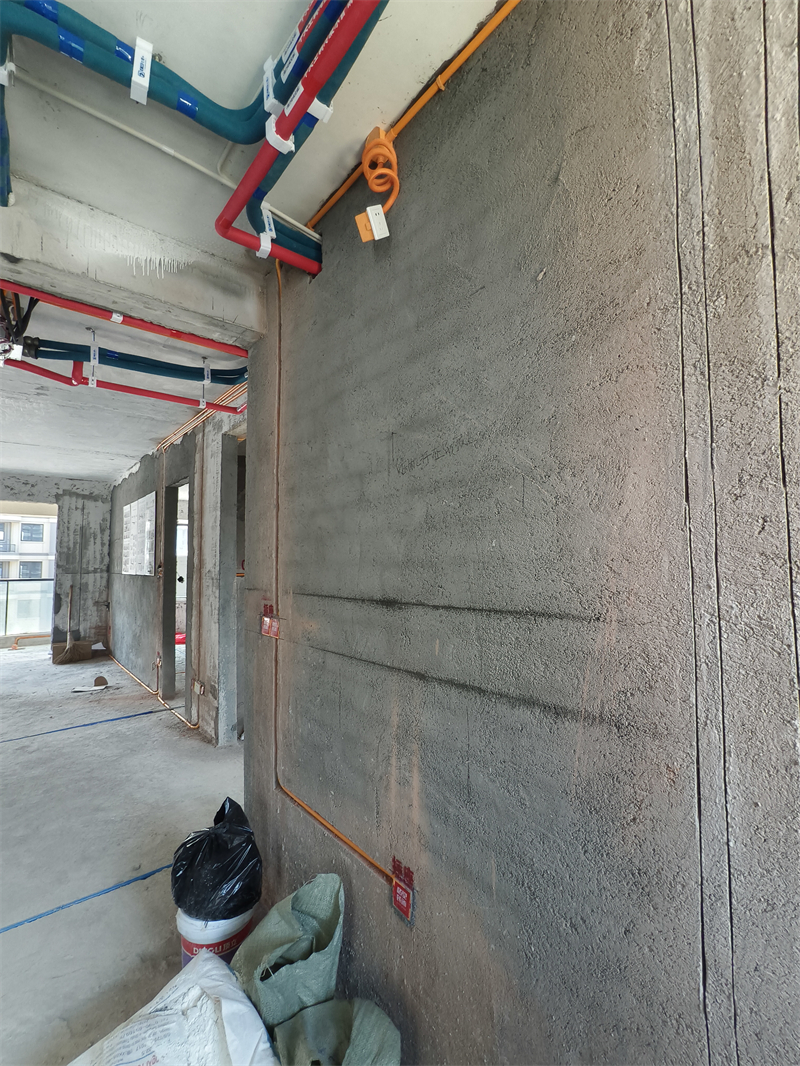

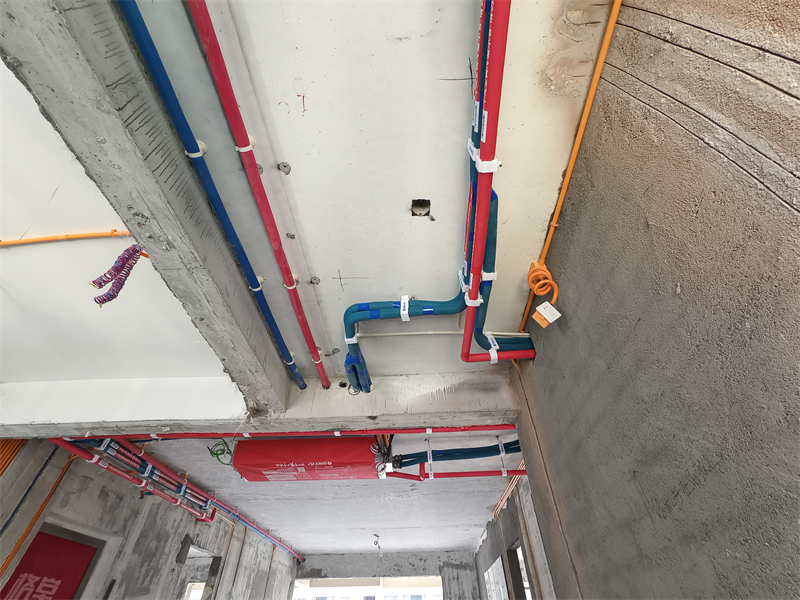

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，冷水用蓝色保温棉，热水用红色保温棉。

水管吊卡间距在80公分以内，转角处必须要有吊卡，工艺非常规范！

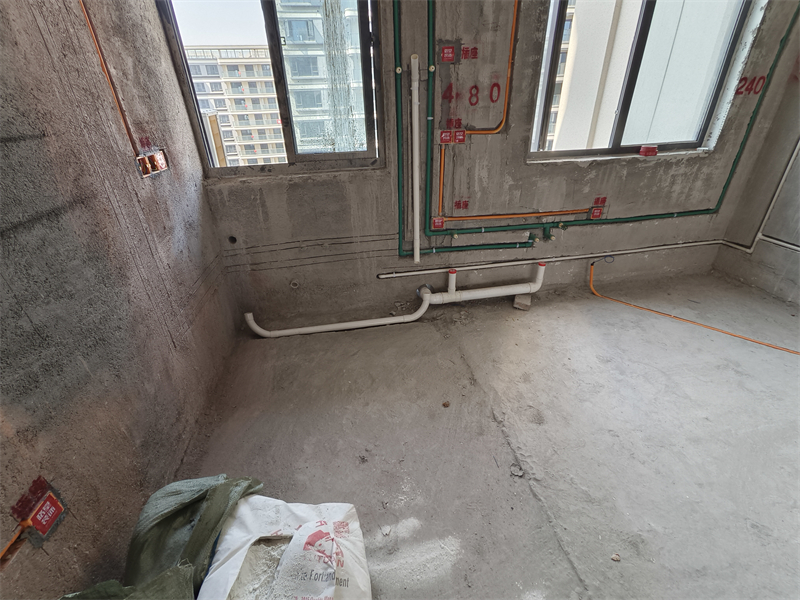

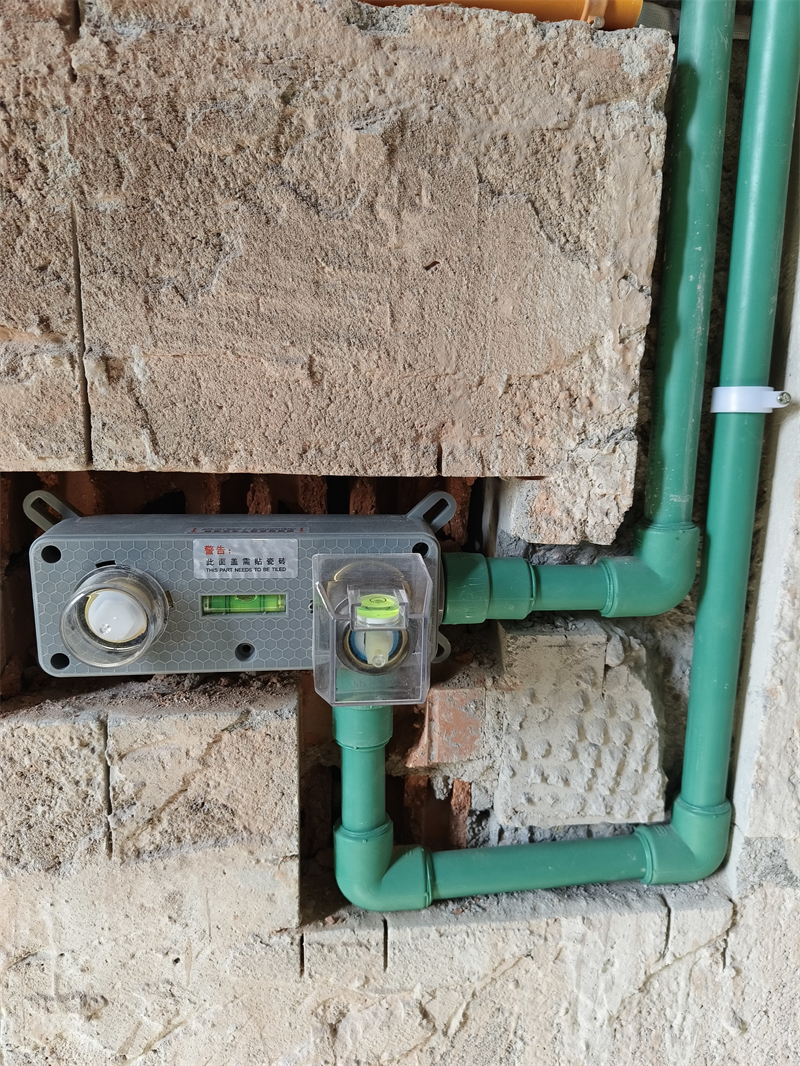

冷热水管内牙接头要求与墙面砖基本持平，内凹不得大于1厘米。

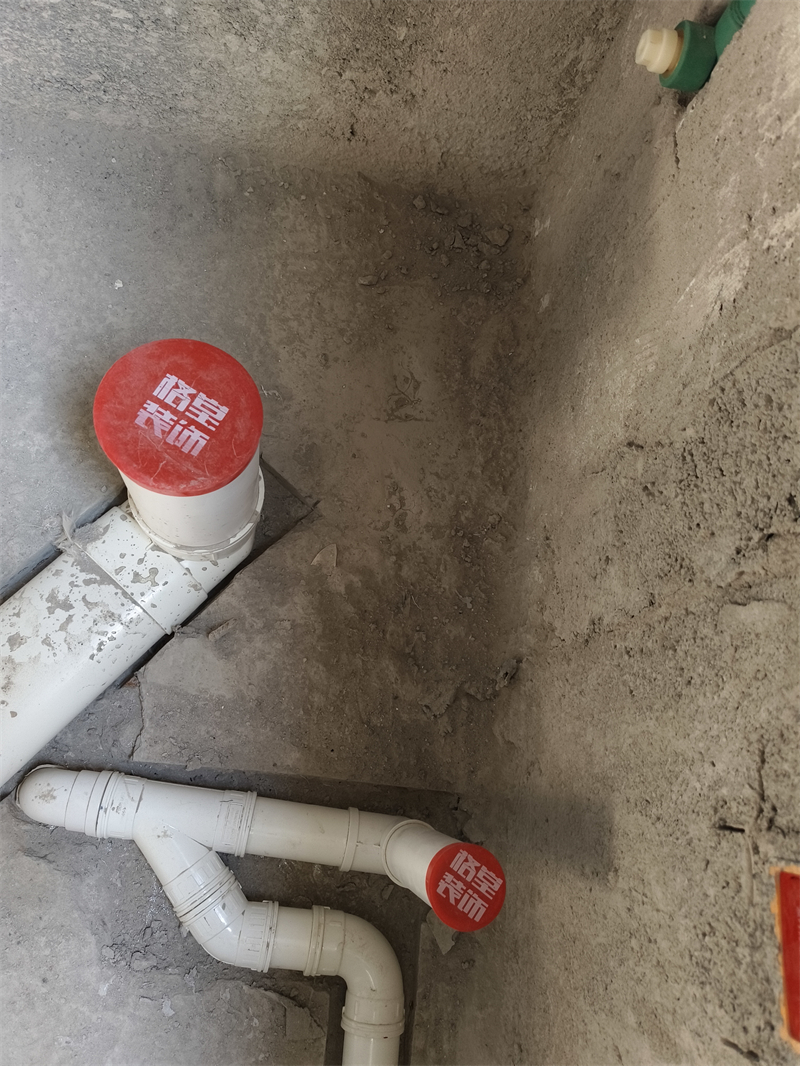

下水管用格堂专用保护盖保护，防止砂石堵塞管道。

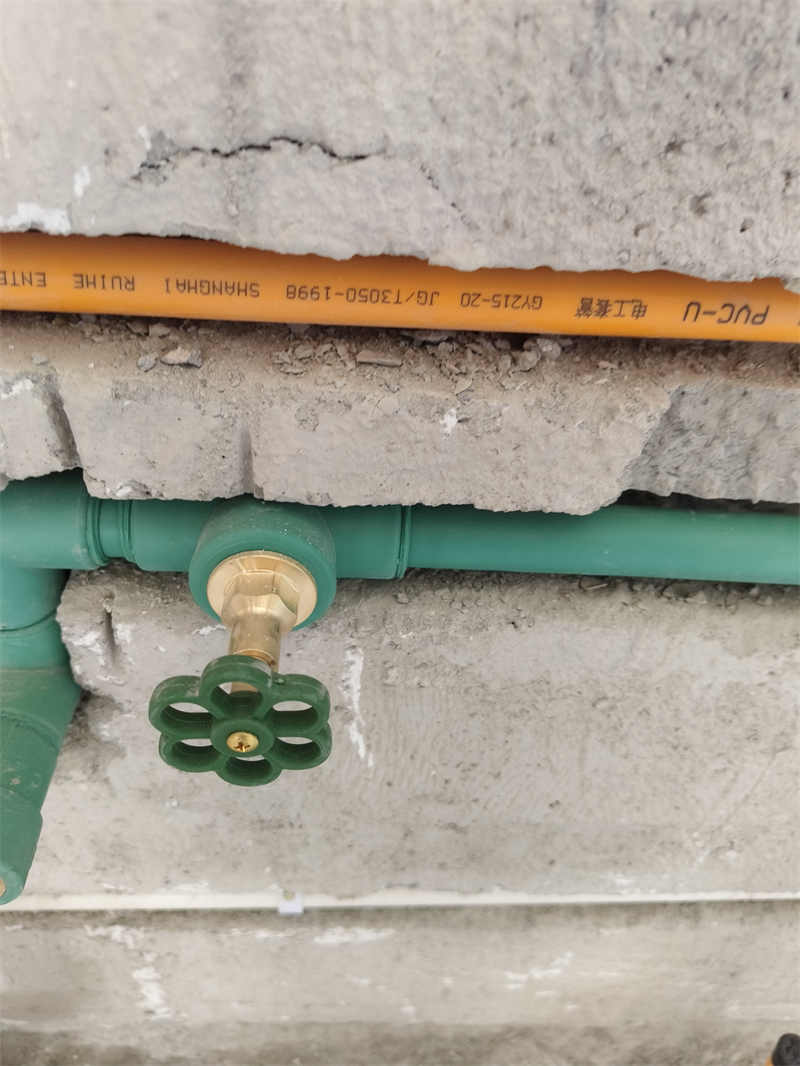

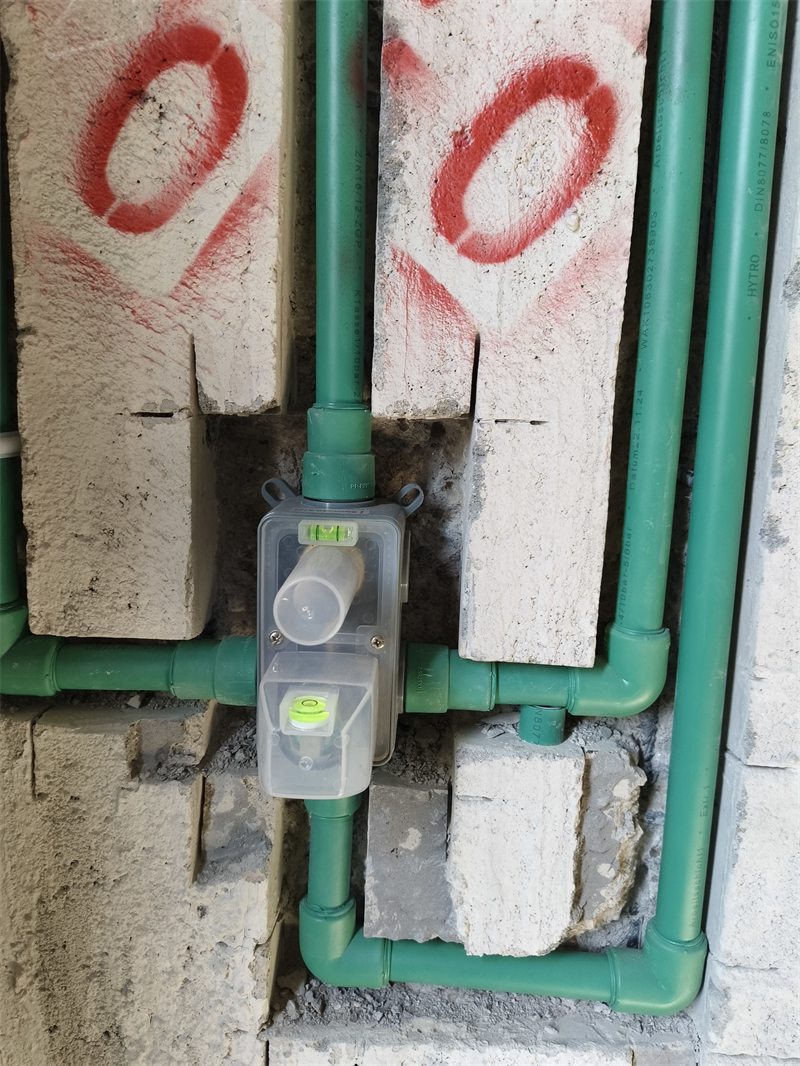

每户水管进水部位室内加进水总阀，采用暗埋做法。

发表于 2025-3-26 21:22:29

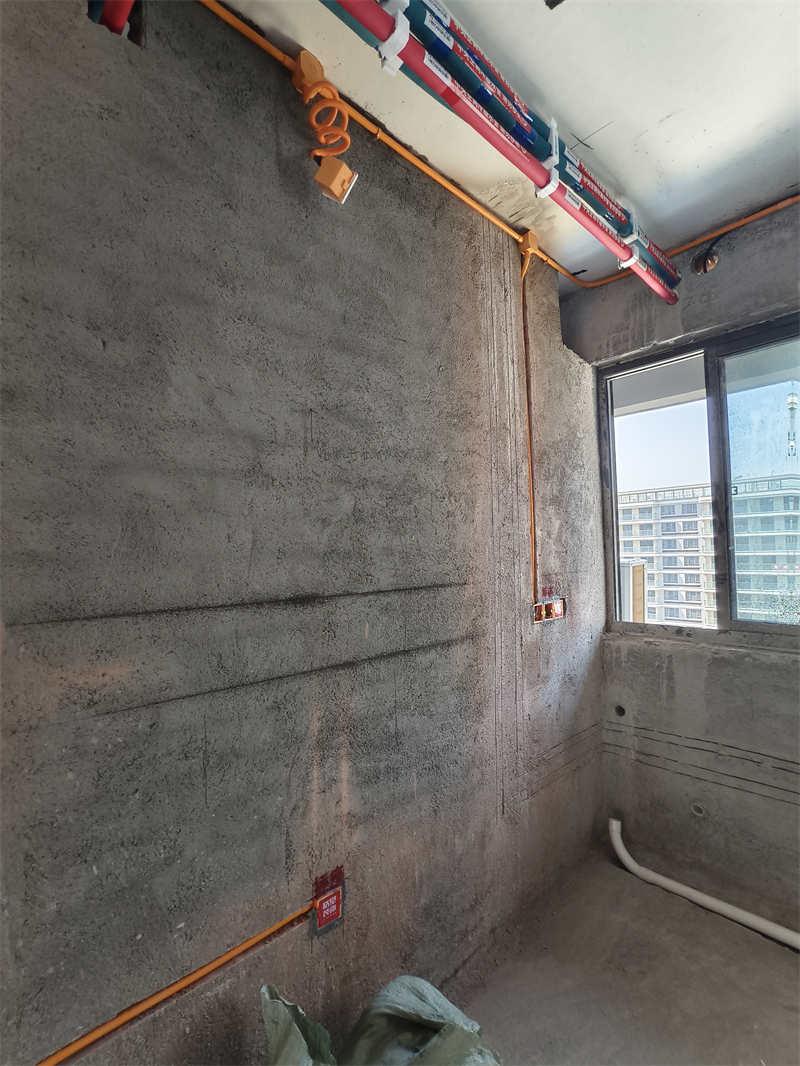

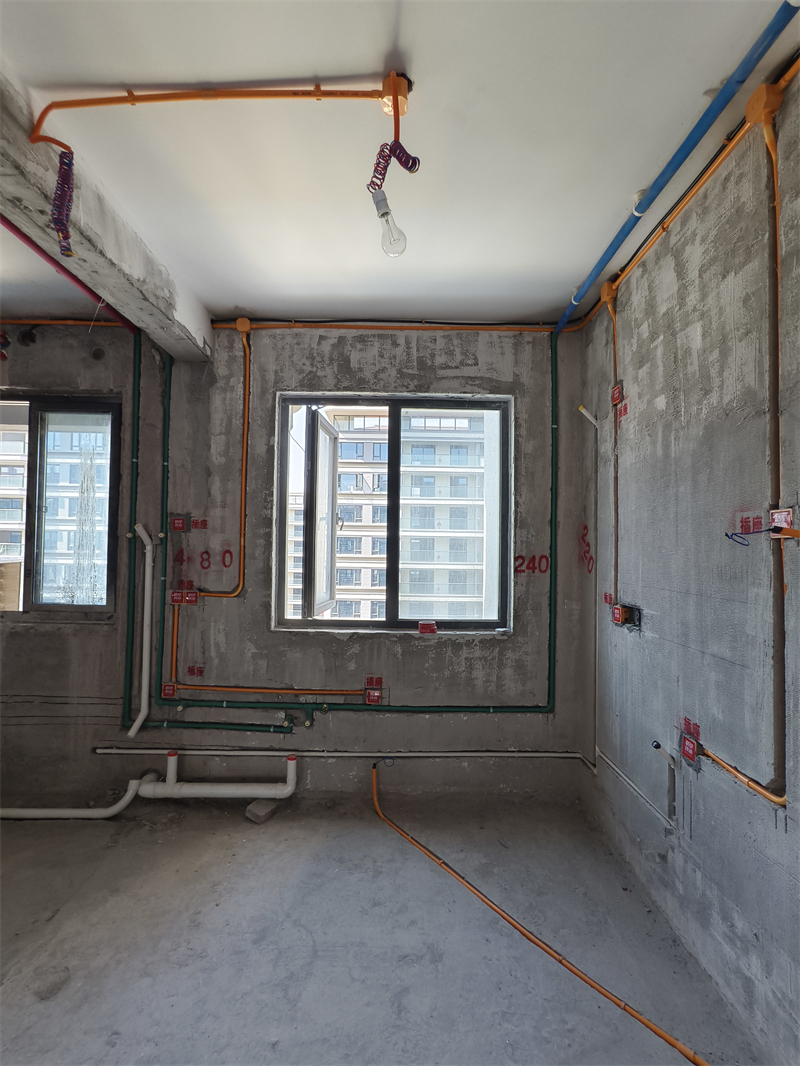

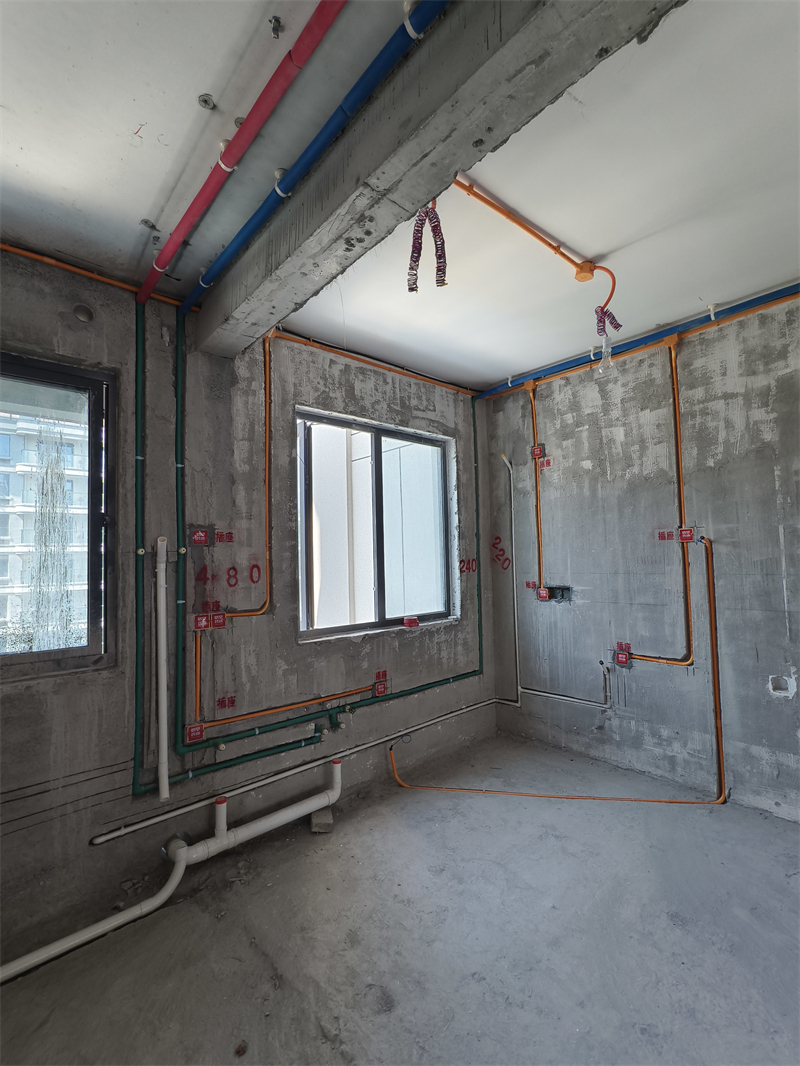

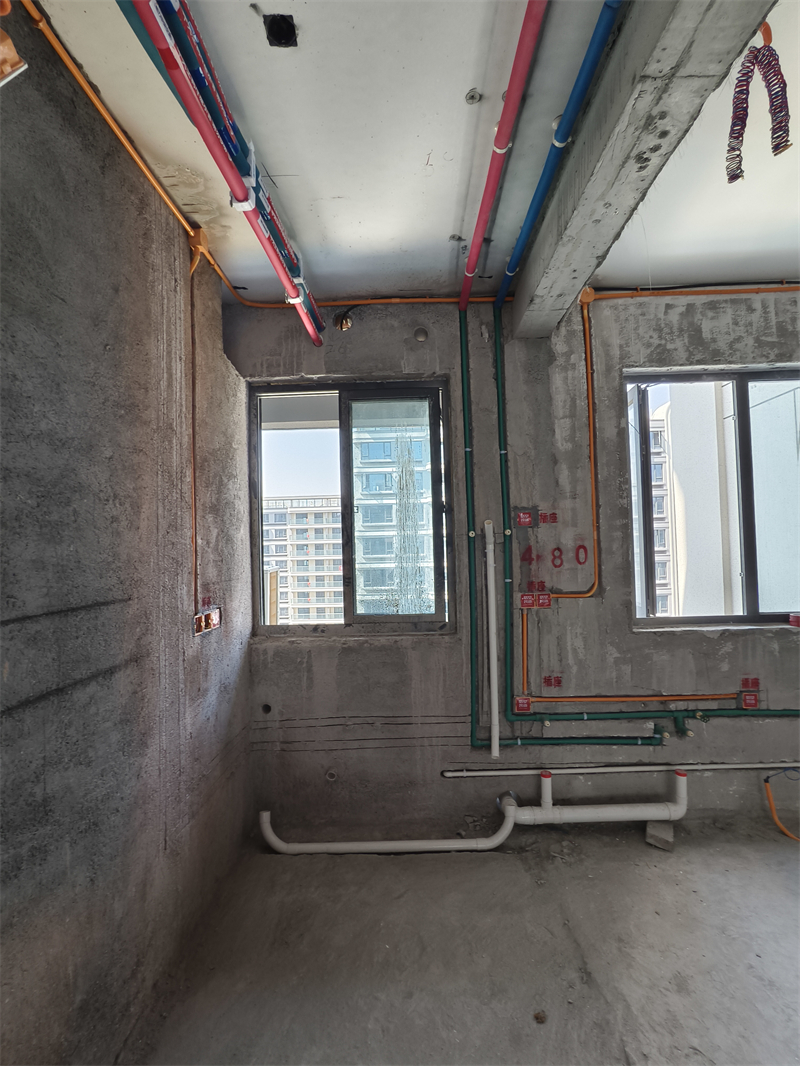

厨房1水电完工图

发表于 2025-3-26 21:23:00

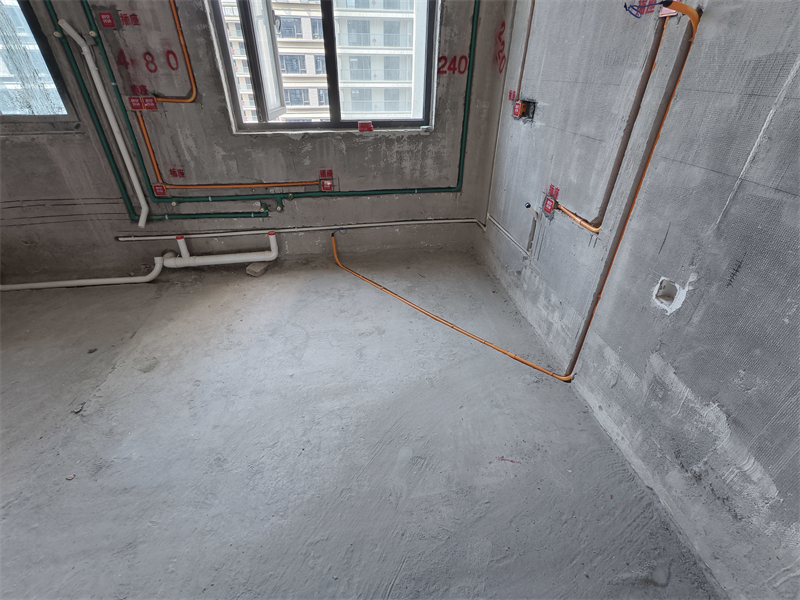

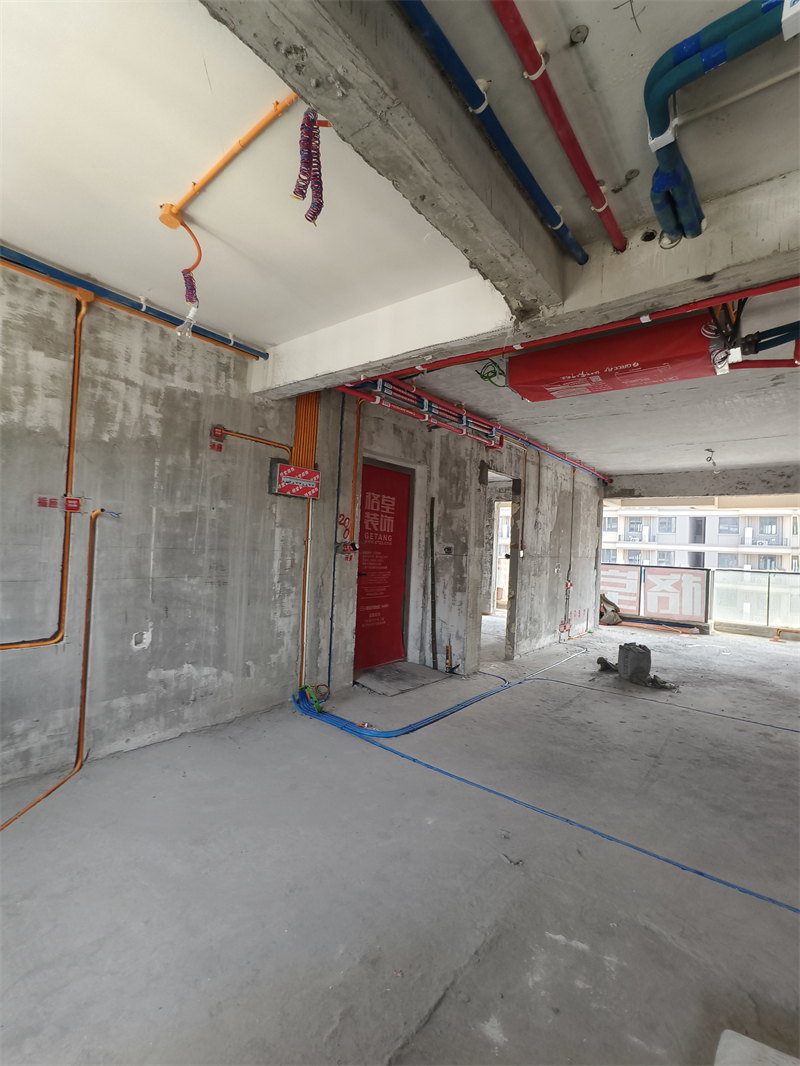

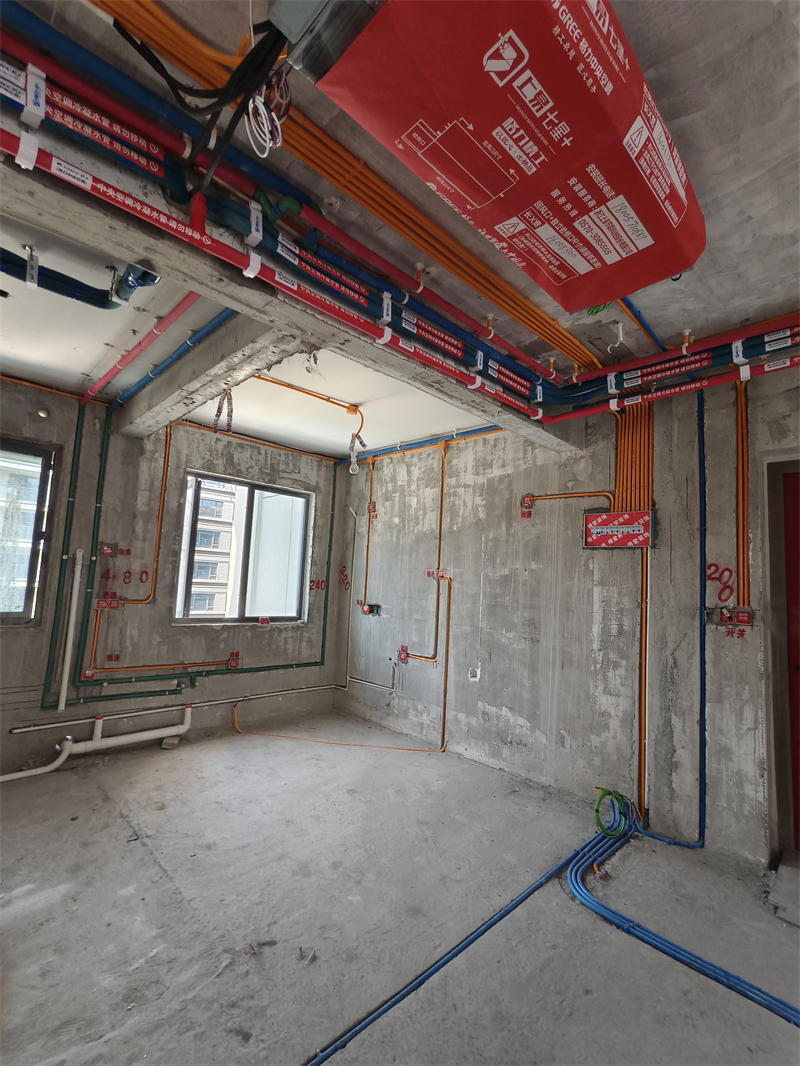

厨房1对角水电完工图

发表于 2025-3-26 21:23:26

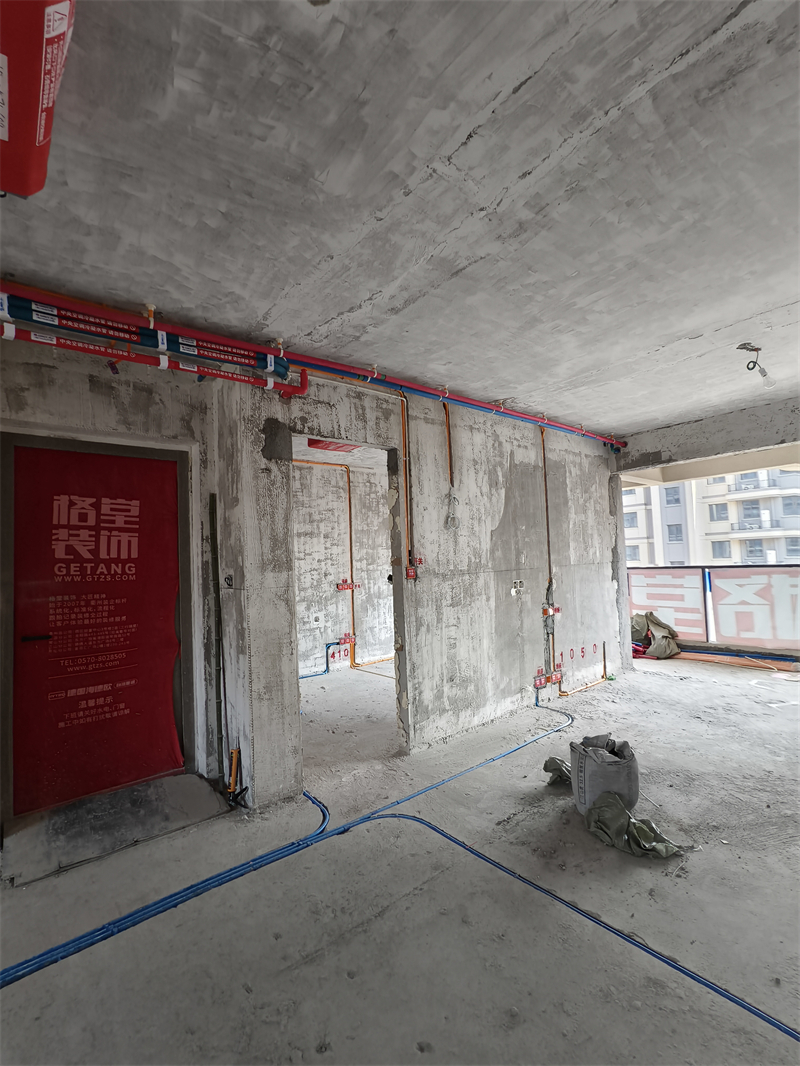

厨房2水电完工图

发表于 2025-3-26 21:23:58

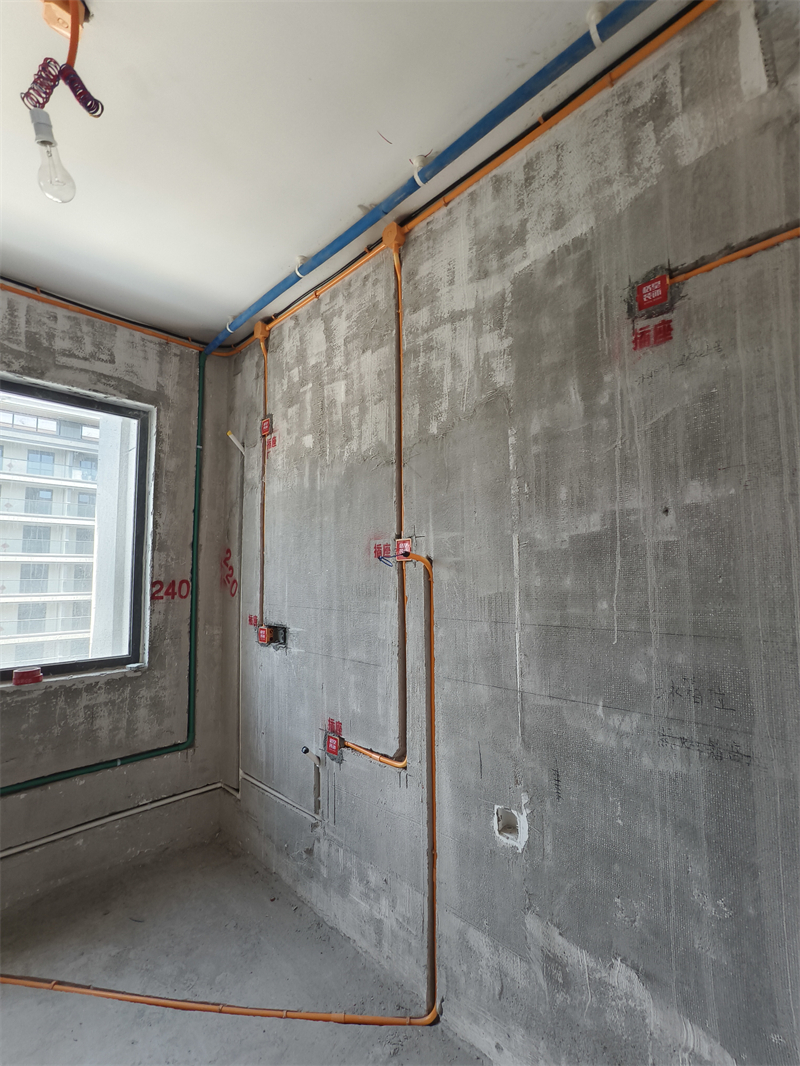

厨房2对角水电完工图

发表于 2025-3-26 21:24:35

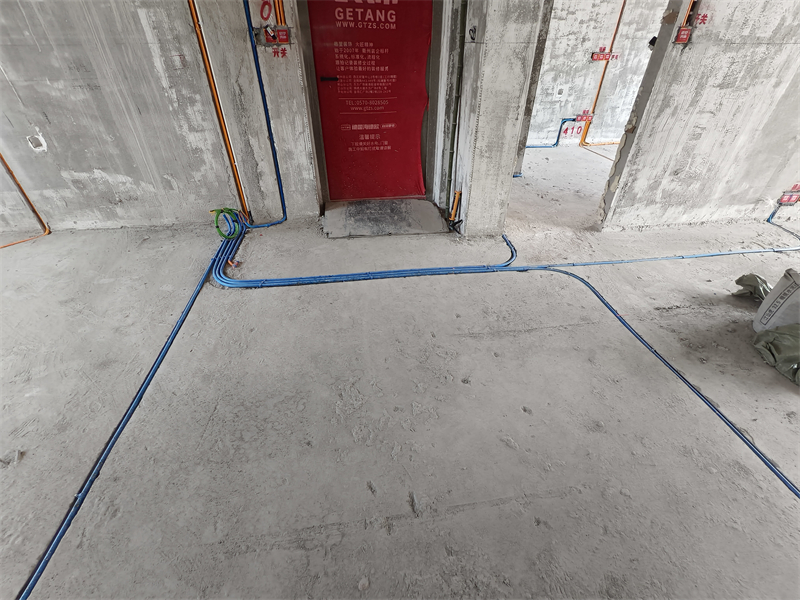

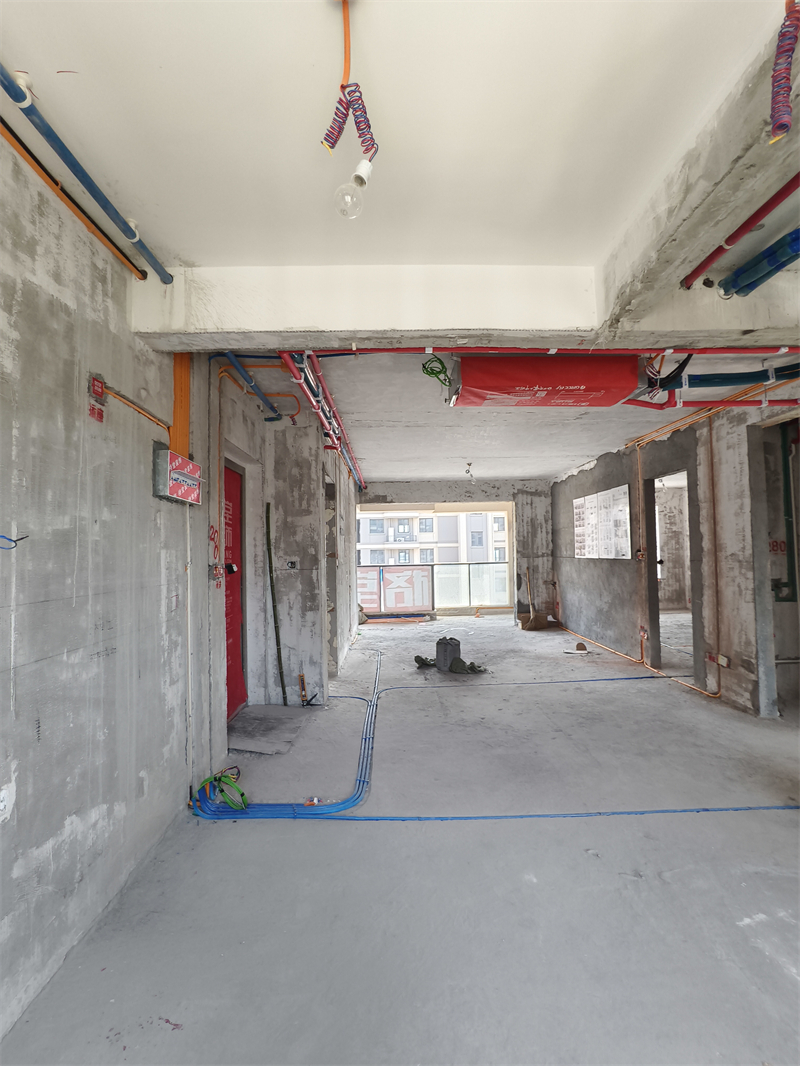

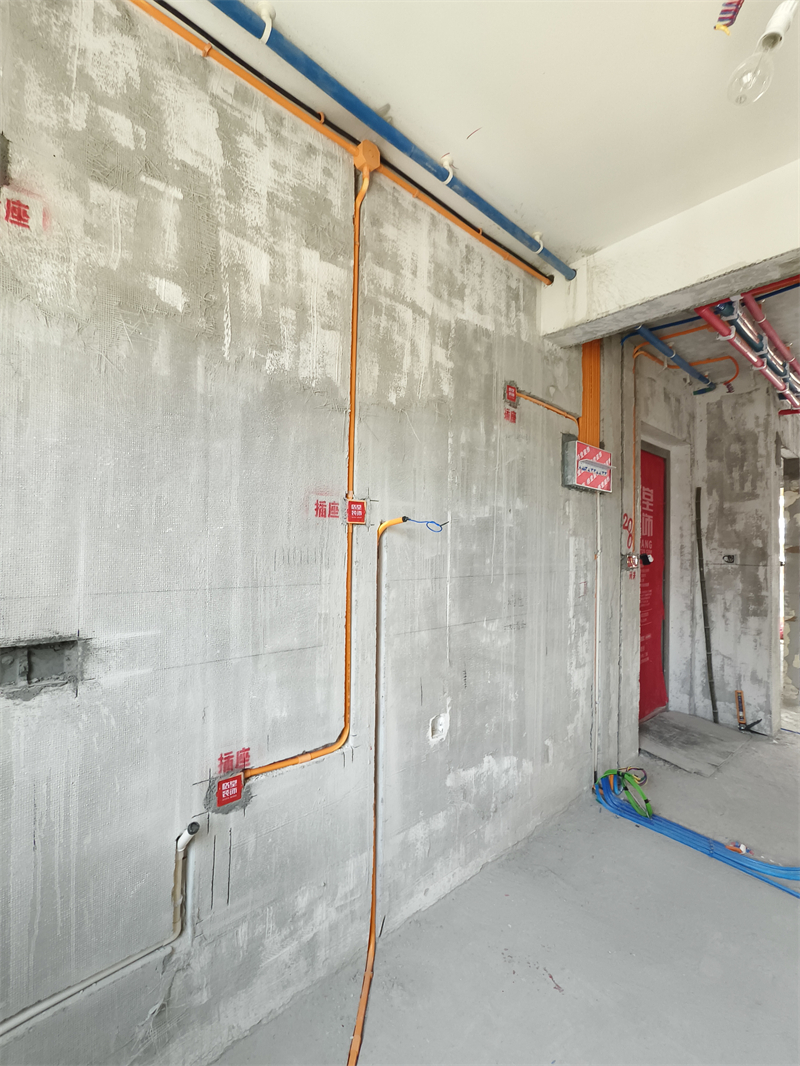

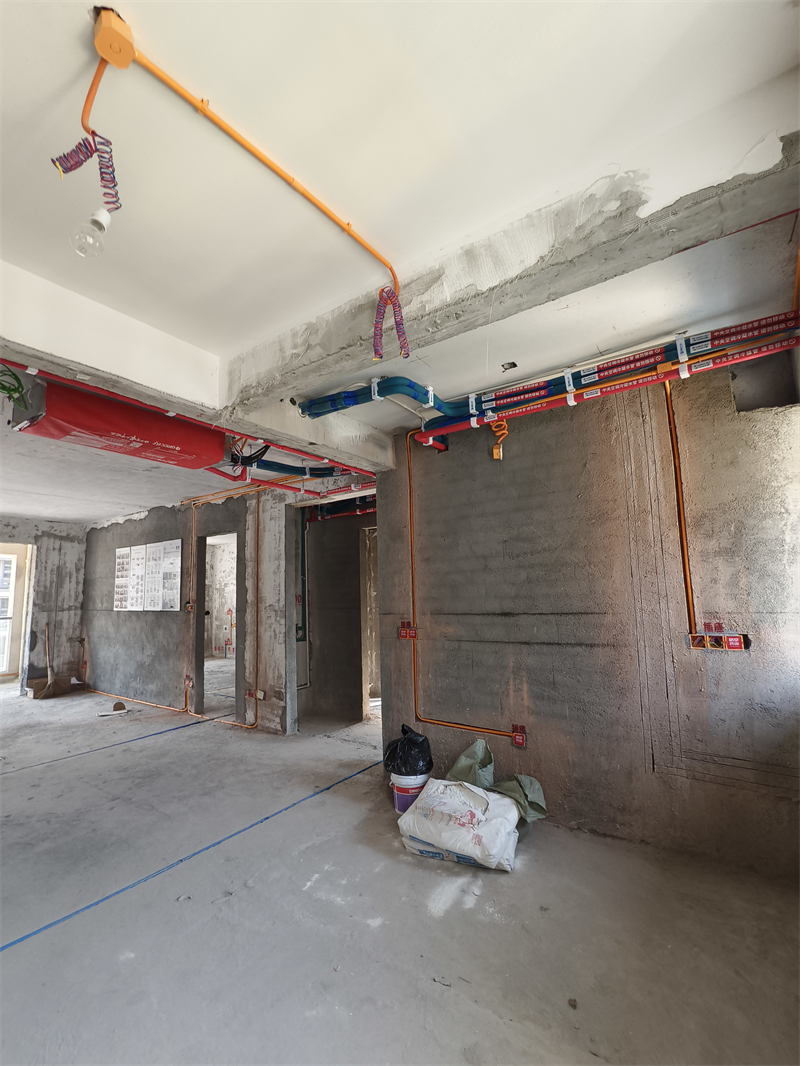

餐厅水电完工图
